BEDIENUNGSANLEITUNG LH55QMHPLGC SAMSUNG

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

Die empfohlene Verwendungsdauer pro Tag beträgt bei den DBJ, QBH, QHH-Modellen weniger als 16 Stunden.

Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird, erlischt möglicherweise die Garantie.

Inhaltsverzeichnis

Vor Inbetriebnahme des Geräts

Copyright	6
Sicherheitshinweise	7
Reinigung	7
Aufbewahrung	8
Strom und Sicherheit 8
Installieren	9
Betrieb	11

Vorbereitung

Überprüfen des Lieferumfangs 14
Komponenten	14

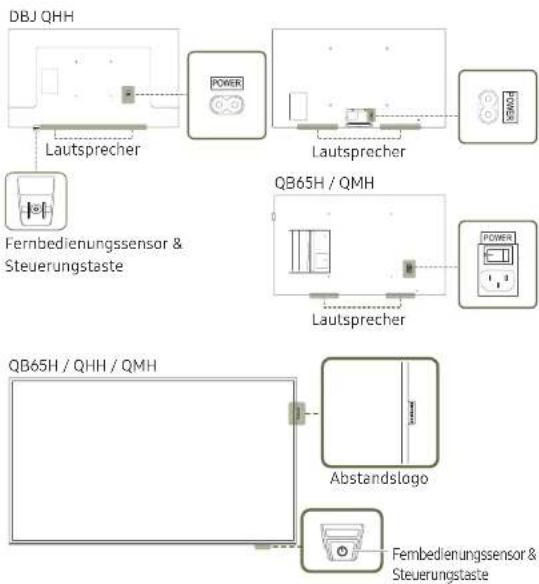

Bauteile	15

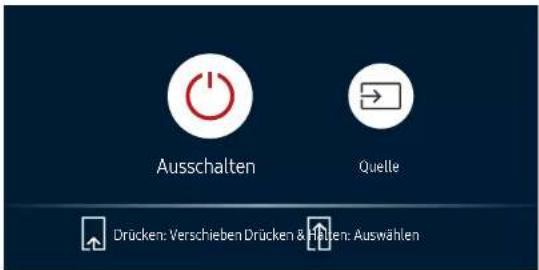

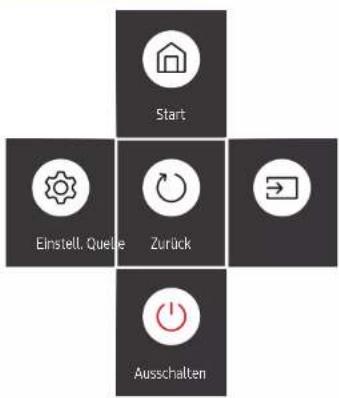

Systemsteuerung	15

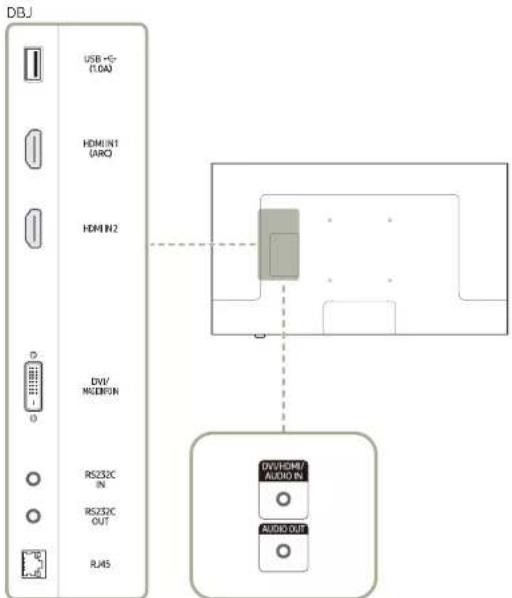

Rückseite	19
Schloss für den Diebstahlschutz 22

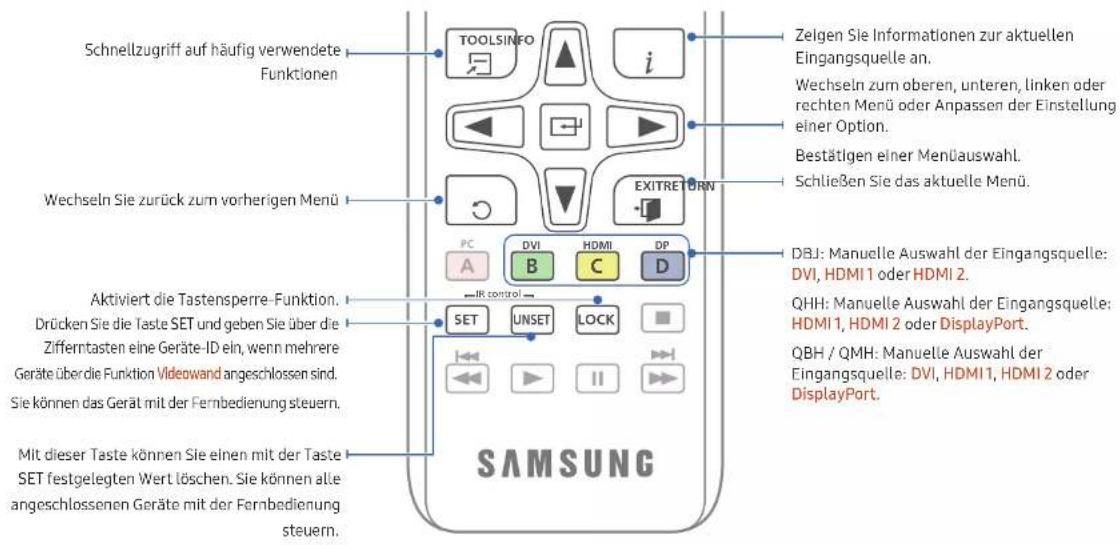

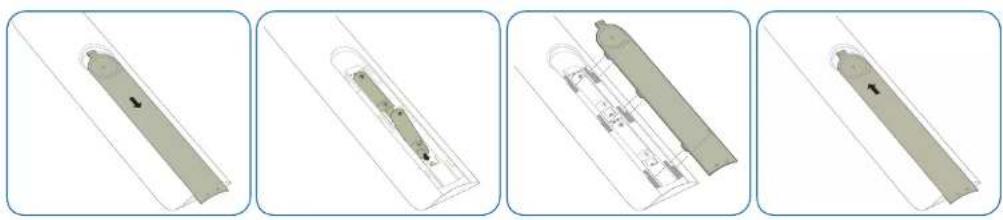

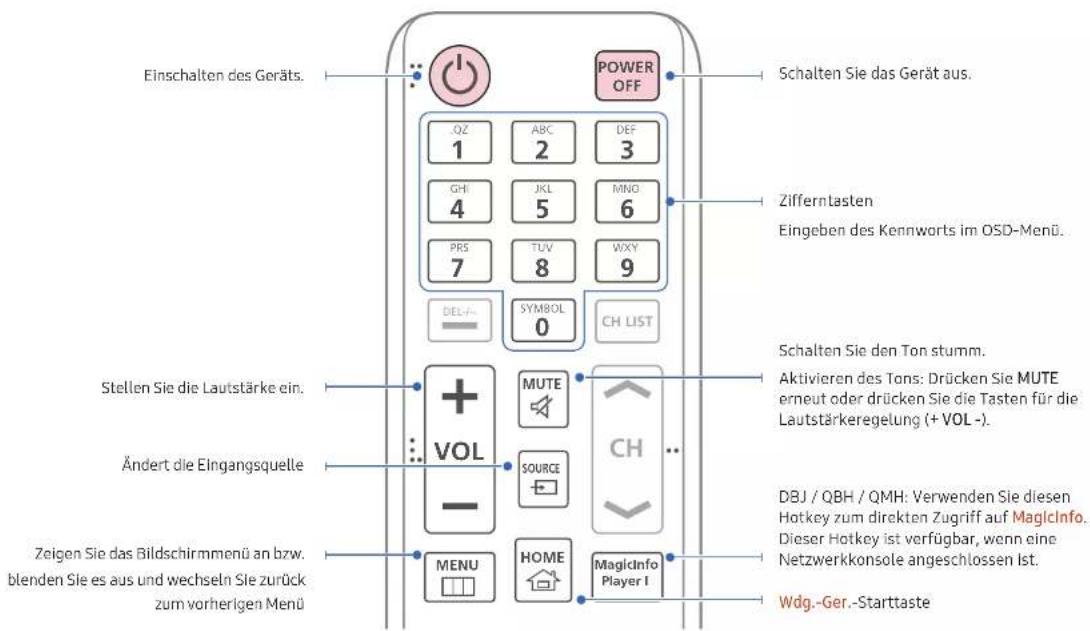

Fernbedienung	23
Vor dem Aufstellen des Geräts (Installationshandbuch)	25
Kippwinkel und Drehung 25
Lüftung	25
Montieren der Wandhalterung 27
Vorbereitende Arbeiten 28
Montieren der Wandhalterung 28
Spezifikationen des Wandhalterungskits (VESA)	29
Fernbedienung (RS232C) 30

Kabelanschluss	30

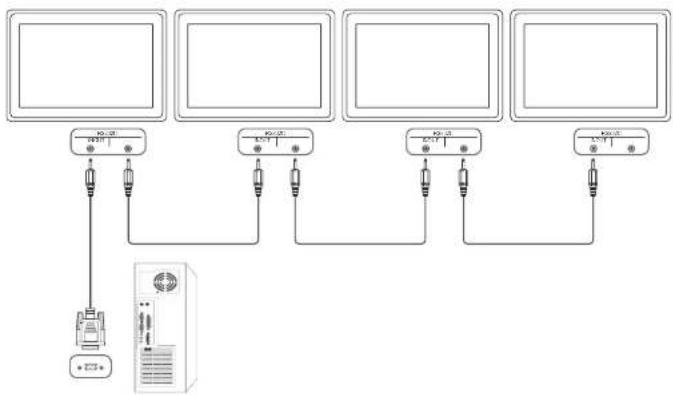

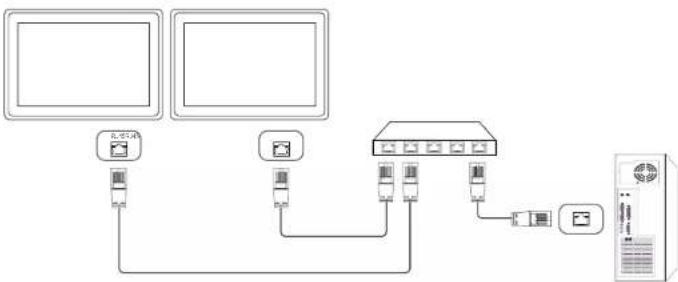

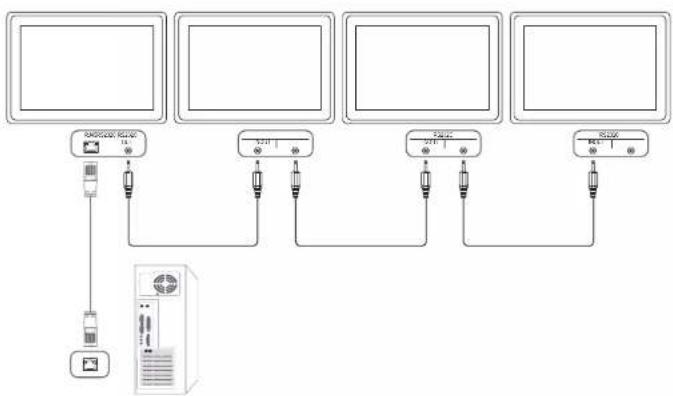

Anschluss	33
Steuercodes	34

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen	42
Vorbereitungen vor dem Anschließen	42
Anschließen an einen PC	42

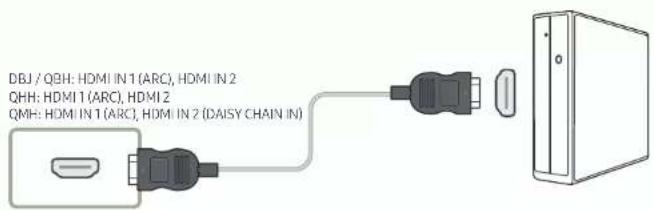

Anschließen mit einem HDMI-Kabel	42
Anschließen mit einem DP-Kabel	43

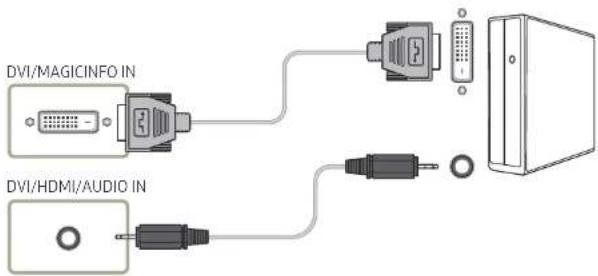

Anschließen mit einem DVI-Kabel (digital)	43

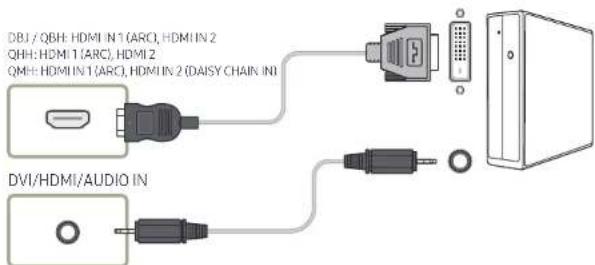

Anschließen mit einem HDMI-DVI-Kabel	44

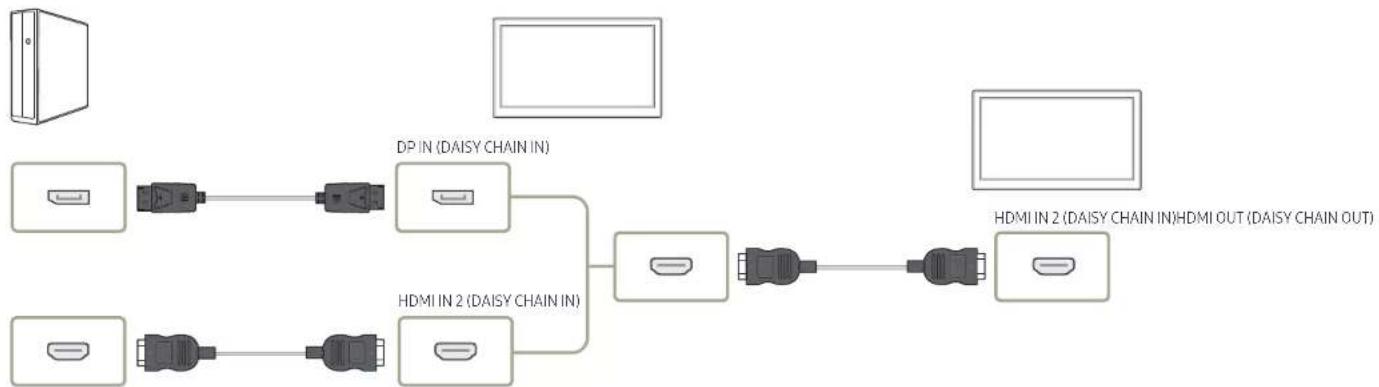

Anschließen eines externen Monitors	45
Anschließen an ein Videogerät	46

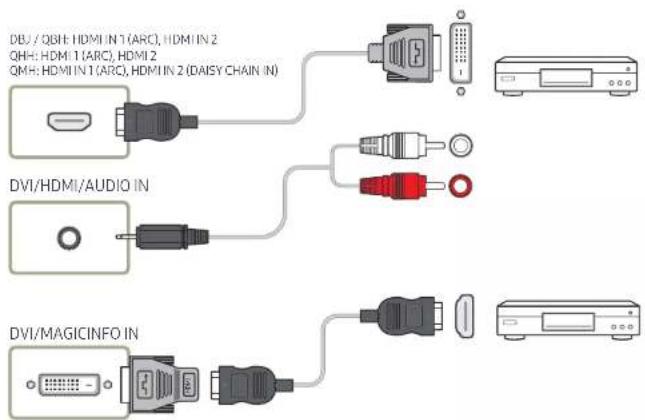

Anschließen mit einem HDMI-DVI-Kabel	46

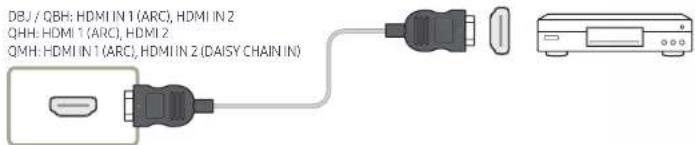

Anschließen mit einem HDMI-Kabel	47
Anschließen an ein Audiosystem	47
Anschlussanleitung für Stromkabel	48

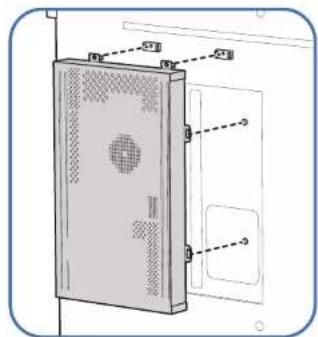

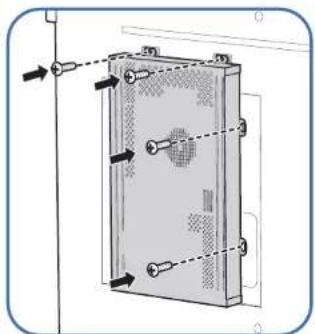

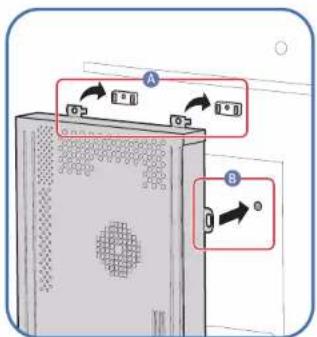

Netzwerkbox befestigen (separat erhältlich)	49
Anschließen der Netzwerkbox (separat erhältlich)	50

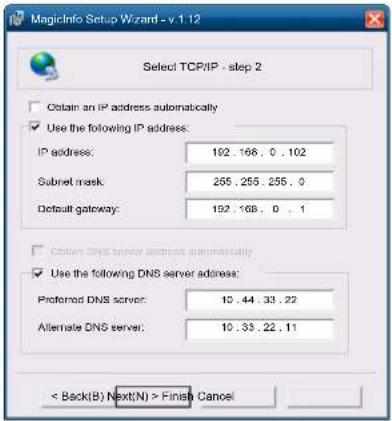

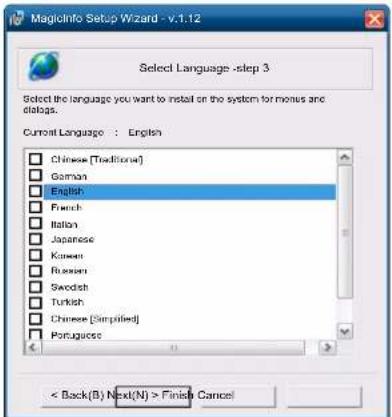

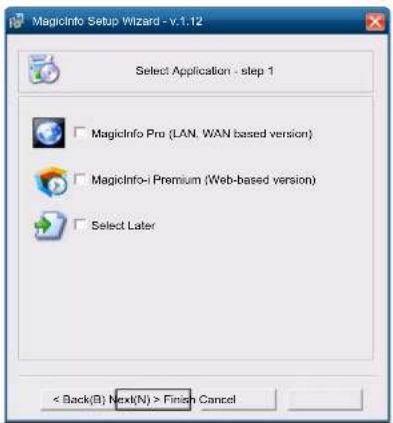

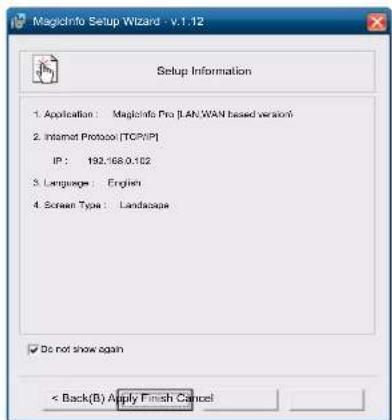

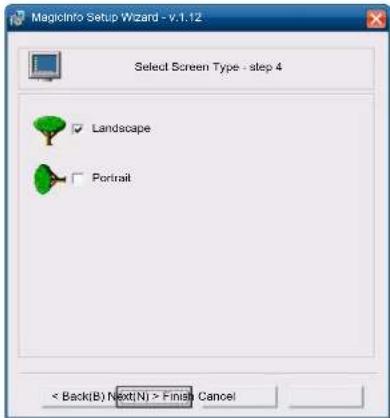

MagicInfo	50
Ändern der Eingangsquelle	52
Quelle	52
Web Browser	53

Remote-Arbeitsraum

55

Verwenden von MDC

Installieren und Deinstallieren des Programms MDC 56
Installieren	56
Deinstallieren	56
Verbinden mit MDC 57

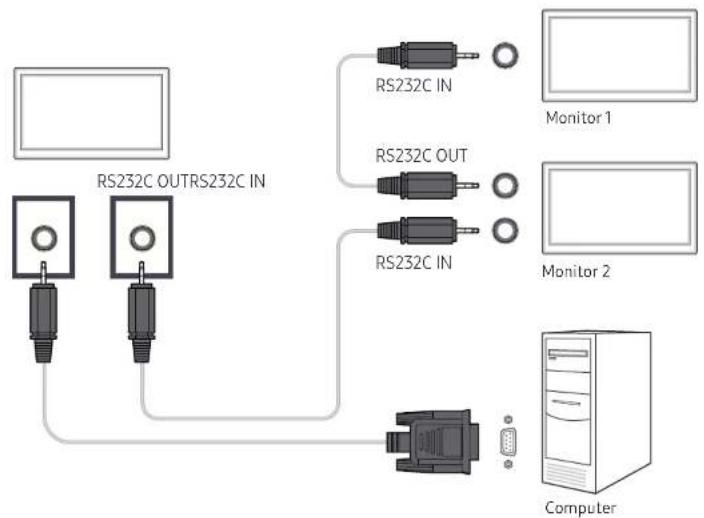

Verwenden von MDC über RS-232C(Standard zur seriellen Datenübertragung) 57

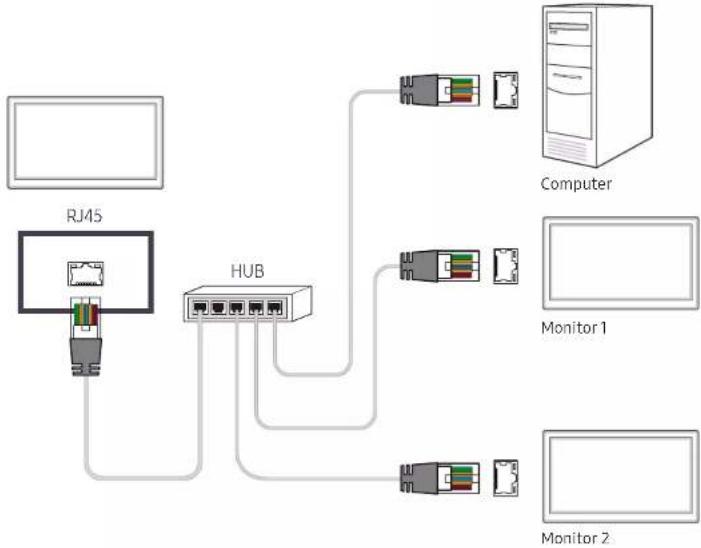

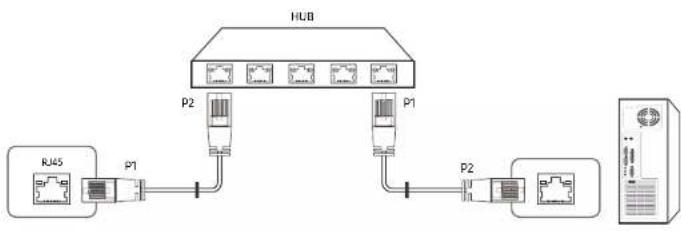

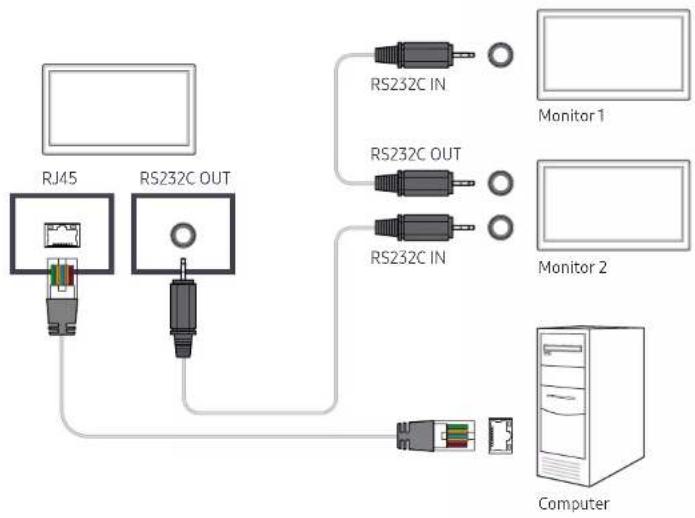

Verwenden von MDC über Ethernet 58

Wdg.-Ger.-Funktion

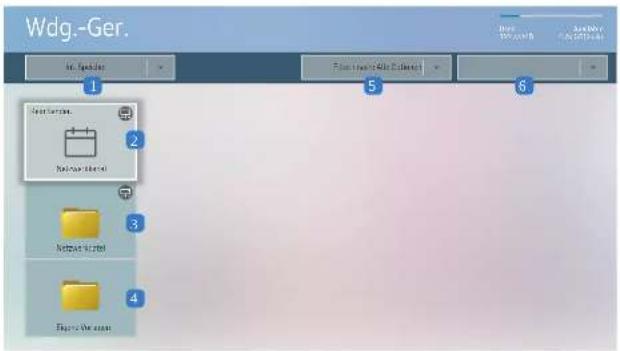

Wdg.-Ger.	60
Anzeigen von Inhalten	60
Wenn Inhalte angezeigt werden	61
Verfügbares Menü	61
Mit Wdg.-Ger. kompatible Dateiformate	62

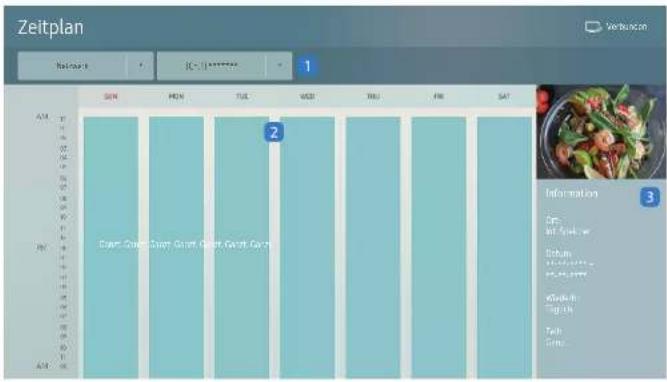

Zeitplan	67
Produkt klonen	68
ID-Einstellungen	69
Geräte-ID	69
Automatische Festlegung der Geräte-ID	69
PC-Verbindungskabel	69
Videowand	70

Inhaltsverzeichnis

Videowand	70
Horizontal x Vertical	70
Bildschirmposition	71
Format	71
Netzwerkstatus	72
Bildmodus	73
Automatisch Ein/Aus	74
Autom. Ein	74
Autom. Aus	75
Feiertagsverwaltung	75
Ticker	76
URL Startprogramm	77
Einstellungen für das URL-Startprogramm	78
Genehmligen eines angeschlossenes Geräts auf dem Server 79
Einstellen der aktuellen Uhrzeit 80

Bildschirmanpassung

Bildmodus	81

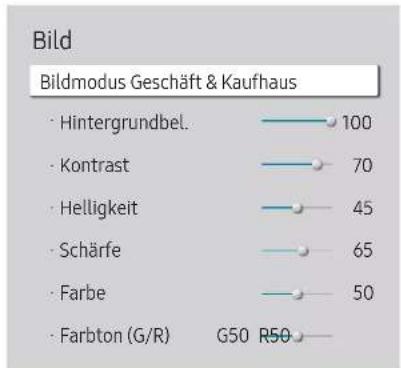

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)	82
Farbtemperatur	83
Welßabgleich	84
2 Punkte	84
20-Punkte-Einstellungen	84

Gamma	85
HLG / ST.2084 / BT.1886	85
Kalibrierungswert	85
Erweiterte Einstellungen	86
Kontrastverbesserung	86
Schwarzton	86
Hautton	86
Nur RGB-Modus	86
Farbraumeinstellungen	87
HDMI UHD Color	87
Bewegungsbel.	87
HDR+ modus	87
Bildoptionen	88
Farbton	88
Digital Clean View	88
HDMI-Schwarzp.	89
Filmmodus	89
Auto Motion Plus-Einstellungen	90
Lokales Dimming	90
Dynam. Hintergrundbel.	91
Einstellungen der Bildgröße	92
Bildformat	92
An Bildsch. an.	92
Zoom und Position	92
Bild zurücksetzen	93

Bildschirmanzeige

Anzelgeausrichtung	94
Ausrichtung des Bildschirmmenüs	94
Ausrichtung der Quellinhalte	94
Seitenverhältnis	94
Bildschirmschoner	95
Autom. Schutzzeit	95
Elnbrennschutz	95
Meldungsanzelge	98
Quelleninfo	98
Keine Signalmeldung	98
MDC-Nachricht	98
Downloadstatusmeldung	98
Sprache	99
Bildschirmanzeige zurücksetzen	99

Anpassen des Tons

Tonmodus	100
Balance	101
Equalizer	101
HDMI Ton	101
Ton bel Videoanruf	101
Tonausgabe	102
Autom. Lautst.	102

Inhaltsverzeichnis

Ton zurücks.

102

Netzwerk

Netzwerkstatus	103
Netzwerkeinstellungen öffnen	103
Netzwerktyp	103

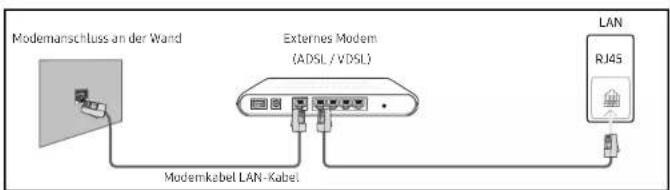

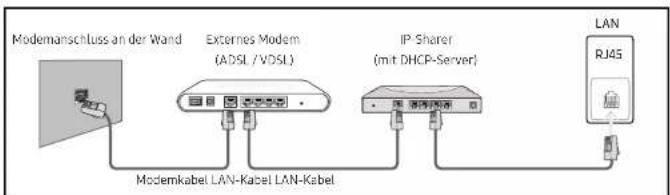

Netzwerkeinstellungen (kabelgebunden) 104

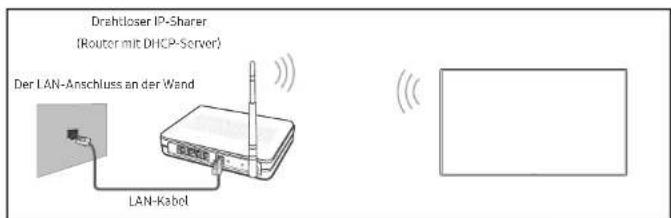

Netzwerkeinstellungen (drahtlos) 106
WPS verwenden	108
IPv6	108
IPv6-Status	108
Servernetzwerkeinstellungen	109
Mit Server verbinden	109
MagicInfo-Modus	109
Serverzugriff	109
FTP-Modus	109
Proxyserver	109
Gerätename	109

System

Barrierefreiheit	110
Hoher Kontrast	110
Vergrößern	110
Einrichtung starten	111
Touch-Steuer.	111
Touch-Steuer.	111
Administrator-Menü sperren	111
Zeit	112
Zeit einstellen	112
NTP-Einstellungen	112
Sommerzeit	112
Einschalten verzögern	112
Wechsel der automatischen Quelle	113
Wechsel der automatischen Quelle	113
Wiederher. Primärquelle	113
Primärquelle	113
Sekundärquelle	113
Netzsteuerung	114
Auto. Einschalten	114
PC-Modulleistung	114
Max. Energiesparen	114
Standby-Steuerung	115
Netzwerk-Standby	115
Ein-/Aus-Schalter	115
Öko-Lösung	116
Energiesparmodus	116
Öko-Sensor	116

Programmierung für Bildschirmlampe	117
Kein Sig. Standby	117
Autom. Aussch.	117
Temperatursteuerung	118
Externe Geräteverwaltung	119
Tastaturmanager	119
Geräteverbindungsmanager	119
Abspielen mit	120
PIN ändern	120
Sicherheit	121
Sicherheitssperre Ein	121
Tastensperre	121
Automatische Wiedergabe von USB sperren	121
Mobilgeräte-Anschlusssperre	122
Fernverwaltung	122
Gesichertes Protokoll	122
Netzwerkanschluss	122
USB-Anschluss	122
Allgemein	123
Smart-Sicherheit	123
Anynet+ (HDMI-CEC)	123
HDMI-Hotplug	125
Benutzerdef. Logo	125
Spielemodus	126
Spelcher leeren	126
Irreguläre Videowand	126
System zurücksetzen	127

Inhaltsverzeichnis

Unterstützung

Software-Update	128
Jetzt aktualisieren	128
Automatisches Update	128
Samsung kontaktieren	128
Alle zurücksetzen	128

Handbuch zur Fehlerbehebung

Vorberelten der Kontaktaufnahme mit dem Samsung Kundenservicecenter 129

Testen des Geräts 129

Überprüfen von Auflösung und Frequenz 129

Überprüfen Sie folgenden Punkte. 130

F&A 136

Technische Daten

Allgemein	137
Voreingestellter Timing-Modi 139

Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) 144
Kein Produktdefekt 144
Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen Ist 144
Andere	144
Vermeidung des Einbrennens von Nachbildern	145
Was geschieht beim Einbrennen von Nachbildern?	145

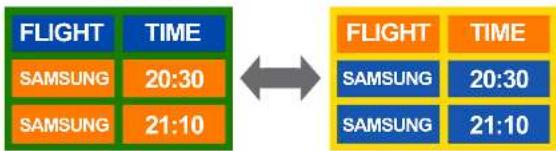

Empfohlene Präventionsmaßnahmen 145
Lizenz	146
Terminologie	147

Kapitel 01 Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

© 2017 Samsung

Samsung hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung ist untersagt.

Microsoft, Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Das Eigentum an allen anderen Marken liegt bei den jeweiligen Inhabern.

• Verwaltungskosten werden abgerechnet, wenn:

- (a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor.

(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

– (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.

(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

- Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

Sicherheitshinweise

Warnung

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.

Vorsicht

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Reinigung

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den In den Abbildungen gezeigten unterscheiden.

1 Schalten Sie das Gerät und den Computer aus.

2 Ziehen Sie das Netzkabel vom Gerät ab.

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

3 Wischen Sie das Gerät mit einem sauberen, weichen und trockenen Tuch ab.

- Verwenden Sie keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

- Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.

4 Befeuchten Sie ein welches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um das Äußere des Geräts zu reinigen.

5 Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

6 Schalten Sie das Gerät und den Computer ein.

Aufbewahrung

Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV-Luftbefeuchters in der Nähe weißliche Flecken auf dem Gerät entstehen.

Wenden Sie sich an das Kundenservicecenter, wenn das Innere des Produkts gereinigt werden muss (es wird eine Servicegebühr erhoben).

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.

- Überhitzte Steckdosen können einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

- Eine Instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Verlegen Sie das Netzkabel nicht unter einem schweren Gegenstand.

- Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch.

• Andernfalls kann ein Brand entstehen.

Vorsicht

Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.

- Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

- Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschalten, wenn ein Problem auftritt.

- Beachten Sie, dass das Gerät nicht völlig stromlos gemacht wird, wenn Sie zum Ausschalten die Ein-/Aus-Taste der Fernbedienung verwenden.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Andernfalls kann ein Brand entstehen.

Lassen Sie den Wandmontagehalter von einem Techniker montieren.

• Die Montage durch eine unqualifizierte Person kann zu einer Verletzung führen.
• Verwenden Sie nur zugelassene Schränke.

Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem Bücherregal oder Schrank auf.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu ermöglichen.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.

- Kinder könnten daran ersticken.

Stellen Sie das Gerät nicht auf eine Instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

• Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
• Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

- Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichwelte von kleinen Kindern auf.

• Das Gerät könnte herunterfallen und Kinder verletzen.
  • Die Vorderseite ist schwer. Stellen Sie das Gerät daher auf einen ebenen und stabilen Untergrund.

Spelseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Vorsicht

Lassen Sie das Gerät beim Transport nicht fallen.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

• Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

• Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
• Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

- Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Im Inneren des Geräts liegt Hochspannung an. Zerlegen, reparieren oder modifizieren Sie das Gerät nicht selbst.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.
• Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

- Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab und wenden sich an das Samsung Kundenservicecenter.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

- Kinder könnten sich ernsthaft verletzen.

Wenn das Gerät heruntergefallen oder die Verkleidung beschädigt ist, schalten Sie den Netzschalter aus, und ziehen Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Wenn Sie das Gerät trotzdem weiter verwenden, kann dies zu einem Brand oder Stromschlag führen.

Lassen Sie keine schweren Gegenstände oder Gegenstände, die Kinder mögen (Spielzeug, SüBigkeiten usw.) auf der Oberseite des Geräts liegen.

- Das Gerät oder schwere Gegenstände könnten herunterfallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

- Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

• Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen, Haarnadeln usw.) oder leicht entzündliche Gegenstände (Papier, Streichhölzer usw.) in das Gerät (in Lüftungsöffnungen, Anschlüsse o.ä.).

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe In das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vorsicht

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

- Aktivieren Sie den Stromsparmodus oder einen Bewegtbild-Bildschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

• Staubablagerungen können in Verbindung mit Hitze einen Brand, Stromschlag oder Leckstrom verursachen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz. - Ihr Sehvermögen könnte sich sonst verschlechtern.

Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten.

- Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

• Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Lassen Sie Kleinteile nicht in die Hände von Kindern gelangen.

Selen Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

• Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden.
• Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

- Zu große Lautstärke kann zu Gehörschädigungen führen.

Achten Sie darauf, dass Kinder die Batterien nicht in den Mund nehmen, nachdem diese aus der Fernbedienung entfernt wurden. Bewahren Sie Batterien an Stellen auf, die für Kinder und Kleinkinder nicht erreichbar sind.

• Wenn Kinder die Batterlen in den Mund genommen haben, müssen Sie unverzüglich bei Ihrem Arzt vorsprechen.
  Achten Sie beim Austauschen der Batterie auf die richtige Polung (+,-).
• Anderenfalls könnte die Batterie beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Verwenden Sie nur die vorgeschriebenen Standardbatterien und setzen Sie niemals gleichzeitig neue und gebrauchte Batterien ein.

- Anderenfalls könnten die Batterien beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Batterien (und Akkus) sind Sondermüll und müssen der Wiederverwertung zugeführt werden. Für die Rückgabe der verbrauchten Batterien und Akkus in das Recyclingsystem ist der Kunde verantwortlich.

- Der Kunde kann die verbrauchten Batterien und Akkus bei einem öffentlichen Recycling-Center oder einem Händler abgeben, der den gleichen Batterie- bzw. Akkutyp führt.

Kapitel 02 Vorbereitung

Überprüfen des Lieferumfangs

Komponenten

• Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben.
• Das Aussehen der Komponenten kann von den dargestellten Bildern abweichen.
  — Ein Standfuß ist nicht im Lieferumfang enthalten. Er kann separat erworben werden:
• Der RS232C Adapter kann zur Verbindung mit einem anderen Monitor über ein D-SUB-Kabel (9-pollig) vom Typ RS232C verwendet werden.

Kurzanleitung zur Konfiguration

Batterien (nicht überall verfügbar)

Adapter für die Wandhalterung (4 Stück) (Unterstützte Modelle: QHH)

Garantlekarte (nicht überall verfügbar)

Fernbedienung RS232C(IN)-Adapter

KABELHALTERUNG (3 Stück) (Unterstützte Modelle: QBH, QH65H)

Erklärungen zur Einhaltung gesetzlicher Vorschriften

Netzkabel

Anschlussabdeckung (Unterstützte Modelle: QHH)

Bauteile

Systemsteuerung

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Bauteile Beschreibung

Abstandslogo	Ziehen Sie nicht gewaltsam an dem Abstandslogo, weil es abreißen oder abbrechen könnte.Unterstützte Modelle: QB65H, QMH
Fernbedienungssensor	Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den unteren Rand der Produktvorderseite zielen, um die Funktion auszuführen. Der Fernbedienungssensor befindet sich am unteren Rand des Produkts.Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden.
		Damit der Fernbedienungs-/Ökosensor wirksam ist, müssen Sie sicherstellen, dass der Schieberegler über die Unterseite des Produkts herausragt.Unterstützte Modelle: QB65H, QHH, QMH
Steuerungstaste		Um die Bedienfeldtaste verwenden zu können, müssen Sie sicherstellen, dass der Schieberegler nicht über die Unterseite des Produkts herausragt.Unterstützte Modelle: QB65H, QHH, QMH

Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von 30° nach rechts und links.

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

Verwenden Sie neue und gebrauchte Batterien niemals zusammen, Ersetzen Sie beide Batterien zu derselben Zeit.

Entfernen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden soll.

Die Steuerungstaste befindet sich am unteren rechten Rand auf der Vorderseite des Produkts.

Wenn Sie die Taste ☐ der Steuerungstaste drücken, während das Gerät eingeschaltet ist, wird das Steuerungsmenü geöffnet.

Steuerungsmenü

Ausschalten Quelle Drücken: Verschieben Drücken & Hafen: Auswählen

Tasten Beschreibung

	Ausschalten	Schalten Sie das Gerät aus.
		Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die Steuerungstaste, um den Cursor auf Ausschalten zu bewegen und drücken und halten Sie die Steuerungstaste gedrückt, um das Produkt auszuschalten.
	Quelle	Zur Auswahl der angeschlossenen Eingangsquelle.
		Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die Steuerungstaste, um den Cursor auf Quelle zu bewegen und drücken und halten Sie die Steuerungstaste gedrückt, um den Eingangsquellen-Bildschirm anzuzeigen.
		Drücken und halten Sie bei angezeigtem Eingangsquellen-Bildschirm die Steuerungstaste gedrückt, um zur gewünschten Eingangsquelle umzuschalten.

Die Steuerungstaste kann nur für Ausschalten und Quelle verwendet werden.
Um den Steuerungsmenü-Bildschirm zu verlassen, warten Sie 3 Sekunden oder länger, ohne die Steuerungstaste zu drücken.

Systemsteuerung

Steuerungstaste

Abstandslogo Fernbedienungssensor

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Bauteile Beschreibung

	Einschalten des Geräts.Wenn Sie die Tastegrücken, während das Gerät eingeschaltet ist, wird das Steuerungsmenü geöffnet.Drücken Sie zum Schließen des OSD-Menüs die Steuerungstaste mindestens 1 Sekunde.
	Geht zum oberen oder unteren Menü. Sie können damit auch den Wert einer Option ändern.
	Geht zum linken oder rechten Menü.Sie können die Lautstärke ändern, indem Sie die Steuerungstaste nach links oder rechts bewegen, während das Steuerungsmenü nicht angezeigt wird.
Abstandslogo	Ziehen Sie nicht gewaltsam an dem Abstandslogo, well es abreißen oder abbrechen könnte.
Fernbedienungssensor	Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den unteren Rand der Produktvorderseite zielen, um die Funktion auszuführen. Der Fernbedienungssensor befindet sich am unteren Rand des Produkts.Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden.

Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von 30° nach rechts und links.
Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.
Verwenden Sie neue und gebrauchte Batterlen niemals zusammen. Ersetzen Sie beide Batterlen zu derselben Zeit.
Entfernen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden soll.

Wenn Sie die Taste ☐ der Steuerungstaste drücken, während das Gerät eingeschaltet ist, wird das Steuerungsmenü geöffnet.

Steuerungsmenü

Start Einstell. Quelle Zurück Ausschalten

Tasten Beschreibung

	Start	Öffnet das Wdg.-Ger.-Menü.Bewegen Sie die Steuerungstaste nach oben, um im Steuerungsmenü Start auszuwählen.
	Einstell.	Öffnet das OSD-Menü.Bewegen Sie die Steuerungstaste nach links, um im Steuerungsmenü Einstell. auszuwählen. Der OSD-Steuerungsbildschirm wird geöffnet.Bewegen Sie die Steuerungstaste nach rechts, um das gewünschte Menü auszuwählen. Sie können ein Untermenü auswählen, indem Sie die Steuerungstaste nach oben, unten, links oder rechts bewegen. Wählen Sie zum Ändern von Einstellungen das entsprechende Menü, und drücken Sie die Steuerungstaste.
	Ausschalten	Schalten Sie das Gerät aus.Bewegen Sie die Steuerungstaste nach unten, um im Steuerungsmenü Ausschalten auszuwählen. Drücken Sie nun die Steuerungstaste.
	Quelle	Zur Auswahl der angeschlossenen Eingangsquelle.Bewegen Sie die Steuerungstaste nach rechts, um im Steuerungsmenü Quelle auszuwählen. Wenn die Liste der Eingangsquellen angezeigt wird, bewegen Sie die Steuerungstaste nach links oder rechts, um die gewünschte Eingangsquelle auszuwählen. Drücken Sie nun die Steuerungstaste.
	Zurück Schließt das Steuerungsmenü.

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

QHH

	RS232C OUT
	RS232C IN
	RJ45
	DP IN
	HDMI1 (ARC)
	HDMI 2
	USB -G (SV U.S.A)
	USB -G (SV TA)

Anschluss Beschreibung

RS232C OUT	Zur Verbindung mit MDC über einen RS232C-Adapter.
RS232C IN
RJ45	Zur Verbindung mit MDC über ein LAN-Kabel. (10/100 Mbit/s)Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung.* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).
DP IN	Zum Anschluss eines PCs über ein DP-Kabel.
HDMI1(ARC)	Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-Kabels.
HDMI 2
USB ◆(5V 0.5A)	Zum Anschluss eines USB-Speichergeräts.Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von maximal 0,5A ausgelegt. Bei einer Überschreitung des Maximalwerts funktionieren die USB-Anschlüsse möglicherweise nicht.
USB ◆(5V1A)	Zum Anschluss eines USB-Speichergeräts.Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von maximal 1,0A ausgelegt. Bei einer Überschreitung des Maximalwerts funktionieren die USB-Anschlüsse möglicherweise nicht.

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

USB1-G (10A) RJ45 RS232C IN DM/ NAKDV0R HDMI IN1 (ARC) HDMI IN2 DPIN

QMHQBH USB1-6 (FL0A) RJAS RS232C IN DVV/ MAGON IN HDMI IN 1 (ARO) HDMI IN 2 (DB/D4IN) DP IN (DB/D4IN) HDMI OUT (DB/D4IN)

USB 210.5A DV/HDMI AUDIO IN AUDIO OUT RUN RS23C OUT

Anschluss Beschreibung

USB1 (1.0A)	Zum Anschluss eines USB-Speichergeräts.Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von maximal 1,0A ausgelegt. Bei einer Überschreitung des Maximalwerts funktionieren die USB-Anschlüsse möglicherweise nicht.
RJ45	Zur Verbindung mit MDC über ein LAN-Kabel. (10/100 Mbit/s)Verwenden Sie ein Cat 7-Kabel (STP* -Typ) für die Verbindung.* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).
RS232C IN	Zur Verbindung mit MDC über einen RS232C-Adapter.
DVI/MAGICINFO IN	DVI: Anschließen an ein externes Gerät mit Hilfe eines DVI- oder HDMI-DVI-Kabels.MAGICINFO IN: Zur Verwendung von MagicInfo muss das DP-DVI-Kabel angeschlossen sein.
HDMI IN 1 (ARC)	Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-Kabels.
HDMI IN 2
HDMI IN 2 (DAISY CHAIN IN)
DP IN	Zum Anschluss eines PCs über ein DP-Kabel.
DP IN (DAISY CHAIN IN)
HDMI OUT (DAISY CHAIN OUT)	Zum Anschluss eines anderen Geräts über ein DP-Kabel.
USB 2(0.5A)	Zum Anschluss eines USB-Speichergeräts.Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von maximal 0,5A ausgelegt. Bei einer Überschreitung des Maximalwerts funktionieren die USB-Anschlüsse möglicherweise nicht.
DVI/HDMI/AUDIO IN	Nimmt Ton von einem Quellgerät über ein Audiokabel auf.
AUDIO OUT	Gibt Ton an ein Audlogerät über ein Audlokabel aus.
IR IN	Versorgt die externe Sensoreinheit mit Strom oder empfängt das Beleuchtungssensorsignal.
RS232C OUT	Zur Verbindung mit MDC über einen RS232C-Adapter.

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

DBJ USB +G (1.0A) HDMI IN1 (ARC) HDMI IN2 DVI/ MACDIN RS252C IN RS252C OUT RJMS DVI/HDMI/ AUDIO IN AUDIO OUT

Anschluss Beschreibung

USB1 (1.0A)	Zum Anschluss eines USB-Speichergeräts.Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von maximal 1,0A ausgelegt. Bei einer Überschreitung des Maximalwerts funktionieren die USB-Anschlüsse möglicherweise nicht.
HDMI IN 1 (ARC)	Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-Kabels.
HDMI IN 2
DVI/MAGICINFO IN	DVI: Anschließen an ein externes Gerät mit Hilfe eines DVI- oder HDMI-DVI-Kabels.MAGICINFO IN: Zur Verwendung von MagicInfo muss das DP-DVI-Kabel angeschlossen sein.
RS232C IN	Zur Verbindung mit MDC über einen RS232C-Adapter.
RS232C OUT
RJ45	Zur Verbindung mit MDC über ein LAN-Kabel (10/100 Mbit/s)Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung.* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).
DVI/HDMI/AUDIO IN	Nimmt Ton von einem Quellgerät über ein Audiokabel auf.
AUDIO OUT	Gibt Ton an ein Audiogerät über ein Audiokabel aus.

Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden.

Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

QBH / QHH / QMH DBJ

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch.
2 Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.
3 Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der Rückseite des Geräts ein.
4 Verriegeln Sie das Schloss.

– Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.
– Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
- Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

Fernbedienung

Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden.

Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden Ist, wird diese Taste vom Gerät nicht unterstützt.

Einschalten des Geräts. POWER OFF Schalten Sie das Gerät aus. QZ ABC DEF 1 2 3 GHI JKL MNO 4 5 6 PRS TUV WXY 7 8 9 DEL SYMBOL CH LIST Stellen Sie die Lautstärke ein. MUTE Aktivieren des Tons: Drücken Sie MUTE erneut oder drücken Sie die Tasten für die Lautstärkeregelung (+ VOL -). VOL CH Ändert die Eingangsquelle SOURCE DBJ / QBH / QMH: Verwenden Sie diesen Hotkey zum direkten Zugriff auf MagicInfo. Dieser Hotkey ist verfügbar, wenn eine Netzwerkkonsole angeschlossen Ist. Zeigen Sie das Bildschirmmenü an bzw. blenden Sie es aus und wechseln Sie zurück zum vorherigen Menü MENU HOME MagicInfo Player I Wdg.-Ger.-Starttaste

• Die Funktionen der
  Fernbedienungstasten können sich je nach Gerät unterscheiden.

Schnellzugriff auf häufig verwendete Funktionen Wechseln Sie zurück zum vorherigen Menü Aktiviert die Tastensperre-Funktion. Drücken Sie die Taste SET und geben Sie über die Zifferntasten eine Geräte-ID ein, wenn mehrere Geräte über die Funktion Videowand angeschlossen sind. Sie können das Gerät mit der Fernbedienung steuern. Mit dieser Taste können Sie einen mit der Taste SET festgelegten Wert löschen. Sie können alle angeschlossenen Geräte mit der Fernbedienung steuern. TOOLSINFO i ZEigen Sie Informationen zur aktuellen Eingangsquelle an. Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. PC A DVI B HDMI C DP IR control SET UNSET LOCK DBJ: Manuelle Auswahl der Eingangsquelle: DVI, HDMI 1 oder HDMI 2. QHH: Manuelle Auswahl der Eingangsquelle: HDMI 1, HDMI 2 oder DisplayPort. QBH / QMH: Manuelle Auswahl der Eingangsquelle: DVI, HDMI 1, HDMI 2 oder DisplayPort. SAMSUNG

• Die Funktionen der
  Fernbedienungstasten können sich je nach Gerät unterscheiden.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden soll.

So legen Sie die Batterien in die Fernbedienung ein

Vor dem Aufstellen des Geräts (Installationshandbuch)

Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsanweisungen fest mit dem Boden/der Wand verbunden werden.

• Stellen Sie sicher, dass die Wandbefestigung von einem zugelassenen Installateur angebracht wird.
• Andernfalls könnte das Gerät herunterfallen und Verletzungen verursachen.
• Bringen Sie ausschließlich die angegebene Wandbefestigung an.

Kippwinkel und Drehung

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

• Das Gerät kann bis zu einem Winkel von 15° gegenüber der senkrechten Wandfläche gekippt werden.
• Um das Gerät vertikal (im Hochformat) zu verwenden, drehen Sie es im Uhrzeigersinn, so dass die LED nach unten weist.
  Verwenden Sie dieses Modell nicht, wenn es an einer Decke, einem Boden oder einem Tisch angebracht werden soll.

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

Montage an einer senkrechten Wand

A Mindestens 40 mm

B Umgebungstemperatur: Unter 35°C

Wenn Sie das Gerät an einer senkrechten Wand montieren, lassen Sie mindestens 40 mm Abstand zwischen dem Gerät und der Wandfläche, damit eine ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35°C.

Montage an einer unregelmäßigen Wandfläche

A Mindestens 40 mm
B Mindestens 70 mm
C Mindestens 50 mm
D Mindestens 50 mm
E Umgebungstemperatur: Unter 35°C

Wenn Sie das Gerät an einer unregelmäßigen Wandfläche montieren, lassen Sie mindestens soviel Raum zwischen dem Gerät und der Wandfläche, wie oben angegeben ist, damit ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35°C liegt.

Montieren der Wandhalterung

Die Abdeckung kann leicht von Hand entfernt werden. Entfernen Sie die Abdeckung, wenn Sie die Wandhalterung montieren. Entfernen Sie die Abdeckung nicht, wenn Sie die Wandhalterung nicht montieren.

Die Abdeckung muss nur entfernt werden, wenn WMN-M11E montiert wird (lückenlose Wandhalterung).

Unterstützte Modelle: QHH

Vorbereitende Arbeiten

Verwenden Sie den Adapter für die Wandhalterung (1), um die Wandhalterung eines anderen Herstellers zu montieren.

Unterstützte Modelle: QHH

Montieren der Wandhalterung

Mit dem Wandhalterungskit (separat erhältlich) können Sie das Gerät an der Wand montieren.

Detaillierte Informationen zur Montage der Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung.

Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen.

Samsung ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst montieren.

Spezifikationen des Wandhalterungskits (VESA)

Montieren Sie die Wandhalterung an einer massiven senkrechten Wand. Wenn Sie die Wandhalterung an einer Wand aus einem Material wie z. B. Gipskarton montieren möchten, wenden Sie sich bitte an einen Fachhändler, um zusätzliche Informationen zu erhalten. Wenn Sie das Gerät an einer schrägen Wand montieren, kann es herunterfallen und zu schweren Verletzungen führen.

A B

• Samsung-Wandhalterungskits enthalten eine detaillierte Montageanleitung und alle für die Montage benötigten Teile.
• Verwenden Sie keine Schrauben, die länger als die Standardlänge sind oder nicht der VESA-Standardspezifikation für Schrauben entsprechen. Zu lange Schrauben können zu Schäden im Inneren des Geräts führen.
• Bei Wandhalterungen, die nicht den VESA-Standard für Schrauben einhalten, kann die Länge der Schrauben je nach Wandbefestigungsspezifikationen variieren.
• Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen.
• Samsung haftet nicht für Produkt- oder Personenschäden, wenn eine Nicht-VESA- oder nicht spezifizierte Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt.
• Montieren Sie das Gerät nicht mit einer Nelgung von mehr als 15°.
• Grundsätzlich muss das Gerät von zwei Personen an der Wand befestigt werden.
  • Die Standardabmessungen für Wandmontagekits finden Sie in der Tabelle unten.

Modellname VESA-Schraubenlochmaße (A * B) in mm
Standardschraube Menge

DBJ 200 × 200	M8	4
QBH / QHH / QMH 400 × 400

Montieren Sie das Wandmontagekit nicht, während das Gerät eingeschaltet ist. Dies könnte zu Verletzungen durch Stromschlag führen.
Wenn Sie eine Wandhalterung verwenden möchten, stellen Sie sicher, dass Sie das Produkt ohne Werkzeug davon entfernen können. (Unterstützte Modelle: DBJ)

Fernbedienung (RS232C)

Kabelanschluss

RS232C-Kabel

Schnittstelle	RS232C (9-polig)
Stift	TxD (Nr. 2), RxD (Nr. 3), GND (Nr. 5)
Bitrate	9600 Bit/s
Datenbits	8 Bit
Parität	Keine
Stoppbits	1 Bit
Übertragungssteuerung	Keine
Maximale Länge:	15 m (nur mit Abschirmung)

• Stiftbelegung


12345 6789

54321 9876

Stift Signal

1	Datenträgersignal erkennen
2	Empfangene Daten
3	Gesendete Daten
4	Datenanschluss vorbereiten
5	Signalmasse
6	Datenansatz vorbereiten
7	Anforderung senden
8	Sendefreigabe
9	Rufton

- RS232C-Kabel

Anschluss: D-Sub (9-polig)-auf-Stereo-Kabel

6 1 9 5 -P1- Z 3 2 1 -P2-

-P1--P1--P2--P2-

Steckertyp Rx	3	----	1	Tx	STEREO-
Tx	2	----	2	Rx	STECKER
Gnd	5	----	3	Gnd	(3,5ø)

LAN-Kabel

- Stiftbelegung

12345678

Pin-Nr. Standardfarbe Signal

1	Weiß und orange TX+
2	Orange TX-
3	Weiß und grün RX+
4	Blau NC
5	Weiß und blau	NC
6	Grün	RX-
7	Weiß und braun	NC
8	Braun	NC

- Anschluss: RJ45

Direktes LAN-Kabel (PC zu HUB)

Signal P1 P2 Signal

TX+1		1 TX+
TX-2		2 TX-
RX+3		3 RX+
RX-6		6 RX-

Gekreuztes LAN-Kabel (PC zu PC)

RJ45 P1P2

Signal P1 P2 Signal

TX+1		3 RX+
TX-2		6 RX-
RX+3		1 TX+
RX-6		2 TX-

Anschluss

Stellen Sie sicher, dass Sie die Adapter jeweils an die richtigen RS232C IN- oder OUT-Anschlüsse am Gerät anschließen.

- Anschluss1

- Anschluss 2

- Anschluss 3

Steuercodes

Anzeigen des Steuerstatus (Befehl: Get control)

Vorspann Befehl ID Datenlänge Prüfsumme
0xAA Befehlstyp 0

Steuerung (Befehl: Set control)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA Befehlstyp 1 Wert

Befehl

Nein.	Befehlstyp	Befehl	Wertebereich
1	Steuerung - Stromversorgung	0x11	0-1
2	Steuerung - Lautstärke	0x12	0~100
3	Steuerung - Eingangsquelle	0x14	-
4	Steuerung der Bildschirmgröße	0x19	0~255
5	Steuerung - Videowandmodus 0x5C		0-1
6	Sicherheitsverriegelung 0x5D		0-1
7	Videowand EIN	0x84	0-1
8	Videowand-Benutzersteuerung	0x89	-

- Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Addieren aller Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang Ist (11+FF+01+01=112), wird die erste Stelle gelöscht.

Z. B. Strom Ein & ID=0

Vorspann Befehl ID Datenlänge Daten 1		Prüfsumme
0xAA 0x11	1 "Power"
Vorspann Befehl ID Datenlänge Daten 1		12
0xAA 0x11	11

- Um alle mit einem seriellen Kabel verbundenen Geräte unabhängig von ihrer ID simultan zu steuern, stellen Sie die ID "OxFE" ein und senden Sie die Befehle. Die Befehle werden von jedem Gerät ausgeführt, aber es gibt keine Bestätigung mit ACK.

Steuerung – Stromversorgung

- Funktion

Ein Gerät kann mithilfe eines PCs ein- und ausgeschaltet werden.

- Anzeigen des Netzstatus (Get Power ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x11 0

- Ein-/Ausschalten der Stromversorgung (Set Power ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA

0x11

1

"Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

1: Strom EIN

0: Strom AUS

• Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'A'	0x11	"Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

- Keine Bestätigung

Vorspann Befehl		ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
OxAA	0xFF	3	'N'	0x11	'ERR'

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Lautstärke

- Funktion

Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden.

- Anzeigen der aktuellen Lautstärke (Get Volume Status)

Vorspann Befehl ID Datenlänge Prüfsumme
0xAA 0x12	0

• Einstellen der Lautstärke (Set Volume)

Vorspann	Befehl	ID	Datenlänge	Daten	Prüfsumme
0xAA 0x12		1	"Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0-100)

■ Bestätigung

Vorspann	Befehl	ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1	Prüfsumme
0xAA	0xFF	3	'A'	0x12	"Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0-100)

- Keine Bestätigung

Vorspann	Befehl	ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'N'	0x12	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Eingangsquelle

• Funktion Die Signalquelle eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.
• Anzeigen der aktuellen Signalquelle (Get Input Source Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x14 0

• Einstellen der Signalquelle (Set Input Source)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

0x18 DVI
0x0C Eingangsquelle
0x20	MagicInfo
0x1F	DVI_video
0x21	HDMI1
0x22 HDMI1_PC
0x23	HDMI2
0x24	HDMI2_PC
0x25	Bildschirmanschluss

DVI_video, HDMI1_PC und HDMI2_PC können im Set-Befehl nicht verwendet werden. Sie reagieren nur auf Get-Befehle.
Dieses Modell unterstützt keine HDMI1-, HDMI1_PC-, HDMI2- und HDMI2_PC-Anschlüsse.
MaglcInfo ist nur bei Modellen mit der MaglcInfo-Funktion verfügbar.

• Bestätigung

Vorspann	Befehl	ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'A'	0x14	"Input Source"

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

• Keine Bestätigung

Vorspann Befehl		ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	‘N’	0x14	‘ERR’

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung der Bildschirmgröße

- Funktion

Die Bildschirmgröße eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

- Anzeigen des Bildschirmformats (Get Screen Size Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x19 0

• Bestätigung

Vorspann Befehl ID Datenlänge			Bestätigung/Keine Bestätigung	r-CMD Wert1 Prüfsumme
0xAA	0xFF	3	'A'	0x19	"Screen Size"

"Screen Size": Bildschirmgröße des Fernsehers/Monitors (Bereich: 0 – 255, Einheit: Zoll)

- Keine Bestätigung

Vorspann Befehl		ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'N'	0x19	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung des Videowandmodus

- Funktion

Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden. Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.

• Anzeigen des Videowandmodus (Get Video Wall Mode)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5C 0

• Einstellen der Videowand (Set Video Wall Mode)

Vorspann	Befehl	ID	Datenlänge	Daten	Prüfsumme
0xAA 0x5C		1	"Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall-Modus auf einem Gerät 1: Voll

0: Natürlich

- Bestätigung

Vorspann Befehl		ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'A'	0x5C	"Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall-Modus auf einem Gerät • Keine Bestätigung

Vorspann	Befehl	ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'A'	0x5C	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Sicherheitsverriegelung

- Funktion

Zum Aktivieren/Deaktivieren der Sicherheitssperre Ein eines Geräts kann ein PC verwendet werden.

Dieses Steuerelement ist verfügbar, egal ob die Stromversorgung ausgeschaltet ist oder nicht.

- Anzeigen des Status der Tastensperre (Get Safety Lock Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5D 0

- Aktivieren/Deaktivieren der Tastensperre (Set Safety Lock Enable / Disable)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll 1: EIN

0: AUS

• Bestätigung

Vorspann	Befehl	ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'A'	0x5D	'Safety Lock'

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

- Keine Bestätigung

Vorspann	Befehl	ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF 3	'N'	0x5D "ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand EIN

- Funktion

Der PC schaltet die Videowand EIN bzw. AUS.

• Videowand-Einschaltstatus abrufen

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x84 0

• Videowand ein- bzw. ausschalten

Vorspann	Befehl	ID	Datenlänge	Daten	Prüfsumme
0xAA	0x84		1	V.Wall_On

• V.Wall_On : Am Gerät einzustellender Videowand-Code

1: Videowand EIN

0: Videowand AUS

- Bestätigung

Vorspann	Befehl	ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'Ä'	0x84	V.Wall_On

V.Wall_On : Wie oben

- Keine Bestätigung

Vorspann	Befehl ID Datenlänge		Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'N'	0x84	ERR

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand-Benutzersteuerung

• Funktion
  Der PC schaltet die Videowand ein bzw. aus.
  • Videowandstatus abrufen

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x89 0

• Videowand einstellen

Vorspann Befehl ID Datenlänge Wert1 Wert2 Prüfsumme

0xAA 0x892

Wall_Div

Wall_SNo

Wall_Div: Am Gerät einzustellender Videowand-Teilercode

10x10-Videowandmodell

1234567891011121314

15

Aus

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

0x00

1

0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E

0x1F

2

0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B 0x2C 0x2D 0x2E

0x2F

3

0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x39 0x3A 0x3B 0x3C 0x3D 0x3E

0x3F

4

0x41 0x42 0x43 0x44 0x45 0x46 0x47 0x48 0x49 0x4A 0x4B 0x4C 0x4D 0x4E

0x4F

5

0x51 0x52 0x53 0x54 0x55 0x56 0x57 0x58 0x59 0x5A 0x5B 0x5C 0x5D 0x5E

0x5F

6

0x61

0x62

0x63

0x64

0x65

0x66

0x67

0x68

0x69

0x6A

0x6B

0x6C

0x6D

0x6E

0x6F

7

0x71

0x72

0x73

0x74

0x75

0x76

0x77

0x78

0x79

0x7A

0x7B

0x7C

0x7D

0x7E

N/A

8

0x81

0x82

0x83

0x84

0x85

0x86

0x87

0x88

0x89

0x8A

0x8B

0x8C

N/A

N/A

N/A

9

0x91

0x92

0x93

0x94

0x95

0x96

0x97

0x98

0x99

0x9A

0x9B

N/A

N/A

N/A

N/A

10

0xA1

0xA2

0xA3

0xA4

0xA5

0xA6

0xA7

0xA8

0xA9

0xAA

N/A

N/A

N/A

N/A

N/A

11

0xB1

0xB2

0xB3

0xB4

0xB5

0xB6

0xB7

0xB8

0xB9

N/A

N/A

N/A

N/A

N/A

N/A

12

0xC1

0xC2

0xC3

0xC4

0xC5

0xC6

0xC7

0xC8

N/A

N/A

N/A

N/A

N/A

N/A

N/A

13

0xD1

0xD2

0xD3

0xD4

0xD5

0xD6

0xD7

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

14

0xE1

0xE2

0xE3

0xE4

0xE5

0xE6

0xE7

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

15

0xF1

0xF2

0xF3

0xF4

0xF5

0xF6

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

Wall_SNo : Am Gerät einzustellender Produktnummer-Code

10x10-Videowandmodell: (1 \~ 100)

Nummer einstellen Daten

1 0x01

2 0x02

... ...

99 0x63

100 0x64

• Bestätigung

Vorspann Befehl ID Datenlänge			Bestätigung/Keine Bestätigung	r-CMD Wert1 Wert2 Prüfsumme
0xAA	0xFF	4	'A'	0x89	Wall_Dlv	Wall_SNo
• Keine Bestätigung
Vorspann	Befehl	ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'N'	0x89	ERR

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Kapitel 03

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen

Vorbereitungen vor dem Anschließen

Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten Ist modellabhängig.

Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

Schließen Sie die Tonanschlüsse korrekt an: links = weiß und rechts = rot. Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

Wir empfehlen Ihnen die Verwendung von für HDMI- oder DP-Kabelanschlüsse zugelassene Kabeln.

Anschließen an einen PC

- Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

- Sie können den PC auf vielerlei Weise an das Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Anschließen mit einem HDMI-Kabel

DBJ / QBH: HDMI IN 1 (ARC), HDMI IN 2 QHH: HDMI 1 (ARC), HDMI 2 QMH: HDMI IN 1 (ARC), HDMI IN 2 (DAISY CHAIN IN)

Anschließen mit einem DP-Kabel

• Vorsichtsmaßnahmen bei Verwendung von DP

Einige Grafikkarten, die den DP-Standard nicht einhalten, verhindern möglicherweise, dass der Windows-Start-/BIOS-Bildschirm angezeigt wird, wenn sich das Gerät im Energiesparmodus befindet. Stellen Sie in diesem Fall sicher, dass Sie das Gerät einschalten, bevor Sie den PC einschalten.

Die Schnittstellen DP IN am Gerät und das im Lieferumfang enthaltene DP-Kabel entsprechen den VESA-Normen. Bei Verwendung eines DP-Kabels, das nicht die VESA-Normen erfüllt, funktioniert das Gerät möglicherweise nicht richtig. Samsung haftet nicht für Probleme bei der Verwendung eines Kabels, das nicht diese Normen einhält. Verwenden Sie nur ein DP-Kabel, das in den VESA-Normen spezifiziert ist.

Für die Nutzung der optimalen Auflösung (3840x2160 @ 60Hz) bei DisplayPort als Eingangsquelle wird das Verwenden eines DP-Kabels kürzer als 5m empfohlen.

Durch Deaktivieren des Energiesparmodus bei DisplayPort als Eingangsquelle könnten neue Auflösungsinformationen importiert und die Größe oder der Ort des Task-Fensters zurückgesetzt werden.

Anschließen mit einem DVI-Kabel (digital)

Unterstützte Modelle: DBJ, QBH, QMH

DVI/MAGICINFO IN DVI/HDMI/AUDIO IN

Sie können den DVI-Anschluss am Produkt mit einem DVI-HDMI-Adapter als HDMI-Anschluss verwenden.

Audio ist nicht verfügbar, wenn der DVI-Anschluss an dem Produkt mit dem HDMI-Anschluss an dem PC unter Verwendung eines DVI-HDMI-Adapters angeschlossen wird.

DVI/MAGICINFO IN

Anschließen mit einem HDMI-DVI-Kabel

Nachdem Sie einen Computer mit einem HDMI-DVI-Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Computer zu ermöglichen:

• Ton → HDMI Ton auf PC(DVI) einstellen
• Bild → jeden Bildschirmmodus unter Text auf Bildmodus einstellen
- System → Allgemein → HDMI-Hotplug auf Aus einstellen

DBJ / QBH: HDMI IN 1 (ARC), HDMI IN 2 QHH: HDMI 1 (ARC), HDMI 2 QME: HDMI IN 1 (ARC), HDMI IN 2 (DAISY CHAIN IN) DVI/HDMI/AUDIO IN

Die QHH-Modelle unterstützen den AUDIO-Anschluss nicht.

Anschließen eines externen Monitors

- Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Der HDMI OUT (DAISY CHAIN OUT)-Anschluss ist nur verfügbar, wenn die Eingangsquelle HDMI 2(PC angeschlossen) oder DisplayPort ist.

Verwenden Sie ein Kabel, das kürzer als 3 m (10 Fuß) ist, um eine bestmögliche Anzeige von UHD-Inhalten zu erzielen.

Maximale Loopouts: Es werden bis zu 4 unterstützt, wenn HDCP 2.2 unterstützt wird, bis zu 7, wenn HDCP 1.4 unterstützt wird und bis zu 9, wenn HDCP nicht unterstützt wird.

Unterstützte Modelle: QMH

Anschließen an ein Videogerät

• Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
• Sie können das Videogerät über ein Kabel anschließen.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Drücken Sie die Taste SOURCE auf der Fernbedienung, um die Quelle zu ändern.

Anschließen mit einem HDMI-DVI-Kabel

Es erfolgt keine Tonausgabe, wenn das Gerät über ein HDMI/DVI-Kabel an das Videogerät angeschlossen ist. Verbinden Sie deshalb zusätzlich die Audioanschlüsse des Geräts über ein Audiokabel mit denen des Videogeräts.

Nachdem Sie ein Videogerät mit einem HDMI-DVI-Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Videogerät zu ermöglichen:

Sie können den DVI-Anschluss am Produkt mit einem DVI-HDMI-Adapter als HDMI-Anschluss verwenden. Audio ist nicht verfügbar, wenn der DVI-Anschluss an dem Produkt mit dem HDMI-Anschluss an dem PC unter Verwendung eines DVI-HDMI-Adapters angeschlossen wird.

Ton → HDMI Ton auf AV(HDMI) einstellen

Bild → jeden Bildschirmmodus unter Video/Bild auf Bildmodus einstellen

System → Allgemein → HDMI-Hotplug auf Ein einstellen

Die unterstützten Auflösungen sind 1080p (50/60 Hz), 720p (50/60 Hz), 480p und 576p.

Die QHH-Modelle unterstützen die DVI- und AUDIO-Anschlüsse nicht.

DBJ / QBIE HDMI IN 1 (ARC), HDMI IN 2 QHH: HDMI 1 (ARC), HDMI 2 QMH: HDMI IN 1 (ARC), HDMI IN 2 (DAISY CHAIN IN) DVI/HDMI/AUDIO IN DVI/MAGICINFO IN

Anschließen mit einem HDMI-Kabel

Mit einem HDMI-Kabel oder HDMI-DVI-Kabel (UHD 30Hz)

• Für eine bessere Bild- und Tonqualität sollten Sie digitale Geräte über ein HDMI-Kabel anschließen.
• Ein HDMI-Kabel unterstützt digitale Video- und Audiosignale und benötigt kein Audiokabel.
• Verwenden Sie HDMI-/DVI- und Audiokabel, um das Gerät mit einem digitalen Gerät zu verbinden, das keinen HDMI-Ausgang hat.
• Das Bild wird möglicherweise nicht normal angezeigt (falls überhaupt) oder Audio funktioniert nicht, wenn ein externes Gerät, das eine ältere Version des HDMI-Modus verwendet, am Gerät angeschlossen wird. Wenn ein solches Problem auftritt, fragen Sie den Hersteller des externen Geräts nach der HDMI-Version und fordern ggf. ein Upgrade an.
• Verwenden Sie ausschließlich ein HDMI-Kabel mit einem Durchmesser von maximal 14 mm.
• Verwenden Sie ein zertifiziertes HDMI-Kabel. Andernfalls wird möglicherweise kein Bild angezeigt oder es tritt ein Verbindungsfehler auf.
• Ein normales High-Speed-HDMI- oder ein HDMI-Kabel mit Ethernet wird empfohlen. Dieses Gerät unterstützt nicht die Ethernet-Funktion über HDMI.

DBJ / QBH: HDMI IN 1 (ARC), HDMI IN 2 QHH: HDMI 1 (ARC), HDMI 2 QMH: HDMI IN 1 (ARC), HDMI IN 2 (DAISY CHAIN IN)

DBJ / QBH: HDMI IN 1 (ARC), HDMI IN 2 QHH: HDMI 1 (ARC), HDMI 2 QMH: HDMI IN 1 (ARC), HDMI IN 2 (DAISY CHAIN IN)

Anschließen an ein Audiosystem

Die Anschlusstelle können je nach Produkt unterschiedlich sein. Unterstützte Modelle: DBJ, QBH, QMH

AUDIO OUT

Anschlussanleitung für Stromkabel

Die Farbe und Form von Tellen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Unterstützte Modelle: QHH

1 Schließen Sie das Netzkabel an den Netzanschluss auf der Rückseite des Geräts an.

2 Stecken Sie das angeschlossene Netzkabel durch die Nut.

3 Richten Sie die Anschlussabdeckung mit der Nut aus und schleben Sie sie in die In der Abbildung gezeigte Richtung.

Netzwerkbox befestigen (separat erhältlich)

Unterstützte Modelle: QBH, QMH

1 Bringen Sie die Netzwerkbox in der dargestellten Position an.

2 Führen Sie zuerst die Laschen der Netzwerkbox in die mit A markierten Schlitze am Befestigungsrahmen ein. Die Laschen sollten im Rahmen einhaken. Richten Sie dann die mit (B) markierten Löcher aus.

3 Befestigen Sie die Netzwerkbox an den Befestigungsrahmen.

Anschließen der Netzwerkbox (separat erhältlich)

Informationen zum Anschluss an einer Netzwerkbox finden Sie im Benutzerhandbuch, das Sie mit der Netzwerkbox erhalten haben. Unterstützte Modelle: DBJ, QBH, QMH

MagicInfo

Zur Verwendung von MagicInfo muss eine (separat erhältliche) Netzwerkbox am Gerät angeschlossen werden.

Führen Sie „MagicinfoSetupWizard“ auf dem Desktop aus, um die MagicInfo-Einstellungen zu ändern.

Informationen zur Verwendung von MagicInfo finden Sie auf der DVD, die der Netzwerkbox beiliegt.

Die Informationen in diesem Abschnitt können zur Qualitätsverbesserung jederzeit ohne Ankündigung geändert werden.

Wenn nach der Installation eines anderen als dem mit der Netzwerkbox gelieferten Betriebssystems, nach Wiederherstellung einer vorherigen Version des Betriebssystems oder nach der Installation von Software, die nicht mit dem mitgelieferten Betriebssystem kompatibel ist, Probleme auftreten, können Sie nicht den technischen Support in Anspruch nehmen. Außerdem werden die Kosten eines Servicetechnikers in Rechnung gestellt. Außerdem besteht nicht die Möglichkeit, das Gerät auszutauschen oder den Kaufbetrag zurückzuerstatten.

Aktivieren des MagicInfo-Modus

1 Schalten Sie das Gerät nach der Installation und der Verbindung der Netzwerkbox (separat erhältlich) mit dem Gerät ein.
2 Drücken Sie SOURCE auf der Fernbedienung, und wählen Sie MagicInfo aus.
Wenn Sie die Netzwerkbox am DVI/MAGICINFO IN-Anschluss des Geräts anschließen, ändert sich Quelle von DVI in MaglcInfo.
3 Wählen Sie die Standardanwendung aus, die beim Starten von MagicInfo ausgeführt werden soll.

4 Geben Sie die IP-Informationen ein.

6 Wählen Sie einen Anzeigemodus aus.

5 Wählen Sie eine Sprache aus. (Die Standardsprache ist Englisch.)

MagicInfo Setup Wizard - v.1.12 Setup Information 1. Application : MagicInfo Pro (LAN.WAN based version) 2. Internet Protocol (TCP/IP) IP : 192.168.0.122 3. Language : English 4. Screen Type : Landscape ✓ Do not show again < Back(B) Apply Finish Cancel

7 Überprüfen Sie die soeben konfigurierten Einstellungen genau.

Wenn kein Ausführungssymbol angezeigt wird, doppelklicken Sie auf das MagicInfo-Symbol auf dem Desktop. Das Symbol wird in der rechten unteren Ecke des Bildschirms angezeigt.

Ändern der Eingangsquelle

Quelle

SOURCE → Quelle

Quelle Screen Mirroring Remote-A/bellspan HDMI 1 HDMI 7 DisplayPortMagicInfo 5 We

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

- DisplayPort Ist nur bei QBH, QHH, QMH-Modellen verfügbar.

Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen.

Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzelgen.

Die Eingangsquelle kann auch geändert werden, indem Sie auf der Fernbedienung die Taste SOURCE drücken.

Der Bildschirm wird möglicherweise nicht korrekt angezeigt, wenn Sie ein falsches externes Gerät ausgewählt haben.

Bearb.

SOURCE → Quelle → ▲ → Bearb. → ENTER

Bearbeiten Sie den Namen und den Gerätetyp eines angeschlossenen externen Geräts.

• Die Liste kann die folgenden externen Geräte beinhalten. Die externen Geräte auf der Liste sind je nach der ausgewählten Quelle unterschiedlich.
  DBJ: HDMI1 / HDMI2 / DVI / Kabelbox / Spielkonsole / PC / Blu-ray-Player
  QHH: HDMI 1 / HDMI 2 / DisplayPort / Kabelbox / Spielkonsole / PC / Blu-ray-Player
  QBH / QMH: HDMI1 / HDMI2 / DisplayPort / DVI / Kabelbox / Spielkonsole / PC / Blu-ray-Player
• Sie können die folgenden Quellen nicht bearbeiten.
  MagicInfo S / URL Startprogramm / Web Browser / Screen Mirroring / Remote-Arbeitsraum

Information

INFO

Sie können detaillierte Informationen zum ausgewählten externen Gerät anzeigen.

Web Browser

SOURCE → Quelle → 📍 Web Browser → ENTER

Schließen Sie ein LÄN-Kabel an, um das Produkt mit dem Internet zu verbinden, ähnlich wie bei dem Zugriff auf das Internet von einem Computer aus.

Einstell.

SOURCE → Quelle → 📋 Web Browser → ▲ → Einstell. → ENTER

Aktualisierungsintervall

Stellen Sie die Zeit ein, die der Webbrowser wartet, bevor er zur Startseite zurückkehrt.

• Aus / 5 Mln / 10 Mln / 15 Mln / 30 Mln

Zoom

Stellen Sie die beim Aktualisieren des Webbrowsers anzuwendende Zoomskalierung ein.

• 50% / 75% / 100% / 125% / 150% / 200% / 300%

Startseite

Stellen Sie die beim Aktualisieren des Webbrowsers anzuzeigende Website ein.

• Samsung-Anzelge / Benutzerdef.

Benutzerdef.

Geben Sie die als Startseite einzustellende URL ein.

- URL eingeben

Nur verfügbar, wenn Startseite auf Benutzerdef. eingestellt ist.

Erweiterte Einstellungen

Allgemein
Registerkarten und Werkzeugleiste automatisch ausblenden	Falls die Browser-Registerkarten, das Menü oder die Werkzeugleiste eine Zeit lang nicht verwendet werden, werden sie automatisch ausgeblendet.Bewegen Sie den Zeiger oder den Fokus zum oberen Rand des Bildschirms, um sie wieder einzublenden.Verwenden / Nicht verwenden
Cursor Im Touch-Modus ausblenden	Cursor ausblenden, um eine Beeinträchtigung der Touch-Bedienung zu vermeiden.Verwenden / Nicht verwenden
Popup-Blocker	Verbessern Sie Ihr Browsererlebnis durch das Blockieren von Popup-Fenstern.Verwenden / Nicht verwenden
Einstellungen zurücksetzen	Ihre sämtlichen benutzerdefinierten Browsereinstellungen werden auf ihre Standardwerte zurückgesetzt. Ihre Lesezeichen und Ihr Verlauf werden nicht beeinträchtigt.
Proxyserver	Konfigurieren Sie einen Proxy-Server für den Webbrowser.Verwenden / Nicht verwenden
Suchmaschine
Wenn Sie ein Stichwort in das URL/Stichwort-Eingabefeld eingeben, wird der Webbrowser die Suchergebnisseite öffnen. Wählen Sie die Suchmaschine, die Sie verwenden möchten.Google / Bing

Datenschutz & Sicherheit

Do Not Track	Fordern Sie Websites dazu auf, Sie nicht zu verfolgen. Verwenden / Nicht verwenden
Verlauf löschen	Löschen Sie Ihren gesamten Browserverlauf.
JavaScript	Ermöglichen Sie allen Seiten das Ausführen von JavaScript für ein verbessertes Browsererlebnis. Verwenden / Nicht verwenden
Browserdaten löschen	Löschen Sie alle Browserdaten wie Cookies, im Cache abgelegte Bilder und Daten. Ihre Lesezeichen und Ihr Verlauf werden nicht beeinträchtigt.
Kodierung
Kodierung	Wählen Sie eine Kodierungsmethode für Webseiten. Die aktuelle Einstellung ist Automatisch.Automatisch / Manuell (Aktuell : Unicode)
Über
Zeigen Sie die aktuelle Version des Webbrowsers an.

Hinweise vor der Verwendung der Web Browser-funktion

Lesen Sie diese Informationen, bevor Sie die Web Browser-funktion verwenden.

• Herunterladen von Dateien wird nicht unterstützt.
- Die Web Browser-Funktion kann möglicherweise nicht auf bestimmte Websites zugreifen, einschließlich Websites, die von bestimmten Unternehmen betrieben werden.
• Das Produkt unterstützt nicht die Wiedergabe von Flash-Videos.
• E-Commerce für Online-Käufe wird nicht unterstützt.
• ActiveX wird nicht unterstützt.
- Es wird nur eine begrenzte Anzahl von Schriftarten unterstützt. Manche Symbole und Zeichen werden möglicherweise nicht richtig angezeigt.
- Die Reaktion auf Netzwerkbefehle und die resultierende Bildschirmanzeige können sich verzögern, während eine Webseite geladen wird.
- Das Laden einer Webseite kann sich möglicherweise je nach Status der beteiligten Systeme verzögern oder gar nicht erfolgen.
- Kopieren und Einfügen werden nicht unterstützt.
- Beim Verfassen einer E-Mail oder einer einfachen Nachricht sind bestimmte Funktionen zur Auswahl von Schriftgröße und Farbe möglicherweise nicht verfügbar.
- Es gibt eine Grenze für die Anzahl der Lesezeichen und die Größe der Protokolldatel, die gespeichert werden können.
• Die Anzahl der Fenster, die gleichzeitig geöffnet werden können, ist begrenzt.
• Die Geschwindigkeit beim Browsen im Web hängt von den Netzwerkbedingungen ab.
- Der Browserverlauf wird in der zeitlichen Reihenfolge vom neuesten zum ältesten gespeichert und die ältesten Einträge werden zuerst überschrieben.
- Je nach Typ des unterstützten Video-/Audiocodecs können Sie bestimmte HTML5-Video- und Audiodateien möglicherweise nicht wiedergeben.
- Videos von Dienstleistungsanbietern für PC-optimiertes Streaming werden von unserem proprietären Web Browser-Browser möglicherweise nicht ordnungsgemäß wiedergegeben.

Remote-Arbeitsraum

SOURCE → Quelle → Remote-Arbeitsraum → ENTER

Diese Funktion ermöglicht es Ihnen, Ihr Produkt mit einem fernbedienten PC oder Cloud-Server zu verbinden.

Geben Sie die Adresse des PC oder Cloudserver ein, mit dem Sie Verbindung aufnehmen möchten. Folgen Sie dann den Bildschirmanweisungen.

Stellen Sie sicher, dass das Produkt mit dem Netzwerk verbunden ist.

Diese Funktion wird unterstützt, wenn das Betriebssystem des PCs oder des Cloud-Servers Windows Vista oder höher ist.

Vergewissern Sie sich, die Verbindung mit Ihrer Tastatur und Maus herzustellen, bevor Sie diese Funktion starten.

Kapitel 04 Verwenden von MDC

MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich.

Wenn Sie die Taste On nach der Taste Off drücken, überprüft das Gerät etwa 1 Minute lang seinen Status. Versuchen Sie nach 1 Minute erneut, den Befehl auszuführen.

Installieren und Deinstallieren des Programms MDC

Installieren

Die Installation von MDC kann durch die Grafikkarte, dem Motherboard und den Netzwerkbedingungen beeinträchtigt werden.

1 Klicken Sie auf das MDC Unifled-Installationsprogramm.
2 Wählen Sie eine Sprache für die Installation aus. Klicken Sie anschließend auf „OK“.
3 Klicken Sie auf „Next“, wenn der „Welcome to the InstallShield Wizard for MDC_Unified“-Bildschirm angezeigt wird.
4 Wählen Sie Im Bildschirm „License Agreement“, I accept the terms in the license agreement“ aus, und klicken Sie auf „Next“.
5 Füllen Sie im Bildschirm „Customer Information“ alle Informationsfelder aus, und klicken Sie auf „Next“.

6 Wählen Sie im Bildschirm „Destination Folder“ den Pfad des Verzeichnisses aus, in dem Sie das Programm installieren möchten, und klicken Sie auf „Next“.
Wenn Sie den Pfad des gewünschten Verzeichnisses nicht angeben, wird das Programm im Standardverzeichnis installiert.
7 Überprüfen Sie im Bildschirm „Ready to Install the Program“, ob der Pfad des gewünschten Verzeichnisses korrekt ist, und klicken Sie auf „Install“.
8 Der Fortschritt des Installationsprozesses wird angezeigt.
9 Klicken Sie im Bildschirm „InstallShield Wizard Complete“ auf „Finish“.
Wählen Sie „Launch MDC Unified“ aus, und klicken Sie auf „Finish“, um MDC sofort auszuführen.
10 Nach der Installation wird auf dem Desktop das MDC Unifled-Verknüpfungssymbol erstellt.
Das MDC-Ausführungssymbol wird je nach Betriebssystem oder den technischen Daten des Geräts möglicherweise nicht angezeigt.
Drücken Sie die F5-Taste, wenn das Ausführungssymbol nicht angezeigt wird.

Deinstallieren

1 Wählen Sie im Startmenü Einstellungen > Systemsteuerung aus, und doppelklicken Sie auf Software.
2 Wählen Sie MDC Unlfled aus der Liste aus und klicken Sie auf Ändern/Entfernen.

Verbinden mit MDC

Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung)

Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS-232C-Kabel verbunden sein.

Das Aussehen kann sich je nach Gerät unterscheiden.

Verwenden von MDC über Ethernet

Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN-Kabels miteinander verbunden werden.

Verbinden über ein direktes LAN-Kabel

Das Aussehen kann sich je nach Gerät unterscheiden.

Mehrere Geräte können über den RJ45-Port am Gerät und über die LAN-Ports am Hub angeschlossen werden.

Verbinden über ein gekreuztes LAN-Kabel

Das Aussehen kann sich je nach Gerät unterscheiden.

Mehrere Geräte können am RS232C IN/OUT-Anschluss des Geräts angeschlossen werden.

Kapitel 05 Wdg.-Ger.-Funktion

Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden.

Wdg.-Ger.

HOME → Wdg.-Ger. → ENTER

Sie können unterschiedliche Inhalte wie beispielsweise Sender mit zugewiesenen Zeitplänen, Vorlagen oder Dateien wiedergeben.

Wdg.-Ger. File Edit View File Search Tools Selected Import Web Export Web Export Wizard Export Tree Export Tree icon

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

- Um das Programm Wdg.-Ger. zu nutzen, stellen Sie Abspielen mit auf MagicInfo in System ein.

Nein. Beschreibung

1 Wählen Sie zwischen internem oder externem Speicher.

2 Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server wieder.

- Sie können im Wdg.-Ger.-Bildschirm sehen, ob der Server angeschlossen ist (Bestätigung). Um zu sehen, ob der Server verbunden ist, wenn ein Netzwerkkanal läuft, drücken Sie auf INFO auf der Fernbedienung.

1 Wählen Sie Netzwerkkanal im Bildschirm Wdg.-Ger.. Die Meldung Kein Sender. wird angezeigt, wenn unter Netzwerkkanal kein Kanal registriert ist.

2 Netzwerkkanal wird ausgeführt.

3 Wiedergabe von auf dem Server gespeicherten Inhalten.

4 Wiedergabe einer im internen Speicher gespeicherten Vorlage.

5 Wählen Sie einen Inhaltstyp als Suchkriterium für die gewünschte Inhaltsliste.

6 Stellen Sie verschiedene Optionen für Wdg.-Ger. ein.

Anzeigen von Inhalten

1 Wählen Sie entweder den Internen oder den externen Speicher. Die im gewählten Speicher gespeicherten Dateien werden angezeigt.
2 Wählen Sie die gewünschte Datei aus. Die Inhalte werden auf dem Bildschirm angezeigt. (Für weitere Informationen zu kompatiblen Dateiformaten siehe den Abschnitt „Mit Player kompatible Dateiformate“)

Wenn Inhalte angezeigt werden

Bedienungstasten auf der Fernbedienung

Sie können mit den Tasten auf Ihrer Fernbedienung Inhalte der Playlist wiedergeben, pausieren oder überspringen.

Taste Funktion

TOOLS Öffnet die Menüleiste.
INFO Zeigt die Informationen der Inhalte an.
▶	Geht zur nächsten Datei oder Seite.
◀	Geht zur vorherigen Datei oder Seite.
☐/☐/☐	Wiedergabe oder Pausieren von Diashow oder Videoinhalten.
☐	Stoppt die Anzelge von Inhalten und schaltet um zum Wdg.-Ger.-Bildschirm.
◀◀	Rücklauf der Videoinhalte.
▶◀	Schneller Vorlauf der Videoinhalte.

Verfügbares Menü

Drücken Sie während der Wiedergabe von Inhalten die TOOLS-Taste zum Konfigurieren von Einstellungen.

Menü Beschreibung

W.-Liste Anzeige einer Liste mit Inhalten, die gerade wiedergegeben werden.
Senderliste	Netzwerkkanal / Intern Kanal / USB
Bildmodus Passt die Bildschirmeinstellungen für den gerade wiedergegebenen Inhalt an.
Tonmodus Passt die Audiocinstellungen für den gerade wiedergegebenen Inhalt an.
Wiederh. Legt den Wiederholmodus fest.
Hintergrundmusik Stellen Sie die Hintergrundmusik ein, die wiedergegeben wird, wenn Inhalte angezeigt werden.
Zurücksetzen Setzen Sie die Hintergrundmusik zurück.
Pause Pausieren Sie die Hintergrundmusik.
Zurück Geben Sie die vorherige Hintergrundmusik auf der Liste wieder.
Welter	Geben Sie die nächste Hintergrundmusik auf der Liste wieder.

Zurücksetzen, Pause, Zurück, Weiter erscheinen nur, wenn die Hintergrundmusik eingestellt Ist.

Mit Wdg.-Ger. kompatible Dateiformate

• Die unterstützten Dateisysteme sind FAT32 und NTFS.
- Eine Datei mit einer vertikalen und horizontalen Auflösung, die größer als die maximale Auflösung ist, kann nicht wiedergegeben werden. Überprüfen Sie die vertikale und horizontale Auflösung der Datei.
- Überprüfen Sie die unterstützten Video- und Audio-Codec-Typen und -Versionen.
- Überprüfen Sie die unterstützten Dateiformate.
- Unterstützung für PowerPoint-Versionen 97 - 2007
- Nur das zuletzt angeschlossene USB-Gerät wird erkannt.

Netzwerkprogramm in mehreren Frames

Wiedergabeeinschränkungen

• Es können maximal zwei Videodateien (Video) gleichzeitig wiedergegeben werden.
• Bei der Wiedergabe im Hochformat kann jeweils nur eine Videodatei wiedergegeben werden.
• Bei Office-Dateien (PowerPoint und Word) sowie PDF-Dateien wird jeweils nur ein Dateltyp gleichzeitig unterstützt.
  • LFD (.lfd)-Dateien werden nicht unterstützt.

Einschränkungen beim Tonausgang

• Es kann nur ein Tonausgang verwendet werden.
• Wiedergabepriorität: Netzwerk BGM > lokale BGM > vom Nutzer ausgewähltes Video-Dokument Im Hauptgestell
  Netzwerk-Hintergrundmusik Einstellungen können beim Erstellen eines Serverzeitplans in Schritt 1 konfiguriert werden.
  Lokale Hintergrundmusik: Einstellungen für die lokale Hintergrundmusik können mithilfe der Tools konfiguriert werden, die beim Drücken der Taste TOOLS während der Wdg.-Ger.-Wiedergabe angezeigt werden.
  Vom Benutzer ausgewählter Hauptrahmen: Hauptrahmen-Einstellungen können beim Erstellen eines Serverzeitplans in Schritt 2 konfiguriert werden.

Vorlagendateien und LFD (.lfd)-Dateien

Einschränkungen

- Stellen Sie sicher, dass im Int. Speicher / USB-Speicher ein verteilter Ordner (Inhalt/Zeltpläne) vorhanden ist.

Wiedergabeeinschränkungen

• Maximal zwei Videodateien (Video) können wiedergegeben werden.
- Bei Office-Dateien (PowerPoint und Word) sowie PDF-Dateien wird jeweils nur ein Dateityp gleichzeitig unterstützt.
- Mehrere Videos (Video) können auf einer einzigen Anzeige einer Videowand nicht gleichzeitig wiedergegeben werden.

Einschränkungen beim Tonausgang

• Es kann nur ein Tonausgang verwendet werden.
• Wiedergabepriorität: Netzwerk BGM > lokale BGM > vom Nutzer ausgewähltes Video-Dokument Im Hauptgestell

Inhalt

Dateierweiterung Container Video-Codec Auflösung			Framerate	(fps)	Bitrate(Mbit/s)	Audio-Codec
*.avi	AVI	H.264 BP/MP/HP 4096x2160 4096X2160: 30		3840X2160: 60	60 AC3	LPCMADPCM(IMA, MS)AACHE-AACWMADD+Dolby TrueHDMPEG(MP3)G.711(A-Law, μ-Law)
*.mkv	MKV
*.asf	ASF	HEVC (H.265 - Main, Main10) 60 80
*.wmv	MP4
*.mp4	3GP	Motion JPEG 3840x2160 30 80
*.mov	MOV	MVC 1920x1080 60 20
*.3gp	FLV	MPEG4 SP/ASP
*.vro	VRO	Window Media Video v9 (VC1)
*.mpg	VOB
*.mpeg	PS	MPEG2
*.ts	TS	MPEG1
*.tp	SVAF	Microsoft MPEG-4 v1, v2, v3 30
*.trp		Window Media Video v7(WMV1), v8(WMV2)
*.mov
*.flv
*.vob		H 263 Sorenson
*.svi		VP6
*.m2ts
*.mts
*.webm	WebM	VP8	1920x1080 60 20	Vorbis
		VP9	4096x2160	4096X2160: 60	40
*.rmvb	RMVB RV8/9/10	(RV30/40) 1920x1080 60 20		RealAudio 6

Video Audio Grafik

3D-Video wird nicht unterstützt.Inhalte mit einer Auflösung, die höher als die in der Tabelle oben aufgeführte Auflösung ist, werden nicht unterstützt.Videoinhalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben aufgeführte Rate ist, können zu digitalen Störungen bei der Videowiedergabe führen.Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.Einige USB-Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem Player.Unterstützung von H.264 bis Level 4.1H.264 FMO/ASO/RS, VC1 SP/AP L4 und AVCHD werden nicht unterstützt.Für alle Videocodecs außer MVC, VP8 und VP6: – unter 1280 x 720: max. 60 Frames – über 1280 x 720: max. 30 FramesGMC 2 oder höher wird nicht unterstützt.Unterstützt nur BD MVC Spec.Jeweils nur eine Videodatei kann wiedergegeben werden, wenn Videodatelen auf dem Monitor nicht-kompatible Codecs verwenden oder die Auflösung 1080 x 1920 beträgt.Wenn nur eine Videodatei wiedergegeben wird, wird der Seamless-Modus unter den folgenden Bedingungen nicht unterstützt:– Inkompatibler Codec (MVC, VP3, MJPEG)→Inkompatibler Codec– Inkompatibler Codec → Kompatibler Codec– Die Auflösung unterscheidet sich von der des Monitors– Die Frequenz unterscheidet sich von der des Monitors

Audioinhalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben aufgeführte Rate ist, können zu digitalen Störungen bei der Audlowiedergabe führen.Audioinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.Einige USB-Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem Player.Unterstützt bis WMA 10 Pro mit 5.1-Kanälen. Verlustfreies WMA-Audio wird nicht unterstützt.QCELP, AMR NB/WB werden nicht unterstützt.

Kompatibles Grafikdateiformat: JPEG, PNG, BMP, MPO 52-Bit-, 24-Bit- und 8-Bit-BMP-Dateien werden unterstützt.Unterstützte maximale Auflösung: 4096 x 4096Unterstützte maximale Dategröße: 20MBUnterstützte Bildeffekte: 9 Effekte (Ausbl.1, Ausbl.2, Jalousie, Spirale, Schachbrett, Linear, Treppe, Wischen, Zufall)

Power Point PDF WORD

Kompatible Textdateiformate:– Erweiterung: ppt, pptx– Version: Office 97 ~ Office 2007Nicht unterstützte Funktionen– Animationseffekt– 3D-Formen (werden in 2D dargestellt)– Kopf- und Fußzeilen (einige Unterfunktionen werden nicht unterstützt)– Word Art– AusrichtenBeim Ausrichten von Gruppen kann ein Fehler auftreten.– Office 2007SmartArt wird nicht vollständig unterstützt. 97 von 115 Unterfunktionen werden unterstützt.– Einfügen von Objekten– Zeichen halber Breite– Zeichenabstand– Diagramme– Vertikaler TextEinige Unterfunktionen werden nicht unterstützt.– Foliennotizen und Handzettel

Kompatible Textdateiformate:– Erweiterung: pdfNicht unterstützte Funktionen– Inhalte mit weniger als 1 Pixel werden nicht unterstützt, weil sonst die Leistung sinkt.– Inhalte mit maskierten oder gekachelten Bildern werden nicht unterstützt.– Inhalte mit gedrehtem Text werden nicht unterstützt.– 3D-Schatteneffekte werden nicht unterstützt.– Einige Zeichen werden nicht unterstützt (Sonderzeichen sind möglicherweise unleserlich).

Kompatible Textdateiformate:– Erweiterung: .doc, .docx– Version: Office 97 ~ Office 2007Nicht unterstützte Funktionen– Seitenhintergrundeffekt– Einige Absatzstile– Word Art– AusrichtenBeim Ausrichten von Gruppen kann ein Fehler auftreten.– 3D-Formen (werden in 2D dargestellt)– Office 2007SmartArt wird nicht vollständig unterstützt. 97 von 115 Unterfunktionen werden unterstützt.– Diagramme– Zeichen halber Breite– Zeichenabstand– Vertikaler TextEinige Unterfunktionen werden nicht unterstützt.– Foliennotizen und Handzettel

Vorlagendateien LFD

Erstellung/Bearbeitung/Wiedergabe ist nur in Elgene Vorlagen verfügbar.

Unterstützt in NetzwerkkanalKompatible Textdateiformate: - Erweiterung: .lfd

Zeitplan

HOME → Zeitplan → ENTER

Zeitplan SUN MON TUE WED FRU FR SAT AUG 2 Dietr. Quart. Quart. Quart. Quart. Quart. Information Ent. Sut. en Echum 10:00:00 Wangsh 10:00:00 Teli Genu

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie können den Wiedergabezeitplan der Inhalte auf dem Server, von einem externen Speichergerät importiert oder auf einem Mobilgerät prüfen.

Nein.	Beschreibung
1	Wählen Sie zwischen Server und externem Speicher.
2	Anzeigen des Wochenzeitplans der Wiedergabe von Inhalten.Auswählen, um detaillierte Informationen jedes Ereignisses anzuzeigen.
3	Anzeigen eines Miniaturbilds und einer kurzen Information zum Inhalt.

Produkt klonen

HOME → Produkt klonen → ENTER

MENÜ

Produkt klonen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Exportieren Sie die Einstellungen des Geräts auf ein externes Speichermedium. Sie können auch Einstellungen von einem externen Speichermedium importieren.

Dies ist nützlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten.

Wenn auf dem externen Speichermedium keine Dateikopie gefunden wird

1 Schließen Sie das externe Speichermedium an und führen Sie die Funktion Produkt klonen aus.
2 Die Meldung Auf dem externen Spelchergerät wurde keine Klondatel gefunden. Geräteelnstellungen auf das externe Spelchergerät exportieren? wird angezeigt.
3 Exportieren zum Exportieren der Einstellungen auswählen.

Wenn auf dem externen Speichermedium eine Dateikopie gefunden wird

1 Schließen Sie das externe Speichermedium an und führen Sie die Funktion Produkt klonen aus.
2 Die Meldung Klondatei nicht gefunden. Wählen Sie eine Option aus. wird angezeigt.

Führen Sie die Funktion Vom externen Speichergerät klonen oder Zum externen Speichergerät klonen aus.

• Vom externen Speichergerät klonen: Kopieren Sie die auf dem externen Speichermedium gespeicherten Einstellungen auf das Gerät.
• Zum externen Spelchergerät klonen: Kopieren Sie die Einstellungen des Geräts auf ein externes Speichermedium.

Nach Abschluss der Konfiguration wird das Gerät automatisch neu gestartet.

ID-Einstellungen

HOME → ID-Einstellungen → ENTER

ID-Einstellungen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Welsen Sie dem Einstellungssatz eine ID zu.

Geräte-ID

Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden Ist. (Bereich: 0–224)

Drücken Sie die Taste ▲/▼, um einen Zahlenwert zu wählen, und drücken Sie dann 📁.

Geben Sie die gewünschte Nummer mithilfe der Zifferntasten auf der Fernbedienung ein.

Automatische Festlegung der Geräte-ID

Mit dieser Funktion wird einem über ein RS232C-Kabel angeschlossenes Gerät eine ID-Nummer zugeteilt.

Wenn mehrere Geräte angeschlossen sind, aktivieren Sie die Funktion entweder auf dem ersten oder auf dem letzten Gerät.

Diese Funktion ist nur auf dem ersten Gerät innerhalb einer RS-232C-Daisy Chain-Verkabelung verfügbar.

PC-Verbindungskabel

Wählen Sie eine Methode aus, um MDC so anzuschließen, dass es das MDC-Signal empfängt.

• RS232C-Kabel
  Kommunikation mit MDC über das RS232C-Stereo-Kabel

• RJ-45 (LAN)/Wi-Fi-Netzwerk

Kommunikation mit MDC über das RJ45-Kabel

Videowand

HOME → Videowand → ENTER

Videowand

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzelgegeräte so anpassen, dass sie eine Videowand bilden.

Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen.

Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC-Hilfe oder im MagicInfo-Benutzerhandbuch. Die MagicInfo-Funktion wird von einigen Modellen möglicherweise nicht unterstützt.

Videowand

Sie können die Videowand aktivieren oder deaktivieren.

Aktivieren Sie die Videowand Ein, um sie anzuordnen.

• Aus / Ein

Horizontal x Vertical

Mit dieser Funktion wird ein Videowanddisplay auf der Grundlage einer Videowandmatrixkonfiguration geteilt.

Geben Sie die Videowandmatrix ein.

Das Videowanddisplay wird entsprechend der Matrixkonfiguration geteilt. Die Anzahl von vertikalen oder horizontalen Displaygeräten kann im Bereich von 1 bis 15 eingegeben werden.

Ein Videowanddisplay kann in maximal 255 Bildschirme aufgeteilt werden.

Die Option Horizontal x Vertical ist nur aktiviert, wenn Videowand auf Ein eingestellt Ist.

Bildschirmposition

Um geteilte Bildschirme neu anzuordnen, stellen Sie mit der Funktion Bildschirmposition die Nummer für jedes Gerät in der Matrix ein.

Die Auswahl von Bildschirmposition zeigt die Videowandmatrix entsprechend den zugeordneten Nummern für die Geräte an, die die Videowand bilden.

Um Geräte neu anzuordnen, bewegen Sie ein Gerät mit den Richtungstasten auf der Fernbedienung an eine andere Nummer. Drücken Sie die Taste ☐.

Mit Bildschirmposition können Sie den Bildschirm in maximal 225 Ansichten (15 x 15) teilen.

Die Option Bildschirmposition ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Um die Funktion verwenden zu können, achten Sie darauf, dass Horizontal x Vertical konfiguriert ist.

Format

Sie können wählen, wie Bilder im Videowanddisplay angezeigt werden sollen.

• Vollbild: Vollbildanzeige der Bilder ohne Rand.
- Natürlich: Anzeige der Bilder mit ursprünglichem Seitenverhältnis ohne Formatvergrößerung oder -verkleinerung.

Die Option Format ist nur aktiviert, wenn Videowand auf Ein eingestellt Ist.

Netzwerkstatus

HOME → Netzwerkstatus → ENTER

Netzwerkstatus

Prüfung der aktuellen Netzwerk- und Internetverbindung.

Bildmodus

HOME → Bildmodus → ENTER

Bildmodus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

- Geschäft & Kaufhaus

Geelignet für Einkaufszentren.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Büro & Schule

Geeignet für Büros und Schulen.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

Geeignet für Busstationen und Bahnhöfe.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Kalibriert

In diesem Modus werden die mit dem Farbkallbrierungsprogramm Color Expert angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

- Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Color Expert konfigurieren.

– Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen.

Automatisch Ein/Aus

HOME → Automatisch Ein/Aus → ENTER

Automatisch Ein/Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie müssen die Zeit einstellen einstellen, bevor Sie diese Funktion verwenden können.

Autom. Ein

Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet.

Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.

Autom. Ein: Stellen Sie den Einschalttimer ein, indem Sie eine der sieben Optionen auswählen. Sie müssen vorher die Uhrzeit einstellen.

(Autom. Ein 1 \~ Autom. Ein 7)

• Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus. Wenn Sie Manuell auswählen, können Sie die Tage festliegen, an denen sich Autom. Ein das Gerät einschalten soll.
• Das Häkchen zeigt die ausgewählten Tage an.
• Zeit: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach-oben- und Nach-unten-Tasten, um Zahlen einzugeben. Mit den Nach-links- und Nach-rechts-Tasten können Sie Eingabewerte ändern.
• Lautstärke: Zur Einstellung der gewünschten Lautstärke. Mit den Nach-links- und Nach-rechts-Tasten können Sie die Lautstärke ändern.

• Quelle: Zur Auswahl der gewünschten Eingangsquelle.

- Inhalt (wenn die Quelle Quelle auf Intern/USB eingestellt ist): Wählen Sie auf dem USB-Gerät oder Im internen Speicher einen Ordner aus, der Inhalte enthält, die beim Einschalten des Geräts wiedergegeben werden sollen. Inhalte können Musik-, Foto- oder Videodateien sein.

Diese Funktion ist nur verfügbar, wenn ein USB-Gerät angeschlossen ist.

Wenn sich auf dem USB-Gerät keine Musikdatei befindet oder Sie keinen Ordner mit einer Musikdatei auswählen, funktioniert die Timer-Funktion nicht richtig.

Wenn sich auf dem USB-Gerät nur eine einzige Fotodatei befindet, wird keine Diashow wiedergegeben. Wenn ein Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden.

Jedem verwendeten USB-Gerät wird ein eigener Ordner zugewiesen. Wenn Sie mehr als ein USB-Gerät vom gleichen Typ verwenden, müssen die den einzelnen Geräten zugewiesenen Ordner unterschiedliche Namen haben.

Wir empfehlen Ihnen, bei Verwendung von Autom. Ein einen USB-Stick und ein Multi-Card-Lesegerät zu verwenden.

Die Funktion Autom. Ein funktioniert möglicherweise nicht mit USB-Geräten mit integriertem Akku, MP3-Playern oder PMPs bestimmter Hersteller, wenn das Gerät zu lange braucht, um diese Geräte zu erkennen.

Autom. Aus

Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 \~ Autom. Aus 7)

• Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus. Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom. Aus).
  – Das Häkchen zeigt die ausgewählten Tage an.
• Zelt: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach-oben- und Nach-unten-Tasten, um Zahlen einzugeben. Mit den Nach-links- und Nach-rechts-Tasten können Sie Eingabewerte ändern.

Feiertagsverwaltung

Sie können den Timer in einem als Feiertage definierten Zeitraum deaktivieren.

- Feiertag hinzufügen: Einstellen des Zeitraums, den Sie als Feiertag festlegen möchten.

Wählen Sie mithilfe der Tasten ▲/▼ das Start- und Enddatum der freien Tage aus, die Sie hinzufügen möchten, und klicken Sie auf Fertig.

Der Zeitraum wird zur Liste der Feiertage hinzugefügt.

Startdatum: Legt das Startdatum der freien Tage fest.

- Enddatum: Legt das Enddatum der freien Tage fest.

Entfernen: Löschen ausgewählter Elemente aus der Liste der Feiertage.

Bearb.: Wählen Sie einen Feiertag und ändern Sie das Datum.

- Angewendeten Timer festlegen: Legen Sie fest, dass Autom. Ein und Autom. Aus an Feiertagen nicht aktiviert werden.

- Drücken Sie, um die Autom. EIn- und Autom. Aus-Einstellungen auszuwählen, die nicht aktiviert werden sollen.

- Die ausgewählten Autom. EIn und Autom. Aus werden nicht mehr aktiviert.

Ticker

HOME → Ticker → ENTER

Ticker

Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an.

• Aus / Ein
- Meldung: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll.
- Zeit: Legen Sie Startzeit und Endzeit für die Anzeige der Meldung fest.
- Schriftartoption: Geben Sie die Schriftart und Schriftfarbe für die Meldung ein.
• Position: Wählen Sie aus, wie die Meldung angezeigt werden soll.
- Blättern: Geben Sie die Scroll-Richtung und Geschwindigkeit der Meldung ein.
• Vorschau: Vorschau auf konfigurierte Bildunterschriften.

URL Startprogramm

HOME → URL Startprogramm → ENTER

URL Startprogramm

URL Startprogramm

Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei dem Händler, bei dem das Gerät gekauft wurde.

Um das Programm URL Startprogramm zu nutzen, stellen Sie Abspielen mit auf URL Startprogramm in Systemeln.

Einstellungen für das URL-Startprogramm

HOME → Einstellungen für das URL-Startprogramm → ENTER

Einstellungen für das URL-Startprogramm

• Web-App Installieren: Geben Sie die URL zum Installieren der Webanwendung ein.
• Vom USB-Gerät installieren: Installieren Sie die Webanwendung von dem USB-Speichergerät.
• Deinstall.: Entfernen Sie die installierte Webanwendung.
• Einstellung der Zeitüberschreitung: Stellen Sie die Timeout-Zeit für die URL-Verbindung ein.
  • Entwicklermodus: Aktivieren Sie den Entwicklermodus.

Genehmigen eines angeschlossenes Geräts auf dem Server

Konfigurieren Sie vor der Gerätefreigabe zunächst die Server-Servernetzwerkeinstellungen.

1 Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.
2 Geben Sie Ihre ID und Ihr Kennwort ein, um sich anzumelden.

3 Wählen Sie aus der oberen Menüleiste Device aus.

4 Wählen Sie Unapproved aus den Untermenüs.

5 Wählen Sie das Gerät aus der Liste und klicken Sie auf die Approve-Taste.

6 Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen.

Device Name: Geben Sie den Namen des Geräts ein.

Device Group: Wählen Sie aus, um die Gruppe anzugeben.

Location: Geben Sie den aktuellen Standort des Geräts ein.

Expired: Stellen Sie das Ablaufdatum für die Gerätezulassung ein. Falls Sie das Ablaufdatum nicht einstellen wollen, wählen Sie Never expired.

Wenn Sie die INFO-Taste auf der Fernbedienung drücken, während ein Netzwerkprogramm ausgeführt wird, werden die Details des Zeitplans angezeigt. Prüfen Sie, ob das richtige Gerät ausgewählt ist, indem Sie die Geräte-ID in den Details anzeigen.

7 Öffnen Sie das Menü All, um zu überprüfen, ob das Gerät registriert wurde.

8 Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er heruntergeladen wurde.

Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im .

Wenn ein Gerät aus der Liste der vom Server zugelassenen Geräte gelöscht wird, startet das Gerät neu, um seine Einstellungen zurückzusetzen.

Einstellen der aktuellen Uhrzeit

Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit von der aktuellen Uhrzeit des Servers unterscheidet.

1 Wählen Sie Device in der seitlichen Menüleiste.

2 Wählen Sie Ihr Gerät aus.
3 Wählen Sie Edit → Setup.
4 Wählen Sie Time Zone.

Bei der ersten Herstellung einer Verbindung mit dem Server wird die Zeit am Gerät auf die GMT-Zeit der Region, in der der Server installiert ist, eingestellt.

Die Zeit kann am Gerät wie in Schritt 3 gezeigt vom Server aus eingestellt werden.

Wenn Sie das Gerät aus- und wieder einschalten, wird die Zeit am Gerät auf die letzte vom Server aus eingestellte Zeit zurückgesetzt.

Weitere Informationen zur Verwaltung von Zeiten (Planen, Feiertage usw.) Finden Sie im .

Kapitel 06 Bildschirmanpassung

Zum Konfigurieren der Einstellungen für Bild (Hintergrundbel., Farbton usw.).

Das Layout der Optionen im Menü Bild ist geräteabhängig.

Bildmodus

MENU → Bild → Bildmodus → ENTER

Bildmodus Geschäft & Kaufhaus

Hintergrundbel.		100
Kontrast		70
Helligkeit		45
Schärfe		65
Farbe		50
Farbton (G/R)	G50	R50

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.
- Wenn HDR+ modus auf Ein eingestellt ist, ist Bildmodus deaktiviert.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

• Geschäft & Kaufhaus

Geeignet für Einkaufszentren.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Büro & Schule

Geeignet für Büros und Schulen.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

Geelignet für Busstationen und Bahnhöfe.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Kalibriert

In diesem Modus werden die mit dem Farbkalibrierungsprogramm Color Expert angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

• Um den Kallbriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Color Expert konfigurieren.
• Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen.

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

MENU → Bild → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität.

Wenn Sie Änderungen an Hintergrundbel., Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmmenü entsprechend angepasst.

Sie können Einstellungen für jedes mit einem Eingang des Geräts verbundene externe Gerät anpassen und spelchern.

Wenn Sie die Bildhelligkeit verringern, senkt dies den Stromverbrauch.

Stellen Sie zur Anpassung von Farbe und Farbton (G/R) Bildmodus auf Video/Bild ein.

Farbtemperatur

MENU → Bild → Farbtemperatur → ENTER


Farbtemperatur 10000 K

Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2800K–16000K)

Verfügbar, wenn Farbton aktiviert (Aus) ist.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Farbtemperatur deaktiviert.

Weißabgleich

MENU → Bild → Weißabgleich → ENTER


Weißabgleich

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

2 Punkte

Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.

• R-Offset / G-Offset / B-Offset: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.
• R-Gain / G-Gain / B-Gain: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.
- Zurücksetzen: Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

20-Punkte-Einstellungen

Regelt den Weißabgleich in 20-Punkt-Intervallen durch Anpassung der Rot-, Grün- und Blau-Helligkeit.

20 Punkte

Stellen Sie zur Optimierung des Weißabgleichs die Leuchtstärke von Rot, Grün und Blau in zwanzig Abstufungen ein.

• Aus (●) / Ein (●)

Intervall: Zur Auswahl des anzupassenden Intervalls.

Rot: Zur Einstellung des Rotpegels.

Grün: Zur Einstellung des Grünpegels.

Blau: Zur Einstellung des Blaupegels.

Zurücksetzen: Geignet für Umgebungen, in denen Videowände eingesetzt werden.

Einige externe Geräte unterstützen diese Funktion möglicherweise nicht.

Gamma

MENU → Bild → Gamma → ENTER

Bild Gamma BT.1886 · BT.1886 0

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Kalibrierungswert

MENU → Bild → Kalibrierungswert → ENTER

Bild Kalibrierungswert Nicht anw.

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passen Sie die Intensität der Primärfarbe an.

HLG / ST.2084 / BT.1886

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Gamma deaktiviert.

Die Unterfunktionen HLG ST.2084 und BT.1886 von Gamma hängen vom Eingangsbild und dem Wert von HDR+ modus ab. Wenn HDR+ modus auf Ein steht, sind HLG, ST.2084 und BT.1886 verfügbar.

HLG / ST.2084 / BT.1886

Stellen Sie die Bildpegel HLG, ST.2084, BT.1886 ein.

Wählen Sie aus, ob die über das Farbkalibrierungsprogramm Color Expert angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen.

- Nicht anw. / Anwenden

Ste können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Kalibrierungswert deaktiviert.

Erweiterte Einstellungen

MENU → Bild → Erweiterte Einstellungen → ENTER

Kontrastverbesserung	Mittel
Schwarzton	Dunkler
Hautton	0
Nur RGB-Modus	Aus
Farbraumeinstellungen	Nativ
HDMI UHD Color
Bewegungsbel.	Aus

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Erweiterte Einstellungen deaktiviert.

Kontrastverbesserung

Stellen Sie den automatischen Kontrastausgleich ein, um große Unterschiede zwischen hellen und dunklen Bereichen auszugleichen.

• Aus / Gering / Mittel / Hoch

Wenn Bildmodus auf Videowand eingestellt ist, Ist Kontrastverbesserung deaktiviert.

Schwarzton

Wählen Sie den Schwarzwert für die Anpassung der Bildschirmtiefe aus.

• Aus / Dunkel / Dunkler / Max. dunkel

Hautton

Verstärkt den rosa Hautton.

Verfügbar, wenn Bildmodus aktiviert (Video/Bild) Ist.

Nur RGB-Modus

Zeigt die Farben Rot, Grün und Blau an, um eine Feinabstimmung von Farbton und Sättigung vorzunehmen.

• Aus / Rot / Grün / Blau

Verfügbar, wenn Bildmodus aktiviert (Video/Bild) ist.

Erweiterte Einstellungen

Farbraumeinstellungen	Nativ
HDMI UHD Color
Bewegungsbel.	Aus
HDR+ modus	Aus

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Farbraumeinstellungen

Konfigurieren Sie die Einstellungen des Farbraums, um das Farbspektrum Ihres Bildschirms fein einzustellen. Verfügbar, wenn Bildmodus aktiviert (Video/Bild) ist.

Farbraum

Wählen Sie einen Farbraum.

• Auto / Natlv / Benutzerdef.

Stellen Sie zur Anpassung von Farbe, Rot, Grün, Blau und Zurücksetzen Farbraum auf Benutzerdef. ein.

HDMI UHD Color

Aktivieren zum Optimieren der Bildqualität für HDMI UHD-Verbindung.

• HDMI1 (Aus (●) / Ein (○))

• HDMI2 (Aus (●) / Ein (○))

Es werden nur Modelle mit UHD-Auflösung unterstützt.

FDMI UHD Color ist nur bei QBH, QHH, QMH-Modellen verfügbar.

Bewegungsbel.

Reduziert den Stromverbrauch, indem die Helligkeit des Bildschirms verringert wird, wenn das Bild auf dem Bildschirm in Bewegung ist.

• Aus / EIn

HDR+ modus

Sorgen Sie automatisch für einen optimal an die Videoquelle angepassten HDR-Effekt.

• Aus / Ein

Bildoptionen

MENU → Bild → Bildoptionen → ENTER

Bildoptionen
Farbton	Aus
Digital Clean View
HDMI-Schwarzp.	Auto
Filmmodus	Auto2
Auto Motion Plus-Einstellungen	Auto
Lokales Dimming	Aus
Dynam. Hintergrundbel.	Ein

Farbton

Wenn Bildmodus auf Text eingestellt ist

• Aus / Kait / Standard / Warm

Wenn Bildmodus auf Video/Bild eingestellt ist

• Aus / Kalt / Standard / Warm1 / Warm2

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Farbton deaktiviert.

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Geräts angeschlossen haben.

Digital Clean View

Reduzieren Sie das Bildrauschen, um Ablenkungen wie z. B. ein Flimmern zu vermelden.

• Aus (●) / Ein (○)

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Digital Clean View deaktiviert.

Verfügbar, wenn Bildmodus aktiviert (Video/Bild) Ist.

Bildoptionen

Farbton	Aus
Digital Clean View

HDMI-Schwarzp.

Auto

Filmmodus

Auto2

Auto Motion Plus-Einstellungen

Auto

Lokales Dimming

Aus

Dynam. Hintergrundbel.

Ein

HDMI-Schwarzp.

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

- Normal / Gering / Auto

Filmmodus

Dieser Modus eignet sich zum Betrachten von Filmen.

Stellt das Gerät so ein, dass es Videosignale von allen Quellen automatisch erkennt und verarbeitet und das Bild in optimaler Qualität anzeigt.

Diese Option kann konfiguriert werden, wenn die Eingangsquelle 480i, 576i oder 1080i unterstützt.

Diese Option wird nicht unterstützt, wenn ein PC angeschlossen ist.

Verfügbar, wenn Bildmodus aktiviert (Video/Bild) ist.

Bildoptionen
Farbton	Aus
Digital Clean View
HDMI-Schwarzp.	Auto
Filmmodus	Auto2
Auto Motion Plus-Einstellungen	Auto
Lokales Dimming	Aus
Dynam. Hintergrundbel.	Ein

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Auto Motion Plus-Einstellungen

Verbesserung der Bildschärfe zum Optimieren für sich schnell bewegende Bilder.

Auto Motion Plus-Einstellungen ist nur bei QHH-Modellen verfügbar.

Verfügbar, wenn Bildmodus aktiviert (Video/Bild) ist.

Auto Motion Plus

Entfernt Unschärfe und Rückeln aus Szenen mit vielen schnellen Bewegungen, um ein schärferes Bild zu erzielen.

Die Menünamen können je nach Land variieren.

Aus : Schaltet Auto Motion Plus aus.

Auto : Stellt Auto Motion Plus auf den Modus Auto ein.

Benutzerdef. : Verwenden Sie diese Option, um Nachbilder und Ruckeln wie gewünscht zu reduzieren.

• Unschärfemind. : Verwenden Sie diese Option, um Nachbilder wie gewünscht zu reduzieren.
• Verfügbar, wenn LED Clear Motion aktiviert (Aus) ist.
• Diese Funktion wird nur dann unterstützt, wenn Auto Motion Plus auf Benutzerdef. eingestellt ist.
• Judder-Minderung : Verwenden Sie diese Option, um Rückeln wie gewünscht zu reduzieren.
• Verfügbar, wenn LED Clear Motion aktiviert (Aus) Ist.
• Diese Funktion wird nur dann unterstützt, wenn Auto Motion Plus auf Benutzerdef. eingestellt ist.
  • LED Clear Motion : Verwenden Sie diese Option, um Ruckeln wie gewünscht zu reduzieren.
• Diese Funktion wird nur dann unterstützt, wenn Auto Motion Plus auf Benutzerdef. eingestellt ist.

Lokales Dimming

Stellen Sie für einen maximalen Kontrast die Helligkeit individueller Bildschirmbereiche automatisch ein.

Lokales Dimming ist nur bei QHH-Modellen verfügbar.

• Aus / Gering / Standard / Hoch

Bildoptionen
Farbton	Aus
Digital Clean View
HDMI-Schwarzp.	Auto
Filmmodus	Auto2
Auto Motion Plus-Einstellungen	Auto
Lokales Dimming	Aus
Dynam. Hintergrundbel.	Ein

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Dynam. Hintergrundbel.

Passen Sie die Hintergrundbeleuchtung automatisch an, um unter den aktuellen Bedingungen den bestmöglichen Bildschirmkontrast zu erreichen.

• Aus / Ein

Dynam. Hintergrundbel. ist nur bei DBJ, QBH, QMH-Modellen verfügbar.

Für die Funktion Dynam. Hintergrundbel sind unter Bildmodus folgende Standardwerte eingestellt:

Dynam. Hintergrundbel. Bildmodus Bildmodus Einstellungen

Aus	Geschäft & Kaufhaus, Büro & Schule, Terminal & Station, Videowand	Text
	Videowand Video/Bild
	Kallbriert
Ein Geschäft & Kaufhaus, Büro & Schule, Terminal & Station		Video/Bild

Einstellungen der Bildgröße

MENU 📄 → Bild → Einstellungen der Bildgröße → ENTER 📋

Einstellungen der Bildgröße

Bildformat 16:9 Standard

Aus

- Bildschirm anpassen

- Zoom und Position

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie Größe und Seitenverhältnis des auf dem Bildschirm angezeigten Bildes aus.

Bildformat

Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt.

Die Anschlüsse können je nach Modell unterschiedlich sein.

• 16:9 Standard: Stellt das Bildformat auf 16:9 Standard -Breltbildmodus ein.
- Benutzerdef.: Ändert die Auflösung auf die benutzerdefinierte Auflösung.
• 4:3: Stellt das Bildformat auf Standardmodus (4:3) ein.

Stellen Sie das Gerät nicht längere Zeit auf das 4:3-Format ein.

Die links und rechts oder oben und unten auf dem Bildschirm vorhandenen Randstreifen könnten

Bildremanenz (Einbrennen des Bildschirms) verursachen. Dies ist nicht durch die Garantie abgedeckt.

An Bildsch. an.

Passt die Bildposition an. Wenn dies ausgewählt ist, wird das komplette Programmbild angezeigt. Es wird kein Teil des Bildes abgeschnitten.

• Aus / Ein / Auto

Zoom und Position

Zur Anpassung von Bildzoom und -position. Diese Option Ist verfügbar, wenn die Eingangsquelle auf DVI, HDMI 1, HDMI 2 (1080i/1080p), DisplayPort eingestellt ist. Bildformat muss auf Benutzerdef. eingestellt sein, damit die Option verfügbar ist.

Wenn Sie das Bild wieder an die ursprüngliche Position verschieben möchten, wählen Sie im Bildschirm Zoom und Position Zurücksetzen aus. Das Bild wird auf die Standardposition eingestellt.

Die QHH-Modelle unterstützen den DVI-Modus nicht.

Die DBJ-Modelle unterstützen den DisplayPort-Modus nicht.

Bild zurücksetzen

MENU → Bild → Bild zurücksetzen → ENTER


Bild zurücksetzen

Setzt den aktuellen Bildmodus auf die Standardeinstellungen zurück.

Kapitel 07 Bildschirmanzeige

Anzeigeausrichtung

MENU → Bildschirmanzelge → Anzeigeausrichtung → ENTER

Anzeigeausrichtung

Ausrichtung des Bildschirmmenüs Querformat

Ausrichtung der Quellinhalte

Querformat

Seitenverhältnis

Vollbildschirm

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ausrichtung des Bildschirmmenüs

Konfigurieren Sie das Bildschirmmenü:

• Querformat: Zeigt das Menü im Querformat an (Standard).
• Hochformat: Zeigt das Menü im Hochformat auf der rechten Bildschirmseite an.

Ausrichtung der Quellinhalte

Ändert die Bildschirmausrichtung des Geräts.

• Querformat: Zelgt den Bildschirm im Querformat an (Standard).
• Hochformat: Zeigt den Bildschirm im Hochformat an.

Seitenverhältnis

Sie können festlegen, ob der gedrehte Bildschirm als Vollbild oder mit dem ursprünglichen Seitenverhältnis angezeigt wird.

• Vollbildschirm: Zeigt den gedrehten Bildschirm als Vollbild an.
• Original Seitenverh.: Zeigt den gedrehten Bildschirm mit dem ursprünglichen Seitenverhältnis an.

Nur verfügbar, wenn Ausrichtung des Bildschirmmenüs auf Hochformat eingestellt ist.

Nur verfügbar, wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist.

Bildschirmschoner

MENU 📄 → BildschIrmanzelge → BildschIrmschoner → ENTER

Bildschirmschoner

Autom. Schutzzeit

Aus

Einbrennschutz

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Autom. Schutzzeit

Wenn eine festgelegte Zeitdauer lang ein Standbild angezeigt wird, aktiviert das Gerät den Bildschirmschoner, um ein Einbrennen des Bildes zu vermeiden.

• Aus / 2 Std. / 4 Std. / 6 Std. / 8 Std. / 10 Std.

Einbrennschutz

Um ein Einbrennen zu vermeiden, ist das Gerät mit der Einbrennschutztechnologie Einbrennschutz ausgestattet. Einbrennschutz verschiebt das Bild auf dem Bildschirm leicht.

Mit der Elnbrennschutz-Einstellung von Zelt können Sie die Zeitdauer der Bildverschiebung in Minuten programmieren.

Pixel-Shift

Minimiert Nachbilder, indem Pixel in kleinen Schritten horizontal oder vertikal bewegt werden. Pixel-Shift ist nur bei QBH, QHH, QMH-Modellen verfügbar.

• Pixel-Shift (Aus (●) / Ein (○))
Horizontal, Vertikal und Zelt sind nur aktiviert, wenn Pixel-Shift auf Ein eingestellt ist.
• Horizontal: Legt fest, um wie viele Pixel der Bildschirm horizontal verschoben wird.
- Vertikal: Legt fest, um wie viele Pixel der Bildschirm vertikal verschoben wird.
• Zelt: Legt das Zeitintervall für die horizontale bzw. vertikale Verschiebung fest.

Verfügbare Pixel-Shift-Einstellungen und optimale Einstellungen

Verfügbare Einstellungen Optimale Einstellungen

Horizontal(Pixel) 0 \~ 4 4

Vertikal(Pixel) 0 \~ 4 4

Zeit (Minute)

1 Minute \~ 4 Minuten

4 Minuten

Der Pixel-Shift-Wert ist abhängig von der Gerätegröße (Zoll) und dem Modus.

Wenn längere Zeit ein Standbild oder eine 4:3-Ausgabe angezeigt wird, können Nachbilder entstehen. Dies ist kein Gerätemangel.

Einbrennschutz

Pixel-Shift

Timer

Sofort darstellen Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Timer

Sie können den Timer für Einbrennschutz einstellen.

Die Einbrennschutz-Funktion stoppt automatisch nach einer festgelegten Zeitdauer.

Timer

Aus

Wiederh.: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern zu festgelegten Intervallen (Zeitraum) an.

Intervall: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern für einen festgelegten Zeitraum an (von Startzeit bis Endzeit).

Modus, Periode, Zeit, Startzeit und Endzeit sind nur aktiviert, wenn Timer auf Wiederh. oder Intervall eingestellt ist.

- Modus: Wählen Sie das anzuzeigende Muster für den Bildschirmschutz aus.

- Pixel: Es werden ständig an verschiedenen Orten schwarze Pixel angezeigt.

- Rollender Balken: Ein vertikaler Balken bewegt sich von links nach rechts.

- Bildschirm ausblenden: Der gesamte Bildschirm wird abwechselnd heller und dunkler.

Die Muster Rollender Balken und Bildschirm ausblenden werden unabhängig vom angegebenen Wiederholungsintervall oder Zeitraum nur einmal angezeigt.

- Periode: Hiermit legen Sie fest, in welchem Zeitabstand die Einbrennschutz -Funktion aktiviert werden soll. Diese Option ist aktiviert, wenn für Wiederh. die Option Timer ausgewählt ist.

• Zeit: Geben Sie die Dauer der Einbrennschutz-Funktion an.

Aktiviert, wenn Timer auf Wiederh. und Modus auf Pixel eingestellt ist.

- Startzelt: Legen Sie die Startzeit fest, zu der die Funktion für den Bildschirmschutz aktiviert werden soll. Diese Option ist aktiviert, wenn für Intervall die Option Timer ausgewählt ist.

- Endzelt: Legen Sie die Endzeit fest, zu der die Funktion für den Bildschirmschutz deaktiviert werden soll. Diese Option ist aktiviert, wenn für Intervall die Option Timer ausgewählt ist.

Einbrennschutz

Pixel-Shift

Timer

Sofort darstellen Aus

Sofort darstellen

Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll.

• Aus / Pixel / Rollender Balken / Bildschirm ausblenden

Meldungsanzeige

MENU 📄 → Bildschirmanzelge → Meldungsanzelge → ENTER

Meldungsanzeige

Quelleninfo	Ein
Keine Signalmeldung	Ein
MDC-Nachricht	Ein
Downloadstatusmeldung	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Quelleninfo

Wählen Sie aus, ob bei einer Änderung der Eingangsquelle das Quell-OSD angezeigt werden soll.

• Aus / Ein

Keine Signalmeldung

Auswahl, ob bei fehlendem Signal das Kein-Signal-OSD angezeigt werden soll.

• Aus / Ein

MDC-Nachricht

Auswahl, ob bei MDC-Steuerung des Gerätes das MDC-OSD angezeigt werden soll.

• Aus / Ein

Downloadstatusmeldung

Auswahl zum Anzeigen des Status beim Herunterladen von Inhalten von einem Server oder anderen Gerät.

• Aus / Ein

Sprache

MENU → Bildschirmanzeige → Sprache → ENTER

Bildschirmanzeige

Sprache Deutsch

Hiermit können Sie die Menüsprache festlegen.

Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen.

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Bildschirmanzeige zurücksetzen

MENU → Bildschirmanzeige → Bildschirmanzeige zurücksetzen → ENTER

Bildschirmanzeige

Bildschirmanzeige zurücksetzen

Mit dieser Option werden die unter Bildschirmanzeige konfigurierten Werte auf die werkseitigen Standardwerte zurückgesetzt.

Kapitel 08 Anpassen des Tons

Konfigurieren Sie die Toneinstellungen (Tor) für das Gerät.

Tonmodus

MENU → Ton → Tonmodus → ENTER

Ton
Tonmodus	Standard
Balance
Equalizer
HDMI Ton	AV(HDMI)
Ton bei Videoanruf	Aktuelle Quelle
Tonausgabe	Intern
Autom. Lautst.

Wählen Sie einen Tonmodus aus, der Ihrem persönlichen Geschmack entspricht:

• Standard: Wählt den normalen Tonmodus aus.

• Musik: Gibt Musik den Vorrang vor Stimmen.

• Film: Bietet den besten Ton für Filme.

- Klare Stimme: Gibt Stimmen den Vorrang vor anderen Tönen.

- Verstärken: Erhöht die Intensität von hochfrequenten Tönen, um ein besseres Hörerlebnis für Hörgeschädigte zu ermöglichen.

Wenn Tonausgabe auf Extern und Empfänger (HDMI) eingestellt ist, ist Tonmodus deaktiviert.

Balance

MENU ☐ → Ton → Balance → ENTER

Regeln Sie die Lautstärke der Lautsprecher zur Optimierung der Klang-Balance.

• Balance L/R: Stellt die Balance zwischen dem rechten und linken Lautsprecher ein.
- Zurücksetzen: Setzt den Abgleich auf die Standardeinstellungen zurück.

Wenn Tonausgabe auf Extern und Empfänger (HDMI) eingestellt ist, ist Balance deaktiviert.

Equalizer

MENU → Ton → Equalizer → ENTER

Regeln Sie den Equalizer zum Anpassen der Lautstärke und der Tonhöhe und Verbessern Sie Vielfalt der Tonausgabe.

• 100 Hz / 200 Hz / 500 Hz / 1 kHz / 2 kHz / 5 kHz / 10 kHz (Bandbreitenanpassung): Stellt den Pegel bestimmter Bandbreitenfrequenzen ein.
• Zurücksetzen: Setzt den Equalizer auf die Standardeinstellungen zurück.

Nur verfügbar, wenn Tonmodus auf Standard eingestellt ist.

Wenn Tonausgabe auf Extern und Empfänger (HDMI) eingestellt ist, ist Equalizer deaktiviert.

HDMI Ton

MENU ☐ → Ton → HDMI Ton → ENTER

Wählen Sie aus, ob die Wiedergabe über AV(HDMI) oder PC(DVI) erfolgen soll.

• AV(HDMI) / PC(DVI)

HDMI Ton ist nur bei DBJ, QBH, QMH-Modellen verfügbar.

Ton bei Videoanruf

MENU 📄 → Ton → Ton bel Videoanruf → ENTER

Auswahl der aktiven Tonwiedergabe während eines Videoanrufes.

- Aktuelle Quelle / Videoanruf

Ton bei Videoanruf ist nur bei DBJ, QBH, QMH-Modellen verfügbar.

Tonausgabe

MENU → Ton → Tonausgabe → ENTER

Hiermit wählen Sie die Lautsprecher für die Tonausgabe.

• Intern / Extern / Empfänger (HDMI)

Wenn Sie Tonausgabe auf Extern und Empfänger (HDMI) einstellen, werden die Lautsprecher des Geräts ausgeschaltet.

Sie hören den Ton dann nur über die externen Lautsprecher. Wenn Tonausgabe auf Intern eingestellt ist, sind sowohl die Lautsprecher des Geräts als auch die externen Lautsprecher eingeschaltet. Sie hören Töne also über beide.

Wenn kein Videosignal anliegt, sind sowohl die Gerätelautsprecher als auch die externen Lautsprecher ausgeschaltet.

Autom. Lautst.

MENU → Ton → Autom. Lautst. → ENTER

Die Lautstärke kann je nach Sender unterschiedlich sein.

Die Lautstärke wird beim Umschalten zu einem anderen Sender automatisch angeglichen.

• Aus (●) / Ein (○)

Um den Lautstärkeregler eines angeschlossenen externen Geräts zu verwenden, stellen Sie Autom. Lautst. auf Aus ein.

Wenn Tonausgabe auf Extern und Empfänger (HDMI) eingestellt Ist, Ist Autom. Lautst. deaktiviert.

Ton zurücks.

MENU 📄 → Ton → Ton zurücks. → ENTER

Das angezeigte Bild kann je nach Modell unterschiedlich sein. Setzt alle Toneinstellungen auf die Werkseinstellungen zurück.

Kapitel 09 Netzwerk

Netzwerkstatus

MENU → Netzwerk → Netzwerkstatus → ENTER

Sie können den aktuellen Netzwerk- und Internetverbindungsstatus überprüfen.

Netzwerkeinstellungen öffnen

MENU → Netzwerk → Netzwerkeinstellungen öffnen → ENTER

Konfigurieren Sie Netzwerkeinstellungen zur Verwendung von verschiedenen Smart-Hub-Funktionen wie z. B. Internetsuche, Freigabe von Inhalten in einem Heimnetzwerk und Funktionsaktualsierungen.

Netzwerktyp

- Drahtlos / Kabel

Netzwerkeinstellungen (kabelgebunden)

Verbinden mit einem kabelgebundenen Netzwerk (LAN)

Es gibt drei Möglichkeiten, um Ihr Gerät mithilfe eines Kabels mit Ihrem LAN zu verbinden.

- Sie können Ihr Gerät mit dem LAN verbinden, indem Sie den LAN-Port auf der Rückseite des Geräts mithilfe eines LAN-Kabels mit einem externen Modem verbinden (siehe Abbildung unten).

Modemanschluss an der Wand Externes Modem (ADSL / VDSL) LAN RJ45 Modemkabel LAN-Kabel

- Sie können Ihr Gerät mit dem LAN verbinden, Indem Sie den LAN-Port auf der Rückselte des Geräts mit einem IP-Sharer verbinden, der wiederum mit einem externen Modem verbunden ist. Verwenden Sie für die Verbindung ein LAN-Kabel (siehe Abbildung unten).

- Je nachdem, wie Ihr Netzwerk konfiguriert ist, können Sie das Gerät auch mit Ihrem LAN verbinden, indem Sie den LAN-Port auf der Rückseite des Geräts mithilfe eines LAN-Kabels direkt mit einer Netzwerkdose verbinden (siehe Abbildung unten). Die Wanddose muss mit einem Modem oder Router an anderer Stelle in Ihrem Haus verbunden sein.

Der LAN-Anschluss an der Wand LAN-Kabel LAN RJ45

Wenn Sie ein Netzwerk ohne feste IP-Adressen (dynamisches Netzwerk) haben, sollten Sie ein ADSL-Modem oder einen Router, das bzw. der das Dynamic Host Configuration Protocol (DHCP) unterstützt, verwenden. Modems und Router, die DHCP unterstützen, stellen automatisch die Werte für IP-Adresse, Tellnetzmaske, Gateway und DNS zur Verfügung, die das Gerät benötigt, um auf das Internet zuzugreifen. Sie müssen sie dann nicht manuell eingeben. Die meisten Heimnetzwerke sind dynamische Netzwerke.

Einige Netzwerke erfordern eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie beim Einrichten der Netzwerkverbindung die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS im Kabelkonfigurationsbildschirm manuell eingeben. Sie erhalten die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS von Ihrem Internet-Dienstanbieter.

Wenn Sie einen Windows-Computer verwenden, können Sie diese Werte auch über Ihren Computer ermitteln.

Sie können ADSL-Modems, die DHCP unterstützen, auch verwenden, wenn Ihr Netzwerk eine statische IP-Adresse benötigt.

ADSL-Modems, die DHCP unterstützen, ermöglichen auch die Verwendung statischer IP-Adressen.

Konfigurieren Sie die Netzwerkverbindung, um Internetdienste nutzen und Software-Updates durchführen zu können.

Automatisch Netzwerkeinstellungen öffnen(kabelgebunden)

Zur Verbindung mit dem Netzwerk über ein LAN-Kabel.

Zunächst muss ein LAN-Kabel angeschlossen werden.

So konfigurieren Sie das Gerät automatisch

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkelstellungen öffnen auf Kabel ein.
2 Der Netzwerktestbildschirm wird angezeigt und überprüft die Netzwerkverbindung.

Wenn die Verbindung überprüft wurde, wird die Meldung „Erfolgreich Ihr Gerät Ist mit dem Internet verbunden. Wenden Sie sich bei Problemen mit der Nutzung von Online-Diensten bitte an Ihren Internetanbieter.“ angezeigt.

Wenn die Verbindung fehlschlägt, überprüfen Sie den LAN-Port-Anschluss.

Wenn die Netzwerkinstellungen nicht automatisch ermittelt werden können oder Sie die Verbindung manuell einrichten möchten, finden Sie entsprechende Informationen im nächsten Abschnitt, „Netzwerkelnrichtung“.

Manuell Netzwerkeinstellungen öffnen (kabelgebunden)

Unternehmen verwenden möglicherweise statische IP-Adressen.

Fragen Sie in diesem Fall den Netzwerkadministrator nach IP-Adresse, Subnetzmaske, Gateway und DNS-Serveradresse. Geben Sie diese Werte manuell ein.

Abrufen der Netzwerkverbindungseinstellungen

Gehen Sie wie folgt vor, um die Netzwerkverbindungseinstellungen anzuzeigen (funktioniert so bei den melsten Windows-PCs).

1 Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechten Ecke des Bildschirms.

2 Klicken Sie im angezeigten Popup-Menü auf „Status“.
3 Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support.
4 Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbindungseinstellungen werden angezeigt.

So konfigurieren Sie das Gerät manuell

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen öffnen auf Kabel ein.
2 Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt. Drücken Sie Abbrechen. Die Prüfung wird beendet.
3 Wählen Sie im Netzwerkverbindungsbildschirm IP-Einst. aus. Der Bildschirm IP-Einst. wird angezelt.
4 Wählen Sie das Feld ganz oben aus, drücken Sie ☐, und stellen Sie dann IP-Einstellung auf Manuell eingeben ein. Wiederholen Sie den Vorgang für jedes Feld der IP-Adresse.

Wenn Sie IP-Einstellung auf Manuell eingeben einstellen, wird DNS-Einst. automatisch in Manuell eingeben geändert.

5 Wählen Sie zum Abschluss OK am unteren Rand der Seite, und drücken Sie dann. Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt.
6 Wenn die Verbindung überprüft wurde, wird die Meldung „Erfolgreich Ihr Gerät ist mit dem Internet verbunden. Wenden Sie sich bei Problemen mit der Nutzung von Online-Diensten bitte an Ihren Internetanbieter.“ angezeigt.

Netzwerkeinstellungen (drahtlos)

Verbinden mit einem kabellosen Netzwerk (WLAN)

Drahtloser IP-Sharer (Router mit DHCP-Server) Der LAN-Anschluss an der Wand LAN-Kabel

Samsung empfiehlt die Verwendung von IEEE 802.11n. Wenn Sie ein Video über eine Netzwerkverbindung wiedergeben, wird es möglicherweise nicht einwandfrei wiedergegeben.

Wählen Sie einen freien Kanal für den drahtlosen IP-Sharer aus. Wenn der für den drahtlosen IP-Sharer festgelegte Kanal gerade von einem anderen Gerät in der Nähe verwendet wird, führt dies zu Störungen und Übertragungsfehlern.

Für Produkt unterstützt nur die folgenden WLAN-Sicherheitsprotokolle. Wenn Sie den Pure High-Throughput (Greenfield) 802.11n-Modus auswählen und der Verschlüsselungstyp am AP oder WLAN-Router auf WEP, TKIP oder TKIP AES (WPS2Mixed) eingestellt ist, unterstützt ein Samsung-Gerät keine Verbindungen nach den neuen WLAN-Zertifizierungsspezifikationen.

Wenn Ihr WLAN-Router WPS (WI-FI Protected Setup) unterstützt, können Sie eine Verbindung mit dem Netzwerk über PBC (Push Button Configuration) oder PIN (Personal Identification Number) herstellen. WPS konfiguriert die SSID- und WPA-Schlüssel in beiden Modi automatisch.

Verbindungsmethoden: Es gibt drei Methoden zur Einrichtung einer WLAN-Verbindung. Automatische Einrichtung (mithilfe der automatischen Netzwerksuche), manuelle Einrichtung, WPS verwenden

Automatische Netzwerkeinrichtung (drahtlos)

Die meisten drahtlosen Netzwerke verfügen über ein optionales Sicherheitssystem, bei dem Geräte, die auf das Netzwerk zugreifen möchten, einen verschlüsselten Sicherheitscode, den so genannten Zugriffs- oder Sicherheitsschlüssel, übertragen müssen. Der Sicherheitsschlüssel basiert auf einer Passphrase, in der Regel ein Wort oder eine Folge von Buchstaben und Zahlen einer bestimmten Länge. Wenn Sie Sicherheit für Ihr drahtloses Netzwerk einrichten, werden Sie danach gefragt. Wenn Sie diese Methode für die Einrichtung der Netzwerkverbindung wählen und einen Sicherheitsschlüssel für Ihr drahtloses Netzwerk haben, müssen Sie die Passphrase bei der automatischen oder manuellen Einrichtung eingeben.

So konfigurieren Sie das Gerät automatisch

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen öffnen auf Drahtlos ein.

2 Die Netzwerk-Funktion sucht nach verfügbaren drahtlosen Netzwerken. Abschließend wird eine Liste der verfügbaren Netzwerke angezeigt.

3 Drücken Sie in der Liste der Netzwerke die Taste ▲ oder ▼, um ein Netzwerk auszuwählen. Drücken Sie dann zweimal die Taste ☐.

Wenn der gewünschte Drahtlos-Router nicht angezeigt wird, wählen Sie Aktual. für eine erneute Suche.

Wenn der Router nach dem erneuten Versuch nicht gefunden wird, wählen Sie die Schaltfläche Stopp.

Die Schaltfläche Netzwerk hinzufügen wird angezeigt.

4 Fahren Sie mit Schritt 5 fort, wenn der Bildschirm „Geben Sie das Kennwort für (AP-Name) ein.“ angezeigt wird. Wenn Sie einen WLAN-Router auswählen, der nicht geschützt ist, fahren Sie mit Schritt 7 fort.

5 Wenn der Router geschützt ist, geben Sie den Geben Sie das Kennwort für (AP-Name) ein. ein (Sicherheitsschlüssel oder PIN).

6 Bewegen Sie zum Abschluss den Cursor mit der Nach-rechts-Taste auf Fertig, und drücken Sie dann ☐. Der Netzwerkverbindungsbildschirm wird angezeigt und die Überprüfung beginnt.

Es wird eine Verbindung mit dem Router hergestellt, doch kann nicht auf das Internet zugegriffen werden.

7 Wenn die Verbindung überprüft wurde, wird die Meldung „Erfolgreich Ihr Gerät ist mit dem Internet verbunden. Wenden Sie sich bei Problemen mit der Nutzung von Online-Diensten bitte an Ihren Internetanbieter.“ angezeigt.

Manuelle Netzwerkeinrichtung (drahtlos)

Unternehmen verwenden möglicherweise statische IP-Adressen.

Fragen Sie in diesem Fall den Netzwerkadministrator nach IP-Adresse, Subnetzmaske, Gateway und DNS-Serveradresse. Geben Sie diese Werte manuell ein.

Abrufen der Netzwerkverbindungseinstellungen

Gehen Sie wie folgt vor, um die Netzwerkverbindungseinstellungen anzuzeigen (funktioniert so bei den meisten Windows-PCs).

1 Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechten Ecke des Bildschirms.

2 Klicken Sie im angezeigten Popup-Menü auf „Status“.

3 Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support.

4 Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbindungseinstellungen werden angezeigt.

So konfigurieren Sie das Gerät manuell

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen öffnen auf Drahtlos ein.

2 Die Netzwerk-Funktion sucht nach verfügbaren drahtlosen Netzwerken. Abschließend wird eine Liste der verfügbaren Netzwerke angezeigt.

3 Drücken Sie in der Liste der Netzwerke die Taste ▲ oder ▼, um ein Netzwerk auszuwählen. Drücken Sie dann zweimal die Taste ☐.

Wenn der gewünschte Drahtlos-Router nicht angezeigt wird, wählen Sie Aktual. für eine erneute Suche.

Wenn der Router nach dem erneuten Versuch nicht gefunden wird, wählen Sie die Schaltfläche Stopp.

Die Schaltfläche Netzwerk hinzufügen wird angezeigt.

4 Fahren Sie mit Schritt 5 fort, wenn der Bildschirm „Geben Sie das Kennwort für (AP-Name) ein.“ angezeigt wird. Wenn Sie einen WLAN-Router auswählen, der nicht geschützt ist, fahren Sie mit Schritt 7 fort.

5 Wenn der Router geschützt ist, geben Sie den Geben Sie das Kennwort für (AP-Name) ein. ein (Sicherheitsschlüssel oder PIN).

6 Bewegen Sie zum Abschluss den Cursor mit der Nach-rechts-Taste auf Fertig, und drücken Sie dann ↗. Der Netzwerkverbindungsbildschirm wird angezeigt und die Überprüfung beginnt.

7 Wählen Sie Abbrechen aus, während versucht wird, eine Verbindung mit dem Netzwerk herzustellen. Der Verbindungsversuch wird beendet.

8 Wählen Sie im Netzwerkverbindungsbildschirm IP-Einst. aus. Der Bildschirm IP-Einst. wird angezelgt.

9 Wählen Sie das Feld ganz oben aus, drücken Sie ☐, und stellen Sie dann IP-Einstellung auf Manuell eingeben ein. Wiederholen Sie den Vorgang für jedes Feld der IP-Adresse.

Wenn Sie IP-Einstellung auf Manuell eingeben einstellen, wird DNS-EInst. automatisch in Manuell eingeben geändert.

10 Wählen Sie zum Abschluss OK am unteren Rand der Seite, und drücken Sie dann. Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt.
11 Wenn die Verbindung überprüft wurde, wird die Meldung „Erfolgreich Ihr Gerät ist mit dem Internet verbunden. Wenden Sie sich bei Problemen mit der Nutzung von Online-Diensten bitte an Ihren Internetanbieter.“ angezeigt.

WPS verwenden

So konfigurieren Sie das Gerät mit WPS verwenden

Gehen Sie folgendermaßen vor, wenn Ihr Router eine WPS verwenden-Taste hat:

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen öffnen auf Drahtlos ein.
2 Wählen Sie WPS verwenden aus, drücken Sie 📄 und anschließend erneut 📄.
3 Drücken Sie Innerhalb der nächsten zwei Minuten die Taste WPS oder PBC auf Ihrem WLAN-Router. Ihr Gerät empfängt nun automatisch alle benötigten Netzwerkeinstellungen und stellt eine Verbindung mit dem Netzwerk her.
4 Der Netzwerkverbindungsbildschirm wird angezeigt. Die Netzwerkeinrichtung ist abgeschlossen.

IPv6

MENU 📄 → Netzwerk → IPv6 → ENTER

IPv6 aktivieren oder deaktivieren.

• Aus (●) / Ein (●)

IPv6-Status

MENU 📄 → Netzwerk → IPv6-Status → ENTER

Überprüfen Sie den Status Ihrer IPv6-Internetverbindung.

Servernetzwerkeinstellungen

MENU → Netzwerk → Servernetzwerkeinstellungen → ENTER

Mit Server verbinden

Stellen Sie zur Ausführung von Wdg.-Ger. eine Verbindung mit einem Netzwerk her.

• Serveradresse / TLS / Port

Wenn die Option TLS aktiviert ist, wird der Server so konfiguriert, dass er https verwendet. Die Datenübertragung ist dann verschlüsselt.

Geben Sie die IP-Adresse und Portnummer des Servers ein. Verwenden Sie 7001 als Portnummer. (Wenn mit Portnummer 7001 keine Verbindung zum Server möglich Ist, fragen Sie Ihren Server-Administrator nach der richtigen Portnummer, und tragen Sie diese ein.)

MagicInfo-Modus

Wählen Sie entsprechend der Einsatzumgebung des Gerätes den geeigneten MagicInfo-Modus.

- Lite / Premium

Serverzugriff

Wählen Sie eine Methode zur Verbindung mit dem Servernetzwerk.

- Zulassen / Verblet.

FTP-Modus

Legen Sie den FTP-Verbindungsmodus fest.

- Aktiv / Passiv

Proxyserver

Stellen Sie Ihre Proxyserver-Verbindung und damit zusammenhängende Funktionen ein.

Aus / Ein

- Adresse / Port / Kennung / Passwort

Adresse / Port / Kennung und Passwort sind nur aktiviert, wenn Proxyserver auf Ein eingestellt ist.

Gerätename

MENU 📄 → Netzwerk → Gerätename → ENTER 📋

Wählen Sie einen Gerätenamen aus, oder geben Sie einen Gerätenamen ein.

Dieser Name kann über das Netzwerk auf Netzwerk-Fernbedienungen angezeigt werden.

• [Signage]Anzeige 1 \~ 6 / Ben.-Eingabe

Kapitel 10 System

Barrierefreiheit

MENU → System → Barrlerefrelhelt → ENTER

System

Barrierefreiheit

Einrichtung starten

Touch-Steuer.

Zeit

Wechsel der automatischen Quelle

Netzsteuerung

Öko-Lösung

Hoher Kontrast

Zum Einstellen des Hintergrunds und der Schriftart in Menüs auf kontrastreiche Farben. Die Menütransparenz wird bei Auswahl dieser Option undurchsichtig.

• Aus (●) / EIn (○)

Vergrößern

Zum Einstellen, ob das im Menü markierte Element vergrößert werden soll.

• Aus (●) / Ein (○)

Einrichtung starten

MENU → System → Einrichtung starten → ENTER

System

Einrichtung starten

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Touch-Steuer.

MENU → System → Touch-Steuer. → ENTER

Touch-Steuer.

Touch-Steuer.

Aus

Administrator-Menü sperren

Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Führen Sie die Setup-Schritte durch, die Sie beim ersten Gebrauch dieses Produkts durchgeführt haben.

Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“.

Verwenden Sie die Funktion PIN ändern zur Änderung der PIN.

Ändern Sie die PIN, um Ihr Gerät zu sichern.

Stellt die Funktionen der berührungsempfindlichen Steuerung ein.

Touch-Steuer.

Keine Touch-Gesten zur Steuerung des Geräts zulassen.

• Aus / Ein

Administrator-Menü sperren

Aktivieren Sie die Administrator-Menü sperren, um das Menü mit Administratoreinstellungen anzuzeigen, wenn Sie den Bildschirm berühren und halten.

• Aus / Ein

Nur verfügbar, wenn Touch-Steuer. auf Ein eingestellt ist.

Zeit

MENU → System → Zelt → ENTER

Zeit
Zeit einstellen
NTP-Einstellungen
Sommerzeit	Aus
Einschalten verzögern	0

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie können Zeit einstellen oder Sommerzeit konfigurieren. Verschiedene zeitbezogene Optionen konfigurieren.

Drücken Sie zur Anzeige der aktuellen Zeit die Taste INFO.

Zeit einstellen

Wählen Sie Zeit einstellen. Wählen Sie Datum bzw. Zeit aus, und drücken Sie dann ↗.

Verwenden Sie die Zifferntasten zur Eingabe von Zahlen, oder drücken Sie die Nach-oben- oder Nach-unten-Taste. Verwenden Sie die Nach-links- und Nach-rechts-Taste, um von einem Eingabefeld zum nächsten zu gehen. Drücken Sie zum Abschluss ☐.

Sie können Datum und Zeit durch Drücken der Zifferntasten auf der Fernbedienung direkt einstellen.

NTP-Einstellungen

Richten Sie die Server-URL und die Zeitzone ein, um die Netzwerkzeit zu verwenden.

Sommerzeit

Schaltet die Sommerzeit-Funktion ein oder aus.

Aus / Ein

• Startdatum: Legt das Anfangsdatum der Sommerzeit fest.
  • Enddatum: Legt das Enddatum der Sommerzeit fest.
  • Zelt-Offset: Wählen Sie die richtige Zeitdifferenz Ihrer Zeitzone aus.

Startdatum, Enddatum und Zelt-Offset sind nur aktiviert, wenn Sommerzelt auf Ein eingestellt ist.

Einschalten verzögern

Wenn Sie mehrere Gerät verbinden, stellen Sie die Netzeinschaltverzögerung für jedes Gerät ein, um eine Überlastung durch das Stromnetz zu vermeiden (In einem Bereich von 0–50 Sekunden).

Wechsel der automatischen Quelle

MENU → System → Wechsel der automatischen Quelle → ENTER

Wechsel der automatischen Quelle

Wechsel der automatischen Quelle

Aus

Wiederher. Primärquelle

Aus

Primärquelle

Alle

Sekundärquelle

DisplayPort

Wenn Sie den Bildschirm einschalten und Wechsel der automatischen Quelle auf EIn eingestellt ist, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt verwendete Videosignalquelle nicht aktiv Ist.

Wechsel der automatischen Quelle

Wenn Wechsel der automatischen Quelle auf Ein eingestellt ist, wird die Videosignalquelle des Bildschirms automatisch nach einem aktiven Videosignal durchsucht.

Die ausgewählte Primärquelle wird aktiviert, wenn die aktuelle Videosignalquelle nicht erkannt wird.

Sekundärquelle wird aktiviert, wenn an der primären Videosignalquelle kein Signal anliegt.

Wenn sowohl die primäre als auch die sekundäre Signalquelle nicht erkannt werden, führt die Anzeige zwei Suchen nach einer aktiven Quelle durch. Bei jeder Suche werden die primäre und dann die sekundäre Quelle überprüft. Wenn beide Suchvorgänge fehlschlagen, wechselt die Anzeige zur ersten Bildquelle zurück und gibt eine Meldung aus, dass es kein Signal gibt.

Wiederher. Primärquelle

Wählen Sie aus, ob die ausgewählte primäre Eingangsquelle wiederhergestellt werden soll, sobald eine primäre Eingangsquelle angeschlossen wird.

Die Funktion Wiederher. Primärquelle ist deaktiviert, wenn Primärquelle auf Alle eingestellt ist.

Primärquelle

Legen Sie die Primärquelle als automatische Eingangsquelle fest.

Sekundärquelle

Legen Sie die Sekundärquelle als automatische Eingangsquelle fest.

Die Funktion Sekundärquelle ist deaktiviert, wenn Primärquelle auf Alle eingestellt ist.

Netzsteuerung

MENU → System → Netzsteuerung → ENTER

Netzsteuerung
Auto. Einschalten	Aus
PC-Modulleistung
Max. Energiesparen	Ein
Standby-Steuerung	Ein
Netzwerk-Standby	Aus
Ein-/Aus-Schalter	Nur einschalten

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Auto. Einschalten

Diese Funktion schaltet das Gerät ein, sobald es mit dem Netz verbunden ist. Die Ein/Aus-Taste muss nicht betätigt werden.

• Aus / Ein

PC-Modulleistung

Das PC-Modul kann unabhängig vom LFD ein- und ausgeschaltet werden. PC-Modulleistung ist nur bei DBJ, QBH, QMH-Modellen verfügbar.

Synchr. Einschalten

Wählen Sie "Aus", um das PC-Modul ohne Einschalten des LFD einzuschalten. • Aus / Ein

Synchr. Ausschalten

Wählen Sie "Aus", um das PC-Modul ohne Ausschalten des LFD auszuschalten. • Aus / Ein

Max. Energiesparen

Schaltet das Gerät ab, um den Energieverbrauch zu senken, nachdem der PC eine festgelegte Zeitdauer inaktiv war. • Aus / Ein

Netzsteuerung
Auto. Einschalten	Aus
PC-Modulleistung
Max. Energiesparen	Ein
Standby-Steuerung	Ein
Netzwerk-Standby	Aus
Ein-/Aus-Schalter	Nur einschalten

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Standby-Steuerung

Sie können einstellen, dass der Bildschirm in den Standby-Modus wechselt, sobald ein Eingangssignal ansteht.

• Auto Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird, obwohl ein externes Gerät an die Anzelge angeschlossen ist.
  Wenn kein externes Gerät angeschlossen ist, wird die Meldung Kein Signal angezeigt.
• Aus Wenn kein Eingangssignal anliegt, wird die Meldung Kein Signal angezeigt. Überprüfen Sie die Kabelverbindung, wenn die Meldung Kein Signal angezeigt wird, obwohl ein externes Gerät angeschlossen ist. Wenn Keine Signalmeldung auf Aus eingestellt ist, wird die Meldung Kein Signal nicht angezeigt. Stellen Sie in diesem Fall Keine Signalmeldung auf Ein ein.
• Ein Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird.

Netzwerk-Standby

Mit dieser Funktion wird die Netzwerkverbindung beim Ausschalten des Gerätes aufrechterhalten.

• Aus / Ein

Ein-/Aus-Schalter

Die Ein/Aus-Taste kann so konfiguriert werden, dass das Gerät mit ihr eingeschaltet oder ein- und ausgeschaltet wird.

• Nur einschalten: Mit der Ein/Aus-Taste wird das Gerät nur eingeschaltet.
• Ein-/Ausschalten: Mit der Ein/Aus-Taste wird das Gerät ein- und ausgeschaltet.

Öko-Lösung

MENU → System → Öko-Lösung → ENTER

Öko-Lösung
Energiesparmodus	Aus
Öko-Sensor	Ein
Programmierung für Bildschirmlampe	Aus
Kein Sig. Standby	15 Minuten
Autom. Aussch.	Aus (empfohlen)

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Energiesparmodus

Der Stromverbrauch kann durch Anpassen der Bildschirmhelligkeit gesenkt werden.

• Aus / Gering / Mittel / Hoch

Öko-Sensor

Zur Verbesserung der Energieeinsparung werden die Bildeinstellungen automatisch an die Helligkeit im Raum angepasst.

Öko-Sensor

Passt die Helligkeit des Leitsystem-Bildschirms automatisch der Raumbeleuchtung an.

• Aus / Ein

Söllte der Bildschirmkontrast nicht ausreichen, stellen Sie den Öko-Sensor auf Aus. Wenn der Öko-Sensor auf Aus steht, entspricht er möglicherweise nicht den Energiestandards.

Minimale Hintergrundbeleuchtung

Stellen Sie die Mindesthelligkeit des Leitsystem-Bildschirms ein. Diese Funktion ist nur verfügbar, wenn ihr Wert unter dem Im Menü Bild eingestellten Wert von Hintergrundbel. liegt.

Wenn der Öko-Sensor auf Ein eingestellt ist, passt sich die Bildschirmhelligkeit an die Umgebungshelligkeit an (wird dunkler oder heller).

Öko-Lösung

Energiesparmodus Aus

Öko-Sensor Ein

Programmierung für Bildschirmlampe Aus

Kein Sig. Standby 15 Minuten

Autom. Aussch. Aus (empfohlen)

Programmierung für Bildschirmlampe

Programmierung für Bildschirmlampe

Aktiviert oder deaktiviert den Lampenzeitplan.

• Aus / Ein

Zeitplan1, Zeitplan2

Zeit

Die Bildschirmhelligkeit wird nach einer bestimmten Zeit auf den In Lam. festgelegten Wert eingestellt.

Lam.

Einstellung der Bildschirmhelligkeit. Bei aufsteigenden Werten bis 100 wird der Bildschirm heller.

0\~100

Kein Sig. Standby

Spart Strom, indem das Gerät ausgeschaltet wird, wenn keinerlei Eingangssignal anliegt.

• Aus / 15 Minuten / 30 Minuten / 60 Minuten

Diese Funktion ist nicht in Betrieb, wenn die Anzeige im Standby-Modus ist.

Das Gerät schaltet sich automatisch nach einer bestimmten Zeit aus. Diese Zeit kann nach Bedarf geändert werden.

Autom. Aussch.

Das Gerät wird automatisch ausgeschaltet, wenn Sie innerhalb der ausgewählten Stundenzahl weder eine Taste auf der Fernbedienung noch eine Taste vorne am Gerät drücken, um eine Überhitzung zu vermeiden.

• Aus (empfohlen) / 4 Std. / 6 Std. / 8 Std.

Temperatursteuerung

MENU → System → Temperatursteuerung → ENTER

System

Temperatursteuerung 77

Diese Funktion ermittelt die Temperatur im Innern des Geräts. Sie können den zulässigen Temperaturbereich festlegen.

Die Standardtemperatur beträgt 77 °C.

Die empfohlene Betriebstemperatur des Geräts beträgt 75 bis 80 °C (ausgehend von einer Umgebungstemperatur von 40 °C).

Der Bildschirm wird dunkler, wenn die aktuelle Temperatur das angegebene Temperaturlimit überschreitet. Wenn die Temperatur weiterhin ansteigt, wird das Gerät ausgeschaltet, um eine Überhitzung zu verhindern.

Externe Geräteverwaltung

MENU → System → Externe Geräteverwaltung → ENTER

Externe Geräteverwaltung

Tastaturmanager

Geräteverbindungsmanager

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Verwalten Sie externe, an Ihr Leitsystem angeschlossene Geräte.

Externe Geräteverwaltung ist nur bei QBH, QHH, QMH-Modellen verfügbar.

Tastaturmanager

Richten Sie Tastaturen zur Verwendung mit Ihrem Leitsystem ein. Sie können Tastaturen hinzufügen und deren Einstellung konfigurleren.

Bluetooth-Tastatur hinzufügen

Schließen Sie eine Bluetooth-Tastatur an Ihr Leitsystem an.

Tastatursprache

Legen Sie eine Sprache für Ihre Tastatur fest.

Tastaturtyp

Legen Sie den Typ Ihrer Tastatur fest.

Geräteverbindungsmanager

Erlauben Sie, dass Geräte In Ihrem Netzwerk, wie Smartphones und Tablets, Inhalte mit Ihrem Leitsystem teilen.

Zugriffsbenachrichtigung

Zeigen Sie eine Benachrichtigung an, wenn ein Gerät zum ersten Mal angeschlossen wird.

Schalten Sie für das automatische Verbinden von Geräten die Zugriffsbenachrichtigung aus.

• Aus / Nur belm ersten Mal / Immer EIn

Geräteliste

Anzelgen und Verwalten von angeschlossenen Geräten.

Abspielen mit

MENU 📄 → System → Absplelen mlt → ENTER

System

Abspielen mit MagicInfo

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

PIN ändern

MENU → System → PIN ändern → ENTER

System

PIN ändern

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie entsprechend der Einsatzumgebung des Gerätes den geeigneten Modus Absplelen mit.

Je nach Einstellung kann der Startbildschirm varlieren.

• MaglcInfo / URL Startprogramm

Der Bildschirm „PIN ändern“ wird angezeigt.

Wählen Sie eine beliebige vierstellige Zahlenfolge als PIN, und geben Sie sie unter Neue PIN eingeben. ein. Geben Sie in PIN erneut elngeben. die gleichen vier Ziffern ein.

Die neue PIN wurde im Gerät gespeichert.

Standardkennwort: 0 - 0 - 0 - 0

Ändern Sie die PIN, um Ihr Gerät zu sichern.

Sicherheit

MENU → System → Sicherheit → ENTER

Sicherheit

Sicherheitssperre Ein
Ein/Aus-Schalter	Ein
Tastensperre	Aus
Automatische Wiedergabe von USB sperren	Aus
Mobilgeräte-Anschlusssperre	Aus
Fernverwaltung	Zulassen
Gesichertes Protokoll	Aus

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Sicherheitssperre Ein

Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“. Verwenden Sie die Funktion PIN ändern zur Änderung der PIN.

Ändern Sie die PIN, um Ihr Gerät zu sichern.

Schalten Sie Sicherheitssperre Ein ein oder aus. Sicherheitssperre Ein schränkt die Aktionen ein, die von der Fernbedienung ausgeführt werden können. Die richtige PIN muss eingegeben werden, um Sicherheitssperre Ein auszuschalten.

Ein/Aus-Schalter

Wenn diese Funktion aktiviert ist, kann das Gerät über die Ein/Aus-Taste der Fernbedienung eingeschaltet werden, während Sicherheitssperre Ein aktiviert ist.

• Aus / EIn

Tastensperre

Mit diesem Menü können Sie die Tasten am Gerät sperren.

Wenn Tastensperre auf Ein eingestellt Ist, kann das Gerät nur über die Fernbedienung gesteuert werden.

• Aus / EIn

Automatische Wiedergabe von USB sperren

Wählen Sie, ob auf einem USB-Gerät gespeicherte MagicInfo-Inhalte automatisch wiedergegeben werden.

• Aus
Auf einem USB-Gerät gespeicherte MaglcInfo-Inhalte automatisch wiedergeben.

• Ein

Keine auf dem USB-Gerät gespeicherten MagicInfo-Inhalte automatisch wiedergeben.

Durch Anschließen eines USB-Geräts mit MagicInfo Inhalten wird fünf Sekunden lang „Automatische Wiedergabe von USB sperren : Ein“ angezeigt.

Sicherheit

Mobilgeräte-Anschlussperre	Aus
Fernverwaltung	Zulassen
Gesichertes Protokoll	Aus
Netzwerkanschluss	Ein
USB-Anschluss	Ein

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Mobilgeräte-Anschlusssperre

Sie können die Erlaubnis für andere Geräte wie Smartphones und Tablets in Ihrem Netzwerk einschränken, Inhalt mit Ihrem Signage zu teilen.

• Aus / Ein

Fernverwaltung

Sie können externe Befehle Zulassen oder Verbiet., um über ein Netzwerk auf Ihr Gerät zuzugreifen.

- Verbiet. / Zulassen

Die geänderte Einstellung bleibt selbst dann bestehen, wenn das Produkt ausgeschaltet wird oder nachdem die Steuerungstaste oder der Netzschalter betätigt wurde.

Gesichertes Protokoll

Sichern Sie das Protokoll zwischen diesem Gerät und anderen Geräten.

• Aus / Ein

Netzwerkanschluss

Externen Netzwerkzugriff blockieren. Sie können Netzwerke auf dem Server registrieren, um den Zugriff zu ermöglichen.

• Aus / Ein

USB-Anschluss

Verbindung mit externen USB-Anschlüssen blockieren.

• Aus / Ein

Allgemein

MENU → System → Allgemein → ENTER

Allgemein
Smart-Sicherheit
Anynet+ (HDMI-CEC)
HDMI-Hotplug	Ein
Benutzerdef. Logo	Aus
Spielemodus
Spelcher leeren
Irreguläre Videowand	Aus

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Smart-Sicherheit

Die Sicherheitsfunktionen zum Schutz Ihres Anzeigegeräts und der angeschlossenen Speichermedien gegen Viren umfassen Folgendes.

Scan

Zum Überprüfen des Anzeigegeräts und angeschlossener Speichermedien auf Viren.

Isolierte Liste

Diese Liste enthält Elemente, die aufgrund von enthaltenen Viren isoliert wurden.

Anynet+ (HDMI-CEC)

Anynet+ Ist eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte mit Anynet+-Unterstützung über Ihre Samsung-Gerätefernbedienung steuern können. Das Anynet+-System kann nur mit Samsung-Geräten mit der Anynet+ Funktion verwendet werden. Überprüfen Sie, ob auf Ihrem Samsung-Gerät ein Anynet+-Logo vorhanden ist, um sicherzugehen, dass Ihr Gerät diese Funktion unterstützt.

• Aus (●) / Ein (○)

Sie können Anynet+-Geräte nur über die Gerätefernbedienung steuern, nicht über die Tasten am Gerät.

Die Gerätefernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie das Anynet+-Gerät erneut aus, wenn dieses Problem auftritt.

Anynet+ funktioniert, wenn das AV-Gerät mit Anynet+ -Unterstützung im Standby-Modus oder eingeschaltet ist.

Anynet+ unterstützt bis zu 12 AV-Geräte Insgesamt. Beachten Sie, dass Sie bis zu 3 Geräte des gleichen Typs verbinden können.

Fehlerbehebung für Anynet+

Problem Mögliche Lösung

Anynet+ funktioniert nicht.	Prüfen Sie, ob das Gerät ein Anynet+-Gerät Ist. Das Anynet+-System unterstützt nur Anynet+-Geräte.Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen Ist.Überprüfen Sie die Video-/Audio/HDMI-Kabel-Verbindungen des Anynet+-Geräts.Prüfen Sie, obAnynet+(HDMI-CEC) ImSystem-Menü aktiviertEinist.Prüfen Sie, ob die Fernbedienung mit Anynet+ kompatibel ist.Anynet+ funktioniert in bestimmten Situationen nicht. (Ersteinrichtung)Wenn Sie das HDMI-Kabel entfernt und dann wieder verbunden haben, suchen Sie Geräte erneut, oderschalten Sie das Gerät aus und wieder ein.Prüfen Sie, ob die Anynet+-Funktion des Anynet-Geräts eingeschaltet Ist.
Ich möchte Anynet+ starten.	Prüfen Sie, ob das Anynet+-Gerät korrekt mit dem Gerät verbunden ist undAnynet+(HDMI-CEC) imSystem-Menü aktiviertEinist.
Ich möchte Anynet+ schließen.	Drücken Sie die Taste SOURCE auf der Gerätefernbedienung, und wählen Sie ein Gerät ohne Anynet+ aus.
Auf dem Bildschirm wird die Meldung „Trennen der Anynet+ -Geräteverbindung ...“ angezeigt.	Sie können die Fernbedienung beim Konfigurieren von Anynet+ oder Umschalten zur Ansicht nicht verwenden.Sie können die Fernbedienung nach Abschluss der Anynet+-Konfiguration oder nach dem Umschalten auf Anynet+ verwenden.
Das Anynet+-Gerät läuft nicht.	Sie können die Wiedergabefunktion nicht verwenden, wenn die Ersteinrichtung durchgeführt wird.
Das verbundene Gerät wird nicht angezeigt.	Prüfen Sie, ob das Gerät Anynet+-Funktionen unterstützt.Prüfen Sie, ob das HDMI-Kabel ordnungsgemäß angeschlossen ist.Prüfen Sie, obAnynet+(HDMI-CEC) imSystem-Menü aktiviertEinist.Suchen Sie erneut nach Anynet+-Geräten.Anynet+ erfordert einen HDMI-Port. Achten Sie darauf, dass das Gerät über ein HDMI-Kabel mit Ihrem Gerät verbunden ist.Einige HDMI-Kabel unterstützen die Anynet+-Funktionen möglicherweise nicht.Wenn die Verbindung durch einen Stromausfall oder durch Trennen des HDMI-Kabels unterbrochen wird, wiederholen Sie die Gerätesuche.

Allgemein
Smart-Sicherheit
Anynet+ (HDMI-CEC)
HDMI-Hotplug	Ein
Benutzerdef, Logo	Aus
Spielemodus
Speicher leeren
Irreguläre Videowand	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

HDMI-Hotplug

Mit dieser Funktion wird die Einschaltverzögerung für ein externes DVI/HDMI-Gerät aktiviert.

• Aus / Ein

Benutzerdef. Logo

Sie können ein benutzerdef. Logo, das beim Einschalten des Produkts angezeigt wird, herunterladen, auswählen und seine Anzeigedauer einstellen.

- Benutzerdef. Logo

Sie können ein benutzerdef. Logo (Bild/Video) auswählen oder die Anzeige des benutzerdef. Logos ausschalten.

Um das benutzerdef. Logo festzulegen, müssen Sie dieses benutzerdef. Logo von einem externen USB-Gerät downloaden.

• Anzeigedauer des Logos

Wenn das benutzerdef. Logo vom Typ Bild ist, können Sie die Anzeigedauer des Logos festlegen.

- Logodatei herunterladen

Sie können das benutzerdef. Logo von einem externen USB-Gerät auf das Produkt herunterladen.

Der Dateiname des benutzerdef: Logos, das Sie herunterladen möchten, muss als „samsung“, ausschließlich in Kleinbuchstaben, gespeichert werden.

Wenn mehrere externe USB-Verbindungen bestehen, wird das Produkt versuchen, das benutzerdef. Logo von dem letzten Gerät herunterzuladen, das mit dem Produkt verbunden wurde.

Einschränkungen für Dateien mit benutzerdef. Logos

• Für benutzerdef. Logos des Typs „Bild“ werden nur Bitmap-Datelen (Format: aRGB 32bpp) unterstützt.
• Die Auflösung eines benutzerdef. Logos des Typs „Bild“ muss zwischen einem Minimum von 64 × 64 und der maximalen Auflösung des Bildschirms liegen. (Die horizontalen/vertikalen Werte für die Auflösung müssen Vielfache von 4 sein).
• Für benutzerdef. Logos des Typs „Video“ werden nur TS Stream-Typen unterstützt.
• Die maximal unterstützte Größe für Videodateien beträgt 150 MB. Die empfohlene Länge einer Videodatei beträgt höchstens 20 Sekunden.

Allgemein
Smart-Sicherheit
Anynet+ (HDMI-CEC)	●
HDMI-Hotplug	Ein
Benutzerdef. Logo	Aus
Spielemodus	●
Speicher leeren
Irreguläre Videowand	Aus

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Spielemodus

Wenn Sie eine Spielekonsole, z. B. eine PlayStation™ oder Xbox™, anschließen, sorgt der Spielemodus für ein realistisches Spielerlebnis.

• Aus (●) / Ein (○)

Vorsichtsmaßnahmen und Einschränkungen des Spielemodus

Deaktivieren Sie den Spielemodus in den Einstellungen (Aus), um die Spielekonsole zu trennen und ein anderes externes Gerät anzuschließen.

Speicher leeren

Löschen Sie Dateien, um Speicherplatz für neue Dateien und Inhalte freizugeben. Dateien im aktuellen Zeitplan werden nicht gelöscht.

Irreguläre Videowand

Gleichen Sie die Luminanz der unregelmäßigen Videowand sowohl im Querformat als auch im Hochformat aus.

• Aus / Ein

Irreguläre Videowand ist nur bei QHH-Modellen verfügbar;

System zurücksetzen

MENU → System → System zurücksetzen → ENTER

System System zurücksetzen

Mit dieser Option werden die unter „System“ konfigurierten Werte auf die Werkseinstellungen zurückgesetzt.

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kapitel 11 Unterstützung

Software-Update

MENU → Unterstützung → Software-Update → ENTER

Im Menü Software-Update können Sie die Gerätesoftware auf die aktuelle Version aktualisieren.

Schalten Sie das Gerät erst nach Abschluss des Updates aus. Das Gerät schaltet sich nach Abschluss des Software-Updates automatisch aus und wieder ein.

Wenn Sie die Software aktualisieren, werden alle Video- und Audioeinstellungen auf die Standardeinstellungen zurückgesetzt. Notieren Sie sich die Einstellungen, um sie nach dem Update einfach wiederherstellen zu können.

Jetzt aktualisieren

Aktualisierung der Software auf die neueste Version.

Aktuelle Version: Dies ist die bereits auf dem Gerät installierte Softwareversion.

Automatisches Update

Mit dieser Funktion wird das Gerät automatisch aktualisiert, wenn es gerade nicht verwendet wird.

Samsung kontaktieren

MENU → Unterstützung → Samsung kontaktieren → ENTER

Zeigen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn Sie die Software aktualisieren möchten.

Hier finden Sie Informationen zu unseren Callcentern sowie zum Herunterladen von Produkten und Software.

Samsung kontaktieren, und ermitteln Sie Modellcode und Softwareversion des Geräts.

Alle zurücksetzen

MENU → Unterstützung → Alle zurücksetzen → ENTER

Mit dieser Option werden alle aktuellen Einstellungen für ein Anzeigegerät auf die werkseitigen Standardwerte zurückgesetzt.

Kapitel 12 Handbuch zur Fehlerbehebung

- Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

- Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.

Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter

Testen des Geräts

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, Indem Sie die Funktion für den Gerätetest verwenden.

Führen Sie den Gerätetest durch, wenn der Bildschirm bei blinkender Netz-LED leer bleibt, obwohl das Gerät korrekt an einen PC angeschlossen ist.

1 Schalten Sie den PC und das Gerät aus.
2 Trennen Sie alle Kabel vom Gerät.
3 Einschalten des Geräts.
4 Wenn die Meldung „Kein Signal“ angezeigt wird, arbeitet das Gerät ordnungsgemäß.

Überprüfen von Auflösung und Frequenz

ungeeign. Modus wird kurz angezeigt, wenn ein Modus ausgewählt ist, der die unterstützte Auflösung überschreitet (siehe „Unterstützte Auflösungen“).

Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)

Der Bildschirm wird ständig ein- und ausgeschaltet.	Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC.
Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät und den PC angeschlossen Ist, sehen Sie an allen vier Bildschlmrändern Bereiche ohne Bild.	Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.
	Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht. Um das Problem zu lösen, passen Sie das Bildformat in den HDMI- oder DVI-Einstellungen für die Grafikkarte an.
	Wenn die Grafikkarte Im Einstellungsmenü keine Möglichkeit bietet, das Anzeigeformat zu ändern, aktualisieren Sie den Grafikkartentreiber mit der aktuellsten Version.(Wenden Sie sich an den Hersteller der Grafikkarte oder des Computers, wenn Sie erfahren möchten, wie Sie die Anzeigeneinstellungen anpassen können.)

Bildschirmproblem

Die Netz-LED ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.	Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.
Kein Signal wird auf dem Bildschirm angezeigt.	Überprüfen Sie, ob das Gerät korrekt über ein Kabel angeschlossen ist.
	Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
	Je nach Typ des externen Geräts könnte der Bildschirm nicht korrekt angezeigt werden. Verbinden Sie es in diesem Fall mit auf EIn gestellter HDMI-Hotplug-Funktion.
ungeeign. Modus wird angezeigt.	Diese Meldung wird angezeigt, wenn ein Signal von der Grafikkarte die maximale Aulösung und Frequenz des Geräts überschreitet.
	Schlagen Sie In der Tabelle der Standardsignalmodl nach und stellen Sie die maximale Auflösung und Frequenz gemäß den technischen Daten des Geräts ein.
Die Bilder auf dem Bildschirm sind verzerrt.	Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist.

Bildschirmproblem

Das Bild ist unscharf. Das Bild ist verschwommen.	Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild ist verwackelt oder zittert.	Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann bei Bedarf die Bildschirmeinstellungen. Schlagen Sie dazu im Gerätemenü unter „Zusätzliche Informationen“ sowie der Tabelle der Standardsignalmodi nach.
Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.
Der Bildschirm Ist zu hell. Der Bildschirm Ist zu dunkel.	Passen Sie Helligkeit und Kontrast an.
Die Bildschirmfarbe Ist ungleichmäßig.	Gehen Sie zu Bild, und passen Sie die Farbraumeinstellungen-Einstellungen an.
Die weiße Farbe wird nicht korrekt angezeigt.	Gehen Sie zu Bild, und passen Sie die Weißabgleich-Einstellungen an.
Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.	Das Gerät befindet sich im Stromsparmodus.
	Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.
Das Gerät schaltet sich automatisch aus.	Wenn ein PC mit dem Gerät verbunden ist, überprüfen Sie den Netzstatus des PCs.
	Stellen Sie sicher, dass Gerät und Steckdose mit dem Netzkabel verbunden sind.
	Wenn kein Signal von einem angeschlossenen Gerät erkannt wird, schaltet sich das Gerät nach 10-15 Minuten automatisch aus.
Die Bildqualität des Geräts unterscheidet sich von der beim Händler, bei dem es gekauft wurde.	Verwenden Sie ein HDMI-Kabel, um HD (High-Definition)-Qualität zu erzielen.
Die Bildschirmanzeige sieht nicht normal aus.	Verschlüsselte Videoinhalte werden möglicherweise bei Szenen mit sich schnell bewegenden Objekten, wie es bei Sportveranstaltungen oder Action-Videos der Fall ist, verfälscht dargestellt.
	Die Anzeige kann bei einem geringen Signalpegel oder geringer Bildqualität verfälscht sein. Dies bedeutet nicht, dass das Gerät defekt ist.
	Ein Mobiltelefon kann in einem Abstand von weniger als 1 m elektrische Interferenzen auf analogen und digitalen Geräten verursachen.

Bildschirmproblem

Helligkeit und Farbe sind nicht normal.	Gehen Sie zu Bild, und passen Sie Bildschirmeinstellungen wie Bildmodus, Farbe, Helligkeit und Schärfe an.
	Gehen Sie zu System, und passen Sie die Öko-Lösung-Einstellungen an.
	Setzen Sie die Bildschirmeinstellungen auf die Standardwerte zurück.
Linien (rot, grün oder blau) werden auf dem Bildschirm angezelgt.	Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung-Kundendienstzentrum, um das Problem zu beheben.
Die Anzelge Ist Instabil und friert dann ein.	Der Bildschirm kann einfrieren, wenn eine andere als die empfohlene Auflösung verwendet wird oder das Signal nicht stabil ist. Ändern Sie die PC-Auflösung auf die empfohlene Auflösung, um das Problem zu beheben.
Der Bildschirm kann nicht als Vollbild angezelgt werden.	Eine skallerte SD (4:3)-Inhaltsdatel kann auf beiden Seiten eines HD-Senderbildschirms schwarze Streifen bewirken.
	Ein Video mit einem anderen Seitenverhältnis als das Gerät kann schwarze Streifen oben und unten am Bildschirm bewirken.
	Ändern Sie die Einstellung für die Bildschirmgröße am Monitor oder auf dem externen Gerät auf Vollbild.

Tonproblem

Kein Ton.	Überprüfen Sie den Anschluss des Audiokabels, oder regeln Sie die Lautstärke.
	Prüfen Sie die eingestellte Lautstärke.
Die Lautstärke Ist zu niedrig.	Stellen Sie die Lautstärke ein.
	Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig Ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.

Tonproblem

Video ist zu sehen, jedoch ist nichts zu hören.	Wenn ein HDMI-Kabel angeschlossen ist, überprüfen Sie die Audioausgabeeinstellungen am PC.
	Gehen Sie zu Ton, und ändern Sie Tonausgabe In Intern.
	Wenn ein externes Gerät verwendet wirdStellen Sie sicher, dass das Audiokabel mit dem Audioeingang am Gerät verbunden ist.Überprüfen Sie die Audioausgabeeinstellungen am externen Gerät.(Wenn beispielsweise ein HDMI-Kabel am Monitor angeschlossen ist, muss die Audioeinstellung der Kabelbox möglicherweise in HDMI geändert werden.)
	Bei Verwendung eines DVI-HDMI-Kabels ist ein separates Audiokabel erforderlich.
	Wenn das Gerät einen Kopfhöreranschluss hat, darf daran nichts angeschlossen sein.
	Schließen Sie das Netzkabel wieder am Gerät an, und starten Sie es dann neu.
Aus den Lautsprechern kommen statische Geräusche.	Überprüfen Sie die Kabelanschlüsse. Stellen Sie sicher, dass an einem Audioeingang kein Videokabel angeschlossen ist.
	Überprüfen Sie nach dem Anschluss eines Kabels die Signalstärke.
	Eine gerlinge Signalstärke kann verfälschte Töne verursachen.

Probleme mit der Fernbedienung

Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien mit der richtigen Polung (+/-) eingesetzt sind.
	Überprüfen Sie, ob die Batterien leer sind.
	Überprüfen Sie, ob ein Stromausfall vorliegt.
	Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.
	Überprüfen Sie, ob in der Nachbarschaft besondere Beleuchtungs- oder Neonschilder eingeschaltet sind.

Probleme mit dem Anzeigegerät

Belm Starten des PCs ertönt ein Signalton.	Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.
Andere Probleme
Das Gerät riecht nach Kunststoff.	Der Kunststoffgeruch ist normal und verschwindet im Laufe der Zeit.
Der Monitor scheint schräg zu stehen.	Entfernen Sie den Standfuß, und befestigen Sie ihn wieder am Gerät.
Audio oder Video fällt Immer wieder aus.	Überprüfen Sie die Kabelverbindungen.
	Wenn Sie ein sehr hartes oder dickes Kabel verwenden, kann die Wiedergabe von Audio- und Videodatelen beeinträchtigt werden.Achten Sie darauf, dass Kabel genügend flexibel sind, um auf Dauer haltbar zu sein. Bei der Montage des Geräts an einer Wand wird die Verwendung von rechtwinkligen Kabeln empfohlen.
An den Bildschirmkanten sind kleine Teilchen vorhanden.	Diese Teilchen befinden sich dort absichtlich. Das Gerät ist nicht defekt.
Wenn ich die PC-Auflösung ändere, wird die Meldung „Vorgesehene Auflösung derzeit n. unterstützt.“ angezeigt.	Die Meldung „Vorgesehene Auflösung derzeit n. unterstützt.“ wird angezeigt, wenn die Auflösung des externen Geräts die maximale Auflösung des Monitors übersteigt.Ändern Sie die PC-Auflösung auf eine vom Monitor unterstützte Auflösung.
Aus den Lautsprechern kommt im HDMI-Modus kein Ton, wenn ein DVI-HDMI-Kabel angeschlossen Ist.	DVI-Kabel übertragen keine Audiodaten.Achten Sie darauf, das Audiokabel am richtigen Eingang anzuschließen, um Audio zu ermöglichen.

Andere Probleme

HDMI-Schwarzp. funktioniert an einem HDMI-Gerät mit YCbCr-Ausgang nicht richtig.	Diese Funktion ist nur verfügbar, wenn ein externes Gerät wie ein DVD-Player oder eine STB über ein HDMI (RGB-Signal)-Kabel am Gerät angeschlossen ist.
Im HDMI-Modus ist nichts zu hören.	Die Farben des angezeigten Bildes sehen nicht normal aus. Video oder Audio sind nicht vorhanden. Dies kann passieren, wenn ein externes Gerät, das nur eine ältere Version des HDMI-Standards unterstützt, am Gerät angeschlossen ist.Schließen Sie in diesem Fall ein Audiokabel zusätzlich zum HDMI-Kabel an.
	Einige PC-Grafikkarten erkennen HDMI-Signale, die keinen Ton beinhalten, nicht automatisch. Wählen Sie in diesem Fall den Toneingang manuell aus.
		Toneingang Bildschirmmodus
		DVI PC Audio In (Stereo-Anschlüsse) PC-Einstellungen
HDMI-CEC funktioniert nicht.	Um mehrere mit der HDMI-CEC-Funktion kompatible Geräte zu verwenden, die mit dem HDMI IN-Anschluss des Geräts verbunden sind, deaktivieren Sie in allen externen Geräten die HDMI-CEC-Funktion. Zu den externen Geräten gehören Blu-ray- und DVD-Player.Wenn Sie ein externes Gerät mit aktivierter HDMI-CEC-Funktion betreiben, werden andere externe Geräte möglicherweise automatisch gestoppt.Weitere Informationen zum Ändern der HDMI-CEC-Einstellungen erhalten Sie im Benutzerhandbuch des Geräts oder direkt beim Gerätehersteller.
Wenn die Eingangsquelle Im Energiesparmodus DisplayPort Ist, können PC-Bildschirmelnstellungen nicht gespelchert werden.	Gehen Sie zuSystem→Netzsteuerungund stellenSieMax.EnerglesparenaufAusein.Alternativ können Sie die PC-Anzeigeausgabeeinstellungen erneut konfigurieren. Stellen Sie sicher, dass das Gerät eingeschaltet ist.
Wenn beim Starten des PCs die Eingangsquelle auf DisplayPort eingestellt Ist, werden die BIOS- und Startbildschirme nicht angezeigt.	Starten Sie den PC, wenn das Gerät eingeschaltet oder die Eingangsquelle nichtDisplayPortist.

F & A

Frage Antwort

– Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

Wie kann ich die Frequenz ändern?	Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen → Erweiterte Einstellungen → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows 8: Wechseln Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen → Erweiterte Einstellungen → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen → Anzeigen-Adaptereigenschaften → Monitor, und ändern Sie unter Bildschirmfrequenz die Bildschirmeinstellungen.
Wie wird die Auflösung eingestellt?	Windows 7: Gehen Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.Windows 8: Gehen Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.Windows 10: Wechseln Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen und passen Sie die Auflösung an.
Wie stelle Ich den Energiesparmodus ein?	Windows 7: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 8: Stellen Sie den Energiesparmodus unter Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 10: Aktivieren Sie den Energiesparmodus in Einstellungen → Anpassung → Sperrbildschirm → Einstellungen für Bildschirmtimeout → Netzbetrieb & Energiesparen oder über das BIOS SETUP auf dem PC.

Kapitel 13 Technische Daten

Allgemein

Modellname DB43J DB49J QM49H

Display Größe		43er-Klasse (42,5 Zoll / 107,9 cm)	49er-Klasse (48,5 Zoll / 123,2 cm)	49er-Klasse (48,5 Zoll / 123,2 cm)
	Anzeigebereich	940,89 mm (B) x 529,25 mm (H)	1073,779 mm (B) x 604,00 mm (H)	1073,78 mm (B) x 604,00 mm (H)
Modellname		QH55H / QM55H	QB65H / QH65H / QM65H	QB75H
Display Größe		55er-Klasse (54,6 Zoll / 138,7 cm)	65er-Klasse (64,5 Zoll / 163,8 cm)	75er-Klasse (74,5 Zoll / 189,3 cm)
	Anzeigebereich	1209,60 mm (B) x 680,40 mm (H) 1428,48 mm (B) x 803,52 mm (H)		1650,24 mm (B) x 928,26 mm (H)
Stromversorgung		AC100-240V~ 50/60HzSehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Umgebungsbedingungen	Betrieb	Temperatur: 0 °C - 40 °C (32 °F - 104 °F)* Halten Sie für die Installation des Gehäuses die Innentemperatur bei 40 °C oder weniger.Luftfeuchtigkeit : 10 % - 80 %, nicht kondensierend
	Aufbewahrung	Temperatur: -20 °C - 45 °C (-4 °F - 113 °FLuftfeuchtigkeit : 5 % - 95 %, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähligen System Installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bedingt durch das Herstellungsverfahren dieses Geräts wird ca. 1 Pixel pro Million (1 ppm) auf dem LCD-Display heller oder dunkler dargestellt. Dies beeinträchtigt die Geräteleistung nicht:

Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In solchen Fällen obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen.

Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung.

Voreingestellter Timing-Modi

Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen.

Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT-Gerät gegen ein LCD-Gerät austauschen. Wenn das LCD-Gerät eine Frequenz von 85Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Geräts auf 60Hz ein, bevor Sie das LCD-Gerät anschließen.

- Horizontalfrequenz Die Zeit zum Abtasten eine Zelle von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

- Vertikalfrequenz Auf dem Gerät wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer Leuchtstoffröhre) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben. Der Häufigkeit, mit der ein einzelnes Bild pro Sekunde wiederholt wird, ist die Vertikalfrequenz oder Bildwiederholfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Synchronisierung Horizontalfrequenz		30 - 81 kHz 30 - 81 kHz, 30 - 134 kHz (DisplayPort), 30 - 90 kHz (HDMI)
		Vertikalfrequenz	48 - 75 Hz 48 - 75 Hz, 56 - 75 Hz (DisplayPort), 24 - 75 Hz (HDMI)
Auflösung		DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal	-
	Optimale Auflösung	1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz, 3840 x 2160 bei 60 Hz
	Maximale Auflösung	1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz, 3840 x 2160 bei 60 Hz

Der Bildschirm wird automatisch angepasst, wenn Ihr PC einen der folgenden Standardsignalmodi überträgt. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

QB65H / QB75H / QH55H / QH65H / QM49H / QM55H / QM65H

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Synchronisationspolarität (H/V)
IBM, 640 x 480	31,469 59,940 25,175 -/-
IBM, 720 x 400	31,469 70,087 28,322 -/+
MAC, 640 x 480	35,000 66,667 30,240 -/-
MAC, 832 x 624	49,726 74,551 57,284 -/-
MAC, 1152 x 870	68,681 75,062 100,000	-/-
VESA, 640 x 480	31,469	59,940	25,175	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 640 x 480	37,500 75,000 31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	48,077 72,188 50,000	+/+
VESA, 800 x 600	46,875	75,000 49,500 +/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029 78,750 +/+
VESA, 1152 x 864	67,500 75,000 108,000	+/+
Auflösung Horizontalfrequenz (kHz)		Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
VESA, 1280 x 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1366 x 768 47,712 59,790 85,500 +/+
VESA, 1440 x 900 55,935 59,887 106,500		-/+
VESA, 1600 x 900	60,000	60,000 108,000 +/+
VESA, 1680 x 1050	65,290	59,954	146,250	-/+
VESA, 1920 x 1080	67,500	60,000	148,500	+/+
VESA, 2560 x 1440	88,787	59,951	241,500	+/-
VESA, 3840 x 2160	133,313	59,997	533,250	+/-
CEA, 3840 x 2160	133,313	59,997	533,250	+/-
CEA, 3840 x 2160	67,500	30,000	297,000	-/-
CEA, 3840 x 2160	135,000	60,000	594,000	-/-

DB43J / DB49J

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
IBM, 720 x 400	31,469 70,087 28,322 -/+
MAC, 640 x 480	35,000 66,667 30,240 -/-
MAC, 832 x 624	49,726 74,551 57,284 -/-
MAC, 1152 x 870	68,681 75,062 100,000 -/-
VESA, 640 x 480	31,469	59,940	25,175	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 640 x 480	37,500 75,000 31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	48,077 72,188 50,000	+/+
VESA, 800 x 600	46,875	75,000	49,500	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029 78,750 +/+
VESA, 1152 x 864	67,500 75,000	108,000 +/+
VESA, 1280 x 720	45,000	60,000	74,250	+/+
VESA, 1280 x 800	49,702	59,810	83,500	-/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Auflösung Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
VESA, 1366 x 768 47,712 59,790 85,500 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1600 x 900 RB 60,000 60,000 108,000 +/+
VESA, 1680 x 1050 65,290	59,954	146,250	-/+
VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Kapitel 14 Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu zerlegen.
• Ein Defekt wird durch äußere Einflüsse verursacht (Internet, Antenne, drahtgebundene Signale usw.).
• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte Gerät zum ersten Mal installiert wurde.
• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort umzuziehen.
• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen Herstellers.
• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines anderen Herstellers.
• Der Kunde möchte, dass auf dem Gerät Software Installiert und das Gerät eingerichtet wird.
• Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
• Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedlenung durch den Kunden oder fehlerhafte Reparatur. Wenn der Schaden am Gerät verursacht wird durch:

• Einwirkung von außen oder fallen lassen
• Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
• Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
• Umbau oder Reparatur des Geräts durch den Kunden
• Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
• Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Andere

• Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
• Die Verbrauchskomponenten sind aufgebraucht. (Batterle, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

Vermeidung des Einbrennens von Nachbildern

Was geschieht beim Einbrennen von Nachbildern?

Wenn der Bildschirm normal betrieben wird, sollten sich keine Nachbilder einbrennen können. Als normaler Betrieb versteht man den kontinuierlichen Wechsel von Bildmustern. Wenn der Bildschirm jedoch ein Standbild über einen längeren Zeitraum anzeigt, kann zwischen den Elektroden in den Pixeln, die das Flüssigkristall steuern, eine leichte Spannungsdifferenz entstehen.

Mit der Zeit steigt die Spannungsdifferenz zwischen diesen Elektroden weiter an und verringert so das Flüssigkristall. In diesem Fall kann beim Wechsel der Bilder das vorherlge Bild als Nachbild auf dem Bildschirm zurückbleiben.

Diese Information ist eine Anleitung, um das Einbrennen von Nachbildern zu vermeiden. Das Anzeigen eines Standbilds über einen längeren Zeitraum kann zum Einbrennen von Nachbildern führen. Dieses Problem ist nicht in der Gewährleistung enthalten.

Empfohlene Präventionsmaßnahmen

Das Anzeigen eines Standbilds über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder zu Flecken führen. Schalten Sie das Produkt aus, wenn es über einen längeren Zeitraum nicht verwendet wird, aktivieren Sie den Energlesparmodus oder stellen Sie einen bewegten Bildschirmschoner ein.

- Ändern Sie regelmäßig die Farben.

Type 1 Type 2

FLIGHT TIME SAMSUNG 20:30 SAMSUNG 21:10 FLIGHT TIME SAMSUNG 20:30 SAMSUNG 21:10

- Vermelden Sie Kombinationen von Text- und Hintergrundfarben in kontrastlerender Helligkeit.

Verwenden Sie keine Farben mit kontrastierender Helligkeit (z. B. schwarz und weiß, grau).

FLIGHTTIME

SAMSUNG : 20:30

FLIGHT : TIME

SAMSUNG : 20:30

Lizenz

DOLBY AUDIO

Hinweis zur Open Source-Lizenz

Bel Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per E-Mail an [e-mail].

HEVC Advance™

DIESES PRODUKT WIRD MIT EINER BESCHRÄNKTEN LIZENZ VERKAUFT UND DARF NUR IN VERBINDUNG MIT HEVC-INHALTEN VERWENDET WERDEN, DIE FOLGENDE DREI BEDINGUNGEN ERFÜLLEN: (1) DIE HEVC INHALTE SIND NUR FÜR DIE PRIVATE NUTZUNG BESTIMMT, (2) DIE HEVC-INHALTE WERDEN NICHT ZUM VERKAUF ANGEBOTEN, UND (3) DIE HEVC-INHALTE WURDEN VOM PRODUKTINHABER ERSTELLT.

DIESES PRODUKT DARF NICHT IN VERBINDUNG MIT HEVC-VERSCHLÜSSELTEN INHALTEN VERWENDET WERDEN, DIE VON EINEM DRITTEN ERSTELLT WORDEN SIND, DIE DER NUTZER VON EINEM DRITTEN GEORDERT ODER GEKAUFT HAT, ES SEI DENN, DEM NUTZER SIND VON EINEM LIZENSIERTEN VERKÄUFER DER INHALTE SEPARAT GEWÄHRTE RECHTE ZUR VERWENDUNG DES PRODUKTS MIT SOLCHEN INHALTEN EINGERÄUMT.

INDEM SIE DIESES PRODUKT IN VERBINDUNG MIT HEVC-VERSCHLÜSSELTEN INHALTEN VERWENDEN, STIMMEN SIE DER OBEN BESCHRIEBENEN, EINGESCHRÄNKTEN NUTZUNGSBERECHTIGUNG ZU.

Terminologie

Die oben genannten Abtastraten stehen für die Anzahl der effektiven Abtastzeilen, die die Auflösung des Bildschirms bestimmen. Die Abtastrate wird je nach der verwendeten Methode mit i (interlaced) oder p (progressiv) angegegeben.

- Abtasten

Als Abtasten wird das Senden von Pixeln bezeichnet, aus denen progressiv das Bild aufgebaut wird. Je höher die Anzahl der Pixel, desto klarer und lebendiger das Bild.

- Progressiv

Im Progressive Scan-Modus werden die Pixelzellen nachelnander (progressive) auf dem Bildschirm abgetastet.

- Interlaced

Bei Interlaced Scan-Modus wird jede Pixelzeile zunächst von oben nach unten abgetastet. Anschließend werden die restlichen (noch nicht abgetasteten) Pixelzeilen gescannt.

Non-Interlace-Modus und Interlace-Modus____ Im Non-Interlace-Modus (progressiver Scan) wird eine horizontale Zeile progressiv auf dem Bildschirm von oben nach unten angezeigt. Im Interlace-Modus werden zunächst die ungeraden und dann die geraden Zeilen angezeigt. Die meisten Monitore verwenden den Non-Interlace-Modus, da so ein klareres Bild erzeugt wird, während die meisten Fernsehgeräte mit dem Interlace-Modus arbeiten.

Punktabstand____ Der Bildschirm ist aus roten, grünen und blauen Punkten aufgebaut. Je geringer der Abstand zwischen den Punkten, desto höher die Auslösung. Der Punktabstand ist der kürzeste Abstand zwischen den Punkten gleicher Farbe. Der Punktabstand wird in Millimetern angegeben.

Vertikalfrequenz\_\_\_\_ Auf dem

Gerät wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer flackernden Leuchtstoffröhre) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben. Der Häufigkeit, mit der ein einzelnes Bild pro Sekunde wiederholt wird, ist die Vertikalfrequenz oder Bildwiederholfrequenz. Die Vertikalfrequenz wird in Hz angegeben. 60 Hz bedeutet beispielsweise, dass ein einziges Bild 60 mal in der Sekunde angezeigt wird.

Horizontalfrequenz____. Die zum Abtasten einer Zelle von links nach rechts benötigte Zeit wird auch als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Quelle____ Als Eingangsquelle wird ein Videogerät (z. B. ein Camcorder oder ein Video-/DVD-Player) bezeichnet, der an das Gerät angeschlossen ist.

Plug & Play \_\_\_\_ Die Plug &

Play-Funktion ermöglicht den automatischen Austausch von Informationen zwischen einem Monitor und einem PC, um eine optimale Anzelgeumgebung zu schaffen. Das Gerät führt Plug &Play nach dem internationalen Standard VESA DDC aus.

Auflösung____Die Auflösung ist die Anzahl der horizontalen und vertikalen Punkte (Pixel), aus denen das Bild aufgebaut ist. Sie entspricht dem Grad der Anzeigegenauigkeit. Bei einer höheren Auflösung können mehr Daten auf dem Bildschirm angezeigt werden, was beim gleichzeitigen Ausführen mehrerer Aufgaben nützlich ist. Eine Auflösung von 1920 X 1080 besteht beispielsweise aus 1.920 horizontalen Pixeln (horizontale Auflösung) und 1.080 vertikalen Pixeln (vertikale Auflösung).

DVD (Digital Versatile

Disc)____ Eine DVD ist ein Speichermedium von der Größe einer CD, auf dem Multimedia-Anwendungen (Audio, Video oder Spiele) mithilfe einer MPEG-2-Bildkompressionstechnologie gespeichert werden können.

Interface)____ Eine Schnittstelle, die sowohl an eine digitale Audioquelle als auch eine hochauflösende Videoquelle ohne Kompression über ein einziges Kabel angeschlossen werden kann.

MDC ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Die Kommunikation zwischen dem PC und dem Monitor wird über RS232C-Kabel (serielle Datenübertragung) und RJ45-Kabel (LAN) ermöglicht.
