Produkttyp	LED-Bildschirm
Modell	LH40DHEPLGC (DH40E)
Bilddiagonale	40 Zoll (101 cm)
Anzeigebereich	885,6 mm x 498,15 mm
Auflösung (optimal)	1920 x 1080 bei 60 Hz
Helligkeit	Nicht direkt angegeben, typisch 300 cd/m² (geschätzt)
Kontrastverhältnis	Nicht direkt angegeben, typisch 4000:1 (geschätzt)
Audioausgang	10 W + 10 W
Stromversorgung	AC 100 - 240 V, 60/50 Hz
Leistungsaufnahme (max.)	Nicht angegeben, typisch ca. 100 W (geschätzt)
VESA-Wandhalterung	200 x 200 mm, M8 Schrauben
Anschlüsse	RGB (D-SUB), DVI, HDMI, DP, AV/Component, Audio Ein/Aus, USB, SD-Karte, RS232C, RJ45 (LAN)
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit (Betrieb)	10 % - 80 % (nicht kondensierend)
Gewicht	Nicht angegeben, typisch ca. 12 kg (geschätzt)
Abmessungen (ohne Standfuß)	Nicht angegeben, typisch ca. 925 x 530 x 50 mm (geschätzt)
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Stromschlaggefahr, Lüftungsabstand einhalten, kein eigenmächtiger Umbau
Plug & Play	VESA DDC-kompatibel
Energieeffizienz	Energiesparmodus vorhanden (Öko-Lösung)

Häufig gestellte Fragen - LH40DHEPLGC SAMSUNG

Wie reinige ich den Bildschirm richtig?

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel. Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser und wringen es gut aus. Sprühen Sie niemals direkt Wasser oder Reinigungsmittel auf den Bildschirm.

Wie schließe ich einen PC an?

Verwenden Sie ein D-SUB-, DVI-, HDMI- oder DP-Kabel. Schließen Sie das Kabel an den entsprechenden Anschluss auf der Rückseite des Monitors und an den PC an. Für Audio bei DVI/HDMI-DVI schließen Sie zusätzlich ein Audiokabel an und stellen Sie im Menü 'HDMI Ton' auf 'PC(DVI)' ein.

Welche Auflösung wird empfohlen?

Die optimale Auflösung ist 1920 x 1080 bei 60 Hz. Stellen Sie diese in den Anzeigeeinstellungen Ihres PCs ein, um die beste Bildqualität zu erzielen.

Wie kann ich Einbrennen von Nachbildern verhindern?

Vermeiden Sie langes Anzeigen von Standbildern. Aktivieren Sie den Bildschirmschoner oder den Energiesparmodus. Schalten Sie das Gerät nach 12 Stunden Betrieb für 2 Stunden aus. Wechseln Sie regelmäßig die angezeigten Inhalte.

Wie verwende ich die Fernbedienung?

Richten Sie die Fernbedienung auf den Sensor an der Vorderseite des Geräts. Die Reichweite beträgt maximal 7-10 m und ein Winkel von 30°. Legen Sie die Batterien mit korrekter Polung ein und ersetzen Sie beide gleichzeitig.

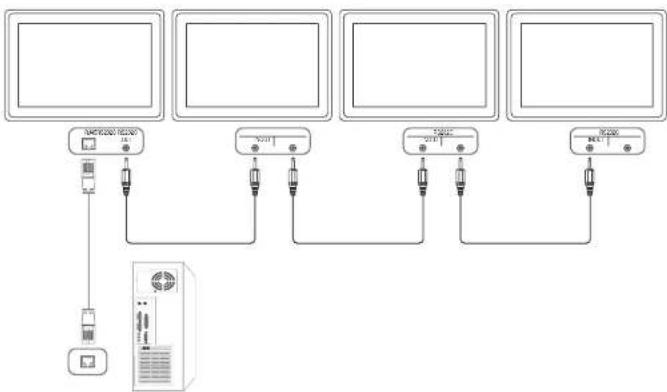

Wie verbinde ich mehrere Displays für eine Videowand?

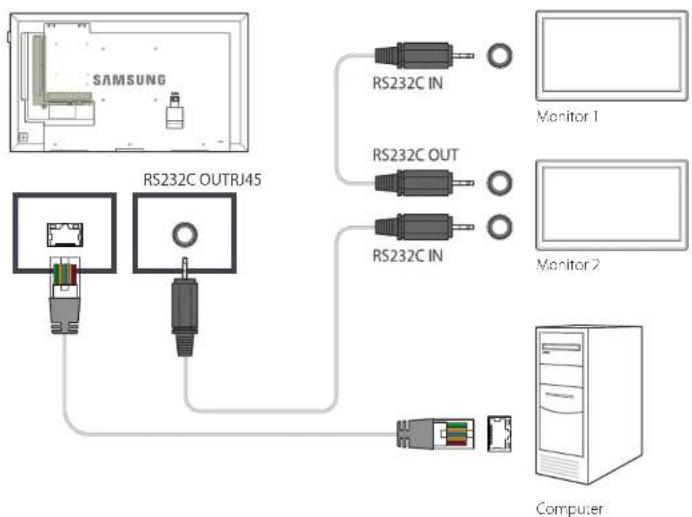

Schließen Sie die Geräte über RS232C-Kabel oder LAN (RJ45) an. Verwenden Sie die MDC-Software (Multiple Display Control) zur Konfiguration. Im Menü 'Videowand' legen Sie die Anzahl der Reihen und Spalten fest.

Wie führe ich ein Software-Update durch?

Gehen Sie zu Unterstützung → Software-Update. Wählen Sie 'Jetzt aktualisieren', um über das Internet zu aktualisieren, oder 'Automatisches Update' für regelmäßige Prüfungen. Schalten Sie das Gerät während des Updates nicht aus.

Was mache ich, wenn kein Signal angezeigt wird?

Überprüfen Sie die Kabelverbindungen und drücken Sie die Taste SOURCE auf der Fernbedienung, um die richtige Eingangsquelle auszuwählen. Stellen Sie sicher, dass die Auflösung des PCs unterstützt wird (siehe technische Daten). Testen Sie das Gerät mit dem Selbsttest unter 'Unterstützung'.

Wie stelle ich den Energiesparmodus ein?

Navigieren Sie zu System → Netzsteuerung → Max. Energiesparen. Aktivieren Sie die Option 'Ein'. Sie können auch 'Öko-Sensor' aktivieren, der die Helligkeit automatisch anpasst.

Kann ich das Gerät an der Wand montieren?

Ja, verwenden Sie eine VESA-kompatible Wandhalterung (200 x 200 mm, M8 Schrauben). Lassen Sie die Montage von einem Fachmann durchführen. Halten Sie einen Mindestabstand von 40 mm zur Wand ein, um ausreichende Belüftung zu gewährleisten.

BEDIENUNGSANLEITUNG LH40DHEPLGC SAMSUNG

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

Die empfohlene Verwendungsdauer pro Tag beträgt bei den DBE-Modellen weniger als 16 Stunden.

Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird, erlischt möglicherweise die Garantie.

Inhaltsverzeichnis

Vor Inbetriebnahme des Geräts

Copyright	6
Sicherheitshinweise	7
Symbole	7
Reinigung	7
Aufbewahrung	8
Strom und Sicherheit 8
Installieren	9
Betrieb	11

Vorbereitung

Überprüfen des Lieferumfangs 14
Komponenten	14

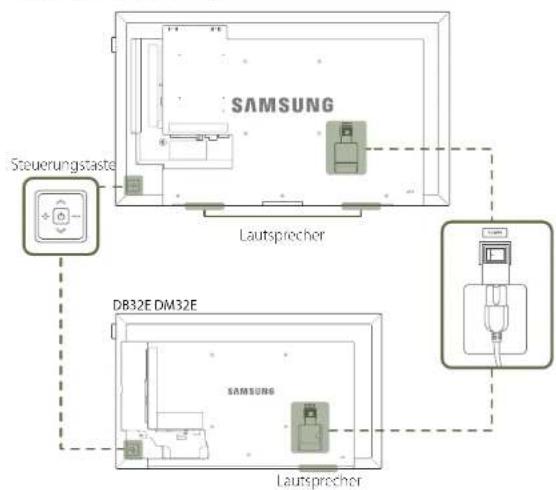

Bauteile	15

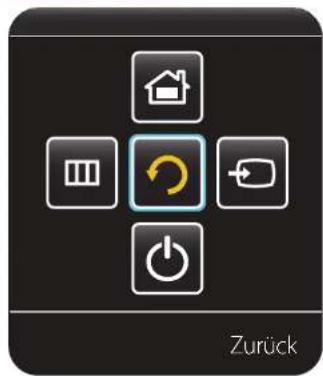

Systemsteuerung	15

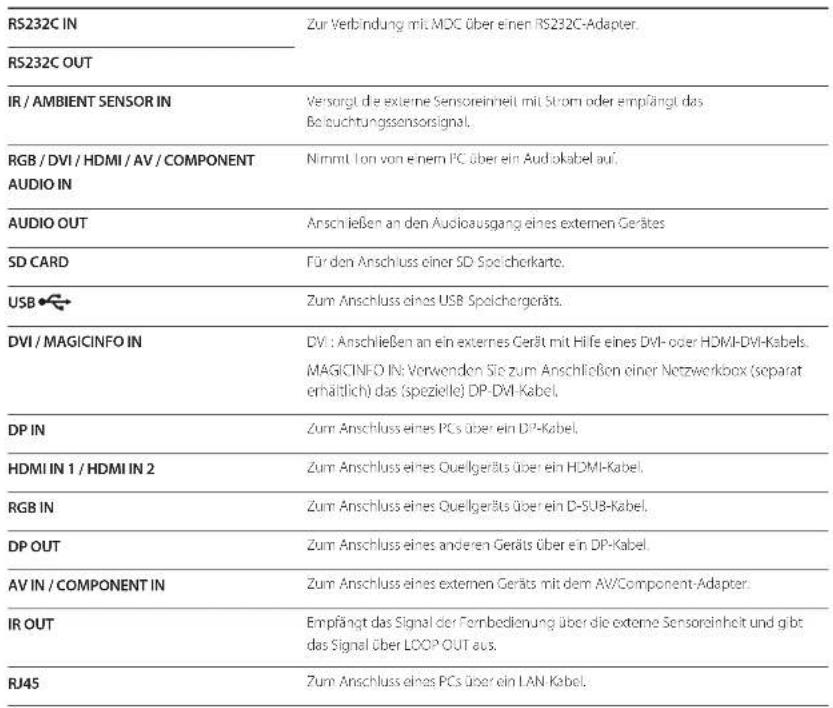

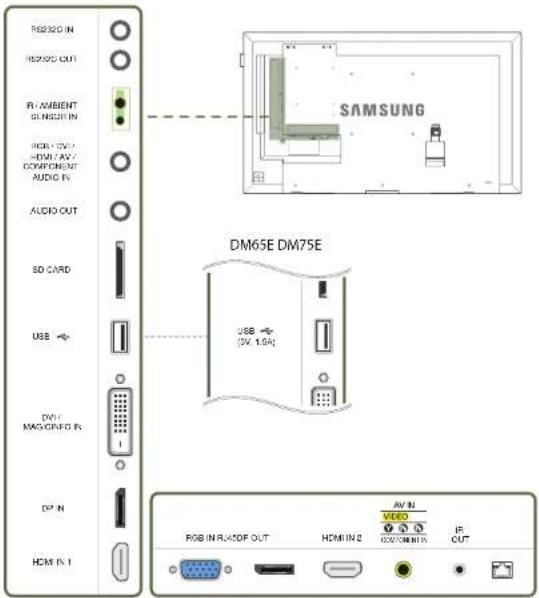

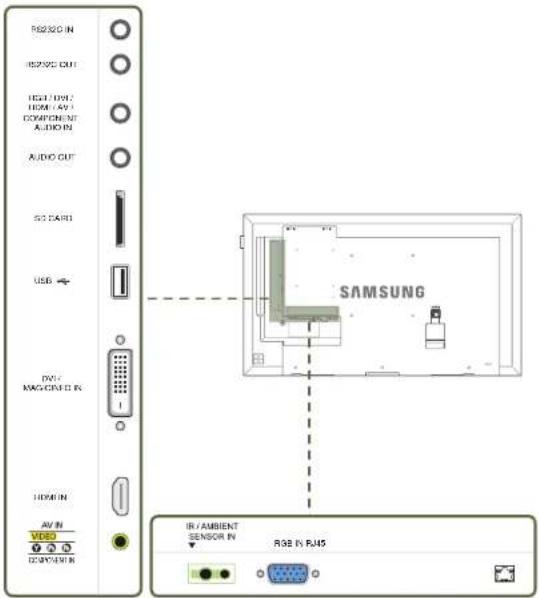

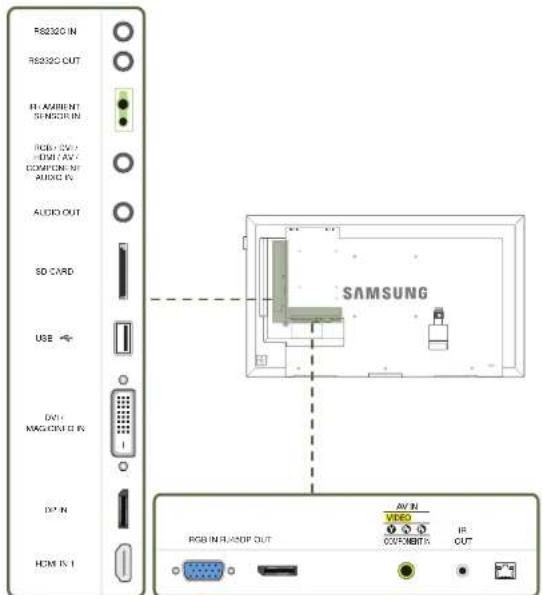

Rückseite	17
Plug In Module (separat erhältlich) 20Schloss für den Diebstahlschutz 20

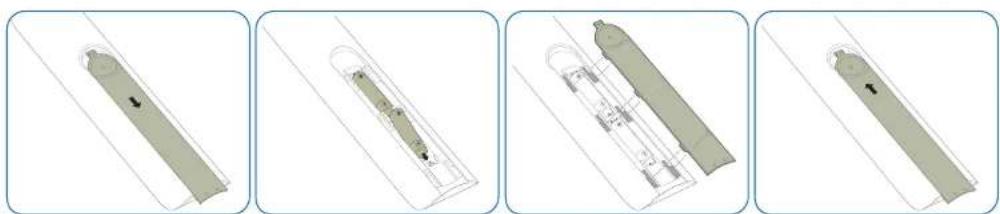

Abstandslogo	21

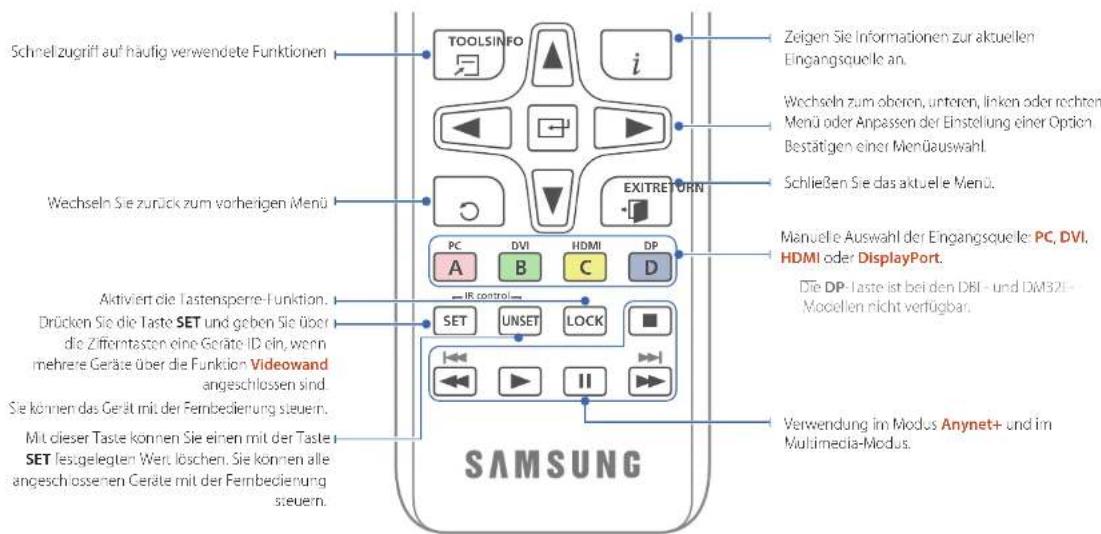

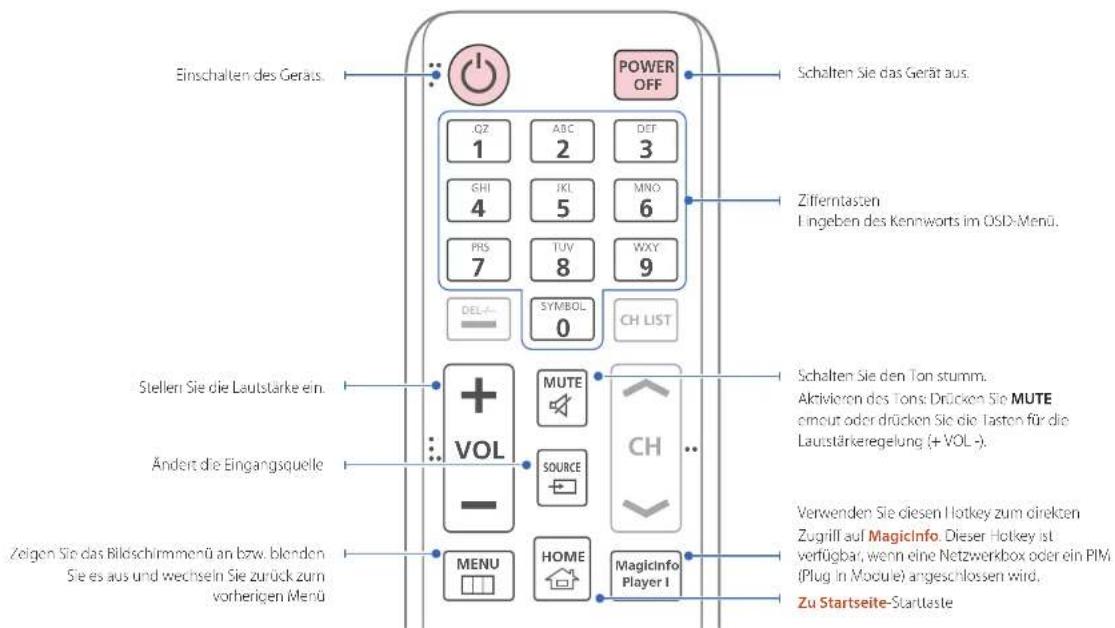

Fernbedienung	22
Anschließen mit einem IR-Stereokabel(separat erhältlich) 24
Vor dem Aufstellen des Geräts(Installationshandbuch)	25
Kippwinkel und Drehung 25Lüftung	25

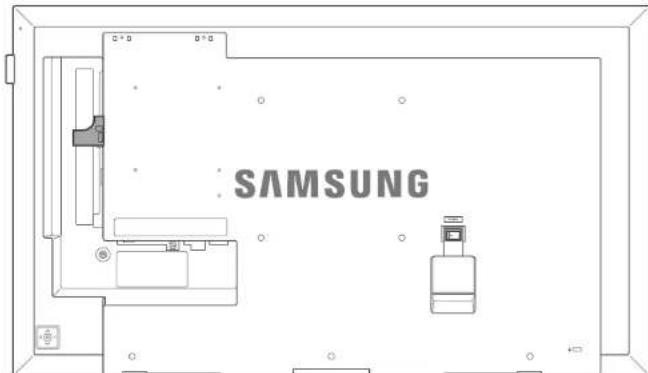

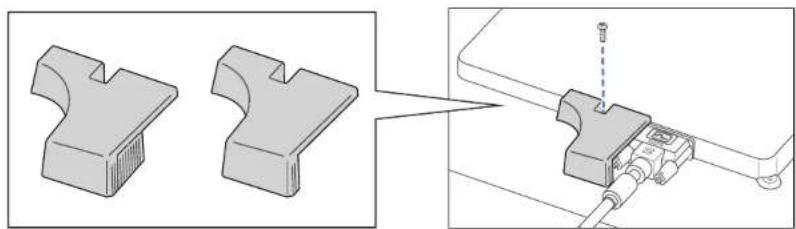

Buchsenabdeckung verwenden 27

Montieren der Wandhalterung 28

Vorbereitende Arbeiten 28
Montieren der Wandhalterung 28
Spezifikationen des Wandhalterungskits (VESA) 29
Fernbedienung (RS232C) 30
Kabelanschluss	30

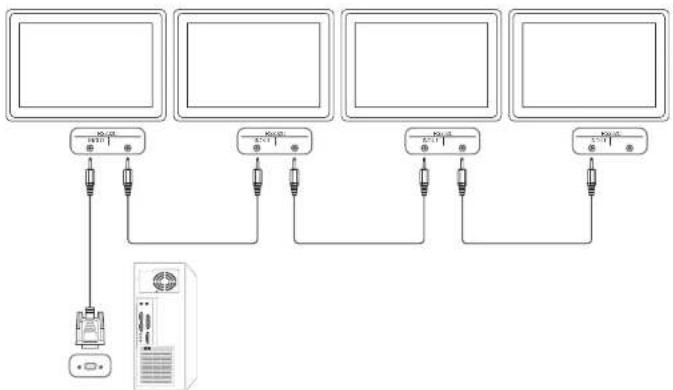

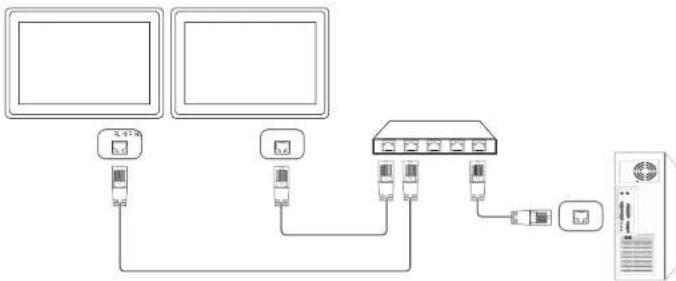

Anschluss	33
Steuercodes	34

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen 43
Vorbereitungen vor dem Anschließen 43

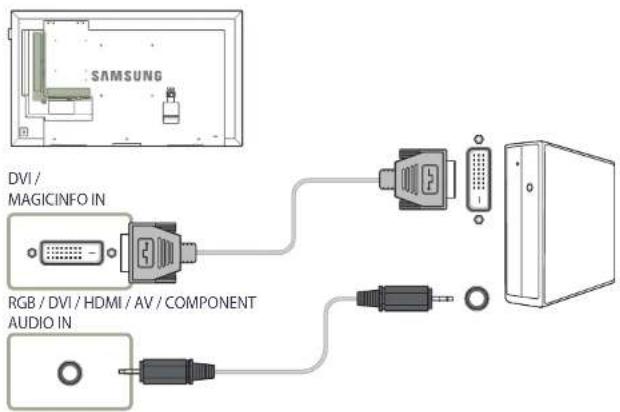

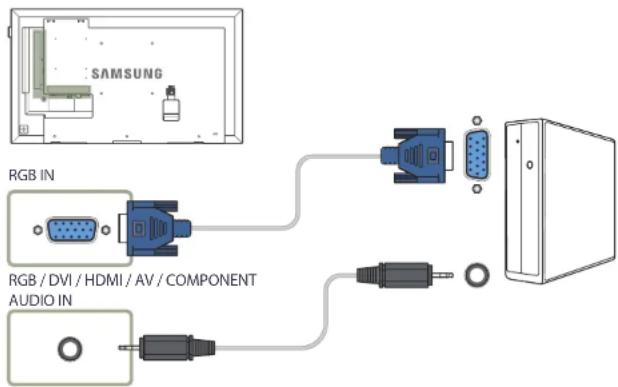

Anschließen an einen PC	43
Anschließen mit einem D-SUB-Kabel (analog)	43
Anschließen mit einem DVI-Kabel (digital)	44

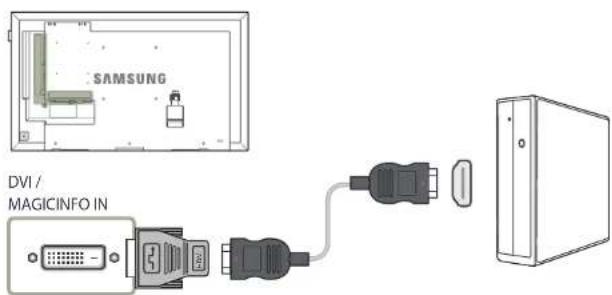

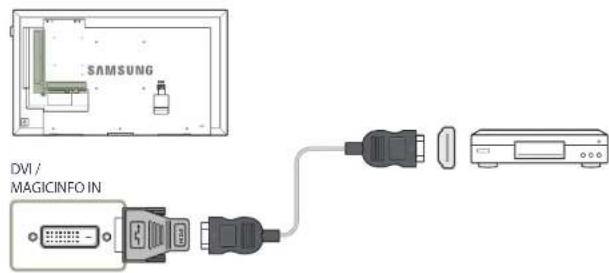

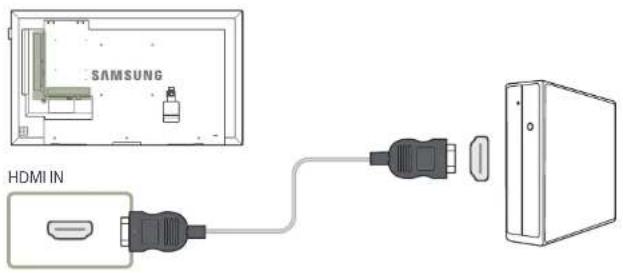

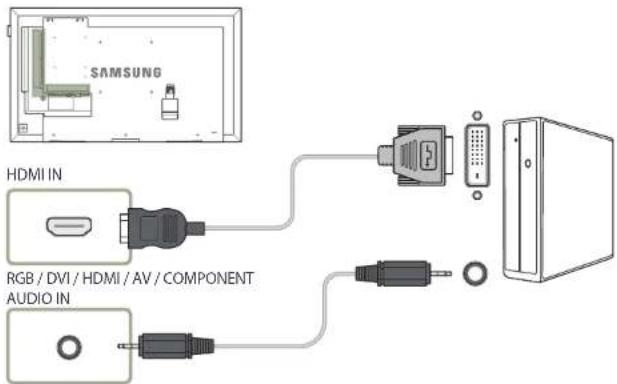

Anschließen mit einem HDMI-DVI-Kabel	44
Anschließen mit einem HDMI-Kabel	45

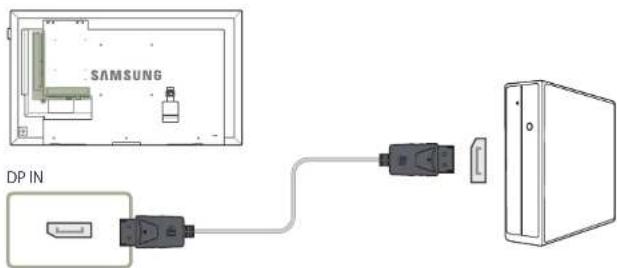

Anschließen mit einem DP-Kabel	45

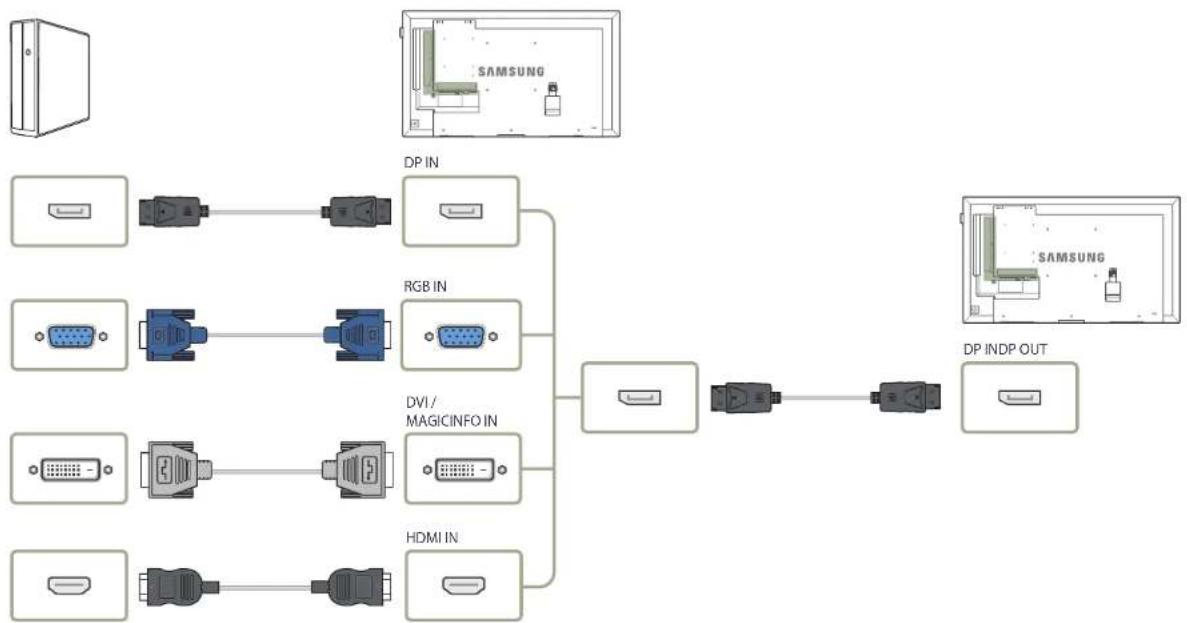

Anschließen eines externen Monitors	46

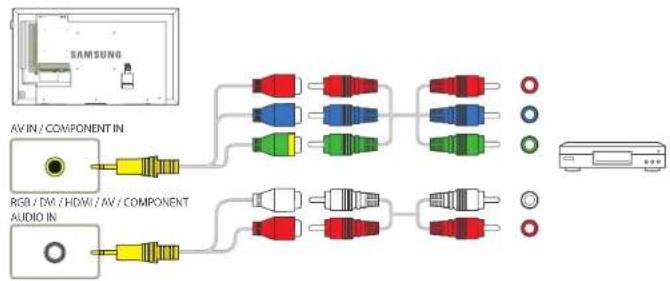

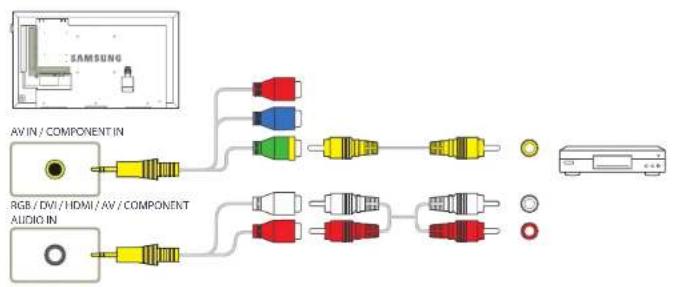

Anschließen an ein Videogerät	47
Anschließen mit einem AV-Kabel 47
Anschließen mit dem Component-Kabel	47

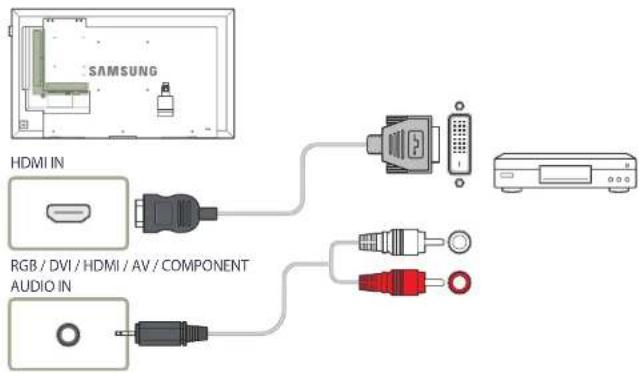

Anschließen mit einem HDMI-DVI-Kabel	48

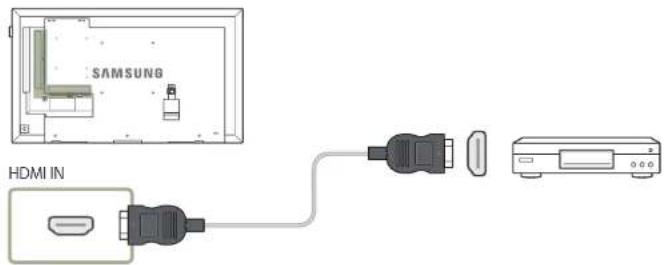

Anschließen mit einem HDMI-Kabel	49

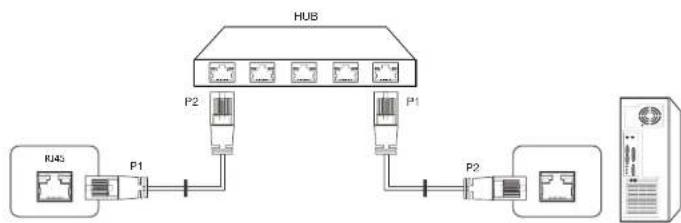

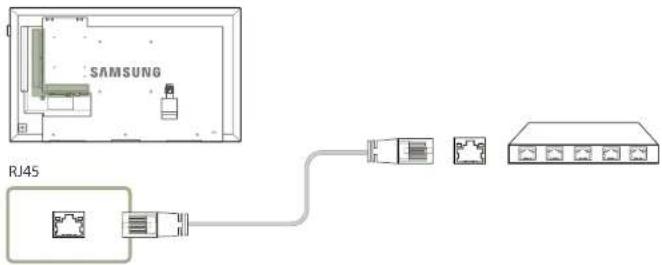

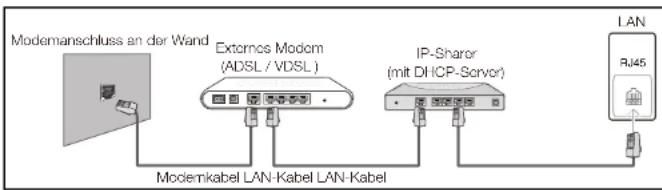

Anschließen des LAN-Kabels	50
Ändern der Eingangsquelle	51
Quelle	51

Verwenden von MDC

Installieren und Deinstallieren des Programms MDC	52
Installieren	52
Deinstallieren	52
Verbinden mit MDC 53

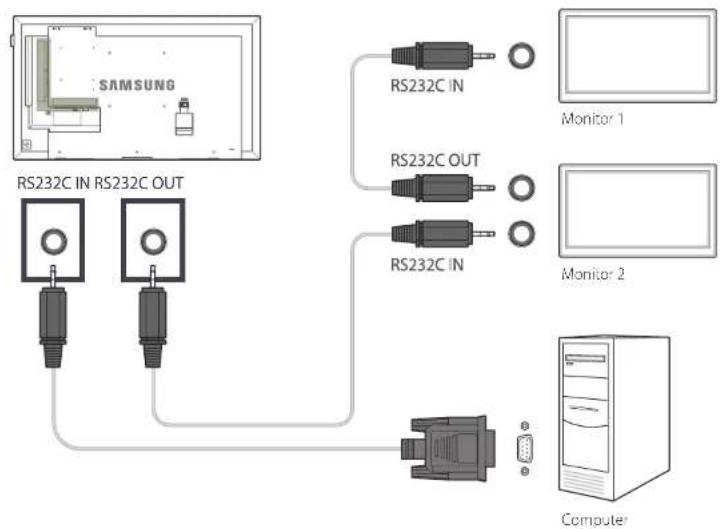

Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung)	53

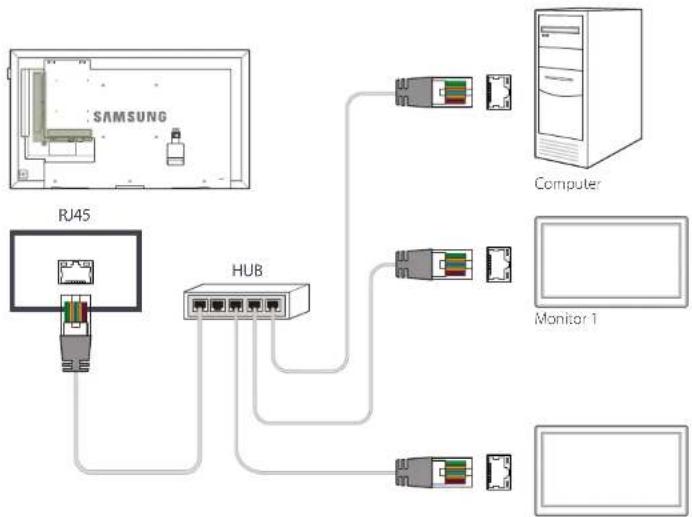

Verwenden von MDC über Ethernet	54

Home-Funktion

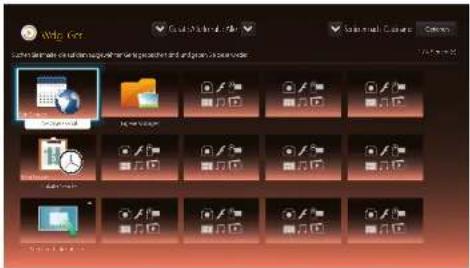

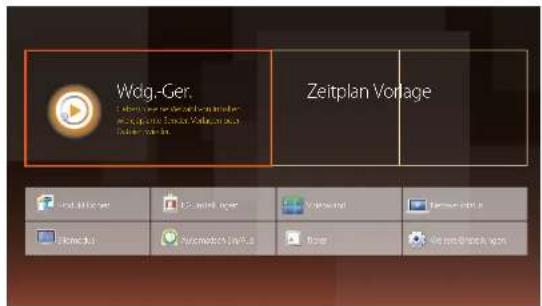

Wdg.-Ger.	56
Genehmligen eines angeschlossenes Geräts auf dem Server	57
Netzwerkkanal	61
Lokaler Sender	61
Veröffentlichte Inhalte	61
Elgene Vorlagen	61
Auf der Wdg.-Ger.-Seite verfügbare Funktionen	62
Wdg.-Ger.-Seite Menü Einstell.	63

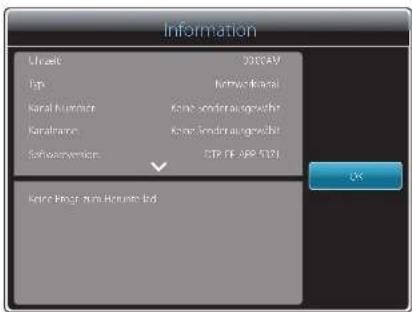

Wenn Inhalt ausgeführt wird	65
Mit Wdg.-Ger. kompatible Dateiformate	67
Mit Videowall kompatible Dateiformate	72
Zeitplan	74
Auf der Zeitplan-Seite verfügbare Funktionen	74

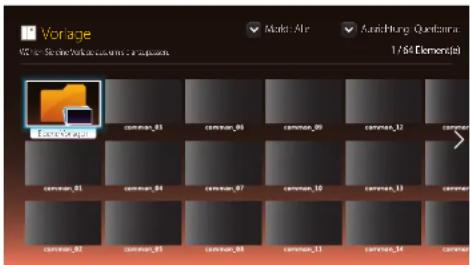

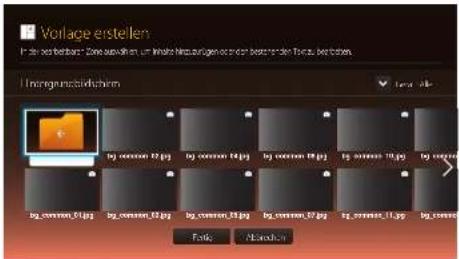

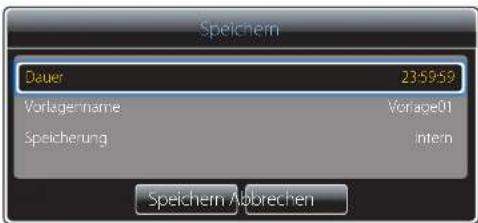

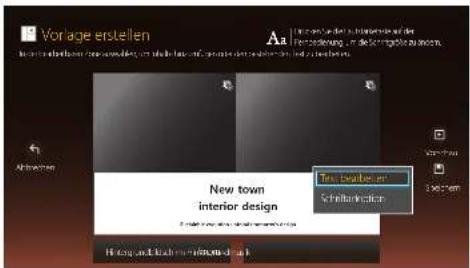

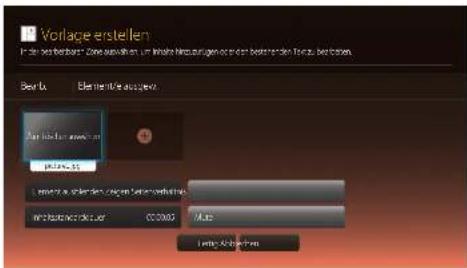

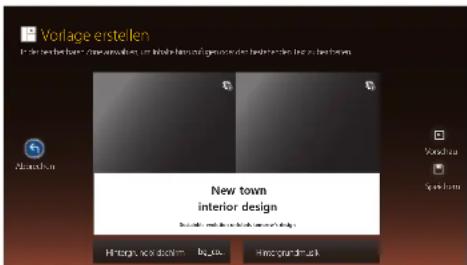

Vorlage	76
Produkt klonen	79

Inhaltsverzeichnis

ID-Einstellungen	80
Geräte-ID	80
PC-Verbindungskabel	80
Automatische Festlegung der Geräte-ID	80
Videowand	81
Übernehmen für Videowand	8182
Netzwerkstatus	83

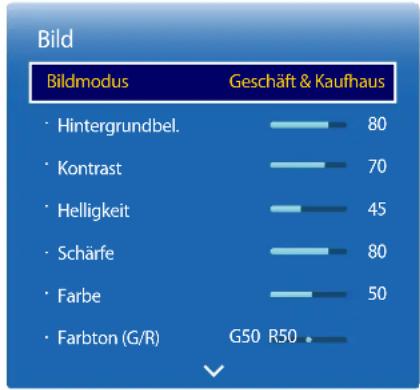

Bildmodus	84
Automatisch Ein/Aus	85
Autom. Ein	85
Autom. Aus	86
Felertagsverwaltung	86
Ticker	87
Weitere Einstellungen	87

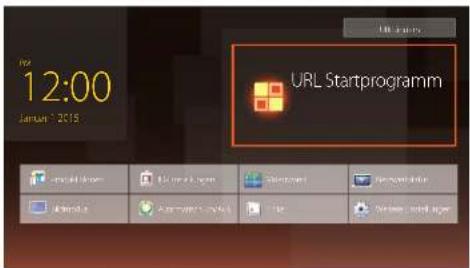

URL Startprogramm	88

Bildschirmanpassung

Bildmodus	89

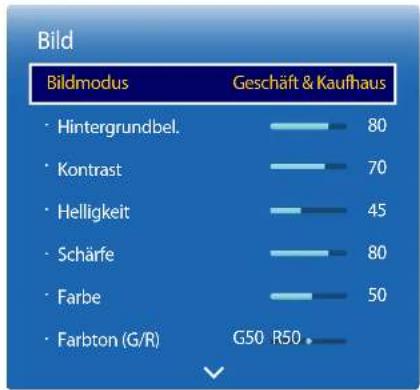

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)	90
Farbtemperatur	91
Weißabgleich	92
2 Punkte	92
10 Punkte	92

Gamma	93
Kalibrierungswert	93

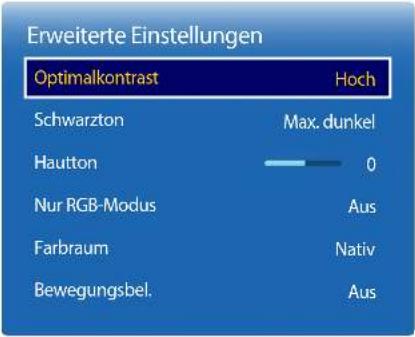

Erweiterte Einstellungen	94
Optimalkontrast	95
Schwarzton	95
Hautton	95
Nur RGB-Modus	95
Farbraum	95
Bewegungsbel.	95
Bildoptionen	96
Farbton	97
Digital Clean View	97
MPEG-Rauschfilter	97
HDMI-Schwarzp.	98
Filmmodus	98
Motion Plus	99
Dynam. Hintergrundbel.	99
Bildformat	100
Bildformat	100
Position	101
Zoom/Position	101
Auflösung	102
Autom. Einstellung	103
PC-Bildschirmanpassung	103
Bild aus	104
Bild zurücksetzen	104

Bildschirmanzeige

PIP	105

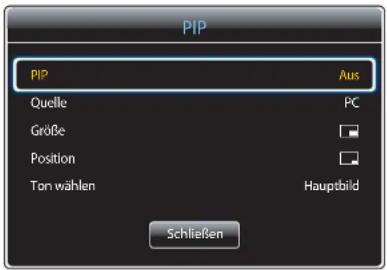

PIP Einstellungen 105
Anzeigeausrichtung	107
Ausrichtung des Bildschirmmenüs	107
Ausrichtung der Quellinhalte	107
Seitenverhältnis	107
Bildschirmschoner	108
Autom. Schutzzeit	108
Einbrennschutz	108
Meldungsanzeige	111
Quelleninfo	111
Keine Signalmeldung	111
MDC-Nachricht	111
Downloadstatusmeldung	111
Menüsprache	112
Bildschirmanzeige zurücksetzen	112

Anpassen des Tons

Tonmodus	113
Soundeffekt	114
Virtual Surround	114
Dialog Clarity	114
Equalizer	114
HDMI Ton	115

Inhaltsverzeichnis

Ton bei Videoanruf	115
Dolby Digital-Komp.	116
Lautsprechereinstellungen	116
Tonausgabe	116
Autom. Lautst.	117
Ton zurücks.	117

Netzwerk

Netzwerkstatus	118
Netzwerkeinstellungen	118
Netzwerktyp	118

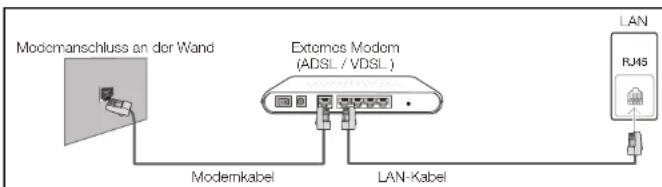

Netzwerkeinstellungen (kabelgebunden) 119

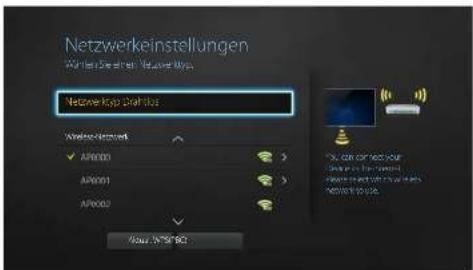

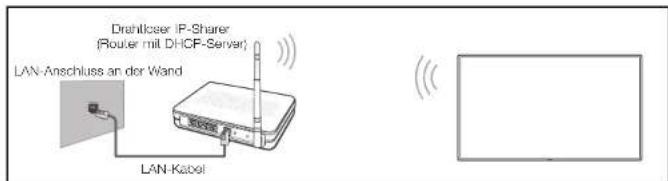

Netzwerkeinstellungen (drahtlos) 121
WPS(PBC)	123
Wi-Fi-Direkt	124
Multimedia-Geräteeinstellungen	124
Screen Mirroring	125
Screen Mirroring	125
Servernetzwerkeinstellungen	125
Mit Server verbinden	125
MagicInfo-Modus	125
Serverzugriff	125
FTP-Modus	125
Gerätename	126

System

Barrierefreiheit	127
Menütransparentz	127
Hoher Kontrast	127
Vergrößern	127

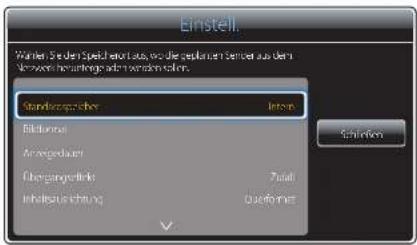

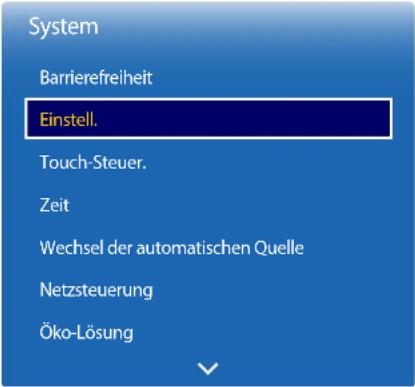

Einstell.	128
Ersteinrichtung (System)	128
Touch-Steuer.	130
Touch-Steuer.Sperre	130
Administrator-Menü sperren	130
Zeit	131
Zeit einstellen	131
Sommerzeit	131
Sleep-Timer	131
Einschalten verzögern	131
Wechsel der automatischen Quelle	132
Wechsel der automatischen Quelle	132
Wiederher. Primärquelle	132
Primärquelle	132
Sekundärquelle	132
Netzsteuerung	133
Auto. Einschalten	133
PC-Modulleistung	133
Max. Energiesparen	133
Standby-Steuerung	134
Ein-/Aus-Schalter	134
Netzwerk-Standby	134
Öko-Lösung	135

Energiesparmod.	135
Öko-Sensor	135
Programmierung für Bildschirmlampe	135
Kein Sig, Standby	136
Autom. Aussch.	136

Temperatursteuerung	136

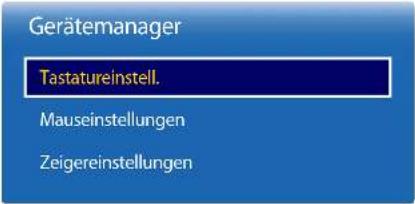

Gerätemanager	137
Tastatureinstell.	137
Mauseinstellungen	138
Zeigereinstellungen	139

Abspielen mit	140
PIN ändern	140
Sicherheit	141
Sicherheitssperre	141
Tastensperre	141
Automatische Wiedergabe von USB sperren	142
Mobilgeräte-Anschlusssperre	142
Allgemein	143
Smart-Sicherheit	143
BD Wise	144
Anynet+ (HDMI-CEC)	145
Fehlerbehebung für Anynet+ 147
HDMI-Hotplug	149
DivX® Video On Demand	149
Spielemodus	149
System zurücksetzen	150

Inhaltsverzeichnis

Unterstützung

Software-Update	151
Jetzt aktualisieren	151
Automatisches Update	151

Samsung kontaktieren	152

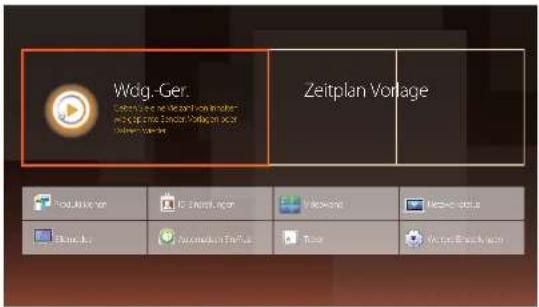

Zu Startseite	153
Wdg.-Ger.	153
Zeitplan	153
Vorlage	153
Produkt klonen	153
ID-Einstellungen	153
Videowand	154
Netzwerkstatus	154
Bildmodus	154
Automatisch Ein/Aus	154
Ticker	154
Weitere Einstellungen	154
Alle zurücksetzen	155

Wiedergabe von Fotos, Videos und Musik (Medienwiedergabe)

Lesen Sie folgende Hinweise, bevor Sie die Medienwiedergabe mit einem USB-Gerät verwenden.	156
Verwenden eines USB-Geräts 158
Wiedergabe von MedienInhalten von einem PC/Mobilgerät	159

Funktionen der Seite mit der Medieninhaltliste	160
Menüpunkte auf der Seite mit der Medieninhaltliste	161

Bei der Wiedergabe von Fotos verfügbare Schaltflächen und Funktionen 162

Bei der Wiedergabe von Videos verfügbare Schaltflächen und Funktionen 163

Bei der Wiedergabe von Musik verfügbare Schaltflächen und Funktionen 164
Unterstützte Dateiformate für Untertitel und Medienwiedergabe 165
Untertitel	165
Unterstützte Bildauflösungen 165
Unterstützte Musikdateiformate 166
Unterstützte Videoformate 166

Handbuch zur Fehlerbehebung

Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter 168

Testen des Geräts 168

Überprüfen von Auflösung und Frequenz 168

Überprüfen Sie folgenden Punkte. 169

FAQs

176

Technische Daten

Allgemein	178
Voreingestellter Timing-Modl 181

Anhang

Inanspruchnahme des kostenpflichtigen Services(Kosten für Kunden) 183
Kein Produktdefekt	183
Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist	183
Andere	183
WEEE	184
Korrekte Entsorgung von Altgeräten (Elektroschrott)	184
Korrekte Entsorgung der Batterlen dieses Produkts	184

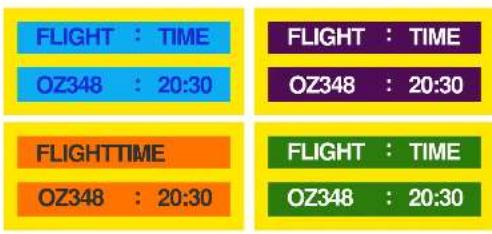

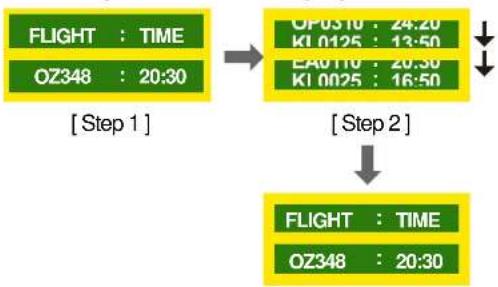

Optimale Bildqualität und Vermeidung des Einbrennens von Nachbildern 185
Optimale Bildqualität	185

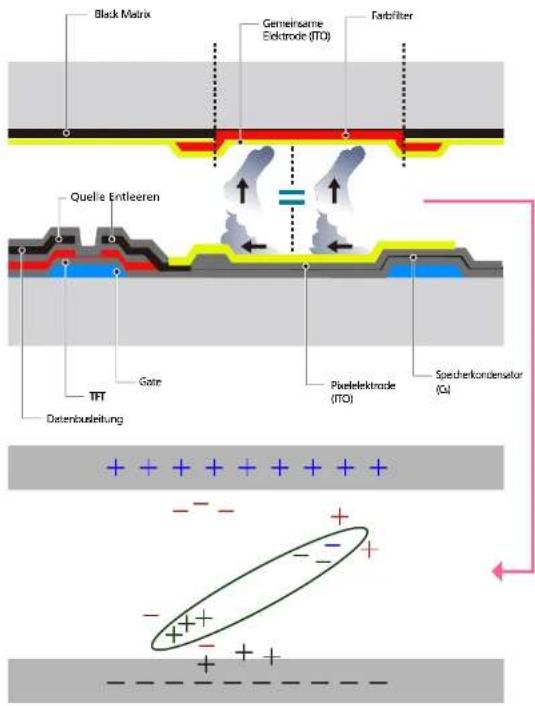

Vermeidung des Einbrennens von Nachbildern	185
Lizenz	187
Terminologie	188

Kapitel 01 Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfälligung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft, Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Das Eigentum an allen anderen Marken liegt bei den jeweiligen Inhabern.

• Verwaltungskosten werden abgerechnet, wenn:
- (a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor. (d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
- (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor. (d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
- Der abgerechnete Betrag wird Ihnen mitgeteilt, eine irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

Sicherheitshinweise

Vorsicht

STROMSCHLAGGEFAHR - NICHT OFFNEN

Vorsicht: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG NICHT ÖFFNEN. (ODER RÜCKSITE)

ES BEHINDEN SICHIM INNIEREN KEINE TELT, DIE VON BINUTZERN GEWARTET WIRDI N KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALITZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Geräts zu berüren.

Dieses Symbol weist darauf hin, dass diesem Produkt wichtige Informationen zu Betrieb und Wartung beiliegen.

Symbole

Warnung

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.

Vorsicht

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.

Mit diesem Symbo gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Reinigung

Seion Sie vorsichtig bei der Reinigung, weil Display und Verkleistung moderner LCD Bildschimene anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

1 Schalten Sie das Gerät und den Computer aus.

2 Ziehen Sie das Netzkabel vom Gerät ab.

Falten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen

3 Wischen Sie das Gerät mit einem sauberen, weichen und trockenen Tuch ab.

- Verwenden Sie keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

- Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.

4 Befeuchten Sie ein welches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um das Äußere des Geräts zu reinigen.

5 Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

6 Schalten Sie das Gerät und den Computer ein.

Aufbewahrung

Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV Luftbefeuchters in der Nähe weißliche Flecken auf dem Gerät entstehen.

Wenden Sie sich an das Kundenservicecenter, wenn das Innere des Produkts gereinigt werden muss (es wird eine Servicegebuhr erhoben).

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.

• Überhitzte Steckdosen können einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

- Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geordete Steckdose an (nur isolierte Geräte vom Typ 1).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Verlegen Sie das Netzkabel nicht unter einem schweren Gegenstand.

- Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch.

• Andernfalls kann ein Brand entstehen.

Vorsicht

Zienen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.

• Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Neuzkabel nicht mit anderen Geräten.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

• Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschalten, wenn ein Problem auftritt.
• Beachten Sie, dass das Gerät nicht völlig stromlos gemacht wird, wenn Sie zum Ausschalten die Ein-/Aus-Taste der Fernbedienung verwenden.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Andernfalls kann ein Brand entstehen.

Lassen Sie den Wandmontagehalter von einem Techniker montieren.

• Die Montage durch eine unqualifizierte Person kann zu einer Verletzung führen.
• Verwenden Sie nur zugelassene Schränke.

Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem Bücherregal oder Schrank auf:

- Eine erhöhte Inventemperatur kann einen Brand verursachen.

Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu ermöglichen.

- Eine ernönte Inventemperatur kann einen Brand verursachen.

Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.

- Kinder könnten daran ersticken.

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

• Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen
• Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser trooft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

- Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

• Das Gerät könnte herunterfallen und Kinder verletzen.
• Die Vorderseite ist schwer. Stellen Sie das Gerät daher auf einen ebenen und stabilen Untergrund.

Spelseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Vorsicht

Lassen Sie das Gerät beim Transport nicht fallen.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

• Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

• Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
• Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

- Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Im Inneren des Gerats liegt Hochspannung an. Zerlegen, reparieren oder modifizieren Sie das Gerät nicht selbst.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.
• Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

- Ein beschäigtes Kabel kann einen Brand oder Stromschlag verursachen.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab und wenden sich an das Samsung Kundenservicecenter.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

- Kinder könnten sich ernsthaft verletzen.

Wenn das Gerät heruntergelallen oder die Verkleidung beschädigt ist, schalten Sie den Netzschalter aus, und ziehen Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Wenn Sie das Gerät trotzdem weiter verwenden, kann dies zu einem Brand oder Stromschlag führen.

Lassen Sie keine schweren Gegenstände oder Gegenstände, die Kinder mögen (Spielzeug, Süßigkeiten usw.) auf der Oberseite des Geräts liegen.

- Das Gerät oder schwere Gegenstände könnten herunterfallen, wenn Kinder nach dem Spielzeug oder den 50ßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

• Andemfalls könnte dies einen Brand oder Stromschlag verursachen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

- Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andemfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

• Dies kann zu einer Explosion oder zu einem Brand führen

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

- Eine erhöhte Innentemperatur kann einen Brand verursachen

Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen, Haarnadein usw.) oder leicht entzündliche Gegenstände (Papier, Streichholzer usw.) in das Gerät (in Lüftungsöffnungen, Anschlüsse o.a.).

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundonservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vorsicht

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

- Aktivieren Sie den Stromsparmodus oder einen Bewegtbild-Bildschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

- Staubablagungen können in Verbindung mit Hitze einen Brand, Stromschlag oder Leckstrom verursachen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

- Ihr Servermögen könnte sich sonst verschlechtern

Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten.

- Das Gerät konnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Servermögens führen.

Verwenden Sie keine Luftbefeuchter oder Ofen in der Nähe des Geräts.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

• Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Lassen Sie Kleinteile nicht in die Hände von Kindern gelangen.

Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

• Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden.
• Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Laufstarke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

• Zu große Lautstärke kann zu Gehörschädigungen führen.

Achten Sie darauf, dass Kinder die Batterien nicht in den Mund nehmen, nachdem diese aus der Fornbedienung entfernt wurden. Bewahren Sie Batterien an Steilen auf, die für Kinder und Kleinkinder nicht erreichbar sind.

- Wenn Kinder die Batterien in den Mund genommen haben, müssen Sie unverzüglich bei Ihrem Arzt vorsprechen.

Achten Sie beim Austauschen der Batterie auf die richtige Polung (−, −).

- Anderenfalls könnte die Batterie beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Verwenden Sie nur die vorgeschriebenen Standardbatterien und setzen Sie niemals gleichzeitig neue und gebrauchte Batterien ein.

- Anderenfalls könnten die Batterien beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden vorursacht werden.

Batterien (und Akkus) sind Sondermüll und müssen der Wiederverwertung zugeführt werden. Für die Rückgabe der verbrauchten Batterien und Akkus in das Recyclingsystem ist der Kunde verantwortlich.

- Der Kunde kann die verbrauchten Batterien und Akkus bei einem öffentlichen Recycling-Center oder einem Händler abgeben, der den gleichen Batterie- bzw. Akkutyp führt.

Kapitel 02 Vorbereitung

Überprüfen des Lieferumfangs

Komponenten

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

• Weim Komponenten fehlen, werden Sie sich an den Anteister, bei dem Sie das Gerät gekauft haben.
• Ein Standfu 3 ist nicht im Lieferumfang enthalten. Er kann separat erworben werden.
• Der RS732C-Adapter kann zur Verbindung mit einem anderen Monitor über ein D-SUB-Kabel (3-polig) vom Typ RS232C verwerden werden.

Kurzanleitung zur Konfiguration

Batterien

(nicht überall verfügbar)

Buchsenabdeckung

(Die DM65E und DM75E Modelle werden nicht unterstützt.)

Garantiekarte

(nicht überall verfügbar)

Embedienung D-SUB-Kabel RS232C(IN)-Adapter

Schraube (M3.8, 1 Stück) (M4.8, 4 Stück)

(Die DM65- und DM75- Modelle werden nicht unterstützt.)

Erklärungen zur Einhaltung gesetzlicher Vorschriften

Halter-Ring (4 Stück)

(I.e werden nur DM651, DM751 Modelle unterstützt.)

Netzkabel

Bauteile

Systemsteuerung

Fembedienungsensor

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangkündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten

Steuerungstaste

Tasten Beschreibung

	Einschalten des Geräts.Wenn Sie die Taste Drücken, während das Gerät eingeschaltet ist, wird das Steuerungsmenü geöffnet.Drücken Sie zum Schließen des OSD-Merüs die Steuerungstaste mindestens 1 Sekunde.
	Geht zum oberen oder unteren Menü. Sie können damit auch den Wert einer Option ändern.
	Geht zum linken oder rechten Menü.Sie können die Laufstärke ändern, indem Sie die Steuerungstaste nach links oder rechts bewegen, während das Steuerungsmenu nicht angezeigt wird.
Fernbedienungssensor	Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an der Vorderseite des Geräts zielen, um die entsprechende Funktion auszuführen.Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen persönlich damit bedient werden.

Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von 30° nach rechts und links.

Bewahren Sie Batterien außerbalt der Reichweite von Kindern auf

Verwenden Sie neue und gebrauchte Batterien niemals zusammen. Ersetzen Sie beide Batterien zu derselben Zeit.

Entfernen Sie die Bacterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden soll.

Wenn Sie die Taste ☐ der Steuerungstaste drücken, während das Gerät eingeschaltet ist, wird das Steuerungsmod geöffnet.

Steuerungsmenü

	Quelle	Zur Auswahl der angeschlossenen Eingangsquelle.Bewegen Sie die Steuerungstaste nach rechts, um im Steuerungsmenü Quelle auszuwählen. Wenn die Liste der Eingangsquellen angezeigt wird, bewegen Sie die Steuerungstaste nach links oder rechts, um die gewünschte Eingangsquelle auszuwählen. Drücken Sie nun die Steuerungstaste.
	Menü	Öffnet das OSD-Menü.Bewegen Sie die Steuerungstaste nach links, um im Steuerungsmenü Menü auszuwählen. Der OSD Steuerungsbildschirm wird geöffnet. Bewegen Sie die Steuerungstaste nach rechts, um das gewünschte Menü auszuwählen. Sie können ein Untermenü auswählen, indem Sie die Steuerungstaste nach oben, unten, links oder rechts bewegen. Wählen Sie zum Andern von Einstellungen das entsprechende Menü, und drücken Sie die Steuerungstaste.
	Start	Schaltet in den Zu Startseite-Modus um.Bewegen Sie die Steuerungstaste nach oben, um im Steuerungsmenü Start auszuwählen.
	Ausschalten	Schaften Sie das Gerät aus.Bewegen Sie die Steuerungstaste nach unten, um im Steuerungsmenü Ausschalten Auszuwählen. Drücken Sie nun die Steuerungstaste.
	Zurück	Schließt das Steuerungsmenü.

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Gerats zum Zweck der Qualitätssteigerung sind vorbehalten.

Es werden nur die Modelle DB32E, DB40E, DB48E, DB55E und DM32E unterstützt.

RS230 IN RS290C CUT I/O1/10W/ HOM/AV1 COMPONENT A/DIN IN AUDIO CUT 52 CARS USB RW: MAGRICEN IN 10X1IN AV IN VIDEO COMPONENT SAMSUNG IR / AMBIENT SENSOR IN R38 IN RJ45

Anschluss Beschreibung

RS232C IN	Zur Verbindung mit MDC über einen RS232C-Adapter.
RS232C OUT
RGB / DVI / HDMI / AV / COMPONENT AUDIO IN	Nimmt, Ion von einem PC über ein Audiokabel auf.

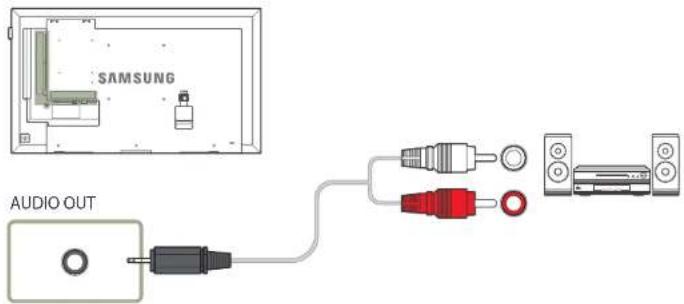

AUDIO OUT	Anschließen an den Audioausgang eines externen Gerätes
SD CARD	Für den Anschluss einer SD-Speicherkarte.
USB 🚪	Zum Anschluss eines USB-Speichergeräts.
DVI / MAGICINFO IN	DVI: Anschließen an ein externes Gerät mit Hilfe eines DVI - oder HDMI DVI Kabels, MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat erhältlich) das (speziello) DP DVI Kabel.
HDMI IN	Zum Anschluss eines Quellgeräts über ein HDMI-Kabel.
AV IN / COMPONENT IN	Zum Anschluss eines externen Geräts mit dem AV/Component Adaptor.
IR / AMBIENT SENSOR IN	Versorgt die externe Sensoreinnelt mit Strom oder empängt das Baiseuchtungssensorsignal.
RGB IN	Zum Anschluss eines Quellgeräts über ein D-SUB-Kabel.
RJ45	Zum Anschluss eines PCs über ein LAN-Kabel.

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Gerats zum Zweck der Qualitätssteigerung sind vorbehalten.

Es werden nur die Modelle DM40E, DM48E, DM55E, DM65E und DM75E unterstützt.

RS230 IN RS290 OUT R1/AMBIENT SINCEUT IN HDMI OUT HDMI AV COMPONENT AUDIO OUT AUDIO OUT SD CARD USB DVI MASCENFD IN DP IN HCM IN 1 SAMSUNG DM65E DM75E USB [AV, 1.6A] RGB IN RACDF OUT HDMI IN AV IN VIDEO C2/C4/MIN IN IF OUT

Anschluss Beschreibung

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Gerats zum Zweck der Qualitätssteigerung sind vorbehalten.

Es werden nur die Modelle DH40E, DH48E und DH55E unterstützt.

RS2020 IN RS2020 OUT IN AMBRENT SINGCR IN RGB 16V USB 16V COMPCON 16V AUDIO OUT SD CARD USE DVI: MAGCOSI 16 V DS- IN HCM IN I SAMSUNG AV IN VIDEO COMMENTS IP CUT

Anschluss Beschreibung

RS232C IN	Zur Verbindung mit MDC über einen RS232C-Adapter.
RS232C OUT
IR / AMBIENT SENSOR IN	Versorgt die externe Sensoreinheit mit Strom oder empfängt das Boichungssensorsignal.
RGB / DVI / HDMI / AV / COMPONENT AUDIO IN	Nimmt Ion von einem PC über ein Audiokabel auf.
AUDIO OUT	Anschließen an den Audioausgang eines externen Gerätes
SD CARD	Für den Anschluss einer SD Soichorkarte.
USB 🎨	Zum Anschluss eines USB Speichergeäräts.
DVI / MAGICINFO IN	DVI: Anschließen an ein externes Gerät mit Hilfe eines DVI- oder HDMI-DVI-Kabels.MAGICINFO IN: Vorwonden Sie zum Anschließen einer Netzwerkbox (separat erhältlich) das (spezielle) DP-DVI-Kabel.
DP IN	Zum Anschluss eines PCs über ein DP-Kabel.
HDMI IN 1	Zum Anschluss eines Quellgeräts über ein HDMI-Kabel.
RGB IN	Zum Anschluss eines Quellgeräts über ein D-SUB-Kabel.
DP OUT	Zum Anschluss eines anderen Geräts über ein DP-Kabel.
AV IN / COMPONENT IN	Zum Anschluss eines externen Geräts mit dem AV/Component-Adapter.
IR OUT	Empfängt das Signal der Fernbedienung über die externe Sensoreinheit und gibt das Signal über LOOP OUT aus.
RJ45	Zum Anschluss eines PCs über ein LAN Kabel.

Plug In Module (separat erhältlich)

SAMSUNG PIM-Steckplatz

Schließen Sie zur Verwendung des Plug In Module ein Samsung PIM an (separat erhältlich).

Achten Sie beim Anschließen von Geräten anderer Hersteller darauf, dass das Gerät mit dem OPS-Standard (Open Pluggable Specification) kompatibel ist.

Informationen zum Anschluss eines Geräts finden Sie im Benutzerhandbuch des PIM.

Kündigrieren Sie für eine optimale Audioqualität die HDMI. Audioeinstellungen über die Windows Systemsteuerung auf dem OPS-Gerät. Bei Produkten anderer Hersteller gilt dies nur für HDMI kompatible Geräte.

Gehen Sie wie folgt vor, um die Tonausgabe des Produkts auf einem OPS-Cerät, das HDMI nicht unterstützt, zu aktivieren. Konfigureren Sie in der Windows-Systemsteuerung die analogen Audioeinstellungen, gehen Sie zu Plug In Module > Name bearb, und stellen Sie die Eingangsquelle auf PC, DVI PC oder DVI ein.

Nur die Modelle DM65E, DM79E und DHE werden unterstützt.

Um die Funktion WoL (Wake on Lan) beim Modell DH55* zu nutzen, stellen Sie Netzwerk-Standbyauf Elnum

Menü → System → Netzsteuerung → Netzwerk-Standby → Ein

Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahischutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden.

Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch.
2 Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.
3 Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der Rückseite des Gerats ein.
4 Verriegeln Sie das Schloss.

• Line Verriegelung für den Diebstahlschutz ist gesondert erhältlich.
  Informationen zur richtigen Anwendung des Diebstahschutzes entnehmen Sie bitte der Bedienungsanleitung.
• Verriegelungen für den Diebstanischutz können im Elektronikfachhandel oder online gekauft werden.

Abstandslogo

Ziehen Sie nicht gewaltsam an dem Abstandslogo, weil es abreißen oder abbrechen könnte.

Wenn Sie andere Anzeigen im gleichen Bereich wie die Fornbedienung dieses Gefäts verwenden, kann es passieren, dass die anderen Anzeigen vorsohentlich damit bedient werden:

Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt.

Einschalten des Geräts. POWER OFF Schalten Sie das Gerät aus. QZ ABC DEF 1 2 3 GHI IKL MNO 4 5 6 PMS TUV WXY 7 8 9 DEL SYMBOL CH LIST Stellen Sie die Lautstärke ein. + VOL MUTE MUTE Aktivieren des Tons: Drücken Sie MUTE emour oder drücken Sie die Tasten für die Laustärkeregelung (+VOL-). Ändert die Eingangsquelle SOURCE CH Zeigen Sie das Bildschirmenü an bzw. blonden Sie es aus und wechseln Sie zurück zum vorherigen Menü MENU HOME Magicinfo Player I Verwenden Sie diesen Hotkey zum direkten Zugriff auf Magicinfo. Dieser Hotkey ist verfügba, wenn eine Netzwerkbox oder ein PIM (Plug In Module) angeschlossen wird. Zu Startseite-Starttaste

• Die Handelten der Hernbedierungsesten können sich je nach Gerät unterscheiden.

Schmel zugriff auf häufig verwendete Funktionen TOOLSINFO i Zeigen Sie Informationen zur aktuellen Eingangsquelle an. Wechseln zum oberen, unterden, linken oder rechten Menü oder Anpassen der Einstellung einer Option Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. Wechseln Sie zurück zum vorherigen Menü EXITRETURN PC DVI HDMI DP A B C D Manuelle Auswahl der Eingangsquelle PC, DVI, HDMI oder DisplayPort. Aktiviert die Tastensperre-Funktion. Drücken Sie die Taste SET und geben Sie über die Zifferntasten eine Geräte ID ein, wenn mehrere Geräte über die Funktion Videowand angeschlossen sind. Sie können das Gerät mit der Fernbedierung steuern. Mit dieser Taste können Sie einen mit der Taste SET lesgelegten Wert löschen. Sie können alle angeschlossenen Geräte mit der Fernbedierung steuern. Verwendung im Modus Anynet+ und im Multimedia-Modus. SAMSUNG

• Die Fundieren der Hernbedienungstasten können sich je nach Gerät unterscheiden.

So legen Sie die Batterien in die Fernbedienung ein

Anschließen mit einem IR-Stereokabel (separat erhältlich)

Die DBE- und DM32E-Modelle unterstützen nicht den IR OUT-Anschluss. Der externe Umgebungssensor darf nur angeschlossen werden, wenn das Gerät ausgeschaltet ist. Schalten Sie das Gerät nun ein.

Steuern mehrerer Anzeigegeräte mithilfe der Fernsteuerung

• Verbinden Sie den IR OUT-Anschluss des Geräts mit dem IR / AMBIENT SENSOR IN-Anschluss des anderen Geräts mit dem speziellen Stereckabel.
• Wenn die Fornsteuerung auf Gerät ② zeigt und einen Befehl sendet, wird dieser sowohl von Gerät ① als auch von Gerät ② empfangen.
  Das Aussehen kann sich je nach Gerät unterscheiden.

1

2

SENSOR IN

Mehrere Anzeigegeräte mithilfe eines externen Umgebungssensors (separat erhältlich) steuern

• Wenn die Fennsteuerung auf Gerät ② (an dem der externe Umgebungssensor angeschlossen ist) zeigt und einen Befehl sendet, wird dieser sowohl von Gerät ③ als auch von Gerät ④ empfangen.
  Das Aussehen kann sich je nach Gerät unterscheiden.

IR / AMBIENT SENSOR IN

1

2

IR OUT IR / AMBIENT SENSOR IN

Vor dem Aufstellen des Geräts (Installationshandbuch)

Abbildung 1.1 Ansicht von der Selte

Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsanweisungen fest mit dem Boden/der Wand verbunden werden...

• Stellen Sie sicher, dass die Wandbefestigung von einem zugelassenen Installateur angebracht wird.
• Andernfalls könnte das Gerät herunterfallen und Verletzungen verursachen.
• Bringen Sie ausschließlich die angegebene Wandbefestigung an.

Kippwinkel und Drehung

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

• Das Gerät kann bis zu einem Winkel von 15 ^st gegenüber der senkrechten Wandfläche gekippt werden.
• Um das Gerät vertikal (im Hochformat) zu verwenden, drehen Sie es im Uhrzeigersinn, so dass die LED nach unten weist.

Lüftung

Montage an einer senkrechten Wand

A Mindestens 40 mm

B Umgebungstemperatur: Unter 35°C

- Wenn Sie das Gerät an einer senkrechten Wand montieren, lassen Sie mindestens 40 mm Abstand zwischen dem Gerät und der Wandfläche, damit eine ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35°C.

B A C E

Abbildung 1.2 Ansicht von der Seite

Abbildung 1.3 Ansicht von der Selte

Montage an einer unregelmäßigen Wandfläche

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

Draufsicht

A Mindestens 40 mm
B Mindestens 70 mm
C Mindestens 50 mm
D Mindestens 50 mm
F Umgebungstemperatur: Unter 35°C

Wenn Sie das Gerät an einer unregelmäßigen Wandfläche montieren, lassen Sie mindestens soviel Raum zwischen dem Gerät und der Wandfläche, wie oben angegeben ist, damit ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalo von 35°C liegt.

Buchsenabdeckung verwenden

Die DM65E- und DM75E-Modelle werden nicht unterstützt.

Montieren Sie die Buchsenabdeckung, um den Diebstahl der SD-Spelcherkarte oder anderer USB-Geräte zu verhindern.

Die folgenden Abbildungen dieren nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden,

SAMSUNG

Bei Verwendung eines DVI-Kabels müssen Sie zuerst die Seite der Buchsenabdeckung abschneiden.

Die Größe des Ausschnitts in der Buchsenabdeckung richtet sich nach der Größe des DVI-Kabels

Montieren der Wandhalterung

Vorbereitende Arbeiten

Verwenden Sie den Halter Ring (1), um die Wandhalterung eines anderen Herstellers zu montieren. Es werden nur DM65E, DM75E Modelle unterstützt.

Montieren der Wandhalterung

Mit dem Wandhalterungskit (separat erhältlich) können Sie das Gerät an der Wand montieren. Detaillierte Informationen zur Montage der Wanchalterung finden Sie in der Gebrauchsanweisung der Wanchalterung. Wir empfiehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen. Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst monieren.

Spezifikationen des Wandhalterungskits (VESA)

Montieren Sie die Wandhalterung an einer massiven senkrechten Wand. Wenn Sie die Wandhalterung an einer Wand aus einem Material wie z. B. Gipskarton montieren möchten, wenden Sie sich bitte an einen Fachnändler, um zusätzliche Informationen zu erhalten.

Wenn Sie das Gerät an einer schrägen Wand montieren, kann es herunterfallen und zu schweren Verletzungen führen.

A B

• Samsung-Wandhalterungskits enthalten eine detaillierte Montageanleitung und alle für die Montage benötigten Teile.
• Verwenden Sie keine Schrauben, die länger als die Standardlänge sind oder nicht der VESA Standardspezifikation für Schrauben entsprechen. Zu lange Schrauben können zu Schäden im Inneren des Geräts führen.
• Bei Wandhalterungen, die nicht den VESA-Standard für Schrauben einhalten, kann die Länge der Schrauben je nach Wandbefestigungsspezifikationen variieren.
• Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen.
• Samsung haftet nicht für Produkt- oder Personenschäden, wenn eine Nicht-VESA- oder nicht spezifizierte Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt.
  • Montieren Sie das Gerät nicht mit einer Neigung von mehr als 15°.
• Grundsätzlich muss das Gerät von zwei Personen an der Wand befestigt werden.
  • Die Standardabmessungen für Wandmontagekits finden Sie in der Tabelle unten.

Maßeinheit mm

Modellname VESA-
Standardschraube Menge

	Schraubenlochmaße(A * B) in mm
DB32E / DB40E / DM32E /DM40E / DH40E	200 × 200	M8 / L14 ~ 16 4
DB48E / DB55E / DM48E /DM55E / DM65E / DM75E /DH48E / DH55E	400 × 400

Montieren Sie das Wandmontagekit nicht, während das Gerät eingeschaltet ist. Dies könnte zu Verletzungen durch Stromschlag führen.

Fernbedienung (RS232C)

Kabelanschluss

RS232C-Kabel

Schnittstelle	RS232C (9-polig)
Stift	TxD (Nr. 2), RxD (Nr. 3), GND (Nr. 5)
Bitrate	9600 Bit/s
Datenbits	8 Bit
Parität	Keine
Stoppbits	1 Bit
Übertragungssteuerung	Keine
Maximale Länge:	15 m (nur mit Abschirmung)

• Stiftbelegung

12345 6789

54321 9876

Stift Signal

1	Datenträgersignal erkennen
2	Empfangene Daten
3	Gesendete Daten
4	Datenanschluss vorbereiten
5	Signarmasse
6	Datenansatz vorbereiten
7	Anforderung senden
8	Sendefreigabe
9	Ruffon

RS232C Kabel

Anschluss: D Sub (9 polig) auf Stereo Kabel

6 1 9 5 -P1- N 3 2 1 -P2-

-P1--P1--P2--P2-

Steckertyp Rx	3	----	1	Tx	STEREO-
Tx	2	----	2	Rx	STECKER
Gnd	5	----	3	Gnd	(3,5 ø)

LAN-Kabel

• Stiftbelegung

12345678

Pin-Nr. Standardfarbe Signal

1 Wei3 und orange TX+
2 Orange	TX
3 Wei3 und grün RX+
4 Blau NC
5 Wei3 und blau NC
6 Grün	RX
7 Wei3 und braun NC
8 Braun NC

• Anschluss: RJ45

Direktes LAN-Kabel (PC zu HUB)

Signal	P1-P2 Signal
TX+	1<——>1 TX+
TX-	2<——>2 TX-
RX+	3<——>3 RX+
RX-	6<——>6 RX-

Gekreuztes LAN-Kabel (PC zu PC)

Signal	P1 P2 Signal
TX1	1 <----> 3 RX-
TX-	2 <----> 6 RX-
RX+	3 <----> 1 TX1
RX-	6 <----> 2 TX-

Anschluss

Stellen Sie sicher, dass Sie die Adapter jeweils an die richtigen RS232C N. oder OUT Anschlüsse am Gerät anschließen.

• Anschluss 1

• Anschluss 2

• Anschluss 3

Steuercodes

Anzeigen des Steuerstatus (Befehl: Get control)

Vorspann Befehl ID Datenlänge Prüfsumme

OxAA Befehlstyp 0

Steuerung (Befehl: Set control)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

OxAA Befehlstyp 1 Wert

Befehl

Nein. Befehlstyp Befehl Wertebereich

1	Steuerung – Stromversorgung 0x11 0~1
2	Steuerung – Lautstärke 0x12 0~100
3	Steuerung – Eingangsquelle	0x14 -
4	Steuerung – Bildschirmmodus 0x18 -
5	Steuerung der Bildschirmgröße	0x19 0~255
6	Steuerung – PIP Ein/Aus	0x3C	0~1
7	Steuerung – Automatische Einstellung (nur PC und BNC)	0x3D	0
8	Steuerung – Videowancimodus	0x5C	0~1
9	Sicherheitsverriegelung	0x5D	0~1

Nein. Befehlstyp Befehl Wertebereich

10	Videowand EIN	0x84 0~1
11	Videowand-Benutzersteuerung	0x89 -

• Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Addieren aller Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang ist (11+FF+01+01=112), wird die erste Stelle gelöscht.

Beispiel: Einschalten & ID=0

Vorspann Befehl ID Datenlänge Daten 1		Prüfsumme
0xAA 0x11	1 "Power"
Vorspann Befehl ID Datenlänge Daten 1		12
0xAA 0x11	1 I

• Um alle mit einem seriellen Kabel verbundenen Geräte unabhängig von ihrer ID simultan zu steuern, stellen Sie die ID "0xFE" ein und senden Sie die Befehle. Die Befehle werden von jedem Gerät ausgeführt, aber es gibt keine Bestätigung mit ACK.

Steuerung – Stromversorgung

• Funktion Ein Gerät kann mithilfe eines PCs ein- und ausgeschalter werden.
  • Anzeigen des Netzstatus (Get Power ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA10x110
• Ein /Ausschalten der Stromversorgung (Set Power ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA Dx111 "Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll

T: Strom EIN
G: Strom AUS

- Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/		Keine Bestätigung		r-CMD Wert! Prüfsumme
0xAA	0xFF	3	'A'	0x11	'Power'

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD Wertl Prüfsumme
0xAA	0xIT		3	'N'	0x11	'ERR'

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Lautstärke

• Funktion Die lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden.
  • Anzeigen der aktuellen Lautstärke (Get Volume Status)

Vorspann Befehl D Datenlänge Prü'summe

0xAA 0x120
• Einstellen der Lautstärke (Set Volume)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x12 1 'Volume'

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0-100)

- Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r CMD Wert1		Prüfsumme
0xAA	0xFF		3	A'	0x12	Volume'

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0 100)

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestädigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF		3	'N'	0x12	"ERR"

*ERR*: Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Eingangsquelle

• Funktion Die Signalquelle eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.
  • Anzeigen der aktuellen Signalquelle (Get Input Source Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x140

• Einstellen der Signalquelle (Set Input Source)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

0x14PC

0x18 DVI

0x0C Eingangsquelle

0x08 Component.

0x20 MagicInfo

0x1F DVL_video

0x30 HF (V)

0x40 DTV

0x21 HDMI

0x22 HDMI PC

0x23HDM2

0x24 HDMI2 PC

0x25 Bildschirmanschluss

DV1_video, HDMI1_PC und HDMI2_PC können im Set-Befehl nicht verwendet werden. Sie reageren nur auf Get-Befehle.

Dieses Modell unterstützt keine HDMI1-, HDMI1_PC-, HDMI2- und HDMI2_PC-Anschlüsse.

MagicInfo ist nur bei Modellen mit der MagicInfo-Funktion verfügbar.

HF (TV) und DTV sind nur bei Modellen verfügbar, die einen Fernseherempfänger beinhalten.

- Bestätigung

Vorspann Belehlt CD Datenlänge Bestätigung/		KeineBestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF	3	'A'	0x14	'InputSource'

'Input Source': Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlange	Bestätigung/Keine Bestätigung	r-CMD Wert1	Prüfsumme
0xAA	0xFF		3	'N'	0x14	'ERR'

'ERR': Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Bildschirmmodus

- Funktion Der Anzelgemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden, Der Anzelgemodus kann nicht gesteuert werden, wenn die Videowand Funktion aktiviert ist. Dieses Steuerelement sieht nur bei Modellen mit Fernsehfunktion zur Verfügung.

• Anzeigen des Bildschirmstatus (Get Screen Mode Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x180

• Einsellen des Bildformats (Set Picture Size)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x18 1 "Screen

Mode"

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

0x01 16:9

0xC4 Zoom

0x31 Breitenzoom

0×0B 4:3

- Bestätigung

Verspann	Befei	ID	Datenlänge	Bestätigung/KeineBestätigung	r CMD Wert	Prüfsumme
0xAA	0xFF		3	'A'	0x18	'Screen Mode'

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD Wert1 Prüfsumme
0xAA	0xFF		3	'N'	0x18	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung der Bildschirmgröße

• Funktion Die Bildschirmgröße eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.
  • Anzeigen des Bildschirmformats (Get Screen Size Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x19 0

- Bestätigung

Vorspann	Befehl ID Datenlänge	Bestätigung/Keine Bestätigung		r-CMD Wert1-Prüfsumme
0xAA	0xFF	3	'X'	0x19	'Screen Size'

'Screen Size': Bildschirmgröße des Femsehers/Monitors (Bereich: 0 – 255, Einheit: Zoll)

- Keine Bestätigung

Vorspann	Befehl ID Datenlänge	Bestätigung/KeineBestätigung		r CMD Wert1		Prüfsumme
0xAA	0xFF	3	'N'	0x19	"ERR"

'ERR': Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung – PIP Ein/Aus

• Funktion
  Der PIP-Mocus des Fernsehers/Monitors kann mithilfe eines PCs aktiviert bzw. deaktiviert werden.
  Verfügbar nur in Modellen mit P.P. Funktion.
  Der Modus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert (Ein) ist.
  Diese Funktion ist in MagicInfo nicht verfügbar,

• Anzeigen des PIP-Aktivierungsstatus (Get the PIP ON/OFF Status)

Vorsparn Befehl ID Datenlänge Prüfsumme

0xAA 0x3C 0

- Aktivieren/Deaktiviem des PIP-Modus (Set PIP ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x3C T "PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP-Modus eines Geräts

1: PPEin

O: P P AUS

- Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/				1-CMD-Wert1 Prüfsumme
		KeineBestätigung
0xAA	0xFF	3	'/'	0x3C	"PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP Modus eines Geräts

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF		3	‘W’	0x3C	‘PIP’

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung – Automatische Einstellung (nur PC und BNC)

• Funktion
  Automatische Einstellung der PC-Systemanzeige mit Hilfe eines PCs.
• Anzeigen des Status der Funktion für automatische Einstellung (Get Auto Adjustment Status) Keine
• Einstellen der automatischen Einstellung (Set Auto Adjustment)

Vorspann Befehl ID Datenlänge	Daten	Prüfsumme
0xAA 0x3D	1	'AutoAdjustment'

Bestätigung
Vorspann	Befehl	D Datenlänge Bestätigung/KeineBestätigung		r-CMD	Wert1	Prüfsumme
OxAA	OxFF	3	'A'	Ox3D	"Auto Adjustment"
Keine Bestätigung
Vorspann	Befehl	D Datenlänge Bestätigung/KeineBestätigung		r-CMD Wert1		Prüfsumme
OxAA	OxFF	3	'A'	Ox3D	"ERR"

'ERR': Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung des Videowandmodus

• Funktion Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden. Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.
  • Anzeigen des Videowandmodus (Get Video Wall Mode)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5C 0

• Einstellen der Videowand (Set Video Wall Mode)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x5C 1 "Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall-Modus auf einem Gerät

: Vollbild

C. Natürlich

- Bestätigung

Vorspann Befehl ID Datenlänge Bestütigung/		Keine Bestütigung		r-CMD Wen.1 Prüfsumme
0xAA	0xTF	3	'A'	0xSC	"Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall-Modus auf einem Gerät

- Keine Bestätigung

Vorspann Bofchl ID Datenlänge Bestätigung/				r CMD Wert1		Prüfsumme
			Keine Bestätigung
0xAA	0x=F	3	'Ä'	0xxC	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Sicherheitsverriegelung

• Funktion Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet werden. Dieses Steuerelement ist verfügbar, egal ob die Stromversorgung ausgeschaltet ist oder nicht.
  • Anzeigen des Status der Tastensperre (Get Safety Lock Status)

Vorspann Befehl ID Datenlänge Prüfsumme 0xAA 0x5D 0
- Aktivieren/Deaktivieren der Lastensperre (Set Safety Lock Enable / Disable)

Vorspann Befehl ID Datenlänge 0xAA 0x5D 1 Daten Prüfsumme 'Safety Lock'

'Safety Lock': Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll
1: EIN
O:AUS
- Bestätigung

Vorspann Belehl ID Datenlänge Bestätigung/ Keine Bestätigung r-CMD Wert1 Prüfsumme 0xAA 0xFF 3 'A' 0x5D 'Safety Lock'

'Safety Lock': Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

- Keine Bestätigung

Vorspann	Betehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF		3	"N"	0x50	"ERR"

*ERR': Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand EIN

• Funktion Der PC schaltet die Videowand EIN bzw. AUS.

• Videowand-Einschaltstatus abrufen

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x84.0

• Videowand ein- bzw. ausschalten

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x841 V.Wall_On

• V.Wall_On : Am Gerät einzustellender Videowand-Code

1: Videowand EIN

0: Videowand AUS

- Bestätigung

Vorsparn Befehl ID Datenlänge Besätigung/			r-CMD Wen.1 Prüfsumme
		Keine Bestätigung
0xAA 0xFF 3 'A'	0x84	V.WaL_	On

V.Wall_On:We oben

- Keine Bestätigung

Vorspann	Befeh. ID Datenlänge Bestätigung/KeineBestätigung			CMD Wert1		Prüfsumme
0xAA	0xFF	3	'N'	0x84	ERR

"ERR"; Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand-Benutzersteuerung

• Funktion Der PC schaltet die Videowand ein bzw. aus.

• Videowandstatus abrufen

Vorspann Befehl ID Datenänge	Prüfsumme
0xAA 0x89 0

• Videowand einstellen

Vorspann	Befehl	ID	Datenlänge	Wert1	Wert2	Prüfsumme
0xAA 0x89 2		Wal_Div	Wal_SNo

Wall_Div: Am Gerät einzustellender Videowand-Te lercode

10x10-Videowandmodell

	1 2 3 4 5 6 7 8 9 10 11 12 13 14	15
Aus	0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00	0x00
1	0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E	0x1F
2	0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B 0x2C 0x2D 0x2E	0x2F
3	0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x39 0x3A 0x3B 0x3C 0x3D 0x3E	0x3F
4	0x41 0x42 0x43 0x44 0x45 0x46 0x47 0x48 0x49 0x4A 0x4B 0x4C 0x4D 0x4E	0x4I
5	0x51 0x52 0x53 0x54 0x55 0x56 0x57 0x58 0x59 0x5A 0x5B 0x5C 0x5D 0x5E	0x5F
6	0x61 0x62 0x63 0x64 0x65 0x66 0x67 0x68 0x69 0x6A 0x6B 0x6C 0x6D 0x6E	0x6F
7	0x71 0x72 0x73 0x74 0x75 0x76 0x77 0x78 0x79 0x7A 0x7B 0x7C 0x7D 0x7E	N/A
8	0x81 0x82 0x83 0x84 0x85 0x86 0x87 0x88 0x89 0x8A 0x8B 0x8C N/A N/A	N/A
9	0x91 0x92 0x93 0x94 0x95 0x96 0x97 0x98 0x99 0x9A 0x9B N/A N/A N/A	N/A
10	0xA1 0xA2 0xA3 0xA4 0xA5 0xA6 0xA7 0xA8 0xA9 0xAA N/A N/A N/A	N/A
11	0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x39 N/A N/A N/A N/A	N/A
12	0xC1 0xC2 0xC3 0xC4 0xC5 0xC6 0xC7 0xC8 N/A N/A N/A N/A N/A	N/A
13	0xD1 0xD2 0xD3 0xD4 0xD5 0xD6 0xD7 N/A N/A N/A N/A N/A N/A	N/A
14	0xE1 0xE2 0xE3 0xE4 0xE5 0xE6 0xE7 N/A N/A N/A N/A N/A N/A	N/A
15	0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A	N/A

Wall_SNo : Am Gerät einzustelender Produktnummer Code

10x10-Videowandmodell: (1 \~ 100)

Nummer einstellen	Daten
1.0x01
2.0x02
...
99.0x63
100.0x64

• Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/			KeineBestätigung	r-CMD Wert1 Wert2 Prüfsumme
0xAA	0xFF	4	'A'	0x89	Wall_Div	Wall_SNo
• Keine Bestätigung
Vorspann Befehl	ID	Datenlänge Bestätigung/KeineBestätigung		r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'N'	0x89	EBR

*ERR': Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Kapitel 03

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen

Vorbereitungen vor dem Anschließen

Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.

Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden

Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

Schließen Sie die Tonanschlüsse korrekt an: links = weiß und rechts = rot.

Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

Anschließen an einen PC

• Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
• Sie können den PC auf vielerlei Weise an das Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Anschließen mit einem D-SUB-Kabel (analog)

SAMSUNG RGB IN RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

Anschließen mit einem DVI-Kabel (digital)

SAMSUNG DVI/ MAGICINFO IN RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

Sie können den DVI-Anschluss am Produkt mit einem DVI-HDMI-Adapter als HDMI-Anschluss verwenden.

SAMSUNG DVI / MAGICINFO IN

Anschließen mit einem HDMI-DVI-Kabel

Nachdem Sie einen Computer mit einem HDMI DVI Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Computer zu ermöglichen.

• Ton → HDMI Ton auf PC(DVI) einstellen
- Bild → jeden Bildschirmmodus unter Bildmodus auf Text einstellen
- System → Allgemein → HDMI-Hotplug auf Aus einstellen

SAMSUNG HDMI IN RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

Anschließen mit einem HDMI-Kabel

SAMSUNG HDMI IN

Anschließen mit einem DP-Kabel

SAMSUNG DP IN

• Vorsichtsmaßnahmen bei Verwendung von DP
Um die Standby-Leistungskapazität zu erhöhen, beendet das Gerät die DP-Kommunikation, wenn es ausgeschaltet wird oder in den Energiesparmodus wechsel.
Wenn das Gerät während der Verwendung von zwei Monitoren ausgeschaltet wird oder in den Energiesparmodus geht, können Änderungen der Monitoreinstellungen nicht aktualisiert werden. Die Bildschirmausgabe ist daher möglicherweise nicht wie gewünscht.
Wenn dieses Problem auftritt, stellen Sie vor Verwendung des Geräts Max. Energiesparen auf Aus ein.
Ehrige Grafikkarten, die den DP-Standard nicht einhalten, verhindern möglicherweise, dass der Windows-Start-/BIOS-Bildschirm angezeigt wird, wenn sich das Gerät im Energiesparmodus befindet. Stellen Sie in diesem Fall sicher, dass Sie das Gerät einschalten, bevor Sie den PC einschalten.
Der Display Port (DP IN): Anschluss und das mitgelieferte DP Kabel entsprechen den VESA Normen, bei Verwendung eines DP-Kabels, das nicht die VI SA-Normen erfüllt, funktioniert das Gerät möglicherweise nicht richtig. Samsung Electronics haftet nicht für Probleme bei der Verwendung eines Kabels, das nicht diese Normen einhält.
Verwenden Sie nur ein DP-Kabel, das in den VESA-Normen spezifiziert ist.
Die DBE- und DM32E-Modelle werden nicht unterstützt.

Anschließen eines externen Monitors

- Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Der DP OUT-Anschluss ist nur verfügbar, wenn die Eingangsquelle PC, DVI, HDMI (PC angeschlossen), DisplayPort, MagicInfo oder MagicInfo S ist.

Wenn Sie Inhalte mit Wdg.-Ger. (MagicInfo S) auf dem Startbidschirm wiedergeben, wird Loopout nur für Bilder unterstützt. Die Funktion wird für Stimmen nicht unterstützt.

Die DBE und DM32E Modelle werden nicht unterstützt.

Anschließen an ein Videogerät

• Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
• Sie können das Videogerät über ein Kabel anschließen. Die Anschlussteile können je nach Produkt unterschiedlich sein. Drücken Sie die Taste SOURCE auf der Ferbedienung, um die Quelle zu ändern.

Anschließen mit einem AV-Kabel

Anschließen mit dem Component-Kabel

Anschließen mit einem HDMI-DVI-Kabel

Es erfolgt keine Tonausgabe, wenn das Gört über ein HDMI/DVI Kabel an das Videogerät angeschlossen ist. Verbinden Sie deshalb zusätzlich die Audioanschlüsse des Gört über ein Audiokabel mit denen des Videogeräts.

Nachdem Sie ein Videogerät mit einem IDMI-DVI-Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Videogerät zu ermöglichen:

Sie können den DM-Anschluss am Produkt, mit einem DM-HDMI-Adapter als HDMI-Anschluss verwenden.

Ton → HDMI Ton auf AV(HDMI) einstellen

Bild → jeden Bildschirmmodus unter Bildmodus auf Video/Bild einstellen

System → Allgemein → HDMI-Hotplug auf Ein einstellen

Die unterstützten Auflösungen sind 1080p (50/60 Hz), 720p (50/60 Hz), 480p und 576p.

SAMSUNG HDMI IN RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

SAMSUNG DVI / MAGICINFO IN

Anschließen mit einem HDMI-Kabel

Mit einem HDMI-Kabel oder HDMI-DVI-Kabel (bis zu 1080p)

• Für eine bessere Bild- und Tongualität sollten Sie digitale Geräte über ein HDMI-Kabel anschließen.
• Ein HDMI-Kabel unterstützt digitale Video- und Audiosignale und benötigt kein Audiokabel
• Verwenden Sie HDMI-/DVI- und Audiokabel, um das Gerät mit einem digitalen Gerät zu verbinden, das keinen HDMI-Ausgang hat.
• Das Bild wird möglicherweise nicht normal angezeigt (falls überhaupt) oder Audio funktioniert nicht, wenn ein externes Gerät, das eine ältere Version des HDMI-Modus verwendet, am Gerät angeschlossen wird.
  Wenn ein solches Problem auftritt, fragen Sie den Hersteller des externen Geräts nach der HDMI-Version und fordern ggf. ein Upgrade an.
• Verwenden Sie ausschließlich ein HDMI-Kabel mit einem Durchmesser von maximal 14 mm.
• Verwenden Sie ein zertifiziertes HDMI-Kabel. Andernfalls wird möglicherweise kein Bild angezeigt oder es tritt ein Verbindungsfachlor auf.
• Ein normales High-Speed HDMI- oder ein HDMI-Kabel mit Ethernet wird empfohlen. Dieses Gerät unterstützt nicht die Ethernet-Funktion über HDMI.

SAMSUNG HDMI IN

Anschließen an ein Audiosystem

Die Anschlussteile können je nach Produkt unterschiedlich sein.

SAMSUNG AUDIO OUT

Anschließen des LAN-Kabels

Die Anschlussteile können je nach Produkt unterschiedlich sein.

SAMSUNG RJ45

- Verwenden Sie ein Cat 7-Kabel (STP ^x -Typ) für die Verbindung. ^x Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).

Ändern der Eingangsquelle

Quelle

SOURCE → Quelle

Quelle Magichris S Magichris S HDMI Component A/ PC Um zu "Optionen" zu wechsel, drücker Sie die Einbetaste und halten Sie die gedrückt. SAMSUNG

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

- Mit der MagicIWB S-Software können Sie eine Vielzahl von Inhalten auf einem großen Touchscreen-Monitor wiedergeben. Gestalten Sie Ihre Meetings und Konferenzen mit dieser Software lebendiger.

Zur Verwendung von MagiclWB S müssen. Sie einen Touch-Schutz erwerben und am Monitor anbringen. Touch-Schutze sind separat erhältlich. Weitere Informationen finden Sie in der Bedienungsanleitung des Touch-Schutzes.

Die MagicIWB S-Bedienungsanleitung kann von http://www.samsung.com/displaysolutionsheruntergeladen werden.

Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen.

Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen.

Die Eingangsquelle kann auch geändert werden, indem Sie auf der Fernbedienung die Taste SOURCE drücken.

Der Bildschirm wird möglicherweise nicht korrekt angezeigt, wenn Sie ein falsches externes Gerät ausgewählt haben.

Zür Anzeige von ausführlichen Informationen über angeschlossene Geräte drücken Sie die Taste TOOLS auf der Seite Quelle.

Name bearb.

SOURCE → Quelle → TOOLS → Name bearb. → ENTER

Sie können den Namen eines angeschlossenen externen Geräts ändern

In der Liste können die folgenden externen Geräte aufgeführt sein. Quelle Geräte in der Liste können je nach ausgewählter. Quelle unterschiedlich sein.

PC / Kabel-STB / Sat-STB / PVR-STB / Spiel / Blu-ray / DVD / VCR / AV-Receiver / Camcorder / DVI PC / DVI-Geräte / TV / IPTV / HD DVD / DMA

Information

SOURCE → Quelle → TOOLS → Information → ENTER

Sie können detaillierte Informationen zum ausgewählten externen Gerät anzeigen.

Kapitel 04 Verwenden von MDC

MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC genau können. Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich.

Installieren und Deinstallieren des Programms MDC

Installieren

Die Installation von MDC kann durch die Grafikkarte, dem Motherboard und den Netzwerkbedingungen beeinträchtigt werden.

1 Klicken Sie auf das MDC Unified-Installationsprogramm.
2 Wählen Sie eine Sprache für die Installation aus. Klicken Sie anschließend auf „OK“.
3 Klicken Sie auf, Next ^1 , wenn der „Welcome to the InstallShield Wizard for MDC_Unfied“ Bildschirm angezeigt wird.
4 Wählen Sie im Bildschirm „License Agreement“ „I accept the terms in the license agreement“ aus, und klicken Sie auf „Next“.
5 Füllen Sie im Bildschirm „Customer Information“ alle Informationsfelder aus, und klicken Sie auf „Next“.
6 Wählen Sie im Bildschirm „Destination Folder“ den Pfad des Verzeichnisses aus, in dem Sie das Programm installieren möchten, und klicken Sie auf „Next“.

Wenn Sie den Pfad des gewünschten Verzeichnisses nicht angeben, wird das Programm im Standardverzeichnis installiert.

7 Überprüfen Sie im Bildschirm „Ready to Install the Program“, ob der Pfad des gewünschten Verzeichnisses korrekt ist, und klicken Sie auf „Install“.

8 Der Fortschritt des Installationsprozesses wird angezeigt.

9 Klicken Sie im Bildschirm, InstallShield Wizard Complete auf, Finish.

Wahlen Sie „Launch MDC Unified“ aus, und klicken Sie auf „Finish“, um MDC sofort auszuführen.

10 Nach der Installation wird auf dem Desktop das MDC Unified-Verknüpfungssymbol erstellt.

Das MDC-Ausführungssymbol wird je nach Betriebssystem oder den technischen Daten des Geräts möglicherweise nicht angezeigt.

Drücken Sie die F5-Taste, wenn das Ausführungssymbol nicht angezeigt wird.

Deinstallieren

1 Wählen Sie im Startmenü Einstellungen > Systemsteuerung aus, und doppelklicken Sie auf Software.
2 Wählen Sie MDC Unified aus der Liste aus und klicken Sie auf Ändern/Entfernen.

Verbinden mit MDC

Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung)

Die seriellen Anschlüsse an PC und Bidschirm müssen über ein serielles RS-232C-Kabel verbunden sein.

Verwenden von MDC über Ethernet

Geben Sie die IP. Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN Kabels miteinander verbunden werden.

Verbinden über ein direktes LAN-Kabel

Mehrere Geräte können über den RJ45-Port am Gerät und über die LAN-Ports am Hub angeschlossen werden.

Monitor 2

Verbinden über ein gekreuztes LAN-Kabel

Mehrere Geräte können am RS232C IN/OUT-Anschloss des Geräts angeschlossen werden.

SAMSUNG RS232C OUTRJ45 RS232C IN RS232C OUT RS232C IN Monitor 1 Monitor 2 Computer

Kapitel 05 Home-Funktion

Dieses Programm finden Sie unter Unterstützung → Zu Startseite. Kann mit der Taste HOME auf der Embildierung aufgrufen werden.

Wdg.-Ger.

HOME → Wdg.-Ger. → ENTER

Wdg.-Ger. Zeitplan Vorlage

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Um das Programm Wdg.-Ger. zu nutzen, stellen Sie Abspielen mit auf MagicInfo in System ein.

Sie können unterschiedliche Inhalte wie beispielsweise Sender mit zugewiesenen Zeitplänen, Vorlagen oder Dateien wiedergeben.

Mit den folgenden Methoden können Sie Kanäle oder Inhalte wiedergeben.

• Netzwerkkanal: Geben Sie Inhalte vom Server wieder.
  Achten Sie beim Ausführen von Netzwerkkanal darauf, dass das Produkt mit dem Server verbunden ist.
• Lokaler Sender: Geben Sie Inhalte vom internen Speicher oder von externem Speicher wieder.

Genehmigen eines angeschlossenes Geräts auf dem Server

Genehmigen des Lite Servers

- Stellen Sie MaglcInfo-Modus auf Lite ein unter Servernetzwerkelnstellungen. Sie können den Lite Server genehmigen und gleich verwenden. Kündigurieren Sie vor der Gerätefristigabe zunächst die Server Netzwerkelnstellungen.

1 Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.

User ID Login Password Print Contact the administerly Copyright 2009 - 2013 Samsung Electronics All rights reserved MagicHo

2 Geben Sie Ihre ID und Ihr Kennwort ein, um sich anzumolden.

3 Wählen Sie aus der oberen Menüleiste Device aus.

4 Wählen Sie aus den Menüs auf der linken Seite Lite aus.

5 Wahlen Sie aus den Untermenüs von Lite Unapproved aus.

6 Klicken Sie in der Liste der nicht genehmigten Lite-Gerate auf die Schaltfläche Approve Ihres Geräts.

7 Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen.

• Device Name: Geben Sie den Namen des Geräts ein.
• Device Group: Wahlen Sie ... aus, um die Gruppe anzugeben.
• Location: Geben Sie den aktuellen Standort des Geräts ein.

Wenn Sie die INFO-Taste auf der Fernbedienung drücken, während ein Netzwerkprogramm ausgeführt wird, werden die Details des Zeitplans angezeigt. Prüfen Sie, ob das richtige Gerät ausgewählt ist, indem Sie die Geräte ID in den Details anzeigen.

8 Öffnen Sie das Menu All, um zu überprüfen, ob das Gerät registriert wurde.

9 Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er heruntergeladen wurde.

Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im

Wenn ein Gerät aus der Liste der vom Server zugelassenen Geräte gelöscht wird, startet das Gerät neu, um seine Erstellungen zurückzusetzen.

Einstellen der aktuellen Uhrzeit

Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit von der aktuellen Uhrzeit des Servers unterscheidet.

1 Genen Sie zu den Registerkarten Device → Time.

2 Wählen Sie Ihr Gerät aus.
3 Wahlen Sie Clock Set aus, und synchronisieren Sie die Zeit mit dem Server.

• Bei der ersten Herstellung einer Verbindung mit dem Server wird die Zeit am Gerät auf die GMT-Zeit der Region, in der der Server installiert ist, eingestellt.
  • Die Zeit kann am Gerät wie in Schritt 3 gezeigt vom Server aus eingestellt werden.
• Wenn Sie das Gerät aus- und wieder einschalten, wird die Zeit am Gerät auf die letzte vom Server aus eingestellte Zeit zurückgesetzt.

Weitere Informationen zur Verwaltung von Zeiten (Planen, Feiertage usw.) finden Sie im .

Genehmigen des Premium Servers

- Stellen Sie MagicInfo-Modus auf Premium ein unter Servernetzwerkeinstellungen. Sie können den Premium Server genehmigen und gleich verwenden.

Könfigurieren Sie vor der Gerätefreigabe zunächst die Server-Netzwerkeinstellungen.

1 Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.

2 Geben Sie Ihre ID und Ihr Kennwort ein, um sich anzumelden.

3 Wahlen Sie aus der oberen Menuleiste Device aus.

4 Wahlen Sie aus den Menüs auf der linken Seite Premium aus.

5 Wählen Sie aus den Untermenös von Premium Unapproved aus.

6 Klicken Sie in der Liste der nicht genehmigten Premium-Gerate auf die Schattläche Approve Ihres Geräts.

7 Geben Sie die erforderlichen Informationen ein, um das Gerät zu genenmigen.

• Device Name: Geben Sie den Namen des Geräts ein.
• Device Group: Wäh en Sie ... aus, um die Gruppe anzugeben.
• Location: Geben Sie den aktuellen Standort des Geräts ein.

Wenn Sie die INFO-Taste auf der Fernbedienung drücken, während ein Netzwerkprogramm ausgeführt wird, werden die Details des Zeitplans angezeigt. Prüfen Sie, ob das richtige Gerät ausgewählt ist, indem Sie die Geräte ID in den Details anzeigen.

8 Ölfnen Sie das Menü All, um zu überprüfen, ob das Gerät registriert wurde.

9 Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er heruntergeladen wurde.

Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im .

Wenn ein Gerät aus der Liste der vom Server zugelassenen Geräte gelöscht wird, startet das Gerät neu, um seine Einstellungen zurückzusezen.

Einstellen der aktuellen Uhrzeit

Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit von der aktuellen Uhrzeit des Servers unterscheidet.

1 Genen Sie zu den Registerkarten Device → Time.

2 Wählen Sie Ihr Gerät aus.
3 Wahlen Sie Clock Set aus, und synchronisieren Sie die Zeit mit dem Server.

• Bei der ersten Herstellung einer Verbindung mit dem Server wird die Zeit am Gerät auf die GMT-Zeit der Region, in der der Server installiert ist, eingestellt.
  • Die Zeit kann am Gerät wie in Schritt 3 gezeigt vom Server aus eingestellt werden.
• Wenn Sie das Gerät aus- und wieder einschalten, wird die Zeit am Gerät auf die letzte vom Server aus eingestellte Zeit zurückgesetzt.

Weitere Informationen zur Verwaltung von Zeiten (Planen, Feiertage usw.) finden Sie im .

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Netzwerkkanal

Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server wieder.

- Im Wdg.-Ger. Menü können Sie sehen, ob der Server verbunden ist (genehmigt). Um zu sehen, ob der Server verbunden ist, wenn ein Netzwerkkanal ausgeführt wird, drücken Sie INFO auf der Fernbedienung.

1 Wählen Sie Netzwerkkanal im Menü Wdg.-Ger.

Die Meldung Kein Sender wird angezeigt, wenn unter Netzwerkkanal kein Kanal registriert ist.

2 Netzwerkkanal wird ausgeführt.

Lokaler Sender

Spielen Sie eine Aufstellung oder einen Kanal ab, der auf diesem Produkt konfiguriert wurde.

1 Wählen Sie Lokaler Sender im Menü Wdg.-Ger.

Die Meldung Kein Sender, wird angezeigt, wenn unter Lokaler Sender kein Kanal registriert ist.

2 Lokaler Sender wird ausgeführt.

Veröffentlichte Inhalte

Spielen Sie eine auf einem angeschlossenen USB-Gerät gespeicherte Vorlage ab.

Die Funktion Veröffentlichte Inhalte wird nur angezeigt, wenn ein USB-Gerät mit Vorlagen angeschlossen wird.

Inhalt laut Zeitplan wiedergeben

Eigene Vorlagen

Spielen Sie eine im internen Speicher des Produkts unter Eigene Vorlagen aogespeicherte Vorlage ab.

Auf der Wdg.-Ger.-Seite verfügbare Funktionen

Die Wdg.-Ger.-Listenseite bietet die folgenden Funktionen.

• Gerät
• Wählen Sie Intern oder USB für die Suche nach der gewünschten Medienliste.
• Alle / Intern / USB
• Inhalt Wählen Sie einen Inhaltstyp als Suchkriterium für die gewünschte Inhaltsliste.
• Alle / Video / Bld / PDF / Flash / Office / Elgene Vorlagen

- Sortleren nach Geben Sie das Sortierkriterium für den Inhalt ein. - Datelname / Kürzl. wiederg.

- Optionen

Menüpunkte auf der Wdg.-Ger.-Seite

Optionsname Wirkung

Ausw. wiederg.	Gewünschten Inhalt auswahlen und wiedergeben.
Senden	Kopien von Inhalten auf ein anderes Speichermedium.
Entfernen	Gewünschten Inhalt löschen.
Einstell.	Einzelne Eigenschaften von Inhalten konfigurieren.Ausführliche Informationen zur FunktionEinstell.finden Sie auf der folgenden Seite.

Wdg.-Ger.-Seite Menü Einstell.

Einstell.

Einstell. Wärker, für den Speichwert aus, noch die Applaturen Senter aus dem der werden beaufträge als werden solen. Standarder: pattern Bildinstrument Anzuergedauer Übergangeführt Inhaltungsrechnung Technik Uniforset

• Das angezeigte 3ild kann je nach Modell unterschiedlich sein.

Standardspeicher

Wählen Sie den Speicherort aus, auf den nach Zeitplan ausgewählte Kanäte aus dem Netzwerk heruntergeladen werden sollen.

- Intern / USB / SD-Karte

Bildformat

Stellen Sie das Bildschirmformat für Inhalt ein.

Wenn Blldformat auf Video oder Blld eingestellt ist

• Vollbildschirm / Originalgröße / Bildschirm anpassen

Wenn Bildformat auf PDF oder Office eingestellt ist

• Vollbildschirm / Originalgröße

Diese Funktion ist nur für Video, Bild, PDF und Office Dateien verfügbar.

Anzeigedauer

Stellen Sie die Anzeigedauer für jede Seite einer Diashow ein.

Diese Funktion ist nur für Bild-, PDF-, Flash- und Office-Dateien verfügbar.

Übergangseffekt

Konfigurieren Sie Übergangseffekte zwischen Seiten oder Szenen in einer Diashow oder Videodatel.

- Kein Effekt / Ausbl.1 / Ausbl.2 / Jalousle / Spirale / Schachbrett / Linear / Treppe / Wischen / Zufall

Diese Funktion ist nur für Bild Dateien verfügbar.

Inhaltsausrichtung

Wechseln Sie bei der Inhaltswiedergabe zwischen den Wiedergabernodi Querformat und Hochformat

• Querformat / Hochformat

Wenn Inhaltsausrichtung Hochformat Format ist, wird der VPS Videocode nicht unterstützt.

Quelle ist nicht verfügbar, wenn Inhaltsausrichtung auf Hochformat eingestellt ist.

Standardinhalt

Der Standardinhalt wird angezeigt, wenn Sie einen Sender wiedergeben, auf dem derzeit keine Programme geplant sind.

- Kein Effekt

Sicher entfernen

Entfernt USB-Speicher sicher

Zurücksetzen

Setzt alle Werte unter Einstell. auf die Werte bei Auslieferung (Kauf) zurück.

Wenn Inhalt ausgeführt wird

Anzeigen der Details des Inhalts, der ausgeführt wird

Information Unitekt 200CM Top Normal/Normal Kanal Nummer: Kone Sondere ausgewicht Kanalname: Kone Sondere ausgewicht Software version: FTP OF APP 5371 Kone Bngr zum Horsene Nord OK

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Drücken Sie die Taste INFO auf der Fernbedierung.

• Uhrzeit
- Typ Typ des gerade wiedergegebenen Kanals Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender
- Kanal-Nummer: Zugeordnete Nummer des gerade wiedergegebenen Kanals Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.
- Kanalname: Name des gerade wiedergegebenen Kanals Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender
- Softwareversion: Zeigt die Softwareversion eines Geräts an.
• Mac-Adresse: Zeigt die Original-ID eines Geräts an
- Tags: dem Gerät vom Server zugewiesene Tag-Einstellungen - Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender
• USB: Zeigt den Verbindungsstatus eines USB-Geräts an.

• Server: Zeigt den Verbindungsstatus (Verbunden, Nicht verbunden oder Nicht genehmigt) des Servers an

Ändern der Einstellungen des Inhalts, der ausgeführt wird

W-Late Blomodus Tomgicus Vilecer

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.
• Diese Funktion ist nicht verfügbar, wenn inhalt über Videowand wieergegeben wird.

Drücken Sie die Taste TOOLS auf der Feinbedienung während einer Wiedergabe, um Einstellungen wie Bildmodus und Tonmodus zu konfigurieren.

W.-Liste

Anzeige einer Liste mit Inhalten, die gerade wiedergegeben werden.

- Musik

Einstellen der Hintergrundmusik für den gerade wiedergegebenen Inhalt.

Bildmodus

Passt die Bildschirmeinstellungen für den gerade wiedergegebenen Inhalt an

- Geschäft & Kaufhaus / Büro & Schule / Terminal & Station / Videowand / Kallbriert

- Tonmodus

Passt die Audioinstellungen für den gerade wiedergegebenen Inhalt an

- Standard / Musik / Film / Klare Stimme / Verstärken

Wiederh.

Legt den Wiederholmodus fest.

- Eins / Alle

Mit Wdg.-Ger. kompatible Dateiformate

• Die unterstützten Dateisysteme sind FAT32 und NTFS.
- Eine Datei mit einer vertikalen und horizontalen Auflösung, die größer als die maximale Auflösung ist, kann nicht wiedergegeben werden. Überprüfen Sie die vertikale und horizontale Auflösung der Datei.
- Überprüfen Sie die unterstützten Video- und Audio-Codec-Typen und -Versionen.
- Überprüfen Sie die unterstützten Dateiformate. - Flashplayer 11.0 und älter sowie Flash Air 3.0 und älter werden unterstützt. - Unterstützung für PowerPoint-Versionen 97 – 2007
- Nur das zuletzt angeschlossene USB-Gerät wird erkannt.

Netzwerkprogramm in mehreren Frames

Wiedergabeeinschränkungen

• Es können maximal zwei Videodateien (Video) gleichzeitig wiedergegeben werden.
• Bei der Wiedergabe von Videodateien mit vertikalen Dimensionen von 1080p oder größer kann jeweils nur eine Datei wiedergegeben werden.
• Auf einer Folie können maximal vier 4096 x 4096-Bilddateien gleichzeitig wiedergegeben werden.
• Mehr als eine Flash-Datei kann nicht wiedergegeben werden.
• Wenn ein Eingangsquellenelement vorhanden ist, können jeweils nur eine Videodatei bzw. eine Folie gleichzeitig wiedergegeben werden.
• Bei einer Kombination von „Videodateien + Flash-Dateien + Eingangsquellenelemente“ werden folgende Kombinationen von verschiedenen Inhaltsdatelen, die gleichzeitig wiedergegeben werden können, unterstützt:
• Video + Flash
• Video + Eingangsquellenelement
• Flash + Eingangsquellenelement
• Bei Office-Dateien (PowerPoint und Word) sowie PDF-Dateien wird jeweils nur ein Dateityp gleichzeitig unterstützt.
  • LFD (Jfd)-Dateien werden nicht unterstützt.

Einschränkungen beim Tonausgang

• Es kann nur ein Tonausgang verwendet werden.
• Wiedergabepriorität: Flash-Datei > Netzwerk-Hintergrundmusik > Lokale Hintergrundmusik > Videodatei im vom Benutzer ausgewählten Hauptrahmen
  Netzwerk-Hintergrundmusik Einstellungen können beim Erstellen eines Serverzeitplans in Schritt 1 konfiguriert werden.
  Lokale Hintergrundmusik: Einstellungen für die lokale Hintergrundmusik können mithilfe der Tools konfiguriert werden, die beim Drücken der Taste TOOLS während der Wdg.-Ger.-Wiedergabe angezeigt werden.
  Vom Benutzer ausgewählter Hauptrahmen: Hauptrahmen-Einstellungen können beim Erstellen eines Serverzeitplans in Schritt 2 konfiguriert werden.

Vorlagendateien und LFD (.Ifd)-Dateien

Einschränkungen

- Stellen Sie sicher, dass im Intern/USB-Speicher ein verteilter Ordner (Inhalt/Zeitpläne) vorhanden ist.

Wiedergabeeinschränkungen

• Maximal zwei Videodateien (Video) können wiedergegeben werden.
- Mehr als eine Flash Datei kann nicht wiedergegeben werden.
- Bei Office-Dateien (PowerPoint und Word) sowie PDF-Dateien wird jeweils nur ein Dateityp gleichzeitig unterstützt.
- Mehrere Videos (Video) können auf einer einzigen Anzeige einer Videowand nicht gleichzeitig wiedergegeben werden.

Einschränkungen beim Tonausgang

• Es kann nur ein Tonausgang verwendet werden.
• Wiedergabepriorität: Flash-Datei > Netzwerk-Hintergrundmusik > Lokale Hintergrundmusik > Videodatei im vom Benutzer ausgewählten Hauptrahmen

Inhalt

Dateierweiterung Container Video-Codec Auflösung Framerate				(fps)	Bitrate (Mbps)	Audio-Codec
*.avi	AVI	DivX 3.11 / 4x / 5x / 6x 1920 x	1080 6~30 30			AC3
*.mkv	MKV					LPCM
*.asf	ASI					AAC
*.wmv	MP4	MPIG4 SP/ASP				HE-AAC
*.mp4	3GP					WMA
*.mov	VIO					DD+
*.3gp	VOB	H.264 BP/MP/HP				MPEG(MP3)
*.vro	PS					DTS Core
*.mpg	IS	Motion JPEG				G.711 (ALaw, μ-Law)
*.mpeg
*.ts		Windows Media Video v9
*.tp
*.trp		MPEG2
*.flv
*.vob
*.svi		MPEG1
*.m2ts
*.mts		VP6 640 x 480 4
*.divx

Video Audio Grafik

3D-Video wird nicht unterstützt.Inhalte mit einer Auflösung, die höher als die in der Tabelle oben aufgeführte Auflösung ist, werden nicht unterstützt.Videoinhalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben aufgeführte Rate ist, können zu digitalen Störungen bei der Videowiedergabe führen.Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.Einige USB-Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem PlayerUnterstützung von H.264 bis Level 4.1H.264 FMO/ASO/PS, VCT SP/MP/AP L4 und AVCHD werden nicht unterstützt.Fur alle Videocodecs außer MVC, VP8 und VP6:– unter 1280 x 720: max. 60 Frames– über 1280 x 720: max. 30 FramesGMC 2 oder höher wird nicht unterstützt.Unterstützt nur 8D MVC Spec.Jeweils nur eine Videodatei kann wiedergegeben werden, wenn Videodateien auf dem Monitor nicht kompatible Codecs verwenden oder die Auflösung 1080 x 1920 beträgtWenn nur eine Videodatei wiedergegeben wird, wird der Seamless-Modus unter den folgenden Bedingungen nicht unterstützt:– Inkompaibler Codec (MVC, VP3, MJPEG) ↔Inkompaibler Codec– Inkompaibler Codec ↔ Kompaibler Codec– Die Auflösung unterscheidet sich von der des Monitors– Die Frequenz unterscheidet sich von der des Monitors

Audioinhalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben aufgeführte Rate ist, können zu digitalen Störungen bei der Audiowiedergabe führen.Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.Einige USB Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem Player.Unterstützt bis WMA 10 Pro mit 5.1 Kanälen Verlustfreies WMA Audio wird nicht unterstützt.QCELP, AMR NB/WB werden nicht unterstützt.

Kompatibres Grafikdateiformat: JPEG, PNG, BMP– 32 Bit., 24 Bit- und 8 Bit BMP Datoien werden unterstützt.Unterstützte maximale Auflösung: 4096 x 4096Unterstützte maximale Dategröße: 20MBUnterstützte Bidelfekte: 9 Effekte (Ausbl.1, Ausbl.2, Jalousle, Spirale, Schachbrett, Linear, Treppe, Wischen, Zufall)

Flash Power Point PDF

Flashplayer 11.0 und älter sowie Flash Air 3.0 und älter werden unterstützt.Flash-AnimationKompatisibles Dateiformat: SWFEmpfchliene Aullosung: 1280 x /20VorsichtEine mit Flash Player auf einem Windows-Berebssystem vergleichbare Leistung kann nicht garantiert werdenBol der Erstellung von Inhalten ist eine Optimierung erforderlich.Flash-VideoKompatisibles Dateiformat: FLYVideoCodec: H.264 BPAullosung: 1920 x 1080AudioCodec: H.264 BPVorsichtDas Dateiformat: I4V wird nicht unterstütztScreen Video wird nicht unterstützt.

Kompatible Textdateiformate:Erweiterung: ppt, optxVersion: Office 97 ~ Office 2007Nicht unterstützte FunktionenAnimationseffekt3D-Formen (werden in 2D dargestellt)KopF- und Fußzeilen (einige Unterfunktionen werden nicht unterstützt)Word ArtAusrichtenBeim Ausrichten von Gruppen kann ein Fehler auftreten:Office 2007SmartArt wird nicht vollständig unterstützt:97 von 115 Unterfunktionen werden unterstützt:Einfügen von ObjektenZeichen halber BreiteZeichenabstandDiagrammeVertikaler TextEinige Unterfunktionen werden nicht unterstützt.Foliennotizen und Handzettel

Kompatible Textdateiformate:Erweiterung: pofNicht unterstützte FunktionenInnalte mit weniger als 1 Pixel werden nicht unterstützt, weil sonst die Leistung sinkt.Innalte mit maskierten oder gekachelten Bildern werden nicht unterstützt.Innalte mit gedrehtem Text werden nicht unterstützt.3D-Schatteneffekte werden nicht unterstützt.Einige Zeichen werden nicht unterstützt (Sonderzeichen sind möglicherweise unleserlich).

WORD Vorlagendateien LFD Streaming

Kompatible Textdateiformate:- Erweiterung: doc., dock- Version: Office 97 ~ Office 2007Nicht unterstützte Funktionen- Seitenhintergrundelfekt- Einige Absatzstile- Word Art-Ausrichten- Beim Ausrichten von Gruppen kann ein Fehler auftreten.- 3D Formen (werden in 2D dargestellt)- Office 2007SmartArt wird nicht vollständig unterstützt. 97 von 115 Unterfunktionen werden unterstützt.- Diagramme- Zeichen halber Breite- Zeichenabstand- Vertikaler Text- Einige Unterfunktionen werden nicht unterstützt- Folennodzen und Handzettel

Erstellung/Bearbeitung/Wiedergabe ist nur in Vorlage verfügbar.

Unterstützt in Netzwerkkanal und Lokaler SenderKompatible Textdateiformate:- Erweiterung: Jfd

Unterstützte Streaming- Protokolle: mms, RTP, HTTP-Es werden nur Videoinhalte unterstützt

Mit Videowall kompatible Dateiformate

Weitere Informationen finden Sie im .

Video Grafik

3D-Video wird nicht unterstützt.Innalle mit einer Auflösung, die höher als die in der Tabelle oben aufgeführte Auflösung ist, werden nicht unterstützt.Videoinnalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben aufgeführte Rate ist, können zu digitalen Störungen bei der Videoswiedergabe führen.Videoinnalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.Einige USB Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem Player.Unterstützung von H.264 bis Level 4.1H.264 FMO/A50/RS, VC1 SP/MP/AP L4 und AVCHD worden nicht unterstützt.Für alle Videocodecs außer MVC, VP8 und VP6:– unter 1280 x /20: max. 60 Frames– über 1280 x /20: max. 30 FramesGMC 2 oder höher wird nicht unterstützt.Unterstützt nur BD MVC Spec.Einige Codecs werden möglicherweise nicht im Hochformat-Wiedergabemocius unterstützt.

Kompatibles Grafikdaleiformat: jpeg, brmp, pngUnterstützte maximale Auflösung: 15.360 x 8.640Floch aufgelöste Bilder benötigen möglicherweise länger, bis sie auf dem Bildschirm angezeigt werden.

Einschränkungen

• Pro Client kann nur eine Videodatei (Video) wiedergegeben werden.

Auf der Anzeigen einer Videowand können unterschiedliche Inhaltsdaten wiedergegeben werden,

Auf einer einzelnen Anzeige einer Videowand können nicht zwei Videodateien (Vdeo) wiedergegeben werden.

Verfügbar Nicht verfügbar

Auf der Zeitplan-Seite verfügbare Funktionen

Die Zeitplan-Seite bietet die folgenden Funktionen.

• Typ
- Lokal: Hinzufügen oder Bearbeiten von Programmplänen.
- Netzwerk: Anzeige des auf dem Server konfigurierten Netzwerkprogrammplans.
Gerät
- Anzeige des Namens eines verbundenen Speichermediums.
Diese Option ist nur aktiviert, wenn Typ auf Lokal eingestellt ist unter Gerät
- Optionen

Menüpunkte auf der Zeitplan-Seite

Optionsname Wirkung

Senden	Senden von konfigurierten Programmplänen auf ein anderes Speichermedium, Entspricht, der PC-Kopierfunktion.
Entfernen	Löschen von Programmplänen.

Konfigurieren von Kanalprogrammplänen

Wiedergeben von Medieninhalten, wie z. B. Videos, Fotos und Musik zu einem gewünschten Zeitpunkt.

1 Wählen Sie einen Kanal für die Konfiguration aus.
2 Wählen Sie Video-, Musik und Fotoinhalte, die Sie dem Kanalprogrammplan hinzufügen möchten.
3 Stellen Sie die Zeit für die Wiedergabe des Programmplans ein. (Startzelt \~ Zelt angehalten)
4 Sie können den Namen des Kanalprogramms ändern und dann einen Zielordner zum Speichern wählen.
5 Drücken Sie die Taste Spelchern.

Nur anwendbar wenn Typ auf Lokal eingestellt ist.

Bearbeiten eines Kanalprogramms.

Ändern Sie die Einstellungen für ein konfiguriertes Kanalprogramm, wie z. B. den Inhalt, die Dauer und den Kanalprogrammnamen.

1 Wählen Sie einen Kanal zum Bearbeiten aus.
2 Wählen Sie Video-, Musik und Fotoinhalte, die Sie im Kanalprogrammplan bearbeiten möchten.
- Löschen von Inhalt: Stellen Sie den Cursor über den gewünschten Inhalt und drücken Sie dann die Taste ☐, um ihn zu löschen.
- Gehen Sie ganz rechts ans Ende der Inhaltliste. Klicken Sie auf die Schaltfläche , um Inhalte hinzuzufügen oder die Wiedergabereihenfolge der Inhalte zu ändern.
3 Stellen Sie die Zeit für die Wiedergabe des Programmplans ein. (Startzelt \~ Zelt angehalten)
4 Sie können den Namen des Kanalprogramms ändern und dann einen Zielordner zum Speichern wählen.
5 Drücken Sie die Taste Speichern.

Nur anwendbar wenn Typ auf Lokal eingestellt ist.

Vorlage

HOME → Vorlage → ENTER

Vorlage We die Steiner/Verkjavikovässer - 1.000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Ener-Gräse common_85 common_96 common_99 common_12 common common_81 common_84 common_87 common_13 common common_82 common_85 common_88 common_11 common_14 common

- Das angeveigte Bild kann je nach Modell unterschiedlich sein.

Auf der Vorlage-Seite verfügbare Funktionen

Erstellen Sie einzigartige Inhalte mit Vorlagen. Inhalt lässt sich ganz leicht erstellen. Ändern Sie einfach Bilder und Text in einer Vorlage.

Sortieren Sie die Vorlagenliste anhand der folgenden Kriterien.

• Markt
• Ausrichtung

- Querformat: Wählen Sie diesen Modus, wenn Sie das Gerät im Querformat verwenden.

- Hochformat: Wählen Sie diesen Modus, wenn Sie das Gerät im Hochformat verwenden.

1 Wählen Sie eine Vorlage aus den mitgelieferten Beispielvorlagen.

Vorlage erstellen In der hennfahr von den Veräußerungen, um inklusive Veräußerungen des beizulegenden, für zu haben worden. Vorlungen New town interior design Hirurges, als dichrom, bei es, Hira grundmusk

2 Erstellen Sie eine Vorlage durch Einfügen von Text-, Video-, Foto- oder PDF-Dateien.

Eingabe von Text

Vorlage erstellen Aa New town interior design Print generation Schrittierung

Text bearbeiten

Wählen Sie das Fenster Text bearbeiten aus, um Text einzugeben.

Schriftartoption

Schriftgröße. Textgröße für die Meldung festlegen.

Schriftfarbe: Legen Sie die Textfarbe für die Melung fest.

Hintergrundfarbe: Legen Sie die Hintergrundfarbe für die Meldung fest.

Hintergrund-Transparenz: Logen Sie die Hintergrundtransparenz für die Meldung fest.

Ausrichtung: Einen Ausrichtungsmodus für Nachrichten auswählen.

Blättern: Logen Sie die Scrolrichtung/Geschwindigkeit für die Meldung fest.

Element ausblenden: Eine Meldung anzeigen oder verbergen.

Durch die Auswahl von Ausbl. werden die Einstellungen für Nachrichten nicht zurückgesetzt.

Zurücksetzen: Zurücksetzen aller Einstellungen in Schriftartoption auf die Standardeinstellungen.

Einfügen von Inhalten wie Videos, Fotos und PDF-Dateien

Vorlage erstellen In der Veränderung: Zins ausfallen, um Inlusive Risikungen auf den bestandeten Tzu bei worden. Best 10. Elemente auslagen: An Ertrag am erwartet im in Mio €/$ Erwartet ausfallen, um in der Bestandeten Tzu bei worden. in Mio €//Mio €/ / Mio €/$ Lastige Abschüsse

Konfigurieren des Hintergrundbildes/der Hintergrundmusik

Vorlage erstellen In den bestehrens: Come out in, um inklusive Nezusungen oder nicht bestehen den Ticker bestanden. Inngengestellshem bg_connet_02.jpg bg_connet_04.jpg bg_connet_06.jpg bg_connet_10.jpg bg_connet bg_connet_01.jpg bg_connet_03.jpg bg_connet_05.jpg bg_connet_07.jpg bg_connet Falk Nikredit

Vorschau

Verlagenvorschung für 15% wird nach 20 Schumden ausgebinderke

1 Vorschau auf die erstellte Vorlage mit der Funktion Vorschau.
2 Drücken Sie zum Speichern der Vorlage die Schatfläche Speichern.

3 Konfigurieren Sie Vorlagenname und Speicherung.

Speichern Dauer 235950 Vorlagename Vorlage01 Speicherung Intern Speichern Abbrechen

4 Drucken Sie die Schaltfläche Speichern, um das Erstellen des Inhalts zu beenden.

Produkt klonen

HOME → Produkt klonen → ENTER

Produkt klonen

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie können die Geräteeinstellungen auf ein USB-Gerät exportieren oder die Einstellungen von einem USB-Gerät laden.

Dies ist nützlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten.

Ohne Duplikatdatei auf USB

1 Verbinden Sie das USB-Gerät mit einem USB-Anschluss. Führen Sie die Funktion Produkt klonen aus.
2 Die Meldung Keine Klondatei auf dem USB-Gerät gefunden. Systemeinstellungen von diesem Produkt auf das

USB-Spelchergerät kopieren? wird angezeigt.

Mit Duplikatdatei auf USB

1 Verbinden Sie das USB-Cerät mit einem USB-Anschluss. Führen Sie die Funktion Produkt klonen aus.
2 Die Meldung Klondatei nicht gefunden. Wählen Sie eine Option aus. wird angezeigt.

Führen Sie die Funktion Von USB klonen oder Auf USB klonen aus.

• Von USB klonen: Übernehmen Sie die Geräteeinstellungen von USB auf das Gerät.
• Auf USB klonen: Kopieren Sie die Geräteeinstellungen auf das USB-Gerät.

Nach Abschluss der Konfiguration wird das Gerät automatisch neu gestartet.

ID-Einstellungen

HOME → ID-Einstellungen → ENTER

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Weisen Sie dem Iinstellungssatz eine ID zu.

Geräte-ID

Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich: 0–224)

Drücken Sie die Taste ▲/▼, um einen Zahlenwert zu wählen, und drücken Sie dann 📄.

Geben Sie die gewünschte Nummer mithilfe der Zifferntasten auf der Fembedlenung ein.

PC-Verbindungskabel

Wählen Sie eine Methode aus, um MDC so anzuschließen, dass es das MDC Signal empfängt.

RS232C-Kabel

Kommunikation mit MDC über das RS237C-Stereo-Kabel

• RJ45(LAN)-Kabel

Kommunikation mit MDC über das RJ45-Kabel

Automatische Festlegung der Geräte-ID

Atten angeschlossenen Geräten automatisch eine Geräte-ID zuweisen.

Videowand

HOME → Videowand → ENTER

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Hiermit können Sie die Bildöschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden. Zudem können Sie einen Bildausschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen. Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC Hilfe oder im MagicInfo Benutzerhandbuch. Die MagicInfo-Funktion wird von einigen Modellen möglicherweise nicht unterstützt.

Übernehmen für

Die DBE- und DM32E-Modelle werden nicht unterstützt.

• Aktuelle Quelle (Bildschirmausgabe eines Geräts, das mit Quelle verbunden ist): Zur Konfiguration von VideoWall-Funktionen zur Bildschirmausgabe von einem externen Gerät, das mit dem Gerät verbunden ist.
• MagicInfo Player S: Zur Konfiguration von VideoWall-Funktionen für Inhalt, der im Gerät oder auf USB-Speicher oder einer SD-Karte gespeichert ist.

Einschränkungen

Die Wiedergabe kann anfangs abgehackt wirken, wenn Videodateien unterschiedlicher Auflösung oder eine Grafikdatel und eine Videodatei nacheinander wiedergegeben werden.

Video Grafik

Unterstützte Auflösung- 1920 x 1080 bei 24p/30p- 1280 x 720 bei 24p/30p/60pHEVC und 3D-Bilder werden nicht unterstützt.

Kompatibles Grafikdateiformat: Jpeg, ong, bmpUnterstützte maximale Auflösung-jpeg: 15360 x 8640-png: 4096 x 4096-bmp: 4096 x 4096

Videowand

Sie können die Videowand aktivieren oder deaktivieren.

Aktivieren Sie die Videowand (Ein), um sie anzuordnen.

• Aus / Ein

Horizontal x Vertical

Mit dieser Funktion wird ein Videowanddisplay auf der Grundlage einer Videowandmatrixkonfiguration geteilt.

Geben Sie die Videowandmatrix ein.

Das Videowanddisplay wird entsprechend der Matrixkonfiguration geteilt. Die Anzahl von vertikalen oder horizontalen Displaygeräten kann im Bereich von 1 bis 15 eingegeben werden.

Ein Videowanddisplay kann in maximal 225 Bildschirme aufgeteilt werden.

Die Option Horizontal x Vertical ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Bildschirmposition

Um geteilte Bildschirme neu anzuordnen, stellen Sie mit der Funktion Bildschirmposition die Nummer für jedes Gerät in der Matrix ein.

Die Auswahl von Bildschirmposition zeigt die Videowandmatrix entsprechend den zugeordneten Nummern für die Geräte an, die die Videowand bilden.

Um Geräte neu anzuordnen, bewegen Sie ein Gerät mit den Richtungstasten auf der Embedienung an eine andere Nummer. Drücken Sie die Taste 📄.

• Alle Anzeigen: Weist Bildschirmpositionen allen Displays zu. Es ist dann nicht mehr erforderlich, die Videowand für einzelne Displays einzurichten.
- Aktuelle Anzeigen: Weist die Bildschirmposition nur diesem ersten Display zu.

Bildschirmposition kann mit maximal 15x15 geteilten Bildschirmen eingerichtet werden (225 Geräte). Bei Verbindung im DP Loopout-Modus wird die maximale Anzahl von Geräten 100.

Die Option Bildschirmposition ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Um die Funktion verwenden zu können, achten Sie darauf, dass Horizontal x Vertical konfiguriert ist.

Format

Sie können wählen, wie Bilder im Videowanddisplay angezeigt werden sollen.

• Vollbild: Vollbildanzeige der Bilder ohne Rand.
- Natürlich: Anzeige der Bilder mit ursprünglichem Seitenverhältnis ohne Formatvergrößerung oder -verkleinerung.

Die Option Format ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Netzwerkstatus

HOME → Netzwerkstatus → ENTER

- Das angezeigte Bild kann je nach Modell unterschiedlich sein:

Prüfung der aktuellen Netzwerk- und Internetverbindung.

Bildmodus

HOME → Bildmodus → ENTER

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

• Geschäft & Kaufhaus

Geeignet für Einkaufszentren.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Büro & Schule

Geeignet für Büros und Schulen.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Terminal & Station

Geeignet für Busstationen und Bahnhöfe.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

- Wahlen Sie Video/Bild oder Text je nach Bildmodus.

- Kalibriert

in diesem Modus werden die mit dem Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

- Um den Kallbrlert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalbrierungsprogramm Advanced Color Management konfigurieren.

- Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

BD Wise

Liefert die optimale Bildqualität für DVD-, Blu-ray- und Home Theater-Geräte von Samsung mit BD Wise Unterstützung. Wenn BD Wise aktiviert ist (Ein), wechselt der Bildmodus automatisch zur optimalen Auflösung.

Diese Funktion ist verfügbar, wenn Sie Samsung-Geräte mit BD Wise Unterstützung über ein HDMI-Kabel an das Gerät anschließen.

Die BD Wise-Funktion ist nur aktiviert, wenn ein externes Gerät mit BD Wise-Funktion angeschlossen ist.

Automatisch Ein/Aus

HOME → Automatisch Ein/Aus → ENTER

Automatisch Ein/Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie müssen die Zeit einstellen einstellen, bevor Sie diese Funktion verwenden können.

Autom. Ein

Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet.

Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.

Autom. Ein: Stellen Sie den Einschalttimer ein, indem Sie eine der sieben Optionen auswählen. Sie müssen vorher die Uhrzeit einstellen.

(Autom. Eln 1 \~ Autom. Eln 7)

• Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus
  Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich Autom. Ein das Gerät einschalten soll.
• Das Häkchen zeigt die ausgewählten Tage an.
• Zeit Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach-oben- und Nach-unten-Tasten, um Zahlen einzugeben. Mit den Nach-links- und Nach-rechts-Tasten können Sie Eingabewerte ändern.
• Lautstärke: Zur Einstellung der gewünschten Lautstärke. Mit den Nach-links- und Nach-rechts-Tasten können Sie die Lautstärke ändern.
  • Quelle: Zur Auswahl der gewünschten Eingangsquelle.
• Inhalt (wenn die Quelle Quelle auf Intern/USB eingestellt ist): Wahlen Sie auf dem USB-Gerät oder im internen Speicher einen Ordner aus, der Inhalte enthält, die beim Einschalten des Geräts wiedergegeben werden sollen. Inhalte können Musik-, Foto- oder Videodateien sein.

Diese Funktion ist nur verfügbar, wenn ein USB-Gerät angeschlossen ist.

Wenn sich auf dem USB-Gerät keine Musikdatel befindet oder Sie keinen Ordner mit einer Musikdatel auswählen, funktioniert die Timer-Funktion nicht richtig.

Wenn sich auf dem USB-Gerät nur eine einzige Fotodatei befindet, wird keine Dlashow wiedergegeben.

Wenn ein Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden.

Jedem verwendeten USB-Gerät wird ein eigener Ordner zugewiesen. Wenn Sie mehr als ein USB-Gerät vom gleichen Typ verwenden, müssen die den einzelnen Geräten zugewiesenen Ordner unterschiedliche Namen haben.

Wir empfehlen Ihnen, bei Verwendung von Autom. Ein einen USB-Stick und ein Multi-Card-Lesegerät zu verwenden.

Die Funktion Autom. Ein funktioniert möglicherweise nicht mit USB-Geräten mit integriertem Akku, MP3-Playern oder PMPs bestimmter Hersteller, wenn das Gerät zu lange braucht, um diese Geräte zu erkennen.

Autom. Aus

Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 \~ Autom. Aus 7)

• Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus.
  Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom. Aus).
• Das Häkchen zeigt die ausgewählten Tage an.

- Zelt Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach-oben- und Nach-unten-Tasten, um Zahlen einzugeben. Mit den Nach-links- und Nach-rechts-Tasten können Sie Eingabewerte ändern.

Feiertagsverwaltung

Sie können den Timer in einem als Feiertage definierten Zeitraum deaktivieren.

• Felertag hinzufügen: Einstellen des Zeitraums, den Sie als Feiertag festlegen möchten.

Wählen Sie mithilfe der Tasten ▲/▼ das Start- und Enddatum der freien Tage aus, die Sie hinzufügen möchten, und klicken Sie auf Speichern.

Der Zeitraum wird zur Liste der Feiertage hinzugefügt.

• Start: Legt das Startdatum der freien Tage fest.
• Ende: Legt das Enddatum der freien Tage fest.

Entfernen: Löschen ausgewählter Elemente aus der Liste der Feiertage.

Bearb.: Wählen Sie einen Feiertag und ändern Sie das Datum.

• Angewendeten Timer festlegen: Legen Sie fest, dass Autom. Ein und Autom. Aus an Feiertagen nicht aktiviert werden.
- Drücken Sie ☐, um die Autom. Ein- und Autom. Aus-Einstellungen auszuwählen, die nicht aktiviert werden sollen.
Die ausgewählten Autom. Ein und Autom. Aus werden nicht mehr aktiviert.

Ticker

HOME → Ticker → ENTER

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an.

• Aus / Ein
• Meldung: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll.
- Zeit: Legen Sie Startzeit und Endzeit für die Anzeige der Meldung fest.
- Schriftartoption: Geben Sie die Schriftart und Schriftfarbe für die Meldung ein.
• Position: Wählen Sie aus, wie die Meldung angezeigt werden soll.
- Blättern: Geben Sie die Scroll-Richtung und Geschwindigkeit der Meldung ein.
• Vorschau: Vorschau auf konfigurierte Bildunterschriften.

Weitere Einstellungen

HOME → Weltere Einstellungen → ENTER

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Das Menü "Bildeinstellungen" wird angezeigt.

URL Startprogramm

HOME → URL Startprogramm → ENTER

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei dem Händler, bei dem das Gerät gekauft wurde.

Um das Programm URL Startprogramm zu nutzen, stellen Sie Abspielen mit auf URL Startprogramm in System ein:

Kapitel 06 Bildschirmanpassung

Zum Konfigurieren der Einstellungen für Bild (Hintergrundbel, Farbton usw). Das Layout der Optionen im Menü Bild ist gerateabhängig.

Bildmodus

MENU III → Bild → Blldmodus → ENTER

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

• Geschäft & Kaufhaus

Geeignet für Einkaufszentren.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Büro & Schule

Geeignet für Büros und Schulen.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Terminal & Station

Geeignet für Busstationen und Bahnhöfe.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Kalibriert

in diesem Modus werden die mit dem Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

• Um den Kalibriert Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren.
• Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

BD Wise

Liefert die optimale Bildqualität für DVD-, Blu-ray- und Home Theater-Geräte von Samsung mit BD Wise-Unterstützung. Wenn BD Wise aktiviert ist (Ein), wechselt der Bildmodus automatisch zur optimalen Auflösung.

• Diese Funktion ist verfügbar, wenn Sie Samsung-Geräte mit BD Wise Unterstützung über ein HDMI-Kabel an das Gerät anschließen.
• Die BD Wise-Funktion ist nur aktiviert, wenn ein externes Gerät mit BD Wise-Funktion angeschlossen ist.

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

MENU → Bild → ENTER

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität.

Bildmodus Bildmodus Einstellungen Anpassbare Optionen

Geschäft & Kaufhaus, Büro & Schule, Terminal & Station, Videowand	Video/Bild	Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)
	Text	Hintergrundbel. / Kontrast / Helligkeit / Schärfe
Kallbriert Hintergrundbel.
BD Wise		Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Wenn Sie Änderungen an Hintergrundbel., Kontrast. Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmmenü entsprechend angepasst.
Se können Einstellungen für jedes mit einem Eingang des Gerats veroundene externe Gerät anpassen und speichern.
Wenn Sie die Bildheitigkeit verringern, senkt dies den Stromverbrauch.

Farbtemperatur

MENU → Bild → Farbtemperatur → ENTER

Bild Farbtemperatur 16000K

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2800K-16000K)

Verfügbar, wenn Farbton aktiviert (Aus) ist.

Färbtemperatur ist deaktiviert, wenn Bildmodus auf Kalibriert oder BD Wise eingestellt ist.

Weißabgleich

MENU → Bild → Weißabgleich → ENTER

Bild Weißabgleich

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

2 Punkte

Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.

• R-Offset / G-Offset / B-Offset: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.

• R-Gain / G-Gain / B-Gain: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.
- Zurücksetzen: Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

10 Punkte

Regelt den Weißabgleich in 10-Punkt-Intervallen durch Anpassung der Rot-, Grün- und Blau-Helligkeit.

• 10 Punkte (Aus / Eln)

Niveau, Rot, Grün, Blau und Zurücksetzen sind nur aktiviert, wenn 10 Punkte auf Ein eingestellt ist.

• Niveau: Zur Auswahl des anzupassenden Intervalls.
• Rot: Zur Einstellung des Rotpegels.
• Grün: Zur Einstellung des Grünpegels.
• Blau: Zur Einstellung des Blaupegels.
- Zurücksetzen: Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

Einige externe Geräte unterstützen diese Funktion möglicherweise nicht.

Aktiviert, wenn Bildmodus auf Büro & Schule (Video/Bild) eingestellt ist.

Gamma

MENU → Bild → Gamma → ENTER

Bild Gamma 0

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kalibrierungswert

MENU 📄 → Bild → Kalibrierungswert → ENTER

Bild Kalibrierungswert Nicht anw.

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passen Sie die Intensität der Primärfarbe an.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Gamma deaktiviert.

Wählen Sie aus, ob die über das Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen.

• Nicht anw. / Anwenden

Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Kalibrierungswert deaktiviert.

Erweiterte Einstellungen

MENU → Bild → Erweiterte Einstellungen → ENTER

Erweiterte Einstellungen Optimalkontrast Hoch Schwarzton Max. dunkel Hautton 0 Nur RGB-Modus Aus Farbraum Nativ Bewegungsbel.Aus

Bildmodus Bildmodus	Einstellungen	Anpassbare Optionen
Geschäft & Kaufhaus, Büro & Schule, Videowand	Video/Bild	Optimalkontrast / Schwarzton / Hautton / Nur RGB-Modus / Farbraum
	Text	Optimalkontrast / Schwarzton
Terminal & Station Video/Bild		Optimalkontrast / Schwarzton / Hautton / Nur RGB-Modus / Farbraum / Bewegungsbel.
	Text	Optimalkontrast / Schwarzton
BD Wise		Optimalkontrast / Schwarzton / Hautton / Nur RGB-Modus / Farbraum

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Erweiterte Einstellungen deaktiviert.

Erweiterte Einstellungen
Optimalkontrast	Hoch
Schwarzton	Max. dunkel
Hautton	0
Nur RGB-Modus	Aus
Farbraum	Nativ
Bewegungsbel.	Aus

• Das ange/eigte Bild kann je nach Modell unterschiedlich sein.

Optimalkontrast

Stellen Sie den Bildschirmkontrast ein.

• Aus / Gering / Mittel / Hoch

Schwarzton

Wählen Sie den Schwarzwert für die Anpassung der Bildschirmüefe aus.

• Aus / Dunkel / Dunkler / Max. dunkel

Hautton

Verstärkt den rosa Hautton.

Nur RGB-Modus

Zeigt die Farben Rot, Grün und Blau an, um eine Feinabstimmung von Farbton und Sättigung vorzunehmen.

• Aus / Rot / Grün / Blau

Farbraum

Passt die Palette und Vielfalt der Farben (Farbraum) an, die zum Erstellen von Bildern verfügbar sind.

• Auto / Natlv / Benutzerdef.

Stellen Sie zur Anpassung von Farbe, Rot, Grün, Blau und Zurücksetzen Farbraum auf Benutzerdef. ein.

Bewegungsbel.

Reduziert den Stromverbrauch, indem die Helligkeit des Bildschirms verringert wird, wenn das Bild auf dem Bildschirm in Bewegung ist.

• Aus / Ein

Bildoptionen

MENU → Bild → Bildoptionen → ENTER

Bildoptionen
Farbton	Aus
Digital Clean View	Aus
MPEG-Rauschfilter	Aus
HDMI-Schwarzp.	Gering
Filmmodus	Aus
Motion Plus	Aus
Dynam. Hintergrundbel.	Aus

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.
- Motion Plus ist nur bei DM65E, DM75E-Modellen verfügbar.

Bildmodus Bildmodus Einstellungen Anpassbare Optionen

Geschäft & Kaufhaus. Büro & Schule, Terminal & Station, Videowand	Video/Bild	Farbton / Digital Clean View / MPEG-Rauschfilter / HDMI-Schwarzp. / Filmmodus / Motion Plus / Dynam. Hintergrundbel.
	Text	Farbton / HDMI-Schwarzp. / Dynam. Hintergrundbel.
Kallbriert		HDMI-Schwarzp. / Dynam. Hintergrundbel.
BD Wise		Farbton / Digital Clean View / MPEG-Rauschfilter / HDMI-Schwarzp. / Filmmodus / Dynam. Hintergrundbel.

Bildoptionen
Farbton	Aus
Digital Clean View	Aus
MPEG-Rauschfilter	Aus
HDMI-Schwarzp.	Gering
Filmmodus	Aus
Motion Plus	Aus
Dynam. Hintergrundbel.	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.
• Motion Plus ist nur bei DM65+, DM75+-Modellen verfügbar.

Farbton

Wenn Bildmodus auf Text eingestellt ist

Aus / Kalt / Standard / Warm

Wenn Bildmodus auf Video/Bild oder BD Wise eingestellt ist

• Aus / Kalt / Standard / Warm1 / Warm2

Wenn Blldmodus auf Kallbriert eingestellt ist, ist Farbton deaktiviert.

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Geräts angeschlossen haben.

Digital Clean View

Wenn das vom Gerät empfangene Signal schwach ist, können Sie die Funktion Digital Clean View aktivieren, um statische und Geisterbilder, die auf dem Bildschirm auftreten, abzuschwächen.

Aus / Gering / Mittel / Hoch / Auto

Die Empfangssignalstärke ist am höchsten, wenn der Balken grün ist.

Wenn das Signal schwach ist, probieren Sie alle Optionen durch, bis das beste Bild angezeigt wird.

MPEG-Rauschfilter

Verringert MPEG-Rauschen, um eine bessere Bildqualität zu erzielen.

• Aus / Gering / Mittel / Hoch / Auto

Bildoptionen
Farbton	Aus
Digital Clean View	Aus
MPEG-Rauschfilter	Aus
HDMI-Schwarzp.	Gering
Filmmodus	Aus
Motion Plus	Aus
Dynam. Hintergrundbel.	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.
• Motion Plus ist nur bei DM65E, DM75E-Modellen verfügbar.

HDMI-Schwarzp.

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

• Auto / Gering / Normal

Verfügbar nur im HDMI-, DVI- und DisplayPort-Modus (AV-Timing: 480p, 576p, 720p, 1080i, 1080p).

DBE- und DM32E-Modelle unterstützen nicht den DisplayPort-Modus.

Filmmodus

Dieser Modus eignet sich zum Betrachten von Filmen.

Stellt das Gerät so ein, dass es Videosignale von allen Quellen automatisch erkennt und verarbeitet und das Bild in optimaler Qualität anzeigt.

Bildoptionen
Farbton	Aus
Digital Clean View	Aus
MPEG-Rauschfilter	Aus
HDMI-Schwarzp.	Gering
Filmmodus	Aus
Motion Plus	Aus
Dynam. Hintergrundbel.	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.
• Motion Plus ist nur bei DM65E, DM75E-Modellen verfügbar.

Motion Plus

Es werden nur die Modelle DM65E und DM75E unterstützt.

Entfernt Unschärfe und Rückeln aus Szenen mit vielen schnellen Bewegungen, um ein schärferes Bild zu erzielen.

Die Menünamen können je nach Land variieren.

Aus : Schaltet Motion Plus aus.

Klar: Stellt Motion Plus auf den Modus Klar ein (zur scharfen Anzeige von bewegten Bildern geeignet).

Standard : Stellt Motion Plus auf den Modus Standard ein.

Glätten : Stellt Motion Plus auf den Modus Glätten ein (zur scharfen Anzeige von bewegten Bildern geeignet).

Benutzerdef. : Verwenden Sie diese Option, um Nachbilder und Rückeln wie gewünscht zu reduzieren.

• Unschärfemind. : Verwenden Sie diese Option, um Nachbilder wie gewünscht zu reduzieren.
• Diese Funktion wird nur dann unterstützt, wenn Motion Plus auf Benutzerdef. eingestellt ist.
• Judder-Minderung : Verwenden Sie diese Option, um Rückeln wie gewünscht zu reduzieren
• Diese Funktion wird nur dann unterstützt, wenn Motion Plus auf Benutzerdef. eingestellt ist.
  • LED Clear Motion : Verwenden Sie diese Option, um Rückeln wie gewünscht zu reduzieren.
• Diese Funktion wird nur dann unterstützt, wenn Motion Plus auf Benutzerdef. eingestellt ist.
• Zurücksetzen: Verwenden Sie diese Option, um die Einstellungen von Motion Plus auf die Standardwerte
  zurückzusetzen.
  Die Farben auf dem Bildschirm könnten mit dieser Option unbeabsichtigt verfälscht werden.
• Deaktiviert, wenn PIP auf Ein eingestellt ist.

Dynam. Hintergrundbel.

Passen Sie die Hintergrundbeleuchtung automatisch an, um unter den aktuellen Bedingungen den bestmöglichen Bildschirmkontrast zu erreichen.

• Aus / Ein

Bildformat

MENU → Bild → Bildformat → ENTER

Bildformat Bildformat 16:9 · Position Auflösung Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie Größe und Seitenverhältnis des auf dem Bildschirm angezeigten Bildes aus.

Bildformat

Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt.

• 16:9: Stellt das Bildformat auf 16:9 -Breitbildmodus ein.
• Zoom1: Bewirkt eine moderate Vergrößerung. Schneidet oben und seitlich ab.
• Zoom2: Bewirkt eine stärkere Vergrößerung.
• Smart-Anzeige 1: Verkleinert das 16:9 -Bild um 50%.

• Smart-Anzeige 2: Verkleinert das 16:9 Bild um 25%.

- Breitenanpass.: Vergrößert das Seitenverhältnis des Bildes auf den gesamten Bildschirm.

• 4:3: Stellt das Bildformat auf Standardmodus (4:3) ein.

Stellen Sie das Gerät nicht längere Zeit auf das 4:3-Format ein. Die links und rechts oder oben und unten auf dem Bildschirm vorhandenen Randstreifen könnten Bildremanenz (Einbrennen des Bildschirms) verursachen. Dies ist nicht durch die Garantie abgedeckt.

• Bildanpassung: Zeigt bei HDMI (720p / 1080i / 1080p) oder Component (1080i/1080p)-Eingangssignalen das ganze Bild nicht abgeschnitten an.
• Benutzerdef.: Ändert die Auflösung auf die benutzerdefinierte Auflösung.
• Original Seitenverh.: Wenn die Eingangsquelle PC, DVI, HDMI(PC angeschlossen), DisplayPort, ist, wird das Video mit dem ursprünglichen Seitenverhältnis angezeigt.

DBE- und DM32E-Modelle unterstützen nicht den DisplayPort-Modus.

Position

Bildformat Bildformat Benutzerdef. • Position Auflösung Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Zoom/Position

Bildformat Bildformat Benutzerdef. · Zoom/Position Auflösung Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Stellt die Position des Bildes ein. Position ist nur verfügbar, wenn Bildformat auf Zoom1, Zoom2, Breitenanpass., Bildanpassung oder Benutzerdef. eingestellt ist.

Gehen Sie folgendermaßen vor, um die Funktion Position nach Auswahl von Zoom1, Zoom2, Breitenanpass., Bildanpassung oder Benutzerdef. zu verwenden:

1 Drücken Sie die Taste ▼, um Position auszuwählen. Drücken Sie die Taste 🔍.
2 Drücken Sie die Taste ▲ oder ▼, um das Bild nach oben bzw. unten zu verschieben.
3 Drücken Sie die Taste ↻.

Zur Anpassung von Bildzoom und -position. Diese Option ist verfügbar, wenn die Eingangsquelle auf HDMI (1080/1080p), Component (1080/1080p), AV oder DVI eingestellt ist. Bildformat muss auf Benutzerdef. eingestellt sein, damit die Option verfügbar ist.

Benutzerdef. unter Blldformat wird nur aktiviert, wenn Blldmodus auf Video/Blld eingestellt wird im DVI oder DisplayPort Modus.

DBE- und DM32E- Modelle unterstützen nicht den DisplayPort Modus.

1 Drücken Sie die Taste ▼, um Zoom/Position auszuwählen. Drücken Sie die Taste 📄.
2 Wählen Sie Zoom oder Position aus. Drücken Sie die Taste
3 Drücken Sie die Taste ▲/▼/◄/►, um das Bild zu verschieben.
4 Drücken Sie die Taste ↗.

Wenn Sie das Bild wieder an die ursprüngliche Position verschieben möchten, wählen Sie im Bildschirm Zoom/Position Zurücksetzen aus.

Das Bild wird auf die Standardposition eingestellt.

Auflösung

Wenn das Bild nicht normal angezeigt wird, obwohl die Auflösung der Graphikkarte einer der Folgenden entspricht, können Sie die Bildqualität optimieren, indem Sie für das Gerät und den PC die gleiche Auflösung einstellen.

Verfügbare Auflösungen: Aus / 1024x768 / 1280x768 / 1360x768 / 1366x768

Autom. Einstellung

MENU → Bild → Autom. Einstellung → ENTER

Bild Autom. Einstellung

• Nur im PC-Modus verfügbar.
• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

PC-Bildschirmanpassung

MENU Ⅲ→ Bild → PC-Bildschirmanpassung → ENTER

Bild PC-Bildschirmanpassung

• Nur im PC-Modus verfügbar.
• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passt die Frequenzwerte/Positionen an und nimmt automatisch die Feinabstimmung der Einstellungen vor.

• Grob / Fein

Entfernt oder reduziert Bildrauschen.

Wenn das Rauschen nicht allein durch Feinalabstimmung entfernt werden kann, verwenden Sie die Funktion Grob, um die Frequenz optimal anzupassen (Grob). Führen Sie dann die Feinalabstimmung erneut durch. Nachdem das Rauschen reduziert ist, justieren Sie das Bild erneut, sodass es an der Mitte des Bildschirms ausgerichtet ist.

- Position

So stellen Sie die PC Bildschirmposition ein, wenn das Bild nicht zentriert ist oder nicht auf den Gerätebildschirm passt. Drücken Sie die Taste ▲ oder ▼, um die vertikale Position anzupassen. Drücken Sie die Taste ◀ oder ▶, um die horizontale Position anzupassen.

• Bild zurücksetzen

Setzt das Bild auf die Standardeinstellungen zurück.

Bild aus

MENU → Bild → Bild aus → ENTER

Bild Bild aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Durch Auswahl von Bild aus wird der Bildschirm ausgeschaltet. Die Tonausgabe wird nicht deaktiviert.

Drücken Sie zum Einschalten des Bildschirms eine beliebige Taste mit Ausnahme der Lautstärketaste.

Bild zurücksetzen

MENU 📄 → Bild → Bild zurücksetzen → ENTER

Bild Bild zurücksetzen

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Setzt den aktuellen Bildmodus auf die Standardeinstellungen zurück.

Kapitel 07 Bildschirmanzeige

PIP

MENU Ⅲ → Bildschirmanzeige → PIP → ENTER

Bildschirmanzeige
PIP
Anzeigeausrichtung
Bildschirmschoner
Meldungsanzeige
Menüsprache	Deutsch
Bildschirmanzeige zurücksetzen

PIP Einstellungen

Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im P/P Bildschirm des zweiten Tuners angezeigt.

Bild des ersten Tuners Bild des zweiten Tuners

PC AV / Component
AV / Component	PC / HDMI / DVI / DisplayPort
HDMI / DVI / DisplayPort / MagicInfo / Plug In Module	AV / Component

Wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist, ist PIP deaktiviert.
DBE- und DM32E-Modelle unterstützen nicht den DisplayPort-Modus.
Plug In Module Modus wird nur unterstützt, wenn ein PIM (separat erhältlich) an das Modell DM65E, DM75E oder DHE angeschlossen ist.

PIP PIP Aus Quelle PC Größe Position Ton wählen Hauptbild Schließen

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

• PIP (Aus / Ein): Aktiviert oder deaktiviert die PIP-Funktion.
• Quelle: Wählen Sie eine Signalquelle für das PIP-Bild aus.
- Größe (□, □, □) und Größe de lebenbilds aus.
- Position ☐, ☐, ☐: Wählt die Partition des Nebenbilds aus.

Im Double-Modus (1) 1.0 mm x 1.0 mm Position nicht auswählen.

• Ton wählen (Hauptbild / PIP-Bild): Sie können zwischen dem Ton von Hauptbild oder PIP-Bild wählen.

Anzeigeausrichtung

MENU Ⅲ→ Bildschirmanzeige → Anzeigeausrichtung → ENTER

Anzeigeausrichtung

Ausrichtung des Bildschirmmenüs Querformat

Ausrichtung der Quellinhalte Querformat

Seitenverhältnis Vollbildschirm

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ausrichtung des Bildschirmmenüs

Ausrichtung des Menübildschirms festlegen.

• Querformat: Zeigt das Menü im Querformat an (Standard).
- Hochformat: Zeigt das Menü im Hochformat auf der rechten Bildschirmseite an.

Ausrichtung der Quellinhalte

Sie können die Ausrichtung für die Anzeige von Inhalten von am Gerät angeschlossenen externen Geräten festlegen.

• Querformat: Zeigt den Bildschirm im Querformat an (Standard).
• Hochformat: Zeigt den Bildschirm im Hochformat an.

Wenn PIP auf Ein eingestellt ist, ist Ausrichtung der Quellinhalte deaktiviert.

Seitenverhältnis

Sie können festlegen, ob der gedrehte Bildschirm als Vollbild oder mit dem ursprünglichen Seitenverhältnis angezeigt wird.

• Vollbildschirm: Zeigt den gedrehten Bildschirm als Vollbild an.
• Original: Zeigt den gedrehten Bildschirm mit dem ursprünglichen Seitenverhältnis an.

Nur verfügbar, wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist.

Wenn PIP auf EIn eingestellt ist, ist Seltenverhältnis deaktiviert.

Bildschirmschoner

MENU → Bildschirmanzeige → Bildschirmschoner → ENTER

Bildschirmschoner Autom. Schutzzeit Aus Einbrennschutz

- Das angezeigte 31d kann je nach Modell unterschiedlich sein.

Autom. Schutzzeit

Wenn eine festgelegte Zeitdauer lang ein Standbild angezeigt wird, aktiviert das Gerät den Bildschirmschoner, um ein Eirebrennen des Bildes zu vermeiden.

• Aus / 2 Std. / 4 Std. / 8 Std. / 10 Std.

Einbrennschutz

Um ein Einbrennen zu vormeiden, ist das Gerät mit der Einbrennschutztechnologie Einbrennschutz ausgestattet.

Einbrennschutz verschiebt das Bild auf dem Bildschirm leicht.

Mit der Einbrennschutz Einstellung von Zeit können Sie die Zeitdauer der Bildverschiebung in Minuten programmieren.

Pixel-Shift

Minimiert Nachbilder, indem Pixel in kleinen Schritten horizontal oder vertikal bewegt werden.

• Pixel-Shift (Aus / Ein)

Horizontal, Vertikal und Zeit sind nur aktiviert, wenn Pixel-Shift auf Ein eingestellt ist.

• Horizontal: I egt fest, um wie viele Pixel der Bildschirm horizontal verschoben wird.
- Vertikal: Legt fest, um wie viele Pixel der Bildschirm vertikal verschoben wird.
• Zelt: Legt das Zeitintervall für die horizontale bzw. vertikale Verschiebung fest.

Verfügbare Pixel-Shift-Einstellungen und optimale Einstellungen

Verfügbare Einstellungen Optimale Einstellungen

Horizontal (Pixel) 0 \~ 4 4

Vertikal (Pixel) 0 - 4 4

Zeit (Minute) 1 Min. \~ 4 Min. 4 Min.

Der Pixel-Shift-Wert ist abhängig von der Gerätegröße (Zoll) und dem Modus

Wenn längere Zeit ein Standbird oder eine 4:3-Ausgabe angezeigt wird, können Nachbilder entstehen. Dies ist kein Gerätemangel.

Wenn Bildformat auf Bildanpassung eingestellt ist, ist Pixel-Shift deaktiviert.

Einbrennschutz

Pixel-Shift

Timer

Sofort darstellen

Aus

Seite grau

Aus

Timer

Sie können den Timer für Einbrennschutz einstellen.

Die Einbrennschutz-Funktion stoppt automatisch nach einer festgelegten Zeitdauer.

Timer

Aus

Wiederh.: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern zu festgelegten Intervallen (Zeitraum)

a

Intervall: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern für einen festgelegten Zeitraum an (von Startzelt bis Endzelt).

Modus, Perlode, Zelt, Startzelt und Endzelt sind nur aktiviert, wenn Timer auf Wiederh. oder Intervall eingestellt ist.

• Modus: Wählen Sie das anzuzeigende Muster für den Bildschirmschutz aus

• Pixel: Es werden ständig an verschiedenen Orten schwarze Pixel angezeigt.
• Rollender Balken: Ein vertikaler Balken bewegt sich von links nach rechts.
• Bildschirm ausblenden: Der gesamte Bildschirm wird abwechselnd heller und dunkler.

Die Muster Rollender Balken und Bildschirm ausblenden werden unabhängig vom angegebenen

Wiederholungsintervall oder Zeitraum nur einmal angezeigt.

- Perlode: Hiermit legen Sie fest, in welchem Zeitabstand die Elnbrennschutz -Funktion aktiviert werden soll.

Diese Option ist aktiviert, wenn für Wiederh. die Option Tlmerausgewählt ist.

• Zelt: Geben Sie die Dauer der Einbrennschutz-Funktion an.

Aktiviert, wenn Tlmer auf Wiederh. und Modus auf Pixel eingestellt ist.

- Startzelt: Legen Sie die Startzeit fest, zu der die Funktion für den Bildschirmschutz aktiviert werden soll.

Diese Option ist aktiviert, wenn für Intervall die Option Timerausgewählt ist.

• Endzelt: Legen Sie die Endzeit fest, zu der die Funktion für den Bildschirmschutz deaktiviert werden soll.

Diese Option ist aktiviert, wenn für Intervall die Option Timerausgewählt ist.

Einbrennschutz Pixel-Shift Timer Sofort darstellen Aus Seite grau Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sofort darstellen

Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll.

• Aus / Pixel / Rollender Balken / Bildschirm ausblenden

Seite grau

Passen Sie die Helligkeit der weißen Ränder an den Seiten an, wenn für den Bildschirm das Seitenverhältnis 4:3 festgelegt ist, um den Bildschirm zu schonen.

• Aus / Hell / Dunkel

Meldungsanzeige

MENU ☐ → Bildschirmanzeige → Meldungsanzeige → ENTER ☐

Meldungsanzeige
Quelleninfo	Ein
Keine Signalmeldung	Ein
MDC-Nachricht	Ein
Downloadstatusmeldung	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Quelleninfo

Wählen Sie aus, ob bei einer Änderung der Eingangsquelle das Quell-OSD angezeigt werden soll.

• Aus / Ein

Keine Signalmeldung

Auswahl, ob bei fehlendern Signal das Kein-Signal-OSD angezeigt werden soll.

• Aus / Eln

MDC-Nachricht

Auswahl, ob bei MDC-Steuerung des Gerätes das MDC-OSD angezeigt werden soll.

• Aus / Ein

Downloadstatusmeldung

Auswahl zum Anzeigen des Status beim Herunterladen von Inhalten von einem Server oder anderen Gerät.

• Aus / Ein

Menüsprache

MENU Ⅲ→ Bildschirmanzeige → Menüsprache → ENTER

Bildschirmanzeige Menüsprache Deutsch

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Hiermit können Sie die Menüsprache festlegen.

Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen.

Bildschirmanzeige zurücksetzen

MENU → Bildschirmanzeige → Bildschirmanzeige zurücksetzen → ENTER

Bildschirmanzeige Bildschirmanzeige zurücksetzen

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Mit dieser Option werden die unter Bildschirmanzelge konfigurierten Werte auf die werkseitigen Standardwerte zurückgesetzt.

Kapitel 08 Anpassen des Tons

Konfigunieren Sie die Toneinstellungen (Ton) für das Gerät.

Tonmodus

MENU → Ton → Tonmodus → ENTER

Ton
Tonmodus	Standard
Soundeffekt
HDMI Ton	AV(HDMI)
Ton bei Videoanruf	Aktuelle Quelle
Dolby Digital-Komp.	RF
Lautsprechereinstellungen
Autom. Lautst.	Aus

Wahlen Sie einen Tonmodus aus, der Ihrem persönlichen Geschmack entspricht:

• Standard: Wahlt den normalen Tonmodus aus.

• Musik: Gibt Musik den Vorrang vor Stimmen.

• Film: Bietet den besten Ton für Filme.

- Klare Stimme: Gibt Stimmen den Vorrang vor anderen Tonen.

- Verstärken: Erhöht die Intensität von hochfrequenten Tönen, um ein besseres Hörerlebnis für Hörgeschädigte zu ermöglichen.

Wenn Lautsprechereinstellungen auf Extern eingestellt ist, ist Tonmodus deaktiviert.

Soundeffekt

MENU → Ton → Soundeffekt → ENTER

Soundeffekt Virtual Surround Aus Dialog Clarity Aus Equalizer

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Konfigurieren Sie Ihren bevorzugten Soundeffekt zur Ausgabe von Tönen:

Wenn Lautsprechereinstellungen auf Extern eingestellt ist, ist Soundeffekt deaktiviert.

Nur verfügbar, wenn Tonmodus auf Standard eingestellt ist.

Virtual Surround

Diese Funktion ermöglicht ein virtuelles 5.1-Kanal-Surround-Sound-Erlebnis mithille eines Lautsprecherpaars mit HRTF (Head Related Transfer Function)-Technologie.

Die DBE- und DM32E-Modelle werden nicht unterstützt.

• Aus / Eln

Dialog Clarity

Diese Funktion ermöglicht es Ihnen, die Intensität von Stimmen vor Hintergrundmusik oder Soundeffekten so zu verstärken, dass Gespräche deutlicher zu verstehen sind.

• Aus / Ein

Equalizer

Verwenden Sie Equallzer, um die Toneinstellung für jeden Lautsprecher anzupassen.

• Balance L/R: Stellt die Balance zwischen dem rechten und linken Lautsprecher ein. Die DBE- und DM32E-Modelle werden nicht unterstützt.
- 100Hz / 300Hz / 1 kHz / 3 kHz / 10 kHz (Bandbreitenanpassung): Stellt den Pegel bestimmter Bandbreitenfrequenzen ein.
- Zurücksetzen: Setzt den Equalizer auf die Standardeinstellungen zurück.

HDMI Ton

MENU ☐ → Ton → HDMI Ton → ENTER ☐

Ton HDMI Ton AV(HDMI)

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ton bei Videoanruf

MENU ☐ → Ton → Ton bei Videoanruf → ENTER

Ton Ton bei Videoanruf Aktuelle Quelle

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie aus, ob die Wiedergabe über AV(HDMI) oder PC(DVI) erfolgen soll.

• AV(HDMI) / PC(DVI)

Auswahl der aktiven Tonwiedergabe während eines Videcanrufes.

• Aktuelle Quelle / Videoanruf

Wenn Lautsprechereinstellungen auf Extern eingestellt ist, ist Ton bei Videoanruf deaktiviert.

Dolby Digital-Komp.

MENU ☐→Ton→Dolby Digital-Komp.→ENTER ☐

Ton Dolby Digital-Komp. RF

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Lautsprechereinstellungen

MENU ☐ → Ton → Lautsprechereinstellungen → ENTER ☐

Ton Lautsprechereinstellungen

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Einstellen des Do by Digital Compression Modus.

Line / RF

Tonausgabe

Wenn Sie den Ton einer Sendung oder eines Films über einen externen Empfänger wiedergeben, hören Sie eventuell ein Echo, das durch die unterschiedliche Dekodiergeschwindigkeit der Gerätelaufsprecher und der an Ihrem Audioempfänger angeschlossenen Laufsprecher vorursacht wird. Sollte dies der Fall sein, stellen Sie das Gerät auf Extern ein.

- Extern / Intern / Empfänger

Wenn Sie Lautsprecherinstellungen auf Extern einstellen, werden die Lautsprecher des Geräts ausgeschaltet. Sie hören den Ton dann nur über die externen Lautsprecher. Wenn Lautsprecherinstellungen auf Intern eingestellt ist, sind sowohl die Lautsprecher des Geräts als auch die externen Lautsprecher eingeschaltet. Sie hören Töne also über beide. Wenn kein Videosignal anliegt, sind sowohl die Gerätelautsprecher als auch die externen Lautsprecher ausgeschaltet.

Autom. Lautst.

MENU ☐ → Ton → Autom. Lautst. → ENTER

Ton Autom. Lautst. Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ton zurücks.

MENU ☐ → Ton → Ton zurücks. → ENTER ☐

Ton Ton zurücks.

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Die Lautstärke kann je nach Sender unterschiedlich sein.

Die Lautstärke wird beim Umschalten zu einem anderen Sender automatisch angeglichen.

• Aus / Normal / Nacht

Normal macht die Lautstärke für jeden Sender gleich. Wenn Sie also den Sender wechseln, bleibt die Lautstärke unverändert.

Nacht macht die Lautstärke aller Sender gleich und verringert ihre Lautstärke, sodass alle Sender leiser sind. Nacht ist besonders bei Nacht nützlich, wenn Sie die Lautstärke gering halten möchten.

Um den Lautstärkeregler eines angeschlossenen externen Geräts zu verwenden, stellen Sie Autom. Lautst. auf Aus ein. Eine Änderung der Lautstärke am angeschlossenen externen Gerät wirkt sich möglicherweise nicht aus, wenn Autom.

Lautst. auf Normal oder Nacht eingestellt ist.

Wenn Lautsprecherelstellungen auf Extern eingestellt ist, ist Autom. Lautst. deaktiviert.

Das angezeigte Bild kann je nach Modell unterschiedlich sein. Setzt alle Toneinstellungen auf die Werkseinstellungen zurück.

Kapitel 09 Netzwerk

Netzwerkstatus

MENU → Netzwerk → Netzwerkstatus → ENTER

Sie können den aktuellen Netzwerk- und Internetverbindungsstatus überprüfen.

Netzwerkstatus Das Daftfinanznetzwerk und die Internetverbindung sind einiger und bestiebsbereit. AP000 Internetverbindung hengestellt. Wenden Sie sich bei Problemen mit Onlineindustellen an Korean Interneten an internet.

• Das angezeigte Bild kann je nach Modell unterschiedlich sein,

Netzwerkeinstellungen

MENU → Netzwerk → Netzwerkeinstellungen → ENTER

Konfigurieren Sie Netzwerkeinstellungen zur Verwendung von verschiedenen Smart-Hub-Funktionen wie z. B. Internetsuche, Freigabe von Inhalten in einem Heimnetzwerk und Funktionsaktualsierungen.

Netzwerkeinstellungen Wärter-Veräußer Netzwerk Netzwerk koper Drafidus Wireless-Network ✓ AP0001 AP0001 AP0002 View: NTSP 80

• Des argeregte Bild kann je nach Modell unterschieden sein.

Netzwerktyp

- Drahtlos / Kabel

Netzwerkeinstellungen (kabelgebunden)

Verbinden mit einem kabelgebundenen Netzwerk (LAN)

Es gibt drei Möglichkeiten, um Ihr Gerät mithilfe eines Kabels mit Ihrem LAN zu verbinden.

- Sie können Ihr Gerät mit dem LAN verbinden, indem Sie den LAN Port auf der Rückseite des Geräts mithilfe eines LAN-Kabels mit einem externen Modern verbinden (siehe Abbildung unten).

Modemanschluss an der Wand Extemos Modem (ADSL / VDSL ) Modernkabel LAN-Kabel LAN RJ45

- Sie können Ihr Gerät mit dem LAN verbinden, indem Sie den LAN-Port auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der wiederum mit einem externen Modern verbunden ist. Verwenden Sie für die Verbindung ein LAN-Kabel (siehe Abbildung unten).

- Je nachdem, wie Ihr Netzwerk konfiguriert ist, können Sie das Gerät auch mit Ihrem LAN verbinden, indem Sie den LAN Port auf der Rückseite des Geräts mithilfe eines LAN Kabels direkt mit einer Netzwerklose verbinden (siehe Abbildung unten). Die Wanddose muss mit einem Modem oder Router an anderer Stelle in Ihrem Haus verbunden sein.

Wenn Sie ein Netzwerk ohne feste IP-Adressen (dynamisches Netzwerk) haben, sollten Sie ein ADSL-Modem oder einen Router, das bzw. der das Dynamic Host Configuration Protocol (DHCP) unterstützt, verwenden. Modems und Router, die DHCP unterstützen, stellen automatisch die Werte für IP-Adresse, Telnetzmaske, Gateway und DNS zur Verfügung, die das Gerät benötigt, um auf das Internet zuzugreifen. Sie müssen sie dann nicht manuell eingeben. Die meisten Heimnetzwerke sind dynamische Netzwerke.

Einige Netzwerke erfordern eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie beim Einrichten der Netzwerkverbindung die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS im Kabelkonfigurationsbildschirm manuell eingeben. Sie erhalten die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS von Ihrem Internet-Dienstanbleter.

Wenn Sie einen Windows-Computer verwenden, können Sie diese Werte auch über Ihren Computer ermitteln.

Sie können ADSL-Modems, die DHCP unterstützen, auch verwenden, wenn Ihr Netzwerk eine statische IP-Adresse benötigt.

ADSL-Modems, die DHCP unterstützen, ermöglichen auch die Verwendung statischer IP-Adressen.

Konfigurieren Sie die Netzwerkverbindung, um Internetdienste nutzen und Software Updates durchführen zu können.

Automatisch Netzwerkeinstellungen (kabelgebunden)

Zur Verbindung mit dem Netzwerk über ein LAN-Kabel.

Zunächst muss ein LAN-Kabel angeschlossen werden.

So konfigurieren Sie das Gerät automatisch

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkelstellungen auf Kabel ein.

2 Drücken Sie die Schaltfläche Verbinden, um die Netzwerkelstellungen zu starten.

- Die Schaltfläche Verbinden ist nur verfügbar, wenn das LAN-Kabel richtig angeschlossen ist.

3 Der Netzwerktestbildschirm wird angezeigt und überprüft die Netzwerkverbindung.

Wenn die Verbindung überprüft wurde, wird die Meldung „Verbindung zu kabelgebundenem Netzwerk und Internet abgeschlossen“ angezeigt.

Wenn die Verbindung fehlschlägt, überprüfen Sie den LAN-Port-Anschluss.

Wenn die Netzwerkeinstellungen nicht automatisch ermittelt werden können oder Sie die Verbindung manuell einrichten möchten, finden Sie entsprechende Informationen im nächsten Abschnitt „Netzwerkeinrichtung“.

Manuell Netzwerkeinstellungen (kabelgebunden)

Unternehmen verwenden möglicherweise statische IP-Adressen.

Fragen Sie in diesem Fall den Netzwerkadministrator nach IP-Adresse, Subnetzmaske, Gateway und DNS-Serveradresse. Geben Sie diese Werte manuell ein.

Abrufen der Netzwerkverbindungseinstellungen

Gehen Sie wie folgt vor, um die Netzwerkverbindungseinstellungen anzuzeigen (funktioniert so bei den meisten Windows-PCs).

1 Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechten Ecke des Bildschirms.

2 Klicken Sie im angezeigten Popup-Menü auf „Status“.

3 Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support.

4 Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbindungseinstellungen werden angezeigt.

So konfigurieren Sie das Gerät manuell

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen auf Kabel ein.

2 Drücken Sie die Schaltfläche Verbinden, um die Netzwerkelstellungen zu starten.

- Die Schaltfläche Verbinden ist nur verfügbar, wenn das LAN-Kabel richtig angeschlossen ist.

3 Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt. Drücken Sie Stopp. Die Prüfung wird beendet.

4 Wählen Sie im Netzwerkverbindungsbildschirm IP-EInst. aus. Der Bildschirm IP-EInst. wird angezeigt.

5 Wahlen Sie das Feld ganz oben aus, drücken Sie ☐, und stellen Sie dann IP-Einst. auf Manuell eingeben ein. Wiederholen Sie den Vorgang für jedes Feld der IP-Adresse.

Wenn Sie IP-Einst. auf Manuell eingeben einstellen, wird DNS Setting automatisch in Manuell eingeben geändert.

6 Wählen Sie zum Abschluss OK am unteren Rand der Seite, und drücken Sie dann. Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt.

7 Wenn die Verbindung überprüft wurde, wird die Meldung „Verbindung zu kabelgebundenem Netzwerk und Internet abgeschlossen“ angezeigt.

Netzwerkeinstellungen (drahtlos)

Verbinden mit einem kabellosen Netzwerk (WLAN)

Drehlicser IP-Sharer (Router mit DHCP-Server) LAN-Anschluss an der Wand LAN-Kabel

Samsung empfieht die Verwendung von II E 802.11n. Wenn Sie ein Video über eine

Netzwerkverbindung wiedergeben, wird es möglicherweise nicht einwandfrei wiedergegeben.

Wählen Sie einen freien Kanal für den drahtlosen IP-Sharer aus. Wenn der für den drahtlosen IP-Sharer festgelegte Kanal gerade von einem anderen Gerät in der Nähe verwendet wird, führt dies zu Störungen und Übertragungstehlen.

Thr. Produk: unterstützt nur die folgenden WLAN-Sicherheitsprotokolle.

Wenn Sie den Pure High-Throughput (Greenfield) 802.11n-Modus auswahlen und der Verschlüsselungstyp am AP oder WLAN-Router auf WEP, TKIP oder TKIP ACS (WPS2Mixed) eingestellt ist, unterstützt ein Samsung-Gerät keine Verbindungen nach den neuen WLAN-Zertifizierungsspezifikationen.

Wenn Ihr WLAN Router WPS (Wi-Fi Protected Setup) unterstützt, können Sie eine Verbindung mit dem Netzwerk über PBC (Push Button Configuration) oder PIN (Personal Identification Number) herstellen. WPS konfiguriert die SSID und WPA Schlüssel in belcon Modi automatisch.

Verbindungsmethoden: Es gibt drei Methoden zur Einrichtung einer WLAN Verbindung. Automatische Einrichtung (mithilfe der automatischen Netzwerksuche), manuelle Einrichtung,

WPS(PBC)

Automatische Netzwerkeinrichtung (drahtlos)

Die meisten drahtlosen Netzwerke verfügen über ein optionales Sicherheitssystem, bei dem Geräte, die auf das Netzwerk zugreifen möchten, einen verschlüsselten Sicherheitscode, den so genannten Zugriffs oder Sicherheitsschlüssel, übertragen müssen. Der Sicherheitsschlüssel basiert auf einer Passphrase, in der Regel ein Wort oder eine Folge von Buchstaben und Zarlen einer bestimmten Länge. Wenn Sie Sicherheit für Ihr drahtloses Netzwerk einrichten, werden Sie danach gefragt. Wenn Sie diese Methode für die Einrichtung der Netzwerkverbindung wählen und einen Sicherheitsschlüssel für Ihr drahtloses Netzwerk haben, müssen Sie die Passphrase bei der automatischen oder manuellen Einrichtung eingeben.

So konfigurieren Sie das Gerät automatisch

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen auf Drahtlos ein.
2 Die Netzwerk-Funktion sucht nach verfügbaren drahtlosen Netzwerken. Abschließend wird eine Liste der verfügbaren Netzwerke angezeigt
3 Drücken Sie in der Liste der Netzwerke die Taste ▲ oder ▼, um ein Netzwerk auszuwählen. Drücken Sie dann zweimal die Taste ☑.

Wenn der gewünschte Drahtlos-Router nicht angezeigt wird, wählen Sie Aktual, für eine erneute Suche.

Wenn der Router nach dem erneuten Versuch nicht gefunden wird, wählen Sie die Schaltfläche Stopp

Die Schaltfläche Netzwerk hinzufügen wird angezeigt.

4 Fahren Sie mit Schritt 5 fort, wenn der Bildschirm „Kennwort eingeben.“ angezeigt wird. Wenn Sie einen WLAN Router auswählen, der nicht geschützt ist, fahren Sie mit Schritt 7 fort.
5 Wenn der Router geschützt ist, geben Sie den Kennwort eingeben. ein (Sicherheitsschlüssel oder PIN).

6 Bewegen Sie zum Abschluss den Cursor mit der Nach-rechts-Taste auf Fertig, und drücken Sie dann. Der Netzwerkverbindungsbildschirm wird angezeigt und die Überprüfung beginnt.

Es wird eine Verbindung mit dem Router hergestellt, doch kann nicht auf das Internet zugegriffen werden.

7 Wenn die Verbindung überprüft wurde, wird die Meldung „Das Drahtlosnetzwerk und die Internetverbindung sind einger. und betriebsbereit.“ angezeigt.

Manuelle Netzwerkeinrichtung (drahtlos)

Unternehmen verwenden möglicherweise statische IP-Adressen.

Fragen Sie in diesem Fall den Netzwerkadministrator nach IP-Adresse, Subnetzmaske, Gateway und DNS-Serveradresse. Geben Sie diese Werte manuell ein.

Abrufen der Netzwerkverbindungseinstellungen

Gehen Sie wie folgt vor, um die Netzwerkverbindungseinstellungen anzuzeigen (funktioniert so bei den meisten Windows-PCs).

1 Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechten Ecke des Bildschirms.

2 Klicken Sie im angezeigten Popup-Menü auf „Status“.

3 Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support.

4 Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbindungseinstellungen werden angezeigt.

So konfigurieren Sie das Gerät manuell

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen auf Drahtlos ein.

2 Die Netzwerk-Funktion sucht nach verfügbaren drahtlosen Netzwerken. Abschließend wird eine Liste der verfügbaren Netzwerke angezeigt.

3 Drücken Sie in der Liste der Netzwerke die Taste ▲ oder ▼, um ein Netzwerk auszuwählen. Drücken Sie dann zweimal die Taste 🔒.

Wenn der gewünschte Drahtlos-Router nicht angezeigt wird, wählen Sie Aktual, für eine erneute Suche.

Wenn der Router nach dem erneuten Versuch nicht gefunden wird, wählen Sie die Schaltfläche Stopp.

4 Fahren Sie mit Schritt 5 fort, wenn der Bildschirm „Kennwort elngeben.“ angezeigt wird. Wenn Sie einen WLAN-Router auswählen, der nicht geschützt ist, fahren Sie mit Schritt 7 fort.

5 Wenn der Router geschützt ist, geben Sie den Kennwort eingeben, ein (Sicherheitsschlüssel oder PIN).

6 Bewegen Sie zum Abschluss den Cursor mit der Nach-rechts-Taste auf Fertig, und drücken Sie dann. Der Netzwerkverbindungsbildschirm wird angezeigt und die Überprüfung beginnt.

7 Wählen Sie Stopp aus, während versucht wird, eine Verbindung mit dem Netzwerk herzustellen. Der Verbindungsversuch wird beendet.

8 Wählen Sie im Netzwerkverbindungsbildschirm IP-Einst. aus. Der Bildschirm IP-Einst. wird angezeigt.

9 Wählen Sie das Feld ganz oben aus, drücken Sie ☐, und stellen Sie dann IP-Einst. auf Manuell eingeben ein. Wiederholen Sie den Vorgang für jedes Feld der IP-Adresse.

Wenn Sie IP-EInst. auf Manuell eingeben einstellen, wird DNS Setting automatisch in Manuell eingeben geändert.

10 Wählen Sie zum Abschluss OK am unteren Rand der Seite, und drücken Sie dann. Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt.

11 Wenn die Verbindung überprüft wurde, wird die Meldung „Das Drahtlosnetzwerk und die Internetverbindung sind einger. und betriebsberelt.“ angezeigt.

WPS(PBC)

So konfigurieren Sie das Gerät mit WPS(PBC)

Gehen Sie folgendermaßen vor, wenn Ihr Router eine WPS(PBC)-Taste hat:

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen auf Drahtlos ein.

2 Wählen Sie WPS(PBC) aus, drücken Sie 📄 und anschließend erneut 📄.

3 Drücken Sie die WPS(PBC)-Taste an Ihrem Router innerhalb von 2 Minuten. Ihr Gerät empfängt nun automatisch alle benötigten Netzwerkeinstellungen und stellt eine Verbindung mit dem Netzwerk her.

4 Der Netzwerkverbindungsbildschirm wird angezeigt. Die Netzwerkeinrichtung ist abgeschlossen.

Um diese Funktion nutzen zu können, muss Ihr Mobilgerät von WI-FI-Direkt unterstützt werden.

Wi-Fi-Direkt

MENU → Netzwerk → Wi-Fi-Direkt → ENTER

Richten Sie diese Option ein, um das Gerät mit drahtlosen Mobilgeräten zu verbinden. Mit dieser Funktion können Sie drahtlose Mobilgeräte direkt ohne Router mit Ihrem Gerät verbinden.

Befolgen Sie diese Schritte, um Ihr Mobilgerät über Wi-Fi-Direkt, mit Ihrem Gerät zu verbinden:

1 Öffnen Sie den Bildschirm WI-Fl-Direkt. Das Gerät sucht nach Geräten.
2 Schalten Sie die Funktion WI-FI-Direkt auf Ihrem Gerät ein. Wählen Sie das gewünschte WLAN Gerät aus.

• PBC (Push Button Configuration): Drücken Sie die WPS(PBC)-Taste an Ihrem WLAN-Gerät innerhalb von 2 Minuten. Ihr Gerät empfängt nun automatisch alle benötigten Netzwerkeinstellungen und stellt eine Verbindung mit dem Netzwerk her.
  • PIN: Geben Sie die angezeigte PIN auf Ihrem Gerät ein.

Wenn Sie die Verbindung zu dem Gerät trennen möchten, wählen Sie das verbundene WLAN-Gerät und anschließend Getrennt aus.

Multimedia-Geräteeinstellungen

MENU → Netzwerk → Multimedia-Geräteeinstellungen → ENTER

Sie können anderen Geräten wie Smartphones und Tablets in Ihrem Netzwerk erlauben, Inhalt mit dem Gerät zu teilen.

Screen Mirroring

MENU 📄 → Netzwerk → Screen Mirroring → ENTER

Verbinden Sie ein Mobilgerät, das die Mirroring-Funktion zum Gerät unterstützt. Bild und Ton vom Mobilgerät können damit auf das Gerät ausgegeben werden. Mit Mirroring wird die Ausgabe von Bild und Ton eines Mobilgerätes auf ein externes Anzeigegerät bezeichnet.

Ein Screen Mirroring verwenden zu können, achten Sie darauf, dass das Mobilgerät die Mirroring-Funktion unterstützt, wie z. B. AllShare Cast, WiDi (Version 3.5 oder höher) und Miracast. Auf der Internetseite des Mobilgeräteherstellers können Sie prüfen, ao die Mirroring-Funktion verfügbar ist. Bei hoher Netzwerkbelastung kann die Bild- oder Tonwiedergabe abgehackt sein.

Screen Mirroring

Führen Sie die Mirroring-Funktion auf dem Mobilgerät aus. Das Mobilgerät sucht das Gerät automatisch und zeigt es in einer Liste an.

Wenn das Mobilgerät keine Verbindung zum Gerät herstellen kann, schalten Sie beide Geräte aus und wieder ein und versuchen Sie es erneut.

Servernetzwerkeinstellungen

MENU 📄 → Netzwerk → Servernetzwerkeinstellungen → ENTER 📄

Mit Server verbinden

Stellen Sie zur Ausführung von Wdg.-Ger. eine Verbindung mit einem Netzwerk her.

• Serveradresse / SSL / Port

Wenn die Option SSL aktiviert ist, wird der Server so konfiguriert, dass er https verwendet. Die Datenübertragung ist dann verschlüsselt.

Geben Sie die IP. Adresse und Portnummer des Servers ein, Verwenden Sie 7001 als Portnummer. (Wenn mit Portnummer 7001 keine Verbindung zum Server möglich ist, fragen Sie Ihren Server-Administrator nach der richtigen Portnummer, und tragen Sie diese ein.)

MagicInfo-Modus

Wählen Sie entsprechend der Einsatzumgebung des Gerätes den geeigneten MagicInfo-Modus.

- Lite / Premium

Serverzugriff

Wählen Sie eine Methode zur Verbindung mit dem Servernetzwerk.

• Zulassen / Verbiet.

FTP-Modus

Legen Sie den FTP-Verbindungsmodus fest.

Aktiv / Passiv

Gerätename

MENU 📄 → Netzwerk → Gerätename → ENTER

Wählen Sie einen Gerätenamen aus, oder geben Sie einen Gerätenamen ein.

Dieser Name kann über das Netzwerk auf Netzwerk-Fernbedienungen angezeigt werden.

Ben.-Eingabe / [Signage]Anzelge 1 \~ 6

Kapitel 10 System

Barrierefreiheit

MENU III → System → Barrlerefreihelt → ENTER

Barrierefreiheit
Menütransparenz	Mittel
Hoher Kontrast	Aus
Vergrößern	Aus

Menütransparenz

Passen Sie die Transparenz des Menüs an.

• Hoch / Mittel / Gering

Hoher Kontrast

Zum Einstellen des Hintergrunds und der Schriftart in Menüs auf kontrastreiche Farben. Die Menütransparentz wird bei Auswahl dieser Option undurchsichtig.

• Aus / Ein

Vergrößern

Zum Einstellen, ob das im Menü markierte Element vergrößert werden soll.

• Aus / Eln

Einstell.

MENU → System → Einstell. → ENTER

System Barrierefreiheit Einstell. Touch-Steuer. Zeit Wechsel der automatischen Quelle Netzsteuerung Öko-Lösung

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ersteinrichtung (System)

Nach dem erstmaligen Einschalten des Produkts müssen Sie Grundeinstellungen wie Sprache, Sender und Uhrzeit konfigurieren.

Drücken Sie die Taste ☐.

Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“.

Verwenden Sie die Funktion PIN ändern zur Änderung der PIN.

1 Menüsprache

Eine Sprache auswählen

Drücken Sie die Taste ▲ oder ▼ und anschließend die Taste ☐. Legen Sie die Sprache des OSD-Menüs fest.

2 Anzeigeausrichtung

Konfigurieren Sie die Ausrichtung der Menüseite.

- Querformat / Hochformat

3 Autom. Aussch.

Das Gerät wird automatisch ausgeschaltet, wenn Sie innerhalb der ausgewählten Stundenzahl weder eine Taste auf der Fernbedienung noch eine Taste vorne am Gerät drücken, um eine Überhitzung zu vermeiden.

- Aus (empfohlen) / 4 Std. / 6 Std. / 8 Std.

4 Netzwerkeinstellungen

Richten Sie die Netzwerkverbindung ein. Drücken Sie die Taste ☐, um loszulegen. Wählen Sie Überspr aus, wenn Sie die erforderlichen Informationen nicht zur Hand haben oder das Netzwerk später einrichten möchten. Über das Menü Netzwerk können Sie die Netzwerkverbindung später einrichten.

5 Zeit einstellen

Stellen Sie das aktuelle Datum und die aktuelle Zeit ein und wählen Sie dann Weiter.

6 Abspielen mit

- MagicInfo / URL Startprogramm

Wählen Sie den für die Betriebsumgebung des Gerätes geeigneten Abspielmodus aus.

Der Einstellungsschritt Absplelen mit wird nur angezeigt, wenn eine Verbindung mit dem Netzwerk besteht.

7 Gerätename

Wählen Sie einen Gerätenamen aus, oder geben Sie einen Gerätenamen ein.

Dieser Name kann über das Netzwerk auf Netzwerk-Fernbedienungen angezeigt werden.

- Ben.-Eingabe / [Signage]Anzeige 1 \~ 6

8 Setup abgeschlossen

Glückwunsch! Setup Ist abgeschlossen und Sie können beginnen.

Touch-Steuer.

MENU → System → Touch-Steuer. → ENTER

Touch-Steuer. Touch-Steuer.Sperre Aus Administrator-Menü sperren Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie können Funktionen zur Touch Steuerung konfigurieren.

Touch-Steuer.Sperre

Sie können den Touchscreen-Steuerungsmodus sperren, damit Geräte nicht durch Berühren gesteuert werden können.

• Aus / Ein

Administrator-Menü sperren

Aktivieren Sie die Administrator-Menü sperren, um das Menü mit Administratoreinstellungen anzuzeigen, wenn Sie den Bildschirm berühren und halten.

• Aus / Ein

Wenn Sie die Touch-Steuer. Funktion verwenden möchten, muss das Touch-Schutzkit (separat erhältlich) angebracht werden

Zeit

MENU 📄 → System → Zeit → ENTER

Zeit
Zeit einstellen
Sommerzeit	Aus
Sleep-Timer	Aus
Einschalten verzögern	0 Sekunden

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie können Zeit einstellen oder Sleep-Timer konfigurieren. Außerdem können Sie das Gerät mithilfe der Timer-Funktion so einstellen, dass es zu einer angegebenen Zeit automatisch ein- oder ausgeschaltet wird.

Drücken Sie zur Anzeige der aktuellen Zeit die Taste INFO.

Zeit einstellen

Wählen Sie Zeit einstellen. Wählen Sie Datum bzw. Zeit aus, und drücken Sie dann ↗.

Verwenden Sie die Zifferntasten zur Eingabe von Zahlen, oder drücken Sie die Nach-oben- oder Nach-unten-Taste. Verwenden Sie die Nach-links- und Nach-rechts-Taste, um von einem Eingabefeld zum nächsten zu gehen. Drücken Sie zum Abschluss

Ste können Datum und Zeit durch Drücken der Zifferntasten auf der Fernbedienung direkt einstellen.

Sommerzeit

Schaltet die Sommerzeit-Funktion ein oder aus.

Aus / Ein

• Startdatum: Legt das Anfangsdatum der Sommerzeit fest.
• Enddatum: Legt das Enddatum der Sommerzeit fest.
- Zeit-Offset: Wählen Sie die richtige Zeitdifferenz Ihrer Zeitzone aus.

Sleep-Timer

Schaltet das Gerät nach einer voreingestellten Zeit automatisch aus

(Aus / 30 Min. / 60 Min. / 90 Min. / 120 Min. / 150 Min. / 180 Min.)

Verwenden Sie die Nach-oben- und Nach-unten-Tasten, um eine Zeitdauer auszuwählen, und drücken Sie dann. Wählen Sie zum Abbrechen von Sleep-Timer Aus aus.

Einschalten verzögern

Wenn Sie mehrere Gerät verbinden, stellen Sie die Netzeinschaltsverzögerung für jedes Gerät ein, um eine Überlastung durch das Stromnetz zu vermeiden (in einem Bereich von 0-50 Sekunden).

Wechsel der automatischen Quelle

MENU → System → Wechsel der automatischen Quelle → ENTER

Wechsel der automatischen Quelle
Wechsel der automatischen Quelle	Aus
Wiederher. Primärquelle	1725
Primärquelle	Alle
Sekundärquelle	DVI

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wenn Sie den Bildschirm einschalten und Wechsel der automatischen Quelle auf Ein eingestellt ist, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt verwendete Videosignalquelle nicht aktiv ist.

Wechsel der automatischen Quelle

Wenn Wechsel der automatischen Quelle auf Ein eingestellt ist, wird die Videosignalquelle des Bildschirms automatisch nach einem aktiven Videosignal durchsucht.

Die ausgewählte Primärquelle wird aktiviert, wenn die aktuelle Videosignalquelle nicht erkannt wird.

Sekundärquelle wird aktiviert, wenn an der primären Videosignalquelle kein Signal anliegt.

Wenn sowohl die primäre als auch die sekundäre Signalquelle nicht erkannt werden, führt die Anzeige zwei Suchen nach einer aktiven Quelle durch. Bei jeder Suche werden die primäre und dann die sekundäre Quelle überprüft. Wenn beide Suchvorgänge fehlschlagen, wechselt die Anzeige zur ersten Bildquelle zurück und gibt eine Melung aus, dass es kein Signal gibt.

Wenn für die Primärquelle jedoch Alle ausgewählt ist, durchsucht das System zweimal hintereinander die Videosignaleingänge nach einer aktiven Videosignalquelle und wechselt wieder zur ersten Signalquelle, wenn kein Videosignal gefunden wird.

Wiederher. Primärquelle

Wählen Sie aus, ob die ausgewählte primäre Eingangsquelle wiederhergestellt werden soll, sobald eine primäre Eingangsquelle angeschlossen wird.

Die Funktion Wiederher. Primärquelle ist deaktiviert, wenn Primärquelle auf Alle eingestellt ist.

Primärquelle

Legen Sie die Primärquelle als automatische Eingangsquelle fest.

Sekundärquelle

Legen Sie die Sekundärquelle als automatische Eingangsquelle fest.

Die Funktion Wiederher. Primärquelle ist deaktiviert, wenn Primärquelle auf Alle eingestellt ist.

Netzsteuerung

MENU → System → Netzsteuerung → ENTER

Netzsteuerung
Auto. Einschalten	Aus
PC-Modulleistung
Max. Energiesparen	Ein
Standby-Steuerung	Auto
Ein-/Aus-Schalter	Nur einschalten
Netzwerk-Standby	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Auto. Einschalten

Diese Funktion schaltet das Gerät ein, sobald es mit dem Netz verbunden ist. Die Ein/Aus Taste muss nicht betätigt werden.

• Aus / Ein

PC-Modulleistung

Das PC-Modul kann unabhängig vom LFD ein- und ausgeschaltet werden.

Synchr. Einschalten

Wählen Sie Aus aus, um das PC Modul einzuschalten, ohne das LFD einzuschalten.

• Aus / Ein

Synchr. Ausschalten

Wählen Sie Aus aus, um das LFD auszuschalten, ohne das PC-Modul auszuschalten.

• Aus / Ein

Max. Energiesparen

Schaltet das Gerät ab, um den Energieverbrauch zu senken, nachdem der PC eine festgelegte Zeitdauer inaktiv war.

• Aus / EIn

Nur im Modus PC, DVI, HDMI, DisplayPort verfügbar.

DBE und DM32F Modelle unterstützen nicht den DisplayPort Modus.

Netzsteuerung
Auto. Einschalten	Aus
PC-Modulleistung
Max. Energiesparen	Ein
Standby-Steuerung	Auto
Ein-/Aus-Schalter	Nur einschalten
Netzwerk-Standby	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Standby-Steuerung

Sie können einstellen, dass der Bildschirm in den Standby Modus wechselt, sobald ein Eingangssignal ansteht.

• Auto

Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird, obwohl ein externes Gerät an die Anzeige angeschlossen ist.

Wenn kein externes Gerät angeschlossen ist, wird die Meldung Keln Signal angezeigt.

• Aus

Wenn kein Eingangssignal anliegt, wird die Meldung Kein Signal angezeigt.

Die Option Standby-Steuerung ist nur aktiviert, wenn Quelle auf PC, DVI, HDMI oder DisplayPort eingestellt ist. DBE und DM32E Modelle unterstützen nicht den DisplayPort Modus.

Überprüfen Sie die Kabelverbindung, wenn die Meldung Keln Signal angezeigt wird, obwohl ein externes Gerät angeschlossen ist.

Wenn Keine Signalmeldung auf Aus eingestellt ist, wird die Meldung Kein Signal nicht angezeigt. Stellen Sie in diesem Fall Keine Signalmeldung auf Ein ein.

• Ein

Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird.

Ein-/Aus-Schalter

Die Ein/Aus-Taste kann so konfiguriert werden, dass das Gerät mit ihr eingeschaltet oder ein- und ausgeschaltet wird.

• Nur einschalten: Mit der Ein/Aus-Taste wird das Gerät nur eingeschaltet.
• Ein-/Ausschalten: Mit der Ein/Aus-Taste wird das Gerät ein- und ausgeschaltet.

Netzwerk-Standby

Mit dieser Funktion wird die Netzwerkverbindung beim Ausschalten des Gerätes aufrechterhalten.

• Aus / Ein

Öko-Lösung

MENU → System → Öko-Lösung → ENTER

Öko-Lösung
Energiesparmod.	Aus
Öko-Sensor	Aus
Programmierung für Bildschirmlampe	Aus
Kein Sig. Standby	Aus
Autom. Aussch.	4 Std.

• Das angezeigte 3ild kann je nach Modell unterschiedlich sein.

Energiesparmod.

Der Stromverbrauch kann durch Anpassen der Bildschirmhelligkeit gesenkt werden.

• Aus / Gering / Mittel / Hoch

Öko-Sensor

Zur Verbesserung der Energieeinsparung werden die Bildeinstellungen automatisch an die Helligkeit im Raum angepasst.

• Aus / Eln

Wenn Sie die Einstellung für Hoch unter Bild ändern, während Öko-Sensor aktiv ist, wird Aus deaktiviert.

Sollte der Bildschirmkontrast nicht ausreichen, stellen Sie den Öko-Sensor auf Aus

Wenn der Öko-Sensor auf Aus steht, entspricht er möglicherweise nicht den Energiestandards.

Min. Hintergr.bel.

Wenn der Öko-Sensor auf Ein, eingestellt ist, können Sie die minimale Bildschirmhelligkeit manuell anpassen. Min. Hintergr. bel, ist der dunkelste Hintergrundbeleuchtungsmodus. Stellen Sie sicher, dass der Wert von Min. Hintergr.bel, niedriger als der Wert von Hintergrundbel. ist.

Wenn der Öko-Sensor auf Eln eingestellt ist, passt sich die Bildschirmhelligkeit an die Umgebungshelligkeit an (wird dunkler oder heller).

Programmierung für Bildschirmlampe

Einstellung der Bildschirmheiligkeit. Bei aufsteigenden Werten bis 100 wird der Bildschirm heller.

• Aus / Ein

Öko-Lösung
Energiesparmod.	Aus
Öko-Sensor	Aus
Programmierung für Bildschirmlampe	Aus
Kein Sig. Standby	Aus
Autom. Aussch.	4 Std.

• Casangeziegte 3fd kann je nach Modell unterschiedlich sein.

Temperatursteuerung

MENU → System → Temperatursteuerung → ENTER

System Temperatursteuerung 77

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kein Sig. Standby

Spart Strom, indem das Gerät ausgeschaltet wird, wenn keinerlei Eingangssignal anliegt.

• Aus / 15 Min. / 30 Min. / 60 Min.

Deaktiviert, wenn sich ein angeschlossener PC im Energiesparmodus befindet.

Das Gerät schaltet sich automatisch nach einer bestimmten Zeit aus. Diese Zeit kann nach Bedarf geändert werden

Autom. Aussch.

Das Gerät wird automatisch ausgeschaltet, wenn Sie innerhalb der ausgewählten Stundenzahl weder eine Taste auf der Frembedierung noch eine Taste vorne am Gerät drücken, um eine Überhitzung zu vermeiden.

• Aus / 4 Std. / 6 Std. / 8 Std.

Diese Funktion ermittelt die Temperatur im Innern des Geräts. Sie können den zulässigen Temperaturbereich festlegen. Die Standardtemperatur beträgt 7/°C.

Die empfohlene Betriebstemperatur des Geräss beträgt 75 bis 80° C (ausgehend von einer Umgebungstemperatur von 40° C). Der Bildschirm wird dunkler, wenn die aktuelle Temperatur das angegebene Temperatur limit überschreitet. Wenn die Temperatur weiterhin ansteigt, wird das Gerät ausgeschaltet, um eine Übermittung zu verhindern.

Gerätemanager

MENU → System → Gerätemanager → ENTER

Gerätemanager Tastatureinstell. Mauseinstellungen Zeigereinstellungen

- Das angezeigte Bild kann, je nach Modell unterschiedlich sein.

Sie können Optionen für externe Eingabegeräte, die mit dem Gerät verbunden sind, konfigurieren.

Tastatureinstell.

Beim Anschluss einer Tastatur an das Gerät wird das Menü Tastatureinstell. angezeigt.

Tastaturauswahl

Wahlen Sie aus den verfügbaren angeschlossenen Tastaturen die gewünschte Tastatur aus.

Sie können auch nur eine angeschlossene Tastatur verwenden.

Tastaturoptionen

Je nach Land.

Tastatursprache

Legen Sie die Tastatureingabesprache fest.

Tastaturtyp

Legen Sie den Tastaturtyp fest

Eingabespr. wechseln

Sie können die zum Ändern der Eingabesorache verwendete Tastenkombination konfigurieren.

Gerätemanager

Tastatureinstell.

Mauseinstellungen

Zeigereinstellungen

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Mauseinstellungen

Beim Anschluss einer Maus an das Gerät wird das Menü Mauseinstellungen angezeigt.

Maus auswählen

Sie können Mausverbindungseinstellungen oder Optionen für angeschlossene Zeigegeräte konfigurieren Bei mehreren angeschlossenen Zeigegeräten kann nur eine Maus verwendet werden.

Mausoptionen

Je nach Land.

Haupttaste

Wählen Sie eine Maustaste für die Grundfunktionen (Klicken und Eingabe).

- Links (Standard) / Rechts

Zeiger-Geschw.

Einstellung der Mauszeigergeschwindigkeit.

• Langsam / Standard / Schnell

Gerätemanager

Tastatureinstell.

Mauseinstellungen

Zeigereinstellungen

— Das angezeigte Bild kann je nach Modell unterschiedlich sein,

Zeigereinstellungen

Sie können Größe, Geschwindigkeit und Form des Mauszeigers festlegen.

Zeigergröße

Legen Sie die Größe des Mauszeigers fest.

• Klein / Mittel / Groß / Extragroß

Zeiger-Geschw.

Legen Sie die Geschwindigkeit des Mauszeigers fest. Eine höhere Geschwindigkeit erhöht die Zeigerempfindlichkeit.

• Langsam / Standard / Schnell

Zeigerbild

Legen Sie die Form des Mauszeigers fest.

• Image 1 \~ Image 10

Abspielen mit

MENU → System → Abspielen mit → ENTER

System Abspielen mit MagicInfo

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

PIN ändern

MENU → System → PIN ändern → ENTER

System PIN ändern

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wahlen Sie entsprechend der Einsatzumgebung des Gerätes den geeigneten Modus Abspielen mit Je nach Einstellung kann der Startbildschirm varlieren.

• MagicInfo / URL Startprogramm

Der Bildschirm, PIN ändern wird angezeigt.

Wählen Sie eine beliebige vierstellige Zahlenfolge als PIN, und geben Sie sie unter Neue PIN eingeben ein. Geben Sie in Neue PIN bestätigen die gleichen vier Ziffern ein.

Drücken Sie die Taste Schließen, sobald der Bestätigungsbildschirm ausgeblendet wird. Die neue PIN wurde im Gerät gespeichert.

Standardkennwort: 0 - 0 - 0 - 0

Sicherheit

MENU → System → Sicherheit → ENTER

Sicherheit

Sicherheitssperre	Aus
Ein/Aus-Schalter	Aus
Tastensperre	Aus
Automatische Wiedergabe von USB sperren	Aus
Mobilgeräte-Anschlusssperre	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sicherheitssperre

Geben Sie Ihre 4 stellige PIN ein. Die Standard PIN ist „0 0 0 0“. Verwenden Sie die Funktion PIN ändern zur Änderung der PIN

• Aus / Ein

Alle Menüs und Schaltfächen des Geräts und der Fernbedienung, mit Ausnahme der LOCK-Taste auf der Fernbedienung, werden durch die Sicherheitssperre-Funktion gesperrt. Zum Entsprenen des Menüs und der Schaltfächen drücken Sie die LOCK Taste, und geben Sie das Kennwort ein (Standardkennwort: 0 - 0 - 0 - 0).

Ein/Aus-Schalter

Wenn diese Funktion aktiviert ist, kann das Gerät über die Ein/Aus Taste der Fernbedienung eingeschaltet werden, während Sicherheitssperre aktiviert ist.

• Aus / Ein

Tastensperre

Mit diesem Menü können Sie die Tasten am Gerät sperren. Wenn Tastensperre auf Ein eingestellt ist, kann das Gerät nur über die Herbedienung gesteuert werden.

• Aus / EIn

Sicherheit

Sicherheitssperre Aus

· Ein/Aus-Schalter Aus

Tastensperre Aus

Automatische Wiedergabe von USB sperren Aus

Mobilgeräte-Anschlusssperre Aus

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Automatische Wiedergabe von USB sperren

Wählen Sie, ob auf einem USB-Gerät gespeicherte MagicInfo-Inhalte automatisch wiedergegeben werden.

• Aus
Auf einem USB-Gerät gespeicherte MagicInfo-Inhalte automatisch wiedergeben.

• EIn

Keine auf dem USB-Gerät gespeicherten MagicInfo-Inhalte automatisch wiedergeben.

Durch Anschließen eines USB Geräts mit MaglcInfo Inhalten wird fünf Sekunden lang „Automatische Wiedergabe von USB sperren : EIn“ angezeigt.

Mobilgeräte-Anschlusssperre

Sie können die Erlaubnis für andere Geräte wie Smartphones und Tablets in Ihrem Netzwerk einschränken, Inhalt mit Ihrem Signage zu teilen.

• Aus / Ein

Allgemein

MENU→System→Allgemein→ENTER

Allgemein
Smart-Sicherheit	Ein
BD Wise	Ein
Anynet+ (HDMI-CEC)	Ein
HDMI-Hotplug	Ein
DivX® Video On Demand
Spielemodus	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Smart-Sicherheit

Die Sicherheitsfunktionen zum Schutz Ihres Fornsehgeräts und der angeschlossenen Speichermedien gegen Viren umfassen Folgendes.

Smart-Sicherheit

Schalten Sie mit dieser Option den Smart-Sicherheit-Schutz ein/aus.

• Aus / Eln

Scan

Zum Überprüfen des Fernsehgeräts und angeschlossener Speichermedien auf Viren

Isolierte Liste

Diese Liste enthält Elemente, die aufgrund von enthaltenen Viren isoliert wurden.

Erlaubt-Liste

Diese Liste enthält Elemente, die als virenfrei zugelassen wurden.

Einstell.

Zum Einstellen der Smart-Sicherheit-Optionen.

Automatischer Scan

Automatisches Scannen bei eingeschaltetem Fernsengerät.

• Aus / Ein

Automatisch in "Isoliert-Liste" verschieben

Verschiebt Viren automatisch zur Liste isolierter Elemente.

• Aus / Ein

Allgemein
Smart-Sicherheit	Ein
BD Wise	Ein
Anynet+ (HDMI-CEC)	Ein
HDMI-Hotplug	Ein
DivX® Video On Demand
Spielemodus	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

BD Wise

Liefert die optimale Bildqualität für DVD-, Blu-ray- und Home Theater-Geräte von Samsung mit BD Wise-Unterstützung. Wenn BD Wise aktiviert ist (Ein), wechselt der Bildmodus automatisch zur optimalen Auflösung.

• Aus / Ein

Diese Funktion ist verfügbar, wenn Sie Samsung-Geräte mit BD Wise-Unterstützung über ein HDMI-Kabel an das Gerät anschließen.

Die BD Wise-Funktion ist nur aktiviert, wenn ein externes Gerät mit BD Wise-Funktion angeschlossen ist.

Allgemein
Smart-Sicherheit	Ein
BD Wise	Ein
Anynet+ (HDMI-CEC)	Ein
HDMI-Hotplug	Ein
DivX® Video On Demand
Spielemodus	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Anynet+ (HDMI-CEC)

Anynet+ (HDMI-CEC)

Anynet+ ist eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte mit Anynet+-Unterstützung über Ihre Samsung-Geralefernbedierung steuern können. Das Anynet+-System kann nur mit Samsung-Geraten mit der Anynet+-Funktion verwendet werden. Überprüfen Sie, ob auf Ihrem Samsung-Geräte ein Anynet+-Logo vorhanden ist, um sicherzugehen, dass Ihr Gerät diese Funktion unterstützt.

Ste können Anynet+Geräte nur über die Gerätefembecienung steuern, nicht über die Tasten am Gerät.

Die Gerätefernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie das Anyest I. Gerät erneut aus, wenn dieses Problem auftritt.

Anynet+ funktioniert, wenn das AV-Gerat mit Anynet+ -Unterstützung im Standby-Modus oder eingeschaltet ist.

In PIP-Modus funktioniert: Anynet+ nur, wenn als primarer Bildschirm ein AV-Gerät angeschlossen ist. Anynet+ funktioniert nicht, wenn das AV-Gerät als sekundarer Bildschirm angeschlossen ist.

Anynet+ unterstützt bis zu 12 AV-Geräte insgesamt. Beachten Sie, dass Sie bis zu 3 Geräte des gleichen Typs verbinden können.

Anynet+-Menü

Das Anynet+-Menü passt sich an die Art und den Status der mit dem Gerät verbundenen Anynet+-Geräte an.

Drücken Sie die Taste TOOLS, um das Anynet+ Menü anzuzeigen, und wählen Sie das gewünschte Menü aus.

Anynet+-Menü Beschreibung

PC sehen	Ändert den Anynet+ Modus in on PC-Modus
Gerät auswählen Zeigt die Anynet--Gerateliste an.
(Gerätename) MENÜ	Zeigt das Menü der verbindenen Gerätemenüs an. Beispiel: Wenn ein DVD-Player verbunden ist, wird das DVD Menü des DVD-Players angezeigt.
(Gerätename) Extras	Zeigt das Menü „Extras“ des verbundenen Geräts an. Beispiel: Wenn ein DVD-Player verbunden ist, wird das Menü „Extras“ des DVD-Players angezeigt.Dieses Menü ist nicht auf allen Geräten verfügbar.
(Gerätename) Titelmenü	Zeigt das Titel-Menü des verbundenen Geräts an. Beispiel: Wenn ein DVD-Player verbunden ist, wird das Titel-Menü des Films im DVD-Player angezeigt.Dieses Menü ist nicht auf allen Geräten verfügbar.

Anynet+ (HDMI-CEC)

Anynet+ (HDMI-CEC)

Aus

Autom. Ausschalten

Nein

Gerätesuche

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Autom. Ausschalten

Legt fest, dass Anynet+-Geräte beim Ausschalten des Geräts automatisch ausgeschaltet werden (Aus).

- Nein / Ja

Wenn Autom. Ausschalten auf Ja eingestellt ist, werden aktive externe Geräte zusammen mit dem Gerät ausgeschaltet.

Diese Option ist je nach Gerät möglicherweise nicht aktiviert.

Gerätesuche

Umschalten zwischen Anynet+-Geräten

1 Drücken Sie die Taste TOOLS, wählen Sie Anynet+ (HDMI-CEC) aus, und drücken Sie dann 📄.
2 Wählen Sie Gerät auswählen aus, und drücken Sie dann die Taste 📄.

Wenn Sie das gewünschte Gerät nicht finden, wählen Sie Aktual. aus, um die Liste zu aktualisieren.

3 Wählen Sie ein Gerät aus, und drücken Sie die Taste ☐. Sie können auf das ausgewählte Gerät umschalten.

Das Menü Gerät auswählen wird nur angezeigt, wenn Sie Anynet+ (HDMI-CEC) im Menü System aktivieren (Ein).

Das Umschalten auf das ausgewählte Gerät kann bis zu 2 Minuten dauern. Sie können den Umschaltvorgang nicht abbrechen.

Wenn Sie ein Anynet+Gerät über die Taste SOURCE und Auswahl der Eingangsquelle ausgewählt haben, können Sie die Anynet+Funktion nicht verwenden.

Schalten Sie zwischen Anynet+ Geräten nur über die Gerät auswählen um.

Fehlerbehebung für Anynet+

Problem Mögliche Lösung

Anynet+ funktioniert nicht.	Prüfen Sie, ob das Gerät ein Anynet+-Gerät ist. Das Anynet+-System unterstützt nur Anynet+-Geräte.Prüfen Sie, ob das Netzkabel des Anynet+ Geräts richtig angeschlossen ist.Überprüfen Sie die Video-/Audio/HDMI-Kabel-Verbindungen des Anynet+-Geräts.Prüfen Sie, obAnynet+(HDMI-CEC) imSystemMenü aktiviert (Ein) ist.Prüfen Sie, ob die Fernbedienung mit Anynet+ kompatibel ist.Anynet+ funktioniert in bestimmten Situationen nicht. (Ersteinrichtung)Wenn Sie das HDMI-Kabel entfernt und dann wieder verbunden haben, suchen Sie Geräte erneut, oder schalten Sie das Gerät aus und wieder ein.Prüfen Sie, ob die Anynet++ Funktion des Anynet Geräts eingeschaltet ist.
Ich möchte Anynet+ starten.	Prüfen Sie, ob das Anynet--Gerät korrekt mit dem Gerät verbunden ist undAnynet+(HDMI-CEC) imSystem-Menü aktiviert (Ein) ist.Drücken Sie die TasteTOOLS, um dasAnynet+ Menü anzuzeigen, und wählen Sie das gewünschte Menü aus.
Ich möchte Anynet+ schließen.	Wählen Sie imAnynet+ Menü PC sehenaus.Drücken Sie die TasteSOURCEauf der Gerätefernbedienung, und wählen Sie ein Gerät ohne Anynet+ aus.
Auf dem Bildschirm wird die Meidung „Trennen der Anynet+-Geräteverbindung ..." angezeigt.	Sie können die Fernbedienung beim Konfigurieren von Anynet+ oder Umschalten zur Ansicht nicht verwenden.Sie können die Fernbedienung nach Abschluss der Anynet+-Konfiguration oder nach dem Umschalten auf Anynet+ verwenden.
Das Anynet+ Gerät läuft nicht.	Sie können die Wiedergabefunktion nicht verwenden, wenn die Ersteinrichtung durchgeführt wird.

Problem Mögliche Lösung

Das verbundene Gerät wird nicht angezeigt.

• Prüfen Sie, ob das Gerät Anynet+-Funktionen unterstützt.
• Prüfen Sie, ob das HDMI-Kabel ordnungsgemäß angeschlossen ist.
• Prüfen Sie, ob Anynet+ (HDMI-CEC) im System-Menü aktiviert (Ein) ist.
  • Suchen Sie erneut nach Anynet+-Geräten.
  • Anynet+ erfordert einen HDMI-Port. Achten Sie darauf, dass das Gerät über ein HDMI-Kabel mit Ihrem Gerät verbunden ist.
• Einige HDMI-Kabel unterstützen die Anynet+-Funktionen möglicherweise nicht.
• Wenn die Verbindung durch einen Stromausfall oder durch Trennen des HDMI Kabels unterbrochen wird, wiederholen Sie die Gerätesuche.

Allgemein
Smart-Sicherheit	Ein
BD Wise	Ein
Anynet+ (HDMI-CEC)	Ein
HDMI-Hotplug	Ein
DivX® Video On Demand
Spielemodus	Aus

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

HDMI-Hotplug

Mit dieser Funktion wird die Einschaltverzögerung für ein externes DVI/HDMI Gerät aktiviert.

• Aus / Ein

DivX® Video On Demand

Zeigt den Registrierungscode für das Gerät an.

Wenn Sie eine Verbindung mit der DivX®-Website herstellen und sich mit diesem Code registrieren, können Sie die VOD-Registrierungsdatel herunterladen.

Weitere Informationen zu DivX® VOD erhalten Sie auf, http://vod.divx.com*.

Spielemodus

Wenn Sie eine Spielekonsole, z. B. eine PlayStation™ oder Xbox™, anschließen, sorgt der Spielemodus für ein realistisches Spielerlebnis.

• Aus / Ein

Vorsichtsmaßnahmen und Einschränkungen des Spielemodus

Deaktivieren Sie den Spielemodus in den Einstellungen (Aus), um die Spielekonsole zu trennen und ein anderes externes Gerät anzuschließen.

Spielemodus ist nicht verfügbar, wenn die Eingangsquelle auf DVI oder DisplayPort eingestellt ist.

System zurücksetzen

Mit dieser Option werden die unter „System“ konfigurierten Werte auf die Werkseinstellungen zurückgesetzt.

MENU → System → System zurücksetzen → ENTER

System System zurücksetzen

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kapitel 11 Unterstützung

Software-Update

- Aktuelle Version: Dies ist die bereits auf dem Gerät installierte Softwareversion.

MENU → Unterstützung → Software-Update → ENTER

Im Menü Software-Update können Sie die Gerätesoftware auf die aktuelle Version aktualisieren.

Schalten Sie das Gerät erst nach Abschluss des Updates aus. Das Gerät schaltet sich nach Abschluss des Software Updates automatisch aus und wieder ein.

Wenn Sie die Software aktualisieren, werden alle Video- und Audioeinstellungen auf die Standardeinstellungen zurückgesetzt. Notieren Sie sich die Einstellungen, um sie nach dem Update einfach wiederherstellen zu können.

Jetzt aktualisieren

Aktualisierung der Software auf die neueste Version.

Automatisches Update

Mit dieser Funktion wird das Gerät automatisch aktualisiert, wenn es gerade nicht verwendet wird.

• Aus / Ein

Samsung kontaktieren

MENU → Unterstützung → Samsung kontaktieren → ENTER

Zeigen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn Sie die Software aktualisieren möchten.

Hier finden Sie Informationen zu unseren Callcentern sowie zum Herunterladen von Produkten und Software.

Samsung kontaktieren, und ermitteln Sie Modellcode und Softwareversion des Geräts.

Zu Startseite

Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden. MENU → Unterstützung → Zu Startseite → ENTER

Wödg-Ger. Zeitplan Vonlage

• Das angezelgte Bild kann je nach Modell unterschiedlich sein.
• Informationen über Untermendlemente finden Sie im Kapitel „Home-Funktion“.

Zu Startseite gibt eine Vielzahl von Inhalten von einem Speichergerät oder aus einem verbundenen Netzwerk wieder.

Wdg.-Ger.

Suchen oder Abspielen von Kanälen oder Inhalten, die auf Geräten gespeichert sind.

Zeitplan

Anlegen von Programmplänen örtlicher Kanäte oder Bearbeiten von gespeicherten Kanäten.

Vorlage

Wählen Sie zum Erstellen von Inhalten eine Vorlage.

Produkt klonen

Sie können die Geräteeinstellungen auf ein USB-Gerät exporteren oder die Einstellungen von einem USB-Gerät laden. Dies ist nutzlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten.

ID-Einstellungen

Weisen Sie dem Einstellungssatz eine ID zu.

Drücken Sie die faste ▲/▼, um einen Zahlenwert zu wählen, und drücken Sie dann

Videowand

Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden.

Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen.

Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC-Hilfe oder im MagicInfo-Benutzerhandbuch. Die MagicInfo-Funktion wird von einigen Modellen möglicherweise nicht unterstützt.

Netzwerkstatus

Prüfung der aktuellen Netzwerk- und Internetverbindung.

Bildmodus

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Automatisch Ein/Aus

Sie müssen die Uhr einstellen, bevor Sie Automatisch EIn/Aus verwenden können.

Stellen Sie Autom. EIn ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet.

Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.

Ticker

Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an.

Weitere Einstellungen

Das Menü "Bildeinstellungen" wird angezeigt.

Alle zurücksetzen

Mit dieser Option werden alle aktuellen Einstellungen für ein Anzeigegerät auf die werkseitigen Standardwerte zurückgesetzt.

MENU ☐→ Unterstützung → Alle zurücksetzen → ENTER ☐

Unterstützung Alle zurücksetzen

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kapitel 12

Wiedergabe von Fotos, Videos und Musik (Medienwiedergabe)

Sie können auf einem USB-Speichermedium (MSC) gespeinerte Video-, Foto- oder Musikdateien anzeigen bzw. wiedergeben.

Geben Sie auf einem Speichermedium gespeicherte Fotos, Videos oder Musikdateien wieder.

Mit den folgenden Methoden können Sie viele verschiedene Inhalte abspielen.

• Mit einem USB Gerät: Wiedergeben von Medieninhalten, wie z. B. Videos, Fotos und Musik, von einem USB Gerät.
• Verbinden eines Speichermediums: Wiedergeben von Medieninhalten, die auf einem Speichermedium gespeichert sind, wie z. B. Smartphone, Kamera, PC oder ein Cloud-Dienst.

Lesen Sie folgende Hinweise, bevor Sie die Medienwiedergabe mit einem USB-Gerät verwenden.

Vorsicht

• Führen Sie vor dem Anschließen eines USB-Geräts an ihr Gerät eine Datensicherung durch, um Beschädigung oder Verlust der Daten zu vermeiden. Samsung Electronics ist nicht haftbar für Schäden oder Datenverlust.
  • Entfernen Sie ein USB-Gerät nicht, solange Daten geladen werden.
• Wenn ein USB-Gerät über ein USB-Verlängerungskabel angeschlossen ist, wird das USB-Gerät möglicherweise nicht erkannt, oder Daten auf dem Gerät können nicht gelosen werden.
• Wenn das Gerät ein angeschlossenes USB Gerät nicht erkennt, kann es sein, dass die Dateien auf dem USB Gerät beschädigt sind oder nicht wiedergegeben werden können.
  Wenn dies auftritt, schließen Sie das USB-Gerät an einen PC an, um es zu formatieren, und stellen Sie dann sicher, dass das Gerät richtig angeschlossen ist.
  • USB-Festplatten mit mehr als 2 TB Speicher werden nicht unterstützt.

Mit der Medienwiedergabe kompatible Medien

• Einige USB-Digitalkameras, Smartphones und Audiogeräte sind eventuell nicht mit diesem Gerät kompatibel.
  • Die Medienwiedergabe ist nur mit USB MSC-Geräten kompatibel.
  • MSC-Geräte bezeichnen Massenspeicher zur Übertragung von Daten.
  Beispiele für MSC-Geräte sind USB-Sticks, Flashcard-Reader und USB-Festplatten. (USB-Hubs werden nicht unterstützt.)
  Diese MSC-Geräte müssen direkt über einen USB-Anschluss am Gerät angeschlossen werden.
• Wenn mehr als ein PTP-Gerät (Picture Transfer Protocol) angeschlossen ist, funktioniert nur eines davon gleichzeitig.
• Wenn mehrere MSC-Geräte angeschlossen sind, werden einige davon möglicherweise nicht erkannt. USB-Geräte, die hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordern, werden möglicherweise nicht unterstützt.
• Wenn beim Anschluss oder der Verwendung eines USB-Geräts eine Überhitzungswarnung angezeigt wird, wird das USB-Gerät möglicherweise nicht erkannt oder funktioniert nicht richtig.
• Der Bildschirnschoner wird aktiviert, wenn das Gerät für die unter Autom. Schutzzeit festgelegte Zeitdauer nicht verwendet wird.
  • Der Stromsparmodus bestimmter externer Festplattenlaufwerke wird möglicherweise automatisch deaktiviert, wenn sie an das Gerät angeschlossen werden.

Dateisystem und Dateiformate

• Die Medienwiedergabe funktioniert mit nicht lizenzierten Multimediatatelen möglicherweise nicht richtig.

• MTP (Media Transfer Protocol) wird nicht unterstützt.

• Die unterstützten Dateisysteme sind FAT16, FAT32 und NTFS (nur lesen).

• Die Medienwiedergabe unterstützt das sequenzielle JPEG-Format.

Das progressive JPEG-Format wird nicht unterstützt.

- Bei Bildern mit einer höheren Auflösung dauert es länger, bis sie auf dem Bildschirm dargestellt werden.

• Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel.

- Wenn eine Datei inkompatibel oder beschädigt ist, wird die Meldung Nicht unterstütztes Dateiformat. angezeigt.

- Bei der Sortierung von Dateien in der Ordneransicht können maximal 1000 Dateien pro Ordner angezeigt werden.

- Wenn ein USB-Gerät mehr als 8000 Dateien und Ordner enthält, lassen sich manche Dateien und Ordner nicht öffnen.

- Von gebührenpflichtigen Websites heruntergeladene MP3-Dateien mit DRM können nicht wiedergegeben werden.

DRM (Digital Rights Management) bezeichnet ein System zum Schutz der Urheberrechte von Daten, die über das Internet verbreitet werden, sowie von anderen digitalen Medien, das eine sichere Verbreitung ermöglicht und/oder die illegale Weitergabe von Daten verhindert.

Es wird empfohlen, eine US3 Festplatte mit Netzteil zu verwenden.

- es wird empfohlen, USB-Geräte über die Funktion. USB entfernen zu entfernen.

Verwenden eines USB-Geräts

Anschließen eines USB-Geräts

1 Schalten Sie Ihr Gerät ein.
2 Schließen Sie ein USB-Gerät mit Foto-, Musik- und/oder Filmdateien am USB-Pont auf der Rückseite oder Seite des Geräts an.
3 Die Wdg.-Ger.-Seite wird automatisch geöffnet, sobald ein USB-Gerät mit dem Gerät verbunden wird.

Wenn nur ein USB-Gerät angeschlossen ist, werden die auf dem USB-Gerät gespeicherten Dateien automatisch wiedergegeben. Um auf einem USB Gerät gespeicherte Inhalte anzuzeigen, schließen Sie das USB-Gerät an einen USB-Anschluss am Gerät an.

Entfernen eines USB-Geräts

Trennen eines USB-Geräts von Quelle

1 Drücken Sie auf der Fernbedienung auf SOURCE. Oder gehen Sie im Bildschirmenü zu Quelle.
SOURCE → Quelle
2 Wählen Sie USB aus Quelle und drücken Sie dann die Taste TOOLS auf der Fernbedenung. Das Menü Optionen wird angezeigt.
3 Wählen Sie USB entfernen aus, und warten Sie, bis das USB Gerät getrennt wurde. Das USB Gerät ist getrennt.

Wiedergabe von Medieninhalten von einem PC/Mobilgerät

Zulassen einer PC/Mobilgerät-Verbindung

Sie können auf einem PC/Mobilgerät gespeicherte Fotos, Videos oder Musikdateien wiedergeben.

Um Medieninhalte von einem PC oder Mobilgerät auf dem Produkt wiederzugeben, muss die Verbindung mit dem PC oder Mobilgerät zugelassen werden.

Die Medienwiedergabefunktion ist verfügbar auf allen Geräten, die DLNA DMC unterstützen. Mit der DLNA DMC-Funktion können Sie Medieninhalte suchen und deren Wiedergabe auf einem Gerät steuern, sobald ein PC oder Mobilgerät mit dem Gerät verbunden ist.

1 Drücken Sie auf der Fernbedienung auf SOURCE. Oder gehen Sie im Bildschirmenü zu Quelle.

SOURCE → Quelle

2 Wählen Sie Netzwerk unter Quelle. Das Menü Netzwerkgerät wird angezeigt.

3 Wählen Sie Optionen im Bildschirm und anschließend Multimedia-Geräteeinstellungen. Es wird eine Liste mit Geräten angezeigt, die mit dem Gerät verbunden sind.

4 Wählen Sie ein Gerät und genehmigen Sie die Geräteverbindung. Die Wiedergabe ist nur von Geräten möglich, die für eine Verbindung zugelassen sind.

Wenn eine Wiedergabeanforderung von einem PC oder Mobilgerät gesendet wird, erscheint eine Aufforderung zur Genehmigung der Verbindung mit dem Gerät. Mit der Eingabeauforderung können Sie die Geräte ganz einfach verbinden.

Weitere Informationen zur Konfiguration eines Netzwerks finden Sie im Abschnitt Netzwerkeinstellungen.

Das Gerät und der PC müssen an dasselbe Subnetz angeschlossen sein.

Alle IP-Adressen bestehen aus vier durch Punkte getrennten Teilen.

(Beispiel: IP-Adresse 111.222.333.444) Das Gerät muss dieselbe IP-Adresse wie der PC haben, nur der vierte Teil muss unterschiedlich sein, wenn sie mit demselben Subnetz verbunden sind. (Beispiel: 111.222.333.***)

Bei Verbindung mit einem Heimnetzwerk (DLNA)

Sie können Inhalte eines mit dem Heimnetzwerk verbundenen Gerätes wiedergeben.

Die Wiedergabe von Medieninhalten mit einem anderen als dem Samsung-DLNA-Server kann zu Kompatibilitätsproblemen führen.

Die Wiedergabe von Medieninhalten, die auf einem PC oder Mobilgerät freigegeben sind, ist je nach Encodierung oder Dateiformat der Inhalte gof. nicht möglich. Einige Funktionen sind möglicherweise nicht verfügbar.

Bei hoher Netzwerkbelastung ist die Wiedergabe von Medieninhalten ggf. nicht einwandfrei. Verwenden Sie in diesem Fall ein USB-Medium.

1 Drücken Sie auf der Fernbedierung auf SOURCE. Oder gehen Sie im Bildschirmmenü zu Quelle.
SOURCE → Quelle
2 Wählen Sie Netzwerk unter Quelle. Das Menü Netzwerkgerät wird angezeigt.
3 Wählen Sie ein Gerät, das mit dem Heimnetzwerk (DLNA) verbunden ist. Es wird eine Liste mit freigegebenen Dateien und Ordnern des gewählten Gerätes angezeigt.
4 Wählen Sie den Medieninhalt, den Sie wiedergeben möchten, aus der Liste. Geben Sie den gewählten Medieninhalt wieder.

Funktionen der Seite mit der Medieninhaltliste

SOURCE → Quelle → USB

Die Seite mit der Medieninhaltliste eines Speichermediums bietet die folgenden Funktionen.

- Sortieren nach

Die Medieninhaltliste des gewählten Dateiformats in einem gewünschten Ansichtsmodus neu anordnen.

- Dieser Menüpunkt ist nicht verfügbar, wenn Filter auf Alle eingestellt ist.

- Filter

Aus den auf einem Speichermedium enthaltenen Fotos, Videos und Musik nur Dateien eines bestimmten Dateiformats anzeigen.

- Optionen

- Dieser Menüpunkt ist nicht verfügbar, wenn Filter auf Alle eingestellt ist.

Menüpunkte auf der Seite mit der Medieninhaltliste

Optionsname Wirkung Fotos Videos Musik

Diashow	Starten einer Diashow.	√
	Dioser Monüpunkt ist nicht verfügbar, wenn Sortleren nach auf Ordner eingestellt ist.
Kodlerung	Wählen Sie eine Sprache für die Encodierung aus, wenn der Titel des Medieninhalts unleserlich ist.		√
Wiedergabeliste umbenennen	Umbenennen einer Wiedergabeliste.		√
Wiedergabeliste löschen	Löschen einer Wiedergabeliste.		√
Zu W.-Li. hlnz.	Dateien zu einer Wiedergabeliste hinzufügen oder eine neue Wiedergabeliste erstellen.		√
Ausw. wiederg.	Gewünschten Inhalt aus einer Medieninhaltliste wählen und wiedergeben.	√ √ √
Senden	Senden von Medieninhalt auf ein anderes Speichermedium. Entspricht der PC-Kopierfunktion.	√ √ √
Index	Wählen Sie einen Index, um Medieninhalte einfacher suchen zu können, wenn ein Speichermedium viele Medieninhalte enthält.	√ √ √
	Zu den angebotenen Indizes gehören Datum und alphanumerische Zeichen.
	Dieser Monüpunkt ist nicht verfügbar, wenn Sortleren nach auf Ordner eingestellt ist.

• Wenn Sie die Taste INFO drücken, während ein Gerätenarne ausgewählt ist, werden Informationen zum ausgewählten Gerät angezeigt.
• Wenn Sie die Taste INFO drücken, während eine Datei ausgewählt ist, werden Informationen zur ausgewählten Datei angezeigt.

Bei der Wiedergabe von Fotos verfügbare Schaltflächen und Funktionen

Wenn Sie die Taste ☐ oder TOOLS drücken, werden die folgenden Schalflächen angezeigt. Mit der Taste RETURN werden die Schalflächen wieder ausgeblendet.

• Pause / Wiedergabe
  Diashow starten oder stoppen. Mit einer Diashow können alle Fotos eines Ordners wiedergegeben werden.
• Zurück / Weiter
  Anzeige des vorherigen bzw. nächsten Fotos.
• Einstell.

Optionsname Wirkung

Diashow-Einstellig.	Geschwindigkeit:Ändern der Diashow-Geschwindigkeit.Effekte:Einfügen von Übergangseffekten zwischen Fotos.
Drehen	Fotos drehen.
Zoom	Fotos bis zu 4x vergrößern.
Bildmodus	Ändern des Bildmodus.
Hintergrundmusik	Wiedergabe von Hintergrundmusik beim Anzeigen der Fotos.Ächten Sie darauf, dass auf demselben Gerät eine Musikdatei gespeichert ist.Böl der Wiedergabe von Hintergrundmusik (Hintergrundmusik) wird ein Mini-Player angezeigt. Mit dem Mini-Player kann der abgespielte Titel angehalten oder ein anderer Titel ausgewählt werden.
Tonmodus	Ändern des Tonmodus.Dieser Menüpunkt ist nur verfügbar, wenn Hintergrundmusik (Hintergrundmusik) abgespielt wird.
Lautsprecher auswählen	Wählen Sie einen Lautsprecher für die Wiedergabe der Hintergrundmusik (Hintergrundmusik).Dieser Menüpunkt ist nur verfügbar, wenn Hintergrundmusik (Hintergrundmusik) abgespielt wird.
Senden	Senden von geöffneten Fotos auf ein anderes Speichermedium. Entspricht der PC-Kopierfunktion.
Information	Anzeige von Dateinformationen.

Bei der Wiedergabe von Videos verfügbare Schaltflächen und Funktionen

Wenn Sie die Taste ☐ oder TOOLS drücken, werden die folgenden Schaltflächen angezeigt. Mit der Taste RETURN werden die Schaltflächen wieder ausgeblendet.

- Pause / Wiedergabe

Video anhalten oder abspielen.

Die folgenden Funktionen sind im Pausemodus verfügbar. Beachten Sie, dass im Pausemodus kein Ton wiedergegeben wird.

• Rücklauf / Schnellyvorlauf

Schneller Videovorlauf oder -rücklauf. Bis zu 3x schnellere Wiedergabe, bei Bedarf. Um die Wiedergabe wieder auf die ursprüngliche Geschwindigkeit zurückzusetzen, wählen Sie ▶.

Zurück / Weiter

Wählen Sie zur Wiedergabe des vorherigen Videos zweimal. Wenn Sie einmal wählen, wird das aktuelle Video von Anfang an abgespielt.

Wählen Sie ▶, um das nächste Video abzuspielen.

- Einstell.

Optionsname Wirkung

Szene auswählen	Miniaturansichten: Zur Auswahl einer Szene und Wiedergabe des Videos aus der Szene. Miniaturansichten ist nicht verfügbar, wenn 1) die Miniaturansicht des Videos noch nicht extrahiert ist, 2) das Video nur Audio enthält oder 3) die Spielzeit des Videos kürzer als 60 Sekunden ist. Kapiteltitel: Zur Auswahl und Wiedergabe eines anderen Videos im gleichen Ordner. Zeitleiste: Mit den Tasten ◀ und ►können Sie die Datel in 10-Sekunden-Schritten durchlaufen oder eine bestimmte Zeit eingeben, um zu dieser Stelle im Video zu springen.
Wiederh.	Konfigurieren des Wiederh..Aus1 wiederh.: Wiederholte Wiedergabe des aktuellen Videos.A. wiederh.: Alle Videos in einem Ordner wiederholt wiedergeben.
Drehen	Bild drehen.
Bildformat	Ändern des Bildschirmformats (Bildformat). Die unterstützten Bildschirmformate varieren je nach Bild.
Bildmodus	Ändern des Bildmodus.
Tonmodus	Ändern des Tonmodus.
Lautsprecher auswählen	Wählen Sie einen Lautsprecher zur Wiedergabe des Tons vom Gerät aus.
Wiedergabesprache	Videowiedergabe in einer gewünschten Sprache. Diese Funktion ist nur verfügbar, wenn eine Streamingdatel wiedergegeben wird, die Mehrfachtonformate unterstützt.
Information	Anzeige von Dateinformationen.

Bei der Wiedergabe von Musik verfügbare Schaltflächen und Funktionen

- Pause / Wiedergabe

Musik anhalten oder wiedergeben.

• Rücklauf / Schnellvorlauf

Schneller Musikvorlauf oder -rücklauf. Bis zu 3x schnellere Wiedergabe, bei Bedarf. Um die vorherige Musikdatei abzuspielen, wählen Sie zweimal ▶

Zurück / Weiter

Um die vorherige Musikdatei abzuspielen, wählen Sie zweimal 🐎! Wenn Sie 🐎! einmal wählen, wird das aktuelle Musikstück von Anfang an abgespielt. Wählen Sie 🐎! um die nächste Musikdatei abzuspielen.

• Wiederh.

Konfigurieren des Modus Wiederh.. 1 wiederh. gibt die aktuelle Musikdatei wiederholt wieder. A. wiederh. wiederholt alle Musikdateien eines Ordners.

• Zuf.-Wdg.

Aktivieren oder Deaktivieren des Shuffle-Wiedergabemodus.

• Lautsprecher auswählen

Wählen Sie einen Lautsprecher zur Wiedergabe des Tons vom Gerät aus.

- Tonmodus

Ändern des Tonmodus.

Unterstützte Dateiformate für Untertitel und Medienwiedergabe

Untertitel

Extern Intern

• Zeitgesteuerter MPEG-4-Text (.ttxt)
• SAMI (.smi)
- SubRip (.srt)
- SubViewer (.sub)
• Micro DVD (sub oder .txt)
- SubStation Alpha (.ssa)
• Advanced SubStation Alpha (ass)
• Powerdivx (.psb)

• Xsub
Container: AVI
- SubStation Alpha Container: MKV
• Advanced SubStation Alpha Container: MKV
- SubRip Container: MKV
• Zeitgesteuerter MPEG-4-Text Container: MP4

Unterstützte Bildauflösungen

Dateierweiterung Typ Auflösung

*jpg, *jpeg JPEG 15360 x 8640

*.png PNG 1920 x 1080

*.bmp BMP 1920 x 1080

*.mpo MPO 15360 x 8640

Unterstützte Musikdateiformate

Dateierweiterung Typ Codec Kommentare

*.mp3 MPEG MPEG1 Audio Layer 3

*flac FLAC FLAC Die Suchfunktion (Sprungfunktion) wird nicht

unterstützt.

Unterstützt bis zu 2 Kanäle

Unterstützte Videoformate

• Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.
• Töne oder Video können nicht funktionieren, wenn der Inhalt eine Standard Bitrate/Framerate hat, die über den kompatiblen Frames/s in der obigen Tabelle liegt
• Wenn die Indextabelle fehlerhaft ist, wird die Suchen (Jump)-Funktion nicht unterstützt.
• Wenn Sie ein Video über eine Netzwerkverbindung wiedergeben, kann es zu Rückeln kommen.
• Es dauert möglicherweise einige Zeit, bis das Menü angezeigt wird, wenn die Bitrate des Videos 10 Mbit/s überschreitet.
• Einige USB-Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem Player.

Video-Decoder Audio-Decoder

Unterstützung von H.264 bis Level 4.1

H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 und AVCHD werden nicht unterstützt

Für alle Videocodecs außer MVC, VP8 und VP6:

• unter 1280 x 720: max. 60 Frames

• Über 1280 x 720; max. 30 Frames

GMC 2 oder höher wird nicht unterstützt.

Unterstützt nur BD MVC Spec.

Unterstützt bis WMA 10 Pro mit 5.1-Kanälen.

Verlustfreies WMA Audio wird nicht unterstützt.

QCELP, AMR NB/WB werden nicht unterstützt.

Wenn Vorbis nur im Webm Container ist, werden bis zu 2 Kanäle unterstützt.

Dateierweiterung Container Video-Codec Auflösung Framerate					Bitrate(Mbps)	Audio-Codec
				(fps)
*.avi	AVI	DivX 3.11/4.x/5.x/6.x 1920 x 1080 6~30 30				AC3
*.mkv	MKV					LPCM
*.asf	ASF					ADMPCM
*.wmv	MP4	MPEG4 SP/ASP				(IMA, MS)
*.mp4	3CP					AAC
*.mov	VRO	H.264 BP/MP/HP				HE-AAC
*.3gp	VGB					WMA
*.vro	PS					DD+
*.mpg	TS	Motion JPEG				MPEG(MP3)
*.mpeg						DTS Core
*.ts		Windows Media Video v9				G.711 (ALaw, μ-Law)
*.tp
*.trp		MPEG2
*.mov
*.flv		MPEG1
*.vob
*.svi		VP6 640 x 480 4
*.m2ts
*.mts		MVC 1920 x 1080 24 / 25 / 30 40
*.divx
*.webm	WebM	VP8 6~30 8				Vorbis

Kapitel 13 Handbuch zur Fehlerbehebung

Bevor Sie sich an das Samsung-

Kundendienstcenter wenden, testen Sie

Ihr Gerät folgendermaßen. Wenn das

Problem weiterhin besteht, wenden Sie

sich an das Samsung-Kundendienstcenter.

Wenn der Bildschirm leer bleibt,

überprüfen Sie das Computersystem, die

Vicleokarte und das Kabel.

Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter

Testen des Geräts

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.

Führen Sie den Gerätetest durch, wenn der Bildschirm bei blinkender Netz-LED leer bleibt, obwohl das Gerät korrekt an einen PC angeschlossen ist.

1 Schalten Sie den PC und das Gerät aus.
2 Trennen Sie alle Kabel vom Gerät.
3 Einschalten des Geräts.
4 Wenn die Meldung „Keln Signal“ angezeigt wird, arbeitet das Gerät ordnungsgemäß.

Überprüfen von Auflösung und Frequenz

ungeeign. Modus wird kurz angezeigt, wenn ein Modus ausgewählt ist, der die unterstützte Auflösung überschreitet

(siehe „Unterstützte Auflösungen“).

Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)

Der Bildschirm wird ständig ein- und ausgeschaltet.	Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC.
Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät und den PC angeschlossen Ist, sehen Sie an allen vier Bildschirmrändern Bereiche ohne Bild.	Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Gerats zurückzuführen.
	Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht. Um das Problem zu lösen, passen Sie das Bildformat in den HDMI- oder DVI-Einstellungen für die Grafikkarte an.
	Wenn die Grafikkarte im Einstellungsmenü keine Möglichkeit bietet, das Anzeigeformat zu ändern, aktualisieren Sie den Grafikkartentreiber mit der aktuellsten Version.(Wenden Sie sich an den Hersteller der Grafikkarte oder des Computers, wenn Sie erfahren möchten, wie Sie die Anzeigeneinstellungen anpassen können.)
PC wird in Quelle angezeigt, wenn kein PC angeschlossen ist.	PC wird in Quelle unabhängig davon, ob ein PC angeschlossen ist oder nicht, angezeigt.

Bildschirmproblem

Die Netz-LED Ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.	Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.
Keln Signal wird auf dem Bildschirm angezeigt.	Überprüfen Sie, ob das Gerät korrekt über ein Kabel angeschlossen ist.
	Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
ungeeign. Modus wird angezeigt.	Diese Meidung wird angezeigt, wenn ein Signal von der Grafikkarte die maximale Aulösung und Frequenz des Geräts überschreitet.
	Schlagen Sie in der Tabelle der Standardsignalmodi nach und stellen Sie die maximale Aulösung und Frequenz gemäß den technischen Daten des Geräts ein.
Die Bilder auf dem Bildschirm sind verzerrt.	Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist.

Bildschirmproblem

Das Bild ist unscharf. Das Bild ist verschwommen.	Passen SieGrobundFeinan.
	Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
	Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild Ist verwackelt oder zittert.	Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann bei Bedarf die Bildschirmeinstellungen.
Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.	Schlagen Sie dazu im Gerätemenü unter „Zusätzliche Informationen“ sowie der Tabelle der Standardsignalmodi nach.
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.	Passen SieHelligkeitundKontrastan.
Die Bildschirmfarbe ist ungleichmäßig.	Gehen Sie zuBild, und passen Sie dieFarbraum-Einstellungen an.
Die weiße Farbe wird nicht korrekt angezeigt.	Gehen Sie zuBild, und passen Sie dieWelßabgleich-Einstellungen an.
Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.	Das Gerät befindet sich im Stromsparmodus.
	Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.
Das Gerät schaltet sich automatisch aus.	Gehen Sie zuSystem, und stellen Sie sicher, dassSleep-TimeraufAuseingestellt ist.
	Wenn ein PC mit dem Gerät verbunden ist, überprüfen Sie den Netzstatus des PCs.
	Stellen Sie sicher, dass Gerät und Steckdose mit dem Netzkabel verbunden sind.
	Wenn kein Signal von einem angeschlossenen Gerät erkannt wird, schaltet sich das Gerät nach 10-15 Minuten automatisch aus.
Die Bildqualität des Geräts unterscheidet sich von der belm Händler, bel dem es gekauft wurde.	Verwenden Sie ein HDMI-Kabel, um HD (High-Definition)-Qualität zu erzielen.

Bildschirmproblem

Die Bildschirmanzeige sieht nicht normal aus.	Verschlüsselte Vidicolnhalte werden möglicherweise bei Szenen mit sich schnell bewegenden Objekten, wie es bei Sportveranstaltungen oder Action-Videos der Fall ist, verfälscht dargestellt.
	Die Anzeige kann bei einem geringen Signalpegel oder geringer Bildqualität verfälscht sein. Dies bedeutet nicht, dass das Gerät defekt ist.
	Ein Mobiltelefon kann in einem Abstand von weniger als 1 m elektrische interferenzen auf analogen und digitalen Geräten verursachen.
Helligkelt und Farbe sind nicht normal.	Gehen Sie zuBild, und passen Sie Bildschirmeinstellungen wieBildmodus, Farbe, Helligkeitund Schärfean.
	Gehen Sie zuSystem, und passen Sie dieEnergiesparmod.-Einstellungen an.
	Setzen Sie die Bildschirmeinstellungen auf die Standardwerte zurück.
Unterbrochene Linien an den Bildschirmkanten.	WennBildformatauf Bildanpassungeingestellt ist, die Einstellung in16:09ändern.
Linien (rot, grün oder blau) werden auf dem Bildschirm angezelgt.	Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung-Kundendienstzentrum, um das Problem zu beheben.
Die Anzelge Ist Instabll und friert dann ein.	Der Bildschirm kann einfrieren, wenn eine andere als die empfohlene Auflösung verwendet wird oder das Signal nicht stabil ist. Ändern Sie die PC-Auflösung auf die empfohlene Auflösung, um das Problem zu beheben.
Der Bildschirm kann nicht als Vollbild angezelgt werden.	Eine skalierte SD (4:3)-inhaltsdatel kann auf beiden Seiten eines HD-Senderbildschirms schwarze Streifen bewirken.
	Ein Video mit einem anderen Seitenverhältnis als das Gerät kann schwarze Streifen oben und unten am Bildschirm bewirken.
	Ändern Sie die Einstellung für die Bildschirmgröße am Monitor oder auf dem externen Gerät auf Vollbild.

Tonproblem

Kein Ton.	Überprüfen Sie den Anschluss des Audiokabels, oder regeln Sie die Lautstärke.
	Prüfen Sie die eingestellte Lautstärke.
Die Lautstärke Ist zu niedrig.	Stellen Sie die Lautstärke ein.
	Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.
Video Ist zu sehen, jedoch Ist nichts zu hören.	Wenn ein HDMI Kabel angeschlossen ist, überprüfen Sie die Audioausgabeeinstellungen am PC.
	Gehen Sie zu Ton, und ändern Sie Lautsprecherelstellungen in Intern.
	Wenn ein externes Gerät verwendet wird• Stellen Sie sicher, dass das Audiokabel mit dem Audioeingang am Gerät verbunden ist• Überprüfen Sie die Audioausgabeeinstellungen am externen Gerät.(Wenn beispielsweise ein HDMI-Kabel am Monitor angeschlossen ist, muss die Audioeinstellung der Kabelbox möglicherweise in HDMI geändert werden.)
	Bei Verwendung eines DVI-HDMI-Kabels ist ein separates Audiokabel erforderlich.
	Wenn das Gerät einen Kopfhöreranschluss hat, darf daran nichts angeschlossen sein.
	Schließen Sie das Netzkabel wieder am Gerät an, und starten Sie es dann neu.
Aus den Lautsprechern kommen statische Geräusche.	Überprüfen Sie die Kabelanschlüsse. Stellen Sie sicher, dass an einem Audioeingang kein Videokabel angeschlossen ist.
	Überprüfen Sie nach dem Anschluss eines Kabels die Signalstärke.
	Eine geringe Signalstärke kann verfälschte Töne verursachen.

Tonproblem

Man hört noch etwas, wenn die Lautstärke stumm geschaltet ist.	WennLautsprechereinstellungenenaufExterneingestellt ist, sind die Lautstärketaste und die Stummfunktion deaktiviert.Regeln Sie die Lautstärke der externen Lautsprecher.
	Die Audioeinstellungen für die Hauptlautsprecher erfolgen getrennt von den internen Lautsprechern des Geräts.Wenn Sie die Lautstärke am Gerät ändern oder das Gerät stumm schalten, wirkt sich dies nicht auf einen externen Verstärker (Decoder) aus.
Der Ton vom Monitor ändert sich nicht, wennTonmodus geändert wird.	Die Audioeinstellungen für die Hauptlautsprecher erfolgen getrennt von den internen Lautsprechern des Geräts.Audioeinstellungen an einem externen Gerät wirken sich nicht auf die Einstellungen für den internen Lautsprecher des Geräts aus.
Aus den Lautsprechern kommt ein Echo.	Durch unterschiedliche Decodergeschwindigkeiten der Gerätelautsprecher und der externen Lautsprecher kann ein Echoeffekt entstehen.Stellen Sie in diesem FallLautsprechereinstellungenenaufExternein.

Probleme mit der Fernbedienung

Die Fernbedlenung funktioniert nicht.	Überprüfen Sie, ob die Batterien mit der richtigen Polung (+/-) eingesetzt sind.
	Überprüfen Sie, ob die Batterien leer sind.
	Überprüfen Sie, ob ein Stromausfall vorliegt.
	Stellen Sie sicher, class das Netzkabel korrekt angeschlossen ist.
	Überprüfen Sie, ob in der Nachbarschaft besondere Beleuchtungs- oder Neonschilder eingeschaltet sind.

Probleme mit dem Anzeigegerät

Beim Starten des PCs ertönt ein Signalton.

Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.

Andere Probleme

Das Gerät riecht nach Kunststoff.	Der Kunststoffgeruch ist normal und verschwindet im Laufe der Zeit.
Der Monitor scheint schräg zu stehen.	Entfernen Sie den Standfuß, und befestigen Sie ihn wieder am Gerät.
Audio oder Video fällt immer wieder aus.	Überprüfen Sie die Kabelverbindungen.
	Wenn Sie ein sehr hartes oder dickes Kabel verwenden, kann die Wiedergabe von Audio- und Videodateien beeinträchtigt werden.Achten Sie darauf, dass Kabel genügend flexibel sind, um auf Dauer haltbar zu sein. Bei der Montage des Geräts an einer Wand wird die Verwendung von rechtwinkligen Kabeln empfohlen.
An den Bildschirmkanten sind kleine Teilchen vorhanden.	Diese Teilchen befinden sich dort absichtlich. Das Gerät ist nicht defekt.
Das Menü PIP ist nicht verfügbar.	Je nach Quelle-Modus ist dieses Menü aktiviert oder deaktiviert.
Wenn ich die PC-Auflösung ändere, wird die Meldung „Vorgesehene Auflösung derzeit n. unterstützt“ angezeigt.	Die Meldung „Vorgesehene Auflösung derzeit n. unterstützt.“ wird angezeigt, wenn die Auflösung des externen Geräts die maximale Auflösung des Monitors übersteigt.Ändern Sie die PC-Auflösung auf eine vom Monitor unterstützte Auflösung.
Aus den Lautsprechern kommt im HDMI-Modus kein Ton, wenn ein DVI-HDMI-Kabel angeschlossen Ist.	DVI-Kabel übertragen keine Audiodaten.Achten Sie darauf, das Audiokabel am richtigen Eingang anzuschließen, um Audio zu ermöglichen.
HDMI-Schwarzp. funktioniert an einem HDMI-Gerät mit YCbCr-Ausgang nicht richtig.	Diese Funktion ist nur verfügbar, wenn ein externes Gerät wie ein DVD-Player oder eine STB über ein HDMI (RGB-Signal)-Kabel am Gerät angeschlossen ist.
Im HDMI-Modus Ist nichts zu hören.	Die Farben des angezeigten Bildes sehen nicht normal aus. Video oder Audio sind nicht vorhanden. Dies kann passieren, wenn ein externes Gerät, das nur eine ältere Version des HDMI-Standards unterstützt, am Gerät angeschlossen ist.Schließen Sie in diesem Fall ein Audiokabel zusätzlich zum HDMI-Kabel an.
	Einige PC-Grafikkarten erkennen HDMI-Signale, die keinen Ton beinhalten, nicht automatisch, Wahlen Sie in diesem Fall den Toneingang manuell aus.
		Toneingang Bildschimmmodus
	PC Auto		PC-Einstellungen
	DVI PC Audio In (Stereo-Anschlüsse) PC-Einstellungen

Andere Probleme

Der IR-Sensor funktioniert nicht.	Prüfen Sie, ob die Sensorlampe leuchtet, wenn auf der Fernbedienung eine Taste gedrückt wird.
	Wenn die Sensorlampe nicht aufleuchtet, schalten Sie das Gerät auf der Rückseite aus und wieder ein.(Die Netz-LED leuchtet rot, wenn der Bildschirm ausgeschaltet ist.)Wenn die Sensorlampe auch nach dem Aus- und Wiedereinschalten nicht aufleuchtet, ist möglicherweise ein interner Anschluss unterbrochen.Wenden Sie sich an das nächstgelegene Kundendienstzentrum, um das Gerät reparieren zu lassen.
	Wenn die Sensorlampe leuchtet, jedoch nicht rot blinkt, wenn auf der Fernbedienung eine Taste gedrückt wird, ist der IR Sensor möglicherweise defekt.Wenden Sie sich an das nächstgelegene Kundendienstzentrum, um das Gerät reparieren zu lassen.
	Diese Funktion ist nur verfügbar, wenn ein externes Gerät wie ein DVD-Player oder eine STB über ein HDMI (RGB Signal) Kabel am Gerät angeschlossen ist.
Wenn die Eingangsquelle im Energiesparmodus DisplayPort ist, können PC-Bildschirmeinstellungen nicht gespeichert werden.	Gehen Sie zuSystem→Allgemeinund stellen SieMax.EnergiesparenaufAusein.Alternativ können Sie die PC-Anzeigeausgabeeinstellungen erneut konfigurieren. Stellen Sie sicher, dass das Gerät eingeschaltet ist.
Wenn beim Starten des PCs die Eingangsquelle auf DisplayPort eingestellt Ist, werden die BIOS- und Startbildschirme nicht angezeigt.	Starten Sie den PC, wenn das Gerät eingeschaltet oder die Eingangsquelle nichtDisplayPortist.

FAQs

Frage Antwort

- Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

Wie kann ich die Frequenz ändern?	Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.
	Windows XP: Wechseln Sie zuSystemsteuerung → Darstellung und Designs → Anzeige →Einstellungen → Erweitert → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.
	Windows ME/2000: Wechseln Sie zuSystemsteuerung → Anzeige → Einstellungen →Erweitert → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.
	Windows Vista: Wechseln Sie zuSystemsteuerung → Darstellung und Anpassung →Anpassung → Anzelgeelnstellungen → Erweiterte Einstellungen → Monitor, und passenSie die Frequenz in Monitoreinstellungen an.
	Windows 7: Wechseln Sie zuSystemsteuerung → Darstellung und Anpassung → Anzeige →Auflösung anpassen → Erweiterte Einstellungen → Monitor, und passen Sie die Frequenz inMonitoreinstellungen an.
	Windows 8: Wechseln Sie zuEinstellungen → Systemsteuerung → Darstellung undAnpassung → Anzeige → Auflösung anpassen → Erweiterte Einstellungen →Monitor, und passen Sie die Frequenz inMonitoreinstellungen an.
Wie wird die Auflösung eingestellt?	Windows XP: Wechseln Sie zuSystemsteuerung → Darstellung und Designs → Anzeige →Einstellungen und passen Sie die Auflösung an.
	Windows ME/2000: Wechseln Sie zuSystemsteuerung → Anzeige → Einstellungen undpassen Sie die Auflösung an.
	Windows Vista: Wechseln Sie zuSystemsteuerung → Darstellung und Anpassung →Anpassung → Anzeigeeinstellungen und passen Sie die Auflösung an.
	Windows 7: Wechseln Sie zuSystemsteuerung → Darstellung und Anpassung → Anzeige →Auflösung anpassen und passen Sie die Auflösung an.
	Windows 8: Wechseln Sie zuEinstellungen → Systemsteuerung → Darstellung undAnpassung → Anzeige → Auflösung anpassen, und passen Sie die Auflösung an.

Frage Antwort

Wie stelle ich den Energiesparmodus ein?

Windows XP: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Designs → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows MI/2000: Stellen Sie den Energiesparmodus unter Systemsteuerung → Anzeige → Bildschirmschonereinstellugen oder im BIOS SETUP des PCs ein.Windows Vista: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 7: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 8: Stellen Sie den Energiesparmodus unter Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.

Kapitel 14 Technische Daten

= Größe:

- Anzulgebereich

Allgemein

Modellname DB32E / DM32E DB40E / DM40E

Display Größe	32er Klasse (31,5 /oll / 80 cm) 40er Klasse (40,0 /oll / 101 cm)
Anzeigebereich	698,4 mm (B) x 392,85 mm (I) 885,6 mm (B) x 498,15 mm (I)
Audioausgang	10 W 10 W + 10 W

Modellname DB48E / DM48E DB55E / DM55E

Display Größe	48er-Klasse (47,6 Zoll / 121 cm) 55er-Klasse (>4,6 Zoll / 138 cm)
Anzeigebereich	1054,08 mm (8) x 592,52 mm (H) 1209,6 mm (8) x 680,4 mm (H)
Audioausgang	10 W + 10 W 10 W + 10 W

Modellname DM65E DM75E

Display Größe	65er Klasse (64,5 Zoll / 163 cm) 75er Klasse (74,5 Zoll / 189 cm)
Anzeigebereich	1428,48 mm (B) x 803,52 mm (H) 1650,24 mm (B) x 928,26 mm (H)
Audioausgang	10 W + 10 W 10 W + 10 W

Display Größe	40er-Klasse (40,0 Zoll / 101 cm) 48er-Klasse (47,6 Zoll / 121 cm)
Anzelgebereich	885,6 mm (B) x 498,15 mm (H) 1054,08 mm (B) x 592,92 mm (H)
Audioausgang	10 W + 10 W 10 W + 10 W

Modellname DH55E

Display Größe	55er Klasse (54,6 Zoll / 138 cm)
Anzeigebereich	1209,6 mm (B) x 680,4 mm (H)
Audioausgang	10 W + 10 W
Stromversorgung	AC 100 bis 240 VAC (+/- 10%), 60 / 50 Hz ± 3 HzSeren Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Umgebungsbedingungen Betrieb	Temperatur: 0 °C – 40 °C (32 °F – 104 °F), Mit PIM : 10 °C – 40 °C (50 °F – 104 °F)* Halten Sie für die Installation des Gehäuses die Innentemperatur bei 40 °C oder weniger.Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
Aufbewahrung	Temperatur: -20 °C – 45 °C (-4 °F – 113 °F)Luftfeuchtigkeit : 5 % – 95 %, nicht kondensierend

Plug & Play
Dieser Monitor kann auf jedem Plug & Play fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert.
Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bedingt durch das Herstellungsverfahren dieses Geräts wird ca. 1 Pixel pro Million (1 ppm) auf dem LCD-Display heller oder dunkler dargestellt. Dies beeinträchtigt die Geräteleistung nicht.
Dieses Gerät ist ein digitales Gerät der Klasse A.
Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.

[Empfehlung] - Nur EU

• Hiermit erklärt Samsung Electronics, dass dieses Monitor zu allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Direktive 1999/5/EC konform ist.
  • Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com/displaysolutions. Wechseln Sie zu Support > Produktsuche, und geben Sie den Modellnamen ein.
  • Dieses Gerät ist ausschließlich für die Verwendung in geschlossenen Räumen geeignet.
  • Dieses Gerät kann in allen Ländern in der EU verwendet werden.

Voreingestellter Timing-Modi

Bei diesem Gerät können Sie aufgrund der Beschafferheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert sich möglicherweise die BilQUALität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswahlen.

Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT-Gerät gegen ein LCD-Gerät austauschen. Wenn das LCD-Gerät eine Frequenz von 85Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Geräts auf 60Hz ein, bevor Sie das LCD-Gerät anschließen.

Modellname DB32E / DB40E / DB48E / DB55E / DM32E / DM40E / DM48E / DM55E / DM65E / DM75E / DH40E / DH48E / DH55E

Synchronisierung Horizontalfrequenz	30 – 81 kHz
Vertikalfrequenz	48 – 75 Hz
Auflösung Optimale Auflösung	1920 x 1080 bei 60 Hz
Maximale Auflösung	1920 x 1080 bei 60 Hz

Der Bildschirm wird automatisch angepasst, wenn Ihr PC einen der folgenden Standardsignalmodi überträgt. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandouch der Grafikkarte nach.

Auflösung Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Piseltakt (MHz)	Synchronisationspolarität (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 8/0 68,681 /5,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
Auflösung Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
VESA, 640 x 180 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000			-/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500			-/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1366 x 768 47,712 59,790 85,500 +/+
VESA, 1440 x 900 55,935 59,887 106,500			-/+
VESA, 1600 x 900 RB 60,000 60,000 108,000 +/+
VESA, 1680 x 1050 65,290 59,954 146,250			-/+
VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Kapitel 15 Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu zerlegen.
• Ein Defekt wird durch äußere Einflüsse verursacht (Internet, Antenne, drahtgebundene Signale usw.).
• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte Gerät zum ersten Mal installiert wurde.
• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort umzuziehen.
• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen Herstellers.
• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines anderen Herstellers.
  • Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
• Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
• Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.

Wenn der Schaden am Gerät verursacht wird durch:

• Einwirkung von außen oder fallen lassen
- Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
- Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
• Umbau oder Reparatur des Geräts durch den Kunden
- Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
• Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Andere

• Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
- Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

WEEE

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Korrekte Entsorgung der Batterien dieses Produkts

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten.

Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Airbatterie-Rücknahmesystem entsorgen.

Optimale Bildqualität und Vermeidung des Einbrennens von Nachbildern

Optimale Bildqualität

• Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.
• Anzahl der Teil pixel für den jeweiligen Typ der Anzeige: 6.220.800
• Führen Sie Autom. Einstellung aus, um die Bildqualität zu verbessern. Wenn das Rauschen auch nach der Durchführung von „Auto Einstellung“ nicht verschwunden ist, nehmen Sie eine Grob- oder Feinelnstellung vor.
• Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Embrennen von Nachbildern oder Pixeliehlern führen.
• Aktivieren Sie den Stromsparmodus oder einen dynamischen Biloschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Vermeidung des Einbrennens von Nachbildern

Was geschieht beim Einbrennen von Nachbildern?

Wenn der LCD Bildschirm normal betrieben wird, sollten sich keine Nachbilder einbrennen können. Als normaler Betrieb versteht man den kontinuierlichen Wechsel von Bildmustern. Wenn der LCD-Bildschirm jedoch ein Standbild über einen längeren Zeitraum (mehr als 12 Stunden) anzeigt, kann zwischen den Elektroden in den Pixeln, die das Flüssigkristall steuern, eine leichte Spannungsdifferenz entstehen. Mit der Zeit steigt die Spannungsdifferenz zwischen diesen Elektroden weiter an und verringert so das Flüssigkristall. In diesem Fall kann beim Wechsel der Bilder das vorherige Bild als Nachbild auf dem Bildschirm zurückbleiben. Um dies zu verhindern, muss die akkumurierte Spannungsdifferenz gesetzt werden.

Wenn ein LCD-Bildschirm normal betrieben wird, sollten sich keine Nachbilder einbrennen können.

Black Matrix Geminieme Electrode (ITO) Farbfilter Quelle Entleeren TFT Gate Datenbusleitung Pixelelektrade (ITO) Specherkondensator (Cu) + + + + + + + + - - - + - + - + + - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

Einbrennen von Nachbildern verhindern

Wenn Sie das Gerät nicht verwenden, können Sie es optimal schützen, indem Sie es ausschalten oder den PC oder das System so einstellen, dass ein Bilcschirmschoner verwendet wird. Beachten Sie zudem, dass die Garantie gemäß den Angaben im Bedienungshandbuch möglicherweise beschränkt ist.

• Ausschalten, Bildschirmschoner und Energiesparmodus

• Schalten Sie das Gerät nach 12 stündigem Betrieb für 2 Stunden aus.
• Gehen Sie auf dem PC zu „Anzeigeeigenschaften“ > „Stromversorgung“, und schalten Sie das Gerät bei Bedarf aus.
• Wie empfenlen die Verwendung eines Bildschirmschoners.

Wir empfehlen zudem einen Bildschirmschoner mit einer einzigen Farbe oder bewegten Bildern.

• Rege mäßiger Farbwechsel

- Verwenden Sie zwei Farben

Wechseln Sie wie oben gezeigt alle 30 Minuten zwischen zwei Farben.

Type 1 Type 2

FLIGHT TIME OZ348 20:30 UA102 21:10 FLIGHT TIME OZ348 20:30 UA102 21:10

- Vermeiden Sie Kombinationen von Text- und Hintergrundfarben in kontrastierender Helligkeit. (Helligkeit: bezieht sich auf die Helligkeit oder Dunkelheit einer Farbe. Diese hängt von der abgestrahlten Lichtmenge ab.)

Vermeiden Sie die Farbe Grau, da sie zum Einbrennen von Nachbildern beitragen kann.

Verwenden Sie keine Farben mit kontrastierender Helligkeit (2. B. schwarz und weiß, grau).

• Regelmäßiger Wechsel der Textfarbe

- Verwenden Sie hele Farben von ähnlicher Helligkeit.

Interval: Wechseln Sie alle 30 Minuten die Text und Hintergrundfarbe

FLIGHT : TIME OZ348 : 20:30 FLIGHT : TIME OZ348 : 20:30 FLIGHTTIME OZ348 : 20:30 FLIGHT : TIME OZ348 : 20:30

- Bewegen und ändern Sie wie unten gezeigt alle 30 Minuten die Zeichen.

[Step 3]

- Zeigen Sie regelmäßig ein bewegtes Bild mit einem Logo an.

Interval: Zeigen Sie das bewegte Bild mit einem Logo alle vier Stunden für 60 Sekunden an.

Lizenz

DOLBY DIGITAL PLUS

Hergestellt unter Lizenz von Dolby Laboratories.

Dolby und das Doppel-D-Symbol sind Marken von Dolby Laboratories.

Hinweis zur Open Source Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source Lizenzhinweis ist in englischer Sprache gehalten. Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per E-Mail an [e-mail].

Terminologie

Die oben genannten Aotastraten stehen für die Anzahl der effektiven Abtastzeilen, die die Auflösung des Bildschirms bestimmen. Die Abtastrate wird je nach der verwendeten Methode mit i (interlaced) oder p (progressiv) angegegeben.

- Abtasten

Als Abtasten wird das Senden von Pixeln bezeichnet, aus denen progressiv das Bild aufgebaut wird. Je höher die Anzahl der Pixel, desto klarer und lebendiger das Bild.

Progressiv

Im Progressive Scan Modus werden die Pixelzeilen nacheinander (progressive) auf dem Bildschirm abgetastel.

- Interlaced

Bei Interlaced Scan-Modus wird jede Pixelzeile zunächst von oben nach unten abgetastet. Anschließend werden die restlichen (noch nicht abgetasteten) Pixelzeilen gescannt.

Non-Interlace-Modus und Interlace-

Modus____ Im Non-Interlace Modus (progressiver Scan) wird eine horizontale Zeile progressiv auf dem Bildschirm von oben nach unten angezeigt. Im Interlace-Modus werden zunächst die ungeraden und dann die geraden Zeilen angezeigt. Die meisten Monitore verwenden den Non-Interlace-Modus, da so ein klareres Bild erzeugt wird, während die meisten Fremsehgeräte mit dem Interlace-Modus arbeiten.

Punktabstand____. Der Bildschirm ist aus roten, grünen und blauen Punkten aufgebaut. Je geringer der Abstand zwischen den Punkten, desto höher die Auslösung. Der Punktabstand ist der kürzeste Abstand zwischen den Punkten gleicher Farbe. Der Punktabstand wird in Millimetern angegeben.

Vertikalfrequenz____ Auf dem Gerät wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer flackernden Louchtstoffiöhrs) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben. Der Häufigkeit, mit der ein einzelnes Bild pro Sekunde wiedernolt wird, ist die Vertikalfrequenz oder Bildwiederhofrequenz. Die Vertikalfrequenz wird in Hz angegeben. 60 Hz bedeute, beispielsweise, dass ein einziges Bild 60 mal in der Sekunde angezeigt wird.

Horizontalfrequenz____ Die zum Abtasten einer Zeile von links nach rechts benötigte Zeit wird auch als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in klz angegeben.

Quelle____ Als Eingangsquelle wird ein Videogerät (z. B. ein Camcorder oder ein Video /DVD Player) bezeichnet, der an das Gerät angeschlossen ist.

Component-Anschlüsse (grün,

blau und rot)\_\_\_\_ Über die

Component-Anschlüsse werden Kontrastsignale erkannt, übermittelt und empfangen. Dadurch wird eine höhere Bildqualität als bei allen anderen Videoverbindungen ermöglicht.

Plug & Play____ Die Plug & Play-Funktion ermöglicht den automatischen Austausch von Informationen zwischen einem Monitor und einem PC, um eine optimale Anzeigeumgebung zu schaffen. Das Gerät führt Plug &Play nach dem internationalen Standard VESA DDC aus.

Auflösung____ Die Auflösung ist die Anzahl der horizontalen und vertikalen Punkte (Pixel), aus denen das Bild aufgebaut ist. Sie entspricht dem Grad der Anzeigegenauigkeit. Bei einer höheren Auflösung können mehr Daten auf dem Bildschirm angezeigt werden, was beim gleichzeitigen Ausführen mehrerer Aufgaben nützlich ist. Eine Auflösung von 1920 X 1080 besteht beispielsweise aus 1.920 horizontalen Pixeln (horizontale Auflösung) und 1.080 vertikalen Pixeln (vertikale Auflösung).

DVD (Digital Versatile Disc)

Eine DVD ist ein Speichermedium von der Größe einer CD, auf dem Multimedia Anwendungen (Audio, Video oder Spiele) mithilfe einer MPEG-2-Bildkompressionstechnologie gespeichert werden können.

Interface)____ Eine Schrittstelle, die sowohl an eine digitale Audioquelle als auch eine hochauflösende Videoquelle ohne Kompression über ein einziges Kabel angeschlossen werden kann.

Multiple Display Control (MDC)

MDC ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Die Kommunikation zwischen dem PC und dem Monitor wird über RS232C-Kabel (serielle Datenübertragung) und RI45-Kabel (LAN) ermöglicht.
