BEDIENUNGSANLEITUNG LH49DCHPLGC SAMSUNG

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

Das Gerät sollte nicht mehr als 16 Stunden täglich verwendet werden.

Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird, erlischt möglicherweise die Garantie.

Inhaltsverzeichnis

Vor Inbetriebnahme des Geräts

Copyright	6
Sicherheitshinweise	7
Reinigung	7
Aufbewahrung	8
Strom und Sicherheit 8
Installieren	9
Betrieb	11

Vorbereitung

Überprüfen des Lieferumfangs 14
Komponenten	14

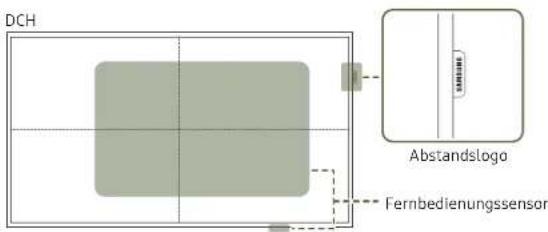

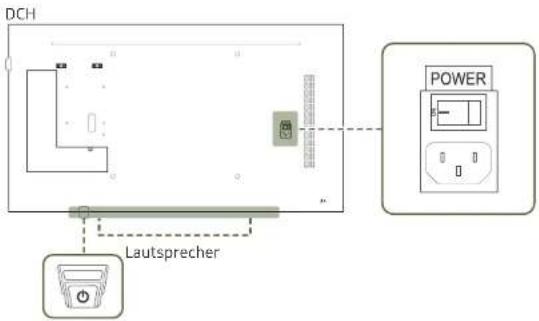

Bauteile	15

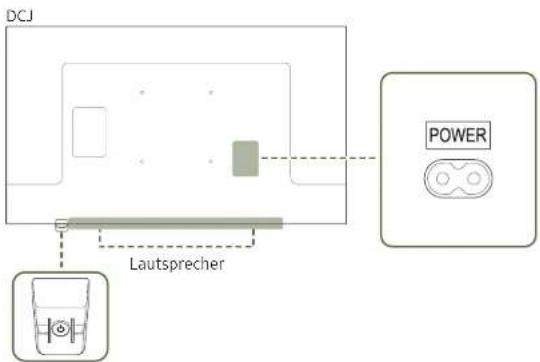

Systemsteuerung	15

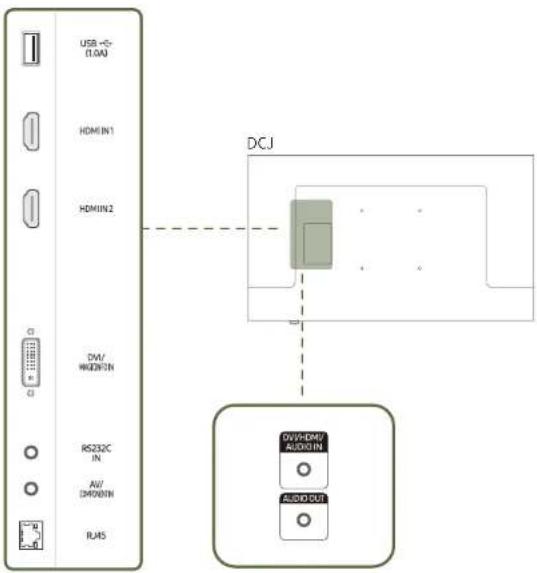

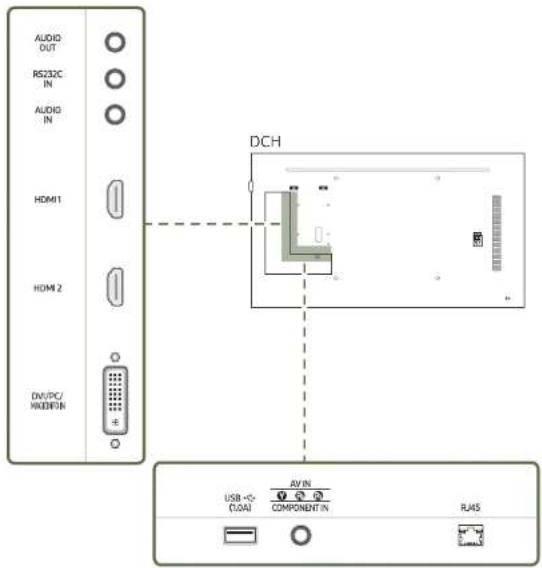

Rückseite	18
Schloss für den Diebstahlschutz 20

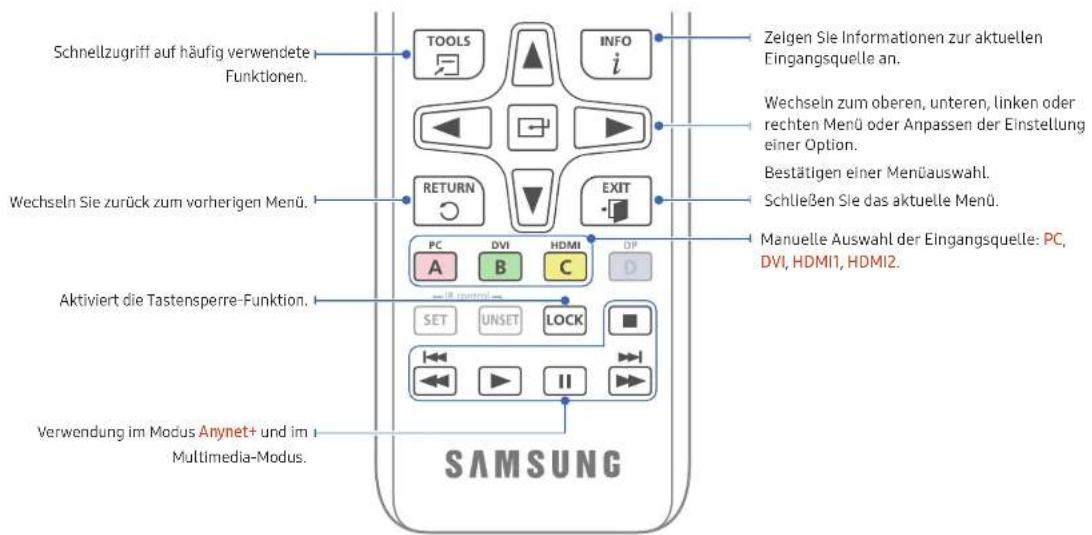

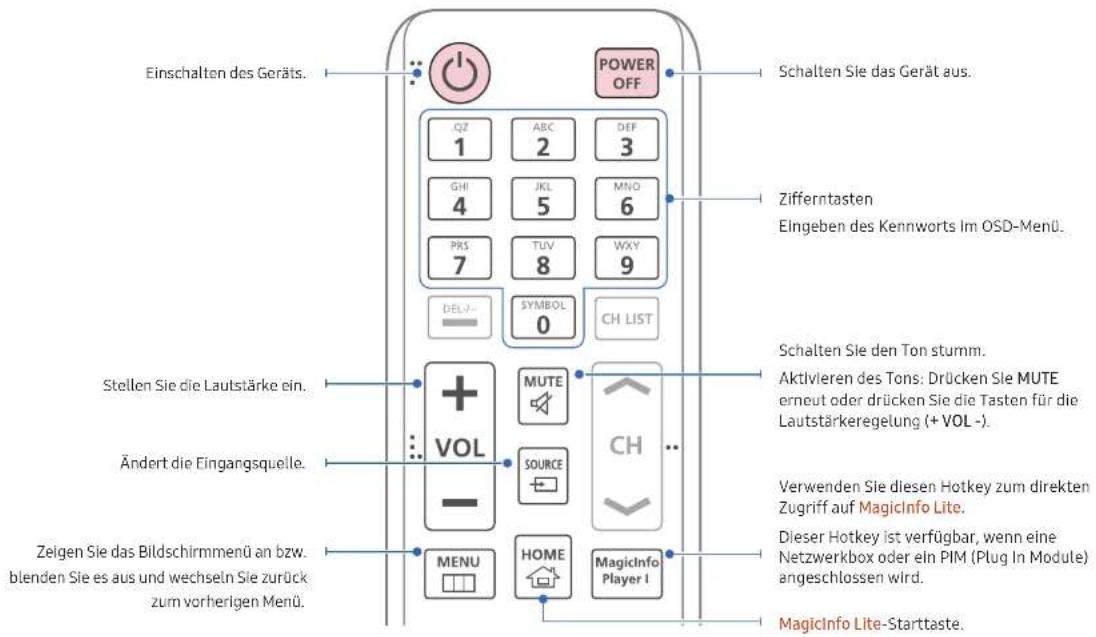

Fernbedienung	21
Vor dem Aufstellen des Geräts (Installationshandbuch)	23
Lüftung	23
Montieren der Wandhalterung 24
Montieren des Wandhalterungskits 24
Spezifikationen des Wandhalterungskits (VESA)	24

Fernbedienung (RS232C) 25
Kabelanschluss	25
Anschluss	28
Steuercodes	29

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen 38Vorbereitungen vor dem Anschließen 38
Anschließen an einen PC	38

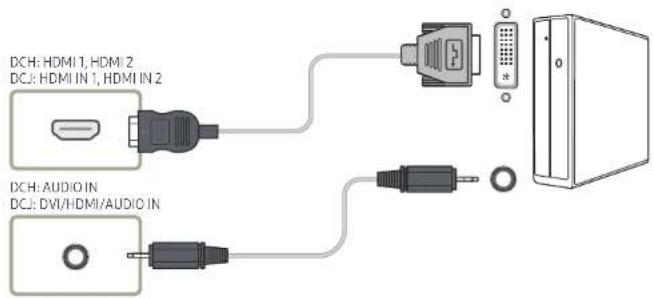

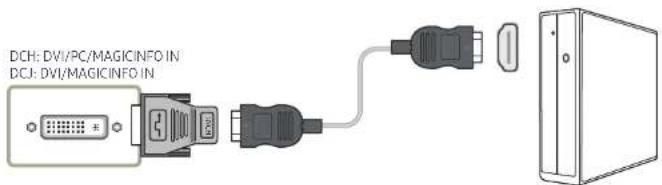

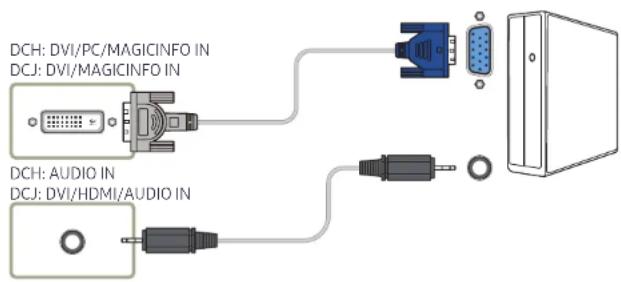

Anschließen mit einem DVI-RGB-Kabel	38

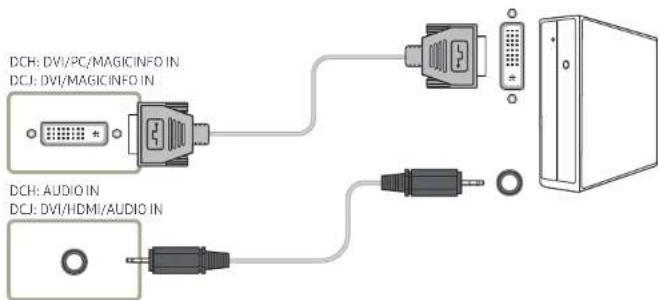

Anschließen mit einem DVI-Kabel (digital)	39

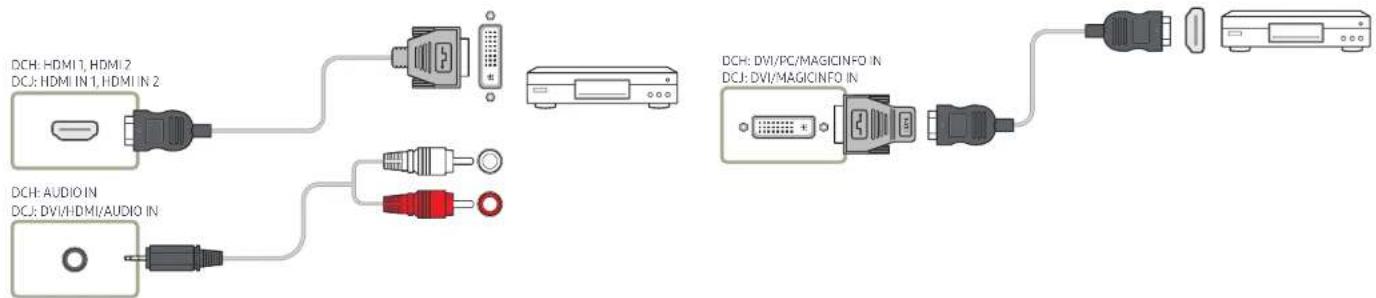

Anschließen mit einem HDMI-DVI-Kabel	39
Anschließen mit einem HDMI-Kabel	40

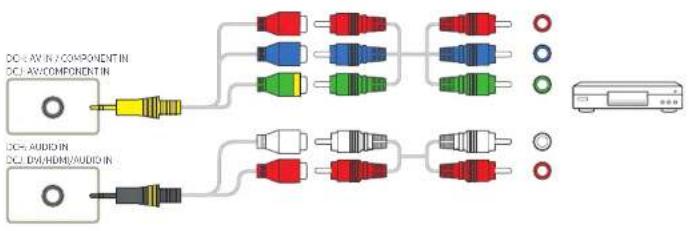

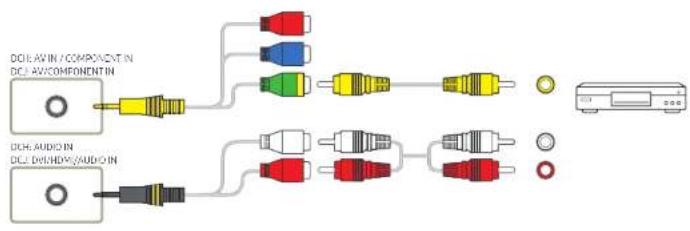

Anschließen an ein Videogerät	41
Anschließen mit einem AV-Kabel	41
Anschließen mit dem Component-Kabel	41
Anschließen mit einem HDMI-DVI-Kabel	42
Anschließen mit einem HDMI-Kabel	43
Anschließen an ein Audiosystem	43

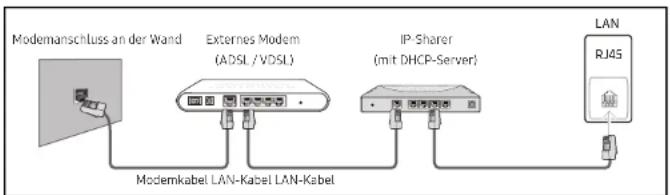

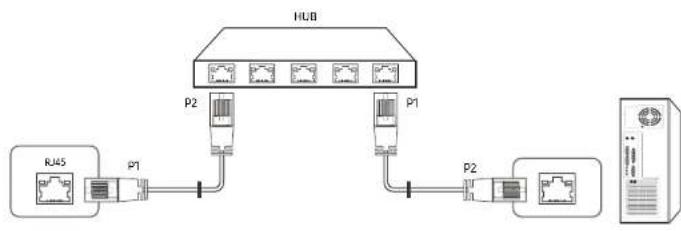

Anschließen des LAN-Kabels	44

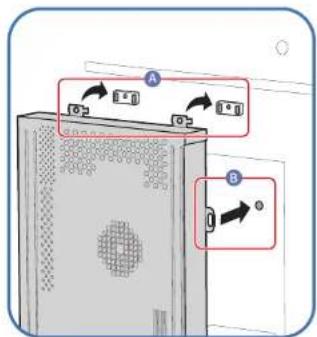

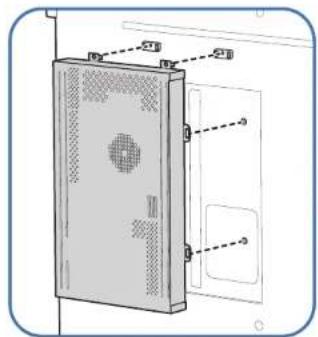

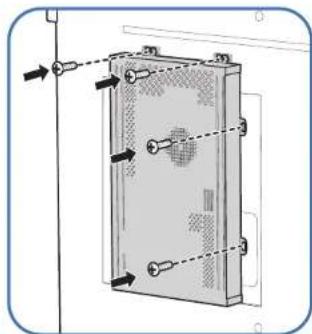

Netzwerkbox befestigen(separat erhältlich) 45
Anschließen der Netzwerkbox (separat erhältlich)	46

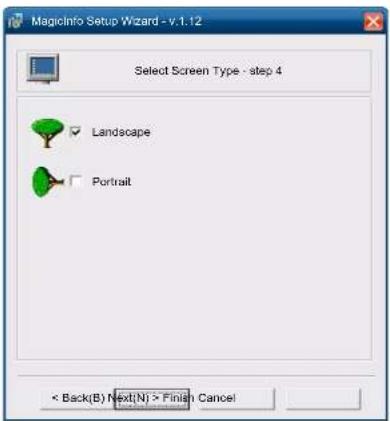

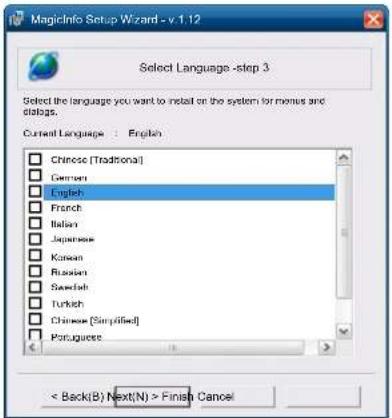

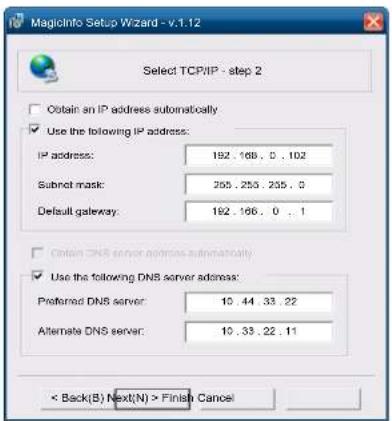

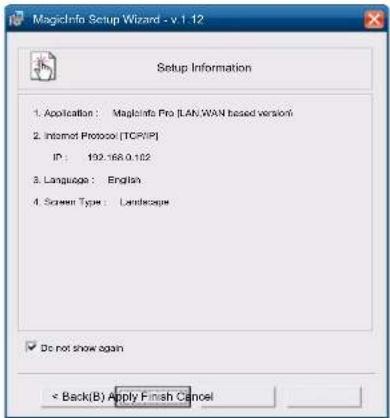

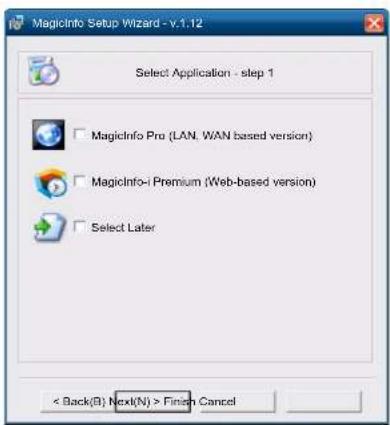

MagicInfo	46
Ändern der Eingangsquelle 48
Quelle	48

Verwenden von MDC

Installieren und Deinstallieren des Programms MDC 49
Installieren	49
Deinstallieren	49
Verbinden mit MDC 50

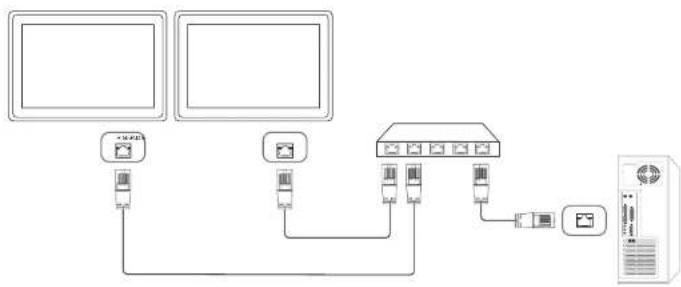

Verwenden von MDC über Ethernet 50

Inhaltsverzeichnis

Bildschirmanpassung

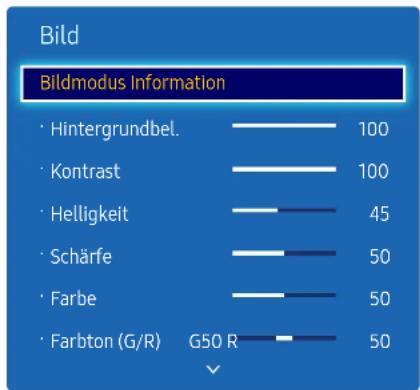

Bildmodus	51
Die Eingangsquelle ist PC, DVI(PC), HDMI(PC)	51
Die Eingangsquelle ist AV, Component, DVI(AV), HDMI(AV)	51

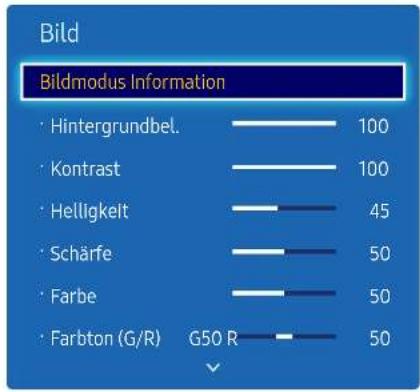

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)	52
Gamma	52
Kalibrierungswert	53
Bildformat	54
Bildformat	54
Position	55

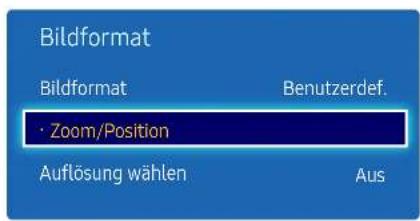

Zoom/Position	55
Auflösung wählen	56
Autom. Einstellung	56

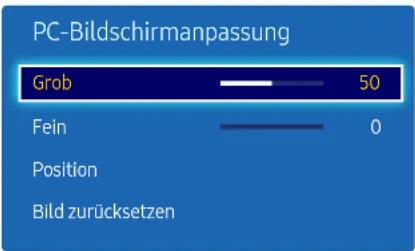

PC-Bildschirmanpassung	57
PIP	58
Erweiterte Einstellungen	59
Optimalkontrast	60
Schwarzton	60
Hautton	60
Nur RGB-Modus	60
Farbraum	60
Weißabgleich	61
Bewegungsbel.	61

Bildoptionen	62
Farbton	63
Farblemp.	63
Digital Clean View	63
MPEG-Rauschfilter	63
HDMI-Schwarzp.	64
Filmmodus	64
Dynam. Hintergrundbel.	64
Bild aus	65
Bild zurücksetzen	65

Anpassen des Tons

Tonmodus	66

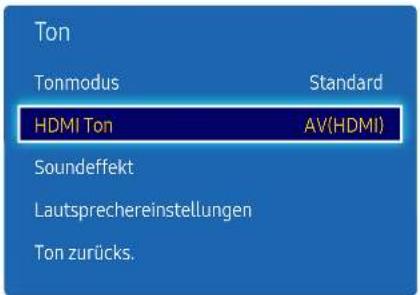

HDMI Ton	67

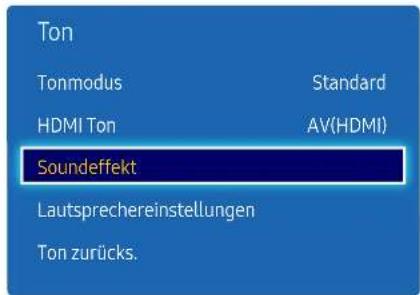

Soundeffekt	68
Equalizer	68

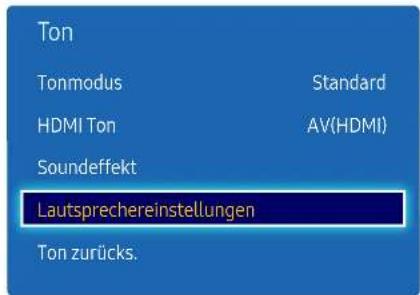

Lautsprechereinstellungen	69
Lautsprecher auswählen	69
Autom. Lautst.	69

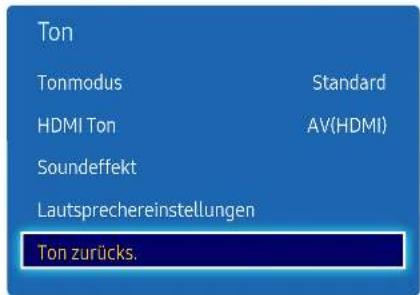

Ton zurücks.	70

Netzwerk

Netzwerkstatus	71
Netzwerkeinstellungen	71
Netzwerktyp	71

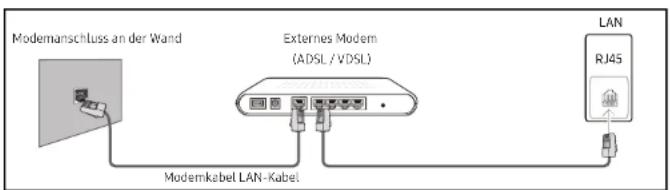

Netzwerkeinstellungen (kabelgebunden) 72
AllShare-Einstellungen	74
Inhaltsfreigabe	74
Servernetzwerkeinstellungen	74
Mit Server verbinden	74
Serverzugriff	74
FTP-Modus	74
Gerätename	75

Anwendungen

Quellen	76
Aktual.	76
Name bearb.	76
Information	76
MagicInfo Lite	77

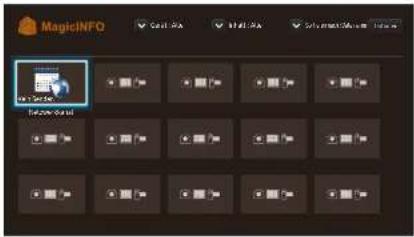

Inhalt vom internen Speicher oder USB wiedergeben	77
Netzwerkkanal	78

Inhaltsverzeichnis

System

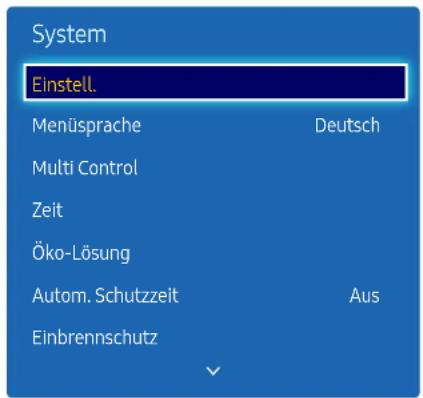

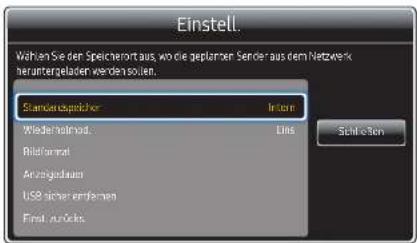

Einstell.	80
Menüsprache	81
Multi Control	81
Konfigurieren der Einstellungen für Multi Control	81
Zelt	82
Zelt einstellen	82
Sleep-Timer	82
Autom. Ein	82
Autom. Aus	83
Feiertagsverwaltung	83
Öko-Lösung	84
Energiesparmod.	84
Öko-Sensor	84
Kein Sig. Standby	84
Autom. Aussch.	84
Autom. Schutzzelt	85
Elnbrennschutz	86
Pixel-Shift	86
Timer	87
Sofort darstellen	88
Seite grau	88
Ticker	89

Videowand	90
Videowand	90
Format	90
Horizontal	90
Vertical	91
Bildschirmposition	91
Einstell. für autom. Quelle	92
Autom. Quelle	92
Wiederher. Primärquelle	92
Primärquelle	92
Sekundärquelle	93
PIN ändern	94
Allgemein	95
Max. Energiesparen	95
Spielemodus	95
Auto. Einschalten	95
Sicherheitssperre	95
Tastensperre	96
Standby-Steuerung	96
Remote-Konfiguration	96
Lampenzeitplan	97
OSD-Anzeige	98
Anschaltkorrektur	98
Temperatursteuerung	98
Ein-/Aus-Schalter	98

Anynet+ (HDMI-CEC)	99
Anynet+ (HDMI-CEC)	99
Autom. Ausschalten	100
Fehlerbehebung für Anynet+ 101
Produkt klonen	103
DVI-Verbindung	103
System zurücksetzen	104
Alle zurücksetzen	104
PC-Modulleistung	105
Synchr. Einschalten	105
Synchr. Ausschalten	105

Inhaltsverzeichnis

Unterstützung

Software-Update	106
Jetzt aktualisieren	106
Samsung kontaktieren	106

Wiedergabe von Fotos, Videos und Musik (Medienwiedergabe)

Lesen Sie folgende Hinweise, bevor Sie die Medienwiedergabe mit einem USB-Gerät verwenden.	107
Verwenden eines USB-Geräts 109Menüpunkte auf der Seite mit der Medieninhaltliste	110
Bei der Wiedergabe von Fotos verfügbare Schaltflächen und Funktionen 111
Bei der Wiedergabe von Videos verfügbare Schaltflächen und Funktionen 112
Bei der Wiedergabe von Musik verfügbare Schaltflächen und Funktionen 113
Unterstützte Dateiformate für Untertitel und Medienwiedergabe 114
Untertitel	114
Kompatibles Grafikdateiformat 114
Unterstützte Musikdateiformate	115
Unterstützte Videoformate	115

Handbuch zur Fehlerbehebung

Vorberelten der Kontaktaufnahme mit dem Samsung Kundenservicecenter 118
Testen des Geräts 118
Überprüfen von Auflösung und Frequenz 118
Überprüfen Sie folgenden Punkte. 119
FAQs	125

Technische Daten

Allgemein	126
Voreingestellter Timing-Modi 128

Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) 130
Kein Produktdefekt 130
Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist 130
Andere	130
Vermeldung des Einbrennens von Nachbildern	131
Was geschieht beim Einbrennen von Nachbildern?	131

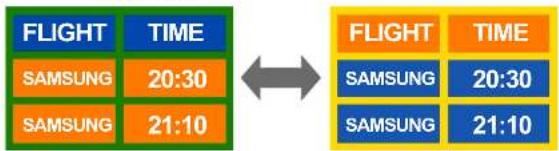

Empfohlene Präventionsmaßnahmen 131
Lizenz	132
Terminologie	133

Kapitel 01 Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

© 2017 Samsung

Samsung hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung ist untersagt.

Microsoft, Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Das Eigentum an allen anderen Marken liegt bei den jeweiligen Inhabern.

Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn:

(a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber es wird festgestellt, dass kein Defekt des Geräts vorliegt (d. h. wenn das Benutzerhandbuch nicht gelesen wurde).

(b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber es wird festgestellt, dass kein Defekt des Geräts vorliegt (d. h. wenn das Benutzerhandbuch nicht gelesen wurde).

Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt.

Sicherheitshinweise

Warnung

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.

Vorsicht

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Reinigung

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

1 Schalten Sie das Gerät und den Computer aus.

2 Ziehen Sie das Netzkabel vom Gerät ab.

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

3 Wischen Sie das Gerät mit einem sauberen, weichen und trockenen Tuch ab.

- Verwenden Sie keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

- Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.

4 Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um das Äußere des Geräts zu reinigen.

5 Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

6 Schalten Sie das Gerät und den Computer ein.

Aufbewahrung

Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV-Luftbefeuchters in der Nähe weißliche Flecken auf dem Gerät entstehen.

Wenden Sie sich an das Kundenservicecenter, wenn das Innere des Produkts gereinigt werden muss (es wird eine Servicegebühr erhoben).

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.

- Überhitzte Steckdosen können einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

- Eine Instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Verlegen Sie das Netzkabel nicht unter einem schweren Gegenstand.

- Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch.

• Andernfalls kann ein Brand entstehen.

Vorsicht

Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.

- Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

- Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschalten, wenn ein Problem auftritt.

- Beachten Sie, dass das Gerät nicht völlig stromlos gemacht wird, wenn Sie zum Ausschalten die Ein-/Aus-Taste der Fernbedienung verwenden.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Installieren

Warnung

Legen Sie auf der Oberselte des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Andernfalls kann ein Brand entstehen.

Lassen Sie den Wandmontagehalter von einem Techniker montieren.

• Die Montage durch eine unqualifizierte Person kann zu einer Verletzung führen.
• Verwenden Sie nur zugelassene Schränke.

Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem Bücherregal oder Schrank auf.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu ermöglichen.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.

- Kinder könnten daran ersticken.

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

• Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
• Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

- Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

• Das Gerät könnte herunterfallen und Kinder verletzen.
• Die Vorderseite ist schwer. Stellen Sie das Gerät daher auf einen ebenen und stabilen Untergrund.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Vorsicht

Lassen Sie das Gerät beim Transport nicht fallen.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

- Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

• Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
• Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

- Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Im Inneren des Geräts liegt Hochspannung an. Zerlegen, reparleren oder modifizieren Sie das Gerät nicht selbst.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.
• Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

- Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab und wenden sich an das Samsung Kundenservlcecenter.
• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

- Kinder könnten sich ernsthaft verletzen.

Wenn das Gerät heruntergefallen oder die Verkleidung beschädigt ist, schalten Sie den Netzschalter aus, und ziehen Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Wenn Sie das Gerät trotzdem welter verwenden, kann dies zu einem Brand oder Stromschlag führen.

Lassen Sie keine schweren Gegenstände oder Gegenstände, die Kinder mögen (Spielzeug, SüBigkeiten usw.) auf der Oberseite des Geräts liegen.

- Das Gerät oder schwere Gegenstände könnten herunterfallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

- Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

• Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen, Haarnadeln usw.) oder leicht entzündliche Gegenstände (Papier, Streichhölzer usw.) in das Gerät (in Lüftungsöffnungen, Anschlüsse o.ä.).

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vorsicht

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

- Aktivieren Sie den Stromsparmodus oder einen Bewegtbild-Bildschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

• Staubablagerungen können in Verbindung mit Hitze einen Brand, Stromschlag oder Leckstrom verursachen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

- Ihr Sehvermögen könnte sich sonst verschlechtern.

Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten.

- Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

• Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Lassen Sie Kleinteile nicht in die Hände von Kindern gelangen.

Selen Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

• Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden.
• Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

- Zu große Lautstärke kann zu Gehörschädigungen führen.

Achten Sie darauf, dass Kinder die Batterien nicht in den Mund nehmen, nachdem diese aus der Fernbedienung entfernt wurden. Bewahren Sie Batterien an Stellen auf, die für Kinder und Kleinkinder nicht erreichbar sind.

• Wenn Kinder die Batterlen in den Mund genommen haben, müssen Sie unverzüglich bei Ihrem Arzt vorsprechen.
  Achten Sie beim Austauschen der Batterle auf die richtige Polung (+,-).
• Anderenfalls könnte die Batterie beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Verwenden Sie nur die vorgeschriebenen Standardbatterien und setzen Sie niemals gleichzeitig neue und gebrauchte Batterien ein.

- Anderenfalls könnten die Batterien beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Batterien (und Akkus) sind Sondermüll und müssen der Wiederverwertung zugeführt werden. Für die Rückgabe der verbrauchten Batterien und Akkus in das Recyclingsystem ist der Kunde verantwortlich.

- Der Kunde kann die verbrauchten Batterien und Akkus bei einem öffentlichen Recycling-Center oder einem Händler abgeben, der den gleichen Batterie- bzw. Akkutyp führt.

Kapitel 02 Vorbereitung

Überprüfen des Lieferumfangs

Komponenten

• Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben.
  – Das Aussehen der tatsächlichen Komponenten kann von den Abbildungen abweichen.
• Ein Standfuß ist nicht im Lieferumfang enthalten. Er kann separat erworben werden.
• Der RS232C-Adapter kann zur Verbindung mit einem anderen Monitor über ein D-SUB-Kabel (9-polig) vom Typ RS232C verwendet werden.

Kurzanleitung zur Konfiguration

Batterien (nicht überall verfügbar)

Garantiekarte (nicht überall verfügbar)

Fernbedienung RS232C(IN)-Adapter

Erklärungen zur Einhaltung gesetzlicher Vorschriften

Netzkabel

Bauteile

Systemsteuerung

DCH Lautsprecher POWER

Fernbedienungssensor & Steuerungstaste

DCH Abstandslogo Fernbedienungssensor

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Strom EIN	Drei Sekunden lang gedrückt halten.
Ausschalten	Drücken Sie die Steuerungstaste. Ein Popup-Menü wird geöffnet.Stellen Sie sicher, dass Ausschalten aktiviert ist, halten Sie dann die Steuerungstaste so lange gedrückt, bis die Anzeige ausschaltet wird.
Wählen Sie die Quelle	Drücken Sie die Steuerungstaste. Ein Popup-Menü wird geöffnet.Drücken Sie zur Auswahl von Quelle erneut die Steuerungstaste. Halten Sie dann die Steuerungstaste so lange gedrückt, bis die gewünschte Quelle angezeigt wird.
Abstandslogo (zubehör)	Ziehen Sie nicht gewaltsam an dem Abstandslogo, weil es abreißen oder abbrechen könnte.
Fernbedienungssensor	Wenn Sie auf eine Taste der Fernbedienung drücken und auf den Fernbedienungssensor am Geräts zeigen, wird die entsprechende Funktion ausgeführt.Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzelgen versehentlich damit bedient werden.Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von 30^ nach rechts und links.Auch der Bildschirm des Geräts kann als Fernbedienungssensor wirken.Stellen Sie Folgendes sicher, wenn Sie mit der Fernbedienung auf den Bildschirm zeigen:die Fernbedienung weist zur Mitte des Bildschirms;die Fernbedienung wird in einem Abstand von 40 bis 70 cm vom Bildschirm entfernt eingesetzt.Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.Verwenden Sie neue und gebrauchte Batterien niemals zusammen. Ersetzen Sie beide Batterien zu derselben Zeit.Entfernen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden soll.

- Um die Bedienfeldtaste verwenden zu können, müssen Sie sicherstellen, dass der Schieberegler nicht über die Unterseite des Produkts herausragt.

- Damit der Fernbedienungs-/Ökosensor wirksam ist, müssen Sie sicherstellen, dass der Schieberegler über die Unterseite des Produkts herausragt.

Systemsteuerung

DCJ Lautsprecher POWER

Fernbedienungssensor & Steuerungstaste

Fernbedienungssensor

Die Farbe und Form von Tellen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Fernbedienungssensor

Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den unteren Rand der Produktvorderseite zielen, um die Funktion auszuführen. Der Fernbedienungssensor befindet sich am unteren Rand des Produkts.Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden.

Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von 30° nach rechts und links.

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

Verwenden Sie neue und gebrauchte Batterien niemals zusammen, Ersetzen Sie beide Batterien zu derselben Zeit.

Entfernen Sie die Batterlen aus der Fernbedlenung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden soll.

Die Steuerungstaste befindet sich am unteren rechten Rand auf der Vorderselte des Produkts.

Wenn Sie die Taste ☐ der Steuerungstaste drücken, während das Gerät eingeschaltet ist, wird das Steuerungsmenü geöffnet.

Steuerungsmenü

Ausschalten Drücken: Verschleben Drücken & Halten: Auswählen

Tasten Beschreibung

	Ausschalten	Schalten Sie das Gerät aus.
		Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die Steuerungstaste, um den Cursor auf Ausschalten zu bewegen und drücken und halten Sie die Steuerungstaste gedrückt, um das Produkt auszuschalten.
	Quelle	Zur Auswahl der angeschlossenen Eingangsquelle.
		Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die Steuerungstaste, um den Cursor auf Quelle zu bewegen und drücken und halten Sie die Steuerungstaste gedrückt, um den Eingangsquellen-Bildschirm anzuzeigen.
		Drücken und halten Sie bei angezeigtem Eingangsquellen-Bildschirm die Steuerungstaste gedrückt, um zur gewünschten Eingangsquelle umzuschalten.

Die Steuerungstaste kann nur für Ausschalten und Quelle verwendet werden.
Um den Steuerungsmenü-Bildschirm zu verlassen, warten Sie 3 Sekunden oder länger, ohne die Steuerungstaste zu drücken.

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

AUDIO OUT RS232C IN AUDIO IN HDMI1 HDMI 2 DW/PC/ WIDEEN ± DCH USB → CLOAD AVIN COMPONENT IN RMS

Anschluss Beschreibung

AUDIO OUT	Gibt Ton an ein Audiogerät über ein Audiokabel aus.
RS232C IN	Zur Verbindung mit MDC über einen RS232C-Adapter.
AUDIO IN	Nimmt Ton von einem Quellgerät über ein Audiokabel auf.
HDMI 1, HDMI 2	Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-Kabels.
DVI/PC/MAGICINFO IN	DVI: Anschließen an ein externes Gerät mit Hilfe eines DVI- oder HDMI-DVI-Kabels.PC: Zum Anschluss eines D-SUB-Kabels (über einen DVI-RGB-Adapter) oder ein DVI-RGB-Kabel an einen PC.MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat erhältlich) das (spezielle) DP-DVI-Kabel.
USB ← (1.0A)	Zum Anschluss eines USB-Speichergeräts.Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von maximal 1,0A ausgelegt. Bei einer Überschreitung des Maximalwerts funktionieren die USB-Anschlüsse möglicherweise nicht.
AV IN / COMPONENT IN	Zum Anschluss eines externen Geräts mit dem AV/Component-Adapter.
RJ45	Zur Verbindung mit MDC über ein LAN-Kabel (10/100 Mbit/s)

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

USB → (0.0A) HDMI IN1 HDMI IN2 DW/ WDEN IN RS232C IN AV/ DMEN IN RJ5 DCJ DVI+DMI/ AUDEN IN AUDIO OUT

Anschluss Beschreibung

USB ← (1.0A)	Zum Anschluss eines USB-Speichergeräts.Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von maximal 1,0A ausgelegt. Bei einer Überschreitung des Maximalwerts funktionieren die USB-Anschlüsse möglicherweise nicht.
HDMI IN 1	Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-Kabels.
HDMI IN 2
DVI/MAGICINFO IN	DVI: Anschließen an ein externes Gerät mit Hilfe eines DVI- oder HDMI-DVI-Kabels.MAGICINFO IN: Zur Verwendung von MagicInfo muss das DP-DVI-Kabel angeschlossen sein.
RS232C IN	Zur Verbindung mit MDC über einen RS232C-Adapter.
AV/COMPONENT IN	Zum Anschluss eines externen Geräts mit dem AV/Component-Adapter.
RJ45	Zur Verbindung mit MDC über ein LAN-Kabel. (10/100 Mbit/s)
DVI/HDMI/AUDIO IN	Nimmt Ton von einem Quelligerät über ein Audiokabel auf.
AUDIO OUT	Gibt Ton an ein Audlogerät über ein Audiokabel aus.

Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden.

Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

Standfuß: Separat erhältlich

DCH DCJ

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch.
2 Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.
3 Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der Rückseite des Geräts ein.
4 Verrlegeln Sie das Schloss.

– Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.
- Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
- Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

Fernbedienung

Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden.

Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden Ist, wird diese Taste vom Gerät nicht unterstützt.

Einschalten des Geräts. POWER OFF Schalten Sie das Gerät aus. QZ 1 ABC DEF 3 GHI 4 JKL MNO 6 PRS 7 TUV WXY 9 DEL- SYMBOL CH LIST Stellen Sie die Lautstärke ein. MUTE Aktivieren des Tons: Drücken Sie MUTE erneut oder drücken Sie die Tasten für die Lautstärkeregelung (+ VOL -). Ändert die Eingangsquelle. SOURCE Verwenden Sie diesen Hotkey zum direkten Zugriff auf MagicInfo Lite. Zeigen Sie das Bildschirmmenü an bzw. blenden Sie es aus und wechseln Sie zurück zum vorherigen Menü. MENU HOME MagicInfo Player I MagicInfo Lite-Starttaste.

• Die Funktionen der
  Fernbedienungstasten können sich je nach Gerät unterscheiden.

Schnellzugriff auf häufig verwendete Funktionen. Wechseln Sie zurück zum vorherigen Menü. Aktiviert die Tastensperre-Funktion. Verwendung im Modus Anynet+ und im Multimedia-Modus. TOOLS INFO i ZEigen Sie Informationen zur aktuellen Eingangsquelle an. Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. Manuelle Auswahl der Eingangsquelle: PC, DVI, HDMI1, HDMI2. SET UNSET LOCK II SAMSUNG

• Die Funktionen der
  Fernbedienungstasten können sich
  je nach Gerät unterscheiden.

So legen Sie die Batterien in die Fernbedienung ein

Vor dem Aufstellen des Geräts (Installationshandbuch)

Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsanweisungen fest mit dem Boden/der Wand verbunden werden.

• Stellen Sie sicher, dass die Wandbefestigung von einem zugelassenen Installateur angebracht wird.
• Andernfalls könnte das Gerät herunterfallen und Verletzungen verursachen.
• Bringen Sie ausschließlich die angegebene Wandbefestigung an.

Verwenden Sie dieses Modell nicht, wenn es an einer Decke, einem Boden oder einem Tisch angebracht werden soll.

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

Montage an einer senkrechten Wand

A Mindestens 40 mm
B Umgebungstemperatur: Unter 35 °C

Wenn Sie das Gerät an einer senkrechten Wand montieren, lassen Sie mindestens 40 mm Abstand zwischen dem Gerät und der Wandfläche, damit eine ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die A Umgebungstemperatur stets unterhalb von 35 °C.

Montage an einer unregelmäßigen Wandfläche

A Mindestens 40 mm
B Mindestens 70 mm
C Mindestens 50 mm
D Mindestens 50 mm
E Umgebungstemperatur: Unter 35 °C

Wenn Sie das Gerät an einer unregelmäßigen Wandfläche montieren, lassen Sie mindestens soviel Raum zwischen dem Gerät und der Wandfläche, wie oben angegeben ist, damit ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35 °C liegt.

Montieren der Wandhalterung

Montieren des Wandhalterungskits

Mit dem Wandhalterungskit (separat erhältlich) können Sie das Gerät an der Wand montieren.

Detaillierte Informationen zur Montage der Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung.

Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen.

Samsung ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst montieren.

Spezifikationen des Wandhalterungskits (VESA)

Montieren Sie die Wandhalterung an einer massiven senkrechten Wand. Wenn Sie die Wandhalterung an einer Wand aus einem Material wie z. B. Gipskarton montieren möchten, wenden Sie sich bitte an einen Fachhändler, um zusätzliche Informationen zu erhalten.

Wenn Sie das Gerät an einer schrägen Wand montieren, kann es herunterfallen und zu schweren Verletzungen führen.

A B

• Samsung-Wandhalterungskits enthalten eine detaillierte Montageanleitung und alle für die Montage benötigten Teile.
• Verwenden Sie keine Schrauben, die länger als die Standardlänge sind oder nicht der VESA-Standardspezifikation für Schrauben entsprechen. Zu lange Schrauben können zu Schäden im Inneren des Geräts führen.
• Bel Wandhalterungen, die nicht den VESA-Standard für Schrauben einhalten, kann die Länge der Schrauben je nach Wandbefestigungsspezifikationen variieren.
• Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen.
• Samsung haftet nicht für Produkt- oder Personenschäden, wenn eine Nicht-VESA- oder nicht spezifizierte Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt.
• Grundsätzlich muss das Gerät von zwei Personen an der Wand befestigt werden.
  • Die Standardabmessungen für Wandmontagekits finden Sie in der Tabelle unten.

Modellname VESA-Schraubenlochmaße (A * B) in mm
Standardschraube Menge

DC43H / DC43J / DC49J	200 x 200 M8 4
DC49H / DC55H	400 x 400

Montieren Sie das Wandmontagekt nicht, während das Gerät eingeschaltet ist. Dies könnte zu Verletzungen durch Stromschlag führen.
Wenn Sie eine Wandhalterung verwenden möchten, stellen Sie sicher, dass Sie das Produkt ohne Werkzeug davon entfernen können. (Unterstützte Modelle: DCJ)

Fernbedienung (RS232C)

Kabelanschluss

RS232C-Kabel

Schnittstelle	RS232C (9-polig)
Stift	TxD (Nr. 2), RxD (Nr. 3), GND (Nr. 5)
Bitrate	9600 Bit/s
Datenbits	8 Bit
Parität	Keine
Stoppbits	1 Bit
Übertragungssteuerung	Keine
Maximale Länge:	15 m (nur mit Abschirmung)

• Stiftbelegung


12345 6789

54321 9876

Stift Signal

1	Datenträgersignal erkennen
2	Empfangene Daten
3	Gesendete Daten
4	Datenanschluss vorbereiten
5	Signalmasse
6	Datenansatz vorbereiten
7	Anforderung senden
8	Sendefreigabe
9	Rufton

• RS232C-Kabel

Anschluss: D-Sub (9-polig)-auf-Stereo-Kabel

6 1 9 5 -P1- N 3 2 1 -P2-

-P1--P1--P2--P2-

Steckertyp Rx	3	----	1	Tx	STEREO-
Tx	2	----	2	Rx	STECKER
Gnd	5	----	3	Gnd	(3,5 ø)

LAN-Kabel

- Stiftbelegung

12345678

Pin-Nr. Standardfarbe Signal

1 Weiß und orange TX+
2 Orange	TX-
3	Weiß und grün	RX+
4	Blau	NC
5	Weiß und blau	NC
6	Grün	RX-
7	Weiß und braun	NC
8	Braun	NC

- Anschluss: RJ45

Direktes LAN-Kabel (PC zu HUB)

Signal	P1 P2 Signal
TX+1		1 TX+
TX-2		2 TX-
RX+3		3 RX+
RX-6		6 RX-

Gekreuztes LAN-Kabel (PC zu PC)

RJ45 P1P2

Signal	P1 P2 Signal
TX+ 1		3 RX+
TX- 2		6 RX-
RX+ 3		1 TX+
RX- 6		2 TX-

Anschluss

- Anschluss 1

- Anschluss 2

Stellen Sie sicher, dass Sie den RS232C(IN)-Adapter an den RS232C IN-Anschluss des Geräts anschließen.

Anzeigen des Steuerstatus (Befehl: Get control)

Vorspann Befehl ID Datenlänge Prüfsumme

OxAA Befehlstyp 0

Steuerung (Befehl: Set control)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA Befehlstyp 1 Wert

Befehl

Nein. Befehlstyp Befehl Wertebereich

1	Steuerung - Stromversorgung 0x11 0~1
2	Steuerung - Lautstärke	0x12	0~100
3	Steuerung - Eingangsquelle	0x14	-
4	Steuerung - Bildschirmmodus 0x18		-
5	Steuerung der Bildschirmgröße	0x19	0~255
6	Steuerung - PIP Ein/Aus	0x3C	0~1
7	Steuerung - Automatische Einstellung (nur PC und BNC)	0x3D	0
8	Steuerung - Videowandmodus	0x5C	0~1
9	Sicherheitsverriegelung	0x5D	0~1

Nein. Befehlstyp Befehl Wertebereich

10	Videowand EIN	0x84	0-1
11	Videowand-Benutzersteuerung	0x89	-

• Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Addieren aller Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang ist (11+FF+01+01=112), wird die erste Stelle gelöscht.

Beispiel: Einschalten & ID=0

Vorspann Befehl ID Datenlänge Daten1		Prüfsumme
0xAA 0x11	1 "Power"
Vorspann Befehl ID Datenlänge Daten1		12
0xAA 0x11	11

• Um alle mit einem seriellen Kabel verbundenen Geräte unabhängig von Ihrer ID simultan zu steuern, stellen Sie die ID "0xFE" ein und senden Sie die Befehle. Die Befehle werden von jedem Gerät ausgeführt, aber es gibt keine Bestätigung mit ACK.

Steuerung – Stromversorgung

- Funktion

Ein Gerät kann mithilfe eines PCs ein- und ausgeschaltet werden.

- Anzeigen des Netzstatus (Get Power ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x11 D

- Ein-/Ausschalten der Stromversorgung (Set Power ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x111 "Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

1: Strom EIN

0: Strom AUS

• Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/				r-CMD	Wert1	Prüfsumme
			KeineBestätigung
0xAA	0xFF	3	'A'	0x11	"Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

- Keine Bestätigung

Vorspann	Befehl ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF	3	'N'	0x11

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Lautstärke

- Funktion

Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden.

- Anzeigen der aktuellen Lautstärke (Get Volume Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x12 0

• Einstellen der Lautstärke (Set Volume)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0-100)

- Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wertl	Prüfsumme
0xAA	0xFF		3	'A'	0x12	"Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0-100)

- Keine Bestätigung

Vorspann	Befehl ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF	3	'N'	0x12

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Eingangsquelle

• Funktion
  Die Signalquelle eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

- Anzeigen der aktuellen Signalquelle (Get Input Source Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x14 0

• Einstellen der Signalquelle (Set Input Source)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

0x14 PC

0x18 DVI

OxOC Eingangsquelle

0x08 Component

0x20 MagicInfo

0x1F DVI_video

0x30 HF (TV)

0x40 DTV

0x21 HDMI(HDMI)

0x22 HDMI1_PC(HDMI_PC)

0x23 HDMI2

0x24 HDMI2_PC

DVI_video, HDMI1_PC(HDMI_PC) und HDMI2_PC können im Set-Befehl nicht verwendet werden. Sie reagieren nur auf Get-Befehle.

— Verfügbare Eingangsquellen können je nach Modell variieren.

— MagicInfo ist nur bei Modellen mit der MagicInfo-Funktion verfügbar.

— HF (TV) und DTV sind nur bei Modellen verfügbar, die einen Fernseherempfänger beinhalten.

• Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'A'	0x14	'Input Source"

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

• Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'N'	0x14	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Bildschirmmodus

- Funktion

Der Anzeigemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden. Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert Ist.

Dieses Steuerelement steht nur bei Modellen mit Fernsehfunktion zur Verfügung.

• Anzeigen des Bildschirmstatus (Get Screen Mode Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x18 0

- Einsellen des Bildformats (Set Picture Size)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x18 1 "Screen Mode"

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

0x0116:9

0x04 Zoom

0x31 Breitenzoom

0x0B 4:3

- Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'A'	0x18	'Screen Mode'

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

• Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'N'	0x18	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung der Bildschirmgröße

- Funktion

Die Bildschirmgröße eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

- Anzeigen des Bildschirmformats (Get Screen Size Status)

Vorspann Befehl ID Datenlänge	Prüfsumme
0xAA 0x19 0

• Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x19	'Screen Size'

"Screen Size": Bildschirmgröße des Fernsehers/Monitors (Bereich: 0 – 255, Einheit: Zoll)

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'N'	0x19	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung – PIP Ein/Aus

- Funktion

Der PIP-Modus des Fernsehers/Monitors kann mithilfe eines PCs aktiviert bzw. deaktiviert werden.

Verfügbar nur in Modellen mit PIP-Funktion.

Der Modus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert (Ein) ist. Diese Funktion ist in MagicInfo nicht verfügbar.

- Anzeigen des PIP-Aktivierungsstatus (Get the PIP ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x3C 0

- Aktivieren/Deaktiviern des PIP-Modus (Set PIP ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x3C1 'PIP'

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP-Modus eines Geräts

1: PIP Ein

0: PIP AUS

• Bestätigung

Vorspann Befehl ID Datenlänge		Bestätigung/Keine Bestätigung		r-CMD	Wert1 Prüfsumme
0xAA	0xFF	3	'A'	0x3C	"PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP-Modus eines Geräts

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wertl	Prüfsumme
0xAA	0xFF		3	'A'	0x3C	"PIP"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung – Automatische Einstellung (nur PC und BNC)

- Funktion

Automatische Einstellung der PC-Systemanzeige mit Hilfe eines PCs.

- Anzeigen des Status der Funktion für automatische Einstellung (Get Auto Adjustment Status) Keine

- Einstellen der automatischen Einstellung (Set Auto Adjustment)

Vorspann	Befehl	ID	Datenlänge	Daten	Prüfsumme
0xAA 0x3D		1		"Auto Adjustment"

"Auto Adjustment": 0x00 (immer)

- Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x3D	"Auto Adjustment"

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'A'	0x3D	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung des Videowandmodus

- Funktion

Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden. Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.

- Anzeigen des Videowandmodus (Get Video Wall Mode)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5C 0

- Einstellen der Videowand (Set Video Wall Mode)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x5C1 "Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall-Modus auf einem Gerät 1: Vollbild

0: Natürlich

• Bestätigung

Vorspann Befehl ID Datenlänge		Bestätigung/Keine Bestätigung		r-CMD Wert1	Prüfsumme
0xAA	0xFF	3	'A'	0x5C	"Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall-Modus auf einem Gerät • Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'A'	0x5C	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Sicherheitsverriegelung

- Funktion

Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet werden.

Dieses Steuerelement ist verfügbar, egal ob die Stromversorgung ausgeschaltet ist oder nicht.

- Anzeigen des Status der Tastensperre (Get Safety Lock Status)

Vorspann Befehl ID Datenlänge		Prüfsumme
0xAA 0x5D	0
Aktivieren/Deaktivieren der Tastensperre (Set Safety Lock Enable / Disable)
Vorspann	Befehl	ID	Datenlänge	Daten Prüfsumme
0xAA 0x5D	1		"Safety Lock"

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll 1: EIN

0: AUS

• Bestätigung

Vorspann	Befehl	ID Datenlänge Bestätigung/Keine Bestätigung		r-CMD	Wert1 Prüfsumme
0xAA	0xFF	3	'A'	0x5D	"Safety Lock"

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

• Keine Bestätigung

Vorspann Befehl		ID Datenlänge Bestätigung/Keine Bestätigung		r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'N'	0x5D	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand EIN

• Funktion
  Der PC schaltet die Videowand EIN bzw. AUS.
  • Videowand-Einschaltstatus abrufen

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x84 0

• Videowand ein- bzw. ausschalten

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x841 V.Wall_On

• V.Wall_On : Am Gerät einzustellender Videowand-Code

1: Videowand EIN

0: Videowand AUS

• Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/Keine Bestätigung
0xAA	0xFF	3	'A'	0x84	V:Wall_On

V.Wall_On: Wie oben

• Keine Bestätigung

Vorspann	Befehl ID Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF	3	'N'	0x84	ERR

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand-Benutzersteuerung

• Funktion
  Der PC schaltet die Videowand ein bzw. aus.

• Videowandstatus abrufen

Vorspann Befehl ID Datenlänge	Prüfsumme
0xAA 0x89 0

• Videowand einstellen

Vorspann	Befehl	ID	Datenlänge	Wert1	Wert2	Prüfsumme
0xAA 0x89 2		Wall_Div	Wall_SNo

Wall_Div: Am Gerät einzustellender Videowand-Teilercode

10x10-Videowandmodell

1234567891011121314

15

Aus

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

0x00

1

0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E

0x1F

2

0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B 0x2C 0x2D 0x2E

0x2F

3

0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x39 0x3A 0x3B 0x3C 0x3D 0x3E

0x3F

4

0x41 0x42 0x43 0x44 0x45 0x46 0x47 0x48 0x49 0x4A 0x4B 0x4C 0x4D 0x4E

0x4F

5

0x51 0x52 0x53 0x54 0x55 0x56 0x57 0x58 0x59 0x5A 0x5B 0x5C 0x5D 0x5E

0x5F

6

0x61

0x62

0x63

0x64

0x65

0x66

0x67

0x68

0x69

0x6A

0x6B

0x6C

0x6D

0x6E

0x6F

7

0x71

0x72

0x73

0x74

0x75

0x76

0x77

0x78

0x79

0x7A

0x7B

0x7C

0x7D

0x7E

N/A

8

0x81

0x82

0x83

0x84

0x85

0x86

0x87

0x88

0x89

0x8A

0x8B

0x8C

N/A

N/A

N/A

9

0x91

0x92

0x93

0x94

0x95

0x96

0x97

0x98

0x99

0x9A

0x9B

N/A

N/A

N/A

N/A

10

0xA1

0xA2

0xA3

0xA4

0xA5

0xA6

0xA7

0xA8

0xA9

0xAA

N/A

N/A

N/A

N/A

N/A

11

0xB1

0xB2

0xB3

0xB4

0xB5

0xB6

0xB7

0xB8

0xB9

N/A

N/A

N/A

N/A

N/A

N/A

12

0xC1

0xC2

0xC3

0xC4

0xC5

0xC6

0xC7

0xC8

N/A

N/A

N/A

N/A

N/A

N/A

N/A

13

0xD1

0xD2

0xD3

0xD4

0xD5

0xD6

0xD7

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

14

0xE1

0xE2

0xE3

0xE4

0xE5

0xE6

0xE7

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

15

0xF1

0xF2

0xF3

0xF4

0xF5

0xF6

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

Wall_SNo : Am Gerät einzustellender Produktnummer-Code

10x10-Videowandmodell: (1\~100)

Nummer einstellen	Daten
1 0x01
2 0x02
... ...
99 0x63
100 0x64

• Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/			Keine Bestätigung		r-CMD Wert1 Wert2 Prüfsumme
0xAA	0xFF	4	'A'	0x89	Wall_Div	Wall_SNo
• Keine Bestätigung
Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'N'	0x89	ERR

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Kapitel 03

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen

Vorbereitungen vor dem Anschließen

Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

Schließen Sie die Tonanschlüsse korrekt an: links = weiß und rechts = rot. Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

Anschließen an einen PC

• Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
• Sie können den PC auf vielerlei Weise an das Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Anschließen mit einem DVI-RGB-Kabel

DCH: DVI/PC/MAGICINFO IN DCJ: DVI/MAGICINFO IN DCH: AUDIO IN DCJ: DVI/HDMI/AUDIO IN

Anschließen mit einem DVI-Kabel (digital)

DCH: DVI/PC/MAGICINFO IN DCJ: DVI/MAGICINFO IN DCH: AUDIO IN DCJ: DVI/HDMI/AUDIO IN

Sie können den DVI-Anschluss am Produkt mit einem DVI-HDMI-Adapter als HDMI-Anschluss verwenden.

DCH: DVI/PC/MAGICINFO IN DCJ: DVI/MAGICINFO IN

Anschließen mit einem HDMI-DVI-Kabel
Wenn Sie den Computer über ein HDMI/DVI-Kabel an das Gerät anschließen, setzen Sie Name bearb. auf DVI PC, um auf Video- und Audioinhalte zuzugreifen, die auf dem PC gespeichert sind.

DCH: HDMI 1, HDMI 2 DCJ: HDMI IN 1, HDMI IN 2 DCH: AUDIO IN DCJ: DVI/HDMI/AUDIO IN

Anschließen mit einem HDMI-Kabel

DCH: HDMI 1, HDMI 2 DCJ: HDMI IN 1, HDMI IN 2

Anschließen an ein Videogerät

• Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
• Sie können das Videogerät über ein Kabel anschließen.
  Die Anschlussteile können je nach Produkt unterschiedlich sein.
  Drücken Sie die Taste SOURCE auf der Fernbedienung, um die Quelle zu ändern.

Anschließen mit einem AV-Kabel

Anschließen mit dem Component-Kabel

DCI-AV IN/COMPONENT IN DCI-AVCOMPONENT IN DCI-AUDIN DCI-DVD HONS/AUDIN

Anschließen mit einem HDMI-DVI-Kabel

Es erfolgt keine Tonausgabe, wenn das Gerät über ein HDMI/DVI-Kabel an das Videogerät angeschlossen ist. Verbinden Sie deshalb zusätzlich die Audioanschlüsse des Geräts über ein Audiokabel mit denen des Videogeräts. Wenn Sie ein Videogerät über ein HDMI/DVI-Kabel am Gerät anschließen, stellen Sie Name bearb. auf DVI-Geräte ein, um auf Video- und Audioinhalte zuzugreifen, die auf dem Videogerät gespeichert sind.

Die unterstützten Auflösungen sind 1080p (50/60 Hz), 720p (50/60 Hz), 480p und 576p.

Anschließen mit einem HDMI-Kabel

Mit einem HDMI-Kabel oder HDMI-DVI-Kabel (bis zu 1080p)

• Für eine bessere Bild- und Tonqualität sollten Sie digitale Geräte über ein HDMI-Kabel anschließen.
• Ein HDMI-Kabel unterstützt digitale Video- und Audiosignale und benötigt kein Audiokabel.
• Verwenden Sie HDMI-/DVI- und Audiokabel, um das Gerät mit einem digitalen Gerät zu verbinden, das keinen HDMI-Ausgang hat.
• Das Bild wird möglicherweise nicht normal angezeigt (falls überhaupt) oder Audio funktioniert nicht, wenn ein externes Gerät, das eine ältere Version des HDMI-Modus verwendet, am Gerät angeschlossen wird. Wenn ein solches Problem auftritt, fragen Sie den Hersteller des externen Geräts nach der HDMI-Version und fordern ggf. ein Upgrade an.
• Verwenden Sie ausschließlich ein HDMI-Kabel mit einem Durchmesser von maximal 14 mm.
• Verwenden Sie ein zertifiziertes HDMI-Kabel. Andernfalls wird möglicherweise kein Bild angezeigt oder es tritt ein Verbindungsfehler auf.
• Ein normales High-Speed-HDMI- oder ein HDMI-Kabel mit Ethernet wird empfohlen. Dieses Gerät unterstützt nicht die Ethernet-Funktion über HDMI.

DCH: HDMI 1, HDMI 2 DCJ: HDMI IN 1, HDMI IN 2

Anschließen an ein Audiosystem

Die Anschlussteile können je nach Produkt unterschiedlich sein.

AUDIO OUT

Anschließen des LAN-Kabels

Die Anschlussteile können je nach Produkt unterschiedlich sein.

- Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung.

* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair)

Netzwerkbox befestigen (separat erhältlich)

Unterstützte Modelle: DCH

1 Bringen Sie die Netzwerkbox in der dargestellten Position an.

2 Führen Sie zuerst die Laschen der Netzwerkbox in die mit (A) markierten Schlitze am Befestigungsrahmen ein. Die Laschen sollten im Rahmen einhaken. Richten Sie dann die mit (B) markierten Löcher aus.

3 Befestigen Sie die Netzwerkbox an den Befestigungsrahmen.

Anschließen der Netzwerkbox (separat erhältlich)

Informationen zum Anschluss an einer Netzwerkbox finden Sie im Benutzerhandbuch, das Sie mit der Netzwerkbox erhalten haben.

MagicInfo

Zur Verwendung von MagicInfo muss eine (separat erhältliche) Netzwerkbox am Gerät angeschlossen werden.

Führen Sie „MagicinfoSetupWizard“ auf dem Desktop aus, um die MagicInfo-Einstellungen zu ändern.

Informationen zur Verwendung von MagicInfo finden Sie auf der DVD, die der Netzwerkbox beillegt.

Die Informationen in diesem Abschnitt können zur Qualitätsverbesserung jederzeit ohne Ankündigung geändert werden.

Wenn nach der Installation eines anderen als dem mit der Netzwerkbox gelieferten Betriebssystems, nach Wiederherstellung einer vorherigen Version des Betriebssystems oder nach der Installation von Software, die nicht mit dem mitgelieferten Betriebssystem kompatibel ist, Probleme auftreten, können Sie nicht den technischen Support in Anspruch nehmen. Außerdem werden die Kosten eines Servicetechnikers in Rechnung gestellt. Außerdem besteht nicht die Möglichkeit, das Gerät auszutauschen oder den Kaufbetrag zurückzuerstatten.

Aktivieren des MagicInfo-Modus

1 Schalten Sie das Gerät nach der Installation und der Verbindung der Netzwerkbox (separat erhältlich) mit dem Gerät ein.
2 Drücken Sie SOURCE auf der Fernbedienung, und wählen Sie MagicInfo aus.
Wenn Sie die Netzwerkbox am DVI/MAGICINFO IN(DVI/PC/MAGICINFO IN)-Anschluss des Geräts anschließen, ändert sich Quelle von DVI in MagicInfo.
3 Wählen Sie die Standardanwendung aus, die beim Starten von MagicInfo ausgeführt werden soll.

4 Geben Sie die IP-Informationen eln.

MagicInfo Setup Wizard - v.1.12 Select Screen Type - step 4 Landscape Portrait < Back(B) Next(N) > Finish Cancel

6 Wählen Sie einen Anzeigemodus aus.

5 Wählen Sie eine Sprache aus. (Die Standardsprache ist Englisch.)

MagicInfo Setup Wizard - v 1.12 Setup Information 1. Application : MagicInfo Pro (LAN.WAN based version) 2. Internet Protocol (TCP/IP) IP : 192.168.0.162 3. Language : English 4. Screen Type : Landscape ✓ Do not show again < Back(B) Apply Finish Cancel

7 Überprüfen Sie die soeben konfigurierten Einstellungen genau.

Wenn kein Ausführungssymbol angezeigt wird, doppelklicken Sie auf das MagicInfo-Symbol auf dem Desktop. Das Symbol wird in der rechten unteren Ecke des Bildschirms angezeigt.

Ändern der Eingangsquelle

Quelle

SOURCE → Quelle

Quelle DVI HDMI1-HDMI2 AV PCComponent

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen.

Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen.

Die Eingangsquelle kann auch geändert werden, indem Sie auf der Fernbedienung die Taste SOURCE drücken. Der Bildschirm wird möglicherweise nicht korrekt angezeigt, wenn Sie ein falsches externes Gerät ausgewählt haben.

Name bearb.

SOURCE → Quelle → TOOLS → Name bearb. → ENTER

Sie können den Namen eines angeschlossenen externen Geräts ändern.

Die Liste kann die folgenden externen Geräte beinhalten. Quelle Geräte in der Liste können je nach ausgewählter Quelle unterschiedlich sein. VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA

Information

SOURCE → Quelle → TOOLS → Information → ENTER

Sie können detaillierte Informationen zum ausgewählten externen Gerät anzeigen.

Kapitel 04 Verwenden von MDC

MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich.

Installieren und Deinstallieren des Programms MDC

Installieren

Die Installation von MDC kann durch die Grafikkarte, dem Motherboard und den Netzwerkbedingungen beeinträchtigt werden.

1 Klicken Sie auf das MDC Unified-Installationsprogramm.
2 Wählen Sie eine Sprache für die Installation aus. Klicken Sie anschließend auf „OK“.
3 Klicken Sie auf „Next“, wenn der „Welcome to the InstallShield Wizard for MDC_Unified“-Bildschirm angezeigt wird.
4 Wählen Sie im Bildschirm „License Agreement“ „I accept the terms in the license agreement“ aus, und klicken Sie auf „Next“.
5 Füllen Sie im Bildschirm „Customer Information“ alle Informationsfelder aus, und klicken Sie auf „Next“.
6 Wählen Sie im Bildschirm „Destination Folder“ den Pfad des Verzeichnisses aus, in dem Sie das Programm installieren möchten, und klicken Sie auf „Next“.

Wenn Sie den Pfad des gewünschten Verzeichnisses nicht angeben, wird das Programm im Standardverzeichnis installiert.

7 Überprüfen Sie im Bildschirm „Ready to Install the Program“, ob der Pfad des gewünschten Verzeichnisses korrekt ist, und klicken Sie auf „Install“.
8 Der Fortschritt des Installationsprozesses wird angezeigt.
9 Klicken Sie im Bildschirm „InstallShield Wizard Complete“ auf „Finish“.
Wählen Sie „Launch MDC Unlfled“ aus, und klicken Sie auf „Fnlsh“, um MDC sofort auszuführen.
10 Nach der Installation wird auf dem Desktop das MDC Unified-Verknüpfungssymbol erstellt.
Das MDC-Ausführungssymbol wird je nach Betriebssystem oder den technischen Daten des Geräts möglicherweise nicht angezeigt.
Drücken Sie die F5-Taste, wenn das Ausführungssymbol nicht angezeigt wird.

Deinstallieren

1 Wählen Sie im Startmenü Einstellungen > Systemsteuerung aus, und doppelklicken Sie auf Software.
2 Wählen Sie MDC Unified aus der Liste aus und klicken Sie auf Ändern/Entfernen.

Verbinden mit MDC

Verwenden von MDC über Ethernet

Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN-Kabels miteinander verbunden werden.

Verbinden über ein direktes LAN-Kabel

Mehrere Geräte können über den RJ45-Port am Gerät und über die LAN-Ports am Hub angeschlossen werden.

Kapitel 05 Bildschirmanpassung

Zum Konfigurleren der Einstellungen für Bild (Hintergrundbel., Farbton usw.). Das Layout der Optionen im Menü Bild ist geräteabhängig.

Bildmodus

MENU 📄 → Bild → Bildmodus → ENTER 📋

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist. Je nach der aktuellen Eingangsquelle werden unterschiedliche Bildmodus-Optionen angezeigt.

Die Eingangsquelle ist PC, DVI(PC), HDMI(PC)

• Information: Dieser Modus reduziert die Erschöpfung der Augen und ist für das Anzeigen von Informationen vor Publikum geelignet.
- Werbung: Dieser Modus eignet sich zum Anzeigen von Videoinhalten sowie für Werbungen im Innen- und Außenbereich.
- Kalibriert: in diesem Modus werden die mit dem Farbkalibrierungsprogramm Color Expert angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.
- Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Color Expert konfigurieren.
- Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen.

Die Eingangsquelle ist AV, Component, DVI(AV), HDMI(AV)

• Dynamisch: Dieser Modus ist bei hellem Umgebungslicht geeignet.
• Standard: Dieser Modus ist für alle Umgebungen geeignet.
• Film: Mit diesem Modus reduzieren Sie die Erschöpfung der Augen.
- Kalibriert: in diesem Modus werden die mit dem Farbkalibrierungsprogramm Color Expert angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.
- Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkallbrierungsprogramm Color Expert konfigurleren.
- Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen.

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

MENU → Bild → ENTER

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Gamma

MENU → Bild → Gamma → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität.

Eingangsquelle Bildmodus Anpassbare Optionen

PC, DVI, HDMI1, HDMI2, MagicInfo (wenn ein PC angeschlossen ist)	Information / Werbung	Hintergrundbel. / Kontrast / Helligkeit / Schärfe
	Kalibriert Hintergrundbel.
AV, Component, DVI, HDMI1, HDMI2 (720p, 1080i, 1080p)	Dynamisch / Standard / Film	Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)
	Kalibriert Hintergrundbel.

Wenn Sie Änderungen an Hintergrundbel., Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmmenü entsprechend angepasst.
Sie können Einstellungen für jedes mit einem Eingang des Geräts verbundene externe Gerät anpassen und speichern.
Wenn Sie die Bildhelligkeit verringern, senkt dies den Stromverbrauch.

Passen Sie die Intensität der Primärfarbe an.

Wenn Bildmodus auf Dynamisch eingestellt ist, ist Gamma deaktiviert.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Gamma deaktiviert.

Kalibrierungswert

MENU → Bild → Kallbrierungswert → ENTER

Bild Kalibrierungswert Nicht anw.

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie aus, ob die über das Farbkalibrierungsprogramm Color Expert angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen.

- Nicht anw. / Anwenden

Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Kalibrierungswert deaktiviert.

Bildformat

MENU → Bild → Bildformat → ENTER

Bildformat Bildformat 16:9 • Position Auflösung wählen Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Bildformat

Wenn Sie einen Kabel- oder Satellitenempfänger verwenden, bietet dieser möglicherweise eigene Bildschirmformate an. Wir empfehlen jedoch, in den meisten Fällen den 16:9-Modus des Geräts zu verwenden.

Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt.

• 16:9: Stellt das Bildformat auf 16:9 -Breitbildmodus ein.
- Zoom1: Bewirkt eine moderate Vergrößerung. Schneidet oben und seitlich ab.
• Zoom2: Bewirkt eine stärkere Vergrößerung.
• 4:3: Stellt das Bildformat auf Standardmodus (4:3) ein.

Stellen Sie das Gerät nicht längere Zeit auf das 4:3-Format ein.

Die links und rechts oder oben und unten auf dem Bildschirm vorhandenen Randstreifen könnten Bildremanenz (Einbrennen des Bildschirms) verursachen. Dies ist nicht durch die Garantie abgedeckt.

• Bildanpassung: Zeigt bei HDMI1, HDMI2 (720p / 1080i / 1080p) oder Component (1080i/1080p)-Eingangssignalen das ganze Bild nicht abgeschnitten an.
  • Smart-Anzeige 1: Verkleinert das 16:9 -Bild um 50%.
  • Smart-Anzeige 2: Verkleinert das 16:9 -Bild um 25%.
• Benutzerdef.: Ändert die Auflösung auf die benutzerdefinierte Auflösung.
• Original Seitenverh.: Wenn die Eingangsquelle PC, DVI, HDMI1, HDMI2 (PC angeschlossen), Ist, wird das Video mit dem ursprünglichen Seitenverhältnis angezeigt.

Die Anschlüsse können je nach Modell unterschiedlich sein.

Sie können Einstellungen für jedes mit einem Eingang des Geräts verbundene externe Gerät anpassen und speichern.

Position

Bildformat Bildformat Zoom1 • Position Auflösung wählen Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Zoom/Position

Bildformat Bildformat Benutzerdef. · Zoom/Position Auflösung wählen Aus

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Stellt die Position des Bildes ein. Position ist nur verfügbar, wenn Bildformat auf Zoom1, Zoom2, Bildanpassung eingestellt ist.

Gehen Sie folgendermaßen vor, um die Funktion Position nach Auswahl von Zoom1, Zoom2 oder Bildanpassung zu verwenden:

1 Drücken Sie die Taste ▼, um Position auszuwählen. Drücken Sie die Taste □.
2 Drücken Sie die Taste ▲ oder ▼, um das Bild nach oben bzw. unten zu verschieben.
3 Drücken Sie die Taste ↻.

Gehen Sie folgendermaßen vor, um die Funktion Zoom/Position nach Auswahl von Benutzerdef. bei DVI, HDMI1 (1080I/1080p), HDMI2(1080I/1080p) oder Component (1080I/1080p) oder Benutzerdef. zu verwenden:

1 Drücken Sie die Taste ▼, um Zoom/Position auszuwählen. Drücken Sie die Taste □.
2 Wählen Sie Zoom oder Position aus. Drücken Sie die Taste 📄.
3 Drücken Sie die Taste ▲/▼/◄/►, um das Bild zu verschieben.
4 Drücken Sie die Taste 📄.

Wenn Sie das Bild wieder an die ursprüngliche Position verschleben möchten, wählen Sie Im Bildschirm Zoom/Position Zurücksetzen aus. Das Bild wird auf die Standardposition eingestellt.

Auflösung wählen

Bildformat Bildformat 16:9 Position Auflösung wählen Aus

– Nur im PC-Modus verfügbar.
– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wenn das Bild nicht normal angezeigt wird, obwohl die Auflösung der Graphikkarte einer der Folgenden entspricht, können Sie die Bildqualität optimieren, indem Sie für das Gerät und den PC die gleiche Auflösung einstellen. Verfügbare Auflösungen: Aus / 1024x768 / 1280x768 / 1360x768 / 1366x768

Autom. Einstellung

MENU → Bild → Autom. Einstellung → ENTER

Bild Autom. Einstellung

– Nur Im PC-Modus verfügbar.
– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passt die Frequenzwerte/Positionen an und nimmt automatisch die Feinabstimmung der Einstellungen vor.

PC-Bildschirmanpassung

MENU 📄 → Bild → PC-Bildschirmanpassung → ENTER

PC-Bildschirmanpassung Grob 50 Fein 0 Position Bild zurücksetzen

– Nur im PC-Modus verfügbar.
– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

- Grob / Fein

Entfernt oder reduziert Bildrauschen.

Wenn das Rauschen nicht allein durch Feinabstimmung entfernt werden kann, verwenden Sie die Funktion Grob, um die Frequenz optimal anzupassen (Grob). Führen Sie dann die Feinabstimmung erneut durch. Nachdem das Rauschen reduziert ist, justieren Sie das Bild erneut, sodass es an der Mitte des Bildschirms ausgerichtet Ist.

- Position

So stellen Sie die PC-Bildschirmposition ein, wenn das Bild nicht zentriert ist oder nicht auf den Gerätebildschirm passt.

Drücken Sie die Taste ▲ oder ▼, um die vertikale Position anzupassen. Drücken Sie die Taste◀ oder ▶, um die horizontale Position anzupassen.

• Bild zurücksetzen

Setzt das Bild auf die Standardeinstellungen zurück.

PIP

MENU → Bild → PIP → ENTER

Bild PIP

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Informationen zum PIP-Ton finden Sie in der Anleitung zu Ton wählen.
- Das Bild des PIP-Bildschirms wird womöglich etwas unnatürlich, wenn Sie auf dem Hauptbildschirm ein Spiel oder Karaoke ansehen.
Die Option PIP ist nur aktiviert, wenn Videowand auf Aus eingestellt ist.
- Wenn Bildmodus auf Kalibriert eingestellt ist, Ist PIP deaktiviert.

PIP Einstellungen

Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im PIP-Bildschirm des zweiten Tuners angezeigt.

Bild des ersten Tuners Bild des zweiten Tuners

AV	PC, DVI, HDMI1, HDMI2, MagicInfo
Component	DVI, HDMI1, HDMI2, MagicInfo
PC	AV, HDMI1, HDMI2, MagicInfo
DVI AV, Component
HDMI1, HDMI2	PC, AV, Component

Verfügbare Eingangsquellen können je nach Modell varlieren.

• PIP (Aus / EIn): Aktiviert oder deaktiviert die PIP-Funktion.
• Quelle: Wählen Sie eine Signalquelle für das PIP-Bild aus.
• Größe (☐, ☐, ☐, ☐, ☐),: Wählt die Größe des Nebenbilds aus.
• Position (☐, ☐, ☐, ☐): Wählt die Position des Nebenbilds aus.
  Im Modus (1), können Sie Position nicht auswählen.

- Ton wählen (Hauptbild / PIP-Bild): Sie können zwischen dem Ton von Hauptbild oder PIP-Bild wählen.

Erweiterte Einstellungen

MENU 📄 → Bild → Erweiterte Einstellungen → ENTER 📋

Erweiterte Einstellungen
Optimalkontrast	Mittel
Schwarzton	Aus
Hautton	0
Nur RGB-Modus	Aus
Farbraum	Nativ
Weißabgleich
Bewegungsbel.	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Eingangsquelle Bildmodus Erweiterte Einstellungen

PC, DVI, HDMI1, HDMI2, MagICInfo (wenn ein PC angeschlossen ist)	Information / Werbung Weißabgleich
AV, Component, DVI, HDMI1, HDMI2	Standard / Film	Optimalkontrast / Schwarzton / Hautton / Nur RGB-Modus / Farbraum / Weißabgleich / Bewegungsbel.

Verfügbare Eingangsquellen können je nach Modell variieren.
Wenn Bildmodus auf Dynamisch eingestellt Ist, Ist Erweiterte Einstellungen deaktiviert.
Wenn Bildmodus auf Kalibriert eingestellt ist, ist Erweiterte Einstellungen deaktiviert.

Erweiterte Einstellungen

Optimalkontrast	Mittel
Schwarzton	Aus
Hautton	0
Nur RGB-Modus	Aus
Farbraum	Nativ
Weißabgleich
Bewegungsbel.	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Optimalkontrast

Stellen Sie den Bildschirmkontrast ein.

• Aus / Gering / Mittel / Hoch

Schwarzton

Wählen Sie den Schwarzwert für die Anpassung der Bildschirmtiefe aus.

• Aus / Dunkel / Dunkler / Max. dunkel

Hautton

Verstärkt den rosa Hautton.

Nur RGB-Modus

Zeigt die Farben Rot, Grün und Blau an, um eine Feinabstimmung von Farbton und Sättigung vorzunehmen.

• Aus / Rot / Grün / Blau

Farbraum

Passt die Palette und Vielfalt der Farben (Farbraum) an, die zum Erstellen von Bildern verfügbar sind.

- Auto / Nativ

Weißabgleich

Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.

• R-Offset / G-Offset / B-Offset: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.
• R-Gain / G-Gain / B-Gain: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.
- Zurücksetzen: Setzt die Weißabgleich auf die Standardeinstellungen zurück.

Bewegungsbel.

Reduziert den Stromverbrauch, indem die Helligkeit des Bildschirms verringert wird, wenn das Bild auf dem Bildschirm in Bewegung ist.

• Aus / EIn

Bildoptionen

MENU → Bild → Bildoptionen → ENTER

Bildoptionen
Farbton	Standard
Farbtemp.	10000K
Digital Clean View	Aus
MPEG-Rauschfilter	Aus
HDMI-Schwarzp.	Normal
Filmmodus	Aus
Dynam. Hintergrundbel.	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie mithilfe der Pfeiltasten ▲ und ▼ eine Option aus, und drücken Sie dann ☐.

Verwenden Sie die Pfeiltasten, um die Einstellung zu ändern, und drücken Sie dann ↗.

Eingangsquelle Bildmodus Bildoptionen

PC, MagicInfo	Information / Werbung	Farbton / Farbtemp. / Dynam. Hintergrundbel.
	Kalibriert Dynam. Hintergrundbel.
DVI, HDMI1, HDMI2 (wenn ein PC angeschlossen ist)	Information / Werbung	Farbton / Farbtemp. / HDMI-Schwarzp. / Dynam. Hintergrundbel.
	Kalibriert HDMI-Schwarzp. / Dynam. Hintergrundbel.
AV	Dynamisch / Standard / Film	Farbton / Farbtemp. / Digital Clean View / MPEG-Rauschfilter / Filmmodus / Dynam. Hintergrundbel.
	Kalibriert	Digital Clean View / MPEG-Rauschfilter / Filmmodus / Dynam. Hintergrundbel.
DVI, Component, HDMI1, HDMI2	Dynamisch / Standard / Film	Farbton / Farbtemp. / Digital Clean View / MPEG-Rauschfilter / Dynam. Hintergrundbel.
	Kalibriert	Digital Clean View / MPEG-Rauschfilter / Dynam. Hintergrundbel.

Verfügbare Eingangsquellen können je nach Modell varileren.

Bildoptionen

Farbton	Standard
Farbtemp.	10000K
Digital Clean View	Aus
MPEG-Rauschfilter	Aus
HDMI-Schwarzp.	Normal
Filmmodus	Aus
Dynam. Hintergrundbel.	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Farbton

Die Eingangsquelle ist PC, DVI, HDMI1, HDMI2, MagicInfo (PC angeschlossen).

• Aus / Kalt / Standard / Warm

Die Eingangsquelle ist AV, Component, DVI, HDMI1 oder HDMI2.

• Aus / Kalt / Standard / Warm1 / Warm2

Warm1 bzw. Warm2 wird deaktiviert, wenn der Bildmodus ist Dynamisch.

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Geräts angeschlossen haben.

Verfügbare Eingangsquellen können je nach Modell variieren.

Farbtemp.

Zum Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 3000K–15000K)

Diese Option ist verfügbar, wenn Farbton deaktiviert ist (Aus).

Digital Clean View

Wenn das vom Gerät empfangene Signal schwach ist, können Sie die Funktion Digital Clean View aktivieren, um statische und Geisterbilder, die auf dem Bildschirm auftreten, abzuschwächen.

• Aus / Gering / Mittel / Hoch / Auto

Wenn das Signal schwach ist, probieren Sie alle Optionen durch, bis das beste Bild angezeigt wird.

MPEG-Rauschfilter

Verringert MPEG-Rauschen, um eine bessere Bildqualität zu erzielen.

• Aus / Gerling / Mittel / Hoch / Auto

HDMI-Schwarzp.

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

• Gering / Normal

Diese Funktion ist nur verfügbar, wenn das Eingangssignal, mit einem Produkt via HDMI1, HDMI2 oder DVI Anschluss verbunden, auf RGB444 eingestellt ist.

Filmmodus

Dieser Modus eignet sich zum Betrachten von Filmen.

Stellt das Gerät so ein, dass es Videosignale von allen Quellen automatisch erkennt und verarbeitet und das Bild in optimaler Qualität anzeigt.

Passen Sie die Hintergrundbeleuchtung automatisch an, um unter den aktuellen Bedingungen den bestmöglichen Bildschirmkontrast zu erreichen.

• Aus / EIn

Dynam. Hintergrundbel, Ist nicht verfügbar, wenn die Eingangsquelle auf PC eingestellt und Videowand aktiviert ist (Ein).

Bild aus

MENU → Bild → Bild aus → ENTER

Bild Bild aus Bild zurücksetzen

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Der Bildschirm des Geräts wird ausgeschaltet, Audio wird jedoch weiterhin wiedergegeben. Drücken Sie eine beliebige Taste auf der Fernbedienung, um den Bildschirm wieder einzuschalten.

Bild zurücksetzen

MENU → Bild → Bild zurücksetzen → ENTER

Bild Bild aus Bild zurücksetzen

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Setzt den aktuellen Bildmodus auf die Standardeinstellungen zurück.

Kapitel 06 Anpassen des Tons

Konfigurieren Sie die Toneinstellungen (Ton) für das Gerät.

Tonmodus

MENU ☐ → Ton → Tonmodus → ENTER ☐

Ton
Tonmodus	Standard
HDMI Ton	AV(HDMI)
Soundeffekt
Lautsprechereinstellungen
Ton zurücks.

Wählen Sie einen Tonmodus aus, der Ihrem persönlichen Geschmack entspricht:

• Standard: Wählt den normalen Tonmodus aus.

• Musik: Gibt Musik den Vorrang vor Stimmen.

• Film: Bietet den besten Ton für Filme.

- Klare Stimme: Gibt Stimmen den Vorrang vor anderen Tönen.

- Verstärken: Erhöht die Intensität von hochfrequenten Tönen, um ein besseres Hörerlebnis für Hörgeschädigte zu ermöglichen.

Wenn Lautsprecher auswählen auf Extern eingestellt ist, ist Tonmodus deaktiviert.

HDMI Ton

MENU → Ton → HDMI Ton → ENTER

Ton Tonmodus Standard HDMI Ton AV(HDMI) Soundeffekt Lautsprechereinstellungen Ton zurücks.

Wählen Sie aus, ob die Wiedergabe über AV(HDMI) oder PC(DVI) erfolgen soll.

• AV(HDMI) / PC(DVI)

Soundeffekt

MENU ☐ → Ton → Soundeffekt → ENTER ☐

Ton Tonmodus Standard HDMI Ton AV(HDMI) Soundeffekt Lautsprechereinstellungen Ton zurücks.

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Konfigurieren Sie Ihren bevorzugten Soundeffekt zur Ausgabe von Tönen:

Wenn Lautsprecher auswählen auf Extern eingestellt ist, ist Soundeffekt deaktiviert.

Nur verfügbar, wenn Tonmodus auf Standard eingestellt ist.

Equalizer

Verwenden Sie Equalizer, um die Tonelnstellung für Jeden Lautsprecher anzupassen.

• Balance L/R: Stellt die Balance zwischen dem rechten und linken Lautsprecher ein.
- 100Hz / 300Hz / 1 kHz / 3 kHz / 10 kHz (Bandbreitenanpassung): Stellt den Pegel bestimmter Bandbreitenfrequenzen ein.
- Zurücksetzen: Setzt den Equalizer auf die Standardeinstellungen zurück.

Lautsprechereinstellungen

MENU 📄 → Ton → Lautsprechereinstellungen → ENTER 🐎

Ton Tonmodus Standard HDMI Ton AV(HDMI) Soundeffekt Lautsprechereinstellungen Ton zurücks.

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Lautsprecher auswählen

Wenn Sie den Ton einer Sendung oder eines Films über einen externen Empfänger wiedergeben, hören Sie eventuell ein Echo, das durch die unterschiedliche Dekodiergeschwindigkeit der Gerätelautsprecher und der an Ihrem Audioempfänger angeschlossenen Lautsprecher verursacht wird. Sollte dies der Fall sein, stellen Sie das Gerät auf Extern ein.

- Extern / Intern / Empfänger

Wenn Sie Lautsprecher auswählen auf Extern einstellen, werden die Lautsprecher des Geräts ausgeschaltet. Sie hören den Ton dann nur über die externen Lautsprecher. Wenn Lautsprecher auswählen auf Intern eingestellt ist, sind sowohl die Lautsprecher des Geräts als auch die externen Lautsprecher eingeschaltet. Sie hören Töne also über beide.

Wenn kein Videosignal anliegt, sind sowohl die Gerätelautsprecher als auch die externen Lautsprecher ausgeschaltet.

Autom. Lautst.

Die Lautstärke kann je nach Sender unterschiedlich sein.

Die Lautstärke wird beim Umschalten zu einem anderen Sender automatisch angeglichen.

• Aus / Normal / Nacht

Normal macht die Lautstärke für jeden Sender gleich. Wenn Sie also den Sender wechseln, bleibt die Lautstärke unverändert.

Nacht macht die Lautstärke aller Sender gleich und verringert ihre Lautstärke, sodass alle Sender leiser sind. Nacht ist besonders bei Nacht nützlich, wenn Sie die Lautstärke gering halten möchten.

Um den Lautstärkeregler eines angeschlossenen externen Geräts zu verwenden, stellen Sie Autom. Lautst. auf Aus ein. Eine Änderung der Lautstärke am angeschlossenen externen Gerät wirkt sich möglicherweise nicht aus, wenn Autom. Lautst. auf Normal oder Nacht eingestellt ist.

Wenn Lautsprecher auswählen auf Extern eingestellt ist, ist Autom. Lautst. deaktiviert.

Ton zurücks.

MENU ☐ → Ton → Ton zurücks. → ENTER ☐

Ton Tonmodus Standard HDMI Ton AV(HDMI) Soundeffekt Lautsprechereinstellungen Ton zurücks.

Setzt alle Toneinstellungen auf die Werkseinstellungen zurück.

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kapitel 07 Netzwerk

Netzwerkstatus

MENU 📄 → Netzwerk → Netzwerkstatus → ENTER 📋

Sie können den aktuellen Netzwerk- und Internetverbindungsstatus überprüfen.

Netzwerkeinstellungen

MENU → Netzwerk → Netzwerkeinstellungen → ENTER

Konfigurieren Sie Netzwerkeinstellungen zur Verwendung von verschiedenen Smart-Hub-Funktionen wie z. B. Internetsuche, Freigabe von Inhalten in einem Heimnetzwerk und Funktionsaktualisierungen.

Netzwerktyp

• Kabel

Netzwerkeinstellungen (kabelgebunden)

Verbinden mit einem kabelgebundenen Netzwerk (LAN)

Es gibt drei Möglichkeiten, um Ihr Gerät mithilfe eines Kabels mit Ihrem LAN zu verbinden.

- Sie können Ihr Gerät mit dem LAN verbinden, indem Sie den LAN-Port auf der Rückseite des Geräts mithilfe eines LAN-Kabels mit einem externen Modem verbinden (siehe Abbildung unten).

Modemanschluss an der Wand Externes Modem (ADSL / VDSL) LAN RJ45 Modemkabel LAN-Kabel

- Sie können Ihr Gerät mit dem LAN verbinden, Indem Sie den LAN-Port auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der wiederum mit einem externen Modem verbunden ist. Verwenden Sie für die Verbindung ein LAN-Kabel (siehe Abbildung unten).

- Je nachdem, wie Ihr Netzwerk konfiguriert ist, können Sie das Gerät auch mit Ihrem LAN verbinden, indem Sie den LAN-Port auf der Rückseite des Geräts mithilfe eines LAN-Kabels direkt mit einer Netzwerkdose verbinden (siehe Abbildung unten). Die Wanddose muss mit einem Modem oder Router an anderer Stelle in Ihrem Haus verbunden sein.

Wenn Sie ein Netzwerk ohne feste IP-Adressen (dynamisches Netzwerk) haben, sollten Sie ein ADSL-Modem oder einen Router, das bzw. der das Dynamic Host Configuration Protocol (DHCP) unterstützt, verwenden. Modems und Router, die DHCP unterstützen, stellen automatisch die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS zur Verfügung, die das Gerät benötigt, um auf das Internet zuzugreifen. Sie müssen sie dann nicht manuell eingeben. Die meisten Helmnetzwerke sind dynamische Netzwerke.

Einige Netzwerke erfordern eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie beim Einrichten der Netzwerkverbindung die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS im Kabelkonfigurationsbildschirm manuell eingeben. Sie erhalten die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS von Ihrem Internet-Dienstanbieter.

Wenn Sie einen Windows-Computer verwenden, können Sie diese Werte auch über Ihren Computer ermitteln.

Sie können ADSL-Modems, die DHCP unterstützen, auch verwenden, wenn Ihr Netzwerk eine statische IP-Adresse benötigt.

ADSL-Modems, die DHCP unterstützen, ermöglichen auch die Verwendung statischer IP-Adressen.

Konfigurieren Sie die Netzwerkverbindung, um Internetdienste nutzen und Software-Updates durchführen zu können.

Automatisch Netzwerkeinstellungen (kabelgebunden)

Zur Verbindung mit dem Netzwerk über ein LAN-Kabel. Zunächst muss ein LAN-Kabel angeschlossen werden.

So konfigurieren Sie das Gerät automatisch

1 Stellen Sie Netzwerktyp auf der Seite Netzwerkinstellungen auf Kabel ein.
2 Drücken Sie die Schaltfläche Verbinden, um die Netzwerkeinstellungen zu starten.
- Die Schaltfläche Verbinden ist nur verfügbar, wenn das LAN-Kabel richtig angeschlossen ist.
3 Der Netzwerktestbildschirm wird angezeigt und überprüft die Netzwerkverbindung. Wenn die Verbindung überprüft wurde, wird die Meldung „Verbindung zu kabelgebundenem Netzwerk und Internet abgeschlossen“ angezeigt.
Wenn die Verbindung fehlschlägt, überprüfen Sie den LAN-Port-Anschluss. Wenn die Netzwerkeinstellungen nicht automatisch ermittelt werden können oder Sie die Verbindung manuell einrichten möchten, finden Sie entsprechende Informationen im nächsten Abschnitt, „Netzwerkeinrichtung“.

Manuell Netzwerkeinstellungen (kabelgebunden)

Unternehmen verwenden möglicherweise statische IP-Adressen.

Fragen Sie in diesem Fall den Netzwerkadministrator nach IP-Adresse, Subnetzmaske, Gateway und DNS-Serveradresse. Geben Sie diese Werte manuell ein.

Abrufen der Netzwerkverbindungseinstellungen

Gehen Sie wie folgt vor, um die Netzwerkverbindungseinstellungen anzuzelgen (funktioniert so bei den meisten Windows-PCs).

1 Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechten Ecke des Bildschirms.

2 Klicken Sie im angezeigten Popup-Menü auf „Status“.
3 Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support.
4 Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbindungseinstellungen werden angezeigt.

So konfigurieren Sie das Gerät manuell

1 Stellen Sie Netzwerktyp auf der Selte Netzwerkeinstellungen auf Kabel ein.
2 Drücken Sie die Schaltfläche Verbinden, um die Netzwerkelstellungen zu starten.
- Die Schaltfläche Verbinden ist nur verfügbar, wenn das LAN-Kabel richtig angeschlossen ist.
3 Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt. Drücken Sie Stopp. Die Prüfung wird beendet.
4 Wählen Sie im Netzwerkverbindungsbildschirm IP-Einst. aus. Der Bildschirm IP-Einst. wird angezeigt.
5 Wählen Sie das Feld ganz oben aus, drücken Sie ☐, und stellen Sie dann IP-EInst. auf Manuell eingeben ein. Wiederholen Sie den Vorgang für jedes Feld der IP-Adresse.
Wenn Sie IP-Einst. auf Manuell eingeben einstellen, wird DNS Setting automatisch in Manuell eingeben geändert.
6 Wählen Sie zum Abschluss OK am unteren Rand der Seite, und drücken Sie dann. Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt.
7 Wenn die Verbindung überprüft wurde, wird die Meldung „Verbindung zu kabelgebundenem Netzwerk und Internet abgeschlossen“ angezeigt.

AllShare-Einstellungen

MENU → Netzwerk → AllShare-EInstellungen → ENTER

Tauschen Sie Erfahrungen aus, Indem Sie eine Vielzahl von Intelligenten Geräten anschließen. Inhaltsfreigabe einrichten.

Inhaltsfreigabe

Erlauben Sie, dass andere Geräte in Ihrem Netzwerk, wie Smartphones und Tablets, Inhalte mit Ihrem Produkt teilen.

Servernetzwerkeinstellungen

MENU → Netzwerk → ServernetzwerkeInstellungen → ENTER

Mit Server verbinden

Verbinden mit MagicInfo-Server.

• Serveradresse / SSL / Port

Wenn die Option SSL aktiviert ist, wird der Server so konfiguriert, dass er https verwendet. Die Datenübertragung ist dann verschlüsselt.

Geben Sie die IP-Adresse und Portnummer des Servers ein. Verwenden Sie 7001 als Portnummer. (Wenn mit Portnummer 7001 keine Verbindung zum Server möglich ist, fragen Sie Ihren Server-Administrator nach der richtigen Portnummer, und tragen Sie diese ein.)

Serverzugriff

Wählen Sie eine Methode zur Verbindung mit dem Servernetzwerk.

- Zulassen / Verbiet.

FTP-Modus

Legen Sie den FTP-Verbindungsmodus fest.

Aktiv / Passiv

Gerätename

MENU → Netzwerk → Gerätename → ENTER

Wählen Sie einen Gerätenamen aus, oder geben Sie einen Gerätenamen ein.

Dieser Name kann über das Netzwerk auf Netzwerk-Fernbedienungen angezeigt werden.

Ben.-Eingabe / [Signage]Anzeige 1 - 6

Kapitel 08 Anwendungen

Quellen

Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen.

Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen.

Die Eingangsquelle kann auch geändert werden, indem Sie auf der Fernbedienung die Taste SOURCE drücken.

Der Bildschirm wird möglicherweise nicht korrekt angezeigt, wenn Sie ein falsches externes Gerät ausgewählt haben.

MENU → Anwendungen → Quellen → ENTER

Anwendungen Quellen MagicInfo Lite

Aktual.

MENU → Anwendungen → Quellen → TOOLS → Aktual. → ENTER

Wenn Sie das gewünschte Gerät nicht finden, wählen Sie Aktual. aus, um die Liste zu aktualisieren.

Name bearb.

MENU → Anwendungen → Quellen → TOOLS → Name bearb. → ENTER

Sie können den Namen eines angeschlossenen externen Geräts ändern.

In der Liste können die folgenden externen Geräte aufgeführt sein. Quelle Geräte In der Liste können je nach ausgewählter Quelle unterschiedlich sein.

VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA

Information

MENU → Anwendungen → Quellen → TOOLS → Information → ENTER

Sie können detaillierte Informationen zum ausgewählten externen Gerät anzeigen.

MagicInfo Lite

MENU → Anwendungen → MagicInfo Lite → ENTER

Anwendungen Quellen MagicInfo Lite

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

MagicInfo ist eine Unternehmenslösung, mit der das Gerät als Informationsdisplay (Werbemedium) verwendet werden kann. Sie können damit Bilder und Videodateien vom internen Speicher oder von einem angeschlossenen USB-Speichergerät wiedergeben.

Inhalt vom internen Speicher oder USB wiedergeben

Sie können Inhalt vom internen Speicher oder von einem angeschlossenen USB-Speichergerät wiedergeben.

MagicINFO File Selection Default Wizard

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Netzwerkkanal

- Im MaglcInfo-Menü können Sie sehen, ob der Server verbunden ist (genehmigt). Um zu sehen, ob der Server verbunden ist, wenn ein Netzwerkkanal ausgeführt wird, drücken Sie INFO auf der Fernbedienung.

1 Wählen Sie Netzwerkkanal Im Menü MaglcInfo.

Die Meldung Kein Sender wird angezeigt, wenn unter Netzwerkkanal kein Kanal registriert ist.

2 Netzwerkkanal wird ausgeführt.

Auf der MagicInfo-Seite verfügbare Funktionen

Die MaglcInfo-Listenseite bietet die folgenden Funktionen.

- Gerät - Wählen Sie Intern oder USB für die Suche nach der gewünschten Medienliste. Alle / Intern / USB

- Inhalt - Wählen Sie einen Inhaltstyp als Suchkriterium für die gewünschte Inhaltsliste. Alle / Video / Bild

- Sortieren nach Geben Sie das Sortierkriterium für den Inhalt ein. - Dateiname / Kürzl. wiederg.

- Optionen

Optionen-Menüelemente auf dem MagicInfo-Bildschirm

Optionsname Wirkung

Ausw. wiederg.	Gewünschten Inhalt auswählen und wiedergeben.
Senden	Kopien von Inhalten auf ein anderes Speichermedium.
Entfernen	Gewünschten Inhalt löschen.
Einstell.	Einzelne Eigenschaften von Inhalten konfigurieren.Ausführliche Informationen zur FunktionEinstell.finden Sie auf der folgenden Seite.

Einstell.

Einstell. Wählen Sie den Speicherort aus, wo die geplanen Sender aus dem Netzwerk her untergeladen werden sollen. Standerspreicher Intron Wieder/Intrond: Links Bildformat Anzugsbedaat USB sicher entfernen Final, zurück

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Standardspeicher

Wählen Sie den Speicherort aus, auf den nach Zeitplan ausgewählte Kanäle aus dem Netzwerk heruntergeladen werden sollen.

- Intern / USB

Wiederholmod.

Hiermit legen Sie fest, ob Inhalt mehrmals wiedergegeben werden soll oder nicht.

- Eins / Alle

Bildformat

Stellen Sie Bildformat auf Bildanpassung oder Originalgröße ein.

• Bildanpassung / Originalgröße

Nur für Video- und Bild-Inhalt verfügbar.

Anzeigedauer

Stellen Sie die Anzeigedauer für jede Seite einer Diashow ein.

USB sicher entfernen

Entfernt USB-Speicher sicher

Einst. zurücks.

Setzt alle Werte unter Einstell. auf die Werte bei Auslieferung (Kauf) zurück.

Kapitel 09 System

Einstell.

MENU → System → Einstell. → ENTER

System Einstell. Menüsprache Deutsch Multi Control Zeit Öko-Lösung Autom. Schutzzeit Aus Einbrennschutz

Führen Sie die Setup-Schritte durch, die Sie beim ersten Gebrauch dieses Produkts durchgeführt haben.

Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“.

Verwenden Sie die Funktion PIN ändern zur Änderung der PIN.

Menüsprache

MENU → System → Menüsprache → ENTER

Hiermit können Sie die Menüsprache festlegen.

Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen.

Multi Control

MENU → System → Multi Control → ENTER

Konfigurieren der Einstellungen für Multi Control

• ID einstellen Weisen Sie dem Einstellungssatz eine ID zu. (Bereich: 0\~99) Drücken Sie die Taste ▲ oder ▼, um einen Zahlenwert zu wählen, und drücken Sie dann ▼.

• ID eingeben Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. Geben Sie die gewünschte Nummer mithilfe der Zifferntasten auf der Fernbedienung ein.

- PC-Verbindung Wählen Sie eine Methode aus, um MDC so anzuschließen, dass es das MDC-Signal empfängt. - RS232C-Kabel Kommunikation mit dem MDC über ein RS232C-Kabel. - RJ-45 (LAN)/Wi-Fi-Netzwerk Kommunikation mit MDC über Wi-Fi.

Zeit

MENU 📄 → System → Zeit → ENTER

Zeit
Zeit einstellen
Sleep-Timer	Aus
Autom. Ein
Autom. Aus
Feiertagsverwaltung

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie können Zeit einstellen oder Sleep-Timer konfigurieren. Verschiedene zeitbezogene Optionen konfigurieren.

Zeit einstellen

Wählen Sie Zeit einstellen. Wählen Sie Datum bzw. Zeit aus, und drücken Sie dann 📄.

Verwenden Sie die Zifferntasten zur Eingabe von Zahlen, oder drücken Sie die Nach-oben- oder Nach-unten-Taste. Verwenden Sie die Nach-links- und Nach-rechts-Taste, um von einem Eingabefeld zum nächsten zu gehen. Drücken Sie zum Abschluss 🔑.

Sie können Datum und Zeit durch Drücken der Zifferntasten auf der Fernbedienung direkt einstellen.

Sleep-Timer

Schaltet das Gerät nach einer voreingestellten Zeit automatisch aus

(Aus / 30 Min. / 60 Min. / 90 Min. / 120 Min. / 150 Min. / 180 Min.)

Verwenden Sie die Nach-oben- und Nach-unten-Tasten, um eine Zeitdauer auszuwählen, und drücken Sie dann. Wählen Sie zum Abbrechen von Sleep-Timer Aus aus.

Autom. Ein

Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet.

Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.

Autom. Ein: Stellen Sie den Einschalttimer ein, Indem Sie eine der sieben Optionen auswählen. Sie müssen vorher die Uhrzeit einstellen.

(Autom. Ein 1 \~ Autom. Ein 7)

Sie müssen die Uhr einstellen, bevor Sie Autom. Ein verwenden können.

• Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus. Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich Autom. Ein das Gerät einschalten soll.
  Das Häkchen zeigt die ausgewählten Tage an.
• Zeit: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach-oben- und Nach-unten-Tasten, um Zahlen einzugeben. Mit den Nach-links- und Nach-rechts-Tasten können Sie Eingabewerte ändern.
• Lautstärke: Zur Einstellung der gewünschten Lautstärke. Mit den Nach-links- und Nach-rechts-Tasten können Sie die Lautstärke ändern.
• Quelle: Zur Auswahl der gewünschten Eingangsquelle.

Zeit
Uhr
Sleep-Timer	Aus
Autom. Ein
Autom. Aus
Feiertagsverwaltung

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Autom. Aus

Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 \~ Autom. Aus 7)

Sie müssen die Uhr einstellen, bevor Sie Autom. Aus verwenden können.

• Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus. Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom. Aus).
  Das Häkchen zeigt die ausgewählten Tage an.
• Zelt: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach-oben- und Nach-unten-Tasten, um Zahlen einzugeben. Mit den Nach-links- und Nach-rechts-Tasten können Sie Eingabewerte ändern.

Feiertagsverwaltung

Tlmer wwird während eines als Feiertage festgelegten Zeitraums deaktiviert.

- Hinzufügen: Einstellen des Zeitraums, den Sie als Feiertag festlegen möchten. Wählen Sie mithilfe der Tasten ▲/▼ das Start- und Enddatum der freien Tage aus, die Sie hinzufügen möchten, und klicken Sie auf Speichern.

Der Zeitraum wird zur Liste der Feiertage hinzugefügt.

- Start: Legt das Startdatum der frelen Tage fest.

– Ende: Legt das Enddatum der freien Tage fest.

- Entfernen: Löscht alle Elemente aus der Liste der Feiertage.

- Anwenden: Legen Sie fest, dass Autom. Ein und Autom. Aus an Feliertagen nicht aktiviert werden. - Drücken Sie ☐, um die Autom. EIn- und Autom. Aus-Einstellungen auszuwählen, die nicht aktiviert werden sollen.

– Die ausgewählten Autom. Ein und Autom. Aus werden nicht mehr aktiviert.

Öko-Lösung

MENU → System → Öko-Lösung → ENTER

Öko-Lösung
Energiesparmod. Aus
Öko-Sensor	Aus
Kein Sig. Standby	15 Min.
Autom. Aussch.	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Energiesparmod.

Der Stromverbrauch kann durch Anpassen der Bildschirmhelligkeit gesenkt werden.

• Aus / Gering / Mittel / Hoch

Öko-Sensor

Zur Verbesserung der Energieeinsparung werden die Bildeinstellungen automatisch an die Helligkeit im Raum angepasst.

• Aus / Ein

Wenn Sie die Einstellung für Hintergrundbel. unter Bild ändern, während Öko-Sensor aktiv ist, wird Aus deaktiviert.

Sollte der Bildschirmkontrast nicht ausreichen, stellen Sie den Öko-Sensor auf Aus.

Wenn der Öko-Sensor auf Aus steht, entspricht er möglicherweise nicht den Energiestandards.

Min. Hintergr.bel.

Wenn der Öko-Sensor auf Ein, eingestellt ist, können Sie die minimale Bildschirmhelligkeit manuell anpassen. Min. Hintergr.bel. ist der dunkelste Hintergrundbeleuchtungsmodus. Stellen Sie sicher, dass der Wert von Min. Hintergr. bel. niedriger als der Wert von Hintergrundbel. ist.

Wenn der Öko-Sensor auf Ein eingestellt ist, passt sich die Bildschirmhelligkeit an die Umgebungshelligkeit an (wird dunkler oder heller).

Kein Sig. Standby

Spart Strom, indem das Gerät ausgeschaltet wird, wenn keinerlei Eingangssignal anliegt.

• Aus / 10 Min. / 15 Min. / 30 Min. / 60 Min.

Deaktiviert, wenn sich ein angeschlossener PC Im Energiesparmodus befindet.

Das Gerät schaltet sich automatisch nach einer bestimmten Zeit aus. Diese Zeit kann nach Bedarf geändert werden.

Autom. Aussch.

Das Gerät wird automatisch ausgeschaltet, wenn Sie innerhalb von 4 Stunden weder eine Taste auf der Fernbedienung noch eine Taste vorne am Gerät drücken, um eine Überhitzung zu vermeiden.

• Aus / Ein

Autom. Schutzzeit

MENU 📄 → System → Autom. Schutzzeit → ENTER 🐃

System Autom. Schutzzelt Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wenn eine festgelegte Zeitdauer lang ein Standbild angezeigt wird, aktiviert das Gerät den Bildschirmschoner, um ein Einbrennen des Bildes zu vermeiden.

• Aus / 2 Std. / 4 Std. / 8 Std. / 10 Std.

Einbrennschutz

MENU → System → Einbrennschutz → ENTER

Einbrennschutz
Pixel-Shift Aus

Timer	Aus
Sofort darstellen	Aus
Seite grau	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Um ein Einbrennen zu vermeiden, ist das Gerät mit der Einbrennschutztechnologie Pixel-Shift ausgestattet.

Pixel-Shift verschiebt das Bild auf dem Bildschirm leicht.

Mit der Pixel-Shift-Einstellung von Zelt können Sie die Zeitdauer der Bildverschiebung in Minuten programmieren.

Pixel-Shift

Minimiert Nachbilder, indem Pixel in kleinen Schritten horizontal oder vertikal bewegt werden.

• Pixel-Shift (Aus / Ein)
  Horizontal, Vertikal und Zeit sind nur aktiviert, wenn Pixel-Shift auf Ein eingestellt Ist.
  • Horizontal: Legt fest, um wie viele Pixel der Bildschirm horizontal verschoben wird.
• Vertikal: Legt fest, um wie viele Pixel der Bildschirm vertikal verschoben wird.
• Zeit: Legt das Zeitintervall für die horizontale bzw. vertikale Verschiebung fest.

Verfügbare Pixel-Shift-Einstellungen und optimale Einstellungen
Verfügbare Einstellungen Optimale Einstellungen

Horizontal(Pixel)	0 ~ 4 4
Vertical(Pixel)	0 ~ 4 4
Zelt (Mlnute)	1 Mln. ~ 4 Mln. 4 Mln.

Der Pixel-Shift-Wert ist abhängig von der Gerätegröße (Zoll) und dem Modus.
Wenn längere Zeit ein Standbild oder eine 4:3-Ausgabe angezeigt wird, können Nachbilder entstehen. Dies ist kein Gerätemangel.
Wenn Bildformat auf Bildanpassung eingestellt ist, ist Pixel-Shift deaktiviert.

Einbrennschutz
Pixel-Shift Aus
Timer	Aus
Sofort darstellen	Aus
Seite grau	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Timer

Sie können den Timer für Einbrennschutz einstellen.

Die Einbrennschutz-Funktion stoppt automatisch nach einer festgelegten Zeitdauer.

Timer

• Aus
- Wiederh.: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern zu festgelegten Intervallen (Periode) an.
- Intervall: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern für einen festgelegten Zeitraum an (von Startzeit bis Endzeit).
Die Option ist nur verfügbar, wenn Zeit einstellen konfiguriert ist.
Modus, Periode, Zeit, Startzeit und Endzeit sind nur aktiviert, wenn Timer auf Wiederh. oder Intervall eingestellt Ist.

- Modus: Wählen Sie das anzuzeigende Muster für den Bildschirmschutz aus.

- Pixel: Es werden ständig an verschiedenen Orten schwarze Pixel angezeigt.

- Rollender Balken: Ein vertikaler Balken bewegt sich von links nach rechts.

– Bildschirm ausblenden: Der gesamte Bildschirm wird abwechselnd heller und dunkler.

Die Muster Rollender Balken und Bildschirm ausblenden werden unabhängig vom angegebenen Wiederholungsintervall oder Zeitraum nur einmal angezeigt.

• Periode: Hiermit legen Sie fest, in welchem Zeitabstand die Einbrennschutz -Funktion aktiviert werden soll. – 1 Std. \~ 10 Std.
  Diese Option ist aktiviert, wenn für Wiederh. die Option Timer ausgewählt ist.

- Zeit: Geben Sie die Dauer der Einbrennschutz-Funktion an.

- 10 Sek. \~ 50 Sek.

Aktiviert, wenn Timer auf Wiederh. und Modus auf Pixel eingestellt ist.

• Startzeit: Legen Sie die Startzeit fest, zu der die Funktion für den Bildschirmschutz aktiviert werden soll. Diese Option ist aktiviert, wenn für Intervall die Option Timer ausgewählt ist.

- Endzeit: Legen Sie die Endzeit fest, zu der die Funktion für den Bildschirmschutz deaktiviert werden soll. Diese Option ist aktiviert, wenn für Intervall die Option Timer ausgewählt ist.

Einbrennschutz
Pixel-Shift Aus
Timer	Aus
Sofort darstellen	Aus
Seite grau	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sofort darstellen

Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll.

• Aus / Pixel / Rollender Balken / Bildschirm ausblenden

Seite grau

Passen Sie die Helligkeit der weißen Ränder an den Seiten an, wenn für den Bildschirm das Seitenverhältnis 4:3 festgelegt ist, um den Bildschirm zu schonen.

• Aus / Hell / Dunkel

Ticker

MENU → System → Ticker → ENTER

- Die Funktion Ticker ist nur verfügbar, wenn Menüsprache auf English eingestellt ist.

Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an.

• Off / On
  Message, Time, Position, Motion, und Font Style sind nur aktiviert, wenn Ticker auf On eingestellt ist.
• Message: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll.
  • Time: Legen Sie Start Time und End Time für die Anzeige der Message fest.
• Position: Wählen Sie aus, wie die Message angezeigt werden soll Horizontal und Vertical.
• Horizontal (Left / Centre / Right)
• Vertical (Top / Middle / Bottom)
• Motion: Legen Sie Direction und Speed für die Anzeige der Message fest.
• Motlon (Off / On)
  – Direction (To the Left / To the Right / To the Top / To the Bottom)
• Speed (Slow / Normal / Fast)
  Direction und Speed sind nur aktiviert, wenn Motlon auf On eingestellt ist.

- Font Style: Legen Sie Size und Font colourder Nachricht fest. - Size / Font colour / Background colour / Font opacity / Background opacity / Reset

Videowand

MENU → System → Videowand → ENTER

Videowand
Videowand Ein
Format	Vollbild
Horizontal	1
Vertical	1
Bildschirmposition

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Die MagicInfo-Funktion wird von einigen Modellen möglicherweise nicht unterstützt.

- Die Option Videowand ist nur aktiviert, wenn PIP auf Aus eingestellt ist.

- Wenn mehr als vier Bildschirme horizontal und vertikal angeordnet werden, wird empfohlen, eine Eingangsauflösung von XGA (1024 x 768) oder höher zu verwenden, damit das Bild aufgrund eines schlechteren Kontrasts oder einer geringeren Farbintensität nicht zu dunkel angezeigt wird.

Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden.

Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen.

Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC-Hilfe oder im MagicInfo-Benutzerhandbuch. Die MagicInfo-Funktion wird von einigen Modellen möglicherweise nicht unterstützt.

Videowand

Sie können die Videowand aktivieren oder deaktivieren.

Aktivieren Sie die Videowand Ein, um sie anzuordnen.

• Aus / Ein

Format

Wählen Sie das Format aus, mit dem Sie die Bilder auf mehreren Anzeigegeräten anzeigen möchten.

• Vollbild: Bilder als Vollbild anzeigen.
- Natürlich: Zeigt Bilder mit der ursprünglichen Auflösung an, ohne sie zu vergrößern oder zu verkleinern.

Die Option Format ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Horizontal

Mit dieser Funktion wird der Bildschirm automatisch entsprechend der Anzahl der horizontalen Teilbildschirme unterteilt.

Geben Sie die Anzahl der horizontal anzuordnenden Teilbildschirme an.

Das Bild wird horizontal entsprechend der angegebenen Anzahl aufgeteilt.

Horizontal können bis zu 15 Teilbildschirme angeordnet werden.

Das Bild kann in maximal 100 Tellbildschirme (Produkt der Bildschirme in horizontaler und vertikaler Richtung) unterteilt werden. Wenn z. B. 15 Teilbilschirme horizontal eingestellt sind, können vertikal höchstens 6 Tellbildschirme verwendet werden. Wenn z. B. 15 Tellbildschirme vertikal eingestellt sind, können horizontal höchstens 6 Teilbildschirme verwendet werden.

Die Option Horizontal ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Videowand
Videowand Ein
• Format	Vollbild
• Horizontal	1
• Vertikal	1
• Bildschirmposition

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Vertikal

Mit dieser Funktion wird der Bildschirm automatisch entsprechend der Anzahl der vertikalen Teilbildschirme unterteilt.

Geben Sie die Anzahl der vertikal anzuordnenden Tellbildschirme an.

Das Bild wird vertikal entsprechend der angegebenen Anzahl aufgeteilt.

Vertikal können bis zu 15 Teilbildschirme angeordnet werden.

Das Bild kann in maximal 100 Teilbildschirme (Produkt der Bildschirme in horizontaler und vertikaler Richtung) unterteilt werden. Wenn z. B. 15 Teilbilschirme horizontal eingestellt sind, können vertikal höchstens 6 Teilbildschirme verwendet werden. Wenn z. B. 15 Teilbildschirme vertikal eingestellt sind, können horizontal höchstens 6 Teilbildschirme verwendet werden.

Die Option Vertikal ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Bildschirmposition

Sie können die Anordnung der Teilbildschirme Ihren Wünschen entsprechend ändern, Indem Sie die Teilbildschirme mit der Funktion Bildschirmposition anhand ihrer Nummer verschieben.

Wählen Sie Bildschirmposition aus, um die Anordnung der Teilbildschirme (dargestellt mit einer Zahl) anzuzeigen, die bei den Einstellungen für Horizontal oder Vertikal festgelegt wurden. Um die Anordnung nach Ihren Wünschen anzupassen, verschleben Sie eine Zahl (Teilbildschirm) mithilfe der Richtungstasten auf der Fernbedlenung. Drücken Sie dann

Mit der Funktion Bildschirmposition können maximal 100 Teilbildschirme angeordnet werden.

Die Option Bildschirmposition ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Das Fenster Bildschirmposition wird nur angezeigt, wenn Horizontal und Vertikal konfiguriert sind.

Einstell. für autom. Quelle

MENU 📄 → System → EInstell. für autom. Quelle → ENTER

Einstell. für autom. Quelle

Autom. Quelle Ein

Wiederher. Primärquelle Aus

Primärquelle Alle

- Sekundärquelle PC

Wenn Sie den Bildschirm einschalten und Autom. Quelle auf EIn eingestellt ist, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt verwendete Videosignalquelle nicht aktiv ist.

Autom. Quelle

Wenn Autom. Quelle auf Ein eingestellt ist, wird die Videosignalquelle des Bildschirms automatisch nach einem aktiven Videosignal durchsucht.

Die ausgewählte Primärquelle wird aktiviert, wenn die aktuelle Videosignalquelle nicht erkannt wird.

Sekundärquelle wird aktiviert, wenn an der primären Videosignalquelle kein Signal anliegt.

Wenn sowohl die primäre als auch die sekundäre Signalquelle nicht erkannt werden, führt die Anzeige zwei Suchen nach einer aktiven Quelle durch. Bei jeder Suche werden die primäre und dann die sekundäre Quelle überprüft. Wenn beide Suchvorgänge fehlschlagen, wechselt die Anzeige zur ersten Bildquelle zurück und gibt eine Meldung aus, dass es kein Signal gibt.

Wenn für die Primärquelle jedoch Alle ausgewählt ist, durchsucht das System zweimal hintereinander die Videosignaleingänge nach einer aktiven Videosignalquelle und wechselt wieder zur ersten Signalquelle, wenn kein Videosignal gefunden wird.

Wiederher. Primärquelle

Wählen Sie aus, ob die ausgewählte primäre Eingangsquelle wiederhergestellt werden soll, sobald eine primäre Eingangsquelle angeschlossen wird.

Die Funktion Wiederher. Primärquelle ist deaktiviert, wenn Primärquelle auf Alle eingestellt ist.

Primärquelle

Legen Sie die Primärquelle als automatische Eingangsquelle fest.

Sekundärquelle

Legen Sie die Sekundärquelle als automatische Eingangsquelle fest.

Die Funktion Sekundärquelle ist deaktiviert, wenn Primärquelle auf Alle eingestellt ist.

Primärquelle Sekundärquelle

PC	AV, HDMI1, HDMI2, MagicInfo
DVI AV, Component
AV	PC, DVI, HDMI1, HDMI2, MagicInfo
Component	DVI, HDMI1, HDMI2, MagicInfo
HDMI1, HDMI2, MagicInfo	PC, AV, Component

Wenn Wiederher. Primärquelle auf Ein gestellt ist, können Sie Primärquelle und Sekundärquelle wie in der in der obigen Tabelle gezeigt einstellen.

PIN ändern

MENU → System → PIN ändern → ENTER

System PIN ändern

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Der Bildschirm „PIN ändern“ wird angezeigt.

Wählen Sie eine beliebige vierstellige Zahlenfolge als PIN, und geben Sie sie unter Neue PIN eingeben ein. Geben Sie in Neue PIN bestätigen die gleichen vier Ziffern ein.

Drücken Sie die Taste Schließen, sobald der Bestätigungsbildschirm ausgeblendet wird. Die neue PIN wurde im Gerät gespeichert.

Allgemein

MENU → System → Allgemein → ENTER

Allgemein
Max. Energiesparen Ein
Spielemodus	Aus
Auto. Einschalten	Aus
Sicherheitssperre	Aus
Tastensperre	Aus
Standby-Steuerung	Aus
Remote-Konfiguration	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Max. Energiesparen

Schaltet das Gerät ab, um den Energieverbrauch zu senken, nachdem der PC eine festgelegte Zeitdauer inaktiv war.

• Aus / Ein

Nur im Modus PC, DVI, HDMI1, HDMI2 verfügbar.

Spielemodus

Wenn Sie eine Spielekonsole, z. B. eine PlayStation™ oder Xbox™, anschließen, sorgt der Spielemodus für ein realistisches Spielerlebnis.

• Aus / Ein

Vorsichtsmaßnahmen und Einschränkungen des Spielemodus

Deaktivieren Sie den Spielemodus in den Einstellungen (Aus), um die Spielekonsole zu trennen und ein anderes externes Gerät anzuschließen.

Spielemodus ist nicht verfügbar, wenn die Eingangsquelle auf PC eingestellt ist.

Wenn Spielemodus Ein ist. Bildmodus ist auf Spiel und Tonmodus ist auf Spiel eingestellt.

Auto. Einschalten

Diese Funktion schaltet das Gerät ein, sobald es mit dem Netz verbunden ist. Die Ein/Aus-Taste muss nicht betätigt werden.

• Aus / Ein

Sicherheitssperre

Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“.

Verwenden Sie die Funktion PIN ändern zur Änderung der PIN.

Aktiviert die Tastensperre-Funktion.

• Aus / Ein

Alle Menüs und Schaltflächen des Geräts und der Fernbedienung, mit Ausnahme der LOCK-Taste auf der Fernbedienung, werden durch die Sicherheitssperre-Funktion gesperrt.

Zum Entsperren des Menüs und der Schaltflächen drücken Sie die LOCK-Taste, und geben Sie das Kennwort ein (Standardkennwort: 0 - 0 - 0 - 0).

Allgemein
Max. Energiesparen Ein
Spielemodus	Aus
Auto. Einschalten	Aus
Sicherheitssperre	Aus
Tastensperre	Aus
Standby-Steuerung	Aus
Remote-Konfiguration	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Tastensperre

Mit diesem Menü können Sie die Tasten am Gerät sperren.

Wenn Tastensperre auf Ein eingestellt ist, kann das Gerät nur über die Fernbedienung gesteuert werden.

• Aus / Ein

Standby-Steuerung

Sie können einstellen, dass der Bildschirm in den Standby-Modus wechselt, sobald ein Eingangssignal ansteht.

• Auto
  Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird, obwohl ein externes Gerät an die Anzeige angeschlossen ist.
  Wenn kein externes Gerät angeschlossen ist, wird die Meldung Kein Signal angezeigt.

• Ein

Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird.

• Aus

Wenn kein Eingangssignal anliegt, wird die Meldung Kein Signal angezeigt.

Die Option Standby-Steuerung ist nur aktiviert, wenn Quelle auf PC, DVI, HDMI1, HDMI2 eingestellt ist.

Überprüfen Sie die Kabelverbindung, wenn die Meldung Kein Signal angezeigt wird, obwohl ein externes Gerät angeschlossen ist.

Remote-Konfiguration

Mit dieser Funktion wird die Netzwerkverbindung beim Ausschalten des Gerätes aufrechterhalten.

• Aus / Ein

Diese Funktion ist nur für Modelle verfügbar, die mit einem Netzwerk verbunden werden können.

Allgemein
Lampenzeitplan	Aus
OSD-Anzeige
Anschaltkorrektur	0 Sek.
Temperatursteuerung	77
Ein-/Aus-Schalter	Nur einschalten

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Lampenzeitplan

Stellt ein, ob die Bildschirmhelligkeit zur eingestellten Zeit automatisch auf den eingestellten Wert angepasst wird. Die Option ist nur verfügbar, wenn Zeit einstellen konfiguriert ist.

Lampenzeitplan

Aktiviert oder deaktiviert den Lampenzeitplan.

• Aus / Ein

Zeitplan1, Zeitplan2

Zeit

Die Bildschirmhelligkeit wird nach einer bestimmten Zeit auf den in Lam. festgelegten Wert eingestellt.

Lam.

Einstellung der Bildschirmhelligkeit. Bei aufsteigenden Werten bis 100 wird der Bildschirm heller.

0\~100

OSD-Anzeige

Blendet Menüelemente auf dem Bildschirm ein oder aus.

OSD von Quelle

Wählen Sie aus, ob bei einer Änderung der Eingangsquelle das Quell-OSD angezeigt werden soll.

• Aus / Ein

OSD bei fehl. Signal

Auswahl, ob bei fehlendem Signal das Kein-Signal-OSD angezeigt werden soll.

• Aus / EIn

MDC-OSD

Auswahl, ob bei MDC-Steuerung des Gerätes das MDC-OSD angezeigt werden soll.

• Aus / Ein

Anschaltkorrektur

Sie können die Aufwärmzeit einstellen, die der Bildschirm benötigt, bis er nach dem Drücken der Netztaste eingeschaltet wird. (Bereich: 0 – 50 Sekunden)

Eine zu kurze Aufwärmzelt kann das Gerät aufgrund einer Überspannung beschädigen.

Temperatursteuerung

Diese Funktion ermittelt die Temperatur im Innern des Geräts. Sie können den zulässigen Temperaturbereich festlegen.

Die Standardtemperatur beträgt 77 °C.

Die empfohlene Betriebstemperatur des Geräts beträgt 75 bis 80 °C (ausgehend von einer Umgebungstemperatur von 40 °C).

Der Bildschirm wird dunkler, wenn die aktuelle Temperatur das angegebene Temperaturlimit überschreitet. Wenn die Temperatur weiterhin anstellt, wird das Gerät ausgeschaltet, um eine Überhitzung zu verhindern.

Ein-/Aus-Schalter

Stellen Sie die Funktion der Netztaste ein. Sie können die Taste so einstellen, dass nur das Gerät eingeschaltet wird, oder so, dass zwischen dem ein- und ausgeschalteten Zustand hin- und herschaltet wird.

• Nur einschalten / Ein-/Ausschalten

Anynet+ (HDMI-CEC)

MENU → System → Anynet+ (HDMI-CEC) → ENTER

Anynet+ (HDMI-CEC) Anynet+ (HDMI-CEC) Ein Autom. Ausschalten Ja

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.
• Die Anynet+-Funktionen können nicht mit Geräten anderer Herstellerverwendet werden.
• Anweisungen zum Anschluss eines externen Anynet+-Geräts finden Sie im Benutzerhandbuch des Geräts.
• Sie können nur einen Empfänger (Home-Theater) verbinden.

Anynet+ (HDMI-CEC)

Anynet+ ist eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte mit Anynet+-Unterstützung über Ihre Samsung-Gerätefernbedienung steuern können. Das Anynet+-System kann nur mit Samsung-Geräten mit der Anynet+-Funktion verwendet werden. Überprüfen Sie, ob auf Ihrem Samsung-Gerät ein Anynet+-Logo vorhanden ist, um sicherzugehen, dass Ihr Gerät diese Funktion unterstützt.

Sie können Anynet+Geräte nur über die Gerätefernbedienung steuern, nicht über die Tasten am Gerät.

Die Gerätefernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie das Anynet+-Gerät erneut aus, wenn dieses Problem auftritt.

Anynet+ funktioniert, wenn das AV-Gerät mit Anynet+ -Unterstützung im Standby-Modus oder eingeschaltet ist.

Im PIP-Modus funktioniert Anynet+ nur, wenn als primärer Bildschirm ein AV-Gerät angeschlossen Ist. Anynet+ funktioniert nicht, wenn das AV-Gerät als sekundärer Bildschirm angeschlossen ist.

Ähynet+ unterstützt bis zu 12 AV-Geräte insgesamt. Beachten Sie, dass Sie bis zu 3 Geräte des gleichen Typs verbinden können.

Anynet+ Menü

Das Anynet+-Menü passt sich an die Art und den Status der mit dem Gerät verbundenen Anynet+-Geräte an.

Anynet+ Menü Beschreibung

PC sehen	Ändert den Anynet+-Modus in den PC-Modus.
Gerät auswählen	Zeigt die Anynet+-Geräteliste an.
(Gerätename) MENÜ	Zeigt das Menü der verbundenen Gerätemenüs an. Beispiel: Wenn ein DVD-Player verbunden ist, wird das DVD-Menü des DVD-Players angezeigt.
(Gerätename) Extras	Zeigt das Menü „Extras“ des verbundenen Geräts an. Beispiel: Wenn ein DVD-Player verbunden ist, wird das Menü „Extras“ des DVD-Players angezeigt.Dieses Menü ist nicht auf allen Geräten verfügbar.
(Gerätename) Titelmenü	Zeigt das Titel-Menü des verbundenen Geräts an. Beispiel: Wenn ein DVD-Player verbunden ist, wird das Titel-Menü des Films im DVD-Player angezeigt.Dieses Menü ist nicht auf allen Geräten verfügbar.

Anynet+ (HDMI-CEC)

Anynet+ (HDMI-CEC)

Ein

Autom. Ausschalten

Ja

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Autom. Ausschalten

Legt fest, dass Anynet+-Geräte beim Ausschalten des Geräts automatisch ausgeschaltet werden (Aus).

- Nein / Ja

Wenn Autom. Ausschalten auf Ja eingestellt ist, werden aktive externe Geräte zusammen mit dem Gerät ausgeschaltet.

Diese Option ist je nach Gerät möglicherweise nicht aktiviert.

Umschalten zwischen Anynet+-Geräten

1 Drücken Sie die Taste TOOLS, wählen Sie Anynet+ (HDMI-CEC) aus, und drücken Sie dann ↗.

2 Wählen Sie Gerät auswählen aus, und drücken Sie dann die Taste

Wenn Sie das gewünschte Gerät nicht finden, wählen Sie Aktual. aus, um die Liste zu aktualisieren.

3 Wählen Sie ein Gerät aus, und drücken Sie die Taste ↗. Sie können auf das ausgewählte Gerät umschalten.

Das Menü Gerät auswählen wird nur angezeigt, wenn Sie Anynet+ (HDMI-CEC) im Menü System aktivieren (Ein). Das Umschalten auf das ausgewählte Gerät kann bis zu 2 Minuten dauern. Sie können den Umschaltvorgang nicht abbrechen.

Wenn Sie ein Anynet+-Gerät über die Taste SOURCE und Auswahl der Eingangsquelle ausgewählt haben, können Sie die Anynet+-Funktion nicht verwenden.

Schalten Sie zwischen Anynet+-Geräten nur über die Gerät auswählen um.

Fehlerbehebung für Anynet+

Problem Mögliche Lösung

Anynet+ funktioniert nicht.	Prüfen Sie, ob das Gerät ein Anynet+-Gerät ist. Das Anynet+-System unterstützt nur Anynet+-Geräte.Sie können nur einen Empfänger (Home-Theater) verbinden.Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.Überprüfen Sie die Video-/Audio/HDMI-Kabel-Verbindungen des Anynet+-Geräts.Prüfen Sie, obAnynet+(HDMI-CEC)im Anynet+ Setup-Menü aktiviert (EIn) ist.Prüfen Sie, ob die Fernbedienung mit Anynet+ kompatibel ist.Anynet+ funktioniert in bestimmten Situationen nicht. (Ersteinrichtung)Wenn Sie das HDMI-Kabel entfernt und dann wieder verbunden haben, suchen Sie Geräte erneut, oder schalten Sie das Gerät aus und wieder ein.Prüfen Sie, ob die Anynet+-Funktion des Anynet-Geräts eingeschaltet ist.
Ich möchte Anynet+ starten.	Prüfen Sie, ob das Anynet+-Gerät korrekt mit dem Gerät verbunden ist undAnynet+(HDMI-CEC)im Anynet+ System-Menü aktiviert (Ein) Ist.Drücken Sie die Taste TOOLS, um dasAnynet+ Menü anzuzelgen, und wählen Sie das gewünschte Menü aus.
Ich möchte Anynet+ schließen.	Wählen Sie imAnynet+-Menü PC sehenaus.Drücken Sie die Taste SOURCEauf der Gerätefernbedienung, und wählen Sie ein Gerät ohne Anynet+ aus.
Auf dem Bildschirm wird die Meldung „Trennen der Anynet+ -Geräteverbindung ..." angezeigt.	Sie können die Fernbedienung beim Konfigurieren von Anynet+ oder Umschalten zur Ansicht nicht verwenden.Sie können die Fernbedienung nach Abschluss der Anynet+-Konfiguration oder nach dem Umschalten auf Anynet+ verwenden.
Das Anynet+-Gerät läuft nicht.	Sie können die Wiedergabefunktion nicht verwenden, wenn die Ersteinrichtung durchgeführt wird.

Problem Mögliche Lösung

Das verbundene Gerät wird nicht angezeigt.

• Prüfen Sie, ob das Gerät Anynet+-Funktionen unterstützt.
• Prüfen Sie, ob das HDMI-Kabel ordnungsgemäß angeschlossen ist.
• Prüfen Sie, ob Anynet+ (HDMI-CEC) im Anynet+ System-Menü aktiviert (Ein) ist.
• Suchen Sie erneut nach Anynet+-Geräten.
• Anynet+ erfordert einen HDMI-Port. Achten Sie darauf, dass das Gerät über ein HDMI-Kabel mit Ihrem Gerät verbunden ist.
• Einige HDMI-Kabel unterstützen die Anynet+-Funktionen möglicherweise nicht.
• Wenn die Verbindung durch einen Stromausfall oder durch Trennen des HDMI-Kabels unterbrochen wird, wiederholen Sie die Gerätesuche.

Produkt klonen

MENU → System → Produkt klonen → ENTER

Produkt klonen Auf USB klonen Von USB klonen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

DVI-Verbindung

MENU → System → DVI-Verbindung → ENTER

System DVI-Verbindung Auto

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie können die Geräteeinstellungen auf ein USB-Gerät exportieren oder die Einstellungen von einem USB-Gerät laden.

Dies ist nützlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten.

- Auf USB klonen: Kopieren Sie die Geräteeinstellungen auf ein USB-Gerät.

- Von USB klonen: Weisen Sie die auf einem USB-Gerät gespeicherten Einstellungen dem Gerät zu. - Nach Abschluss der Konfiguration wird das Gerät automatisch neu gestartet.

Dieses Verfahren funktioniert eventuell nicht, wenn das USB-Gerät noch andere Dateien außer der Einstellungsdatei enthält.

Überprüfen Sie, ob das USB-Gerät ordnungsgemäß arbeitet, bevor Sie diesen Vorgang ausführen.

Diese Möglichkeit besteht nur für Geräte vom gleichen Modellcode und mit der gleichen Softwareversion. Gehen Sie zu Unterstützung → Samsung kontaktieren. Dort finden Sie den Modellcode und die Softwareversion des Geräts.

Wählen Sie das Quellgerät aus, das an den DVI-Eingang angeschlossen ist.

- Auto / PC / DVI

System zurücksetzen

MENU → System → System zurücksetzen → ENTER

System System zurücksetzen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Mit dieser Option werden die unter „System“ konfigurierten Werte auf die Werkseinstellungen zurückgesetzt.

Alle zurücksetzen

MENU → System → Alle zurücksetzen → ENTER

System Alle zurücksetzen

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Mit dieser Option werden alle aktuellen Einstellungen für ein Anzeigegerät auf die werkseitigen Standardwerte zurückgesetzt.

PC-Modulleistung

MENU → System → PC-Modulleistung → ENTER

PC-Modulleistung Synchr. Einschalten Ein Synchr. Ausschalten Ein

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Das PC-Modul kann unabhängig vom LFD ein- und ausgeschaltet werden.

Synchr. Einschalten

Wählen Sie "Aus", um das PC-Modul ohne Einschalten des LFD einzuschalten.

• Aus / Ein

Synchr. Ausschalten

Wählen Sie "Aus", um das PC-Modul ohne Ausschalten des LFD auszuschalten.

• Aus / Ein

Kapitel 10 Unterstützung

Software-Update

MENU → Unterstützung → Software-Update → ENTER

Im Menü Software-Update können Sie die Gerätesoftware auf die aktuelle Version aktualisieren.

Schalten Sie das Gerät erst nach Abschluss des Updates aus. Das Gerät schaltet sich nach Abschluss des Software-Updates automatisch aus und wieder ein.

Wenn Sie die Software aktualisieren, werden alle Video- und Audioeinstellungen auf die Standardeinstellungen zurückgesetzt. Notieren Sie sich die Einstellungen, um sie nach dem Update einfach wiederherstellen zu können.

Jetzt aktualisieren

Aktualisierung der Software auf die neueste Version.

Samsung kontaktieren

MENU → Unterstützung → Samsung kontaktieren → ENTER

Zeigen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn Sie die Software aktualisieren möchten.

Hier finden Sie Informationen zu unseren Callcentern sowie zum Herunterladen von Produkten und Software.

Samsung kontaktieren, und ermitteln Sie Modellcode und Softwareversion des Geräts..

Kapitel 11

Wiedergabe von Fotos, Videos und Musik (Medienwiedergabe)

Sie können auf einem USB-Spelchermedium (MSC) gespeicherte Video-, Foto- oder Musikdatelen anzelgen bzw. wiedergeben.

Geben Sie auf einem Speichermedium gespeicherte Fotos, Videos oder Musikdateien wieder.

Mit den folgenden Methoden können Sie viele verschiedene Inhalte abspielen.

• Mit einem USB-Gerät: Wiedergeben von Medieninhalten, wie z. B. Videos, Fotos und Musik, von einem USB-Gerät.
• Verbinden eines Speichermediums: Wiedergeben von Medieninhalten, die auf einem Speichermedium gespeichert sind, wie z. B. Smartphone, Kamera, PC oder ein Cloud-Dienst.

Lesen Sie folgende Hinweise, bevor Sie die Medienwiedergabe mit einem USB-Gerät verwenden.

Vorsicht

• Führen Sie vor dem Anschließen eines USB-Geräts an Ihr Gerät eine Datensicherung durch, um Beschädigung oder Verlust der Daten zu vermeiden. Samsung ist nicht haftbar für Schäden oder Datenverlust.
• Entfernen Sie ein USB-Gerät nicht, solange Daten geladen werden.
• Wenn ein USB-Gerät über ein USB-Verlängerungskabel angeschlossen ist, wird das USB-Gerät möglicherweise nicht erkannt, oder Daten auf dem Gerät können nicht gelesen werden.
• Wenn das Gerät ein angeschlossenes USB-Gerät nicht erkennt, kann es sein, dass die Dateien auf dem USB-Gerät beschädigt sind oder nicht wiedergegeben werden können.
  Wenn dies auftritt, schließen Sie das USB-Gerät an einen PC an, um es zu formatieren, und stellen Sie dann sicher, dass das Gerät richtig angeschlossen ist.
• USB-Festplatten mit mehr als 2 TB Speicher werden nicht unterstützt.

Mit der Medienwiedergabe kompatible Medien

• Einige USB-Digitalkameras, Smartphones und Audiogeräte sind eventuell nicht mit diesem Gerät kompatibel.
  • Die Medlenwiedergabe ist nur mit USB MSC-Geräten kompatibel.
  • MSC-Geräte bezeichnen Massenspelcher zur Übertragung von Daten.
  Beispiele für MSC-Geräte sind USB-Sticks, Flashcard-Reader und USB-Festplatten. (USB-Hubs werden nicht unterstützt.)
  Diese MSC-Geräte müssen direkt über einen USB-Anschluss am Gerät angeschlossen werden.

• Wenn mehr als ein PTP-Gerät (Picture Transfer Protocol) angeschlossen ist, funktioniert nur eines davon gleichzeitig.

• Wenn mehrere MSC-Geräte angeschlossen sind, werden einige davon möglicherweise nicht erkannt. USB-Geräte, die hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordern, werden möglicherweise nicht unterstützt.
• Wenn beim Anschluss oder der Verwendung eines USB-Geräts eine Überhitzungswarnung angezeigt wird, wird das USB-Gerät möglicherweise nicht erkannt oder funktioniert nicht richtig.
• Der Bildschirmschoner wird aktiviert, wenn das Gerät für die unter Autom. Schutzzelt festgelegte Zeitdauer nicht verwendet wird.
• Der Stromsparmodus bestimmter externer Festplattenlaufwerke wird möglicherweise automatisch deaktiviert, wenn sie an das Gerät angeschlossen werden.

Dateisystem und Dateiformate

• Die Medienwiedergabe funktioniert mit nicht lizenzierten Multimediadateien möglicherweise nicht richtig.
- MTP (Media Transfer Protocol) wird nicht unterstützt.
• Die unterstützten Dateisysteme sind FAT16, FAT32 und NTFS (nur lesen).
• Die Medienwiedergabe unterstützt das sequenzielle JPEG-Format.
Das progressive JPEG-Format wird nicht unterstützt.

- Bei Bildern mit einer höheren Auflösung dauert es länger, bis sie auf dem Bildschirm dargestellt werden.

• Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel.

- Wenn eine Datei inkompatibel oder beschädigt ist, wird die Meldung Nicht unterstütztes Dateiformat. angezeigt.

- Bel der Sortierung von Datelen in der Ordneransicht können maximal 1000 Datelen pro Ordner angezelt werden.

- Wenn ein USB-Gerät mehr als 8000 Datelen und Ordner enthält, lassen sich manche Datelen und Ordner nicht öffnen.

- Von gebührenpflichtigen Websites heruntergeladene MP3-Dateien mit DRM können nicht wiedergegeben werden.

DRM (Digital Rights Management) bezeichnet ein System zum Schutz der Urheberrechte von Daten, die über das Internet verbreitet werden, sowie von anderen digitalen Medien, das eine sichere Verbreitung ermöglicht und/oder die illegale Weitergabe von Daten verhindert.

Es wird empfohlen, eine USB-Festplatte mit Netzteil zu verwenden.

Es wird empfohlen, USB-Geräte über die Funktion USB entfernen zu entfernen.

Verwenden eines USB-Geräts

Anschließen eines USB-Geräts

1 Schalten Sie Ihr Gerät ein.
2 Schließen Sie ein USB-Gerät mit Foto-, Musik- und/oder Filmdateien am USB-Port auf der Rückseite oder Seite des Geräts an.
3 Die USB-Gerät Ist angeschlossen.-Seite wird automatisch geöffnet, sobald ein USB-Gerät mit dem Gerät verbunden wird.
Wenn nur ein USB-Gerät angeschlossen ist, werden die auf dem USB-Gerät gespeicherten Dateien automatisch wiedergegeben. Um auf einem USB-Gerät gespeicherte Inhalte anzuzelgen, schließen Sie das USB-Gerät an einen USB-Anschluss am Gerät an.

Entfernen eines USB-Geräts

Trennen eines USB-Geräts von Quelle

1 Drücken Sie auf der Fernbedienung auf SOURCE. Oder gehen Sie im Bildschirmmenü zu Quelle.
SOURCE → Quelle
2 Wählen Sie USB aus Quelle und drücken Sie dann die Taste TOOLS auf der Fernbedienung. Es werden optionale Menüelemente angezeigt.
3 Wählen Sie USB entfernen aus, und warten Sie, bis das USB-Gerät getrennt wurde. Das USB-Gerät ist getrennt.

Menüpunkte auf der Seite mit der Medieninhaltliste

Optionsname Wirkung Fotos Videos Musik

Diashow	Starten einer Diashow.	√
Kodierung	Wählen Sie eine Sprache für die Encodierung aus, wenn der Titel des Medieninhalts unleserlich ist.		√
Ausw. wiederg.	Gewünschten Inhalt aus einer Medieninhaltliste wählen und wiedergeben.	√√√

Wenn Sie die Taste INFO drücken, während eine Datei ausgewählt ist, werden Informationen zur ausgewählten Datei angezeigt.

Bei der Wiedergabe von Fotos verfügbare Schaltflächen und Funktionen

Wenn Sie die Taste ☐ oder TOOLS drücken, werden die folgenden Schaltflächen angezeigt. Mit der Taste RETURN werden die Schaltflächen wieder ausgeblendet.

• Zurück / Weiter
  Anzeige des vorherigen bzw. nächsten Fotos.
  • Diashow starten / Diashow anhalten
  Diashow starten oder stoppen. Mit einer Diashow können alle Fotos eines Ordners wiedergegeben werden.
• Diashow-Einstellg.
• Geschwindigkeit: Ändern der Diashow-Geschwindigkeit.
• Effekte: Einfügen von Übergangseffekten zwischen Fotos.
• Zoom
  Fotos bis zu 4x vergrößern.
  • Drehen
  Fotos drehen.
  • Hintergrundmusik
  Wiedergabe von Hintergrundmusik beim Anzeigen der Fotos.
• Hintergrundmusik / MInl-Player
  Ächten Sie darauf, dass auf demselben Gerät eine Musikdatei gespeichert ist.
  Mit MInI-Player können Sie die zurzeit wiedergegebene Musik anhalten oder zu einer anderen Musikdatel wechseln.
• Einstell.

Optionsname Wirkung

Bildmodus	Ändern des Bildmodus.
Tonmodus	Ändern des Tonmodus.Dieses Menüelement ist nur verfügbar, wenn Hintergrundmusik wiedergegeben wird.
Information	Anzeige von Dateinformationen.

Bei der Wiedergabe von Videos verfügbare Schaltflächen und Funktionen

Wenn Sie die Taste L- oder TOOLS drücken, werden die folgenden Schaltflächen angezeigt. Mit der Taste RETURN werden die Schaltflächen wieder ausgeblendet.

• Pause / Wiedergabe Video anhalten oder abspielen. Die folgenden Funktionen sind im Pausemodus verfügbar. Beachten Sie, dass im Pausemodus kein Ton wiedergegeben wird.
• Rücklauf / Schnellvorlauf Schneller Videovorlauf oder -rücklauf. Bis zu 3x schnellere Wiedergabe, bei Bedarf. Um die Wiedergabe wieder auf die ursprüngliche Geschwindigkeit zurückzusetzen, wählen Sie ▶.
• Zurück / Weiter Wählen Sie zur Wiedergabe des vorherigen Videos zweimal! Wenn Sie einmal wählen, wird das aktuelle Video von Anfang an abgespielt. Wählen Sie, um das nächste Video abzuspielen.
• Suchen Zur Auswahl und Wiedergabe eines anderen Videos im gleichen Ordner. (Titel suchen / Zeitlelste durchsuchen)
• Wiederholmod. Konfigurieren des Wiederholmod.. (Aus, 1 wiederh., A. wiederh.)
• Bildformat Ändern des Bildschirmformats (Bildformat). Die unterstützten Bildschirmformate variieren je nach Bild. (Original / Modus1 / Modus2)
• Einstell.

Optionsname Wirkung

Untertiteleinstellungen	Untertitelsprache / Untertitelsync. / Zurücks. d. Untertitelsync. / Untertitelgröße / KodlerungWenn die Untertitel nicht korrekt angezeigt werden, ändern Sie die Kodierung-Optionen.
Bildmodus	Ändern des Bildmodus.
Tonmodus	Ändern des Tonmodus.
Wiedergabesprache	Videowiedergabe in einer gewünschten Sprache. Diese Funktion Ist nur verfügbar, wenn eine Streamingdatei wiedergegeben wird, die Mehrfachtonformate unterstützt.
Information	Anzeige von Dateinformationen.

Bei der Wiedergabe von Musik verfügbare Schaltflächen und Funktionen

Wenn Sie die Taste ☐ oder TOOLS drücken, werden die folgenden Schaltflächen angezeigt. Mit der Taste RETURN werden die Schaltflächen wieder ausgeblendet.

• Pause / Wiedergabe
  Musik anhalten oder wiedergeben.
  • Rücklauf / Schnellvorlauf
  Schneller Musikvorlauf oder -rücklauf. Bis zu 3x schnellere Wiedergabe, bei Bedarf. Um die vorherige Musikdatei abzuspielen, wählen Sie zweimal ▶.
• Zurück / Weiter
  Um die vorherige Musikdatei abzuspielen, wählen Sie zweimal. Wenn Sie einmal wählen, wird das aktuelle Musikstück von Anfang an abgespielt. Wählen Sie, um die nächste Musikdatei abzuspielen.

• Wiederh.

Konfigurieren des Modus Wiederh.. Ein Lied gibt die aktuelle Musikdatei wiederholt wieder. Alle wiederholt alle Musikdateien eines Ordners.

• Zuf.-Wdg.

Aktivieren oder Deaktivieren des Shuffle-Wiedergabemodus.

- Tonmodus

Ändern des Tonmodus.

Unterstützte Dateiformate für Untertitel und Medienwiedergabe

Untertitel

Extern Intern

Zeitgesteuerter MPEG-4-Text (.txt)SAMI (.smi)SubRip (.srt)SubViewer (.sub)Micro DVD (.sub oder .txt)SubStation Alpha (.ssa)Advanced SubStation Alpha (.ass)

XsubContainer: AVISubStation AlphaContainer: MKVAdvanced SubStation AlphaContainer: MKVSubRipContainer: MKVZeltgesteuerter MPEG-4-TextContainer: MP4

Kompatibles Grafikdateiformat

Typ

JPEG	4096 x 4096
PNG
BMP

Unterstützte Musikdateiformate

Dateierweiterung

Unterstützte Videoformate

• Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.
• Töne oder Video können nicht funktionieren, wenn der Inhalt eine Standard-Bitrate/Framerate hat, die über den kompatiblen Frames/s in der obigen Tabelle liegt.
• Wenn die Indextabelle fehlerhaft ist, wird die Suchen (Jump)-Funktion nicht unterstützt.
• Wenn Sie ein Video über eine Netzwerkverbindung wiedergeben, kann es zu Ruckeln kommen.
• Es dauert möglicherweise einige Zeit, bis das Menü angezeigt wird, wenn die Bitrate des Videos 10 Mbit/s überschreitet.
• Einige USB-Geräte/Digltalkameras sind möglicherweise nicht kompatibel mit dem Player.

Video-Decoder Audio-Decoder

Unterstützung von H.264 bis Level 4.1

H.264 FMO/ASO/RS, VC1 SP/AP L4 und AVCHD werden nicht unterstützt.

Für alle Videocodecs außer MVC, VP8 und VP6:

• unter 1280 x 720: max. 60 Frames
• über 1280 x 720: max. 30 Frames

GMC 2 oder höher wird nicht unterstützt.

Unterstützt nur BD MVC Spec.

Unterstützt bis WMA 10 Pro mit 5.1-Kanälen.

Verlustfreies WMA-Audio wird nicht unterstützt.

QCELP, AMR NB/WB werden nicht unterstützt.

Wenn Vorbis nur im Webm-Container ist, werden bis zu 2 Kanäle unterstützt.

Container Video-Codec Auflösung Framerate				Bitrate(Mbit/s)	Audio-Codec
		(fps)
3gpp	XVID 1280 x 720 60 30 AAC
asf					AC3
avi	H.264 BP/MP/HP				ADPCM
flv					DD+
mkv	MPEG-4 SP/ASP				HE-AAC
mov					LPCM
mp4	WINDOW MEDIA VIDEO V9				MP3
ps	MPEG2				WMA
ts
vob	MPEG1
vro	H.263
3gpp	XVID 1920 x 1080 30 30 AAC
asf					AC3
avi	H.264 BP/MP/HP				ADPCM
flv					DD+
mkv	MPEG-4 SP/ASP				HE-AAC
mov					LPCM
mp4	WINDOW MEDIA VIDEO V9				MP3
ps	MPEG2				WMA
ts
vob	MPEG1
vro	H.263
	MOTION JPEG 640 x 480 30 8

Kapitel 12 Handbuch zur Fehlerbehebung

Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.

Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter

Testen des Geräts

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, Indem Sie die Funktion für den Gerätetest verwenden.

Führen Sie den Gerätetest durch, wenn der Bildschirm bei blinkender Netz-LED leer bleibt, obwohl das Gerät korrekt an einen PC angeschlossen ist.

1 Schalten Sie den PC und das Gerät aus.
2 Trennen Sie alle Kabel vom Gerät.
3 Einschalten des Geräts.
4 Wenn die Meldung „Kein Signal“ angezeigt wird, arbeitet das Gerät ordnungsgemäß.

Überprüfen von Auflösung und Frequenz

ungeeign. Modus wird kurz angezeigt, wenn ein Modus ausgewählt ist, der die unterstützte Auflösung überschreitet (siehe „Unterstützte Auflösungen“).

Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)

Der Bildschirm wird ständig ein- und ausgeschaltet.	Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC.
Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät und den PC angeschlossen Ist, sehen Sie an allen vier Bildschirmrändern Bereiche ohne Bld.	Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.
	Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht. Um das Problem zu lösen, passen Sie das Bildformat in den HDMI- oder DVI-Einstellungen für die Grafikkarte an.
	Wenn die Grafikkarte im Einstellungsmenü keine Möglichkeit bietet, das Anzeigeformat zu ändern, aktualisieren Sie den Grafikkartentreiber mit der aktuellsten Version.(Wenden Sie sich an den Hersteller der Grafikkarte oder des Computers, wenn Sie erfahren möchten, wie Sie die Anzeigeneinstellungen anpassen können.)
PC wird in Quelle angezeigt, wenn kein PC angeschlossen ist.	PC wird in Quelle unabhängig davon, ob ein PC angeschlossen Ist oder nicht, angezeigt.

Bildschirmproblem

Die Netz-LED ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.	Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.
Kein Signal wird auf dem Bildschirm angezeigt.	Überprüfen Sie, ob das Gerät korrekt über ein Kabel angeschlossen Ist.
	Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet Ist.
ungeeign. Modus wird angezeigt.	Diese Meldung wird angezeigt, wenn ein Signal von der Grafikkarte die maximale Aulösung und Frequenz des Geräts überschreitet.
	Schlagen Sie in der Tabelle der Standardsignalmodi nach und stellen Sie die maximale Auflösung und Frequenz gemäß den technischen Daten des Geräts ein.
Die Bilder auf dem Bildschirm sind verzerrt.	Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist.

Bildschirmproblem

Das Bild ist unscharf. Das Bild ist verschwommen.	Passen Sie Grob und Fein an.
	Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
	Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild Ist verwackelt oder zittert.	Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann bei Bedarf die Bildschirmeinstellungen. Schlagen Sie dazu im Gerätemenü unter „Zusätzliche Informationen“ sowie der Tabelle der Standardsignalmodi nach.
Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.	Passen Sie Helligkeit und Kontrast an.
Die Bildschirmfarbe ist ungleichmäßig.	Gehen Sie zu Bild, und passen Sie die Farbraum-Einstellungen an.
Die weiße Farbe wird nicht korrekt angezeigt.	Gehen Sie zu Bild, und passen Sie die Weißabgleich-Einstellungen an.
Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.	Das Gerät befindet sich im Stromsparmodus.
	Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.
Das Gerät schaltet sich automatisch aus.	Gehen Sie zu System, und stellen Sie sicher, dass Sleep-Timer auf Aus eingestellt Ist.
	Wenn ein PC mit dem Gerät verbunden ist, überprüfen Sie den Netzstatus des PCs.
	Stellen Sie sicher, dass Gerät und Steckdose mit dem Netzkabel verbunden sind.
	Wenn kein Signal von einem angeschlossenen Gerät erkannt wird, schaltet sich das Gerät nach 10-15 Minuten automatisch aus.
Die Bildqualität des Geräts unterscheidet sich von der belm Händler, bei dem es gekauft wurde.	Verwenden Sie ein HDMI-Kabel, um HD (High-Definition)-Qualität zu erzielen.

Bildschirmproblem

Die Bildschirmanzeige sieht nicht normal aus.	Verschlüsselte Videoinhalte werden möglicherweise bei Szenen mit sich schnell bewegenden Objekten, wie es bei Sportveranstaltungen oder Action-Videos der Fall Ist, verfälscht dargestellt.
	Die Anzeige kann bei einem geringen Signalpegel oder geringer Bildqualität verfälscht sein. Dies bedeutet nicht, dass das Gerät defekt ist.
	Ein Mobiltelefon kann in einem Abstand von weniger als 1 m elektrische Interferenzen auf analogen und digitalen Geräten verursachen.
Helligkeit und Farbe sind nicht normal.	Gehen Sie zuBild, und passen Sie Bildschirmeinstellungen wieBildmodus, Farbe, Helligkeit undSchärfean.
	Gehen Sie zuSystem, und passen Sie dieEnergiesparmod.-Einstellungen an.
	Setzen Sie die Bildschirmeinstellungen auf die Standardwerte zurück.
Unterbrochene Linien an den Bildschirmkanten.	WennBildformatauf Bildanpassungeingestellt ist, die Einstellung in 16:9 ändern.
Linien (rot, grün oder blau) werden auf dem Bildschirm angezeigt.	Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung-Kundendienstzentrum, um das Problem zu beheben.
Die Anzeige ist instabil und friert dann ein.	Der Bildschirm kann einfrieren, wenn eine andere als die empfohlene Auflösung verwendet wird oder das Signal nicht stabil ist. Ändern Sie die PC-Auflösung auf die empfohlene Auflösung, um das Problem zu beheben.
Der Bildschirm kann nicht als Vollbild angezeigt werden.	Eine skalierte SD (4:3)-Inhaltsdatei kann auf beiden Seiten eines HD-Senderbildschirms schwarze Streifen bewirken.
	Ein Video mit einem anderen Seitenverhältnis als das Gerät kann schwarze Streifen oben und unten am Bildschirm bewirken.
	Ändern Sie die Einstellung für die Bildschirmgröße am Monitor oder auf dem externen Gerät auf Vollbild.

Tonproblem

Kein Ton.	Überprüfen Sie den Anschluss des Audiokabels, oder regeln Sie die Lautstärke.
	Prüfen Sie die eingestellte Lautstärke.
Die Lautstärke ist zu niedrig.	Stellen Sie die Lautstärke ein.
	Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.
Video ist zu sehen, jedoch ist nichts zu hören.	Wenn ein HDMI-Kabel angeschlossen ist, überprüfen Sie die Audioausgabeeinstellungen am PC.
	Gehen Sie zu Ton, und ändern Sie Lautsprecher auswählen in Intern.
	Wenn ein externes Gerät verwendet wird• Stellen Sie sicher, dass das Audiokabel mit dem Audioeingang am Gerät verbunden ist.• Überprüfen Sie die Audioausgabeeinstellungen am externen Gerät.(Wenn beispielsweise ein HDMI-Kabel am Monitor angeschlossen ist, muss die Audioinstellung der Kabelbox möglicherweise in HDMI geändert werden.)
	Bei Verwendung eines DVI-HDMI-Kabels ist ein separates Audiokabel erforderlich.
	Wenn das Gerät einen Kopfhöreranschluss hat, darf daran nichts angeschlossen sein.
	Schließen Sie das Netzkabel wieder am Gerät an, und starten Sie es dann neu.
Aus den Lautsprechern kommen statische Geräusche.	Überprüfen Sie die Kabelanschlüsse. Stellen Sie sicher, dass an einem Audioeingang kein Videokabel angeschlossen ist.
	Überprüfen Sie nach dem Anschluss eines Kabels die Signalstärke.
	Eine geringe Signalstärke kann verfälschte Töne verursachen.

Tonproblem

Man hört noch etwas, wenn die Lautstärke stumm geschaltet ist.	WennLautsprecher auswählenauf Externeingestellt ist, sind die Lautstärketaste und die Stummfunktion deaktiviert.Regeln Sie die Lautstärke der externen Lautsprecher.
	Die Audioeinstellungen für die Hauptlautsprecher erfolgen getrennt von den internen Lautsprechern des Geräts.Wenn Sie die Lautstärke am Gerät ändern oder das Gerät stumm schalten, wirkt sich dies nicht auf einen externen Verstärker (Decoder) aus.
Der Ton vom Monitor ändert sich nicht, wennTonmodus geändert wird.	Die Audioeinstellungen für die Hauptlautsprecher erfolgen getrennt von den internen Lautsprechern des Geräts.Audioeinstellungen an einem externen Gerät wirken sich nicht auf die Einstellungen für den Internen Lautsprecher des Geräts aus.
Aus den Lautsprechern kommt ein Echo.	Durch unterschiedliche Decodiergeschwindigkeiten der Gerätelautsprecher und der externen Lautsprecher kann ein Echoeffekt entstehen.Stellen Sie in diesem FallLautsprecher auswählenauf Extern ein.

Probleme mit der Fernbedienung

Die Fernbedlenung funktioniert nicht.	Überprüfen Sie, ob die Batterien mit der richtigen Polung (+/-) eingesetzt sind.
	Überprüfen Sie, ob die Batterien leer sind.
	Überprüfen Sie, ob ein Stromausfall vorliegt.
	Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.
	Überprüfen Sie, ob in der Nachbarschaft besondere Beleuchtungs- oder Neonschilder eingeschaltet sind.

Probleme mit dem Anzeigegerät

Belm Starten des PCs ertönt ein Signalton.

Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.

Andere Probleme

An den Bildschirmkanten sind kleine Teilchen vorhanden.	Diese Teilchen befinden sich dort absichtlich. Das Gerät ist nicht defekt.
Das Menü PIP ist nicht verfügbar.	Je nach Quelle-Modus ist dieses Menü aktiviert oder deaktiviert.
Wenn ich die PC-Auflösung ändere, wird die Meldung „Vorgesehene Auflösung derzeit n. unterstützt.“ angezeigt.	Die Meldung „Vorgesehene Auflösung derzeit n. unterstützt.“ wird angezeigt, wenn die Auflösung des externen Geräts die maximale Auflösung des Monitors übersteigt.Ändern Sie die PC-Auflösung auf eine vom Monitor unterstützte Auflösung.
Aus den Lautsprechern kommt im HDMI-Modus kein Ton, wenn ein DVI-HDMI-Kabel angeschlossen Ist.	DVI-Kabel übertragen keine Audiodaten.Achten Sie darauf, das Audlokabel am richtigen Eingang anzuschließen, um Audio zu ermöglichen.
HDMI-Schwarzp. funktioniert an einem HDMI-Gerät mit YCbCr-Ausgang nicht richtig.	Diese Funktion ist nur verfügbar, wenn ein externes Gerät wie ein DVD-Player oder eine STB über ein HDMI (RGB-Signal)-Kabel am Gerät angeschlossen Ist.
Im HDMI-Modus ist nichts zu hören.	Die Farben des angezeigten Bildes sehen nicht normal aus. Video oder Audio sind nicht vorhanden. Dies kann passieren, wenn ein externes Gerät, das nur eine ältere Version des HDMI-Standards unterstützt, am Gerät angeschlossen ist.Schließen Sie in diesem Fall ein Audiokabel zusätzlich zum HDMI-Kabel an.
	Einige PC-Grafikkarten erkennen HDMI-Signale, die keinen Ton beinhalten, nicht automatisch. Wählen Sie in diesem Fall den Toneingang manuell aus.
		Toneingang Bildschirmmodus
	PC Auto PC-Einstellungen
	DVI PC Audio In (Stereo-	Anschlüsse)

FAQs

Frage Antwort
Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

Wie kann ich die Frequenz ändern?	Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen → Erweiterte Einstellungen → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows 8: Wechseln Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen → Erweiterte Einstellungen → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen → Anzeigen-Adaptereigenschaften → Bildschirm und passen Sie die Bildschirmfrequenz unter Bildschirmeinstellungen an.
Wie wird die Auflösung eingestellt?	Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.Windows 8: Wechseln Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen, und passen Sie die Auflösung an.Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen und passen Sie die Bildschirmauflösung an.
Wie stelle Ich den Energiesparmodus ein?	Windows 7: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 8: Stellen Sie den Energiesparmodus unter Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 10: Aktivieren Sie den Energiesparmodus in Einstellungen → Personallisierung → Sperrbildschirm → Bildschirm ausschalten nach → Ein/Aus & Energie sparen oder über das BIOS SETUP auf dem PC.

Kapitel 13 Technische Daten

-Größe

-Anzeigebereich

Allgemein

Modellname		DC43H / DC43J	DC49H / DC49J	DC55H
Display Größe		43er-Klasse (42,5 Zoll / 107,9 cm)	49er-Klasse (48,5 Zoll / 123,2 cm)	55er-Klasse (54,6 Zoll / 138,7 cm)
	Anzeigebereich	940,89 mm (B) x 529,25 mm (H)	1073,779 mm (B) x 604,00 mm (H)	1209,6 mm (B) x 680,4 mm (H)
Audioausgang		10 W + 10 W	10 W + 10 W	10 W + 10 W
Stromversorgung		AC100-240V~ 50/60HzSehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Umgebungsbedingungen	Betrieb	Temperatur: 0 °C – 40 °C (32 °F – 104 °F)* Halten Sie für die Installation des Gehäuses die Innentemperatur bei 40 °C oder weniger.Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Temperatur: -20 °C – 45 °C (-4 °F – 113 °FLuftfeuchtigkeit : 5 % – 95 %, nicht kondensierend

- Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System Installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

• Bildschirmpunkte (Pixel)

Bedingt durch das Herstellungsverfahren dieses Geräts wird ca. 1 Pixel pro Million (1 ppm) auf dem LCD-Display heller oder dunkler dargestellt. Dies beeinträchtigt die Geräteleistung nicht.

- Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In solchen Fällen obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen.

• Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung.

So greifen Sie auf die EPREL-Registrierung des Modells zu: DC43H \~ DC55H / DC43J \~ DC49J

(1) Navigieren Sie zu https://eprel.ec.europa.eu

(2) Sie finden die Modellbezeichnung auf dem Energie-Etikett des Produkts. Geben Sie sie in das Suchfeld ein.

(3) Die Informationen des Energie-Etiketts für das Modell werden angezeigt

* Sie können über https://eprel.ec.europa.eu/qr/###### (Registrierungsnummer) direkt auf die Produktinformationen zugreifen. Sie finden die Registrierungsnummer auf dem Bewertungsetikett auf dem Produkt.

Voreingestellter Timing-Modi

Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen.

Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT-Gerät gegen ein LCD-Gerät austauschen. Wenn das LCD-Gerät eine Frequenz von 85Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Geräts auf 60Hz ein, bevor Sie das LCD-Gerät anschließen

Synchronisierung Horizontalfrequenz	30 – 81 kHz
Vertlkalfrequenz	48 – 75 Hz
Auflösung Optimale Auflösung	1920 x 1080 bel 60 Hz
Maximale Auflösung	1920 x 1080 bel 60 Hz

Der Bildschirm wird automatisch angepasst, wenn Ihr PC einen der folgenden Standardsignalmodi überträgt. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

-Horizontalfrequenz

Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

- Vertikalfrequenz

Auf dem Gerät wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer Leuchtstoffröhre) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben. Der

Häufigkeit, mit der ein einzelnes Bild pro Sekunde wiederholt wird, ist die Vertikalfrequenz oder Bildwiederholfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Auflösung Horizontalfrequenz (kHz)		Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240		-/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
MAC, 1152 x 870	68,681	75,062	100,000	-/-
VESA, 640 x 480	31,469	59,940	25,175	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864	67,500	75,000	108,000	+/+
VESA, 1280 x 720	45,000	60,000 74,250 +/+
VESA, 1280 x 800	49,702	59,810	83,500	-/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+
VESA, 1366 x 768	47,712	59,790	85,500	+/+
VESA, 1440 x 900	55,935 59,887 106,500	-/+
VESA, 1600 x 900 RB	60,000 60,000 108,000	+/+
VESA, 1680 x 1050	65,290	59,954	146,250	-/+
VESA, 1920 x 1080	67,500	60,000	148,500	+/+

Kapitel 14 Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu zerlegen.
• Ein Defekt wird durch äußere Einflüsse verursacht (Internet, Antenne, drahtgebundene Signale usw.).
• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte Gerät zum ersten Mal installiert wurde.
• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort umzuziehen.
• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen Herstellers.
• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines anderen Herstellers.
• Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
• Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
• Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.

Wenn der Schaden am Gerät verursacht wird durch:

• Einwirkung von außen oder fallen lassen
• Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
• Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
• Umbau oder Reparatur des Geräts durch den Kunden
• Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
• Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Andere

• Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
• Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

Vermeidung des Einbrennens von Nachbildern

Was geschieht beim Einbrennen von Nachbildern?

Wenn der Bildschirm normal betrieben wird, sollten sich keine Nachbilder einbrennen können. Als normaler Betrieb versteht man den kontinuierlichen Wechsel von Bildmustern. Wenn der Bildschirm jedoch ein Standbild über einen längeren Zeitraum anzeigt, kann zwischen den Elektroden in den Pixeln, die das Flüssigkristall steuern, eine leichte Spannungsdifferenz entstehen.

Mit der Zeit steigt die Spannungsdifferenz zwischen diesen Elektroden weiter an und verringert so das Flüssigkristall. In diesem Fall kann beim Wechsel der Bilder das vorherlge Bild als Nachbild auf dem Bildschirm zurückbleiben.

Diese Information ist eine Anleitung, um das Einbrennen von Nachbildern zu vermeiden. Das Anzeigen eines Standbilds über einen längeren Zeitraum kann zum Einbrennen von Nachbildern führen. Dieses Problem ist nicht in der Gewährleistung enthalten.

Empfohlene Präventionsmaßnahmen

Das Anzeigen eines Standbilds über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder zu Flecken führen. Schalten Sie das Produkt aus, wenn es über einen längeren Zeitraum nicht verwendet wird, aktivieren Sie den Energiesparmodus oder stellen Sie einen bewegten Bildschirmschoner ein.

- Ändern Sie regelmäßig die Farben.

Type 1 Type 2

FLIGHT TIME SAMSUNG 20:30 SAMSUNG 21:10 FLIGHT TIME SAMSUNG 20:30 SAMSUNG 21:10

- Vermelden Sie Kombinationen von Text- und Hintergrundfarben in kontrastlerender Helligkeit.

Verwenden Sie keine Farben mit kontrastierender Helligkeit (z. B. schwarz und weiß, grau).

FLIGHTTIME

SAMSUNG : 20:30

FLIGHT : TIME

SAMSUNG : 20:30

Lizenz

DOLBY AUDIO

HDMI-Quellen unterstützen DOLBY AUDIO nicht.

Hinweis zur Open Source-Lizenz

Bel Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per E-Mail an [e-mail].

Terminologie

480l / 480p / 720p / 1080l /

1080p____. Die oben genannten Abtastraten stehen für die Anzahl der effektiven Abtastzeilen, die die Auflösung des Bildschirms bestimmen. Die Abtastrate wird je nach der verwendeten Methode mit i (interlaced) oder p (progressiv) angegegeben.

- Abtasten

Als Abtasten wird das Senden von Pixeln bezeichnet, aus denen progressiv das Bild aufgebaut wird. Je höher die Anzahl der Pixel, desto klarer und lebendiger das Bild.

- Progressiv

Im Progressive Scan-Modus werden die Pixelzellen nachelnander (progressive) auf dem Bildschirm abgetastet.

- Interlaced

Bei Interlaced Scan-Modus wird jede Pixelzeile zunächst von oben nach unten abgetastet. Anschließend werden die restlichen (noch nicht abgetasteten) Pixelzeilen gescannt.

Non-Interlace-Modus und Interlace-Modus____ Im Non-Interlace-Modus (progressiver Scan) wird eine horizontale Zelle progressiv auf dem Bildschirm von oben nach unten angezeigt. Im Interlace-Modus werden zunächst die ungeraden und dann die geraden Zeilen angezeigt. Die meisten Monitore verwenden den Non-Interlace-Modus, da so ein klareres Bild erzeugt wird, während die meisten Fernsehgeräte mit dem Interlace-Modus arbeiten.

Punktabstand ____ Der Bildschirm ist aus roten, grünen und blauen Punkten aufgebaut. Je geringer der Abstand zwischen den Punkten, desto höher die Auslösung. Der Punktabstand ist der kürzeste Abstand zwischen den Punkten gleicher Farbe. Der Punktabstand wird in Millimetern angegeben.

Vertikalfrequenz____ Auf dem Gerät wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer flackernden Leuchtstoffröhre) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben. Der Häufigkeit, mit der ein einzelnes Bild pro Sekunde wiederholt wird, ist die Vertikalfrequenz oder Bildwiederholfrequenz. Die Vertikalfrequenz wird in Hz angegeben. 60 Hz bedeutet beispielsweise, dass ein einziges Bild 60 mal in der Sekunde angezeigt wird.

Horizontalfrequenz____. Die zum Abtasten einer Zelle von links nach rechts benötigte Zeit wird auch als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Quelle____ Als Eingangsquelle wird ein Videogerät (z. B. ein Camcorder oder ein Video-/DVD-Player) bezeichnet, der an das Gerät angeschlossen ist.

Component-Anschlüsse (grün, blau und rot)____ Über die Component-Anschlüsse werden Kontrastsignale erkannt, übermittelt und empfangen. Dadurch wird eine höhere Bildqualität als bei allen anderen Videoverbindungen ermöglicht.

Plug & Play ____ Die Plug & Play-Funktion ermöglicht den automatischen Austausch von Informationen zwischen einem Monitor und einem PC, um eine optimale Anzeigemgebung zu schaffen. Das Gerät führt Plug &Play nach dem internationalen Standard VESA DDC aus.

Auflösung____Die Auflösung ist die Anzahl der horizontalen und vertikalen Punkte (Pixel), aus denen das Bild aufgebaut ist. Sie entspricht dem Grad der Anzelgegenauigkeit. Bei einer höheren Auflösung können mehr Daten auf dem Bildschirm angezeigt werden, was beim gleichzeitigen Ausführen mehrerer Aufgaben nützlich ist. Eine Auflösung von 1920 X 1080 besteht beispielsweise aus 1.920 horizontalen Pixeln (horizontale Auflösung) und 1.080 vertikalen Pixeln (vertikale Auflösung).

HDMI (High Definition Multimedia Interface)____ Eine Schnittstelle, die sowohl an eine digitale Audioquelle als auch eine hochauflösende Videoquelle ohne Kompression über ein einziges Kabel angeschlossen werden kann.

Multiple Display Control (MDC)____ MDC ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Die Kommunikation zwischen dem PC und dem Monitor wird über RS232C-Kabel (serielle Datenübertragung) und RJ45-Kabel (LAN) ermöglicht.
