LH49QMFPLGC - Bildschirm SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	49-Zoll-LED-Bildschirm (Signage-Display)
Modellname	LH49QMFPLGC / QM49F / SMT-4933
Bildschirmgröße	49 Zoll (48,5 Zoll / 123,2 cm Diagonale)
Anzeigebereich	1073,78 mm (B) x 604,00 mm (H)
Optimale Auflösung	1920 x 1080 bei 60 Hz (Analog/DVI), 3840 x 2160 bei 60 Hz (DisplayPort)
Maximale Auflösung	3840 x 2160 bei 30 Hz (HDMI)
Hintergrundbeleuchtung	LED (Direct Lit)
Stromversorgung	AC 100-240 V, 60/50 Hz (±3 Hz)
Energieverbrauch (typisch)	ca. 120 W (abhängig von Helligkeit)
Betriebstemperatur	0 °C bis 40 °C (Raumtemperatur unter 35 °C empfohlen)
Luftfeuchtigkeit (Betrieb)	10 % bis 80 %, nicht kondensierend
VESA-Aufnahme	400 x 400 mm (M8-Schrauben, 4 Stück)
Anschlüsse	HDMI 1-4, DP 1-2 (UHD 60 Hz), DVI/PC/MagicInfo IN, RS232C IN/OUT, RJ45, IR IN/OUT, SERVICE (USB), Audio In/Out
Unterstützte Signalformate	PC: analog RGB, DVI, HDMI, DP; Video: 480i/p, 576i/p, 720p, 1080i/p, 4K UHD
Videowand-Unterstützung	Ja, bis zu 15x15 Matrix (max. 255 Displays)
MagicInfo-Kompatibilität	Ja, über separate Netzwerkbox (SBB) für Content-Management
MDC-Fernsteuerung	Ja, über RS232C oder LAN (RJ45) mit MDC-Software
Bildmodi	Video/Bild, Text, Kalibriert; Voreinstellungen für Shop, Büro, Terminal, Videowand
Bildschirmschoner	Pixel-Shift, Timer, Sofort darstellen, Einbrennschutz-Muster
Lieferumfang	Netzkabel, Fernbedienung, Batterien, RS232C-Adapter, Kurzanleitung
Garantie	Gemäß den gesetzlichen Bestimmungen; kostenpflichtige Services bei unsachgemäßer Nutzung

Häufig gestellte Fragen - LH49QMFPLGC SAMSUNG

Wie kann ich die Bildschirmauflösung ändern?

Öffnen Sie die Anzeigeeinstellungen Ihres PCs. Für Windows 10: Gehen Sie zu Einstellungen > System > Anzeige > Erweiterte Anzeigeeinstellungen und wählen Sie die gewünschte Auflösung aus. Der Monitor unterstützt 1920x1080 (60 Hz) über analoge/DVI-Eingänge und 3840x2160 (60 Hz) über DisplayPort.

Warum wird kein Signal angezeigt?

Überprüfen Sie, ob das richtige Eingangssignal an der Quelle (HDMI, DP etc.) ausgewählt ist. Drücken Sie SOURCE auf der Fernbedienung, um die Quelle zu wechseln. Stellen Sie sicher, dass das Kabel korrekt angeschlossen ist und der PC eingeschaltet ist. Bei DisplayPort kann der BIOS-Bildschirm ausbleiben – schalten Sie den Monitor vor dem PC ein.

Wie stelle ich den Energiesparmodus ein?

Gehen Sie im Menü zu System > Öko-Lösung. Dort können Sie den Energiesparmodus aktivieren oder die Autom. Aussch.-Funktion einstellen. Sie können auch den PC-Energiesparmodus nutzen: Unter Windows 10 in Einstellungen > Personalisierung > Sperrbildschirm > Bildschirm ausschalten nach.

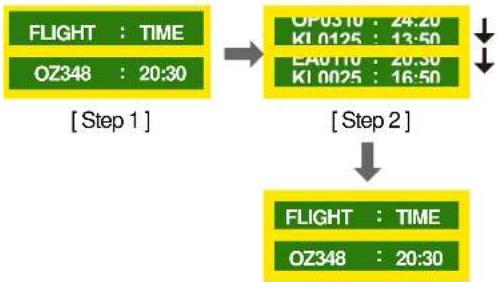

Wie vermeide ich Einbrennen von Nachbildern?

Vermeiden Sie längere Standbilder. Aktiveren Sie Bildschirmschoner (z. B. Pixel-Shift über Bildschirmanzeige > Bildschirmschoner) oder nutzen Sie den Energiesparmodus. Wechseln Sie regelmäßig Farben und Textpositionen. Bei längerem Nichtgebrauch schalten Sie das Gerät aus.

Kann ich mehrere Monitore zu einer Videowand verbinden?

Ja, über die Videowand-Funktion im Menü. Konfigurieren Sie unter Home > Videowand die horizontale und vertikale Anzahl (max. 15x15) und weisen Sie jedem Monitor eine Bildschirmposition zu. Verbinden Sie die Monitore über RS232C oder LAN und nutzen Sie MDC zur Steuerung.

Welche Auflösung und Bildwiederholfrequenz wird empfohlen?

Für optimale Bildqualität wählen Sie 1920 x 1080 bei 60 Hz für analoge/DVI-Anschlüsse und 3840 x 2160 bei 60 Hz für DisplayPort. Eine abweichende Auflösung kann zu unscharfen Bildern führen.

Wie reinige ich das Display richtig?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Wischen Sie das Gehäuse mit einem weichen, fusselfreien Tuch ab, das leicht angefeuchtet ist (kein Wasser direkt aufs Display!). Verwenden Sie keine Reinigungsmittel mit Alkohol, Lösungsmitteln oder Tensiden. Für den Bildschirm ein spezielles Mikrofasertuch verwenden.

Warum funktioniert die Fernbedienung nicht?

Überprüfen Sie die Batterien (Polung +/–) und setzen Sie neue ein, wenn nötig. Richten Sie die Fernbedienung auf den IR-Sensor an der Vorderseite (max. 7–10 m Entfernung). Stellen Sie sicher, dass der Schieberegler an der Unterseite des Displays nicht die Steuerungstaste blockiert.

Kann ich den Monitor an der Wand montieren?

Ja, verwenden Sie eine VESA-kompatible Wandhalterung (400 x 400 mm, M8-Schrauben). Die Montage sollte von einem Fachmann durchgeführt werden. Lassen Sie mindestens 40 mm Abstand zur Wand für ausreichende Belüftung und halten Sie die Umgebungstemperatur unter 35 °C.

Wie aktualisiere ich die Software?

Laden Sie die neueste Firmware von www.samsung.com/displaysolutions herunter und speichern Sie sie auf einem USB-Stick. Schließen Sie den Stick an den SERVICE-Anschluss an und gehen Sie zu Unterstützung > Software-Update. Folgen Sie den Anweisungen auf dem Bildschirm.

BEDIENUNGSANLEITUNG LH49QMFPLGC SAMSUNG

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige

Änderungen der technischen Daten des Geräts zum Zweck der

Leistungssteigerung sind vorbehalten.

Inhaltsverzeichnis

Vor Inbetriebnahme des Geräts

Copyright	5
Sicherheitshinweise	6
Symbole	6
Reinigung	6
Aufbewahrung	7
Strom und Sicherheit 7
Installieren	8
Betrieb	10

Vorbereitung

Überprüfen des Lieferumfangs 13

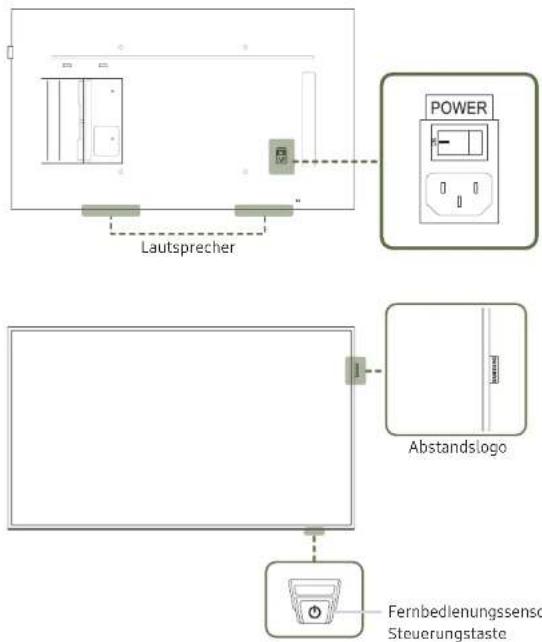

Komponenten	13
Bautelle	14
Systemsteuerung	14

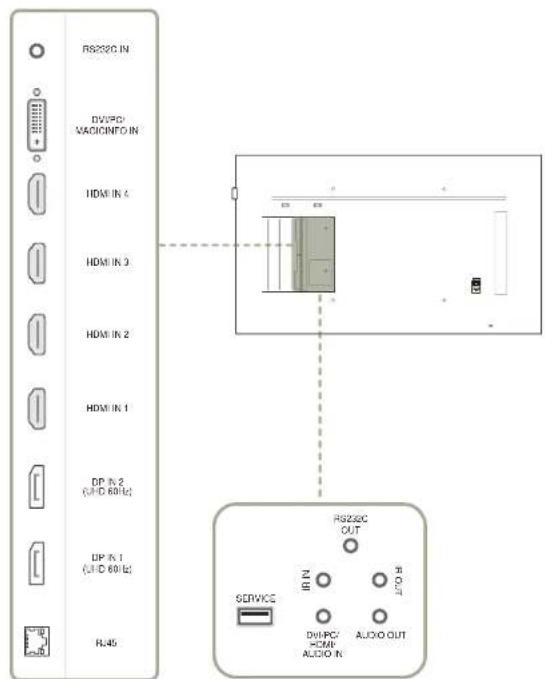

Rückseite	16
Schloss für den Diebstahlschutz 17

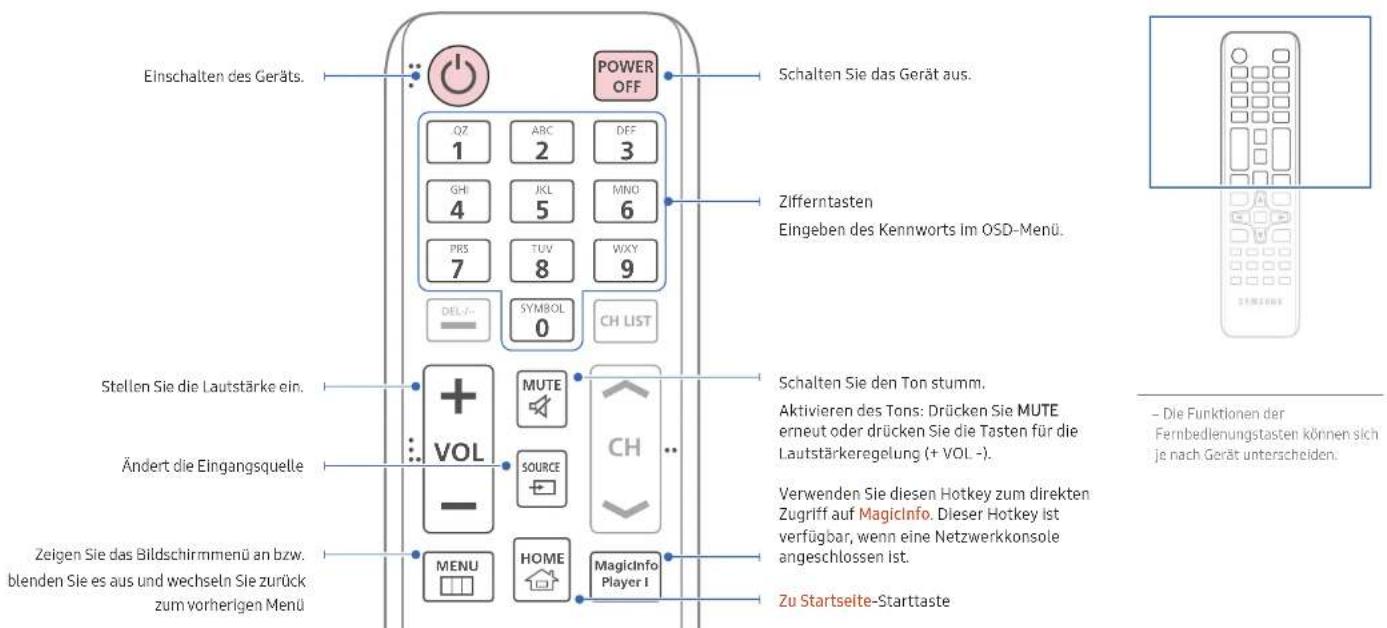

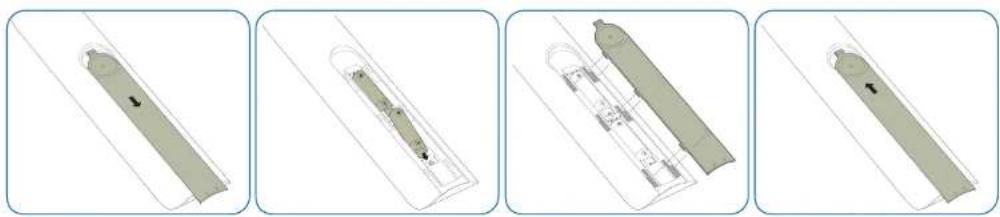

Fernbedienung	18

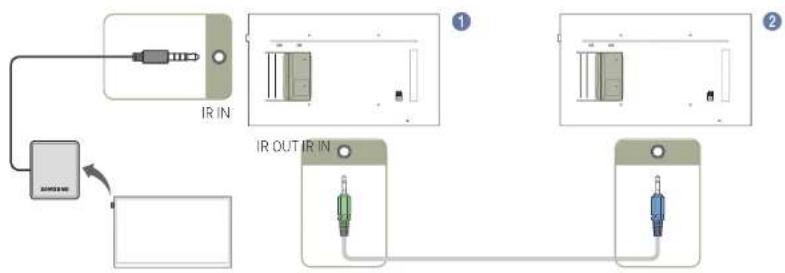

Anschließen mit einem IR-Stereokabel(separat erhältlich) 20
Vor dem Aufstellen des Geräts(Installationshandbuch)	21
Klippwinkel und Drehung 21
Lüftung	21
Montieren der Wandhalterung 23
Montieren der Wandhalterung 23
Spezifikationen des Wandhalterungskits(VESA)	23

Fernbedienung (RS232C) 24
Kabelanschluss	24

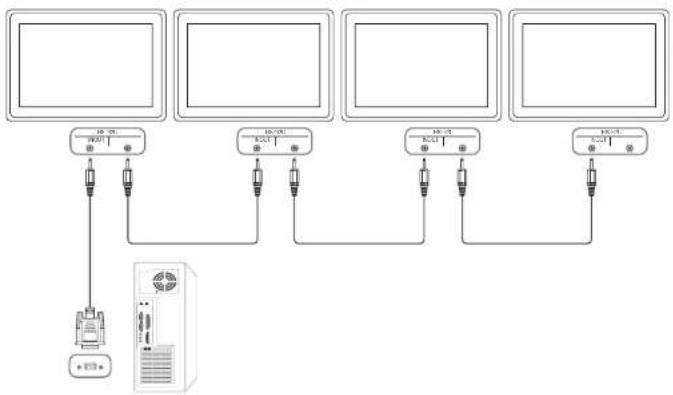

Anschluss	27
Steuercodes	28

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen 37Vorbereitungen vor dem Anschließen 37

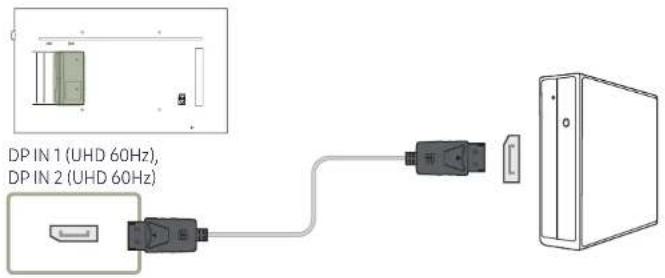

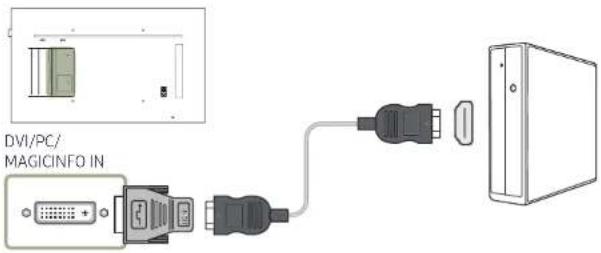

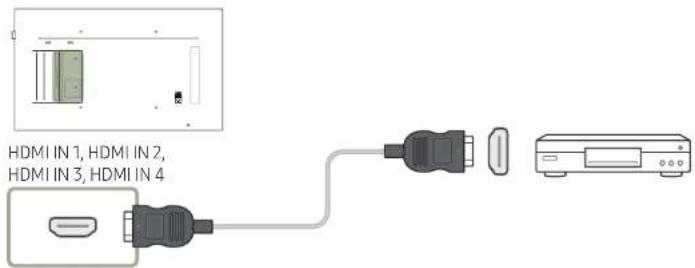

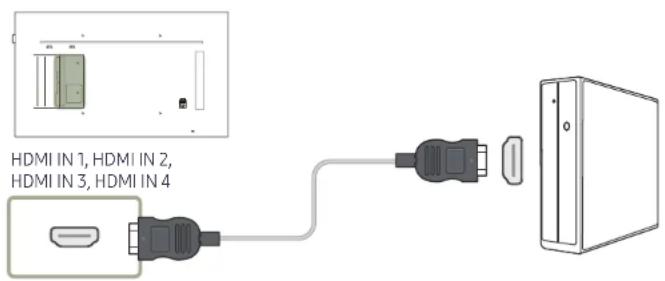

Anschließen an einen PC 37Anschließen mit einem HDMI-Kabel 37Anschließen mit einem DP-Kabel 38Anschließen mit einem DVI-Kabel (digital) 38Anschließen mit einem HDMI-DVI-Kabel 39Anschließen mit einem DVI-RGB-Kabel 39

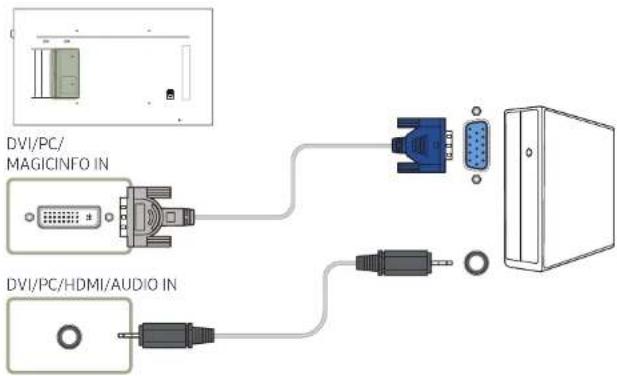

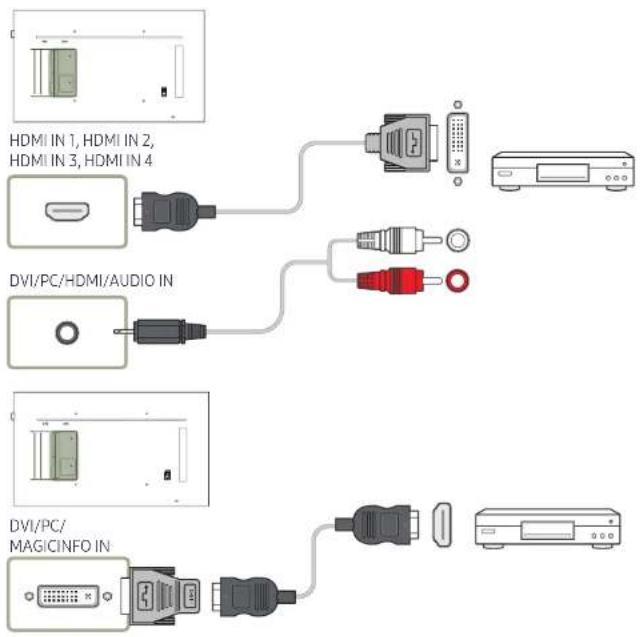

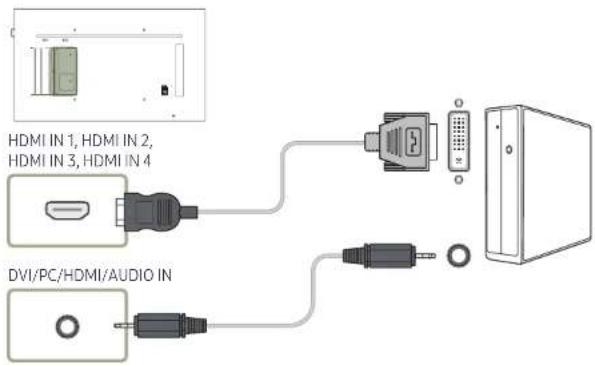

Anschließen an ein Videogerät 40Anschließen mit einem HDMI-DVI-Kabel 40Anschließen mit einem HDMI-Kabel 41

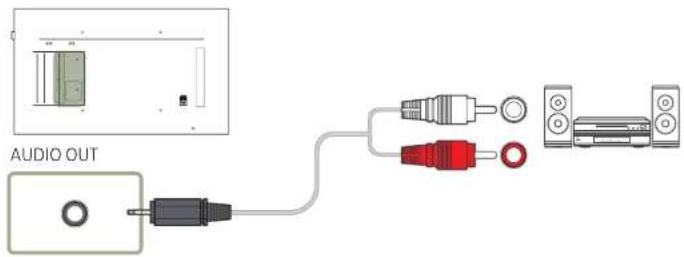

Anschließen an ein Audiosystem 41

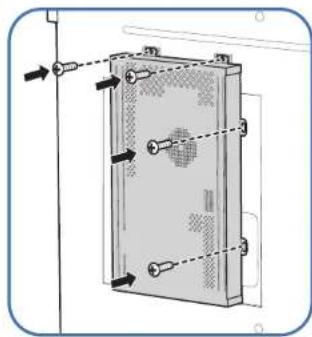

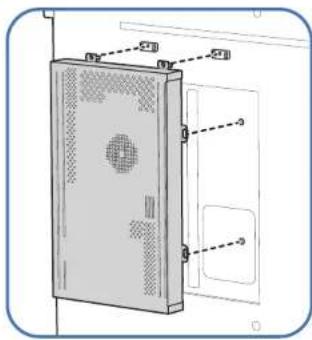

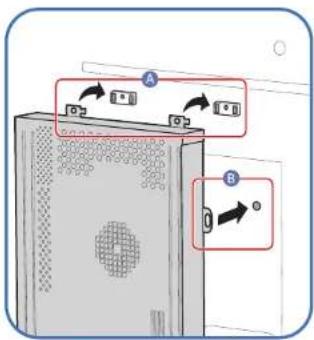

Netzwerkbox befestigen (separat erhältlich) 42

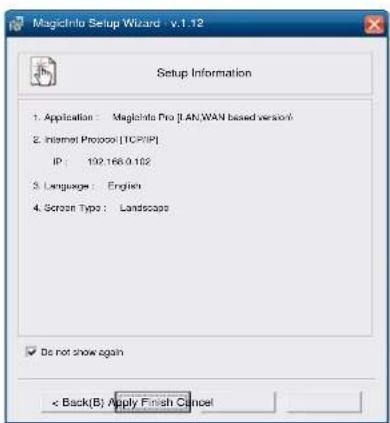

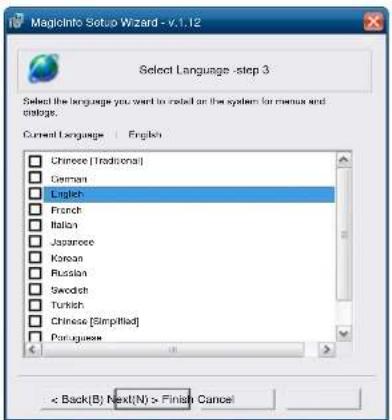

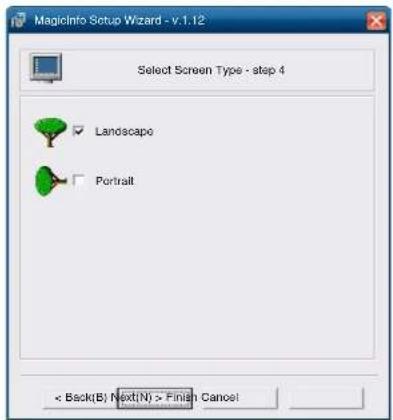

Anschließen der Netzwerkbox (separat erhältlich) 43MagicInfo 43

Ändern der Eingangsquelle 45Quelle 45

Verwenden von MDC

Installieren und Deinstallieren des Programms MDC	46
Installieren	46
Deinstallieren	46
Verbinden mit MDC	47

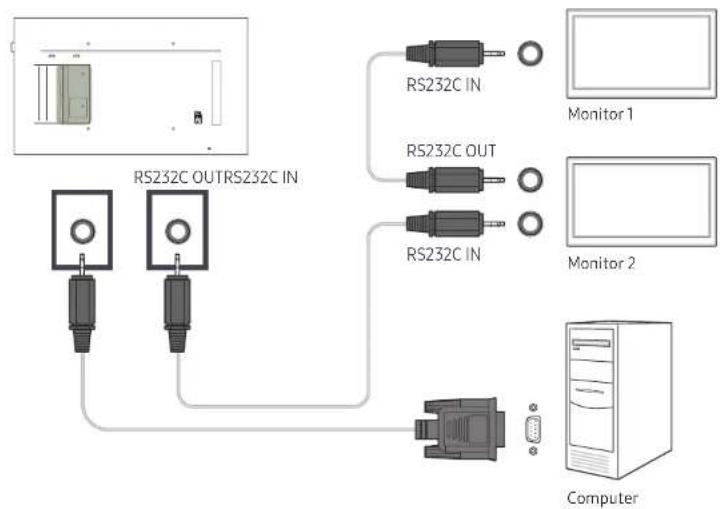

Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung)	47

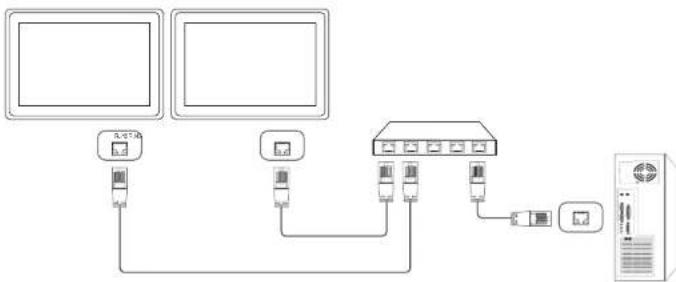

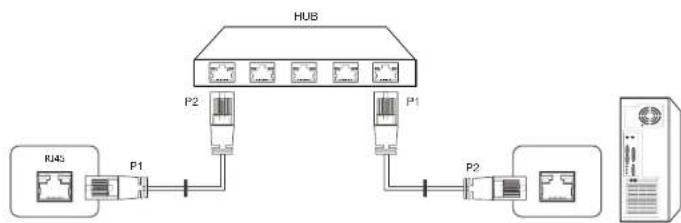

Verwenden von MDC über Ethernet	48

Home-Funktion

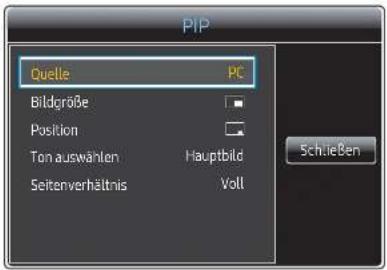

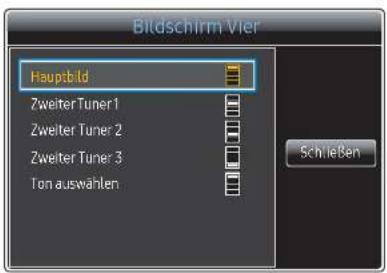

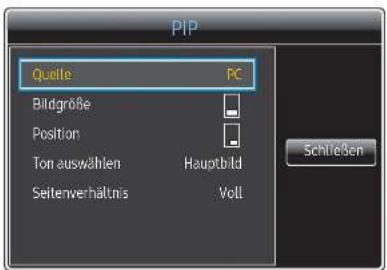

Multi-Screen	50
Bildmodus	51
Automatisch Eln/Aus	52
Autom. Ein	52
Autom. Aus	52
Feiertagsverwaltung	53
Netzwerkelnstellungen	54
MagicInfo Player I	55
ID-Einstellungen	56
Geräte-ID	56
PC-Verbindungskabel	56
Videowand	57
Videowand	57
Weltere Einstellungen	59

Inhaltsverzeichnis

Bildschirmanpassung

Bildmodus	60

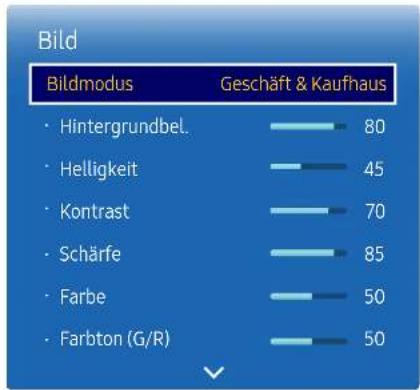

Hintergrundbel. / Helligkeit / Kontrast / Schärfe / Farbe / Farbton (G/R)	61
Farbtemperatur	62
Weißabgleich	62
Gamma	63
Kalibrierungswert	63
Bildoptionen	64
Farbton	65
Digitale RM	65
HDMI-Schwarzp.	65
Filmmodus	66
Dynam. Hintergrundbeleuchtung	66

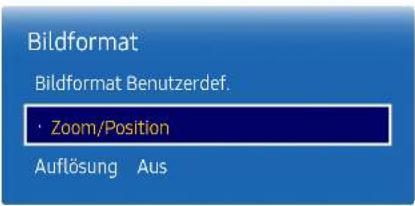

Bildformat	67
Bildformat	67
Zoom/Position	68
Auflösung	68
Autom. Einstellung	69
PC-Bildschirmanpassung	69
Bild aus	70
Bild zurücksetzen	70

Bildschirmanzeige

Multi-Screen	71

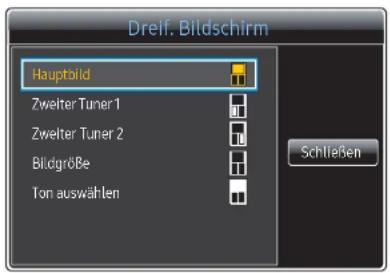

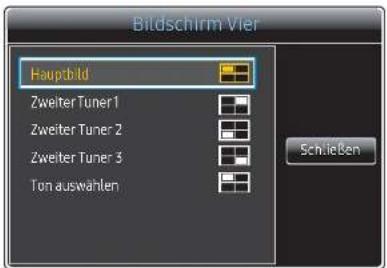

Multi-Screen	71
Anzeigeausrichtung	76
Ausrichtung des Bildschirmmenüs	76
Ausrichtung der Quellinhalte	76
Seitenverhältnis	76

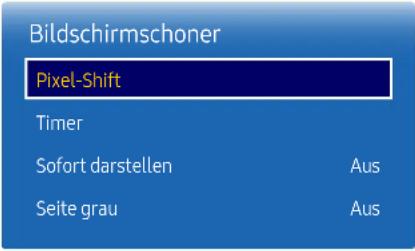

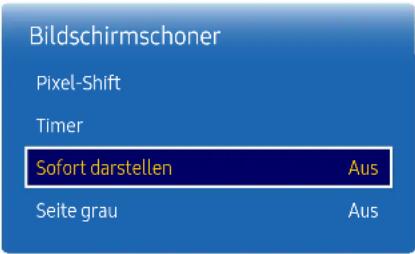

Bildschirmschoner	77
Pixel-Shift	77
Timer	78
Sofort darstellen	79
Seite grau	79

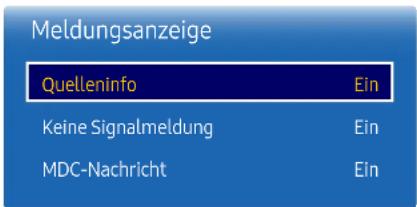

Meldungsanzeige	79
QuellenInfo	79
Keine Signalmeldung	79
MDC-Nachricht	79
Menüsprache	80
Bildschirmanzeige zurücksetzen	80

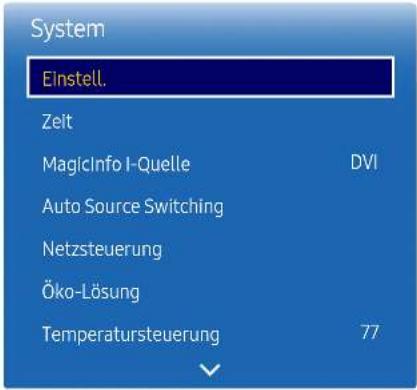

System

Einstell.	81
Ersteinrichtung (System)	81
Zeit	82
Zeit einstellen	82
Sommerzeit	82
Sleep-Timer	82
Einschalten verzögern	82
MagicInfo I-Quelle	83
Auto Source Switching	84
Auto Source Switching	84
Wiederher. Primärquelle	84
Primärquelle	84
Sekundärquelle	84
Netzsteuerung	85
Auto. Einschalten	85
PC-Modulleistung	85
Standby-Steuerung	86
Netzwerk-Standby	86
Ein-/Aus-Schalter	86
Öko-Lösung	87
Energiesparmod.	87
Öko-Sensor	87
Programmierung für Bildschirmlampe	88
Kein Sig. Standby	88
Autom. Aussch.	88
Temperatursteuerung	89
PIN ändern	89

Inhaltsverzeichnis

Allgemein	90
Sicherheit	90
HDMI-Hotplug	90
System zurücksetzen	91

Anpassen des Tons

Tonausgabe	92
Ton bel Videoanruf	93
Lautsprecher auswählen	93
Ton zurücks.	94

Unterstützung

Software-Update	95
Samsung kontaktieren	95
Zu Startseite	95
Alle zurücksetzen	95

Handbuch zur Fehlerbehebung

Vorberelten der Kontaktaufnahme mit dem Samsung Kundenservicecenter 96
Testen des Geräts 96
Überprüfen von Auflösung und Frequenz 96
Überprüfen Sie folgenden Punkte. 97
FAQs	104

Technische Daten

Allgemein	106
Voreingestellter Timing-Modl 108

Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) 111
Kein Produktdefekt 111
Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist 111
Andere	111

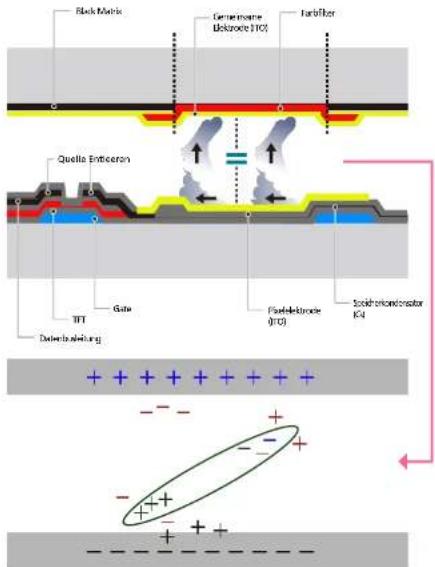

Optimale Bildqualität und Vermeidung des Einbrennens von Nachbildern 112
Optimale Bildqualität 112

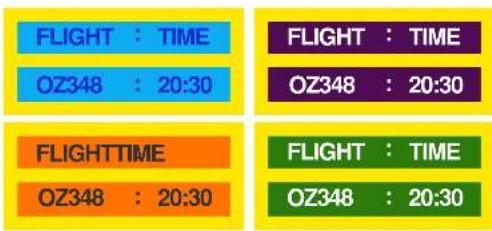

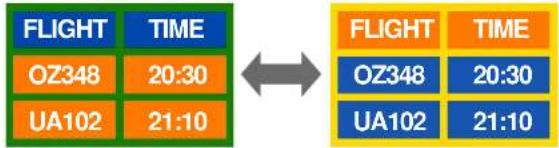

Vermeidung des Einbrennens von Nachbildern	112
Lizenz	114
Terminologie	115

Kapitel 01 Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft, Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Das Eigentum an allen anderen Marken liegt bei den jeweiligen Inhabern.

- Verwaltungskosten werden abgerechnet, wenn:

– (a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor. (d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

– (b) Sie das Gerät In eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor. (d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

- Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

Sicherheitshinweise

Vorsicht

STROMSCHLAGGEFAHR - NICHT ÖFFNEN

Vorsicht: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG NICHT ÖFFNEN. (ODER RÜCKSEITE)

ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN.

ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist.

Es ist gefährlich, Teile im Inneren dieses Geräts zu berühren.

Dieses Symbol weist darauf hin, dass diesem Produkt wichtige Informationen zu Betrieb und Wartung belliegen.

Symbole

Warnung

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.

Vorsicht

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Reinigung

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den In den Abbildungen gezeigten unterscheiden.

1 Schalten Sie das Gerät und den Computer aus.

2 Ziehen Sie das Netzkabel vom Gerät ab.

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

3 Wischen Sie das Gerät mit einem sauberen, weichen und trockenen Tuch ab.

- Verwenden Sie keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

- Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.

4 Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um das Äußere des Geräts zu reinigen.

5 Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

6 Schalten Sie das Gerät und den Computer ein.

Aufbewahrung

Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV-Luftbefeuchters in der Nähe weißliche Flecken auf dem Gerät entstehen.

Wenden Sie sich an das Kundenservicecenter, wenn das Innere des Produkts gereinigt werden muss (es wird eine Servicegebühr erhoben).

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.

- Überhitzte Steckdosen können einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

- Eine Instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Verlegen Sie das Netzkabel nicht unter einem schweren Gegenstand.

- Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch.

• Andernfalls kann ein Brand entstehen.

Vorsicht

Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.

- Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

- Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschalten, wenn ein Problem auftritt.

- Beachten Sie, dass das Gerät nicht völlig stromlos gemacht wird, wenn Sie zum Ausschalten die Ein-/Aus-Taste der Fernbedienung verwenden.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Andernfalls kann ein Brand entstehen.

Lassen Sie den Wandmontagehalter von einem Techniker montieren.

• Die Montage durch eine unqualifizierte Person kann zu einer Verletzung führen.

• Verwenden Sie nur zugelassene Schränke.

Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem Bücherregal oder Schrank auf.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu ermöglichen.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.

- Kinder könnten daran ersticken.

Stellen Sie das Gerät nicht auf eine Instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

• Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
• Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.
- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

- Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichwelte von kleinen Kindern auf.

• Das Gerät könnte herunterfallen und Kinder verletzen.
• Die Vorderseite ist schwer. Stellen Sie das Gerät daher auf einen ebenen und stabilen Untergrund.

Spelseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Vorsicht

Lassen Sie das Gerät beim Transport nicht fallen.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

• Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

• Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
• Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

- Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Im Inneren des Geräts liegt Hochspannung an. Zerlegen, reparieren oder modifizieren Sie das Gerät nicht selbst.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.
• Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

- Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab und wenden sich an das Samsung Kundenservicecenter.
• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

- Kinder könnten sich ernsthaft verletzen.

Wenn das Gerät heruntergefallen oder die Verkleidung beschädigt ist, schalten Sie den Netzschalter aus, und ziehen Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Wenn Sie das Gerät trotzdem weiter verwenden, kann dies zu einem Brand oder Stromschlag führen.

Lassen Sie keine schweren Gegenstände oder Gegenstände, die Kinder mögen (Spielzeug, SüBigkeiten usw.) auf der Oberseite des Geräts liegen.

- Das Gerät oder schwere Gegenstände könnten herunterfallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

- Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

• Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

- Eine erhöhte Innentemperatur kann einen Brand verursachen.

Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen, Haarnadeln usw.) oder leicht entzündliche Gegenstände (Papier, Streichhölzer usw.) in das Gerät (in Lüftungsöffnungen, Anschlüsse o.ä.).

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vorsicht

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

- Aktivieren Sie den Stromsparmodus oder einen Bewegtbild-Bildschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

• Staubablagerungen können in Verbindung mit Hitze einen Brand, Stromschlag oder Leckstrom verursachen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

- Ihr Sehvermögen könnte sich sonst verschlechtern.

Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten.

- Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

• Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Lassen Sie Kleinteile nicht in die Hände von Kindern gelangen.

Selen Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

• Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden.
• Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

- Zu große Lautstärke kann zu Gehörschädigungen führen.

Achten Sie darauf, dass Kinder die Batterien nicht in den Mund nehmen, nachdem diese aus der Fernbedienung entfernt wurden. Bewahren Sie Batterien an Stellen auf, die für Kinder und Kleinkinder nicht erreichbar sind.

• Wenn Kinder die Batterlen in den Mund genommen haben, müssen Sie unverzüglich bei Ihrem Arzt vorsprechen.
  Achten Sie beim Austauschen der Batterie auf die richtige Polung (+,-).
• Anderenfalls könnte die Batterie beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Verwenden Sie nur die vorgeschriebenen Standardbatterien und setzen Sie niemals gleichzeitig neue und gebrauchte Batterien ein.

- Anderenfalls könnten die Batterien beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Batterien (und Akkus) sind Sondermüll und müssen der Wiederverwertung zugeführt werden. Für die Rückgabe der verbrauchten Batterien und Akkus in das Recyclingsystem ist der Kunde verantwortlich.

- Der Kunde kann die verbrauchten Batterien und Akkus bei einem öffentlichen Recycling-Center oder einem Händler abgeben, der den gleichen Batterie- bzw. Akkutyp führt.

Kapitel 02 Vorbereitung

Überprüfen des Lieferumfangs

Komponenten

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

• Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben.
• Das Aussehen der Komponenten kann von den dargestellten Bildern abweichen.
  — Ein Standfuß ist nicht im Lieferumfang enthalten. Er kann separat erworben werden:
• Der RS232C Adapter kann zur Verbindung mit einem anderen Monitor über ein D-SUB-Kabel (9-polig) vom Typ RS232C verwendet werden.

Kurzanleitung zur Konfiguration

Batterien (nicht überall verfügbar)

Garantiekarte (nicht überall verfügbar)

Fernbedienung RS232C(IN)-Adapter

Erklärungen zur Einhaltung gesetzlicher Vorschriften

Netzkabel

Bauteile

Systemsteuerung

Lautsprecher POWER Abstandsglo Fernbedienungssensco Steuerungstaste

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Bauteile Beschreibung

Abstandslogo	Ziehen Sie nicht gewaltsam an dem Abstandsglo, weil es abreißen oder abbrechen könnte.
Fernbedienungssensor	Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den unteren Rand der Produktvorderseite zielen, um die Funktion auszuführen. Der Fernbedienungssensor befindet sich am unteren Rand des Produkts.Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden.
		Damit der Fernbedienungs-/Ökosensor wirksam ist, müssen Sie sicherstellen, dass der Schieberegler über die Unterselte des Produkts herausragt.
Steuerungstaste		Um die Bedienfeldtaste verwenden zu können, müssen Sie sicherstellen, dass der Schieberegler nicht über die Unterseite des Produkts herausragt.
Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von 30^ nach rechts und links.Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.Verwenden Sie neue und gebrauchte Batterien niemals zusammen. Ersetzen Sie beide Batterien zu derselben Zeit.Entfernen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden soll.

Die Steuerungstaste befindet sich am unteren rechten Rand auf der Vorderseite des Produkts.

Wenn Sie die Taste ☐ der Steuerungstaste drücken, während das Gerät eingeschaltet ist, wird das Steuerungsmenü geöffnet.

Steuerungsmenü

Ausschalten Drücken: Verschieben Drücken & Halten: Auswählen

Tasten Beschreibung

	Ausschalten	Schalten Sie das Gerät aus. Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die Steuerungstaste, um den Cursor auf Ausschalten zu bewegen und drücken und halten Sie die Steuerungstaste gedrückt, um das Produkt auszuschalten.
	Quelle	Zur Auswahl der angeschlossenen Eingangsquelle. Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die Steuerungstaste, um den Cursor auf Quelle zu bewegen und drücken und halten Sie die Steuerungstaste gedrückt, um den Eingangsquellen-Bildschirm anzuzeigen. Drücken und halten Sie bei angezeigtem Eingangsquellen-Bildschirm die Steuerungstaste gedrückt, um zur gewünschten Eingangsquelle umzuschalten.

Die Steuerungstaste kann nur für Ausschalten und Quelle verwendet werden.
Um den Steuerungsmenü-Bildschirm zu verlassen, warten Sie 3 Sekunden oder länger, ohne die Steuerungstaste zu drücken.

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

RS220 IN DVHPC/ VACIINFO IN HDMI IN 4 HDMI IN 3 HDMI IN 2 HDMI IN 1 DP IN 2 (H/D 681c) DP IN 1 (H/D 681c) RJ45 RS220C OUT SERVICE HDMI DVHPC/ HDMI AUDIO IN. AUTO OUT

Anschluss Beschreibung

RS232C IN	Zur Verbindung mit MDC über einen RS232C-Adapter.

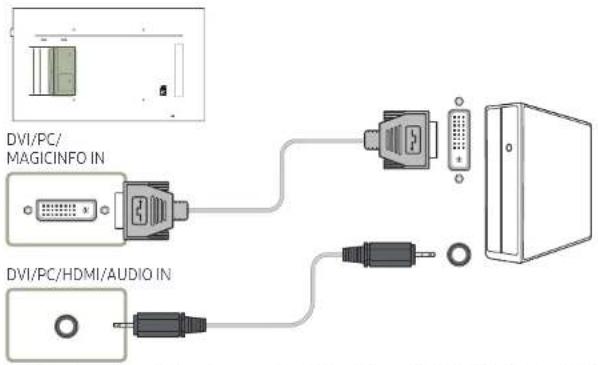

DVI/PC/MAGICINFO IN	DVI: Anschließen an ein externes Gerät mit Hilfe eines DVI- oder HDMI-DVI-Kabels.PC: Zum Anschluss eines D-SUB-Kabels (über einen DVI-RGB-Adapter) oder ein DVI-RGB-Kabel an einen PC.MAGICINFO IN: Zur Verwendung von MagicInfo muss das DP-DVI-Kabel angeschlossen sein.
HDMI IN 1, HDMI IN 2, HDMI IN 3, HDMI IN 4	Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-Kabels.Sörgt für schärfere Bilder, wenn UHD-Inhalt bei 30Hz angezeigt wird.
DP IN 2 (UHD 60Hz)	Zum Anschluss eines PCs über ein DP-Kabel.
DP IN 1 (UHD 60Hz)	Sörgt für schärfere Bilder, wenn UHD-Inhalt bei 60Hz angezeigt wird.

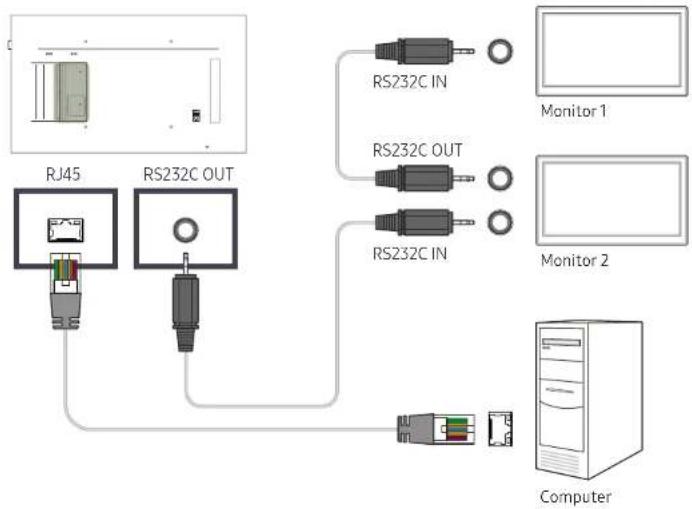

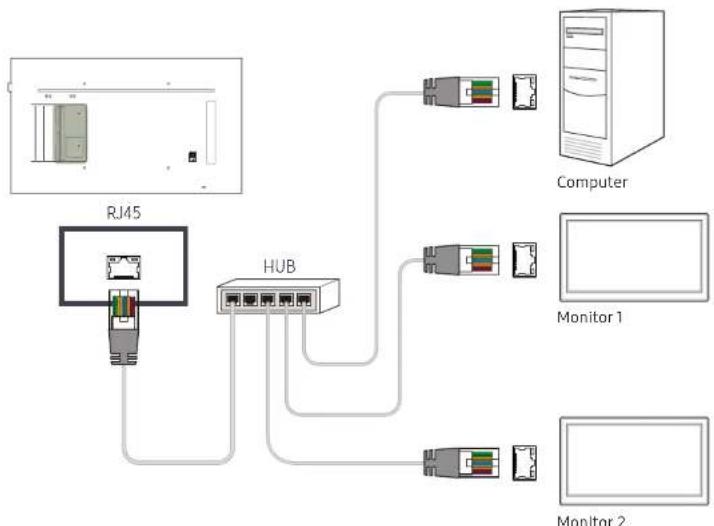

RJ45	Zur Verbindung mit MDC über ein LAN-Kabel.
RS232C OUT	Zur Verbindung mit MDC über einen RS232C-Adapter.
IR IN	Versorgt die externe Sensoreinheit mit Strom oder empfängt das Signal des externen Fernbedienungssensors.
IR OUT	Empfängt das Signal der Fernbedienung über die externe Sensoreinheit und gibt das Signal über LOOP OUT aus.
SERVICE	Zum Anschluss eines USB-Geräts beim Aktualisieren der Software.
DVI/PC/HDMI/AUDIO IN	Nimmt Ton von einem PC über ein Audiokabel auf.
AUDIO OUT	Anschließen an den Audioausgang eines externen Gerätes

Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden.

Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch.
2 Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.
3 Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der Rückseite des Geräts ein.
4 Verriegeln Sie das Schloss.

– Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.
– Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
- Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

Fernbedienung

Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden. Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden Ist, wird diese Taste vom Gerät nicht unterstützt.

Einschalten des Geräts. POWER OFF Schalten Sie das Gerät aus. OZ ABC DFF 1 2 3 GHI JKL MNO 4 5 6 PKS TUV WXY 7 8 9 SYMBOL CH LIST DEL - symbols CH LIST Stellen Sie die Lautstärke ein. + MUTE VOL CH Ändert die Eingangsquelle SOURCE - Zeigen Sie das Bildschirmmenü an bzw. blenden Sie es aus und wechseln Sie zurück zum vorherigen Menü MENU HOME MagicInfo Player I Zu Startseite-Starttaste Zifferntasten Eingeben des Kennworts Im OSD-Menü. Schalten Sie den Ton stumm. Aktivieren des Tons: Drücken Sie MUTE erneut oder drücken Sie die Tasten für die Lautstärkeregelung (+ VOL -). Verwenden Sie diesen Hotkey zum direkten Zugriff auf MagicInfo. Dieser Hotkey ist verfügbar, wenn eine Netzwerkkonsole angeschlossen ist.

Schnellzugriff auf häufig verwendete Funktionen Wechseln Sie zurück zum vorherigen Menü Aktiviert die Tastensperre-Funktion. Drücken Sie die Taste SET und geben Sie über die Zifferntasten eine Geräte-ID ein, wenn mehrere Geräte über die Funktion Videowand angeschlossen sind. Sie können das Gerät mit der Fernbedienung steuern. Mit dieser Taste können Sie einen mit der Taste SET festgelegten Wert löschen. Sie können alle angeschlossenen Geräte mit der Fernbedienung steuern. TOOLSINFO i ZEigen Sie Informationen zur aktuellen Eingangsquelle an. Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. EXITRETURN PC DVI HDMI DP A B C D — IR control — SET UNSET LOCK Manuelle Auswahl der Eingangsquelle: PC, DVI, HDMI1, HDMI2, HDMI3, HDMI4, DisplayPort1 oder DisplayPort2. SAMSUNG

• Die Funktionen der
  Fernbedienungstasten können sich
  je nach Gerät unterscheiden.

So legen Sie die Batterien in die Fernbedienung ein

Anschließen mit einem IR-Stereokabel (separat erhältlich)

Der externe Fernbedienungssensor darf nur angeschlossen werden, wenn das Gerät ausgeschaltet ist. Schalten Sie das Gerät nun ein.

Steuern mehrerer Anzeigegeräte mithilfe der Fernsteuerung

• Verbinden Sie den IR OUT-Anschluss des Geräts mit dem IR IN-Anschluss des anderen Geräts mit dem speziellen Stereokabel.
• Wenn die Fernsteuerung auf Gerät zeigt und einen Befehl sendet, wird dieser sowohl von Gerät als auch von Gerät empfangen.
  Das Aussehen kann sich je nach Gerät unterscheiden.

Mehrere Anzeigegeräte mithilfe eines externen Fernbedienungssensors steuern (separat erhältlich)

- Wenn die Fernsteuerung auf Gerät (an dem der externe Fernbedienungssensor angeschlossen ist) zeigt und einen Befehl sendet, wird dieser sowohl von Gerät als auch von Gerät empfangen.

Das Aussehen kann sich je nach Gerät unterscheiden.

Vor dem Aufstellen des Geräts (Installationshandbuch)

Abbildung 1.1 Ansicht von der Seite

Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsanweisungen fest mit dem Boden/der Wand verbunden werden.

• Stellen Sie sicher, dass die Wandbefestigung von einem zugelassenen Installateur angebracht wird.
• Andernfalls könnte das Gerät herunterfallen und Verletzungen verursachen.
• Bringen Sie ausschließlich die angegebene Wandbefestigung an.

Kippwinkel und Drehung

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

• Das Gerät kann bis zu einem Winkel von 15 ^° gegenüber der senkrechten Wandfläche gekippt werden.
• Um das Gerät vertikal (im Hochformat) zu verwenden, drehen Sie es im Uhrzeigersinn, so dass die LED nach unten weist.

Lüftung

Montage an einer senkrechten Wand

A Mindestens 40 mm

B Umgebungstemperatur: Unter 35°C

- Wenn Sie das Gerät an einer senkrechten Wand montieren, lassen Sie mindestens 40 mm Abstand zwischen dem Gerät und der Wandfläche, damit eine ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35°C.

B A C E

Abbildung 1.3 Ansicht von der Selte

Abbildung 1.2 Ansicht von der Seite

Montage an einer unregelmäßigen Wandfläche

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendlenscenter.

Draufsicht

A Mindestens 40 mm
B Mindestens 70 mm
C Mindestens 50 mm
D Mindestens 50 mm
E Umgebungstemperatur: Unter 35°C

Wenn Sie das Gerät an einer unregelmäßigen Wandfläche montieren, lassen Sie mindestens soviel Raum zwischen dem Gerät und der Wandfläche, wie oben angegeben ist, damit ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35°C liegt.

Montieren der Wandhalterung

Montieren der Wandhalterung

Mit dem Wandhalterungskit (separat erhältlich) können Sie das Gerät an der Wand montieren.

Detaillierte Informationen zur Montage der Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung.

Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen.

Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst montieren.

Spezifikationen des Wandhalterungskits (VESA)

Montieren Sie die Wandhalterung an einer massiven senkrechten Wand. Wenn Sie die Wandhalterung an einer Wand aus einem Material wie z. B. Gipskarton montieren möchten, wenden Sie sich bitte an einen Fachhändler, um zusätzliche Informationen zu erhalten. Wenn Sie das Gerät an einer schrägen Wand montieren, kann es herunterfallen und zu schweren Verletzungen führen.

A B

• Samsung-Wandhalterungskits enthalten eine detaillierte Montageanleitung und alle für die Montage benötigten Teile.
• Verwenden Sie keine Schrauben, die länger als die Standardlänge sind oder nicht der VESA-Standardspezifikation für Schrauben entsprechen. Zu lange Schrauben können zu Schäden im Inneren des Geräts führen.
• Bei Wandhalterungen, die nicht den VESA-Standard für Schrauben einhalten, kann die Länge der Schrauben je nach Wandbefestigungsspezifikationen variieren.
• Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen.
• Samsung haftet nicht für Produkt- oder Personenschäden, wenn eine Nicht-VESA- oder nicht spezifizierte Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt.
• Montieren Sie das Gerät nicht mit einer Neigung von mehr als 15°.
• Grundsätzlich muss das Gerät von zwei Personen an der Wand befestigt werden.
  • Die Standardabmessungen für Wandmontagekits finden Sie in der Tabelle unten.

Maßeinheit: mm

Modellname VESA-Schraubenlochmaße (A * B) in mm
Standardschraube Menge

QM49F / QM55F / QM65F / SMT-4933

400 × 400 M8 4

Montieren Sie das Wandmontagekit nicht, während das Gerät eingeschaltet ist. Dies könnte zu Verletzungen durch Stromschlag führen.

Fernbedienung (RS232C)

Kabelanschluss

RS232C-Kabel

Schnittstelle	RS232C (9-polig)
Stift	TxD (Nr. 2), RxD (Nr. 3), GND (Nr. 5)
Bitrate	9600 Bit/s
Datenbits	8 Bit
Parität	Keine
Stoppbits	1 Bit
Übertragungssteuerung	Keine
Maximale Länge:	15 m (nur mit Abschirmung)

• Stiftbelegung


12345 6789

54321 9876

Stift Signal

1	Datenträgersignal erkennen
2	Empfangene Daten
3	Gesendete Daten
4	Datenanschluss vorbereiten
5	Signalmasse
6	Datenansatz vorbereiten
7	Anforderung senden
8	Sendefreigabe
9	Rufton

- RS232C-Kabel

Anschluss: D-Sub (9-polig)-auf-Stereo-Kabel

6 1 9 5 -P1- N 3 2 1 -P2-

-P1-P1-P2-P2-

SteckertypRx	3	----	1	Tx	STEREO-
Tx	2	----	2	Rx	STECKER
Gnd	5	----	3	Gnd	(3,5 ø)

LAN-Kabel

- Stiftbelegung

12345678

Pin-Nr.StandardfarbeSignal

1 Weiß und orange TX+
2 Orange	TX-
3 Weiß und grün	RX+
4 Blau	NC
5 Weiß und blau	NC
6 Grün	RX-
7	Weiß und braun	NC
8 Braun	NC

- Anschluss: RJ45

Direktes LAN-Kabel (PC zu HUB)

Signal	P1 P2 Signal
TX+	1 <----> 1 TX+
TX-	2 <----> 2 TX-
RX+	3 <----> 3 RX+
RX-	6 <----> 6 RX-

Gekreuztes LAN-Kabel (PC zu PC)

Signal	P1 P2 Signal
TX+	1 <----> 3 RX+
TX-	2 <----> 6 RX-
RX+	3 <----> 1 TX+
RX-	6 <----> 2 TX-

Anschluss

Stellen Sie sicher, dass Sie die Adapter jeweils an die richtigen RS232C IN- oder OUT-Anschlüsse am Gerät anschließen.

- Anschluss1

- Anschluss 2

- Anschluss 3

Steuercodes

Anzeigen des Steuerstatus (Befehl: Get control)

Vorspann Befehl ID Datenlänge Prüfsumme

OxAA Befehlstyp 0

Steuerung (Befehl: Set control)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

OxAA Befehlstyp 1 Wert

Befehl

Nein.	Befehlstyp	Befehl	Wertebereich
1	Steuerung – Stromversorgung	0x11	0~1
2	Steuerung – Lautstärke	0x12	0~100
3	Steuerung – Eingangsquelle	0x14	-
4	Steuerung – Bildschirmmodus	0x18	-
5	Steuerung der Bildschirmgröße	0x19	0~255
6	Steuerung – PIP Ein/Aus 0x3C		0~1
7	Steuerung – Automatische Einstellung (nur PC und BNC)	0x3D 0
8	Steuerung – Videowandmodus	0x5C	0~1
9	Sicherheitsverriegelung	0x5D	0~1

Nein.	Befehlstyp	Befehl	Wertebereich
10	Videowand EIN	0x84	0~1
11	Videowand-Benutzersteuerung 0x89		-

• Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Addieren aller Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang ist (11+FF+01+01=112), wird die erste Stelle gelöscht.

Beispiel: Einschalten & ID=0

Vorspann	Befehl	ID	Datenlänge	Daten 1	Prüfsumme
0xAA	0x11		1	“Power”
Vorspann	Befehl	ID	Datenlänge	Daten 1	12
0xAA	0x11		1	1

• Um alle mit einem seriellen Kabel verbundenen Geräte unabhängig von ihrer ID simultan zu steuern, stellen Sie die ID "0xFE" ein und senden Sie die Befehle. Die Befehle werden von jedem Gerät ausgeführt, aber es gibt keine Bestätigung mit ACK.

Steuerung – Stromversorgung

- Funktion

Ein Gerät kann mithilfe eines PCs ein- und ausgeschaltet werden.

- Anzeigen des Netzstatus (Get Power ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x11 0

- Ein-/Ausschalten der Stromversorgung (Set Power ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x11

1 "Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

1: Strom EIN

0: Strom AUS

• Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'A'	0x11	"Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

- Keine Bestätigung

Vorspann Befehl ID		Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF	3	‘N’	0x11	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Lautstärke

- Funktion

Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden.

- Anzeigen der aktuellen Lautstärke (Get Volume Status)

Vorspann	Befehl	ID Datenlänge	Prüfsumme
0xAA	0x12	0

• Einstellen der Lautstärke (Set Volume)

Vorspann	Befehl ID Datenlänge Daten Prüfsumme
0xAA	0x12	1	"Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0-100)

■ Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x12	"Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0-100)

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD Wert1 Prüfsumme
0xAA	0xFF		3	‘N’	0x12	‘ERR’

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten Ist

Steuerung – Eingangsquelle

• Funktion Die Signalquelle eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.
• Anzeigen der aktuellen Signalquelle (Get Input Source Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x14 0

• Einstellen der Signalquelle (Set Input Source)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

0x14	PC
0x18	DVI
0x0C	Eingangsquelle
0x08	Component
0x20	MagicInfo
0x1F	DVI_video
0x30	HF (TV)
0x40	DTV
0x21	HDMI1
0x22	HDMI1_PC
0x23	HDMI2

0x24	HDMI2_PC
0x25	Bildschirmanschluss

DVI_video, HDMI1_PC und HDMI2_PC können im Set-Befehl nicht verwendet werden. Sie reagieren nur auf Get-Befehle.
- Dieses Modell unterstützt keine HDMI1-, HDMI1_PC-, HDMI2- und HDMI2_PC-Anschlüsse.
— MagicInfo ist nur bei Modellen mit der MagicInfo-Funktion verfügbar.
HF (TV) und DTV sind nur bei Modellen verfügbar, die einen Fernseherempfänger beinhalten.

• Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF		3	'A'	0x14	'Input Source"

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

• Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF		3	‘N’	0x14	“ERR”

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten Ist

Steuerung – Bildschirmmodus

- Funktion

Der Anzelgemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert ist.

Dieses Steuerelement steht nur bei Modellen mit Fernsehfunktion zur Verfügung.

• Anzeigen des Bildschirmstatus (Get Screen Mode Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x18 0

- Einsellen des Bildformats (Set Picture Size)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x18

1

"Screen Mode"

"Screen Mode": EIn Parameter, mit dem der Status eines Geräts eingestellt wird

0x01	16:9
0x04	Zoom
0x31	Breitenzoom
0x0B	4:3

- Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wertl	Prüfsumme
0xAA	0xFF		3	'A'	0x18	"Screen Mode"

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF		3	'N'	0x18	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung der Bildschirmgröße

- Funktion

Die Bildschirmgröße eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

• Anzeigen des Bildschirmformats (Get Screen Size Status)

Vorspann	Befehl		ID	Datenlänge	Prüfsumme
0xAA	0x19			0
Bestätigung
Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x19	"Screen Size"

"Screen Size": Bildschirmgröße des Fernsehers/Monitors (Bereich: 0 – 255, Einheit: Zoll)

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF		3	'N'	0x19	'ERR'

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung – PIP Ein/Aus

- Funktion

Der PIP-Modus des Fernsehers/Monitors kann mithilfe eines PCs aktiviert bzw. deaktiviert werden.

Verfügbar nur in Modellen mit PIP-Funktion.

Der Modus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert (Ein) ist. Diese Funktion ist in MaglcInfo nicht verfügbar.

- Anzeigen des PIP-Aktivierungsstatus (Get the PIP ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x3C 0
• Aktivieren/Deaktiviern des PIP-Modus (Set PIP ON / OFF)
Vorspann	Befehl	ID	Datenlänge	Daten	Prüfsumme
0xAA	0x3C		1	"PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP-Modus eines Geräts

1: PIP Ein

0: PIP AUS

• Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
OxAA	OxFF		3	'A'	0x3C	"PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP-Modus eines Geräts

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x3C	"PIP"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung – Automatische Einstellung (nur PC und BNC)

- Funktion

Automatische Einstellung der PC-Systemanzeige mit Hilfe eines PCs.

- Anzeigen des Status der Funktion für automatische Einstellung (Get Auto Adjustment Status) Keine

- Einstellen der automatischen Einstellung (Set Auto Adjustment)

Vorspann	Befehl	ID	Datenlänge	Daten	Prüfsumme
0xAA	0x3D		1	"Auto Adjustment"

"Auto Adjustment": 0x00 (immer)

- Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x3D	"Auto Adjustment"

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF		3	'A'	0x3D	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung des Videowandmodus

- Funktion

Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden.

Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.

- Anzeigen des Videowandmodus (Get Video Wall Mode)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5C 0

- Einstellen der Videowand (Set Video Wall Mode)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x5C1 "Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall-Modus auf einem Gerät

1: Voll

0: Natürlich

- Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x5C	"Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall-Modus auf einem Gerät

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x5C	"ERR"

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Sicherheitsverriegelung

- Funktion

Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet werden.

Dieses Steuerelement ist verfügbar, egal ob die Stromversorgung ausgeschaltet ist oder nicht.

- Anzeigen des Status der Tastensperre (Get Safety Lock Status)

Vorspann	Befehl	ID Datenlänge	Prüfsumme
0xAA	0x5D	0

- Aktivieren/Deaktivieren der Tastensperre (Set Safety Lock Enable / Disable)

Vorspann	Befehl	ID	Datenlänge	Daten	Prüfsumme
0xAA	0x5D		1	"Safety Lock"

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

1: EIN

0: AUS

■ Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF		3	'A'	0x5D	'Safety Lock'

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

- Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/Keine Bestätigung	r-CMD Wert1		Prüfsumme
0xAA	0xFF		3	‘N’	0x5D	‘ERR’

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand EIN

• Funktion
  Der PC schaltet die Videowand EIN bzw. AUS.

• Videowand-Einschaltstatus abrufen

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x84 0

• Videowand ein- bzw. ausschalten

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x84 1

V.Wall_On

• V.Wall_On : Am Gerät einzustellender Videowand-Code

1: Videowand EIN

0: Videowand AUS

• Bestätigung

Vorspann	Befahl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1 Prüfsumme
0xAA	0xFF		3	'A'	0x84	V:Wall_On

V.Wall_On: Wie oben

• Keine Bestätigung

Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1	Prüfsumme
0xAA 0xFF 3 'N'			0x84	ERR

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand-Benutzersteuerung

• Funktion
  Der PC schaltet die Videowand ein bzw. aus.

• Videowandstatus abrufen

Vorspann	Befehl ID Datenlänge	Prüfsumme
0xAA 0x89 0

- Videowand einstellen

Vorspann	Befehl	ID	Datenlänge	Wert1	Wert2	Prüfsumme
0xAA	0x89		2	Wall_Div Wall_SNo

Wall_Div: Am Gerät einzustellender Videowand-Teilercode

10x10-Videowandmodell

1234567891011121314

15

Aus

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

0x00

1

0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E

0x1F

2

0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B 0x2C 0x2D 0x2E

0x2F

3

0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x39 0x3A 0x3B 0x3C 0x3D 0x3E

0x3F

4

0x41 0x42 0x43 0x44 0x45 0x46 0x47 0x48 0x49 0x4A 0x4B 0x4C 0x4D 0x4E

0x4F

5

0x51 0x52 0x53 0x54 0x55 0x56 0x57 0x58 0x59 0x5A 0x5B 0x5C 0x5D 0x5E

0x5F

6

0x61

0x62

0x63

0x64

0x65

0x66

0x67

0x68

0x69

0x6A

0x6B

0x6C

0x6D

0x6E

0x6F

7

0x71

0x72

0x73

0x74

0x75

0x76

0x77

0x78

0x79

0x7A

0x7B

0x7C

0x7D

0x7E

N/A

8

0x81

0x82

0x83

0x84

0x85

0x86

0x87

0x88

0x89

0x8A

0x8B

0x8C

N/A

N/A

N/A

9

0x91

0x92

0x93

0x94

0x95

0x96

0x97

0x98

0x99

0x9A

0x9B

N/A

N/A

N/A

N/A

10

0xA1

0xA2

0xA3

0xA4

0xA5

0xA6

0xA7

0xA8

0xA9

0xAA

N/A

N/A

N/A

N/A

N/A

11

0xB1

0xB2

0xB3

0xB4

0xB5

0xB6

0xB7

0xB8

0xB9

N/A

N/A

N/A

N/A

N/A

N/A

12

0xC1

0xC2

0xC3

0xC4

0xC5

0xC6

0xC7

0xC8

N/A

N/A

N/A

N/A

N/A

N/A

N/A

13

0xD1

0xD2

0xD3

0xD4

0xD5

0xD6

0xD7

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

14

0xE1

0xE2

0xE3

0xE4

0xE5

0xE6

0xE7

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

15

0xF1

0xF2

0xF3

0xF4

0xF5

0xF6

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

Wall_SNo : Am Gerät einzustellender Produktnummer-Code

10x10-Videowandmodell: (1\~100)

Nummer einstellen	Daten
1 0x01
2 0x02
... ...
99 0x63
100 0x64

• Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/			Keine Bestätigung		r-CMD Wert1 Wert2 Prüfsumme
0xAA	0xFF	4	'A'	0x89	Wall_Div	Wall_SNo
• Keine Bestätigung
Vorspann	Befehl	ID	Datenlänge	Bestätigung/KeineBestätigung	r-CMD	Wert1	Prüfsumme
0xAA	0xFF	3	'N'	0x89	ERR

"ERR": Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Kapitel 03

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen

Vorbereitungen vor dem Anschließen

Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

Schließen Sie die Tonanschlüsse korrekt an: links = weiß und rechts = rot. Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

Anschließen an einen PC

• Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
• Sie können den PC auf vielerlei Weise an das Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Anschließen mit einem HDMI-Kabel

HDMI IN 1, HDMI IN 2, HDMI IN 3, HDMI IN 4

Anschließen mit einem DP-Kabel

DP IN 1 (UHD 60Hz), DP IN 2 (UHD 60Hz)

• Vorsichtsmaßnahmen bei Verwendung von DP

Einige Grafikkarten, die den DP-Standard nicht einhalten, verhindern möglicherweise, dass der Windows-Start-/BIOS-Bildschirm angezeigt wird, wenn sich das Gerät Im Energiesparmodus befindet. Stellen Sie in diesem Fall sicher, dass Sie das Gerät einschalten, bevor Sie den PC einschalten.

Die Schnittstellen DP IN 1 (UHD 60Hz), DPIN 2 (UHD 60Hz) am Gerät und das im Lieferumfang enthaltene DP-Kabel entsprechen den VESA-Normen. Bei Verwendung eines DP-Kabels, das nicht die VESA-Normen erfüllt, funktioniert das Gerät möglicherweise nicht richtig. Samsung Electronics haftet nicht für Probleme bei der Verwendung eines Kabels, das nicht diese Normen einhält.

Verwenden Sie nur ein DP-Kabel, das in den VESA-Normen spezifiziert ist.

Wenn Sie die optimale Auflösung (3840 x 2160 bei 60 Hz) verwenden möchten und die Eingangsquelle DisplayPort1 oder DisplayPort2 ist, wird ein DP-Kabel mit einer Länge von weniger als 5 m empfohlen.

Wenn der Energiesparmodus deaktiviert wird und die Eingangsquelle DisplayPort1 oder DisplayPort2 ist, werden möglicherweise neue Auflösungsdaten Importiert und die Fenstergröße oder -position der Aufgabe zurückgesetzt.

Anschließen mit einem DVI-Kabel (digital)

DVI/PC/ MAGICINFO IN DVI/PC/HDMI/AUDIO IN

Sie können den DVI-Anschluss am Produkt mit einem DVI-HDMI-Adapter als HDMI-Anschluss verwenden.

Audio ist nicht verfügbar, wenn der DVI-Anschluss an dem Produkt mit dem HDMI-Anschluss an dem PC unter Verwendung eines DVI-HDMI-Adapters angeschlossen wird.

DVI/PC/ MAGICINFO IN

Anschließen mit einem HDMI-DVI-Kabel

Nachdem Sie einen Computer mit einem HDMI-DVI-Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Computer zu ermöglichen:

• Ton → Tonausgabe auf PC(DVI) einstellen
• Bild → jeden Bildschirmmodus unter Bildmodus auf Text einstellen
- System → Allgemein → HDMI-Hotplug auf Aus einstellen

HDMI IN 1, HDMI IN 2, HDMI IN 3, HDMI IN 4 DVI/PC/HDMI/AUDIO IN

Anschließen mit einem DVI-RGB-Kabel

DVI/PC/ MAGICINFO IN DVI/PC/HDMI/AUDIO IN

Anschließen an ein Videogerät

• Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
• Sie können das Videogerät über ein Kabel anschließen.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Drücken Sie die Taste SOURCE auf der Fernbedienung, um die Quelle zu ändern.

Anschließen mit einem HDMI-DVI-Kabel

Es erfolgt keine Tonausgabe, wenn das Gerät über ein HDMI/DVI-Kabel an das Videogerät angeschlossen ist. Verbinden Sie deshalb zusätzlich die Audioanschlüsse des Geräts über ein Audiokabel mit denen des Videogeräts.

Nachdem Sie ein Videogerät mit einem HDMI-DVI-Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Videogerät zu ermöglichen:

Sie können den DVI-Anschluss am Produkt mit einem DVI-HDMI-Adapter als HDMI-Anschluss verwenden. Audio ist nicht verfügbar, wenn der DVI-Anschluss an dem Produkt mit dem HDMI-Anschluss an dem PC unter Verwendung eines DVI-HDMI-Adapters angeschlossen wird.

Ton → Tonausgabe auf AV(HDMI) einstellen

Bild → jeden Bildschirmmodus unter Bildmodus auf Video/Bild einstellen

System → Allgemein → HDMI-Hotplug auf Ein einstellen

Die unterstützten Auflösungen sind 1080p (50/60 Hz), 720p (50/60 Hz), 480p und 576p.

HDMI IN 1, HDMI IN 2, HDMI IN 3, HDMI IN 4 DVI/PC/HDMI/AUDIO IN DVI/PC/ MAGICINFO IN

Anschließen mit einem HDMI-Kabel

Mit einem HDMI-Kabel oder HDMI-DVI-Kabel (UHD 30Hz)

• Für eine bessere Bild- und Tonqualität sollten Sie digitale Geräte über ein HDMI-Kabel anschließen.
• Ein HDMI-Kabel unterstützt digitale Video- und Audiosignale und benötigt kein Audiokabel.
• Verwenden Sie HDMI-/DVI- und Audiokabel, um das Gerät mit einem digitalen Gerät zu verbinden, das keinen HDMI-Ausgang hat.
• Das Bild wird möglicherweise nicht normal angezeigt (falls überhaupt) oder Audio funktioniert nicht, wenn ein externes Gerät, das eine ältere Version des HDMI-Modus verwendet, am Gerät angeschlossen wird. Wenn ein solches Problem auftritt, fragen Sie den Hersteller des externen Geräts nach der HDMI-Version und fordern ggf. ein Upgrade an.
• Verwenden Sie ausschließlich ein HDMI-Kabel mit einem Durchmesser von maximal 14 mm.
• Verwenden Sie ein zertifiziertes HDMI-Kabel. Andernfalls wird möglicherweise kein Bild angezeigt oder es tritt ein Verbindungsfehler auf.
• Ein normales High-Speed-HDMI- oder ein HDMI-Kabel mit Ethernet wird empfohlen. Dieses Gerät unterstützt nicht die Ethernet-Funktion über HDMI.

HDMI IN 1, HDMI IN 2, HDMI IN 3, HDMI IN 4

Anschließen an ein Audiosystem

Die Anschlusstelle können je nach Produkt unterschiedlich sein.

AUDIO OUT

Netzwerkbox befestigen (separat erhältlich)

1 Bringen Sie die Netzwerkbox in der dargestellten Position an.

2 Führen Sie zuerst die Laschen der Netzwerkbox in die mit (A) markierten Schlitze am Befestigungsrahmen ein. Die Laschen sollten im Rahmen einhaken. Richten Sie dann die mit (B) markierten Löcher aus.

3 Befestigen Sie die Netzwerkbox an den Befestigungsrahmen.

Anschließen der Netzwerkbox (separat erhältlich)

Informationen zum Anschluss an einer Netzwerkbox finden Sie im Benutzerhandbuch, das Sie mit der Netzwerkbox erhalten haben.

MagicInfo

Zur Verwendung von MagicInfo muss eine (separat erhältliche) Netzwerkbox am Gerät angeschlossen werden.

Führen Sie „MagicinfoSetupWizard“ auf dem Desktop aus, um die MagicInfo-Einstellungen zu ändern.

Informationen zur Verwendung von MagicInfo finden Sie auf der DVD, die der Netzwerkbox beiliegt.

Die Informationen in diesem Abschnitt können zur Qualitätsverbesserung jederzeit ohne Ankündigung geändert werden.

Wenn nach der Installation eines anderen als dem mit der Netzwerkbox gelieferten Betriebssystems, nach Wiederherstellung einer vorherigen Version des Betriebssystems oder nach der Installation von Software, die nicht mit dem mitgelieferten Betriebssystem kompatibel ist, Probleme auftreten, können Sie nicht den technischen Support in Anspruch nehmen. Außerdem werden die Kosten eines Servicetechnikers in Rechnung gestellt. Außerdem besteht nicht die Möglichkeit, das Gerät auszutauschen oder den Kaufbetrag zurückzuerstatten.

Aktivieren des MagicInfo-Modus

1 Schalten Sie das Gerät nach der Installation und der Verbindung der Netzwerkbox (separat erhältlich) mit dem Gerät ein.
2 Drücken Sie SOURCE auf der Fernbedienung, und wählen Sie MagicInfo aus.
Wenn Sie die Netzwerkbox am DVI/PC/MAGICINFO IN-Anschluss des Geräts anschließen, ändert sich Quelle von DVI in Maglcinfo.
3 Wählen Sie die Standardanwendung aus, die beim Starten von Maglcinfo ausgeführt werden soll.

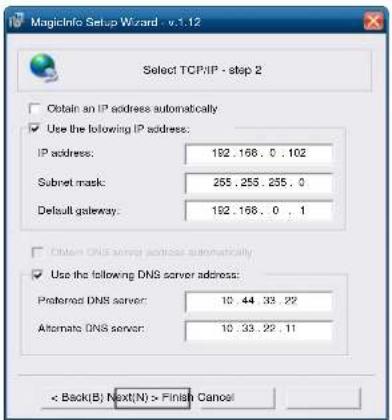

4 Geben Sie die IP-Informationen ein.

MagicInfo Setup Wizard - v.1.12 Select Screen Type - step 4 Landscape Portrait < Back(B) Next(N) > Finish Cancel

6 Wählen Sie einen Anzeigemodus aus.

5 Wählen Sie eine Sprache aus. (Die Standardsprache ist Englisch.)

MagicInfo Setup Wizard - v.1.12 Setup Information 1. Application : MagicInfo Pro [LAN/WAN based version] 2. Internet Propoco [TCP/IP] IP : 102.166.0.102 3. Language : English 4. Screen Type : Landscape ✓ Do not show again < Back(B) Apply Finish Cancel

7 Überprüfen Sie die soeben konfigurierten Einstellungen genau.

Wenn kein Ausführungssymbol angezeigt wird, doppelklicken Sie auf das MagicInfo-Symbol auf dem Desktop. Das Symbol wird in der rechten unteren Ecke des Bildschirms angezeigt.

Ändern der Eingangsquelle

Quelle

SOURCE → Quelle

Quelle DisplayPart1 DisplayPart2 HOM1 HOM2 HOM3 HOM4

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen.

Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen.

Die Eingangsquelle kann auch geändert werden, indem Sie auf der Fernbedienung die Taste SOURCE drücken. Der Bildschirm wird möglicherweise nicht korrekt angezeigt, wenn Sie ein falsches externes Gerät ausgewählt haben.

Name bearb.

SOURCE → Quelle → TOOLS → Name bearb. → ENTER

Sie können den Namen eines angeschlossenen externen Geräts ändern.

In der Liste können die folgenden externen Geräte aufgeführt sein. Quelle Geräte in der Liste können je nach ausgewählter Quelle unterschiedlich sein.

VCR / DVD / Kabel-STB / Sat-STB / HD-STB / AV-Receiver / DVD-Receiver / Spiel / Camcorder / DVD-Kombi / DVD-HD-Rec / PC / DVI PC / DVI-Geräte

Kapitel 04 Verwenden von MDC

MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich.

Wenn Sie die Taste On nach der Taste Off drücken, überprüft das Gerät etwa 1 Minute lang seinen Status. Versuchen Sie nach 1 Minute erneut, den Befehl auszuführen.

Installieren und Deinstallieren des Programms MDC

Installieren

Die Installation von MDC kann durch die Grafikkarte, dem Motherboard und den Netzwerkbedingungen beeinträchtigt werden.

1 Klicken Sie auf das MDC Unifled-Installationsprogramm.
2 Wählen Sie eine Sprache für die Installation aus. Klicken Sie anschließend auf „OK“.
3 Klicken Sie auf „Next“, wenn der „Welcome to the InstallShield Wizard for MDC_Unified“-Bildschirm angezeigt wird.
4 Wählen Sie Im Bildschirm „License Agreement“, I accept the terms in the license agreement“ aus, und klicken Sie auf „Next“.
5 Füllen Sie im Bildschirm „Customer Information“ alle Informationsfelder aus, und klicken Sie auf „Next“.

6 Wählen Sie im Bildschirm „Destination Folder“ den Pfad des Verzeichnisses aus, in dem Sie das Programm installieren möchten, und klicken Sie auf „Next“.
Wenn Sie den Pfad des gewünschten Verzeichnisses nicht angeben, wird das Programm im Standardverzeichnis installiert.
7 Überprüfen Sie im Bildschirm „Ready to Install the Program“, ob der Pfad des gewünschten Verzeichnisses korrekt ist, und klicken Sie auf „Install“.
8 Der Fortschritt des Installationsprozesses wird angezeigt.
9 Klicken Sie im Bildschirm „InstallShield Wizard Complete“ auf „Finish“.
Wählen Sie „Launch MDC Unified“ aus, und klicken Sie auf „Finish“, um MDC sofort auszuführen.
10 Nach der Installation wird auf dem Desktop das MDC Unifled-Verknüpfungssymbol erstellt.
Das MDC-Ausführungssymbol wird je nach Betriebssystem oder den technischen Daten des Geräts möglicherweise nicht angezeigt.
Drücken Sie die F5-Taste, wenn das Ausführungssymbol nicht angezeigt wird.

Deinstallieren

1 Wählen Sie im Startmenü Einstellungen > Systemsteuerung aus, und doppelklicken Sie auf Software.
2 Wählen Sie MDC Unifled aus der Liste aus und klicken Sie auf Ändern/Entfernen.

Verbinden mit MDC

Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung)

Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS-232C-Kabel verbunden sein.

Das Aussehen kann sich je nach Gerät unterscheiden.

RS232C OUTRS232C IN RS232C IN RS232C OUT RS232C IN Monitor 1 Monitor 2 Computer

Verwenden von MDC über Ethernet

Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN-Kabels miteinander verbunden werden.

Verbinden über ein direktes LAN-Kabel

Das Aussehen kann sich je nach Gerät unterscheiden.

Mehrere Geräte können über den RJ45-Port am Gerät und über die LAN-Ports am Hub angeschlossen werden.

Verbinden über ein gekreuztes LAN-Kabel

Das Aussehen kann sich je nach Gerät unterscheiden.

Mehrere Geräte können am RS232C IN/OUT-Anschluss des Geräts angeschlossen werden.

Kapitel 05 Home-Funktion

Dieses Programm finden Sie unter Unterstützung → Zu Startseite. Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden.

Multi-Screen

HOME → Multi-Screen → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

- Weitere Informationen zu Unterfunktionen erhalten Sie im Kapitel Bildschirmanzeige unter Multi-Screen.

Sie können auf dem Bildschirm gleichzeitig mehrere Quellen anzeigen.

• Aus

• PIP: Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im PIP-Bildschirm des zweiten Tuners angezeigt.
• Dreif. Bildschirm: Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Geräten anzeigen. Die Bilder werden in zwei Teilfenstern angezeigt.
• Bildschirm Vier: Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Geräten anzeigen. Die Bilder werden in drei Teilfenstern angezeigt.

Bildmodus

HOME → Bildmodus → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

• Geschäft & Kaufhaus

Geelignet für Einkaufszentren.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Büro & Schule

Geeignet für Büros und Schulen.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Terminal & Station

Geeignet für Busstationen und Bahnhöfe.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Videowand

Geelignet für Umgebungen, In denen Videowände eingesetzt werden.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Kalibriert

in diesem Modus werden die mit dem Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

- Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren.

- Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

Automatisch Ein/Aus

HOME → Automatisch Ein/Aus → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sie müssen die Uhreinstellen, bevor Sie Zeit einstellen verwenden können.

Autom. Ein

Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzelt einschaltet.

Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.

Autom. Ein: Stellen Sie den Einschalttimer ein, indem Sie eine der sieben Optionen auswählen. Sie müssen vorher die Uhrzeit einstellen.

(Autom. Ein 1 \~ Autom. Ein 7)

• Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus.
  Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich Autom. Ein das Gerät einschalten soll.
  – Das Häkchen zeigt die ausgewählten Tage an.
• Zeit: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach-oben- und Nach-unten-Tasten, um Zahlen einzugeben. Mit den Nach-links- und Nach-rechts-Tasten können Sie Eingabewerte ändern.
• Lautstärke: Zur Einstellung der gewünschten Lautstärke. Mit den Nach-links- und Nach-rechts-Tasten können Sie die Lautstärke ändern.
• Quelle: Zur Auswahl der gewünschten Eingangsquelle.

Autom. Aus

Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 \~ Autom. Aus 7)

• Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus.
  Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom. Aus).
  – Das Häkchen zeigt die ausgewählten Tage an.

Feiertagsverwaltung

Sie können den Timer in einem als Feiertage definierten Zeitraum deaktivieren.

- Feiertag hinzufügen: Einstellen des Zeitraums, den Sie als Feiertag festlegen möchten. Wählen Sie mithilfe der Tasten ▲/▼ das Start- und Enddatum der freien Tage aus, die Sie hinzufügen möchten, und klicken Sie auf Speichern.

Der Zeitraum wird zur Liste der Feiertage hinzugefügt.

- Start: Legt das Startdatum der freien Tage fest.

- Ende: Legt das Enddatum der freien Tage fest.

Bearb.: Wählen Sie einen Feiertag und ändern Sie das Datum.

Entfernen: Löschen ausgewählter Elemente aus der Liste der Feiertage.

- Angewendeten Timer festlegen: Legen Sie fest, dass Autom. EIn und Autom. Aus an Feiertagen nicht aktiviert werden.

- Drücken Sie ☐, um die Autom. Ein- und Autom. Aus-Einstellungen auszuwählen, die nicht aktiviert werden sollen.

– Die ausgewählten Autom. Ein und Autom. Aus werden nicht mehr aktiviert.

Netzwerkeinstellungen

HOME → Netzwerkeinstellungen→ ENTER

Netzwerkeinstellungen anzeigen.

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

MagicInfo Player I

HOME → MagicInfo Player I → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ändert die Quelle in MagicInfo Player I.

MagicInfo Player I veröffentlicht eine Vielzahl von Inhalten und gibt sie wieder, einschließlich selbst erstelltem Inhalt und Multimediainhalt (Bilder, Videos und Audios) vom Server oder von einem angeschlossenen Gerät.

ID-Einstellungen

HOME → ID-Einstellungen → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Weisen Sie dem Einstellungssatz eine ID zu.

Geräte-ID

Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich: 0–224)

Drücken Sie die Taste ▲/▼, um einen Zahlenwert zu wählen, und drücken Sie dann ⚫. Geben Sie die gewünschte Nummer mithilfe der Zifferntasten auf der Fernbedienung ein

PC-Verbindungskabel

Wählen Sie eine Methode aus, um MDC so anzuschließen, dass es das MDC-Signal empfängt.

• RS232C-Kabel
Kommunikation mit MDC über das RS232C-Stereo-Kabel
• RJ45(LAN)-Kabel
Kommunikation mit MDC über das RJ45-Kabel

Videowand

HOME → Videowand → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzelgegeräte so anpassen, dass sie eine Videowand bilden.

Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen.

Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC-Hilfe oder im MagicInfo-Benutzerhandbuch. Die MagicInfo-Funktion wird von einigen Modellen möglicherweise nicht unterstützt.

Videowand

Sie können die Videowand aktivieren oder deaktivieren.

Aktivieren Sie die Videowand (Ein), um sie anzuordnen.

• Aus / Ein

Horizontal x Vertical

Mit dieser Funktion wird ein Videowanddisplay auf der Grundlage einer Videowandmatrixkonfiguration geteilt.

Geben Sie die Videowandmatrix ein.

Das Videowanddisplay wird entsprechend der Matrixkonfiguration getellt. Die Anzahl von vertikalen oder horizontalen Displaygeräten kann im Bereich von 1 bis 15 eingegeben werden.

Ein Videowanddisplay kann in maximal 255 Bildschirme aufgeteilt werden.

Die Option Horizontal x Vertical ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Bildschirmposition

Um getellte Bildschirme neu anzuordnen, stellen Sie mit der Funktion Bildschirmposition die Nummer für jedes Gerät in der Matrix ein.

Die Auswahl von Bildschirmposition zeigt die Videowandmatrix entsprechend den zugeordneten Nummern für die Geräte an, die die Videowand bilden.

Ändern Sie zum Ändern der Reihenfolge von Anzeigegeräten die Gerätenummer und drücken Sie die Taste 📄.

Mit der Funktion Bildschirmposition können maximal 255 Teilbildschirme angeordnet werden.

Die Option Bildschirmposition ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Um die Funktion verwenden zu können, achten Sie darauf, dass Horizontal x Vertical konfiguriert ist.

Format

Sie können wählen, wie Bilder im Videowanddisplay angezeigt werden sollen.

• Vollbild: Bilder als Vollbild anzeigen.
- Natürlich: Bilder im ursprünglichen Seitenverhältnis anzeigen.

Die Option Format ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Weitere Einstellungen

HOME → Weitere Einstellungen → ENTER

Das Menü "Bildeinstellungen" wird angezeigt.

Kapitel 06 Bildschirmanpassung

Zum Konfigurleren der Einstellungen für Bild (Hintergrundbet, Farbton usw.). Das Layout der Optionen im Menü Bild ist geräteabhängig.

Bildmodus

MENU → Bild → Bildmodus → ENTER

Bildmodus	Geschäft & Kaufhaus
Hintergrundbel.	80
Helligkeit	45
Kontrast	70
Schärfe	85
Farbe	50
Farbton (G/R)	50

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

• Geschäft & Kaufhaus

Geeignet für Einkaufszentren.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Büro & Schule

Geeignet für Büros und Schulen.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

• Terminal & Station

Geelignet für Busstationen und Bahnhöfe.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

- Wählen Sie Video/Bild oder Text je nach Bildmodus.

- Kalibriert

in diesem Modus werden die mit dem Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

- Um den Kallbriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren.

- Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutionsherunterladen.

Hintergrundbel. / Helligkeit / Kontrast / Schärfe / Farbe / Farbton (G/R)

MENU → Bild → ENTER

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität.

Bildmodus Bildmodus Einstellungen Anpassbare Optionen

Geschäft & Kaufhaus, Büro & Schule, Terminal & Station, Videowand	Video/Bild	Hintergrundbel. / Helligkeit / Kontrast / Schärfe / Farbe / Farbton (G/R)
	Text	Hintergrundbel. / Helligkeit / Kontrast / Schärfe

Kalibriert Hintergrundbel.

Wenn Sie Änderungen an Hintergrundbel., Helligkeit, Kontrast, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmmenü entsprechend angepasst.

Sie können Einstellungen für jedes mit einem Eingang des Geräts verbundene externe Gerät anpassen und speichern.

Wenn Sie die Bildhelligkeit verringern, senkt dies den Stromverbrauch.

Farbtemperatur

MENU → Bild → Farbtemperatur → ENTER

Bild Farbtemperatur 16000K

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Weißabgleich

MENU → Bild → Weißabgleich → ENTER

Bild Weißabgleich

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2.800K-16.000K)

Verfügbar, wenn Farbton aktiviert (Aus) ist.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Farbtemperatur deaktiviert.

Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.

• R-Gain / G-Gain / B-Gain: Passt die Helligkeit der einzelnen Farben (Rot, Grün, Blau) an.
• R-Offset / G-Offset / B-Offset: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.
- Zurücksetzen: Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

Gamma

MENU → Bild → Gamma → ENTER

Bild Gamma 0

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kalibrierungswert

MENU → Bild → Kalibrierungswert → ENTER

Bild Kalibrierungswert Nicht anw.

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passen Sie die Intensität der Primärfarbe an.

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Gamma deaktiviert.

Wählen Sie aus, ob die über das Farbkallbrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen.

- Nicht anw. / Anwenden

Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen. Wenn Bildmodus auf Kalibriert eingestellt ist, ist Kalibrierungswert deaktiviert.

Bildoptionen

MENU → Bild → Bildoptionen → ENTER

Bildoptionen
Farbton	Aus
Digitale RM	Aus
HDMI-Schwarzp.	Auto
Filmmodus	Aus
Dynam. Hintergrundbeleuchtung	Ein

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Bildmodus Bildmodus	Einstellungen	Anpassbare Optionen
Geschäft & Kaufhaus, Büro & Schule, Terminal & Station, Videowand	Video/Bild	Farbton / Digitale RM / HDMI-Schwarzp. / Filmmodus / Dynam. Hintergrundbeleuchtung
	Text	Farbton / Digitale RM / HDMI-Schwarzp. / Dynam. Hintergrundbeleuchtung
Kalibriert		Digitale RM / HDMI-Schwarzp. / Dynam. Hintergrundbeleuchtung

Bildoptionen
Farbton	Aus
Digitale RM	Aus
HDMI-Schwarzp.	Auto
Filmmodus	Aus
Dynam. Hintergrundbeleuchtung	Ein

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Farbton

Wenn Bildmodus auf Text eingestellt ist

Aus / Kalt / Normal / Warm

Wenn Bildmodus auf Video/Bild eingestellt ist

Aus / Kalt / Normal / Warm1 / Warm2

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Farbton deaktiviert.

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Geräts angeschlossen haben.

Digitale RM

Verringert das Bildrauschen, um störendes Flackern zu vermeiden.

• Aus /Ein

HDMI-Schwarzp.

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

• Auto / Gering / Normal

Diese Option ist nicht verfügbar, wenn die Eingangsquelle auf PC eingestellt ist.

Bildoptionen
Farbton	Aus
Digitale RM	Aus
HDMI-Schwarzp.	Auto
Filmmodus	Aus
Dynam. Hintergrundbeleuchtung	Ein

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Filmmodus

Dieser Modus eignet sich zum Betrachten von Filmen.

Stellt das Gerät so ein, dass es Videosignale von allen Quellen automatisch erkennt und verarbeitet und das Bild in optimaler Qualität anzeigt.

• Aus / Auto

Diese Option kann konfiguriert werden, wenn die Eingangsquelle 480i, 576i oder 1080i unterstützt.

Diese Option wird nicht unterstützt, wenn ein PC angeschlossen ist.

Dynam. Hintergrundbeleuchtung

Passen Sie die Hintergrundbeleuchtung automatisch an, um unter den aktuellen Bedingungen den bestmöglichen Bildschirmkontrast zu erreichen.

• Aus / Ein

Dynam. Hintergrundbeleuchtung ist nicht verfügbar, wenn die Eingangsquelle auf PC eingestellt und Videowand aktiviert ist (Ein).

Bildformat

MENU → Bild → Bildformat → ENTER

Bildformat Bildformat 16:9 • Zoom/Position Auflösung Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie Größe und Seitenverhältnis des auf dem Bildschirm angezelgten Bildes aus.

Bildformat

Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt.

Die verfügbaren Optionen für Bildformat hängen davon ab, ob der Bildmodus Video/Bild oder Text ist.

• 16:9: Stellt das Bildformat auf 16:9 -Breitbildmodus ein.
- Zoom1: Bewirkt eine moderate Vergrößerung. Schneidet oben und seitlich ab.
• Zoom2: Bewirkt eine stärkere Vergrößerung.
• Smart-Anzelge 1: Verkleinert das 16:9 -Bild um 50%.
• Smart-Anzelge 2: Verkleinert das 16:9 -Bild um 25%.
- Breit: Vergrößert das Seitenverhältnis des Bildes auf den gesamten Bildschirm.
• 4:3: Stellt das Bildformat auf Standardmodus (4:3) ein.

Stellen Sie das Gerät nicht längere Zeit auf das 4:3-Format ein.

Die links und rechts oder oben und unten auf dem Bildschirm vorhandenen Randstreifen könnten Bildremanenz (Einbrennen des Bildschirms) verursachen. Dies ist nicht durch die Garantie abgedeckt.

- Bildanpassung: Zeigt bei HDMI1, HDMI2, HDMI3, HDMI4 (720p / 1080i / 1080p)-Eingangssignalen das ganze Bild nicht abgeschnitten an.

- Benutzerdef.: Ändert die Auflösung auf die benutzerdefinierte Auflösung.

• Original: Bilder in der ursprünglichen Bildqualität anzeigen.

Die Anschlüsse können je nach Modell unterschiedlich sein.

Bildformat Bildformat Benutzerdef. · Zoom/Position Auflösung Aus

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Zoom/Position

Bildschirmgröße und -position anpassen.

Diese Option kann konfiguriert werden, wenn die Eingangsquelle 1080i oder 1080p und die Bildformat Benutzerdef. Ist.

Diese Option wird nicht unterstützt, wenn ein PC angeschlossen ist.

Führen Sie auf dem Bildschirm Zoom/Position die folgenden Schritte aus.

1 Drücken Sie die Taste ▼, um Zoom/Position auszuwählen. Drücken Sie die Taste 📄.
2 Wählen Sie Zoom oder Position aus. Drücken Sie die Taste 📄.
3 Drücken Sie die Taste ▲/▼/◄/►, um das Bild zu verschieben.
4 Drücken Sie die Taste ↗.

Wenn Sie das Bild wieder an die ursprüngliche Position verschieben möchten, wählen Sie im Bildschirm

Zoom/Position Zurücksetzen aus.

Das Bild wird auf die Standardposition eingestellt.

Auflösung

Wenn das Bild nicht normal angezeigt wird, obwohl die Auflösung der Graphikkarte einer der Folgenden entspricht, können Sie die Bildqualität optimieren, indem Sie für das Gerät und den PC die gleiche Auflösung einstellen.

Verfügbare Auflösungen: Aus / 1024 x 768 / 1280 x 768 / 1360 x 768 / 1366 x 768

Autom. Einstellung

MENU → Bild → Autom. Einstellung → ENTER

Bild Autom. Einstellung

– Nur Im PC-Modus verfügbar.
– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

PC-Bildschirmanpassung

MENU → Bild → PC-Bildschirmanpassung → ENTER

Bild PC-Bildschirmanpassung

– Nur im PC-Modus verfügbar.
– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passt die Frequenzwerte/Positionen an und nimmt automatisch die Feinabstimmung der Einstellungen vor.

- Grob / Fein

Entfernt oder reduziert Bildrauschen.

Wenn das Rauschen nicht allein durch Feinabstimmung entfernt werden kann, verwenden Sie die Funktion

Grob, um die Frequenz optimal anzupassen (Grob). Führen Sie dann die Feinabstimmung erneut durch.

Nachdem das Rauschen reduziert ist, justieren Sie das Bild erneut, sodass es an der Mitte des Bildschirms ausgerichtet ist.

- Position

So stellen Sie die PC-Bildschirmposition ein, wenn das Bild nicht zentriert ist oder nicht auf den Gerätebildschirm passt.

Drücken Sie die Taste ▲ oder ▼, um die vertikale Position anzupassen. Drücken Sie die Taste ◀ oder ▶, um die horizontale Position anzupassen.

• Bild zurücksetzen

Setzt das Bild auf die Standardeinstellungen zurück.

Bild aus

MENU → Bild → Bild aus → ENTER

Bild Bild aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Durch Auswahl von Bild aus wird der Bildschirm ausgeschaltet. Die Tonausgabe wird nicht deaktiviert.

Drücken Sie zum Einschalten des Bildschirms eine beliebige Taste mit Ausnahme der Lautstärketaste.

Bild zurücksetzen

MENU → Bild → Bild zurücksetzen → ENTER

Bild Bild zurücksetzen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Setzt den aktuellen Bildmodus auf die Standardeinstellungen zurück.

Kapitel 07 Bildschirmanzeige

Multi-Screen

MENU → Bildschirmanzelge → Multi-Screen → ENTER

Bildschirmanzeige

Multi-Screen

Anzeigeausrichtung

Bildschirmschoner

Meldungsanzeige

Menüsprache

Deutsch

Bildschirmanzeige zurücksetzen

Multi-Screen

• Aus

• PIP: Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im PIP-Bildschirm des zweiten Tuners angezeigt.
• Dreif. Bildschirm: Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Geräten anzelgen. Die Bilder werden in zwei Teilfenstern angezeigt.
• Bildschirm Vier: Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Geräten anzeigen. Die Bilder werden in drei Teilfenstern angezeigt.

Informationen zum Multi-Screen-Ton finden Sie in der Anleitung zu Ton auswählen.

Wenn Sie das Gerät ausschalten, während es im Multi-Screen-Modus betrieben wird, bleibt die Multi-Screen-Funktion nach dem Aus-/Einschalten aktiv.

Das Bild des PIP-Bildschirms wird womöglich etwas unnatürlich, wenn Sie auf dem Hauptbildschirm ein Spiel oder Karaoke ansehen.

Der Multi-Screen-Modus unterstützt zwei Bildschirme mit UHD-Auflösung (3840 x 2160 bei 30 Hz (HDMI) / 60 Hz (DP)). Bei Verwendung dieses Modus kann der Bildschirm einbrennen (Verschlechterung der Bildqualität).

PIP Quette PC Bildgröße Position Ton auswählen Hauptbild Seitenverhältnis Voll Schließen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

PIP Quelle PC Bildgröße Position Ton auswählen Hauptbild Seitenverhältnis Voll Schließen

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

PIP (Querformat)

Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im PIP-Bildschirm des zweiten Tuners angezeigt.

• Quelle: Wählen Sie eine Signalquelle für das PIP-Bild aus.
  • Bildgröße: Wählt die Größe des Nebenbilds aus.
  • Position: Wählt die Position des Nebenbilds aus.

Im Double-Modus können Sie Position nicht auswählen.

• Ton auswählen (Hauptbild / PIP-Bild): Zur Auswahl einer Tonquelle, die im PIP-Modus aktiviert werden soll.
• Seltenverhältnis (Original / Voll): Stellen Sie den Bildschirm-Modus entweder auf Voll oder Original ein.

PIP (Hochformat)

Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im PIP-Bildschirm des zweiten Tuners angezeigt.

Nur verfügbar, wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist.

• Quelle: Wählen Sie eine Signalquelle für das PIP-Bild aus.
  • Bildgröße: Wählt die Größe des Nebenbilds aus.
  • Position: Wählt die Position des Nebenbilds aus.

Im Double-Modus können Sie Position nicht auswählen.

• Ton auswählen (Hauptbild / PIP-Bild): Zur Auswahl einer Tonquelle, die im PIP-Modus aktiviert werden soll.
• Seitenverhältnis (Original / Voll): Stellen Sie den Bildschirm-Modus entweder auf Voll oder Original ein.

Einschränkungen

Geteilte Bildschirme können nicht die gleiche Eingangsquelle verwenden. Weisen Sie den geteilten Bildschirmen unterschiedliche Eingangsquelle zu.

Wenn der Bildschirm geteilt ist, können die Eingangsquellen HDMI4 und DVI nicht gleichzeitig verwendet werden.

Wenn keine Netzwerkbox (separat erhältlich) angeschlossen ist

Hauptbildbild PIP-Bildbild

DisplayPort1	DisplayPort2, HDMI1, HDMI2, HDMI3, HDMI4, DVI, PC
DisplayPort2	DisplayPort1, HDMI1, HDMI2, HDMI3, HDMI4, DVI, PC
HDMI1	DisplayPort1, DisplayPort2, HDMI2, HDMI3, HDMI4, DVI, PC
HDMI2	DisplayPort1, DisplayPort2, HDMI1, HDMI3, HDMI4, DVI, PC
HDMI3	DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI4, DVI, PC
HDMI4	DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, PC
DVI	DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3
PC	DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, HDMI4

Wenn eine Netzwerkbox (separat erhältlich) angeschlossen Ist

Hauptbildbild PIP-Bildbild

DisplayPort1	PC, MagicInfo, HDMI1, HDMI2, HDMI3, HDMI4, DisplayPort2
DisplayPort2	PC, MagicInfo, HDMI1, HDMI2, HDMI3, HDMI4, DisplayPort1
HDMI1	PC, MagicInfo, HDMI2, HDMI3, HDMI4, DisplayPort1, DisplayPort2
HDMI2	PC, MagicInfo, HDMI1, HDMI3, HDMI4, DisplayPort1, DisplayPort2
HDMI3	PC, HDMI1, HDMI2, HDMI4, DisplayPort1, DisplayPort2
HDMI4	PC, MagicInfo, HDMI1, HDMI2, HDMI3, DisplayPort1, DisplayPort2
MagicInfo	HDMI1, HDMI2, DisplayPort1, DisplayPort2
PC	HDMI1, HDMI2, HDMI3, HDMI4, DisplayPort1, DisplayPort2

Dreif. Bildschirm Hauptbild Zweiter Tuner 1 Zweiter Tuner 2 Bildgröße Ton auswahlen Schließen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Dreif. Bildschirm Hauptbild Zweiter Tuner 1 Zweiter Tuner 2 Bildgröße Ton auswählen Schließen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Dreif. Bildschirm (Querformat)

Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Geräten anzelgen. Die Bilder werden in zwei Tellfenstern angezeigt.

Geteilte Bildschirme können nicht die gleiche Eingangsquelle verwenden. Weisen Sie den geteilten Bildschirmen unterschiedliche Eingangsquelle zu.

• Hauptbild: Geben Sie Quelle und Seitenverhältnis für den Hauptbild-Bildschirm im Dreif. Bildschirm-Modus an.
• Zweiter Tuner1: Geben Sie Quelle und Seitenverhältnis für den Zweiter Tuner1-Bildschirm im Dreif. Bildschirm-Modus an.
• Zweiter Tuner 2: Geben Sie Quelle und Seitenverhältnis für den Zweiter Tuner 2-Bildschirm Im Dreif. Bildschirm-Modus an.
• Bildgröße: Zur Festlegung der Größe der Bildschirme Hauptbild, Zweiter Tuner1 und Zweiter Tuner 2.
• Ton auswählen: Zur Auswahl einer Tonquelle, die im Dreif. Bildschirm-Modus aktiviert werden soll.

Dreif. Bildschirm (Hochformat)

Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Geräten anzeigen. Die Bilder werden in zwei Teilfenstern angezeigt.

Nur verfügbar, wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist.

Geteilte Bildschirme können nicht die gleiche Eingangsquelle verwenden. Weisen Sie den geteilten Bildschirmen unterschiedliche Eingangsquelle zu.

• Hauptbild: Geben Sie Quelle und Seitenverhältnis für den Hauptbild-Bildschirm im Dreif. Bildschirm-Modus an.
• Zweiter Tuner1: Geben Sie Quelle und Seitenverhältnis für den Zweiter Tuner1-Bildschirm im Dreif. Bildschirm-Modus an.
• Zweiter Tuner 2: Geben Sie Quelle und Seltenverhältnis für den Zweiter Tuner 2-Bildschirm im Dreif. Bildschirm-Modus an.
• Bildgröße: Zur Festlegung der Größe der Bildschirme Hauptbild, Zweiter Tuner1 und Zweiter Tuner 2.
• Ton auswählen: Zur Auswahl einer Tonquelle, die im Dref. Bildschlrm-Modus aktiviert werden soll.

Bildschirm Vier Hauptbild Zweiter Tuner1 Zweiter Tuner 2 Zweiter Tuner 3 Ton auswahlen Schließen

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Bildschirm Vier Haupbild Zwelter Tuner 1 Zwelter Tuner 2 Zwelter Tuner 3 Ton auswählen Schließen

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Bildschirm Vier (Querformat)

Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Geräten anzeigen. Die Bilder werden in drei Tellfenstern angezeigt.

Getellte Bildschirme können nicht die gleiche Eingangsquelle verwenden. Weisen Sie den getellten Bildschirmen unterschiedliche Eingangsquelle zu.

• Hauptbild: Geben Sie Quelle und Seltenverhältnis für den Hauptbild-Bildschirm im Bildschirm Vier-Modus an.
• Zweiter Tuner1: Geben Sie Quelle und Seitenverhältnis für den Zweiter Tuner1-Bildschirm im Bildschirm Vier-Modus an.
• Zwelter Tuner 2: Geben Sie Quelle und Seltenverhältnis für den Zweiter Tuner 2-Bildschirm im Bildschirm Vier-Modus an.
• Zweiter Tuner 3: Geben Sie Quelle und Seitenverhältnis für den Zweiter Tuner 3-Bildschirm im Bildschirm Vler-Modus an.
• Ton auswählen: Zur Auswahl einer Tonquelle, die Im Bildschirm Vier-Modus aktiviert werden soll.

Bildschirm Vier (Hochformat)

Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Geräten anzeigen. Die Bilder werden in drei Teilfenstern angezeigt.

Nur verfügbar, wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist.

Geteilte Bildschirme können nicht die gleiche Eingangsquelle verwenden. Weisen Sie den geteilten Bildschirmen unterschiedliche Eingangsquelle zu.

• Hauptbild: Geben Sie Quelle und Seitenverhältnis für den Hauptbild-Bildschirm Im Bildschirm Vier-Modus an.
• Zweiter Tuner 1: Geben Sie Quelle und Seitenverhältnis für den Zweiter Tuner 1-Bildschirm im Bildschirm Vier-Modus an.
• Zweiter Tuner 2: Geben Sie Quelle und Seitenverhältnis für den Zweiter Tuner 2-Bildschirm Im Bildschirm Vier-Modus an.
• Zweiter Tuner 3: Geben Sie Quelle und Seitenverhältnis für den Zweiter Tuner 3-Bildschirm im Bildschirm Vier-Modus an.
• Ton auswählen: Zur Auswahl einer Tonquelle, die im Bildschirm Vier-Modus aktiviert werden soll.

Anzeigeausrichtung

MENU → Bildschirmanzeige → Anzeigeausrichtung → ENTER

Anzeigeausrichtung

Ausrichtung des Bildschirmmenüs Querformat

Ausrichtung der Quellinhalte Querformat

Seitenverhältnis Vollbildschirm

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.
- Die Funktion Anzeigeausrichtung ist im Interlace-Signalmodus nicht verfügbar.

Ausrichtung des Bildschirmmenüs

Konfigurieren Sie das Bildschirmmenü:

• Querformat: Zeigt das Menü im Querformat an (Standard).
- Hochformat: Zeigt das Menü im Hochformat auf der rechten Bildschirmseite an.

Ausrichtung der Quellinhalte

Sie können die Ausrichtung für die Anzeige von Inhalten von am Gerät angeschlossenen externen Geräten festlegen.

• Querformat: Zeigt den Bildschirm im Querformat an (Standard).
• Hochformat: Zeigt den Bildschirm im Hochformat an.

Seitenverhältnis

Sie können festlegen, ob der gedrehte Bildschirm als Vollbild oder mit dem ursprünglichen Seitenverhältnis angezeigt wird.

• Vollbildschirm: Zeigt den gedrehten Bildschirm als Vollbild an.
• Original: Zeigt den gedrehten Bildschirm mit dem ursprünglichen Seitenverhältnis an.
Nur verfügbar, wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist.
Wenn Multi-Screen auf Dreif. Bildschirm eingestellt ist, ist Bildschirm Vier deaktiviert.

Bildschirmschoner

MENU → Bildschirmanzeige → Bildschirmschoner → ENTER

Bildschirmschoner Pixel-Shift Timer Sofort darstellen Aus Seite grau Aus

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Um ein Einbrennen zu vermeiden, ist das Gerät mit der Einbrennschutztechnologie Pixel-Shift ausgestattet.

Pixel-Shift verschiebt das Bild auf dem Bildschirm leicht.

Mit der Pixel-Shift-Zeiteinstellung können Sie die Zeitdauer der Bildverschiebungen in Minuten programmieren.

Pixel-Shift

Minimiert Nachbilder, indem Pixel in kleinen Schritten horizontal oder vertikal bewegt werden.

• Pixel-Shift (Aus / Ein)
  Horizontal, Vertikal und Zeit sind nur aktiviert, wenn Pixel-Shift auf Ein eingestellt Ist.
  • Horizontal: Legt fest, um wie viele Pixel der Bildschirm horizontal verschoben wird.
• Vertikal: Legt fest, um wie viele Pixel der Bildschirm vertikal verschoben wird.
• Zeit: Legt das Zeitintervall für die horizontale bzw. vertikale Verschiebung fest.

Verfügbare Pixel-Shift-Einstellungen und optimale Einstellungen

Verfügbare Einstellungen Optimale Einstellungen

Horizontal(Pixel) 0 - 4 4

Vertikal(Pixel) 0 \~ 4 4

Zelt (Minute)

1 Min. \~ 4 Min.

4 Min.

Der Pixel-Shift-Wert ist abhängig von der Gerätegröße (Zoll) und dem Modus.

Wenn längere Zeit ein Standbild oder eine 4:3-Ausgabe angezeigt wird, können Nachbilder entstehen. Dies ist kein Gerätemangel.

Timer

Sie können den Timer für Bildschirmschoner einstellen.

Die Bildschirmschoner-Funktion stoppt automatisch nach einer festgelegten Zeitdauer.

• Timer (Aus / Wiederh. / Intervall)

- Aus

- Wiederh.: Das Muster zum Schutz vor Einbrennen im angegebenen Intervall anzeigen.

- Intervall: Das Muster zum Schutz vor Einbrennen für die angegebene Zeitdauer anzeigen (von Start- bis Endzeit).

Wenn Zeit einstellen konfiguriert ist, ist Intervall aktiviert.

Periode, Startzeit und Endzeit sind nur aktiviert, wenn Timer auf Wiederh. oder Intervall eingestellt ist.

- Periode: Hiermit legen Sie fest, in welchem Zeitabstand die Bildschirmschoner -Funktion aktiviert werden soll.

Diese Option ist aktiviert, wenn für Wiederh. die Option Timer ausgewählt ist.

- Startzeit: Legen Sie die Startzeit fest, zu der die Funktion für den Bildschirmschutz aktiviert werden soll.

Diese Option ist aktiviert, wenn für Intervall die Option Timer ausgewählt ist.

• Endzeit: Legen Sie die Endzeit fest, zu der die Funktion für den Bildschirmschutz deaktiviert werden soll.

Diese Option ist aktiviert, wenn für Intervall die Option Timer ausgewählt ist.

Bildschirmschoner Pixel-Shift Timer Sofort darstellen Aus Seite grau Aus

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Meldungsanzeige

MENU → Bildschirmanzeige → Meldungsanzeige → ENTER

Meldungsanzeige Quelleninfo Ein Keine Signalmeldung Ein MDC-Nachricht Ein

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sofort darstellen

Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll.

• Aus / Bildschirm ausblenden

Seite grau

Passen Sie die Helligkeit der weißen Ränder an den Seiten an, wenn für den Bildschirm das Seitenverhältnis 4:3 festgelegt ist, um den Bildschirm zu schonen.

• Aus / Hell / Dunkel

Quelleninfo

Wählen Sie aus, ob bei einer Änderung der Eingangsquelle das Quell-OSD angezeigt werden soll.

• Aus / Ein

Keine Signalmeldung

Auswahl, ob bei fehlendem Signal das Kein-Signal-OSD angezeigt werden soll.

• Aus / Ein

MDC-Nachricht

Auswahl, ob bei MDC-Steuerung des Gerätes das MDC-OSD angezeigt werden soll.

• Aus / EIn

Menüsprache

MENU → Bildschirmanzeige → Menüsprache → ENTER

Bildschirmanzeige MenüSprache Deutsch

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Hiermit können Sie die Menüsprache festlegen.

Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen.

Bildschirmanzeige zurücksetzen

MENU → Bildschirmanzeige → Bildschirmanzeige zurücksetzen → ENTER

Bildschirmanzeige Bildschirmanzeige zurücksetzen

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Mit dieser Option werden die unter Bildschirmanzeige konfigurlerten Werte auf die werkseitigen Standardwerte zurückgesetzt.

Kapitel 08 System

Einstell.

MENU → System → Einstell. → ENTER

System Einstell. Zeit MagicInfo I-Quelle DVI Auto Source Switching Netzsteuerung Öko-Lösung Temperatursteuerung 77

Ersteinrichtung (System)

Führen Sie die Setup-Schritte durch, die Sie beim ersten Gebrauch dieses Produkts durchgeführt haben.

Zeit

MENU 📄 → System → Zeit → ENTER

Zeit

Zeit einstellen

Sommerzeit

Sleep-Timer

Einschalten verzögern

Aus

Aus

0 Sekunden

Sie können Zeit einstellen oder Sleep-Timer konfigurieren. Außerdem können Sie das Gerät mithilfe der Timer-Funktion so einstellen, dass es zu einer angegebenen Zeit automatisch ein- oder ausgeschaltet wird.

Drücken Sie zur Anzeige der aktuellen Zeit die Taste INFO.

Zeit einstellen

Wählen Sie Zeit einstellen. Wählen Sie Datum bzw. Zeit aus, und drücken Sie dann ↗.

Verwenden Sie die Zifferntasten zur Eingabe von Zahlen, oder drücken Sie die Nach-oben- oder Nach-unten-Taste. Verwenden Sie die Nach-links- und Nach-rechts-Taste, um von einem Eingabefeld zum nächsten zu gehen. Drücken Sie zum Abschluss 📄.

Sie können Datum und Zeit durch Drücken der Zifferntasten auf der Fernbedienung direkt einstellen.

Sommerzeit

Schaltet die Sommerzeit-Funktion ein oder aus.

Aus / Ein

• Startdatum: Legt das Anfangsdatum der Sommerzelt fest.
  • Enddatum: Legt das Enddatum der Sommerzelt fest.
• Zelt-Offset: Wählen Sie die richtige Zeitdifferenz Ihrer Zeitzone aus.

Sleep-Timer

Schaltet das Gerät nach einer voreingestellten Zeit automatisch aus

(Aus / 30 Mln. / 60 Mln. / 90 Mln. / 120 Mln. / 150 Mln. / 180 Mln.)

Verwenden Sie die Nach-oben- und Nach-unten-Tasten, um eine Zeitdauer auszuwählen, und drücken Sie dann □. Wählen Sie zum Abbrechen von Sleep-Timer Aus aus.

Einschalten verzögern

Wenn Sie mehrere Gerät verbinden, stellen Sie die Netzeinschaltverzögerung für Jedes Gerät ein, um eine Überlastung durch das Stromnetz zu vermeiden (in einem Bereich von 0–50 Sekunden).

MagicInfo I-Quelle

MENU → System → MagicInfo I-Quelle → ENTER

System MagicInfo I-Quelle DVI

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Die Funktion MagicInfo I-Quelle ist verfügbar, wenn eine Netzwerkbox (separat erhältlich) angeschlossen ist. Drücken von MagicInfo Player I auf der Fernbedienung zeigt den an die Netzwerkbox (separat erhältlich) angeschlossenen Inhalt an.

• DVI / DisplayPort1

Auto Source Switching
Auto Source Switching	Aus
Wiederher. Primärquelle	1726
Primärquelle	Alle
Sekundärquelle	HDMI1

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wenn Sie den Bildschirm einschalten und Auto Source Switching auf Ein eingestellt ist, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt verwendete Videosignalquelle nicht aktiv ist.

Wenn Auto Source Switching auf Ein eingestellt ist, wird die Videosignalquelle des Bildschirms automatisch nach einem aktiven Videosignal durchsucht.

Die ausgewählte Primärquelle wird aktiviert, wenn die aktuelle Videosignalquelle nicht erkannt wird.

Sekundärquelle wird aktiviert, wenn an der primären Videosignalquelle kein Signal anliegt.

Wenn sowohl die primäre als auch die sekundäre Signalquelle nicht erkannt werden, führt die Anzeige zwei Suchen nach einer aktiven Quelle durch. Bei jeder Suche werden die primäre und dann die sekundäre Quelle überprüft. Wenn beide Suchvorgänge fehlschlagen, wechselt die Anzeige zur ersten Bildquelle zurück und gibt eine Meldung aus, dass es kein Signal gibt.

Wenn für die Primärquelle jedoch Alle ausgewählt ist, durchsucht das System zweimal hintereinander die Videosignaleingänge nach einer aktiven Videosignalquelle und wechselt wieder zur ersten Signalquelle, wenn kein Videosignal gefunden wird.

Wiederher. Primärquelle

Wählen Sie aus, ob die ausgewählte primäre Eingangsquelle wiederhergestellt werden soll, sobald eine primäre Eingangsquelle angeschlossen wird.

Die Funktion Wiederher. Primärquelle ist deaktiviert, wenn Primärquelle auf Alle eingestellt ist.

Primärquelle

Legen Sie die Primärquelle als automatische Eingangsquelle fest.

Sekundärquelle

Legen Sie die Sekundärquelle als automatische Eingangsquelle fest.

Netzsteuerung

MENU → System → Netzsteuerung → ENTER

Netzsteuerung
Auto. Einschalten	Aus
PC-Modulleistung
Standby-Steuerung	Auto
Netzwerk-Standby	Aus
Ein-/Aus-Schalter	Nur einschalten

• Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Auto. Einschalten

Diese Funktion schaltet das Gerät ein, sobald es mit dem Netz verbunden ist. Die Ein/Aus-Taste muss nicht betätigt werden.

• Aus / Ein

PC-Modulleistung

Das PC-Modul kann unabhängig vom LFD ein- und ausgeschaltet werden.

Synchr. Einschalten

Wählen Sie Aus aus, um das LFD auszuschalten, ohne das PC-Modul auszuschalten.

• Aus / Ein

Synchr. Ausschalten

Wählen Sie Aus aus, um das PC-Modul einzuschalten, ohne das LFD einzuschalten.

• Aus / Ein

Netzsteuerung
Auto. Einschalten	Aus
PC-Modulleistung
Standby-Steuerung	Auto
Netzwerk-Standby	Aus
Ein-/Aus-Schalter	Nur einschalten

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Standby-Steuerung

Sie können einstellen, dass der Bildschirm in den Standby-Modus wechselt, sobald ein Eingangssignal ansteht.

• Auto
  Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird, obwohl ein externes Gerät an die Anzeige angeschlossen ist.
  Wenn kein externes Gerät angeschlossen Ist, wird die Meldung Kein Signal angezelgt.

• Aus

Wenn kein Eingangssignal anliegt, wird die Meldung Kein Signal angezeigt.

Überprüfen Sie die Kabelverbindung, wenn die Meldung Kein Signal angezeigt wird, obwohl ein externes Gerät angeschlossen ist.

Wenn Keine Signalmeldung auf Aus eingestellt ist, wird die Meldung Kein Signal nicht angezeigt. Wenn dies der Fall ist, stellen Sie Keine Signalmeldung auf Ein.

• Ein

Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird.

Netzwerk-Standby

Mit dieser Funktion wird die Netzwerkverbindung beim Ausschalten des Gerätes aufrechterhalten.

• Aus / Ein

Ein-/Aus-Schalter

Die EIn/Aus-Taste kann so konfigurlert werden, dass das Gerät mit Ihr eingeschaltet oder ein- und ausgeschaltet wird.

• Nur einschalten: Mit der Ein/Aus-Taste wird das Gerät nur eingeschaltet.
• Ein-/Ausschalten: Mit der Ein/Aus-Taste wird das Gerät ein- und ausgeschaltet.

Öko-Lösung

MENU 📄 → System → Öko-Lösung → ENTER

Öko-Lösung

Energiesparmod.	Aus
Öko-Sensor	Aus
Programmierung für Bildschirmlampe	Aus
Kein Sig. Standby	Aus
Autom. Aussch.	Aus

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Energiesparmod.

Der Stromverbrauch kann durch Anpassen der Bildschirmhelligkeit gesenkt werden.

• Aus / Gering / Mittel / Hoch

Öko-Sensor

Zur Verbesserung der Energieeinsparung werden die Bildeinstellungen automatisch an die Helligkeit im Raum angepasst.

• Aus / Ein

Wenn Sie die Einstellung für Hintergrundbel. unter Bild ändern, während Öko-Sensor aktiv ist, wird Aus deaktiviert.

Sollte der Bildschirmkontrast nicht ausreichen, stellen Sie den Öko-Sensor auf Aus.

Wenn der Öko-Sensor auf Aus steht, entspricht er möglicherweise nicht den Energiestandards.

Min. Hintergr.bel.

Wenn der Öko-Sensor auf Ein, eingestellt Ist, können Sie die minimale Bildschirmhelligkeit manuell anpassen. Min. Hintergr.bel. ist der dunkelste Hintergrundbeleuchtungsmodus. Stellen Sie sicher, dass der Wert von Min. Hintergr. bel. niedriger als der Wert von Hintergrundbel. ist.

Wenn der Öko-Sensor auf Ein eingestellt ist, passt sich die Bildschirmhelligkeit an die Umgebungshelligkeit an (wird dunkler oder heller).

Öko-Lösung
Energiesparmod.	Aus
Öko-Sensor	Aus
Programmlerung für Bildschirmlampe	Aus
Kein Sig. Standby	Aus
Autom. Aussch.	Aus

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Programmierung für Bildschirmlampe

Diese Option ist aktiviert, wenn Zeit einstellen konfiguriert ist.

Programmierung für Bildschirmlampe

Aktiviert oder deaktiviert den Lampenzeitplan.

• Aus / EIn

Zeitplan1, Zeitplan2

Zeit

Die Bildschirmhelligkeit wird nach einer bestimmten Zeit auf den in Lam. festgelegten Wert eingestellt.

Lam.

Einstellung der Bildschirmhelligkeit. Bei aufsteigenden Werten bis 100 wird der Bildschirm heller.

0-100

Kein Sig. Standby

Spart Strom, indem das Gerät ausgeschaltet wird, wenn keinerlei Eingangssignal anliegt.

• Aus / 15 Min. / 30 Min. / 60 Min.

Deaktiviert, wenn sich ein angeschlossener PC im Energiesparmodus befindet.

Das Gerät schaltet sich automatisch nach einer bestimmten Zeit aus. Diese Zeit kann nach Bedarf geändert werden.

Autom. Aussch.

Das Gerät wird automatisch ausgeschaltet, wenn Sie innerhalb der ausgewählten Stundenzahl weder eine Taste auf der Fernbedienung noch eine Taste vorne am Gerät drücken, um eine Überhitzung zu vermeiden.

• Aus / 4 Std. / 6 Std. / 8 Std.

Temperatursteuerung

MENU → System → Temperatursteuerung → ENTER

System Temperatursteuerung 77

— Das angezelgte Bild kann je nach Modell unterschiedlich sein.

PIN ändern

MENU → System → PIN ändern → ENTER

System PIN ändern

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Diese Funktion ermittelt die Temperatur im Innern des Geräts. Sie können den zulässigen Temperaturbereich festlegen.

Die Standardtemperatur beträgt 77 C.

Die empfohlene Temperatur für Temperatursteuerung ist 75°C-80°C (vorausgesetzt, die Umgebungstemperatur ist 40°C).

Der Bildschirm wird dunkler, wenn die aktuelle Temperatur das angegebene Temperaturlimit überschretet. Wenn die Temperatur weiterhin ansteigt, wird das Gerät ausgeschaltet, um eine Überhitzung zu verhindern.

Der Bildschirm „PIN ändern“ wird angezeigt.

Wählen Sie eine beliebige vierstellige Zahlenfolge als PIN, und geben Sie sie unter Neue PIN eingeben. ein. Geben Sie in PIN erneut eingeben. die gleichen vier Ziffern ein.

Drücken Sie die Taste Schließen, sobald der Bestätigungsbildschirm ausgeblendet wird. Die neue PIN wurde im Gerät gespeichert.

Standardkennwort: 0 - 0 - 0 - 0

Allgemein

MENU → System → Allgemein → ENTER

Allgemein Sicherheit HDMI-Hotplug Ein

- Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sicherheit

Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“.

Verwenden Sie die Funktion PIN ändern zur Änderung der PIN.

Sicherheitssperre

Aktiviert die Tastensperre-Funktion.

• Aus / Ein

Alle Menüs und Schaltflächen des Geräts und der Fernbedienung, mit Ausnahme der LOCK-Taste auf der Fernbedienung, werden durch die Sicherheitssperre-Funktion gesperrt.

Zum Entsperren des Menüs und der Schaltflächen drücken Sie die LOCK-Taste, und geben Sie das Kennwort ein (Standardkennwort: 0-0-0-0).

Tastensperre

Mit diesem Menü können Sie die Tasten am Gerät sperren.

Wenn Tastensperre auf Ein eingestellt Ist, kann das Gerät nur über die Fernbedlenung gesteuert werden.

• Aus / Ein

HDMI-Hotplug

Mit dieser Funktion wird die Einschaltverzögerung für ein externes DVI/HDMI-Gerät aktiviert.

• Aus / Ein

Je nach Typ des externen Geräts könnte der Bildschirm nicht korrekt angezeigt werden. Verbinden Sie es in diesem Fall mit auf Ein gestellter HDMI-Hotplug-Funktion.

System zurücksetzen

MENU → System → System zurücksetzen → ENTER

System System zurücksetzen

— Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Mit dieser Option werden die unter „System“ konfigurierten Werte auf die Werkseinstellungen zurückgesetzt.

Kapitel 09 Anpassen des Tons

Konfigurieren Sie die Toneinstellungen (Ton) für das Gerät.

Tonausgabe

MENU ☐ → Ton → Tonausgabe → ENTER ☑

Ton

Tonausgabe

AV(HDMI)

Ton bei Videoanruf

Aktuelle Quelle

Lautsprecher auswählen

Interner Lautsprecher

Ton zurücks.

Wählen Sie aus, ob die Wiedergabe über AV(HDMI) oder PC(DVI) erfolgen soll.

• AV(HDMI) / PC(DVI)

Ton bei Videoanruf

MENU ☐ → Ton → Ton bei Videoanruf → ENTER

Ton Ton bei Videoanruf Aktuelle Quelle

– Das angezelgte Bild kann je nach Modell unterschiedlich sein.

Lautsprecher auswählen

MENU ☐ → Ton → Lautsprecher auswählen → ENTER ☐

Ton Lautsprecher auswählen Intermer Lautsprecher

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Auswahl der aktiven Tonwiedergabe während eines Videoanrufes.

- Aktuelle Quelle / Video Call

Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, ist Ton bei Videoanruf deaktiviert.

Wenn Sie den Ton einer Sendung oder eines Films über einen externen Empfänger wiedergeben, hören Sie eventuell ein Echo, das durch die unterschiedliche Dekodiergeschwindigkeit der Gerätelautsprecher und der an Ihrem Audioempfänger angeschlossenen Lautsprecher verursacht wird. Sollte dies der Fall sein, stellen Sie das Gerät auf Ext. Lautsprecher ein.

• Interner Lautsprecher / Ext. Lautsprecher

Wenn Sie Lautsprecher auswählen auf Ext. Lautsprecher einstellen, werden die Lautsprecher des Geräts ausgeschaltet.

Sie hören den Ton dann nur über die externen Lautsprecher. Wenn Lautsprecher auswählen auf Interner Lautsprecher eingestellt ist, sind sowohl die Lautsprecher des Geräts als auch die externen Lautsprecher eingeschaltet. Sie hören Töne also über beide.

Wenn kein Videosignal anliegt, sind sowohl die Gerätelautsprecher als auch die externen Lautsprecher ausgeschaltet.

Ton zurücks.

MENU ☐ → Ton → Ton zurücks. → ENTER ☐

Ton Ton zurücks.

Das angezeigte Bild kann je nach Modell unterschiedlich sein. Setzt alle Toneinstellungen auf die Werkseinstellungen zurück.

– Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kapitel 10 Unterstützung

Software-Update

MENU → Unterstützung → Software-Update → ENTER

Im Menü Software-Update können Sie die Gerätesoftware auf die aktuelle Version aktualisieren.

Schalten Sie das Gerät erst nach Abschluss des Updates aus. Das Gerät schaltet sich nach Abschluss des Software-Updates automatisch aus und wieder ein.

Wenn Sie die Software aktualisieren, werden alle Video- und Audioinstellungen auf die Standardeinstellungen zurückgesetzt. Notieren Sie sich die Einstellungen, um sie nach dem Update einfach wiederherstellen zu können.

Samsung kontaktieren

MENU → Unterstützung → Samsung kontaktieren → ENTER

Zelgen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn Sie die Software aktualisieren möchten.

Hier finden Sie Informationen zu unseren Callcentern sowie zum Herunterladen von Produkten und Software.

Samsung kontaktieren, und ermitteln Sie Modellcode und Softwareversion des Geräts..

Zu Startseite

MENU → Unterstützung → Zu Startseite → ENTER

Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden.

Zu Startselte gibt eine Vielzahl von Inhalten von einem Speichergerät oder aus einem verbundenen Netzwerk wieder.

Alle zurücksetzen

MENU 📄 → Unterstützung → Alle zurücksetzen → ENTER 📋

Mit dieser Option werden alle aktuellen Einstellungen für ein Anzeigegerät auf die werkseitigen Standardwerte zurückgesetzt.

Kapitel 11 Handbuch zur Fehlerbehebung

- Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

- Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.

Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter

Testen des Geräts

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.

Führen Sie den Gerätetest durch, wenn der Bildschirm bei blinkender Netz-LED leer bleibt, obwohl das Gerät korrekt an einen PC angeschlossen ist.

1 Schalten Sie den PC und das Gerät aus.
2 Trennen Sie alle Kabel vom Gerät.
3 Einschalten des Geräts.
4 Wenn die Meldung „Kein Signal“ angezeigt wird, arbeitet das Gerät ordnungsgemäß.

Überprüfen von Auflösung und Frequenz

ungeeign. Modus wird kurz angezeigt, wenn ein Modus ausgewählt ist, der die unterstützte Auflösung überschreitet (siehe „Unterstützte Auflösungen“).

Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)

Der Bildschirm wird ständig ein- und ausgeschaltet.	Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC.
Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät und den PC angeschlossen Ist, sehen Sie an allen vier Bildschirmrändern Bereiche ohne Bild.	Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.
	Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht. Um das Problem zu lösen, passen Sie das Bildformat in den HDMI- oder DVI-Einstellungen für die Grafikkarte an.
	Wenn die Grafikkarte im Einstellungsmenü keine Möglichkeit bietet, das Anzeigeformat zu ändern, aktualisieren Sie den Grafikkartentreiber mit der aktuellsten Version.(Wenden Sie sich an den Hersteller der Grafikkarte oder des Computers, wenn Sie erfahren möchten, wie Sie die Anzeigeneinstellungen anpassen können.)
PC wird in Quelle angezeigt, wenn kein PC angeschlossen Ist.	PC wird in Quelle unabhängig davon, ob ein PC angeschlossen ist oder nicht, angezeigt.

Bildschirmproblem

Die Netz-LED Ist ausgeschaltet. Der Bildschirm wird nicht elngeschaltet.	Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.
Kein Signal wird auf dem Bildschirm angezeigt.	Überprüfen Sie, ob das Gerät korrekt über ein Kabel angeschlossen ist.
	Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
	Je nach Typ des externen Geräts könnte der Bildschirm nicht korrekt angezeigt werden. Verbinden Sie es in diesem Fall mit auf Ein gestellter HDMI-Hotplug-Funktion.
ungeeln. Modus wird angezeigt.	Diese Meldung wird angezeigt, wenn ein Signal von der Grafikkarte die maximale Aulösung und Frequenz des Geräts überschreitet.
	Schlagen Sie in der Tabelle der Standardsignalmodi nach und stellen Sie die maximale Auflösung und Frequenz gemäß den technischen Daten des Geräts ein.

Bildschirmproblem

Die Bilder auf dem Bildschirm sind verzerrt.	Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist.
Das Bild ist unscharf. Das Bild ist verschwommen.	Passen Sie Grob und Fein an.
	Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
	Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild ist verwackelt oder zittert.	Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann bei Bedarf die Bildschirmeinstellungen. Schlagen Sie dazu im Gerätemenü unter „Zusätzliche Informationen“ sowie der Tabelle der Standardsignalmodi nach.
Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.	Passen Sie Helligkeit und Kontrast an.
Die weiße Farbe wird nicht korrekt angezeigt.	Gehen Sie zu Bild, und passen Sie die Weißabgleich-Einstellungen an.
Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.	Das Gerät befindet sich im Stromsparmodus.
	Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.
Das Gerät schaltet sich automatisch aus.	Gehen Sie zu System, und stellen Sie sicher, dass Sleep-Timer auf Aus eingestellt ist.
	Wenn ein PC mit dem Gerät verbunden ist, überprüfen Sie den Netzstatus des PCs.
	Stellen Sie sicher, dass Gerät und Steckdose mit dem Netzkabel verbunden sind.
	Wenn kein Signal von einem angeschlossenen Gerät erkannt wird, schaltet sich das Gerät nach 10-15 Minuten automatisch aus.
Die Bildqualität des Geräts unterscheidet sich von der beim Händler, bei dem es gekauft wurde.	Verwenden Sie ein HDMI-Kabel, um HD (High-Definition)-Qualität zu erzielen.
Die Bildschirmanzeige sieht nicht normal aus.	Verschlüsselte Videoinhalte werden möglicherweise bei Szenen mit sich schnell bewegenden Objekten, wie es bei Sportveranstaltungen oder Action-Videos der Fall ist, verfälscht dargestellt.
	Die Anzeige kann bei einem geringen Signalpegel oder geringer Bildqualität verfälscht sein. Dies bedeutet nicht, dass das Gerät defekt ist.
	Ein Mobiltelefon kann in einem Abstand von weniger als 1 m elektrische Interferenzen auf analogen und digitalen Geräten verursachen.

Bildschirmproblem

Helligkeit und Farbe sind nicht normal.	Gehen Sie zu Bild, und passen Sie Bildschirmeinstellungen wie Bildmodus, Farbe, Helligkeit und Schärfe an.
	Gehen Sie zu System, und passen Sie die Energiesparmod.-Einstellungen an.
	Setzen Sie die Bildschirmeinstellungen auf die Standardwerte zurück.
Unterbrochene Linien an den Bildschirmkanten.	Wenn Bildformat auf Bildanpassung eingestellt ist, die Einstellung in 16:9 ändern.
Linien (rot, grün oder blau) werden auf dem Bildschirm angezeigt.	Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung-Kundendienstzentrum, um das Problem zu beheben.
Die Anzelge Ist Instabil und friert dann ein.	Der Bildschirm kann einfrieren, wenn eine andere als die empfohlene Auflösung verwendet wird oder das Signal nicht stabil ist. Ändern Sie die PC-Auflösung auf die empfohlene Auflösung, um das Problem zu beheben.
Der Bildschirm kann nicht als Vollbild angezeigt werden.	Eine skallerte SD (4:3)-Inhaltsdatel kann auf beiden Selten eines HD-Senderbildschirms schwarze Streifen bewirken.
	Ein Video mit einem anderen Seitenverhältnis als das Gerät kann schwarze Streifen oben und unten am Bildschirm bewirken.
	Ändern Sie die Einstellung für die Bildschirmgröße am Monitor oder auf dem externen Gerät auf Vollbild.

Tonproblem

Kein Ton.	Überprüfen Sie den Anschluss des Audlokabels, oder regeln Sie die Lautstärke.
	Prüfen Sie die eingestellte Lautstärke.
Die Lautstärke ist zu niedrig.	Stellen Sie die Lautstärke ein.
	Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.

Tonproblem

Video ist zu sehen, jedoch ist nichts zu hören.	Wenn ein HDMI-Kabel angeschlossen ist, überprüfen Sie die Audioausgabeeinstellungen am PC.
	Gehen Sie zu Ton, und ändern Sie Lautsprecher auswählen in Interner Lautsprecher.
	Wenn ein externes Gerät verwendet wirdStellen Sie sicher, dass das Audiokabel mit dem Audioeingang am Gerät verbunden ist.Überprüfen Sie die Audioausgabeeinstellungen am externen Gerät.(Wenn beispielsweise ein HDMI-Kabel am Monitor angeschlossen ist, muss die Audioinstellung der Kabelbox möglicherweise in HDMI geändert werden.)
	Bei Verwendung eines DVI-HDMI-Kabels ist ein separates Audiokabel erforderlich.
	Wenn das Gerät einen Kopfhöreranschluss hat, darf daran nichts angeschlossen sein.
	Schließen Sie das Netzkabel wieder am Gerät an, und starten Sie es dann neu.
Aus den Lautsprechern kommen statische Geräusche.	Überprüfen Sie die Kabelanschlüsse. Stellen Sie sicher, dass an einem Audioeingang kein Videokabel angeschlossen ist.
	Überprüfen Sie nach dem Anschluss eines Kabels die Signalstärke.
	Eine geringe Signalstärke kann verfälschte Töne verursachen.
Man hört noch etwas, wenn die Lautstärke stumm geschaltet ist.	Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, sind die Lautstärketaste und die Stummfunktion deaktiviert.Regeln Sie die Lautstärke der externen Lautsprecher.
	Die Audioeinstellungen für die Hauptlautsprecher erfolgen getrennt von den internen Lautsprechern des Geräts.Wenn Sie die Lautstärke am Gerät ändern oder das Gerät stumm schalten, wirkt sich dies nicht auf einen externen Verstärker (Decoder) aus.
Aus den Lautsprechern kommt ein Echo.	Durch unterschiedliche Decodiergeschwindigkeiten der Gerätelautsprecher und der externen Lautsprecher kann ein Echoeffekt entstehen.Stellen Sie In diesem Fall Lautsprecher auswählen auf Ext. Lautsprecher ein.

Probleme mit der Fernbedienung

Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien mit der richtigen Polung (+/-) eingesetzt sind.
	Überprüfen Sie, ob die Batterien leer sind.
	Überprüfen Sie, ob ein Stromausfall vorliegt.
	Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen Ist.
	Überprüfen Sie, ob in der Nachbarschaft besondere Beleuchtungs- oder Neonschilder eingeschaltet sind.

Probleme mit dem Anzeigegerät

Beim Starten des PCs ertönt ein Signalton.

Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.

Andere Probleme

Das Gerät riecht nach Kunststoff.	Der Kunststoffgeruch ist normal und verschwindet im Laufe der Zeit.
Der Monitor schelnt schräg zu stehen.	Entfernen Sie den Standfuß, und befestigen Sie ihn wieder am Gerät.
Audio oder Video fällt Immer wieder aus.	Überprüfen Sie die Kabelverbindungen.
	Wenn Sie ein sehr hartes oder dickes Kabel verwenden, kann die Wiedergabe von Audio- und Videodateien beeinträchtigt werden.Achten Sie darauf, dass Kabel genügend flexibel sind, um auf Dauer haltbar zu sein. Bei der Montage des Geräts an einer Wand wird die Verwendung von rechtwinkligen Kabeln empfohlen.
An den Bildschirmkanten sind kleine Teilchen vorhanden.	Diese Teilchen befinden sich dort absichtlich. Das Gerät Ist nicht defekt.
Das Menü Multi-Screen ist nicht verfügbar.	Je nach Quelle-Modus ist dieses Menü aktiviert oder deaktiviert.
Wenn ich die PC-Auflösung ändere, wird die Meldung „Vorgesehene Auflösung derzeit n. unterstützt.“ angezelt.	Die Meldung „Vorgesehene Auflösung derzeit n. unterstützt.“ wird angezeigt, wenn die Auflösung des externen Geräts die maximale Auflösung des Monitors übersteigt.Ändern Sie die PC-Auflösung auf eine vom Monitor unterstützte Auflösung.

Andere Probleme

Aus den Lautsprechern kommt im HDMI-Modus kein Ton, wenn ein DVI-HDMI-Kabel angeschlossen ist.	DVI-Kabel übertragen keine Audiodaten.Achten Sie darauf, das Audlokabel am richtigen Eingang anzuschließen, um Audio zu ermöglichen.
HDMI-Schwarzp. funktioniert an einem HDMI-Gerät mit YCbCr-Ausgang nicht richtig.	Diese Funktion ist nur verfügbar, wenn ein externes Gerät wie ein DVD-Player oder eine STB über ein HDMI (RGB-Signal)-Kabel am Gerät angeschlossen Ist.
Im HDMI-Modus ist nichts zu hören.	Die Farben des angezeigten Bildes sehen nicht normal aus. Video oder Audio sind nicht vorhanden. Dies kann passieren, wenn ein externes Gerät, das nur eine ältere Version des HDMI-Standards unterstützt, am Gerät angeschlossen ist.Schließen Sie in diesem Fall ein Audiokabel zusätzlich zum HDMI-Kabel an.
	Einige PC-Grafikkarten erkennen HDMI-Signale, die keinen Ton beinhalten, nicht automatisch. Wählen Sie In diesem Fall den Toneingang manuell aus.
		Toneingang Bildschirmmodus
	PC Auto PC-Einstellungen
	DVI PC Audio In (Stereo	Anschlüsse) PC-Einstellungen
HDMI-CEC funktioniert nicht.	Dieses Gerät unterstützt die HDMI-CEC-Funktion nicht.Um mehrere mit der HDMI-CEC-Funktion kompatible Geräte zu verwenden, die mit den HDMI1-, HDMI2- und HDMI3-Anschlüssen des Geräts verbunden sind, deaktivieren Sie in allen externen Geräten die HDMI-CEC-Funktion. Zu den externen Geräten gehören Blu-ray- und DVD-Player.Wenn Sie ein externes Gerät mit aktivierter HDMI-CEC-Funktion betreiben, werden andere externe Geräte möglicherweise automatisch gestoppt.Weitere Informationen zum Ändern der HDMI-CEC-Einstellungen erhalten Sie im Benutzerhandbuch des Geräts oder direkt beim Gerätehersteller.

Andere Probleme

Der IR-Sensor funktioniert nicht.	Prüfen Sie, ob die Sensorlampe leuchtet, wenn auf der Fernbedienung eine Taste gedrückt wird.
	Wenn die Sensorlampe nicht aufleuchtet, schalten Sie das Gerät auf der Rückseite aus und wieder ein.(Die Netz-LED leuchtet rot, wenn der Bildschirm ausgeschaltet ist.)Wenn die Sensorlampe auch nach dem Aus- und Wiedereinschalten nicht aufleuchtet, ist möglicherweise ein interner Anschluss unterbrochen.Wenden Sie sich an das nächstgelegene Kundendienstzentrum, um das Gerät reparieren zu lassen.
	Wenn die Sensorlampe leuchtet, jedoch nicht rot blinkt, wenn auf der Fernbedienung eine Taste gedrückt wird, ist der IR-Sensor möglicherweise defekt.Wenden Sie sich an das nächstgelegene Kundendienstzentrum, um das Gerät reparieren zu lassen.
	Diese Funktion ist nur verfügbar, wenn ein externes Gerät wie ein DVD-Player oder eine STB über ein HDMI (RGB-Signal)-Kabel am Gerät angeschlossen ist.
Wenn beim Starten des PCs die Eingangsquelle auf DisplayPort1, DisplayPort2, eingestellt ist, werden die BIOS- und Startbildschirme nicht angezelt.	Starten Sie den PC, wenn das Gerät eingeschaltet oder die Eingangsquelle nicht DisplayPort1, DisplayPort2 Ist.

FAQs

Frage Antwort

- Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

Wie kann ich die Frequenz ändern?

Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen → Erweitert → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows ME/2000: Wechseln Sie zu Systemsteuerung → Anzeige → Einstellungen → Erweitert → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows Vista: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anpassung → Anzeigeeinstellungen → Erweiterte Einstellungen → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen → Erweiterte Einstellungen → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows 8: Wechseln Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen → Erweiterte Einstellungen → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen → Anzeigen-Adaptereigenschaften → Bildschirm und passen Sie die Bildschirmfrequenz unter Bildschirmelnstellungen an.

Wie wird die Auflösung eingestellt?

Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen und passen Sie die Auflösung an.Windows ME/2000: Wechseln Sie zu Systemsteuerung → Anzeige → Einstellungen und passen Sie die Auflösung an.Windows Vista: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anpassung → Anzeigeeinstellungen und passen Sie die Auflösung an.Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.Windows 8: Wechseln Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen, und passen Sie die Auflösung an.Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzelgeninstellungen und passen Sie die Bildschirmauflösung an.

Frage Antwort

Wie stelle ich den Energiesparmodus ein?

Windows XP: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Designs → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows ME/2000: Stellen Sie den Energiesparmodus unter Systemsteuerung → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows Vista: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 7: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 8: Stellen Sie den Energiesparmodus unter Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 10: Aktivieren Sie den Energiesparmodus in Einstellungen → Personalisierung → Sperrbildschirm → Bildschirm ausschalten nach → Ein/Aus & Energie sparen oder über das BIOS SETUP auf dem PC.

Kapitel 12 Technische Daten

-Größe

-Anzeigebereich

Allgemein

Modellname QM49F / SMT-4933 QM55F QM65F

Display Größe	49er-Klasse (48,5 Zoll / 123,2 cm) 55er-Klasse (54,6 Zoll / 138,7 cm) 65er-Klasse (64,5 Zoll / 163,8 cm)
	Anzeigebereich 1073,78 mm (B) x 604,00 mm (H) 1209,60 mm (B) x 680,40 mm (H) 1428,48 mm (B) x 803,52 mm (H)
Stromversorgung	AC 100 bis 240 VAC (+/- 10%), 60 / 50 Hz ± 3 HzSehen Sie auf dem Aufkleber auf der Rückselte des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Umgebungsbedingungen Betrieb	Temperatur: 0 °C – 40 °C (32 °F – 104 °F)* Halten Sie für die Installation des Gehäuses die Innentemperatur bei 40 °C oder weniger.Luftfeuchtigkeit : 10% – 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C – 45 °C (-4 °F – 113 °FLuftfeuchtigkeit : 5% – 95%, nicht kondensierend

Ptug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationselnstellungen nach Wunsch auch manuell anpassen.

Bedingt durch das Herstellungsverfahren dieses Geräts wird ca.1 Pixel pro Million (1 ppm) auf dem LCD-Display heller oder dunkler dargestellt. Dies beeinträchtigt die Geräteleistung nicht.

Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In solchen Fällen obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen.

Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.

Voreingestellter Timing-Modi

Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen.

Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT-Gerät gegen ein LCD-Gerät austauschen. Wenn das LCD-Gerät eine Frequenz von 85Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Geräts auf 60Hz ein, bevor Sie das LCD-Gerät anschließen.

Modellname QM49F / QM55F / QM65F / SMT-4933

— HorizontalfrequenzDie Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

• Vertikalfrequenz Auf dem Gerät wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer Leuchtstoffröhre) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben. Der Häufigkeit, mit der ein einzelnes Bild pro Sekunde wiederholt wird, ist die Vertikalfrequenz oder Bildwiederholfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Synchronisierung Horizontalfrequenz		30 – 81 kHz, 30 – 134 kHz (DisplayPort), 30 – 90 kHz (HDMI)
		Vertikalfrequenz 48 - 75 Hz, 56 - 75 Hz (DisplayPort), 24 - 75 Hz (HDMI)
Auflösung	Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal
	Optimale Auflösung	1920 x 1080 bei 60 Hz, 3840 x 2160 bei 60 Hz (DisplayPort1, DisplayPort2)
	Maximale Auflösung	1920 x 1080 bei 60 Hz, 3840 x 2160 bei 30 Hz (HDMI1, HDMI2, HDMI3, HDMI4)
Maximaler Pixeltakt		148,5 MHz (Analog, Digital), 533 MHz (DisplayPort), 297 MHz (HDMI)

Der Bildschirm wird automatisch angepasst, wenn Ihr PC einen der folgenden Standardsignalmodi überträgt. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

Auflösung Horizontalfrequenz (kHz)		Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 800 x 600	46,875	75,000	49,500	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029 78,750 +/+
VESA, 1152 x 864	67,500	75,000	108,000	+/+
VESA, 1280 x 720	45,000	60,000	74,250	+/+
VESA, 1280 x 800	49,702	59,810	83,500	-/+
Auflösung Horizontalfrequenz (kHz)		Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Synchronisationspolarität (H/V)
VESA, 1280 x 1024 63,981 60,020 108,000 +/-
VESA, 1280 x 1024 79,976 75,025 135,000 +/-
VESA, 1366 x 768 47,712 59,790 85,500 +/-
VESA, 1440 x 900 55,935 59,887 106,500		-/+
VESA, 1600 x 900	60,000	60,000	108,000	+/+
VESA, 1680 x 1050	65,290	59,954	146,250	-/+
VESA, 1920 x 1080	67,500	60,000	148,500	+/+
VESA, 2560 x 1440	88,787 59,951 241,500	+/-
VESA, 3840 x 2160	133,313	59,997	533,250	+/-
CEA, 3840 x 2160	133,313	59,997	533,250	+/-

Kapitel 13 Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu zerlegen.
• Ein Defekt wird durch äußere Einflüsse verursacht (Internet, Antenne, drahtgebundene Signale usw.).
• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte Gerät zum ersten Mal installiert wurde.
• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort umzuziehen.
• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen Herstellers.
• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines anderen Herstellers.
• Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
• Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
• Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur. Wenn der Schaden am Gerät verursacht wird durch:

• Einwirkung von außen oder fallen lassen
• Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
• Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
• Umbau oder Reparatur des Geräts durch den Kunden
• Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
• Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Andere

• Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
  • Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

Optimale Bildqualität und Vermeidung des Einbrennens von Nachbildern

Optimale Bildqualität

• Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.
• Anzahl der Teilpixel für den jeweiligen Typ der Anzeige: 24.883.200
• Führen Sie Autom. Einstellung aus, um die Bildqualität zu verbessern. Wenn das Rauschen auch nach der Durchführung von „Auto Einstellung“ nicht verschwunden ist, nehmen Sie eine Grob- oder Feineinstellung vor.
• Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.
• Aktivieren Sie den Stromsparmodus oder einen dynamischen Bildschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Vermeidung des Einbrennens von Nachbildern

Muster gegen Bildschirmeinbrennen festlegen

Das Muster gegen Bildschirmeinbrennen wird im Standby-Modus automatisch verwendet.

• Muster gegen Bildschirmeinbrennen deaktivieren Drücken Sie auf der Fernbedienung 2 → 2 → 7 → CH → 0. Wenn der Sensor der Fernbedienung einmal blinkt, Ist das Muster deaktiviert.
• Muster gegen Bildschirmeinbrennen aktivieren Drücken Sie auf der Fernbedienung 2 2 7 CH 0 . Wenn der Sensor der Fernbedienung zweimal blinkt, Ist das Muster aktiviert.

Wenn der Bildschirm ausgeschaltet wird, bleibt das Muster gegen Bildschirmeinbrennen noch zwei Stunden aktiv.

Wenn das Muster gegen Bildschirmeinbrennen aktiv bleibt, erhöht dies den Stromverbrauch.

Was geschieht beim Einbrennen von Nachbildern?

Wenn der LCD-Bildschirm normal betrieben wird, sollten sich keine Nachbilder einbrennen können. Als normaler Betrieb versteht man den kontinuierlichen Wechsel von Bildmustern. Wenn der LCD-Bildschirm jedoch ein Standbild über einen längeren Zeitraum (mehr als 12 Stunden) anzeigt, kann zwischen den Elektroden in den Pixeln, die das Flüssigkristall steuern, eine leichte Spannungsdifferenz entstehen.

Mit der Zeit steigt die Spannungsdifferenz zwischen diesen Elektroden weiter an und verringert so das Flüssigkristall. In diesem Fall kann beim Wechsel der Bilder das vorherige Bild als Nachbild auf dem Bildschirm zurückbleiben. Um dies zu verhindern, muss die akkumulierte Spannungsdifferenz gesenkt werden.

Wenn ein LCD-Bildschirm normal betrieben wird, sollten sich keine Nachbilder einbrennen können.

Block Matrix Geometriene Elozene (IC) Tarifiber Quella Enticeron TFT Gate Paseleductrode (IC) Soxide enticonductor IC4 Detriebleitung + + + + + + + + - - - - + + - + + - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

Einbrennen von Nachbildern verhindern

Wenn Sie das Gerät nicht verwenden, können Sie es optimal schützen, Indem Sie es ausschalten oder den PC oder das System so einstellen, dass ein Bildschirmschoner verwendet wird. Beachten Sie zudem, dass die Garantie gemäß den Angaben im Bedienungshandbuch möglicherweise beschränkt ist.

- Ausschalten, Bildschirmschoner und Energiesparmodus

– Schalten Sie das Gerät nach 12 stündigem Betrieb für 2 Stunden aus.

– Gehen Sie auf dem PC zu „Anzeigeeigenschaften“ > „Stromversorgung“, und schalten Sie das Gerät bei Bedarf aus.

- Wie empfehlen die Verwendung eines Bildschirmschoners.

Wir empfehlen zudem einen Bildschirmschoner mit einer einzigen Farbe oder bewegten Bildern.

• Regelmäßiger Farbwechsel

- Verwenden Sie zwei Farben

Wechseln Sie wie oben gezeigt alle 30 Minuten zwischen zwei Farben.

Type 1 Type 2

FLIGHT TIME OZ348 20:30 UA102 21:10 FLIGHT TIME OZ348 20:30 UA102 21:10

- Vermeiden Sie Kombinationen von Text- und Hintergrundfarben in kontrastierender Helligkeit.

(Helligkeit: bezieht sich auf die Helligkeit oder Dunkelheit einer Farbe. Diese hängt von der abgestrahlten Lichtmenge ab.)

Vermeiden Sie die Farbe Grau, da sie zum Einbrennen von Nachbildern beitragen kann.

Verwenden Sie keine Farben mit kontrastierender Helligkeit (z. B. schwarz und weiß, grau).

• Regelmäßiger Wechsel der Textfarbe

- Verwenden Sie helle Farben von ähnlicher Helligkeit.

Intervall: Wechseln Sie alle 30 Minuten die Text- und Hintergrundfarbe

FLIGHT : TIME OZ348 : 20:30 FLIGHT : TIME OZ348 : 20:30 FLIGHTTIME OZ348 : 20:30 FLIGHT : TIME OZ348 : 20:30

– Bewegen und ändern Sie wie unten gezeigt alle 30 Minuten die Zeichen.

[Step 3]

- Zeigen Sie regelmäßig ein bewegtes Bild mit einem Logo an.

Intervall: Zeigen Sie das bewegte Bild mit einem Logo alle vier Stunden für 60 Sekunden an.

Lizenz

HDMI ^TM

Hinweis zur Open Source-Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendlenst oder per E-Mail an [e-mail].

Terminologie

Die oben genannten Abtastraten stehen für die Anzahl der effektiven Abtastzeilen, die die Auflösung des Bildschirms bestimmen. Die Abtastrate wird je nach der verwendeten Methode mit i (interlaced) oder p (progressiv) angegegeben.

- Abtasten

Als Abtasten wird das Senden von Pixeln bezeichnet, aus denen progressiv das Bild aufgebaut wird. Je höher die Anzahl der Pixel, desto klarer und lebendiger das Bild.

- Progressiv

Im Progressive Scan-Modus werden die Pixelzellen nachelnander (progressive) auf dem Bildschirm abgetastet.

- Interlaced

Bei Interlaced Scan-Modus wird jede Pixelzeile zunächst von oben nach unten abgetastet. Anschließend werden die restlichen (noch nicht abgetasteten) Pixelzeilen gescannt.

Non-Interlace-Modus und Interlace-Modus____ Im Non-Interlace-Modus (progressiver Scan) wird eine horizontale Zelle progressiv auf dem Bildschirm von oben nach unten angezeigt. Im Interlace-Modus werden zunächst die ungeraden und dann die geraden Zeilen angezeigt. Die meisten Monitore verwenden den Non-Interlace-Modus, da so ein klareres Bild erzeugt wird, während die meisten Fernsehgeräte mit dem Interlace-Modus arbeiten.

Punktabstand____ Der Bildschirm ist aus roten, grünen und blauen Punkten aufgebaut. Je geringer der Abstand zwischen den Punkten, desto höher die Auslösung. Der Punktabstand ist der kürzeste Abstand zwischen den Punkten gleicher Farbe. Der Punktabstand wird in Millimetern angegeben.

Vertikalfrequenz\_\_\_\_ Auf dem

Gerät wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer flackernden Leuchtstoffröhre) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben. Der Häufigkeit, mit der ein einzelnes Bild pro Sekunde wiederholt wird, ist die Vertikalfrequenz oder Bildwiederholfrequenz. Die Vertikalfrequenz wird in Hz angegeben. 60 Hz bedeutet beispielsweise, dass ein einziges Bild 60 mal in der Sekunde angezeigt wird.

Horizontalfrequenz____. Die zum Abtasten einer Zelle von links nach rechts benötigte Zeit wird auch als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Quelle____ Als Eingangsquelle wird ein Videogerät (z. B. ein Camcorder oder ein Video-/DVD-Player) bezeichnet, der an das Gerät angeschlossen ist.

Plug & Play \_\_\_\_ Die Plug &

Play-Funktion ermöglicht den automatischen Austausch von Informationen zwischen einem Monitor und einem PC, um eine optimale Anzelgeumgebung zu schaffen. Das Gerät führt Plug &Play nach dem internationalen Standard VESA DDC aus.

Auflösung____Die Auflösung ist die Anzahl der horizontalen und vertikalen Punkte (Pixel), aus denen das Bild aufgebaut ist. Sie entspricht dem Grad der Anzeigegenauigkeit. Bei einer höheren Auflösung können mehr Daten auf dem Bildschirm angezeigt werden, was beim gleichzeitigen Ausführen mehrerer Aufgaben nützlich ist. Eine Auflösung von 1920 X 1080 besteht beispielsweise aus 1.920 horizontalen Pixeln (horizontale Auflösung) und 1.080 vertikalen Pixeln (vertikale Auflösung).

DVD (Digital Versatile

Disc)____ Eine DVD ist ein Speichermedium von der Größe einer CD, auf dem Multimedia-Anwendungen (Audio, Video oder Spiele) mithilfe einer MPEG-2-Bildkompressionstechnologie gespeichert werden können.

HDMI (High Definition Multimedia Interface)\_\_\_\_ Eine Schnittstelle, die sowohl an eine digitale

Audioquelle als auch eine hochauflösende Videoquelle ohne Kompression über ein einziges Kabel angeschlossen werden kann.

MDC ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Die Kommunikation zwischen dem PC und dem Monitor wird über RS232C-Kabel (serielle Datenübertragung) und RJ45-Kabel (LAN) ermöglicht.
