Produkttyp	Split-Klimaanlage (Außengerät)
Modell	AUXG30KRLB
Marke	Fujitsu
Kühlleistung	30.000 BTU/h
Heizleistung	30.000 BTU/h (ca.)
Spannungsversorgung	230 V / 50 Hz (Einphasen) oder 400 V / 50 Hz (Drehstrom)
Kältemittel	R32 (brennbar)
Kältemittel-Vorfüllung	für bis zu 30 m Leitungslänge
Maximale Leitungslänge	50 m
Maximaler Höhenunterschied	30 m (Innen- zu Außengerät)
Rohranschluss Flüssigkeit	9,52 mm (3/8 Zoll)
Rohranschluss Gas	15,88 mm (5/8 Zoll)
Betriebsmodi	Kühlen, Heizen
Besondere Funktionen	Low-Noise-Modus, Peak-Cut-Modus, externer Ein-/Ausgang
Installation	Nur durch autorisiertes Fachpersonal
Wartung	Regelmäßige Reinigung der Luftfilter (alle 2 Wochen empfohlen)
Sicherheit	Elektrische Sicherheit, Kältemittel R32 (brennbar)

Häufig gestellte Fragen - AUXG30KRLB FUJITSU

Wie installiere ich das Außengerät richtig?

Das Außengerät muss auf einer stabilen, ebenen Fläche montiert werden, die das Gewicht tragen kann. Halten Sie die in der Anleitung angegebenen Mindestabstände zu Wänden und Hindernissen ein, um eine ausreichende Luftzirkulation zu gewährleisten. Verwenden Sie die mitgelieferten Schrauben und Dübel. Die Installation sollte nur von autorisiertem Fachpersonal durchgeführt werden.

Welches Kältemittel wird im Gerät verwendet?

Das Gerät verwendet das Kältemittel R32. Dieses ist brennbar, daher müssen bei Installation und Wartung besondere Sicherheitsvorkehrungen getroffen werden. Nur zertifizierte Techniker mit entsprechender Ausbildung dürfen am Kältemittelkreislauf arbeiten.

Was ist die maximale Leitungslänge zwischen Innen- und Außengerät?

Die maximale Leitungslänge beträgt 50 Meter. Bei längeren Leitungen kann keine einwandfreie Funktion garantiert werden. Die Höhendifferenz zwischen den Geräten darf maximal 30 Meter betragen.

Wie fülle ich zusätzliches Kältemittel nach?

Wenn die Leitungslänge die werkseitig vorgefüllte Länge von 30 Metern überschreitet, muss zusätzliches Kältemittel nachgefüllt werden. Die benötigte Menge berechnet sich nach der Formel: (A × 40 g) + (B × 20 g) - 1200 g, wobei A die Länge des Flüssigkeitsrohrs (9,52 mm) und B die Länge des Flüssigkeitsrohrs (6,35 mm) in Metern ist. Verwenden Sie eine elektronische Waage und ausschließlich R32.

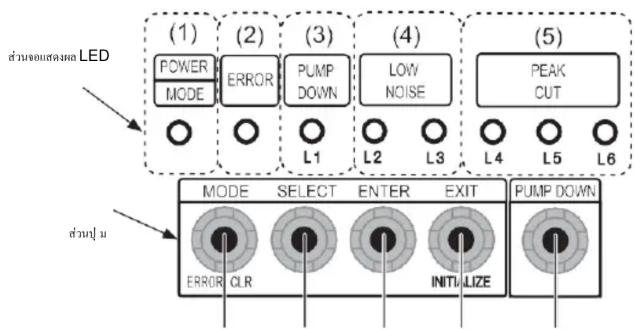

Was bedeuten die LED-Anzeigen am Außengerät?

Die LED POWER/MODE leuchtet bei Betrieb. Die LED ERROR blinkt bei Störungen. Die LEDs PUMP DOWN, LOW NOISE (L2, L3) und PEAK CUT (L4-L6) zeigen den jeweiligen Modus an. Blinkcodes geben detaillierte Fehlerinformationen, die in der Anleitung erklärt sind.

Wie stelle ich den Low-Noise-Modus ein?

Der Low-Noise-Modus reduziert die Geräuschentwicklung des Außengeräts. Er kann über einen externen Schalter (an Klemme P580) oder über die Tasten auf der Platine eingestellt werden. Drücken Sie die MODE-Taste (S134) für 3 Sekunden, dann mit SELECT (S133) den Modus wählen und mit ENTER (S132) bestätigen. Es stehen zwei Stufen zur Verfügung.

Wie führe ich einen Pump-Down durch?

Der Pump-Down wird benötigt, um das Kältemittel im Außengerät zu sammeln, bevor die Leitungen getrennt werden. Schalten Sie das Gerät ein, warten Sie 3 Minuten, drücken Sie dann die PUMP DOWN-Taste (S130) für 3 Sekunden. Der Kompressor startet. Schließen Sie nach etwa 3 Minuten das Flüssigkeitsventil. Wenn die LED-Anzeige wechselt, schließen Sie das Gasventil. Nach 1 Minute stoppt das Gerät automatisch. Schalten Sie dann den Netzschalter aus.

Was tun bei einem Fehlercode auf der Platine?

Wenn die ERROR-LED blinkt, können Sie den Fehlercode auslesen, indem Sie die ENTER-Taste (S132) drücken. Die Blinkfolgen der LEDs geben den genauen Fehler an (siehe Tabelle in der Anleitung). Häufige Fehler sind Kommunikationsstörungen, Sensorfehler oder Überhitzung. Wenden Sie sich bei wiederholten Fehlern an den Kundendienst.

Ist das Außengerät für den Außenbereich geeignet?

Ja, das Außengerät ist für die Installation im Freien konzipiert. Es sollte jedoch vor direkter Sonneneinstrahlung und starkem Regen geschützt werden. Installieren Sie es an einem gut belüfteten Ort, fern von Wärmequellen und brennbaren Gasen. Bei Schneefall sind geeignete Schutzmaßnahmen zu treffen.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden. Vor Arbeiten am Kältemittelkreislauf ist der Bereich zu lüften und auf Zündquellen zu achten. Das Gerät muss geerdet und über einen Fehlerstromschutzschalter angeschlossen werden. Beachten Sie die landesspezifischen Vorschriften. Arbeiten an elektrischen Teilen erst 10 Minuten nach Trennung vom Netz beginnen.

BEDIENUNGSANLEITUNG AUXG30KRLB FUJITSU

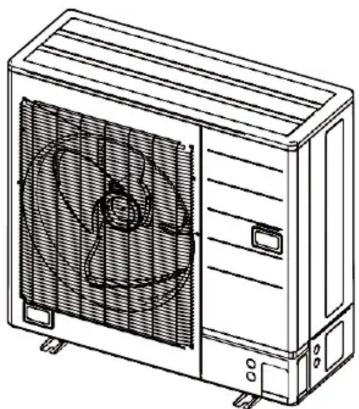

Line drawing of a multi-chamber air conditioner unit with fan blades and cooling fins (no text or symbols)

นื้อหา

1. ข้อแนะนําด้านความปลอดภัยเบี้ องต้น ....

2.ข้อมูลผลิตภัณฑ์ 3

2.1. เกรื่องมือติดตั้ง.....3
2.2. อุปกรณ์ เสริม.....4

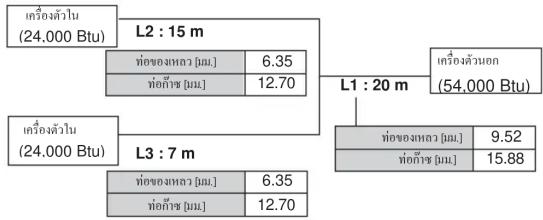

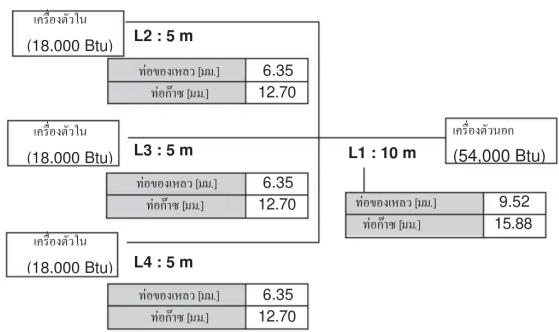

2.3.ข้อกำหนดของงานท่อ 4
2.4.ข้อกำหนดทางไฟฟ้า 5
2.5. การเติมน้ำชาเพิ่มเติม....5
2.6.ข้อมูลทั่วไป....6

1. งานติดตั้ง 6

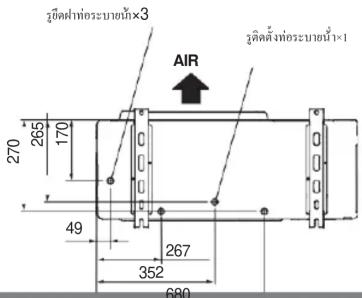

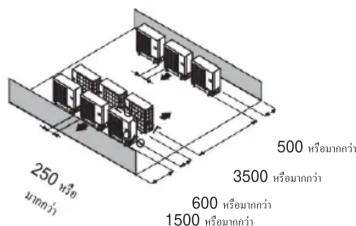

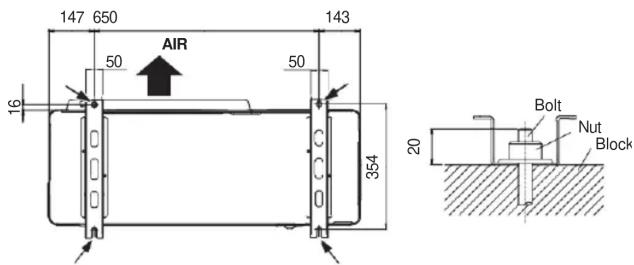

3.1.ขนาดการติดตั้ง.....7

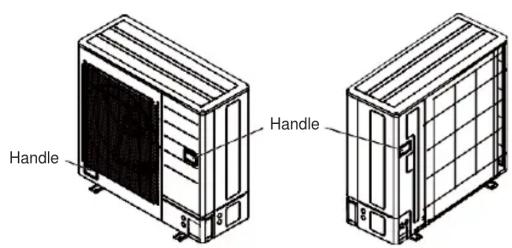

3.2. การขนส่งเครื่อง......7
3.3. การติดตั้งเครื่อง 8
3.4. การติดตั้งท่อระบายนัก 8
3.5. การติดตั้งท่อน้ําชา.....8
3.6. การทดสอบการปิดผนึก.....10
3.7. กระบวนการสูญญาศาส.....10
3.8. การชาร์จเพิ่มเติม....11

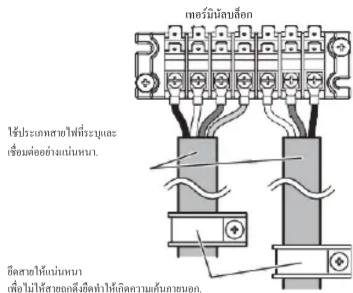

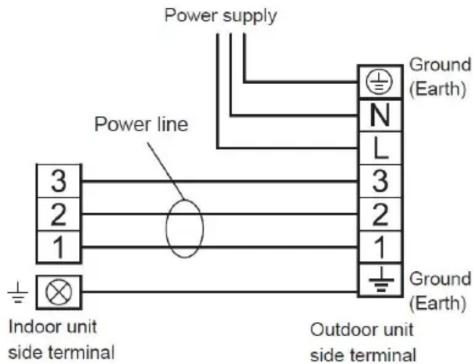

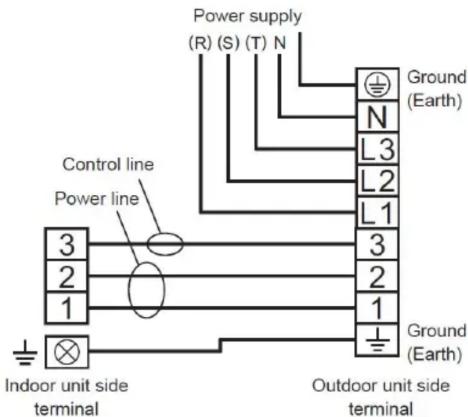

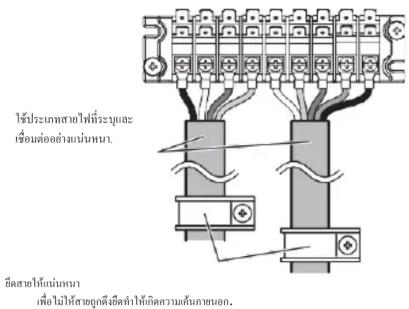

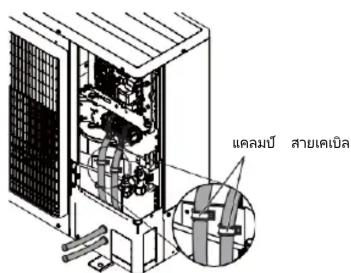

3.9. การเดินสายไฟฟ้า.....11

1. ทดสอบการทำงาน 14

4.1.รายการตรวจสอบรายการก่อนทดสอบ.....14

4.2.วิธีการทดสอบการทำงาน.....14

4.3. รายการตรวจสอบ.....14

1. การตกแต่ง....15

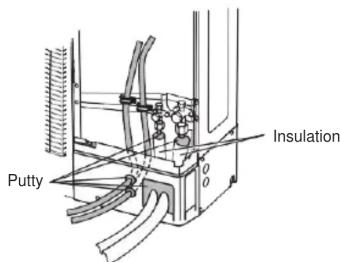

5.1. การติดตั้งฉนวนกันความร้อน 15

5.2. เดิมด้วยวัสดุสําหรับอุดรู 15

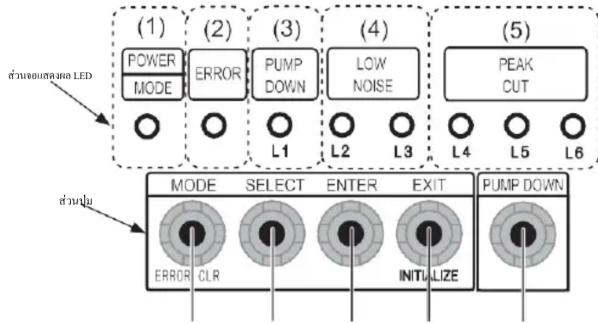

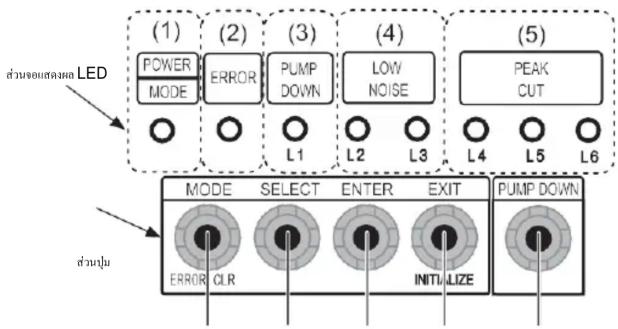

6.วิธีการใช้งานหน่วยแสดงผล.....15

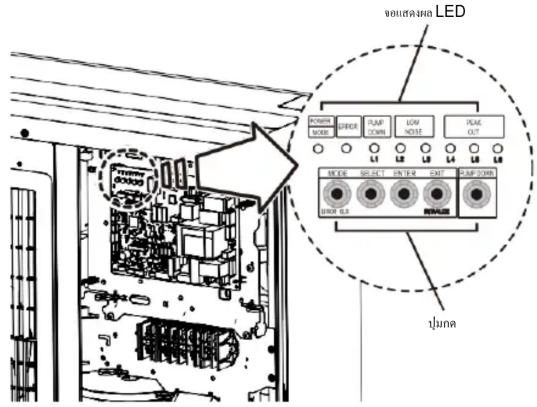

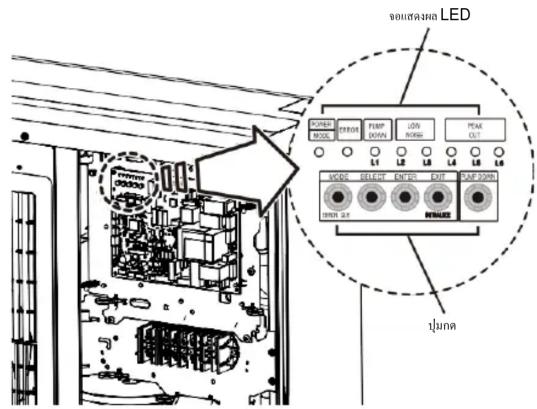

6.1. ตําแหน่งหน่วยแสดงผล 15

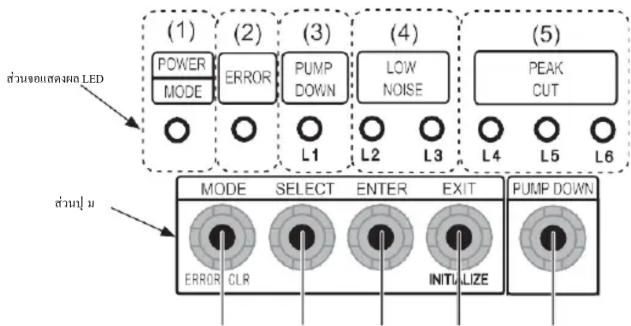

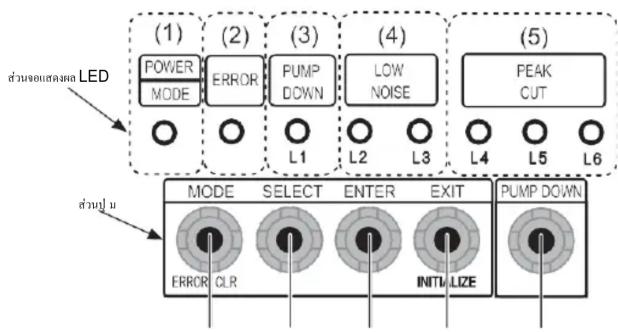

6.2. คําอธิบายของจอแสดงผลและปุ่ม.....15

1. การทดสอบภาคสนาม....16

7.1. การตั้งค่าปุ่ม 16

7.2. การตั้งค่าฟังก์ชัน.....16

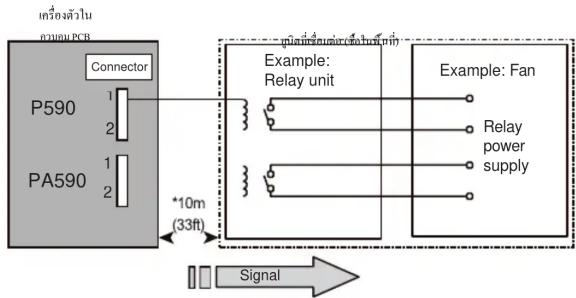

1. อินพุตและเอาต์พุตภายนอก....17

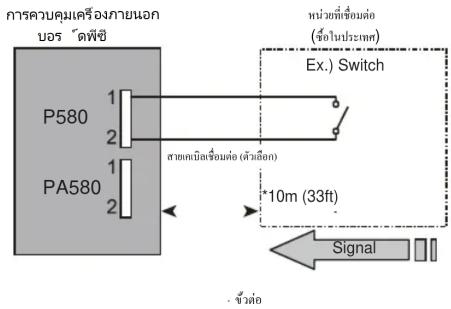

8.1. อินพุตภายนอก 17

8.2. เอาดีพุตภายนอก.....18

1. การปั มดาวน์....18

9.1 การเตรียดเการสำหรับเที่ยเตาวบ์ 10

9.2. ขั้นตอนการเป้มดาวน์.....19

1. รัชสัติพลาด.....19

10.1. โหมดแสดงข้อผิดพลาด ..... 19

10.2. ตารางตรวจสอบข้อผิดพลาด 20

1. ข้อแนะนําด้านความปลอดภัยเบี้ ốngต้น

• โปรดอ่านคู่มือเนื้อย่างละเอียดก่อนการติดตั้ง.
• คําเดือนและข้อควรระวังที่ระบุไว้ในคู่มีอนี้มีข้อมูลสำคัญเกี่ยวกับความปลอดภัยของคุณอย่าล้มสังเกต.
• ส่งคู่มีอื่นี้พร้อมกับคู่มีอาการใช้งานให้กับลูกค้าขอให้ลูกค้าเก็บอุปกรณ์ไว้ใช้ในอนาคตเช่น เพื่อย้ายหรือช่อมแซมเครื่อง.

ลำเตือน

บ่งบอกถึงสถานการณ์ที่อาจเป็นอันตรายหรือใกล้เข้ามาเชึ่งหากไม่หลีกเลี่ยงอาจส่งผลให้เสียชีวิตหรือบาดเจ็บสาหัส.

ข้อควรระวัง

ระบุสถานการณ์ที่อาจเป็นอันตรายซึ่งอาจส่งผลให้เกิดการบาดเจ็บเล็กน้อยหรือปานกลางหรือความ เสียหายต่อทรัพย์สิน

[คําแนะน้ำต้นฉบับ] สำหรับพนักงานบริการที่ได้รับอนุญาตเท่านั

nu.

คำเตือน

• การติดลัพผลิตภัณฑ์นี้ต้องทําไปช่วงตนนิคบริการที่มีประสบการณ์หรือผู้ตัดเมื่อเป็นเซิพตามผู้มีนี้ทําเน้น การติดลัพ によりการติดลัพผลิตภัณฑ์ที่ไม่เป็นมืออาชีพรหรือไม่เหมาะสมอาจทําให้เกิดอุบัติ needleกรู้เสียง processedการบาดเจ็บการร้าไหลของน้ําไฟฟ้าเชืดหรือไปใหม่หากติดลัพผลิตภัณฑ์โดยไม่สหาใจคําแนะนําในคู่มือเอ็จะคําให้การรับประกันของผู้ผลิตเป็นโหมะ.
• เพื่อหลักเลี่ยงการถูกไฟฟ้าซื้อตอย่าสัมผัสอุปกรณ์ไฟฟ้าทันที่หลังจากที่แหล่งจ่ายไฟถูกปิด หลังจากปิดเครื่องให้อ 10 มาที่ขึ้นไปเสมอ ก่อนที่คุณจะสัมผัสอุปกรณ์ไฟฟ้า.
• อย่าเปิดเครื่องจนกว่างานพัฒนดจะเสร็จสมบูรณ์ การเปิดไฟเก่อนงานเสร็จอาจナーให้เกิดอุบัติเหตุร้ายแรงเช่นไฟฟ้าช็อดหรือไฟไหม้.
• หากสารทําความเย็นวัชตะทํางานให้ระบายอากาศในพื้นที่ หากสารทําความเย็นสัมผัสกับaselineไฟจะทําให้เกิดถ้าชพิษ.
• การติดตั้งจะต้องดําเนินการตามกฎหมายเปียบรหัสหรือมาตรฐานสำหรับการเดินสายไฟฟ้าและอุปกรณ์ในแต่ละประเทศไทยภาคหรือสถานที่ ติดตั้ง.
• อย่าใช้อุปกรณ์น้ําบอากาศหรือสารทําความเย็นอื่น ๆ ที่ไม่ระบุรายละเอียดในสายสารทําความเย็น แรงดันที่มากเกินไปอาจทําให้เกิดการ แตรกร้าวได้.
  ระหว่างการติดตั้งตรวจสอบให้นใจว่าท่อสารทําความยื้นติดแน่นก่อนเกี่คุณจะเร่ง ม่ใช้งานคอมพรสเซอร์. อยู่ใช้วงานคอมพรสเซอร์ภายใต้สภาวะของท่อสารทําความยื้นที่ไม่ได้ติดตั้งอย่างถูกต้องโดยเปิดเวลา 3 ทาง ลั่มนี้อาจทําให้เกิดความดัน ติดปกติในรอบคู่ยื้นที่นําไปสู่图形 mnackและการมาดเช็บ.
• เมื่อติดตั้งหรือย้ายเครื่องปรับอากาศอย่างสมเก้าเซ็นที่ไม่ใช่สารทําความเย็นที่ระบุ (R32) เพื่อเข้าสูวรจสารทําความเย็น. หากอากาศหรือถ้าเซ็น ๆ เข้าสูวรจสารทําความเย็นความดันภายในวงจะเพิ่มขึ้นเป็นค่าที่สูงผิดปกติและทําให้เกิดการเดลกรบาดเจ็บ.
• ในการเชื่อมต่อเครื่องตัวในและเครื่องตัวนอกให้ใช้ท่อเครื่องปรับอากาศและสายเคบิลที่มีเจ้าหน่ายในเพื่นที่เป็นชั้มส่วนมาตรฐาน คู่มื้อเนื้อธิบายการเชื่อมต่อที่เหมาะสมโดยใช้ชุดการติดตั้งลังกล่าว.
• อย่าดัดแปลงสายไฟฟ้าชี้สายเคบิลต่อขายหรือสายไฟสาขา การใช้งานที่ไม่เหมาะสมอาจナーให้เกิดไฟฟ้าชื่อหรือไฟไหมโดยการเชื่อมต่อที่ไม่ดีจนวนไม่เพียงพอหรือกระแสกิน.
• อย่าส้างอากาศด้วยสารทำความเย็น เต่ําใช้มีสุญญาภาพเพื่อดูดผู้ นการติดตั้ง
• ไม่มีสารทำความเย็นพิเศษในเครื่องตัวนอกสำหรับล้างอากาศ.
• ใช้ปื้มสุญญาภาสสาหรับ R32 หรือ R410A โดยเฉพาะ.
• การใช้ปื้มสูญญาภาศเดี่ยวกันสำหรับสารทําความเย็นที่แตกต่างกันอาจทําให้ปื้มสุญญาภาศหรือตัวเครื่องเสียหายได้.
• ใช้ท่อร่วมเกจที่สะอาดและท่อชาร์จสําหรับ R32 หรือ R410A โดยเฉพาะ.
• อย่าใช้วขการเร่งกระบวนการละลายน้ำแข็งหรือทำความสะอาดนอกเหนือจากที่แนะนํา โดยผู้ผลิต.
• ต้องเก็บเครื่องไว้ในห้องโดยไม่มีแหล่งกําเนิดประกายไฟอย่างต่อเนื่อง (เช่น เปลวไฟ อุปกรณ์แก่สีที่ใช้งาน หรือเครื่องท่าความร้อนไฟฟ้าที่ใช้งานได้).
• อย่าทางหรือเผา.
• โปรดทราบว่าสารทำความเย็นอาจไม่มีก่ติเหมื่น.
• ในระหว่างการทํางานของนิ้มลงตรวจสอบ antenna์แน่นใจว่าคอมพรัสเซอร์ปีดอยู่ก่อนกลุ่งจะ Zonesต่อสารทําความเย็นออก. อย่างอดต่อเชื่อต่อออกในขณะที่คอมพรัสเซอร์กลังทํางานโดยได้วล้ว5 3 ทาง.
• สิ่มนี้อาจเจ้าทําให้เกิดแรงดันผิดปกต์ในวงจรการทําความยึ่นที่น้ําไปสู่การแตกและการบาดเจ็บ.
• เครื่องใช้ไฟฟ้าเป็นได้มีรัสหรับการใช้งานโดยบุคคลด (รวมอี่เด็ก) ที่มีความสามารถทางร่างกายประสาทสัมผัสหรือจิตใจลงหรือขาดประสบการณ์และความรู้เร็งแต่จะได้รับการดูแลหรือคําเนะนําเกี่ยวขับการใช้ตรื่องโดยบุคคลที่รับคิดชอบต้นความปลอดภัย เด็กควรได้รับการดูแลเพื่อให้แน่ hierว่า valid거나ไม่ได้แผ่นกับเครื่องใช้ไฟฟ้า.
• หากสาไฟหรือสายเชื่อมต่อเสียหายต้องเปลี่ยน โดยผู้ผลิตตัวแทนบริการหรือบุคคลที่มีคุณสมบัติใกล้เที่ยงกันเพื่อหลีกลี่ยงอันตรายด้านความปลอดภัย.
• เก็บช่องระบายอากาศที่ต้องการให้พื้นจากการอุดต้น.

ข้อควรระวัง

• เพื่อให้เครื่องปรับอากาศทำงานได้อย่างถูกต้องให้ติด้ําด้านที่เขียนไว้ในคู่มือนี้
• ผลิตภัณฑ์นี้จะต้องติดตั้งโดยบุคลากรที่มีคุณสมบัติเหมาะสมพร้อมการรับรองความสามารถในการจัดการของเหลวสารทําความเย็น ถังถึงกฎหมายและกฎหมายที่ใช้กับสถานที่ติดตั้ง.
• ติดตั้งผลิตภัณฑ์โดยปฏิบัติตามรหัสและข้อบังคับภายในเครื่องที่บังคับใช้ ณ สทานที่ติดตั้งและคําแนะนําที่ผู้ผลิตให้มา.
• ผลตภัณฑ์นี้ปืนส่วนหนึ่งของชุดประกอบเครื่องปรับอากาศ ต้องไม่ติดตั้งผลตภัณฑ์เพียงอย่างเดียวหรือติดตั้งกับอุปกรณ์ที่ไม่ได้รับอนุญาตจากผู้ผลิต.
• ใช้สายไฟแขตกต่างหากที่มีการป้องกันโดยเบรกเกอร์ที่ทํางานบนสายไฟทุกเส้นเสมอ โดยมีระยะห่างระหว่างหน้าสัมผัส 3 มม. สําหรับผลิตภัณฑ์นี้
• เพื่อบกป้องบุคคลให้กราวด์ (สายดิน) ผลิตภัณฑ์อย่างถูกต้องและใช้สายไฟรวมกับเบรกเกอร์ร่วลงกราวด์ (ELCB).
• ผลิตภัณฑ์นี้ไม่สามารถป้องกันการระเบิดได้ตั้งนัจึงไม่ควรติดตั้งในบรรยายภาศที่ระเบิดได้.
• ผลิตภัณฑ์นี้เมิ่มชั้มส่วนที่ผู้ใช้ซ่อมแซมได้ ปรึกษาช่างเทคนิคบริการที่มีประสบการณ์สำหรับการซ่อมเสมอ.
• เมื่อติดตั้งท่อที่สัมกว่า 3 ม. เ Seyงของเครื่องด้านอกจะถูกถ่ายโอน ไปยังเครื่องตัวในซึ่งจะทำให้เกิดเสียงการทํางานขนาดใหญ่หรือเสียงติดปกติบางอย่าง
• เมื่อเหลือนย้ายหรือย้ายเครื่องปรับอากาศให้ปรึกษาช่างเทคนิคบริการ ที่มีประสบการณ์สำหรับการตัดการเชื่อมต่อและติดตั้งผลิตภัณฑ์ใหม่.
• อย่าสัมพัศตรีบของเครื่องแลกเปลี่ยนความร้อน การสัมพัศตรีบแลกเปลี่ยนความร้อนอาจส่งผลให้เกิดความเสียหายต่อครีบหรือการบาดเจ็บส่วนบุคคลเซ่น การแตกของผวินัง.
• ข้อผิดพลาดของเครื่องตัวใน (รหัสข้อผิดพลาด: 2-3) ถัดนี้เหากร่องตัวในลําหรับ RS32 ซื่อมต่อกับระบบสารทําความยืนในสภาพเวตล้อมการซื่อมต่อหลายรายการพร้อมกัน ในกรณีดังกล่าว ให้จดซี่อรุ่นในอาคารที่พบข้อผิดพลาดและติดต่อศูนย์บริการของธา.

ข้อควรระวังในการใช้สารทำความเย็น R32

ขั้นตอนการติดตั้งขั้นพันฐานเหมือนกับรุ่นสารทำความเย็นท้าไว้ (R410A, R32).

อย่างไรก็ตามให้ใส่ใจกับประเด็นต่อไป fictionalย่างระมัดระวัง:

⚠️ คำเตือน

• เนื่องจากแรงดันใช้งานสูงกว่าสารทำความเย็นรุ่น R22 ถึง 1.6 เท่า ท่อและการติดตั้งและเครื่องมือบริการบางอย่างจึงมีความพิเศษ (ดูที่ "2.1) เครื่องมือติดตั้ง".)
  โดยเฉพาะอย่างเพื่อเปลี่ยนรุ่น R22 สารที่ความเย็นตัวสารที่ความเย็น R32 รุ่นใหม่ให้เปลี่ยนท่อและเทอร์นักแบบเติมตัวอยู่ท่อ R32 และ R410A และเทอร์นักที่ต้านเครื่องตัวนอกเสมอ. สำหรับ R32 และ R410A สามารถใช้เทอร์นักเติวกันที่ต้านเครื่องด้านนอกและท่อได้.
  รุ่มที่ใช้สารทําความเย็น R32 และ R410A นิสั่นผ่านศูนย์ lactางเกี่ยวพรด์ครัฐจีเพื่อแต่งกัน เที่เอ็ป้องกันการชาร์จีเพิศิตพลาต์ซสารทําความเย็น R22 และเพื่อความปลอดภัย ดังนั้นตรวจสอบต่วงหน้า [ไสั่นผ่านศูนย์ lactางเกี่ยวพรด์ครัฐจีสําหรับ R32 และ R410A คือ 1/2-20 UNF]
• ระวังให้มากกว่า R22 เพื่อไม่ให้ส่งแปลกปลอม (เนื้มนันน้ํา ฯฯฯ ) เข้าสู่ท่อ นอกจากนี้เมื่อจัดเก็บท่อให้ปิดเฝึกช่องเปิดอย่างแน่น หนาโดยการบีบเทป์ฯฯฯ (การจัดการ R32 คล้ายกับ R410A)

ข้อควรระวัง

1. การติดตั้ง(ที่ว่าง)

• การติดตั้งท่องานจะต้องเก็บไว้ให้น้อยที่สุด.
• งานท่อนั้นจะต้องได้รับการปกป้องจากความเสียหายทางกายภาพ.
• การปฏิบัติตามกฎระเบียบกําชธรรมชาติจะต้องปฏิบัติตาม.
• การเชื่อมต่อทางกลัพจะต้องสามารถเข้าถึงได้เพื่อวัตถุประสงค์ในการบํารุงรักษา.
• ในกรณีที่ต้องใช้เครื่องช่วยหายใจช่องระบายอากาศจะต้องหลีกเสี่ยงสิ่งเกิดขวาง.
• เมื่อใช้การกำจัดผลิตภัณฑ์ให้เป็นไปตามกฎหมายนิยมของประเทศไทยการอย่างเหมาะสม.

2. การบริการ

2-1. บุคลากรบริการ

- บุคคลใด ๆ ที่เกี่ยวข้องกับการทํางานหรือเข้าไปในวงจรสารทําความยืนคว려ถือไปรับรองที่ถูกต้องในปัจดุบันจากหน่วยงานประเมินที่ได้รับการรับอื่อบในดุลสาหกรรมซึ่งอนุญาตให้มีความสามารถในการจัดการสารทําความเย็นอย่างปลอดภัตตามซ้อกําหนดการประเมินที่เป็นเที่ยอมรับในดุลสาหกรรม.

- การซ่อมบํารุงจะต้องดําเนินการตามที่แนะนําโดยผู้ผลิตอุปกรณ์เท่านั้น การบํารุงรักษาและการซ่อมแซมที่ต้องการความช่วยเหลือจากบุคลากรที่มีทักษะอื่น ๆ จะต้องดําเนินการภายใต้การดูแลของผู้ที่มีความสามารถในการใช้สารทําความเย็นไว้ไฟ.

- การซ่อมบํารุงจะต้องดำเนินการตามที่แนะนําโดยผู้ผลิตเท่านั้น.

2-2.งาน

• ก่อนที่จะเริ่มทํางานกับระบบที่มีสารทําความเย็นไว้เจ็บเป็นต้องมีการตรวจสอบความปลอดภัยแต่ให้แน่ไว้ว่าความเสี่ยงของการดูดระเบิดจะลดลง สําหรับการซ่อมแซmerระบบทําความเย็นจะต้องปฏิบัติ damsข้อว regulatedไนข้อ 2-2 ถึง 2-8 ก่อนดําเนินการระบบ.
• งานจะต้องดำเนินการภายใต้ขั้นตอนที่ควบคุมเพื่อลดความเสี่ยงของกําซหรือ interestsไวไฟที่มืออยู่ในขณะที่กําลังดําเนินการอยู่
• พนักงานซ่อมบํารุงและคนอื่น ๆ ที่ทำงานในพื้นที่จะต้องได้รับคําแนะนําเกี่ยวกับลักษณะของงานที่กําสังดําเนินการอยู่.
• ต้องหลีกเลี่ยงการทำงานในพื้นที่จํากัด.
• พื้นที่รอบ พื้นที่ทำงานจะถูกแขกออก.
• ตรวจสอบให้แน่ใจว่าสภาพภายในพื้นที่ปลอดภัยโดยการควบคุมวัสดุไวไฟ.

2-3. การตรวจสอบการมือยู่ของสารทำความเย็น

• ต้องตรวจสอบพันที่ด้วยเครื่องตรวจจับสารทําความเย็นที่เหมาะสมก่อนและระหว่างการทํางาน เพื่อให้แน่ใจว่าช่างเทคนิค ตระหนักถึงบรรยายศาสที่อาจเกิดไฟได้.
• ตรวจสอบให้แน่ใจว่าอุปกรณ์ตรวจสอบการรู้ไหลที่ใช้เหมาะสมำหรับใช้กับสารทำความเย็นที่ติดไฟได้เช่นไม่เกิดประกายไฟปิ ตนเองอย่างเพียงพอหรือปลอดภัยภายใน.

2-4. การปรากฏตัวของถังดับเพลิง

• หากต้องทำงานร้อนใด ๆ กับอุปกรณ์ทำความเย็นหรือชั้นส่วนที่เกี่ยวข้องอุปกรณ์ดับเพลงที่เหมาะสมจะต้องมีอยู่ในมือ.
• มีผงแห้งหรือถังตับเพลิง CO2 อยู่ติดกับพื้นที่ชาร์จ.

2-5. ไม่มีแหล่งกําเนิดประกายไฟ

• ห้ามมิให้บุคคลไตทํางานเกี่ยวกับระบบทําความยืนที่เกี่ยข้องกับการเปิดแผนงานท่อใด ๆ ที่มีหรือบรรจุสสารทําความยืนไวไฟจะต้องใช้แหล่งกําเนิดประกายไฟใด ๆ ในลักษณะที่อื่อนําไปสู่ความเลี่ยงต่อการเกิดไฟใหม่หรือการระเบิด.

• 未能กําเนิดประโยชน์ที่เป็นไปได้จังคมความถึงการสูบบุหรับคารอู่ห่างจากสถานที่คิดตั้งช้อนแขมอดและกําจัดอย่างเพื่องพ่อ ในระหว่างเสารทําความเย็นไป这样才能ปร่องออกสู่พื้นที่ได้Robot provides.

• ก่อนที่จะมีการสํารวจจื้นที่ loops ๆ ุปกรณ์เพื่อให้นเจ้าไไม่อันตรายจากการแต่ใหม่นี้ร้อยความเสื่องในการจุดระเบิด ต้องแสดง น้๊ย “หัวสมบุหร”。

2-6.พื้นที่ระบายอากาศ

• ตรวจสอบให้แน่ใจว่าบริเวณนั้นเปิดโล่งหรือมีการระบายอากาศเพียงพอก่อนที่จะบุกเข้าไปในระบบหรือทำงานที่ร้อน.
  • ระดับของการระบายอากาศจะต้องดำเนินต่อไปในช่วงเวลาที่งานจะดำเนินการ.
• การระบายอากาศควรกระจายสารทำความเย็นที่ปล่อยออกมาอย่างปลอดภัยและควรขับ ไล่ออกสู่ชั้นบรรยากาศภายนอก.

2-7. ตรวจสอบอุปกรณ์ทำความเย็น

• ในกรณีที่มีการเปลี่ยนแปลงอุปกรณ์ไฟฟ้าจะต้องเหมาะสมกับวัตถุประสงค์และข้อกำหนดที่ถูกต้อง.
• ต้องปฏิบัติตามแนวทางการบํารุงรักษาและบริการของผู้ผลิตตลอดเวลา.
• หากมีข้อสงสัยโปรตปรึกษาฝ่ายเทคนิคของผู้ผลิตเพื่อขอความช่วยเหลือ
• การตรวจสอบต่อไปถี่ะต้องใช้กับการติดตั้งโดยใช้สารทำความเย็นที่ติดไฟได้.
  -ขนาดการชาร์จะเป็นไปตามขนาดห้องที่ติดตู้สารทำความเย็นที่มีซิ้นส่วน.
  -เครื่องจักรระบายอากาศและเต้าเสียบทำงานอย่างเพียงพอและไม่ใช้ตัวขวาง.
• หากมีการใช้วงจรทำความเย็นทางอ้อมวางจรรองจะต้องตรวจสอบว่ามีสารทำความเย็นหรือไม่
• การทำเครื่องหมายบนอุปกรณ์ยังคมองเห็นได้และชัดเจน เครื่องหมายและป้ายที่อ่านไม่ออกจะต้องได้รับการแก้ไข.
• ท่องทําความยื้นหรือส่วนประกอบถูกติดสัมในตําแหน่งที่ไม่น่าจะสัมผัสกับสารใด ๆ ที่อาจกัดกร่อนสารทําความยื้นที่มีส่วนประกอบวันแต่ส่วนประกอบนั้งถูกสร้างนั้งจากรวัสดุที่ทนต่อการกัดกร่อนโดยเฉี้ยนแท้หรือได้รับการปกครองอย่างเหมาะสมจากการสึกกร่อน.

2-8. ตรวจสอบอุปกรณ์ไฟฟ้า

• การซ่อมแซมและบํารุงรักษาอุปกรณ์ไฟฟ้าจะต้องมีการตรวจสอบความปลอดภัยเบื้องต้นและขั้นตอนการตรวจสอบส่วนประกอบ.
• หากมีข้อผิดพลาดที่อาจส่งผลต่อความปลอดภัยจะไม่มีการเชื่อมต่อแหล่งจ่ายไฟฟ้ากับวงจรจนกว่าจะได้รับการจัดการที่น่าพอใจ.
• หากความผิดพลาดไม่สามารถแก้ไขได้ทันที่แต่จำเป็นต้องดำเนินการต่อไปให้ใช้วธีแก้ปัญหาชั่วคราวที่เพียงพอ.
• สิงนี้จะถูกรายงานไปยังเจ้าของอุปกรณ์เพื่อให้ทุกฝ่ายได้รับคําแนะน้ำ.
• การตรวจสอบความปลอดภัยเชิงต้นจะรวมถึง
• ตัวเก็บประจุนั้มถูกปล่อย由中国มา: สิ่งนี้จะต้องทําอย่างปลอดภัยเพื่อหลีกลี่ยงความเป็นไปได้ที่จะเกิดประกายไฟ.
• ไม่มีส่วนประกอบไฟฟ้าและสายไฟที่ยงมีชาวตอยู่ขณะชาร์จุกุนหรือล้างระบบ.
• ว่ามีความต่อเนื่องของพันธะโลก.

3. การซ่อมแซมส่วนประกอบที่ปิดสนิท

• ในระหว่างการซ่อมแซมส่วนประกอบที่ไดสนิทอุปกรณ์ไฟฟ้าหั้งหมดจะถูกตัดการเชื่อมต่อจากอุปกรณ์ที่ทํางานก่อนที่จะถอดฝากอบที่ไดสนิทออกฯลฯ.
• หากมีความจำเป็นอย่างฝ่ที่จะต้องมีการจ่ายไฟฟ้าให้กับอุปกรณ์ในระหว่างการซ่อมบํารุงรูปแบบการตรวจสอบขับการร่วงวันส่วนอย่างถาวรจะอยู่ที่จุดที่สําคัญที่สุดเพื่อเดือนถึงสถานการณ์ที่อาจเป็นอันตราย.
• ต้องให้ความสนใจเป็นพิเศษกับสิงต่อไปนี้เพื่อให้นแน่ใจว่าการทำงานกับอุปกรณ์ไฟฟ้าจะไม่เปลี่ยนแปลงปลอกในลักษณะที่ระดับการป้องกันได้รับผลกระทบ.
• ซึ่งจะรวมถึงความเสียหายต่อสายเคบิล，จำนวนการเชื่อมต่อพี่มากเกินไป，ข้าวที่ไม่ได้ห้าตามข้อกําหนดตั้งดิน，ความเสียหายต่อซีล，ข้อต่อของต่อมไม่ถูกต้องฯลฯ.
• ตรวจสอบให้แน่ใจว่าติดตั้งอุปกรณ์อย่างแน่นหนา.
• ตรวจสอบให้แน่ใจว่าชีลหรือวัสดุปิดผนึกไม่เสื่อมสภาพเพื่อไม่ให้เป็นไปตามวัตถุประสงค์ในการป้องกันการเข้าของบรรยากาสที่ติดไฟได้อีกต่อไป.
• ชิ้นส่วนอะไหล่จะต้องเป็นไปตามข้อกำหนดของผู้ผลิต.
  หมายเหตุ : การใช้สารเคลื่อนหลุมร่วงพื้นซิลิกอนอาจยับยึ่งประสิทธิภาพของอุปกรณ์ตรวจสอบจับการรู้ไหลบางประเภท. ส่วนประกอบที่ปลอดภัยจากภายในไม่จำเป็นต้องそこออกก่อนที่จะทํางานเก็บส่วนประกอบเหล่านั้น

4. การซ่อมแซมส่วนประกอบที่ปลอดภัยจากภายใน

• อย่าใช้โหลดอุปนัยหรือความดุการวโต ๆ กับวงจรโดยไม่ตรวจสอบให้นแน่ใจว่าสิ่งนี้จะไม่เกินแรงดันไฟฟ้าและกระแสที่อนุญาต สำหรับอุปกรณ์ที่ใช้งาน.
• ส่วนประกอบที่ปลอดภัยจากภายในเป็นชนิดเดียวที่สามารถทำงานได้ในขณะที่อาศัยอยู่ในที่ที่มีบรรอากาศไวไฟ.
• เครื่องทดสอบจะต้องอยู่ในระดับที่ถูกต้อง.
  -เปลี่ยนส่วนประกอบด้วยชิส่วนที่ระบุโดยผู้ผลิตเท่านั้น
• ส่วนอื่น ๆ อาจส่งผลให้เกิดการจุดระเบิดของสารทำความเย็นไน้ําขับรรยาศาสจกการรั่วไหล.

5. การเดินสาย

• ตรวจสอบว่าสายเคบิลจะไม่อยู่ภายใต้การสึกหรอการกัดกร่อนความต้นที่มากเกินไปการสั่นสะเทือนขอบคมหรือผลกระทบต่อ สี่งแวดล้อมอื่น ๆ.
• การตรวจสอบจะต้องคํานึงถึงผลกระทบของัมิริอยหรือการต้นสะเทือนอย่างต่อนเนื่องจากแหล่งต่างๆเช่นคอมเพราะเซอร์หรือพัดลม.

6. การตรวจสอบสารทำความเย็นไวไฟ

• ไม่ว่าในกรณีใด ๆ จะไม่มีการใช้แหล่งกําเนิด陷ะไปไฟที่อาจเกิดขึ้นในการค้นหาหรือตรวจสอบการรู้ว่าไหลของสารทำความเย็น.
• ห้ามใช้ไฟฉายเสไลด์ (หรือเครื่องตรวจสอบอื่น ๆ ที่ใช้ believingไฟเปล่า).

7.วิธีการตรวจสอบการรู้ว่าไหล

• ต้องใช้เครื่องตรวจจับการรั่วไหลแบบอิเล็กทรอนิกส์เพื่อตรวจจับสารทําความเย็นที่ติดไฟได้แต่ความไวอาจไม่เพียงพอหรืออาจต้องมีการสอบเทียบซ้ํา (อุปกรณ์ตรวจจับต้องได้รับการสอบเทียบในพื้นที่ที่ปราศจากสารทําความเย็น.)
• ตรวจสอบให้แน่ใจว่าเครื่องตรวจจับไม่ใช่แหล่งกำหนดประกาศไฟที่อาจเกิดขึ้นและเหมาะสมาหรับสารทำความเย็นที่ใช้.
• ยุปกรณ์ตรวจสอบการร่วงไหละต้องตั้งค่าไว้ที่เปอร์เซ็นต์ของ LFL ของสารทําความเย็นและต้องปรับเทียบกับสารทําความเย็นที่ใช้และยืนยันเปอร์เซ็นต์กําชีที่เหมาะสม (สูงสุด 25%).
• ของเหลวตรวงจับการรับไหลหมาะสำหรับใช้กับสารทำความเย็นส่วนใหญ่แต่ควรหลีกเลื่องการใช้ผงชักฟอกที่มีคลอรื่น เนื่องจากคลอรื่นอาจทำปฏิบัติยากับสารทำความเย็นและกัดกร่อนการทำงานของท่อทองแดง.
• หากสงสัยว่ามีการฉั้มไหลเปลวไฟที่เปล้อยเปล่าพื้นหมดจะถูกลบ / ดับลง.
• หากพนการรับไหลของการทําความยื้นซื้อับประสานสารทําความยื้นทั้งหมดต้องคู่ด้านจากระบบทหรือ坦克 (โดยใช้วล์วไป) ในส่วนของระบบที่ห่างไกลจากรการร่วง Hydro. ใน就得เจนที่ปราสดาออกซิจเจน(OFN)จะถูกกําจัดผ่านระบบพัฒก่อนและระหว่าง กระบวนการประสาน.

ข้อควรระวัง

8. การกําจัดและการอพยพ

เมื่อเจาะเข้าไปในวงจรสารทําความเย็นเพื่อทําการช่อมแซม - หรือเพื่อวัตถุประสงค์อื่นใด - ต้องใช้พ้อนหัวไป อย่างไรก็ตามสิ่งสําคัญ คือต้องปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดเนื่องจากการตรวจสอบความไว้ไฟเป็นข้อพิจารณา.

ต้องปฏิบัติตามั้นตอนต่อไปนี้

• ลบสารทำความเย็น
• ล้างวงจรด้วยก็าซเฉื่อย
• อยยพ
• ล้างอีกครั้งต้วยก็าซเฉื่อย

• เปิดวงจรโดยการตัดหรือประสาน

• ประจุสารทำความยืนจะถูกกู้คืนในกระบอกสูบกู้คืนที่ถูกต้อง.

• ระบบจะต้อง "ล้าง" ด้วย OFN เพื่อให้หน่วยปลอดภัย.
  • กระบวนการนี้อาจต้องทำช้ำหลายค้ม.
• ห้ามใช้อภาคอัดหรือออกซิเจนสำหรับงานนี้
• การถ้างจะた่าได้โดยการทําลยสูญญาศาสในระบบด้วย OFN และเดิมต่อไปจนกว่าจะบรรลุแรงดันในการทํางานจากนั้นระบายออกสู่ชั้นบรรยากาศและในที่สุดก็ตึงลงสู่สูญญาศาส.
• กระบวนการฉี้จะต้องทำซ้ำจนกว่าจะไม่มีสารทำความแข็นอยู่ในระบบ.
• เมื่อใช้การชาร์จ OFN ขึ้นสุดท้ายระบบจะระบายลงสู่ความดันบรรยากาศเพื่อให้งานเกิดขึ้นได้.
• การดำเนินการเนื้มความสำคัญอย่างยิ่งหากมีการดำเนินการประสานในงานท่อ.
• ตรวจสอบให้แน่ใจว่าเต้าเสียบสำหรับขี้สุญญาภาศไม่อยู่ใกล้กับแหล่งกำหนดประกาศไฟใด ๆ และมีการระบายอากาศ.

9. ขั้นตอนการชาร์จ

- นอกเหนือจากขั้นตอนการชาร์จแบบเดิมแล้วจะต้องปฏิบัติตามข้อกำหนดต่อไปนี้.

• ตรวจสอบให้แน่ใจว่าการปนเป็นของสารทำความเย็นที่แตกต่างกันไม่ได้เกิดขึ้นแมื่อใช้อุปกรณ์ชาร์จ.
• ท่อหรือเส้นจะต้องสั้นที่สุดเท่าที่จะทำได้เพื่อลดปริมาณสารทำความเย็นที่อยู่ในนั้นให้เหลือน้อยที่สุด.
• -combocubjazdeng
• ตรวจสอบให้แน่ใจว่าระบบทำความเย็นต่อสายดินก่อนที่จะชาร์จะรบบด้วยสารทำความเย็น.
• ติดฉลากระบบเมื่อการชาร์จเสร็จสมบูรณ์ (หากยังไม่ได้).

• ต้องใช้ความระมัดระวังอย่างผู้เพื่อไม่ให้ระบบทำความเย็นมากเกินไป.

• ก่อนที่จะchar์จะระบบใหม่จะต้องทดสอบแรงดันต้วย OFN.

• ระบบจะทดสอบการรัมเมื่อการชาร์จเสร็จสิ้นแต่ก่อนการว่าข้าง.
• ต้องทำการทดสอบการรับไหลติดตามผลก่อนออกจากไซต์.

10. การร็อลอน

• ก่อนดำเนินการตามขึ้นตอนนี้จำเป็นอย่างอิ่งที่ช่างเทคนิคจะต้องคุ้นเคยกับอุปกรณ์และรายละเอียดทั้งหมดอย่างสมบูรณ์.
• ขอแนะนําแนวทางปฏิบัติที่ตี่ว่าสารทำความเย็นพัฒมต์ได้รับการกู้คืนอย่างปลอดภัย.
• ก่อนที่จะมีการดำเนินการงานจะต้องเก็บตัวอย่างน้ำ มันและสารทำความเย็นในกรณีที่จำเป็นต้องมีการวิเคราะห์ก่อนที่จะใช้สารทำความเย็นที่เรียกคืนอีกครั้ง.
• จำนวนอย่างยิ่งที่พลังงานไฟฟ้าจะพร้อมใช้งานก่อนแข็มงาน.

a) ทำความคุ้นเศษกับอุปกรณ์และการใช้งาน.
b) แยกระบบด้วยไฟฟ้า.
c) ก่อนที่จะพยาขามั้นตอนให้แน่ใจว่า:

- อุปกรณ์จัดการเครื่องจักรกลสามารถใช้ได้ถ้าจำเป็นสำหรับการจัดการถังสารทำความเย็น;

• อุปกรณ์ป้องกันส่วนบุคคลัพหมดสามารถใช้ได้และใช้งานอย่างถูกต้อง;
  • กระบวนการกู้คืนได้รับการดูแลตลอดเวลาโดยผู้มีอํานาจ;
• อุปกรณ์การกู้ตีนและกระบอกสูบเป็นไปตามมาตรฐานที่เหมาะสม.

d) ปื้มลงระบบสารทำความเย็นถ้าเป็นไปได้.
e) หากไม่สามารถดูดผุ่นได้ให้ทำท่อร่วมเพื่อให้สามารถถําจัดสารทำความเย็นออกจากส่วนต่าง ๆ ของระบบได้.
f) ตรวจสอบให้แน่ใจว่ากระบอกสูบั้นผู้ยุ่นเตาชั่งก่อนที่จะเกิดการถูกคืน.
g) เริ่มเครื่องถู้คืนและทำงานตามคำแนะนำของผู้ผลิต.
h) อย่าเติมกระบอกสูบมากเกินไป (บริมาณของเหลวไม่เกิน 80%).
i) อย่าให้เกินแรงต้นใช้งานสูงสุดของ commerceบอกสูบแม่ชั่วคราว.
j) เมื่อเติมกระบอกสูบอย่างถูกต้องและกระบวนการเสร็จสมบูรณ์ตรวจสอบให้แน่ใจว่ากระบอกสูบและอุปกรณ์ถูกลบอกจากไซด์ทันที่และวาล้วแขALTHั้งหมดบนอุปกรณ์ถูกปี ด.
k) สารทําความยื่นที่นํากลับมาใช้ใหม่จะไม่ถูกซอร์จลงในระบบทําความเย็นอื่นเว้นแต่จะได้รับการทําความสะอาดและตรวจสอบ.

11. การติดฉลาก

• อุปกรณ์จะต้องติดฉลากโดยระบุว่าได้รับการปลดประจําการและล้างสารทำความเย็นแล้ว.
• ฉลากจะต้องลงวันที่และลงนาม.
• ตรวจสอบให้แน่ใจว่ามีฉลากบนอุปกรณ์ที่ระบุอุปกรณ์ที่มีสารทำความเย็นไว้ไฟ.

12. การพื้นตัว

• เมื่อลดสารทำความเย็นออกจากระบบไม่ว่าจะเพื่อให้บริการหรือรู้อลอนขอแนะนําแนวทางปฏิบัติที่ตี่ว่าสารทำความเย็นทั้งหมดจะลูกลบออกอย่างปลอดภัย.
• เมื่อก่ายโอนสารทำความเย็นลงในกระบอกสูบตรวจสอบให้แน่ใจว่าใช้กระบอกสูบกู้คืนสารทำความเย็นที่เหมาะสมเท่านั้ม.
• ตรวจสอบให้แน่ใจว่ามีกระบอกสูบจำนวนที่ถูกต้องสำหรับการยืดค่าระบบยั้งหมด.
• 取决于การสูงบันที่จะใช้ถูกคําหนดไว้สําหรับสารทําความเย็นที่นํากลับมาใช้ใหม่และติดลอกสําหรับสารทําความเย็นนี้ (เช่น取决于การสูงบันที่จะใช้ถูกคําหนดไว้สําหรับสารทําความเย็น)
  • กระบอกสูบจะต้องสมบูรณ์ด้วยวาล์วระบายแรงดันและวาล์วปิดที่เกี่ยวข้องเพื่อให้ทำงานได้ตี.
• 金融服务บุคสุขวิชาติที่ว่างปล่าจะถูกอพยพและถ้าเป็นไปได้ให้เย็นลงก่อนที่จะเกิดการกู้ที่น.
• อุปกรณ์ผู้คืนจะต้องอยู่ในสภาพที่ใช้งานได้ดีพร้อมชุดคําแนะนําเกี่ยวกับอุปกรณ์ที่อยู่ในเมื่อและต้องเหมาะสมาหรับการกู้คืนสารทําความเย็นไว้ไฟ.
• นอกจากนี้ต้องมีชุดเครื่องชั่งน้ำหนักที่สอบเทียบแล้วและอู่ในสภาพที่ใช้งานได้ดี.
• ท่องจะต้องสมบูรณ์ด้วยข้อต่อตัดการเชื่อมต่อที่ปราศจากการรู้ไหลและอยู่ในสภาพดี.
• ก่อนใช้เครื่องกู้ดื้นให้ตรวจสอบว่าอยู่ในสภาพการห้างงานที่น่าพอใจได้รับการบริษฐ์รักษาอย่างเหมาะสมและส่วนประกอบไฟฟ้าที่เกี่ยวข้องใด ๆ ถูกปัตศนึกเพื่อป้องกันการจุดระเบิดในกรณีที่มีการปล่อยสารทําความเย็น. ปริมนาผู้ผลิตหากมีข้องสัต.
• สารทําความเย็นที่นํากลับมาใช้ใหม่จะถูกส่งกลับไปอังซัพพลายเออร์สารทําความเย็นในกระบอกสูบผู้คืนที่ถูกต้องและจัดบันทึกการถ่ายโอนของเสียที่เกี่ยวข้อง.
• อย่าผสมสารทำความเย็นในหน่วยกู้คืนและโดยเฉพาะอย่างฝีไม่ได้อยู่ในกระบอกสูบ.
• หากต้องถอดคอมเพราะซอร์หรือน้ํามันคอมเพราะซอร์ออก ให้ตรวจสอบให้นแน่ใจว่าได้อพยพออกจากคอมเพราะซอร์หรือน้ํามันคอมเพราะซอร์ในระดับที่ยอมรับได้เพื่อให้นแน่ใจว่าสารทําความเย็นไว Igจะไม่อยูในน้ํามันหล่อลื่น.
• กระบวนการอพยพจะต้องดำเนินการก่อนที่จะส่งคืนคอมเพราะซอร์ให้กับซัพพลายเออร์.
• ต้องใช้เครื่องทำความร้อนไฟฟ้าไปยังตัวคอมเพราะเซอร์เท่าหน้าเพื่อเร่งกระบวนการนี้
• เมื่อนั้มนักกระบาย密切相关การจะต้องดำเนินการอย่างปลอดภัย.

คําอธิบายของสัญลักษณ์ที่แสดงบนเครื่องตัวในหรือเครื่องตัวนอก.

	คําเดือน	สัญลักษณ์นี้แสดงให้ที่น่ว่าอุปกรณีนี้ใช้สารทําความเย็นไวไฟ หากสารทําความเย็นร่วงใหญ่พร้อมกับเหล่งกํานิตประกาศไฟกระเบอกมีความเป็นไปได้ที่จะจุดระเบิด.
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่าควรอ่านกู้มือการใช้งานอย่างละเอ็ด.
	ข้อควรระวัง	สัญลักษณ์นี้แสดงให้ที่น่ว่าเจ้าหน้าที่บริการควรจัดการอุปกรณีนี้เตยอ้างถึงกับผู้มือการติดตั้ง.
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่ามีข้อมูลรวมอยู่ในกู้มือการใช้งานและ/หรือกู้มือการติดตั้ง.

2.ข้อมูลผลิตภัณฑ์

2.1. เครื่องมือติดตั้ง

⚠️ คำเตือน

• ในการตัดเข้าตั้งที่ใช่สารทําความเย็น R32 ให้ใช้ที่ยังมือ Jointเฉพาะและวัสดุที่ potิดลื้นไนโดย Jointเฉพาะสําหรับการใช้วาน R32 (R410A) เมื่อจากความดันของสารทําความเย็น R32 สูกว่า R22 ประมาณ 1.6 เท่าการ ไม่ใช้วสดุที่ Jointเฉพาะที่การตัดลั้งที่ไม่เหมาะสม Photographyทําให้ติดการแตกหรือบ MACเสีย์ได้ นอกงานเมืองอางทําให้ติดคุ้มติเหตุ้วยแรงแจ่นน้ําเร่ ไฟฟ้าชื่อตัดเร็ฟไปหน้.
• อย่าใช้ปื้มสุญญาภาศหรือเครื่องมือกู้คืนสารทำความเย็นกับมอบเตอร์แบบอนุกรมเนื่องจากอาจติดไฟได้.

ชื่อเครื่องมือ	แอ้เทาของการเปลี่ยนแปลง
ท่อร่วมเกจ	ความต้นสูมและไม่สามารถวัดได้เว getsเจ้าทั่วไป (R22) เทื่อป้องกันการผสมที่ผิดพลาดของผตทําความเยี่ยอนื่น ๆ เล้นผ่านศูนย์กลางของแต่ละพธ์คืนการปลิ่นแปลง ขณะแนะนําให้เกจที่มีซื้อ -0.1 ถึง 5.3 MPa (-1 ถึง 53 บาร์) สําหรับแรงดันสูง -0.1 ถึง 3.8 MPa (-1 ถึง 38 บาร์) สําหรับแรงดันต่ํา.
ท่อชาร์จ	เพื่อเพิ่มความต้นทานแรงดันวัสดุท่อและขนาดฐานจึงเปลี่ยนไป (R32 / R410A)
ปั้มสุดญญาภาศ	ปั้มสุดญญาภาศหัวไปสามารถใช้งานได้โดยการติดตั้งจะ adeลปเตอร์ไม่สุดญญาภาศ (ท้ายใช้ปั้มสุดญญา Greekกับ Kurtอดอร์แบบอุกรม)
เครื่องตรวจสอบจับการร่ว่างหลของก๊ะ	เครื่องตรวจสอบจับการร่ว่างหลของก๊ะพิเศษสนิทวันรับสารทําความเย็น HFC R32 / R410A.

ท่อทองแดง

มีความจําเป็นต้องใช้ท่องเฉลงไกรEROต่อและเป็นที่ต้องการว่าปริมาณนั้นมันที่เหลือหังหวอกว่า 40 μm. / 10 μ. ot่าใช้ท่อ Partiesลงเพื่อส่วนที่ คุ้นตัวผิดรูปหรือปล้อนสี (โดยเฉพาะเบนที่ผิ่วภายใน) มิถะนั้ววาลราชเหตุ pourเส้นเลือลลอดอาจลูกปลิดขึ้นว้างสารปะเนื้อน เฉื่องจาก เครื่องปรับอากาศที่ใช้ R32 (R410A) มีความผันสูงกว่าเมื่อใช้สารที่ความเย็นที่ไปเร็จจําเป็นต้องลือกัวสุดห์เพื่องพอ.

2.2. อุปกรณ์เสริม

⚠️ คำเตือน

เพื่อวัตถุประสงค์ในการดิดตั้งไท่แน่ใจว่าได้ใช้นส่วนที่จัดทําโดยผู้ผลหรือขึ้นส่วนเอ็น ๆ ที่กําหนด การใช้นส่วนที่ไม่ได้กําหนด farther ทําให้เกิดถุบดิเหตุร้ายแรงเช่นเกรื่องดนกร้าวไฟฟ้าช็อลหรือไฟไหน้.

• มีชิ้นส่วนติดตั้งต่อไปนี้ให้มาด้วย ใช้ได้ตามที่ต้องการ.
• เก็บคู่มือการติดตั้งไว้ในที่ปลอดภัยและอย่าที่อุปกรณ์เสริมอื่น ๆ จนกว่างานติดตั้งจะเสร็จสมบูรณ์.

ชื่อและรูป่าง	จํานวน	การบรรยาย
คู่มือการติดลึ่ง	1	คู่มือน์
ท่อระบายน้ํา	1	สําหรับงานท่อระบายน้ําหน่วยกลางเจ้ง(อา Gasไม่ได้ให้มขึ้นอยู่กับรุ่น)
ฝงท่อระบายน้ํา	3

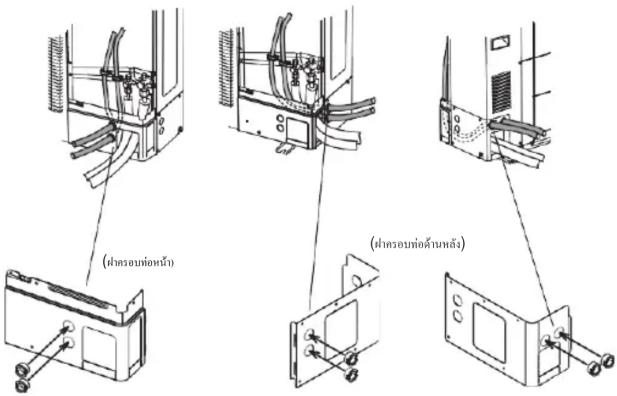

บุษ	2	สําหรับการติดลึ่งสายไฟฟะสายเคบิลเซี่อมต่อ

2.3. ความต้องการท่อ

ข้อควรระวัง

• อย่าใช้ท่อที่มือยู.
  ใช้ที่อื่นี้ด้านของและด้านในที่สะอาดใดไม่การไปเป็นขึ่งอาจก่อให้เกิดปัจทุนระหว่างการใช้งาน เช่น กําเนธน ออกไซต์ ฟุ่น ของเสียงจากการตัดน้ํา มัน หรือถ้า.

มีความเจ้าเป็นต้องใช้ท่อตองแต่ง引用ระต่อ วัสดุ: ท่อสตอร์ท่อตองแต่ง引用ระต่อ ดอนด้ําเป็นที่พืชประสงค์ว่าเริมาแน้นยั่มนที่เหลือน้อยกว่า 40 mg / 10 L.
- อย่าใช้ต่อทองแดงที่มีส่วนที่อุบเปลี่ยนรูปหรือเปลี่ยนสี (โดยเฉพาะบนพื้นผิวภายใน) มิจะนั้นวาล์วัชขายหรือท่อเส้นเลือดฝอยอาจถูกปิดกั้นด้วยสารปนเปื้อน.
- การเลือกท่อที่ไม่เหมาะสมจะた่าให้ประสิทธิภาพลดลง เนื่องจากเครื่องปรับอากาศที่ใช้ R32 (R410A) มีความต้นสูงกว่าเมื่อใช้สารทําความยืนทั่วไปจึงจำนวนเป็นต้องเลือกวัวสุดที่เพียงพอ.

- ความหนาของท่อทองแดงที่ใช้กับ R32 (R410A) ตั้งแสดงในตาราง.

- ห้ามใช้ท่อทองแดงที่บางกว่าที่ระบุไว้ในตารางแม้ว่าจะมีจำหน่ายในตลาดก็ตาม.

ความหนาของท่อทองแดงอบอ่อน

เส้นผ่านศูนย์กลางกชนอท่อ [มม. (น้ํา)	ความหนา [มม.]
6.35 (1/4)	0.80
9.52 (3/8)	0.80
12.70 (1/2)	0.80
15.88 (5/8)	1.00
19.05 (3/4)	1.20

2.3.1.ขนาดท่อสารทำความเย็นและความยาวท่อที่อนุญาต

ข้อควรระวัง

• รักษาความยาวท่อระหว่างคอยล์เย็นและยูนิตภายนอกให้อยู่ในเกณฑ์ความคลาดเคลื่อนที่อนุญาต.
• ความยาวสูงสุดของผลิตภัณฑ์นี้แสดงอยู่ในตาราง หากเครื่องอยู่ไกลกว่านี้ไม่สามารถรับประกันการทำงานที่ถูกต้องได้.

การติดตั้งแบบเดี่ยว

ความจุ [คิดส Btu/h]	30,000 ^1	36,000	45,000	54,000
เส้นผ่านุล์กลางต่อ<ของหลวกําช> (มาตรฐาน)[mm (in.)]	9.52 (3/8) / 15.88 (5/8)
ความยาวท่อสูงสุด (L1)[m]	50 ^2
ความยาวท่อตําสุด (L1)[m]	5
ความสูงต่างระดับ สูงสุด (H1)<เครื่องด้านไปเครื่องด้านอก>[m]	30
วิว (ตัวอย่าง)

*1: สำหรับเฟสเดียวเท่านั้น.
*2: สำหรับเส้นผ่านศูนย์กลางท่อมาตรฐาน.

การติดตั้งแบบหลายแบบพร้อมกัน

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าได้ติดตั้งคอยลี่เย็นในห้องเดียวกันเนื่องจากชุดค่าผสมสำหรับการใช้งานพร้อมกัน.
• ความยาวหลังจากการแตกแขนงควรเท่ากันถ้าเป็นไปได้.

ประเภทถู้

ความสามารถ [Btu/h class]	36,000	45,000	54,000
ความจุของเครื่องตัวใน [Btu/h class]	18,000+ 18,000	22,000+ 22,000	24,000+ 24,000
สัมผ่านซูนย์กลางท่อหลัก (L1)<ของหววก็ง> (มาตรฐาน) [mm (in.)]	9.52 (3/8) / 15.88 (5/8)
สัมผ่านซูนย์กลางท่อสาขา (L2, L3)<ของหววก็ง> [mm (in.)]	6.35 (1/4) / 12.70 (1/2)
ความยาวท่อสูงสุด(L1+L2+L3) [m]	50 ^-1
ความยาวท่อตําสุด(L1+L2+L3) [m]	5
ความยาวท่อสาขาสูงสุด(L2, L3) [m]	20
ความแตกต่างระหว่างความยาวท่อสาขาสูงสุด(L2 to L3) [m]	8
ความสูมแตกต่างกันสูงสุด (H1)<เครื่องตัวในไปเครื่องตัวนอก> [m]	30
ความสูมแตกต่างกันสูงสุด (H2)<เครื่องตัวในไปเครื่องตัวใน> [m]	0.5
รูป (ตัวอย่าง)

*1:สำหรับเส้นผ่านศูนย์กลางท่อมาตรฐาน.

ประเภทสาม

Capacity [Btu/h class]	54,000
ความจุของเครื่องด้าน In [Btu/h class]	18,000 + 18,000 + 18,000
สัมพ์ศูนย์กลงที่หลัก (L1)<ของเหลวก็ช> (มาตรฐาน)[mm (in.)]	9.52 (3/8) / 15.88 (5/8)
สัมพ์ศูนย์กลงที่สาขา (L2, L3, L4)<ของเหลวก็ช> [mm (in.)]	6.35 (1/4) / 12.70 (1/2)
ความยาวท่อสรุ่งสุด(L1+L2+L3+L4)[m]	50 ^-1
ความยาวท่อตําสุด(L1+L2+L3+L4)[m]	5
ความยาวท่อสาขาสรุ่งสุด (L2, L3, L4)[m]	20
ความแคลด่างระหว่างความยาวของที่สาขาสุ่งสุด(L2 to L4)[m]	8
ความสูงแต่งกําลังกันสูงสุด (H1)<เครื่องด้านไปเครื่องด้านอก>[m]	30
ความสูงแต่งกําลังกันสูงสุด (H2)<เครื่องด้านไปเครื่องด้าน>[m]	0.5
รูป (ตัวอย่าง)

*1: สำหรับเส้นผ่านศูนย์กลางท่อมาตรฐาน.

2.3.2 เส้นผ่านศูนย์กลางท่อที่เชื่อมต่อได้และความยาวท่อสูงสุด

ตัวเลขที่ล้อมรอบด้วยกรอบที่มีเส้นหนาแสดงถึงเส้นผ่านศูนย์กลางท่อมาตรฐานและความยาวท่อสูงสุด.

การติดตั้งแบบเดี่ยว

ความจุ [Btu/h class]		30,000 ^-1 / 36,000 / 45,000 / 54,000
เด้นผ่านศูนย์กงงท่อ[mm (in.)]	ห้อของเหลว	9.52 (3/8)
	ห้อก็ซ	15.88 (5/8)
ความยาวท่อ[m (m)]	ความยาวท่อสูงษุด < L1 >^2 (พรี่ชาร์จ)	50[30]

*1:สำหรับเฟสเดียวเท่านั้น.
*2: ถึง "มุมมอง" ในตาราง *2.3.1 ขนาดท่อสารทำความเย็นและความยาวท่อที่อนุญาต
■ การติดตั้งแบบเดี่ยว".

การติดตั้งแบบหลายแบบพร้อมกัน
ประเภทญ์

ความจุ [Btu/h class]		36,000 / 45,000 / 54,000
ท่อหลัก [mm(in.)]	ท้อของเหลว	9.52 (3/8)
	ท้อก็ฯช	15.88 (5/8)
ท่อสาขา [mm(in.)]	ท้อของเหลว	6.35 (1/4)
	ท้อก็ฯช	12.70 (1/2)
ความยาวท่อ[m (m)]	ความยาวท่อถุงคูด L1+L2+L3^1 (พรี่ชาวัจ)	50[30]

*1: อ้างถึง "บุimumอง" ในประเภท事先แผดของ "2.3.1 ขนาดท่อสารทําความเย็นและความยาวท่อที่อนุญาต
การติศั้นดับหลายแบบพร้อมกัน".

ประเภทสาม

ความจุ [Btu/h class]		54,000
ท่อหลัก [mm(in.)]	ท่อของเหลว	9.52 (3/8)
	ท่อถึง	15.88 (5/8)
ท่อสาขา [mm(in.)]	ท่อของเหลว	6.35 (1/4)
	ท่อถึง	12.70 (1/2)
ความยาวท่อ[m (m)]	ความยาวท่อสูงสุด ^1 (พรีชาล์)	50[30]

*1: ถึง "มุมมอง" ในประเภทสามของ "2.3.1 ขนาดท่อสารทำความเย็นและความยาวท่อที่อนุญาต
■ การติดตั้งแบบหลายแบบพร้อมกัน".

2.3.3. การป้องกันท่อ

• ป้องกันท่อเพื่อป้องกันการเข้ามาของความนี้และผุ่นละออง.
• โดยเฉพาะอย่างยิ่งให้ความสนใจเมื่อผ่านท่อผ่านรูหรือเซื่อมต่อปลายทอกับเครื่องตัวนอก.

สถานที่	ระยะเวลาการทํางาน	วิธีการข้องกัน
เครื่องตัวนอก	ตั้งแต่ 1 เดือน ชื่นไป	หักก่อ
	น้อยกว่า 1 เดือน	หลิ่งหรือทปท่อ
เครื่องตัวใน	-	หลิ่งหรือทปท่อ

2.4. ข้อกำหนดทางไฟฟ้า

- ต้องติดตั้งเครื่องปรับอากาศ ตามมาตรฐานการติดตั้งทางไฟฟ้าสําหรับประเทศไทย ของวิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปล้มภ์ (วสท.)

สาย	เพศ	ขนาดสายสนิล [mm2]	ประเภท	หมายเหตุ
สายต่อกับแหล่งจ่ายไฟ	หนึ่ง	ไม่น้อยกว่า. 4	Type60245IEC66	2 สาย + สายกราวด์ (ดิน)1 Φ 230 V
	สาม	ไม่น้อยกว่า 2.5	Type60245IEC57	4 สาย + สายกราวด์ (ดิน)3 Φ 400 V
สายสนิลเซือนต่อ	หนึ่ง	ไม่น้อยกว่า 1.5	Type60245IEC57	3 สาย + สายกราวด์ (ดิน)1 Φ 230 V
	สาม	ไม่น้อยกว่า 1.5	Type60245IEC57	3 สาย + สายกราวด์ (ดิน)3 Φ 400 V

ความยาวสายเคบิล:จํากัด แรงดันไฟฟ้าตกให้น้อยกว่า 2% เพิ่มเกจสายเคบิลหากแรงดันไฟฟ้าตกคร่อม 2% หรือมากกว่า.

รุ่น	เพิส	ขนาดเบรกเกอร์[A]	ขนาดกราวด์เบรกเกอร์[mA]
30/36	หนึ่ง	25	30
45/54	หนึ่ง	32
36/45/54	สาม	16

• ตัวอย่างที่เลือก: เลือกประเภทและขนาดสายเคเบิลที่ถูกต้องตามข้อบังคับของประเทศไทยหรือภูมิภาค.
• เลือกเบรกตอร์เพื่อให้กระแส Safe Hotspotเพียงพอสามารถผ่านได้.
• ก่อนเริ่มงานให้ตรวจสอบว่าไม่ได้จ่ายไฟให้กับเสาทั้งหมดของเครื่องตัวในและเครื่องตัวนอก.
• ติดตั้งงานไฟฟ้าทั้งหมดตามมาตรฐาน.
• ติดตั้งอุปกรณ์ตัดการเชื่อมต่อที่มีช่องว่างหน้าสัมผัสอย่างน้อย 3 มม. ในเสาทั้งหมดที่อยู่ใกล้กับตัวเครื่อง (ทั้งเครื่องตัวในและเครื่องตัวนอก)

2.5. การชาร์จน้ำยาเพิ่มเติม

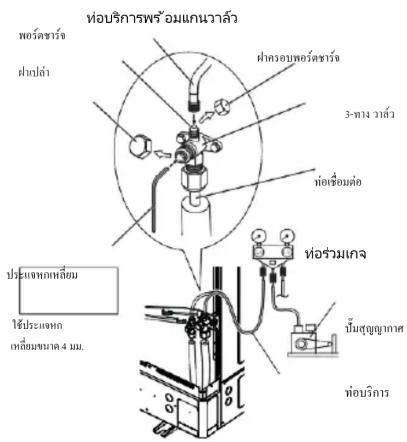

เมื่อเติมสารทําความเย็นให้เพิ่มสารทําความเย็นจากพอร์ตชาร์จะเมื่อเสร็จสันการทำงาน.

2.5.1. ปริมาณของน้ำยาที่ชาร์จไว้ก่อน

ความยาวท่อ (ย.) *ปริมาณน้ํายาที่ชาร์จไว้ก่อน [ม.]

30

2.5.2. หากจำเป็นต้องใช้สารทำความเย็นเพิเติม.

• เมื่อท่อยาวกว่าความยาวก่อนการชาร์จล่วงหน้าจำเป็นต้องชาร์จัฒิติม.
  •สำหรับปริมาณชาร์จเพิเติมให้อ้างอิงกับตารางต่อไปนี้
• ป้อนปริมาณสารทำความเย็นพัฒมดลงในฉลากที่ติดอยู่กับเครื่องตัวนอก.

ปริมาณชาร์อเพิ่มเติม

ประเภทเดี่ยว

L1 (*1) > ปริมาณของน้ำชาที่ชาร์จะไว้ก่อน

ขนาดที่อน้ํา[มม. (น้ํา)]		ความยาวท่อ
		~30น.	40น.	50น.	ก/ม.
เหลว	9.52 (3/8)	ไม่มี	400 ก.	800 ก.	40 ก/ม.
ก๊าซ	15.88 (5/8)

*1: ย้างถึง "นุมมอง" ในตาราง -2.3.1 ขนาดท่อสารทำความเย็นและความยาวท่อที่อนุญาต
การติดตั้งแบบเดี่ยว".

การทำงานพร้อมกันหลายประเภท

กู่ : L1+L2+L3 (*2) > ปริมาณชาร์จเข็มเติม สาม : L1+L2+L3+L4 (*3) > ปริมาณชาร์จเป่ฟเติม

*2: ถึง "มุมมอง" ในตาราง "2.3.1 ขนาดท่อสารทำความเย็นและความยาวท่อที่อนุญาต

■ การติดตั้งแบบหลายแบบพร้อมกัน".

*3 : ย้างถึง "มุมมอง" ในตาราง -2.3.1 ขนาดท่อสารทำความเย็นและความยาวท่อที่อนุญาต

■ การติดตั้งแบบหลายแบบพร้อมกัน".

จำนวนเงินที่เรียกเก็บเพิ่มเติมสําหรับประเภทคู่ / สามประเภทจะคํานวณตั้งนี้

ปริมาณการชาร์จเพิ่มเติม (กรัม)

=(A×40)+(B×20)-1,200

• A = ความยาวท่อ (ม.) ของท่อของเหลว [9.52 มม. (3/8 นิ้ว)]

• B = ความยาวท่อ (ม.) ของท่อของเหลว [6.35 มม. (1/4 นิ้ว)]

อย่าอลดสารทำความเย็นออกเม้ว่าปริมาณเพิ่วติมที่คำนวลได้จะเป็นค่าลบก็ตาม.

(ตัวอย่าง 1)

ปริมาณการชาร์จเพิ่มเติม

เส้นผ่าศูนย์กลางท่อของเหลว[มม.]	ความยาวท่อ [ม]	สัมประสิทธิ์
9.52	20	A = 20
6.35	22	B = 22

การนำสูตรไปใช้,

(20×40)+(22×20)-1,200=40

ปริมาณการชาร์จเพิ่มเติมคือ 40 กรัม

(ตัวอย่าง 2)

ปริมาณการชาร์จเพิ่มเติม

เส้นค่าศูนย์กลางท่อของเหลว[มม.]	ความยาวท่อ [ม.]	สัมประสิทธิ์
9.52	10	A = 10
6.35	15	B = 15

การนำสูตรไปใช้,

(10×40)+(15×20)-1,200=-500

ค่าจากการคํานวณเป็นค่าลบ.อย่าเพิ่มหรือลดสารทำความเย็นใด ๆ.

2.6.ข้อมูลทั้งไป

- หากเครื่องทํางานนอกช่วงอุณหภูมิในการทํางานอาจมีการเปิดใช้งานกลไกวางจรป้องกันต่างๆและเครื่องอาจหยุดทํางาน.สำหรับช่วงอุณหภูมิในการทํางาน โปรดดูสปKEของผลิตภัณฑ์หรือกู้มีของมูลจําเพาะ.

3. งานติดตั้ง

ตรวจสอบให้นแน่ใจว่าได้ได้รับการอนุมัติจากลูกค้าสำหรับการเลือกและดิ์พักรื่องตัวนอก.

⚠️คำเตือน

• ติดั้นอุปกรณ์กลางแจ้งอย่างปลอดภัยในตําแหน่งที่สามารถทนต่อน้ําหนักของเครื่องได้ มิฉะนั้นเครื่องตัวนอกอาจตกและทำ
  ให้เกิดการบาดเจ็บ.
• ให้แม่ใจว่าได้ติดตั้งเครื่องตัวนอกตามที่กําหนดเพื่อให้สามารถทนต่อแผ่นดินไหวและได้นุ่นหรือลมแรงอื่น ๆ การติดตั้งที่ไม่เหมาะสม อาจเท่าให้เครื่องฉ้มหรือฉ้มหรือตกหล่นหรืออุบัติเหตุอื่น
• อย่าติดั้งสัญปกรณ์กลางแจ้งใกล้ขอบระเบี่ยง มิจะนั้นเต็ก ๆ อาจปืนขึ้นไปบนห้องกลางแจ้งและตกจากระเบี่ยง.

ข้อควรระวัง

• อย่าติดพัฒว์เครื่องภายนอกในบริเวณต่อไปนี้
• พื้นที่ที่มีปริมาณเกลือสูง เช่น ริมาทะเล มันจะทำให้ชั้นส่วนโลหะเสื่อมสภาพทำให้ชั้นส่วนล้มเหลวหรือเครื่องร่วนก็.
• บริเวลที่เต็มไปด้วยนี้ มันแร่หรือมีนี้ มันหรือไอน้ำกระเดื่นจํานวนมาก เช่น ห้องครัว จะทําให้ชั้นส่วนพลาดติกเสื่อมสภาพทําให้ชั้นส่วนถ้มเหลาหรือตัวเครื่องร่วนำ.
• ฟื้นที่ที่สร้างสารที่ส่งผลเสียต่ออุปกรณ์เช่นเก้าซชัลฟิ วิภิกาชคลอรีนกรดหรือด่าง มันจะทำให้ท่อทองแดงและข้อต่อประสานกัด กร่อนซึ่งอาจทำให้เกิดกรร่วมไหลของสารทำความเย็น.
• พื้นที่มีอุปกรณ์ที่สร้างการบวกวนทางแม่เหล็กไฟฟ้า มันจะทำให้ระบบควบคุมทำงานผิดปกติทำให้เครื่องไม่ทำงานตามปกติ.
• พื้นที่ที่อาจทำให้ Lt้าที่ติดไฟได้ร่ววใหม่เส้นใจคาร์บอนที่แขวนลอยหรือผุ่นไวไฟหรือสารไวไฟระเหย็นกินเนอร์สีหรือนน้ํามัน เบนขิน หาก Lt้าที่ ว่าซึมและ踏ะรอบ ๆ ตัวเครื่องอาจทำให้เกิดไฟใหม่ได้.
• พื้นที่ที่มีแหล่งความร้อนไอระเหยหรือความเสี่ยงต่อการร่วงไหลของก็าซไวไฟในบริเวณใกล้เคียง.
• ฟื้นที่ที่สัตว์เล็กๆ อาจอาศอยู่ มันอาจทำให้เกิดความฉ้มเหลวควันหรือไฟไหมหักสัตว์ขนาดเล็กเข้ามาและสัมผัสซิ์นส่วนไฟฟ้าภายใน.

- บริเวณที่สัตว์อาจปัสสาวะบนตัวเครื่องหรืออาจสร้างแอมโมเนีย.

- อย่าเอียงตัวเครื่องภายนอกอาคารเกิน 3 องศา อย่างไรก็ตามอย่าติดตั้งเครื่องโดยเอียงไปทางด้านข้างที่มีคอมเสริสเซอร์.

- ติดตั้งอุปกรณ์กลางแจ้งในที่ที่มีอากาศถ่าย市政协ห่างจากฝนหรือแสงแตดโดยตรง.

- หากต้องติดตั้งเครื่องต้านอกในพื้นที่ที่เข้าถึงได้ง่ายจากประชาชนทั่วไปให้ติดตั้งรู้วับป้องกันหรือสิ่งที่คล้ายกันตามความจำเป็นเพื่อป้องกันการเข้าถึง.

- ติดตั้งเครื่องตัวนอกในสถานที่ที่ไม่ตําให้เพื่อนบ้านของคุณ ไม่สะดวกเนื่องจากอาจ ได้รับผลกระทบจากการไหลเวียนของอากาศที่ออกมาจากต้าเสียบเสียง Brunswickなんหรือการสั่นสะเทือน หากต้องติดตั้งไกลักับเพื่อนบ้านของคุณ โปรดได้รับการอนุมัลิจากพวกเช่า.

- หาคิดตั้งเครื่องตัวนอกในพื้นที่เย็นที่ได้รับผลกระทบจากการสะสมของหิมะหิระตกหรือแซ่แข่งให้ใช้มาตรการที่เหมาะสมเพื่อปกป้องจากองค์ประกอบเหล่านั้น เพื่อให้นแน่ใจว่าการทำงานมีเสถือรภาพให้ดิตตั้งท่อทางเข้าและทางออก.

- ติดตั้งเครื่องกลางแจ้งในตําแหน่งที่อยู่ห่างจากไอเสียหรือพอร์ระบายอากาศที่ปล่อยไอเขม่าผุ่นหรือเศษเล็กเศนน้อย.

ติดสั่งขุดติดตั้งในอาคาร，ด้วยคืนยวกนอก，สายไฟ，สายชื่อมต่อ และเสริม Wholeconโทรจีให้นทางจากเครื่องรับโทรทัศน์หรือวิทยุอย่างน้อย 1 ม. จุดประสงค์ของฝั่งเนื้อเพื่อป้องกันการบวกวนการรับสัญญาณที่ใช้อเสียง 资 Panamaทําวิทยุ (แม้ว่าจะติดตั้งห่างกันมากกว่า 1 ม. แต่งผู้ยังสามารถรับเสียง ได้การได้เรื่อนไขสัญญาณบรรอ่าง)

- หาดเด็กอายุต่ํากว่า 10 ปี สามารถเข้ามาใกล้หน่วยได้ ให้ดำเนินมาตรการป้องกันเพื่อไม่ให้ไปถึงหน่วย.

- รักษาความยาวของท่อของเครื่องตัวในและเครื่องตัวนอกให้อผู้ในช่วงที่อนุญาต.

- เพื่อวัตถุประสงค์ในการบํารุงรักษาอย่างฝังท่อ.

ตัดสินใจเลือกทำแหน่งการติดตั้งกับลูกค้าดังนี้

(1) ติดตึ้งเครื่องตัวนอกในดำเนําแหน่งที่สามารถทนต่อน้ำหนักของตัวเครื่องและการสั่นสะเทือนและสามารถติดตั้งในแนวนอนได้.
(2) จัดเตรียมพัฒน์ที่ที่ระบุเพื่อให้นําแงว่ามีการไหลเวียนของอากาศที่ตี.
(3) ถ้าเป็นไปได้อย่าติดตั้งเครื่องที่จะโดนแสงแตดโดยตรง (หากจําเป็น ให้ติดตั้งผู้สั่งที่ไม่รับกวนการไหลเวียนของอากาศ)
(4) อย่าติดตั้นเครื่องใกล้แหล่งความร้อนไอ้แหรือกําชไวไฟ
(5) ในระหว่างการทำความร้อนระบายนี้จะไหลออกจากเครื่องตัวนอก ดังั้มติดตั้งเครื่องตัวนอกในสถานที่ที่การไหลของนัทิ์จะไม่ถูกเกิดขวาง.
(6) อย่าติดตั้มเครื่องที่มีลมแรงพัดหรือที่ที่มีผุ่นมาก.
(7) อย่าติดตั้งเครื่องที่ผู้คนผ่าน.
(8) ติดตั้งอุปกรณ์กลางแจ้งในสถานที่ที่จะปราศจากการสกปรกหรือเปียกฝนให้มากที่สุด.
(9) ติดตั้งเครื่องที่การเชื่อมต่อกับคอยล์เย็นเป็นเรื่องง่าย.

3.1. ขนาดการติดตั้ง

เก็บพื้นที่ที่แสดงในตัวอย่างการติดตั้ง หากการติดตั้งไม่ดําเนินการตามนั้นอาจทำให้เกิดไฟฟ้าล้วงจรและส่งผลให้ประสิทธิภาพการ ทํางานไม่ลดลง.

3.1.1. การติดตั้งเครื่องตัวนอก เดี่ยว

เมื่อเปิดพื้นที่ด้านบน (หน่วย : นม.)

(1) สิ่งก็ตขวางที่ด้านหลังเท่าน้ํา (2) สิ

Isometric diagram of a server room with a monitor and keyboard, no text or symbols present

ง็ตขวางที่ด้านหลังและด้านข้าง

(3) อุปสรรคที่ต้านหน้าเท่านั้น (4) สิ

ง็ตขวางที่ด้านหน้าและด้านหลัง

เมื่อมีสิ่งก็ตขวางอยู่ในบริเวณด้านบนด้วย (หน่วย : มม.)

(1) สิ่งกิดขวางที่ค้านหลังขึ้นไป (2) สิ

ง็ตขวางที่ต้านหลัง ด้านข้าง และด้านบน

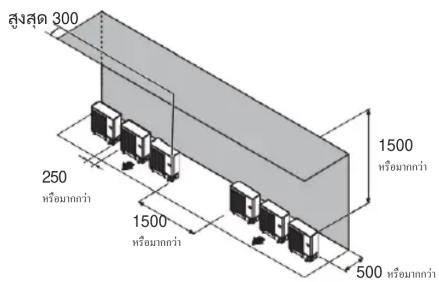

3.1.2. การติดตั้งเครื่องตัวนอกหลายหน่วย

• ให้พื้นที่อย่างน้อย 250 มม. ระหว่างยูนิตภายนอกหากมีการติดตั้งหลายยูนิต.
• เมื่อเดินท่อจากต้านข้างของเครื่องตัวนอกให้มีพืมที่สำหรับท่อ.

เมื่อเปิดพื้นที่ด้านบน (หน่วย : มม.)

(1) สิ่งเกิดขวางที่ต้านหลังเท่านั้น (2) อุปสรรคที่ต้านหน้าเท่านั

n

(3) สิ่งเกิดขวางที่ต้านหน้าและด้านหลัง

เมื่อมีสิ่งก็ตวางอยู่ในบริเวณด้านบนด้วย (หน่วย : นม.)

(1) สิ่งเกิดขวางที่ด้านหลังขึ้นไป

• สามารถติดตั้งได้สูงสุด 3 ยูนิตเทียงข้างกัน.
• เมื่อจัดเรียง 4ยุนิตขึ้นไปเป็นบรรทัด ให้ระบุพื้นที่ตั้งที่แสดงด้านล่าง.

3.1.3. การติดตั้งเครื่องตัวนอกในหลายแถว (หน่วย : มม.)

(1) การจัดเรียงหน่วยขนาดน่าเดี่ยว

(2) การจัดเรียงหน่วยขนาดหลายหน่วย

หมายเหตุ:

• หากพันที่มขนาดใหญ่กว่าที่ระบุไว้ช้างต้นสภาพจะเหมือนกับเมื่อไม่มส่งกัดขวาง.
• เมื่อติดั้นเครื่องตัวนอกให้นแน่ใจว่าได้เปิ ด้านหน้าและด้านช้ายเพื่อให้ได้ประสิทธิภาพการทำงานที่ดีขึ้น.

3.2. การขนส่งเครื่อง

อย่าสัมผัสศรีบ มิฉะนี้มการบาดเจ็บส่วนบุคคลอาจส่งผลให้เกิด.

เมื่อลื่อเครื่องให้ jumpsที่ jumpsทางด้านขวาและด้านชายและระมัตระวัง หากถือเครื่องกลางแข็งจากด้านล่างมือหรือสมืออาจถูกปีบ.

- ตรวจสอบให้นแน่ใจว่าได้จับที่จับที่ด้านข้างของเครื่อง มิคะนั้นตะแกรงลุดที่ด้านข้างของเครื่องอาจเสียรูป.

3.3. การติดตั้งเครื่อง

• ติดตั้งสลักเกลียว 4 ตัวที่ตําแหน่งที่ระบุด้วยลูกศรในรูป.
• เพื่อลดการส่วนสะเทือนอย่าติดตั้งเครื่องลงบนพื้นโดยตรง ติดตั้งบนฐานที่ปลอดภัย (เช่นบล็อกคอนกรีต).
• ฐานรากต้องรองรับชาของตัวเครื่องและมีความกว้าง 50 มม. ชีไป.
• ขึ้นอยู่กับสภาพการติดตั้ง, ตัวเครื่องภายนอกอาคารอาจกระจายการสั่นสะเทือนระหว่างการทํางาน, ซึ่งอาจห้าให้เกิดเสียงรบกวนและการสั่นสะเทือนได้. ตังนั้นควรติดวัสดุลดแรงสั่นสะเทือน (เช่น แผ่นกันกระแทก) เจ้ากับตัวเครื่องภายนอกระหว่างการติดตั้ง.
• ติดตั้งฐาน racค triangularสอบให้แน่ใจว่ามีพื้นที่เพียงพอสำหรับการติดตั้งท่อเชื่อมต่อ.
• ยืดเครื่องเข้ากับล้อกแข่งโดยใช้สลักเกลียวรองพื้น (ใช้สลักเกลียว M10 น็อด และแหวนรอง M10 ที่มีเจําหน่ายทั่วไป 4 สุด.)
• สลักเกลียขวดวรยื่นออกมา 20 มม. (ตูรูป.)
• หากจำเป็นต้องมีการป้องกันการพลิกคว่าให้ซื้อสินค้าที่จำเป็นซึ่งมีจำหน่ายในท้องตลาด.

(หน่วย : นม.)

ข้อควรระวัง

• อย่างดังขุดอุปกรณ์กลางเจ้งในสองขั้นเตอนที่นําที่ใช้อาชแข่งตัวได้ มิถะนี้การระบายน้ำจากหน่วยด้านบนอาจก่อตัวเป็นนี้แข่งและทําให้นห่วงด้านล่างทํางานผิดปกติ.
• เมื่ออุณหภูมิภายนอกญู่ที่ 0 °C หรือน้อยกว่าอย่าใช้ท่อระบายนัฏคุปกรณ์เสริม หากใช้ท่อระบายนัฏท่อระบายนัฏในท่ออาจแข็งตัวในสภาพอากาศที่เย็นจัด.

50 mm. หรือขนาดจํา 529

หาคัดลังนี้ เงird่งในบริเวมที่ยืมแรง strokeเพื่อเช็งแต่ avoidedเก็จห์มะตกหรือ หิมะตกหน้าให้ใช้สมตรการที่เหมาะสมเพื่อข้องกัน dependingถึงประกอบหล่นนั้น. เที่ได้นไป การทํางานมิลลัย Culturalตั้งลัดนั่วlogicalแจ้งขนาดเร็งหรือ ผ้าว่าเกี่ยขึ้นที่เรื่องสูงว่าความฝึกของพิมที่การณ์วิสหัวบัญญา.

แนะนําให้ตัดลังครับดูดคับวันหะและรับป้องกันการลอยด้วยเยี่ยงไปและลอยหินะเป็นเชื่อปกติในภูมิภาคนี้.

3.4. การติดตั้งท่อระบายน้ำ

ข้อควรระวัง

• ด้านินงานท่อระบายน้ําตามลูมิยืนนี้และตรวจสอบให้แน่ใจว่าน้ําที่ระบายออกอย่างเหมาะสม หากงานระบายนี้ ไม่ลูกต้องน้ําอาจหยุดลงมาจากตัวครื่องทำให้ฟอร์นิจอร์เปียก.
• เมื่อคุณหภูมิกายนอกอยู่ที่ 0 °C หรือน้อยกว่าอยู่ใช้ท่อระบายนี้กุปกรณ์เสริม หากใช้ท่อระบายนี้ท่อระบายนี้ในท่ออาจแข็งตัวในสภาพอากาศหนาวจัด.

- หากคุณเกําสังติดตั้งท่อระบายน้ำและฝาปิดท่อระบายน้ำให้จัดเตรียมพื้นที่ทํางานได้ฐานของเครื่องตัวนอก.

- เมื่อน้ำระบายน้ำไหลออกจากเครื่องตัวนอกในระหว่างการทำความร้อนให้ ติดตั้งท่อระบายน้ำและเชื่อมต่อกับท่อขนาด 16 มม. เซิงพาณิชย์ (รุ่นรอบลอย หลังเท่านั้น)

- เม็ดติดตั้งท่อระบายน้ำให้เสียบรุทั้งหมดนอกเหนือจากรุยีต่อระบายน้ำที่ด้านถ่างของชุดกลางแจ้งด้วยผงสําหรับอุตรูเพื่อไม่ให้น้ํารังซืม (รุ่นรอบ Beachหลังเท่านวัน)

(หน่วย : นม)

3.5. การติดตั้งท่อ

3.5.1. เปิดรูนีอคเอาท์

ข้อควรระวัง

• ระวังอย่าให้เสียรูปหรือขัดข่วนแพงขณะเปิดรูนื้อกเอาท์.
- เพื่อป้องกันฉนวนท่อหลังจากเปิดรูน็อดเอาที่ให้ถอดครีบออกจากขอบรู ขอแนะนําให้ใช้สืป้องกันสนิมกับขอบของรู.

- ท่อสามารถเชื่อมต่อได้จาก 4 ทิศทาง, ด้านหน้า, ด้านข้าง, ด้านหลังและด้านล่าง. (รูป. A)

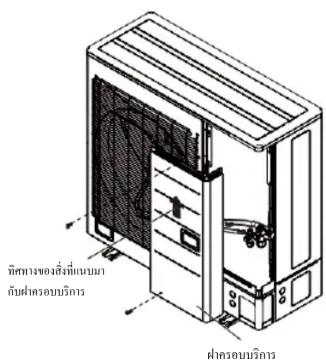

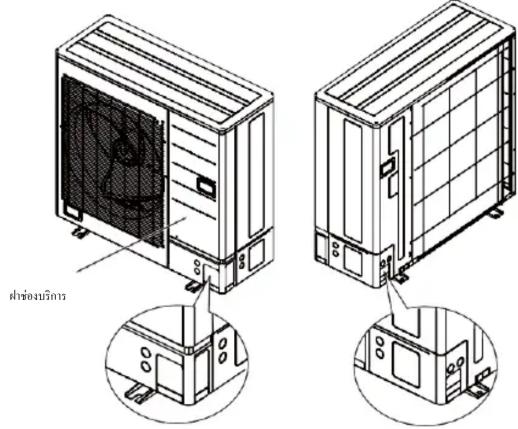

- เมื่อเชื่อมต่อที่ด้านล่างให้ออดแผงบริการและฝาปิดท่อที่ด้านหน้าของชุดอุปกรณ์กลางแจ้งออกและเปิดรูน็อกเอาท์ที่มุมด้านล่างของเต้าเสียบท่อ.

- สามารถติดตั้งได้ตามที่แสดงใน "รูป B" ตัดออก 2 ช่องตามที่ระบุไว้วใน "รูป C" (เมื่อตัดร่องให้ใช้เล่อยเหล็ก)

รูป. A

การเชื่อมต่อด้านหน้า การเชื่อมต่อด้านข้าง การเชื่อมต่อ

Technical line drawing of a mechanical assembly with no visible text or symbols

การเชื่อมต่อด้านหลัง ด้านล่าง

รูป. B

รูป. C

Technical diagram showing mechanical assembly with a magnified inset of a component detail (no text or symbols)

การเชื่อมต่อค้านล่าง

3.5.2. การเชื่อมต่อท่อ

การเชื่อมประสาน

ข้อควรระวัง

- หากอากาศหรือสารทำความเย็นประเภทอื่นเข้าสู่วงจรทำความเย็นความดันภายใน ในวงจรทำความเย็นจะสูงผิดปกติและป้องถันไม่ให้เครื่องออกแรงอย่างเต็มประสิทธิภาพ.

ใช้ก้าซในโทรศเจนในขณะที่ประสานท่อ หากท่อถูกประสานโดยไม่ใช้ก้าซในโทรศเจนฟิล์มออกซิ่นตั้งลูกสร้างจัน.

สัมเนื้ออาจทําให้ประสิทธิภาพลดลงหรือทําให้ซิ่งส่วนในตัวเครื่องเสียหาย (เช่นคอมพรศษอร์หรือว่าล์) ความดันก็ชในไตรเจน: 0.02 MPa (= ความดันรู้สึกเพียงพอที่ด้านหลังของเมื่อ)

สำหรับวัสดุประสานให้ใช้ทองแดงฟอลเฟอร์ที่ไม่ต้องการพลักซ์ อย่าใช้พลักซ์เพื่อประสานท่อ หากพลักซ์เป็นประเภทคลอรินจะทำให้ท่อสึกกร่อน.

ประสาน

นอกจากนี้事先พลักซึมีฟลูออไรด์จะส่งผลสียต่อระบบท่อสารทําความเย็นเช่นโดยการย่อย satellitesทําความเย็น หากเมี่ฟลูออไรด์คุณภาพของสารทําความเย็นจะลดลงและส่งผลต่อระบบท่อสารทําความเย็น.

■ การเชื่อมต่อท่อเครื่องตัวใน

ข้อควรระวังสำหรับการเชื่อมต่อมัลติมัลติทำงานพร้อมกัน

ข้อควรระวัง

• ใช้ท่อสาขาของเท้ําหรับสาหท่อสารทําความเย็น ท่อสาขาเป็นแบบผู้หรือสามประเภทสําหรับการทํางานพร้อมกันและอาจใช้สําหรับท่อระหว่างเครื่องตัวนอกและในร่วม.
• เลือกท่อสาขาแบบคู่หรือสามประเภทแล้วซื้อนแจิ่มงานติดตั้ง.
• ลดความยาวของท่อสาขาจากกิ่งไปยังเครื่องตัวในให้สั้นที่สุด ความยาวสูงสุด: ภายใน 20 เมตร.
• ท่อสาขาะต้องเชื่อมต่อโดยการเชื่อม (ประสาน).
• ท่อแนวตั้งใด ๆ จะต้องเป็นส่วนหนึ่งของท่อหลัก หากท่อหลักอให้เก็บส่วนตรงไว้มากกว่า 10 เท่าของเส้นผ่านศูนย์กลางของท่อที่เชื่อมต่อ ความแปรปรวนของปริมาณสารทําความเย็นอาจเกิดจากหากส่วนตรงสั้น.
• สำหรับรายละเอียดต่าง ๆ ให้อ้างอิงกับ คู่มือการติดตั้งท่อสาขา.

ประเภทของท่อสาขา.

ในกรณีที่มีการทำงานพร้อมกันหลาย (การเชื่อมต่อถู่)

ท่อของเหลวและท่อกําจะต้องเลือกจากตารางด้านล่างตามเส้นผ่านศูนย์กลางและรอย.

เส้นผ่าสูนย์กลางท่อ

Technical line drawings of mechanical components, one showing a flanged shaft and the other a stepped component (no text or symbols)

ในกรณีที่มีการทำงานพร้อมกันหลาย (การเชื่อมต่อสามครั้ง)

เชื่อมท่อสาขาที่แสดงทางด้านช้ายสำหรับท่อของเหลวและท่อสาขาที่แสดงทางด้านขวาสำหรับท่อถ้าซ.

การแพร่

อย่าใช้น้ํามันแร่ในส่วนที่บ้าน ข้องกันไม่ให้นี้มั่นแร่เข้าสู่ระบบเพราะจลดอายุการใช้งานของตัวเครื่อง.

- ใช้เครื่องตัดท่อพิเศษและเครื่องมือแพร่พิเศษสำหรับ R32.

(1) ตัดท่อเชื่อมต่อให้ได้ความยาวที่จำเป็นด้วยเครื่องตัดท่อ.
(2) จับท่อลงเพื่อให้การปักRichาไม่เข้าสู่ท่อและถอดครีบออก.
(3) ไส่แพร่นัท (ใช้แพร่นัทที่ติดอยู่กับชุดในร่วมและกลางแจ้งตามเล่าดับเสมอ) ลงบนท่อและทําการประมวลผลปลาไฟด้วยเครื่องมือแพร่ การร่ว่ไหลของสารทําความยืนอาจส่งผลให้มีการใช้ว่าลูกเป็นไฟอื่น ๆ.
(4) ป้องกันท่อโดยการบีบหรือด้วยเทปเพื่อป้องกันไม่ให้ผุ่นสิ่งสกปรกหรือน้ำเข้าสู่ท่อ.

ตรวจสอบว่า [L] บานอย่างสม่ําเสมอหรือไม่และ แตกหรือมีรอยขิดข่วน.

ห่อ

เส้นผ่านย์กลางที่ภายนอก [มม. (นี้ ว.)]	มิติ A [มม.]	มิติ B [มม.]
	เครื่องมือเหตุสําหรับR32 ประเภท คิดเช์
6.35 (1/4)	0 to 0.5	9.1
9.52 (3/8)		13.2
12.70 (1/2)		16.6
15.88 (5/8)		19.7
19.05 (3/4)		24.0

- เมื่อใช้เครื่องมือแพร์ทั่วไปเพื่อจุดไฟท่อ R32, มิติขนาดของ A ควรจะ

มีค่านากกว่าที่ระบุไว้ในตารางประมาณ 0.5 มน. (สำหรับการรูบควบด้วยเครื่องมือแพร่ R32) เพื่อให้ได้แพร่นัทที่ระบุ ใช้เกจวัดความหนาเพื่อวัดขนาด A

ความกว้างแพลต

เส้นค่าสูงุ์ลางที่กายนอก [ม(น้ํา)]	ความกร้างเพื่อตของเพื่อนํา [น.ม.]
6.35 (1/4)	17
9.52 (3/8)	22
12.70 (1/2)	26
15.88 (5/8)	29
19.05 (3/4)	36

■ การดัดท่อ

ข้อควรระวัง

• เพื่อบ้องกันการแตกหักของท่อหลีกเลี่ยงการให้ง otื่คมชัด งอท่อที่มีรัศนีความให้ 100 มม. ถึง 150 มม..

• หากท่องอช่ำ ๆ ในที่เดียวกันมันจะแตก.

• หากตัดท่อต้วยมือระวังอย่าให้ยุบ.

• อย่าง ot่อในมุมที่มากกว่า 90°.
• เมื่อท่องอร์อยืดออกซ้ํา ๆ วัสดุจะแข่งตัวทำให้ยากต่อการงอร์อยืดออกอีกต่อไป.
• อย่างอหรือยืดท่ omากกว่าสามคั้ง.

การเชื่อมต่อท่อ

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าได้ติดตั้งท่อกับพอร์ตนด้าเครื่องภายในอาคารและตัวเครื่องภายนอกอย่างถูกต้อง หากการตั้งกี่กลางไม่เหมาะสมแพร้น้ําจะไม่สามารถเข้นให้แน่นได้อย่างบริ่น หากเนื้อตถูกเป็นไฟลูกบังคับให้หมุนด้วยจะเสียหาย.
• อย่างตันน้ําออกจากท่อเครื่องตัวนอกจนกว่าจะเชื่อมต่อท่อเชื่อมต่อทันที่.
• หลังจากติดตั้งท่อตรวจสอบให้แน่ใจว่าท่อเชื่อมต่อไม่ได้สัมผัสกับคอมเพราะเซอร์หรือแผงต้านนอก หากท่อสัมผัสกับคอมเพราะเซอร์หรือแผงต้านนอกท่อจะสั่นสะเทือนและส่งเสียงดัง.
• เมื่อข้อต่อบานลูกน้ำมาใช้ชั่วในอาคารส่วนปลาไฟจะต้องประดิษฐ์นิใหม่.

(1) ถอดแคปและปล้๊ กออกจากท่อ.
(2) จัดท่อให้อยุ่ตรงกลางกับพอร์ตบนยูนิตกลางแจ้ง จากนั้นหมุนแพร์นัทด้วยมือ.
(3) ขันแพร่นัทของท่อเชื่อมต่อที่ชั่วต่อวาล์วูนิตกลางแจ้งให้แน่น.

(4) หลังจากขันแพร์นัทให้แน่นด้วยมือแล้วให้ใช้ประเจแรงบิดขันให้แน่น.

• จับประแจแรงบิดไว้ที่ค้ามจับโดยเก็บไว้ในมุมที่เหมาะสมกับท่อเพื่อให้แพร่นักแน่นอย่างลูกต้อง.

• ยืดแพร์นัทตัวยประแจแรงบิดตามคําแนะนําในกู่มีอื่น้ํากยืดแน่นเกินไปแพร์นัทอาจแตกหลังจากใช้วสถานานและทําให้เกิดการว์ไหลของสารทําความเย็น.

• แผงด้านนอกอาจบัตเบี้ยวกาซีดด้วยประแจเท่านั้น ให้แน่ใจว่าได้แก้ไขส่วนประถมศึกษาด้วยประแจและยืดด้วยประแจ（โปรดครูรูแต่อไปนี้）

• อย่าใช้แรงกับฝากเปล่าของวล์หรือแขวนประเจ ฯลฯ บนฝาก อาจทำให้เกิดการรู้ไหลของสารทำความเย็น.

เพื่อป้องกันการรู้ไหลของถ้าซให้เคลื่อบพื้วแพร่ด้วยนั้มนั ดู้เย็น.

แพร่นัก [มย. (น้ําว.)]	แรงบัดขึ้น BENIN คับ เครด (kgF·cm)
6.35 (1/4) dia.	16 to 18 (160 to 180)
9.52 (3/8) dia.	32 to 42 (320 to 420)
12.70 (1/2) dia.	49 to 61 (490 to 610)
15.88 (5/8) dia.	63 to 75 (630 to 750)
19.05 (3/4) dia.	90 to 110 (900 to 1100)

ข้อควรระวังในการจัดการสำหรับวาล้ว

• ส่วนที่ติดตั้งของฝากปิดเปล่าถูกปิดผนึกเพื่อป้องกัน.
• ยีตฝาปล่าให้แน่นหลังจากเปิดวาล์ว.

ตาราง A

ตําบล่า [มม. (น้ําว.)]	แรงบิดขับแน่นบินิ่งดับ เมตร (kgf·cm)
6.35 (1/4)	20 to 25 (200 to 250)
9.52 (3/8)	20 to 25 (200 to 250)
12.70 (1/2)	28 to 32 (280 to 320)
15.88 (5/8)	30 to 35 (300 to 350)
19.05 (3/4)	35 to 40 (350 to 400)

การใช้งานวาล์ว.

• ใช้ประเภทเหลี่ยม (ขนาด 4 มม.)
• การเปิด (1)ไส่ประเจหกเหลี่ยมลงในเพลาวล์วแล้วหมุนทวนเข็มนาพิลา.
  (2) หยุดหมุนเมื่อไม่สามารถหมุนเพลาวาล์วได้อีกต่อไป (たำแหน่งที่เปิดรับ)
• การปิด (1)ใส่ประแจหกเหลี่ยมเข้าไปในเพลาวาล่วแล้วหมุนตามเข็มนาทิศ.
  (2) หยุดหมุนเมื่อไม่สามารถหมุนเพลาวาล้วได้อีกต่อไป (たําแหน่งที่ปิด)

ทิศทางการเปิด

ท่อของเหลว ท่อก็าช

3.6. การทดสอบการปิดผนึก

• ก่อนใช้งานคอมเสริการณ์ให้ติดสัมพันและแข็อมต่ออย่างเนื้นหนา มิถะนั้นทากไม่ได้ติดสัมพันและหากว่าส่วนเปิดอู่มือคอมเสริการณ์ทํางานอากาศเจ้าสู่งวรรคําความเย็นได้ หากส่งนี้เกิดขึ้นความต้นในวงจรการทําความเย็นจะสูงผิดปกติและทําให้เกิดความเชื่อเหตุรถการบดษื้น.
• หลังจากการติดตั้งตรวจสอบให้นeníใจว่าไม่มีการร่วมไหลของสารทําความเย็นหากสารทําความเย็นร่วมไหลเข้าไปในห้องและสัมผัสกับแหล่งกําเนินไฟเช่นเครื่องทําความร้อนพัดลมเตาหรือเตาะทําให้เกิดก็ฝซพิม.
• อย่าให้ท่อกระแทกอย่างรุนแรงในระหว่างการทดสอบการปิดแผนึก มันสามารถแตกท่อและทำให้เกิดการบาดเจ็บสาหัส.

- อย่างปี ดั้มผันยังและเพดานจนกว่าการทดสอบการปิดผนึกและการซาร์จักษาทําความเย็นจะเสร็จสิ้น.

- เพื่อวัตถุประสงค์ในการบํารุงรักษาอย่าฝึงท่อของหน่วยกลางแข็ง.

หลังจากเชื่อมต่อท่อแล้วให้ทำการทดสอบการปิดผนึก.

(1) ตรวจสอบให้แน่ใจว่าวล์ว 3 ทางปิดอยู่ก่อนทำกรทดสอบการปิดผนึก.
(2) เพิ ^* มแรงดันก้าชในโตรเจนเป็น 4.15 MPa เพื่อทำกรทดสอบการปิดผนียก.
(3) เพิ่มก๊าชในโทรศเจนลงในท่อของเหลวและท่อก๊าช.
(4) ตรวจสอบการเชื่อมต่อที่บ้านและประสานทั้งหมด จากนั้นตรวจสอบว่าความต้นไม่ลดลง.
(5) เปรียบเทียบแรงดันหลังจากแรงดันและปล่อยให้ม้านอื่นเป็นเวลา 24 ช้าวโมงและตรวจสอบว่าความดันไม่ลดลง. *เมื่ออุณหภูมิอากาศยานอกเปลี่ยนแปลง 5 °C ความดันทดสอบจะเปลี่ยนไป 0.05 MPa หากความดันลดลงข้อต่อท่ออาพรัวซึม

(6) หากพบรอยร์ วิห้ช่อมแซมทันที่และทำการทดสอบการปี ดผนึกอีก็ศรั

(7) หลังจากเสร็จสิ์นการทดสอบการปี ดผนึกให้ปล่อยก๊าซในไตรเจนออกจากรวาล์วัฒน์ที่มี

(8) ปล่อยก็าซในโทรศเจนอย่างช้าๆ.

3.7. กระบวนการสูญญาภาศ

• ทําการทดสอบการรู้ไหลของสารทําความเย็น (การทดสอบความหนาแน่นของอากาศ) เพื่อตรวจสอบการรู้ไหลโดยใช้กําชในโทรศัมในขณะที่ว่าล์ทั้งหมดในเครื่องตัวนอกปิดอยู่ (ใช้แรงดันทดสอบที่ระบุบนแผ่นบ้าย.)
• ตรวจสอบให้แน่ใจว่าได้อพยพระบบสารทำความเย็นโดยใช้มีสุญญาภาศ.
• บางครั้งแรงด้านสารทําความเย็นอาจไม่เพิ่มขึ้นเมื่อเปป ดาวล์ปิดหลังจากระบบถูก오패ฟโดยใช้มี้สุญญาภาศ สิ่ง เน็็กิดจากการปิดระบบทําความเย็นของเครื่องตัวนอกโดย verbalล์ Walkาชยอิเล็กทรอนิกส์ สิ่งเน็จะไม่ส่งผลกระทบต่อการทํางานของเครื่อง.
• หากระบบไม่สามารถอพยฟได้อย่างเพียงพอประสิทธิภาพจะลดลง.
• ใช้ท่อร่วมเกจทําความสะอาดและท่อชาร์จที่ออกแบบมาโดยเฉพาะสําหรับใช้กับ R32 (R410A) การใช้อุปกรณ์สูญญาภาศเดียวกันสําหรับสารทําความยื่นที่แตกต่างกันอาจทําให้ปืมสูญญาภาศหรือตัวครื่องเสียหายได้.
• อย่าล้างอากาศด้วยสารทำความเย็น แต่ใช้ผู้ถูกาภาศเพื่อพยพระบบ.

สารทำความเย็นสำหรับล้างอากาศจะไม่ถูกซาร์จในเครื่องตัวนอกที่โรงงาน。

(1) ถอดฝากรอบออกและเชื่อมต่อท่อร่วมเกจและปี "มสุญญาภาศเข้ากับวาล์วชาร์จโดยท่อบริการ.
(2) ดูดอากาศภายในอาคารและท่อเชื่อมต่อจนกว่าเกจวัดแรงดันจะระบุ -0.1 MPa (-76 cmHg).
(3) เมื่อถึง -0.1 MPa (-76 cmHg) ให้ใช้งานเมืมสุลูญาภาศเป็นเวลาอย่างน้อย 60 นาที.
(4) ถอด่อบริการและใส่ฝนเข้ากับวาล์วรร์จตามแรงบิดที่ระบุ.

(5) ถอดฝ่าปิดเปล่าออกและเปิดแกนหมุนของวาล้ว 3 ทางด้วยประเจหกเหลี่ยมให้เต็ม [แรงบิด: 6 \~ 7 N · m (60 ถึง 70 kgf·cm)].

(6) ขัน事先ว่างของวาล์ว 3 ทางให้แน่นตามแรงบิดที่ระบุ.

		แรงบัดขันแนบ
ฝ่าเปล่า	6.35 mm (1/4 in.)	20 to 25 N·m (200 to 250 kgf·cm)
	9.52 mm (3/8 in.)	20 to 25 N·m (200 to 250 kgf·cm)
	12.70 mm (1/2 in.)	28 to 32 N·m (280 to 320 kgf·cm)
	15.88 mm (5/8 in.)	30 to 35 N·m (300 to 350 kgf·cm)
	19.05 mm (3/8 in.)	35 to 40 N·m (350 to 400 kgf·cm)
ฝ่าครอบพอ์ตชาร์จ		12.5 to 16 N·m (125 to 160 kgf·cm)

3.8. การชาร์จเพิ่มเติม

⚠️ คำเตือน

เมื่อเกลื่อนย้ายและติดตั้งเครื่องปรับอากาศอย่างผสมกําซื้อนนอกเหนือจากสารทําความเย็น R32 ที่ระบุภายในวงรสสารทําความเย็น. หากอากาศหรือกําซื้อน ๆ เข้าสู่วงรสสารทําความเย็นความต้นภายในวงรส complexesเป็นค่าที่สูงผิดปกติและทําให้เกิดการแตกหักการบาดเจ็บ งด

ขาร์จสารทำความเย็นตามคำแนะนําใน 2.5" ปริมาณี้มิชาชาร์จะเพิ่มเติม".

ข้อควรระวัง

• หลังจากดูดฝุ่นระบบแล้วให้เพิ่มสารทำความเย็น.
• อย่าใช้สารทำความเย็นที่なかったขับมาใช้ใหม่.
• เมื่อชาล์จสารทําความเย็น R32 ให้ใช้เครื่องชั่งอิเล็กทรอนิกส์สําหรับชาล์จสารทําความเย็นเสมอ (เพื่อวัดสารทําความเย็นตามน้ําหนัก) การเพิ่มสารทําความเย็นมากกว่าจำนวนที่ระบุจะทําให้เกิดความผิดปกติ.
• ตรวจสอบให้น่าใจว่าได้ใช้เครื่องมือพิเศษสำหรับ R32 (R410A) เพื่อด้านทานแรงดันและเพื่อหลีกเลี่ยงการผสมสารที่ไม่บริสุทธิ์.
• หากหน่วยอยู่ไกลกว่าความยาวท่อสูงสุดไม่สามารถรับประกันการทำงานที่ถูกต้องได้.
• ตรวจสอบให้แน่ใจว่าได้ได้วล์วกลับหลังจากซาร์จสารทําความเย็น มิจะนี้คอม performancesอัจล้มเหลว. ลดการปล่อยสารทําความเย็นสู่อาศás ห้างปล่อยด้วยมากเกินไปภายใต้กฎหมายการรวบรวมและทําลายของฟรีออน.

3.9. การเดินสายไฟฟ้า

⚠️ คำเตือน

• การเชื่อมแต่ Mos่างไฟจะตัดดังด้านในการโดยมูลคคลที่มีคุณสมบัติ Madข้อกําหนด ระดับแรงดันไฟฟ้าสําหรับผลิตภัณฑ์เพื่อ 230 V ที่ 50 Hz 传导ใช้งานภายในช่วง 198 ถึง 264 V ระดับแรงดันไฟฟ้าสําหรับผลิตภัณฑ์สามเพลคือ 400 V ที่ 50 Hz 传导ใช้งานภายในช่วง 342 ถึง 456 V.
• ก่อนซื่อมต่อสายไฟตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟปี Congo.
• ห้ามสัมผัสอุปกรณ์ไฟฟ้าทันที่หลังจากปิดเครื่องจ่ายไฟแล้ว ไฟฟ้าชื่อตอาจเกิดขึ้น หลังจากปิดเครื่องให้อ 10 นาที่ขึ้นไปเสมอก่อนสัมผัสอุปกรณ์ไฟฟ้า.
• ใช้วจรจ่ายไฟเฉพาะความอุพลังงานไม่เพียงพอในวงจรไฟฟ้าหรือการเดินสายที่ไม่เหมาะสมอาจทำให้เกิดไฟฟ้าชื่อหรือไฟใหม่ได้.
• ตรวจสอบให้นแน่ใจว่าได้ติดตั้งเบรกเกอร์ร่วดิน มิจะนั้นจะทำให้เกิดไฟฟ้าช้อตหรือไฟไหม.
• มีการติดั้นเบรกเกอร์ในการเดินสายถาวร ใช้วจรที่สามารถเคลื่อนที่ได้ทุกจั่วของสายไฟเสมอและมีระยะห่างอย่างน้อย 3 มม.ระหว่างหน้าสัมผัสของแต่ละขึ้น.
• ใช้สายเคบิลและสายไฟที่เกําหนด การใช้งานที่ไม่เหมาะสมอาจทำให้เกิดไฟฟ้าชื่อหรือไฟไหมั่งจากการเชื่อมต่อที่ไม่ดือนวนไม่เพียงพอหรือกระแสไฟฟ้าเกิน.
• อย่างแกลงสายไฟใช้สายเคบิลต่อขายหรือสายไฟสาขา การใช้งานที่ไม่เหมาะสมอาจทําให้เกิดไฟฟ้าชื่อตหรือไฟไหม้ายการ เชื่อมต่อที่ไม่ดีนวนไม่เพียงพอหรือกระแสเกิน.
• ต่อสายเชื่อมต่อเข้ากับขัวต่อให้แน่นหนา ตรวจสอบว่าไม่มีแรงทางกลบนสายเคบิลที่เชื่อมต่อกับขัวต่อ การดิดตั้งที่ผิดพลาด อาจทำให้กิดไฟไหมได้.
• ใช้ข้างแหวนและขันสกรู้ข้าต่อให้แน่นตามแรงบิดที่ระบุมิจะนั้นอาจเกิดความร้อนสูงเกินไปผิดปกติและอาจทำให้เกิดความเสียหายร้ายแรงภายในตัวเครื่องได้.
• ตรวจสอบให้แน่ใจว่าได้ยืดส่วนฉนวนของสายเชื่อมต่อด้วยแกลมปีสายเคเบิล ฉนวนที่เสียหายอาจทําให้เกิดไฟฟ้าล้วจรได้.
• แก้ไขสาย conceบิลเพื่อไม่ให้สาย conceบิลสัมผัสกับท่อ (โดยเฉพาะที่ด้านแรงดันสูง) อย่าทําให้สายไฟและสายส่งสัมผัสกับวาลอ์ (ก็ซ).
• ห้ามติดตั้งตอนแดนเซอร์ปรับปรุงตัวประกอบกําลังแทนที่จะปรับปรุงตัวประกอบกําลังตอนแดนเซอร์อาร้อนเกินไป. อย่างดื่มห้างานสายดิน อย่างเชื่อมต่อสายดินเข้ากับท่อแก้สท่อน้ําสายล่อฟ้าหรือ Saoดินสำหรับโทรศัพท์.
• การเชื่อมต่อกับท่อก้าซอาจทำให้เกิดไฟไหมมัหรือระเบิดได้หากก็าช่วม.
• การเชื่อมต่อกับท่อน้ำไม่ใช้วิธีการต่อสายดินที่มีประสิทธิภาพหากใช้ท่อพีวิศ.
• การเชื่อมต่อกับสายดินของโทรศัพท์หรือสายล่อฟ้าอาจทำให้ศักย์ไฟฟ้าเพิ่มขึ้นอย่างผิดปกติหากเกิดฟ้าผ่า.
• งานต่อสายดินที่ไม่เหมาะสมอาจทำให้เกิดไฟฟ้าช็อตได้.
• ติดสัมPlacecraftบุคคลังไฟฟ้าบนด้วยเครื่องให้แน่นหนา แผนบริการที่ติดตัด ไม่ถูกต้องอาจทําให้เกิดอุบัติเหตุร้ายแรงช่านไฟฟ้าชื่อหรือไฟฟ้าหมู่จากการสัมผัสกับผุ่นหรือน้ํา.
• อย่าเชื่อมต่อแหล่งจ่ายไฟ่ AC เข้ากับบอร์ดเตอร์มินัลสายส่ง การเดินสายไฟที่ไม่เหมาะสมอาจทำให้พื้นระบบเสียหายได้.

ข้อควรระวัง

• ความดูแหล่งจ่ายไฟหลักสำหรับเครื่องปรับอากาศเองและไม่รวมถึงการใช้งานอุปกรณ์อื่นพร้อมกัน.
• หากพลังงานไฟฟ้าไม่เพียงพอโปรดติดต่อ บริษัท พลังงานไฟฟ้าของคุณ.
  ติดตั้งบรกเกอร์ในตําแหน่งที่ไม่ได้สัมผัสกับอุณหภูมิสูง หากอุณหภูมิโดยรอบเบรกเกอร์สูงเกินไปแอมเปร์ที่เบรกเกอร์ตัดออกอาจ ลดลง.
• เมื่อใช้บรรถเกอร์ร่วดินที่ออกแบบมาสำหรับการป้องกันความผิดพลาดของกราวด์เท่านี้ น้ําให้แน่ใจว่าได้ติดตั้งสวัตช์ที่ติดตั้งฟวส์หรือเบรกเกอร์.
• ระบบนี้ใชอินเวอร์เตอร์ซึ่งหมายความว่าต้องใช้เบรกเกอร์ร่วดินที่สามารถจัดการสาร์โนนิกเพื่อป้องกันการทำงานผิดพลาดของเบรกเกอร์ร่วงของโลกเอง.

- อย่าใช้สายไฟแบบครอสโอเวอร์สำหรับหน่วยกลางแจ้ง.

- หากอุณหภูมิโดยรอบเบรกเกอร์สูงเกินไปแอมแปร์ที่เบรกเกอร์ตัดออกอาจลดลง.

- เมื่อติดตั้งแผงสวัตซ์ไฟฟ้ากลางแจ้งให้วางไว้ได้อคและกุญแจเพื่อไม่ให้เข้าถึงได้ง่าย.

- เริ่มงานเดินสายไฟหลังจากปิดสวิตช์สาขาและเบรกเกอร์กระแสเกิน.

- สายเคเบิลเชื่อมต่อระหว่างคอยล์เย็นและยูนิตภายนอกคือ 230 V (เฟสเดียว) หรือ 400 V (สามเฟส).

- ตรวจสอบให้แน่ใจว่าไม่ได้ออดเซ็นเซอร์เทอร์มิสเตอร์ จลฯ ออกจากสายไฟและสายไฟเชื่อมต่อ คอมเพราะเซอร์อาจถ้มเหลวหาก ใช้งานขณะลอดอกอก.

- อย่าย็ดสายไฟและสายเชื่อมต่อเข้าด้วยกัน.

- รักษาความยาวสูงสุดของสายเชื่อมต่อไว้เสมอ การเกินความยาวสูงสุดอาจน้ำไปสู่การทำงานที่ผิดพลาด.

- อย่างวิมทํางานจนกว่าสารทําความเย็นจะถูกซาร์จจนหมด กอมเพราะเซอร์อะล้มเพลวหากใช้งานก่อนที่การซาร์จท่อสารทําความเย็นจะเสร็จสมบูรณ์.

- ไฟฟ้าสติดที่ชาร์เจ็บกับน่างกายบุษย์ automotiveทําให้ยูเร็จดการบริหารเพื่อว่าคุมเส้นการต่อหน่วยเพื่อเป็นต้น โปรแกรมระหนดะว้างในประเด็นต่อไปที่จัดให้มีสายดินของหน่วย ในร่วมหน่วยกลางเจ็บและอุปกรณ์ตัวเฉลือด คัด เอกล่องไฟ (บริการรถ) และส่วนโลหะ (เช่น ส่วนกล่องควบคุมที่ไม่ táศิ) ของชุด ในร่วมหรือกลางเจ็บนานกว่า 10 วันาที ปล่อยไฟฟ้าสติดในร่างกายของคุณ หัวสมัพตั้งต่อต่วนประกอบหรือ vacatยนบริการเพื่อ

- ระวังอย่าให้เกิดประกายไฟตั้งนี้าหรับการใช้สารทำความเย็นที่ติดไฟได้.

- อย่างอดฟิวส์ออกในขณะที่เปิดเกรื่อง.

- อย่าถอดปลี้ กออกจากเต้ารับที่ผนังและสายไฟในขณะที่เปิดเครื่อง.

-ขอแนะนําให้วางตําแหน่งการเชื่อมต่อเต้าเสียบในตําแหน่งสูง.

- วางสายไฟเพื่อไม่ให้พันกัน.

- ตรวจสอบชื่อรุ่นของคอยล์เย็นก่อนทำการซื่อมต่อ ถ้าหากด้าเครื่องภายในอาคารไม่รองรับ R32, จะมีสัญญาณความผิดพลาดแสดงขึ้นมา, และเครื่องนี้เม่สามารถใช้งานได้.

- หากคุณเปตรุที่น่าพิศวงเพื่อผ่านสายเคบิลให้ออดรีบออกเพื่อบ้องกันสายเคบิล ขั้มติมช่วงว่างด้วยสงสําหรับอุดรูเพื่อบ้องกันไม่ให้เกิดการควบแน่นหรือสัตว์ขนาดเล็กเข้าสู่กล่องควบคุมไฟฟ้า.

3.9.1. วิธีเชื่อมต่อสายไฟเข้ากับข้าวต่อ

ข้อควรระวังเมื่อเดินสายไฟ

• เมื่อลอกการเคลื่อบลวดตะก้วออกให้ใช้เครื่องมือพิเศษเช่นเครื่องปากสายไฟเสมอ หากไม่มีเครื่องมือพิเศษให้ออกเคลื่อบด้วยมีดอกย่างระมัดระวัง.
  (1) ใช้ขู้ ว่างแหวนที่มีปลอกหุ้มฉนวนดังแสดงในรูปด้านล่างเพื่อเชื่อมต่อกับแขงข้าวต่อ.
  (2) ซีดข้า `วางแหวนเข้ากับสายไฟให้แน่นโดยใช้เครื่องมือที่เหมาะสมเพื่อไม่ให้สายไฟหลวง.

(3) ใช้สายไฟที่ระบุเชื่อมต่อให้แน่นและยืดให้แน่นเพื่อไม่ให้เกิดความเครียดบนข้าว.
(4) ใช้ไขดวงที่เหมาะสมเพื่อขันสกรุช วัต่อให้แน่น อย่าใช้ไขดวงที่มีขนาดเล็กเกินไปมิจะนั้นหัวสรุอาจเสียหายและป้องกันไม่ให้ขันสกรุให้แน่น.
(5) อย่าขันสกรูชั่วต่อให้แน่นเกินไปมิจะนี้สกรูอาจแตกได้.

สกรุพร้อมแหวนรองพิเศษ

สกรุพร้อมเหวนรอง

(6) โปรดตูตารางด้านล่างสำหรับแรงบิดในการขันสกรุชั่วต่อ.

แรงบิดขันแน่น [N·m (kgf·cm)]
M4 สกรุ	1.2 to 1.8 (12 to 18)
M5 สกรุ	2.0 to 3.0 (20 to 30)

3.9.2. รูเจาะสำหรับเดินสายไฟ

ข้อควรระวัง

• ระวังอย่าให้เสียรูปหรือจีดข่วนแผงขณะเปิดรูน์อกเอาท์.
• เมื่อเดินสายเคเบิลออกจากตัวเครื่องสามารถใส่ปลอกป้องกันสำหรับท่อร้อยสายได้ที่รูน็อกเอาท์.
• หากคุณไม่ได้ใช้ท่อร้อยสายตรวจสอบให้แน่ใจว่าได้ป้องกันสายไฟเพื่อป้องกันไม่ให้ชอบของรูน็อกเอาท์ตัดสายไฟ
• ขอแนะนำให้ใช้สีป้องกันสนิมกับขอบของรูน็อกเอาท์.

- มีรูน็อกเอาท์ให้เลือก 2 รูในขนาดเดียวกันผัฒด้านหน้าด้านข้างและด้านหลัง.

วิธีการติดตั้งของบุชแบบสัมผัสเดียว

แก้ไขยุชแบบสัมผัสตียว (อุปกรณ์เสริม) ดังที่แสดงค้านล่าง.

การเชื่อมต่อด้านหน้า

การเชื่อมต่อค้านข้าง การเชื่อมต่อค้านหลัง

บุชแบบสัมผัสเตียว (อุปกรณ์เสริม)

บุชแบบสัมผัสเดียว

(อุปกรณ์เสริม)

หมายเหตุ: ตรวจสอบให้แน่ใจว่าไม่ได้ติดตั้งสายไฟและสายเชื่อมต่อผ่านช่องเปิดรูบุชสายเคเบิลเดียวกัน ต้องติดตั้งลงในช่องเปิดสองรู angeกกันเพื่อป้องกันความเสียหายต่อสายเคเบิล.

3.9.3. วิธีการเดินสายไฟ

ข้อควรระวัง

เมื่อเชื่อมต่อสายไฟตรวจสอบให้แน่ใจว่าเฟสของแหล่งจ่ายไฟตรงกับเฟสของบอร์ดเทอร์มันลั่งหากเฟสไม่ตรงกันคอม Promotionเซอร์จะหมุนย้อนกลับและจะไม่สามารถปีบอัตได้.

แผนผังการเชื่อมต่อ

ประเภทเฟสดียว

ประเภทสามเฟส

การเตรียมสายเคบิล

- ทำให้กราวด์ (สายดิน) ยาวกว่าสายไฟอื่น ๆ.

ขั้นตอนการเดินสายไฟ

(1) • ถอดสกรูยีตออก (2 แห่ง)

- ถอดฝากบริการออกโดยต้นลงด้านล่าง

(2) เชื่อมต่อสายไฟและสายเชื่อมต่อเข้ากับขั้นต่อ.
(3) ยืดสายไฟและสายเชื่อมต่อค้วยแกลมป์ สายเคเบิล.

ประเภทเฟสเดียว

ประเภทสามเฟส
เทอร์มิน้ําลบสื่อก

(4) ขีดสายเคเบิลให้แน่นโดยใช้เคมมปี สายเคเบิลที่ติดอยู่กับฐานของวาล้ว.

(5) ใส่ฝากบริการกลับคืนมาหลังจากเสร็จสื้นการทำงาน ใส่สกรูกลับเข้าที่ (2 แห่ง)

4. ทดสอบการทำงาน

4.1. รายการตรวจสอบการทดสอบการทำงาน

ตรวจสอบรายการ

ลิดลัมอุปกรณ์กลางแจ้งอย่างเนื้นหนาหรือไม่?

คุณได้ทําการตรวจสอบการร่วงไhoeของถ้าเซหรือไม่?(ข้อต่อการเชื่อมต่อของห่อล่างๆ (การเชื่อมต่อหน้าแปลน, การประสาน))

ฉวนกันความเรือนทําได้อย่างสมบูวณ์หรือไม่?(ท่อเก็ส, ท่อของเหลว, ส่วนขายต่อระบายนี้ที่ด้านเครื่องตัวใน -ลล-)

น้ําไhoeออกจากท่อระบายน้ําโดยไม่นีปัญหาใด ๆ หรือไม่?

เชื่อมต่อสาดเบิดอย่างถูกต้องหรือไม่?

สายเฉนิจเป็นไปตามข้อกําหนดหรือไม่?

สายดินเชื่อมต่ออย่างถูกต้องหรือไม่?

มีส่งเกิดยางใด ๆ ที่ปิดกันประดูดและทางออกของเครื่องตัวใน / กลางแจ้งหรือไม่?

คุณได้ดับสารทําความเล่นตามจํานวนที่ระบุหรือไม่?

วาร์วหถุดของท่อถ้าเซและห่ของเหลวปิดเล็มที่หรือไม่?

นิการจ่ายพลังยานให้กับเครื่องทําความร้อนเห terี่ยงนานกว่า 6่ชโมงหรือไม่?

หลังจากตรวจสอบว่ารายการข้างต้นทั้งหมดอยู่ในลําดับที่อ้างถึง "4.2. วิธีการทดสอบการทํางาน" เพื่อทดสอบการทํางานของเครื่อง หากมีปัญหาให้ปรับพันนีและตรวจสอบอ๊กครึ้ง.

4.2. วิธีการทดสอบการทำงาน

ตรวจสอบให้แน่ใจว่าได้กำหนดการตั้งค่าการทดสอบการทำงานเฉพาะเมื่อเครื่องกลางยังหยุดท่างฯ.

• ขึ้นอยู่กับสถานะการสื่อสารระหว่างหน่วยในร่วมและกลางแจ้งอาจใช้วลาหลายนาที่กว่าที่ระบบจะเริ่มทํางานหลังจากการตั้งค่าสําหรับการทดสอบการทํางานเสร็จสมบูรณ์.
• หลังจากการตั้งค่าการทดสอบการทํางานเสร็จสมบูรณ์หน่วยกลางแจ้งและหน่วยในร่วมที่เชื่อมต่อจะเริ่มทํางาน การควบคุมอุณหภูมิห้องจะไม่เปิดใช้งานในระหว่างการทดสอบ (การทํางานต่อเนื่อง).
• หากได้อินเสียงเคาะในการปีบอัดของเหลวของคอมเพราะเซอร์ให้หยุดเครื่องทันที่จากนี้ น้เติมพลังให้กับเครื่องทำความร้อนเคสข้อเห็นจะเป็นระยะเวลาที่เพียงพอก่อนเริสตร์ทการทํางาน.

วิธีการตั้งค่าการดําเนินการทดสอบ (สามารถทำได้สองวิธีต่อไปมีน

• ตั้งค่าด้วยการตั้งค่าการทํางานทดสอบ (ดูกู่มือการติดตั้งของคอยล์เย็นสำหรับรายละเอียดเพิ่มเติม) ที่มีอยู่ในรีโมทคอนโทรล.
• สามารถตั้งค่าการระบายความร้อนและการทํางานของระบบทําความร้อนได้โดยใช้ปุ่ม [SELECT] (S133) และปุ่ม [ENTER] (S132) ที่มีอยู่บนบอร์ดของชุดของแสดงผล.

(ตรวจสอบให้แน่ใจว่าได้ทำการทดสอบครั้งแรกด้วยการระบายความร้อน) ตั้งค่ตามขั้นตอนต่อไปนี้.

S134 S133 S132 S131 S130

4.2.1. วิธีการตั้งคําบนบอร์ดเครื่องตัวนอก

(1) เปิดเพาะเวอร์ของเครื่อง Outdoor ซีน้ํามาและเข้าสู่โหมด Standby. จอมแสดงผล "POWER/MODE" ติดสว่าง

POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
●	○	○	○	○	○	○	○

Sign "○": ไฟดับ, "●": ไฟติด

(2) กดปุ่ม [ENTER] (S132) นานกว่า 3 วินาที.

POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
Blink	○	○	○	ประพริม	○	○	○

Sign "O": ไฟดับ, "●": ไฟติด

(3) กดปุ่ม [SELECT] (S133) ไฟ LED ของโหมดทดสอบการทํางานสลับระหว่างการทําความเย็นและการทําความร้อน. โหมดทดสอบการระบายความร้อน

POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
corticalities	○	○	○	corticalities	○	○	○

Sign “○”: ไฟดับ, “●”: ไฟติด

โหมด

ทดสอบความร้อน

POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
corticalities	○	○	corticalities	○	○	○	○

Sign “○”: ไฟคับ, “●”: ไฟคิด

(4) หลังจากขึ้นยันใหม่ตการทํางาน, กตปุ่ม [ENTER] ปุ่ม (S132). จอแสดงผลจะเปลี่ยนดังนี้, และเครื่องปรับอากาศก็ริ่มทํางาน โหมดทดสอบการระบายความร้อน

POWER/ MODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)
กระพื้น	○	○	○	●	○	○	○

Sign “○”: ไฟดับ, “●”: ไฟติด

โหมด

ทดสอบความร้อน

POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
กระพิม	○	○	●	○	○	○	○

Sign “○”: ไฟดับ, “●”: ไฟติด

กดปุ่ม

(5) [ENTER] (S132)).

เครื่องปรับอากาศหยุดทำงาน.

POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
➊	○	○	○	○	○	○	○

Sign “○”: ไฟดับ, “●”: ไฟติด

4.3. ตรวจสอบ

ตรวจสอบรายการระหว่างการดำเนินการทดสอบ.

□ เครื่องด้านอกส่งเสียงดังคิดปกติหรือสั่งสะเห็นอย่างมันยสํากัญหรือไม่?

□ อากาศยื้นหรือสมร้อนปาก Geographyในอาคารตามโหมดการทํางานหรือไม่?

□ ตรวจสอบว่าไฟ LED "ERROR" ทะวิบ หากประภูซื้น ให้ตรวจสอบเนื่อหาข้อผิดพลาดตาม "10.2" ตารางตรวจสอบรหัสข้อผิดพลาด" Orchิบายไว้ในภายหลัง.

□ ใช้งานเครื่องตามกุ่มฝู้ใช้ที่มาพร้อมกับคอมถ์เย็น และตรวจสอบว่าเครื่องทํางานได้ตามปกติ.

5. ตกแต่ง

⚠️ คำเตือน

ติดตั้งท่อหุ้มฉนวนเพื่อไม่ให้สัมผัสคอมเพราะเซอร์.

5.1. การติดตั้งปะนวนกันความร้อน

• ติดตั้งสุดุนวนหลังจากดำเนินการ "3.6" การทดสอบการปิดผนึก".
• เพื่อป้องกันการควบแน่นและหยุดนี้ให้ติดตั้งวัสดุฉนวนบนท่อสารทำความเย็น (รูปที่ A)
• อ้างถึงตารางเพื่อกำหนดความหนาของวัสดุ downtownน.
  การเลือกฉนวน (ใช้วสตุจนวนที่มีอัตราการถ่ายเทความร้อนเท่ากันหรือต่ำกว่า 0.040 W / (m·k))

		วัสดุลวนความหนาชั่น (มม.)
ความชื้นสัมพิทธ์		≤ 70%	≤ 75%	≤ 80%	≤ 85%
เส้นผ่าศูนย์กลางท่อ (มม.)	6.35	8	10	13	17
	9.52	9	11	14	18
	12.70	10	12	15	19
	15.88	10	12	16	20
	19.05	10	13	16	21
	22.22	11	13	17	22
	25.40	11	13	17	22

* เมื่อถุณหภูมิภายนอกและความชื่นสัมพัทธ์เกิน 32 °C (DB) และ 85% ตามลำดับให้เสริมฉนวนกันความร้อนของท่อสารทำความเย็น.

5.2.เติมด้วยผงสำหรับอุครู

⚠️ คำเตือน

เดิมรูท่อและรูสายไฟด้วยผงสําหรับอุครู（ซื้นในท้องคิ่ม）เพื่อหลีกเลี่ยงช่องว่างใด ๆ (รูปที่ A) หากสัตว์ขนาดเล็กเช่นแมลงข้าสู่หน่วยกายนอกอาจเกิดไฟฟ้าลังวงจรใกล้กับอุปกรณ์ไฟฟ้าในแบงบริการ.

- หาคิดตั้งเครื่องตัวนอกในระดับที่สูงกว่าเครื่องตัวในนี้ที่ควบแม่นใน Values 3 ทางของเครื่องตัวนอกสามารถเดินทางไปยังเครื่องตัวในได้ ดังนั้นให้ใช้พง Siteหัวบุคตรูในช่วง่ว่างระหว่างท่อและฉวนเพื่อป้องกันการเข้าสู่น้ำไปยังเครื่องตัวใน.

Fig. A

6.วิธีการใช้งานหน่วยแสดงผล

6.1. ทำแหน่งหน่วยแสดงผล

⚠️ คำเตือน

ห้ามสัมผัสอุปกรณ์ไฟฟ้า เช่น แผงขั้นต่อ ยกเว้นปุ่มบนบอร์ดแสดงผล อาจทําให้เกิดอุบัติเหตุร้ายแรงเช่นไฟฟ้าช็อด.

ข้อควรระวัง

• เมื่อการชาร์จสารทําความยื่นเสร็จสั้นให้แน่ใจว่าได้เปิดวล์วก่อนดำเนินการตั้งค่าท้องถิ่น มิจะเนื้นคอมเพราะซอร์อาจฉ้มเหลว.

• ปล่อยไฟฟ้าสถิตODOอกจากร่างกายของคุณก่อนที่จะแตะปุ่มกด ห้ามสัมผัสชั้ว หรือลวดลายของชิ้นส่วนไตๆ บนแพงควบคุม.

• ตําแหน่งของปุ่มบนแพงควบคุมเครื่องตัวนอกจะแสดงในรูปต่อไปนี้

• สามารถปรับการตั้งค่าต่างๆ ได้โดยเปลี่ยนปุ่มกดบนบอร์ดของตัวเครื่องภายนอก.

6.2. คําอธิบายของจอแสดงผลและปุ่ม

- อักษะที่พิมพ์ออกมาสำหรับจอแสดงผล LED แสดงอยู่ด้านล่าง.

S134 S133 S132 S131 S130

ไฟแสดงผล		ฟังก์ชั่นหรือวิธีการทํางาน
(1) POWER / MODE	เจียว	เปิดไฟจะเปิดเรื่อง การตั้งค่าภายในเครื่องในหน่วยนอกประดูหรือวหัสข้อผิดตลาดจะแสดงขึ้นพร้อมกะพริบ.
(2) ERROR	แดง	กะพริบระหว่างการทํางานของเครื่องปรับอากาศผิดปกติ.
(3) PUMP DOWN (L1)	สัม	ไฟสว่างซึ้นระหว่างการทํางานของถึง.
(4) LOWNOISE (L2, L3)	สัม	ติดสว่างระหว่างโหมดเสียง berบวนตําเนื่อเปิดใช้งานกําลังต้องถิ่น (รูปแบบแสงของ L2 และ L3 แสดงระดับสิ่งตั่ง)*โปรตุนห้า 16.
(5) PEAK CUT (L4, L5, L6)	สัม	ติดสว่างระหว่างโหมด Peak ex เมื่อเปิดใช้งานกัจพิจภายในเครื่อง (รูปแบบแสงของ L4, L5 และ L6 หมายถึงระดับกรตั้งสุด)*โปรตุนห้า 17.

ปิม		ฟังก์ชันหรือวิธีการทํางาน
S134	MODE	การสลับระหว่าง "การตั้งคําภายในเครื่อง" และ "การแสดงรหัสข้อผิดพลาด".
S133	SELECT	เมื่อต้องการสลับระหว่างแต่ละ "การตั้งคําภายในเครื่อง" และ "รหัสข้อผิดพลาดที่แสดง".
S132	ENTER	วิธีแก้ไข "การเล็งคําภายในเครื่อง" แต่ละรายการและ "รหัสข้อผิดพลาดจะปรากฏนี้".
S131	EXIT	เมื่อต้องการกลับไปล้าง "แสดงสถานะการทํางาน."
S130	PUMP DOWN	เพื่อสมีการทํางานของนี้ลง.

7. การตั้งค่าฟิลด์

• ปล่อยไฟฟ้าสถิตตออกจากร่างกายของคุณก่อนพัฒนาสวิตช์
• ห้ามสัมผัสชั่วหรือลาดลายบนซิ้นส่วนที่ติดตั้งบนบอร์ด.

7.1. ปุ่มการตั้งค่าเขตข้อมูล

• ถอดแรงต้านหน้าของตัวเครื่องภายนอกออกเพื่อเข้าถึงแรงวงจรพิมพ์ของชุดขอแสดงผล.
ปุ่มแผวงจรพิมพ์สำหรับการตั้งค่าต่างๆ และจอแสดงผล LED จะแสดงในรูป.

S134 S133 S132 S131 S130

7.2. การตั้งค่าฟังก็ชัน

- สามารถตั้งค่าฟังก์ชั่นต่างๆ ได้ ทำตามวิธีการตั้งค่าที่อธิบายไว้ใน 7.2.1 และ 7.2.2 เพื่อตั้งค่าตามความต้องการ Deploymentการตั้งค่าเหล่านี้หลังจากที่คอยล์เย็นหยุดลง.

ตาราง รายการการตั้งค่า

ลําดับ

รายการตั้งคํา

LED display

คําดิ์เจ้าโรงงาน

เนื้อหา

POWER/MODE

ERROR

PUMP DOWN(L1)

LOW NOISE(L2) (L3)

PEAK CUT(L4) (L5) (L6)

1

การตั้งคําโหมดเสียงรวมความค่ํา

Level 1

Blink(9 times)

○

○

○

●

○

○

●

◆

เมื่อใช้ “โหมดเสียงรวมความค่ํา” จํากัด ของระดับเสียงจะถูกดัง ค่าไห้อตระดับเสียงรวม โหมดมาใน 2 ระดับชื่งสามารถดัง ค่าไห้ตามนั้น.ในการเปิดโหมดให้ใช้จัดต่ออินทุลภายนอก (PR580).*เมื่อใช้โหมดเมื่อประสิทธิภาพการระบายความร้อน / ความร้อนอาจลดลง.*ขึ้นอยู่กับสภาพการใช้งาน,ระดับเสียงอาฟไม่ลดลงเม้ว่าโหมดเสียงรวมแต่จะลิดสว่างอยู่.

Level 2

Blink(9 times)

○

○

○

●

○

●

○

2

การตั้งคําโหมดลัดค่าสูงสุด

Level 1

Blink(9 times)

○

○

●

○

○

○

●

สามารถเลือกซีจํากัดความจุ่นได้มื่อใช้งานด้วยโหมดคัดค่าสูงสุด.การเลือกการทํางานสามารถเท่าได้โดยขึ้นต่ออินทุลภายนอก (PA580).สั่งระดับทํา ล่องทําใด ผลของการประหยุดเพลิงนก็จะยี่มากซึ้นเท่านั้นแต่ประสิทธิภาพการทําความเย็น/ความร้อนจะลดลง.

Level 2

Blink(9 times)

○

○

●

○

○

●

○

Level 3

Blink(9 times)

○

○

●

○

○

●

●

Level 4

Blink(9 times)

○

○

●

○

●

○

○

◆

Sign "○": ไฟดับ, "●": ไฟคิด

7.2.1. การตั้งค่าสำหรับโหมดเสียงรบกวนต่

(1)เปลี่ยนเป็น "โหมดการตั้งค่าท้องถิ่น" โดยกดปุ่ม [MODE] (S134) เป็นเวลา 3 วินาที่ชั้นไป.
(2) ยืนยัน (POWER / MODE) กะพริบ 9 ครั้ง และกดปุ่ม [ENTER] (S132)).

POWER/MODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)
Blink (9 times)	○	○	○	○	○	○	○

Sign “○”: ไฟคับ, “●”: ไฟติด, () : จำนวนการกะพริบ

(3) กดปุ่ม [SELECT] (S133) และปรับขอแสดงผล LED ดังที่แสดงค้านล่าง (การตั้งค่าป็จอุบันจะแสดงขึ้น)

Sign "O": ไฟดับ

(4) ปุ่มกด [ENTER] (S132)).

Sign “○”: ไฟดับ, “●”: ไฟติด

(5) กตปุ่ม [SELECT] (S133) และปรับของแสดงผล LED ตามที่แสดงในรูปด้านล่าง.

Sign "O": ไฟดับ
เสียงรบกวนของระดับ 2 ต่ำกว่าหนึ่งในระดับ 1.

(6) กตุ้ม [ENTER] (S132) และแก้ไข

Sign "○": Lights off, "●": Lights on
Sign "O": ไฟดับ, "●": ไฟติด
(7) กลับไปที่ "แสดงสถานะการทํางาน" (การทํางานปกติ) โดยกดปุ่ม [EXIT] (S131).
- ในกรณีที่ปุ่ม [SELECT] และ [ENTER] หายไปก็ครั้ง ให้รีสตร์ทจากจุดเริ่มต้นของขั้นตอนการทํางานหลังจากกลับไปที่ "การแสดงสถานะการทํางาน" (การทํางานปกติ) โดยกดปุ่ม [EXIT] (S131) หนึ่งครั้ง.

7.2.2. การตั้งค่าสำหรับโหมดตัดสูงสุด

(1)เปลี่ยนเป็น "โหมดการตั้งค่าท้องถิ่น" โดยกดปุ่ม [MODE] (S134) เป็นเวลา 3 วินาทีขึ้นไป.

(2) ยืนยัน (POWER / MODE) กะพริบ 9 ครั้ง และกดปุ่ม [ENTER] (S132)).

POWER/MODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)
Blink (9 times)	○	○	○	○	○	○	○

Sign “○”: ไฟดับ, “●”: ไฟติด, () : จำนวนการกะพริบ

(3) PADP [SELECT] (S133) และปรับจอแสดงผล LED ตั้งที่แสดงค้านล่าง (การตั้งค่าปัจจุบันจะแสดงขึ้น)

Sign "O": ไฟดับ

(4) ปุ่มกด [ENTER] (S132)).

(5) กตฟุ่ม [SELECT] (S133) และปรับจอมแสดงผล LED ตามที่แสดงในรูปด้านล่าง.

		PEAK CUT
		(L4)	(L5)	(L6)
Level 1	0% of rated input ratio			Blink
Level 2	50% of rated input ratio		Blink
Level 3	75% of rated input ratio		Blink	Blink
Level 4	100% of rated input ratio	Blink

Sign "O": ไฟดับ

(6) กตุ้ม [ENTER] (S132) และแก้ไข

		PEAK CUT
		(L4)	(L5)	(L6)
Level 1	0% of rated input ratio	○	○	●
Level 2	50% of rated input ratio	○	●	○
Level 3	75% of rated input ratio	○	●	●
Level 4	100% of rated input ratio	●	○	○

Sign "○": ไฟดับ, "●": ไฟติด

(7) กลับไปที่ "แสดงสถานะการทำงาน" (การทำงานปกติ) โดยตดปุ่ม [EXIT] (S131).

- เมื่อกดหมายเลขหายไประหว่างการใช้งาน ให้มีสาร์ที่จากอุดเริ่มต้นของขั้นตอนการทํางานหลังจากกลับไปที่ “การแสดงสถานะการทํางาน” (การทํางานปกติ) โดยกลุปม [EXIT] หนึ่งครั้ง.

8. จินพุตและเอาต์พุตภายนอก

8.1. อินพุตภายนอก

8.1.1. การเดินสายไฟของขั้วต่อ

สามารถเปิด/ปิดฟังก์ชัน "โหมดเสียงรบกวนต่ํา" และ "โหมดตัดสูงสุด" กับอุปกรณ์ภาคสนามภายนอกได้.

เมื่อติดตั้งสายเชื่อมต่อต้องใช้ขึ้นส่วนที่ระบุ (ขั้นส่วนเสริม).

อ้างถึงหัวข้อ 7.2 "ได้ะ. รายการการตั้งค่า" สำหรับฟังก์ชันที่ต้องการ ต้องตั้งค่าฟังก์ชันเพื่อให้อินพุลภายนอกทำงาน.

อินทุต	ชั่วต่อ
โหมตเลียงระบบเว้นต่ํา	P580
โหมตตัดสูงสุด	PA580

*ทํารยะห่างจากbor์ดพีซีไปยังยุนิตที่เชื่อมต่อกายในระยะ 10 ม. (33 พุต)).

- ความดูในการติดต่อ: 24VDC หรือมากกว่า, 10mA หรือมากกว่า.

ตัวอย่างแผนภาพวงจร

8.1.2. โหมดเสียงรบกวนต่ํา (P580)

• คุณสมบัตนี้ช่วยลดเสียงการทํางานของเครื่องด้านอกจากเสียงปกติ เครื่องปรับอากาศลูกตั้ง กล่าเป็นโหมดเสียรบกวนต่ําเมื่อปิดอินพุตหน้าสัมผัสของตัวจับเวลาเชิงพาณิชย์หรือสวิตซ์เปิด / ปิดไปังข้า้ ต่อบนบอร์ดีฟีซีควบคุมกลางแจ้ง.
  * ประสิทธิภาพอาจลดลงนี้อยู่กับอุณหภูมิอากาศภายนอก ฯลฯ.
  * ตั้งค่าระดับ "โหมดเสียงรบกวนต่ํา" โปรดตู "7.2 ฟังก์ชันsettings". สัญญาณอินพุต…On :

โหมดเสียงรบกวนต่ำ

…Off : การทำงานปกติ

สัญญาณอินพุต

On

Off

โหมดเสียงรบกวนต่ำ

On

Off

Pure electrical circuit lines without any symbols

8.1.3. โหมดตัดสูงสุด (PA580)

• การทํางานที่ระ จัยค่าปัจดุบันสามารถทําได้โดยใช้ยูนิตที่เชื่อมต่อ เครื่องปรับอากาศกุลตั้งค่าเป็นโหมด Peak cut โดยใช้อินพุตหน้าสัมผัสของสวัสด์เปิด/ปิดเชิงพาณิชย์กับข้ําต่อบนบอร์ดควบคุมพืชีกลางแข็ง.
  *ตั้งค่าระดับ "โหมดตัดสูงสุด" ให้อ้างอิงถึง "7.2 การตั้งค่าฟังก์ชัน". สัญญาณอินพุล…On : โหมดตัด

สูงสุต

…Off : การทำงานปกติ

สัญญาณอินพุต

On

Off

โหมดตัดสูงสุด

On

Off

Pure electrical circuit lines without any symbols

8.2. เอาต์พุตภายนอก

8.2.1. การเดินสายไฟของขั้วต่อ

เมื่อติดตั้งสายเชื่อมต่อต้องใช้ชั้นส่วนที่ระบุ (ชั้นส่วนเสริม).

NOTATIONS	CHINESE
SOTATO	P590
SOTATO	PA590

* ทําระยะห่างจากbor์ดพีซีไปยังยูนิตที่เชื่อมต่อภายในระยะ 10 ม. (33 พุต).

* ภาวะ

- โหลด: แนะนําให้ใช้ DC 50mA หรือน้อยกว่า

ตัวอย่างแผนภาพวงจร.

8.2.2. เอาต์พุตสถานะข้อผิดพลาด (P590)

สัญญาณสถานะข้อผิดพลาดของเครื่องปรับอากาศจะเกิดตี่เมื่อเกิดความผิดปกติขึ้น.

8.2.3. เอาต์พูดสถานะคอมเทรสเซอร์ (PA590)

สัญญาณสถานะการทํางานของคอมเสริเซอร์เกิดนี้เมื่อคอมเสริเซอร์กําลังทํางาน.

9. ปี้มดาวนี้

⚠ คำเตือน

• ห้ามสัมผัสอุปกรณ์ไฟฟ้า เช่น แพงข้วต่อ ยกเว้นปุ่มบนบอร์ดแสดงผล อาจทำให้เกิดอุบัติเหตุร้ายแรงเช่นไฟฟ้าช็อด.
  • ในระหว่างการทํางานของปั่มลงตรวจสอบให้เป็นจําวคอม performancesซอร์ปีดอกผู้ก่อนที่คุณจะถอดต่อสารทําความเย็นออก. อ่าถอดห่อย่ซื่อมล้อออกในขณะที่คอม performancesซอร์ทํางานโดยผิดตัวล้ว 2 ทางหรือ 3 ทาง สิ่มน์อาจทําให้เกิดแรงดันผิดปกติในรอบการทําความเย็นที่น้ําไปสู่การแก้กลับและเม็ก ceremonyการบริษัติ

ข้อควรระวัง

- ดําเนินการปั๊มลงก่อนที่จะถอดท่อสารทำความเย็นหรือสายไฟฟ้าออก.

• รวมสารทำความเย็นจากพอร์ตบริการหรือว่า 3 ทางหากไม่สามารถดำเนินการปื้มลงได้.
• ในกรณีที่ติดตั้งระบบควบคุมแบบกลุ่มอย่างปิดเครื่องจนกว่าเป็นจะเสร็จสิ้นในหน่วยกลางแจ้งพันหมด. (การติดตั้งระบบควบคุมกลุ่มที่อธิบายไว้ใน "วิธีการติดตั้งพิเศษ" ในกู้มือการติดตั้งของหน่วยในร่วม)

- ใช้งานปุ่ม [PUMP DOWN] (S130) บนบอร์ดแสดงผลด้วยขั้นตอนต่อไปนี้

S134 S133 S132 S131 S130

9.1. การเตรียมการสำหรับปื้มดาวน์

- ตรวจสอบว่าปิดเครื่องแล้ว จากนั้นเปิดแผงบริการ.

9.2. ขั้นตอนการปื้มดาวน์

(1) ตรวจสอบว่าวล์ว 3 ทาง (ทั้งด้านของเหลวและด้านก๊าซ) เปิดอยู่.

(2)เปิดเครื่อง.

POWER/MODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)
●	○	○	○	○	○	○	○

Sign “○”: ไฟตับ, “●”: ไฟติด

(3) กดปุ่ม [PUMP DOWN] (S130) เป็นเวลา 3 วินาที่ชั้นไปหลังจากผ่านไป 3 นาที่หลังจากเปิดเครื่อง.

POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
●	○	●	○	○	●	●	●

Sign “○”: ไฟคับ, “●”: ไฟติด

ไฟ LED แสดงไฟสว่างขึ้นตั้งแสดงในตารางด้านบน และพัดลมและคอมเสริการเริ่มทํางาน.

- หากดปุ่ม [PUMP DOWN] (S130) ในขณะที่คอมเสริการกําลังห้างานคอมเสริการจะหยุดจากนั้นเริ่มต้นใหม่อีกครั้งในเวลาประมาณ 3 นาที.

(4) จอแสดงผล LED จะเปลี่ยนตั้งที่แสดงด้านล่างประมาณ 3 นาทีหลังจากคอมเพราะเซอร์เริ่มทำงาน ปิดว่าล่วม 3 ทางค้านท่อ

ของเหลวอย่างเต็มที่ในขั้นตอนนี้

POWER/MODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)
●	○	●	○	○	○	●	●

Sign “○”: ไฟคับ, “●”: ไฟติด

- หากวัวล์ที่ต้านท่อของเหลวไม่ได้ปิดจะไม่สามารถทำการปื้มลงได้.

(5) เมื่อจงแสตงผล LED เปลี่ยนไปตามที่แสดงในตารางต่อไปนี้ ให้ปิดวล้ว 3 ทิศทางที่ด้านท่อก๊าซให้แน่น.

POWER/MODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)
●	○	●	○	○	○	○	●

Sign “○”: ไฟดับ, “●”: ไฟติด

- หากว่าส์วด้านท่อกําซไม่ได้ปีตอยู่สารทำความเย็นอาจไหลเข้าสู่ท่อหลังจากคอมเพราะเซอร์หยุด.

(6) จอแสดงผล LED จะเปลี่ยนหลังจาก 1 นาทีตามที่แสดงในตาราง.

POWER/MODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)
●	○	●	○	○	○	○	○

Sign “○”: ไฟคับ, “●”: ไฟติด

พัดลมและคอมเพราะเซอร์หยุดโดยอัตโนมัติ.

- หากปี้มลงสำเร็จ (จอแสดงผล LED ด้านบนแสดงขึ้น) ตัวเครื่องภายนอกจะยังคงหยุดทำงานจนกว่าเครื่องจะปิดเพาเวอร์.

(7) ปัศเครื่อง.

POWER/MODE	ERROR	PUMP DOWN (L1)	LOW NOISE (L2) (L3)		PEAK CUT (L4) (L5) (L6)
○	○	○	○	○	○	○	○

Sign "O": ไฟดับ

ปู้มดาวน์เสร็จสมบูรณ์.

หมายเหตุ:

• หากต้องการหยุดปัมน้ำ ให้กดปุ่ม [PUMP DOWN] (S130) อีกครั้ง.
• ในการเริ่มปั๊มลงอีกครั้งหลังจากที่คอมพรสเซอร์หยุดทํางานโดยอัตโนมัติเนื่องจากข้อผิดพลาดให้ปิดเครื่องและเปิดวลิ่ว 3 ทางรอ 3 นาทีเปิดเครื่องและเว็บนี้มลงอีกครั้ง.
• เมื่อเร็มทํางานหลังจากปั้มลงเสร็จแล้วให้ปิดเครื่องจากนั้นแปวลาล์ว 3 ทาง รอ 3 นาทีเปิดเครื่องและทำการทดสอบการทํางานใน โหมดการทํางานระบายความร้อน.
• หาดเกิดข้อผิดพสตให้กู้คืนสารทำความเย็นจากพอร์ตบริการ.

10.รหัสข้อผิดพลาด

คุณสามารถตรวจสอบสถานะการทํางานได้โดยการปีไฟและกะพริบของจอแสดงผล LED.

S134 S133 S132 S131 S130

10.1. โหมดแสดงข้อผิดพลาด

แสดงเมื่อเกิดข้อผิดพลาด.

POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
●	กําะพร้อม (His speed)	○	○	○	○	○	○

Sign “○”: ไฟตับ, “●”: ไฟติด

(1) ตรวจสอบว่าไฟ LED "ERROR" ะพริบ แล้วลดปุ่ม [ENTER] (S132) หนึ่งคั้ม.

รายละเอียด	หมายเหตุ	จําแสดงผล LED
		POWER/MODE	ERROR	PUMP DOWN(L1)	LOW NOISE(L2) (L3)		PEAK CUT(L4) (L5) (L6)
ข้อผิดตลาดในการสื่อสารแบบบุกรม	ข้อผิดตลาดในการส่งเบอบนุกรมทันที่หลังการดําเนินการ	กะพรับ(2 ครั้ง)	●	กะพริบ(1 ครั้ง)	กะพริบ(1 ครั้ง)	○	○	●	●
	ข้อผิดตลาดในการส่งเบอบนุกรมระหว่างการดําเนินการ	กะพรับ(2 ครั้ง)	●	กะพริบ(1 ครั้ง)	กะพริบ(1 ครั้ง)	○	●	○	○
ข้อผิดตลาดขนาดของเครื่องด้วน	ข้อผิดตลาดความจุของหน่วยในวัน	กะพรับ(2 ครั้ง)	●	กะพริบ(2 ครั้ง)	กะพริบ(2 ครั้ง)	○	○	○	●
ข้อผิดตลาดของเครื่องด้วน	ข้อผิดตลาดของเครื่องด้วน	กะพรับ(2 ครั้ง)	●	กะพริบ(5 ครั้ง)	กะพริบ(15 ครั้ง)	○	○	○	●
ข้อผิดตลาด PCB หลักเครื่องด้วนอก	ข้อผิดตลาด PCB หลักเครื่องด้วนอก	กะพรับ(2 ครั้ง)	●	กะพริบ(6 ครั้ง)	กะพริบ(2 ครั้ง)	○	○	○	●
ข้อผิดตลาด PCB อินเวอร์เตอร์	ข้อผิดตลาด PCB อินเวอร์เตอร์	กะพรับ(2 ครั้ง)	●	กะพริบ(6 ครั้ง)	กะพริบ(3 ครั้ง)	○	○	○	●
ข้อผิดตลาด IPM	ข้อผิดตลาดของอาคารคู่โดยสาร L ของการดินทาง	กะพรับ(2 ครั้ง)	●	กะพริบ(6 ครั้ง)	กะพริบ(5 ครั้ง)	○	○	●	●
ปล่อยอุณหภูมิ ข้อผิดตลาดของเซ็นเซอร์	อุณหภูมิการปลัดป่อยเซ็นเซอร์ 1 ข้อผิดตลาด	กะพรับ(2 ครั้ง)	●	กะพริบ(7 ครั้ง)	กะพริบ(1 ครั้ง)	○	○	○	●
อุณหภูมิคอมพรสเซอร์ ข้อผิดตลาดของเซ็นเซอร์	อุณหภูมิคอมพรสเซอร์ เซ็นเซอร์ 1 ข้อผิดตลาด	กะพรับ(2 ครั้ง)	●	กะพริบ(7 ครั้ง)	กะพริบ(2 ครั้ง)	○	○	○	●
ข้อผิดตลาดของเซ็นเซอร์เพลงเก็บฝืนความร้อนเครื่องด้วนอก	ข้อผิดตลาดเซ็นเซอร์อุณหภูมิคง melกเปลี่ยนความร้อน	กะพรับ(2 ครั้ง)	●	กะพริบ(7 ครั้ง)	กะพริบ(3 ครั้ง)	○	○	●	○
	ข้อผิดตลาดเซ็นเซอร์อุณหภูมิคง melก melกเปลี่ยนความร้อนเครื่องด้วนอก	กะพรับ(2 ครั้ง)	●	กะพริบ(7 ครั้ง)	กะพริบ(3 ครั้ง)	○	○	●	●
ข้อผิดตลาดของเซ็นเซอร์อุณหภูมิคงส่งน้ําลง	ข้อผิดตลาดของเซ็นเซอร์อุณหภูมิคงส่งน้ําลง	กะพรับ(2 ครั้ง)	●	กะพริบ(7 ครั้ง)	กะพริบ(4 ครั้ง)	○	○	○	●
ข้อผิดตลาดของเซ็นเซอร์อุณหภูมิคงส่งน้ําลง	ข้อผิดตลาดของเซ็นเซอร์อุณหภูมิคงส่งน้ําลง	กะพรับ(2 ครั้ง)	●	กะพริบ(7 ครั้ง)	กะพริบ(7 ครั้ง)	○	○	○	●
ข้อผิดตลาดของเซ็นเซอร์วัตถระเสไฟ	ข้อผิดตลาดของเซ็นเซอร์วัตถระเสไฟ 1 (หยุดอย่างถาว)	กะพรับ(2 ครั้ง)	●	กะพริบ(8 ครั้ง)	กะพริบ(4 ครั้ง)	○	○	○	●
ข้อผิดตลาดของเซ็นเซอร์ความดัน	ข้อผิดตลาดของเซ็นเซอร์ความดันดันสูง 1	กะพรับ(2 ครั้ง)	●	กะพริบ(8 ครั้ง)	กะพริบ(6 ครั้ง)	○	●	○	○
	ข้อผิดตลาดของเซ็นเซอร์ความดัน	กะพรับ(2 ครั้ง)	●	กะพริบ(8 ครั้ง)	กะพริบ(6 ครั้ง)	○	●	●	○
การตรวจสอบการวิป	การตรวจสอบการวิป	กะพรับ(2 ครั้ง)	●	กะพริบ(9 ครั้ง)	กะพริบ(4 ครั้ง)	○	○	○	●
ข้อผิดตลาดในการควบคุมอเตอร์คอมพรสเซอร์	ข้อผิดตลาดในการตรวจสอบด้านเพิ่มเพิ่มโวดอร์ (หยุดอย่างถาว)	กะพรับ(2 ครั้ง)	●	กะพริบ(9 ครั้ง)	กะพริบ(5 ครั้ง)	○	○	○	●
มอเตอร์พัดสมด้านอกเร็ง 1 ข้อผิดตลาด	ข้อผิดตลาดอเตอร์พัดสม 1	กะพรับ(2 ครั้ง)	●	กะพริบ(9 ครั้ง)	กะพริบ(7 ครั้ง)	○	○	●	○
มอเตอร์พัดสมด้านอกเร็ง 2 ข้อผิดตลาด	ข้อผิดตลาดของอเตอร์พัดสม 2	กะพรับ(2 ครั้ง)	●	กะพริบ(9 ครั้ง)	กะพริบ(8 ครั้ง)	○	○	●	○
ข้อผิดตลาดของวาร์ 4 ทาง	ข้อผิดตลาดของวาร์ 4 ทาง	กะพรับ(2 ครั้ง)	●	กะพริบ(9 ครั้ง)	กะพริบ(9 ครั้ง)	○	○	○	●
ข้อผิดตลาดของอุณหภูมิ Mengออก 1	ข้อผิดตลาดของอุณหภูมิ Mengออก 1	กะพรับ(2 ครั้ง)	●	กะพริบ(10 ครั้ง)	กะพริบ(1 ครั้ง)	○	○	○	●
อุณหภูมิคอมพรสเซอร์ ข้อผิดตลาด	ข้อผิดตลาดอุณหภูมิคงมพรเซอร์ 1	กะพรับ(2 ครั้ง)	●	กะพริบ(10 ครั้ง)	กะพริบ(3 ครั้ง)	○	○	○	●
ข้อผิดตลาดความดัน 2	ข้อผิดตลาดแรงดันต่ํา	กะพรับ(2 ครั้ง)	●	กะพริบ(10 ครั้ง)	กะพริบ(5 ครั้ง)	○	○	○	●
ข้อผิดตลาด IPM	ข้อผิดตลาดช่ววmetrical	กะพรับ(2 ครั้ง)	●	กะพริบ(6 ครั้ง)	กะพริบ(5 ครั้ง)	○	○	○	●
ข้อผิดตลาดอุณหภูมิผ่นระบายความร้อน	ข้อผิดตลาดอุณหภูมิผ่นระบายความร้อน	กะพรับ(2 ครั้ง)	●	กะพริบ(10 ครั้ง)	กะพริบ(11 ครั้ง)	○	○	●	●

Sign “○”: Lights off, “●”: Lights on
