Streamstar Scoreplus Server - Server JVC - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller Live-Sport-Grafikserver
Marke	JVC
Modell	Streamstar Scoreplus Server
Formfaktor	2RU (2 Höheneinheiten)
Speicher	Reine SSD-Architektur
Software	Vorinstalliertes Streamstar SCOREPLUS-Paket, fein abgestimmt für optimale Leistung
Videoausgänge	IP/NDI-Ausgang (PGM mit Transparenz), HDMI, DisplayPort, DVI-Monitorausgang
Sportmodule	3 frei wählbare Sportmodule im Lieferumfang enthalten
Grafikvorlagen	Fertige, automatisch befüllbare Grafikvorlagen
Datenbank	Team-, Spieler- und Ligendatenbank, Import von Datenbankdaten
Steuerung	Touchscreen-fähige GUI, Timer, Uhren, Punktestand-Steuerung
Netzwerk	IP/NDI-Workflow für lokale und Remote-Produktion
Echtzeit-Grafik	Echtzeit-Grafik-Rendering mit automatischer Vorlagenbefüllung
Kompatibilität	Ideal geeignet für Streamstar X4, X7, CASE-Serie sowie beliebige NDI-fähige Produktionsmischer
Betriebsspannung	100-240 V AC, 50/60 Hz (Standard-Netzteil, nicht näher spezifiziert)
Leistungsaufnahme	Ca. 150-300 W (typisch für 2RU-Server mit SSD)
Gewicht	Ca. 10-15 kg (typisch für 2RU-Server)
Abmessungen (B x H x T)	Ca. 48,3 cm x 8,9 cm x 45 cm (Standard 2RU)
Betriebstemperatur	0 °C bis 40 °C (typischer Serverbereich)
Luftfeuchtigkeit (Betrieb)	20% bis 80% relativ, nicht kondensierend
Reinigung	Gehäuse mit weichem, trockenem Tuch abwischen; Lüftungsschlitze regelmäßig von Staub befreien
Sicherheitshinweise	Gerät nur in belüfteten Räumen betreiben; keine Flüssigkeiten in der Nähe; Netzstecker ziehen vor Reinigung
Reparierbarkeit	Wartung und Reparatur nur durch autorisiertes Fachpersonal; Ersatzteile über JVC-Service erhältlich

Häufig gestellte Fragen - Streamstar Scoreplus Server JVC

Wie schließe ich den Streamstar Scoreplus Server an ein Produktionssystem an?

Der Server kann über IP/NDI mit Streamstar X4, X7 oder CASE-Serie verbunden werden. Auch beliebige NDI-fähige Produktionsmischer sind kompatibel. Schließen Sie den Server per Netzwerkkabel an das gleiche Subnetz an und konfigurieren Sie die NDI-Quelle im Mischer.

Welche Sportmodule sind vorinstalliert?

Der Server wird mit drei frei wählbaren Sportmodulen ausgeliefert. Typische Module umfassen Fußball, Volleyball, Basketball, Eishockey und mehr. Die Auswahl erfolgt bei Bestellung oder später über den Lizenzschlüssel.

Kann ich eigene Grafiken und Vorlagen verwenden?

Ja, der Scoreplus Server unterstützt das Importieren eigener Grafiken und Vorlagen. Standardmäßig sind fertige, automatisch befüllbare Vorlagen enthalten, die Sie anpassen können.

Wie pflege ich die Spieler- und Teamdatenbank?

Über die dedizierte Sportmodule-GUI können Sie Teams, Spieler und Ligen manuell anlegen oder Daten aus externen Quellen (z. B. CSV, XML) importieren. Die Datenbank wird auf der integrierten SSD gespeichert.

Kann der Server auch ohne Streamstar-Mischer verwendet werden?

Ja, der Scoreplus Server arbeitet eigenständig und kann mit jedem NDI-kompatiblen Produktionsmischer oder Bildmischer verwendet werden. Der IP/NDI-Ausgang liefert das Grafiksignal in Echtzeit.

Was bedeuten die Anzeigen auf der Vorderseite?

Die Vorderseite verfügt über Status-LEDs für Strom, Netzwerk und Systemstatus. Genauere Informationen entnehmen Sie bitte der Bedienungsanleitung, da die Beschriftung je nach Revision variieren kann.

Wie wird der Server gereinigt?

Trennen Sie das Gerät vom Stromnetz. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Scheuermittel. Lüftungsschlitze können mit einem Staubsauger oder Druckluft gereinigt werden.

Was ist bei der Aufstellung zu beachten?

Stellen Sie den Server in einem gut belüfteten Rack oder auf einer ebenen Fläche auf. Achten Sie auf ausreichenden Abstand zu anderen Wärmequellen. Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit.

Kann ich den Server über eine Fernbedienung steuern?

Die Steuerung erfolgt primär über die touchscreen-fähige GUI, die per HDMI/DP/DVI an einem Monotor angezeigt wird. Alternativ ist eine Steuerung über IP (Webinterface oder API) möglich – bitte prüfen Sie die Dokumentation.

Welche Garantie hat der Streamstar Scoreplus Server?

JVC gewährt in der Regel eine Herstellergarantie von 2 Jahren. Bitte registrieren Sie Ihr Produkt auf der JVC-Website. Erweiterte Garantieoptionen sind über den Fachhandel erhältlich.

BEDIENUNGSANLEITUNG Streamstar Scoreplus Server JVC

streamstar® | SCOREPLUS SERVER

Professional, live sports graphics server solution

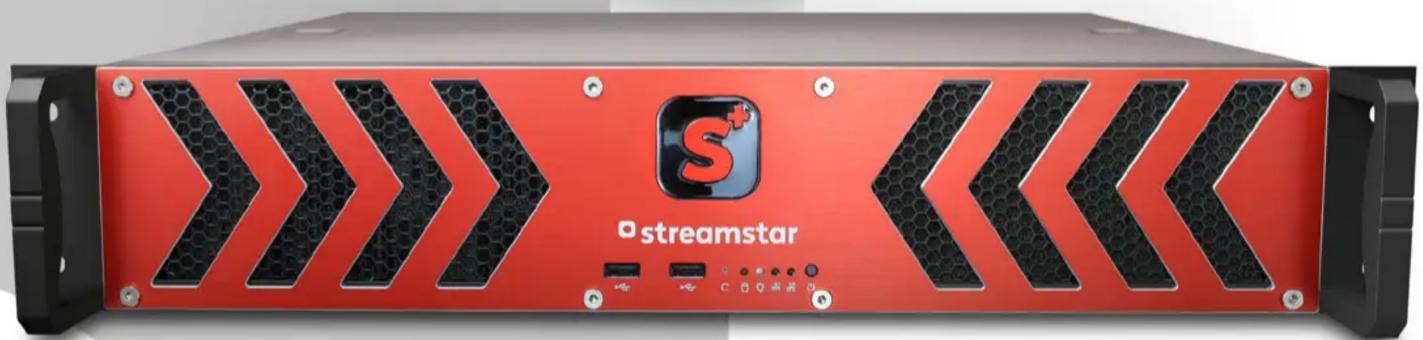

Red streamstar audio equipment front panel with black ventilation grilles and control buttons (no readable text beyond branding)

Streamstar® SCOREPLUS SERVER

A professional sports graphics server solution offering top performance, ease-of-use, reliability and advanced IP technology at an incredible price.

streamstar®

SCOREPLUS SERVER

s\* Professional live sports graphics server

Streamstar® SCOREPLUS SERVER is a professional sports graphics solution offering top performance, reliability and groundbreaking IP technology. It comes pre-installed with the Streamstar® SCOREPLUS software package, fine-tuned for optimal performance.

It's an ideal companion for Streamstar live production systems like the Streamstar X4, X7 or the Streamstar CASE series. It can be used as a standalone sports graphics solution with any NDI supporting production switcher.

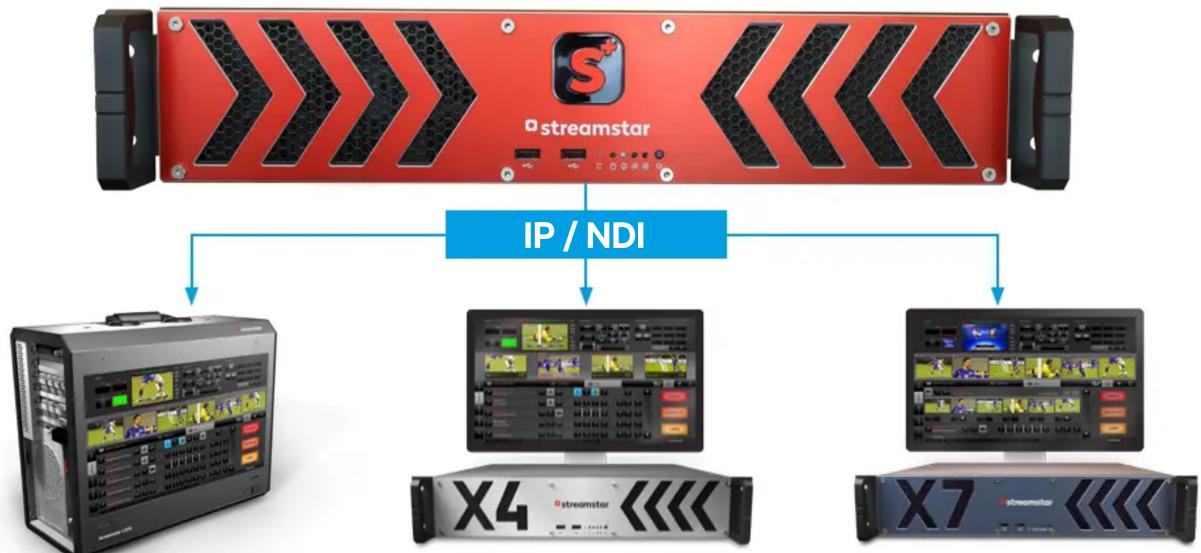

S ^+ Local or remote production with IP/NDI workflow

s ^+ Features

• 2RU form factor
  • Pre-installed Streamstar SCOREPLUS SW
• Pure SSD architecture
• 3x sports modules of choice included
  • IP / NDI output (PGM with transparency)
  • HDMI / DP / DVI monitor output

• Dedicated sports modules GUI
- Teams, players and leagues database
- Import of database data
- Ready to use graphics templates
• Real-time graphics rendering
• Graphics templates autofill

• Internal sports statistics
• Touch screen enabled GUI
• Timing systems
• Clocks, timers, score controls
• Preview monitor
• IP / NDI output

S\* Control the game with precision and ease

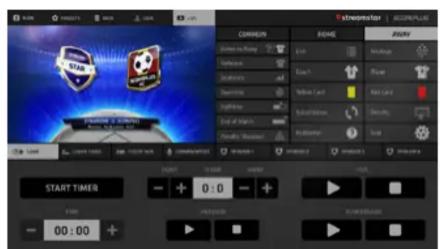

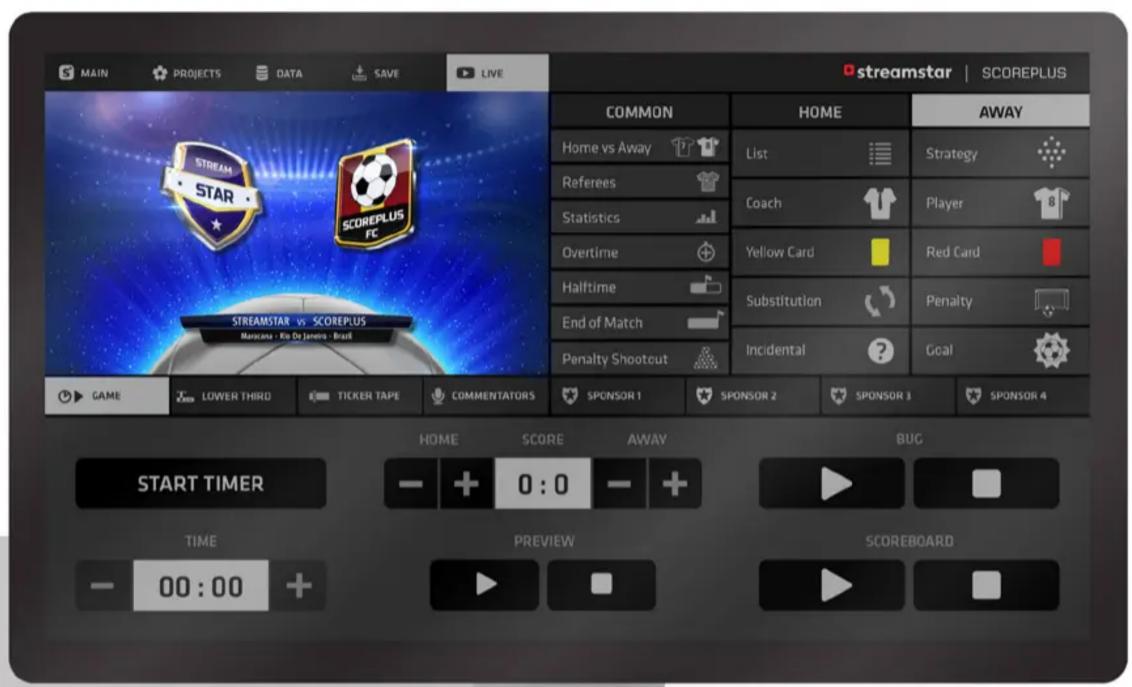

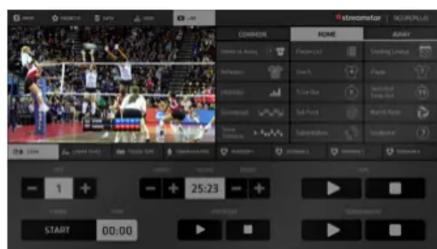

Sports modules selection screen Football / Soccer game control interface Volleyball game control interface

S\* Create amazing live sports graphics smarter, faster and easier

Ice hockey game action shot showing players in mid-game position with goal net (no visible text or symbols)

Athletes competing in a tight indoor arena during a match, with spectators and barriers visible (no signage or text)
