BEDIENUNGSANLEITUNG CS-LOC1 CRUX
CS-LOC1
4-CHANNEL LINE OUT CONVERTER (Speaker Level to RCA)


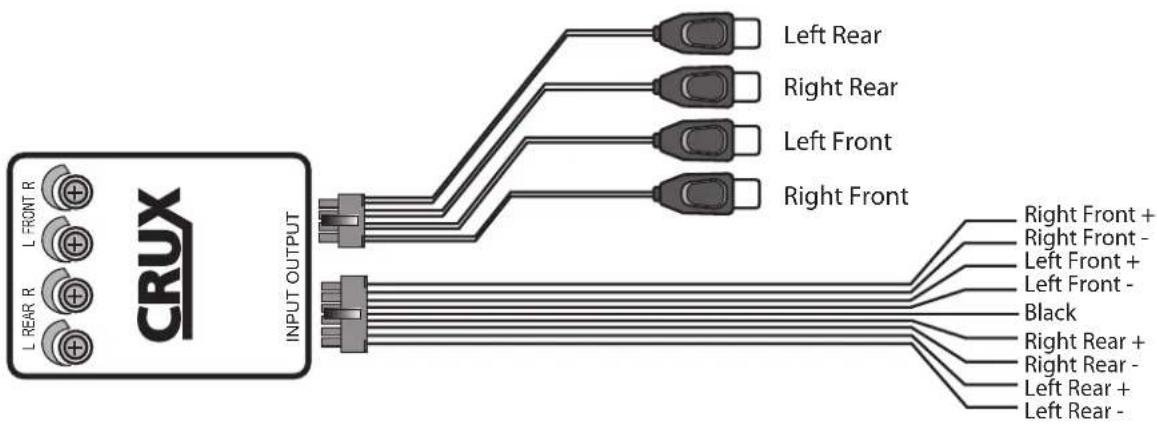

CRUX L FRONT R L FRONT R L FRONT R INPUT OUTPUT Left Rear Right Rear Left Front Right Front Right Front + Right Front - Left Front + Left Front - Black Right Rear + Right Rear - Left Rear + Left Rear -| Gray | Right Front + |
| Gray/Black | Right Front - |
| White | Left Front + |
| White/Black | Left Front - |
| Black | Input Ground |
| Purple | Right Rear + |
| Purple/Black | Right Rear - |
| Green | Left Rear + |
| Green/Black | Left Rear - |
- Connect the front and rear speaker outputs of the radio to the CS-LOC1 inputs.
- The output RCAs can be cut to provide speaker wire outputs.
- Set the headunit balance control to the center position.
- Set the level adjustment trim pots to minimum (full counter-clock wise rotation).
- Set trim pot to desired level to avoid overdriving the amplifier input.
- Black wire (input ground) = connect to ground if engine noise is present.
