BEDIENUNGSANLEITUNG TL1 Streacom
2...... Index, Vorwort
3...... Produktübersicht
4...... Auspacken und Aufstellung
5...... Inbetriebnahme
6...... Generelle Funktionen
Vorwort
Vielen Dank, dass Sie sich für ein Streacom Produkt entschieden haben. Dieses Produkt wurde nach höchsten Maßstäben entwickelt und hergestellt und entspricht unserem Verständnis von perfekter Qualität.
Sollten Sie Fragen haben deren Antworten Sie nicht in diesem Benutzerhandbuch finden können, besuchen Sie bitte unseren Internetauftritt unter www.streacom.com. Dort haben Sie die Möglichkeit uns eine Nachricht zu senden.
Wir wünschen Ihnen viel Freude mit unserem Produkt.
Spezifikation
Röhrenmodell 6F3
Ausgangsleistung 2.5W + 2.5W @ 8 Ohms
Frequenz 800Mv
Restrauschen < 0.6 mV AC
Eingangsspannung 100 - 240V AC Standard IEC Stecker mit Schmelzsicherung (2A)
Leistungsaufnahme typisch 33W
Eingangsimpedanz 10K Ohm
Ausgangsimpedanz 16/8/6/4 Ohm
Abmessungen
132 × 96 × 100mm (L×B×H)
Einganganschlüsse
Chinchbuchsen
Ausgangsanschlüsse
4mm Buchsen (Bananenstecker)
Gewicht
1.7Kg

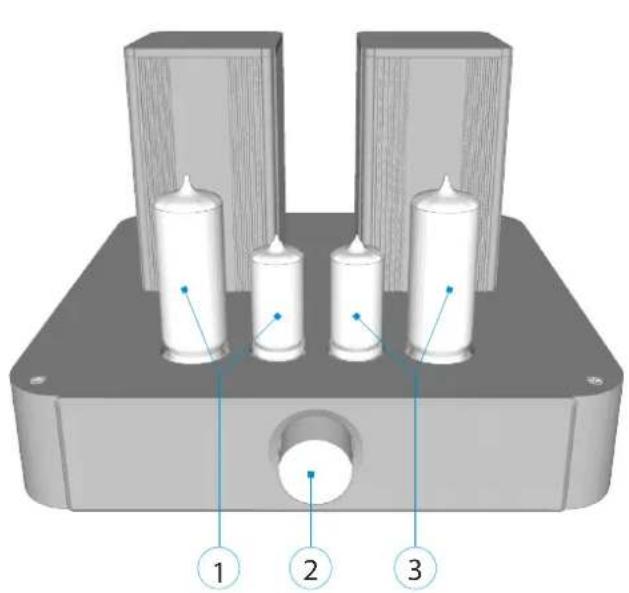

1.... Röhren für den linken Kanal 4.... Eingangsbuchsen Chinch 7.... AC Eingang
2.... Lautstärkeregler 5.... Ausgang für rechten Kanal 8.... Sicherungshalter
3.... Röhren für den rechten Kanal 6.... Ausgang für linken Kanal 9.... Power Taste

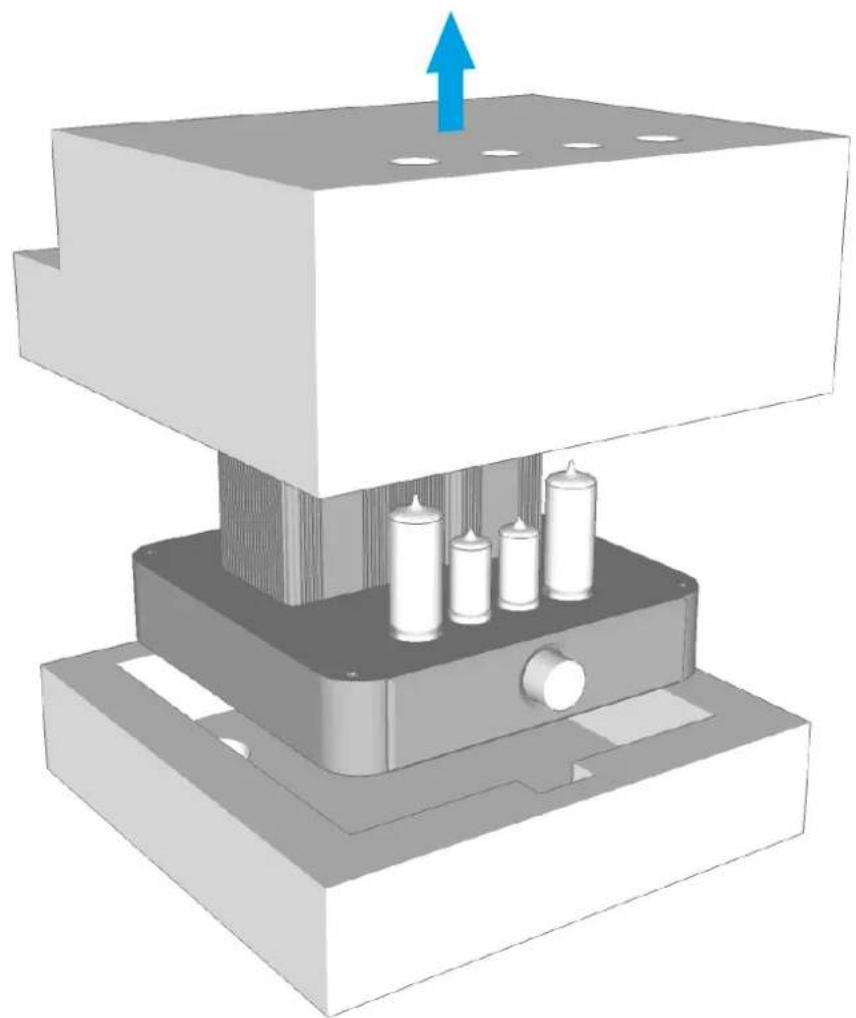

Auspacken und Aufstellung
Entfernen Sie vorsichtig die Verpackung und achten Sie darauf die Röhren nicht zu beschädigen.
Nachdem Sie den Verstärker ausgepaackt haben, überprüfen Sie die Röhren auf Unversehrtheit und auf einen korrekten Sitz im Sockel.
Nun können Sie den Verstärker zum Ort der Aufstellung bringen.
Inbetriebnahme

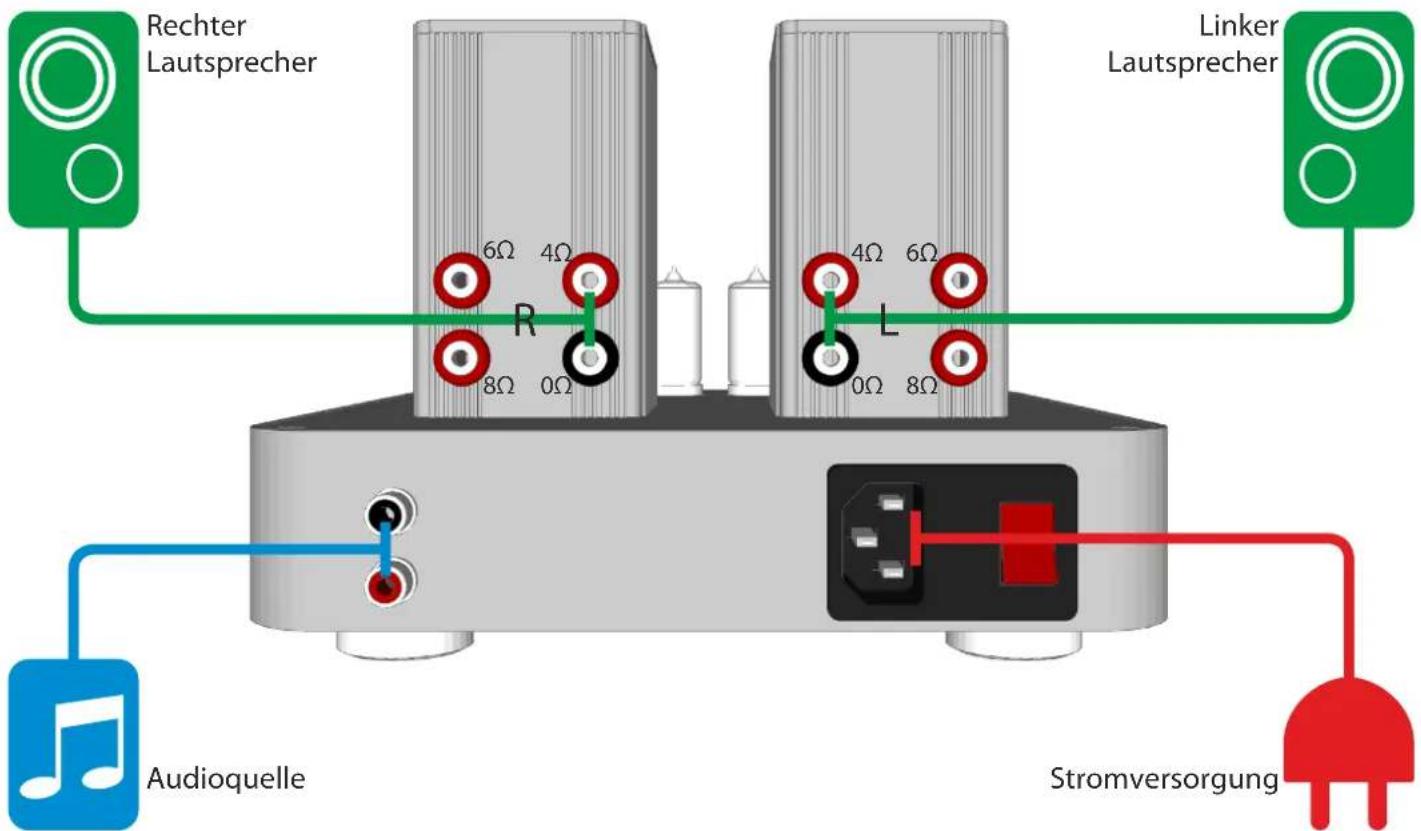

Lautsprecher - Schließen Sie den „-“ Kanal vom Lautsprecher an den 0Ω Anschluss vom Verstärker an. Je nach Impedanz der Lautsprecher schließen Sie den „+“ Kanal vom Lautsprecher entsprechend an den 4,6 oder 8Ω Anschluss an.
Achtung - pro Kanal bzw. Seite sollte jeweils nur ein schwarzer und ein roter Anschluss benutzt werden.
Stromversorgung - Zum Schluss schließen Sie den Verstärker an das Stromnetz an, 100-240 VAC.
Tl1 Einschalten
Die Power Taste ist auf der Rückseite vom TL1 zu finden. Stellen Sie die Position des Schalters auf „1“, zum Ausschalten auf die Position „0“.

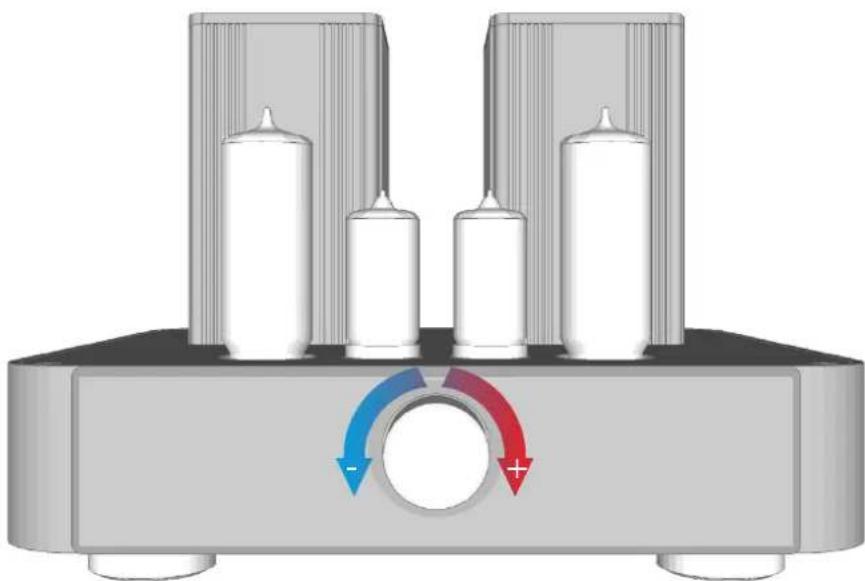

Um die Lautstärke zu regeln, drehen Sie den Regler im Uhrzeigersinn um sie zu erhöhen und umgekehrt um sie zu verringern.
Generalle Hinweise zum Betrieb
Betreiben Sie den Verstärker nicht in feuchten Umgebungen.
Schalten Sie den Verstärker nicht ein wenn keine Lautsprecher angeschlossen sind, dies könnte den Verstärker beschädigen.
Öffnen Sie niemals das Gerät. Kontaktieren Sie uns falls es Probleme zu geben scheint.
STREAM
Melbournestraat 56, 3047 BJ Rotterdam, The Netherlands www.streacom.com
V1.12.02
