| Produkttyp | Kontaktgrill (Einbaugerät) |
| Marke | Alfresco |
| Modell | ALX2-36SZC |
| Breite | 91,4 cm (36 Zoll) |
| Tiefe | ca. 61 cm (24 Zoll) |
| Höhe | ca. 30,5 cm (12 Zoll) |
| Gewicht | ca. 45 kg (100 lbs) |
| Brennstoff | Erdgas (NG) oder Flüssiggas (LP), umrüstbar |
| Anzahl Hauptbrenner | 3 U-förmige Brenner |
| Sear Zone Brenner | 1 separater Brenner für hohe Hitze |
| Smoker Brenner | 1 integrierter Smoker-Brenner |
| Rotisserie | Ja, inklusive Motor und Spieß |
| Warming Rack | Ja, aus Edelstahl |
| Zündung | Elektronische Zündung (6-Punkt-Modul) |
| Innenbeleuchtung | Ja, Halogenlampe 40W |
| Thermometer | Ja, in der vorderen Haube |
| Material | Edelstahl (Gehäuse, Brenner, Roste) |
| Rostmaterial | Edelstahl, 10-7/16 Zoll breit |
| Briquetten | 18 keramische Briketten im Lieferumfang |
| Fettauffangschale | Herausnehmbare Schale, hinten montiert |
| Gasdruckregler | Maxitrol RV48CL440002 |
| Schutzart | Geeignet für Außenbereiche (witterungsbeständig) |
| Einbau | Für 36-Zoll-Ausschnitt, freistehend oder eingebaut |
| Garantie | Typischerweise 2 Jahre (bitte Hersteller prüfen) |
Häufig gestellte Fragen - ALX2-36SZC Alfresco
Wie reinige ich den Alfresco ALX2-36SZC Kontaktgrill?
Entfernen Sie die Roste und Briketten-Schalen und reinigen Sie sie mit warmem Seifenwasser. Die Fettauffangschale kann herausgenommen und separat gereinigt werden. Verwenden Sie keine Scheuermittel. Die Edelstahloberflächen mit einem feuchten Tuch abwischen.
Kann ich den Grill von Erdgas auf Flüssiggas umstellen?
Ja, das Modell ALX2-36SZC ist umrüstbar. Dazu müssen die Düsen und Ventile gemäß der Anleitung ausgetauscht werden (siehe Teileliste, Artikel 19-22). Lassen Sie die Umstellung von einem Fachmann durchführen.
Welche Funktion hat die Sear Zone?
Die Sear Zone ist ein spezieller Brenner, der extrem hohe Hitze erzeugt, um Fleisch scharf anzubraten. Sie wird über einen eigenen Drehknopf gesteuert und ist ideal für Steaks.
Wie benutze ich den Smoker?
Der Smoker-Brenner erhitzt eine separate Räucherbox. Füllen Sie Holzchips in die Smoker-Schale, zünden Sie den Brenner und schließen Sie die Haube. Der Rauch zieht in den Garraum und verleiht ein rauchiges Aroma.
Welche Ersatzteile sind für den ALX2-36SZC erhältlich?
Es gibt eine umfangreiche Teileliste mit Original-Ersatzteilen wie Brenner, Roste, Zündkerzen, Ventile, Düsen, Motoren und mehr. Alle Teile sind über den Hersteller oder autorisierte Händler beziehbar.
Wie tausche ich die Innenbeleuchtung aus?
Die Lampe ist eine G9-Basis mit 40W/120V. Schalten Sie den Grill aus und lassen Sie ihn abkühlen. Entfernen Sie die Glasscheibe (Teil 210-0286) und ersetzen Sie die Lampe (Teil 210-0317). Achten Sie auf die korrekte Spannung.
Funktioniert die Rotisserie auch bei geschlossener Haube?
Ja, die Rotisserie ist für den Betrieb mit geschlossener Haube ausgelegt. Der Motor ist außen montiert, und der Spieß wird durch eine Öffnung in der Rückwand geführt.
Wie stelle ich die richtige Gasart ein?
Die Gasart wird über die Düsen und Ventile eingestellt. Im Handbuch (Teileliste) sind die Teile für Erdgas (NG) und Flüssiggas (LP) aufgeführt (siehe Hinweis bei Artikeln 19-22). Verwenden Sie nur die für Ihre Gasart vorgesehenen Teile.
Kann der Grill auch ohne Einbau genutzt werden?
Der ALX2-36SZC ist als Einbaugerät konzipiert, kann aber auf einem stabilen Untergestell auch freistehend verwendet werden. Achten Sie auf ausreichende Belüftung und einen festen, ebenen Stand.
Was tun bei Zündproblemen?
Überprüfen Sie die Zündelektroden (Teile 210-0189, 210-0192, 210-0240) auf Verschmutzung oder Beschädigung. Reinigen Sie sie mit einer weichen Bürste. Stellen Sie sicher, dass die Gasversorgung eingeschaltet ist und die Sicherungen nicht ausgelöst haben.
Benutzerfragen zu ALX2-36SZC Alfresco
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Kontaktgrill kostenlos im PDF-Format! Finden Sie Ihr Handbuch ALX2-36SZC - Alfresco und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ALX2-36SZC von der Marke Alfresco.
BEDIENUNGSANLEITUNG ALX2-36SZC Alfresco
Alfresco
Open Air Culinary Systems


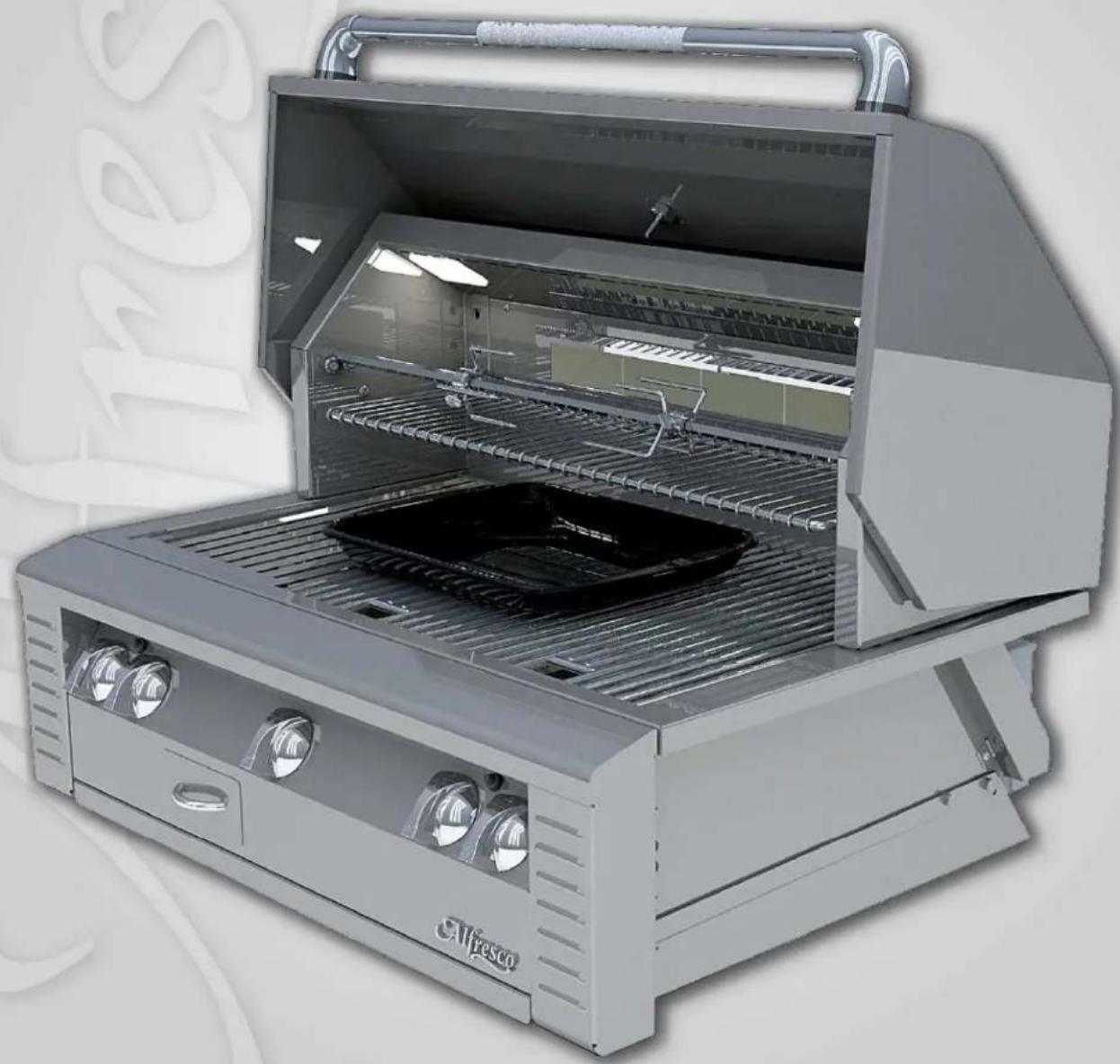

Exterior view of a multifesco grill with open grilles and a black interior (no visible text or symbols)ALX2-36 / 36SZ Parts Manual
For models S/N: 11-00000 forward.

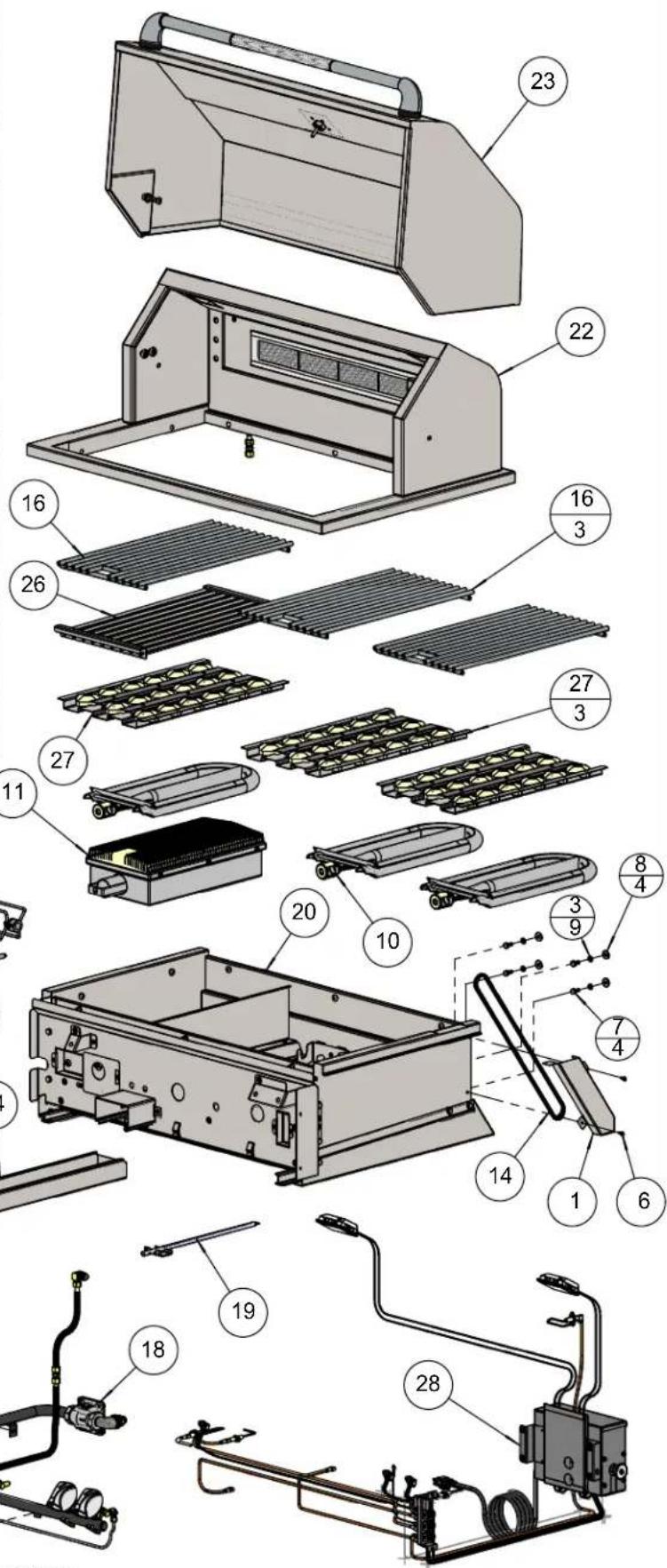

BILL OF MATERIAL
| NO. | PART # | DESCRIPTION | QTY |
| 1 | 100-1877 | ALX2 - ROTISSERIE CHAIN COVER | 1 |
| 2 | 200-0057 | SCREW 1/4-20 X 1/2 - TRUSS HEAD - PHILPS | 12 |
| 3 | 200-0087 | WASHER - 1/4" SPRING LOCK- REGULAR - SS | 9 |
| 4 | 200-0089 | BOLT - HEX HEAD 1/4-20 x 1/2" L | 5 |
| 5 | 200-0093 | WASHER - PUSH LOCK 1/8" ID X 3/8" OD (LOGO) | 2 |
| 6 | 200-0111 | SCREW 8-18 X 1⁄2 - SELF TAP - 410 SS | 2 |
| 7 | 200-0219 | HEX HD MACHINE SCREW 1/4-20 UNC X 5/8 LONG SS | 4 |
| 8 | 200-0244 | WASHER, FLAT 1/4 TYPE B - REGULAR, SS | 4 |
| 9 | 290-0031 | LOGO - ALFRESCO | 1 |
| 10 | 290-0038 | BURNER - GRILL - "U" SHAPE | 3 |
| 11 | 290-0052 | ALFRESCO SEAR ZONE ^TM BURNER ASSEMBLY | 1 |
| 12 | 290-0059 | ROTISSERIE DRIP PAN | 1 |
| 13 | 290-0096 | FORK ASSEMBLY | 2 |
| 14 | 290-0116 | CHAIN - ANSI # 25 - 1⁄4" PITCH - .13" ∅ X 1/8" ROLLER | 1 |
| 15 | 290-0347 | ALX2-36 WARMING RACK - SS | 1 |
| 16 | 290-0348 | GRILL ALX2-36 BBQ - 10-7/16" WIDE - SS | 3 |
| 17 | 290-0349 | SPEAR - ROTISSERIE - ALX2-36 | 1 |
| 18 | 510-0131 | ALX2-36 - GAS MANIFOLD ASSEMBLY | 1 |
| 19 | 510-0504 | ALX2 - SMOKER BURNER ASSEMBLY | 1 |
| 20 | 510-0660 | ALX2-36 BBQ - FIRE BOX ASSEMBLY | 1 |
| 21 | 510-0663 | ALX2-36 - FRONT PANEL MAIN ASSEMBLY | 1 |
| 22 | 510-0665 | ALX2-36 - BACK HOOD WITH RIM ASSEMBLY | 1 |
| 23 | 510-0668 | ALX2-36 - FRONT HOOD - MAIN ASSEMBLY | 1 |
| 24 | 510-0670 | ALX2-36 - SMOKER TRAY ASSEMBLY | 1 |
| 25 | 510-0671 | ALX2-36 - GREASE TRAY ASSEMBLY | 1 |
| 26 | 510-0676 | ALX2-36 - SEARZONE ^TM GRILL ASSEMBLY | 1 |
| 27 | 510-0677 | ALX2-36 - BRICKETTE TRAY ASSEMBLY | 3 |
| 28 | 510-0678 | ALX2-36 / 36SZ - ELECTRICAL COMPONENTS | 1 |
SEARZONE™ BURNER 11 AND GRILL 26 USED ON ALX2-36SZ
OTHERWISE ONLY BURNER ⑩, GRILL ⑯ AND BRIQUETTE ⑳ USED ON ALX2-36.
SUPERIOR EQUIPMENT SOLUTIONS
7039 EAST SLAUSON AVENUE
COMMERCE, CA. 90040
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF SUPERIOR EQUIPMENT SOLUTIONS INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT WRITTEN PERMISSION FROM SUPERIOR EQUIPMENT SOLUTIONS, INC. IS PROHIBITED.
DRAWN BY: ADRIAN CRISCI
CREATED: 1/23/2012 1:55:37 PM
PROJECT TITLE:
ALX2-36 / 36SZ
DRAWING TITLE:
ALX2-36 / 36SZ UNIT - BUILT IN
DRAWING NO 500-0105 MANUAL
SHEET 1 OF 1

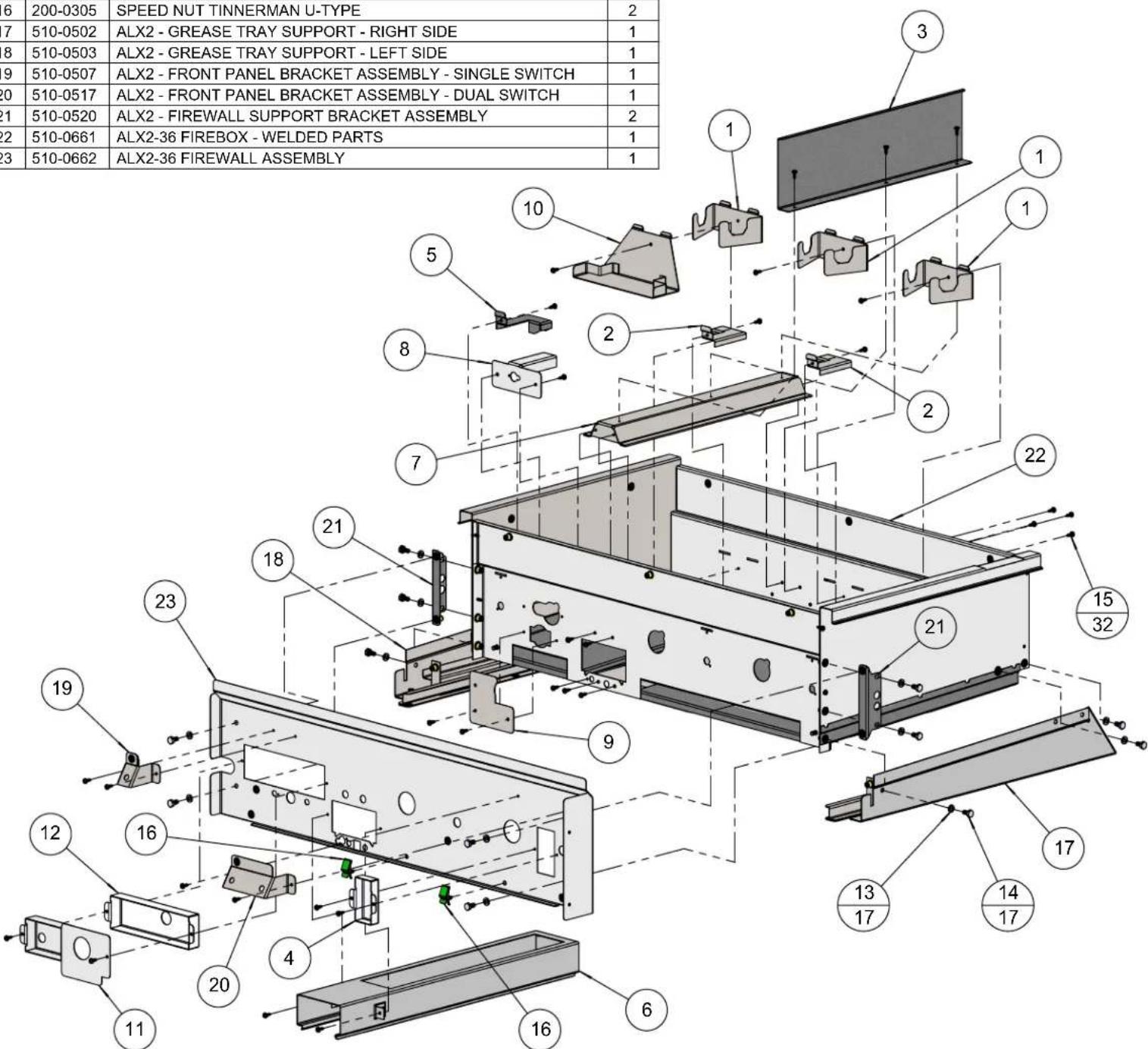

BILL OF MATERIAL
| NO. | PART # | DESCRIPTION | QTY |
| 1 | 100-1846 | ALX2 - U-BURNER BRACKET | 3 |
| 2 | 100-1848 | ALX2 - IGNITER SHIELD | 2 |
| 3 | 100-1866 | ALX2 - SEAR-ZONE BURNER SHIELD | 1 |
| 4 | 100-1888 | ALX2 - SINGLE VALVE FIREWALL COVE | 1 |
| 5 | 100-2202 | ALX2-36 - IGNITER SHIELD - LEFT SIDE | 1 |
| 6 | 100-2204 | ALX2-36 - SMOKER BOX BODY | 1 |
| 7 | 100-2205 | ALX2-36 SMOKER BOX TOP DIFUSSER | 1 |
| 8 | 100-2210 | ALX2-36 - SEAR-ZONE IGNITER BRACKET / SHIELD | 1 |
| 9 | 100-2211 | ALX2-36 - SEARZONETM OPENING FIREBOX COVER | 1 |
| 10 | 100-2212 | ALX2-36 - SEAR-ZONETM BURNER BRACKET | 1 |
| 11 | 100-2213 | ALX2-36 - DUAL VALVE FIREWALL COVER FOR U-BURNER | 1 |
| 12 | 100-2214 | ALX2-36 - DUAL VALVE FIREWALL COVE | 1 |
| 13 | 200-0087 | WASHER - 1/4" SPRING LOCK- REGULAR - SS | 17 |
| 14 | 200-0089 | BOLT - HEX HEAD 1/4-20 x 1/2" L | 17 |
| 15 | 200-0111 | SCREW 8-18 X 1⁄2 - SELF TAP - 410 SS | 32 |
| 16 | 200-0305 | SPEED NUT TINNERMAN U-TYPE | 2 |
| 17 | 510-0502 | ALX2 - GREASE TRAY SUPPORT - RIGHT SIDE | 1 |
| 18 | 510-0503 | ALX2 - GREASE TRAY SUPPORT - LEFT SIDE | 1 |
| 19 | 510-0507 | ALX2 - FRONT PANEL BRACKET ASSEMBLY - SINGLE SWITCH | 1 |
| 20 | 510-0517 | ALX2 - FRONT PANEL BRACKET ASSEMBLY - DUAL SWITCH | 1 |
| 21 | 510-0520 | ALX2 - FIREWALL SUPPORT BRACKET ASSEMBLY | 2 |
| 22 | 510-0661 | ALX2-36 FIREBOX - WELDED PARTS | 1 |
| 23 | 510-0662 | ALX2-36 FIREWALL ASSEMBLY | 1 |
NOTE:
BRACKETS USED ON ALX2-36 MODEL ONLY:
125911
BRACKETS USED ON ALX2-36SZ ONLY:
1 2 3 10 8 12
SUPERIOR EQUIPMENT SOLUTIONS 7039 EAST SLAUSON AVENUE COMMERCE, CA. 90040
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF SUPERIOR EQUIPMENT SOLUTIONS INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT WRITTEN PERMISSION FROM SUPERIOR EQUIPMENT SOLUTIONS, INC. IS PROHIBITED.
DRAWN BY: ADRIAN CRISCI CREATED: 1/30/2012 2:27:39 PM
PROJECT TITLE:
ALX2-36 / 26SZ
DRAWING NO.:
510-0660
DRAWING TITLE:
ALX2-36 BBQ - FIRE BOX ASSEMBLY

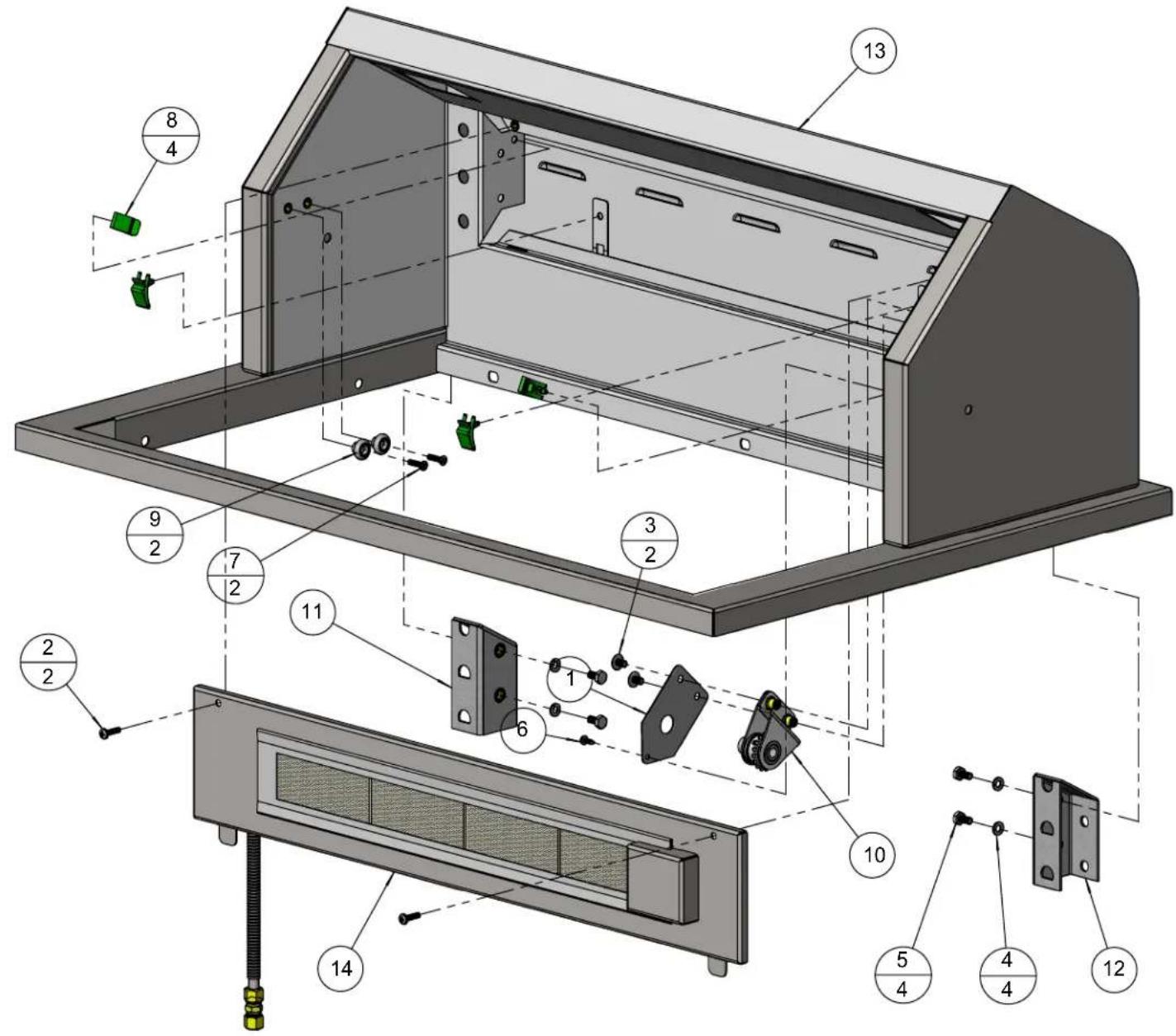

BILL OF MATERIALS
| ITEM | PART N° | DESCRIPTION | QTY |
| 1 | 100-1092 | ALX2 - ROTISSERIE GEAR COVER | 1 |
| 2 | 200-0062 | 10-32 X 3/4 - PAN HEAD - PHILIPS SCREW | 2 |
| 3 | 200-0086 | 1/4-20 X 3/8 - TRUSS HEAD - PHILIPS SCREW | 2 |
| 4 | 200-0087 | WASHER - 1/4" SPRING LOCK- REGULAR - SS | 4 |
| 5 | 200-0089 | BOLT - HEX HEAD 1/4-20 x 1/2" L | 4 |
| 6 | 200-0111 | SCREW 8-18 X 1⁄2 - SELF TAP - 410 SS | 1 |
| 7 | 200-0148 | SCREW 10-32 X 3/4" - FLAT HEAD - PHILIPS - 82° - SS | 2 |
| 8 | 200-0305 | SPEED NUT TINNERMAN U-TYPE | 4 |
| 9 | 290-0119 | ROLLER WHEEL - STAINLESS STL - 3⁄4" ∅ - | 2 |
| 10 | 510-0139 | ALX2 - ROTISSERIE GEAR ASSEMBLY | 1 |
| 11 | 510-0511 | ALX2 - WARMING RACK BRACKET ASSEMBLY - LEFT SIDE | 1 |
| 12 | 510-0519 | ALX2 - WARMING RACK BRACKET ASSEMBLY - RIGHT SIDE | 1 |
| 13 | 510-0666 | ALX2-36 - BACK HOOD AND RIM - WELDED PARTS | 1 |
| 14 | 510-0673 | ALX2-36 - ROTISSERIE PANEL - MAIN ASSEMBLY | 1 |


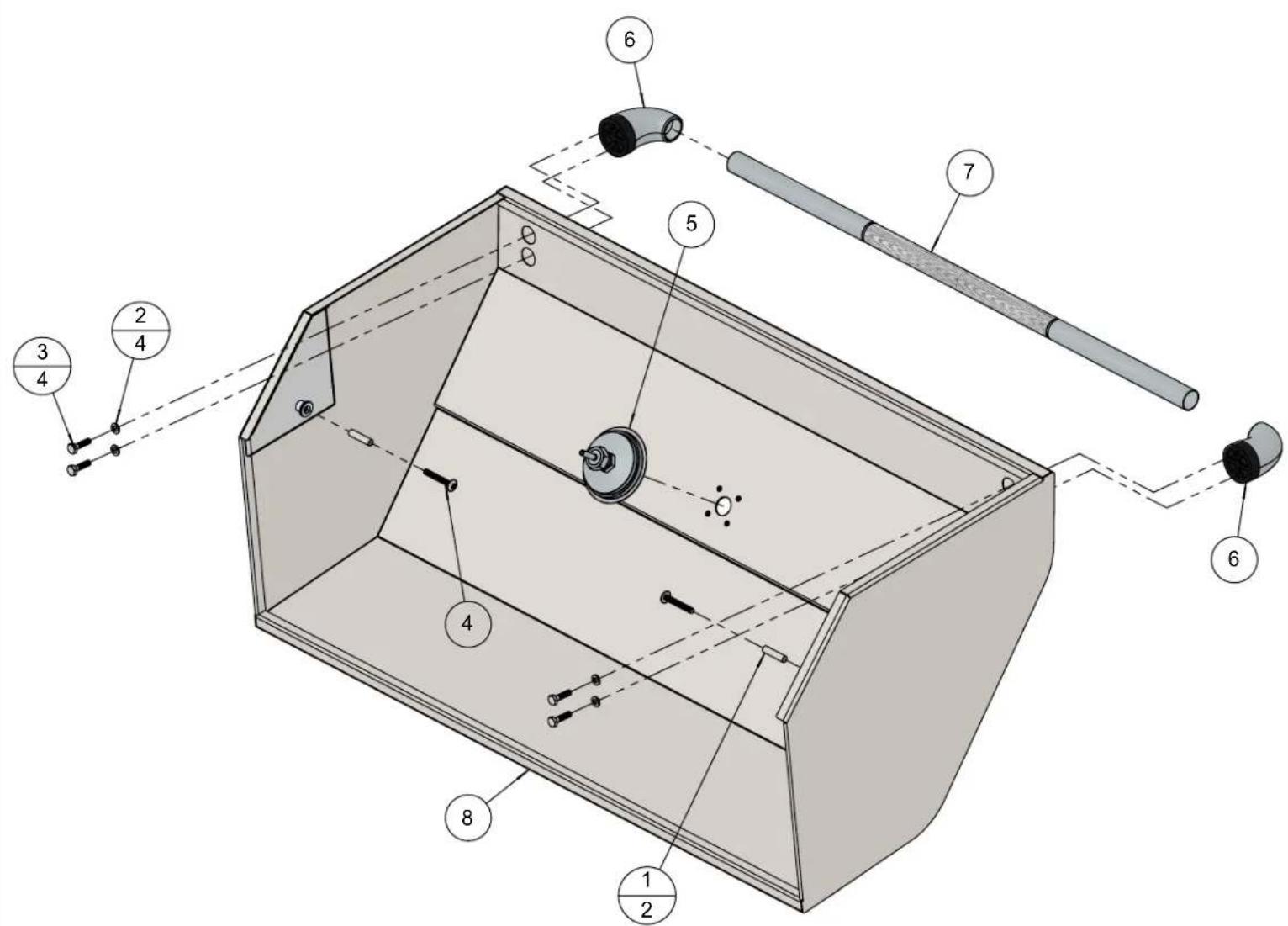

| ITEM | PART N° | DESCRIPTION | QTY |
| 1 | 100-1873 | ALX2 - FRONT HOOD PIVOT SLEEVE | 2 |
| 2 | 200-0087 | 1/4" LOCK WASHER | 4 |
| 3 | 200-0091 | HH- HD - 1/4-20 x 1 x .75 THREAD | 4 |
| 4 | 200-0165 | SCREW 1⁄4-20 X 13⁄4 - TRUSS HEAD - PHILIPS - 410 SS | 2 |
| 5 | 210-0418 | ALFRESCO - 3-1/8"∅ - ALX2 THERMOMETER | 1 |
| 6 | 290-0063 | HANDLE - END CAP ASSEMBLY | 2 |
| 7 | 290-0346 | HANDLE BAR - 30" KNURLED | 1 |
| 8 | 510-0669 | ALX2-36 - FRONT HOOD - WELDED PARTS | 1 |
| SHEET 1 OF 1 | |||
| DRAWN BY: ADRIAN CRISCICREATED: 7/20/2011 8:41:34 AM | DRAWING TITLE:ALX2-36 - FRONT HOOD - MAIN ASSEMBLY | ||

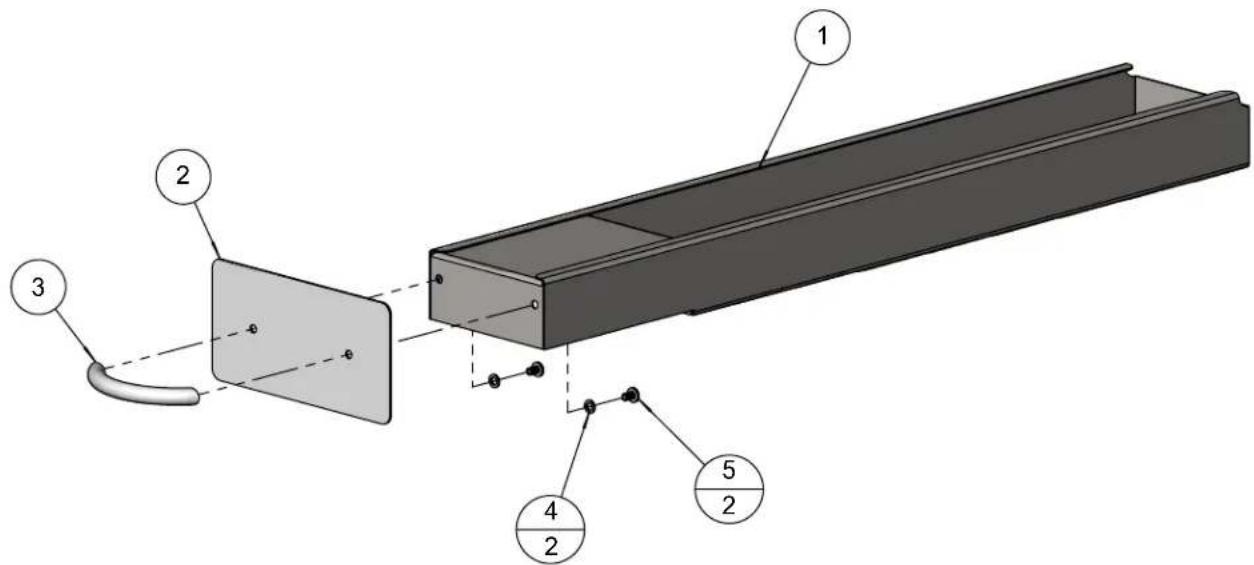

BILL OF MATERIAL
| NO. | PART # | DESCRIPTION | QTY |
| 1 | 100-2203 | ALX2-36 - SMOKER TRAY | 1 |
| 2 | 100-1881 | ALX2 - SMOKER TRAY HANDLE PLATE | 1 |
| 3 | 290-0135 | HANDLE - 3/8"∅ X 3" L - TAPPED | 1 |
| 4 | 200-0200 | WASHER - # 8 - LOCK SPRING - SS | 2 |
| 5 | 200-0083 | 8-32 X 1/4 - PAN HEAD - PHILIPS SCREW | 2 |


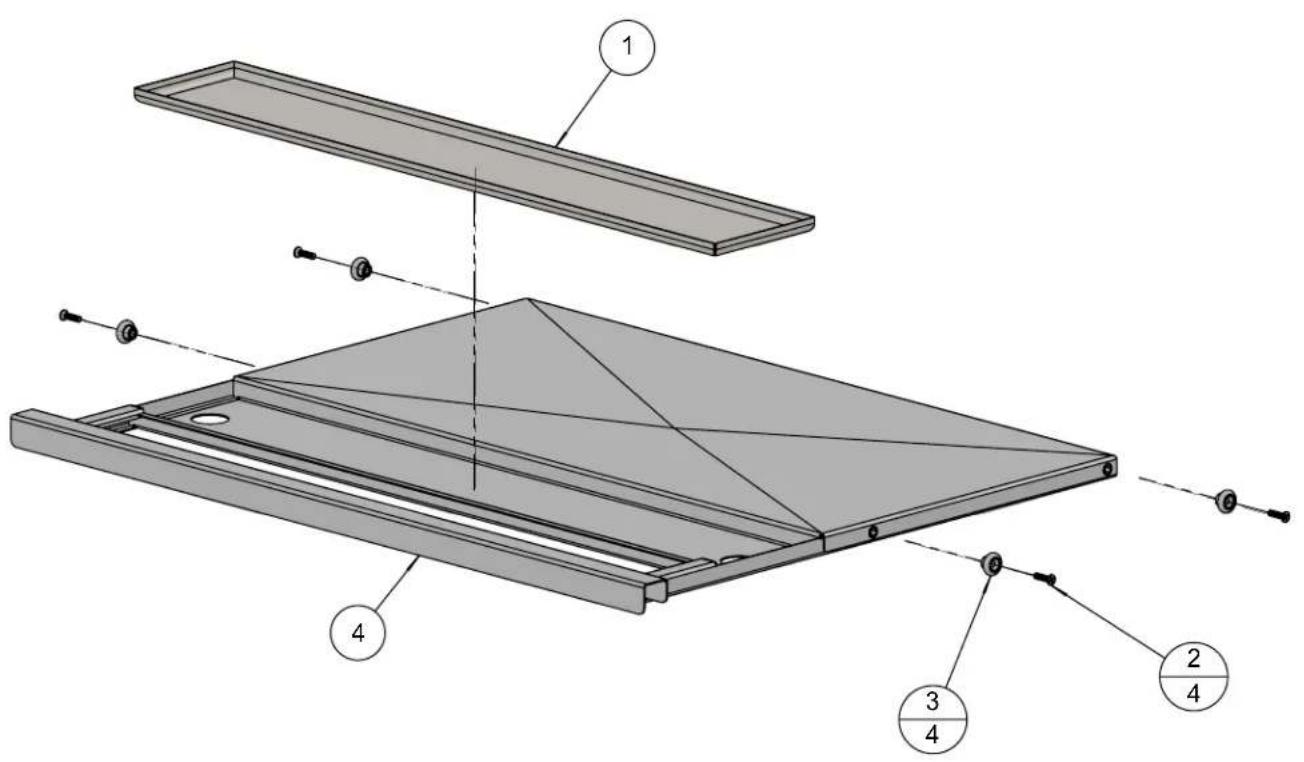

| ITEM | PART N° | DESCRIPTION | QTY |
| 1 | 100-2216 | ALX2-36 - GREASE TRAY REMOVABLE PAN | 1 |
| 2 | 200-0148 | SCREW 10-32 X 3/4" - FLAT HEAD - PHILIPS - 82° - SS | 4 |
| 3 | 290-0119 | ROLLER WHEEL - STAINLESS STL - 3/4" ∅ - | 4 |
| 4 | 510-0672 | ALX2-36 - GREASE TRAY WELDED PARTS | 1 |
| SHEET 1 OF 1 | |||
| DRAWN BY: ADRIAN CRISCI CREATED: 7/20/2011 8:50:45 AM | DRAWING TITLE:ALX2-36 - GREASE TRAY ASSEMBLY | ||
BILL OF MATERIALS

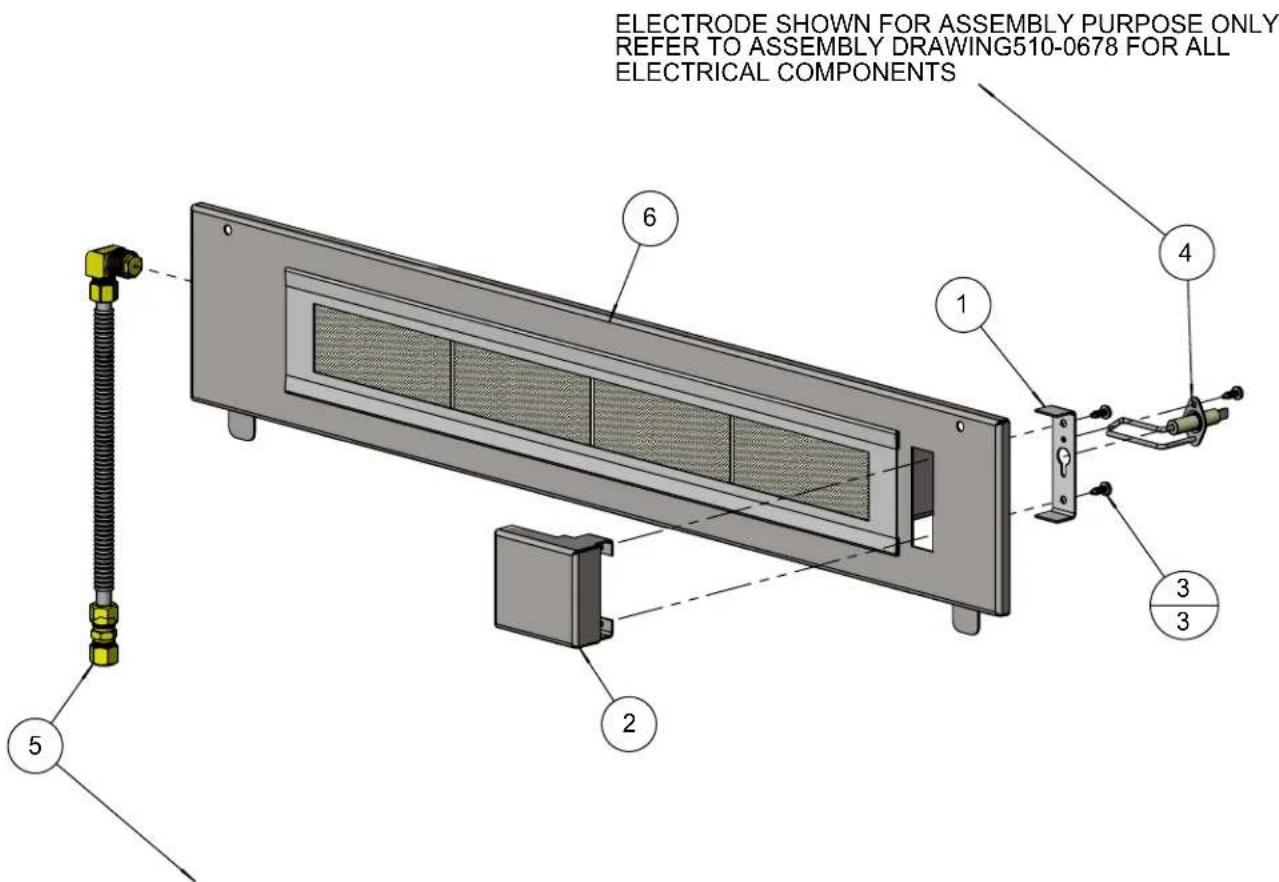

| ITEM | PART N° | DESCRIPTION | QTY |
| 1 | 100-1226 | ROTISSERIE ELECTRODE BRACKET | 1 |
| 2 | 100-1882 | ALX2 - ROTISSERIE ELECTRODE COVER | 1 |
| 3 | 200-0111 | SCREW 8-18 X 1⁄2 - SELF TAP - 410 SS | 3 |
| 4 | 210-0240 | ELECTRODE - DUAL TIP "L" SHAPE- ROTISSERIE | 1 |
| 5 | 510-0469 | ALX2 - ROTISSERIE PIPING SUBASSEMBLY | 1 |
| 6 | 510-0674 | ALX2-36 - ROTISSERIE PANEL - WELDED PARTS | 1 |


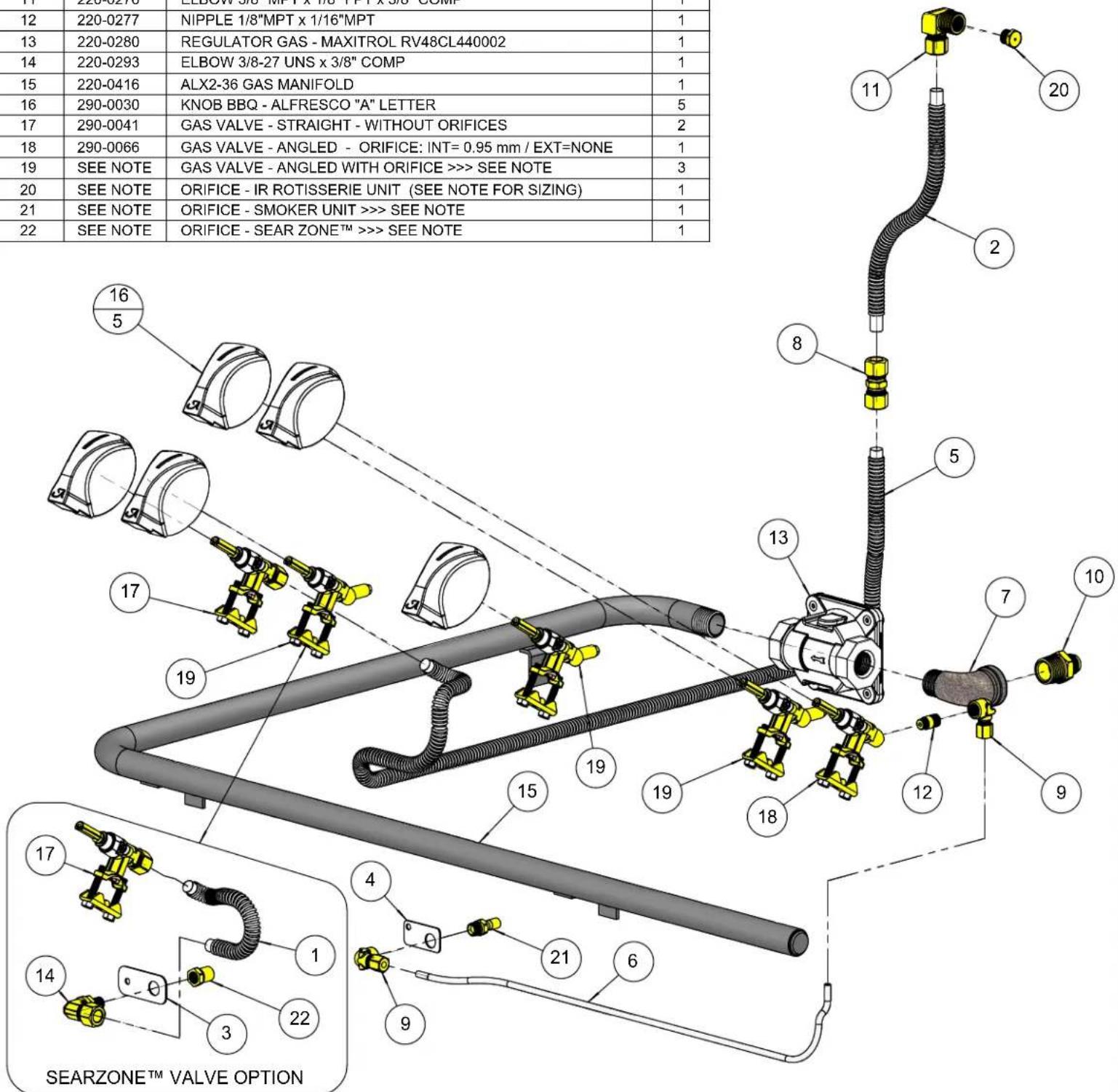

| BILL OF MATERIALS | |||
| ITEM | PART N° | DESCRIPTION | QTY |
| 1 | 100-0917 | SEAR ZONE ^TM GAS LINE (8"L x 3/8" ∅ - SS. FLEX TUBE) | 1 |
| 2 | 100-0917 | ROTISSERIE GAS LINE EXTENSION - 3/8"∅ X 8" - SS | 1 |
| 3 | 100-1067 | ALX2- SMOKER & SZ ^TM ORIFICE BRACKET | 1 |
| 4 | 100-1851 | ALX2 - SMOKER ORIFICE BRACKET | 1 |
| 5 | 100-1949 | ROTISSERIE GAS LINE (36"L x 3/8" ∅ - SS. FLEX TUBE) | 1 |
| 6 | 100-2217 | ALX2-36 SMOKER GAS LINE | 1 |
| 7 | 200-0274 | ELBOW 90°- CAST IRON - 1/2" FPT x 1/2" MPT | 1 |
| 8 | 220-0151 | COUPLING 3/8" x 3/8" - COMPRESSION - BRASS | 1 |
| 9 | 220-0273 | ELBOW 90° - 1/8" FPT x 3/16" COMP | 2 |
| 10 | 220-0275 | NIPPLE - 1/2" MPT X 3/8" OD FL | 1 |
| 11 | 220-0276 | ELBOW 3/8" MPT x 1/8" FPT x 3/8" COMP | 1 |
| 12 | 220-0277 | NIPPLE 1/8"MPT x 1/16"MPT | 1 |
| 13 | 220-0280 | REGULATOR GAS - MAXITROL RV48CL440002 | 1 |
| 14 | 220-0293 | ELBOW 3/8-27 UNS x 3/8" COMP | 1 |
| 15 | 220-0416 | ALX2-36 GAS MANIFOLD | 1 |
| 16 | 290-0030 | KNOB BBQ - ALFRESCO "A" LETTER | 5 |
| 17 | 290-0041 | GAS VALVE - STRAIGHT - WITHOUT ORIFICES | 2 |
| 18 | 290-0066 | GAS VALVE - ANGLED - ORIFICE: INT= 0.95 mm / EXT=NONE | 1 |
| 19 | SEE NOTE | GAS VALVE - ANGLED WITH ORIFICE >>> SEE NOTE | 3 |
| 20 | SEE NOTE | ORIFICE - IR ROTISSERIE UNIT (SEE NOTE FOR SIZING) | 1 |
| 21 | SEE NOTE | ORIFICE - SMOKER UNIT >>> SEE NOTE | 1 |
| 22 | SEE NOTE | ORIFICE - SEAR ZONE ^TM >>> SEE NOTE | 1 |
| NOTE: ORIFICE OR VALVE ASSEMBLY TO CHANGE ACCORDING TO FUEL SUPPLY: NATURAL GAS OR LIQUID PROPANE | ||
| ITEM | NG GAS | LP GAS |
| PART # PART # | ||
| 19 | 290-0310 290 | -0311 |
| 20 | 220-0285 220 | -0286 |
| 21 | 220-0313 220 | -0314 |
| 22 | 220-0289 220 | -0290 |
| SHEET 1 OF 1 | |||
| DRAWN BY: ADRIAN CRISCICREATED: 7/20/2011 2:50:42 PM | DRAWING TITLE:ALX2-36 - GAS MANIFOLD ASSEMBLY | ||

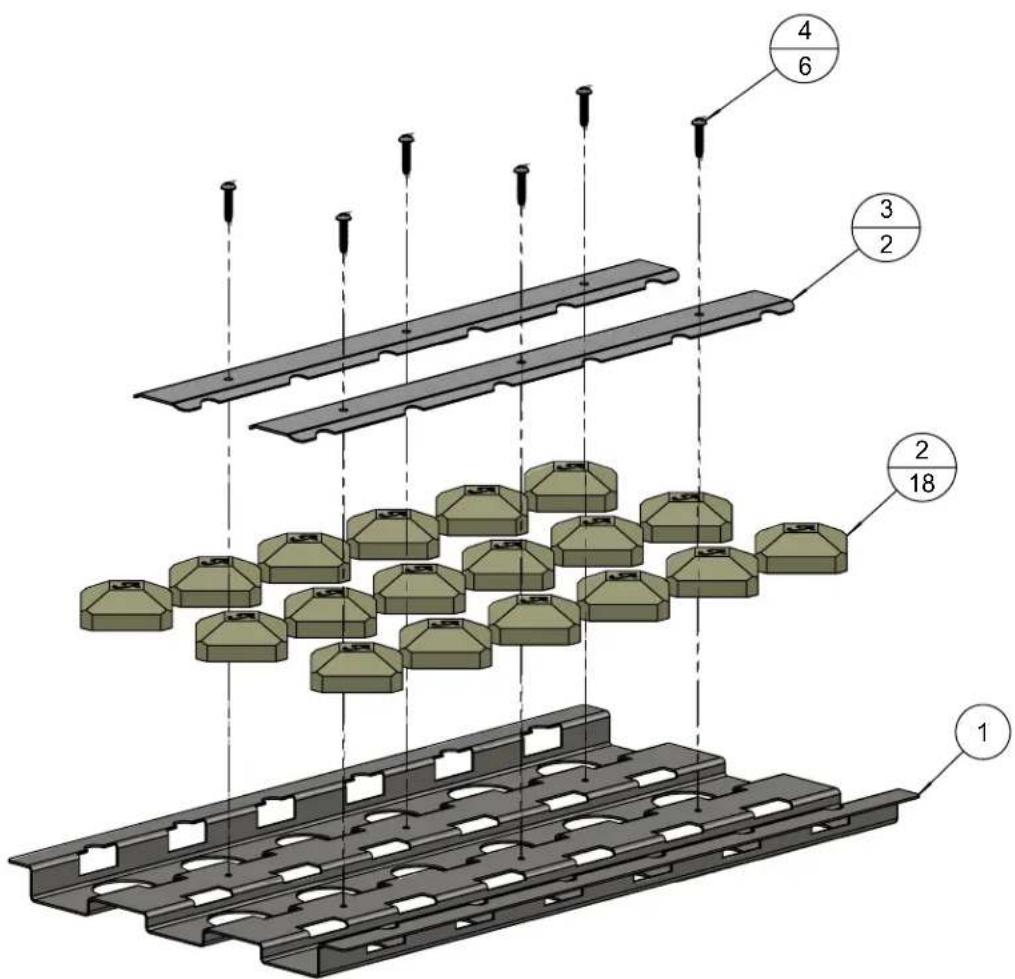

BILL OF MATERIAL
| NO. | PART # | DESCRIPTION | QTY |
| 1 | 100-2220 | ALX2-36 - BRIQUETTE TRAY BASE | 1 |
| 2 | 265-0005 | BRIQUETTE - ALFRESCO CUSTOM | 18 |
| 3 | 100-2221 | ALX2-36 - BRIQUETTE LOCK BAR | 2 |
| 4 | 200-0312 | SCREW 8-32 x 3/4"- PAN HEAD - PHILIPS - THREAD CUTTER TYPE F | 6 |


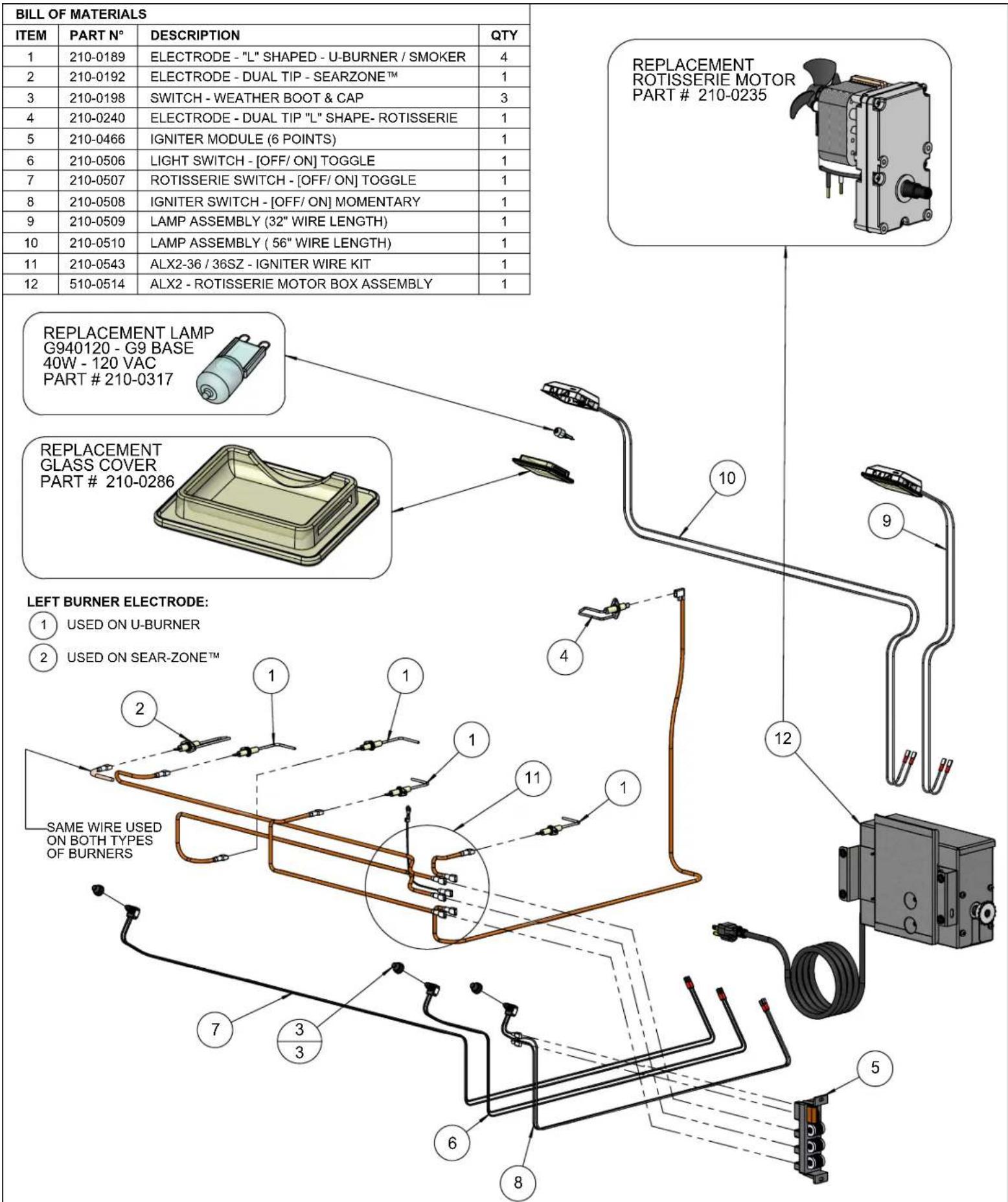

BILL OF MATERIALS ITEM PART N° DESCRIPTION QTY 1 210-0189 ELECTRODE - "L" SHAPED - U-BURNER / SMOKER 4 2 210-0192 ELECTRODE - DUAL TIP - SEARZONE™ 1 3 210-0198 SWITCH - WEATHER BOOT & CAP 3 4 210-0240 ELECTRODE - DUAL TIP "L" SHAPE- ROTISSERIE 1 5 210-0466 IGNITER MODULE (6 POINTS) 1 6 210-0506 LIGHT SWITCH - [OFF/ ON] TOGGLE 1 7 210-0507 ROTISSERIE SWITCH - [OFF/ ON] TOGGLE 1 8 210-0508 IGNITER SWITCH - [OFF/ ON] MOMENTARY 1 9 210-0509 LAMP ASSEMBLY (32" WIRE LENGTH) 1 10 210-0510 LAMP ASSEMBLY ( 56" WIRE LENGTH) 1 11 210-0543 ALX2-36 / 36SZ - IGNITER WIRE KIT 1 12 510-0514 ALX2 - ROTISSERIE MOTOR BOX ASSEMBLY 1 REPLACEMENT LAMP G940120 - G9 BASE 40W - 120 VAC PART # 210-0317 REPLACEMENT GLASS COVER PART # 210-0286 LEFT BURNER ELECTRODE: ① USED ON U-BURNER ② USED ON SEAR-ZONE™ SAME WIRE USED ON BOTH TYPES OF BURNERS |  |  |  |
| SHEET 1 OF 1 | |||
 |  |  |
Alfresco
Open Air Culinary Systems
