BEDIENUNGSANLEITUNG WTR874WIN BOSCH

[de] Gebrauchs- und Montage-anleitung

Weitere Informationen und Erklärungen finden Sie online:

1.1 Allgemeine Hinweise 4
1.2 Bestimmungsgemäßer Gebrauch 4
1.3 Einschränkung des Nutzerkreises 4
1.4 Sichere Installation 5
1.5 Sicherer Gebrauch 7
1.6 Sichere Reinigung und Wartung 10

2 Sachschäden vermeiden ..... 11

3 Umweltschutz und Sparen ..... 11

3.1 Verpackung entsorgen...... 11
3.2 Energie sparen 11
3.3 Energiesparmodus 12

4 Aufstellen und Anschließen ..... 12

4.1 Gerät auspacken...... 12
4.2 Lieferumfang.... 12
4.3 Anforderungen an den Auf- stellort.... 13
4.4 Gerät ausrichten.... 14
4.5 Gerät elektrisch anschließen... 14

5 Kennenlernen 15

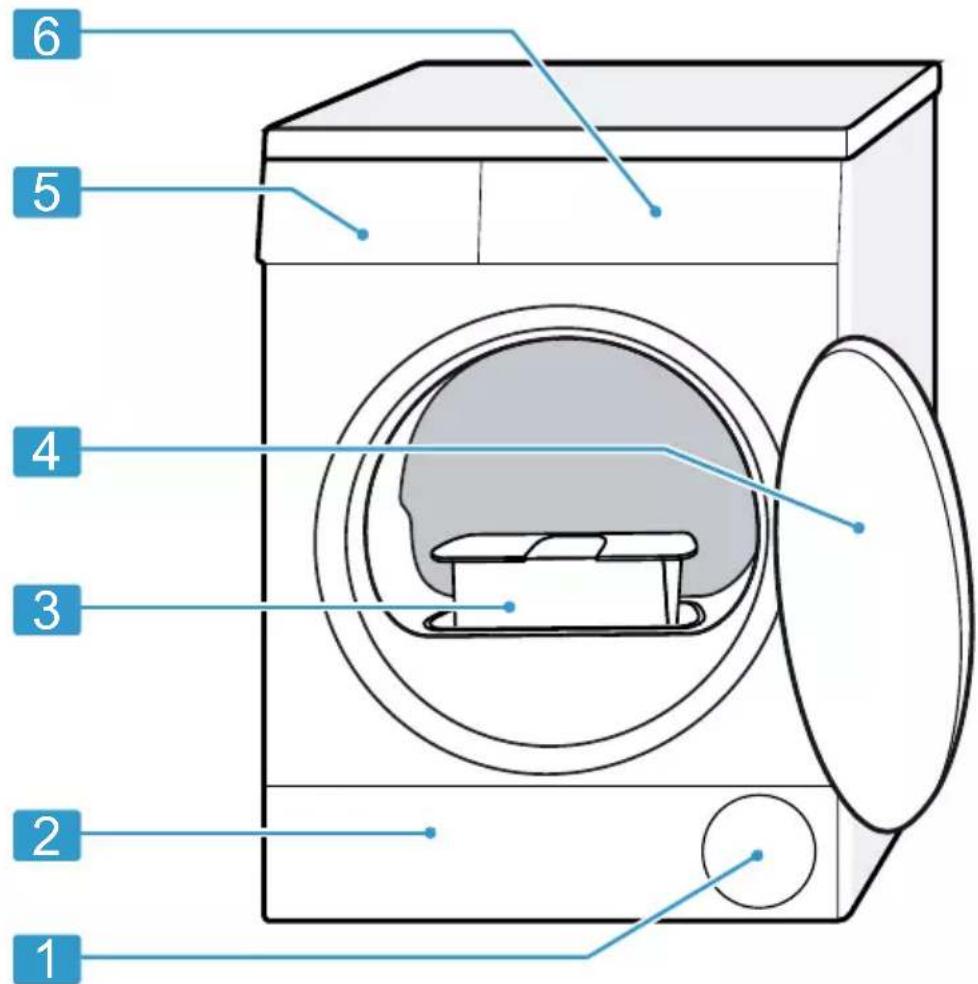

5.1 Gerät.... 15
5.2 Wollekorb 16

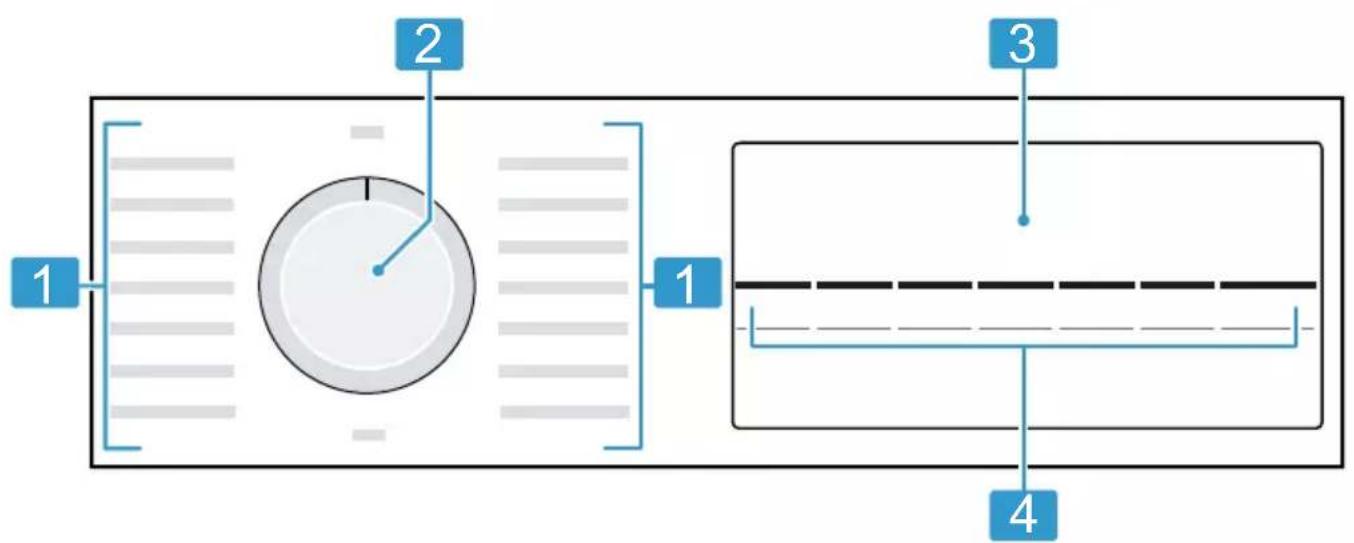

5.3 Bedienfeld 16

6 Display 17

7 Tasten 19

8 Trockenziel 21

8.1 Trockenziel ändern...... 21
8.2 Trockenziel anpassen ..... 21

9 Programme.... 22

9.1 Automatikprogramme...... 22
9.2 Zeitprogramme...... 24

10 Zubehör 25

11 Wäsche 26

11.1 Wäsche vorbereiten ..... 26

12 Grundlegende Bedienung ..... 26

12.1 Gerät einschalten 26
12.2 Programm einstellen ..... 26
12.3 Wäsche einlegen.... 26
12.4 Programm starten...... 26
12.5 Aktivierte Programmendezeit ändern.... 27
12.6 Wäsche nachlegen.... 27
12.7 Programm abbrechen ..... 27
12.8 Wäsche entnehmen 27
12.9 Gerät ausschalten 27
12.10 Flusensieb 27
12.11 Filtersystem der Boden- einheit 29
12.12 Kondenswasserbehälter..... 30

13 Kindersicherung 31

13.1 Kindersicherung aktivieren.... 31
13.2 Kindersicherung deaktiveren.... 31

14 Wollekorb 32

14.1 Wollekorb einsetzen 32
14.2 Programm mit Wollekorb starten.... 32
14.3 Verwendungsbeispiele Wol- lekorb 33

15 Grundeinstellungen 34

15.1 Übersicht der Grundeinstellungen 34
15.2 Grundeinstellungen ändern... 35

16 Reinigen und Pflegen 35

16.1 Tipps zum Reinigen und Pflegen 35
16.2 Bodeneinheit 35
16.3 Feuchtigkeitssensor 38

17 Störungen beheben 39

18 Transportieren, Lagern und Entsorgen 44

18.1 Gerät für den Transport vorbereiten.... 44
18.2 Altgerät entsorgen...... 44

19 Kundendienst...... 45

19.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)...... 45

20 Verbrauchswerte...... 46

21 Technische Daten 47

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.
■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät nur:

■ um trocknergeeignete und mit Wasser gewaschene Textilien zu trocknen und aufzufrischen.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
- bis zu einer Höhe von 4000 m über dem Meeresspiegel.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Kinder unter 3 Jahren und Haustiere vom Gerät fernhalten.

1.4 Sichere Installation

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben.
Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. Die Installation muss einen ausreichend großen Leitungsquerschnitt haben.
- Beim Verwenden eines Fehlerstrom-Schutzschalters nur einen Typ mit dem Zeichen einsetzen.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Nie das Gerät mit einem Stromkreis verbinden, der regelmäßig vom Energieversorger eingeschaltet und ausgeschaltet wird.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein, oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.
- Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
- Nie die Netzanschlussleitung knicken, quetschen oder verändern.

⚠️ WARNUNG – Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

• Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.
• Nur vom Hersteller zugelassene Adapter und Netzanschlussleitungen verwenden.
• Wenn die Netzanschlussleitung zu kurz ist und keine längere Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktieren, um die Hausinstallation anzupassen.

⚠️ WARNUNG – Verletzungsgefahr!

Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.

Das Gerät nicht alleine anheben. Wenn dieses Gerät unsachgemäß in einer Wasch-Trocken-Säule aufgestellt wird, kann das aufgestellte Gerät herunterfallen.

- Den Trockner ausschließlich mit dem Verbindungssatz des Trockner-Herstellers auf eine Waschmaschine stapeln → "Zubehör", Seite 25. Eine andere Aufstellmethode ist unzulässig.

- Nicht das Gerät in einer Wasch-Trocken-Säule aufstellen, wenn der Trockner-Hersteller keinen passenden Verbindungssatz anbietet.

Keine Geräte von verschiedenen Herstellern und mit unterschiedlicher Tiefe und Breite in einer Wasch-Trocken-Säule aufstellen.

Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Geräte können kippen.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

▶ Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.

⚠ VORSICHT – Verletzungsgefahr!

Das Gerät kann während des Betriebs vibrieren oder sich bewegen.

Das Gerät auf einer sauberen, ebenen und festen Fläche aufstellen.

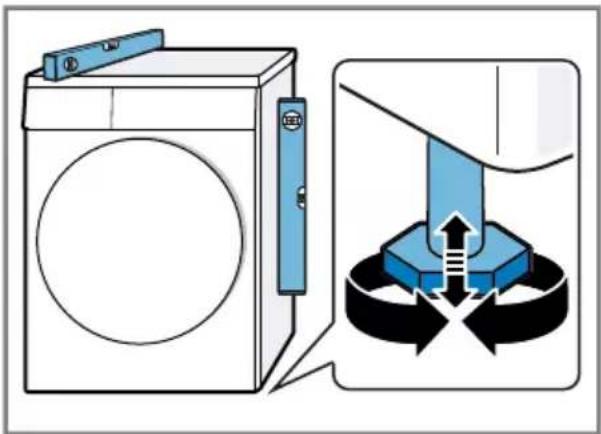

Das Gerät mit den Gerätefüßen und einer Wasserwaage ausrichten.

Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitungen besteht Stolpergefahr.

▶ Die Schläuche und Netzanschlussleitungen so verlegen, dass keine Stolpergefahr besteht.

Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen.

- Nicht das Gerät an vorstehenden Bauteilen bewegen.

⚠ VORSICHT – Schnittgefahr!

Scharfe Kanten am Gerät können beim Berühren zu Schnittverletzungen führen.

• Nicht das Gerät an scharfen Kanten berühren.
• Schutzhandschuhe verwenden bei Installation und Transport des Geräts.

1.5 Sicherer Gebrauch

⚠️ WARNING – Stromschlaggefahr!

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

▶ Nie ein beschädigtes Gerät betreiben.
- Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
▶ Den Kundendienst rufen. → Seite 45
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Das Gerät nur in geschlossenen Räumen verwenden.
▶ Nie das Gerät großer Hitze und Nässe aussetzen.

de Sicherheit

Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

• Kleinteile von Kindern fernhalten.
• Kinder nicht mit Kleinteilen spielen lassen.

⚠️ WARNUNG – Explosionsgefahr!

Kohlestaub oder Mehl in der Umgebung des Geräts kann zur Explosion führen.

▶ Während des Betriebs die Umgebung des Geräts sauber halten.

⚠️ WARNUNG – Vergiftungsgefahr!

Das Kondenswasser dieses Geräts ist kein Trinkwasser und kann mit Flusen verunreinigt sein.

- Nicht das Kondenswasser des Geräts trinken oder weiterverwenden.

Waschmittel und Pflegemittel können bei Verzehr zu Vergiftungen führen.

▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

⚠️ WARNUNG – Brandgefahr!

Das Kältemittel R290 in diesem Gerät ist umweltfreundlich aber brennbar und kann sich bei Kontakt mit offenem Feuer oder Zündquellen entzünden.

▶ Offenes Feuer und Zündquellen vom Gerät fernhalten.

⚠️ WARNUNG – Explosionsgefahr!

Rückstände im Flusensieb können sich beim Trocknen entzünden.

Das Flusensieb regelmäßig reinigen.

Leicht entzündliche Gegenstände, wie Feuerzeuge oder Zündhölzer, können sich beim Trocknen entzünden.

- Vor dem Trocknen alle leicht entzündlichen Gegenstände aus den Taschen der Wäsche entfernen.

Wenn ungewaschene Wäsche mit Lösungsmitteln, Öl, Wachs, Wachsentferner, Farbe, Fett oder Fleckenentferner in Kontakt war, kann sie sich beim Trocknen entzünden.

Keine ungewaschene Wäsche in diesem Gerät trocknen.

▶ Die Wäsche vor dem Trocknen gründlich mit heißem Wasser und Waschmittel spülen.

- Nicht das Gerät verwenden, wenn die Wäsche zuvor mit industriellen Chemikalien gereinigt wurde.

⚠️ WARNUNG – Brandgefahr!

Die Wäsche wird beim vorzeitigen Trocknungsabbruch nicht ausreichend gekühlt und kann sich entzünden.

- Nicht das Trocknungsprogramm vorzeitig abbrechen.

▶ Die Wäsche beim vorzeitigen Trocknungsabbruch sofort entnehmen und ausbreiten.

⚠ VORSICHT – Verletzungsgefahr!

Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte brechen.

- Nicht auf das Gerät steigen oder klettern.

Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen.

- Nicht auf die Gerätetür setzen oder stützen.

de Sicherheit

▶ Keine Gegenstände auf der Gerätetür abstellen.

Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen.

- Vor dem Eingreifen auf den kompletten Stillstand der Trommel warten.

1.6 Sichere Reinigung und Wartung

⚠️ WARNING – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

- Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Verletzungsgefahr!

Das Verwenden von nicht Original-Ersatzteilen und Original-Zubehör ist gefährlich.

- Nur Original-Ersatzeile und Original-Zubehör des Herstellers verwenden.

⚠️ WARNUNG – Vergiftungsgefahr!

Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln können giftige Dämpfe entstehen.

Keine lösungsmittelhaltigen Reinigungsmittel verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Ein Fehldosieren von Weichspülern, Waschmitteln, Pflegemitteln und Reinigungsmitteln kann die Gerätefunktion beeinträchtigen.

▶ Die Dosierempfehlungen der Hersteller beachten.

Das Überschreiten der maximalen Beladungsmenge beeinträchtigt die Gerätefunktion.

▶ Die maximale Beladungsmenge für jedes Programm beachten und nicht überschreiten.

→ "Programme", Seite 22

Ein Überhitzen des Geräts kann die Gerätefunktion beeinträchtigen.

- Während des Betriebs die Lüftungsöffnung am Gerät freihalten.

▶ Eine ausreichende Belüftung im Raum gewährleisten.

Leichte Objekte, wie Haare und Flusen, können während des Betriebs von der Lüftungsöffnung des Geräts eingesaugt werden und die Gerätefunktion beeinträchtigen.

▶ Die Umgebung des Geräts während des Betriebs sauber halten.

▶ Leichte Objekte vom Gerät fernhalten.

Ein Betrieb mit einem fehlenden, unvollständigen oder defekten Flusenschutz (je nach Geräteausstattung z. B. Flusensieb, Flusendepot, Filtermatte) kann zu Geräteschäden führen.

- Nicht das Gerät mit einem fehlenden, unvollständigen oder defekten Flusenschutz betreiben.

Schaumstoff oder Schaumgummi kann sich beim Trocknen verformen oder schmelzen.

- Keine schaumstoffhaltige oder schaumgummihaltige Wäsche trocknen.

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

• Keine scharfen oder scheuernden Reinigungsmittel verwenden.
• Keine stark alkoholhaltigen Reinigungsmittel verwenden.
• Keine harten Scheuerkissen oder Putzschwämme verwenden.
  Das Gerät nur mit Wasser und einem weichen, feuchten Tuch reinigen.
  ▶ Bei Kontakt mit dem Gerät sofort alle Waschmittelreste, Sprühnebelreste oder Rückstände entfernen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

▶ Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Gerät in einem gut belüfteten Raum betreiben und Lüftungsöffnung des Geräts freihalten.

√ Ein beeinträchtigter Luftaustausch verlängert die Programmdauer und erhöht den Energieverbrauch.

Vor dem Trocknen die Wäsche in der Waschmaschine schleudern.

√ Feuchtere Wäsche verlängert die Programmdauer und erhöht den Energieverbrauch.

Maximale Beladungsmenge der Programme einhalten.

→ "Programme", Seite 22

√ Ein Überschreiten der maximalen Beladungsmenge verlängert die Programmdauer und erhöht den Energieverbrauch.

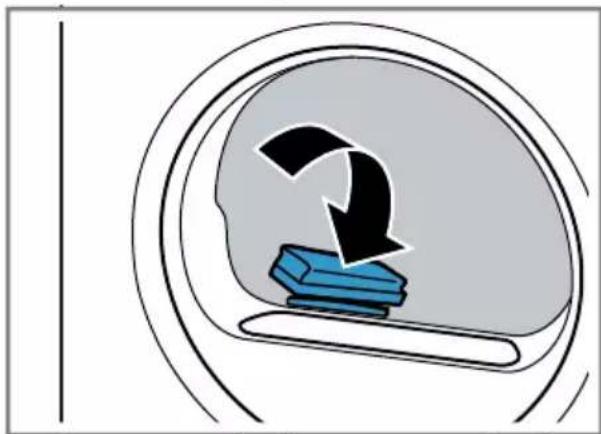

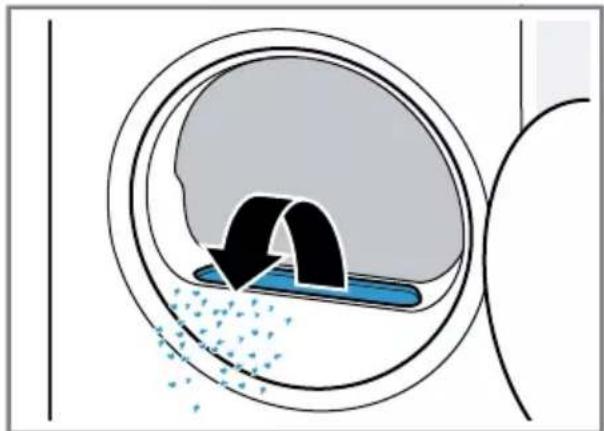

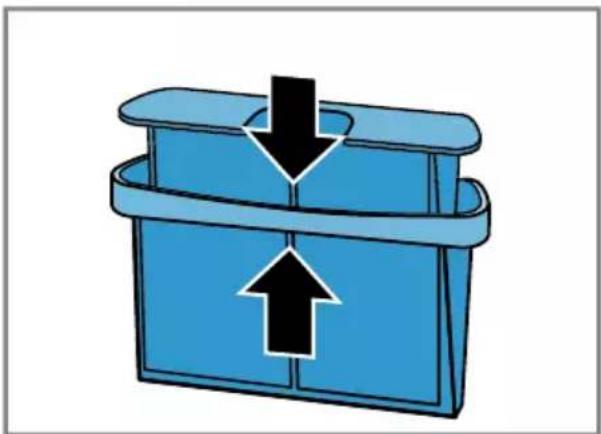

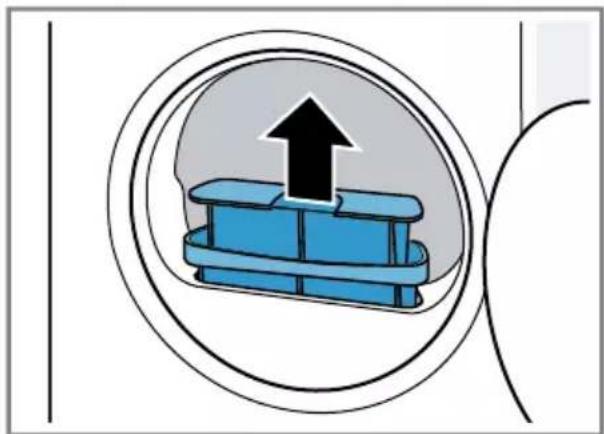

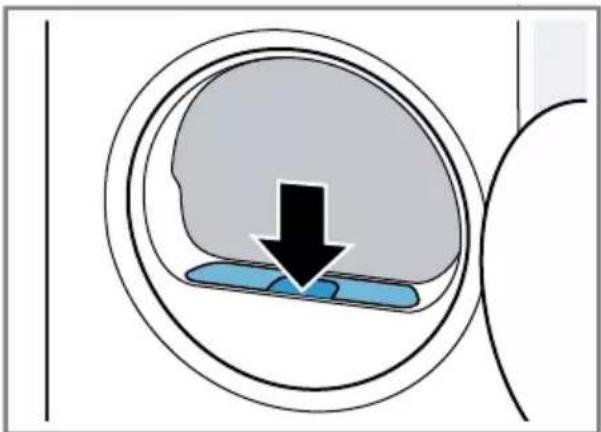

Nach dem Trocknen das Flusensieb reinigen → Seite 27.

√ Ein verunreinigtes Flusensieb mindert den Luftstrom im Gerät, verlängert die Programmdauer und erhöht den Energieverbrauch.

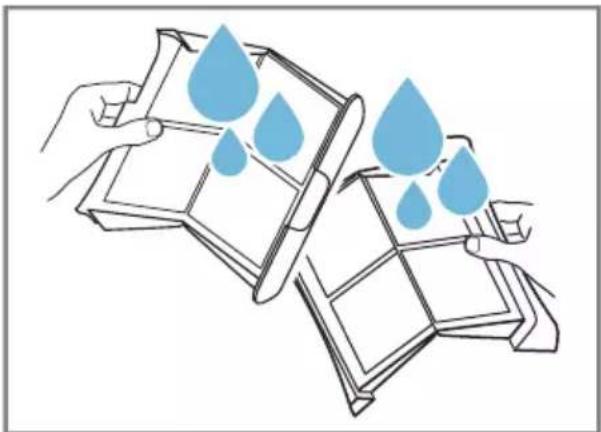

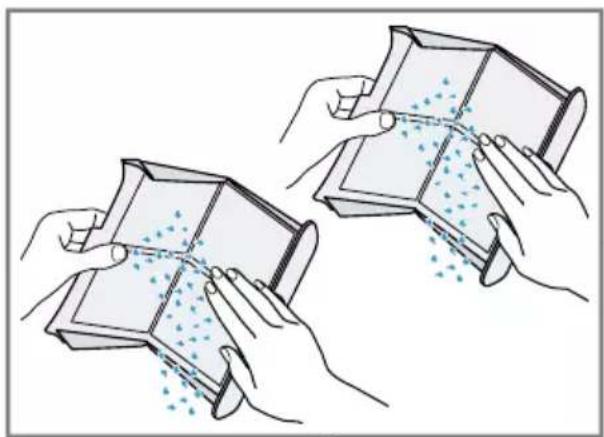

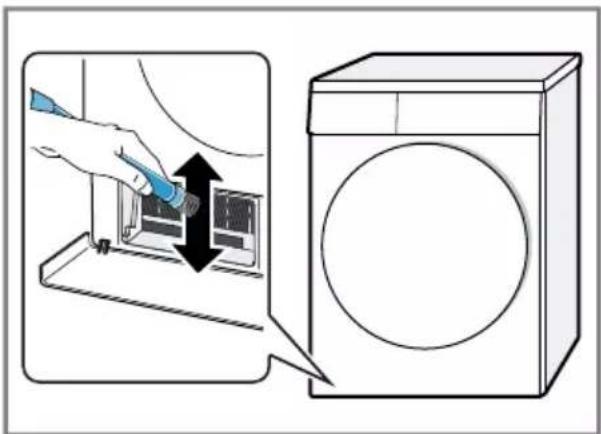

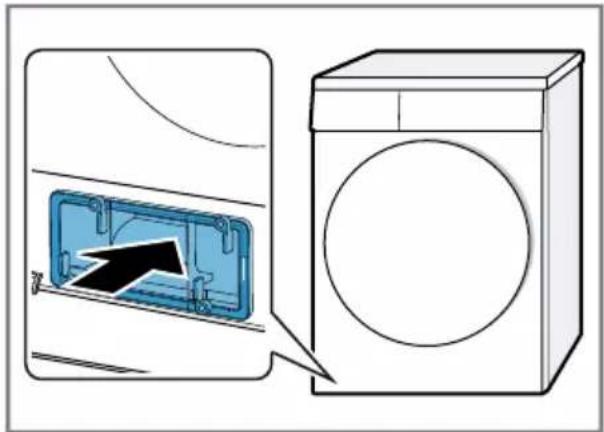

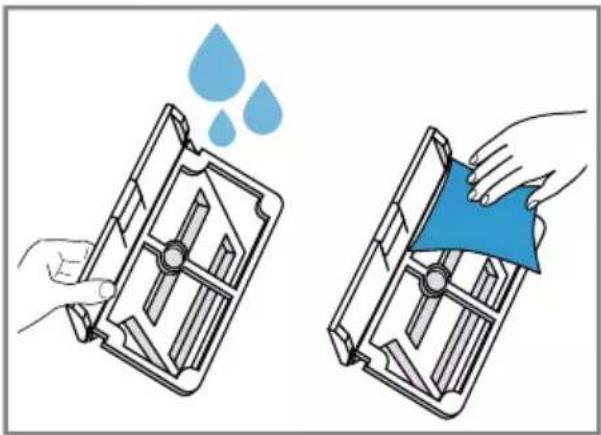

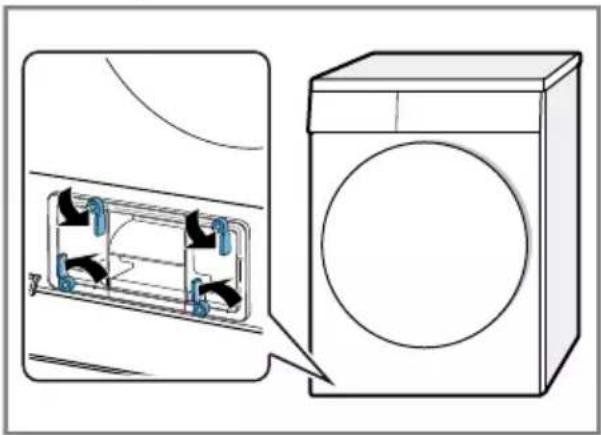

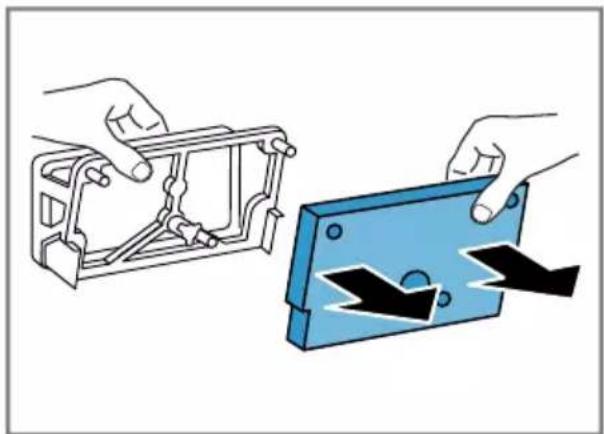

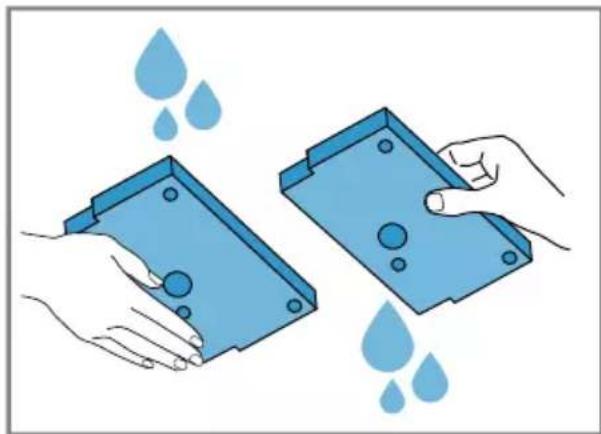

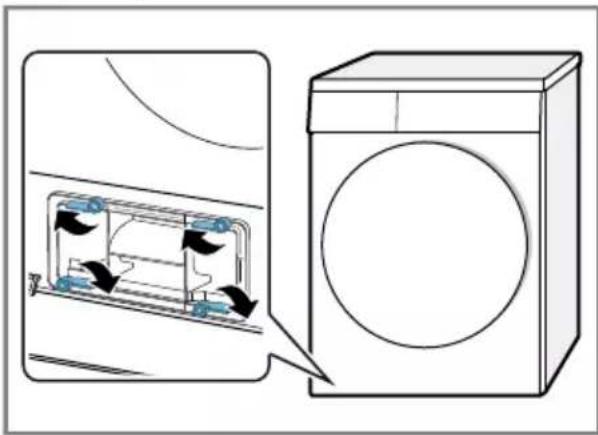

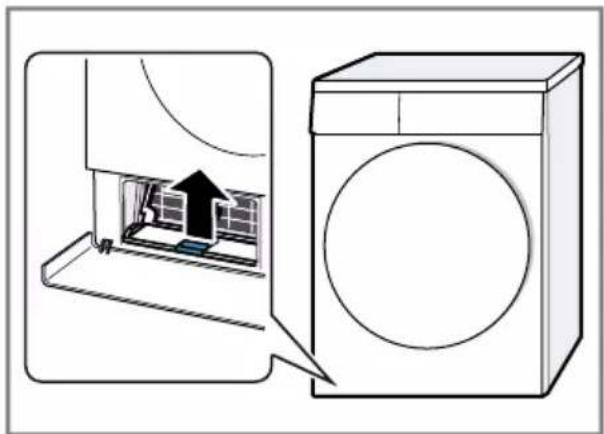

Nach dem Reinigen die Filter im Filtersystem der Bodeneinheit

→ Seite 29 gut trocknen.

√ Feuchtere Filter verlängern die Programmdauer und erhöhen den Energieverbrauch.

3.3 Energiesparmodus

Wenn Sie das Gerät längere Zeit nicht bedienen, schaltet es sich automatisch in den Energiesparmodus. Alle Anzeigen erlöschen und Start/Nachlegen/Pause blinkt.

Der Energiesparmodus wird beendet, indem Sie das Gerät erneut bedienen.

4 Aufstellen und Anschließen

4.1 Gerät auspacken

ACHTUNG!

In der Trommel verbleibende Gegenstände, die nicht für den Betrieb im Gerät vorgesehen sind, können zu Sachschäden und Geräteschäden führen.

- Vor dem Betrieb diese Gegenstände und das mitgelieferte Zubehör aus der Trommel entfernen.

1. Verpackungsmaterial und Schutzhüllen komplett vom Gerät entfernen.
   → "Verpackung entsorgen", Seite 11
2. Das Gerät auf sichtbare Beschädigungen prüfen.
3. Die Tür öffnen.
4. Das Zubehör aus der Trommel entfernen.
5. Die Tür schließen.

4.2 Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

ACHTUNG!

Ein Betrieb mit unvollständigem oder defektem Zubehör kann die Gerätefunktion beeinträchtigen oder zu Sachschäden und Geräteschäden führen.

• Nicht das Gerät mit unvollständigem oder defektem Zubehör betreiben.
• Entsprechendes Zubehör vor dem Betrieb des Geräts ersetzen.
  → "Zubehör", Seite 25

Lieferumfang Beschreibung

	Wäschetrockner
	Begleitunterlagen
	Wollekorb mit Einsatz → "Wollekorb", Seite 32

4.3 Anforderungen an den Aufstellort

ACHTUNG!

Wenn das Gerät über 40° geneigt wird, kann Restwasser des Geräts auslaufen und Sachschäden verursachen.

Das Gerät vorsichtig neigen.
Das Gerät stehend transportieren.
Gefrierendes Restwasser im Gerät kann zu Geräteschäden führen.
- Nicht das Gerät in frostgefährdeten Bereichen oder im Freien aufstellen und betreiben.

Wenn das Gerät unmittelbar nach dem Transport betrieben wird, kann das im Gerät enthaltene Kühlmittel zu Geräteschäden führen.

Das Gerät unmittelbar nach einem Transport zwei Stunden ruhen lassen, bevor es in Betrieb genommen wird.

Aufstellort Anforderungen

Auf dem Fußbo-den

Das Gerät auf ei-ne saubere, ebe-ne und feste Flä-che stellen.Das Gerät aus-richten→Seite 14.

In einer Wasch-Trocken-Säule

Dieses Gerät nur mit dem originalen Verbindungssatz des Trocknerherstellers in einer Wasch-Trocken-Säule aufstellen.

■ Verbindungssatz mit ausziehbarer Arbeitsplatte → Seite 25

■ Verbindungssatz → Seite 25

Dieses Gerät nur auf eine Waschmaschine vom gleichen Hersteller stellen. Die Tiefe und Breite dieses Geräts müssen mit den Abmessungen der Waschmaschine übereinstimmen. Die Wasch-Trocken-Säule nicht auf ein Podest stellen.

Aufstellort Anforderungen

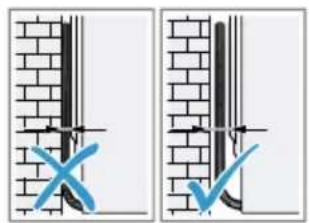

An einer Wand Keine Schläuche

und Netzan- schlussleitung zwischen Wand und Gerät ein- klemmen.

4.4 Gerät ausrichten

Um Geräusche und Vibrationen zu reduzieren, richten Sie das Gerät richtig aus.

Um das Gerät auszurichten, die Gerätefüße drehen. Die Ausrichtung mit einer Wasserwaage prüfen.

Alle Gerätefüße müssen fest auf dem Boden stehen.

4.5 Gerät elektrisch anschließen

1. Den Netzstecker der Netzanschlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken.
   Die Anschlussdaten des Geräts finden Sie in den Technischen Daten → Seite 47.
2. Den Netzstecker auf festen Sitz prüfen.

5 Kennenlernen

5.1 Gerät

Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.

1 2 3 4 5 6

Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1	Lüftungsöffnung

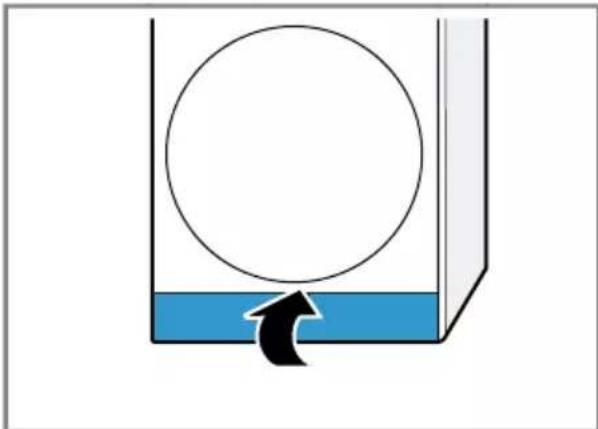

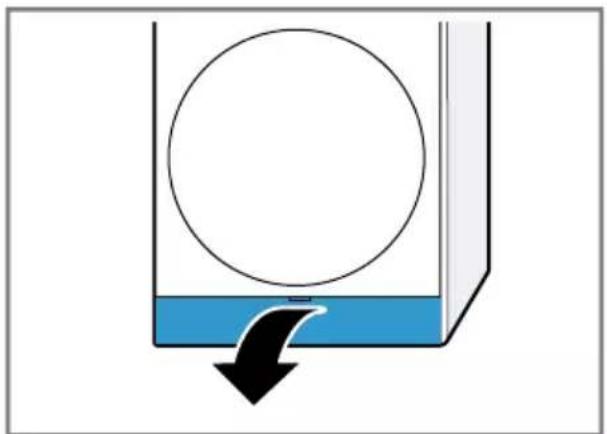

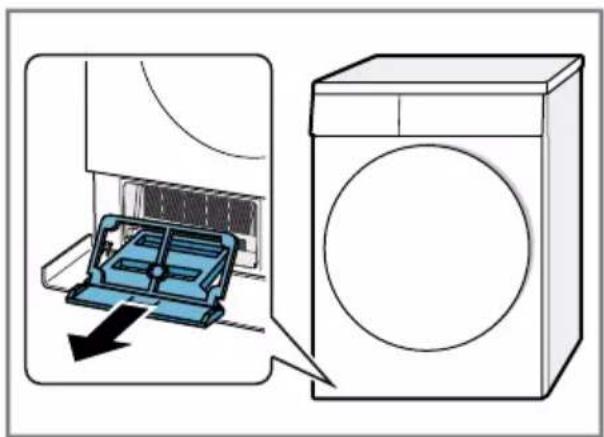

2	Wartungsklappe der Boden-einheit → Seite 35
3	Flusensieb → Seite 27
4	Tür
5	Kondenswasserbehälter → Seite 30
6	Bedienfeld → Seite 16

de Kennenlernen

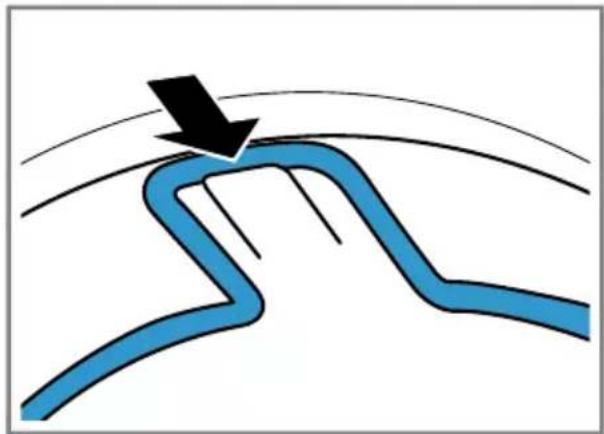

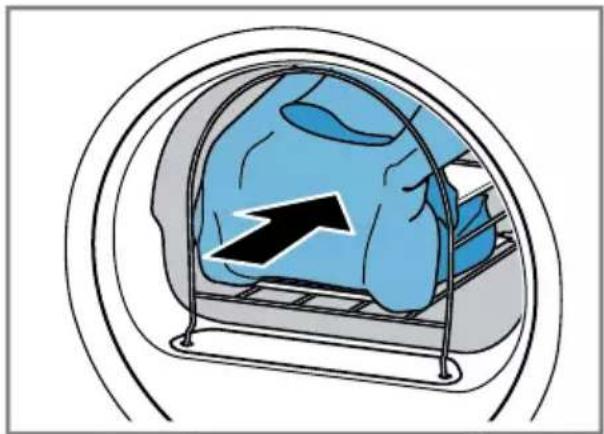

5.2 Wollekorb

1 2 4

1	Fuß zur Befestigung
2	Wollekorb
3	Einsatz
4	Lasche zur Befestigung im Haken

5.3 Bedienfeld

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

1 2 3 1 4

1	Programme → Seite 22
2	Programmwähler → Seite 26
3	Display → Seite 17
4	Tasten → Seite 19

6 Display

Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte.

Anzeige Beschreibung

0:401	Voraussichtliche Programmdauer oder Restzeit des Pro-gramms in Stunden und Minuten.
01:25 Zeitprogramm ist eingestellt.→ "Zeitprogramme", Seite 24
02:451	Programmendezeit→ "Tasten", Seite 20
∞■ leuchtet: Die Kindersicherung ist aktiviert.■ blinkt: Die Kindersicherung ist aktiviert und das Gerät wurde bedient.→ "Kindersicherung deaktiveren", Seite 31
DIII Starten, Abbrechen oder Pausieren■ leuchtet: Das Programm läuft und kann abgebrochen oder pausiert werden.■ blinkt: Das Programm kann gestartet oder fortgesetzt werden.
☀️☀️☀️☀️	Das angepasste Trockenziel ist aktiviert.→ "Trockenziel", Seite 21
☀️☀️☀️Die Knitterreduzierung ist aktiviert.
1 Beispiel
Anzeige Beschreibung
	Schonendes Trocknen für empfindliche Textilien ist aktiviert.→ "Tasten", Seite 20
Leiser Trocknen	ohne Signaltöne ist aktiviert.→ "Tasten", Seite 20
	Die an der Waschmaschine eingestellte Schleuderdrehzahl in U/min ist aktiviert.
	Den Kondenswasserbehälter leeren und einschieben.→ "Kondenswasserbehälter leeren", Seite 30
	Das Flusensieb reinigen.→ "Flusensieb reinigen", Seite 27Das Filtersystem der Bodeneinheit reinigen.→ "Filtersystem der Bodeneinheit reinigen", Seite 29
Hot Der Abkühlprozess kühlt die Wäsche einige Minuten beidrehender Trommel, um Wäscheschäden zu vermeiden.Der Abkühlprozess kann durch Öffnen der Tür abgebrochen werden.Hinweis: Nicht das eingestellte Programm ändern.
	TrocknenProgrammstatus
	Trockenziel BügeltrockenProgrammstatus
	Trockenziel SchranktrockenProgrammstatus
	KnitterschutzProgrammstatus
-P- Pause	Programmstatus
End Programmende	Programmstatus
1 Beispiel

7 Tasten

Hier finden Sie eine Übersicht zu den Tasten und deren Einstellmöglichkeiten.

Taste Auswahl Beschreibung
Start/Nachlegen/Pause ■	starten■ abbrechen■ pausieren	Programm starten, abbrechen oder pausieren.
∞ 3 Sek. ■ aktivieren	■ deaktivieren	Die Kindersicherung aktivieren oder deaktivieren.Die Blende gegen ein versehentliches Bedienen sichern.Wurde die Kindersicherung aktiviert und das Gerät ausgeschaltet, bleibt die Kindersicherung aktiviert.→ "Kindersicherung",Seite 31
Trockengrad ■	※*■※*■※‡	Das Trockenziel anpassen.Wenn Sie die Wäsche nach dem Trocknen mit einem bestimmten Trockenziel als zu feucht empfinden, können Sie das Trockenziel anpassen.→ "Trockenziel anpassen",Seite 21
Knitterschutz ■ aktivieren	■ deaktivieren	Knitterreduzierung aktivieren oder deaktivieren.Die Trommel bewegt die Wäsche nach Programmende für 60 Minuten oder 120 Minuten in regelmäßigen Abständen, um Knitter zu reduzieren.
Schontrocknen ■ aktivieren■ deaktivieren		Schonendes Trocknen aktivieren oder deaktivieren.Die Temperatur wird für empfindliche Textilien reduziert, z. B. für Polyacryl oder Elasthan.Die Programmdauer verlängert sich.
Fertig in bis zu 24 Stunden Die Programmendezeit		festlegen.Die Programmdauer ist bereits in der eingestellten Stundenzahl enthalten.Nach Programmstart wird die Programmdauer angezeigt.
Trockenzeit Mehrfachauswahl Die Programmdauer für Zeitprogramme einstellen.→ "Zeitprogramme", Seite 24
Signal ■ aktivieren■ deaktivieren		Bediensignale und Hinweissignale aktivieren oder deaktivieren.

8 Trockenziel

Für jedes Automatikprogramm ist ein Trockenziel vorgegeben. Das Trockenziel legt fest, wie trocken oder feucht Ihre Wäsche nach dem Programmende ist.

Programm Wäsche Trockungsergebnis
Baumwolle ex-tratrockenPflegeleicht extratrocken	Mehrlagige, dicke Wäsche, die schlecht trock-net.	Die Wäsche ist trocken.
Baumwolle schranktro-ckenPflegeleicht schranktro-cken	Normale, einlagige Wäsche.	Die Wäsche ist trocken.
Baumwolle bügeltrockenPflegeleicht bügeltrocken	Normale, einlagige Wäsche.	Die Wäsche ist noch leicht feucht. Um Knitter nach dem Trocknen zu vermeiden, bügeln Sie die Wäsche oder hängen Sie die Wäsche auf.

8.1 Trockenziel ändern

Für einige Automatikprogramme können Sie das Trockenziel ändern, damit Ihre Wäsche noch trockener oder feuchter wird.

• Ein Automatikprogramm mit dem gewünschten Trockenziel einstellen.
  → "Automatikprogramme",
  Seite 22

• Auf Trockengrad drücken.

Das Display zeigt ^* , ^ oder

8.2 Trockenziel anpassen

Wenn Sie die Wäsche nach dem Trocknen mit einem bestimmten Trockenziel als zu feucht empfinden, können Sie das Trockenziel anpassen.

1. Ein Automatikprogramm mit dem gewünschten Trockenziel einstellen. → "Automatikprogramme", Seite 22

9 Programme

Sie können Ihre Textilien entweder mit einem Automatikprogramm oder einem Zeitprogramm trocknen.

9.1 Automatikprogramme

Automatikprogramme sind Programme, in denen Feuchtigkeitssensoren während des Trocknens die Restfeuchte der Wäsche messen. Das Programm endet erst, wenn das eingestellte Trockenziel erreicht ist. Jedes Automatikprogramm hat ein Trockenziel → Seite 21. Das Trockenziel legt fest, wie trocken oder feucht die Wäsche nach dem Programmen-de ist.

Tipps

■ Wählen Sie das Trockenziel entsprechend der Textilien oder des gewünschten Trocknungsergebnises. → "Trockenziel", Seite 21
■ Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl.

Programm Beschreibung max. Be-		ladung(kg)
Baumwolle Strapazierfähige und kochfeste Textilien aus Baumwolle und Leinen trocknen.		8,0
Baumwolle extratro-cken	Strapazierfähige und kochfeste Textilien aus Baumwolle und Leinen trocknen. Das Trockenziel ist in diesem Programm festgelegt. → "Trockenziel", Seite 21	8,0
Baumwolle schranktrocken	Strapazierfähige und kochfeste Textilien aus Baumwolle und Leinen trocknen. Das Trockenziel ist in diesem Programm festgelegt. → "Trockenziel", Seite 21	8,0
Baumwolle bügeltro-cken	Strapazierfähige und kochfeste Textilien aus Baumwolle und Leinen trocknen. Das Trockenziel ist in diesem Programm festgelegt. → "Trockenziel", Seite 21	8,0
Pflegeleicht Textilien aus Synthetik und Mischgeweben trocknen.		3,5
Pflegeleicht extratro-cken	Textilien aus Synthetik und Mischgeweben trocknen.Das Trockenziel ist in diesem Programm festgelegt.→ "Trockenziel", Seite 21	3,5
Pflegeleicht schrank-trocken	Textilien aus Synthetik und Mischgeweben trocknen.Das Trockenziel ist in diesem Programm festgelegt.→ "Trockenziel", Seite 21	3,5
Pflegeleicht bügeltro-cken	Textilien aus Synthetik und Mischgeweben trocknen.Das Trockenziel ist in diesem Programm festgelegt.→ "Trockenziel", Seite 21	3,5
Schnell/Mix Textilien aus Baumwolle und Synthetik trocknen.		3,0
Extra Fein Empfindliche	Textilien aus Satin, Synthetik und Mischgeweben trocknen.	2,0
Daunen Mit Daunen gefüllte Textilien, Bettdecken oder Daunendecken trocknen.Hinweise■ Trocknen Sie große Textilien, wie Decken oder Schlafsäcke einzeln.■ Um die Füllung zu verteilen und Feuchtigkeitsnester aufzulösen, schütteln Sie die Textilien nach Programmende auf.■ Wenn Sie Kopfkissen trocknen und das Kissen nach dem Programmende noch nicht vollständig trocken ist, trocknen Sie das Kopfkissen mit einem Zeitprogramm.→ "Zeitprogramme", Seite 24	1,5
Sportswear Schnelltrocknende Sportbekleidung aus Funktionsfasern, Mikrofasern und Synthe-tik trocknen.		1,5

Hemden/Blusen 1,5

Programm Beschreibung max. Be-
	ladung(kg)
	Hemden und Blusen aus Baumwolle, Leinen, Synthetik oder Mischgewebe trocknen.Hinweis: Für ein optimales Trocknungsergebnis trocknen Sie maximal 5 Hemden oder 5 Blusen.Nach dem Trocknen bügeln Sie die Wäsche oder hängen Sie diese auf. Die Restfeuchte verteilt sich dann gleichmäßig.
Sprint 40' Textilien aus Synthetik und leichter Baumwolle trocknen.	2,0
Handtücher Strapazierfähige und kochfeste Handtücher und Bademäntel aus Baumwolle und Leinen trocknen.	6,0

9.2 Zeitprogramme

Zeitprogramme sind Programme mit einer festgelegten oder einstellbaren Programmdauer. Das Programm endet nach Ablauf der Zeit, auch wenn die Wäsche z. B. noch nicht trocken ist. Zeitprogramme eignen sich zum Trocknen von einzelnen Wäschestücken oder dünnen Textilien.

Tipp: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl.

Programm Beschreibung max. Be-		ladung(kg)
Schuhe im Korb Sport- und Freizeitschuhe trocknen. Hinweise■ Trocken Sie die Schuhe ausschließlich mit dem Wollekorb.→ "Wollekorb", Seite 32■ Trocknen Sie keine Schuhe aus Leder oder mit Lederteilen.		ein Paar Schuhe
Zeitprogramm warm Alle Textilarten außer Wolle und Seide trocknen.Geeignet für vorgetrocknete oder leicht feuchte Wäsche und zum Nachtrocknen mehrlagiger, dicker Wäsche.Hinweis: Dieses Programm ist zum Trocknen mit dem Wollekorb geeignet.→ "Wollekorb", Seite 32		3,0

10 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.

Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktieren Sie den

→ "Kundendienst", Seite 45.

	Verwendung Bestellnummer
Verbindungssatz Gerät platzsparend auf eine geeignete Waschmaschine vom gleichen Hersteller und mit der gleichen Breite und Tiefe aufstellen.		WTZ27410
Verbindungssatz mit ausziehbarer Arbeitsplatte	Gerät platzsparend auf eine geeignete Waschmaschine vom gleichen Hersteller und mit der gleichen Breite und Tiefe aufstellen.Mit der herausziehbaren Arbeitsplatte kann das Gerät leichter beladen und entladen werden.	WTZ27400
Wollekorb Einzelne Wolletextilien, Sportschuhe und Ku-scheltiere trocknen oder lüften.		WMZ20600
Y-Verteiler Den Wasserablauf-schlauch eines zusätzlichen Geräts am gleichen Ablauf des Siphons anschließen.		15000490
Wasserablaufschlauch Überschüssiges Kondenswasser des Geräts direkt ins Abwasser leiten, ohne den Kondenswasserbehälter regelmäßig zu leeren.		WTZ1110
Podest Gerät erhöht aufstellen, damit es leicht beladen und entladen werden kann.		WTZPW20D

11 Wäsche

11.1 Wäsche vorbereiten

ACHTUNG!

In der Wäsche verbleibende Gegenstände können die Wäsche und die Trommel beschädigen.

- Vor dem Betrieb alle Gegenstände aus den Taschen der Wäsche entfernen.

Hinweis

Wenn Sie Ihre Wäsche vorbereiten, schonen Sie das Gerät und die Textilien.

■ Sand und Erde ausbürsten
■ Wäsche nach Farbe und Textilien sortieren und dabei Pflegekennzeichen beachten
■ Reißverschlüsse, Klettverschlüsse, Haken und Ösen schließen
■ Gardinenröllchen und Bleibänder entfernen
■ Wäsche auseinandergefaltet in die Trommel legen
■ Wäsche vor dem Trocknen schleudern

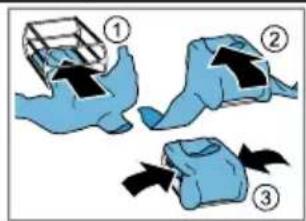

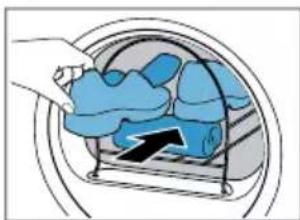

■ Wäschestücke aus Wolle, Sportschuhe und Kuscheltiere im Wollekorb trocknen
→ "Wollekorb", Seite 32

12 Grundlegende Bedienung

12.1 Gerät einschalten

Voraussetzung: Das Gerät ist sachgemäß aufgestellt und angeschlossen.

→ "Aufstellen und Anschließen", Seite 12

- Den Programmwähler auf ein Programm stellen.

Hinweis: Die Beleuchtung der Trommel erlischt automatisch.

12.2 Programm einstellen

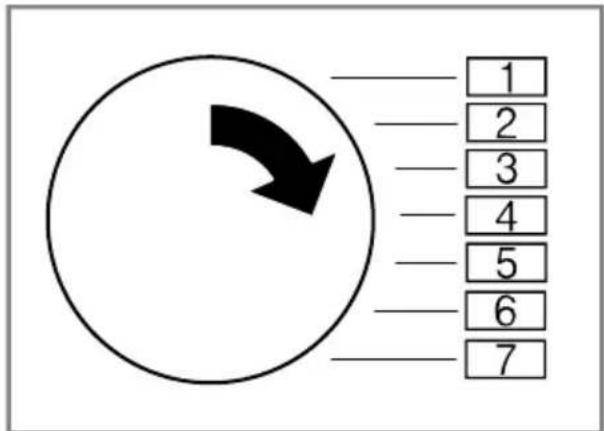

1. Programmwähler drehen und auf das gewünschte Programm stellen.
   → "Programme", Seite 22
2. Wenn gewünscht, die Programm-einstellungen anpassen.

12.3 Wäsche einlegen

Hinweis: Um Knitterbildung zu vermeiden, beachten Sie die maximale Beladung der Programme.

→ "Programme", Seite 22

Voraussetzungen

■ Die Wäsche ist vorbereitet und sortiert.
→ "Wäsche", Seite 26
■ Die Trommel ist leer.

1. Die Tür öffnen.

2. Die Wäsche in die Trommel legen.

3. Die Tür schließen.

Stellen Sie sicher, dass keine Wäsche in der Tür eingeklemmt ist.

12.4 Programm starten

Voraussetzung: Ein Programm ist eingestellt.

→ "Programm einstellen", Seite 26

- Auf Start/Nachlegen/Pause drücken.

Das Display zeigt die Programm-dauer oder die Programmendezeit.

Das Display zeigt nach Programmende: "End".

Das Display zeigt die Programm-dauer oder die Programmendezeit. Das Display zeigt nach Programmende: "End".

Hinweis: Wenn "Hot" erscheint, kühlt das Gerät die Wäsche ab.

Wenn "Hot" erlischt, ist die Wäsche abgekühlt.

12.5 Aktivierte Programm- dezeit ändern

Sie können die eingestellte und aktivierte Programmendezeit wiederholt ändern, bevor Sie das Programm starten.

Voraussetzungen

■ Das Programm ist eingestellt. → "Programm einstellen", Seite 26
■ Die Programmendezeit ist eingestellt und aktiviert. → "Tasten", Seite 20

1. Auf Start/Nachlegen/Pause drücken.

Die aktivierte Programmendezeit ist pausiert.

1. Auf Fertig in drücken, bis das Display die gewünschte Programmendezeit zeigt.

2. Auf Start/Nachlegen/Pause drücken.

Die geänderte Programmendezeit ist aktiviert.

12.6 Wäsche nachlegen

Nach Programmstart können Sie die Wäsche jederzeit entnehmen oder nachlegen.

1. Auf Start/Nachlegen/Pause drücken.

Der Abkühlprozess startet automatisch nach etwa 30 Sekunden und kühlt die Wäsche bei drehender Trommel. Wenn Sie den Abkühlprozess vermeiden oder abbrechen möchten, öffnen Sie die Tür. → "Display", Seite 18

1. Die Tür öffnen.

2. Die Wäsche nachlegen oder entnehmen.

3. Die Tür schließen.

4. Auf Start/Nachlegen/Pause drücken.

12.7 Programm abbrechen

1. Auf Start/Nachlegen/Pause drücken.
2. Die Tür öffnen.
3. Die Wäsche entnehmen. → "Wäsche entnehmen", Seite 27

12.8 Wäsche entnehmen

1. Die Tür öffnen.
2. Die Wäsche aus der Trommel nehmen.

12.9 Gerät ausschalten

- Den Programmwähler auf Aus stellen.

12.10 Flusensieb

Während des Trocknens werden die Flusen aus der Wäsche im Flusensieb gesammelt. Das Flusensieb schützt das Gerät vor Flusen.

Flusensieb reinigen

Wenn das Trocknungsprogramm beendet ist oder das Display während des Betriebs einen Hinweis zeigt, reinigen Sie das Flusensieb.

Hinweis: Wenn Sie das Gerät nicht wie beschrieben reinigen, kann die Gerätefunktion beeinträchtigt werden.

Voraussetzungen

■ Das Display zeigt nach dem Trocknen: "End"
■ oder das Display zeigt während des Betriebs: 📐

1. Die Tür öffnen.

de Bedienung

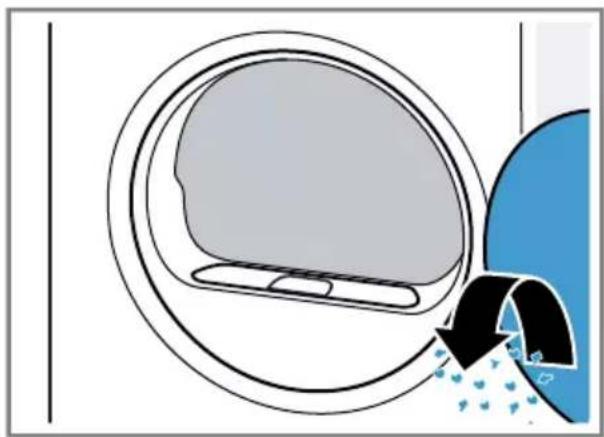

1. Die Flusen der Tür entfernen.

1. Das zweiteilige Flusensieb entfernen.

1. Die Flusen der Mulde entfernen.

Stellen Sie sicher, dass keine Flu- sen in den Luftkanal fallen.

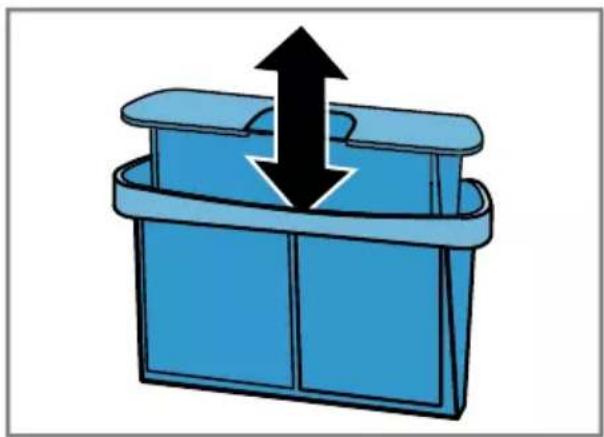

1. Das zweiteilige Flusensieb trennen.

1. Die beiden Flusensiebe öffnen.

1. Die Flusen entfernen.

1. Die beiden Flusensiebe gründlich mit fließendem, warmem Wasser reinigen und abtrocknen.

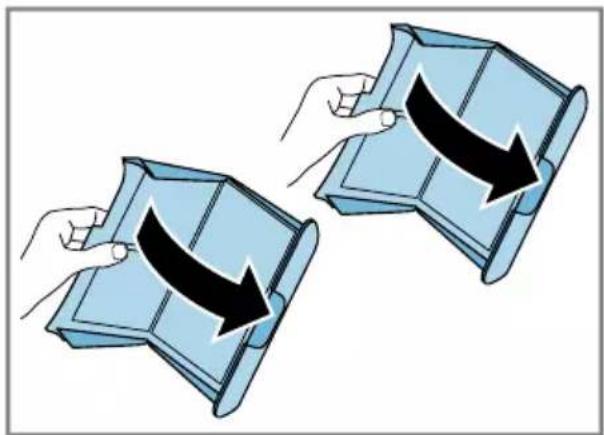

1. Die beiden Flusensiebe schließen und zusammensetzen.

1. Das zweiteilige Flusensieb einsetzen.

12.11 Filtersystem der Bodeneinheit

Während des Trocknens werden die Flusen aus der Wäsche im Filtersystem der Bodeneinheit gesammelt. Das Filtersystem schützt das Gerät vor Flusen.

Filtersystem der Bodeneinheit reinigen

Wenn das Display während des Betriebs einen Hinweis zeigt, reinigen Sie das Filtersystem der Bodeneinheit.

Hinweise

■ Sie können das Filtersystem ohne den angezeigten Hinweis im Display regelmäßig reinigen. Das Reinigen nach jedem Trocknen ist nicht erforderlich.
■ Wenn Sie das Gerät nicht wie beschrieben reinigen, kann die Gerätefunktion beeinträchtigt werden.

Voraussetzung: Das Display zeigt während des Betriebs: 📄.

1. Das Flusensieb reinigen → Seite 27.
2. Die Bodeneinheit öffnen → Seite 35.
3. Die Filtermatte vorsichtig von den Halterungen entfernen.

Stellen Sie sicher, die Filtermatte nicht zu verformen oder zu beschädigen.

de Bedienung

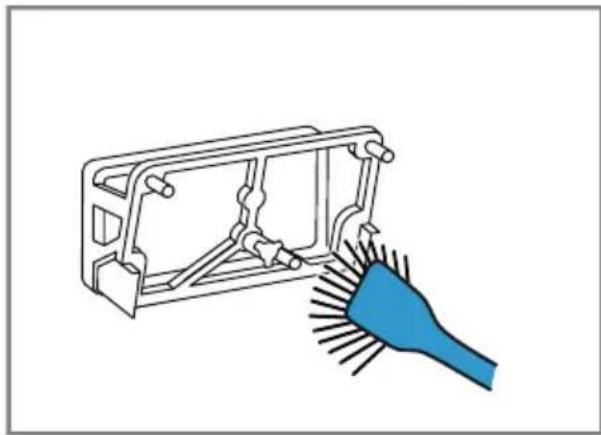

1. Die Wärmetauscherabdeckung mit einer weichen Bürste reinigen.

Stellen Sie sicher, alle Verunreinigungen von der Dichtung zu entfernen.

1. Die Filtermatte mit fließendem, warmem Wasser gründlich reinigen und mit der Hand ausdrücken.

Sie können starke Verunreinigungen vorsichtig mit einem Staubsauger entfernen.

Reinigen Sie die Filtermatte nicht mit Reinigungsmitteln.

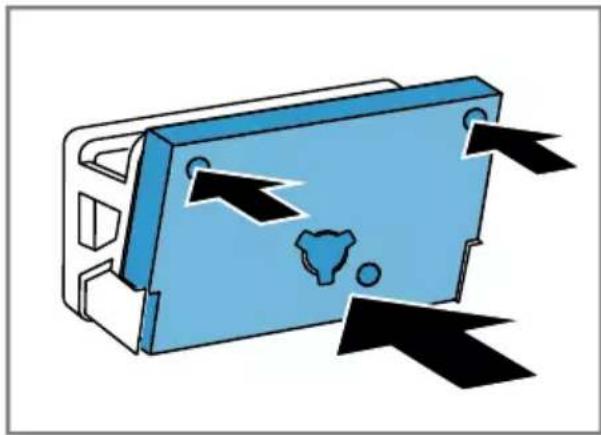

1. Die Filtermatte auf die Halterungen schieben.

Stellen Sie sicher, die gereinigte Filtermatte nicht zu verformen, zu beschädigen oder seitenverkehrt auf die Halterungen zu schieben.

Hinweis: Sie können die Filtermatte als Ersatzteil beim Kundendienst bestellen.

1. Die Bodeneinheit schließen → Seite 37.

12.12 Kondenswasserbehälter

Während des Trocknens entsteht Kondenswasser, das Ihr Gerät werkseitig im Kondenswasserbehälter sammelt.

Kondenswasserbehälter leeren

Wenn das Trocknungsprogramm be- endet ist oder das Display während des Betriebs einen Hinweis zeigt, lee- ren Sie den Kondenswasserbehälter.

Voraussetzungen

■ Das Display zeigt nach dem Trocknen: "End"
■ oder das Display zeigt während des Betriebs: 🏠

1. Den Kondenswasserbehälter waa- gerecht herausziehen.

1. Den Kondenswasserbehälter leeren.

Stellen Sie sicher, den Kondenswasserbehälter vor dem Betrieb des Geräts einzuschieben.

→ "Kondenswasserbehälter einschieben", Seite 31

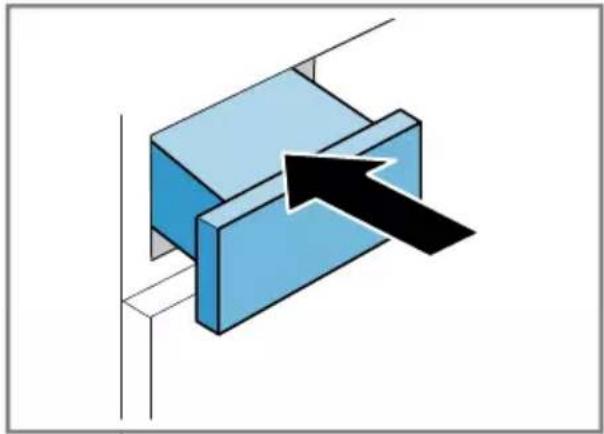

Kondenswasserbehälter einschieben

- Den Kondenswasserbehälter bis zum Anschlag einschieben.

Sichern Sie Ihr Gerät gegen ein versehentliches Bedienen an den Bedienelementen.

13.1 Kindersicherung aktivieren

• Auf beide Tasten ⚪3 Sek. ca. 3 Sekunden drücken.
  Das Display zeigt.
  √ Die Bedienelemente sind gesperrt.
  √ Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts und bei Stromausfall aktiv.

13.2 Kindersicherung deakti- veren

Voraussetzung: Um die Kindersicherung zu deaktivieren, muss das Gerät eingeschaltet sein.

▶ Auf beide Tasten ⬆3 Sek. ca. 3 Sekunden drücken.
√ Im Display erlischt.

14 Wollekorb

Verwenden Sie den Wollekorb, um empfindliche Textilien, Kuscheltiere oder Sportschuhe in einer ruhenden Position schonend zu trocknen.

Hinweis: Sie können dieses optionale

→ "Zubehör", Seite 25 beim Kunden-dienst bestellen.

14.1 Wollekorb einsetzen

1. Die Tür öffnen.

Stellen Sie sicher, dass die Trommel leer ist.

1. Die Füße des Wollekorbs in die Löcher von der Türöffnung einsetzen.

1. Die Lasche des Wollekorbs frontal in den oberen Haken einsetzen.

14.2 Programm mit Wollekorb starten

ACHTUNG!

Wenn Wäschestücke im Wollekorb die drehende Trommel oder die Trommelrippen berühren, können die Wäschestücke zu Sachschäden und Geräteschäden führen.

Die Wäschestücke so in den Einsatz oder Wollekorb legen, dass sie die Trommel und die Trommelrippen nicht berühren.

Voraussetzung: Der Wollekorb ist in das Gerät eingesetzt.

→ "Wollekorb einsetzen", Seite 32

1. Die Wäschestücke direkt oder mit dem Einsatz in den Wollekorb legen.

→ "Verwendungsbeispiele Wollekorb", Seite 33

1. Die Tür schließen.

2. Ein Programm einstellen, das zum Trocknen mit dem Wollekorb geeignet ist.

Beachten Sie die Programmbeschreibung.

→ "Zeitprogramme", Seite 24

1. Bei Bedarf die Programmdauer anpassen.

→ "Tasten", Seite 20

Beachten Sie die empfohlene Programmdauer für Wäschestücke im Wollekorb:

Wäschestück Programmdauer in Stunden:Minuten
Dünner Wollpullover	ca. 1:20
Dicker Wollpull-over	ca. 1:30 - 3:00
Rock ca. 1:00 - 1:30
Hose ca. 1:00 - 1:30
Handschuhe ca. 0:30
Sportschuhe ca. 1:30 / mit Auslüften max. 2:00

Tipp: Verlängern Sie die Programmdauer bei dicken oder mehrlagigen Wäschestücken.

1. Das Programm starten → Seite 26.
2. Nach dem Programmende den Wollekorb entfernen.

14.3 Verwendungsbeispiele Wollekorb

ACHTUNG!

Wenn Wäschestücke im Wollekorb die drehende Trommel oder die Trommelrippen berühren, können die Wäschestücke zu Sachschäden und Geräteschäden führen.

Die Wäschestücke so in den Einsatz oder Wollekorb legen, dass sie die Trommel und die Trommelrippen nicht berühren.

Beispiel Verwendung

Hose oder Rock

Die Wäsche- stücke gelockert in den Einsatz le- gen.

Hinweis: Die Wä- schestücke vor dem Trocknen schleudern.

Beispiel Verwendung

Sportschuhe Die Zunge der

Schuhe anheben. Die Einlegesohlen oder Fersenkissen entfernen. Ein zusammengerolltes Handtuch in den Wollekorb legen, um eine schräge Auflagefläche zu bilden.

Die Schuhe mit dem Absatz auf das Handtuch le- gen.

Hinweis: Nicht den Einsatz verwenden. Keine Schuhe aus Leder oder mit Lederanteilen trocknen.

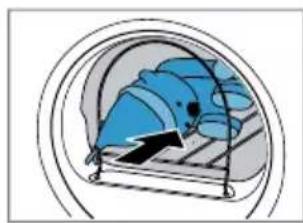

Kuscheltiere Das

Kuscheltier in den Wollekorb legen.

Hinweis: Nicht den Einsatz verwenden.

Sicherstellen, dass mehrere oder kleine Kuscheltiere nicht aus dem Wollekorb fallen.

15 Grundeinstellungen

Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen.

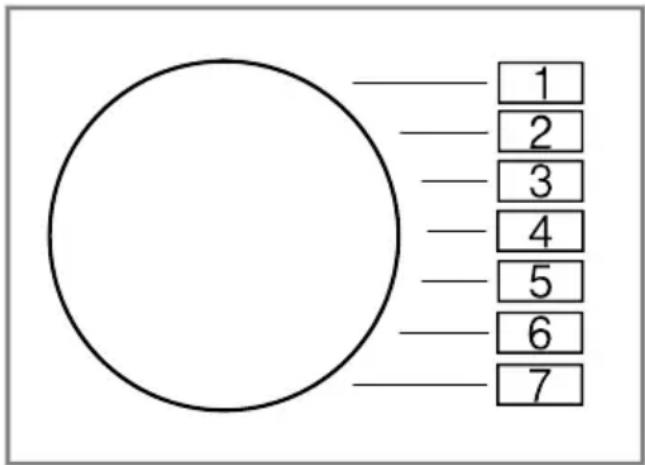

15.1 Übersicht der Grundeinstellungen

1 2 3 4 5 6 7

Grundeinstellung	Programmposition	Wert Beschreibung
Endesignal 3 0 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehrlaut)	Die Lautstärke des Signals nach Programmende einstellen.
Tastensignal 4 0 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehrlaut)	Die Lautstärke des Signals beim Anwählen der Tasten einstellen.
Schleuder-drehzahl Waschmaschi-ne	2 Beispiel:	600 (nied-rig)	Die Schleuderdrehzahl der Waschmaschine einstellen. Der eingestellte Wert verlängert oder verkürzt die angezeigte Dauer der Automatikprogramme.
		1800(hoch)

15.2 Grundeinstellungen ändern

1. Den Programmwähler auf Position 1 einstellen.

1 2 3 4 5 6 7

1. Auf Start/Nachlegen/Pause

drücken und gleichzeitig den Programmwähler auf Position 2 einstellen.

Das Display zeigt den aktuellen Wert.
3. Den Programmwähler auf die gewünschte Position einstellen. → "Übersicht der Grundeinstellungen", Seite 34
4. Um den Wert zu ändern, auf Trockenzeit / Fertig in drücken.
5. Um die Änderung zu speichern, das Gerät ausschalten.

16 Reinigen und Pflegen

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

16.1 Tipps zum Reinigen und Pflegen

Das Gehäuse

und die Be-

dienelemente nur

Die Geräteteile

bleiben sauber

und hygienisch.

mit Wasser und einem feuchten Tuch abwischen.

Alle Waschmittelreste, Sprühne-belreste oder Rückstände sofort entfernen.	Frische Ablagerungen lassen sich leichter rückstandslos entfernen.
Die Gerätetür nach Gebrauch offen lassen.	Das Restwasser kann abtrocknen und eine Geruchsbildung im Gerät wird vermindert.

16.2 Bodeneinheit

Die Bodeneinheit ist der untere, zugängliche Bereich des Geräts, in dem sich der Wärmetauscher befindet.

Bodeneinheit öffnen

Voraussetzungen

■ Das Gerät ist 30 Minuten abgekühlt.
■ Die Gerätetür ist geschlossen.

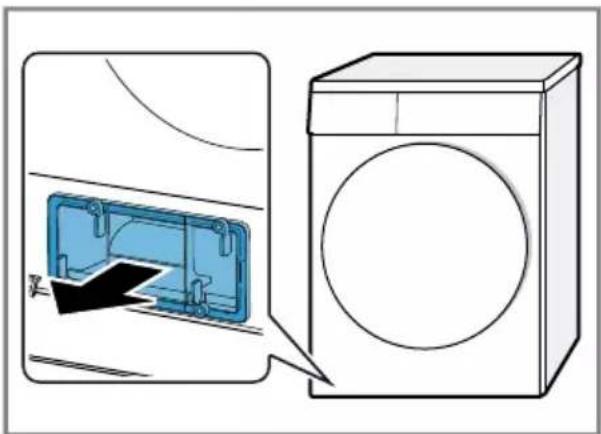

1. Die Wartungsklappe öffnen.

Wenn Sie ein Tuch unter die Wartungsklappe legen, können Sie das Restwasser der Bodeneinheit auffangen.

de Reinigen und Pflegen

1. Die Hebel der Wärmetauscherabdeckung öffnen.

1. Die Wärmetauscherabdeckung am Griff herausziehen.

Bodeneinheit reinigen

Sie können sichtbare Verunreinigungen in der Bodeneinheit entfernen.

⚠ VORSICHT Schnittgefahr!

Scharfe Kanten am Wärmetauscher können beim Berühren zu Schnittverletzungen führen.

- Nicht die Lamellen des Wärmetauschers berühren.

1. Die Bodeneinheit öffnen → Seite 35.

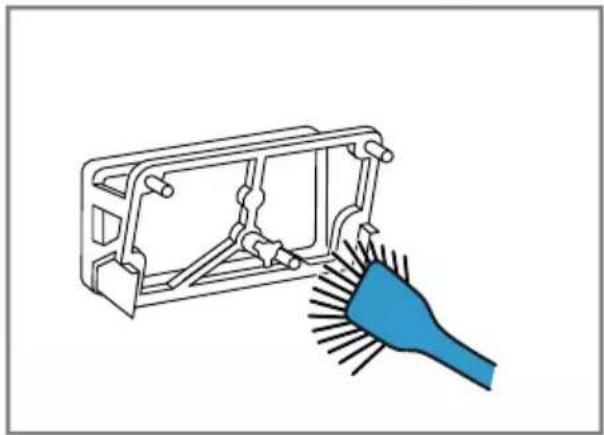

2. Die Wärmetauscherabdeckung mit einer weichen Bürste reinigen.

Stellen Sie sicher, alle Verunreinigungen von der Dichtung zu entfernen.

1. Die mittlere Lasche des Einsatzes leicht anheben.

1. Den Einsatz waagerecht herausziehen.

1. Den Einsatz unter fließendem Wasser reinigen und abtrocknen.

1. Die Lamellen des Wärmetauschers vorsichtig mit dem Bürstenaufsatz eines Staubsaugers reinigen.

Stellen Sie sicher, die Lamellen von oben nach unten abzusaugen und sie dabei nicht zu verformen oder zu beschädigen.

1. Die Öffnung mit einem weichen, feuchten Tuch reinigen.

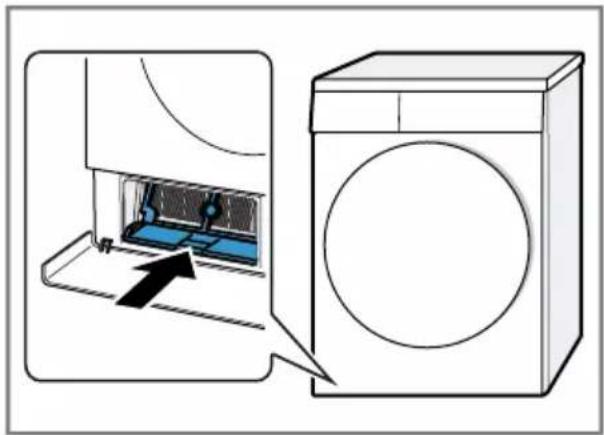

1. Den Einsatz waagerecht bis zum Einrasten der Lasche einschieben.

1. Die Bodeneinheit schließen → Seite 37.

Bodeneinheit schließen

Voraussetzung: Die Bodeneinheit ist geöffnet.

→ "Bodeneinheit öffnen", Seite 35

1. Die Wärmetauscherabdeckung am Griff einsetzen.

de Reinigen und Pflegen

1. Die Hebel der Wärmetauscherabdeckung schließen.

1. Die Wartungsklappe schließen.

16.3 Feuchtigkeitssensor

Der Feuchtigkeitssensor dieses Geräts ermittelt, wie feucht Ihre Wäsche während des Trocknens ist. Je nach

Restfeuchte der Wäsche ändert das Gerät die Dauer des Automatikprogramms.

Feuchtigkeitssensor reinigen

Auf dem Feuchtigkeitssensor können sich nach einiger Zeit Rückstände von Kalk, Waschmitteln und Pflegemitteln ablagern. Reinigen Sie regelmäßig den Feuchtigkeitssensor.

ACHTUNG!

Harte oder raue Gegenstände können den Feuchtigkeitssensor beschädigen.

Keine harten oder rauen Gegenstände, Scheuermittel oder Stahlwolle zum Reinigen verwenden.

Hinweis: Wenn Sie das Gerät nicht wie beschrieben reinigen, kann die Gerätefunktion beeinträchtigt werden.

1. Die Tür öffnen.
2. Den Feuchtigkeitssensor mit einem Schwamm reinigen.

17 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
▶ Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Störung Ursache und Störungsbehebung
"Hot" und Trommel dreht sich.	Abkühlprozess aktiv.1. Kein Fehler.2. Ändern Sie während des Abkühlprozesses nicht das Programm.Hinweis: Der Abkühlprozess dauert bis zu 10 Minuten. Sie können das Gerät weiterhin bedienen.
Brummendes Geräusch.	Kompressor aktiv.► Kein Fehler - normales Betriebsgeräusch.
Das Display ist erloschen und Start/Nachlegen/Pause blinkt.	Energiesparmodus ist aktiv.► Drücken Sie eine beliebige Taste.√ Das Display leuchtet wieder.
#lusensieb ist verunreinigt.► → "Flusensieb reinigen", Seite 27
Gerät funktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt.► Schließen Sie das Gerät am Stromnetz an.
	Sicherung im Sicherungskasten hat ausgelöst.► Prüfen Sie die Sicherung im Sicherungskasten.
	Stromversorgung ist ausgefallen.► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
Gerät pausiert, aber die Trommel dreht sich.	Abkühlprozess aktiv.► Kein Fehler - keine Handlung notwendig.
Knitterbildung. Beladungsmenge ist zu hoch.► Beachten Sie die maximale Beladungsmenge der → "Programme", Seite 22.

Störung Ursache und Störungsbehebung
Kondenswasser im Kondenswasserbehälter obwohl Wasserablaufschlauch angeschlossen ist.	Wasserablaufschlauch ist nicht korrekt angeschlossen.Stellen Sie sicher, dass der Wasserablaufschlauch korrekt angeschlossen ist.
Programm startet nicht.	Kindersicherung ist aktiviert.→ "Kindersicherung deaktiveren", Seite 31
	Start/Nachlegen/Pause wurde nicht gedrückt.Drücken Sie Start/Nachlegen/Pause.
	Kein Programm eingestellt.1. → "Programm einstellen", Seite 26.2. → "Programm starten", Seite 26.
Programmdauer ändert sich während des Trocknens.	Programmablauf wird elektronisch optimiert. Das kann zur Änderung der Programmdauer führen.Kein Fehler - keine Handlung notwendig.
Pumpgeräusch. Kondenswasserpumpe aktiv.Kein Fehler - normales Betriebsgeräusch.
Surrendes Geräusch. Kompressorbelüftung aktiv.Kein Fehler - normales Betriebsgeräusch.
Trocknungszeit ist zu lang.	Filter der Bodeneinheit ist verunreinigt.→ "Filtersystem der Bodeneinheit reinigen",Seite 29
	Flusensieb ist verunreinigt.→ "Flusensieb reinigen", Seite 27
	Umgebungstemperatur ist höher als 30 °C.Stellen Sie sicher, dass die Umgebungstemperatur unter 30 °C liegt.
	Umgebungstemperatur ist niedriger als 15 °C.Stellen Sie sicher, dass die Umgebungstemperatur über 15 °C liegt.
	Unzureichende Luftzirkulation am Aufstellort des Geräts.Lüften Sie den Aufstellort des Geräts.
	Lüftungsöffnung des Geräts ist blockiert.Stellen Sie sicher, dass die Lüftungsöffnung des Geräts freigehalten ist.
	Wärmetauscher ist verunreinigt.Bodeneinheit öffnen.→ "Bodeneinheit öffnen", Seite 35.
Trocknungszeit ist zu lang.	2. Wärmetauscher reinigen.→ "Bodeneinheit reinigen", Seite 36.3. Bodeneinheit schließen.→ "Bodeneinheit schließen", Seite 37.
Wasser läuft aus. Gerät ist nicht korrekt ausgerichtet.→ "Gerät ausrichten", Seite 14

Störung Ursache und Störungsbehebung

Wäsche ist zu feucht. Beladungsmenge zu gering.

- Stellen Sie zum Nachtrocknen ein Zeitprogramm ein.

→ "Programme", Seite 22

Feuchtigkeitssensor verunreinigt.

▶ → "Feuchtigkeitssensor reinigen", Seite 38.

Trocknungsvorgang abgebrochen und Kondenswasserbehälter gefüllt.

1. → "Kondenswasserbehälter leeren", Seite 30.

2. → "Kondenswasserbehälter einschieben", Seite 31.

3. → "Programm starten", Seite 26.

18 Transportieren, Lagern und Entsorgen

18.1 Gerät für den Transport vorbereiten

ACHTUNG!

Wenn das Gerät unmittelbar nach dem Transport betrieben wird, kann das im Gerät enthaltene Kühlmittel zu Geräteschäden führen.

- Das Gerät unmittelbar nach einem Transport zwei Stunden ruhen lassen, bevor es in Betrieb genommen wird.

Tipp: Das Gerät kann Restwasser enthalten und beim Transportieren tropfen. Transportieren Sie das Gerät stehend.

Voraussetzungen

■ Der Kondenswasserbehälter ist geleert. Kondenswasserbehälter leeren → Seite 30
■ Das Gerät ist eingeschaltet. → "Gerät einschalten", Seite 26

1. Ein beliebiges Programm einstellen → Seite 26.

2. Das Programm starten → Seite 26 und 5 Minuten warten.

Das Kondenswasser ist abgepumpt.

1. Das Gerät ausschalten. → "Gerät ausschalten", Seite 27

2. Den Wasserablaufschlauch von der Anschlussstelle entfernen.

3. Den Wasserablaufschlauch am Gerät gegen unbeabsichtigtes Lösen sichern. Stellen Sie sicher, den Wasserablaufschlauch nicht zu knicken.

4. Den Kondenswasserbehälter leeren → Seite 30.

5. Den Kondenswasserbehälter einschieben → Seite 31.

6. Den Netzstecker des Geräts vom Stromnetz trennen.

√ Das Gerät ist transportbereit.

18.2 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

WARNING

Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

WARNING

Brandgefahr!

Das Kältemittel R290 in diesem Gerät ist umweltfreundlich aber brennbar und kann sich bei nicht fachgerecht entsorgten Geräten entzünden.

Das Gerät fachgerecht entsorgen.
- Nicht die Rohre des Kältemittel-Kreislaufs beschädigen.

1. Den Netzstecker der Netzanschlussleitung ziehen.

2. Die Netzanschlussleitung durchtrennen.

3. Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

19 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodeign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kunden-diensts ist im Rahmen der Hersteller-garantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts. Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

19.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:

■ auf der Innenseite der Tür.
■ auf der Innenseite der Wartungsklappe.
■ auf der Rückseite des Geräts.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

20 Verbrauchswerte

Das Programm

Baumwolle

(gekennzeichnet durch "Pfeil") ist zum Trocknen normal nasser Baumwollwäsche geeignet und in Bezug auf den Energieverbrauch für das Trocknen nasser Baumwollwäsche am effizientesten. Die auf dem Energielabel deklarierten Verbrauchswerte dieses Programms beziehen sich auf einen Feuchtigkeitsgehalt der Wäsche von 60%. Die für andere Programme angegebenen Werte sind Richtwerte und wurden in Übereinstimmung mit der geltenden Norm EN61121 ermittelt.

Die tatsächlichen Werte können je nach Gewebeart, Zusammensetzung der zu trocknenden Wäsche, Restfeuchte im Gewebe, eingestelltem Trocknungsgrad, Beladungsmenge, Umgebungsbedingungen und Aktivierung von Zusatzfunktionen von den angegebenen Werten abweichen. Die bei der Programmwahl im Gerätedisplay angezeigte voraussichtliche Programmdauer / Fertig-in-Zeit basiert im Auslieferungszustand des Gerätes auf einer Schleuderdrehzahl in der Waschmaschine von 1000 U/min.

Programm End-	feuchte (%)	Bela-dung (kg)	Schleu-der-dreh-zahl (U/min)	An-fangs-feucte (%)	Pro-grammdauer (h:min)	Ener-giever-brauch (kWh/Zyklus)
Baumwolle schranktrocken	0,0 8,0	1400 50	2:21 1,20
Baumwolle schranktrocken	0,0 4,0	1400 50	1:29 0,73
Baumwolle schranktrocken	0,0 8,0	1000 60	2:39 1,40
Baumwolle schranktrocken	0,0 4,0	1000 60	1:40 0,83
Baumwolle schranktrocken	0,0 8,0	800 70	2:57 1,60
Baumwolle schranktrocken	0,0 4,0	800 70	1:51 0,93
Baumwolle bügeltro-cken	12,0 8,0	1400 50	1:51 0,92
Baumwolle bügeltro-cken	12,0 4,0	1400 50	1:09 0,53
Baumwolle bügeltro-cken	12,0 8,0	1000 60	2:09 1,12
Baumwolle bügeltro-cken	12,0 4,0	1000 60	1:20 0,63
Baumwolle bügeltro-cken	12,0 8,0	800 70	2:27 1,32
Baumwolle bügeltro-cken	12,0 4,0	800 70	1:31 0,73
Pflegeleicht schrank-trocken	2,0 3,5	800 40	0:58 0,43
Pflegeleicht schrank-trocken	2,0 3,5	600 50	1:06 0,51

21 Technische Daten

Gerätehöhe 84,2 cm
Gerätebreite 59,8 cm
Gerätetiefe 61,3 cm
Gerätetiefe mit geschlossener Tür	66,5 cm
Gerätetiefe mit geöffneter Tür	110,5 cm
Gewicht 54,2 kg
Maximale Bela-dungsmenge	8,0 kg
Netzspannung 220-240 V, 50 Hz
→ Minimale Installationsabsi-cherung	10 A
Nennleistung 600 W
Leistungsaufnahme	Aus-Zustand: 0,10 WUnausgeschalteter Zustand: 0,75 W

Umgebungstemperatur	Mindestens: 5 °CMaximal: 35 °C
Länge der Netzanschlussleitung	145 cm

Dieses Produkt enthält Lichtquellen der Energie-Effizienzklasse F. Die Lichtquellen sind als Ersatzteil verfügbar und nur durch dafür geschultes Fachpersonal auszutauschen. Weitere Informationen zu Ihrem Modell finden Sie im Internet unter https://eprel.ec.europa.eu/¹. Diese Webadresse verlinkt auf die offizielle EU-Produktdatenbank EPREL. Bitte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schrägstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.

MyBosch
