BEDIENUNGSANLEITUNG LCT 940 Lewitt

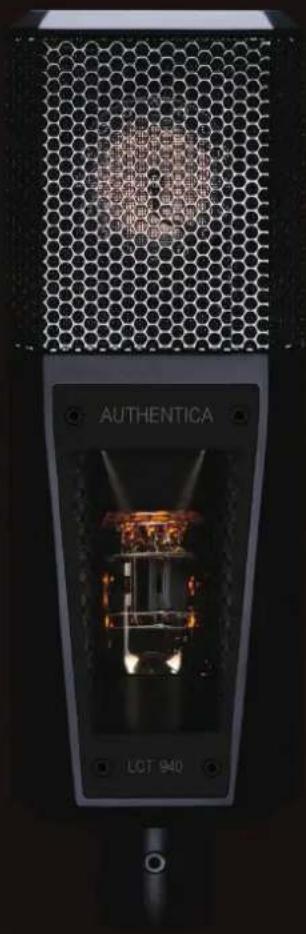

RÖHRE // FET UND ALLES DAZWISCHEN EIN GROSSMEMBRAN-FET KONDENSATORMIKRO UND EIN RÖHRENMIKROFON IN EINEM
// Großmembran Kondensatormikrofon mit Doppelsignalweg (Röhre und FET)
// Stufenlose Klangmischung von obertonreichem Röhren- und präzisem Transistorklang
// 9 Richtcharakteristiken: Kugel, Breite Niere, Niere, Superniere, Acht und vier weitere Zwischenstellungen
// 4 schaltbare Tiefenabschwächungen: Linear, 40 Hz (12 dB/Okt), 150 Hz (6 dB/Okt) und 300 Hz (6 dB/Okt)
// 4 schaltbare Vordämpfungen: 0 dB, -6 dB, -12 dB, -18 dB
// Hoher Dynamikumfang und geringes Eigenrauschen
// Geräuscharme Druckschalter
// Fernbedienung mit eingebautem Netzteil und leuchtender Anzeige für einfache Handhabung in dunklen Umgebungen
// Vergoldeter & korrosionsbeständiger 11-Pin XLR Stecker
Anwendungen // Stimme, Akustische Instrumente, Blasinstrumente

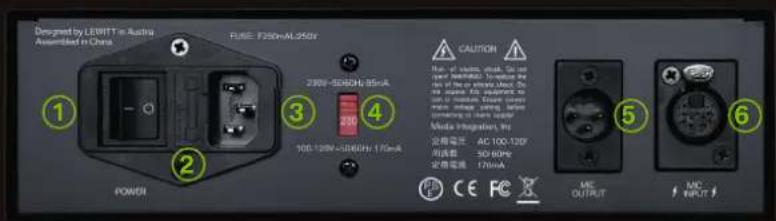

// User interface
① Ein/Aus Schalter
2 Sicherung
③ Netzanschluss
4 Netzschalter
5 3-poliger XLR Anschluss
6 11-poliger XLR Anschluss
⑦ Vordämpfungsanzeige
8 Vordämpfungsschalter
9 Klangmischer
10 Statusanzeige
11 Jog Dial zur Einstellung der Richtcharakteristik
12 Tiefenabschwächungsanzeige
13 Tiefenabschwächungsschalter
14 11-Pin Audiokabel
Spannungsversorgung über Netzteil: 230 V, 50 Hz 110 V, 60 Hz
Stromverbrauch: 14.95 W
Anschluss Mikrofon: Vergoldeter 11-Pin XLR Anschluss
Kabel: 5 m (16.40 ft) 11-Pin Audiokabel (OFC)
1 Stelle sicher, dass die länderspezifische Netzspannung 4 gewählt ist.
2 Verbinde das Mikrofon durch das mitgelieferte 11-Pin Audiokabel mit dem Netzteil.
3 Verbinde den 3-Pin XLR Ausgang des Netzteils 5 mit einem Mischpult, Audio Interface oder Mikrofon-Vorverstärker.
4 Benutze den Ein/Aus - Schalter 1 um die notwendige Spannung an das Mikrofon anzulegen.
5 Gib der Röhre eine Aufwärmzeit von mindestens 60 Sekunden um die volle Empfindlichkeit zu erreichen.
6 Experimentiere mit dem Klangmischer ⑨.
7 Du bist bereit loszulegen!
// Handhabung
Statusanzeige 10
Weiß leuchtend: Das Mikrofon befindet sich im Standardmodus.
LED aus: Tastensperre ist aktiv.
Rot blinkend: Das Mikrofon verzerrt aufgrund eines zu hohen Schalldruckpegels.
Rot leuchtend: Die automatische Vordämpfung ist aktiv.
Rot und Weiß blinkend: Die Übersteuerungshistorie wird angezeigt.
Klangmischer // enutze den Drehknopf ⑨ um die Klänge der beiden Signalwege (Röhre und FET) im gewünschten Verhältnis zu mischen Die rote Leuchte zeigt die aktive Einstellung.
Richtcharakteristik // Es stehen 9 verschiedene Richtcharakteristiken zur Verfügung: Kugel, Breite Niere, Niere, Superniere und vier weitere Zwischenstellungen. Um auszuwählen, bewege das Jog Dial ⑪ kurz nach links oder rechts.
Tiefenabschwächung // Der Tiefenabschwächungsschalter 13 bietet folgende Einstellungsmöglichkeiten.
Linear, 40 Hz (12 dB/Okt), 150 Hz (6 dB/Okt) und 300 Hz (6 dB/Okt). Eine Tiefenabschwächung wirkt Störungen durch Rumpeln oder Trittschall entgegen und kann den Nahbesprechungseffekt kompensieren.
Vordämpfung// Es stehen vier Einstellungen zur Verfügung, benutze dafür den geräuscharmen Druckknopf ⑧: 0 dB, -6 dB, -12 dB und -18 dB. Die Vordämpfung sorgt dafür, dass auch bei hohen Schalldruckpegeln das Signal nicht verzerrt.
Um alles über die Tastensperre, die automatische Vordämpfung, und die Übersteuerungshistorie zu erfahren, konsultiere bitte das Benutzerhandbuch, welches zum Download unter der unten genannten Adresse zur Verfügung steht.
// Bitte beachten
// Bitte das Mikrofon mit Sorgfalt behandeln und nicht fallen lassen - bei der Kapsel handelt es sich um ein empfindliches Präzisionsbauteil.
// Um die hohe Empfindlichkeit und die Qualität der Klangreproduktion zu erhalten, vermeide es, das Mikrofon Feuchtigkeit, Staub und extremen Temperaturen auszusetzen.
// Vermeide übermäßige Gewalt an Schaltern und angeschlossenen Kabeln.
// Beim Entfernen des Kabels bitte nicht am Kabel ziehen, sondern den entsprechenden Stecker verwenden.
// Jeder Versuch das Mikrofon ohne Einwilligung des Herstellers zu modifizieren oder selbst zu reparieren, lässt den Garantieanspruch verfallen.
// Das Gehäuse kann leicht mit einem feuchten Tuch gereinigt werden, verwenden Sie dazu keinen Alkohol oder andere Lösungsmittel.
// Der Windschutz kann bei Bedarf mit Seifenwasser gereinigt werden.
// ACHTUNG - WICHTIGE HINWEISE!
// ACHTUNG! Lebensgefahr. Entferne niemals den Schutzleiter.
// Sicherung nur mit dem selben Typen ersetzen.
// Nur in geschlossenen und trockenen Räumen benutzen.
// Nicht das Netzgerät abdecken - für angemessenen Raum und Zuluft sorgen.
// Auf keinen Fall das Netzgerät selbst öffnen, da tödliche Spannungen vorhanden sein können. Sollte das Gerät nicht ordnungsgemäß funktionieren, bitte den Händler zu kontaktieren.
// Nicht das Mikrofonkabel abstecken, solange das System mit Strom versorgt wird - das Mikrofon könnte Schaden nehmen.
// Niemals beschädigte Kabel benutzen. Nicht benutzen, wenn Teile offensichtlich beschädigt bzw. gebrochen sind oder lose Teile im Inneren zu hören sind.
