| Produkttyp | Rückfahrkamera T-Kabelbaum |
| Marke | PAC |
| Modell | CAM-TY11 |
| Kompatibilität | Toyota, Scion, Subaru mit 6,1" Touchscreen-Radios (2012-2014 Modelle) |
| Verbindungstyp | Plug & Play T-Harness |
| Ausgangsspannung | 6 Volt |
| Eingangsspannung | 12 Volt (vom Radio) |
| Kabellänge (ca.) | 30 cm |
| Gewicht (ca.) | 50 g |
| Installation | Einfach, kein Schneiden oder Löten erforderlich |
| Funktionen | Ermöglicht Nachrüstung einer Rückfahrkamera an kompatiblen Radios |
| Besonderheiten | Kein separater Rückwärtssignaltrigger nötig; Kamera muss vor Rückwärtsgang mit Strom versorgt werden |
| Wartung | Keine spezielle Wartung erforderlich; regelmäßige Sichtprüfung auf Beschädigungen empfohlen |
| Reinigung | Mit trockenem Tuch abwischen; keine Flüssigkeiten verwenden |
| Sicherheitshinweise | Nur für 12V-Fahrzeuge; vor Installation Batterie abklemmen; fachgerechte Verlegung der Kabel |
| Ersatzteile | Nicht einzeln erhältlich |
| Reparierbarkeit | Bei Defekt Gerät ersetzen; Reparatur nicht vorgesehen |
| Garantie | Herstellergarantie; Details je nach Händler |
Häufig gestellte Fragen - CAM-TY11 PAC
Benutzerfragen zu CAM-TY11 PAC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch CAM-TY11 - PAC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CAM-TY11 von der Marke PAC.
BEDIENUNGSANLEITUNG CAM-TY11 PAC
CAM-TY11
Reverse Camera T-Harness for Select Toyota, Scion, Subaru Vehicles
Introduction & Features
The CAM-TY11 is a reverse camera T-harness that gives the ability to add a reverse camera input for compatible TOYOTA, SCION, and SUBARU 6.1" touchscreen radios. Simple plug and play installation.
Installation
- Dis-assemble dash and remove the radio.

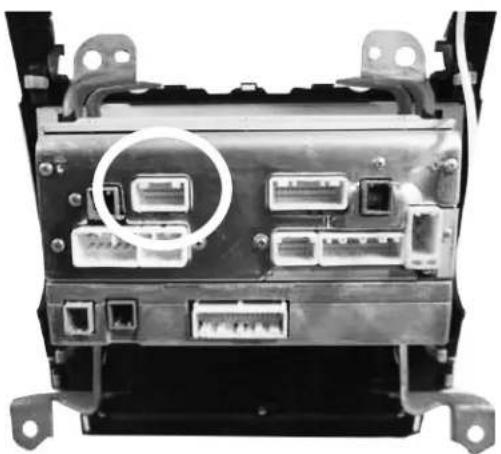

- Unplug 16 pin plug shown in pictures below. Install the T-harness as shown.
- The harness will provide 6 volt power output, if you are using a camera that is NOT capable of being powered by 6 volts, you must find your own source of 12 volt ACC power.
- Camera must have power before the vehicle is placed into reverse, so using the reverse lamp power source is not an option.
- No reverse trigger is needed, as long as the camera has power when the vehicle is placed into reverse, the radio will automatically switch to the reverse camera image.
Applications
| 2012-2014 TOYOTA | 4-Runner, Avalon, Camry, Highlander, Prius 3, Prius C, Prius V, Rav-4,Venza |
| 2013-2014 SCION FRS | |
| 2013 SCION XB | |
| 2013-2014 SUBARU BRZ |
Illustration / Schematic

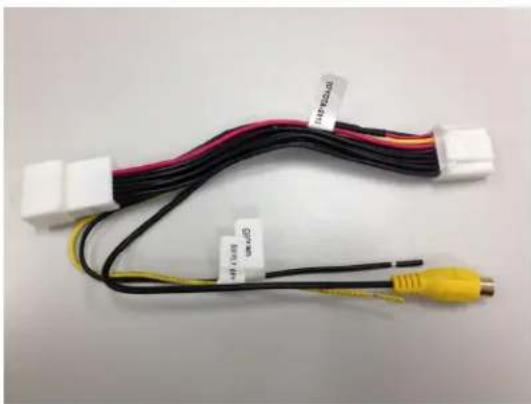

Radio Connector T-Harness

