BEDIENUNGSANLEITUNG View 32 THERMALTAKE
- Höhenbeschränkung für CPU-Kühler:
Die Höhenbeschränkung für den CPU-Kühler liegt bei 160 mm (8,3 Zoll).
- Längenbeschränkung für die VGA (Grafikkarte):
Die Längenbeschränkung für die VGA (Grafikkarte) beträgt 400 mm (15,74 Zoll).
Avertissement!
Entfernen Sie die Schrauben auf der Rückseite des Gehäuses und öffnen Sie das Seitenteil.
Français
Installieren Sie das Netzteil an seiner Position und sichern Sie es mit Schrauben.
Français /
-
Legen Sie das Gehäuse auf die Seite.
-
Installieren Sie die Hauptplatine in ihrer vorgesehenen Position und sichern Sie sie mit Schrauben.
Français
- Ziehen Sie den HD-Schacht heraus.
- Platzieren Sie die HDD an ihrer Position und sichern Sie sie mit Schrauben.
- Schieben Sie den Schacht wieder in den Festplattenkäfig.
Français 1

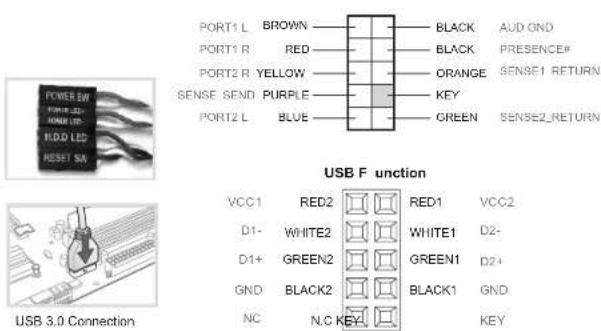

Anschlüsse herstellen
Gehäuse-LED-Verbindungen / Auf der Gehäusevorderselte finden Sie einige LEDs und Verbindungen. Bitte nehmen Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließen Sie diese Verbindungen an die Panel Header Belegung des Motherboards an
USB 2.0 Anschluss / Bitte nehmen Sie die Gebrauchsanweisung Ihres Motherboarda zur Hilfe und lesen Sie unter dem Kapitel „USB Anschlüsse“ nach.
USB 3.0 Anschluss
-
Stellen Sie sicher, dass ihre Hauptplatine den USB 3.0 Anschluss unterstützt.
-
Verbinden Sie das USB 3.0 Kabel mit dem USB 3.0 Port auf Ihrem Computer.
Audio Anschlüsse / Bitte beachten Sie die folgende Abbildung der Audio Anschlüsse und die Anweisung in der Gebrauchsanweisung Ihros Motherboards. Bitte wählen Sie das Motherboard, das AC'97 oder HD Audio(Azalia) verwendet, (achten Sie darauf, dass Ihr Audio AC'97 bzw. HD Audio (Azalia unterstützt)). Andernfalls entstehen schwere Schäden an Ihrem(n) Gerät(ön)!!!
AUDIO HD AUDIO Function
