BEDIENUNGSANLEITUNG Encore FR20 DTW Adj

©2018 ADJ Products, LLC Alle Rechte vorbehalten. Die hier enthaltenen Informationen, technischen Details, Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. Die in diesem Dokument verwendeten Produktnamen können Marken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer sein und werden hiermit als solche anerkannt. Alle Marken und Produktnamen, die nicht Marken und Produktnamen von ADJ Products, LLC sind, sind Marken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer.

ADJ Products, LLC und verbundene Unternehmen übernehmen hiermit keine Haftung für Schäden an Eigentum, Ausstattung, Gebäuden und der elektrischen Installation sowie für Verletzungen von Personen, direkte oder indirekte, erhebliche wirtschaftliche Verluste, die im Vertrauen auf in diesem Dokument enthaltenen Informationen entstanden und/oder das Ergebnis unsachgemäßer, nicht sicherer, ungenügender und nachlässiger Montage, Installation, Aufhängung und Bedienung dieses Produktes sind.

DOKUMENTVERSION

Bitte prüfen Sie www.adj.eu auf die neuesten Überarbeitungen/Aktualisierungen dieser Bedienungsanleitung.

Datum	Dokumentversion	Hinweise
13.09.2018	1	Erstfassung

Hinweise zur Europäischen Energieeinsparrichtlinie

EuP-Rahmenrichtlinie 2009/125/EG (umweltgerechte Gestaltung energiebetriebener Produkte)

Die Einsparung elektrischer Energie ist für den Schutz unserer Umwelt von zentraler Bedeutung. Bitte schalten Sie alle elektrischen Geräte aus, wenn diese nicht in Gebrauch sind. Um einen Stromverbrauch im Ruhemodus zu vermeiden, trennen Sie alle elektrischen Geräte bei Nichtgebrauch vom Stromnetz. Vielen Dank!

Inhaltsverzeichnis

EINLEITUNG......4

EIGENSCHAFTEN 4

INSTALLATION....4

SICHERHEITSHINWEISE 5

ÜBERSICHT RÜCKSEITE....6

BETRIEBSANWEISUNG 6

BEFESTIGUNG DER GROSSEN KLAPPE UND DES GEL-RAHMENS....7

BEFESTIGUNG DES FROST-FILTERS 8

MASSZEICHNUNG 11

FEHLERBEHEBUNG....12

REINIGUNG 12

TECHNISCHE DATEN....12

RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt....13

WEEE – Entsorgung von Elektro- und Elektronikaltgeräten....14

BEMERKUNGEN 15

EINLEITUNG

Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Encore FR20 DTW von ADJ Products, LLC, entschieden haben. Jeder Encore FR20 DTW wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. Wenn Ihnen der Karton beschädigt erscheint, überprüfen Sie Ihr Gerät genau auf alle Schäden und vergewissern Sie sich, dass das zur Inbetriebnahme des Geräts benötigte Zubehör unbeschädigt und vollständig vorhanden ist. Bitte wenden Sie sich im Schadensfall oder bei fehlenden Teilen zur Klärung an unsere kostenlose Kundensupport-Hotline. Geben Sie das Gerät nicht ohne den vorherigen Kontakt mit unserem Kundensupport an Ihren Händler zurück.

Einleitung: Der Encore FR20 DTW von ADJ ist ein LED-Hochleistungsscheinwerfer mit Fresnel-Linse. Das Gerät ist für eine Stand-alone-Konfiguration konzipiert. Der Encore FR20 DTW verfügt über 1 Betriebsmodus: manuelle Dimmungssteuerung. Lesen Sie diese Bedienungsanleitung sorgfältig durch, um sich mit den wichtigsten Funktionen dieses Geräts vertraut zu machen. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.

Kundensupport: Falls Sie Probleme bezüglich des Produkts haben, kontaktieren Sie bitte den American DJ Shop Ihres Vertrauens. Wir bieten Ihnen ebenso die Möglichkeit, uns direkt zu kontaktieren: Sie erreichen uns über unsere Website www.adj.eu oder via E-Mail: [e-mail]

Achtung! Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen.

Vorsicht! Die eingebauten Komponenten sind für den Kunden wartungsfrei. Versuchen Sie nicht, selbst Reparaturen durchzuführen; dies führt zum Verfall Ihrer Gewährleistungsansprüche. Im unwahrscheinlichen Fall einer notwendigen Reparatur, wenden Sie sich bitte an ADJ Products, LLC.

BITTE führen Sie die Versandverpackung nach Möglichkeit der Wiederverwertung zu.

EIGENSCHAFTEN

• manuelle Dimmung 0-100 %
IM LIEFERUMFANG ENTHALTEN:
- Sicherheitskabel
- Frost-Filter und Installations-Kit (2 x Rückhaltering und Spotvorsatzring)
- große Klappe
• Gel-Rahmen, Gel-Rahmen-Halter und Distanzstück

INSTALLATION

Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. Stellen Sie immer sicher, dass das Gerät gut befestigt ist, um Vibrationen und Verrutschen während des Betriebs zu vermeiden. Stellen Sie immer sicher, dass die Struktur, an die Sie das Gerät befestigen, sicher und in der Lage ist, das Zehnfache des Gewichts des Geräts zu tragen. Beim Befestigen muss das Gerät mit einem Sicherheitskabel gesichert sein, das das Zwölffache des Gewichts des Geräts tragen kann.

Die Technik muss von einer entsprechend geschulten Fachkraft installiert werden, und sie muss außerhalb der Reichweite Unbefugter montiert werden.

SICHERHEITSHINWEISE

• Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen.
• Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Innere dieses Geräts gelangen.
• Nehmen Sie das Gerät nicht in Betrieb, wenn das Stromkabel Scheuerstellen aufweist oder gebrochen ist. Versuchen Sie nicht, den Massestift des Stromkabels zu entfernen oder abzubrechen. Dieser Stift dient zur Reduzierung des Risikos von Stromschlägen und Feuer im Fall von innerhalb des Geräts auftretenden Kurzschlüssen.
• Trennen Sie vor dem Anschließen weiterer Geräte dieses Gerät von der Stromversorgung.
• Entfernen Sie unter keinen Umständen das Gehäuse. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Betreiben Sie dieses Gerät nie bei geöffnetem Gehäuse.
• Achten Sie immer darauf, dass Sie das Gerät an einer Stelle montieren, an der genügend Lüftung gewährleistet ist. Planen Sie einen Abstand von 15cm zwischen dem Gerät und einer Wand ein.
• Betreiben Sie dieses Gerät nie, wenn es beschädigt ist.
• Dieses Gerät ist nur für den Gebrauch in Gebäuden vorgesehen. Die Benutzung im Außenbereich führt zum Verlust aller Gewährleistungsansprüche.
• Trennen Sie während längerer Perioden des Nichtgebrauchs des Geräts dieses von der Stromanbindung.
• Montieren Sie die Einheit immer auf einen sicheren und stabilen Untergrund.
  • Die Kabel zur Stromversorgung sollten so gelegt werden, dass voraussichtlich nicht darauf getreten wird oder Gegenstände auf ihnen abgestellt oder gegen sie gelehnt werden können, und schenken Sie besondere Beachtung den Stellen, wo die Kabel aus dem Gerät austreten.
• Reinigung – Das Gerät muss genau nach den Angaben des Herstellers gereinigt werden. Weitere Informationen über die Reinigung finden Sie auf Seite 12.
• Hitze – Das Gerät darf nicht in der Nähe von Wärmequellen, wie etwa Radiatoren, Wärmestrahler, Öfen, Verstärker, usw. installiert werden, die Hitze erzeugen.
• Das Gerät sollte nur von qualifizierten Service-Technikern gewartet werden, wenn:

A. Das Stromkabel oder der Stecker beschädigt worden sind.

B. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dem Gerät verschüttet worden sind.

C. Das Gerät Regen oder Wasser ausgesetzt worden ist.

D. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung erkennbar ist.

E. Das Gerät heruntergefallen ist und/oder extremen Situationen ausgesetzt wurde.

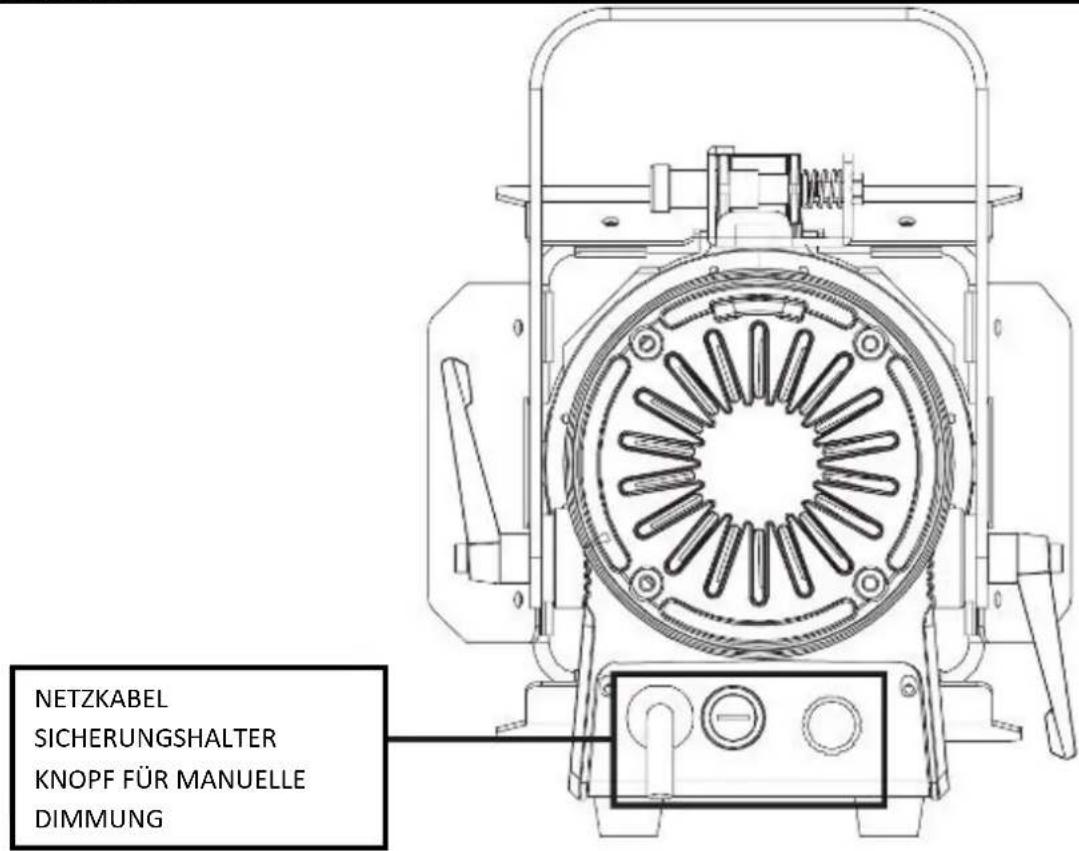

NETZKABEL SICHERUNGSHALTER KNOPF FÜR MANUELLE DIMMUNG

BETRIEBSANWEISUNG

1. Schließen Sie das Gerät an eine geeignete Stromversorgung an.
2. Stellen Sie nach dem Anschließen des Geräts mit dem auf dem rückseitigen Bedienfeld befindlichen Knopf zur manuellen Dimmung die Ausgabeintensität ein. Wenn Sie den Knopf im Uhrzeigersinn drehen, erhöht sich die Ausgabeintensität, wenn der Kopf entgegen dem Uhrzeigersinn gedreht wird, verringert sich die Ausgabeintensität und/oder das Gerät wird ausgeschaltet.
3. Auf den folgenden Seiten finden Sie Anweisungen zur Installation der großen Klappe, des Gel-Rahmens und des Frost-Filters.

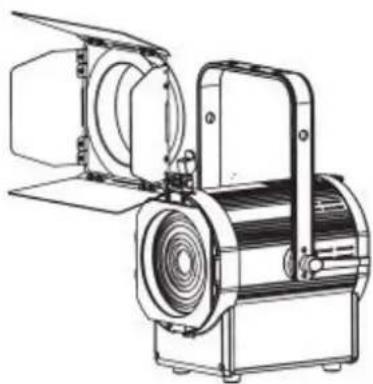

GEL-RAHMEN MIT GROSSER KLAPPE

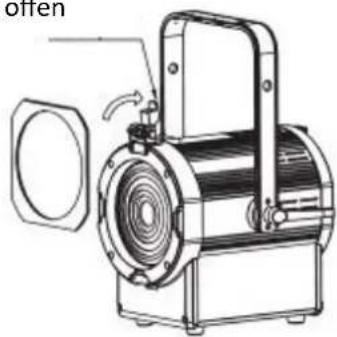

1. Öffnen Sie die Verriegelung und schieben Sie den Gel-Rahmen von oben in die Rille, die sich am nächsten am Gerät befindet (Rille 2).

Verriegelung offen

often

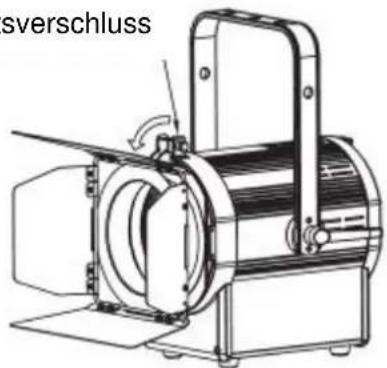

1. Schieben Sie die große Klappe von oben hinein, vor dem Gel-Rahmen. Die große Klappe sitzt in der gleichen Rille wie der Gel-Rahmen (Rille 2).

1. Sicherheitsverschluss

sverschluss

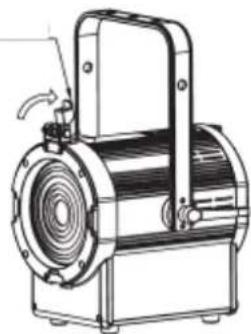

NUR GROSSE KLAPPE

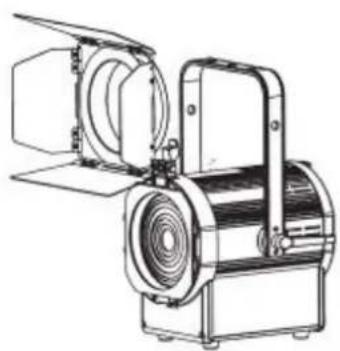

1. Öffnen Sie die Verriegelung und schieben Sie das mitgelieferte Distanzstück (nicht dargestellt) von oben in die 1. und 2. Rille (siehe Abbildung unten).

Verriegelung offen

Distanzstück sitzt in Rille 1 und 2

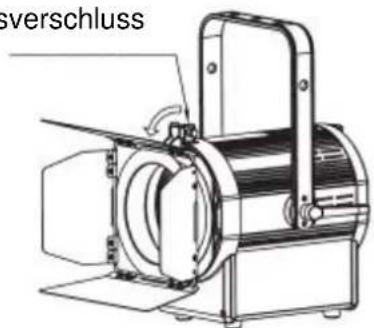

1. Schieben Sie die große Klappe von oben hinein, vor dem Distanzstück. Die große Klappe sitzt in der 1. Rille.

1. Sicherheitsverschluss

verschluss

Frost-Filter

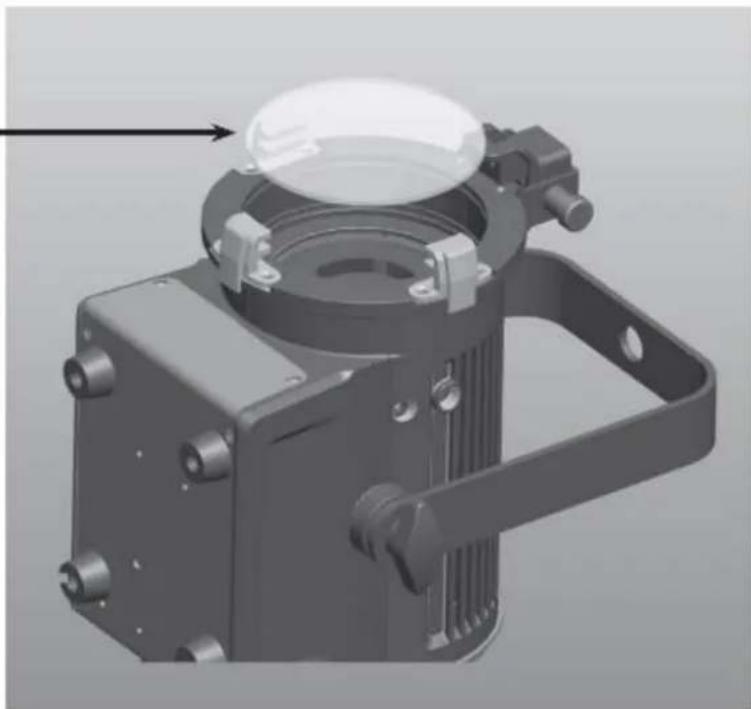

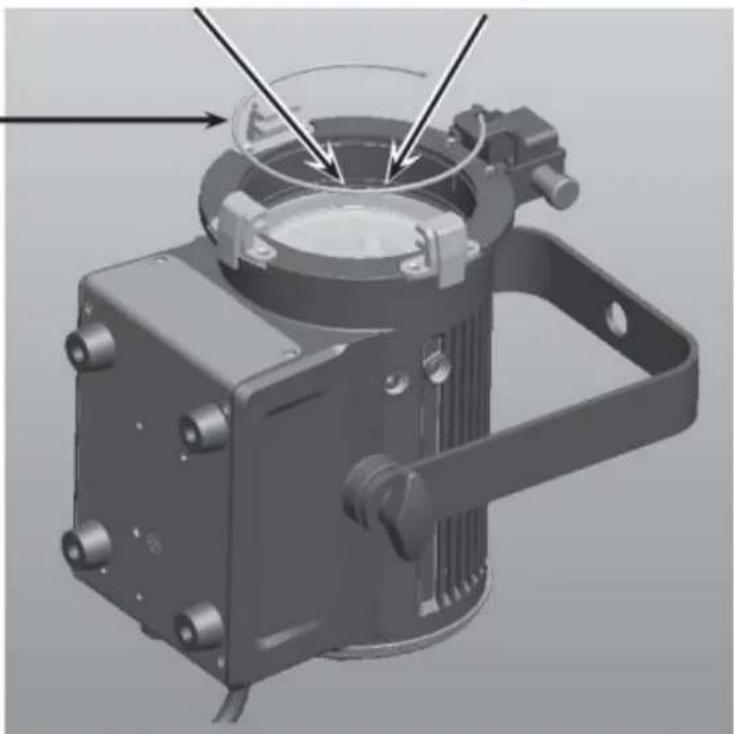

1. Platzieren Sie die Linse des FROST-FILTERS vorsichtig oben auf die LED-Linse und achten Sie auf einen sicheren Sitz.

Rille des inneren Rückhalterings

Innerer Rückhaltering

1. Stecken Sie den INNEREN RÜCKHALTERING vorsichtig in die innerste Rille und achten Sie darauf, dass er sich in der inneren Rille befindet.

Vergewissern Sie sich, dass zwischen dem INNEREN RÜCKHALTERING und der Linse des FROST-FILTERS keine Lücke ist.

Rille des äußeren Rückhalterings

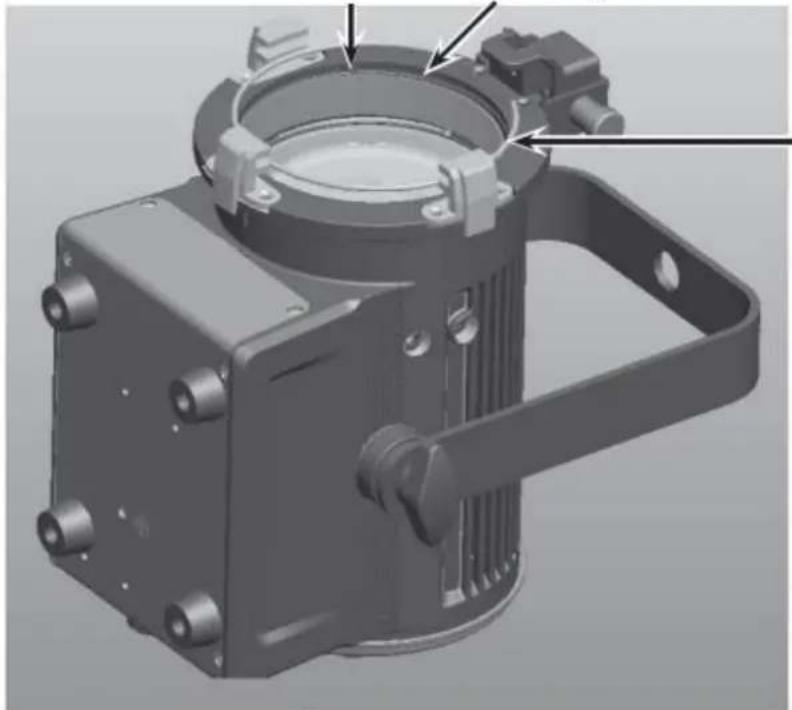

Spotvorsatzring

1. Stecken Sie den SPOTVORSATZRING vorsichtig auf den FROST-FILTER und achten Sie darauf, dass dieser vollständig am FROST-FILTER anliegt.

Äußerer Rückhaltering

1. Stecken Sie den ÄUSSEREN RÜCKHALTERING vorsichtig in die äußerste Rille und achten Sie darauf, dass er an der Innenseite der äußeren Rille anliegt.

BEFESTIGUNG DES FROST-FILTERS (Fortsetzung)

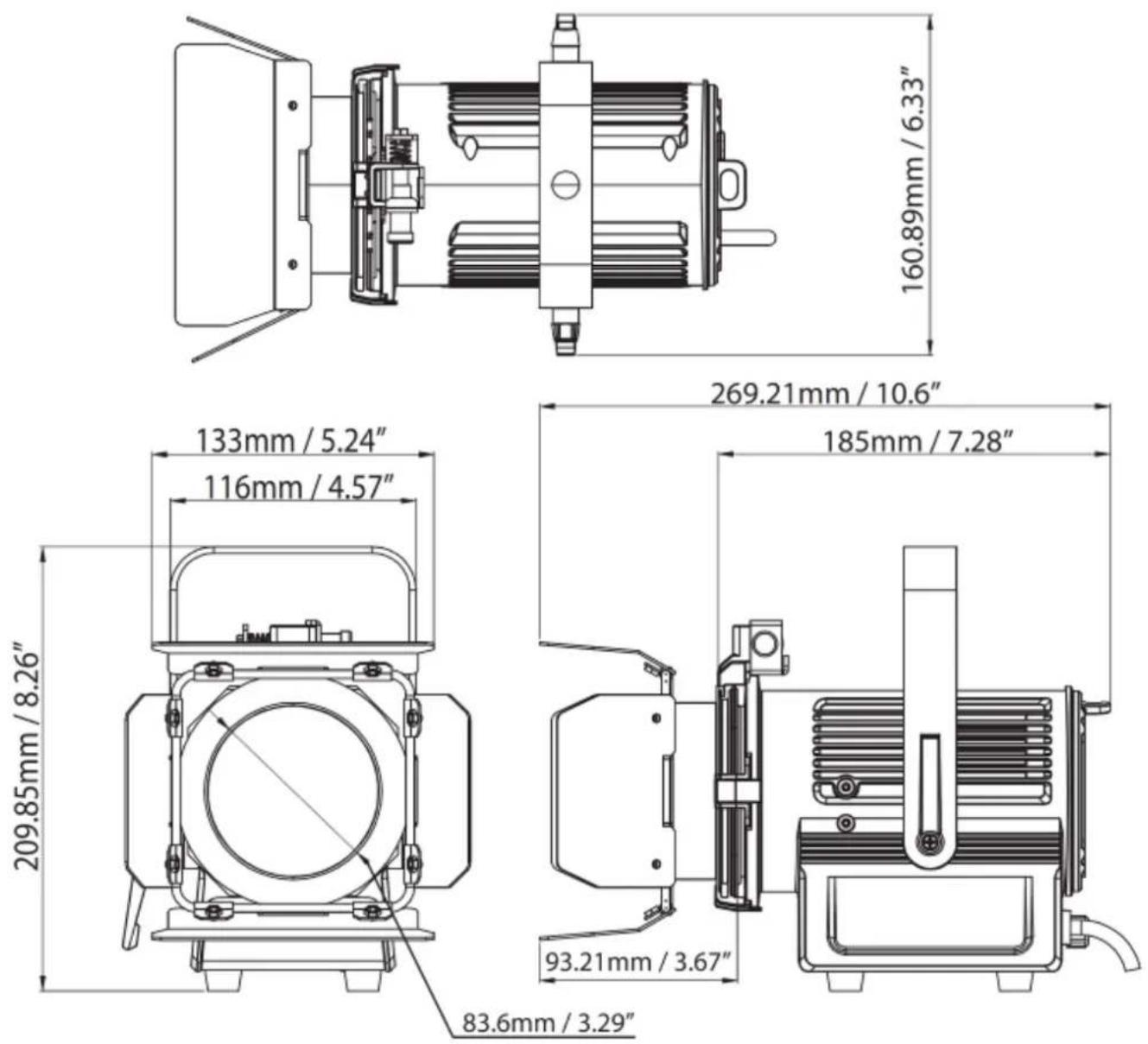

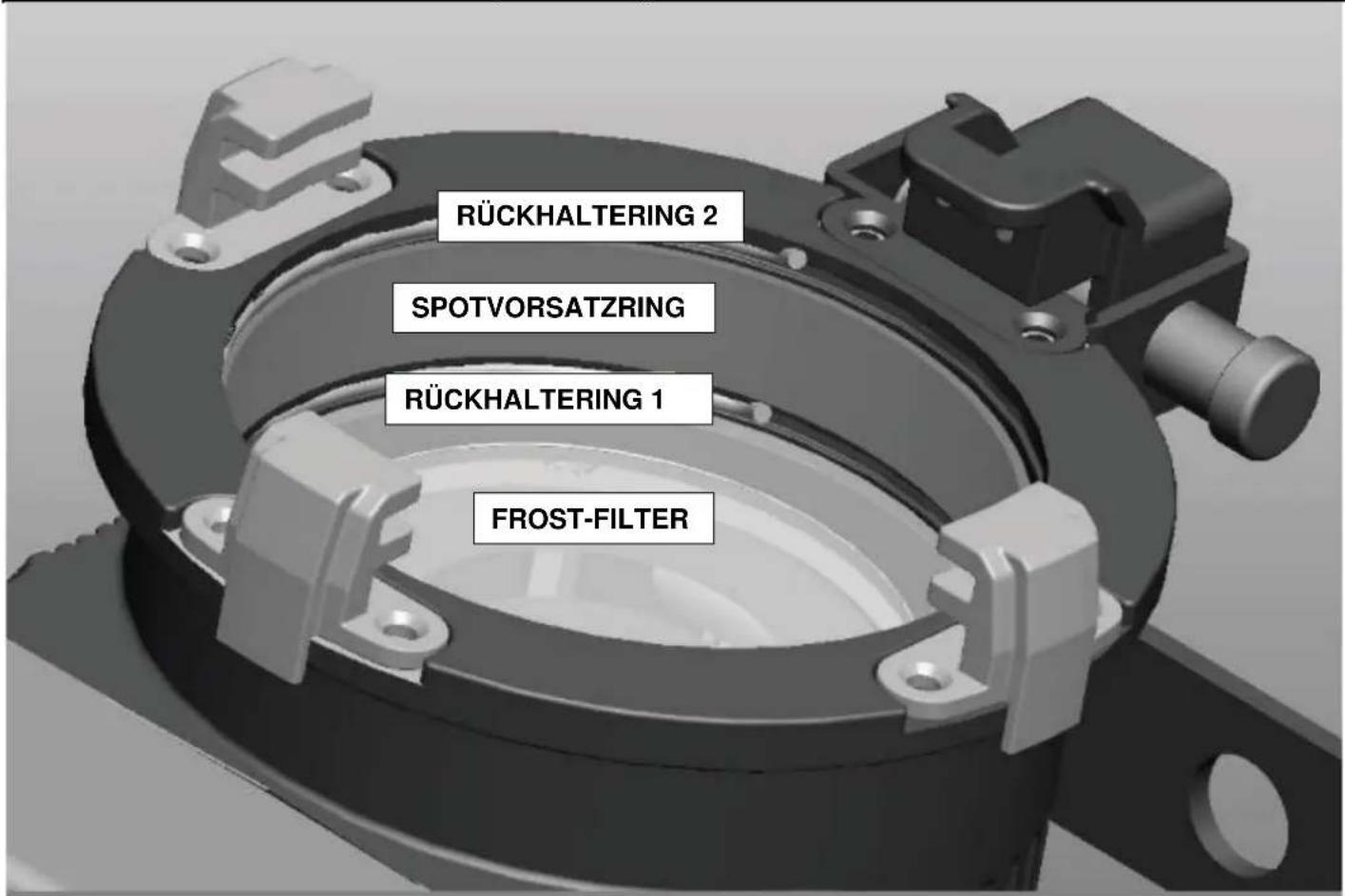

RÜCKHALTERING 2 SPOTVORSATZRING RÜCKHALTERING 1 FROST-FILTER

160.89mm / 6.33" 269.21mm / 10.6" 185mm / 7.28" 133mm / 5.24" 116mm / 4.57" 209.85mm / 8.26" 93.21mm / 3.67" 83.6mm / 3.29"

FEHLERBEHEBUNG

Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen Behebungsvorschlägen aufgelistet.

Kein Lichtausgabe:

1. Prüfen Sie, ob das Gerät mit einer geeigneten Stromversorgung verbunden ist.
2. Prüfen Sie die Einstellung des Knopfes zur manuellen Dimmung.

REINIGUNG

Aufgrund von durch Nebel, Rauch und Staub verursachte Ablagerungen auf den Optiken, sollten die inneren und äußeren Linsen regelmäßig gereinigt werden, um eine optimale Lichtleistung zu gewährleisten.

1. Benutzen Sie zum Abwischen der Gehäuseaußenseite einen handelsüblichen Glasreiniger und weiche Stofftücher.
2. Reinigen Sie die äußeren Linsen einmal alle 20 Tage mit Glasreiniger und einem weichen Tuch.
3. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die Stromversorgung anschließen.
   Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (also etwa bei Rauch, dem Einsatz von Nebelmaschinen oder Staub).

TECHNISCHE DATEN

Modell:	Encore FR20 DTW
Stromversorgung:	100 V ~ 240 V/50~60 Hz
LEDs:	1 x 17-W-LED
Farbtemperatur:	3.000 k
Arbeitsposition:	Jede sichere und geschützte Position
Leistungsaufnahme:	17 W
Sicherung:	1 A
Gewicht:	5 lbs./ / 2,25 kg (einschließlich großer Klappe)
	4,3 lbs./ 1,95 kg (ohne große Klappe)
Abmessungen:	Mit Klappen:
	10,6" (L) x 6,33" (B) x 8,26" (H)
	269,21 x 160,89 x 209,85 mm
	Ohne Klappen:
	7,28" (L) x 6,33" (B) x 8,26" (H)
	185 x 160,89 x 209,85 mm
Farben	Warmweiß

Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden.

RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt

Sehr geehrter Kunde,

Die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/ein Verbot für die Verwendung gefährlicher Stoffe vorsieht. Diese RoHS genannte Regelung ist ein viel diskutiertes Thema in der Elektronikindustrie.

Sie verbietet unter anderem den Einsatz von sechs Stoffen: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE). Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte, deren Funktionsweise elektrische oder elektromagnetische Felder erfordert – kurzum: alle elektronischen Geräte, die wir im Haushalt und während der Arbeit nutzen.

Als Hersteller von Produkten der Marken AMERICAN AUDIO, AUDIO, AMERICAN DJ, ELATION Professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Inkrafttreten der RoHS-Richtlinie haben wir deshalb begonnen, nach alternativen, umweltschonenden Materialien und Herstellungsprozessen zu suchen.

Bei Inkrafttreten der RoHS wurden bereits alle unsere Geräte nach den Vorgaben der europäischen Gemeinschaft gefertigt. Durch regelmäßige Audits und Materialtests stellen wir weiterhin sicher, dass die verwendeten Bauteile stets den Richtlinien entsprechen und die Produktionsverfahren, soweit sie dem Stand der Technik entsprechen, umweltfreundlich sind.

Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten.

WEEE – Entsorgung von Elektro- und Elektronikaltgeräten

Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE-Richtlinie geschaffen.

Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar mit dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. Die Hersteller von Elektronikprodukten müssen dabei einen Beitrag zur Entsorgung schon beim In-Verkehr-Bringen der Produkte leisten. Die so eingesammelten Gelder werden in ein kollektives Entsorgungssystem eingebracht. Dadurch wird die sach- und umweltgerechte Demontage und Entsorgung von Altgeräten gewährleistet.

Als Hersteller sind wir direkt dem deutschen EAR-System angeschlossen und tragen unseren Beitrag dazu bei.

(Registrierung in Deutschland: DE41027552)

Für die Markengeräte von AMERICAN DJ und AMERICAN AUDIO heißt das, dass Sie diese kostenfrei an Sammelstellen abgeben können; sie werden dann entsprechend dem Verwertungskreislauf zugeführt. Die Markengeräte unter dem Label ELATION Professional, die ausschließlich für den professionellen Einsatz konstruiert werden, werden direkt durch uns verwertet. Bitte senden Sie die Produkte von Elation am Ende Ihrer Lebenszeit direkt an uns zurück, damit wir deren fachgerechte Entsorgung vornehmen können.

Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten.

Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: [e-mail]

ADJ Products, LLC

6122 S. Eastern Ave. Los Angeles, CA 90040 USA

Tel.: [phone] / Fax: [phone]

Web: www.adj.com / E-Mail: [e-mail]
