Produktart	500er-Modul-Rack (Schiene)
Marke	API Audio
Modell	500VPR
Kompatible Module	API-Standardformat 5,25" x 1,5" (z. B. 512C, 525, 550B, 560)
Maximale Modulanzahl	10
Ein-/Ausgänge	XLR-Buchsen (PIN 2 hot)
Verkabelung	Intern vorkonfektioniert (optional kundenspezifisch)
Stromversorgung	Extern, duales ±16 V DC (optional +48 V über Pin 15)
Optionale Phantomspannung	48 V (über Pin 15, für API 512C)
Gehäuse	Robustes Metallgehäuse
Montage	19-Zoll-Rack, 3 HE
Abmessungen (ca.)	19" Breite, 3 HE Höhe (13,3 cm), Standard-Racktiefe
Gewicht (ca.)	4,5 kg (10 lbs)
Herstellungsland	USA
Anwendungen	Mehrspuraufnahme, Beschallung, Broadcast, mobile Einsätze
Reinigung	Mit trockenem, fusselfreiem Tuch
Sicherheit	Rackmontage gemäß Anleitung, nur mit spezifikationsgemäßem Netzteil betreiben
Reparatur	Modulare Bauweise, Ersatzteile über API erhältlich

Häufig gestellte Fragen - 500VPR API Audio

Welche Module sind mit dem API 500VPR kompatibel?

Das API 500VPR ist kompatibel mit allen Modulen im API-Standardformat (5,25" x 1,5"), z. B. 512C, 525, 550B und 560.

Benötigt das Rack ein eigenes Netzteil?

Ja, es wird ein externes duales ±16 V Netzteil benötigt. Optional kann auch die +48 V Phantomspannung über Pin 15 bereitgestellt werden.

Kann ich das Rack auch ohne Vorkabellierung nutzen?

Ja, das Rack ist intern vorkonfektioniert, kann aber auch nach Kundenwunsch verdrahtet werden.

Wie viele Module passen in das API 500VPR?

Es bietet Platz für bis zu 10 Module im API-Standardformat.

Welche Anschlüsse hat das Rack?

Es verfügt über XLR-Buchsen für Eingänge und Ausgänge, intern mit PIN 2 hot verdrahtet.

Ist das Rack für den mobilen Einsatz geeignet?

Ja, es ist robust gebaut und eignet sich für mobile Einsätze, z. B. Multitrack-Aufnahmen oder Beschallung.

Kann ich ältere API-Module (z. B. 560A) verwenden?

Ja, aber bei älteren Modulen wie dem 560A muss die Pin-15-Verbindung zum Schutz vor 48 V unterbrochen werden (Leiterbahn durchtrennen).

Welche Maße hat das Rack?

Es ist für den 19-Zoll-Rackeinbau ausgelegt und nimmt 3 HE (13,3 cm) ein.

Wie reinige ich das Rack?

Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie aggressive Reinigungsmittel.

Wo erhalte ich Ersatzteile oder Support?

Ersatzteile und Support erhalten Sie direkt bei API Audio unter www.apiaudio.com oder telefonisch unter [phone].

BEDIENUNGSANLEITUNG 500VPR API Audio

500-V Vertical Module Rack

Features

Holds 10 API Standard Format 5.25" x 1.5" Modules
XLR Jacks for Inputs and Outputs
Pre Wired Rack
Externally Powered
19" Rack Mount, 3U Tall
Rugged Chassis
Perfect for Outboard EQ / Mic Pre Modules

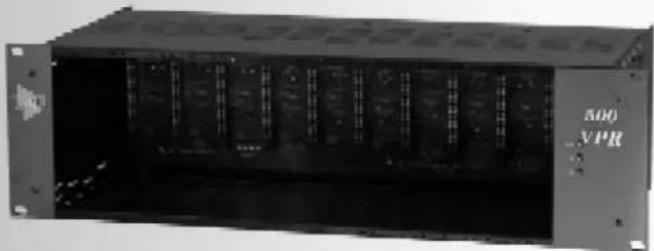

Front view of a black industrial server rack unit with visible drive bays and ventilation grilles (no readable text or symbols)

The API Model 500V is powered externally by a tri-polar power supply and is designed to accept many different API standard format 5.25" x 1.5" modules. The 500V comes internally wired for PIN 2 hot. Any external dual 16 volt power supply can be used, or the API 200PS can be purchased. The input/output jacks are both XLRs. The 500V can hold up to ten API modules, regardless of the "era".

The 500V comes internally unwired, allowing facility to wire the module inputs and outputs, nominal levels, and special interface functions to the rear panel XLR connectors. The rack is also available wired to any specifications.

The 500V can be ordered with an optional 48 volt phantom power supply, bussed to pin 15 for the API 512C to access. It must be noted that the older API 560A series equalizers used pin 15 for a "direct output" and must be disabled on the 560A circuit board edge connector by cutting a trace. This will eliminate 48 volts from damaging the 560A series equalizers.

API makes several modules to fit this rack, including the 550B, 560, 525, and 512C. These modules are designed to help expand existing limited input console configurations, allowing a facility an option to a larger console.

api

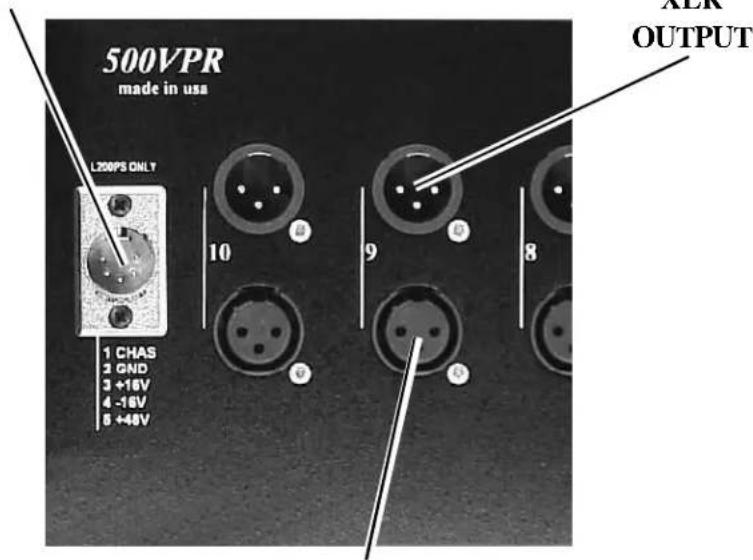

500V Rack Features

Back Panel

POWER INPUT

500VPR made in usa L200PS ONLY 1 CHAS 2 GND 3 +16V 4 -16V 5 +48V 10 9 8 ALR OUTPUT

XLR
INPUT

500V Rack Applications

•Multitrack Recording of Acoustic and Electronic Audio Sources.
•Sound Reinforcement Systems and Recording Live to Multitrack formats.
- Multiple facility projects where portability is a concern.
- Broadcast and Audio for Video Production.
- Custom Channel Input Strips
•ADAT Type Portable Recording Setups

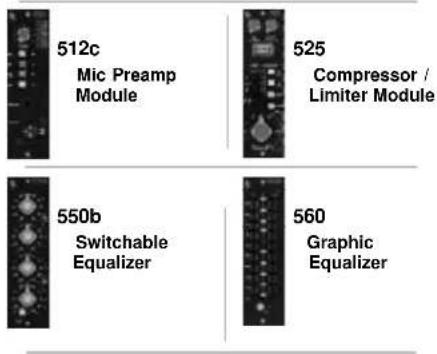

Module Options

512c Mic Preamp Module 525 Compressor / Limiter Module 550b Switchable Equalizer 560 Graphic Equalizer

Represented by:

api audio products

8301 Patuxent Range Rd.

Jessup, MD 20794

Phone: [phone]

Fax: [phone]

Website: www.apiaudio.com
