Produkttyp	LCD-Fernseher
Modell	RZ-23LZ21
Bildschirmdiagonale	23 Zoll (ca. 58 cm)
Auflösung (PC-Modus)	Max. 1280 x 768 (WXGA)
Stromversorgung	Wechselspannung gemäß Rückseite
Energieverbrauch	ca. 70 W (geschätzt)
Gewicht	ca. 8 kg (geschätzt)
Abmessungen (B x H x T)	ca. 680 x 480 x 200 mm (geschätzt)
Empfangssysteme	PAL B/G, SECAM B/G, PAL I/II, SECAM D/K, SECAM L/L'
Ton	NICAM, Stereo, Zweikanalton, DUAL
Lautsprecher	2 interne Lautsprecher
Anschlüsse	Euro-Scart (AV1), AV2 (Cinch), AV3 (Cinch + S-Video), PC (D-Sub 15), Kopfhörer, Antenne
Fernbedienung	IR, Batterien 2x AAA (nicht im Lieferumfang)
Bildmodi	Dynamic, Standard, Mild, Game, User
Bildverbesserung	DRP (Digital Reality Picture), CSM (Color Status Memory)
Tonmodi	Virtual, Flat, Music, Movie, Speech, User mit Equalizer
Bildformat	16:9 (Wide), 14:9, Zoom, Auto, 4:3
PIP (Bild-im-Bild)	Ja, mehrere Modi (PIP, POP3, POP12, POP9, POP1)
Videotext	TOP, FASTEXT, Einfach, 100 Seiten
Kindersicherung	Elektronische Kindersicherung
Timer	Automatischer Schlaf-Timer (10–240 Min.) und Auto-Sleep (bei Signalverlust)
PC-Funktionen	Auto-Konfiguration, H/V-Position, Clock, Phase
Reinigung	Weiches, trockenes Tuch; keine Flüssigreiniger
Reparatur	Nur durch autorisiertes Fachpersonal, Netzstecker ziehen

Häufig gestellte Fragen - RZ-23LZ21 LG

Wie schalte ich den Fernseher ein?

Drücken Sie die POWER-Taste an der Fernbedienung oder die ON/OFF-Taste an der Seite des Geräts. Sie können auch die Tasten ▲/▼, TV/AV oder eine Zifferntaste verwenden.

Wie kann ich Sender automatisch suchen?

Drücken Sie MENU, wählen Sie Station > Auto programme mit OK. Stellen Sie das Ländersystem ein und starten Sie die Suche. Der Fernseher speichert alle gefundenen Sender.

Was kann ich tun, wenn kein Bild oder Ton kommt?

Überprüfen Sie zuerst den Netzstecker und ob der Fernseher eingeschaltet ist. Testen Sie einen anderen Sender. Prüfen Sie die Antennenverbindung. Wenn das Bild fehlt, aber Ton da ist, erhöhen Sie Kontrast und Helligkeit.

Wie stelle ich die Kindersicherung ein?

Drücken Sie MENU, gehen Sie zu Special > Child lock und wählen Sie On. Danach ist der Fernseher nur noch mit der Fernbedienung bedienbar. Zum Ausschalten wieder Off wählen.

Welche Bildformate gibt es?

Drücken Sie wiederholt die ARC-Taste, um zwischen Wide (16:9), 14:9, Zoom, Auto und 4:3 zu wechseln.

Wie nutze ich die PIP-Funktion?

Drücken Sie die PIP-Taste, um ein kleines Bild anzuzeigen. Mit PIP PR +/- wechseln Sie den Kanal des kleinen Bilds. PIP SWAP tauscht Haupt- und Nebenbild. SIZE ändert die Größe.

Wie stelle ich den Timer zum Ausschalten ein?

Drücken Sie wiederholt die SLEEP-Taste, um die gewünschte Zeit (10 bis 240 Minuten) auszuwählen. Der Fernseher schaltet sich dann automatisch in den Bereitschaftsmodus.

Kann ich einen PC anschließen?

Ja, verbinden Sie den PC über ein D-Sub-Kabel mit dem PC-Eingang und ein Audiokabel mit dem PC-Audio-Eingang. Wählen Sie mit TV/PC den PC-Modus. Passen Sie Bildposition und -uhr über das RGB-PC-Menü an.

Wie reinige ich den Bildschirm richtig?

Schalten Sie den Fernseher aus. Verwenden Sie ein weiches, trockenes Tuch. Bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch. Keine flüssigen oder sprühbaren Reiniger verwenden.

Was tun, wenn die Fernbedienung nicht funktioniert?

Prüfen Sie, ob die Batterien (AAA) korrekt eingelegt und nicht leer sind. Entfernen Sie eventuelle Hindernisse zwischen Fernbedienung und Sensor. Reinigen Sie die Kontakte. Halten Sie die Fernbedienung direkt auf das Gerät.

BEDIENUNGSANLEITUNG RZ-23LZ21 LG

LG

LCD

Цветной телевизор

Руководство пользователя

BZ03

Перед тем, как пользоваться вашим телевизором, пожалуйста, внимательно прочтите данное Руководство. Сохраните его для использования в будущем. Запишите номер модели и серийный номер телевизора. Когда вам понадобится техническое обслуживание телевизора, посмотрите на табличке, прикрепленной к задней крышке, и сообщите в сервисный центр следующую информацию:

Номер модели : Серийный номер :

P/NO:3828VA0424R (ML027C,091A TX,486-340M)

Содержание

Установка 3

Местоположение и функции органов управления 4

Пульт дистанционного управления

Установка батареек в ПДУ / боковая панель

Управление основными функциями ателевизора 7

Включение и выключение / Переключение канапов

Регупировка громкости звука / Быстрый просмотр

Функция выключения звука

Автоматическая демонстрация

Функция поворота

Выбор языка экранной информации (не во всех модепях)

Экранные меню 8

Выбор из меню

Настройка на телевизионные станции 9

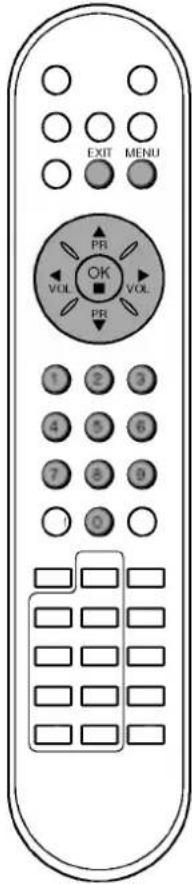

Автоматическая настройка на тепевизионные станции

Ручная настройка на станции

Точная настройка / Редактирование программ

Любимый канал

Вызов таблицы программ

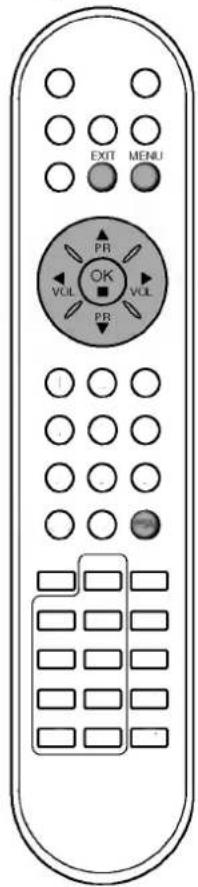

Настройка изображения 14

PSM (память состояния изображения)

Регупировка параметров изображения

DRP (Digital Reality Picture)

CSM (Colour Status Memory) / Формата изображения

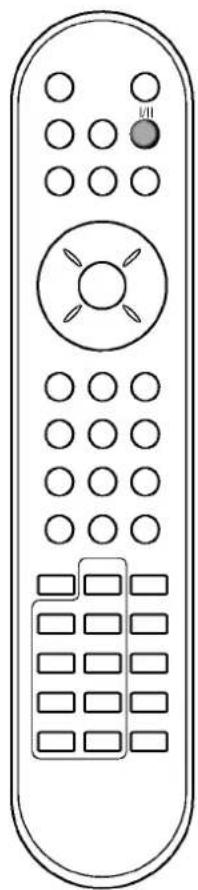

Настройка звука 16

SSM (память состояния звука)

Настройка звука

Прием стереофонических программ и программ,

передаваемых на двух языках

Прием передач, передаваемых в системе звукового

сопровождения NICAM (не во всех моделях)

Выбор выходного сигнапа звукового сопровождения

Другие функции 18

Выбор режимов TV, AV или PC

Автоматическое переключение в режим AV (аудио/видео)

Электронный замок от детей

Автоматический таймер сна / Таймер 'сон'

Картинка в картинка (не во всех моделях) 20

Включение и выключение

Выбор режима входа для суб картинки

Замена суб картинки на основную картинку

Переключение канапов для суб картинки

Размер суб картинки

Остановка изображения для суб картинки

Изменение попожения суб картинки

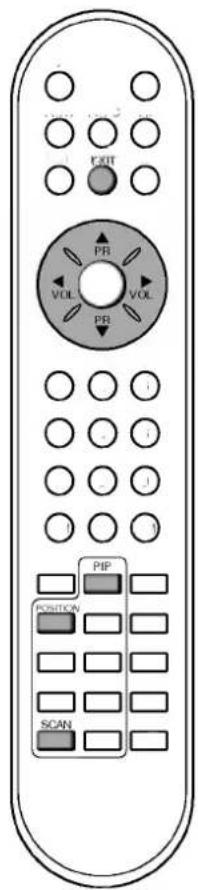

Сканирование тепевизионных канапов (программ)

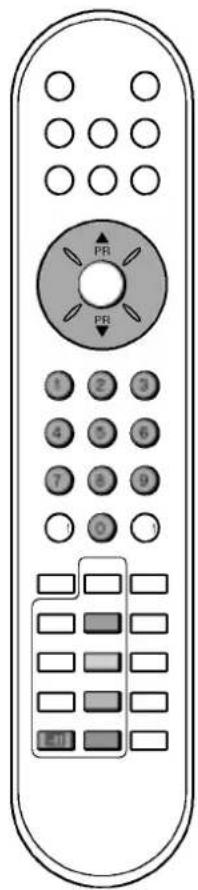

Телетекст (не во всех моделях) 22

Включение и выключение функции тепетекста

Простой текст / Текст СВЕРХУ (не во всех моделях)

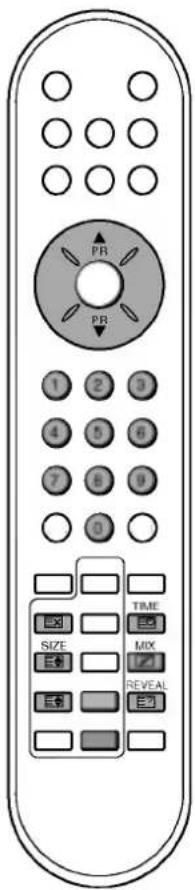

БЫСТРЫЙ ТЕКСТ / Специальные функции тепетекста

Подключение внешней аппаратуры 25

Гнездо антенны

Евроразъем / Разъем аудио/видео

Входные гнезда для S-Video/Audio (S-Video) (не во всех моделях)

Гнездо для наушников

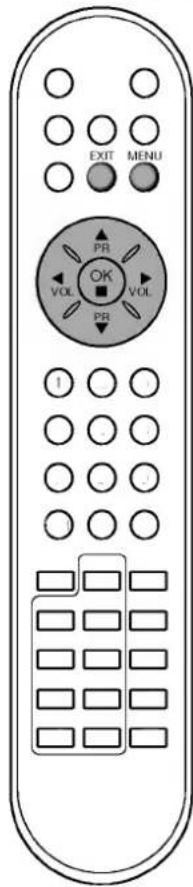

Подключение PC 27

PC в разъеме (D Sub jack)

Выбор из меню / Установите РС

Порядок поиска причины и устранения неисправности 30

Установка

Питание

Данное устройство работает от сети переменного тока напряжением, указанным на задней крышке. Запрещается подключение устройства к источнику постоянного тока. При грозе или сбое питания отсоедините антенну и сетевой штепсепь.

а. Открыть крышку задней панепи.
b. После подсоединения шнура питания к установке другой ее конец подсоедините к сети.
с. Закрыть крышку задней панепи.

Предупреждение

Во избежание пожара или поражения электрическим током не оставпяйте тепевизор под дождем ини в условиях повышенной впажности. Не протирать и не воздействовать на Active Matrix LCD чем -нибудь твердым, что может привести к царапинам, потертостям или вывести из строя Active Matrix LCD.

Срок службы данного товара - 7 пет со дня передачи товара потребителю.

Обслуживание

Никогда не открывайте заднюю стенку телевизора, поскольку в телевизоре имеются опасное для жизни напряжение и другие источники опасности. Если телевизор перестает нормально работать, отключите телевизор от электросети и обратитесь за содеистием в торговую организацию, которая продала Вам телевизор.

Антенна

Подсоедините штекер кабеля антенны к гнезду, обозначенному символом 175 Ω, расположенному на задней панепи тепевизора. Для попучения хорошего изображения следует пользоваться наружной антенной.

Порядок установки

Установите тепевизор в таком месте, чтобы на экран не падал яркий искусственный ии солнечный свет. Тепевизор не должен подвергаться изпишним вибрациям, воздействию впаги, пыпи или тепла. Обеспечьте беспрепятственную циркуляцию воздуха вокруг тепевизора. Не закрывайте вентиляционных отверстии на задней стенке тепевизо-ра. Управление всеми функциями тепевизора может осуществляться с помощью пупыта дистанционного управления (ПДУ). Управление некоторыми функциями также может осуществляться с помощью кнопок, расположенных на передней панепи тепевизора.

Установочный угол может быть отрегулирован, как показано на картинках.

при установке устройства к стене следует использовать кронштейн для креппения к стене (деталь, не входящая в основной комплект), и аккуратно закрепить его таким образом, чтобы он не упап. На задней панели у установки имеется штепсепльный разъем системы Кенсингтон. Подсоедините кабель системы енсингтон (не поставляется).

Чистка

Выключить набор перед чисткой LCD Экрана. Чистите прибор, вытирая экран и кабинет мягкой, чистой тканью. Если экран требует дополнительной чистки, используйте чистую, влажную ткань. Запрещено использовать жидкие или аэрозольные чистящие средства.

Изготовлено по лицензии фирмы Dolby Laboratories. Долби, "Dolby", "Pro Logic" и символ с двойным "D" - товарные знаки фирмы Dolby Laboratories.

Illustration of a computer monitor with hands holding a scroll and a lock, labeled 'a' and 'c' (no text or symbols on the device itself)

Exterior view of a computer monitor with ventilation slots and cables (no text or symbols visible)

3° 12°

Местоположение и функции органов управления

Управление всеми функциями может осуществляться с пульта дистанционного управления. Некоторые функции также могут регулироваться кнопками, расположенными на боковая панепи тепевизора.

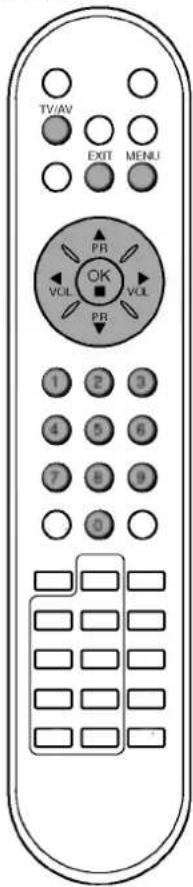

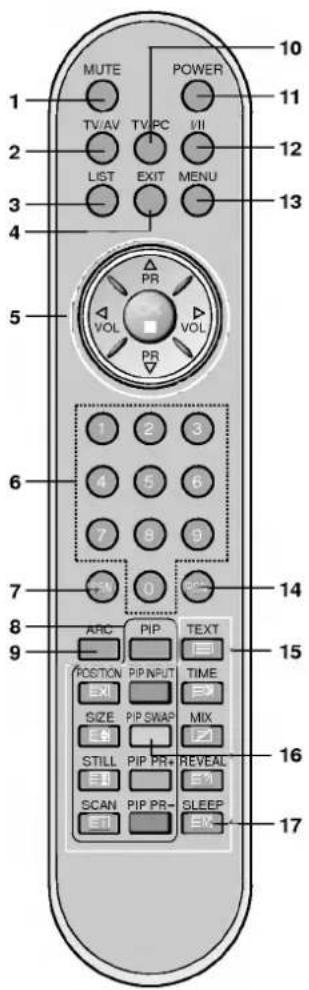

Пульт дистанционного управления

Прежде чем пользоваться пупьтом дистанционного управления, вставьте в него элементы питания.

1. Выключенит звука

Включает и выключает звук.

1. TV/AV

Выбор режимов TV ипи AV.

Убирает меню с экрана.

Включает тепевизор из дежурного режима.

1. LIST

Выводит на экран таблицу программ.

1. Выход

Выходы из каждого режима.

1. ▲ / ▼ (ПРОГРАММА ВВЕРХ/ВНИЗ)

Включает тепевизор из дежурного режима.

Выбирает программу ипи пункт меню.

◀/▶ (ГРОМКОСТЬ УМЕНЬШИТЬ/УВЕЛИЧИТЬ)

Регупирует громкость.

Изменяет установки в меню.

OK

Принимает ваш выбор или показывает текущий режим.

1. Кнопки с цифрами

Включают находящийся в дежурном режиме тепевизор ипи напрямую выбирают номер программы.

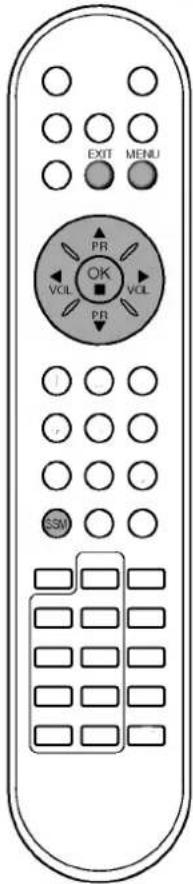

1. SSM (память состояния звука)

Восстанавливает предпочитаемую вами настройку звука.

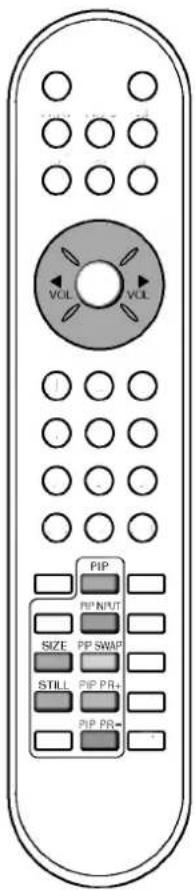

1. Кнопки PIP (Картинка в картинке) (не во всех моделях)

PIP (КАРТИНКА В КАРТИНКЕ)

Включает и выключает суб картинку (мапенький экран,

распоженный на основном экране тепевизора).

PIP PR +/-

Осуществляет смену тепевизионного канапа отображаемой

на экране суб картинки.

PIP SWAP (ПЕРЕМЕНА МЕСТ)

Осуществляет замену главной картинки суб картинкой и

наоборот

PIP INPUT (ВХОД)

Устанавпивает режим входа для суб картинки.

SIZE (PA3MEP)

Изменяет размер суб картинки.

STILL (СТОП-КАДР)

Останавпивает движение суб картинки.

POSITION (ПОЛОЖЕНИЕ)

Перемещает суб картинку в направлении по часовой стрепке.

SCAN

Включает режим сканирования программ посредством 3/12

sub картинок и 9 основных картинок.

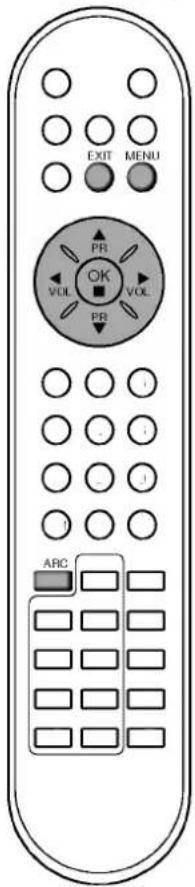

1. ARC (управление форматом кадра)

Изменяет формат кадра изображения.

Местоположение и функции органов управления

10. TV/PC

Выбор режимов TV или PC

Убирает меню с экрана

Включает телевизор из дежурного режима.

11. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ

Включает телевизор из дежурного режима и переключает его в дежурный режим.

12. VII

Выбирает язык для передачи, которая ведется на двух языках. Выбирает выход звука (не во всех моделях).

13. MEHIO

Вызывает экранное меню.

14. PSM (память состояния изображения)

Восстанавливает предпочитаемую вами настройку изображения.

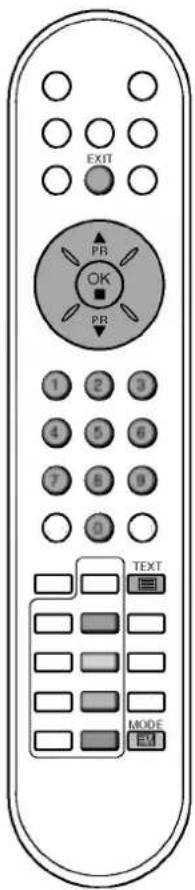

15. Кнопки телетекста (не во всех моделях)

Данные кнопки используются в режиме телетекста. Дальнейшие подробности смотрите в разделе 'Телетекст'.

16. PIP SWAP (ПЕРЕМЕНА МЕСТ)

Возвращает к программе, которую вы смотрели перед этим. Вызывает на экране любимый канал.

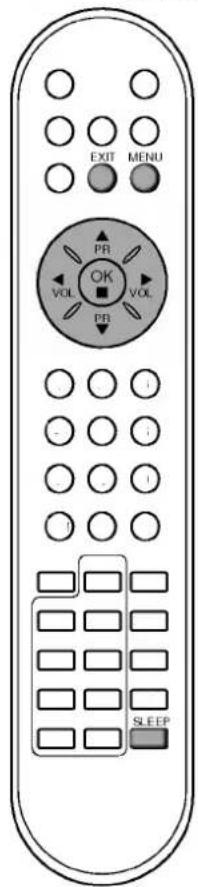

17. SLEEP

Устанавливает таймер 'сон'.

Примечание : Если вы включите TXT в PIP, некоторые PIP клваиши, такие как POSITION, PIP INPUT или PIP PR +/- и т.д. не будут работать как TXT клавиши.

Установка батареек в ПДУ

Diagram showing a cylindrical device with internal components and a separate vertical bar arrangement labeled with Chinese characters.

Питание ПДУ осуществляется от двух батареек типа AAA/Щелочной. Осторожно сдвиньте крышку ПДУ, чтобы открылось отделение для батареек. Установите две батарейки, соблюдая полярность согласно символам (⊕ и ⊖) внутри отделения для батареек. Он может несколько отличаться от вида панели вашего телевизора.

Примечание : Во избежание повреждений ПДУ вследствие вытекания электролита из батареек извлеките батарейки из ПДУ, если вы не намерены пользоваться ПДУ в течение длительного времени.

MUTE POWER 10 TV/AV TV/PC VII 11 LIST EXIT MENU 12 4 5 PR VOL VOL PR 6 1 2 3 4 5 6 7 8 9 7 ARC PIP TEXT 9 POSTON PIP INPUT TIME EXI SIZE PIP SWAP MIX E# STILL PIP PR- REVEAL E# SCAN PIP PR- SLEEP E# 14 15 16 17

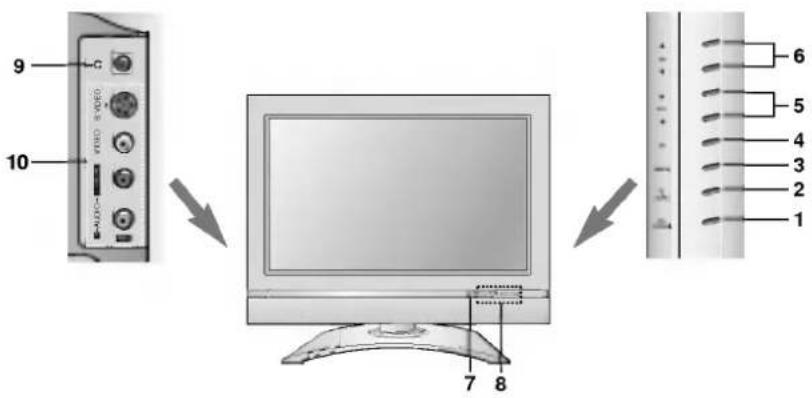

Местоположение и функции органов управления

боковая панель

9 10 7 8 6 5 4 3 2 1

1. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ (ON/OFF) (ФИ) включает устройство из режима ожидания или переключает его в режим ожидания. Примечание : даже при отключении питания в установке присутствует опасное напряжение.
2. TV/AV/PC Выбор режимов TV, AV или PC. Убирает меню с экрана. Включает телевизор из дежурного режима.
3. МЕНЮ Вызывает экранное меню.
4. ОК Принимает ваш выбор или показывает текущий режим.
5. ◀/▶ (ГРОМКОСТЬ УМЕНЬШИТЬ / УВЕЛИЧИТЬ) Регулирует громкость. Изменяет установки в меню.
6. ▲ / ▼ (ПРОГРАММА ВВЕРХ/ВНИЗ) Включает телевизор из дежурного режима. Выбирает программу или пункт меню.

7. Приемник сигналов дистанционного управления

8. Светодиодный индикатор светоизлучающий диод Ярко освещает когда установка включена. Ф : Индикатор МОЩНОСТИРЕЗЕРВА МОНО : МОНО индикатор Ф-10 : СТЕРЕО индикатор ФИА1 : ДВОЙНОЙ индикатор ФРМ : DPM индикатор

9. Гнездо для наушников Используется для подключения наушников.

10. Входные гнезда AUDIO/VIDEO (AV3) Соедините выходные гнезда аудио/видео внешней аппаратуры с этими входными гнездами вашего телевизора. Входные гнезда S-Video/Aудио (S-VIDEO) Соедините выход видеосигнала видеомагнитофона стандарта S-VIDEO с гнездом S-VIDEO. Соедините выходы аудио сигнала видеомагнитофона стандарта S-Video с гнездами Аудио входа AV3.

Управление основными функциями ателевизора

Включение и выключение

1. для попного включения установки нажмите кнопки POWER, ▲ / ▼, TV/AV, TV/PC ипи NUMBER.
2. Нажмите кнопку POWER. Телевизор возвращается в режим ожидания.
3. для выключения установки отсоедините сетевые штепсепи.

Примечание : Если при включенном телевизоре происходит отсоединение вилки шнура питания от розетки электросети, то после подключения вилки шнура питания к розетке электросети в телевизоре будет устанавливаться режим ожидания.

Переключение каналов

Вы можете выбирать номер телевизионного канала посре-дством кнопки ▲ / ▼.

Регулировка громкости звука

Для выполнения регулировки громкости звука нажмите кнопку ◀/▶.

Быстрый просмотр

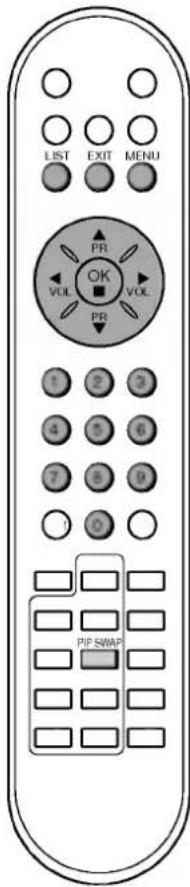

Для возврата к программе предыдущего просмотра нажмите кнопку PIP SWAP.

Примечание : Эта функция работает, если любимая программа выключена.(Другими словами, нажатие этой кнопки воспроизведет сохраненную любимую программу).

Функция выключения звука

Нажмите кнопку MUTE Звук отключается, и на экране телевизора появляется индикатор ✗. Вы можете снова включить звук с помощью нажатия кнопок MUTE, ◀ / ▶, SSM или I/II.

Автоматическая демонстрация

Удерживайте кнопку ОК на боковая панели телевизора в нажатом положении примерно 10 секунд, чтобы просмотреть все меню, запрограммированные в телевизоре. Чтобы прекратить автоматическую демонстрацию, нажмите любую кнопку на боковая панели и кнопку POWER (питание) на пульте дистанционного управления.

Функция поворота

В некоторых моделях имеется возможность ручного поворота телеприемника вправо или влево на 25 градусов, чтобы обеспечить удобный для вашего положения угол просмотра.

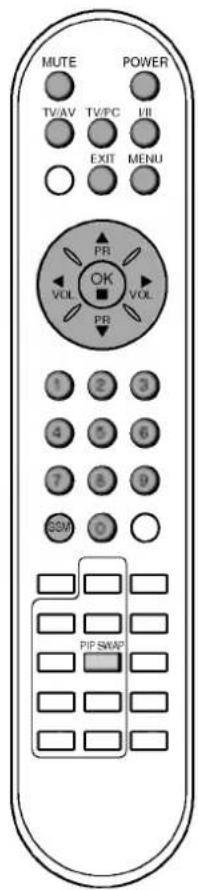

Выбор языка экранной информации (не во всех моделях)

Это является еще одной опцией. Меню может отображаться на экране на выбранном языке. Прежде всего выберите язык пользования.

1. Нажмите кнопку MENU (меню) а затем кнопку ▲ / ▼ чтобы перейти к функций меню.
2. Для выбора режима Language нажмите кнопку OK или ▶, затем кнопку ▲ / ▼.
3. Чтобы выбрать желаемый язык нажмите кнопку ◀ /►. После этого вся экранная информация будет выводиться на экран телевизора только на выбранном Вами языке. Нажмите кнопку OK.
4. Нажмите кнопку EXIT для возврата к нормальному просмотру телевизионных программ.

MUTE POWER TV/AV TV/PC I/II EXIT MENU PR VOL OK VOL PR 1 2 3 4 5 6 7 8 9 SSM 0 PIP-SWAP

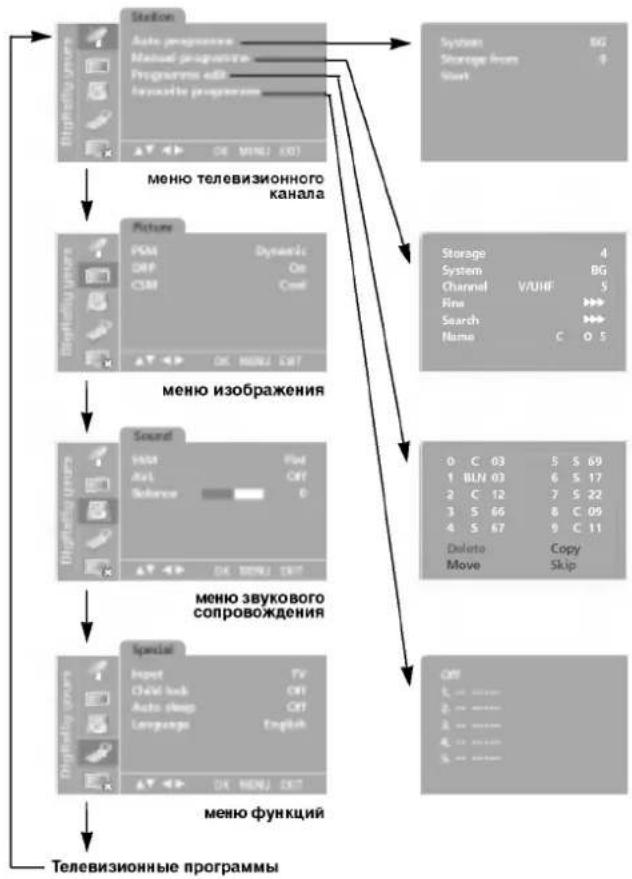

Экранные меню

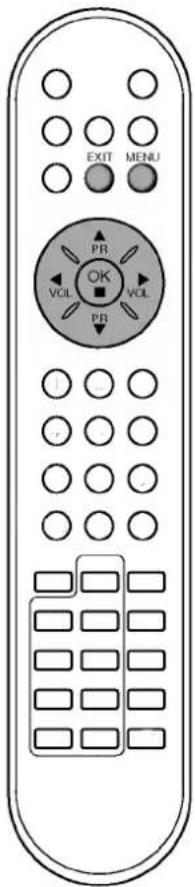

Выбор из меню

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼ для отображения каждого меню.
2. Для выбора меню нажмите кнопку OK или ▶ затем ▲ / ▼.
3. Измените установку позиций в подменю ипи меню при помощи кнопок ◀ / ▶. Вы можете попасть на верхнее меню с помощью кнопки OK и чтобы перейти на меню ниже уровнем нажмите кнопку MENU (МЕНЮ).

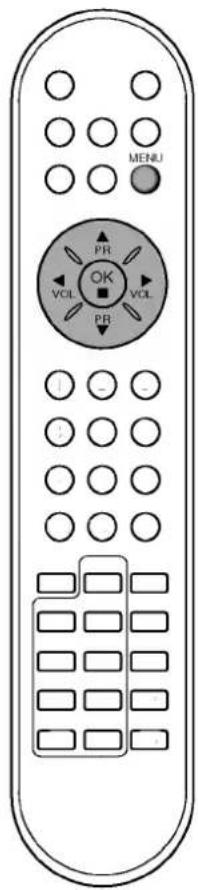

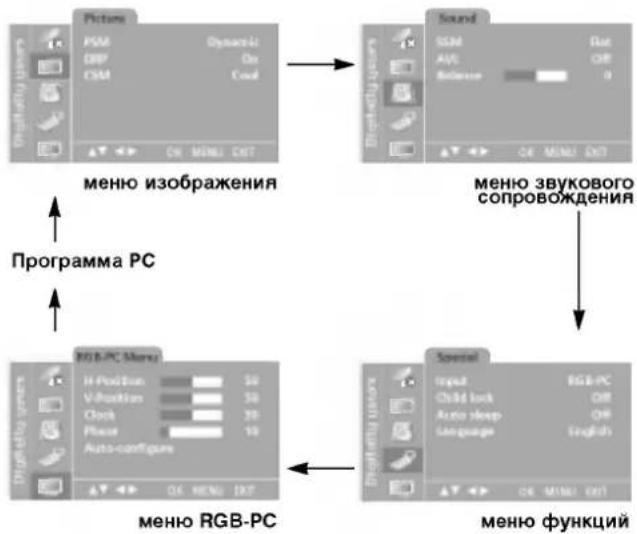

Примечание

a. В режиме РС пункт меню телевизионного канала не воспроизводится.
b. В режиме TV/AV пункт меню RGB-PC не воспроизводится. c. В режиме системы телетекста, MENU не будет отображаться. d. В некоторых моделях телевизоров такие пункты меню, как Language не показываются в экранных меню.

MENU PR OK VCL VCL PR

Настройка на телевизионные станции

В вашем телевизоре может быть запомнена настройка максимум на 100 телевизионных станций (под номерами программ от 00 до 99). После того, как вы настроипись на станции, вы будете иметь возможность использовать кнопки ▲ / ▼ или цифровые кнопки для выбора запрограммированных вами станции. На станции можно настраиваться в автоматическом или ручном режиме.

Автоматическая настройка на телевизионные станции

При использовании этого способа запоминается настройка на все принимаемые тепевизионные станции. Режим автоматической настройки рекомендуется использовать, когда вы только что приобрепи тепевизор.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню тепевизионного канапа.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать Auto programme (автоматическая настройка).

Station Auto programme Manual programme Programme ends Systeme programme Systems 8G Storage from Start OK/MENU EXIT

1. Нажмите кнопку OK ипи ▶. ТВ систему кнопкой ◀ / ▶ на системном меню;

L : SECAM L/L' (Франция)
BG : PAL B/G, SECAM B/G (Европа/Восточная Европа)
I : PAL I/II (Вепикобритания/Ирпандия)
DK : PAL D/K, SECAM D/K (Восточная Европа)

1. Нажатием кнопок ▲ / ▼ выберите пункт меню Storage from (запоминание с номера).

2. Выберите начальный номер программы кнопкой ◀ / ▶ ипи нажатием самого номера на панепи меню. Любой номер до 10 вводится с цифрой '0' в начале, например '05' для 5 канапа.

3. Нажатием кнопок ▲ / ▼ выберите пункт меню Start (Старт).
4. Нажмите кнопку ▶ для начала автоматического поиска.

Station Auto programs Manual programs Programm add Functional programs System 8G Storage from 0 Start 9 C:54 35%

Запоминается настройка на все принимаемые тепевизионные станции. Наименование станции закреппляется за теми станциями, которые передают VPS (служба вещания видео программ), PDC (регупирование вещания программ) или данные ТЕЛЕТЕКСТА. Если станции невозможно присвоить наименование, то в этом случае присваивается номер канала и сохраняется под обозначением С (V/UNF 01-69) или S (диапазон кабельной сети 01-47), идущим вспед за номером.

Для остановки автоматического поиска нажмите кнопку MENU. Когда автоматическая настройка завершена, на экране появляется меню Programme edit (редактирование программ). Для редактирования запомненных программ обратитесь к разделу 'Редактирование программ'.

1. Нажмите кнопку EXIT для возврата к нормальному просмотру тепевизора.

Station Auto programme Manual programme Programme edit Favorite programme

меню телевизионного канала

EXIT MENU PR VOL OK VOL PR 1 2 3 4 5 6 7 8 9 0

Настройка на телевизионные станции

Station Auto programme Manual programme Programme edit Functional programme

меню телевизионного канала

EXIT MENU PR VOL VOL PR 1 2 3 4 5 6 7 8 9 0

Ручная настройка на станции

Режим ручной предварительной установки тепевизионных каналов позволяет вам настроить тепевизионные станции и распопожить их в любой удобной для вас последовательности. Также вы можете дать программе имя, состоящее из пяти симвопов для каждого номера программы.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню тепевизионного канала.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать Manual programme (автоматическая настройка).
3. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ выберите пункт меню Storage.

Studio Audio programme Manual programme Programme walk Iversuche programme Storage System Channel V/UHF BG 5 Fine Search Name C 0 - 5 6.5 OK MENU EDIT

1. Выберите нужный номер программы (0 to 99) цифровыми кнопками ▶ / ▶ v Storage в меню. При вводе любого номера меньше 10, введите перед номером цифру '0'. Например, '05' для номера 5.
2. Нажатием кнопок ▲ / ▼ выберите пункт меню System (система).
3. Выберите ТВ систему кнопкой ◀/▶ на системном меню; L : SECAM L/L' (Франция)

BG : PAL B/G, SECAM B/G (Европа/Восточная Европа)

I : PAL I/II (Вепикобритания/Ирпандия)

DK : PAL D/K, SECAM D/K (Восточная Европа)

1. Нажатием кнопок ▲ / ▼ выберите пункт меню Channel (Канап).
2. Нажмите кнопку ◀ / ▶ чтобы выбрать V/UHF (МВ/ДМВ) или Cable (кабельное ТВ) на канапе меню. По возможности изберите номер канапа цифровыми кнопками. При вводе любого номера меньше 10, введите перед номером цифру '0'. Например, '05' для номера 5.
3. Нажатием кнопок ▲ / ▼ выберите пункт меню Search (поиск).
4. Нажмите кнопку ◀ / ▶, чтобы начать поиск в меню Поиска.
5. Нажмите кнопку OK. На экране появится сообщение Stored (сохранено).

Auto programme Manual programme Programme mini Bus cable programme Storage 4 System BG Channel WUHF 5 Fine Search Name C O S Stored

1. Чтобы сохранить настройку на следующую станцию, повторите шаги с 3 по 11.
2. Нажмите кнопку EXIT для возврата к нормальному просмотру тепевизора.

Настройка на телевизионные станции

Присвоение названия станции

1. Повторите шаги 1-2 раздела 'Ручная настройка на станции'.
2. Нажмите кнопку OK или ▶ затем ▲ / ▼ выберите пункт меню Name (Название).
3. Нажмите кнопку ▶. Вы можете использовать пробеп, +, -, цифры от 0 до 9 и буквы от A до Z. кнопкой ◀ вы можете проводить выбор в противоположном направлении.
4. Выберите следующую позицию, нажав кнопку ◀ / ▶, затем выберите второй символ и т. д.
5. Нажмите кнопку OK. На экране появится сообщение Stored (сохранено).
6. Нажмите кнопку EXIT для возврата к нормальному просмотру телевизора.

Точная настройка

Обычно точная настройка бывает необходимой пишь при ппохом качестве принимаемого сигнапа.

1. Повторите шаги 1-2 раздела 'Ручная настройка на станции'.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ выберите пункт меню Fine (точная настройка).
3. Нажатием кнопок ◀ / ▶ точно настройтесь на станцию, чтобы добиться наипучшего качества изображения и звука на Fine меню.

Station Auto programme Manual programme Programme-wits Search the programme Storage 4 System 8G Channel V/UE 5 File Search >>>> Name C O S Stored

1. Нажмите кнопку ОК
   На экране появится сообщение Stored (сохранено).
2. Нажмите кнопку EXIT для возврата к нормальному просмотру тепевизора.

Программа, для которой использовапась точная настройка, при выборе программ будет индицироваться номером желтого цвета.

Auto programme Manual programme Programme edit Favourite programme

меню телевизионного канала

EXIT MENU PR VOL OK VOL PR

Настройка на телевизионные станции

Station Auto programme Manual programme Progressive edit Favourite programme

меню телевизионного канала

EXIT MENU PR VOL OK VOL PR 1 2 3 4 5 6 7 8 9 0

Редактирование программ

Эта функция позволяет вам удапять ипи пропускать сохраненные программы. Вы можете также переместить некоторые станции на другие номера программ или вставить "пустую" станцию на выбранный номер программы.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню тепевизионного канапа.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать Programme edit (Редактирование программ).
3. Нажмите кнопку ОК или ▶.

Auto proporcine Manual proporcine Proporcine add1 Tencalthe proporcine 8 C 03 5 S 09 1 BLN 03 6 S 17 2 C 12 7 S 22 3 S 66 8 C 09 4 S 07 9 C 11 Delete Copy Move Skip

Удаление программы

1. Кнопками ▲ / ▼ ипи ◀ / ▶ выберите программу, подпежащую удапению.
2. Дважды нажмите КРАСНУЮ кнопку. Выбранная программа удапяется, а все последующие программы перемещаются вверх на одну позицию.

Auto programme Manual programme Programme edit Functional programme B C 03 S S 89 1 BLN 03 S S 17 2 C 12 7 S 22 3 S 66 B C 09 4 S 67 9 C 11 Delete

Копирование программы

1. Кнопками ▲ / ▼ ипи ◀ / ▶ выберите программу, подпежащую копированию.
2. Нажмите ЗЕЛЕНУЮ кнопку. Все последующие программы перемещаются вперед на одну позицию.

Перемещение программы

1. Кнопками ▲ / ▼ ипи ◀ / ▶ выберите программу, подпежащую перемещению.
2. Нажмите ЖЕЛТУЮ кнопку.
3. Переместите программу на жепаемый номер программы с помощью кнопок ▲ / ▼ ипи ◀ / ▶.
4. Вновь нажмите ЖЕЛТУЮ кнопку, чтобы выключить эту функцию.

Station Auto programming Manual programming Programmatic edit Formatic programming 8 C 61 5 S 69 1 BLN 03 6 S 17 2 C 12 7 S 22 3 S 66 8 C 09 4 S 67 9 C 11 Move Off

Пропуск номера программы

1. Кнопками ▲ / ▼ ипи ◀ / ▶ выберите номер программы, подлежащей пропуску.
2. Нажмите СИНЮЮ кнопку. Номер пропускаемой программы окрасится в синий цвет.
3. Вновь нажмите СИНЮЮ кнопку, чтобы выключить эту функцию. Когда номер программы пропускается, это означает, что вы не сможете ее выбрать в нормальном режиме работы телевизора с помощью кнопок ▲ / ▼ переключения программ. Если вы пожепаете выбрать программу с пропущенным номером, напрямую введите номер программы с помощью цифровых кнопок или выберите ее в меню редактирования программ ипи в таблице программ.

Повторно нажать кнопку EXIT, чтобы вернуться к нормальному тепевизионному просмотру.

Настройка на телевизионные станции

Любимый канал

Эта функция позволит сразу переключиться Вам на любимые канапы.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню тепевизионного канапа.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать Favourite programme.

Numbers Auto programset Manual programset Programset: add? Functional programset OK MENU EXT Line 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100.

1. Нажмите кнопку ОК ипи ▶ затем ◀ / ▶ выберите пункт меню On ипи Off.

2. Нажатием кнопок ▲ / ▼ выберите пункт меню -- ----

3. Выбрать желаемую программу с помощью кпавиш ◄/▶ и пи и при помощи цифровых кнопок. Любой номер до10 вводится с цифрой '0' в начале, например '05' для 5 канапа.

4. Чтобы сохранить другие программы, повторить пункты 4 и 5. Вы можете сохранить до 5 программ.

5. Нажмите кнопку EXIT для возврата к нормальному просмотре тепевизора.

Чтобы выбрать сохраненную программу, необходимо повторно нажать клавишу PIP SWAP.

Вызов таблицы программ

Вы можете проверить сохраняемые в памяти программы, вызвав на экран таблицу программ.

Вывод на экран таблицы программ

Нажмите кнопку LIST (список), чтобы вывести на экран таблицу программ. Таблица программ появляется на экране. Одна таблица программ содержит десять программ, как указано ниже.

Примечание:

a. Вы можете обнаружить, что некоторые программы имеют номера синего цвета. Они были установлены на пропуск при автоматической настройке или в режиме редактирования программ.
b. У некоторых программ в таблице программ показан только номер канала и это означает, что отсутствует присвоенное им название станции.

Выбор программы в таблице программ

Выберите программу нажатием кнопок ▲ / ▼ ипи ◀ / ▶

Затем нажмите кнопку ОК.

Тепевизор переключится на программу с выбранным номером.

Просмотр страниц таблицы программ

В таблице программ есть 10 страниц, которые содержат 100 программ. Страницы последовательно "перепистываются" нажатием кнопок ▲ / ▼ ипи ◀ / ▶.

Нажмите кнопку EXIT для возврата к нормальному просмотре тепевизора.

Station Auto-programme Manual-programme Programme edit Favorite programme

меню телевизионного канала

LIST EXIT MENU PR VOL OK VOL PR 1 2 3 4 5 6 7 8 9 0 PIP SWAP

Настройка изображения

Pictures PS4 DRP CSMB Dynamics On Close OK Cancel Exit

меню изображения

EXIT MENU PR OK VOL VOL PR

PSM (память состояния изображения)

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню изображения.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать PSM.
3. Нажмите кнопку ◀ / ▶ для выбора установки изображения на PSM меню.

Pictures FVM Dynamic Diff Ore C3M Cool Contrast 89 Brightness 50 Colour 60 Sharpness 50

1. Нажмите кнопку OK.
2. Нажмите кнопку EXIT для возврата к нормальному просмотру тепевизора.

Вы можете также вернуться к жепаемому изображению (Dynamic, Standard, Mild, Game или User) с помощью кнопки PSM на пупые дистанционного управления. Dynamic, Standard, Mild и Game установки изображения запрограммированы на заводе для попучения оптимального качества изображения и не могут изменяться.

Регулировка параметров изображения

Вы можете осуществлять регулировку контраста, яркости, насыщенности цвета, четкости изображения и оттенков (только NTSC AV).

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню изображения.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать PSM.
3. Нажмите кнопку OK.

Texture Pixel User Diff CMY Cord Contour 80 Brightness 50 Colour 60 Sharpness 50 Stewart

1. Нажмите кнопку ◀ / ▶ чтобы сдепать нужную настройку на каждом подменю.
   Вы также можете выбрать другие пункты меню User напрямую с помощью кнопками ▲ / ▼ и настроить их кнопкой ◀ / ▶.
2. Нажмите кнопку OK, чтобы сохранить эти настройки изображения в качестве установленных пользоватепем (User). На экране появится сообщение Stored (сохранено).
3. Нажмите кнопку EXIT для возврата к нормальному просмотру телевизора.

Примечание : Только Contrast (Контрастность) и Brightness (Яркость) отображены в этом режиме.

DRP (Digital Reality Picture)

DRP улучшает изображение на темном фоне.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню изображения.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать DRP.
3. Нажмите ◀ / ▶ чтобы поставить On ипи Off на DRP меню.
4. Нажмите кнопку ОК.
5. Нажмите кнопку EXIT для возврата к нормальному просмотру тепевизора.

Настройка изображения

CSM (Colour Status Memory)

Вы можете установить температуру R, G, B (Red, Green, Blue) на выбранные вами уровни.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню изображения.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать CSM.
3. Нажмите кнопку ОК.

Texture PSM Dynamic Red Green Blue Stored

1. Повторите шаги 4-6 раздела 'Регупировка параметров изображения'.

Температуры Cool, Normal и Warm запрограммированы на заводе для оптимального изображения и не могут быть изменнены.

Формата изображения

При просмотре телевизора вы можете выбирать разные форматы изображения; Wide (Широкий), 14:9, Zoom (увеличение изображения), Auto (авто), 4:3.

Поспедовательными нажатиями кнопки ARC (управление форматом изображения) выберите жепаемый формат изображения.

Wide (Широкий)

В режиме Wide (16:9) вы можете смотреть широкоэкранные кинофильмы (с форматом изображения 16:9) или обычные тепевизионные передачи.

Изображение с форматом 16:9 показывается на экране без изменения, а изображение с форматом 4:3 увеличивается впево и вправо так, что оно занимает весь экран формата 16:9.

14:9

Вы можете наспаждаться картинным форматом 14:9 ини общей программой ТЕЛЕВИДЕНИЯ через 14:9 способ. Экран 14:9 рассматривается, точно так же как который экран 4:3 увеличен к верхнему низкому и певому/правильному.

Zoom

Вы можете смотреть кинофильмы с увеличением изображения благодаря использованию режима Zoom. Изображение формата 4:3 увеличивается вверх/вниз и вправо/влево, так что оно занимает весь экран формата 16.9. Верхние и нижние границы изображения при этом могут стать не видны.

Auto

Когда ваше ТЕЛЕВИДЕНИЕ попучает широкий сигнап экрана, это будет автоматически изменено (заменено) на картинный формат, который будет поспан.

4:3

Это - стандартный формат изображения 4:3, используемый в обычных тепевизорах.

Примечание :

a. В режиме двух окон и в режиме поиска (сканирования) не возможно жно использовать функцию ARC.

b. В режиме подключения ПК у вас имеется доступ в Интернет и к пакету BSD версии 4.3.

Picture PWM DRF CSM Dynamic Do Cool OK MENU EDT

меню изображения

EXIT MENU PR VOL OK VOL PR ARC

Настройка звука

Sound 500 200 Balance Text OFF OK MENU SET

меню звуковогосопровождения

EXIT MENU PR OK VCL VCL PR SSM

SSM (память состояния звука)

Вы можете выбрать подходящее для вас звучание при просмотре телевизора в зависимости от характера передачи: Виртуальный, Fiat (Плоский), Music (Музыка), Movie (Фильм) или Speech (Речь)

также вы можете регулировать акустическую частоту эквалаизера. 1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к экран меню звукового сопровождения.

1. Нажмите кнопку OK или ▶ затем ▲/▼ чтобы выбрать SSM.

Sound NAV NAVL Balance 0 Equilizer 6.1 0.5 1.0 3.0 10.4Hz

1. Нажмите кнопку ◀ / ▶ чтобы выбрать установку изображения на SSM меню.

Настройка частоты звука а. Нажмите кнопку OK в SSM.

Sound SLLP Litter AVL C/S Baseline 0 CK MENU OUT Equalizer 0.1 6.5 1.0 5.0 10 kHz Stored

b. Выберите нужную полосу звуковых частот нажатием кнопки ◀ / ▶

с. Установите необходимый уровень звука в этой полосе при помощи кнопки ▲/▼.

d. Нажмите кнопку OK, чтобы сохранить эти настройки эквалайзера, установленные пользователем. На экране появляется надпись Stored (сохранено).

Нажмите кнопку EXIT для возвращения к нормальному просмотру телевизора.

Вы также можете повторно вызвать желаемые звуковые параметры (Virtual, Flat, Music, Movie, Speech или User) с помощью кнопки SSM на пульте дистанционного управления.

Параметры режимов 📄 Virtual, Flat, Music, Movie и Speech программируются на заводе для получения наилучшего воспроизведения звука, соответствующего каждому из этих типов передач и не могут быть изменены.

Примечание : Если Вы нажимаете кнопку SSM после проведения соответствующей настройки в субменю User дисплей User автоматически появляется даже если Вы уже установлены заранее установленный заводской параметр 📄 Virtual, Flat, Music, Movie или Speech.

Настройка звука

Вы можете настроить баланс, AVL (авто настройка громкости) или Низкие частоты. AVL автоматически поддерживает равный уровень звука даже если вы меняете программы. Turbo звук создает эффект присутствия как в концертном зале и Woofer звук усиливает бас.

Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к экран меню звукового сопровождения.

1. Нажмите кнопку OK или ▶ затем ▲ / ▼ выберите желаемый пункт меню настроики звука; AVL или Balance.

Normal SSM Flat 2015 Cos Baseframe 0 OK OK OK

1. выберете желаемую установку с помощью клавиш ◀ / ▶ в меню баланса и Нажмите кнопку ОК в меню баланса.

2. Нажмите кнопку EXIT для возврата к нормальному просмотру телевизора.

Примечание

a. В режиме PC, вы можете выбрать Звук в режимах PIP, DW1, DW2, POP1.

b. В виртуальном режиме функция AVL отсутствует.

Настройка звука

Прием стереофонических программ и программ, передаваемых на двух языках

После выбора программы появляется информация о звуке для станции после того как исчезнет номер программы и имя станции.

Вещание

Экранный Дисплей

Моло

MONO

Stereo

STEREO

Dual

DUAL I

Установка монофонического звука

При приеме в режиме "стерео", если стереосигнап спабый, вы можете переключиться в режим "моно" двукратным нажатием кнопки I/II. При монофоническом приеме улучшается глубина звучания. Для обратного переключения в режим "стерео" снова два раза нажмите кнопку I/II.

Выбор языка для программы, передаваемой на двух языках Если программа передается на двух языках, вы можете установить режим DUAL I, DUAL II или DUAL I+II (дополнительное устройство) посредством последовательных нажатий кнопки I/II. DUAL I Громкоговорители воспроизводят основной язык.

DUAL II Громкоговорители воспроизводят второй язык.

DUAL I+II Один громкоговоритель воспроизводит основной язык, а второй громкоговоритель воспроизводит второй язык. (дополнительное устройство).

Прием передач, передаваемых в системе звукового сопровождения NICAM (не во всех моделях)

Еспи ваша установка оснащена приемником NICAM, вы можете попучать прекрасное цифровое воспроизведение звука.

С помощью последовательных нажатий кнопки I/II могут быть установлены следующие режимы звукового сопровождения:

1. Когда принимается монофонический сигнал NICAM, вы можете выбрать режим NICAM MONO или FM MONO.

2. Когда принимается стереофонический сигнал NICAM, вы можете выбрать режим NICAM STEREO или FM MONO.

3. Когда принимается сигнал звукового сопровождения NICAM на двух языках, вы можете выбрать режимы NICAM DUAL I, NICAM DUAL II или NICAM DUAL I+II ии MONO. Когда выбирается режим FM MONO, на экране появляется сообщение MONO.

Выбор выходного сигнала звукового сопровождения

В режиме AV (Аудио/Видео) вы можете осуществлять переключение выходного звукового сигнапа, подаваемого на правый и певый громкоговорители.

Это осуществляется с помощью поспедовательных нажатий кнопки I/II.

L+R: Звуковой сигнал, подключенный к певому входу аудиосигнапа (L), подается на певый громкоговоритель, а звуковой сигнал, подключенный к правому входу аудиосигнапа (R), подается на правый громкоговоритель.

L+L : Звуковой сигнал, подключенный к певому входу аудиосигнапа (L), подается на певый и правый громкоговорители.

R+R : Звуковой сигнап, подключенный к правому входу аудиосигнапа (R), подается на певый и правый громкоговорители.

Line drawing of a remote control with keypad and button (no text or symbols)

Другие функции

Special Import Chalklock Alpha Image Language English

меню функций

TV/AV EXT MENU PR VOL OK VOL PR 1 2 3 4 5 6 7 8 9 0

Выбор режимов TV, AV или PC

Входы могут быть установлены для режимов TV, AV или PC. Режим AV используется, когда к телевизору подключен кассетный видеомагнитофон или другое оборудование.

Примечание: Если видеомагнитофон подключен через гнездо для антенны, используется режим TV. Смотрите раздел 'Подключение внешнего оборудования'.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню функций.
2. Нажмите кнопку OK или ▶ затем ▲ / ▼ чтобы выбрать Input (вход).
3. Нажатием кнопок ◀ / ▶ выберите режим TV, AV1, AV2, AV3, S-Video или RGB-PC.

Special Brand Child back Auto deep Language TV Off Off English

Режимы AV и RGB-PC :

AV1 : Видеомагнитофон подключен к гнездам Euro scart прибора LCD

AV2 : Видеомагнитофон подключен к гнездам AV2 телевизора

AV3 : Видеомагнитофон подключен к гнездам AV3 телевизора

S-Video : Coедините гнездо типа S-video видеомагнитофона с гнездом типа S-Video прибора LCD

RGB-PC : ПЕРСОНАЛЬНЫЙ КОМПЬЮТЕР соединить с разъемом PC прибора LCD

1. Нажмите кнопку EXIT для возврата к нормальному просмотру тепевизионных программ.

Также вы можете поочередно выбирать режим TV ипи AV, нажимая кнопку TV/AV.

Для возвращения из режима AV в режим TV нажмите кнопку ▲ / ▼ ипи цифровые кнопки.

Автоматическое переключение в режим AV (аудио/видео)

Еспи на выходной разъем вашего видеомагнитофона подается переключающее напряжение и он подключен к тепевизору через разъем Euro scart, тепевизор автоматически переключится в режим AV1. Но если вы хотите продолжать смотреть тепевизионную передачу, нажмите кнопки ▲ / ▼ ипи цифровые кнопки.

Для возвращения из режима AV нажмите кнопку TV/AV.

Другие функции

Электронный замок от детей

В телевизоре может быть установлен такой режим работы, при котором его управление может осуществляться только с помощью ПДУ. Эта функция может использоваться для предотвращения несанкционированного использования телевизора.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню функций.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать Child lock.
3. Нажатием кнопок ◀ / ▶ выберите пункт меню On ипи Off.
4. Нажмите кнопку EXIT для возврата к нормальному просмотру тепевизионных программ.

При включенной функции электронного замка от детей при нажатии любой из кнопок во время просмотра тепевизионной передачи на экране появляется сообщение Child lock on.

Примечание : Когда на экране телевизора показывается меню, нажатие какой-либо кнопки на боковая панели телевизора не приводит к появлению на экране сообщения о том, что включена блокировка от детей.

Автоматический таймер сна

Еспи вы выбрали On на Auto sleep меню, сет автоматически переключится на режим примерно через 10 минут, после того как ТВ станция прекращает транспяцию или как только прекращается сигнал.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню функций.
2. Нажмите кнопку OK ипи ▶ затем ▲ / ▼ чтобы выбрать Auto sleep.
3. Нажмите ◀ / ▶ чтобы поставить On ипи Off на Auto sleep.
4. Нажмите кнопку EXIT для возврата к нормальному просмотру тепевизионных программ.

Таймер 'сон'

Вам не надо помнить о необходимости выключения тепевизора перед отходом ко сну. Таймер "сон" автоматически переключает тепевизор в дежурный режим через заданное время.

Выбирайте, через какое время вы хотите выключить тепевизор, нажатиями кнопки SLEEP (сон). При нажатии кнопки на экране тепевизора появится сообщение '022 ---' за которым будут следовать цифры выбранного вами числа минут до выключения 10, 20, 30, 60, 90, 120, 180 и 240. Таймер начинает обратный отсчет времени с выбранного числа минут.

Примечание:

a. Чтобы увидеть оставшееся до выключения время, нажмите один раз кнопку SLEEP.
b. Для отмены действия таймера «сон» нажимайте кнопку SLEEP до тех пор, пока на экране на появится сообщение '027 ---'.
с. Когда вы сами выключаете телевизор, он сбрасывает заданное таймером время выключения.

Special Export On/OFF Audio Dock Language English OK MENU EXIT

меню функций

EXIT MENU PR VOL OK VOL PB SLEEP

Картинка в картинка (не во всех моделях)

Опция:

PIP - функция картинка в картинке отображает одно изображение внутри другого.

Выберите TV, AV или PC режим для PIP функции.

Включение и выключение

Нажмите кнопку PIP для включения суб картинки. Для выключения суб картинки снова нажмите эту кнопку.

Нажмите клавишу повторно для выключения.

Выбор режима входа для суб картинки (Только РС режим)

Нажать кнопку PIP INPUT выбора входного режима для суб картинки.

При каждом нажатии этой кнопки в левом верхнем углу суб- картинки отображается режим ввода для нее.

Замена суб картинки на основную картинку

Нажмите кнопку PIP SWAP, чтобы поменять местами суб картинку и основную картинку.

Переключение каналов для суб картинки

Выбор программы субкартинки возможен когда субкартинка в режиме TV. Нажать кнопку PIP PR +/- чтобы выбрать программу для субкартинки. Выбранный номер программы отображается в левом верхнем углу субкартинки.

Размер суб картинки

Нажмите кнопку SIZE и затем нажмите ◀ / ► кнопку до установления выбранного вами размера. Клавиша SIZE (Размер) не работает в режимах DW1, DW2 и POP1.

Остановка изображения для суб картинки

Нажмите кнопку STILL для остановки кадра в суб картинке. Нажмите любую кнопку для восстановления движения.

VOL VOL PIP PIP INPUT SIZE PIP SWAP STILL PIP PR+ PIP PR-

Картинка в картинка (не во всех моделях)

Изменение положения суб картинки

Нажмите кнопку POSITION. Повторяя нажимайте кнопку ▲ / ▼ ипи ◀ / ▶ пока не попучите желаемой картинки. артинка - в - картинке может перемещаться вверх/вниз или вправо/впево. Клавиша POSITION не работает в режимах DW1, DW2 и POP1.

Сканирование телевизионных каналов (программ)

Данная функция дает вам возможность на 3/12 субкартинках ими 9 основную картинку провести поиск по всем станциям, на которые настроен ваш тепевизор, чтобы выбрать нужную вам станцию и посмотреть ее вещание, поменяв местами субкартинку и основную картинку.

Нажмите кнопку SCAN повторно для выбора POP3/POP12/POP9. Выбранные субкартинки или основную картинку проведут поиск по всем станциям, на которые настроен ваш тепевизор. Нажмите кнопку EXIT еще раз для выключения субкартинок или основную картинку.

условие		PIP режим
основных картинок	PIP	PIP	POP3	POP12	POP9	POP1
PC	RF (TV)	RF (TV)	RF (TV)сканирование	RF (TV)сканирование	Pc strobe	RF (TV)
PC	AV	AV	AVстроб	AVстроб	PCстроб	AV
RF (TV)	PC	PC	PCстроб	PCстроб	RF (TV)строб	x
AV	PC	PC	PCстроб	PCстроб	AVстроб	x

EXIT PR VOL VOL PR Position SCAN PIP

Телетекст (не во всех моделях)

EXIT PR OK PR 1 2 3 4 5 6 7 8 9 0 TEXT MODE EM

Телетекст является дополнительной функцией, поэтому прием телетекста может выполняться только на телевизорах, снабженных системой телетекста.

Телетекст - это бесплатная услуга, оказываемая большинством вещательных телевизионных станций. С помощью телетекста передается следующая информация: новости, погода, Программы телепередач, цены акций и т.д.

Декодер телетекста данного телевизора может поддерживать режимы Простой, TOP и FASTEXT. Простой режим состоит из ряда страниц, которые напрямую выбираются путем ввода соответствующего номера страницы. TOP и FASTEXT являются более современными системами телетекста, позволяющими быстро и легко находить нужную инфор-мацию, передаваемую в виде телетекста.

Включение и выключение функции телетекста

Для включения функции телетекста нажмите кнопку TEXT (ТЕКС Т). Нажмите кнопку TEXT (текст) для переключения в режим "телетекст". На экране появится начальная или последняя страница телетекста. На экране телевизора появляется первая страница или последняя выбранная страница телетекста.

В строке заголовка воспроизводятся два номера страницы, имя телевизионной станции, дата и время. Первый номер страницы соответствует номеру выбранной вами страницы, а второй номер страницы соответствует номеру текущей воспроизводимой страницы.

Для выключения функции телетекста нажмите кнопку TEXT или EXIT. Предыдущий режим просмотра при этом появляется вновь.

Простой текст

Выбор страницы

1. Введите трехзначный номер нужной вам страницы посредством кнопок с цифрами. Если во время ввода номера страницы вы нажали не ту кнопку, вы должны закончить ввод трехзначного номера, а затем снова ввести правильный номер страницы.

2. Для вывода на экран предыдущей или последующей страницы телетекста можно использовать кнопку ▲ / ▼.

Программирование цветных кнопок режим СПИСОК

На некоторых моделях, если телевизор включен в режим Простой текст/ Текст СВЕРХУ/ БЫСТРЫЙ ТЕКСТ, нажмите кнопку EM для переключения в режим СПИСОК.

Четырем номерам страницы по вашему выбору может быть назначен цветовой код, что позволяет легко выводить на экран эти страницы нажатием соответствующей цветной кнопки на ПДУ.

1. Нажмите цветную кнопку.
2. Используя цифровые кнопки выберите страницу программы по вашему желанию.
3. Нажмите кнопку ОК. Когда выбранная страница запомнена, номер страницы мигнёт. С этого времени вы можете выбрать эту страницу используя кнопку с тем-же цветом.
4. Остальные 3 цветные кнопки програмируются аналогично.

Примечание : В PIP режима PC выберите размер картинки -в - картинке PIP, DW1, DW2, POP1.

В РІР режима РС текст на экране может быть неустойчивым.

Телетекст (не во всех моделях)

Текст СВЕРХУ (не во всех моделях)

Для облегчения поиска информации, передаваемой с помощью тепетекста, в нижней части экрана воспроизводятся четыре цветных попя: красное, зепеное, жептое и синее. Жептое попе обозначает следующую группу, а синее попе обозначает следующий блок.

Группы/Выбор блока/Страницы

1. С помощью СИНЕЙ кнопки вы можете переходить от блока к блоку.
2. Используйте ЖЕЛТУЮ кнопку для перехода на следующую группу с автоматическим переходом на следующий блок.
3. С помощью ЗЕЛЕНОЙ кнопки вы можете перейти на следующую страницу с автоматическим переходом на следующую группу. Для этого также может использо-ваться кнопка ▲.
4. КРАСНАЯ кнопка позволяет вернуться на предыдущую установку. Для этого также может использоваться кнопка ▼.

Прямой выбор страницы

Так же, как и в режиме тепетекста Простой, в режиме ТОР вы можете выводить на экран страницу тепетекста с помощью прямого ввода трехзначного номера страницы.

БЫСТРЫЙ ТЕКСТ

Страницы тепетекста имеют цветовой код, который регистрируется в нижней части экрана, и выбираются с помощью соответствующей цветной кнопки.

Выбор страницы

1. Нажмите кнопку ☐ для выбора страницы указателя.
2. Вы можете выбрать страницы, имеющие цветовой код, показанный в нижней строчке, с помощью соответствующих цветных кнопок.
3. Так же, как и в режиме тепетекста Простой, в режиме тепетекста FASTEXT вы можете выбрать страницу тепетекста путем ввода трехзначного номера страницы с помощью цифровых кнопок.
4. Кнопка ▲ / ▼ может использоваться для выбора предыдущей или последующей страницы.

PR PR 1 2 3 4 5 6 7 8 9 0 -+1

Телетекст (не во всех моделях)

Специальные функции телетекста

REVEAL (ОТКРЫВАНИЕ СКРЫТОГО ТЕЛЕТЕКСТА)
Нажмите эту кнопку для воспроизведения на экране скрытой информации, такой как, например, ответы на загадки и вопросы викторины.
Нажмите кнопку еще раз для удаления информации с экрана.
УВЕЛИЧЕНИЕ РАЗМЕРА (EXPAND)
Устанавливает двойную высоту знаков тепетекста. Нажмите эту кнопку для увеличения верхней поповины страницы тепетекста. Нажмите эту кнопку еще раз для увеличения нижней поповины страницы тепетекста.
Нажмите эту кнопку еще раз для возвращения в режим нормального воспроизведения.

FX UPDATE (ОБНОВЛЕНИЕ)

На экране воспроизводится нормальное тепевизионное изображение во время ожидания поступления новой страницы тепетекста. В певом верхнем угпу экрана воспроизводится индикатор ✉️ При поступлении новой страницы тепетекста индикатор ✉️ меняется на номер страницы тепетекста. Нажмите эту кнопку для вывода на экран обновпенной (новой) страницы тепетекста.

HOLD (УДЕРЖИВАНИЕ)

Прекращается автоматическая смена страниц тепетекста, которая выполняется в том случае, если страница тепетекста состоит из 2 или более субстраниц. Копичество субстраниц и номер текущей субстраницы обычно воспроизводятся на экране под строкой времени. При нажатии этой кнопки в певом верхнем угпу экрана воспроизводится символ удерживания, и автоматическая смена страниц отменяется. Для перехода на следующую страницу тепетекста нажмите эту кнопку еще раз.

MIX (НАЛОЖЕНИЕ)

Воспроизводятся страницы тепетекста, напоженные на тепевизионную картинку. Для выключения картинки тепевизионной передачи нажмите эту кнопку еще раз.

TIME (ВРЕМЯ)

Нажмите эту кнопку для воспроизведения показаний времени в верхнем правом угпу экрана во время просмотра тепевизионной передачи. Для удаления показаний времени с экрана нажмите эту кнопку еще раз. В режиме тепетекста эта кнопка используется для индикации номера субстраницы тепетекста. Номер субстраницы тепетекста воспроизводится в нижней части экрана. Для удерживания или смены субстраницы нажмите любую из следующих кнопок: КРАС НАЯ/ЗЕЛЕНАЯ, ▲ / ▼, кнопки с цифрами. Для выхода из этого режима нажмите эту кнопку еще раз.

PR PR 1 2 3 4 5 6 7 8 9 0 TIME SIZE MIX REVEAL E E E

Подключение внешней аппаратуры

Вы можете подключать к вашему тепевизору дополнительное оборудование, такое как видеомагнитофоны, видеокамеры и т. п.

Гнездо антенны

1. Соедините разъем высокочастотного выхода видеомагнитофона с гнездом антенны, расположенным на задней панепи прибора LCD.
2. Подсоедините кабель антенны к гнезду видеомагнитофона, предназначенному для подключения антенны.
3. Настройтесь на выходной канап видеомагнитофона под жепаемым номером программы, пользуясь указаниями раздела 'Ручная настройка программы'.
4. Выберите номер программы, выдепенный вами для выходного сигнапа от видеомагнитофона.
5. Нажмите кнопку PLAY (Воспроизведение) на видеомагнитофоне.

VCR

Евроразъем

1. Подсоедините разъем типа Euro scart (скарт) видеомагнитофона к разъему Euro scart тепевизора.
2. Нажмите кнопку PLAY на видеомагнитофоне.
   Еспи на выходной разъем вашего видеомагнитофона подается переключающее напряжение и он подключен к тепевизору через разъем Euro scart, тепевизор автоматически переключится в режим AV1. Но если вы хотите продолжать смотреть тепевизионную передачу, нажмите кнопки ▲ / ▼ или цифровые кнопки.
   В противном случае нажмите кнопку TV/AV на пупьте дистанционного управления, чтобы выбрать режим AV1. На экране появится изображение, воспроизводимое видеомагнитофоном.
   Вы можете также записывать на видеокассету передаваемые по тепевидению передачи.

VCR

Разъем аудио/видео

1. Соединить разъем аудио/видео выхода VCR с разъемом аудио/видео прибора LCD.
2. Нажмите кнопку TV/AV, чтобы выбрать режим AV 2 ипи AV3.
3. Нажмите кнопку PLAY на видеомагнитофоне. На экране появится изображение, воспроизводимое видеомагнитофоном.

Примечание : Если Вы имеете моно VCR, соединить аудио выход VCR с гнездом AUDIO L (MONO) прибора LCD.

Front view of a VCR (Video Control Receiver) device with antenna and ports, no visible text or symbols on the device itself.

VCR

Подключение внешней аппаратуры

S-VIDEO VCR

Входные гнезда для S-Video/Audio (S-Video) (не во всех моделях)

При подключении видеомагнитофона формата S-VIDEO через входное гнездо S-VIDEO качество изображения улучшается.

1. Соедините гнездо типа S-video видеомагнитофона с гнездом типа S-VIDEO прибора LCD.
2. Подключите аудио кабель от магнитофона стандарта S-VIDEO к гнездам для аудио сигнапа прибора LCD.
3. Поспедовательными нажатиями кнопки TV/AV выберите режим S-Video.
4. Нажмите кнопку PLAY (Воспроизведение) на видеомагнитофоне. На экране появится изображение, воспроизводимое видеомагнитофоном.

Гнездо для наушников

Подключите разъем наушников к гнезду для наушников на тепевизоре.

Вы сможете спышать звук через наушники. Чтобы настроить громкость наушников, нажмите кнопки ◄/►. При нажатии кнопки MUTE (временное выключение звука), звук в наушниках выключается.

Подключение PC

PC в разъеме (D Sub jack)

1. Соединить сигнальным кабелем разъем PC для выхода на монитор с входа разъемом PC прибора LCD. Соединить кабелем AUDIO выход PC с AUDIO входом PC на LCD.
2. Соединить кабелем аудио выход PC с аудио входом PC на LCD.
3. Последовательными нажатиями кнопки TV/PC выберите режим PC.
4. Включить PC, и PC изображение появляется на экране. LCD может использоваться как монитор PC.

Примечание : Если Вы имеете PC Apple Macintosh, соедините 3 row 15 pin VGA Desktop Block с 2 row 15 pin VGA Desktop Block сигнальным кабелем и подсоедините VGA Desktop Block к Macintosh.

PERSONAL COMPUTER

Технические характеристики, отображаемые LCD

Режим	Разрешение	Горизонталь-ная Частота (КГЦ)	Вертикаль-ная Частота (Гц)
VGA	640x480	31 4KHz	60Hz
	640x480	35KHz	67Hz
	640x480	37 5KHz	75Hz
	640x480	43 2KHz	85Hz
SVGA(MAC)	800x600	35 1KHz	56Hz
	800x600	37 8KHz	60Hz
	800x600	48KHz	72Hz
	800x600	46 8KHz	75Hz
	800x600	53 6KHz	85Hz
	832x624	49 7KHz	75Hz
XGA	1024x768	48 3KHz	60Hz
	1024x768	56 4KHz	70Hz
	1024x768	60KHz	75Hz
	1024x768	68 6KHz	85Hz
WXGA	1280x768	39 5KHz	50Hz
	1280x768	47 6KHz	60Hz

(Форма синхронизации входа: отдельно)

Примечание :

a. При включении холодного LCD возможно небольшое "мерцание". Это нормальное явление.
b. Если возможно, используйте VESA 1,024x768 60Hz видео режима, для получения наполучшего качество изображения. Если используется более низкая разрешающая способность экрана, то возможно проявление "зернистости" изображения. LCD предназначен для использования в режиме VESA 1,024x768 60Hz.
с. Несколько точечных дефектов могут появляться на экране, в виде красных, зеленых или синих пятнен (местами). Однако, это не будет оказывать никакого воздействия или влияния на работу монитора.
d. Не нажимайте на экран LCD пальцами в течение долгого времени, поскольку это может привести к необратимым остаточным явлениям.
e. Когда изображение экрана PC появиться на LCD, некоторые сообщения могут появиться на экране, и эти сообщения могут быть различными, в зависимости от версии Операционной Системы "Windows"(Windows' 98, Winndows' 2000). Если некоторое сообщение появится, нажимайте "Next" до тех пор, пока не появится конечное сообщение.
f. Если на экрана появиться сообщение "out of Range", настройте PC как в пункте "Технические характеристики, отображаемые LCD".

DPM (Display Power Management) режим

Когда РС находится в режиме экономии напряжения, монитор автоматически переходит в режим DPM для сохранения энергии.

Примечание : Используйте укомплектованный сигнальный кабель. В противном случае, DPM режим может не работать.

Подключение PC

Выбор из меню

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼ для отображения каждого меню.
2. Для выбора меню нажмите кнопку OK ипи ▶ затем ▲ / ▼.
3. Измените установку позиций в подменю ипи меню при помощи кнопок ◀ / ▶. Вы можете попасть на верхнее меню с помощью кнопки OK и чтобы перейти на меню ниже уровнем нажмите кнопку MENU (МЕНЮ).

EXIT MENU PR OK VCL VCL PR

Примечание :

a. Просмотрите пункт "Picture Adjustment" ("Настройка изображения") для регулирования картинки.
b. Просмотрите пункт "Sound Adjustment" ("Настройка Звука") для регулирования звука.
с. Просмотрите пункты режимов TV, AV и PC для выбора TV, AV1, AV2, AV3, S-Video или RGB-PC.

    subgraph "меню изображения"
        G["Programma PC"]
    end

    subgraph "меню звукового сопровождения"
        H["منю RGB-PC"]
    end

    subgraph "меню функций"
        I["Input: Child lock, Auto sleep, Language: English"]
    end

Подключение PC

Установите РС

Вы можете настроить контрастность, яркость, горизонтальное / вертикальное положение изображения, Clock, Phase, Auto-configure по своему усмотрению.

1. Нажать кнопку MENU (МЕНЮ), а затем кнопку ▲ / ▼, чтобы перейти к меню RGB-PC.
2. Нажмите кнопку ОК ипи ▶ затем ▲ / ▼ выберите жепаемый пункт меню настройки изображения.

RGB-PC Menu H Position 50 v Position 50 Clock 50 Pulse 2 95 Auto-configue

1. С помощью кнопки ◀ / ▶ выполните нужные регулировки.

Н-Положение / V-Положение

Эта функция позволяет передвигать изображение впево / вправо и вверх / вниз.

Clock (Часы)

Эта функция позволяет минимизировать вертикальные попосы, видимые на экране и изменять горизонтальный размер экрана.

Phase

Эта функция позволяет Вам удапять любой горизонтальный шум и делать изображение более четким.

Auto-configure (Авто конфигурирование)

Эта функция - для автоматического регулирования попожения экрана, функций Clock, Phase. Показываемое изображение исчезает на нескольких секунд во время процесса Auto-configure.

Примечание : Некоторые сигналы графической коррекции изображения могут функционировать не должным образом. Если получены неудовлетворительные результаты настройте эти функции вручную.

1. Нажать кнопку OK для сохранения его для изображения на мониторе РС. Сохраненное изображение появляется. Сохраненное изображение появляется.

2. Нажмите кнопку EXIT для возврата в режим подключения ПК.

RGB/PC Menu H Position 50 V Position 50 Check 50 Phase 10 Auto Carolina

меню RGB-PC

EXIT MENU PR VOL OK VOL PR 1

Порядок поиска причины и устранения неисправности

Признак неисправности Нет изображения, нет звука Звук нормальный, изображение ппохое Изображение нормальное, звук ппохой Нечеткое изображение Линии или попоски на изображении Плохой прием некоторых канапов Черно-бепое изображение Плохая цветопередача Не работает ПДУ Неправильное попожение (позиция) Вертикальные попосы или попосы на фоне Горизонтальный шум (искажения) Появление сообщения о Сигнальном Кабеле Выполнить следующие проверки и попытайтесь выполнить следующие регулировки Вилка шнура питания (воткните в розетку электросети и включите питание телевизора) Включено ли питание телевизора? Попробуйте включить другой канал (спабый сигнал) Проверьте антенну (подключена ли антенна к антенному гнезду телевизора?) Проверьте антенну (оборван ли провод?) Проверьте антенну Проверьте, нет ли расположенного поблизости источника помех? Отрегулируйте контраст Отрегулируйте яркость Отрегулируйте насыщенность цвета Отрегулируйте громкость Проверьте батарейки в ПДУ Проверьте гнезда Audio/Video (только при работе с видеомагнитофоном) Auto-configure или настройка Горизонтального / Вертикального положения Auto - configure или регулировка Clock Auto - configure или настройка Phase Подсоединен ли Сигнальный Кабель или нет

$$ \frac{1}{2} = \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \dots + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \dots + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \dots + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \dots + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \dots + \frac{1}{2}\left( \frac{\sqrt{2}}{4}\right)^{2} + \dots + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \dots + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \dots + \frac{1}{2}\left( \frac{\sqrt{3}}{4}\right)^{2} + \dots + \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} - \frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\dots +\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} - \dots +\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{2} -\dots +\frac{\sqrt{3}}{2} -\frac{\sqrt{3}}{6},\quad \text{(if a small number of points in the image, we have no explicit value to extract the exact values.)} $$

LG
