Produkttyp	Kondensatormikrofon (Elektretvorpolung)
Richtcharakteristik	Nierencharakteristik
Frequenzgang	20 Hz – 20 kHz
Ausgangsimpedanz	1200 Ω (Nennwert 150 Ω)
Maximaler Schalldruckpegel	143,5 dB SPL
Dynamikbereich	112,5 dB
Signalrauschabstand	63 dB bei 94 dB SPL
Ausgangsrauschen (typisch)	31 dB (A-bewertet)
Ausgangs-Clippingpegel	-9 dBV (0,35 V) bei 1 kHz, < 1% THD
Phantomspeisung	11–52 V DC
Kabel	1,6 m hochflexibel, TA4F-Steckverbinder
Gewicht (mit Kabel und Stecker)	65 g
Betriebstemperatur	-7 °C bis 49 °C
Lagerungstemperatur	-29 °C bis 74 °C
Relative Luftfeuchtigkeit	0–95 %
Verstellbarer Schwanenhals	Ja, mit schwenkbarer Knarrenverbindung
Erschütterungsabsorber	Ja, isolierend
Austauschbare Mikrofonkapseln	Ja (Nieren- und Supernierenkapsel erhältlich)
Lieferumfang	Mikrofon, Kabel, 2 Windschutzvorrichtungen, Kabelhaltevorrichtung, angewinkelte Schwanenhalsstütze
Ersatzteile	Vorverstärker (RPM440), Klemm-/Schwanenhals-Baugruppe (RPM540), Windschutz (RK183WS), Nierenkapsel (RPM108), Supernierenkapsel (RPM110), Kabelhalter (CMD-1), Batteriespeisevorrichtung (MX1-BP), Kabelstecker (WA330), Schwanenhalsstütze (65A1963)

Häufig gestellte Fragen - WB98H/C SHURE

Wie befestige ich das Mikrofon an einem Saxophon?

Klemmen Sie das Mikrofon am Schallbecher des Saxophons fest und richten Sie den Schwanenhals so aus, dass das Mikrofon einige Zentimeter vom Schallbecher entfernt in die Öffnung zeigt. Dies ergibt eine helle Klangbalance mit minimaler Rückkopplung.

Kann ich das Mikrofon auch an einer Trommel verwenden?

Ja, klemmen Sie das Mikrofon am Trommelrand fest und stellen Sie den Schwanenhals ein, sodass sich das Mikrofon einige Zentimeter über dem Schlagfell und 2–3 cm vom Rand entfernt befindet. Das ergibt eine volle Klangbalance.

Welche Stromversorgung benötigt das Mikrofon?

Das Mikrofon benötigt eine Phantomspeisung von 11–52 V DC. Alternativ kann der optionale batteriegespeiste Vorverstärker MX1-BP verwendet werden.

Kann ich die Mikrofonkapsel austauschen?

Ja, das Mikrofon unterstützt austauschbare Kapseln. Es sind die Nierenkapsel RPM108 und die Supernierenkapsel RPM110 erhältlich.

Wie reduziere ich mechanische Geräusche?

Das Mikrofon verfügt über einen integrierten isolierenden Erschütterungsabsorber, der die Übertragung von Tastengeräuschen und anderen mechanischen Geräuschen verringert.

Für welche Instrumente eignet sich das WB98H/C?

Es ist speziell für Blech-, Holzblas- und Schlaginstrumente konzipiert, z. B. Saxophon, Trompete, Posaune und Trommel.

Wie reinige ich das Mikrofon?

Reinigen Sie die Außenflächen nur mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Der Windschutz ist abnehmbar und kann bei Bedarf ausgetauscht werden.

Ist das Mikrofon für den drahtlosen Einsatz geeignet?

Ja, das Modell WB98H/C ist mit einem TA4F-Steckverbinder (Mini-XLR) für drahtlose Systeme ausgestattet und kann an kompatible Sender angeschlossen werden.

Welche Garantie gilt für das Mikrofon?

Shure gewährt eine Garantie auf Material- und Verarbeitungsfehler. Die genauen Bedingungen entnehmen Sie bitte der mitgelieferten Garantieerklärung oder der Website von Shure.

Kann ich das Mikrofon an einem Stativ befestigen?

Das Mikrofon wird mit einer Klemmvorrichtung geliefert, die an Instrumentenrändern oder Schallbechern befestigt wird. Für den Einsatz an einem Stativ ist ein separater Adapter erforderlich.

BEDIENUNGSANLEITUNG WB98H/C SHURE

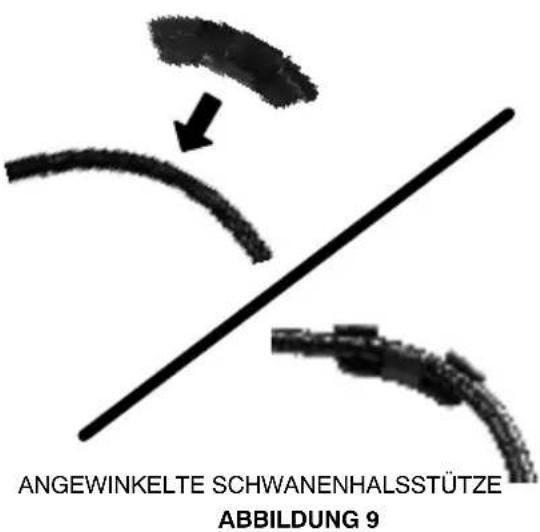

Das Shure BETA 98H/C ist ein erstklassiges Nieren–Kondensatormikrofon für Musikinstrumente, das sich am Schallbecher von Blasinstrumenten oder am Rand von Schlaginstrumenten festklemmen läßt. Der integrierte Schwanenhals und die schwenkbare Knarrenverbindung ermöglichen es, das Mikrofon einfach auszurichten und sicher zu befestigen. Ein isolierender Erschütterungsabsorber verringert die Übertragung von "Tastengeräuschen" des Instruments und anderen mechanischen Geräuschen. Die beigelegte Schwanenhals–Fixierung dient dazu das Mikrofon bei starken Bewegungen in der optimalen Position zu halten. (siehe Abbildung 9).

Das BETA 98H/C weist eine transformatorlose Vorverstärkerschaltung auf, die die Linearität über das gesamte Frequenzspektrum verbessert. Der Vorverstärker ist über ein 3 m langes hochflexibles Kabel mit dem Mikrofon verbunden. Der batteriegespeiste Vorverstärker MX1–BP ist als Sonderzubehör lieferbar und bietet hervorragende Leistung für Situationen, in denen keine Phantomspeisung verfügbar ist.

Die Nierenrichtcharakteristik bietet hohe Verstärkung vor Rückkopplung und ausgezeichnete Unterdrückung unerwünschter Geräusche. Der hohe maximale Schalldruckpegel des Mikrofons ermöglicht die Bewältigung der extremen Anforderungen von Blech-, Holzblas- und Schlaginstrumenten.

Das BETA 98H/C wird mit ein einrastend Windschutzvorrichtung, einer Tragetasche und einer Kabelhaltevorrichtung geliefert. Der Vorverstärker kann von einer beliebigen 11–52 V DC Phantomspeisung gespeist werden.

DEUTSCH

TECHNISCHE EIGENSCHAFTEN

• Maßgeschneiderter Frequenzgang für offene, natürliche Klangwiedergabe
• Einstellbarer Schwanenhals und schwenkbare Knarrenverbindung ermöglichen optimale Mikrofonausrichtung
• Angewinkelte Schwanenhalsstütze behält Mikrofonplatzierung auch bei aktiveren Vorstellungen bei
• Kompakte, leichte Konstruktion bewirkt ein geringes Maß an Sichtbarkeit
• Dynamikbereich zum Einsatz in Umgebungen mit hohen Schalldruckpegeln
• Gleichförmige Nierenrichtcharakteristik bietet hohe Verstärkung vor Rückkopplung und ausgezeichnete Unterdrückung von Umgebungsschall
• Austauschbare Mikrofonkapseln mit unterschiedlichen Abnahmecharakteristiken sind verfügbar
• Legendäre Shure–Qualität, Robustheit und Zuverlässigkeit

MODELLVARIANTEN

BETA 98H/C umfaßt ein Mikrofon, ein 3 m langes hochflexibles Kabel, das am Vorverstärker abgeschlossen ist, zwei einrastende Windschutzvorrichtungen und eine Kabelhaltevorrichtung.

WB98H/C umfaßt ein Mikrofon, ein 1,6 m langes hochflexibles Kabel, das am miniatur Steckverbinder (TA4F) für drahtlose Anwendungen abgeschlossen ist, zwei einrastende Windschutzvorrichtungen und eine Kabelhaltevorrichtung.

DEUTSCH

VERWENDUNG UND PLAZIERUNG

Die gebräuchlichsten Verwendungs- und Plazierungsverfahren für das BETA 98H/C werden nachfolgend beschrieben. Dabei ist zu berücksichtigen, daß Mikrofontechnik im Grunde "Geschmackssache" ist; von der "einzig richtigen" Mikrofonstellung kann nicht die Rede sein.

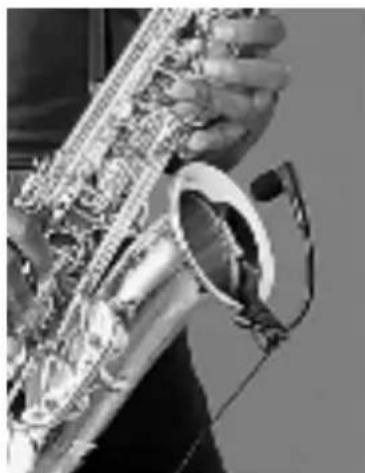

PLAZIERUNG AN SAXOPHONEN (siehe Abbildung 4): Das Mikrofon am Schallbecher des Saxophons anklemmen und den Schwanenhals so einstellen, daß das Mikrofon einige Zentimeter vom Schallbecher des Saxophons entfernt ist und in dessen Öffnung weist. Dadurch wird eine helle Klangbalance bei minimaler Rückkopplung und Hochfrequenz–Durchlässigkeit erreicht.

PLAZIERUNG AN SOPRANSAXOPHONEN (siehe Abbildung 5): Das Mikrofon am Schallbecher des Saxophons anklemmen und den Schwanenhals so einstellen, daß das Mikrofon zu den Instrumenttasten weist und einige Zentimeter von den unteren Tasten entfernt ist. Dadurch wird eine warme und volle Klangbalance bewirkt. Wenn ein hellerer Ton gewünscht wird, den Schwanenhals so einstellen, daß das Mikrofon in den Schallbecher weist und einige Zentimeter davon entfernt ist.

DEUTSCH

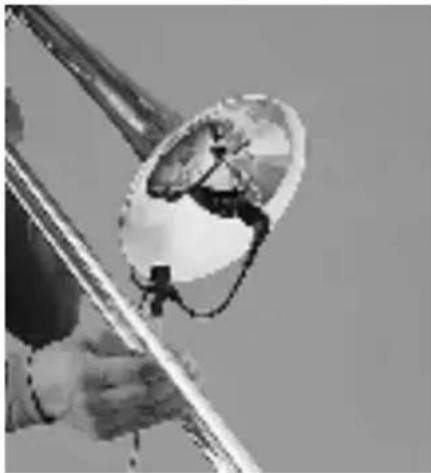

PLAZIERUNG AN POSAUNEN (siehe Abbildung 6): Das Mikrofon am Schallbecher der Posaune anklemmen und den Schwanenhals so einstellen, daß das Mikrofon direkt in den Schallbecher weist und einige Zentimeter davon entfernt ist. Dadurch wird eine helle Klangbalance bei maximaler Isolierung erreicht.

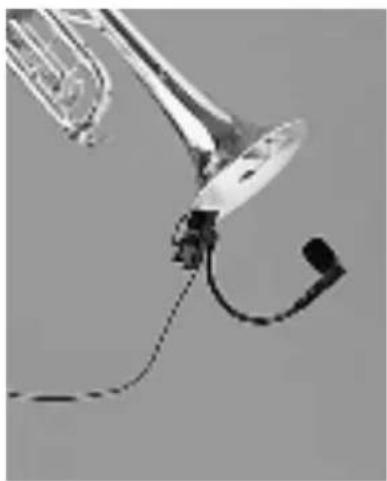

PLAZIERUNG AN TROMPETEN (siehe Abbildung 7): Das Mikrofon am Schallbecher der Trompete anklemmen und den Schwanenhals so einstellen, daß das Mikrofon direkt in den Schallbecher weist und einige Zentimeter davon entfernt ist. Dadurch wird eine helle Klangbalance bei maximaler Isolierung erreicht.

PLAZIERUNG AN TROMMELN (siehe Abbildung 8): Das Mikrofon am Trommelrand anklemmen und den Schwanenhals so einstellen, daß sich das Mikrofon einige Zentimeter über dem Schlagfell befindet und 2–3 cm von dessen Rand entfernt ist. Dadurch wird eine volle Klangbalance bewirkt.

DEUTSCH

TECHNISCHE DATEN Mikrofon W	B98H/C (mit dem in Abbildung 1 dargestellten Standardprüfkreis)	Mikrofon BETA 98H/C
Typ Kondensatormikrofon (Elektretvorpolung)
Richtcharakteristik Richtmikrofon (mit Nierencharakteristik). Siehe Abbildung 2.
Frequenzgang 20 bis 20.000 Hz Siehe Abbildung 3.
Ausgangsimpedanz	1200 Ω	Nennwert: 150,0 Ω (Ist-Wert)Empfohlene Mindestabschlußimpedanz: 1 kΩKann mit Abschlußimpedanzen ab 150 Ω beiverringertem Clipping-Pegel verwendet wer-den
Ausgangspegel(0 dB = 1 Volt je Pascal)	Leerlaufspannung: -56,5 dB (1,5 mV) Leerlaufspannung: -56 dB (1,6 mV)
Ausgangs-Clippingpegel (bei 1kHz, Gesamtklirrfaktor < 1 %)	-9 dBV (0,35 V)	2,5 kΩ Last . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maximaler Schalldruckpegel	143,5 dB	2,5 kΩ Last . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DEUTSCH

TECHNISCHE DATEN	Mikrofon WB98H/C (mit dem in Abbildung 1 dargestellten Standardprüfkreis)	Mikrofon BETA 98H/C
Dynamikbereich (maximaler Schalldruckpegel zu Geräuschpegel mit Bewertungskurve A)	112,5 dB 132 dB (2,5 kΩ Last)
Ausgangsrauschen typisch 31 dB, Bewertungskurve A
Signalrauschabstand 63 dB bei 94 dB Schalldruckpegel (IEC 651)
Phaseneinstellung Positiver Druck an der Mikrofonmembran erzeugt positive Spannung an Pins 3 und 4 in bezug auf Pin 1 (Masse).		Positiver Druck an der Mikrofonmembran erzeugt positive Spannung an Pin 2 in bezug auf Pin 3 des Vorverstärker-Ausgangssteckverbinders.
Empfohlene Betriebsspannung	5 V (Pin 2 zu Pins 3 und 4)	11 bis 52 V Phantomspeisungsgleichspannung
Umweltbedingungen	Betriebstemperaturen: ......-7 °C bis 49 °CLagerungsttemperaturen: ......-29 °C bis 74 °CRelative Feuchtigkeit: ......0 bis 95 %
Nettogewicht	Mikrofon mit Kabel und miniatur Steckverbinder (TA4F): 65 g	Mikrofon mit Kabel und Vorverstärker: 156 g

DEUTSCH

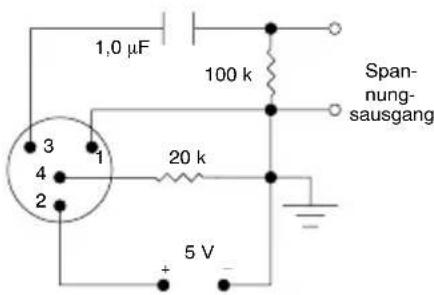

STANDARDPRÜFKREIS
ABBILDUNG 1

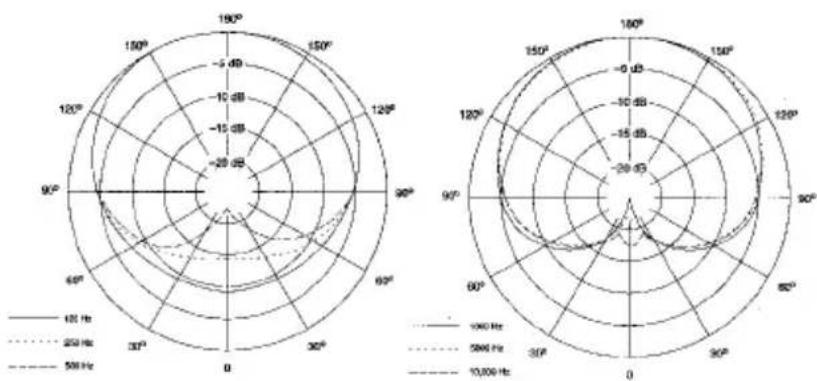

TYPISCHE RICHTCHARAKTERISTIK
ABBILDUNG 2

DEUTSCH

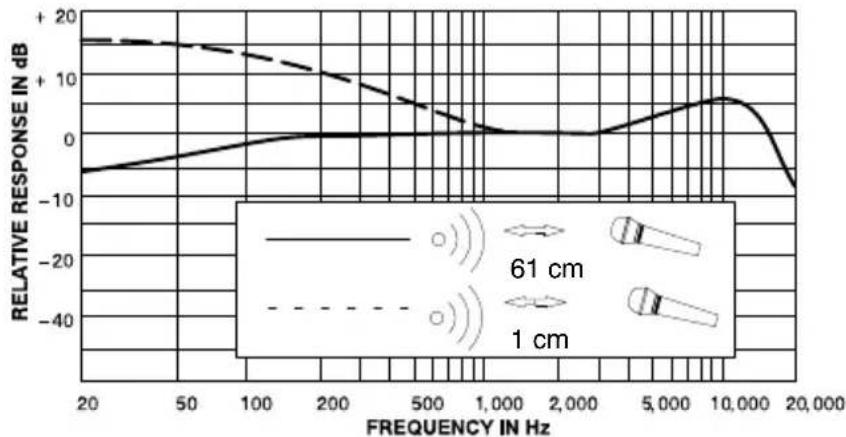

TYPISCHER FREQUENZGANG
ABBILDUNG 3

DEUTSCH

ZERTIFIZIERUNG

Beta 98H/C – Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtlinie über elektromagnetische Verträglichkeit 89/336/EWG. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 55103 (1996) für elektromagnetische Verträglichkeit, Teil 1 und 2, für Wohngebiete (E1) und Gewerbegebiete (E2).

WB98H/C – Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtlinie über elektromagnetische Verträglichkeit 89/33/EWG. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 301 489 teile 1 und 9 bzgl. elektromagnetischer Verträglichkeit.

ERSATZTEILE

Vorverstärker-Baugruppe RPM440

Klemmen- und Schwanenhals-Baugruppe (ohne Kapsel, Windschutz), mit 3 m langem abisoliertem und verzinntem

Kabel RPM540

Windschutz (4 je Packung) RK183WS

Nierenkapsel RPM108

Supernierenkapsel RPM110

Kabelhaltevorrichtung .... CMD-1

Batteriespeisevorrichtung.... MX1-BP

Kabelsteckverbinder (nur für WB98H/C) WA330

Angewinkelte Schwanenhalsstütze 65A1963

PLAZIERUNG AN SOPRANSAXOPHONENPLAZIERUNG AN ABBILDUNG 5

DEUTSCH

PLAZIERUNG AN POSAUNEN PLAZIERUNG AN TROMPETEN ABBILDUNG 6 ABBILDUNG 7

PLAZIERUNG AN TROMMELN ABBILDUNG 8

DEUTSCH

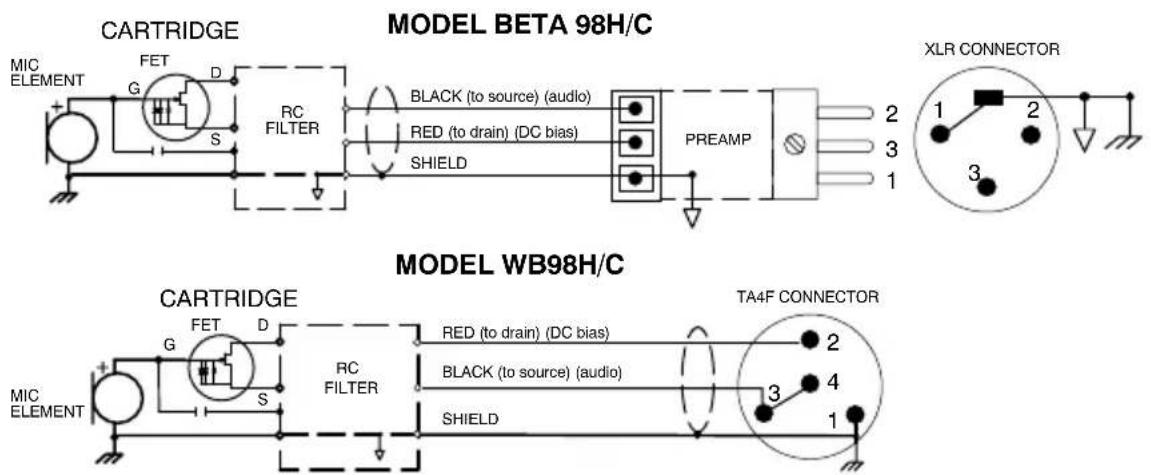

FIGURE 10. WIRING DIAGRAMS
