Produkttyp	Küchengerät (Einbauherd)
Marke	Bauknecht
Modell	HEKO STAR 5 EX
Abmessungen (H x B x T)	ca. 85 x 60 x 60 cm
Gewicht	ca. 45 kg
Spannung	230 V / 400 V
Gesamtanschlusswert	ca. 10 kW
Energieeffizienzklasse	A (Backofen)
Backofentyp	Multifunktions-Heißluftofen
Heizarten	Heißluft, Ober-/Unterhitze, Grill, Umluft
Temperaturbereich	50 °C – 275 °C
Reinigungsfunktion	Pyrolyse / Hydrolyse (je nach Ausstattung)
Steuerung	Drehknöpfe und Touch-Display
Timer / Programmierfunktion	Ja, mit Startzeitvorwahl
Kindersicherung	Ja
Sicherheitsabschaltung	Ja
Kühlgebläse	Ja, Nachlaufautomatik
Innenraumbeleuchtung	Halogen / LED
Zubehör	Backblech, Gitterrost, Fettpfanne
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - HEKO STAR 5 EX BAUKNECHT

Wie schalte ich den Backofen ein?

Drehen Sie den Funktionswahlschalter auf die gewünschte Heizart und den Temperaturregler auf die gewünschte Temperatur. Ein Signalton bestätigt die Inbetriebnahme.

Was bedeuten die verschiedenen Heizarten?

Zu den Heizarten gehören Heißluft (gleichmäßige Hitzeverteilung), Ober-/Unterhitze (traditionelles Backen) und Grill (Bräunen). Weitere Details finden Sie in der Bedienungsanleitung.

Wie reinige ich den Backofen?

Verwenden Sie die Pyrolyse-Funktion (falls vorhanden) oder reinigen Sie den Innenraum mit einem feuchten Tuch und mildem Reinigungsmittel. Vermeiden Sie Scheuermittel.

Warum heizt der Ofen nicht?

Überprüfen Sie die Stromversorgung und ob der Ofen korrekt eingesteckt ist. Möglicherweise ist die Sicherung ausgelöst oder die Kindersicherung aktiviert.

Kann ich die Backofentür selbst einstellen?

Die Türfeder kann nachjustiert werden, aber wir empfehlen einen Fachmann für Reparaturen. Eine falsche Einstellung kann die Dichtung beschädigen.

Wie wechseln ich die Backofenlampe?

Schalten Sie den Ofen aus und lassen Sie ihn abkühlen. Entfernen Sie die Glasabdeckung und tauschen Sie die Halogenlampe (25W, G9-Sockel) aus. Beachten Sie die Sicherheitshinweise.

Was tun bei Fehlermeldung auf dem Display?

Notieren Sie den Fehlercode und setzen Sie den Ofen zurück (Sicherung aus- und wieder einschalten). Bleibt der Fehler, kontaktieren Sie den Kundendienst.

Wie stelle ich die Kindersicherung ein?

Halten Sie die Sperrtaste (oft mit einem Schloss-Symbol) für 3 Sekunden gedrückt, bis ein Signal ertönt. Wiederholen Sie den Vorgang zum Deaktivieren.

Kann ich die Garzeit vorprogrammieren?

Ja, nutzen Sie die Timer-Funktion: Stellen Sie die gewünschte Garzeit ein, der Ofen schaltet sich automatisch aus. Bei einigen Modellen ist auch eine Startzeitvorwahl möglich.

Wo finde ich die passende Bedienungsanleitung?

Laden Sie die PDF-Anleitung kostenlos auf der Website des Herstellers oder über den QR-Code auf dem Gerät herunter. Die Anleitung liegt in mehreren Sprachen vor.

BEDIENUNGSANLEITUNG HEKO STAR 5 EX BAUKNECHT

1. Automatisch regelbare Kochzone ∅ 180 mm
2. Automatisch regelbare ovale Kochzone
3. Automatisch regelbare Kochzone ∅ 145 mm
4. Automatisch regelbare Kochzone ∅ 120/210 mm
5. Restwärme-Kontrolllampe

TÄGLICHER GEBRAUCH

Zur Verwendung des Kochfeldes drehen Sie die Bedienknöpfe im Uhrzeigersinn auf die gewünschte Leistungsstufe oder das gewünschte Symbol (jeder Ziffer/Symbol entspricht eine unterschiedliche Leistungsstufe/Funktion).

Zum Ausschalten der Kochfläche stellen Sie den Bedienknopf auf "0". Eine Erklärung zu den Funktionen der Kochfläche finden Sie im separaten "Produktangabenblatt des Herdes".

WICHTIG: Um dauerhafte Schäden am Kochfeld zu vermeiden:

• Keine Kochtöpfe mit unebenem Boden verwenden.
• Keine Metalltöpfe mit Emailboden verwenden.

INSTALLATION

- ACHTUNG: Falls der Unterbau, auf dem Sie den Herd installieren möchten, nicht aus Holz besteht (Marmor, Kunststoff, Keramik, Natürstein usw.), fordern Sie bitte beim Kundendienst die speziellen Haltebügel (Abb.2) Code-4819 404 78697 an.

AUFSTELLEN DES KOCHFELDS

Wichtig: Entfernen Sie vor der Installation des Kochfelds die eventuell vorhandene Schutzfolie.

Achten Sie darauf, dass der Arbeitsplatten-Ausschnitt für das Kochfeld laut mitgelieferter Maßzeichnung und unter Einhaltung der Toleranzen erfolgt. Das Kochfeld sollte daher nicht unter großem Kraftaufwand in die Arbeitsplatte eingesetzt werden. Andernfalls können (auch einige Zeit später) Spannungsbrüche an der Glaskeramik auftreten!

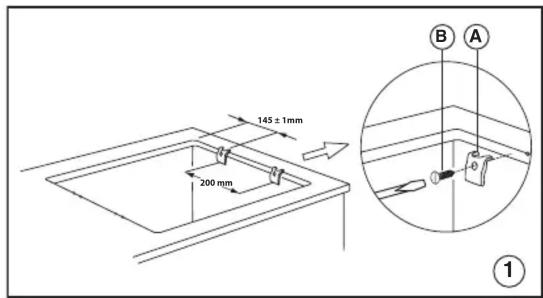

Arbeitsplatte aus Holz: Verwenden Sie die mitgelieferten Befestigungsklammern und Schrauben. Befestigen Sie die Befestigungsklammern (A) (Abb. 1) mit den gelieferten Schrauben (B) (Abb. 1) wie angezeigt und achten Sie auf die vorgeschriebenen Abstände. Setzen Sie das Kochfeld in die Arbeitsplatte ein.

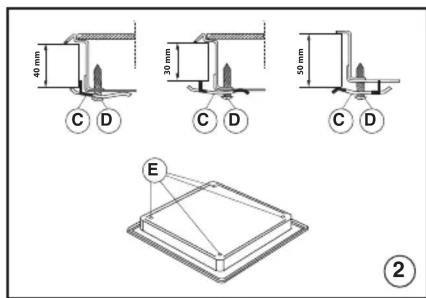

Bei einer Arbeitsplatte aus Marmor, Plastik, Keramik, Stein usw. muss der Herd mit speziellen Klammern befestigt werden (C) (Abb. 2). Setzen Sie das Kochfeld in die Arbeitsplatte ein (Abb.1). Befestigen Sie die 4 Haltebügel (C) gemäß Abb. 2 je nach Dicke der Arbeitsplatte. Befestigen Sie die 4 Schrauben (D) in den Positionen (E) (Abb. 2).

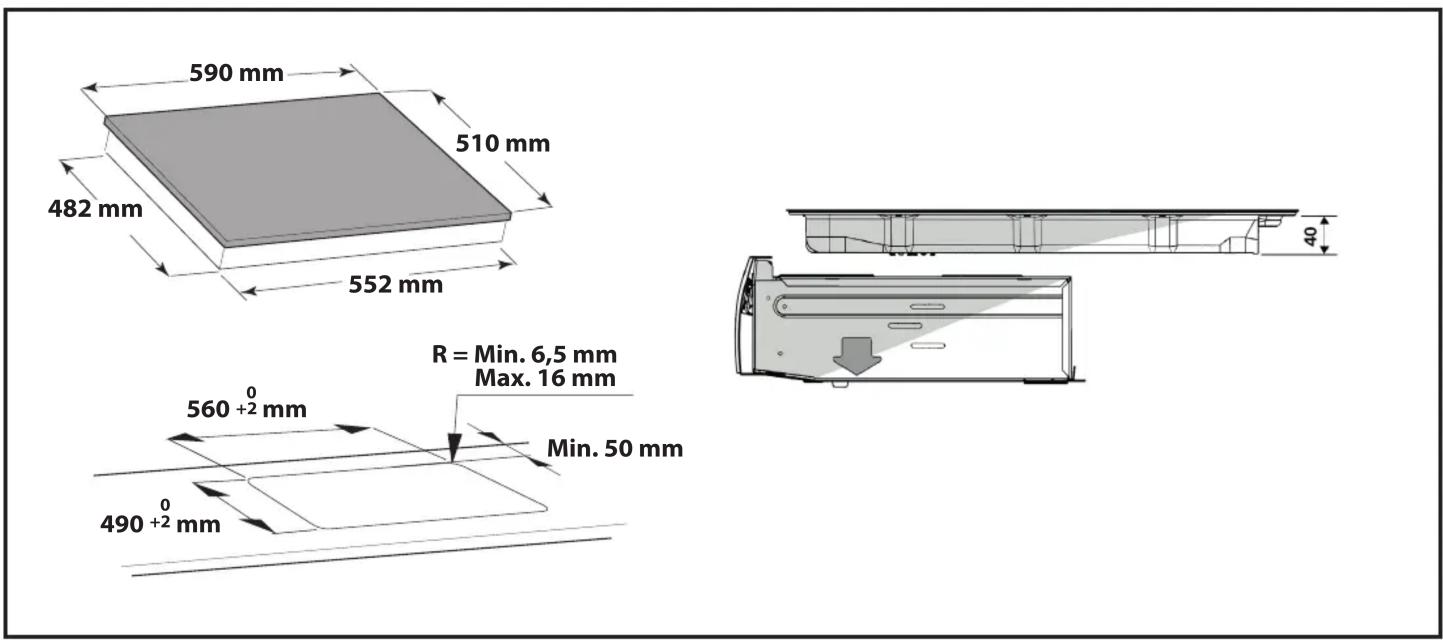

MASSE DER KOCHMULDE UND DER ARBEITSPLATTE

Type PFEVP 220-240 V \~ 50-60 Hz 6.8 kW
