BEDIENUNGSANLEITUNG FN 26065 ws MIELE

Gebrauchs- und Montageanweisung Gefrierschrank

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor

Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und vermeiden Schäden.

de-CH M.-Nr. 10 369 201

Inhalt

Sicherheitshinweise und Warnungen 5

Ihr Beitrag zum Umweltschutz.... 14

Energie sparen.... 15

Gerätebeschreibung.... 17

Bedienblende 17

Zubehör 19

Mitgeliefertes Zubehör 19

Nachkaufbares Zubehör.... 19

Erste Inbetriebnahme.... 20

Vor dem ersten Benutzen.... 20

Kältegerät reinigen.... 20

Kältegerät ein- und ausschalten 21

Bei längerer Abwesenheit.... 21

Die richtige Temperatur 22

Temperatur einstellen 22

Temperaturanzeige 23

SuperFrost verwenden.... 24

Funktion SuperFrost 24

SuperFrost einschalten.... 24

SuperFrost ausschalten.... 24

Temperatur- und Türalarm 25

Temperaturalarm.... 25

Türalarm.... 25

Warnton vorzeitig ausschalten 25

Weitere Einstellungen vornehmen 26

Einstellungs-Modus.... 26

Helligkeit des Displays ⚙️ verändern...... 26

Verriegelung 🔒 ein-/ausschalten.... 27

Gefrieren und Lagern 28

Maximales Gefriervermögen 28

Was passiert beim Einfrieren frischer Lebensmittel? 28

Fertige Tiefkühlkost einlagern 28

Lebensmittel selbst einfrieren.... 29

Lagerzeit eingefrorener Lebensmittel 31

Gefriergut auftauen.... 31

Schnellkühlen von Getränken.... 32

Zubehör nutzen 32

Innenraum gestalten.... 33

Abtauen 34

Reinigung und Pflege 35

Hinweise zum Reinigungsmittel 35

Das Kältegerät zur Reinigung vorbereiten.... 36

Innenraum und Zubehör reinigen 36

Gerätefront und Seitenwände reinigen 37

Be- und Entlüftungsöffnungen reinigen 38

Türdichtung reinigen 38

Rückseite – Kompressor und Metallgitter reinigen 38

Das Kältegerät nach dem Reinigen in Betrieb nehmen.... 39

Was tun, wenn 40

Ursachen von Geräuschen 45

Kundendienst 46

Kontakt bei Störungen 46

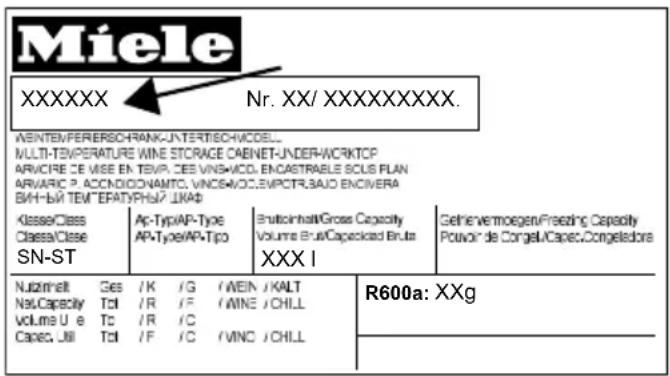

EPREL-Datenbank 46

Garantie 46

Installation.... 47

Aufstellhinweise.... 47

Side-by-Side Aufstellung...... 47

Aufstellort 47

Be- und Entlüftung 48

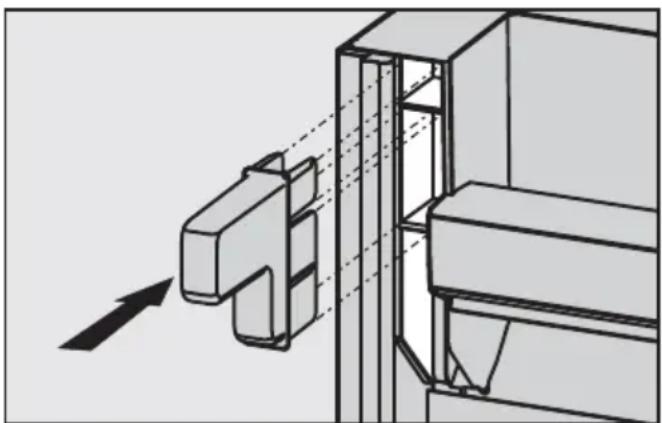

Beiliegende Wandabstandhalter montieren 49

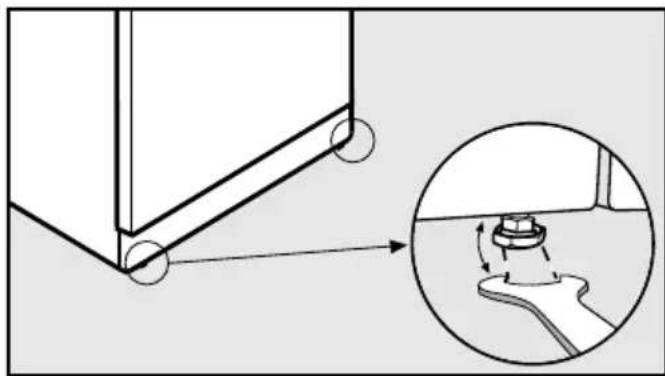

Kältegerät aufstellen.... 49

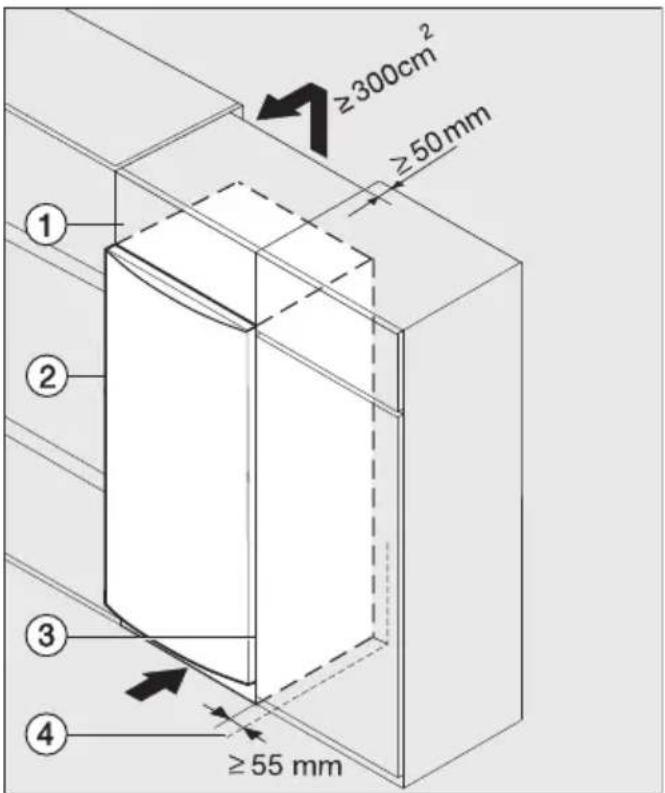

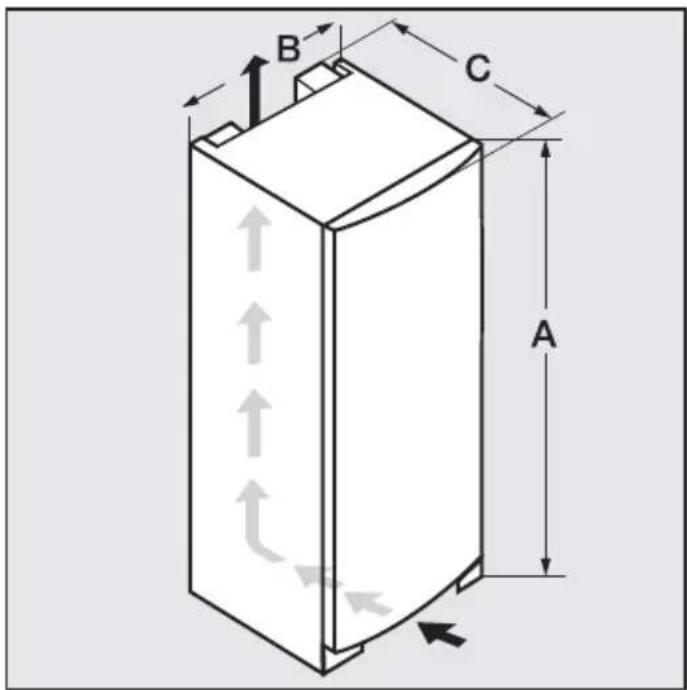

Kältegerät in eine Küchenzeile einbauen.... 50

Gerätemasse 52

Inhalt

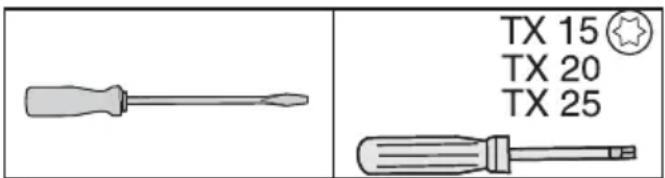

Türanschlag wechseln 53

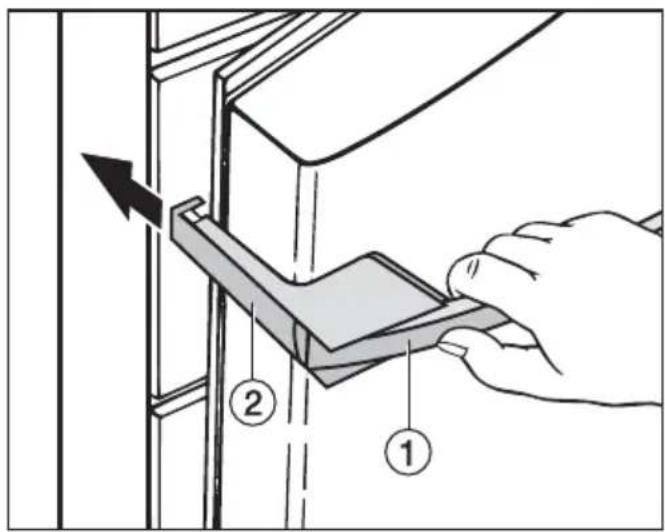

Türgriff abnehmen 54

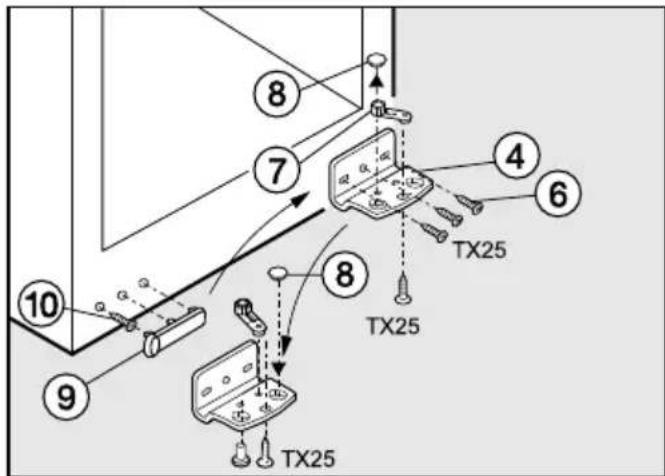

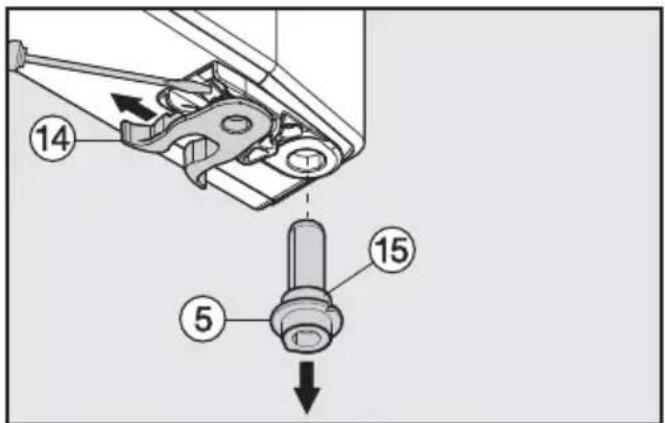

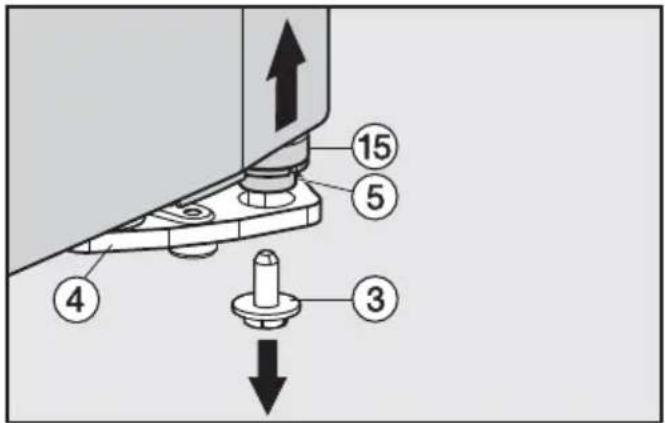

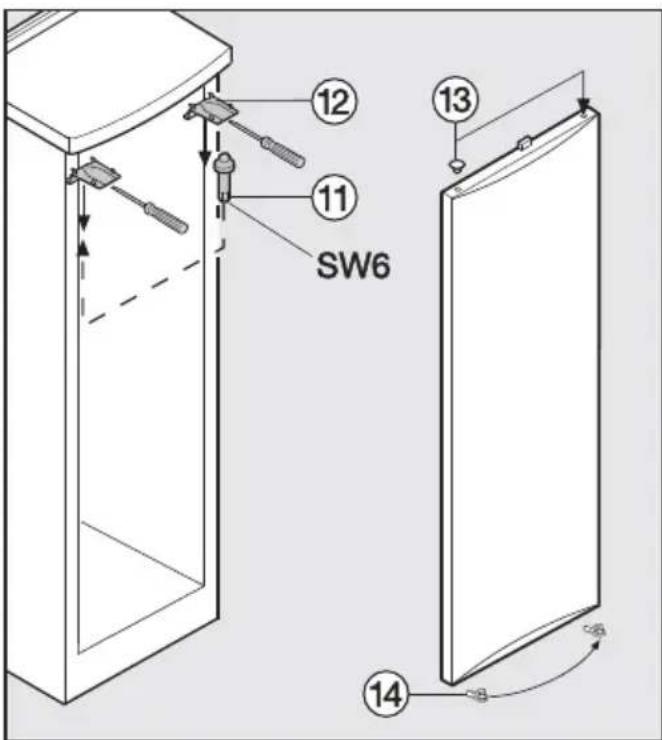

Gerätetür abnehmen 54

Unteren Lagerbock umsetzen 55

Oberen Lagerbock umsetzen.... 56

Federklemme und Lagerbolzen umsetzen 56

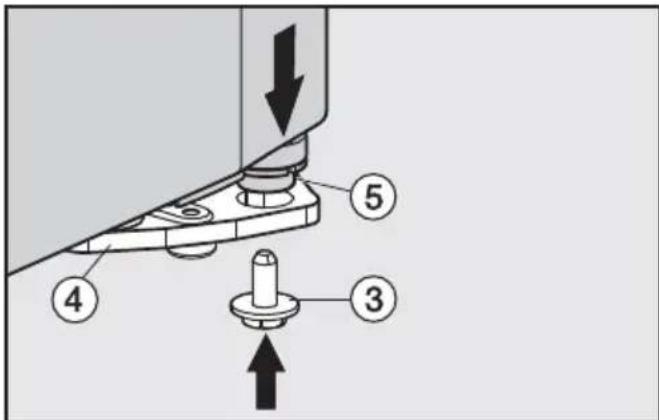

Gerätetür montieren 57

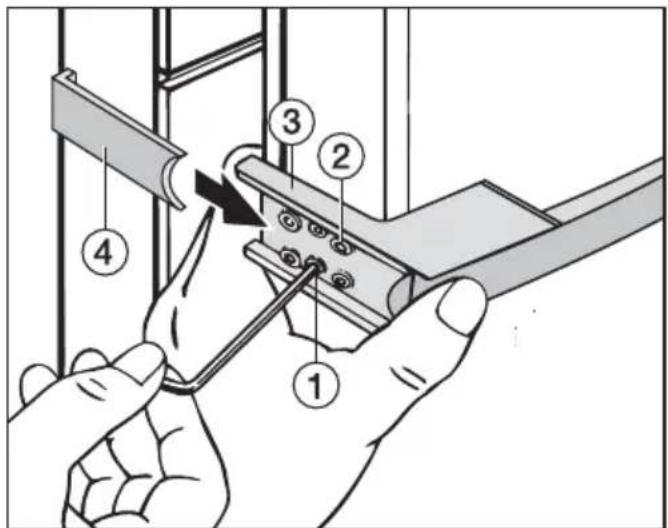

Türgriff montieren 57

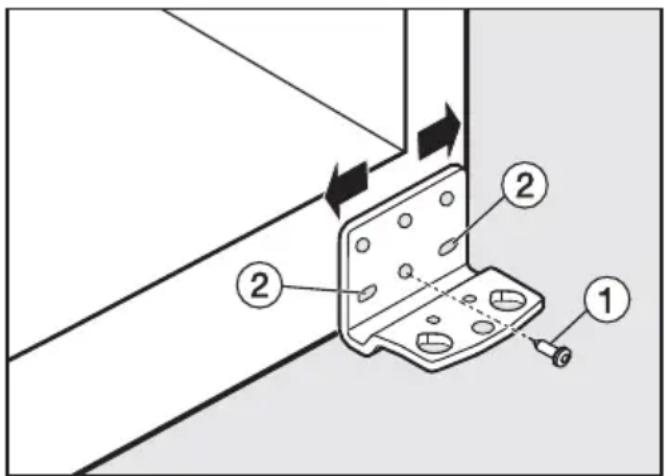

Gerätetüren ausrichten.... 58

Elektroanschluss 59

Dieses Kältegerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemässer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Kältegerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Kältegerät.

Entsprechend der Norm IEC 60335-1 weist Miele ausdrücklich darauf hin, alle verfügbaren Informationen zur Installation des Kältegeräts sowie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemässe Verwendung

Das Kältegerät ist für die Verwendung im Haushalt und in haushaltsähnlichen Aufstellumgebungen bestimmt, wie beispielsweise

– in Läden, Büros und ähnlichen Arbeitsumgebungen

– in landwirtschaftlichen Anwesen

– von Kunden in Hotels, Motels, Frühstückspensionen und weiteren typischen Wohnumfeldern.

Dieses Kältegerät ist nicht für die Verwendung im Aussenbereich bestimmt.

▶ Verwenden Sie das Kältegerät ausschliesslich im haushaltsüblichen Rahmen zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis.

Alle anderen Verwendungszwecke sind unzulässig.

Das Kältegerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinproduktrichtlinie zu Grunde liegenden Stoffen oder Produkten. Eine missbräuchliche Verwendung des Kältegeräts kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Kältegerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Miele haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht werden.

▶ Personen (Kinder inbegriffen), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Kältegerät sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden.

Diese Personen dürfen das Kältegerät nur dann ohne Aufsicht bedienen, wenn sie im sicheren Gebrauch unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder im Haushalt

Kinder unter 8 Jahren müssen vom Kältegerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Kinder ab 8 Jahren dürfen das Kältegerät nur ohne Aufsicht bedienen, wenn ihnen das Kältegerät so erklärt wurde, dass sie es sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

▶ Kinder dürfen das Kältegerät nicht ohne Aufsicht reinigen oder warten.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Kältegeräts aufhalten. Lassen Sie Kinder niemals mit dem Kältegerät spielen.

Erstickungsgefahr. Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Technische Sicherheit

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Kältegerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EU-Richtlinien.

▶ Dieses Kältegerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Das Kältemittel schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt.

Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Neben den Laufgeräuschen des Kompressors können Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Kältegeräts keinen Einfluss.

Achten Sie beim Transportieren und beim Einbauen/Aufstellen des Kältegeräts darauf, dass keine Teile des Kältekreislaufs beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen.
• Trennen Sie das Kältegerät vom Elektronetz.
• Durchlüften Sie den Raum, in dem das Kältegerät steht, für einige Minuten.
• Benachrichtigen Sie den Kundendienst.

Je mehr Kältemittel in einem Kältegerät ist, desto grösser muss der Raum sein, in dem das Kältegerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden. Pro 11 g Kältemittel muss der Raum mindestens 1 m³ gross sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Kältegeräts.

Die Anschlussdaten (Absicherung, Frequenz, Spannung) auf dem Typenschild des Kältegeräts müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden am Kältegerät auftreten. Vergleichen Sie die Anschlussdaten vor dem Anschliessen. Fragen Sie im Zweifelsfall eine Elektrofachkraft.

Die elektrische Sicherheit des Kältegeräts ist nur dann gewährleistet, wenn das Kältegerät an ein vorschriftsmässig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitseinrichtung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektrofachkraft prüfen.

Der zuverlässige und sichere Betrieb des Kältegeräts ist nur dann gewährleistet, wenn das Kältegerät am öffentlichen Stromnetz angeschlossen ist.

Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft ausgetauscht werden, um Gefahren für den Benutzer zu vermeiden.

Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr). Schliessen Sie das Kältegerät damit nicht an das Elektronetz an.

Wenn Feuchtigkeit an spannungsführende Teile oder die Netzanschlussleitung gelangt, kann dies zu einem Kurzschluss führen. Betreiben Sie daher das Kältegerät nicht im Feuchte- oder Spritzwasserbereich (z. B. Garage, Waschküche).

▶ Dieses Kältegerät darf nicht an nicht stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.

▶ Beschädigungen am Kältegerät können Ihre Sicherheit gefährden. Kontrollieren Sie das Kältegerät auf erkennbare Schäden. Nehmen Sie niemals ein beschädigtes Kältegerät in Betrieb.
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das Kältegerät vom Elektronetz getrennt sein. Das Kältegerät ist nur dann vom Elektronetz getrennt, wenn:

- die Sicherung(en) der Elektroinstallation ausgeschaltet ist/sind oder

- die Schraubsicherung(en) der Elektroinstallation ganz herausgeschraubt ist/sind oder

- die Netzanschlussleitung vom Elektronetz getrennt ist. Ziehen Sie bei Anschlussleitungen mit Netzstecker nicht an der Leitung, sondern am Stecker, um diese vom Elektronetz zu trennen.

▶ Durch unsachgemässe Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.
▶ Garantieansprüche gehen verloren, wenn das Kältegerät nicht von einem von Miele autorisierten Kundendienst repariert wird.
▶ Defekte Bauteile dürfen nur gegen Miele Originalersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen.
▶ Dieses Kältegerät ist wegen besonderer Anforderungen (z. B. bezüglich Temperatur, Feuchtigkeit, chemischer Beständigkeit, Abriebfestigkeit und Vibration) mit einem speziellen Leuchtmittel ausgestattet. Dieses Leuchtmittel darf nur für die vorgesehene Verwendung genutzt werden. Das Leuchtmittel ist nicht zur Raumbeleuchtung geeignet. Der Austausch darf nur von einer autorisierten Fachkraft oder vom Miele Kundendienst durchgeführt werden. Dieses Kältegerät enthält Lichtquellen der Energieeffizienzklasse F.

Sachgemässer Gebrauch

Das Kältegerät ist für eine bestimmte Klimaklasse (Umgebungstemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Kältegeräts. Eine niedrigere Umgebungstemperatur führt zu einer längeren Stillstandzeit des Kompressors, sodass das Kältegerät die erforderliche Temperatur nicht halten kann.

Die Be- und Entlüftungsöffnungen dürfen nicht zugedeckt oder zugestellt werden. Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Energieverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschliessen.

▶ Falls Sie im Kältegerät oder in der Gerätetür fett- oder ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett oder Öl nicht die Kunststoffteile des Kältegeräts berührt. Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reisst.

▶ Brand- und Explosionsgefahr. Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Kältegerät. Zündfähige Gasgemische können sich durch elektrische Bauteile entzünden.

Explosionsgefahr. Betreiben Sie keine elektrischen Geräte im Kältegerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen.

Verletzungs- und Beschädigungsgefahr. Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in der Gefrierzone. Die Dosen oder Flaschen können platzen.

Verletzungs- und Beschädigungsgefahr. Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen.

Verletzungsgefahr. Berühren Sie Gefriergut und Metallteile nicht mit nassen Händen. Die Hände können festfrieren.
Verletzungsgefahr. Nehmen Sie niemals Eiswürfel und Glace am Stiel, insbesondere Wasserglace, direkt nach dem Entnehmen aus der Gefrierzone in den Mund. Durch die sehr tiefe Temperatur des Gefrierguts können Lippen oder Zunge festfrieren.
Frieren Sie angetaute oder aufgetaute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nährwert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.
Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Lebensmittelhersteller.

Zubehör und Ersatzteile

▶ Verwenden Sie ausschliesslich Miele Originalzubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
Miele gibt Ihnen eine bis zu 15-jährige, mindestens aber 10-jährige Liefergarantie für funktionserhaltende Ersatzteile nach Serienauslauf Ihres Kältegeräts.

Reinigung und Pflege

▶ Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.
Der Dampf eines Dampfreinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Kältegeräts niemals einen Dampfreiniger.
Spitze oder scharfkantige Gegenstände beschädigen die Kälteerzeuger und das Kältegerät wird funktionsuntüchtig. Verwenden Sie daher keine spitzen oder scharfkantigen Gegenstände, um:

- Reif- und Eisschichten zu entfernen

- angefrorene Eisschalen und Lebensmittel abzuheben.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Kältegerät. Der Kunststoff wird beschädigt.

▶ Verwenden Sie keine Abtausprays oder Enteiser. Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Transport

▶ Transportieren Sie das Kältegerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten.

Verletzungs- und Beschädigungsgefahr. Transportieren Sie das Kältegerät mit Hilfe einer 2. Person, da das Kältegerät ein hohes Gewicht hat.

Entsorgung Ihres Altgerätes

Zerstören Sie gegebenenfalls das Türschloss Ihres alten Kältegeräts. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.
▶ Herausspritzendes Kältemittel kann zu Augenverletzungen führen. Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch:

• das Aufstechen der Kältemittelkanäle des Verdampfers,
• das Abknicken von Rohrleitungen,
• das Abkratzen von Oberflächenbeschichtungen.

Symbol am Kompressor (je nach Modell)

Dieser Hinweis ist nur für das Recycling bedeutsam. Im Normalbetrieb besteht keine Gefahr.

Das Öl im Kompressor kann bei Verschlucken und Eindringen in die Atemwege tödlich sein.

Entsorgung der Transportverpackung

Die Verpackung schützt das Kältegerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Kehricht sowie bei nicht sachgemässer Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Kehricht.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Gemeinde, Stadt, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmässig eigenverantwortlich.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegeräts bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen können.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchs- und Montageanweisung im Kapitel "Sicherheitshinweise und Warnungen".

	normaler Energieverbrauch	erhöhter Energieverbrauch
Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen.
Temperatur-Einstellung	Gefrierzone -18 °C Je tiefer die eingestellte Gefrierzonentemperatur, umso höher der Energieverbrauch.

Energie sparen

	normaler Energieverbrauch	erhöhter Energieverbrauch
Gebrauch Anordnung	der Schubladen und Abstellflächen wie im Auslieferungszustand.
	Gerätetür nur bei Bedarf und so kurz wie möglich öffnen. Lebensmittel gut sortiert einordnen.	Häufiges und langes Türöffnen bedeuten Kälteverlust und einströmende warme Raumluft. Das Kältegerät versucht herunterzukühlen, und die Laufzeit des Kompressors erhöht sich.
	Zum Einkaufen eine Kühltasche mitnehmen, und Lebensmittel zügig im Kältegerät verstauen. Warme Speisen und Getränke erst ausserhalb des Kältegeräts abkühlen lassen.	Warme Speisen und auf Aussentemperatur erwärmte Lebensmittel bringen Wärme in das Kältegerät. Das Kältegerät versucht herunterzukühlen, und die Laufzeit des Kompressors erhöht sich.
	Lebensmittel gut verpackt einordnen.	Verdunsten und Kondensieren von Flüssigkeiten in der Gefrierzone verursacht Kälteleistungsverluste.
	Fächer nicht überfüllen, damit die Luft zirkulieren kann.	Eine verschlechterte Luft-strömung verursacht Kälteleistungsverluste.

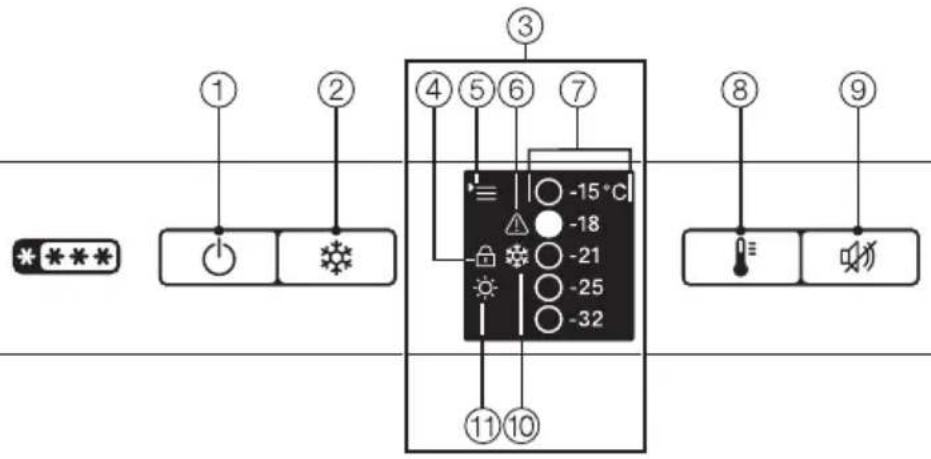

Bedienblende

Die Helligkeit des Displays wechselt automatisch in die eingestellte Helligkeitsstufe, wenn das Kältegerät für einen längeren Zeitraum nicht bedient wurde. Sobald eine Taste berührt wird, leuchtet das Display in der höchsten Helligkeitsstufe.

④ Symbol Verriegelung
⑤ Symbol Menü

(Einstellungs-Modus: Helligkeit des Displays verstellen, Verriegelung ein-/ausschalten)

⑥ Symbol Alarm

⑦ Temperaturanzeige
⑧ Taste zum Einstellen der Temperatur
⑨ Taste Tonwarner-Aus
⑩ Symbol SuperFrost
⑪ Symbol Helligkeit des Displays

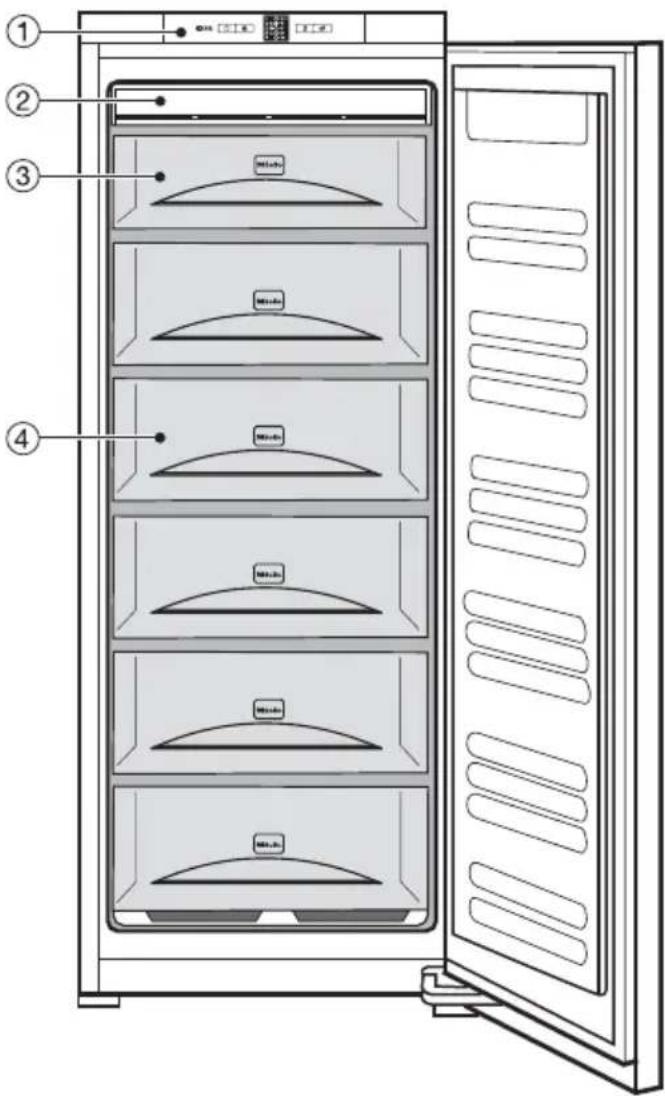

Diese Abbildung zeigt beispielhaft ein Gerätemodell.

① Bedienblende mit Display
② NoFrost-Modul
③ obere Gefrierschublade als Gefriertablett nutzbar
④ Gefrierschubladen (Anzahl je nach Modell)

Zur leichteren Aufstellung befinden sich an der Rückseite des Kältegerätes oben Transportgriffe und unten Transportrollen.

Mitgeliefertes Zubehör

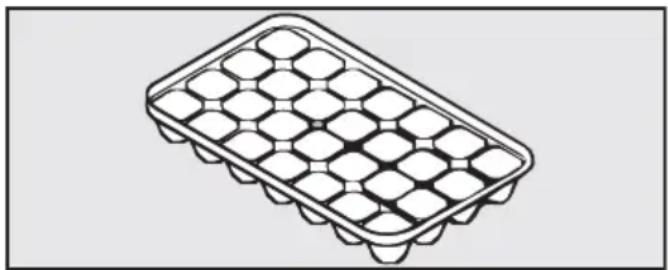

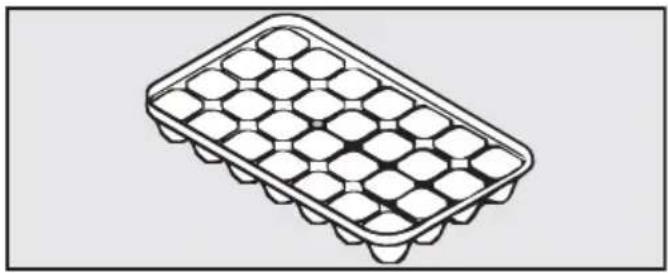

Eiswürfelschale

Nachkaufbares Zubehör

Abgestimmt auf das Kältegerät sind im Miele Sortiment hilfreiche Zubehöre und Reinigungs- und Pflegemittel erhältlich.

Nachkaufbares Zubehör können Sie im Miele Webshop bestellen. Sie erhalten diese Produkte auch über den Miele Kundendienst (siehe Ende dieser Gebrauchsanweisung) und bei Ihrem Miele Fachhändler.

Allzweck-Microfasertuch

Das Microfasertuch hilft bei der Entfernung von Fingerabdrücken und leichten Verschmutzungen auf Edelstahlfronten, Geräteblenden, Fenstern, Möbeln, Autofenstern usw.

MicroCloth Kit

Das MicroCloth Kit besteht aus einem Universal-, einem Glas- sowie einem Hochglanztuch.

Die Tücher sind besonders reissfest und strapazierfähig. Aufgrund ihrer sehr feinen Microfasern erzielen die Tücher eine hohe Reinigungsleistung.

Vor dem ersten Benutzen

Verpackungsmaterialien entfernen

■ Entfernen Sie sämtliche Verpackungsmaterialien aus dem Innenraum.

Schutzfolie entfernen

Das Kältegerät ist mit einer Schutzfolie versehen, die als Transportschutz dient.

■ Ziehen Sie die Schutzfolie erst ab, nachdem Sie das Kältegerät an seinem Platz aufgestellt haben.

Kältegerät reinigen

Beachten Sie dazu bitte die entsprechenden Hinweise im Kapitel "Reinigung und Pflege".

■ Reinigen Sie das Schrankinnere und das Zubehör.

Kältegerät einschalten

Damit die Temperatur tief genug ist, lassen Sie das Kältegerät ca. 2 Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen. Legen Sie erst Lebensmittel in die Gefrierzone, wenn die Temperatur tief genug ist (mind. -18 °C).

■ Drücken Sie die Taste ⏻.

Das Kältegerät beginnt zu kühlen und die Temperaturanzeige zeigt die gewünschte Temperatur an. Gleichzeitig blinken die Temperaturanzeige und das Symbol Alarm ⚠, bis die gewünschte Temperatur erreicht ist.

Kältegerät ausschalten

- Drücken Sie die Taste ⏻, bis das Display erlischt. Ist das nicht möglich, ist die Verriegelung eingeschaltet (siehe Kapitel “Weitere Einstellungen vornehmen”, Abschnitt “Verriegelung ausschalten”).

Die Kühlung ist ausgeschaltet.

Bei längerer Abwesenheit

Wird das Kältegerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht im geschlossenem Zustand Gefahr von Schimmelbildung. Reinigen Sie das Kältegerät unbedingt.

Wenn Sie das Kältegerät längere Zeit nicht benutzen, dann beachten Sie Folgendes:

■ Schalten Sie das Kältegerät aus.
■ Ziehen Sie den Netzstecker, oder schalten Sie die Sicherung(en) der Hausinstallation aus.
■ Reinigen Sie das Kältegerät und lassen Sie das Kältegerät geöffnet, um es ausreichend zu belüften und Geruchsbildung zu vermeiden.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert oder verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Die Temperatur im Kältegerät erhöht sich:

• je häufiger und länger die Gerätetür geöffnet wird.
• je mehr Lebensmittel eingelagert werden.
• je wärmer die frisch eingelagerten Lebensmittel sind.
• je höher die Umgebungstemperatur des Kältegeräts ist. Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

Temperatur einstellen

- Drücken Sie so oft die Taste zum Einstellen der Temperatur ⚠, bis die gewünschte Temperatur in der Temperaturanzeige angezeigt wird.

Beim ersten Drücken wird der zuletzt eingestellte Temperaturwert blinkend angezeigt.

Dann verändert sich der Temperaturwert fortlaufend: Ist der Wert -32 °C erreicht, wird wieder mit -15 °C begonnen.

Innerhalb der angezeigten Temperaturbereiche (z. B. zwischen -15 und -18 °C) kann die Temperatur geringfügig kälter eingestellt werden:

• Drücken Sie so oft die Taste zum Einstellen der Temperatur, bis in der Temperaturanzeige -15 °C angezeigt wird.
  ■ Drücken Sie nochmal für ca. 5 Sekunden die Taste zum Einstellen der Temperatur.

Die kältere Temperatureinstellung innerhalb des kleinen Temperaturbereiches wurde übernommen, dies ist jedoch nicht in der Temperaturanzeige sichtbar.

Temperaturanzeige

Die Temperaturanzeige auf der Bedienblende zeigt immer die gewünschte Temperatur an.

Die Temperatur ist einstellbar von -15 bis -32 °C.

Die Temperaturanzeige blinkt:

• Die Temperatur liegt nicht im möglichen Temperaturanzeigenbereich, z. B. nachdem das Kältegerät gerade eingeschaltet wurde.
• Eine andere Temperatur wird eingestellt.
• Die Temperatur ist um mehrere Grade angestiegen, als Hinweis für einen Kälteverlust.

Dieser kurzfristige Kälteverlust ist unbedenklich, wenn er durch folgende Situationen entsteht:

• die Tür einmal länger geöffnet bleibt, z. B. zum Entnehmen oder Einlagern einer grösseren Menge Gefriergut,
• Sie frische Lebensmittel einfrieren.

Sobald die Temperatur absinkt und ca. -10 °C erreicht sind, leuchtet die Temperaturanzeige wieder konstant.

Sie können die Funktion SuperFrost ✉zuschalten.

Funktion SuperFrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion SuperFrost einschalten. Damit erreichen Sie, dass die Lebensmittel schnell durchgefroren werden und somit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 2 kg Lebensmittel einlegen.

SuperFrost muss 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden.

Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher SuperFrost eingeschaltet werden.

Sobald SuperFrost eingeschaltet wurde, arbeitet das Kältegerät mit höchstmöglicher Kälteleistung und die Temperatur sinkt.

SuperFrost schaltet sich automatisch nach ca. 65 Stunden aus. Die Dauer bis zum Ausschalten der Funktion ist abhängig von der Menge frischer eingelegter Lebensmittel.

Tipp: Um Energie zu sparen, können Sie SuperFrost selbst ausschalten, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist. Kontrollieren Sie die Temperatur in der Gefrierzone.

Nach dem Ausschalten der Funktion SuperFrost arbeitet das Kältegerät wieder mit normaler Leistung.

SuperFrost einschalten

■ Drücken Sie die Taste SuperFrost ✉.

Das Symbol SuperFrost ✉ leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

SuperFrost ausschalten

■ Drücken Sie die Taste SuperFrost ✉.

Das Symbol SuperFrost ✉ erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Das Kältegerät ist mit einem Warnsystem ausgestattet, damit die Temperatur nicht unbemerkt ansteigt, und um einen Energieverlust bei offen stehender Gerätetür zu vermeiden.

Temperaturalarm

Erreicht die Gefriertemperatur einen zu warmen Temperaturbereich, blinken die Temperaturanzeige und das Symbol Alarm ⚠️. Zusätzlich ertönt ein Warnton.

Wann das Kältegerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der eingestellten Temperatur.

Das akustische und optische Signal erfolgt z. B.,

• wenn Sie das Kältegerät einschalten, sofern die Temperatur in einer Temperaturzone zu stark von der eingestellten Temperatur abweicht,
• wenn beim Umsortieren und Entnehmen von Gefriergut zu viel warme Raumluft einströmt,
• wenn Sie eine grössere Menge Lebensmittel einfrieren,
• wenn Sie warme frische Lebensmittel einfrieren,
• nach einem Netzausfall,
• wenn das Kältegerät defekt ist.

Sobald der Alarmzustand beendet ist, verstummt der Warnton, die Temperaturanzeige leuchtet wieder konstant und das Symbol Alarm ⚠ erlischt.

⚠ Gesundheitsgefährdung durch Verzehr verdorbener Lebensmittel. War die Temperatur für längere Zeit wärmer als -18 °C, kann das Gefriergut an- oder auftauen. Dadurch wird die Haltbarkeit der Lebensmittel verkürzt.

Prüfen Sie, ob das Gefriergut an- oder aufgetaut ist. In diesem Fall ver- brauchen Sie diese Lebensmittel so schnell wie möglich oder verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

Türalarm

Wenn die Gerätetür länger als 60 Sekunden offen steht, ertönt ein Warnton.

Sobald die Gerätetür geschlossen wird, verstummt der Warnton.

Warnton vorzeitig ausschalten

Sollte Sie der Warnton stören, können Sie ihn vorzeitig ausschalten.

■ Drücken Sie die Taste 📁.

Der Warnton verstummt.

Bei einem Températuralarm leuchtet das Symbol ⚠️ weiter, bis der Alarmzustand beendet ist.

Einstellungs-Modus

Bestimmte Einstellungen am Kältegerät können Sie im Einstellungs-Modus vornehmen.

Helligkeit des Displays verändern
Verriegelung ein-/ausschalten

Der Einstellungs-Modus wird im Display durch das Symbol Menü angezeigt.

Wie Sie in den Einstellungs-Modus gelangen und wie Sie die Einstellungen verändern, wird im Folgenden beschrieben.

Helligkeit des Displays ⚙️ verändern

Sie können die Helligkeit des Displays an die Lichtverhältnisse der räumlichen Umgebung anpassen.

Die Helligkeit des Displays kann in 5 Stufen verändert werden. Werkseitig ist die Stufe 1 eingestellt.

■ Drücken Sie für ca. 5 Sekunden die Taste SuperFrost ❖.

Das Symbol Menü leuchtet. Der Einstellungs-Modus ist nun aktiviert. Das Symbol Verriegelung .

- Drücken Sie die Taste zum Einstellen der Temperatur ♦, um die Funktion Helligkeit des Displays aufzurufen.

Das Symbol Verriegelung 📁 erlischt, und das Symbol Helligkeit ⚙ blinkt.

■ Drücken Sie kurz die Taste SuperFrost ✉ zur Bestätigung.

Das Symbol Helligkeit 🙏 leuchtet.

■ Drücken Sie so oft die Taste zum Einstellen der Temperatur ♀, bis die gewünschte Helligkeit erreicht ist.

Je mehr Felder der Temperaturanzeige leuchten, desto heller leuchtet das Display.

■ Drücken Sie kurz die Taste SuperFrost ✉ zur Bestätigung.

Das Symbol Helligkeit ✅blinkt. Die neu gewählte Einstellung wurde übernommen.

Zum Verlassen des Einstellungs-Modus:

■ Drücken Sie die Taste Ein-/Aus ⏻. oder

■ Warten Sie 5 Minuten.

Das Symbol Menü und das Symbol Helligkeit ✉ erlöschen. Die Temperaturanzeige zeigt die gewünschte Temperatur an.

Verriegelung 🔒 ein-/ausschalten

Mit der Verriegelung können Sie das Kältegerät vor ungewolltem Ausschalten sichern.

- Verriegelung einschalten

■ Drücken Sie für ca. 5 Sekunden die Taste SuperFrost ❄️.

Das Symbol Menü leuchtet. Der Einstellungs-Modus ist nun aktiviert. Das Symbol Verriegelung .

■ Drücken Sie kurz die Taste SuperFrost ✉, um die Funktion Verriegelung aufzurufen.

Das Symbol Verriegelung 🔒 leuchtet. Die Felder der Temperaturanzeige -15 °C und -21 °C leuchten.

■ Drücken Sie kurz die Taste SuperFrost ✉, um die Verriegelung einzuschalten.

Das Symbol Verriegelung ✉ blinkt. Die Felder der Temperaturanzeige -15 °C und -21 °C erlöschen. Das Symbol Verriegelung ✉ leuchtet.

■ Zum Verlassen des Einstellungs-Modus drücken Sie die Taste Ein-/Aus ⏻.

oder

■ Warten Sie 5 Minuten.

Das Symbol Menü erlischt und die Temperaturanzeige zeigt die gewünschte Temperatur an. Das Symbol Verriegelung 🔒 leuchtet.

- Verriegelung ausschalten

■ Drücken Sie für ca. 5 Sekunden die Taste SuperFrost ❄️.

Das Symbol Menü leuchtet. Der Einstellungs-Modus ist nun aktiviert. Das Symbol Verriegelung ♡ blinkt.

■ Drücken Sie kurz die Taste SuperFrost ✉, um die Funktion Verriegelung aufzurufen.

Das Symbol Verriegelung 🔒 leuchtet, und das Feld der Temperaturanzeige -18 °C leuchtet.

■ Drücken Sie kurz die Taste SuperFrost ✉, um die Verriegelung auszuschalten.

Das Symbol Verriegelung 📋 blinkt. Das Feld der Temperaturanzeige -18 °C er- lischt.

■ Zum Verlassen des Einstellungs-Modus drücken Sie die Taste Ein-/Aus ⏻.

oder

■ Warten Sie 5 Minuten.

Das Symbol Menü erlischt, und die Temperaturanzeige zeigt die gewünschte Temperatur an. Das Symbol Verriegelung ☐ leuchtet nicht mehr.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild "Gefriervermögen ...kg/24 h".

Das auf dem Typenschild angegebene maximale Gefriervermögen wurde nach der Norm DIN EN ISO 15502 ermittelt.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen. Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern. Praktisch bedeutet dies, dass im Lebensmittel ein grösserer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine grosse Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger. Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischenräume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache.

Fertige Tiefkühlkost einlagern

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Möchten Sie fertige Tiefkühlkost einlagern, prüfen Sie bereits beim Kauf im Geschäft:

- die Verpackung auf Beschädigung

- das Haltbarkeitsdatum

- die Kühlzonentemperatur der Verkaufstruhe.

Ist die Kühlzonentemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

■ Legen Sie die Tiefkühlkost zu Hause sofort in das Kältegerät.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel.

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiss und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnai-se, ganze Eier in Schale, Zwiebeln, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollte Gemüse vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2–3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes, und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst ausserhalb des Kältegeräts abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Energieverbrauch nicht zu erhöhen.

Gefriergut verpacken

■ Frieren Sie portionsweise ein.

- Geeignete Verpackung

• Kunststofffolien
• Schlauchfolien aus Polyethylen
• Aluminiumfolien
• Gefrierdosen

- Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Abfallsack
• gebrauchte Einkaufstaschen

■ Drücken Sie die Luft aus der Verpackung heraus.

■ Verschliessen Sie die Packung dicht mit

• Gummiringen
• Kunststoffklipsen
• Bindfäden
• kältebeständigen Klebebändern

Tipp: Beutel und Schlauchfolien aus Polyethylen können Sie auch mit einem Folienschweissgerät verschweissen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrierdatum.

Vor dem Einlegen

- Bei einer grösseren Menge als 2 kg frischer Lebensmittel schalten Sie einige Zeit vor dem Einlegen der Lebensmittel die Funktion SuperFrost ein (siehe Kapitel "SuperFrost verwenden").

Das bereits eingelagerte Gefriergut erhält somit eine Kältereserve.

Gefriergut einlegen

⚠️ Beschädigungsgefahr durch zu schwere Beladung.

Eine zu schwere Beladung kann zu Schäden an der Gefrierschublade/Glasplatte führen.

Halten Sie jeweils die maximale Beladungsmenge ein:

• oberste Gefrierschublade = 15 kg
• unterste Gefrierschublade = 10 kg
• jede andere Gefrierschublade = 25 kg
• Glasplatte = 35 kg

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit diese nicht an-tauen.

■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfrieren zu vermeiden.

- kleine Gefriergutmenge einlegen

Die Lebensmittel in den unteren Gefrierschubladen einfrieren.
■ Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubladen, damit das Gefriergut möglichst schnell bis zum Kern gefriert.

- maximale Gefriergutmenge (siehe Typenschild) einlegen

Sind die Ventilatorschlitze zugestellt, verringert sich die Kühlleistung, und der Energieverbrauch steigt.

Beachten Sie beim Einlegen des Gefrierguts, dass die Ventilatorschlitze nicht verdeckt werden.

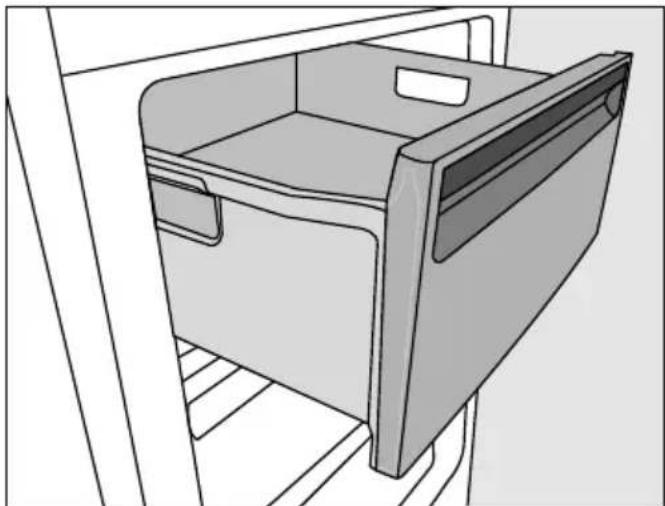

■ Die oberen Gefrierschubladen herausnehmen.
■ Legen Sie das Gefriergut breitflächig auf die oberen Glasplatten, damit das Gefriergut möglichst schnell bis zum Kern gefriert.

Nach dem Einfriervorgang:

■ Legen Sie das eingefrorene Gefriergut in die Gefrierschublade, und schieben Sie sie wieder ein.

Lagerzeit eingefrorener Lebensmittel

Die Lagerfähigkeit von Lebensmitteln ist selbst bei Einhaltung der vorgeschriebenen Temperatur von -18^ C sehr unterschiedlich. Auch in eingefrorenen Produkten finden stark verlangsamte Abbauprozesse statt. Durch Luftsauerstoff kann z. B. Fett ranzig werden. Ma-geres Fleisch kann daher ca. doppelt so lange lagern wie fettes Fleisch.

Die angegebenen Lagerzeiten sind Richtwerte für die Lagerdauer verschiedener Lebensmittelgruppen in der Gefrierzone.

Lebensmittelgruppe Lagerzeit(Monate)
Glace 2 bis 6
Brot, Backwaren 2 bis 6
Käse 2 bis 4
Fisch, fett 1 bis 2
Fisch, mager 1 bis 5
Wurst, Schinken 1 bis 3
Wild, Schwein 1 bis 12
Geflügel, Rind 2 bis 10
Gemüse, Obst 6 bis 18
Kräuter 6 bis 10

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Bei einer konstanten Gefrierzonentemperatur von -18 °C und einer entsprechenden Hygiene kann die maximale Lagerzeit der Lebensmittel genutzt werden und Lebensmittelabfälle werden vermieden.

Gefriergut auftauen

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Gefriergut können Sie auftauen:

• im Mikrowellengerät
• im Backofen bei der Beheizungsart "Heissluft" oder bei "Auftauen"
• bei Raumtemperatur
• in der Kühlzone (die abgegebene Kälte wird zum Kühlen der Lebensmittel genutzt)

- im Dampfgarer

Flache Fleisch- und Fischstücke können angetaut in die heisse Pfanne gegeben werden.

Fleisch- und Fischstücke (z. B. Hackfleisch, Poulet, Fischfilet) so auftauen, dass kein Kontakt zu anderen Lebensmitteln besteht. Fangen Sie das Auftauwasser auf, und entsorgen Sie es sorgfältig.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im Allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heissem Fett gedünstet werden. Die Garzeit ist aufgrund der veränderten Zellstruktur etwas kürzer als bei Frischgemüse.

Schnellkühlen von Getränken

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen.

Zubehör nutzen

Eiswürfel bereiten

■ Füllen Sie die Eiswürfelschale zu drei Viertel mit Wasser, und stellen Sie sie auf den Boden einer Gefrierschublade.
■ Verwenden Sie zum Lösen einer festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.

Tipp: Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie die Schale kurz unter fliessendes Wasser halten.

Gefriertablett nutzen

Die oberste Gefrierschublade Ihres Kältegeräts können Sie als Gefriertablett nutzen.

Auf dem Gefriertablett können Sie Bee-ren, Kräuter, Gemüse und anderes Kleingefriergut schonend einfrieren.

Das Gefriergut bleibt weitgehend in seiner Form erhalten, und ein Anfrieren der einzelnen Stücke wird vermieden.

■ Legen Sie das Gefriergut locker auf das Gefriertablett.

Das Gefriergut 10 bis 12 Stunden durchfrieren lassen. Füllen Sie es dann in Gefrierbeutel oder Behälter um, und legen Sie es in die Gefrierschubladen.

Innenraum gestalten

Schublade und Glasplatte entnehmen

Die Schubladen können zum Be- und Entladen oder zu Reinigungszwecken herausgenommen werden.

Ebenso können Sie die Gefrierzone flexibel vergrössern. Möchten Sie grösseres Gefriergut, wie z. B. Truthahn oder Wild, einlegen, können Sie die Glasplatten zwischen den Gefrierschubladen herausnehmen.

■ Ziehen Sie die Schubladen bis zum Anschlag heraus, und heben Sie sie nach oben hin ab.

■ Heben Sie die Glasplatte leicht an, und ziehen Sie sie nach vorne heraus.

Abtauen

Das Kältegerät ist mit einem "NoFrost"-System ausgerüstet, wodurch das Kältegerät automatisch abgetaut wird.

Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automatisch von Zeit zu Zeit abgetaut und verdunstet.

Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. Die Lebensmittel tauen durch dieses besondere System nicht an.

Achten Sie darauf, dass kein Wasser in die Elektronik gelangt.

⚠️ Beschädigungsgefahr durch eindringende Feuchtigkeit. Der Dampf eines Dampfreinigers kann Kunststoffe und elektrische Komponenten beschädigen. Verwenden Sie keinen Dampfreiniger, um das Kältegerät zu reinigen.

Das Typenschild im Innenraum des Kältegeräts darf nicht entfernt werden. Es wird im Fall einer Störung benötigt.

Hinweise zum Reinigungsmittel

Verwenden Sie im Innenraum des Kältegeräts nur lebensmittelunbedenkliche Reinigungs- und Pflegemittel.

Um alle Oberflächen nicht zu beschädigen, verwenden Sie bei der Reinigung keine

• soda-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
• kalklösenden Reinigungsmittel,
• scheuernden Reinigungsmittel (z. B. Scheuerpulver, Scheuermilch, Putzsteine),
• lösemittelhaltigen Reinigungsmittel,
• Edelstahl-Reinigungsmittel,
• Geschirrspülmaschinen-Reiniger,
• Backofensprays,
• Glasreiniger,
• scheuernden harten Schwämme und Bürsten (z. B. Topfschwämme),
• Schmutzradierer,
• scharfen Metallschaber.

Wir empfehlen zur Reinigung ein sauberes Schwammtuch, lauwarmes Wasser und etwas Handspülmittel.

Wichtige Hinweise zur Reinigung finden Sie auf den folgenden Seiten.

Das Kältegerät zur Reinigung vorbereiten

■ Schalten Sie das Kältegerät aus.
Die Temperaturanzeige im Display er- lischt, die Kühlung ist ausgeschaltet.
■ Nehmen Sie die Lebensmittel aus dem Kältegerät, und lagern Sie sie an einem kühlen Ort.
■ Nehmen Sie die Gefrierschubladen und die Glasplatten zur Reinigung heraus.
■ Nehmen Sie alle weiteren Teile, die herausgenommen werden können, zur Reinigung heraus.

Innenraum und Zubehör reinigen

Das Kältegerät sollte regelmässig gereinigt werden (ca. 2-mal im Jahr).

Lassen Sie Verschmutzungen nicht erst antrocknen, sondern entfernen Sie diese sofort.

Nutzen Sie dazu die Zeit, wenn

• wenig oder kein Gefriergut in der Gefrierzone lagert,
• die Luftfeuchtigkeit in der Raumluft und die Raumtemperatur niedrig sind (kühlere Jahreszeit).
  ■ Reinigen Sie den Innenraum mit einem sauberen Schwammtuch, lauwarmem Wasser und etwas Handspülmittel.
  ■ Wischen Sie nach der Reinigung mit klarem Wasser nach, und trocknen Sie alles mit einem Tuch.
  ■ Lassen Sie das Kältegerät noch für eine kurze Zeit geöffnet, um es ausreichend zu belüften und Geruchsbildung zu vermeiden.

Folgende Teile sind nicht geschirrspül-ergeeignet:

• alle Schubladen und Schubladen-Deckel (je nach Modell enthalten)
  ■ Reinigen Sie dieses Zubehör von Hand.

⚠️ Beschädigungsgefahr durch zu hohe Spülmaschinentemperaturen.

Teile des Kältegeräts können durch die Geschirrspülerreinigung bei mehr als 55 °C unbrauchbar werden, z. B. sich verformen.

Wählen Sie für geschirrspülergeeignete Teile ausschliesslich Geschirrspülerprogramme mit maximal 55 °C.

Durch den Kontakt mit Naturfarbstoffen, z. B. in Karotten, Tomaten und Ketchup können sich Kunststoffteile im Geschirrspüler verfärben. Diese Verfärbung beeinflusst nicht die Stabilität der Teile.

Folgende Teile sind geschirrspülerge- eignet:

• die Abstellflächen (ohne Leisten)
• die Eiswürfelschale

Gerätefront und Seitenwände reinigen

Wirken Verschmutzungen länger ein, lassen sie sich unter Umständen nicht mehr entfernen. Die Oberflächen können sich verfärben oder verändern.

Entfernen Sie Verschmutzungen an der Gerätefront und an den Seitenwänden am besten sofort.

Alle Oberflächen sind kratzempfindlich und können sich verfärben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen.

Lesen Sie bitte die Informationen im Abschnitt "Hinweise zum Reinigungsmittel" zu Beginn dieses Kapitels.

■ Reinigen Sie die Oberflächen mit einem sauberen Schwammtuch, Handspülmittel und warmem Wasser. Sie können zur Reinigung auch ein sauberes, feuchtes Mikrofasertuch ohne Reinigungsmittel verwenden.
■ Wischen Sie nach der Reinigung mit klarem Wasser nach, und trocknen Sie alles mit einem weichen Tuch.

Be- und Entlüftungsöffnungen reinigen

Staubablagerungen erhöhen den Energieverbrauch.

■ Reinigen Sie die Be- und Entlüftungsöffnungen regelmässig mit einem Pinsel oder Staubsauger (verwenden Sie dazu z. B. den Saugpinsel für Miele Staubsauger).

Türdichtung reinigen

⚠️ Beschädigungsgefahr durch falsche Reinigung.

Bei der Behandlung der Türdichtung mit Ölen oder Fetten kann diese porös werden.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

■ Reinigen Sie die Türdichtung regelmässig nur mit klarem Wasser und trocknen Sie die Türdichtung anschliessend gründlich mit einem Tuch.

Rückseite – Kompressor und Metallgitter reinigen

Staubablagerungen erhöhen den Energieverbrauch.

⚠️ Beschädigungsgefahr durch falsche Reinigung.

Kabel oder andere Bauteile können abgerissen, geknickt oder beschädigt werden.

Reinigen Sie vorsichtig den Kom- pressor und das Metallgitter.

Der Kompressor und das Metallgitter (Wärmeaustauscher) an der Rückseite des Kältegeräts sollten mindestens einmal im Jahr entstaubt werden.

Das Kältegerät nach dem Reinigen in Betrieb nehmen

■ Setzen Sie die Abstellflächen in das Kältegerät.
■ Schliessen Sie das Kältegerät wieder an, und schalten Sie es ein.
■ Schalten Sie die Funktion SuperFrost für einige Zeit ein, damit die Gefrierzone schnell kalt wird.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in die Gefrierzone, sobald die Temperatur in der Gefrierzone tief genug ist, und schliessen Sie die Gerätetür.
■ Schalten Sie die Funktion SuperFrost aus, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist.

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.

Öffnen Sie bis zum Beheben der Störung möglichst nicht das Kältegerät, um den Kälteverlust so gering wie möglich zu halten.

Problem Ursache und Behebung
Das Kältegerät kühlt nicht.	Das Kältegerät ist nicht eingeschaltet.■ Schalten Sie das Kältegerät ein.
	Der Netzstecker steckt nicht richtig in der Steckdose oder der Gerätestecker steckt nicht richtig in der Gerätesteckdose.■ Stecken Sie den Netzstecker in die Steckdose und den Gerätestecker in die Gerätesteckdose.
	Die Sicherung(en) der Hausinstallation wurde(n) ausgelöst. Das Kältegerät, die Hausspannung oder ein anderes Gerät könnten defekt sein.■ Rufen Sie eine Elektro-Fachkraft oder den Kunden-dienst.
Der Kompressor läuft dauernd.	Das ist kein Fehler. Um Energie zu sparen, schaltet der Kompressor bei geringem Kältebedarf auf eine niedrige Drehzahl. Dadurch erhöht sich die Laufzeit des Kompressors.
Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Kältegerät ist zu niedrig.	Die Be- und Entlüftungsquerschnitte sind zugestellt oder die Be- und Entlüftungsquerschnitte, der Kom- pressor und das Metallgitter (Wärmeaustauscher) an der Rückseite des Kältegeräts sind verstaubt.■ Verdecken Sie nicht die Be- und Entlüftungsöffnungen.■ Befreien Sie die Be- und Entlüftungsöffnungen, den Kompressor und den Wärmeaustauscher regelmässig von Staub.
	Die Gerätetür wurde häufig geöffnet, oder es wurden grosse Mengen Lebensmittel frisch eingefroren.■ Öffnen Sie die Gerätetür nur bei Bedarf und nur so kurz wie möglich.
Problem Ursache und Behebung
	Die erforderliche Temperatur stellt sich nach einiger Zeit von alleine wieder ein.
	Die Gerätetür ist nicht richtig geschlossen. Eventuell hat die Gefrierzone bereits eine dickere Eisschicht gebildet.■ Schliessen Sie die Gerätetür.Die erforderliche Temperatur stellt sich nach einiger Zeit von alleine wieder ein.Sollte sich bereits eine dicke Eisschicht gebildet haben, verringert sich die Kühlleistung, wodurch der Energieverbrauch steigt.■ Tauen Sie das Kältegerät ab, und reinigen Sie es.
	Die Raumtemperatur ist zu hoch. Je höher die Raumtemperatur, desto länger läuft der Kompressor.■ Beachten Sie die Hinweise im Kapitel “Installation”, Abschnitt “Aufstellhinweise – Aufstellort”.
	Die Temperatur im Kältegerät ist zu niedrig eingestellt.■ Korrigieren Sie die Einstellung der Temperatur.
	Eine grössere Menge Lebensmittel wurde auf einmal eingefroren.■ Beachten Sie die Hinweise im Kapitel “Gefrieren und Lagern”.
	Die Funktion SuperFrost ist noch eingeschaltet.■ Um Energie zu sparen, können Sie SuperFrost selbst vorzeitig ausschalten.
Problem Ursache und Behebung
An der Blende des NoFrost-Moduls kommt es zur Eisbildung.	Kein Fehler. Es hat sich Kondensat niedergeschlagen und ist gefroren.Gründe dafür können zum Beispiel sein:Die Gerätetür wurde häufig geöffnet oder steht noch offen.Eine grosse Menge Lebensmittel wurde frisch eingefroren.Die Luftfeuchtigkeit in der Raumluft ist erhöht.Halten Sie die Gerätetür möglichst geschlossen, das NoFrost-System taut die Eisschicht nach einigen Tagen automatisch ab.
Hinten unten am Kältegerät beim Kompressor blinkt eine LED-Kontrollleuchte (je nach Modell).Die Kompressorelektro-nik ist mit einer Betriebsanzeige und einer LED-Kontrollleuchte zur Fehlerdiagnose ausgestattet.	Die Kontrollleuchte blinkt alle 5 Sekunden mehrfach. Ein Fehler liegt vor.Rufen Sie den Kundendienst.
	Die Kontrollleuchte blinkt regelmässig alle 15 Sekunden.Kein Fehler. Das Blinken ist normal.

Meldungen im Display

Meldung Ursache und Behebung
Im Display leuchtet das Symbol 1, das Kältegerät hat keine Kühlleistung, die Bedienung des Kältegerätes ist jedoch funktionsfähig.	Der Messe-Modus ist eingeschaltet. Sie ermöglicht dem Fachhandel, das Kältegerät ohne eingeschaltete Kühlung zu präsentieren. Für den privaten Gebrauch benötigen Sie diese Einstellung nicht.■ Erfragen Sie beim Kundendienst, wie Sie den Messe-Modus an Ihrem Kältegerät ausschalten.
Im Display leuchtet 2, und das Kältegerät lässt sich nicht bedienen.	Die Verriegelung ist eingeschaltet.■ Entriegeln Sie das Kältegerät kurzzeitig oder schalten Sie die Verriegelung ganz aus (siehe Kapitel “Weitere Einstellungen vornehmen”, Abschnitt “Verriegelung ein-/ausschalten”).
Der Warnton ertönt und im Display blinkt 3 zu-sammen mit der Tem-peraturanzeige.	Der Tempera-luralarm wurde aktiviert (siehe Kapitel “Temperatur- und Türalarm”): Die Temperatur im Kältegerät ist zu warm oder zu kalt.Gründe dafür können zum Beispiel sein:- Die Gerätetür wurde häufig geöffnet.- Eine grosse Menge Lebensmittel wurde eingefroren ohne die Funktion SuperFrost einzuschalten.- Es hat einen längeren Netzausfall (Stromausfall) gegeben.■ Beheben Sie den Alarmzustand. 4 erlischt.Je nach Temperatur prüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut sind. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.
Es ertönt ein Warnton. Der Türalarm wurde aktiviert.■ Schliessen Sie die Gerätetür. Der Warnton verstummt.
Im Display blinkt 5 zu-sammen mit der Tem-peraturanzeige.	Ein Gerätefehler wird angezeigt: Es liegt eine Störung vor.■ Rufen Sie den Kundendienst.

Allgemeine Probleme mit dem Kältegerät

Problem Ursache und Behebung
Die Gefrierzonentür lässt sich nicht mehrmals hintereinander öffnen.	Kein Fehler. Aufgrund der Saugwirkung können Sie die Gerätetür erst nach ca. 1 Minute ohne erhöhten Kraftaufwand öffnen.
Das Gefriergut ist festgefroren.	Die Verpackung der Lebensmittel war beim Einlegen nicht trocken.■ Lösen Sie das Gefriergut mit einem stumpfen Ge-genstand, z. B. mit einem Löffelstiel.
Das Kältegerät fühlt sich an den Aussen-wänden warm an.	Kein Fehler. Die durch die Kälteerzeugung entste-hende Wärme wird genutzt, um eine Betauung zu vermeiden.
Normale Geräusche	Wodurch entstehen sie?
Brrrrr ... Das Br	rummen kommt vom Kompressor. Es kann kurzfristig et-was lauter werden, wenn sich der Kompressor einschaltet.
Blubb, blubb ...	Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fliesst.
Click ... Das K	icken ist immer dann zu hören, wenn der Thermostat den Kompressor ein- oder ausschaltet.
Sssrrrrr ... Ein leises Rauschen kann von der Luftströmung im Innenraum herrühren.
Knack ... Das Knacken ist immer dann zu hören, wenn es zu Materialaus-dehnungen im Kältegerät kommt.
Bedenken Sie, dass Kompressor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.

Geräusche Ursache und Behebung
Klappern, Rappeln, Klir-ren	Das Kältegerät steht uneben. Richten Sie es mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Stellfüsse unter dem Kältegerät oder legen Sie etwas unter.
	Das Kältegerät berührt andere Möbel oder Geräte. Rücken Sie es ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klemmen. Prüfen Sie die herausnehmbaren Teile, und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefässe berühren sich. Rücken Sie diese leicht auseinander.

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie z. B. Ihren Miele Fachhändler oder den Miele Kundendienst.

Den Miele Kundendienst können Sie online unter www.miele.com/service buchen.

Die Kontaktdaten des Miele Kunden-dienstes finden Sie am Ende dieses Dokuments.

Der Kundendienst benötigt die Modellkennung und die Fabrikationsnummer (Fabr./SN/Nr.). Beide Angaben finden Sie auf dem Typenschild.

Das Typenschild finden Sie im Innenraum des Kältegeräts.

EPREL-Datenbank

Ab dem 1. März 2021 sind die Informationen zu der Energieverbrauchskennzeichnung und den Ökodesign-Anforderungen in der europäischen Produktdatenbank (EPREL) zu finden. Unter folgendem Link https://eprel.ec.europa.eu/ erreichen Sie die Produktdatenbank. Hier werden Sie aufgefordert, die Modellkennung einzugeben.

Die Modellkennung finden Sie auf dem Typenschild.

Miele XXXXXXXX Nr. XX/XXXXXXXXX. WENTEMPERERSCHRANK-INTERTISCHWODELL. MULTI-TEMPERATURE WINE STOCKE CAENET-UNDER-WORKTCP ARVICRE CE VISE EN TEMP. DES VINS-WCD. ENCASTRABLE SCUS PLAN ARVARIC P. ACCNIONAMTC. VINS-WCD.EVPCTR3AJO ENCIVERA BHH-BH TEMEPATRYB DIAF Klasse/Class Ap-Typ/AP-Type Enbichhalt/Gross Capacity Getrievermoegen/Freating Capacity Class/Clase AP-Type/AP-Tipo Volume Brut/Capeckad Bruts Pouvoir de Congel/Capez.Congeledora SN-ST XXX I Nutzmitt Ges /K /G /WEIN /KALT Na/Capcity Tcl /R /F /WINE /CHILL volume U e Tc /R /C Capex Jili Tcl /F /C /WNC /CHILL R600a: XXg R600a: XXg

Garantie

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen zu den Garantiebedingungen in Ihrem Land erhalten Sie beim Miele Kundendienst.

Aufstellhinweise

Brand- und Beschädigungsgefahr durch wärmeabgebende Geräte. Wärmeabgebende Geräte können sich entzünden und das Kältegerät in Brand setzen. Stellen Sie wärmeabgebende Geräte wie z. B. Mini-Backöfen, Doppel-Kochstellen oder Toaster nicht auf das Kältegerät.

Brand- und Beschädigungsgefahr durch offene Flammen. Offene Flammen können das Kältegerät in Brand setzen. Halten Sie offene Flammen, z. B. eine Kerze, vom Kältegerät fern.

Side-by-Side Aufstellung

⚠️ Beschädigungsgefahr durch Kondensat an den Geräteaussenwänden. Bei hoher Luftfeuchtigkeit kann sich Kondensat an den Geräteaussenwänden niederschlagen und zu Korrosion führen. Stellen Sie grundsätzlich kein Kältegerät mit weiteren Modellen vertikal oder horizontal auf.

Ihr Kältegerät kann auf keinen Fall "Side-by-Side" aufgestellt werden, da es nicht mit integrierten Heizungen in den Seitenwänden ausgestattet ist.

Wenn Sie mehrere Kältegeräte neben-einander aufstellen möchten, muss ein Abstand von 100 mm zwischen den Geräten eingehalten werden.

Erkundigen Sie sich bei Ihrem Fachhändler, welche Kombinationen mit Ihrem Kältegerät möglich sind.

Aufstellort

Geeignet ist ein trockener, gut belüftbarer Raum.

Bitte bedenken Sie bei der Wahl des Aufstellortes, dass der Energieverbrauch des Kältegeräts steigt, falls es in unmittelbarer Nähe einer Heizung, eines Herdes oder einer sonstigen Wärmequelle aufgestellt wird. Auch direkte Sonneneinstrahlung ist zu vermeiden. Je höher die Raumtemperatur, desto länger läuft der Kompressor, und desto höher ist der Energieverbrauch.

Beachten Sie beim Einbau des Kältegeräts ausserdem Folgendes:

• Die Steckdose muss ausserhalb des Geräterückseitenbereichs liegen und bei einem Notfall leicht zugänglich sein.
• Netzstecker und Netzkabel dürfen nicht die Rückseite des Kältegeräts berühren, da diese durch Vibrationen des Kältegeräts beschädigt werden können.
• Auch andere Geräte sollten nicht an Steckdosen im Rückseitenbereich dieses Kältegeräts angeschlossen werden.

Beschädigungsgefahr durch Kor- n.

Bei hoher Luftfeuchtigkeit kann sich Kondensat auf den Aussenflächen des Kältegeräts niederschlagen. Dieses Kondenswasser kann zu Korrosion an den Geräteaussenwänden führen.

Stellen Sie das Kältegerät in einem trockenen und/oder klimatisierten Raum mit ausreichender Belüftung auf.

Stellen Sie nach dem Aufstellen sicher, dass die Gerätetür richtig schliesst, die angegebenen Be- und Entlüftungsquerschnitte eingehalten wurden und das Kältegerät wie beschrieben eingebaut wurde.

Klimaklasse

Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit des Kompressors. Das kann zu höheren Temperaturen im Kältegerät und somit zu Folgeschäden führen.

Die Klimaklasse steht auf dem Typenschild im Innenraum des Kältegerätes.

Klimaklasse Raumtemperatur
SN +10 bis	+32 °C
N +16 bis	+32 °C
ST +16 bis	+38 °C
T +16 bis	+43 °C

Wird ein Gefriergerät der Klimaklasse SN bei kälteren Raumtemperaturen (bis zu +5 °C) betrieben, ist eine einwandfreie Funktion gewährleistet.

Be- und Entlüftung

Brand- und Beschädigungsge- urch ungenügende Belüftung.

Wenn das Kältegerät nicht ausreichend belüftet wird, springt der Kompressor häufiger an und läuft über einen längeren Zeitraum. Dies führt zu einem erhöhten Energieverbrauch und zu einer erhöhten Betriebstemperatur des Kompressors, was einen Schaden des Kompressors zur Folge haben kann.

Achten Sie auf eine ausreichende Be- und Entlüftung des Kältegeräts.

Halten Sie unbedingt die angegebenen Be- und Entlüftungsquerschnitte ein.

Die Be- und Entlüftungsöffnungen dürfen nicht zugedeckt oder zuge- stellt werden.

Ausserdem müssen sie regelmässig von Staub gereinigt werden.

Die Luft an der Rückwand des Kältegeräts erwärmt sich.

Beiliegende Wandabstandhalter montieren

Damit der deklarierte Energieverbrauch erzielt wird sowie Kondenswasserbildung bei hoher Umgebungstemperatur vermieden wird, sind die Wandabstandhalter zu verwenden. Mit den montierten Wandabstandhaltern vergrössert sich die Kältegerätetiefe um ca. 35 mm. Werden die Wandabstandhalter nicht verwendet, hat dies keinen Einfluss auf die Funktionsfähigkeit des Kältegerätes. Allerdings erhöht sich bei geringerem Wandabstand der Energieverbrauch geringfügig.

■ Montieren Sie die Wandabstandhalter auf der Rückseite des Kältegerätes oben links und oben rechts.

Kältegerät aufstellen

⚠️ Verletzungs- und Beschädigungsgefahr durch Kippen des Kältegerätes.

Wird das Kältegerät von einer einzelnen Person aufgestellt, besteht eine erhöhte Verletzungs- und Beschädigungsgefahr.

Stellen Sie das Kältegerät unbedingt mit Hilfe einer zweiten Person auf.

⚠️ Beschädigungsgefahr des Fussbodens.

Das Bewegen des Kältegerätes kann zu Schäden am Fussboden führen. Bewegen Sie das Kältegerät vorsichtig auf empfindlichen Böden.

Zur leichteren Aufstellung befinden sich an der Rückseite des Kältegerätes oben Transportgriffe und unten Transportrollen.

Tipp: Stellen Sie das Kältegerät nur im unbeladenen Zustand auf.

■ Stellen Sie das Kältegerät bereits jetzt möglichst nahe an den vorgesehen Aufstellort.
■ Nehmen Sie das Netzanschlusskabel von der Geräterückseite ab.
■ Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.
■ Bewegen Sie das Kältegerät vorsichtig an den dafür vorgesehenen Aufstellort.
■ Stellen Sie das Kältegerät mit den Wandabstandhaltern (falls montiert) oder mit der Geräterückseite direkt an die Wand.

Kältegerät ausrichten

■ Richten Sie das Kältegerät über die vorderen Stellfüsse mit dem beiliegenden Gabelschlüssel fest und eben aus.

Kältegerät in eine Küchenzeile ein- bauen

Brand- und Beschädigungsgefahr durch ungenügende Belüftung. Wenn das Kältegerät nicht ausreichend belüftet wird, springt der Kompressor häufiger an und läuft über einen längeren Zeitraum. Dies führt zu einem erhöhten Energieverbrauch und zu einer erhöhten Betriebstemperatur des Kompressors, was einen Schaden des Kompressors zur Folge haben kann. Achten Sie auf eine ausreichende Be- und Entlüftung des Kältegeräts. Halten Sie unbedingt die angegebenen Be- und Entlüftungsquerschnitte ein. Die Be- und Entlüftungsöffnungen dürfen nicht zugedeckt oder zugestellt werden.

≥300cm² ≥50mm ① ② ③ ④ ≥55 mm

① Aufsatzschrank
② Kältegerät
③ Küchenschrank
④ Wand

* Bei Kältegeräten mit montierten Wandabstandhaltern vergrössert sich die Gerätetiefe um ca. 35 mm.

Das Kältegerät kann in jede Küchenzeile eingebaut und direkt neben dem Küchenschrank aufgestellt werden. Die Gerätefront muss seitlich mindestens 34 mm und in der Mitte mindestens 55 mm gegenüber der Küchenschrankfront vorstehen. Dadurch lässt sich die Gerätetür einwandfrei öffnen und schliessen. Um das Kältegerät der Küchenzeilenhöhe anzugleichen, kann über dem Kältegerät ein entsprechender Aufsatzschrank ① angebracht werden.

Beim Aufstellen des Kältegeräts neben einer Wand ④ ist scharnierseitig zwischen Wand ④ und Kältegerät ② ein

Distanzabstand von mindestens 55 mm erforderlich. Dies entspricht dem Griffüberstand bei geöffneter Tür.

Je grösser der Entlüftungsquerschnitt, desto energiesparender arbeitet der Kompressor.

• Für die Be- und Entlüftung ist an der Rückseite des Kältegeräts ein Abluftkanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorzusehen.
• Der Entlüftungsquerschnitt unter der Raumdecke muss mindestens 300 cm ^2 betragen, damit die erwärmte Luft ungehindert abziehen kann.

Gerätemasse

B C A

	A[mm]	B[mm]	C[mm]
FN 22062 ws, FN 22065 ws	1250 600 630*
FN 24062 ws, FN 24065 ws	1450 600 630*
FN 26062 ws, FN 26065 ws	1650 600 630*
FN 28062 ws, FN 28065 ws	1850 600 630*

* Mass ohne montierte Wandabstandhalter. Werden die beiliegenden Wandabstandhalter verwendet, vergrössert sich die Gerätetiefe um 35 mm.

Türanschlag wechseln

Das Kältegerät wird mit einem Rechtsanschlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

⚠️ Verletzungs- und Beschädigungsgefahr beim Wechsel des Türanschlags.

Wird der Türanschlagwechsel von einer einzelnen Person durchgeführt, besteht eine erhöhte Verletzungs- und Beschädigungsgefahr.

Den Türanschlag unbedingt mit Hilfe einer zweiten Person wechseln.

Ist die Türdichtung beschädigt oder aus der Nut herausgerutscht, schliesst eventuell die Gerätetür nicht richtig, und die Kühlleistung nimmt ab. Im Innenraum bildet sich Kondenswasser, und es kann zur Vereisung kommen.

Beschädigen Sie nicht die Türdichtung, und achten Sie darauf, dass die Türdichtung nicht aus der Nut herausrutscht.

Türanschlagwechsel vorbereiten

Für den Türanschlagwechsel benötigen Sie das folgende Werkzeug:

- beiliegenden Gabelschlüssel

■ Um die Gerätetür und Ihren Boden während des Türanschlagwechsels vor Beschädigungen zu schützen, breiten Sie eine geeignete Unterlage auf dem Boden vor dem Gerät aus.

Türgriff abnehmen

■ Öffnen Sie die Gerätetür.

■ Ziehen Sie am Türgriff ① ziehen. Das seitliche Griffteil ② schiebt sich nach hinten.
■ Ziehen Sie das Griffteil ② kräftig nach hinten aus der Führung.
■ Lösen Sie nun die vier Schrauben (TX15) in der Befestigungsplatte und nehmen Sie den Griff ab.
■ Lösen Sie die Abdeckplatten auf der Gegenseite und setzen Sie sie auf die frei gewordenen Löcher.

Gerätetür abnehmen

⚠️ Verletzungsgefahr beim Abnehmen der oberen Gerätetür! Sobald im Folgenden der Lagerbolzen entfernt wird, ist die obere Gerätetür nicht mehr gesichert. Die Gerätetür muss von einer weiteren Person festgehalten werden.

15 5 4 3

■ Kippen Sie das Kältegerät mit Hilfe einer weiteren Person vorsichtig nach hinten, und drehen Sie am rechten, unteren Lagerbock ④ die Sicherungsschraube ③ heraus.
■ Öffnen Sie die Gerätetür.
■ Fassen Sie die Gerätetür griffseitig und unten an, und nehmen Sie sie vorsichtig nach oben hin ab. Der Lagerbolzen ⑤ mit der Scheibe ⑮ löst sich aus dem Lagerbock ④.

Sollte er sich nicht lösen:

■ Drücken Sie den Lagerbolzen ⑤ mit der Scheibe ⑮ von unten aus dem Lagerbock.

⚠️ Sind die Lagerteile (Lagerbock und Lagerbolzen) nicht fest genug angeschraubt, fällt die Gerätetür heraus oder sie schliesst eventuell nicht richtig. Die Kühlleistung nimmt ab, im Innenraum bildet sich Kondenswasser und es kann zur Vereisung kommen.

Schrauben Sie den Lagerbock und die Lagerbolzen fest an.

Kontrollieren Sie alle Schrauben und ziehen Sie diese gegebenenfalls nach.

■ Drehen Sie die Schraube ⑩ heraus und schrauben Sie sie in das äusserste Loch auf der Gegenseite.

■ Setzen Sie die Abdeckung ⑨ um 180° gedreht in die Löcher auf der Gegenseite.

■ Schrauben Sie den Lagerbock ④ auf der Gegenseite an, dazu ausschliesslich die beiden äusseren Langlöcher verwenden. Lassen Sie die Schraube in der Mitte entfallen, nur so kann die Gerätetür später über die äusseren Langlöcher ausgerichtet werden!

Unteren Lagerbock umsetzen

8 7 4 6 TX25 TX25 8 TX25 10 9

■ Lösen Sie die Schrauben ⑥ und nehmen Sie den Lagerbock ④ ab.

■ Lösen Sie ein wenig die Schraube des Lagerteils ⑦ am Lagerbock ④. Drehen Sie es in das gegenüberliegende Aufnahmeloch im Lagerbock ④ und ziehen Sie dann die Schraube wieder fest an.

■ Nehmen Sie den Stopfen ⑧ ab und setzen Sie ihn in das gegenüberliegende Aufnahmeloch im Lagerbock.

■ Nehmen Sie die Abdeckung ⑨ ab.

Oberen Lagerbock umsetzen

12 11 SW6 13 14

■ Drehen Sie den oberen Lagerbolzen ⑪ mit dem beiliegenden Gabelschlüssel heraus.
■ Rasten Sie die Abdeckungen ^12 jeweils mit einem Schlitzschraubenzieher vorne aus.
■ Drehen Sie den oberen Lagerbolzen ⑪ mit dem beiliegenden Gabelschlüssel auf der Gegenseite wieder ein.
■ Setzen Sie die Abdeckungen ⑫ jeweils auf die gegenüberliegende Seite von hinten wieder ein und lassen Sie sie vorne einrasten.
■ Heben Sie den Stopfen ^13 aus der Türlagerbuchse in der Gerätetür und setzen Sie ihn auf die andere Seite.

Federklemme und Lagerbolzen umsetzen

■ Rasten Sie mit Hilfe eines Schlitzschraubenziehers die Federklemme ⑭ unten aus der Gerätetür aus und setzen Sie sie auf die Gegenseite.
■ Ziehen Sie den Lagerbolzen ⑤ mit der Scheibe ⑮ aus der Türlagerbuchse heraus.

Wichtig! Die Aussparung an der Scheibe ⑮ muss auf die Rastnase des Lagerbolzens ⑤ gesetzt werden, so dass die Scheibe ⑮ auf der Scheibe des Lagerbolzens ⑤ liegt.

■ Setzen Sie den Lagerbolzen ⑤ mit der Scheibe ⑮ in die Türlagerbuchse auf der Gegenseite wieder ein. Wichtig! Die Rastnase muss zur Innenseite der Gerätetür und die Kerbe zur Aussenseite zeigen.

Gerätetür montieren

■ Nehmen Sie die Gerätetür und führen Sie die obere Gerätetürlagerbuchse in den Lagerbolzen oben am Kältegerät.

■ Schwenken Sie die Gerätetür ein, und setzen Sie den Lagerbolzen ⑤ in den Lagerbock ④ ein.

Wichtig! Eventuell den Lagerbolzen drehen, so dass die Rastnase zur Innenseite der Gerätetür und die Kerbe zur Aussenseite zeigt. Der Lagerbolzen rastet dann ein!

■ Kippen Sie das Kältegerät mit Hilfe einer weiteren Person vorsichtig nach hinten, und drehen Sie die Sicherungsschraube ③ ein. Ziehen Sie sie mit dem beiliegenden Gabelschlüssel fest.

■ Richten Sie die Gerätetür gegebenenfalls noch einmal über die Langlöcher im unteren Lagerbock zum Gerätegehäuse aus. Ziehen Sie dann die Schrauben fest an.

Türgriff montieren

Beschädigungsgefahr! Bei falscher Montage des Türgriffs wird die Türdichtung beschädigt. Beachten Sie unbedingt die folgenden Hinweise zur Befestigung des Türgriffs.

■ Schrauben Sie den Türgriff mit den beiden vorderen Schrauben ② zunächst locker auf der Gegenseite an.

Die Befestigungsplatte ③ muss so am Türgehäuse anliegen, dass im geschlossenen Zustand der Gerätetür die Befestigungsplatte zur Geräteaussenwand in einer Flucht liegt.

Falls dies nicht der Fall ist:

■ Drehen Sie die beiden vormontierten Gewindestifte ① mit einem Sechskantschlüssel soweit ein, bis die Befestigungsplatte ③ den entsprechenden Winkel hat.
■ Ziehen Sie alle 4 Schrauben ② fest an.

■ Schieben Sie das seitliche Griffteil ④ von der Geräteseite aus auf die Führung der Befestigungsplatte, bis es hörbar einrastet.

Die Türdichtung wird auf Dauer beschädigt!

Achten Sie unbedingt darauf, dass das seitliche Griffteil ④ beim Öffnen der Gerätetür nicht die Türdichtung berührt.

Sollte dies der Fall sein:

■ Richten Sie die Befestigungsplatte ③ nochmals über die Gewindestifte ① aus, bis die Befestigungsplatte und das seitliche Griffteil ④ den entsprechenden Winkel haben und die Dichtung beim Öffnen der Gerätetür nicht berührt wird.

Gerätetüren ausrichten

Die Gerätetür kann nachträglich zum Gerätegehäuse ausgerichtet werden.

In der folgenden Abbildung wurde die Gerätetür nicht geschlossen dargestellt, damit die Vorgänge besser zu erkennen sind.

Die Gerätetür richten Sie über die äusseren Langlöcher im unteren Lagerbock aus:

■ Entfernen Sie die mittlere Schraube ① am Lagerbock.
■ Drehen Sie die beiden äusseren Schrauben ② ein wenig heraus.
■ Richten Sie die Gerätetür durch das Verschieben des Lagerbocks nach links oder rechts aus.
■ Ziehen Sie dann die Schrauben ② fest an, die Schraube ① muss nicht wieder angeschraubt werden.

Elektroanschluss

Das Kältegerät wird anschlussfertig für Wechselstrom 50 Hz, 220–240 V geliefert.

Die Absicherung muss mit mindestens 10 A erfolgen.

Der Anschluss darf nur an eine ordnungsgemäss installierte Steckdose erfolgen. Die Elektroanlage muss nach gültigen Vorschriften ausgeführt sein.

Damit das Kältegerät im Notfall schnell vom Strom getrennt werden kann, muss die Steckdose ausserhalb des Geräterückseitenbereichs liegen und leicht zugänglich sein.

Falls nach dem Einbau die Steckdose nicht mehr zugänglich ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

Der Netzstecker sowie das Netzkabel des Kältegeräts dürfen nicht die Geräterückseite dieses Kältegeräts berühren, da Netzstecker und Netzkabel durch Vibrationen des Kältegeräts beschädigt werden können. Dies kann einen Kurzschluss verursachen.

Auch andere Geräte sollten nicht an Steckdosen im Rückseitenbereich dieses Kältegeräts angeschlossen werden. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Kältegeräts gewährleisten (z. B. Überhitzungsgefahr).

Das Kältegerät darf nicht an Inselwechselrichtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden.

Beim Einschalten des Kältegeräts kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden. Ebenso darf das Kältegerät nicht in Verbindung mit so genannten Energie-sparsteckern betrieben werden, da hierbei die Energiezufuhr zum Kältegerät reduziert und das Kältegerät zu warm wird.

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einer qualifizierten Elektrofachkraft erfolgen.

Miele AG

Limmatstrasse 4

8957 Spreitenbach

Miele SA

Sous-Riette 23

1023 Crissier

Telefon: [phone]

www.miele.ch/contact

www.miele.ch

Miele

FN 22062 ws, FN 24062 ws, FN 26062 ws, FN 28062 ws, FN 22065 ws, FN 24065 ws, FN 26065 ws, FN 28065 ws

M.-Nr. 10 369 201 / 00de-CH
