BEDIENUNGSANLEITUNG IRe 3921 Plus LIEBHERR

1 Gerät auf einen Blick.... 2

1.1 Lieferumfang....2
1.2 Geräte- und Ausstattungsübersicht.... 3
1.3 Einsatzbereich des Geräts.... 3
1.4 Konformität.... 3
1.5 EPREL-Datenbank.... 3

2 Allgemeine Sicherheitshinweise.... 3

3 Inbetriebnahme.... 5
3.1 Gerät einschalten.... 5
3.2 Ausstattung einsetzen.... 5
4 Lebensmittel-Management.... 5
4.1 Lebensmittel lagern.... 5
4.2 Lagerzeiten....6
5 Energie sparen....6

6 Bedienung.... 6

6.1 Bedien- und Anzeigeelemente.... 6
6.1.1 Status-Anzeige....6
6.1.2 Navigation.... 6

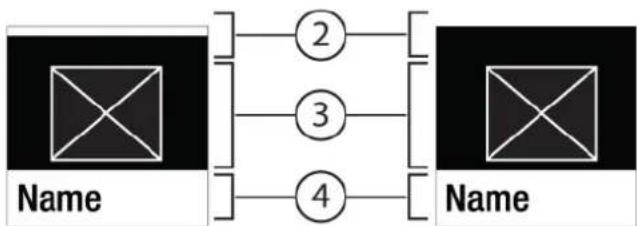

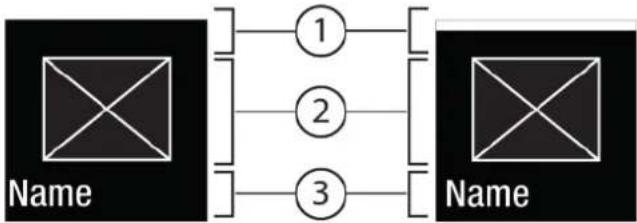

6.1.3 Bedienstruktur....7
6.1.4 Anzeigesymbole....7
6.2 Bedienlogik....7
6.2.1 Funktion aktivieren / deaktivieren.... 7
6.2.2 Funktion-Wert wählen....8
6.2.3 Einstellung aktivieren / deaktivieren.... 8
6.2.4 Einstellung-Wert wählen....8
6.2.5 Kunden-Menü aufrufen....8
6.3 Funktionen....9
6.3.1 Temperatur einstellen....9

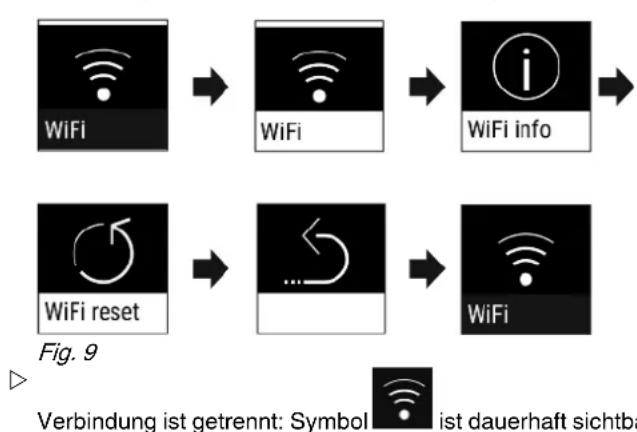

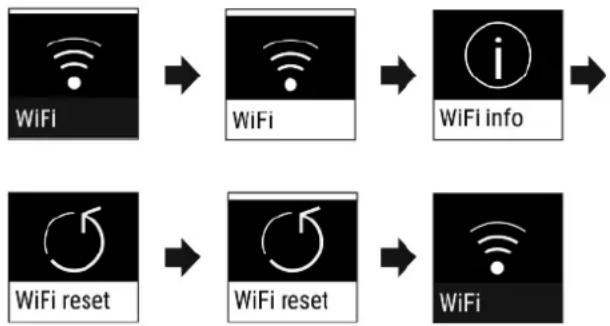

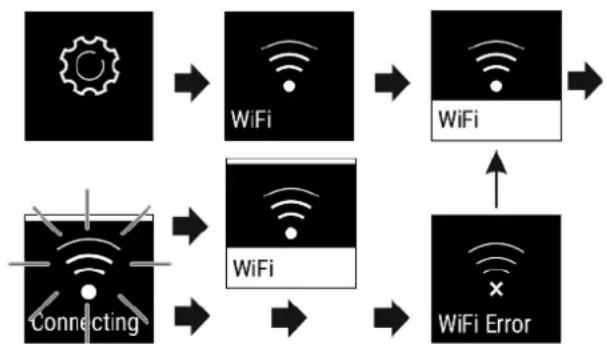

WLAN-Verbindung herstellen.... 9
Eingabesperre....10
Display Helligkeit....10
Türalarm....10
Info....10
SabbathMode....11
CleaningMode....11
Erinnerung....11
Gerät ausschalten.... 11

6.5 Warnungen.... 11
6.5.1 Meldung.... 11
6.5.2 DemoMode.... 12

7 Ausstattung.... 12

7.1 4-Sterne-Gefrierfach* 12

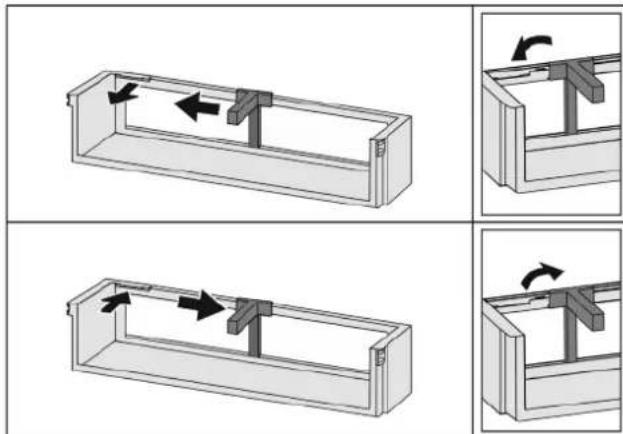

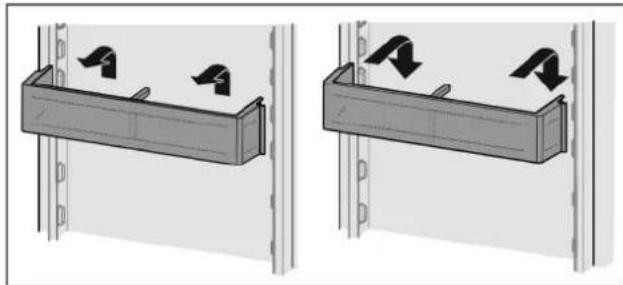

7.2 Türabsteller.... 12

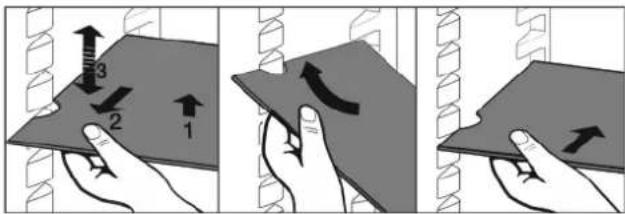

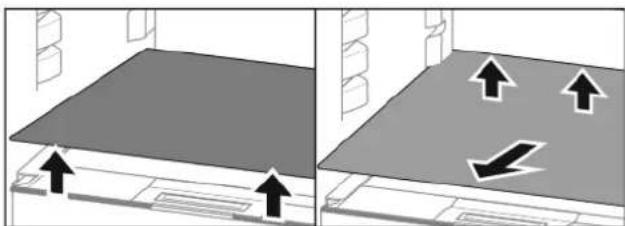

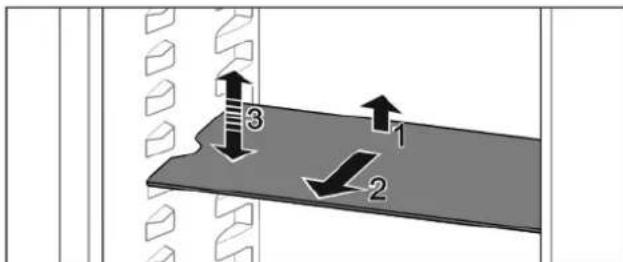

7.3 Abstellflächen.... 12

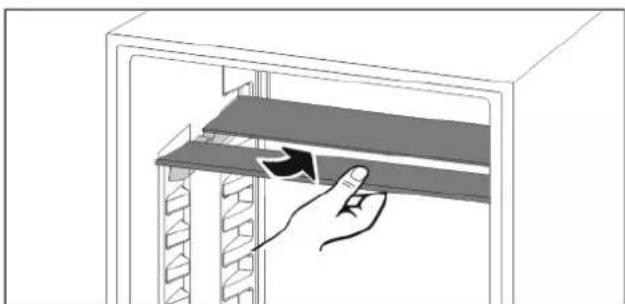

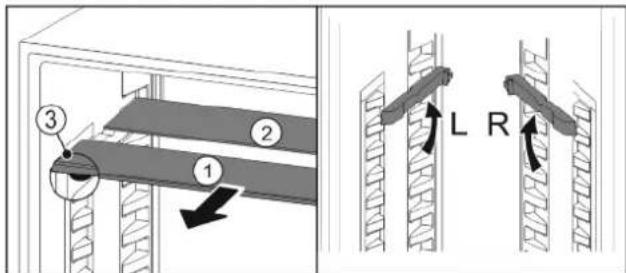

7.4 Teilbare Abstellfläche* 13

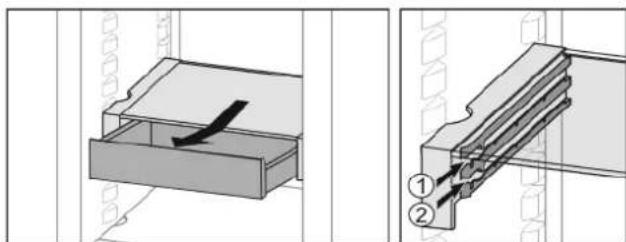

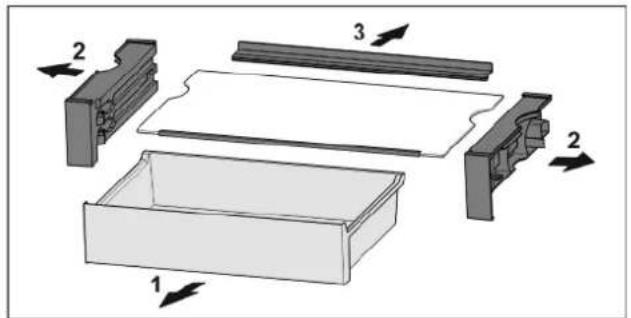

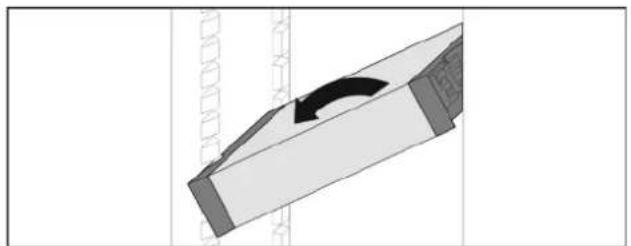

7.5 VarioSafe* 13
7.6 Platz für Backblech* 14

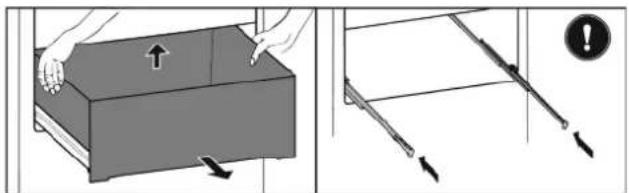

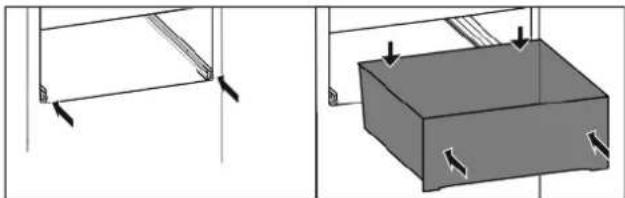

7.7 Schubfächer.... 14

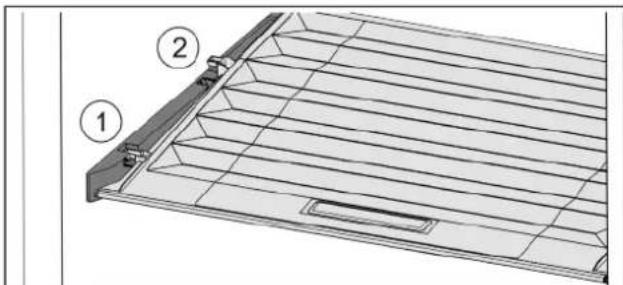

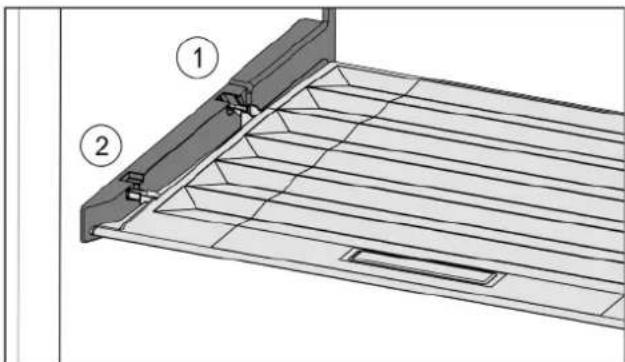

7.8 Deckel EasyFresh-Safe 15
7.9 Feuchteregulierung.... 15

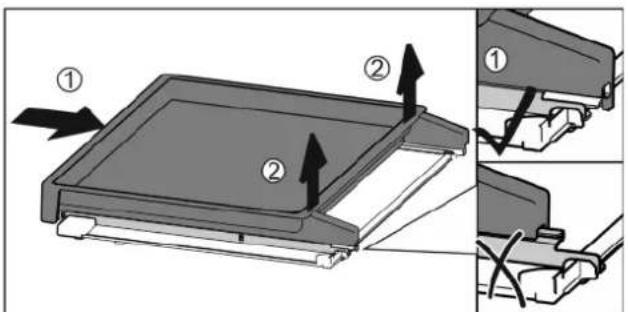

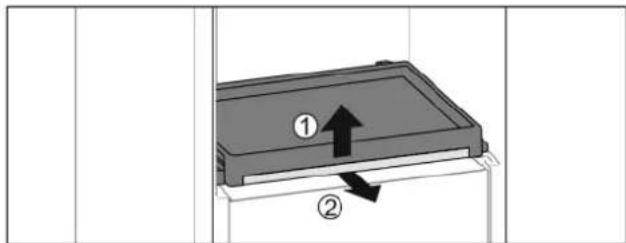

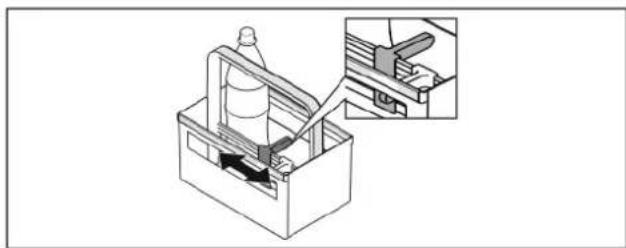

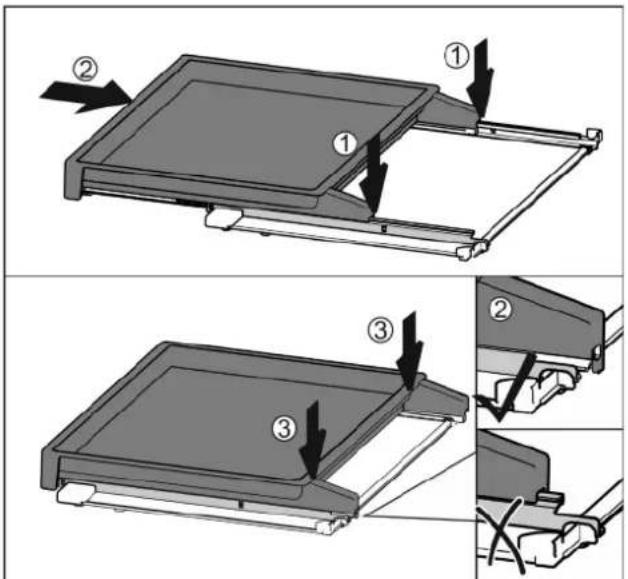

7.10 Auszugsbord mit Flaschenkorb*......
7.11 Zubehör......

8 Wartung.... 16

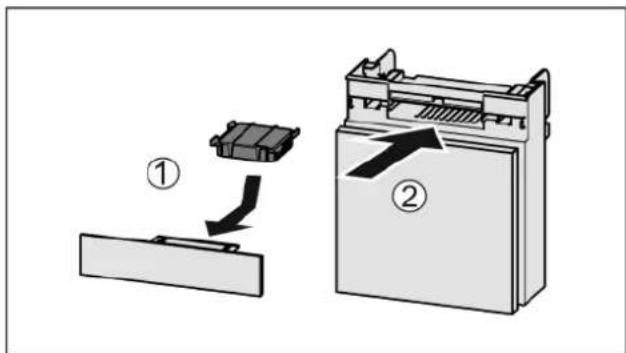

8.1 FreshAir-Aktivkohlefilter* 16
8.2 Gerät abtauen.... 17
8.3 Gerät reinigen.... 17

9 Kundenhilfe.... 18

9.1 Technische Daten.... 18
9.2 Betriebsgeräusche.... 18
9.3 Technische Störung.... 18
9.4 Kundendienst.... 20

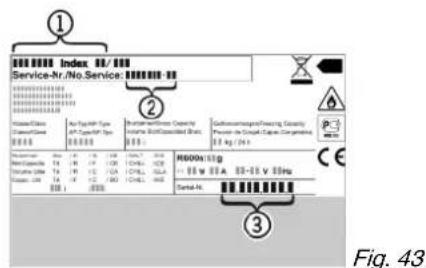

9.5 Typenschild.... 20

10 Außer Betrieb setzen.... 20
11 Gerät entsorgen.... 20

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Anweisung aufmerksam durch.

Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.

Handlungsanweisungen sind mit einem ▶ gekennzeichnet, Handlungsergebnisse mit einem ▷.

Diese Gebrauchsanweisung gilt für:

• DRe 4101
• DRf 3900
• DRf 3901
• IRd 3900
• IRd 3920
• IRd 4120
• IRd 4121
• IRDe 5120
• IRDe 5121
• IRe 3920
• IRe 3921
• IRe 4020
• IRe 4021
• IRe 4100
• IRe 4101
• IRe 4520
• IRe 4521
• IRf 3900
• IRf 3901
• IRe 5100
• IRf 5101
• IRSe 4100
• IRSe 4101
• IRSf 3900
• IRSf 3901

1 Gerät auf einen Blick

1.1 Lieferumfang

Prüfen Sie alle Teile auf Transportschäden. Wenden Sie sich bei Beanstandungen an den Händler oder an den Kundendienst (siehe 9.4 Kundendienst).

Die Lieferung besteht aus folgenden Teilen:

• Einbaugerät
• Ausstattung (je nach Modell)
• Montagematerial (je nach Modell)
• „Quick Start Guide“
• „Installation Guide“
• Servicebroschüre

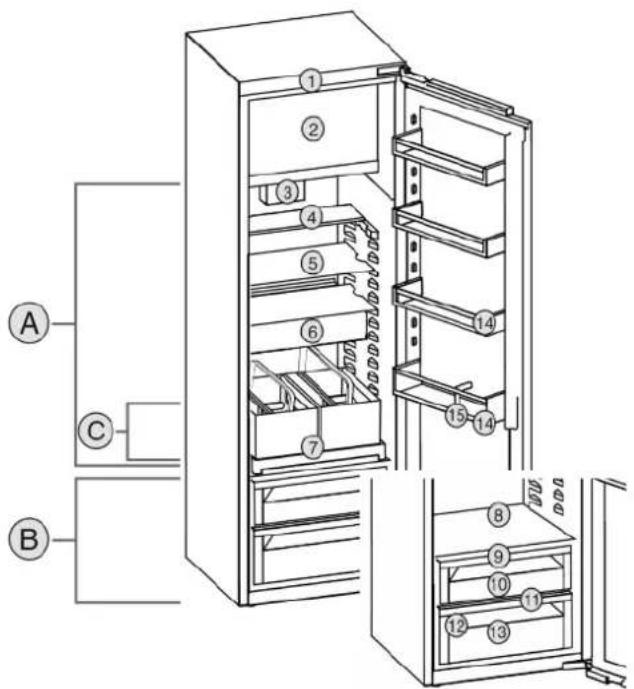

1.2 Geräte- und Ausstattungsübersicht

A B C 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 14

Fig. 1 Beispielhafte Darstellung

Temperaturbereich

(A) Kühlteil (B) EasyFresh

(C) Kälteste Zone

Ausstattung

(1) Bedienelemente (9) Deckel EasyFresh-Safe

(2) 4-Sterne-Gefrierfach* (10) EasyFresh-Safe

(3) Ventilator mit FreshAir-Aktivkohlefilter* (11) Ablauföffnung

(4) Teilbare Abstellfläche* (12) Typenschild

(5) Abstellfläche (13) Gemüseschubfach*

(6) VarioSafe* (14) Türabsteller

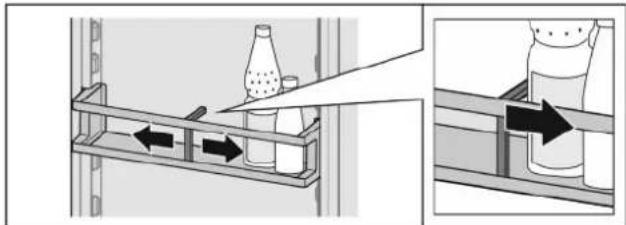

(7) Auszugsbord mit Flaschenkorb* (15) Flaschenhalter

(8) Platz für Backblech*

Hinweis

▶ Ablagen, Schubfächer oder Körbe sind im Auslieferungszustand für eine optimale Energieeffizienz angeordnet.

1.3 Einsatzbereich des Geräts

Bestimmungsgemäße Verwendung

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z.B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäusern, Hotels, Motels und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel.

Das Gerät ist nicht für das Einfrieren von Lebensmitteln geeignet.*

Alle anderen Anwendungsarten sind unzulässig.

Vorhersehbare Fehlanwendung

Folgende Anwendungen sind ausdrücklich verboten:

• Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte
• Einsatz in explosionsgefährdeten Bereichen

Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen.

Klimaklassen

Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufgedruckt.

Hinweis

Um einen einwandfreien Betrieb zu gewährleisten, angegebene Umgebungstemperaturen einhalten.

Klimaklasse	für Umgebungstemperaturen von
SN	10 °C bis 32 °C
N	16 °C bis 32 °C
ST	16 °C bis 38 °C
T	16 °C bis 43 °C

1.4 Konformität

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht im Einbauzustand den einschlägigen Sicherheitsbestimmungen sowie den Richtlinien 2014/35/EU, 2014/30/EU, 2009/125/EG, 2011/65/EU und 2010/30/EU.

1.5 EPREL-Datenbank

Ab dem 1. März 2021 sind die Informationen zu der Energieverbrauchskennzeichnung und den Ökodesign-Anforderungen in der europäischen Produktdatenbank (EPREL) zu finden. Unter folgendem Link https://eprel.ec.europa.eu/ erreichen Sie die Produktdatenbank. Hier werden Sie aufgefordert, die Modellkennung einzugeben. Die Modellkennung finden Sie auf dem Typenschild.

2 Allgemeine Sicherheitshinweise

Gefahren für den Benutzer:

- Dieses Gerät kann von Kindern sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern

ohne Beaufsichtigung durchgeführt werden. Kinder von 3-8 Jahre dürfen das Gerät be- und entladen. Kinder unter 3 Jahren sind vom Gerät fernzuhalten, falls diese nicht permanent beaufsichtigt werden.

• Wenn das Gerät vom Netz getrennt wird, immer am Stecker anfassen. Nicht am Kabel ziehen.
• Im Fehlerfall Netzstecker ziehen oder Sicherung ausschalten.
• Die Netzanschlussleitung nicht beschädigen. Gerät nicht mit defekter Netzanschlussleitung betreiben.
• Reparaturen und Eingriffe am Gerät nur vom Kundendienst oder anderem dafür ausgebildeteten Fachpersonal ausführen lassen.
• Das Gerät nur nach den Angaben der Anweisung einbauen, anschließen und entsorgen.
• Das Gerät nur in eingebautem Zustand betreiben.
• Bewahren Sie diese Anleitung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter.

Brandgefahr:

- Das enthaltene Kältemittel (Angaben auf dem Typenschild) ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

• Rohrleitungen des Kältekreislaufs nicht beschädigen.
• Im Geräteinnenraum nicht mit Zündquellen hantieren.
• Im Geräteinnenraum keine elektrischen Geräte benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eiscremebereiter usw.).
• Wenn Kältemittel entweicht: Offenes Feuer oder Zündquellen in der Nähe der Austrittstelle beseitigen. Raum gut lüften. Kundendienst benachrichtigen.

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an der aufgedruckten Inhaltsangabe oder einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.

- Alkoholische Getränke oder sonstige Alkohol enthaltende Gebinde nur dicht verschlossen lagern. Eventuell austretender Alkohol kann sich durch elektrische Bauteile entzünden.

Absturz- und Umkippgefahr:

- Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen. Dies gilt insbesondere für Kinder.

Gefahr einer Lebensmittelvergiftung:

- Überlagerte Lebensmittel nicht verzehren.

Gefahr von Erfrierungen, Taubheitsgefühlen und Schmerzen:

- Dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut vermeiden oder Schutzmaßnahmen ergreifen, z. B. Handschuhe verwenden.

Verletzungs- und Beschädigungsgefahr:

• Heißer Dampf kann zu Verletzungen führen. Zum Abtauen keine elektrischen Heiz- oder Dampfreinigungsgeräte, offenen Flammen oder Abtausprays verwenden.
• Eis nicht mit scharfen Gegenständen entfernen.

Quetschgefahr:

- Beim Öffnen und Schließen der Tür nicht in das Scharnier greifen. Finger können eingeklemmt werden.

Beschädigungsgefahr für die Schiefer-Front:

- Keine Aufkleber auf die Front kleben.

Symbole am Gerät:

Das Symbol kann sich auf dem Kompressor befinden. Es bezieht sich auf das Öl im Kompressor und weist auf folgende Gefahr hin: Kann bei Verschlucken und Eindringen in die Atemwege tödlich sein. Dieser Hinweis ist nur für das Recycling bedeutsam. Im Normalbetrieb besteht keine Gefahr.

Das Symbol befindet sich am Verdichter und kennzeichnet die Gefahr vor feuergefährlichen Stoffen. Den Aufkleber nicht entfernen.

Dieser oder ein ähnlicher Aufkleber kann sich auf der Rückseite des Gerätes befinden. Er bezieht sich auf eingeschäumte Panele in Tür und/oder im Gehäuse. Dieser Hinweis ist nur für das Recycling bedeutsam. Den Aufkleber nicht entfernen.

Beachten Sie die spezifischen Hinweise in den anderen Kapiteln:

	GEFAHR	kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
	WARNUNG	kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird.
	VORSICHT	kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird.

	ACHTUNG kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird.
	Hinweis kennzeichnet nützliche Hinweise und Tipps.

3 Inbetriebnahme

3.1 Gerät einschalten

Sicherstellen, dass folgende Voraussetzungen erfüllt sind:

☐ Gerät ist entsprechend Montageanweisung eingebaut und angeschlossen.
□ Alle Klebestreifen, Klebe- und Schutzfolien sowie Transportsicherungen im und am Gerät sind entfernt.
□ Alle Werbeeinleger aus den Schubfächern sind entommen.

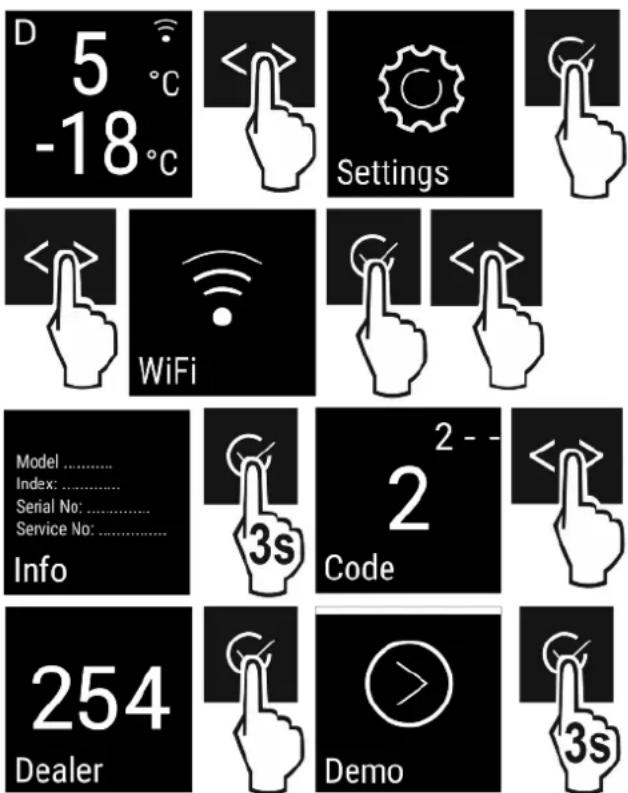

▶ Gerät einschalten

LIEBHERR →

Fig. 2

▶ Im Anschluss wird der Statusbildschirm angezeigt.
▶ DemoMode ausschalten, falls aktivert. DemoMode ist aktiviert, wenn im Bildschirm links oben ein D leuchtet.

Fig. 3

Hinweis

Der Hersteller empfiehlt:

▶ Lebensmittel einlegen: ca. 2 Stunden warten, bis eingestellte Temperatur erreicht ist.
▶ Gefriergut bei -18 °C oder kälter einlegen.*

3.2 Ausstattung einsetzen

▶ Beiliegende Ausstattung einsetzen, um das Gerät optimal zu nutzen.
▶ SmartDevice-Box erwerben und einsetzen (siehe https://smartdevice.liebherr.com/install).
▶ SmartDevice-App installieren (siehe https://apps.home.liebherr.com/).

Hinweis

Zubehör können Sie im Liebherr-Hausgeräte-Shop (home.liebherr.com) erwerben.

4 Lebensmittel-Management

4.1 Lebensmittel lagern

WARNUNG

Brandgefahr

▶ Verwenden Sie keine elektrischen Geräte im Lebensmittelbereich des Gerätes, sofern sie nicht vom Hersteller empfohlen sind.

Beim Einlagern von Lebensmitteln grundsätzlich beachten:

□ Luftschlitze an der Rückwand innen sind frei.
□ Luftschlitze am Ventilator sind frei.*
□ Lebensmittel sind gut verpackt.
☐ Lebensmittel, die leicht Geruch oder Geschmack annehmen oder abgeben, befinden sich in geschlossenen Behältern oder sind abgedeckt.
☐ Rohes Fleisch oder Fisch befindet sich in sauberen, geschlossenen Behältern, dass andere Lebensmittel nicht berührt werden oder es auf sie tropfen kann.
☐ Flüssigkeiten befinden sich in geschlossenen Behältern.

□ Lebensmittel sind mit Abstand gelagert, damit die Luft gut zirkulieren kann.

Hinweis

Das Nichtbefolgen dieser Vorgaben kann zum Verderb von Lebensmitteln führen.

4.1.1 Kühlteil

Durch die natürliche Luftzirkulation stellen sich unterschiedliche Temperaturbereiche ein.

Lebensmittel einordnen:

▶ Im oberen Bereich und in der Tür: Butter und Käse, Konserven und Tuben.
In der kältesten Zone Fig. 1 (C): Leicht verderbliche Lebensmittel wie fertige Speisen, Fleisch- und Wurstwaren
▶ Auf der untersten Ablage: Rohes Fleisch oder Fisch

4.1.2 EasyFresh-Safe

Das Fach eignet sich für unverpackte Lebensmittel, wie Obst und Gemüse.

Die Luftfeuchtigkeit ist abhängig vom Feuchtegehalt des eingelegten Kühlgutes sowie von der Häufigkeit des Öffnens. Sie können die Luftfeuchtigkeit regulieren.

Lebensmittel einordnen:

▶ Unverpacktes Obst und Gemüse einlegen.

▶ Zu hohe Feuchtigkeit: Luftfeuchtigkeit regulieren (siehe 7.9 Feuchteregulierung).

4.1.3 Gefrierfach\*

Die Lufttemperatur im Fach, gemessen mit Thermometer oder anderen Messgeräten, kann schwanken. Die Temperaturschwankungen sind in halbvollem oder leerem Fach größer und es ist möglich Temperaturen wärmer als -18 °C zu erreichen.

Lebensmittel einfrieren

Sie können maximal so viel kg frische Lebensmittel innerhalb von 24 h einfrieren, wie auf dem Typenschild unter „Gefriervermögen ... kg/24h“ angegeben ist.

Damit die Lebensmittel schnell bis zum Kern durchfrieren, folgende Mengen pro Packung einhalten:

• Obst, Gemüse bis zu 1 kg
• Fleisch bis zu 2,5 kg

Lebensmittel einordnen:

VORSICHT

Verletzungsgefahr durch Glasscherben!

Flaschen und Dosen mit Getränken können beim Gefrieren platzen. Dies gilt insbesondere für kohlensäurehaltige Getränke.

▶ Flaschen und Dosen mit Getränken nicht einfrieren!
▶ Verpackte Lebensmittel in das Gefrierfach legen, so dass sie Kontakt zum Boden oder den Seitenwänden haben.

Lebensmittel auftauen

• im Kühlraum
• im Mikrowellengerät
• im Backofen/Heißluftherd
• bei Raumtemperatur

WARNUNG

Gefahr einer Lebensmittelvergiftung!

▶ Aufgetaute Lebensmittel nicht wieder einfrieren.
▶ Nur so viel Lebensmittel entnehmen wie benötigt werden.
▶ Aufgetaute Lebensmittel so schnell wie möglich verarbeiten.

4.2 Lagerzeiten

Die angegebenen Lagerzeiten sind Richtwerte.

Bei Lebensmitteln mit Angabe zur Mindesthaltbarkeit gilt immer das auf der Verpackung angegebene Datum.

4.2.1 Kühlteil

Es gilt das auf der Verpackung angegebene Mindesthaltbarkeitsdatum.

4.2.2 Gefrierfach\*

Richtwerte für die Lagerdauer verschiedener Lebensmittel
Speiseeis bei -18 °C 2 bis 6 Monate
Wurst, Schinken	bei -18 °C 2 bis 3 Monate
Brot, Backwaren	bei -18 °C 2 bis 6 Monate
Wild, Schwein	bei -18 °C 6 bis 9 Monate
Fisch, fett	bei -18 °C 2 bis 6 Monate
Fisch, mager	bei -18 °C 6 bis 8 Monate
Käse	bei -18 °C 2 bis 6 Monate

Richtwerte für die Lagerdauer verschiedener Lebensmittel
Geflügel, Rind	bei -18 °C 6 bis 12 Monate
Gemüse, Obst	bei -18 °C 6 bis 12 Monate

5 Energie sparen

• Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw. -gitter nicht abdecken.
• Ventilatorluftschlitze immer frei halten.*
• Gerät nicht im Bereich direkter Sonneneinstrahlung, neben Herd, Heizung und dergleichen aufstellen.
• Der Energieverbrauch ist abhängig von den Aufstellbedingungen z.B. der Umgebungstemperatur (siehe 1.3 Einsatzbereich des Geräts). Bei einer wärmeren Umgebungstemperatur kann sich der Energieverbrauch erhöhen.
• Gerät möglichst kurz öffnen.
• Je niedriger die Temperatur eingestellt wird, desto höher ist der Energieverbrauch.
• Lebensmittel sortiert einordnen: home.liebherr.com/food.
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.
• Lebensmittel nur solange wie nötig herausnehmen, damit sie sich nicht zu sehr erwärmen.
• Warme Speisen einlegen: erst auf Zimmertemperatur abkühlen lassen.
• Tiefkühlgut im Kühlraum auftauen.*
• Wenn im Gerät eine dicke Reifschicht ist: Gerät abtauen.*
• Bei längeren Urlaubszeiten den HolidayMode (siehe Holiday) verwenden.

6 Bedienung

6.1 Bedien- und Anzeigeelemente

Das Display ermöglicht einen schnellen Überblick über die Temperatureinstellung und den Zustand von Funktionen und Einstellungen. Die Bedienung der Funktionen und Einstellungen erfolgt entweder durch Aktivierung / Deaktivierung oder durch die Auswahl eines Werts.

6.1.1 Status-Anzeige

Fig. 4
(1) Temperaturanzeige Kühlteil

Die Status-Anzeige zeigt die eingestellte Temperatur an und ist die Ausgangsanzeige. Von dort aus erfolgt die Navigation zu den Funktionen und Einstellungen.

6.1.2 Navigation

Zugang zu den einzelnen Funktionen erhalten Sie durch die Navigation im Menü. Nach Bestätigung einer Funktion oder Einstellung ertönt ein Signalton. Wenn nach 10 s keine Auswahl erfolgt, wechselt die Anzeige zur Status-Anzeige.

Die Bedienung des Geräts erfolgt über die Tasten:

① ② ◀ > ✓ Fig. 5

(1) Navigationspfeil links / rechts
(2) Bestätigen

Navigationspfeil links / rechts Fig. 5 (1):

• Im Menü navigieren. Nach der letzten Menü-Seite wird wieder die Erste angezeigt.
• Im Untermenü navigieren. Nach der letzten Untermenü-Seite wird wieder die Erste angezeigt.

Bestätigen Fig. 5 (2):

• Funktion aktivieren / deaktivieren.
• Untermenü öffnen.
• Auswahl bestätigen. Die Anzeige wechselt zurück ins Menü.

Zurück:

- Auswahl im Untermenü bestätigen. Die Anzeige wechselt zurück ins Menü.

wählen. Die Anzeige wechselt zurück zur Funktion /ellung.

Zurück zur Status-Anzeige:

• Tür schließen und öffnen.
• 10 s warten. Die Anzeige wechselt zur Status-Anzeige.

6.1.3 Bedienstruktur

Die Bedienstruktur wird anhand einer Mustervorlage erklärt. Je nach Funktion oder Einstellungen ändert sich die Anzeige.

Menü ohne Untermenü

Fig. 6

(1) Status (2) Symbol oder aktivierter
(1) deaktiviert / aktiviert (3) Menü: Funktion-Name oder Menü: Einstellung-Name

Wert

Folgende Navigation ist möglich:

• Mit Navigationspfeil links / rechts Fig. 5 (1) navigieren.
• Mit Bestätigen Fig. 5 (2) die Funktion / Einstellung aktivieren Fig. 6 (1) / deaktivieren Fig. 6 (1).

Menü mit Untermenü

Name 1

Fig. 7

(1) Menü: Funktion-Name oder Menü: Einstellung-Name

(3) Symbol oder aktivierter Wert

(2) Status (4) Untermenü: Funktion-

Name oder Untermenü: Einstellung-Name

(2) deaktiviert / aktiviert

Folgende Navigation ist möglich:

• Mit Navigationspfeil links / rechts Fig. 5 (1) navigieren.
• Mit Bestätigen Fig. 5 (2) das Untermenü Fig. 7 (4) aufrufen.
• Mit Navigationspfeil links / rechts Fig. 5 (1) navigieren.
• Neuen Wert einstellen: Mit Bestätigen Fig. 5 (2) einen deaktivierten Wert Fig. 6 (1) auswählen.
• Zurück ins Menü: Mit Bestätigen Fig. 5 (2) den bereits aktivierten Wert Fig. 6 (2) auswählen.

6.1.4 Anzeigesymbole

Die Anzeigesymbole geben Auskunft über den aktuellen Gerätezustand.

Symbol Gerätezustand

Standby

Gerät oder Temperaturzone ist ausgeschaltet.

Pulsierende Zahl

Gerät arbeitet. Temperatur pulsiert bis der eingestellte Wert erreicht ist.

Pulsierendes Symbol

Gerät arbeitet. Einstellung wird vorgenommen.

6.2 Bedienlogik

6.2.1 Funktion aktivieren / deaktivieren

Folgende Funktionen können aktiviert / deaktiviert werden:

Symbol Funktion

SuperCool ^x

PowerCook

Symbol Funktion

Party ^x

Holiday

E-Saver

^x Wenn Funktion aktiv ist, arbeitet das Gerät mit höherer Leistung. Dadurch können Arbeitsgeräusche des Geräts vorübergehend lauter sein und der Energieverbrauch erhöht sich.

▶ Navigationspfeile Fig. 5 (1) so oft drücken bis Funktion angezeigt wird.
▶ Bestätigen Fig. 5 (2) drücken.
▷ Bestätigungston ertönt.
▷ Status erscheint im Menü.
▷ Funktion ist aktiviert / deaktiviert.

6.2.2 Funktion-Wert wählen

Bei folgenden Funktionen kann ein Wert im Untermenü eingestellt werden:

Symbol Funktion

5 °C

Temperatur einstellen

Temperaturzone aus- / einschalten

▶ Navigationspfeile Fig. 5 (1) so oft drücken bis die Funktion angezeigt wird.
▶ Bestätigen Fig. 5 (2) drücken.
▶ Mit Navigationspfeile Fig. 5 (1) Einstellung-Wert wählen.

Temperatur einstellen

▶ Bestätigen Fig. 5 (2) drücken.
▷ Bestätigungston ertönt.
▷ Status: aktiviert Fig. 6 (1) erscheint kurz im Untermenü Fig. 7 (4).
▷ Display wechselt zurück ins Menü.

Temperaturzone ein-/ausschalten

▶ Bestätigen 3 Sekunden lang drücken.
▷ Bestätigungston ertönt.
▷ Display wechselt zurück zur Status-Anzeige.

6.2.3 Einstellung aktivieren / deaktivieren

Folgende Einstellungen können aktiviert / deaktiviert werden:

Symbol Einstellung

WiFi ^1

X

Eingabesperre ^2

SabbathMode ^2

Cleaning Mode ^2

Erinnerungen ^1

Zurücksetzen ^2

Symbol Einstellung

Ausschalten ^2

▶ Navigationspfeile Fig. 5 (1) so oft drücken bis Einstellungen

▶ Bestätigen Fig. 5 (2) drücken.
▶ Navigationspfeile Fig. 5 (1) so oft drücken bis die gewünschte Einstellung angezeigt wird.

^1 Einstellung aktivieren (shortpress)

▶ Bestätigen Fig. 5 (2) drücken.
▷ Bestätigungston ertönt.
▷ Status erscheint im Menü.
▷ Einstellung ist aktiviert / deaktiviert.

^2 Einstellung aktivieren (longpress)

▶ Bestätigen Fig. 5 (2) 3 Sekunden lang drücken.
▷ Bestätigungston ertönt.
▷ Status erscheint im Menü.
▷ Display ändert sich.

6.2.4 Einstellung-Wert wählen

Bei folgenden Einstellungen kann ein Wert im Untermenü eingestellt werden:

Symbol Einstellungen

Türalarm

▶ Navigationspfeile Fig. 5 (1) so oft drücken bis Einstellungen
▶ Bestätigen Fig. 5 (2) drücken.
▶ Navigationspfeile Fig. 5 (1) so oft drücken bis die gewünschte Einstellung angezeigt wird.
▶ Bestätigen Fig. 5 (2) drücken.
▶ Mit Navigationspfeile Fig. 5 (1) Einstellung-Wert wählen.
▶ Bestätigen Fig. 5 (2) drücken.
▷ Bestätigungston ertönt.
▷ Status erscheint kurz im Untermenü.
▷ Display wechselt zurück ins Menü.

6.2.5 Kunden-Menü aufrufen

Folgende Einstellungen können im Kunden-Menü aufgerufen werden:

▶ Navigationspfeile Fig. 5 (1) so oft drücken bis Einstellungen

▶ Bestätigen Fig. 5 (2) drücken.

▶ Navigationspfeile Fig. 5 (1) so oft drücken bis die Gerätein-

formation in der Anzeige erscheint.

▶ Bestätigen Fig. 5 (2) drücken.
▶ Kunden-Menü aufrufen: Zahlencode 151 eingeben.
Im Kundenmenü Navigationspfeile Fig. 5 (1) so oft drücken bis die gewünschte Einstellung angezeigt wird.

^1 Wert wählen

▶ Bestätigen Fig. 5 (2) drücken.
▷ Bestätigungston ertönt.
▷ Status erscheint kurz im Display.
▷ Display wechselt zurück ins Menü.

^2 Einstellung aktivieren

▶ Bestätigen Fig. 5 (2) 3 Sekunden lang drücken.
▷ Bestätigungston ertönt.
▷ Status erscheint im Display.
▷ Symbol pulsiert solange das Gerät arbeitet.

6.3 Funktionen

6.3.1 Temperatur einstellen

Die Temperatur ist abhängig von folgenden Faktoren:

• der Häufigkeit des Türöffnens
• der Dauer des Türöffnens
• der Raumtemperatur des Aufstellorts
• der Art, Temperatur und Menge der Lebensmittel

Temperaturzone Empfehlenswerte Einstellung

5^ C

Temperatur einstellen

▶ Wert einstellen (siehe 6.2 Bedienlogik) .
Eingestellte Temperatur wird unten rechts im Display angezeigt.
▷ Aktuelle Temperatur blinkt im Display.

Temperaturzone ausschalten

▶ Wert einstellen (siehe 6.2 Bedienlogik) .

wird angezeigt.

SuperCool

Mit dieser Funktion schalten Sie auf höchste Abkühlleistung. Damit erreichen Sie tiefere Kühltemperaturen.

Die Funktion bezieht sich auf das Kühlteil Fig. 1 (A)

Außerdem erreichen Sie tiefere Temperaturen im 4-Sterne-Gefrierfach.*

Anwendung:

• Große Lebensmittelmengen schnell abkühlen.
• Lebensmittel einfrieren.*

Funktion aktivieren / deaktivieren

Ware ins 4-Sterne-Gefrierfach einlegen: Funktion beim Einlegen der Ware aktivieren.*
Ware ins Kühlteil einlegen: Funktion beim Einlegen der Ware aktivieren.
▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .

Die Funktion wird automatisch deaktiviert. Anschließend läuft das Gerät im Normalbetrieb weiter. Die Temperatur stellt sich auf den eingestellten Wert ein.

6.3.3

PowerCool

Mit dieser Funktion ergibt sich eine optimale Temperaturschichtung zur Kühlung Ihrer Lebensmittel.

Die Funktion bezieht sich auf das Kühlteil Fig. 1 (A).

Anwendung:

• bei hoher Raumtemperatur (ab ca. 35 °C)
• bei hoher Luftfeuchtigkeit z.B. an Sommertagen
• beim Einlagern von feuchter Ware, zur Vermeidung von Kondensatbildung im Innenraum

Funktion aktivieren / deaktivieren

▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .

Hinweis

Der Ventilator kann auch bei deaktivierter Funktion laufen. Das ist funktionsbedingt und völlig normal.

Funktion aktiviert: Energieverbrauch des Gerätes ist geringfügig erhöht.

Party

Diese Funktion bietet eine Sammlung spezieller Funktionen und Einstellungen, die während einer Party nützlich sind.

Folgende Funktionen werden aktiviert:

• SuperCool
• IceMaker und Maxice
• InfinitySpring

Alle Funktionen können flexibel und individuell eingestellt werden. Änderungen werden verworfen, wenn die Funktion deaktiviert wird.

Funktion aktivieren / deaktivieren

▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .
▷ Aktiviert: Alle Funktionen sind gleichzeitig aktiviert.
▷ Deaktiviert: vorher eingestellte Temperaturen sind wiederhergestellt.

Nach 24 Stunden wird die Funktion automatisch deaktiviert.

Holiday

Diese Funktion sorgt für einen minimalen Energieverbrauch während einer längeren Abwesenheit. Die Kühltemperatur wird auf 15 °C erhöht.

Anwendung:

• Energie sparen während einer längeren Abwesenheit.
• Vermeiden von schlechten Gerüchen sowie Schimmelbildung während einer längeren Abwesenheit.

Funktion aktivieren / deaktivieren

▶ Kühlteil vollständig entleeren.
▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .
▷ Aktiviert: Kühltemperatur wird erhöht.
▷ Deaktiviert: vorher eingestellte Temperatur ist wiederhergestellt.

E-Saver

Diese Funktion zielt auf die Senkung des Energieverbrauchs ab. In allen Temperaturzonen sind höhere Temperaturen voreingestellt, wodurch das Gerät weniger häufig kühlt.

Temperatur Kühlteil: 7 °C

Temperatur Gefrierteil: -16 °C

Anwendung:

- Energie sparen.

Funktion aktivieren / deaktivieren

▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .
▷ Aktiviert: in allen Temperaturzonen sind höhere Temperaturen eingestellt.
▷ Deaktiviert: vorher eingestellte Temperaturen sind wiederhergestellt.

6.4 Einstellungen

WLAN-Verbindung herstellen

Diese Einstellung ermöglicht die Verbindung zwischen dem Gerät und dem Internet herzustellen. Die Verbindung wird über die SmartDevice-Box gesteuert. Das Gerät kann dann über die SmartDevice-App in ein SmartHome-System eingebunden

werden. Über die SmartDevice-App und weitere kompatible Partnernetzwerke können außerdem erweiterte Optionen und Einstellmöglichkeiten genutzt werden.

Hinweis

Die SmartDevice-Box ist im Liebherr-Hausgeräte-Shop (home.liebherr.com) erhältlich.

Nähere Informationen über Verfügbarkeit, Voraussetzungen und zu den einzelnen Optionen finden Sie im Internet unter smartdevice.liebherr.com.

Anwendung:

• Gerät über SmartDevice-App oder über kompatible EcoSysteme bedienen.
• Erweiterte Funktionen und Einstellungen nutzen.
• Aktuellen Gerätezustand über SmartDevice-App abrufen.

SmartDevice-Box ist erworben und eingesetzt (siehe https://smartdevice.liebherr.com/install).
☐ SmartDevice-App ist installiert (siehe https://apps.home.liebherr.com/).

Verbindung herstellen

Fig. 8

▶ Einstellung aktivieren (siehe 6.2 Bedienlogik) .
▷ Verbindung wird hergestellt: Status: aktiviert Fig. 6 (1) und WiFi connecting erscheint. Das Symbol pulsiert.
▷ Verbindung ist hergestellt: Status: aktiviert Fig. 6 (1) erscheint.
▷ Verbindung ist hergestellt: WiFi erscheint, die Anzeige wird blau.
▷ Verbindung ist fehlgeschlagen: Status und Connect erscheint. Das Symbol ist dauerhaft sichtbar.

Verbindung trennen

▶ Einstellung deaktivieren (siehe 6.2 Bedienlogik).

Verbindung zurücksetzen

▶ Einstellungen zurücksetzen (siehe 6.2 Bedienlogik) .

Fig. 10

▷ Verbindung sowie weitere Einstellungen werden auf den Auslieferzustand zurück gesetzt.

Eingabesperre

Diese Einstellung vermeidet die versehentliche Bedienung des Geräts, z.B. durch Kinder.

Anwendung:

• Unbeabsichtigte Änderung von Einstellungen und Funktionen vermeiden.
• Unbeabsichtigtes Ausschalten des Geräts vermeiden.
• Unbeabsichtigte Temperatureinstellung vermeiden.

Einstellung aktivieren / deaktivieren

▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .

Display Helligkeit

Diese Einstellung ermöglicht die stufenweise Einstellung der Display Helligkeit.

Folgende Helligkeitstufen können eingestellt werden:

• 40%
• 60%
• 80%
• 100%

Einstellung wählen

▶ Wert einstellen (siehe 6.2 Bedienlogik) .

Türalarm

Diese Einstellung ermöglicht die Zeit einzustellen, bis der Türalarm (siehe Tür schliessen) ertönt.

Folgende Werte sind einstellbar:

• 1 min
• 2 min
• 3 min
• Aus

Einstellung wählen

▶ Wert einstellen (siehe 6.5 Warnungen).

Info

Diese Einstellung ermöglicht das Ablesen der Geräteinformationen, sowie den Zugang zum Kunden-Menü.

Folgende Informationen sind ablesbar:

• Modellname

• Index

• Seriennummer

• Servicenummer

Geräteinformationen abrufen

▶ Navigationspfeile Fig. 5 (1) so oft drücken bis Einstellungen
angezeigt wird.
▶ Bestätigen Fig. 5 (2) drücken.
▶ Navigationspfeile Fig. 5 (1) so oft drücken bis die Anzeige mit den Infos angezeigt wird.
▶ Geräteinformationen ablesen.

SabbathMode

Diese Einstellung erfüllt die religiösen Anforderungen an Sabbat bzw. jüdischen Feiertagen. Wenn SabbathMode aktiviert ist, sind einige Funktionen der Steuerelektronik abgeschaltet. Dadurch können Sie das Gerät nutzen, ohne eine Geräteaktivität zu verursachen.

Eine Liste über die Star-K zertifizierten Geräte finden Sie unter www.star-k.org/appliances.

WARNUNG

Gefahr einer Lebensmittelvergiftung!

Tritt ein Netzausfall auf während SabbathMode aktiviert ist, wird diese Meldung nicht gespeichert. Ist der Netzausfall beendet, arbeitet das Gerät weiter im SabbathMode. Wenn dieser beendet ist, wird keine Meldung über den Netzausfall in der Temperaturanzeige ausgegeben.

Wenn während des SabbathMode ein Stromausfall aufgetreten ist:

▶ Lebensmittel auf ihre Qualität prüfen. Aufgetaute Lebensmittel nicht verzehren!

Verhalten des Geräts, wenn SabbathMode aktiviert ist:

• Die Status-Anzeige zeigt dauerhaft SabbathMode.
• Das Display ist für die Bedienung, ausgenommen SabbathMode deaktivieren, gesperrt.
• Sind Funktionen / Einstellungen aktiviert, bleiben sie aktiv.
• Das Display bleibt hell, wenn die Tür geschlossen wird.
• Die Zeitintervalle für Erinnerungen sind angehalten.
• Die Erinnerungen und Warnungen werden nicht angezeigt. Es ertönt kein Singalton.
• Die Innenbeleuchtung ist deaktiviert.
• Der Abtauzyklus arbeitet nur zur vorgegebenen Zeit ohne Berücksichtigung des Gerätegebrauchs.
• Nach einem Netzausfall schaltet das Gerät selbstständig auf SabbathMode zurück.

Einstellung aktivieren / deaktivieren

▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .

CleaningMode

Diese Einstellung ermöglicht eine komfortable Reinigung des Geräts.

Diese Einstellung bezieht sich auf das Kühlteil Fig. 1 (A).

Anwendung:

- Kühlteil manuell reinigen.

Verhalten des Geräts, wenn die Einstellung aktiviert ist:

• Das Kühlteil ist ausgeschaltet.
• Die Innenbeleuchtung ist aktiv.
• Die Erinnerungen und Warnungen werden nicht angezeigt. Es ertönt kein Singalton.

Einstellung aktivieren / deaktivieren

▶ Einstellung aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .
▷ Aktiviert: Kühlteil ist ausgeschaltet. Licht bleibt an.
▷ Deaktiviert: vorher eingestellte Temperatur ist wiederhergestellt.

Nach 60 min wird die Einstellung automatisch deaktiviert. Dann läuft das Gerät im Normalbetrieb weiter.

Erinnerung

Erinnerungen werden akustisch durch einen Signalton und optisch durch ein Symbol im Display angezeigt. Der Signalton verstärkt sich und wird lauter, bis die Meldung beendet wird.

FreshAir-Aktivkohlefilter ersetzen\*

Diese Meldung erscheint, wenn der Luftfilter gewechelt werden soll.

▶ Alle sechs Monate den Luftfilter wechseln.
▶ Meldung bestätigen, der Wartungsintervall beginnt erneut.
Der Luftfilter garantiert eine optimale Luftqualität im Kühlgerät.

Einstellung aktivieren

▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .

Gerät ausschalten

Diese Einstellung ermöglicht das gesamte Gerät auszuschalten. Das Display wird schwarz.

Gesamtgerät ausschalten

3s

Fig. 11

▶ Aktivieren / deaktivieren (siehe 6.2 Bedienlogik) .

6.5 Warnungen

Warnungen werden akustisch durch einen Signalton und optisch durch ein Symbol im Display angezeigt. Der Signalton verstärkt sich und wird lauter, bis die Meldung beendet wird.

6.5.1 Meldung

Tür schliessen

Die Meldung erscheint, wenn die Tür zu lange geöffnet ist.

Die Zeit, bis die Meldung erscheint, kann eingestellt werden.

▶ Alarm beenden: Meldung bestätigen.

-oder-

▶ Tür schließen.

Fehler

Diese Meldung erscheint, wenn ein Gerätefehler besteht. Ein Bauteil des Gerätes weist einen Fehler auf.

▶ Tür öffnen.

Ausstattung

▶ Fehlercode notieren.
▶ Meldung bestätigen.
Der Tonwarner verstummt.
Das Display wechselt zur Status-Anzeige.
▶ Tür schließen.
▶ An den Kundendienst wenden (siehe 9.4 Kundendienst) .

6.5.2 DemoMode

Wenn im Display „D“ angezeigt wird, ist der Vorführmodus aktiv. Diese Funktion ist für Händler entwickelt, da alle kälte-technischen Funktionen deaktiviert sind.

DemoMode deaktivieren

Wenn eine Zeit im Display abläuft:

▶ Anzeige innerhalb der ablaufenden Zeit bestätigen.
▷ DemoMode ist deaktiviert.
Wenn keine Zeit abläuft:
▶ Netzstecker ziehen.
▶ Netzstecker wieder anschließen.
▷ DemoMode ist deaktiviert.

7 Ausstattung

7.1 4-Sterne-Gefrierfach\*

7.1.1 Gefrierfach öffnen / schließen

Fig. 12

Gefrierfach öffnen:

▶ Griffbereich eingreifen.
▶ Griffplatte drücken und gleichzeitig Tür nach vorne ziehen.
Gefrierfach schließen:
▶ Tür schließen und gleichzeitig von vorne drücken.
▷ Tür ist eingerastet.

7.2 Türabsteller

7.2.1 Türabsteller versetzen / entnehmen

▶ Absteller nach Abbildung entnehmen.

7.2.2 Türabsteller zerlegen

Die Türabsteller können zur Reinigung zerlegt werden.

7.3.1 Abstellflächen versetzen / entnehmen

Die Abstellflächen sind gegen unbeabsichtigtes Herausziehen durch Auszugsstopps gesichert.

▶ Abstellfläche anheben und nach vorne ziehen.
▷ Seitliche Aussparung auf Position Auflage.
▶ Abstellfläche versetzen: auf beliebige Höhe anheben oder absenken und einschieben.

-oder-

▶ Abstellfläche vollständig entnehmen: nach vorne herausziehen.
▶ Erleichterte Entnahme: Abstellfläche schräg stellen.
▶ Abstellfläche wieder einsetzen: bis zum Anschlag einschieben.
▷ Auszugsstopps zeigen nach unten.
▶ Auszugsstopps liegen hinter der vorderen Auflagefläche.

Die Abstellfläche über den EasyFresh-Fächern kann ebenfalls entnommen werden.

Abstellfläche herausnehmen:

▶ Abstellfläche vorne und hinten anheben.
▶ Nach vorne herausnehmen.

Auf dem darunterliegenden Fachdeckel keine Waren abstellen! Abstellfläche einschieben:

▶ Abstellfläche schräg, nach hinten unten geneigt, ansetzen.
▷ Auszugsstopps zeigen nach unten.
▶ Abstellfläche einschieben und ablegen.

7.3.2 Abstellflächen zerlegen

Die Abstellflächen können zur Reinigung zerlegt werden.

▶ Abstellfläche zerlegen.

7.4 Teilbare Abstellfläche\*

7.4.1 Teilbare Abstellfläche verwenden

Die Abstellflächen sind gegen unbeabsichtigtes Herausziehen durch Auszugsstopps gesichert.

▶ Teilbare Abstellfläche nach Abbildung unterschieben.

In der Höhe versetzen:

▶ Glasplatten einzeln nach vorne herausziehen Fig. 20 (1).
▶ Auflageschienen aus Verrastung ziehen und in gewünschter Höhe einrasten.
▶ Glasplatten einzeln nacheinander einschieben.
▷ Flache Auszugsstopps vorne, direkt hinter der Auflageschiene.
▷ Hohe Auszugsstopps hinten.

Beide Abstellflächen verwenden:

▶ Obere Glasplatte anheben, untere Glasplatte nach vorne ziehen.
▷ Glasplatte Fig. 20 (1) mit den Auszugsstopps liegt vorne.
▷ Stopps zeigen nach unten Fig. 20 (3). Geräte mit Gefrierfach:*
▶ Auflageschienen und teilbare Abstellflächen nicht vor dem Ventilator anbringen. *

7.5 VarioSafe\*

Der VarioSafe bietet Platz für kleinteilige Lebensmittel, Packungen, Tuben und Gläser.

7.5.1 VarioSafe verwenden

Das Schubfach kann herausgenommen und in zwei unterschiedlichen Höhen eingeschoben werden. Dadurch können auch höhere Kleinteile im Schubfach aufbewahrt werden.

▶ Schubfach herausnehmen.
▶ In beliebiger Höhe Fig. 21 (1) oder Fig. 21 (2) einschieben.

7.5.2 VarioSafe versetzen

Der VarioSafe kann als Ganzes in der Höhe versetzt werden.

▶ Nach vorne ziehen.
▷ Seitliche Aussparung auf Position Auflage.
▶ Auf beliebige Höhe anheben oder absenken.
▶ Nach hinten einschieben.

7.5.3 VarioSafe vollständig entnehmen

Der VarioSafe kann als Ganzes entnommen werden.

▶ Nach vorne ziehen.
▷ Seitliche Aussparung auf Position Auflage.

▶ Schräg stellen und nach vorne ziehen.

7.5.4 VarioSafe zerlegen

Der VarioSafe kann zur Reinigung zerlegt werden.

7.6 Platz für Backblech\*

Über den Schubfächern ist Platz für ein Backblech Fig. 1 (8).

Sicherstellen, dass folgende Voraussetzungen erfüllt sind:

☐ Maximalmaße für Backblech sind eingehalten (siehe 9.1 Technische Daten).
□ Backblech ist auf Zimmertemperatur abgekühlt.
☐ Unterster Türabsteller ist mindestens eine Position höher gesetzt.

Wenn Tür 90° geöffnet ist:

▶ Backblech auf untersten seitlichen Auflagen einschieben.

7.7 Schubfächer

Die Schubfächer können zur Reinigung entnommen werden.

Entnahme und Einsetzen der Schubfächer unterscheidet sich je nach Auszugssystem. Ihr Gerät kann unterschiedliche Auszugssysteme enthalten.

7.7.1 Schubfach entnehmen

Schubfach ohne Auszugssystem

▶ Schubfach nach Abbildung entnehmen.

Schubfach auf Gleitschienen

▶ Schubfach nach Abbildung entnehmen.

Schubfach auf Teleskopschienen

▶ Schubfach herausziehen.
▶ Hinten anheben und nach vorne wegnehmen.
▶ Schienen einschieben.

7.7.2 Schubfach einsetzen

Schubfach ohne Auszugssystem

▶ Schubfach nach Abbildung einsetzen.

Schubfach auf Gleitschienen

▶ Schubfach nach Abbildung einsetzen.

Schubfach auf Teleskopschienen

Fig. 31
Schienen sind eingeschoben:
▶ Schubfach auf den Schienen bis ganz hinten einschieben.
▷ Rastet hinten hörbar ein.

Der Fachdeckel kann zur Reinigung entnommen werden.

7.8.1 Fachdeckel entnehmen

Fig. 32
Wenn Schubfächer entnommen sind:
▶ Deckel bis zur Öffnung in den Halteteilen nach vorne ziehen Fig. 32 (1).
▶ Hinten von unten anheben und nach oben wegnehmen Fig. 32 (2).

7.8.2 Fachdeckel einsetzen

Fig. 33
▶ Deckelstege über Öffnung der hinteren Halterung Fig. 33 (1) einführen und vorne in Halterung Fig. 33 (2) einrasten.
Deckel in gewünschte Position bringen (siehe 7.9 Feuchteregulierung).

7.9 Feuchteregulierung

Sie können die Feuchtigkeit im Schubfach über die Verstellung des Fachdeckels selber einstellen.

Der Fachdeckel befindet sich direkt auf dem Schubfach und kann durch Abstellflächen oder zusätzliche Schubfächer verdeckt sein.

Geringe Luftfeuchtigkeit

▶ Schubfach öffnen.
▶ Fachdeckel nach vorne ziehen.
▷ Bei geschlossenem Schubfach: Spalt zwischen Deckel und Fach.
▷ Luftfeuchtigkeit im Safe verringert sich.

Hohe Luftfeuchtigkeit

▶ Schubfach öffnen.
▶ Fachdeckel nach hinten schieben.
▷ Bei geschlossenem Schubfach: Deckel schließt Fach dicht ab.
▷ Luftfeuchtigkeit im Safe erhöht sich.

Wenn zu viel Feuchtigkeit im Fach ist:

▶ Einstellung „geringe Luftfeuchtigkeit“ wählen.
-oder-
▶ Feuchtigkeit mit Tuch entfernen.

7.10 Auszugsbord mit Flaschenkorb\*

Auf dem Auszugsbord bieten herausnehmbare Flaschenkörbe viel Platz zum Lagern von Flaschen. Wenn die Flaschenkörbe entnommen sind, ist im Auszugsbord Platz für eine Getränkekiste.

7.10.1 Flaschenkorb verwenden

▶ Flaschenhalter an Flaschen schieben.
▷ Flaschen kippen nicht um.

7.10.2 Auszugsbord zerlegen

Das Auszugsbord ist auf einer Glasplatte mit Auszugsschienen montiert.

Das Auszugsbord kann zur Reinigung zerlegt werden.

Auszugsbord entnehmen

▶ Flaschenkörbe entnehmen.

▶ Auszugsbord mit Glasplatte entnehmen: Glasplatte vorne leicht anheben Fig. 36 (1) und nach vorne herausziehen Fig. 36 (2).

Fig. 37
▶ Auszugsbord vollständig einschieben Fig. 37 (1).
▶ Verrastung an hinterer Seite lösen Fig. 37 (2).
▶ Auszugsbord nach vorne herausnehmen Fig. 37 (3).

Auszugsbord einsetzen

Fig. 38
▶ Mittig auf Schienen aufsetzen Fig. 38 (1).
▶ Auszugsbord vollständig einschieben Fig. 38 (2).
▶ An hinterer Seite drücken bis es hörbar einrastet Fig. 38 (3).
▶ Auszugsbord mit Glasplatte einsetzen: Nach hinten einschieben.

7.11 Zubehör

7.11.1 Flaschenhalter

Flaschenhalter verwenden

▶ Flaschenhalter an Flaschen schieben.

▷ Flaschen kippen nicht um.

Flaschenhalter entnehmen

▶ Flaschenhalter ganz nach rechts bis zum Rand schieben.

▶ Nach hinten entnehmen.

8 Wartung

8.1 FreshAir-Aktivkohlefilter\*

Der FreshAir-Aktivkohlefilter befindet sich im Fach über dem Ventilator.

Er gewährleistet eine optimale Luftqualität.

□ Aktivkohlefilter alle 6 Monate wechseln.

Bei aktiviertem Reminder fordert eine Meldung in der Anzeige zum Wechsel auf.

☐ Aktivkohlefilter kann mit normalem Hausmüll entsorgt werden.

Hinweis

Der FreshAir-Aktivkohlefilter ist im Liebherr-Hausgeräte-Shop (home.liebherr.com) erhältlich.

8.1.1 FreshAir-Aktivkohlefilter entnehmen

Fig. 41
▶ Fach nach vorne herausziehen Fig. 41 (1).
▶ Aktivkohlefilter entnehmen Fig. 41 (2).

8.1.2 FreshAir-Aktivkohlefilter einsetzen

Fig. 42
▶ Aktivkohlefilter nach Abbildung einsetzen Fig. 42 (1).
▷ Aktivkohlefilter rastet ein.
Wenn Aktivkohlefilter nach unten zeigt:
▶ Fach einschieben Fig. 42 (2).
Der Aktivkohlefilter ist jetzt einsatzbereit.

8.2 Gerät abtauen

WARNUNG

Unsachgemäßes Abtauen des Geräts!

Verletzungen und Beschädigungen.

Keine mechanischen Hilfsmittel oder andere Mittel, die nicht vom Hersteller empfohlen wurden, verwenden um den Abtauvorgang zu beschleunigen.
Keine elektrischen Heiz- oder Dampfreinigungsgeräte, offene Flammen oder Abtausprays verwenden.
▶ Eis nicht mit scharfen Gegenständen entfernen.
▶ Rohrleitungen des Kältekreislaufs nicht beschädigen.

Das Abtauen erfolgt automatisch. Das Tauwasser läuft über die Ablauföffnung ab und verdunstet.

Wassertropfen an der Rückwand sind funktional bedingt und völlig normal.

Aufgrund der energieoptimierten Regelung des Geräts kann sich zwischenzeitlich auch eine Reif- bzw. Eisschicht bilden.
▶ Ablauföffnung regelmäßig reinigen (siehe 8.3 Gerät reinigen).

8.2.2 Gefrierfach manuell abtauen

Nach längerem Betrieb bildet sich eine Reif- bzw. Eisschicht.

Folgende Faktoren beschleunigen die Reif- bzw. Eisschicht-Bildung:

• Gerät wird häufig geöffnet.
• Warme Lebensmittel werden eingelegt.
  ▶ Gerät ausschalten (siehe 6.4 Einstellungen).
  ▶ Netzstecker ziehen oder Sicherung ausschalten.
  ▶ Gefriergut in Zeitungspapier oder Decken einschlagen und an einem kühlen Ort aufbewahren.
  ▶ Topf mit heißem, nicht kochendem Wasser auf eine mittlere Platte stellen.

▷ Abtauen wird beschleunigt.
▶ Fach- und Gerätetür während des Abtauens offen lassen.*
▶ Losgelöste Eisstücke herausnehmen.
▶ Darauf achten, dass kein Tauwasser in den Möbelumbau läuft.
▶ Tauwasser evtl. mehrmals mit einem Schwamm oder Tuch aufnehmen.
▶ Gerät reinigen (siehe 8.3 Gerät reinigen) .

8.3 Gerät reinigen

8.3.1 Vorbereiten

WARNUNG

Gefahr eines elektrischen Schlags!

▶ Stecker des Kühlgerätes ziehen oder die Stromzufuhr unterbrechen.

WARNUNG

Brandgefahr

▶ Kältekreislauf nicht beschädigen.
▶ Gerät leeren.

8.3.2 Innenraum reinigen

ACHTUNG

Unsachgemäße Reinigung!

Beschädigungen am Gerät.

▶ Ausschließlich weiche Putztücher und ph-neutrale Allzweckreiniger verwenden.

Kunststoff-Flächen:

Mit einem weichen, sauberen Tuch, lauwarmem Wasser und etwas Spülmittel von Hand reinigen.
Metall-Flächen:
Mit einem weichen, sauberen Tuch, lauwarmem Wasser und etwas Spülmittel von Hand reinigen.
Ablauföffnung Fig. 1 (11) reinigen:
▶ Ablagerungen mit einem dünnen Hilfsmittel, z.B. Wattestäbchen, entfernen.

8.3.3 Ausstattung reinigen

ACHTUNG

Unsachgemäße Reinigung!

Beschädigungen am Gerät.

▶ Ausschließlich weiche Putztücher und ph-neutrale Allzweckreiniger verwenden.

Reinigung mit einem weichen, sauberen Tuch, lauwarmem Wasser und etwas Spülmittel:

• Wasserauffangschale
• Türabsteller
• Abstellfläche
• Teilbare Abstellfläche*
• VarioSafe*
• Flaschenkorb und Auszugsbord*
• Deckel EasyFresh-Safe
• Schubfach

Reinigung mit einem feuchten Tuch:

- Teleskopschienen

Bitte beachten: Das Fett in den Laufbahnen dient zur Schmierung und darf nicht entfernt werden!

Reinigung in der Spülmaschine bis 60 °C:

• Flaschenhalter
• Halteteil teilbare Abstellfläche
• Eierablage
  ▶ Ausstattung zerlegen: siehe jeweiliges Kapitel.
  ▶ Ausstattung reinigen.

8.3.4 Nach dem Reinigen

▶ Gerät und Ausstattungsteile trockenreiben.
▶ Gerät anschließen und einschalten.
Wenn die Temperatur ausreichend kalt ist:
▶ Lebensmittel einlegen.

▶ Reinigung regelmäßig wiederholen.

9 Kundenhilfe

9.1 Technische Daten

Temperaturbereich
Kühlen 2 °C bis 9 °C
Maximale Einfriermenge / 24h
Gefrierfach* siehe Typenschild unter „Gefriervermögen ... /24h“ *

Maximales Beladungsgewicht der Ausstattung
Ausstattung Geräte-	breite55 cm(siehe Montage-anweisung, Geräte-maße)	Geräte-breite60 cm(siehe Montage-anweisung, Geräte-maße)	Geräte-breite70 cm(siehe Montage-anweisung, Geräte-maße)
Auszugsbord* 20* kg+	20* kg* 20* kg+

Maximalmaße Backblech*
Breite 466 mm
Tiefe 386 mm
Höhe 50 mm

Beleuchtung
Energieeffizienzklasse1	Lichtquelle
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse F	LED

1 Das Gerät kann Lichtquellen mit unterschiedlicher Energieeffizienzklasse enthalten. Die Geringste ist angegeben.

9.2 Betriebsgeräusche

Das Gerät verursacht während des Betriebs unterschiedliche Laufgeräusche.

- Bei geringer Kühlleistung arbeitet das Gerät energiesparend, aber länger. Die Lautstärke ist geringer.

- Bei starker Kühlleistung werden Lebensmittel schneller gekühlt. Die Lautstärke ist höher.

Beispiele:

• aktivierte Funktionen (siehe 6.3 Funktionen)
• laufender Ventilator*
  • frisch eingelegte Lebensmittel

• hohe Umgebungstemperatur
- lang geöffnete Tür

Geräusch	Mögliche Ursache	Geräusch-Art
Blubbern und Plätschern	Kältemittel fließt im Kältekreislauf.	normales Arbeitsgeräusch
Fauchen und Zischen	Kältemittel spritzt in Kältekreislauf ein.	normales Arbeitsgeräusch
Brummen	Das Gerät kühlt. Die Lautstärke hängt von der Kühlleistung ab.	normales Arbeitsgeräusch
Schlürfgeräusche	Die Tür mit Schließ-dämpfer wird geöffnet und geschlossen.	normales Arbeitsgeräusch
Surren und Rauschen*	Der Ventilator läuft.*	normales Betriebsgeräusch*
Klicken	Komponenten werden ein- und ausgeschaltet	normales Schaltgeräusch
Rattern oder Summen	Ventile oder Klappen sind aktiv.	normales Schaltgeräusch

Geräusch Mögliche Ursache		Geräusch-Art	Beheben
Vibration	ungeeigneter Einbau.	Fehler-Geräusch	Einbau überprüfen.Gerät ausrichten.
Klappern	Ausstattung, Gegenstände im Geräteinnenraum	Fehler-Geräusch	Ausstattungs- teile fixieren.Abstand zwischen den Gegen- ständen lassen.

9.3 Technische Störung

Ihr Gerät ist so konstruiert und hergestellt, dass Funktionssicherheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie bitte, ob die Störung auf einen Bedienungsfehler zurückzuführen ist. In diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden.

Folgende Störungen können Sie selbst beheben.

9.3.1 Gerätefunktion

Fehler	Ursache	Beseitigung
Das Gerät arbeitet nicht.	→ Das Gerät ist nicht eingeschaltet.	► Gerät einschalten.
	→ Der Netzstecker steckt nicht richtig in der Steckdose.	► Netzstecker kontrollieren.
	→ Die Sicherung der Steckdose ist nicht in Ordnung.	► Sicherung kontrollieren.
	→ Stromausfall	► Gerät geschlossen halten.
Fehler Ursache Beseitigung
		► Lebensmittel schützen: Kühlakkus oben auf Lebensmittel legen oder einen dezentralen Gefrierschrank benutzen, falls der Stromausfall länger andauert.► Aufgetaute Lebensmittel nicht wieder einfrieren.
	→ Der Gerätestecker steckt nicht richtig im Gerät.	► Gerätestecker kontrollieren.
Temperatur ist nicht ausreichend kalt.	→ Die Gerätetür ist nicht richtig geschlossen.	► Gerätetür schließen.
	→ Die Be- und Entlüftung ist nicht ausreichend.	► Lüftungsgitter freimachen und reinigen.
	→ Die Umgebungstemperatur ist zu hoch.	► Problemlösung: (siehe 1.3 Einsatzbereich des Geräts) .
	→ Das Gerät wurde zu häufig oder zu lange geöffnet.	► Abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt. Falls nicht, an den Kundendienst wenden (siehe 9.4 Kundendienst) .
	→ Das Gerät steht zu nahe an einer Wärmequelle (Herd, Heizung etc).	► Standort des Geräts oder der Wärmequelle verändern.
	→ Das Gerät wurde nicht richtig in die Nische eingebaut.	► Überprüfen, ob das Gerät korrekt eingebaut wurde und die Tür richtig schließt.
Die Türdichtung ist defekt oder soll aus anderen Gründen ausge-tauscht werden.	→ Die Türdichtung ist wechselbar. Sie kann ohne weiteres Hilfswerkzeug gewechselt werden.	► An den Kundendienst wenden (siehe 9.4 Kundendienst) .
Das Gerät ist vereist oder es bildet sich Kondenswasser.	→ Die Türdichtung kann aus der Nut gerutscht sein.	► Türdichtung auf einen korrekten Sitz in der Nut überprüfen.

9.3.2 Ausstattung

Fehler Ursache Beseitigung
Die Innenbeleuchtung leuchtet nicht.	→ Das Gerät ist nicht eingeschaltet.
	→ Die Tür war länger als 15 min. offen.
	→ Die LED-Beleuchtung ist defekt oder die Abdeckung ist beschädigt:
	WARNUNGVerletzungsgefahr durch elektrischen Schlag!Unter der Abdeckung befinden sich stromführende Teile.►LED-Innenbeleuchtung nur vom Kundendienst oder dafür ausgebildetem Fachpersonal auswechseln oder reparieren lassen.
	WARNUNGVerletzungsgefahr durch LED Lampe!Die Lichtintensität der LED-Beleuchtung entspricht der Risiko-gruppe RG 2.Wenn die Abdeckung defekt ist:►Nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchtung blicken. Die Augen können dabei verletzt werden.
	→ Die Verriegelung ist bei geöffneter Tür verrastet.
Das Gefrierfach lässt sich nicht schließen.*

9.4 Kundendienst

Prüfen Sie zunächst, ob Sie den Fehler selber beheben können (siehe 9 Kundenhilfe). Falls dies nicht der Fall ist, wenden Sie sich an den Kundendienst.

Die Adresse entnehmen Sie bitte der beiliegenden Broschüre „Liebherr-Service“.

WARNUNG

Verletzungsgefahr durch unfachmännische Reparatur!

▶ Reparaturen und Eingriffe am Gerät und der Netzanschlussleitung, die nicht ausdrücklich genannt sind (siehe 8 Wartung), nur vom Kundendienst ausführen lassen.

9.4.1 Kundendienst kontaktieren

Sicherstellen, dass folgende Geräteinformationen bereit liegen:

□ Gerätebezeichnung (Model und Index)
□ Service-Nr. (Service)
Serial-Nr. (S-Nr.)
▶ Geräteinformationen über das Display abrufen (siehe Info) . -oder-
▶ Geräteinformationen dem Typenschild entnehmen (siehe 9.5 Typenschild).
▶ Geräteinformationen notieren.
Kundendienst benachrichtigen: Fehler und Geräteinformationen mitteilen.
▷ Dies ermöglicht einen schnellen und zielgerichteten Service.
▶ Weitere Anweisungen des Kundendienstes befolgen.

9.5 Typenschild

Das Typenschild befindet sich hinter den Schubfächern an der Geräteinnenseite.

(1) Gerätebezeichnung (3) Serial-Nr.
(2) Service-Nr.

▶ Informationen vom Typenschild ablesen.

10 Außer Betrieb setzen

▶ Gerät leeren.
▶ Gerät ausschalten (siehe 6.4 Einstellungen).
▶ Netzstecker herausziehen.
▶ Bei Bedarf Gerätestecker entfernen: Herausziehen und gleichzeitig von links nach rechts bewegen.
▶ Gerät reinigen (siehe 8.3 Gerät reinigen) .
▶ Tür offen lassen, damit keine schlechten Gerüche entstehen.

11 Gerät entsorgen

Das Gerät enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

Für Deutschland:

Bei den örtlichen Recycling- / Wertstoffhöfen kann das Gerät kostenlos über die Sammelbehälter der Klasse 1 entsorgt werden. Beim Kauf eines neuen Kühl- / Gefriergeräts und einer Verkaufsfläche > 400 m² wird das Altgerät auch kostenlos über den Handel zurückgenommen.

Gerät unbrauchbar machen:

▶ Netzstecker ziehen.
▶ Anschlusskabel am Gerät entfernen.

Ausgabedatum: 20210303

Artikelnr.-Index: 7088250-00
