Gerätebeschreibung 2

Sicherheits- und Warnhinweise....3

Entsorgungshinweis....3

Schallemission des Gerätes 3

Einsatzbereich des Gerätes....3

Klimaklasse....4

Gerätemaße 4

Aufstellen....4

Elektrischer Anschluss....4

Ausstattung 5

Bedien- und Kontrollelemente....6

Gerät ein- und ausschalten 6

Temperatur einstellen....6

Temperaturanzeigemodus 6

Feuchtigkeitsschaltung 6

SuperCool....6

Türöffnungsalarm 7

Einstellen der Verzögerungszeit für den Türöffnungsalarm .....7

Tonwarner-Einstellungen....7

Tonwarnerfunktion inaktiv setzen....7

Alarm-Test 7

Alarmmeldungen....8

Einstellen der Alarmparameter....8

Abrufen der gespeicherten Alarmzustände und Auslesen des Temperaturverlaufs ....8

Aufgezeichnete Alarmzustände HAn zurücksetzen......8

Wert des aufgezeichneten Temperaturverlaufs rt zurücksetzen.. 8

Beispiel einer Alarmabfrage....9

Kalibration des Regelfühlers....9

Parameter auf Werkseinstellung zurücksetzen 9

Externer Alarm 9

Abtauen....10

Abtaufunktion manuell aktivieren....10

Einstellen Displayanzeige während der Abtauphase......10

Reinigen 10

Störung....11

Mögliche Fehlermeldungen im Display 11

Außer Betrieb setzen....11

Türanschlag wechseln GKPv 65.. / BKPv 84.. 12

Gerätebeschreibung

GKpv 14.. GKpv 65..

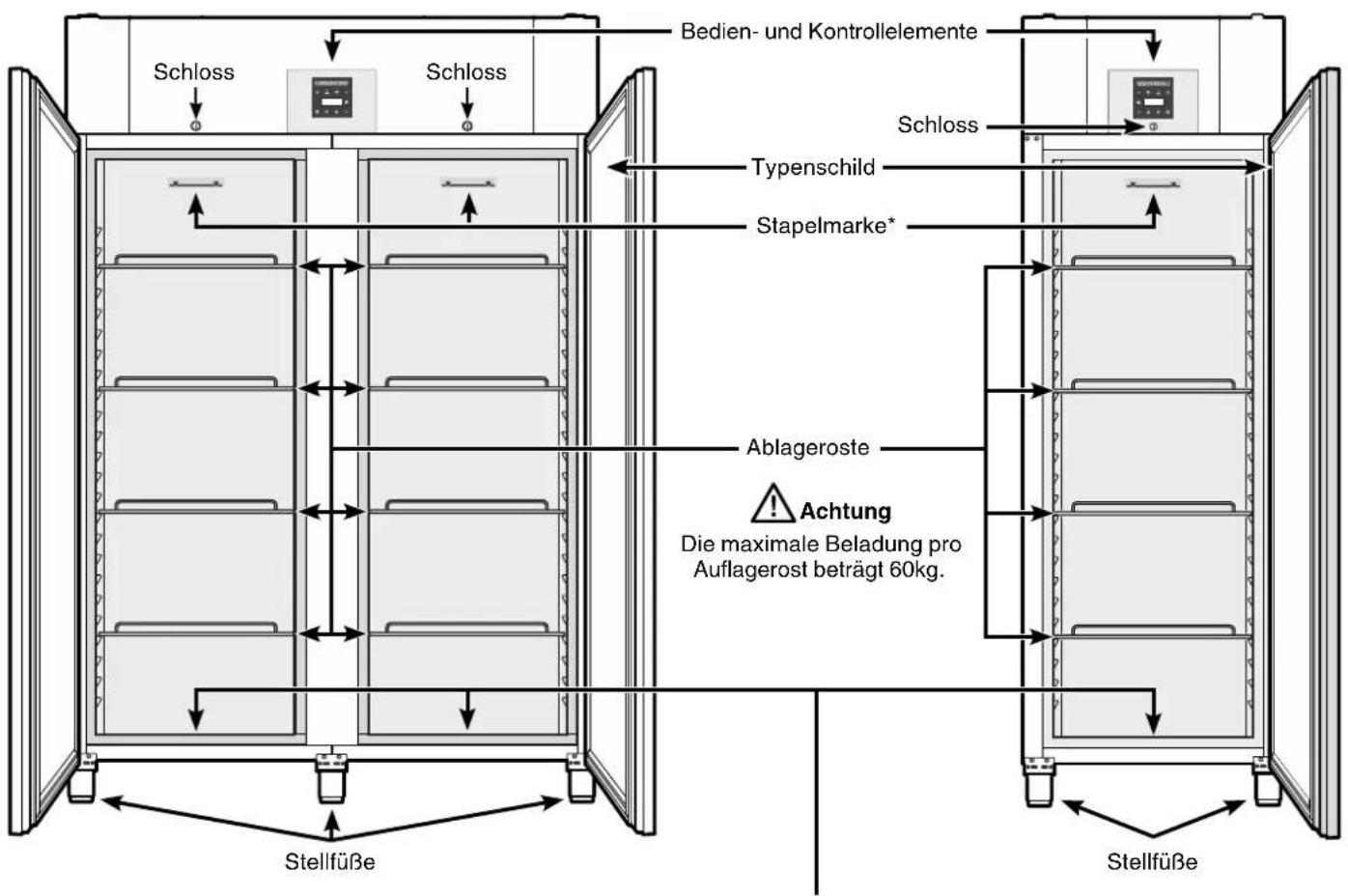

Bedien- und Kontrollelemente Schloss Schloss Typenschild Stapelmarke* Ablageroste Achtung Die maximale Beladung pro Auflagerost beträgt 60kg. Stellfüße Stellfüße

* Stapelmarke →

Auf dem oberen Rost nur bis zur Stapelmarke lagern.

Dies ist wichtig für eine einwandfreie Luftumwälzung und eine gleichmäßige Temperaturverteilung im gesamten Innenraum.

Ablauföffnung für Reinigungswasser

An der Unterseite des Gerätes kann ein Ablaufschlauch mit einem R 3/4 Anschluss angebracht werden.

Das bei der Reinigung des Innenraums anfallende Wasser kann so abgeleitet werden.

Ein abgewinkeltes Anschlussstück liegt dem Gerät bei.

R 3/4

Sicherheits- und Warnhinweise

- Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.

- Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.

- Zur Gewährleistung eines sicheren Betriebes das Gerät nur nach Angaben der Gebrauchsanleitung montieren und anschließen.

- Im Fehlerfall Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung auslösen bzw. herausdrehen.

- Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.

- Reparaturen und Eingriffe an dem Gerät nur vom Kundendienst ausführen lassen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.

- Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. Beim Transport und beim Reinigen des Gerätes darauf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchlüften.

- Sockel, Schubfächer, Türen usw. nicht als Tritt-brett oder zum Aufstützen missbrauchen.

- Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgefühl und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.

- Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergiftung führen.

- Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase könnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Sprühdosen ander aufgedruckten Inhaltsangabe oder einem Flammensymbol.

- Keine elektrischen Geräte innerhalb des Gerätes benutzen.

- Schlüssel bei abschließbaren Geräten nicht in der Nähe des Gerätes sowie in Reichweite von Kindern aufbewahren.

- Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

Entsorgungshinweis

Das Gerät enthält wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

• Gerät unbrauchbar machen.
• Netzstecker ziehen.
• Anschlusskabel durchtrennen.

⚠️ WARNING

Erstickungsgefahr durch Verpackungsmaterial und Folien!

Kinder nicht mit Verpackungsmaterial spielen lassen.

Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

Schallemission des Gerätes

Der Geräuschpegel während des Betriebs des Gerätes liegt unter 70 dB(A) (Schallleistung rel. 1 pW).

Einsatzbereich des Gerätes

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln.

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffen und Produkten.

Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Klimaklasse

Die Klimaklasse gibt an, bei welcher Raumtemperatur das Gerät betrieben werden darf, um die volle Kälteleistung zu erreichen und welche maximale Luftfeuchtigkeit im Aufstellraum des Gerätes herrschen darf dass sich kein Kondensat am Außengehäuse bildet.

Die Klimaklasse ist auf dem Typenschild aufgedruckt.

Klimaklasse	max. Raumtemperatur	max. rel. Luftfeuchtigkeit
5 40 °C 40 %

Die minimal zulässige Raumtemperatur am Aufstellort ist 10 °C.

Gerätemaße

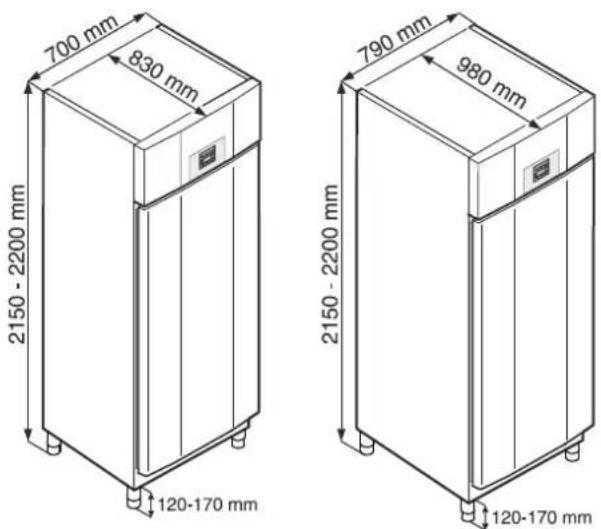

GKpv / BKPv 65.. GKpv / BKPv 84..

700 mm 830 mm 2150 - 2200 mm 120-170 mm 790 mm 980 mm 2150 - 2200 mm 120-170 mm

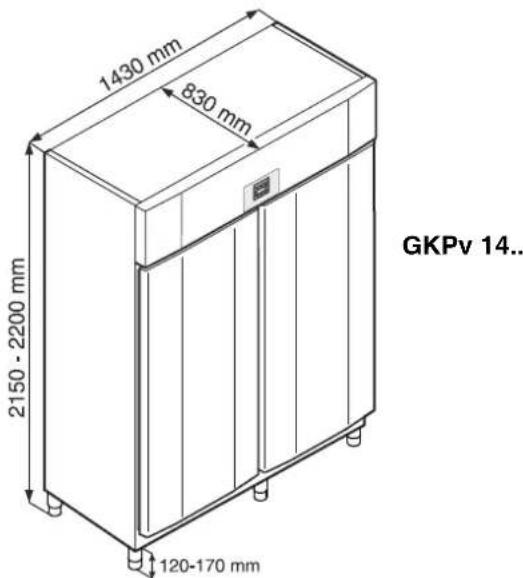

1430 mm 830 mm 2150 - 2200 mm 120-170 mm GKPv 14..

Aufstellen

• Vermeiden Sie Standorte im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen.
• Der Boden am Standort soll waagrecht und eben sein. Unebenheiten über die Stellfüße ausgleichen.

Zur Höhenverstellung den Unterteil des jeweiligen Stellfußes verdrehen.

Der Stellfuß ist in seiner Höhe von 120 mm bis 170 mm verstellbar.

Den Stellfuß nicht über eine Höhe von 170 mm einstellen! Der Unterteil des Stellfußes kann sich lösen und das Gerät umkippen.

Dies kann zu schweren oder tödlichen Verletzungen führen.

• Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittelfüllmenge R 290/R 600a ein Volumen von 1 ^3 m aufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.
• Der Abstand zwischen Geräteoberkante und Raumdecke muss mindestens 30 cm betragen.

Lüftungsöffnungen bzw. -gitter nicht abdecken.

min. 30 cm

Elektrischer Anschluss

Das Gerät nur mit Wechselstrom betreiben.

Die zulässige Spannung und Frequenz ist am Typenschild aufgedruckt. Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Die Steckdose muss vorschriftsmäßig geerdet und elektrisch abgesichert sein.

Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdose darf sich nicht hinter dem Gerät befinden und muss leicht erreichbar sein.

Das Gerät nicht über Verlängerungskabel oder Verteilersteckdosen anschließen.

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden. Beschädigungsgefahr für die Elektronik!

Ausstattung

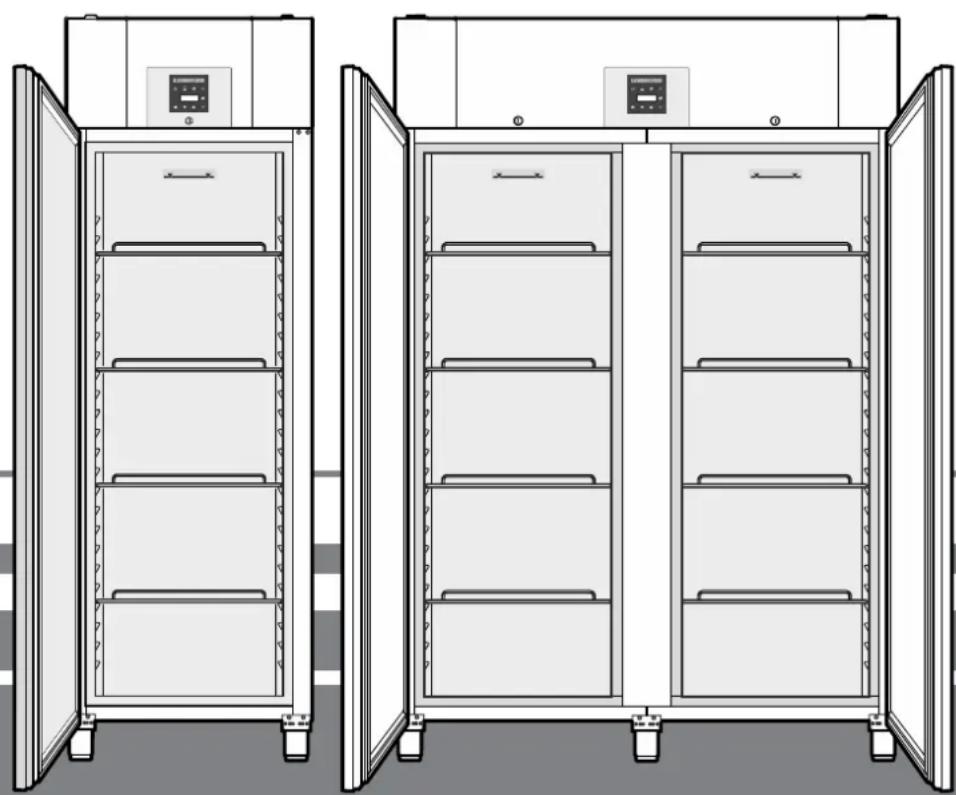

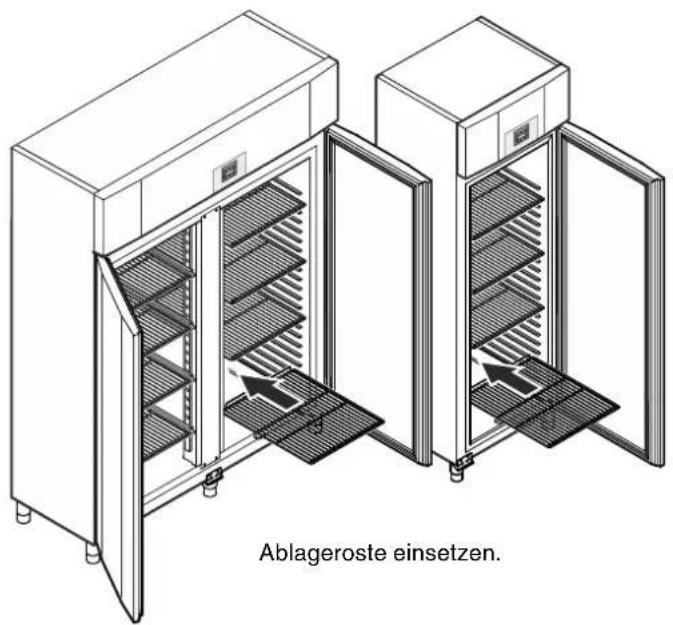

Ablageroste einsetzen.

Ausstattung GKPv 14..

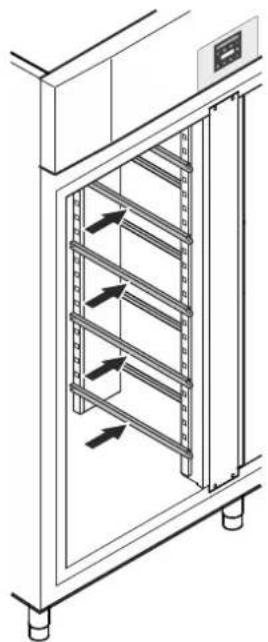

Die mitgelieferten Auflageschienen rechts und links am senkrechten Steg einsetzen.

Schienen in gewünschter Höhe zuerst in hinterer Rastenleiste einschieben und dann vorne einhängen.

Die mitgelieferten Zwischenroste auf die Auflageschienen aufsetzen.

Hinweis

Die maximale Beladung pro Zwischenrost beträgt 20 kg.

Ausstattung BKPv

Die Gerätereihe BKPv ist mit L - förmigen Auflageschienen zur Aufnahme von Backblechen ausgestattet

Je nach Warenhöhe sind die Auflageschienen im Abstand von 27,5 mm höhenverstellbar.

Schienen in gewünschter Höhe zuerstinhinterer Rastenleiste einschieben und dann vorne einhängen.

Das Schloss ist mit einem Sicherheitsmechanismus ausgestattet.

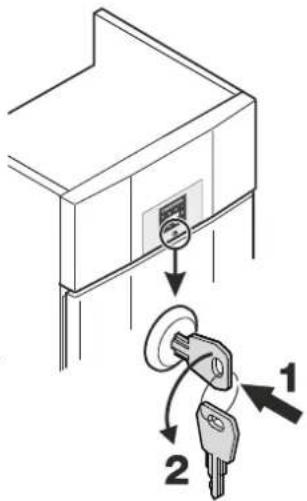

Gerät absperren

• Schlüssel in Richtung 1 hineindrücken.
  • Schüssel um 180° drehen (2).

Um das Gerät wieder aufzusperren, muss in derselben Reihenfolge vorgegangen werden.

Innenbeleuchtung bei Glastürgeräten

Die Beleuchtung ist im Innenraum oben angebracht.

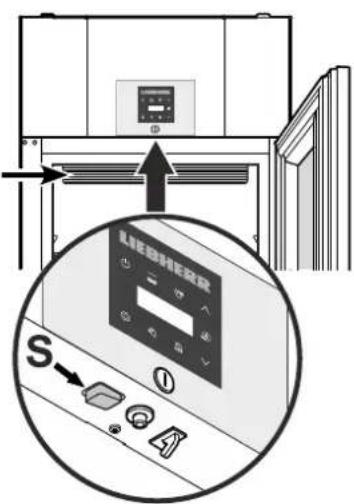

Durch Betätigen des Schalters S können Sie die Beleuchtung Ein- bzw. Ausschalten.

Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse 1/1M.

Achtung

Die Lichtabdeckung darf nur vom Kundendienst entfernt werden.

Wenn die Abdeckung entfernt wird nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchtung blicken. Die Augen können dabei geschädigt werden.

Bedien- und Kontrollelemente

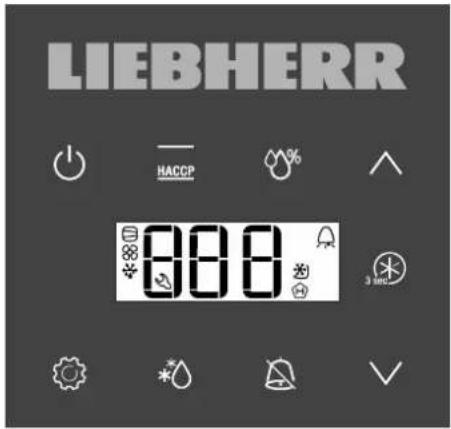

LIEBHERR HACCP 888 3 mm

Taste ON/OFF (Gerät aus- und einschalten)

HACCP Taste zur Abfrage von gespeicherten Alarmzuständen

Feuchtigkeitsschaltung

Ausbwahltasten

SuperCool-Taste

Alarm-Austaste

* Abtautaste (Abtaufunktion manuell aktivieren)

Taste Enter

Symbole im Display

Kompressor läuft

LED blinkt - Einschaltverzögerung des Kälteaggregates. Nach Druckausgleich im Kältekreislauf startet der Kompressor automatisch.

Ventilator läuft

Das Gerät ist in der Abtauphase

Die Anzeige bedeutet, dass Stromversorgung und Innentemperatur des Gerätes aufgezeichnet werden.

Wenn im Display blinkt, so hat es entweder einen Stromausfall gegeben oder die Temperatur im Gerät war in einem unzulässigen Bereich.

SuperCool ist aktiv

Alarmfunktion

Am Gerät liegt ein Fehler vor. Den Kundendienst kontaktieren.

Gerät ein- und ausschalten

Netzstecker einstecken. Anzeige = OFF.

Gerät einschalten

ca. 3 Sekunden drücken. Anzeige = ON

Gerät ausschalten

ca. 3 Sekunden drücken. Anzeige = OFF

Temperatur einstellen

1 Sek. drücken. Die Temperaturanzeige blinkt.

Temperatur erhöhen (wärmer) - ∧ drücken.

Temperatur senken (kälter) - ∨ drücken.

erneut drücken.

Die gewünschte Temperatureinstellung wird gespeichert.

Temperaturanzeigemodus

Die Temperaturanzeige kann zwischen Grad Celsius und Grad Fahrenheit gewählt werden. Werkseinstellung ist Grad Celsius.

5 Sek. drücken. Anzeige =r ^1 5

drücken. Anzeige = |

Mit den Tasten oder die gewünschte Einstellung wählen.

$$ 0 = ^ {\circ} \mathrm{C} $$

$$ 1 = ^ {\circ} F $$

drücken. Anzeige = 15

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Feuchtigkeitsschaltung

Für gewisse Lebensmittel ist die Lagerung bei hoher Luftfeuchtigkeit erforderlich (z. B. Backwaren). Um ein Austrocknen solcher Lebensmittel zu verhindern muss die Feuchtigkeitsschaltung aktiviert werden.

2 sec. drücken. Anzeige = 8 r H

Mit den Tasten die gewünschte Luftfeuchte einstellen.

$$ \text { 8 r } H = \text { h o c h } $$

$$ \otimes r H _ {z} = \text { mittel } $$

$$ \text { rH } _ {-} = \text { niedrig } $$

drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

SuperCool

Verwenden Sie SuperCool, um große Mengen von Lebensmitteln schnell abzukühlen. Wenn SuperCool eingeschaltet ist, arbeitet das Gerät mit maximaler Kälteleistung.

SuperCool aktivieren

3 Sek. drücken. Anzeige = c c b

Die frischen Lebensmittel einlegen.

Die Elektronik schaltet automatisch in den normalen Regelbetrieb zurück.

SuperCool vorzeitig deaktivieren

5 Sek. drücken. Anzeige = c c E

Türöffnungsalarm

Wenn die Tür geöffnet wird, leuchtet die LED 🔒 und die Temperaturanzeige beginnt zu blinken.

Wenn die Tür länger als 240 Sekunden geöffnet ist, beginnt die LED zu blinken und in der Anzeige blinkt abwechselnd mit der Temperaturanzeige.

Der Tonwarner ertönt (sofern Tonwarnerfunktion nicht deaktiviert).

Wenn die Tür für die Einlagerung von Kühlgut länger geöffnet sein muss, Tonwarner durch Drücken der Taste stummschalten.

Einstellen der Verzögerungszeit für den Türöffnungsalarm

Die Zeit, bis der Tonwarner nach dem Öffnen der Tür ertönt, kann verändert werden.

5 Sek. drücken. Anzeige = 15

^ drücken, bis dR Display erscheint.

drücken. Anzeige = |. Einstellbereich = 1-5 Minuten

Mit den Tasten √ oder ✘ die gewünschte Einstellung wählen.

drücken. Anzeige = dBd

5 Sek. drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Tonwarner-Einstellungen

Der Tonwarner bleibt nach dem Drücken der Taste für den aktuellen Alarmfall stummgeschaltet. Wenn sich der Tonwarner wieder selbstständig aktivieren soll, die nachfolgenden Schritte durchführen.

5 Sek. drücken. Anzeige =r ^1 5

√ drücken, bis R5 Display erscheint.

drücken. Anzeige = []

V drücken. Anzeige = |

drücken. Anzeige = A5n

Die automatische Reaktivierung des Tonwarners ist nun aktiv.

Die Zeit, bis der Tonwarner wieder ertönt, muss eingestellt werden.

∧ drücken. Anzeige = A5d

drücken. Anzeige = | Einstellbereich = 1 - 120 Minuten.

Mit den Tasten √ oder ∧ die gewünschte Einstellung wählen.

drücken. Anzeige = A5d

5 Sek. drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Tonwarnerfunktion inaktiv setzen

Die Tonwarnerfunktion kann, falls erforderlich, vollständig deaktiviert werden.

5 Sek. drücken. Anzeige = r ^1 5

√ drücken, bis hM Display erscheint.

drücken. Anzeige = []

Mit den Tasten √ oder ∧ die gewünschte Einstellung wählen.

0 = Tonwarnerfunktion aktiviert

1 = Tonwarnerfunktion deaktiviert

drücken. Anzeige = H4

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Alarm-Test

Mit diesem Testlauf wird die Funktionsfähigkeit der internen und einer eventuell extern angeschlossenen Alarmeinrichtung geprüft.

Die Kühlung des Gerätes wird während dieses Testlaufs nicht unterbrochen.

+ 5 Sek. drücken.

- Die Anzeige wechselt auf einen Temperaturwert 0,2 °C unter der eingestellten oberen Alarmgrenze.

- Der Temperaturwert steigt nun alle 2 Sekunden um 0,1 °C an.

- Bei Erreichen der oberen Alarmgrenze erscheint in der Anzeige HIQ. Eine am potentialfreien Alarmausgang angeschlossene externe Alarmeinheit wird nun aktiviert.

- Der Temperaturwert steigt weiter bis 0,2 °C über die obere Alarmgrenze.

- Derselbe Vorgang läuft automatisch für die untere Alarmgrenze ab. In der Anzeige erscheint L10.

Während des Testlaufs leuchtet die LED

Die Elektronik schaltet automatisch in den normalen Regelbetrieb zurück.

Testlauf vorzeitig abbrechen

5 Sek. drücken.

Hinweis

Wenn die Werte der oberen und unteren Alarmgrenze (AL und AH im Kapitel "Einstellen der Alarmparameter") auf 0 gesetzt sind, erscheint bei diesem Testlauf im Display H--und L--

Alarmmeldungen

1. LED blinkt im Display

Erscheint in der Anzeige 📊, so liegt ein Fehler am Gerät vor. Wenden Sie sich bitte an die nächste Kundendienststelle.

2. LED ⚠ blinkt im Display - Anzeige HI oder LO

Es ist im Innenraum zu warm (HI) oder zu kalt (LO).

Der Tonwarner ertönt (sofern Tonwarnerfunktion nicht deaktiviert).

Hinweis

Die Alarmparameter können eingestellt werden. Siehe Absatz Einstellen der Alarmparameter.

3. HA / HF / Ⓗ blinkt im Display

Es hat einen längeren Netzausfall gegeben (HF) oder es war im Innenraum über einen gewissen Zeitraum zu warm oder zu kalt (HA).

Bis zu drei Alarmzustände werden gespeichert und können abgerufen werden.

Einstellen der Alarmparameter

Die Alarmgrenzen (Differenz zur eingestellten Temperatur) und die Alarmverzögerung (Zeitverzögerung bis zur Alarmauslösung) können eingestellt werden.

5 Sek. drücken. Anzeige = 15

^drücken, bis fim Display erscheint.

RL = Untere Alarmgrenze

drücken. Anzeige = Temperaturdifferenz °C

Mit den Tasten √ oder ∧ die gewünschte Einstellung wählen.

Nur positive Zahlenwerte einstellen!

drücken. Anzeige = RL

△ drücken. Anzeige = Föpere Alarmgrenze

drücken. Anzeige = Temperaturdifferenz °C

Mit den Tasten √ oder ∧ die gewünschte Einstellung wählen.

Nur positive Zahlenwerte einstellen!

drücken. Anzeige = RH

∧ drücken. Anzeige = Ad

drücken. Anzeige = Alarmverzögerung in Minuten

Mit den Tasten √ oder ∧ die gewünschte Einstellung wählen.

drücken. Anzeige = Ad

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Abrufen der gespeicherten Alarmzustände und Auslesen des Temperaturverlaufs

HACCP drücken. Anzeige = HAn

Mit den Tasten ∨ oder ∧ in der Liste blättern.

HRn Anzahl aufgetretener Temperaturalarme

HH aktuellster Temperaturalarm

HR | vorletzter Temperaturalarm

HA2 Températuralarm vor HA 1

HF _n Anzahl Netzausfälle

HF aktuellster Netzausfall

HFI vorletzter Netzausfall

HF2 Netzausfall vor HF1

r t Zeitraum in Stunden, in dem die maximal und minimal aufgetretenen Innentemperaturen gemessen wurden

r H Höchste (wärmste) gemessene Temperatur

rL Tiefste gemessene Temperatur

Mit der Taste 📍 den gewünschten Punkt anwählen. Wird diese Taste nochmals gedrückt, gelangt man zur Liste zurück.

Das Menü kann vorzeitig verlassen werden, indem man 5 Sek. die Taste 🔒 drückt.

Wird innerhalb von 60 Sekunden keine Taste gedrückt, so schaltet die Elektronik automatisch zurück.

Aufgezeichnete Alarmzustände HAn zurücksetzen

drücken. Anzeige = HAn

+ 5 Sek. drücken. Anzeige = r E5

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Wert des aufgezeichneten Temperaturverlaufs rt zurücksetzen

HACCP drücken. Anzeige = HAn

Taste ∨ oder ∧ drücken, bis r tim Display erscheint.

drücken. Anzeige = 0 999

5 Sek. drücken. Anzeige = r E5

Die Werte für rH und rL (höchste bzw. tiefste gemessene In- nentemperatur) werden dabei auf die im Moment im Innenraum vorherrschende Temperatur zurückgesetzt.

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Beispiel einer Alarmabfrage

Situation: HA / HF / HACCP blinkt im Display.

drücken. Anzeige = HAn

drücken. Anzeige = ☐

Es ist kein Alarmzustand mit zu hoher oder zu niedriger Temperatur aufgetreten. Es muss zur Anzeige HFn gewechselt werden.

drücken. Anzeige = HAn

^ drücken, bis HmDisplay erscheint.

drücken. Anzeige = Es ist 1 Netzausfall aufgetreten.

drücken. Anzeige = HF n

^ drücken. Anzeige = HF Aktuellster aufgetretener Netzausfall.

drücken. Anzeige = 500hr)

△ drücken. Anzeige = Monat 1-12)

△ drücken. Anzeige = 100 (1-31)

△ drücken. Anzeige = H(Stunde 0-23)

△ drücken. Anzeige = r(Minute 0-59)

drücken. Anzeige = t (Zeitraum in Stunden)

Taste 📞 + ⚠ Sek. drücken. Anzeige = rES

Die HACCP-LED leuchtet nun wieder permanent.

Die Anzeige HA / HF wird gelöscht.

Somit ist die Elektronik für den nächsten Alarmfall bereit.

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Kalibration des Regelfühlers (serienmäßiger Fühler zur Temperaturregelung)

Eventuelle Toleranzen des Regelfühlers (angezeigte Temperatur zur tatsächlichen Innentemperatur) können mit dieser Funktion kompensiert werden.

5 Sek. drücken. Anzeige = 15

^drücken, bis nm Display erscheint.

drücken. Anzeige = werkseitig eingestellter Korrekturwert

Mit den Tasten √ oder ∧ den Korrekturwert in 0,1 °C-Schritten erhöhen oder senken.

drücken. Anzeige = aktuelle (korrigierte) Innentemperatur

drücken. Anzeige = r ^1 c

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Parameter auf Werkseinstellung zurücksetzen

Mit dieser Funktion können die Alarmgrenzen und Werte der Fühlerkalibration auf Werkseinstellung zurückgesetzt werden.

Netzstecker ziehen.

gedrückt halten und Netzstecker einstecken.

Anzeige = bnl

drücken. Anzeige = Std

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Externer Alarm

Das Gerät verfügt über einen potentialfreien Alarmausgang und kann an eine externe Alarmeinrichtung angeschlossen werden.

Der Anschluss des Gerätes an eine externe Alarmeinrichtung darf nur von ausgebildetem Fachpersonal durchgeführt werden!

Abtauen

Das Abtauen erfolgt automatisch. Das Tauwasser wird in eine Verdunstungsschale im Aggregatraum geleitet und verdunstet durch Nutzung der Kompressorwärme.

Abtaufunktion manuell aktivieren

Wenn die Tür über einen längeren Zeitraum nicht richtig geschlossen war kann es im Innenraum bzw. am Kälteerzeuger zu einer stärkeren Vereisung kommen. In diesem Fall kann die Abtaufunktion vorzeitig aktiviert werden.

*3 Sek. drücken. Anzeige = ⚙ dFb

Die Elektronik schaltet automatisch in den normalen Regelbetrieb zurück.

Anzeige = dFE

Einstellen Displayanzeige während der Abtauphase

5 Sek. drücken. Anzeige = 15

^ drücken, bis d6 m Display erscheint.

drücken. Anzeige = |

Mit den Tasten oder die gewünschte Einstellung wählen.

0 = Symbol ✦ abwechselnde Anzeige von und derzeitiger Temperatur im Innenraum des Gerätes.

1 = Symbol ⚙️ + Temperatur vor Beginn der Abtauphase (Werkseinstellung).

2 = Symbol ⚙️ + dEF

drücken. Anzeige = d6

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Reinigen

Das Gerät mindestens 2-mal pro Jahr reinigen!

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzstecker ziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

• Lebensmittel aus dem Gerät nehmen und an einem kühlen Ort aufbewahren.
• Innenraum und Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.

Nicht mit Dampfreinigungsgeräten arbeiten! Beschädigungs- und Verletzungsgefahr.

• Achten Sie darauf, dass kein Reinigungswasser in die elektrischen Teile und in das Lüftungsgitter dringt.
• Alles mit einem Tuch gut trocknen.
• Für Geräte in Edelstahlausführung einen handelsüblichen Edelstahlreiniger benutzen.

Verwenden Sie keine scheuernden/kratzenden Schwämme, Reinigungsmittel nicht konzentriert und keinesfalls sand-, chlorid- oder säurehaltige Putz- bzw. chemische Lösungsmittel.

Sie beschädigen die Oberflächen und können Korrosion verursachen.

Staubfilter reinigen

Den Staubfilter mindestens 2-mal pro Jahr reinigen!

Netzstecker ziehen!

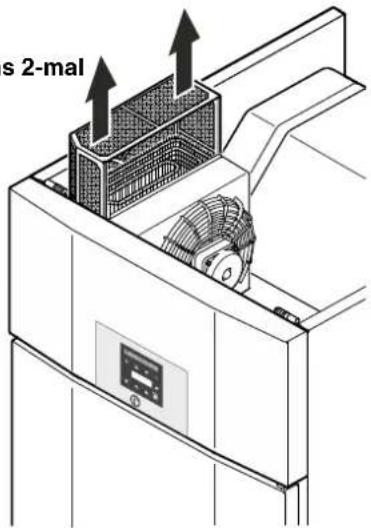

1. Staubfilter nach oben abziehen.
2. Den Staubfilter mit Wasser und Spülmittel reinigen.
3. Staubfilter wieder montieren.

s 2-mal

Störung

Folgende Störungen können Siedurch Prüfen der mög Ursachen selbst beheben:

• Das Gerät arbeitet nicht. Prüfen Sie, ob:
  – das Gerät eingeschaltet ist,
  – der Netzstecker richtig in der Steckdose ist,
  – die Sicherung der Steckdose in Ordnung ist.

• Die Temperatur ist nicht ausreichend tief. Prüfen Sie

– die Einstellung nach Abschnitt "Temperatur einstellen", wurde der richtige Wert eingestellt?

- ob evtl. zu große Mengen frischer Lebensmittel eingelegt wurden;

- ob das separat eingelegte Thermometer den richtigen Wert anzeigt.

– Ist die Entlüftung in Ordnung?

– Ist der Aufstellort zu dicht an einer Wärmequelle?

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienststelle. Teilen Sie die Typenbezeichnung ① , Service- ② und Serialnummer ③ des Typenschildes mit.

XXX 9999 Index 99 X / 999 Serv. No./No. Service 9999999-99 ① ② ③ R 600e: 0 W - A - C - V - H2 Volume: 100 Tm / kg / kg Capacity: 100 Tm / kg / kg Rg / Kg/ft 99.999.999.9

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Mögliche Fehlermeldungen im Display

Fehler-code	Fehler Maßnahme
E0, E1, E2, rE	Temperaturfühler defekt	Kundendienst kontaktieren
EE, EF	Fehler der Steuerelektronik	Kundendienst kontaktieren
dOr	Gerätetür zu lange offen	Gerätetür schließen
HI	Temperatur im Gerät zu hoch (warm)	Prüfen, ob die Tür nicht richtig geschlossen ist.Wenn die Temperatur nicht absinkt, Kundendienst kontaktieren.
LO	Temperatur im Gerät zu niedrig (kalt)	Kundendienst kontaktieren
HF, HA	Es hat einen längeren Netzausfall gegeben oder es war im Innenraum über einen gewissen Zeitraum zu warm oder zu kalt.	Siehe AbsatzAbrufen der gespeicherten Alarmzustände und Auslesen des Temperaturverlaufs

Außer Betrieb setzen

iWbandas Gerät längere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzstecker ziehen oder die vorgeschalteten Sicherungen auslösen bzw. herausschrauben.

Gerät reinigen und die Tür geöffnet lassen, um Geruchsbildung zu vermeiden.

Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EU-Richtlinien 2014/30/EU und 2014/35/EU.

Türanschlag wechseln GKPv 65.. / BKPv 84..

Der Wechsel des Türanschlags sollte nur von ausgebildetem Fachpersonal durchgeführt werden.

Für den Umbau sind zwei Personen erforderlich.

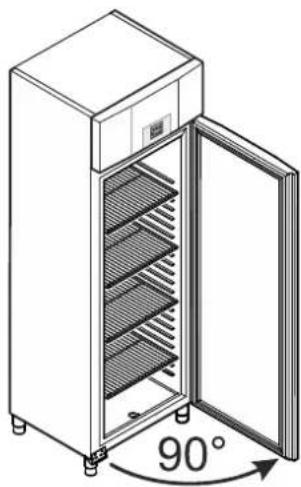

Die Tür muss 90° geöffnet werden, bevor der untere Scharnierwinkel abmontiert wird.

Dadurch wird der in der Tür eingebaute Selbstschließmechanismus in einer für den Einbau erforderlichen Position gehalten.

WARNUNG!

Wird die Tür in geschlossenem Zustand abmontiert und wieder montiert, führt dies zur Zerstörung des Selbstschließmechanismus beim ersten Öffnen der Tür.

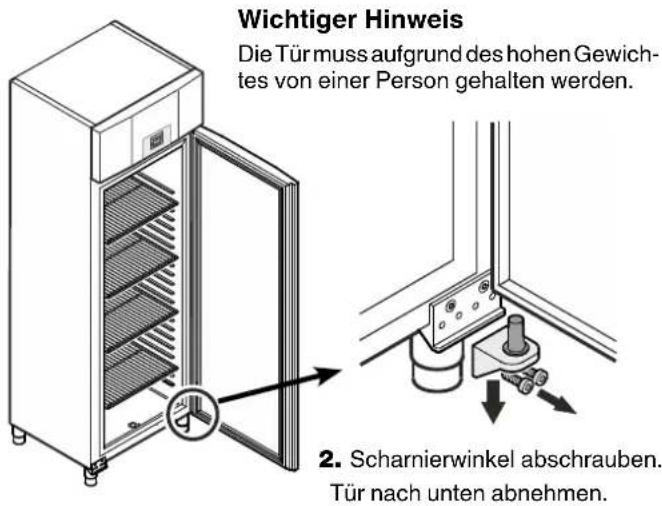

Die Tür muss aufgrund des hohen Gewichtes von einer Person gehalten werden.

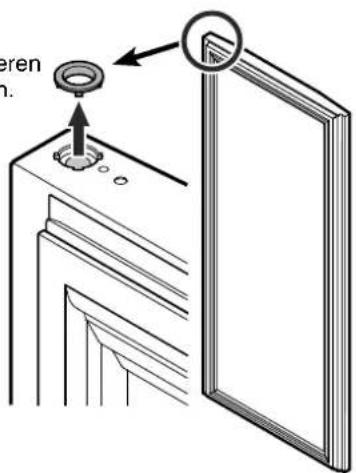

1. Lagerring vom oberen Türlager abnehmen.


Ceren m.

1. Lagerteile vom Scharnierwinkel abziehen.

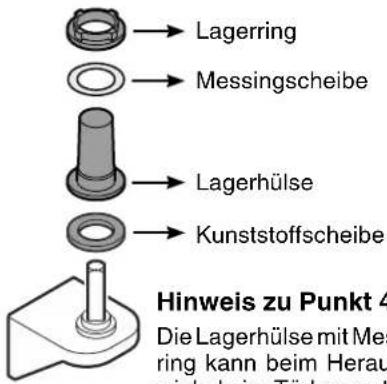

Lagerring Messingscheibe Lagerhülse Kunststoffscheibe Hinweis zu Punkt 4 Die Lagerhülse mit Messring kann beim Heraus

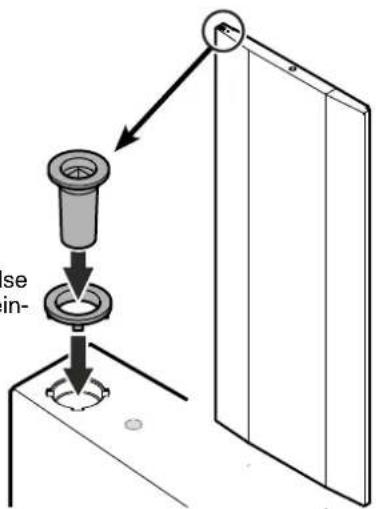

Hinweis zu Punkt 4

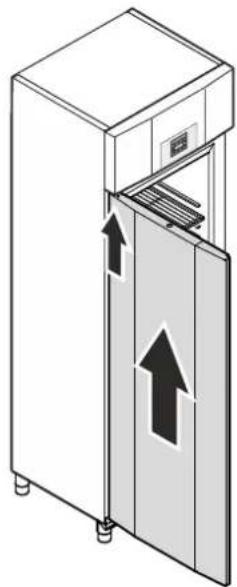

Die Lagerhülse mit Messingscheibe und Lagerring kann beim Herausziehen des Scharnierwinkels im Türlager steckenbleiben und muss in diesem Fall von dort entnommen werden.

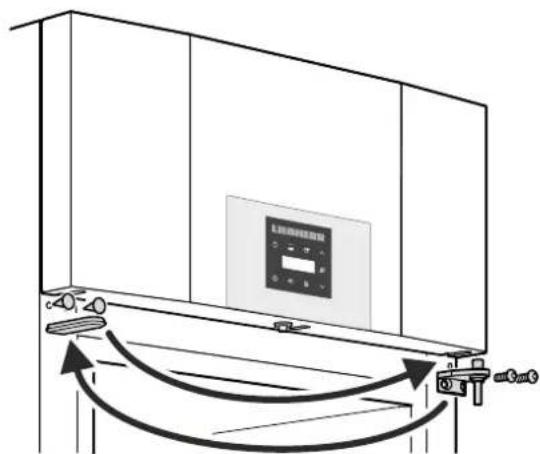

1. Oberen Scharnierwinkel und Abdeckungen jeweils auf die Gegenseite umsetzen.

1. Tür um 180° drehen.

2. Lagerring und Lagerhülse in das obere Türlager einsetzen.


se in-

1. Tür bei 90° Öffnungswinkel auf den oberen Vierkantstift aufsetzen.

WARNUNG!

Die Tür unbedingt bei 90° Öffnungswinkel montieren.

Wird die Tür in geschlossenem Zustand montiert, führt dies zur Zerstörung des Selbstschließ-mechanismus beim ersten Öffnen und Schließen der Tür.

Wichtiger Hinweis

Die Tür muss aufgrund des hohen Gewichtes von einer Person gehalten werden.

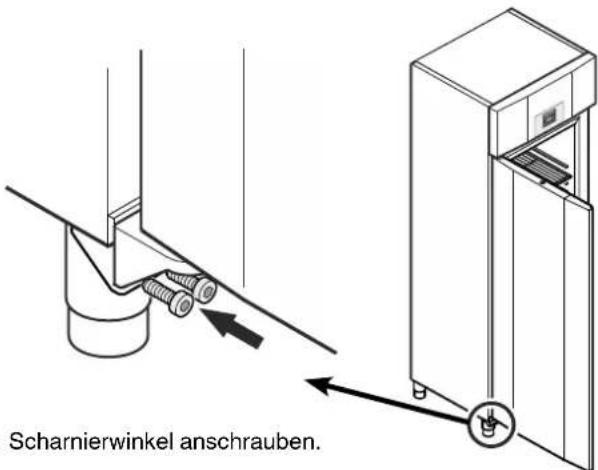

Scharnierwinkel anschrauben.

1. Scharnierwinkel anschrauben.

2. Lagerteile auf den Scharnierwinkel aufsetzen.

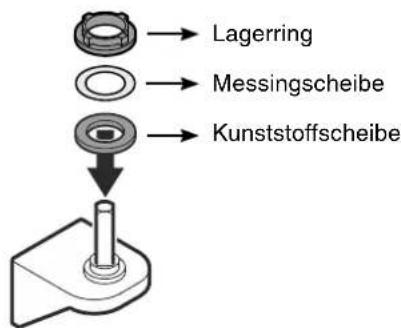

Lagerring Messingscheibe Kunststoffscheibe

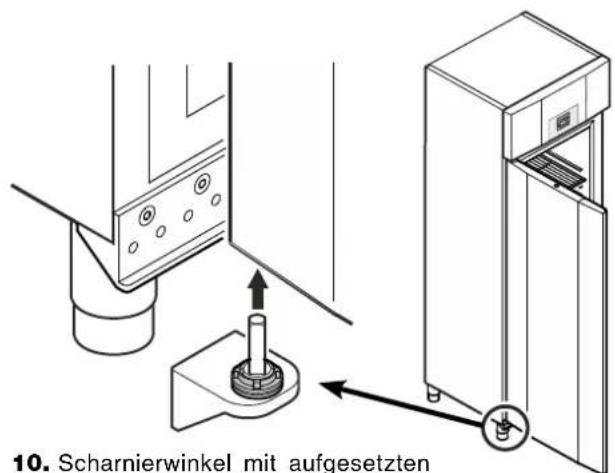

10. Scharnierwinkel mit aufgesetzten

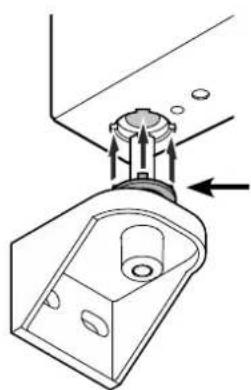

1. Scharnierwinkel mit aufgesetzten Lagerteilen in das untere Türlager einsetzen.

Die Noppen am Lagerring müssen beim Einsetzen in die Ausnehmungen des Türlagers passen.

Falls erforderlich den oberen Ring leicht drehen.
