BEDIENUNGSANLEITUNG GKPv 6573-42 ProfiLine LIEBHERR

Abstufung der Warnhinweise....2

Sicherheits- und Warnhinweise 2

Symbole am Gerät 3

Bestimmungsgemäße Verwendung 3

Vorhersehbare Fehlanwendung 3

Konformitätserklärung....3

EPREL-Datenbank 3

Schallemission des Gerätes 3

Klimaklasse....4

Gerätebeschreibung 4

Aufstellen 4

Ausrichten des Gerätes 4

Elektrischer Anschluss 4

Gerätemaße 5

Ausstattung 5

Bedien- und Kontrollelemente 6

Gerät ein- und ausschalten....6

Temperatur einstellen 6

Temperaturanzeigemodus 6

Feuchtigkeitsschaltung 6

SuperCool....6

Türöffnungsalarm....6

Einstellen der Verzögerungszeit für den Türöffnungsalarm......7

Tonwarnerfunktion inaktiv setzen 7

Alarm-Test....7

Alarmmeldungen....7

Einstellen der Alarmparameter 7

Auslesen des Temperaturverlaufs 8

Alarmzustände zurücksetzen 8

Wert des aufgezeichneten Temperaturverlaufs rt zurücksetzen ....8

Parameter auf Werkseinstellung zurücksetzen 8

Lagern....8

Abtauen....8

Abtaufunktion manuell aktivieren 8

Einstellen Displayanzeige während der Abtauphase ....8

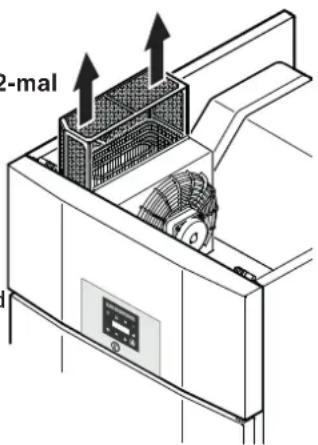

Reinigen 9

Entsorgungshinweis....9

Störung....9

Mögliche Fehlermeldungen im Display 9

Außer Betrieb setzen 9

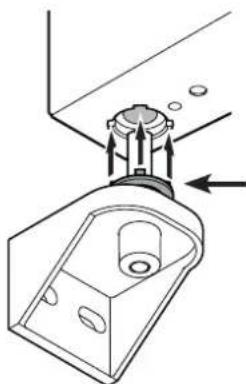

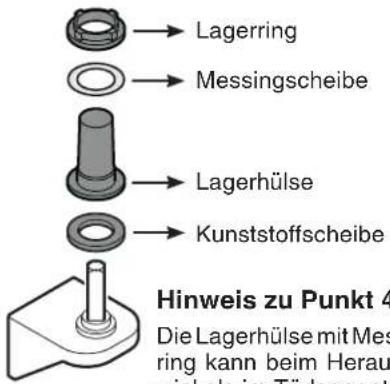

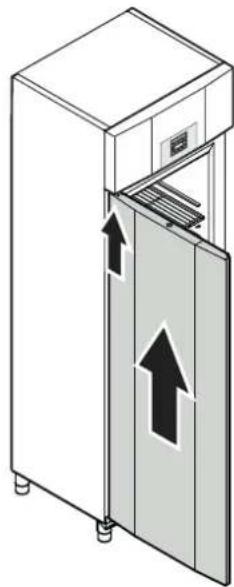

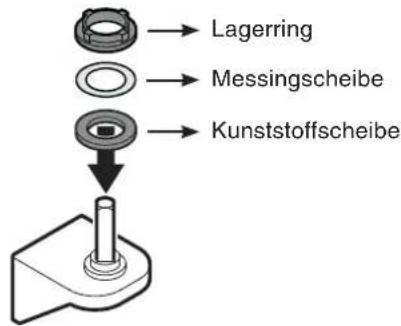

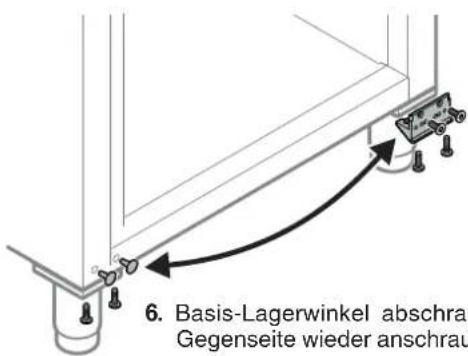

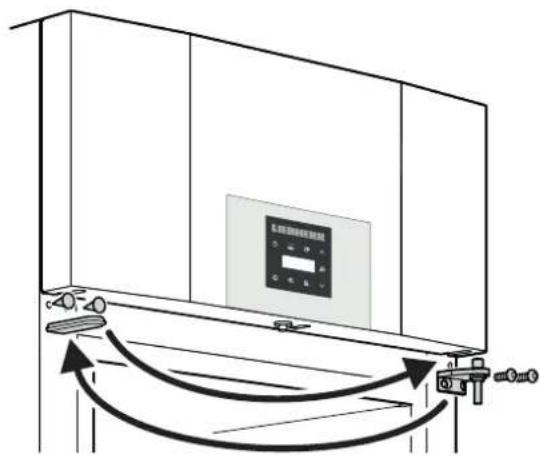

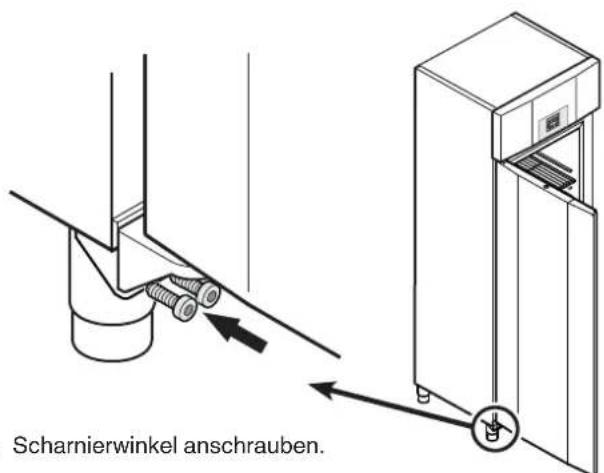

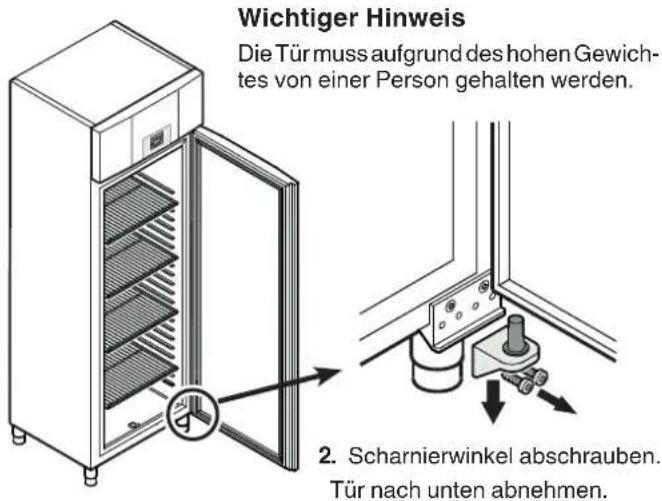

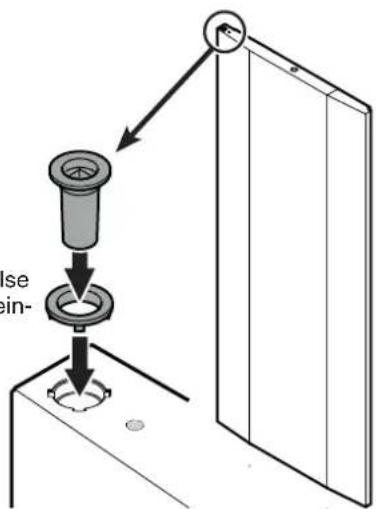

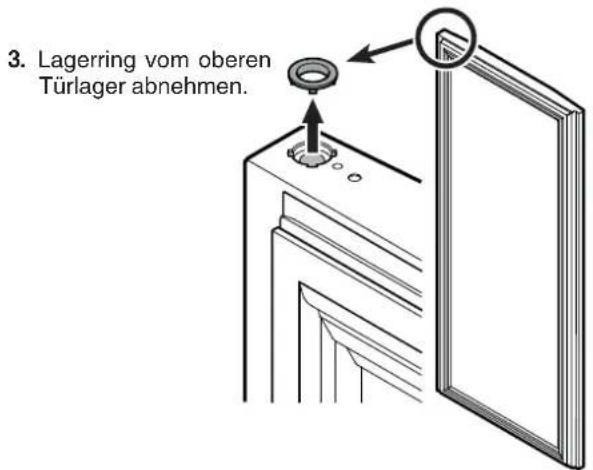

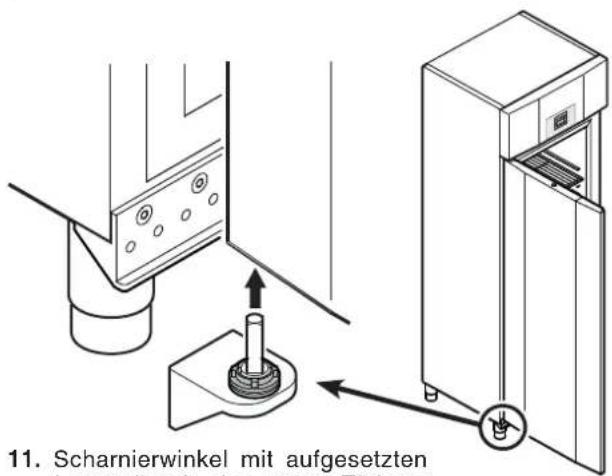

Türanschlag wechseln GKPv 65....10

Abstufung der Warnhinweise

⚠ GEFAHR	kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
⚠ WARNUNG	kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird.
⚠ VORSICHT	kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird.
ACHTUNG	kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird.
Hinweis	kennzeichnet nützliche Hinweise und Tipps.

Sicherheits- und Warnhinweise

- WARNUNG: Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen.

- WARNUNG: Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen

Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.

- WARNUNG: Kältemittelkreislauf nicht beschädigen.

- WARNUNG: Keine elektrischen Geräte innerhalb des Kühlfachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.

- WARNUNG: Das Netzkabel darf beim Aufstellen des Gerätes nicht beschädigt werden.

- WARNUNG: Mehrfach-Steckdosen/-Verteilerleisten sowie andere elektronische Geräte (wie z. B. Halogen-Trafos) dürfen nicht an der Rückseite von Geräten platziert und betrieben werden.

- WARNUNG: Verletzungsgefahr durch elektrischen Schlag! Unter der Abdeckung befinden sich stromführende Teile. LED-Innenbeleuchtung nur vom Kundendienst oder dafür ausgebildetem Fachpersonal auswechseln oder reparieren lassen.

- WARNUNG: Verletzungsgefahr durch LED-Lampe. Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse RG 2. Wenn die Abdeckung defekt ist: nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchtung blicken. Die Augen können dabei verletzt werden.

- WARNUNG: Dieses Gerät ist entsprechend der Gebrauchsanweisung zu befestigen, um Gefahren durch mangelhafte Standfestigkeit auszuschließen.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Im Gerät keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas, lagern.
• Um Personen- und Sachschäden zu vermeiden, das Gerät von 2 Personen aufstellen lassen.
• Nach dem Auspacken das Gerät auf Beschädigungen kontrollieren. Bei Beschädigungen den Lieferanten kontaktieren. Das Gerät nicht an die Spannungsversorgung anschließen.
• Längeren Hautkontakt mit kalten Oberflächen (z. B. Kühl-/Gefriergut) vermeiden. Bei Bedarf Schutzmaßnahmen ergreifen (z. B. Handschuhe).
• Reparaturen und Eingriffe am Gerät ausschließlich vom Kundendienst oder dafür ausgebildetem Fachpersonal durchführen lassen. Gleiches gilt für das Wechseln der Netzanschlussleitung.
• Reparaturen und Eingriffe am Gerät ausschließlich bei sichtbar gezogenem Netzstecker durchführen.
• Das Gerät ausschließlich nach Angaben der Gebrauchsanweisung montieren, anschließen und entsorgen.
• Bei einer Störung Netzstecker ziehen oder Sicherung ausschalten.
• Netzkabel ausschließlich durch Ziehen am Stecker vom Netz trennen. Nicht am Kabel ziehen.
• Sicherstellen, dass überlagerte Lebensmittel nicht verzehrt werden. Überlagerte Lebensmittel sachgerecht entsorgen.
• Die LED-Innenbeleuchtung nicht zur Raumbeleuchtung verwenden. Die LED-Innenbeleuchtung im Gerät dient ausschließlich zur Beleuchtung des Geräteinnenraumes.
• Im Geräteinnenraum offenes Feuer oder Zündquellen vermeiden.
• Alkoholische Getränke oder sonstige Alkohol enthaltende Gebinde ausschließlich dicht verschlossen lagern.

Symbole am Gerät

	Das Symbol kann sich auf dem Kompressor befinden. Es bezieht sich auf das Öl im Kompressor und weist auf folgende Gefahr hin: Kann bei Verschlucken und Eindringen in die Atemwege tödlich sein. Dieser Hinweis ist nur für das Recycling bedeutsam. Im Normalbetrieb besteht keine Gefahr.
	Warnung vor feuergefährlichen Stoffen.
	Dieser oder ein ähnlicher Aufkleber kann sich auf der Rückseite des Gerätes befinden. Er bezieht sich auf eingeschäumte Paneele in Tür und/oder im Gehäuse. Dieser Hinweis ist nur für das Recycling bedeutsam. Den Aufkleber nicht entfernen.

Bestimmungsgemäße Verwendung

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln.

Dieses Gerät darf für die Ausstellung von Nahrungsmitteln, einschließlich Getränken, im Einzelhandelsverkauf verwendet werden. Gewerblicher Gebrauch dieser ist zum Beispiel deren Verwendung in Restaurants, Kantinen, Krankenhäusern und in gewerblichen Betrieben wie Bäckereien, Fleischereien, Supermärkten usw.

Dieses professionelle Kühlgerät eignet sich für die Lagerung von gekühlten Lebensmitteln. Es ist nicht für die Ausstellung oder Entnahme von Lebensmitteln durch Kunden geeignet.

Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Alle anderen Anwendungsarten sind unzulässig.

Vorhersehbare Fehlanwendung

Gerät für folgende Anwendungen nicht verwenden:

• Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffen und Produkten.
• Einsatz in explosionsgefährdeten Bereichen.
• Einsatz im Freien oder in Feuchte- und Spritzwasserbereichen.

Eine unsachgemäße Verwendung des Geräts führt zu Schädigung oder Verderb der eingelagerten Ware.

Konformitätserklärung

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EU-Richtlinien 2006/42/EG, 2014/30/EU, 2009/125/EG und 2011/65/EU.

EPREL-Datenbank

Ab dem 1. März 2021 sind die Informationen zu der Energieverbrauchskennzeichnung und den Ökodesign-Anforderungen in der europäischen Produktdatenbank (EPREL) zu finden. Unter folgendem Link https://eprel.ec.europa.eu/ erreichen Sie die Produktdatenbank. Hier werden Sie aufgefordert, die Modellkennung einzugeben. Die Modellkennung finden Sie auf dem Typenschild.

Schallemission des Gerätes

Der Geräuschpegel während des Betriebs des Gerätes liegt unter 70 dB(A) (Schallleistung rel. 1 pW).

Klimaklasse

Die Klimaklasse gibt an, bei welcher Raumtemperatur das Gerät betrieben werden darf, um die volle Kälteleistung zu erreichen und welche maximale Luftfeuchtigkeit im Aufstellraum des Gerätes herrschen darf, dass sich kein Kondensat am Außengehäuse bildet.

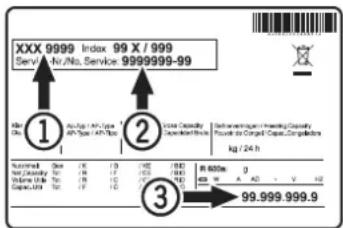

LIEBHERR XXX 9999 Prax Service No. Prax Spade Klasse/Class Classe/Clase X X Sachka: 99.999.999.9

Die Klimaklasse ist auf dem Typenschild aufgedruckt.

Klimaklasse	max. Raumtemperatur	max. rel. Luftfeuchtigkeit
3 25 °C 60 %
4 30 °C 55 %
5 40 °C 40 %
7 35 °C 75 %

Die minimal zulässige Raumtemperatur am Aufstellort ist 10 °C.

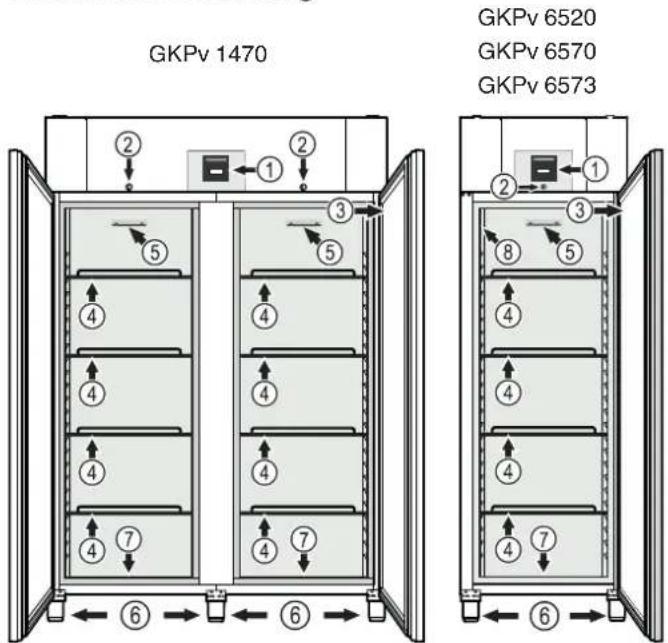

Gerätebeschreibung

GKPv 1470 GKPv 6520 GKPv 6570 GKPv 6573

(1) Bedien- und Kontrollelemente
(2) Schloss
(3) Typenschild GKPv 6520, GKPv 6570
(4) Auflageroste
(5) Stapelmarke
(6) Stellfüße
(7) Ablauföffnung für Reinigungswasser
(8) Typenschild GKPv 6573

ACHTUNG

Die maximale Beladung pro Auflagerost beträgt 60 kg.

Ablauföffnung für Reinigungswasser

An der Unterseite des Gerätes kann ein Ablaufschlauch mit einem R 3/4 An- schluss angebracht werden.

Das bei der Reinigung des Innenraums anfallende Wasser kann so abgeleitet werden.

Kahn ein An- R 3/4 liegt

Ein abgewinkeltes Anschlussstück liegt dem Gerät bei.

Aufstellen

• Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
• Keine wärmeabgebenden Geräte, z. B. Mikrowellengerät, Toaster usw., auf das Gerät stellen.
• Je mehr Kältemittel im Gerät ist, desto größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen. Pro 8 g Kältemittel muss der Aufstellraum mindestens 1 m³ groß sein. Angaben zum enthaltenen Kältemittel stehen auf dem Typenschild im Geräteinnenraum.
• Der Abstand zwischen Geräteoberkante und Raumdecke muss mindestens 30 cm betragen.

Ausrichten des Gerätes

Bodenunebenheiten mit den Stellfüßen ausgleichen.

Zur Höhenverstellung den Unterteil des jeweiligen Stellfußes verdrehen.

⚠️ WARNING

Der Stellfuß ist in seiner Höhe von 120 mm bis 170 mm verstellbar.

Den Stellfuß nicht über eine Höhe von 170 mm einstellen! Der Unterteil des Stellfußes kann sich lösen und das Gerät umkippen.

Dies kann zu schweren oder tödlichen Verletzungen führen.

ACHTUNG

Das Gerät muss horizontal und vertikal ausgerichtet werden. Wenn das Gerät schräg steht, kann sich der Gerätekorpus verformen und die Tür schließt nicht richtig.

Elektrischer Anschluss

Das Gerät nur mit Wechselstrom betreiben.

Die zulässige Spannung und Frequenz ist am Typenschild aufgedruckt. Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Die Steckdose muss vorschriftsmäßig geerdet und elektrisch abgesichert sein. Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdose darf sich nicht hinter dem Gerät befinden und muss leicht erreichbar sein.

Das Gerät nicht über Verlängerungskabel oder Verteilersteckdosen anschließen.

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden. Beschädigungsgefahr für die Elektronik!

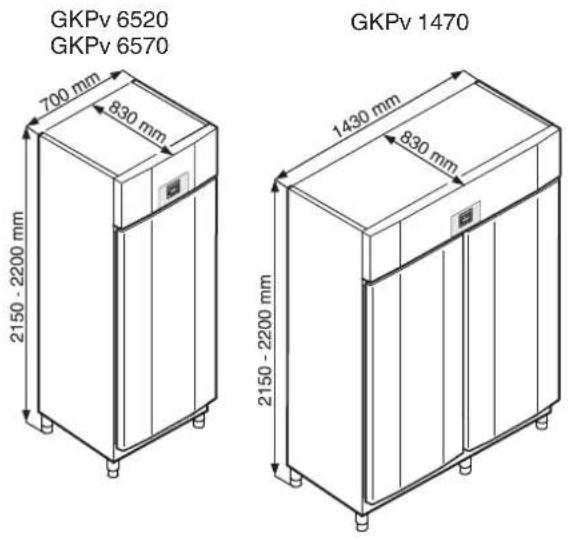

Gerätemaße

Ausstattung

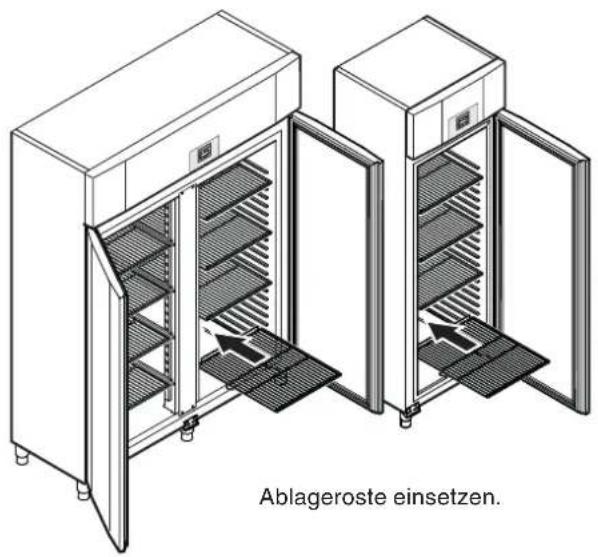

Ablageroste einsetzen.

Sicherheitsschloss

Das Schloss ist mit einem Sicherheitsmechanismus ausgestattet.

Gerät absperren

• Schlüssel in Richtung 1 hineindrücken.
  • Schüssel um 180° drehen (2).

Umdas Gerät wieder aufzusperren, muss in derselben Reihenfolge vorgegangen werden.

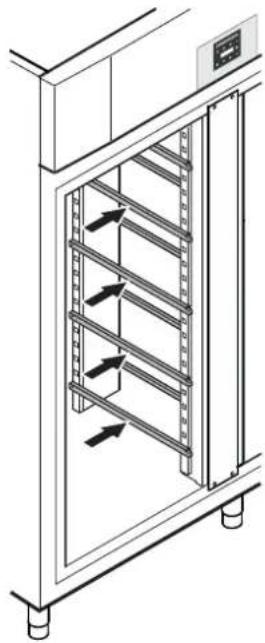

Ausstattung GKPv 1470

Die mitgelieferten Auflageschienen rechts und links am senkrechten Steg einsetzen.

Schienen in gewünschter Höhe zuerst in hinterer Rastenleiste einschieben und dann vorne einhängen.

Die mitgelieferten Zwischenroste auf die Auflageschienen aufsetzen.

ACHTUNG

Die maximale Beladung pro Zwischenrost beträgt 20 kg.

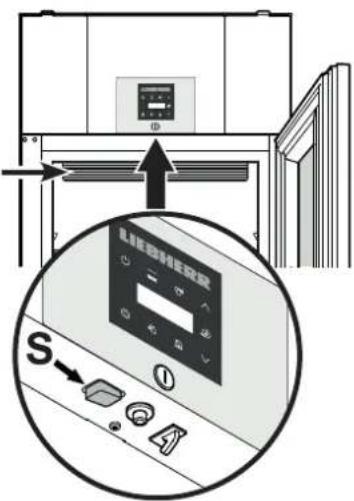

Innenbeleuchtung GKPv 6573

Die Beleuchtung ist im Innenraum oben angebracht.

Durch Betätigen des Schalters S können Sie die Beleuchtung Ein- bzw. Ausschalten.

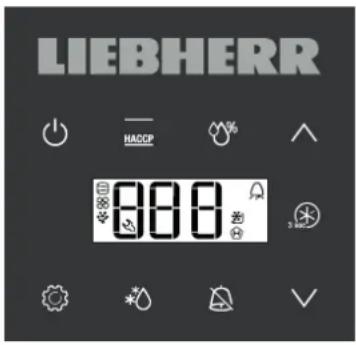

Bedien- und Kontrollelemente

LIEBHERR HACCP 800

Taste ON/OFF (Gerät aus- und einschalten)
HACCP Auslesen des Temperaturverlaufs
Feuchtigkeitsschaltung
Ausbwahltasten
3sec SuperCool-Taste
Alarm-Austaste
* Abtautaste (Abtaufunktion manuell aktivieren)
Taste Enter

Symbole im Display

Kompressor läuft
LED blinkt - Einschaltverzögerung des Kälteaggregates. Nach Druckausgleich im Kältekreislauf startet der Kompressor automatisch.
88 Ventilator läuft
Das Gerät ist in der Abtauphase
Die Anzeige bedeutet, dass Stromversorgung und Innentemperatur des Gerätes aufgezeichnet werden.
Wenn 📂m Display blinkt, so hat es entweder einen Stromausfall gegeben oder die Temperatur im Gerät war in einem unzulässigen Bereich.
SuperCool ist aktiv
Alarmfunktion
Am Gerät liegt ein Fehler vor. Den Kundendienst kontaktieren.

Gerät ein- und ausschalten

Netzstecker einstecken. Anzeige = OFF.

Gerät einschalten

ca. 3 Sekunden drücken. Anzeige = ON

Gerät ausschalten

ca. 3 Sekunden drücken. Anzeige = OFF

Temperatur einstellen

1 Sek. drücken. Die Temperaturanzeige blinkt.

Temperatur erhöhen (wärmer) - drücken.

Temperatur senken (kälter) - vdrücken.

erneut drücken. Die gewünschte Temperatureinstellung wird gespeichert.

Hinweis

Im wärmsten Bereich des Innenraumes kann die Temperatur höher sein als die eingestellte Temperatur. Wenn die Tür über eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.

Temperaturanzeigemodus

Die Temperaturanzeige kann zwischen Grad Celsius und Grad Fahrenheit gewählt werden. Werkseinstellung ist Grad Celsius.

5 Sek. drücken. Anzeige = r ^15

drücken. Anzeige = |

Mit den Tasten oder die gewünschte Einstellung wählen.

$$ 0 = ^ {\circ} \mathrm{C} \quad 1 = ^ {\circ} \mathrm{F} $$

drücken. Anzeige = 15

5 Sek. drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Feuchtigkeitsschaltung

Für gewisse Lebensmittel ist die Lagerung bei hoher Luftfeuchtigkeit erforderlich (z. B. Backwaren). Um ein Austrocknen solcher Lebensmittel zu verhindern muss die Feuchtigkeitsschaltung aktiviert werden.

2 sec. drücken. Anzeige = rH:

Mit den Tasten ∧∨ die gewünschte Luftfeuchte einstellen.

$$ \otimes r H _ {2} = \text { h o c h } \quad \otimes r H _ {2} = \text { m i t t e l } \quad \otimes r H _ {2} = \text { n i e d r i g } $$

drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

SuperCool

Verwenden Sie SuperCool, um große Mengen von Lebensmitteln schnell abzukühlen. Wenn SuperCool eingeschaltet ist, arbeitet das Gerät mit maximaler Kälteleistung.

SuperCool aktivieren

3 Sek. drücken. Anzeige = c c b

Die frischen Lebensmittel einlegen. Die Elektronik schaltet automatisch in den normalen Regelbetrieb zurück.

SuperCool vorzeitig deaktivieren

5 Sek. drücken. Anzeige = c c E

Türöffnungsalarm

Wenn die Tür geöffnet wird, leuchtet die LED ⚠ und die Temperaturanzeige beginnt zu blinken.

Wenn die Tür länger als 240 Sekunden geöffnet ist, beginnt die LED ☐ zu blinken und in der Anzeige blinkt vor abwechselnd mit der Temperaturanzeige.

Der Tonwarner ertönt (sofern Tonwarnerfunktion nicht deaktiviert).

Wenn die Tür für die Einlagerung von Kühlgut länger geöffnet sein muss, Tonwarner durch Drücken der Taste stummschalten.

Einstellen der Verzögerungszeit für den Türöffnungsalarm

Die Zeit, bis der Tonwarner nach dem Öffnen der Tür ertönt, kann verändert werden.

5 Sek. drücken. Anzeige =15

^ drücken, bis d80 Display erscheint.

drücken. Anzeige = 1 Einstellbereich = 1-5 Minuten

Mit den Tasten √ oder ∧ die gewünschte Einstellung wählen.

drücken. Anzeige = dBd

5 Sek. drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Tonwarnerfunktion inaktiv setzen

Die Tonwarnerfunktion kann, falls erforderlich, vollständig deaktiviert werden.

5 Sek. drücken. Anzeige =r ^1 5

V drücken, bis HH Display erscheint.

drücken. Anzeige = []

Mit den Tasten √ oder / die gewünschte Einstellung wählen.

0 = aktiviert 1 = deaktiviert

drücken. Anzeige = H4

5 Sek. drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Alarm-Test

Mit diesem Testlauf wird die Funktionsfähigkeit der internen und einer eventuell extern angeschlossenen Alarmeinrichtung geprüft. Die Kühlung des Gerätes wird während dieses Testlaufs nicht unterbrochen.

+ 5 Sek. drücken.

• Die Anzeige wechselt auf einen Temperaturwert 0,2 °C unter der eingestellten oberen Alarmgrenze.
• Der Temperaturwert steigt nun alle 2 Sekunden um 0,1 °C an.
• Bei Erreichen der oberen Alarmgrenze erscheint in der Anzeige HIO. Eine am potentialfreien Alarmausgang angeschlossene externe Alarmeinheit wird nun aktiviert.
• Der Temperaturwert steigt weiter bis 0,2 °C über die obere Alarmgrenze.
• Derselbe Vorgang läuft automatisch für die untere Alarmgrenze ab. In der Anzeige erscheint LIO.

Während des Testlaufs leuchtet die LEDA.

Die Elektronik schaltet automatisch in den normalen Regelbetrieb zurück.

Testlauf vorzeitig abbrechen

5 Sek. drücken.

Hinweis

Wenn die Werte der oberen und unteren Alarmgrenze (AL und AH im Kapitel "Einstellen der Alarmparameter") auf 0 gesetzt sind, erscheint bei diesem Testlauf im Display H-- und L--.

Hinweis

Bei einem realen Temperaturealarm-Test gilt neben den einstellbaren Alarmparametern AL, AH und Ad eine zusätzliche Verzögerungszeit (60 min).

Nach einer Türöffnung oder einer Abtauung verlängert sich die Alarmverzögerung Ad durch eine zusätzliche Verzögerungszeit (60 min). Diese zusätzliche Verzögerungszeit darf nicht verändert werden.

Somit erscheint ein Temperaturalarm nach Türöffnung oder Abtauung später, als mit dem Parameter Ad eingestellt ist.

Alarmmeldungen

1. LED blinkt im Display

Erscheint in der Anzeige so liegt ein Fehler am Gerät vor. Wenden Sie sich bitte an die nächste Kundendienststelle.

1. LED ⚠ blinkt im Display - Anzeige HI oder LO

Es ist im Innenraum zu warm (HI) oder zu kalt (LO).

Der Tonwarner ertönt (sofern Tonwarnerfunktion nicht deaktiviert).

Hinweis

Die Alarmparameter können eingestellt werden. Siehe Absatz Einstellen der Alarmparameter.

1. HA / H blinkt im Display

Es war im Innenraum über einen gewissen Zeitraum zu warm oder zu kalt (HA).

Einstellen der Alarmparameter

Die Alarmgrenzen (Differenz zur eingestellten Temperatur) und die Alarmverzögerung (Zeitverzögerung bis zur Alarmauslösung) können eingestellt werden.

Hinweis

Nach einer Türöffnung oder einer Abtauung verlängert sich die Alarmverzögerung Ad durch eine zusätzliche Verzögerungszeit (60 min). Diese zusätzliche Verzögerungszeit darf nicht verändert werden.

Somit erscheint ein Temperaturalarm nach Türöffnung oder Abtauung später, als mit dem Parameter Ad eingestellt ist.

5 Sek. drücken. Anzeige = 15

^drücken, bis Im Display erscheint.

RL = Untere Alarmgrenze

drücken. Anzeige = Temperaturdifferenz °C

Mit den Tasten √ oder ▲ die gewünschte Einstellung wählen.

Nur positive Zahlenwerte einstellen!

drücken. Anzeige = RL

A drücken. Anzeige = Robere Alarmgrenze

drücken. Anzeige = Temperaturdifferenz °C

Mit den Tasten √ oder ∧ die gewünschte Einstellung wählen.

Nur positive Zahlenwerte einstellen!

drücken. Anzeige = RH

∧drücken. Anzeige = Rd

drücken. Anzeige = Alarmverzögerung in Minuten

Mit den Tasten √ oder ∧ die gewünschte Einstellung wählen.

drücken. Anzeige = Ad

5 Sek. drücken.

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Auslesen des Temperaturverlaufs

HACCP drücken. Anzeige = r t

Mit den Tasten ∨ oder ∧ in der Liste blättern.

r t Zeitraum in Stunden, in dem die maximal und minimal aufgetretenen Innentemperaturen gemessen wurden
r H Höchste (wärmste) gemessene Temperatur
rL Tiefste gemessene Temperatur

Mit der Taste 📍 den gewünschten Punkt anwählen. Wird diese Taste nochmals gedrückt, gelangt man zur Liste zurück.

Das Menü kann vorzeitig verlassen werden, indem man 5 Sek. die Taste 🔒 drückt.

Wird innerhalb von 60 Sekunden keine Taste gedrückt, so schaltet die Elektronik automatisch zurück.

Alarmzustände zurücksetzen

HACCP drücken. Anzeige = r t

+ 5 Sek. drücken. Anzeige = r E5

5 Sek. drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Wert des aufgezeichneten Temperaturverlaufs rt zurücksetzen

HACCP drücken. Anzeige = r t

drücken. Anzeige = 0 999

5 Sek. drücken. Anzeige = r E5

Die Werte für f und (höchste bzw. tiefste gemessene In- nentemperatur) werden dabei auf die im Moment im Innenraum vorherrschende Temperatur zurückgesetzt.

5 Sek. drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Parameter auf Werkseinstellung zurücksetzen

Mit dieser Funktion können die Alarmgrenzen und Werte der Fühlerkalibration auf Werkseinstellung zurückgesetzt werden.

Netzstecker ziehen.

gedrückt halten und Netzstecker einstecken.

Anzeige = bnl

drücken. Anzeige = Std

Die Elektronik schaltet in den normalen Regelbetrieb zurück.

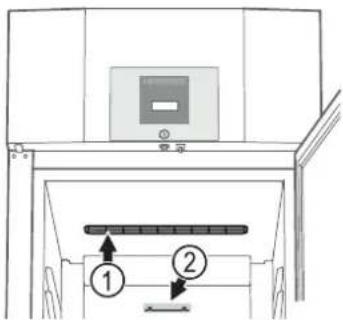

Lagern

Die Abstellroste können je nach Flaschen- bzw. Packungshöhe versetzt werden.

(1) Die Lüftungsschlitze des Umluftgebläses im Innenraum dürfen nicht abgedeckt werden!

(2) Stapelmarke

Auf dem oberen Rost nur bis zur Stapelmarke lagern. Dies ist wichtig für eine einwandfreie Luftumwälzung und eine gleichmäßige Temperaturverteilung im gesamten Innenraum.

Rohes Fleisch oder Fisch in sauberen, verschlossenen Behältern auf der unteren Ablage des Kühl-/Gefrierfachs lagern, so dass keine andere Lebensmittel berührt werden oder Flüssigkeit darauf tropfen kann.

Ein Nichtbefolgen dieser Hinweise kann zum Verderben von Lebensmitteln führen.

Abtauen

Das Kühlteil taut automatisch ab.

Abtaufunktion manuell aktivieren

Wenn die Tür über einen längeren Zeitraum nicht richtig geschlossen war kann es im Innenraum bzw. am Kälteerzeuger zu einer stärkeren Vereisung kommen. In diesem Fall kann die Abtaufunktion vorzeitig aktiviert werden.

*3 Sek. drücken. Anzeige = ♣ dFb

Die Elektronik schaltet automatisch in den normalen Regelbetrieb zurück.

$$ \text { Anzeige } = \mathsf {d F E} $$

Einstellen Displayanzeige während der Abtauphase

5 Sek. drücken. Anzeige = r ^15

^drücken, bis die Display erscheint.

drücken. Anzeige = |

Mit den Tasten oder die gewünschte Einstellung wählen.

0 = Symbol ✦ abwechselnde Anzeige von und derzeitiger Temperatur im Innenraum des Gerätes.

1 = Symbol ⚙️ + Temperatur vor Beginn der Abtauphase (Werkseinstellung).

2 = Symbol ⚙️ + dEF

drücken. Anzeige = d6

5 Sek. drücken. Die Elektronik schaltet in den normalen Regelbetrieb zurück.

Reinigen

⚠️ WARNING

Vor dem Reinigen unbedingt das Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung ausschalten!

Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, sind regelmäßig zu reinigen!

⚠ VORSICHT

Beschädigungsgefahr von Gerätekomponenten und Verletzungsgefahr durch heißen Dampf.

Das Gerät nicht mit Dampfreinigungsgeräten reinigen!

• Innenraum, Ausstattungsteile und Außenwände mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.
• Um Kurzschlüsse zu vermeiden, bei der Reinigung des Gerätes darauf achten, dass kein Reinigungswasser in die elektrischen Komponenten dringt.
• Alles mit einem Tuch gut trocknen.
• Für Geräte in Edelstahlausführung einen handelsüblichen Edelstahlreiniger benutzen.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.

Staubfilter reinigen

Den Staubfilter mindestens 2-mal pro Jahr reinigen!

Netzstecker ziehen!

1. Staubfilter nach oben abziehen.
2. Den Staubfilter mit Wasser und Spülmittel reinigen.
3. Staubfilter wieder montieren.

2-mal

Entsorgungshinweis

Das Gerät enthält wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen.

Dieses Gerät enthält brennbare Gase im Kältekreislauf und im Isolationsschaum.

Informationen über eine ordnungsgemäße Entsorgung erteilt die Stadt-/Gemeindeverwaltung oder ein Entsorgungsunternehmen.

Störung

Folgende Störungen können Siedurch Prüfen der möglicher Ursachen selbst beheben:

• Das Gerät arbeitet nicht. Prüfen Sie, ob
  – das Gerät eingeschaltet ist,
  – der Netzstecker richtig in der Steckdose ist,
  – die Sicherung der Steckdose in Ordnung ist.

• Die Temperatur ist nicht ausreichend tief. Prüfen Sie

– die Einstellung nach Abschnitt „Temperatur einstellen“. Wurde der richtige Wert eingestellt?
- ob das separat eingelegte Thermometer den richtigen Wert anzeigt.
– Ist die Entlüftung in Ordnung?
– Ist der Aufstellort zu dicht an einer Wärmequelle?

- Tempertaturalarm-Test funktioniert nicht wie gewünscht.

- siehe Abschnitt „Alarm-Test“ und „Einstellen der Alarmparameter“

Wenn keine dero. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienststelle. Teilen Sie die Typenbezeichnung ① , Service- ② und Serialnummer ③ des Typenschildes mit.

XXX 9999 Index 99 X / 999 Serv./Nr./No. Service 9999999-99 ① ② ③ 99.999.999.9

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Mögliche Fehlermeldungen im Display

Fehler-code	Fehler Maßnahme
E0, E1, E2, rE	Temperaturfühler defekt	Kundendienst kontaktieren
EE, EF F	Fehler der Steuerelektronik	Kundendienst kontaktieren
dOr Gerätetür zu lange offen		Gerätetür schließen
HI Temperatur im Gerät zu hoch (warm)		Prüfen, ob die Tür nicht richtig geschlossen ist.Wenn die Temperatur nicht absinkt, Kundendienst kontaktieren.
LO Temperatur im Gerät zu niedrig (kalt)		Kundendienst kontaktieren
HA Es	war im Innenraum über einen gewissen Zeitraum zu warm oder zu kalt.	Siehe AbsatzAuslesen des Temperaturverlaufs

Außer Betrieb setzen

Falls das Gerät für längere Zeit leer steht, ist es auszuschalten, abzutauen, zu reinigen und zu trocknen und die Tür ist geöffnet zu halten, um Schimmelbildung zu vermeiden.

Türanschlag wechseln GKPv 65..

Der Wechsel des Türanschlags sollte nur von ausgebildetem Fachpersonal durchgeführt werden.

Für den Umbau sind zwei Personen erforderlich.

Die Tür muss 90° geöffnet werden, bevor der untere Scharnierwinkel abmontiert wird.

Dadurch wird der in der Tür eingebaute Selbstschließmechanismus in einer für den Einbau erforderlichen Position gehalten.

WARNUNG!

Wird die Tür in geschlossenem Zustand abmontiert und wieder montiert, führt dies zur Zerstörung des Selbstschließmechanismus beim ersten Öffnen der Tür.

Wichtiger Hinweis Die Tür muss aufgrund des hohen Gewichtes von einer Person gehalten werden. 2. Scharnierwinkel abschrauben. Tür nach unten abnehmen.

3. Lagerring vom oberen Türlager abnehmen.

1. Lagerteile vom Scharnierwinkel abziehen.

Lagerring Messingscheibe Lagerhülse Kunststoffscheibe Hinweis zu Punkt 4 Die Lagerhülse mit Messing ring kann beim Herauf inklade im Tüderungs-

Hinweis zu Punkt 4

Die Lagerhülse mit Messingscheibe und Lagerring kann beim Herausziehen des Scharnierwinkels im Türlager steckenbleiben und muss in diesem Fall von dort entnommen werden.

1. Oberen Scharnierwinkel und Abdeckungen jeweils auf die Gegenseite umsetzen.

6. Basis-Lagerwinkel abschraut Gegenseite wieder anschraut

1. Basis-Lagerwinkel abschrauben und auf der Gegenseite wieder anschrauben.

1. Tür um 180° drehen.

2. Lagerring und Lagerhülse in das obere Türlager einsetzen.


Use in-

1. Lagerteile auf den Scharnierwinkel aufsetzen.


Lagerring Messingscheibe Kunststoffscheibe

11. Scharnierwinkel mit aufgesetzten

1. Scharnierwinkel mit aufgesetzten Lagerteilen in das untere Türlager einsetzen.

1. Tür bei 90° Öffnungswinkel auf den oberen Vierkantstift aufsetzen.

! WARNING!

Die Tür unbedingt bei 90° Öffnungswinkel montieren.

Wird die Tür in geschlossenem Zustand montiert, führt dies zur Zerstörung des Selbstschließ-mechanismus beim ersten Öffnen und Schließen der Tür.

Wichtiger Hinweis

Die Tür muss aufgrund des hohen Gewichtes von einer Person gehalten werden.

Die Noppen am Lagerring müssen beim Einsetzen in die Ausnehmungen des Türlagers passen.

Falls erforderlich den oberen Ring leicht drehen.

Scharnierwinkel anschrauben.

1. Scharnierwinkel anschrauben.

Liebherr-Hausgeräte GmbH

Memminger Straße 77-79

88416 Ochsenhausen

Germany

home.liebherr.com
