BEDIENUNGSANLEITUNG 49VL7D LG

Digital Signage von LG

(MONITOR SIGNAGE)

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

49VL5B

49VL7D

INHALTSVERZEICHNIS

3 SICHERHEITSVORKEHRUNGEN

3 Vorsichtsmaßnahmen bei der Installation des Produkts
4 Sicherheitshinweise zum Netzadapter und zur Verhinderung von Stromunfällen
5 Vorsichtsmaßnahme beim Bewegen des Produkts
5 Vorsichtsmaßnahme beim Verwenden des Produkts
5 Wandmontage

6 LIZENZ

7 MONTAGE UND VORBEREITUNG

8 Teile
8 So installieren Sie im Hochformat
9 MASSNAHMEN ZUM PANEL-SCHUTZ BEI DER LAGERUNG
9 - Richtig
9 - Falsch
10 Installation an einer Wand
12 IR-Empfängerverbindung
12 - IR-EMPFÄNGER
12 Anordnen von Displays
12 - So installieren Sie das Gerät

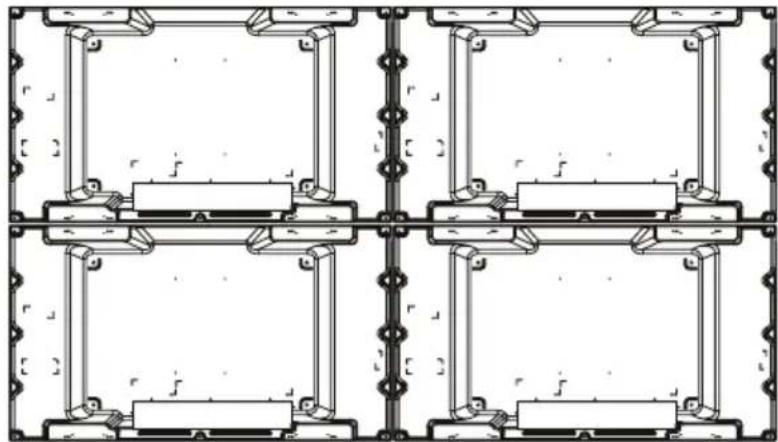

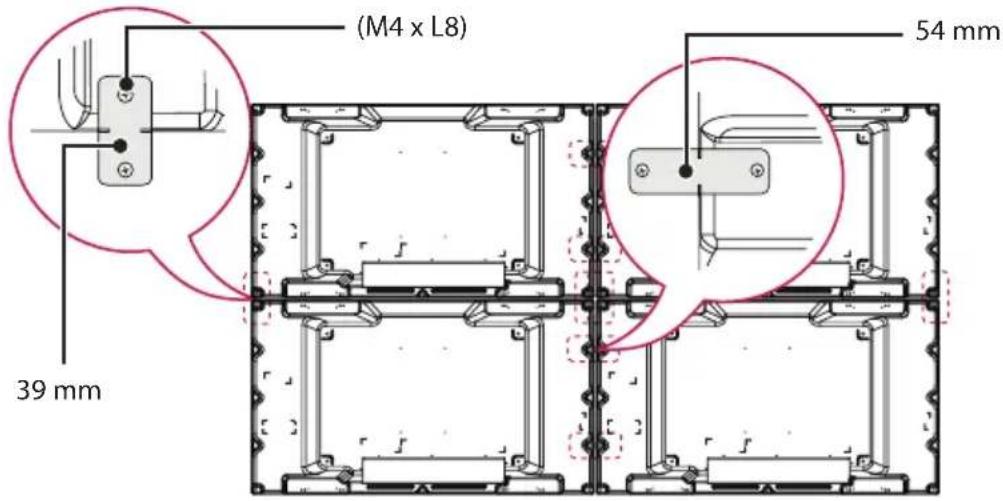

13 - Verbinden von Geräten

14 FERNBEDIENUNG

16 Anzeigen des Gerätenamens eines an einen Eingang angeschlossenen Geräts

16 HERSTELLEN VON VERBINDUNGEN

16 Anschluss eines PCs
16 Anschluss externer Geräte

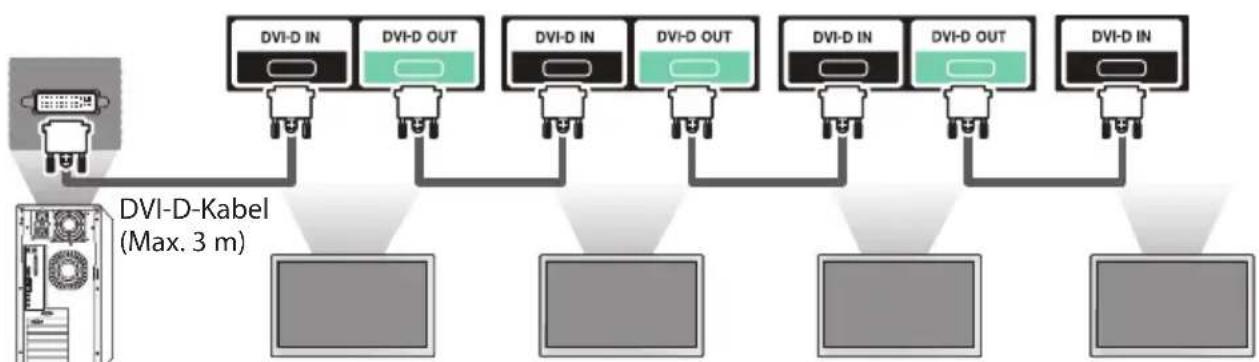

18 Verketten von Monitoren
18 - DVI-D-Kabel

19 FEHLERBEHEBUNG

22 TECHNISCHE DATEN

WARNUNG - Dieses Gerät entspricht Klasse A gemäß CISPR 32. In einer Haushaltsumgebung kann dieses Gerät Funkstörungen verursachen.

Sicherheitsvorkehrungen

Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch.

ARNUNG

Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen.

VORSICHT

Wenn Sie eine zur Vorsicht mahnende Meldung ignorieren, kann es zu leichten Verletzungen kommen oder das Produkt kann beschädigt werden.

WARNUNG

• Nur zur Verwendung in Innenräumen.

Vorsichtsmaßnahmen bei der Installation des Produkts

WARNUNG

- Halten Sie das Produkt von Wärmequellen wie elektrischen Heizungen fern.

Es kann zu Stromschlägen, Feuer, Fehlfunktionen oder Deformationen kommen.

- Halten Sie das feuchtigkeitsabweisende Verpackungsmaterial oder die Vinylverpackung von Kindern fern.

Feuchtigkeitsabweisendes Material ist bei Verschlucken schädlich. Führen Sie bei versehentlichem Verschlucken bei der betroffenen Person ein Erbrechen herbei und suchen Sie mit ihr das nächstgelegene Krankenhaus auf. Vinylverpackung kann darüber hinaus zu Erstickung führen. Halten Sie die Verpackung daher von Kindern fern.

- Stellen Sie keine schweren Objekte auf das Produkt und setzen Sie sich nicht darauf.

Wenn das Produkt zusammenbricht oder fallen gelassen wird, könnten Sie verletzt werden. Kinder müssen besonders vorsichtig sein.

- Lassen Sie die Strom- bzw. Signalkabel nicht unbeaufsichtigt auf dem Boden liegen.

Passanten können stolpern, wodurch es zu Stromschlägen, Feuer, Produktstörungen oder Verletzungen kommen kann.

• Installieren Sie das Produkt an einem sauberen und trockenen Ort.

Staub oder Feuchtigkeit kann zu Stromschlägen, Feuer oder Produktschäden führen.

- Wenn es nach Rauch riecht, andere Gerüche wahrzunehmen oder merkwürdige Geräusche zu hören sind, unterbrechen Sie die Stromversorgung und kontaktieren Sie den Service.

Wenn Sie weiterarbeiten, ohne die erforderlichen Maßnahmen zu treffen, kann es zu Stromschlägen oder Feuer kommen.

- Wenn das Produkt fallen gelassen oder das Gehäuse beschädigt wurde, schalten Sie das Produkt aus und unterbrechen Sie die Stromversorgung.

Wenn Sie weiterarbeiten, ohne die erforderlichen Maßnahmen zu treffen, kann es zu Stromschlägen oder Feuer kommen. Wenden Sie sich an das Service Center.

- Keine Gegenstände auf das Gerät fallen lassen oder das Gerät Erschütterungen aussetzen. Keine Gegenstände wie z. B. Spielzeuge gegen den Bildschirm werfen.

Ansonsten besteht Verletzungsgefahr oder die Gefahr von Schäden am Gerät oder am Bildschirm.

- Das Gerät beim Anschluss an andere Geräte nicht umkippen oder fallen lassen.

Ansonsten besteht die Gefahr von Verletzungen und/oder Schäden am Gerät.

- Der Abstand zum Bildschirm bei Verwendung einer Spielekonsole sollte mindestens viermal der Bildschirmdiagonalen entsprechen.

▶ Falls das Gerät auf Grund eines zu kurzen Anschlusskabels herunterfällt, besteht die Gefahr von Verletzungen und/oder Schäden am Gerät.

- Bei der Anzeige eines Standbildes über einen längeren Zeitraum kann sich das Bild einbrennen und so den Bildschirm dauerhaft schädigen. Stellen Sie sicher, dass der Bildschirmschoner für den Monitor aktiviert ist. Solche Schäden können auch bei Geräten anderer Hersteller auftreten und werden nicht durch die Garantie abgedeckt.

- Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Öl oder Ölnebel ausgesetzt werden könnte.

▶ Dies kann zu Schäden am Produkt führen oder das Produkt könnte sich lösen.

VORSICHT

- Vergewissern Sie sich, dass die Lüftungsöffnung des Produkts nicht blockiert ist. Installieren Sie das Produkt so, dass ausreichend Platz vorhanden ist (weiter als 100 mm von der Wand entfernt)

▶ Wenn das Produkt zu nahe an einer Wand aufgestellt wird, kann es durch die interne Wärmeentwicklung zu Verformungen kommen oder ein Feuer kann ausbrechen.

- Blockieren Sie keine Lüftungsöffnungen durch Tischdecken oder Vorhänge.

Aufgrund von Überhitzung im Inneren des Produkts können Verformungen auftreten oder ein Feuer kann ausbrechen.

• Installieren Sie das Produkt auf einer ebenen und stabilen Fläche, damit das Produkt nicht herunterfallen kann.

▶ Falls das Produkt zu Boden fällt, könnten Sie verletzt oder das Produkt könnte beschädigt werden.

• Installieren Sie das Produkt an einem Ort, an dem keine elektromagnetischen Störungen auftreten.

- Setzen Sie das Produkt nicht der direkten Sonneneinstrahlung aus.

Das Produkt könnte beschädigt werden.

- Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montage an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden

ist. Vermeiden Sie außerdem, dass das Gerät über einen langen Zeitraum ununterbrochen eingeschaltet ist (Flughafen bzw. Bahnhof). Andernfalls erlischt die Garantie.

• Installieren Sie das Gerät nicht an schlecht belüfteten Stellen (z. B. an einem Bücherregal, in einem Wandschrank) oder im Freien, und stellen Sie es nicht auf Kissen oder Teppichen ab.
  • Installieren Sie es auch nicht in der Nähe von Gegenständen mit Wärmeentwicklung, wie z. B. Lichtanlagen.

Sicherheitshinweise zum Netzadapter und zur Verhinderung von Stromunfällen

WARNUNG

- Falls Wasser oder andere Fremdkörper in das Innere des Gerätes (TV-Gerät, Monitor, Netzkabel oder Netzadapter) gelangen, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an den Kundendienst.

Andernfalls besteht Brand- oder Stromschlaggefahr aufgrund von Beschädigungen am Gerät.

- Berühren Sie den Netzstecker bzw. den Netzadapter nicht mit nassen Händen. Sind die Kontaktstifte des Netzsteckers nass oder verstaubt, trocknen Sie sie vor Gebrauch vollständig ab bzw. befreien Sie sie von Staub.

Andernfalls besteht Brand- oder Stromschlaggefahr.

- Vergewissern Sie sich, dass das Netzkabel vollständig in den Netzadapter gesteckt wurde.

▶ Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr.

- Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden.

Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen.

- Halten Sie beim Abziehen des Netzkabels immer den Netzstecker fest. Verbiegen Sie das Netzkabel nicht gewaltsam.

Die Stromleitung könnte beschädigt werden, was zu einem elektrischen Schlag oder Brand führen könnte.

- Achten Sie darauf, nicht auf das Netzkabel oder den Netzadapter zu treten und keine schweren Gegenstände (elektrische Geräte, Kleidung etc.) darauf zu platzieren. Achten Sie darauf, das Netzkabel bzw. den Netzadapter nicht durch scharfe Gegenstände zu beschädigen.

Bei beschädigten Netzkabeln besteht Brand- und Stromschlaggefahr.

- Demontieren, reparieren oder modifizieren Sie das Netzkabel und den Netzadapter nicht.

Anderenfalls besteht Brand- oder Stromschlaggefahr.

- Vergewissern Sie sich, dass das Stromkabel an den Erdungsstrom angeschlossen ist.

Ansonsten könnten Sie einen Stromschlag erleiden oder verletzt werden.

• Verwenden Sie nur die zugelassene Spannung.

Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

- Während eines Gewitters das Netzkabel sowie das Signalkabel

niemals berühren.

Es besteht eine hohe Gefahr eines Stromschlages.

- Schließen Sie nicht mehrere Verlängerungskabel, Elektrogeräte oder elektrische Heizungen an eine Steckdose an. Verwenden Sie eine geerdete Steckerleiste, die für die ausschließliche Verwendung am Computer gedacht ist.

Wegen Überhitzung könnte ein Feuer entstehen.

- Berühren Sie den Netzstecker nicht mit nassen Händen. Falls der Kontakt nass oder mit Staub bedeckt ist, trocknen Sie den Netzstecker vollständig oder reinigen Sie ihn von Staub.

Ansonsten könnten Sie durch Restfeuchtigkeit einen Stromschlag erleiden.

- Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird.

Staubschichten können Brände verursachen; beschädigte Isolierungen können zu Stromlecks, Stromschlägen oder Feuer führen.

• Befestigen Sie das Stromkabel vollständig.

▶ Falls das Stromkabel nicht vollständig befestigt ist, könnte ein Feuer ausbrechen.

- Berühren Sie das eine Ende des Stromkabels nicht mit einem metallischen Leiter (z. B. einem Metallstäbchen), wenn das andere Ende noch mit dem Stromnetz verbunden ist. Außerdem sollten Sie das Stromkabel unmittelbar nach dem Einstecken nicht berühren.

▶ Sie könnten einen Stromschlag erleiden.

Der Gerätestecker wird zum Ausschalten des Geräts verwendet.

- Das Gerät muss zum Anschluss in der Nähe einer Netzsteckdose aufgestellt werden. Diese sollte stets leicht zugänglich sein.

- Solange dieses Gerät an eine Netzsteckdose angeschlossen ist, wird es weiterhin mit Netzstrom versorgt, selbst wenn es ausgeschaltet wird.

ORSICHT

- Achten Sie darauf, dass Steckdose, Netzadapter und die Stifte des Netzsteckers nicht verschmutzen.

Andernfalls besteht Brandgefahr.

- Ziehen Sie nicht den Netzstecker, während das Produkt in Betrieb ist.

Das Produkt könnte durch einen Stromschlag beschädigt werden.

- Nur das mitgelieferte Netzkabel verwenden. Falls ein anderes Netzkabel verwendet wird, das nicht von Ihrem Händler vertrieben wird, muss dieses den nationalen Standards entsprechen. Ein beschädigtes Netzkabel sollte von Ihrem Händler oder einer zugelassenen Reparaturwerkstatt in Ihrer Nähe ausgetauscht werden.

Vorsichtsmaßnahme beim Bewegen des Produkts

WARNUNG

• Vergewissern Sie sich, dass das Produkt ausgeschaltet ist.

Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

• Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird.
  Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.
• Halten Sie den Bildschirm beim Tragen mit beiden Händen und achten Sie darauf, dass der Bildschirm nach vorn zeigt. Sollte das Gerät herunterfallen, besteht die Gefahr von Stromschlägen oder Bränden durch ein defektes Gerät. Reparaturen sollten nur von einem zugelassenen Kundendienst durchgeführt werden.
• Das Gerät muss ausgeschaltet und der Netzstecker sowie sämtliche Kabel müssen abgezogen sein. Größere Geräte sollten stets von mindestens 2 Personen getragen werden. Nicht gegen das Bedienungsfeld des Gerätes drücken oder das Bedienungsfeld Belastungen aussetzen.

VORSICHT

• Vermeiden Sie Erschütterungen beim Bewegen des Produkts.

Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

- Heben Sie die Produktverpackung auf. Verwenden Sie sie bei eventuellen Umzügen.

Vorsichtsmaßnahme beim Verwenden des Produkts

WARNUNG

- Demontieren Sie das Produkt nicht und führen Sie Reparaturen und Änderungen nicht selbst durch.

Feuer und Stromschläge können die Folge sein.

Wenden Sie sich an den Service, wenn das Gerät überprüft, kalibriert oder repariert werden soll.

• Falls der Bildschirm über einen längeren Zeitraum nicht genutzt wird, ziehen Sie den Netzstecker von der Steckdose ab.
  • Halten Sie das Produkt von Wasser fern.
  Feuer und Stromschläge können die Folge sein.
• Die Front und Seiten des Bildschirms niemals mit metallischen Gegenständen anstoßen oder darauf kratzen.
  Ansonsten könnte der Bildschirm beschädigt werden.
• Hohe Temperaturen und Luftfeuchtigkeit sollten vermieden werden.

VORSICHT

- Stellen Sie keine entflammbaren Substanzen in die Nähe des Produkts und lagern Sie sie nicht in der Nähe.

▶ Durch unsachgemäßen Umgang mit den entflammbaren Substanzen besteht erhöhte Explosions- oder Brandgefahr.

• Ziehen Sie vor der Reinigung des Gerätes den Netzstecker ab und wischen Sie es vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden. Zur Reinigung kein feuchtes Tuch verwenden und kein Wasser und andere Flüssigkeiten direkt auf das Gerät sprühen. Es besteht die Gefahr von Stromschlägen. (Keine Chemikalien wie Benzin, Verdünner oder Alkohol verwenden)
• Machen Sie von Zeit zu Zeit eine Pause, um Ihre Augen zu schonen.
  • Halten Sie das Produkt stets sauber.
• Nehmen Sie zur Entspannung der Muskeln eine bequeme und natürliche Position ein, wenn Sie mit dem Produkt arbeiten.
• Machen Sie regelmäßige Pausen, wenn Sie lange Zeit mit einem Produkt arbeiten.
• Drücken Sie nicht mit der Hand oder scharfen Gegenständen (z. B. einem Nagel, Bleistift oder Füller) fest auf den Bildschirm und machen Sie keine Kratzer darauf.
  • Halten Sie den nötigen Abstand vom Produkt ein.

Ihr Sehvermögen kann beeinträchtigt werden, wenn Sie sich zu nahe an dem Produkt befinden.

- Stellen Sie die passende Auflösung und die Uhr gemäß dem Benutzerhandbuch ein.

Ansonsten kann Ihr Sehvermögen beeinträchtigt werden.

- Verwenden Sie für das Reinigen des Produkts ausschließlich genehmigte Reinigungsmittel. (Benzol, Verdünner oder Alkohol sollte nicht verwendet werden.)

Ansonsten kann es zu Verformungen des Produkts kommen.

- Sorgen Sie dafür, dass nichts auf den Monitor tropft oder spritzt, und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie Vasen, Tassen usw. auf das Gerät selbst oder darüber (z. B. auf Regalen über dem Monitor).

• Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, offenes Feuer oder Heizstrahler, ausgesetzt werden.
• Laden Sie nicht wiederaufladbare Batterien NICHT mit einem Ladegerät auf.
• Wenn Sie Headsets (Ohrhörer) über einen längeren Zeitraum verwenden oder mit einer hohen Lautstärke hören, kann dies Ihr Gehör schädigen.

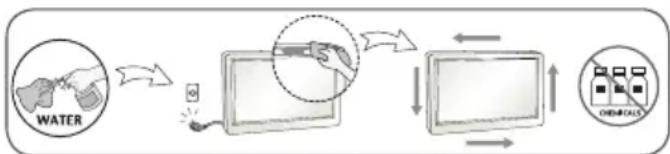

• Geben Sie zwei bis vier Spritzer Wasser auf ein weiches Tuch, und reinigen Sie die vordere Gehäuseumrandung. Dabei nur in eine Richtung wischen. Bei zu viel Feuchtigkeit können Flecken entstehen.

- Verwenden Sie in der Nähe des Monitors keine Produkte mit Hochspannung. (z. B.elektrische Fliegenklatschen)

Stromschläge können Fehlfunktionen des Monitors verursachen.

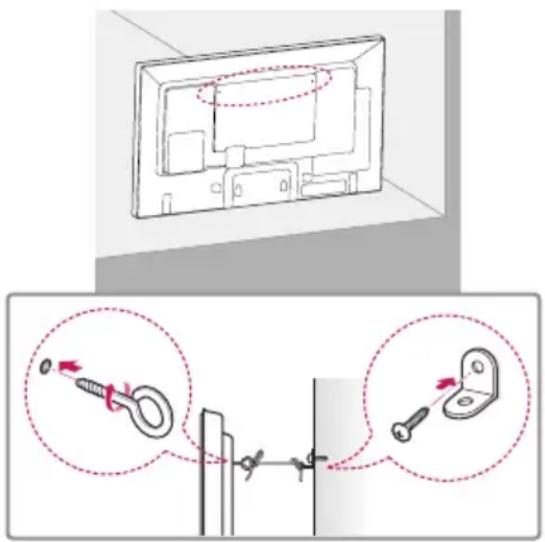

Wandmontage

- Stellen Sie das Gerät niemals allein auf. Wenden Sie sich an einen vom Hersteller empfohlenen Service-Techniker. Es besteht Verletzungsgefahr.

LIZENZ

Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

HD

Dieses DivX Certified ^® Gerät wurde strengen Tests unterzogen, um zu gewährleisten, dass DivX ^® -Videos abgespielt werden können.

Um gekaufte DivX-Filme abzuspielen, registriere Dein Gerät zuerst unter vod.divx.com. Den Registrierungscode findest Du im DivX VOD-Abschnitt im Einstellungsmenü Deines Gerätes.

DivX Certified ^® für die Wiedergabe von DivX ^® -Videos bis zu 1080p HD, einschließlich Premium-Content. DivX ^® , DivX Certified ^® und zugehörige Logos sind Warenzeichen von DivX, LLC und werden unter einer Lizenz verwendet.

Abgedeckt durch die DivX-Patente 7,295,673; 7,515,710; RE45,052 und andere, verfügbar unter [www.divx.com/patents]

In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Vision, Dolby Audio, Dolby Atmos und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

MONTAGE UND VORBEREITUNG

VORSICHT

• Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile.
• Durch nachgemachte Produkte verursachte Beschädigungen werden nicht von der Garantie abgedeckt.

HINWEIS

• Das im Lieferumfang enthaltene Zubehör ist je nach Modell oder Region unterschiedlich.
- Änderungen an den Gerätespezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Gerätefunktionen vorbehalten.
• SuperSign SW & Benutzerhandbuch
- Herunterladen von der Website von LG Electronics.
- Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neuste Software für Ihr Modell herunter.

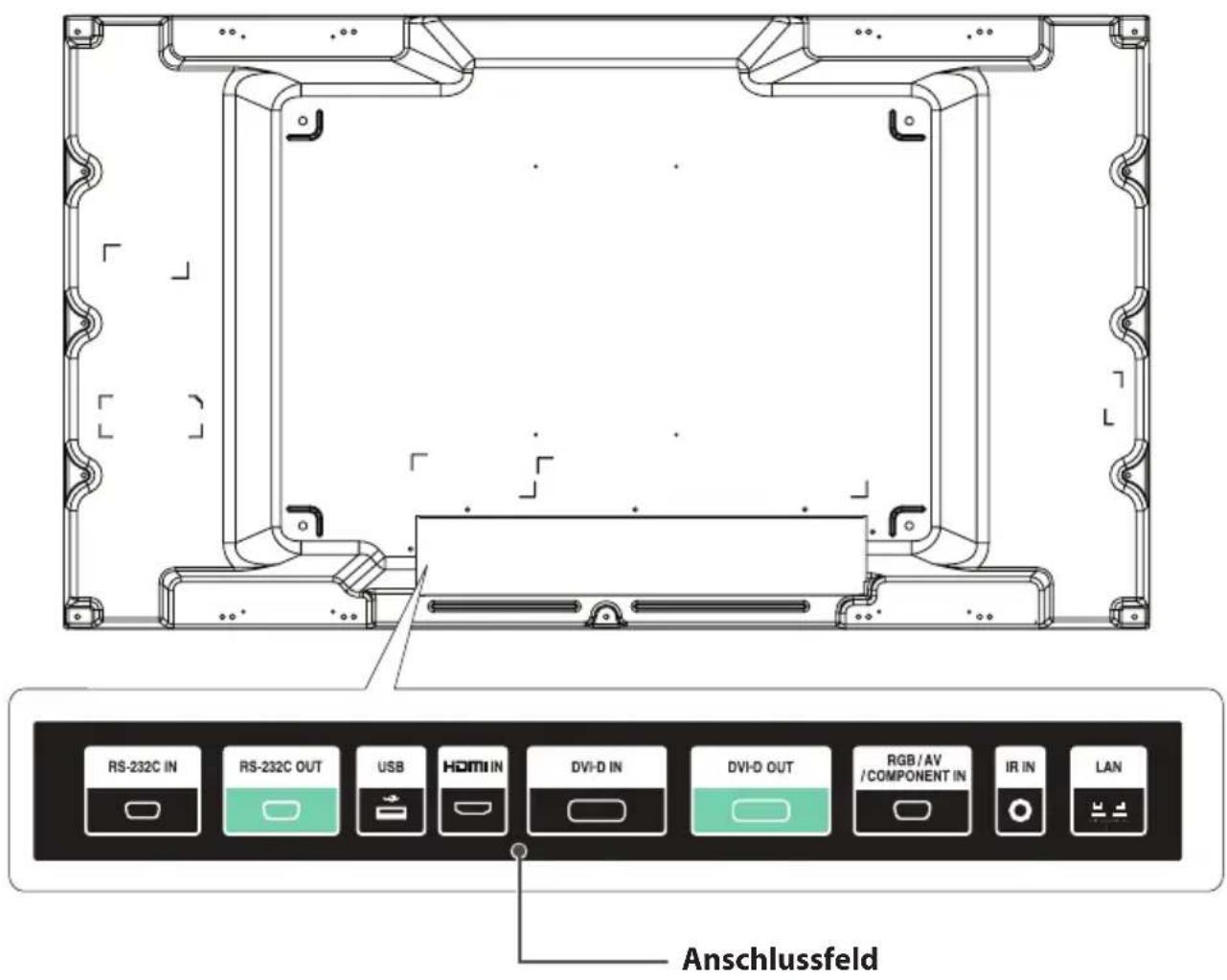

Teile

RS-232C IN RS-232C OUT USB HOMIN DVI-D IN DVI-D OUT RGB/AV / COMPONENT IN IR IN LAN Anschlussfeld

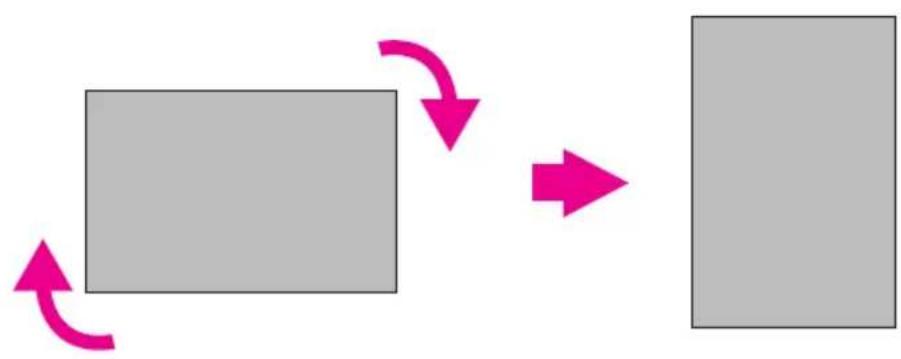

So installieren Sie im Hochformat

Wenn Sie die Installation im Hochformat-Layout durchführen, drehen Sie den Monitor um 90 Grad im Uhrzeigersinn (wenn Sie dem Bildschirm zugewandt sind).

MASSNAHMEN ZUM PANEL-SCHUTZ BEI DER LAGERUNG

Richtig

Panel

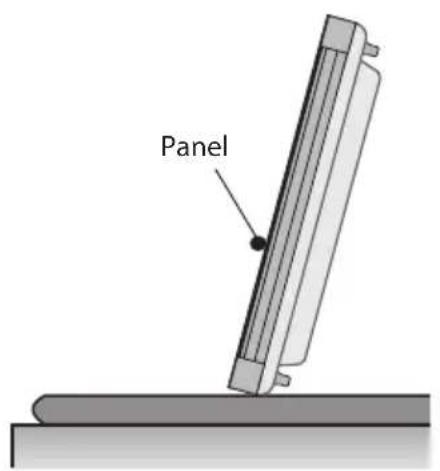

Wenn das Produkt aufrecht gelagert werden soll, halten Sie es an beiden Seiten fest, und kippen Sie es vorsichtig nach hinten. Das Panel darf den Boden nicht berühren.

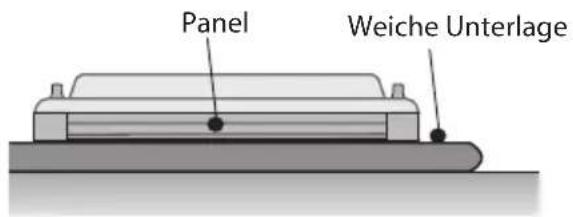

Panel Weiche Unterlage

Wenn das Produkt liegend gelagert werden soll, legen Sie eine weiche Unterlage auf eine ebene Fläche. Legen Sie das Produkt darauf mit dem Panel nach unten ab.

Panel

Wenn keine weiche Unterlage zur Hand ist, legen Sie den Monitor vorsichtig mit dem Panel nach oben oder unten auf den Boden. Achten Sie darauf, dass dieser sauber ist. Achten Sie darauf, dass keine Gegenstände auf das Panel fallen.

Falsch

Panel

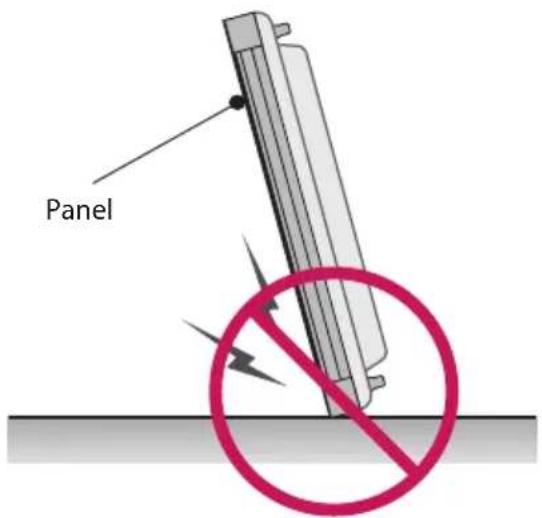

Wird das Produkt über die Einfassung gekippt, kann der untere Rand des Panels beschädigt werden.

Panel

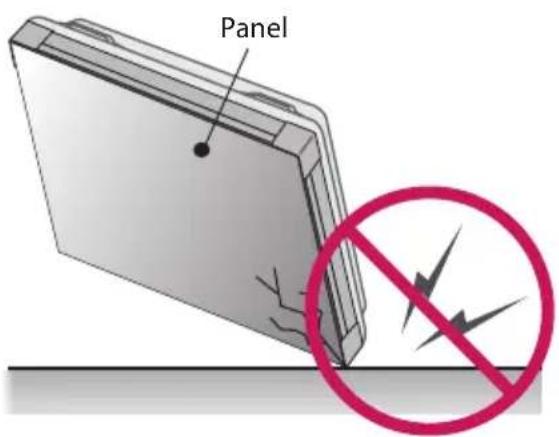

Wird das Produkt über eine seiner Kanten gekippt, kann das Panel dabei beschädigt werden.

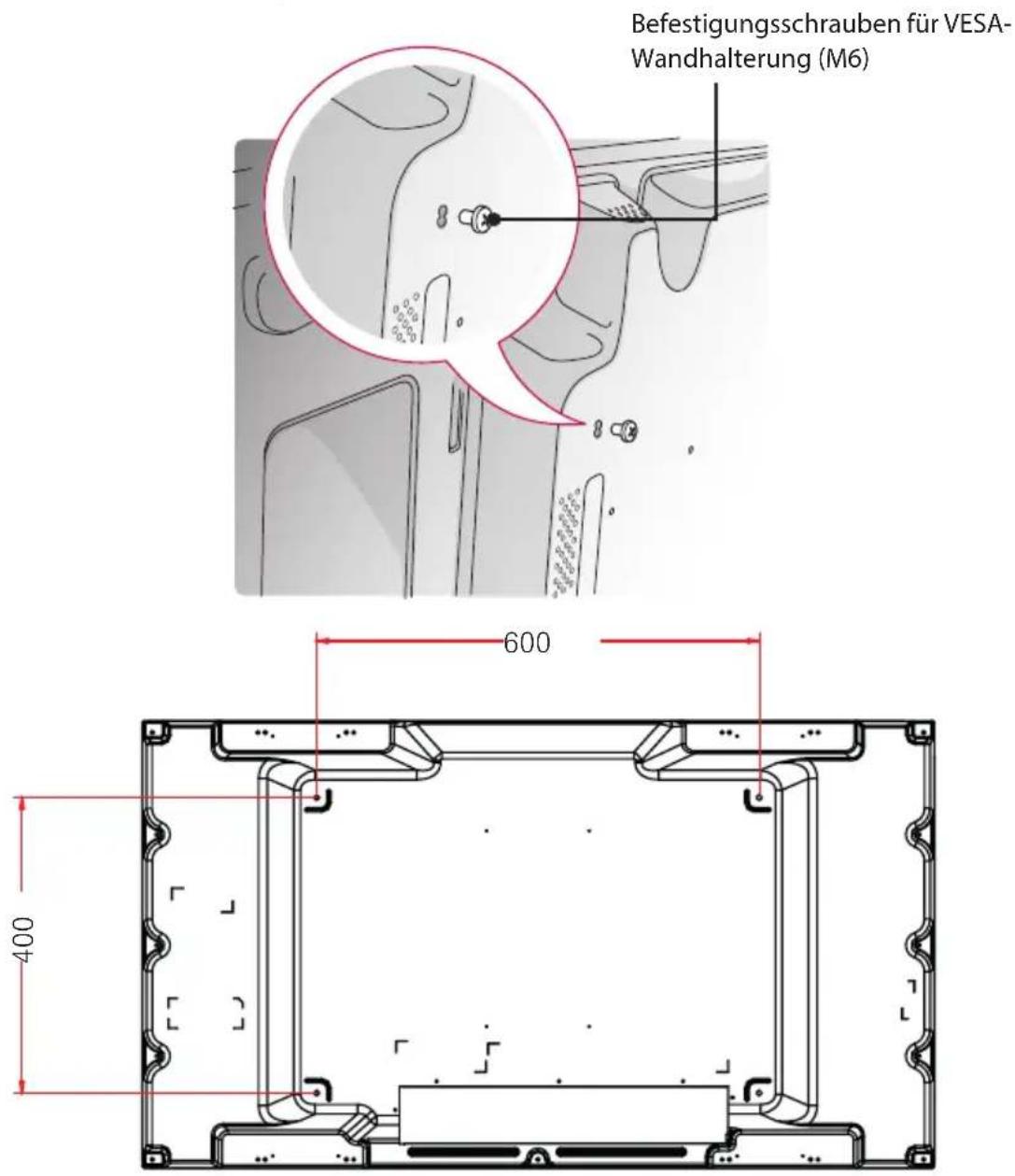

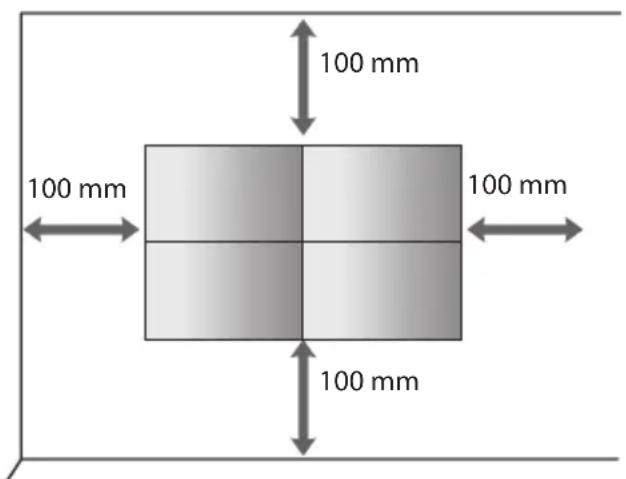

Installation an einer Wand

Um den Monitor an einer Wand zu montieren (optional), verwenden Sie die dafür mitgelieferten VESA-Schrauben, um ihn zu befestigen.

Installieren Sie den Monitor mit einem Abstand von mindestens 200 mm zur Wand und 100 mm Abstand an den Seiten, um eine ausreichende Belüftung zu gewährleisten.

Verwenden Sie eine Wandmontageplatte und Schrauben, die dem VESA-Standard entsprechen.

100 mm 100 mm 100 mm 100 mm

200 mm

VORSICHT

• Trennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen, um das Risiko eines elektrischen Stromschlags zu vermeiden.
• Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
• Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor hervorrufen und zum Erlöschen der Garantie führen kann.
• Verwenden Sie nur Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Jegliche Schäden und Verletzungen, die durch den Missbrauch des Produkts oder ungeeignetes Produktzubehör verursacht wurden, fallen nicht unter die Produktgarantie.
• Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand montiert werden. (Dies gilt nur für Australien und Neuseeland.)

HINWEIS

• Installieren Sie das Produkt nur an Stellen mit ausreichender Belüftung, also weder in einem Regal oder Schrank noch auf Teppichen oder sonstigen weichen Unterlagen. Wenn nur eine Wandmontage des Monitors möglich ist, achten Sie darauf, dass für eine ausreichende Belüftung gesorgt ist.
• Andernfalls kann es aufgrund erhöhter Innentemperatur zu einem Brand kommen.
  • Die Abbildung stellt ein allgemeines Installationsbeispiel dar und kann von Ihrem Produkt abweichen.

Befestigen des Monitors an der Wand (optional)

(Das Verfahren kann je nach Modell abweichen.)

1 Setzen Sie die Ringschrauben oder Halterungen und Schrauben an der Rückseite des Monitors ein, und ziehen Sie sie fest.

- Wenn an den Ringschraubenpositionen bereits Schrauben eingesetzt sind, entfernen Sie zunächst die anderen Schrauben.

2 Montieren Sie die Wandhalterungen mit den Schrauben an der Wand. Richten Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des Monitors aus.
3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.

WARNUNG

• Wenn der Monitor nicht ausreichend sicher aufgehängt ist, besteht Gefahr des Herabstürzens. Viele Unfälle, besonders solche, die Kindern passieren, lassen sich vermeiden, wenn Sie folgende einfache Sicherheitsvorkehrungen treffen:
• Montieren Sie den Monitor nur an oder auf Möbelstücken, die dessen Gewicht sicher tragen können.
• Stellen Sie sicher, dass der Monitor nicht über die Kanten der tragenden Möbelstücke hervorsteht.
• Montieren Sie den Monitor nicht an oder auf hohen Möbelstücken wie Schränken oder Bücherregalen, ohne sowohl das Möbelstück als auch den Monitor ausreichend zu sichern.
• Stellen Sie den Monitor nicht auf ein Tuch oder andere Materialien zwischen Monitor und tragendem Möbelstück.
• Erklären Sie Ihren Kindern, dass es gefährlich ist, auf Möbelstücke zu klettern, um den Monitor oder dessen Fernbedienung zu erreichen.

VORSICHT

- Stellen Sie sicher, dass Kinder nicht auf den Monitor klettern oder sich daran hängen.

HINWEIS

• Verwenden Sie eine Haltevorrichtung oder einen Schrank, die bzw. der stabil und groß genug ist, um den Monitor sicher abzustützen.
• Halterungen, Schrauben und Seile sind separat erhältlich. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.
  • Die Abbildung stellt ein allgemeines Installationsbeispiel dar und kann von Ihrem Produkt abweichen.

IR-Empfängerverbindung

IR-EMPFÄNGER

Hierdurch kann ein Fernbedienungssensor an der von Ihnen gewünschten Stelle platziert werden. Diese Anzeige kann wiederum andere Anzeigen über ein RS-232C-Kabel steuern.

Anordnen von Displays

So installieren Sie das Gerät

Beispiel für die Kachelanordnung 2 x 2

Montieren Sie den Monitor an der Wand oder der Wandmontageplatte, indem Sie die Schrauben zur Befestigung der VESA-Wandhalterung verwenden.

Befestigungsschrauben für VESA- Wandhalterung (M6) 600 400

Verbinden von Geräten

1 Verbinden Sie den Monitor mit zusätzlichen Geräten, indem Sie die Schrauben zur Befestigung der VESA-Wandhalterung auf dieselbe Weise wie oben beschrieben verwenden.

Monitor 4 ist mit den anderen Monitoren verbunden

(Anordnung 2 x 2)

2 Nachdem Sie die Geräte miteinander verbunden haben, nutzen Sie den Verbindungssteg, um den Abstand zwischen ihnen zu regulieren.

(M4 x L8) 39 mm 54 mm

3 Nun sind die Monitore in der Tile-Anordnung 2 x 2 montiert. Die Tile-Anordnung kann auch in verschiedenen anderen Kombinationen erfolgen, z. B. 3 x 3.

HINWEIS

• Die Last der einzelnen Monitore sollte von der Wandmontageplatte oder der Wand durch eine VESA-Wandmontage (600 x 400) gehalten werden.
• Die Last der einzelnen Monitore sollte von der Wandmontageplatte durch eine VESA-Wandhalterung gehalten werden. (Jeder einzelne Monitor muss fest an der Wandmontageplatte oder der Wand montiert werden.)
• Sie können den Monitor auch ohne Verbindungssteg montieren. Die Leistung des Geräts wird hierdurch nicht beeinträchtigt.
• Lösen Sie die Schrauben am Gerät, um die Verbindungsstege zu installieren. (Die Schrauben befinden sich zusammen mit den anderen Komponenten einschließlich der Verbindungsstege im Karton.)

FERNBEDIENUNG

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können.

Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.

Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. Abbildungen können von den eigentlichen Zubehörteilen abweichen.

VORSICHT

• Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.
• Richten Sie die Fernbedienung auf den Fernbedienungssensor am Monitor aus.

(EIN/AUS) Ein- und Ausschalten des Monitors. MONITOR ON Einschalten des Monitors. MONITOR OFF Ausschalten des Monitors. ENERGY SAVING Anpassen der Bildhelligkeit zur Senkung des Stromverbrauchs. INPUT Auswahl des Eingangsmodus. 3D Zur Wiedergabe von 3D-Videos. (Diese Funktion wird vom vorliegenden Modell nicht unterstützt.) 1/a/AWechsel zwischen Zahlen und Buchstaben. Zahlen- und Buchstabentasten Eingabe von Zahlen oder Buchstaben, je nach Einstellung. CLEAR Löschen eingegebener Zahlen oder Buchstaben. Lautstärkeregelung Regelt die Lautstärke. (Diese Funktion wird vom vorliegenden Modell nicht unterstützt.) ARC Auswahl des Formats. AUTO Automatisches Anpassen der Bildposition und Erhöhen der Bildstabilität (nur für RGB-Eingang verfügbar). MUTE Stummschaltung. (Diese Funktion wird vom vorliegenden Modell nicht unterstützt.) BRIGHTNESS (PAGE) Anpassen der Helligkeit durch Drücken der Tasten „Nach oben“ bzw. „Nach unten“ auf der Fernbedienung. Im USB-Modus können Sie mit dem OSD-Menü zur nächsten Dateiliste wechseln.

BRIGHTNESS (PAGE) AUTO MUTE PSM INFO W.BAL SETTINGS S.MENU OK BACK EXIT SIMP LINK TILE ON OFF PICTURE ID

PSM Auswahl des „Bildmodus“.

INFO® Zeigt die Informationen des aktuellen Programms und des Bildschirms an.

W.BAL Öffnet das Menü für den Weißabgleich.

- SETTINGS Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben.

S. Mönk Sign-Menütaste (Diese Funktion wird vom vorliegenden Modell nicht unterstützt.)

Navigationstasten Zur Navigation in Menüs oder Einstellungen.

OK Auswahl von Menüs oder Einstellungen und Speichern Ihrer Eingaben.

← BACK Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.

EXIT Schließen Sie alle OSD-Aufgaben und -Anwendungen.

SIMPLINK

Hiermit können Sie verschiedene Multimedia- Geräte ganz einfach mit der Fernbedienung über das SimpLink-Menü steuern und Multimediainhalte genießen. (Bei manchen Modellen wird diese Funktion möglicherweise nicht unterstützt.)

TILE Auswahl der Kachelansicht.

PICTURE ID ON/OFF Wenn die Bild-ID-Nummer der Set-ID entspricht, können Sie jeden gewünschten Monitor im Mehrfachbildschirm-Modus steuern.

USB-Menütasten Steuert die Medienwiedergabe.

Anzeigen des Gerätenamens eines an einen Eingang angeschlossenen Geräts

Lassen Sie anzeigen, welches Gerät an welchen externen Eingang angeschlossen ist.

1 Greifen Sie auf den Bildschirm mit der Eingangsliste zu, und drücken Sie die rote Taste auf Ihrer Fernbedienung (Taste für die Eingangsbezeichnung).
2 Sie können allen Eingängen, außer den USB-Eingängen, Eingangsbezeichnungen zuweisen.

HINWEIS

• Unterstützte externe Eingänge: HDMI, DVI-D
  • Verfügbare Bezeichnungen: PC, DTV
• Die Eingangsbezeichnungen werden im Bildschirm für Eingangsbezeichnungen angezeigt, oder in der oberen linken Bildschirmecke, wenn Sie die Einstellung für den externen Eingang ändern.
• Bei DTV/PC-kompatiblen Eingangssignalen (z. B. 1080p, 60 Hz) ändern sich die Bildschirmeinstellungen möglicherweise automatisch je nach Eingangsbezeichnung. Die Option „Nur Scannen“ ist dann auszuwählen, wenn ein PC als externes Gerät angeschlossen ist.

HERSTELLEN VON VERBINDUNGEN

Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten.

Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts.

Anschluss eines PCs

Ein Teil der Kabel wird nicht mitgeliefert.

Dieser Monitor unterstützt die Plug and Play*-Funktion.

* Plug and Play: eine Funktion, mit der ein PC vom Benutzer angeschlossene Geräte ohne Gerätekonfiguration oder Benutzereingriff beim Einschalten erkennen kann.

Anschluss externer Geräte

Verbinden Sie einen HD-Receiver, DVD-Player oder Videorekorder mit dem Monitor, und wählen Sie den entsprechenden Eingangsmodus aus.

Ein Teil der Kabel wird nicht mitgeliefert. Die bestmögliche Bild- und Tonqualität erzielen Sie, wenn Sie externe Geräte mit HDMI-Kabeln an den Monitor anschließen. Wenn Sie eine Spielekonsole mit dem Monitor verbinden möchten, verwenden Sie das mit der Konsole gelieferte Kabel.

HINWEIS

• Für eine optimale Bildqualität wird empfohlen, den HDMI-Anschluss des Monitors zu verwenden.
• Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. ein 15-Pin-D-Sub-Kabel und ein DVI-D/HDMI-Kabel, die den technischen Daten des Produkts entsprechen.
• Wenn der Monitor kalt ist, kann es beim Einschalten zu einem kurzen Bildflackern kommen. Dies ist normal.
• Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal.
• Um die Auswirkung elektromagnetischer Wellen zu minimieren, sichern Sie die Kabel mit Kabelbindern.
• Verwenden Sie ein High Speed-HDMI®/™-Kabel.
• Um den HDMI-PC-Modus zu verwenden, müssen Sie die Eingangsbezeichnung auf PC-Modus setzen.
• Wenn Sie HDMI-PC verwenden, kann es zu Kompatibilitätsproblemen kommen.
• Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo. Wenn Sie kein zertifiziertes HDMI-Kabel verwenden, zeigt der Bildschirm eventuell nichts an, oder ein Verbindungsfehler tritt auf.
  • Empfohlene Typen von HDMI-Kabeln
• High Speed-HDMI®/TM -Kabel
• High Speed-HDMI®/™ -Kabel mit Ethernet
• Verwenden Sie den Macintosh-Standardadapter, da im Handel auch inkompatible Adapter erhältlich sind (Anderes Signalsystem).
• Bei Apple-Computern ist möglicherweise ein Adapter erforderlich, um diesen Monitor anzuschließen. Wenn Sie weitere Informationen benötigen, rufen Sie beim Hersteller an, oder besuchen Sie seine Website.

VORSICHT

• Schließen Sie das Signaleingangskabel an, und sichern Sie es, indem Sie die Schrauben im Uhrzeigersinn festziehen.
• Drücken Sie nicht über einen längeren Zeitraum mit dem Finger auf den Bildschirm, da dies zu temporären Verzerrungen führen kann.
• Um das Einbrennen von Bildern auf dem Bildschirm zu verhindern, vermeiden Sie die Anzeige statischer Bilder über längere Zeiträume. Verwenden Sie nach Möglichkeit einen Bildschirmschoner.
• Stellen Sie bei der Verwendung eines DP-zu-HDMI-Dongles sicher, dass der Dongle durch den Grafikkartenhersteller zertifiziert wurde.
• Wenn Sie eine Verbindung zu den Mehrkanal-Ports einer Grafikkarte herstellen, verwenden Sie DP-zu-HDMI-Dongles desselben Modells.

Verketten von Monitoren

Nutzen Sie diese Funktion zum Anzeigen von DVI-D-Eingängen eines PC auf anderen Produkten.

Um verschiedene, miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des

Signalausgangskabels (DVI-D-Kabel) am DVI-D OUT-Anschluss von Produkt 1 und das andere Ende am DVI-D IN-Anschluss der anderen Produkte an.

DVI-D-Kabel

• Bei DVI-D können im Allgemeinen bis zu 12 Monitore über den DVI-D-OUT-Anschluss (bei empfohlener Auflösung) angeschlossen werden, wenn das Signal stabil ist und eine ausreichende Menge an Kabeln verfügbar ist. Wenn Sie mehr Monitore anschließen möchten, wird empfohlen, einen Verteiler zu verwenden.
• Wird der Kachel Modus über DVI-D-Kabel konfiguriert, kann nur der Monitor HDCP-verschlüsselte Inhalte abspielen, der als erstes Signale empfängt. (HDCP wird vom DVI-D-OUT-Anschluss nicht unterstützt).
• Ist das Kabel zwischen dem Produkt und Ihrem PC zu lang, verwenden Sie den DVI-D-Verstärker oder das DVI-D-Glasfaserkabel.
• Werden Eingangssignale über das HDMI- oder empfangen, ist es nicht möglich, mehrere Monitore über den DVI-D-OUT-Anschluss zu verbinden.

FEHLERBEHEBUNG

Es wird kein Bild angezeigt

Problem Auflösung
Ist das Netzkabel des Geräts angeschlossen?	Überprüfen Sie, ob das Netzkabel ordnungsgemäß an eine Steckdose angeschlossen ist.
Das Gerät ist eingeschaltet, die Betriebsanzeige leuchtet rot, aber der Bildschirm ist extrem dunkel.	Passen Sie Helligkeit und Kontrast erneut an.Möglicherweise muss die Beleuchtung repariert werden.
Wird die Meldung „Ungültiges Format“ angezeigt?	Das Signal des PCs (Grafikkarte) befindet sich außerhalb des vertikalen oder horizontalen Frequenzbereichs des Geräts. Stellen Sie den Frequenzbereich gemäß den technischen Daten in diesem Handbuch ein.* Maximale AuflösungRGB: 1920 x 1080 mit 60 HzHDMI/DVI-D: 1920 x 1080 mit 60 Hz
Wird die Meldung „Kein Signal“ angezeigt?	Das Signalkabel zwischen PC und Gerät ist nicht angeschlossen. Überprüfen Sie das Signalkabel.Greifen Sie auf das Eingangsmenü zu, um das Eingangssignal zu überprüfen.

Wenn das Gerät angeschlossen wird, erscheint die Meldung „Unknown Product“ (Unbekanntes Gerät).

Problem Auflösung
Haben Sie den Treiber installiert?	• Prüfen Sie, ob die Plug and Play-Funktion unterstützt wird. Einzelheiten dazu finden Sie in der Bedienungsanleitung der Grafikkarte.

Es wird kein normales Bild angezeigt.

Problem Auflösung
Ist der Bildschirm falsch positioniert?	D-Sub Analogsignal - Drücken Sie auf auf der Fernbedienung, um automatisch den optimalen Bildschirmstatus auszuwählen, der zum aktuellen Modus passt. Wenn die Einstellungen nicht zufriedenstellen sind, wählen Sie im OSD-Menü [BILD] → [Anzeige] → [Position] aus.Sehen Sie nach, ob die Auflösung und Frequenz der Grafikkarte vom Produkt unterstützt werden. Wenn die Frequenz außerhalb des Bereichs liegt, stellen Sie sie im Bedienfeld „Display“ im Einstellungsmenü auf den empfohlenen Wert.Einige Grafikkarten können die Größe des Bildschirms selbstständig anpassen. Einstellung der Grafikkarte.
Erscheinen im Hintergrundbildschirm dünne Linien?	D-Sub Analogsignal - Drücken Sie auf auf der Fernsteuerung, um automatisch einen optimalen Bildschirmstatus auszuwählen, der zum aktuellen Modus passt. Wenn die Einstellung nicht zufriedenstellend ist, klicken Sie im OSD-Menü auf [BILD] → [Anzeige] → [Größe].
Es erscheint horizontales Rauschen, oder die Zeichen wirken unscharf.	D-Sub Analogsignal - Drücken Sie auf auf der Fernsteuerung, um automatisch einen optimalen Bildschirmstatus auszuwählen, der zum aktuellen Modus passt. Wenn die Einstellung nicht zufriedenstellend ist, klicken Sie im OSD-Menü auf [BILD] → [Anzeige] → [Taktrate].
Der Bildschirm wird nicht normal angezeigt.	Das Eingangssignalkabel ist nicht ordnungsgemäß am Signaleingang angeschlossen. Schließen Sie das Signalkabel an der entsprechen den Quelle für das Eingangssignal an.

Auf dem Gerät wird ein Nachbild angezeigt.

Problem Auflösung
Wenn das Gerät ausgeschaltet wird, erscheint ein Nachbild.	• Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel schnell beschädigt werden. Verwenden Sie den Bildschirmschoner.

Die Bildschirmfarbe ist nicht normal.

Problem Auflösung
Der Bildschirm hat eine zu geringe Farbauflösung (16 Farben).	Legen Sie die Anzahl der Farben auf mehr als 24 Bit (True Color) fest. Wählen Sie unter Windows „Systemsteuerung“ - „Anzeige“ - „Einstellungen“ - „Farbtabelle“ aus.
Die Bildschirmfarbe ist nicht sta bil, oder das Bild ist einfarbig.	Überprüfen Sie den Verbindungsstatus des Signalkabels. Oder setzen Sie die Grafikkarte des PCs erneut ein.
Werden auf dem Bildschirm schwarze Punkte angezeigt?	Auf dem Bildschirm werden u. U. einige Pixel (rot, grün, weiß oder schwarz) angezeigt, was auf die Eigenschaften des LCD-Bildschirms zurückgeführt werden kann. Diese sind keine Fehlfunktionen des LCD.

Das Gerät funktioniert nicht ordnungsgemäß.

Problem Auflösung
Das Gerät wird plötzlich abgeschaltet.	Ist der Sleep Timer eingestellt?Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist unterbrochen.

VORSICHT

- Ein Einbrennen von Bildern tritt nicht auf, wenn das Bild auf dem Bildschirm sich ständig bewegt. Es kann jedoch zum Einbrennen kommen, wenn man für längere Zeit ein Standbild anzeigt. Daher ist es empfehlenswert, die folgenden Anweisungen zu beachten, um die Wahrscheinlichkeit eines Einbrennens bei Standbildern zu mindern. Es wird empfohlen, die Anzeige auf dem Bildschirm mindestens einmal alle 12 Stunden zu verändern. Wenn dies häufiger gemacht wird, ist ein Einbrennen noch unwahrscheinlicher.

Empfohlene Betriebsbedingungen

1 Ändern Sie die Hintergrund- und Zeichenfarbe im gleichen Zeitintervall.

ID: UPM 123 PW: **** ID: UPM 123 PW: ****

Bei der Änderung von Farben hilft die Verwendung von Komplementärfarben, ein Einbrennen zu verhindern.

2 Wechseln Sie das Bild immer im selben Zeitintervall.

Stellen Sie vor dem Ändern des Bildes sicher, dass die Zeichen oder Bilder nach dem Ändern des Bildes an der gleichen Stelle verbleiben.

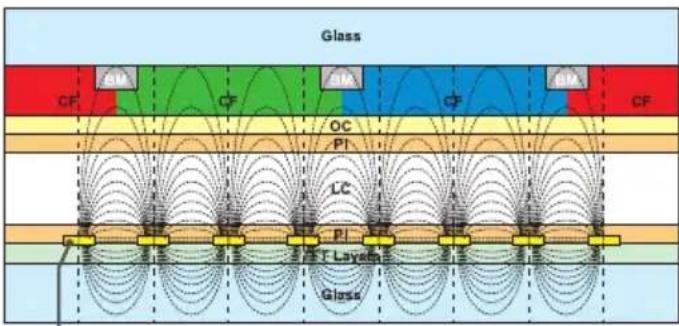

Glass CF CF CF CF OC PI LC PI T Layers Glass

ITO oder MoTi Pixel Layer

Was versteht man unter Einbrennen des Bildes?

Wenn ein LCD-Bildschirm über einen längeren Zeitraum ein statisches Bild anzeigt, kann dies zu einem Spannungsunterschied zwischen den Elektroden führen, die die Flüssigkristalle steuern. Wenn der Spannungsunterschied zwischen den Elektroden im Laufe der Zeit immer größer wird, haben Flüssigkristalle die Tendenz, in eine Richtung ausgerichtet zu bleiben. Während dieses Prozesses bleibt ein zuvor angezeigtes Bild sichtbar. Dieses Phänomen wird als „Einbrennen“ bezeichnet.

TECHNISCHE DATEN

Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

„“ steht für Wechselstrom (AC), und „“ bedeutet Gleichstrom (DC).

LCD-Bildschirm	Bildschirmtyp TFT (Thin Film Transistor)
			LCD-Bildschirm (Liquid Crystal Display)
	Pixelpitch 0,55926 mm (H) x 0,5		5926 mm (V)
Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz- Je nach Betriebssystem oder Grafikkarte wird dies möglicherweise nicht unterstützt.

RGB (PC)-Unterstützungsmodus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 480 31,469	59,94
720 x 400 31,468	70,8
800 x 600 37,879	60,317
1024 x 768 48,363	60
1280 x 720 44,772	59,855
1280 x 960 60	60
1152 x 864 57,717	59,934
1280 x 1024 63,981	60,02
1920 x 1080 67,5	60

HDMI/ DVI-D (PC)-Unterstützungsmodus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 480 31,4	69 59,94
800 x 600 37,8	79 60,317
1024 x 768 48,	363 60
1280 x 720 44,	772 59,855
1366 x 768 47,	7 60
1280 x 1024 63,	981 60,02
1680 x 1050 65,	290 59,954
1920 x 1080 67,	5 60

HDMI (DTV)-Unterstützungsmodus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
480 / 60p 31,5	60
576 / 50p 31,25	50
720 / 50p 37,5	50
720 / 60p 45 60
1080 / 50i 28,1	50
1080 / 50p	56,25 50
1080 / 60i 33,75	60
1080 / 60p	67,5 60

Component Unterstützungsmodus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720 x 480 15,63	59,94
720 x 483 31,47	59,94
720 x 576 15,62	50
720 x 576 31,25	50
1280 x 720 45	60
1280 x 720 37,5	50
1280 x 720 44,96	59,94
1920 x 1080 31,25	50
1920 x 1080 56,25	50
1920 x 1080 33,75	60
1920 x 1080 33,72	59,94
1920 x 1080 67,5	60

HINWEIS

• Wenn das Kabel an den DVI-D, HDMI-Ausgang angeschlossen ist, können Sie den PC- oder den DTV-Modus wählen. Es wird empfohlen, dass Sie bei einer Verbindung mit einem PC den PC-Modus auswählen und den DTV-Modus bei der Verbindung mit anderen Geräten. Der DTV-Modus bezieht sich auf alle Modi außer dem PC-Modus.
• Vertikale Frequenz: Die Anzeige funktioniert, indem das Bild wie eine fluoreszierende Lichtquelle Dutzende Male pro Sekunde wechselt. Die vertikale Frequenz oder Aktualisierungsrate entspricht der Zahl der Bildanzeigen pro Sekunde. Die Einheit lautet Hz.
• Horizontale Frequenz: Das horizontale Intervall ist die für die Anzeige einer horizontalen Zeile benötigte Zeit. Wenn die Zahl 1 durch das horizontale Intervall geteilt wird, kann die Anzahl der horizontal angezeigten Zeilen pro Sekunde als horizontale Frequenz bezeichnet werden. Die Einheit lautet kHz.

LG

Life's Good

Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvorkehrungen durch. Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts.

MODELL

SERIENNUMMER

HINWEIS

• 49VL5B sind nicht mit dem ENERGY STAR von EPA zertifiziert.

Vorübergehende Geräuschentwicklungen beim EIN- oder AUS-Schalten dieses Geräts sind normal.
