PLMRS63WL - Lautsprecher Pyle - Kostenlose Bedienungsanleitung

Produkttyp	Marine-Lautsprecher-Paar mit integrierten LED-Leuchten
Marke	Pyle
Modell	PLMRS63WL
Lautsprechergröße	16,5 cm (6,5 Zoll)
Maximale Ausgangsleistung	240 Watt (Paar)
LED-Beleuchtung	Blaue Beleuchtung, 12V DC
Frequenzgang	60 Hz - 18 kHz
Impedanz	4 Ohm
Ausschnittdurchmesser	13,5 cm (5,3 Zoll)
Einbautiefe	2,3 cm (0,92 Zoll)
Gesamtdurchmesser	18,5 cm (7,3 Zoll)
Gesamttiefe	4,1 cm (1,6 Zoll)
Gewicht pro Lautsprecher	0,43 kg (0,95 lbs)
Gehäusematerial	Spritzgegossener ABS-Kunststoff
Schwingspulentyp	Aluminium
2-Wege Full-Range System	Ja
Wasserdicht und witterungsbeständig	Ja, Marine-Qualität
Einbauort	Universiteller Ersatz für Boote, Marinefahrzeuge und Off-Road-Fahrzeuge
Lieferumfang	2 Lautsprecher, 2 Anschlusskabel (3 m)
Kabellänge	3 m pro Kabel
Farbe	Weiß (Modell PLMRS63WL)

Häufig gestellte Fragen - PLMRS63WL Pyle

Wie schließe ich die Lautsprecher an?

Verbinden Sie das rote Kabel mit dem positiven (+) und das schwarze Kabel mit dem negativen (-) Anschluss des Verstärkers. Die Lautsprecher A und B werden parallel an den Verstärker C angeschlossen.

Wie verbinde ich die LED-Beleuchtung?

Die LED-Beleuchtung benötigt eine separate 12V DC Spannungsversorgung. Schließen Sie die LED-Kabel an eine 12V Gleichstromquelle an (z.B. über einen Schalter). Achten Sie auf die Polarität.

Sind die Lautsprecher wasserdicht?

Ja, die Lautsprecher sind wasserdicht und witterungsbeständig mit einer robusten Marine-Qualität, ideal für den Einsatz auf Booten oder im Freien.

Welche maximale Leistung vertragen die Lautsprecher?

Die Lautsprecher haben eine maximale Ausgangsleistung von 240 Watt (Paar). Sie sollten mit einem Verstärker verwendet werden, der nicht mehr als 120 Watt pro Kanal liefert.

Wie groß muss der Ausschnitt sein?

Der benötigte Ausschnittdurchmesser beträgt 5,3 Zoll (13,5 cm). Die Einbautiefe beträgt 0,92 Zoll (2,3 cm).

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind zwei Lautsprecher und zwei Anschlusskabel mit einer Länge von je 9,8 Fuß (3 m) enthalten.

Kann ich die Lautsprecher in einem Auto verwenden?

Ja, sie eignen sich auch für Off-Road-Fahrzeuge, aber sie sind speziell für den Marine-Einsatz konzipiert. Für den Einsatz im Auto benötigen Sie eine 12V Stromversorgung für die LEDs.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Lautsprecher mit einem feuchten Tuch und milder Seife. Vermeiden Sie aggressive Reinigungsmittel, da sie das ABS-Gehäuse beschädigen könnten.

Was ist der Frequenzgang?

Der Frequenzgang reicht von 60 Hz bis 18 kHz, was eine gute Wiedergabe von Bässen bis zu hohen Tönen ermöglicht.

Gibt es eine bestimmte Einbaurichtung zu beachten?

Die Lautsprecher können in jede Richtung eingebaut werden, achten Sie jedoch darauf, dass die Kabel nicht eingeklemmt werden und die Lautsprecher sicher befestigt sind.

BEDIENUNGSANLEITUNG PLMRS63WL Pyle

PYLE

PyleUSA.com

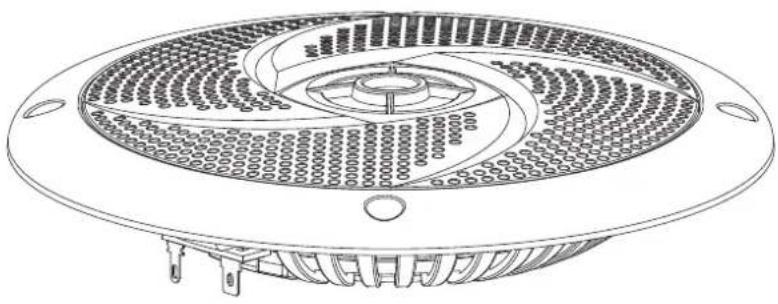

Technical line drawing of a circular mechanical component with radial grooves and central hub (no text or symbols)

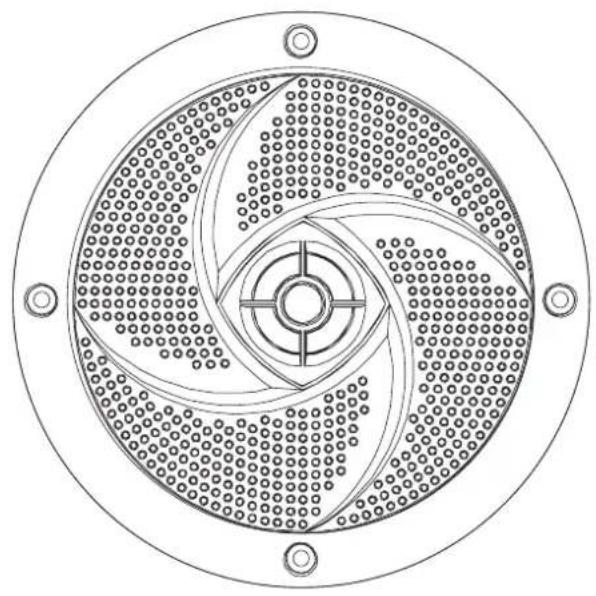

Technical line drawing of a circular fan or vent with internal grid pattern and mounting feet (no text or symbols)

Model: PLMRS4W - PLMRS4B

4" -inch Speaker Pairs

Model: PLMRS43WL - PLMRS43BL

4" -inch Speaker Pairs with Built-in LED Lights

Model: PLMRS5W - PLMRS5B

5.25" -inch Speaker Pairs

Model: PLMRS53WL - PLMRS53BL

5.25" -inch Speaker Pairs with Built-in LED Lights

Model: PLMRS6W - PLMRS6B

6.5" -inch Speaker Pairs

Model: PLMRS63WL - PLMRS63BL

6.5" -inch Speaker Pairs with Built-in LED Lights

These speakers were designed and manufactured for your installation needs and have been thoroughly tested to ensure consistent and reliable performance.

For further information, installation assistance or product troubleshooting visit us on PyleUSA.com

Speakers & Options:

Model Number	Speaker Size	Max Output Power	LED Light Bulb	Cut-Out Diameter	Mounting Depth
PLMRS4W	4”	100 Watt		3.7”	0.9”
PLMRS4B	4”	100 Watt		3.7”	0.9”
PLMRS43WL	4”	100 Watt	Blue Illumination	3.7”	0.9”
PLMRS43BL	4”	100 Watt	Blue Illumination	3.7”	0.9”
PLMRS5W	5.25”	180 Watt		4.7”	0.9”
PLMRS5B	5.25”	180 Watt		4.7”	0.9”
PLMRS53WL	5.25”	180 Watt	Blue Illumination	4.7”	0.9”
PLMRS53BL	5.25”	180 Watt	Blue Illumination	4.7”	0.9”
PLMRS6W	6.5”	240 Watt		5.3”	0.92”
PLMRS6B	6.5”	240 Watt		5.3”	0.92”
PLMRS63WL	6.5”	240 Watt	Blue Illumination	5.3”	0.92”
PLMRS63BL	6.5”	240 Watt	Blue Illumination	5.3”	0.92”

Model Number Magnet Diameter	Total Speaker Depth	Total Speaker Depth		Frequency Response	Speaker Weight
PLMRS4W	5.2” -inches 1.5” -inches 90Hz	-18khz			0.66 lbs.(Each)3
PLMRS4B	5.2” -inches	1.5” -inches	3.4 Oz	90Hz-18khz	0.66 lbs.(Each)
PLMRS43WL	5.2” -inches 1.5” -inches 90Hz	-18khz 0.66 lbs.(Each)3.4 Oz
PLMRS43BL	5.2” -inches 1.5” -inches 90Hz	-18khz 0.66 lbs.(Each)3.4 Oz
PLMRS5W	6.4” - inches 1.6” - inches 80Hz	-18khz 0.4 Oz			0.88 lbs.(Each)
PLMRS5B	6.4” - inches	1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS53WL	6.4” - inches	1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS53BL	6.4” - inches 1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS6W	7.3” - inches	1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS6B	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS63WL	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS63BL	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)

Features:

• Includes (2) Component Speakers
  • Waterproof & Weather-Resistant Design
  • Rugged Marine Grade Construction
• Low-Profile Slim Style Speaker Housing
  • 2-Way Full Range Stereo Sound Reproduction
• Molded ABS Machined Basket and Grill
  • Universal Standard OEM Replacement Size
• For Boat, Marine Watercraft & Off-Road Vehicles

What's in the Box:

• (2) Marine Speakers
• (2) Speaker Connection Wires, 9.8' ft.

Technical Specs:

• Voice Coil Type: Aluminum
- Construction Material: Engineered ABS
- Impedance: 4 Ohm

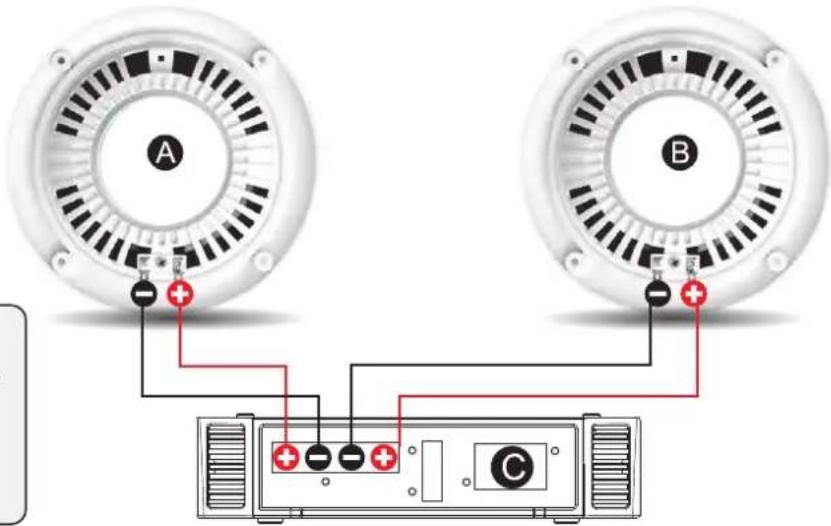

Speaker Wiring

Models: PLMRS4W - PLMRS4B

PLMRS5W - PLMRS5B

PLMRS6W - PLMRS6B

Speaker Pairs

• Connect the red and black cables to their respective positive and negative terminals.
• Speakers 'A' and 'B' connect to an amplifier source 'C'

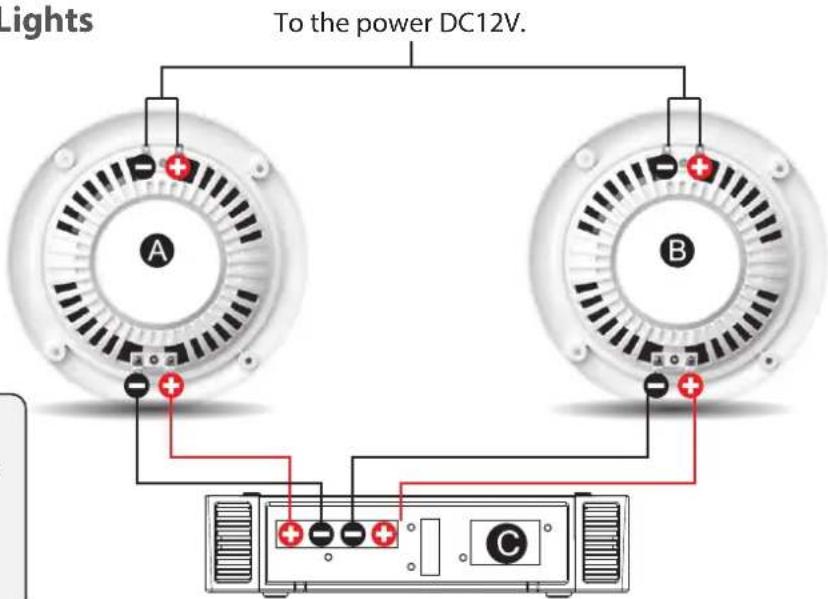

Speaker Wiring

Models: PLMRS43WL - PLMRS43BL

PLMRS53WL - PLMRS53BL

PLMRS63WL - PLMRS63BL

Speaker Pairs Built-in LED Lights

• Connect the red and black cables to their respective positive and negative terminals.
• Speakers 'A' and 'B' connect to an amplifier source 'C'
