Produkttyp	2-Wege-Komponentenlautsprecher Paar
Lautsprechergröße	6,5 Zoll
Max. Ausgangsleistung	240 Watt (Paar)
Impedanz	4 Ohm
Frequenzgang	60 Hz - 18 kHz
Schwingspulentyp	Aluminium
Material	Vergütetes ABS
Wasserdicht	Ja (wetterfest, Marine-Qualität)
Einbaudurchmesser	5,3 Zoll (ca. 13,5 cm)
Einbautiefe	0,92 Zoll (ca. 2,3 cm)
Gesamtdurchmesser	7,3 Zoll (ca. 18,5 cm)
Gesamttiefe	1,6 Zoll (ca. 4,1 cm)
Gewicht pro Lautsprecher	0,95 lbs (ca. 0,43 kg)
Lieferumfang	2 Lautsprecher, 2 Anschlusskabel (je 9,8 ft / 3 m)
Verwendungszweck	Boote, Seefahrzeuge, Offroad-Fahrzeuge
Bauform	Niedrigprofil, Slim-Design
Korb- und Gittertyp	Spritzgegossener ABS-Korb, bearbeitet
Ersatzteilgröße	Universeller OEM-Standard

Häufig gestellte Fragen - PLMRS6W Pyle

Wie schließe ich die Lautsprecher an?

Verbinden Sie das rote Kabel mit dem positiven (+) und das schwarze Kabel mit dem negativen (-) Pol. Die Lautsprecher 'A' und 'B' werden an eine Verstärkerquelle 'C' angeschlossen.

Sind diese Lautsprecher wasserdicht?

Ja, sie sind wetterfest und für den Einsatz in feuchten Umgebungen wie Booten konzipiert.

Welche maximale Leistung unterstützen die PLMRS6W?

Die maximale Ausgangsleistung beträgt 240 Watt pro Paar (120 Watt pro Lautsprecher).

Welche Impedanz haben die Lautsprecher?

Die Impedanz beträgt 4 Ohm, geeignet für die meisten Auto- und Marine-Verstärker.

Wie groß ist der Einbauausschnitt?

Der benötigte Ausschnittdurchmesser beträgt 5,3 Zoll (13,5 cm).

Kann ich diese Lautsprecher auch im Innenbereich verwenden?

Ja, sie eignen sich für Innenräume, sind aber speziell für den Außeneinsatz (Boote, Offroad) optimiert.

Welche Frequenzen werden wiedergegeben?

Der Frequenzgang reicht von 60 Hz bis 18 kHz, was einen soliden Bass und klare Höhen ermöglicht.

Wie schwer ist ein Lautsprecher?

Jeder Lautsprecher wiegt ca. 0,95 lbs (0,43 kg).

Sind Installationsanleitungen im Lieferumfang?

Ja, die Bedienungsanleitung enthält eine Verkabelungsanleitung und technische Zeichnungen.

Kann ich die Lautsprecher in ein Auto einbauen?

Ja, sie passen in Standard-OEM-Schächte und sind für den Einsatz in Fahrzeugen geeignet.

BEDIENUNGSANLEITUNG PLMRS6W Pyle

PYLE

PyleUSA.com

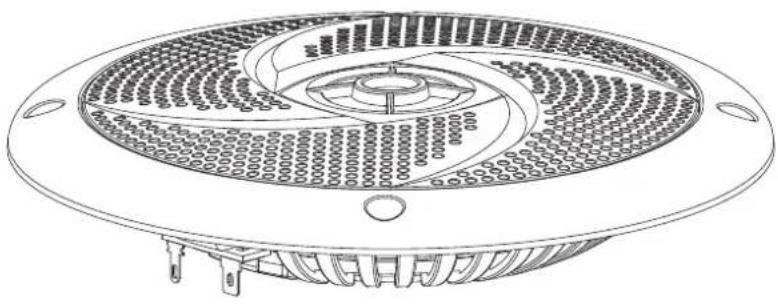

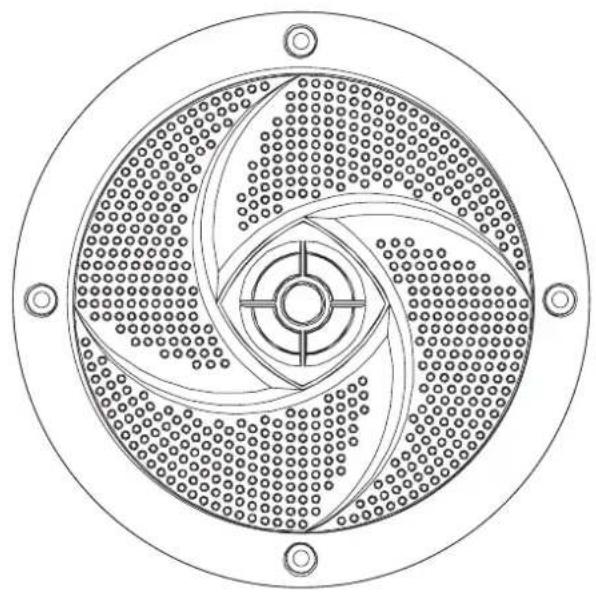

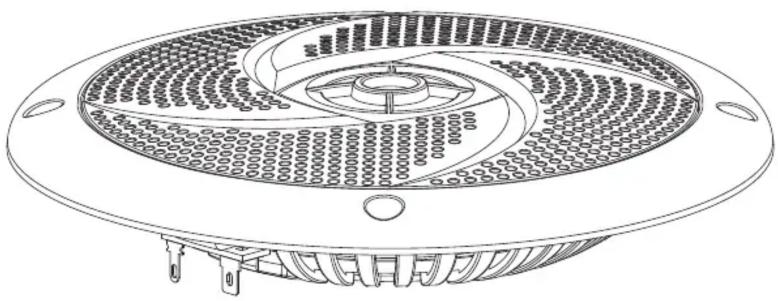

Technical line drawing of a circular mechanical component with concentric grooves and central hub (no text or symbols)

Technical line drawing of a circular fan or vent with internal grid pattern and mounting feet (no text or symbols)

Model: PLMRS4W - PLMRS4B

4" -inch Speaker Pairs

Model: PLMRS43WL - PLMRS43BL

4"-inch Speaker Pairs with Built-in LED Lights

Model: PLMRS5W - PLMRS5B

5.25" -inch Speaker Pairs

Model: PLMRS53WL - PLMRS53BL

5.25" -inch Speaker Pairs with Built-in LED Lights

Model: PLMRS6W - PLMRS6B

6.5" -inch Speaker Pairs

Model: PLMRS63WL - PLMRS63BL

6.5" -inch Speaker Pairs with Built-in LED Lights

These speakers were designed and manufactured for your installation needs and have been thoroughly tested to ensure consistent and reliable performance.

For further information, installation assistance or product troubleshooting visit us on PyleUSA.com

Speakers & Options:

Model Number	Speaker Size	Max Output Power	LED Light Bulb	Cut-Out Diameter	Mounting Depth
PLMRS4W	4”	100 Watt		3.7”	0.9”
PLMRS4B	4”	100 Watt		3.7”	0.9”
PLMRS43WL	4”	100 Watt	Blue Illumination	3.7”	0.9”
PLMRS43BL	4”	100 Watt	Blue Illumination	3.7”	0.9”
PLMRS5W	5.25”	180 Watt		4.7”	0.9”
PLMRS5B	5.25”	180 Watt		4.7”	0.9”
PLMRS53WL	5.25”	180 Watt	Blue Illumination	4.7”	0.9”
PLMRS53BL	5.25”	180 Watt	Blue Illumination	4.7”	0.9”
PLMRS6W	6.5”	240 Watt		5.3”	0.92”
PLMRS6B	6.5”	240 Watt		5.3”	0.92”
PLMRS63WL	6.5”	240 Watt	Blue Illumination	5.3”	0.92”
PLMRS63BL	6.5”	240 Watt	Blue Illumination	5.3”	0.92”

Model Number M	Total Speaker Diameter	Total Speaker Depth		Frequency Response	Speaker Weight
PLMRS4W	5.2” -inches 1.5”	-inches 90Hz	-18khz		0.66 lbs.(Each)3
PLMRS4B	5.2” -inches	1.5” -inches	3.4 Oz	90Hz-18khz	0.66 lbs.(Each)
PLMRS43WL	5.2” -inches 1.5”	-inches 90Hz	-18khz 0.66 lbs.(Each)	3.4 Oz
PLMRS43BL	5.2” -inches 1.5”	-inches 90Hz	-18khz 0.66 lbs.(Each)	3.4 Oz
PLMRS5W	6.4” - inches 1.6”	-inches 80Hz	-18KHz		0.88 lbs.(Each)
PLMRS5B	6.4” - inches	1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS53WL	6.4” - inches	1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS53BL	6.4” - inches 1.6”	-inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS6W	7.3” - inches	1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS6B	7.3” - inches 1.6”	-inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS63WL	7.3” - inches 1.6”	-inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS63BL	7.3” - inches 1.6”	-inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)

Features:

• Includes (2) Component Speakers
• Waterproof & Weather-Resistant Design
• Rugged Marine Grade Construction
• Low-Profile Slim Style Speaker Housing
• 2-Way Full Range Stereo Sound Reproduction
• Molded ABS Machined Basket and Grill
• Universal Standard OEM Replacement Size
- For Boat, Marine Watercraft & Off-Road Vehicles

What's in the Box:

• (2) Marine Speakers
• (2) Speaker Connection Wires, 9.8' ft.

Technical Specs:

• Voice Coil Type: Aluminum
• Construction Material: Engineered ABS
- Impedance: 4 Ohm

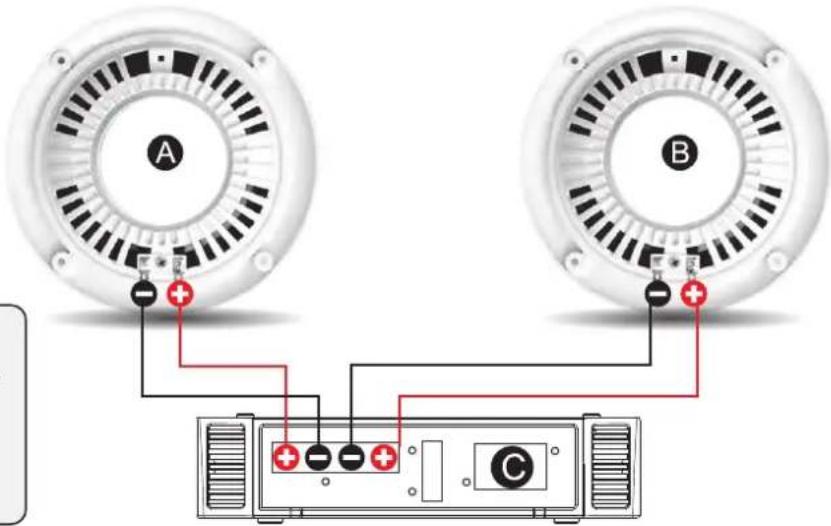

Speaker Wiring

Models: PLMRS4W - PLMRS4B PLMRS5W - PLMRS5B PLMRS6W - PLMRS6B Speaker Pairs

• Connect the red and black cables to their respective positive and negative terminals.
• Speakers 'A' and 'B' connect to an amplifier source 'C'

A B C

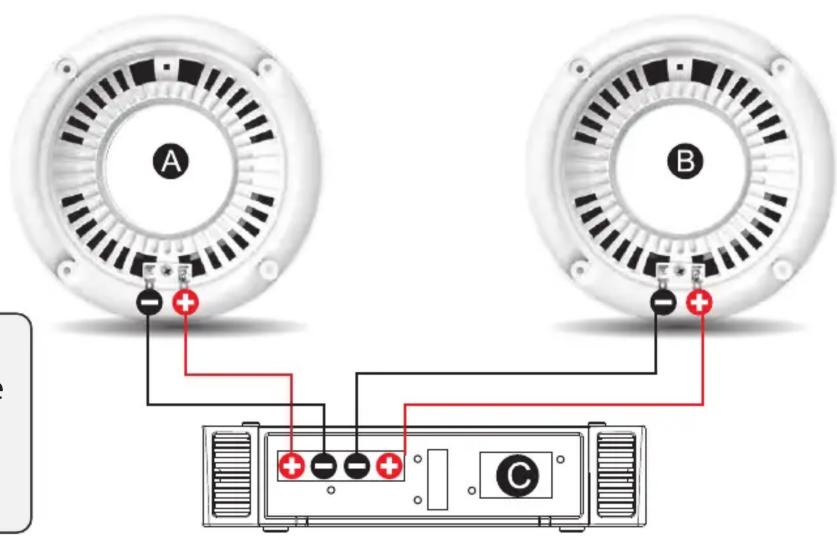

Speaker Wiring

Models: PLMRS43WL - PLMRS43BL PLMRS53WL - PLMRS53BL PLMRS63WL - PLMRS63BL Speaker Pairs Built-in LED Lights

Lights To the power DC12V. A B C

• Connect the red and black cables to their respective positive and negative terminals.
• Speakers 'A' and 'B' connect to an amplifier source 'C'
