PLMRS43WL - Lautsprecher Pyle - Kostenlose Bedienungsanleitung

Produkttyp	4-Zoll-Lautsprecherpaar mit integrierten LED-Leuchten
Lautsprechergröße	4 Zoll
Maximale Ausgangsleistung	100 Watt
LED-Beleuchtung	Blaue Beleuchtung
Ausschnittdurchmesser	3,7 Zoll (94 mm)
Einbautiefe	0,9 Zoll (23 mm)
Gesamtdurchmesser	5,2 Zoll (132 mm)
Gesamttiefe	1,5 Zoll (38 mm)
Frequenzgang	90 Hz – 18 kHz
Impedanz	4 Ohm
Gewicht (pro Lautsprecher)	ca. 0,3 kg (0,66 lbs)
Material	Engineered ABS (Kunststoff)
Schwingspulentyp	Aluminium
Wasserdicht	Ja, wasserdicht und witterungsbeständig
Marine-Tauglichkeit	Robuste Marine-Qualität
Einsatzbereich	Boot, Wasserfahrzeuge, Geländefahrzeuge
Lieferumfang	2 Lautsprecher, 2 Anschlusskabel (je 9,8 Fuß / 3 m)
Stromversorgung LED	DC 12V

Häufig gestellte Fragen - PLMRS43WL Pyle

Wie installiere ich die Lautsprecher PLMRS43WL?

Schneiden Sie ein Loch mit 3,7 Zoll Durchmesser, führen Sie die Kabel durch und befestigen Sie den Lautsprecher mit den mitgelieferten Schrauben. Achten Sie auf ausreichende Einbautiefe (0,9 Zoll).

Welche Spannung benötigen die integrierten LED-Leuchten?

Die LEDs benötigen eine Gleichspannung von 12 V (DC 12V). Schließen Sie das blaue Kabel an die positive Pole und das schwarze an die negative Pole an.

Sind die Lautsprecher wasserdicht?

Ja, die Lautsprecher sind wasserdicht und witterungsbeständig und eignen sich für den Einsatz im Freien oder auf Booten.

Kann ich die Lautsprecher ohne LED nutzen?

Ja, Sie können die Lautsprecher ohne Anschluss der LED betreiben. Die LED-Verkabelung ist separat und beeinträchtigt den Ton nicht.

Welchen Verstärker sollte ich verwenden?

Die Lautsprecher haben eine Impedanz von 4 Ohm und eine maximale Leistung von 100 Watt. Verwenden Sie einen Verstärker, der 4-Ohm-Lautsprecher unterstützt und mindestens 50 Watt RMS pro Kanal liefert.

Wie schließe ich die Lautsprecher an?

Verbinden Sie das rote Kabel mit dem positiven (+) und das schwarze Kabel mit dem negativen (-) Anschluss des Verstärkers oder der Audioquelle. Für die LED schließen Sie das blaue Kabel an 12V+ und das schwarze an Masse an.

Welche Ausschnittgröße wird benötigt?

Der benötigte Ausschnittdurchmesser beträgt 3,7 Zoll (ca. 94 mm). Die Einbautiefe muss mindestens 0,9 Zoll (23 mm) betragen.

Kann ich die Lautsprecher im Auto verwenden?

Ja, die Lautsprecher sind universell einsetzbar, besonders geeignet für Boote, Wohnmobile und Geländefahrzeuge. Im Auto benötigen Sie ggf. Adapter für den Einbau.

Wie schwer ist jeder Lautsprecher?

Das Gewicht pro Lautsprecher beträgt ca. 0,3 kg (0,66 lbs).

Wo finde ich weitere Unterstützung?

Besuchen Sie die Website PyleUSA.com/ContactUs für Service, Reparaturen oder Fragen.

BEDIENUNGSANLEITUNG PLMRS43WL Pyle

PYLE

PyleUSA.com

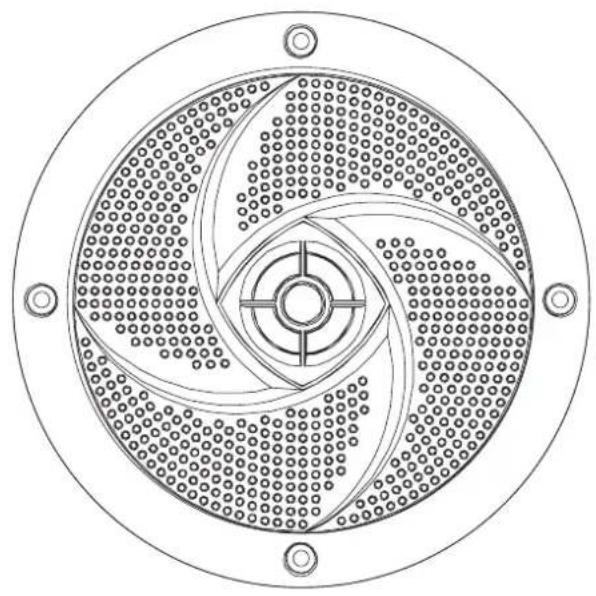

Technical line drawing of a circular mechanical component with radial grooves and central hub (no text or symbols)

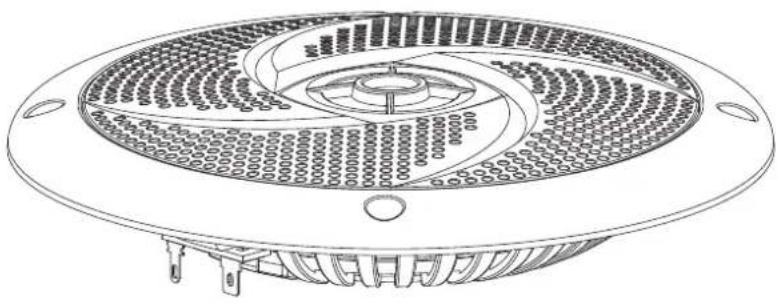

Technical line drawing of a circular fan or vent with internal grid pattern and mounting feet (no text or symbols)

Model: PLMRS4W - PLMRS4B

4" -inch Speaker Pairs

Model: PLMRS43WL - PLMRS43BL

4" -inch Speaker Pairs with Built-in LED Lights

Model: PLMRS5W - PLMRS5B

5.25" -inch Speaker Pairs

Model: PLMRS53WL - PLMRS53BL

5.25" -inch Speaker Pairs with Built-in LED Lights

Model: PLMRS6W - PLMRS6B

6.5" -inch Speaker Pairs

Model: PLMRS63WL - PLMRS63BL

6.5" -inch Speaker Pairs with Built-in LED Lights

These speakers were designed and manufactured for your installation needs and have been thoroughly tested to ensure consistent and reliable performance.

For further information, installation assistance or product troubleshooting visit us on PyleUSA.com

Speakers & Options:

Model Number	Speaker Size	Max Output Power	LED Light Bulb	Cut-Out Diameter	Mounting Depth
PLMRS4W	4”	100 Watt		3.7”	0.9”
PLMRS4B	4”	100 Watt		3.7”	0.9”
PLMRS43WL	4”	100 Watt	Blue Illumination	3.7”	0.9”
PLMRS43BL	4”	100 Watt	Blue Illumination	3.7”	0.9”
PLMRS5W	5.25”	180 Watt		4.7”	0.9”
PLMRS5B	5.25”	180 Watt		4.7”	0.9”
PLMRS53WL	5.25”	180 Watt	Blue Illumination	4.7”	0.9”
PLMRS53BL	5.25”	180 Watt	Blue Illumination	4.7”	0.9”
PLMRS6W	6.5”	240 Watt		5.3”	0.92”
PLMRS6B	6.5”	240 Watt		5.3”	0.92”
PLMRS63WL	6.5”	240 Watt	Blue Illumination	5.3”	0.92”
PLMRS63BL	6.5”	240 Watt	Blue Illumination	5.3”	0.92”

Model Number Magnet Diameter	Total Speaker Depth	Total Speaker Depth		Frequency Response	Speaker Weight
PLMRS4W	5.2” -inches 1.5” -inches 90Hz	-18khz			0.66 lbs.(Each)3
PLMRS4B	5.2” -inches	1.5” -inches	3.4 Oz	90Hz-18khz	0.66 lbs.(Each)
PLMRS43WL	5.2” -inches 1.5” -inches 90Hz	-18khz 0.66 lbs.(Each)3.4 Oz
PLMRS43BL	5.2” -inches 1.5” -inches 90Hz	-18khz 0.66 lbs.(Each)3.4 Oz
PLMRS5W	6.4” - inches 1.6” - inches 80Hz	-18khz 0.4 Oz			0.88 lbs.(Each)
PLMRS5B	6.4” - inches	1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS53WL	6.4” - inches	1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS53BL	6.4” - inches 1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS6W	7.3” - inches	1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS6B	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS63WL	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS63BL	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)

Features:

• Includes (2) Component Speakers
  • Waterproof & Weather-Resistant Design
  • Rugged Marine Grade Construction
• Low-Profile Slim Style Speaker Housing
  • 2-Way Full Range Stereo Sound Reproduction
• Molded ABS Machined Basket and Grill
  • Universal Standard OEM Replacement Size
• For Boat, Marine Watercraft & Off-Road Vehicles

What's in the Box:

• (2) Marine Speakers
• (2) Speaker Connection Wires, 9.8' ft.

Technical Specs:

• Voice Coil Type: Aluminum
- Construction Material: Engineered ABS
- Impedance: 4 Ohm

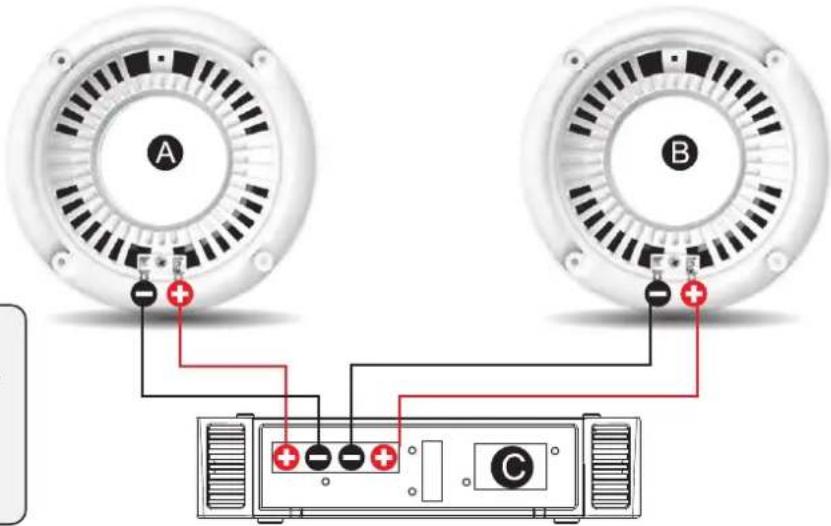

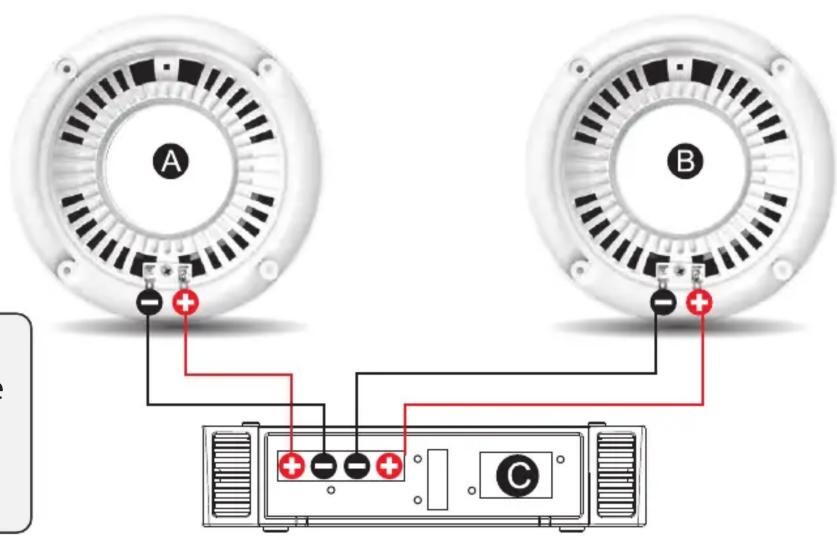

Speaker Wiring

Models: PLMRS4W - PLMRS4B

PLMRS5W - PLMRS5B

PLMRS6W - PLMRS6B

Speaker Pairs

• Connect the red and black cables to their respective positive and negative terminals.
• Speakers 'A' and 'B' connect to an amplifier source 'C'

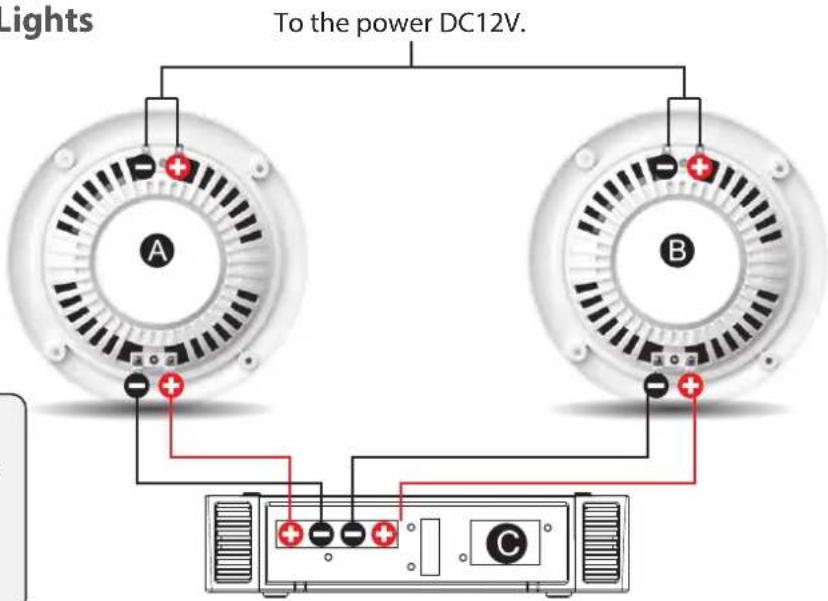

Speaker Wiring

Models: PLMRS43WL - PLMRS43BL

PLMRS53WL - PLMRS53BL

PLMRS63WL - PLMRS63BL

Speaker Pairs Built-in LED Lights

• Connect the red and black cables to their respective positive and negative terminals.
• Speakers 'A' and 'B' connect to an amplifier source 'C'

PYLE

PyleUSA.com

Illustration of a laptop with a red checkmark on screen, next to partial text (no readable document content)

VISIT US ONLINE:

Have a question?

Need service or repair?

Want to leave a comment?

PyleUSA.com/ContactUs
