Produkttyp	5,25-Zoll Lautsprecherpaar mit eingebauten LED-Leuchten
Treibergröße	5,25 Zoll
Maximale Ausgangsleistung	180 Watt
Impedanz	4 Ohm
Frequenzgang	80 Hz – 18 kHz
Einbaudurchmesser	4,7 Zoll (ca. 119 mm)
Einbautiefe	0,9 Zoll (ca. 23 mm)
Gesamtdurchmesser	6,4 Zoll (ca. 163 mm)
Gesamttiefe	1,6 Zoll (ca. 41 mm)
Gewicht (pro Stück)	0,88 lbs (ca. 399 g)
Schwingspulentyp	Aluminium
Gehäusematerial	Technisches ABS
LED-Beleuchtung	Blaue Beleuchtung, 12V Gleichstrom
Wasserdichtigkeit	Wasserdicht und wetterbeständig
Bauweise	Marinequalität, robuste Konstruktion
Einsatzbereich	Boote, Wasserfahrzeuge, Offroad-Fahrzeuge
Lieferumfang	2 Lautsprecher, 2 Anschlusskabel (je 9,8 Fuß)
Farbe	Schwarz
Marke	Pyle

Häufig gestellte Fragen - PLMRS53BL Pyle

Wie schließe ich die Lautsprecher an?

Verbinden Sie das rote Kabel mit dem positiven (+) und das schwarze Kabel mit dem negativen (-) Anschluss. Die Lautsprecher A und B werden an eine Verstärkerquelle C angeschlossen. Achten Sie auf korrekte Polarität.

Kann ich die Lautsprecher im Freien verwenden?

Ja, die Lautsprecher sind wasserdicht und wetterbeständig und eignen sich für den Außeneinsatz an Booten oder Offroad-Fahrzeugen.

Wie schließe ich die LED-Beleuchtung an?

Die LED-Beleuchtung benötigt eine 12V Gleichstrom-Versorgung. Verbinden Sie das rote Kabel der LEDs mit +12V und das schwarze mit Masse.

Welche Verstärkerleistung wird empfohlen?

Die Lautsprecher haben eine maximale Ausgangsleistung von 180 Watt. Verwenden Sie einen Verstärker, der nicht mehr als 180 Watt pro Kanal liefert, um Überlastung zu vermeiden.

Sind die Lautsprecher für den Einsatz im Meerwasser geeignet?

Ja, sie sind aus korrosionsbeständigen Materialien in Marinequalität gefertigt und für Salzwasserumgebungen geeignet.

Wie groß muss das Ausschnittloch sein?

Der Einbaudurchmesser beträgt 4,7 Zoll (ca. 119 mm). Die Einbautiefe beträgt 0,9 Zoll (ca. 23 mm).

Welche Art von Kabel wird benötigt?

Im Lieferumfang sind 2 Anschlusskabel mit einer Länge von je 9,8 Fuß enthalten. Diese können direkt an den Verstärker angeschlossen werden.

Kann ich die Lautsprecher in ein Auto einbauen?

Obwohl sie speziell für Boote und Offroad-Fahrzeuge entwickelt wurden, können sie auch in Autos eingebaut werden, sofern die Einbauöffnung und Tiefe passen.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, leicht feuchtes Tuch mit mildem Reinigungsmittel. Vermeiden Sie aggressive Chemikalien, die das ABS-Gehäuse beschädigen könnten.

Was ist bei der Montage zu beachten?

Stellen Sie sicher, dass die Montagefläche flach und stabil ist. Ziehen Sie die Schrauben gleichmäßig an, um das Gehäuse nicht zu verformen. Die Lautsprecher sind für den Einbau in standardisierte OEM-Öffnungen ausgelegt.

BEDIENUNGSANLEITUNG PLMRS53BL Pyle

PYLE

PyleUSA.com

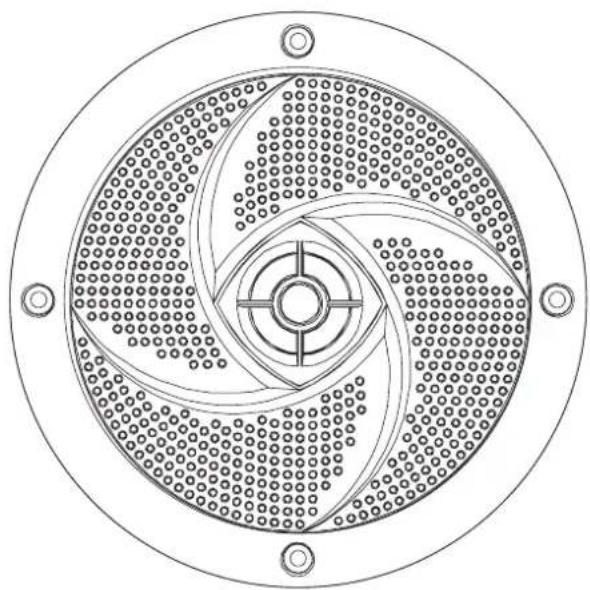

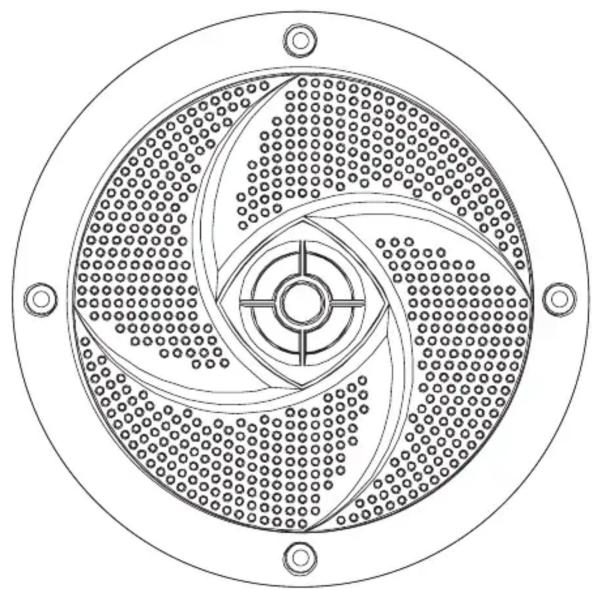

Technical line drawing of a circular mechanical component with radial grooves and central hub (no text or symbols)

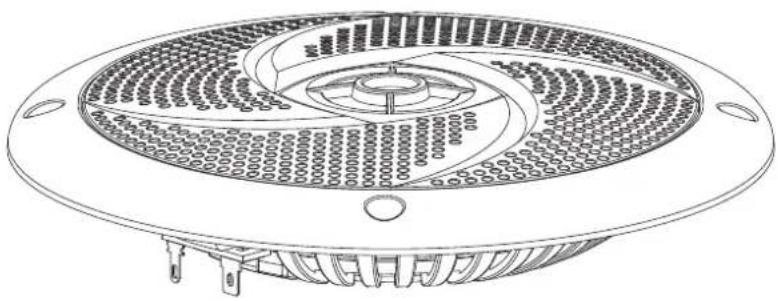

Technical line drawing of a circular fan or vent with internal grid pattern and mounting feet (no text or symbols)

Model: PLMRS4W - PLMRS4B

4" -inch Speaker Pairs

Model: PLMRS43WL - PLMRS43BL

4" -inch Speaker Pairs with Built-in LED Lights

Model: PLMRS5W - PLMRS5B

5.25" -inch Speaker Pairs

Model: PLMRS53WL - PLMRS53BL

5.25" -inch Speaker Pairs with Built-in LED Lights

Model: PLMRS6W - PLMRS6B

6.5" -inch Speaker Pairs

Model: PLMRS63WL - PLMRS63BL

6.5" -inch Speaker Pairs with Built-in LED Lights

These speakers were designed and manufactured for your installation needs and have been thoroughly tested to ensure consistent and reliable performance.

For further information, installation assistance or product troubleshooting visit us on PyleUSA.com

Speakers & Options:

Model Number	Speaker Size	Max Output Power	LED Light Bulb	Cut-Out Diameter	Mounting Depth
PLMRS4W	4”	100 Watt		3.7”	0.9”
PLMRS4B	4”	100 Watt		3.7”	0.9”
PLMRS43WL	4”	100 Watt	Blue Illumination	3.7”	0.9”
PLMRS43BL	4”	100 Watt	Blue Illumination	3.7”	0.9”
PLMRS5W	5.25”	180 Watt		4.7”	0.9”
PLMRS5B	5.25”	180 Watt		4.7”	0.9”
PLMRS53WL	5.25”	180 Watt	Blue Illumination	4.7”	0.9”
PLMRS53BL	5.25”	180 Watt	Blue Illumination	4.7”	0.9”
PLMRS6W	6.5”	240 Watt		5.3”	0.92”
PLMRS6B	6.5”	240 Watt		5.3”	0.92”
PLMRS63WL	6.5”	240 Watt	Blue Illumination	5.3”	0.92”
PLMRS63BL	6.5”	240 Watt	Blue Illumination	5.3”	0.92”

Model Number Magnet Diameter	Total Speaker Depth	Total Speaker Depth		Frequency Response	Speaker Weight
PLMRS4W	5.2” -inches 1.5” -inches 90Hz	-18khz			0.66 lbs.(Each)3
PLMRS4B	5.2” -inches	1.5” -inches	3.4 Oz	90Hz-18khz	0.66 lbs.(Each)
PLMRS43WL	5.2” -inches 1.5” -inches 90Hz	-18khz 0.66 lbs.(Each)3.4 Oz
PLMRS43BL	5.2” -inches 1.5” -inches 90Hz	-18khz 0.66 lbs.(Each)3.4 Oz
PLMRS5W	6.4” - inches 1.6” - inches 80Hz	-18khz 0.4 Oz			0.88 lbs.(Each)
PLMRS5B	6.4” - inches	1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS53WL	6.4” - inches	1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS53BL	6.4” - inches 1.6” - inches	5.4 Oz	80Hz-18khz	0.88 lbs.(Each)
PLMRS6W	7.3” - inches	1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS6B	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS63WL	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)
PLMRS63BL	7.3” - inches 1.6” - inches	5.4 Oz	60Hz-18khz	0.95 lbs.(Each)

Features:

• Includes (2) Component Speakers
  • Waterproof & Weather-Resistant Design
  • Rugged Marine Grade Construction
• Low-Profile Slim Style Speaker Housing
  • 2-Way Full Range Stereo Sound Reproduction
• Molded ABS Machined Basket and Grill
  • Universal Standard OEM Replacement Size
• For Boat, Marine Watercraft & Off-Road Vehicles

What's in the Box:

• (2) Marine Speakers
• (2) Speaker Connection Wires, 9.8' ft.

Technical Specs:

• Voice Coil Type: Aluminum
- Construction Material: Engineered ABS
- Impedance: 4 Ohm

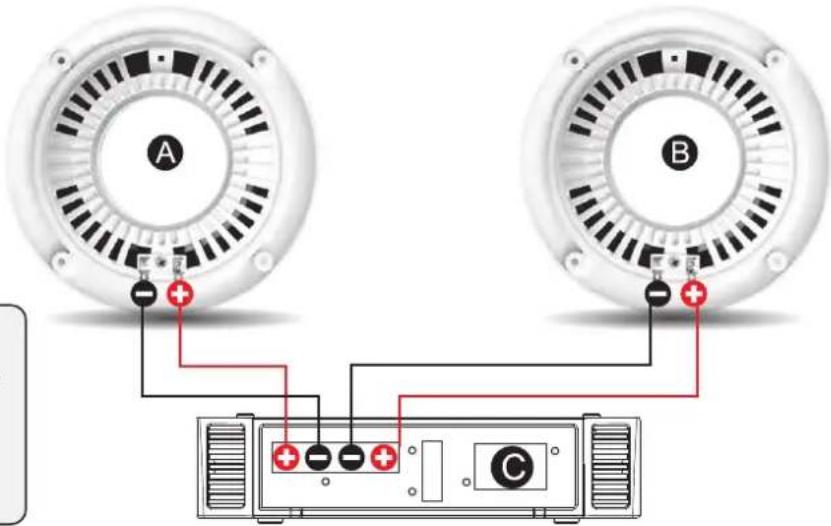

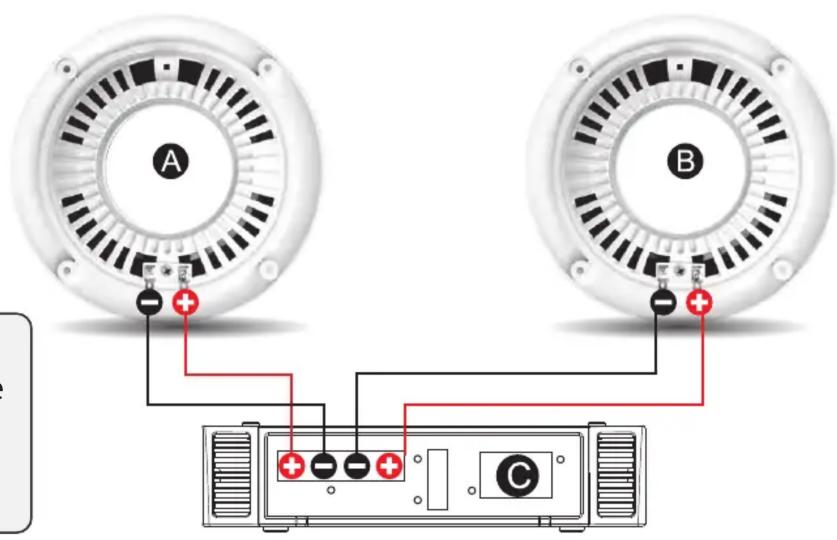

Speaker Wiring

Models: PLMRS4W - PLMRS4B

PLMRS5W - PLMRS5B

PLMRS6W - PLMRS6B

Speaker Pairs

• Connect the red and black cables to their respective positive and negative terminals.
• Speakers 'A' and 'B' connect to an amplifier source 'C'

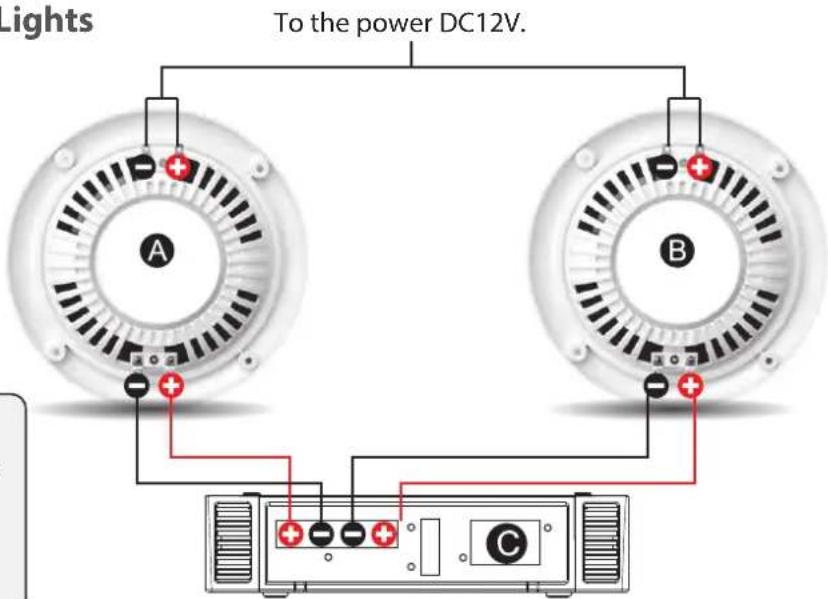

Speaker Wiring

Models: PLMRS43WL - PLMRS43BL

PLMRS53WL - PLMRS53BL

PLMRS63WL - PLMRS63BL

Speaker Pairs Built-in LED Lights

• Connect the red and black cables to their respective positive and negative terminals.
• Speakers 'A' and 'B' connect to an amplifier source 'C'

PYLE

PyleUSA.com
