BEDIENUNGSANLEITUNG L1950E LG

L1750E L1950E

Перед началом работы с продуктом обязательно прочитайте раздел "Важные меры предосторожности". Держите компакт-диск с Руководством пользователя под рукой, чтобы обращаться к нему в дальнейшем.

Информация из наклейки на устройстве может потребоваться при обращении в отдел технического обслуживания.

Это устройство сконструировано и изготовлено с учетом всех требований по обеспечению вашей безопасности, однако неправильная эксплуатация может привести к поражению током или пожару. Чтобы все защитные механизмы, включенные в этот монитор, работали правильно, необходимо соблюдать следующие правила установки, эксплуатации и обслуживания.

О правилах безопасности

Используйте только кабель питания, прилагаемый к устройству. Если вы используете другой кабель питания, приобретенный не у поставщика монитора, он должен соответствовать существующим национальным стандартам. В случае любой неисправности кабеля питания свяжитесь с фирмой-изготовителем или ближайшим сервисным центром для замены.

Отключение кабеля питания от сети - это самый надежный способ выключения устройства. Стенная розетка должна быть легко доступна.

Подключайте монитор только к источнику питания, указанному в этой инструкции или на самом мониторе. Если вы не знаете, какие параметры электросети у вас дома, обратитесь к специалисту.

Перегруженные розетки и удлинители опасны. Опасны также старые кабели питания и неисправные розетки. Они могут быть причиной поражения током или пожара. Для замены обращайтесь в сервисный центр.

Не вскрывайте корпус монитора.

■ Внутри нет компонентов, которые может обслуживать пользователь.
■ Высокое напряжение внутри корпуса опасно, даже если устройство выключено.
■ В случае неисправности монитора обращайтесь в сервисный центр.

Во избежание травматизма:

■ Не ставьте монитор на наклонные поверхности без надежного закрепления.
- Используйте только подставку, рекомендованную фирмой-изготовителем.

Во избежание пожара и других опасностей:

■ Всегда выключайте монитор, если выходите из комнаты больше чем на несколько минут. Никогда не оставляйте монитор включенным, уходя из дома.
■ Не позволяйте детям проливать жидкость или засовывать предметы в отверстия корпуса монитора. Некоторые внутренние компоненты находятся под высоким напряжением.
■ Не используйте с монитором никаких дополнительных приспособлений, не предусмотренных изготовителем.
- Отключайте монитор от электросети во время грозы или когда он надолго остается без присмотра.

Установка

Не ставьте и не кладите ничего на кабель питания. Не устанавливайте монитор в местах, где кабель может быть поврежден.

Не используйте монитор в местах с повышенной влажностью, например, вблизи ванных комнат, моек, плавательных бассейнов или в сырых подвальных помещениях.

В корпусе монитора есть вентиляционные отверстия для отвода тепла во время работы. Если эти отверстия заблокированы, накопившееся тепло может привести к повреждению и возгоранию устройства. Поэтому НИКОГДА не нарушайте следующие правила:

■ Не ставьте монитор на кровать, диван, ковер и т.п., чтобы не закрывать нижние вентиляционные отверстия.
■ Не ставьте монитор в стенную нишу или секцию мебели, если отсутствует хорошая вентиляция.
■ Не закрывайте отверстия тканью и другими материалами.
■ Не ставьте монитор рядом с батареей центрального отопления или другими источниками тепла, а также над ними.

Не трите и не стучите твердыми предметами по экрану ЖК-монитора с активной матрицей, так как они могут поцарапать, повредить или полностью разрушить экран.

Не давите пальцами на экран монитора в течение долгого времени, так как это может вызвать остаточное изображение.

Некоторые точечные дефекты могут появляться как красные, зеленые или синие пятна на экране. Однако это не влияет на работу монитора.

Если возможно, используйте рекомендуемое разрешение, чтобы получить наилучшее качество изображения для ЖК-монитора. Если используются другие режимы, на экране могут появиться некоторые признаки масштабируемости или другой обработки изображения. Однако это характерная черта ЖК-панели с фиксированным разрешением.

Чистка

■ Прежде чем протирать экран, отключите монитор от сети.
- Для чистки используйте слегка влажную (но не мокрую) ткань. Не распыляйте аэрозольные вещества прямо на экран монитора, так как их чрезмерное количество может привести к поражению электрическим током.

Упаковка

- Не выбрасывайте коробку и упаковочные материалы. Они пригодятся для транспортировки устройства. При перевозке монитора используйте фирменную упаковку.

Утилизация

■ Флуоресцентная лампа, применяемая в этом продукте, содержит небольшое количество ртути.
- Не уничтожайте этот продукт вместе с обычным бытовым мусором. Утилизация этого продукта должна выполняться в соответствии с требованиями местной власти.

- Прежде чем устанавливать монитор, отключите его, компьютерную систему и другие периферийные устройства от электросети.

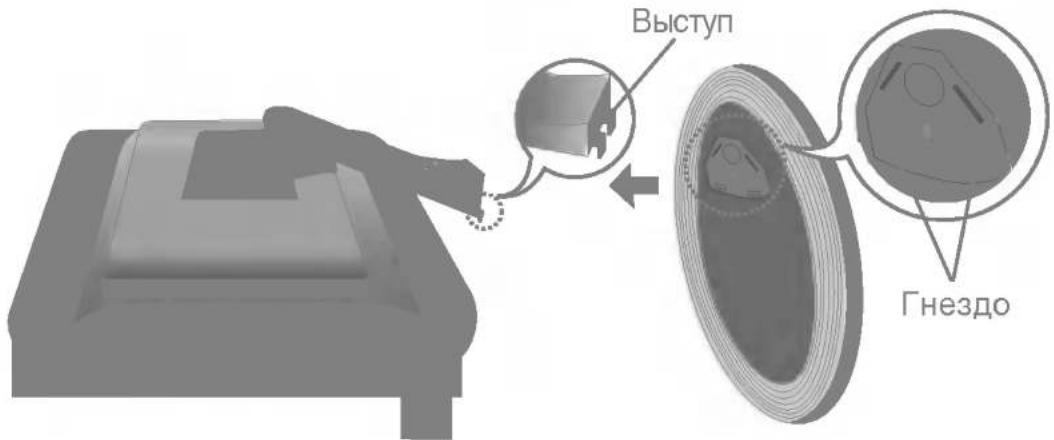

Установка основания подставки / Снятие основания подставки

1. Положите монитор экраном вниз на мягкую ткань.
2. Совместите выступы на основании подставки с отверстиями на основании монитора.
3. Вставьте выступы в отверстия.

Предупреждение: Пленку и фиксатор можно удалять с мониторов, имеющих подставку, только когда основание поднято. В противном случае можно пораниться о выступающие части подставки.

Выступ Гнездо

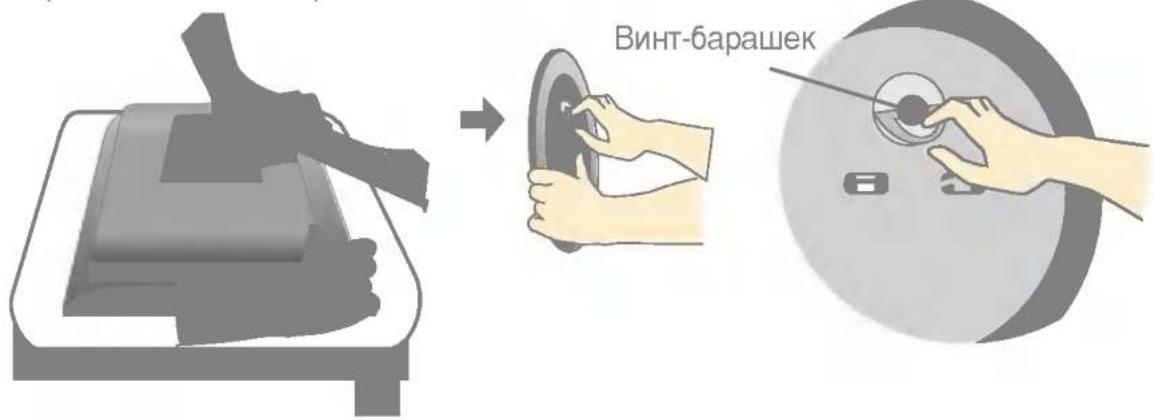

1. Поверните винт-барашек, расположенный на нижней стороне основания подставки, по часовой стрелке.
2. Чтобы отсоединить монитор от подставки, поверните винт-барашек против часовой стрелки.

Винт-барашек

Важно

• Это общая схема установки. Ваш монитор может отличаться от изображенного на рисунке.
• Один раз подсоединив основание подставки, не пытайтесь его отсоединить.
  ■ Не переносите монитор вверх ногами, удерживая только за основание подставки. Монитор может упасть и получить повреждения или нанести вам травму.

- Прежде чем устанавливать монитор, отключите его, компьютерную систему и другие периферийные устройства от электросети.

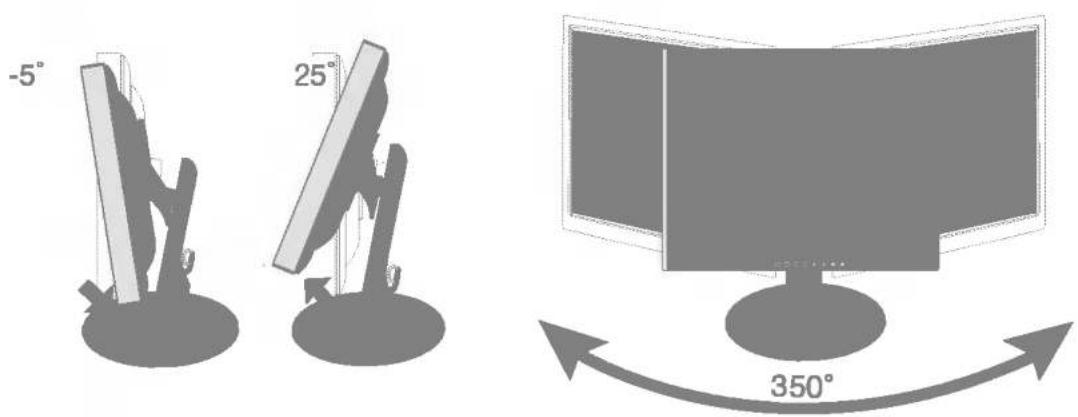

Настройка положения дисплея

1. Выберите максимально удобное положение панели.

■ Диапазон наклона: -5°\~25°

■ Угол поворота : 350°

-5° 25° 350°

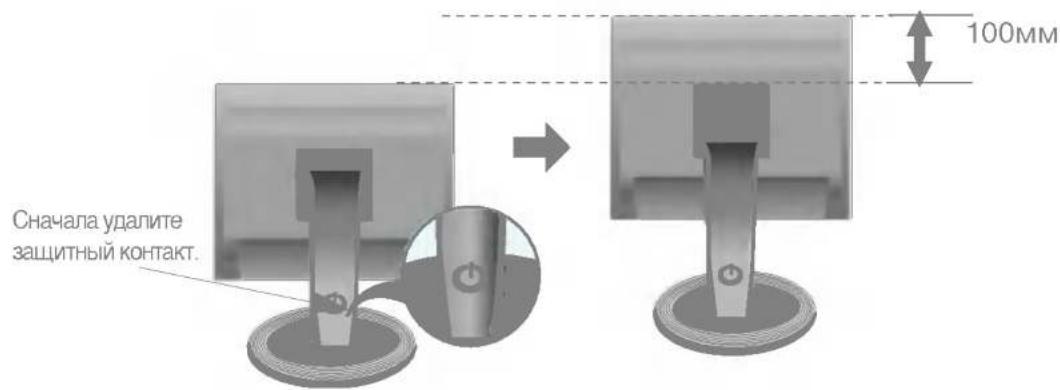

■ Диапазон высоты: максимуму 100 мм (3,94 дюйма)

Сначала удалите защитный контакт. 100mm

Предупреждение: Регулируя размер экрана, не помещайте пальцы между верхней частью монитора и подставкой. Можно повредить пальцы.

Эргономика

Чтобы положение было эргономичным и комфортным, передний угол наклона не должен превышать 5°.

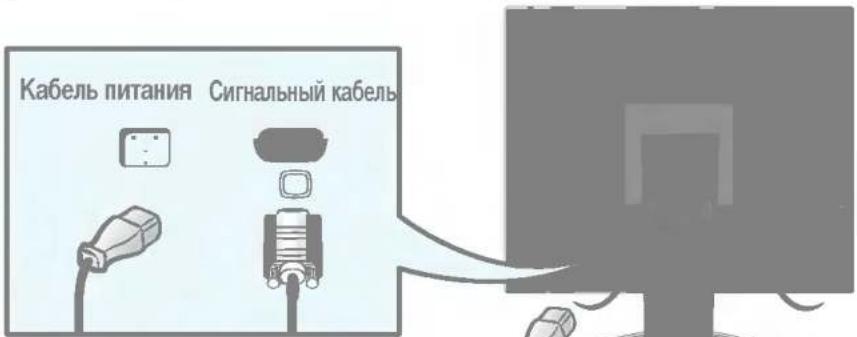

Подключение к компьютеру

1. Установите монитор в удобном, хорошо вентилируемом месте рядом с компьютером.
2. Подсоедините сигнальный кабель. После этого заверните винты для фиксации соединения. ①
3. Вставьте кабель питания в правильно заземленную розетку. Розетка должна быть легко доступна и находиться вблизи монитора. ②

Кабель питания Сигнальный кабель

У разных моделей может отличаться.

ПРИМЕЧАНИЕ

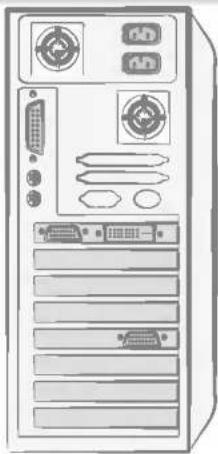

■ Это упрощенная схема задней панели устройства.
■ На ней показана обобщенная модель, но ваш монитор может отличаться от изображенного.

Front view of a desktop computer tower with ventilation slots and drive bays (no visible text or labels)

PC

MAC

Адаптер для MAC

Для компьютерной системы Apple Macintosh требуется специальный адаптер для перехода с 15-контактного разъема D-sub VGA с 3 рядами контактов (на кабеле, входящем в комплект поставки) на 15-контактный разъем с 2 рядами контактов.

1. Нажмите кнопку ⏻ на передней панели, чтобы включить питание. включения питания монитора автоматически выполняется функция "Self Image Setting Function" (функция автоматической настройки изображения).

ПРИМЕЧАНИЕ

"Функция "Self Image Setting Function" Эта функция обеспечивает оптимальные настройки изображения. Когда пользователь подключает монитор в первый раз, эта функция автоматически регулирует настройки изображения, чтобы они были оптимальными для отдельных входных сигналов. Если вы хотите отрегулировать монитор в процессе работы или еще раз вручную запустить эту функцию, нажмите кнопку "AUTO/SET" на передней панели монитора. Вы также можете выбрать параметр "АВОДСКИЕ УСТАНОВКИ" в меню OSD. Однако имейте в виду, что этот параметр инициализирует все элементы меню, кроме элемента "ЯЗЫК".

Элементы панели управления

Diagram showing a sequence of labeled rectangular blocks with numbered positions 1 to 5, likely representing a mechanical or electrical component layout.

Элемент Функция
1	Кнопка MENU	Используется для входа в меню настройки экрана и выхода из него.
	[КЗЯ61	МЕНЮ ЗАБЛОКИРОВАНО/РАЗБЛОКИРОВАНОЭта функция позволяет заблокировать текущие настройки экрана, чтобы случайно не изменить их. Нажмите кнопкуMENU (Меню) и держите несколько секунд. Появится сообщение:МЕНЮЗАБЛОКИРОВАНО.Снять блокировку экранного меню OSD можно в любое время. Для этого достаточно удерживать кнопку MENU в течение нескольких секунд. Появится сообщение:МЕНЮ РАЗБЛОКИРОВАНО.
2
[2скг]	Кнопка AUTO/SET	Используется входа в режим изменения параметра,выбранного в меню настройки экрана.
		АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА ИЗОБРАЖЕНИЯЕсли вы изменяете настройки экрана, всегданажимайте кнопку AUTO/SET перед входом вменю настройки экрана (OSD). Это позволитавтоматически подобрать наилучшиенастройки для текущего разрешения экрана(режим отображения).Лучший режим отображения:Монитор 17 дюймов: 1280 x 1024Монитор 19 дюймов: 1280 x 1024
	Кнопка питания	Используется для включения и выключения монитора.
[х33з]	Индикатор питания	Светится зеленым светом, когда монитор работаетв обычном режиме (Включено).Если дисплей в режиме автоотключения(энергосберегающем), цвет индикатора меняетсяна оранжевый.

Настройка экрана

Рабочие параметры монитора, размер и положение видимой части экрана можно легко и быстро настроить с помощью системы управления настройкой экрана (OSD). Простой пример познакомит вас с основными элементами меню настройки экрана. Следующий раздел содержит обзор регулировок и параметров, которые можно задать с помощью OSD.

ПРИМЕЧАНИЕ

■ Прежде чем регулировать какие-либо параметры, дайте монитору стабилизировать свое состояние в течение 30 минут после включения.

Для регулировок с помощью меню настройки экрана OSD выполните следующие шаги.

MENU → - + → AUTO/SET → - + → MENU

1 Нажмите кнопку MENU. Появится меню настройки экрана (OSD).
2 Для перехода на нужную настройку пользуйтесь кнопками - или +. Когда нужная настройка будет выделена, нажмите кнопку AUTO/SET.
③ Для установки нужного уровня используйте кнопки - и + . Для выбора других пунктов вложенного меню используйте кнопку AUTO/SET.
4 Чтобы вернуться в главное меню для выбора другой функции, нажмите кнопку MENU один раз. Для выхода из экранного меню OSD нажмите кнопку MENU дважды.

В следующей таблице показаны все элементы меню, регулировки и настройки системы OSD.

	Разъранных-квания			Название-квания
ИЗОБРАЖЕНИЕ	ЯРКОСТЬ		●	Как настроить яркость и контрастность изображения
	КОНТРАСТ		●
	ГАММА		●
ЦВЕТ	ПРЕДУСТ	6500K	●	Как настроить цветовую температуру изображения
		9300K	●
	КРАСНЫЙ		●
	ЗЕЛЕНЫЙ		●
	ГОЛУБОЙ		●
ПОЛОЖЕНИЕ	HORIZONTAL		●	Как настроить положение изображения
	VERTICAL		●
ЧАСТОТА/ФАЗА	ЧАСТОТА		●	Как улучшить четкость и устойчивость изображения
	ФАЗА		●
УСТАНОВКА	ЯЗЫК		●	Как настроить монитор в соответствии с требованиями пользователя
	ПОЗИЦИЯ МЕНЮ	HORIZONTAL	●
		VERTICAL	●
	БАЛАНС БЕЛОГО		●
	ИНДИКАТОР ПИТАНИЯ		●
	ЗАВОДСКИЕ УСТАНОВКИ		●
FLATRON F-ENGINE(-)	ТЕКСТ/КИНО		●	Для выбора или изменения параметров изображения.
	ПОЛЬЗОВАТЕЛЯ		●
	ОБЫЧНЫЙ		●
●: Регулируется

ПРИМЕЧАНИЕ

■ В разных моделях (R9\~R13) последовательность значков может быть разной.

Вы уже познакомились с процедурой выбора параметра и настройки с помощью системы OSD. Ниже приведены значки всех элементов меню, их названия и описания.

Нажмите кнопку MENU Появится экранное меню OSD.

ПРИМЕЧАНИЕ

■ Наборы языков экранного меню (OSD) и руководства пользователя могут не совпадать.


	2017	2016
in millions	3,548	$ 3,495
% change	-1.4%	-1.3%

ЯРКОСТЬ

KOHTPACT

ГАММА

Настройка яркости изображения.

Настройка контрастности изображения.

Выберите значение гамма. (-30\~30) При высоком значении гамма изображение на мониторе бледное, при низком - очень контрастное.

■ MENU : Выход
■ - : Уменьшение
■ + : Увеличение
■ SET : Выбор другого вложенного меню

ЦВЕТ

ПРЕДУСТ
	6500K	9300K
КРАСНЫЙ	+	50
ЗЕЛЕНЫЙ	+	50
ГОЛУБОЙ	+	50

ПРЕДУСТ

КРАСНЫЙ

Выберите цветовую температуру экрана:

• 6500K: Розовато-белый
• 9300K: Голубовато-белый

ЗЕЛЕНЫЙ

Установка собственных уровней красного цвета.

Установка собственных уровней зеленого цвета.

Установка собственных уровней голубого цвета.

■ MENU : Выход
- : Уменьшение
■ + : Увеличение
■ SET : Выбор другого вложенного меню

ПОЛОЖЕНИЕ

HORIZONTAL

Перемещение изображения вверх и вниз.

VERTICAL

Перемещение изображения вверх и вниз.

■ MENU : Выход
- : Уменьшение
■ + : Увеличение
■ SET : Выбор другого вложенного меню

ЧАСТОТА/ФАЗА

	2017		2016
	金额	占总资产比例(%)	金额	占总资产比例(%)
营业收入	3,548.9	100.0	3,548.9	100.0
营业成本	2,618.8	80.0	2,618.8	80.0

ЧАСТОТА

Минимизирует любые вертикальные полосы, видимые на экранном фоне. Также изменяет горизонтальный размер экрана.

ФАЗА

Настраивает фокусировку изображения. Позволяет удалить любые горизонтальные искажения, а также очистить или повысить четкость изображения символов.

■ MENU : Выход
■ - : Уменьшение
■ + : Увеличение
■ SET : Выбор другого вложенного меню

УСТАНОВКА

	2017		2016
	金额	占总资产比例(%)	金额	占总资产比例(%)
营业收入	3,548.9	100.0	3,548.9	100.0
营业成本	2,618.8	80.0	2,618.8	80.0

БАЛАНС БЕЛОГО	▶ НЕТ
ИНДИКАТОР ПИТАНИЯ	▶ ВКЛ
ЗАВОДСКИЕ УСТАНОВКИ	▶ НЕТ
1280 x 1024 60HZ

■ MENU : Выход
- : Регулировка
■ + : Регулировка
■ SET : Выбор другого вложенного меню

ЯЗЫК

Выбор языка для названий элементов управления.

ПОЗИЦИЯ МЕНЮ

Изменяет положение окна OSD на экране.

БАЛАНС БЕЛОГО

Если выходной сигнал видеокарты не соответствует техническим требованиям, уровень цвета может ухудшиться вследствие искажения видеосигнала. При использовании этой функции уровень сигнала регулируется так, чтобы он соответствовал стандартному уровню выходного сигнала видеокарты для обеспечения оптимального изображения. Выполняйте эту функцию, когда на экране присутствуют черный и белый цвета.

ИНДИКАТОР ПИТАНИЯ

С помощью этой функции можно ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ индикатор питания на передней панели монитора. Если установить значение OFF (ВЫКЛ), индикатор выключается через 15 секунд. Установить значение ON (ВКЛ) можно в любой момент, и индикатор питания автоматически включится.

ЗАВОДСКИЕ УСТАНОВКИ

Возвращение ко всем заводским настройкам по умолчанию, кроме настройки ЯЗЫК. Для немедленного восстановления настроек нажмите кнопку ▶.

Если это не улучшает изображения, восстановите заводские установки. При необходимости повторно выполните функцию баланса белого. Эта функция доступна, только когда входной сигнал является аналоговым.

■■■ Если нажать кнопку f·ENGINE (-) на передней панели монитора, появится меню OSD.

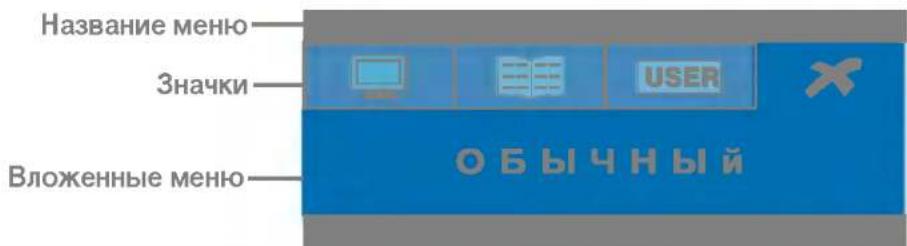

Название меню Значки Вложенные меню ОБЫЧНЫЙ

FLATRON F-ENGINE

При выполнении функции F-ENGINE на экране отображаются два тона, как показано на рисунке. Новый экран отображается в левой части, тогда как старый экран будет показан справа. Чтобы сохранить отрегулированный экран, нажмите кнопку SET (Установка).

Новый экран Старый экран FLATRON

FLATRON ENGINE MENU

КИНО ТЕКСТ

Эти настройки облегчают выбор параметров отображения, оптимальных для имеющихся условий (внешнее освещение, тип изображения и т.д.).

КИНО: просмотр движущихся изображений: видеоклипы и фильмы

ТЕКСТ: отображение текста (текстовые редакторы и т.д.)

FLATRON ENGINE MENU

To adjust the USER sub-menu function, Press the SET Button

ПОЛЬЗОВАТЕЛЯ

User (По выбору пользователя)

Можно вручную настроить яркость, ACE и RCM. Вы можете сохранить или восстановить отрегулированное значение, даже если используется другая настройка.

… (Яркость): регулировка яркости экрана. … ACE(Adaptive Clarity Enhancer): выбор режима четкости.

ЯРКОСТЬ * 50 ACE 1 RCM 2 SAVE НЕТ

...RCM(Real Color Management): выбор цветового режима.

Старый экран Усиление зеленого Телесный тон Усиление цвета

С помощью кнопки SET выберите вложенное меню ■ и сохраните значение Да с помощью кнопок -.

FLATRON ·ENGINE MENU

ОБЫЧНЫЙ Это при обычных условиях эксплуатации.

Прежде чем обращаться в сервисный центр, проверьте следующее.

● Подсоединен ли кабель питания монитора к сети?● Горит ли индикатор питания?● Питание поступает, и индикатор питания синий или зеленый?● Индикатор питания оранжевый?● На экране появилось сообщение “ВНЕ ДИАПАЗОНА”?● На экране появилось сообщение “ПРОВЕРЬТЕ КАБЕЛЬ”?

● Проверьте, правильно ли кабель питания включен в розетку.● Нажмите кнопку питания.● Настройте яркость и контрастность.● Если монитор работает в энергосберегающем режиме, чтобы вернуть изображение, подвигайте мышь или нажмите любую клавишу на клавиатуре.● Попробуйте включить компьютер.● Это сообщение появляется, если сигнал с видеоплаты находится вне диапазона частот кадровой или строчной развертки монитора. См. раздел “Спецификации” этой инструкции и повторите настройку монитора.● Это сообщение появляется, если сигнальный кабель монитора не подсоединен к компьютеру. Проверьте сигнальный кабель и повторите попытку.

● Когда вы нажали кнопку, на экране появилось сообщение "МЕНЮ ЗАБЛОКИРОВАНО"?	• Чтобы случайно не изменить настройки управления, их можно заблокировать. Снять блокировку экранного меню OSD можно в любое время. Для этого достаточно удерживать кнопку MENU в течение нескольких секунд. Появится сообщение МЕНЮ РАЗБЛОКИРОВАНО.
Неправильное изображение	Нажмите кнопку AUTO/SET, чтобы автоматически выбрать наилучшие настройки для изображения.Если это не даст результатов, отрегулируйте положение изображения на экране с помощью значков настройки положения по горизонтали и по вертикали.Выберите Панель управления --> Экран --> Настройка и проверьте, не изменились ли частота или разрешение. Если сообщение появилось, выберите для своей видеоплаты рекомендованное разрешение.
На экранном фоне видны вертикальные полосы.	Нажмите кнопку AUTO/SET, чтобы автоматически выбрать наилучшие настройки для изображения. Если это не даст результатов, уменьшите вертикальные полосы с помощью значка ЧАСТОТА на экране.
На изображении видны горизонтальные искажения или символы изображены нечетко.	Нажмите кнопку AUTO/SET, чтобы автоматически выбрать наилучшие настройки для изображения.Если это не даст результатов, уменьшите горизонтальные полосы с помощью значка ФАЗА на экране.Откройте Панель управления --> Экран --> Настройка и выберите расширение, рекомендованное для дисплея, или настройте изображение на дисплее так, чтобы достичь наилучшего качества. Установите настройку цвета выше True Color (24 бита).
Неправильный или монохромный цвет на экране.	Проверьте, правильно ли подсоединен сигнальный кабель, и, если потребуется, закрутите винты с помощью отвертки.Убедитесь, что видео карта правильно вставлена в разъем.Выберите Панель управления -- Настройка и установите глубину цвета выше True Color (24 бита).
Мерцание экрана.	Проверьте, настроен ли экран на чересстрочный режим. Если настроен, выберите рекомендованное разрешение.Убедитесь, что напряжение питания достаточно высокое. Оно должно быть в диапазоне 100-240 В 50/60 Гц переменного тока.

Драйвер монитора установлен?
● Драйвер монитора установлен?	• Обязательно установите драйвер монитора с прилагаемого компакт-диска или дискеты. Драйвер также можно загрузить с нашего веб-узла: http://www.lge.com.
● На экране появилось сообщение “Неизвестный монитор, обнаружен монитор стандарта Plug&Play (VESA DDC)”?	• Проверьте, поддерживает ли видео карта функцию Plug&Play.
Экран	17 дюйма (43,2 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицей
	Антибликовое покрытие
	Видимая область: 17 дюйма
	Шаг зерна: 0,264 мм
Входсинхронизации	Частота строчной развертки	30 - 83 кГц (выбирается автоматически)
	Частота кадровой развертки	56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательный SOG (Sync On Green)
Входвидеосигнала	Подача сигнала	15-контактный разъем D-Sub
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом)
Разрешение	Макс.	VESA 1280 x 1024@75 Гц
	Рекомендуемый	VESA 1280 x 1024@60 Гц
Plug&Play	DDC 2B
Потребляемая мощность	Включено	≤ 35Вт
	Режим ожидания	≤ 1Вт
	Режим отключения	≤ 1Вт
Габариты и вес(с наклонной полставкой)	Ширина	36,8 см (14,49 дюйма)
	Высота	32,5 см (12,80 дюйма) (Мин.)
		42,5 см (16,73 дюйма) (Макс.)
	Глубина	23,2 см (9,13 дюйма)
	Вес	5,6 кг (12,34 фунта)
Углы наклона и поворота	Угол наклона	-5° ~ 25°
	Угол поворота	350°
	Высота	100 мм / 3,94 дюйма
	100 - 240 В переменного тока 50/60 Гц 1,0 А
окружающей	При работе
	Температура	10°C ~ 35 °C
	Влажность	10 ~ 80 %, без конденсации
	При хранении
	Температура	-20°C ~ 60 °C
	Влажность	5 ~ 95 %, без конденсации
	Стационарный ( ), съемный ( О )
	Стационарный ( ), съемный ( О )
	Для стенной розетки или для розетки на компьютере

ПРИМЕЧАНИЕ

- Информация в этом документе может быть изменена без предварительного уведомления.

Экран	19 дюйма (48,19 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицей
	Антибликовое покрытие
	Видимая область: 19 дюйма
	Шаг зерна: 0,294 мм
Входсинхронизации	Частота строчной развертки	30 - 83 кГц (выбирается автоматически)
	Частота кадровой развертки	56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательный SOG (Sync On Green)
Входвидеосигнала	Подача сигнала	15-контактный разъем D-Sub
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом)
Разрешение	Макс.	VESA 1280 x 1024@75 Гц
	Рекомендуемый	VESA 1280 x 1024@60 Гц
Plug&Play	DDC 2B
Потребляемая мощность	Включено	≤ 39Вт
	Режим ожидания	≤ 1Вт
	Режим отключения	≤ 1Вт
Габариты и вес(с наклонной полставкой)	Ширина	41,3 см (16,26 дюйма)
	Высота	35,6 см (14,02 дюйма) (Мин.)
		45,6 см (17,95 дюйма) (Макс.)
	Глубина	23,2 см (9,13 дюйма)
	Вес	6,2 кг (13,67 фунта)
Углы наклона и	Угол наклона	-5° ~ 25°
	Угол поворота	350°
	Высота	100 мм / 3,94 дюйма
	100 - 240 В переменного тока 50/60 Гц 1,0 А
	При работе
	Температура	10°C ~ 35 °C
	Влажность	10 ~ 80 %, без конденсации
	При хранении
	Температура	-20°C ~ 60 °C
	Влажность	5 ~ 95 %, без конденсации
	Стационарный ( ), съемный ( О )
	Стационарный ( ), съемный ( О )
	Для стенной розетки или для розетки на компьютере

ПРИМЕЧАНИЕ

- Информация в этом документе может быть изменена без предварительного уведомления.

Заводские установки (разрешение)

1	VGA	640 x 350	31,469	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	37,500	75
5	VESA	800 x 600	37,879	60
6	VESA	800 x 600	46,875	75
7	MAC	832 x 624	49,725	75
8	VESA	1024 x 768	48,363	60
9	VESA	1024 x 768	60,023	75
10	MAC	1152 x 870	68,681	75
11	VESA	1152 x 900	61,805	65
12	VESA	1280 x 1024	63,981	60
13	VESA	1280 x 1024	79,976	75

индикация

Включено	Синий
Режим ожидания	Оранжевый
Режим отключения	выкл

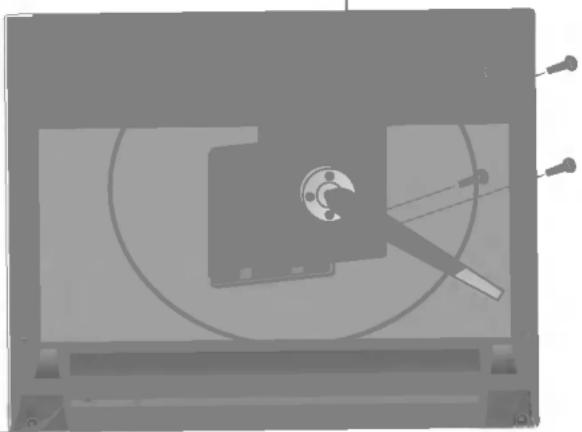

Этот монитор соответствует спецификациям для монтажной панели, совместимой со стандартом VESA.

Настенный монтаж по стандарту VESA

Крепление еще к одному объекту (настольный и настенный тип. Этот монитор может применяться с монтажной панелью, совместимой со стандартом VESA.) Более подробные сведения можно получить в инструкции по настенному монтажу устройства по стандарту VESA.

Pure mechanical assembly diagram without any text, numbers, or symbols

Illustration of a handheld electronic device with a coiled cable and connector (no text or symbols)

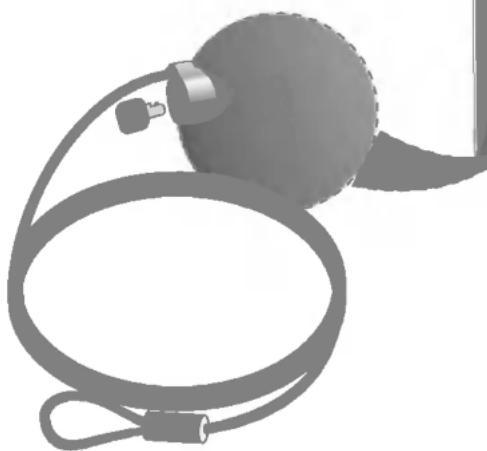

Отверстие для защитного замка Kensington

- дополнительно

Для прикрепления защитного кабеля, который можно приобрести отдельно в компьютерных магазинах.

Digitally yours

LG
