BEDIENUNGSANLEITUNG L1952HR LG

L1752H

L1952H

L1752HM

L1952HM

L1752HQ

L1952HQ

L1752HR

L1952HR

Перед началом работы с продуктом обязательно прочитайте раздел "Важные меры предосторожности".

Держите компакт-диск с Руководством пользователя под рукой, чтобы обращаться к нему в дальнейшем.

Информация из наклейки на устройстве может потребоваться при обращении в отдел технического обслуживания.

Это устройство сконструировано и изготовлено с учетом всех требований по обеспечению вашей безопасности, однако неправильная эксплуатация может привести к поражению током или пожару. Чтобы все защитные механизмы, включенные в этот монитор, работали правильно, необходимо соблюдать следующие правила установки, эксплуатации и обслуживания.

О правилах безопасности

Используйте только кабель питания, прилагаемый к устройству. Если вы используете другой кабель питания, приобретенный не у поставщика монитора, он должен соответствовать существующим национальным стандартам. В случае любой неисправности кабеля питания свяжитесь с фирмой-изготовителем или ближайшим сервисным центром для замены.

Отключение кабеля питания от сети - это самый надежный способ выключения устройства. Стенная розетка должна быть легко доступна.

Подключайте монитор только к источнику питания, указанному в этой инструкции или на самом мониторе. Если вы не знаете, какие параметры электросети у вас дома, обратитесь к специалисту.

Перегруженные розетки и удлинители опасны. Опасны также старые кабели питания и неисправные розетки. Они могут быть причиной поражения током или пожара. Для замены обращайтесь в сервисный центр.

Не вскрывайте корпус монитора.

■ Внутри нет компонентов, которые может обслуживать пользователь.
- Высокое напряжение внутри корпуса опасно, даже если устройство выключено.
В случае неисправности монитора обращайтесь в сервисный центр.

Во избежание травматизма:

■ Не ставьте монитор на наклонные поверхности без надежного закрепления.

- Используйте только подставку, рекомендованную фирмой-изготовителем.

Во избежание пожара и других опасностей:

■ Всегда выключайте монитор, если выходите из комнаты больше чем на несколько минут. Никогда не оставляйте монитор включенным, уходя из дома.
■ Не позволяйте детям проливать жидкость или засовывать предметы в отверстия корпуса монитора. Некоторые внутренние компоненты находятся под высоким напряжением.
■ Не используйте с монитором никаких дополнительных приспособлений, не предусмотренных изготовителем.
- Отключайте монитор от электросети во время грозы или когда он надолго остается без присмотра.

Установка

Не ставьте и не кладите ничего на кабель питания. Не устанавливайте монитор в местах, где кабель может быть поврежден.

Не используйте монитор в местах с повышенной влажностью, например, вблизи ванных комнат, моек, плавательных бассейнов или в сырых подвальных помещениях.

В корпусе монитора есть вентиляционные отверстия для отвода тепла во время работы. Если эти отверстия заблокированы, накопившееся тепло может привести к повреждению и возгоранию устройства. Поэтому НИКОГДА не нарушайте следующие правила:

■ Не ставьте монитор на кровать, диван, ковер и т.п., чтобы не закрывать нижние вентиляционные отверстия.
■ Не ставьте монитор в стенную нишу или секцию мебели, если отсутствует хорошая вентиляция.

■ Не закрывайте отверстия тканью и другими материалами.

■ Не ставьте монитор рядом с батареей центрального отопления или другими источниками тепла, а также над ними.

Не трите и не стучите твердыми предметами по экрану ЖК-монитора с активной матрицей, так как они могут поцарапать, повредить или полностью разрушить экран.

Не давите пальцами на экран монитора в течение долгого времени, так как это может вызвать остаточное изображение.

Некоторые точечные дефекты могут появляться как красные, зеленые или синие пятна на экране. Однако это не влияет на работу монитора.

Если возможно, используйте рекомендуемое разрешение, чтобы получить наилучшее качество изображения для ЖК-монитора. Если используются другие режимы, на экране могут появиться некоторые признаки масштабируемости или другой обработки изображения. Однако это характерная черта ЖК-панели с фиксированным разрешением.

Чистка

■ Прежде чем протирать экран, отключите монитор от сети.
- Для чистки используйте слегка влажную (но не мокрую) ткань. Не распыляйте аэрозольные вещества прямо на экран монитора, так как их чрезмерное количество может привести к поражению электрическим током.

Упаковка

■ Не выбрасывайте коробку и упаковочные материалы. Они пригодятся для транспортировки устройства. При перевозке монитора используйте фирменную упаковку.

Утилизация

Флуоресцентная лампа, применяемая в этом продукте, содержит небольшое количество ртути.
- Не уничтожайте этот продукт вместе с обычным бытовым мусором. Утилизация этого продукта должна выполняться в соответствии с требованиями местной власти.

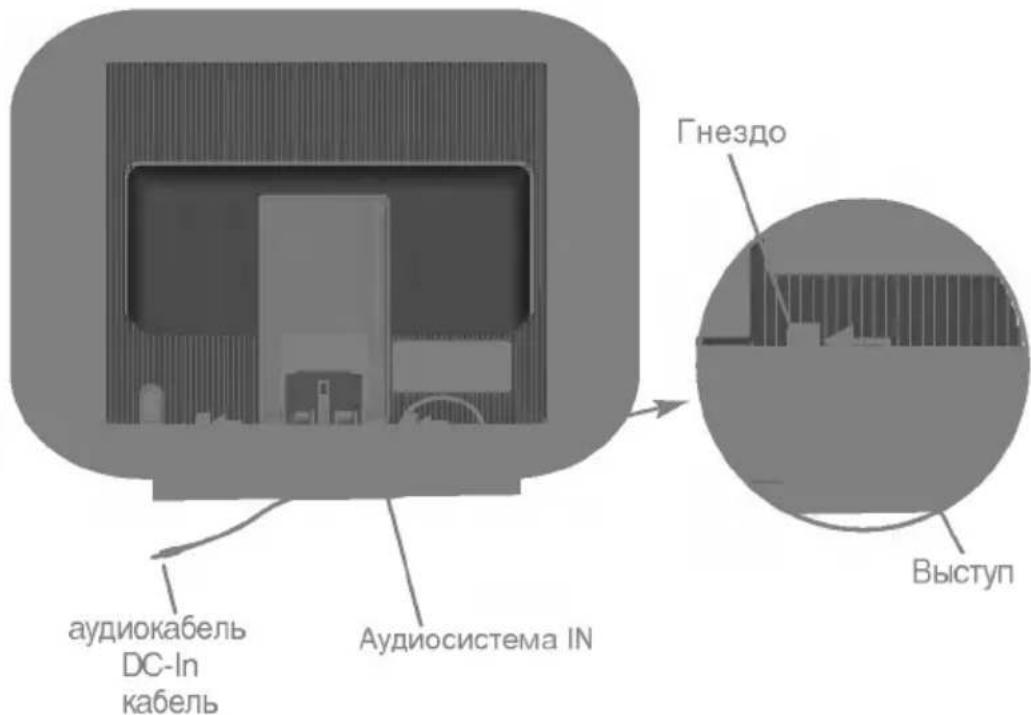

Как подключить динамики

1. Положите монитор экраном вниз на мягкую ткань.
2. Вставьте выступ динамика в направлении гнезда на задней панели монитора.

аудиокабель DC-In кабель Аудиосистема IN Гнездо Выступ

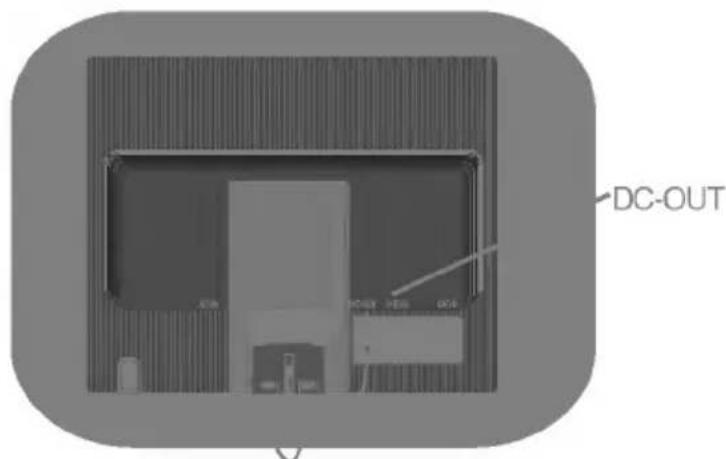

1. После настройки динамика подключите аудиокабель DC-In к задней панели монитора.

DC-OUT

- Прежде чем устанавливать монитор, отключите его, компьютерную систему и другие периферийные устройства от электросети.

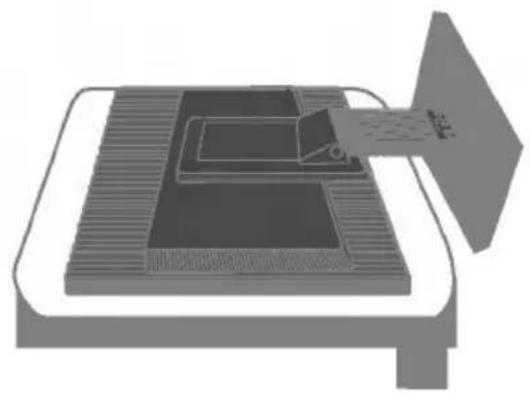

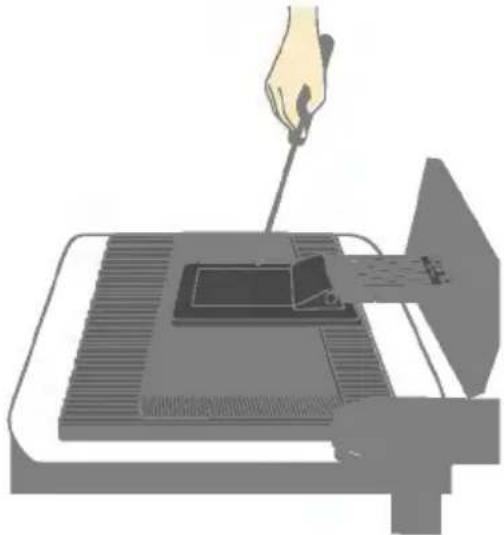

Установка основания подставки

1. Положите монитор экраном вниз на мягкую ткань.

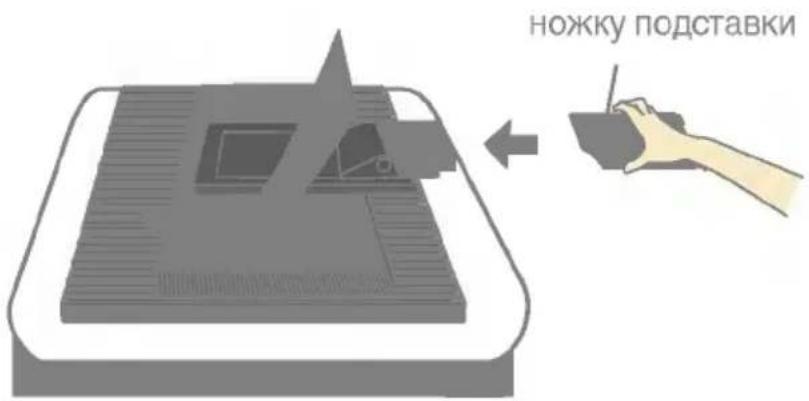

2. Подсоедините ножку подставки к монитору, как показано на рисунке. Убедитесь, что защелкнули ее.

Ножку подставки

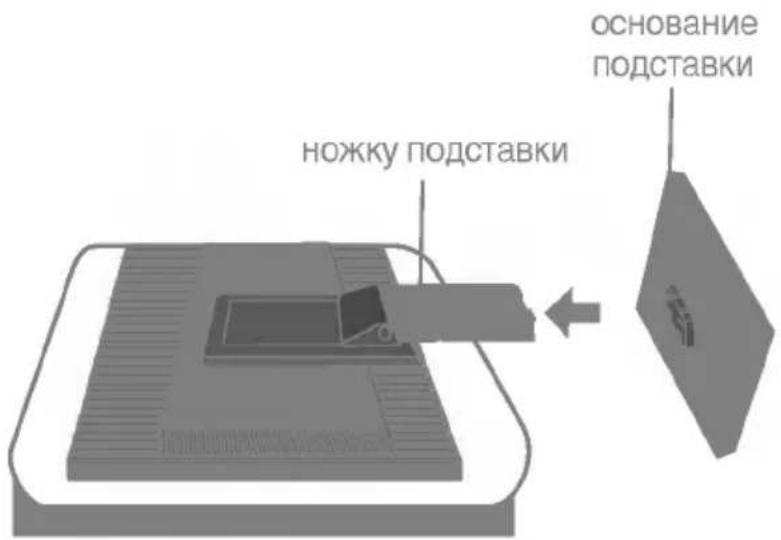

1. Вставьте основание подставки в ножку.
2. После сборки аккуратно возьмите монитор и поверните экраном к себе.

ножку подставки основание подставки

Важно

• Это общая схема установки. Ваш монитор может отличаться от изображенного на рисунке.
  Один раз подсоединив основание подставки, не пытайтесь его отсоединить.
  ■ Не переносите монитор вверх ногами, удерживая только за основание подставки. Монитор может упасть и получить повреждения или нанести вам травму.
  ■ Не помещайте руку в щель во избежание травм.

- Прежде чем устанавливать монитор, отключите его, компьютерную систему и другие периферийные устройства от электросети.

Настройка положения дисплея

1. Выберите максимально удобное положение панели.

■ Диапазон наклона: -5°\~20°

Two identical diagrams showing a person standing at different angles (5° and 20°), with no text or symbols present.

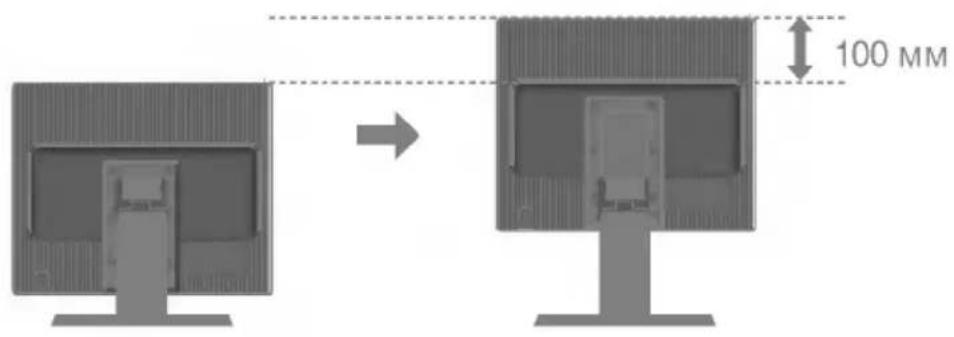

■ L1752H/L1752HQ/L1752HR/L1952H/L1952HQ/L1952HR Диапазон высоты: максимуму 3,94 дюйма(100 мм)

100 MM

Предупреждение : Ньонитор бигктггн орнату барысында сауса®тарыёызды монитор мен орнату тјўырыные арасына салмаёыз.‘ауса®тарыёызда жараОаттап алуыёыз мЖмкгн.

Illustration of hands holding a vertical object with a prohibition symbol (no text or labels)

Эргономика

Чтобы положение было эргономичным и комфортным, передний угол наклона не должен превышать 5°.

■ Прежде чем устанавливать монитор, отключите его, компьютерную систему и другие периферийные устройства от электросети.

Настройка положения дисплея

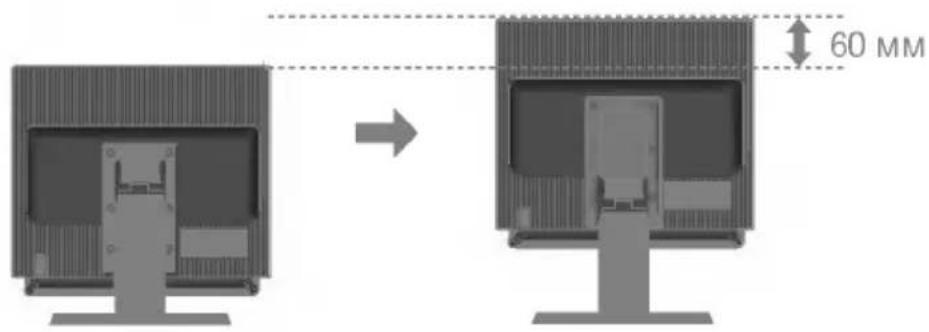

■ L1752HM / L1952HM Диапазон высоты: максимуму 2,36 дюйма(60 мм)

60 MM

ПРИМЕЧАНИЕ

При работе с динамиками сначала установите крышки, как показано. При использовании функции изменения высоты динамики не будут касаться подставки.

stop cover

Cross-sectional diagram of a computer monitor showing internal components and a central screen (no text or symbols)

Крышки предназначены только для динамиков моделей L1752HM, L1952HM

Предупреждение : РегулируЯ высоту монитора, не допускайте попадания пальцев между монитором и нижней частью стойки. Таким образом, можно травмировать пальцы.

Illustration of hands using a device to stop a barrier with a prohibition symbol (no text or labels)

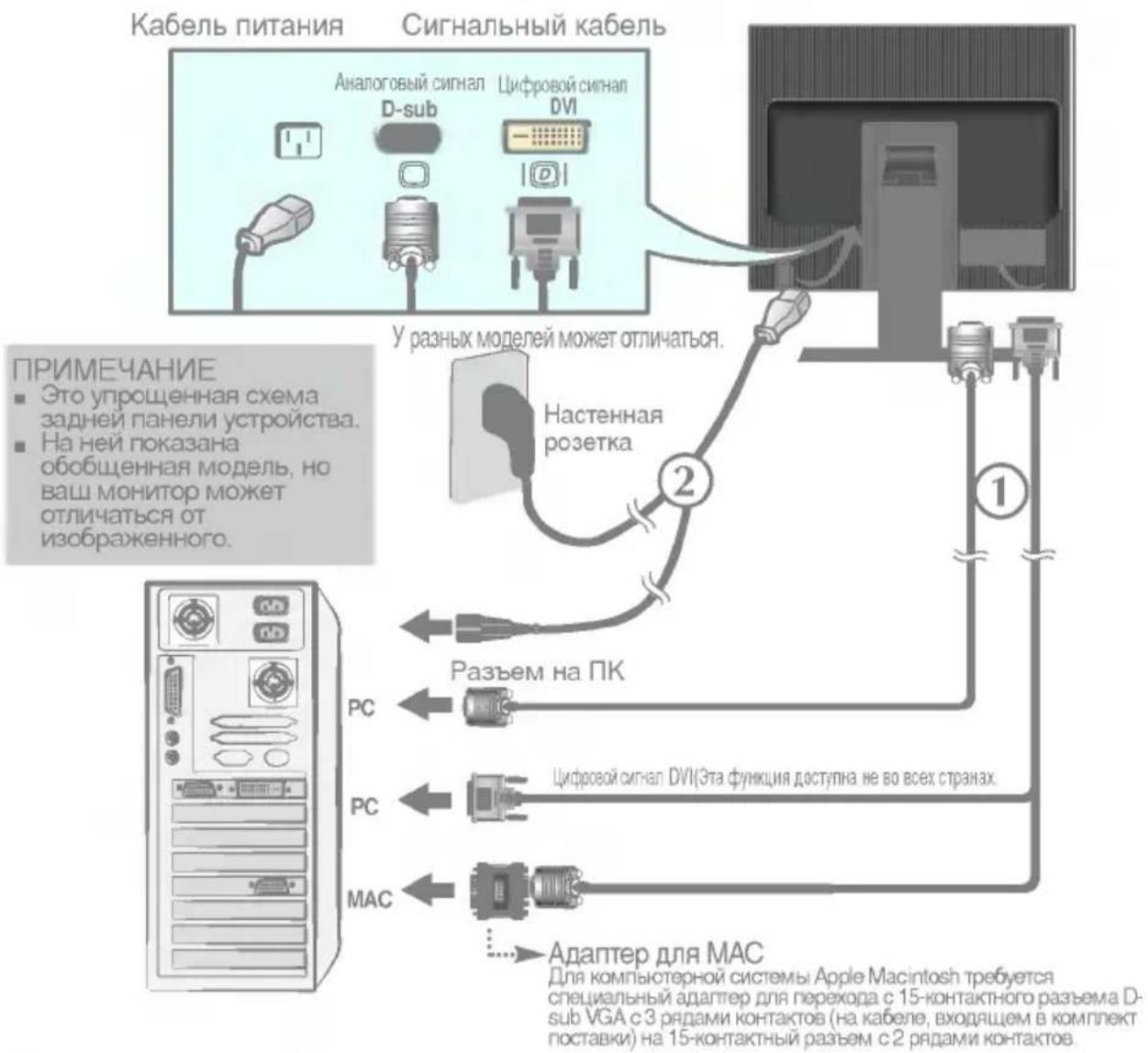

Подключение к компьютеру

1. Установите монитор в удобном, хорошо вентилируемом месте рядом с компьютером.
2. Подсоедините сигнальный кабель. После этого заверните винты для фиксации соединения. ①
3. Вставьте кабель питания в правильно заземленную розетку. Розетка должна быть легко доступна и находиться вблизи монитора. ②

1. Нажмите кнопку ⏻ на передней панели, чтобы включить питание. включения питания монитора автоматически выполняется функция "Self Image Setting Function" (функция автоматической настройки изображения). (только для режима аналоговый)

ПРИМЕЧАНИЕ

"Функция "Self Image Setting Function" Эта функция обеспечивает оптимальные настройки изображения. Когда пользователь подключает монитор в первый раз, эта функция автоматически регулирует настройки изображения, чтобы они были оптимальными для отдельных входных сигналов. Если вы хотите отрегулировать монитор в процессе работы или еще раз вручную запустить эту функцию, нажмите кнопку "AUTO/SET" на передней панели монитора. Вы также можете выбрать параметр "АВОДСКИЕ УСТАНОВКИ" в меню OSD. Однако имейте в виду, что этот параметр инициализирует все элементы меню, кроме элемента "ЯЗЫК".

Гнезда на боковой стенке

Simple diagram with a gray rectangle, a vertical line, and a circular symbol on the left (no text or labels)

1 Вход для наушников Если к этому гнезду подключены наушники, встроенные динамики автоматически выключаются.

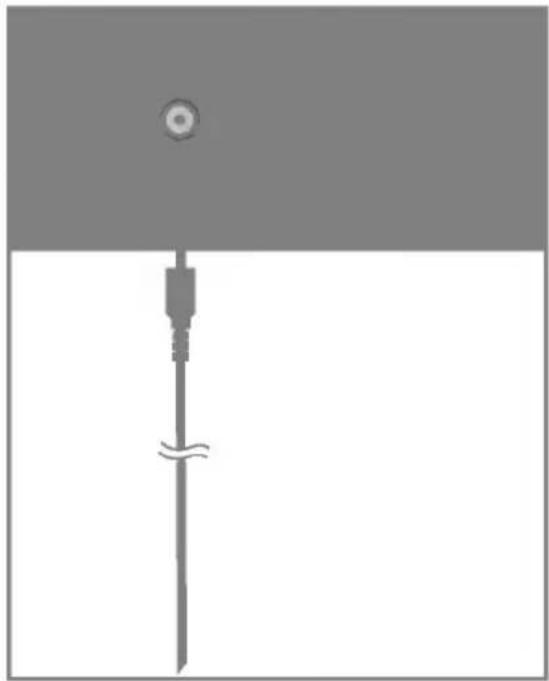

Задняя панель

Simple diagram of a vertical rod with a circular head and a wavy line below, no text or symbols present.

② Вход аудиосигнала Для соединения встроенных динамиков с гнездом LINE OUT* на звуковой плате ПК.

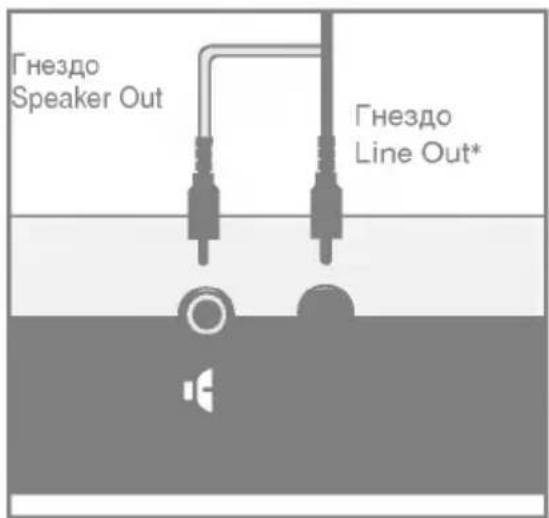

Гнездо Speaker Out Гнездо Line Out*

<Гнезда на звуковой плате ПК>

\*LINE OUT

Гнездо для подключения динамиков со встроенным усилителем. Перед подключением необходимо проверить выходное гнездо на звуковой плате ПК. Если для вывода звука на ПК есть только гнездо Speaker Out, уменьшите громкость на компьютере. Если для вывода звука на ПК есть гнезда Speaker Out и Line Out, переключите звуковой сигнал на гнездо Line Out программно или используя переключатель на плате (см. руководство по звуковой плате).

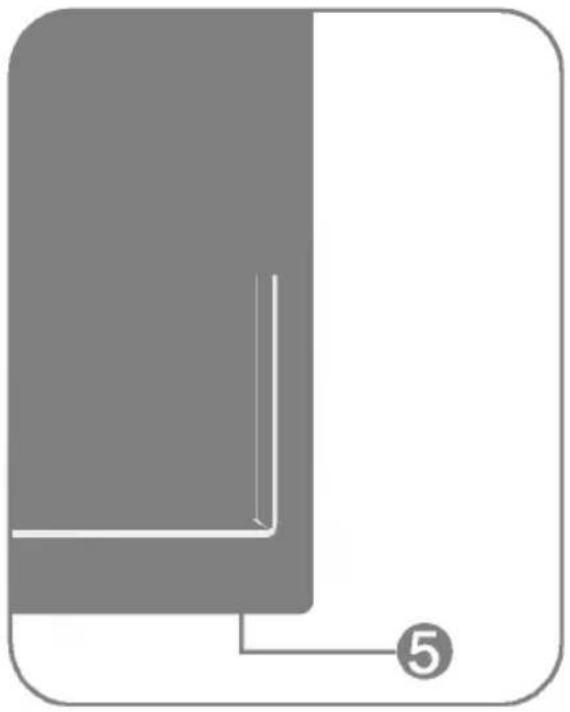

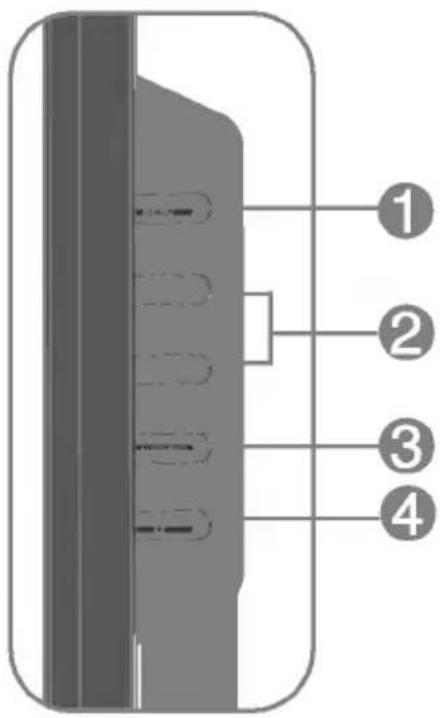

Элементы панели управления

Pure geometric diagram with a right-angle corner and a numbered line (5), no text or symbols present.

Сторона

Diagram of a device panel with numbered labels pointing to internal components

Кнопка MENU

Two solid gray rectangular blocks separated by a white horizontal line (no text or symbols)

Используется для входа в меню настройки экрана и выхода из него.

МЕНЮ ЗАБЛОКИРОВАНО/РАЗБЛОКИРОВАНО

Эта функция позволяет заблокировать текущие настройки экрана, чтобы случайно не изменить их. Нажмите кнопку MENU (Меню) и держите несколько секунд. Появится сообщение: МЕНЮ ЗАБЛОКИРОВАНО.

Снять блокировку экранного меню OSD можно в любое время. Для этого достаточно удерживать кнопку MENU в течение нескольких секунд. Появится сообщение: МЕНЮ РАЗБЛОКИРОВАНО.

Кнопки

Служат для выбора или регулировки параметров экранного меню OSD.

Подробности см. на стр. R16.

FLATRON ENGINE DEMNING MENU SET

Горячая клавиша SOURCE

Используйте эту кнопку для активизации разъема D-Sub или DVI. Эта функция применяется, когда к монитору подключены два компьютера. Настройка по умолчанию: D-Sub.

	Кнопка AUTO/SET	Используется входа в режим изменения параметра,выбранного в меню настройки экрана.
		АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА ИЭОБРАЖЕНИЯЕсли вы изменяете настройки экрана, всегданажимайте кнопку AUTO/SET перед входом вменю настройки экрана (OSD). Это позволитавтоматически подобрать наилучшиенастройки для текущего разрешения экрана(режим отображения).
		Лучший режим отображения:Монитор 17 дюймов: 1280 x 1024Монитор 19 дюймов: 1280 x 1024
	Кнопка питания	Используется для включения и выключения монитора.
	Индикатор питания	Светится зеленым с голубом светом, когдамонитор работает в обычном режиме (Включено).Если дисплей в режиме автоотключения(энергосберегающем), цвет индикатора меняетсяна оранжевый.

Настройка экрана

Рабочие параметры монитора, размер и положение видимой части экрана можно легко и быстро настроить с помощью системы управления настройкой экрана (OSD). Простой пример познакомит вас с основными элементами меню настройки экрана. Следующий раздел содержит обзор регулировок и параметров, которые можно задать с помощью OSD.

ПРИМЕЧАНИЕ

■ Прежде чем регулировать какие-либо параметры, дайте монитору стабилизировать свое состояние в течение 30 минут после включения.

Для регулировок с помощью меню настройки экрана OSD выполните следующие шаги.

MENU → △▽ → AUTO/SET → △▽ → MENU

1 Нажмите кнопку MENU. Появится меню настройки экрана (OSD).
2 Для перехода на нужную настройку пользуйтесь кнопками △ или ▽. Когда нужная настройка будет выделена, нажмите кнопку AUTO/SET.
③ Для установки нужного уровня используйте кнопки △ и ▽. Для выбора других пунктов вложенного меню используйте кнопку AUTO/SET.
4 Чтобы вернуться в главное меню для выбора другой функции, нажмите кнопку MENU один раз. Для выхода из экранного меню OSD нажмите кнопку MENU дважды.

В следующей таблице показаны все элементы меню, регулировки и настройки системы OSD.

	R			H	M
ИЗОБРАЖЕНИЕ	ЯРКОСТЬ		●	●	Как настроить яркость и контрастность изображения
	КОНТРАСТ		●	●
	ГАММА		●	●
ЦВЕТ	ПРЕДУСТ	sRGB	●	●	Как настроить цветовую температуру изображения
		6500K	●	●
		9300K	●	●
	КРАСНЫЙ		●	●
	ЗЕЛЕНЫЙ		●	●
	ГОЛУБОЙ		●	●
ПОЛОЖЕНИЕ	ГОРИЗОНТАЛЬНЫЙ		●		Как настроить положение изображения
	ВЕРТИКАЛЬНЫЙ		●
ЧАСТОТА/ФАЗА	ЧАСТОТА		●		Настройка частоты, резкости экрана и точная настройка.
	ФАЗА		●
	ЧЕТКОСТЬ		●	●
УСТАНОВКА	ЯЗЫК		●	●	Как настроить монитор в соответствии с требованиями пользователя
	ПОЗИЦИЯ МЕНЮ	ГОРИЗОНТАЛЬНЫЙ	●	●
		ВЕРТИКАЛЬНЫЙ	●	●
	БАЛАНС БЕЛОГО		●
	ИНДИКАТОР ПИТАНИЯ		●	●
	ЗАВОДСКИЕ УСТАНОВКИ		●	●
FLATRON F-ENGINE	КИНО/ТЕКСТ		●	●	Для выбора или изменения параметров изображения.
	ПОЛЬЭОВАТЕЛЯ		●	●
	ОБЫЧНЫЙ		●	●
●: РегулируетсяA: Аналоговый входЦ: Цифровой вход

Вы уже познакомились с процедурой выбора параметра и настройки с помощью системы OSD. Ниже приведены значки всех элементов меню, их названия и описания.

Нажмите кнопку MENU Появится экранное меню OSD.

Название меню Значки Кнопки Вложенные меню MENU (МЕНЮ) ← : Выход ▲ ▼ : Регулировка (Уменьшение/Увеличение) SET (ВЫБОР) ← : Ввод ↓ : Выбор другого вложенного меню


Solid gray background with a small blue dot in the top-left corner (no text or symbols)

ЯРКОСТЬ

KOHTPACT

ГАММА

Настройка яркости изображения.

Настройка контрастности изображения.

Выберите значение гамма. (-30\~30) При высоком значении гамма изображение на мониторе бледное, при низком - очень контрастное.

■ MENU : Выход
■ ▼ : Уменьшение
■ ▲ : Увеличение
■ SET : Выбор другого вложенного меню

ЦВЕТ

ПРЕДУСТ

ПРЕДУСТ КРАСНЫЙ ЗЕЛЕНЫЙ ГОЛУБОЙ

■ MENU : Выход
■ ▼ : Уменьшение
■ ▲ : Увеличение
■ SET : Выбор другого вложенного меню
ГОЛУБОЙ

КРАСНЫЙ
ЗЕЛЕНЫЙ

Выберите цветовую температуру экрана:

• sRGB: Установите цвет экрана в соответствии со стандартной спецификацией цветов sRGB.
• 6500K: Розовато-белый
• 9300K: Голубовато-белый

Установка собственных уровней красного цвета.

Установка собственных уровней зеленого цвета.

Установка собственных уровней голубого цвета.

ПОЛОЖЕНИЕ

ГОРИЗОНТАЛЬНЫЙ

Перемещение изображения вверх и вниз.

ВЕРТИКАЛЬНЫЙ

Перемещение изображения вверх и вниз.

■ MENU : Выход
■ ▼ : Уменьшение
■ ▲ : Увеличение
■ SET : Выбор другого вложенного меню

ЧАСТОТА/ФАЗА

Solid gray image with no visible content, text, or symbols.

ЧАСТОТА	Минимизирует любые вертикальные полосы, видимые на экранном фоне. Также изменяет горизонтальный размер экрана.
ФАЗА	Настраивает фокусировку изображения. Позволяет удалить любые горизонтальные искажения, а также очистить или повысить четкость изображения символов.

■ MENU : Выход
■ ▼ : Уменьшение
■ ▲ : Увеличение
■ SET: Выбор другого вложенного меню

УСТАНОВКА

ЯЗЫК ПОЩИЦИЯ МЕНЮ ГОРИЗОНТАЛЬНЫЙ ВЕРТИКАЛЬНЫЙ АНАЛОГОВЫЙ 1280 x 1024, 60Hz

ЯЗЫК	Выбор языка для названий элементов управления.
ПОЗИЦИЯМЕНЮ	Изменяет положение окна OSD на экране.
БАЛАНСБЕЛОГО	Если выходной сигнал видеокарты не соответствует техническим требованиям, уровень цвета может ухудшиться вследствие искажения видеосигнала. При использовании этой функции уровень сигнала регулируется так, чтобы он соответствовал стандартному уровню выходного сигнала видеокарты для обеспечения оптимального изображения.Выполняйте эту функцию, когда на экране присутствуют черный и белый цвета.
ИНДИКАТОРПИТАНИЯ	С помощью этой функции можно ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ индикатор питанияна передней панели монитора. Если установить значение OFF (ВЫКЛ), индикатор выключается через 15 секунд. Установить значение ON (ВКЛ) можно в любой момент, и индикатор питания автоматически включится.
ЗАВОДСКИЕУСТАНОВКИ	Возвращение ко всем заводским настройкам по умолчанию, кроме настройки ЯЗЫК.Для немедленного восстановления настроек нажмите кнопку ▼.

БАЛАНС БЕЛОГО ►НЕТ ИНДИКАТОР ПЯТАНИЯ ►ВКЛ ЗАВОДСКНЕ УСТАНОВКИ ►НЕТ АНАЛОГОВЫЙ 1280 x 1024 60Hz

■ MENU : Выход
■ ▼ : Регулировка
■ ▲ : Регулировка
■ SET : Выбор другого вложенного меню

Если это не улучшает изображения, восстановите заводские установки. При необходимости повторно выполните функцию баланса белого. Эта функция доступна, только когда входной сигнал является аналоговым.

■■■ Если нажать кнопку f·Engine ▽ на передней панели монитора, появится меню OSD.

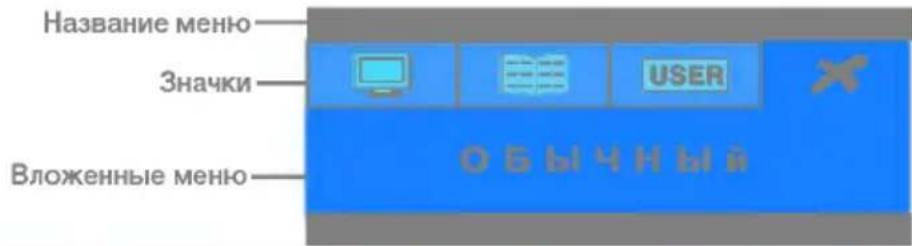

Название меню Значки Вложенные меню О БЫЧНЫЙ

FLATRON F-ENGINE

При выполнении функции F-ENGINE на экране отображаются два тона, как показано на рисунке. Новый экран отображается в левой части, тогда как старый экран будет показан справа. Чтобы сохранить отрегулированный экран, нажмите кнопку SET (Установка).

Новый экран Старый экран

FLATRON -ENGINE KNO MENU ▼ ▲ SET

КИНО/ТЕКСТ

Эти настройки облегчают выбор параметров отображения, оптимальных для имеющихся условий (внешнее освещение, тип изображения и т.д.).

КИНО: просмотр движущихся изображений: видеоклипы и фильмы ТЕКСТ: отображение текста (текстовые редакторы и т.д.)

FLATRON ·ENGINE MENU ▼ ▲ SET To adjust the USER sub-menu function, Press the SET Button

ПОЛЬЗОВАТЕЛЯ User (По выбору пользователя)

Можно вручную настроить яркость, ACE и RCM. Вы можете сохранить или восстановить отрегулированное значение, даже если используется другая настройка.

… ⚙️ (Яркость): регулировка яркости экрана. …ACE(Adaptive Clarity Enhancer): выбор режима четкости.

•RCM(Real Color Management): выбор цветового режима.

Старый экран Усиление зеленого Телесный тон Усиление цвета

С помощью кнопки SET выберите вложенное меню ____ и сохраните значение Да с помощью кнопок -.

FLATRON ·ENGINE MENU ▼ ▲ SET

ОБЫЧНЫЙ Это при обычных условиях эксплуатации.

Прежде чем обращаться в сервисный центр, проверьте следующее.

● Подсоединен ли кабель питания монитора к сети?● Горит ли индикатор питания?● Питание поступает, и индикатор питания синий или зеленый?● Индикатор питания оранжевый?● На экране появилось сообщение “ВНЕ ДИАПАЗОНА”?● На экране появилось сообщение “ПРОВЕРЬТЕ КАБЕЛЬ”?

• Проверьте, правильно ли кабель питания включен в розетку.• Нажмите кнопку питания.• Настройте яркость и контрастность.• Если монитор работает в энергосберегающем режиме, чтобы вернуть изображение, подвигайте мышь или нажмите любую клавишу на клавиатуре.• Попробуйте включить компьютер.• Это сообщение появляется, если сигнал с видеоплаты находится вне диапазона частот кадровой или строчной развертки монитора. См. раздел “Спецификации” этой инструкции и повторите настройку монитора.• Это сообщение появляется, если сигнальный кабель монитора не подсоединен к компьютеру. Проверьте сигнальный кабель и повторите попытку.

● Когда вы нажали кнопку, на экране появилось сообщение "МЕНЮ ЗАБЛОКИРОВАНО"?	• Чтобы случайно не изменить настройки управления, их можно заблокировать. Снять блокировку экранного меню OSD можно в любое время. Для этого достаточно удерживать кнопку MENU в течение нескольких секунд. Появится сообщение МЕНЮ РАЗБЛОКИРОВАНО.
● Неправильное изображение	● Нажмите кнопку AUTO/SET, чтобы автоматически выбрать наилучшие настройки для изображения. Если это не даст результатов, отрегулируйте положение изображения на экране с помощью значков настройки положения по горизонтали и по вертикали.● Выберите Панель управления --> Экран --> Настройка и проверьте, не изменились ли частота или разрешение. Если сообщение появилось, выберите для своей видеоплаты рекомендованное разрешение.
● На экранном фоне видны вертикальные полосы.	● Нажмите кнопку AUTO/SET, чтобы автоматически выбрать наилучшие настройки для изображения. Если это не даст результатов, уменьшите вертикальные полосы с помощью значка ЧАСТОТА на экране.
● На изображении видны горизонтальные искажения или символы изображены нечетко.	● Нажмите кнопку AUTO/SET, чтобы автоматически выбрать наилучшие настройки для изображения. Если это не даст результатов, уменьшите горизонтальные полосы с помощью значка ФАЗА на экране.● Откройте Панель управления --> Экран --> Настройка и выберите расширение, рекомендованное для дисплея, или настройте изображение на дисплее так, чтобы достичь наилучшего качества. Установите настройку цвета выше True Color (24 бита).
● Неправильный или монохромный цвет на экране.	● Проверьте, правильно ли подсоединен сигнальный кабель, и, если потребуется, закрутите винты с помощью отвертки.● Убедитесь, что видео карта правильно вставлена в разъем.● Выберите Панель управления -- Настройка и установите глубину цвета выше True Color (24 бита).
● Мерцание экрана.	● Проверьте, настроен ли экран на чересстрочный режим. Если настроен, выберите рекомендованное разрешение.● Убедитесь, что напряжение питания достаточно высокое. Оно должно быть в диапазоне 100-240 В 50/60 Гц переменного тока.
● Драйвер монитора установлен?● На экране появилось сообщение “Неизвестный монитор, обнаружен монитор стандарта Plug&Play (VESA DDC)”?	• Обязательно установите драйвер монитора с прилагаемого компакт-диска или дискеты. Драйвер также можно загрузить с нашего веб-узла: http://www.lge.com.• Проверьте, поддерживает ли видео карта функцию Plug&Play.
Экран	17 дюйма (43,2 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 17 дюймаШаг зерна: 0,264 мм
Входсинхронизации	Частота строчной развертки	Аналоговый: 30 - 83 кГц (выбирается автоматически)Цифровой:30 - 71 кГц (выбирается автоматически)
	Частота кадровой развертки	56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательный SOG (Sync On Green)Цифровой
Входвидеосигнала	Подача сигнала	15-контактный разъем D-SubРазъем DVI - D (цифровой)
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом) цифровой
Разрешение	Макс.	Аналоговый: VESA 1280 x 1024@75 ГцЦифровой: VESA 1280 x 1024@60 Гц
	Рекомендуемый	VESA 1280 x 1024@60 Гц
Plug&Play	DDC 2B
Потребляемаямощность	Включено : 30Вт(Типовой)Режим ожидания ≤ 1ВтРежим отключения ≤ 1Вт
Габариты и вес	Подставка входит в комплект
	Ширина 36,45 см (14,35 дюйма)Высота 35,18 см (13,85 дюйма) (Мин.)45,18 см (17,79 дюйма) (Макс.)Глубина 20,74 см (8,17 дюйма)	Подставка не входит в комплект36,45 см (14,35 дюйма)30,53 см (12,02 дюйма)5,78 см (2,28 дюйма)
	Вес 3,68(+0,085) кг (8,17 фунта)
Услы наклона иокружающей	Угол наклона -5° ~ 20°
	100 - 240 В переменного тока 50/60 Гц 0,8 А
	При работеТемпература 10°C ~ 35 °СВлажность 10 ~ 80 %, без конденсации
	При храненииТемпература -20°C ~ 60 °СВлажность 5 ~ 90 %, без конденсации
	Стационарный ( ), съемный ( О )
	Стационарный ( ), съемный ( О )
	Для стенной розетки или для розетки на компьютере

ПРИМЕЧАНИЕ

- Информация в этом документе может быть изменена без предварительного уведомления.

Экран	17 дюйма (43,2 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 17 дюймаШаг зерна: 0,264 мм
Входсинхронизации	Частота строчной развертки	Аналоговый: 30 - 83 кГц (выбирается автоматически)Цифровой:30 - 71 кГц (выбирается автоматически)
	Частота кадровой развертки	56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательный SOG (Sync On Green)Цифровой
Входвидеосигнала	Подача сигнала	15-контактный разъем D-SubРазъем DVI - D (цифровой)
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом) цифровой
Разрешение	Макс.	Аналоговый: VESA 1280 x 1024@75 ГцЦифровой: VESA 1280 x 1024@60 Гц
	Рекомендуемый	VESA 1280 x 1024@60 Гц
Пудогу тау	DDC 2B
Потребляемая мощность(Без динамика)	Включено : 30Вт(Типовой)Режим ожидания ≤ 1ВтРежим отключения ≤ 1Вт
Габариты и вес	Подставка входит в комплект
	Ширина 36,44 см (14,34 дюйма)Высота 39,09 см (15,39 дюйма) (Мин.)45,09 см (17,75 дюйма) (Макс.)Глубина 20,74 см (8,17 дюйма)	Подставка не входит в комплект36,44 см (14,34 дюйма)34,00 см (13,39 дюйма)5,78 см (2,28 дюйма)
	Вес 3,88(+0,085) кг (8,62 фунта)
Углы наклона и	Угол наклона -5° ~ 20°
	100 - 240 В переменного тока 50/60 Гц 0,8 А
	При работеТемпература 10°C ~ 35 °СВлажность 10 ~ 80 %, без конденсации
	При храненииТемпература -20°C ~ 60 °СВлажность 5 ~ 90 %, без конденсации
	Стационарный ( ), съемный ( О )
	Стационарный ( ), съемный ( О )
	Для стенной розетки или для розетки на компьютере
	Среднеквадратическая выходная мощностьЧувствительность входаИипедансдшнамическое головки	1Вт+1Вт (правый + левый каналы)0,7 В (среднеквадратическое значение)16 Ом
Экран	19 дюйма (48,19 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 19 дюймаШаг зерна: 0,294 мм
Входсинхронизации	Частота строчной развертки	Аналоговый: 30 - 83 кГц (выбирается автоматически)Цифровой:30 - 71 кГц (выбирается автоматически)
	Частота кадровой развертки	56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный TТЛ, положительный/отрицательный SOG (Sync On Green)Цифровой
Входвидеосигнала	Подача сигнала	15-контактный разъем D-SubРазъем DVI - D (цифровой)
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом) цифровой
Разрешение	Макс.	Аналоговый: VESA 1280 x 1024@75 ГцЦифровой: VESA 1280 x 1024@60 Гц
	Рекомендуемый	VESA 1280 x 1024@60 Гц
Plug&Play	DDC 2B
Потребляемаямощность	Включено : 33Вт(Типовой)Режим ожидания ≤ 1ВтРежим отключения ≤ 1Вт
Габариты и вес	Подставка входит в комплект
	Ширина 40,20 см (15,83 дюйма)Высота 36,47 см (14,36 дюйма) (Мин.)46,47 см (18,30 дюйма) (Макс.)Глубина 20,74 см (8,17 дюйма)	Подставка не входит в комплект40,20 см (15,83 дюйма)33,30 см (13,11 дюйма)5,80 см (2,28 дюйма)
	Вес 4,51(+0,085) кг (10,02 фунта)
Услы наклонажи	Угол наклона -5° ~ 20°
	100 - 240 В переменного тока 50/60 Гц 0,8 А
Споловикокружающей	При работеТемпература 10°C ~ 35 °СВлажность 10 ~ 80 %, без конденсации
	При храненииТемпература -20°C ~ 60 °СВлажность 5 ~ 90 %, без конденсации
	Стационарный ( ), съемный ( О )
	Стационарный ( ), съемный ( О )
	Для стенной розетки или для розетки на компьютере

ПРИМЕЧАНИЕ

- Информация в этом документе может быть изменена без предварительного уведомления.

Экран	19 дюйма (48,19 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 19 дюймаШаг зерна: 0,294 мм
Входсинхронизации	Частота строчной развертки	Аналоговый: 30 - 83 кГц (выбирается автоматически)Цифровой:30 - 71 кГц (выбирается автоматически)
	Частота кадровой развертки	56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательный SOG (Sync On Green)Цифровой
Входвидеосигнала	Подача сигнала	15-контактный разъем D-SubРазъем DVI - D (цифровой)
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом) цифровой
Разрешение	Макс.	Аналоговый: VESA 1280 x 1024@75 ГцЦифровой: VESA 1280 x 1024@60 Гц
	Рекомендуемый	VESA 1280 x 1024@60 Гц
	DDC 2B
Потребляемая мощность(Без динамика)	Включено : 33Вт(Типовой)Режим ожидания ≤ 1ВтРежим отключения ≤ 1Вт
Габариты и вес	Подставка входит в комплект
	Ширина 40,20 см (15,83 дюйма)Высота 40,60 см (15,98 дюйма) (Мин.)46,60 см (18,35 дюйма) (Макс.)Глубина 20,74 см (8,17 дюйма)	Подставка не входит в комплект
	Вес 4,70(+0,085) кг (10,36 фунта)
Услы наклона и	Угол наклона -5° ~ 20°
	100 - 240 В переменного тока 50/60 Гц 0,8 А
	При работеТемпература 10°C ~ 35 °СВлажность 10 ~ 80 %, без конденсации
	При храненииТемпература -20°C ~ 60 °СВлажность 5 ~ 90 %, без конденсации
	Стационарный ( ), съемный ( O )
	Стационарный ( ), съемный ( O )
	Для стенной розетки или для розетки на компьютере
	Среднеквадратическая выходная мощностьЧувствительность входа Импеданс динамические головки	1Вт+1Вт (правый + левый каналы)0,7 В (среднеквадратическое значение)16 Ом

Заводские установки (разрешение)

1	VGA	640 x 350	31,469	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	37,500	75
5	VESA	800 x 600	37,879	60
6	VESA	800 x 600	46,875	75
7	MAC	832 x 624	49,725	75
8	VESA	1024 x 768	48,363	60
9	VESA	1024 x 768	60,023	75
10	MAC	1152 x 870	68,681	75
11	VESA	1152 x 900	61,805	65
*12	VESA	1280 x 1024	63,981	60
**13	VESA	1280 x 1024	79,976	75

* Режим Рекомендуемый
**только для режима аналоговый

индикация

ВключеноРежим ожиданияРежим отключения

Синий с голубомОранжевыйВыкл

Контакты сигнального разъема

Simple gray icon of a computer mouse with no text or symbols

Разъем DVI-D

1	T. M. D. S. Data2-	16	Hot Plug Detect
2	T. M. D. S. Data2+	17	T. M. D. S. Data0-
3	T. M. D. S. Data2/4 Shield	18	T. M. D. S. Data0+
4	T. M. D. S. Data4-	19	T. M. D. S. Data0/5 Shield
5	T. M. D. S. Data4+	20	T. M. D. S. Data5-
6	DDC Clock	21	T. M. D. S. Data5+
7	DDC Data	22	T. M. D. S. Clock Shield
8	Analog Vertical Sync.	23	T. M. D. S. Clock+
9	T. M. D. S. Data1-	24	T. M. D. S. Clock-
10	T. M. D. S. Data1+
11	T. M. D. S. Data1/3 Shield
12	T. M. D. S. Data3-
13	T. M. D. S. Data3+
14	+5V Power
15	Ground (return for +5V, H. Sync.and V. Sync.)

T. M. D. S. (Transition Minimized Differential Signaling) - передача с минимизацией дифференциальных сигналов

Этот продукт соответствует спецификациям пластины для настенного крепления или устройства смены положения.

1. Положите монитор экраном вниз на подушку или кусок мягкой ткани.

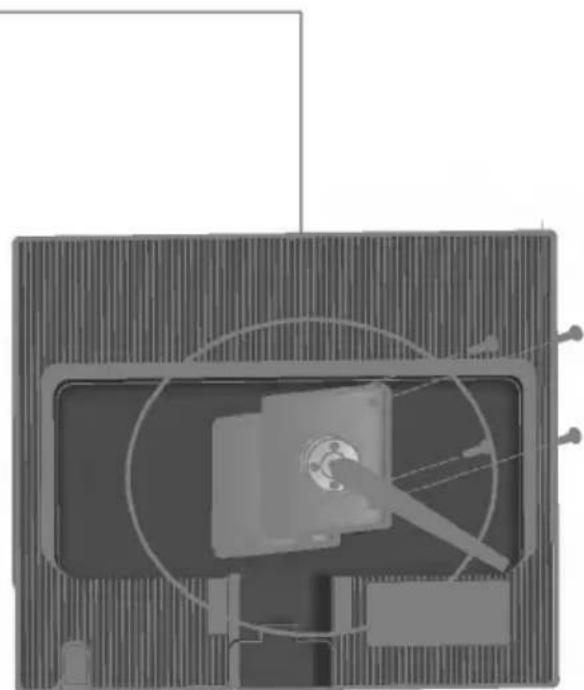

2. Отсоедините подставку, вывернув 6 винтов с помощью отвертки, как показано на рисунке.

3D diagram of a microchip or electronic component with a triangular housing and a rectangular base, showing internal components (no text or symbols)

Illustration of a hand using a tool to press or install electronic components, no text or symbols present

1. Установка пластины для настенного крепления

Пластина для настенного крепления (продается отдельно) Это кронштейн или настенное крепление, соединяющееся с пластиной для настенного крепления. Дополнительные сведения см. в руководстве пользователя, поставляемом вместе с пластиной для настенного крепления.

Top-down schematic of a mechanical or electrical component with internal components and no visible text or symbols

Отвер Kens Для п котор компь

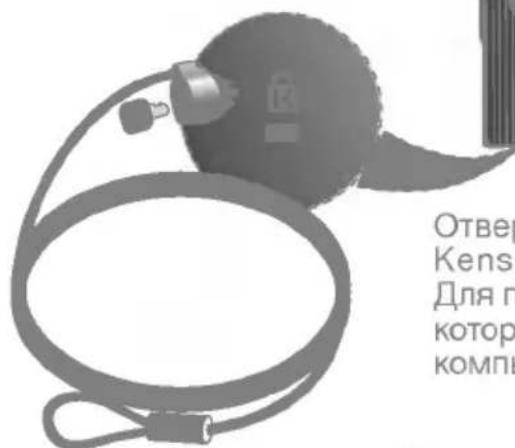

Отверстие для защитного замка Kensington

Для прикрепления защитного кабеля, который можно приобрести отдельно в компьютерных магазинах.

Digitally yours

LG
