BEDIENUNGSANLEITUNG NuPower A Nubert

Herzlichen Dank, dass Sie sich für den Endverstärker Nubert nuPower A entschieden haben!

Die Einrichtung Ihres Systems wird Ihnen problemlos gelingen, wenn Sie die vorliegende Bedienungsanleitung aufmerksam durchlesen.

Wir erklären Ihnen die Aufstellung, den Anschluss und die Bedienung des Geräts, sodass Sie die herausragenden technischen Eigenschaften des nuPower A bestmöglich nutzen können.

Viel Spaß wünscht Ihnen das Team der Nubert electronic GmbH!

Bestimmungsgemäßer Gebrauch

• Das Gerät ist ausschließlich zur Tonwiedergabe in trockenen Räumen bestimmt.
• Verwenden Sie das Gerät nur so, wie in dieser Bedienungsanleitung beschrieben.
• Jegliche andere Verwendung (besonders sicherheitsrelevante oder medizinische Anwendung) gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.
• Es wird durch die Nubert electronic GmbH keinerlei Haftung für Schäden übernommen, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.
• Vor der Inbetriebnahme sind die Sicherheitshinweise und die Installationsanleitung aufmerksam durchzulesen.
• Bewahren Sie dieses Dokument so auf, dass Sie jederzeit Zugriff darauf haben. Weiterhin ist es auch an mögliche Nachbesitzer zu übergeben.

Gerätezulassung und Konformität mit EG-Richtlinien

Das in dieser Bedienungsanleitung behandelte Gerät erfüllt zum Zeitpunkt der Drucklegung die gültigen EG-Richtlinien für die Erlangung des CE-Zeichens sowie den daraus abgeleiteten nationalen Gesetzen.

• Die Seriennummer am Gerät darf nicht verändert werden. Sie ist Bestandteil der Betriebszulassung des Geräts.

- Wird das Gerät von nicht von Nubert autorisierten Werkstätten oder sonstigen Dritten repariert oder modifiziert, so verliert es seine Betriebserlaubnis.

- Es dürfen nur Zubehörteile und Geräte angeschlossen werden, die ihrerseits allen gesetzlichen Vorgaben entsprechen und zugelassen sind.

- Das Gerät darf nur zu den im Abschnitt „Bestimmungsgemäßer Gebrauch“ genannten Anwendungen eingesetzt werden.

Sicherheitshinweise 4

Allgemeine Hinweise....5

Aufstellhinweise....6

Anschlusshinweise 8

Auspackhinweise....10

Lieferumfang 10

Pflege und Reinigung 11

Service....11

Inbetriebnahme

Anschlussschema 12

Inbetriebnahme 13

Anschlüsse 14

Analoge Eingänge....15

Lautsprecherausgänge 16

Lautsprecherausgänge – Mono-Betrieb 18

Triggereingang und Spannungsversorgung ..... 19

Bedienelemente

Gerätefront 20

Anwendungsbeispiele

Verwendung zweier Vorverstärker....22

Verwendung zweier Lautsprecherpaare .... 23

Technische Daten 24

Garantiebestimmungen 26

Bereits vor dem Anschließen und der Inbetriebnahme des Gerätes ist die gesamte Bedienungsanleitung, insbesondere deren Sicherheitshinweise, vollständig zu lesen.

Beachten Sie unbedingt zu Ihrer eigenen Sicherheit alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf dem Gerät. Es dürfen vom Nutzer außer den beschriebenen Handgriffen keine Arbeiten am Gerät vorgenommen werden.

Zeichenerklärung

Das Dreiecksymbol mit Ausrufezeichen (ohne zusätzliche Bemerkung) kennzeichnet wichtige Hinweise für die Inbetriebnahme, Bedienung und Wartung des Geräts.

Der Begriff Achtung! neben dem Dreiecksymbol verdeutlicht ein mittleres Risiko. Eine Missachtung der Warnung kann zu Sachschäden führen.

Der Begriff Gefahr! Neben dem Dreiecksymbol verdeutlicht ein hohes Risiko. Eine Missachtung der Warnung kann zu Schäden an Leib und Leben führen.

Dieses Symbol (Dreieck mit Blitz) warnt vor gefährlichen Spannungen im Inneren des Gehäuses und vor Gefährdungen durch elektrische Stromschläge.

Dieses Symbol zeigt an, dass das Gerät der elektrischen Schutzklasse 2 entspricht und folglich keine Erdung benötigt. Durch einen Schalter auf der Geräteunterseite kann das Gerät dennoch gefahrlos geerdet werden.

Allgemeines

reiben Sie dieses Gerät nie unbeaufsichtigt!

fahr eines elektrischen Schlags!

Um das Risiko eines elektrischen Stromschlags zu vermeiden, darf das Gerät nicht vom Bediener geöffnet werden. Es befinden sich im Inneren des Gerätes keine vom Bediener zu wartenden Teile. Servicearbeiten und Reparaturen bleiben den von Nubert autorisierten, qualifizierten Fachkräften vorbehalten. Wenden Sie sich im Servicefall direkt an die Nubert electronic GmbH ([e-mail])!

Erstickungsgefahr!

Lassen Sie niemals Kinder unbeaufsichtigt das Gerät benutzen oder mit der Verpackung spielen! Es besteht die Gefahr, dass sich Kinder in der Verpackungsfolie verfangen und darin ersticken. Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät abziehen können! Diese Teile könnten verschluckt werden und zum Ersticken führen. Im Falle eines Verschluckens suchen Sie sofort einen Arzt auf!

Jahr von Verletzungen oder Beschädigungen!

Wenn Sie das Gerät bewegen, so tun Sie das mit der nötigen Vorsicht, um Verletzungen und Beschädigungen zu vermeiden!

Achtung!

Da dieses Geräts nur am Netzeingang auf der Geräterückseite oder mittels Ziehen des Netzsteckers aus der Steckdose vollständig vom Netz getrennt werden kann, muss es so aufgestellt werden, dass Sie freien Zugriff auf den Netzeingang oder den Netzstecker haben. Besteht einer der folgenden Sachverhalte, so ist das Gerät sofort auszuschalten und vom Netz zu trennen. Wenden Sie sich umgehend an die Nubert electronic GmbH ([e-mail])!

• Das Gerät selbst wurde beschädigt oder ist gestürzt
• Netzkabel oder Netzstecker sind beschädigt
• Gegenstände oder Flüssigkeit sind in das Gerät gelangt
• Das Gerät war/ist übermäßiger Feuchtigkeit oder Regen ausgesetzt
• Das Gerät funktioniert nicht ordnungsgemäß oder weist eine deutliche Leistungsminderung auf
• Das Gerät riecht verbrannt, entwickelt Rauch oder gibt ungewohnte Geräusche von sich

wenden Sie nur von Nubert empfohlenes Zubehör!

Aufstellhinweise

ntung!

Ein instabiler Aufstellungsort kann zu einer Beschädigung des Geräts führen.

- Stellen Sie das Gerät nur auf einer ebenen, stabilen Unterlage auf und stellen Sie sicher, dass es nicht umgestoßen werden kann!

- Achten Sie auch darauf, dass kein unbeabsichtigter Zug an den Kabeln entstehen kann, um ein Herabziehen des Geräts oder Beschädigung der Anschlussbuchsen zu vermeiden!

- Halten Sie starke mechanische Erschütterungen von dem Gerät fern!

ntung!

Übermäßiger Wärmestau im Geräteinneren kann die Lebensdauer des Geräts verkürzen oder zum Brand führen.

• Decken Sie das Gerät nie ab!
• Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen!
• Setzen Sie das Gerät nicht der direkten Sonneneinstrahlung aus!
• Stellen Sie niemals brennende Kerzen oder ähnliche offene Brandquellen auf das Gerät!
  • Die Lüftungsöffnungen beziehungsweise Kühlkörper des Geräts dürfen nicht abgedeckt werden. Stellen Sie sicher, dass um das Gerät herum ein Freiraum von 10 cm gewährleistet ist! Wird das Gerät in einem Schrank oder Regal untergebracht, so muss auch hier eine ausreichende Luftzirkulation, beispielsweise durch Öffnungen in der Schrankrückwand, gewährleistet sein.
• Stellen Sie das Gerät nicht auf weichen Oberflächen wie Betten, Sofas oder Teppichen auf, um Ventilationsöffnungen auf der Geräteunterseite nicht zu verdecken!

jahr einer Explosion!

Durch Aufstellung an ungeeigneten Orten können Explosionen verursacht werden.

Benutzen Sie das Gerät nicht

• in feuer- oder explosionsgefährdeten Umgebungen!
• bei extrem niedrigen oder extrem hohen Temperaturen!
• in der Nähe von entzündlichen Gasen oder Dämpfen!
  • in der Nähe von starkem Staub!
• in der Nähe von leicht brennbaren Materialien!

fahr eines Stromschlages!

Das Gerät führt im Inneren Netzspannung. Es besteht daher die Gefahr eines tödlichen elektrischen Schlages.

• Fassen Sie das Gerät niemals mit feuchten Händen an!
• Verwenden Sie das Gerät nur an einem trockenen Ort!
• Betreiben Sie es nicht im Freien oder in Feuchträumen!
• Das Gerät muss vor Flüssigkeiten aller Art, auch Tropf- und Spritzwasser, geschützt werden.
• Stellen Sie keine Gefäße mit Flüssigkeiten (z. B. Blumenvasen) auf das Gerät oder in die unmittelbare Nähe!
• Wird das Gerät aus kalter Umgebung in einen warmen Raum gebracht, so kann sich im Geräteinneren Kondenswasser bilden. Warten Sie mit dem Einschalten des Geräts, bis dieses Raumtemperatur angenommen hat und trocken ist!
• Es dürfen durch die Lüftungsschlitze keine Gegenstände oder Fremdkörper in das Gerät gelangen.
• Sollte das Gerät mit Flüssigkeiten in Berührung gekommen oder sollten Gegenstände ins Geräteinnere gelangt sein, so ziehen Sie bitte sofort den Netzstecker und kontaktieren Sie die Nubert electronic GmbH ([e-mail])!

Anschlüsse

gemeine Anschlusshinweise

• Schließen Sie das Gerät erst ans Netz an, wenn alle anderen Anschlüsse ausgeführt sind!
• Für die Anschlüsse verwenden Sie bitte nur die vorgesehenen Kabel bzw. Steckverbindungen! Andernfalls können Beschädigungen oder Fehlfunktionen die Folge sein.
• Wenn Sie Anschlüsse am Gerät trennen wollen, so ziehen Sie immer am Stecker, niemals am Kabel!
• Achten Sie auf einen festen Sitz aller Stecker in den Buchsen!
• Verwenden Sie nur von Nubert empfohlene Kabel und entsprechendes Zubehör!

ung!

Überspannungen im Stromnetz (beispielsweise durch Blitzschlag) können das Gerät beschädigen oder zerstören.

• Eine gewisse Sicherheit vor zu hohen Spannungen im Stromnetz kann ein Überspannungsschutzelement bieten.
• Größtmögliche Sicherheit vor Beschädigung gewährleistet jedoch nur die vollständige Trennung Ihrer Geräte vom Stromnetz und den Antennenanlagen. Ziehen Sie daher bei Gewitter oder Blitzschlaggefahr den Netzstecker aus der Steckdose und eventuelle Antennenstecker von Ihrer HiFi-Anlage ab!

- Wird das Gerät über einen längeren Zeitraum nicht benutzt oder ist es unbeaufsichtigt, so sollte die Stromzufuhr unterbrochen werden. Ziehen Sie den Netzstecker aus der Steckdose!

fahr eines elektrischen Schlages!

Durch fehlerhafte Netzversorgungsanlagen oder überhöhte Netzspannung kann es zu elektrischen Schlägen kommen.

• Alle Netzversorgungs- oder Antennenanlagen, die mit dem Gerät verbunden werden, müssen den geltenden gesetzlichen Vorschriften und Bestimmungen entsprechen und fachgerecht von einem zugelassenen Installationsbetrieb ausgeführt sein.
• Verwenden Sie nur das zugehörige Netzkabel, um das Gerät anzuschließen. Das Netzkabel und dessen Stecker dürfen keinesfalls modifiziert werden.
• Stellen Sie sicher, dass die Netzspannung an Ihrem Ort mit den Anforderungen des Geräts übereinstimmt! Die korrekte Stromversorgung kann dem Aufdruck auf der Rückseite des Geräts entnommen werden. Das Gerät darf nicht an andere Stromversorgungen angeschlossen werden.
• Achten Sie bei der Verlegung der Netzkabel darauf, dass diese nicht beschädigt werden können (beispielsweise durch Erwärmung oder mechanische Belastung)! Achten Sie dabei besonders auf die Bereiche der Stecker und Verteiler!

Überlastungsgefahr

Achtung!

Der Nubert nuPower A kann sehr große Ströme und Spannungen abgeben. In Extremfällen kann es daher zu einer Überbeanspruchung der betriebenen Lautsprecher kommen. Achten Sie stets auf Anzeichen von Überlastung wie verzerrten Klang oder ob ein Geruch verschmorter Elektronik wahrnehmbar ist!

Steigern Sie in jedem Falle die Wiedergabelautstärke langsam und vorsichtig, um plötzliche, ungewollte Leistungsimpulse zu vermeiden!

Auspacken

Achtung!

Wenn Sie Ihren Nubert nuPower A auspacken, nehmen Sie dazu möglichst keine scharfen oder spitzen Gegenstände zu Hilfe, um mögliche Beschädigungen am Gehäuse zu vermeiden. Bewahren Sie die Verpackung für den Fall eines späteren Transports des Geräts bitte gut auf.

Lieferumfang

Die Lieferung enthält folgende Teile:

• Nubert nuPower A
- Netzkabel, 1,5 m
- Triggerkabel Mini-XLR auf Mini-XLR, 1 m
- Triggerkabel Mini-XLR auf 3,5-mm-Klinkenstecker, 1 m

Weiteres Zubehör und Kabel können Sie über unseren Onlineshop erwerben unter www.nubert.de

oder wenden Sie sich direkt an unsere Hotline

– innerhalb Deutschlands kostenlos 0800 6823780
– von außerhalb Deutschlands/international 0049 7171 92690-18

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung führen.

- Ziehen Sie vor der Reinigung des Geräts stets den Netzstecker!

- Reinigen Sie das Gerät regelmäßig mit einem weichen, maximal leicht angefeuchteten Tuch! Zur Reinigung von hartnäckigen Flecken kann auch mildes Seifenwasser verwendet werden. Verwenden Sie keinesfalls scharfe Reinigungs- oder Lösungsmittel wie Benzin, Spiritus und Ähnliches!

- Stellen Sie vor der Wiederinbetriebnahme sicher, dass alle Anschlüsse korrekt sind, keine Kurzschlüsse vorliegen und das Gerät vollständig trocken ist.

Service

Sollten Sie Fragen oder Probleme bei der Inbetriebnahme Ihres Nubert Systems haben, so können Sie sich gern an unser Service-Team wenden – halten Sie dabei bitte Ihre Kundennummer bereit!

Hotline:

• innerhalb Deutschlands kostenlos 0800 6823780
  – von außerhalb Deutschlands/international 0049 7171 92690-18
  E-Mail: [e-mail]

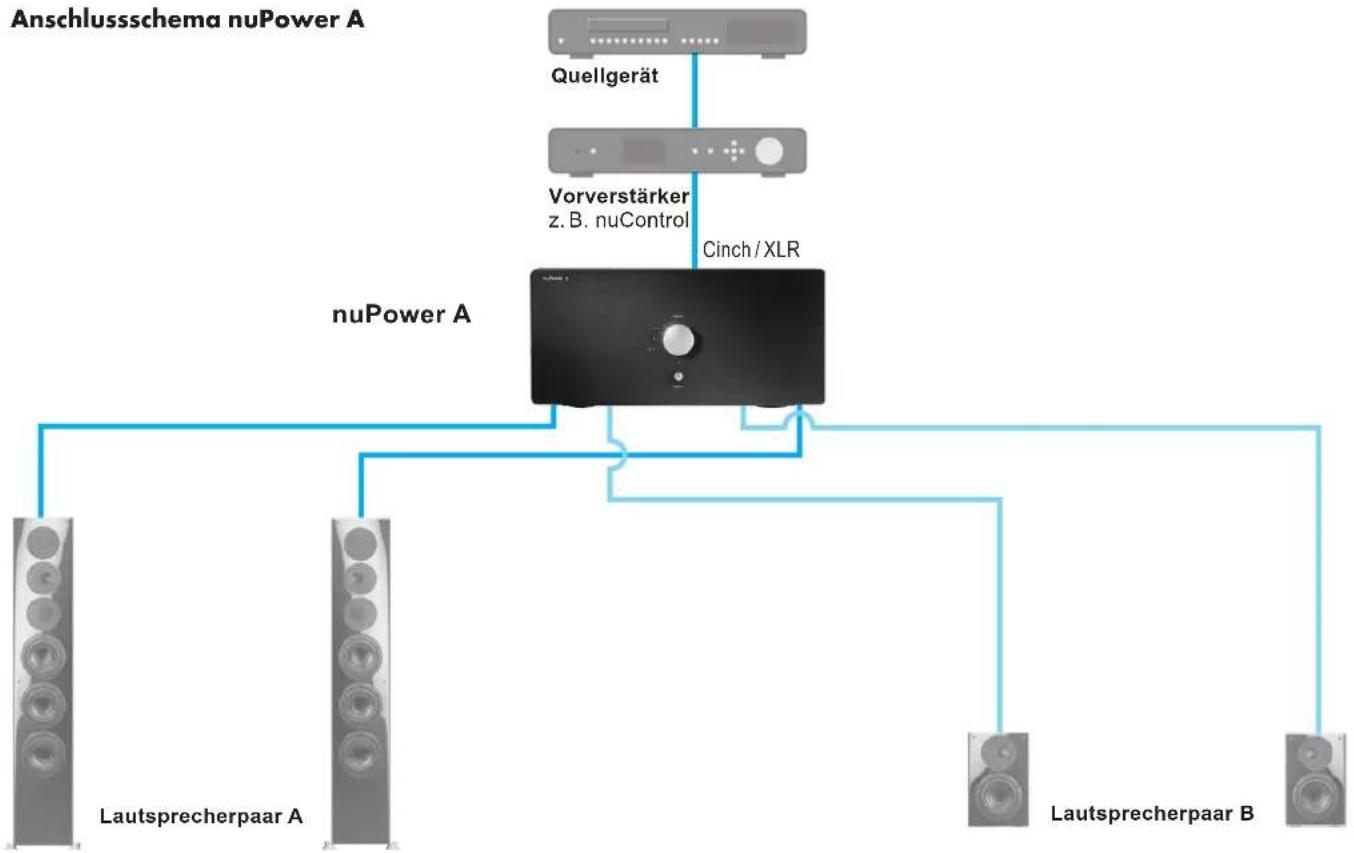

INBETRIEBNAHME

Inbetriebnahme

Stellen Sie Ihren nuPower zunächst am gewünschten Einsatzort auf und verkabeln Sie ihn korrekt mit den weiteren Geräten und den Lautsprechern.

Achtung!

Alle Anschlüsse werden immer vor dem Einschalten der Geräte vorgenommen. Informationen über die genauen Anschluss- und Kabelarten finden sie im Kapitel „Anschlüsse“ auf Seite 14.

1. Signal-Verbindungen

Stellen Sie zunächst die Verbindung zum Vorverstärker mit Hilfe passender Kabel her. Verbinden Sie im Anschluss den nuPower mit Ihren Lautsprechern.

2. Netz-Verbindung

Stellen Sie nun die Verbindung mit dem Stromnetz her und schalten Sie das Gerät mit dem Netzschalter auf der Rückseite ein.

3. Stand-by

Mit einem Druck auf die Taste power auf der Gerätefront kann der nuPower in den stromsparenden Stand-by-Modus versetzt beziehungsweise aus diesem geweckt werden. Alternativ kann dieser Schaltvorgang auch über eine Triggerverbindung von einem Vorverstärker übernommen werden (siehe Seite 18).

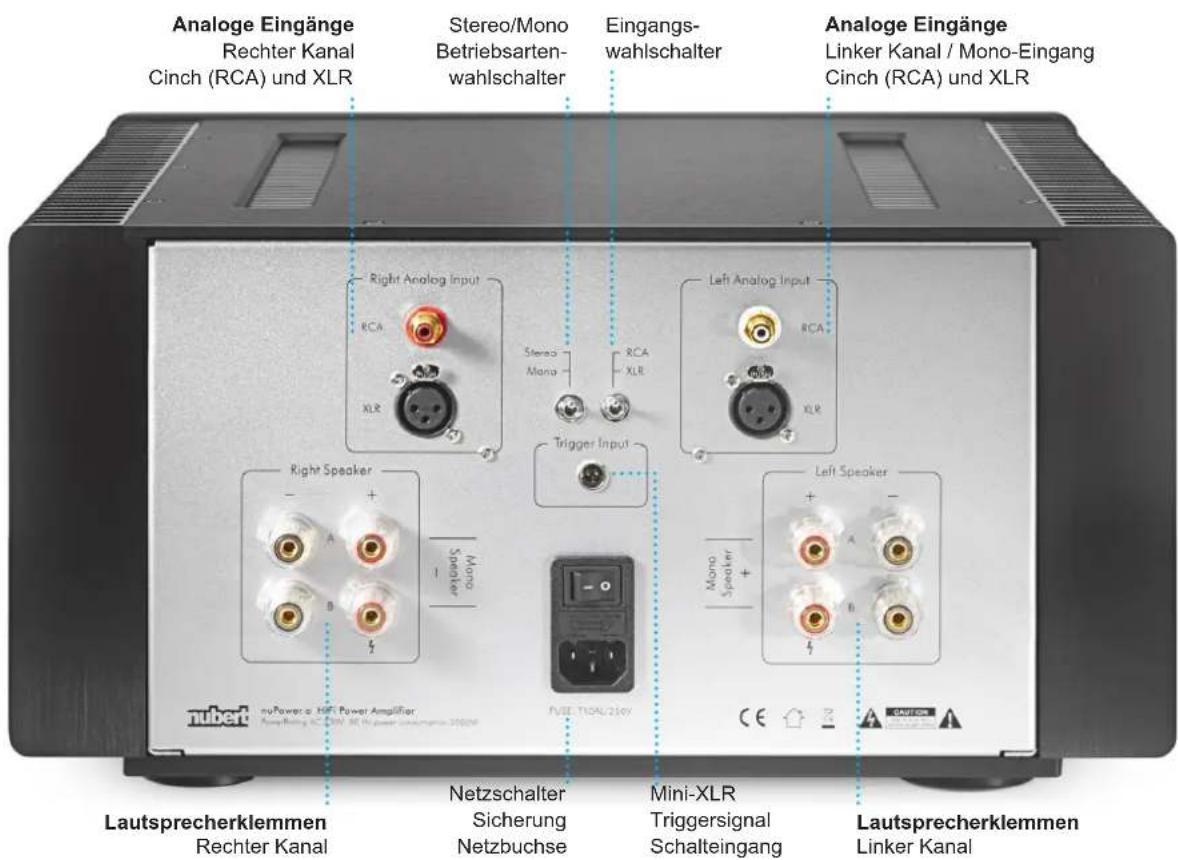

Analoge Eingänge Rechter Kanal Cinch (RCA) und XLR Stereo/Mono Betriebsarten- wahlschalter Eingangs- wahlschalter Analoge Eingänge Linker Kanal / Mono-Eingang Cinch (RCA) und XLR Right Analog Input RCA XLR Left Analog Input RCA XLR Trigger Input Right Speaker + - A B SMAO Speaker TUBE TUGAL/250V Left Speaker + - A B Mono Speaker + - A B Lautsprecherklemmen Rechter Kanal Netzschalter Sicherung Netzbuchse Mini-XLR Triggersignal Schalteingang Lautsprecherklemmen Linker Kanal

Achtung!

Ihr nuPower A sollte wie jedes HiFi-Gerät komplett verkabelt werden, bevor Sie es einschalten.

Alle Anschlüsse werden auf der Rückseite des Geräts vorgenommen. Im Folgenden werden die einzelnen Anschlüsse erläutert.

Analoge Eingänge

Hier können Vorverstärker mit analogen Ausgängen angeschlossen werden. Symmetrische Signale werden mittels hochwertiger XLR-Buchsen zugeführt. Zur Versorgung mit unsymmetrischen Signalen dienen die Cinch-Buchsen.

Achtung!

Achten Sie darauf, dass der angeschlossene Zuspieler über ein lautstärkegeregeltes Signal verfügt! Wird ein Gerät ohne Lautstärkeregelung angeschlossen, so kann es zu übermäßig lauter Tonwiedergabe kommen. Das Gerät und die Lautsprecher können beschädigt werden.

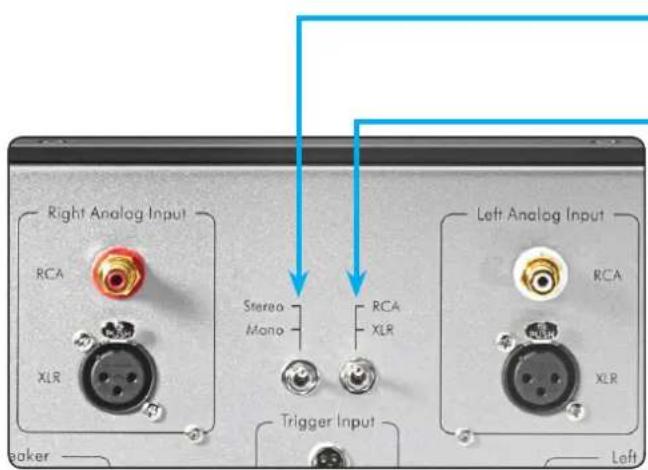

Right Analog Input RCA XLR Speaker Stereo Mono RCA XLR Trigger Input Left Analog Input RCA XLR Left

Zwischen den Buchsen befinden sich zwei Kippschalter. Soll der nuPower A als Mono-Verstärker verwendet werden (siehe auch Seite 18), so ist der linke Kippschalter auf Mono einzustellen. Zur Signalzuführung werden im Mono-Betrieb die Analogeingänge des linken Kanals genutzt. Der rechte Kippschalter erlaubt die Auswahl zwischen den symmetrischen (XLR) und den unsymmetrischen Eingängen (RCA).

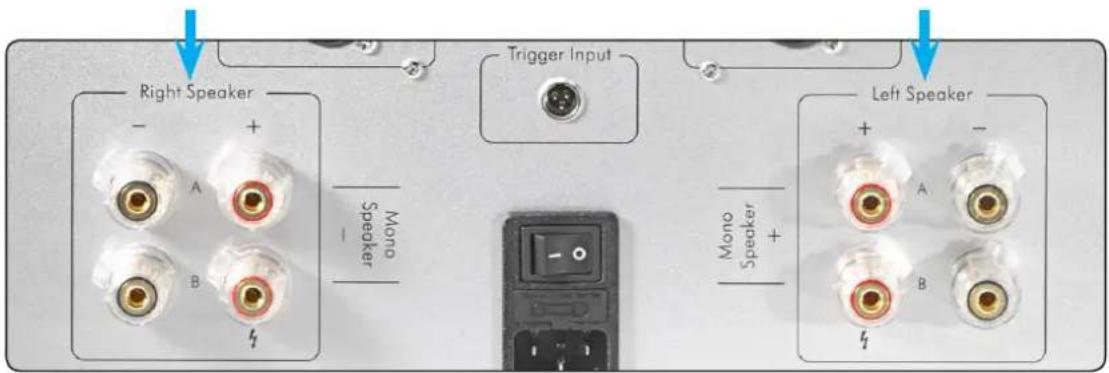

Lautsprecherausgänge

An diese Klemmen können Ihre Lautsprecher angeschlossen werden. Es gibt zwei Anschlusspaare A und B. Die Auswahl des jeweils aktuell aktiven Lautsprecherpaares erfolgt über den Drehschalter auf der Gerätefront.

Bei Mono-Betrieb werden die Lautsprecher so angeschlossen, dass die Plus-Klemmen (A oder B) des linken Kanals („Left Speaker“) mit dem Lautsprecher-Pluspol und die Plus-Klemmen (A oder B) des rechten Kanals („Right Speaker“) mit dem Lautsprecher-Minuspol verbunden werden. Mehr dazu auf Seite 18/19.

Achtung!

Achten Sie darauf, dass sich blanke Drähte der Anschlusskabel nicht gegenseitig oder andere Metallteile des Gehäuses berühren!

Beachten Sie bei der Verkabelung unbedingt die richtige Polung. Sollten Sie aus Versehen bei einem der Kanäle Plus- und Minus-Pol vertauscht haben, entsteht dadurch zwar technisch kein Schaden, Sie erhalten aber ein völlig diffuses und bassschwaches Klangbild, bei dem keine Mittenortung mehr möglich ist.

Achten Sie also bitte unbedingt auf den richtigen Anschluss Ihrer Lautsprecher und schließen Sie das Kabelende, das Sie am Lautsprecher an der mit „Plus“ gekennzeichneten Klemme verbunden haben, an der Plus-Schraubklemme des Verstärkers an. Entsprechendes gilt für die Verbindung der mit „Minus“ gekennzeichneten Klemme. Bei Lautsprecherkabeln wird für gewöhnlich eine Rille, ein Grat oder eine Farbcodierung an einer der beiden Kabeladern zur Kennzeichnung des Plus-Pols verwendet.

Wie Sie die Kabel an Ihren Lautsprechern anschließen, entnehmen Sie bitte deren Bedienungsanleitung.

Right Speaker - + A B - Mono Speaker Trigger Input - Mono Speaker + - A B - Left Speaker

Falls Sie Kabel ohne aufgesetzte Zwischenstecker verwenden, müssen die Kabelenden ca. 10 mm abisoliert und so verdrillt werden, dass keine Einzeldrähte abstehen (Kurzschlussgefahr!). Das blanke Kabelende kann nun von schräg oben in die aufgeschraubte Kabelklemme eingeführt werden. Ziehen Sie die Schraubanschlüsse anschließend wieder ausreichend fest!

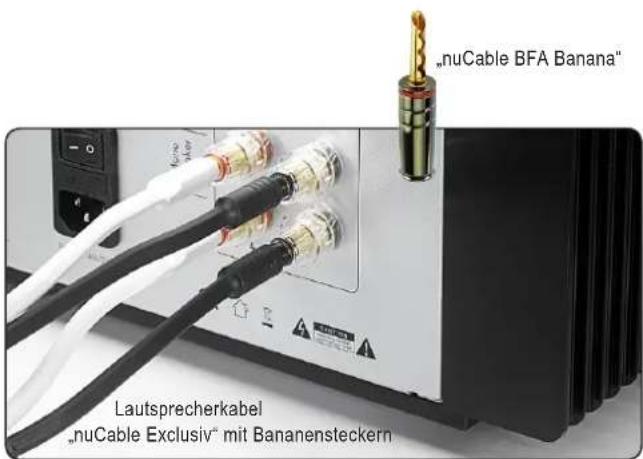

Alternativ ist auch die Verwendung von Bananensteckern aus dem Nubert Zubehörprogramm möglich.

Zum komfortablen Anschluss dieser Stecker sind in den Schraubklemmen Bohrungen vorgesehen. Durch diese können sie direkt in die Buchsen gesteckt werden. Auch bei der Verwendung von Bananensteckern ist es wichtig, die Klemmen ausreichend festzuziehen.

"nuCable BFA Banana" Lautsprecherkabel "nuCable Exclusiv" mit Bananensteckern

Triggereingang und Spannungsversorgung

Die dreipolige Mini-XLR-Buchse dient zur Ansteuerung des Schalteingangs des nuPower. Liegt an dieser Buchse eine Spannung von 12 V an, so wird der nuPower aktiviert. So kann der nuPower automatisch mit einer entsprechenden Vorstufe zusammen an- und ausgeschaltet werden (Triggerfunktion).

Darunter befinden sich der Netzanschluss im Format einer Kaltgerätebuchse und die Sicherung sowie der Netzschalter des nuPower. Ersetzen Sie die Sicherung im Bedarfsfall nur mit einer des Typs T10AL, 250 V!

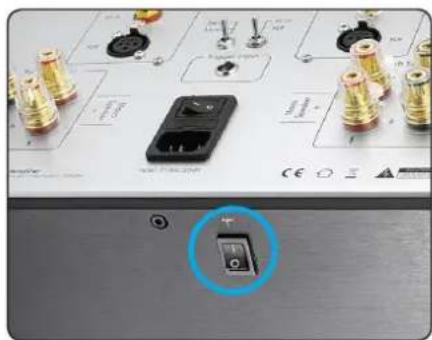

Erdungskontakt

An der Unterseite des nuPower A befindet sich ein Schalter, mit dem der Erdungskontakt unterbrochen werden kann (Ground Lift). Tritt bei Ihnen ein massebezogenes Brummgeräusch auf, wie es häufig der Fall ist, wenn man einen Kabel- oder Satelliten-Receiver mit einer Anlage verbindet, so können Sie diesen Schalter betätigen, um dem entgegenzuwirken.

Trigger Input -0

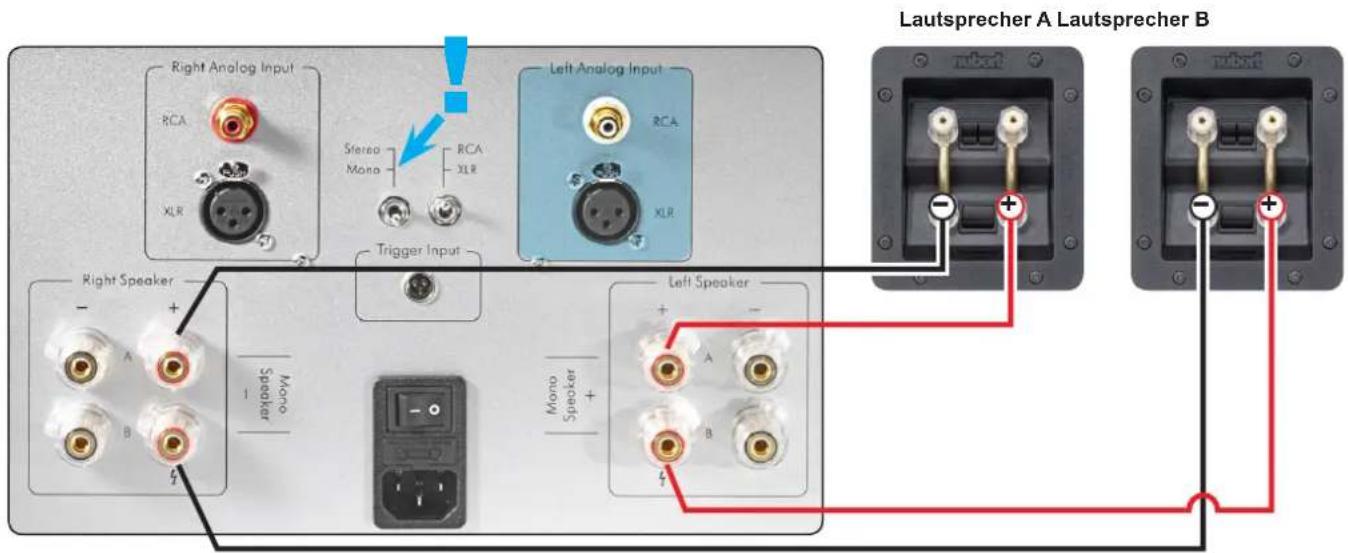

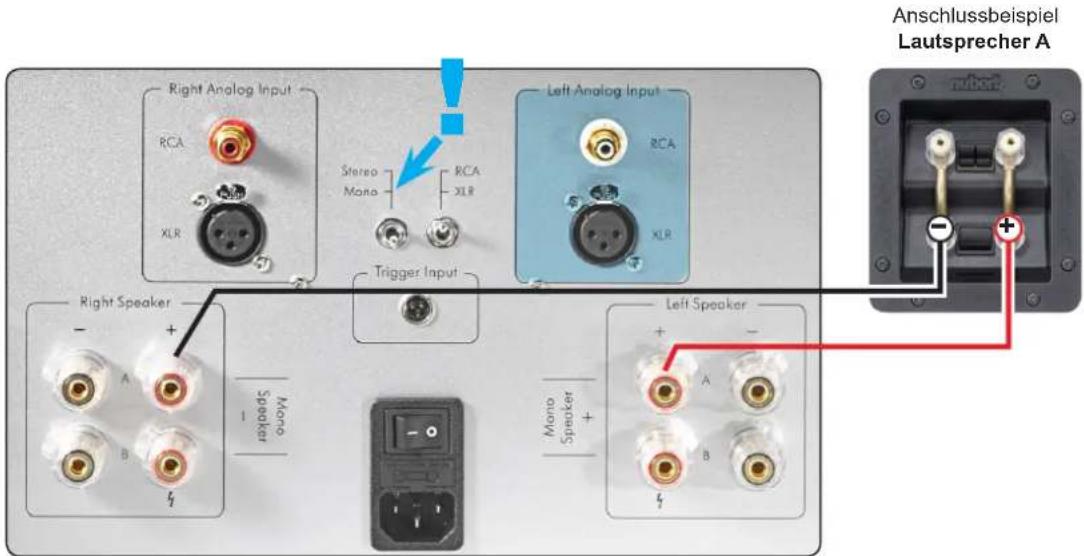

Lautsprecherausgänge – Mono-Betrieb

Der nuPower A erlaubt den Betrieb als Mono-Endverstärker, um die Ausgangsleistung zu maximieren. Im Mono-Betrieb werden zur Versorgung eines Lautsprecherpaares zwei nuPower A verwendet.

Der Kippschalter auf der Rückseite des nuPower A ist (nach unten) auf Mono zu stellen.

Zur Signalzuführung werden im Mono-Betrieb die Analogeingänge des linken Kanals genutzt.

Für den Lautsprecheranschluss ist der Plus-Ausgang des linken Kanals mit dem Plus-Eingang des Lautsprechers zu verbinden. Der Minus-Eingang des Lautsprechers ist mit dem Plus-Ausgang des rechten Kanals des nuPower zu verbinden.

Beachten Sie stets die minimale Anschlussimpedanz! (siehe Seite 24)

Right Analog Input RCA XLR Stereo Mono RCA XLR Left Analog Input RCA XLR Trigger Input Right Speaker - + A B - - + Macro Spokcat - - - Mono Speaker + - A B - - + Anschlussbeispiel Lautsprecher A

Es ist auch im Mono-Betrieb möglich, zwei verschiedene Lautsprecher am nuPower zu betreiben und das jeweils aktive Lautsprecherpaar mithilfe des Drehschalters auf der Gerätevorderseite auszuwählen (siehe Seite 21).

Right Analog Input RCA XLR Stereo Mono RCA XLR Trigger Input Left Analog Input RCA XLR Right Speaker - + A B Mono Speaker - - Mono Speaker + Left Speaker + - A B Lautsprecher A Lautsprecher B

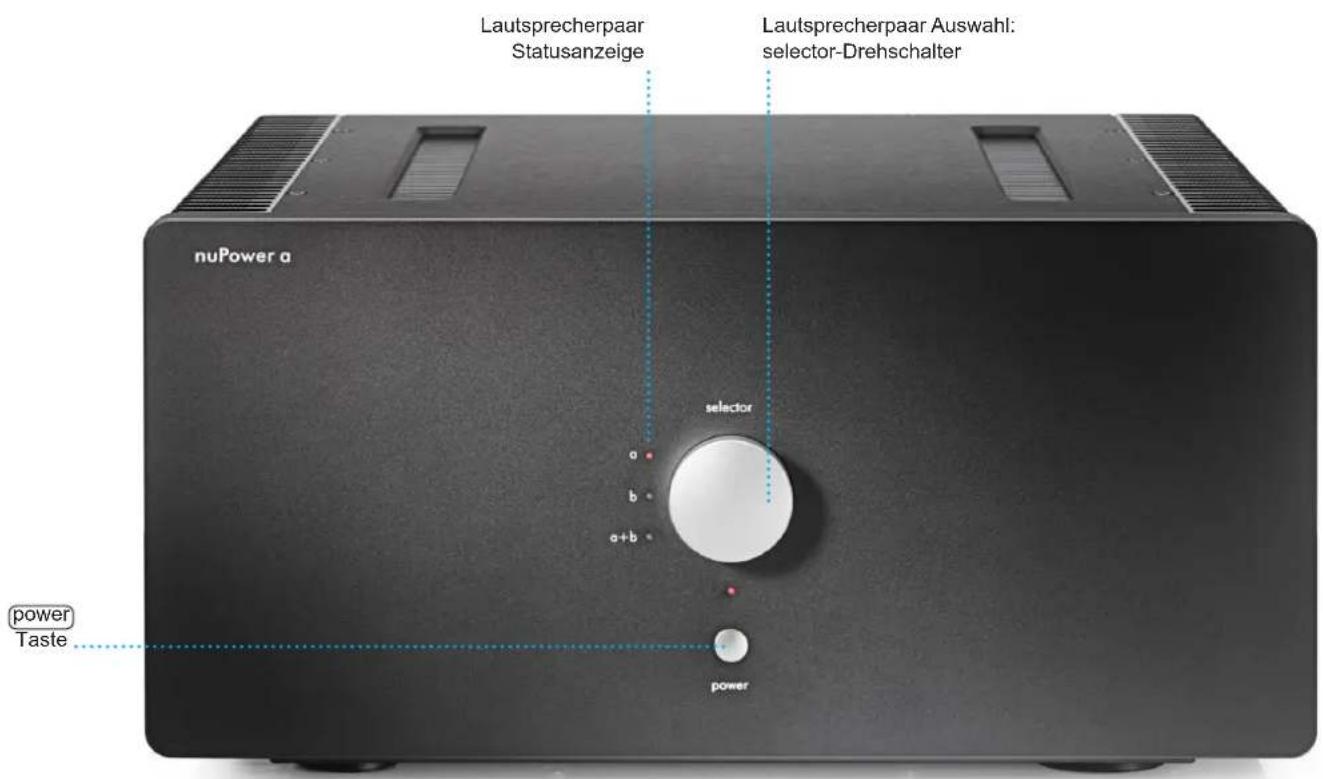

BEDIENELEMENTE GERÄTEFRONT

nuPower a Lautsprecherpaar Statusanzeige Lautsprecherpaar Auswahl: selector-Drehschalter selector a b a+b power Taste power

Gerätefront

Auf der Vorderseite des Nubert nuPower A befinden sich ein power Schalter, die Anzeige der momentan betriebenen Lautsprecherpaare und der zu deren Auswahl verwendete Drehschalter.

power

Über die Taste power aktivieren Sie den nuPower A oder versetzen das Gerät in den Stromsparmodus (Stand-by). Endstufen dieser Leistungsklasse würden beim Einschalten die Überstrom-Sicherung der Wohnung auslösen. Um ein problemloses Einschalten des nuPower A zu gewährleisten, ist er mit einem Mikroprozessor-gesteuerten „Softstart“ ausgerüstet

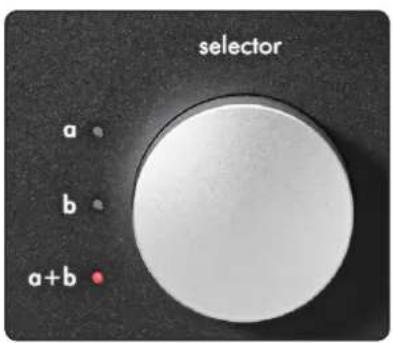

selector

Dieser Drehschalter erlaubt die Auswahl des anzusteuernden Lautsprecherpaares. Es kann entweder das an den mit a oder an den mit b bezeichneten Lautsprecherklemmen angeschlossene Paar aktiviert werden.

Weiterhin ist auch der parallele Betrieb beider Lautsprecherpaare möglich (a+b). Beachten Sie speziell bei letzterem Betriebsfall die minimale Anschlussimpedanz (siehe Seite 23/24)

Die Anzeige neben dem Drehschalter gibt an, welche Lautsprecherpaare aktuell aktiv sind.

selector a b a+b

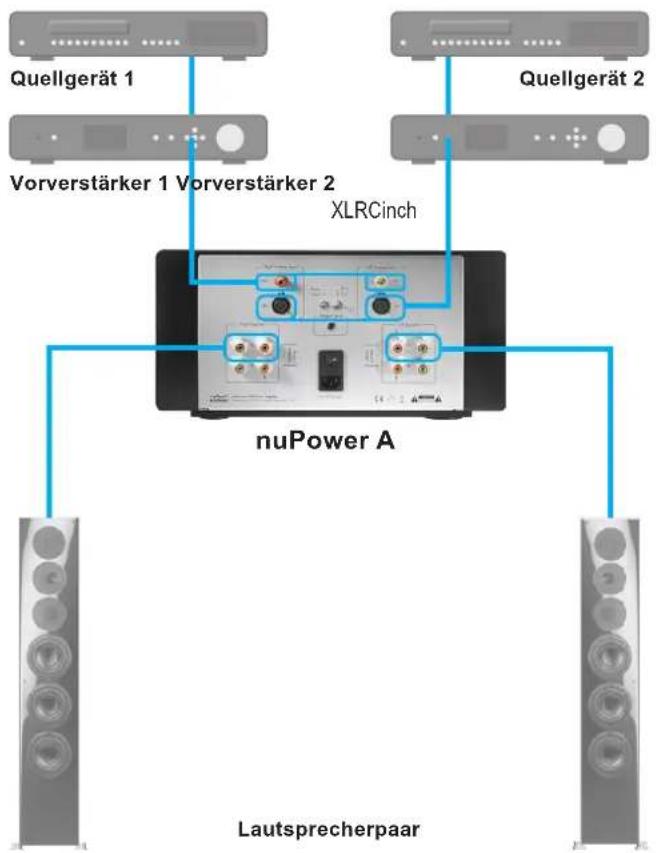

Verwendung zweier Vorverstärker

Am nuPower A können zwei verschiedene Vorverstärker gleichzeitig angeschlossen werden. Dazu wird ein Vorverstärker mit den Cinch-Eingängen verbunden und der zweite mit den XLR-Eingängen. Der Kippschalter an der Rückseite erlaubt den Wechsel zwischen diesen beiden Vorverstärkern.

Dieser Anwendungsfall kann beispielsweise dann hilfreich sein, wenn für Stereo- und Surround-Betrieb unterschiedliche Zuspieler und Decoder mit denselben Hauptlautsprechern verwendet werden sollen.

Quellgerät 1 Vorverstärker 1 Vorverstärker 2 XLRCinch nuPower A Quellgerät 2 Lautsprecherpaar

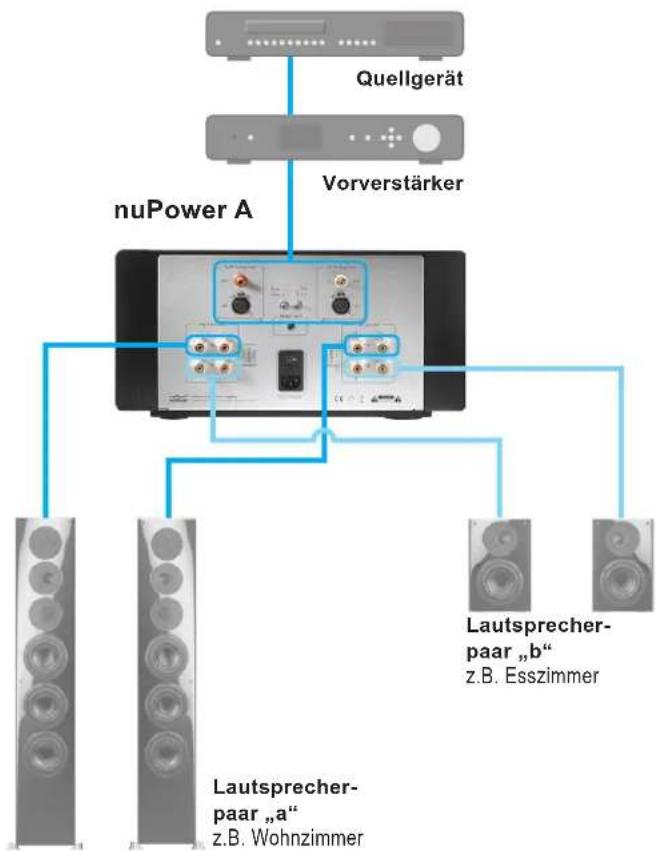

Verwendung zweier Lautsprecherpaare

An den nuPower A können zwei verschiedene Lautsprecherpaare gleichzeitig angeschlossen werden. Das Paar, das betrieben werden soll, lässt sich mit dem Drehschalter auf der Gerätefront anwählen.

Diese Funktionalität gestattet beispielsweise auch die Beschallung zweier verschiedener Hörzonen.

Achtung!

Beachten Sie die minimale Anschlussimpedanz von 4 Ohm je Lautsprecher bei der Verwendung des nuPower A im Betriebsmodus „a+b“.

selector a b a+b

TECHNISCHE DATEN

Messwerte			Stereo-Betrieb
Dauerausgangsleistung (0,5% THD+N) 4 Ohm 2x 540 Watt 1x 1150 Watt8 Ohm 2x 310 Watt 1x 700 Watt
Musikleistung (0,5% THD+N) 4 Ohm 2x 1150 Watt 1x 2200 Watt8 Ohm 2x 650 Watt 1x 1600 Watt
Minimale Anschlussimpedanz Lautsprecherwahlschalter a oder b 2 Ohm 4 Ohmje Lautsprecher Lautsprecherwahlschalter a+b 4 Ohm 8 Ohm
Rauschabstand bezogen auf 1000 Watt / 4 Ohm 117 dBA 114 dBAbezogen auf 4 Watt / 4 Ohm 93 dBA 90 dBA
THD	bei 500 Watt / 4 Ohm (A-gewichtet)	0,0006 %	0,0006 %
THD+N	bei 500 Watt / 4 Ohm (A-gewichtet)	0,002 %	0,002 %
Restrauschen (Eingangswiderstand 200 Ohm) (A-gewichtet)		90 μVeff	130 μVeff
Übersprechdämpfung	(A-gewichtet)	>96 dB	>96 dB
Frequenzgang	(+0 / -0,5 dB)	5 – 60 000 Hz	5 – 60 000 Hz
Eingangsimpedanz	(symmetrisch / unsymmetrisch)	10 kOhm / 22 kOhm	10 kOhm / 22 kOhm
Verstärkungsfaktor		+25 dB	+31 dB
Triggereingang		12 V, 9 mA	12 V, 9 mA
Offset		<4 mV	<8 mV

Mono-E

Allgemeine Daten

Eingänge Analog 1x XLR-Paar (symmetrisch)

1x Stereocinch (unsymmetrisch)

Ausgänge Analog 2x Stereolautsprecherklemmen(Bananenbuchsen, Schraubklemmen für Kabel bis 6 mm ^2 )

Lautsprecherwahlschalter a, b, a+b

Netzanschluss 220 – 240 V AC / 50 Hz

Anschlusstyp: Kaltgerätebuchse

Netzsicherung Feinsicherung, 250 V, T10AL

Leistungsaufnahme < 0,5 W (Stand-by), 2300 Watt (maximal), 140 W (Leerlauf)

Schutzschaltungen Schutz vor Kurzschluss, Überhitzung und Gleichspannung am Ausgang

Abmessungen 43 x 22 x 42 cm (Breite x Höhe x Tiefe)

Gewicht 42 kg

Ihr Anbieter und Vertragspartner: Nubert electronic GmbH,

Goethestr. 69, 73525 Schwäbisch Gmünd, Deutschland

Geschäftsführer: Günther Nubert

Registergericht AG Ulm, HRB 700296

Telefon: [phone] · Telefax: 07171 92690-45

E-Mail: [e-mail]

Ust-IdNr.: DE 16758584 · WEEE-Reg.-Nr. DE 48888173

Für Rückfragen und individuelle Beratung wählen Sie bitte unsere speziellen Nummern:

• Anrufe aus Deutschland gebührenfrei 0800 6823780

• Anrufe aus dem Ausland [phone]

Unsere Hotline ist für Sie von Montag bis Freitag von 10:00 bis

18:00 Uhr sowie samstags von 9:00 bis 13:00 Uhr erreichbar.

Nubert gewährt dem Käufer auf das in dieser Bedienungsanleitung beschriebene Nubert Produkt eine besondere Herstellergarantie nach den nachstehenden Bedingungen.

Die gesetzlichen Gewährleistungsansprüche des Käufers, insbesondere auf Nacherfüllung und ggf. Schadensersatz bei Mängeln bleiben dem Käufer daneben uneingeschränkt erhalten und stehen unseren Kunden im vollen Umfang zur Verfügung.

1. Die Garantiezeit für das in dieser Bedienungsanleitung beschriebene Nubert Produkt mit seinen elektronischen Bestandteilen beträgt 2 Jahre ab Übergabe. Ihr Kaufbeleg ist der Garantienachweis.

2. Inhalt des Garantieanspruchs

Die Garantie gilt für alle Teile und Arbeitskosten ab Lieferung. Sie beinhaltet und beschränkt sich auf die kostenlose Reparatur oder Austausch des defekten Teiles im Fall eines Sachmangels der

Ware (z. B. Materialfehler oder Fabrikationsfehler). Nubert übernimmt zudem die Hin- und Rücksendekosten des betroffenen Produktes jeweils ab bzw. bis zur Bordsteinkante im Fall berechtigter Garantieansprüche, soweit die Ware sich innerhalb der Staaten der europäischen Union befindet und die Versendung mit Nubert zuvor abgestimmt wurde.

Darüber hinausgehende Leistungen sind im Kulanzwege nach freier Maßgabe von Nubert möglich. Während der Dauer der Garantie wird vermutet, dass der Sachmangel im Zeitpunkt des Gefahrübergangs bereits vorhanden war. Ersetzte Teile gehen in das Eigentum von Nubert über.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. Die Zusage oder die Ausführung von Garantieleistungen erfolgt ohne Anerkennung einer Leistungspflicht nach gesetzlichem Gewährleistungsrecht.

1. Ein Garantieanspruch entfällt bei

2. nicht mit Nubert zuvor abgestimmten Reparaturversuchen jeglicher Art

3. unsachgemäßer Betriebsumgebung oder unsachgemäßer Lagerung (z. B. Schäden durch Feuchtigkeit)
4. unsachgemäßer Transportverpackung (die ursprüngliche Transportverpackung, komplett verwendet, schützt ausreichend)
5. unsachgemäßem Transport, soweit der Transport nicht mit Nubert zuvor abgestimmt wurde (Nubert organisiert den Transport für Sie mit von Nubert ausgewählten Transportunternehmen. Sie erhalten entsprechend freigemachte Rückholtickets)
6. unsachgemäßen mechanischen Einwirkungen auf die Ware, bspw. nach Anlieferung entstandene Kratzer
7. unsachgemäßem Betrieb/unsachgemäßer Bedienung.

4. Vorgehensweise bei einem Garantiefall

Defektes Gerät mit einer Kopie des Kaufbeleges und einer aussagekräftigen Fehlerbeschreibung möglichst in den Originalkarton verpacken. Bitte beachten Sie unsere Versandhinweise. Für eine Rückholung oder Rücksendung setzen Sie sich bitte mit dem Team der Nubert Speaker Factory in Verbindung:

• Tel. innerhalb von Deutschland: 0800 68 23 780 (gebührenfrei)
• Tel. international: [phone]
• Fax: [phone] • E-Mail: [e-mail]

Natürlich können Sie Ihr defektes Produkt auch beim Nubert Service in Schwäbisch Gmünd oder Aalen abgeben: Nubert electronic GmbH, Goethestr. 69, D-73525 Schwäbisch Gmünd oder Nubert electronic GmbH, Bahnhofstr. 111, D-73430 Aalen.

Versandhinweise

Wir empfehlen Ihnen, den Originalkarton mit den speziellen Schutzpolstern auf jeden Fall aufzubewahren.

Tipp: Zusammenlegen spart Platz! Nur so kann ein sicherer Rückversand im Fall der Fälle gewährleistet werden. Wenn Sie ausnahmsweise eine andere Verpackung verwenden, sollte diese fachgerecht gegen die typischen Gefahren eines Versandes schützen und spezielle Schutzpolster oder gleichwertige Schutzvorrichtungen aufweisen. Eine bloße Pappverpackung mit Papierpolsterung reicht keinesfalls. Wir machen darauf aufmerksam, dass wir für Schäden aufgrund von Ihnen zu vertretender unsachgemäßer Verpackung keine Haftung übernehmen!

Entsorgung und Batterierücknahme

Umweltschutz: Inhaltsstoffe, z. B. chemischer Art von Batterien und Altgeräten können bei nicht sachgemäßer Lagerung und Entsorgung Umwelt und Gesundheit schädigen. Gleichzeitig können auch wiederverwertbare Rohstoffe enthalten sein, Altgeräte können repariert werden oder Teile lassen sich wiederverwenden und damit erheblich die Umwelt schonen. Batterien und Altgeräte dürfen daher nicht über den normalen Hausmüll entsorgt werden. Sie sind als Endnutzer gesetzlich verpflichtet, sowohl gebrauchte Altbatterien als auch Elektrogeräte zurückzugeben bzw. ordnungsgemäß zu entsorgen.

Batterien können Sie bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder Verkaufsstellen unentgeltlich abgeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie Altbatterien beschränkt, die der Vertreiber in seinem Sortiment führt oder geführt hat.

Das Zeichen mit der durchgestrichenen Mülltonne erinnert Sie daran, dass Sie Batterien nicht in den Hausmüll geben dürfen. Unter diesem Zeichen können Sie zusätzlich nachstehende Symbole mit folgender Bedeutung über Inhaltsstoffe finden:

Pb Batterie enthält Blei, Cd Batterie enthält Cadmium, Hg Batterie enthält Quecksilber.

Altgeräte: Sie können Altgeräte bei Ihren kommunalen Sammelstellen abgeben. Details erfahren Sie bei Ihren kommunalen Behörden. Das Symbol mit der durchgestrichenen Mülltonne erinnert Sie daran, dass Sie Altgeräte nicht in den Hausmüll geben dürfen. Der Balken bedeutet, dass das Gerät nach dem 13.08.2005 in Verkehr gebracht wurde und damit der Pflicht des Herstellers unterliegt, in Zusammenarbeit mit Entsorgungsstellen eine aktive Rolle bei der Entsorgung zu übernehmen.

nuPower A · © 3/2016 · Technische Änderungen, Irrümer und Druckfehler vorbehalten · Unsere Allgemeinen Geschäftsbedingungen finden Sie im Internet unter www.nubert.de/ogb.htm

Nubert electronic GmbH

Goethestr. 69

73525 Schwäbisch Gmünd

Deutschland

Onlineshop www.nubert.de

Hotline:

■ innerhalb Deutschlands kostenlos:

0800 6823780, bzw. 0800-n-u-b-e-r-t-0

■ von außerhalb Deutschlands:

[phone]

E-Mail: [e-mail]

nubert®
