BEDIENUNGSANLEITUNG INTWMW Speco Technologies
Installation Guide
INTWM / INTWMW
speco technologies
200 New Highway, Amityville NY 11701
800.645.5516 / www.specotech.com
Wall Mount
Compatible Models
• CVC5300DPVF
• CVC5845DNV, CVC5945DNV
• CVC5735DNV, CVC5835DNV, CVC5935DNV
• HT7246iHR, HT7247iHR, HT7250iHR
• HT7248FFi, HTD8FFi
• HTINTD8, HTINTD9, HTINTD10
- OINT03D1G
Package Contents
The following items are included in this package.
• INTWM / INTWMW
• 1 Base Sponge Adaptor
• 1 Bracket Dome Adaptor
• 1 Wall Bracket Adaptor
• 1 Wrench
• 4 Hexagon Socket Screws M5 x 30
• 3 Machine Screws M4 x 15
• 3 Machine Screws M4 x 22
• 2 Machine Screws M4 x 18
• 4 Tapping Screws 6 x 40
• 2 Hexagon Socket Screws M8 x 8
• 4 Plastic Anchor 8 x 40
Dimensions
Optional Accessories
INTCM
Pole/Corner Mount
CVCJBD
Dome Junction Box
JB03TG
Large Round Junction Box
Installation Instruction Diagram

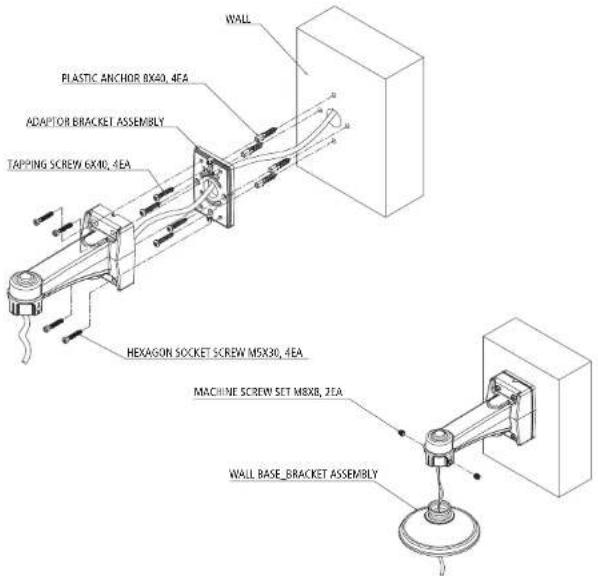

1-1. Install mount onto the wall by using the screws provided.
INTWM / INTWMW
speco technologies
200 New Highway, Amityville NY 11701
800.645.5516 / www.specotech.com
Installation Instruction Diagram Installation Instruction Diagra
1-2. Install INTCM onto pole or wall.
1-3. Install mount onto INTCM as shown in the image below.
1-4. Install CVCJBD junction box onto INTWM as shown in the image below.
1-6. Install JB03TG junction box onto INTWM as shown in the image below.


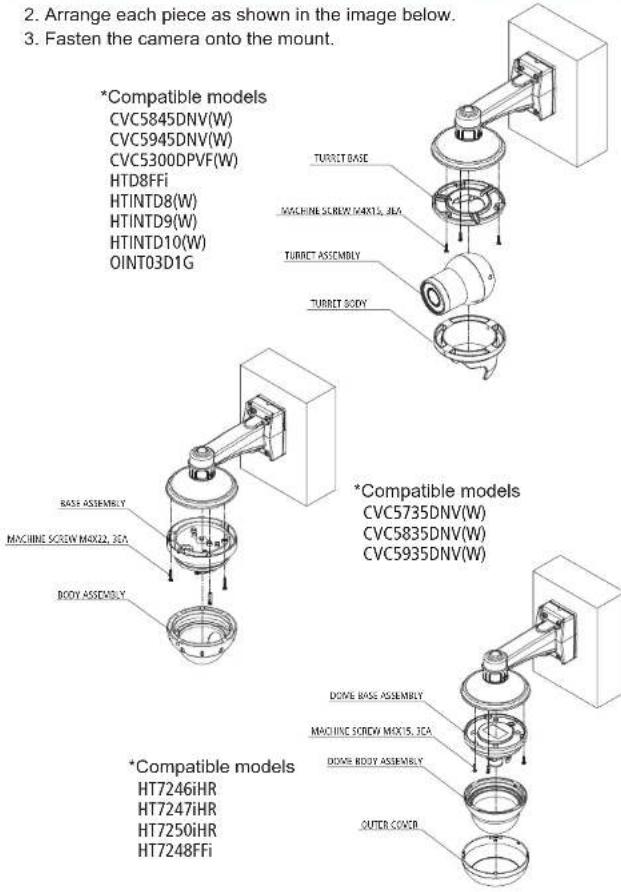

TURRET JUNCTION BASE SPONGE TURRET JUNCTION ASSEMBLY MACHINE SCREW MAX15, 3EA- Arrange each piece as shown in the image below.
- Fasten the camera onto the mount.
- Arrange each piece as show
- Fasten the camera onto the mount.
*Compatible models
CVC5845DNV(W)
CVC5945DNV(W)
CVC5300DPVF(W)
HTD8FFi
HTINTD8(W)
HTINTD9(W)
HTINTD10(W)
OINT03D1G
*Compatible models
CVC5845DNV(W)
CVC5945DNV(W)
CVC5300DPVF(W)
*Compatible models
HT7246iHR
HT7247iHR
HT7250iHR
HT7248FFi
*Compatible models
CVC5735DNV(W)
CVC5835DNV(W)
CVC5935DNV(W)
