BEDIENUNGSANLEITUNG LH-WH7695IA LG

Rekorder-Receiver-System

Gebrauchsanleitung

MODELLE:LH-WH760IA

(Hauptgerät: LH-WH760

Lautsprecher: LHS-W76IA5S, LHS-W76IA5C, LHS-W76IA5A, ACC96R, ACC96T)

SHOWVIEW*

USB

The Clear Choice In Digital Video

Bitte lesen Sie diese Anleitung vor Anschluss, Inbetriebnahme oder Einrichtung dieses Produktes sorgfältig und vollständig durch.

ACHTUNG

GEFAHR VON STROMSCHLÄGEN NICHT OFFNEN

ACHTUNG: DIESE REPARATURANLEITUNGEN SIND AUSSCHLIESSLICH FÜR FACHPERSONAL VORGESEHEN. ZUR VERMEIDUNG VON STROMSCHLÄGEN DÜRFEN KEINE ANDEREN WARTUNGSARBEITEN, ALS IN DER BETRIEBSANLEITUNG BESCHRIEBEN, AUSGEFÜHRT WERDEN, FALLS SIE DAZU NICHT AUSREICHEND QUALIFIZIERT SIND.

Achtung: Das Geräte darf nicht mir Wasser (Tropfen oder Spritzwasser) in Berührung kommen und es sollten keine mit Flüssigkeiten gefüllten Behälter auf das Gerät gestellt werden, wie z. B. Vasen.

ACHTUNG: Dieses Gerät besitzt ein Laser-System.

Um das Gerät richtig zu verwenden, lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es auf. Setzen Sie sich zur Reparatur mit einem qualifizierten Servicebetrieb in Verbindung.

Durch Bedienungen, Einstellungen oder Verfahren, die in diesem Handbuch nicht erwähnt werden, können gefährliche Strahlungen verursacht werden.

Um direkten Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäuse nicht geöffnet werden. Ansonsten tritt eine sichtbare Laserstrahlung ein. NIEMALS IN DEN LASER BLICKEN.

WARNUNG: Stellen Sie das Gerät nicht an einem beengten Ort auf, wie z. B. in einem Bücherregal o.ä.

Dieses Produkt wurde gemäß den Anforderungen der EEC RICHTLINIEN 89/336/EEC, 93/68/EEC und 73/23/EEC für Störstrahlungen hergestellt.

Dieses Produkt entspricht den Bestimmungen der Europäischen Richtlinie 1999/5/EC.

VORSICHTSHINWEISE zum Netzkabel

Die meisten Geräte sollten an einen eigenen Stromkreis angeschlossen werden;

D. h. eine separate Steckdose ohne weitere Anschlüsse oder Zweigleitungen, über die ausschließlich dieses Gerät mit Strom versorgt wird. Beachten Sie hierzu die technischen Daten des Gerätes in diesem Benutzerhandbuch.

Steckdosen niemals überlasten. Bei überlasteten, lockeren oder beschädigten Steckdosen.

Verlängerungskabeln, bei abgenutzten Kabeln oder beschädigter Isolierung besteht die Gefahr von Stromschlägen oder Feuer.

Die Gerätekabel sollten regelmäßig überprüft werden. Bei Beschädigungen oder Abnutzungen der Kabel sofort den Netzstecker ziehen und das Kabel von einem qualifizierten Techniker durch ein gleiches Modell austauschen lassen.

Das Netzkabel vor mechanischen Beschädigungen, wie z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder Darauftreten, schützen. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät tritt.

SERIENNUMMER:

Die Seriennummer befindet sich auf der Geräterückseite. Diese Nummer ist einmalig und wird nicht für andere Geräte vergeben. Tragen Sie die folgenden Informationen ein und bewahren Sie das Handbuch als Kaufbeleg auf.

Modellnr.

Seriennr.

Entsorgung von Altgeräten

1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC.
2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stellen entsorgt werden.
3. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.
4. Weitere Informationen zur Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Produkt erworben haben.

SHOWVIEW®

SHOWVIEW ist ein eingetragenes Markenzeichen der Gemstar Development Corporation.

Das SHOWVIEW-System wurde mit Genehmigung von Gemstar Development Corporation hergestellt.

Inhalt

Einführung 4-9

In diesem Handbuch verwendete Symbole ....4 Hinweise zu Discs ....4

Beschreibbare und abspielbare Discs .....5

Spielbare Discs 6

Ländercode 6

Kopier- und Vervielfältigungsmöglichkeiten .....6

Über das interne Festplattenlaufwerk .....7

Mediendateienmit Hilfe der USB-Host-Funktion

wiedergeben 7

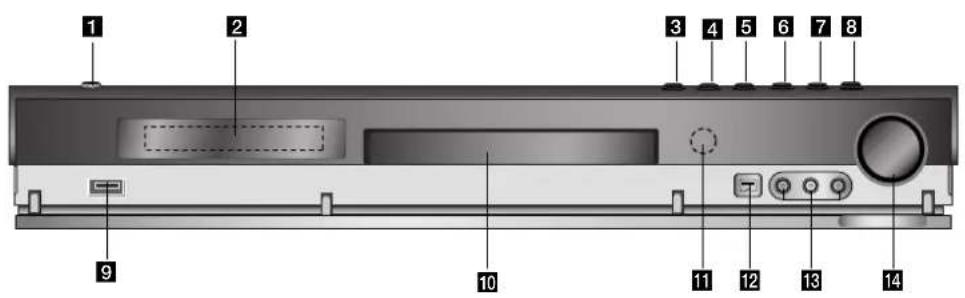

Bedienungsfeld 8

Handhabung der Fernbedienung .....8

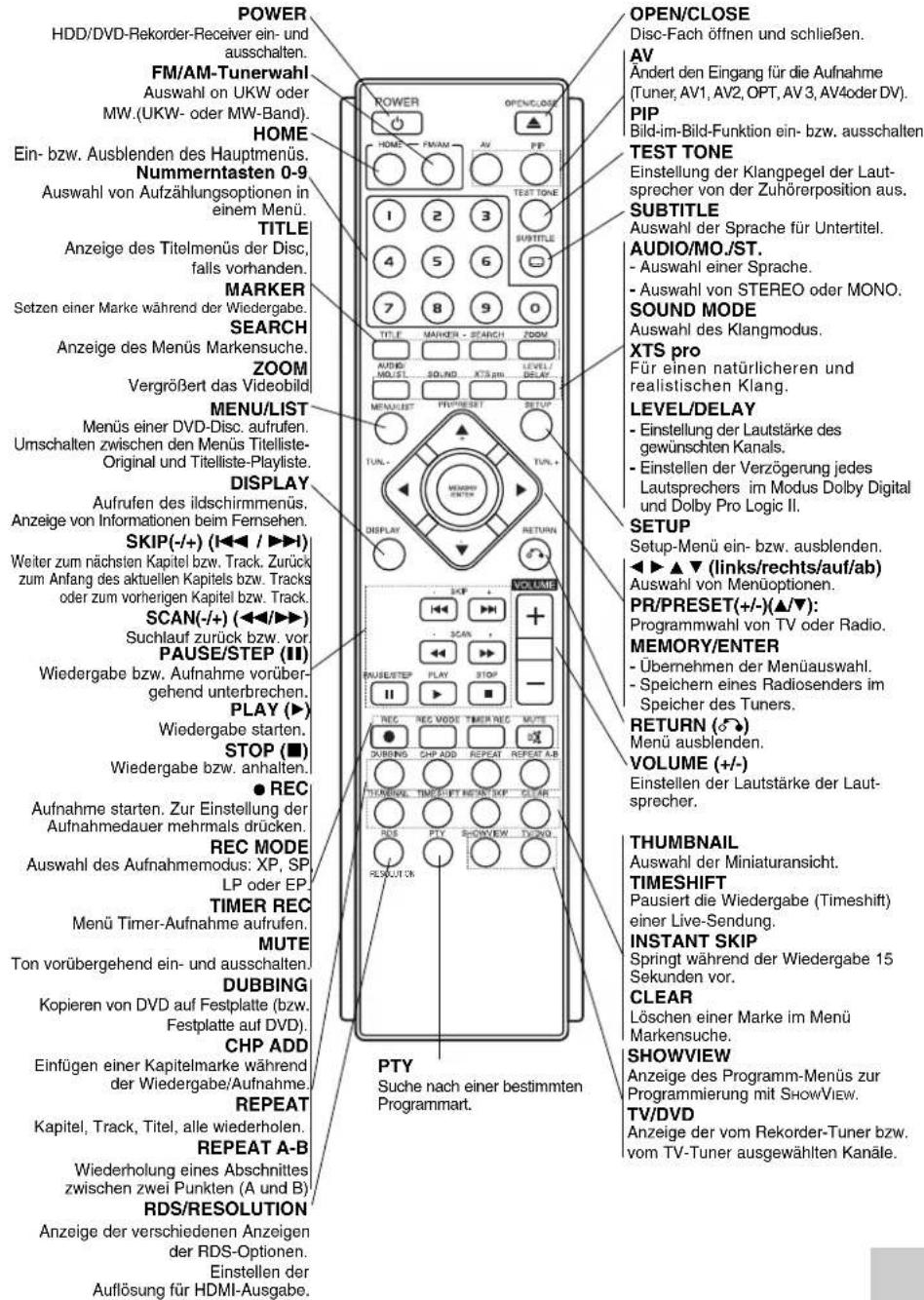

Fernbedienung 9

Anschlüsse und Einstellungen .....10-28

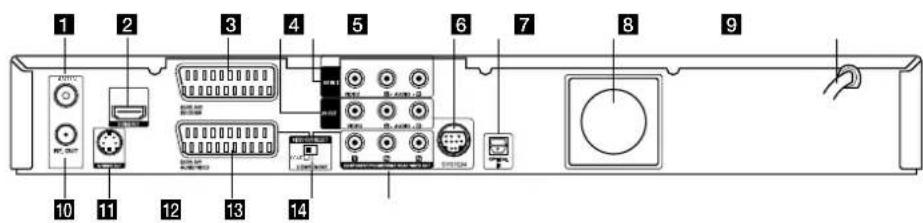

Rückseite 10

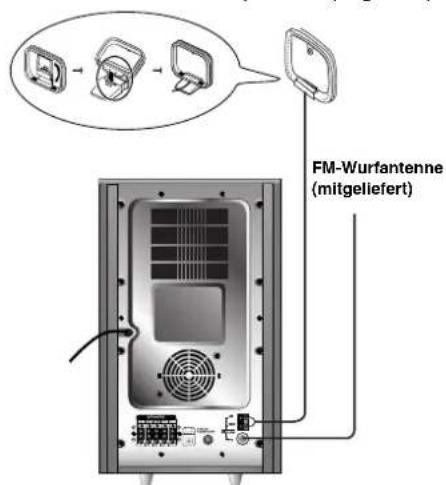

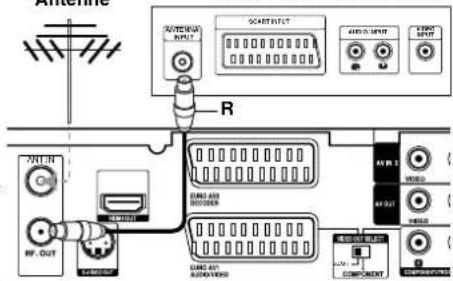

Anschluss der Antenne .....10

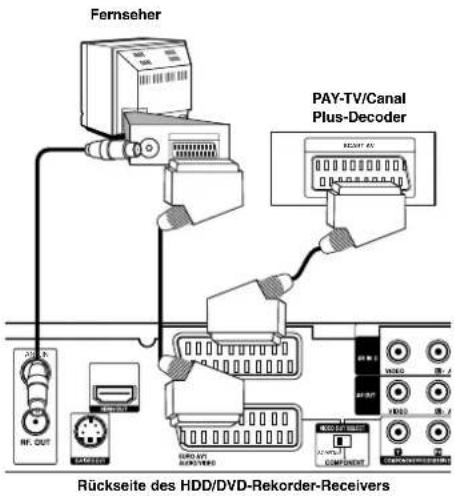

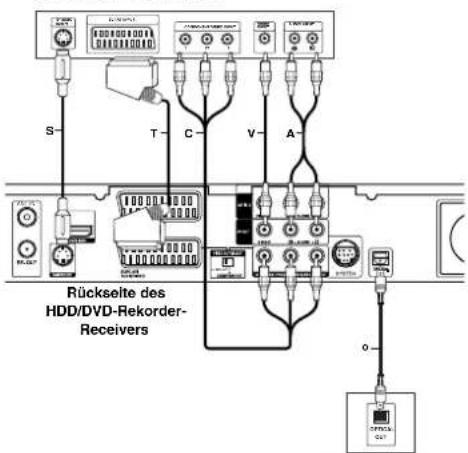

Anschluss an einen Fernseher .....11

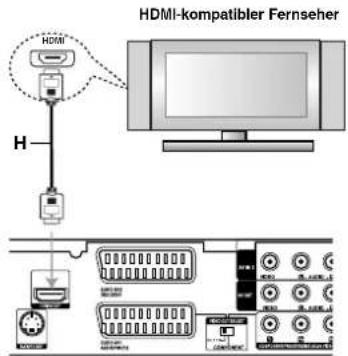

HDMI-Anschluss 12

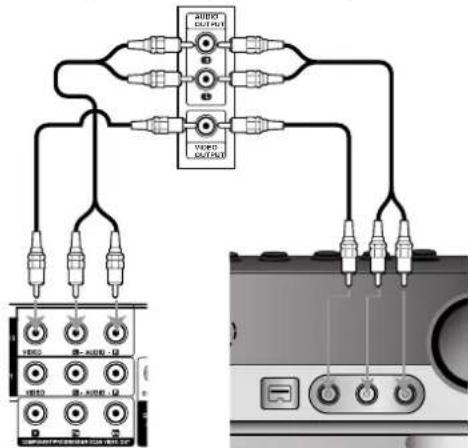

Zusätzliche Audio-/Video- (A/V) Anschlüsse .13-14

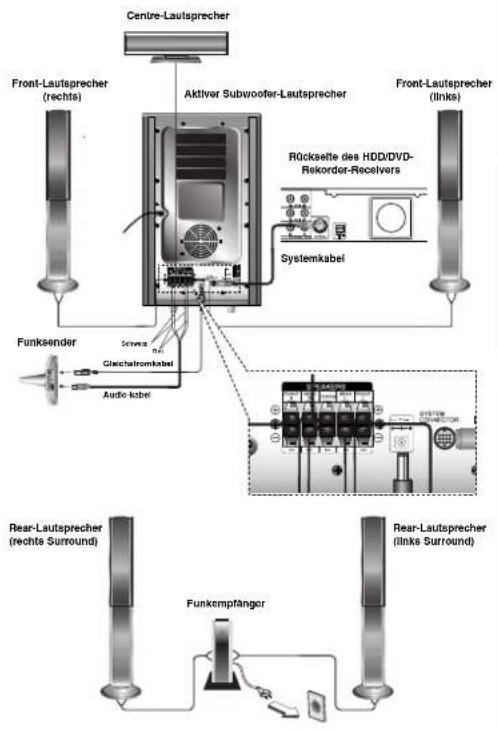

Systemeinbindung der Lautsprecher .....15

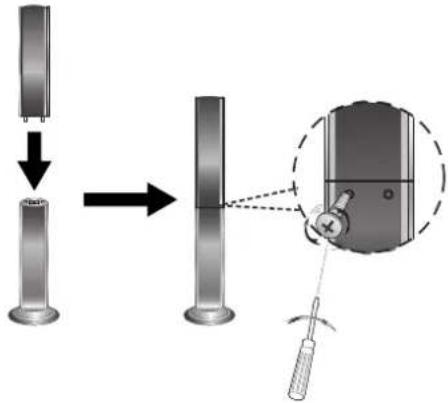

Aufstellen und Anschluss der Lautsprecher ....16

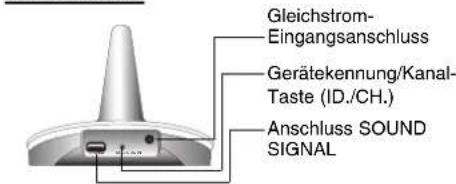

Einrichtung des kabellosen Systems .....16-17

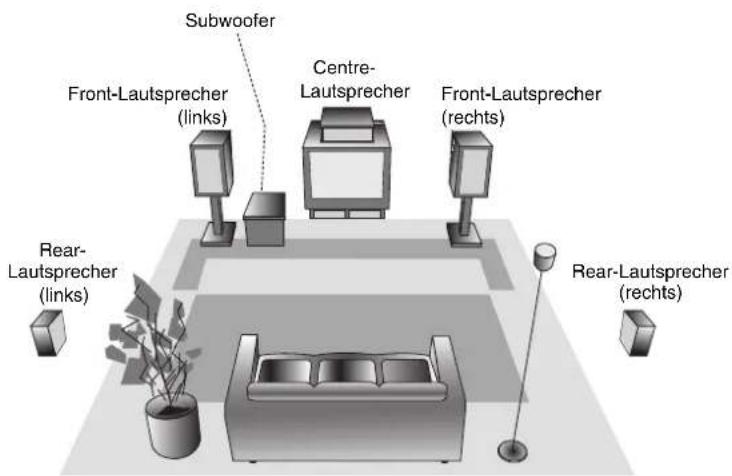

Positionierung der Lautsprecher .....18

Einstellen der Verzögerung .....19-20

Klangpegel 20

Testton 20

XTS/XTS pro 21

Bedienungen im Hauptmenü .....21

Voreinstellungen 21

Allgemeine Einstellungen .....21-24

Auto-Programmierung .21

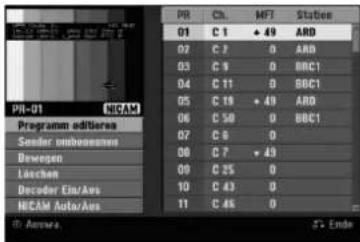

Kanaleinstellung .....22

AV1-Decoder 22

Automatische Einstellung der Uhrzeit .....23

Manuelle Einstellung der Uhrzeit .....23

TV Seitenverhältnis 23

Bildschirmmodus 23

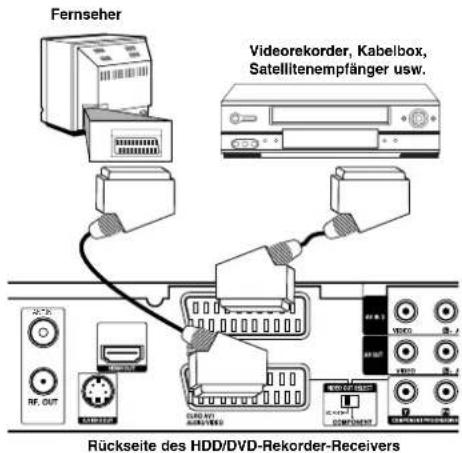

AV2-Anschluss 23

Stromsparmodus....23

Initialisierung 24

Sprache 24

Ton .24

Dolby Digital 24

DRC (Steuerung des Dynamikbereichs) . . . .24

Kindersicherung 25

Einstufung / Kennwortvergabe / Ländercode 25

DivX-Registrierungscode .....25

Aufnahme 26

Aufnahmemodus 26

Bildformat der Aufnahmet 26

DV-Audioaufnahme .....26

TV-Audioaufnahme 26

Automatische Kapitel .....26

MPEG4 26

AV2-Aufnahme 26

Disk-Initialisierung .....26

Finalisierung / Disk-Name .....27

Disk-Schutz 27

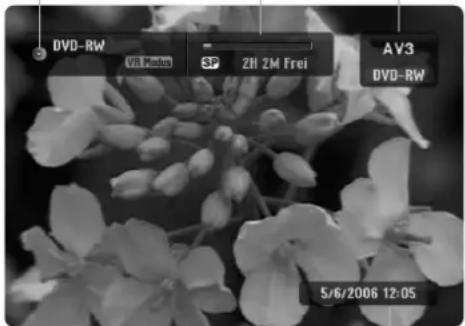

Allgemeine Beschreibung des Bildschirmmenüs 28

Wiedergabe ....29-39

Allgemeine Wiedergabefunktionen .....29-32

Wiedergabe von DivX-Filmdateien .....33

Wiedergabe von Audio-CDs oder

MP3/WMA-Dateien 34

Programmierte Wiedergabe von Audio-CDs und

MP3-/WMA-Dateien 35

Anzeige von JPEG-Dateien .....36-37

Bearbeiten von MP3-/WMA-, JPEG- und

DivX-Dateien 38-39

Aufnahme ....40-47

Informationen zur DVD-Aufnahme .....40

Aufnahmen auf der Festplatte .....40

Timeshift 41

Aufnahmen vom Fernsehgerät 42

Timer-Sofortaufnahme 42

Timer-Aufnahme 43

Timer-Aufnahme mit SHOWVIEW ^® 44

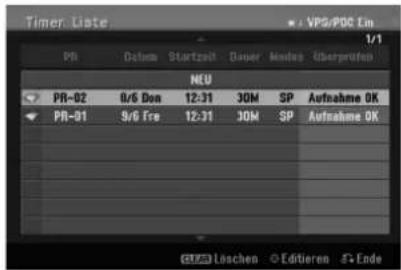

Überprüfung der Timer-Aufnahme .....45

Aufnahme von externen Zusatzgeräten .....45

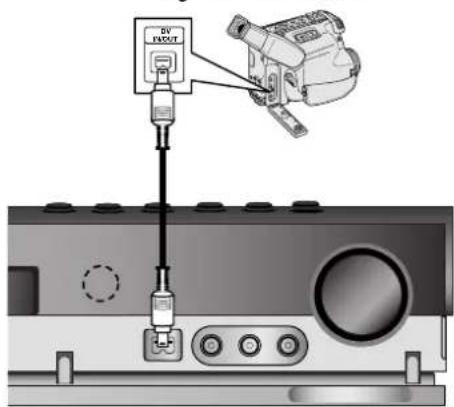

Aufnahme von DV-Geräten 46

Gleichzeitige Aufnahme und Wiedergabe .....47

MPEG4-Aufnahme ....47

Bearbeitung ....48-55

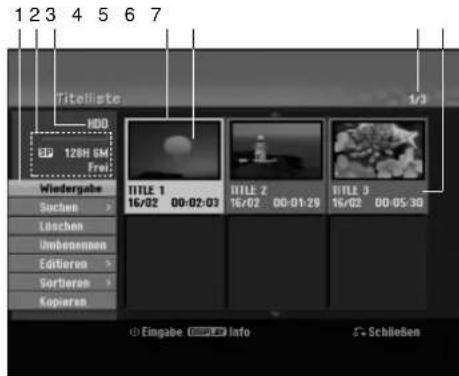

Überblick Titellisten- und Kapitellisten-Menü ...48

HDD, VR-Modus: Bearbeitung von Original

und Playliste ....49

Hinzufügen von Kapitelmarken .....49

Ändern von Miniaturansichten für Titel .....49

Erstellen einer neuen Playliste .....50

Hinzufügen weiterer Titel/Kapitel zur Playliste . .50

öschen eines Original- oder Playlisten-

Titels/Kapitels .....51

Löschen eines Teils ....51

Benennen eines Titels .....52

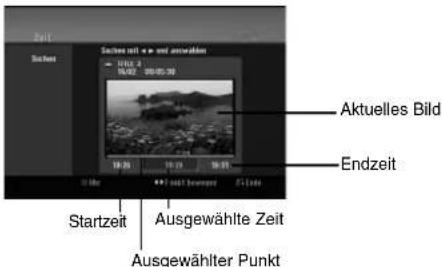

Zeit-Suchlauf 52

Sortieren....53

etzten Löschvorgang rückgängig

machen/wiederherstellen .....53

Zwei Titel zu einem Titel zusammenfassen ....53

Einen Titel in zwei Titel aufteilen .....54

Zwei Kapitel zu einem Kapitel zusammenfassen 54

Verschieben von Playlisten-Kapiteln .....55

Ausblenden von Kapiteln/Titeln .....55

Sperren von Titeln ....55

Kopieren ....56-58

Vor dem Kopieren 56

Kopieren von Festplatte auf DVD 57

Kopieren von DVD auf Festplatte .....57

One Touch Copy (Festplatte auf DVD) .....58

One Touch Copy (DVD auf Festplatte) .....58

Referenz ....59-66

Zusätzliche Informationen .....59

Überschreiben von Aufnahmen .....59

Anzeige von Titellisten-Menüs auf anderen

DVD-Rekordern oder Playern .....59

Aufnahmen auf anderen DVD-Playern

wiedergeben (Finalisierung einer Disc) ....59

Sprachcodes 60

Ländercodes 60

Speichern von Radiosendern .....61

Radio hören 61

RDS-Betrieb 62

Programmart (PTY) 62

Störungsbehebung 63-64

Technische Daten .65-66

Einführung

Um das Gerät richtig zu verwenden, lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es zum späteren Gebrauch auf.

Dieses Handbuch enthält Anleitungen zur Bedienung und zur Wartung des Rekorders. Verständigen Sie zur Reparatur des Gerätes einen autorisierten Fachbetrieb.

In diesem Handbuch verwendete Symbole

Das Blitzsymbol warnt den Benutzer vor gefährlicher Spannung im Innern des Produktgehäuses, die so stark sein kann, dass die Gefahr von Stromschlägen besteht.

Das Ausrufungszeichen weist den Benutzer auf wichtige Anleitungen zu Betrieb und zur Wartung des Gerätes hin.

Warnt vor möglichen Beschädigungen am Gerät oder sonstigen Sachbeschädigungen.

Hinweis:

Weist auf besondere Funktionen des Gerätes hin.

Tipp:

Weist auf nützliche Tipps und Tricks hin.

Ein Abschnitt mit einem der folgenden Symbole im Titel trifft nur für die durch das Symbol angezeigte Disc zu.

HDD Auf der Festplatte aufgenommene Titel

DVD ALL Alle unten aufgeführten DVD-Discs.

RAM DVD-RAM-Disc

-RWVR DVD-RW im VR-Aufnahmemodus

-RWVideo DVD-RW im Videoaufnahmemodus

+RW DVD+RW-Disc

-R DVD-R-Disc

+R DVD+R (DL)-Disc

DVD DVD-Video-Disc

ACD Audio CDs

DivX DivX-Dateien

MP3 MP3-Dateien

WMA WMA-Dateien

JPEG JPEG-Dateien

Über das Anzeigesymbol ☉

DVD-Video-Disc nicht verfügbar ist. Während des Betriebs wird u. U. das Symbol "②" eingebendet. Dieses Symbol gibt an, dass eine Funktion in diesem Benutzerhandbuch für diesen Datenträger nicht verfügbar ist.

Hinweise zu Discs

Umgang mit Discs

Berühren Sie niemals die Wiedergabeseite der Disc. Halten Sie die Disc am Rand fest, um Fingerabdrücke zu vermeiden. Keine Etiketten oder Klebeband aufkleben.

Aufbewahrung von Discs

Legen Sie die Disc nach der Wiedergabe in die Hülle. Die Disc darf keiner direkten Sonneneinstrahlung oder Wärmequellen ausgesetzt und niemals bei direkter Sonneneinstrahlung im Auto gelassen werden.

Reinigung von Discs

Durch Fingerabdrücke und Staub auf der Disc können sich Bild- und Tonqualität verschlechtem. Reinigen Sie die Disc vor der Wiedergabe von der Mitte zum Rand hin mit einem sauberen Tuch ab.

O ×

Verwenden Sie keine starken Lösungen wie Alkohol, Benzin, Verdünner, handelsübliche Reiniger oder Antistatik-Sprays, die für Schallplatten bestimmt sind.

Kondensation von Feuchtigkeit

Das Gerät niemals sofort betreiben, wenn es von einem kalten an einen warmen Ort gebracht wurde. Ansonsten können Discs sowie interne Bauteile beschädigt werden.

Beschreibbare und abspielbare Discs

- DVD-RW-Discs können zur Aufnahme im VR-Modus oder im Video-Modus formatiert werden.

- Diese Discs können mehrfach beschrieben werden. Aufnahmen können gelöscht und neue Aufnahmen auf derselben Disc erstellt werden.

[VR-Modus]

- Aufnahmen können umfangreich bearbeitet werden

- Wiedergabe nur auf VR-Modus-kompatiblen Playern (nach der Finalisierung) [Video-Modus]

- Wiedergabe auf normalen DVD-Playern (nach Finalisierung)

• Bedingte Bearbeitungen möglich

DVD-R (Digital Video Disc - Recordable):

- Diese Discs können einmal beschrieben werden. Nach der Finalisierung einer DVD-R kann die Disc nicht mehr beschrieben oder geändert werden.

- DVD-R-Discs können nur zur Aufnahme im Video-Modus formatiert werden.

- Wiedergabe auf normalen DVD-Playern (nach Finalisierung)

• Bedingte Bearbeitungen möglich

DVD-RAM (DVD-Random Access Memory)

- DVD-RAM-Discs können zur Aufnahme im VR-Modus formatiert werden.

- Diese Discs können mehrfach beschrieben werden. Aufnahmen können gelöscht und neue Aufnahmen auf derselben Disc erstellt werden.

- Abspielbar auf DVD-RAM-kompatiblen Playern.

- Aufnahmen können umfangreich bearbeitet werden.

- Mit diesem können nur DVD-RAM-Discs der Standard-Versionen 2.0, 2.1 und 2.2 abgespielt werden.

- DVD-RAM-Module können mit diesem Gerät nicht abgespielt werden.

- Diese Discs können mehrfach beschrieben werden. Aufnahmen können gelöscht und neue Aufnahmen auf derselben Disc erstellt werden.

- Wiedergabe nur auf DVD+RW-kompatiblen Playern (automatische Finalisierung)

- Bearbeitete Inhalte können nur nach der Finalisierung auf DVD+RW-kompatiblen Playern abgespielt werden.

- Titel/Kapitel von Aufnahmen können bearbeitet werden.

DVD+R (Digital Video Disc + Recordable):

- Diese Discs können einmal beschrieben werden. Nach der Finalisierung einer DVD+R kann die Disc nicht mehr beschrieben oder geändert werden.

- Wiedergabe nur auf DVD+R-kompatiblen Playern (nach der Finalisierung)

- Bearbeitete Inhalte (Ausblenden, Kapitel vereinen, Kapitelmarken hinzufügen usw.) können nicht mehr auf DVD+R-kompatiblen Playern abgespielt werden.

- Titel/Kapitel können bedingt bearbeitet werden.

DVD+R DL (Digital Video Disc + Recordable; Double Layer)

- Diese Discs können einmal beschrieben werden. Nach der Finalisierung einer DVD+R DL kann die Disc nicht mehr beschrieben oder geändert werden.

- Double Layer-DVD+R-Discs besitzen ca. die doppelte Speicherkapazität. Dabei können bis zu 8,5 GB Filmmaterial auf einer einzigen DVD+R-Disc gespeichert werden.

- Wiedergabe nur auf DVD+R DL-kompatiblen Playern (nach der Finalisierung)

- Bearbeitete Inhalte (Ausblenden, Kapitel vereinen, Kapitelmarken hinzufügen usw.) können nicht mehr auf DVD+R DL-kompatiblen Playern abgespielt werden.

- Titel/Kapitel können bedingt bearbeitet werden.

Empfohlene beschreibbare DVD-Discs

DVD-R DVD+R DVD-RW DVD+RW DVD+R(DL) DVD-RAM
Mitsubishi (8x, 16x) Mitsubishi (8x, 16x) Mitsubishi (4x) Mitsubishi (4x) Mitsubishi (2.4x, 8x) Fujifilm (2x)

That's (8x, 16x) Ricoh (8x, 16x) Verbatim (4x) SONY (4x) Maxell (2.4x)			Mitsubishi (3x)
Verbatim (8x)	Verbatim (8x)	JVC (4x)	Imation (4x)	-	Maxell (5x)
-	-	Victor (4x)	Maxell (4x)	-	-
-	-	Maxell (4x)	Ricoh (4x) --

Hinweis: Mit einem PC oder einem anderen HDD/DVD-Rekorder-Receiver aufgenommene Discs können mit diesem Rekorder nicht formatiert werden. Um solche Discs auf diesem Rekorder zu verwenden, muss die Formatierung mit dem ursprünglichen Rekordergerät durchgeführt werden.

Spielbare Discs

DVD-Discs (8 cm/12 cm)

Gekaufte oder ausgeliehene Spielfilm-DVDs

Audio-CDs (8 cm/12 cm)

Gekaufte Musik-CDs oder CD-Rs/CD-RWs im Musik-CD-Format

CD-R-/CD-RW-Discs (8 cm/12 cm)

CD-R-/CD-RW-Discs mit Audiotiteln, DivX-, MP3-, WMA- oder JPEG-Dateien.

Hinweise:

• Einige CD-R/RW- (bzw. DVD±R/RW-) Discs können, abhängig vom verwendeten Aufnahmegerät oder der CD-R/RW- (bzw. DVD±R/RW-) Disc selbst, mit diesem Gerät u. U. nicht abgespielt werden.
• Befestigen Sie keine Aufkleber oder Etiketten auf der Disc (beschriftete als auch beschriebene Seite).
• Legen Sie keine ungleichmäßig geformten CDs (z. B. herzförmig oder achteckig). Es können Fehlfunktionen auftreten.
• Abhängig von der Aufnahmesoftware und der Finalisierung können einige beschriebene Discs (CD-R/RW oder DVD±R/RW) u. U. nicht abgespielt werden.
• Mit einem PC oder einem DVD- bzw. CD-Brenner beschriebene DVD-R/RW-, DVD+R/RW- und CD-R/RW-Discs können u. U. nicht abgespielt werden, wenn die Disc beschädigt oder verschmutzt ist oder die Linse des Rekorders verschmutzt oder feucht ist.
• Mit einem PC gebrannte Discs, selbst in einem kompatiblen Format, können auf Grund der Einstellungen in der Brennsoftware u. U. nicht abgespielt werden. (Genauere Informationen hierzu erhalten Sie beim Hersteller der Brennsoftware).
• Für eine optimale Wiedergabequalität mit diesem Rekorder sollten Discs und Aufnahmen bestimmte technische Standards aufweisen. Bespielte DVDs erfüllen diese Standards. Es gibt eine Reihe von verschiedenen Formaten für beschreibbare Discs (einschl. CD-R-Discs mit MP3- oder WMA-Dateien). Zur Wiedergabe sind bestimmte Voraussetzungen erforderlich (siehe oben).
• Es ist zu beachten, dass der Download von MP3-/WMA-Dateien und Musik aus dem Internet genehmigt werden muss. Unser Unternehmen erteilt solche Genehmigungen nicht. Diese sollte immer vom Urheber selbst eingeholt werden.

Ländercode

Der Ländercode dieses Players ist auf der Geräterückseite aufgedruckt. Es können nur DVD-Discs mit diesem bzw. mit dem Ländercode "ALLE" wiedergegeben werden.

Hinweise zu Ländercodes

• Die meisten DVD-Discs besitzen ein Globus-Symbol mit einer oder mehreren Nummern auf der Hülle. Diese Nummer muss zur Wiedergabe der Disc mit dem Ländercode des Gerätes übereinstimmen.
• Bei der Wiedergabe einer DVD mit einem anderen Ländercode als das Gerät erscheint die Meldung "Falscher Regionalcode. Wiedergabe nicht möglich." auf dem Fernsehbildschirm.

Kopier- und Vervielfältigungsmöglichkeiten

Von Auf MP3/WMA JPEG DivX Audio-CD Titel
Festplatte Disc Nein Nein Nein Nein Ja
Festplatte	USB-Gerät	Nein	Ja	Nein	Nein	Nein
Disc	Festplatte	Ja	Ja	Ja	Nein	Ja
Disc	USB-Gerät	Nein	Ja	Nein	Nein	Nein
USB-Gerät	Disc Nein Nein Nein Nein		Nein
USB-Gerät	Festplatte	Ja	Ja	Ja	Nein	Nein

*1 Der Titel wird von diesem Gerät aufgenommen.

Über das interne Festplattenlaufwerk

Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Bedienen Sie den Rekorder nach den folgenden Richtlinien, um Festplattenfehler zu vermeiden.

Wichtige Aufnahmen sollten auf DVD-Discs gesichert werden, um versehentliche Datenverluste zu vermeiden.

• Rekorder während des Betriebs nicht bewegen.
• Rekorder auf einer stabilen, ebenen Fläche aufstellen.
• Lüfter und Öffnungen auf der Rückseite nicht verdecken.
• Rekorder nicht an warmen oder feuchten Orten verwenden bzw. an Orten mit plötzlichen Temperaturschwankungen. Dadurch könnte Wasser im Innern des Rekorders kondensieren und Fehlfunktionen des Festplattenlaufwerks verursachen.
• Bei eingeschaltetem Rekorder niemals den Netzstecker ziehen oder die Stromzufuhr über den Sicherungsschalter unterbrechen.

• Rekorder nicht unmittelbar nach dem Ausschalten bewegen. Um den Rekorder zu bewegen, führen Sie die folgenden Schritte durch:

• Warten Sie nach der Meldung POWER OFF (NETZ AUS) mindestens zwei Minuten.

• Ziehen Sie den Netzstecker.

• Setzen Sie den Rekorder um.

- Bei einem Stromausfall während des Betriebs des Rekorders könnten Daten auf der Festplatte verloren gehen.

- Die Festplatte ist sehr empfindlich. Eine unsachgemäße Bedienung oder eine ungeeignete Umgebung könnte die Festplatte nach einer Betriebsdauer von einigen Jahren beschädigt werden.

Anzeichen dafür sind unerwartetes Anhalten der Wiedergabe sowie sichtbare Mosaik-Effekte im Bild. Für einen Defekt der Festplatte gibt es u. U. keinerlei Vorzeichen.

Bei einem Defekt ist keine Wiedergabe von Aufnahmen möglich. In diesem Fall muss die Festplatte ausgetauscht werden.

Mediendateienmit Hilfe der USB-Host-Funktion wiedergeben

Mediendateien wie z. B. Bilder (JPEG), Filme (DivX) oder Musiktitel (MP3/WMA) können auf einem MP3-Player oder USB-Speichermedium gespeichert werden, indem das Speichergerät an den USB-Anschluss dieses Gerätes angeschlossen wird.

1. Schließen Sie das USB-Gerät am USB-Anschluss des Gerätes an.
2. Drücken Sie die Taste HOME auf der Fernbedienung.
3. Wählen Sie die Option [MUSIK], [FOTO] oder [FILM]. Hinweise zu den einzelnen Optionen finden Sie auf Seite 21.

Kompatible Geräte

1. Geräte, für die eine zusätzliche Software-Installation erforderlich ist, können nicht an dieses Gerät angeschlossen werden.
2. MP3-Player: MP3-Player mit Flash-Funktion. • MP3-Player, für die ein Treiber installiert werden muss, können nicht an dieses Gerät angeschlossen werden.
3. USB-Flash-Laufwerk: Geräte mit USB 2.0- oder USB 1.1-Unterstützung.

Hinweise:

• Ein USB-Gerät darf nicht während des Betriebs getrennt werden (Wiedergabe, Kopieren oder Verschieben).
• Um Datenverlust zu vermeiden, sollten Sicherungskopien erstellt werden.
• Dieses Gerät kann keine auf einem USB-Gerät gespeicherten DivX-Dateien wiedergeben. (Diese Dateien müssen vor der Wiedergabe vom USB-Gerät auf die Festplatte kopiert werden.)
• Bei Einsatz eines USB-Verlängerungskabel oder USB-Hubs kann das USB-Gerät u. U. nicht erkannt werden.
  • Dieses Gerät unterstützt nur USB 1.1.
• Geräte, die das NTFS-Dateisystem verwenden, werden nicht unterstützt. (Es werden nur das FAT16- und das FAT32-Dateisystem unterstützt.)
• Trotz der USB-Fähigkeit dieses Gerätes werden jedoch nicht alle USB-Geräte unterstützt.
• Digitalkameras und Mobiltelefone werden nicht unterstützt.
• Es dürfen maximal 1000 Dateien auf diesem Gerät enthalten sein.

Bedienungsfeld

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 POWER

HDD/DVD-Rekorder-Receiver ein- oder ausschalten

2 Anzeigefenster

Anzeige des aktuellen Status des Rekorders.

T/S: Anzeige Timeshift-Modus.

REC: Eine Aufnahme läuft.

HDD: Der Rekorder befindet sich im HDD-Modus.

DVD: Der Rekorder befindet sich im DVD-Modus.

DVD ◀▶ HDD : Der Kopiervorgang läuft.

TV: Der Rekorder befindet sich im

TV-Empfangsmodus.

⑨: Eine Timer-Aufnahme läuft gerade oder es wurde eine Timer-Aufnahme programmiert.

: Uhrzeit, gesamte Spielzeit, verstrichene Spielzeit, Titelnummer, Kapitel-/Tracknummer, Kanal usw.

3 OPEN/CLOSE (▲)

Disc-Fach öffnen bzw.

4 HDD/DVD

Rekorder-Modus auf HDD oder DVD einstellen.

5 ■ (STOP)

Wiedergabe/Aufnahme anhalten.

Handhabung der Fernbedienung

Richten Sie die Fernbedienung auf den Fernbedienungs-Sensor.

Wiedergabe oder Aufnahme vorübergehend brechen. Zum Fortsetzen erneut drücken.

7●(REC)

Aufnahme starten. Drücken Sie die Taste zum Einstellen der Aufnahmedauer mehrmals.

8 ADJUST

Wählt einen Menüpunkt aus (oben/unten).

9USB host

Anschluss eines Multimedia-USB-Gerätes (z. B. USB-Speicher)

10Disc-Fach

Disc hier einlegen.

11 Fernbedienungs-Sensor

Fernbedienung auf diesen Bereich richten.

12DV IN

Anschluss an den DV-Ausgang eines digitalen Camcorders.

13 AVIN 4 (VIDEO IN/AUDIO IN [links/rechts])

Anschluss an den Audio-/Videoausgang eines Zusatzgerätes (Audiosystem, Fernseher/ Monitor, Videorekorder, Camcorder usw.)

14 LAUTSTÄRKEREGELUNG

Drehen Sie den Regler zum Erhöhen bzw. Verringern der Lautstärke im bzw. entgegen dem Uhrzeigersinn.

Einlegen der Batterien in die Fernbedienung

Nehmen Sie die Batterieklappe von der Rückseite der Fernbedienung ab und legen Sie zwei R03-Batterien (Größe AAA) mit der richtigen Polung •• ein.

Achtung

Alte und neue Batterien sowie Batterien verschiedenen Typs (Standard, Alkaline usw.) nicht zusammen verwenden.

Fernbedienung

POWER HDD/DVD-Rekorder-Receiver ein- und ausschalten. FM/AM-Tunerwahl Auswahl on UKW oder MW.(UKW- oder MW-Band). HOME Ein- bzw. Ausblenden des Hauptmenüs. Nummerntasten 0-9 Auswahl von Aufzählungsoptionen in einem Menü. TITLE Anzeige des Titelmenüs der Disc, falls vorhanden. MARKER Setzen einer Marke während der Wiedergabe. SEARCH Anzeige des Menüs Markensuche. ZOOM Vergrößert das Videobild MENU/LIST Menüs einer DVD-Disc. aufrufen. Umschalten zwischen den Menüs Titelliste-Original und Titelliste-Playliste. DISPLAY Aufrufen des ildschirmmenüs. Anzeige von Informationen beim Femsehen. SKIP(-/+)(I◄◄ / ►►) Weiter zum nächsten Kapitel bzw. Track. Zurück zum Anfang des aktuellen Kapitels bzw. Tracks oder zum vorherigen Kapitel bzw. Track. SCAN(-/+)(◄◄/►►) Suchlauf zurück bzw. vor PAUSE/STEP (II) Wiedergabe bzw. Aufnahme vorübergehend unterbrechen. PLAY (►) Wiedergabe starten. STOP (■) Wiedergabe bzw. anhalten. ● REC Aufnahme starten. Zur Einstellung der Aufnahmedauer mehrmals drücken. REC MODE Auswahl des Aufnahmemodus: XP, SP, LP oder EP. TIMER REC Menü Timer-Aufnahme aufrufen. MUTE Ton vorübergehend ein- und ausschalten. DUBBING Kopieren von DVD auf Festplatte (bzw. Festplatte auf DVD). CHP ADD Einfügen einer Kapitelmarke während der Wiedergabe/Aufnahme. REPEAT Kapitel, Track, Titel, alle wiederholen. REPEAT A-B Wiederholung eines Abschnittes zwischen zwei Punkten (A und B) RDS/RESOLUTION Anzeige der verschiedenen Anzeigen der RDS-Optionen. Einstellen der Auflösung für HDMI-Ausgabe.

Anschlüsse und Einstellungen

Rückseite

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 ANT.IN

Anschluss der Fernsehantenne.

2 HDMI-Anschluss (Typ A)

HDMI ist ein Anschluss hoher Qualität für digitale Audio- und Videofunktionen.

3 EURO AV2 DECODER

Anschluss an den Audio-/Videoausgang eines Zusatzgerätes (Pay-TV-Decoder, Set Top Box, Videorekorder usw.)

4 AV OUT (VIDEO-/AUDIOAUSGANG links/rechts)

Anschluss an einen Fernseher mit Video- und Audioeingängen.

5 AVIN 3 (VIDEO IN/AUDIO IN [links/rechts])

Anschluss an den Audio-/Videoausgang eines Zusatzgerätes (Audiosystem, Fernseher/ Monitor, Videorekorder, Camcorder usw.)

6 SYSTEM

Schließen Sie das SYSTEM CONNECTOR an den aktiven Lautsprecher an.

7 OPTICAL IN-Anschluss

Anschluss des optischen Ausgangs von Digitalgeräten.

8 Kühlungslüfter

9 Netzkabel

Anschluss an eine Steckdose.

10RF.OUT

Leitet das Signal von der Antenne zum Fernseher/Monitor

11S-VIDEO OUT

Anschluss an den S-Video-Eingang des Fernsehers.

12 EURO AV 1 AUDIO/VIDEO

Anschluss an einen Fernseher mit SCART-Buchse.

13VIDEO OUT SELECT-Schalter

Wahl des Signals COMPONENT oder RGB des EURO AV1 AUDIO/VIDEO-Anschlusses, abhängig vom Anschluss des Rekorders an den Fernseher.

14 COMPONENT/PROGRESSIVE SCAN VIDEO OUT (Y Pb Pr)

Anschluss an einen Fernseher mit Y Pb Pr-Eingängen.

Anschluss der Antenne

Antennenstecker vom Fernseher abziehen und am Antennenanschluss auf der Rekorderrückseite anschließen. Das Antennenkabel sowohl an den TV-Anschluss des Rekorders als auch an den Antenneneingang des Fernsehers anschließen.

RF-Koaxial-Anschluss

Verbinden Sie die RF. OUT-Buchse des Rekorders über das enthaltene 75-Ohm-Koaxialkabel (R) mit dem Antenneneingang des Fernsehers. Die RF. OUT-Buchse leitet das Signal der Antennenbuchse weiter.

Rückseite des Fernsehers

Antenna R Switch INPUT SCART INPUT AIDS INPUT FIRE INPUT INT OUT RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET Re OUT

Rückseite des HDD/DVD-Rekorder-Recivers

Anschluss an einen Fernseher

• Nehmen Sie, abhängig von den Merkmalen Ihrer Geräte, einen der folgenden Anschlüsse vor.
• Setzen Sie bei Verwendung der COMPONENT/PROGRESSIVE SCAN VIDEO OUT-Buchsen den VIDEO OUT SELECT-Schalter auf COMPONENT. Setzen Sie bei Verwendung der SCART-Buchse den VIDEO OUT SELECT-Schalter auf SCART.

Tipps

• Abhängig vom TV-Gerät und anderen Geräten gibt es verschiedene Anschlussmöglichkeiten an den Rekorder. Verwenden Sie nur einen der folgenden Anschlüsse.
• Lesen Sie zum Anschluss die Handbücher des Fernsehers, des Videorekorders, der Stereo-Anlage bzw. der anderen Geräte.

Achtung

• Der Rekorder muss direkt am TV-Gerät angeschlossen werden. Stellen Sie den Fernseher auf den richtigen Videokanal ein.
• Die AUDIO OUT-Buchse des Rekorders nicht an den Phono-Eingang (Aufnahme-Deck) des Audio-systems anschließen.
• Rekorder nicht über einen Videorekorder anschließen. Das DVD-Bild könnte durch ein Kopierschutzsystem verzerrt werden.

Rückseite des Fernsehers

S T C V A Rückselte des HDD/DVD-Rekorder- Receivers o

DVD Spleler (oder digitales Gerät, usw.)

S-Video-Anschluss

Verbinden Sie die S-VIDEO OUT-Buchse des Rekorders über das Videokabel (S) mit der S-Video-Eingangsbuchse des Fernsehers.

Video-Anschluss

Verbinden Sie die VIDEO OUT-Buchse des Rekorders über das Videokabel (V) mit der Video-Eingangsbuchse des Fernsehers.

Audio-Anschluss (Links/Rechts)

Verbinden Sie die linken und rechten AUDIO OUT-Buchsen des Rekorders über die Audiokabel (A) mit den linken und rechten Audio-Eingangsbuchsen des Fernsehers. Die AUDIO OUT-Buchse des Rekorders nicht an den Phono-Eingang (Aufnahme-Deck) des Audiosystems anschließen.

Component-Video-Anschluss

Verbinden Sie die COMPONENT/PROGRESSIVE SCAN VIDEO OUT-Buchsen des Rekorders über ein Y Pb Pr-Kabel (C) mit den entsprechenden Eingangsbuchsen des Fernsehers.

Wenn es sich bei Ihrem Fernseher um ein HDTV- oder ein "Digital Ready"-Gerät handelt, können Sie den Progressive Scan-Ausgang des Rekorders verwenden, um die höchstmögliche Bildauflösung zu erhalten. Falls der Fernseher Progressive Scan nicht unterstützt, erscheint das Bild bei Progressive Scan des Rekorders verzerrt.

Drücken Sie auf RESOLUTION, um die Auflösung für das Progressive-Signal auf 576p einzustellen.

Hinweis:

Progressive Scan funktioniert nicht mit den analogen Videoanschlüssen (gelbe VIDEO OUT-Buchse) oder mit dem S-VIDEO-Anschluss.

SCART-Anschluss

Verbinden Sie die EURO AV1 AUDIO/VIDEO-SCART-Buchse des Rekorders über das Scart-Kabel (T) mit den entsprechenden Eingangsbuchsen des Fernsehers.

Optischer Digitalanschluss

Anschluss des optischen Ausgangs eines DVD-Players (bzw. Digitalgerätes) über ein optisches Kabel (O) an den OPTICAL IN-Anschluss des Rekorders.

Hinweis:

Bei Anschluss an die optische Buchse wird der Ton nur über die Lautsprecher des Gerätever-stärkers ausgegeben, jedoch nicht über die HDMI- und AV-Buchsen.

Achtung

Bei einer Auflösung von 720p oder 1080i können die Anschlüsse VIDEO OUT, S-VIDEO OUT und COMPONENT VIDEO OUT nicht genutzt werden.

HDMI-Anschluss

Ein HDMI-Fernseher oder Monitor kann über ein HDMI-Kabel an diesen Rekorder angeschlossen werden.

1. Verbinden Sie die HDMI-Buchse des Rekorders mit der HDMI-Buchse eines HDMI-kompatiblen Fernsehers oder Monitors (H).
2. Stellen Sie den Eingang des Fernsehers auf HDMI (siehe Bedienungsanleitung des Fernsehers).

Hinweise:

- Der Pfeil auf dem Stecker des Kabelanschlusses sollte nach oben zeigen, damit der Stecker richtig herum angeschlossen wird.

(Typ A)

- Überprüfen Sie bei Verzerrungen oder Streifen auf dem Bildschirm das HDMI-Kabel.

Auswahl des Tonkanals

Bei einem HDMI-Anschluss sind Dolby Digital und DTS nicht möglich. Stellen Sie Dolby Digital im Setup-Menü auf den PCM-Modus ein (siehe Kapitel Ton auf Seite 24).

Tipp :

Bei einem HDMI-Anschluss kann die Auflösung für die HDMI-Ausgabe über die Taste RESOLUTION auf 576i, 576p, 720p oder 1080i eingestellt werden.

Achtung

Ist der Rekorder an einen HDMI-Anschluss angeschlossen und wird die Auflösung geändert, können Fehlfunktionen auftreten. Schalten Sie den Rekorder in diesem Fall aus und wieder ein.

HDMI-kompatibler Fernseher

Rückseite des HDD/DVD-Rekorder-Receivers

Über HDMI

HDMI (Hochauflösende Multimedia-Schnittstelle) überträgt Video- und Audiodaten über einen einzigen digitalen Anschluss für DVD-Player, Set Top Boxen und andere AV-Geräte.

HDMI wurde zur Nutzung der HDCP-Technologie (Schutz hochauflösender Inhalte) entwickelt. HDCP dient zum Schutz digitaler Inhalte bei der Übertragung und beim Empfang.

HDMI unterstützt die Normen Standard, Erweitert oder hochauflösendes Video Plus bis hin zu Mehrkanal-Surround-Sound. Merkmale von HDMI sind u. a. unkomprimiertes digitales Video, eine Bandbreite von bis zu 5 Gigabyte pro Sekunde, nur ein Anschluss (anstatt mehrere Kabel und Anschlüsse) sowie die Kommunikation zwischen AV-Quelle und AV-Geräten, wie z. B. digitale Fernseher.

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI licensing LLC.

Zusätzliche Information zu HDMI

• Beachten Sie beim Anschluss eines HDMI- oder DVI-kompatiblen Gerätes Folgendes:
• V ersuchen Sie, das HDMI-/DVI-Gerät sowie den Rekorder auszuschalten. Schalten Sie anschließend zunächst das HDMI-/DVI-Gerät ein, warten Sie 30 Sekunden und schalten Sie dann den Rekorder ein.
• Der Videoeingang des angeschlossenen Gerätes ist für dieses Gerät korrekt eingestellt.
• Das angeschlossene Gerät ist mit den Eingangsauflösungen 720 (1440)x576i, 720x576p, 1280x720p oder 1920x1080i kompatibel.

- Nicht alle HDCP-kompatiblen DVI-Geräte funktionieren zusammen mit diesem Rekorder.

- Bei nicht-HDCP-Geräten wird kein richtiges Bild angezeigt.

Zusätzliche Audio-/Video- (A/V) Anschlüsse

Anschluss eines PAY-TV-/Canal Plus-Decoders

PAY-TV/Canal Plus-Programme können nur bei Anschluss eines Decoders (nicht enthalten) an den Rekorder angezeigt bzw. aufgenommen werden. Trennen Sie den Rekorder bei Anschluss des Decoders vom Netz.

Zum Anzeigen bzw. Aufnehmen von PAY-TV/Canal Plus-Programmen muss die Option [AV2 Anschluß] auf [Decoder] (siehe Seite 23) sowie die Programmoption [Decoder Ein/Aus] im Setup-Menü auf [Ein] eingestellt werden (Seite 22).

Tipp:

Zur Wiedergabe der Signale des am Fernseher angeschlossenen Tuners muss der Rekorder nicht eingeschaltet sein.

Hinweis:

Falls der Rekorder nicht am Netz angeschlossen ist, können die Signale vom angeschlossenen Decoder nicht empfangen werden.

Fernseher PAY-TV/Canal Plus-Decoder Rückseite des HDD/DVD-Rekorder-Verriers

Anschluss an die EURO AV2 DECODER-Buchse

Schließen Sie an der EURO AV2 DECODER-Buchse einen Videorekorder oder ein ähnliches Aufnahmegerät an.

Um eine Quelle an der EURO AV2 DECODER-Buchse wiederzugeben oder aufzunehmen, stellen Sie die Option [AV2 Anschluß] auf [Andere] (siehe Seite 23) sowie die Option [AV2 Aufnahme] wie erforderlich auf [Auto], [CVBS] oder [RGB] ein (siehe Seite 26).

Fernseher Videorekorder, Kabelbox, Satellitenempfänger usw. Rückseite des HDD/DVD-Rekorder-Receivers

Tipp:

Zur Wiedergabe der Signale des am Fernseher angeschlossenen Tuners muss der Rekorder nicht eingeschaltet sein.

Hinweise:

• Spielfilme mit Kopierschutzsignalen können nicht aufgenommen werden.
• Falls diese Signale über einen Videorekorder geleitet werden, wird das Bild auf dem Bildschirm u. U. nicht klar angezeigt. Schließen Sie den Videorekorder, den DVD/HDD-Rekorder und den Fernseher in der gezeigten Reihenfolge an. Videofilme müssen über einen zweiten Line-Eingang am Fernseher wiedergegeben werden.

• Stellen Sie die Eingangsquelle bei Aufnahmen von diesem Rekorder mit einem Videorekorder nicht über die Taste TV/DVD auf der Fernbedienung auf den Fernseher ein.
• Bei Verwendung eines B Sky B-Empfängers muss die VCR SCART-Buchse des Empfängers mit der EURO AV2 DECODER-Buchse verbunden werden.
• Falls der Rekorder vom Netz getrennt wird, können vom angeschlossen Videorekorder bzw. Empfänger keine Signale übertragen werden.

Anschluss an die Buchsen AV IN 3 bzw. AVIN 4

Verbinden Sie die Eingangsbuchsen (AV3, AV4) des Rekorders über die Audio/Videokabel mit den Audio-/Videoausgangsbuchsen des Zusatzgerätes.

Anschlussleiste für Zusatzgeräte (Videorekorder, Camcorder usw.)

VIDEO OUTPUT VIDEO OUTPUT VIDEO OUTPUT VIDEO OUTPUT VIDEO OUTPUT

Rückseite des HDD/DVD-Rekorder-Recivers
Vorderselte des HDD/DVD-Rekorder-Receivers

Anschluss eines Digitalen Camcorders

Über die DV IN-Buchse auf dem Bedienungsfeld kann ein digitaler DV-Camcorder angeschlossen werden, um DV-Bänder oder DVD-Discs digital zu kopieren.

Verwenden Sie zur Verbindung der DV Eingangs-/Ausgangsbuchse des DV-Camcorders mit der DV IN-Buchse des Rekorders ein DV-Kabel (nicht enthalten).

Hinweis:

Diese Buchse ist ausschließlich für den Anschluss eines digitalen DV-Camcorders vorgesehen und ist nicht kompatibel mit digitalen Satellitenempfängern oder D-VHS-Videodecks.

Digitaler DV-Camcorder

DV OUTPUT

Vorderseite des HDD/DVD-Rekorder-Receivers

Schließen Sie die mitgelieferten FM/AM-Antennen an, um Radio zu hören.

• Schließen Sie die AM-Loop-Antenne an den Antennen-Anschluss an.
• Schließen Sie die FM-Wurfantenne an die FM-Antennenbuchse an.

Hinweise:

• Um Interferenzen zu vermeiden, halten Sie die Antenne fern von dem HDD/DVD-Rekorder-Receiver-System und anderen Bestandteilen.
• Achten Sie darauf, dass die FM-Wurfantenne ganz ausgelegt ist.
• Nachdem Sie die FM-Wurfantenne angeschlossen haben, positionieren Sie sie so horizontal wie möglich.

AM-Loop-Antenne (mitgeliefert)

FM-Wurfantenne (mitgeliefert)

Systemeinbindung der Lautsprecher

• Schließen Sie die Lautsprecher an den entsprechenden Anschlüssen am aktiven Subwoofer-Lautsprecher für die vorderen (rechts, links) bzw. den Mittel-Lautsprecher an.
• Schließen Sie zunächst das Netzkabel des Funkempfängers an die Steckdose, und dann den Funkempfänger sowie die hinteren Lautsprecher (rechts, links) über das Lautsprecherkabel an.
• Verbinden Sie die DC IN-Anschluss des Funksenders über das Gleichstromkabel mit dem DC 7V OUT-Funksenderanschluss des aktiven Subwoofer-Lautsprechers.
• Verbinden Sie den SIGNAL-Anschluss des Funksenders über das Tonsignalkabel mit den hinteren Lautsprecheranschlüssen (rechts, links) am aktiven Subwoofer-Lautsprecher.
• Funksender und Funkempfänger sollten maximal 10 Meter voneinander entfernt aufgestellt werden
• Verbinden Sie die SYSTEM-Anschlüsse am Gerät über das enthaltene Systemkabel mit den SYSTEM CONNECTOR-Anschlüssen auf der Rückseite des aktiven Subwoofer-Lautsprechers.

Hinweise:

• Für eine optimale Funktion sollten der Funksender und der Funkempfänger im Abstand von 2 bis 10 Metem voneinander entfernt aufgestellt werden, um Verbindungsfehler bei zu großer Entfernung zu vermeiden.
• Achten Sie darauf, dass das Lautsprecherkabel zu den jeweiligen Anschlussklemmen bei den Komponenten passt.: + zu + und – zu –. Sind die Kabel vertauscht, wird der Sound verzerrt und ihm fehlt die Grundlage.
• Es dauert einige Sekunden (u. U. auch etwas länger), bis die Verbindung zwischen Funksender und Funkempfänger hergestellt wurde.
• Bei ausgeschaltetem Gerät wechselt der Funkempfänger nach ca. 10 Sekunden automatisch in den Standby-Modus (aus).
• Bei ausgeschaltetem Funkempfänger ist der hintere Lautsprecher nicht funktionsfähig.

Informationen zum Ferritkern

Der Ferritkern muss an die Lautsprecherkabel angeschlossen werden (zum Anschluss an dieses Gerät). Dieser Ferritkern vermindert Störgeräusche.

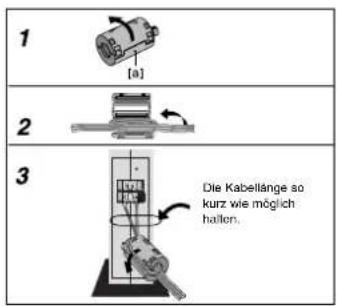

Anschluss des Ferritkerns

1 Den Verschluss [a] des Ferritkerns aufdrücken.

2 Das Kabel einmal um den Ferritkern wickeln.

3 Den Ferritkern mit einem Klick schließen.

Hinweis:

Der Ferritkern sollte in der Nähe des Funkempfängers angebracht werden (siehe Abb. 3 und die Hinweise).

Centre-Lautsprecher Front-Lautsprecher (rechts) Aktiver Subwoofer-Lautsprecher Front-Lautsprecher (links) Rücksette des HDD/DVD- Rekorder-Recelvers Systemkabel Funksender Gleichstromkabel Audio kabel Rear-Lautsprecher (rechts Surround) Funkempfänger Rear-Lautsprecher (links Surround)

1 [a] 2 3 Die Kabellänge so kurz wie möglich halten.

Aufstellen und Anschluss der Lautsprecher

1. Schließen Sie die Lautsprecherkabel an den jeweiligen Anschlüssen an der Unterseite jedes vorderen und hinteren Lautsprechers an.
2. Befestigen Sie die vorderen und hinteren Lautsprechers mit den enthaltenen Schrauben an den Standfüßen.

- Wenn Sie den Ständer der hinteren Lautsprecher am oberen Lautsprecher anheben und tragen, könnten sich die Lautsprecher lösen und somit beschädigt werden.

Einrichtung des kabellosen Systems

Hinweis:

Bei Geräten mit starker elektromagnetischer Strahlung in der Nähe können Störungen auftreten. (Z. B. ein Mikrowellengerät)

Funksender

Gleichstrom- Eingangsanschluss Gerätekennung/Kanal- Taste (ID./CH.) Anschluss SOUND SIGNAL

LED-Anzeige Funksender

* LED-Anzeige - "BLAU" Das Hauptgerät ist eingeschaltet, alle Anschlüsse sind vorhanden und die Übertragung funktioniert.
* LED-Anzeige - "AUS (Keine Anzeige)" Das Hauptgerät ist ausgeschaltet.

LED-Anzeige Anzeige des Betriebsstatus.

Funkempfänger

LED-Anzeige Anzeige des Betriebsstatus.

LED-Anzeige Funkempfänger

* LED-Anzeige - "BLAU" Der Funkempfänger empfängt ein Signal vom Funksender.
* LED-Anzeige - "ROT" Der Funkempfänger befindet sich im Standby-Modus.

Taste ID. Anschluss Funk- Lautsprecher Netzkabel

Ändern eines Kanals von Funksender und Funkempfänger

Ein ähnliches Sendegerät in der Nähe kann Störungen verursachen. Ändern Sie in diesem Fall den Kanal über die Gerätekennung/Kanal-Taste (ID./CH.) des Funksenders.

Manuelle Einstellung

- Drücken Sie die Gerätekennung/Kanal-Taste (ID./CH.) nicht länger als drei Sekunden.

Falls die Signale des Funksenders und Funkempfängers nach Ausführen der Anleitungen nicht übereinstimmen, wiederholen Sie den Vorgang bis zu drei Mal erneut.

Automatische Einstellung

1 Ziehen Sie das Gleichstrom-Netzkabel vom Funksender ab.

2 Halten Sie die Taste ID/CHANNEL (ID./CH.) des Funksenders gedrückt und schließen Sie das Gleichstrom-Netzkabel am Funksender an. - Die blaue LED-Anzeige blinkt.

3 Ziehen Sie das Gleichstrom-Netzkabel vom Funksender und lassen Sie die Taste ID/CHANNEL (ID./CH.) los.

4 Schließen Sie das Gleichstrom-Netzkabel des Funksenders an. - Die Einstellung der Kennung wird automatisch optimiert

Hinweis:

Nach der Änderung des Kanals erhält der Funkempfänger u. U. kein Signal vom Funksender (die LED-Anzeige des Funksenders leuchtet blau. Die Anzeige des Funkempfängers leuchtet rot). Stellen Sie in diesem Fall die Kennung nach den Anweisungen im folgenden Absatz ein.

Einstellung der Gerätekennung des Funksenders und Funkempfängers

Bei der Herstellung des Gerätes wird bereits eine Geräte-kennung vergeben. Bei Funkstörungen oder bei einem neuen Funkempfänger muss eine neue Kennung vergeben werden.

1. Stellen Sie den Funksender und den Funkempfänger im Abstand von höchstens 50 cm nebeneinander auf.
2. Schalten Sie Funksender und Funkempfänger ein.
3. Halten Sie gleichzeitig die Gerätekennung/Kanal-Taste (ID./CH.) des Funksenders und die Taste ID des Funkempfängers länger als drei Sekunden gedrückt.
4. Die blauen LED-Anzeigen des Funksenders sowie des Funkempfängers blinken.
5. Lassen Sie die Taste ID/CHANNEL (ID./CH.) des Funksenders und die ID-Taste des Funkempfängers los.
6. IDie Kennung wurde eingerichtet.

Hinweise:

• Geräte mit starken elektromagnetischen Feldern in der Nähe des Empfängers können Störungen verursachen.
• In der Nähe des Gerätes sollte kein tragbarer Sender (wie z. B. ein Funkgerät) verwendet werden.

VORSICHT

Der hintere Lautsprecher (Funklautsprecher) gibt keinen Ton aus.

• Das Gleichstrom-Netzkabel ist nicht am Funksender oder am aktiven Subwoofer-Lautsprecher angeschlossen.
  Schließen Sie den Funksender über das Gleichstrom-Netzkabel am aktiven Subwoofer-Lautsprecher an.
• Das Netzkabel des Funkempfängers (bzw. der Funklautsprecher) ist nicht angeschlossen. Schließen Sie das Netzkabel des Funkempfängers (bzw. Funklautsprechers) an.

Der Ton wird unterbrochen.

Ändern Sie den Kanal des Funksenders. (Führen Sie die Anleitungen unter "Kanal des Funksenders und Funkempfängers ändern" aus.)

* Falls nach Ausführen der Anleitungen vom hinteren Lautsprecher (Funklautsprecher) kein Ton zu hören ist, ziehen Sie das Netzkabel des Funkempfängers (bzw. der Funklautsprecher) ab und schließen Sie es wieder an. Oder vergeben Sie eine neue Kennung für den Funksender und den Funkempfänger (bzw. die Funklautsprecher).

Positionierung der Lautsprecher

Bei einer normalen Positionierung setzen Sie sechs Lautsprecher (2 Front-Lautsprecher, 1 Centre-Lautsprecher, 2 Rear-Lautsprecher und 1 Subwoofer) ein. Wollen Sie einen ausgezeichneten Bass-Sound, einen DTS Digital Surround oder einen Dolby Digital Surround erzeugen, müssen Sie einen Subwoofer anschließen.

• F r ont-Lautsprecher

Gemäß Ihrer Hörposition stellen Sie die Lautsprecher mit gleichem Abstand und einem Winkel von 45 Grad zueinander auf.

• Center-Lautsprecher

Idealerweise sollten sich die Center- und die Front-Lautsprecher auf gleicher Höhe befinden. Andernfalls stellen Sie die Center-Lautsprecher entweder oberhalb oder unterhalb des Fernsehgerätes auf.

• Rear-Lautsprecher

Stellen Sie je einen Lautsprecher links und rechts hinter dem Hörbereich. Diese Lautsprecher sorgen für Soundbewegung und für Atmosphäre, die für einen Surround-Klang erforderlich sind. Die besten Ergebnisse erreicht man, wenn man die Rear-Lautsprecher nicht zu weit hinter der Hörposition platziert und sie auf gleicher Höhe der Hörerohren oder höher installiert. Von Vorteil ist auch, wenn die Rear-Lautsprecher auf eine Wand oder Decke gerichtet werden, um den Sound weiter zu verstreuen. Im Falle eines kleineren Raumes, wenn sich der Zuhörer in der Nähe der Rückwand befindet, stellen Sie die Rear-Lautsprecher sich gegenüber in einer Höhe von 60-90 cm oberhalb Hörhöhe des Zuhörers auf.

- Subwoofer

Der Subwoofer kann überall im Frontbereich aufgestellt werden. This can be placed in any front position.

Subwoofer Front-Lautsprecher (links) Centre- Lautsprecher (rechts) Front-Lautsprecher Frear-Lautsprecher (links) Rear-Lautsprecher (rechts)

Beispiel für die Lautsprecheraufstellung

Einstellen der Verzögerung

Im Modus Dolby Digital oder Dolby Pro Logic wird voraus-gesetzt, dass die Abstände zwischen dem Zuhörer und jedem Lautsprecher gleich ist. Andernfalls müssen die Verzögerungen der mittleren bzw. hinteren Lautsprecher angepasst werden, damit der Zuhörer Töne gleichzeitig hören kann. Abstand von den Lautsprechern zum Zuhörer. Wenn derAbstand vom Zuhörer zu jedem Lautsprecher gleich ist, besitzt die Verzögerung jedes Lautsprechers in den Modi Dolby Digital und Dolby Pro Logic die folgenden Werte:

Im Modus Dolby Digital

Verzögerung Mitte: 0-5 ms Verzögerung hinten: 0-15 ms Im Modus Dolby Pro Logic

Wird die Verzögerung hinten im Modus Dolby Digital eingestellt, wird die Verzögerung im Modus Dolby Pro Logic automatisch angepasst.

Die Verzögerung beträgt 1 ms pro 30 cm. Wenn die mittleren und hinteren Lautsprecher weiter als die vorderen Lautsprecher vom Zuhörer entfernt sind, ist die Verzögerung minimal.

Einstellung der Verzögerung bei Surround

Wenn, wie in der Abbildung links gezeigt, die Entfernung DS gleich oder größer ist als die Entfernung DF, stellen Sie die Surround-Verzögerung auf 0 ms ein.

Übernehmen Sie ansonsten die folgenden Einstellungen. Beispiel: Bei einer Entfernung der vorderen Lautsprecher von 3 m und der hinteren Lautsprecher von 1,5 m zum Zuhörer beträgt die Verzögerung hinten im Modus Dolby Digital 5 ms. 3 m (DF) - 1,5 m (DS) = 1,5 m (B)

1,5 m (B) = 150 cm / 30 cm = 5 ms Bei Dolby Pro Logic II (Surround-Verzögerung):

• Pro Logic: 15-30 ms
• Spielfilm: 10-25 ms
- Musik: 0-15 ms
- Matrix: 0-15 ms

Einstellung Verzögerung Mitte (nur Dolby Digital)

Wenn, wie in der Abbildung links gezeigt, die Entfernung DF gleich dem Abstand DC ist, stellen Sie die Verzögerung Mitte auf 0 ms ein. Entnehmen Sie ansonsten die Einstellungen aus der folgenden Tabelle. Beispiel: Bei einer Entfernung der vorderen Lautsprecher zum Zuhörer von 3 m und des mittleren Lautsprechers von 2,4 m beträgt die Verzögerung Mitte

2 ms.

3 m (DF) - 2,4 m (DC) = 60 cm (A)

60 cm (A) / 30 cm = 2 ms

Einstellung der Verzögerung in den Modi Dolby Digital und Dolby Pro Logic (II)

1. Drücken Sie zweimal auf LEVEL/DELAY. Die derzeitige Surround-Verzögerung erscheint im Anzeigefenster.
2. Drücken Sie zum Ändern der Verzögerung auf ▲/▼.
3. Drücken Sie nach der Einstellung auf LEVEL/DELAY.

Hinweis:

- Die Verzögerung Mitte kann nur im Modus Dolby Digital eingestellt werden. Die Verzögerung wird angezeigt.

Einstellung der Klangeffekte im Musik-Modus on Dolby Pro Logic (II)

1. Drücken Sie zur Auswahl des Musik-Modus mehrmals auf SOUND. Bei jedem Drücken dieser Tasten wechselt Klangmodus in der folgenden Reihenfolge: PRO LOGIC → PLII MOVIE → PLII MUSIC → PLII MATRIX → HALL 1 → HALL 2 → THEATER → BYPASS ...
2. Drücken Sie zweimal auf LEVEL/DELAY. Die derzeitige Surround-Verzögerung erscheint im Anzeigefenster.
3. Drücken Sie zur Auswahl des gewünschten Klangmodus auf ◀/►. Bei jedem Drücken der Tasten ◀/► wechselt der Klangmodus in der folgenden Reihenfolge: PANO ↔ C WIDT ↔ DIMEN...
4. Drücken Sie zum Wechseln auf ▲/▼.

• C WIDT: 0 bis +7
• DIMEN: -3 bis +3
• PANO: EIN/AUS

1. Drücken Sie nach der Einstellung auf LEVEL/DELAY.

PANO (PANORAMA)

Diese Steuerung erweitert den vorderen Stereo-Klang auf die Surround-Lautsprecher, um einen aufregenden, "umschlossenen" Seitenwand-Effekt zu erzielen. Besonders effektiv ist diese Option bei Aufnahmen mit starken Elementen im linken und rechten Kanal, da diese erkannt und über das Panorama-Verfahren verstärkt werden.

C WIDT (Streuung Mitte)

Diese Steuerung positioniert den Klang des mittleren Kanals zwischen dem Mittellautsprecher und dem linken/rechten Lautsprecher in acht Stufen. Stufe "3" verteilt den Klang über alle drei vorderen Lautsprecher für das beste Sprachbild und eine nahtlose Darbietung und wird für die meisten Aufnahmen empfohlen. Bei Stufe "0" wird der Mittel-klang vom Mittel-Lautsprecher ausgegeben. Bei Stufe "7" wird der gesamte Mittelklang gleichmäßig über den linken/rechten Lautsprecher verteilt, wie bei normalem Stereo-Klang.

DIMEN (DIMENSION)

Über diese Steuerung kann der Zuhörer das Klangfeld schritt-weise entweder nach vorne oder nach hinten verlagern. Somit kann die gewünschte Balance aller Lautsprecher bei bestimmten Aufnahmen eingestellt werden, die über zu wenig oder zu viel räumlichen Klang verfügen. Stufe "0" wird empfohlen, wobei der Klang nicht verändert wird. Die Stufen 1, 2 und 3 verschieben den Klang schrittweise nach vorne, die Stufen -1, -2 und -3 verteilen den Klang auf die Umgebung.

Klangpegel

Sie können den Klangpegel des gewünschten Kanals einstellen.

1. Drücken Sie LEVEL/DELAY auf der Fernbedienung. Im Anzeigefenster erscheint die Pegelanzeige.

2. Wählen Sie mit ◀/► den einzustellenden Lautsprecher. Bei jedem Drücken der Tasten ◀/► wechselt der Klangpegel in der folgenden Reihenfolge: FL (Vorne links) → C (Mitte) → FR (Vorne rechts) → SR (Surround rechts) → SL (Surround links) → SW (Subwoofer) → FL (Vorne links) ...

3. Drücken Sie ▼/▲, um den Klangpegel des ausgewählten Kanals einzustellen (-6dB bis +6dB).

4. Wiederholen Sie zur Einstellung der Klangpegel weiterer Kanäle die Schritte 2-3.

5. Drücken Sie nach der Einstellung auf LEVEL/DELAY.

Testton

Mit dieser Funktion kann die Klangbalance der Lautsprecher von der Zuhörerposition aus eingestellt werden.

1. Drücken Sie zur Auswahl des Testtonbetriebs die Taste TEST TONE.
   Auf jedem Lautsprecher wird ca. 2 Sekunden lang in dieser Reihenfolge ein Zischlaut ausgegeben: FL (Vorne links) → C (Mitte) → FR (Vorne rechts) → SR (Surround rechts) → SL (Surround links) → SW (Subwoofer) → FL (Vorne links) ...
2. Während der Ausgabe des Testtons können die Klangpegel eingestellt werden. Drücken Sie zuerst auf LEVEL/DELAY und dann die Tasten ▼/▲, so dass der Klangpegel jedes Lautsprechers von der Zuhörerposition aus gleich ist.

3. W während der Einstellung des Klangpegels wird der Testton für den aktuellen Lautsprecherkanal unterbrochen.

4. Drücken Sie nach der Einstellung auf TEST TONE.

XTS/XTS pro

Bei jedem Drücken von XTS pro ändert sich die Einstellung in der folgenden Reihenfolge.

XTS-PRO ON → XTS ON → NORMAL

● XTS-PRO ON
Die einzigartige Tonqualität der LG Technologie garantiert ein optimales Klangerlebnis bei der Wiedergabe des Originaltons und vermittelt das Gefühl eines lebendigen Klangs.
• XTS ON
Bei der Wiedergabe eines Films mit schwachen Bässen relativ zum übrigen Klang werden die Bässe über den Woofer verbessert. Im Modus 2 CH BYPASS werden die Höhen durch gleichmäßige Ausgabe des Klangs über die hinteren und die vorderen Lautsprecher verbessert
Beim Wechsel von 2.1 CH nach 5.1 CH wird der XTS-Modus vorübergehend deaktiviert. Beim Wechsel nach 2.1 CH wird der Modus wieder aktiviert.

Hinweis:

• NORMAL

XTS-Pro- und XTS-Modus deaktiviert

Bedienungen im Hauptmenü

Vom Hauptmenü aus können sämtliche Mediendateien zur Wiedergabe und Aufnahme mit dem Rekorder aufgerufen werden.

1. Drücken Sie HOME, um das Hauptmenü aufzurufen.
2. Wählen Sie mit ◀/▶ einen gewünschten Eintrag aus. Daraufhin werden die Unteroptionen eingeblendet.
3. Wählen Sie mit den Tasten ▲ / ▼ sowie ENTER eine gewünschte Unteroption aus.

1. Drücken Sie zum Verlassen des Hauptmenüs auf HOME.

TV

• TV HDD: Zurück zum Live-Fernsehbild zur Aufnahme auf Festplatte.
• TV DVD: Zurück zum Live-Fernsehbild zur Aufnahme auf DVD.

FILM

• HDD: Anzeige des Titellisten-Menüs der Festplatte (Seite 48).
• HDD DivX: Anzeige des [Filmliste]-Menüs der Festplatte (Seite 33).

• DISK:

• Anzeige des Titellisten-Menüs einer beschreibbaren Disc (Seite 48).
• Anzeige des [Filmliste]-Men üs einer DivX-Disc (Seite 33).
• W iedergabe von DVD-Video-Discs (Seite 29-32).
• USB Divx: Zeigt die [Spielfilmliste] des USB-Gerätes an (Seite 33)

FOTO (siehe Seite 36)

• HDD: Anzeige des [Fotoliste]-Menüs der Festplatte.
  • DISK: Anzeige des [Fotoliste]-Menüs der Disc.
  • USB: Zeigt die [Fotoliste] des USB-Gerätes an.

MUSIK (siehe Seite 34)

• HDD: Anzeige des [MusikListe]-Menüs der Festplatte.
• DISK: Anzeige des [Musikliste]- (bzw. Audio-CD-) Menüs einer Disc.
  • USB: Zeigt die [Musikliste] des USB-Gerätes an.

Einstellung (siehe Seite 21)

- Starten: Aufrufen des Setup-Menüs.

Voreinstellungen

In diesem Menüsystem können die Einstellungen auf verschiedene Arten vorgenommen werden. Die meisten Menüs besitzen drei Ebenen, andere Menüs jedoch, je nach Vielfältigkeit der Einstellungen.

Allgemeine Bedienung

1. Drücken Sie zum Aufrufen des Setup-Menüs auf SETUP.
2. Wählen Sie mit ▲ / ▼ die gewünschte Option.
3. Drücken Sie bei ausgewählter Option auf ▶, um das Unterverzeichnis aufzurufen.
4. Wählen Sie mit ▲ / ▼ die gewünschte Option.
5. Drücken Sie ▶ für die dritte Ebene.
6. Wählen Sie mit ▲ / ▼ die gewünschte Einstellung und drücken Sie zur Bestätigung der Auswahl ENTER. Für einige Optionen sind weitere Schritte erforderlich.
7. Drücken Sie zum Verlassen des Setup-Menüs auf SETUP.

Hinweis:

Drücken Sie ◀ für das übergeordnete Menü.

Allgemeine Einstellungen

Auto-Programmierung

Dieser Rekorder besitzt einen Frequenz-Tuner für den Empfang von bis zu 88 TV-Kanälen.

Vorbereitung:

- Schließen Sie den Rekorder am gewünschten Antennentyp an (s. Anschluss der Antenne auf Seite 10).

Autoprogramierung Kanalinstellung Übrzeit einstellen TV Seitenverhaltnis Bildeschirmodeus AV Z Anschüb Energiespurmodus Inhaltsierung Seizahlung Starte Vorh Newsgen Arrowa

1. Wählen Sie die Option [Autoprogrammierung].
2. Drücken Sie ▶ für die dritte Ebene. Die Option [Land] wird markiert.
3. Wählen Sie mit ▲ / ▼ ein Land und drücken Sie ▶. Das Symbol [Starten] wird hervorgehoben. Wenn Ihr Land nicht aufgeführt wird, wählen Sie [Andere].
4. Drücken Sie zur Kanalsuche auf ENTER. Der Tuner zeigt nacheinander automatisch alle verfügbaren Kanäle der Umgebung an und legt sie im Speicher des Tuners ab.

Hinweis:

Nach dem ersten Anschluss dieses Rekorders. Beim Drücken auf SETUP zur ersten Konfiguration ist nur die Option [Autoprogrammierung] verfügbar. Danach können weitere Optionen eingestellt werden.

Kanaleinstellung

Kanäle können manuell bearbeitet werden (hinzufügen, löschen, benennen, verschieben usw.).

1. Wählen Sie [Programm editieren] und drücken Sie ▶.

2. Wählen Sie [Editieren] und drücken Sie ENTER. Das Menü Programmliste wird eingeblendet.

PR CH MFI Station 01 C 1 ▲ 49 ARD 02 C 7 0 ARD 03 C 9 0 BBC1 04 C 11 0 BBC1 05 C 19 ▲ 49 ARD 06 C 50 0 BBC1 07 C 6 0 08 C 7 ▲ 49 Luschen 09 C 25 0 Decoder Ein/Am 10 C 43 0 NICAM Auto/Am 11 C 46 0 © Annexa S. Ende

1. Wählen Sie mit ▲ / ▼ eine Programmnummer und drücken Sie ENTER.

2. Wählen Sie mit ▲ / ▼ die Programmoption und drücken Sie ENTER.

- Über die Option [Programm editieren] werden Kanäle manuell eingestellt. Siehe "Programm editieren" rechts.

- Über die Option [Sender umbenennen] wird der Sendername geändert. Das Tastenmenü zur Eingabe von Zeichen wird eingeblendet (s. Seite 52).

Die Namen dürfen maximal 5 Zeichen lang sein.

- Über die Option [Bewegen] kann die Reihenfolge der Programme geändert werden. Verschieben Sie das ausgewählte Programm mit ▲ / ▼ an die neue Position.

- Über die Option [Löschen] werden nicht benötigte Programmplätze deaktiviert.

- Über die Option [Decoder Ein/Aus] werden die Kanäle für den Decoder eingestellt. Diese Einstellung ist zur Anzeige bzw. Aufnahme von PAY-TV/Canal Plus-Programmen erforderlich. Drücken Sie ENTER, um die Option [Decoder] einzublenden. Drücken Sie zum Deaktivieren der Einstellung nochmals auf ENTER.

- Über die Option [NICAM Auto/Aus] werden die Kanäle für NICAM-Sendungen eingestellt. Normalerweise leuchtet [NICAM] in der Anzeige. Drücken Sie bei unklarem Ton von NICAM-Sendungen auf ENTER, um [NICAM] auszublenden.

1. Drücken Sie mehrmals auf RETURN (♂), um das Menü Programmliste zu verlassen.

Programm editieren

Zur manuellen Auswahl und zum Speichern von Fernsehsendern kann eine Suche gestartet werden. Wenn Sie die [Programm editieren] in Schritt 4 auswählen, erscheint eine Anzeige zur Einstellung der Kanäle.

1. Wählen Sie mit ◀/▶ eine Option aus und ändern Sie die Einstellung mit ▲/▼.

• [PR] zeigt die Programmposition an.

- [Suchen] Automatischer Suchlauf nach einem Kanal. Die Sendersuche stoppt, wenn der Rekorder einen Sender gefunden hat.

• [Kanal] Andern der Kanalnummer.

• [MFT] Feineinstellung des Kanals für ein optimales Bild.

1. Wählen Sie OK und drücken Sie ENTER, um die Einstellungen zu übernehmen und zum Menü Programmliste zurückzukehren.

AV1-Decoder

Einstellung der EURO AV1 AUDIO/VIDEO-Buchse für codierte Videosignale.

1. Drücken Sie im Menü Programmliste auf AV.

2. Drücken Sie ENTER, um [Canal+] einzublenden. Drücken Sie zum Deaktivieren der Einstellung nochmals auf ENTER.

- Aus: Eingabe der Signale über die EURO AV1 AUDIO/VIDEO-Buchse (wird normalerweise ausgewählt).

- Ein: Das codierte Video-Eingangssignal der EURO AV1 AUDIO/VIDEO-Buchse wird zur Dekodierung über die EURO AV2 DECODER-Buchse ausgegeben. Das decodierte Signal wird dann zurück zur EURO AV2 DECODER-Buchse geleitet, um PAY-TV/Canal Plus-Programme aufzuzeichnen oder anzuzeigen.

Automatische Einstellung der Uhrzeit

Nach der automatischen Kanalsuche werden das aktuelle Datum und die Uhrzeit automatisch mit eingestellt. Bei falscher Uhrzeit des Rekorders muss die Uhr manuell gestellt werden.

1. Wählen Sie die Option [Uhrzeit einstellen] und drücken Sie ▶.

2. Wählen Sie mit ▲ / ▼ die Option [Auto] und drücken Sie ENTER.

Hinweis:

Der TV-Kanal sendet u. U. keine oder falsche Datums- und/oder Uhrzeit-Daten, so dass der Rekorder eine falsche Uhrzeit anzeigt. In diesem Fall sollte die Uhr manuell eingestellt werden.

Manuelle Einstellung der Uhrzeit

1. Wählen Sie die Option [Uhrzeit einstellen] und drücken Sie ▶.
2. Wählen Sie mit ▲ / ▼ die Option [Manuell] und drücken Sie ENTER.
3. Geben Sie Datum und Uhrzeit ein. ◀ / ▶ (links/rechts): Bewegt den Cursor zur vorherigen bzw. nächsten Spalte. ▲ / ▼ (auf/ab): Ändert die Einstellung an der derzeitigen Cursorposition.
4. Drücken Sie zur Bestätigung der Einstellung auf ENTER.

TV Seitenverhältnis

Auswahl des Bildformats des angeschlossenen Fernsehers (4:3 Standard bzw. Widescreen).

• [4:3] Beim Anschluss an ein Standard 4:3-Fernseher. Stellen Sie den [Bildschirmmodus] bei Auswahl von [4:3] unten ein.
• [16:9] Beim Anschluss an einen Widescreen- Fernseher oder an einen Fernseher mit Breitbild-Funktion.

Bildschirmmodus

Auswahl der Anzeige eines Widescreen-Bildes bei Auswahl von [4:3] als [TV Seitenverhältnis].

• [Letter Box] Zeigt das Widescreen-Bild mit schwarzen Balken oberhalb und unterhalb des Bildes.
• [Pan Scan] Automatische Anzeige eines Widescreen-Bildes im Vollbild (beide Seiten des Bildes werden abgeschnitten).

AV2-Anschluss

Am Anschluss EURO AV2 DECODER auf der Rückseite kann ein Decoder oder weitere Geräte angeschlossen werden.

• [Decoder]: Wählen Sie die Option [Decoder], um einen PAY-TV- oder Canal Plus-Decoder an der Buchse EURO AV2 DECODER des Rekorders anzuschließen.
• [Andere]: Wählen Sie die Option [Andere], um einen Videorekorder oder ein ähnliches Aufnahmegerät an der Buchse EURO AV2 DECODER des Rekorders anzuschließen.

Stromsparmodus

Dieses Gerät verfügt über einen Stromsparmodus. Bei ausgeschaltetem Gerät erscheint keine Anzeige im Anzeigefenster.

• [Aus]: Der Stromsparmodus ist deaktiviert.
• [Ein]: Der Stromsparmodus ist aktiviert.
- Im Stromsparmodus werden verschlüsselte Fernsehsignale (CANAL+ oder PREMIERE) nicht entschlüsselt.
- Der Stromsparmodus ist im Bereitschaftsmodus der Timer-Aufnahme sowie bei ausgeschaltetem Gerät nach Empfang verschlüsselter Fernsehsignale (CANAL+ oder PREMIERE) nicht möglich.

Hinweise:

Initialisierung

Der Rekorder kann zurückgesetzt oder die Festplatte sowie Speicherkarte können initialisiert werden.

• [Werkseinstellung] Der Rekorder kann bei Bedarf auf die Werkseinstellungen zurückgesetzt werden, mit Ausnahme von Einstufung, Kennwort und Ländercode.
• [HDD Formatierung] Initialisiert das Festplattenlaufwerk: Alle Daten gehen dabei verloren.

• [USB Formatierung] USB-Gerät initialisieren: sämtliche gespeicherten Daten gehen verloren.

• Wählen Sie die Option [Initialisierung] und drücken Sie ▶.

• Wählen Sie mit ▲ / ▼ die gewünschte Option und drücken Sie ENTER. Eine Bestätigungsmeldung wird eingeblendet.
• Wählen Sie mit ◀ / ▶ entweder [Ja] oder [Nein] und drücken Sie ENTER.

Sprache

Monsprache English Français ✓ Deutsch Itakano Fspalini Nederlands Portuguese Eßlauvski Svenska Verb Bewegen Answer

Menüanzeige

Wählen Sie eine Sprache für das Setup-Menü und die Bildschirmmenüs.

Disc-Menü/Ton/Untertitel

• [Original] Die auf der Disc aufgezeichnete Originalsprache wird ausgewählt.
- [Andere] Geben Sie für eine andere Sprache über das Nummernfeld die entsprechende vierstellige Zahl für den jeweiligen Sprachcode im Referenzkapitel (s. 60) ein. Drücken Sie bei falscher Eingabe auf CLEAR.
• [Aus] (für Disk Untertitel): Untertitel ausschalten.

Ton

Dolby Digital PCM ✓ Bitstream Vorb. ▲ Dewegen Auswa

Dolby Digital

• [Bitstream]: Wählen Sie bei Original-Dolby Digital-Ton die Option "Bitstream" (Standardeinstellung).
• [PCM]: Mit Dolby Digital kodierte DVDs werden automatisch nach Zweikanal-PCM-Audio umgewa delt (siehe Auswahl des Tonkanals auf Seite 12).

DRC (Steuerung des Dynamikbereichs)

Im DVD-Format wird die Tonspur eines Programms dank der digitalen Audio-Technologie möglichst getreu und realistisch wiedergegeben. Sie können jedoch den Dynamikbereich der Audio-Ausgabe komprimieren (der Bereich zwischen den lautesten und den leisesten und den leisesten Tönen). So können Sie einen Spielfilm ohne Verlust der Tonqualität bei geringerer Lautstärke anschauen. Stellen Sie dazu DRC auf [Ein].

Kindersicherung

Einstufung Paßwert Textilesen Drts Code DivX Bag Code Keine Limitierung 8 (Erwachsene) 7 6 5 4 3 2 1 (Kinder) Vorb Berwegen Answa

Einstufung

Verhindert die Wiedergabe von nicht jugendfreien DVDs. Es sind jedoch nicht alle DVDs eingestuft.

1. Wählen Sie die Option [Einstufung] und drücken Sie ▶.
2. Geben Sie für den Zugriff auf die Optionen Einstufung, Kennwort und Ländercode den von Ihnen erstellten vierstelligen Sicherheitscode ein. Falls noch kein Sicherheitscode eingegeben wurde, werden Sie jetzt dazu aufgefordert. Geben Sie den vierstelligen Code ein und drücken Sie ENTER. Wiederholen Sie die Eingabe und drücken Sie zur Bestätigung ENTER. Drücken Sie bei falscher Eingabe und vor dem Drücken von ENTER auf CLEAR.
3. Wählen Sie mit ▲ / ▼ eine Einstufung aus. [1] - [8]: Eins (1) für geringe Einschränkungen. Acht (8) für die meisten Einschränkungen. [Keine Limitierung]: Bei Auswahl von [Keine Limitierung] wird die Kindersicherung deaktiviert und die Disc vollständig abgespielt.
4. Drücken Sie zur Bestätigung der Einstufung ENTER

Hinweis:

Beim Festlegen der Freigabe für den Rekorder werden alle Szenen derselben Freigabestufe und darunter wiedergegeben. Höher eingestufte Szenen werden nicht gezeigt, falls keine Alternativszene verfügbar ist. Diese Szene muss dieselbe Freigabe besitzen. Ansonsten wird die Wiedergabe angehalten. Geben Sie in diesem Fall das vierstellige Kennwort ein und ändern Sie zur Wiedergabe die Freigabestufe.

Kennwortvergabe

1. Wählen Sie die Option [Paßwort festlegen] und drücken Sie ▶.
2. Wählen Sie zum Ändern des Kennworts die Option [Ändern] und drücken Sie ENTER, geben Sie das neue vierstellige Kennwort ein und drücken Sie ENTER. Wiederholen Sie die Eingabe zur Bestätigung.
   Wählen Sie zum Löschen des Kennworts die Option [Löschen] und drücken Sie ENTER.

Falls Sie das vierstellige Kennwort vergessen Falls Sie das Kennwort vergessen sollten, kann das aktuelle Kennwort wie folgt zurückgesetzt werden.

1. Rufen Sie das Setup-Menü auf und wählen Sie eine Option.
2. Geben Sie über die Nummerntasten das sechsstellige Kennwort "210499" ein.
3. Wählen Sie [Ja] und drücken Sie ENTER. Das vierstellige Kennwort wird gelöscht. Geben Sie den neuen Code ein.

Ländercode

Geben Sie den Code für das Land ein, in dem die Freigabe für die DVD-Video-Disc angewendet wird (Siehe "Ländercodes" auf Seite 60.).

1. Wählen Sie [Orts Code] und drücken Sie ▶.
2. Führen Sie Schritt 2 unter "Einstufung" aus.
3. Wählen Sie mit den Tasten ▲ / ▼ das erste Zeichen aus.
4. Bewegen Sie den Zeiger mit ▶ weiter und wählen Sie mit ▲ / ▼ das zweite Zeichen aus.
5. Drücken Sie zur Bestätigung des Ländercodes ENTER

DivX-Registrierungscode DivX

Sie erhalten die DivX® VOD (Video On Demand) Registrierungskennung zur Ausleihe und zum Kauf von Filmen über den DivX® VOD-Service. Weitere Informationen erhalten Sie unter www.divx.com/vod.

1. Wählen Sie [DivX Reg. Code] und drücken Sie ▶.
2. Wählen Sie [Zeige] und drücken Sie ENTER. Daraufhin wird die Registrierungskennung angezeigt.
3. Mit Hilfe der Registrierungskennung können Sie Filme über den DivX® VOD-Service unter www.divx.com/vod ausleihen oder kaufen. Beachten Sie die Anweisungen zum Speichern der Filme auf einer Disc zur Wiedergabe auf diesem Gerät.

Hinweis:

Alle von DivX® VOD erworbene Filme können nur auf diesem Gerät wiedergegeben werden.

Aufnahme

Aufnahmemodro Actiona Formal TV ActionaMechanical TV ActionaMechanical Auto - Epistem MILK AXY Actiona EP LP ✓ SP XP Varch Dewegen Auswa

Aufnahmemodus

Für die Aufnahme kann die Bildqualität festgelegt werden;

XP (Hohe Qualität), SP (Standard-Qualität),

LP (Geringe Qualität), EP (Verbesserte Qualität).

Bildformat der Aufnahme

Bei der DVD-Aufnahme kann das Seitenverhältnis an das aufzunehmende Material angepasst werden (16:9 oder 4:3).

DV-Audioaufnahme

Diese Einstellung ist bei einem Camcorder mit 32 kHz/12-Bit-Sound erforderlich, der am DV IN-Anschluss auf der Vorderseite angeschlossen ist. Einige digitale Camcorder besitzen zwei Stereo-Tonspuren. Eine Spur wird während der Aufnahme aufgezeichnet. Die andere Spur dient zur Vertonun nach der Aufnahme. In der Einstellung Audio 1 wird die bei der Aufnahme aufgezeichnete Tonspur verwendet. In der Einstellung Audio 2 wird die nachträgliche Vertonung verwendet.

TV-Audioaufnahme

Bei einer zweisprachigen TV-Aufnahme kann der aufzuzeichnende Tonkanal ausgewählt werden.

[Haupt+Unter] Hauptsprache und Zusatzsprache [Haupt] Nur Hauptsprache

[Unter] Nur Zusatzsprache

Automatische Kapitel

Bei der Aufnahme im Video-Modus werden in festgelegten Abständen Kapitelmarken eingefügt. Die Abstände können auf 5 Minuten, 10 Minuten oder 15 Minuten geändert werden. Bei Auswahl von [Keine] wird die automatische Kapitelerstellung zusammen mit der Einstellung [Keine].

MPEG4

Festplattenaufnahmen können im Videoformat MPEG2 oder MPEG4 erstellt werden. Um eine Aufnahme im Format MPEG4 zu erstellen, wählen Sie die Option [EIN]. Wenn Sie diese Auswahl getroffen haben, wird die Aufnahme auf der Festplatte im MPEG4-Format erstellt.

[Aus] Aufnahme im Format MPEG2 auf der Festplatte [Ein] Aufnahme im Format MPEG4 auf der Festplatte

AV2-Aufnahme

Zur Aufnahme des Videoeingangssignals eines am Anschluss EURO AV2 DECODER angeschlossenen Gerätes kann der Signaltyp ausgewählt werden.

[Auto]: Das Videoeingangssignal wird automatisch an das empfangene Videosignal angepasst.

[CVBS]: Nur zur Aufnahme eines CVBS-Eingangssignals. [RGB]: Nur zur Aufnahme eines RGB-Eingangssignals.

Disc

Disk-Initialisierung

Wenn eine vollständig leere Disc eingelegt wird, wird diese Disc vom Recorder initialisiert.

DVD-R : Der Recorder initialisiert die Disc im

Video-Modus. Der Aufnahmemodus ist immer der Video-Modus.

DVD-RW/DVD+RW/DVD+R(DL)/DVD-RAM: Das

Initialisierungsmenü erscheint. Wählen Sie [Ja] und drücken Sie ENTER. DVD-RW Diese Discs werden im Video-Modus initialisiert.

DVD-RW/DVD+RW/DVD-RAM können im Setup-Menü mehrmals formatiert werden, wie in der folgenden Abb. gezeigt.

Disk Initialisierung Faktstationen Black-Women Black-Dispersz Starten Volk Auswe

1. Wählen Sie [Disk Initialisierung] und drücken Sie ▶
2. Wählen Sie [Starten] und drücken Sie ENTER. Das Menü Initialisieren wird eingeblendet.
3. Wählen Sie mit ◀ / ▶ den gewünschten Modus (VR-Modus oder Video-Modus) und drücken Sie ENTER.
   Eine Bestätigungsmeldung wird eingeblendet. Fahren Sie bei DVD+RWs mit Schritt 4 fort.
4. Wählen Sie mit ◀/▶ [OK] und drücken Sie ENTER. Die Formatierung der Disc dauert einige Minuten.

Beim Ändern des Disc-Formats werden sämtliche Aufnahmen auf der Disc gelöscht.

Finalisierung

Bei der Finalisierung werden die Aufnahmen 'fixiert', so dass die Disc auf normalen DVD-Playern oder Computern mit DVD-ROM-Laufwerk abgespielt werden können.

Bei der Finalisierung einer Disc im Video-Modus wird ein Menü zur Steuerung der Disc erzeugt. Der Zugriff erfolgt über die Tasten MENU/LIST oder TITLE.

Achtung

Nachdem Sie eine DVD-R- oder DVD+R-Disc auf diese Weise fertig gestellt haben, können Sie die Disc nicht mehr bearbeiten oder neu aufnehmen, mit Ausnahme von DVD+RW-Discs. Eine DVD-RW-Disc kann jedoch über die Option [De-Finalisieren] erneut beschrieben oder bearbeitet werden.

Disk installations Finalisieren Disk -Horse Disk -Schutz Finalisieren Ge-TotalInverter Vorb. → Bewegen Auswa.

1. Wählen Sie [Finalisieren] und drücken Sie ▶.
2. Wählen Sie [Finalisieren] und drücken Sie ENTER. Das Finalisierungsmenü wird eingeblendet.
3. Wählen Sie [OK] und drücken Sie ENTER. Der Rekorder startet die Finalisierung der Disc.

Hinweis:

• Die Dauer der Finalisierung richtet sich nach dem Disc-Typ, wie viel auf der Disc aufgenommen wurde und der Anzahl der Titel.
• Die Finalisierung einer DVD+R DL-Disc kann bis zu 30 Minuten dauern.

Tipps

• Beim Einlegen einer Finalisierten DVD-RW kann die Finalisieren durch Wählen von "De-Finalisieren" im Menü Finalisierung aufgehoben werden. Danach kann die Disc bearbeitet und beschrieben werden.
• Die Finalisierung von DVD-R- und DVD+R-Discs kann nicht aufgehoben werden.
• Wenn die Option [Disk-Schutz] auf [Ein] eingestellt ist, ist keine Finalisierung möglich. Stellen Sie die Option [Disk-Schutz] zur Finalisierung auf [Aus].

Disk-Name

Geben Sie hier einen Namen für die Disc ein. Dieser Name erscheint beim Einlegen der Disc sowie bei Anzeige der Disc-Informationen auf dem Bildschirm.

• Der Disc-Name kann bis zu 32 Zeichen lang sein.

• Für auf einem anderen Rekorder formatierte Discs wird nur ein begrenzter Zeichensatz angezeigt.

• Wählen Sie [Disk-Name] und drücken Sie ▶.

• Wählen Sie [Editieren] und drücken Sie ENTER. Das Tastaturmenü zur Eingabe von Zeichen wird eingeblendet (s. Seite 52).

Disk-Schutz

Stellen Sie die Option bei der Aufnahme vom DVD-RW-Discs im DVD-RAM / DVD+RW / +R- oder im VR-Modus auf [Ein], um ein versehentliches Aufnehmen, Ändern oder Löschen der eingelegten Disc zu vermeiden. Um die Disc freizugeben, wählen Sie [Aus].

Allgemeine Beschreibung des Bildschirmmenüs

Dieses Handbuch enthält grundlegende Anleitungen zur Bedienung des Rekorders. Einige DVDs erfordern eine andere Bedienung bzw. erlauben eine begrenzte Bedienung während der Wiedergabe. In diesem Fall erscheint das Symbol auf dem Fernsehbildschirm. Dieses Symbol gibt an, dass eine Funktion vom Rekorder/der Disc nicht unterstützt wird.

Anzeige von Informationen beim Fernsehen

Drücken Sie zum Ein- bzw. Ausblenden der Informationen während des Fernsehens auf ENTER bzw. DISPLAY.

Zeigt die Kanalnummer, den Sendernamen und das empfangene Tonsignal (STEREO, MONO) an.

Zeigt Aufnahmemodus, freien Speicher und eine Fortschrittsanzeige der verstrichene Zeit an.

Zeigt den Disc-Namen sowie das Format an.

DVD-RW VH Modus SP 2H 2M Frei AV3 DVD-RW 5/6/2006 12:05

Zeigt das aktuelle Datum und die Uhrzeit an.

Anzeige von Disc-Informationen auf dem Bildschirm

Es können verschiedene Informationen über die eingelegte Disc auf dem Bildschirm angezeigt werden.

1. Drücken Sie zur Anzeige des aktuellen Status einmal auf DISPLAY.

1. Drücken Sie zur Anzeige verschiedener Wiedergabe-informationen nochmals auf DISPLAY. Die Angezeigten Informationen können je nach Disc-Typ bzw. Wiedergabestatus abweichen.

DVD-Video 1/17 1/21 0: 00: 2.1 1. ENG DC/D 5.1CH OFF 1/1 Titel Bewegen 0-9 Eing. Eingabe

1. Wählen Sie mit ▲ / ▼ eine Information aus und ändern oder wählen Sie die Einstellungen mit ◀ / ▶. Einzelheiten zu jeder Information erhalten finden Sie auf den Seiten in Klammern.

• [Titel]: Aktuelle Titel- (bzw.
Tracknummer)/Gesamtanzahl der Titel (bzw. Tracks) (Seite 29, 31)
• [Kapitel]: Aktuelle Kapitelnummer/Gesamtanzahl der Kapitel (Seite 29)
• [Zeit]: Verstrichene Spielzeit (Seite 31)
• [Ton(Audio)]: Ausgewählte Sprache (nur DVD-VIDEO) bzw. Tonkanal (Seite 30)
◆ [Untertitel]: Ausgewählter Untertitel (Seite 30)
•[Winkel]: Ausgewählter
Kamerawinkel/Gesamtanzahl der Kamerawinkel (Seite 31)

Hinweis:

Wird zehn Sekunden lang keine Taste gedrückt, wird das Bildschirmmenü ausgeblendet.

Wiedergabe

Allgemeine Wiedergabefunktionen

1. Legen Sie die gewünschte Disc mit der Wiedergabeseite nach unten in das Disc-Fach ein.
2. Starten Sie die Wiedergabe über das Hauptmenü (s. Seite 21).
3. Drücken Sie zum Anhalten der Wiedergabe auf STOP (■). Je nach Disc-Typ wird der Anhaltepunkt gespeichert und das Symbol "■■" erscheint kurz auf dem Bildschirm. Drücken Sie zum Fortsetzen der Wiedergabe (vom Anhaltepunkt) auf PLAY (▶). Beim nochmaligem Drücken von STOP (■) oder beim Auswurf der Disc ("■" wird angezeigt) wird der Anhaltepunkt gelöscht.
4. Drücken Sie zum Auswerfen der Disc auf OPEN/CLOSE (▲). Drücken Sie zum Schließen des Disc-Fachs auf OPEN/CLOSE (▲). Oder drücken Sie auf POWER (◇), um das Disc-Fach automatisch zu schließen und das Gerät auszuschalten.

Hinweis:

Falls die Kindersicherung aktiviert und die Disc außerhalb der Kindersicherungseinstellungen eingestuft ist (nicht befugt), muss der vierstellige Code eingegeben und/oder die Disc freigegeben werden (siehe "Einstufung" auf Seite 25).

Tasten Funktionen		Discs
OPEN / CLOSE (▲)	Disc-Fach öffnen bzw. schließen.	Alle Discs
PAUSE/STEP (II)	Drücken Sie zum Unterbrechen der Wiedergabe auf PAUSE/STEP (III).	Alle Discs
	Drücken Sie zur Einzelbildwiedergabe mehrmals auf PAUSE/STEP (II).Tipp:Mit den Tasten ◀ / ▶ können die Einzelbilder während der PAUSE mehrmals vor und zurück wiedergegeben werden.	DVD ALLI
SKIP (I◄◄ / ►►I)	Drücken Sie während der Wiedergabe auf SKIP (I◄◄ oder ►►I), um zum nächsten Kapitel/Track bzw. zum Anfang des aktuellen Kapitels/Tracks zurückzukehren.Drücken Sie zweimal kurz auf SKIP I◄◄, um zum vorherigen Kapitel/Track zurückzuspringen.Tipps:Um während der DVD-Wiedergabe direkt zu einem Kapitel zu wechseln, drücken Sie zweimal auf DISPLAY und wählen Sie mit ▲ / ▼ das Kapitel-Symbol aus.Geben Sie daraufhin die Kapitelnummer ein oder wählen Sie ein Kapitel mit ◀ / ▶.Um direkt zu einem beliebigen Track einer Audio-CD zu springen, geben Sie die Track-Nummer während der Wiedergabe über die Nummerntasten (0-9) ein.	DivXlWMAI
SCAN (◄◄ / ►►)	Drücken Sie zur Auswahl der gewünschten Suchlaufgeschwindigkeit während der Wiedergabe mehrmals auf SCAN (◄◄ oder ►►).Festplatte, DVD: 5 GeschwindigkeitenDivX: 4 GeschwindigkeitenAudio-CD: 3 Geschwindigkeiten	DivXlACD
	Drücken Sie zur Wiedergabe in Zeitlupe bei pausierter Wiedergabe mehrmals auf SCAN (◄◄ oder ►►).HDD, DVD; 4 Geschwindigkeiten	DVD ALLI
ZOOM Drücken Sie während der Wiedergabe oder Pause auf ZOOM, um das Videobild zu vergrößern.Größe x1 → Größe x2 → Größe x4 → Größe x1(Normale Größe)Mit den Tasten ◀ ► ▲ ▼ können Sie das vergrößerte Bild verschieben.		DVD ALLI

Allgemeine Wiedergabefunktionen (Forts.)

Tasten Funktionen		Discs
REPEAT Drücken Sie während der Wiedergabe mehrmals auf REPEAT, um die gewünschte Wiederholungsart auszuwählen.Festplatte (Titel/Aus), DVD (Kapitel/Titel/Aus)VR-Modus DVD-RW (Kapitel/Titel/Alle/Aus)Audio-CD (Track/Alle/Aus)MP3/WMA (Track/Ordner/Aus)Hinweis:Beim Drücken von SKIP (▶▶1) während der wiederholten Wiedergabe eines Kapitels/Tracks wird die wiederholte Wiedergabe beendet.		MP3	WMA	ACDI
REPEAT A-B Drücken Sie zum Festlegen des Startpunktes (A) und des Endpunktes (B) für die Abschnittswiederholung während der Wiedergabe jeweils einmal auf die Taste REPEAT A-B.Hinweis:Bei der Wiedergabe von Festplatte muss ein Abschnitt mindestens fünf Sekunden lang sein.				ACDI
TITLE Falls die eingelegte DVD ein Menü enthält, wird das Titelmenü auf dem Bildschirm angezeigt. Ansonsten erscheint das Disc-Menü.		DVD
MENU/LIST Das Disc-Menü erscheint auf dem Bildschirm.		DVD
SUBTITLE ( Drücken Sie während der Wiedergabe auf SUBTITLE und wählen Sie mit ◀ / ▶ eine gewünschte Untertitelsprache aus.		DVD
AUDIO	Drücken Sie auf AUDIO und wählen Sie mit ◀ / ▶ einen anderen Tonkanal oder einer anderen Sprache aus.	DVD
	Drücken Sie zur Auswahl eines anderen Tonkanals (Stereo, Links oder Rechts) während der Wiedergabe auf AUDIO und wählen Sie mit ◀ / ▶ den gewünschten Kanal aus.Bei im VR-Modus aufgenommenen DVD-RW-Discs und der Festplatte mit sowohl einem Haupt- als auch einem zweisprachigen Tonkanal können Sie zwischen Hauptkanal (L), Nebenkanal (R) und Haupt+Nebenkanal (L+R) wählen.	HDD	-RWWR	-RWVideo
		RAM	+RW	-R
		+R	DivX
	Drücken Sie während der Wiedergabe mehrmals auf AUDIO, um die verschiedenen Tonkanäle (STEREO, LINKS oder RECHTS) zu hören.	ACD	MP3	WMA
INSTANT SKIP Drücken Sie während der Wiedergabe mehrmals auf INSTANT SKIP, um 15 Sekunden vor zu springen.Bei der Festplattenwiedergabe oder im Timeshift-Modus springt die Wiedergabe beim Drücken auf ◀ / ▶ 5 Minuten vor bzw. zurück.			DVD ALLI

Bei Einblendung eines Menübildschirms DVD

Der Menübildschirm wird u. U. erst nach dem Laden einer DVD mit Menü angezeigt.

Wählen Sie mit ◀/▶/▲/▼ den gewünschten Titel/das Kapitel und drücken Sie zur Wiedergabe auf ENTER.

Drücken Sie auf TITLE bzw. MENU/LIST, um zum Menübildschirm zurückzukehren.

Wahl eines anderen TITELS

Bei mehreren Titeln auf einer Disc können Sie wie folgt einen anderen Titel auswählen:

- Drücken Sie während der Wiedergabe zweimal auf DISPLAY und wählen Sie mit ▲ / ▼ das Titelsymbol aus. Wählen Sie dann über die jeweiligen Nummerntasten (0-9) bzw. mit ◀ / ▶ die gewünschte Titelnummer.

Wiedergabe ab einem gewünschten Zeitpunkt auf der Disc:

1. Drücken Sie während der Wiedergabe zweimal auf DISPLAY. Die verstrichene Spielzeit wird angezeigt.
2. Drücken Sie zur Auswahl des Uhr-Symbols auf ▲ / ▼. Daraufhin wird "0:00:00" angezeigt.
3. Geben Sie von links nach rechts die gewünschte Startzeit in Stunden, Minuten und Sekunden ein. Drücken Sie bei falscher Eingabe auf ◀/▶, um das Unterstreichungszeichen (_) zur falschen Eingabe zu bewegen. Geben Sie nun die korrekte Zahl ein.
4. Drücken Sie zur Bestätigung ENTER. Die Wiedergabe beginnt am ausgewählten Zeitpunkt.

Eine Marke hinzufügen

Die Wiedergabe kann von sechs gespeicherten Punkten erfolgen. Drücken Sie zum Festlegen einer Marke die Taste MARKER an der gewünschten Stelle. Das Markensymbol erscheint kurz auf dem Bildschirm. Legen Sie bis zu sechs Marken fest.

Eine markierte Szene aufrufen oder löschen

1. Drücken Sie während der Disc-Wiedergabe auf SEARCH. Das Menü Markensuche wird eingeblendet.
2. Wählen Sie mit ◀ / ▶ / ▲ / ▼ eine markierte Szene zum Aufrufen oder Löschen.
3. Drücken Sie ENTER, Die Wiedergabe beginnt ab der markierten Szene. Oder drücken Sie CLEAR, um die markierte Szene vom Menü Markensuche zu löschen.

Nahrung. Suchen Bewegen Aurora HEDD Lichten Ende

Kamerawinkel DVD

Falls die Disc Szenen enthält, die in verschiedenen Kameraperspektiven aufgenommen wurden, kann der gewünschte Kamerawinkel während der Wiedergabe ausgewählt werden.

1. Drücken Sie während der Wiedergabe zweimal auf DISPLAY.
   Daraufhin wird das Bildschirmmenü eingeblendet.
2. Wählen Sie im Bildschirmmenü mit ▲ / ▼ das Kamerawinkel-Symbol aus.
3. Wählen Sie mit ◀ / ▶ den gewünschten Kamerawinkel aus. Die Nummer des aktuellen Kamerawinkels erscheint auf dem Bildschirm.

Tipp:

Bei Szenen, die in verschiedenen Perspektiven vorliegen, blinkt das KAMERAWINKEL-Symbol auf dem Bildschirm. Dann kann der Kamerawinkel gewechselt werden.

Speichern der letzten Bedingung DVD

Der Rekorder speichert die Benutzereinstellung für die letzte Disc, die Sie angesehen haben. Die Einstellungen bleiben so lange gespeichert, bis Sie die Disc aus dem Rekorder nehmen oder ihn ausschalten. Wenn Sie eine Disc einlegen, deren Einstellungen gespeichert wurde, wird die letzte Stopp-Position automatisch abgerufen.

Hinweise:

• Die gespeicherten Einstellungen können jederzeit abgerufen werden.
- Der Rekorder speichert keine Einstellungen von Discs, wenn Sie ihn vor der Wiedergabe wieder ausschalten.

PIP (Bild im Bild)

HDD

-RWVR

-RWVideo

DVD+

Diese Funktion ermöglicht Ihnen, die gespeicherten Sender während der Wiedergabe als Einblendung anzusehen.

Ein- und Ausschalten

Drücken Sie PIP, um die Einblendung einzuschalten. Drücken Sie diese Taste erneut, um es auszuschalten.

Auswahl des Eingangs für Einblendungen

Drücken Sie AV, um die Eingabemodus für die Einblendung auszuwählen. Bei jedem Drücken der Taste wechselt der Eingabemodus der Einblendung in folgender Reihenfolge. Tuner → AV1 → AV2 → AV3 OPT → AV3 → AV4

Programmauswahl für Einblendung

Drücken Sie zum Ändern des Programms auf ▲/▼, wenn der Eingang der Einblendung auf Tuner gesetzt ist. Die ausgewählte Programmnummer wird auf dem Bildschirm angezeigt. Drücken Sie zur Anzeige des ausgewählten Programms auf STOP (■).

Positionsänderung der Einblendung

Drücken Sie für die gewünschte Position mehrmals ◀ / ▶. Die Einblendung wird im Uhrzeigersinn bzw. entgegen dem Uhrzeigersinn verschoben.

Vergrößern der Einblendung

Drücken Sie mehrmals auf ZOOM, um die Einblendung um bis zu drei Stufen zu vergrößern.

Wiedergabe von DivX-Filmdateien

Mit dem Rekorder können DivX-Dateien wiedergegeben werden. Lesen Sie vor der Wiedergabe von DivX-Dateien die Hinweise unter "Voraussetzungen für DivX-Dateien" rechts.

Hinweis :

Dieses Gerät kann keine auf einem USB-Gerät gespeicherten DivX-Dateien wiedergeben.

1. Drücken Sie auf HOME und wählen Sie die Option [MOVIE].
2. Wählen Sie einen Datenträger, auf dem sich die DivX-Dateien befinden und drücken Sie ENTER. Das Spielfilmmenü wird auf dem Fernsehbildschirm eingeblendet.

File Manager Footprints Movie T10000 File 3.0.1.4.1 File 2.0.1.4.2 File 1.0.1.4.3 File 0.1.4.4 File 0.1.4.5 File 0.2.4.5 File 0.3.4.6 File 0.4.4.7 Maps Active Chaps C:\Schlumber\Info G-Schlumber

1. Wählen Sie mit ▲ / ▼ einen Ordner und drücken Sie ENTER. Es erscheint eine Dateiliste des Ordners. Um innerhalb einer Dateiliste zur vorherigen Ordnerliste zurückzukehren, markieren Sie mit ▲ / ▼ das Symbol 📄. und drücken Sie auf ENTER.
2. Um eine bestimmte Datei anzuzeigen, markieren Sie sie mit ▲ / ▼ und drücken Sie auf PLAY (▶). Es sind verschiedene Wiedergabefunktionen verfügbar. Siehe Seiten 29-32.
3. Drücken Sie zum Anhalten der Wiedergabe auf STOP. Das Menü [Filmliste] wird eingeblendet.

Hinweise zur Anzeige von DivX-Untertiteln

Falls die Untertitel nicht korrekt angezeigt werden, führen Sie die folgenden Schritte durch:

1. Drücken Sie bei angezeigtem Untertitel auf PAUSE/STEP.
2. Halten Sie die Taste SUBTITLE ca. drei Sekunden gedrückt. Daraufhin erscheint der Sprachcode.
3. Wählen Sie mit ◀ / ▶ einen anderen Sprachcode aus, bis die Untertitel richtig angezeigt werden.
4. Drücken Sie zum Fortsetzen der Wiedergabe auf PLAY (▶).

Optionen im Filmliste-Menü

1. Wählen Sie im Menü [Filmliste] mit ▲ / ▼ einen Ordner/eine Datei und drücken Sie ENTER. Die Optionen im Menü [Filmliste] werden eingeblendet. Die angezeigten Menüoptionen können sich je nach ausgewähltem Datenträger unterscheiden.

2. Wählen Sie mit ▲ / ▼ / ◀ / ▶ eine Option und drücken Sie ENTER.

3. [Wiedergabe] Startet die Wiedergabe des gewählten Titels.

4. [Öffnen] Öffnet den Ordner und zeigt die enthaltenen Dateien an
5. [Löschen] Löscht die Datei(en) bzw. Ordner vom Datenträger.
   • [Umbenennen] Bearbeiten des Dateinamens. (Seite 38)
6. [Bewegen] Verschiebt die Datei(en) in einen anderen Ordner bzw. auf einen anderen Datenträger. (Seite 39)
7. [Kopieren] Kopiert die Datei(en) in einen anderen Ordner bzw. auf einen anderen Datenträger. (Seite 39)

Voraussetzungen für DivX-Dateien

Mögliche Auflösung: 720x576 Bildpunkte (B x H)

DivX-Dateierweiterungen: ".avi", ".divx"

Abspielbare Divx-Untertitel: ".smi", ".srt", ".sub (nur Micro DVD-Format)", ".txt (nur Micro DVD-Format)"

Abspielbare Codecs: "DIV3", "MP43", "DIVX", "XVID", "DX50"

Abspielbare Audioformate: "AC3", "PCM", "MP2", "MP3", "WMA"

- Abtastfrequenz:

8 - 48 kHz (MP3), 32 - 48 kHz (WMA)

- Bitrate:

8 - 320 kbps (MP3), 32 -192 kbps (WMA)

CD-R-Format: ISO 9660 und JOLIET.

DVD ±R/RW-Format: ISO 9660 (UDF Bridge-Format)

Maximale Anzahl Dateien/Discs: Maximal 1999 (Gesamtanzahl der Dateien und Ordner)

Hinweise zum DivX-Format

- Bei einer höheren Bildwiederholrate als 29,97 Bilder pro Sekunde ist u. U. kein störungsfreier Betrieb des Gerätes möglich.

- Falls die Bild und Toninformationen der Aufnahmedatei nicht Interleaved ist, wird der Menübildschirm wieder angezeigt.

- Falls die Datei mit GMC aufgenommen wurde, unterstützt dieses Gerät nur den 1-Punkt-Aufnahmepegel.

* GMC?

GMC ist ein Akronym für Global Motion Compensation. Hierbei handelt es sich um eine Encoding-Funktion der MPEG4-Norm. Einige MPEG4-Encoder besitzen diese Option (z. B. DivX oder Xvid). Es gibt unterschiedliche GMC-Encoding-Stufen. Diese werden im Allgemeinen als 1-Punkt-, 2-Punkt- oder 3-Punkt-GMC bezeichnet.

Wiedergabe von Audio-CDs oder MP3/WMA-Dateien

Mit dem Rekorder können Audio-CDs und MP3-/WMA-Dateien wiedergegeben werden. Lesen Sie vor der Wiedergabe von MP3-/WMA-Dateien den Abschnitt "Voraussetzungen für MP3-/WMA-Audiodateien" rechts.

1. Drücken Sie auf HOME. Das Hauptmenü wird eingeblendet.
2. Wählen Sie die Option [MUSIK].
3. Wählen Sie einen Datenträger, auf dem sich die MP3-/WMA- bzw. Audiotitel befinden und drücken Sie ENTER. Daraufhin wird das Menü [Musikliste] eingeblendet.

1. Wählen Sie mit ▲/▼ einen Track aus und drücken Sie PLAY (▶). Die Wiedergabe beginnt. Dabei stehen verschiedene Wiedergabefunktionen zur Verfügung (siehe Seiten 29-32).

Tipps:

• Drücken Sie zur Anzeige der ID3-Tag-Informationen für die MP3-Datei auf DISPLAY. Falls keine ID3-Tag-Informationen verfügbar sind, wird [ID3-Tag: Keiner] eingeblendet. Bei Auswahl eines Ordners wird die Anzahl der Unterordner und der enthaltenen MP3-Dateien angezeigt. Drücken Sie zum Ausblenden erneut auf DISPLAY.
• Um zum übergeordneten Verzeichnis zu gelangen, markieren Sie 📄. mit ▲/▼ und drücken Sie ENTER.

• Um das Hauptmenü zur Auswahl einer anderen Mediendatei aufzurufen, drücken Sie auf HOME.

• Um die Wiedergabe jederzeit anzuhalten, drücken Sie STOP.

Tipp:

Es kann ein neuer Ordner erstellt werden. Wählen Sie dazu die Option [Neues Album] im MUSIC-HDD ou MUSIC-USB und drücken Sie ENTER. Der Ordner "NONAME##" wird erstellt.

Optionen im Audio-CD- und Musikmenü

1. Wählen Sie im Audio-CD- bzw. Musikmenü mit ▲ / ▼ einen Ordner/eine Datei aus und drücken Sie ENTER. Die Menüoptionen werden eingeblendet. Die angezeigten Menüoptionen können sich je nach ausgewähltem Datenträger unterscheiden.

2. Wählen Sie mit ▲ / ▼ / ◀ / ▶ eine Option und drücken Sie ENTER.

3. [Wiedergabe] Startet die Wiedergabe des gewählten Titels.
   • [Zufällig]: Zufalls-Wiedergabe starten bzw. anhalten.

4. [Öffnen] Öffnet den Ordner und zeigt die enthaltenen Dateien an
   • [Löschen] Löscht die Datei(en) vom Datenträger.
   • [Umbenennen] Bearbeiten des Dateinamens. (Seite 38)
5. [Bewegen] Verschiebt die Datei(en) in einen anderen Ordner bzw. auf einen anderen Datenträger. (Seite 39)
6. [Kopieren] Kopiert die Datei(en) in einen anderen Ordner bzw. auf einen anderen Datenträger. (Seite 39)
   • [Progr. hinzu] Fügt Track(s) zur Programmliste hinzu (Seite 35)

Zufällig

1. Wählen Sie mit ▲ / ▼ eine Datei aus und drücken Sie ENTER. Daraufhin werden die Menüoptionen eingeblendet.

2. Wählen Sie mit ▲ / ▼ die Option [Zufällig] und drücken Sie ENTER. Die Zufalls-Wiedergabe wird vom Gerät automatisch gestartet und die Anzeige "RANDOM" wird eingeblendet.

3. Wählen Sie zur normalen Wiedergabe die Option [Zufällig] erneut und drücken Sie ENTER.

Tipp:

Durch Drücken der Taste SKIP ▶▶▶I während der Zufalls-Wiedergabe wählt das Gerät einen anderen Track aus und setzt die Zufalls-Wiedergabe fort.

Voraussetzungen für MP3-/WMA-Audiodateien

Datelerweiterungen ".mp3", ".wma".

Abtastfrequenz:

8 - 48 kHz (MP3), 32 - 48 kHz (WMA)

Bitrate:

8 - 320 kbps (MP3), 32 -192 kbps (WMA)

CD-R-Format:

ISO 9660 und JOLIET.

DVD±R/RW-Format:

ISO 9660 (UDF Bridge-Format)

Maximale Anzahl Datelen/Discs:

Maximal 1999 (Gesamtanzahl der Dateien und Ordner)

Programmierte Wiedergabe von Audio-CDs und MP3-/WMA-Dateien

Es können benutzerdefinierte Playlisten von Audio-CD- oder MP3-/WMA-Tracks programmiert werden. Bis zu 99 Audio-CD- Tracks bzw. 256 MP3-/WMA-Dateien können enthalten sein.

1. Wählen Sie im Audio-CD- bzw. im Musikmenü mit ▲ / ▼ einen Track/eine Datei (bzw. einen Ordner). Drücken Sie auf CLEAR, um alle MP3-/WMA-Dateien und Ordner im Musikmenü auszuwählen. Drücken Sie zum Aufheben der Auswahl nochmals auf CLEAR.

Auswahl mehrerer Dateien/Tracks (Ordner)

1. Drücken Sie die Taste MARKER. Auf der Datei/dem Track bzw. dem Ordner erscheint eine Marke. Drücken Sie nochmals auf MARKER, um die Markierung aufzuheben.
2. Wiederholen Sie Schritt 1 to für weitere Dateien/Tracks (Ordner).
3. Drücken Sie ENTER. In der linken Menühälfte werden die Optionen angezeigt.
4. Wählen Sie mit ▲ / ▼ die Option [Progr. hinzu] und drücken Sie ENTER.
5. Wiederholen Sie die Schritte 1-3, um weitere Tracks zu markieren.

Hinweis:

Falls zur programmierten Wiedergabe ein Ordner ausgewählt wird, werden alle Tracks im Ordner in die Programmliste eingetragen.

1. Wechseln Sie mit ▶ zur Programmliste. Der zuletzt gewählte programmierte Track wird in der Programmliste markiert.
2. Drücken Sie zur Auswahl des wiederzugebenden Tracks auf ▲ / ▼.
3. Drücken Sie zur Wiedergabe auf PLAY (▶). Die Wiedergabe stoppt nach Abspielen des letzten programmierten Tracks in der Programmliste.
4. Um von der programmierten zur normalen Wiedergabe zu wechseln, wählen Sie einen Track aus der Liste und drücken Sie auf PLAY (▶).

Tipp:

Durch Drücken von MENU/LIST kann der Programmlistenbildschirm ein- bzw. ausgeblendet werden.

Optionen im Menü Programmliste

1. Wählen Sie mit ▲ / ▼ einen Track/eine Datei aus der Programmliste und drücken Sie ENTER. Die Menüoptionen werden eingeblendet.

Macrolate File 10.mp3 Programmatic File 11.mp3 File 12.mp3 File 13.mp3 File 14.mp3 File 15.mp3 File 16.mp3 File 17.mp3 File 18.mp3 File 19.mp3 File 20.mp3 Program Macrolate File 10.mp3 Program Macrolate -Cota 7.1 Tools

1. Wählen Sie mit ▲ / ▼ die gewünschte Option und drücken Sie zur Bestätigung der Auswahl ENTER.

2. [Wiedergabe] Die Wiedergabe beginnt in der programmierten Reihenfolge ab dem ausgewählten Track.
   • [Zufällig]: Zufalls-Wiedergabe starten bzw. anhalten.

3. [Löschen] Löscht Tracks aus dem Menü Programmliste.
4. [Bewegen] Verschiebt Track(s) in eine beliebige Reihenfolge.
   • [Speichern] Speichert die Programmliste. (nur Festplatte)

Programmmierte Tracks wiederholen

Drücken Sie REPEAT für die gewünschte Wiederholungsart.

• [TRACK] Wiederholt den aktuellen Track.
• [ALLE] Wiederholt alle Tracks in der Programmliste.
• [AUS] Wiederholung beenden (keine Anzeige).

Track aus der Programmliste löschen

1. Wählen Sie den von der Programmliste zu löschenden Track. Wählen Sie mit der Taste MARKER mehrere Tracks aus.
2. Drücken Sie ENTER, um die Menüoptionen einzublenden.
3. Wählen Sie [Löschen] und drücken Sie ENTER.

Track-Reihenfolge in der Programmliste ändern

1. Wählen Sie den von der Programmliste zu verschiebenden Track. Wählen Sie mit der Taste MARKER mehrere Tracks aus.
2. Drücken Sie ENTER, um die Menüoptionen einzublenden.
3. Wählen Sie die Option [Bewegen] und drücken Sie ENTER.
4. Verschieben Sie den gelben Balken mit ▲ / ▼ an die gewünschte Stelle und drücken Sie ENTER.

Programmliste speichern (nur Festplatte)

Dieser Rekorder speichert die vom Benutzer erstellte Programmliste.

1. Wählen Sie einen Track aus der Programmliste. Die Menüoptionen werden eingeblendet.
2. Wählen Sie die Option [Speichern] und drücken Sie ENTER. Die Programmliste wird im Ordner PROGRAM auf der Festplatte gespeichert.

Anzeige von JPEG-Dateien

Mit diesem Rekorder können JPEG-Dateien wiedergegeben werden. Lesen Sie vor der Wiedergabe von JPEG-Aufnahmen den Abschnitt "Voraussetzungen für Fotodateien" rechts.

1. Drücken Sie auf HOME. Das Hauptmenü wird eingeblendet.
2. Wählen Sie die Option [FOTO].
3. Wählen Sie einen Datenträger, auf dem sich die JPEG-Dateien befinden und drücken Sie ENTER. Daraufhin wird das Menü [Fotoliste] eingeblendet.

1. Wählen Sie mit ◀/▶/▲/▼ eine Datei und drücken Sie ENTER. Die Optionen werden in der linken Menühälfte angezeigt.

Tipps:

• Um zum übergeordneten Verzeichnis zu gelangen, markieren Sie 📄. mit ▲ / ▼ und drücken Sie ENTER.

• Drücken Sie HOME um über das Hauptmenü einen anderen Datenträger auszuwählen.

• Wählen Sie mit ▲ / ▼ die Option [Volle Sicht] und drücken Sie ENTER. Das ausgewählte Bild wird im Vollbild angezeigt. Abhängig von der Größe und Anzahl der JPEG-Dateien kann das Lesen der Disc einige Minutendauern.

Drücken Sie zum Ein-/Ausblenden dieses Menüs während der Vollbildanzeige auf ENTER.

1. Mit STOP wird die Wiedergabe angehalten. Das Menü [Fotoliste] wird eingeblendet.

Optionen im Menü Fotoliste

1. Wählen Sie im Menü [Fotoliste] mit ▲ / ▼ eine Datei aus und drücken Sie ENTER. Daraufhin werden die Menüoptionen eingeblendet. Die angezeigten Menüoptionen können sich je nach ausgewähltem Datenträger unterscheiden. Drücken Sie auf CLEAR, um alle Dateien und Ordner im Menü auszuwählen. Drücken Sie nochmals CLEAR, um die Auswahl aufzuheben.

Auswahl mehrerer Dateien (Ordner)

1. Drücken Sie die Taste MARKER. Auf der Datei bzw. dem Ordner erscheint eine Marke. Drücken Sie nochmals auf MARKER, um die Markierung aufzuheben.

2. Wiederholen Sie Schritt 1 to für weitere Dateien (Ordner).

3. Wählen Sie mit ▲ / ▼ die gewünschte Option und drücken Sie zur Bestätigung der Auswahl ENTER.

4. [Öffnen] Öffnet den Ordner und zeigt die enthaltenen Dateien an.
   • [Volle Sicht] Zeigt die gewählte Datei im Vollbild an.

5. [Löschen] Löscht die gewählte Datei vom Datenträger.
   • [Diaschau] Anzeigen des Slide Show-Menüs.
   • [Umbenennen] Bearbeiten des Dateinamens. (Seite 38)
   • [Bewegen] Verschiebt die Datei(en) in einen anderen Ordner (Album) oder Datenträger (Seite 39)
   • [Kopieren] Kopiert die Datei(en) in einen anderen Datenträger. (Seite 39)

Tipp:

Auf der Festplatte oder dem USB-Gerät kann ein neuer Ordner erstellt werden. Wählen Sie dazu die Option [Neues Album] und drücken Sie ENTER. Der Ordner "NONAME##" wird erstellt.

Voraussetzungen für Fotodateien

Dateierweiterungen

".jpg"

Dateigröße:

Maximal 4 MB empfohlen

CD-R-Format:

ISO 9660 und JOLIET.

DVD±R/RW-Format:

ISO 9660 (UDF Bridge-Format)

Maximale Anzahl Dateien/Discs:

Maximal 1999 (Gesamtanzahl der Dateien und Ordner)

Hinweise zu JPEG-Dateien

Die progressive sowie verlustfreie Komprimierung von JPEG-Dateien wird nicht unterstützt.

Bilder überspringen

Drücken Sie in der Bildanzeige einmal auf SKIP (I◄◄ bzw. ►►), um die nächste bzw. vorherige Datei anzuzeigen.

Bilder drehen

Drücken Sie ▲ / ▼, um ein angezeigtes Bild im oder entgegen dem Uhrzeigersinn zu drehen.

Slideshows anzeigen

1. Wählen Sie im Menü [Fotoliste] die Option [Diaschau]. (Siehe "Optionen im Menü Fotoliste" auf Seite 36).
2. Drücken Sie ENTER. Das Diaschau-Menü wird eingeblendet.

Diaschau Objekt Alle Tempo Normal Simultane Musikwiederg. Starten Abbrechen

1. Stellen Sie mit ◀ / ▶ / ▲ / ▼ die Optionen ein. [Objekt] Option:

2. [Gewählt] Zeigt nur ausgewählte Dateien an. Wählen Sie mit der Taste MARKER mehrere Dateien aus.
   • [Alle] Zeigt alle Dateien an.

[Tempo] Option: Geschwindigkeit der Slideshow [Langsam], [Normal] oder [Schnell].

1. Wählen Sie [Starten] und drücken Sie ENTER, um die Slideshow zu starten.
2. Drücken Sie zum Anhalten STOP. Das Menü [Fotoliste] wird wieder aufgerufen.

Slideshow unterbrechen

1. Drücken Sie zum Unterbrechen der Slideshow auf PAUSE/STEP (III).
2. Drücken Sie zum Fortsetzen auf die Taste PLAY (▶).

Während der Slideshow Musik hören

Während der Anzeige von Fotodateien können Sie MP3/WMA-Musikdateien auf der Festplatte anhören.

1. Wählen Sie im Menü [Fotoliste] die Option [Diaschau]. (Siehe "Optionen im Menü Fotoliste" auf Seite 36).
2. Drücken Sie ENTER. Das Diaschau-Menü wird eingeblendet.
3. Wählen Sie im Diaschau-Menü [Simultane Musikwiederg.].

Diaschau Objekt Alle Tempo Normal Simeltane Musikwiederg. Starten Abbrechen

1. Drücken Sie ENTER. Das Menü Simultane Musikwiederg. wird eingeblendet.

2. Wählen Sie mit der Taste MARKER mehrere Tracks aus.

3. Wählen Sie zur Auswahl aller Tracks [Alle wähl.] und drücken Sie ENTER.

4. Wählen Sie [Alle abwähl.], um die Auswahl aller Tracks aufzuheben, und drücken Sie ENTER.

5. Wählen Sie zum Beenden dieses Menüs [Abbruch] und drücken Sie ENTER.

6. Wählen Sie mit ◀ / ▶ / ▲ / ▼ die Option [Starten] und drücken Sie ENTER.

Diachau Music auswahlen FOLDER 00 FOLDER 01 FOLDER 02 FOLDER 03 FOLDER 04 FOLDER 05 FOLDER 06 File 01.mp3 Alle wähl. Alle abwähl. Starten Abbrechen

1. Drücken Sie zum Anhalten der Slideshow STOP. Das Menü [Fotoliste] wird wieder aufgerufen.

Bearbeiten von MP3-/WMA-, JPEG- und DivX-Dateien

In den folgenden Beschreibungen werden MP3-Dateien verwendet, Sie sind jedoch auch für andere Dateitypen gültig.

Hinweise:

- MP3-/WMA- und DivX-Dateien auf einer Disc oder Festplatte können nicht auf ein USB-Gerät kopiert oder verschoben werden.

Datei(en)/Ordner von der Festplatte oder dem USB-Gerät löschen

MP3-/WMA-, JPEG- oder DivX-Dateien bzw. Ordner auf der Festplatte oder dem USB-Gerät können gelöscht werden.

1. Wählen Sie im Menü die zu löschende Datei aus. Drücken Sie auf CLEAR, um alle Dateien und Ordner im Menü auszuwählen. Drücken Sie nochmals CLEAR, um die Auswahl aufzuheben.

Auswahl mehrerer Dateien (Ordner)

1. Drücken Sie die Taste MARKER. Auf der Datei bzw. dem Ordner erscheint eine Marke. Drücken Sie nochmals auf MARKER, um die Markierung aufzuheben.

2. Wiederholen Sie Schritt 1 to für weitere Dateien (Ordner).

3. Drücken Sie ENTER.

Die Menüoptionen werden im Menü eingeblendet.

File 01.dwg File 02.dwg File 03.dwg File 04.dwg File 05.dwg File 06.dwg File 07.dwg File 08.dwg File 09.dwg File 10.dwg File 11.dwg File 12.dwg File 13.dwg File 14.dwg File 15.dwg File 16.dwg File 17.dwg File 18.dwg File 19.dwg File 20.dwg File 21.dwg File 22.dwg File 23.dwg File 24.dwg File 25.dwg File 26.dwg File 27.dwg File 28.dwg File 29.dwg File 30.dwg File 31.dwg File 32.dwg File 33.dwg File 34.dwg File 35.dwg File 36.dwg File 37.dwg File 38.dwg File 39.dwg File 40.dwg File 41.dwg File 42.dwg File 43.dwg File 44.dwg File 45.dwg File 46.dwg File 47.dwg File 48.dwg File 49.dwg File 50.dwg File 51.dwg File 52.dwg File 53.dwg File 54.dwg File 55.dwg File 56.dwg File 57.dwg File 58.dwg File 59.dwg File 60.dwg File 61.dwg File 62.dwg File 63.dwg File 64.dwg File 65.dwg File 66.dwg File 67.dwg File 68.dwg File 69.dwg File 70.dwg File 71.dwg File 72.dwg File 73.dwg File 74.dwg File 75.dwg File 76.dwg File 77.dwg File 78.dwg File 79.dwg File 80.dwg File 81.dwg File 82.dwg File 83.dwg File 84.dwg File 85.dwg File 86.dwg File 87.dwg File 88.dwg File 89.dwg File 90.dwg File 91.dwg File 92.dwg File 93.dwg File 94.dwg File 95.dwg File 96.dwg File 97.dwg File 98.dwg File 99.dwg File 100. Backup: CDS/SM Matrix; WSSM Prog. -Cntrx F. Endo

1. Wählen Sie [Löschen] und drücken Sie ENTER. Die ausgewählte(n) Datei(en) wird/werden gelöscht.

Datei auf der Festplatte oder dem USB-Gerät benennen

MP3-/WMA-Dateien auf der Festplatte oder dem USB-Gerät können einzeln benannt werden. Name darf bis zu 32 Zeichen lang sein.

1. Wählen Sie im Menü die zu benennende Datei aus.

2. Drücken Sie ENTER. Die Menüoptionen werden im Menü eingeblendet.

3. Wählen Sie die Option [Editieren] und drücken Sie ENTER. Die Bearbeitungsoptionen werden eingeblendet.

File Edit File 01.mp3 File Edit File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 File 01.mp3 Fidg Environment Environment Environment Environment Proc. Status File Edit (asp) C:\Program Files\Narada\BPM.Prog -Lista Z-Trade

1. Wählen Sie [Umbenennen] und drücken Sie ENTER.

Das Tastaturmenü wird eingeblendet. Das Tastaturmenü zur Eingabe von Zeichen wird eingeblendet (s. Seite 52).

MusicFile Track ID 123 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 0.000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Merry Bits View: Channel: ▼ ▼ ▼ ▼

Datei(en) auf einen anderen Datenträger oder in einen anderen Ordner kopieren

Datei(en) und Ordner können auf andere Datenträger oder in andere Ordner kopiert werden.

1. Wählen Sie im Menü die zu kopierende Datei aus. Drücken Sie auf CLEAR, um alle Dateien und Ordner im Menü auszuwählen. Drücken Sie nochmals CLEAR, um die Auswahl aufzuheben.

Auswahl mehrerer Dateien (Ordner)

1. Drücken Sie die Taste MARKER. Auf der Datei bzw. dem Ordner erscheint eine Marke. Drücken Sie nochmals auf MARKER, um die Markierung aufzuheben.

2. Wiederholen Sie Schritt 1 to für weitere Dateien (Ordner).

3. Drücken Sie ENTER. Die Menüoptionen werden im Menü eingeblendet.

4. Wählen Sie die Option [Editieren] und drücken Sie ENTER. Die Bearbeitungsoptionen werden eingeblendet.

5. Wählen Sie [Kopieren] und drücken Sie ENTER. Das Kopieren-Menü wird eingeblendet.

File 01.mp3 File 02.mp3 File 03.mp3 File 04.mp3 File 05.mp3 File 06.mp3 File 07.mp3 File 08.mp3 File 09.mp3 File 10.mp3 File 11.mp3 File 12.mp3 File 13.mp3 File 14.mp3 File 15.mp3 File 16.mp3 File 17.mp3 File 18.mp3 File 19.mp3 File 20.mp3 File 21.mp3 File 22.mp3 File 23.mp3 File 24.mp3 File 25.mp3 File 26.mp3 File 27.mp3 File 28.mp3 File 29.mp3 File 30.mp3 File 31.mp3 File 32.mp3 File 33.mp3 File 34.mp3 File 35.mp3 File 36.mp3 File 37.mp3 File 38.mp3 File 39.mp3 File 40.mp3 File 41.mp3 File 42.mp3 File 43.mp3 File 44.mp3 File 45.mp3 File 46.mp3 File 47.mp3 File 48.mp3 File 49.mp3 File 50.mp3 File 51.mp3 File 52.mp3 File 53.mp3 File 54.mp3 File 55.mp3 File 56.mp3 File 57.mp3 File 58.mp3 File 59.mp3 File 60.mp3 File 61.mp3 File 62.mp3 File 63.mp3 File 64.mp3 File 65.mp3 File 66.mp3 File 67.mp3 File 68.mp3 File 69.mp3 File 70.mp3 File 71.mp3 File 72.mp3 File 73.mp3 File 74.mp3 File 75.mp3 File 76.mp3 File 77.mp3 File 78.mp3 File 79.mp3 File 80.mp3 File 81.mp3 File 82.mp3 File 83.mp3 File 84.mp3 File 85.mp3 File 86.mp3 File 87.mp3 File 88.mp3 File 89.mp3 File 90.mp3 File 91.mp3 File 92.mp3 File 93.mp3 File 94.mp3 File 95.mp3 File 96.mp3 File 97.mp3 File 98.mp3 File 99.mp3 File 100.mp3

1. Es können Ordner und Alben kopiert werden.

2. Wählen Sie einen Datenträger und drücken Sie ENTER. Die Album- (Ordner-) Liste erscheint.

3. Wählen Sie einen Ordner aus. Es kann ein neues Album (Ordner) erstellt werden. Wählen Sie [Neues Album] im Kopieren-Menü und drücken Sie ENTER. Der Ordner "NONAME##" wird erstellt.

4. Wählen Sie [Kopieren] und drücken Sie ENTER, um den Kopiervorgang zu starten.

Bei Ordnerstrukturen mit mehr als fünf Unterordnern ist ein Kopieren von Dateien nicht möglich.

Datei(en) verschieben

Datei(en) und Ordner können auf andere Datenträger oder in andere Ordner verschoben werden. Dabei werden die Dateien und Ordner am aktuellen Speicherort gelöscht.

1. Führen Sie die Schritte 1-3 links aus.

2. Drücken Sie ENTER. In der linken Menühälfte werden die Optionen angezeigt.

3. Wählen Sie die Option [Bewegen] und drücken Sie ENTER. Das Verschieben-Menü erscheint.

File Edit File 01.mp3 File Format C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office\ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program files\Microsoft Office/ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\ProgramFiles\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office\ C:\Program Files\Microsoft Office/\N-1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

1. Es können Alben (Ordner) verschoben werden.

2. Wählen Sie einen Datenträger und drücken Sie ENTER. Die Album- (Ordner-) Liste erscheint.

3. Wählen Sie einen Ordner aus. Es kann ein neues Album (Ordner) erstellt werden. Wählen Sie [Neues Album] im Verschieben-Menü und drücken Sie ENTER. Der Ordner "NONAME##" wird erstellt.

4. Wählen Sie [Bewegen] und drücken Sie ENTER, um mit dem Verschieben zu beginnen.

Informationen zur DVD-Aufnahme

Hinweise:

• Mit diesem Rekorder können keine CD-R- oder CD-RW-Discs aufgenommen werden.
• Wir übernehmen keine Haftung für Fehler bei der Aufnahme auf Grund von Stromausfällen, defekten Discs oder Beschädigungen am Rekorder.
• Fingerabdrücke und kleine Kratzer auf der Disc können Wiedergabe und Aufnahme beeinträchtigen. Behandeln Sie Ihre Discs vorsichtig.

Disc-Typen, Aufnahmeformate, Modi und Einstellungen

Dieser Rekorder kann fünf verschiedene DVD-Discs abspielen: normale DVD-Video-, DVD-RW-, DVD-R-, DVD-RAM-, DVD+RW- und DVD+R-Discs. DVD-R-, VD+R- und DVD+RW-Discs müssen immer das Disc-Format "Video" besitzen, dasselbe Format wie DVD-Video-Discs. D. h. einmal finalisierte DVD-R-, DVD+R- oder DVD+RW-Discs können im normalen DVD-Player wiedergegeben werden. Das DVD-RAM-Disc-Format ist das Videoaufnahmeformat (VR). DVD-RW-Discs liegen standardmäßig im Video-Format vor. Es kann jedoch bei Bedarf in das Video Recording-Format (VR-Format) umgewandelt werden. (Durch Neuinitialisierung der Disc wird ihr Inhalt gelöscht.) Der Aufnahmemodus steht in engem Zusammenhang mit dem Disc-Format. Wenn das Disc-Format das Video-Aufnahmeformat ist, lautet der Aufnahmemodus VR-Modus. Wenn das Disc-Format der Video-Modus ist, ist der Aufnahmemodus der Video-Modus (außer bei DVD-Video, das nicht bespielt werden kann und daher keinen Aufnahmemodus besitzt). Die Aufnahmemodi (die für die gesamte Disc festgelegt sind) bieten die Aufnahmeeinstellungen. Diese Einstellungen können nach Bedarf an die einzelnen Aufnahmen angepasst werden. Sie legen die Bildqualität fest, bestimmen, wie viel Platz die Aufnahme auf der Disc beanspruchen wird.

Aufnahmen auf der Festplatte

Aufnahmen auf der internen Festplatte (HDD) gleichen der Aufnahme im VR-Modus auf DVD-RW-Discs. Optionen wie Aufnahmequalität, einschließlich manueller Modus sind verfügbar. Aufnahmen können beliebig oft erstellt, gelöscht und überspielt werden. Die Kapazität der Festplatte erlaubt viele Stunden Videoaufnahmen, selbst in hoher Qualität. Zur Verwaltung der Aufnahmen ist die Festplatte in zehn Gruppen unterteilt. Diese Gruppen können beliebig benannt und verwendet werden - z. B. eine Gruppe für Filme, eine andere für Fernsehsendungen und eine weitere für Camcorder-Aufnahmen.

Hinweis:

• Die maximale Anzahl der Titel auf der Festplatte beträgt 255.
- Auf der Festplatte können maximal 12 Stunden Material aufgenommen werden.

Hinweise zu Aufnahmen

• Die angezeigte Aufnahmedauer ist nicht exakt, da der Rekorder eine variable Bitraten-Videokompression verwendet. Dies bedeutet, dass sich die exakte Aufnahmezeit nach dem Material richtet, das aufgenommen wird.
• Beim Aufnehmen einer Fernsehsendung kann die Aufnahmezeit kürzer sein, wenn der Empfang schlecht oder das Bild gestört ist.
• Wenn Sie nur Standbilder oder nur Audio aufnehmen, kann die Aufnahmezeit kürzer sein.
• Die angezeigte Aufnahmezeit und die verbleibende Zeit ergeben addiert nicht immer die genaue Länge der Disc.
  • Die verfügbare Aufnahmezeit kann bei einer intensiven Bearbeitung der Disc kürzer sein.
• Wenn Sie eine DVD-RW-Disc verwenden, achten Sie darauf, dass Sie vor der Aufnahme das Aufnahmeformat (Video-Modus oder VR-Modus) ändern. Informationen dazu finden Sie auf Seite 26 (Disk-Initialisierung).
• Wenn Sie eine DVD-R- oder DVD+R-Disc verwenden, können Sie solange aufnehmen, bis die Disc voll ist oder finalisiert wird. Überprüfen Sie vor einer Aufnahme die verbleibende Aufnahmezeit auf der Disc.
• Bei einer DVD-RW-Disc im Video-Modus verlängert sich die verfügbare Aufnahmezeit nur dann, wenn der letzte Titel auf der Disc gelöscht wird.
• Uber die Option Titel löschen im Menü Titelliste (Original) wird der Titel nur ausgeblendet. Der Titel wird nicht von der Disc gelöscht und die verfügbare Aufnahmezeit erhöht sich nicht (mit Ausnahme des zuletzt aufgenommen Titels auf einer DVD-RW-Disc im Video-Modus).
• Ein Überschreiben ist nur bei DVD+RW-Discs möglich.
• Bei DVD+R/RW-Discs erstellt dieser Rekorder neue Menüs, um den neuen Titel zu aktualisieren oder den Titel beim Auswerfen der Disc oder beim Ausschalten des Gerätes zu bearbeiten. Eine Disc muss daher nach Auswahl des DVD-Betriebsmodus aus dem Rekorder herausgenommen werden.

Aufnahmedauer und Bildqualität

Es sind vier Aufnahmequalitäten voreingestellt:

- XP – Beste Qualität, ca. 1 Stunde Aufnahmedauer auf einer DVD-Disc (4.7GB).

- SP – Standardqualität, ausreichend für die meisten Anwendungen, ca. 2 Stunden Aufnahmedauer auf einer DVD (4.7GB).

- LP – Etwas geringere Bildqualität, die Aufnahmedauer auf einer DVD (4.7GB) wird jedoch auf ca. 4 Stunden erhöht.

- EP – Geringste Bildqualität, ausreichend für etwa 6 Stunden Aufnahmedauer auf einer DVD (4.7GB). Während der Wiedergabe von Aufnahmen im EP-Modus erscheint das Bild u. U. fragmentiert.

Timeshift HDD

Verpassen Sie nie wieder eine Szene einer Live-Sendung. Wenn während Ihrer Lieblings-Live-Sendung das Telefon klingelt, drücken Sie vor dem Abnehmen einfach auf "TIMESHIFT" und "PAUSE". Timeshift wird aktiviert und die Sendung wird aufgenommen. Drücken Sie nach dem Telefonat bzw. der Unterbrechung auf "PLAY" oder "SCAN", um das Programm weiter anzuschauen. Drücken Sie "STOP", um die Live-Sendung fortzusetzen.

Betrieb von Timeshift (Pause, Live TV/Wiedergabe) HDD

Eine Sendung kann vorübergehend auf der Festplatte gespeichert werden.

Drücken Sie während einer Fernsehsendung TIMESHIFT.

Die Fortschrittsanzeige wird, wie unten gezeigt, eingeblendet, und verwandelt sich nach fünf Sekunden in ein Timeshift-Symbol.

1 PLAY > 16:40 2 3 4 17:40 5

1. Zeigt den Wiedergabemodus an.
2. Zeigt aktuelle Timeshift-Position an.
3. Zeigt Timeshift-Startzeit an.
4. Zeigt verstrichene Timeshift-Zeit an.
5. Zeigt die Uhrzeit eine Stunde nach Timeshift-Startzeit an.

Tipps:

• Während der Timeshift-Anzeige können Funktionen wie Zeitlupe, Suchlauf usw. verwendet werden. Siehe unter Wiedergabe auf den Seiten 29-32.
• Der zwischengespeicherte Clip kann während der Timeshift-Anzeige auf der Festplatte gespeichert werden. Siehe Clip-Aufnahme rechts.

Hinweise:

• Falls auf der Festplatte nicht genügend Speicher zur Verfügung steht, wird der älteste Timeshift-Abschnitt im Cache schrittweise gelöscht.
• Wird sechs Stunden lang keine Taste gedrückt, wird der Timeshift-Betrieb automatisch beendet.

Markensuche im Timeshift-Betrieb

Im Timeshift-Betrieb kann eine Marke gesetzt werden. Drücken Sie am gewünschten Punkt die Taste MARKER.

Drücken Sie zum Aufrufen der markierten Szene SEARCH.

Clip-Aufnahme HDD

Eine Sendung kann während der Timeshift-Anzeige auf der Festplatte gespeichert werden.

1. Suchen Sie den Startpunkt während der Timeshift-Anzeige über Einzelbild, Suchlauf und Zeitlupe.
2. Drücken Sie am Startpunkt des aufzuzeichnenden Abschnitts auf die Taste REC. Der Fortschritt der Aufnahme wird in der Fortschrittsanzeige rot dargestellt.

1. Suchen Sie den Endpunkt über Einzelbild, Suchlauf und Zeitlupe.
2. Drücken Sie am Endpunkt des aufzuzeichnenden Abschnitts auf REC. Die normale Wiedergabe wird fortgesetzt.
3. Wiederholen Sie die Schritte 1 und 4 für weitere Clip-Aufnahmen einer Sendung.

1. Halten Sie Timeshift mit STOP an. Eine Bestätigungsmeldung wird eingeblendet.
2. Wählen Sie mit ▶ / ▶ [Ja] aus und drücken Sie ENTER, oder drücken Sie nochmals auf STOP. Die aktuelle Sendung wird auf dem Bildschirm angezeigt.

Hinweise:

• Ausgewählte Abschnitte werden auf der Festplatte aufgenommen.
• Um die Clip-Aufnahme anzuhalten, drücken Sie STOP. Wenn Sie die Aufnahme über POWER anhalten, wird die Sendung u. U. nicht aufgezeichnet.
• Clip-Aufnahmen sind für kürzere Abschnitte als fünf Sekunden nicht möglich.
• Clip-Aufnahmen und Betrieb von Timeshift können nicht im MPEG4-Format erstellt werden. (Nur im MPEG2-Aufnahmeformat möglich.)

Während Timeshift zum Start- oder Endpunkt springen

1. Drücken Sie während der Timeshift-Anzeige ENTER. Das Menü erscheint.
2. Drücken Sie ▶, um die Wiedergabe vom Timeshift-Anfangspunkt zu starten. Drücken Sie ▶, um zum Timeshift-Endpunkt zu springen und auf Pause zu schalten.

Timeshift beenden

1. Drücken Sie STOP, um die Timeshift-Funktion zu beenden. Eine Bestätigungsmeldung wird eingeblendet.
2. Wählen Sie mit ◀ / ▶ [Ja] und drücken Sie ENTER. Die aktuelle Sendung wird auf dem Bildschirm angezeigt.

Aufnahmen vom Fernsehgerät

Gehen Sie wie im Folgenden vor, um Fernsehsendungen aufzunehmen. Die Aufnahme beginnt sofort und endet bei voller Disc oder beim Anhalten der Aufnahme.

Hinweis:

Zur DVD-Aufnahme muss eine beschreibbare Disc eingelegt werden.

1. Drücken Sie auf HOME.
   Das Hauptmenü wird eingeblendet.
2. Wählen Sie die Option [TV].
3. Wählen Sie entweder [TV HDD] oder [TV DVD] und drücken Sie ENTER.
   Achten Sie außerdem darauf, dass der TV-Eingang auf diesen Rekorder gesetzt ist. Wenn Sie eine leere Disc einlegen, muss sie zunächst vom Rekorder initialisiert werden.
4. Stellen Sie den Aufnahmemodus ein, indem Sie mehrmals auf REC MODE drücken (XP, SP, LP, EP).
5. Wählen Sie mit ▲ / ▼ ein Fernsehprogramm zur Aufnahme aus.

Ändern des TV-Tonkanals

Der auszugebende Tonkanal (Sprache) kann durch Drücken auf AUDIO während des Fernsehprogramms ausgewählt werden. Der aktuelle Tonkanal wird eingeblendet.

Stereo- oder Mono-Sendung:

Stereo → Links → Rechts → Mono

Zweisprachige Sendung:

Haupt → Unter → Haupt+ Unter

- Wählen Sie bei Aufnahmen von zweisprachigen Sendungen im Video-Modus den Tonkanal im Untermenü [TV-Audioaufnahme] des Setup-Menüs (s. Seite 26).

- Bei schlechter Qualität im Stereo-Modus kann der Klang durch Wechseln in den Mono-Modus (Links oder rechts) verbessert werden.

- Dieser Rekorder kann NICAM oder reguläres Audio aufnehmen. Wenn die NICAM-Einstellung (Seite 22) auf Auto gesetzt ist, wird Audio automatisch in NICAM geändert und Sie können NICAM-Audio aufnehmen. Handelt es sich bei der Übertragung nicht um NICAM, wird stets reguläres Audio aufgenommen. Wenn auf Grund schlechten Empfangs der NICAM-Ton verzerrt ist, können Sie die NICAM-Einstellung des Programms ausschalten.

1. Drücken Sie einmal auf REC (●).

Die Aufnahme beginnt. (Die REC-Anzeige leuchtet im Anzeigefenster.)

• Die Aufnahme wird fortgesetzt, bis Sie STOP (■) drücken oder die Disc bzw. die Festplatte voll ist.

• Informationen darüber, wie Sie die Dauer der Aufnahme festlegen, finden Sie rechts unter "Timer-Sofortaufnahme".

• Drücken Sie Anhalten der Aufnahme auf STOP (■).

Unterbrechen der Aufnahme

1. Drücken Sie zum Unterbrechen der Aufnahme PAUSE/STEP (III).
2. Drücken Sie zum Fortsetzen der Aufnahme auf PAUSE/STEP (III).

So nehmen Sie eine Fernsehsendung auf, während Sie eine andere ansehen

1. Drücken Sie TV/DVD, um während der Aufnahme den TV-Modus auszuwählen. Die TV-Anzeige wird eingeblendet.

2. Wählen Sie den TV-Kanal aus, den Sie ansehen möchten.

Timer-Sofortaufnahme

Die Funktion "Timer-Sofortaufnahme" ermöglicht es Ihnen, ohne den Programm-Timer eine Aufnahme mit einer voreingestellten Länge zu machen.

1. Führen Sie die Schritte 1-5 links aus. (Aufnahme vom Fernseher).
2. Drücken Sie zur Auswahl der Länge der Aufnahme mehrmals auf REC (●).

Fortsetzen

122 M Frei

Die Aufnahme beginnt nach dem ersten Drücken. Jedes weitere Drücken erhöht die Aufnahmedauer gemäß freiem Speicherplatz (maximal 240 Minuten). Die Aufnahmedauer wird auf dem Bildschirm angezeigt. Am Ende der Aufnahme wird der Rekorder angehalten und ausgeschaltet.

Überprüfen der Aufnahmedauer

Drücken Sie einmal REC (●), um die Aufnahmezeit zu überprüfen. Die abgerufene Einstellung wird automatisch kurz auf dem Fernsehbildschirm angezeigt. Die verbleibende Aufnahmezeit wird zudem im Anzeigefenster eingeblendet.

Verlängern der Aufnahmedauer

Sie können die Aufnahmezeit jederzeit verlängern, indem Sie REC (●) drücken.

Jedes weitere Drücken erhöht die Aufnahmedauer gemäß freiem Speicherplatz (maximal 240 Minuten).

Achtung

Wenn der Rekorder während der Aufnahme vom Stromnetz getrennt wird (oder bei einem Stromausfall), geht die Aufnahme verloren.

Timer-Aufnahme

Dieser Rekorder kann zur Aufnahme von bis zu 16 Sendungen innerhalb eines Monats programmiert werden. Für unbeaufsichtigte Aufnahmen müssen die Kanäle sowie die Anfangs- und Endzeiten der Aufnahmen eingegeben werden.

Hinweis:

Falls Sie zur Timer-Aufnahme eine leere Disc einlegen, muss die Disc vor der Aufnahme formatiert werden. (Siehe "Disk-Initialisierung" auf Seite 26.)

1. Drücken Sie auf TIMER REC.

Das Menü Timer-Aufnahme wird eingeblendet.

Timer-Aufnahme 128H 6M Frol Media PR Datum Startzeit Endzeit Wiederholen VPS/ HDD 02 5/6 Mon 12:30 13:00 Einmal Aus C11 Dauer : 30 M ©SINOC Modus ◎Eingabe 5°Endo

• [Media] Auswahl des Datenträgers zur Aufnahme (Festplatte oder DVD).
- [PR] Wählen Sie eine gespeicherte Programmnummer oder einen der externen Eingänge für die Aufnahme. (DV-Eingang kann nicht gewählt werden.)
- [Datum] Wählen Sie ein Datum bis zu einem Monat im voraus.
• [Startzeit] Legt die Anfangszeit der Aufnahme fest.
• [Endzeit] Legt das Ende der Aufnahme fest.
- [Wiederholen] Wählen Sie die gewünschte Wiederholung aus (Einmal, täglich [Montag-Freitag] oder wöchentlich).
- [VPS/PDC] Das VPS/PDC-System passt die Aufnahmezeit automatisch an, so dass Sie die Sendung auch dann nicht verpassen, wenn sich der Sendeplan geändert hat. Damit VPS/PDC ordnungsgemäß funktioniert, müssen Sie die korrekte angegebene Uhrzeit und das Datum der Sendung eingeben, die Sie aufzeichnen möchten. Beachten Sie, dass VPS/PDC vielleicht nicht mit jedem Sender funktioniert.

Hinweise:

• Sender, die VPS/PDC verwenden, haben in der Regel auf den Videotextseiten entsprechende VPS/PDC-Informationen. Informieren Sie sich auf diesen Seiten, wenn Sie eine Timer-Aufnahme einstellen.

• Bei Verwendung von VPS/PDC kann es möglich sein, dass der Anfang einer Sendung nicht mit aufgezeichnet wird.

• Geben Sie die erforderlichen Informationen für die Timer-Aufnahme(n) an.

• ◀/▶(links/rechts) – Cursor nach links oder rechts

• ▲ / ▼ (auf/ab) – Andern der Einstellung an der derzeitigen Cursorposition.
• Drücken Sie zum Verlasen des Menüs Timer-Aufnahme auf RETURN (♂).
• Drücken Sie ENTER, nachdem Sie alle Programminformationen eingegeben haben.

• Drücken Sie zur Anzeige der Timer-Aufnahmeliste auf TIMER REC.

• Stellen Sie den Aufnahmemodus ein, indem Sie mehrmals auf REC MODE drücken (XP, SP, LP, EP).

• Drücken Sie ENTER, um die Sendung mit dem Rekorder zu speichern. Zur Überprüfung der Programmierung wird die Timer-Aufnahmeliste angezeigt. Die Anzeige "Aufnahme OK" in der Timer-Aufnahmeliste zeigt an, dass die Timer-Aufnahme korrekt programmiert wurde.
• Drücken Sie zum Verlassen der Timer-Aufnahmeliste auf RETURN (♂).
• Zur DVD-Aufnahme muss eine beschreibbare Disc eingelegt sein und POWER gedrückt werden, um das Gerät in den Standby-Modus zu schalten.

Hinweise:

• Die Timer-Anzeige leuchtet im Anzeigefenster, wenn sich der Rekorder im Standby-Modus mit aktivem Timer befindet. (Bei aktiviertem [Stromsparmodus] erfolgt keine Anzeige.
• Wählen Sie bei Aufnahmen von zweisprachigen Sendungen im Video-Modus den Tonkanal im Untermenü [TV- Aufnahmestimme] des Setup-Menüs (s. Seite 26).
• Drücken Sie zum Anhalten der Timer-Aufnahme auf POWER.
• Bei einer Timer-Aufnahme zur DVD-Aufnahme ohne eingelegte beschreibbare DVD zum Zeitpunkt der Aufnahme zeichnet die Wiederherstellungs-Aufnahme-funktion die Sendung automatisch auf der Festplatte auf.
• Timer-Aufnahmen können nicht im MPEG4-Format erstellt werden. (Nur im MPEG2-Aufnahmeformat möglich.)

Timer-Aufnahme mit SHOWVIEW®

Mit diesem System ist die Programmierung von Timer-Aufnahmen ein Kinderspiel. Die meisten Programmzeitschriften veröffentlichen außer Informationen über Fernsehsendungen auch die SHOWVIEW-Programmnummern. Wenn Sie also eine Timer-Aufnahme eines Programms machen möchten, müssen Sie lediglich die entsprechende SHOWVIEW-Programmnummer eingeben. Die Einstellungen von Datum, Anfang, Ende und Kanal werden automatisch vorgenommen. Sie müssen dem Rekorder lediglich die Aufnahmezeit und Aufnahmequalität mitteilen und festlegen, ob es sich um eine einmalige oder eine wiederholte Aufnahme handelt. Sie können maximal 16 Timer-Programme auf dem Rekorder speichern.

SHOWVIEW ist ein eingetragenes Markenzeichen der Gemstar Development Corporation. Das SHOWVIEW-System wurde mit Genehmigung von Gemstar Development Corporation hergestellt.

1. Drücken Sie auf Tasten SHOWVIEW. Das SHOWVIEW-Menü wird eingeblendet. Drücken Sie zum Verlassen des Menüs nochmals SHOWVIEW.

ShowView Nummer 6-9 Ding. ○ Eingabo ●●●●● Leschoa S Ende

- [Nummer] Geben Sie die SHOWVIEW-Programmnummer ein.

1. Geben Sie die S HOWVIEW-Programmnummer über die Nummerntasten ein und drücken Sie ENTER. Zur Überprüfung der Programmierung wird das Menü Timer-Aufnahme eingeblendet.

- Wenn Sie vor Drücken auf ENTER einen Fehler machen, drücken Sie mehrmals CLEAR, um die Zeichen nacheinander zu löschen und die Nummer zu korrigieren.

1. Die Programmierung kann bei Bedarf über ◀ / ▶ / ▲ / ▼ geändert werden (Datenträger, VPS/PDC usw.) Siehe "Timer-Aufnahme" auf der vorherigen Seite.

Timer-Aufnahme 12:00 6M Frei Media PB Datum Startzeit Endzeit Wiederholen VPS/ HDD 02 S/P Mon 12:30 13:00 Einmal Aus C11 Dauer : 30 M MODus Eingabe F Ende

1. Wählen Sie einen Aufnahmemodus (XP, SP, LP oder EP).

2. Drücken Sie ENTER, um die Sendung im Rekorder zu speichern. Zur Überprüfung der Programmierung wird die Timer-Aufnahmeliste angezeigt. Die Anzeige "Aufnahme OK" in der Timer-Aufnahmeliste zeigt an, dass die Timer-Aufnahme korrekt programmiert wurde.

3. Drücken Sie zum Verlassen des Menüs Timer-Aufnahme auf RETURN (💡).

4. Zur DVD-Aufnahme muss eine beschreibbare Disc eingelegt sein und POWER gedrückt werden, um das Gerät in den Standby-Modus zu schalten.

Überprüfung der Timer-Aufnahme

Die Programmierung kann bei eingeschaltetem Rekorder überprüft werden. Drücken Sie zweimal auf TIMER REC.

• Wählen Sie mit ▲ / ▼ eine Timer-Aufnahme.
• Drücken Sie zum Bearbeiten der ausgewählten Aufnahme ENTER.
  Das Menü Timer-Aufnahme wird eingeblendet.
• Drücken Sie zum Löschen der ausgewählten Aufnahme aus der Timer-Liste auf ENTER.

Timer Liste VPS/PDC Em 1/1 PR Delma Startzeit Dauer Nodes Überprofen NCU PR-02 0/6 Don 12:31 30M SP Aufnahme OK PR-01 9/6 Tre 12:31 30M SP Aufnahme OK GUSB Lischen © Editieren & Ende

Löschen einer Timer-Aufnahme

Sie können eine Timer-Einstellung jederzeit löschen, bevor die Aufnahme gestartet wird.

- Wählen Sie das Programm, das gelöscht werden soll, mit ▲ / ▼ in der Timer-Aufnahmeliste aus. Drücken Sie zum Löschen der Aufnahme CLEAR.

Anhalten einer Timer-Aufnahme

Nach dem Start einer Timer-Aufnahme können Sie noch immer das Programm abbrechen. - Drücken Sie auf POWER.

Timer- Aufnahme - Fehlerbeseitigung

Bei eingestelltem Timer nimmt der Rekorder unter den folgenden Voraussetzungen nicht auf:

• Es ist keine Disc eingelegt und nicht genügend freier Festplattenspeicher verfügbar.
• Es ist eine nicht beschreibbare Disc eingelegt und nicht genügend freier Festplattenspeicher vorhanden.
• Wenn die Option [Disk-Schutz] im Setup-Menü eingeschaltet und nicht genügend freier Festplattenspeicher verfügbar ist (s. Seite 27).
• Wenn der Rekorder eingeschaltet ist.
• Es sind bereits 99 Titel auf einer DVD-RW-, DVD-R-, DVD-RAM-, Disc bzw. 49 Titel auf einer DVD+R-, DVD+RW- Disc sowie 255 Titel auf der Festplatte gespeichert.

Sie können unter den folgenden Voraussetzungen kein Timer-Programm eingeben:

• Eine Aufnahme läuft gerade.
  • Die gewünschte Uhrzeit liegt in der Vergangenheit.
• Es wurden bereits mehr als 16 Aufnahmen programmiert.

Mehrere Timer-Programme überschneiden sich:

• Das frühere Programm hat Priorität.
- Wenn das frühere Programm beendet ist, wird das spätere gestartet.
- Wenn zwei Programme so eingestellt sind, dass sie exakt zur selben Zeit anfangen, hat das zuerst eingegebene Priorität.

Bei einer beschädigtem Disc ist u. U. keine Aufnahme möglich. Auch wenn im Feld "Überprüfen" die Meldung "Aufnahme OK" angezeigt wird, trifft dies nicht unbedingt zu.

Aufnahme von externen Zusatzgeräten

Aufnahme von Zusatzgeräten

Sie können von einem externen Gerät, z. B. einem an einen externen Eingang des Rekorders angeschlossenen Camcorder oder Videorekorder, aufnehmen.

1. Das Gerät, von dem aufgenommen werden soll, muss richtig am Rekorder angeschlossen sein (Siehe Seiten 13-14).
2. Wählen Sie im Hauptmenü einen Datenträger (TV HDD oder TV DVD) zur Aufnahme aus (s. Seite 21).

3. Drücken Sie zur Auswahl des Zusatzgerätes für die Aufnahme mehrmals auf AV.

4. Tuner: Der integrierte Tuner
   • AV1: EURO AV1 AUDIO/VIDEO auf der Rückseite
   • AV2: EURO A/V2 DECODER auf der Rückseite
   • AV3: AV IN 3 auf der Rückseite

5. AV4: AV IN 4 (VIDEO, AUDIO (L/R)) auf der Vorderseite
   • DV: DV IN auf der Vorderseite

6. Stellen Sie den Aufnahmemodus ein, indem Sie mehrmals auf REC MODE drücken (XP, SP, LP, oder EP)

7. Drücken Sie einmal auf REC (●). Die Aufnahme beginnt. (Die REC-Anzeige leuchtet im Anzeigefenster.)

• Die Aufnahme wird fortgesetzt, bis Sie STOP (■) drücken oder die Disc voll ist.
- Informationen darüber, wie Sie die Dauer der Aufnahme festlegen, finden Sie unter "Timer-Sofortaufnahme" auf Seite 42.

1. Drücken Sie zum Anhalten der Aufnahme auf STOP (■).

Hinweis:

Wenn Ihre Quelle mit CopyGuard kopiergeschützt ist, können Sie mit diesem Rekorder nicht von ihr aufnehmen. Lesen Sie die Copyright-Hinweise auf Seite 56.

Aufnahme von DV-Geräten

Vor dem Kopieren mit einem DV-Gerät

An diesem Rekorder kann zur Eingabe und Ausgabe von Audio, Video, Daten und Steuersignalen ein DV-Camcorder über ein einziges DV-Kabel angeschlossen werden.

• Dieser Rekorder ist nur mit DV-Format- (DVC-SD-, DV25) Camcordern kompatibel. Digitale Satellitenempfänger und digitale VHS-Videorekorder sind nicht kompatibel.
• Sie können nicht mehrere DV-Camcorder gleichzeitig an diesen Rekorder anschließte
• Dieser Rekorder kann nicht von an der DV IN-Buchse angeschlossenen externen Geräten angesteuert werden (einschließlich zwei Rekor
• Der über die DV IN-Buchse angeschlossene Camcorder kann u. U. nicht immer angesteuert werden.
• Digitale Camcorder können in der Regel Audio als 16-Bit-/48 kHz-Stereo oder Twin-Stereo-Tracks mit 12 Bit/32 kHz aufnehmen. Dieser Rekorder kann nur einen Stereo-Audio-Track aufnehmen. Stellen Sie [DV-Aufnahmestimme] nach Bedarf auf [Audio 1] oder [Audio 2] (siehe Seite 26) ein.
• Audio-Eingaben zur DV IN-Buchse müssen 32 oder 48 kHz (nicht 44,1 kHz) sein.
• Während der Aufnahme können Bildstörungen auftreten, wenn eine Quellkomponente die Wiedergabe anhält oder einen nicht aufgezeichneten Abschnitt des Bandes wiedergibt, die Stromversorgung der Quellkomponente ausfällt oder das DV-Kabel abgezogen wird.

Aufnehmen von einem digitalen Camcorder

Sie können von einem digitalen Camcorder aufnehmen, der an die DV IN-Buchse am vorderen Bedienfeld des Rekorders angeschlossen ist. Mit der Fernbedienung des Rekorders können Sie Camcorder und Rekorder steuern. Achten Sie vor der Aufnahme darauf, dass der Audioeingang für die DV IN-Buchse eingerichtet ist (siehe Seite 26).

Tipps:

• Das Signal der Quelle muss im DVC-SD-Format vorliegen.
• Nicht alle Camcorder können mit der
  Fernbedienung dieses Rekorders gesteuert werden.
• Beim Anschluss eines zweiten Rekorders über ein DV-Kabel kann die zweite DVD nicht von hier aus angesteuert werden.
• Sie können das Gerät nicht von einer Komponente aus steuern, die an die DV IN-Buchse angeschlossen ist.

• Sie können die Datum- und Uhrzeitinformationen nicht von einer DV-Kassette aufnehmen.

• Der digitale Camcorder muss an die DV IN-Buchse auf der Vorderseite des Geräts angeschlossen sein (s. Seite 14).

• Wählen Sie im Hauptmenü entweder [TV HDD] oder [TV DVD] und drücken Sie ENTER (s. Seite 21).
• Prüfen Sie, ob der DV-Audio-Eingang die Voraussetzungen erfüllt. Sie haben die Wahl zwischen Audio 1 (Original-Audio) und Audio 2 (Nachvertonung).
• Der DV-Eingang wird über [DV-Aufnahmestimme] im Untermenü des Setup-Menüs eingestellt. Siehe "DV Aufnahmestimme" auf Seite 26.
• Drücken Sie zur Auswahl des DV-Eingangs mehrmals auf AV. Die Anzeige DV erscheint sowohl im Anzeigefenster als auch auf dem Fernsehbildschirm.
• Suchen Sie die Stelle auf dem Camcorder-Band, ab der die Aufnahme beginnen soll. Für optimale Ergebnisse pausieren Sie die Wiedergabe an der Stelle, ab der Sie aufnehmen möchten.
• Je nach Camcorder können Sie mit der Fernbedienung des Rekorders die Funktionen STOP, PLAY und PAUSE verwenden.
• Drücken Sie zum Starten der Aufnahme einmal REC (●).
• Die Aufnahme wird automatisch angehalten, wenn der Rekorder kein Signal erkennt.
• Drücken Sie zum Unterbrechen oder Anhalten der Aufnahme auf PAUSE/STEP (■) bzw. STOP (■). Während der Aufnahme kann der Camcorder nicht über die Fernbedienung angesteuert werden.
• Im Video-Modus wird der letzte Frame der Aufnahme auch nach dem Ende der Aufnahme kurze Zeit auf dem Bildschirm angezeigt.

Störungsbehebung

Wenn Sie kein Bild und/oder keinen Ton über die DV IN-Buchse erhalten, überprüfen Sie die folgenden Punkte:

• Das DV-Kabel muss richtig angeschlossen sein.

- Schalten Sie alle angeschlossenen Geräte aus und wieder ein.

• Wechseln Sie den Audio-Eingang.

Hinweis:

- Nicht alle angeschlossenen Camcorder können jedoch mit der Fernbedienung gesteuert werden, die mit diesem Rekorder ausgeliefert wurde.

- Beim DV-Kopiervorgang können keine MPEG4-Aufnahmen erstellt werden. (Nur im MPEG2-Aufnahmeformat möglich.)

Gleichzeitige Aufnahme und Wiedergabe

Wiedergabe eines anderen Titels während der Aufnahme

Wiedergabe und Aufnahme finden für DVDs und die integrierte Festplatte vollständig unabhängig voneinander statt. Sie können z. B. auf eine DVD bzw. auf die Festplatte aufnehmen und dabei gleichzeitig einen Film von dem anderen Datenträger abspielen.

1. Starten Sie die Aufnahme.
2. Drücken Sie HOME, um das Hauptmenü aufzurufen.
3. Wählen Sie mit ▲ / ▼ / ◀ / ▶ und der Taste ENTER jeweils den Datenträger zur Wiedergabe aus.
4. Starten Sie die Wiedergabe. Die Aufnahme wird während der Wiedergabe von dem anderen Datenträger fortgesetzt.

Hinweise:

• Die gleichzeitige Wiedergabe und Aufnahme ist beim Kopieren nicht möglich.
• Programme können während der gleichzeitigen Aufnahme und Wiedergabe nicht bearbeitet werden.
• Diese Funktion ist im MPEG4-Aufnahme-modus nicht möglich.

Time Slip HDD

Time Slip ermöglicht die zeitversetzte Wiedergabe eines Titels bei gleichzeitiger Aufnahme des Titels.

1. Starten Sie die HDD-Aufnahme.
2. Drücken Sie auf PLAY (▶). Die Wiedergabe beginnt, während die Aufnahme fortgesetzt wird.

- Uber die Tasten PAUSE (III) und SCAN (◄◄ / ►►) kann die Wiedergabe unterbrochen, durchsucht oder in Zeitlupe wiedergegeben werden.

1. Drücken Sie auf STOP (■). Die Wiedergabe wird angehalten und die aktuelle Aufnahmeposition wird angezeigt.

Hinweise:

• Die Wiedergabe kann frühestens 15 Sekunden nach Beginn der Aufnahme gestartet werden.
- Diese Funktion steht im DVD-Aufnahmemodus nicht zur Verfügung.
- Diese Funktion ist im MPEG4-Aufnahme-modus nicht möglich.

MPEG4-Aufnahme HDD

Aufnahmen können im MPEG4-Videoformat erstellt werden.

1. Stellen Sie die Option [MPEG4] im Menü Einstellungen auf [Ein] (siehe Seite 26).
2. Wählen Sie die Eingangsquelle für die Aufnahme (TV-Sender, AV-Eingang usw.)
3. Stellen Sie den Aufnahmemodus ein, indem Sie mehrmals auf REC MODE drücken (XP, SP, LP, EP).
4. Starten Sie die Aufnahme. Daraufhin erstellt das Gerät die Aufnahme auf der Festplatte im Format MPEG4. Die Aufnahmen werden im Menü [Filmliste] aufgeführt. Um die MPEG4-Aufnahmen wiederzugeben, lesen Sie Seite 33.

Hinweise:

• MPEG4-Videoaufnahmen können nicht bearbeitet werden. Um die Bearbeitungsfunktionen zu nutzen, stellen Sie die Option [MPEG4] im Menü Einstellungen auf [Aus] (siehe Seite 26).
• Falls Sie die Taste MENU/LIST betätigen, wenn die Option [MPEG4] im HDD-Modus auf [Ein] eingestellt ist, wird das Menü [Filmliste] eingeblendet.
• Während der MPEG4-Aufnahme werden die Tasten gesperrt. (PLAY, TIMESHIFT, MENU/LIST, HOME usw.)
• Auf Grund der Eigenschaften des MPEG4-Aufnahmeverfahrens kann während der MPEG4-Aufnahme Bildmaterial verloren gehen. Dieser Umstand ist normal.
• Betätigen Sie die Taste AUDIO, um einen Tonkanal für die Aufnahme auszuwählen. Die Einstellung der Option [Videoaufnahmen Audio] im Menü Einstellungen hat keinen Einfluss auf die MPEG4-Aufnahme.

Angaben zu MPEG4-Aufnahmen

Video-Codierungsformat

Codierung: XVID-Format

Auflösung: 640 x 480 (XP, SP-Modus), 480 x 352 (LP-Modus), 352 x 256 (EP-Modus)

Audio-Codierungsformat

Codierung: AC3

Qualität: 128 Kbit/Sek., 48 kHz (Samplingrate), Stereo

Maximale Titelanzahl

Maximal 1999 Titel

Maximale Titelgröße

2 GByte

- Falls die Größe der Aufnahmetitels 2 GB überschreitet, wird die Aufnahme in einem neuen Titel fortgesetzt. Während der Erstellung des neuen Titels wird die Aufnahme für einige Sekunden unterbrochen.

Aufnahmezeit (250GB)

Ca. 258 Stunden (XP-Modus), 337 Stunden (SP-Modus), 429 Stunden (LP-Modus), 625 Stunden (EP-Modus)

Bearbeitung

Überblick Titellisten- und Kapitellisten-Menü

Über das Titellisten-Menü können Videoinhalte auf nicht finalisierten DVD-Discs im VR-Modus sowie Videoinhalte auf der internen Festplatte bearbeitet werden. Die verfügbaren Bearbeitungsfunktionen sind abhängig davon, ob Video auf einer DVD im VR-Modus oder auf der Festplatte oder ob Original-Inhalte bzw. Playlisten bearbeitet werden.

DVD-RW-Discs im VR-Modus können auf zwei Arten bearbeitet werden. Original-Inhalte der Disc können direkt bearbeitet oder es kann eine Playliste erstellt und bearbeitet werden. Die Playliste ändert nicht den Inhalt der Disc, steuert jedoch dessen Wiedergabe.

Die Bearbeitung von Aufnahmen auf der Festplatte gleicht der Bearbeitung von Original-Inhalten einer DVD-RW im VR-Modus. Dabei sind ähnliche Befehle zum Löschen und Benennen von Titeln sowie eine Feineinstellung der Kapitelinhalte innerhalb der Titel auf der DVD-Disc verfügbar.

Hinweis:

Wenn das Titellisten-Menü der Festplatte während der Aufnahme angezeigt wird, besitzen einige Titel u. U. eine Markierung. Diese Titel wurden mit einer anderen Line-Eingangseinstellung als die aktuelle Einstellung des Rekorders aufgenommen. Während der

Aufnahme können diese Titel nicht abgespielt werden.

1. Drücken Sie zum Aufrufen des Titellisten-Menüs auf MENU/LIST.

Die Wiedergabe sollte dabei angehalten werden.

• Falls Sie die Taste MENU/LIST betätigen, wenn die Option [MPEG4] im HDD-Modus auf [Ein] eingestellt ist, wird das Menü [Filmliste] eingeblendet.
• Das Menü kann ebenfalls über das Hauptmenü aufgerufen werden. Wählen Sie dazu den Eintrag [FILM], dann den Eintrag [HDD] oder [DISC], und drücken Sie ENTER.
• Falls mehr als sechs Titel vorhanden sind, verwenden Sie bei der Auswahl von Titeln zur Anzeige der vorherigen/nächsten Seite die Tasten ▲ / ▼.
• Drücken Sie bei der Bearbeitung einer Disc im VR-Modus zum Wechseln zwischen Original- und Playlisten-Menü auf MENU/LIST.

Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt. Im Hauptteil des Bildschirms werden die Titel (bzw. Kapitel) auf der DVD bzw. Festplatte angezeigt. Die Miniaturansichten können über die Taste THUMBNAIL bearbeitet werden. (Siehe auch das Kapitel Ändern von Miniaturansichten für Titel auf Seite 49).

Drücken Sie DISPLAY, um genauere Informationen über den ausgewählten Titel im Titellisten-Menü zu erhalten. Drücken Sie nach Auswahl eines Titels bzw. Kapitels aus der Titelliste im Kapitellisten-Menü auf ENTER. Die Menüoptionen werden links neben dem Menü angezeigt. Wählen Sie mit ▲/▼ eine Option und drücken Sie zur Bestätigung ENTER.

1. Drücken Sie zum Verlassen des Titellisten-Menüs mehrmals auf RETURN (♂).

1 2 3 4 5 6 7 Titelliste HOO EP 128H 6M Frei: Widergabe Suchen > Löschen Umbenessen Editoren > Sortoren > Kopieren TITLE 1 16/02 00-02-03 TITLE Z 16/02 00-01-29 TITLE 3 16/02 00-05-30 © Eingabe INFO S- Schließen

1. Menüoptionen: Um Menüoptionen anzuzeigen, wählen Sie einen Titel bzw. ein Kapitel und drücken Sie ENTER. Je nach Disc-Typ werden unterschiedliche Optionen angezeigt.

• [Verbinden] Verbindet zwei Titel oder Kapitel zu einem (Seite 53, 54).
• [Löschen] Löscht den Titel bzw. das Kapitel (Seite 51).
• [Teil löschen] Löscht einen Teil des Titels (Seite 51).
• [Teilen] Teilt einen Titel in zwei (Seite 54).
• [Kopieren] Kopiert den Titel auf einen anderen Datenträger (Seite 56).
• [Vollwiederg.] Startet die Wiedergabe des ausgewähltem Titels, einschließlich versteckte Kapitel.
- [Verst. (Anzeigen)] Blendet den ausgewählten Titel bzw. das Kapitel aus (ein) (Seite 55).
• [Bewegen] Verschiebt ein Kapitel im Menü Kapitelliste-Playliste an eine andere Position. (Seite 55)
- [Wiedergabe] Startet die Wiedergabe des ausgewählten Titels bzw. Kapitels. Versteckte Titel und Kapitel auf der DVD+R/RW werden nicht wiedergegeben.
- [PL hinzuf.] Fügt den Titel bzw. das Kapitel zur Playliste hinzu (Seite 50).
• [Schützen] Verhindert ein versehentliches Aufnehmen, Ändern oder Löschen eines Titels. (Seite 55)
• [Umbenennen (Titel-Name)] Bearbeitet den Titelnamen (Seite 52).
• [Suchen]
- [Kapitel]: Anzeige der Kapitelliste des Titels. - [Zeit]: Zeit, an der der Startpunkt des Titels festgelegt werden soll (Seite 52).
- [Art] Führt die Programme im Titellisten-Menü nach Datum, Titel oder Kategorie auf (Seite 53).
• [Titel] Zeigt die Titelliste des Kapitels an.
• [Rückgängig]/[Wiederherstellen] Letzten Löschvorgang rückgängig machen bzw. wiederherstellen. (Seite 53)

1. Zeigt den Aufnahmemodus, den freien Speicher und eine Fortschrittsanzeige der verstrichenen Spielzeit an.

2. Aktueller Datenträger

3. Derzeit ausgewählter Titel.
4. Miniaturansicht
5. Zeigt die ausgewählte Titelnummer und die Gesamtanzahl der Titel an.
6. Zeigt den Titelnamen, das Aufnahmedatum und die Länge der Aufnahme an.

HDD, VR-Modus: Bearbeitung von Original und Playliste

Titel, Kapitel und Teile

Titel des Original-Inhalts der Disc enthalten ein oder mehrere Kapitel. Beim Einfügen einer Titels in die Playliste erscheinen auch alle Kapitel innerhalb dieses Titels. D. h. Kapitel in der Playliste verhalten sich genauso wie Kapitel auf einer DVD-Video-Disc. Teile sind Abschnitte der Original- bzw. Playlisten-Titel. Im Original- und Playlisten-menü können Teile hinzugefügt oder gelöscht werden. Beim Hinzufügen eines Kapitels oder Titels zur Playliste wird ein neuer Titel bestehend aus einem Abschnitt (d. h. Kapitel) eines Original-Titels erzeugt. Beim Löschen wird ein Teil des Titels vom Original- oder Playlistenmenü gelöscht.

Achtung

• Wenn Sie die Funktionen Löschen, Ändern und Verschieben bearbeiten, entsprechen die Start- und End-Frames u. U. nicht genau den Anfangs- und Endpunkten.
• Während der Wiedergabe der Playliste kann zwischen den Bearbeitungen eine kurze Pause eingelegt werden. Dies ist keine Fehlfunktion.

Entspricht das Bearbeiten einer DVD dem Bearbeiten eines Videobandes?

Nein. Beim Bearbeiten eines Videobandes benötigen Sie ein Video-Deck zur Wiedergabe des Original-Bandes und ein weiteres zur Aufnahme der Bearbeitungen.

Bei DVDs wird zur Bearbeitung eine 'Playliste' der wiederzugebenden Inhalte sowie der Zeitpunkte der Wiedergabe erzeugt.

Bei der Wiedergabe spielt der Rekorder die Disc gemäß der Playliste ab.

Die Begriffe 'Original' und 'Playliste'

VR RAM-

Für die tatsächlichen und die bearbeiteten Inhalte werden in diesem Handbuch häufig die Begriffe Original und Playliste verwendet.

• Original: Der Inhalt der tatsächlichen Aufnahmen auf der Disc.
• Playliste: Der Inhalt der bearbeiteten Versionen der Aufnahmen, so wie die Original-Inhalte wiedergegeben werden.

Hinzufügen von Kapitelmarken

Durch Einfügen von Kapitelmarken an gewünschten Stellen innerhalb eines Titels können Kapitel erzeugt werden.

Hinweis:

Kapitelmarken werden in regelmäßigen Abständen automatisch eingefügt. Sie können diese Intervalle im Menü "Erste Einrichtung" ändern (s. "Automatische Kapitel" auf S. 26).

Drücken Sie während der Aufnahme oder Wiedergabe an der Stelle, an der ein neues Kapitel eingefügt werden soll, auf CHP ADD. Auf dem Bildschirm erscheint ein Kapitelmarken-Symbol.

Ändern von Miniaturansichten

Alle im Titellisten-Menü angezeigten Titel werden durch Miniaturenansichten dargestellt, die dem Anfang des Titels bzw. Kapitels entnommen werden. Sie können jedoch selbst ein anderes Standbild aus einem Titel auswählen. Drücken Sie auf THUMBNAIL, um das aktuelle Bild im Titellisten-Menü anzuzeigen. Das ausgewählte Standbild erscheint sowohl im Original- als auch im Playlisten-Menü.

Tipp:

Sie können die Miniaturansicht des Titels im Kapitellisten-Menü ändern. Wählen Sie im Kapitellisten-Menü ein Kapitel aus und drücken Sie THUMBNAIL. Die Miniaturansicht des Titels, der das Kapitel enthält, wird geändert.

Erstellen einer neuen Playliste

VR RAM-

Verwenden Sie diese Funktion, um einen Original-Titel oder ein Kapitel zu der Playliste hinzuzufügen. Hierbei wird der gesamte Titel zu der Playliste hinzugefügt (Sie können Teile löschen, die Sie später nicht benötigen.) (siehe Löschen eines Original- oder Playlisten-Titels/Kapitels auf Seite 51).

Der Titel erscheint in der Playliste zusammen mit den Kapitelmarken des Originals. Beim späteren Hinzufügen weiterer Kapitelmarken zum Original werden diese jedoch nicht automatisch in den Titel der Playliste kopiert. Sie können maximal 999 Kapitel zu einer Disc hinzufügen. Um nur ein Kapitel eines Titels hinzuzufügen, lesen Sie "Hinzufügen weiterer Titel/Kapitel zur Playliste" auf dieser Seite.

1. Wählen Sie einen Titel oder ein Kapitel im Menü Titelliste-Original bzw. im Menü Kapitelliste-Original, der/das in die Playliste eingefügt werden soll und drücken Sie ENTER. Die Menüoptionen werden auf der linken linken Menüseite angezeigt.

Tiketilde - Brunt ISO DVD-BV H2 20.04 Time Video Screen Windows Settings Editers PI Player Features RMS 1 17/00 0:01:03 RMS 2 17/00 0:01:10 RMS 3 17/00 0:00:38 © Enugu BOOSInfo HUSB Playable F-Color

1. Wählen Sie mit ▲ / ▼ die Option [PL hinzuf.] und drücken Sie ENTER.

TitleName - Brand DVD-8M 12.20.00 Time Video 12.20.00 12.20.00 12.20.00 12.20.00 12.20.00 12.20.00 12.20.00 12.20.00 12.20.00 12.20.00 12.20.00 12.20.00

1. Wählen Sie die Option [Playliste Neu] und drücken Sie ENTER. Der neue Titel erscheint in der aktualisierten Playliste. Alle Kapitel des Titels werden zur Playliste hinzugefügt.

Hinzufügen weiterer Titel/Kapitel zur Playliste VR RAM-

Sie können einen Original-Titel oder ein Kapitel zu einem Playlisten-Titel hinzufügen, auch wenn er bereits registriert ist.

1. Wählen Sie einen Titel oder ein Kapitel im Menü Titelliste-Original bzw. im Menü Kapitelliste-Original, der/das in die Playliste eingefügt werden soll und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmseite angezeigt.

DWD-10 00:24:30 PM Time Show time Socks Lockbox Shelfbox Cablebox PL Boxer Capture WILE 1 07:02 08:05 WILE 2 07:02 08:05 WILE 3 07:02 08:05 © Display: ECONO Info. ECON PlayIcon Play Color

1. Wählen Sie mit ▲ / ▼ die Option [PL hinzuf.] und drücken Sie ENTER.

Tideillate - Audio 05:20:34 Movie list Video list Playlist 0.2 0.01:03 0.00:06 0.01:03 0.01:03 0.00:06 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.01:03 0.1 Playlist 0.2 0.01:03 0.01:06 0.01:06 0.1 Playlist 0.2 0.01:03 0.01:06 0.1 Playlist 0.2 0.01:03 0.01:06 0.1 Playlist 0.2 0.01:03 0.01:06 0.1 Playlist 0.2 0.01:03 0.01:06 0.1 Playlist 0.1 Playlist 0.2 Playlist 0.1 Playlist

1. Wählen Sie eine bereits registrierte Titelliste-Playliste, in die ein Titel oder Kapitel eingefügt werden soll und drücken Sie ENTER.

2. Wiederholen Sie die Schritte 1-3, um weitere Titel oder Kapitel zur Playliste hinzuzufügen. Die hinzugefügten Kapitel werden im Kapitelliste-Playliste-Menü angezeigt.

1. Drücken Sie zum Beenden auf RETURN (♂) oder zum Zurückkehren zum Menü Titelliste-Original auf MENU/LIST.

Löschen eines Original- oder Playlisten-Titels/Kapitels

Wenn Sie einen Titel oder ein Kapitel aus dem Menü Playliste löschen, entfernen Sie den Titel/das Kapitel lediglich aus der Playliste.

Titel und Kapitel verbleiben im Original-Menü. Titel/Kapitel verbleiben im Menü Original. Wenn Sie einen Titel oder Kapitel aus dem Menü Original (Titel/Kapitel) löschen, werden Titel oder Kapitel von der Disc gelöscht und die für Aufnahmen verbleibende Zeit verlängert sich wieder. Aus dem Original gelöschte Titel oder Kapitel werden ebenfalls aus der Playliste gelöscht.

Hinweis:

Eventuell können keine Kapitel gelöscht werden, die kürzer als fünf Sekunden lang sind.

1. Wählen Sie aus dem Titellisten- bzw. Kapitellisten-Menü mit ◀/▶/▲/▼ ein zu löschendes Kapitel oder einen Titel aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmseite angezeigt.

2. Wählen Sie im Menü die Option [Löschen]. Beispiel: Titelliste (HDD)

Titlerate RGB 100% 100% 14:02 05:02:03 14:02 05:01:03 14:02 05:06:03 14:02 05:06:03 @ Engabe ETCOED.com F. Stellides

1. Drücken Sie zur Bestätigung ENTER. Es wird eine Bestätigungsmeldung zum Löschen eingebendet.

2. Wählen Sie mit ◀/▶ [Ja] und drücken Sie ENTER. Das ausgewählte Kapitel bzw. der Titel wird gelöscht. Nach Drücken von ENTER wird das aktualisierte Menü wird angezeigt.

3. Wiederholen Sie die Schritte 1-4, um weitere Kapitel bzw. Titel zu löschen.

4. Drücken Sie zum Verlassen des Menüs mehrmals RETURN (♂).

Hinweise:

- Bei DVD+RW-Aufnahmen wird der gelöschte Titel nach 'Gelöschter Titel' umbenannt.

- Beim schnellen Löschen von mehr als zwei Titeln nacheinander werden die Titel zu einem zusammengeführt.

- Beim Löschen eines Titels bzw. Kapitels erhöht sich die verbleibende Aufnahmedauer auf der DVD+RW nur um die Größe des letzten Titels.

Löschen eines Teils HDD -RWVR RAM

Sie können einen Teil löschen, den Sie nicht mehr im Titel wünschen.

1. Wählen Sie aus dem Titellisten-Menü mit ◀/▶/▲/▼ einen Titel zum Löschen aus und drücken Sie ENTER. Die Optionen werden links neben dem Menü angezeigt.

2. Wählen Sie die Option [Teil löschen] und drücken Sie ENTER. Das Menü Editieren (Teil löschen) wird eingeblendet. Das Symbol [Startpunkt] wird markiert. Beispiel: Editieren (Teil löschen) (HDD)

EditUser Full Track 10:00:1 10:02: 88:02:53 Trackbox 1 Trackbox 2 Trackbox 3 Trackbox 4 10:00:00 ● Engage > 50 m in Plot1 video ○ Subtraction

1. Starten Sie die Wiedergabe und suchen Sie den Startpunkt über Einzelbild, Suchlauf und Zeitlupe.

2. Drücken Sie am Startpunkt des zu löschenden Abschnittes auf ENTER. Das Symbol [Endpunkt] wird markiert. Dieser Teil erscheint in der Fortschrittsanzeige.

3. Suchen Sie den Endpunkt über Einzelbild, Suchlauf und Zeitlupe.

4. Drücken Sie am Endpunkt des zu löschenden Abschnittes auf ENTER. Um den Punkt zu verwerfen, wählen Sie mit ▲/▼ das Symbol [Abbruch] und drücken Sie ENTER.

Tipp:

Bei Aufnahmen auf der Festplatte können weitere Teile gelöscht werden. Wählen Sie im Menü die Option [Nächster Teil], drücken Sie ENTER und wiederholen Sie die Schritte 3-6.

1. Wählen Sie nach dem Bearbeiten das Symbol [Erledigt] und drücken Sie ENTER. Es wird eine Bestätigungsmeldung zum Löschen eingeblendet. Wählen Sie mit ◀ / ▶ [Ja] und drücken Sie ENTER. Der ausgewählte Teil wird vom Titel gelöscht und das Titellisten-Menü erscheint.

Hinweis:

Eventuell können keine Teile gelöscht werden, die kürzer als drei Sekunden lang sind.

Benennen eines Titels

Sie können den Titeln von Original oder Playliste unterschiedliche Namen zuweisen. Die Namen dürfen maximal 32 Zeichen lang sein.

1. Wählen Sie im Titellisten-Menü den zu benennenden Titel und drücken Sie ENTER. Die Menüoptionen werden auf der linken des Menüs angezeigt.

2. Wählen Sie mit ▲/▼ die Option [Umbenennen (Titel-Name)] und drücken Sie ENTER. Das Tastaturmenü wird eingeblendet.

1. Geben Sie einen Namen für den Titel ein. Wählen Sie mit ◀/▶/▲/▼ ein Zeichen aus und drücken Sie Bestätigung auf ENTER.

2. Drücken Sie auf MENU/LIST, um zwischen Groß-/Kleinschreibung und Symbolen umzuschalten.
   • OK: Eingaben bestätigen.

3. Zurück: Alle eingegebenen Zeichen löschen.
4. Kapaz.: Fügt an der Cursorposition ein Leerzeichen ein.
5. Löschen: Löscht das vorangehende Zeichen an der Cursorposition.
6. ◀/▶: Bewegt den Cursor nach links bzw. nach rechts.

Tipp: Tasten der Fernbedienung zur Eingabe

PLAY (▶): Fügt an der Cursorposition ein Leerzeichen ein.

II (PAUSE/STEP): Löscht das nachfolgende Zeichen an der Cursorposition.
■ (STOP), CLEAR: Löscht das vorangehende Zeichen an der Cursorposition.
◀◀ / ▶▶▶: Bewegt den Cursor nach links bzw. nach rechts.

Nummerntasten (0-9): Eingabe der entsprechenden Ziffern an der Cursorposition.

Tipp: Ein Genre kann nur zum Festplatten-Titelnamen hinzugefügt werden.

1. Wählen Sie OK und drücken Sie ENTER, um den Namen zu übernehmen und zum vorherigen Menü zurückzukehren.
2. Drücken Sie zum Verlassen des Menüs mehrmals RETURN (♂).

Hinweise:

• Ein Name darf bis zu 32 Zeichen lang sein.
• Für auf einem anderen Rekorder formatierte Discs wird nur ein begrenzter Zeichensatz angezeigt.
• Für Aufnahmen auf DVD-R-, DVD+R- oder DVD+RW-Discs wird der eingegebene Name erst nach der Finalisierung auf dem DVD-Player angezeigt.

Zeit-Suchlauf

HDD

-RWVR

-RWVideo

Auswahl des Startpunktes des Titels.

1. Wählen Sie mit ◀/▶/▲/▼ im Titellisten-Menü einen Titel aus und drücken Sie ENTER. Die Optionen werden links neben dem Menü angezeigt.
2. Wählen Sie die Option [Zeit] und drücken Sie ENTER.

Das Menü [Suchen] wird auf dem Fernsehbildschirm eingeblendet.

Beispiel: Titelliste (HDD)

3.9 000 05 1098 AM Free Kuwaagoue Sectens Lockset Rohmwood Catham Sertens Requers 01/2 1 16:47 00:00:39 Full 01/2 1 16:47 00:00:39 TITLE 9 16:47 00:00:39 © Engrate 2023.9.1.1x E. Scholstein

Zeit Sachere alt ← and auswählen 19:02 19:05 30 Aktuelles Bild Endzeit Startzeit Ausgewählte Zeit Ausgewählter Punkt

1. Suchen Sie mit ◀ / ▶ den gewünschten Startpunkt.

Der Zeitpunkt erhöht sich in Schritten zu einer Minute.

Halten Sie die Tasten ◀ / ▶ gedrückt, um die Zeit in Schritten zu fünf Minuten zu erhöhen.

1. Drücken Sie zum Starten am gewünschten Punkt auf ENTER.

Sortieren HDD

Mit dieser Funktion können Listen im Titellisten-Menü auf der Festplatte nach Datum, Titel oder Kategorie sortiert werden. So kann der gewünschte Titel schnell gefunden werden.

1. Wählen Sie einen Titel im Titellisten-Menü der Festplatte und drücken Sie ENTER. Die Menüoptionen werden auf der linken linken Menüseite angezeigt.

2. Wählen Sie mit ▲/▼ die Option [Art] und drücken Sie ENTER. Die Sortieroptionen werden eingeblendet.

1. Wählen Sie mit ▲/▼ die Option [Datum], [Titel] oder [Kategorie] aus und drücken Sie ENTER. Nach Drücken von ENTER wird das sortierte Menü angezeigt.

Letzten Löschvorgang rückgängig machen/wiederherstellen VR RAM-I

Fehler beim Löschen können rückgängig gemacht werden. Es kann nur die letzte Aktion (also nur ein Löschvorgang) rückgängig gemacht werden. Wählen Sie mit ▲ / ▼ die Option [Rückgängig] und drücken Sie ENTER. Es ist unerheblich, ob Sie sich im Menübildschirm befinden; Der letzte Löschvorgang wird aufgehoben.

C:\Estimate\Original AVD-5V 48.50.2M Fm Wingstop Bunch Lockbox SINEMA 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

Hinweise:

• Aufnahmen können nicht rückgängig gemacht werden.
• Nach Auswerfen der Disc bzw. nach Umschalten in den Standby-Modus können keine Vorgänge rückgängig gemacht werden.
• Ein Löschvorgang kann auch nach Verlassen des Menüs weiterhin rückgängig gemacht werden.
  Der zuletzt rückgängig gemachte Vorgang kann über [Wiederherstellen] wiederhergestellt werden.

Tipp

Zwei Titel zu einem Titel zusammenfassen HDD

Mit dieser Funktion können zwei benachbarte Original-Titel auf der Festplatte vereint werden.

Hinweise:

• Diese Funktion ist nicht verfügbar, wenn nur ein Titel auf der Festplatte gespeichert ist.

• Bei mehr als 60 Titeln auf der Festplatte können keine Titel zusammengeführt werden.

• Wählen Sie im Titellisten-Menü der Festplatte den ersten Titel der beiden zusammenzuführenden Titel und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmseite angezeigt.

• Wählen Sie die Option [Verbinden] und drücken Sie ENTER.

1. Wählen Sie den zweiten der beiden Titel aus und drücken Sie ENTER.
   Eine Bestätigungsmeldung wird eingeblendet.

2. Wählen Sie mit ◀/▶ [Ja] und drücken Sie ENTER. Nach Drücken von ENTER wird das aktualisierte Menü angezeigt.

Einen Titel in zwei Titel aufteilen

+RWH

Dieser Befehl teilt einen Titel in zwei neue Titel auf.

1. Wählen Sie im Titellisten-Menü einen zu teilenden Titel aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmseite angezeigt.

2. Wählen Sie die Option [Teilen]. Beispiel: Titelliste (HDD)

Titleplate 600 651 1398 GB File Movie Title Section Language Environment Editorial Sentence Response TITLE 1 16/42 80-03-03 TITLE 2 16/42 80-01-21 TITLE 3 16:05 80-05:30 Engage HCCDCB info Edit Subscribers

1. Drücken Sie ENTER. Das Menü Editieren (Teilen) wird eingeblendet und die Option [Teilen] ist markiert.

Aktuelles Bild

Miniaturansicht des ersten Titels

Miniaturansicht des zweiten Titels

1. Suchen Sie den Startpunkt für das Teilen des Titels mit Hilfe von Wiedergabe, Einzelbild, Suchlauf und Zeitlupe.
2. Wählen Sie die Option [Teilen] und drücken Sie an diesem Punkt auf ENTER. Um den Teilungspunkt zu entfernen, wählen Sie [Abbruchen] und drücken Sie ENTER. Wiederholen Sie das Verfahren ab Schritt 3.
3. Wählen Sie die Option [Erledigt] und drücken Sie ENTER, um den Teilungspunkt zu übernehmen. Der Titel wird in zwei neue Titel aufgeteilt. Dieser Vorgang kann bis zu vier Minuten dauern.

Hinweis: Teilungspunkte müssen mind. drei Sekunden auseinander liegen.

Zwei Kapitel zu einem Kapitel zusammenfassen

HDD

VR

Mit dieser Funktion können zwei benachbarte Playlisten- oder Original-Kapitel vereint werden.

Hinweis:

Diese Funktion ist nicht verfügbar, wenn der Titel nur ein Kapitel enthält.

1. Wählen Sie im Kapitellisten-Menü das zweite der beiden Kapitel aus, die vereint werden sollen, und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmseite angezeigt.
2. Wählen Sie mit ▲ / ▼ die Option [Verbinden]. Die Kombinationsanzeige wird zwischen den beiden Kapiteln angezeigt, die Sie zusammenführen möchten.

LOGO CELL timer TITLE 1 16.007 CM 25 Vermature Size Vorbode ◎ Encaps P: Schatten

1. Drücken Sie zur Bestätigung ENTER.

Verschieben von Playlisten-Kapiteln VR RAM-

Mit dieser Funktion kann die Wiedergabereihenfolge der Playlisten-Kapitel im Menü Titelliste-Playliste geändert werden.

Hinweis:

Diese Funktion ist nicht verfügbar, wenn nur ein Kapitel vorhanden ist.

1. Wählen Sie im Menü Kapitelliste-Playliste ein Kapitel aus.
2. Drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite angezeigt.
3. Wählen Sie mit ▲ / ▼ die Playlisten-Option [Bewegen] aus und drücken Sie ENTER.

1. Wählen Sie mit ◀/▶/▲/▼ die Position des Kapitels aus und drücken Sie ENTER. Nach Drücken von ENTER wird das aktualisierte Menü angezeigt.

Ausblenden von Kapiteln/Titeln

Die Wiedergabe von Kapiteln oder Titeln kann ohne Löschen von der Disc übersprungen werden.

1. Wählen Sie im Titellisten- oder Kapitellisten-Menü mit ▲▼◀▶ ein auszublendendes Kapitel oder einen Titel aus und drücken Sie ENTER. Die Optionen werden auf der linken Bildschirmhälfte angezeigt.
2. Wählen Sie die Option [Verst.]. Beispiel: Titelliste (DVD+RW)

Video SVD-4M 03:30 AM Time Multiscale Vollering Source Lecture History Eneresis BRLI 1 17:02 BRLI 2 17:02 BRLI 3 17:02 BRLI 4 17:02 BRLI 5 17:02 BRLI 6 17:02 BRLI 7 17:02 BRLI 8 17:02 BRLI 9 17:02 BRLI 10 17:02 BRLI 11 17:02 BRLI 12 17:02 BRLI 13 17:02 BRLI 14 17:02 BRLI 15 17:02 BRLI 16 17:02 BRLI 17 17:02 BRLI 18 17:02 BRLI 19 17:02 BRLI 20 17:02 BRLI 21 17:02 BRLI 22 17:02 BRLI 23 17:02 BRLI 24 17:02 BRLI 25 17:02 BRLI 26 17:02 BRLI 27 17:02 BRLI 28 17:02 BRLI 29 17:02 BRLI 30 17:02 BRLI 31 17:02 BRLI 32 17:02 BRLI 33 17:02 BRLI 34 17:02 BRLI 35 17:02 BRLI 36 17:02 BRLI 37 17:02 BRLI 38 17:02 BRLI 39 17:02 BRLI 40 17:02 BRLI 41 17:02 BRLI 42 17:02 BRLI 43 17:02 BRLI 44 17:02 BRLI 45 17:02 BRLI 46 17:02 BRLI 47 17:02 BRLI 48 17:02 BRLI 49 17:02 BRLI 50 17:02

1. Drücken Sie zur Bestätigung ENTER. Die Miniaturansicht des Kapitels bzw. Titels wird ausgeblendet.

Tipp

Bei Auswahl kann ein verstecktes Kapitel bzw. ein Titel im Titellisten- bzw. Kapitellisten-Menü 'eingeblendet' werden, indem Sie im Menü die Option [Anzeigen] auswählen. Daraufhin wird das Kapitel bzw. der Titel angezeigt.

Sperren von Titeln

Mit dieser Funktion wird ein versehentliches Aufnehmen, Ändern oder Löschen eines Titels verhindert.

1. Drücken Sie zum Aufrufen des Titellisten-Menüs auf MENU/LIST.
2. Wählen Sie mit ▲▼◀▶ einen zu sperrenden Titel aus und drücken Sie ENTER. Die Optionen werden auf der linken Bildschirmhälfte angezeigt.
3. Wählen Sie die Option [Schützen].

1. Drücken Sie zur Bestätigung ENTER. Die Sperrmarke erscheint in der Miniaturansicht des Titels.

Tipp

Wenn Sie einen bereits im Titellisten-Menü gesperrten Titel auswählen, kann dieser durch Auswählen von [Schützen] in den Optionen des Titellisten-Menüs Titellisten-Menüs freigegeben werden. Danach kann der Titel bearbeitet und gelöscht werden.

Kopieren

Vor dem Kopieren

Mit den Kopierfunktionen dieses Rekorders können Sie:

• Sicherungskopien wichtiger Aufnahmen auf der Festplatte auf einer DVD erstellen.
• Eine DVD-Kopie einer Aufnahme auf der Festplatte zur Wiedergabe auf anderen Playern erstellen.
• Filme zum Bearbeiten von einer DVD auf die Festplatte kopieren.
• Bearbeitete Filme von der Festplatte auf eine DVD kopieren.

Die einfachste Kopiermethode stellt die Funktion One Touch Copy dar. Dabei kann der gerade wiedergegebene Titel einfach von der Festplatte auf DVD, oder anders herum, kopiert werden.

Hinweis:

Falls der Titel kürzer als fünf Sekunden ist, ist kein Kopiervorgang möglich. (von Festplatte auf DVD)

Einschränkungen beim Kopieren

Einige Filme besitzen einen Einmal-Kopieren-Schutz: Diese Filme können nicht auf Festplatte oder DVD kopiert werden.

Einmal-Kopiergeschützte Filme erkennen Sie während der Wiedergabe durch Anzeigen der Disc-Informationen.

• Signale im NTSC-Format vom analogen oder den DV-Eingängen können mit diesem Recorder nicht korrekt aufgenommen werden.
• Videosignale im SECAM-Format (vom integrierten TV-Tuner oder von analogen Eingängen) werden im PAL-Format aufgezeichnet.

Was bedeutet 'CPRM'?

CPRM ist ein Kopierschutzsystem (mit Verschlüsselung), bei dem nur 'einmalig kopierbare' Sendungen aufgenommen werden können. CPRM steht für Content Protection for Recordable Media. CPRM-Aufnahmen können nur auf im VR-Modus formatierten DVD-RW-Discs oder auf DVD-RAM-Discs erstellt werden. CPRM-Aufnahmen können nur auf CPRM-kompatiblen Playern abgespielt werden.

Copyright

• Die Aufnahmegeräte sollten nur für rechtlich zulässige Kopien verwendet werden. Sie sollten sich eingehend darüber informieren, welche Kopien in dem Land, in dem Sie eine Kopie anfertigen, als rechtmäßig angesehen werden. Kopien von urheberrechtlich geschütztem Material, z. B. Filme oder Musik, sind nur dann nicht unrechtmäßig, wenn sie durch eine gesetzliche Ausnahme oder durch Einwilligung des Rechteinhabers zugelassen werden.

- Dieses Produkt enthält urheberrechtlich geschützte Technologien, die durch bestimmte US-Patente und andere geistige Eigentumsrechte geschützt ist, die

Eigentum der Macrovision Corporation und anderer Unternehmen sind. Die Verwendung dieser urheberrechtlich geschützten Technologie muss von der Macrovision Corporation genehmigt werden. Dies für den privaten oder anderen eingeschränkten Gebrauch gedacht, sofern keine andere Genehmigung der Macrovision Corporation vorliegt. Reverse-Engineerung und Disassemblierung sind verboten.

• ES IST ZU BEACHTEN, DASS NICHT JEDER HIGH DEFINITION-FERNSEHER VOLL KOMPATIBEL MIT DIESEM PRODUKT IST UND DASS BEI DER DARSTELLUNG DES BILDES ARTEFAKTE AUFTRETEN KÖNNEN. BEI FEHLERHAFTER ANZEIGE EINES 625 PROGRESSIVE SCAN-BILDES WIRD EMPFOHLEN, DEN ANSCHLUSS AUF DEN AUSGANG 'STANDARD DEFINITION'
  EINZUSTELLEN. SETZEN SIE SICH BEI FRAGEN ZUR KOMPATIBILITÄT DES FERNSEHERS MIT DIESEM 625p-HDD/DVD-REKORDER BITTE MIT UNSEREM KUNDENDIENST IN VERBINDUNG.

High-Speed-Kopieren (Maximal 12x)

Das Kopieren zwischen DVD und Festplatte ist ein vollständig digitaler Vorgang und verläuft daher ohne Qualitätsverlust in Bild und Ton. D. h. beliebig viele fortlaufende Kopien ohne Qualitätsverluste. Der Kopiervorgang kann ebenfalls mit sehr hoher Geschwindigkeit erfolgen. Beim Kopieren von Festplatte auf DVD ist die Kopiergeschwindigkeit vom Aufnahmemodus und von der verwendeten DVD-Disc abhängig.

Mindestdauer beim High-Speed-Kopieren

Die folgende Tabelle enthält die jeweilige Mindestdauer für das Kopieren eines im SP-Modus aufgenommenen zweistündigen Films von Festplatte auf DVD.

Disc- Dlsc- KoplerdauerType Geschw.		(Aufnahmegeschw.)
DVD-R / DVD+R 16x 6.5 min. (12x)
DVD-R / DVD+R / DVD+RW 8x 8 min. (8x)
DVD+R DL 8x 13 min. (4x)
DVD-RW 6x 12 min. (6x)
DVD-RAM 5x 11.5 min. (5x)
DVD-R / DVD+R	4x 13 min. (4x)
DVD-RW / DVD+RW
DVD-RAM 3x	17 min (3x)
DVD+R / DVD+RW / DVD+R DL	2.4x	21 min. (2.4x)
DVD-R / DVD-RW / DVD-RAM	2x 25 min. (2x)

Hinweise:

• Bei den angegebenen Zeiten handelt es sich um ungefähre Werte.
  • Die tatsächlichen Kopiergeschwindigkeiten können bei verschiedenen Disc-Aufnahmen variieren.
• Es kann vorkommen, dass selbst 4x-/6x-/8x-/16x-kompatible Discs nicht mit maximaler Geschwindigkeit kopiert werden.
• Bei Discs, die auf einem anderen Rekorder initialisiert wurden, ist das High-Speed-Kopieren u. U. nicht möglich.

Kopieren von Festplatte auf DVD

1. Wählen Sie im Titellisten-Menü der Festplatte einen zu kopierenden Titel aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmseite angezeigt.

Timeline 12:00 PM Time Shower color 16/02 1 16/02 00 16/02 01-29 16/02 03-08 16/02 04-15 16/02 05-27 16/02 06-30 16/02 07-31 16/02 08-32 16/02 09-33 16/02 10-34 16/02 11-35 16/02 12-36 16/02 13-37 16/02 14-38 16/02 15-39 16/02 16-40 16/02 17-41 16/02 18-42 16/02 19-43 16/02 20-44 16/02 21-45 16/02 22-46 16/02 23-47 16/02 24-48 16/02 25-49 16/02 26-50 16/02 27-51 16/02 28-52 16/02 29-53 16/02 30-54 16/02 31-55 16/02 32-56 16/02 33-57 16/02 34-58 16/02 35-59 16/02 36-60 16/02 37-61 16/02 38-62 16/02 39-63 16/02 40-64 16/02 41-65 16/02 42-66 16/02 43-67 16/02 44-68 16/02 45-69 16/02 46-70 16/02 47-71 16/02 48-72 16/02 49-73 16/02 50-74 16/02 51-75 16/02 52-76 16/02 53-77 16/02 54-78 16/02 55-79 16/02 56-80 16/02 57-81 16/02 58-82 16/02 59-83 16/02 60-84 16/02 61-85 16/02 62-86 16/02 63-87 16/02 64-88 16/02 65-89 16/02 66-90 16/02 67-91 16/02 68-92 16/02 69-93 16/02 70-94 16/02 71-95 16/02 72-96 16/02 73-97 16/02 74-98 16/02 75-99 16/02 76-100 + Enuguole KSSOZK format F - Enuguole

1. Wählen Sie mit ▲ / ▼ die Option [Kopieren] und drücken Sie ENTER. Das Kopiermenü erscheint.

1. Wählen Sie mit ◀ / ▶ einen Aufnahmemodus (XP, SP, LP, EP, oder Schnell) und drücken Sie ▼. Das Symbol 'Starten' wird hervorgehoben. Schnell : Weitere Informationen zum High-Speed-Kopieren finden Sie auf Seite 56.

2. Drücken Sie ENTER, wenn das Symbol [Starten] markiert ist. Der Kopiervorgang beginnt.

3. Um den Kopiervorgang jederzeit anzuhalten, drücken Sie auf STOP (■).

Hinweis:

• Die Aufnahmedauer im Modus [Schnell] kann abhängig von der Menge der Quelldaten variieren.
- Beim Anhalten des Kopiervorgangs im [Schnell]-Modus wird die Aufnahme abgebrochen und alle bis zu diesem Punkt aufgenommenen Daten gehen verloren.
- Bei nicht ausreichendem, verbleibenden Speicherplatz auf der Disc ist der Modus "Schnell" nicht möglich.
- Der Modus [Schnell] ist bei bearbeiteten Titeln auf Festplatte sowie Clip-Aufnahmen nicht möglich.

Kopieren von DVD auf Festplatte

1. Wählen Sie im Titellisten-Menü einen zu kopierenden Titel aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmseite angezeigt.

1. Wählen Sie mit ▲ / ▼ die Option [Kopieren] und drücken Sie ENTER. Das Kopiermenü erscheint.

1. Wählen Sie mit ◀ / ▶ einen Aufnahmemodus (XP, SP, LP, EP, oder Schnell) und drücken Sie ▼. Das Symbol 'Starten' wird hervorgehoben. Schnell: Ist nur beim Kopieren von Inhalten im VR-Modus auf die Festplatte möglich. (Weitere Informationen zum High-Speed-Kopieren finden Sie auf Seite 56.)

2. Drücken Sie ENTER, wenn das Symbol [Starten] markiert ist. Der Kopiervorgang beginnt.

3. Um den Kopiervorgang jederzeit anzuhalten, drücken Sie auf STOP (■).

Hinweis:

• Abhängig von den Voraussetzungen des Aufnahmegeräte bzw. der Disc selbst ist ein Kopieren u. U. nicht möglich.
• Beim Anhalten des Kopiervorgangs im [Schnell] Modus wird die Aufnahme abgebrochen und alle bis zu diesem Punkt aufgenommenen Daten gehen verloren.
  • Die Aufnahmedauer im Modus [Schnell] kann bis zu 19 Minuten dauern.
• Der Modus [Schnell] ist bei bearbeiteten Titeln auf DVD-RW im VR-Aufnahmemodus nicht verfügbar.

One Touch Copy (Festplatte auf DVD)

Mit der One Touch Copy-Funktion wird der derzeit wiedergegebene Titel von der Festplatte auf DVD kopiert. Dabei wird der gesamte Titel kopiert, unabhängig vom Startpunkt der Kopie innerhalb des Titels. Der Rekorder kopiert mit maximaler Geschwindigkeit. Für One Touch Copy muss eine beschreibbare DVD eingelegt werden.

Drücken Sie zum Kopieren des aktuellen Titels auf DVD während der Wiedergabe von Festplatte auf DUBBING.

Der Bildschirm zeigt an, dass der Titel kopiert wird. Die Wiedergabe wird während des Kopierens fortgesetzt.

- Ein Titel kann nicht mit der One Touch Copy-Funktion kopiert werden, falls ein Teil des Titels Einmal-Kopiergeschützt ist.

One Touch Copy (DVD auf Festplatte)

Bei One Touch Copy von DVD auf Festplatte wird ein einzelner Titel in Echtzeit auf die Festplatte kopiert. Beim Starten der Kopie springt die Wiedergabe zum Titelanfang zurück und durchläuft den Titel bis zum Ende, an dem die Aufnahme automatisch stoppt. Die Kopie wird im aktuell eingestellten Aufnahmemodus (XP, SP, LP, EP) erstellt.

Drücken Sie während der DVD-Wiedergabe zum Kopieren des aktuellen Titels auf die Festplatte auf DUBBING.

Die Wiedergabe startet erneut vom Anfang des aktuellen Titels. Der Bildschirm zeigt an, dass der Titel kopiert wird.

Hinweise:

• Der Kopiervorgang wird angehalten, wenn der Rekorder einen groben Kratzer oder einen Kopierschutz erkennt.
• Falls Teile des Titels kopiergeschützt sind, beginnt die Kopie, die kopiergeschützten Bereiche werden jedoch ausgeschlossen.
• Während der Wiedergabe eines Titels in der Playliste ist die Funktion One Touch Copy nicht möglich.

Tipp:

Um den Kopiervorgang jederzeit anzuhalten, drücken Sie STOP (■).

Referenz

Zusätzliche Informationen

Überschreiben von Aufnahmen +RW

Um einen Aufnahmetitel mit einer neuen Videoaufnahme zu überschreiben, gehen Sie wie folgt vor. Diese Funktion ist für DVD+R nicht möglich, da hier die Aufnahmen immer am Ende der Disc erfolgen.

1. Wählen Sie die aufzuzeichnende Eingabequelle (Fernsehkanal, AV1-4, DV).
2. Drücken Sie MENU/LIST für das Titellisten-Menü.

Satellite DVD-RM 03:20:04 Time 17:40 8:00:00 17:40 8:00:00 17:40 8:05:00 17:40 8:05:00 Laser Time 17:00:00 Options CD/DVD/CD/CD 6:27 Ex-Safe

1. Wählen Sie mit ▲▼◀▶ einen zu überschreibenden Titel aus.
2. Drücken Sie REC (●), um mit dem Überschreiben zu beginnen. Die überschreibende Aufnahme beginnt am Startpunkt des Titels.
3. Drücken Sie STOP (■), um die Aufnahme anzuhalten. Der neue Titel wird erzeugt und das aktualisierte Menü wird angezeigt.

Hinweise:

• Diese Funktion ist für gesperrte Titel nicht möglich.
• Falls die Überschreibung länger als der Aufnahmetitel ist, wird der folgende Titel überschrieben. Falls der folgende Titel jedoch gesperrt ist, wird die Aufnahme am Startpunkt dieses Titels angehalten.
• Falls die Länge des ausgewählten Titels kürzer als zehn Sekunden ist, wird der folgende Titel überschrieben. Falls dieser Titel jedoch gesperrt ist, wird die Aufnahme angehalten.

Anzeige von Titellisten-Menüs auf anderen DVD-Rekordern oder Playern

Das Titellisten-Menü kann auf DVD-Playern angezeigt werden, auf denen DVD+RW- oder DVD+R-Discs wiedergegeben werden können.

1. Legen Sie eine bereits beschriebene DVD+R- oder DVD+RW-Disc ein.

2. Drücken während der Wiedergabe bzw. im Stop-Modus auf TITLE. Das Titellisten-Menü wird wie folgt eingeblendet.

Tipp

Das Titellisten-Menü kann durch Drücken auf STOP (■) ausgeblendet werden.

1. Um einen Titel abzuspielen, wählen Sie einen gewünschten Titel und drücken Sie ENTER oder PLAY (▶).

Aufnahmen auf anderen DVD-Playern wiedergeben (Finalisierung einer Disc)

Auf den meisten DVD-Playern können im Video-Modus aufgenommene finalisierte Discs, finalisierte DVD+R- oder DVD+RW-Discs wiedergegeben werden. Einige Player können im VR-Modus aufgenommene finalisierte/nicht finalisierte DVD-RW-Discs abspielen. Schlagen Sie im Handbuch des Players nach, welche Discs unterstützt werden. Bei der Finalisierung werden die Aufnahmen 'fixiert', so dass die Disc auf normalen DVD-Playern oder Computern mit DVD-ROM-Laufwerk abgespielt werden können. Bei der Finalisierung einer Disc im Video-Modus wird ein Menü zur Steuerung der Disc erzeugt. Der Zugriff erfolgt über die Tasten MENU/LIST oder TITLE. Zur Finalisierung einer Disc lesen Sie "Finalisierung" auf Seite 27.

Hinweise:

• Nicht finalisierte DVD+RW-Discs können auf normalen DVD-Playern wiedergegeben werde
• Bearbeitete Inhalte einer DVD+RW-Disc können auf normalen DVD-Playern nur nach der Finalisierung wiedergegeben werden.
• Bearbeitete Inhalte einer DVD+R-Disc (Ausblendungen, verbundene Kapitel, hinzugefügte Kapitelmarken usw.) können nicht auf normalen DVD-Playern wiedergegeben werden.
  • Die Dauer der Finalisierung richtet sich nach dem Disc-Typ, wie viel auf der Disc aufgenommen wurde und nach der Anzahl der Titel.
  • Die Finalisierung einer DVD+R DL-Disc kann bis zu 30 Minuten dauern.

Sprachcodes

Verwenden Sie diese Liste zur Einstellung der gewünschten Sprache für die folgenden Voreinstellungen:

Disc-Audio, Disc-Untertitel, Disc-Menü.

Sprache	Code	Sprache	Code	Sprache	Code	Sprache	Code
Abchasisch	6566	Fiji	7074	Lingala 7678		Singhalesisch	8373
Afar 6565		Finnisch	7073	Litauisch 7684		Slowakisch	8375
Afrikaans	6570	Französisch	7082	Mazedonisch 7775		Slowenisch	8376
Albanisch	8381	Friesisch 7089		Madagassisch	7771	Somalisch 8379
Amharisch	6577	Galizisch	7176	Malaisch	7783	Spanisch	6983
Arabisch	6582	Georgisch 7565		Malajalam 7776		Sudanesisch	8385
Armenisch	7289	Deutsch	6869	Maltesisch	7784	Swahili 8387
Assamesisch 6583		Griechisch	6976	Maori	7773	Schwedisch	8386
Aymara	6588	Grönländisch 7576		Marathi	7782	Tagalog	8476
Aserbaidschanisch	6590	Guarani 7178		Moldawisch	7779	Tadschikisch	8471
Baschkirisch	6665	Gujarati 7185		Mongolisch	7778	Tamilisch	8465
Baskisch 6985		Haussa	7265	Nauru	7865	Tatar 8484
Bengalisch; Bangla	6678	Hebräisch	7387	Nepalesisch	7869	Telugu	8469
Bhutanisch	6890	Hindi 7273		Norwegisch	7879	Thai	8472
Bihari 6672		Ungarisch	7285	Oriya	7982	Tibetanisch	6679
Bretonisch	6682	Isländisch	7383	Pandschabi	8065	Tigrinya 8473
Bulgarisch	6671	Indonesisch	7378	Paschtu	8083	Tongalesisch	8479
Myanmarisch	7789	Interlingua	7365	Persisch	7065	Türkisch 8482
Weißrussisch	6669	Irisch	7165	Polnisch 8076		Turkmenisch	8475
Kambodschanisch	7577	Italienisch	7384	Portugiesisch	8084	Twi	8487
Katalanisch	6765	Japanisch	7465	Quechua	8185	Ukrainisch	8575
Chinesisch	9072	Javanisch	7487	Rátoromanisch	8277	Urdu 8582
Korsisch	6779	Kanadisch	7578	Rumänisch	8279	Usbekisch 8590
Kroatisch	7282	Kaschmir	7583	Russisch	8285	Vietnamesisch	8673
Tschechisch	6783	Kasachisch	7575	Samoanisch	8377	Volapük 8679
Dänisch	6865	Kirgisisch	7589	Sanskrit	8365	Wallisisch	6789
Holländisch	7876	Koreanisch	7579	Schottisch (Gälisch)	7168	Wolof 8779
Englisch 6978		Kurdisch	7585	Serbisch	8382	Xhosa	8872
Esperanto 6979		Laotisch	7679	Serbokroatisch	8372	Jiddisch	7473
Estnisch 6984		Lateinisch	7665	Shona	8378	Yoruba	8979
Faroerisch	7079	Lettisch	7686	Sindhi	8368	Zulu	9085

Ländercodes

Wählen Sie einen Ländercode aus der Liste.

Land Code		Land Code		Land Code		Land Code
Afghanistan AF		Athiopien	ET	Malaysia	MY	Saudi Arabien	SA
Argentinien AR		Fiji	FJ	Malediven	MV	Senegal	SN
Australien AU		Finnland	FI	Mexiko	MX	Singapur	SG
Österreich AT		Frankreich	FR	Monaco	MC	Slowakische Republik	SK
Belgien BE		Deutschland	DE	Mongolei	MN	Slowenien	SI
Bhutan BT		Großbritannien	GB	Marokko	MA	Südafrika	ZA
Bolivien BO		Griechenland	GR	Nepal NP		Südkorea	KR
Brasilien BR		Grönland	GL	Niederlande	NL	Spanien	ES
Kambodscha KH		Heard-und-McDonald-Inseln	HM	Niederländische Antillen AN		Sri Lanka	LK
Kanada CA				Neu Seeland	NZ	Schweden	SE
Chile CL		Ungarn HU		Nigeria	NG	Schweiz	CH
China CN		Indien	IN	Norwegen	NO	Thailand TH
Kolumbien CO		Indonesien	ID	Oman	OM	Turkei	TR
Republik Kongo CG		Israel	IL	Pakistan PK		Uganda	UG
Costa Rica	CR	Italien	IT	Panama	PA	Ukraine UA
Kroatien	HR	Jamaika	JM	Paraguay	PY	USA	US
Tschechische Republik CZ		Japan JP		Philippinen	PH	Uruguay	UY
Dänemark	DK	Kenia	KE	Polen	PL	Usbekistan	UZ
Ecuador	EC	Kuwait KW		Portugal	PT	Vietnam	VN
Ägypten	EG	Libyen	LY	Rumanien	RO	Simbabwe ZW
El Salvador	SV	Luxemburg	LU	Russische Förderation RU

Speichern von Radiosendern

Es können 50 Sender für UKW und MW gespeichert werden. Vor der Sendersuche muss die Lautstärke verringert werden.

1. Drücken Sie FM/AM auf der Fernbedienung, bis FM oder AM (MW) im Anzeigefenster erscheint.
2. Bei jedem Drücken von FM/AM wechseln FM und AM (MW) hin und her.
3. Halten Sie die Taste TUN.-◀ bzw. TUN.+▶ auf der Fernbedienung ca. drei Sekunden lang gedrückt, bis sich die Frequenzanzeige ändert. Der Suchlauf wird angehalten, wenn der DVD-Rekorder-Receiver einen Sender gefunden hat. Im Anzeigefenster erscheint die Anzeige "ST" (für Stereoempfang).
4. Drücken Sie ENTER Auf der Fernbedienung. Im Anzeigefenster blinkt eine Sendeplatznummer.
5. Drücken Sie zur Auswahl des gewünschten Sendeplatzes PR/PRESET + oder PR/PRESET - auf der Fernbedienung.
6. Drücken Sie nochmals ENTER auf der Fernbedienung. Der Radiosender wird gespeichert.
7. Wiederholen Sie die Schritte 3 bis 6 für weitere Sender.

Einen schwachen Radiosender einstellen

Drücken Sie in Schritt 3 mehrmals TUN.-◀ oder TUN.+▶, um den Radiosender manuell einzustellen.

Löschen aller gespeicherten Sender

Halten Sie die Taste ENTER zum Löschen aller gespeicherten Sender ca. fünf Sekunden gedrückt.

Radio hören

Zuerst sollten die Radiosender im DVD-Rekorder-Receiver eingestellt werden (s. "Speichern von Radiosendern" links).

1. Drücken Sie FM/AM, bis AM (MW) oder FM im Anzeigefenster erscheint. Der zuletzt empfangene Sender wird eingestellt.
2. Drücken Sie mehrmals PR/PRESET + oder PR/PRESET - um den gewünschten Radiosender auszuwählen. Bei jedem Drücken dieser Taste werden die im Receiver gespeicherten Sender nacheinander eingestellt.
3. Stellen Sie die Lautstärke durch mehrmaliges Drücken von VOLUME + oder - ein.

Ausschalten des Radios

Drücken Sie POWER, um den DVD-Rekorder-Receiver auszuschalten oder wählen Sie einen anderen Betriebsmodus (DVD, AV1, AV 2, etc.).

Einstellen nicht gespeicherter Radiosender

• Erfolgt manuell oder automatisch (siehe Schritt 2).
• Drücken Sie zur manuellen Einstellung auf TUN.- ◀ oder TUN.+ ▶ auf der Fernbedienung.
• Halten Sie zur automatischen Einstellung die Taste TUN.- ◀ oder TUN.+ ▶ auf der Fernbedienung ca. zwei Sekunden lang gedrückt.

Zur Information

• Bei Rauschen des UKW-Programms
Drücken Sie MO./ST. auf der Fernbedienung, so dass "ST" vom Anzeigefenster erlischt. Es ist kein Stereo-Empfang möglich, der Empfang verbessert sich jedoch. Drücken Sie für den Stereo-Empfang erneut FM MODE.

• Verbesserung des Empfangs

Richten Sie die vorhandenen Antennen neu aus.

RDS-Betrieb

Dieser Gerät ist mit RDS (Radio Data System) ausgerüstet, mit dem neben dem FM-Radio eine Fülle von Informationen geliefert werden. Mit dem Einsatz in vielen Ländern ist RDS ein System zur Übertragung von Rufzeichen bzw. Senderinformationen, eine Beschreibung des Programmart in einer Textmeldung oder nähere Angaben zur Musikauswahl und die genaue Zeit.

RDS-Tuning

Ist ein FM-Sender eingestellt und enthält er RDSDaten,

zeigt das Gerät automatisch den Sendernamen an und die RDS-Anzeige leuchtet im Display-Fenster. In der Anzeige für die RDS-Dienste erscheint der Name

der Programmkette (PS), die Programmart (PTY), Radiotext (RT) und die Uhrzeit (CT), wenn der Sender diese Daten überträgt.

RDS-Anzeigeoptionen

Das RDS-System ist in der Lage, eine breite Palette an

zusätzlichen Informationen neben dem Sendernamen zu

übertragen, die eingeblendet werden, wenn ein Sender

zum ersten Mal aufgerufen wird. Im normalen RDS-Betrieb zeigt das Display den Sendernamen, die Programmkette oder die Namensbuchstaben des Senders an. Mit Drücken von RDS auf der Fernbedienung können Sie durch die RDS-Datentypen in der Reihenfolge blättern:

(PS ↔ FREQUENCY ↔ PTY ↔ RT ↔ CT)

• PS (Name der Programmkette)- Der Name der Senders wird im Display-Fenster angezeigt.
• PTY (Programmart)- Der Name der Programmart wird im Display-Fenster angezeigt.
• RT (Radiotext)- Eine "Textnachricht" enthält besondere Informationen vom Sender. Beachten Sie, dass die Nachricht durch das Display läuft, um alle Teile anzeigen zu können.
• CT (sendergesteuerte Zeit)- Das Gerät kann die aktuelle Zeit empfangen und im Display-Fenster anzeigen.

Anmerkung

- Einige RDS-Sender bieten nicht diese zusätzlichen Informationen an. Werden die für den ausgewählten Modus erforderlichen Daten nicht übertragen, zeigt das Display-Fenster die Nachricht PTY NONE, RT NONE, CT NONE, PS NONE an.

Programmart (PTY)

Ein großer Vorteil von RDS besteht darin, dass es Sendungen mit Programmart (PTY) erkennen kann, die die Art des gesendeten Programms mitteilen. In der folgenden Liste stehen die Abkürzungen, die jeder PTYzugewiesen sind und eine Erläuterung zur PTY.

NEWS	Nachrichten
AFFAIRS Politik und Zeitgeschehen
INFO	Spezielle Wortprogramme
SPORT Sport
EDUCATE	Lernen und Weiterbildung
DRAMA Hörspiel und Literatur
CULTURE Kultur, Kirche und Gesellschaft
SCIENCE	Wissenschaft
VARIED	Unterhaltendes Wort
POP M Popmusik
ROCK M Rockmusik
EASY M Leichte Musik
LIGHT M Leichte Klassische Musik
CLASSICS	Ernste Klassische Musik
OTHER M Spezielle Musikprogramme
WEATHER	Wetter
FINANCE	Wirtschaft und Finanzmärkte
CHILDREN	Kinderprogramme
SOCIAL	Soziale Informationen
RELIGION	Religiöse und Philosofische Sendg.
PHONE IN	Hörerbeteiligung
TRAVEL	Reisen und Erholung
LEISURE	Hobby und Freizeit
JAZZ	Jazz-Musik
COUNTRY Country-Musik
NATION M	Volksmusik
OLDIES	Oldies und Evergreen
FOLK M	Folk-Musik
DOCUMENT	Dokumentationen
TEST	Meldung eines Probealarms
ALARM 1	Alarmmeldung im laufenden Progr.

Sie können nach einer bestimmten Programmart (PTY) mit den folgenden Schritten suchen:

1. Drücken Sie FM/AM, um den FM-Modus auszuwählen.

2. Drücken Sie PTY auf der Fernbedienung, das Display zeigt die zuletzt benutzte PTY an.

3. Drücken Sie wiederholt auf PTY, um eine gewünschte PTY auszuwählen.

4. Halten Sie nach Auswahl von PTY die Taste PTY gedrückt. Das Gerät schaltet in einen automatischen Suchlauf. Wird ein Sender gefunden, stoppt der Suchlauf.

Störungsbehebung
Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermitteln.

Störung	Ursache	Lösung
Kein Strom.	Netzkabel ist nicht angeschlossen.	Netzkabel fest an der Steckdose anschließen.
Kein Bild.	Der Fernseher ist nicht für den Empfang von Rekorder-Signalen eingestellt.Videokabel ist nicht fest angeschlossen.Angeschlossener Fernseher ist ausgeschaltet.	Korrekten Video-Eingangsmodus des Fernsehers einstellen, bis vom Rekorder ein Bild erscheint.Videokabel fest anschließen.Fernseher einschalten.
Kein Ton.	Über das Audiokabel angeschlossene Geräte sind nicht für den Empfang von Rekorder-Signalen eingestellt.Audiokabel sind nicht fest angeschlossen.Über Audiokabel angeschlossene Geräte sind nicht eingeschaltet.Audio-Anschlusskabel ist beschädigt.	Korrekten Eingangsmodus des Audio-Receivers einstellen, bis der Ton vom Rekorder zu hören ist.Audiokabel fest anschließen.Über das Audiokabel angeschlossene Geräte sind nicht eingeschaltet.Das Kabel austauschen.
Schlechtes Bild bei der Wiedergabe.	Disc ist verschmutzt.	Die Disc reinigen.
Der Rekorder startet die Wiedergabe nicht.	Keine Disc eingelegt.Nicht spielbare Disc eingelegt.Disc ist falsch herum eingelegt.Disc ist nicht in der Führung eingelegt.Disc ist verschmutzt.Eingestellte Freigabestufe.	Legen Sie eine Disc ein. (Das Disc-Symbol muss im Anzeigefenster aufleuchten.)Legen Sie eine spielbare Disc ein. (Überprüfen Sie Disc-Typ, Farbsystem und Ländercode.)Disc mit der Wiedergabeseite nach unten einlegen.Disc richtig in die Führung des Disc-Fachs einlegen.Die Disc reinigen.Freigabe-Funktion beenden oder Freigabestufe ändern.
Das Bild des Zusatzgerätes ist verzerrt	Das Videosignal vom Zusatzgerät ist kopiergeschützt.	Der Anschluss kann nicht über diesen Rekorder erfolgen. Schließen Sie Gerät direkt am Fernseher an.
Einige Kanäle werden beim Drücken auf ▲ / ▼ übersprungen.	Diese Kanäle sind nicht im Rekorder gespeichert.	Kanäle wiederherstellen. Siehe "Kanaleinstellung" auf Seite 22.
Das Bild oder Ton des Senders ist schwach oder fehlt.	Antenne oder Kabel sind locker.	Anschlüsse fest vornehmen oder Kabel austauschen.
Es wird kein Camcorder-Bild angezeigt.	Der Camcorder ist ausgeschaltet.	Schalten Sie den Camcorder ein und bedienen Sie ihn richtig.
Das Camcorder-Bild über den Eingang A/V bzw. DV IN zum Rekorder wird nicht angezeigt.	Die Eingangsquelle des Rekorders ist falsch eingestellt.	Wählen Sie mit AV einen Eingangskanal (AV1, AV2, DV usw.)
Die Radiosender können nicht eingestellt werden	Die Antennen sind schlecht ausgerichtet oder schlecht angeschlossen.	Schließen Sie die Antennen sicher an.Regulieren Sie die Antennen und schließen Sie gegebenenfalls eine externe Antenne an.
Im Anzeigefenster erscheint die Meldung KABEL PRÜFEN.	Das Systemkabel ist nicht richtig angeschlossen.	Überprüfen Sie die Verbindung und schließen Sie das Systemkabel fest an.
Eine mit diesem Rekorder aufgenommene Disc kann auf einem anderen Player nicht abgespielt werden.	Die Disc wurde im Video-Modus aufgenommen.Manche Player geben im Video-Modus aufgenommene, finalisierte Discs nicht wieder.Die Disc wurde im VR-Modus aufgenommen.Mit einmal kopierbarem Material aufgenommene Discs können nicht auf anderen Playern abgespielt werden.	Finalisieren Sie die Disc (s. Seite 27).Keine Lösungsmöglichkeit.Der andere Player muss zur Wiedergabe RW-kompatibel sein.Keine Lösungsmöglichkeit.
Aufnahme ist bzw. war nicht möglich.	Auf der Disc ist nicht genügend Speicherplatz.Die Quelle, die Sie aufnehmen möchten, ist kopiergeschützt.Wenn Sie den Aufnahmekanal einstellen, ist der Kanal auf dem TV-Tuner abgestimmt.Einmal kopiergeschützte Sendungen können nicht auf eine Video-Modus-Discs aufgenommen werden.	Verwenden Sie eine andere Disc.Die Quelle kann nicht aufgenommen werden.Wählen Sie den Kanal am eingebauten TV-Tuner des Rekorders.Verwenden Sie für einmal kopierbares Material nur im VR-Modus formatierte Discs.
Timer-Aufnahme ist nicht möglich.	Die Uhr des Rekorders zeigt die falsche Uhrzeit an.Der Timer wurde falsch programmiert.Die Anzeige der Timer-Aufnahme leuchtet nach dem Programmieren nicht mehr.	Stellen Sie die Uhr. Siehe “Automatische Einstellung der Uhrzeit” bzw. “Manuelle Einstellung der Uhrzeit” auf Seite 23.Programmieren Sie den Timer neu. Siehe “Timer-Aufnahme” auf Seite 43.Programmieren Sie den Timer neu.
Stereo-Aufnahme und/oder Wiedergabe ist nicht möglich.	Der Fernseher ist nicht Stereo-kompatibel.Die Sendung wird nicht in Stereo ausgestrahlt.Die A/V-Ausgangsbuchsen des Rekorders sind nicht mit den A/V-Eingangsbuchsen des Fernsehers verbunden.Der Audio/Video-Ausgang des Rekorders ist nicht zur Anzeige auf einem Fernseher eingestellt.Der TV-Tonkanal des Rekorders ist auf Mono eingestellt.	Keine Lösungsmöglichkeit.Keine Lösungsmöglichkeit.Nehmen Sie die A/V-Anschlüsse vor. Stereoton ist nur über den A/V-Ausgang des Rekorders möglich.Wählen Sie AUX bzw. A/V als Quelle für den TV-Eingang.Stellen Sie den Tonkanal des Fernsehers auf Stereo. Siehe “Ändern des TV-Tonkanals” auf Seite 42.
Die Fernbedienung funktioniert nicht richtig.	Die Fernbedienung ist nicht auf den Sensor Rekorders gerichtet.Fernbedienung ist zu weit vom Rekorder entfernt.Es befindet sich ein Hindernis zwischen der Fernbedienung und Rekorder.Die Batterien der Fernbedienung sind leer.	Richten Sie die Fernbedienung auf den Empfangs-Sensor des Rekorders.Verwenden Sie die Fernbedienung innerhalb von 7 m Entfernung.Entfernen Sie das Hindernis.Tauschen Sie die Batterien gegen neue aus.

Reset des Rekorders

Falls eines der folgenden Probleme auftritt...

• Das Gerät ist angeschlossen, es lässt sich jedoch nicht ein- oder ausschalten.
  • Die Anzeige des Bedienungsfeldes funktioniert nicht.
• Der Rekorder funktioniert nicht normal.

...kann der Rekorder wie folgt zurückgesetzt werden:

• Halten Sie die Taste POWER mindestens fünf Sekunden lang gedrückt. Dadurch wird das Gerät ausgeschaltet und wieder eingeschaltet.
• Ziehen Sie das Netzkabel ab, warten Sie mindestens fünf Sekunden und schließen Sie das Kabel wieder an.

Technische Daten

Allgemein

Stromversorgung AC 200-240V, 50/60 Hz

Stromverbrauch 35W

Abmessungen (ca.) 440 X 55 X 280 mm (B x H x T) ohne Standfuß

Gewicht (ca.) 4,6 kg

Betriebstemperatur 5°C bis 35°C

Feuchtigkeit 5% bis 90%

TV-System PAL I, B/G, I/I, SECAM D/K, K1 Farbsystem

Aufnahmeformat PAL

Aufnahme

Aufnahmeformat DVD-Videoaufzeichnung, DVD-VIDEO

Beschreibbare Datenträger HDD (250GB), DVD-ReWritable, DVD-Recordable, DVD+ReWritable,

DVD+Recordable, DVD+Recordable (Double Layer), DVD-RAM

Aufnahmezeit DVD (4,7GB): Ca. 1 Stunde (XP-Modus), 2 Stunden (SP-Modus),

4 Stunden (LP-Modus), 6 Stunden (EP-Modus)

DVD+R DL (8,5 GB): Ca. 3 Stunden (XP-Modus),

3 Stunden 40 Minuten (SP-Modus), 7 Stunden 10 Minuten (LP-Modus),

10 Stunden 30 Minuten (EP-Modus)

HDD (250GB, MPEG2-Aufnahme):

Ca. 66.5 Stunden (XP-Modus), 129 Stunden (SP-Modus),

251 Stunden (LP-Modus), 356 Stunden (EP-Modus)

Video-Aufnahmeformat

Abtastfrequenz 27MHz

Kompressionsformat MPEG2 oder MPEG4 (nur Festplatte)

Audio-Aufnahmeformat

Abtastfrequenz 48kHz

Kompressionsformat Dolby Digital

Wiedergabe

Frequenzgang DVD (PCM 48 kHz): 8 Hz bis 22 kHz, CD: 8 Hz bis 20 kHz

DVD (PCM 96 kHz): 8 Hz bis 44 kHz

Störabstand Mehr als 100 dB (AUDIO OUT-Anschluss)

Klirrfaktor Weniger als 0,008% (AUDIO OUT-Anschluss)

Dynamikbereich Mehr als 95 dB (AUDIO OUT-Anschluss)

Eingänge

Audioeingängen (optisch) 3 V (p-p), Optischer Anschluss x 1

AERIAL IN Antenneneingang, 75 Ohm

VIDEO IN 1.0 Vp-p 75 Ohm, negative Sync., Cinch-Buchse x 2/SCART x 2

AUDIO IN 2,0 Vrms mehr als 47 kOhm, Cinch-Buchse (L, R) x 2/SCART x 2

HDMI-Video-/Audioausgang 19-polig (HDMI-Norm, Typ A)

Audioausgang (analog) 2,0 Vrms (1 kHz, 0 dB), 600 Ω, Cinch-Buchse (L, R) x 1/SCART x 2

Verstärker

Stereo-Modus 100W + 100W (Nennleistung 100W, 4Ω bei 1 kHz, THD 10 %)

Surround-Modus Front: 100W + 100W (Nennleistung 100W, THD 10 %)

Centre*: 100W

(* Bei bestimmten Sound-Modi

und Programmquellen besteht

keln Sound-Output.)

Surround*: 100W + 100W (Nennleistung 100W, 4Ω bei 1 kHz, THD 10 %)

Subwoofer*: 200W (Nennleistung 150W, 3Ω bei 30 Hz, THD 10 %)

Technische Daten Tuner

Einstellbereich (FM) 87.5 - 108 MHz

Zwischenfrequenz (FM) 10.7 MHz

Rauschleistungsfaktor 60 dB (Mono)

Einstellbereich (AM) 522 - 1,611 kHz

Zwischenfrequenz (AM) 450 kHz

Antenne Drahtantenne (FM)

Bogenantenne (AM)

Lautsprecher

Front (LHS-W76IA5S)

Type: 2 Way 3 Speaker

Impedanz: 4 Ω

Frequenzabhängigkeit: 80 - 18,000 Hz

Schalldruckniveau: 86 dB/W (1m)

Max. Eingangsleistung: 200W

Nettoausmaße (B x H x T): 300 x 1350 x 300 mm

Frequenzabhängigkeit: 80 - 18,000 Hz

Schalldruckniveau: 86 dB/W (1m)

Max. Eingangsleistung: 200W

Nettoausmaße (B x H x T): 300 x 1350 x 300 mm

Frequenzabhängigkeit: 80 - 18,000 Hz

Schalldruckniveau: 86 dB/W (1m)

Max. Eingangsleistung: 200W

Nettoausmaße (B x H x T): 500 x160 x 115 mm

Nettogewicht: 1.73 kg

Aktiver Subwoofer (LHS-W76IA5A)

Stromverbrauch: 90W

Type: 1 Way 1 Speaker

Impedanz: 3 Ω

Frequenzabhängigkeit: 40 - 1,500 Hz

Schalldruckniveau: 82 dB/W (1m)

Max. Eingangsleistung: 400W

Nettoausmaße (B x H x T): 236 x 435 x 391 mm

Nettogewicht: 14 kg

Funksystem

Funksender

Übertragungsfrequenz: 2,4 GHz

Netzteil: 7 V Gleichstrom

Funkempfänger

Stromversorgung: Siehe Etikett des

Funkempfängers

Leistungsaufnahme: Siehe Etikett des

Funkempfängers

Leistung Empfänger: 2.4GHz

- Änderungen des Designs und der technischen Daten ohne vorhergehende Ankündigung möglich.

LG Electronics Inc.
