BEDIENUNGSANLEITUNG LD-2170THB LG

GESCHIRRSPÜLMASCHINE

BEDIENUNGSANLEITUNG

MODEL : GSI 600E

Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme Ihrer Geschirrspülmaschine bitte sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.

Geschirspuilmaschine

SICHERHEITSHINWEISE 3

AUFSTELL- UND ANSCHLUSSANWEISUNGEN 5

BAUTEILE 9

FUNKTIONSTASTEN DER BEDIENBLENDE 10

BEDIENUNG 11

ABLAUF BEIM TÄGLICHEN GEBRAUCH 17

PROGRAMME 18

HINWEISE ZU PFLEGE UND WARTUNG 19

HINWEISE ZUR BEHEBUNG VON STÖRUNGEN 20

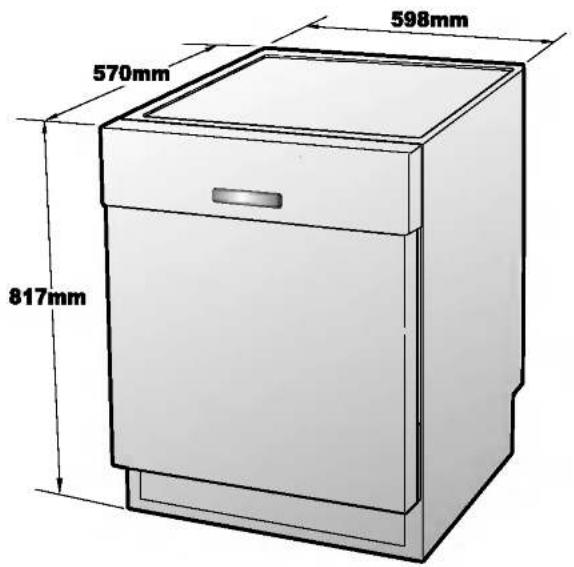

SPEZIFIKATIONEN

WICHTIGE SICHERHEITSANWEISUNGEN

ACHTUNG - Beim Betrieb Ihrer Geschirrspülmaschine sollten Sie unter anderem folgende Sicherheitsregeln befolgen:

• Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie Ihren Geschirrspüler zum ersten Mal benutzen.
• Diese Bedienungsanleitung enthält wichtige Hinweise bezüglich Aufstellung, Anschluss, Bedienung, Pflege und Wartung Ihres Geschirrspülers.
• Der Hersteller übernimmt keinerlei Haftung für etwaige Schäden, die auf eine Nichtbeachtung dieser Sicherheitshinweise zurückzuführen sind.
• Diese Geschirrspülmaschine ist nur für den normalen Hausgebrauch bestimmt.
• Verwenden Sie den Geschirrspüler nicht für gewerbliche, kommerzielle oder sonstige Zwecke.
• Das Gerät sollte von Kleinkindern oder hilfsbedürftigen Personen nicht ohne Aufsicht bedient werden.

Während der Installation

• Der elektrische Anschluss muss gemäß Typenschild erfolgen.
  • Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das Erdungssystem Ihres Hauses den jeweiligen örtlichen Vorschriften entspricht. (Kein Verlängerungskabel/-schnur benutzen.)
  • Die Geschirrspülmaschine ist an Kaltwasser anzuschließen.
• Um jegliche Gefährdung von Personen auszuschließen, darf ein beschädigtes Netzanschlusskabel nur vom Hersteller, dessen Kundendienstvertretern oder einem anderen Fachmann ersetzt werden.
• Dieses Gerät ist so aufzustellen, dass der Netzstecker zugänglich ist.
• Das Gerät sollte mit neuen Schläuchen an die Hauptwasserleitung angeschlossen werden; alte Schläuche sollten nicht noch einmal verwendet werden.

Während des Betriebs

- Verwenden Sie nur spülmaschinenfestes Haushaltsgeschirr in Ihrer Geschirrspülmaschine. (Bitte kein Geschirr benutzen, das nicht hitzebeständig ist oder Metallverzierungen usw. hat.)

• Geben Sie keine Lösungsmittel in den Geschirrspüler. Es besteht Explosions- oder Brandgefahr.
• Sprühen Sie kein Wasser über das Gerät. Es könnte zu einer Beschädigung der elektrischen Teile oder zu einem elektrischen Schlag kommen.
• Drücken oder setzen Sie sich nicht auf die geöffnete Tür. Dies kann zu einer Verbiegung oder Beschädigung Ihrer Geschirrspülmaschine führen.
• Verwenden Sie kein Handspülmittel, sondern handelsüblichen Spülmaschinenreiniger.
• Dieses Gerät ist mit einer Sicherheitsfunktion (Aquastop) ausgestattet, welche den Wasserzulauf und den weiteren Betrieb der Geschirrspülmaschine automatisch unterbricht, falls es zu einer schwerwiegenden Störung der Hauptleitungen kommt.
• Stecken Sie keinerlei Gegenstände wie z. B. Münzen in den Dampfaustritt. Dies könnte zum Ausfall mechanischer Teile oder zu einer starken Geräuschbildung führen.
• Vermeiden Sie während des Betriebs Ihres Geschirrspülers den direkten Kontakt mit dem Dampfaustritt, da heißer Dampf Verbrühungen verursachen kann.
• Spülmaschinenreiniger sind sehr alkalisch. Das Hinunterschlucken von Reinigungsmitteln kann sehr gefährlich sein. Kontakt mit Haut und Augen ist unbedingt zu vermeiden. Halten Sie Kinder daher vom Geschirrspüler fern, wenn die Tür geöffnet ist. Vergewissern Sie sich nach Ablauf des Spülprogramms, dass der Behälter für Reinigungsmittel leer ist.

Kindersicherung

• Die Tasten der Bedienblende können mit der Funktion "Kindersicherung" gesperrt werden. So wird ein unbeabsichtigtes Einschalten des Geschirrspülers verhindert.(Gilt nicht für alle Modelle)
• Reiniger von Kindern fernhalten.
• Kindern nicht erlauben, den Geschirrspüler zu bedienen.
• Kleinkinder nicht unbeaufsichtigt lassen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Vorsichtsmaßnahmen zur Handhabung des Spannungsversorgungskabels.

Bei den meisten Geräten wird empfohlen, diese an einen separaten Stromkreis anzuschliessen. Dies bedeutet, dass ausschließlich dieses Gerät an diesem Stromkreis angeschlossen ist und keine weiteren Geräte oder Anwendungen darüber betrieben werden. Um sicher zu gehen, lesen Sie bitte die Seite mit den Gerätespezifikationen sorgfältig durch.

Achten Sie darauf Steckdosen nicht zu überlasten. Überlastete, lose oder beschädigte Steckdosen, sowie Verlängerungskabel, ausgefranste Stromkabel und beschädigte Kabelisolierungen sind gefährlich. Jeder dieser Faktoren kann Feuer oder Stromschläge verursachen. Untersuchen Sie die Versorgungskabel ihres Gerätes regelmäßig und unterbrechen Sie die Stromzufuhr sobald die äußere Erscheinung auf Beschädigungen schliessen lässt. Benutzen Sie das Gerät erst wieder wenn das beschädigte Kabel von einem autorisierten Techniker durch ein entsprechendes Ersatzteil ausgetauscht wurde.

Schützen Sie das Stromversorgungskabel vor jeder möglichen Beschädigung, wie z.B. verdrehen oder verbiegen des Kabels, einklemmen in der Tür oder darauf treten. Achten Sie besonders auf die Stecker und Steckdosen, sowie die Verbindung des Kabels zum Gerät.

SICHERHEITSANWEISUNGEN

ERDUNG

Dieses Gerät muss geerdet sein. Im Falle einer Funktionsstörung oder eines Ausfalls wird das Risiko eines elektrischen Schlags durch die Erdung verhindert, indem ein Weg mit dem geringsten Widerstand für den elektrischen Strom bereit gestellt wird. Dieses Gerät ist mit einem Netzanschlusskabel mit Geräte-Erdleiter sowie einem Schukostecker ausgestattet. Der Stecker ist in eine geeignete Steckdose zu stecken, die gemäß den örtlichen Gesetzen und Vorschriften installiert und geerdet wurde.

ACHTUNG - Der unsachgemäße Anschluss des Geräte-Erdleiters birgt das Risiko eines elektrischen Schocks. Falls Sie Zweifel daran haben, dass das Gerät ordnungsgemäß geerdet ist, setzen Sie sich mit einem qualifizierten Elektriker oder dem Kundendienst in Verbindung. Nehmen Sie keinerlei Änderungen am mitgelieferten Stecker vor; falls der Stecker nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine passende Steckdose einbauen.

Entsorgung von Altgeräten

1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC.
2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stellen entsorgt werden.
3. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.
4. Weitere Informationen zur Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Produkt erworben haben.

ACHTUNG

Alle für die Installation dieses Gerätes erforderlichen elektrischen Arbeiten sollten von einem qualifizierten Elektriker oder Fachmann durchgeführt werden, sämtliche für die Installation dieses Gerätes erforderlichen Klempnerarbeiten von einem qualifizierten Klempner oder Fachmann.

Schritt 1 : VORBEREITUNG DER SCHRANKÖFFNUNG

1 Dieser Geschirrspüler passt in einen Schrank mit den unten angegebenen Einbaumaßen.
2 | Wählen Sie einen Standort aus, der möglichst nah am Spülbecken liegt, um einen problemlosen Anschluss der Wasser- und Abwasserleitungen zu gewährleisten.
3 Der Geschirrspüler sollte zur Gewährleistung eines ordnungsgemäßen Wasserablaufs nicht mehr als 3 m vom Spülbecken entfernt eingebaut werden.

Schrank auf einer der beiden Seiten für die Schäuche und Elektrokabel entsprechend ausschneiden. (€ 100 x 75) Mind. 600 820-870 100 75 600-605 Einheit: mm

Unbehandeltes Spanholz neben oder über dem Geschirrspüler sollte mit einem wasserfesten Anstrich oder einer Dichtungsmasse versiegelt werden. So wird ein durch austretenden Dampf verursachtes Aufquellen des Spanholzes verhindert.

4 Falls der Geschirrspüler in eine Ecke eingebaut werden soll, ist ein Abstand von mindestens 5 cm zwischen dem Geschirrspüler und einem angrenzenden Schrank bzw. einer Wand erforderlich.

Schritt 2 : VORBEREITUNG DER ELEKTROINSTALLATION

VORSICHT

Schalten Sie vor Beginn der Installationsarbeiten zur eigenen Sicherheit die Haussicherung oder den Leistungsschalter aus. Benutzen Sie für dieses Gerät keine Verlängerungskabel und Vielfachstecker/-kupplungen. Die Elektro- und Erdungsanschlüsse müssen den nationalen, regionalen und kommunalen Vorschriften für Elektroinstallationen und/oder anderen lokalen Vorschriften entsprechen.

1 Diesem Gerät muss die im Handbuch angegebene Nennspannung und Stromart zugeführt werden. Es ist an einen separaten, ordnungsgemäß geerdeten Nebenstromkreis, der mit einem Leistungsschalter oder einer trägen Sicherung von mindestens 15 A abgesichert ist, anzuschließen. Das Kabel ist 3-adrig (2 Phasen + Erde).
2 Der Netzstecker muss an einer zugänglichen Stelle neben, nicht hinter dem Geschirrspüler sein, und zwar in einem Abstand von 1,2 m von der Seitenwand des Geschirrspülers (siehe Seite 7, Abb. A).
3 Der Netzstecker muss ordnungsgemäß geerdet sein. Sollten Sie Zweifel haben, lassen Sie diesen von einem qualifizierten Elektriker prüfen. Es sollten keine weiteren Geräte mittels Vielfachstecker/-kupplungen usw. an die gleiche Steckdose angeschlossen werden.

Schritt 3 :

VORBEREITUNG DES GESCHIRRSPÜLERS FÜR DEN EINBAU

1 Legen Sie den Geschirrspüler auf die Rückseite.

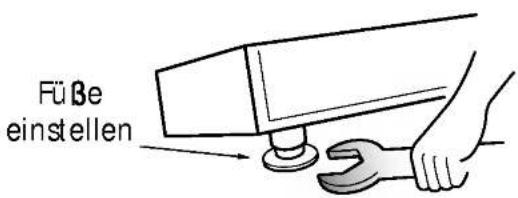

2 Stellen Sie die Füße, wie in der Abbildung unten dargestellt, auf die erforderliche Schrankhöhe ein.

Füße einstellen

Schritt 4 :

UNTERBAU DES

GESCHIRRSPÜLERS

1 Bevor Sie den Geschirrspüler unter die Arbeitsplatte schieben, sollten alle erforderlichen endgültigen Höhenanpassungen und Ausrichtungen vorgenommen sein.
2 Schieben Sie den Geschirrspüler vorsichtig unter die Arbeitsplatte. Achten Sie darauf, dass der Ablaufschlauch dabei nicht geknickt oder gequetscht wird.

▲ VORSICHT

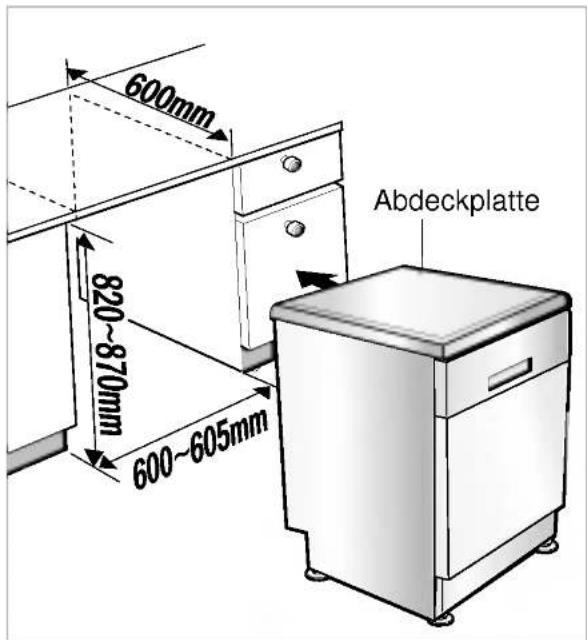

Falls die Arbeitsplattenhöhe weniger als 850 mm beträgt, muss die Abdeckplatte entfernt werden, indem die 2 Schrauben (hinten) herausgedreht werden.

600mm 820~870mm 600~605mm Abdeckplatte

Schritt 5 : WASSERABLAUF

1 Falls das Ende des Ablaufschlauchs nicht auf die Abwasserleitung passt, ist ein Gummi-Verbindungsstück (nicht im Lieferumfang enthalten) zu verwenden. Dieses muss hitzebeständig und laugenfest sein und ist im Sanitärfachhandel erhältlich.

2 Es gibt zwei typische Anschlussmöglichkeiten (siehe Abbildungen A und B).

Der "S-förmige" Siphon muss sauber und frei von Verstopfungen sein und auf seinen größtmöglichen Innendurchmesser aufgebohrt werden, falls er als Ablauf verwendet wird.

Um ein Absaugen zu verhindern, ist eine der folgenden Methoden zu befolgen:

Wird der Ablaufschlauch an einen Spültischsiphon oder Müllschlucker angeschlossen, muss der Schlauch bis zur Unterseite der Arbeitsplatte hochgebogen und dort gesichert werden.

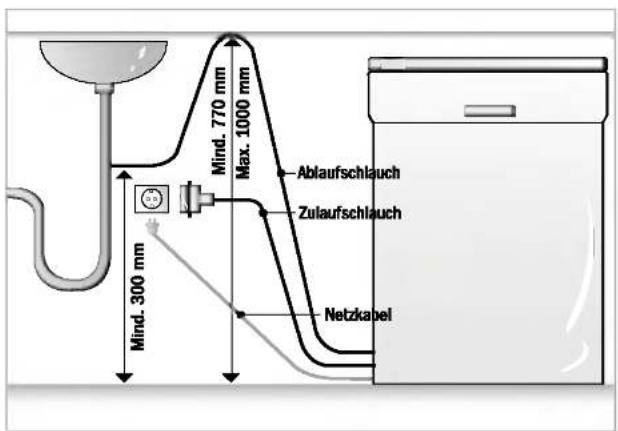

Mind. 300 mm Max. 1000 mm Mind. 770 mm Ablaufschlauch Zulaufschlauch Netzkapel

Abb. A

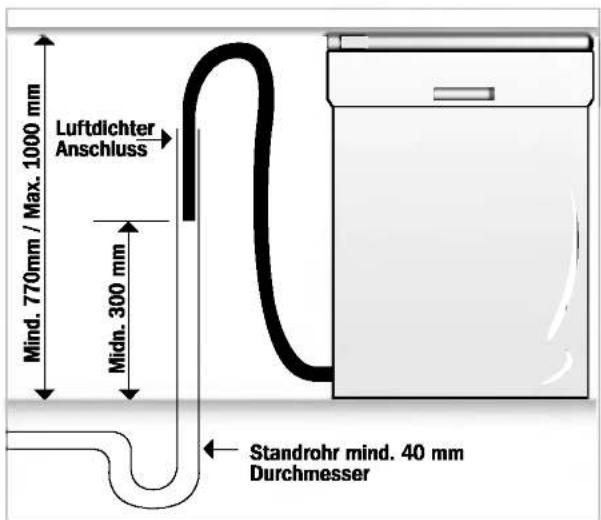

■ Wird der Ablaufschlauch an ein separates Standrohr angeschlossen, ist unter allen Umständen ein luftdichter Anschluss zu gewährleisten (siehe Abb. B).

Luftdichter Anschluss Mind. 770mm / Max. 1000 mm Midn. 300 mm Standrohr mind. 40 mm Durchmesser

Abb. B: Wasserablauf - Standrohr.

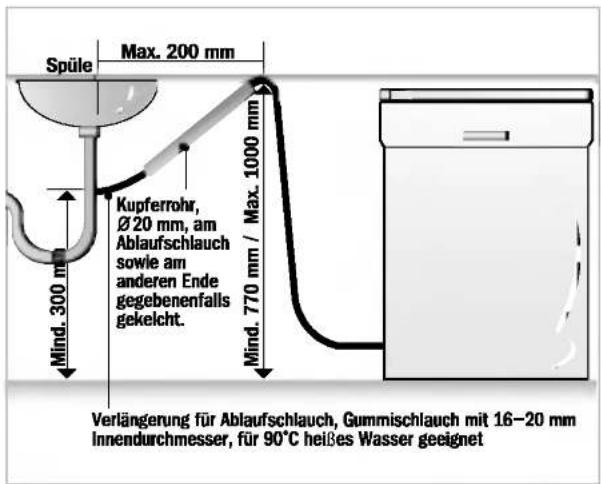

Verlängerung des Ablaufschlauchs Ablaufschlauch wie unten dargestellt verlängern.

Spüle Max. 200 mm Mind. 300 m Kupferrohr, Ø 20 mm, am Ablaufschlauch sowie am anderen Ende gegebenenfalls gekelcht. Mind. 770 mm / Max. 1000 mm Verlängerung für Ablaufschlauch, Gummischlauch mit 16–20 mm Innendurchmesser, für 90°C heißes Wasser geeignet

▲VORSICHT

Achten Sie beim Anschließen oder Verlängern des Ablaufschlauchs darauf, dass dieser nicht geknickt ist. (Bögen sollten einen Radius von 40 mm haben.)

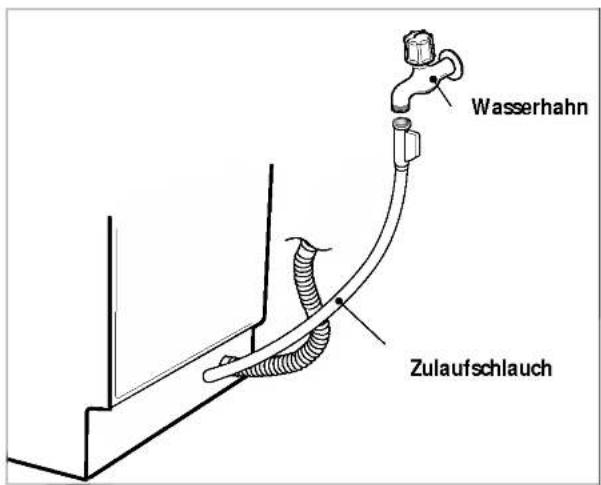

Schritt 6 : WASSERANSCHLUSS

1 Schließen Sie den Zulaufschlauch wie in der Abbildung dargestellt an den Wasserhahn an. (Einige Modelle sind zusätzlich mit einem Einlassventil ausgestattet.) Dieser Geschirrspüler ist an Kaltwasser anzuschließen.

2 Beim Anschließen des Schlauchs sollte ein Dichtungsband oder ein Dichtungsmittel verwendet werden, um Undichtigkeiten auszuschließen.

Achten Sie darauf, dass der Zulaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist.

Wasserhahn Zulaufschlauch

Schritt 7 : LETZTE PRÜFUNG UND ZUSAMM ENBAU

1 Ziehen Sie den Zulaufschlauch am Wasserhahn nur von Hand an. Stecken Sie den Netzstecker in eine geerdete Steckdose und schalten Sie den Geschirrspüler ein.

2 Lassen Sie den Geschirrspüler einmal durchlaufen. (Wir empfehlen ein Schnellprogramm.) So können Sie die Dichtheit des Gerätes sowie die Betriebsbedingungen überprüfen.

Schritt 8 : WIE SIE DAS GERÄT AUSRICHTEN

Falls Sie nach dem Unterbau des Gerätes beim Öffnen und Schließen der Tür eine Undichtigkeit feststellen oder Reibungsgeräusche zwischen dem Seitenteil der Tür und der Wanne hören, müssen Sie die Höhe des Gerätes einstellen.

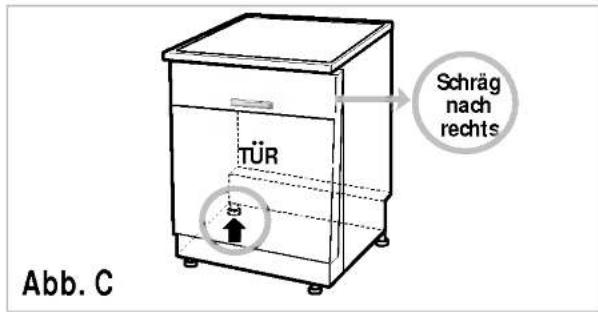

Fall 1. Falls die Tür schräg nach rechts steht

Schräg nach rechts TÜR Abb. C

- Falls die Tür, wie in Abbildung C dargestellt, schräg nach rechts steht, wiederholen Sie das nachfolgend beschriebene Verfahren, bis die Tür normal zu öffnen/schließen ist. 1) Schrauben Sie den hinteren linken Fuß (entgegen dem Uhrzeigersinn) los und justieren Sie die Höhe. 2) Öffnen Sie die Tür und prüfen Sie, ob noch immer eine Undichtigkeit festzustellen oder Reibungsgeräusche zu hören sind. - Nach erfolgreicher Ausrichtung der Tür sind weder eine Neigung der Tür noch Undichtigkeiten oder Reibungsgeräusche festzustellen.

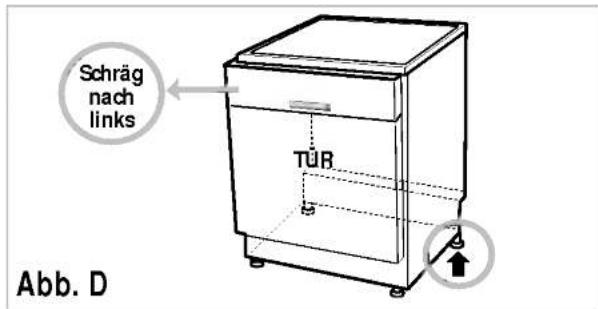

Fall 2. Falls die Tür schräg nach links steht

Schräg nach links TÜR Abb. D

- Falls die Tür, wie in Abbildung D dargestellt, schräg nach links steht, wiederholen Sie das nachfolgend beschriebene Verfahren, bis die Tür normal zu öffnen/schließen ist. 1) Schrauben Sie den hinteren rechten Fuß(entgegen dem Uhrzeigersinn) los und justieren Sie die Höhe. 2) Öffnen Sie die Tür und prüfen Sie, ob noch immer eine Undichtigkeit festzustellen oder Reibungsgeräusche zu hören sind. - Nach erfolgreicher Ausrichtung der Tür sind weder eine Neigung der Tür noch Undichtigkeiten oder Reibungsgeräusche festzustellen.

1. Bedienblende
2. Türgriff
3. Dekorplatte
4. Trittschutzblende
5. Display
6. Ein/Aus-Taste
7. Ablaufschlauch
8. Einlassschlauch
9. Netzanschlusskabel

10. Höhenverstellbarer Fuß

11. Oberer Geschirrkorb

12. Besteckkorb
13. Behälter für Reinigungsmittel und Vorratsbehälter für Klarspüler
14. Abdeckung Dampfaustritt

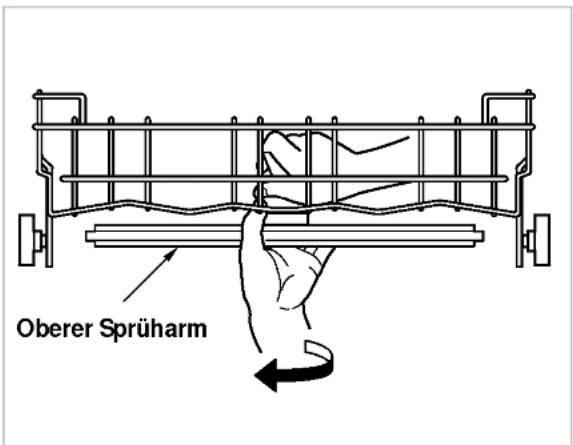

15. Oberer Sprüharm
16. Unterer Sprüharm

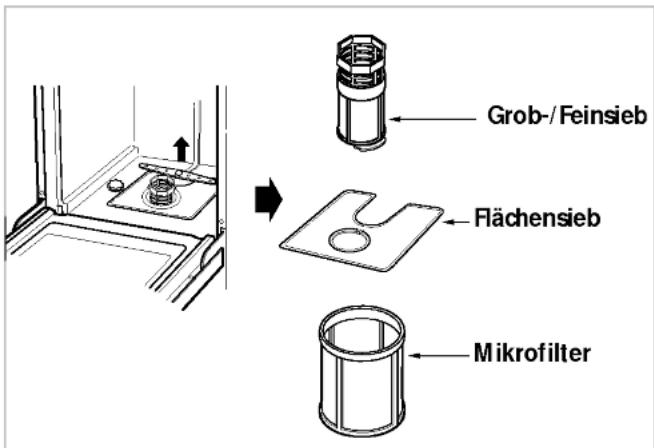

17. ASM-Filter
18. Unterer Geschirrkorb
19. Vorratsbehälter für Spezialsalz

Zubehör

Trichter

※ Entsprechend den örtlichen Gegebenheiten können die äußere Form und die technischen Daten ohne besondere Ankündigung geändert werden.

VERBLEIBENDE ZEIT

• Vor dem Start wird die Dauer des gewählten Programms im Anzeigefenster eingeblendet.
• Nach dem Start wird die verbleibende Zeit eingeblendet.
• Bei Störungen der Spülmaschine wird die Art der Störung angezeigt.

"OE": Störung des Abflusses

“FE” : Störung durch zu viel Wasser

“IE” : Störung des Wassereinlasses

“EI” : Störung durch Wasserleck

"HE": Störung des Erhitzers

Bei Anzeige dieser Buchstaben lesen Sie bitte das Fehlerbesei-tigungshandbuch auf Seite 20 und folgen Sie den Anweisungen.

ANZEIGE

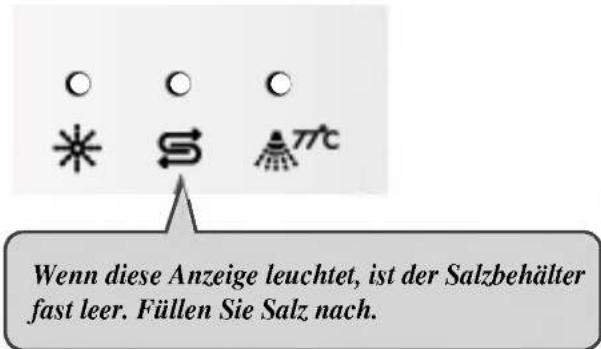

• Spülsalz nachfüllen

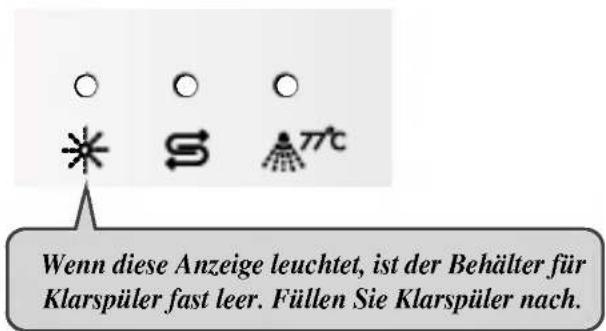

- Klarspüler nachfüllen

EXTRA HEIB

- Im "Extra heiß" - Betrieb steigt die Betriebstemp eratur auf bis zu 77°C.

EIN/AUS

- Schalten Sie die Geschirrspülmaschine immer zuerst mit dieser Taste ein.

- Nach dem Betrieb wird das Gerät aus Sicherheits- und Energiespargründen automatisch ausgeschaltet.

- Im Falle elektrischer Störungen durch unregelmäßige Stromstöße zur Maschine kann die Stromzufuhr aus Sicherheitsgründen automatisch abgeschaltet werden.

12:25 WASCHEN ▶ SPÜLEN ▶ TRÖCCEN Intensiv ○ Softspülen Auto ○ Quick Eco ○ Vorwäsche 77°C Startzeitvorwahl Extra Heiß Programm Ein/Aus

STARTZEITV-ORWAHL

• Falls Sie den Start des gewählten Programms verschieben möchten, drücken Sie diese Taste, bevor Sie die Start-Taste drücken.
- Durch Drücken dieser Taste wird jeweils 1 Stunde hinzugefügt.
• Die Startzeitvorwahl kann auf 1 bis 19 Stunden eingestellt werden.

KINDER- SICHERUNG

• Zum Blockieren bzw. Freigeben der Funktionstasten. So können Sie verhindern, dass die von Ihnen vorgenommenen Einstellungen von einem Kind geändert werden.
• Bei einem Stromausfall wird diese Funktion automatisch unterbrochen.
• Drücken Sie zum Sperren/Freigeben gleichzeitig die Tasten Startzeitvorwahl und Extra Heiß.

PROGRAMM

- Drücken Sie zur Wahl eines Programms die entspreche-nde Taste.

SIGNALTON EIN/AUS

• Die Spülmaschine muss eingeschaltet werden.
• Die Funktion Signalton ein/aus kann durch gleichzeitiges Drücken von programm1 und programm2 für einige Sekunden eingestellt werden. In der Anzeige erscheint "on"
• Die Funktion Signalton ein/aus wird bei einem Stromausfall automatisch abgebrochen.

1. Geschirr einordnen

Um beste Reinigungsergebnisse zu erzielen, ist es wichtig, den Geschirrspüler gemäß den nachfolgenden Anweisungen zu beladen. Bevor Sie das Geschirr in den Geschirrspüler einordnen, sollten Sie grobe Speisereste, insbesondere nicht lösliche Teile wie Knochen, Zahnstocher, Kerne usw. entfernen.

Beachten Sie beim Beladen des Geschirrspülers folgende allgemeine Hinweise:

■ Räumen Sie das Geschirr so ein, dass das Wasser alle Teile des Geschirrs erreichen kann.
■ Tiefe Geschirrteile sollten in eine Ecke gelegt werden, damit das Wasser besser ablaufen und das Geschirr vollständig trocknen kann.
Geschirr mit angebrannten Speiseresten sollte vor dem Einräumen in den Geschirrspüler eingeweiht werden.

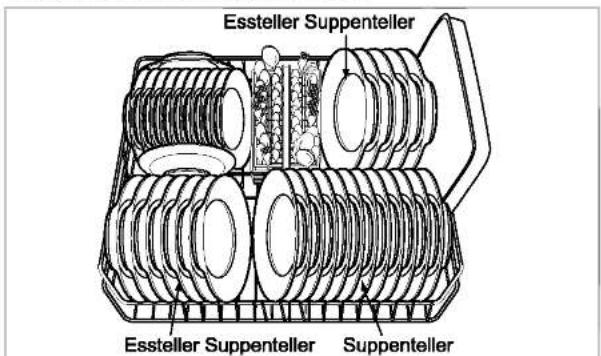

2. Beladen des unteren Geschirrkorbes

In den Unterkorb werden vorzugsweise Essteller, Suppenschalen, Schüsseln, Kochtöpfe, Pfannen, Deckel oder sogar Grillbleche eingeräumt. Teller sollten aufrecht und zur Mitte des Korbes hin eingeräumt werden. Töpfe, Pfannen und große Schüsseln müssen mit der Öffnung nach unten eingeräumt werden.

Stellen Sie sicher, dass die Sprüharme nicht behindert werden.

Essteller Suppenteller Essteller Suppenteller Suppenteller

Achten Sie darauf, dass große Teile nicht den Deckel des Reinigungsmittelfaches behindern (der Deckel muss sich problemlos öffnen können).

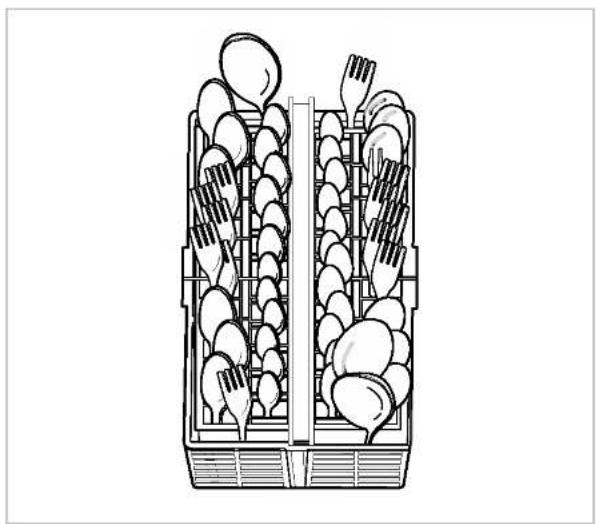

3. Verwenden des Besteckkorbes

Das Besteck sollte gemischt in allen Teilen des Besteckkorbes eingeräumt werden, damit ähnliche Teile nicht aneinander kleben. Stecken Sie das Besteck mit den Griffen nach unten in den Einsatz. Der Einsatz kann hochgeklappt und abgenommen werden, falls Sie diesen nicht benutzen möchten. Die Messer legen Sie auf den separaten Messerhalter im Oberkorb.

Vorsicht beim Ein- und Ausräumen scharfer Gegenstände.

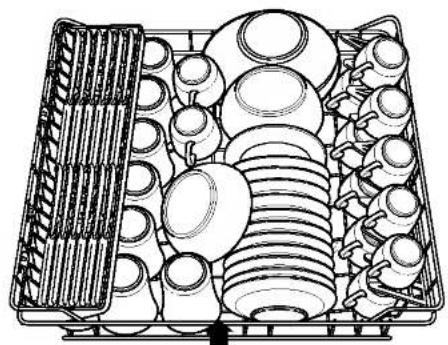

4. Beladen des oberen Geschirrkorbes

In den Oberkorb werden vorzugsweise empfindliche Gegenstände wie kleine Teller, lange Besteckteile, Tassen, Gläser sowie spülmaschinenfeste Kunststoffteile geräumt.

Teller sollten möglichst aufrecht, mit der Unterseite nach vorn, eingeräumt werden. Tassen, Gläser und Schüsseln sind mit der Öffnung nach unten einzuordnen.

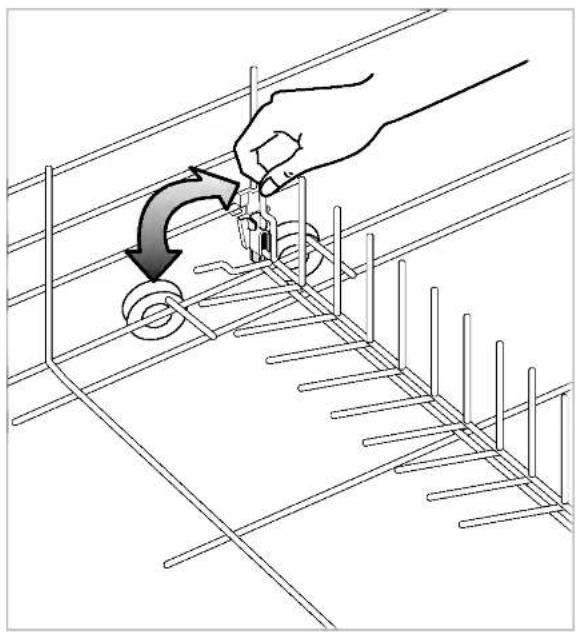

Weitere Tassen oder Kochutensilien können auf die klappbaren Tassenauflagen gelegt werden, die ebenfalls als Stütze für langstielige Gläser dienen.

Achten Sie darauf, dass der Sprüharm unter dem Oberkorb nicht behindert wird.

Nicht spülmaschinenfeste Gegenstände

Hohe Wassertemperaturen in Verbindung mit Reinigungsmitteln für Geschirrspülmaschinen können bei bestimmten Gegenständen zu Beschädigungen führen. Aus diesem Grunde empfehlen wir, den Geschirrspüler nicht zum Spülen folgender Dinge bzw. Materialien zu benutzen:

■ Kupfer oder eloxiertes Aluminium
■ Handbemaltes Silber- oder Blattgoldgeschirr
■ Besteck mit Holz- oder Horngriffen
■ Utensilien aus Eisen oder nicht rostfreien Metallen
■ Kunststoffgegenstände, die nicht spülmaschinenfest sind.

5. Verstellen der Korbhöhe (Oberkorb)

Der obere Geschirrkorb Ihres Geschirrspülers kann nach oben oder unten versetzt werden, um dem unterschiedlichen Platzbedarf des Geschirrs gerecht zu werden. Bevor Sie die Korbhöhe verstellen, sollten Sie sicherstellen, dass der Korb völlig leer ist. Sie können die Position des oberen Korbes dadurch verändern, dass Sie ihn nach oben (in die obere Position) bzw. mithilfe der beiden Hebel rechts und links nach unten (in die untere Position) ziehen.

Wenn Sie den Korb nach oben ziehen, halten Sie diesen in der Mitte des Oberkorbes fest (siehe Markierung in der Abbildung).

Prüfen Sie nach dem Verstellen des Oberkorbes, ob sich der Sprüharm frei bewegen kann.

Bevor Sie die Korbhöhe verstellen, sollten Sie sicherstellen, dass der Korb völlig leer ist. Anderenfalls besteht Verletzungsgefahr sowie die Gefahr einer Beschädigung des Spülguts.

6. Einfüllen des Reinigungsmittels

• Vor Beginn eines Spülprogramms (mit Ausnahme des Programms "Vorspülen") muss Reiniger in den Behälter für Reinigungsmittel gefüllt werden.
• Bitte richten Sie sich beim Ermitteln der richtigen Dosierung nach den Herstellerangaben im Handbuch.
• Bei nur gering verschmutztem Geschirr können Sie u. U. weniger Spülmaschinenreiniger verwenden als angegeben.
  • Die zwei Kammern des Behälters fassen 15 bzw. 25 g.
  • Die Menge des Reinigungsmittels hängt vom gewählten Spülprogramm ab - siehe nachfolgende Tabelle.

PROGRAMM	DOSIERUNG
Intensiv	25g
Auto	20g
Eco	15g
Softspülen	15g
Quick	10g
Vorwäsche	Kein Reiniger

• Nach dem Einfüllen des Reinigungsmittels muss der Deckel des Behälters geschlossen werden.
• Während des Spülgangs wird der Reiniger automatisch zugeführt.
• Der Deckel des Behälters bleibt nach Programmende geöffnet.

Informationen zum Reiniger

Verwenden Sie nur Reinigungsmittel für Haushaltsgeschirrspüler (normale Handspülmittel sollten nicht verwendet werden, da der dadurch entstehende Schaum den ordnungsgemäßen Betrieb beeinträchtigen könnte.).

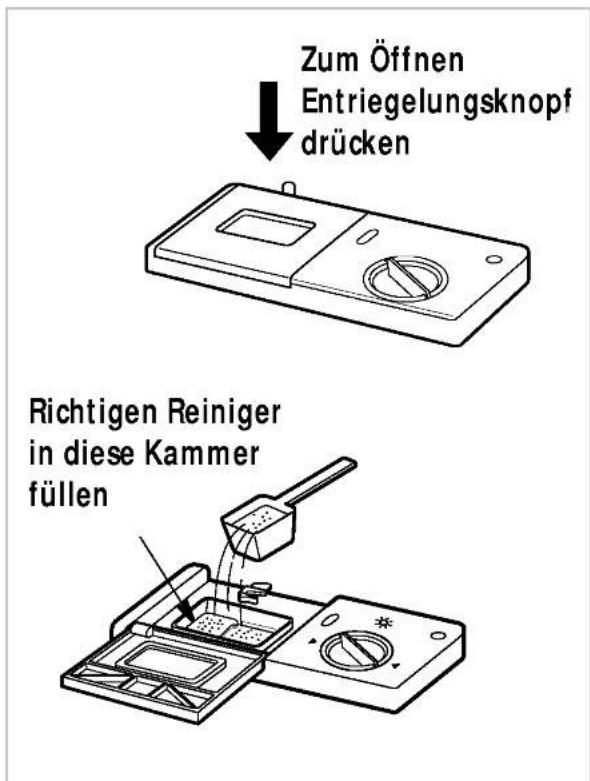

Zum Öffnen Entriegelungsknopf drücken Richtigen Reiniger in diese Kammer füllen

ACHTUNG

Bei den verwendeten Reinigern handelt es sich um spezielle Spülmaschinenreiniger. Diese sollten ebenso wie alle anderen Haushaltsreiniger wie Gift behandelt und für Kinder unzugänglich aufbewahrt werden. Nach Ablauf jedes Spülprogramms sollte der Behälter für Reinigungsmittel überprüft und etwaige Reinigerreste entfernt werden.

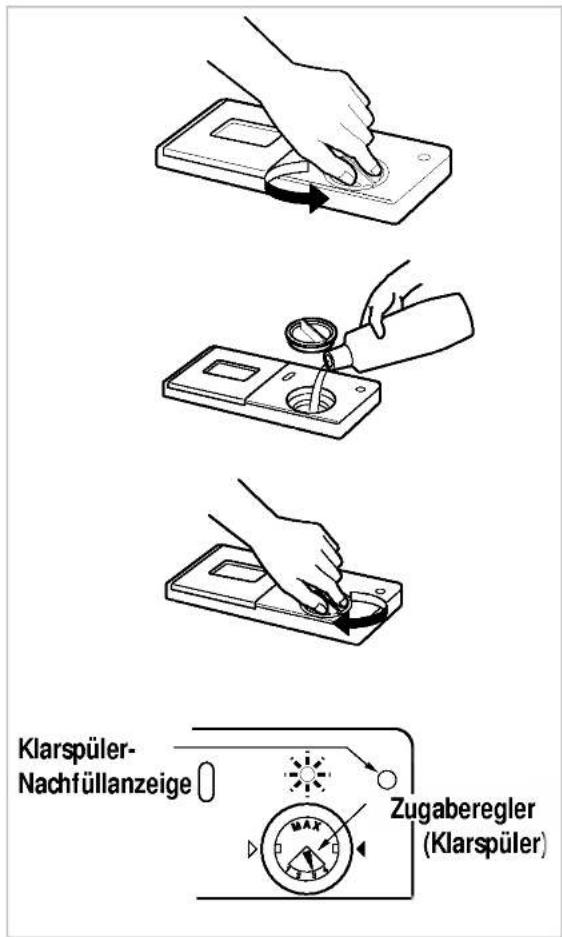

7. Klarspüler einfüllen

■ Einfüllen

Zum Einfüllen des Klarspülers drehen Sie den Deckel des Vorratsbehälters für Klarspüler entgegen dem Uhrzeigersinn auf und nehmen diesen ab. Füllen Sie den Behälter mit einem hochwertigen Klarspüler bis zur maximalen Füllhöhe, setzen Sie anschließend den Deckel wieder auf und drehen Sie diesen zu. Während des letzten Spülgangs wird der Klarspüler automatisch zugegeben.

Die Dosierungseinstellung erfolgt werksseitig und ist in den meisten Fällen genau richtig. Falls Sie jedoch nach dem Spülen einen weißen Belag, Streifen oder Wasserflecken feststellen, muss die Dosierung vermutlich erhöht werden. Entfernen Sie dafür den Deckel und stellen Sie den Zugaberegler auf eine höhere Dosierung ein. Anschließend Deckel wieder aufsetzen und zudrehen. Falls auf den Gläsern Schlieren sind oder Schaum auf dem Glasboden bzw. dem Boden des Geschirrspülers zu sehen ist, ist eine geringere Dosierung zu wählen.

Nachfüllen

Je nach Dosierungseinstellung und Anzahl der Reinigungsgänge muss der Behälter für Klarspüler möglicherweise nur einmal pro Monat wieder aufgefüllt werden. Der Füllstand des Klarspülers kann auf zweierlei Arten überprüft werden:

- Mittels Anzeigefenster am Behälter, wenn die Tür des Geschirrspülers vollständig geöffnet ist.

- Schwarz zeigt an, dass ausreichend Klarspüler vorhanden ist.

o Hell zeigt an, dass Klarspüler nachgefüllt werden muss.

- Durch die leuchtende Anzeige auf der Bedienblende, wenn der Geschirrspüler lauft.

Wenn diese Anzeige leuchtet, ist der Behälter für Klarspüler fast leer. Füllen Sie Klarspüler nach.

Klarspüler- Nachfüllanzeige Zugaberegler (Klarspüler)

Informationen zum Klarspüler

Die Zugabe von Klarspüler ist notwendig, um flecken- und streifenfreies Geschirr zu erhalten und eine verbesserte Trockenwirkung zu erzielen. Die richtige Klarspülermenge verbessert die Spülergebnisse. Zu viel Klarspüler kann jedoch zu übermäßiger Schaumbildung und dadurch bedingt zu Undichtigkeiten führen.

8. Spezialsalz einfüllen

Dieses Modell verfügt über einen Wasserenthärter, um hartes Wasser weicher zu machen. Lesen Sie daher die nachfolgenden Hinweise sorgfältig durch, um einen korrekten Betrieb des Geschirrspülers zu gewährleisten.

Um zufrieden stellende Spülergebnisse zu erzielen, benötigt Ihr Geschirrspüler weiches Wasser, d. h. mit geringem Kalkgehalt bzw. kalkfrei; andernfalls bleiben Wasserflecken auf dem Geschirr und in den Behältern zurück.

Falls das Leitungswasser eine bestimmte Wasserhärte überschreitet, muss es enthärtet, d.h. entkalkt werden, damit es im Geschirrspüler verwendet werden kann.

Dies wird durch Zugabe eines Spezialsalzes für den im Geschirrspüler eingebauten Wasserenthärter erreicht.

Die Einstellung des Wasserenthärters, d.h. die erforderliche Menge an Regeneriersalz, hängt von der Härte des Leitungswassers ab.

■ Einfüllen vor der ersten Inbetriebnahme

• Prüfen Sie die Wasserhärte in Ihrem Wohngebiet. (Über Wasserhärte und Härtebereich in Ihrem Wohngebiet informiert Sie das zuständige Wasserwerk.)
• Stellen Sie die Wasserhärte gemäß der Einstellmethode für den Wasserenthärter ein.
• Ziehen Sie den unteren Geschirrkorb heraus und schrauben Sie den Verschluss des Salzbehälters auf.
• Füllen Sie Salz in den Salzbehälter ein, bevor Sie den Geschirrspüler erstmalig in Betrieb nehmen. Zum leichten und sauberen Einfüllen des Salzes empfehlen wir die Benutzung eines Trichters. Der Salzbehälter fasst etwa 1,9 kg. (Verwenden Sie grobkörniges Salz oder Regeneriersalz für Geschirrspüler.)
• Wischen Sie nach dem Einfüllen das übergelaufene Salz weg, damit die Kappe richtig schließt.
• Drehen Sie die Verschlusskappe wieder fest zu. So wird verhindert, dass Seifenlauge eindringt, was zu Störungen des Wasserenthärters führen kann.

■ Einstellen des Wasserenthärters

Stellen Sie den Wasserenthärter entsprechend der in der Tabelle aufgeführten Werte auf die Wasserhärte Ihres Wohngebiets ein. Die Einstellung des Wasserenthärters erfolgt in 8 Stufen. Der Geschirrspüler ist werksseitig auf einen Wasserhärtebereich von "H4" eingestellt. Der eingestellte Wasserhärtebereich kann mit Hilfe der Funktionstasten auf der Bedienblende wie folgt überprüft und geändert werden:

1. Die Spülmaschine muss ausgeschaltet werden.
2. Halten Sie die Taste Startzeitvorwahl und den Ein/Aus gleichzeitig gedrückt. In der Zeitanzeige wird ein "H" gefolgt von einer Zahl eingeblendet.
3. Ändern der Einstellung: Bei jedem Drücken der Taste programm1 erhöht sich diese Zahl nacheinander um 1. Die Anzeige wechselt von “H0” bis nach “H7”.
4. Drücken Sie nach Einstellen der Härte die Taste programm2
   Die Härteeinstellung wird daraufhin gespeichert.

Nachfüllen

Wenn das Salz verbraucht ist, leuchtet die Nachfüllanzeige automatisch während des Betriebs auf. Dann sollte nach Ablauf des Spülprogramms Salz nachgefüllt werden. Wir empfehlen jedoch, das Salz immer (wie auf der vorangehenden Seite beschrieben) vor dem Einschalten des Geschirrspülers nachzufüllen. Dadurch erreichen Sie, dass die überlaufende Salzlösung sofort verdünnt und ausgespült wird.

Wenn diese Anzeige leuchtet, ist der Salzbehälter fast leer. Füllen Sie Salz nach.

ANMERKUNG

• Nach dem Einfüllen des Salzes kann es eine Zeit lang dauern, bis die Nachfüllanzeige erlischt.
• Wird der Wasserenthärter auf "HO" eingestellt, muss kein Salz eingefüllt werden, da beim Betrieb des Geschirrspülers kein Salz verbraucht wird. Die Salz-Nachfüllanzeige ist ausgeschaltet. Ist der Wasserenthärter auf eine Härtestufe von "HI" bis "HI" eingestellt, muss Salz in den Behälter gefüllt werden.

ACHTUNG

Schütten Sie niemals Reinigungsmittel in den Vorratsbehälter für Spezialsalz. Dies würde den Wasserenthärter beschädigen.

9. Klappbare Tellereinsätze

■ Die klappbaren Tellereinsätze am hinteren Ende des Korbes können umgeklappt werden, damit Töpfe und Pfannen leichter eingeräumt werden können.

Es wird empfohlen, die Tür nach Ablauf des Programms vollständig zu öffnen, um den Trockenprozess zu unterstützen.

11. Energie Test (EN50242)

■ Gerät gemäß den Standardspezifikationen beladen.
- Beispiel für beladenen Geschirrspüler : S. 11 - 12
• Fassungsvermögen : 12 Maßgedecke
• Vergleichsprogramm : Eco
- Klarspülereinstellung : 3
- Referenzreiniger : 6 g Spülmaschinenreiniger auf die Innenseite der Tür geben und 24 g in den Behälter für Reinigungsmittel füllen.
- Höhenverstellbarer Oberkorb muss in der oberen Position sein.

EIN/AUS-Taste drücken

Nachprüfen, ob Klarspüler und Salz vorhanden sind

Die entsprechenden Anzeigeleuchten gehen an, falls ein Nachfüllen erforderlich ist.

Tür öffnen und Filter prüfen

Stellen Sie sicher, dass die Filter sauber und richtig eingesetzt sind (Siehe "Hinweise zu Pflege und Wartung").

Geschirr einräumen

Entfernen Sie alle groben Speisereste. Ziehen Sie den Unterkorb heraus und räumen Sie Geschirr und Besteck ein. Ziehen Sie anschließend den Oberkorb heraus und räumen Sie Tassen, Gläser usw. ein.

ACHTUNG

Räumen Sie keine Geschirrteile in den Oberkorb ein, während der Unterkorb herausgezogen ist und beladen wird.

Sicherstellen, dass die Sprüharme sich frei drehen können

Reiniger abmessen

Füllen Sie die erforderliche Menge an Reiniger in den Behälter und schließen Sie die Klappe.

Einstellung und Start des Programms

Drücken Sie zur Wahl eines Programms

die Programmtaste.

Nach 3 Sekunden wird die Spülmaschine gestartet.

Wählen Sie bei Bedarf eine Option für das gewünschte Programm.

Die Anzeige des Programms leuchtet und sämtliche Phasen des Programms werden durchlaufen.

- Vor dem Start wird die Dauer des gewählten Programms angezeigt. - Nach dem Start wird die verbleibende Zeit eingeblendet.

Die Zeit in der Anzeige wird in Schritten zu 1 Minute heruntergezählt.

Wird die Tür während des Programms geöffnet, wird die Maschine zur Sicherheit angehalten.

Beim Schließen der Tür wird das Programm an der unterbrochenen Stelle fortgesetzt.

Nach Ende des Spülprogramms

Nach Ende des Programms erscheint für einige Sekunden "End" in der Anzeige und ein Signalton weist auf das Ende des Programms hin.

▲ VORSICHT

Räumen Sie immer zuerst den unteren und anschließend den oberen Geschirrkorb aus; so verhindern Sie, dass Wasser vom Oberkorb auf das trockene Geschirr im Unterkorb tropft.

ACHTUNG

Es ist im Allgemeinen nicht ratsam, die Tür zu öffnen, während das Gerät läuft. Sollte die Tür dennoch geöffnet werden, sorgt eine Sicherheitseinrichtung dafür, dass das Gerät stoppt.

Falls die Tür während der Heizphase oder unmittelbar nach Programmende geöffnet wird, ist Vorsicht geboten, da Dampf austreten kann.

▶ Abhängig von Wassertemperatur, Druck und Spannung kann die Spüldauer variieren.
▶ Die Spüldauer umfasst nicht das Programm "Trocknen - 60 Min".

Program	WASCHEN		SPÜLEN				TROCK-NEN
	Vorwäsche	Hauptwäsche	Spülen 1	Spülen 2	Spülen 3	Heißspülen
Intensiv	50°C	70°C				70°C
Auto	Der Programmablauf wird entsprechend dem Verschmutzungsgrad des Geschirrs optimiert und angepasst.
Eco		45°C				69°C
Softspülen		40°C				55°C
Quick		35°C				40°C
Vorwäsche

Intensiv

Dieses Programm ist für sehr stark verschmutzte Geschirrteile einschließlich Töpfen, Pfannen und Auflaufformen mit angetrockneten Speiseresten bestimmt.

Auto

Während des Automatikprogramms wird der Verschmutzungsgrad des Geschirrs anhand der Trübung des Wassers ermittelt. Je nach Verschmutzungsgrad passt das Programm die Waschzeit und die Temperatur an. Auf diese Weise wird der Energie- und Wasserverbrauch so gering wie möglich gehalten.

Ein "F" im Display zeigt an, dass der Sensor den Status des Geschirrspülers prüft.

Eco

Dieses Programm ist für normal verschmutztes Geschirr.

Softspülen

Dieses Programm ist zum Spülen von empfindlichem Geschirr wie Gläsem.

Quick

Dieses Programm ist für den schnellen Abwasch leicht verschmutzter, gerade benutzter Geschirr- und Besteckteile.

※ Aut. Betriebsfortsetzung

Falls die Geschirrspülmaschine durch einen Stromausfall abgeschaltet wurde, setzt sie nach Wiederherstellung der Stromversorgung den Waschvorgang ab der Position fort, in der sie abgeschaltet wurde.

Um Störungen und schlechte Betriebsergebnisse zu verhindern, sind die Filter und Sprüharme unbedingt in regelmäßigen Abständen zu prüfen und zu reinigen.

Filter

• Ziehen Sie zunächst den Unterkorb heraus.
• Drehen Sie das Grob-/Feinsieb entgegen dem Uhrzeigersinn los.
• Entnehmen Sie das Grob-/Feinsieb, das Flächensieb (STS-Filter) sowie den Mikrofilter.
• Reinigen Sie die Filter, falls dies erforderlich erscheint.
• Setzen Sie diese in umgekehrter Reihenfolge wieder ein.

Grob-/Feinsieb Flächensieb Mikrofilter

Oberer Sprüharm

• Ziehen Sie den Oberkorb nach vorn.
- Prüfen Sie, ob die Düsen durch Speisereste verstopft sind.
- Müssen die Düsen gereinigt werden, Sprüharm durch Lösen der Mutter entfernen.
- Sprüharm reinigen und in umgekehrter Reihenfolge wieder einsetzen.

Oberer Sprüharm

Unterer Sprüharm

• Prüfen Sie, ob die Düsen durch Speisereste verstopft sind.
• Müssen die Düsen gereinigt werden, Arm nach oben herausziehen.
• Sprüharm reinigen und wieder einsetzen.

■ Falls bei Ihrer Geschirrspülmaschine ein Problem auftritt, rufen Sie den Kundendienst an.
■ Bevor Sie den Kundendienst anrufen, sollten Sie zunächst die folgenden Punkte überprüfen und sichergehen, dass Sie das Problem nicht selbst lösen können.

Problem

Die Anzeigeleuchten gehen nicht an, wenn das Gerät eingeschaltet wird.	Der Netzstecker steckt nicht richtig in der Steckdose.Die Sicherung ist durchgebrannt oder der Stromkreis ist unterbrochen.Die Stromversorgung des Hauses ist abgeschnitten.
Das Gerät läuft nicht an.	Die Gerätetür ist nicht richtig geschlossen.Die Start/Pause-Taste wurde nicht gedrückt.
Das Wasser wird nicht abgepumpt.(Im Display erscheint die Fehlermeldung “OE”.)	Der Ablaufschlauch ist geknickt.Der Filter ist verstopft. (Filter reinigen)
Im Display erscheint die Fehlermeldung “FE”.(Bei Abflussproblemen sorgt eine automatische Abfluss-Pumpe für Abhilfe.)	Die Maschine wird mit einer größeren Wassermenge versorgt als üblich.Störungen am Einlassventil.
Im Display erscheint die Fehlermeldung “IE”.	Es läuft kein Wasser in den Geschirrspüler. (Wasserhahn ist geschlossen.)
Im Display erscheint die Fehlermeldung “EI”.	Die Schlauchverbindungen sind undicht.Auf Grund von Beschädigungen tritt Wasser aus.
Im Display erscheint die Fehlermeldung “HE”.	Der Stromkreis der Heizung ist gestört.
Die Sprüharme drehen sich nicht gleichmäßig.	Die Fassung der Sprüharme ist durch Speisereste blockiert. (Düsen des Sprüharms reinigen.)
Nach Ablauf des Waschprogramms sind weiße Beläge auf dem Geschirr.	Die Dosierung des Reinigers bzw. des Klarspülers ist nicht richtig eingestellt.Der Salzbehälter ist leer.Der Deckel des Salzbehälters ist nicht fest zugedreht.
Streifen und Schlieren auf Gläsern	Die Dosierung des Klarspülers ist zu gering
Die Trockenergebnisse sind nicht zufrieden stellend.	Die Dosierung des Klarspülers ist zu gering.
Die Reinigungsergebnisse sind nicht zufrieden stellend.	Das Reinigungsmittel wurde nicht richtig dosiert.Das Geschirr ist nicht richtig eingeräumt bzw. die Maschine ist überladen.Die Filter sind verstopft.Die Sprüharmdüsen sind verstopft.Die Drehung der Sprüharme wird durch Geschirr oder Besteckteile behindert.Ungeeignetes Programm ausgewählt.

Garantiebedingungen für Geschirrspülmaschine

1. Die Garantiezeit beginnt mit dem Kaufdatum und erstreckt sich über 24 Monate. Der Beginn der Garantiezeit gilt als nachgewiesen, wenn der Käufer den Kaufbeleg (Quittung/Kassenzettel) zusammen mit der vom Verkäufer ausgefüllten und unterschriebenen Garantiekarte vorlegt. Die Seriennummer des Produkts muss mit der eingetragenen Nummer auf der Garantiekarte übereinstimmen!

2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie nachweislich auf Fabrikations-oder Materialfehler zurückzuführen sind.

3. Ausgeschlossen von der Garantie sind Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung der Anleitung und betriebsbedingte Abnutzung auftreten. Ebenso erstreckt sich die Garantie nicht auf Verschleißteile und leicht zerbrechliche Produkteile. Schäden, die auf dem Transport entstehen, gehen ebenso wie Versand-und Verpackungskosten zu Lasten des Käufers.

4. Die Entscheidung über Reparatur, Austausch oder Ersatz bleibt bei uns. Ausgetauschte oder ersetzte Teile gehen in unser Eigentum über. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert!

5. Der Garantieanspruch erlischt, sobald Personen in das Gerät eingreifen, die von LG Electronics nicht für den Service autorisiert sind - ebenso, sobald das Gerät zu gewerblichen Zwecken eingesetzt wird.

6. Heben Sie unbedingt die Originalverpackung auf, damit das Gerät im Servicefall ohne Beschädigungen transportiert werden kann.

7. Wenden Sie sich im Garantiefall an Ihren Fachhändler oder an eines unserer autorisierten Servicecenter.

8. Weitergehende Ansprüche sind ausgeschlossen! Sollten Teile dieser Bestimmungen unwirksam sein, so gelten sie sinngemäß. Die Wirksamkeit der übrigen Bestimmungen wird hiervon nicht berührt.

Garantieurkunde

Für dieses Gerät übernehmen wir 24 Monate Garantie!

Wir verpflichten uns, während der 24-monatigen Garantiezeit Ihr Gerät kostenlos instandzusetzen bzw. Ihrem Fachhändler die Eratzteile kostenlos zur Verfügung zu stellen, wenn es infolge eines Fabrikations-oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Beschädigungen durch höhere Gewalt oder auf dem Transportweg sowie Versand- und Verpackungskosten gehen zu Ihren Lasten. Im Übrigen gelten unsere umseitig aufgeführten Garantiebedingungen!

Gerätetyp : ____

Seriennummer :

Name des Käufers : ____

Kaufdatum : ____

Stempel / Unterschrift des Fachhändlers

GSI 600E

598mm 570mm 817mm

Fassungsvermögen	12 Maßgedecke
Gewicht	Siehe Typenschild
Stromart	Siehe Typenschild
Nennspannung	Siehe Typenschild
Wasserdruck	50 - 800 kPa
