BEDIENUNGSANLEITUNG RZ-13LA60 LG

LCD

Цветной телевизор

Руководство пользователя

BZ03

Перед тем, как пользоваться вашим телевизором, пожалуйста, внимательно прочтите данное Руководство.

Сохраните его для использования в будущем. Запишите номер модели и серийный номер телевизора. Когда вам понадобится техническое обслуживание телевизора, посмотрите на табличке, прикрепленной к задней крышке, и сообщите в сервисный центр следующую информацию:

Номер модели :

Серийный номер :

Содержание

Установка 3

Местоположение и функции органов управления 4

Пульт дистанционного управления

Установка батареек в ПДУ

боковая панель

Управление основными функциями ателевизора 7

Включение и выключение / Переключение каналов

Регулировка громкости звука / Быстрый просмотр

Функция выключения звука

Автоматическая демонстрация

Функция поворота

Выбор языка экранной информации (не во всех моделях)

Экранные меню 8

Выбор из меню

Настройка на телевизионные станции 9

Автоматическая настройка на телевизионные станции

Ручная настройка на станции

Точная настройка

Редактирование программ

Любимый канал

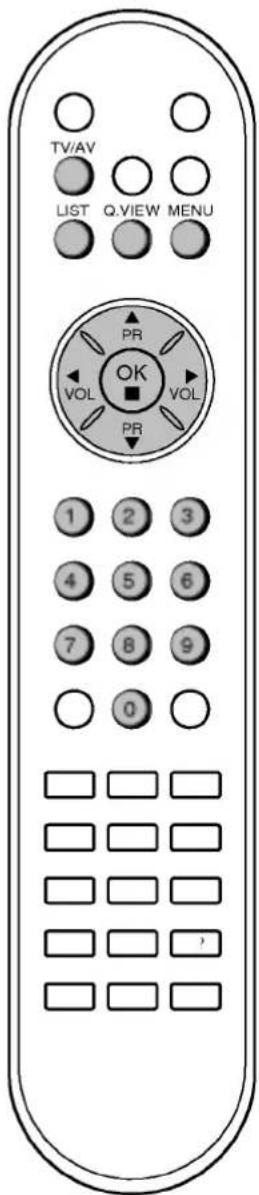

Вызов таблицы программ

Настройка изображения 14

Регулировка параметров изображения

Настройка звука 15

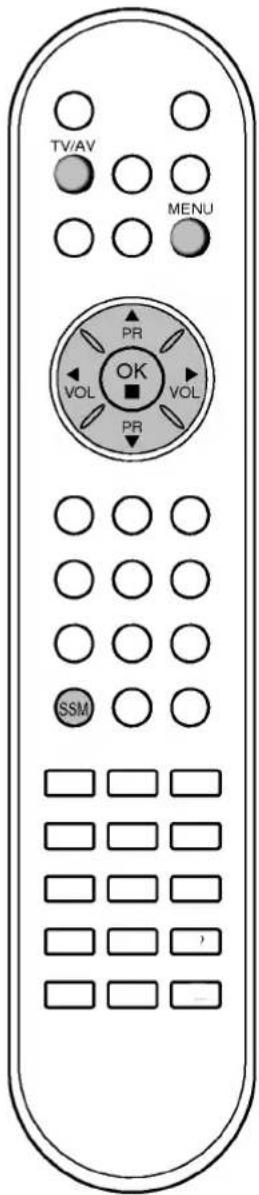

Настройка звука

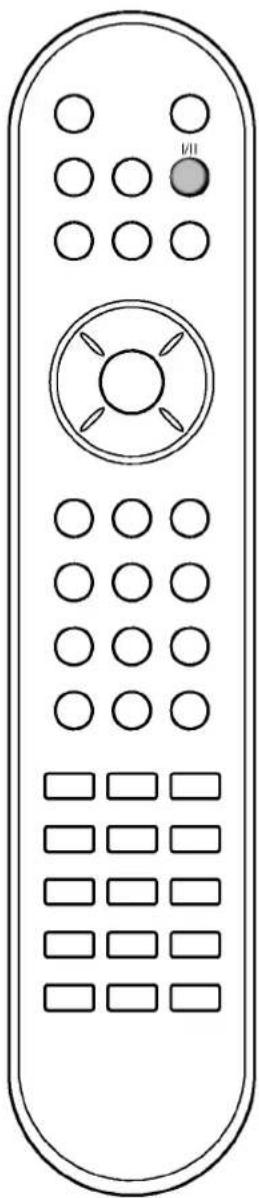

Прием стереофонических программ и программ,

передаваемых на двух языках

Прием передач, передаваемых в системе звукового

сопровождения NICAM (не во всех моделях)

Выбор выходного сигнала звукового сопровождения

Установка времени 17

Часы

Время выключения / Время включения

Другие функции 18

Выбор режимов TV или AV

Автоматическое переключение в режим AV (аудио/видео)

Электронный замок от детей

Автоматический таймер сна / Таймер 'сон'

Телетекст (не во всех моделях) 20

Включение и выключение функции телетекста

Простой текст / Текст СВЕРХУ (не во всех моделях)

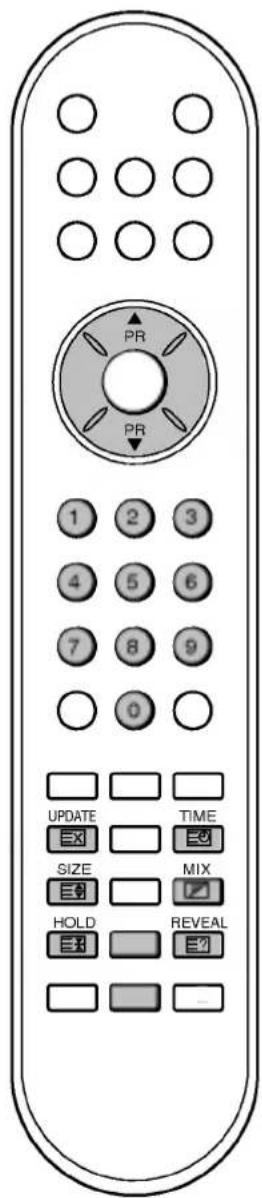

БЫСТРЫЙ ТЕКСТ / Специальные функции телетекста

Подключение внешней аппаратуры 23

Гнездо антенны

Евроразъем

Разъем аудио/видео

Входные гнезда для S-Video/Audio (S-AV) (не во всех моделях)

Гнездо для наушников

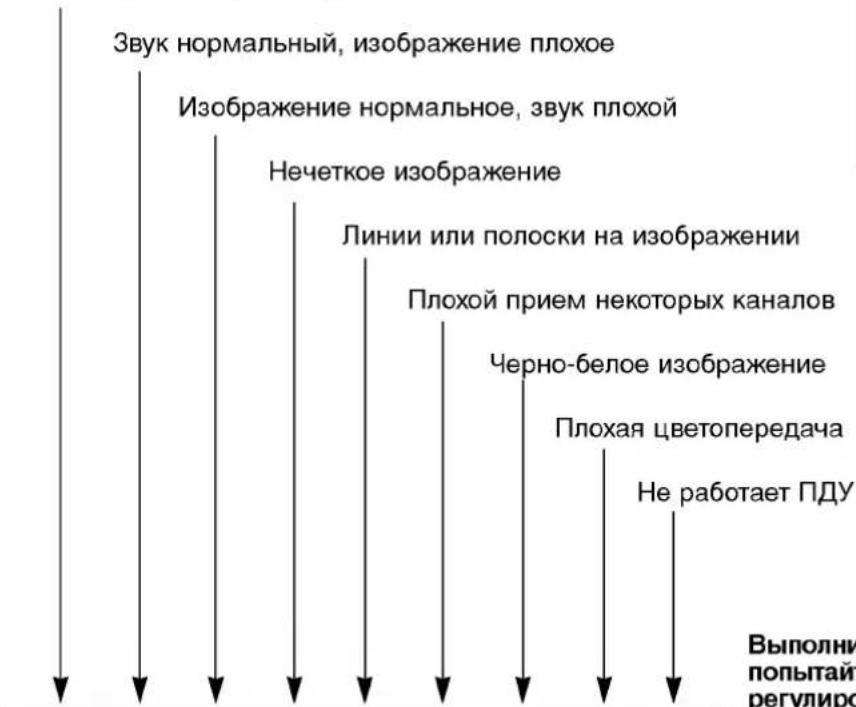

Порядок поиска причины и устранения неисправности 25

Установка

Питание

Данное устройство работает от сети переменного тока напряжением, указанным на задней крышке. Запрещается подключение устройства к источнику постоянного тока. При грозе или сбое питания отсоедините антенну и сетевой штепсель.

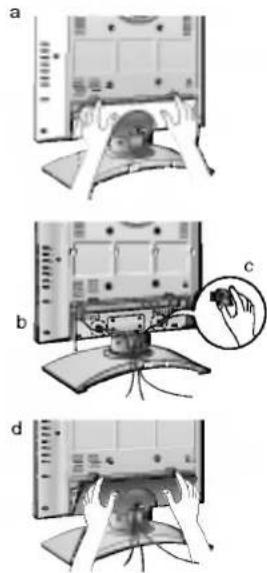

a. Открыть крышку задней панели.
b. После подсоединения шнура питания к установке другой ее конец подсоедините к сети.
с. Прикрепите держатели кабеля к отверстиям, предусмотренным на задней панели телевизора, как показано на рисунке.
d. Закрыть крышку задней панели.

Предупреждение

Во избежание пожара или поражения электрическим током не оставляйте телевизор под дождем или в условиях повышенной влажности. Не протирать и не воздействовать на Active Matrix LCD чем -нибудь твердым, что может привести к царапинам, потертостям или вывести из строя Active Matrix LCD.

Срок службы данного товара - 7 лет со дня передачи товара потребителю.

Обслуживание

Никогда не открывайте заднюю стенку телевизора, поскольку в телевизоре имеются опасное для жизни напряжение и другие источники опасности. Если телевизор перестает нормально работать, отключите телевизор от электросети и обратитесь за содействием в торговую организацию, которая продала Вам телевизор.

Антенна

Подсоедините штекер кабеля антенны к гнезду, обозначенному символом 175 Ω, расположенному на задней панели телевизора. Для получения хорошего изображения следует пользоваться наружной антенной.

Порядок установки

Установите телевизор в таком месте, чтобы на экран не падал яркий искусственный или солнечный свет. Телевизор не должен подвергаться излишним вибрациям, воздействию влаги, пыли или тепла. Обеспечьте беспрепятственную циркуляцию воздуха вокруг телевизора. Не закрывайте вентиляционных отверстий на задней стенке телевизо-ра. Управление всеми функциями телевизора может осуществляться с помощью пульта дистанционного управления (ПДУ). Управление некоторыми функциями также может осуществляться с помощью кнопок, расположенных на передней панели телевизора.

Установочный угол может быть отрегулирован, как показано на картинках.

при установке устройства к стене следует использовать кронштейн для крепления к стене (деталь, не входящая в основной комплект), и аккуратно закрепить его таким образом, чтобы он не упал. На задней панели у установки имеется штепсельный разъем системы Кенсингтон. Подсоедините кабель системы енсингтон (не поставляется).

Чистка

Выключить набор перед чисткой LCD Экрана. Чистите прибор, вытирая экран и кабинет мягкой, чистой тканью. Если экран требует дополнительной чистки, используйте чистую, влажную ткань. Запрещено использовать жидкие или аэрозольные чистящие средства.

a b c d

Two views of a computer monitor with 3° and 12° angle annotations (no text or symbols on the devices themselves)

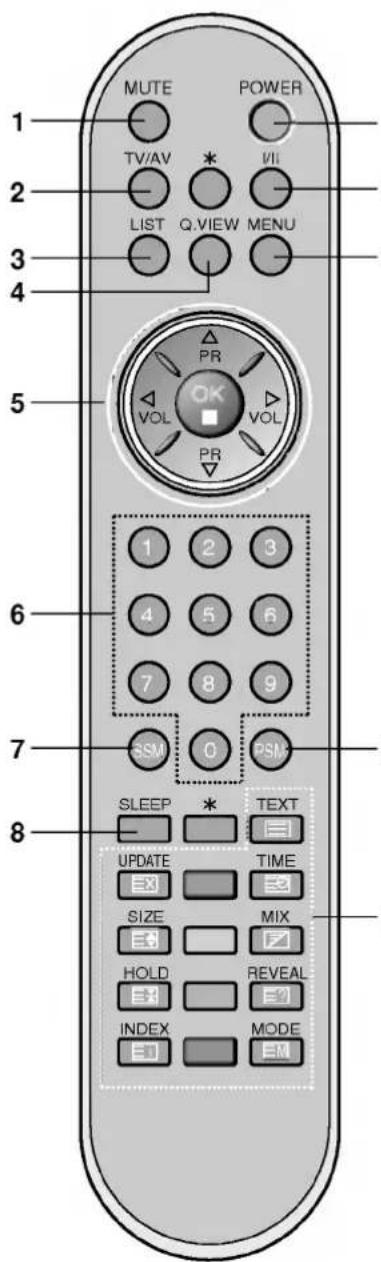

Местоположение и функции органов управления

Управление всеми функциями может осуществляться с пульта дистанционного управления. Некоторые функции также могут регулироваться кнопками, расположенными на боковая панели телевизора.

MUTE POWER TV/AV * VII LIST Q.VIEW MENU PR OK VOL VOL PR 1 2 3 4 5 6 7 8 9 SSM 0 PSM SLEEP * TEXT UPDATE TIME SIZE MIX HOLD REVEAL INDEX MODE E1 E2 E3

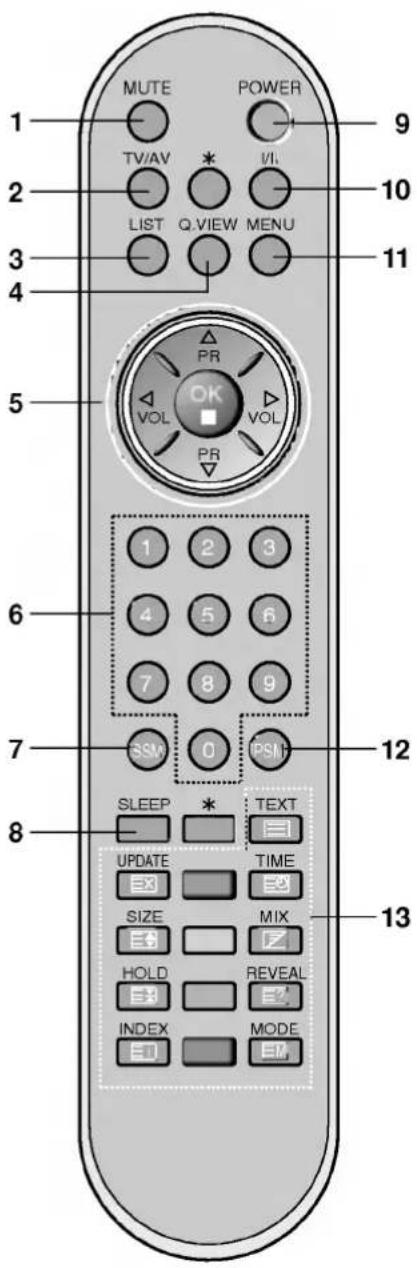

Пульт дистанционного управления

Прежде чем пользоваться пультом дистанционного управления, 9 вставьте в него элементы питания.

1. Выключенит звука

Включает и выключает звук.

1. TV/AV

Выбор режимов TV или AV.

Убирает меню с экрана.

Включает телевизор из дежурного режима.

1. LIST

Выводит на экран таблицу программ.

1. Q.VIEW

Возвращает к программе, которую вы смотрели перед этим.

Вызывает на экране любимый канал.

1. ▲ / ▼ (ПРОГРАММА ВВЕРХ/ВНИЗ)

Включает телевизор из дежурного режима.

Выбирает программу или пункт меню.

◀ / ▶ (ГРОМКОСТЬ УМЕНЬШИТЬ/УВЕЛИЧИТЬ)

Регулирует громкость.

Изменяет установки в меню.

OK

Принимает ваш выбор или показывает текущий режим.

1. Кнопки с цифрами

Включают находящийся в дежурном режиме телевизор или напрямую выбирают номер программы.

1. SSM (память состояния звука)

Восстанавливает предпочитаемую вами настройку звука.

1. SLEEP

устанавливает таймер 'сон'.

Местоположение и функции органов управления

9. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ

Включает телевизор из дежурного режима и переключает его в дежурный режим.

10. I/II

Выбирает язык для передачи, которая ведется на двух языках.

Выбирает выход звука (не во всех моделях).

11. MEHIO

Вызывает экранное меню.

12. PSM (память состояния изображения)

Восстанавливает предпочитаемую вами настройку изображения.

13. Кнопки телетекста (не во всех моделях)

Данные кнопки используются в режиме телетекста.

Дальнейшие подробности смотрите в разделе 'Телетекст'.

\*: Не функционирует

ЦВЕТНЫЕ КНОПКИ

Эти кнопки используются функцией телетекст (для моделей с телетекстом) или установкой программ.

Установка батареек в ПДУ

Diagram showing a device with internal components before and after assembly, no text or symbols present

Питание ПДУ осуществляется от двух батареек типа ААА/Щелочной. Осторожно сдвиньте крышку ПДУ, чтобы открылось отделение для батареек. Установите две батарейки, соблюдая полярность согласно символам (⊕ и ⊖) внутри отделения для батареек. Он может несколько отличаться от вида панели вашего телевизора.

Примечание : Во избежание повреждений ПДУ вследствие вытекания электролита из батареек извлеките батарейки из ПДУ, если вы не намерены пользоваться ПДУ в течение длительного времени.

MUTE POWER TV/AV * VI. LIST Q.VIEW MENU 10 11 5 PR OK VOL VOL PR 1 2 3 4 5 6 7 8 9 SSM 0 PSM SLEEP * TEXT UPDATE TIME SIZE MIX HOLD REVEAL INDEX MODE 8

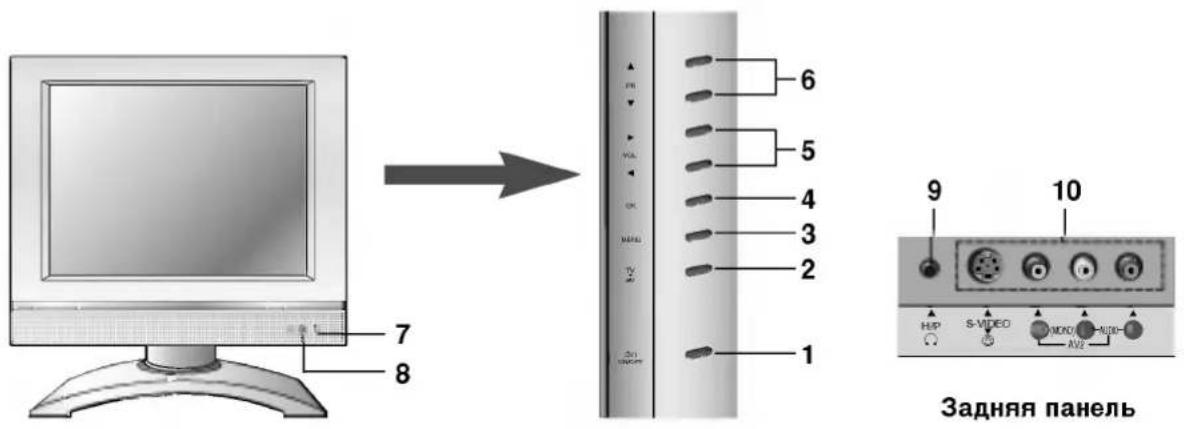

Местоположение и функции органов управления

боковая панель

7 8 → 6 5 4 3 2 1 9 10 Задняя панель

1. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ (ON/OFF) (ФИ) включает устройство из режима ожидания или переключает его в режим ожидания.
   Примечание : даже при отключении питания в установке присутствует опасное напряжение.

2. TV/AV Выбор режимов TV или AV. Убирает меню с экрана. Включает телевизор из дежурного режима.

3. МЕНЮ Вызывает экранное меню.

4. ОК Принимает ваш выбор или показывает текущий режим.

5. ◀/▶ (ГРОМКОСТЬ УМЕНЬШИТЬ/УВЕЛИЧИТЬ) Регулирует громкость. Изменяет установки в меню.

6. ▲ / ▼ (ПРОГРАММА ВВЕРХ/ВНИЗ) Включает телевизор из дежурного режима. Выбирает программу или пункт меню.

7. ИНДИКАТОР ПИТАНИЯ/ДЕЖУРНЫЙ РЕЖИМ (⊕)
   Отображён красным в режиме ожидания.
   Отображён зелёным в режиме функционирования.

8. Приемник сигналов дистанционного управления

9. Гнездо для наушников Используется для подключения наушников.

10. Входные гнезда AUDIO/VIDEO (AV2) Соедините выходные гнезда аудио/видео внешней аппаратуры с этими входными гнездами вашего телевизора. Входные гнезда S-Video/Aудио (SAV) Соедините выход видеосигнала видеомагнитофона стандарта S-VIDEO с гнездом S-VIDEO. Соедините выходы аудио сигнала видеомагнитофона стандарта S-Video с гнездами Аудио входа AV2.

Управление основными функциями ателевизора

Включение и выключение

1. для полного включения установки нажмите кнопки POWER, ▲ / ▼, TV/AV или NUMBER.
2. Нажмите кнопку POWER. Телевизор возвращается в режим ожидания.
3. для выключения установки отсоедините сетевые штепсели.

Примечание : Если при включенном телевизоре происходит отсоединение вилки шнура питания от розетки электросети, то после подключения вилки шнура питания к розетке электросети в телевизоре будет устанавливаться режим ожидания.

Переключение каналов

Вы можете выбирать номер телевизионного канала посредством кнопки ▲ / ▼.

Регулировка громкости звука

Для выполнения регулировки громкости звука нажмите кнопку ◀/▶.

Быстрый просмотр

Для возврата к программе предыдущего просмотра нажмите кнопку Q.VIEW.

Примечание : Эта функция работает, если любимая программа выключена. (Другими словами, нажатие этой кнопки воспроизведет сохраненную любимую программу).

Функция выключения звука

Нажмите кнопку MUTE. Звук отключается, и на экране телевизора появляется индикатор.

Вы можете снова включить звук с помощью нажатия кнопок MUTE, ◀ / ▶, SSM или I/II.

Автоматическая демонстрация

Удерживайте кнопку OK на боковая панели телевизора в нажатом положении примерно 10 секунд, чтобы просмотреть все меню, запрограммированные в телевизоре. Чтобы прекратить автоматическую демонстрацию, нажмите любую кнопку на боковая панели и кнопку POWER (питание) на пульте дистанционного управления.

Функция поворота

В некоторых моделях имеется возможность ручного поворота телеприемника вправо или влево на 30 градусов, чтобы обеспечить удобный для вашего положения угол просмотра.

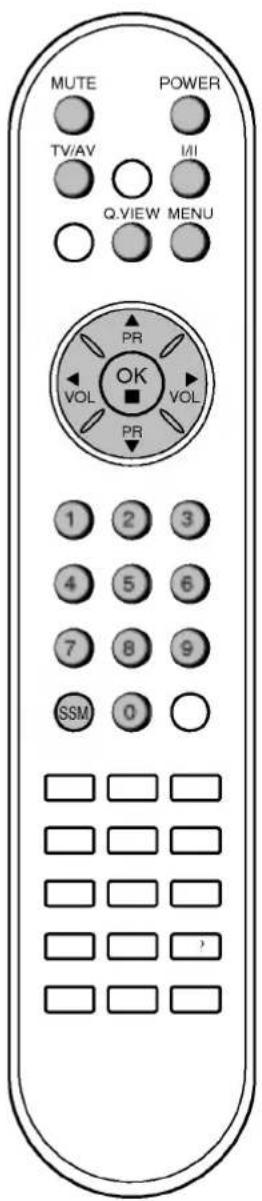

Выбор языка экранной информации (не во всех моделях)

Это является еще одной опцией. Меню может отображаться на экране на выбранном языке. Прежде всего выберите язык пользования.

1. Несколько раз нажатием кнопки MENU (меню), вызовите на экран меню функций.
2. Для выбора режима Language нажмите кнопку ▲ / ▼.
3. Нажмите кнопку ОК.
4. Чтобы выбрать желаемый язык нажмите кнопку ▲ / ▼.
5. Нажмите кнопку ОК.
   После этого вся экранная информация будет выводиться на экран телевизора только на выбранном Вами языке.
6. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизионных программ.

MUTE POWER TV/AV I/II Q.VIEW MENU PR OK VOL VOL PR 1 2 3 4 5 6 7 8 9 SSM 0 , ,

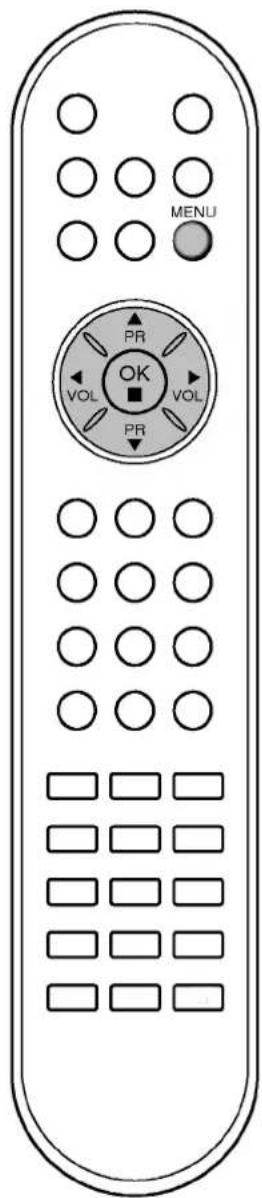

Экранные меню

MENU PR OK VOL VOL PR

Вы можете осуществлять управление работой телевизора в диалоговом режиме с помощью воспроизводимых на его экране меню. При этом на экране также воспроизводятся кнопки, с помощью которых осуществляется управление.

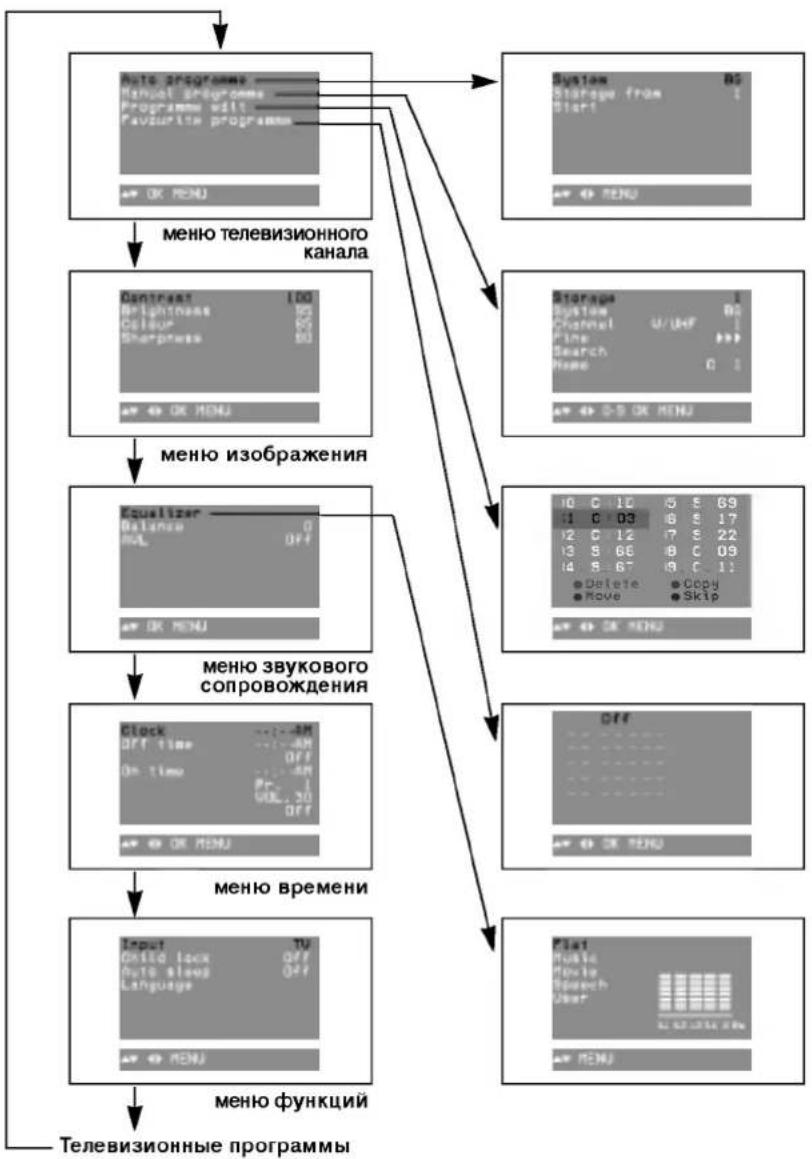

Выбор из меню

1. Несколько раз нажмите кнопку MENU и вызовите каждое меню.

2. Кнопками ▲ / ▼ выберите нужную позицию в меню. Выбранный пункт меню изменится от белого цвета к красному.

3. Нажмите кнопку ◀ / ▶ для изменения установки пункта меню или кнопку OK для воспроизведения подменю.

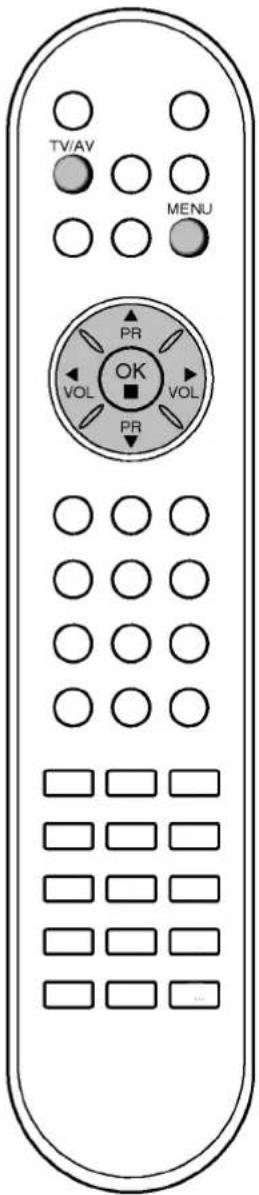

Примечание :

a. В режиме системы телетекста, MENU не будет отображаться.
b. В некоторых моделях телевизоров такие пункты меню, как Language не показываются в экранных меню.


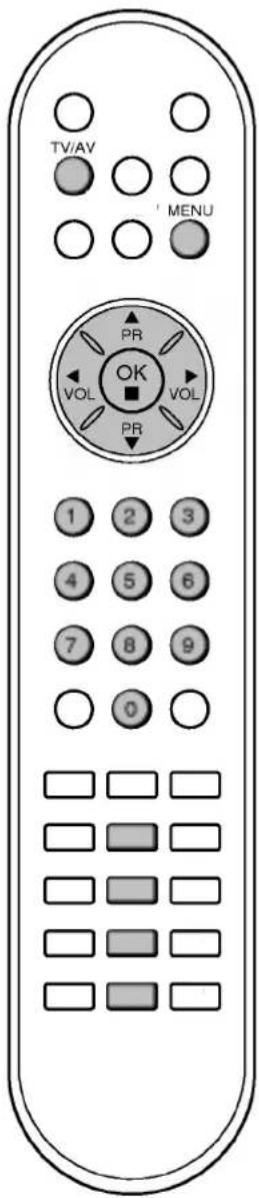

Настройка на телевизионные станции

В вашем телевизоре может быть запомнена настройка максимум на 100 телевизионных станций (под номерами программ от 00 до 99). После того, как вы настроились на станции, вы будете иметь возможность использовать кнопки ▲ / ▼ или цифровые кнопки для выбора запрограммированных вами станций. На станции можно настраиваться в автоматическом или ручном режиме.

Автоматическая настройка на телевизионные станции

При использовании этого способа запоминается настройка на все принимаемые телевизионные станции. Режим автоматической настройки рекомендуется использовать, когда вы только что приобрели телевизор.

1. Несколько раз нажмите кнопку MENU (меню) для вызова на экран меню телевизионного канала.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать Auto programme (автоматическая настройка).
3. Нажмите кнопку ОК чтобы появилось меню Auto programme (автоматическая настройка).

System Storage from Start MENU

1. Нажатием кнопок ▲ / ▼ выберите пункт меню System (система). Выберите ТВ систему кнопкой ◀ / ▶;

L : SECAM L/L' (Франция) BG : PAL B/G, SECAM B/G (Европа/Восточная Европа) I : PAL I/II (Великобритания/Ирландия) DK : PAL D/K, SECAM D/K (Восточная Европа)

1. Нажатием кнопок ▲ / ▼ выберите пункт меню Storage from (запоминание с номера).
2. Выберите начальный номер программы кнопкой ◀ / ▶ или нажатием самого номера на панели меню. Любой номер до10 вводится с цифрой '0' в начале, например '05' для 5 канала.
3. Нажатием кнопок ▲ / ▼ выберите пункт меню Start (Старт).
4. Нажмите кнопку ОК для начала автоматического поиска.

System Storage from Start C 15 1 2% MENU

Запоминается настройка на все принимаемые телевизионные станции. Наименование станции закрепляется за теми станциями, которые передают VPS (служба вещания видео программ), PDC (регулирование вещания программ) или данные ТЕЛЕТЕКСТА. Если станции невозможно присвоить наименование, то в этом случае присваивается номер канала и сохраняется под обозначением C (V/UNF 01-69) или S (диапазон кабельной сети 01-47), идущим вслед за номером.

Для остановки автоматического поиска нажмите кнопку MENU. Когда автоматическая настройка завершена, на экране появляется меню Programme edit (редактирование программ). Для редактирования запомненных программ обратитесь к разделу 'Редактирование программ'.

1. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Auto programme manual programme programme edit favorite programme OK MENU

меню телевизи -онного канала

TV/AV MENU PR OK VOL VOL PR 1 2 3 4 5 6 7 8 9 0 , ,

Настройка на телевизионные станции

меню телевизи -онного канала

Auto programme Manual programme Programme melt Resource programme AV OR MENU

TV/AV MENU PR OK VOL VOL PR 1 2 3 4 5 6 7 8 9 0

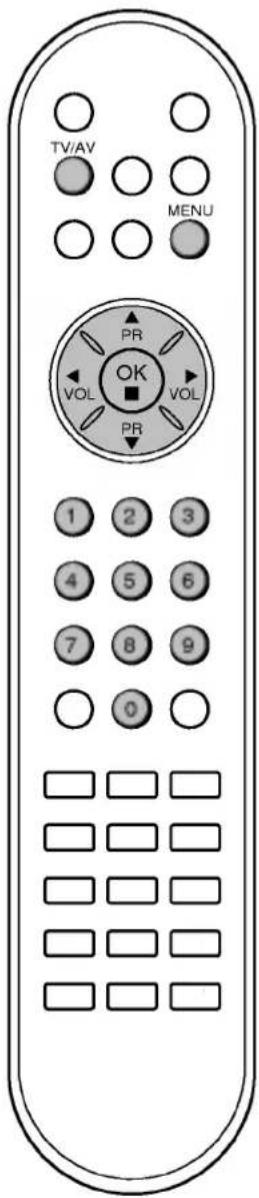

Ручная настройка на станции

Режим ручной предварительной установки телевизионных каналов позволяет вам настроить телевизионные станции и расположить их в любой удобной для вас последовательности. Также вы можете дать программе имя, состоящее из пяти символов для каждого номера программы.

1. Несколько раз нажмите кнопку MENU (меню) для вызова на экран меню телевизионного канала.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать Manual programme (автоматическая настройка).
3. Нажмите кнопку OK чтобы появилось меню Manual programme (автоматическая настройка).

Storage System Channel U/UEF 1 File Search Name C 1 +/- D-5 OK MENU

1. Нажатием кнопок ▲ / ▼ выберите пункт меню Storage.

2. Выберите нужный номер программы (0 to 99) цифровыми кнопками ◀/▶ в Storage в меню. При вводе любого номера меньше 10, введите перед номером цифру '0'. Например, '05' для номера 5.

3. Нажатием кнопок OK.

4. Нажатием кнопок ▲ / ▼ выберите пункт меню System (система).

5. Выберите ТВ систему кнопкой ◀/▶ на системном меню;

L : SECAM L/L' (Франция)

BG : PAL B/G, SECAM B/G (Европа/Восточная Европа)

I : PAL I/II (Великобритания/Ирландия)

DK : PAL D/K, SECAM D/K (Восточная Европа)

1. Нажатием кнопок ОК.

2. Нажатием кнопок ▲ / ▼ выберите пункт меню Channel (Канал).

3. Нажмите кнопку ◀ / ▶ чтобы выбрать V/UHF (МВ/ДМВ) или Cable (кабельное ТВ) на канале меню. По возможности изберите номер канала цифровыми кнопками. При вводе любого номера меньше 10, введите перед номером цифру '0'. Например, '05' для номера 5.

4. Нажатием кнопок ОК.

5. Нажатием кнопок ▲ / ▼ выберите пункт меню Search (поиск).

6. Нажмите кнопку ◀ / ▶, чтобы начать поиск в меню Поиска.

7. Нажмите кнопку OK. На экране появится сообщение Stored (сохранено).

Storage Station Channel U/HPF BIP Search Volume C 1 Stored

1. Чтобы сохранить настройку на следующую станцию, повторите шаги с 4 по 15.

2. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Настройка на телевизионные станции

Присвоение названия станции

1. Повторите шаги 1-3 раздела 'Ручная настройка на станции'.
2. Нажатием кнопок ▲ / ▼ выберите пункт меню Name (Название).
3. Для использования пробелов, знаков +, -, цифр от 0 до 9 и букв алфавита от A до Z нажмите кнопку ▶ и затем ▲ / ▼.
4. Выберите следующую позицию, нажав кнопку ◀ / ▶, затем выберите второй символ и т. д.
5. Нажмите кнопку ОК.
6. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Точная настройка

Обычно точная настройка бывает необходимой лишь при плохом качестве принимаемого сигнала.

1. Повторите шаги 1-3 раздела 'Ручная настройка на станции'.
2. Нажатием кнопок ▲ / ▼ выберите пункт меню Fine (точная настройка).
3. Нажатием кнопок ◀/▶ точно настройтесь на станцию, чтобы добиться наилучшего качества изображения и звука на Fine меню.

Storage System Desktop U/UEF Fine Search Name C: OK OK MENU

1. Нажмите кнопку OK.

2. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора. Программа, для которой использовалась точная настройка, при выборе программ будет индицироваться номером желтого цвета.

Auto programme Manual programme Programme edit Favorite programme AT DR MENU

меню телевизи -онного канала

TV/AV MENU PR OK VOL VOL PR 1 2 3 4 5 6 7 8 9 0 ?

Настройка на телевизионные станции

меню телевизи -онного канала

Auto programme Manual programme Programme edit Favorite programmes OK MENU

TV/AV MENU PR OK VOL VOL PR 1 2 3 4 5 6 7 8 9 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 2 3 4 5 6 7 8 9

Редактирование программ

Эта функция позволяет вам удалять или пропускать сохраненные программы. Вы можете также переместить некоторые станции на другие номера программ или вставить "пустую" станцию на выбранный номер программы.

1. Несколько раз нажмите кнопку MENU (меню) для вызова на экран меню телевизионного канала.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать Programme edit (Редактирование программ).
3. Нажмите кнопку OK чтобы появилось меню Programme edit.

0 1 C 03 6 S 69 2 C 12 7 S 17 3 S 66 6 C 22 4 S 67 S C 09 ● Delete ● Copy ● Move ● Skip OR MENU

Удаление программы

1. Кнопками ▲ / ▼ или ◀ / ▶ выберите программу, подлежащую удалению.
2. Дважды нажмите КРАСНУЮ кнопку. Выбранная программа удаляется, а все последующие программы перемещаются вверх на одну позицию.

0 C 10 S S 69 0 2 C 12 7 S 17 3 S 66 6 C 22 4 S 87 5 C 09 Delete MENU

Копирование программы

1. Кнопками ▲/▼ или ◀/▶ выберите программу, подлежащую копированию.
2. Нажмите ЗЕЛЕНУЮ кнопку. Все последующие программы перемещаются вперед на одну позицию.

Перемещение программы

1. Кнопками ▲/▼ или ◀/▶ выберите программу, подлежащую перемещению.
2. Нажмите ЖЕЛТУЮ кнопку.
3. Переместите программу на желаемый номер программы с помощью кнопок ▲ / ▼ или ◀ / ▶.
4. Вновь нажмите ЖЕЛТУЮ кнопку, чтобы выключить эту функцию.

0 1 C 03 2 C 12 3 S 86 4 S 87 5 S 69 6 S 17 7 S 22 8 C 09 9 C 11 ■ Move OFF AT ● MENU

Пропуск номера программы

1. Кнопками ▲ / ▼ или ◀ / ▶ выберите номер программы, подлежащей пропуску.
2. Нажмите СИНЮЮ кнопку. Номер пропускаемой программы окрасится в синий цвет.
3. Вновь нажмите СИНЮЮ кнопку, чтобы выключить эту функцию. Когда номер программы пропускается, это означает, что вы не сможете ее выбрать в нормальном режиме работы телевизора с помощью кнопок ▲ / ▼ переключения программ. Если вы пожелаете выбрать программу с пропущенным номером, напрямую введите номер программы с помощью цифровых кнопок или выберите ее в меню редактирования программ или в таблице программ.

Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Настройка на телевизионные станции

Любимый канал

Эта функция позволит сразу переключиться Вам на любимые каналы.

1. Несколько раз нажмите кнопку MENU (меню) для вызова на экран меню телевизионного канала.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать Favourite programme.
3. Нажмите кнопку OK чтобы появилось меню Favourite programme.

OFF OK OR MENU

1. Нажмите кнопку ◀ / ▶ чтобы выбрать On или Off.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать -- ----.
3. Выбрать желаемую программу с помощью клавиш ◀/▶ и пи и при помощи цифровых кнопок. Любой номер до 10 вводится с цифрой '0' в начале, например '05' для 5 канала.
4. Чтобы сохранить другие программы, повторить пункты 5 и 6. Вы можете сохранить до 5 программ.
5. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Чтобы выбрать сохраненную программу, необходимо повторно нажать клавишу Q.VIEW.

Вызов таблицы программ

Вы можете проверить сохраняемые в памяти программы, вызвав на экран таблицу программ.

Вывод на экран таблицы программ

Нажмите кнопку LIST (список), чтобы вывести на экран таблицу программ. Таблица программ появляется на экране. Одна таблица программ содержит десять программ, как указано ниже.

0 1 C 03 6 S 69 2 C 12 7 S 17 3 S 66 8 C 22 4 S 67 9 C 09 OK MENU

Примечание:

a. Вы можете обнаружить, что некоторые программы имеют номера синего цвета. Они были установлены на пропуск при автоматической настройке или в режиме редактирования программ.
6. У некоторых программ в таблице программ показан только номер канала и это означает, что отсутствует присвоенное им название станции.

Выбор программы в таблице программ

Выберите программу нажатием кнопок ▲ / ▼ или ◀ / ▶.

Затем нажмите кнопку ОК.

Телевизор переключится на программу с выбранным номером.

Просмотр страниц таблицы программ

В таблице программ есть 10 страниц, которые содержат 100 программ. Страницы последовательно "перелистываются" нажатием кнопок ▲ / ▼ или ◀ / ▶.

Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Auto programme Manual programme Programme edit Favourite programme on Dr. PERU

меню телевизи -онного канала

TV/AV LIST Q.VIEW MENU PR OK VOL VOL PR 1 2 3 4 5 6 7 8 9 0 , ,

Настройка изображения

меню изображения

Contrast 100 Brightness 80 Colour 80 Sharpness 80 AT OK MENU

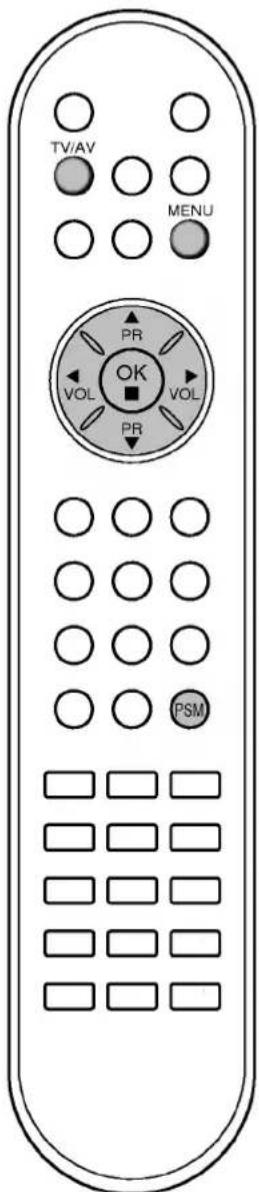

TV/AV MENU PR OK VOL VOL PR PSM

Регулировка параметров изображения

Вы можете осуществлять регулировку контраста, яркости, насыщенности цвета, четкости изображения и оттенков (только NTSC AV).

1. Несколько раз нажмите кнопку MENU и установите программу меню изображения.
2. Нажмите кнопку ▲ / ▼ для выбора желаемого вида изображения.
3. Нажмите кнопку ◀ / ▶ чтобы сделать нужную настройку.

Contrast Ctrl+View All Performance Ctrl+Output View All Performance

1. Нажмите кнопку OK, чтобы сохранить эти настройки изображения в качестве установленных пользователем (User). На экране появляется надпись Stored (сохранено)

Нажмите кнопку TV/AV для возврата к нормальному просмотр телевизора.

Вы можете также вернуться к желаемому изображению (Dynamic, Standard, Mild, Game или User) с помощью кнопки PSM на пульте дистанционного управления. Dynamic, Standard, Mild и Game установки изображения запрограммированы на заводе для получения оптимального качества изображения и не могут изменяться.

Настройка звука

Настройка звука

Вы можете выбрать предпочтительное для вас звучание при просмотре телевизора в зависимости от характера передачи: Flat (плоская характеристика), Music (музыка), Movie (кино) или Speech (речь). Также вы можете отрегулировать частоты эквалайзера или баланс. Если вы выберете для функции AVL состояние On (включена), телевизор будет автоматически поддерживать одинаковый уровень громкости звука даже при переключении программ.

1. Несколько раз нажатием кнопки MENU (меню), вызовите на экран меню звукового сопровождения.
2. Нажатием кнопок ▲ / ▼ выберите желаемый пункт меню настройки звука; Equalizer (эквалайзер), Balance (баланс) или AVL (автоматическое выравнивание громкости).
3. Нажатием кнопок ◀ / ▶ выполните желаемые регулировки. Нажмите при нахождении в меню Equalizer (эквалайзер) кнопку OK для включения режима настроек эквалайзера, устанавливаемых пользователем.

Flat Music Movie Rivian User* #100000000000000000000000000000000000000000000000000000000000000000000000000000000000 #P #M#L

Нажать кнопку ▲ / ▼ чтобы выбрать режим: Flat, Music, Movie, Speech, User.

Установка Equalizer User,

a. Выберите пункт меню User (пользователь) нажатием кнопки ▲ / ▼.
b. Выберите нужную полосу звуковых частот нажатием кнопки ◀ / ▶.
с. Установите необходимый уровень звука в этой полосе при помощи кнопки ▲ / ▼.
d. Нажмите кнопку OK, чтобы сохранить эти настройки эквалайзера, установленные пользователем.
На экране появляется надпись Stored (сохранено).

Нажмите кнопку TV/AV для возвращения к нормальному просмотру телевизора.

Вы можете также вернуться к желаемому звуку (Flat, Music, Movie, Speech или User) с помощью кнопки SSM на пульте дистанционного управления. Параметры режимов Flat, Music, Movie и Speech программируются на заводе для получения наилучшего воспроизведения звука, соответствующего каждому из этих типов передач и не могут быть изменены.

Equalizer Balance FULL D OFF OK MENU

меню звукового сопрово- ждения

TV/AV MENU PR OK VOL VOL PR SSM

Настройка звука

Прием стереофонических программ и программ, передаваемых на двух языках

После выбора программы появляется информация о звуке для станции после того как исчезнет номер программы и имя станции.

Вещание

Экранный Дисплей

Mono

MONO

Stereo

STEREO

Dual

DUAL I

Line drawing of a remote control with buttons and a central rotary knob (no text or symbols)

Установка монофонического звука

При приеме в режиме "стерео", если стереосигнал слабый, вы можете переключиться в режим "моно" двукратным нажатием кнопки I/II. При монофоническом приеме улучшается глубина звучания. Для обратного переключения в режим "стерео" снова два раза нажмите кнопку I/II.

Выбор языка для программы, передаваемой на двух языках

Если программа передается на двух языках, вы можете установить режим DUAL I, DUAL II или DUAL I+II (дополнительное устройство) посредством последовательных нажатий кнопки I/II.

DUAL I Громкоговорители воспроизводят основной язык.

DUAL II Громкоговорители воспроизводят второй язык.

DUAL I+II Один громкоговоритель воспроизводит основной язык, а второй громкоговоритель воспроизводит второй язык. (дополнительное устройство).

Прием передач, передаваемых в системе звукового сопровождения NICAM (не во всех моделях)

Если ваша установка оснащена приемником NICAM, вы можете получать прекрасное цифровое воспроизведение звука.

С помощью последовательных нажатий кнопки I/II могут быть установлены следующие режимы звукового сопровождения:

1. Когда принимается монофонический сигнал NICAM, вы можете выбрать режим NICAM MONO или FM MONO.

2. Когда принимается стереофонический сигнал NICAM, вы можете выбрать режим NICAM STEREO или FM MONO.

3. Когда принимается сигнал звукового сопровождения NICAM на двух языках, вы можете выбрать режимы NICAM DUAL I, NICAM DUAL II или NICAM DUAL I+II или MONO. Когда выбирается режим FM MONO, на экране появляется сообщение MONO.

Выбор выходного сигнала звукового сопровождения

В режиме AV (Аудио/Видео) вы можете осуществлять переключение выходного звукового сигнала, подаваемого на правый и левый громкоговорители.

Это осуществляется с помощью последовательных нажатий кнопки I/II.

L+R : Звуковой сигнал, подключенный к левому входу аудиосигнала (L), подается на левый громкоговоритель, а звуковой сигнал, подключенный к правому входу аудиосигнала (R), подается на правый громкоговоритель.

L+L : Звуковой сигнал, подключенный к левому входу аудиосигнала (L), подается на левый и правый громкоговорители.

R+R : Звуковой сигнал, подключенный к правому входу аудиосигнала (R), подается на левый и правый громкоговорители.

Установка времени

Часы

перед использованием функции включения/отключения времени, правильно установите время.

1. Несколько раз нажатием кнопки MENU (меню), вызовите на экран меню времени.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать Clock.
3. Нажмите кнопку ▶, а затем кнопку ◀ / ▶ для установки требуемого значения таймера (часы, минуты).
4. кнопкой ▲ / ▼ осуществите необходимую настройку требуемого значения таймера.
5. Нажмите кнопку ОК.
6. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Время выключения

таймер отключения в установленное время автоматически переключает установку в режим ожидания.

1. Несколько раз нажатием кнопки MENU (меню), вызовите на экран меню времени.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать Off time.
3. Нажмите кнопку ▶, а затем кнопку ◀ / ▶ для установки требуемого значения таймера (часы, минуты).
4. кнопкой ▲ / ▼ осуществите необходимую настройку требуемого значения таймера.
5. Нажмите кнопку ▶ затем ▲ / ▼ чтобы выбрать On или Off.
6. Нажмите кнопку ОК.
7. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Время включения

таймер включения в установленное время автоматически включает установку с требуемым номером программы и уровнем громкости.

1. Несколько раз нажатием кнопки MENU (меню), вызовите на экран меню времени.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать On time.
3. Нажмите кнопку ▶, а затем кнопку ◀ / ▶ для установки требуемого значения таймера : --:--, Pr. или VOL..
4. кнопкой ▲ / ▼ осуществите необходимую настройку требуемого значения таймера.
5. Нажмите кнопку ▶ затем ▲ / ▼ чтобы выбрать On или Off.
6. Нажмите кнопку ОК.
7. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизора.

Примечание:

а. в случае прерывания питания (отсоединения или сбоя питания), часы должны быть переустановлены.
b. по истечении двух часов, после включения установки таймером, установка автоматически вернется в режим ожидания, если не нажать кнопку.
с. при установке таймера включения или отключения, эти функции будут постоянно срабатывать в установленное время.

Clock OFF Time On Time Off Off Off Pr. 1 Vol. 30 Off OK

меню времени

TV/AV MENU PR OK VOL VOL PR

Другие функции

меню функций

Input Write Lock Auto Sleep Language TV OFF OFF AT 10 MENU

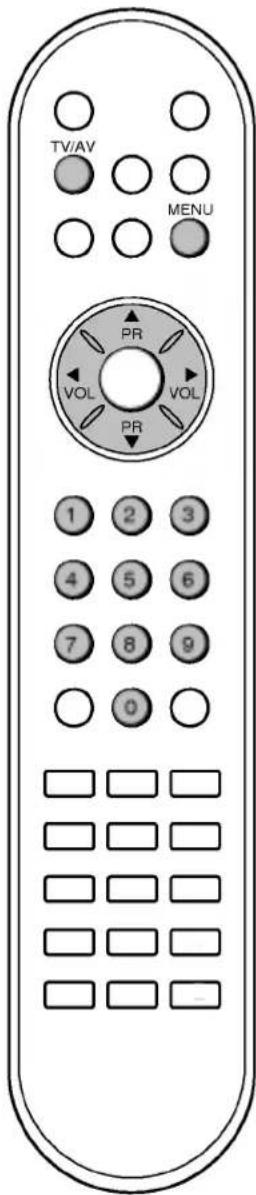

TV/AV MENU PR VOL VOL PR 1 2 3 4 5 6 7 8 9 0 -

Выбор режимов TV или AV

Входы могут быть установлены для режимов TV или AV. Режим AV используется, когда к телевизору подключен кассетный видеомагнитофон или другое оборудование.

Примечание: Если видеомагнитофон подключен через гнездо для антенны, используется режим TV. Смотрите раздел 'Подключение внешнего оборудования'.

1. Несколько раз нажатием кнопки MENU (меню), вызовите на экран меню функций.
2. Нажатием кнопок ▲ / ▼ выберите пункт меню Input (вход).
3. Нажатием кнопок ◀ / ▶ выберите режим TV, AV1, AV2 или SAV.
   Существует три контрольных режима звука (AV):
   AV1 : VCR подключается к Euro scart розетке телевизора
   AV2 : Видеомагнитофон подключен к гнездам AV2 прибора LCD
   SAV : Соедините гнездо типа S-VIDEO видеомагнитофона с гнездом типа S-VIDEO прибора LCD
4. Несколько раз нажатием кнопки TV/AV для возврата к нормальному просмотру телевизионных программ.

Также вы можете поочередно выбирать режим TV или AV, нажимая кнопку TV/AV.

Для возвращения из режима AV в режим TV нажмите кнопку ▲ / ▼, или цифровые кнопки.

Автоматическое переключение в режим AV (аудио / видео)

Если на выходной разъем вашего видеомагнитофона подается переключающее напряжение и он подключен к телевизору через разъем Euro scart, телевизор автоматически переключится в режим AV1. Но если вы хотите продолжать смотреть телевизионную передачу, нажмите кнопки ▲ / ▼ или цифровые кнопки. Для возвращения в режим AV нажмите кнопку TV/AV.

Электронный замок от детей

В телевизоре может быть установлен такой режим работы, при котором его управление может осуществляться только с помощью ПДУ. Эта функция может использоваться для предотвращения несанкционированного использования телевизора.

1. Несколько раз нажатием кнопки MENU (меню), вызовите на экран меню функций.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать Child lock.
3. С помощью кнопки ◀ / ▶ на ПДУ выберите On.
4. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизионных программ.

При включенной функции электронного замка от детей при нажатии любой из кнопок во время просмотра телевизионной передачи на экране появляется сообщение Child lock on.

Примечание: Когда на экране телевизора показывается меню, нажатие какой-либо кнопки на боковая панели телевизора не приводит к появлению на экране сообщения о том, что включена блокировка от детей.

Другие функции

Автоматический таймер сна

Если вы выбрали On на Auto sleep меню, сет автоматически переключится на режим standby примерно через 10 минут, после того как ТВ станция прекращает трансляцию или как только прекращается сигнал.

Input DRIVE lock Rute msmp Language TUI OFF OFF + 0 MENU

меню функций

1. Несколько раз нажатием кнопки MENU (меню), вызовите на экран меню функций.
2. Нажмите кнопку ▲ / ▼ чтобы выбрать Auto sleep.
3. Нажмите ◀ / ▶ чтобы поставить On.
4. Нажмите кнопку TV/AV для возврата к нормальному просмотру телевизионных программ.

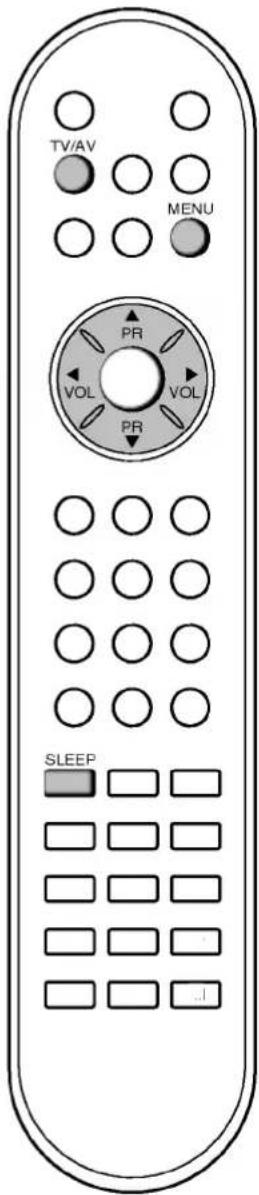

Таймер 'сон'

Вам не надо помнить о необходимости выключения телевизора перед отходом ко сну. Таймер "сон" автоматически переключает телевизор в дежурный режим через заданное время.

Выбирайте, через какое время вы хотите выключить телевизор, нажатиями кнопки SLEEP (сон). При нажатии кнопки на экране телевизора появится сообщение ⏻ 0, за которым будут следовать цифры выбранного вами числа минут до выключения - 10, 20, 30, 60, 90, 120, 180 и 240. Таймер начинает обратный отсчет времени с выбранного числа минут.

Примечание :

a. Чтобы увидеть оставшееся до выключения время, нажмите один раз кнопку SLEEP.
b. Для отмены действия таймера «сон» нажимайте кнопку SLEEP до тех пор, пока на экране на появится сообщение 🔊0.
с. в случае прерывания питания (отсоединения или сбоя питания), установка сбрасывает установленное время режима ожидания.

TV/AV MENU PR VOL VOL PR SLEEP

Телетекст (не во всех моделях)

TV/AV PR OK PR 1 2 3 4 5 6 7 8 9 0 TEXT MODE

Телетекст является дополнительной функцией, поэтому прием телетекста может выполняться только на телевизорах, снабженных системой телетекста.

Телетекст - это бесплатная услуга, оказываемая большинст-вом вещательных телевизионных станций. С помощью телетекста передается следующая информация: новости, погода, Программы телепередач, цены акций и т.д.

Декодер телетекста данного телевизора может поддерживать режимы Простой, TOP и FASTEXT. Простой режим состоит из ряда страниц, которые напрямую выбираются путем ввода соответствующего номера страницы. TOP и FASTEXT являются более современными системами телетекста, позволяющими быстро и легко находить нужную инфор-мацию, передаваемую в виде телетекста.

Включение и выключение функции телетекста

Для включения функции телетекста нажмите кнопку TEXT (ТЕКС Т). Нажмите кнопку TEXT (текст) для переключения в режим "телетекст". На экране появится начальная или последняя страница телетекста. На экране телевизора появляется первая страница или последняя выбранная страница телетекста.

В строке заголовка воспроизводятся два номера страницы, имя телевизионной станции, дата и время. Первый номер страницы соответствует номеру выбранной вами страницы, а второй номер страницы соответствует номеру текущей воспроизводимой страницы.

Для выключения функции телетекста нажмите кнопку TEXT или TV/AV. Предыдущий режим просмотра при этом появляется вновь.

Простой текст

Выбор страницы

1. Введите трехзначный номер нужной вам страницы посредством кнопок с цифрами. Если во время ввода номера страницы вы нажали не ту кнопку, вы должны закончить ввод трехзначного номера, а затем снова ввести правильный номер страницы.

2. Для вывода на экран предыдущей или последующей страницы телетекста можно использовать кнопку ▲ / ▼.

Программирование цветных кнопок режим СПИСОК

На некоторых моделях, если телевизор включен в режим Простой текст/Текст СВЕРХУ/БЫСТРЫЙ ТЕКСТ, нажмите кнопку EM для переключения в режим СПИСОК.

Четырем номерам страницы по вашему выбору может быть назначен цветовой код, что позволяет легко выводить на экран эти страницы нажатием соответствующей цветной кнопки на ПДУ.

1. Нажмите цветную кнопку.
2. Используя цифровые кнопки выберите страницу программы по вашему желанию.
3. Нажмите кнопку ОК. Когда выбранная страница запомнена, номер страницы мигнёт. С этого времени вы можете выбрать эту страницу используя кнопку с тем-же цветом.
4. Остальные 3 цветные кнопки програмируются аналогично.

Телетекст (не во всех моделях)

Текст СВЕРХУ (не во всех моделях)

Для облегчения поиска информации, передаваемой с помощью телетекста, в нижней части экрана воспроизводятся четыре цветных поля: красное, зеленое, желтое и синее. Желтое поле обозначает следующую группу, а синее поле обозначает следующий блок.

Группы/Выбор блока/Страницы

1. С помощью СИНЕЙ кнопки вы можете переходить от блока к блоку.
2. Используйте ЖЕЛТУЮ кнопку для перехода на следующую группу с автоматическим переходом на следующий блок.
3. С помощью ЗЕЛЕНОЙ кнопки вы можете перейти на следующую страницу с автоматическим переходом на следующую группу. Для этого также может использоваться кнопка ▲.
4. КРАСНАЯ кнопка позволяет вернуться на предыдущую установку. Для этого также может использоваться кнопка ▼.

Прямой выбор страницы

Так же, как и в режиме телетекста Простой, в режиме ТОР вы можете выводить на экран страницу телетекста с помощью прямого ввода трехзначного номера страницы.

БЫСТРЫЙ ТЕКСТ

Страницы телетекста имеют цветовой код, который регистрируется в нижней части экрана, и выбираются с помощью соответствующей цветной кнопки.

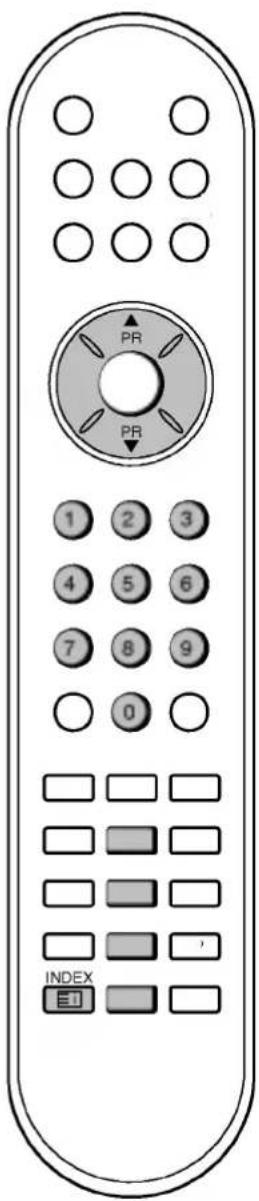

Выбор страницы

1. Нажмите кнопку ☐ для выбора страницы указателя.
2. Вы можете выбрать страницы, имеющие цветовой код, показанный в нижней строчке, с помощью соответствующих цветных кнопок.
3. Так же, как и в режиме телетекста Простой, в режиме телетекста FASTEXT вы можете выбрать страницу телетекста путем ввода трехзначного номера страницы с помощью цифровых кнопок.
4. Кнопка ▲ / ▼ может использоваться для выбора предыдущей или последующей страницы.

PR PR 1 2 3 4 5 6 7 8 9 0 INDEX ID

Телетекст (не во всех моделях)

Специальные функции телетекста

PR PR 1 2 3 4 5 6 7 8 9 0 UPDATE TIME SIZE MIX HOLD REVEAL -

E? REVEAL (ОТКРЫВАНИЕ СКРЫТОГО ТЕЛЕТЕКСТА)

Нажмите эту кнопку для воспроизведения на экране скрытой информации, такой как, например, ответы на загадки и вопросы викторины.

Нажмите кнопку еще раз для удаления информации с экрана.

УВЕЛИЧЕНИЕ РАЗМЕРА (EXPAND)

Устанавливает двойную высоту знаков телетекста.

Нажмите эту кнопку для увеличения верхней половины страницы телетекста.

Нажмите эту кнопку еще раз для увеличения нижней половины страницы телетекста.

Нажмите эту кнопку еще раз для возвращения в режим нормального воспроизведения.

UPDATE (ОБНОВЛЕНИЕ)

На экране воспроизводится нормальное телевизионное изображение во время ожидания поступления новой страницы телетекста.

В левом верхнем углу экрана воспроизводится индикатор ☒☒ При поступлении новой страницы телетекста индикатор ☒☒ меняется на номер страницы телетекста.

Нажмите эту кнопку для вывода на экран обновленной (новой) страницы телетекста.

HOLD (УДЕРЖИВАНИЕ)

Прекращается автоматическая смена страниц телетекста, которая выполняется в том случае, если страница телетекста состоит из 2 или более субстраниц. Количество субстраниц и номер текущей субстраницы обычно воспроизводятся на экране под строкой времени. При нажатии этой кнопки в левом верхнем углу экрана воспроизводится символ удерживания, и автоматическая смена страниц отменяется.

Для перехода на следующую страницу телетекста нажмите эту кнопку еще раз.

MIX (НАЛОЖЕНИЕ)

Воспроизводятся страницы телетекста, наложенные на телевизионную картинку.

Для выключения картинки телевизионной передачи нажмите эту кнопку еще раз.

TIME (ВРЕМЯ)

Нажмите эту кнопку для воспроизведения показаний времени в верхнем правом углу экрана во время просмотра телевизионной передачи. Для удаления показаний времени с экрана нажмите эту кнопку еще раз. В режиме телетекста эта кнопка используется для индикации номера субстраницы телетекста. Номер субстраницы телетекста воспроизводится в нижней части экрана. Для удерживания или смены субстраницы нажмите любую из следующих кнопок: КРАС НАЯ/ЗЕЛЕНАЯ, ▲ / ▼, кнопки с цифрами. Для выхода из этого режима нажмите эту кнопку еще раз.

Подключение внешней аппаратуры

Вы можете подключать к вашему телевизору дополнительное оборудование, такое как видеомагнитофоны, видеокамеры и т. п.

Гнездо антенны

1. Соедините разъем высокочастотного выхода видеомагнитофона с гнездом антенны, расположенным на задней панели прибора LCD.
2. Подсоедините кабель антенны к гнезду видеомагнитофона, предназначенному для подключения антенны.
3. Настройтесь на выходной канал видеомагнитофона под желаемым номером программы, пользуясь указаниями раздела 'Ручная настройка программы'.
4. Выберите номер программы, выделенный вами для выходного сигнала от видеомагнитофона.
5. Нажмите кнопку PLAY (Воспроизведение) на видеомагнитофоне.

VCR

Евроразъем

1. Подсоедините разъем типа Euro scart (скарт) видеомагнитофона к разъему Euro scart телевизора.
2. Нажмите кнопку PLAY на видеомагнитофоне.
   Если на выходной разъем вашего видеомагнитофона подается переключающее напряжение и он подключен к телевизору через разъем Euro scart, телевизор автоматически переключится в режим AV1. Но если вы хотите продолжать смотреть телевизионную передачу, нажмите кнопки ▲ / ▼ или цифровые кнопки.
   В противном случае нажмите кнопку TV/AV на пульте дистанционного управления, чтобы выбрать режим AV1. На экране появится изображение, воспроизводимое видеомагнитофоном.
   Вы можете также записывать на видеокассету передаваемые по телевидению передачи.

VCR

Разъем аудио/видео

1. Соединить разъем аудио/видео выхода VCR с разъемом аудио/видео прибора LCD.
2. Нажмите кнопку TV/AV, чтобы выбрать режим AV2.
3. Нажмите кнопку PLAY на видеомагнитофоне.
   На экране появится изображение, воспроизводимое видеомагнитофоном.

Примечание : Если Вы имеете моно VCR, соединить аудио выход VCR с гнездом AUDIO L/MONO прибора LCD.

VCR

Подключение внешней аппаратуры

S-VIDEO VCR

Входные гнезда для S-Video/Audio (S-AV) (не во всех моделях)

При подключении видеомагнитофона формата S-VIDEO через входное гнездо S-VIDEO качество изображения улучшается.

1. Соедините гнездо типа S-video видеомагнитофона с гнездом типа S-VIDEO прибора LCD.
2. Подключите аудио кабель от магнитофона стандарта AUDIO к гнездам для аудио сигнала прибора LCD.
3. Последовательными нажатиями кнопки TV/AV выберите режим SAV.
4. Нажмите кнопку PLAY (Воспроизведение) на видеомагнитофоне. На экране появится изображение, воспроизводимое видеомагнитофоном.

Front panel of a computer interface with five labeled buttons and an earphone icon below (no text or symbols visible)

Гнездо для наушников

Подключите разъем наушников к гнезду для наушников на телевизоре. Вы сможете слышать звук через наушники и динамики прибора LCD. Для регулировки громкости звука в наушниках выберите, нужную громкость нажатием кнопок ◀ / ▶. Если вы нажмете кнопку MUTE, звук выключится только в динамиках прибора LCD.

Порядок поиска причины и устранения неисправности

Признак неисправности

Нет изображения, нет звука

? ↓ → ✓

Выполните следующие проверки и попытайтесь выполнить следующие регулировки

Вилка шнура питания (воткните в розетку электросети и включите питание телевизора)

Включено ли питание телевизора?

Попробуйте включить другой канал (слабый сигнал)

Проверьте антенну (подключена ли антенна к антенному гнезду телевизора?)

Проверьте антенну (оборван ли провод?)

Проверьте антенну

Проверьте, нет ли расположенного поблизости источника помех?

Отрегулируйте контраст

Отрегулируйте яркость

Отрегулируйте насыщенность цвета

Отрегулируйте громкость

Проверьте батарейки в ПДУ

Проверьте гнезда Audio/Video (только при работе с видеомагнитофоном)

Grid pattern with alternating light and dark gray squares, no text or symbols present

LG
