BEDIENUNGSANLEITUNG 477500 LG

LCD TV | PLASMA TV Bedienungsanleitung

LCD TV-MODELLE PLASMA TV-MODELLE

32LG35** 52LG55** 42PG25**

37LG35** 32LG75** 50PG25**

42LG35** 37LG75** 42PG35**

32LG5*** 42LG75** 50PG35**

37LG55** 47LG75** 50PG45**

42LG55** 52LG75** 42PG65**

47LG55** 50PG65**

50PG75**

Bitte lesen Sie vor Gebrauch des Gerätes diese

Anleitung aufmerksam durch.

Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Tragen Sie Modell- und Seriennummer des Gerätes hier ein.

Sie finden die Angaben auf dem Typenschild an der Rückwand des Gerätes. Teilen Sie Ihrem Kundendienst die Nummern mit, wenn Sie Hilfe benötigen.

ZUBEHÖR

Prüfen Sie, ob folgendes Zubehör mit Ihrem TV-Gerät geliefert wurde. Sollte etwas fehlen, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben.

Handbuch des Eigentümers Batterien

Stromkabel

oderoder

Schutzblende

PLASMA TV-MODELLE

(Nur 50PG65**, 50PG75**)

(Diese Funktion ist in

einigen Ländern nicht

verfügbar.)

LCD TV-MODELLE

(Nur 32/37/42LG35**, 32/37/42LG55**, 32LG59**, 32LG75**)

1-Schraube Siehe S.5

Schrauben für Fuß Siehe S.8

Poliertuch

Polieren Sie den Bildschirm mit dem Tuch.

Wenn das Gerät Flecken oder Fingerabdrücke aufweist, wischen Sie es nur mit den entsprechenden Reinigungstüchern ab.

Entfernen Sie Flecken vorsichtig. Zu viel Krafteinsatz kann zu Kratzern oder Verfärbungen führen.

Verwendung eines Ferritkerns (Diese Funktion ist in einigen Ländern nicht verfügbar.)

Ein Ferritkern vermindert elektromagnetische Störstrahlungen bei angeschlossenem Netzkabel. Je näher der Ferritkern am Netzstecker angebracht wird, desto größer ist seine Wirkung.

In der Nähe des Netzsteckers montieren.

INHALT

ZUBEHÖR 1

VORBEREITUNG

FRONTKONSOLE.... 4

INFORMATIONEN ZUR RÜCKSEITE...... 6

GRUNDANSCHLUSS....8

DAS GERÄT MUSS SICHER MONTIERT WERDEN, SO DASS ES NICHT UMFALLEN KANN. 9

HINTERE ABDECKUNG FÜR KABELANORDNUNG ..... 10

Aufstellen mit einem Tischstandfuß...... 12

Wandmontage: Horizontale Lage.... 12

Antennenanschluss 13

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN DES HD-EMPFÄNGERS.... 14

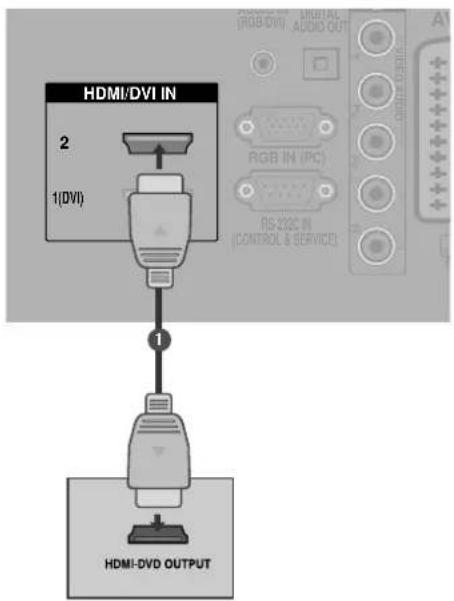

EINSTELLUNG DES DVD-PLAYERS.... 16

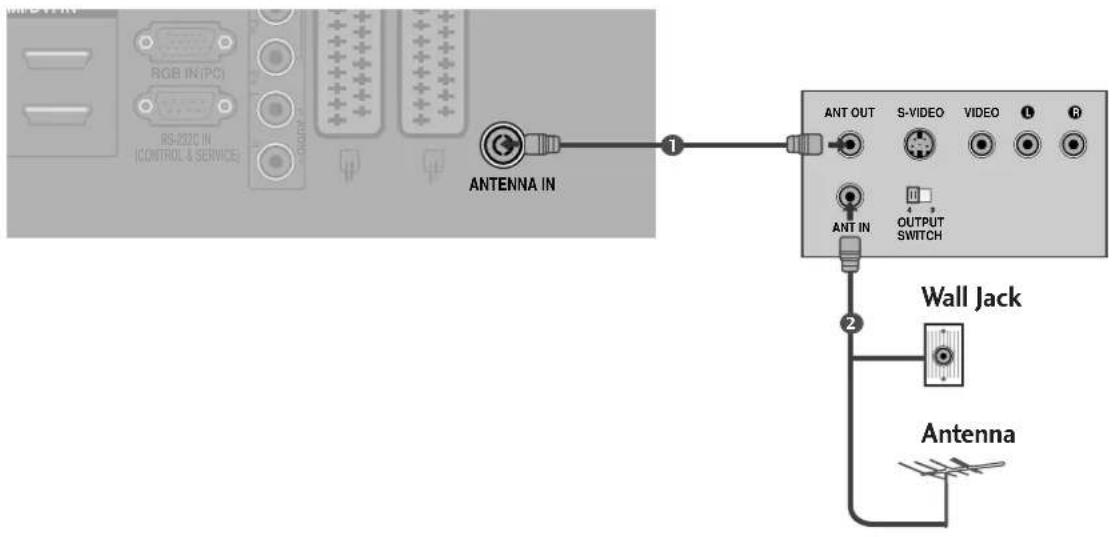

VIDEOREKORDER-SETUP.... 19

EINRICHTUNG DES DIGITAL-AUDIO-AUSGANGS...... 22

EINSETZEN DES CI-MODULS 22

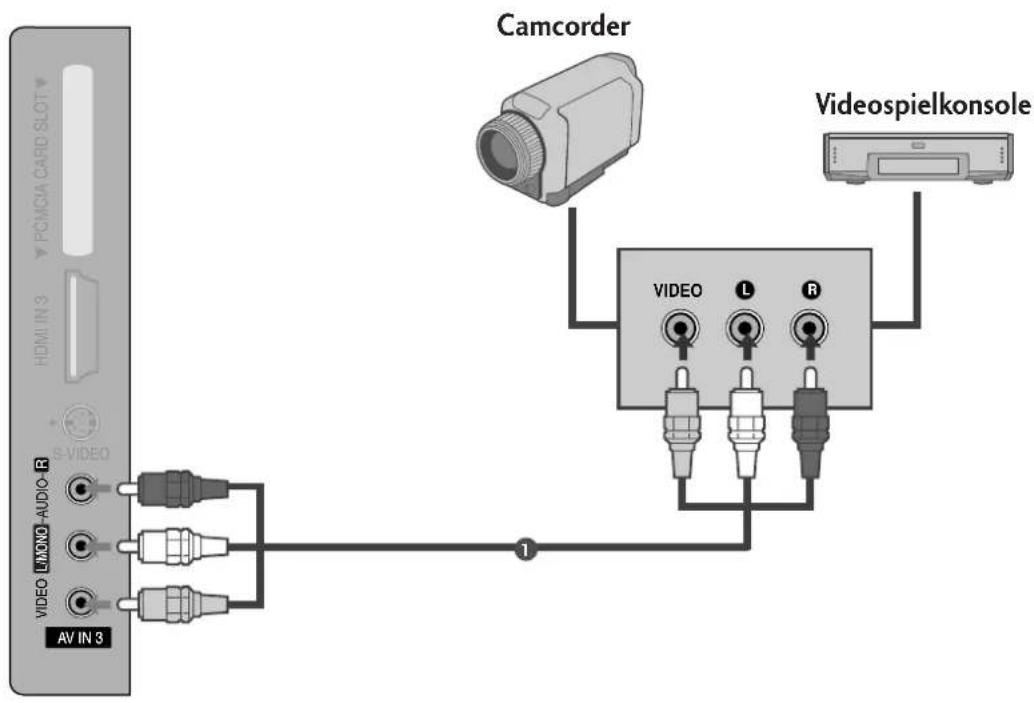

EINRICHTEN ANDERER A/V-QUELLEN.... 23

PC-Setup 24

- Einrichten des Bildschirms für PC-Modus..... 27

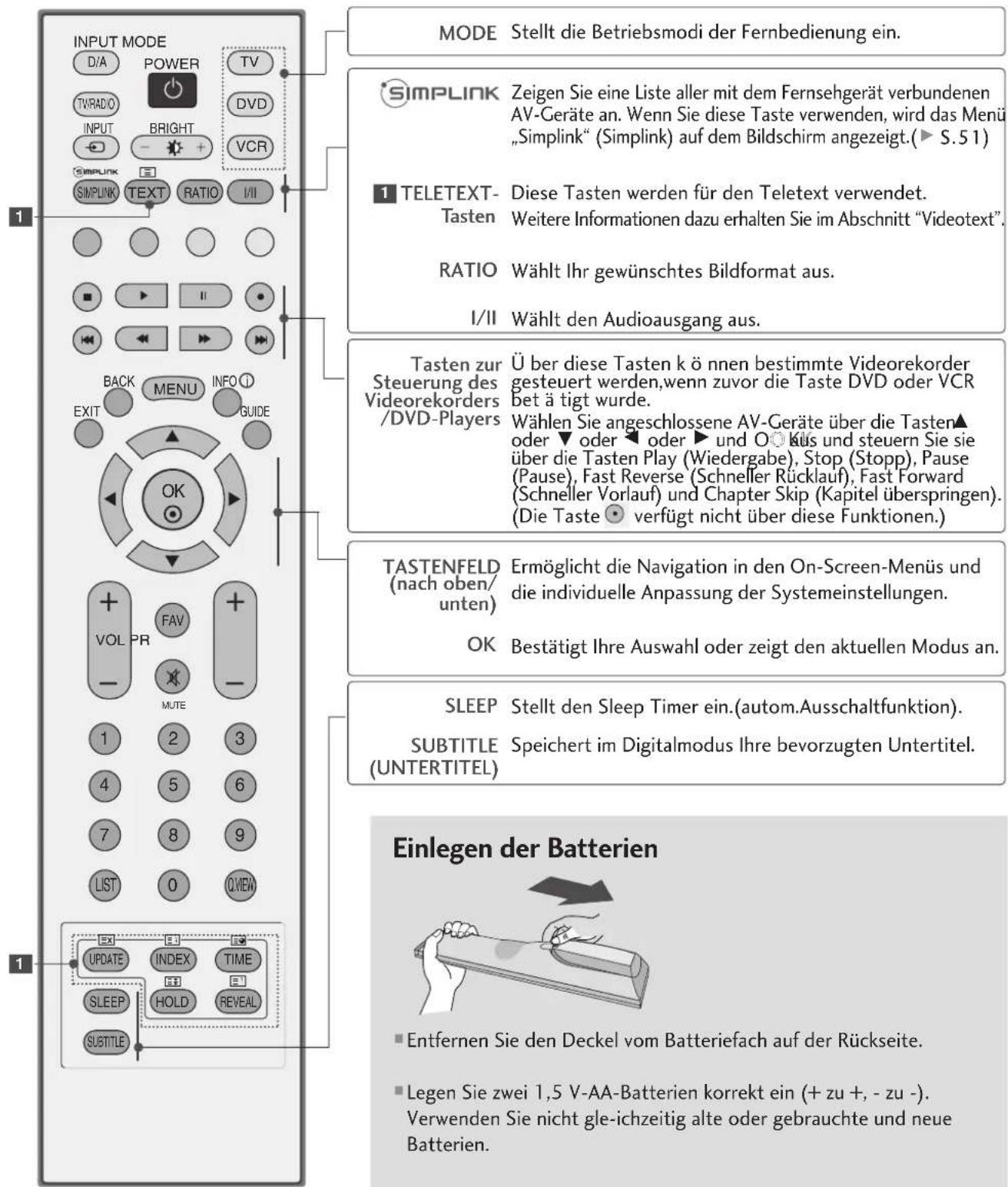

FERNSEHEN/PROGRAMMSTEUERUNG

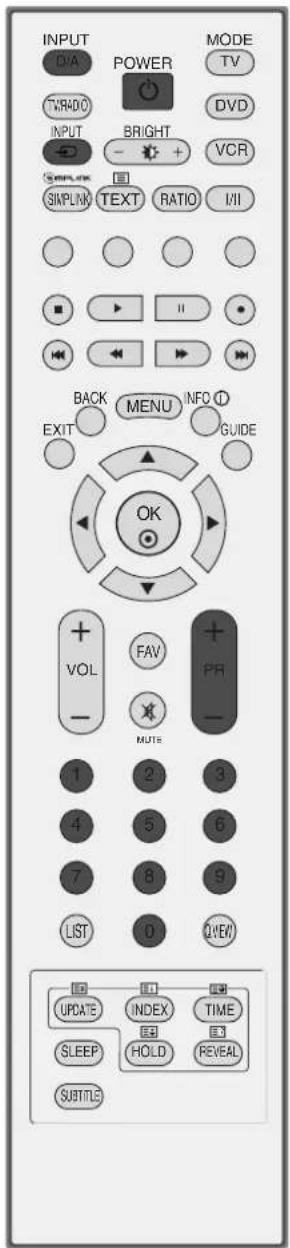

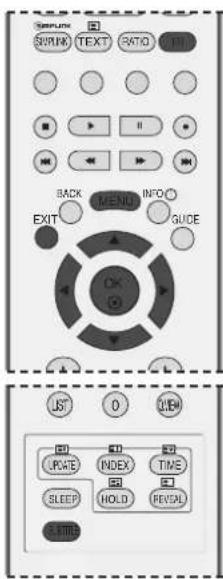

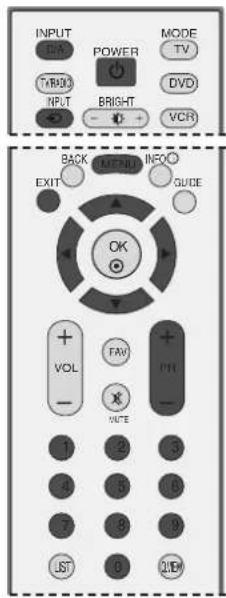

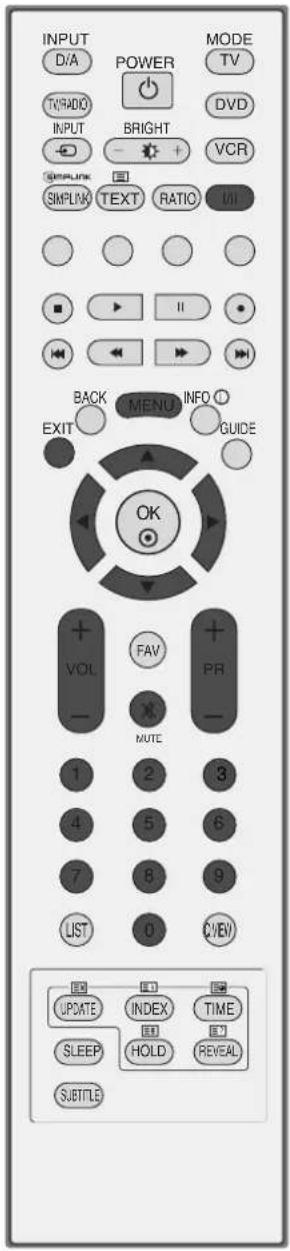

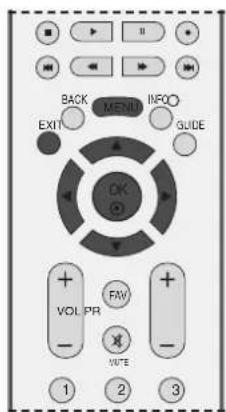

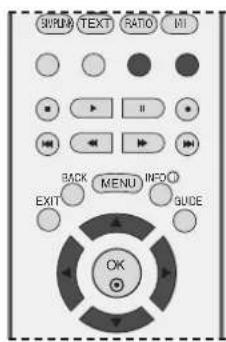

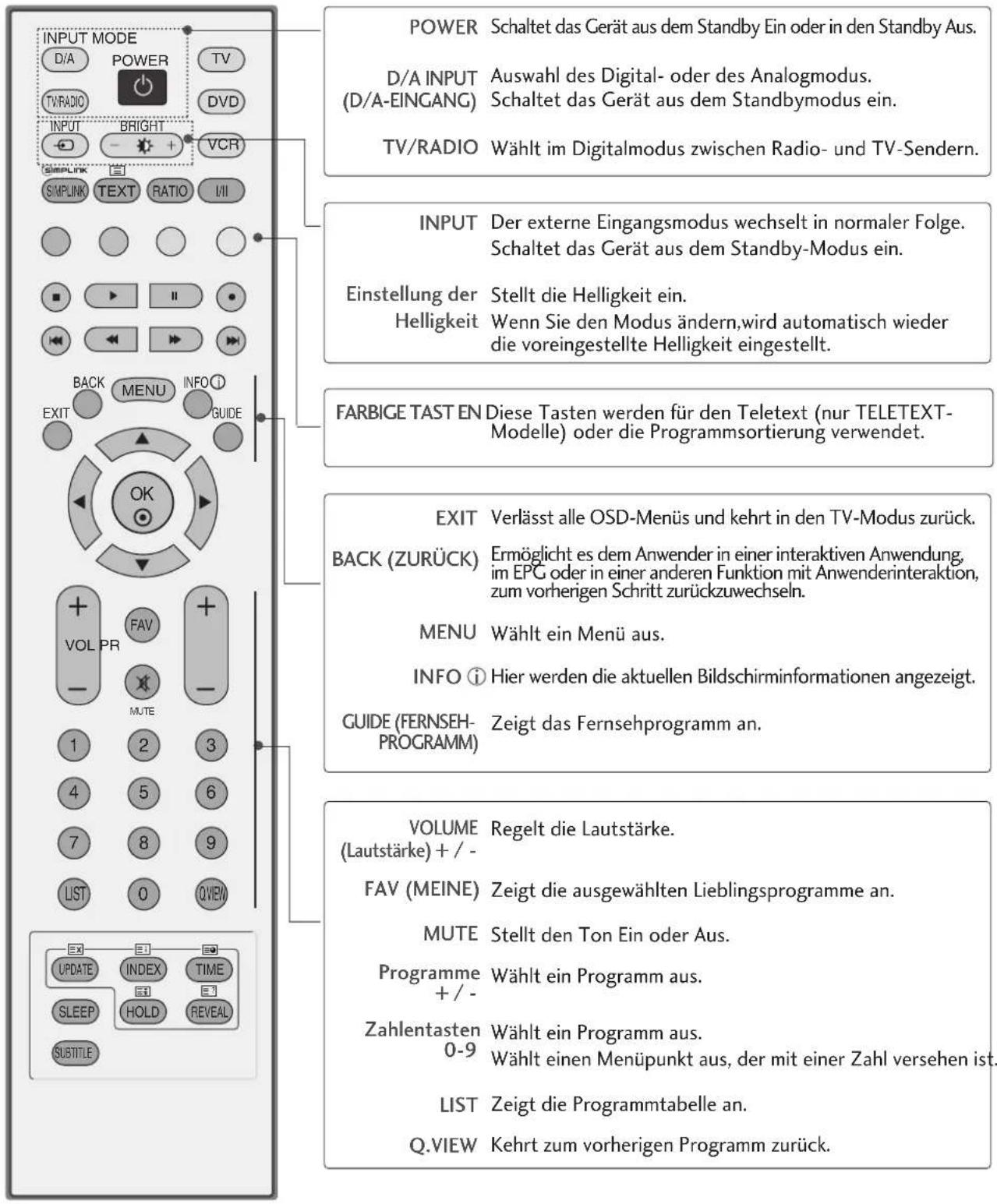

Tastenfunktionen der Fernbedienung...... 31

EINSCHALTEN DES FERNSEHGERÄTS.... 33

Programmauswahl 34

Lautstärkeregelung 34

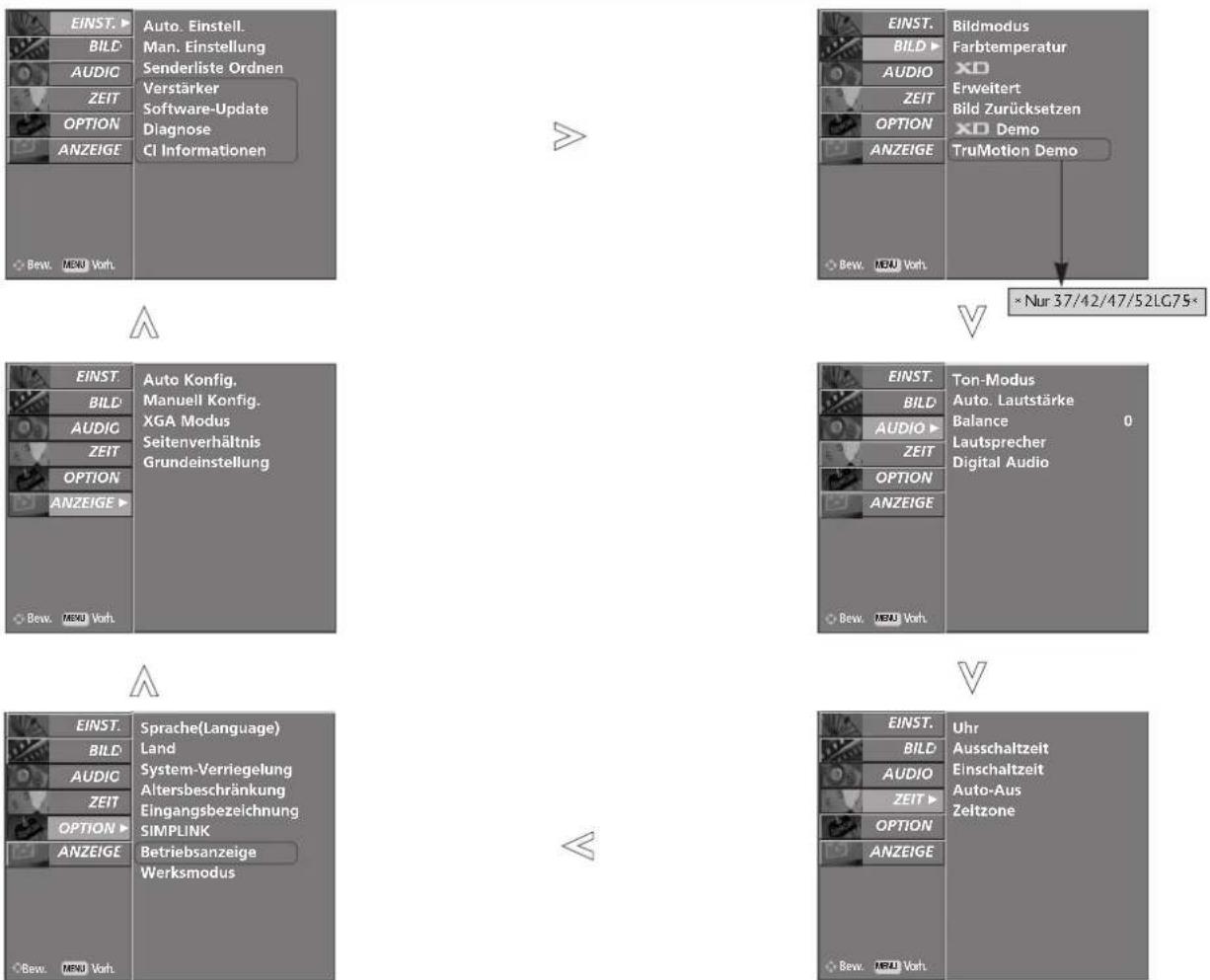

AUSWAHL UND EINSTELLUNG DER OSD-MENÜS..... 35

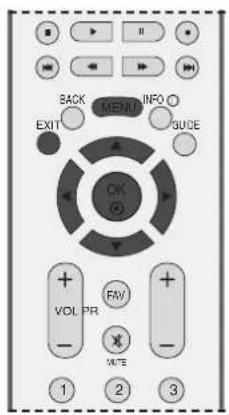

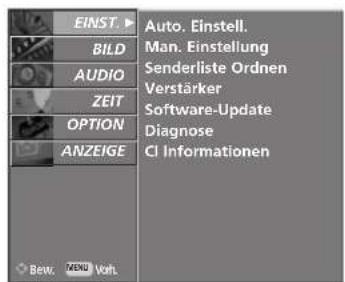

Automatische Programmierung (IM DIGITALMODUS)..... 36

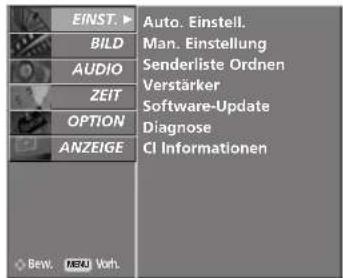

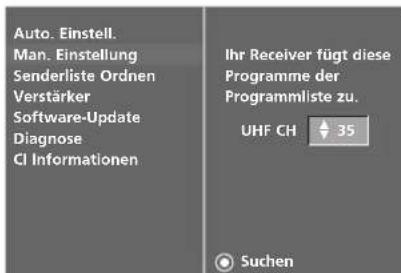

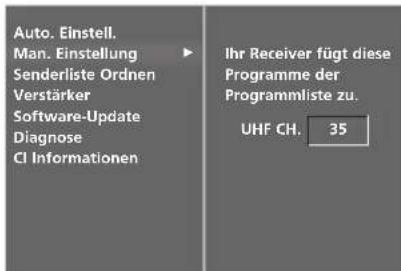

Manuelle Programmierung (IM DIGITALMODUS) ..... 37

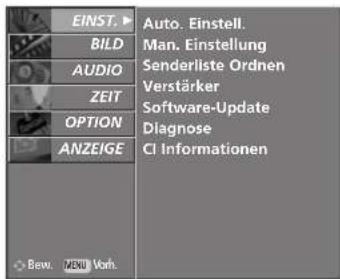

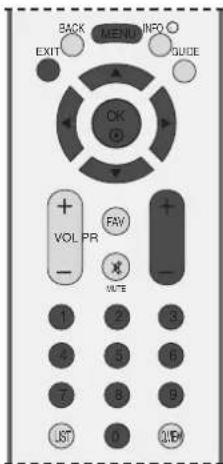

Senderliste ordnen (IM DIGITALMODUS)......38

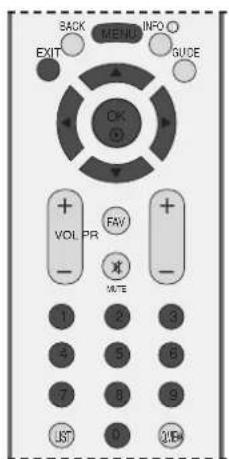

Automatische Programmierung (IM ANALOGMODUS). 44

Manuelle Programmierung (IM ANALOGMODUS) ...... 45

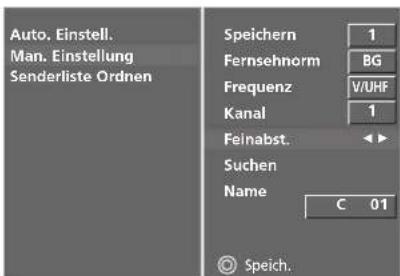

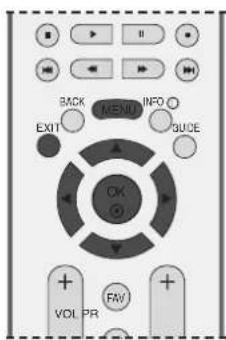

FEINABSTIMMUNG (IM ANALOGMODUS) ...... 46

Programmnamen zuweisen (IM ANALOGMODUS)...... 46

Senderliste ordnen (IM ANALOGMODUS)...... 47

PROGRAMMLISTE AUSWÄHLEN 49

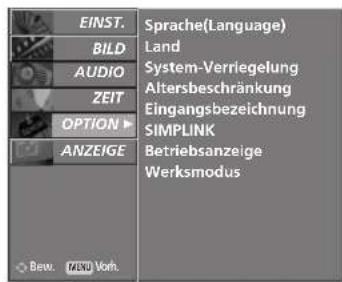

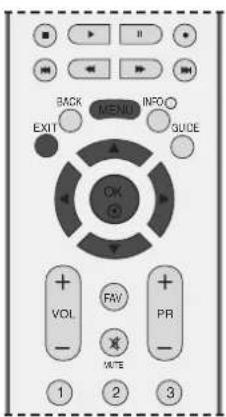

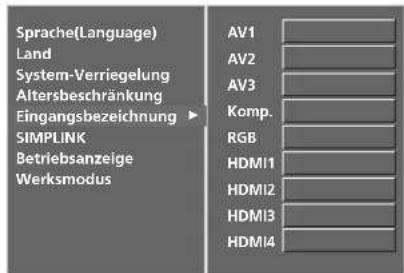

EINGANGSBESCHRIFTUNG ....50

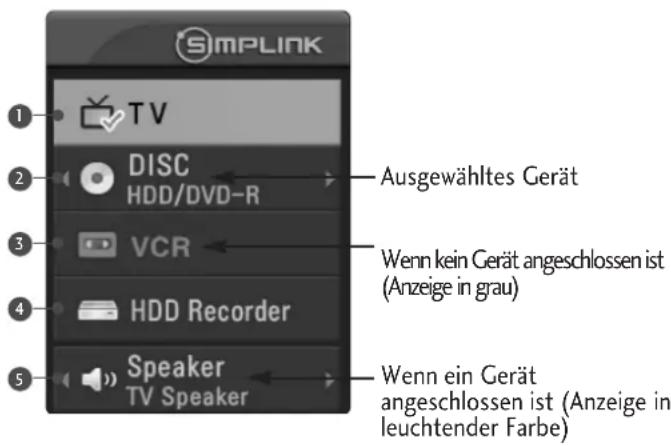

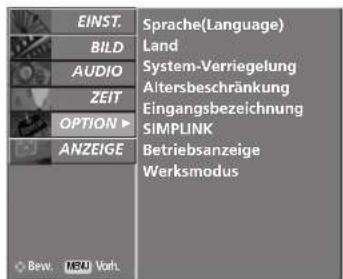

SIMPLINK 51

Ein-/Ausschalten des EPG 53

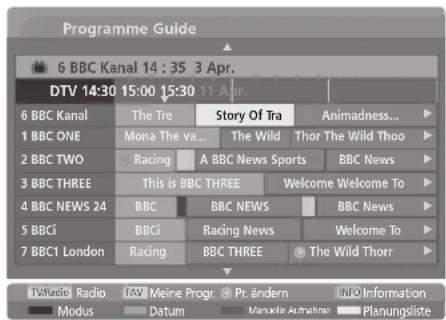

Wählt ein Programm aus.... 53

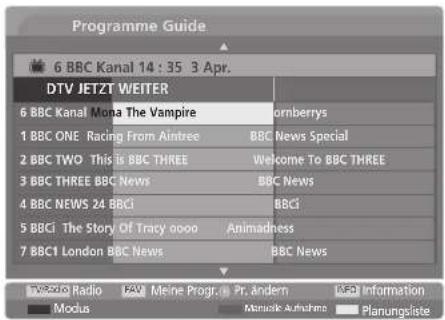

Tastenfunktion im Fernsehprogrammmodus

NOW/NEXT (Jetzt/Gleich).... 54

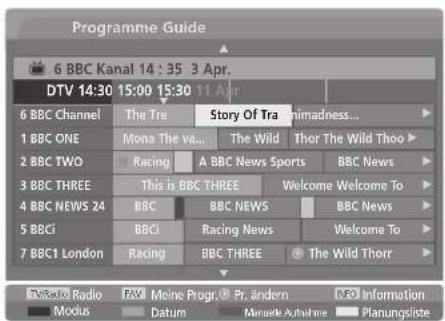

Tastenfunktionen im 8-Tage-

Fernsehprogrammmodus.... 54

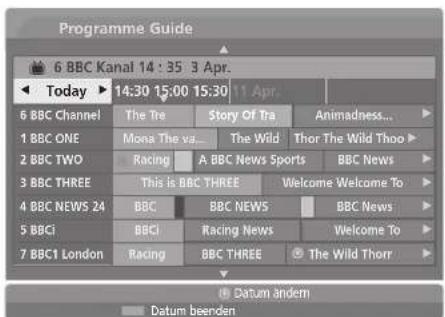

Tastenfunktionen im Datumsänderungsmodus .... 54

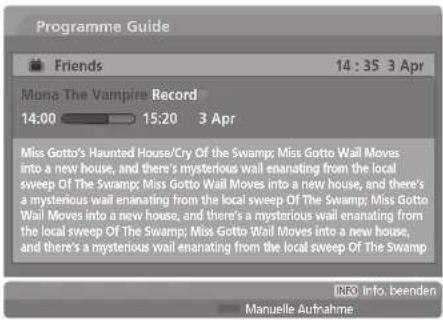

Tastenfunktionen bei Anzeige der erweiterten

Beschreibung 55

Tastenfunktionen im Aufnahme-/Erinnerungsmodus..... 55

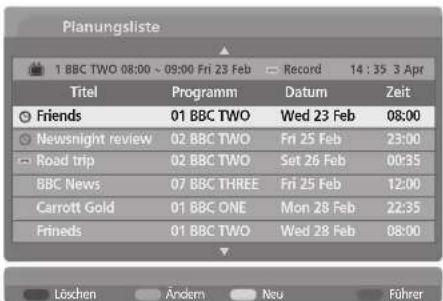

Tastenfunktionen im Timer-Listenmodus...... 55

BILDSTEUERUNG

BILDGRÖSSE (SEITENVERHÄLTNIS).... 56

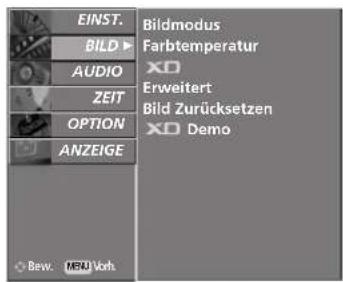

VORKONFIGURIERTE BILDEINSTELLUNGEN

- Voreingestellte Bildmodi.... 56

- Automatische Farbtonsteuerung (Warm (Warm)/Medium(Mittel)/Cool (Kühl))......59

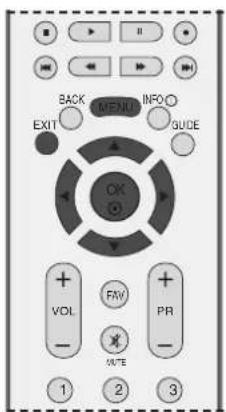

MANUELLE BILDANPASSUNG

- Option „User“ (Benutzer) unter Mode“ (Bildmodus)...... 60

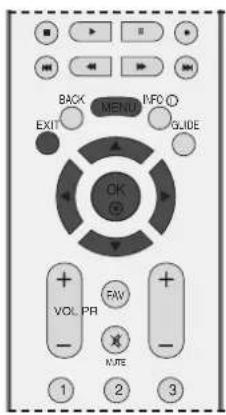

- Farbton - Option „User“ (Benutzer)......61

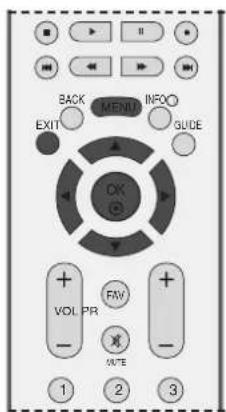

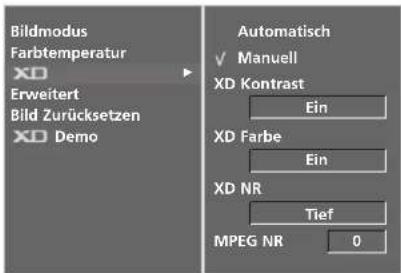

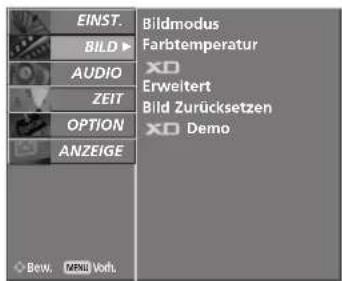

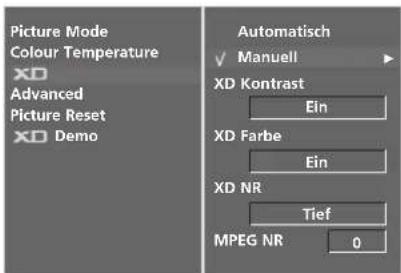

XD - BILDVERBESSERUNGSTECHNOLOGIE...... 62

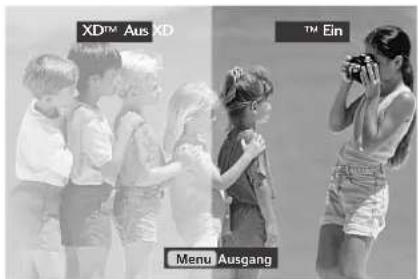

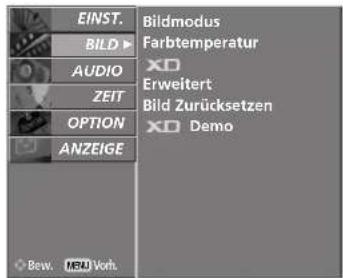

XD Demo....63

ADVANCED (ERWEITERT) - CINEMA/REAL CINEMA.64

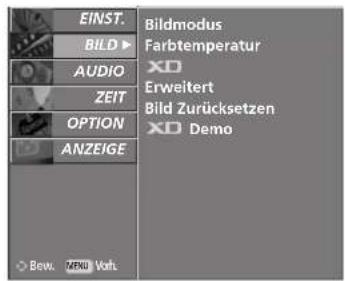

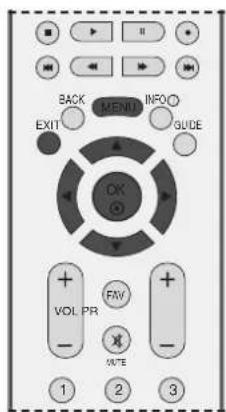

(ERWEITERT - SCHWARZWERT)...... 64

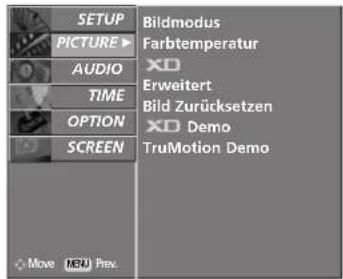

ERWEITERTES TRUMOTION 65

BILD ZURÜCKSETZEN 66

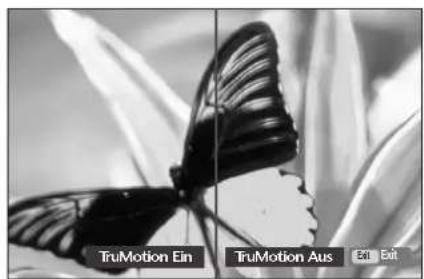

TRUMOTION-DEMO 66

Image Sticking Minimization(ISM) Methode...... 67

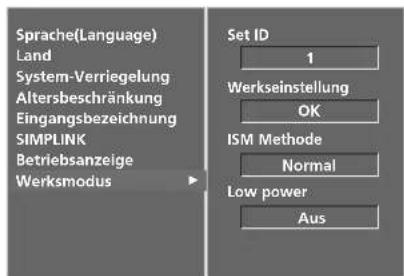

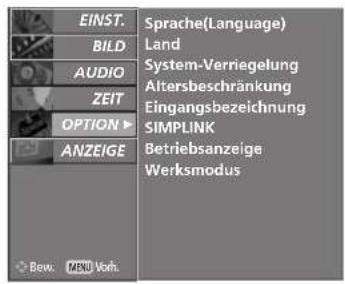

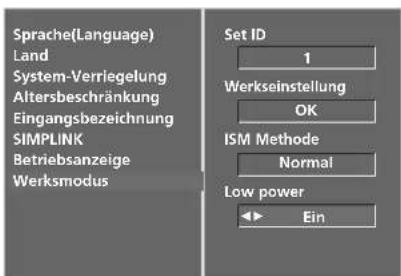

BILDMODUS „LOW POWER“ (STROM SPAREN) ..... 68

TON- & SPRACHSTEUERUNG

AUTOMATISCHE LAUTSTÄRKEANPASSUNG.. 69

VORKONFIGURIERTE TONEINSTELLUNGEN -

SOUND MODE (TON-MODUS).... 70

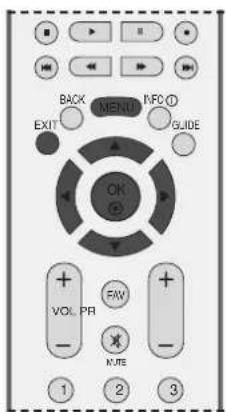

TONEINSTELLUNG - OPTION „USER“ (BENUTZER) ...... 71

Balance 72

LAUTSPRECHER FERNSEHGERÄT EIN/AUS ..... 73

AUSWAHL VON DIGITALER AUDIOAUSGANG.. 74 I/II

- Stereo / Zweikanalton (nur im Analogmodus)..... 75

- NICAM-Empfang (nur im Analogmodus) .... 76

- Tonwiedergabe einstellen 76

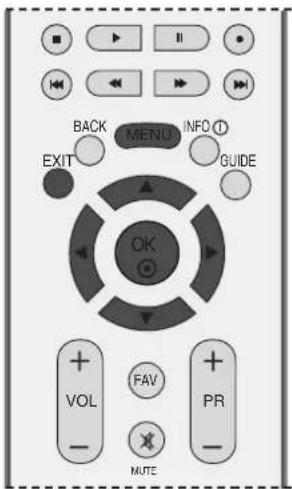

Onscreen-Menü-Sprach 77

SPRACHAUSWAHL (NUR IM DIGITALMODUS).... 78

ZEITEINSTELLUNG

Einstellung für Zeit.... 79

AUTOMATISCHE TIMER-EINSTELLUNG EIN/AUS..... 80

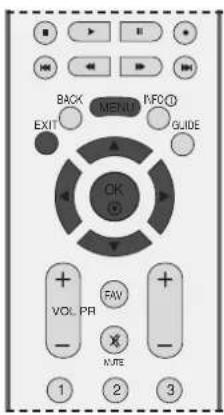

AUTOMATISCHES AUSSCHALTEN.... 81

EINSTELLUNG DER ZEITZONE 82

TIMER FÜR AUSSCHALTFUNKTION EINSTELLEN..... 82

KINDERSICHERUNG/EINSTUFUNG

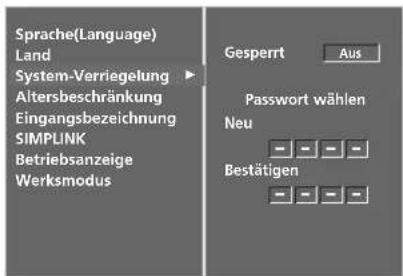

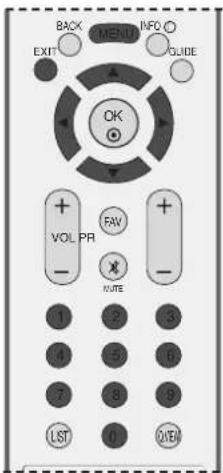

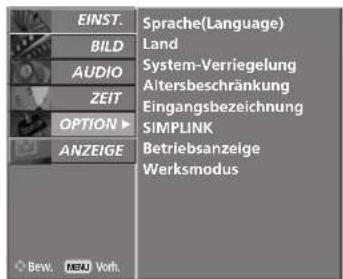

KENNWORT- UND SPERRSYSTEM EINSTELLEN... 83

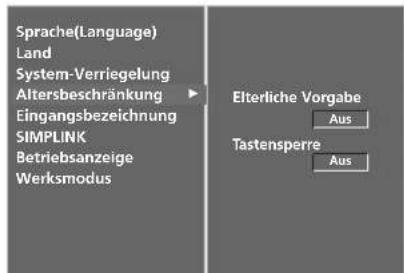

KINDERSICHERUNG...... 84

VIDEOTEXT

Ein- und Ausschalten 85

SIMPLE-Text 85

TOP-Text 85

FASTEXT-Modus 86

Spezielle Videotext-Funktionen.... 86

ANHANG

FEHLERBEHEBUNG.... 87

INSTANDHALTUNG 89

PRODUKTSPEZIFIKATIONEN.... 90

PROGRAMMIEREN DER FERNBEDIENUNG ..... 93

IR-Code....95

Anschluss eines externen Steuergeräts...... 97

VORBEREITUNG

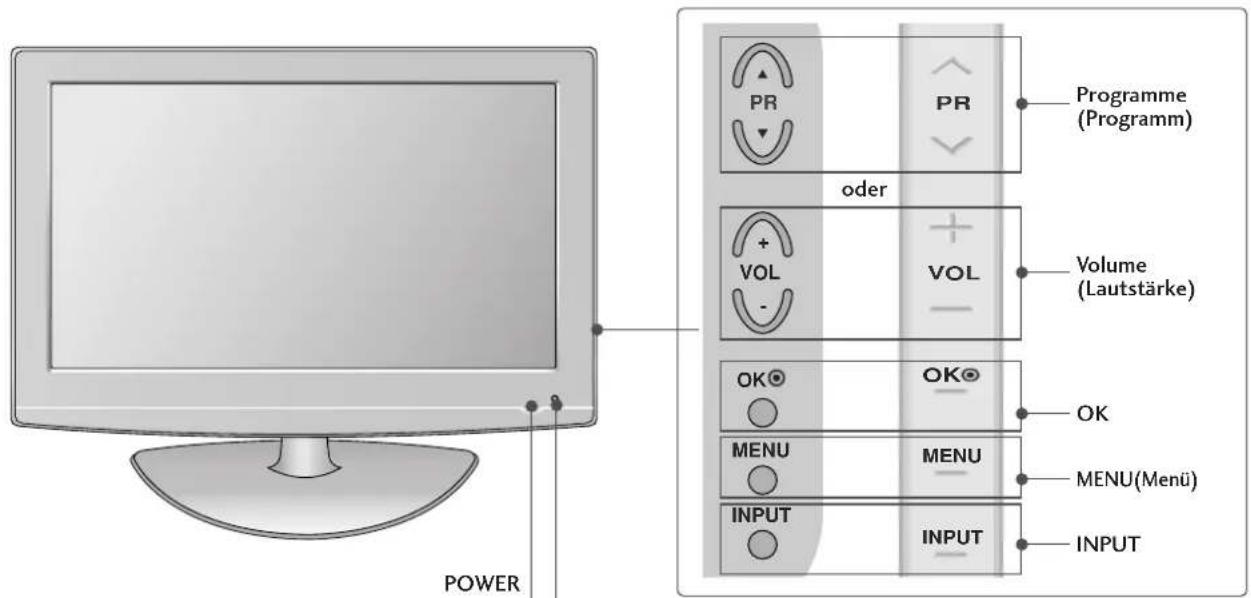

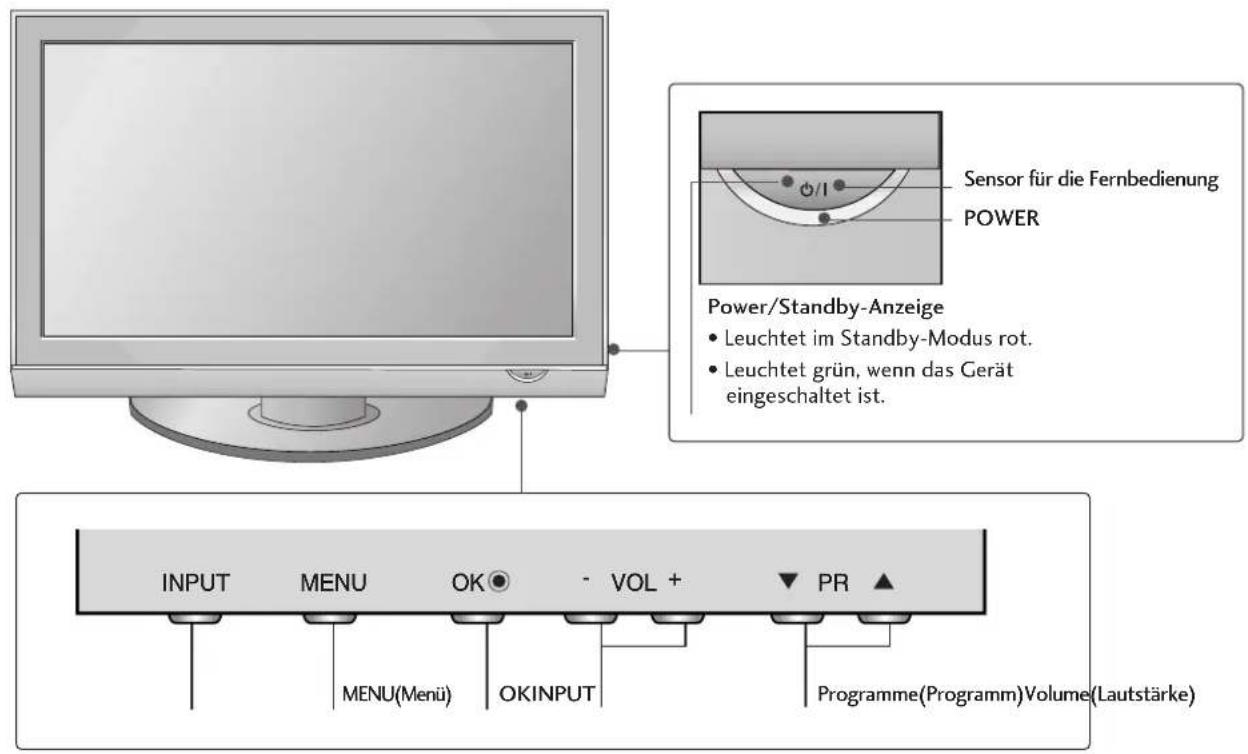

FRONTKONSOLE

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.
■ Falls das Gerät mit einer Schutzfolie überzogen ist, ziehen Sie die Folie ab und wischen Sie das Gerät mit einem Poliertuch ab.

PLASMA TV-MODELLE

Sensor für die Fernbedienung POWER Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet grün, wenn das Gerät eingeschaltet ist. INPUT MENU OK - VOL + PR ▲ MENU(Menü) OKINPUT Programme(Programm)Volume(Lautstärke)

LCD TV-MODELLE

POWER PR oder VOL VOL Programme (Programm) Volume (Lautstärke) OK OK MENU MENU INPUT INPUT MENU(Menü)

Sensor für die Fernbedienung
Power/Standby-Anzeige
• Leuchtet im Standby-Modus rot.
- leuchtet bei eingeschaltetem Fernsehgerät blau.
Hinweis: Die Betriebsanzeige kann im
Einstellungsmenü eingestellt werden.
Passt das Bild den äußeren Bedingungen an.
(Nur 32/37/42/47/52LG5**
32/37/42/47/52LG75*)

Intelligenter Sensor

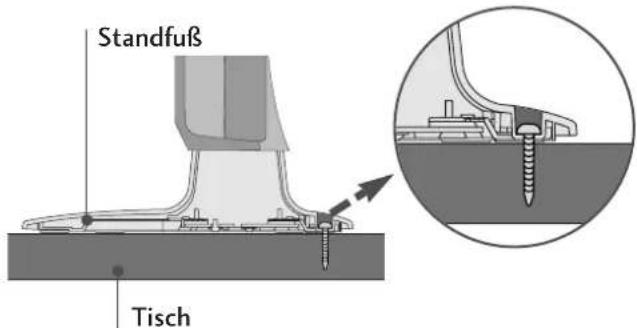

MONTAGE DES FERNSEHERS AUF EINEM TISCH

(Nur Modelle 32/37/42LG35*, 32/37/42LG55*, 32LG59**, 32LG75**)

Der Fernseher muss beim Aufstellen auf einem Tisch befestigt werden, um ein Umkippen nach vorn/nach hinten zu vermeiden, um Verletzungen oder Beschädigungen am Produkt zu verhindern. Verwenden Sie zur Montage ausschließlich die beiliegenden Schrauben.

1-Schraube

Standfuß Tisch

! ACHTUNG

Um ein Umkippen des Fernsehers zu vermeiden, sollte das Gerät laut Montageanleitungen fest am Untergrund/an der Wand befestigt werden. Beim Anstoßen oder Berühren könnte der Fernseher herunterfallen und Verletzungen verursachen.

VORBEREITUNG

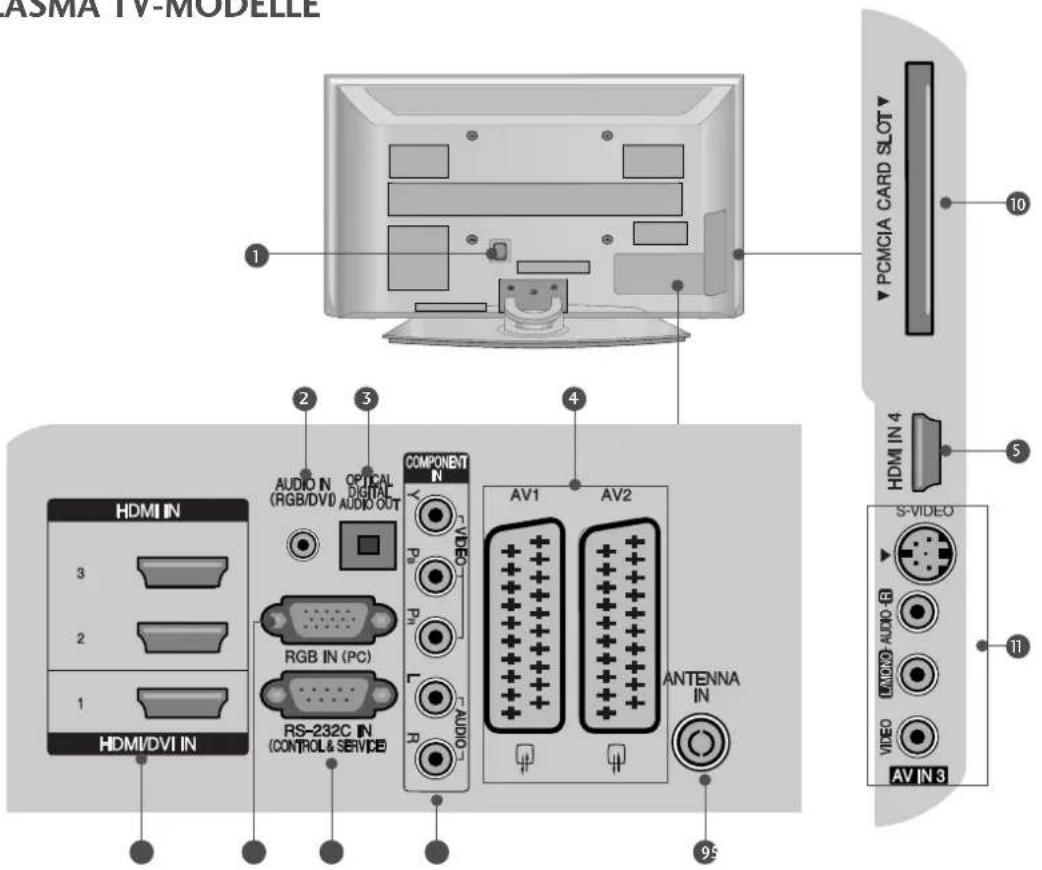

INFORMATIONEN ZUR RÜCKSEITE

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

PLASMA TV-MODELLE

ASMA TV-MODELLE HDMI IN 3 2 1 HDMI/DVI IN AUDIO N (RGB/DVI) OPTICAL DIGITAL AUDIO OUT COMPONENT N AV1 AV2 ANTENNA IN S-VIDEO AVIN 3 PCMCIA CARD SLOT HDMI IN 4 5 10 95

1 Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“. Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 AUDIO IN (RGB/DVI) Anschluss eines Audiokabels vom PC.

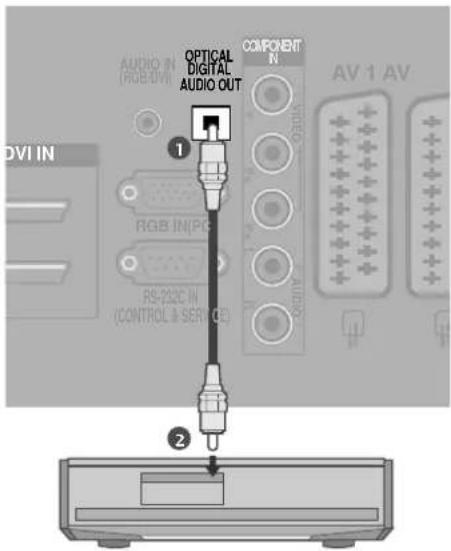

3 OPTICAL DIGITAL AUDIO OUT Anschluss für Digitalaudio von unterschiedlichen Gerätearten. Hinweis: Diese Anschlüsse funktionieren nicht im Standbymodus.

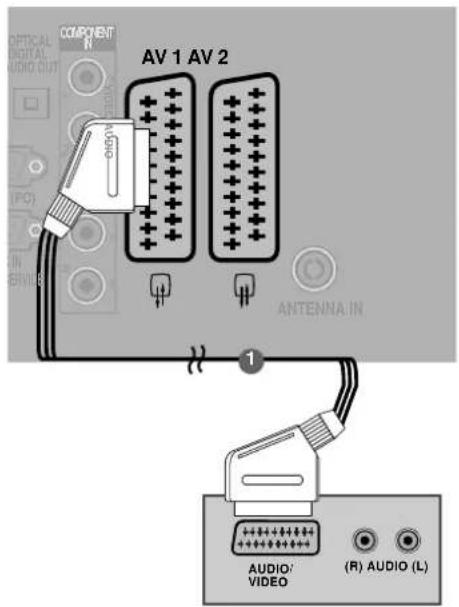

4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.

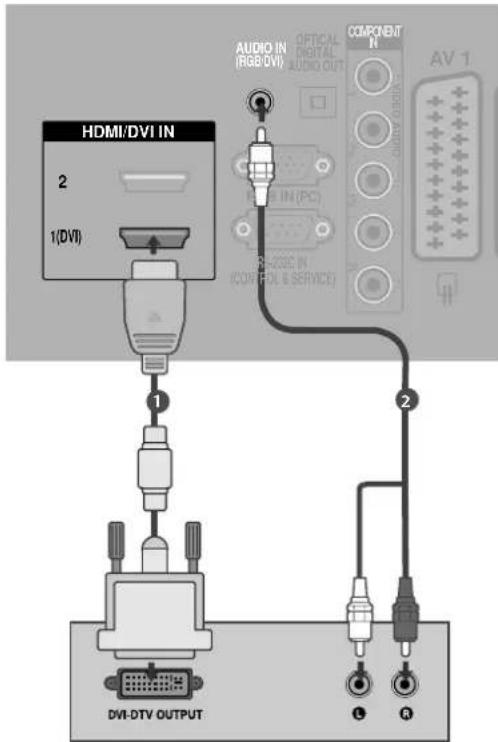

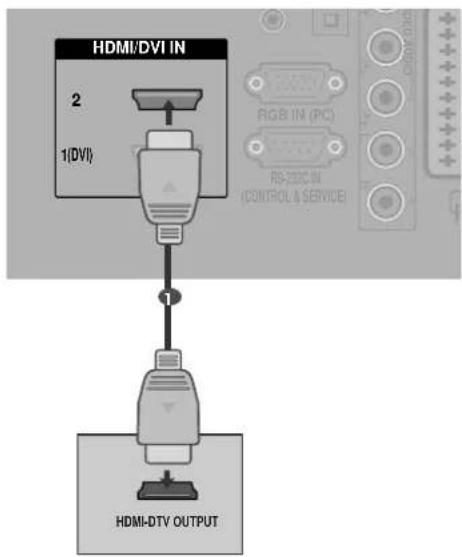

5 HDMI 1/2/3/4-Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.

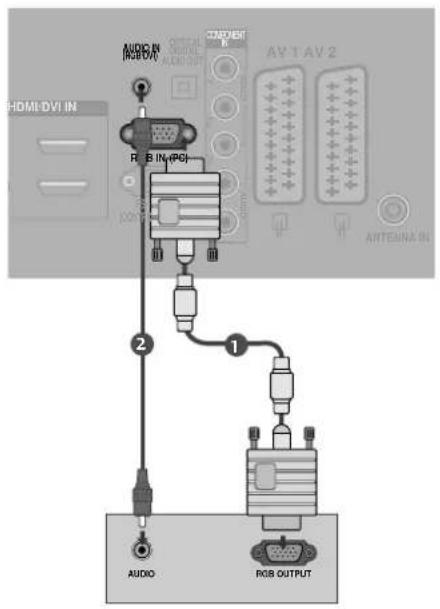

6 RGB IN (PC) Anschluss eines Ausgangskabels vom PC.

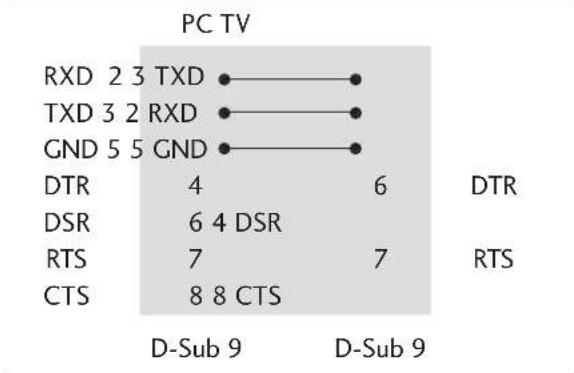

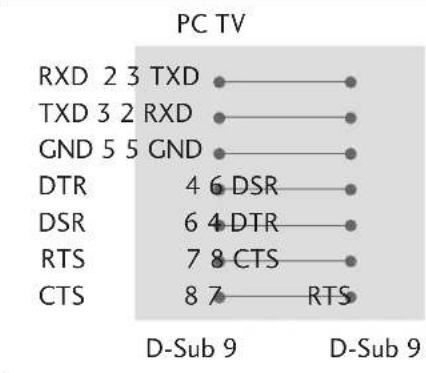

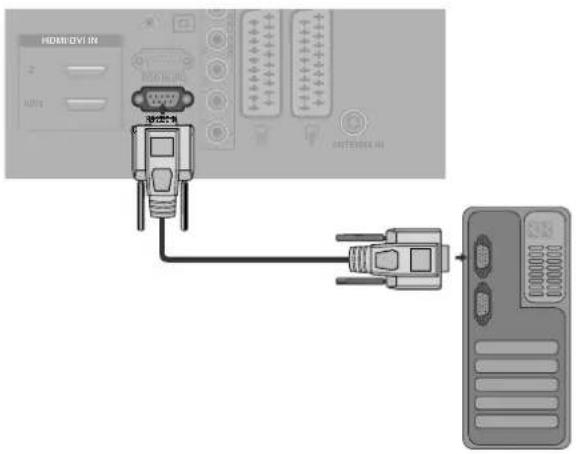

7 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse.

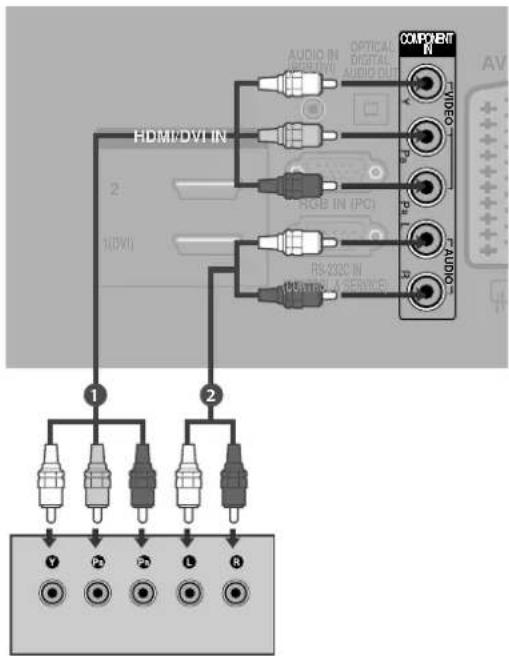

8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
9 Antenneneingang Anschluss einer HF-Antenne.

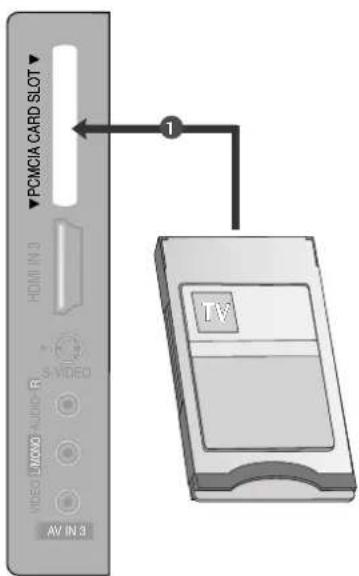

10 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz.

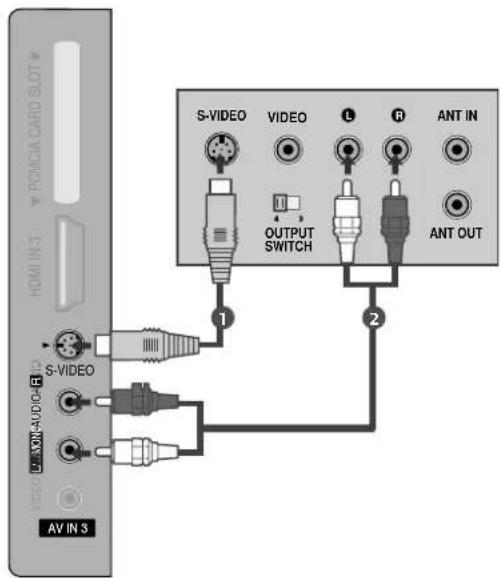

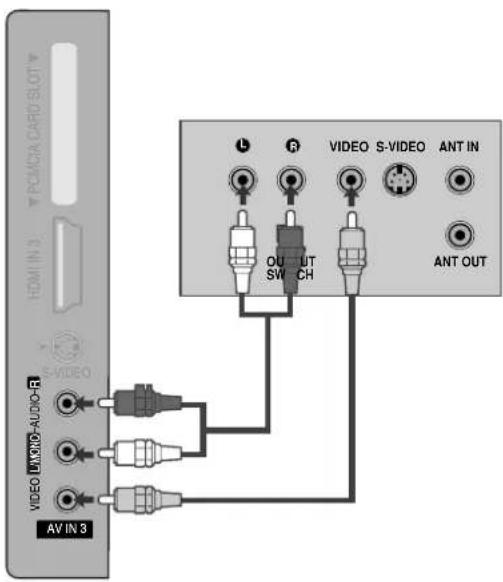

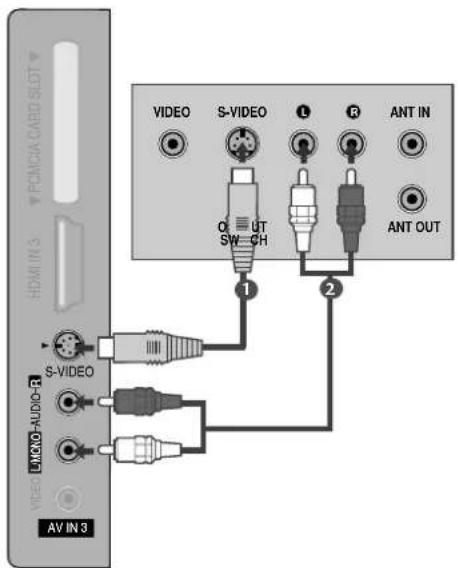

11 AV (Audio/Video) IN 3 Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten S-VIDEO Für den Anschluss eines S-Video-Ausgangssignals von einem S-VIDEO-Gerät

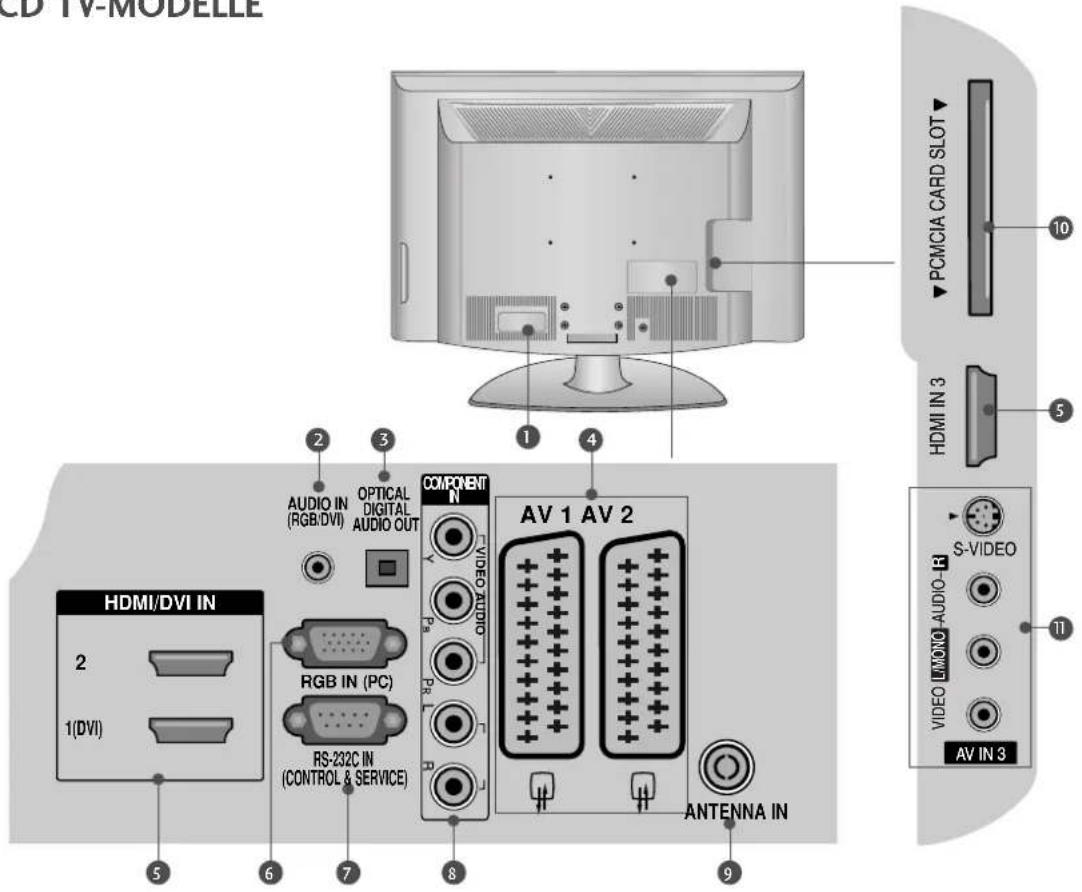

LCD TV-MODELLE

CD TV-MODELLE HDMI/DVI IN 2 1(DVI) COMPONENT N VIDEO AUDIO RGB IN (PC) RS-232C IN (CONTROL & SERVICE) AV 1 AV 2 ANTENNA IN AUDIO IN (RGB:DVI) OPTICAL DIGITAL AUDIO OUT PR PR 5 6 7 8 9 10 PCM/CIA CARD SLOT HDMI IN 3 S-VIDEO VIDEO LMOO AUDIO AV IN 3

1 Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“. Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 AUDIO IN (RGB/DVI) Anschluss eines Audiokabels vom PC.
3 OPTICAL DIGITAL AUDIO OUT Anschluss für Digitalaudio von unterschiedlichen Gerätearten. Hinweis: Diese Anschlüsse funktionieren nicht im Standbymodus.
4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
⑤ HDMI 1/2/3-Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.

6 RGB IN (PC) Anschluss eines Ausgangskabels vom PC.
7 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse.
8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
9 Antenneneingang Anschluss einer HF-Antenne.
10 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz.
11 AV (Audio/Video) IN 3 Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten S-VIDEO Für den Anschluss eines S-Video-Ausgangssignals von einem S-VIDEO-Gerät

VORBEREITUNG

GRUNDANSCHLUSS

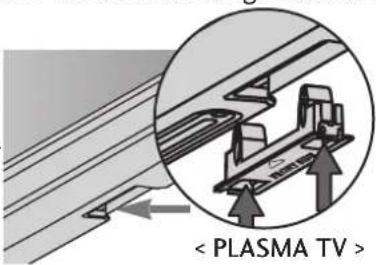

■ Stellen Sie beim Zusammenbau des Tischstandfußes sicher, ob alle Schrauben festgezogen wurden. (Bei losen Schrauben könnte das Gerät nach dem Aufstellen nach vorn kippen.) Beim Festziehen der Schrauben mit zu hohem Kraftaufwand kann die Schraube durch zu starke Reibung an den Verbindungspunkten beschädigt werden.

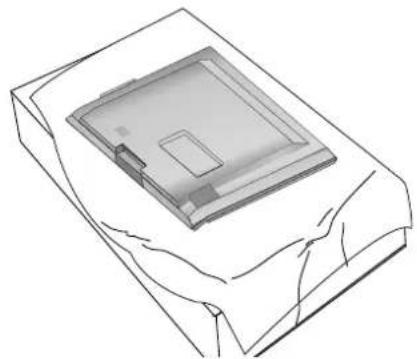

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

3 Befestigen Sie das Fernsehgerät wie in der Abbildung gezeigt.

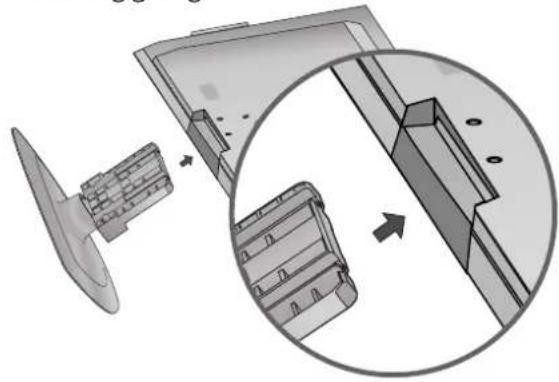

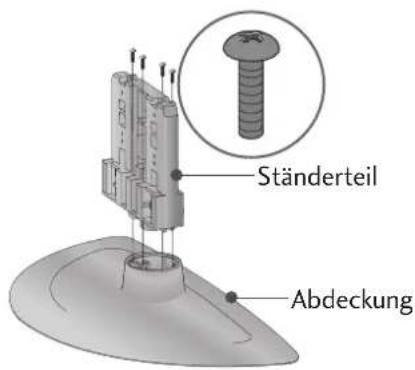

2 Befestigen Sie die Standfußverbindung am Fernsehgerät.

Ständerteil Abdeckung

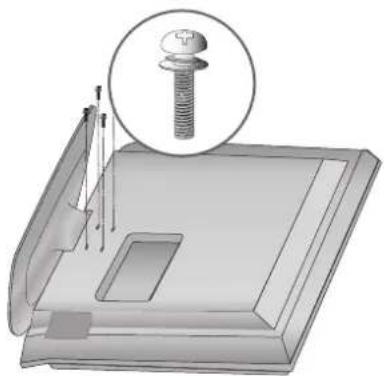

4 Befestigen Sie die vier Schrauben fest in den Öffnungen auf der Rückseite des Fernsehgerätes.

Nach dem Aufstellen des Fernsehers kann das Gerät per Hand um 20 Grad nach links und nach rechts gedreht werden.

■ Ringschrauben oder TV-Halteschrauben zur Wandmontage des Fernsehgerätes sind im Handel erhältlich.
Der Fernseher sollte möglichst nahe an der Wand montiert werden, um ein Herunterfallen beim Anstoßen des Gerätes zu vermeiden.

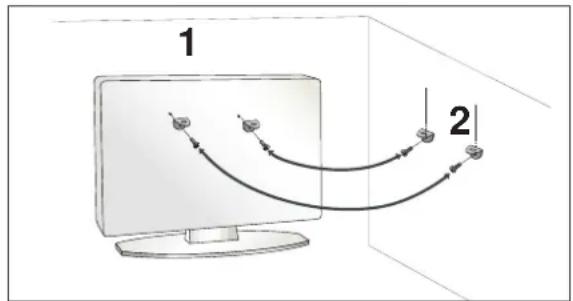

Die folgenden Anleitungen dienen zur sicheren Montage des Fernsehers an der Wand und können ein Herunterfallen nach vorn beim Ziehen am Fernseher vermeiden. Auf diese Weise können ein mögliches Herunterfallen sowie Verletzungen vermieden werden. Zusätzlich wird das Fernsehgerät vor Beschädigungen geschützt. Achten Sie darauf, dass sich Kinder nicht an den Fernseher hängen oder daran hochklettern.

1 2

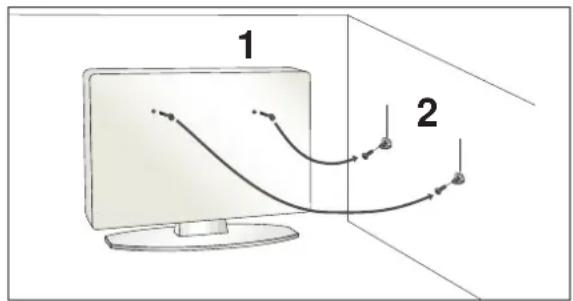

1 Montieren Sie den Fernseher mit Ringschrauben oder TV-Halteschrauben wie in der Abbildung gezeigt an der Wand.

(Falls sich bereits Schrauben in den Ringschrauben befinden, entfernen Sie diese.)

* Setzen Sie die Ringschrauben oder TV-Halteschrauben ein und ziehen Sie sie in den oberen Öffnungen fest.

2 Montieren Sie die Wandhalterung mit den Schrauben an der Wand. Beachten Sie die Höhe der Halterung an der Wand.

3 Binden Sie das Fernsehgerät mit einem festen Seil fest. Das Seil sollte zur Sicherheit möglichst waagerecht zwischen Wand und Fernseher angebracht werden.

! HINWEIS

▶ Lösen Sie die Schnüre, bevor Sie das Produkt versetzen
▶Verwenden Sie eine Haltevorrichtung oder einen Schrank, der nach Größe und Stabilität für die Größe und das Gewicht des Produkts geeignet ist.
Für eine sichere Verwendung des Produkts sollten sich die Halterungen an der Wand auf gleicher Höhe mit jenen am Fernsehgerät befinden.

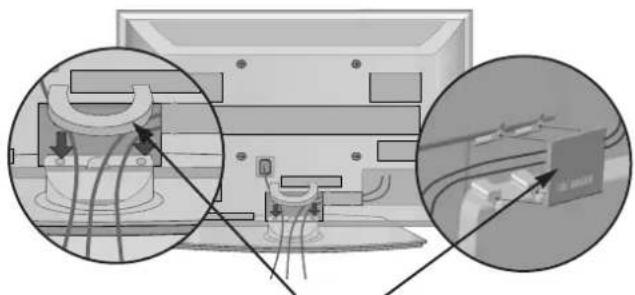

HINTERE ABDECKUNG FÜR KABELANORDNUNG

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

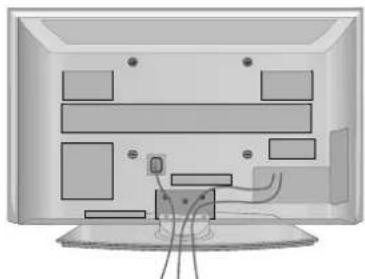

PLASMA TV-MODELLE

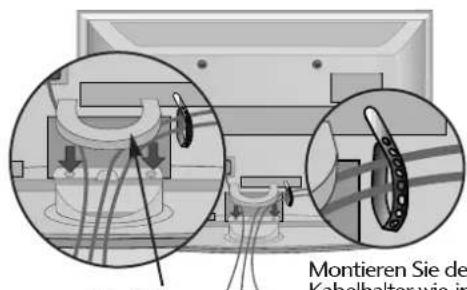

1 Schließen Sie die erforderlichen Kabel an.

Hinweise zum Anschluss weiterer Geräte finden Sie im Kapitel Anschluss von Zusatzgeräten.

2 Befestigen Sie die KABELHALTERUNG wie in der Abbildung gezeigt.

Montieren Sie de Kabelhalter wie in

Kabelhalterung

Montieren Sie den Kabelhalter wie in der Abbildung gezeigt und bündeln Sie die Kabel.

1 Schließen Sie die erforderlichen Kabel an.

Hinweise zum Anschluss weiterer Geräte finden Sie im Kapitel Anschluss von Zusatzgeräten.

2 Befestigen Sie die KABELHALTERUNG wie in der Abbildung gezeigt.

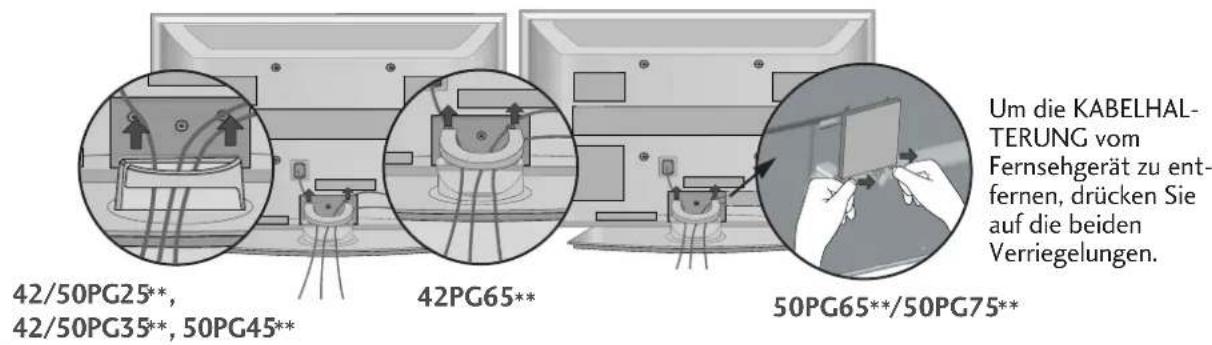

Kabelhalterung entfernen

Halten Sie die KABELHALTERUNG mit beiden Händen fest und drücken Sie die Halterung nach oben.

Drücken Sie beim Modell 42PG65** auf die Mitte der KABELHALTERUNG und heben Sie die Halterung an.

42/50PG25**, 42/50PG35**, 50PG45** 42PG65** 50PG65**/50PG75** Um die KABELHALTERUNG vom Fernsehgerät zu entfernen, drücken Sie auf die beiden Verriegelungen.

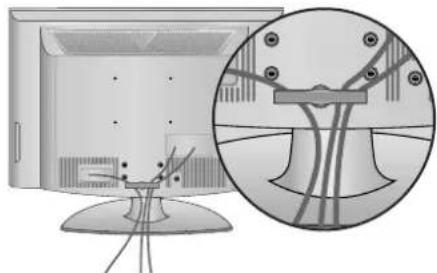

LCD TV-MODELLE

1 Schließen Sie die erforderlichen Kabel an..
Weitere Hinweise zum Anschluss zusätzlicher Geräte erhalten Sie im Abschnitt Anschluss exter ner Geräte.
2 Öffnen Sie die KABELHALTERUNG wie gezeigt und verlegen Sie die Kabel.
3 Befestigen Sie die KABELHALTERUNG wieder, wie in der Abbildung gezeigt.

KABELHALTERUNG

Das Fernsehgerät niemals an der KABELHALTERUNG anheben.
- Wenn das Produkt fallen gelassen wird, können Sie sich verletzen oder das Produkt könnte Schaden nehmen.

VORBEREITUNG

Das Fernsehgerät kann auf unterschiedliche Arten installiert werden, z.B. an der Wand oder auf einem Schreibtisch.
Das Gerät ist auf den Betrieb in horizontaler Position ausgelegt.

ERDUNG

Stellen Sie sicher, dass das Erdungskabel angeschlossen wird, um die Gefahr von Stromschlägen zu vermeiden. Der Fernseher darf nicht über Telefonleitungen, Blitzableiter oder Gasrohrleitungen geerdet werden.

Stromanschluss Sicherungsau tomat

AUFSTELLEN MIT EINEM TISCHSTANDFUß

Lassen Sie für ausreichende Lüftung an jeder Seite und zur Wand einen Abstand von ca.10 cm.

Lassen Sie für ausreichende Lüftung an jeder Seite und zur Wand einen Abstand von ca. 10 cm. Zur Montage des Fernsehgerätes an der Wand empfehlen wir eine Wandhalterung des Herstellers LG.

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

Nutzen Sie bei der Wandmontage des Gerätes die Schutzabdeckung zur Standfußmontage. Befestigen Sie die SCHUTZBLENDE(PROTEC-TION COVER) am Fernsehgerät, bis ein Klickgeräusch zu hören ist.

■ Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität.

ANTENNENANSCHLUSS

■ Justieren Sie die Antennenausrichtung für optimale Bildqualität.
■ Antennenkabel und Wandler werden nicht mitgeliefert.


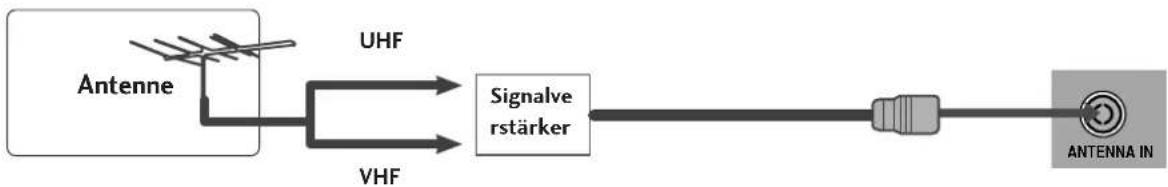


■ Um bei schlechtem Empfang eine bessere Bildqualität zu erhalten,bringen Sie einen Signalverstärker an der Antenne an (siehe rechts).
■ Wenn das Signal für zwei TV-Geräte verwendet werden soll, verwenden Sie eine Signalweiche für den Anschluss.

EINRICHTEN EXTERNER GERÄTE

Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität.
In diesem Teil von EINRICHTEN EXTERNER GERÄTE werden für die LCD-Fernsehgeräte hauptsächlich Bilder verwendet.

EINRICHTEN DES HD-EMPFÄNGERS

- Dieses TV-Gerät kann digitale Antennen-/Kabelsignale ohne eine externe digitale Set-Top Box empfangen. Wenn Sie jedoch eine digitale Set-Top Box oder andere externe digitale Geräte zum Empfang von digitalen Signalen einsetzen, finden Sie zusätzliche Informationen hierzu in der nachstehenden Abbildung.

Bei Anschluss über ein Component-Kabel

1 Verbinden Sie die Videoausgänge (Y, PB, PR)des DVD-Spielers mit den Buchsen COMPONENT IN VIDEO am TV-Gerät.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den COMPONENT IN AUDIO-Eingangsbuchsen des TV-Geräts.
3 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
4 Wählen Sie über die Taste INPUT auf der Fernbedienung KOMPONENT als Eingangsquelle.

Signal	Komponent	HDMI1/2/3/4(HDMI4 : nur PLASMA TV-MODELLE)
480i/576i	Ja	Nein
480p/576p	Ja	Ja
720p/1080i	Ja	Ja
1080p	Ja(Nur Modell 32LG59**,37/42/47/52LG55**,32/37/42/47/52LG75**,50PG45**, 50PG75**)	Ja

Bei Anschluss über ein HDMI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen der digitalen Set-Top Box mit der HDMI IN 2 - Eingangsbuchse des Fernsehgeräts.
2 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
3 Wählen Sie über die Taste HDMI2 auf der Fernbedienung INPUT als Eingangsquelle. Wählen Sie beim Anschluss an die HDMI IN 3- (oder HDMI IN 4-) Buchse HDMI3 (oder HDMI4) als Eingangsquelle.

HDMI/DVI IN 2 1(DVI) RGB IN (PC) RS-203C IN (CONTROL & SERVICE) HDMI-DTV OUTPUT

Bei Anschluss über ein HDMI-zu-DVI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen der digitalen Set-Top Box mit derHDMI/DVI IN1 (DVI)-Eingangsbuchse des Fernsehgeräts.
2 Verbinden Sie die Audio-Ausgangsbuchsen der digital-en Set-Top Box mit derAUDIO IN(RGB/DVI)-Eingangsbuchse des Fernsehgeräts.
3 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
4 Wählen Sie über die Taste HDMI1 auf der Fernbedienung INPUT als Eingangsquelle.

HDMI/DVI IN 2 1(DVI) AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT COMPONENT IN AV 1 R-2000 IN (ICON FOL & SERVICE) DVI-DTV OUTPUT 1 2 3 4

EINRICHTEN EXTERNER GERÄTE

EINSTELLUNG DES DVD-PLAYERS

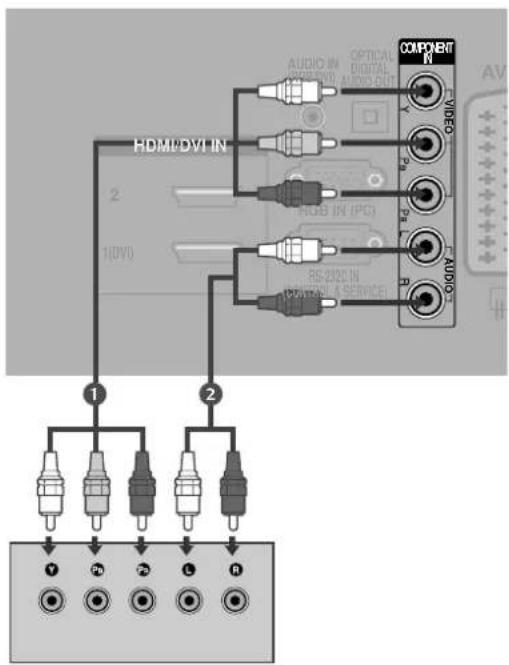

Bei Anschluss über ein Component-Kabel

1 Verbinden Sie die Videoausgänge (Y, PB, PR) des DVD-Spielers mit den Buchsen COMPONENT IN VIDEO (Y, PB, PR) am TV-Gerät.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den COMPONENT IN AUDIO -Eingangsbuchsen desTV-Geräts.
3 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
4 Wählen Sie über die Taste INPUT auf der Fernbedienung KOMPONENT als Eingangsquelle.
5 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

Component Eingangsbuchsen

Schließen Sie den DVD-Spieler für eine bessere Bildqualität an die Component-Eingangsbuchsen an (siehe unten).

Component-BuchsenamTV-Gerät	Y	P	_B PR
Videoausgänge am DVD-Spieler	Y	PB	PR
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

Bei Anschluss über ein SCART-Kabel

1 Verbinden Sie die AV1-SCART-Buchse des TV-Geräts mit der SCART-Buchse am DVD-Spieler.
2 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
3 Wählen Sie über die Taste INPUT auf der Fernbedienung AV1 als Eingangsquelle. Wählen Sie AV2 als Eingangsquelle bei Anschluss an die AV2-SCART-Buchse.
4 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

! HINWEIS

▶ Verwenden Sie bitte ein geschirmtes SCART-Kabel.

OPTICAL DIGITAL AUDIO OUT COMPONENT AV 1 AV 2 ANTENNA IN AUDIO: VIDEO (R) AUDIO (L)

Bei Anschluss des S-Video-Kabels

1 Verbinden Sie den S-VIDEO-Ausgang des DVD-Spielers mit dem S-VIDEO-Eingang des TV-Geräts.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den AUDIO-Eingangsbuchsen des TV-Geräts.
3 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
4 Wählen Sie über die TasteINPUT auf der Fernbedienung AV3ials Eingangsquelle.
5 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

HDMI IN 3 POLICIA CARD SLOT VIDEO S-VIDEO AV IN 3 S-VIDEO ANT IN ANT OUT 1 2

EINRICHTEN EXTERNER GERÄTE

Bei Anschluss über ein HDMI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen des DVD-Spielers mit der HDMI IN 2-Eingangsbuchse des TV-Geräts.
2 Wählen Sie über die Taste HDMI2 auf der Fernbedienung INPUT als Eingangsquelle. Wählen Sie beim Anschluss an die HDMI IN 3- (oder HDMI IN 4-) Buchse HDMI3 (oder HDMI4) als Eingangsquelle.
3 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

! HINWEIS

Über ein HDMI-Kabel kann das Fernsehgerät Video-und Audio-Signale gleichzeitig empfangen.
Wenn der digitalen DVD Auto HDMI nicht unterstützt, müssen Sie die Ausgangsauflösung entsprechend einstellen.

HDMI/DVI IN 2 1(DVI) 1 HDMI-DVD OUTPUT

VIDEOREKORDER-SETUP

■ Lassen Sie zwischen Videorekorder und TV-Gerät einen angemessenen Abstand, um Bildrauschen zu vermeiden.
- Normalerweise handelt es sich hierbei um ein Standbild eines Videorekorders. Falls das Bildformat 4:3 vewendet wird, können Standbilder an den Seiten des Bildschirms sichtbar bleiben.

Anschluss über ein HF-Kabel.

RGB IN (PC) RS-202C IN (CONTROL & SERVICE) ANTENNA IN 1 ANT OUT S-VIDEO VIDEO 1 R ANT IN OUTPUT SWITCH 2 Wall Jack Antenna

1 Verbinden Sie die ANT OUT -Buchse des Videorekorders mit der ANTENNA IN am TV-Gerät.
2 Schließen Sie das Antennenkabel an die ANT IN-Buchse des Videorekorders an.
3 Drücken Sie auf dem Videorekorder die Taste PLAY und stimmen Sie die jeweili-gen Programme am TV-Gerät und Videorekorder aufeinander ab.

EINRICHTEN EXTERNER GERÄTE

Bei Anschluss über ein SCART-Kabel

1 Verbinden Sie die SCART-Buchse des Videorekorders mit der AV1 Buchse am TV-Gerät.
2 Legen Sie eine Videokassette in den Videorekorder ein unddrücken Sie auf dem Videorekorder PLAY. (Siehe Eigentümerhandbuch des Videorekorders)
3 Wählen Sie über die Taste INPUT auf der Fernbedienung AV1 als Eingangsquelle. Wählen Sie AV2 als Eingangsquelle bei Anschluss an die AV2-SCART-Buchse.

! HINWEIS

▶ Verwenden Sie nur geschirmte EURO Scart-Kabel.

COMPONENT AV 1 AV 2 IN (PC) ANTENNA IN: AUDIO VIDEO AUDIO AUDIO (L)

Bei Anschluss des RCA-Kabels

1 Verbinden Sie die AUDIO/VIDEO-Buchsen des TV-Geräts mit denen des Videorekorders. Dabei müssen die Farben der verbundenen Buchsen übereinstimmen (Video=gelb, Audio Left =weiß und Audio Right =rot).
2 ILegen Sie eine Videokassette in den Videorekorder ein und drücken Sie die Wiedergabetaste auf dem Videorekorder (siehe Eigentümerhandbuch des Videorekorders).
3 Wählen Sie über die TasteINPUT auf der Fernbedienung AV3 als Eingangsquelle.

! HINWEIS

Wenn Sie einen Mono-Videorekorder besitzen, verbinden Sie den Videorekorder über das Audiokabel mit der AUDIO L/MONO-Buchse des Geräts.

PCMCIA CARD SLOT HDMI IN 3 S-VIDEO VIDEO LXXX-AUDIO-R AV IN 3 L F VIDEO S-VIDEO ANT IN OUT OUT SW I CH ANT OUT

Bei Anschluss des S-Video-Kabels

1 Verbinden Sie den S-VIDEO-Ausgang des Videorekorders mit dem S-VIDED-Eingang des TV-Geräts. Die Bildqualität wird im Vergleich zu herkömmlichen Composite-Signalen (RCA-Kabel) verbessert.
2 Verbinden Sie die Audioausgänge des Videorekorders mit den AUDIO-Eingangsbuchsen des TV-Geräts.
3 Legen Sie eine Videokassette in den Videorekorder ein und drücken Sie auf dem Videorekorder PLAY.(siehe Handbuch des Herstellers des Videorekorders).
4 Wählen Sie über die Taste INPUT auf der Fernbedienung AV3 als Eingangsquelle.

! HINWEIS

▶ Wenn sowohl ein S-VIDEO-als auch ein VIDEO-Signal an den S-VHS-Anschluss des Videorekorders angeschlossen sind, kann nur das S-VIDEO-Signal empfangen werden.

HDMI IN 3 S-VIDEO AV IN 3 AV IN 3 S-VIDEO OUTPUT SWITCH S-VIDEO VIDEO L R ANT IN ANT OUT

EINRICHTEN EXTERNER GERÄTE

EINRICHTUNG DES DIGITAL-AUDIO-AUSGANGS

- Senden Sie das TV-Audiosignal über den optischen Digital-Audio-Ausgang an externe Audiogeräte.

1 Verbinden Sie ein Ende des optischen Kabels mit dem optischen Digital-Audio-Ausgang des TV-Geräts.
2 Verbinden Sie das andere Ende des optischen Kabels mit dem digitalen Audioeingang des Audiogeräts.
3 Stellen Sie im Menü AUDIO die Option „TV Speaker option“ (TV-Lautsprecher) auf „Off“ (Aus) (▶ S. 73). Informationen zum Betrieb entnehmen Sie dem Handbuch des externen Audiogeräts.

VORSICHT

Blicken Sie nicht direkt in den optischen Ausgang. Wenn ein Laserstrahl in Ihr Auge gelangt, könnte das Ihr Sehvermögen beeinträchtigen.

AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT COMPONENT N AV 1 AV DVI IN RGB INPUTS RS-202C IN (CONTROL & SERVICE) ① ②

EINSETZEN DES CI-MODULS

- Zur Anzeige verschlüsselter Sendungen (Pay-TV) im Digitalmodus.

1 Setzen Sie das CI-Modul wie gezeigt in den PCMCIA (Personal Computer Memory Card International Association)-KARTENSCHLITZ des TV-Geräts ein.

Weitere Informationen finden Sie auf S. 43.

PCMCIA CARD SLOT HDMI IN 3 S-VIDEO LXWQ AUDIO-R AV IN 3 1

EINRICHTEN ANDERER A/V-QUELLEN

PCNCA CARD SLOT HDMI IN 3 R-VIDEO VIDEO LMONO AUDIO R AV IN 3 Camcorder VIDEO L R Videospielkonsole

1 Verbinden Sie die AUDIO/VIDEO Buchsen des TV-Geräts mit denen des Videorekorders. Dabei müssen die Farben der verbundenen Buchsen übereinstimmen (Video = gelb, Audio Left = weiß und Audio Right = rot).
2 Wählen Sie über die Taste INPUT auf der Fernbedienung AV3 als Eingangsquelle.
3 Bedienen Sie das entsprechende externe Gerät. Weitere Informationen erhalten Sie im Handbuch des externen Geräts.

EINRICHTEN EXTERNER GERÄTE

PC-SETUP

Dieses TV-Gerät unterstützt Plug and Play,d.h.der PC passt sich automatisch den Einstellungen des TV-Geräts an.

Bei Anschluss über ein D-Sub-15-Pin-Kabel

1 Verbinden Sie die RGB-Ausgangsbuchsen des PCs mit der RGB IN (PPC) Buchse des Fernsehgeräts.
2 Verbinden Sie die PC-Audio-Ausgangsbuchse mit der AUDIO IN (RGB/DVI)-Buchse des Fernsehgeräts.
3 Schalten Sie den PC und das Fernsehgerät ein.
4 Wählen Sie über die Taste INPUT auf der Fernbedienung RGB als Eingangsquelle.

HDMI/DVI IN AUDIO MADW OFFICE MOUT AUDIO AV1 AV 2 R B IN (PG) ANTENA IN 2 1 AUDIO RGB OUTPUT

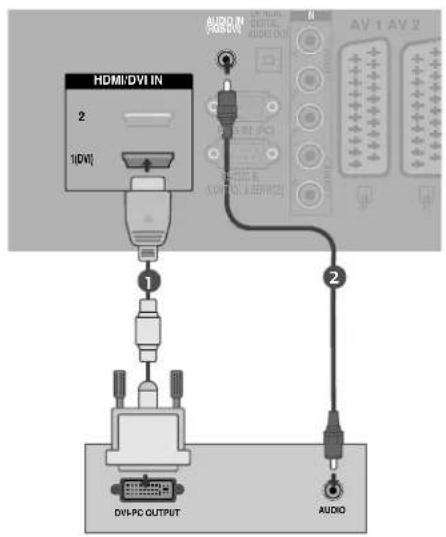

Bei Anschluss über ein HDMI-zu-DVI-Kabel

1 Verbinden Sie den DVI-Ausgang des PCs mit der Buchse HDMI/DVI IN 1 (DVI) am Gerät.
2 Verbinden Sie die PC-Audio-Ausgangsbuchse mit der AUDIO IN (RGB/DVI)-Buchse des Fernsehgeräts.
3 Schalten Sie den PC und das Fernsehgerät ein.
4 Wählen Sie über die Taste INPUT auf der Fernbedienung HDMI1 als Eingangsquelle.

HDMI/DVI IN 2 1(DVI) 1 DVI-PC OUTPUT AUDIO AV 1 AV 2 AUDIO AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 EV AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AW AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AF AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 AV 1 AV 2 A A A

HINWEIS

Wenn der PC einen DVI- und keinen HDMI-Ausgang besitzt, wird eine eigene Audio-Verbindung benötigt.
▶ Wenn der PC Auto-DVI nicht unterstützt, müssen Sie die Ausgangsauflösung entsprechend einstellen.

! HINWEIS

▶ Schließen Sie für ein optimales Bild- und Klangerlebnis einen PC an das Gerät an.
Vermeiden Sie die zu lange Anzeige eines stehenden Bildes. Das Standbild könnte sich auf dem Bildschirm einbrennen. Verwenden Sie daher, wenn möglich, einen Bildschirmschoner.
Schließen Sie den PC an den Eingang RGB (PC) oder HDMI IN (or HDMI/DVI IN) des Fernsehgeräts an. Ändern Sie die Auflösung des PCs entsprechend
Aufgrund der Auflösung, der vertikalen Struktur, des Kontrasts oder der Helligkeit kann im PC-Modus Rauschen auftreten. Wenn dies der Fall ist, stellen Sie eine andere Auflösung im PC-Modus ein, ändern Sie die Bildwiederholrate oder passen Sie die Helligkeit und den Kontrast im Menü so an, dass das Bild klar angezeigt wird. Wenn die Bildwiederholrate der PC-Grafikkarte nicht geändert werden kann, tauschen Sie die PC-Grafikkarte aus oder wenden Sie sich an den Hersteller der PC-Grafikkarte.
Die Art des Synchronisationseingangs ist für horizontale und vertikale Frequenzen unterschiedlich.
Für die Modelle PLASMA TV-MODELLE empfehlen wir für den PC-Modus eine Auflösung von 1024x768 bei 60 Hz, um eine optimale Bildqualität zu erhalten.
▶ Verbinden Sie das Signalkabel des PC-Monitorausgangs mit dem RGB (PC)-Anschluss des Fernsehgeräts oder das Signalkabel des HDMI-Ausgangs des PCs mit dem HDMI IN (oder HDMI/DVI IN)-Anschluss des TV-Geräts.

Schließen Sie das Audiokabel des PCs an den Audioeingang des Fernsehgeräts an (Audiokabel sind nicht im Lieferumfang des Fernsehgeräts enthalten).
Wenn Sie eine Soundkarte verwenden, nehmen Sie die erforderlichen Klangeinstellungen am PC vor.
▶ Dieses Gerät verwendet eine VESA Plug-and-Play-Lösung. Das Gerät liefert dem PC-System EDID-Daten über ein DDC-Protokoll. Der PC stellt sich bei Verwendung dieses Geräts automatisch ein.
Das DDC-Protokoll ist auf den Modus RGB (Analog RGB), HDMI (Digital RGB) voreingestellt.
▶ Nehmen Sie bei Bedarf Einstellungen an der Plug-and-Play-Funktionalität vor.
▶ Falls die Grafikkarte des PCs nicht gleichzeitig analoge und digitale RGB-Signale ausgibt, verwenden Sie nur einen der Anschlüsse (entweder RGB oder HDMI IN (oder HGMI/DVI IN), um den PC mit dem Fernsehgerät zu verbinden.
Wenn die Grafikkarte des PCs analoge und digitale RGB-Signale gleichzeitig ausgibt, stellen Sie das Gerät auf RGB oder HDMI ein. (Der andere Modus wird durch das Gerät automatisch auf Plug-and-Play eingestellt.)
Der DOS-Modus funktioniert ggf. abhängig von der Grafikkarte nicht, wenn Sie ein HDMI-zu-DVI-Kabel verwenden.
Wenn das RGB-PC-Kabel eine gewisse Länge überschreitet, kann am Bildschirm Rauschen auftreten. Wir empfehlen Kabel einer Länge von höchstens 5 m. Dadurch wird eine optimale Bildqualität erzielt.

EINRICHTEN EXTERNER GERÄTE

Verfügbare Bildschirmauflösung

modus RGB[PC] / HDMI[PC]

Auflösung	Horizontalfrequenz (kHz)	Bildwiederholfrequenz (Hz)
720x400	31,468	70,08
640x480	31,469	59,94
	37,500	75,00
800x600	37,879	60,31
	46,875	75,00
832x624	49,725	74,55
1024x768	48,363	60,00
	56,476	70,00
	60,023	75,03
1280x768	47,693	59,99
1360x768	47,649	59,94
1366x768	47,649	59,94
1920x1080	66,647	59,988
1280x1024	63,595	60,00
1400x1050	65,150	60,00
1600x1200	74,077	60,00

modus HDMI[DTV]

Auflösung	Horizontalfrequenz (kHz)	Bildwiederholfrequenz (Hz)
640x480	31,469	59,94
	31,469	60,00
720x480	31,47	59,94
	31,50	60,00
720x576	31,25	50,00
1280x720	37,50	50,00
	44,96	59,94
	45,00	60,00
1920x1080	33,72	59,94
	33,75	60,00
	28,125	50,00
	27,00	24,00
	33,75	30,00
	56,25	50,00
	67,433	59,94
	67,500	60,00

! HINWEIS

Nicht unterstützt für die Auflösung 1600x1200 bei 60Hz im RGB[PC]-Modus.
Modell 42/50PG65**; Nicht unterstützt für die Auflösung 1920x1080 im RGB[PC]-/HDMI[PC]-Modus.
PLASMA TV-MODELLE; Nicht unterstützt für die Auflösung 1366x768 im RGB[PC]-/HDMI[PC]-Modus.
Modell 32LG59**, 37/42/47/52LG55*, 32/37/42/47/52LG75*, 50PG45**, 50PG75** unterstützt die Auflösungen 1280x1024, 1400x1050 und 1920x1080 im RGB[PC]-/HDMI[PC]-Modus.
Modell 32LG59**, 37/42/47/52LG55*, 32/37/42/47/52LG75* unterstützt ausschließlich die Auflösung 1600x1200 bei 60Hz im HDMI[PC]-Modus.
Modell 32LG59*, 37/42/47/52LG55*, 32/37/42/47/52LG75* unterstützt ausschließlich die Auflösung 1920x1080 bei 30Hz im HDMI[DTV]-Modus.

Einrichten des Bildschirms für PC-Modus

Automatische Anpassung (nur im modus RGB [PC])

Die Bildposition wird automatisch ermittelt und eventuelle Bildverzerrungen aufgehoben.

Wenn das Bild nach der Einstellung noch immer nicht korrekt angezeigt wird, funktioniert Ihr Fernsehgerät ordnungsgemäß, muss jedoch noch weiteren Anpassungen unterzogen werden.

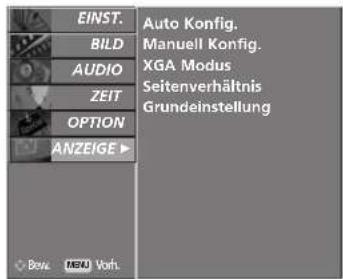

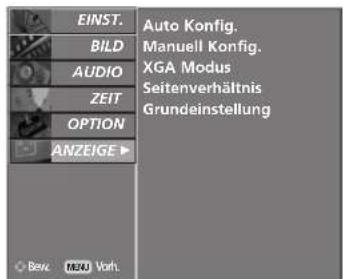

Auto-Konfigurieren

Über diese Funktion stellen Sie Bildposition, Clock und Phase automatisch ein. Das angezeigte Bild ist bei der automatischen Konfiguration für einige Sekunden instabil.

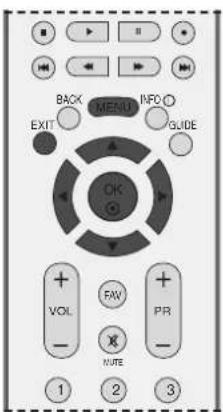

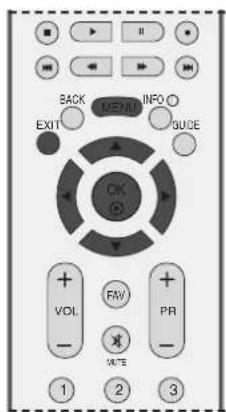

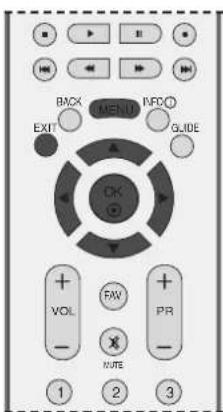

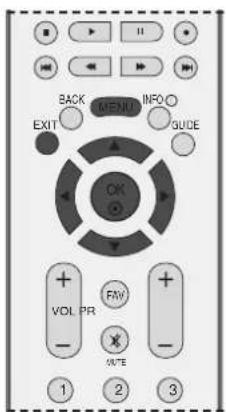

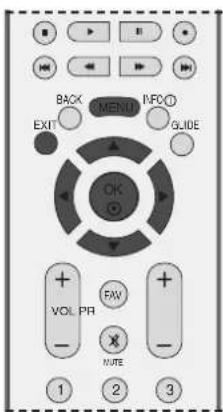

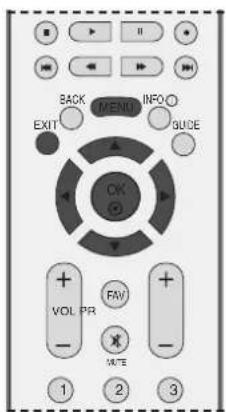

Drücken Sie MENU und dann ▲/oder ▼,um das Menü ANZEIGE aufzurufen.

Drücken Sie ▶ und dann ▲ oder ▼, um Auto Konfig. auszuwählen.

Betätigen Sie die Taste▶ um die Auto Konfig.(automatische Konfiguration) zu starten.

- Nach Fertigstellung wird auf dem Bildschirm OK angezeigt.

- Wenn die Bildposition auch jetzt nicht korrekt ist, starten Sie die automatische Anpassung erneut.

- Weitere Feineinstellungen nach der automatischen Anpassung in RGB (PC) können über die Option Manuell konfig. vorgenommen werden.

Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT GUIDE OK VOL PR WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE ▶ Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Bew. MEAL Voh.

Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Auswählen

EINRICHTEN EXTERNER GERÄTE

Einstellen von Takt, Taktrate und Position für den Bildschirm

Wenn nach der Auto-Konfiguration kein klares Bild angezeigt wird und insbesondere Buchstaben noch "zittern", kön-nen Sie die Phase manuell einstellen.

Um die Bildschirmgröße zu kor-rigieren, passen Sie Takt an.

Diese Funktion ist in den folgenden Modi verfügbar: RGB[PC].

Takt Über diese Funktion minimieren Sie etwaige vertikale Balken oder Streifen im Bildhintergrund. Auch die horizontale Bildgröße wird geändert.

Taktrate Über diese Funktion können Sie horizontale Störungen beseit-igen und die Darstellung von Text schärfer einstellen.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü ANZEIGE aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option Manuell konfig. auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option Taktrate, Takt, H-Position oder V-Position auszuwählen.
4 Nehmen Sie mit den Tasten◀ oder ▶ die entsprechenden Einstellungen vor.
5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT 3UCE OK VOL PR WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE ▶ Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Bew: M30 Voh

1

Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Taktrate 0 Takt 0 H-Position 0 V-Position 0

2 3 4

Auswahl des modus wide XGA

Stimmen Sie die Auflösung des RGB-Modus und den XGA-Modus aufeinander ab, um ein normales Bild anzuzeigen.

Diese Funktion ist in folgenden Modi verfügbar:RGB [PC] - Modus.

BACK MENU INFO EXIT GUIDE OK VOL FAX PR NOTE 1 2 3

1 Drücken Sie MENU und dann ▲/oder ▼,um das Menü ANZEIGE aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲/oder ▼,√ um die Option XGA Modus auszuwählen.
3 Drücken Sie ▶ und dann ▲ oder ▼, um die gewünschte Auflösung für den XGA-Modus.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE ▶ Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Bew. M301 Vort.

1

Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung ✓ 1024 X 768 1280 X 768 1360 X 768 1366 X 768

2 3

EINRICHTEN EXTERNER GERÄTE

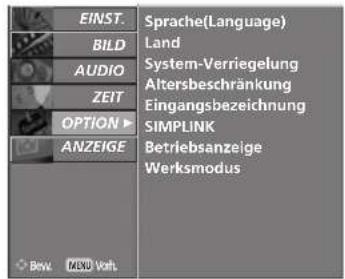

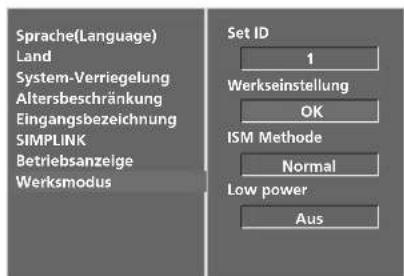

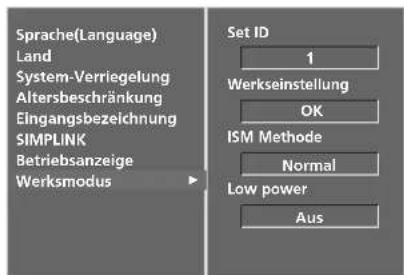

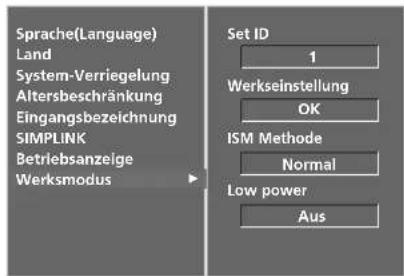

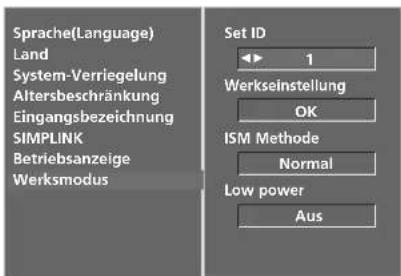

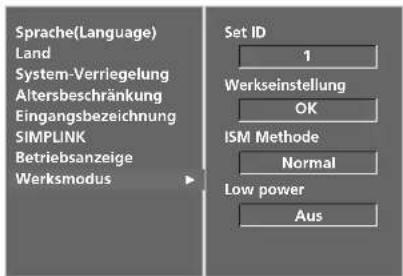

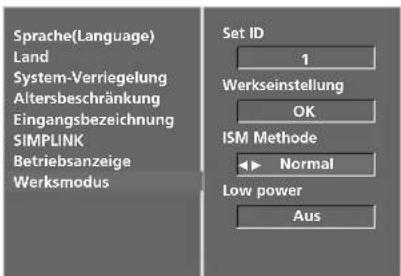

Zurücksetzen auf werkseitige Grundeinstellung (Initialisieren)

Diese Funktion funktioniert in jedem Modus. Um den eingestellten Wert zu initialisieren.

Die Optionen „ISM Method“ (ISM-Methode) und „Low Power“ (Strom sparen) sind für die Modelle LCD TV nicht verfügbar.

Die Betriebsanzeige kann ausschließlich für LCD-Fernseher genutzt werden.

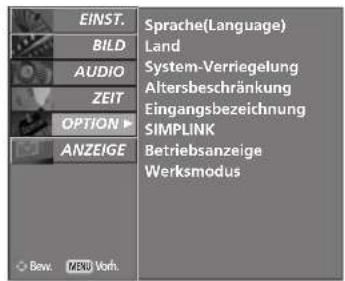

1 Drücken Sie MENU und dann ▲ oder ▼ ,um das Menü OPTION aufzurufen.
2 Betätigen Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Werksmodus auszuwählen.
3 Betätigen Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Werkseinstellung auszuwählen.
4 Drücken Sie die Taste OK.

Die Nachricht „Wenn Sie ein Passwort eingeben, werden alle Benutzereinstellungen zurückgesetzt.“ wird angezeigt.

5 Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort einzugeben.

BACK MENS INFO EXIT GUCE OK VOL PR WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Bow Menu/Volt

1

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low power Aus

2

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low power Aus

3 4

FERNSEHEN/PROGRAMMSTEUERUNG

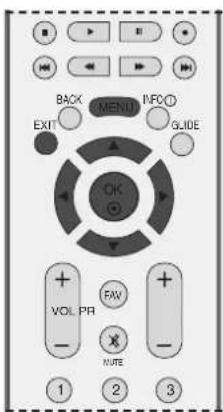

TASTENFUNKTIONEN DER FERNBEDIENUNG

Richten Sie die Fernbedienung bei Bet ä tigung auf den Fernbedienungssensor des Fernsehger ä ts.

INPUT MODE D/A POWER TV TV/RADIO DVD INPUT BRIGHT VCR SIMPLINK TEXT RATIO I/II INPUT Der externe Eingangsmodus wechselt in normaler Folge. Schaltet das Gerät aus dem Standby-Modus ein. Einstellung der Stellt die Helligkeit ein. Helligkeit Wenn Sie den Modus ändern, wird automatisch wieder die voreingestellte Helligkeit eingestellt. FARBIGE TAST EN Diese Tasten werden für den Teletext (nur TELETEXT- Modelle) oder die Programmsortierung verwendet. EXIT Verlässt alle OSD-Menüs und kehrt in den TV-Modus zurück. BACK (ZURÜCK) Ermöglicht es dem Anwender in einer interaktiven Anwendung, im EPG oder in einer anderen Funktion mit Anwenderinteraktion, zum vorherigen Schritt zurückzuwechseln. MENU Wählt ein Menü aus. INFO ① Hier werden die aktuellen Bildschirminformationen angezeigt. GUIDE (FERNSEH- PROGRAMM) Zeigt das Fernsehprogramm an. VOLUME Regelt die Lautstärke. (Lautstärke) + / - FAV (MEINE) Zeigt die ausgewählten Lieblingsprogramme an. MUTE Stellt den Ton Ein oder Aus. Programme Wählt ein Programm aus. + / - Zahlentasten Wählt ein Programm aus. 0-9 Wählt einen Menüpunkt aus, der mit einer Zahl versehen ist. LIST Zeigt die Programmtabelle an. Q.VIEW Kehrt zum vorherigen Programm zurück.

FERNSEHEN/PROGRAMMSTEUERUNG

INPUT MODE D/A POWER TV TVRADIO DVD INPUT BRIGHT VCR SIMPLINK TEXT RATIO I/II MODE Stellt die Betriebsmodi der Fernbedienung ein. SIMPLINK Zeigen Sie eine Liste aller mit dem Fernsehgerät verbundenen AV-Geräte an. Wenn Sie diese Taste verwenden, wird das Menü „Simplink“ (Simplink) auf dem Bildschirm angezeigt.(► S.51) 1 TELETEXT- Diese Tasten werden für den Teletext verwendet. Tasten Weitere Informationen dazu erhalten Sie im Abschnitt "Videotext". RATIO Wählt Ihr gewünschtes Bildformat aus. I/II Wählt den Audioausgang aus. Tasten zur Steuerung des Videorekorders /DVD-Players Ü ber diese Tasten können bestimmte Videorekorder gesteuert werden,wenn zuvor die Taste DVD oder VCR bet ä tigt wurde. Wählen Sie angeschlossene AV-Geräte über die Tasten▲ oder ▼ oder ▶ und O● Kus und steuern Sie sie über die Tasten Play (Wiedergabe), Stop (Stopp), Pause (Pause), Fast Reverse (Schneller Rücklauf), Fast Forward (Schneller Vorlauf) und Chapter Skip (Kapitel überspringen). (Die Taste ◦ verfügt nicht über diese Funktionen.) TASTENFELD Ermöglicht die Navigation in den On-Screen-Menüs und die individuelle Anpassung der Systemeinstellungen. OK Bestätigt Ihre Auswahl oder zeigt den aktuellen Modus an. SLEEP Stellt den Sleep Timer ein.(autom.Ausschaltfunktion). SUBTITLE Speichert im Digitalmodus Ihre bevorzugten Untertitel. (UNTERTITEL) Einlegen der Batterien ENTFERNEN Sie den Deckel vom Batteriefach auf der Rückseite. Legen Sie zwei 1,5 V-AA-Batterien korrekt ein (+ zu +, - zu -). Verwenden Sie nicht gle-ichzeitig alte oder gebrauchte und neue Batterien.

EINSCHALTEN DES FERNSEHGERÄTS

- Wenn das Gerät eingeschaltet ist, stehen Ihnen unterschiedliche Funktionen zur Verfügung.

1 Schließen Sie zunächst das Stromkabel ordnungsgemäß an. Das Fernsehgerät wechselt dann in den Standby-Modus.

2 Schalten Sie das Fernsehgerät ein, indem Sie die Tasten ⒺI, INPUT, PR ▲ oder ▼ am Fernsehgerät oder die Tasten POWER, INPUT, D/A, PR + oder -, oder die Zahlentasten Zahlentasten (0\~9) auf der Fernbedienung betätigen.

Initialisierung der Einstellungen

Nach dem ersten Einschalten des Gerätes wird die OSD-Anzeige (Bildschirmmenü) eingeblendet, in dem Sie die Sprache einstellen und eine automatische Sendereinstellung vornehmen können.

HINWEIS:

■ Die Anzeige verschwindet nach etwa 40 Sekunden automatisch, wenn keine Taste gedrückt wird.
- Drücken Sie BACK (Zurück), um vom aktuellen OSD-Menü zum vorherigen zurückzuwechseln.

Der Modus "Vorführung" dient zur Vorführung des Gerätes im Verkaufsraum.
Der Modus "Vorführung" dient zur Vorführung des Gerätes im Handel oder Verkaufsraum. Nachdem der Anwender die Bildqualität zufällig geändert hat, wird die eingestellte Bildqualität nach einer bestimmten Dauer für den Modus "Vorführung" übernommen.
Der Modus kann nach einem Wechsel (Heim, Vorführung) durch Wiederherstellung der Werkseinstellungen (Standardeinstellungen) im Einstellungsmenü zurückgesetzt werden.

INPUT D/A POWER MODE TV TRADO DVD INPUT BRIGHT VCR SINLINK TEXT RATIO I/II BACK MENU INFO EXIT GUIDE OK VOL FAV PR MUTE 1 2 3 4 5 6 7 8 9 LIST 0 Q/REV UPDATE INDEX TIME SLEEP HOLD REVEAL SUBTITLE

FERNSEHEN/PROGRAMMSTEUERUNG

PROGRAMMAUSWAHL

Wählen Sie das gewünschte Programm entweder mit den Tasten PR + oder - oder mit den Zifferntasten.

LAUTSTÄRKEREGELUNG

Drücken Sie VOL + oder - zur Änderung der Lautstärke.

Wenn Sie den Ton ganz ausstellen möchten, drücken Sie die Taste MUTE.

Diese Funktion wird über die Taste MUTE (Lautlos), VOL +oder --oder I/II deaktiviert.

INPUT D/A TAYRADO INPUT SIMPLINK POWER BRIGHT TEXT RATIO MODE TV DVD VCR I/II BACK MENU INFO EXIT GUIDE OK VOL FAV PR MUTE LIST 0 VIEW UPDATE INDEX TIME SLEEP HOLD REVEAL SUBTITLE

AUSWAHL UND EINSTELLUNG DER OSD-MENÜS

Das OSD-Menü (=am Bildschirm angezeigtes Menü) Ihres Fernsehgeräts könnte sich leicht von den Abbildungen in diesem Handbuch unterscheiden.

1 Um die einzelnen Menüs aufzurufen, drücken Sie die Taste MENU und anschließend die Taste ▲/oder ▼.
2 Um einzelne Menüpunkte aufzurufen, betätigen Sie zunächst die Taste ▶ und anschließend die Taste ▲/oder ▼
3 Mit der Taste ◀ oder ▶ ändern Sie die Einstellung des Menüpunktes im betreffenden Untermenü bzw. Pulldown-Menü. Eine höhere Ebene im Menü erreichen Sie über die Tasten O©Koder MENU.

    I["EINST."] --> J["BILD"]
    J --> K["AUDIC"]
    K --> L["ZEIT"]
    L --> M["OPTION"]
    M --> N["ANZEIGE"]

    O["Bildmodus"] --> P["Farbtemperatur"]
    P --> Q["XO"]
    Q --> R["Erweitert"]
    R --> S["Bild Zurücksetzen"]
    S --> T["XO Demo"]
    T --> U["TruMotion Demo"]

    V["Nur 37/42/47/52LG75•"] --> W

    X["EINST."] --> Y["BILD"]
    Y --> Z["AUDIC"]
    Z --> AA["ZEIT"]
    AA --> AB["OPTION"]
    AB --> AC["ANZEIGE"]
    AC --> AD["Bew. MEN Vohl"]

    AE["Ton-Modus"] --> AF["Auto. Lautstärke Balance"]
    AF --> AG["Lautsprecher Digital Audio"]

    AH["EINST."] --> AI["BILD"]
    AI --> AJ["AUDIC"]
    AJ --> AK["ZEIT"]
    AK --> AL["OPTION"]
    AL --> AM["ANZEIGE"]

    AN["EINST."] --> AO["BILD"]
    AO --> AP["AUDIC"]
    AP --> AQ["ZEIT"]
    AQ --> AR["OPTION"]
    AR --> AS["ANZEIGE"]

    AT["Uhr Ausschaltzeit"] --> AU["Einschaltzeit Auto-Aus Zeitzone"]

    AV["EINST."] --> AW["BILD"]
    AW --> AX["AUDIC"]
    AX --> AY["ZEIT"]
    AY --> AZ["OPTION"]
    AZ --> BA["ANZEIGE"]

    BB["Bew. MEN Vohl"] --> BC["Bew. MEN Vohl"]

HINWEIS

▶ Die Optionen ISM Methode (ISM-Methode) und Low power (Strom sparen) sind bei KCD-TV-Modellen nicht verfügbar.
▶ Im Analog-Modus werden die Einstellungen Verstärker, Software-Update, Diagnose und CI Informationen nicht angezeigt.
▶ Die Betriebsanzeige kann ausschließlich für LCD-Fernseher genutzt werden.

FERNSEHEN/PROGRAMMSTEUERUNG

AUTOMATISCHE PROGRAMMIERUNG (IM DIGITALMODUS)

Verwenden Sie diesen Modus, um alle Programme zu suchen und zu speichern.

Wenn Sie im Digitalmodus mit der automatischen Programmierung beginnen, werden alle gespeicherten Serviceinformationen gelöscht.

BACK MENU INFO EXIT GUIDE OK VOL PR FRV WRITE 1 2 3

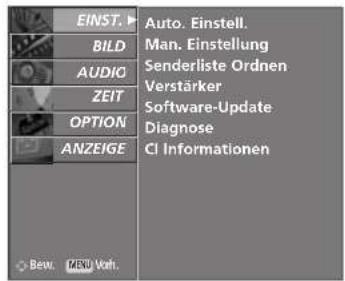

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.

2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Auto. Einstell. auszuwählen.

3 Drücken Sie zum Start der automatischen Einstellung die Taste▶. Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.

Die Meldung "Alle Serviceinformationen werden erneuert. Fortfahren?" wird angezeigt.

Wenn Sie mit der automatischen Programmierung fortfahren möchten, wählen Sie mithilfe der Tasten ◀ oder ▶ Ja aus. Drücken Sie dann die Taste OK. Anderenfalls wählen Sie Nein aus.

Drücken Sie die TasteMENU (Menü), um die automatische Einstellung zu beenden.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Bew. MENU VaH.

1

Auto. Einstell. ▶ Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Start

2

Auto. Einstell. 0 Programm(e) 0 Programm(e) UHF CH. 14 24 % MENU Stop

3

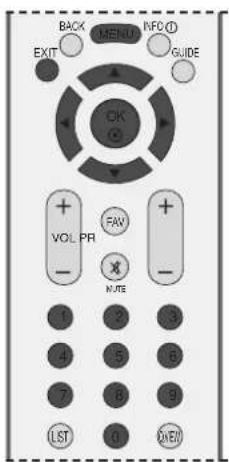

MANUELLE PROGRAMMIERUNG (IM DIGITALMODUS)

Über die Option „Manual Tuning“ (Manuelle Programmeinstellung) können Sie der Senderliste Programme hinzufügen.

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Man. Einstellung auszuwählen.
3 Drücken Sie die Taste ▶ und anschließend ▲ oder ▼ oder eine ZAHLENtaste, um die gewünschte Kanalnummer auszuwählen. Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.
4 Drücken Sie OÖ,Km die Einstellungen zu speichern.

Wenn die gewünschte Kanalnummer bereits in der Programmliste enthalten ist, wird die Meldung "Einstellungsinformationen über dieses Programm werden aktualisiert. Fortfahren?" angezeigt.

Wenn Sie mit der manuellen Programmierung fortfahren möchten, wählen Sie mithilfe der Tasten ◀ oder ▶ Ja aus.

Drücken Sie dann die Taste O. Kanderenfalls wählen Sie Nein aus.

5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT GUIDE OK VOL PR FAX WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Bewl. MEAL Voh.

1

Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Ihr Receiver fügt diese Programme der Programmliste zu. UHF CH. 35

2

Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Ihr Receiver fügt diese Programme der Programmliste zu. UHF CH 35 Suchen

34

FERNSEHEN/PROGRAMMSTEUERUNG

SENDERLISTE ORDNEN (IM DIGITALMODUS)

Wenn eine Programmnummer übersprungen wird, heißt das, dass Sie sie während der Anzeige eines Fernsehprogramms nicht über die Tasten PR + oder --auswählen können.

Wenn Sie den übersprungenen Sender auswählen möchten, geben Sie die Sendernummer direkt mithilfe der ZAHLENtasten ein oder wählen den Sender im Menü „Programme edit" (Senderliste ordnen) aus.

Mithilfe dieser Funktion werden die gespeicherten Sender übersprungen.

Die GELBE Taste kann nur in bestimmten Ländern zum Verschieben eines Programmplatzes genutzt werden.

Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.

Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Senderliste ordnen auszuwählen.

Drücken Sie die Taste▶, um das Menü Senderliste ordnen aufzurufen. Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.

Wählen Sie mithilfe der Tasten ▲ oder ▼ oder ◀ oder ▶ einen Sender, der gespeichert oder übersprungen werden soll.

Drücken Sie wiederholt die BLAUE Taste, um den Sender zu überspringen oder zu speichern.

Für zu überspringende Sender wird der übersprungene Sender in Blau angezeigt. Darüber hinaus können diese Sender während der Anzeige eines Fernsehprogramms nicht über die Tasten PR + oder - ausgewählt werden.

Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK EXIT MENI INFO GUIDE OK + VOL PR - FAV - WRITE 1 2 3 4 5 6 7 8 9 LIST 0 QUIB

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Bew. Meni Voh.

1

Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Auswählen

23

Miniglossar

Wird im DTV-Modus angezeigt.

Wird für gesperrte Programme angezeigt.

Wird im Radio-Modus angezeigt.

■Überspringen einer Programmnummer

1 Wählen Sie die Programmnummer, die Sie überspringen möchten, mit der Tast▲ oder ▼ oder ◀ oder ▶ aus.
2 Drücken Sie die BLAUE Taste. Das übersprungene Programm wird blau angezeigt.
3 Um die übersprungene Programmnummer wieder freizugeben, drücken Sie erneut die BLAUE Taste.

Eine übersprungene Programmnummer kann während der normalen Fernsehansicht nicht mehr mit der Taste PR + oder - aufgerufen werden.

Wenn Sie den übersprungenen Sender auswählen möchten, geben Sie die Sendernummer mithilfe der ZAHLENtasten ein oder wählen den Sender unter „Programme edit“ (Senderliste ordnen) oder EPG aus.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

■Sperren eines Programms (nur bei aktivierter Systemverriegelung)

1 Wählen Sie mithilfe der Tasten ▲ oder ▼ oder ◀ oder ▶ einen Sender, der gesperrt werden soll.
2 Drücken Sie die GRÜNE Taste. Das Verriegelungssymbol wird vor dieser Sendernummer angezeigt.
3 Drücken Sie die GRÜNE Taste erneut, um die Funktion wieder zu deaktivieren.

HINWEIS :

Um einen gesperrten Sender zu sehen, geben Sie in der Systemverriegelung ein aus 4 Zahlen bestehendes Kennwort ein. Prägen Sie sich dieses Kennwort unbedingt ein.
▶ Falls Sie Ihr Kennwort vergessen sollten, drücken Sie „7“, „7“, „7“, „7“ auf der Fernbedienung.
▶ Wenn Sie nach dem Freischalten eines gesperrten Senders einen anderen Sender wählen und innerhalb einer Minute wieder auf den gesperrten Sender umschalten, müssen Sie das Kennwort nicht erneut eingeben.

■Lieblingsprogramme auswählen

1 Wählen Sie die Nummer Ihres Lieblingssenders, indem Sie eine der Tasten ▲ oder ▼ oder ◀ oder ▶ und anschließend die Taste FAV auf der Fernbedienung drücken.

Das ausgewählte Programm wird automatisch in die Liste Lieblingsprogramme eingetragen.

FERNSEHEN/PROGRAMMSTEUERUNG

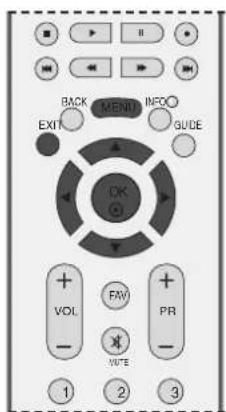

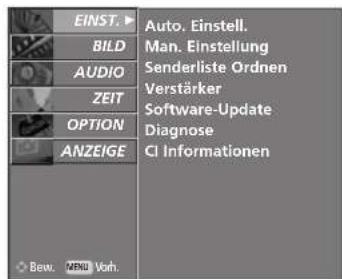

BOOSTER (NUR DIGITAL-MODUS)

Sollten sich die Programme gegenseitig stören, stellen Sie die Option Verstärker auf Aus.

BACK MENS INFO EXIT GUIDE OK G VOL PR WTE 1 2 3

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲△ oder ▼ das Menü EINST. aus.
2 Drücken Sie nacheinander die Tasten ▶ und ▲ bzw. ▼, um die Option Verstärker auszuwählen.
3 Drücken Sie die Taste ▶ und anschließend die Taste ▲ △ oder ▼, um die Option Ein oder Aus auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Bew. MENU Vorb.

1

Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen V Aus Ein

23

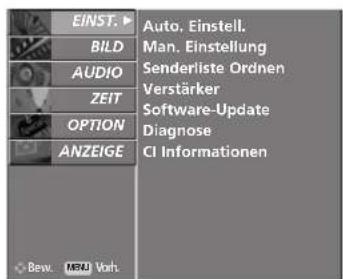

SOFTWARE-UPDATE (NUR IM DIGITALMODUS)

Software-Update (Software Update) bedeutet, dass Software über das digitale terrestrische DVB-T-System heruntergeladen werden kann.

BACK MENU RVDO EXIT GLIDE DX + VOL FAX PR NOTE 1 2 3

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲△ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste▲△ oder ▼,um die Option Software-Update auszuwählen.
3 Drücken Sie die Taste▶ und anschließend die Taste ▲▲ oder ▼, um die Option Ein oder Aus auszuwählen.

- Wenn Sie Ein wählen, wird eine Meldung angezeigt, um den Benutzer über neue Software zu informieren.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

* Einstellen von „Software Update“ (Software-Update)
5 Gelegentlich werden aktualisierte digitale Software-Informationen im OSD (Bildschirmmenü) auf dem Bildschirm angezeigt.
6 Wählen Sie mit den Tasten ◀ und ▶ den Eintrag JA. Daraufhin wird das Bildschirmmenü ausgeblendet und das aktuelle Fernsehprogramm angezeigt.

▶ Wenn Sie während des laufenden Fernsehprogramms über die Taste POWER in den Bereitschaftsbetrieb wechseln, wird die Software-Aktualisierung gestartet.
▶ Fernseher aus dem Bereitschaftsbetrieb einschalten. Während der Software-Aktualisierung wird u. U. das Bildschirmmenü angezeigt.
Nachdem das Software-Update abgeschlossen ist, benötigt das System circa eine Minute für einen Neustart.

- Beachten Sie während des Software-Updates Folgendes:

• Die Stromversorgung zum Fernseher darf nicht unter brochen werden.
- Der Fernseher darf nicht ausgeschaltet werden.
• Die Antenne darf nicht getrennt werden.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Bew. MRAI Voh.

1

Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update ▶ √ Aus Diagnose CI Informationen Ein

23

Eine neue Software (ver. F.F.F.) ist verfügbar. Möchten Sie diese laden? Ja Nein

56

- Nach der Software-Aktualisierung können Sie im Diagnosemenü die aktuelle Software-Version anzeigen.

FERNSEHEN/PROGRAMMSTEUERUNG

DIAGNOSE (NUR IM DIGITALMODUS)

Diese Funktion ermöglicht die Anzeige des Herstellers, des Modells/Typs, der Seriennummer und der Softwareversion.

Anzeige der Informationen und der Signalstärke des ausgewählten MUX.

Anzeige der Signalinformationen und des Servicenamens des ausgewählten MUX.

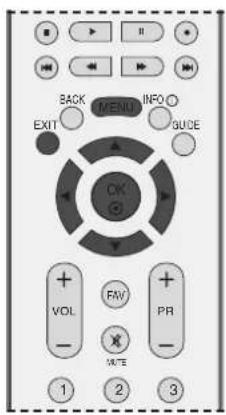

BACK VENU INFO EXIT GUIDE OK G +VOL FRV PR WRITE 1 2 3

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Diagnose auszuwählen.
3 Drücken Sie die Taste▶, um Hersteller, Modell/Typ, Seriennummer und Softwareversion anzuzeigen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Bew. MBV Voh.

1

Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Auswählen

2

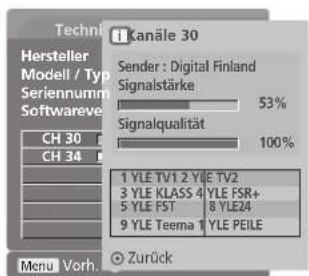

Technik Hersteller Modell / Typ Seriennumm Softwareve CH 30 CH 34 1 Kanäle 30 Sender : Digital Finland Signalstärke 53% Signalqualität 100% 1 YLE TV1 2 YLE TV2 3 YLE KLASS 4 YLE FSR+ 5 YLE FST 8 YLE24 9 YLE Teema 1 YLE PEILE Menu Vorsch. Zurück

3

CI [COMMON INTERFACE] INFORMATION (CI-INFORMATIONEN) (NUR IM DIGITALMODUS)

Diese Funktion ermöglicht das Ansehen verschlüsselter Programmangebote (Pay-TV). Wenn Sie das CI-Modul entfernen, können Sie kein Pay-TV nutzen. Wenn das Modul in den CI-Schlitz geschoben wird, können Sie auf das Menü des Moduls zugreifen. Um ein Modul und eine Smartcard zu erwerben, wenden Sie sich bitte an Ihren Händler. Das CAM-Modul sollte nicht zu häufig aus dem Gerät entfernt und wieder eingesetzt werden. Dies kann zu Problemen führen. Wenn das Gerät nach dem Einschieben des CI-Moduls eingeschaltet wird, ist oft kein Ton zu hören.

Je nach CI-Modul und Smartcard kann es zu einer unnatürlichen Bildwiedergabe kommen.

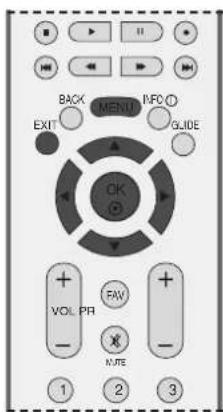

BACK MENU INFO EXIT GUIDE OK VOL PR FAV WRITE 1 2 3

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option CI Informationen auszuwählen.
3 Drücken Sie die Taste ▶ und anschließend OK.
4 Drücken Sie ▲ oder ▼, um das gewünschte Objekt auszuwählen: Modulinformationen, Smartcard-Informationen, Sprache, Softwaredownload usw.
5 Drücken Sie OK.
6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

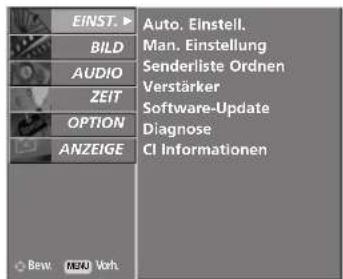

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Bew. M741 Voh.

1

Auto. Einstell. Man. Einstellung Senderliste Ordnen Verstärker Software-Update Diagnose CI Informationen Modul

23

• Dieses OSD-Menü dient lediglich Demonstrationszwecken. Die Menüoptionen und das Bildschirmformat können sich je nach Anbieter des digitalen Bezahlfernsehens unterscheiden.
• Sie können das CI (Common Interface)-Menü und den Service von Ihrem Händler ändern lassen.

Viaccess Module Consultations Authorizations Module information Select the item

45

FERNSEHEN/PROGRAMMSTEUERUNG

AUTOMATISCHE PROGRAMMIERUNG (IM ANALOGMODUS)

Mit dieser Methode können alle empfangenen Fernsehsender gespeichert werden. Wir empfehlen Ihnen, beim Einrichten dieses Fern-sehgerätes die automatische Programmierung zu verwenden.

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Auto. Einstellung auszuwählen.
3 Drücken Sie die Taste ▶, um Fernsehnorm auszuwählen. Wählen Sie mit den Tasten ◀ oder ▶ ein TV-System aus.

BG : PAL B/G, SECAM B/G (Europa/ Osteuropa/ Asien/ Neuseeland/ Naher Osten/ Afrika/ Australien)

I : PAL I/II (Großbritannien/ Irland/ Hong Kong/ Südafrika)

DK : PAL D/K, SECAM D/K (Osteuropa, China, Afrika, GUS)

4 Drücken Sie die Taste ▼, um Speichern ab auszuwählen.

Wählen Sie die Anfangsprogrammnummer mit der Taste ◀ oder ▶ oder den ZAHLENtasten im Menü Speichern ab aus.

5 Drücken Sie die Taste ▼, um Start (Start) auszuwählen.

Zu allen Sendern, die VPS (Video Programme Service), PDC (Programme Delivery Control) oder Videotext-Daten übertragen, wird auch der Sendername gespeichert.

Wenn einem Sender kein Name zugeordnet werden kann, wird die Programmnummer mit der Kennung C (V/UHF 01-69) oder S (Kabel-Sonderkanäle 01-47) und nachfolgender Nummer gespeichert.

Drücken Sie die Taste MENU (Menü), um die automatische Einstellung zu beenden.

Wenn die automatische Programmierung abgeschlossen ist, wird das Menü Senderliste ordnen am Bildschirm angezeigt.

Wenn Sie die Anordnung der Programme ändern möchten, lesen Sie weiter im Abschnitt Senderliste Ordnen.

BACK EXIT MENI INFO GUIDE OK Q2 VOL PR FAV - MUTE 1 2 3 4 5 6 7 8 9 UST 9 214

EINST BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Bew. MENU Vaft

1

Auto. Einstell. ► Man. Einstellung Senderliste Ordnen Fernsehnorm Speichern ab Start BG 2

2 3 4 5

MANUELLE PROGRAMMIERUNG (IM ANALOGMODUS)

Mit der Funktion Manuell pro-grammieren können Sie die Fernsehsender in der gewün-schten Reihenfolge manuell abstimmen und anordnen.

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Man. Einstellung. auszuwählen.
3 Drücken Sie die Taste ▶, um Speichern auszuwählen.

Wählen Sie die gewünschte Programmnummer mit der Taste ◀ oder ▶ oder den ZAHLENtasten im Menü Speichern aus.

4 Drücken Sie die Taste ▼, um den Menüpunkt Fernsehnorm auszuwählen. Drücken Sie ◀ oder ▶, um ein Fernsehnormmenü aufzurufen: LL: SECAM L/Lí (France)
BG : PAL B/G, SECAM B/G (Europa/ Osteuropa/ Asien/ Neuseeland/ Naher Osten/ Afrika/ Australien)
I : PAL I/II (Großbritannien/ Irland/ Hong Kong/ Südafrika) D:K PAL D/K, SECAM D/K (Osteuropa, China, Afrika, GUS)
5 Drücken Sie die Taste ▼, um Frequenz auszuwählen. Drücken Sie die Taste ◀ oder ▶, um V/UHF oder S-Kan. auszuwählen.
6 Drücken Sie die Taste ▼, um den Menüpunkt Kanal auszuwählen. Sie können die gewünschte Programmnummer über ◀ oder ▶ oder direkt über die Zahlentasten eingeben.
Wählen Sie wenn möglich die Kanalnummer direkt über die Zahlentasten.
7 Drücken Sie die Taste ▼, um den Menüpunkt Suchen auszuwählen. Drücken Sie die Taste ◀ oder ▶, um mit der Suche zu beginnen. Wenn ein Sender gefunden wird, hält die Suche an.
8 Drücken Sie die Taste O©, Kim den Wert zu speichern.
9 Um weitere Sender zu speichern, wiederholen Sie die Schritte 3 bis 8.
10 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto. Einstell. Man. Einstellung Senderliste Ordnen Bew. MBU Vorb.

1

Auto. Einstell. Man. Einstellung Senderliste Ordnen Speichern 1 Fernsehnorm BG Frequenz V/UHP Kanal 1 Feinabst. Suchen Name C 01

2 3 4 5 6 7 8 9

FERNSEHEN/PROGRAMMSTEUERUNG

FEINABSTIMMUNG (IM ANALOGMODUS)

Normalerweise ist Feinabstimmung nur nötig, wenn der Empfang schlecht ist.

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Mon. Einstellung auszuwählen.
3 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼ um die Option Feinabst. auszuwählen.
4 Drücken Sie die Taste▶ und anschließend die Taste◀ oder ▶, um das beste Bild und den besten Ton fein abzustimmen.
5 Drücken Sie die Taste OOKum den Wert zu speichern.
6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

Sie haben auch die Möglichkeit, jeder Programm-nummer einen fünfstelligen Sendernamen zuzuweisen.

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.

2 Drücken Sie die Taste▶ und anschließend die Taste ▲ △ oder ▼ ▼ um die Option Mon. Einstellung auszuwählen.

3 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Name auszuwählen.

4 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼. Sie können einen Buchstaben von A bis Z, eine Ziffer von 0 bis 9, +/- und einen Leerschritt verwenden.

5 Durch Betätigen der Taste ◀ oder ▶ wechseln Sie auf die nächste Stelle des Namens, um das zweite Zeichen einzugeben, usw.

6 Drücken Sie die Taste O, Kim den Wert zu speichern.

7 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT QUCE CK VOL PR FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto, Einstell. Man, Einstellung Senderliste Ordnen Bew. MENS Voh.

①

Auto. Einstell. Man. Einstellung Senderliste Ordnen Speichern 1 Fernsehnorm BG Frequenz V/UHF Kanal 1 Feinabst Suchen Name C 01 Speich.

2 3 4 5

Auto. Einstell. Man. Einstellung Senderliste Ordnen Speichern 1 Fernsehnorm BG Frequenz V/UHF Kanal 1 Feinabst. Suchen Name C 01

45

SENDERLISTE ORDNEN (IM ANALOGMODUS)

Mit dieser Funktion können Sie gespeicherte Programme löschen oder überspringen. Sie haben auch die Möglichkeit, die Sender auf andere Programmplätze zu verschieben oder leere Programmplätze einzufügen.

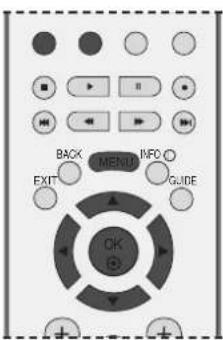

BACK MENU INFO EXIT GUIDE OK

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.

2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Senderliste Ordnen auszuwählen.

3 Drücken Sie die Taste ▶, um das Menü Senderliste Ordnen aufzurufen.

■ Löschen eines Programms

Wählen Sie das Programm, das Sie löschen möchten, mit der Taste ▲/oder ▼/oder ◀ oder ▶aus.

b Drücken Sie zweimal die ROTE Taste. Das ausgewählte Programm wird gelöscht; alle folgenden Programme werden um eine Position nach oben gerückt.

■ Kopieren eines Programms

a Wählen Sie das Programm, das Sie kopieren möchten, mit der Taste ▲/oder ▼/oder ◀/oder ▶aus.

b Alle folgenden Programme werden um eine Position nach unten gerückt.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Auto, Einstell. Man. Einstellung Senderliste Ordnen Bew. M24 Vorb.

1

Auto. Einstell. Man. Einstellung Senderliste Ordnen ▶ Auswählen

2

FERNSEHEN/PROGRAMMSTEUERUNG

3URN TEXT RATIO MI BACK MENU INFO EXIT GUIDE OK

VOL PR - + - 1 2 3 4 5 6 7 -8 9 LIST 0 C/B

■Verschieben eines Programms

Wählen Sie das Programm, das Sie verschieben möchten, mit der Taste ▲ oder ▼ oder ◀ oder ▶ aus.

b Drücken Sie die GELBE Taste.

C Verschieben Sie das Programm mit der Taste▲/oder ▼der ◀/oder ▶auf die gewünschte Programmnummer.

d Um die Funktion wieder aufzuheben, drücken Sie erneut die GELBE Taste.

■Überspringen einer Programmnummer

a Wählen Sie die Programmnummer, die Sie überspringen möchten, mit der Taste▲ oder ▼ oder ◀ oder ▶aus.

b Drücken Sie die BLAUE Taste. Das übersprungene Programm wird blau angezeigt.

Um die übersprungene Programmnummer wieder freizugeben, drücken Sie erneut die BLAUE Taste.

d Eine übersprungene Programmnummer kann während der normalen Fernsehansicht nicht mehr mit der Taste PR + oder - aufgerufen werden.

Wenn Sie es aufrufen möchten, geben Sie die Programmnummer direkt mit den Zifferntasten ein, oder rufen Sie es in dem Menü "Senderliste ordnen" oder in der Senderliste auf.

■Lieblingsprogramme auswählen

Wählen Sie mithilfe der Tasten▲ oder ▼ oder ◀ oder ▶ Ihren Lieblingssender.

b Drücken Sie FAV.

Das ausgewählte Programm wird in die Liste Lieblingsprogramme eingetragen.

PROGRAMMLISTE AUSWÄHLEN

Sie können die gespeicherten Programme in der Senderliste durchsehen.

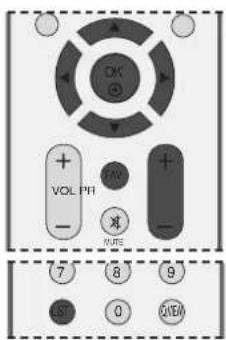

■ Senderliste anzeigen

1 Betätigen Sie die TasteLIST, um die Senderliste aufzurufen.

Auf einer Listenseite sind, wie nachfolgend dargestellt, 10 Programmplätze enthalten.

• Einige Programme sind möglicherweise blau hervorgehoben. Diese wurden im Modus "Senderliste ordnen" als zu überspringende Programme eingerichtet.
• Einige Programme in der Liste sind zwar mit einer Nummer bezeichnet, haben jedoch keinen Namen.

■ Programm aus der Senderliste auswählen

1 Wählen Sie mit der Taste ▲ oder ▼ ein Programm aus.
2 Betätigen Sie anschließend die Taste OK. Das Gerät schaltet auf die ausgewählte Programmnummer.
■ Senderliste durchblättern (IM ANALOGMODUS)
1 Durch wiederholtes Betätigen der Taste PR+ oder - rufen Sie diese Seiten nacheinander auf.
2 Betätigen Sie die Taste LIST, um zur normalen Fernsehansicht zurück zukehren.
■ Anzeigen der Tabelle der Lieblingssender

Drücken Sie die Taste FAV, um das Menü „Favourite Programme“ (Lieblingssender) anzuzeigen.

Wird für gesperrte Programme angezeigt.

FERNSEHEN/PROGRAMMSTEUERUNG

EINGANGSBESCHRIFTUNG

Beschriftet jede Eingangsquelle, die nicht verwendet wird, wenn Sie die Taste INPUT (EINGANG) drücken.

Am HDMI4-Eingang können keine LCD-Fernseher angeschlossen werden.

BACK MENU INFO EXIT GUCE OK + VOL - FAV PR MUTE 1 2 3

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü OPTION aus.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲/oder ▼,▽ um die Option Eingangsbezeichnung auszuwählen.
3 Drücken Sie die Taste▶ und dann ▲ oder ▼, um die Quelle auszuwählen.
4 Verwenden Sie die Taste ◀ oder ▶ zur Auswahl der Beschriftung.
5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Bew. (MEN) Vorb.

1

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus AV1 AV2 AV3 Komp. RGB HDMI1 HDMI2 HDMI3 HDMI4

2 3 4

MPLINK

Dieses Gerät kann nur zusammen mit Geräten verwendet werden, auf denen sich das SIMPLINK-Logo befindet. Stellen Sie fest, ob das SIMPLINK-Logo vorhanden ist.

Bei Einsatz des Gerätes zusammen mit Geräten anderer Hersteller, die über die HDMI-CEC-Funktion verfügen, arbeitet das Gerät u. U. nicht störungsfrei.

So können Sie andere AV-Geräte, die über ein HDMI-Kabel mit dem Fernsehgerät verbunden sind, ohne zusätzliche Kabel und Einstellungen steuern.

Falls Sie das Menü SIMPLINK (Simplink) nicht verwenden möchten, wählen Sie Aus.

Die SIMPLINK-Funktion wird für den HDMI IN 3/4-Eingang nicht unterstützt.

Drücken Sie MENU und dann ▲▲oder ▼,√um das Menü OPTION aufzurufen.

Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option SIMPLINK auszuwählen.

Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Ein oder Aus auszuwählen.

Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT GUIDE OK VOL FAV PR WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Bewt. MEAU Vorh.

1

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Aus Ein

23

FERNSEHEN/PROGRAMMSTEUERUNG

SIMPLINK-FUNKTIONEN

Disc playback (Disc-Wiedergabe)

Wählen Sie angeschlossene AV-Geräte über die Tasten ▲ oder ▼ oder ◀ oder ▶ und O©Kus und steuern Sie sie über die Tasten Play (Wiedergabe), Stop (Stopp), Pause (Pause), Fast Reverse (Schneller Rücklauf), Fast Forward (Schneller Vorlauf) und Chapter Skip (Kapitel überspringen).

Direct Play (Direkte Wiedergabe)

Nach dem Anschließen von AV-Geräten an das Fernsehgerät können Sie sie direkt steuern und Medien ohne zusätzliche Einstellungen wiedergeben.

Select AV device (AV-Gerät auswählen)

Ermöglicht die Auswahl eines angeschlossenen AV-Geräts und die Wiedergabe über dieses Gerät.

Power off all devices (Alle Geräte ausschalten)

Wenn Sie das Fernsehgerät ausschalten, werden alle angeschlossenen Geräte ebenfalls ausgeschaltet.

Switch audio-out (Ton abschalten)

Bietet eine einfache Möglichkeit, den Ton abzuschalten.

*Ein Gerät, das mit dem Fernsehgerät über ein HDMI-Kabel verbunden ist, aber nicht Simplink unterstützt, verfügt nicht über diese Funktion.

MENÜ SIMPLINK (SIMPLINK)

Drücken Sie ▲oder ▼oder ◀oder ▶und anschließend OK, um die gewünschte SIMPLINK-Quelle auszuwählen.

TV : Schalten Sie unabhängig vom derzeitigen Modus zum vorherigen Fernsehsender.
② DISC : Wählen Sie das angeschlossene Gerät und starten Sie die Wiedergabe. Wenn mehrere Wiedergabegeräte zur Verfügung stehen, werden ihre Namen am unteren Rand des Bildschirms angezeigt.
3 VCR : Verwenden und steuern Sie den angeschlossenen Videorekorder.
4 HDD : Geben Sie auf Festplatte gespeicherte Aufnahmen wieder.
5 SPEAKER: Wählen Sie die Heimkinoanlage oder die Lautsprecher des Fernsehgeräts für die Audiowiedergabe.

SimplINK ① TV ② DISC HDD/DVD-R ③ VCR ④ HDD Recorder ⑤ Speaker TV Speaker Ausgewähltes Gerät Wenn kein Gerät angeschlossen ist (Anzeige in grau) Wenn ein Gerät angeschlossen ist (Anzeige in leuchtender Farbe)

HINWEIS

▶ Schließen Sie das HDMI-Kabel an die HDMI/DVI-Eingangsbuchse bzw. an den Anschluss (HDMI-Ausgang) auf der Rückseite des SIMPLINK-Gerätes an.
Nachdem Sie das Gerät an den HDMI-Anschluss eines Heimkinosystems mit SIMPLINK-Funktion nach der oberen Beschreibung vorgenommen haben, schließen Sie das Kabel am Anschluss DIGITAL AUDIO IN auf der Rückseite des Fernsehers sowie an den Anschluss OPTICAL auf der Rückseite des SIMPLINK-Gerätes an.
Um das externe Gerät über SIMPLINK zu bedienen, drücken Sie die MODUS-Taste TV auf der Fernbedienung.
▶ Wenn die Eingangsquelle über die Taste INPUT auf der Fernbedienung gewechselt wird, stellt das SIM-PLINK-Gerät den Betrieb ein.
▶ Beim Auswählen oder Bedienen des Mediums des Gerätes über die Heimkino-Funktion werden automatisch die HT-Lautsprecher aktiviert (Tonausgabe über das Heimkino-System).

BILDSTEUERUNG

Dieses System verfügt über einen elektronischen Programmführer (EPG), um Ihnen bei der Navigation durch die möglichen Programme zu helfen.

Der EPG bietet beispielsweise Programmlisten sowie Start- und Endzeiten für alle verfügbaren Sender. Außerdem bietet der EPG oft detaillierte Informationen zu Sendungen (die Verfügbarkeit und der Umfang dieser Informationen sind abhängig vom jeweiligen Sender).

Diese Funktion kann nur genutzt werden, wenn die EPG-Informationen von der Sendeanstalt ausgestrahlt werden.

Der EPG zeigt die Programmbeschreibungen für die nächsten 8 Tage an.

Ein-/Ausschalten des EPG

1 Drücken Sie die Taste GUIDE (Fernsehprogramm), um den EPG einzuschalten.
2 Drücken Sie erneut die Taste GUIDE (Fernsehprogramm) oder EXIT (Beenden), um den EPG auszuschalten und zum TV-Bild zurückzukehren.

Wählt ein Programm aus.

1 Drücken Sie die Taste ▲ oder ▼ oder ◀ oder ▶, PR + oder -, um das gewünschte Programm auszuwählen. Drücken Sie anschließend die Taste OK, um das ausgewählte Programm anzuzeigen.

6 BBC Kanal 14 : 35 3 Apr. DTV 14:30 15:00 15:30 11 Apr. 6 BBC Kanal The Tre Story Of Tra Animadness... 1 BBC ONE Mona The Va... The Wild Thor The Wild Thoo 2 BBC TWO Racing A BBC News Sports BBC News 3 BBC THREE This is BBC THREE Welcome Welcome To 4 BBC NEWS 24 BBC BBC NEWS BBC News 5 BBCi BBCi Racing News Welcome To 7 BBC1 London Racing BBC THREE The Wild Thorr TV Radio Radio IAW Meine Progr. Pr. ändern INFO Information Modus Datum Mankle Aufnahme Planungsliste

Tastenfunktion im Fernsehprogrammmodus NOW/NEXT (Jetzt/Gleich)

Tasten der Fembedienung	Funktion
ROT	EPG-Modus ändern
GELB	Aufrufen des Einstellungsmodus für eine Timer-Aufnahme/Erinnerung
BLAU	Aufrufen einer Liste der Timer-Aufnahmen/Erinnerungen
	Wechselt zum gewählten Kanal.
◀ oder ▶	Wählen Sie NOW (Jetzt) oder NEXT (Gleich) aus.
▲ oder ▼	Wählt das Senderprogramm aus.
PR + oder -	Vorherige/Nächste Seite
GUIDE/EXIT	Schaltet den EPG aus.
(FERNSEHPROGRAMM/ENDE)
TV/RADIO	Wählt TV oder Radio aus.
INFO 1	Detailinformationen ein/aus

Programme Guide 6 BBC Kanal 14 : 35 3 Apr. DTV JETZT WEITER 6 BBC Kanal Mona The Vampire 1 BBC ONE Racing From Aintree 2 BBC TWO This is BBC THREE 3 BBC THREE BBC News 4 BBC NEWS 24 BBCi 5 BBCi The Story Of Tracy oooo 7 BBC1 London BBC News 6 BBC Kanal Mona The Vampire Cornberrys BBC News Special Welcome To BBC THREE BBC News BBCi Animadness BBC News Modus Maniscal Aufnahme Planungslate

Tastenfunktionen im 8-Tage-Fernsehprogrammmodus

Tasten der Fermedienung	Funktion
ROT	EPG-Modus ändern
GRÜN	Ruft den Datumseinstellungsmodus auf.
GELB	Aufrufen des Einstellungsmodus für eine Timer-Aufnahme/Erinnerung
BLAU	Aufrufen einer Liste der Timer-Aufnahmen/Erinnerungen
	Wechselt zum gewählten Kanal.
◀ oder ▶	Wählen Sie NOW (Jetzt) oder NEXT (Gleich) aus.
▲ oder ▼	Wählt das Senderprogramm aus.
PR + oder -	Vorherige/Nächste Seite
GUIDE/EXIT	Schaltet den EPG aus.
(FERNSEHPROGRAMM/ENDE)
TV/RADIO	Wählt TV oder Radio aus.
INFO 1	Detailinformationen ein/aus

Programme Guide 6 BBC Kanal 14:35 3 Apr. DTV 14:30 15:00 15:30 11 Apr 6 BBC Channel The Tre Story Of Tra 1 BBC ONE Mona The va... The Wild Thor The Wild Thoo 2 BBC TWO Racing A BBC News Sports BBC News 3 BBC THREE This is BBC THREE Welcome Welcome To 4 BBC NEWS 24 BBC BBC NEWS BBC News 5 BBCI BBCI Racing News Welcome To 7 BBC1 London Racing BBC THREE The Wild Thorr Radio Radio FXI Meine Progr. Pr. ändern ECO Information Modus Datum Manuale Aufnahme Planungslide

Tastenfunktionen im Datumsänderungsmodus

Tasten der Fermedienung	Funktion
GRÜN	Schaltet den Datumseinstellungsmodus aus.
	Wechselt zum gewählten Datum.
oder	Wählt ein Datum aus.
	Schaltet den Datumseinstellungsmodus aus.
GUIDE/EXIT	Schaltet den EPG aus.
(FERNSEHPROGRAMM/ENDE)

Programme Guide 6 BBC Kanal 14 : 35 : 3 Apr. Today ▶ 14:30 15:00 15:30 ▶ 11 Apr. 6 BBC Channel The Tre Story Of Tra Animadness... 1 BBC ONE Mona The va... The Wild Thor The Wild Thoo 2 BBC TWO Racing A BBC News Sports BBC News 3 BBC THREE This is BBC THREE Welcome Welcome To 4 BBC NEWS 24 BBC BBC NEWS BBC News 5 BBCI BBCI Racing News Welcome To 7 BBC1 London Racing BBC THREE The Wild Thorr Datum ändem Datum beenden

Tastenfunktionen bei Anzeige der erweiterten Beschreibung

Tasten der Fembedienung	Funktion
▲ oder ▼	Text nach oben/unten
INFO 1Aufrufen des Einstellungsmodus für eine Timer-Aufnahme/Erinnerung
PR + oder - Vorherige/Nächste Seite
GUIDE/EXIT (FERNSEHPROGRAMM/ENDE)	Schaltet den EPG aus.

Tastenfunktionen im Aufnahme-/Erinnerungsmodus

- Diese Funktion ist nur verfügbar, wenn über ein SCART-Kabel an den DTV-OUT-Anschluss ein Aufnahmegerät angeschlossen ist, das die Aufnahme über ein Steuersignal auf Pin 8 des SCART-Kabels initiiert.

Tasten der Fernbedienung	Funktion
GELB Wechselt in den Fernsehprogrammmodus oder den Timer-Listenmodus.
	Speichert „Timer Record/Remind" (Timer-Aufnahme/Erinnerung).
◀ oder ▶	Wählt Typ, Service, Datum oder Start-/Endzeit aus.
▲ oder ▼	Funktionseinstellung

Manuelle Aufnahme 14 : 35 3 Apr Typ Programm Datum Start Ende Aufnahme 07 BBC THREE 28 Feb. 22 : 35 23 : 00 AbbruchSpeich

Tastenfunktionen im Timer-Listenmodus

Tasten der Fernbedienung	Funktion
GELB Einstellungsmodus zum Hinzufügen einer neuen manuellen Timer-Aufnahme
GRÜN	Ruft den Bearbeitungsmodus für die Timer-Liste auf.
ROT Löschen Sie das ausgewählte Objekt.
BLAU Wechselt in den Fernsehprogrammmodus.
▲ oder ▼	Wählt die Timer-Liste aus.

Planungsliste 1 BBC TWO 08:00 ~ 09:00 Fri 23 Feb Record 14 : 35 3 Apr Titel Programm Datum Zeit Friends 01 BBC TWO Wed 23 Feb 08:00 Newsnight review 02 BBC TWO Fri 25 Feb 23:00 Road trip 02 BBC TWO Set 26 Feb 00:35 BBC News 07 BBC THREE Fri 25 Feb 12:00 Carrott Gold 01 BBC ONE Mon 28 Feb 22:35 Frieds 01 BBC TWO Wed 28 Feb 08:00 Löchen Ändern Neu Führer

BILDSTEUERUNG

BILDGRÖSSE (SEITENVERHÄLTNIS)

Sie können Ihr Fernsehbild auf verschiedene Formate einstellen: 16:9, Auto, 4:3, 14:9, Zoom1/2 und Nur suchen (Nur Modell 32LG59 **, 37/42/47/52LG55**, 32/37/42/47/52LG75**, 42LG75 **, 50PG45**, 50PG75**).

Die Funktion Just Scan ist nur im DTV-Betrieb möglich.

Wenn über einen längeren Zeitraum ein stehendes Bild am Bildschirm angezeigt wird, kann sich dieses Bild auf dem Bildschirm einbrennen und sichtbar bleiben.

Sie können den vergrößerten Bildausschnitt über die Tasten▲ oder ▼ anpassen.

VCR SWIND TEXT GRID HI BACK MENU INFO EXIT GUIDE OK + + + EBV

1 Drücken Sie die Taste RATIO (Verhältnis) mehrmals, um das gewünschte Bildformat auszuwählen. Sie können das Seitenverhältnis auch über das Menü ANZEIGE einstellen.

• 16:9 (Breitformat)

Genießen Sie das Kinoformat (bei Filmen im Bildformat 16:9) oder bei normalen TV-Programmen den 16:9-Modus. Dabei ist die 16:9-Bildschirmansicht mit der 4:3-Ansicht identisch, jedoch wird der Ausschnitt rechts und links vergrößert, so dass der 16:9-Bildschirm ganz ausgefüllt ist.

Wenn Ihr Fernsehgerät ein Breitbild-Signal empfängt, wird es autom-tisch an das Bildformat angepasst, das gesendet werden soll.

Dieses Bildformat entspricht dem "normalen" Fernsehbild mit einem Seitenverhältnis von 4:3.

Genießen Sie bei Filmen im Bildformat 14:9 oder bei normalen TV-programmen den 14:9-Modus. Der 14:9-Bildschirm zeigt den glei-chen Bildschirmausschnitt, jedoch wird der 4:3-Bildschirm oben und unten sowie rechts und links vergrößert, so dass der 14:9-Bildschirm ganz ausgefüllt ist.

Durch folgende Auswahl wird das Bild ohne jegliche Veränderung gezeigt, wobei der gesamte Bildschirm ausgefüllt wird. Das Bild wird jedoch oben und unten abgeschnitten.

Wählen Sie „Zoom2“, wenn Sie möchten, dass das Bild verändert wird, also horizontal gestreckt und vertikal abgeschnitten wird. Dabei entsteht ein Bild, das einen Kompromiss zwischen Veränderung und Ausfüllung des Bildschirms darstellt.

Durch die folgende Auswahl wird eine optimale hochauflösende Bildqualität ohne jegliche Verluste erreicht.

Hinweis:

1. Störungen des Originalbildes sind an den Rändern zu beobachten.

2. Technische Änderungen ohne Vorankündigung vorbehalten.

! HINWEIS

▶ Im DTV-, TV- oder AV-Modus stehen nur die Optionen Auto und 14:9 zur Verfügung.
▶ Die Optionen Zoom1/2 sind nicht im RGB/HDMI[PC]-Modus möglich.
Im HDMI-Modus (1080i 50 Hz/60 Hz, 1080p 24 Hz/50 Hz/60 Hz) steht die Option Just Scan (Nur Modell 32LG59**, 37/42/47/52LG55*, 32/37/42/47/52LG75*, 42LG75**, 50PG45**, 50PG75**) zur Verfügung.

BILDSTEUERUNG

VORKONFIGURIERTE BILDEINSTELLUNGEN

Voreingestellte Bildmodi

Intelligent Sensor

Stellt das Bild je nach

Umgebungsbedingungen optimal ein.

Wählen Sie diese Option für ein scharfes Bild.

Standard

Die allgemeinste und natürlichste Bildeinstellung.

Kino

Wählen Sie diese Option für ein weiches Bild.

Anwender 1/2

Wählen Sie diese Option für

benutzerdefinierte Einstellungen.

1

Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.

2

Drücken Sie die Taste ▶ und anschließend die Taste ▲/oder ▼, um die Option Bildmodus auszuwählen.

3

Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Intelligent Sensor (Nur 32/37/42/47/52LG5**, 32/37/42/47/52LG75*), Lebhaft, Standard, Kino, Anwender 1 oder Anwender 2.

4

Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

Mithilfe der Option Bildmodus wird das bestmögliche Bild für den Fernseher eingestellt. Wählen Sie im Menü Bildmodus den vor eingestellten Wert nach Programmkategorien aus.

Die Bildeinstellungen im Modus Intelligent Sensor (Nur 32/37/42/47/52LG5**, 32/37/42/47/52LG75*), Lebhaft, Standard und Kino sind ab Werk auf optimale Werte programmiert und können nicht geän dert werden.

BACK MENI INFO EXIT GUIDE OK GO VOL FR PR WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Bewu. MENI Vorb. Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Intelligent Sensor ✓ Lebhaft Standard Kino Anwender 1 Anwender 2

23

Automatische Farbtonsteuerung (Warm (Warm)/Medium(Mittel)/Cool (Kühl))

Um die Werte auf die Grundeinstellungen ab Werk zurückzusetzen, wählen Sie die Option Kalt.

Wählen Sie eine der drei automatischen Farbeinstellungen aus. Wählen Sie "Warm", um warme Farben wie z. B. rot zu unterstreichen, und wählen Sie Kalt, um weniger intensive Farben mit einem stärkeren Blaustich anzuzeigen.

Diese Funktion ist über den Modus „Benutzer“ verfügbar.

Drücken Sie MENU und dann ▲/oder ▼,um das Menü BILD aufzurufen.

Drücken Sie ▶ und dann ▲/oder ▼, um Farbtemperatur auszuwählen.

Drücken Sie ▶ und dann ▲ oder ▼, um Kalt, Mittel, Warm oder Anwender auszuwählen.

Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK METRUM INFO EXIT GLIDE OK G VOL PR FAM INTE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Bildmodus Farbtemperatur XO Erweitert Bild Zurücksetzen XO Demo Bew. MRLVorh.

1

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo ✓ Kalt Mittel Warm Anwender

23

BILDSTEUERUNG

MANUELLE BILDANPASSUNG

Option „User“ (Benutzer) unter „Picture Mode“ (Bildmodus)

Die Funktion Hintergrundbeleuchtung kann ausschließlich für LCD-Fernseher genutzt werden.

BACK MENU INFO EXIT SUICE OK VOL PR WRITE 1 2 3

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Bildmodus auszuwählen.
3 Drücken Sie die Taste▶ und ▲ oder ▼, um Anwender 1 oder Anwender 2 auszuwählen.
4 Drücken Sie die Taste ▶ und dann ▲ oder ▼, um die gewünschte Bildoption auszuwählen: (Beleuchtung, Kontrast, Helligkeit, Farbe, Schärfe und Tint).
5 Drücken Sie ▶ und dann ◀ oder ▶, um die entsprechenden Einstellungen auszuführen.
6 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

! HINWEIS

Im RGB/HDMI[PC]-Modus können die Optionen Colour (Farbe), Sharpness (Schärfe) und Tint (Tint) nicht verändert werden.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Bew. ⬤MWVoh. Bildmodus Farbtemperatur XO Erweitert Bild Zurücksetzen XO Demo

1

Bildmodus ▶ Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Intelligent Sensor Lebhaft Standard Kino ✓ Anwender 1 Anwender 2

23

Anwender 1 Beleuchtung 100 ▶ Kontrast 50 Helligkeit 55 Farbe 50 Schärfe 50 Tint 0

4 5

Farbton - Option „User“ (Benutzer)

Zur Einstellung einer beliebigen Farbschattierung für Rot, Grün und Blau.

BACK MENU INFO EXIT GLIDE OK OK VOL PR FNV NUTE 1 2 3

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Farbtemperatur auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Anwender auszuwählen.
4 Drücken Sie ▶ und dann ▲ oder ▼, um Rot, Grün oder Blau auszuwählen.
5 Drücken Sie ▶ und dann ◀ oder ▶, um die entsprechenden Einstellungen auszuführen.
6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Bew. MRU Verh.

1

Bildmodus Farbtemperatur X0 Erweitert Bild Zurücksetzen X0 Demo Kalt Mittel Warm ✓ Anwender

23

Anwender Rot 40 ▶ Grün 0 Blau 0

4 5

BILDSTEUERUNG

XD - BILDVERBESSERUNGSTECHNOLOGIE

XD ist die einzigartige Bildverbesserungstechnik von LG zur Anzeige einer echten HD-Quelle über einen hoch entwickelten digitalen Signalverarbeitungsalgorithmus.

Im RGB-PC-Modus ist diese Funktion nicht verfügbar.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option XD auszuwählen.
3 Drücken Sie die Taste ▶ und ▲ oder ▼, um Automatisch oder Manuell auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

* Auswahl der Option Manuell

Diese Option wird nach Auswahl von Anwender1 oder Anwender2 im Menü Bildmodus aktiviert.

1 Drücken Sie die Taste ▶ und ▲ oder ▼, um XD Kontrast, XD Farbe, XD NR oder MPEG NR auszuwählen.
2 Wählen Sie mit den Tasten ◀ und ▶ die Option Ein oder Aus aus.
3 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

■ XD Kontrast: Passt den Kontrast automatisch optimal an die Helligkeit an.
■ XD Farbe: Passt Farben automatisch an, um Farben so wirklichkeitsnah wie möglich wiederzugeben.
■ XD NR: Filtert Rauschen heraus, so dass das Originalbild in voller Qualität angezeigt werden kann.
- MPEG NR: Zur Minderung des Bildrauschens, das evtl. beim Betrieb des Geräts auftritt.

BACK MENU INFO EXIT SUDE OK + VOL PR - FIV - SUTE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Bew. MPUI Voh.

1

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Automatisch √ Manuell XD Kontrast Ein XD Farbe Ein XD NR Tief MPEG NR 0

2

Picture Mode Colour Temperature XD Advanced Picture Reset XD Demo Automatisch √ Manuell XD Kontrast Ein XD Farbe Ein XD NR Tief MPEG NR 0

3

DEMO

Verwenden Sie diese Funktion, um den Unterschied zwischen XD Demo Ein und XD Demo Aus festzustellen.

Im RGB[PC]-Modus, HDMI[PC]-Modus ist diese Funktion nicht verfügbar.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option XD Demo auszuwählen.
3 Drücken Sie die Taste ▶, um XD Demo auszuwählen.
4 Drücken Sie die Taste MENU oder EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT GLIDE OK VOL PR FAV WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Bew. MBU Vorb.

1

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Auswählen

23

• XD Demo


XTM Aus KD TM Ein Menu Ausgang

BILDSTEUERUNG

ERWEITERT - CINEMA/REAL CINEMA

Passen Sie die Einstellungen des Fernsehgeräts so an, dass Spielfilme optimal angezeigt werden.

Diese Funktion ist nur in den Modi DTV, TV, AV, S-Video und Komponent 480i/576i verfügbar.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Erweitert auszuwählen.
3 Drücken Sie die Taste ▶ und ▲ oder ▼, um Kino oder Real Cinema auszuwählen.
4 Wählen Sie mit den Tasten ◀ und ▶ die Option Ein oder Aus aus.
5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

ERWEITERT - SCHWARZWERT

Beim Anschauen eines Films kann die Bildqualität mit Hilfe dieser Funktion optimal eingestellt werden.

Diese Funktion ist in den folgenden Modi verfügbar: AV (NTSC-M), S-Video (NTSC-M) und HDMI.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Erweitert auszuwählen.
3 Drücken Sie die Taste ▶ und ▲ oder ▼, um Schwarzwert auszuwählen.
4 Wählen Sie mit den Tasten ◀ und ▶ die Option Automatisch, Tief oder Hoch aus.

■ Tief : Die Bildschirmhelligkeit wird verringert.
■ Hoch : Die Bildschirmhelligkeit wird erhöht.

5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT GUIDE OK VOL PR FRV WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Bew. MPWR Vol. Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus Farbtemperatur Xo Erweitert ▶ Bild Zurücksetzen Xo Demo Kino Ein Schwarzwert Tief

2

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Cinema Ein Black Level Tief

HINWEIS

Automatisch

Der Schwarzwert des Bildes wird automatisch auf Hoch oder Tief eingestellt.

ERWEITERTES TRUMOTION

(Nur 37/42/47/52LG75**)

Wird für die beste Bildqualität ohne Bewegungsunschärfe oder Zucken verwendet, wenn Sie eine schnelle Bild- oder Filmquelle anwählen.

Diese Funktion ist im RGB-PC und HDMI-PC-Modus nicht möglich.

BACK EXIT METHO INFO GLIDE ON OFF VOL PR FAM NOTE 1 2 3

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Erweitert auszuwählen.
3 Drücken Sie die Taste ▶ und ▲ oder ▼, um TruMotion auszuwählen.
4 Wählen Sie mit den Tasten ◀ und ▶ die Option Aus, Tief oder Hoch aus.

■ Tief : Für weiche Bildbewegungen. Diese Einstellung eignet sich zum normalen Fernsehen.
■ Hoch : Für weichere Bildbewegungen.
■ Aus : Verwenden Sie diese Einstellung, wenn das Bild in den Einstellungen "Hoch" und "Gering" verzerrt ist.

5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

• Bei aktivierter "TruMotion"-Funktion können Bildverzerrungen auftreten.
• Stellen Sie in diesem Fall die Funktion "TruMotion" auf "Aus" ein.

SETUP PICTURE AUDIO TIME OPTION SCREEN Move MEAL Prev. Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo TruMotion Demo

1

Bildmodus Farbtemperatur XD Erweitert ▶ Bild Zurücksetzen XD Demo TruMotion Demo Kino Ein Schwarzwert Tief TruMotion Hoch

2

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo TruMotion Demo Kino Ein Schwarzwert Tief TruMotion Hoch

3 4

BILDSTEUERUNG

BILD ZURÜCKSETZEN

Stellt die voreingestellten Werte für Bildeinstellungen, Farbtemperatur, XD, Erweitert und Seitenverhältnis wieder her.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Bild Zurücksetzen auszuwählen.
3 Drücken Sie die Taste ▶, um den eingestellten Wert zu übernehmen.

TRUMOTION-DEMO

(Nur 37/42/47/52LG75**)

Demonstration der Unterschiede bei eingeschaltetem und ausgeschaltetem TruMotion. Im RGB[PC]-Modus, HDMI[PC]-Modus ist diese Funktion nicht verfügbar.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um TruMotion Demo auszuwählen.
3 Drücken Sie die Taste ▶, um TruMotion Demo auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

• TruMotion Demo


TruMotion Ein TruMotion Aus Exit Cut

BACK MENU INFO EXIT GIVE OK VOL PR FRW WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Bew. MENI Voh. Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Auswählen

23

(Nur 37/42/47/52LG75**)

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo TruMotion Demo Auswählen

23

IMAGE STICKING MINIMIZATION(ISM) METHODE

Standbilder von PC-/Videospielen, die über längere Zeit angezeigt werden, hinterlassen Geisterbilder, auch wenn das Bild danach geändert wird. Vermeiden Sie es, ein stehendes Bild zu lange auf dem Fernsehgerät anzuzeigen.

Diese Funktion ist nicht für die Modelle LCD verfügbar.

Die Funktion Betriebsanzeige kann ausschließlich für LCD-Fernseher genutzt werden.

Weiss-Gen.

Mit dieser Funktion werden eingebrannte Bilder vom Bildschirm entfernt.

Hinweis: Zu stark eingebrannte Bilder können eventuell nicht mehr vom Bildschirm gelöscht werden.

Orbiter

Diese Funktion kann Geisterbilder verhindern. Es empfiehlt sich jedoch, stehende Bilder auf dem Bildschirm zu vermeiden. Das Bild bewegt sich alle zwei Minuten, um zu verhindern, dass sich das Bild einbrennt.

Invertierung

Mit dieser Funktion werden die Farben auf dem Bildschirm invertiert. Dies geschieht alle 30 Minuten automatisch.

Drücken Sie MENU und dann ▲ oder ▼, um das Menü OPTION aufzurufen.

Drücken Sie ▶ und dann ▲ oder ▼, um Werksmodus auszuwählen.

Drücken Sie ▶ und dann ▲ oder ▼, um ISM Methode auszuwählen.

Drücken Sie ◀ oder ▶, um Normal, Weiss-gen., Orbiter oder Invertierung auszuwählen. Wenn Sie diese Funktion nicht benötigen, wählen Sie die Option Normal.

Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT GUIDE OK VOL FAX PR NOTE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Bew. M2J Voh.

1

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low power Aus

2

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low power Aus

34

BILDSTEUERUNG

BILDMODUS STROM SPAREN

Mit dieser Funktion wird der Stromverbrauch des Monitors reduziert.

Diese Funktion ist nicht für die Modelle LCD verfügbar.

Die Funktion Betriebsanzeige kann ausschließlich für LCD-Fernseher genutzt werden.

BACK MENU INFO EXIT GUIDE OK VOL PR FW WRITE 1 2 3

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü OPTION aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Werksmodus auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option Low power auszuwählen.
4 Wählen Sie mit den Tasten ◀ und ▶ die Option Ein oder Aus aus.
5 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Bew. MKU Vorb.

1

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low power Aus

2

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low power Ein

34

HINWEIS

▶ Die Werkseinstellungen entsprechen den Energy Star-Richtlinien, wobei die Option Low power auf Ein eingestellt und ein optimaler Anzeigekomfort für zu Hause erreicht wird. Die Helligkeit des Bildschirms kann durch Einstellung der Option Low power auf Aus oder über den Bildmodus geändert werden.

TON- & SPRACHSTEUERUNG

AUTOMATISCHE LAUTSTÄRKEANPASSUNG

Über „Auto Volume“ (Automatische Lautstärkeanpassung) wird automatisch eine gleichmäßige Lautstärke auch bei Programmwechsel eingestellt.

BACK MENU INFO EXIT GUIDE OK VOL PR FXV NOTE 1 2 3

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Auto. Lautstärke auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Ein oder Aus auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio Bew: MBU Vork

1

Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio ✓ Aus Ein

② ③

TON- & SPRACHSTEUERUNG

VORKONFIGURIERTE TONEINSTEL- LUNGEN - TON-MODUS

Wählen Sie Ihre bevorzugte Klangeinstellung aus: Surround MAX, Linear, Musik, Kino oder Sport. Zudem können die Frequenzbereiche für den Equalizer eingestellt werden.

Über die Option „Sound Mode“ (Ton-Modus) erhalten Sie ohne spezielle Einstellungen den bestmöglichen Ton, da das Fernsehgerät die passenden Tonoptionen zu den jeweiligen Programminhalten einstellt.

Surround MAX, Standard, Musik, Kino und Sports sind ab Werk für optimale Tonqualität voreingestellt und können nicht geändert werden.

Surround MAX : Wählen Sie diese Option für einen möglichst realistischen Klang.

Standard : Der klarste und natürlichste Klang

Musik : Wählen Sie diese Option für einen unver fälschten Ton beim Anhören von Musik.

Kino : Wählen Sie diese Option für sublimen Klang.

Sports : Wählen Sie diese Option, wenn Sie sich Sportübertragungen ansehen.

Anwender : Wählen Sie diese Option für benutzerdefinierte Audioeinstellungen.

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Ton-Modus auszuwählen.
3 Drücken Sie die Taste▶ und ▲ oder ▼, um Surround MAX, Standardr, Musik, Kino, Sports oder Anwender auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT SUDE OK VOL PR FRV WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio Bew. MUNI Vorh.

1

Ton-Modus ▶ Auto. Lautstärke Balance 0 Lautsprecher Digital Audio ✓ Surround MAX Standard Musik Kino Sport Anwender

23

TONEINSTELLUNG - OPTION BENUTZER

Einstellung des Equalizers

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Ton-Modus auszuwählen.
3 Drücken Sie die Taste▶ und ▲ oder ▼, um Anwender auszuwählen.
4 Drücken Sie ▶.
5 Drücken Sie einen Klangbereich aus, indem Sie die Taste ◀ oder ▶ drücken. Wählen Sie über die Tasten ▲ oder ▼ die gewünschte Klangoption aus.
6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT GUIDE OK VOL PR FAW MUTE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio Bew. MEA Voh.

1

Ton-Modus ▶ Auto. Lautstärke Balance 0 Lautsprecher Digital Audio ✓ Surround MAX Standard Musik Kino Sport Anwender

23

Anwender 120Hz ◀ 200Hz 500Hz 1.2KHz 3KHz 7.5KHz 12KHz

4 5

TON- & SPRACHSTEUERUNG

BALANCE

Sie können die Balance der Lautsprecher auf die von Ihnen bevorzugten Werte einstellen.

BACK MENU INFO EXIT 3UCE OK VOL PR FRW WRITE 1 2 3

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie ▶ und dann ◀ oder ▶, um die gewünschte Tonoption Balance auszuwählen.
3 Drücken Sie ▶ und dann ◀ oder ▶, um die gewünschten Einstellungen vorzunehmen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio Bew. AMU Voh.

1

Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio

23

LAUTSPRECHER FERNSEHGERÄT EIN/AUS

Sie können den Status der einge-bauten Lautsprecher einstellen.

Bei AV1, AV2, AV3, COMPONENT, RGB und HDMI1 mit HDMI-zu-DVI-Kabel ist über die TV-Lautsprecher und/oder den variablen Audioausgang die Ausgabe von Audiosignalen auch dann möglich, wenn kein Videosignal vorhanden ist.

Wenn Sie eine externe Hifi-Stereoanlage verwenden möchten, stellen Sie die Lautsprecher des Geräts aus.

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲▲ oder ▼, um die Option Lautsprecher auszuwählen.
3 Drücken Sie ▶ und dann ▲ oder ▼, um Ein oder Aus auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT GUIDE OK + VOL PR - FAX WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio Bew: MBU Voh.

1

Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher ▶ √ Aus Digital Audio Ein

23

TON- & SPRACHSTEUERUNG

AUSWAHL VON DIGITALER AUDIOAUSGANG

Mit Hilfe dieser Funktion kann die Toneingabe und -ausgabe des Fernsehers eingestellt werden.

Zum störungsfreien Empfang des Fernsehtons sollten die Tonsignale vor dem Weiterleiten an einen Audio-Decoder oder an digitale Lautsprecher in digitale Signale umgewandelt werden.

Diese Funktion steht nicht für normale Analoglautsprecher, sondern ausschließlich für Audio-Decoder oder digitale Lautsprecher eines Audio-Decoders zur Verfügung.

Hergestellt mit Genehmigung von Dolby Laboratories. 'Dolby' und das 'Doppel-D'-Symbol sind Markenzeichen von Dolby Laboratories.

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ △ oder ▼, √um die Option Digital Audio auszuwählen.
3 Drücken Sie nacheinander die Tasten ▶ und ▲ bzw. ▼, um den gewünschten Eingang auszuwählen.
4 Wählen Sie mit den Tasten ◀ und ▶ die Option MPEG, Dolby digital, HE-AAC oder Dolby Digital Plus aus.
5 Wählen Sie mit den Tasten ▲ und ▼ die Option Output.
6 Wählen Sie mit den Tasten ◀ und ▶ die Option PCM und Bitstream aus.
7 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENS INFO EXIT GND PRV VOUT PR 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio Bew. MBW Vorb.

1

Ton-Modus Auto. Lautstärke Balance 0 Lautsprecher Digital Audio Eingang MPEG Ausgang PCM

2 3 4 5 6

Stereo / Zweikanalton (nur im Analogmodus)

Sobald auf einen neuen Fernsehsender umgeschaltet wird, erscheint, nach der Anzeige der Speicherplatznummer und des Sender-Kurznamens, die Information über die Tonwiedergabe.

Übertragung	Bildschirmanzeige
Mono	MONO
Stereo	STEREO
Zweikanalton	DUAL I

■Von Stereo auf Mono umschalten

Bei weniger gut empfangenen Sendern ist der Stereo-Ton unsauber und gestört. Die Taste I/II zweimal betätigen bewirkt eine Umschaltung auf Mono-Wiedergabe. Die erneute Umschaltung auf Stereo erfolgt wieder mit zweifachem Betätigen der Taste I/II.

■Sprachauswahl bei Zweikanalton-Übertragungen

Wenn ein Sender zweisprachig empfangen wird (Zweikanalton), können Sie zwischen den Einstellungen DUAL I, DUAL II oder DUAL I+II wählen, indem Sie die Taste I/II wiederholt betätigen.

DUAL I Die deutsche Sprachfassung ist über beide Lautsprecher zu hören.

DUAL II Eine zweite (oft die Original-) Sprachfassung ist über beide Lautsprecher zu hören.

DUAL I+II Beide Fassungen sind getrennt (links/rechts) zu hören.

NICAM-Empfang (nur im Analogmodus)

Wenn Ihr Gerät mit einem NICAM-Empfänger ausgestattet ist, können Sie den qualitativ hochwertigen digitalen NICAM-Klang (=Near Instantaneous Companding Audio Multiplex) empfangen.

Je nach Art der Senderübertragung besteht die Möglichkeit, das Tonsignal mit der Taste I/II folgendermaßen einzustellen:

1 Bei NICAM-Mono-Empfang wählen Sie NICAM MONO oder FM MONO.
2 Bei NICAM-Stereo-Empfang wählen Sie NICAM STEREO oder FM MONO. Wenn das Stereo-Signal zu schwach ist, schalten Sie auf FM Mono um.
3 Bei NICAM-Zweikanalton-Empfang wählen Sie NICAM DUAL I, NICAM DUAL II oder NICAM DUAL I+II oder MONO.

Tonwiedergabe einstellen

Im AV, S-Video, Component, RGB und HDMI Sie die Art der Tonwiedergabe für den rechten und linken Lautsprecher auswählen.

Betätigen Sie wiederholt die Taste I/II, um die Art der Tonwiedergabe einzustellen.

L+R: Sie hören den linken Kanal über den linken Lautsprecher, den rechten Kanal über den rechten Lautsprecher.
L+L: Sie hören den linken Kanal über den linken und rechten Lautsprecher.
R+R: Sie hören den rechten Kanal über den linken und rechten Lautsprecher.

Onscreen-Menü-Sprach

Beim ersten Einschalten wird das Installationsmenü auf dem TV-Bildschirm angezeigt.

BACK MENU INFO EXIT GUIDE OK VOL FAV PR MUTE

1 Drücken Sie ▲ oder ▼ und dann OK, um die gewünschte Sprache auszuwählen.
* Wenn Sie die Sprach- ändern wollen
1 Drücken Sie die Taste MENU, und wählen Sie mit ▲/oder ▼/das Menü OPTION aus.
2 Drücken Sie ▶ und wählen Sie mit den Tasten ▲ oder ▼ das Menü Sprache(Language).
3 Drücken Sie ▶ und wählen Sie mit den Tasten ▲/oder ▼ das Menü Menu.
4 Drücken Sie ◀ oder ▶, um die gewünschte Sprache. Das Menü lässt sich in der gewünschten Sprache am Bildschirm anzeigen.
5 Betätigen Sie die Taste OK.
6 Betätigen Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

! HINWEIS

▶ Falls Sie die Installations Anweisung nicht über die Schaltfläche EXIT speichern oder die OSD-Bildschirmanzeige automatisch ausgeblendet wird, erscheint der Einstellungsbildschirm bei jedem Einschalten des Gerätes automatisch erneut.

TON- & SPRACHSTEUERUNG

SPRACHAUSWAHL (NUR IM DIGITALMODUS)

Über die Audiofunktion können Sie Ihre bevorzugte Sprache für die Audioausgabe einstellen. Falls der Ton in der ausgewählten Sprache nicht zur Verfügung steht, wird die Standardsprache ausgegeben.

Verwenden Sie die Untertitelfunktion, wenn die Untertitel in zwei oder mehr Sprachen übertragen werden. Falls die Untertitel in der ausgewählten Sprache nicht zur Verfügung stehen, werden die Untertitel in der Standardsprache angezeigt.

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲/oder ▼ das Menü OPTION aus.
2 Drücken Sie ▶ und wählen Sie mit den Tasten ▲ oder ▼ das Menü Sprache(Language).
3 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um Audio (Sprache), Untertitel oder Untertitel für Hörgeschädigte auszuwählen.
4 Drücken Sie ▶ und dann ◀ oder ▶, um die gewünschte Sprache auszuwählen.
5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

! HINWEIS

< Sprachauswahl >

▶ Wenn zwei oder mehr Sprachen ausgestrahlt werden, können Sie die Sprache über die Taste I/II auf der Fernbedienung auswählen.
▶ Drücken Sie ▲ oder ▼, um die gewünschte Sprache auszuwählen.
▶ Verwenden Sie die Taste ◀ oder ▶ zur Auswahl von L+R, L+L oder R+R.

< Sprachauswahl Untertitel >

▶ Falls zwei oder mehr Untertitelsprachen verfügbar sind, können Sie die gewünschte Sprache mit der Taste SUBTITLE auf der Fernbedienung auswählen.
▶ Betätigen Sie die Tasten ▲ und ▼, um eine Untertitelsprache auszuwählen.

- Audiountertitel können auch vereinfacht mit 1 bis 3 Zeichen dargestellt werden, je nach Angebot des Senders. - Wenn Sie den zusätzlichen Ton (Ton für "Sehbehinderte und Hörgeschädigte") ist der Hauptton teilweise ebenfalls zu hören.

SAMSUNG SWIKK TEXT RATIO ON BACK MENU INFO EXIT GUIDE OK JUST 0 QUICK UPRATE INDEX TIME SLEEP HOLD REVEAL START

OSD-Informationen zur Sprache

Anzeige	Status
N.A	Nicht verfügbar
	MPEG-Audio
DCD	Dolby Digital-Audio
RAC	HE-AAC-Audio
DCD	Dolby Digital Plus-Audio

OSD-Informationen zur Untertitelsprache

Anzeige	Status
N.A	Nicht verfügbar
	Videotext-Untertitel
	Untertitel für "Hörgeschädigte"

ZEITEINSTELLUNG

EINSTELLUNG FÜR ZEIT

Beim Empfang eines digitalen Signals wird die Uhr automatisch eingestellt. (Wenn kein DTV-Signal verfügbar ist, können Sie die Uhr manuell einstellen.)

Sie müssen die Uhrzeit korrekt einstellen, bevor Sie die Ein-/Ausschalt-Zeit-Funktion aus-führen.

BACK MENU INFO EXIT GUIDE OK (4) VOL FNV PR NOTE 1 2 3

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü ZEIT aufzurufen.
2 Drücken Sie auf und ▶anschließend auf ▲/oder ▼, um die Option Uhr auszuwählen.
3 Betätigen Sie die Taste▶ und dann ◀ oder ▶, um entweder Jahr, Datum oder Zeit auszuwählen.

Verwenden Sie nach der Auswahl die Tasten▲ oder ▼, um das Jahr, das Datum oder die Zeit einzustellen.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT ▶ OPTION ANZEIGE Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone C bew. MBV Voh.

1

Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Zeit 20 14 Datum 12 Apr Jahr 2007

23

ZEITEINSTELLUNG

AUTOMATISCHE TIMER-EINSTELLUNG EIN/AUS

Zwei Stunden nachdem das Gerät durch die Einschaltzeit-Funktion eingeschaltet wurde, schaltet sich dieses automatisch zurück in den Bereitschaftsmodus, sofern zwischenzeitlich keine Taste betätigt wurde.

Ist die Ein-/Ausschalt-Zeit-Funktion aktiviert, wird diese täglich zur angegebenen Zeit ausgeführt.

Die Ausschaltfunktion (Off Timer) hat gegenüber der Einschaltfunktion (On Timer) Vorrang, wenn beide auf die gleiche Uhrzeit eingestellt sind.

Für die Einschaltfunktion muss das Gerät auf Bereitschaft geschaltet sein.

BACK VENUO INFO EXIT GUIDE OK G + VOL PR - FRV + WRITE 1 2 3

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü ZEIT aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Ausschaltzeit oder Einschaltzeit auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option "Ein" auszuwählen.

- Zum Abschalten der Ein-/Ausschalt-Zeit-Funktion betätigen Sie die Taste Aus auszuwählen.

4 Drücken Sie die ▶-Taste und anschließend die ▲ oder ▼-Taste um die Stunden einzustellen.
5 Drücken Sie die ▶-Taste und anschließend die ▲ oder ▼-Taste um die Minuten einzustellen.
6 Nur für die Funktion Einschaltzeit.

- Sender: Drücken Sie ▶ und dann ▲ oder ▼, um im Menü Modus, TV, DTV oder Radio auszuwählen.

Betätigen Sie dann die Tasten▶ und ▲ oder ▼, um das Programm auszuwählen.

- Lautstärke: Drücken Sie ▶ und dann ▲ oder ▼, um die Lautstärke für die Einschaltfunktion auszuwählen.

7 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Bew. 25% Vort.

1

Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Aus ✓ Ein 18 00 : Lautst. 3 Modus TV PR 0

AUTOMATISCHES AUSSCHALTEN

Wenn das Gerät eingeschaltet, aber kein Eingangssignal vorhanden ist, wird das Gerät nach 10 Minuten automatisch ausgeschaltet.

BACK MENU INFO EXIT GUIDE OK VOL PR FAV MUTE 1 2 3

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü ZEIT aufzurufen.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼ um die Option Auto-Aus auszuwählen.
3 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Ein or Aus auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Bew. M571 Voh.

1

Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Aus Ein

23

ZEITEINSTELLUNG

EINSTELLUNG DER ZEITZONE

Bei der automatischen Einstellung über das Digitalsignal wird für das Fernsehgerät die Zeitzone Paris GMT +1 eingestellt.

Es kann keine andere Zeitzone gewählt werden.

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü ZEIT aufzurufen.

2 Drücken Sie die Taste▶ und anschließend die Taste▲△ oder ▼√um die Option Zeitzone auszuwählen.

Es erscheint die Anzeige Paris GMT +1.

3 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

TIMER FÜR AUSSCHALTFUNKTION EINSTELLEN

Sie müssen das Gerät nicht ausschalten, bevor Sie einschlafen. Die Funktion Auto-Aus schaltet das Gerät automatisch nach einem bestimmten Zeitraum in den Standby-Modus.

a Drücken Sie die TasteSLEEP mehrmals, um die Anzahl der Minuten einzustellen.

Zuerst wird die Option - - Min' angezeigt, dann folgen die Sleep-Timer Optionen: 10, 20, 30, 60, 90, 120, 180 und 240 Minuten.

b Wenn die gewünschte Anzahl an Minuten am Bildschirm angezeigt wird, beginnt die Funktion, die Anzahl der Minuten rückwärts herunterzuzählen.

Um die verbleibende Zeit bis zum Abschalten anzuzeigen, betätigen Sie die Taste SLEEP erneut.

Um die Ausschaltzeit wieder aufzuheben,drücken Sie wiederholt SLEEP, bis die Einstellung '---Min' ausgewählt ist.

e Wenn Sie das Gerät ausschalten, wird die eingestellte Zaeit automatisch aufgehoben.

BACK MENS INFO EXIT GUCE CK + VOL - PR WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ANZEIGE Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Bev. MENS Vorb.

1

Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Zeitzone Paris GMT+1

23

KINDERSICHERUNG/EINSTUFUNG

KENNWORT- UND SPERRSYSTEM EINSTELLEN

Wenn Sie Ihr Kennwort das erste Mal eingeben, drücken Sie „0“, „0“, „0“, „0“ auf der Fernbedienung.

BACK EXIT TIME-UP INFO GUIDE OK VOL PR FAX WRITE LIST 1 2 3 4 5 6 7 8 9 10 UXER

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü OPTION aufzurufen.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option System-Verriegelung auszuwählen.
3 Drücken Sie die Taste ▶ und dann ◀ oder ▶, um Ein auszuwählen.

Einstellung des Kennworts

Drücken Sie ▼ und verwenden Sie dann die ZAHLENtasten, um ein aus 4 Zahlen bestehendes Kennwort einzugeben.

Prägen Sie sich dieses Kennwort unbedingt ein.

Geben Sie das neue Kennwort zur Bestätigung neu ein.

Falls Sie Ihr Kennwort vergessen sollten, drücken Sie „7“, „7“, „7“, „7“ auf der Fernbedienung.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Bewl. NEW Vort.

1

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Gesperrt Aus Password wählen Neu Bestätigen - - - - -

23

KINDERSICHERUNG/EINSTUFUNG

KINDERSICHERUNG

Diese Funktion nutzt Daten, die vom Sender bereitgestellt werden. Wenn daher das Signal die falschen Informationen sendet, funktioniert diese Option nicht.

Über die Kindersicherung können Sie bestimmte Kanäle, Jugendfreigaben und externe Anzeigegeräte sperren.

Für dieses Menü ist ein Kennwort erforderlich.

Das Gerät speichert automatisch die zuletzt verwendete Option, auch wenn das Gerät ausgeschaltet wird.

INPUT DVA POWER MODE TV TMBG BRIGHT DVD VCR INPUT + - + - VCR BACK OUTPUT INFO EXIT GUIDE OK VOL FAV PH WIDE 1 2 3 4 5 6 7 8 9 LIST 0 QWB

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü OPTION aufzurufen.

2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Altersbeschränkung auszuwählen.

Drücken Sie anschließend▶, um das Kennwort einzugeben. Das voreingestellte Kennwort des TV-Geräts lautet „0-0-0-0“.

3 Drücken Sie die Taste ▶ und dann ▲/oder ▼, um Elterliche Vorgabe oder Tastensperre auszuwählen.

Elterliche Vorgabe (nur im Digitalmodus)

Verhindert, dass Kinder bestimmte Fernsehprogramme ansehen können, die für Ihr Alter nicht geeignet sind.

Tastensperre

Das Gerät kann so eingestellt werden, dass für seine Bedienung die Fernbedienung benötigt wird. Diese Funktion kann verwendet werden, um ein unbefugtes Fernsehen zu verhindern.

4 Drücken Sie ◀ oder ▶ um die entsprechenden Einstellungen vorzunehmen.

5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Bew. MENS Vorb.

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Elterliche Vorgabe Aus Tastensperre Aus

Betätigen Sie im Modus Tastensperre 'Ein' die Tasten Ⓐ/I, INPUT (Eingang) oder PR ▲ oder ▼ am Gerät oder POWER (Ein/Aus), INPUT (Eingang), D/A TV, PR + oder - oder die ZAHLEN-Tasten auf der Fernbedienung, wenn das Gerät ausgeschaltet ist..

Wenn die Tastensperre eingeschaltet ist, wird auf dem Bildschirm der Text „Tastensperre ein“ (Tastensperre eingeschaltet) angezeigt, wenn bei Betrieb eine Taste am Frontpanel gedrückt wird.

VIDEOTEXT

Diese Funktion ist in einigen Ländern nicht verfügbar.

Videotext ist ein kostenloser aktueller Informationsdienst vieler Fernsehanstalten. Über Videotext werden sog.„Seiten“ mit Nachrichten, Wetterdaten, Fernsehprogrammen, Aktienkursen und vielen anderen Themen zur Verfügung gestellt.

Der Videotext-Decoder dieses Gerätes unterstützt SIMPLE-, TOP- und FASTEXT-Systeme. SIMPLE-Text (Standard-Videotext) besteht aus einer Reihe von Seiten, die durch direkte Eingabe der entsprechenden Seitenzahlen aufgerufen werden. TOP- und FAS-TEXT sind neuere Funktionen, mit denen ein schnellerer Zugang zu Videotext-Informationen ermöglicht wird.

EIN- UND AUSSCHALTEN

Betätigen Sie die Taste TEXT, um den Videotext-Modus einzuschalten. Nun wird die erste oder die letzte Seite auf dem Bildschirm angezeigt. In der Kopfzeile des Bildschirms werden zwei Seitennummern, der Name des Fernsehsenders, Datum und Uhrzeit angezeigt. Die erste Seitennummer ist die gewählte Seitennummer, die zweite ist die Nummer der aktuell angezeigten Seite. Um den Videotext wieder auszuschalten, betätigen Sie die Taste TEXT. Das Gerät kehrt in den vorherigen Modus zurück.

SIMPLE-TEXT

Seite aufrufen

Geben Sie mit den Zifferntasten die gewünschte dreistellige Seitennummer ein. Wenn Sie bei der Wahl eine falsche Nummer eingeben, ergänzen Sie zunächst die dreistellige Zahl, und geben dann die korrekte Seitennummer erneut ein.
2 Mit der Taste PR+ oder - rufen Sie die vorherige bzw. die nächste Seite auf.

TOP-TEXT

- Die Benutzerführung zeigt im unteren Bereich des Bildschirms vier Farbfelder (rot, grün, gelb und blau). Das gelbe Feld steht für die nächste Gruppe, das blaue Feld für den nächsten Themenblock.

■ Themenblock / Gruppe / Seite aufrufen

① Mit der blauen Taste schalten Sie von Themenblock zu Themenblock.
② Mit der gelben Taste schalten Sie zur nächsten Gruppe mit automatischer Überleitung zum nächsten Themenblock.
3 Mit der grünen Taste schalten Sie zur nächsten vorhandenen Seite mit automatischer Überleitung zum nächsten Themenblock. Für diese Funktion kann auch die Taste PR+ benutzt werden.
4 Mit der roten Taste kehren Sie zu der vorherigen Auswahl zurück. Für diese Funktion kann auch die Taste PR-benutzt wer-den.

Direkte Seitenanwahl

Ebenso wie beim SIMPLE-Modus können Sie eine bestimmte Seite auch im TOP-Modus durch direkte Eingabe der dreistel-ligen Seitennummer über die Zifferntasten aufrufen.

VIDEOTEXT

FASTEXT-MODUS

Die Videotext-Seiten sind am unteren Bildschirmrand farbkodiert und werden mit den entsprechenden Farbtasten aufgerufen.

■Seite aufrufen

1 Betätigen Sie die Taste Ei um die Indexseite (Inhaltsübersicht) aufzurufen.
② Die am unteren Bildschirmrand farbkodierten Seiten werden mit den entsprechenden Farbtasten aufgerufen.
③ Ebenso wie beim SIMPLE-Modus können Sie eine bestimmte Seite auch im FASTEXT-Modus durch direkte Eingabe der dreistelligen Seitennummer über die Zifferntasten aufrufen.
4 Mit der Taste PR+ oder - rufen Sie die vorherige bzw. die nächste Seite auf.

SPEZIELLE VIDEOTEXT-FUNKTIONEN

■REVEAL (Ratespiele unter Videotext)

Durch Betätigen dieser Taste zeigen Sie versteckte Informationen an, z.B. die Lösungen zu Quizfragen oder Rätseln. Wenn Sie diese Taste erneut betätigen, werden diese Informationen wieder vom Bildschirm gelöscht.

■UPDATE (Seitenblättern im Hintergrund)

Wenn Sie nach einer Seitenanwahl diese Taste drücken, wird auf das zuvor eingestellte Fernsehprogramm umgeschaltet, während Sie auf die neue Videotext-Seite warten. Das Symbol der Taste wird auf dem Bildschirm links oben einge-blendet. Sobald die Seite verfügbar ist, wird statt des Symbols die Seitennummer eingeblendet. Drücken Sie nun nochmals die Taste, um die Videotext-Seite anzuzeigen.

TIME

Nach Betätigen der Taste wird in das laufende Fernsehprogramm eines Senders, der Videotext sendet, rechts oben am Bildschirm die aktuelle Uhrzeit eingeblendet. Nach dem zweiten Tastendruck wird die Uhrzeit wieder ausgeblendet. Im Videotext-Modus können Sie mit dieser Taste eine Folgeseite aufrufen. Die Nummer der Folgeseite wird unten am Bildschirm angezeigt. Wenn Sie die Folgeseite anhalten bzw. ändern möchten, Betätigen Sie die Taste ROT / GRÜN, PR + oder - oder die Zifferntasten.

Durch nochmaliges Drücken der Taste schalten Sie diese Funktion wieder aus.

HOLD

Videotext-Meldungen können auf mehrere Seiten verteilt sein, die dann automatisch weitergeblättert werden. Mit dieser Taste halten Sie die Seitenfortschaltung an. Die Gesamtzahl der Seiten und die Nummer der aktuellen Seite werden normalerweise unter der Uhrzeit angezeigt. Wenn Sie diese Taste drücken, wird das Haltesymbol links oben angezeigt, und die aktuelle Seite bleibt auf dem Bildschirm erhalten.

Um mit dem Blättern fortzufahren, drücken Sie erneut diese Taste.

FEHLERBEHEBUNG

Der Betrieb ist nicht wie sonst möglich.
Die Fernbedienung funktioniert nicht.	Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet, das das Signal der Fernbedienung beeinträchtigt.Sind die Batterien richtig eingelegt (+ zu +, - zu -)?Ist der korrekte Betriebsmodus eingestellt: TV, VCR usw.?Legen Sie neue Batterien ein.
Das Gerät wird plötzlich abgeschaltet.	Ist der Timer für die Ausschaltfunktion eingestellt?Überprüfen Sie den Netzanschluss. Wurde das Netzteil getrennt?Wurde die Funktion Autom. Abschalten aktiviert?

Die Videofunktion funktioniert nicht.
Kein Bild & kein Ton	Prüfen Sie, ob das Gerät eingeschaltet ist.Versuchen Sie einen anderen Kanal. Das Problem kann mit der Übertragung zusammenhängen.Ist das Netzkabel fest an der Steckdose angeschlossen?Prüfen Sie die Antennenausrichtung und/oder -position.Schließen Sie ein anderes Fernsehgerät an diese Steckdose an, um die Funktion der Netzsteckdose zu überprüfen.
Das Bild wird nach dem Einschalten nur langsam angezeigt.	Das ist normal, da das Bild während des Einschaltvorgangs gedämpft wird. Wenden Sie sich an den Service, falls das Bild auch nach fünf Minuten noch nicht angezeigt wird.
Keine/schlechte Farben oder schlechtes Bild	Stellen Sie die Farbe über die MenüoptionenSorgen Sie für einen ausreichenden Abstand zwischen dem Produkt und dem Videorekorder.Versuchen Sie einen anderen Kanal. Das Problem kann mit der Übertragung zusammenhängen.Sind die Videokabel korrekt angeschlossen?Aktivieren Sie eine beliebige Funktion, um die Helligkeit des Bildes wiederherzustellen.
Horizontale/ver-tikale Balken oder zitterndes Bild	Suchen Sie nach einer lokalen Störquelle (z. B. ein elektrisches Gerät oder Werkzeug).
Schlechter Empfang auf einigen Kanälen	Stations- oder Kabelprobleme. Wechseln Sie zu einer anderen Station.Das Signal der Station ist zu schwach. Richten Sie die Antenne neu aus, um eine schwächere Station empfangen zu können.Suchen Sie nach möglichen Störquellen.
Linien oder Streifen im Bild	Überprüfen Sie die Antenne (Ausrichtung ändern).
Kein Bild beim HDMI-Anschluss	Das HDMI-Kabel muss mindestens die Version 1,3 besitzen.Falls die HDMI-Kabel die HDMI Version 1,3 nicht unterstützen, kann das Bild flimmern oder wird nicht angezeigt. Verwenden Sie in diesem Fall für die HDMI Version 1,3 geeignete Kabel.
Die Audiofunktion funktioniert nicht.
Bild OK & kein Ton	Drücken Sie die Taste VOL +/-Der Ton ist stumm geschaltet? Drücken Sie die Taste MUTE (Stumm).Versuchen Sie einen anderen Kanal. Das Problem kann mit der Über-tragung zusammenhängen.Sind die Audiokabel korrekt angeschlossen?
Keine Ausgabe über einen der Lautsprecher	Stellen Sie die Balance über die Menüoptionen ein.
Ungewöhnliche Geräusche aus dem Inneren des Geräts	Eine Änderung der Umgebungsfeuchtigkeit bzw. -temperatur kann beim Ein- und Auschalten des Geräts zu ungewöhnlichen Geräuschen führen. Dies deutet nicht auf eine Fehlfunktion des Geräts hin.
Kein Ton beim HDMI- oder USB-Anschluss	Das HDMI-Kabel muss mindestens die Version 1,3 besitzen.Das USB-Kabel muss mindestens die Version 2,0 besitzen.* Diese Funktion steht nicht bei allen Modellen zur Verfügung.

Es gibt ein Problem im PC-Modus. (Die Angaben gelten nur für den Anschluss an einen PC.)
Das Signal liegt außerhalb des Bereichs.	Passen Sie die Auflösung sowie die horizontale bzw. die vertikale Frequenz an.Prüfen Sie die Eingangsquelle.
Vertikaler Balken oder Streifen auf dem Hintergrund & horizontales Rauschen & falsche Positionierung	Führen Sie die automatische Konfiguration durch oder stellen Sie die Uhr, die Phase oder die H/V-Position ein.
Die Bildfarbe ist nicht stabil oder einfarbig?	Prüfen Sie das Signalkabel.Installieren Sie die Grafikkarte des PC neu.

Es gibt ein Problem mit den BILD-Einstellungen.

Wenn die Bildeinstellungen vom Benutzer geändert wurden, wird der Fernseher nach einer bestimmten Zeit automatisch auf die Werkseinstellungen zurückgesetzt.

■ Dies bedeutet, dass der Fernseher gerade auf die Betriebsart Geschäft eingestellt ist.Um den Fernseher in die Betriebsart Hauptmenü umzustellen, gehen Sie wie folgt vor:Wählen Sie im Menü des Fernsehers die EinstellungOPTION → Werksmodus → Werkseinstellung → Betätigen Sie die TasteOÖK Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort einzugeben. warten Sie einige Sekunden, bis die Einstellungen geladen werden) → Wählen Sie Sprache → Wählen Sie Hauptmenü → das OSD-Menü "WILLKOMMEN" erscheint → Betätigen Sie die TasteOÖK Die Sendersuche beginnt automatisch (um die Suche anzuhalten, betätigen Sie die TasteOÖK Der Fernseher ist nun auf die Betriebsart Hauptmenü umgestellt.

INSTANDHALTUNG

Frühzeitige Funktionsstörungen können verhindert werden. Durch die sorgfältige und regelmäßige Reinigung des Geräts kann die Lebensdauer Ihres neuen Fernsehgeräts verlängert werden.

VORSICHT: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung beginnen.

Reinigung des Bildschirms

1 Auf folgende Art und Weise halten Sie Ihren Bildschirm eine Zeit lang staubfrei. Befeuchten Sie ein weiches Tuch mit einer Lösung aus lauwarmem Wasser und etwas Weichspüler oder Geschirrspülmittel. Wringen Sie das Tuch aus, bis es fast trocken ist, und wischen Sie dann damit den Bildschirm ab.

2 Vergewissern Sie sich, dass kein überschüssiges Wasser am Bildschirm ist, und lassen Sie ihn dann lufttrocknen, bevor Sie das Fernsehgerät wieder einschalten.

Reinigung des Gehäuses

■ Entfernen Sie Schmutz und Staub mit einem weichen, trockenen und flusenfreien Tuch vom Gehäuse.
■ Verwenden Sie dafür kein nasses Tuch.

Längere Abwesenheit

VORSICHT

Wenn Sie das Fernsehgerät über einen längeren Zeitraum nicht verwenden (z. B. im Urlaub), ist es sin nvoll, den Netzstecker zu ziehen, um das Gerät vor der Beschädigung durch Blitzschlag oder vor Spannungsanstiegen zu schützen.

PRODUKTSPEZIFIKATIONEN

MODELLE		32LG5***	32LG5***	37LG55 **
		32LG5500-ZB	32LG5900-ZG	37LG5500-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	813,8 x 598,8 x 231,9 mm32,1 x 23,6 x 9,2 inches	813,8 x 599,3 x 294 mm32,1 x 23,6 x 11,6 inches	936,4 x 684,4 x 293,8 mm36,9 x 27,0 x 11,6 inches
	exklusive Standfuß	813,8 x 540,4 x 95,5 mm32,1 x 21,3 x 3,8 inches	813,8 x 540,4 x 95,5 mm32,1 x 21,3 x 3,8 inches	936,4 x 612,8 x 88,0 mm36,9 x 24,2 x 3,5 inches
Gewicht	inklusive Standfuß	14,1 kg / 31,1 lbs	14,1 kg / 31,1 lbs	18,3 kg / 40,4 lbs
	exklusive Standfuß	12,6 kg / 27,8 lbs	12,6 kg / 27,8 lbs	15,6 kg / 34,4 lbs
Power requirementPower Consumption		AC100-240V~ 50/60Hz 1,7A170W	AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 1,8A180W
MODELLE		42LG55**	47LG55 **	52LG55**
		42LG5500-ZB	47LG5500-ZB	52LG5500-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1032,0 x 894,8 x 293,8 mm40,7 x 35,3 x 11,6 inches	1156,2 x 813,1 x 342,9 mm45,6 x 32,0 x 13,5 inches	1291,7 x 892,17 x 342,9 mm50,9 x 35,2 x 13,5 inches
	exklusive Standfuß	1032,0 x 662,3 x 89,0 mm40,7 x 26,1 x 3,5 inches	1156,2 x 739,2 x 103,0 mm45,6 x 29,1 x 4,1 inches	1291,7 x 817,0 x 115,3 mm50,9 x 32,2 x 4,6 inches
Gewicht	inklusive Standfuß	22,5 kg / 49,6 lbs	29,2 kg / 64,4 lbs	39,5 kg / 87,1 lbs
	exklusive Standfuß	20,0 kg / 44,1 lbs	24,6 kg / 54,3 lbs	34,9 kg / 77,0 lbs
Power requirementPower Consumption		AC100-240V~ 50/60Hz 2,2A220W	AC100-240V~ 50/60Hz 3,0A300W	AC100-240V~ 50/60Hz 3,3A330W
FernsehnormProgrammerfassungImpedanz Außenantenne		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80 %
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85 %

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

MODELLE		42PG35**	50PG35**	42PG65**
		42PG3500-ZA	50PG3500-ZA	42PG6500-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1039,5 x 726,0 x 307,6 mm41,0 x 28,6 x 12,1 inches	1232,0 x 850,0 x 363,6 mm48,5 x 33,5 x 14,4 inches	1044,0 x 735,4 x 308,0 mm41,1 x 29,0 x 12,2 inches
	exklusive Standfuß	1039,5 x 673,7 x 84,0 mm41,0 x 26,6 x 3,3 inches	1232,0 x 793,0 x 84,0 mm48,5 x 31,2 x 3,3 inches	1044,0 x 680,6 x 79,6 mm41,1 x 26,8 x 3,2 inches
Gewicht	inklusive Standfußexklusive Standfuß	28,0 kg / 61,8 lbs25,0 kg / 55,1 lbs	42,3 kg / 93,3 lbs38,3 kg / 84,5 lbs	27,8 kg / 61,3 lbs25 kg / 55,2 lbs
Power requirementPower Consumption		AC100-240V~ 50/60Hz 3,2A320W	AC100-240V~ 50/60Hz 4,5A450W	AC100-240V~ 50/60Hz 3,2A320W
MODELLE		50PG65**	50PG45**
		50PG6500-ZA	50PG4500-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1235,6 x 849,3 x 364,1 mm48,7 x 33,5 x 14,4 inches	1232,0 x 850,0 x 363,6 mm48,5 x 33,5 x 14,4 inches
	exklusive Standfuß	1235,6 x 792,8 x 79,6 mm48,7 x 31,3 x 3,2 inches	1232,0 x 793,0 x 84,0 mm48,5 x 31,2 x 3,3 inches
Gewicht	inklusive Standfußexklusive Standfuß	43,7 kg / 96,4 lbs39,7 kg / 87,6 lbs	42,3 kg / 93,3 lbs38,3 kg / 84,5 lbs
Power requirementPower Consumption		AC100-240V~ 50/60Hz 4,5A450W	AC100-240V~ 50/60Hz 5,2A520W
MODELLE		50PG75**	42PG25**	50PG25**
		50PG7500-ZB	42PG2500-ZA	50PG2500-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1235,6 x 849,3 x 364,1 mm48,7 x 33,5 x 14,4 inches	1039,5 x 726,0 x 307,6 mm41,0 x 28,6 x 12,1 inches	1232,0 x 850,0 x 363,6 mm48,5 x 33,5 x 14,4 inches
	exklusive Standfuß	1235,6 x 792,8 x 79,6 mm48,7 x 31,3 x 3,2 inches	1039,5 x 673,7 x 84,0 mm41,0 x 26,6 x 3,3 inches	1232,0 x 793,0 x 84,0 mm48,5 x 31,2 x 3,3 inches
Gewicht	inklusive Standfußexklusive Standfuß	45,7 kg / 100,8 lbs41,7 kg / 92,0 lbs	28,0 kg / 61,8 lbs25,0 kg / 55,1 lbs	42,3 kg / 93,3 lbs38,3 kg / 84,5 lbs
Power requirementPower Consumption		AC100-240V~ 50/60Hz 5,2A520W	AC100-240V~ 50/60Hz 3,2A320W	AC100-240V~ 50/60Hz 4,5A450W
FernsehnormProgrammerfassungImpedanz Außenantenne		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfuuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUNter 80%
	Umgebungstemperatur bei LagerungLuftfuuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUNter 85%

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

ANHANG

MODELLE		32LG75**	37LG75**	42LG75**
		32LG7500-ZB	37LG7500-ZB	42LG7500-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	797 x 597 x 227,3 mm31,4 x 23,6 x 9,0 inches	918,6 x 684,8 x 293,4 mm36,2 x 27,0 x 11,6 inches	1026,2 x 734 x 293,4 mm40,4 x 28,9 x 11,6 inches
	exklusive Standfuß	797 x 558,6 x 100,5 mm31,4 x 22 x 4,0 inches	918,6 x 632,8 x 111,7 mm36,2 x 25,0 x 4,4 inches	1026,2 x 687,9 x 111,8 mm40,4 x 27,1 x 4,4 inches
Gewicht	inklusive Standfußexklusive Standfuß	13,3 kg / 29,4 lbs11,8 kg / 26,1 lbs	18,6 kg / 41,1 lbs16,0 kg / 35,3 lbs	22,4 kg / 49,4 lbs19,8kg / 43,7 lbs
Power requirementPower Consumption		AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 2,3A230W
MODELLE		47LG75**	52LG75**
		47LG7500-ZB	52LG7500-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1140,4 x 820,1 x 342,9 mm44,9 x 32,3 x 13,5 inches	1284,4 x 898,6 x 342,9 mm50,6 x 35,4 x 13,5 inches
	exklusive Standfuß	1140,4 x 764,8 x 129 mm44,9 x 30,2 x 5,1 inches	1284,4 x 844,6 x 129,5 mm50,6 x 33,3 x 5,1 inches
Gewicht	inklusive Standfußexklusive Standfuß	30,0 kg / 66,2 lbs25,3 kg / 55,8 lbs	39,9 kg / 88,0 lbs35,2 kg / 77,7 lbs
Power requirementPower Consumption		AC100-240V~ 50/60Hz 3,0A300W	AC100-240V~ 50/60Hz 3,5A350W
MODELLE		32LG35**	37LG35**	42LG35**
		32LG3500-ZA	37LG3500-ZA	42LG3500-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 inches	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 inches	1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 inches
	exklusive Standfuß	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 inches	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 inches	1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 inches
Gewicht	inklusive Standfußexklusive Standfuß	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs	23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs
Power requirementPower Consumption		AC100-240V~ 50/60Hz 1,5A150W	AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 2,3A230W
FernsehnormProgrammerfassungImpedanz Außenanntenne		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUNter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUNter 85%

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

PROGRAMMIEREN DER FERNBEDIENUNG

Bei der Fernbedienung handelt es sich um ein markenunabhängiges Fabrikat bzw.

eine Universalfernbedienung. Sie kann zur Steuerung der meisten Geräte anderer Hersteller, die über eine Fernbedienung betätigt werden können, eingesetzt wer-den. Beachten Sie, dass die Fernbedienung möglicherweise nicht für alle Modelle anderer Marken geeignet ist.

Die Programmierung eines Codes auf eine Fernbedienung

1 Testen Sie Ihre Fernbedienung.
Um herauszufinden, ob die Fernbedienung das Gerät ohne Programmierung steuern kann, schalten Sie das Gerät wie z. B. den Videorekorder ein, drücken die entsprechende Modus-Taste (wie z. B. DVD oder VCR) auf der Fernbedienung und richten sie dabei auf das Gerät. Drücken Sie die Tasten POWER (Ein/Aus) und PR +/- , um zu prüfen, ob das Gerät entsprechend reagiert. Wenn nicht, muss die Fernbedienung für die Steuerung des Geräts programmiert werden.
2 Stellen Sie das zu programmierende Gerät ein und drücken Sie dann die entsprechende Modus-Taste (z. B. DVD oder VCR) auf der Fernbedienung. Die Fernbedienungstaste des gewünschten Geräts wird beleuchtet.
3 Drücken Sie gleichzeitig MENU (Menü) und MUTE (Lautlos), dann kann die Fernbedienung für den Code programmiert werden.
4 Geben Sie eine Code-Nummer über die Zahlentasten der Fernbedienung ein. Die Programmier-Codes für die jeweiligen Geräte sind auf den folgenden Seiten aufgeführt. Auch hier schaltet sich das Gerät aus, wenn der richtige Code eingegeben wurde.
5 Drücken Sie MENU (Menü), um den Code zu speichern.
6 Prüfen Sie die Funktionen der Fernbedienung auf ihre Funktionstüchtigkeit. Wenn nicht, wiederholen Sie den Vorgang ab Schritt 2.

PROGRAMMIEREN DER FERNBEDIENUNG

DVD

Marke Codes Marke Codes Marke Codes
APEX DIGITAL 022	MITSUBISHI	002	RCA	005 006
DENON 020 014	NAD	023	SAMSUNG	011 015
GE 005 006	ONKYO	008 017	SONY	007
HARMAN KARDON 027	PANASONIC	003 009	THOMPSON	005 006
JVC 012	PHILIPS	013	TOSHIBA	019 008
LG 001 010 016 025	PIONEER	004 026	YAMAHA	009 018
MAGNAVOX 013	PROCEED	021	ZENITH 010 016 025
MARANTZ 024	PROSCAN	005 006

VCR

Marke Codes Marke Codes Marke Codes
AIWA 034				MAGNAVOX	031 033 034 041			SAMSUNG	032 040 102 104
AKAI 016 043 046 124					067 068				105 107 109 112
	125146			MARANTZ	012 031 033 067				113 115 120122
AMPRO 072					069				125
ANAM	031		033	MARTA 103	101			SANSUI	022 043 048 135
AUDIO DYNAMICS	012	023	039 043	MATSUI	027 030			SANYO	003 007 010 014
BROKSONIC	035	037	129	MEI	031 033				102 134
CANON	028	031	033	MEMOREX	003 010 014 031			SCOTT 017 037	112 129
CAPEHART	108				033 034 053 072				131
CRAIG	003	040	135		101 102 134139			SEARS	003 008 009 010
CURTIS MATHES	031	033	041	MGA	045 046 059				013 014 017 020
DAEWOO	005	007	010 064	MINOLTA	013 020				031 042 073 081
	065	108	110 111	MITSUBISHI	013 020 045 046				101
	112	116	117 119		049 051 059 061			SHARP	031 054 149
DAYTRON	108				151			SHINTOM	024
DBX	012	023	039 043	MTC 034 040				SONY	003 009 031 052
DYNATECH	034	053		MULTITECH	024 034				056 057 058 076
ELECTROHOME	059			NEC	012 023 039 043				077 078 149
EMERSON	006	017	025 027		048			SOUNDESIGN	034
	029	031	034 035	NORDMENDE	043			STS	013
	036	037	046 101	OPTONICA	053 054			SYLVANIA	031 033 034 059
	129	131	138153	PANASONIC	066 070 074 083				067
FISHER	003	008	009 010		133140145			SYMPHONIC	034
FUNAI 034								TANDY	010 034
GE	031	033	063 072	PENTAX	013 020 031 033			TATUNG	039 043
	107	109	144 147		063			TEAC	034 039 043
GO VIDEO	132	136		PHILCO	031 034 067			TECHNICS	031 033 070
HARMAN KARDON		012	045	PHILIPS 031 033	034 054			TEKNIKA	019 031 033 034
HITACHI	004	018	026 034		067 071 101				101
	043	063	137 150	PILOT	101			THOMAS	034
INSTANTREPLAY	031	033		PIONEER	013 021 048			TMK	006
JCL	031	033		PORTLAND	108			TOSHIBA	008 013 042 047
JCPENNY	012	013	015 033	PULSAR	072				059 082 112 131
	040	066	101	QUARTZ	011 014			TOTEVISION	040 101
JENSEN 043				QUASAR	033 066 075 145			UNITECH	040
JVC	012	031	033 043	RCA	013 020 033 034			VECTOR RESEARCH	012
	048	050	055 060		040 041 062 063			VICTOR	048
	130	150	152		107 109 140 144			VIDEO CONCEPTS	012 034 046
KENWOOD	014	034	039 043		145147			VIDEOSONIC	040
	047	048		REALISTIC	003 008 010 014			WARDS 003 013	017 024
LG (GOLDSTAR)	001	012	013 020		031 033 034 040				031 033 034 040
	101	106	114 123		053 054 101				053 054 131
LLOYD	034			RICO 058				YAMAHA	012 034 039 043
LXI	003	009	013 014	RUNCO	148			ZENITH	034 048 056
	017	034	101 106	SALORA	014				058 072 080 101
MAGIN	040

IR-CODE

1. Anschließen

■ Verbinden Sie das Kabel der Fernbedienung mit der Fernbedienungsbuchse am TV-Gerät.

2. Fernbedienung IR-Codes

■ Signaform-Ausgabe

Einzelimpuls, Modulationssignal mit 37,917 kHz Signal bei 455 kHz

Tc T1

Trägerfrequenz

$$ \mathrm{FCAR} = 1 / \mathrm{TC} = \mathrm{fOSC} / 1 2 $$

$$ \text { Relative Einschaltdauer } = \mathrm{T1/TC} = 1 / 3 $$

■ Frame-Konfiguration

Repeat Frame-Wiederholung

Code- Wiederholung Tf

■ Anschlusscode

9 ms 4.5 ms

■ Code-Wiederholung

■ Bit-Beschreibung

Bit "0" 0.56 ms 1.12 ms

Bit "1" 0.56 ms 2.24 ms

■ Frame-Intervall: Tf

Die Wellenform wird so lange übertragen, wie die Taste gedrückt wird.

Code (Hexa)	Funktion	Hinweis
00	PR ++	Taste der Fernbedienung
01	PR --	Taste der Fernbedienung
02	VOL ++	Taste der Fernbedienung
03	VOL --	Taste der Fernbedienung
40	Auf (▲)	Taste der Fernbedienung
41	Abn (▼)	Taste der Fernbedienung
06	Rechts (▶)	Taste der Fernbedienung
07	Links (◀)	Taste der Fernbedienung
08	STROM	Taste der Fernbedienung (Ein/Aus)
09	STUMM	Taste der Fernbedienung
10	ZIFFERNTASTEN 0	Taste der Fernbedienung
11	ZIFFERNTASTEN 1	Taste der Fernbedienung
12	ZIFFERNTASTEN 2	Taste der Fernbedienung
13	ZIFFERNTASTEN3	Taste der Fernbedienung
14	ZIFFERNTASTEN4	Taste der Fernbedienung
15	ZIFFERNTASTEN 5	Taste der Fernbedienung
16	ZIFFERNTASTEN 6	Taste der Fernbedienung
17	ZIFFERNTASTEN 7	Taste der Fernbedienung
18	ZIFFERNTASTEN 8	Taste der Fernbedienung
19	ZIFFERNTASTEN 9	Taste der Fernbedienung
0B	INPUT	Taste der Fernbedienung
AA	INFO 1	Taste der Fernbedienung
AB	GUIDE	Taste der Fernbedienung
56	SUBTITLE	Taste der Fernbedienung
5B	EXIT	Taste der Fernbedienung
1E	FAV	Taste der Fernbedienung
1A	Q.VIEW	Taste der Fernbedienung
50	D/A TV	Taste der Fernbedienung
F0	TV/RADIO	Taste der Fernbedienung
7E	SIMLINK	Taste der Fernbedienung
E0	BRIGHT +	Taste der Fernbedienung
E1	BRIGHT -	Taste der Fernbedienung
0A	I/II	Taste der Fernbedienung
0E	SLEEP	Taste der Fernbedienung
43	MENU	Taste der Fernbedienung
44	OK(○)	Taste der Fernbedienung
53	LIST	Taste der Fernbedienung
20	TEXT	Taste der Fernbedienung
2A	REVEAL	Taste der Fernbedienung
26	TIME	Taste der Fernbedienung
28	BACK	Taste der Fernbedienung
62	UPDATE	Taste der Fernbedienung
70	INDEX	Taste der Fernbedienung
65	HOLD	Taste der Fernbedienung
61	BLUE Taste	Taste der Fernbedienung
63	YELLOW Taste	Taste der Fernbedienung
71	GREEN Taste	Taste der Fernbedienung
72	RED Taste	Taste der Fernbedienung
79	RATIO	Taste der Fernbedienung
B0	▶	Taste der Fernbedienung
BA	II	Taste der Fernbedienung
B2	|◀◀	Taste der Fernbedienung
B3	▶▶|	Taste der Fernbedienung
8F	◀◀	Taste der Fernbedienung
8E	▶▶	Taste der Fernbedienung
B1	■	Taste der Fernbedienung
BD	●	Taste der Fernbedienung

ANSCHLUSS EINES EXTERNEN STEUERGERÄTS

RS-232C-Einrichtung

Schließen Sie den RS-232C-Eingangsstecker an ein externes Steuergerät (z. B. einen Computer oder ein A/V-Steuersystem) an und steuern Sie die TV-Funktionen extern. Schließen Sie den seriellen Anschluss des Steuergeräts an den RS-232C-Stecker an der Rückseite des TV-Geräts an. HINWEIS : Das RS-232C-Anschlusskabel wird nicht mit dem TV-Gerät mitgeliefert.

Anschlusstyp; D-Sub 9-Pin männlich

Nr. Pin-Name

1 Kein Anschluss
2 RXD (Datenempfang)
3 TXD (Datenübertragung)
4 DTR (DTE-Seite bereit)
5 GND
6 DSR (DCE-Seite bereit)
7 RTS (Bereit zu senden)
8 CTS (Löschen zu senden)
9 Kein Anschluss

HDMI/DVI IN 2 M100 接头连接 接头连接

RS-232C-Konfigurationen

7-adrige Konfigurationen (Standard-RS-232C-Kabel)

3-adrige Konfigurationen (nicht Standard)

ANHANG

Set ID

Verwenden Sie diese Funktion, um eine Monitor-ID-Nummer anzugeben.

Siehe "Echtdatenzuordnung 1" auf Seite 102.

Die Optionen ISM Methode (ISM-Methode) und Low power (Strom sparen) sind bei KCD-TV-Modellen nicht verfügbar.

Die Betriebsanzeige kann ausschließlich für LCD-Fernseher genutzt werden.

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü OPTION aufzurufen.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Werksmodus auszuwählen.
3 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼um die Option Set ID auszuwählen.
4 Drücken Sie ◀ oder ▶, um die Set ID anzupassen und die entsprechende Monitor-ID-Nummer auszuwählen. Der Einstellungsbereich der Set ID liegt zwischen 1\~99.
5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU INFO EXIT BUCE OK VOL PR WRITE 1 2 3

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Bew. MBV Vorb.

1

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low power Aus

2

Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Betriebsanzeige Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low power Aus

3 4

Kommunikationsparameter

■ Baudrate: 9600 bps (UART)
■ Datenlänge: 8 Bits
Parität: Ohne
■ Stoppbit: 1 Bit

■ Kommunikationscode: ASCII-Code
■ Verwenden Sie ein Kreuzkabel

(Cross/Reverse).

Befehlsreferenzliste

	COMMAND1	COMMAND2	DATA(Hexadecimal)
01. Strom k a 00 ~ 01
02. Seitenverhältnis k c Refer to p. 100
03. Bildschirm-Ruhezustand k d 00 ~ 01
04. Stummschaltung k e 00 ~ 01
05. autstärkeregelung	k	f	00 ~ 64
06. Kontrast	k g 00 ~ 64
07. Helligkeit	k	h	00 ~ 64
08. Farbe	k	i	00 ~ 64
09. Farbton	k j	00 ~ 64
10. Schärfe	k k 00 ~ 64
11. OSD-Auswahl	k	l	00 ~ 01
12. Fernbedienungssperre	k	m	00 ~ 01
13. Balance	k	t	00 ~ 64
14. Farbtemperatur	k	u	00 ~ 03
15. Rot-Einstellung	k	v	00 ~ 50
16. Grün-Einstellung	k	w	00 ~ 50
17. Blau-Einstellung	k	$	00 ~ 50
18. Abweichender Status	k	z	00 ~ a
19. ISM-Methode	j	p auf Seite. 102
20. Energiesparmodus	j	q	0 ~ 01
21. Auto-Konfigurieren	j	u	01
22. Kanalauswahl	ma auf Seite. 103
23. IR-Code senden	m	c Tastencode
24. Hintergrundbeleuchtung	m	g 00 ~ 64
25. Eingangsauswahl (Hauptb.)	x	b auf Seite. 103

Übertragungs-/Empfangsprotokoll

Übertragung

[Command1][Command2][ ][Set ID][ ][Daten][Cr]

* [Command 1] : Erster Befehl. (j,k,m oder x)
* [Command 2] : Zweiter Befehl.
* [Set ID] : Sie können die Set-ID einstellen, um die gewün- schte Monitor-ID im Menü "OPTION" zu wählen. Der Einstellungsbereich beträgt 1-99. Wenn Sie als Set-ID "0" auswählen, wird jedes angeschlossene TV-Set gesteuert. Die Set-ID wirdim Menü als Dezimalzahl und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0-0x63) angegeben.
* [DATEN] : Für die Übertragung von Befehlsdaten. "FF" übertragen, um Befehlsstatus zu lesen.
* [Cr] : Carriage Return. ASCII-Code "0x0D"
* [ ] : ASCII-Code "Leerschritt (0x20)"

OK-Bestätigung

[Command2][ ][Set ID][ ][OK][Daten][x]

* Der TV überträgt ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Command2][ ][Set ID][ ][NG][Daten][x]

* Der TV überträgt ACK (Bestätigung) beim Empfang nicht normaler Daten von nicht brauchbaren Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.

Daten 01: Ungültiger Code

Daten 02: Nicht unterstützte Funktion

Daten 03: Weiter warten

ANHANG

01. Einschalten (Befehl: k a)

Für die Steuerung des Ein-/Ausschaltens des TV-Geräts.

Übertragung

[k][a][ ][Set ID][ ][Daten][Cr]

Daten 00 : Ausschalten 01 : Einschalten

Bestätigung

[a][ ] [Set ID][ ] [OK][Daten][x]

▶ Für die Anzeige des Ein-/Ausschaltens.

Übertragung

[k][a][ ] [Set ID][ ] [FF][Cr]

Bestätigung

[a][ ] [Set ID][ ] [OK] [Daten][x]

* Wenn andere Funktionen FF-Daten in diesem Format übertragen, wird der Status jeder Funktion in ähnlicher Weise angezeigt.

02. Seitenverhältnis (Befehl: k c) (Größe des Hauptbilds)

Für die Einstellung des Bildformats. Sie können das Bildformat auch über die Taste RATIO der TV-Fernbedienung oder im Menü "SCREEN" (Bild) anpassen.

Übertragung

[k][c][ ][Set ID][ ][Daten][Cr]

Daten 01 : Normalbild (4:3) 06 : 14:9

02 : Breitbild (16:9) 07 : Just Scan

03: Zoom1 (Nur Modell 37/42/47/52LG5***,

04:Zoom2 32/37/42/47/52LG75**,

05: Auto 50PG45**, 50PG75**)

Bestätigung

[c][ ] [Set ID][ ] [OK][Daten][x]

* Über die Eingabe RGB-PC oder Component wählen Sie das Seitenverhältnis 16:9 oder 4:3 aus.

03. Bildschirm-Ruhezustand (Befehl: k d)

▶Für die Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Übertragung

[k][d][ ][Set ID][ ][Daten][Cr]

Daten 00 : Bildschirm-Ruhezustand aus (Bild an)

01 : Bildschirm-Ruhezustand ein (Bild aus)

Bestätigung

[d][ ][Set ID][ ][OK][Daten][x]

04. Stummschaltung (Befehl: k e)

▶ Für die Aktivierung/Deaktivierung der Stummschaltung. Sie können die Stummschaltung auch über die Taste MUTE der TV-Fernbedienung einstellen.

Übertragung

[k][e][ ][Set ID][ ][Daten][Cr]

Daten 00 : Stummschaltung ein (Lautstärke aus) 01 : Stummschaltung aus (Lautstärke ein)

Bestätigung

[e][ ] [Set ID][ ] [OK][Daten][x]

05. Lautstärkeregelung (Befehl: k f)

▶ Für die Einstellung der Lautstärke. Sie können die Lautstärke auch über die Lautstärketasten der TV-Fernbedienung einstellen.

Übertragung

[k][f][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 102.

Bestätigung

[f][ ][Set ID][ ][OK][Daten][x]

06. Kontrast(Befehl: k g)

Für die Einstellung des Bildschirmkontrasts. Sie können den Kontrast auch über das Menü "Picture" (Bild) einstellen.

Übertragung

[k][g][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 102.

Bestätigung

[g][ ][Set ID][ ][OK][Daten][x]

07. Helligkeit (Befehl: k h)

Für die Einstellung der Bildschirmhelligkeit. Sie können die Helligkeit auch über das Menü „PICTURE“ (Bild) einstellen.

Übertragung

[k][h][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 102.

Bestätigung

[h][ ][Set ID][ ][OK][Daten][x]

08. Farbe (Befehl: k i)

Für die Einstellung der Bildschirmfarbe. Sie können die Farbe auch über das Menü "Picture" (Bild) einstellen.

Übertragung

[k][i][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 102.

Bestätigung

[i][ ][Set ID][ ][OK][Daten][x]

09. Farbton (Befehl: k j)

Für die Einstellung des Bildschirmfarbtons. Sie können den Farbton auch über das Menü "PICTURE" (Bild) einstellen.

Übertragung

[k][j][ ][Set ID][ ][Daten][Cr]

DatenRed : 00 \~ Green : 64

* Siehe 'Echtdatenzuordnung 1'. auf Seite 102.

Bestätigung

[j][ ][Set ID][ ][OK][Daten][x]

1. Schärfe (Befehl : k k)

Für die Einstellung der Bildschärfe. Sie können die Bildschärfe auch über das Menü „PICTURE“ (Bild) einstellen.

Übertragung

[k][k][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 102.

Bestätigung

[k][ ][Set ID][ ][OK][Daten][x]

11. OSD-Auswahl (Befehl: k l)

Ein- und Ausschalten des OSD-Menüs (= auf dem Bildschirm angezeigtes Menü) mit der Fernbedienung

Übertragung

[k][l][ ][Set ID][ ][Daten][Cr]

Daten 00 : OSD aus 01 : OSD ein

Bestätigung

[1] [ ] [Set ID] [ ] [OK] [Daten] [x]

12. Fernbedienungssperre (Befehl: k m)

Für die Sperre der Tasten der Fernbedienung und der Frontkonsole am Gerät.

Übertragung

[k][m][ ][Set ID][ ][Daten][Cr]

Daten 00 : Sperre aus 01 : Sperre ein

Bestätigung

[m][ ][Set ID][ ][OK][Daten][x]

* Wenn Sie die Fernbedienung nicht verwenden, verwenden Sie diesen Modus. Wenn der Hauptstrom aus-/eingeschaltet wird, wird die Sperre für das externe Steuergerät aufgehoben.

13. Balance (Befehl: k t)

▶ Für die Einstellung der Balance. Sie können die Balance auch im Menü SOUND (Ton) einstellen.

Übertragung

[k][t][ ][Set ID][ ][Daten][Cr]

DatenMin : 00 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1': auf Seite 102.

Bestätigung

[t][ ][Set ID][ ][OK][Daten][x]

14. Farbtemperatur (Befehl: k u)

▶ Für die Einstellung der Farbtemperatur. Sie können das CSM auch im Menü PICTURE (Bild) einstellen.

Übertragung

[k][u][ ][Set ID][ ][Daten][Cr]

Daten 00: Kalt 01: Mittel 02: Warm 03: Anwender

Bestätigung

[u][ ][Set ID][ ][OK][Daten][x]

15. Rot-Einstellung (Befehl: k v)

▶ Einstellung der Farbtemperatur Rot.

Übertragung

[k][v][ ][Set ID][ ][Daten][Cr]

DatenMin : 00 \~ Max : 50 * Siehe 'Echtdatenzuordnung 2'. auf Seite 102.

Bestätigung

[v][ ][Set ID][ ][OK][Daten][x]

ANHANG

16. Grün-Einstellung (Befehl: k w)

▶Einstellung der Farbtemperatur Rot.

Übertragung

[k][w][ ][Set ID][ ][Daten][Cr]

DatenMin: 00 \~ Max: 50

* Siehe 'Echtdatenzuordnung 2'. auf Seite 102.

Bestätigung

[w][ ][Set ID][ ][OK][Daten][x]

17. Blau-Einstellung (Befehl: k \$)

▶Einstellung der Farbtemperatur Rot.

Übertragung

[k][\$][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 2'. auf Seite 102.

Bestätigung

[\$][ ][Set ID][ ][OK][Daten][x]

18. Abweichender Status (Befehl: k z)

▶ Zur Erkennung eines abweichenden Status.

Übertragung

[k][z][ ][Set ID][ ][FF][ ][Cr]

Daten FF : Lesen

Bestätigung

[z][ ] [Set ID][ ] [OK][Daten][x]

Daten 00: Normal (Strom und Signal vorhanden)

01: Kein Signal (Strom vorhanden)

02: TV-Gerät mit der Fernbedienung ausschalten

03: TV-Gerät über die automatische

Ausschaltfunktion ausschalten

04: TV-Gerät über die Funktion RS-232C ausschalten

05: 5 V aus

06: Strom aus

07: TV-Gerät über die Gebläsealarmfunktion

ausschalten

08: TV-Gerät über die Ausschaltfunktion ausschalten

09: TV-Gerät über die automatische

Ausschaltfunktion ausschalten

a: TV-Gerät über die Funktion AV Board

* Nur-Lesefunktion

19. ISM-Methode (Befehl: j p)

Zur Steuerung der ISM-Methode Die ISM-Methode kann auch im Menü OPTION eingestellt werden. Diese Funktion ist nicht für die Modelle LCD verfügbar.

Übertragung

[j][p][ ][Set ID][ ][Daten][Cr]

Daten 00: Normal 02: Orbiter

01: Weiß-Gen. 03: Invertierung

Bestätigung

[p][ ][Set ID][ ][OK/NG][Daten][x]

20. Energiesparmodus (Befehl: j q)

Zur Senkung des Stromverbrauchs des Monitors Die Option „Low power“ (Low power) kann auch im Menü OPTION eingestellt werden. Diese Funktion ist nicht für die Modelle LCD verfügbar.

Übertragung

[j][q][ ][Set ID][ ][Daten][ ][Cr]

Daten 00 : Off (Aus) 01 : On (Ein)

Bestätigung

[q][ ][Set ID][ ][OK/NC][Daten][x]

* Echtdatenzuordnung1

00 : Schritt 0

A: Schritt 10 (Set ID 10)

F: Schritt 15 (Set ID 15)

10: Schritt 16 (Set ID 16)

64: Schritt 100

6E: Schritt 110

73: Schritt 11 5

74: Schritt 116

C7: Schritt 199

FE : Schritt 254

FF: Schritt 255

*Echtdatenzuordnung 2

00:-40

01:-39

02:-38

28:0

4E:+38

4F:+39

50:+40

21. Auto-Konfigurieren (Befehl: j u)

Für die automatische Einstellung der Bildposition und die automatische Minimierung des Bildwackelns. Nur in RGB (PC)-Modus.

Übertragung

[j][u][ ][Set ID][ ][Daten][Cr]

Daten 01: To set (Auswählen)

Bestätigung

[u][ ][Set ID][ ][OK/NG][Daten][x]

22. Kanalauswahl (Befehl: m a)

▶ Kanaleinstellung auf die folgende physische Nummer.

Übertragung

[m][a][ ][Set ID][ ][Daten0][ ][Daten1][ ][Daten2][Cr]

Data 00: Hochkanaldaten

Data 01: Tiefkanaldaten

Bsp. Nr. 47 -> 00 2F (2FH)

Nr. 394 -> 01 88 (188H)

DTV Nr. 0 -> Egal

Data 02 0x00: ATV Main,

0x10: DTV Main

Kanaldatenbereich

Analog - Min.: 00 \~ Max: 63 (0\~99)

Digital - Min.: 00\~ Max: 3E7 (0\~999)

Bestätigung

[a][ ][Set ID][ ][OK/NG][Daten][x]

DatenMin: 00 \~ Max: 7D

23. IR-Code senden (Befehl: m c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes.

Übertragung

[m][c][ ][Set ID][ ][Daten][Cr]

Daten: Tastencodes siehe Seite 96.

Bestätigung

[c][ ][Set ID][ ][OK/NG][Daten][x]

24. Hintergrundbeleuchtung

(Befehl: m g)

▶Die Hintergrundbeleuchtung kann ebenfalls im BILDMENÜ eingestellt werden.

Diese Funktion kann ausschließlich für LCD-Fernseher genutzt werden.

Übertragung

[m][g][ ][Set ID][ ][Daten][Cr]

DatenMin: 00 \~ Max: 64

* Siehe 'Echtdatenzuordnung 1'. auf Seite 102.

Bestätigung

[g][ ] [Set ID][ ] [OK] [Daten][x]

25. Eingangsauswahl (Befehl: x b)

(Signalquelle des Hauptbilds)

▶ Auswahl der Eingangsquelle des Hauptbilds

Übertragung

[x][b][ ][Set ID][ ][Daten][Cr]

Daten: Struktur

MSB
LSB

0	0	0	0	0	0	0	0
Externer Eingang				Eingangsnummer

Externer Eingang				Daten
0	0	0	0	DTV
0	0	0	1	Analogue
0	0	1	0	AV
0	0	1	1	Component
0	1	0	0	RGB
0	1	0	1	HDMI

Eingangsnummer				Daten
0	0	0	0	Input1
0	0	0	1	Input2
0	0	1	0	Input3
0	0	1	1	Input4

Bestätigung

[b][ ] [Set ID][ ] [OK/NG] [Daten] [x]

LG Electronics Inc.
