BEDIENUNGSANLEITUNG GR-B218JUAA LG

Bitte lesen Sie diese Bedienungsanleitung genau

durch, bevor Sie das Gerät benutzen und halten

Sie sie immer zur Hand, damit Sie, falls nötig, nachschlagen können.

FRIDGE-FREEZER

User's Guide

Sicherheitshinweise 3–4

Geräteteile und Funktionen 5

Montage des Kühlschranks 6–12

Auspacken des Kühlschranks 6

Montage 6

Bodenblende 6

Abnehmen und Befestigen der Griffe und Türen des Kühlschranks 7–11

Ausrichtung von Kühlschrank und Türen 12

Bedienung des Kühlschranks 13–21

Gewährleistung der Luftzirkulation 13

Mehrfach-Rohrleitungssystem 13

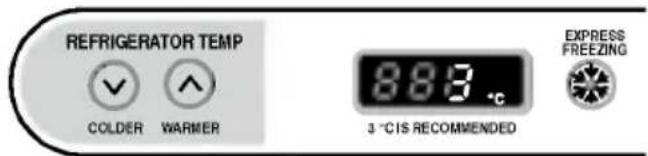

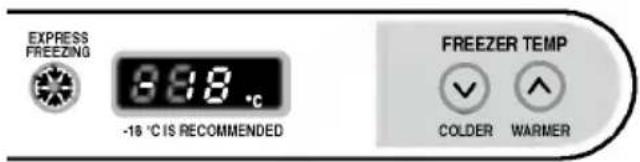

Reglereinstellungen 13

Justieren der Einstellungen 14

Hinweise zur Aufbewahrung von Lebensmi tteln 14

Aufbewahrung von Tiefkühlkost 15

Kühlschrankteil

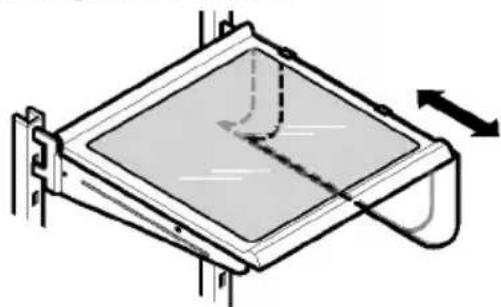

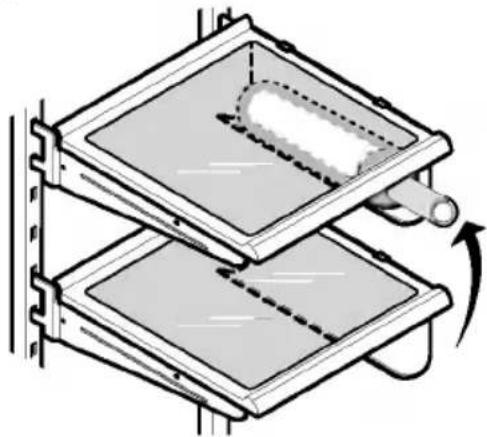

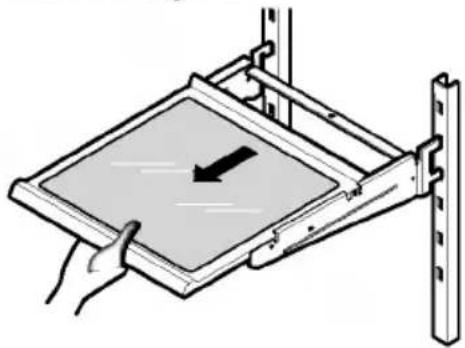

Kühlschrankregale 16

Weinregal 16

Optibin-Gemüsefach 17

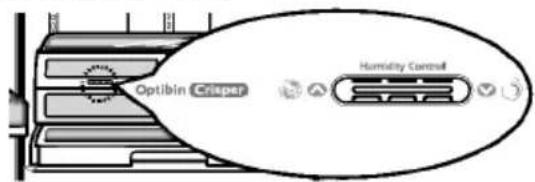

Luftfeuchtigkeitsregelung des Gemüsefachs 17

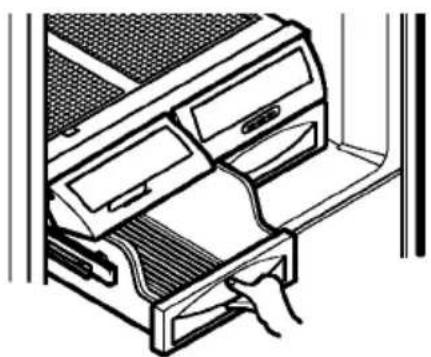

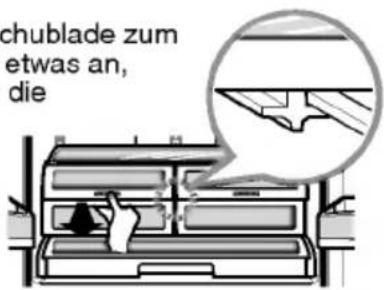

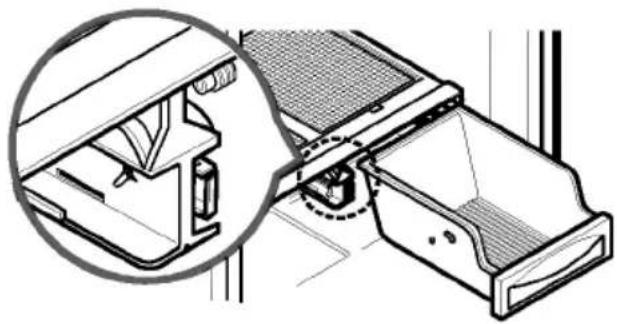

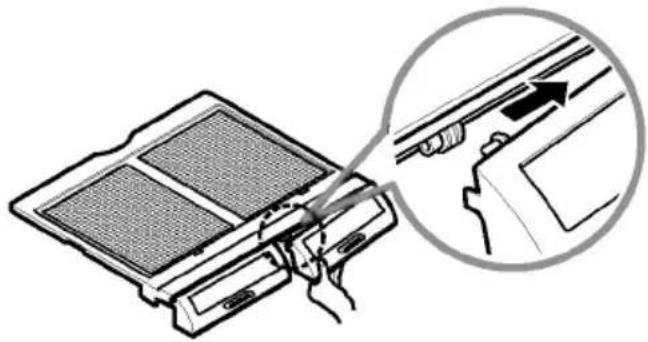

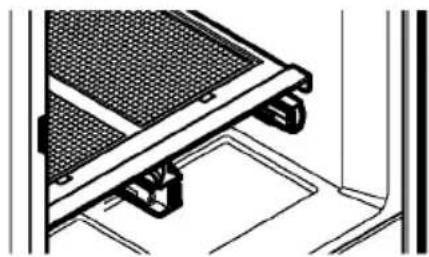

Herausnehmen des Gemüsefachs 17

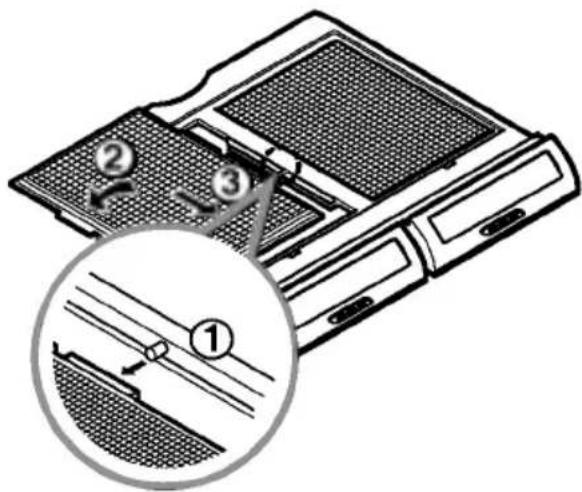

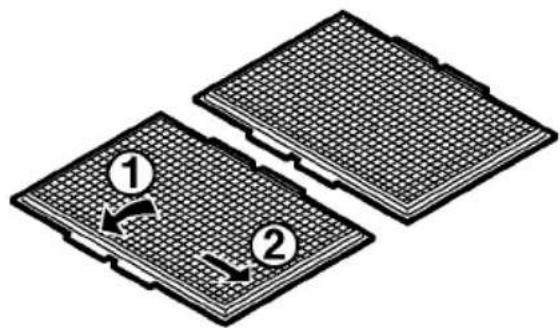

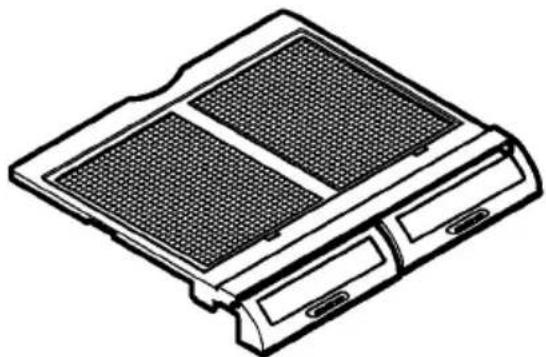

Gemüsefachabdeckung mit Gitter auf der Innenseite 18

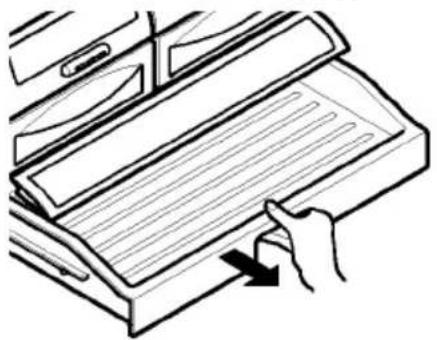

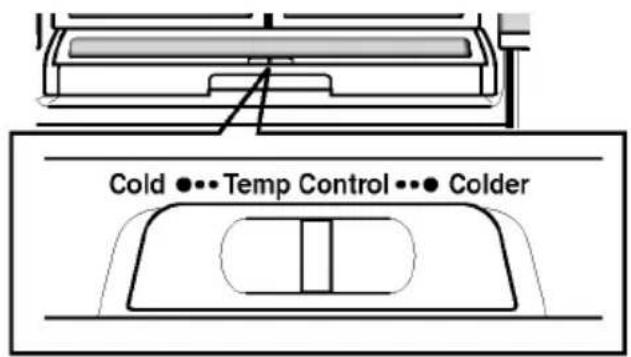

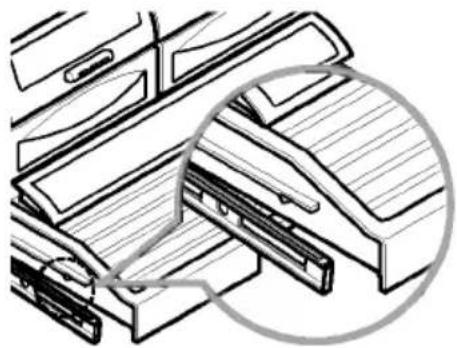

Glide 'n Serve-Schubfach 19

Zusammenstellung der Türregale 19

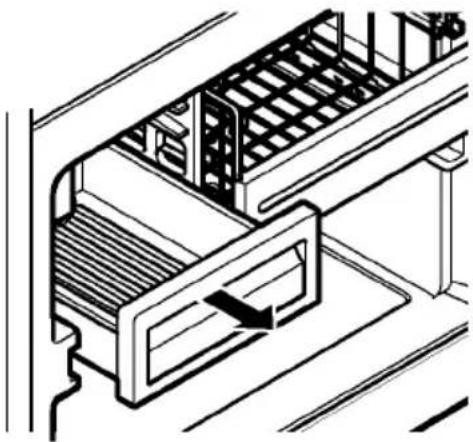

Milchproduktefach 20

Eierfach 20

▶ Gefrierfachteil

Eisbehälter 20

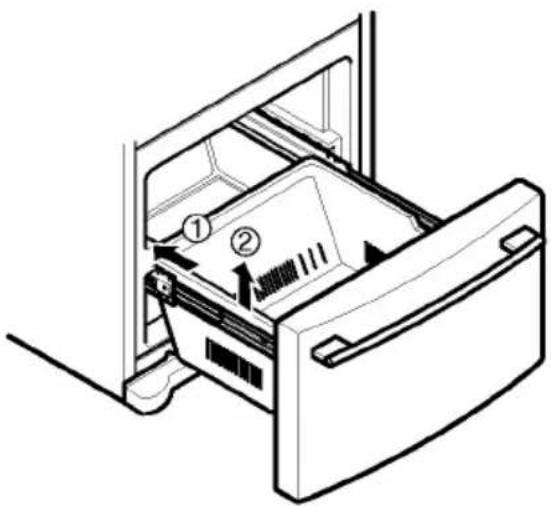

Durabase 21

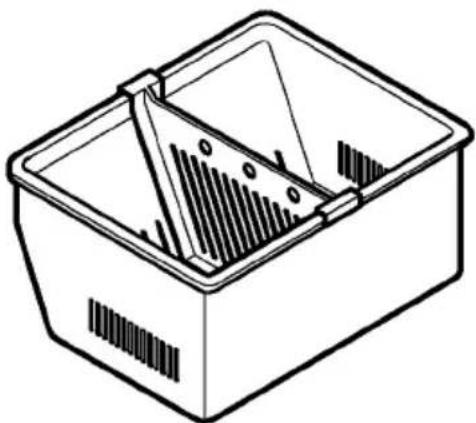

Durabase-Teiler 21

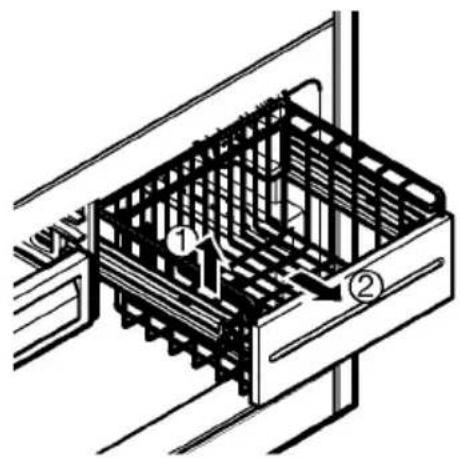

Herausnehmbare Schublade 21

Pflege und Reinigung 22–23

Allgemeine Reinigungstipps 22

Außenbereich 22

Innenwände 22

Tür-Innenseite und Dichtungen 22

Kunststoffteile 22

Kondensatorwindungen 22

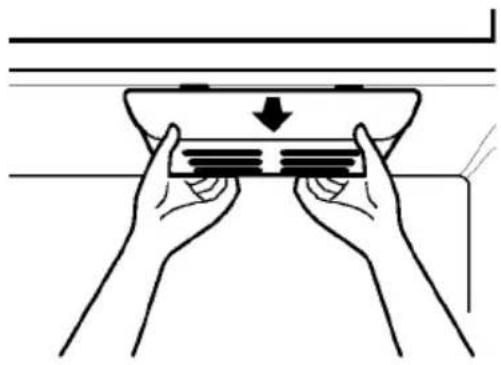

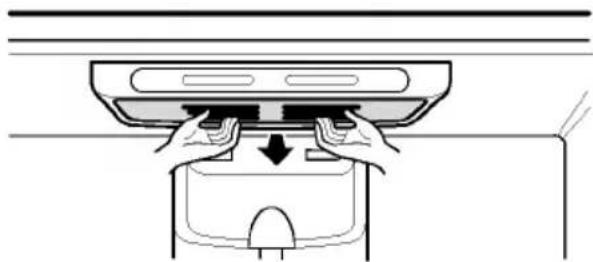

Ersetzen der Glühlampe 22–23

Stromunterbrechungen 23

Bei einer Urlaubsreise 23

Bei einem Umzug 23

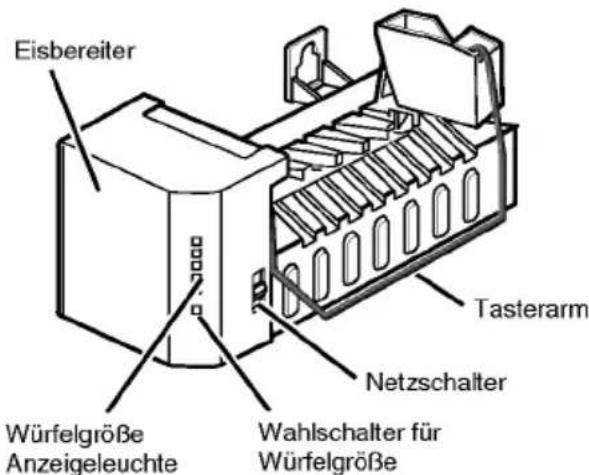

Über den automatischen Eisbereiter 24

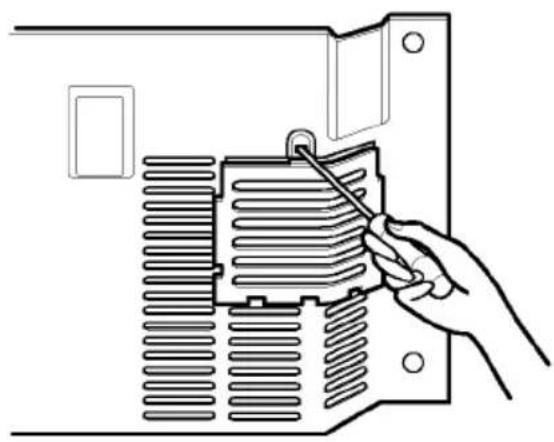

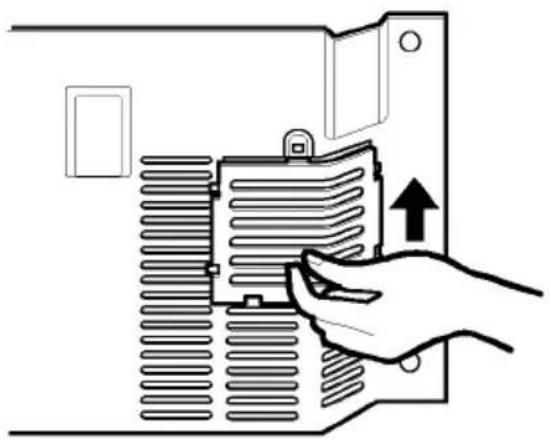

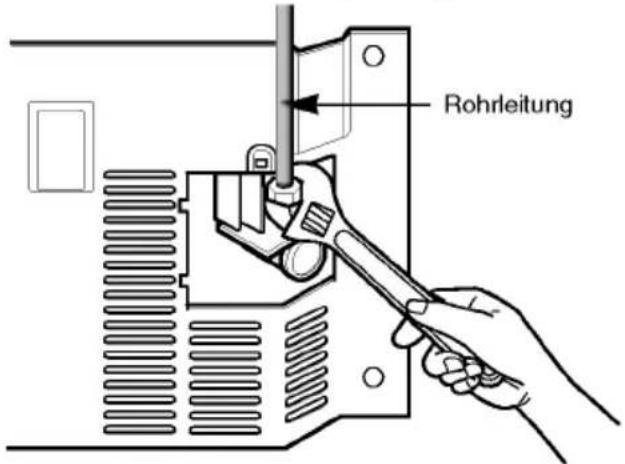

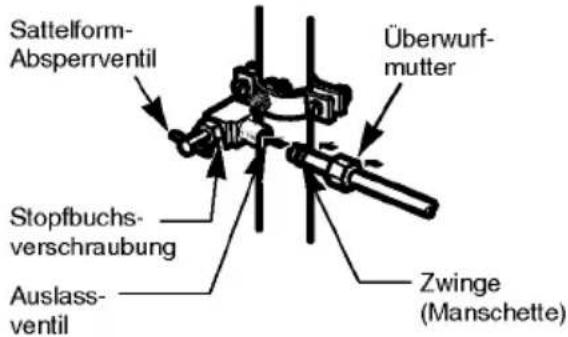

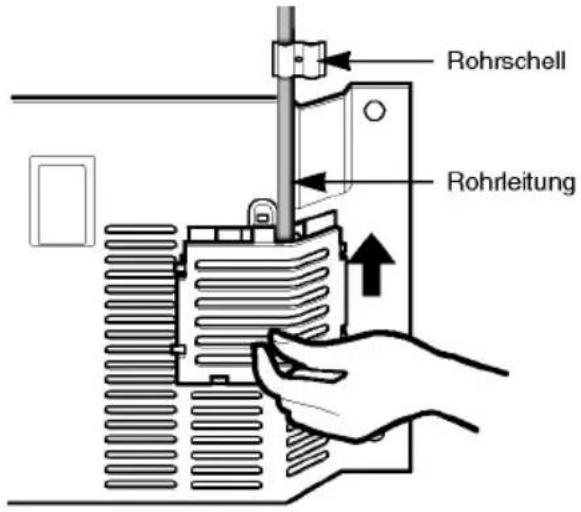

Anschluss der Wasserleitung 25–28

Hinweise zur Störungsbehebung 29–32

WICHTIGE SICHERHEITSHINWEISE

Dieses Handbuch enthält viele wichtige Sicherheitshinweise, die immer gelesen und befolgt werden sollten.

Dieses Sicherheitssymbol weist auf mögliche Lebens- oder Verletzungsgefahren für Sie und andere Personen bzw. auf mögliche Beschädigungen am Gerät hin.

Alle Sicherheitshinweise werden durch dieses Symbol zusammen mit der Warnung GEFAHR, WARNUNG oder VORSICHT gekennzeichnet. Diese Warnungen haben folgende Bedeutungen:

GEFAHR

WARNING

VORSICHT

Missachtung der Hinweise führt zum Tod bzw. zu schweren Verletzungen.

Missachtung der Hinweise kann zum Tod bzw. zu schweren Verletzungen führen.

Weist auf eine mögliche Gefahr hin, die bei Missachtung zu leichten bzw. mittelschweren Verletzungen bzw. Produktbeschädigungen führen könnte.

Bei allen Sicherheitshinweisen werden die jeweiligen Gefahrensituationen Hinweise zur Vermeidung von Verletzungen sowie die Folgen bei Missachtung der Hinweise erläutert.

WARNING

Zur Vermeidung von Feuer-, Stromschlag- oder Verletzungsgefahren für Personen beim Betrieb dieses Gerätes sollten die folgenden Sicherheitshinweise befolgt werden, einschließlich: Lesen Sie vor Betrieb des Gerätes alle Anleitungen.

• Den Netzstecker NIEMALS durch Ziehen am Netzkabel abziehen, sondern immer am Stecker selbst gerade aus der Steckdose herausziehen.
• Abgenutzte oder beschädigte Kabel immer sofort ersetzen. Keine am Kabel oder an einem der Stecker des Kabels abgenutzte oder beschädigte Netzkabel verwenden.
• Das Netzkabel beim Abziehen des Kühlschranks von der Wand nicht überrollen oder beschädigen.
• Benzin oder andere brennbare Gase und Flüssigkeiten NIEMALS in der Umgebung dieses oder anderer Geräte aufbewahren oder verwenden.
• Lassen Sie Kinder NIEMALS an den Kühlschranktüren oder -regalen klettern, stehen oder hängen. Der Kühlschrank könnte beschädigt werden und es besteht die Gefahr schwerer Verletzungen für die Kinder.
• Finger niemals in die Nähe der Scharniere halten; Die Abstände zwischen den Türen und dem Gehäuse sind sehr klein. Bei anwesenden Kindem die Türen vorsichtig schließen.
• Den Kühlschrank vor der Reinigung oder vor Reparaturen immer vom Netz trennen.
  HINWEIS: Wir empfehlen, Wartungsarbeiten nur von Fachpersonal durchführen zu lassen.

• Vor dem Austauschen der Glühlampe den Kühlschrank vom Netz trennen oder den Überlastungsschalter bzw. die Sicherung abschalten, um Verletzungsgefahren durch Strom führende Teile zu vermeiden. (Eine defekte Glühlampe könnte beim Austauschen zerbrechen.)
  HINWEIS: Durch alleiniges Ausschalten beider Schalter wird die Stromzufuhr zur Glühlampe nicht unterbrochen.

• Dieser Kühlschrank muss ordnungsgemäß nach den Montage-anleitungen montiert werden, die auf der Vorderseite des Kühlschranks angebracht sind.

• Während des Kühlschrankbetriebs die kalten Oberflächen im Gefrierfach nicht mir feuchten oder nassen Händen berühren. Die Haut könnte an sehr kalten Oberflächen haften bleiben.
• Bei Kühlschränken mit automatischem Eisbereiter die bewegten Geräteteile des Auswurfmechanismus oder das Heizelement des Eiswürfelauswurfs nicht berühren. Bei eingeschaltetem Kühlschrank NIEMALS den automatischen Eisherstellungsmechanismus mit den Fingern oder Händen berühren.
• Aufgetaute Tiefkühlkost NIEMALS wieder einfrieren. Das Mitteilungsblatt Nr. 69 des United States Department of Agriculture in Home and Garden besagt Folgendes:
  ...Angetaute Tiefkühlkost, auf der sich noch Eiskristalle befinden oder die eine Temperatur von unter -4°C besitzt, kann bedenkenlos wieder eingefroren werden.
  ...Aufgetautes Hackfleisch, Geflügel oder Fisch mit ungewöhnlichem Geruch oder ungewöhnlicher Farbe sollte nicht wieder eingefroren und verzehrt werden. Aufgetaute Eiscreme sollte entsorgt werden. Lebensmittel mit schlechtem(r) oder ungewöhnlichem(r) Geruch oder Farbe sind für den Verzehr ungeeignet und sollten entsorgt werden.
  Selbst ein Antauen und wieder Einfrieren vermindert die Qualität der Lebensmittel, besonders von Früchten, Gemüse und Fertiggerichten. Die Qualität von rotem Fleisch wird dabei weniger vermindert als bei anderen Lebensmitteln. Wieder eingefrorene Lebensmittel sollten möglichst bald verzehrt werden.

DIESE ANLEITUNGEN AUFBEWAHREN

GEFAHR: KINDER KÖNNTEN EINGESCHLOSSEN WERDEN

Die Gefahr eines Erstickungstodes durch das Einschließen von Kindern ist heutzutage immer noch präsent. Auch nur wenige Tage entsorgte oder verlassene Kühlschränke sind gefährlich. Befolgen Sie zur Vermeidung von Unfällen beim Entsorgen eines alten Kühlschranks die Anleitungen rechts.

• Nehmen Sie die Türen ab.
• Lassen Sie die Regale eingebaut, so dass Kinder nicht in den Kühlschrank klettern können.

ENTSORGUNG VON FCKW

Ihr alter Kühlschrank besitzt u. U. ein auf FCKW (Fluor-Chlor-Kohlenwasserstoff) basierendes Kühlungssystem. FCKWs können sie Ozonschicht zerstören.

Bei der Entsorgung des alten Kühlschranks sollte das FCKW-Kältemittel von einem Kundendienst ordnungsgemäß abgelassen und entsorgt werden. Ein versehentliches Ablassen von FCKW-Kälte- mittel kann gemäß der gültigen Umweltauflagen Geld- oder Gefängnisstrafen nach sich ziehen.

WICHTIGE SICHERHEITSHINWEISE

Kein Verlängerungskabel verwenden

Der Kühlschrank sollte möglichst an einer separaten Steckdose angeschlossen werden, um eine Überlastung dieses und anderer Geräte bzw. Lampen und somit Stromausfälle zu vermeiden.

Erreichbarkeit des Netzsteckers

Die Kühlschrank-Gefrierfach-Kombination sollte so aufgestellt werden, dass der Netzstecker bei einem Notfall immer schnell erreichbar ist.

Austauschen des Netzkabels

Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel vom Hersteller, einem Servicebetrieb oder einem gleichwertig qualifizierten Techniker ersetzt werden.

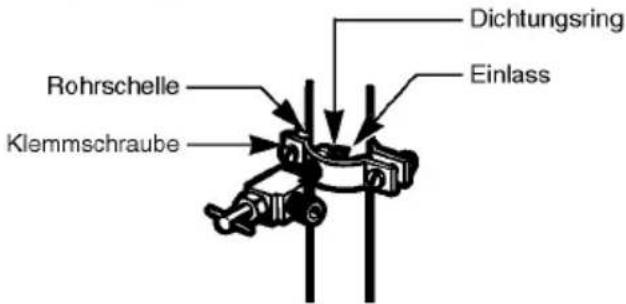

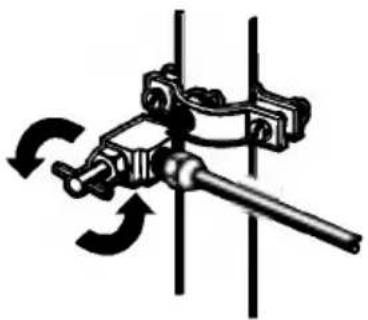

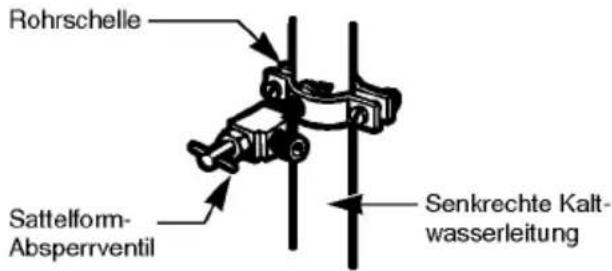

MONTAGE DER WASSERZULEITUNG

Vor der Montage

• Der automatische Eisbereiter kann nur vom Hersteller montiert werden.

• Für den Betrieb des automatischen Eisbereiters ist ein Wasserdruck von (1.5\~8.5kgf/cm²) erforderlich. (D. h. ein Plastikbecher mit (180cc) Inhalt muss innerhalb von 3 Sekunden vollständig gefüllt werden.)

• Bei einem herrschenden Wasserdruck von weniger als 1.5kgf/cm² muss für die normale automatische Eisbereitung und die Kaltwasserzuführung eine zusätzliche Druckpumpe installiert werden.
  • Die Gesamtlänge der Wasserzuleitung sollte max. 8 m betragen. Dabei sollte die Leitung nicht gebogen werden. Bei einer Leitungslänge von 8 m oder mehr könnten Probleme bei der Wasserzuführung im Zusammenhang mit der Ablaufwasserdruck auftreten.
  • Die Wasserzuleitung sollte an einem Ort ohne Wärmequellen installiert werden.

WARNING

• Der Anschluss darf nur an die Trinkwasserleitung erfolgen.
• Beachten Sie die Anleitungen zur Montage des Wasserfilters.

WARNING

• Die im Gerät eingesetzten Kältemittel und Treibgase zur Isolierung müssen ordnungsgemäß entsorgt werden. Verständigen Sie zur Entsorgung einen Servicebetrieb oder qualifizierten Techniker.

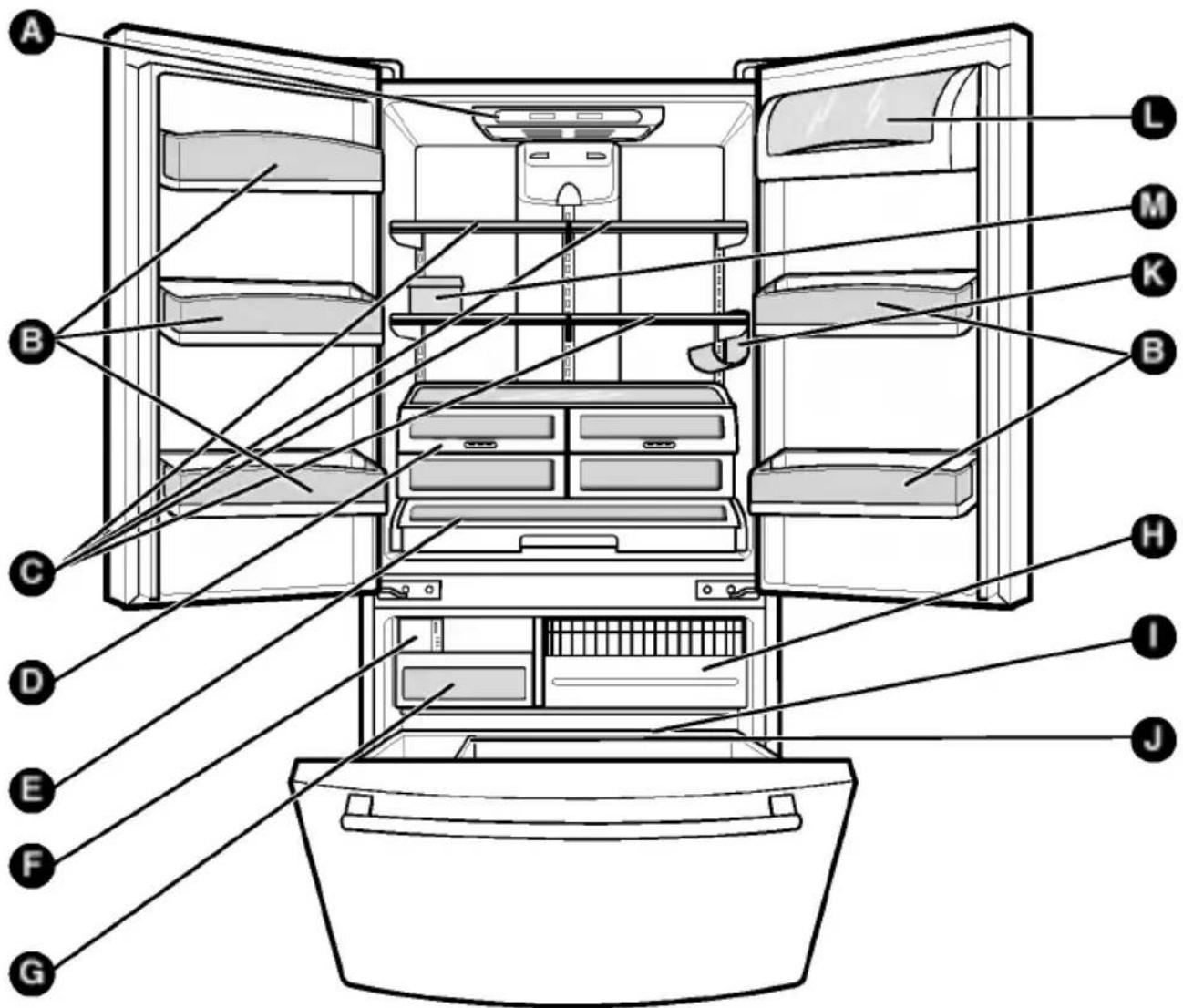

Auf dieser Seite können Sie sich mit den Geräteteilen und Funktionen vertraut machen. Zur Vereinfachung werden die Seitenzahlen zu den jeweiligen Komponenten angegeben.

HINWEIS: Dieses Handbuch ist für verschiedene Modelle gültig. Ihr Kühlschrank besitzt entweder nur einige oder auch alle der aufgeführten Komponenten. Die Positionen der gezeigten Komponenten können von Ihrem Modell abweichen.

A Digitale Sensorsteuerung
8 Zusammenstellbare Türregale
© Regale
Optibin-Gemüsefach (Hält Früchte und Gemüse frisch und knackig)
E Glide 'n Serve-Schubfach
Customcube-Eisbereiter

G Eisbehälter
H Herausnehmbare Schublade
Durabase
Teiler
Weinregal
Milchproduktefach
Eierfach

MONTAGE DES KÜHLSCHRANKS

WARNING

Gefahr durch hohes Gewicht

Der Kühlschrank muss von mind. zwei Personen transportiert und montiert werden. Es besteht die Gefahr von Rücken- oder sonstigen Verletzungen.

AUSPACKEN DES KÜHLSCHRANKS

Entfernen Sie vor dem Betrieb Klebeband sowie vorübergehend angebrachten Etiketten vom Kühl- schrank. Warnungs-, Modell- und Seriennummer- etiketten bzw. das technische Merkblatt auf der Rück- seite des Kühlschranks dürfen nicht entfernt werden.

Kleberückstände können entweder durch starkes Reiben mit dem Daumen oder durch Auftragen von etwas Flüssigseife auf die Rückstände mit den Fingern entfernt werden. Wischen Sie anschließend die Seifenrückstände mit warmem Wasser ab und trocknen Sie die Stellen.

Zum Entfernen der Kleberückstände dürfen keine scharfen Gegenstände, Alkohol, brennbare Flüssig- keiten oder Scheuermittel verwendet werden. Diese Stoffe können die Oberfläche des Kühlschranks schädigen. Siehe der Abschnitt Wichtige Sicherheitshinweise.

Die Kühlschrankregale befinden sich bei Lieferung in der Transportposition.

Ordnen Sie die Regale bitte nach Ihren Wünschen neu an.

WARNING

Transport des Kühlschranks:

Der Kühlschrank ist sehr schwer. Beim Bewegen des Gerätes zur Reinigung oder Wartung muss der Fußboden geschützt werden. Ziehen Sie den Kühlschrank immer gerade vor. Durch Wackeln oder Hin- und Herkippen des Kühlschranks könnte der Untergrund beschädigt werden.

WARNING

Explosionsgefahr

Brennbare Stoffe und Gase, wie z. B. Benzin, niemals in der Nähe des Kühlschranks platzieren. Ansonsten besteht Lebens-, Explosions- und Feuergefahr.

MONTAGE

1. Um Vibrationen zu vermeiden, sollte das Gerät eben aufgestellt werden. Ggf. müssen die Angleichschrauben eingestellt werden, um Unebenheiten des Bodens auszugleichen. Zum leichten Schließen der Tür sollte die Vorderseite etwas höher als die Rückseite sein. Die Angleichschrauben können leicht verstellt werden, indem das Gerät etwas geneigt wird. Drehen Sie die Schrauben zum Erhöhen im ( ) bzw. zum Senken gegen den Uhrzeigersinn ( ).
2. Das Gerät sollte an einem Ort mit Temperaturen zwischen 13°C und 43°C aufgestellt werden. Bei zu geringen bzw. zu hohen Umgebungstemperaturen kann die Kühleistung negativ beeinflusst werden.
3. Für gute Kühlleistungen, einfache Montage, richtige Luftzirkulation und elektrische Anschlüsse müssen Abstände von mind. 5 cm zur Decke und 2,5 cm zu den Seitenwänden eingehalten werden.
   ⚠ VORSICHT: Das Gerät keinen Wärmequellen, direkter Sonnen- einstrahlung oder Feuchtigkeit aussetzen.

WEITERE SCHRITTE

1. Reinigen Sie den Kühlschrank gründlich und entfernen Sie Staub, der sich beim Transport gebildet hat.
2. Befestigen Sie Zubehörteile, wie Eiswürfelbehälter, Schubladen, Regale usw., an den vorgesehenen Orten. Diese Teile sind zusammen verpackt, um mögliche Transportschäden zu vermeiden.
3. Vor der Aufbewahrung von Lebensmitteln sollte der Kühlschrank etwa 2 bis 3 Stunden eingeschaltet sein. Überprüfen Sie den Kaltluftstrom im Gefrierfach, um die richtige Kühlung sicherzustellen. Das Gerät ist nun betriebsbereit.

⚠️ WARNING

• Achten Sie bei Arbeiten an Schamieren, Bodengitter, Verschlüssen usw. auf mögliche Verletzungsgefahren.
• Hände, Füße oder Metallgegenstände niemals in Belüftungsschlitze, Bodengitter oder die Unterseite des Gerätes einführen. Es besteht Verletzungs- bzw. Stromschlaggefahr.

BODENBLENDE

Abnehmen der Bodenblende

1. Ziehen Sie die Gefrierfach-Schublade heraus. (Schublade zur Übersichtlichkeit nicht abgebildet.)
2. Bei geöffneter Schublade können die Schrauben der oberen Abdeckung leicht entfernt werden.

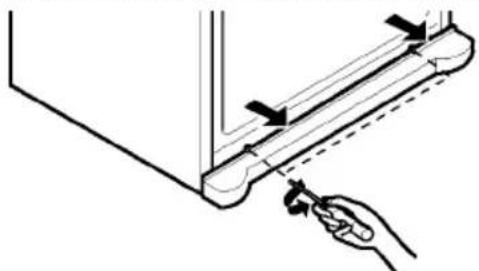

Befestigen der Bodenblende

• Die Abdeckung richtig Positionieren, danach einschieben und die Schrauben festziehen.

Um den Kühlschrank durch eine Haustür zu transportieren, müssen die Griffe an der Kühlschranktür u. U. entfernt werden.

HINWEIS: Die Darstellung der Griffe kann vom tatsächlichen Aussehen abweichen.

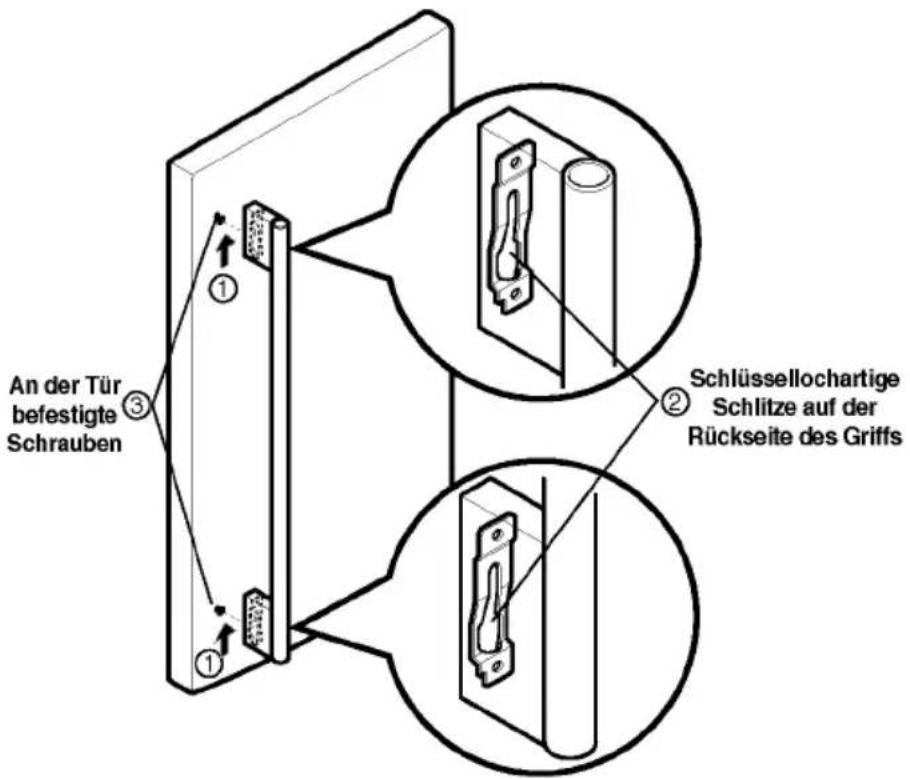

1. Kühlschrankgriff entfernen

• Halten Sie den Griff mit beiden Händen fest und schieben Sie den Griff nach oben (1) (dazu ist u. U. etwas Kraft erforderlich).
• Schlüssellochartige Schlitze (2) auf der Rückseite des Griffs ermöglichen das Abnehmen des Griffs von den Halteschrauben (3).
  ⚠ VORSICHT: Der Griff könnte beim Schlagen mit einem Hammer beschädigt werden.
  ▲ VORSICHT: Beim Befestigen bzw. Abnehmen des Griffs ist beim Drücken und Ziehen u. U. etwas Kraft erforderlich.

An der Tür befestigte Schrauben Schlüssellochartige Schlitze auf der Rückseite des Griffs

BEFESTIGEN DER TÜRGRIFFE

HINWEIS: Die Darstellung der Griffe kann vom tatsächlichen Aussehen abweichen.

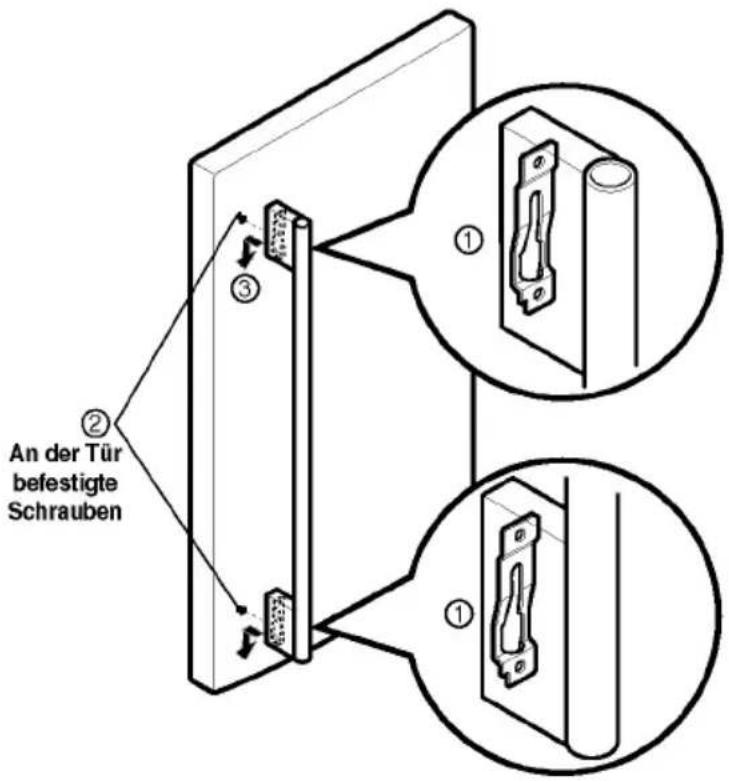

1. Kühlschrankgriff befestigen

• Richten Sie den oberen und unteren Schlitz (1) auf der Rückseite des Griffs mit den Schrauben (2) auf der Vorderseite der Tür aus.
• Drücken Sie den Griff in Richtung der Tür, so dass die Schrauben (2) in die Schlitze (1) eingeführt werden.
• Drücken Sie den Griff mit beiden Händen fest gegen die Tür und schieben Sie den Griff herunter (3).

An der Tür befestigte Schrauben

ABNEHMEN DER KÜHLSCHRANKTÜR

1. Kühlschranktür abnehmen

HINWEIS: Die Darstellung der Griffe kann abweichen.

WICHTIG: Vor der Arbeit muss der Kühlschrank Ausgeschaltet und der Netzstecker gezogen werden. Nehmen Sie alle Lebensmittel und Behälter aus den Türen.

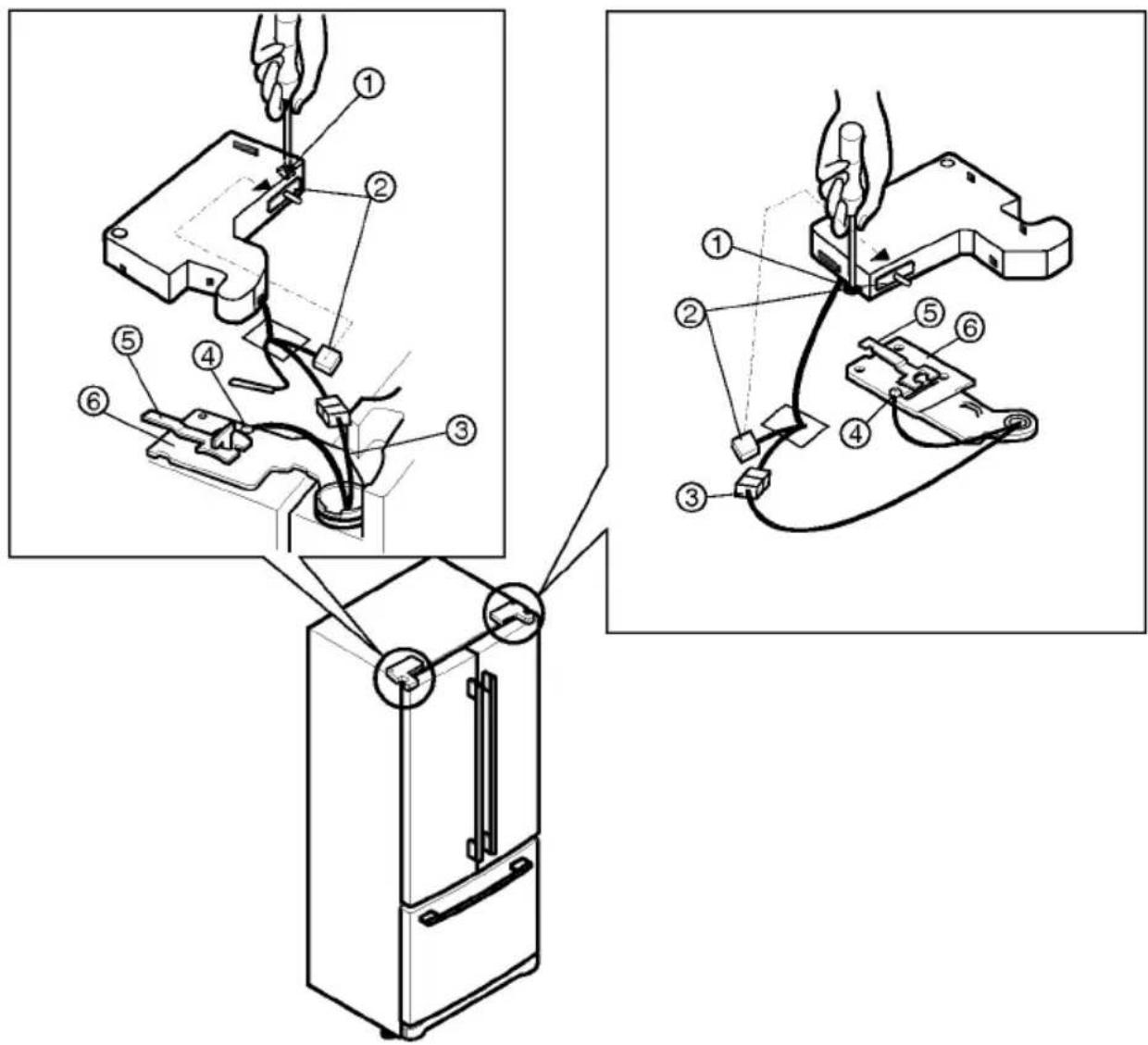

▶ Linke Tür

• Lösen Sie die Schraube der Abdeckung (1).
  • Trennen Sie das Türschalterkabel (2) und den Kabelbaum (3).
• Lösen Sie die Masseschraube (4).
• Drehen Sie den Gelenkhebel (5) entgegen dem Uhrzeigersinn und heben Sie ihn vom oberen Scharnier (6) ab.
• Heben Sie ihn soweit an, dass die mittleren Scharnierstifte freistehen.
• Legen Sie die Tür mit der Innenseite nach oben auf einen weichen Untergrund.

▶ Rechte Tür

• Nehmen Sie die rechte Tür, wie zuvor beschrieben, ab.
• Drehen Sie den Gelenkhebel (5) beim Abnehmen des oberen Scharniers (6) diesmal im Uhrzeigersinn.

VORSICHT: Achten Sie beim Entfernen des oberen Scharniers darauf, dass die Tür nicht nach vorne kippt.

2. Kühlschranktür befestigen

▶ Rechte Tür

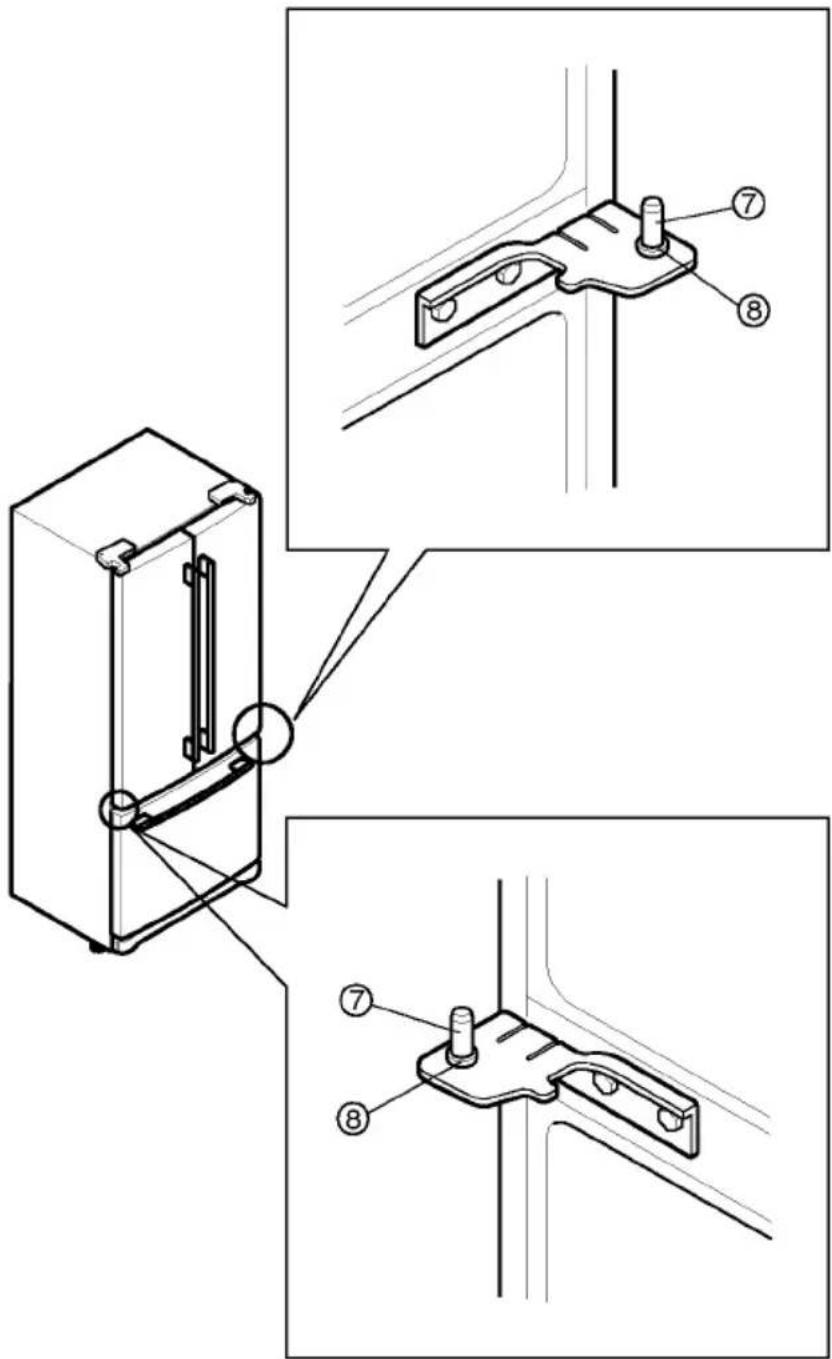

• Setzen Sie die Tür auf den mittleren Scharnierstift (7).
  • Die Tür muss mit dem Gehäuse ausgerichtet werden.
• Befestigen Sie das obere Scharnier (6) durch Drehen des Gelenkhebels (5) entgegen dem Uhrzeigersinn.
  • Die Dichtung an der Tür muss mit dem Gehäuse abschließen und darf nicht geknickt werden.
• Halten Sie die Tür bei der Montage an der Griffseite fest. Die Tür muss gerade sein und der Abstand zwischen den Türen muss gleichmäßig sein.
• Befestigen Sie die Masseschraube (4) und schließen Sie den Kabelbaum (3) an.
• Schließen Sie das Türschalterkabel (2) an.
• Ziehen Sie die Schraube der Abdeckung (1) fest.

▶ Linke Tür

• Die linke Tür wird ebenso wie die rechte Tür abgenommen.
• Befestigen Sie das obere Scharnier (6) durch Drehen des Gelenkhebels im Uhrzeigersinn.

▲ VORSICHT: Sämtliche Unterlegscheiben (Bauteil [8]) müssen montiert werden. Diese können bei der Arbeit leicht verloren gehen.

WICHTIG: Zur Vermeidung von Verletzungen oder Beschädigungen des Gerätes müssen folgende Arbeiten von mind. zwei Personen durchgeführt werden.

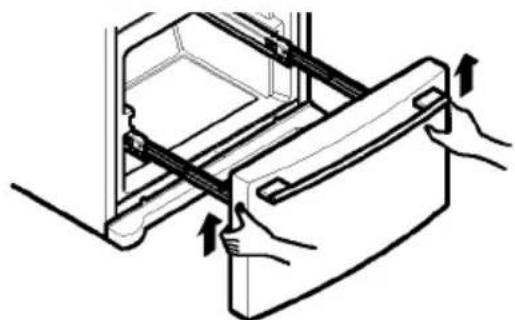

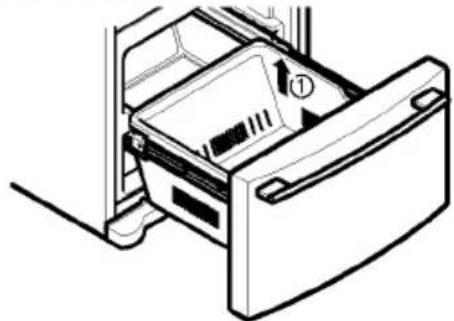

1. Schublade herausnehmen

- Ziehen Sie die Schublade vollständig heraus und heben Sie den unteren Korb (1) von den Laufschienen ab.

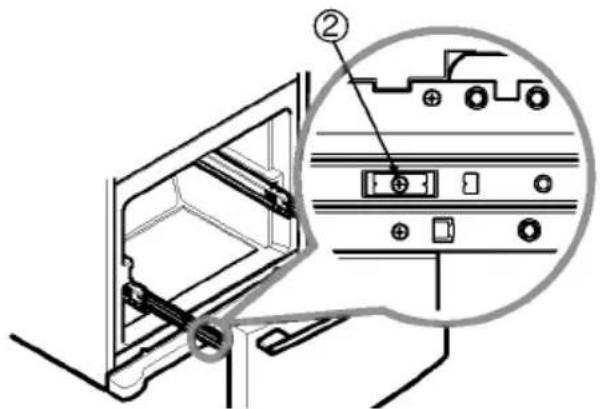

- Lösen Sie die Schrauben (2) an beiden Seiten der Laufschienen.

- Heben Sie die Oberseite der Tür an und haken Sie die Türhalterungen von den Laufschienen aus. Nehmen Sie nun die Tür nach oben heraus.

▲ VORSICHT: Die Schublade beim Herausnehmen nicht am Griff halten. Beim Abbrechen des Griffs besteht Verletzungsgefahr.

⚠ VORSICHT: Achten Sie beim Ablegen der Schublade auf mögliche Beschädigungen des Bodens oder Verletzungen durch scharfe Kanten auf der Scharnierseite.

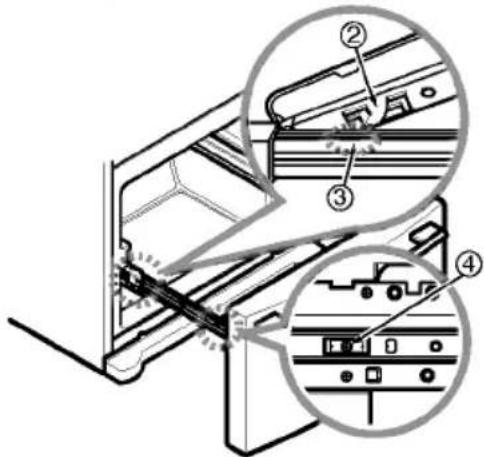

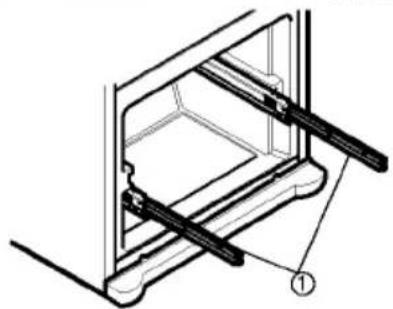

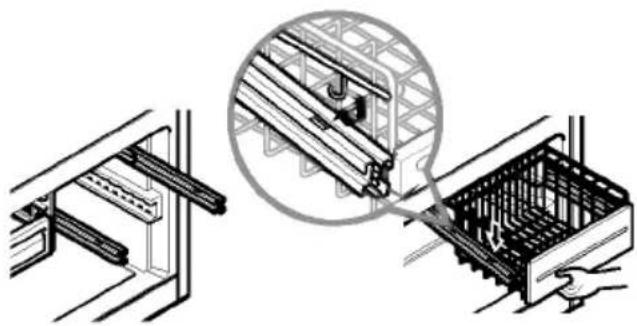

2. Schublade einsetzen

- Ziehen Sie beide Laufschienen (1) ganz heraus.

- Haken Sie die Türhalterungen (2), wie in der Abb. gezeigt, in die Schienenhalterungen (3) ein, setzen Sie die Tür ein und ziehen Sie die Schraube (4) fest.

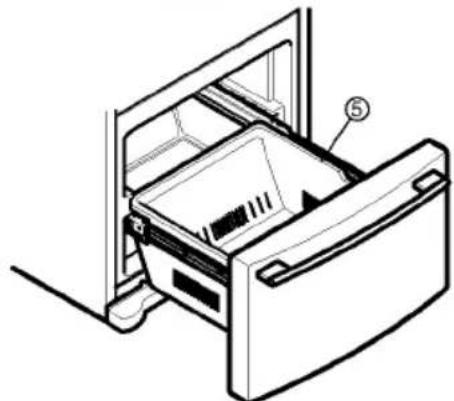

- Setzen Sie den unteren Korb (5) bei vollständig herausgezogener Schublade bis zum Anschlag auf die Laufschienen.

⚠️ WARNING: Kinder und Haustiere dürfen NIEMALS in die Schublade gelangen. Es besteht Einschluss- und Erstickungsgefahr.

⚠️ WARNUNG: NIEMALS auf der Gefrierfachtür stehen oder sitzen.

MONTAGE DES KÜHLSCHRANKS

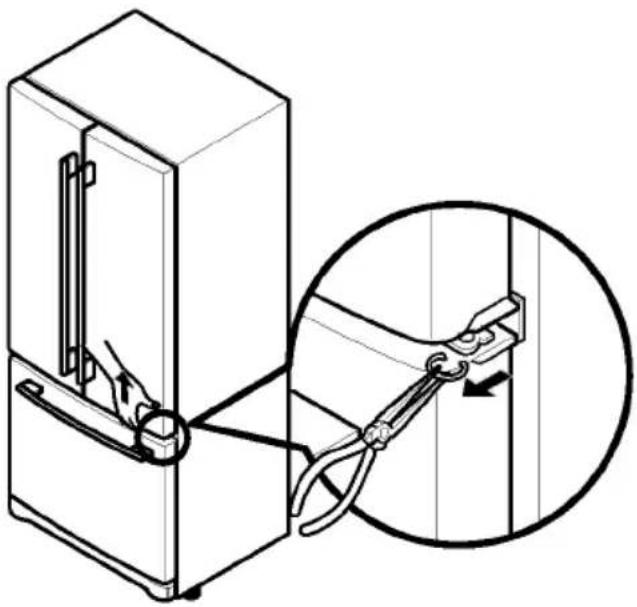

AUSRICHTUNG VON KÜHLSCHRANK UND TÜREN

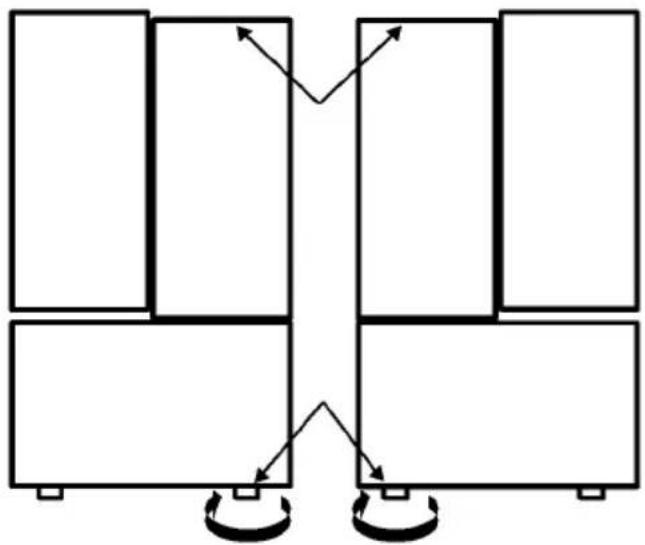

Ebene Ausrichtung

Der Kühlschrank besitzt zwei vordere Angleichschrauben, jeweils eine auf der rechten und der linken Seite. Falls der Kühlschrank nicht stabil steht oder zum leichteren Schließen der Türen kann die Neigung des Gerätes wie folgt angepasst werden:

1. Schließen Sie das Netzkabel an eine geerdete Steckdose an und schieben Sie den Kühlschrank in die gewünschte Position.
2. Drehen Sie die Angleichschraube zum Anheben des Gerätes im bzw. zum Senken entgegen dem Uhrzeigersinn. Es sind u. U. mehrere Umdrehungen erforderlich, bis die gewünschte Neigung des Kühlschranks erreicht wird.

HINWEIS: Eine zweite Person sollte gegen den oberen Kühlschrank drücken, um Gewicht von den Angleichschrauben zu nehmen. So können die Schrauben leichter eingestellt werden.

1. Öffnen Sie beide Türen und überprüfen Sie das leichte Schließen der Türen. Ansonsten muss der Kühlschrank durch drehen beider Angleich- schrauben im Uhrzeigersinn etwas weiter nach hinten geneigt werden. U. U. sind mehrere beidseitige Umdrehungen gleicher Anzahl erforderlich.
2. Justieren Sie die Schrauben bei Bedarf weiter.
3. Befestigen Sie die Bodenblende wieder.

HINWEIS: Ihr neuer Kühlschrank besitzt zwei individuelle Türen für frische Lebensmittel. Jede Tür kann einzeln geöffnet bzw. geschlossen werden. Zum vollständigen Schließen der Türen ist u. U. ein leichter Druck erforderlich.

Ausrichtung der Türen

Richten Sie die Türen bei ungleichem Abstand zwischen beiden Türen wie folgt aus:

1. Heben Sie die anzuhebende Tür mit einer Hand am mittleren Scharnier an.
2. Setzen Sie mit einer Zange einen Sicherungsring, wie in der Abbildung gezeigt, ein.
3. Setzen Sie weitere Sicherungsringe ein, bis die Türen angeglichen sind (Mit dem Gerät werden drei Sicherungsringe geliefert.)

BEDIENUNG DES KÜHLSCHRANKS

GEWÄHRLEISTUNG DER LUFTZIRKULATION

Zum Erreichen der geeigneten Temperaturen muss zwischen Kühlschrank und Gefrierfach ein ausreichender Luftstrom vorhanden sein. Wie in der unteren Abbildung gezeigt, gelangt die Luft in den oberen Bereich des Gefrierfachs und strömt nach unten. Die Luft gelangt dann vom unteren Gefrierfach nach oben in den Kühlschrank, strömt durch die oberen Belüftungsschlitze in den Kühlschrank und durch den unteren Bereich wieder in das Gefrierfach.

MEHRFACH-ROHRLEITUNGSSYSTEM

• Das Mehrfach-Rohrleitungssystem sorgt für eine eine leistungsstarke und effektive Kühlung. Diese ist besonders beim Einfüllen neuer Lebensmittel in den Kühlschrank wirksam.
• Falls Wasser oder andere Flüssigkeiten bei der Reinigung in den Kaltluftöffnung gelangen, oder wenn die Dichtung beschädigt ist, verringert sich die Kühlungsleistung durch entweichende Kaltluft.

Belüftungsöffnungen nicht mit Lebensmitteln verdecken. Ansonsten wird der Luftstrom unterbrochen und es entstehen Probleme mit der Temperatur und mit Feuchtigkeit.

WICHTIG: Da die Luft durch beide Bereiche strömt, werden Gerüche von einem Fach in das andere übertragen. Zur Vermeidung von Gerüchen müssen beide Fächer gründlich gereinigt werden. Um die Übertragung von Gerüchen sowie ein Austrocknen von Lebensmitteln zu vermeiden, sollten Lebensmittel fest verschlossen werden. (Siehe Abschnitt Hinweise zur Aufbewahrung von Lebensmitteln.)

REGLEREINSTELLUNGEN

• Der Kühlschrank besitzt zwei Regler zum Einstellen der Temperatur im Gefrierfach und im Kühlschrankfach.
• Stellen Sie die KÜHLFACHTEMPERATUR anfangs auf 3°C und die GEFRIERFACHTEMPERATUR auf -18°C ein und belassen Sie diese Einstellung zur Stabilisierung 24 Stunden (einen Tag) bei. Danach können die Temperaturen beliebig eingestellt werden.
• Kühlfachtemperatur: 0°C bis 8°C Je niedriger der Zahlenwert ist, desto mehr wird das Kühlfach gekühlt.

REFRIGERATOR TEMP COLDER WARMER 889 °C 3 °CIS RECOMMENDED EXPRESS FREEZING

- Gefrierfachtemperatur: -21^ bis -13^ Je niedriger der Zahlenwert ist, desto mehr wird das Gefrierfach gekühlt. Das Kühlfach wird dabei jedoch wärmer, da weniger Kaltluft in das Kühlfach strömt.

- Schnellgefrieren: Drücken Sie die Taste Express Freezing. Die LED leuchtet. Diese Funktion bleibt 24 Stunden lang eingestellt und erhöht die Kühlgeschwindigkeit des Gefrierfachs sowie die Eiswürfelmenge.

EXPRESS FREEZING 888 °C -16 °C IS RECOMMENDED FREEZER TEMP COLDER WARMER

BEDIENUNG DES KÜHLSCHRANKS

JUSTIEREN DER EINSTELLUNGEN

Vor den endgültigen Einstellungen sollte der Kühlschrank vollständig herunterkühlen. Warten Sie etwa 24 Stunden. Die im vorherigen Abschnitt genannten mittleren Einstellungen sollten für den täglichen Gebrauch geeignet sein. Die Einstellungen sind richtig, wenn Milch oder Saft die von Ihnen gewünschte Temperatur hat und Eiscreme fest ist.

Die Kühlschrankregelung dient als Thermostat für das gesamte Gerät (Kühlschrank- und Gefrierfachteil). Je höher der Zahlenwert, desto länger wird der Kompressor betrieben, um die Temperatur herabzusenken. Über die Gefrierfachregelung wird der Kaltluftstrom vom Gefrierfach zum Kühlschrank gesteuert. Bei einer niedrigeren Einstellung der Gefrierfachtemperatur gelangt mehr Kaltluft zur Kühlung in das Gefrierfach.

Beginnen Sie beim Einstellen der Temperaturen für Kühlschrank oder Gefrierfach immer mit dem Kühlschrank. Warten Sie vor der Überprüfung der Gefrierfachtemperatur 24 Stunden und stellen Sie dann bei Bedarf die Gefrierfachtemperatur ein.

Richten Sie sich bei den Temperatureinstellungen an die unten aufgeführte Tabelle. Warten Sie zwischen den Einstellungen stets mindestens 24 Stunden.

ZUSTAND/GRUND:	EMPFOHLENEEINSTELLUNG:
Kühlschrankteil ist zu warm- Tür wurde häufig geöffnet-Sehr viele Lebensmittel wurden hinzugefügt-Raumtemperatur ist sehr hoch	Kühlfachtemperatur um einen Wert verringern, 24 Stunden warten und Temperatur erneut prüfen
Gefrierfachteil ist zu warm/Eisbereitung dauert zu lange-Tür wurde häufig geöffnet-Sehr viele Lebensmittel wurden hinzugefügt-Sehr geringe Raum-temperatur (wird zu selten umgewälzt)-Sehr hoher Eisverbrauch-Belüftungsschlitze sind verdeckt	Gefrierfachtemperatur um einen Wert verringern, 24 Stunden warten und Temperatur erneut prüfenGegenstände aus dem Luftstrom entfernen
Kühlschrankteil ist zu kalt-Temperatur ist für diese Bedingungen falscheingestellt	Kühlfachtemperatur um einen Wert erhöhen, 24 Stunden warten und Temperatur erneut prüfen
Gefrierfachteil ist zu kalt-Temperatur ist für diese Bedingungen falscheingestellt	Gefrierfachtemperatur um einen Wert erhöhen, 24 Stunden warten und Temperatur erneut prüfen

HINWEISE ZUR AUFBEWAHRUNG VON LEBENSMITTELN

Falls nicht anders angegeben, Lebensmittel vor Luft und Feuchtigkeit geschützt im Kühlschrank aufbewahren. So werden keine Geruchs- und Geschmackspartikel im Kühlschrank verteilt. Überprüfen Sie das Haltbarkeitsdatum der Lebensmittel.

Lebensmittel	Tipps
Butter oder Margarine	►Geöffnete Butter in einer Butterdose oder einem geschlossen Behälter aufbewahren. Überschüssige Butter im Gefrierbeutel einfrieren.
Käse	►Käse bis zum Verzehr in der Originalverpackung aufbewahren. Nach dem Öffnen in Frischhalte- oder Alufolie einwickeln.
Milch	►Milchtüten abwischen. Die Milch im Innenregal und nicht im Türregal aufbewahren.
Eier	►Den Original-Eierkarton auf einem Innenregal und nicht im Türregal aufbewahren.
Früchte	►Früchte waschen, trocknen und in Plastikbeuteln oder im Gemüsefach aufbewahren. Beerenfrüchte bis zum Verzehr nicht waschen oder entsteinen. Beeren in der Originalverpackung im Gemüsefach oder in einer locker verschlossenen Papiertüte im Kühlfachregal aufbewahren.
Blatt-gemüse	►Verpackung entfernen und welke oder verfärbte Bereiche abschneiden. Mit kaltem Wasser waschen und abtropfen. Im Plastikbeutel oder in einer Plastikschale im Gemüsefach aufbewahren.
Gemüse mit Haut (Karotten, Paprika)	►Im Plastikbeutel oder in einer Plastikschale im Gemüsefach aufbewahren.
Fisch	►Frischfisch und Schalentiere möglichst noch am selben Tag verzehren.
Reste	►Reste in Frischhaltefolie oder Alufolie einwickeln. Ebenso eignen sich Plastikschale mit fest verschließbarem Deckel.

BEDIENUNG DES KÜHLSCHRANKS

AUFBEWAHRUNG VON TIEFKÜHLKOST

HINWEIS: Weitergehende Informationen zum Einfrieren bzw. zur Aufbewahrungsdauer von Lebensmitteln im Gefrierfach finden Sie in guten Kochbüchern.

Verpackung

Ein erfolgreiches Einfrieren ist sehr stark von der verwendeten Verpackung abhängig. Bei fest verschlossenen oder versiegelten Verpackungen kann keine Luft oder Feuchtigkeit eindringen bzw. entweichen und die Lebensmittel können keine Geruchs- und Geschmacks-partikel im Kühlschrank verbreiten oder eintrocknen.

Empfohlene Verpackungen:

• Plastikbehälter mit fest verschließbarem Deckel
  • Gerade Einmach-/Einfriergläser
  • Reißfeste Alufolie
  • Kunststoffbeschichtetes Papier
  • Luftundurchlässige Plastikfolien
• Spezielle versiegelbare Gefrierbeutel Beachten Sie zum richtigen Einfrieren die Hinweise auf der Verpackung.

Ungeeignete Verpackungen:

• Brotpapier
• Plastikbehälter ohne Polyethylen
• Behälter ohne fest verschließbare Deckel
- Wachspapier oder auf Wachs basierende Gefrierbeutel
• Dünne, halbdurchlässige Folien

▲ VORSICHT: Keine Getränkedosen oder Plastikdosen im Gefrierfach aufbewahren. Diese könnten beim Gefrieren zerbrechen oder platzen.

Einfrieren

Große Mengen Lebensmittel können im Gefrierfach nicht schnell eingefroren werden. Nur Die Menge an Lebensmitteln in das Gefrierfach legen, die innerhalb von 24 Stunden gefrieren kann. Um die Verpackungen sollte ausreichend Platz zur Luftzirkulation vorhanden sein. Die Tür sollte sich noch fest verschließen lassen.

Die Aufbewahrungsdauer ist von der Qualität und der Art der Lebensmittel, von der verwendeten Verpackung bzw. Folie (luft- und feuchtigkeitsdicht) sowie von der Lagertemperatur abhängig. Eiskristalle innerhalb einer versiegelten Verpackung sind normal. Die Feuchtigkeit der Lebensmittel und die Luft innerhalb der Verpackung sind kondensiert und haben Eiskristalle gebildet.

HINWEIS: Warme Lebensmittel sollten 30 Minuten bei Raumtemperatur abgekühlt, dann verpackt und eingefroren werden. Das Abkühlen warmer Lebensmittel vor dem Einfrieren spart Energie.

BEDIENUNG DES KÜHLSCHRANKS

KÜHLSCHRANKTEIL

KÜHLSCHRANKREGALE

Die Regale im Kühlschrank können nach Belieben angeordnet werden. Das Gerät wird entweder mit Glas- oder Gitterregalen geliefert.

Durch die Aufbewahrung ähnlicher Lebensmittel im Kühlschrank und die Anpassung der Regale an die Größe der Gegenstände sind die jeweiligen Lebensmittel leichter auffindbar. So kann ebenfalls die Öffnungsdauer der Tür verringert werden, was einen energiesparenden Betrieb erlaubt.

WICHTIG: Kalte Glasregale niemals mit heißem Wasser reinigen. Sie könnten bei plötzlichen Temperaturänderungen zerbrechen oder platzen. Zur Sicherheit bestehen die Glasregale aus gehärtetem Glas, das beim Zerbrechen in viele kleine Stücke zerfällt.

HINWEIS: Glasregale sind sehr schwer. Achten Sie beim Herausnehmen darauf, dass sie nicht herunterfallen.

Anordnung der Regale

Nehmen Sie die Regale aus der Transportposition und ordnen Sie sie beliebig im Gerät an.

- Regal herausnehmen — Kippen Sie die Vorderseite des Regals in Richtung (1), heben Sie es in Richtung (2) an und ziehen Sie es heraus.

- Regal einsetzen — Kippen Sie die das Regal vorne an und führen Sie die Haken in beliebiger Höhe in die Öffnungen. Senken Sie nun das Regal ab, so dass sich die Haken in die Öffnungen absenken.

⚠ VORSICHT: Die Regale müssen seitlich waagerecht sein. Ansonsten könnte das Regal herunterfallen oder Lebensmittel werden verschüttet.

Herausziehen der Regale

Die Glasregale können im Kühlschrank wir folgt herausgezogen und eingeschoben werden.

• Ziehen Sie zum Herausziehen des Regals die Vorderseite des Regals vorsichtig in Ihre Richtung.
• Schieben Sie das Regal zum Hineinschieben bis zum Anschlag ein.

In diesem Weinregal können Flaschen seitlich gelagert werden. Es lässt sich an jedem Regal befestigen.

Ziehen Sie das Weinregal zum Herausnehmen gerade heraus. Zum Befestigen muss das Regal am Ende des gewünschten Regals eingesetzt und hineingedrückt werden.

Früchte und Gemüse können im Optibin-Gemüsefach durch einfache Einstellung der Luftfeuchtigkeit im Innern des Fachs lange frisch gehalten werden. Das Optibin-Gemüsefach hat folgende Funktionen: 1) Luftfeuchtigkeitsregelung auf der vorderen Gemüsefachabdeckung und 2) ein großes Gitter innerhalb der Abdeckung zum Auffangen und abgießen von Feuchtigkeit.

LUFTFEUCHTIGKEITSREGELUNG DES GEMÜSEFACHS

In feuchtigkeitssicheren Gemüsefächern lässt sich die Luftfeuchtigkeitsmenge einstellen. Gemüse oder Früchte benötigen in verschiedenen Gemüsefächern eine höhere oder niedrigere Luftfeuchtigkeit. Diese kann zwischen ( ) und ( ) beliebig eingestellt werden.

• Die Einstellung ( ) lässt mehr Luft aus dem Gemüsefach entweichen und eignet sich besonders für Früchte.
• Die Einstellung ( ) behält feuchte Luft im Gemüsefach und eignet sich besonders für frisches Blattgemüse.

⚠ VORSICHT: Achten Sie beim Kippen des Gemüsefachs darauf, dass das Glasregal oberhalb nicht befestigt ist.

HERAUSNEHMEN DES GEMÜSEFACHS

▶ Gemüsefächer ohne Laufschienen

1. Ziehen Sie die Schublade zum Herausnehmen ganz heraus.
2. Heben Sie das Fach vorne an und ziehen Sie es heraus.
3. Heben Sie die Schublade zum Einsetzen vorne etwas an, setzen Sie sie in die Halterung und schieben Sie sie ein.

chublade zum etwas an, die

▶ Gemüsefächer mit Laufschienen Herausnehmen des Gemüsefachs:

1. Ziehen Sie die Schublade ganz heraus.
2. Heben Sie den Korb vorne an und ziehen Sie ihn heraus.

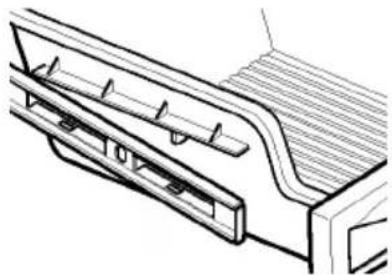

Einsetzen des Gemüsefachs:

1. Schieben Sie die Laufschienen nach hinten in das Fach.

1. Setzen Sie den hinteren Teil des Korbs in die Halterung.

1. Heben Sie den Korb vorne etwas an und schieben Sie ihn bis zum Einrasten nach hinten.

BEDIENUNG DES KÜHLSCHRANKS

Abnehmen der Türklappe des Gemüsefachs:

1. Heben Sie die Türklappe bis zum Öffnen an.
2. Drücken Sie das Plastikscharnier mit dem Finger zur Mitte der Türklappe.
3. Heben Sie die Tür heraus.
4. Zum Einsetzen in umgekehrter Reihenfolge vorgehen.

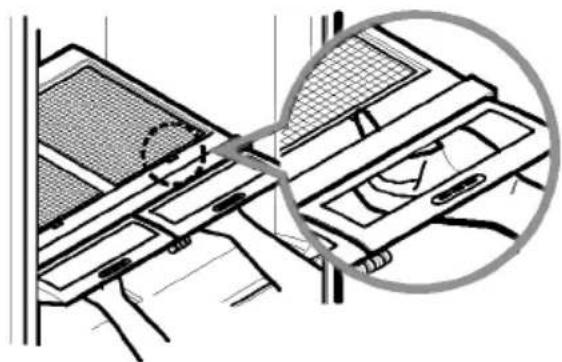

Herausnehmen der Glasplatte:

1. Heben Sie die Glasplatte mit einem Finger durch eine Öffnung unter der Gemüsefachabdeckung an.
2. Heben Sie die Glasplatte an und heraus.

GEMÜSEFACHABDECKUNG MIT GITTER AUF DER INNENSEITE

Herausnehmen des Gitters auf der Innenseite:

1. Entfernen Sie die Gemüsefachabdeckung (s. Abb.)
2. Halten Sie die Glasplatte fest und drehen Sie die Gemüsefachabdeckung herum.
3. Drücken Sie die Seiten der Abdeckung auseinander und nehmen Sie jedes Gitter heraus.

Einsetzen des Gitters auf der Innenseite:

1. Setzen Sie den mittleren Stift 1 in das jeweilige Gitter ein (nahe der Glasabdeckung) und drücken Sie die Seiten der Abdeckung zum Einsetzen des Gitters auseinander.

BEDIENUNG DES KÜHLSCHRANKS

GLIDE 'N SERVE

Bei Glide 'n Serve handelt es sich um ein Schubladenfach mit separat einstellbarer Temperatur, so dass die Temperatur im Schubfach geringer als im Kühlschrank ist. Das Schubfach besitzt zudem einen Deckel, der sich beim Herausziehen der Schublade selbsttätig öffnet.

Das Schubfach eignet sich zur Aufbewahrung großer Partyplatten, Delikatessen oder Getränke.

Cold ••• Temp Control ••• Colder

Regler

Die Lufttemperatur im Schubfach wird über den Regler eingestellt. In der Einstellung Cold herrscht die normale Kühlschranktemperatur. Die Einstellung Colder eignet sich für Fleisch oder Delikatessen.

HINWEIS: Durch in das Glide 'n Serve-Schubfach geleitete Kaltluft kann sich die Kühlschranktemperatur verringern. Passen Sie die Kühlschranktemperatur ggf. an die neuen Bedingungen an.

Herausnehmen des Glide 'n Serve-Schubfachs:

Heben Sie den vorderen Teil des geschlossenen Schubfachs an und ziehen Sie es gerade heraus.

Einsetzen des Glide 'n Serve-Schubfachs:

1. Schieben Sie die Laufschienen nach hinten in das Kühlfach.
2. Setzen Sie das Schubfach auf die Laufschienen und schieben Sie es nach hinten, bis es einrastet.

Hinweise zur Aufbewahrung im Glide 'n Serve-Schubfach

HINWEIS: NIEMALS Salat oder anderes Blattgemüse in diesem Fach aufbewahren.

COLD (KALT)

• Blumenkohl
• Salatgurken
  • Zucchini
• Äpfel
• Mais
• Orangen
• Weintrauben

COLDER (KÄLTER)

• Steaks
• Hartkäse
• Aufschnitt
• Speck
  • Würstchen

⚠️ WARNUNG: In der kälteren Einstellung können Früchte und Gemüse geschädigt werden.
⚠ VORSICHT: NIEMALS Flaschen aufbewahren. Sie könnten gefrieren, zerbrechen und zu Verletzungen führen.

ZUSAMMENSTELLUNG DER TÜRREGALE

Die Türfächer können zum leichten Reinigen und Anordnen herausgenommen werden.

1. Das Fach zum Herausnehmen einfach anheben und gerade herausziehen.
2. Das Fach zum Einsetzen über der gewünschten Halterung einschieben und herunterdrücken.

⚠️ WARNING: Bei zu locker befestigten Türfächern besteht Verletzungsgefahr.

⚠️ HINWEIS: Ein volles Fach darf NIEMALS herausgenommen werden.

⚠ VORSICHT: Kinder sollten NIEMALS mit den Körben spielen. Die scharfen Ecken könnten zu Verletzungen führen.

BEDIENUNG DES KÜHLSCHRANKS

MILCHPRODUKTEFACH

1. Das Fach zum Herausnehmen einfach anheben und gerade herausziehen.
2. Das Fach zum Einsetzen über der gewünschten Position einschieben und bis zum Anschlag herunterdrücken.

Das Eierfach nur im Innenregal, nicht im Türregal aufbewahren.

▲ VORSICHT: Das Eierfach nicht als Eiswürfelbehälter im Gefrierfach verwenden. Das Eierfach kann beim Gefrieren leicht zerbrechen.

1. Ziehen Sie den Eisbehälter zum Herausnehmen ganz heraus. Heben Sie den Behälter vorne an und ziehen Sie ihn gerade heraus.
2. Setzen Sie den Eisbehälter zum Einschieben auf die Schienen und schieben Sie ihn ganz nach hinten.

BEDIENUNG DES KÜHLSCHRANKS

DURABASE

1. Drücken Sie das Durabase-Fach zum Herausnehmen so weit wie möglich nach hinten. Kippen Sie das vordere Fach und ziehen Sie es gerade heraus.
2. Setzen Sie das Fach beim Einsetzen auf die Laufschienen.

⚠️ WARNUNG: Bei entfernter Führung der Gefrierfach- Schublade könnten Kinder ins Innere klettern.

DURABASE-TEILER

Mit Hilfe des Durabase-Teilers kann das Fach in Bereiche unterteilt werden.

1. Ziehen Sie den Teiler zum Entfernen gerade heraus.
2. Haken Sie die oberen Ecken des Teiler beim Einsetzen in die Oberkante des Durabase-Fachs ein.

HERAUSNEHMBARE SCHUBLADE

1. Heben Sie den Korb zum Entfernen an und ziehen Sie ihn heraus.

1. Ziehen Sie beide Laufschienen zum Einsetzen des Korbs ganz heraus. Haken Sie den Korb in die Halterungen der Laufschiene ein und schieben Sie den Korb in das Gehäuse.

Nur nicht brennbaren Reiniger verwenden.

Ansonsten besteht Lebens-, Explosions- und Feuergefahr.

Kühlschrank- und Gefrierfachteil werden automatisch abgetaut. Zur Vermeidung von Gerüchen sollten jedoch beide Teile ca. einmal im Monat gereinigt werden. Verschüttete Lebensmittel immer sofort abwischen.

ALLGEMEINE REINIGUNGSTIPPS

• Trennen Sie den Kühlschrank vom Stromnetz.
- Nehmen Sie alle herausnehmbaren Teile, wie Regale, Gemüsefächer usw., heraus. Siehe die Abschnitte über das Herausnehmen von Geräteteilen.
- Verwenden Sie einen sauberen Schwamm oder ein weiches Tuch, einen milden Reiniger und warmes Wasser. Keine Scheuermittel oder starken Reiniger verwenden.
- Wischen, spülen und trocknen Sie alle Oberflächen gründlich ab.
- Schließen Sie den Kühlschrank wieder an.

REINIGUNG AUßEN

Die äußeren, lackierten Metallflächen können zum Schutz vor Korrosion gewachst werden. Kunststoffteile nicht wachsen. Die Metallflächen sollten mind. zweimal im Jahr mit Wachs (z. B. Autowachs) behandelt werden. Das Wachs mit einem sauberen, weichen Tuch auftragen.

Geräte mit rostfreien Außenflächen mit einem sauberen Schwamm oder einem weichen Tuch, mildem Reiniger und warmem Wasser reinigen. Keine Scheuermittel oder starken Reiniger verwenden. Mit einem weichen Tuch gut trocknen.

INNENWÄNDE (Gefrierfach abtauen, damit das Tuch nicht anfriert)

Zur Beseitigung von Gerüchen den Innenbereich mit einer Lösung aus Backpulver und warmem Wasser abwischen. Lösen Sie dazu 2 Esslöffel Backpulver in einem viertel Liter Wasser auf (26 g Pulver auf 1 Liter Wasser.) Das Backpulver sollte sich vollständig auflösen, damit die Oberflächen des Vorderseite des Kühlschranks angebracht sind.

⚠ VORSICHT: Zur Reinigung des Innenbereichs kein Sprühwasser verwenden.

TÜR-INNENSEITE UND DICHTUNGEN

Die Kunststoffteile des Gerätes niemals mit Reinigungswachs, Reinigerkonzentrat, Bleichmittel oder benzinhaltigem Reiniger reinigen.

KUNSTSTOFFTEILE (Abdeckungen und Blenden)

Keine Fensterreiniger, Scheuermittel oder brennbare Reiniger verwenden. Ansonsten könnten die Oberflächen zerkratzt und beschädigt werden.

KONDENSATORWINDUNGEN

Nehmen Sie die Bodenblende ab. (Siehe der Abschnitt über die Bodenblende auf Seite 6.)

Reinigen Sie die Kondensatorwindungen mit einem Staubsauger mit Aufsatztülle.

Saugen Sie staubige und verschmutzte Windungen ab. Wiederholen Sie die Reinigung etwa alle zwei Monate.

Setzen Sie das Bodengitter wieder ein.

ERSETZEN DER GLÜHLAMPE

WARNUNG

Gefahr von Stromschlägen

Vor dem Austauschen der Glühlampe den Kühlschrank vom Netz trennen oder den Überlastungsschalter bzw. die Sicherung abschalten.

HINWEIS: Durch alleiniges Ausschalten des Netzschalters wird die Stromzufuhr zur Glühlampe nicht unterbrochen.

HINWEIS: Es passen nicht alle Glühlampen in den Vorderseite des Kühlschranks angebracht sind. Die Ersatzlampe muss die gleiche Größe, Form und Wattzahl wie die ursprüngliche Lampe besitzen.

Auswechseln der Kühlschrankbeleuchtung:

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Entfernen Sie die Regale aus dem Kühlschrank.
3. Drücken Sie die nach hinten und nehmen Sie sie ab.
4. Drehen Sie die Lampe gegen den Uhrzeigersinn.
5. Setzen Sie die neue Lampe in umgekehrter Reihenfolge ein.

Auswechseln der Gefrierfachbeleuchtung:

1. Trennen Sie den Kühlschrank vom Stromnetz.
2. Greifen Sie hinter die Blende und nehmen Sie sie ab.
3. Ersetzen Sie die Lampe gegen eine 40-Watt-Glühlampe.
4. Schließen Sie den Kühlschrank wieder an.

⚠ VORSICHT: NIEMALS mit den Finger in die Blende greifen. Die Lampe kann sehr heiß werden.

STROMUNTERBRECHUNGEN

Erkundigen Sie sich bei Ihrem Stromversorger nach der voraussichtlichen Dauer eines Stromausfalls.

1. Falls der Stromausfall weniger als 24 Stunden andauert, halten Sie alle Kühlschranktüren geschlossen, um die Lebensmittel weiter zu kühlen.
2. Falls der Stromausfall länger als 24 Stunden andauert:
   a) Nehmen Sie Tiefkühlkost heraus und legen Sie sie in ein Tiefkühlschließfach.

ODER

b) Legen Sie 1 kg Trockeneis pro 30 l Volumen in das Gefrierfach. Dadurch werden die Lebens- mittel ca. zwei bis vier Tage lang weiter tiefgekühlt. Tragen Sie Handschuhe beim Umgang mit Trockeneis, um die Hände vor Erfrierungen zu schützen.

ODER

c) Wenn weder ein Schließfach noch Trockeneis verfügbar ist, sollten leicht verderbliche Lebensmittel sofort verzehrt oder eingemacht werden.

BEI EINER URLAUBSREISE

Um den Kühlschrank während Ihrer Abwesenheit weiter zu betreiben, bereiten Sie den Kühlschrank folgendermaßen vor.

1. Verbrauchen Sie alle leicht verderblichen Waren und frieren Sie andere Lebensmittel ein.

2. Entleeren Sie den Eisbehälter.

Um den Kühlschrank während Ihrer Abwesenheit abzuschalten, gehen Sie wie folgt vor.

1. Nehmen Sie alle Lebensmittel aus dem Kühlschrank.
2. Stellen Sie den Thermostat (Temperaturregelung) je nach Modell aus. Siehe den Abschnitt Reglereinstellungen.
3. Wischen und trocknen Sie den Kühlschrank gründlich ab.
4. Kleben Sie Gummi- oder Holzstücke an den oberen Bereich beider Türen, damit Luft in das Gerät strömen kann. So wird die Bildung von Gerüchen und Schimmel verhindert.

BEI EINEM UMZUG

Um den Kühlschrank an einen anderen Standort zu transportieren, bereiten Sie das Gerät wie folgt vor.

1. Nehmen Sie Lebensmittel aus dem Kühlschrank und kühlen Sie Tiefkühlkost mit Trockeneis.
2. Stellen Sie den Thermostat (Temperaturregelung) je nach Modell aus. Siehe den Abschnitt Reglereinstellungen.
3. Trennen Sie den Kühlschrank vom Stromnetz.
4. Wischen und trocknen Sie das Gerät gründlich ab.
5. Alle herausnehmbaren Geräteteile entfernen, einwickeln und mit Klebeband sichern, so dass während des Transports nicht verschieben. Siehe die Abschnitte zur Bedienung der herausnehmbaren Teile des Kühlschranks.
6. Heben Sie, je nach Modell, den vorderen Teil des Kühlschranks an, so dass er sich leicht rollen lässt ODER drehen Sie die Einstellfüße vollständig ein, um den Boden nicht zu beschädigen. Siehe den Abschnitt über das Schließen der Türen.
7. Verschließen Sie die Türen mit Klebeband und befestigen Sie das Netzkabel am Kühlschrankgehäuse.
   Legen Sie am neuen Standort wieder alle Lebens- mittel in den Kühlschrank und gehen Sie nach dem Abschnitt zur Montage des Kühlschranks vor.

WARNUNG

Gefahr von Verletzungen

Die beweglichen Teile des Auswurfmechanismus sowie die Heizelemente des Eiswürfelauswurfs sollten nicht berührt werden. Führen Sie bei angeschlossenem Kühlschrank NIEMALS die Finger oder Hände in den automatischen Eisherstellungsmechanismus.

BETRIEBSHINWEISE

Ein neu aufgestellter Kühlschrank benötigt ca. 12 bis 24 Stunden vor der ersten Eisbereitung.

Eisbereiter Würfelgröße Anzeigeleuchte Tasterarm Netzschalter Wahlschalter für Würfelgröße

Mit dem Eisbereiter werden acht Würfel pro Durchgang hergestellt (ca. 100-130 Würfel in 24 Stunden), abhängig von Gefrierfachtemperatur, Raumtemperatur, Häufigkeit der Türöffnungen sowie anderen Betriebsbedingungen.

Falls der Kühlschrank vor Anschluss der Wasserleitung an den Eisbereiter betrieben wird, schalten Sie den Eisbereiter auf O (Aus).

Schalten Sie den Netzschalter des Eisbereiters nach Anschluss an die Wasserleitung auf I (Ein).

Der Eisbereiter füllt sich bei Gefriertemperatur mit Wasser. Ein neu aufgestellter Kühlschrank benötigt ca. 12 bis 24 Stunden vor der ersten Eisbereitung.

Werfen Sie die ersten Eiswürfel weg, damit die Wasserleitung durchgespült werden kann.

Der Bewegungsbereich des Tasterarms darf nicht blockiert werden.

Die Eisherstellung beginnt, wenn sich der Behälter bis zur Höhe des Tasterarms mit Wasser füllt.

Sie werden feststellen, dass einige Eiswürfel aneinander frieren. Dies ist ganz normal.

Altes Eis kann bei seltenem Gebrauch des Eisberei- ters milchig werden, schal schmecken und schrumpfen.

HINWEIS: Falls die Würfelgröße nicht Ihren Wünschen entspricht, kann die Größe über den Wahlschalter für die Würfelgröße eingestellt werden.

Bei jedem Drücken des Schalters springt die Anzeige um eine Position nach oben. Je weiter oben die Anzeige leuchtet, desto größer werden die Eiswürfel. Wenn die oberste Anzeigeleuchte leuchtet, springt sie bei Drücken des Schalters zur untersten Anzeige.

IN DIESEN FÄLLEN SOLLTE DER NETZSCHALTER DES EISBEREITERS AUF O (AUS) GESTELLT WERDEN

• Wenn die Wasserzufuhr mehrere Stunden unterbrochen wird.
• Wenn der Eisbehälter länger als eine Minute herausgenommen wird.
• Wenn der Kühlschrank mehrere Tage lang nicht in Gebrauch ist.

BETRIEBSBEDINGTE GERÄUSCHE

- Das Zulaufventil des Eisbereiters zischt beim Auffüllen mit Wasser. In der Schalterstellung I (Ein) ist selbst dann ein Zischen zu hören, wenn noch kein Wasser- anschluss vorhanden ist. Um das Geräusch zu beseitigen, muss der Schalter auf O (Aus) gestellt werden.

HINWEIS: Wird der Schalter ohne vorhandenen Wasseranschluss auf I (Ein) gestellt, kann der Eisbereiter beschädigt werden.

- Beim Auffüllen des Eisbereiters ist das Geräusch fallender Würfel in den Behälter sowie von fließendem Wasser in den Rohrleitungen zu hören.

VORBEREITUNGEN VOR EINER URLAUBSREISE

Schalten Sie den Eisbereiter auf O (Aus) und drehen Sie die Wasserzufuhr zum Kühlschrank ab.

Bei einer Umgebungstemperatur unterhalb des Gefrierpunktes muss das Wasser in den Leitungen vom Kundendienst abgeleitet werden, um schwere Schäden am Gerät durch Überflutung undichter Wasserleitungen bzw. Anschlüsse zu vermeiden.

ANSCHLUSS DER WASSERLEITUNG

VOR DER MONTAGE

Installationen von Wasserleitungen unterliegen nicht der Herstellergarantie für den Kühlschrank bzw. Eisbereiter. Beachten Sie die Anleitungen genau, um teure Wasserschäden zu vermeiden.

Wasserschlag (gegen die Rohre schlagendes Wasser) in Hausleitungen kann zu Schäden an Kühlschrankteilen sowie zu Wasserlecks oder Über- schwemmungen führen. Verständigen Sie vor der Installation der Wasserzuführung am Kühlschrank einen Klempner, um Wasserschlag abzustellen.

Das Gerät zur Vermeidung von Verbrennungen und Schäden nicht an die Warmwasserleitung anschließen.

Beim Betrieb des Kühlschranks vor Anschluss an die Wasserleitung muss der Netzschalter des Eisbereiters auf O (Aus) gestellt werden.

Die Rohrleitungen zum Eisbereiter sollten nicht in Bereichen unterhalb des Gefrierpunktes installieren.

Bei Einsatz eines Elektrogerätes (z. B. eine Bohrmaschine) während der Installation muss das Gerät doppelt isoliert oder geerdet bzw. batterie- betrieben sein, um Stromschläge zu vermeiden.

Sämtliche Installationsarbeiten müssen gemäß den gültigen Rohrleitungsrichtlinien erfolgen.

HINWEIS: Verwenden Sie einen Augenschutz.

BENÖTIGTE BAUTEILE UND WERKZEUGE

- Kupferrohr, 1/4" äußerer Durchmesser zum Anschluss des Kühlschranks an die Wasserleitung. Beide Enden des Rohres müssen gerade abgeschnitten werden.

So bestimmen Sie die erforderliche Rohrlänge: Messen Sie den Abstand zwischen Zulaufventil auf der Rückseite des Kühlschranks und dem Wasser- anschluss und addieren Sie 2,4 m. Diese zusätzliche Rohrlänge von 2,4 m muss in drei Windungen mit einem Durchmesser von ca. 25 cm vorliegen und ist zum Abziehen des Kühlschranks von der Wand erforderlich.

- Ein Kaltwasseranschluss. Der Wasserdruck muss zwischen 1,38 und 8,27 bar bei Modellen ohne Wasserfilter und zwischen 2,76 und 8,27 bar bei Modellen mit Wasserfilter liegen.

• Bohrmaschine.

- Einen 1/2" bzw. verstellbaren Schraubenschlüssel.

- Schlitz- oder Kreuzschlitz-Schraubenzieher.

- Zwei Überwurfmuttern mit einem Außendurchmesser von 1/4" sowie 2 Zwingen (Manschetten) zum

Anschluss des Kupferrohrs an das Absperrventil und das Zulaufventil des Kühlschranks.

- Falls die vorhandene Kupfer-Wasserleitung ein Bördelverbindung am Ende besitzt, ist ein Adapter (im Klempnerbedarf erhältlich) zu

Anschluss der Wasserleitung an den Kühlschrank erforderlich, ODER Sie entfernen die Bördelverbindung mit einem Rohrschneider und verwenden eine Druckringverbindung.

- Absperrventil zum Anschluss der Kaltwasserleitung. Der

Wassereinlass des Absperrventil sollte mindestens einen

Innendurchmesser von 4 mm am Anschlusspunkt der KALTWASSERLEITUNG aufweisen. Sattelform-Absperrventile werden mit vielen Installationsbausätzen geliefert. Stellen Sie vor dem Kauf sicher, dass das Sattelventil die gültigen Rohrleitungsrichtlinien erfüllt.

INSTALLATIONSANLEITUNG

Montieren Sie das Absperrventil an der nächsten häufig benutzten Trinkwasserleitung.

1. DREHEN SIE DIE HAUPTWASSERLEITUNG AB

Drehen Sie den nächstgelegenen Wasserhahn auf, um den Druck von der Leitung zu nehmen.

2. WÄHLEN SIE EINE VENTILPOSITION

Das Ventil sollte nach der Montage gut erreichbar sein. Am besten wird das Ventil seitlich an einer senkrechten Rohrleitung installiert. Bei der Montage an einer waagerechten Rohrleitung kann der Anschluss an der Oberseite oder seitlich erfolgen, jedoch nicht an der Unterseite, so dass keine Sedimente der Leitung in das Ventil gelangen.

3. BOHREN SIE EIN LOCH FÜR DAS VENTIL

Bohren Sie ein 6 mm großes Loch in die Rohrleitung (auch bei einem selbstschneidenden Ventil). Entfernen Sie evtl. beim Bohren entstandene

Grate. Dabei darf kein Wasser in die Bohrmaschine tropfen. Falls kein Loch in das Rohr gebohrt wird, könnten die Eisproduktion geringer oder die Eiswürfel kleiner ausfallen.

MONTAGEANLEITUNGEN (FORTS.)

4. MONTIEREN SIE DAS ABSPERRVENTIL

Befestigen Sie das Absperrventil mit einer mit einer Rohrschelle an der Kaltwasserleitung.

Rohrschelle Sattelform- Absperrventil Senkrechte Kalt- wasserleitung

HINWEIS: Die Rohrleitungsrichtlinien 248CMR des Bundesstaates Massachusetts müssen befolgt werden. Sattelventile sind in diesem Staat unzulässig und der Gebrauch ist untersagt. Informieren Sie sich bei einem zugelassenen Klempner.

5. ZIEHEN SIE DIE ROHRSCHELLE FEST

Ziehen Sie die Klemmschrauben fest, bis der Dichtungsring auseinandergedrückt wird.

HINWEIS: Ziehen Sie die Klemmschrauben nicht zu fest. Die Rohrleitung könnte beschädigt werden.

Dichtungsring Rohrschelle Einlass Klemmschraube

6. VERLEGEN SIE DIE ROHRLEITUNG

Verlegen Sie die Rohrleitung von der Kaltwasserleitung zum Kühlschrank.

Führen Sie die Rohrleitung durch eine Öffnung in der Wand bzw. im Boden (hinter dem Kühlschrank bzw. dem benachbarten Bodengehäuse) und möglichst nahe an der Wand entlang.

HINWEIS: Es muss eine ausreichende Zusatzrohrlänge vorhanden sein (ca. 2,4 m in 3 Windungen mit einem Durchmesser von ca. 25 cm), um den Kühlschrank nach der Montage von der Wand abzuziehen.

7. SCHLIEßEN SIE DIE ROHRLEITUNG AN DAS VENTIL AN

Setzen Sie die Überwurfmutter und die Zwinge (Manschette) für das Kupferrohr auf das Rohr- ende und schließen Sie das Absperrventil an. Das Rohr muss vollständig in das Ventil eingeführt werden. Ziehen Sie dann die Überwurfmutter fest.

Sattelform- Absperrventil Überwurf- mutter Stopfbuchs- verschraubung Auslass- ventil Zwinge (Manschette)

HINWEIS: Die Rohrleitungsrichtlinien 248CMR des Bundesstaates Massachusetts müssen befolgt werden. Sattelventile sind in diesem Staat unzulässig und der Gebrauch ist untersagt. Informieren Sie sich bei einem zugelassenen Klempner.

8. DURCHSPÜLEN SIE DIE ROHRLEITUNG

Drehen Sie die Hauptwasserleitung auf und durchspülen Sie die Rohr-leitung, bis das Wasser klar ist.

Schließen Sie das Zulaufventil, wenn ca. ein Liter Wasser durch die Rohrleitungen geflossen ist.

ANSCHLUSS DER WASSERLEITUNG

9. SCHLIEßen SIE DIE ROHRLEITUNG AN DEN KÜHLSCHRANK AN

Entfernen und Montage des Ventilgehäuses HINWEIS:

- Vor dem Anschluss an den Kühlschrank muss das Netzkabel des Gerätes von der Steckdose abgezogen werden.

1. Lösen Sie die Schraube der Kunststoffblende.

1. Drücken Sie die Blende leicht nach oben.

1. Setzen Sie eine Überwurfmutter und eine Zwinge (Manschette) auf das Rohrende.

Überwurfmutter Zwinge (Manschette)

1. Führen Sie das Rohr in das Ventil ein und befestigen Sie es mit einem Schraubenschlüssel (s. Abb.).

Rohrleitung

▲ VORSICHT: Überprüfen Sie die Rohrleitungsanschlusse auf eventuelle Wasserlecks.

1. Biegen Sie das Rohr nach oben und halten Sie es mit der enthaltenen Rohrschelle in Position. Setzen Sie die Blende wieder ein und ziehen Sie die Schraube fest.

Rohrschell Rohrleitung

10. DREHEN SIE DAS WASSER AM ABSPERRVENTIL AUF

Ziehen Sie eventuell undichte Anschlüsse fest.

Befestigen Sie die Abdeckung des Kompressorfachs wieder.

11. SCHLIEßen SIE DEN KÜHLSCHRANK AN

Verlegen Sie die Rohrwindungen so, dass sie nicht gegen die Kühlschrankrückseite oder die Wand vibrieren. Schieben Sie den Kühlschrank wieder gegen die Wand.

12. SCHALTEN SIE DEN EISBEREITER EIN

Schalten Sie den Eisbereiter auf I (Ein). Der Eisbereiter startet erst bei Erreichen der Betriebstemperatur von -9°C oder weniger. Der Betrieb startet automatisch, wenn der Eisbereiter auf I (Ein) gestellt ist.

HINWEISE ZUR STÖRUNGSBEHEBUNG

BESCHREIBUNG DER BETRIEBS- GERÄUSCHE

Der neue Kühlschrank erzeugt u. U. andere Betriebsgeräusche als Ihr altes Gerät. Vielleicht sind Ihnen diese Geräusche unbekannt und geben Anlass zur Sorge, die meisten Geräusche sind jedoch normal. Harte Oberflächen, wie Böden, Wände und Schränke, können diese Geräusche noch verstärken. Hier werden die einzelnen Geräusche sowie deren Ursachen beschrieben.

• Der Abtau-Timer tickt bei Beginn und Ende des automatischen Abtauvorgangs. Der Thermostatregler (bzw. Kühlschrankregler, je nach Modell) klickt bei Beginn und Ende ebenfalls.
• Das fließende Kältemittel, die Wasserleitung oder Gegenstände auf dem Kühlschrank erzeugen u. U. ein rasselndes Geräusch.
• Der Kühlschrank wurde für einen effizienteren Betrieb zur Einhaltung der gewünschten Tempera- tur für die Lebensmittel entwickelt. Durch den leis- tungsstarken Kompressor könnte der neue Kühl- schrank länger laufen als Ihr altes Gerät und erzeugt u. U. ein pulsierendes oder hochtoniges Geräusch.
• Der Lüftermotor des Verdampfers wälzt die Luft hörbar durch das Kühlschrankfach und das Gefrierfach.
• Nach jedem Durchgang ist u. U. ein gurgelndes Geräusch durch das fließende Kältemittel im Kühlschrank zu hören.
• Durch das Zusammenziehen und Dehnen der Innenwände können Knackgeräusche entstehen.
• Während des Abtauens können im Abtau-Erhitzer Zischlaute durch tropfendes Wasser entstehen.
• Luft, die vom Kondensatorlüfter über den Kondensator geleitet wird, ist u. U. hörbar.
• Beim Abtauen kann in die Abflusswanne ablaufendes Wasser zu hören sein.

	Prüfen Sie Folgendes...	und gehen Sie wie folgt vor...
KÜHLSCHRANK WIRD NICHT BETRIEBEN	Das Netzkabel ist nicht angeschlossen.Die Haussicherung ist durchgebrannt oder der Überlastungsschalter wurde ausgelöst.Der Kühlschrankregler ist auf OFF (Aus) eingestellt.Der Kühlschrank wird gerade abgetaut.	► Schließen Sie den Netzstecker an eine Steckdose mit der richtigen Spannung an.► Ersetzen Sie die Sicherung bzw. betätigen Sie den Überlastungsschalter.► Siehe Abschnitt Reglereinstellungen auf Seite 13.► Warten Sie ca. 30 Minuten, bis der Abtauvorgang beendet ist.
VIBRATIONEN ODERRASSELNDE GERÄUSCHE	Der Kühlschrank steht nicht fest auf dem Untergrund.	► Der Boden ist schwach oder uneben oder die Angleichschrauben müssen justiert werden.Siehe Abschnitt Montage auf Seite 12.
KEINE BELEUCHTUNG	Das Netzkabel ist nicht angeschlossen.Die Glühlampe ist nicht richtig eingedreht.Die Glühlampe ist durchgebrannt.	► Schließen Sie den Netzstecker fest an eine Steckdose mit der richtigen Spannung an.► Schalten Sie den Kühlschrankregler auf OFF (Aus) und ziehen Sie den Netzstecker. Nehmen Sie die Glühlampe heraus und setzen Sie sie neu ein. Schleiften Sie das Gerät wieder an und setzen Sie den Kühlschrankregler zurück.► Tauschen Sie die Lampe gegen eine Glühlampe gleicher Wattzahl, Größe und Form aus. (Siehe Abschnitt Ersetzen der Glühlampe(n) auf den Seiten 22-23.) Schalten Sie die Temperaturregelung auf OFF (Aus) und ziehen Sie vor dem Austauschen den Netzstecker.

HINWEISE ZUR STÖRUNGSBEHEBUNG

	Prüfen Sie Folgendes...	und gehen Sie wie folgt vor...
KOMPRESSOR-MOTOR LÄUFT ANSCHEINEND ZU HÄUFIG	Beim vorherigen Kühlschrank handelte es sich um ein älteres Modell.Die Raumtemperatur ist höher als normal.Die Tür wurde häufig geöffnet oder viele Lebensmittel wurden gerade verstaut.Der Kühlschrank wurde kürzlich angeschlossen und der Kühlschrankregler wurde richtig eingestellt.Der Kühlschrankregler ist für die Umgebungsbedingungen unpassend eingestellt.Die Türen wurden nicht richtig geschlossen.Die Kondensatorwindungen sind verschmutzt.	Moderne Kühlschränke mit großem Volumen erfordern längere Betriebszeiten.Der Motor läuft in warmen Umgebungen länger. Bei normaler Raum- temperatur läuft der Motor ca. 40% bis 80% der Gesamtzeit. Bei höheren Außentemperaturen läuft der Motor u. U. noch häufiger.Beim Beladen und beim Öffnen der Tür erwärmt sich der Kühlschrank. Der Kühlschrank läuft in diesem Fall länger, um die Tempe- ratur wieder zu senken. Durch viele neue Lebensmittel wird der Kühlschrank erwärmt. Siehe Hinweise zur Aufbewahrung von Lebensmitteln auf Seite 14. Um Energie zu sparen, sollten alle benötigten Dinge auf einmal aus dem Kühlschrank genommen werden. Sortieren Sie Lebensmittel zum leichten Auffinden und schließen Sie die Tür sofort nach dem Herausnehmen.Der Kühlschrank benötigt zum vollständigen Herunterkühlen bis zu 24 Stunden.Siehe der Abschnitt Justieren der Einstellungen auf Seite 14.Drücken Sie die Türen fest zu. Falls dies nicht möglich ist, lesen Sie Türen lassen sich nicht ganz schließen weiter unten.Dadurch wird der Luftstrom gehindert und der Motor arbeitet länger. Reinigen Sie die Kondensator- windungen. Siehe Abschnitt Pflege und Reinigung auf den Seiten 22-23.
TÜREN LASSEN SICH NICHT RICHTIG SCHLIEBEN	Der Kühlschrank steht nicht eben.Lebensmittelverpackungen verhindern ein Schließen der Tür.Eisbehälter, Gemüsefachabdeckung, Wannen, Regale, Türfächer oder Körbe sind nicht richtig eingesetzt.Die Dichtungen sind verklebt.Der Kühlschrank wackelt oder scheint unstabil.Die Türen wurden während der Montage abgenommen und nicht richtig wieder angebracht.	Siehe Abschnitt Ausrichtung von Kühlschrank und Türen auf Seite 12.Setzen Sie Lebensmittelbehälter um, um Tür und Türregale nicht zu behindern.Schieben Sie alle Behälter vollständig ein und setzen Sie Gemüsefachabdeckung, Wannen, Regale und Körbe richtig ein. Siehe Abschnitt Bedienung des Kühlschranks auf den Seiten 13-21.Reinigen Sie die Dichtungen und Dichtflächen. Tragen Sie danach eine dünne Schicht Paraffin auf die Dichtungen auf.Stellen Sie den Kühlschrank eben auf. Siehe Abschnitt Ausrichtung von Kühlschrank und Türen auf Seite 12.Entfernen und bringen Sie die Türen wieder an. Siehe Abschnitt Abnehmen und Befestigen der Griffe und Türen des Kühlschranks auf den Seiten 7-11, oder verständigen Sie einen Service-Techniker.
AUFT TIEFKÜHLKOST BILDEN SICH EISKRISTALLE	Die Tür schließt nicht richtig.Die Tür wurde häufig geöffnet.	Siehe Türen lassen sich nicht ganz schließen weiter oben.Beim Öffnen der Tür gelangt warme und feuchte Luft in das Gefrierfach und erzeugt Eiskristalle.

HINWEISE ZUR STÖRUNGSBEHEBUNG

	Prüfen Sie Folgendes...	und gehen Sie wie folgt vor...
EIS SCHMECKT SCHAL ODERRIECHT	Der Eisbereiter wurde erst kürzlich montiert.Das Eis wurde zu lange aufbewahrt.Lebensmittel in einem der Fächer wurden nicht ausreichende eingewickelt.Das Wasser enthält Mineralien, wie z. B. Schwefel.Der Innenbereich des Kühlschranks muss gereinigt werden.Der Eisbehälter muss gereinigt werden.	► Werfen Sie die ersten, verfärbte oder schlecht schmeckende Eiswürfel weg.► Werfen Sie alte Eiswürfel weg und stellen Sie neues Eis her.► Wickeln Sie die Lebensmittel neu ein. Ansonsten könnten sich Gerüche auf das Eis übertragen.► U. U. muss ein Filter eingesetzt bzw. ausgetauscht werden, um Geschmacks- und Geruchsprobleme zu beseitigen.► Siehe Abschnitt Pflege und Reinigung auf den Seiten 22-23.► Behälter leeren, reinigen und alte Würfel wegwerfen.
IN DER ABTAUWANNE BEFINDET SICH WASSER	Der Kühlschrank wird gerade abgetaut.Es ist zur Zeit feuchter als normal.	► Das Wasser verdampft. Wasser tropft normalerweise in die Abtauwanne.► Wasser in der Abtauwanne verdampft in einer warmen und feuchten Umgebung langsamer.
DER KÜHLSCHRANK ERZEUGT SCHEINBAR ZU LAUTE GERÄUSCHE	Die erzeugten Geräusche sind bei diesem Kühlschrank möglicherweise normal.	► Siehe Abschnitt Beschreibung der Betriebsgeräusche auf Seite 29.
DER EISBEREITER ERZEUGT ZU WENIG EIS ODER DIE EISWÜRFEL GEFRIEREN ZU LANGSAM	Die Gefrierfachtemperatur ist für die Eisherstellung zu niedrig.Die Tür wurde offen gelassen.	► Warten Sie nach dem Anschluss und vor der Eisbereitung 24 Stunden. Siehe Abschnitt Reglereinstellungen auf Seite 13.► Überprüfen Sie, ob die Tür blockiert und am Schließen gehindert wird.
DIE EISWÜRFEL DES EIS-BEREITERS SIND ZU KLEIN	Es wurde eine kleinere Würfelgröße ausgewählt.Das Absperrventil zwischen dem Kühlschrank und der Wasserleitung ist u. U. verstopft.	► Wählen Sie mit dem Wahlschalter eine größere Würfelgröße aus.► Lassen Sie das Ventil von einem Klempner säubern.
DIE TÜREN LASSEN SICH SCHWER ÖFFNEN	Die Dichtungen sind verschmutzt oder verklebt.Die Tür wurde kurz nach dem Öffnen und Schließen erneut geöffnet.	► Reinigen Sie Dichtungen und die Dichtflächen. Tragen Sie danach eine dünne Schicht Politur oder Wachs auf die Dichtungen auf.► Beim Öffnen der Tür gelangt warme Luft in den Kühlschrank. Beim Abkühlen der Luft kann ein Vakuum entstehen, so dass die Tür schwer zu öffnen ist. Warten Sie 5 Minuten auf den Druckausgleich und versuchen Sie es nochmal.

HINWEISE ZUR STÖRUNGSBEHEBUNG

	Prüfen Sie Folgendes...	und gehen Sie wie folgt vor...
TEMPERATUR ZU HOCH ODER FEUCHTIGKEIT IM INNEN-BEREICH	Die Belüftungsschlitze sind blockiert. Durch die Belüftungsschlitze in der Wand zwischen den beiden Kammern zirkuliert Kaltluft vom Gefrierfach in den Frischhaltebereich und zurück.	► Prüfen Sie mit der Hand den Luftstrom an den Belüftungsschlitzen und setzen Sie alle blockierenden Verpackungen um. Die Position der Belüftungsschlitze finden Sie unter Mehrfach-Rohrleitungssystem auf Seite 13.
	Die Türen wurden häufig geöffnet.	► Beim Öffnen der Tür gelangt warme und feuchte Luft in den Kühlschrank. Je weiter die Tür geöffnet wird, desto schneller gelangt Luftfeuchtigkeit ins Innere und desto mehr warme Luft muss gekühlt werden. Zur guten Kühlung sollten alle benötigten Dinge auf einmal aus dem Kühlschrank genommen werden. Sortieren Sie Lebensmittel zum leichten Auffinden und schließen Sie die Tür so schnell wie möglich wieder.
	Die eingestellte Temperatur ist für die Umgebungsbedingungen nicht geeignet.	► Siehe Abschnitt Reglereinstellungen auf Seite 13. Warten Sie 24 Stunden, bis sich die Temperatur stabilisiert hat. Ist die Temperatur ist zu niedrig bzw. zu hoch, ändern Sie sie über den Regler.
	Sehr viele Lebensmittel wurden gerade in den Kühlschrank/ins Gefrierfach gelegt.	► Beim Hineinlegen von Lebensmitteln wärmt sich der Kühlschrank auf. Die normale Temperatur wird u. U. erst nach einigen Stunden wieder erreicht.
	Die Lebensmittel sind nicht richtig verpackt.	► Wickeln Sie Lebensmittel fest ein und wischen Sie feuchte Behälter ab, damit damit sich keine Feuchtigkeit im Kühl- schrank bildet. Verpacken Sie Lebens- mittel bei Bedarf neu. Siehe Abschnitt Hinweise zur Aufbewahrung von Lebensmitteln auf Seite 14.
	Die Türen werden nicht richtig geschlossen.	► Siehe Türen lassen sich nicht ganz schließen auf Seite 30.
	Die Wetterlage ist feucht.	► Bei feuchtem Wetter gelangt Feuchtigkeit in den Kühlschrank, wenn die Türen geöffnet werden.
	Der automatische Abtauvorgang wurde beendet.	► Nach dem automatischen Abtauen bilden sich Tröpfchen auf der Kühlschrankrückwand.

Garantieurkunde

Für dieses Gerät übernehmen wir 24 Monate Garantie!

Wir verpflichten uns, während der 24-monatigen Garantiezeit Ihr Gerät kostenlos instandzusetzen bzw. Ihrem Fachhändler die Ersatzteile kostenlos zur Verfügung zu stellen, wenn es infolge eines Fabrikations- oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Beschädigungen durch höhere Gewalt oder auf dem Transportweg. Im Übrigen gelten unsere umseitig aufgeführten Garantiebedingungen!

Gerätetyp : ____

Seriennummer :

Name des Käufers : ____

Kaufdatum : ____

Stempel / Unterschrift des Fachhändlers

Garantiebedingungen für Kühlschrank Kühlschränke

1. Die Garantiezeit beginnt mit dem Kaufdatum und erstreckt sich über 24 Monate. Der Beginn der Garantiezeit gilt als nachgewiesen, wenn der Käufer den Kaufbeleg (Quittung / Kassenzettel) zusammen mit der vom Verkäufer ausgefüllten und unterschriebenen Garantiekarte vorlegt. Die Seriennummer des Produkts muß mit der eingetragenen Nummer auf der Garantiekarte übereinstimmen!
2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie nachweislich auf Fabrikations- oder Materialfehler zurückzuführen sind.

3. Ausgeschlossen von der Garantie sind Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung der Anleitung und betriebsbedingte Abnutzung auftreten. Ebenso erstreckt sich die Garantie nicht auf Verschleißteile und leicht zerbrechliche Schäden, die auf dem Transport Entstehen, gehen zu Lasten des Käufers.

4. Die Entscheidung über Reparatur, Austausch oder Ersatz bleibt bei uns. Ausgetauschte oder ersetzte Teile gehen in unser Eigentum über. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert!

5. Der Garantieanspruch erlischt, sobald Personen in das Gerät eingreifen, die von LG Electronics nicht für den Service autorisiert sind - ebenso, sobald das Gerät zu gewerblichen Zwecken eingesetzt wird.
6. Heben Sie unbedingt die Originalverpackung auf, damit das Gerät im Servicefall ohne Beschädigungen transportiert werden kann.
7. Wenden Sie sich im Garantiefall an Ihren Fachhändler oder an eines unserer autorisierten Servicecenter.
8. Weitergehende Ansprüche sind ausgeschlossen! Sollten Teile dieser Bestimmungen unwirksam sein, so gelten sie sinngemäß. Die Wirksamkeit der übrigen Bestimmungen wird hiervon nicht berührt.

LG Electronics Deutschland GmbH Hot-line : 01805-473784 (12 Cent/Min.)

NOTE

LG Electronics Inc.
