BEDIENUNGSANLEITUNG 32LS341H0ZA LG

Sicherheitshinweise und Referenzen

LED TV\*

* Der LG LED TV verwendet einen LCD-Bildschirm mit LED-Hintergrundbeleuchtung.

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

Warnung!

Sicherheitshinweise

VORSICHT

STROMSCHLAGGEFAHR NICHT ÖFFNEN

VORSICHT: WEGEN STROMSCHLAGGEFAHR DARF DIE GEHÄUSEABDECKUNG (ODER RÜCKWAND) NICHT ENTFERNT WERDEN. DAS GERÄT ENTHÄLT KEINE VOM BENUTZER ZU WARTENDEN TEILE. WENDEN SIE SICH BITTE AN DEN KUNDENDIENST.

Dieses Symbol soll den Benutzer auf das Vorhandensein nichtisolierter „gefährlicher Spannung“ innerhalb des Produktgehäuses hinweisen, die möglicherweise stark genug ist, um einen Stromschlag zu verursachen.

Dieses Symbol soll den Benutzer auf das Vorhandensein wichtiger Bedienungs- und Wartungsanweisungen in der dem Gerät beiliegenden Dokumentation hinweisen. WARNUNG: DAS GERÄT DARF WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN. ES BESTEHT BRAND- BZW. STROMSCHLAGGEFAHR.

• UM DIE AUSBREITUNG VON FEUER ZU VERMEIDEN, SOLLTEN SIE KERZEN ODER ANDERE OFFENE FEUERQUELLEN STETS VON DIESEM PRODUKT FERNHALTEN.

• Platzieren Sie weder TV noch Fernbedienung in den folgenden Umgebungen:

• In Bereichen direkter Sonneneinstrahlung.

• In Bereichen hoher Luftfeuchtigkeit (z.B. einem Badezimmer).
• In der Nähe von Wärmequellen (z.B. Öfen und anderen hitzeerzeugenden Geräten).
• In der Nähe von Küchenzeilen oder Luftbefeuchtern, wo das Gerät leicht Wasserdampf und Öl ausgesetzt sein kann.
• In Bereichen, die Regen oder Wind ausgesetzt sind.
• In Bereichen, wo Flüssigkeit auf den Fernseher tropfen oder spritzen könnte. Stellen Sie auch keine mit Flüssigkeit gefüllten Gegenstände wie Vasen, Tassen usw. auf das Gerät selbst oder darüber (z. B. auf Regale).
• Stellen Sie den Fernseher nicht in die Nähe von entzündlichen Objekten wie Benzin oder Kerzen und stellen Sie ihn nicht direkt unter eine Klimaanlage.
• Installieren Sie das Gerät nicht an einem übermäßig staubigen Ort.

Ansonsten besteht die Gefahr von Brand, elektrischem Schlag, Entzündung/Explosion, Fehlfunktion oder einer Deformation des Produkts.

- Belüftung:

• Installieren Sie den Fernseher an einem gut belüfteten Platz. Installieren Sie das Gerät nicht in einem engen Raum (z.B. in einem Bücherregal).
• Stellen Sie den Fernseher nicht auf Kissen oder Teppichen ab.
• Bedecken Sie das Produkt nicht mit einem Tuch oder anderen Materialien, solange es mit dem Stromnetz verbunden ist.

- Berühren Sie nicht die Lüftungsöffnungen. Wenn Sie längere Zeit fernsehen, können die Lüftungsöffnungen heiß werden.

- Schützen Sie das Netzkabel vor mechanischen Beschädigungen wie Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und die Stelle, an der das Kabel aus dem Gehäuse des Geräts tritt.

- Bewegen Sie den Fernseher nicht, solange er mit dem Stromnetz verbunden ist.

- Verwenden Sie keine beschädigten oder losen Netzkabel.

• Halten Sie den Stecker fest, wenn Sie ihn aus der Steckdose ziehen. Ziehen Sie nicht am Netzkabel, um den Fernseher vom Stromnetz zu trennen.
• Schließen Sie nicht zu viele Geräte an ein und dieselbe Netzsteckdose an, da anderenfalls Brand- oder Stromschlaggefahr besteht.

• Trennung von der Hauptstromversorgung:

- Ziehen Sie den Netzstecker, um das Gerät vom Stromnetz zu trennen. Im Notfall muss der Netzstecker stets gut erreichbar sein.

• Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder daran hochklettern können. Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen hervorgerufen werden können.
• Erdung Außenantenne (Kann je nach Land unterschiedlich sein):

- Wenn eine Außenantenne installiert ist, halten Sie sich an die unten stehenden Vorkehrungen.

Eine Außenantenne sollte sich nicht in der Nähe von überhitzten Stromleitungen, elektrischem Licht oder Stromkreisen befinden, da dies zu schweren Verletzungen oder zum Tod führen kann. Dies gilt auch für Orte, an denen die Antenne in Kontakt mit solchen Stromleitungen oder Stromkreisen kommen kann.

• Erdung (Außer bei Geräten, die nicht geerdet werden.)
• Fernseher mit einem geerdeten Zwei-Stift-Stecker müssen an eine Steckdose mit zwei Öffnungen angeschlossen werden. Achten Sie darauf, die Masse anzuschließen, um einen möglichen Stromschlag zu verhindern.
• Berühren Sie das Gerät und die Antenne nicht während eines Gewitters. Es besteht die Gefahr eines tödlichen Stromschlags.
• Achten Sie darauf, dass das Stromkabel sicher an Fernseher und Steckdose angeschlossen ist, da ansonsten Schäden am Stecker und der Steckdose auftreten können und es in extremen Fällen zu einem Brand kommen kann.
• Führen Sie keine metallischen oder entzündlichen Objekte in das Produkt ein. Wenn ein Fremdkörper in das Produkt fällt, dann ziehen Sie den Netzstecker heraus und benachrichtigen Sie den Kundendienst.
• Berühren Sie das Ende des Netzkabels nicht, wenn es eingesteckt ist. Sie könnten einen Stromschlag erleiden.

• Sollte eines der folgenden Ereignisse auftreten, dann trennen Sie unverzüglich das Produkt von der Stromversorgung und kontaktieren Sie Ihren örtlichen Kundendienst.

• Das Gerät wurde beschädigt.

• Wasser oder eine andere (flüssige) Substanz ist in das Gerät, das Netzteil oder das Netzkabel gelangt.
• Sie riechen Rauch oder es kommen andere Gerüche aus dem Fernseher.
• Während eines Gewitters oder wenn das Gerät längere Zeit nicht verwendet wird (Dies betrifft nur die Trennung der Stromversorgung).

Selbst wenn der Fernseher mit der Fernbedienung oder die Einschalttaste ausgeschaltet wird, liegt noch immer Strom an, wenn das Gerät nicht vom Netz getrennt wurde.

• Verwenden Sie keine elektrischen Geräte mit Hochspannung in der Nähe des Fernsehers (z. B. einen elektrischen Insektenvernichter). Dies kann zu Fehlfunktionen führen.
• Versuchen Sie nicht, dieses Produkt ohne die schriftliche Genehmigung von LG Electronics zu modifizieren. Dies kann zu Brand oder elektrischem Schlag führen. Falls Sie Serviceanfragen haben oder Reparaturen an Ihrem Gerät nötig sind, dann kontaktieren Sie bitte Ihren lokalen Kundendienst. Unzulässige Modifikationen können dazu führen, dass die Garantie für dieses Produkt erlischt.
• Verwenden Sie nur zulässiges Zubehör, das von LG Electronics zur Verfügung gestellt wird. Ansonsten kann es zu Bränden, elektrischem Schlag, Fehlfunktionen oder Schäden am Produkt kommen.
• Zerlegen Sie niemals das Netzteil oder das Netzkabel. Dies könnte Brände oder Stromschläge verursachen.
• Behandeln Sie das Netzteil sorgfältig und achten Sie darauf, dass Sie es nicht fallen lassen oder es Stöße abbekommt. Ein Stoß kann das Netzteil beschädigen.
• Um das Risiko eines Brandes oder eines elektrischen Schlags zu mindern, dürfen Sie den Fernseher nicht mit nassen Händen berühren. Falls die Kontakte des Netzsteckers nass oder mit Staub bedeckt sind, trocknen Sie den Netzstecker vollständig bzw. reinigen Sie ihn von Staub.

• Batterien/Akkus der Fernbedienung

• Bewahren Sie das Zubehör an einem sicheren Ort auf, der nicht für Kinder zugänglich ist.
• Schließen Sie die Batterien nicht kurz, nehmen Sie sie nicht auseinander und achten Sie darauf, dass sie nicht überhitzen. Entsorgen Sie die Batterien nicht in einem Feuer. Batterien dürfen keiner extremen Hitze ausgesetzt werden.

- Versetzen

- Wenn Sie das Gerät versetzen, muss es ausgeschaltet und physisch vom Stromnetz getrennt sein. Außerdem müssen alle Kabel entfernt worden sein. Größere Fernseher sollten stets von mindestens 2 Personen getragen werden. Nicht gegen das Bedienfeld oder Panel des Fernsehers drücken oder das Bedienfeld oder Panel Belastungen aussetzen. Dies kann zu Schäden am Produkt, zu Bränden oder zu Verletzungen führen.

• Bewahren Sie das Trockengranulat und das Kunststoffverpackungsmaterial außerhalb der Reichweite von Kindern auf.
• Setzen Sie das Gerät keinen Erschütterungen aus und sorgen Sie dafür, dass keine Gegenstände in das Gerät oder auf die Bildschirmseite fallen können.
• Drücken Sie nicht mit der Hand oder mit scharfen Gegenständen wie beispielsweise Nägeln oder Stiften fest auf den Bildschirm und machen Sie keine Kratzer darauf. Dies kann den Bildschirm beschädigen.

- Reinigung

- Ziehen Sie bei einer Reinigung den Netzstecker aus der Steckdose und reinigen Sie ihn vorsichtig mit einem weichen, trockenen Tuch. Sprühen Sie kein Wasser oder andere Flüssigkeiten direkt auf den Fernseher. Verwenden Sie vor allem keine Chemikalien wie Glasreiniger, Luftterfrischer, Insektengift, Schmiermittel, Wachs (für Autos oder Industrie), Scheuermittel, Verdünner, Benzol, Alkohol usw., denn diese Mittel können das Gerät und/oder seinen Bildschirm beschädigen. Dies kann zu elektrischem Schlag oder Schäden am Produkt führen.

Vorbereitung

• Wenn das Fernsehgerät nach der Auslieferung zum ersten Mal eingeschaltet wird, kann die Initialisierung einige Minuten dauern.
• Das Aussehen Ihres TV-Geräts weicht möglicherweise von der Abbildung ab.
• Das OSD-Menü (On Screen Display) Ihres TV-Geräts unterscheidet sich möglicherweise leicht von dem, das in diesem Handbuch gezeigt wird.
• Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
• Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
• Man muss leicht auf die Steckdose des Geräts zugreifen können. Einige Geräte verfügen über keinen Ein-/Ausschaltknopf, sondern müssen für eine vollständige Abschaltung über ein Ziehen des Netzsteckers aus der Steckdose vom Stromnetz getrennt werden.
  • Das im Lieferumfang enthaltene Zubehör ist abhängig vom Modell.
• Die Produktspezifikationen oder Inhalte dieses Handbuchs können ohne vorherige Mitteilung aufgrund der Aktualisierung von Produktfunktionen geändert werden.
• Die Steckereinfassungen von verwendeten HDMI-Kabeln und USB-Geräten sollten höchstens 10 mm dick und 18 mm breit sein, damit optimale Konnektivität gewährleistet bleibt. Verwenden Sie ein Verlängerungskabel mit USB2-Kompatibilität, falls ein USB-Kabel oder ein USB-Speicherstick nicht direkt in den USB-Anschluss an Ihrem TV-Gerät passt.

* A ≤ 10 mm
* B ≦ 18 mm

• Verwenden Sie ein zertifiziertes HDMI-Kabel mit HDMI-Logo.
• Bei der Verwendung eines nicht-zertifizierten HDMI-Kabels kommt es möglicherweise zu Darstellungsfehlern bzw. Verbindungsabbrüchen. (Empfohlene HDMI-Kabel-Versionen)

- Ultra High-Speed HDMH ^TM -Kabel (3 m oder kürzer)

Separat erhältlich

Separat zu erwerbende Artikel können zur Qualitätsverbesserung geändert oder modifiziert werden, ohne dass dies explizit mitgeteilt wird. Diese Artikel können Sie über Ihren Fachhändler beziehen. Diese Artikel sind nur mit bestimmten Modellen kompatibel.

Produktbezeichnungen, Funktionalitäten und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.

Wandhalterung

Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmaße der Wandhalterungen können der folgenden Tabelle entnommen werden.

A B

Modellname 32LS34*
VESA (A x B) (mm) 200 x 200
Standardschraube M6
Anzahl Schrauben 4
LG-Wandhalterung	LSW240BMSW240

Anheben und Bewegen des TV-Geräts

Lesen Sie die folgenden Hinweise, um Kratzer und Beschädigungen am TV-Gerät zu vermeiden und einen sicheren Transport unabhängig von Typ und Größe Ihres Modells zu gewährleisten.

• Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.
• Trennen Sie das Netzkabel und alle weiteren Kabel von Ihrem TV-Gerät, bevor Sie es bewegen oder anheben.
• Halten Sie das TV-Gerät beim Transport so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.

- Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie es nicht am transparenten Teil, am Lautsprecher oder im Bereich der Lautsprecherblende fest.

• Große TV-Geräte sollten stets von mindestens 2 Personen transportiert werden.
• Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.

• Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
• Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite und kippen Sie es nicht nach links oder rechts.
• Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann.
• Achten Sie beim Bewegen und Bedienen des TV-Geräts darauf, dass keine hervorstehenden Tasten beschädigt werden.

• Berühren Sie niemals den Bildschirm, da er dadurch beschädigt werden kann.
• Halten Sie das TV-Gerät beim Transport nicht an den Kabelhaltern fest, da diese brechen und Verletzungen sowie Beschädigungen am TV-Gerät verursachen können.
• Legen Sie das TV-Gerät mit dem Bildschirm nach unten auf einen gepolsterten Tisch (z.B. flächig mit einer Decke) oder eine andere ebene, weiche Oberfläche, um ihn bei der Montage des Standfußes vor Verkratzen zu schützen.

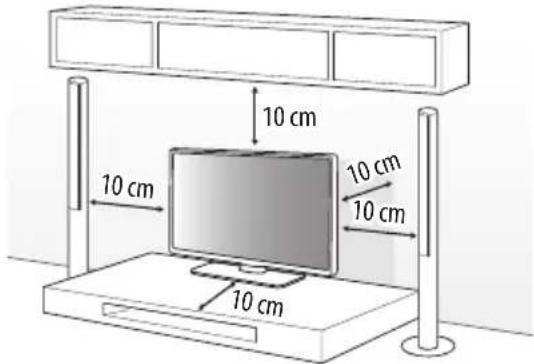

Aufstellung auf einem TV- Tisch oder sonstigen Möbeln

1 Heben Sie das TV-Gerät an und kippen Sie es auf einem Tisch in die aufrechte Position.

- Lassen Sie mindestens 10 cm Abstand bis zur Wand, um eine gute Belüftung zu gewährleisten.

10 cm 10 cm 10 cm 10 cm 10 cm

(Abhängig vom Modell)

2 Schließen Sie das Stromkabel an eine Steckdose an.

• Geben Sie beim Zusammenbau des Produkts keine Fremdsubstanzen (Öle, Schmierstoffe, usw.) auf die Gewindeteile. (Dies könnte das Produkt beschädigen.)
• Wird das TV-Gerät auf einem Standfuß aufgestellt, sollten Sie vorbeugende Maßnahmen gegen ein eventuelles Umkippen ergreifen. Andernfalls kann ein umfallendes Gerät Verletzungen verursachen.
• Verwenden Sie ausschließlich offiziell freigegebene Zusatzprodukte, damit die volle Betriebssicherheit und Lebensdauer ihres Geräts gewährleistet bleibt.
• Schäden, die durch die Verwendung nicht freigegebener Peripherieprodukte an Ihrem TV hervorgerufen werden, sind nicht von der Garantie abgedeckt.
• Achten Sie darauf, dass die Schrauben ordnungsgemäß eingesetzt und fest angezogen sind. (Wenn sie nicht fest genug angezogen werden, besteht die Gefahr, dass das TV-Gerät nach der Installation nach vorne kippt.) Wenden Sie beim Festziehen der Schrauben keine Gewalt an, da sie dadurch möglicherweise beschädigt werden können und sich dann nicht mehr ordnungsgemäß befestigen lassen.

Befestigung des TV-Geräts an einem Tisch

(Abhängig vom Modell)

Das TV-Gerät sollte so am Tisch befestigt werden, dass es nicht nach vorne oder hinten gezogen werden kann, um Verletzungen oder Beschädigungen am Produkt zu verhindern.

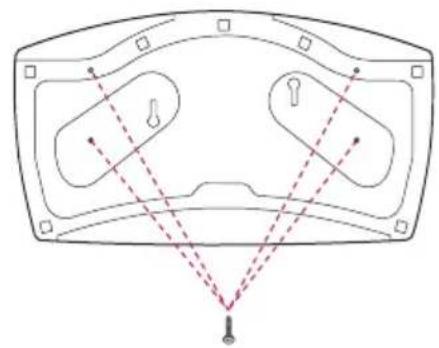

Option A

(Nicht im Lieferumfang enthalten)

Standfuß Tisch

• Schraube: M5 x L (*L: Tischplattenstärke + 8–10 mm)
Z. B.: Tischplattenstärke: 15 mm, Schraube: M5 x L25

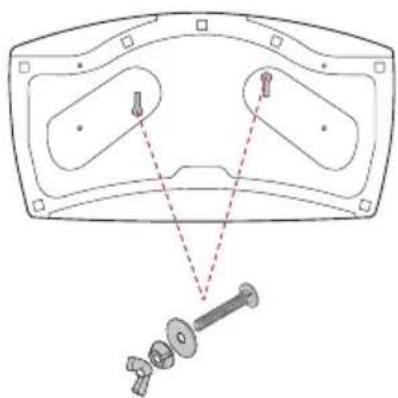

Option B

2 Schrauben zur Befestigung des Standfußes, 2 Unterlegscheiben zur Befestigung des Standfußes, 2 Muttern zur Befestigung des Standfußes (Im Lieferumfang enthalten)

Standfuß Tisch

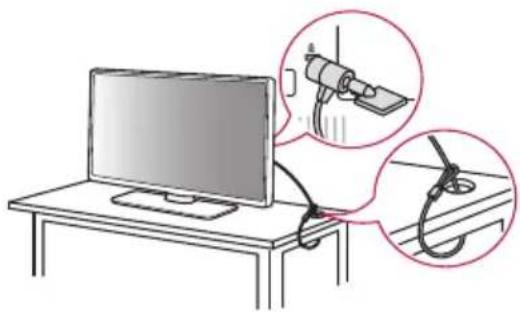

Verwendung des Kensington-Sicherheitssystems

Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des TV-Geräts. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Kensington-Webseite unter http://www.kensington.com. Schließen Sie das Kabel des Kensington-Sicherheitssystems am TV-Gerät und an einem Tisch an.

(Abhängig vom Modell)

Befestigen des TV-Gerätes an einer Wand

(Abhängig vom Modell)

1 Setzen Sie die Ringschrauben oder TV-Wandsicherungen und Schrauben an der Rückseite des TV-Gerätes ein und befestigen Sie diese.
- Sollten sich bereits Schrauben an den Montagepositionen für Ringschrauben befinden, müssen diese zunächst entfernt werden.
2 Montieren Sie die TV-Wandsicherungen mit den Schrauben an der Wand.
Stimmen Sie die Position der TV-Wandsicherungen auf die Ringschrauben an der Rückseite des TV-Gerätes ab.
3 Sorgen Sie mit einem stabilen Seil oder Draht für eine feste Verbindung zwischen Ringschrauben und TV-Wandsicherungen. Achten Sie darauf, dass das Seil horizontal verläuft.

• Verwenden Sie eine Plattform oder einen Schrank, der stabil und groß genug ist, um dem TV-Gerät sicheren Halt zu bieten.
• Halterungen, Seile bzw. Drähte und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.

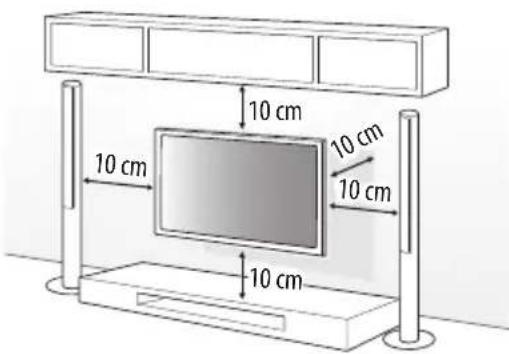

Befestigung des Fernsehers an einer Wand

Befestigen Sie eine passende Wandhalterung sorgfältig mit der Rückseite des TV-Geräts und anschliessend an einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie das TV-Gerät an Wänden befestigen möchten, die nicht aus Stein/Beton oder Massivholz bestehen, dann fragen Sie bitte zunächst bei einer qualifizierten Fachkraft nach. LG empfiehlt, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird. Falls vorhanden, wird empfohlen, eine Wandhalterung von LG zu verwenden. Die Wandhalterung von LG ist leicht zu bewegen, wenn die Kabel angeschlossen sind. Falls Sie eine andere Wandhalterung als die von LG verwenden, dann stellen Sie bitte sicher, dass Ihr Gerät ordnungsgemäß an der Wand befestigt ist und genügend Abstand besteht, um externe Geräte anzuschließen. Es wird empfohlen, alle Kabel anzuschließen, bevor eine Wandhalterung angebracht wird.

10 cm 10 cm 10 cm 10 cm

- Bei der Installation der Wandhalterung wird empfohlen, Staubansammlungen und das Eindringen von Insekten zu vermeiden, indem Sie die Montagelöcher für die Befestigung des Standfußes mit Klebeband verschließen. (Abhängig vom Modell)

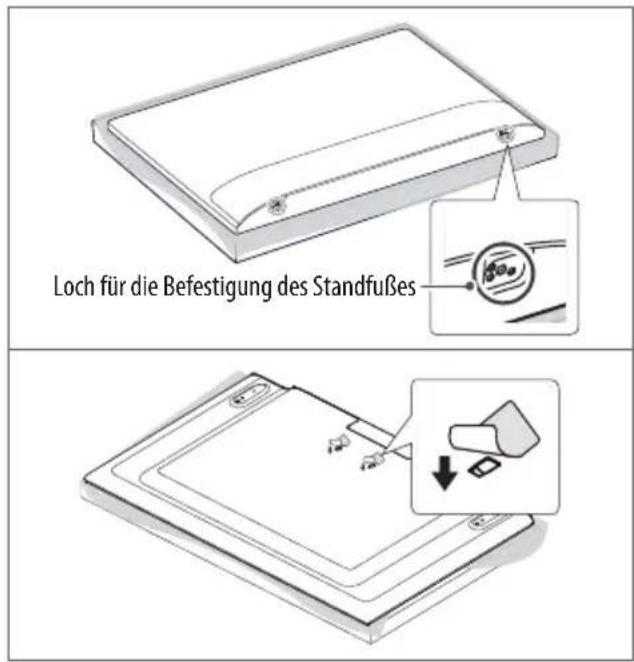

Loch für die Befestigung des Standfußes

• Demontieren Sie den TV-Standfuß, bevor Sie das Gerät an einer Wandhalterung befestigen, indem Sie in der zur Montage des Standfußes umgekehrten Reihenfolge vorgehen.
• Weitere Informationen zu Schrauben und Wandhalterungen finden Sie in der Anleitung der Wandhalterung.
• Falls Sie die Montage des TV-Geräts an einer Wand planen, müssen Sie eine VESA-Standardhalterung (optionales Zubehör) an der Rückseite des TV-Geräts anbringen. Achten Sie bei der Verwendung einer solchen optionalen Wandhalterung darauf, diese sorgfältig zu befestigen, um ein Herunterfallen des Geräts zu verhindern.
• Falls der Fernseher an der Wand montiert wird, darf er nicht an den Netz- und Signalkabeln auf der Rückseite des Monitors aufgehängt werden.
• Installieren Sie dieses Produkt nicht an einer Wand, falls es an dieser Stelle Öl oder Ölnebel ausgesetzt sein könnte. Dies kann zu Schäden am Produkt führen und das Produkt könnte sich von der Wandhalterung bzw. die komplette Halterung sich von der Wand lösen.

Verbindungen

Sie können diverse externe Geräte mit Ihrem Fernseher verbinden. Wechseln Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss externer Geräte entnehmen Sie bitte dem Handbuch des jeweiligen Gerätes.

Antennen/Kabel

Schließen Sie das TV-Gerät mit einem HF-Kabel (75 Ω) an eine Wandantennenbuchse an.

• Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen Signalsplitter.
• Ist das Bild schlecht, dann installieren Sie einen Signalverstärker, um die Bildqualität zu verbessern.
• Ist die Bildqualität bei angeschlossener Antenne schlecht, sollten Sie versuchen, die Antenne neu auszurichten.
  • Antennenkabel und Wandler sind nicht im Lieferumfang enthalten.

Satellitenschüssel

Schließen Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75 Ω) an eine Satellitenschüssel oder an eine Satellitenbuchse an. (Abhängig vom Modell)

Cl+-Modul

Mit einem entsprechenden CI+-Modul können Sie sich verschlüsselte kostenpflichtige TV-Sendungen ("Pay-TV") im digitalen TV-Modus ansehen. (Abhängig vom Modell)

• Überprüfen Sie, ob das CI+-Modul richtig herum in den PCMCIA-Kartensteckplatz an der Rückseite Ihres TV-Geräts eingeführt wurde. Falls das Modul nicht korrekt eingesetzt wurde, können TV-Gerät und PCMCIA-Kartensteckplatz beschädigt werden.
• Wenn der Fernseher trotz angeschlossenem CI+-Modul weder Bild noch Ton ausgibt, wenden Sie sich bitte an ihren Terrestrik-, Kabel- oder Satelliten-Anbieter (DVB-T/-C/-S).

Weitere Anschlüsse

Verbinden Sie Ihr Fernsehgerät mit externen Geräten. Die Verwendung eines HDMI-Kabels zum Anschluss externer Geräte an den Fernseher sorgt für die bestmögliche Bild- und Tonqualität. Es wird kein separates Kabel mitgeliefert.

HDMI

- Unterstütztes HDMI-Audioformat (Abhängig vom Modell): Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

USB

Es wird empfohlen, eine externe USB-Festplatte zu verwenden, die mit einer Nennspannung von maximal 5 V und einer Nennstromstärke von maximal 500 mA betrieben wird.

Externe Geräte

Verfügbare externe Geräte sind beispielsweise: Blu-ray- und DVD-Player, HD-Receiver, Blu-ray-/DVD-/Videorekorder, Audiosysteme, USB-Speicher, PCs, Spielkonsolen und andere externe Geräte.

• Der Anschluss für externe Geräte kann von Modell zu Modell unterschiedlich sein.
• Verbinden Sie externe Geräte unabhängig von der Reihenfolge der Anschlüsse mit dem TV-Gerät.
• Anweisungen zum Betrieb finden Sie im Handbuch des externen Gerätes.
• Wenn Sie eine Spielkonsole mit dem TV-Gerät verbinden, dann verwenden Sie bitte das mit der Konsole mitgelieferte Kabel.
• Im PC-Modus kann es hinsichtlich Auflösung, vertikalem Muster, Kontrast oder Helligkeit zu Bildrauschen kommen. Wenn Rauschen vorhanden ist, ändern Sie den PC-Ausgang auf eine andere Auflösung, ändern Sie die Bildwiederholfrequenz auf eine andere Frequenz oder passen Sie die Helligkeit und den Kontrast im Menü [Bild] an, bis das Bild klar ist.
• Abhängig von der Grafikkarte des PCs funktionieren im PC-Modus einige Auflösungseinstellungen möglicherweise nicht ordnungsgemäß.
• Für Verbindungen über kabelgebundenes LAN wird die Verwendung eines CAT-7-Kabels empfohlen. (Nur wenn ein LAN fort zur Verfügung steht.)

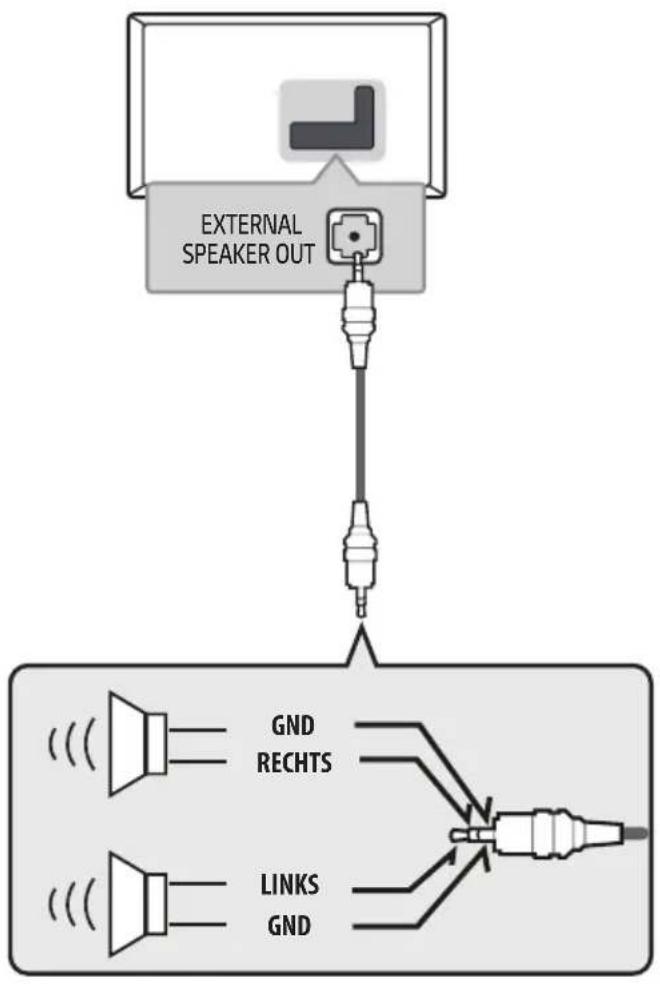

Externer Lautsprecher

• Nur mit der 3-poligen 3,5-mm-Stereo-Buchse verwenden.
• Schließen Sie keine Kopfhörer oder Ohrhörer an den Port für externe Lautsprecher an.

Netzwerk

(Abhängig vom Modell)

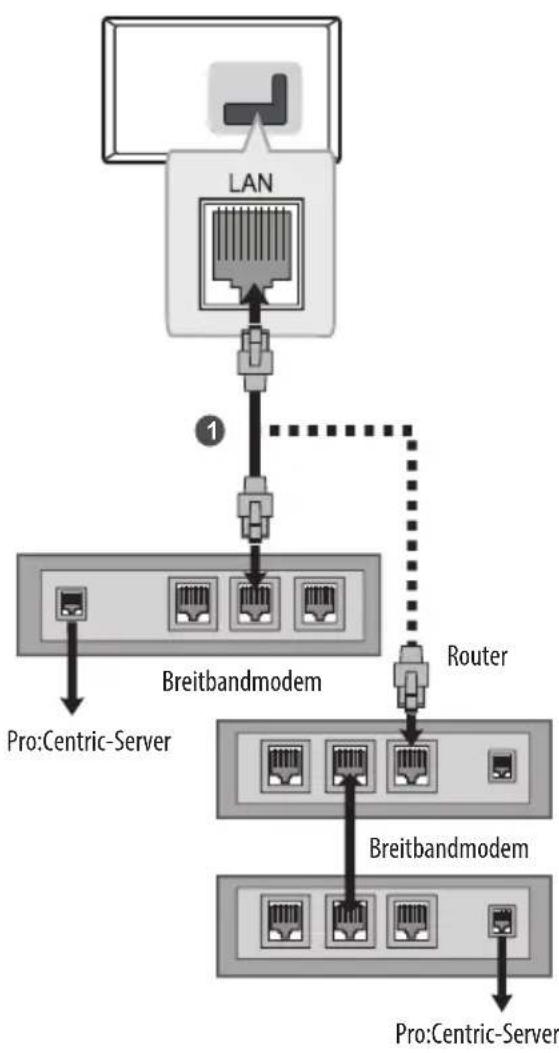

Kabelgebundene Netzwerkverbindung

Dieser TV kann über den LAN Schluss mit einem Pro:Centric-Server verbunden werden. Nach dem Herstellen der physischen Verbindung muss das TV-Gerät für die Netzwerkkommunikation eingerichtet werden.

Verbinden Sie den LANschluss des Modems oder Routers vom Pro:Centric-Server mit dem LANschluss des TV-Geräts.

1 Verbinden Sie den LANnschluss des Modems oder Routers mit dem LANschluss des TV-Geräts.

• Schließen Sie an den-Port kein modulares Telefonkabel an.
• Da mehrere Verbindungsmethoden möglich sind, sollten Sie sich an die Spezifikationen Ihres Telekommunikations- oder Internetdienstanbieters halten.

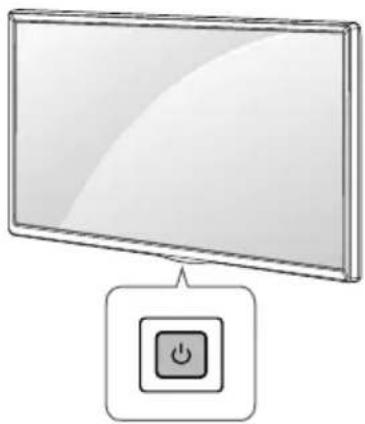

Tasten verwenden

Sie können diverse grundlegende TV-Funktionen auch ohne Fernbedienung verwenden, indem Sie die Taste am Gerät nutzen.

	Einschalten (Drücken)
	Ausschalten1(Gedrückt halten)
	Menüsteuerung (Drücken2)
	Menüauswahl (Gedrückt halten3)

1 Alle aktiven Apps werden geschlossen.
2 Drücken Sie die Taste bei eingeschaltetem TV-Gerät, um im Menü zu navigieren.
3 Sie können diese Funktion über die Menüsteuerung verwenden.

Einstellen des Menüs

Drücken Sie bei eingeschaltetem TV-Gerät die Taste einmal. Sie können die Menüelemente anpassen, indem Sie die Taste nutzen.

	Schaltet das Gerät aus.
	Ändert die Eingangsquelle.
	Navigation durch die gespeicherten Programme.
	Regelt die Lautstärke.

Einstellen des Fernsehers für einen optimalen Blickwinkel

(Abhängig vom Modell)

Drehen Sie das TV-Gerät um 20 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.

20° 20°

- Wenn Sie das Produkt auf den optimalen Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.

- Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfallen und beschädigt werden bzw. Verletzungen verursachen.

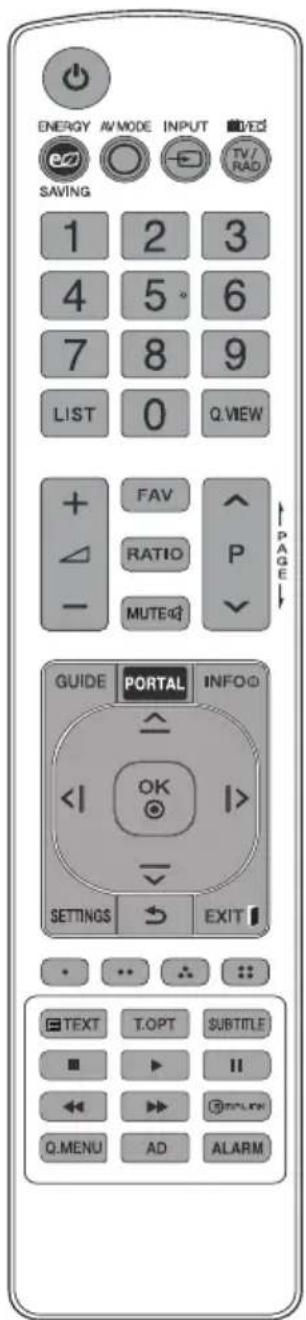

Verwendung der IR-Smart-Fernbedienung

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch und verwenden Sie das TV-Gerät bestimmungsgemäß.

Um die Batterien zu wechseln, öffnen Sie das Batteriefach, entnehmen die alten Batterien, legen die neuen Batterien (1,5 V, AAA) entsprechend der -und -Markierung im Fach ein und schließen das Batteriefach.

Stellen Sie sicher, dass die Fernbedienung für perfekten Empfang auf den Sensor am TV-Gerät gerichtet ist.

(Abhängig vom Modell)

ENERGY AV/MODE INPUT TV/RAD SAVING 1 2 3 4 5 6 7 8 9 LIST 0 Q.WIEW + FAV RATIO P - MUTE PAGE GUIDE PORTAL INFO OK SETTINGS EXIT TEXT T.OPT SUBTITLE Q.MENU AD ALARM

(Einige Tasten und Dienste stehen je nach Modell und Region möglicherweise nicht zur Verfügung.)

* Halten Sie die Taste für mehr als drei Sekunden gedrückt.

(€1N/AUS) Ein- oder Ausschalten des TV-Gerätes.

ENERGY SAVING Passt die Bildschirmhelligkeit an, um den Stromverbrauch zu senken.

○ AVAMOSB1 eines AV-Modus.

→ INPUT Andert die Eingangsquelle.

TV/RAD 📂Vahrt Radio-, TV- und DTV-Programme aus.

Ziffertasten Dienen zur Eingabe von Zahlen.

LIST Ruft die Liste gespeicherter Programme auf.

Q.VIEW Kehrt zum zuletzt angesehenen Programm zurück.

+Δ- Regelt die Lautstärke.

FAV Zugriff auf die Liste der Lieblingsprogramme.

RATIO Ändert das Bildformat.

MUTE Stellt den Ton aus.

MUTE ✉* Zugriff auf das Menü [Barrierefreiheit].

^P Navigation durch die gespeicherten Programme.

PAGE:echselt zum vorherigen oder nächsten Bildschirm.

GUIDE Zeigt den Kanal- oder Programmführer (EPG) an.

PORTAL Zeigt das interaktive Hotelmenü an, oder entfernt es.

INFO ©Anzeige von Informationen zum aktuellen Programm und Bildschirm.

Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen.

OK ⚫Wählt Menüs oder Einstellungen aus und bestätigt Ihre Eingabe.

SETTINGS Öffnen der Hauptmenüs.

(ZURÜCK) Zurück zur vorherigen Menüebene.

EXIT ☐ Blendet das Bildschirmmenü aus, um zum TV-Bild zurückzukehren.

Öffnen in manchen Menüs Sonderfunktionen.

Teletext-Tasten ☐ Diese Tasten werden für Teletext verwendet.

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Steuerungstasten (Steuert Medien)halte.

SIMPLINK Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.

Q.MENU Öffnet die Schnellmenüs.

AD Die Funktion für Audiobeschreibungen wird aktiviert.

ALARM Diese Funktion wird nicht unterstützt.

!

• Gebrauchte und neue Batterien dürfen nicht zusammen verwendet werden. Andernfalls könnten die Batterien überhitzen und auslaufen.
• Hat der Akku die falsche Polarität, kann es zu Explosion oder Auslaufen kommen, was Brände, Verletzungen oder schädliche Emissionen nach sich ziehen kann.
• Dieses Gerät benötigt Batterien. Es kann örtliche Richtlinien geben, die Ihnen vorschreiben, auf welche Weise Sie Batterien ordentlich entsorgen können. Bitte kontaktieren Sie Ihre örtlichen Behörden, um Informationen über Entsorgung und Recycling zu erhalten.
  • Die internen und externen Batterien des Produkts sollten keiner starken Hitze wie direktem Sonnenlicht, Brand oder ähnlichem ausgesetzt werden.

Fehlerbehebung

Die Software-Version kann zur Leistungsoptimierung aktualisiert werden.

Stellen Sie sicher, dass Ihre Geräte mit der LGE-Software kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die überarbeitete Software-Version nach den Vorgaben von LGE herunter.

Das TV-Gerät reagiert nicht auf die Fernbedienung.

• Prüfen Sie den Fernbedienungssensor am Gerät und versuchen Sie es erneut.
• Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet.
• Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden (auf, auf).

Es werden weder Bild noch Ton ausgegeben.

• Prüfen Sie, ob das Gerät eingeschaltet ist.
- Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
- Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie andere Geräte anschließen.

Das TV-Gerät schaltet sich plötzlich ab.

• Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist möglicherweise unterbrochen.

- Überprüfen Sie, ob die "Automatisch Abschalten"-Funktion in den Einstellungen auf die richtige Zeit eingestellt ist.

- Hinweis: Wenn es kein Eingangssignal gibt, obwohl das TV-Gerät eingeschaltet ist, schaltet sich der Fernseher nach 15 Minuten automatisch ab.

Beim Anschluss an einen PC (RGB/HDMI) wird kein Signal empfangen.

• Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut ein.
  • Schließen Sie das RGB/HDMI-Kabel erneut an.
• Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.

Anormale Anzeige

• Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes.
• Dieser Bildschirm ist ein hoch entwickeltes Produkt, das über Millionen Bildpunkte verfügt. Unter Umständen sind winzige schwarze Punkte und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Größe auf dem Bildschirm zu sehen. Dies deutet weder auf eine Fehlfunktion hin noch beeinflusst es die Leistung und Zuverlässigkeit des Geräts. Dieses Phänomen tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt.
• Je nach Betrachtungsposition (von rechts, links, oben, unten) können Helligkeit und Farben auf dem Bildschirm möglicherweise unterschiedlich wirken.

Dieses Phänomen ist auf die besonderen Eigenschaften des Bildschirms zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung des Gerätes und es handelt sich hierbei nicht um eine Fehlfunktion.

- Durch das Anzeigen eines Standbilds über einen längeren Zeitraum kann es zu temporären Nachbildern kommen. Achten Sie folglich darauf, Standbilder nicht über einen längeren Zeitraum auf dem Bildschirm anzuzeigen.

Erzeugtes Geräusch

• „Knacken“: Ein beim Fernsehen oder Ausschalten des Gerätes zu hörendes Knacken wird durch Wärmeschrumpfung von Kunststoffen aufgrund von Temperatur und Luftfeuchtigkeit verursacht. Bei Geräten, die mittels des thermischen Verformungsverfahrens hergestellte Materialien verwenden, ist dieses Geräusch normal.
• Stromkreisbrummen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom für den Betrieb des Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses Geräusch hört sich je nach Gerät unterschiedlich an. Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes.

- Achten Sie bei der Reinigung des Produkts darauf, dass keine Flüssigkeiten oder Fremdkörper in die Spalte zwischen der oberen, linken oder rechten Seite des Displays und den Rahmen geraten. (Abhängig vom Modell)

• Wringen Sie überschüssiges Wasser oder Reinigungsmittel aus dem Reinigungstuch aus.
• Sprühen Sie Wasser oder Reinigungsmittel nicht direkt auf den TV-Bildschirm.
• Sprühen Sie eine gerade ausreichende Menge an Wasser oder Reinigungsmittel auf ein trockenes Tuch, bevor Sie den Bildschirm abwischen.

Spezifikationen

(Abhängig vom Land)

Übertragungsspezifikationen
	Digital-TV Analog-TV
Fernsehnorm	DVB-S/S2DVB-T/T2DVB-C			PAL/SECAM B/G, D/K, I SECAM L
Kanalabdeckung (Frequenz)	DVB-S/S2 DVB-C DVB-T/T2			46 ~ 862 MHz
	950 ~ 2.150 MHz 46 ~ 890 MHz		VHF III: 174 ~ 230 MHzUHF IV: 470 ~ 606 MHzUHF V: 606 ~ 862 MHzS frequenz II: 230 ~ 300 MHzS frequenz III: 300 ~ 470 MHz
Maximale Anzahl speicherbarer Programme	6.000 2.000
Impedanz externe Antenne	75 Ω
CI+-Modul (B x H x T) 10,0 x 5,5 x 0,5 cm

Umgebungsbedingungen
Temperatur im Betrieb 0 °C bis 40 °C
Luftfeuchtigkeit im Betrieb Unter 80 %
Temperatur bei Lagerung -20 °C bis 60 °C
Luftfeuchtigkeit bei Lagerung Unter 85 %

HDMI-DTV-unterstützter Modus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 480p	31,46	59,94
	31,50	60,00
720 x 480p	31,469	59,94
	31,50	60,00
720 x 576p 31,250	50,00
1280 x 720p	37,50	50,00
	45,00	60,00
	44,96	59,94
1920 x 1080i	28,125	50,00
	33,75	60,00
	33,72	59,94
1920 x 1080p	56,250	50,00
	67,50	60,00
	67,432	59,94
	27,00	24,00
	26,973	23,976
	33,75	30,00
	33,716	29,976

RGB-PC-unterstützter Modus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 350 31,468	70,09
720 x 400 31,469	70,08
640 x 480 31,469	59,94
800 x 600 37,879	60,31
1024 x 768 48,363	60,00
1152 x 864 54,348	60,053
1360 x 768 47,712	60,015
1280 x 1024 63,981	60,020
1920 x 1080	66,587	59,934
	67,50	60,00

HDMI-PC-unterstützter Modus

• PC-Audio nicht unterstützt.
- Verwenden Sie HDMI IN 1 für den PC-Modus. (Abhängig vom Modell)

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 350 31,468	70,09
720 x 400 31,469	70,08
640 x 480 31,469	59,94
800 x 600 37,879	60,31
1024 x 768 48,363	60,00
1152 x 864 54,348	60,053
1360 x 768 47,712	60,015
1280 x 1024 63,981	60,020
1920 x 1080 67,50	60,00

Informationen zu Komponenten-Anschlüssen

Komponenten-Anschlüsse am Fernseher

Y

P_B

P_R

Video-Ausgänge am DVD-Player	Y	P_B	P_R
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

Signal	Komponenten
480i / 576i	0
480p / 576p	0
720p / 1080i	0
1080p	0

Unterstützte Mediendateien (Meine Medien)

- Unterstützte externe Untertitelformate : *.srt, *.smi, *.sub (Nur für SubViewer 1.0 / 2.0), *.ass, *.ssa, *.txt

Unterstützte Fotoformate

Erweiterung Element Auflösung
.jpeg, jpg, .jpe	Verfügbarer Dateityp	SOF0: AusgangsbasisSOF1: Erweiteter sequentiellerSOF2: Progressiv
	Bildgröße	Minimum: 64 (B) x 64 (H)Maximum (Normales Typ) : 15360 (B) x 8640 (H)Maximum (Progressiv Typ) : 1920 (B) x 1440 (H)
.bmp Bildgröße		Minimum: 64 (B) x 64 (H)Maximum: 9600 (B) x 6400 (H)
.png	Verfügbarer Dateityp	Interlace, Non-Interlace
	Bildgröße	Minimum: 64 (B) x 64 (H)Maximum (Interlace) : 1200 (B) x 800 (H)Maximum (Non-Interlace) : 9600 (B) x 6400 (H)

• Die Anzeige von Dateien im BMP- und PNG-Format dauert eventuell länger als die Anzeige im JPEG-Format.
• Atypische Foto- oder Bilddateien werden möglicherweise nicht angezeigt.

Unterstützte Audioformate

Dateityp Element Information
mp3	Bitrate 32 kbit/s – 320 kbit/s
	Abtastfrequenz 16 kHz ~ 48 kHz
	Unterstützung MPEG-1, MPEG-2, Layer2, Layer3
AAC	Bitrate Freies Format
	Abtastfrequenz 8 kHz ~ 48 kHz
	Unterstützung ADIF, ADTS
M4A	Bitrate Freies Format
	Abtastfrequenz 8 kHz ~ 48 kHz
	Unterstützung MPEG-4
WMA	Bitrate 128 kbit/s – 320 kbit/s
	Abtastfrequenz 8 kHz ~ 48 kHz
	Unterstützung	WMA7, WMA8, WMA9 Standard
WMA 10 Pro	Bitrate	~ 768 kbit/s
	Kanal / Abtastfrequenz	M0 : bis 2-Kanal bei 48 kHz (außer LBR-Modus), M1 : bis 5.1-Kanal bei 48 kHz, M2 : bis 5,1-Kanal bei 96 kHz
	Unterstützung	WMA 10 Pro
OGG	Bitrate	Freies Format
	Abtastfrequenz 8 kHz ~ 48 kHz
	Unterstützung	OGG Vorbis

Unterstützte Videoformate

• Maximale Datentransferrate : 20 Mbit/s (Megabits pro Sekunde)
• Maximum: 1920 x 1080 @ 30p (nur Motion JPEG 640 x 480 @ 30p)
• H.264 / AVC wird mit Profilstufe 4.1 oder niedriger unterstützt.

Erweiterung Codecs
.asf.wmv	Video	MPEG-4 Part2, XViD, H.264/AVC, VC1(WMV3, WVC1)
	Audio	WMA Standard, WMA9(Pro), MP3, AAC, AC3
.avi	Video MPEG-2, MPEG-4 Part2, XViD, H.264/AVC
	Audio	HE-AAC, LPCM, ADPCM, MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III (MP3)
.ts, .trp, .tp.mts, .m2ts	Video H.264/AVC, MPEG-2, H.265/HEVC
	Audio	MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC
.vob	Video MPEG-1, MPEG-2
	Audio	Dolby Digital, MPEG-1 Layer I, MPEG-1 Layer II, DVD-LPCM
.mp4, .m4v.mov	Video MPEG-2, MPEG-4 Part2, XVID, H.264/AVC
	Audio AAC, MPEG-1 Layer III (MP3)
.mkv	Video MPEG-2, MPEG-4 Part2, XViD, H.264/AVC
	Audio	HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), LPCM
.mpg, .mpeg.mpe	Video MPEG-1, MPEG-2
	Audio	MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM
.dat	Video MPEG-1, MPEG-2
	Audio MP2
.flv	Video Sorenson H.263, H.264/AVC
	Audio MP3, AAC, HE-AAC
.3gp	Video H.264/AVC, MPEG-4 Part2
	Audio AAC, AMR(NB/WB)

Information: Hinweis bezüglich Open-Source-Software

Um den in diesem Gerät verwendeten Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen zu erhalten, besuchen Sie bitte http://opensource.lge.com.

Neben dem Quellcode stehen dort alle Lizenzbedingungen, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics bietet gegen eine kostendeckende Gebühr (Medium, Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per E-Mail an: [e-mail].

Dieses Angebot gilt bis drei Jahre nach der letzten Auslieferung des Produkts. Dieses Angebot gilt für jeden Empfänger dieser Information.

Lizenzen

Die unterstützten Lizenzen sind von Modell zu Modell verschieden.

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Vision, Dolby Audio, Dolby Atmos und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

(Abhängig vom Modell)

IR-CODES

• Diese Funktion steht nicht bei allen Modellen zur Verfügung.

Code (Hexa)	Funktion HINWEIS
08		Fernbedienungstaste (Ein/Aus)
95 Fernbedienungstaste
30		Fernbedienungstaste
0B		Fernbedienungstaste
F0 Fernbedie
10-19 Zahlentaste 0-9 Fernbedienungstaste
53 Fernbedienungstaste
1A Fernbedienungstaste
02 Fernbedienungstaste
03	△—	Fernbedienungstaste
1E Fernbedienungstaste
79	RATIO↔RATIO	Fernbedienungstaste
09	MUTE↔(STUMM)	Fernbedienungstaste
00	^P↑PAGE^PAGE	Fernbedienungstaste
01	P∨PAGE↓PAGE∨	Fernbedienungstaste
AB Fernbedienungstaste
0C Fernbedienungstaste
AA Fernbedienungstaste
40 Fernbedienungstaste
41 Fernbedienungstaste

Code (Hexa)	Funktion HINWEIS
07 Fernbedienung te
06 Fernbedienung [KXY4] te
44 Fernbedienung [32H0] te
43	[Fernbedienungstaste
28	Fernbedienungstaste
5B Fernbedienung
72 Fernbedienung
71 Fernbedienung
63 Fernbedienung
61 Fernbedienung
20
21 Fernbedienung
39 Fernbedienung
B1	[Fernbedienungstaste
B0 Fernbedienung
BA Fernbedienung
8F Fernbedienung
8E	[Fernbedienungstaste
7E Fernbedienung [T0H0]
45 Fernbedienung [T0H1]
91 Fernbedienung [T0H2]
E8 Fernbedienung [T0H3]
7C	[Fernbedienungstaste
BD Fernbedienung [B1K1K2]

EINRICHTEN EXTERNER STEUERGERÄTE

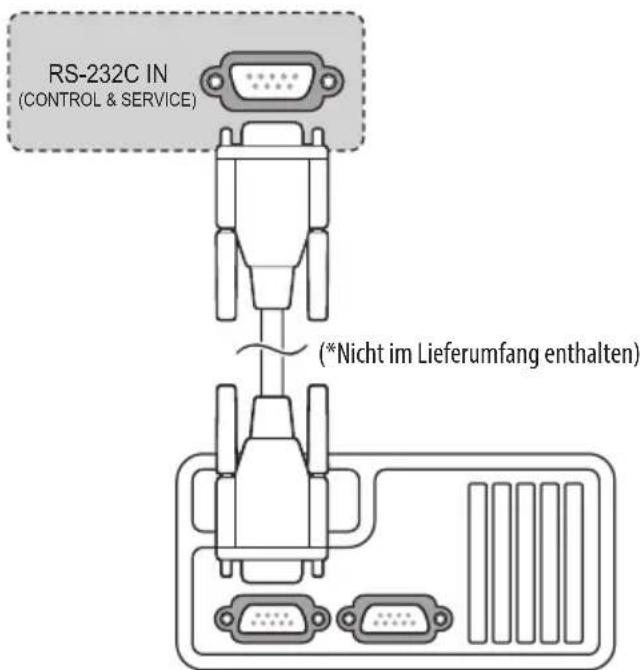

RS-232C-Einstellung

- Das Aussehen Ihres TV-Geräts weicht möglicherweise von der Abbildung ab.

Verbinden Sie die RS-232C (serielle Schnittstelle) mit einem externen Steuergerät (z. B. ein Computer oder ein A/V-Steuersystem), um die Gerätefunktionen extern zu steuern.

Verbinden Sie die serielle Schnittstelle des Steuergeräts mit der RS-232C-Buchse auf der Rückseite des Geräts.

• Die RS-232C-Anschlusskabel sind nicht im Lieferumfang des Produkts enthalten.

RS-232C IN (CONTROL & SERVICE) (*Nicht im Lieferumfang enthalten)

(Abhängig vom Modell)

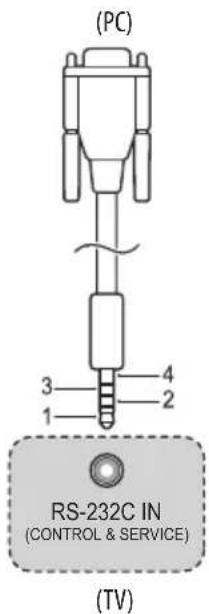

Typ Klinkenstecker

(Abhängig vom Modell)

• Für die Verbindung von PC und Fernsehgerät müssen Sie ein Klinkenstecker-zu-RS-232C-Kabel (gemäß Spezifikation im Handbuch) kaufen.
  * Bei anderen Modellen nutzen Sie den USB-Anschluss.
  * Die Verbindungsschnittstelle kann sich vom Fernsehgerät unterscheiden.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

Steckertyp: D-Sub 9-polig

1 5 6 9

Nr. Polbezeichnung
1	3,5 V
2	RXD (Empfangsdaten)
3	TXD (Sendedaten)
4	IR-Ausgang von TV
5	GND
6	Kein Anschluss
7	Kein Anschluss (5 V bei manchen Modellen verfügbar)
8	Kein Anschluss
9	Kein Anschluss (12 V bei manchen Modellen verfügbar)

RS-232C-Konfigurationen

7-adrige Konfigurationen (Standard-RS-232C-Kabel)

PCTV

Kommunikationsparameter

• Baudrate : 9.600 bps (UART)
- Datenlänge : 8 bits
- Parität: Keine
- Stopp-Bit : 1 bit
• Übertragungscode : ASCII code
• Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).

Befehlsreferenzliste

(Abhängig vom Modell)

	Befehl 1	Befehl 2	Daten (Hexadezimal)
1 Ein/Aus k a 00 bis 01
2 [Format] k c (Siehe S. 20)
3 Bildschirm-Ruhezustand	k d (Siehe S. 21)
4 Lautstärkestummschaltung	k e 00 bis 01
5 Lautstärkeregelung k	f	00 bis 64
6 [Kontrast]	k g	00 bis 64
7 [Helligkeit]	k h	00 bis 64
8 [Farbe]	k	i	00 bis 64
9 [Tint]	k	j	00 bis 64
10 [Schärfe]	k k 00 bis 32
11 OSD-Auswahl	k	l	00 bis 01
12 Sperrmodus der Fernbedienung	k	m	00 bis 01
13 [Balance]	k	t	00 bis 64
14 [Farbtemp.]	x u	00 bis 64
15 [Energie sparen]	j	q	(Siehe S. 23)
16 Automatische Konfiguration	j	u 01
17 [Equalizer]	j	v	(Siehe S. 23)
18 Tune-Befehl	m	a (Siehe S. 24)
19 Programme [Überspringen]/ [Hinzufügen]	m	b	00 bis 01
20 Schlüssel	m	c (Siehe S. 24)
21 Steuerung [Beleuchtung.]	m	g	00 bis 64
22 [Eingang] auswahl	x b (Siehe S. 25)

• Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka) und Key (mc) ausgeführt werden und werden als NG behandelt.

Übertragungs-/Empfangsprotokoll

(Abhängig vom Modell)

Übertragung

(Befehl1)(Befehl2)( )([ID festlegen])( )([Daten])(Cr)

(Befehl1) : Erster Befehl zur TV-Steuerung. (j, k, m oder x)

(Befehl2) : Zweiter Befehl zur TV-Steuerung.

([ID festlegen]): Sie können die ID festlegen einstellen, um die gewünschte Monitor-ID im Optionsmenü zu wählen. Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als ID festlegen „0“ auswählen, wird jedes angeschlossene Gerät gesteuert. Die ID festlegen wird im Menü als Dezimalzahl (1 bis 99) und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0 x 0 bis 0 x 63) angegeben.

([Daten]): Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu lesen.

(Cr) : Zeilenschaltung

ASCII-Code „0 x 0D“

( ) : ASCII-Code „Leerschritt (0 x 20)“

OK Bestätigung

(Befehl2)( )([ID festlegen])( )(OK)([Daten])(x)

* Das TV-Gerät sendet basierend auf diesem Format beim Empfang normaler Daten ACK (Bestätigung). Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

(Befehl2)( )([ID festlegen])( )(NG)[[Daten])(x)

* Das TV-Gerät sendet basierend auf diesem Format beim Empfang anormaler Daten unbrauchbarer Funktionen oder bei Kommunikationsfehlern ACK (Bestätigung).

[Daten] 00 : Unzulässiger Code

1 Ein/Aus (Befehl: k a)

▶ Für die Steuerung des Ein-/Ausschaltens des Geräts.

Übertragung

(k)(a)( )([ID festlegen])( )([Daten])(Cr)

[Daten] 00 : [Aus]

[Daten] 01 : [Ein]

Bestätigung

(a)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

▶ Für die Anzeige des Ein-/Ausschaltstatus.

Übertragung

(k)(a)( )([ID festlegen])( )(FF)(Cr)

Bestätigung

(a)( )([ID festlegen])( )(OK/NG)([Daten])(x)

* Wenn andere Funktionen „0 x FF“-Daten auf der Basis dieses Formats übertragen, enthält die Bestätigungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen.
* Beim Einschalten des TV-Geräts werden u. U. die Meldungen „OK Ack.“ (OK Best.), „Error Ack.“ (Fehler Best.) oder andere Meldungen auf dem Bildschirm eingeblendet.

2 [Format] (Befehl: k c) (Hauptbildgröße)

▶ Zur Einstellung des Bildformats. (Hauptbildformat) Sie können das Bildschirmformat auch über die Bildeinstellungen anpassen.

Übertragung

(k)(c)( )([ID festlegen])( )([Daten])(Cr)

[Daten] 01 : [4:3] (Normaler Bildschirm - [Just Scan] Aus)

[Daten] 02 : [16:9] (Breitbild - [Just Scan] Aus)

[Daten] 06 : [Auto] ([Just Scan] Aus)

[Daten] 09 : [Just Scan]

* Beachten Sie, dass das Modell nicht beide der Modi Vertikaler Zoom und Zoom in alle Richtungen unterstützt.

Bestätigung

(c)()([ID festlegen])( )(OK/NG)([Daten])(x)

* Über die PC-Eingabe wählen Sie das Format 16:9 oder 4:3 aus.
* Im DTV/HDMI-Modus (1080i 50 Hz/60 Hz, 720p 50 Hz/60 Hz, 1080p 24 Hz/30 Hz/50 Hz/60 Hz), Komponente-Modus (720p, 1080i, 1080p) ist die Einstellung [Just Scan] verfügbar.
* Die Option „Volle Breite“ wird nur für Digital, Analog und AV unterstützt.

3 Bildschirm-Ruhezustand (Befehl: k d)

▶ Zur Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Übertragung

(k)(d)( )([ID festlegen])( )([Daten])(Cr)

[Daten] 00 : Bildschirmstummschaltung aus (Bild ein) /

Videostummschaltung aus

[Daten] 01 : Bildschirm-Ruhezustand ein (Bild aus)

[Daten] 10 : Videoausgabe-Ruhezustand ein

Bestätigung

* Wenn nur die Videostummschaltung eingeschaltet ist, zeigt der Fernseher On Screen Display (OSD) an. Beim Stummschalten des Bildschirms wird das OSD-Bildschirmmenü nicht eingeblendet.

4 Lautstärkestummschaltung (Befehl: k e)

▶ Zur Aktivierung/Deaktivierung der Stummschaltung.

Sie können die Stummschaltung auch mit der Stummschalttaste auf der Fernbedienung einstellen.

Übertragung

(k)(e)( )([ID festlegen])( )([Daten])(Cr)

[Daten] 00 : Stummschaltung ein (Lautstärke aus)

[Daten] 01 : Stummschaltung aus (Lautstärke ein)

Bestätigung

(e)() ([ID festlegen]) () (OK/NG) ([Daten]) (x)

5 Lautstärkeregelung (Befehl: k f)

▶ Zur Regelung der Lautstärke.

Sie können die Lautstärke auch über die Lautstärke-Tasten der Fernbedienung einstellen.

Übertragung

(k)(f)( )([ID festlegen])( )([Daten])(Cr)

[Daten] Min : 00 bis Max. : 64

* Siehe „Echtdatenzuordnung“.

Bestätigung

(f)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

6 [Kontrast] (Befehl: k g)

▶ Zur Einstellung des Bildkontrastes.

Sie können den Kontrast auch in den Bildeinstellungen einstellen.

Übertragung

(k)(g)( )([ID festlegen])( )([Daten])(Cr)

Daten Min: 00 bis Max.: 64

* Siehe „Echtdatenzuordnung“.

Bestätigung

(g)( )([ID festlegen])( )(OK/NG)([Daten])(x)

7 [Helligkeit] (Befehl: k h)

▶ Zur Einstellung der Bildhelligkeit.

Sie können die Helligkeit auch in den Bildeinstellungen anpassen.

Übertragung

(k)(h)( )([ID festlegen])( )([Daten])(Cr)

Daten Min: 00 bis Max.: 64

* Siehe „Echtdatenzuordnung“.

Bestätigung

(h)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

8 [Farbe] (Befehl: k i)

▶ Zur Einstellung der Bildschirmfarbe.

Sie können die Farbe auch in den Bildeinstellungen anpassen.

Übertragung

(k)(i)( )([ID festlegen])( )([Daten])(Cr)

[Daten] Min : 00 bis Max. : 64

* Siehe „Echtdatenzuordnung“.

Bestätigung

(i)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

9 [Tint] (Befehl: k j)

▶ Zur Einstellung des Farbtons auf dem Bildschirm.

Sie können den Farbton auch in den Bildeinstellungen anpassen.

Übertragung

(k)(j)( )([ID festlegen])( )([Daten])(Cr)

[Daten] Red : 00 bis grün: 64

* Siehe „Echtdatenzuordnung“.

Bestätigung

(j)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

10 [Schärfe] (Befehl: k k)

▶ Zur Einstellung der Schärfe auf dem Bildschirm.

Sie können die Schärfe auch in den Bildeinstellungen einstellen.

Übertragung

(k)(k)( )([ID festlegen])( )([Daten])(Cr)

[Daten] Min : 00 bis Max. : 32

* Siehe „Echtdatenzuordnung“.

Bestätigung

(k)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

11 OSD-Auswahl (Befehl: k l)

▶ OSD (Bildschirmmenü) Ein/Aus bei Verwendung der Fernbedienung.

Übertragung

(k)(l)( )([ID festlegen])( )([Daten])(Cr)

[Daten] 00 : [Aus]

[Daten] 01 : [Ein]

Bestätigung

(I)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

12 Sperrmodus der Fernbedienung (Befehl: k m)

▶ Zum Sperren der Steuerelemente auf der Vorderseite des Bildschirms und der Fernbedienung.

Übertragung

(k)(m)( )([ID festlegen])( )([Daten])(Cr)

[Daten] 00 : [Aus]

[Daten] 01 : [Ein]

Bestätigung

(m)( )([ID festlegen])( )(OK/NG)([Daten])(x)

* Falls keine Fernbedienung verwendet wird, sollte dieser Modus eingestellt werden. Wenn die Netzstromversorgung aus-/eingeschaltet wird, wird die Sperre für das externe Steuergerät aufgehoben.
* Wenn die Tastensperre im Standby-Modus aktiviert ist, lässt sich das Gerät nicht über die Einschalttaste der IR-Fernbedienung und die lokalen Tasten einschalten.

13 [Balance] (Befehl: k t)

▶ Zur Einstellung der Balance.

Sie können die Balance auch in den Audioeinstellungen einstellen.

Übertragung

(k)(t)( )([ID festlegen])( )([Daten])(Cr)

[Daten] L : 00 bis Rechts : 64

* Siehe „Echtdatenzuordnung“.

Bestätigung

(t)()([ID festlegen])( )(OK/NG)[[Daten])(x)

14 [Farbtemp.] (Befehl: x u)

▶ Zur Einstellung der Farbtemperatur. Sie können die Farbtemperatur auch in den Bildeinstellungen einstellen.

Übertragung

(x)(u)( )([ID festlegen])( )([Daten])(Cr)

[Daten] Warm: 00 bis kühl: 64

* Siehe „Echtdatenzuordnung“.

Bestätigung

(u)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

15 [Energie sparen] (Befehl: j q)

▶ Zur ROTuzierung der Leistungsaufnahme des TV-Geräts. Sie können die Energiesparfunktion auch in den Bildeinstellungen einstellen.

Übertragung

(j)(q)( )([ID festlegen])( )([Daten])(Cr)

Energiespar-Modus					Stufe				Beschreibung
7 6	5 4 3	2 1 0
0 0	0 0			Niedriger Strom	0 0	0 0 [Aus]
0 0	0 0			Niedriger Strom	0 0	0 1 [Minimum]
0 0	0 0			Niedriger Strom	0 0	1 0 [Mittel]
0 0	0 0			Niedriger Strom	0 0	1 1 [Maximum]
0 0	0 0			Niedriger Strom	0 1	0 1 [Video stumm]
0 0	0 0			Niedriger Strom	0 1	0 0 [Automatisch]

„[Automatisch]“ ist für Fernsehgeräte verfügbar, die den „Intelligent Sensor“ unterstützen.

Bestätigung

(q)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

16 Automatische Konfiguration (Befehl: j u) (Nur Modelle mit RGB-Unterstützung)

▶ Zur automatischen Anpassung der Bildposition und zum Minimieren instabiler Bilder. Funktioniert nur im Modus RGB (PC).

Übertragung

(j)(u)( )([ID festlegen])( )([Daten])(Cr)

[Daten] 01 : Zum TV

Bestätigung

(u)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

17 [Equalizer] (Befehl : j v)

▶ Zum Einstellen des Equalizers.

Übertragung

(j)(v)( )([ID festlegen])( )([Daten])(Cr)

MSB LSB

0 0 0 0 0	0	0 0
Frequenz		Daten

7	6	5	Frequenz	4	3	2	1	0	Schritt
0	0	0	1. Frequenz	0	0	0	0	0	0 (dezimal)
0	0	1	2. Frequenz	0	0	0	0	1	1 (dezimal)
0	1	0	3. Frequenz	...	...	...	...	...	...
0	1	1	4. Frequenz	1	0	0	1	1	19 (dezimal)
1	0	0	5. Frequenz	1	0	1	0	0	20 (dezimal)

Bestätigung

(v)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

18 Tune-Befehl (Befehl: m a)

▶ Kanal mit folgender Nummer wählen.

Übertragung

(m)(a)( )([ID festlegen])( )([Daten] 00)( )([Daten] 01)( )([Daten] 02) (Cr)

[Daten] 00 : Hochkanaldaten

[Daten] 01 : Tiefkanaldaten

Beisp. Nr. 47 00 2F (2FH)

Nr. 394 01 8A (18AH),

DTV-Nr. 0 Egal →

0 x 00 : Analog-Haupt

0 x 10 : DTV-Haupt

0 x 20 : Radio

(Kreuzkabel)

0 x 80 : Analog-Haupt

0 x 90 : DTV-Haupt

0 x A0 : Radio

(Satellit)

0 x 40 : DTV-Haupt

0 x 50 : Radio-Haupt

Kanaldatenbereich

Min. : 00 Max. : 270F (0 bis 9999)

Bestätigung

(a)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

19 Programme [Überspringen] / [Hinzufügen] (Befehl: m b)

▶ Zum Einstellen des Überspringen-Status für das aktuelle Programm.

Übertragung

(m)(b)( )([ID festlegen])( )([Daten])(Cr)

[Daten] 00 : [Überspringen]

20 Schlüssel (Befehl: m c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes.

Übertragung

(m)(c)( )([ID festlegen])( )([Daten])(Cr)

[Daten] IR-CODES

Bestätigung

(c)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

21 Steuerung [Beleuchtung.] (Befehl: m g)

▶ Zum Einstellen der Hintergrundbeleuchtung.

Übertragung

(m)(g)( )([ID festlegen])( )([Daten])(Cr)

[Daten] Min : 00 bis Max. : 64

Bestätigung

(g)( )([ID festlegen])( )(OK/NG)([Daten])(x)

22 [Eingang] auswahl (Befehl: x b) (Hauptbildeingang)

▶ Zur Auswahl der Eingangsquelle für das Hauptbild.

Übertragung

(x)(b)( )([ID festlegen])( )([Daten])(Cr)

[Daten] Struktur

MSB LSB

00000000 Externer Eingang Eingangsnummer

Externer Eingang Daten
0 0 0 0 DTV
0 0 0 1	Analog
0 0 1 0	AV
0 1 0 0	Komponente
0 1 1 0 RGB
0 1 1 1				HDMI
1 0 0 0
1 0 0 1
1 0 1 0

Eingangsnummer				Daten
0 0 0	0		Eingang1
0 0 0	1		Eingang2
0 0 1	0		Eingang3
0 0 1	1		Eingang4

Bestätigung

(b)( )([ID festlegen])( )(OK/NG)[[Daten])(x)

\* Echtdatenzuordnung

00: Schritt 0

1

A : Schritt 10 ([ID festlegen] 10)

•

F : Schritt 15 ([ID festlegen] 15)

10 : Schritt 16 ([ID festlegen] 16)

1

64: Schritt 100

•

6E: Schritt 110

:

73: Schritt 115

74: Schritt 116

1

CF: Schritt 199

:

FE: Schritt 254

FF: Schritt 255

LG

Life's Good

Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern für den Fall eines Garantieanspruchs.

Modell ____

Seriennummer ____
