BEDIENUNGSANLEITUNG RFS 4+4 dnt

Sicherheitshinweise....3

Gerätebeschreibung

Lieferumfang 4

Geräteansicht....4

Verdrahtungsplan 5

Montage der Sensoren 6

Betrieb....7

Abstandstabelle 8

Technische Daten....9

Servicehinweis 9

CE-Erklärung 10

Umweltgerechte Entsorgung....10

Garantiebedingungen....11

Inverkehrbringer:

Drahtlose Nachrichtentechnik

Entwicklungs- und Vertriebs GmbH

Voltastraße 4

D-63128 Dietzenbach

Tel. [phone]

Fax [phone]

Service-Hotline [phone]

Internet http://www.dnt.de

Email [e-mail]

Das Rückfahrsystem ist ein Hilfsmittel und entbindet den Fahrer nicht von seiner Sorgfaltspflicht im Straßenverkehr gemäß STVO.

Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch.

• Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann das Gerät beschädigt werden.
• Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird.
• Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit oder den korrekten Anschluss haben, wenden Sie sich bitte an unser Service-Center.
• Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten, sowie für Beanstandungen Dritter.
• Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperaturschwankungen aus. Schützen Sie es vor direkter Sonnenstrahlung und der Nähe zu Heizkörpern.
• Es kann nicht völlig ausgeschlossen werden, dass manche Lacke, Kunststoffe oder andere Pflegemittel das Material des Gehäuses bzw. Zubehörs angreifen.
• Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-Center zu wenden.
• Das Gerät arbeitet nur bei langsamer Rückwärtsfahrt einwandfrei. Bei schnellerer Fahrt kann die Warnung evtl. nicht mehr rechtzeitig erfolgen.
• Die Funktion des Gerätes kann durch starken Schmutz auf den Sensoren oder durch Abgasentwicklung beeinträchtigt werden.
• Die Sensoren dürfen die Rückleuchten, das Kennzeichen oder sonstige Einrichtungen des Kfz nicht verdecken oder über die Fahrzeugkontur herausstehen.
• Beachten Sie beim Anbau und im Betrieb die geltenden Zulassungsvorschriften und die Straßenverkehrsordnung.
• Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsgefahr!
• Bewahren Sie das Gerät bei Nichtgebrauch immer an einem sauberen, trockenen Platz auf.
• Verwenden Sie zur Reinigung der Außenflächen ein trockenes, weiches Tuch.
• Entfernen Sie bei Arbeiten an der Bordelektronik den Minuspol von der Batterie.

Bestimmungsgemäßer Gebrauch

Das Rückfahrkamera-System ist ausschließlich für den privaten Gebrauch bestimmt. Die Verwendung der Rückfahrkamera dient nur zur Unterstützung der Sichtverhältnisse bei der Rückwärtsfahrt mit einem Kraftfahrzeug. Es befreit Sie nicht von Ihrer Sorgfaltspflicht, vorsichtig zu fahren und sich beim Rückwärtsfahren umzuschauen, um besonders Fußgänger und alle anderen Verkehrsteilnehmer zu beachten!

Dieses Produkt ist nur für den Anschluss an ein 12V DC-Bordnetz mit negativem Pol der Autobatterie an Karosserie zugelassen und darf nur in Pkws und Lkws mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden.

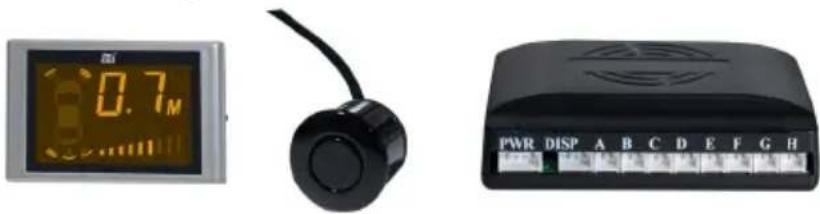

Geräteansicht

Lieferumfang

LC Display 8 Sensoren Anschlussbox mit Fuß

Lochsäge ø21mm

aktivierte Sensoren Front 0.7M Heck Abstand in m Piepser Ein/Aus relativer Abstand

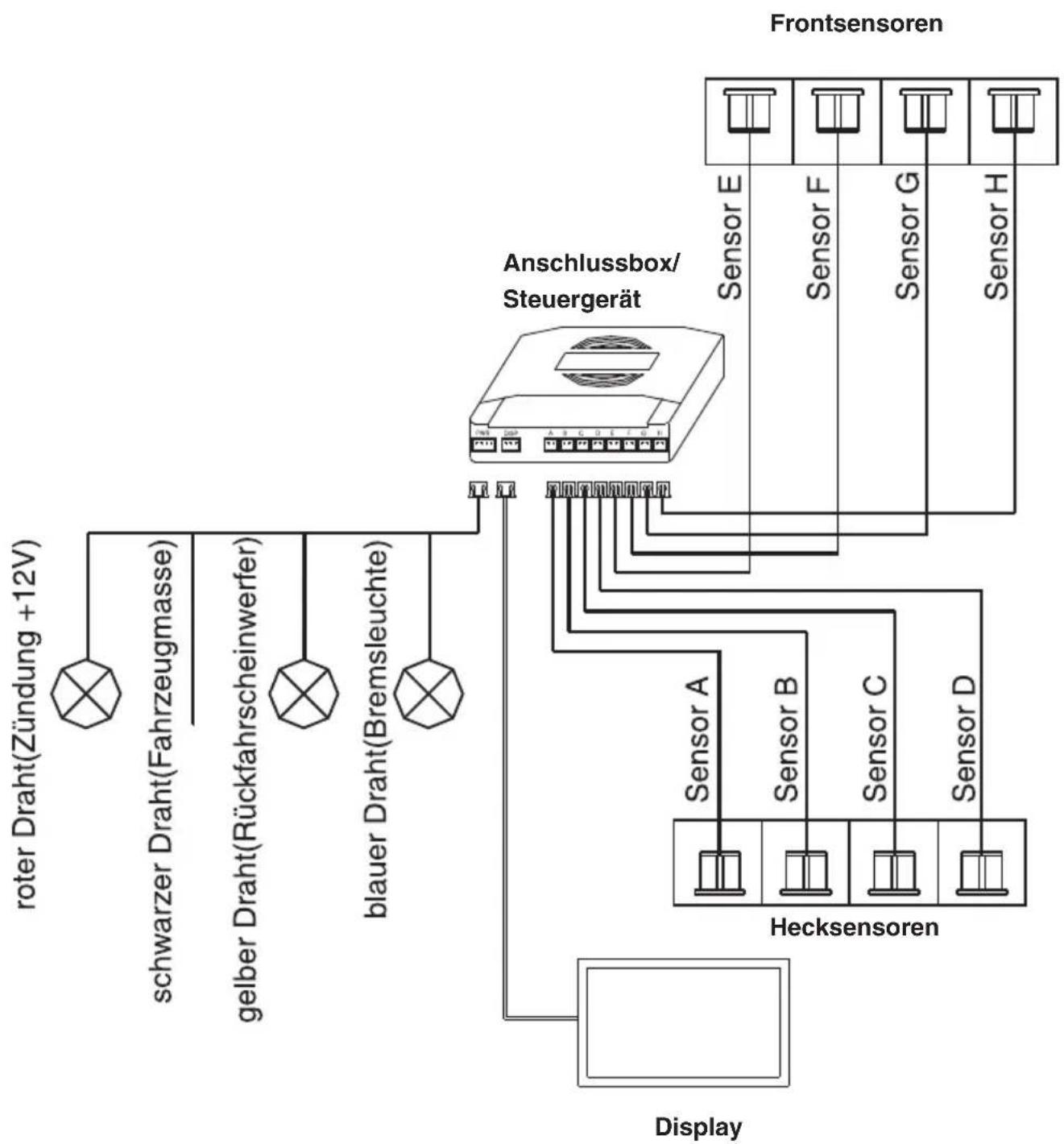

Verkabelungsplan

Deutsch

Inbetriebnahme

Prüfen Sie vor dem Einbau die Funktionalität der Komponenten. Ein bereits verbautes Produkt ist von der Rücknahme ausgeschlossen.

Vorbereitung und Einbau der Sensoren

Sie benötigen gegebenenfalls ein Spannungsmessgerät, um die Polarität des Rückfahrlichtes oder Bremslichtes zu messen.

Montage der Sensoren im Stoßfänger

Es werden insgesamt 8 Sensoren montiert, 4 Frontsensoren und 4 Hecksensoren.

Wichtig ist die Höhe und Position an den Stoßfängern. Als Anhalt gilt Einbauhöhe ca. 50-80 cm am Heck und 40-60 cm an der Front, z.B. beim Golf je nach Reifengröße vorn ca. 40 cm Höhe und hinten ca.58-65 cm Höhe. Die folgende Zeichnung zeigt worauf zu achten ist.

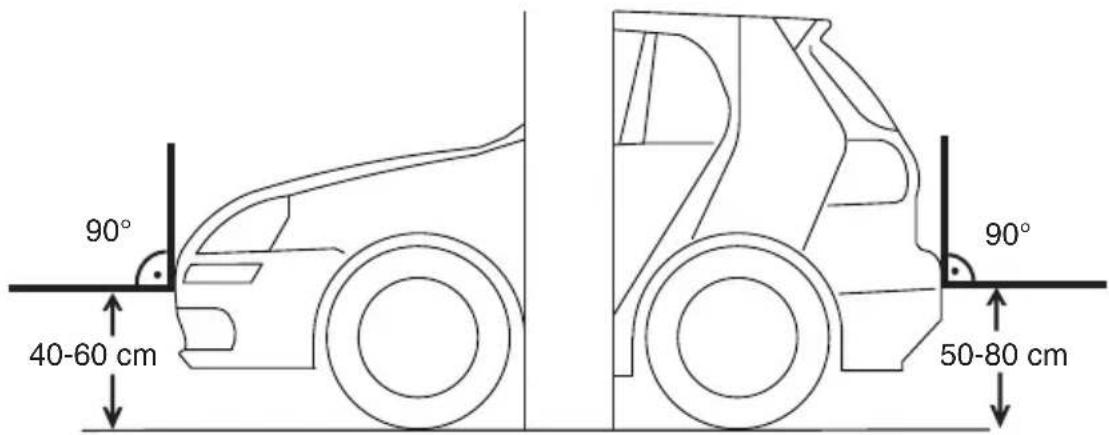

Einbauhöhe

90° 40-60 cm 90° 50-80 cm

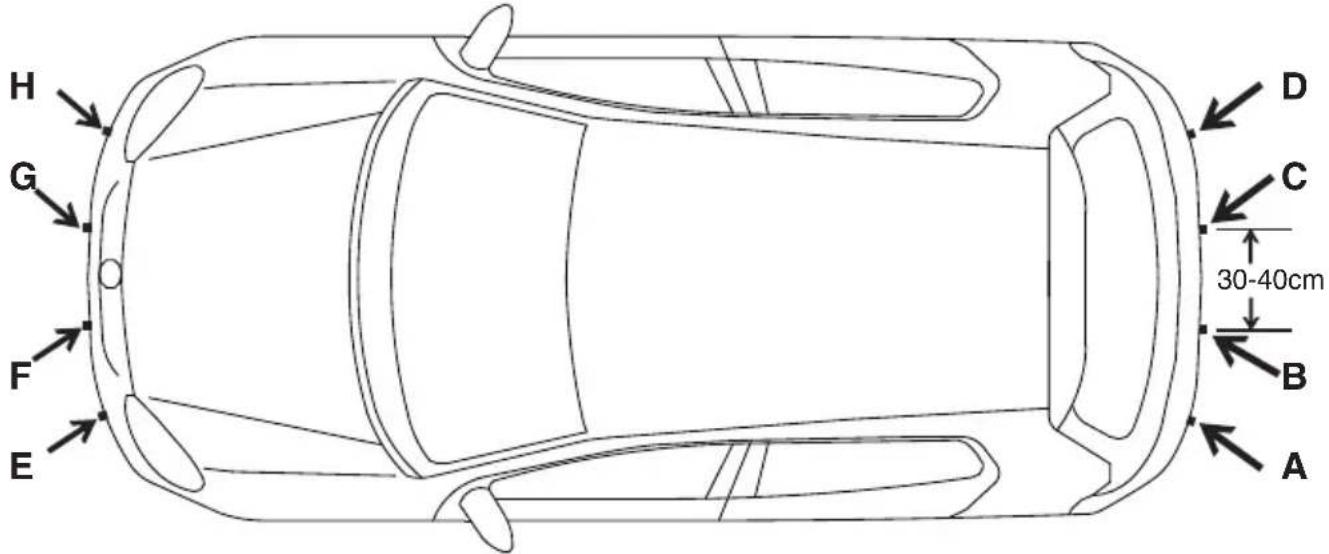

Einbauposition

Die Sensoren für das Heck sind mit A-D gekennzeichnet, die für die Front mit E-H

Damit die Sensoren korrekt funktionieren, können sie nur auf einer geraden Fläche montiert werden. Suchen Sie also eine Höhe und Position aus, an dem der Stoßfänger gerade ist. Gegebenenfalls müssen Sie die Distanzringe im Lieferumfang verwenden, damit eine Montage im 90° Winkel gelingt.

Die Sensoren müssen gleichmäßig über die Fahrzeugbreite verteilt werden. Die Optimale Abdeckung erreichen Sie bei einem Montageabstand von ca. 30-40 cm (siehe Zeichnung). Der

Abstand darf 40 cm nicht übersteigen.

Montage der Sensoren

Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.

- Zeichnen Sie die Position der Sensoren auf den Stoßfängern an.

Beachten Sie die Sicherheitshinweise der Bohrmaschine.

• Bohren Sie die Löcher an den Markierungen mit der gelieferten Lochsäge.
• Führen Sie die Anschlusskabel der Sensoren von außen durch die Stoßstange zur Kofferraumöffnung. Verlegen Sie die Leitungen sorgfältig nach innen, damit keine Feuchtigkeit ins Wageninnere kommt.

Achten Sie beim Verlegen der Kabel, dass sicherheitsrelevante Einrichtungen nicht beeinträchtigt werden.

- Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen

Achten Sie auf die Kennzeichnungen an den Kabeln und an der Anschlussbox. Verbinden Sie nur Kabel und Anschluss mit der gleichen Bezeichnung. Die Stecker passen nur polungsrichtig in die Buchsen.

• Montieren Sie die Anschlussbox mittels beiliegendem Klebeband unter der Verkleidung an einer Stelle, an der die Kabel der Frontsensoren, der Hecksensoren, das Displaykabel und das farbige Anschlusskabel verlegt werden können.
• Befestigen Sie das Display auf dem Armaturenbrett. Achten Sie darauf, dass er die Sicht nicht beeinträchtigt. Die Klebestelle muss absolut staub- und fettfrei sein.

Verdrahtung des farbigen Anschlusskabels

Roter Draht an 12V Zündung (+12V)

Blauer Draht an Bremsleuchte (Braking)

Gelber Draht an Rückfahrscheinwerfer (Reversing)

Schwarzer Draht an Fahrzeugmasse (GND)

• Benutzen Sie zum Anklemmen an die 12V Zündung, Bremsleuchte und den Rückfahrscheinwerfer Kabelschneidverbinder, sog. Kabeldiebe. Dadurch brauchen Sie die vorhandenen Leitungen nicht zu durchtrennen. Verbinden Sie das schwarze Kabel mit der Fahrzeugmasse.
• Die Anschlussbox erhält eine Versorgungsspannung, sobald das Fahrzeug gestartet wird. Das Display bleibt dunkel.
• Nach Abschluss der Verdrahtungsarbeiten, prüfen Sie nochmals die korrekte Ausführung der

Verbindungen. Danach verbinden Sie den Minuspol wieder mit der Batterie.

Betrieb

Der Piepser wird an der rechten Seite des Displays ein- bzw. ausgeschaltet.

Der Abstand zu einem Hinternis wird im Display angezeigt und bei Bedarf akustisch signalisiert.

- Fährt man rückwärts sind nur die 4 Hecksensoren in Betrieb.

Der Messbereich ist 0,3-2 m.

• Tritt man auf die Bremse sind die Frontsensoren in Betrieb. Der Messbereich ist 0,3-1 m. Wenn der Bremsvorgang abgeschlossen ist, verbleiben die Frontsensoren und das Display noch ca. 20 Sekunden in Betrieb.
• Fährt man rückwärts und bremst gleichzeitig arbeiten nur die 4 Hecksensoren, da sie eine höhere Priorität besitzen.

Wenn Sie den Anschluss "Braking" dauerhaft mit +12V verbinden, sind die Frontsensoren immer in Betrieb.

Signalisierung

Das Display ändert je nach Abstand zum Objekt die Farbe und zeigt den Abstand in Meter an. Parallel wird ein Piepsen ausgegeben, bei dem sich die Pausen immer weiter verringern bis ein Dauerton zu hören ist. Die Farbe grün im Display signalisiert „alles sicher“, gelb bedeutet „Vorsicht“ und rot bedeutet „Gefahr“.

	Abstand Bereich Sound Displayfarbe Displayanzeige
1	200-160 cm	sicher	-	grün	2.0-1.6
2 15	0-120 cm	sicher	Bi----Bi----Bi	grün	1.5-1.2
3 11	0-100 cm	sicher	Bi----Bi----Bi	grün	1.1-1.0
4 90	80	Vorsicht	Bi----Bi----Bi	gelb	0.9-0.8
5 70	cm	Vorsicht	Bi---Bi---Bi	gelb	0.7
6 60	cm	Gefahr	Bi---Bi---Bi	rot	0.6
7 50	cm	Gefahr	Bi--Bi--Bi	rot	0.5
8 40	cm	Gefahr	Bi-Bi-Bi	rot	0.4
9 < 40 cm		Gefahr	Bi-- (Dauerton)	rot	0.0

Bevor Sie wieder am Verkehr teilnehmen, machen Sie sich mit dem System vertraut und prüfen Sie die korrekte Arbeitsweise der Sensoren.

Hinweise zur Abstandswarnung

Sie haben eingeschränkte Erkennung in folgenden Situationen:

• Ultraschall wird von Kleidung /Personen gedämpft und verschlechtert die Erkennung.
• Schrägen und runde Objekte reflektieren den Ultraschall nur schwach.
• Regen kann zu fehlerhafter Erkennung führen.

Spannungsversorgung 12V (10.5 - 16V max.)

Stromverbrauch 50mA - 180mA

Erkennungsabstand 0,3 - 2.0 m

Erfassungswinkel: Horizontal > 60°

Vertikal > 60°

Ultraschallfrequenz 40KHz

Arbeitstemperatur -30 - + 70°C

Serviceabwicklung

Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceabwicklung zu vereinbaren.

Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr

Freitag von 8.00-16.00 Uhr

Hotline/Service: 06074 3714 31

E-Mail: [e-mail]

Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden.
