BEDIENUNGSANLEITUNG UltraForce Pro TAURUS

Montage- und Bedienungsanleitung

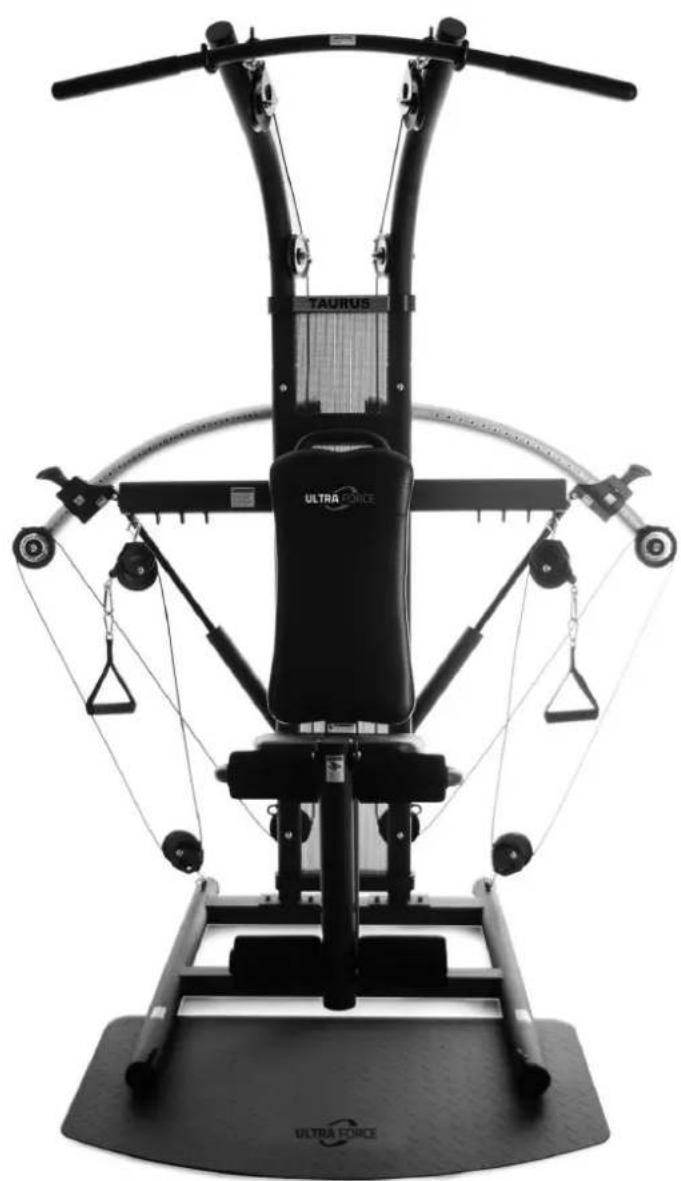

TAURUS UltraForce Pro - 1

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben, der Marke die Sportlerherzen höher schlagen lässt. Taurus bietet eine breite Palette an (Heim-) Fitnessgeräten wie beispielsweise Ellipsentrainer, Ergometer, Laufbänder und Kraftstationen an. Taurus-Geräte sind die optimalen Geräte für alle, die zu Hause trainieren wollen, unabhängig von Ihren Zielen und Ihrer Fitness. Weitere Informationen finden Sie unter www.sport-tiedje.com oder www.taurus-fitness.de.

SICHERHEITSHINWEISE

TAURUS UltraForce Pro - SICHERHEITSHINWEISE - 1

Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab

über diese Anleitung und ihren Inhalt informiert werden. Im Zweifelsfall müssen verantwortliche Personen die Nutzung des Gerätes beaufsichtigen.

Das Gerät wurde sicherheitstechnisch nach neuesten Erkenntnissen konstruiert. Mögliche Gefahrenquellen, die Verletzungen verursachen könnten, wurden bestmöglich ausgeschlossen. Stellen Sie sicher, dass die Aufbauanweisung korrekt befolgt wurde und das alle Teile des Gerätes festsitzen. Im Bedarfsfall muss die Anleitung erneut durchgegangen werden, um eventuelle Fehler zu beheben.

Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann.

Das Gerät ist ausschließlich für den Heimgebrauch geeignet. Das Gerät ist nicht für den semiprofessionellen (z. B. Krankenhäuser, Vereine, Hotels, Schulen usw.) und gewerblichen bzw. professionellen Einsatz (z. B. Fitnessstudio) geeignet.

Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

INHALTSVERZEICHNIS

1 ALLGEMEINE INFORMATIONEN 6
1.1 Technische Daten 6
1.2 Persönliche Sicherheit 7
1.3 Aufstellort 8
2 MONTAGEHINWEISE, WARTUNG UND PFLEGE 9
2.1 Allgemeine Hinweise 9
2.2 Störungen und Fehlerdiagnose 10
2.3 Wartungs- und Inspektionskalender 10
3 MONTAGEANLEITUNG 11
3.1 Teileübersicht 11
3.2 Warnhinweise/Warnaufkleber 12
3.3 Montage 16
4 TRAININGSANLEITUNG 32
4.1 Allgemeine Trainingshinweise 32
4.2 Übungs- und Sicherheitshinweise 35
4.3 Übungsanleitung 35
4.4 Geräteeinstellungen 35
4.5 Dehnübungen 38
4.6 Trainingstagebuch 40
5 GARANTIE INFORMATIONEN 41
6 ENTSORGUNG 43
7 ZUBEHÖRBESTELLUNG 43
8 ERSATZTEILBESTELLUNG 44
8.1 Service-Hotline 44
8.2 Seriennummer und Modellbezeichnung 44
8.3 Teileliste 45

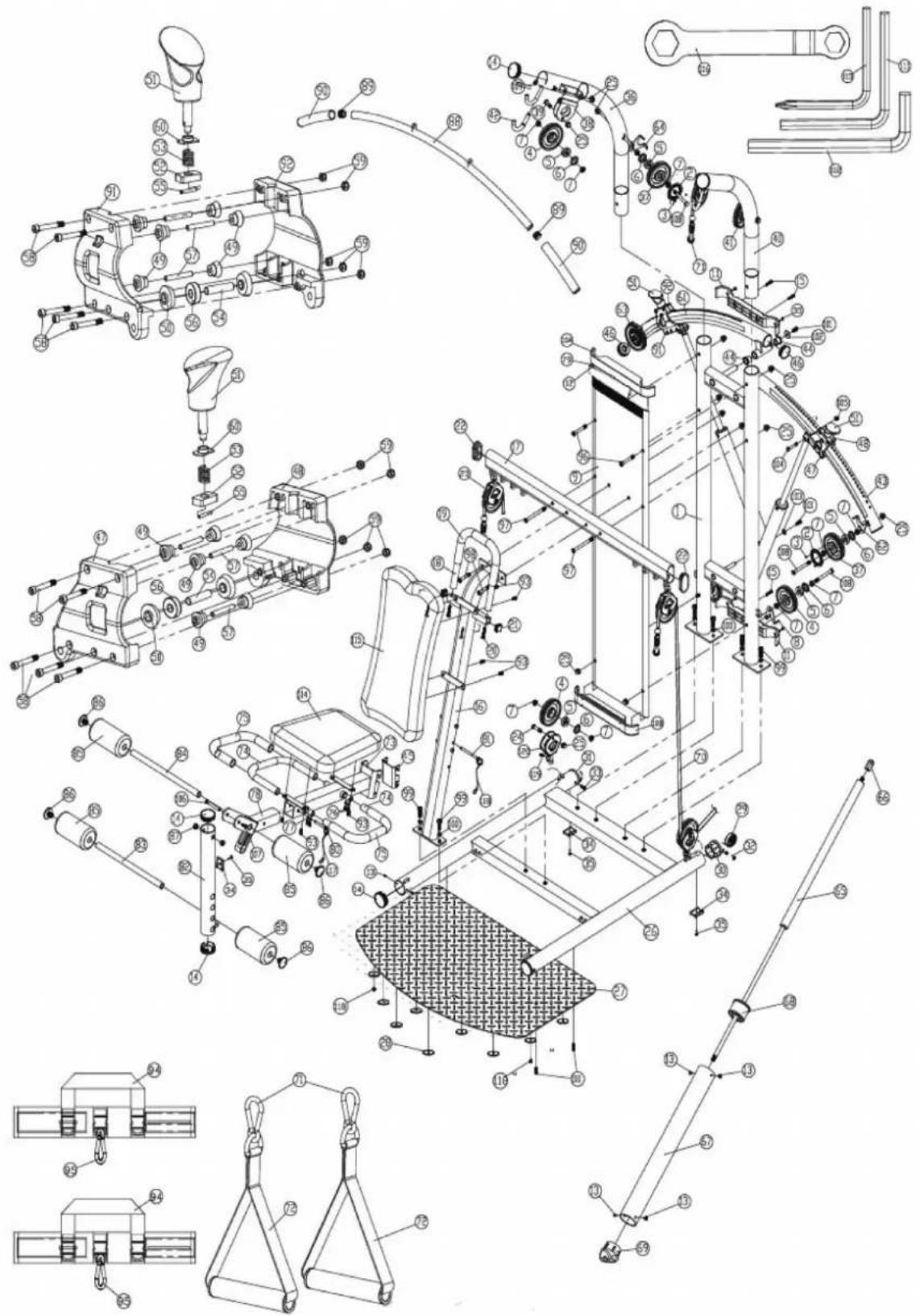

8.4 Explosionszeichnung 49

1 ALLGEMEINE INFORMATIONEN

1.1 Technische Daten

Gewicht und Maße:

Artikelgewicht (brutto, inkl. Verpackung): 88,6 kg

Artikelgewicht (netto, ohne Verpackung): 87 kg

Verpackungsmaße Kartons (L x B x H):

Nr.1 ca. 151 cm x 49 cm x 22 cm, Gewicht: 42 kg (brutto, inkl. Verpackung

Nr.2 ca. 116 cm x 85 cm x 16 cm, Gewicht: 46.61 kg (brutto, inkl. Verpackung

Aufstellmaße (L x B x H): ca. 134 cm x 165 cm x 208 cm

Maximales Benutzergewicht: 150 kg

1.2 Persönliche Sicherheit

  • Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. Wenn Sie unter medikamentöser Behandlung stehen, die Ihre Herzfrequenz beeinträchtigt, so ist ärztlicher Rat absolut unabdinglich.
  • Beachten Sie, dass exzessives Training Ihre Gesundheit ernsthaft gefährden kann.
  • Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. für das Krafttraining erwachsener Personen.
  • Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller und Händler kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
  • Das Gerät darf grundsätzlich nicht gleichzeitig von mehreren Personen genutzt werden.
  • Kinder sollten nicht unbeaufsichtigt in die Nähe des Gerätes gelangen.
  • Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern.
  • Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet.
  • Halten Sie Hände, Füße und andere Körperteile, Haar, Kleidung, Schmuck und andere Gegenstände von den beweglichen Teilen fern.
  • Tragen Sie bei der Benutzung keine lose bzw. weite Kleidung, sondern geeignete Sportbekleidung. Achten Sie bei den Sportschuhen auf geeignete Sohlen, vorzugsweise sollten diese aus Gummi oder anderen rutschfesten Materialen sein. Ungeeignet sind Schuhe mit Absätzen, Ledersohlen, Stollen oder Spikes. Trainieren Sie niemals barfuß.
  • Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.
  • Sobald Sie Anzeichen von Schwäche, Übelkeit, Schwindelgefühle, Schmerzen, Atemnot oder andere abnormale Symptome erkennen, brechen Sie Ihr Training sofort ab und konsultieren Sie im Notfall Ihren Hausarzt.
  • Behinderte Personen müssen eine medizinische Genehmigung vorweisen, bevor Sie das Gerät benutzen und sollten unter strenger Beobachtung stehen, wenn Sie jegliche Trainingsgeräte benutzen.
  • Überprüfen Sie vor jedem Training alle Kabel auf etwaige Beschädigungen. Tauschen Sie defekte Kabel sofort aus, und nutzen Sie das Gerät bis zur Instandsetzung nicht. Achten Sie auch auf eventuelle Materialermüdungen.
  • Lassen Sie die Hantelstangen bzw. -Griffe nie los, solange Widerstand auf Ihnen lastet, um Quetschungen und ähnliche Verletzungen zu vermeiden.
  • Vergewissern Sie sich, dass sich die Kabel immer in der Rollenführung befinden. Wenn die Kabel sich verklemmen, während Sie trainieren, unterbrechen Sie sofort das Training, und kontrollieren Sie den Kabellauf.
  • Wenn Sie den Sitz verstellen, achten Sie darauf, dass er voll in seiner neuen Position einrastet, da er sonst verrutschen und zu Verletzungen führen kann.

1.3 Aufstellort

  • Das Gerät kann nur in einem Gebäude, in ausreichend temperierten und trockenen Räumen (Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Lagern Sie das Gerät nur in Umgebungen mit einer Umgebungstemperatur zwischen 5°C und 45°C.
  • Der Trainingsraum sollte während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt sein.
  • Bitte wählen Sie den Aufstellort so, dass sowohl vor, hinter, als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone (mindestens 1,50 m) bestehen bleibt. Zudem sollte das Gerät nicht in Hauptdurchgängen oder Fluchtwegen aufgestellt werden.
  • Es dürfen keine Gegenstände jeglicher Art in die Öffnungen des Gerätes gesteckt werden.
  • Die Aufstellfläche des Gerätes sollte eben und fest beschaffen sein, etwaige Unebenheiten im Boden sollten ausgeglichen werden.
  • Eine Bodenschutzmatte/Geräteunterlegmatte hilft, hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und gleicht leichte Unebenheiten aus.
  • Lagern Sie Ihr Gerät dort, wo Kinder nicht damit in Berührung kommen und nicht viel Verkehr ist.

2 MONTAGEHINWEISE, WARTUNG UND PFLEGE

2.1 Allgemeine Hinweise

  • Bitte prüfen Sie, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Transportschäden vorliegen. Bei Beanstandungen ist unmittelbar der Hersteller zu kontaktieren.
  • Einige zu verwendende Schrauben und Muttern sind bereits vormontiert, um den Aufbau so einfach wie möglich zu machen.
  • Der Aufbau des Gerätes muss von Erwachsenen durchgeführt werden. Im Zweifelsfall nehmen Sie die Hilfe einer weiteren, technisch begabten Person in Anspruch.
  • Halten Sie Kinder während der Montage vom Gerät fern, da sich verschluckbare Kleinteile im Lieferumfang befinden.
  • Achten Sie darauf, dass Sie während des Aufbaus in jede Richtung genügend Bewegungsfreiraum (mindestens 1,50 m) haben.
  • Lassen Sie kein Werkzeug und kein Verpackungsmaterial wie Folien herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht.
  • Nehmen Sie den Aufbau auf einer Unterlegmatte oder dem Verpackungskarton vor, um Beschädigungen am Gerät und dem Boden (Kratzer) zu vermeiden.
  • Vor Montagebeginn sind alle Einzelteile nebeneinander auf den Boden zu legen.
  • Lesen Sie sich die Montageanleitung sorgfältig durch und montieren Sie das Gerät entsprechend der Bilderfolge. Gehen Sie dabei sorgfältig und umsichtig vor.
  • Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges fest.
  • Nehmen Sie keine baulichen Veränderungen und unsachgemäßen Reparaturen vor, da ansonsten Gefahren für den Benutzer entstehen könnten. Dies kann die Produktgarantie nichtig machen.
  • Nur autorisierten Service-Technikern ist es gestattet, sämtliche Service- und/oder Reparaturleistungen - Wartung und Pflege ausgenommen - durchzuführen.
  • Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an Sport-Tiedje. Bis zur Instandsetzung sollte das Gerät nicht weiter benutzt werden. Vewenden Sie im Bedarfsfall nur original Taurus-Ersatzteile.
  • Kontrollieren Sie einmal im Monat den Festsitz aller Schraubenverbindungen.
  • Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig garantieren zu können, empfehlen wir das Gerät regelmäßig vom Spezialisten (Sport-Tiedje Service-Techniker) warten zu lassen (einmal im Jahr).
  • Zur Reinigung von Staub, Schmutz und Körperschweiß genügt ein feuchtes Handtuch. Vermeiden Sie grundsätzlich die Verwendung von Lösungsmitteln und achten Sie darauf, dass keine Flüssigkeit (z. B. Körperschweiß) in die Öffnungen des Gerätes (z. B. Computer) gelangt.

2.2 Störungen und Fehlerdiagnose

Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die vier häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. Sollte das Gerät dennoch nicht ordnungsgemäß funktionieren, wenden Sie sich an Sport-Tiedje.

Fehler Ursache Behebung
SchleifgeräuscheKabel oder Rollen laufen nicht sauber oder sind beschädigtSichtkontrolle des Kabelverlaufes oder der Rollenführung
Kein WiderstandDefekter ZylinderZylinder auf Widerstand prüfen
Quietsch- & KnackgeräuscheLose oder zu feste SchraubenverbindungSchraubenverbindung prüfen oder schmieren

2.3 Wartungs- und Inspektionskalender

Die Kraftstation muss nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden, um Beschädigungen durch Körperschweiß zu vermeiden.

Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen:

Teil Wöchentlich Monatlich 2x Jährlich Jährlich
Zugseile und LaufrollenR / I
BolzenI
Rollen und SeilführungI

3 MONTAGE

3.1 Teileübersicht

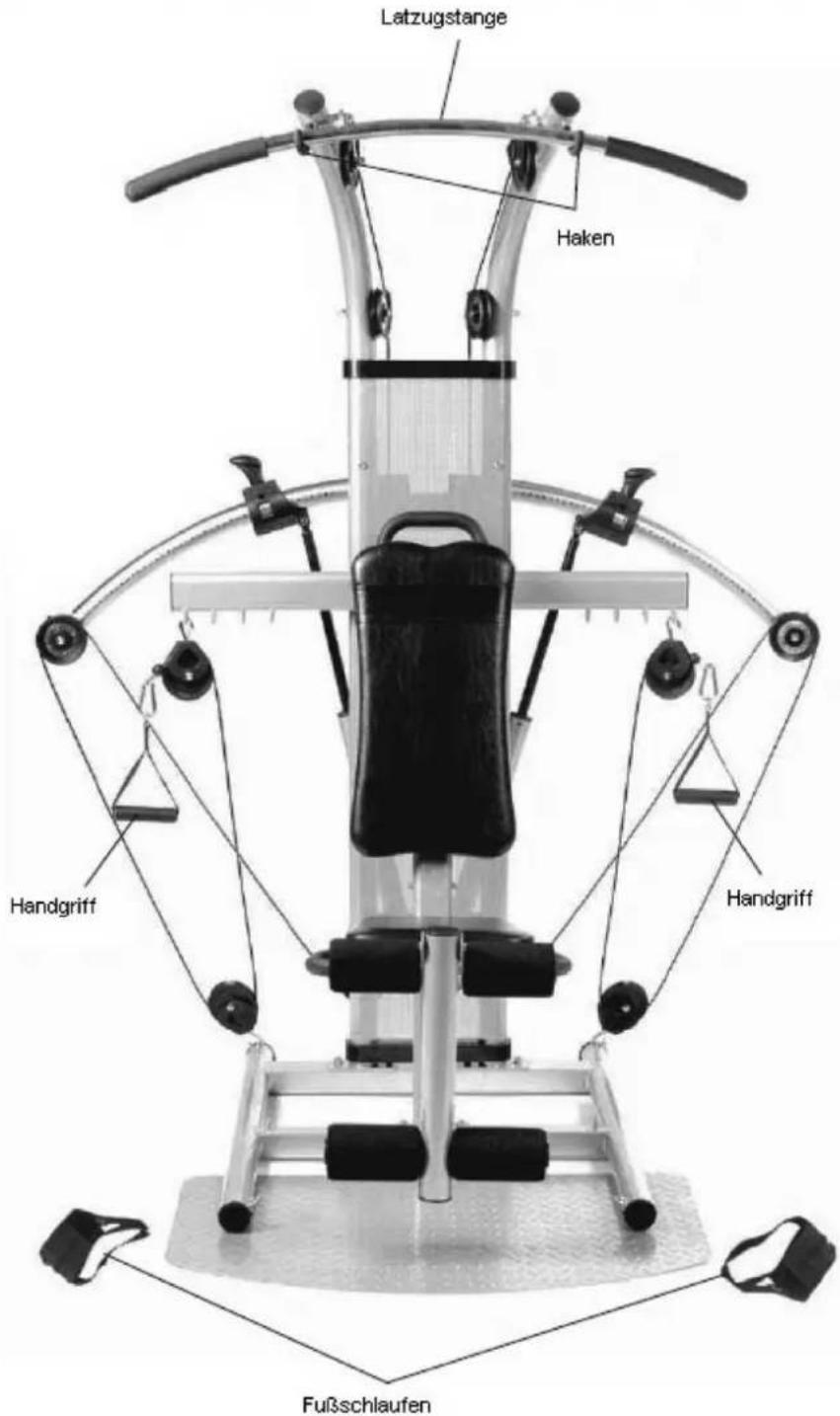

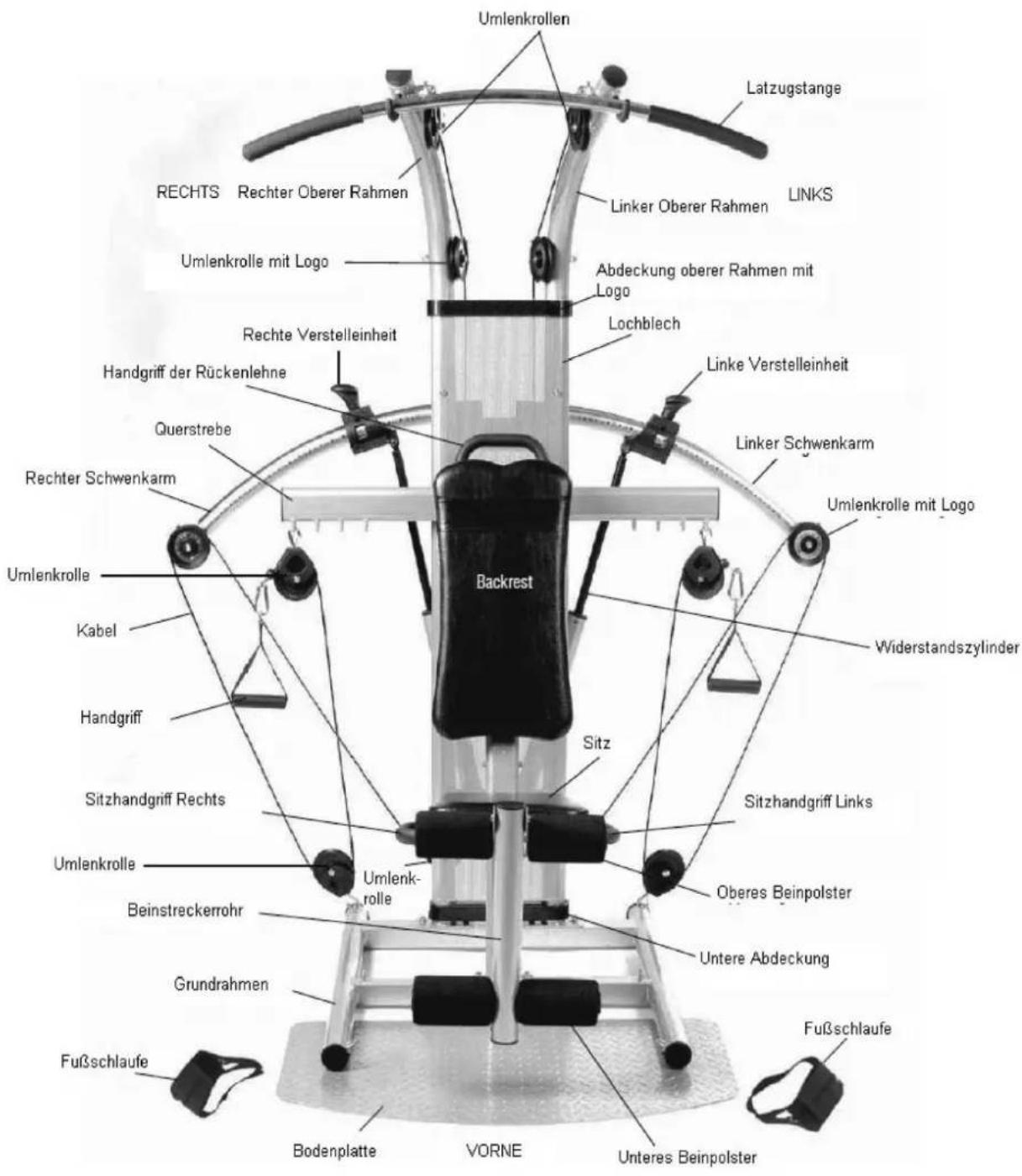

Umlenkrollen Latzugstange RECHTS Rechter Oberer Rahmen Linker Oberer Rahmen LINKS Umlenkrolle mit Logo Abdeckung oberer Rahmen mit Logo Lochblech Rechte Verstelleinheit Line Verstelleinheit Linker Schwenkarm Umlenkrolle mit Logo Widerstandszylinder Handgriff der Rückenlehne Querstrebe Rechter Schwenkarm Umlenkrolle Kabel Handgriff Sitzhandgriff Rechts Umlenkrolle Beinstreckerrohr Umlenkrolle Sitz handgriff Links Oberes Beinpolster Untere Abdeckung Grundrahmen Fußschlaufe Bodenplatte VORNE Unteres Beinpolster Fußschlaufe

Hinweis: Alle Positionsangaben – vorne, hinten, links, rechts – dieser Anleitung gehen von der Sitzposition des Benutzers auf dem Gerät aus, wobei der Benutzer nach vorne schaut.

3.2 Warnhinweise/Warnaufkleber

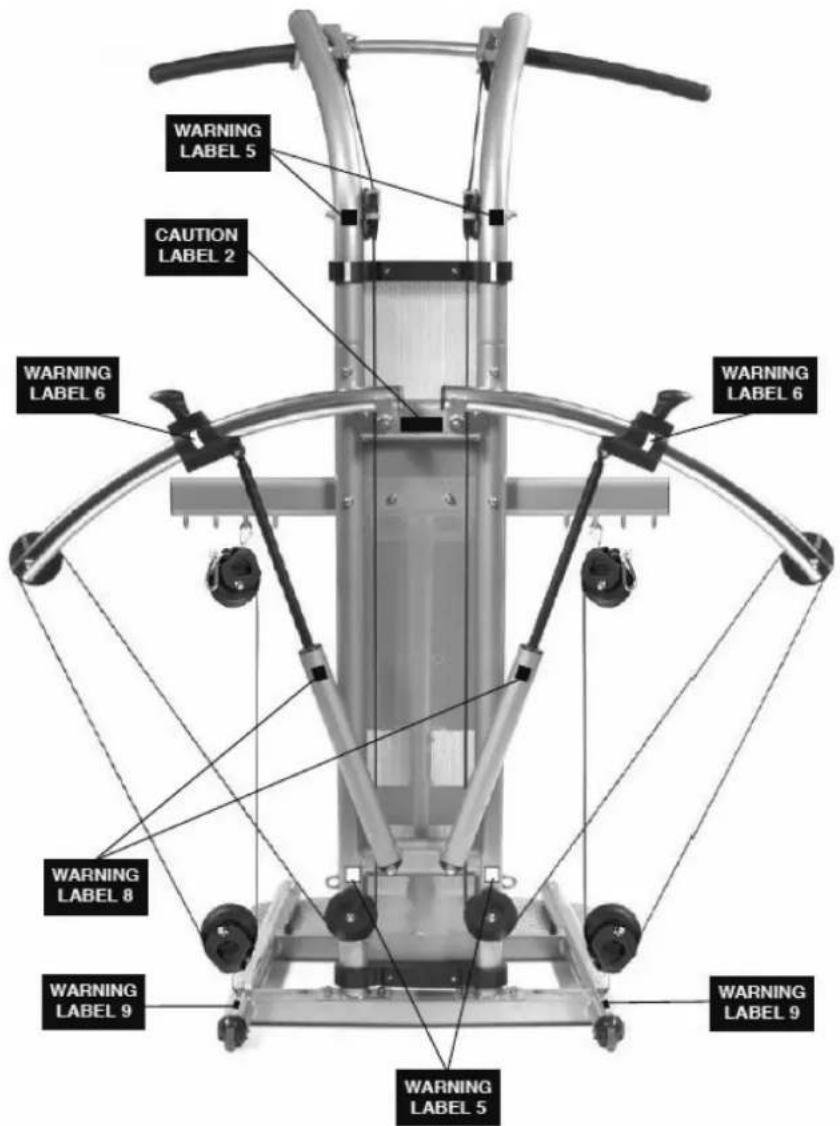

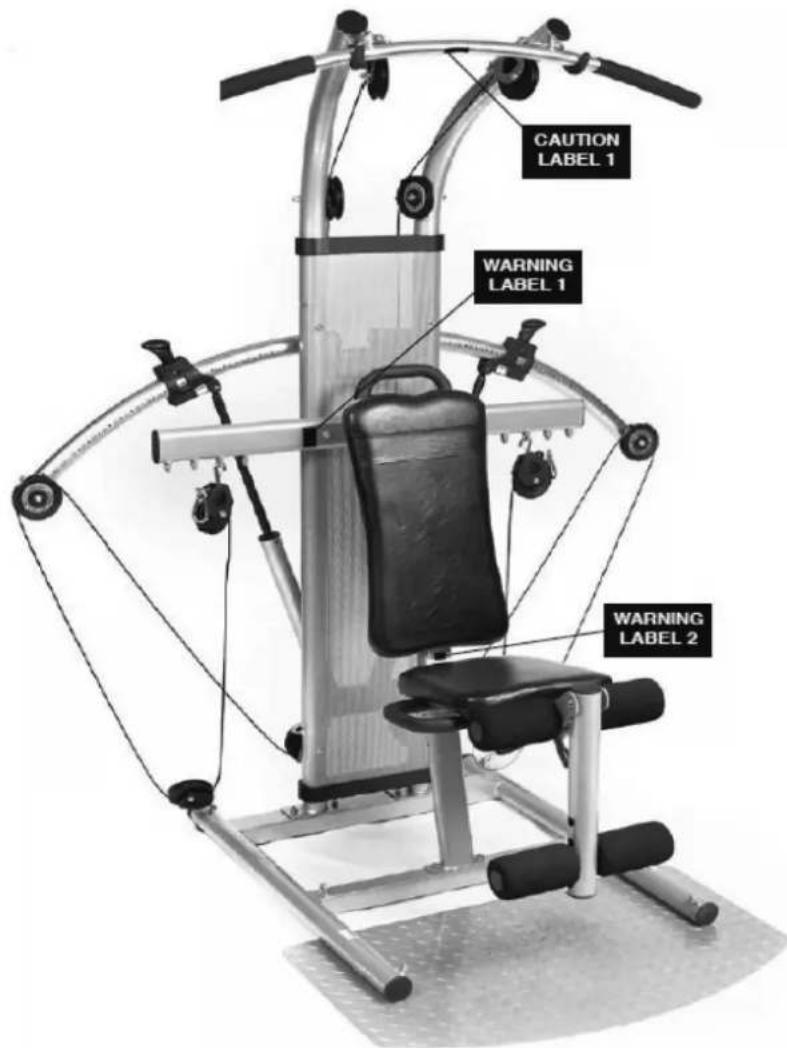

CAUTION LABEL 1 WARNING LABEL 1 WARNING LABEL 2

WICHTIG: Beachten Sie die Anbringung der folgenden Warn- und Achtungsaufkleber auf Ihrem Gerät.

CAUTION LABEL 1 - VORSICHT: AUFKLEBER 1

Wenn Latzugstange nicht in Benutzung ist, diese stets in der Halterung ablegen.

WARNING LABEL 1 – WARNING: AUFKLEBER 1

Sollte die im Benutzerhandbuch und Video angegebene Sicherheitsanleitung nicht gelesen und befolgt werden, so kann dies MÖGLICHERWEISE ERNSTHAFTE VERLETZUNGEN ODER TOD zur Folge haben. KINDER FERNHALTEN. Maximales Benutzergewicht: 300 lbs/150 kg. Ersetzen Sie diesen Aufkleber, falls er beschädigt, unleserlich oder entfernt wurde. Class HC.

WARNING LABEL 2 – WARNUNG: AUFKLEBER 2

Quetschgefahr: Während des Auf- und Abbaus Hände fernhalten.

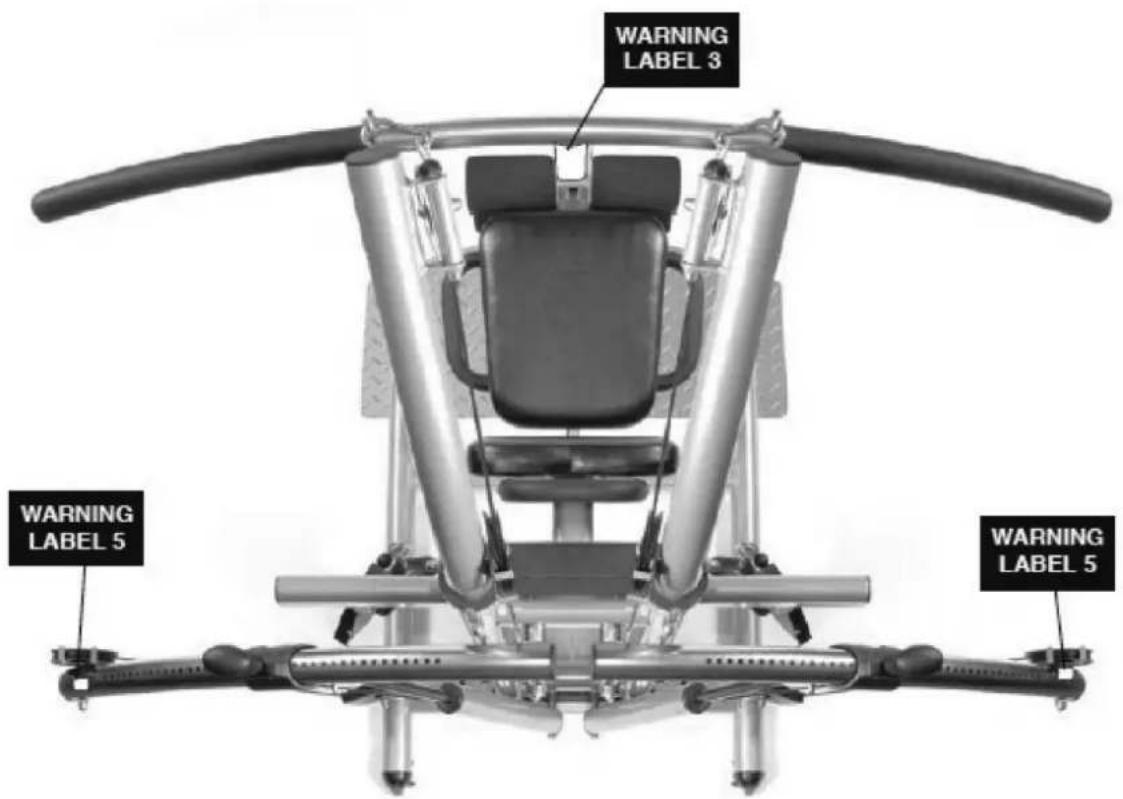

WARNING LABEL 3 WARNING LABEL 5 WARNING LABEL 5

WARNING LABEL 3 – WARNING: AUFKLEBER 3
Quetschgefahr! Hände während der Benutzung fern halten!
WARNING LABEL 5 – WARNUNG: AUFKLEBER 5 (6 Positionen)
Berühren Sie keine Umlenkrollen und beweglichen Teile.

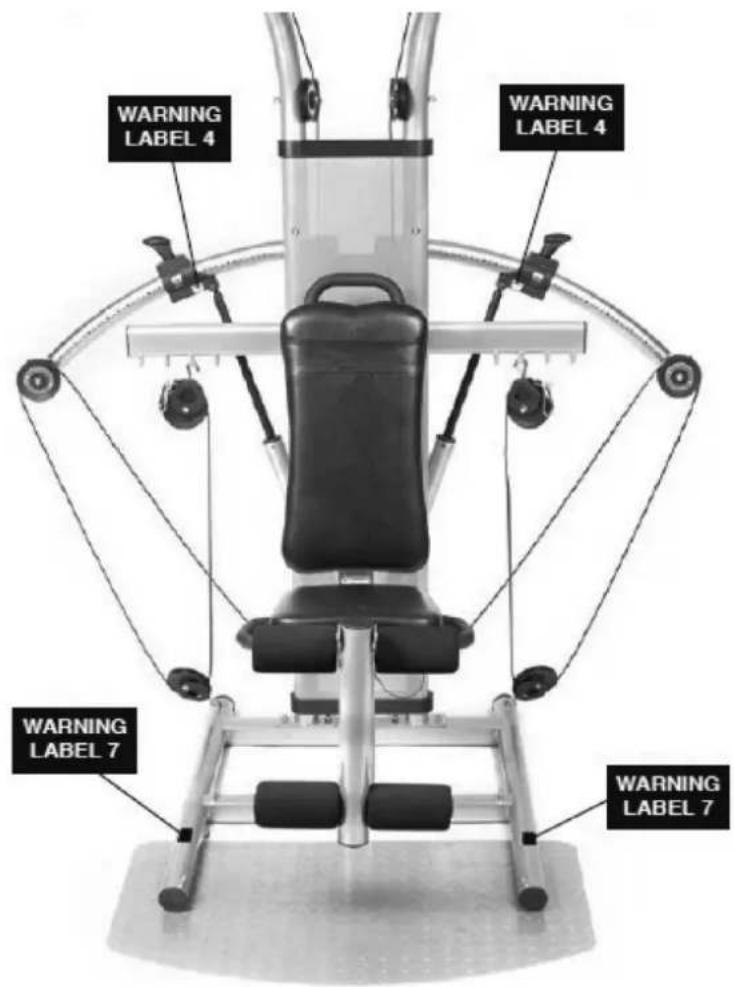

WARNING LABEL 4 WARNING LABEL 4 WARNING LABEL 7 WARNING LABEL 7

WARNING LABEL 4 – WARNING: AUFKLEBER 4 (2 Positionen)
WARNUNG! Überprüfen Sie, dass der Stift in Position verriegelt ist, bevor Sie die Übung beginnen.
WARNUNG! Wenn Sie Übungen im Stand durchführen, stellen Sie die Füße fest auf die Bodenplatte.

WARNING LABEL 7 – WARNUNG: AUFKLEBER 7 (2 Positionen)

WARNING LABEL 5 CAUTION LABEL 2 WARNING LABEL 6 WARNING LABEL 6 WARNING LABEL 8 WARNING LABEL 9 WARNING LABEL 5 WARNING LABEL 9

CAUTION LABEL 2 – VORSICHT: AUFKLEBER 2
ACHTUNG! Zum Transport des Gerätes empfehlen wir, dies mit 2 Personen durchzuführen.

WARNING LABEL 5 – WARNING: AUFKLEBER 5 (6 Positionen)

WARNUNG! Berühren Sie keine Umlenkrollen und beweglichen Teile.

WARNING LABEL 6 – WARNING: AUFKLEBER 6 (2 Positionen)

WARUNG! Quetschgefahr – Einstellarme nur mit freien Händen benutzen.

WARNING LABEL 8 – WARNUNG: AUFKLEBER 8 (2 Positionen)

WARNUNG! Inhalt unter Druck; NICHT ÖFFNEN. Von Hitze und Feuer fernhalten.

WARNING LABEL 9 – WARNUNG: AUFKLEBER 9 (2 Positionen)

WARUNG! Umlenkrolle nicht aus dieser Position entfernen, nachdem das Gerät aufgebaut ist.

3.3 Montage

In einigen Fällen beinhalten unsere Produkte Teile, die im Werk vorgeschmiert wurden. Daher empfehlen wir Ihnen beim Aufbau sowie während des Trainings Ihren Boden mit einer Unterlage zu schützen.

Stellen Sie sicher, dass Sie die Anleitung vollständig gelesen haben und alle Teile und Werkzeuge von S. 17 vorhanden sind.

Zum Transportieren des Produktes sind ca. 83 Grad Kippneigung notwendig. Stellen Sie sicher, dass Sie ausreichend Platz haben bevor Sie mit dem Aufbau beginnen. Wir empfehlen Ihnen das Gerät an dem Platz aufzubauen, an dem Sie es benutzen werden.

ACHTUNG! Der Transport sollte immer von zwei Personen durchgeführt werden.

Alle Muttern und Schrauben werden von vorne nach hinten angebracht - mit der Mutter auf der Rückseite.

Bei einige Aufbauschritten sind 2 Personen notwendig.

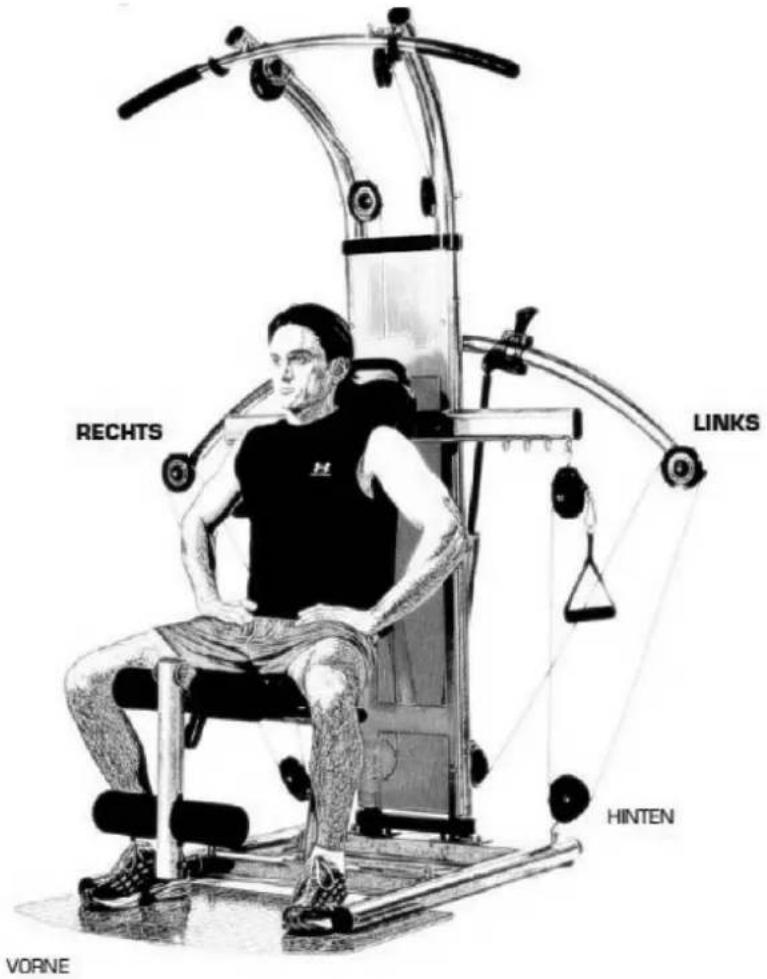

RECHTS LINKS HINTEN VORNE

Packungsinhalt

Legen Sie sie die Teile wie in dieser Abbildung vor sich aus. Machen mern und Bezeichnungen vertraut.

Stellen Sie sicher, dass die Lieferung vollständig ist.

TAURUS UltraForce Pro - Packungsinhalt - 1

Werkzeug- und Schraubenset

BOX 1

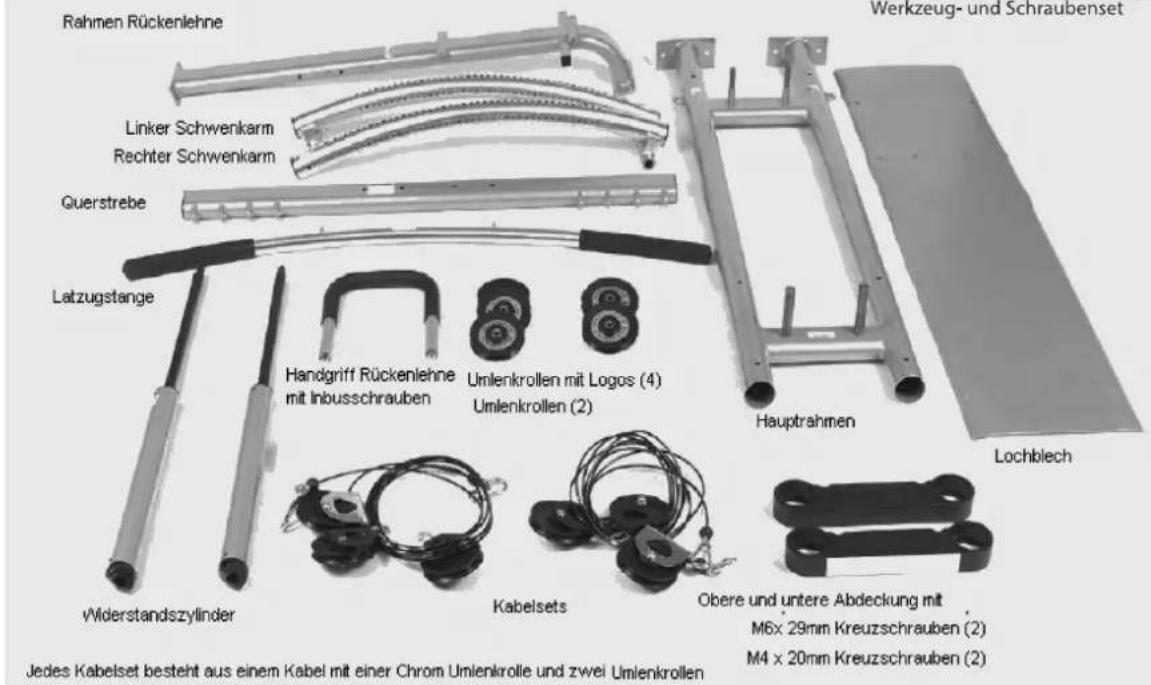

Rahmen Rückenlehne Linker Schwenkarm Rechter Schwenkarm Querstrebe Latzugstange Handgriff Rückenlehne mit Inbusschrauben Umlenkrollen mit Logos (4) Umlenkrollen (2) Hauptrahmen Lochblech Viderstandszylinder Kabelsets Obere und untere Abdeckung mit M6x 29mm Kreuzschrauben (2) M4 x 20mm Kreuzschrauben (2) Jedes Kabelset besteht aus einem Kabel mit einer Chrom Umlenkrolle und zwei Umlenkrollen

BOX 2

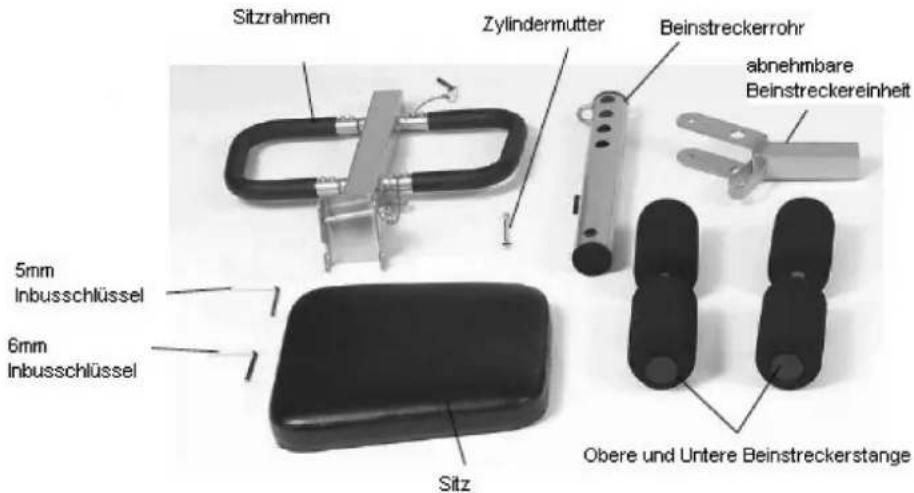

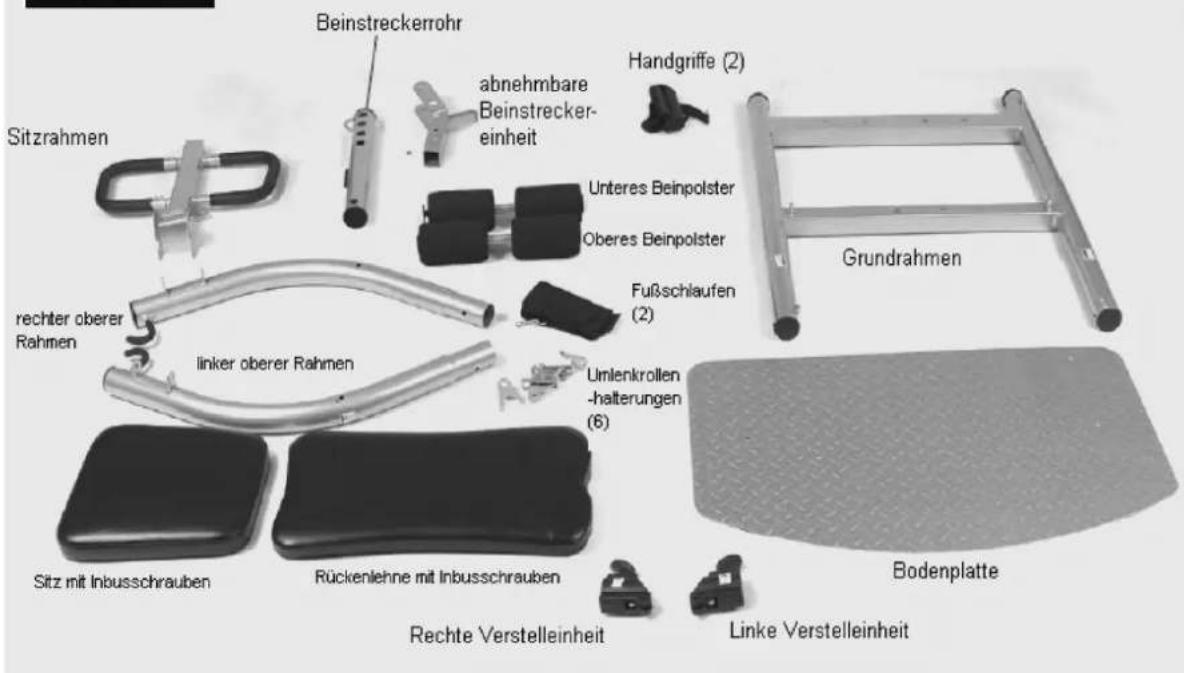

Sitzrahmen Rechter oberer Rahmen Beinstreckerrohr abnehmbare Beinstreckereinheit Handgriffe (2) Unteres Beinpolster Oberes Beinpolster Fußschlaufen (2) Grundrahmen rechter oberer Rahmen linker oberer Rahmen Umlenkrollen -halterungen (6) Sitz mit Inbusschrauben Rückenlehne mit Inbusschrauben Rechte Verstelleinheit Linke Verstelleinheit Bodenplatte

Benötigte Teile für Schritt 1:

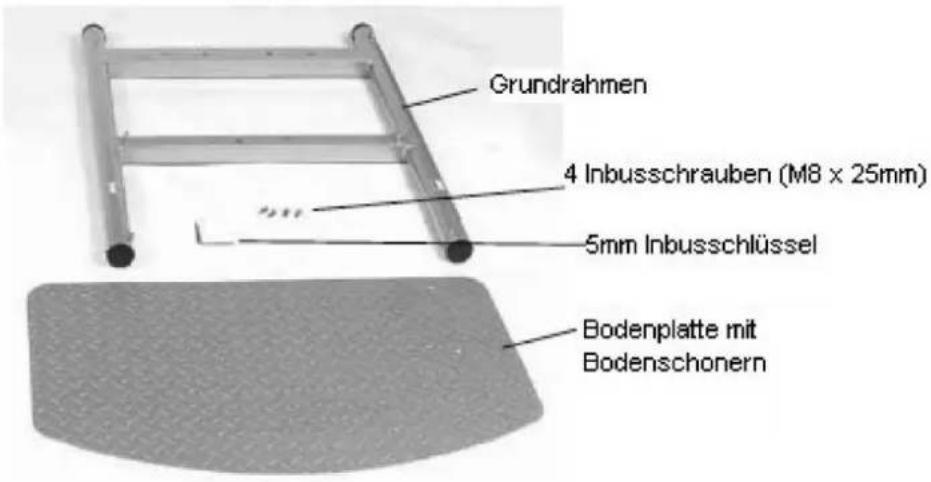

Grundrahmen 4 Inbusschrauben (M8 x 25mm) 5mm Inbusschlüssel Bodenplatte mit Bodenschonern

Schritt 1: Montage Grundrahmen

  1. Drehen Sie den Hauptrahmen mit den Warnhinweisen nach unten.
  2. Positionieren Sie die Bodenplatte auf dem Hauptrahmen an der gegenüberliegenden Seite der Rollen und stellen Sie sicher, dass die gebogene Seite der Bodenplatte nach außen zeigt.
  3. Richten Sie die Löcher in der Bodenplatte mit dem Hauptrahmen aus und befestigen Sie die Teile mit den vier Schrauben.

Drehen Sie den zusammengebauten Rahmen nach oben (Warnhinweise zeigen nach oben)

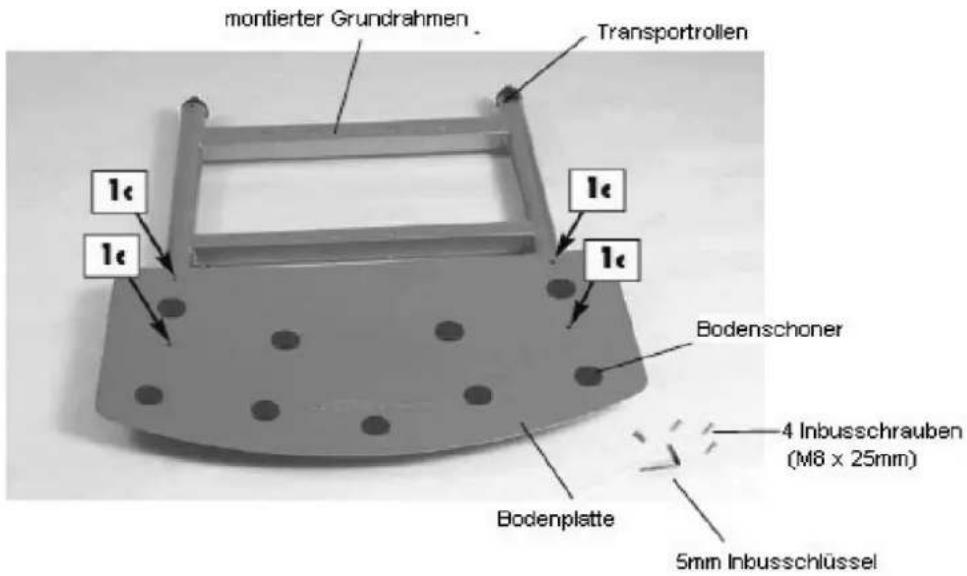

montierter Grundrahmen Transportrollen 1¢ 1¢ 1¢ 1¢ Bodenschoner 4 Inbusschrauben (M8 x 25mm) Bodenplatte 5mm Inbusschlüssel

Benötigte Teile für Schritt 2:

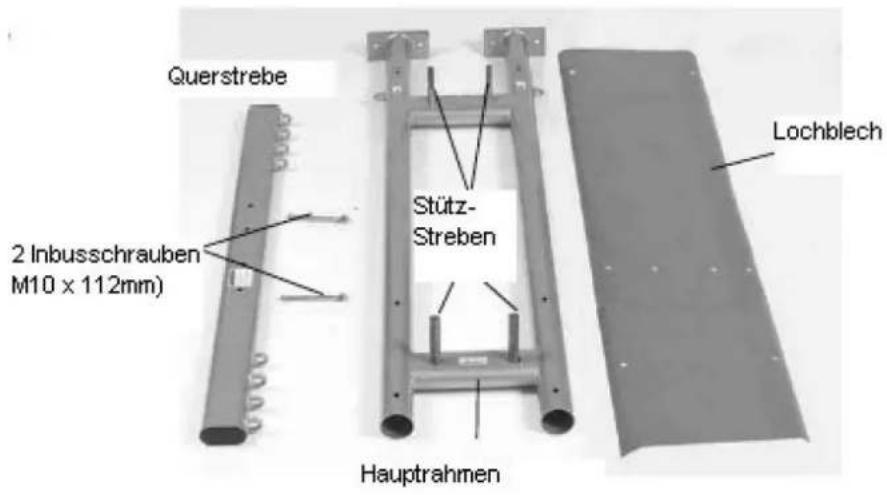

Querstrebe 2 Inbusschrauben M10 x 112mm) Stütz- Streben Lochblech Hauptrahmen

Schritt 2: Montage hinterer Rahmen

  1. Drehen Sie den hinteren Rahmen um, so dass er auf der Hilfsverstrebung liegt und die Warnhinweise nach unten zeigen.
  2. Legen Sie die gelochte Abdeckung und die Querstange auf den Rahmen und richten Sie die Löcher aus. Die Warnhinweise auf der Querstange sollten in Ihre Richtung zeigen.
  3. Befestigen Sie die Teile, indem Sie zwei Schrauben durch die äußeren Löcher der Querstange, die gelochte Abdeckung sowie den Rahmen stecken und mit zwei Muttern festziehen.

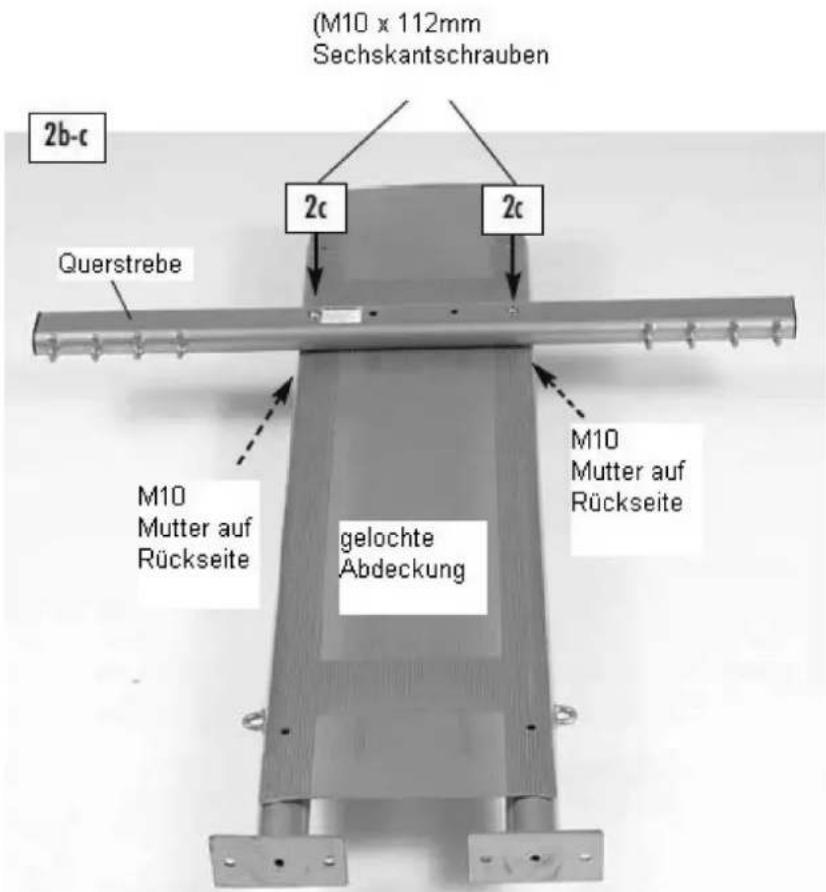

(M10 x 112mm Sechskantschrauben 2b-c Querstrebe 2c 2c M10 Mutter auf Rückseite gelochte Abdeckung M10 Mutter auf Rückseite

hinterer Rahmen

Alle Muttern und Schrauben werden von vorne nach hinten angebracht - mit der Mutter auf der Rückseite.

Benötigte Teile für Schritt 3:

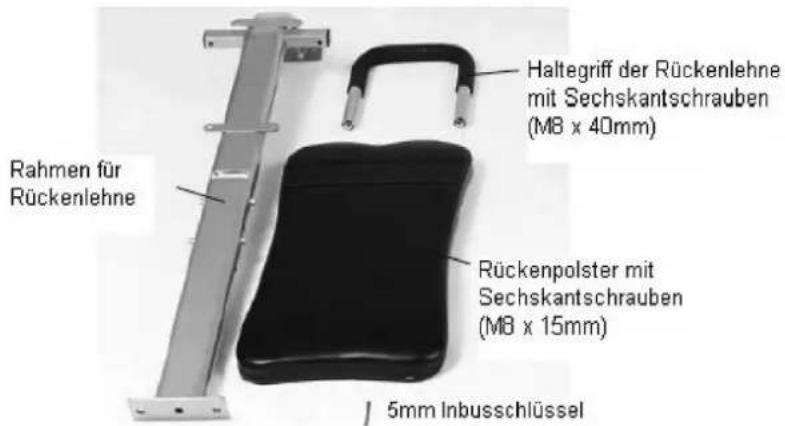

Rahmen für Rückenlehne Haltegriff der Rückenlehne mit Sechskantschrauben (M8 x 40mm) Rückenpolster mit Sechskantschrauben (M8 x 15mm) 5mm Inbusschlüssel

Schritt 3: Montage Rückenlehnen-Stützrahmen

  1. Lösen Sie die Schrauben vom Haltegriff der Rückenlehne.
  2. Befestigen Sie den Haltegriff mit den zuvor gelösten Schrauben am kleinen Querbalken am oberen Ende des Rückenlehnen-Rahmens. Ziehen Sie die Schrauben mit dem Inbusschlüssel fest.
  3. Drehen Sie die Rückenlehne um und entfernen Sie die vorinstallierten Schrauben von der Rückseite.
  4. Drehen Sie den Rückenlehnen-Rahmen um, so dass die Halterungen flach auf der Rückenlehne aufliegen. Stellen Sie sicher, dass sich das obere Ende
    der Rückenlehne (Ende mit dem Logo) am oberen Ende des Rahmens (Ende mit Handgriff) befindet, siehe unten rechts. Befestigen Sie die Rückenlehne in dieser Position, indem Sie die in Schritt 3c gelösten Inbusschrauben fest ziehen.

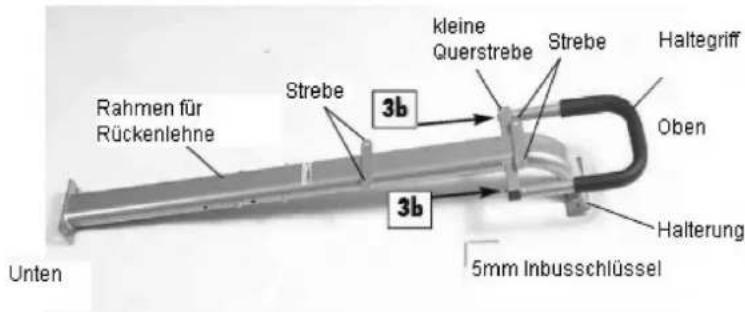

Rahmen für Rückenlehne Strebe 3b kleine Querstrebe Strebe Haltegriff Oben 3b Unten 5mm Inbusschlüssel Halterung

TAURUS UltraForce Pro - Schritt 1: Montage Grundrahmen - 6

montierte Rückenklehne mit Rahmen

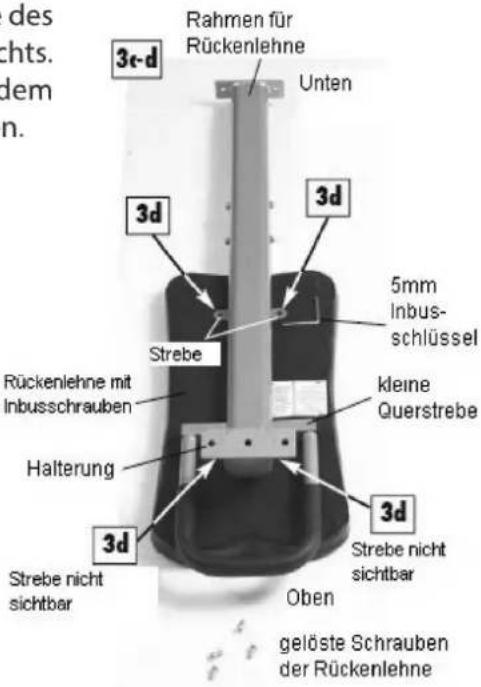

des chts. dem n. 3c-d Rahmen für Rückenlehne Unten 3d 3d 5mm Inbus- schlüssel Strebe Rückenlehne mit Inbusschrauben kleine Querstrebe Halterung 3d 3d Strebe nicht sichtbar Oben gelöste Schrauben der Rückenlehne

Benötigte Teile für Schritt 4:

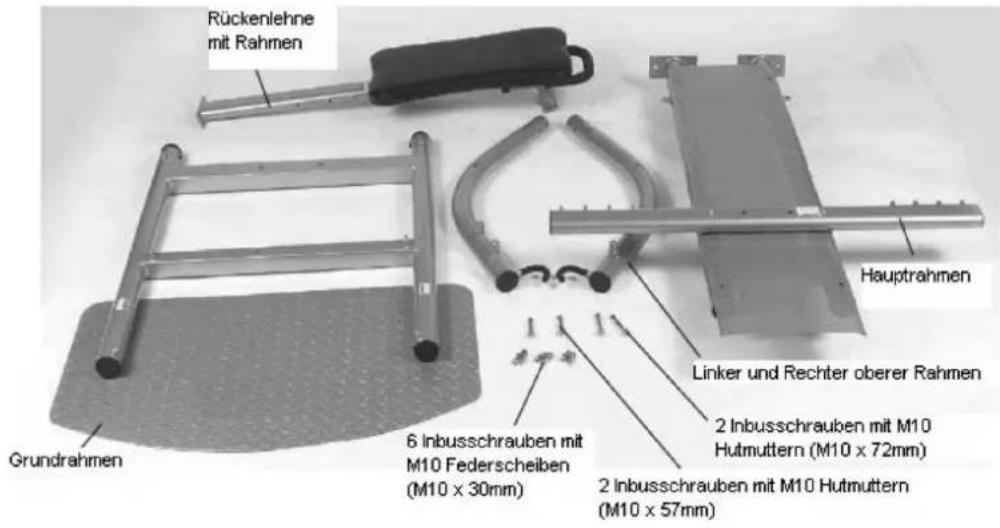

Rückenlehne mit Rahmen Grundrahmen 6 Inbusschrauben mit M10 Federscheiben (M10 x 30mm) 2 Inbusschrauben mit M10 Hutmuttern (M10 x 72mm) 2 Inbusschrauben mit M10 Hutmuttern (M10 x 57mm) Hauptrahmen Linker und Rechter oberer Rahmen

Schritt 4: Montage Rahmenkomponenten

  1. Richten Sie den hinteren Rahmen vorsichtig auf und stellen Sie ihn auf die hintere Traverse des Hauptrahmens. Die Querstrebe und die gelochte Abdeckung zeigen dabei nach vorne. Befestigen Sie die Teile mit 4 Schrauben und Federscheiben und ziehen Sie diese mit der Hand fest.

ACHTUNG Dieser Schritt muss mit zwei Personen durchgeführt werden.

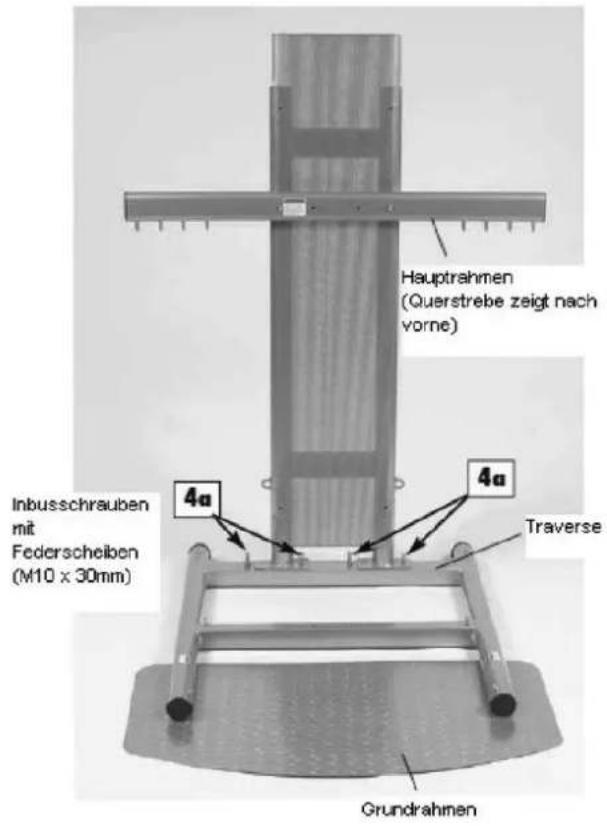

Hauptrahmen (Querstrebe zeigt nach vorne) Inbusschrauben mit Federscheiben (M10 x 30mm) 4a 4a Traverse Grundrahmen

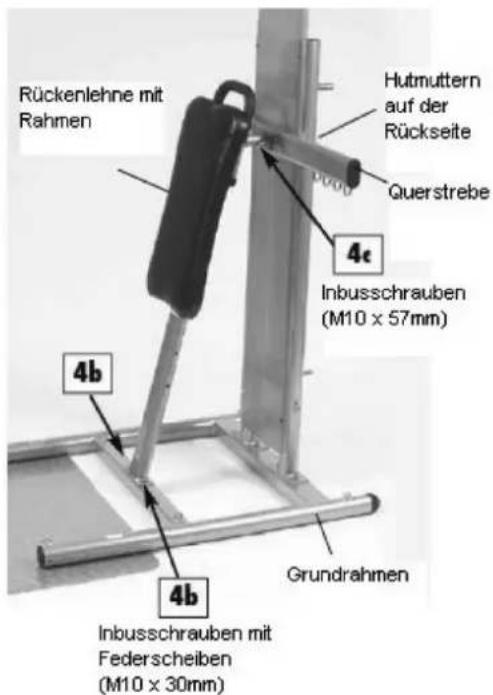

Rückenlehne mit Rahmen Hutmuttern auf der Rückseite Querstrebe 4e Inbusschrauben (M10 x 57mm) 4b 4b Inbusschrauben mit Federscheiben (M10 x 30mm) Grundrahmen

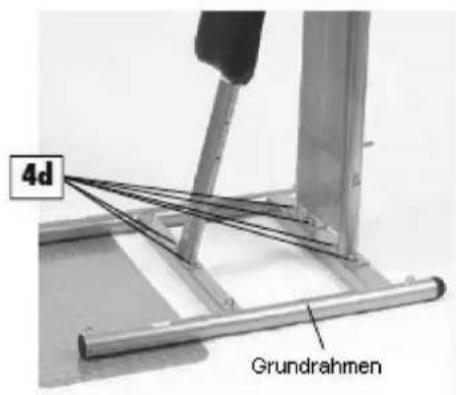

4d Grundrahmen

  1. Positionieren Sie den Rahmen mit Rückenlehne, indem Sie die Löcher des Hauptrahmens mit den Löchern des Rahmens mit Rückenlehne ausrichten. Ziehen Sie die Teile mit zwei Schrauben und Federscheiben fest.
  2. Richten Sie die Löcher am oberen Ende der Rückenlehne mit den zentralen Löchern in der Querstrebe aus. Befestigen Sie 2 Inbusschrauben und zwei Hutmuttern und ziehen Sie diese handfest.
  3. Ziehen Sie jetzt die 6 Schrauben im Grundrahmen mit einem Schraubenschlüssel fest.
  4. Schieben Sie den linken und rechten oberen Rahmen in die oberen Enden des Hauptrahmens, wobei die Chrom Umlenkrollenhalterungen nach innen zeigen. Befestigen Sie die Teile mit 2 Inbusschrauben und Hutmuttern und ziehen Sie diese handfest.

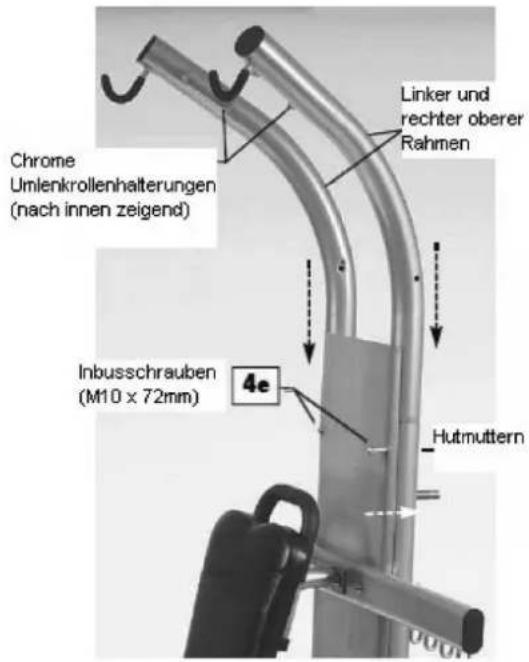

Chrome Umlenkrollenhalterungen (nach innen zeigend) Linker und rechter oberer Rahmen Inbusschrauben (M10 x 72mm) 4e Hutmuttern

Benötigte Teile für Schritt 5:

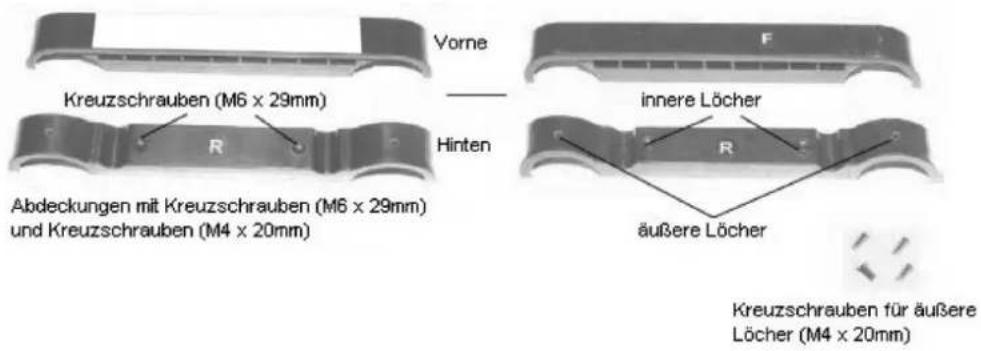

Vorne Kreuzschrauben (M6 x 29mm) Hinten Abdeckungen mit Kreuzschrauben (M6 x 29mm) und Kreuzschrauben (M4 x 20mm) innere Löcher äußere Löcher Kreuzschrauben für äußere Löcher (M4 x 20mm)

Schritt 5: Montage Abdeckungen

  1. Entfernen Sie die zwei (M6 x 29mm) Kreuzschrauben von den oberen Abdeckplatten des Lochblechs mit dem Kreuzschraubenzieher (im Lieferumfang enthalten) und trennen Sie die Vorder- und Rückseiten. Hinweis: Die Abdeckplatte mit dem UltraForce Logo gehört oben an die Vorderseite.

  2. Bringen Sie die Vorderseite der oberen Abdeckplatte an, indem Sie diese auf den Rahmen am Rand des Lochblechs schieben. Die Abdeckplatte muss eventuell etwas heruntergedrückt werden. Anschließend bringen Sie die Rückseite der oberen Abdeckplatte an. Befestigen Sie die beiden Teile mit den zwei zuvor gelösten Kreuzschrauben. Befestigen Sie die Rückseite der oberen Abdeckung am Rahmen mit zwei Kreuzschrauben (M4 x 20mm) durch die äußeren Bohrlöcher. Ziehen Sie die Schrauben mit dem Kreuzschraubenzieher fest.

  3. Wiederholen Sie Schritte 1 und 2 für die unteren Abdeckplatten.

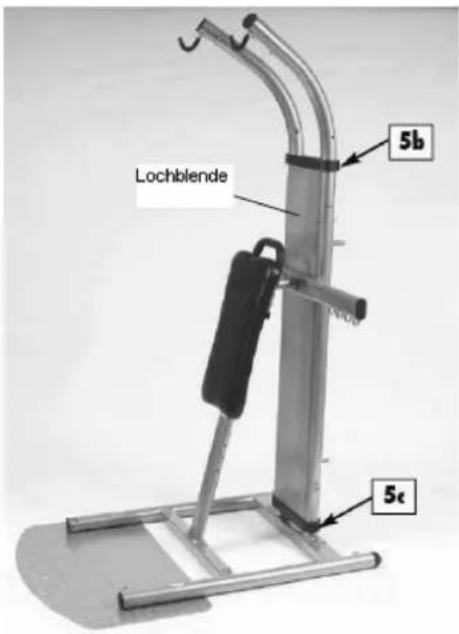

Lochblende 5b 5c

Benötigte Teile für Schritt 6 und 7:
Sitzrahmen Zylindermutter Beinstreckerrohr abnehmbare Beinstreckereinheit 5mm Inbusschlüssel 6mm Inbusschlüssel Sitz Obere und Untere Beinstreckerstange

Schritt 6: Montage Sitz

  1. Lösen Sie die Schrauben von der Unterseite des Sitzes. Legen Sie den Sitzrahmen auf die Rückseite des Sitzes und stellen Sie sicher, dass der lange Steckbolzen und die Halterung in dieselbe Richtung wie das schmale Ende des Sitzes zeigen. Befestigen Sie die Teile mit den vier zuvor gelösten Inbusschrauben und dem 5mm Inbusschlüssel.
  2. Entfernen Sie den langen Steckbolzen vom Sitzrahmen. Hängen Sie den Sitz an den oberen Aufhängestift der Rückenlehne.

WICHTIGStellen Sie sicher, dass die Halterung am Sitzrahmen sicher auf dem Aufhängestift sitzt.

Sichern Sie den Sitz, indem Sie den langen Steckbolzen durch die Löcher unter den Aufhängestift schieben.

  1. Entfernen Sie den kurzen Steckbolzen vom Sitzrahmen.

Schieben Sie die abnehmbare Beinstreckeinheit in den Sitzrahmen wie in der Abbildung links. Sichern Sie die Teile, indem Sie den kurzen Steckbolzen wieder durch den Sitzrahmen und die Beinstreckeinheit schieben.

abnehmbare Beinstreckereinheit

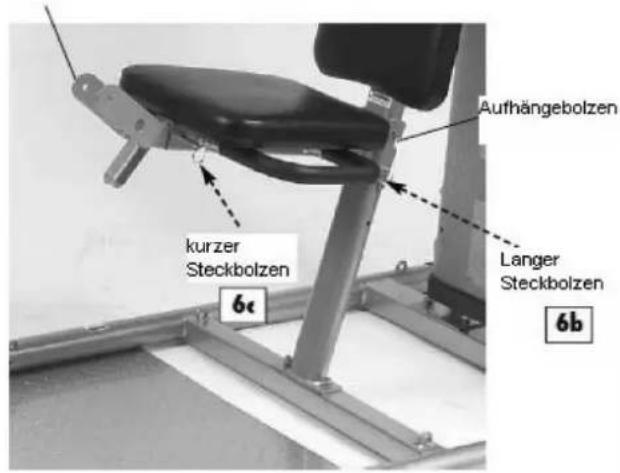

Aufhängebolzen kurzer Steckbolzen 6c Langer Steckbolzen 6b

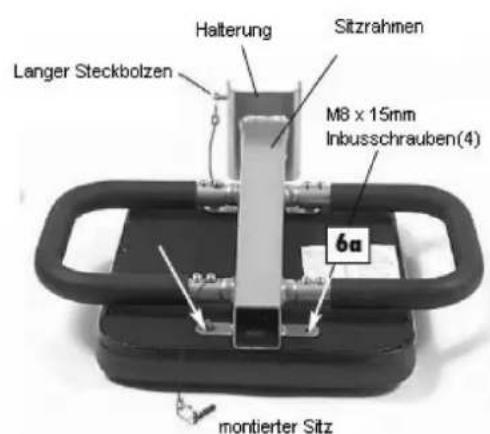

Halterung Sitzrahmen Langer Steckbolzen M8 x 15mm Inbusschrauben(4) 6a montierter Sitz

Schritt 7: Montage Beinstrecker

  1. Platzieren Sie das obere Ende des Beinstreckerrohrs an der Halterung der abnehmbaren Beinstreckereinheit.

Hinweis: Der Warnhinweis zeigt Richtung Sitz.

Schieben Sie die Zylindermutter durch die abnehmbare Beinstreckereinheit und das Beinstreckerrohr. Befestigen Sie die Teile mit der Inbusschraube und dem Inbusschlüssel (5&6mm).

  1. Entfernen Sie die Abdeckkappe und ein Schaumstoffpolster und schieben Sie die obere Beinstreckerstange durch die Öffnung in der Mitte der Halterung der abnehmbaren Beinstreckereinheit. Schieben Sie das Schaumstoffpolster und die Abdeckkappe wieder auf die Beinstreckerstange.

WICHTIGStellen Sie sicher, dass die Abdeckkappe richtig auf der Stange sitzt.

Hinweis: Die obere Beinstreckerstange ist länger als die untere.

  1. Entfernen Sie die Abdeckkappe und ein Schaumstoffpolster und schieben die untere Beinstreckerstange durch die Öffnungen am unteren Ende des Beinstreckerrohrs. Schieben Sie das Schaumstoffpolster und die Abdeckkappe wieder auf die Beinstreckerstange.

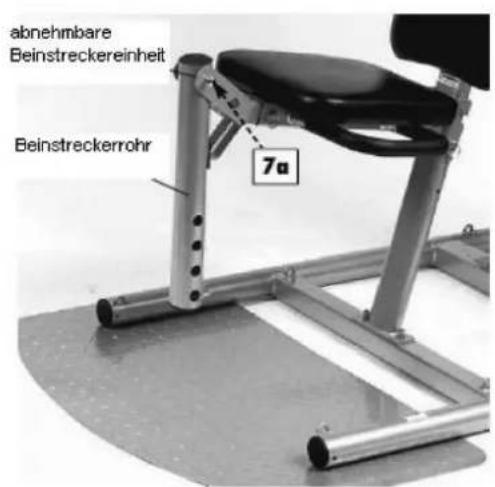

abnehmbare Beinstreckereinheit Beinstreckerrohr 7a

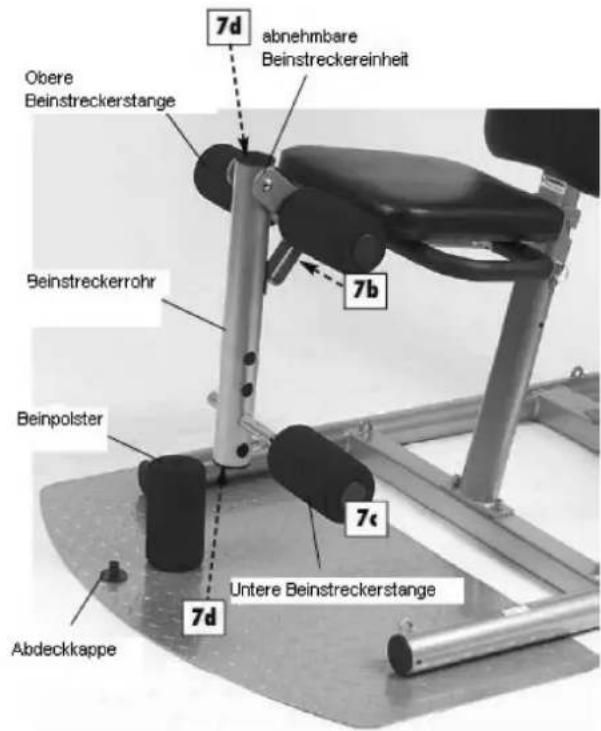

7d abnehmbare Beinstreckereinheit Obere Beinstreckerstange 7b Beinstreckerrohr Beinpolster 7c Untere Beinstreckerstange 7d Abdeckkappe

Benötigte Teile für Schritt 8:

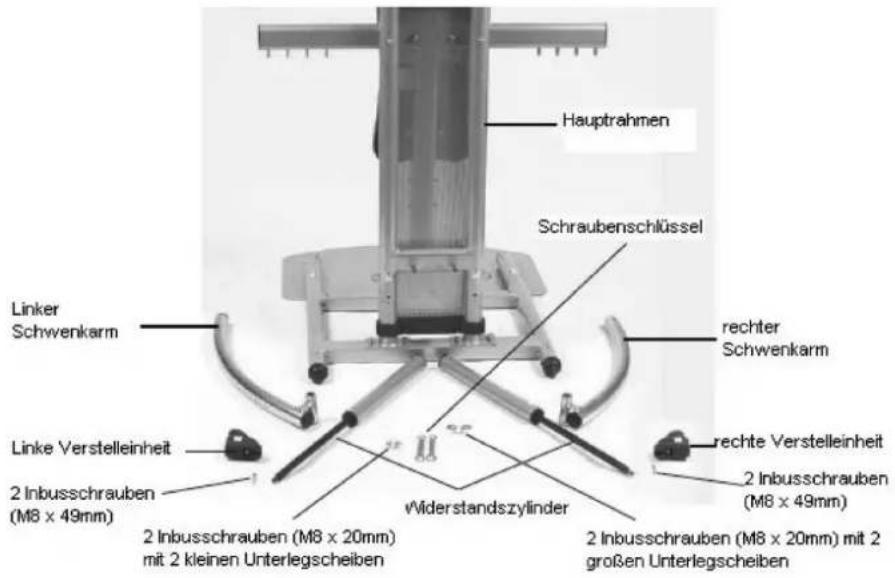

Hauptrahmen Schraubenschlüssel rechter Schwenkarm Linker Schwenkarm linke Verstelleinheit 2 Inbusschrauben (M8 x 49mm) 2 Inbusschrauben (M8 x 20mm) mit 2 kleinen Unterlegscheiben Viderstandszylinder rechte Verstelleinheit 2 Inbusschrauben (M8 x 49mm) 2 Inbusschrauben (M8 x 20mm) mit 2 großen Unterlegscheiben

Schritt 8: Montage Schwenkarme und Zylinder

Stellen Sie sich hinter die Station.

  1. Schieben Sie den rechten Schwenkarm auf den Stützbalken an der oberen Querstrebe des Hauptrahmens. Die Beschriftung des Schwenkarms zeigt dabei nach vorne. Befestigen Sie den rechten Schwenkarm mit einer großen Unterlegscheibe und einer Sechskantschraube.

  2. Heben Sie den Knauf der rechten Verstelleinheit während Sie sie auf den Schwenkarm bis zur Nummer 20 schieben. Die Markierungen befinden sich auf der Vorderseite des Schwen-karms. Rechts und Links werden unter dem Knauf auf der Rückseite der Verstelleinheit angezeigt.

Die Markierungen zur Gewichtseinstellung müssen durch die Öffnung auf der Vorderseite der Verstelleinheit sichtbar sein.

  1. Platzieren Sie das untere Ende des Widerstandszylinders am Stützbalken der unteren Querstrebe des Hauptrahmens. Legen Sie das obere Ende des Zylinders dabei nach rechts außen. Befestigen Sie das untere Ende des Zylinders mit einer kleinen Unterlegscheibe und einer Sechskantschraube.

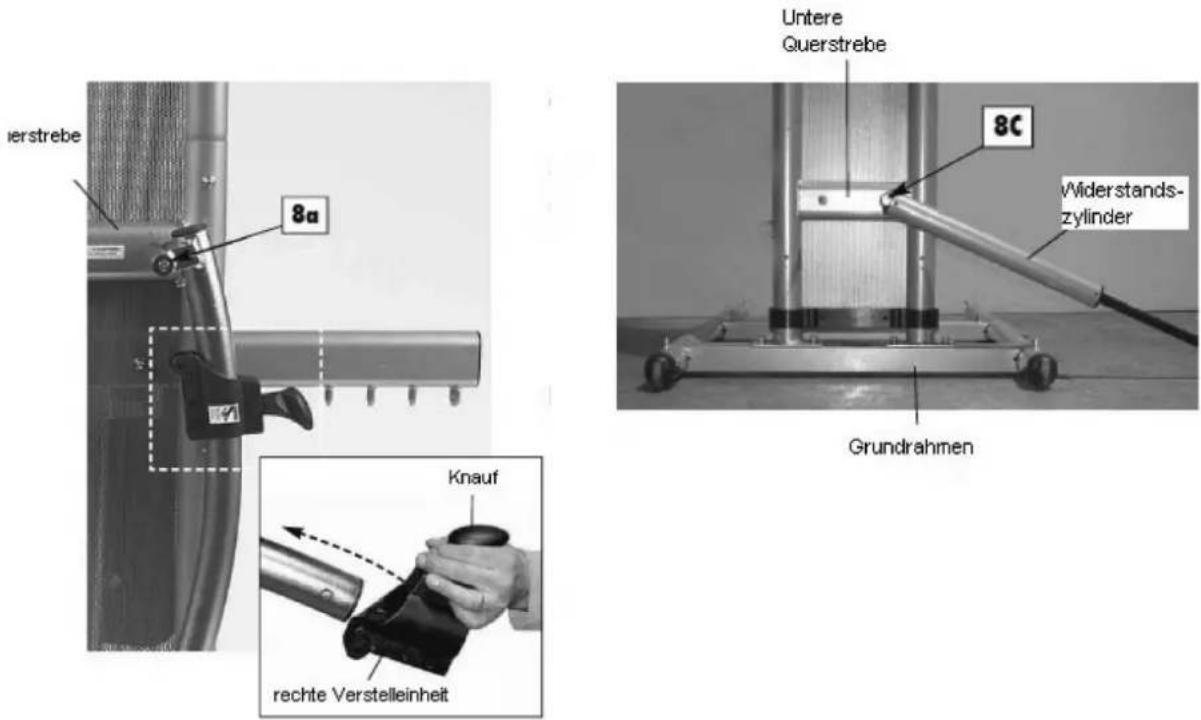

Interstrebe 8a Untere Querstrebe 8C Widerstands- zylinder Grundrahmen Knauf rechte Verstelleinheit

Alle Muttern und Schrauben werden von vorne nach hinten angebracht - mit der Mutter auf der Rückseite

  1. Heben Sie den rechten Schwenkarm und den Widerstandszylinder an. Befestigen Sie das obere Ende des Zylinders mit dem Unterteil der rechten Verstelleinheit mit einer Hutmutter und einer Sechskantschraube. Die Mutter befindet sich dabei auf der Rückseite.
  2. Wiederholen Sie Schritte 1 bis 4 für die linke Seite.

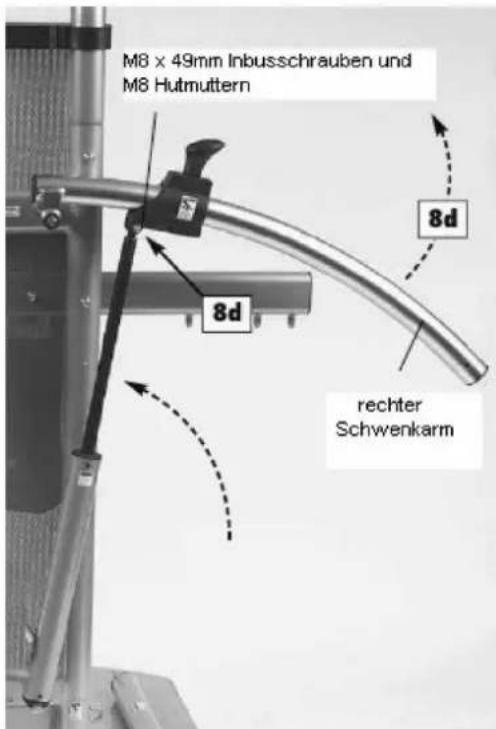

M8 x 49mm Inbusschrauben und M8 Hutmuttern 8d 8d rechter Schwenkarm

Benötigte Teile für Schritt 9:

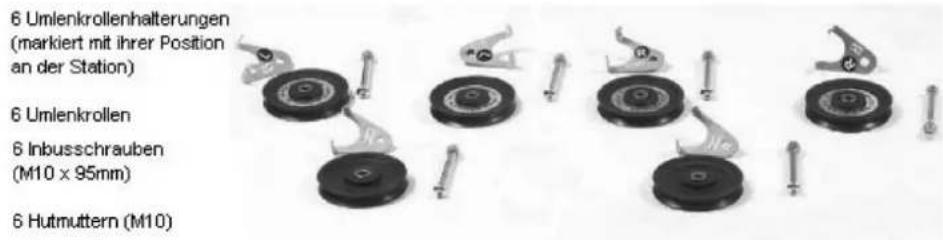

6 Umlenkrollenhalterungen (markiert mit ihrer Position an der Station) 6 Umlenkrollen 6 Inbusschrauben (M10 x 95mm) 6 Hutmuttern (M10)

Schritt 9: Montage Umlenkrollen

  1. Ermitteln Sie die Positionen der einzelnen Umlenkrollenhalterungen, siehe Markierungen.
  2. Nehmen Sie die zwei Umlenkrollen ohne UltraForce Logo sowie die zwei Umlenkrollenhalterungen, die für das untere Ende des Hauptrahmens bestimmt sind. Befestigen Sie die Umlenkrollen unten an der Rückseite des Hauptrahmens mit zwei Inbusschrauben und zwei Hutmuttern. Ziehen Sie die Schrauben noch nicht fest!
  3. Nehmen Sie die zwei Umlenkrollenhalterungen für das obere Ende des Hauptrahmens und zwei Umlenkrollen mit UltraForce Logos. Befestigen Sie diese Teile am oberen Hauptrahmen mit zwei Inbusschrauben und zwei Hutmuttern. Die Logos stehen sich gegenüber.
  4. Nehmen Sie die zwei Umlenkrollenhalterungen für die Schwenkarme und zwei Umlenkrollen mit UltraForce Logos. Befestigen Sie diese Teile am Ende der Schwenkarme mit zwei Inbusschrauben und zwei Hutmuttern. Die Logos zeigen nach vorne.

Hinweise für Schritte 9-2 bis 9-4:

  • Alle Muttern und Schrauben werden von vorne nach hinten angebracht - mit der Mutter auf der Rückseite
  • Stellen Sie sicher, dass die Halterungsbolzen ordnungsgemäß verankert sind.
  • Für das Anbringen der Seile, ist es notwendig die Muttern vorerst nur leicht anzuziehen.

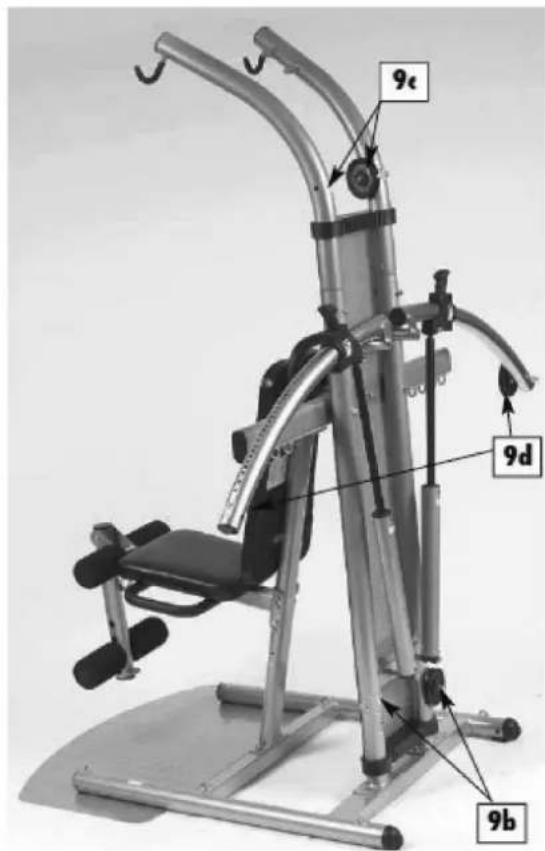

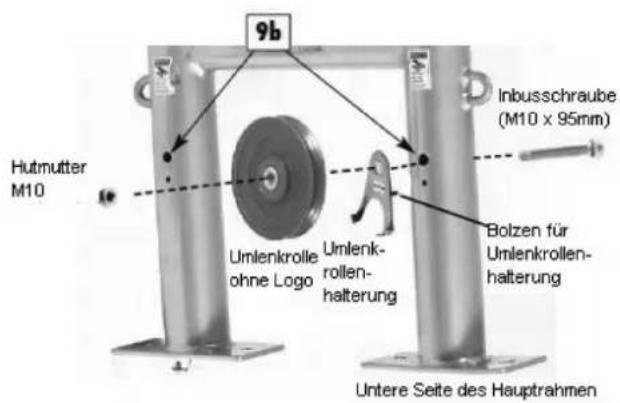

9b Hutmutter M10 Umlenkrolle ohne Logo Umlenk- rollen- halterung Inbusschraube (M10 x 95mm) Bolzen für Umlenkrollen- halterung Untere Seite des Hauptrahmen

9c 9d 9b

Benötigte Teile für Schritt 10:

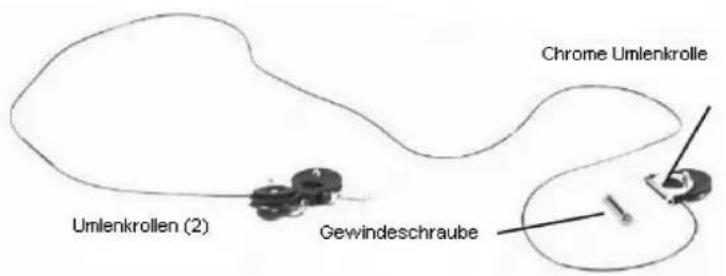

Chrome Umlenkrolle Umlenkrollen (2) Gewindeschraube

Schritt 10: Montage der Kabel

  1. Kabel auslegen und entwirren. Schieben Sie die Chrom-Umlenkrolle bis an ein Ende des Kabels. Schieben Sie die anderen beiden Umlenkrollen an das andere Ende des Kabels. So wird das Kabel während der Anbringung entwirrt gehalten.

  2. Befestigen Sie die Chrom Umlenkrolle mit Halterung am rechten oberen Rahmen mit einer Gewindeschraube und einer Hutmutter, siehe Abbildung. Der große Karabinerhaken muss dabei vorne und die Mutter hinten sein. Die Umlenkrolle muss sich drehen können.

Hinweis: Für diesen Schritt benötigen Sie eventuell eine Leiter.

  1. Verlegung des Kabels.

Tipp: Wenn Sie das Kabel an den bereits montierten Rollen anbringen, ist es eventuell leichter, wenn Sie die Mutter lösen und die Umlenkrolle herausziehen. Nachdem Sie das Kabel durchgezogen haben, befestigen Sie die Umlenkrolle und die Halterung wieder bevor Sie fortfahren.

a. Führen Sie das Kabel über die Umlenkrolle oberhalb der Lochblende nach unten.
b. Führen Sie das Kabel dann außen an den oberen und unteren Stützbalken vorbei und dann innen an die untere Umlenkrolle.
c. Führen Sie das Kabel um die Rolle nach oben an die Innenseite der Umlenkrolle am Schwenkarm.
d. Führen Sie das Kabel über die Umlenkrolle am Schwenkarm nach unten bis zum Haken an der Rückseite des Hauptrahmens.

Haken Sie die Umlenkrolle am Kabelset an den Haken am hinteren Ende des Grundrahmens, indem Sie die Kreuzschraube lösen bis der Haken an der Umlenkrolle am Haken des Grundrahmens befestigt werden kann. Ziehen Sie die Kreuzschraube fest, so dass die Umlenkrolle sich nicht vom Haken lösen kann.

  1. Wiederholen Sie Schritte 1-3 für die linke Seite
  2. Ziehen Sie jetzt alle Schrauben und Muttern richtig fest. Achten Sie darauf das Kabel nicht einzuklemmen.
  3. WICHTIGZiehen Sie nun alle Schrauben und Muttern fest, die in vorherigen Schritten nur leicht angezogen wurden. Die entsprechenden Schrauben sind in der Abbildung mit einem schwarzen Punkt markiert.

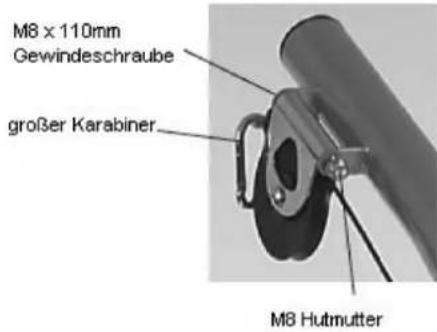

M8 x 110mm Gewindeschraube großer Karabiner M8 Hutmutter

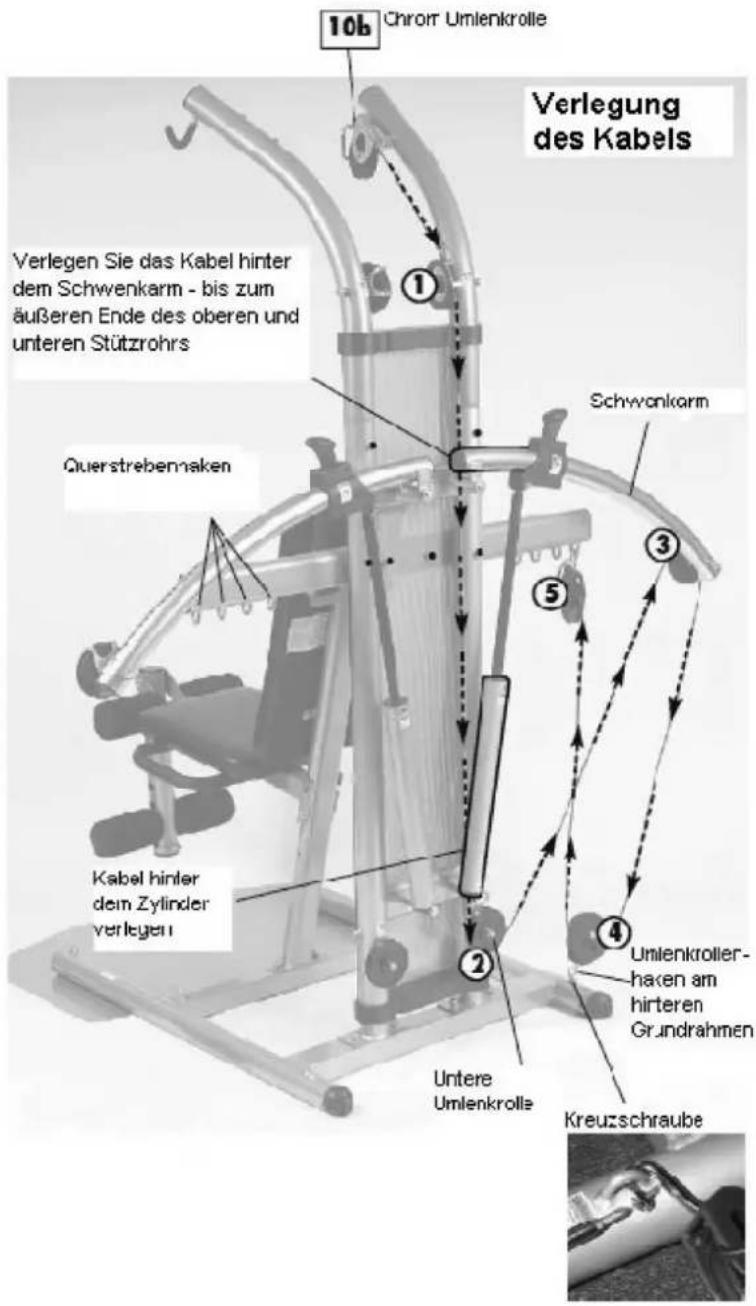

10b Chrom Umlenkrolle Verlegung des Kabels Verlegen Sie das Kabel hinter dem Schwenkarm - bis zum äußeren Ende des oberen und unteren Stützrohrs Querstrebnaken Schwenkarm Kabel hinter dem Zylinder verlegen Untere Umlenkrolle Umlenkroller-haken am hirteren Grundrahmen Kreuzschraube

Zubehör:

  1. Befestigen Sie die Latzugstange an den großen Karabinerhaken am oberen Rahmen. An- schließend legen Sie die Latzugstange in die dafür vorgesehenen Haken am oberen Rah- men.
  2. Befestigen Sie die Handgriffe mit den großen Karabinerhaken am Ende der Kabel an der Querstrebe. Hinweis: Die Fußschlaufen können am Haken der Beinstreckereinheit aufge-

Latzugstange Haken Handgriff Handgriff Fußschlaufen

4 TRAININGSANLEITUNG

Das UltraForce Gerät ist mehr als ein Krafttrainingsgerät; es ist ein Ganzkörpertraining und Ernährungssystem. Es ist ein „Fitness for Life“ Plan, der Hand in Hand mit allumfassenden gesunden Lebensweise geht. Dies beinhaltet regelmäßige Untersuchungen, gesunde Ernährungsweise und Training. Heutzutage empfiehlt jede Fitnessforschung Ausdauer- und Krafttraining für ausgeglichene Fitness. Indem Sie Ihre Ausdauerkondition verbessern, stärken Sie Ihr Herz und Ihre Lungen, erhöhen Ihre Ausdauer und unterstützen Gewichtsabnahme. Kraftausdauer stärkt schwache Muskeln und erhöht somit den Stoffwechsel. Wir alle wissen, dass ein gesunder Ernährungsplan ein wichtiger Teil jedes ausgeglichenen Fitnessprogramms ist.

Das UltraForce System ist dazu gedacht, Sie im Erreichen eines ausgeglichenen Fitnessprogramms zu unterstützen. Das System besteht aus 3 Teilen:

1.) Kraftausdauer: Das UltraForce Gerät ist konzipiert, um Ihren Ober- und Unterkörper zu stärken. Wir empfehlen ein Training von mindestens 30 Minuten, 3 Mal pro Woche. Häufigkeit und Dauer Ihres Trainings hängen von Ihrem momentanen Fitnessstand und Ihren Zielen ab.
2.) Ernährung: Das UltraForce System beinhaltet des Weiteren eine Broschüre zur Fitnessuntersuchung Ernährungsplan, die Ihnen eine gesunden Auswahl an Nahrungsmitteln bietet.
3.) Herzkreislaufübungen: Das UltraForce System beinhaltet ein AusAdauusdearturaeirntrinaginsipnrgosgprraomgrmam. m. Erreichen Sie ein effektives Ausdauertraining dank einer Vielzahl von Übungen wie z. B. gehen, klettern, schwimmen und joggen. Wir empfehlen ein Herzkreislauftraining von mindestens 30 Minuten, 3 Mal pro Woche. Tauschen Sie einfach die Tage, wenn Sie mit Ihrer UltraForce trainieren. Häufigkeit und Dauer Ihres Trainings hängen von Ihrem momentanen Fitnessstand und Ihren Zielen ab. Siehe Herzkreislauftraining in der mitgelieferten Trainingsanleitung - zur Gestaltung eines für Sie passenden Trainings.

4.1 Allgemeine Trainingshinweise

WICHTIG Bitte sehen Sie diesen Abschnitt durch, bevor Sie das Training beginnen.

WICHTIG: Wenn Sie älter als 35 Jahre sind und über mehrere Jahre nicht trainiert haben, konsultieren Sie Ihren Arzt, der Ihnen einen Einstufungstest empfehlen wird. Ihr Arzt kann Sie auch darin unterstützen, die Zielherzfrequenzzone entsprechend Ihrem Alter und Ihrer Fitness zu bestimmen.

Sie sollten ebenfalls Ihren Arzt konsultieren bei:

  • Bluthochdruck
  • hohen Cholesterinwerten
  • Asthma
  • Herzbeschwerden
    – (Tod durch) Schlaganfall oder Herzinfarkt in familiären Vorgeschichte
  • häufigen Schwindelanfällen
  • extremer Atemnot nach leichten Anstrengung

  • Arthritis oder anderen Knochenbeschwerden

  • ernsten Muskel-/Bänder-/oder Sehnenbeschwerden
  • anderen bekannten oder vermuteten Krankheiten
    – Sollten Sie Schmerzen oder Spannungen in der Brust, einen unregelmäßigen Herzschlag oder Kurzatmigkeit verspüren, stoppen Sie sofort das Training. Konsultieren Sie einen Arzt, bevor Sie fortfahren.
  • Schwangerschaft
    – Gleichgewichtsbeeinträchtigungen
    – Einnahme von Medikamenten, welche die Herzfrequenz beeinträchtigen.

Trainingsphasen

Ungeachtet dessen, ob Sie mit der UltraForce trainieren oder ein anderes Herzkreislauftraining absolvieren, sollte Ihr Training aus den folgenden 3 Phasen bestehen.

Aufwärmen

Wir empfehlen jede Trainingseinheit mit Aufwärmen zu beginnen, um Verletzungen vorzubeugen und die Leistung zu maximieren. Ihre Aufwärmphase bereitet Ihre Muskeln sanft auf die Anstrengung vor. Beginnen Sie mit 5 bis 10 Minuten sanfter Übungen (z.B. gehen), die stufenweise Ihr Herzfrequenz erhöhen und die Muskeln lockern. Die Aufwärmphase sollte aerobisch sein und einen leichten, ungezwungenen Bewegungsraum erfordern. Darauf sollten 5 bis 10 Minuten Dehnübungen folgen (siehe S. 38 in diesem Handbuch oder in der mitgelieferten Trainingsanleitung). Bringen Sie Ihren Körper niemals über den Punkt sanfter Spannung oder Anstrengung hinaus. Achten Sie auf sanfte,

rhythmische, kontrollierte Bewegungen.

Muskel- und Herzkreislauftraining

Ihrer Aufwärmphase folgt entweder ein Training mit der UltraForce oder einem anderen Ausdauertraining, je nachdem welches Workout Sie durchführen. Ungeachtet dessen, welches Training Sie absolvieren, gestalten Sie es entsprechend Ihrer Fitness und fahren in einem Ihnen angemessenen Level fort.

Zunächst verspüren Sie Muskelkater im Laufe der ersten Woche. Dies ist ziemlich normal und vergeht nach einigen Tagen. Wenn Sie sich unbehaglich fühlen, führen Sie möglicherweise ein zu hoch gestelltes Training durch oder sie haben Ihr Programm zu schnell erhöht.

Abwärmen und Dehnen

Dem Training folgt eine Abwärmphase. Diese sollte 5 bis 10 Minuten sanfter Übungen beinhalten, gefolgt von Dehnungen; siehe S. 38 in diesem Handbuch oder in der mitgelieferten Trainingsanleitung. Bringen Sie Ihren Körper niemals über den Punkt sanfter Spannung oder Anstrengung hinaus. Achten Sie auf sanfte, rhythmische, kontrollierte Bewegungen.

Trainingszeiten

Eine Stunde vor dem Abendessen ist eine beliebte Trainingszeit. Ein Training am späten Nachmittag ist eine willkommene Abwechslung des Tempos am Ende eines Arbeitstages und hilft, tägliche Sorgen und Anspannungen zu lösen.

Eine andere beliebte Trainingszeit ist am frühen Morgen, bevor der Arbeitstag beginnt. Vertreter des Frühstarts sagen, Sie wären aufmerksamer und tatkräftiger im Job.

Faktoren wie persönliche Vorlieben, Arbeits- und Familienverantwortungen, Zugang zu Übungsgeräten und Wetter sollten bei der Trainingsplanerstellung berücksichtigt werden. Suchen Sie sich Zeiten aus, die nicht aus zeitlichen Gründen gestrichen oder verlegt werden müssen. Vermeiden Sie anstrengendes Training während heißem, feuchtem Wetter oder zwei Stunden nach dem Essen. Hitze und Verdauung verlangen dem Kreislauf viel ab. In Verbindung mit einem Training kann dies zu einer übermäßigen Doppelbelastung führen.

Herzfrequenz messen

Wenn Sie Ihre Herzfrequenz während des Trainings überprüfen möchten, nehmen Sie Ihren Puls innerhalb von 5 Sekunden nach Übungsunterbrechung, da er dann sinkt, wenn Sie aufgehört haben sich zu bewegen. Zahlen Sie den Puls 10 Sekunden lang und multiplizieren Sie ihn mit 6, um den Puls pro Minute zu erhalten.

Zielherzfrequenz

Aerobische Intensitätsrichtlinien für gesunde Erwachsene liegen im Allgemeinen bei 60 bis 85 % der Herzfrequenz. Wenn Sie nicht in Form sind, denken Sie daran, dass ein moderates, lang-sames, regelmäßiges Ausdauertraining – weiter unter dargelegten Standardempfehlungen – bedeutende und förderliche Wirkungen auf Ihre Gesundheit haben kann und Ihre Herzkreislaufausdauer beträchtlich steigern kann.

Nutzen Sie folgende Berechnung, um Ihre Trainingsherzfrequenz zu bestimmen:

$$ \% \mathrm{HF} = (220 - \text { Alter }) \times \%. $$

Die Berechnung einer 70 %ige Herzfrequenz einer 40-jährigen Person wäre (220 – 40) x 70 % oder 126. Daher müsste solch eine Person 126 Herzschläge pro Minute gleich 70%igen Herzfrequenz erreichen.

Oben angegebene Empfehlungen sind Richtlinien. Personen mit jeglicher medizinischer Einschränkung sollten die Formel mit Ihrem Arzt besprechen.

Kleidung

Jegliche Trainingskleidung sollte locker und bequem sitzen (für ausreichend Bewegungsfreiheit) und Selbstsicherheit verleihen. Tragen Sie niemals gummierte und synthetische Kleidung, solche Stoffe beeinträchtigen die Verdunstung von Schweiß und kann einen gefährlichen Anstieg der Körpertemperatur verursachen. Tragen Sie bequeme, stützende Sportschuhe mit Antirutsch-Sohle wie Lauf- oder Aerobic Schuhe.

Motivationstipps

  1. Stellen Sie einen Plan auf und schreiben Sie diesen nieder.
  2. Stellen Sie sich realistische Ziele und erinnern Sie sich selbst oft daran.
  3. Schreiben Sie ein Tagebuch, um Ihren Fortschritt aufzuzeichnen und aktualisieren Sie dies regelmäßig. Siehe Tabellen in diesem Handbuch.
  4. Schreiben Sie Gewicht und/oder Körperfettanteilmessungen im Tagebuch auf.
  5. Werben Sie für Unterstützung und Beteiligung von Familie und Freunden.
  6. Halten Sie andere über Ihre Erfolge auf dem Laufenden.
  7. Vermeiden Sie Verletzungen durch Anpassungen inkl. Auf- und Abwärmphasen als Teil Ihres täglichen Workouts.
  8. Belohnen Sie sich selbst in regelmäßigen Abständen für einen gut gemachten Job!

4.2 Übungs- und Sicherheitshinweise

1.) Gehen Sie dieses Benutzerhandbuch und die mitgelieferte Trainingsanleitung vollständig und sorgfältig durch, bevor Sie ein Übungsprogramm starten. Denken Sie daran, den Anweisungen exakt zu folgen. Diese wurden in Hinsicht auf Ihre Gesundheit und Sicherheit entwickelt.

2.) Führen Sie die Übungen langsam und kontrolliert durch. Führen Sie alle Übungen bei dem in der Trainingsanleitung angegebenen Tempo durch, um beste Ergebnisse zu erreichen. Trainieren bei hohem Tempo ist nicht empfehlenswert und kann Ihre Sicherheit und Ergebnisse beeinträchtigen.

3.) Zunächst können Sie möglicherweise nicht alle Sätze und Wiederholungen komplett erfüllen. Wenn Sie eine Ermüdung Ihrer Muskeln verspüren oder nicht in guter Verfassung und mit entsprechender Technik trainieren können, verringern Sie die Widerstandsstufe oder machen Sie eine kurze Pause und ruhen sich aus.

4.) Zeichnen Sie Anzahl von Sätzen und Wiederholungen jeder Übung, die Sie zunächst durchführen können, auf. Sie werden überrascht sein wie schnell Sie vorankommen. Innerhalb weniger Wochen ist es Ihnen möglich, alle Sätze und Wiederholungen bei einer selbst gewählten Widerstandsstufe auszuüben.

5.) Gehen Sie langsam vor. Wenn Sie sehr müde und ausgezehrt sind nach dem Training, so trainieren Sie in einem zu hoch angesetzten Level. Gute Ergebnisse erreichen Sie mit einem Training, das Sie herausfordert, Ihnen jedoch keine Schmerzen oder exzessive Müdigkeit verursacht.

6.) Machen Sie sich bewusst wie Sie ein sicheres und für Sie passendes Training durchführen. Diese Sicherheitsmaßnahmen sind für Sie von Nutzen und Sie sollten diese genauestens befolgen, um die Effektivität Ihrer Trainingsroutine zu maximieren.

7.) Innerhalb von 1 bis 2 Wochen werden Sie die Ergebnisse Ihres Trainings mit diesem Gerät spüren. Achten Sie auf eine bessere Haltung und empfinden Sie mehr Kraft und Effektivität in Ihren Muskeln.

4.3 Übungsanleitung

Eine ausführliche Beschreibung aller Übungen finden Sie in der mitgelieferten Trainingsanleitung.

4.4 Geräteeinstellungen

Widerstand mit Gleit-N-Schließtechnologie einstellen

Die Widerstandseinstellung ist schnell vorgenommen. Ziehen Sie einfach den Gleit-NSchließregler hoch, um ihn aus der momentanen Position zu entrasten. Halten Sie den Regler hoch und schieben Sie ihn auf die gewünschte Gewichtseinstellung und lassen Sie den Regler los. Achten Sie darauf, dass der Schließmechanismus in der neuen Widerstandsposition eingerastet ist. Kontrollieren Sie zur Absicherung, dass der Widerstandsindikator rot ist.

Sitzeinstellung

Der UltraForce Sitz ermöglicht 2 Sitzhöhen. Wenn Sie von großer Statur sind, bevorzugen Sie möglicherweise die untere Position, um den vollständigen Bewegungsradius von Übungen mit dem Latzugturm zu erreichen. Wenn Sie von zierlicher Statur sind, bevorzugen Sie möglicherweise die höhere Position, um einfacher die Latzugstange greifen zu können. Wählen Sie selbst. Wenn Sie die Position verändern möchten, entfernen Sie den langen Steckbolzen und ziehen Sie den Sitz hoch, um ihn von den Positionsstiften zu lösen. Stellen Sie es auf die neue Position ein und legen Sie den Sitz wieder auf die Positionsstifte. Sobald es an der gewünschten Position ist, setzen Sie den langen Steckbolzen zur Sicherung wieder ein.

Benutzen Sie den Sitz nicht, so lange der lange Steckbolzen nicht eingesetzt ist.

Beinaufsatz einstellen

Das untere Schaumstoffpolster am Beinstreckerrohr hat 4 Positionen. Diese sind auf Beinlänge und Komfort des Nutzers angepasst.

Um das Schaumstoffpolster zu verändern, entfernen Sie einfach die Beinstangenkappe an einem Ende des Polsters. Schieben Sie das Schaumstoffpolster seitlich ab. Jetzt schieben Sie das Rohr und übrigen Polster aus dem Beinaufbauloch. Setzen Sie es auf der neuen, gewünschten Position ein. Bringen Sie die Beinstangenkappe und das erste Schaumstoffpolster wieder an. Überprüfen Sie, dass die Beinstangenkappe wieder sicher angebracht ist.

UltraForce Positionen der Umlenkrollen

Das UltraForce Gerät nutzt ein einfaches System aus Kabeln, Umlenkrollen und Haken, um über 100 Übungen durchführen zu können. Unten stehend sehen Sie ein Diagramm, welches Ihnen Möglichkeiten von beweglichen Positionen der Umlenkrollen und Zubehörhaken angibt.

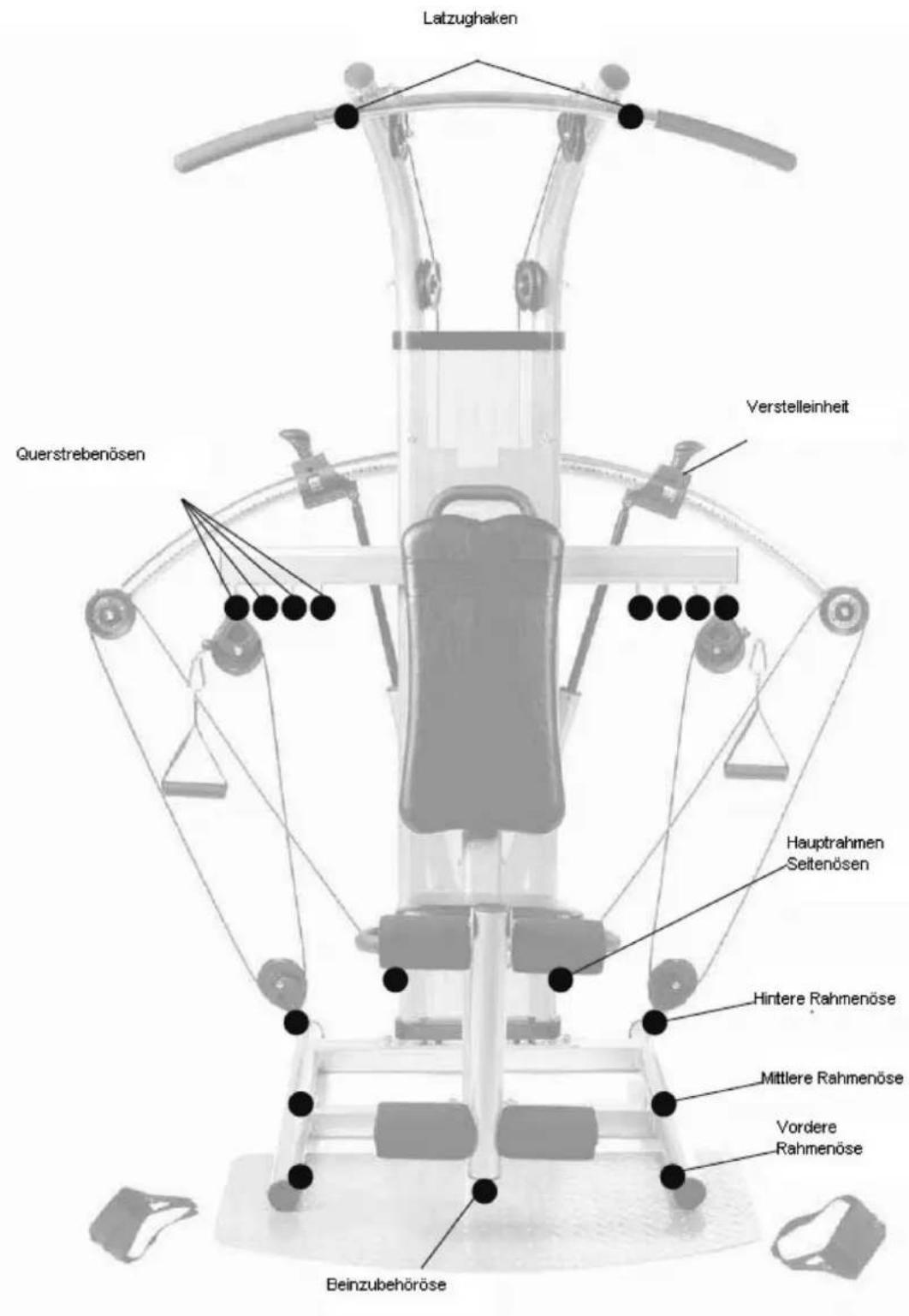

Latzughaken Querstrebenösen Verstelleinheit Hauptrahmen Seitenösen Hintere Rahmenöse Mittlere Rahmenöse Vordere Rahmenöse Beinzubehöröse

4.5 Dehnübungen für Bein- & Brustmuskulatur

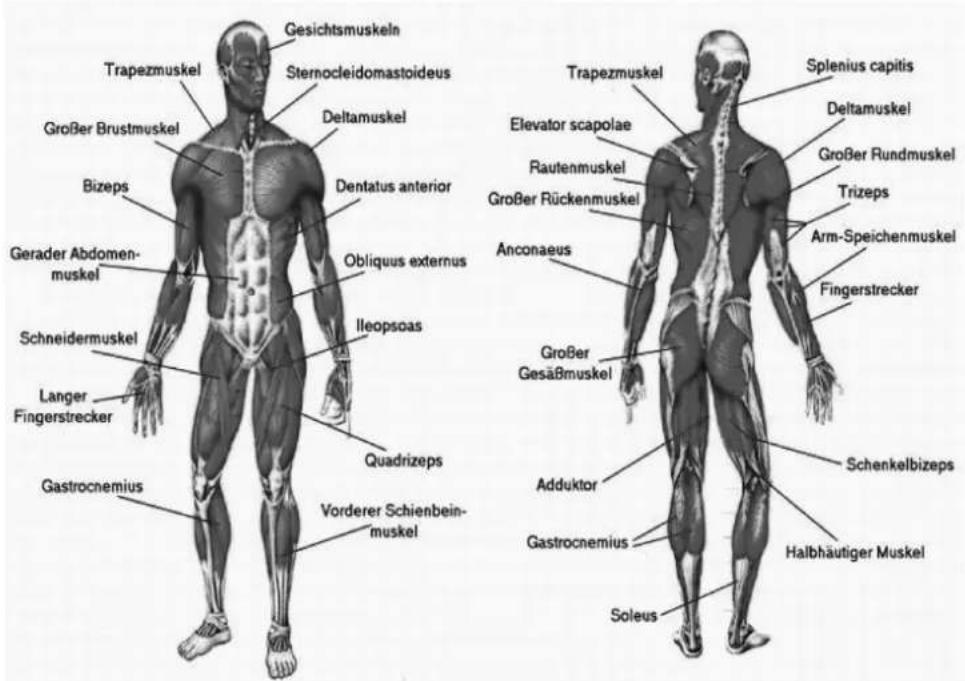

Gesichtsmuskeln Trapezmuskel Sternocleidomastoideus Großer Brustmuskel Deltamuskel Bizeps Gerader Abdomen- muskel Schneidermuskel Langer Fingerstrecker Gastrocnemius Ileopsoas Quadrizeps Vorderer Schienbein- muskel Trapezmuskel Elevator scapolae Rautenmuskel Großer Rückenmuskel Anconaeus Großer Gesäßmuskel Adduktor Gastrocnemius Soleus Splenius capitis Deltamuskel Großer Rundmuskel Trizeps Arm-Speichenmuskel Fingerstrecker Schenkelbizeps Halbhäutiger Muskel

1. Übung: Dehnung der Oberschenkelvorderseite / Beinstrecker (Quadrizeps)

  • Stabiler Stand, gleichseitigen Fußrücken umfassen
  • Ferse zum Gesäß ziehen, Knie zeigt nach unten (kein Abspreizen)
  • Aufrechter Oberkörper, Beckenkippung nach vorn (Hohlkreuz) durch aktive Bauchmuskelspannung vermeiden
    • Wechsel

TAURUS UltraForce Pro - Übung: Dehnung der Oberschenkelvorderseite / Beinstrecker (Quadrizeps) - 1

2. Übung: Dehnung der Oberschenkelrückseite / Beinbeuger (Schenkelbizeps)

  • Oberschenkel beidhändig in Richtung Oberkörper ziehen
  • Dehnung durch vermehrtes Strecken im Kniegelenk
  • Das untere Bein behält gestreckt Bodenkontakt, Hüftbeugung beibehalten
    • Wechsel

TAURUS UltraForce Pro - Übung: Dehnung der Oberschenkelrückseite / Beinbeuger (Schenkelbizeps) - 1

  1. Übung: Dehnung der Wadenmuskulatur (Gastrocnemius)

  2. Füße parallel und nach vorn stellen, die Fersen berühren den Boden

  3. Aus einem Ausfallschritt stützen Sie sich auf einem Stuhl ab
  4. Verlagern Sie Ihr Körpergewicht auf das vordere Bein, drücken Sie die Ferse des hinteren Beins in Richtung Boden und halten Sie den Kontakt
  5. Strecken Sie langsam das Knie des hinteren Beins, bis Sie die Dehnung in der Wade spüren
    • Wechsel

TAURUS UltraForce Pro - Übung: Dehnung der Oberschenkelrückseite / Beinbeuger (Schenkelbizeps) - 2

  1. Übung: Dehnung der Brustmuskulatur (Großer Brustmuskel)

• Parallele Schrittstellung zu einer Wand
- Legen Sie einen Unterarm senkrecht gegen die Wand, gebeugtes Ellenbogengelenk etwas über Schulterhöhe
- Drehen Sie Kopf und Oberkörper dosiert zur Gegenseite, bis Sie eine Dehnung im Bereich der Brustvorderseite der angelehnten Schulter spüren
• Bauchmuskel- und Gesäßspannung beachten
• Das Gewicht ist auf dem vorderen Bein
• Wechsel

TAURUS UltraForce Pro - Übung: Dehnung der Oberschenkelrückseite / Beinbeuger (Schenkelbizeps) - 3

Alle Empfehlungen dieser Anleitung gelten nur für gesunde Personen und sind nicht für Herz-/Kreislauf-Patienten geeignet. Alle Hinweise sind nur Anhaltspunkte für eine Trainingsgestaltung. Für Ihre speziellen, persönlichen Anforderungen gibt Ihnen ggf. Ihr Arzt entsprechende Auskunft.

Wir wünschen Ihnen viel Spaß und Erfolg beim Training!

4.6 Trainingstagebuch

Datum Ruhe-pulsBelas-tungs-pulsErho-lungs-pulsWider-stands-stufeZeit (Min.)Entfer-nung (km)Ener-giever-brauchStei-gung

5 GARANTIE INFORMATIONEN

Trainingsgeräte von Taurus unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.

Fehlerbeschreibungen

Ihr Trainingsgerät wurde so entwickelt, dass es dauerhaft ein hochwertiges Training ermöglicht. Sollte dennoch ein Problem auftreten, lesen Sie bitte zuerst die Bedienungsanleitung. Zur weiteren Problemlösung, wenden Sie sich bitte an Sport-Tiedje oder rufen Sie unsere kostenlose Service-Hotline an. Zur schnellstmöglichen Problemlösung beschreiben Sie den Fehler bitte so genau wie möglich.

Zusätzlich zur gesetzlichen Gewährleistung gewähren wir Ihnen eine Garantie auf alle bei uns gekauften Fitnessgeräte nach Maßgabe der nachfolgenden Bestimmungen.

Ihre gesetzlichen Rechte werden hierdurch nicht eingeschränkt.

Garantieinhaber

Garantieinhaber ist der Erstkäufer bzw. jede Person, die ein neu gekauftes Produkt von einem Erstkäufer als Geschenk erhalten hat.

Garantiezeiten

Ab Übergabe des Trainingsgerätes übernehmen wir folgende Garantiezeiten.

Modell NutzungVollgarantie
UltraForceHeimnutzung24 Monate

Instandsetzungskosten

Nach unserer Wahl erfolgt entweder eine Reparatur, ein Austausch von beschädigten Einzelteilen oder ein Komplett-Austausch. Ersatzteile, welche beim Geräteaufbau selbst anzubringen sind, sind vom Garantienehmer selbst zu tauschen und sind nicht Bestandteil der Instandsetzung. Nach Ablauf der Garantiezeit für Instandsetzungskosten gilt eine reine Teilegarantie, welche die Reparatur-, Einbau- und Versandkosten nicht beinhaltet.

Die Benutzungszeiten werden wie folgt deklariert:

  • Heimgebrauch: ausschließlich private Nutzung nur im Privathaushalt bis zu 3 Std. täglich
  • Semiprofessionelle Nutzung: bis zu 6 Std. täglich (z.B. Reha, Hotels, Vereine, Firmenfitness)
    • Professionelle Nutzung: mehr als 6 Std. täglich (z.B. Fitnessstudio)

Garantie-Service

Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang.

Garantiebedingungen

Zur Geltendmachung der Garantie sind folgende Schritte erforderlich:

Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.

Garantieansprüche sind ausgeschlossen bei Schäden durch:

  • missbräuchliche oder unsachgemäße Behandlung
  • Umwelteinflüsse (Feuchtigkeit, Hitze, Staub etc.)
    • Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen
    • Nichtbeachtung der Bedienungsanleitung
    • Gewaltanwendung (z. B. Schlag, Stoß, Fall)
  • Eingriffe, die nicht von der von uns autorisierten Serviceadresse
    vorgenommen wurden
    • eigenmächtige Reparaturversuche

Kaufbeleg und Seriennummer

Bitte achten Sie darauf, die entsprechende Rechnung im Garantiefall vorlegen zu können. Damit wir Ihre Modellversion eindeutig identifizieren können sowie für unsere Qualitätskontrolle benötigen wir in jedem Service-Fall die Angabe der Geräte-Seriennummer. Bitte halten Sie die Seriennummer sowie Kundennummer möglichst schon bei Anruf unserer Service-Hotline bereit. Dies erleichtert eine zügige Bearbeitung.

Falls Sie Probleme haben, die Seriennummer an Ihrem Trainingsgerät zu finden, stehen Ihnen unsere Service-Mitarbeiter mit weiteren Auskünften bereit.

Service außerhalb der Garantie

Auch in Fällen eines Mangels an Ihrem Trainingsgerät nach Ablauf der Garantie oder in Fällen, welche nicht in der Gewährleistung eingeschlossen sind, wie z.B. normale Abnutzung stehen wir Ihnen gerne für ein individuelles Angebot zur Verfügung. Wenden Sie sich bitte an unseren Kundendienst, um eine schnelle und kostengünstige Problemlösung zu finden. In diesem Fall gehen die Versandkosten zu Ihren Lasten.

Kommunikation

Viele Probleme können bereits durch ein Gespräch mit uns als Ihrem Fachhändler gelöst werden. Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit.

6 ENTSORGUNG

TAURUS UltraForce Pro - ENTSORGUNG - 1

Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt.

7 ZUBEHÖRBESTELLUNG

TAURUS UltraForce Pro - ZUBEHÖRBESTELLUNG - 1Sport-Tiedje Handgriff für KrafttrainingArtNr. ST-HG-020
TAURUS UltraForce Pro - ZUBEHÖRBESTELLUNG - 2Sport-Tiedje BodenmattensetArtNr. TF-FMS-B
TAURUS UltraForce Pro - ZUBEHÖRBESTELLUNG - 3GYMWATCH SensorArtNr. GW-SENSOR
Sport-Tiedje SilikonsprayArtNr. ST-1003

8 ERSATZTEILBESTELLUNG

8.1 Service-Hotline

Um Ihnen den bestmöglichsten Service gewährleisten zu können, halten Sie bitte Modellbezeichnung, Artikel-Nummer, Seriennummer, Explosionsbezeichnung und Teilelistebereit.

SERVICE-HOTLINE

Tel.: +49 (0) 4621 4210 900

Fax: +49 (0) 4621 4210 699

Montag bis Freitag von 08.00 Uhr bis 18.00 Uhr

Samstag von 09.00 Uhr bis 18.00 Uhr

E-Mail: technik@sport-tiedje.de

8.2 Seriennummer und Modellbezeichnung

Machen Sie die Seriennummer vor dem Aufbau Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein.

Seriennummer:

Marke / Kategorie:

Taurus Kraftstation

Modellbezeichnung:

UltraForce

8.3 Teileliste

Nr. Bezeichnung (ENG) Anz.
1UPRIGHT FRAME1
2PULLEY WHEEL WITH LOGO PLATE4
3TAPPING SCREW q;2x4mm12
4PULLEY WHEEL8
5REARING12
6PLASTIC PULLEY COVER12
7OIL BEARING24
8BOTTOM PULLEY BRACKET2
9PERFORATED COVER1
10AFRONT TOP COVER CAP1
10BFRONT BOTTOM COVER CAP1
11REAR COVER CAP2
12ALUMINIUM LOGO PLATE1
13M4X10 PHILLIPS BOLT (TAPPING SCREW q;3.5x10mm)12
14M60 ROUND TUBE CAP6
15PHILLIPS BOLT M6x29mm4
16BACKREST SUPPORT FRAME1
17CROSS BAR1
18BACKREST HANDLEBAR1
19FOAM GRIP q;31.4xq;25.4x4501
20ALLEN BOLT M8x40mm2
211" SQUARE TUBE CAP2
22OVAL END CAP2
23RUBBER PADDER-PULLEY SHROUD4
24BOLT M10x47mm(THREAD LENGTH 12mm)4
25ACORN NUT M1020
26BASE FRAME1
27BASE PLATE1
28BASE PLATE PAD3
29ROLLER2
30PLASTIC ROLLER CAP(L)1
31PLASTIC ROLLER CAP(R)1
32ALLEN BOLT M8x46mm(THREAD LENGTH 10mm)2
33PHILLIPS SCREW M6x20mm1
34BASE FRAME PAD2
35PHILLIPS SCREW M4X20mm (TAPPING SCREW q;4x20mm)6
36TOP FRAME TUBE (L)1
37PULLEY WHEEL(A) WITH LOGO PLATE4
38CHRAME PULLEY ASSEMBLY2
39ALLEN BOLT M10x38mm(THREAD LENGTH 10mm)2
40TOP FRAME TUBE (R)1
41TOP PULLEY WHEEL BRACKET (L)1
42FOAM GRIP <t14x<t12x1252
43SWING ARM ASSEMBLY BRACKET (L)1
44OIL BEARING4
45LCALIBRATION STICKER(L)1
45RCALIBRATION STICKER(R)1
46TUBE CAPq;50.8mm4
47LEFT ADJUST SHROUD (LF)1
48LEFT ADJUST SHTOUD (LR)1
49ADJUSTER PLASTIC WHEEL12
50ADJUSTER PLASTIC WHEEL4
51SPRING LOADED ADJUST KNOB2
52SPRING SEAT BLOCK2
53ADJUSTER SPRING2
54AXLE PIN2
55IRON STRIP PIN2
56ADJUSTER PULLEY2
57ADJUSTER IRON STRIP AXLE PIN6
58ALLEN BOLT M5x32mm10
59NYLON NUT M510
60ADJUSTER T SHAPED SEAT BUSHING2
61SWING ARM ASSEMBLY BRACKET (R)1
62SWING ARM PULLEY WHEEL BRACKET WITH BUSHING(L)1
63SWING ARM PULLEY WHEEL BRACKET WITH BUSHING(R1
64TOP PULLEY WHEEL BRACKET(R)1
65RESISTANCE CYLINDER2
66RESISTANCE IRON CORE2
67CYLINDER HOUSING TUBE2
68RESISTANCE PLASTIC CAP2
69RESISTANCE PLASTIC CAP W/PIVOT2
70CABLE2
71LARGE CLIP4
72HANDLES2
73SEAT SUPPORT FRAME1
74SEAT HANDLE BAR2
75SEAT HANDLE BAR GRIPS <t31.4x<t25.4x4702
76ALLEN BOLT M6x12mm8
77SPRING WASHER8
78REMOVABLE LEG TUBE1
79BUMPER1
80+118SHORT HITCH PIN WITH LANYARD1
81+118LONG HITCH PIN W/LANYARD1
82LEG LIFT TUBE1
83LOWER LEG BAR(SHORT)1
84UPPER LEG BAR(LONG)1
85FOAM PADS <t90x<t22.2x1654
86LEG BAR CAP <t22.24
87PLASTIC BUSHING2
88LAT BAR1
89LAT BAR CAP <t31.82
90LAT BAR FOAM GRIP <t31.8x<t37.8x2752
91RIGHT ADJUSTER SHROUD (RF)1
92LEFT ADJUSTER SHROUD (RR)1
93ALLEN BOLT M8x15mm(SEAT BACK REST)8
94FOOT HARNESS2
95SMALL CLIP2
96ALLEN Bolt M10x72mm(THREAD LENGTH 15mm)2
97ALLEN Bolt M10x112mm(THREAD LENGTH 20mm)2
98ALLEN Bolt M10x57mm(THREAD LENGTH 15mm)2
99ALLEN Bolt M10x30mm6
100SPRING WASHER M10x2.5t6
101HEX BOLT M8x20mm4
102M9 LARGE WASHER q;30xq;9x2.0t2
103M9 SMALL WASHER q;20xq;9x2.0t2
104HEX BOLT M8x49mm(THREAD LENGTH 10mm)2
105ACORN NUT M82
106ALLEN SPACER BOLT1
107ALLEN BOLT 5mm1
108ALLEN BOLT M10x98mm(THREAD LENGTH 15mm)6
109ALLEN BOLT M10x115mm(THREAD LENGTH 15mm)2
110ALLEN BOLT M8x254
111ALLEN WRENCH 6mm1
112ALLEN WRENCH 8mm1
113ALLEN WRENCH+SCREW DRIVER 5mm1
114SEAT1
115BACKREST1
116HEX WRENCH2
118LANYARD2
119PHILLIPS BOLT M5*42
120RUBBER PADDING PULLEY SHROUND2
121PHILLIPS BOLT M5*202

8.4 Explosionszeichnung
TAURUS UltraForce Pro - Teileliste - 1

©2009 TAURUS ist eine eingetragene Marke der Firma Sport-Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt.

Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.

Nationale Niederlassungen

Alexanderstraße 3/5, 10178 Berlin

Kurfürstendamm 135, 10711 Berlin

Feilenstraße 10, 33602 Bielefeld

Friedrich-Ebert-Str. 4-6, 28199 Bremen

Hamburger Str. 36-44, 44135 Dortmund

Annenstraße 10,01067 Dresden

Worringer Str. 35, 40211 Düsseldorf

Frohnhauser Str. 65, 45127 Essen

Hanauer Landstraße 421, 60314 Frankfurt

Schnewlinstr. 6, 79098 Freiburg

Stresemannstr. 17-19, 22769 Hamburg

Am Klagesmarkt 30-31, 30159 Hannover

Kriegsstraße 220, 76135 Karlsruhe

Leipziger Straße 236, 34123 Kassel

Subbelrather Straße 15a, 50823 Köln

Albert-Vollsack-Str. 3,04249 Leipzig

Casterfeldstraße 52-64, 68159 Mannheim

Seidlstraße 23, 80335 München

Sigmundstr. 110, 90431 Nürnberg

Flensburger Str. 55, 24837 Schleswig

Maybachstr. 32, 70469 Stuttgart

Internationale Niederlassungen

Sport-Tiedje Österreich GmbHAm Arlandgrund 2, 8045 Graz - Österreich

Sport-Tiedje Österreich GmbH, Dauphinestraße 204, 4030 Linz - Österreich

Sport-Tiedje Österreich GmbH, Floridsdorfer Hauptstr. 1-7, 1210 Wien - Österreich

Sport-Tiedje Schweiz GmbH, Hohlstr. 190, 8004 Zürich - Schweiz

T-Fitness Belgique SPRL, 1110 Chaussée de Wavre, 1160 Brüssel - Belgien

Powerhouse Fitness, 100 Stockwell Street, Glasgow, G1 4HR - Großbritannien

Powerhouse Fitness, 1017 Argyle Street, Glasgow, G3 8LZ - Großbritannien

Powerhouse Fitness, 2 Percy Street, Newcastle Upon Tyne, NE1 7RZ - Großbritannien

Powerhouse Fitness, 2 Percy Street, Newcastle Upon Tyne, NE1 7RZ - Großbritannien

TAURUS

Kraftstation UltraForce

Inhaltsverzeichnis Klicken Sie auf einen Titel, um darauf zuzugreifen
Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : TAURUS

Modell : UltraForce Pro

Kategorie : Rudergerät
