BEDIENUNGSANLEITUNG UltraSharp U4021QW DELL

HINWEIS: HINWEIS zeigt wichtige Informationen, die Ihnen bei der besseren Nutzung Ihres Computers helfen.

ACHTUNG: ACHTUNG zeigt potenzielle Hardware-Schäden oder Datenverluste, falls Anweisungen nicht befolgt werden.

WARNUNG: WARNUNG zeigt die Gefahr von Sachschäden, Verletzungen oder Tod.

Copyright © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein.

2020 - 12

Rev. A00

Inhalt

Sicherheitshinweise .... 5

Über Ihren Monitor....6

Lieferumfang. 6

Produktmerkmale 8

Teile und Bedienelemente identifizieren 9

Ansicht von vorne 9

Ansicht von hinten ..... 10

Ansicht von unten 11

Technische Daten des Monitors ..... 12

Auflösungsspezifikationen....14

Voreingestellte Anzeigemodi. 15

Elektrische Spezifikationen 16

Lautsprecher-Spezifikationen ..... 17

Physikalische Eigenschaften. 17

Umgebungseigenschaften 18

Video - Bandbreite ..... 19

USB - Bandbreite ..... 19

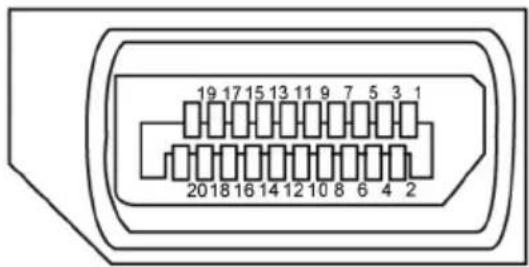

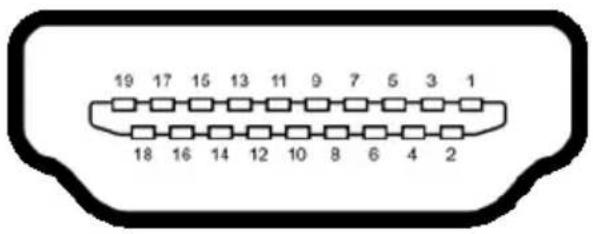

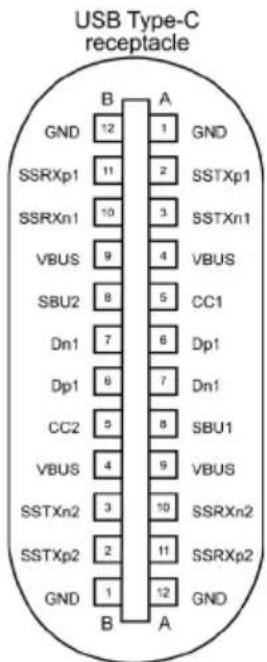

Pinbelegung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Plug-and-Play 26

Qualitäts- und Pixelrichtlinie des LCD-Monitors ..... 26

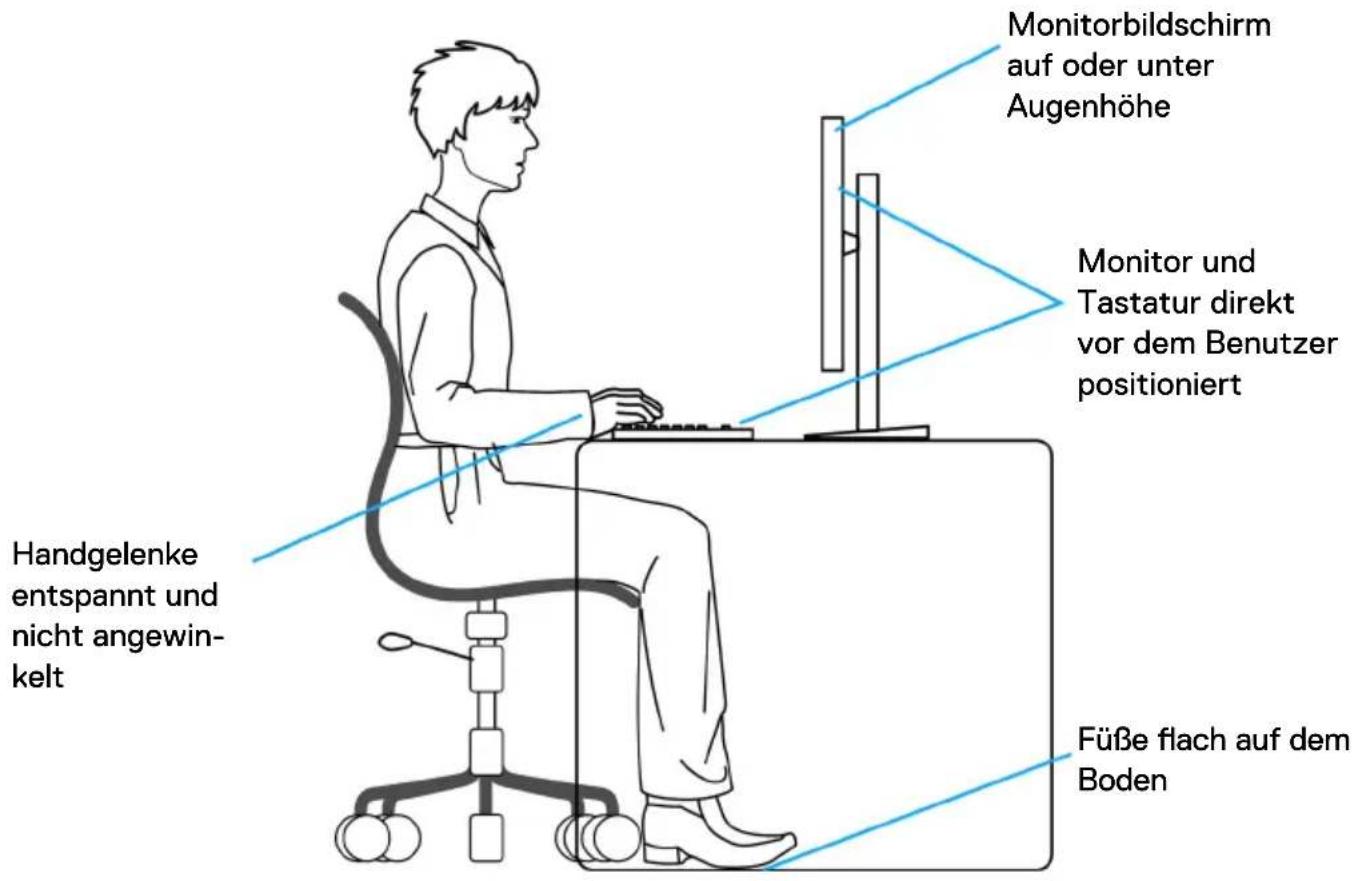

Ergonomie 27

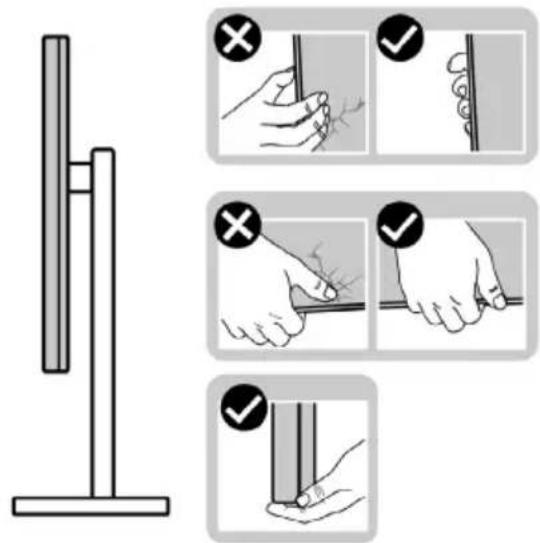

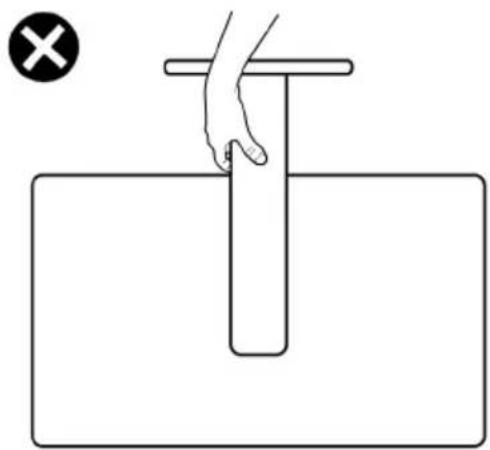

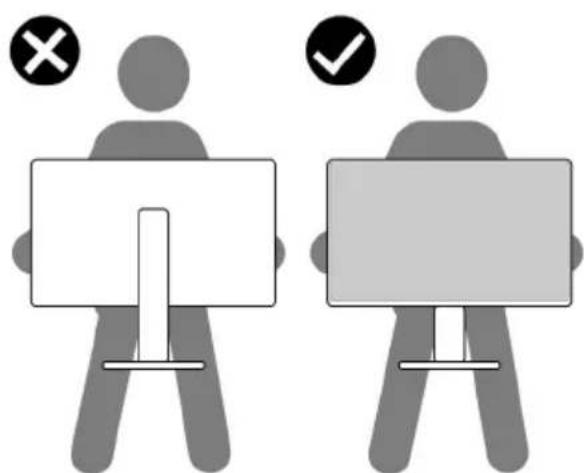

Display handhaben und transportieren 29

Wartungsanweisungen 30

Ihren Monitor reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Monitor aufstellen 31

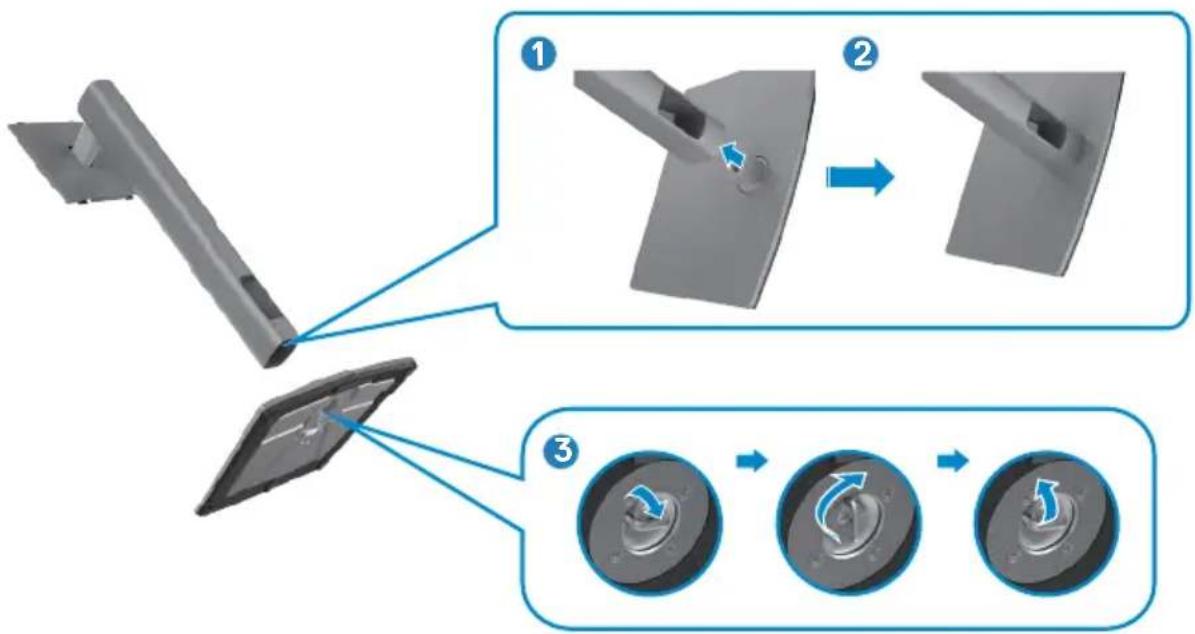

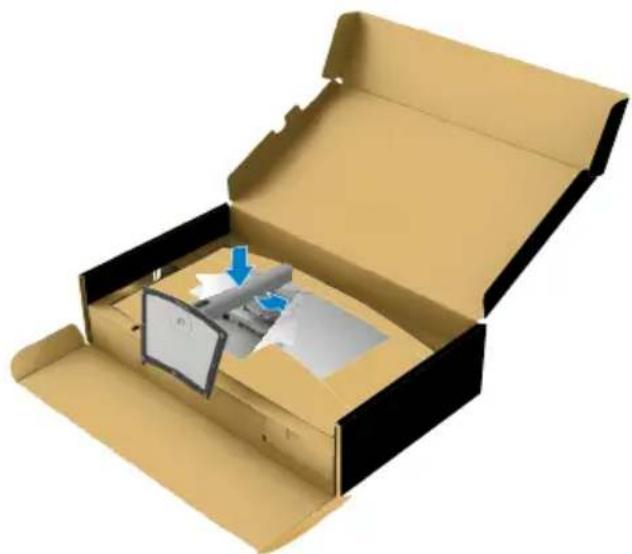

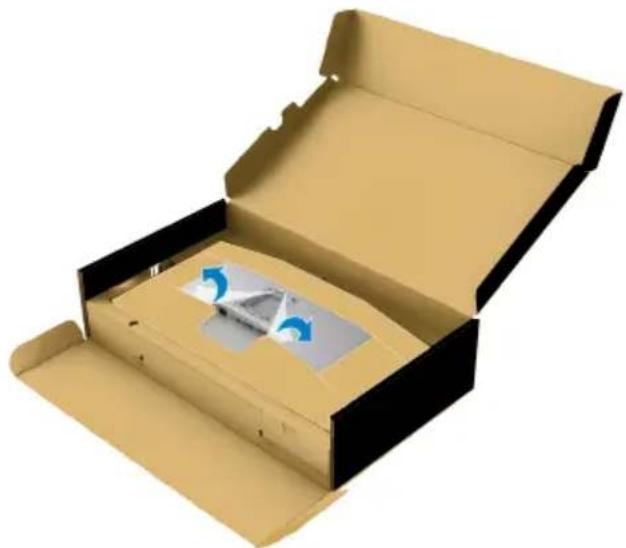

Ständer anschließen. 31

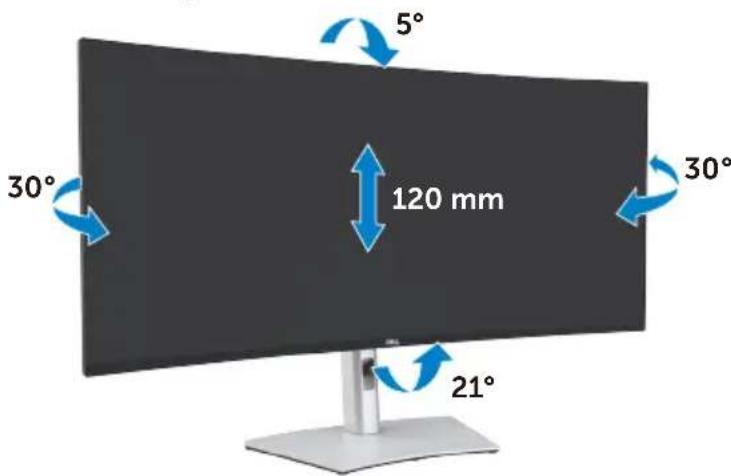

Neigen, schwenken und Höhe verstellen ..... 34

Neigen, schwenken und Höhe verstellen .....34

Monitor anschließen 35

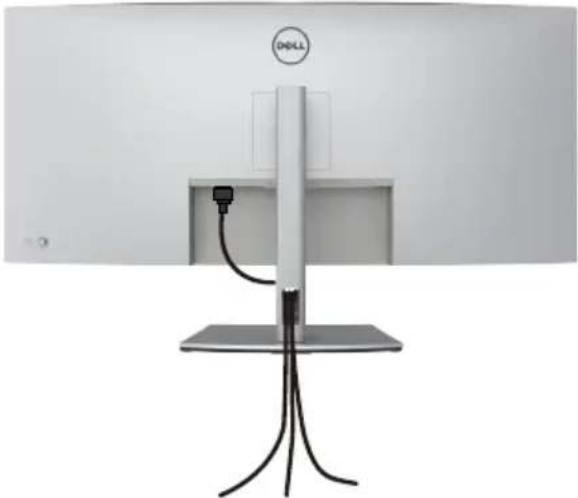

Kabel organisieren 39

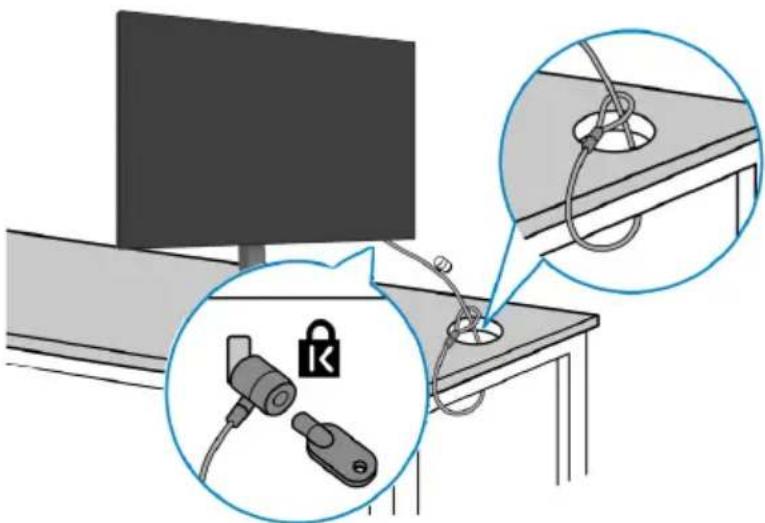

Monitor mit Kensington-Schloss sichern (optional) ..... 39

Monitorständer entfernen. 40

Wandmontage (optional) 41

Monitor bedienen 42

Monitor einschalten.... 42

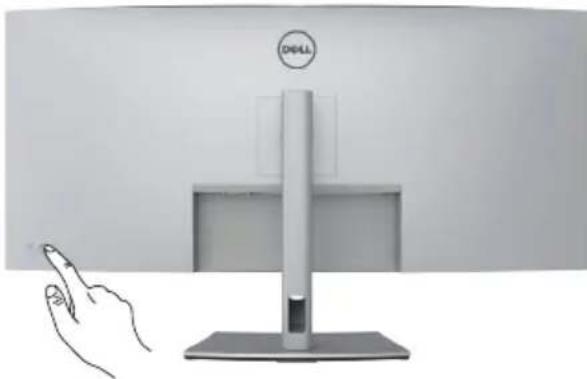

Joystick nutzen 42

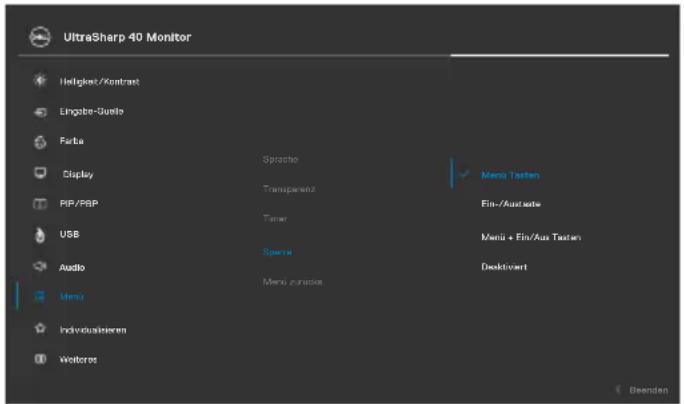

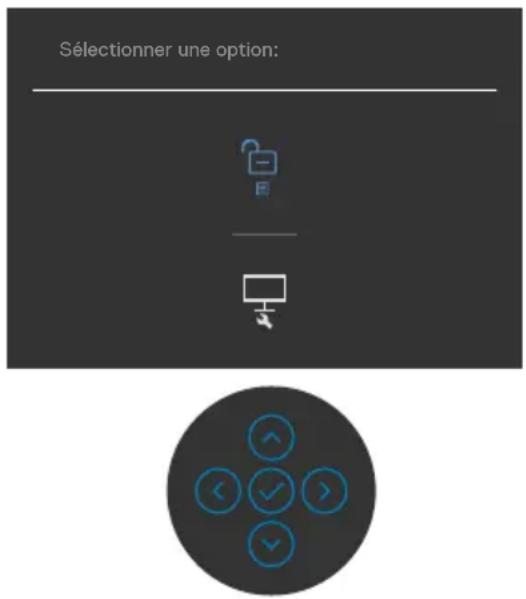

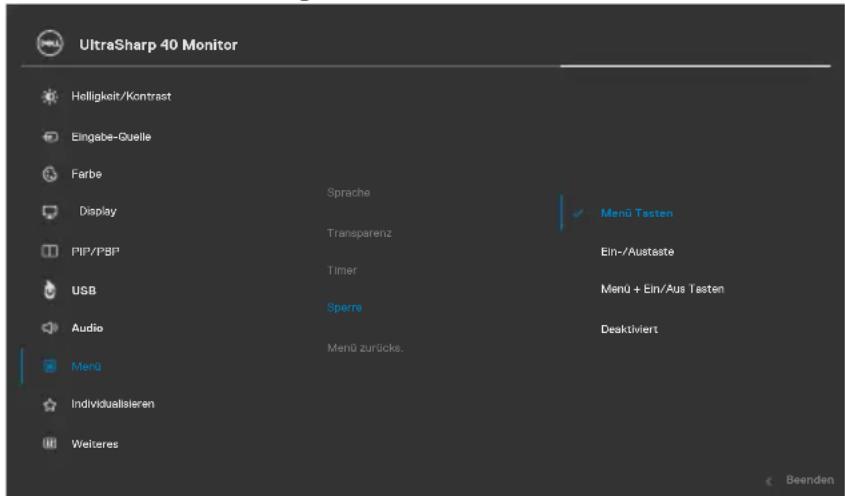

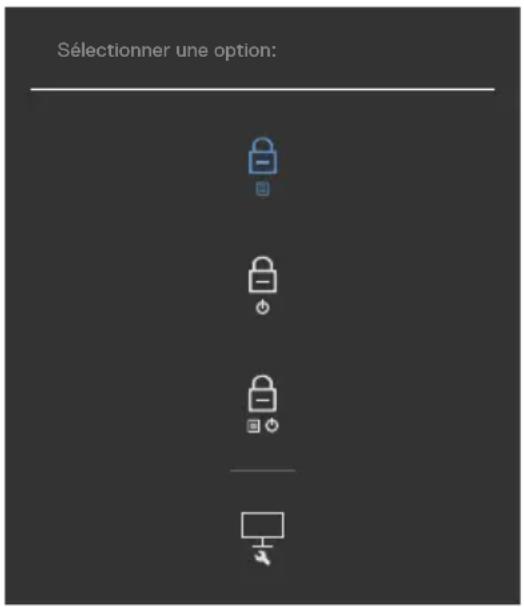

OSD-Sperrfunktion verwenden 44

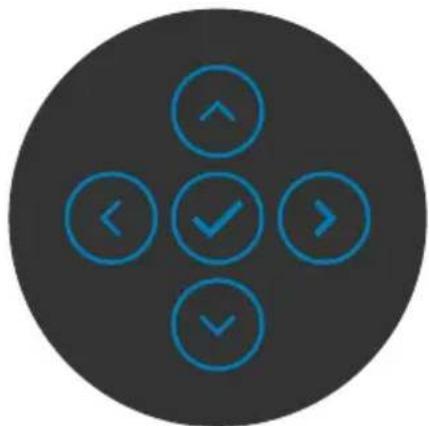

Taste an der Frontblende....47

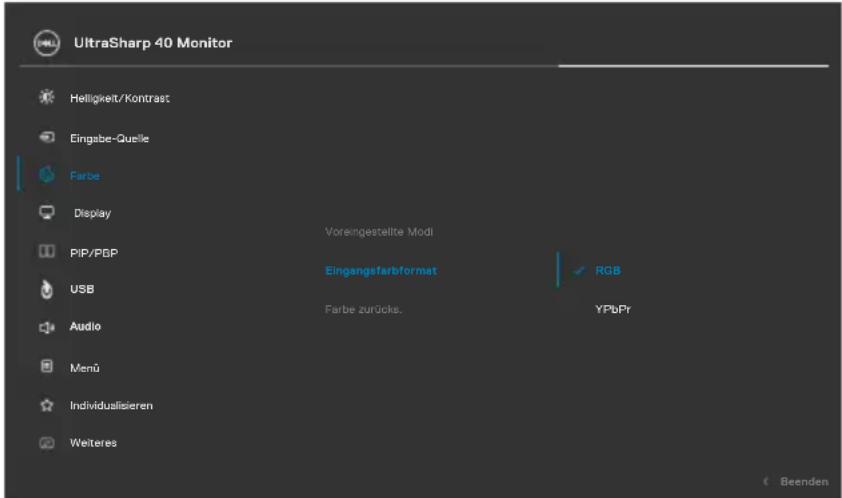

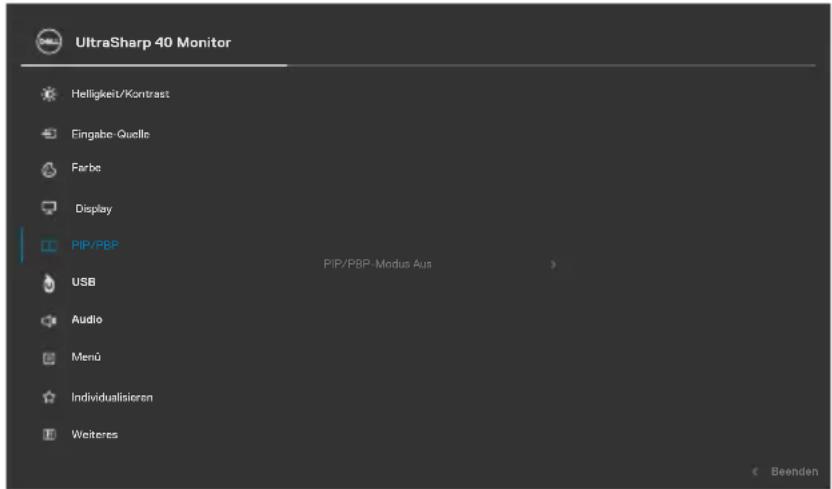

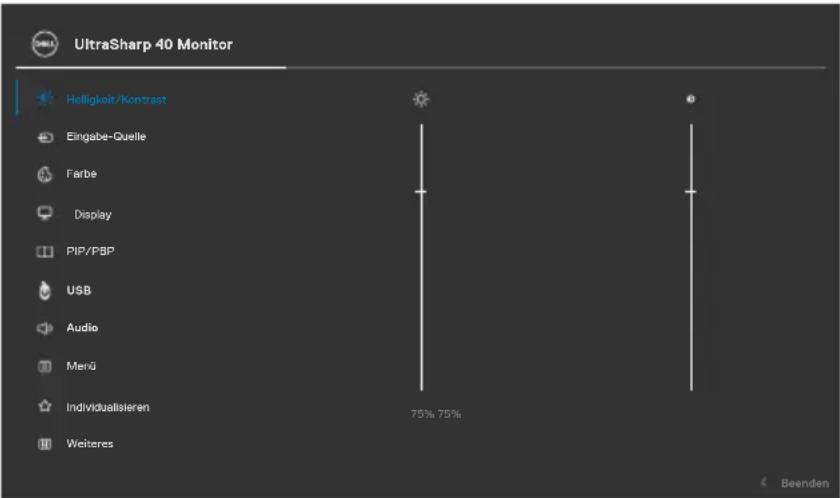

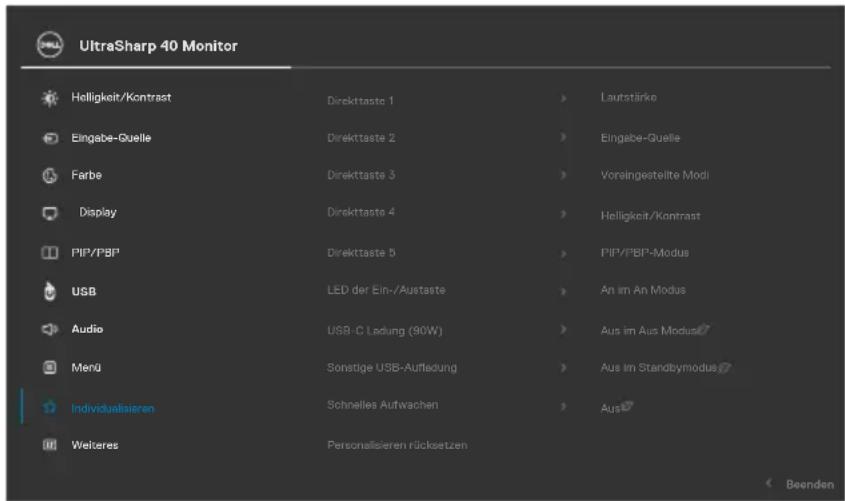

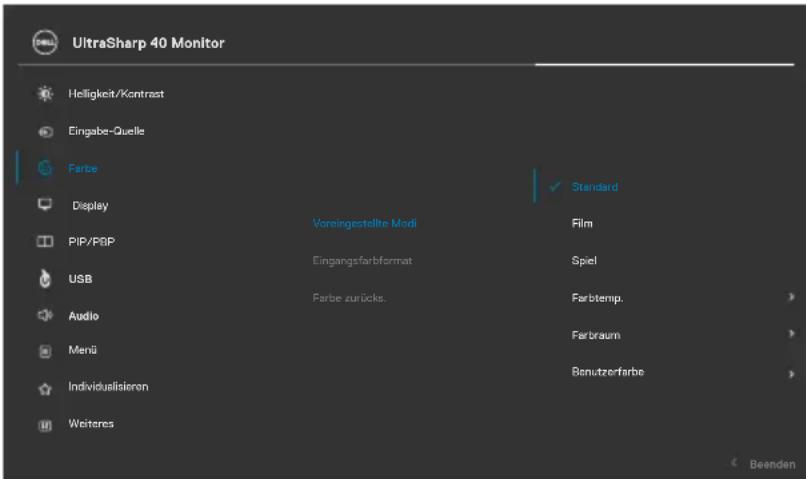

Bildschirmmenü verwenden. 48

Auf das Menüsystem zugreifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

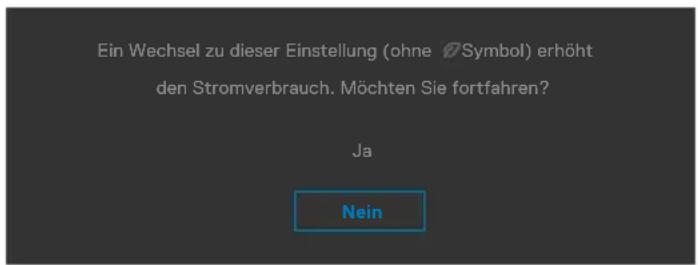

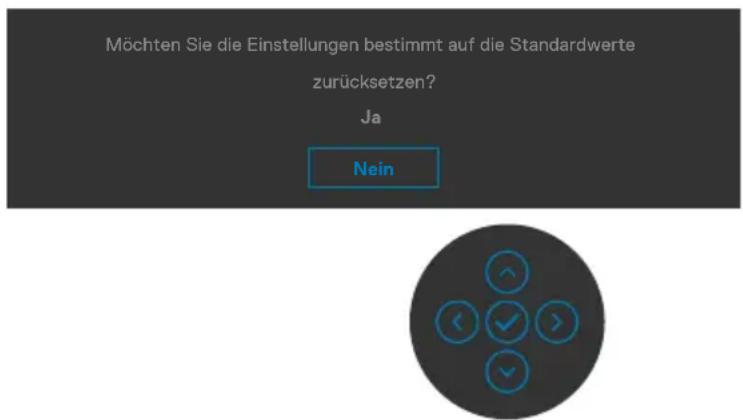

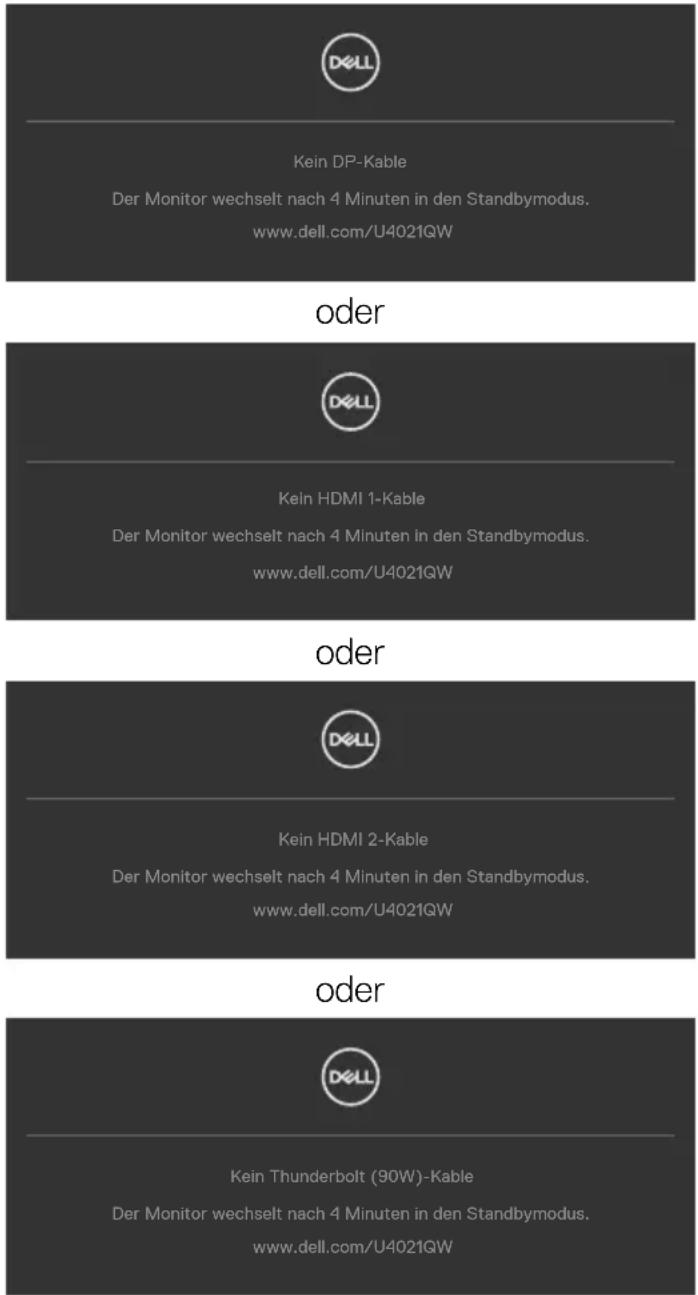

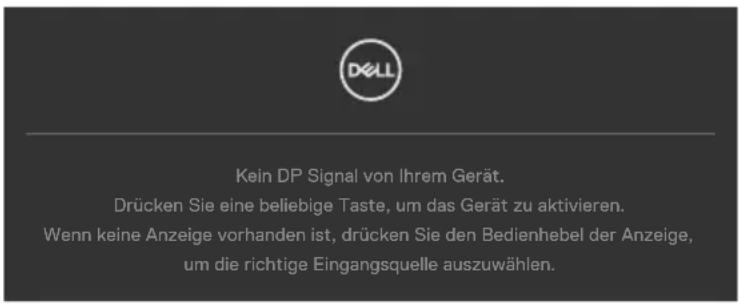

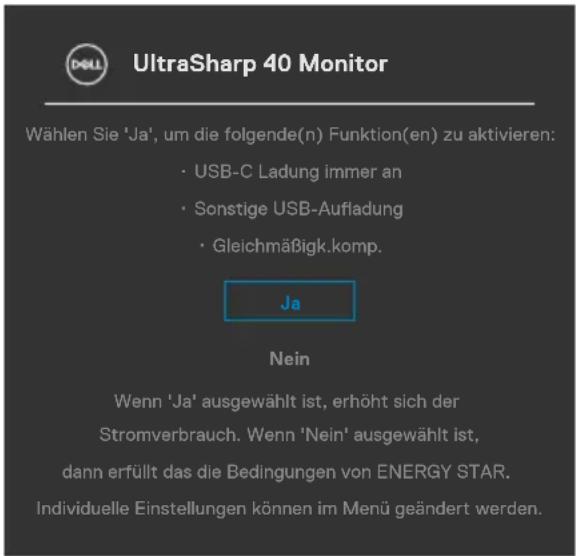

Warnmeldungen 61

Maximale Auflösung einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

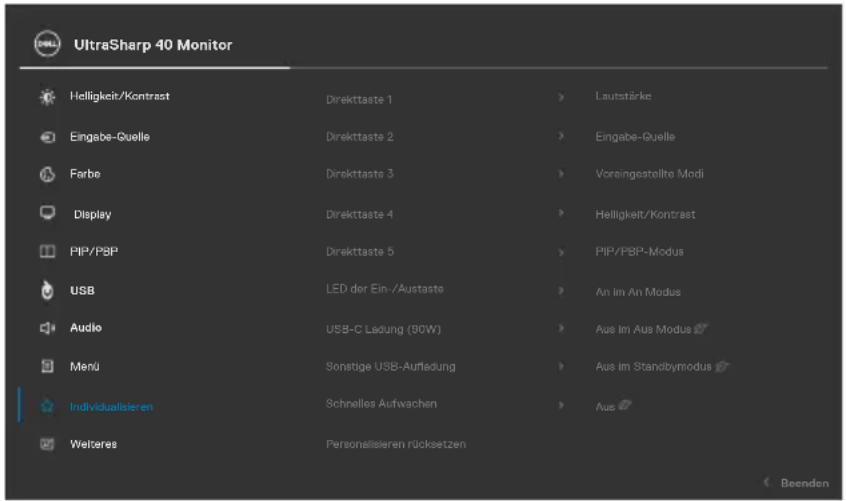

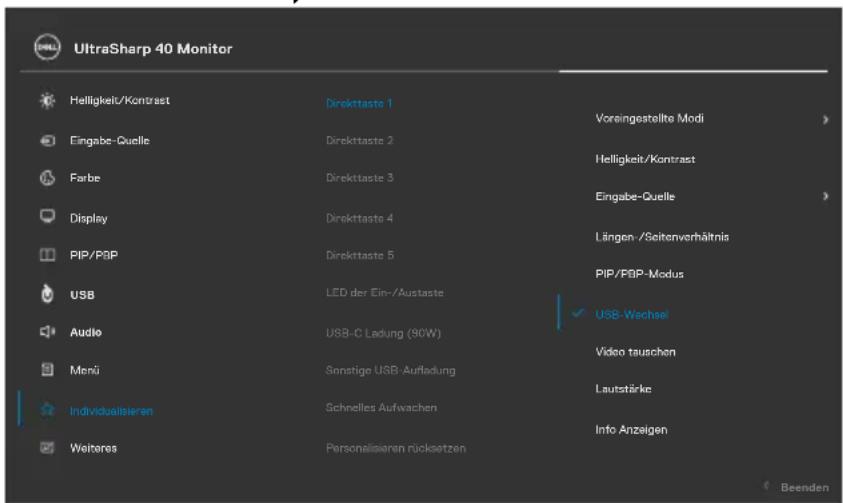

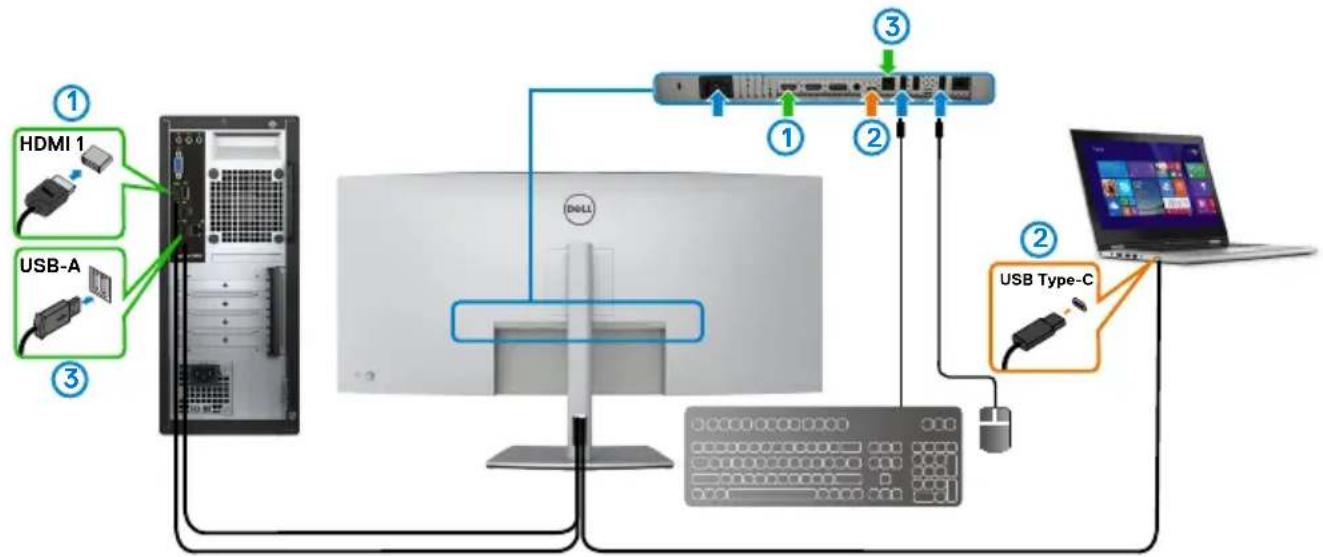

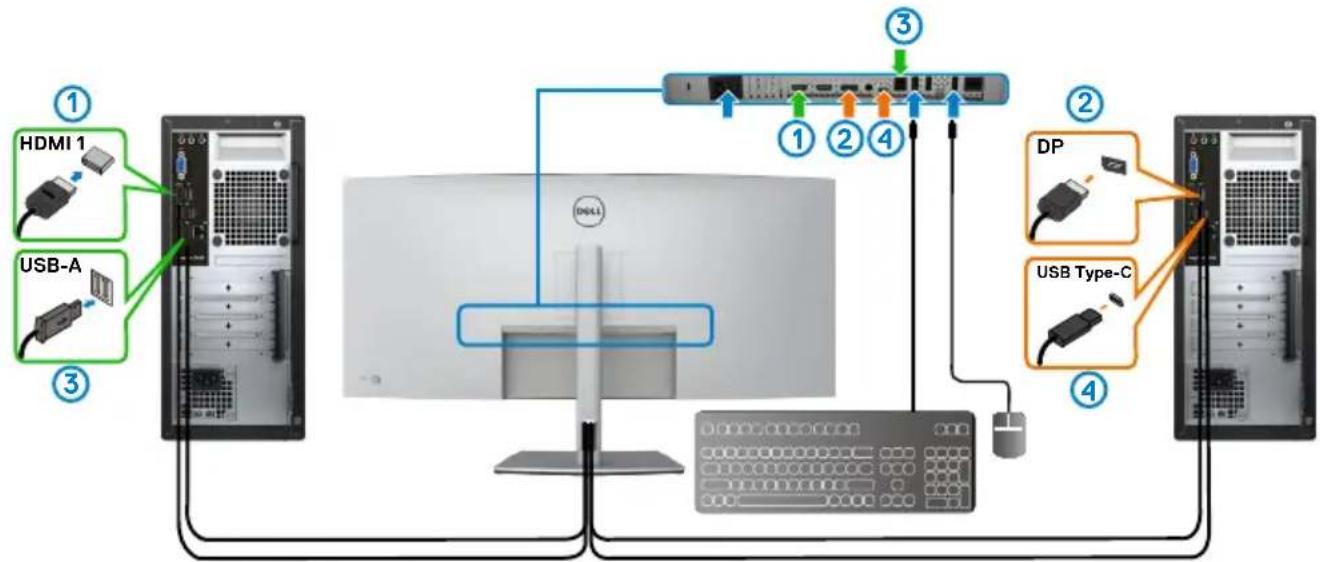

Einstellung des KVM-USB-Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

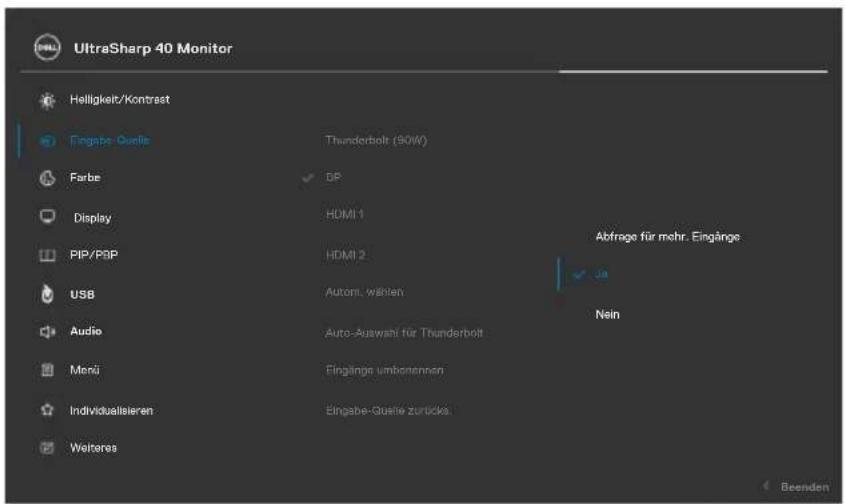

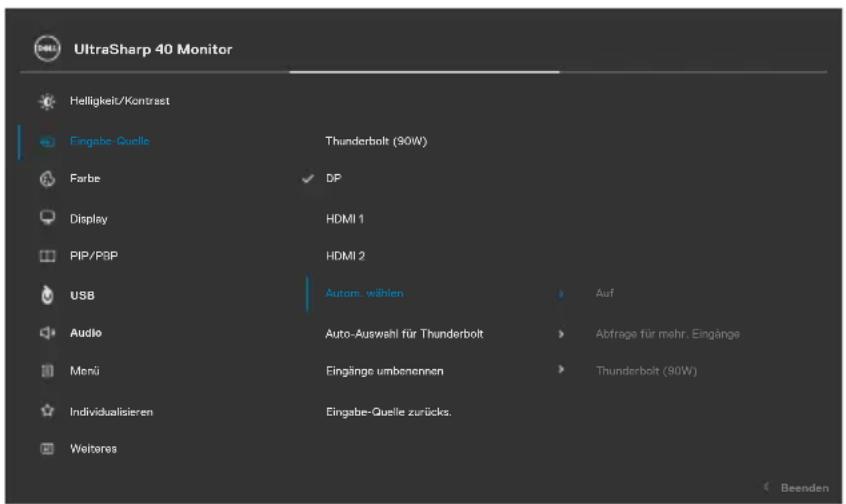

Einstellen der Auto KVM .....69

Fehlerbehebung 71

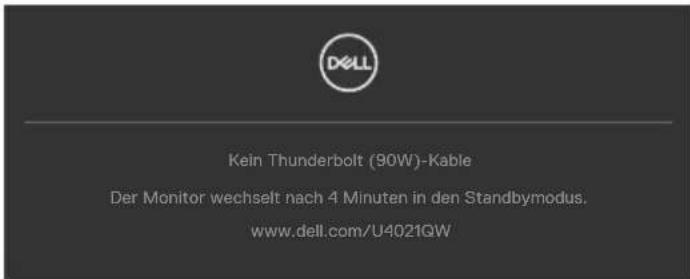

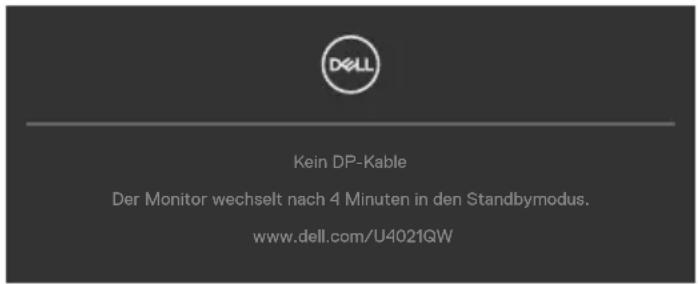

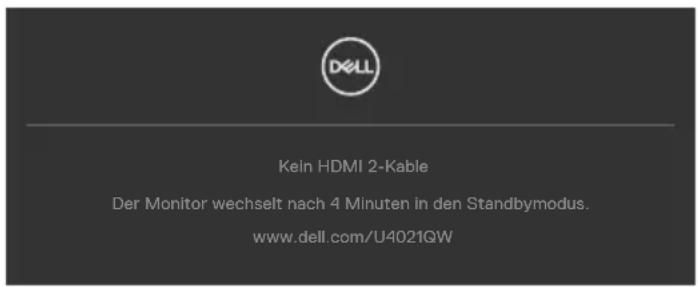

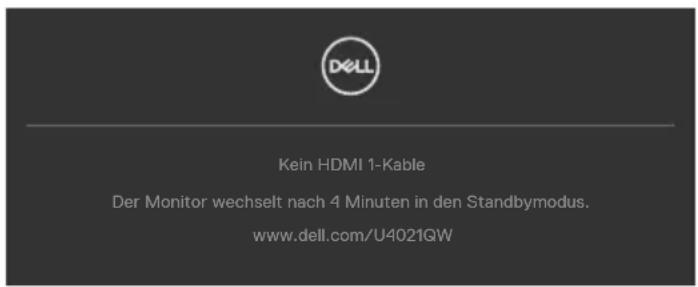

Selbsttest 71

Integrierte Diagnostik 72

Allgemeine Probleme 73

Produktspezifische Probleme 75

Spezifische Probleme mit Universal Serial Bus (USB) ..... 81

Anhang 83

FCC-Hinweise (nur USA) und andere regulatorische

Informationen 83

Dell kontaktieren. 83

EU-Produktdatenbank für Energielabel und

Produktinformationsblatt 83

Sicherheitshinweise

WARNUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken.

• Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird.
• Achten Sie bei Verwendung des Netzteils immer darauf, dass die örtliche Stromversorgung mit den Angaben übereinstimmt.
• Bewahren Sie den Monitor bei Raumtemperatur auf. Übermäßige Kälte oder Hitze kann sich negativ auf die Flüssigkristalle des Displays auswirken.
• Setzen Sie den Monitor keinen starken Vibrationen oder festen Stößen aus. Platzieren Sie den Monitor beispielsweise nicht in einem Kofferraum.
  • Trennen Sie den Monitor, wenn er voraussichtlich längere Zeit nicht benutzt wird.
• Vermeiden Sie Stromschläge, indem Sie nicht versuchen, Abdeckungen zu entfernen oder das Innere des Monitors zu berühren.

Informationen zu Sicherheitshinweisen finden Sie unter Informationen zu Sicherheit, Umwelt und Richtlinien.

Über Ihren Monitor

Lieferumfang

Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Wenden Sie sich an Dell, falls etwas fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren.

HINWEIS: Einige Komponenten sind möglicherweise optional und nicht im Lieferumfang Ihres Monitors enthalten. Einige Funktionen und Merkmale sind in bestimmten Ländern möglicherweise nicht verfügbar.

			Display
			Ständer
			Basis
			Netzkabel (variiert je nach Land)
			DisplayPort-Kabel (DisplayPort auf DisplayPort)
			Hochleistungsfähige USB 3.2 Gen1 A zu B Upstream-Kabel (Ermöglicht USB-Anschlüsse am Monitor)
			HDMI-Kabel
			ThunderboltTM 4 (USB Typ-C) Aktives Kabel
			• Kurzanleitung• Informationen zu Sicherheit, Umwelt und Richtlinien• Werkskalibrierschein

Produktmerkmale

Der gewölbte Dell UltraSharp U4021QW-Monitor hat eine Aktivmatrix, einen Dünnschichttransistor (TFT), eine Flüssigkristallanzeige (LCD) und eine LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

- 100,859 cm großer aktiver Anzeigebereich (diagonal gemessen), Auflösung von 5120 x 2160 (21:9) plus Vollbildunterstützung bei niedrigeren Auflösungen.

• Breite Blickwinkel mit 98 % DCI-P3.

- Neigungs-, Schwenk- und Vertikalausdehnungs-Einstellmöglichkeiten.

• Integrierte Lautsprecher (2 x 9 W).

- Abnehmbarer Sockel und Video-Electronics-Standards-Association- (VESA™) Montagelöcher (100 mm) für flexible Montagelösungen.

- Extrem schmale Blende minimiert den Blendenabstand bei der Nutzung mehrerer Monitore, was eine einfachere Einrichtung mit einem eleganten Betrachtungserlebnis ermöglicht.

- Umfassende digitale Konnektivität mit HDMI und DP macht Ihren Monitor zukunftssicher.

- Einzelnes Thunderbolt™ 3 (90 W) zur Stromversorgung eines kompatiblen Notebooks bei gleichzeitigem Videosignaleingang.

- Thunderbolt™ 3 (90 W) und RJ45-Anschlüsse ermöglichen ein netzwerkverbundenes Erlebnis mit nur einem Kabel.

• Plug-and-Play-Fähigkeit, falls durch Ihren Computer unterstützt.

- Anpassungen über das Bildschirmmenü zur einfachen Einrichtung und Bildschirmoptimierung.

- Sperrung von Ein-/Austaste und OSD-Tasten.

• Steckplatz für Sicherheitsschloss.

• ≤ 0,3 W im Bereitschaftsmodus.

- Unterstützt sowohl die Funktionen Picture-in-Picture/Bild in Bild (PIP/BiB) als auch Picture-by-Picture/Bild neben Bild (PBP/BnB).

- Ermöglicht es dem Benutzer, die USB-KVM-Funktion im PBP-Modus umzuschalten.

- Der Monitor nutzt Flimmer-Free-Technologie, die für das Auge sichtbares Flimmern behebt, ein komfortables Betrachtungserlebnis bietet und Augenbelastungen und -ermüdung verhindert.

• Erstklassiger Blendenaustausch sorgt für ein ruhiges Gewissen.

- Optimieren Sie den Augenkomfort mit einem flimmerfreien Bildschirm, minimiert die Gefahr durch das Abstrahlen von blauem Licht.

- Der Monitor nutzt einen Bildschirm mit schwachem Blaulicht und ist ab Werk / mit Standardeinstellungen mit TÜV Rheinland (Hardware-Lösung) konform.

- Verringert die Gefahren des vom Bildschirm emittierten blauen Lichts, damit Sie ein komfortableres Betrachtungserlebnis haben.

WARNUNG: Mögliche Langzeiteffekte des vom Monitor emittierten blauen Lichts können Augenschäden verursachen, einschließlich Augenermüdung und digitaler Augenüberlastung.

Teile und Bedienelemente identifizieren

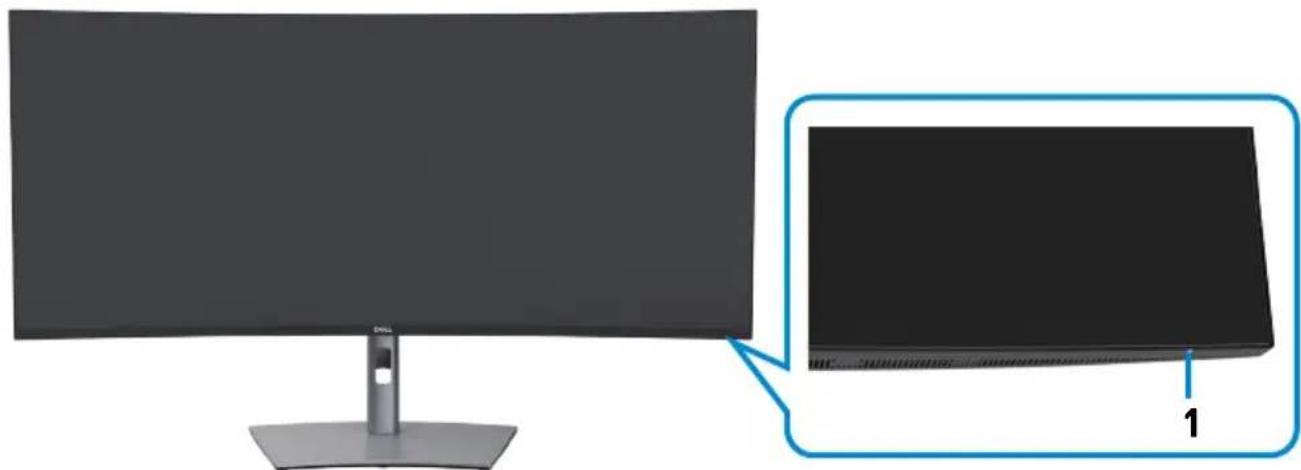

Ansicht von vorne

Markierung	Beschreibung Verwendung
1 LED-Betriebsanzeige Weißes Leuchten zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Weißes Blinken zeigt an, dass sich der Monitor im Bereitschaftsmodus befindet.

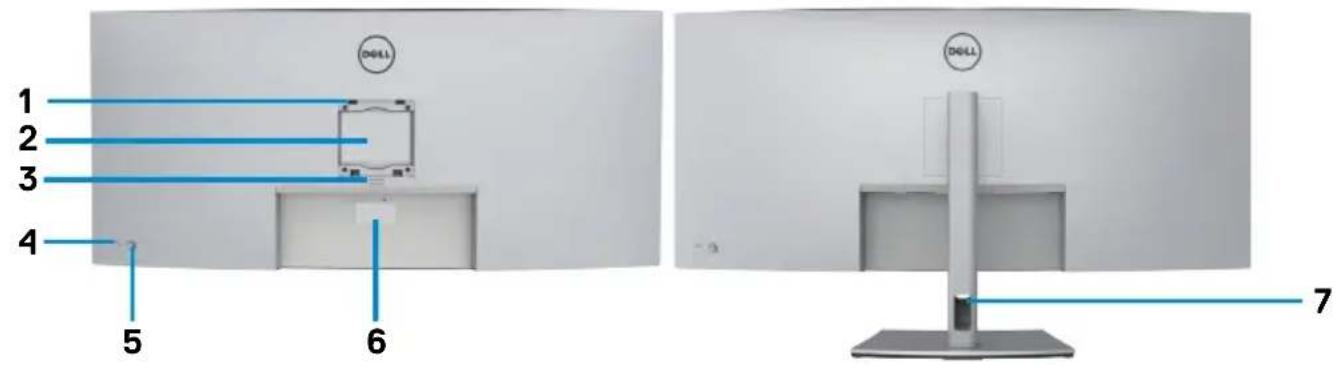

Ansicht von hinten

1 2 3 4 5 6 7 DELL DELL

Markierung	Beschreibung Verwendung
1 VESA-Montagelöcher(100 x 100 mm – von der Rückseite angebrachte VESA-Abdeckung)		Monitor zur Wandmontage mit VESA-kompatiblem Wandhalterungskit (100 mm x 100 mm).
2 Typenschild	Listet regulatorische Genehmigungen auf.
3 Ständerfreigabetaste Löst den Ständer vom Monitor.
4 Ein-/Ausschalttaste Zum Ein- oder Ausschalten des Monitors.
5 Joystick Zur Steuerung des Bildschirmmenüs.Weitere Informationen finden Sie unterMonitor bedienen.
6 Etikett mit MAC-Adresse, Strichcode,Seriennummer undService-Tag		Beachten Sie dieses Etikett, falls Sie sich an den technischen Support von Dell wenden müssen. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem Dell-Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf Garantieinformationen zugreifen können.
7 Kabelverwaltungsschlitz Zum Organisieren von Kabeln, indem Sie durch den Schlitz gesteckt werden.

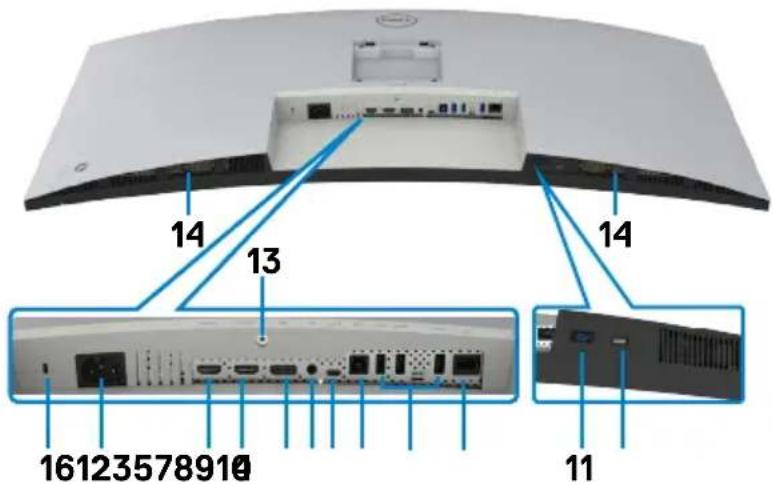

Ansicht von unten

14 13 14 16123578910 11

Markierung	Beschreibung Verwendung
1	Steckplatz für Sicherheitsschloss	Sichert den Monitor mit einem Sicherheitskabelschloss (separat erhältlich).
2	Stromanschluss Verbinden Sie das Stromkabel.
3	HDMI 1-Anschluss Verbinden Sie Ihren	Computer mit dem HDMI-Kabel.
4	HDMI 2-Anschluss Verbinden Sie Ihren Computer mit dem HDMI-Kabel.
5	DisplayPort in	Zur Verbindung Ihres Computers mit dem DisplayPort-Kabel.
6	Audio-Line-Out-Anschluss	Zum Anschließen von Lautsprecher zur Audiowiedergabe über HDMI- oder DisplayPort-Audiokanäle.Es wird nur Dualkanalaudio unterstützt.HINWEIS: Der Audio-Line-Out-Anschluss unterstützt keine Kopfhörer.
7	ThunderboltTM 3 (90 W)/DisplayPort	Verbinden Sie sich über das aktive Kabel ThunderboltTM 4 (USB Typ-C) mit Ihrem Computer.Der Port ThunderboltTM 3 (90 W) bietet die schnellste Übertragungsrate und der Alternativmodus mit DP 1.4 unterstützt die maximale Auflösung von 5120 x 2160 bei 60 Hz PD 20 V/4,5 A, 15 V/3 A, 9 V/3 A, 5 V/3 A.HINWEIS: USB Type-C wird unter Windows-Versionen vor Windows 10 nicht unterstützt.
8 USB Typ-B	Upstream-Anschluss	Verbinden Sie das mit Ihrem Monitor gelieferte USB-Kabel mit dem Computer. Sobald dieses Kabel angeschlossen ist, können Sie die USB-Downstream-Anschlüsse am Monitor nutzen.
9,11 Hochleistungsfähige USB 10 Gbps (USB 3.2 Gen2) (4)		Zur Verbindung Ihres USB-Gerätes. Sie können diese Anschlüsse erst verwenden, nachdem Sie das USB-Kabel vom Computer an den Monitor angeschlossen haben. Anschluss mit Batteriesymbol unterstützt Batterieladung Rev. 1.2.
10 RJ-45-Stecker Internetverbindung herstellen. Sie können erst dann über RJ45 im Internet surfen, wenn Sie das USB-Kabel (Typ-A auf Typ-B oder Typ-C auf Typ-C) vom Computer an den Monitor angeschlossen haben.
12 Hochleistungsfähige USB 3.2 Gen2 10Gbps Typ C Downstream-Anschluss		Anschluss mit Symbol unterstützt 5 V/3 A.Schließen Sie Ihr USB-C-Gerät an. Sie können diese Anschlüsse erst verwenden, nachdem Sie das USB-Kabel (Typ-A auf Typ-B oder Typ-C auf Typ-C) vom Computer an den Monitor angeschlossen haben.
13 Ständerverriegelung Befestigen Sie den Ständer mit einer Schraube M3 x 8 mm (Schraube nicht im Lieferumfang enthalten) am Monitor.
14 Integrierte Lautsprecher Zur Ausgabe des Tons vom Audioeingang.

Technische Daten des Monitors

Bildschirmtyp Aktivmatrix – TFT-LCD
Paneltyp In-Plane-Switching-	Technologie
Seitenverhältnis	21:9
Sichtbare Bildabmessungen
Diagonal	1008,59 mm (39,7 Zoll)
Aktive Fläche
Horizontal	929,28 mm (36,59 Zoll)
Vertical	392,04 mm (15,44 Zoll)
Fläche	364236,5 mm^2 (564,95 Zoll^2 )

Pixelabstand 0,1815 mm x 0,1815 mm
Pixel pro Zoll (PPI) 140
Betrachtungswinkel
Horizontal 178° (typisch)
Vertikal 178° (typisch)
Brightness (Helligkeit) 300 cd/m2 (typisch)
Kontrastverhältnis 1000:1 (typisch)
Wölbung 2500R
Bildschirmbeschichtung Blendfreie Behandlung des Frontpolarisators, (3H) harte Beschichtung
Hintergrundbeleuchtung LED
Farbtiefe 1,07 Mrd. Farben
Farbskala* 98 % (typisch) DCI-P3
Konnektivität · 1 x DP1.4 (HDCP 2.2) (10-Bit-Farbe bei 60 Hz)· 2 x HDMI 2.0 (HDCP 2.2) (10 Bit bei 30 Hz)· 1 x ThunderboltTM 3 (90 W) (Alternativer Modus mit DisplayPort 1.4, hochleistungsfähiger USB- 3.2-Gen2-Upstream-Anschluss (10 Gbit/s), Stromlieferung PD bis zu 90 W)· 1 x USB Typ-B Upstream-Port· 1 x USB Typ-C Downstream (15 W), hochleistungsfähige USB 3.2 Gen2 (10 Gbps)· 4 x hochleistungsfähige USB Typ-A 10 Gbps (USB 3.2 Gen2)· 1 x hochleistungsfähige USB Typ-A 3.2 Gen2 mit BC1.2-Ladefähigkeit bei 2 A (max.)· 1 x analoger 2.0-Audio-Line-Out-Anschluss (3,5-mm-Anschluss)· 1 x RJ45
Randbreite (vom Monitorrand bis zum aktiven Bereich)
ObenLinks/rechtsUnten	11,3 mm11,3 mm15,8 mm
Anpassbarkeit
Höhenverstellbarer Ständer	120 mm
Neigen -5° bis 21°
Schwenken -30° bis 30°
Kabelverwaltung Ja
Dell-Display-Manager-(DDM) Kompatibilität	Easy Arrangeund andere Tastenfunktionen
Sicherheit Schlitz für Sicherheitsschloss (Kabelschloss separat erhältlich)

* Nur bei nativer Panelauflösung, mit Voreinstellung Custom Mode.

Auflösungsspezifikationen

Horizontaler Abtastbereich 27 kHz bis 133,286	kHz
Vertikaler Abtastbereich 24 Hz bis 86 Hz
Maximale voreingestellte Auflösung 5120 x 2160	bei 60 Hz
Videoanzeigefunktionen (HDMI & DP & ThunderboltTM 3 (90 W) alternativer Modus)	480p, 560p, 720p, 1080i, 1080p

Voreingestellte Anzeigemodi

Anzeigemodus Horizontale Frequenz (kHz)		Vertikale Frequenz (Hz)	Pixel-takt (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 720 x 400	31,50	70,00	28,30	-/+
VESA, 640 x 480	31,50	60,00	25,20	-/-
VESA, 640 x 480 37,50	75,00 31,50 -/-
VESA, 800 x 600	37,90	60,30	40,00	+/+
VESA, 800 x 600	46,90	75,00	49,50	+/+
VESA, 1024 x 768	48,40	60,00	65,00	-/-
VESA, 1024 x 768	60,00	75,00	78,80	+/+
VESA, 1152 x 864	67,50	75,00	108,00	+/+
VESA, 1280 x 800	49,70	60,00	83,50	+/+
VESA, 1280 x 1024	64,00	60,00	108,00	+/+
VESA, 1280 x 1024	80,00	75,00	135,00	+/+
VESA, 1600 x 1200	75,00	60,00	162,00	+/+
VESA, 1680 x 1050	65,29	60,00	146,25	-/+
VESA, 1920 x 1080	67,50	60,00	148,50	+/+
VESA, 1920 x 1200	74,04	60,00	154,00	+/-
VESA, 2048 x 1152	70,99	60,00	156,75	+/-
VESA, 2048 x 1280	78,92	60,00	174,25	+/-
VESA, 2560 x 1080	66,64	60,00	181,25	+/-
VESA, 1024 x 2160	133,24	60,00	157,75	+/-
VESA, 1280 x 2160	133,15	60,00	191,75	+/-
VESA, 2560 x 2160	133,27	60,00	362,50	+/-
VESA, 3840 x 2160	65,58	30,00	262,75	+/-
VESA, 3840 x 2160	135,00	60,00	594,00	+/-
VESA, 3840 x 2160	133,31	60,00	533,25	+/-
VESA, 4096 x 2160	65,67	30,00	279,50	+/-
VESA, 4096 x 2160	133,28	60,00	567,25	+/-
VESA, 5120 x 2160	65,72	30,00	347,00	+/-
VESA, 5120 x 2160	133,27	60,00	703,75	+/-

Elektrische Spezifikationen

Videoeingangssignale	· Digitales Videosignal für jede DifferentialleitungPro Differentialleitung bei 100 Ohm Impedanz· DP/HDMI/ThunderboltTM 3 (90 W) zurUnterstützung der Signaleingabe
Eingangsspannung/-frequenz/-strom	100 bis 240 V Wechselspannung / 50 oder60 Hz ± 3 Hz / 2,8 A (maximal)
Einschaltstrom 120 V: 42 A (max.)	240 V: 80 A (max.)
Leistungsaufnahme 0,3 W (Aus-Modus)	10,3 W (Bereitschaftsmodus)141,3 W (Ein-Modus)1240 W (Max)244,81 W ( P_on )3140,86 kWh (TEC)3

^1 Gemäß EU 2019/2021 und EU 2019/2013.
^2 Max. Helligkeits- und Kontrasteinstellung mit maximaler Energieauslastung an allen USB-Anschlüssen.
^3 P _on : Die Leistungsaufnahme im Ein-Zustand gemäß Definition in der Energy Star 8.0-Version.

Gesamtenergieverbrauch: Gesamtenergieverbrauch in kWh gemäß Energy Star Version 8.0.

Dieses Dokument dient nur zu Informationszwecken und spiegelt Laborinformationen wider. Ihre Produktleistung kann je nach Software, Komponenten und Peripherie variieren und wir sind nicht verpflichtet, solche Informationen zu aktualisieren.

Dementsprechend sollte sich der Kunde beim Treffen von Entscheidungen über elektrische Toleranzen oder anderweitig nicht auf diese Informationen verlassen. Es wird keine Garantie bezüglich der Genauigkeit oder Vollständigkeit geäußert oder impliziert.

HINWEIS: Dieser Monitor ist nach ENERGY STAR zertifiziert.

Dieses Produkt qualifiziert sich mit werkseitigen Standardeinstellungen, die über die Funktion Factory Reset im OSD-Menü wiederhergestellt werden können, für ENERGY STAR. Durch Änderung der werkseitigen Standardeinstellungen oder Aktivierung anderer Funktionen kann sich die Leistungsaufnahme über das von ENERGY STAR festgelegten Limit hinaus erhöhen.

Lautsprecher-Spezifikationen

Die Nennbelastbarkeit des Lautsprechers 2 x 9	W
Frequenzgang 100 Hz - 20 kHz
Impedanz 8 ohm

Physikalische Eigenschaften

Anschlusstyp · DP-Anschluss	HDMI-AnschlussThunderboltTM 3 (90 W) SteckerAudio-Line-Out-AnschlussRJ45-SteckerUSB Typ-C Downstream Anschluss x 1(Anschluss mit Symbol unterstützt 5 V/3 A)Hochleistungsfähiger USB-Anschluss Typ-A 3.2 Gen2 Downstream-Anschluss x 4(Anschluss mit Akkusymbol unterstützt BC 1.2.)
Signalkabeltyp · DP zu DP 1,8 m Kabel	HDMI-Kabel, 1,8 mHochleistungsfähiges USB 3.2 Gen1 (A auf B) 1,8 m-KabelThunderboltTM 4 (USB Typ-C) aktives 1,5 m-Kabel
Abmessungen (mit Ständer)
Höhe (ausgezogen) 577,3 mm (22,73 Zoll)
Höhe (eingezogen) 457,8 mm (18,02 Zoll)
Breite 946,6 mm (37,27 Zoll)
Tiefe 248,0 mm (9,76 Zoll)
Abmessungen (ohne Ständer)
Höhe 419,1 mm (16,50 Zoll)
Breite 946,6 mm (37,27 Zoll)
Tiefe 59,6 mm (2,35 Zoll)
Ständerabmessungen
Höhe (ausgezogen) 438,3 mm (17,26 Zoll)
Höhe (eingezogen) 391,5 mm (15,41 Zoll)
Breite 334,5 mm (13,17 Zoll)
Tiefe 248,0 mm (9,76 Zoll)
Gewicht
Gewicht mit Verpackung 21,6 kg (47,62 Pfund)
Gewicht mit Ständerbaugruppe und Kabeln	13,8 kg (30,42 Pfund)
Gewicht ohne Ständerbaugruppe (bei Wandmontage oder VESA-Montage - ohne Kabel)	9,5 kg (20,94 Pfund)
Gewicht der Ständerbaugruppe	4,3 kg (9,48 Pfund)

Umgebungseigenschaften

Konformität mit Standards
·ENERGY-STAR-zertifizierter Monitor.·EPEAT-registriert, wo zutreffend. EPEAT-Registrierung variiert je nach Land. Den Registrierungsstatus nach Land können Sie www.epeat.net entnehmen.·TCO-zertifizierter Bildschirm.·RoHS-konform.·BFR/PVC-freier Monitor (ohne externe Kabel).·Erfüllt NFPA-99-Anforderungen in Bezug auf Leckstrom.·Arsenfreies Glas, quecksilberfrei nur bei Blende.
Temperatur
Betrieb 0 bis 40°C (32°F bis 104°F)
Nicht im Betrieb -20 bis 60°C (-4°F bis 140°F)
Feuchtigkeit
Betrieb 10 bis 80 % (nicht kondensierend)
Nicht im Betrieb 5 bis 90 % (nicht kondensierend)
Höhe
Betrieb 5.000 m (maximal)
Nicht im Betrieb 12.192 m (maximal)
Wärmeableitung 818,91 BTU/h (maximal)140.92 BTU/h (Ein-Modus)

Video - Bandbreite

Host Video-Kabel	Auflösung
USB-C(Alt-Modus DP1.2)	USB-C Gen1-Kabel	5120 x 2160 bei 30 Hz Thunderb
	TM 3 Aktives Kabel (40G)
	ThunderboltTM 4 Aktives Kabel (40G)
USB-C(Alt-Modus DP1.4)	USB-C Gen2-Kabel 5120 x 2160 @ 60 Hz
	ThunderboltTM 3 Aktives Kabel (40G) 5120 x 2160 @ 60 Hz
	ThunderboltTM 4 Aktives Kabel (40G) 5120 x 2160 @ 60 Hz
TBT3(Alt-Modus DP1.2)	ThunderboltTM 3 Aktives Kabel (40G)	5120 x 2160 bei 30 Hz
	ThunderboltTM 4 Aktives Kabel (40G)
TBT3(Alt-Modus DP1.4)	ThunderboltTM 3 Aktives Kabel (40G)	5120 x 2160 @ 60 Hz
	ThunderboltTM 4 Aktives Kabel (40G)
HDMI 2.0 HDMI 2.0	-Kabel 5120 x 2160 bei 30 Hz
HDMI 1.4 HDMI 2.0	-Kabel 3840 x 2160 @ 30 Hz

USB - Bandbreite

Host USB-Upstream-Kabel		USB-Gerät angeschlossen an USB-A oder C Downstream
USB-A(5 Gbps)	A-C Kabel	Unterstützt, USB 2.0/3.2Gen1
	A-B-Kabel
USB-C (nur 5 Gbps Daten)	USB-C Gen1/2-Kabel	Unterstützt, USB 2.0/3.2Gen1
	ThunderboltTM 4 Aktives Kabel (40G)
	ThunderboltTM 3 Aktives Kabel (40G)	Unterstützt, nur USB 2.0
USB-C (Alt-Modus DP1.2)	USB-C Gen1/2-Kabel	Unterstützt, nur USB 2.0Thunderb
	TM 3 Aktives Kabel (40G)
	ThunderboltTM 4 Aktives Kabel (40G)
USB-C (Alt-Modus DP1.4)	USB-C Gen1/2-Kabel	Unterstützt, nur USB 2.0Thunderb
	TM 3 Aktives Kabel (40G)
	ThunderboltTM 4 Aktives Kabel (40G)
TBT3	ThunderboltTM 3 Aktives Kabel (40G)	Unterstützte USB3.2 Gen2
	ThunderboltTM 4 Aktives Kabel (40G)

Pinbelegung

DP-Anschluss (ein)

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

PIN-Nummer 20-polige Seite des angeschlossenen Signalkabels
1 ML3(n)
2 Erde
3 ML3(p)
4 ML2(n)
5 Erde
6 ML2(p)
7 ML1(n)
8 Erde
9 ML1(p)
10 ML0(n)
11 Erde
12 ML0(p)
13 CONFIG1
14 CONFIG2
15 AUX-Kanal (p)
16 Erde
17 AUX-Kanal (n)
18 Hot-Plug-Erkennung
19 Rückgabe
20 DP_PWR

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

PIN-Nummer 19-polige Seite des angeschlossenen Signalkabels

1 TMDS-Daten 2+

2 TMDS-Daten-2-Abschirmung

3 TMDS-Daten 2-

4 TMDS-Daten 1+

5 TMDS-Daten-1-Abschirmung

6 TMDS-Daten 1-

7 TMDS-Daten 0+

8 TMDS-Daten-0-Abschirmung

9 TMDS-Daten 0-

10 TMDS-Takt+

11 TMDS-Takt-Abschirmung

12 TMDS-Takt-

13 CEC

14 Reserviert (nicht verbunden am Gerät)

15 DDC-Takt (SCL)

16 DDC-Daten (SDA)

17 DDC/CEC-Erde

18 +5 V Spannungsversorgung

19 Hot-Plug-Erkennung

Thunderbolt™ 3 (USB-Anschluss Typ C)

USB Type-C receptacle GND 12 1 GND SSRXp1 11 2 SSTXp1 SSRXn1 10 3 SSTXn1 VBUS 9 4 VBUS SBU2 8 5 CC1 Dn1 7 6 Dp1 Dp1 6 7 Dn1 CC2 5 8 SBU1 VBUS 4 9 VBUS SSTXn2 3 10 SSRXn2 SSTXp2 2 11 SSRXp2 GND 1 12 GND B A

Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Anschlüsse.

HINWEIS: Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit Batteriesymbol) mit BC 1.2-konformen Geräten; bis zu 1,0 A an den anderen beiden USB-Downstream-Anschlüssen; bis zu 3 A am USB-Downstream-Anschluss (Anschluss mit Symbol) mit 5 V/3 A -konformen Geräten.

Ihr Computer hat folgende USB-Anschlüsse:

• 5 Downstream - 3 unten, 2 beim Schnellzugriff
1 Upstream

Ladeanschluss - Anschlüsse mit ↔0 Akkusymbol unterstützen schnelle Aufladung, wenn das Gerät mit BC 1.2 kompatibel ist. DerUSB-Typ-C/Downstream-Anschluss vom mit 🔵 bol unterstützt schnelle Aufladung, wenn das Gerät 5V/3A-kompatibel ist.

HINWEIS: Die USB-Anschlüsse des Monitors funktionieren nur, wenn der Monitor eingeschaltet oder im Bereitschaftsmodus ist. Falls im Bereitschaftsmodus das USB-Kabel (Type-C zu Type-C) angeschlossen ist, funktionieren die USB-Anschlüsse normal. Andernfalls befolgen Sie die OSD-Einstellung von USB, falls die Einstellung „On in Standby Mode (Ein im Bereitschaftsmodus)“ ist. Anschließend funktioniert USB normal, andernfalls ist USB deaktiviert. Wenn Sie den Monitor aus- und dann wieder einschalten, dauert es möglicherweise einige Sekunden, bis die angeschlossenen Peripheriegeräte wieder normal funktionieren.

Übertragungsgeschwindigkeit Datenrate Maximale Leistungsaufnahme(je Anschluss)
Hochleistungsfähige USB 3.2 Gen2 10 Gbps 4,5 W
Hochleistungsfähige USB 3.2 Gen1 5 Gbps 4,5 W
Hi-Speed 480 Mbps 2,5 W
Full Speed	12 Mbps	2,5 W

USB-Upstream-Anschluss USB-Downstream-Anschluss

56789 2 1 3 4

PIN-Nummer Signalbezeichnung PIN-Nummer Signalbezeichnung
1 VBUS 1 VBUS
2 D- 2 D-
3 D+ 3 D+
4 Erde 4 Erde
5 StdB_SSTX- 5 StdA_SSRX-
6 StdB_SSTX+ 6 StdA_SSRX+
7 GND_DRAIN 7 GND_DRAIN
8 StdB_SSRX- 8 StdA_SSTX-
9 StdB_SSRX+ 9 StdA_SSTX+
Hülle	Abschirmung	Hülle	Abschirmung

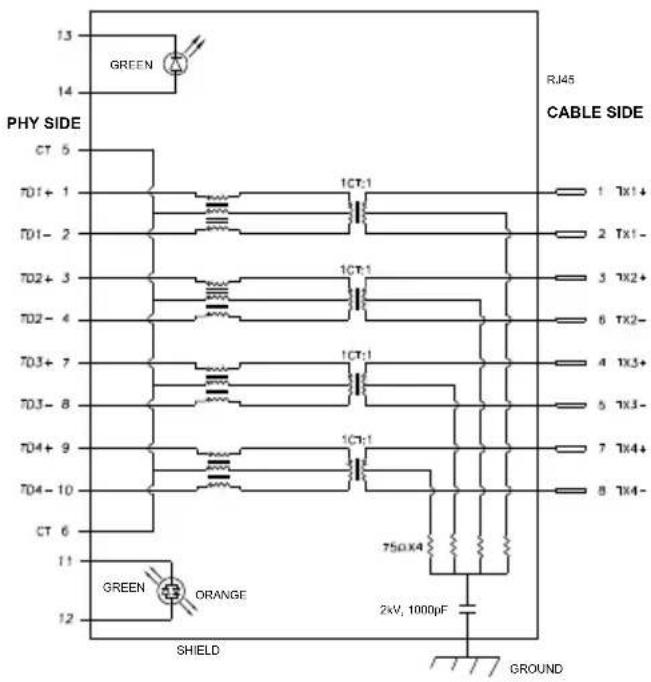

RJ45-Anschluss (Steckerseite)

13 GREEN 14 PHY SIDE CT 5 TD1+ 1 TD1- 2 TD2+ 3 TD2- 4 TD3+ 7 TD3- 8 TD4+ 9 TD4- 10 CT 6 11 GREEN ORANGE 1CT:1 1CT:1 1CT:1 750x4 2xV, 1000pF CABLE SIDE RJ45 1 TX1+ 2 TX1- 3 TX2+ 6 TX2- 4 TX3+ 5 TX3- 7 TX4+ 8 TX4- GROUND SHIELD

Pin Signal Pin Signal
1 TD1 + 8 TD3 -
2 TD1 - 9 TD4 +
3 TD2 + 10 TD4 -
4 TD2 - 11 GREEN_OR-ANGE
5 CT 12 GREEN_ORANGE
6 CT 13 GREEN
7 TD3 + 14 GREEN

Treiberinstallation

Installieren Sie den für Ihr System verfügbaren Realtek USB GBE Ethernet-Controller-Treiber. Diesen können Sie unter www.dell.com/support im Abschnitt „Treiber und Download“ herunterladen.

Die Netzwerk-Datenrate (RJ45) über USB-C beträgt maximal 1000 Mbps.

HINWEIS: Dieser LAN-Anschluss ist 1000Base-T-IEEE 802.3az-konform, unterstützt Durchschleifen der MAC-Adresse (auf das Etikette des Modells gedruckt), Wake-On-WAN (WOL) aus dem Bereitschaftsmodus (nur S3) und PXE-Boot-Funktion. Diese 3 Funktionen variieren je nach BIOS-Einstellung und Betriebssystemversion.

Status der RJ-45-Anschluss-LED:

LED Farbe Beschreibung
Rechte LED Gelb oder Grün Geschwindigkeitsanzeige:• Gelb Ein - 1000 Mbps• Grün Ein - 100 Mbps• Aus - 10 Mbps
Linke LED Grün Verbindungs- / Aktivitätsanzeige:• Blinkt - Aktivität am Anschluss.• Leuchtet grün - Verbindung wird hergestellt.• Aus - Verbindung ist nicht hergestellt.

HINWEIS: RJ45-Kabel ist kein mitgeliefertes Standardzubehör.

Plug-and-Play

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor liefert dem Computersystem über Display-Data-Channel- (DDC) Protokolle automatisch seine Extended Display Identification Data (EDID), sodass der Computer sich selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen sind automatisch; Sie können bei Bedarf verschiedene Einstellungen wählen. Weitere Informationen über die Änderung der Monitoreinstellungen finden Sie unter Monitor bedienen.

Qualitäts- und Pixelrichtlinie des LCD-Monitors

Während der Herstellung eines LCD-Monitors kann es vorkommen, dass ein oder mehrere Pixel dauerhaft in einem festen Zustand verbleiben. Dies ist kaum zu sehen und wirkt sich nicht auf Anzeigequalität oder Nutzbarkeit aus. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie auf der Dell-Support-Seite unter: www.dell.com/pixelguidelines.

Ergonomie

△ ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu Verletzungen führen.
△ ACHTUNG: Längere Bildschirmarbeit kann die Augen überlasten.

Beachten Sie für Komfort und Effizienz folgende Richtlinien bei der Einrichtung und Verwendung Ihrer Computer-Workstation:

• Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur beim Arbeiten direkt vor Ihnen befinden. Es gibt besondere Ablagen im Handel, die Ihnen bei der richtigen Positionierung Ihrer Tastatur helfen.

• Zur Reduzierung der Belastung von Augen und Nacken/Armen/Rücken/Schultern durch langes Sitzen am Monitor empfehlen wir:

• Stellen Sie den Bildschirm etwa 50 bis 70 cm von Ihren Augen entfernt auf.

• Zwinkern Sie häufig, um Ihre Augen anzufeuchten, oder feuchten Sie Ihre Augen nach längerer Verwendung des Monitors mit Wasser an.
• Machen Sie alle zwei Stunden eine 20-minütige Pause.
• Blicken Sie während der Pausen von Ihrem Monitor weg und fokussieren Sie mindestens 20 Sekunden lang ein 6 m entferntes Objekt.

• Führen Sie während der Pausen Dehnübungen durch, um Nacken/Arme/Rücken/Schultern zu entspannen.

• Stellen Sie sicher, dass sich der Monitorbildschirm auf Augenhöhe oder geringfügig darunter befindet, wenn Sie vor dem Monitor sitzen.
  • Passen Sie die Neigung des Monitors, seine Kontrast- und Helligkeitseinstellungen an.
  • Passen Sie die Umgebungsbeleuchtung (Deckenbeleuchtung, Tischleuchten sowie Vorhänge oder Jalousien an Fenstern in der Nähe) so an, dass Reflexionen und Blendlicht am Monitorbildschirm minimiert werden.

• Verwenden Sie einen Stuhl, bei dem der untere Rücken ausreichend gestützt wird.
• Achten Sie bei Verwendung von Tastatur oder Maus darauf, Ihre Unterarme horizontal und Ihre Handgelenke in einer neutralen, bequemen Position zu halten.

• Lassen Sie immer Platz zum Ausruhen Ihrer Hände, während Sie Tastatur oder Maus verwenden.
  • Lassen Sie Ihre Oberarme natürlich auf beiden Seiten ruhen.
  • Stellen Sie sicher, dass Ihre Füße flach auf dem Boden ruhen.

• Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Bereich Ihres Sitzes. Passen Sie die Höhe Ihres Stuhls an oder nutzen Sie zur Wahrung einer angemessenen Haltung eine Fußablage, falls erforderlich.

• Variieren Sie Ihre Arbeitsaktivitäten. Versuchen Sie, Ihre Arbeit so zu organisieren, dass Sie nicht längere Zeit sitzend arbeiten müssen. Versuchen Sie, regelmäßig aufzustehen und herumzulaufen.
• Halten Sie den Bereich unter Ihrem Tisch frei von Hindernissen und Kabeln bzw. Netzkabeln, die ein komfortables Sitzen verhindern oder eine potenzielle Stolpergefahr darstellen könnten.

Monitorbildschirm auf oder unter Augenhöhe Monitor und Tastatur direkt vor dem Benutzer positioniert Handgelenke entspannt und nicht angewin- kelt Füße flach auf dem Boden

Display handhaben und transportieren

Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, befolgen Sie die nachstehenden Richtlinien:

- Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben.

• Trennen Sie alle Kabel vom Monitor.

- Platzieren Sie den Monitor im Originalkarton mit den ursprünglichen Verpackungsmaterialien.

- Halten Sie die Unterkante und Seite des Monitors sicher fest, ohne übermäßigen Druck beim Anheben oder Bewegen auf den Monitor auszuüben.

- Achten Sie beim Anheben oder Bewegen des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt. Drücken Sie zur Vermeidung von Kratzern bzw. Schäden nicht auf den Anzeigebereich.

- Vermeiden Sie beim Transportieren des Monitors plötzliche Stöße oder Vibrationen.

- Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen.

Ihren Monitor reinigen

⚠️ WARNUNG: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose.
△ ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

Befolgen Sie für bewährte Verfahren beim Auspacken, Reinigen oder Handhaben Ihres Monitors die Anweisungen in der nachstehenden Liste:

• Feuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit etwas Wasser an. Verwenden Sie nach Möglichkeit ein spezielles Bildschirmreinigungstuch oder eine für antistatische Beschichtungen geeignete Lösung. Verzichten Sie auf Benzin, Verdünner, Ammoniak, scheuernde Reiniger und Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine Reinigungsmittel, da diese einen milchigen Film auf dem Monitor zurücklassen können.
• Falls Sie beim Auspacken Ihres Monitors weißes Pulver bemerken, wischen Sie dieses mit einem Tuch ab.
• Gehen Sie vorsichtig mit Ihrem Monitor vor, da Kratzer bei dunklen Monitoren auffälliger sind als bei hellen.
• Verwenden Sie zur Wahrung optimaler Bildqualität an Ihrem Monitor einen sich dynamisch ändernden Bildschirmschoner oder schalten Sie Ihren Monitor bei Nichtbenutzung aus.

Monitor aufstellen

Ständer anschließen

HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht.

HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

So befestigen Sie den Monitorständer:

1. Richten Sie den Ständer an der Basis aus.

2. Öffnen Sie den Schraubgriff an der Unterseite der Basis und drehen Sie ihn zur Fixierung der Ständerbaugruppe im Uhrzeigersinn.

3. Schließen Sie den Schraubgriff.

1. Öffnen Sie die Schutzabdeckung am Monitor, damit Sie auf den VESA-Steckplatz am Monitor zugreifen können.

1. Schieben Sie die Riegel am Ständer in die Steckplätze an der rückseitigen Abdeckung des Displays und bewegen Sie die Ständerbaugruppe nach unten, damit sie einrastet.

1. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund.

HINWEIS: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten.

1. Reißen Sie das Papierkissen vom Monitor ab.

Neigen, schwenken und Höhe verstellen

HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

Neigen, schwenken und Höhe verstellen

Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor in den komfortabelsten Blickwinkel neigen.

HINWEIS: Der Ständer ist bei Lieferung des Monitors ab Werk nicht angebracht.

Monitor anschließen

⚠️ WARNUNG: Befolgen Sie vor Beginn jeglicher Verfahren in diesem Abschnitt die Sicherheitshinweise.

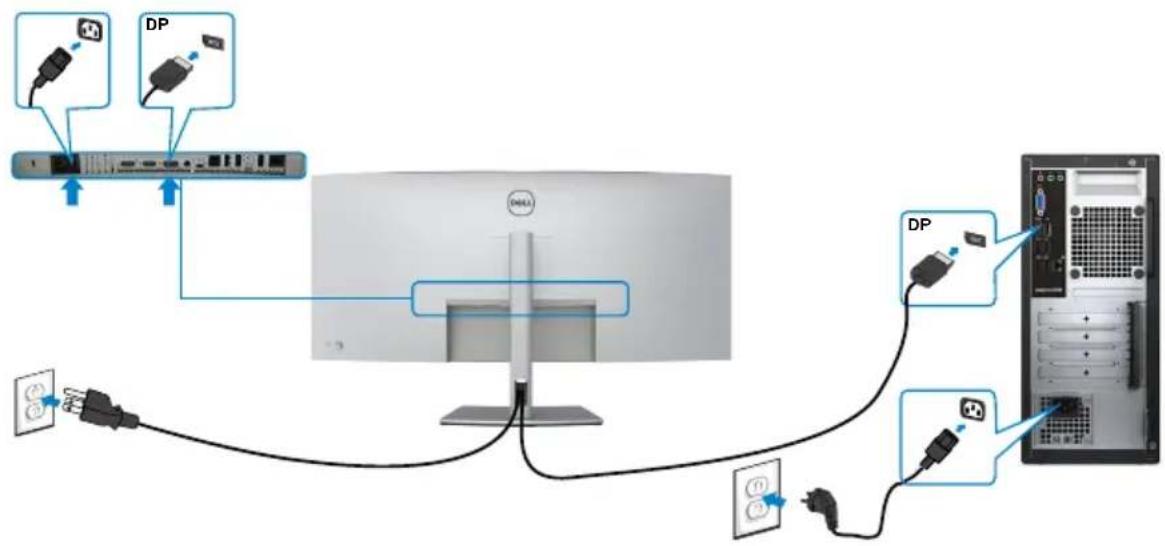

So verbinden Sie Ihren Monitor mit dem Computer:

1. Schalten Sie Ihren Computer aus.
2. Verbinden Sie das DisplayPort- oder HDMI-Kabel und das aktive Thunderbolt™ 4 (USB Typ-C)-Kabel von Ihrem Monitor mit dem Computer.
3. Schalten Sie Ihren Monitor ein.
4. Wählen Sie die richtige Eingangsquelle über das Bildschirmmenü Ihres Monitors und schalten Sie Ihren Computer ein.

HINWEIS: Standardeinstellung des U4021QW ist DisplayPort 1.4. Eine DisplayPort-1.1-Grafikkarte zeigt das Bild möglicherweise nicht normal an. Bitte beachten Sie zum Ändern der Standardeinstellung „Produktspezifische Probleme – Kein Bild bei Verwendung einer Thunderbolt™-Verbindung mit dem PC“.

HDMI-Kabel anschließen

Umschalten auf niedrigere / höhere primäre Auflösung

1. Drücken Sie zum Einblenden des Hauptmenüs die Joystick-Taste.

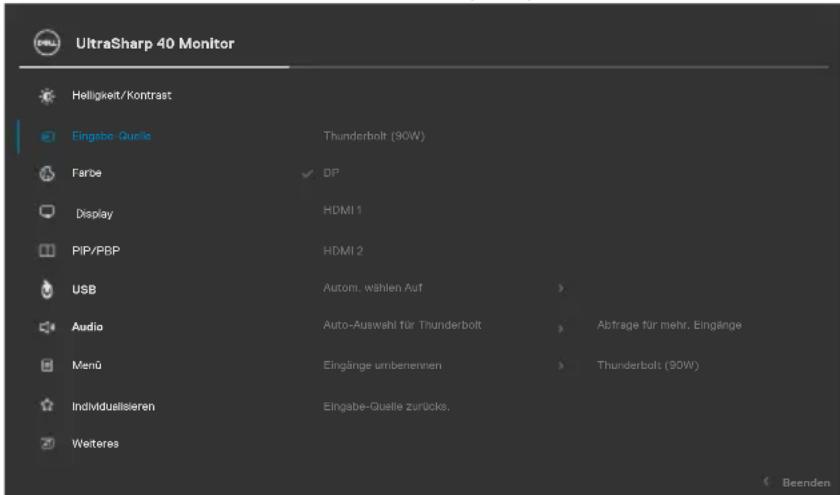

2. Bewegen Sie den Joystick, um die input source (Eingangsquelle) auszuwählen.

UltraSharp 40 Monitor Holligkeit/Kontrast Eingabe-Quelle Thunderbolt (90W) Farbe DP Display HDMI 1 PIP/PBP HDMI 2 USB Autom: wählen Auf Audio Auto-Auswahl für Thunderbolt Abträge für mehr. Eingänge Menu Eingänge umbenan, Thunderbolt (90W) Individualsieren Eingabe-Quelle zurucks. Weitaras Beenden

1. Bewegen Sie den Joystick nach oben oder unten, um HDMI 1/HDMI 2 zu wählen, halten Sie den Joystick 8 Sekunden lang gedrückt, und die folgende Meldung erscheint:

Zu niedrigerer primärer Auflösung für HDMI wechseln? Ja Nein

1. Wählen Sie Yes (Ja) um von HDMI 2.0 (Standard) auf HDMI 1.4 umzuschalten (oder wählen Sie Nein um diesen Vorgang abzubrechen).
2. Wiederholen Sie die Schritte 3 und 4 erneut, um von HDMI 1.4 auf HDMI 2.0 umzuschalten.

Zu höherer primärer Auflösung für HDMI wechseln? Ja Nein

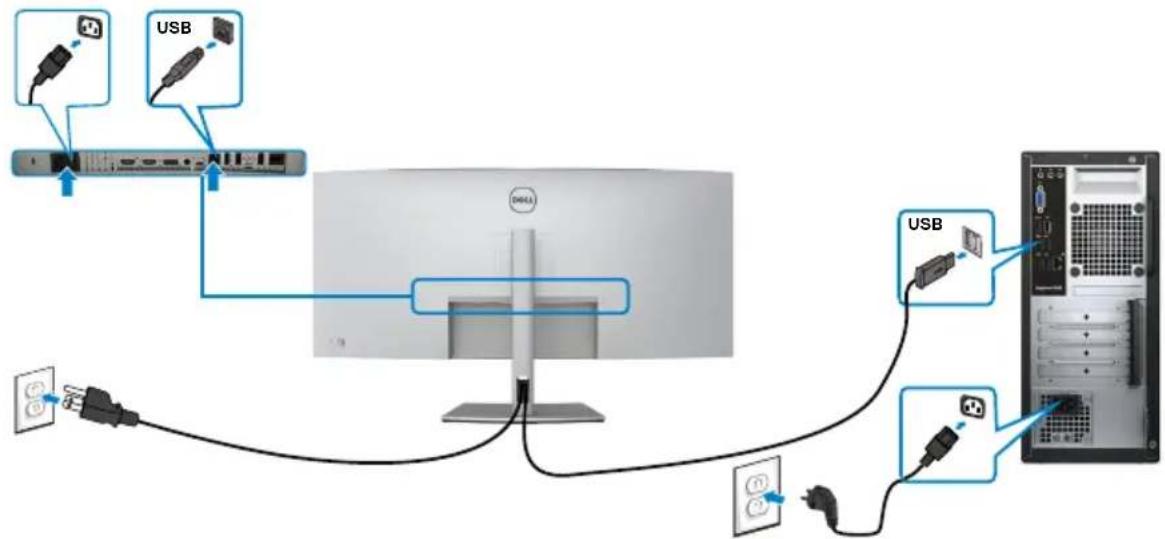

USB-Kabel anschließen

USB-Kabel anschließen

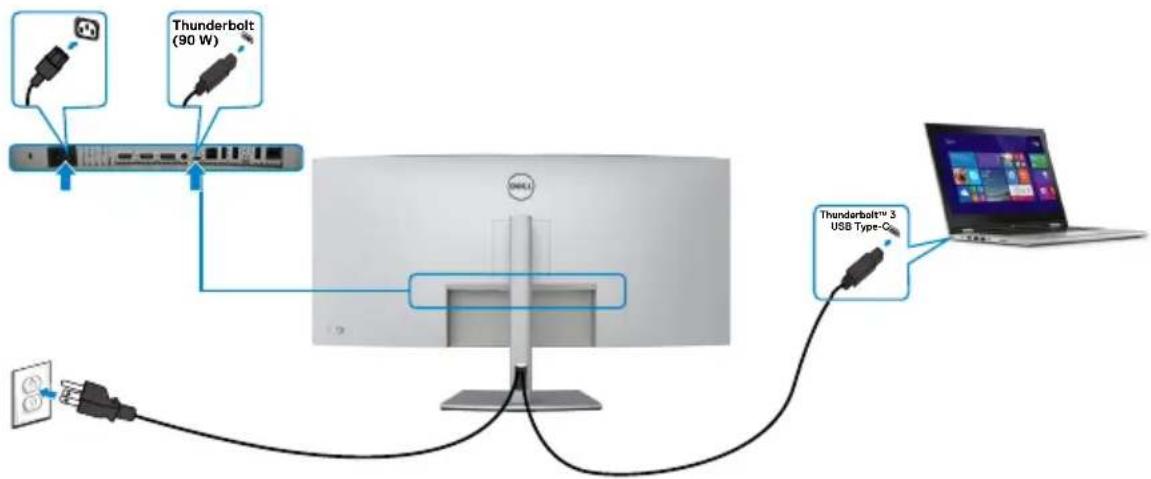

Verbinden des aktiven Thunderbolt™ 4 (USB Typ-C)-Kabels

Thunderbolt (90 W) Thunderbolt™ 3 USB Type-C

Der Thunderbolt™ 3 (90 W)-Anschluss auf Ihrem Monitor:

• Kann alternativ als Thunderbolt™ 3 oder DisplayPort 1.4, verwendet werden.
• Unterstützt USB Power Delivery (PD) mit Profilen bis 90 W.

HINWEIS: Unabhängig von Strombedarf/tatsächlichem Energieverbrauch Ihres Laptops oder der verbleibenden Laufzeit Ihres Akkus ist der Monitor Dell U4021QW darauf ausgelegt, Ihren Laptop mit bis zu 90 W zu versorgen.

Nennleistung (bei Laptops mit ThunderboltTM3 (90 W) mit PowerDelivery)	MaximaleLadeleistung
45 W 45 W
65 W 65 W
90 W 90 W
130 W Nicht unterstützt

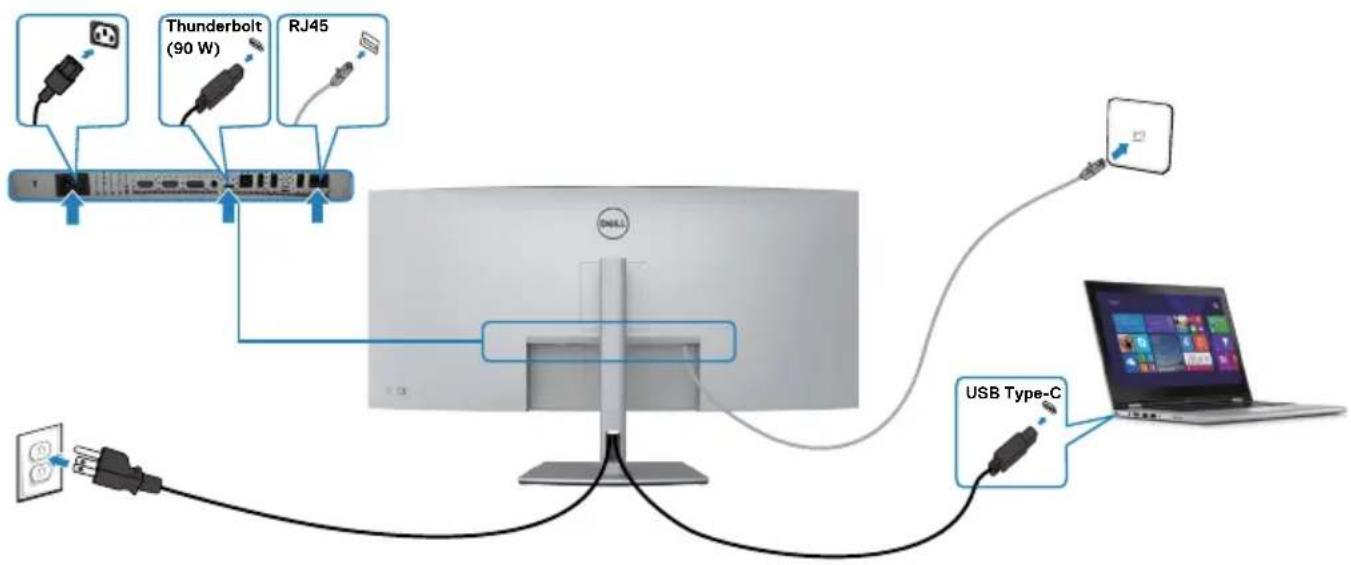

Verbinden des Monitors über RJ45-Kabel (optional)

Kabel organisieren

Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt.

Monitor mit Kensington-Schloss sichern (optional)

Der Schlitz des Sicherheitsschlosses befindet sich an der Unterseite des Monitors. (Siehe Steckplatz für Sicherheitsschloss)

Weitere Informationen zur Verwendung des Kensington-Schlosses (separat erhältlich) finden Sie in der mit dem Schloss gelieferten Dokumentation.

Sichern Sie den Monitor mit dem Kensington-Sicherheitsschlosse an einem Tisch.

HINWEIS: Das Bild dient ausschließlich der Veranschaulichung. Das Aussehen des Schlosses kann abweichen.

Monitorständer entfernen

ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD-Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt.

HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

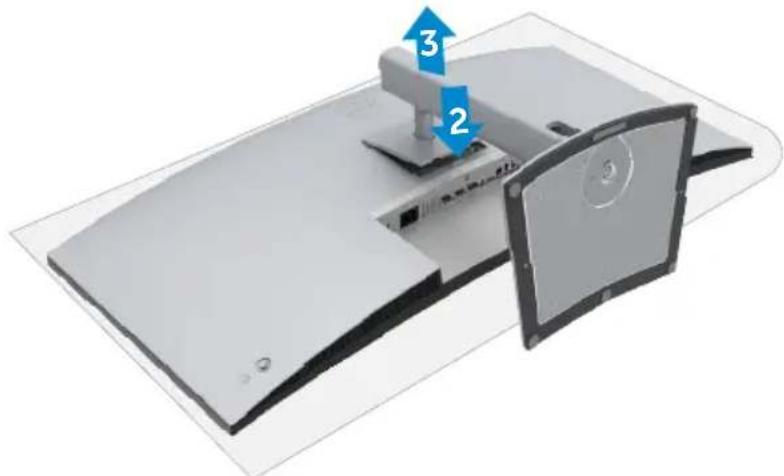

So entfernen Sie den Ständer:

1. Platzieren Sie den Monitor auf einem weichen Tuch oder Polster.
2. Halten Sie die Ständerfreigabetaste gedrückt.
3. Heben Sie den Ständer an und vom Monitor weg.

HINWEIS: Verbinden Sie den Monitor mit Schrauben (M4 x 10 mm) am Wandmontageset.

Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferten Anweisungen.

1. Platzieren Sie den Monitor auf einem weichen Tuch oder Polster auf einem stabilen, flachen Tisch.
2. Entfernen Sie den Ständer.
3. Entfernen Sie die vier Schrauben der Kunststoffabdeckung mit einem Kreuzschraubendreher.
4. Befestigen Sie die Montagehalterung aus dem Wandmontageset am Monitor.
5. Montieren Sie den Monitor anhand der mit dem Wandmontageset gelieferten Anweisungen an der Wand.

HINWEIS: Nur zur Verwendung mit UL- oder CSA- oder GS-gelisteten Wandhalterungen mit einem Mindestgewicht/Tragkraft von 38 kg (83,76 Pfund).

Monitor bedienen

Monitor einschalten.

Drücken Sie zum Einschalten des Monitors die Taste

Joystick nutzen

Nehmen Sie Anpassungen an Einstellungen mit dem Joystick an der Rückseite des Monitors vor.

1. Drücken Sie zum Einblenden des Hauptmenüs die Joystick-Taste.
2. Bewegen Sie den Joystick zum Umschalten zwischen Optionen nach oben/unten/links/rechts.
3. Drücken Sie zum Bestätigen der Einstellungen und zum Verlassen erneut die Joystick-Taste.

Joystick Beschreibung

• Drücken Sie die Taste bei eingeblendetem Menü zum Bestätigen der Auswahl oder zum Speichern der Einstellungen.
• Drücken Sie die Taste bei ausgeblendetem Menü zum Einblenden des Hauptmenüs. Beachten Sie Auf das Menüsystem zugreifen.

• Zur direktionalen 2-Wege- (rechts und links) Navigation.
  • Zum Aufrufen des Untermenüs nach rechts bewegen.
  • Zum Verlassen des Untermenüs nach links bewegen.
• Erhöht (rechts) oder verringert (links) die Parameter des ausgewählten Menüelements.

• Zur direktionalen 2-Wege- (aufwärts und abwärts) Navigation.
  • Schaltet zwischen den Menüelementen um.
• Erhöht (aufwärts) oder verringert (abwärts) die Parameter des ausgewählten Menüelements.

Verwenden Sie die Joystick-Steuerung auf der Rückseite des Monitors, um die Anzeigeeinstellungen anzupassen. Während Sie mit dieser Taste Einstellungen anpassen, erscheint am Bildschirm der numerische Wert der jeweiligen Funktion.

Vareingestellte Modi

Optionen Beschreibung
1		Mit dieser Menü taste blenden Sie die Bildschirmanzeige ein und wählen das Bildschirmmenü.
	Schnelltaste: Menü
2		Passen Sie über diese Taste die Lautstärke der integrierten Lautsprecher an.
	Schnelltaste: Lautstärke
3		Wählen Sie mit dieser Taste aus einer Liste mit Eingabequellen.
	Schnelltaste: Eingangsquelle
4		Wählen Sie mit dieser Taste aus einer Liste mit voreingestellten Farbmodi.
	Schnelltaste: Voreinstellungsmodi
5		Zum direkten Aufrufen der Einstellregler von Helligkeit/Kontrast.
	Schnelltaste: Helligkeit/Kontrast
6		Wählen Sie mit dieser Taste aus einer Liste mit BiB/BnB.
	Schnelltaste: BiB/BnB
7		Mit dieser Taste können Sie zum Hauptmenü zurückkehren oder das Hauptmenü verlassen.
	zurückzukehren

OSD-Sperrfunktion verwenden

Sie können die Steuertasten auf der Vorderblende sperren, damit nicht auf Menü und/oder Ein-/Austaste zugegriffen werden kann.

Verwenden Sie das Menü Sperren, um die Taste(n) zu sperren.

1. Wählen Sie eine der folgenden Optionen.

UltraSharp 40 Monitor Heligkeit/Kantrast Lingabe-Guete Farba Display P/R/PSP USB Audio Menu Individualismen Weltrot Sprachio Transparenz Timer Spere Menu zuges Menü Tasten Ein-/Aussteile Menü + Ein/Azu Tasten Desktopert Deenden

1. Die folgende Meldung wird angezeigt.

Möchten Sie die Menü Tasten wirklich sperren? Hinweise zum Deaktivieren der Tasten finden Sie im Benutzerhandbuch. Ja Nein

1. Wählen Sie Yes (Ja), um Schaltflächen zu sperren. Nach dem Sperren wird durch Drücken einer beliebigen Steuertaste das Schloss-Symbol angezeigt

Verwenden Sie den Joystick, um die Taste(n) zu sperren.

Drücken Sie vier Sekunden lang die linke Richtungsnavigation des Joysticks, ein Menü erscheint auf dem Bildschirm.

Wählen Sie eine der folgenden Optionen:

Optionen Beschreibung
1		Verwenden Sie diese Option zum Sperren der OSD-Menüfunktion.
	Menü Tastensperre
2		Verwenden Sie diese Option, um die Ein-/Austaste sperren zu sperren. Dadurch wird verhindert, dass der Benutzer den Monitor mit dem Ein-/Austaste ausschalten kann.
	Ein-/Austaste sperren
3		Verwenden Sie diese Option, um das OSD-Menü zu sperren und die Ein-/Austaste zum Ausschalten des Monitors zu betätigen.
	Sperre der Menü- und Ein-/Austaste
4		Verwenden Sie diese Option, um die eingebaute Diagnose auszuführen,siehe Eingebaute Diagnose.
	Integrierte Diagnostik

Zum Entsperren der Taste(n).

Drücken Sie die linke Navigationstaste des Joysticks vier Sekunden lang, bis ein Menü auf dem Bildschirm erscheint. Die folgende Tabelle beschreibt die Optionen zur Freigabe der Bedientasten an der Frontblende.

Optionen Beschreibung
1		Verwenden Sie diese Option, um die OSD-Menüfunktion zu entsperren.
Entsperren der Menütaste
2		Verwenden Sie diese Option, um die Ein-/Austaste zum Ausschalten des Monitors zu entriegeln.
Ein-/Austaste freigeben
3		Verwenden Sie diese Option, um das OSD-Menü zu entsperren und die Ein-/Austaste zum Ausschalten des Monitors zu betätigen.
Entsperren der Menü-und Ein-/Austaste

Taste an der Frontblende

Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors.

Taste an der Frontblende Beschreibung

1	Oben Unten		Verwenden Sie die Tasten Nach oben (erhöhen) und Nach unten (verringern), um Elemente im OSD-Menü einzustellen.
2	Zurück		Verwenden Sie die Schaltfläche Zurück, um zum vorherigen Menü zurückzukehren.
3	Weiter		Benutzen Sie die Schaltfläche Weiter, um Ihre Auswahl zu bestätigen.
4	Häkchen		Bestätigen Sie Ihre Auswahl mit dem Häkchen-Button.

Bildschirmmenü verwenden

Auf das Menüsystem zugreifen

Symbol	Menü und Untermenüs	Beschreibung
	Helligkeit/Kontrast	Verwenden Sie dieses Menü, um die Einstellung für Brightness/Contrast (Helligkeit/Kontrast) zu aktivieren.
	Helligkeit Brightness (Helligkeit) passt die Leuchtdichte der Hintergrundbeleuchtung an (Minimum 0; Maximum 100).Bewegen Sie den Joystick zum Erhöhen der Helligkeit (brightness) nach oben.Bewegen Sie den Joystick zum Verringern der Helligkeit (brightness) nach unten.
	Kontrast Passen Sie zunächst Brightness (Helligkeit) an,passen Sie Contrast (Kontrast) dann nur an, falls eine weitere Anpassung erforderlich ist.Bewegen Sie den Joystick zum Erhöhen des Kontrast nach oben und zum Verringern des Kontrasts nach unten (zwischen 0 und 100).Die Funktion Contrast (Kontrast) passt den Unterschied zwischen dunklen und hellen Bereichen am Monitor an.

Symbol Menü und Untermenüs

Beschreibung

Eingangsquelle Wählen Sie über das Menü Input Source

(Eingangsquelle) zwischen verschiedenen mit Ihrem Monitor verbundenen Videoeingängen.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Guelle Thunderbolt (90W) Farbe DP Display HDMI 1 PIP/PBP HDMI 2 USB Autom. wählen Auf Audio Auto-Auswahl für Thunderbolt Abfrage für mehr. Eingänge Menü Eingänge umbenennen Thunderbolt (90W) Individualisieren Eingabe-Guelle zurücks. Weiteres Beenden

ThunderboltTM(90W)	Wählen Sie den Eingang ThunderboltTM (90 W) wenn Sie den Anschluss ThunderboltTM 3 (90 W) verwenden. Drücken Sie zum Bestätigen der Auswahl die Joystick-Taste.
DP	Wählen Sie den DP-Eingang, wenn Sie den Anschluss DP (DisplayPort) nutzen. Drücken Sie zum Bestätigen der Auswahl die Joystick-Taste.
HDMI 1	Wählen Sie den HDMI 1-Eingang, wenn Sie den HDMI-Anschluss verwenden. Drücken Sie zum Bestätigen der Auswahl die Joystick-Taste.
HDMI 2	Wählen Sie den HDMI 2-Eingang, wenn Sie den HDMI-Anschluss verwenden. Drücken Sie zum Bestätigen der Auswahl die Joystick-Taste.
Auto-Auswahl Schalten Sie die Funktion ein, damit der Monitor automatisch nach verfügbaren Eingangsquellen (input sources) suchen kann. Drücken Sie zum Bestätigen der Auswahl die Joystick-Taste.

Symbol	Menü und Untermenüs	Beschreibung
	Automatische Auswahl für ThunderboltTM	Ermöglicht Ihnen, die automatische Auswahl für ThunderboltTM einzustellen:• Eingabeaufforderung für mehrere Eingänge:Immer die Meldung Wechseln Sie zu ThunderboltTMVideo Input anzeigen, damit der Benutzer wählen kann, ob er wechseln möchte oder nicht.• Ja: Der Monitor schaltet immer ohne Nachfrage aufTMVideo um, während ThunderboltTM 3 angeschlossen ist.• Nein: Der Monitor schaltet NICHT automatisch von einem anderen verfügbaren Eingang auf ThunderboltTM Video um.
	Eingänge umbenennen	Ermöglicht Ihnen die Umbenennung von Eingängen.
	Eingangsquelle rücksetzen	Setzt alle Einstellungen im Menü Input Source (Eingangsquelle) auf die werkseitigen Standardeinstellungen zurück.

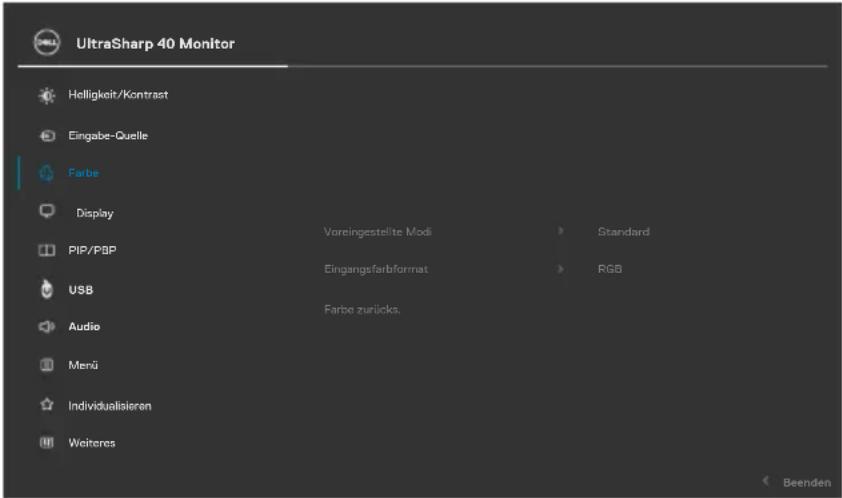

	Farbe	Verwenden Sie das Menü Color (Farbe), um den Farbeinstellungsmodus anzupassen.

Symbol Menü und Untermenüs

Voreinstellungs- modi

Beschreibung

Wenn Sie Voreinstellungsmodi wählen, können Sie Standard, Movie (Film), Game (Spiel), Color Temp. (Farbtemperatur), Color Space (Farbraum) oder Custom Color (Benutzerdefinierte Farbe) aus der Liste wählen.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Audio Menü Individualisieren Weiteres Vareingestellte Modi Eingangsfarbformat Farbe zurücks. Standard Film Spiel Farbtemp. Farbraum Benutzerfarbe < Beenden

• Standard: Standardfarbeinstellung: Dieser Monitor verwendet eine Blende mit niedrigem Blaulichtanteil und ist vom TÜV zertifiziert, um die Blaulichtausgabe zu reduzieren und ein entspannteres und weniger anregendes Bild beim Lesen von Inhalten auf dem Bildschirm zu erzeugen.
• Movie (Film): Ideal für Filme.
• Game (Spiel): Ideal für die meisten Spielanwendungen.
• Color Temp. (Farbtemperatur): Der Bildschirm erscheint wärmer mit einem rot/gelben Farbton, wenn der Schieberegler auf 5.000K eingestellt ist, oder kühler mit einem blauen Farbton, wenn der Schieberegler auf 10.000K eingestellt ist.
• Color Space (Farbraum): Ermöglicht Nutzern die Wahl des Farbraum: sRGB und DCI-P3, die Standardeinstellung ist sRGB.

HINWEIS: Wenn Sie DCI-P3 als Farbraum wählen, ist die Leuchtdichte der Hintergrundbeleuchtung auf 50 cd/m² (typisch) voreingestellt. Sie können die Leuchtdichte der Hintergrundbeleuchtung manuell einstellen, indem Sie die Funktion Helligkeit unter Helligkeit/Kontrast im OSD-Menü verwenden.

Symbol Menü und Untermenüs	Beschreibung
Eingangsfarb-format	Custom Color (benutzerdefinierte Farbe):Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie die linke und rechte Taste des Joysticks, um die Rot-, Grün- und Blauwerte einzustellen und Ihren eigenen voreingestellten Farbmodus zu erstellen.Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB:Wählen Sie diese Option, wenn Ihr Monitor über das ThunderboltTM, DP, HDMI-Kabel an einen Computer (oder DVD-Player) angeschlossen ist.YPbPr:Wählen Sie diese Option, falls Ihr DVD-Player nur YPbPr-Ausgabe unterstützt.
Farbton Verwenden Sie den Joystick nach oben oder unten, um den Farbton von 0 bis 100 einzustellen.HINWEIS:Die Farbtoneinstellung ist nur für den Film- und Spielmodus (Movie and Game mode) verfügbar.
Sättigung Verwenden Sie den Joystick nach oben oder unten, um die Sättigung von 0 bis 100 einzustellen.HINWEIS:Die Sättigungseinstellung ist nur für den Film- und Spielmodus (Movie and Game mode) verfügbar.
Farbe rücksetzen	Setzt die Farbeinstellungen Ihres Monitors auf die Werksstandards zurück.

Symbol Menü und Untermenüs

Beschreibung

Anzeige Passen Sie über das Menü Anzeige das Bild an.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Audio Menu Individualisieren Welteres Längen /Söstenverhälms Schäfte Reaktionszeit Gleichmäßigk komp. Anzeige zurücks. Brete 21:9 50 Normal Auf Beenden

Seitenverhältnis	Stellen Sie das Bildverhältnis auf Weitwinkel 21:9, automatische Größenanpassung, 4:3 und Pixel für Pixel ein.
Schärfe Lässt das Bild schärfer oder weicher erscheinen.Bewegen Sie den Joystick zur Anpassung der Schärfe zwischen ,0‘ und ,100‘ nach oben und unten.
Reaktionszeit	Ermöglicht es Ihnen, die Response Time (Reaktionszeit) auf Normal oder Fast (Schnell) einzustellen.
Uniformitäts-kompensation	Wählen Sie die Einstellungen für die Uniformitätskompensation. Die Gleichmäßigkeitskompensation passt verschiedene Bereiche des Bildschirms in Bezug auf die Mitte an, um eine gleichmäßige Helligkeit und Farbe über den gesamten Bildschirm zu erreichen. Für eine optimale Bildschirmleistung werden Brightness and Contrast (Helligkeit und Kontrast) für einige Voreinstellungsmodi (Standard, Color Temp. (Farbtemp.)) deaktiviert, wenn die Uniformitätskompensation eingeschaltet ist.HINWEIS: Dem Benutzer wird empfohlen, die werkseitige Einstellung der Helligkeit zu verwenden, wenn die Uniformity Compensation (Uniformitätskompensation) eingeschaltet ist. Bei anderen Einstellungen der Helligkeitsstufe kann die Gleichmäßigkeitsleistung von den im Werkskalibrierschein angezeigten Daten abweichen.

Symbol Menü und Untermenüs	Beschreibung
Anzeige rücksetzen	Setzt alle Einstellungen im Menü Display (Anzeige) auf die werkseitigen Standardeinstellungen zurück.

BiB/BnB Sie können mehrere Bilder gleichzeitig ansehen.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Audio Menü Individualisieren Weiteres PIP/PBP-Modus Aus Beenden

Hauptfenster	Teilfenster
	ThunderboltTM(90W)	DP	HDMI1	HDMI2
ThunderboltTM(90W)	x √ √ √
DP √ x √ √
HDMI 1 √ √ x √
HDMI 2 √ √ √ x

BiB/BnB-Modus	Passt den BiB- oder BnB- (Bild neben Bild) Modus an. Sie können diese Funktion durch Auswahl von Off deaktivieren.
BiB/BnB (Sub)	Wählen Sie zwischen den verschiedenen Videosignalen, die an Ihren Monitor für das BiB/BnB-Teilfenster angeschlossen werden können.
USB-Schalter	Wählen Sie diese Option, um zwischen den USB-Upstream-Quellen im BnB-Modus umzuschalten.
Video-Swap	Haupt- und Sub-Video tauschen.
Kontrast (Sub)	Ändern Sie die Kontrasteinstellungen von Sub-Video.

Symbol Menü und Untermenüs

Beschreibung

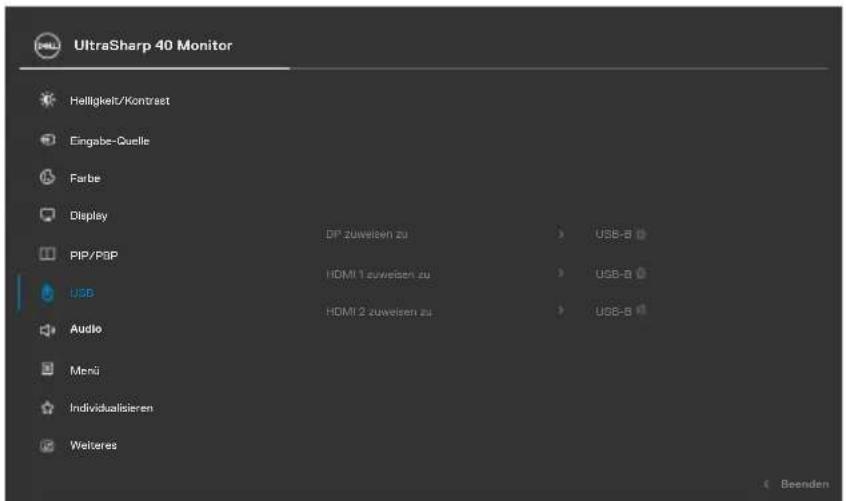

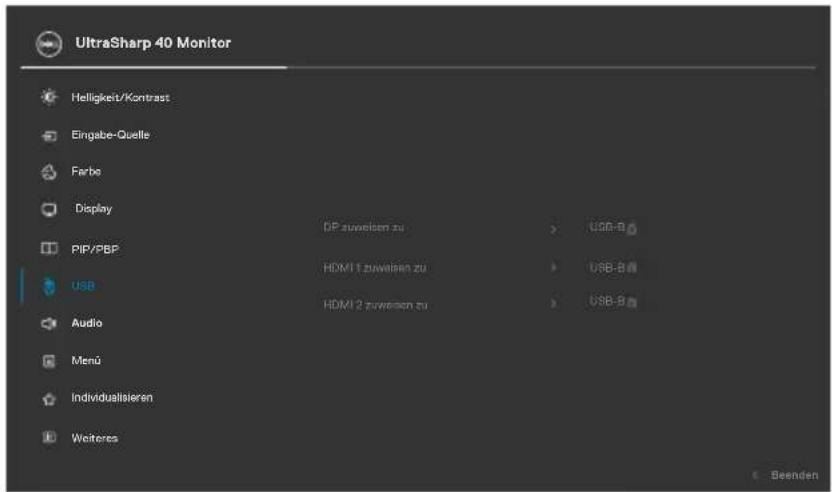

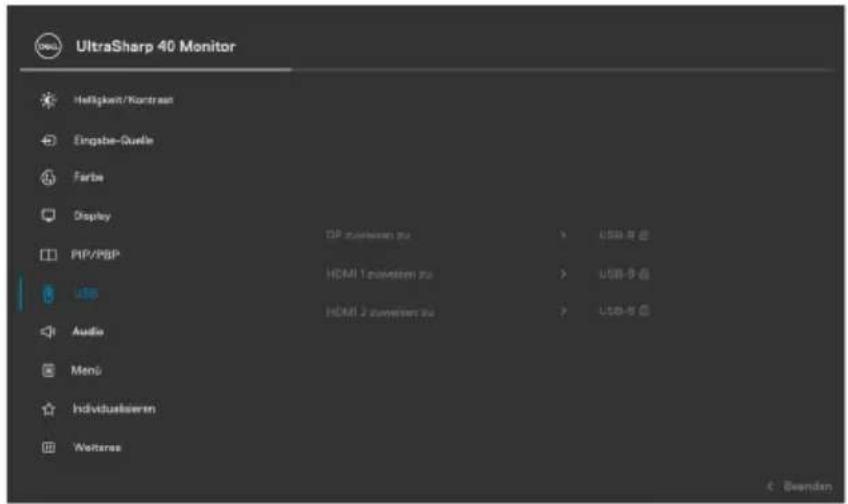

USB Sie können mehrere Bilder gleichzeitig ansehen.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display DP zuweisen zu > USB-B PIP/PBP HDMI 1 zuweisen zu > USB-B USB HDMI 2 zuweisen zu > USB-B Audio Menü Individualisieren Weiteres Beenden

DP zuweisen an

HDMI 1

zuweisen an

Zuweisung an USB-B oder Thunderbolt™ (90 W).

HDMI 2

zuweisen an

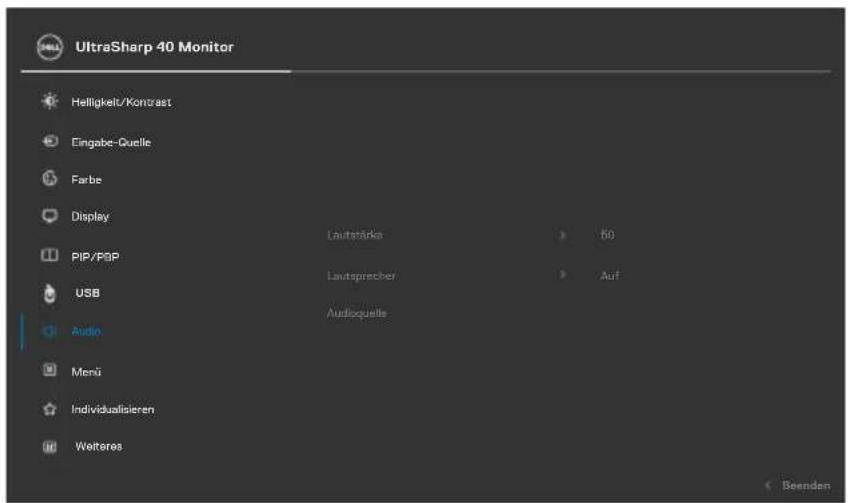

Audio

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PSP USB Audio Menü Individualisieren Welteres Lautstärke > 60 Lautsprücher > Auf Audioquelle Beenden

Symbol Menü und Untermenüs	Beschreibung
Lautstärke Ermöglicht Ihnen die Einstellung der Lautstärke der Kopfhörerausgabe.Passen Sie die Lautstärke mit dem Joystick zwischen 0 und 100 an.
Lautsprecher	Wählen Sie On (Ein) oder Off (Aus) der Lautsprecherfunktion.
Audio rücksetzen	Setzt alle Einstellungen im Menü Audio auf die werkseitigen Standardeinstellungen zurück.

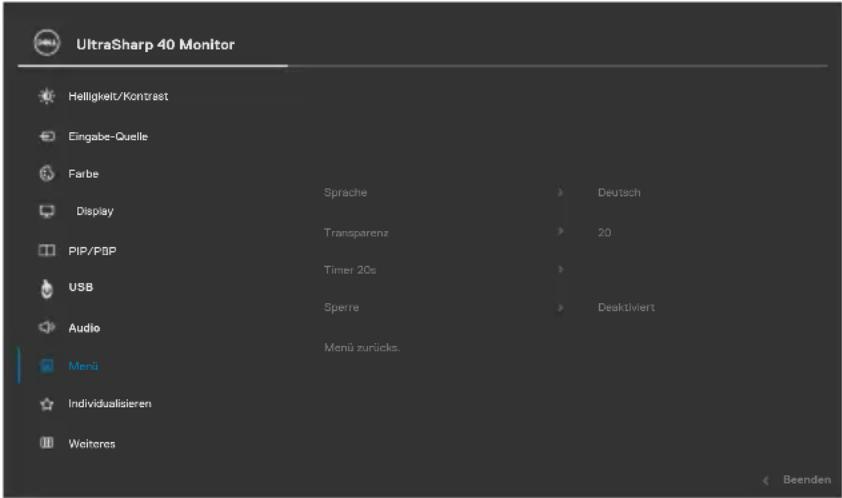

Menü Wählen Sie diese Option zur Anpassung der Einstellungen des Bildschirmmenüs. Dazu zählen die Sprache der Bildschirmanzeige, die Anzeigedauer des Menüs usw.
Sprache Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein.(Englisch, Spanisch, Französisch, Deutsch, brasilianisches Deutsch, Russisch, vereinfachtes Chinesisch oder Japanisch.)
Transparenz Wählen Sie diese Option zum Ändern der Menütransparenz, indem Sie den Joystick nach oben oder unten bewegen (Min. 0/Max. 100).
Timer OSD Hold Time (OSD-Wartezeit): Legt fest, wie lange das OSD nach Betätigung einer Taste angezeigt wird. Passen Sie den Regler mit dem Joystick in 1-Sekunden-Schritten zwischen 5 und 60 Sekunden an.

Symbol Menü und Untermenüs

Beschreibung

Sperre Durch Sperrung der Bedientasten am Monitor können Sie verhindern, dass Personen auf Bedienelemente zugreifen. Dies verhindert außerdem eine versehentliche Aktivierung, wenn mehrere Monitore nebeneinander aufgestellt sind.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Guelle Farbe Display PfP/PBP USB Audio Menu Individualisieren Weiteres Sprache Transparenz Timer Sperre Menü Tasten Ein-/Austaste Menü + Ein/Aus Tasten Deaktiviert < Beenden

• Menu Buttons (Menütasten): Über das OSD, um die Menütasten (Menu Buttons) zu sperren.
• Power Button (Ein-/Austaste): Über das OSD zum Sperren der Ein/Aus-Taste (Power Button).
• Menu + Power Buttons (Menütasten und Ein-/Austaste): Über das OSD, um alle Menü- und Ein/Aus-Taste (Power Button) zu sperren.
• Disable (Deaktivieren): Bewegen Sie den Joystick nach links und halten Sie ihn 4 Sekunden lang gedrückt.

Menü rücksetzen

Setzt alle Einstellungen im Reset menu (Menü Rücksetzen) auf die werkseitigen Standardeinstellungen zurück.

Symbol Menü und Untermenüs

Personalisieren Sie

Beschreibung

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Guelle Farbe Display PIP/PBP USB Audio Menu Individualisieren Weizeres Direkttaste 1 Direkttaste 2 Direkttaste 3 Direkttaste 4 Direkttaste 5 LED der Ein-/Austaste USB-C Ladung (90W) Sonstige USB-Aufladung Schnelles Aufwachen Personalisieren Rücksetzen Lautstärke Eingabe-Guelle Vorsingestellte Modi Helligkeit/Kontrast PIP/PBP-Modus An im An Modus Aus im Aus Modus Aus im Standbymodus Aus

Schnelltaste 1 Wählen Sie aus den Preset Modes
Schnelltaste 2	(Voreinstellungsmodi), Brightness/Contrast (Helligkeit/Kontrast), Input Source (Eingangsquelle), Aspect Ratio (Bildseitenverhältnis), PIP/PBP Mode (BiB/BnB-Modus), USB Switch (USB-Schalter), Video Swap (Video-Swap), Volume (Lautstärke), Display Info (Display-Info), die als Schnelltaste eingestellt sind.
Schnelltaste 3
Schnelltaste 4
Schnelltaste 5
LED der Ein-/Austaste	Ermöglicht Ihnen die Einstellung des Zustands der Betriebsleuchte zum Energiesparen.
USB-C-Aufladung (90 W)	Ermöglicht die Aktivierung oder Deaktivierung der USB-C Charging (90 W) (USB-C-Aufladung (90 W)) während des Abschaltmodus des Monitors.
Sonstige USB-Aufladung	Ermöglicht es Ihnen, während des Monitor-Bereitschaftsmodus Other USB Charging (Sonstige USB-Aufladung) zu aktivieren oder zu deaktivieren.
Schnelles Aufwachen	Beschleunigung der Erholungszeit aus dem Schlafmodus.
Personalisierung rücksetzen	Setzt alle Einstellungen im Menü Personalize (Personalisieren) auf die werkseitig voreingestellten Werte zurück.

Symbol Menü und Untermenüs

Beschreibung

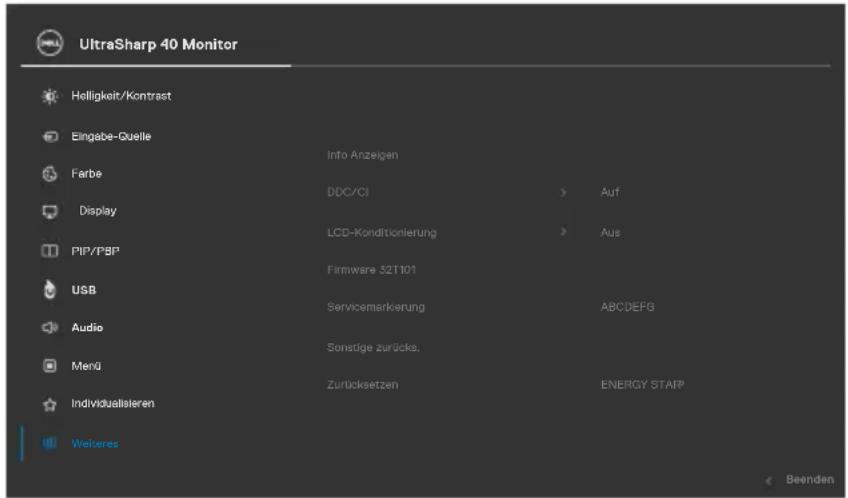

Sonstiges Wählen Sie diese Option, um die OSD-Einstellungen wie DDC/CI, LCD-Konditionierung usw, anzupassen.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Guelle Farbe Display PIP/PBP USB Audio Menü Individualisieren Weiteres Info Anzeigen DDC/CI LCD-Konditionierung Firmware 32T101 Servicemarkerung Sonstige zurücks. Zurücksetzen Auf Aus ABCDEFG ENERGY STARP Beenden

Info anzeigen Zeigt die aktuellen Einstellungen des Monitors an.

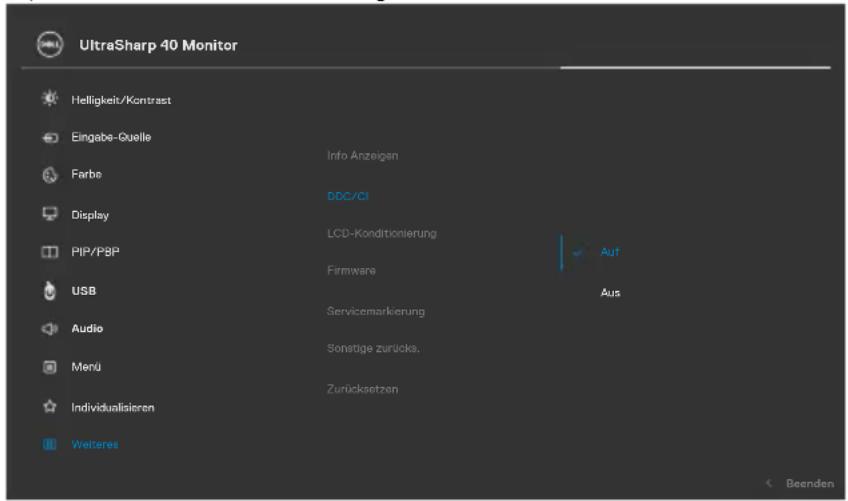

DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht die Anpassung Ihrer Monitorparameter (Helligkeit, Farbabgleich usw.) über die Software auf Ihrem Computer. Sie können diese Funktion durch Auswahl von Off (Aus) deaktivieren. Aktivieren Sie diese Funktion für ein optimales Nutzererlebnis und optimale Monitorleistung.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Audio Merü Individualisieren Welteres Info Anzeigen DDC/CI LCD-Konditionierung Firmware Servicemarkierung Sonstige zurücks. Zurücksetzen Auf Aus Beenden

Symbol Menü und Untermenüs	Beschreibung

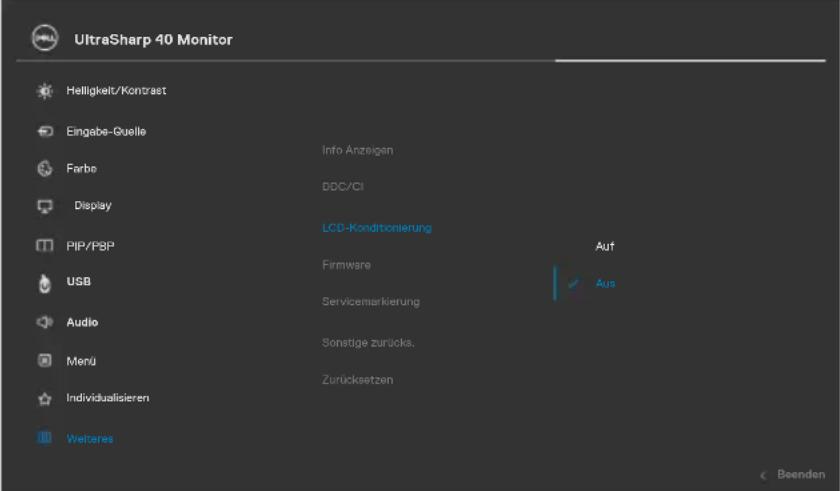

LCD-Konditionierung	Hilft bei der Reduzierung schwacher Fälle von Memory-Effekt. Je nach Grad des Memory-Effekts läuft das Programm möglicherweise einige Zeit. Sie können diese Funktion durch Auswahl von On (Ein) aktivieren.
Firmware Zeigt die Firmware-Version Ihres Monitors.
Service-Tag Zeigt das Service-Tag. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem Dell Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann.HINWEIS: Das Service-Tag ist zudem auf ein Typenschild an der Rückseite der Abdeckung gedruckt.
Sonstiges rücksetzen	Setzt alle Einstellungen im Menü Others (Sonstiges) auf die werkseitigen Standardeinstellungen zurück.
Werksrücksetzung	Setzt alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurück. Dies sind auch die Einstellungen für ENERGY STAR®-Tests.

Warnmeldungen

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie folgende Nachricht:

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt.

Ändern Sie Ihr Eingangstiming auf 5120x2160, 60Hz oder ein anderes

Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Das bedeutet, dass der Monitor sich nicht mit dem vom Computer empfangenen Signal synchronisieren kann. Die durch diesen Monitor adressierbaren horizontalen und vertikalen Frequenzbereiche können Sie den Technische Daten des Monitors entnehmen. Der empfohlene Modus ist 5120 x 2160.

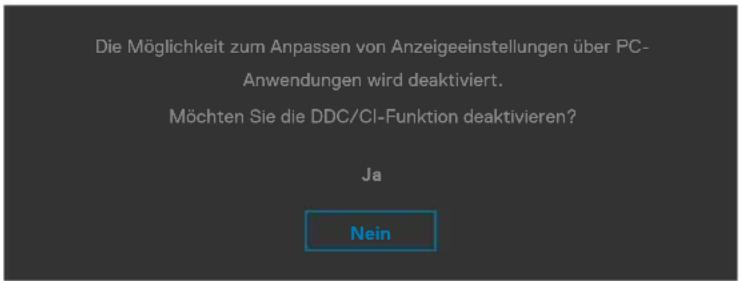

Sie können vor Deaktivierung der DDC/CI-Funktion die folgende Nachricht sehen:

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC- Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein

Wenn der Monitor in den Bereitschaftsmodus wechselt, wird die folgende Meldung angezeigt:

Dell In den Standby-Modus gehen...

Aktivieren Sie den Computer und wecken Sie den Monitor zum Zugreifen auf das OSD auf. Wenn Sie eine andere Taste als die Ein-/Austaste(Power Button) drücken, erscheinen je nach ausgewähltem Eingang die folgenden Nachrichten:

Kein DP Signal von Ihrem Gerät. Drücken Sie eine beliebige Taste, um das Gerät zu aktivieren. Wenn keine Anzeige vorhanden ist, drücken Sie den Bedienhebel der Anzeige, um die richtige Eingangsquelle auszuwählen.

Unter folgenden Bedingungen wird eine Meldung angezeigt, während das den DP-Alternate-Modus unterstützende Kabel an den Monitor angeschlossen ist:

• Wenn die automatische Auswahl für Thunderbolt auf Prompt for Multiple Inputs eingestellt ist.
• Wenn das DP-Kabel an den Monitor angeschlossen ist.

Zu USB-C-Videoeingang wechseln: Ja Nein

Wählen Sie OSD-Elemente von Factory Reset in Andere Funktion, die folgende Meldung erscheint:

Möchten Sie die Einstellungen bestimmt auf die Standardwerte zurücksetzen? Ja Nein

Wenn Sie „Yes (Ja)“ wählen, um auf die Standardeinstellungen zurückzusetzen, erscheint die folgende Meldung:

UltraSharp 40 Monitor Wählen Sie 'Ja', um die folgende(n) Funktion(en) zu aktivieren: • USB-C Ladung immer an • Sonstige USB-Aufladung • Gleichmäßigk.komp. Ja Nein Wenn 'Ja' ausgewählt ist, erhöht sich der Stromverbrauch. Wenn 'Nein' ausgewählt ist, dann erfüllt das die Bedingungen von ENERGY STAR. Individuelle Einstellungen können im Menü geändert werden.

Wählen Sie OSD-Elemente von Ein im Bereitschaftsmodus unter Personalisierungsfunktion, die folgende Meldung erscheint:

Ein Wechsel zu dieser Einstellung (ohne ∅ Symbol) erhöht den Stromverbrauch. Möchten Sie fortfahren? Ja Nein

Wenn der Helligkeitsgrad über den Standardwert von mehr als 75 % eingestellt wird, erscheint die folgende Meldung:

Eine Einstellung auf diesen Wert erhöht den Stromverbrauch über den Standardwert hinaus. Möchten Sie fortfahren? Ja Nein

• Wenn der Benutzer „Ja“ auswählt, wird die Leistungsmeldung nur einmal angezeigt.
• Wenn der Nutzer „Nein“ wählt, wird die Energiewarnmeldung erneut angezeigt.
  • Die Energiewarnmeldung erscheint nur dann erneut, wenn der Nutzer über das OSD-Menü eine Werksrücksetzung durchführt.

Wenn entweder Thunderbolt™ (90 W), DP, HDMI-Eingang gewählt wird und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfeld wie unten dargestellt.

Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U4021GW oder Kein HDMI 1-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U4021GW oder Kein HDMI 2-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U4021GW oder Kein Thunderbolt (90W)-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U4021GW

Siehe Fehlerbehebung für weitere Informationen.

Maximale Auflösung einstellen

So stellen Sie die maximale Auflösung des Monitors ein:

Unter Windows 7, Windows 8 oder Windows 8.1:

1. Nur bei Windows 8 oder Windows 8.1: Schalten Sie durch Auswahl der Desktop-Kachel zum klassischen Desktop. Bei Windows Vista und Windows 7: Überspringen Sie diesen Schritt.
2. Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Bildschirmauflösung.
3. Klicken Sie auf die Dropdown-Liste der Bildschirmauflösung und wählen Sie 5120 x 2160.
4. Klicken Sie auf OK.

Unter Windows 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Anzeigeeinstellungen.
2. Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3. Klicken Sie auf die Dropdown-Liste der Auflösung und wählen Sie 5120 x 2160.
4. Klicken Sie auf Übernehmen.

Wenn Sie 5120 x 2160 nicht als Option sehen, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab:

Falls Sie einen Desktop- oder Notebook-PC von Dell haben:

- Gehen Sie zu http://www.dell.com/support, geben Sie Ihr Service-Tag ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Falls Sie einen Computer (Notebook oder Desktop) von einer anderen Marke als Dell nutzen:

• Rufen Sie die Support-Webseite des Computerherstellers auf und laden Sie die aktuellsten Grafiktreiber herunter.
• Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie die aktuellsten Grafiktreiber herunter.

Einstellung des KVM-USB-Switch

So legen Sie den KVM-USB-Switch als Schnelltaste für den Monitor fest:

1. Drücken Sie zum Einblenden des Hauptmenüs die Joystick-Taste.
2. Bewegen Sie den Joystick, um Personalize (Personalisieren) auszuwählen.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Audio Menü Individualisieren Weiteres Direkttaste 1 Direkttaste 2 Direkttaste 3 Direkttaste 4 Direkttaste 5 LED der Ein-/Austaste USB-C Ledung (90W) Sonstige USB-Aufladung Schnelles Aufwachen Personellisierten rücksetzen Lautstärke Eingabe-Quelle Voreingestellte Modi Helligkeit/Kontrast PIP/PBP-Modus An im An Modus Aus Im Aus Modus Aus im Standbmodus Aus

1. Bewegen Sie den Joystick nach rechts, umdie markierte Option zu aktivieren.

2. Bewegen Sie den Joystick nach rechts, m die Option Shortcut Key 1 (Schnelltaste 1) zu aktivieren.

3. Bewegen Sie den Joystick nach oben oder unten, um USB Select Switch (USB-Auswahlschalter zu wählen).

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Audio Menü Individualisieren Weiteres Direkttaste 1 Direkttaste 2 Direkttaste 3 Direkttaste 4 Direkttaste 5 LED der Ein-/Austaste USB-C Ladung (90W) Sonstige USB-Aufadung Schnelles Aufwachen Personalisieren rücksetzen Voreingestellte Modi Helligkeit/Kontrast Eingabe-Quelle Längen-/Seitenverhältnis PIP/PBP-Modus USB-Wechsel Video tauschen Lautstärke Info Anzeigen Beenden

1. Drücken Sieden Joystick, um die Auswahl zu bestätigen.

HINWEIS: Die KVM-USB-Switch-Funktion funktioniert nur im BnB-Modus.

Im Folgenden finden Sie Abbildungen verschiedener Anschlussszenarien und deren Einstellungen im USB-Auswahlmenü, die in entsprechenden Farbrahmen dargestellt sind.

1. Beim Anschluss von HDMI 1 + USB-B an Computer 1 und DP + Thunderbolt™ (90W) an Computer 2:

HINWEIS: Die Thunderbolt™ (90 W) Verbindung unterstützt derzeit nur den Datentransfer.

StellenSie sicher, dass die USB-Auswahl für HDMI 1 auf USB-B und DP auf Thunderbolt™ (90 W) eingestellt ist.

UltraSharp 40 Monitor Helligkeit/Kontrent Eingabe-Quelle Farbe Display PIP/PBP zSP Audio Menu Individualizen Welteres DP (Zusikam) zu > USB-R HDMI 1 (zusikam zu) > USB-R HDMI 2 (zusikam zu) > USB-R < Beendan

1. Beim Anschluss von HDMI 1 + USB-B an Computer 1 und Thunderbolt™ (90 W) an Computer 2.

HINWEIS: Die Thunderbolt ^TM (90 W)-Verbindung unterstützt derzeit Video- und Datenübertragung.

Stellen Sie sicher, dass die USB-Auswahl für HDMI 1 auf USB-B eingestellt ist.

UltraSharp 40 Monitor Helligkeit/Kontreal Eingabe-Quelle Farbe Display PIP/PSP USB Audio Menu Individualiseren Welteres OP zuzwesen zu > USB-B @ HDMI 1 zuzwesen zu > USB-B @ HDMI 2 zuzwesen zu > USB-B @ C Bemandan

HINWEIS: Da der Thunderbolt™ 3 (90 W) Anschluss den DisplayPort Alternate Mode unterstützt, ist es nicht erforderlich, die USB-Auswahl für Thunderbolt™ (90W) einzustellen.

HINWEIS: Beim Anschluss an verschiedene, oben nicht gezeigte Video-Eingangsquellen gehen Sie auf die gleiche Weise vor, um die richtigen Einstellungen für die USB-Auswahl zur Paarung der Anschlüsse vorzunehmen.

Einstellen der Auto KVM

Folgen Sie den nachstehenden Anweisungen, um Auto KVM für Ihren Monitor einzurichten:

1. Stellen Sie sicher dass der, PBP Mode (BnB-Modus) Off (Aus) geschaltet ist.

UltraSharp 40 Monitor Helligkeit/Kontrest Eingabe-Cuelle Farbe Display PIP/PBP USB Audio Menü Individualsieren Welteres PIP/PBP-Modus Aus Beenden

1. Stellen Sie sicher, dass die Auto Select (automatische Auswahl) eingeschaltet On (Ein) and automatische Auswahl für Thunderbolt™ auf Ja eingestellt ist.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Thunderbolt (90W) Farbe DP Display HDMI 1 PIP/POP HDMI 2 USB Autom. wählen Auf Audio Auto-Auswahl für Thunderbolt Abfrage für mehr. Eingänge Menü Eingänge umbenennen Thunderbolt (90W) Individualisieren Eingabe-Quelle zurücks. Weiteres Beenden

UltraSharp 40 Monitor Helligkeit/Kontreal Eingabe-Guele Thunderbolt (90kV) Farbe DP Display HDMI 1 PIP/PSP HDMI 2 USB Autom. wählen Audio Auto-Auswah für Thunderbolt Menü Eingänge umbenommen Individuelleien Eingabe-Guele zurücks. Weiteres Abfrage für mehr. Eingänge Nein Beenden

1. Stellen Sie sicher, dass die USB-Anschlüsse und die Videoeingänge entsprechend gepaart sind.

UltraSharp 40 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PAP USB Audio Menji Individualisieren Weiteres DP zuweisen zu > USB-B HDMI 1 zuweisen zu > USB-B HDMI 2 zuweisen zu > USB-B Beenden

HINWEIS: Für Anschluss Thunderbolt™ (90 W) ist keine weitere Einstellung erforderlich.

Fehlerbehebung

WARNUNG: Befolgen Sie vor Beginn jeglicher Verfahren in diesem Abschnitt die Sicherheitshinweise.

Selbsttest

Der Monitor bietet eine Selbsttest-Funktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Führen Sie anhand der folgenden Schritte den Monitorselbsttest durch, falls Monitor und Computer richtig verbunden sind, der Monitorbildschirm aber dunkel bleibt:

1. Schalten Sie Computer und Monitor aus.
2. Trennen Sie das Videokabel von der Rückseite des Computers. Ziehen Sie vor Gewährleistung eines angemessenen Selbsttests alle digitalen und analogen Kabel an der Rückseite des Computers ab.
3. Schalten Sie den Monitor ein.

Das schwebende Dialogfenster sollte am Bildschirm angezeigt werden (auf schwarzem Hintergrund), falls der Monitor kein Videosignal erkennen kann und richtig funktioniert. Im Selbsttest-Modus bleibt die Betriebs-LED weiß. Je nach ausgewähltem Eingang rollt einer der nachstehend gezeigten Dialoge kontinuierlich durch den Bildschirm.

DELL Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbmodus. www.dell.com/U4021GW

oder

DELL Kein HDMI 1-Kable Der Monitor wechselt nach 4 Minuten in den Standbmodus. www.dell.com/U4021GW

oder

DELL Kein HDMI 2-Kable Der Monitor wechselt nach 4 Minuten in den Standbmodus. www.dell.com/U4021GW

oder

KEIN THUNDERBOLT (90W)-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U4021GW

1. Dieses Feld erscheint auch während des normalen Systembetriebs, falls sich das Videokabel löst oder beschädigt ist.

2. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an; schalten Sie dann Computer und Monitor ein.

Falls Ihr Monitorbildschirm nach Verwendung des vorherigen Verfahrens schwarz bleibt, prüfen Sie Videocontroller und Computer, da Ihr Monitor richtig funktioniert.

Integrierte Diagnostik

Ihr Monitor hat ein integrierten Diagnosewerkzeug, mit dem Sie ermitteln können, ob die von Ihnen festgestellte Bildschirmanomalie ein inhärentes Problem mit Ihrem Monitor ist oder mit Ihrem Computer und Ihrer Videokarte in Zusammenhang steht.

Voreingestellte Modi

So führen Sie die integrierte Diagnose aus:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).

2. Halten Sie die Taste nach oben oder unten oder in Richtung links oder rechts vier Sekunden lang gedrückt, bis ein Menü auf dem Bildschirm erscheint.

3. Heben Sie mit dem Joystick die Option Diagnostik hervor und drücken Sie zum Starten der Diagnose die Joystick-Taste. Ein grauer Bildschirm erscheint.

4. Prüfen Sie, ob der Bildschirm Defekte oder Anomalien aufweist.

5. Betätigen Sie den Joystick einmal, bis ein roter Bildschirm angezeigt wird.

6. Prüfen Sie, ob der Bildschirm Defekte oder Anomalien aufweist.

7. Wiederholen Sie die Schritte 5 und 6, bis der Bildschirm grüne, blaue, schwarze und weiße Farben anzeigt. Achten Sie auf Anomalien oder Defekte.

Der Test ist abgeschlossen, sobald ein Textbildschirm erscheint. Betätigen Sie zum Verlassen erneut den Joystick.

Falls Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmanomalien feststellen, funktioniert der Monitor richtig. Prüfen Sie Videokarte und Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen über gängige Monitorprobleme und mögliche Abhilfemaßnahmen:

Allgemeine Symptome	Was Sie erleben	Mögliche Lösungen
Kein Video/ Betriebs-LED leuchtet nicht	Kein Bild · Stellen	Sie sicher, dass das Videokabel zwischen Monitor Computer sicher angeschlossen ist.· Prüfen Sie mit einem anderen Elektrogerät, ob die Steckdose richtig funktioniert.· Vergewissern Sie sich davon, dass die Ein-/ Austaste richtig gedrückt wurde.· Stellen Sie sicher, dass im MenüEingangsquelledie richtige Eingangsquelle ausgewählt ist.
Kein Video/ Betriebs-LED leuchtet	Kein Bild oder keine Helligkeit	· Erhöhen Sie Helligkeit und Kontrast über das Bildschirmmenü.· Führen Sie einen Monitorselbsttest durch.· Prüfen Sie den Anschluss des Videokabels auf verbogene oder abgebrochene Kontakte.· Führen Sie die integrierte Diagnose aus.· Stellen Sie sicher, dass im MenüEingangsquelledie richtige Eingangsquelle ausgewählt ist.
Fehlende Pixel LCD-Bildschirm weist Punkte auf		· Schalten Sie das Gerät aus und wieder ein.· Pixel, die permanent ausgeschaltet sind, sind ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.· Weitere Informationen zur Dell Monitor-Qualität und den Pixel-Richtlinien finden Sie auf der Support-Website von Dell unter:www.dell.com/pixelguidelines.
Dauerhaft leuchtende Pixel	LCD-Bildschirm weist helle Punkte auf	· Schalten Sie das Gerät aus und wieder ein.· Pixel, die permanent ausgeschaltet sind, sind ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.· Weitere Informationen zur Dell Monitor-Qualität und Pixel-Richtlinien finden Sie auf der Support-Website von Dell unter:www.dell.com/pixelguidelines.
Helligkeitsprobleme	Bild zu dunkel oder zu hell	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Passen Sie Helligkeit und Kontrast über das Bildschirmmenü an.
Sicherheitsrelevante Probleme	Sichtbare Anzeichen von Rauch oder Funken	Führen Sie keine Schritte zur Fehlerbehebung durch.Wenden Sie sich umgehend an Dell.
Intermittierende Probleme	Fehlfunktionen treten gelegentlich auf	Stellen Sie sicher, dass das Videokabel zwischen Monitor Computer sicher angeschlossen ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Ermitteln Sie anhand des Monitorselbsttests, ob das intermittierende Problem im Selbsttestmodus auftritt.
Fehlende Farbe Bild mit fehlender Farbe		Führen Sie einen Monitorselbsttest durch.Stellen Sie sicher, dass das Videokabel zwischen Monitor Computer sicher angeschlossen ist.Prüfen Sie den Anschluss des Videokabels auf verbogene oder abgebrochene Kontakte.
Falsche Farbe Bildfarbe ist nicht gut		Ändern Sie die Einstellungen von Voreinstellungsmodi im Menü Farbe je nach Anwendung.Passen Sie den R/G/B-Wert unter benutzerdefinierte Farbe im Menü Farbe an.Ändern Sie Eingangsfarbformat im Menü Farbe in PC RGB oder YPbPr.Führen Sie die integrierte Diagnose aus.
Memory-Effekt durch ein statische Bild, das lange Zeit am Monitor angezeigt wurde.	Blasse Schatten durch am Bildschirm angezeigte statische Bilder	Schalten Sie den Bildschirm nach einigen Minuten Inaktivität aus. Diese können in den Energieoptionen von Windows oder der Energiespareinstellung von Mac angepasst werden.Verwenden Sie alternativ einen sich dynamisch ändernden Bildschirmschoner.

Produktspezifische Probleme

HINWEIS: Thunderbolt ^TM wird von Windows 7 nicht unterstützt.

Problem Was Sie erleben		Mögliche Lösungen
Anzeige am Bildschirm ist zu klein	Bild ist am Bildschirm zentriert, füllt aber nicht den gesamten Anzeigebereich	Prüfen Sie die Einstellung Seitenverhältnis im Bildschirmmenü Anzeige.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Der Monitor kann über die Tasten an der Frontblende nicht angepasst werden	Das Bildschirmmenü erscheint nicht am Bildschirm	Schalten Sie den Monitor aus, ziehen Sie das Monitornetzkabel, schließen Sie es wieder an und schalten Sie den Monitor erneut ein.
Kein Eingangssignal bei Betätigung von Bedienelementen	Kein Bild, die LED ist weiß	Prüfen Sie die Signalquelle. Stellen Sie sicher, dass sich der Computer nicht im Energiesparmodus befindet, indem Sie die Maus bewegen oder eine Taste an der Tastatur drücken.Prüfen Sie, ob das Signalkabel richtig angeschlossen ist. Schließen Sie das Signalkabel bei Bedarf erneut an.Setzen Sie Computer oder Videoplayer zurück.
Das Bild füllt nicht den gesamten Bildschirm aus	Das Bild kann die Höhe oder Breite des Bildschirms nicht ausfüllen	Aufgrund unterschiedlicher Videoformate (Seitenverhältnisse) von DVDs zeigt der Monitor möglicherweise kein Vollbild an.Führen Sie die integrierte Diagnose aus.
Kein Video oder Anzeige am HDMI-Anschluss	Kein Video beim Anschließen von Docking-, Dongle- oder Blu-ray-DVD-Playern	· Da die Legacy-Plattform 5120 x 2160 nicht erkennen oder ausgeben kann, schlagen wir vor, auf eine niedrigere Auflösung umzuschalten, um dieses Kompatibilitätsproblem abzudecken:1. Entfernen Sie alle Eingangskabel, drücken und halten Sie nach oben oder unten oder nach links oder rechts für 4 Sekunden . (Die Nummern der Schaltflächen finden Sie unterEingebaute Diagnostik)2. Wählen Sie „Aktivieren (Enable)“ auf dem POP-Bildschirm, um die maximale Auflösung von 5120 x 2160 auf 3840 x 2160 zu ändern.
Auf dem Monitor angezeigtes Bild bei 2560 x 1080 @ 60Hz	Angezeigtes Bild aufgrund des Dupliziermodus nicht bei 5120 x 2160 @ 30Hz/60Hz	· Drücken Sie die Taste „Windows“ + „P“, wählen Sie entweder „Erweiterungsmodus (Extend Mode)“ oder „nur zweiter Bildschirm(second screen only)“.· Gehen Sie zu Anzeigeeinstellung, wählen Sie 5120 x 2160.
Auf dem Monitor angezeigtes Bild nicht bei 5120 x 2160	Angezeigtes Bild wird nicht bei 5120 x 2160 angezeigt, wenn es an das Docking-Gerät angeschlossen ist	· Um 5120 x 2160 zu unterstützen, prüfen Sie, ob das Andockgerät eine der folgenden Bedingungen erfüllt:1. DP1.2 oder höher2. Typ-C Alt-Modus DP1.2 oder höher3. HDMI 2.0
Schwarzer Bildschirm auf Chrome OS @ HDMI-Anschluss	Schwarzer Bildschirm nach Einschalten des PBP (BnB)-Modus 80/20	· Grafikkartentreiber nicht in der Lage, die Auflösung 4096 x 2160 zu unterstützen.· Wechsel zu PBP 75/25 oder 50/50
Kein Display oder USB funktioniert nicht	Kein Display oder USB funktioniert nicht unter Windows 7	· Windows 7 wird nicht unterstützt. Wechseln Sie zu Windows 10.
BIOS-Setup-Menü am HDMI-Anschluss aufrufen	BIOS-Setup-Menü kann nicht aufgerufen werden	Ziehen Sie das HDMI-Kabel ab oder trennen Sie den Monitor
Schwarzer Bildschirm im PBP (BnB)-Modus bei HDMI	Umschalten in den PBP (BnB) 80/20-Modus kein angezeigtes Bild @ HDMI bei Anschluss an das Docking-Gerät	Einige Dockinggeräte unterstützen die Auflösung 80/20 (4096 x 2160) nicht.Umschalten des PBP-Modus auf 75/25 oder 50/50HDMI-Kabel einstecken/aussteckenEingangsquelle (input source) auf DP-Port ändern
Bildanzeige bei 5120 x 2160 @ 30 Hz am HDMI-Anschluss	Keine Auswahl von 5120 x 2160 @ 60 Hz im grafischen Bedienfeld am HDMI-Anschluss möglich	Da die HDMI 2.0 HW-Bandbreite der älteren Plattform begrenzt ist. Es werden nur 5120 x 2160 @ 30 Hz unterstützt.Zu DP 1.2 oder höher wechseln
Auf dem Monitor angezeigtes Bild bei 3840 x 2160 @ 60 Hz	Keine Auswahl von 5120 x 2160 im grafischen Bedienfeld möglich	Aufgrund der HW-Beschränkung der Legacy-Plattform wird 5120 x 2160 nicht unterstützt.Um 5120 x 2160 @ 60 Hz zu unterstützen, prüfen Sie, ob die Plattform eine der folgenden Bedingungen erfüllt:DP1.2 oder höher.Typ-C Alt-Modus DP1.2 oder höher.HDMI 2.0.
Der Monitor zeigt das Bild mit 3840 x 2160 @ 60 Hz an, wenn eine Intel-Grafikkarte verwendet wird.	Nicht in der Lage, 5120 x 2160 @ 60 Hz mit auszuwählen: Intel CPU Gen10 oder niedriger und Intel Grafiktreiber x.7584 oder höher.	Der Intel-Grafiktreiber hat die 5K-Modus-Unterstützung von V7584 bis 7916 deaktiviert.Installieren/Neuinstallieren Sie den Intel-Grafiktreiber nach v.7925 oder höher.
Monitoranzeige-Bild bei 5120 x 2160 @ 30Hz bei Anschluss an die Intel-Grafikkarte über den TBT-Port	Nicht in der Lage 5120 x 2160 @ 60 Hz auszuwählen	Aufgrund der Bandbreitenbeschränkung von älteren Intel-CPUs.Intel CPU 10th (Ice Lake) oder Gen 11th (Tiger Lake) oder spätere CPUs (DP 1.4) können 5120 x 2160 @ 60 Hz unterstützen.
Kein Bild bei Verwendung der ThunderboltTM 3-Verbindung zu Computer, Laptop usw.	Schwarzer Bildschirm	Überprüfen Sie, ob die ThunderboltTM-Schnittstelle des Geräts den DP-Alternativmodus unterstützen kann.Prüfen Sie , ob das Gerät bei Aufladung mehr als 90 W benötigt.Die ThunderboltTM-Schnittstelle des Geräts kann den DP-Alternativmodus nicht unterstützen.Stellen Sie Windows auf den Projektionsmodus ein.Stellen Sie sicher, dass das aktive Kabel ThunderboltTM 4 (USB Typ-C) nicht beschädigt ist.
Keine Aufladung bei Verwendung der ThunderboltTM 3-Verbindung zu Computer, Laptop usw.	Keine Aufladung	Stellen Sie sicher, dass das Gerät eines der Ladeprofile (5 V/9 V/15 V/20 V) unterstützen kann.Prüfen Sie, ob das Notebook ein Netzteil mit >90 W benötigt.Wenn das Notebook ein Netzteil >90 W benötigt, wird es möglicherweise nicht mit der ThunderboltTM 3-Verbindung aufgeladen.Achten Sie darauf, nur einen von Dell zugelassenen Adapter oder den mit dem Produkt gelieferten Adapter zu verwenden.Stellen Sie sicher, dass das aktive Kabel ThunderboltTM 4 (USB Typ-C) nicht beschädigt ist.
Intermittierendes Laden bei Verwendung der ThunderboltTM 3-Verbindung zum Computer, Notebook usw.	Unterbrochene Aufladung	Prüfen Sie, ob die maximale Leistungsaufnahme des Gerätes 90 W übersteigt.Achten Sie darauf, nur einen von Dell zugelassenen Adapter oder den mit dem Produkt gelieferten Adapter zu verwenden.Stellen Sie sicher, dass das aktive Kabel ThunderboltTM 4 (USB Typ-C) nicht beschädigt ist.
Kein Bild bei Verwendung der ThunderboltTM -Verbindung zum PC	Schwarzer Bildschirm	Überprüfen Sie, nach welchem ThunderboltTM Standard (DP 1.2 oder DP 1.4) Ihre Grafikkarte zertifiziert ist. Laden Sie den aktuellsten Grafikkartentreiber herunter und installieren Sie ihn.Einige DP 1.2-Grafikkarten können DP 1.4-Monitore nicht unterstützen. Gehen Sie zum OSD-Menü, unter Auswahl der Eingangsquelle (input source), drücken und halten Sie die ThunderboltTM Auswahltaste 8 Sekunden lang, um die Monitoreinstellung von DP 1.4 auf DP 1.2 zu ändern.
Keine Netzwerkverbindung	Netzwerk unterbrochen oder intermittierend	Bei Netzwerkverbindung nicht über Ein-/Austaste(Power Button) ein-/ausschalten, sondern eingeschaltet lassen.
Der LAN-Anschluss funktioniert nicht	Problem mit Betriebssystemeinstellung und Kabelanschluss	Stellen Sie sicher, dass das aktuellste BIOS und die neuesten Treiber für Ihren Computer installiert sind.Vergewissern Sie sicher, dass RealTek Gigabit Ethernet Controller im Geräte-Manager von Windows installiert ist.Falls Ihr BIOS Setup über eine Option zur Aktivierung/Deaktivierung von LAN/GbE verfügbar, stellen Sie sicher, dass dies aktiviert ist.Vergewissern Sie sicher, dass das Netzwerkkabel sicher an Monitor und Hub/Router/Firewall angeschlossen ist.Prüfen Sie die Status-LED des Netzwerkkabels zur Bestätigung der Konnektivität. Schließen Sie beide Enden des Netzwerkkabels erneut an, wenn die LED nicht leuchtet.Schalten Sie zunächst den Computer aus und ziehen Sie das aktive Kabel ThunderboltTM 4 (USB Typ-C) und das Netzkabel des Monitors ab. Schalten Sie dann den Computer ein, schließen Sie das Netzkabel des Monitors und das aktive Kabel ThunderboltTM 4 (USB Typ-C) an.

Spezifische Probleme mit Universal Serial Bus (USB)

Spezifische Symptome	Was Sie erleben	Mögliche Lösungen
USB-Schnittstelle funktioniert nicht	USB-Peripherie funktioniert nicht	Prüfen Sie, ob Ihr Display eingeschaltet ist.Stellen Sie sicher, dass die USB-Auswahl im USB-Menü korrekt eingestellt ist.Schließen Sie das Upstream-Kabel erneut an Ihrem Computer an.Schließen Sie die USB-Peripherie (Downstream-Anschluss) erneut an.Schalten Sie den Monitor aus und wieder ein.Starten Sie den Computer ein.Einige USB-Geräte, wie z.B. externe tragbare Festplatten, benötigen einen höheren elektrischen Strom; schließen Sie das Gerät direkt an das Computersystem an.Bestimmte USB-Geräte, wie externe Festplatten, benötigen mehr Strom: verbinden Sie das Laufwerk direkt mit dem Computer.Trennen Sie ein Upstream-USB-Kabel ab, wenn Sie zwei Upstream-Verbindungen verwenden.
USB-Anschluss Typ-C liefert keinen Strom	USB-Peripheriegeräte können nicht aufgeladen werden	Prüfen Sie, ob das angeschlossene Gerät mit der USB-C-Spezifikation übereinstimmt. Der USB-Typ-C-Anschluss unterstützt USB 2.0 und eine Leistung von 90 W.Überprüfen Sie, ob Sie das mit Ihrem Monitor gelieferte USB-Kabel Typ-C verwenden.
Die hochleistungsfähige USB 3.2 Gen2-Schnittstelle ist langsam.	Hochleistungs-fähige USB 3.2 Gen2-Peripheriegeräte, die langsam oder gar nicht funktionieren	Prüfen Sie, ob Ihr Computer USB 3.0 unterstützt.Einige Computer haben USB-3.0-, USB-2.0- und USB-1.1-Anschlüsse. Achten Sie darauf, dass der richtige USB-Anschluss verwendet wird.Schließen Sie das Upstream-Kabel erneut an Ihrem Computer an.Schließen Sie die USB-Peripherie (Downstream-Anschluss) erneut an.Starten Sie den Computer ein.

Spezifische Symptome

Kabellose USB-Peripherie funktioniert nicht mehr, wenn ein USB-3.0-Gerät angeschlossen wird

USB funktioniert nicht

Was Sie erleben

Kabellose USB-Peripherie reagiert langsam oder funktioniert nur bei geringerer Entfernung zwischen Peripherie und Empfänger

Keine USB-Funktionalität

Mögliche Lösungen

• Vergrößern Sie den Abstand zwischen USB-3.0-Peripheriegeräten und kabellosem USB-Empfänger.
• Positionieren Sie Ihren kabellosen USB-Empfänger möglichst nah an den kabellosen USB-Peripheriegeräten.
• Positionieren Sie den kabellosen USB-Empfänger mit Hilfe eines USB-Verlängerungskabels so weit wie möglich vom USB-3.0-Anschluss entfernt.

Beachten Sie die Kopplungstabelle zu Eingangsquelle (input source) und USB.

Anhang

FCC-Hinweise (nur USA) und andere regulatorische Informationen

FCC-Bekanntmachungen und andere regulatorische Informationen finden Sie auf der Website zur Einhaltung von Vorschriften unter www.dell.com/regulatory_compliance.

Dell kontaktieren

Für Kunden in den Vereinigten Staaten rufen Sie bitte 800-WWW-DELL (800-999-3355) an.

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktdaten auf Ihrer Rechnung, Ihrem Lieferschein oder im Dell-Produktkatalog.

Dell bietet verschiedene Internet- und Telefon-basierte Support- und Service-Optionen. Die Verfügbarkeit variiert je nach Land und Produkt, möglicherweise sind einige Dienste in Ihrer Region nicht verfügbar.

So erhalten Sie Online-Support-Inhalt für Ihren Monitor:

Siehe www.dell.com/support/monitors.

So kontaktieren Sie Dell bei Vertriebs-, Support- und Kundendienstanfragen:

1. Gehen Sie auf www.dell.com/support.
2. Verifizieren Sie Ihr Land oder Ihre Region über das Land/Region-Auswahlmenü in der unteren rechten Bildschirmecke.
3. Klicken Sie neben dem Land-Auswahlmenü auf Kontakt.
4. Wählen Sie den geeigneten Service- oder Support-Link entsprechend Ihren Anforderungen.
5. Wählen Sie die für Sie geeignete Methode zur Kontaktaufnahme mit Dell.

EU-Produktdatenbank für Energielabel und Produktinformationsblatt

U4021QW: https://eprel.ec.europa.eu/qr/390236
