BEDIENUNGSANLEITUNG LB CTAS120ES CANDY

Lesen Sie bitte die in diesem Handbuch enthaltenen Informationen aufmerksam durch. Sie finden hier praktische Hinweise, um optimalen Nutzen aus Ihrer Waschmaschine ziehen können.

Diese "Gebrauchsanweisung" enthält alle erforderlichen Angaben für den täglichen Gebrauch Ihres Gerätes. Bewahren Sie das Heft für späteres Nachschlagen gut auf.

Es wird ein "Installations- und Wartungshandbuch" beigefügt, welches Sie bitte für die Installation und die Wartung Ihrer Waschmaschine zu Rate ziehen wollen. Dasselbe gilt bei eventuell auftrotenden Fehlern oder Nachfragen in Bezug auf die Auswahl der Wäsche beim Waschen oder die Wäscheetiketten Ihrer Kleidungsstücke sowie geeignete Methoden zur Entfernung besonders hartnäckiger Flecken.

Wenn Sie sich an CANDY oder eines der Kundendienstzentren wenden, so geben Sie bitte stets das Modell, die Nummer sowie die G-Nummer (falls vorhanden) an. Also sollten Sie nach Möglichkeit alle auf dem Typenschild befindlichen Angaben zur Hand haben.

INHALT

pág

GARANTIE 19
TECHNISCHE DATEN 20
ÖFFNEN DER TROMMEL – EINGEBEN DER WÄSCHE ..... 21
EINFÜLLEN VON WASCHMITTEL 22
SYSTEM ACTIVA 23
FUZZY LOGIC 23
PROGRAMMWAHL 23
BESCHREIBUNG DER BEDIENFELDELEMENTE 24
PROGRAMMTABELLE 28

Den mitgelieferten Aufkleber in der Landessprache auf die Halterung aufkleben, die in den hinteren Schlitz der Sichtanzeige am Bedienfeld eingeführt wird.

GARANTIE

Das Gerät wird zusammen mit einer Garantiebescheinigung ausgeliefert.

Teil B bewahren Sie bitte ordnungsgemäß ausgefüllt sorgfältig auf, um ihn im Bedarfsfall dem Kundendienst in Verbindung mit der Rechnung über den Kauf des Gerätes vorweisen zu können.

Vergessen Sie bitte nicht, den Teil A der Garantiebescheinigung für die entsprechende Überprüfung der Angaben innerhalb von 15 Tagen ab dem Kaufdatum an uns zurückzuschicken.

TECHNISCHE DATEN

Fassungsvermögen an trockener Wäsche .... kg.

Spannungswert V.

Motorleistung beim Waschen W.

Motorleistung beim Schleudern W.

Leistung der Elektropumpe W.

Leistung des Heizwiderstands W.

Maximal aufgenommene Leistung W.

Amperezahl Netzsicherung ...... A.

Im Hydraulikkreislauf herrschender Druck .... MPa

Schleudergeschwindigkeit ...... UpM

Wasserverbrauch (Waschprogramm 60° C)...... liter

Energieverbrauch (Waschprogramm 60°C)/ 4,5 kg kW/cm

Energetische Wirksamkeitsklasse ....

CTAS 120

4.5

230

125

400

30

1.950

2.200

10

0,05 min.

0,8 max.

1200

48

0,85

A

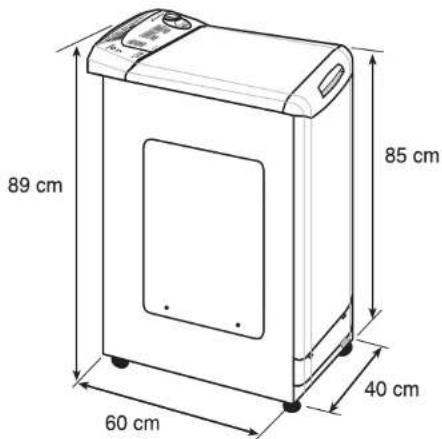

89 cm 60 cm 85 cm 40 cm

ÖFFNEN DER TROMMEL

FRONT DOG WHICHMANONE C D

1.

Heben der oberen Klappe A und diese vollständig öffnen. Danach die Wäschetrommel wie nachstehend angezeigt öffnen:

2.

Den Riegel B drücken und gedrückt halten. Auf die vordere Klappe C so Druck ausüben, dass sich die Klappen C und D voneinander lösen.

3.

Hintere Klappe D öffnen. Vordere Klappe C öffnen. Wäsche in die Wäschetrommel geben.

4.

Vordere Klappe C herunterlassen. Hintere Klappe D herunterlassen, sodass der Falz perfekt in den Haken der vorderen Klappe C passt. Loslassen.

5.

Sicherstellen, dass beide Klappen optimal ineinanderliegen und geschlossen sind.

ACHTUNG:

ES IST VON ENTSCHEIDENDER WICHTIGKEIT, DASS DAS SCHLIESSEN DER TROMMEL MIT ÄUSSERSTER VORSICHT GESCHIEHT, UM MÖGLICHE SCHÄDEN AN DER WÄSCHE UND DER WASCHMASCHINE ZU VERMEIDEN.

2 min.

ACHTUNG: Eine spezielle Sicherheitsvorrichtung verhindert das Öffnen des Deckel gleich im Anschluß an den Waschvorgang; nach Ablauf des Schleuderns warten Sie bitte ungefähr 2 Minuten, bevor Sie den Deckel öffnen.

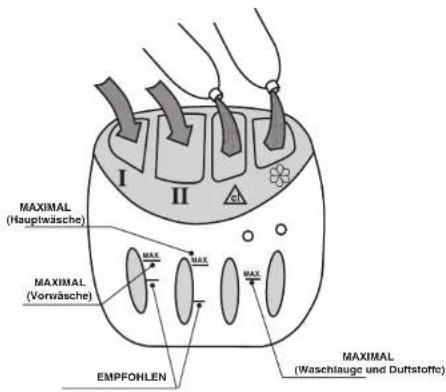

EINFÜLLEN VON WASCHMITTEL

Der Waschmittelbehälter ist in 4 Fächer unterteilt :

• Das Fach I dient zur Aufnahme von Waschmittel in Pulverform für die Vorwäsche. Die empfohlene Menge beträgt 60 gr. Waschmittel (für 4,5 kg).
• Das Fach II dient zur Aufnahme von Waschmittel in Pulverform für die Hauptwäsche. Die empfohlene Menge beträgt 120 gr. Waschmittel (für 4,5 kg).
• Das Fach △dient zur Bleichmittelaufnahme. Die empfohlene Menge beträgt 7 cl.
• Das Fach ✿ ist für Welchspüler, Duftmittel und andere spezielle Zusatzmittel vorgesehen. Empfohlene Menge: 5 cl.

Am Waschmittelbehälter sind zwei Hinweislinien angebracht :

• EMPFOHLEN (untere Linie). Zeigt den empfohlenen Pegel in den Fächern für Vorwäsche und Hauptwäsche an.
• MAX. Zeigt den Höchstpegel an, der nicht überschritten werden darf.

MAXIMAL (Hauptwäsche) MAXIMAL (Vorväsche) EMPFÖHLEN MAXIMAL (Waschlauge und Duftstoffe)

SYSTEM

Die Wirksamkeit des Systems "Activa" is auf seine optimale Ausnutzung der Wasserkraft zurückzuführen. Während der Waschphasen des Hauptwaschgangs wird das in der Trommel befindliche Wasser durch eine Pumpe zu einem Injektor gefördert, der sich im Trommellinneren befindet und einen starken Wasserstrahl auf die Wäsche abgibt. In Verbindung mit einer gleichzeitigen Zunahme der Geschwindigkeit um 100 Umdrehungen pro Minute werden optimale Waschergebnisse und tiefwirkende Klarspülgänge garantiert.

Fuzzy logic

Diese Waschmaschine paßt den Wasserstand automatisch an die Wäschemenge an. So ist es möglich, einen „individuellen“ Waschgang sogar vom energetischen Standpunkt aus betrachtet durchzuführen. Dieses System ermöglicht die Senkung sowohl des Wasser- als auch des Energieverbrauchs, sowie eine Verkürzung der Waschzelt.

PROGRAMMWAHL

Zum Wählen des Programms verfahren Sie wie folgt:

• Das Programm wird über den entsprechenden Schalter (A) eingestellt. Das gewünschte Programm entnehmen Sie bitte der Programmtabelle.
• Über die Tasten können die einzelnen Optionen, jeweils in Abhängigkeit vom eingestellten Programm, angewählt werden. Blinkt die betätigte Taste, so bedeutet dies, dass die Option für das gewählte Programm nicht zur Verfügung steht. Bleibt die Taste beleuchtet, so stehen Ihnen die einzelnen Alternativen offen, die auf dem DISPLAY (V) angezeigt werden.
• Bei Betätigung der Taste Ein / Stopp leuchtet die Türsperre auf. Auf dem Display erscheinen zunächst 3 Striche (- - -), gefolgt von der Angabe der mittleren Programmdauer und nach 10-15 Minuten, in denen die Wassertemperatur, die Wäschernenge usw. bestimmt wird, wird die Restzeit bis zum Ende des Waschvorgangs angezeigt.
• Da es sich um eine elektronisch gesteuerte Waschmaschine handelt, kann der Programmstart bis maximal eine Minute verzögert werden. Die mit Fuzzy-Logic-Programmiertechnologie ausgestattete Maschine übernimmt die intelligente Steuerung des Waschguts, wobei Wassermenge, Wasch- und Schleuderrhythmus ohne zusätzlichen Eingriff des Benutzers angepasst werden.

WICHTIGER HINWEIS: Kommt es beim Betrieb der Maschine zu Stromausfall, so werden die gewählten Funktionen in einem Spezialspeicher fortgeschrieben, bis die Stromversorgung wieder hergestellt ist. Die Maschine setzt das Programm an dem Punkt fort, an dem es unterbrochen wurde.

ZYKLUSENDE: Am Ende des Waschzyklus erlöschen die Anzeigelampen, auf dem Display erscheint (0 0 0). Nach 2 Minuten beginnt die Angabe (0 0 0) zu blinken und zeigt damit an, dass das Waschgut entnommen werden kann. Betätigen Sie die Taste Ein / Stopp und drehen Sie den Schalter in die Stellung OFF.

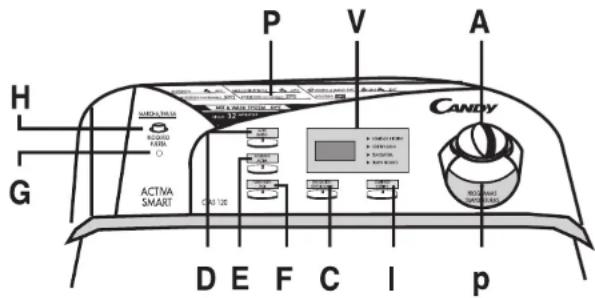

BESCHREIBUNG DER BEDIENFELDELEMENTE

CTAS 120

PROGRAMM-/TEMPERATURWAHLSCHALTER ...... A
DISPLAY: Verzögerter Start, Schleudern, Temperatur, Restzeit. V
Taste SUPERSCHNELL D
Taste AKTIVSPÜLEN E
Taste BÜGELLEICHT F
Taste SCHLEUDERGANGREGELUNG C
Taste VERZÖGERTER START
Taste EIN / STOPP H
Leuchttaster für Türsicherung / Türsperre ...... G
Programm-/Temperaturtabelle p
Führungspunkt ...... p

PROGRAMM-/TEMPERATURWAHLSCHALTER

Mit diesem Schalter stellen Sie das gewünschte Waschprogramm / die gewünschte Waschtemperatur ein. Hierzu drehen Sie den Schalter, bis das Programm (erscheint als Zahl oder als Symbol) über dem Führungspunkt (p) steht. Die Wahl der Temperatur hängt vom eingestellten Programm ab und wird auf dem DISPLAY entweder als Temperaturwert oder als Angabe für Spezialprogramme angezeigt.

Richten Sie sich bei der Wahl des Programms nach der Programmtabelle.

Wenn Sie nach dem Start eines Programms die Schaltstellung wechseln oder ein anderes Programm wählen möchten, verfahren Sie wie folgt:

• Drücken Sie die Einschalt-/ Pausentaste. Auf dem Display erscheint (0 0 0)
• Wählen Sie am Programmschalter ein neues Programm. Danach erscheint die Temperatur des gewählten Programms oder die Anzeige für Spezialprogramme
• Betätigen Sie nun erneut die Taste Ein / Stopp.
• Die Maschine führt jetzt das neu gewählte Programm aus.
  Wenn Sie bei laufendem Programm noch Wäsche zuladen möchten, gehen Sie wie folgt vor:
• Taste Ein / Stopp drücken, bis auf dem Display die drei Striche (---) erscheinen.
• Sobald der Leuchttaster der Türsicherung erlischt, öffnen Sie die Ladeluke und geben die restliche Wäsche in die Maschine.
• Schließen Sie die Trommeltüren und die Außenabdeckung vorschriftsmäßig.
• T aste Ein / Stopp drücken.

DIESER SCHALTER LÄSST SICH IN BEIDEN RICHTUNGEN DREHEN

DISPLAYANZEIGE: Verzögerter Start, Schleudern, Temperatur, Restzelt.

Diese Daten werden für die jeweilige Funktion angezeigt.

HINWEIS: Ein blinkender Taster zeigt an, dass die Funktion bei dem gewählten Programm nicht zur Verfügung steht. Die Taster sind nur bei ständiger Beleuchtung aktiviert.

Wenn Sie nach Programmstart die eine oder andere Tastenfunktion ändern möchten, gehen Sie wie folgt vor:

• Drücken Sie die Taste EIN/STOPP bis auf dem Display drei Striche (- - -) erscheinen: nun blinkt die Temperatur des gewählten Programms auf..Nehmen Sie die gewünschte Änderung vor (z.B. gerlingere Drehzahl im Schleudergang).
• Drücken Sie dann erneut die Taste EIN / STOPP. Auf dem DISPLAY wird die Restzeit bis zum Programmende angezelt.
• Die Maschine setzt nun das Programm mit der neuen Option fort.

BENUTZUNG DER WAHLSCHALTERBENUTZUNG DER WAHLSCHALTER

TASTE SUPERSCHNELL

Ist diese Taste betätigt worden, so wird die Waschzeit bis maximal 50 Minuten, je nach dem gewählten Programm und der gewählten Waschtemperatur, abgekürzt.

Die Taste Superschnell ist für Waschgut von 1 bis 4,5 kg einsetzbar. (Die Taste kann nur bei Baumwoll- und Misch-/Synthetikprogrammen aktiviert werden).

TASTE AKTIVSPÜLEN

Bei Aktivierung dieser Taste werden die Gewebe bei hohem Wasserstand und im zyklischen Wechsel von Trommeldrehungen und Zulauf und Abpumpen von Wasser gründlich gespült.

Diese Option wird vor allem für Kinderwäsche oder stark verschmutzte Wäsche empfohlen, die größere Mengen Waschmittel erfordert haben. Ebenso bei Geweben, bei denen das Waschmittel schwer herauszuspülen ist.

TASTE BÜGELLEICHT

Diese Taste ist in allen Programmen wirksam, ausgenommen, im «32-Minuten-Zyklus» und im Mix&Wash System.

Bei Aktivierung dieser Taste kann die Knitterbildung der Gewebe beim

Programmablauf minimiert werden. Das Ergebnis richtet sich jeweils nach dem gewählten Programm:

Ist die Taste in den BAUMWOLLPROGRAMMEN aktiviert, so setzt die Maschine im letzten Spülgang aus und die Wäsche bleibt in der Flotte liegen.

Das Programm wird durch Schleudern der Wäsche beendet, indem die Entriegelungstaste erneut gedrückt wird.

Wird die Taste bei den Programmen für MISCH- und SYNTHETIKGEWEBE betätigt, so entfallen die Zwischenschleudergänge. Ausgeführt wird nur der letzte Schleudergang im Schongang und so das Gewebe weltgehend entknittert.

Ist die Taste in den Schonwaschprogrammen für EMPFINDLICHE GEWEBE, WOLLE UND HANDWÄSCHE betätigt, so setzt die Maschine im letzten Spülgang aus und die Wäsche bleibt in der Flotte liegen.

Das Programm wird durch Schleudern der Wäsche beendet, indem die Entriegelungtaste erneut gedrückt wird.

Wenn nur abgepumpt werden soll:

• Ein-/Stopptaste drücken.
• Programmschalter in Stellung OFF drehen.
• Programm Abpumpen wählen 📋.
• 5 Sekunden abwarten.
• Ein-/Stopptaste drücken.

BENUTZUNG DER WAHLSCHALTER

TASTE SCHLEUDERREGELUNG

Hier kann die Schleuderdrehzahl im letzten Spülgang gewählt werden. Drücken Sie hierzu die Taste. Auf dem Display werden die einzelnen Optionen des gewählten Programms angezeigt.

Es erscheint "0" und zeigt damit an, dass der Schleudergang unterdrückt ist. Anschließend erscheint eine Sequenz von 4 bis 12, entsprechend 400 bis 1200 Umdrehungen.

Für Baumwollprogramme steht die Option: 1200 bis 400 und 0 (ohne Schleudern) zur Verfügung.

Für Misch-/Synthetikprogramme steht die Option: 800 bis 400 und 0 (ohne Schleudern) zur Verfügung.

Für Schonwaschprogramme steht die Option: 800 bis 400 und 0 (ohne Schleudern) zur Verfügung.

Für Wollwaschprogramme steht die Option: 800 bis 400 und 0 (ohne Schleudern) zur Verfügung.

Für das Handwaschprogramm steht die Option: 800 bis 400 und 0 (ohne Schleudern) zur Verfügung.

Für das Spülprogramm ^▲ steht die Option: 800 bis 400 und 0 (ohne Schleudem) zur Verfügung.

Für das Schleuderprogramm 📍 steht die Option: 1200 bis 400 und 0 (ohne Schleudern) zur Verfügung.

Für das Abpumpprogramm 📋 steht kein Schleudergang zur Verfügung.

Für das Programm Mix & Wash System (mischen und waschen) steht die Option: 1000 bis 400 und 0 (ohne Schleudern).

Für das Programm 32-Minuten-Zyklus 📋 steht die Option: 800 bis 400 und 0 (ohne Schleudem) zur Verfügung.

ASTE VERZÖGERTER START

0 bis 23 Stunden Verzögerung. Die Funktion steht für alle Programme zur Verfügung. Bei Betätigung dieser Taste wird auf dem Display die Anzahl Stunden Startverzögerung angezeigt.

Jeder Druck auf die Taste erhöht die Verzögerung um jeweils 1 Stunde.

LEUCHTTASTER FÜR TÜRSICHERUNG / TÜRSPERRE PUERTA

MARCHA/PAUSA TASTE EIN/STOPP

PROGRAMMTABELLE

PROGRAMM		T °C	PROGRAMM FÜR	MAX. Lade- menge Kg	WASCHMITTELMENGE
					I	II	△
		90°	KOCHWÄSCHE	4,5		●	●	●
	P	60°	BUNTWÄSCHE MIT VORWÄSCHE	4,5	●	●	●	●
		60°	BUNTWÄSCHE	4,5		●	●	●
		40°	BUNTWÄSCHE	3,5		●		●
		30°	BUNTWÄSCHE FEIN	3,5		●		●
			BUNTWÄSCHE FEIN (Kalt waschen)	3,5		●		●
	P	60°	PFLEGELEICHT MIT VORWÄSCHE	2	●	●		●
		60°	PFLEGELEICHT	2		●		●
		50°	PFLEGELEICHT	2		●		●
		40°	PFLEGELEICHT FEIN	2		●		●
		30°	PFLEGELEICHT FEIN	2		●		●
			PFLEGELEICHT FEIN (Kalt waschen)	2		●		●
		40°	FEINWÄSCHE	1,5		●		●
		30°	WOLLE	1		●		●
			WOLLE (Kalt waschen)	1		●		●
		80°	HANDWÄSCHE	2		●		●
		—	SPÜLEN	—				●
		—	EXTRASCHLEUDERN	—
		—	ABPUMPEN	—
		40°	MIX & WASH SYSTEM / MISCHEN und WASCHEN	4,5		●		●
		50°	SCHNELLPROGRAMM 32 MINUTEN	2		●

	P	60°	PFLEGELEICHT MIT VORWÄSCHE	2	●	●		●
		60°	PFLEGELEICHT	2		●		●
		50°	PFLEGELEICHT	2		●		●
		40°	PFLEGELEICHT FEIN	2		●		●
		30°	PFLEGELEICHT FEIN	2		●		●
			PFLEGELEICHT FEIN(Kaft waschen)	2		●		●

		40°	FEINWÄSCHE	1,5		●		●
		30°	WOLLE	1		●		●
			WOLLE(Kaft waschen)	1		●		●

SPEZIAL		30th	HANDWÄSCHE	2		●		●
		—	SPÜLEN	—				●
		—	EXTRASCHLEUDERN	—
		—	ABPUMPEN	—
		40th	MIX & WASH SYSTEM / MISCHEN und WASCHEN	4,5		●		●
		50th	SCHNELLPROGRAMM 32 MINUTEN	2		●

Programm *, nach EN 60456-Norm.

Es stehen vier Programmgruppen zur Verfügung (KOCH-BUNTWÄSCHE, MISCH/PFLEGELEICHT, FEINWÄSCHE und SPEZIAL PROGRAMME). Die ersten Programme jeder Gruppe dauern länger, so dass auch der Waschvorgang wirksamer Ist. Bei nicht sehr stark verschmutzter oder besonders empfindlicher Wäsche wählen Sie die nächstfolgenden Programme.

SPEZIALPROGRAMME

HANDWÄSCHE

Das Gerät verfügt auch über ein besonders sanftes Waschprogramm, das Handwäsche-Programm. Es handelt sich um einen kompletten Waschzyklus für Wäschestücke, die nur mit der Hand gewaschen werden können. Das Programm erreicht eine Höchstlempertatur von 30°C und endet mit 2 Spülgängen und einem Schonschleudergang.

SPEZIALPROGRAMM SPÜLEN

Das Program SP1 führt drei Spülgänge aus mit letztem Schleudergang bei 800 Touren, der evtl. reduziert oder ganz ausgeschlossen werden kann (Drücken der entsprechenden Taste). Geeignet zum Spülen jedweder Gewebeart, z.B. nach dem Waschen per Hand.

SPEZIALPROGRAMM EXTRASCHLEUDERN

Dieses Spezialprogramm führt einen Intensivschleudergang bei 1200 Touren aus (reduzierbar durch Drücken der entsprechenden Taste).

ABPUMPEN

Das Programm abpumpen aus dem Wasser.

MIX & WASH SYSTEM

Mit dem Programm MIX & WASH SYSTEM (MISCHEN UND WASCHEN) können Gewebe aller Art zusammen gewaschen werden.

SCHNELLPROGRAMM 32 MINUTEN

Beim 32-Minuten-Schnellwaschprogramm kann Waschgut bis höchstens 2 kg bei einer Temperatur von 50°C in einem kompletten 32-Minuten-Zyklus gewaschen werden. Das Waschmittel wird dabei in den Hauptwäsche puler (II) gegeben. Die für dieses Program höchstmögliche Waschmittelmenge ist auf dem mitgelieferten Waschmitteldosierer 32 Mln. angegeben. Das 32-Minuten-Schnellwaschprogramm dient bei stark verschmutzter Wäsche auch als Vorwaschgang; anschließend kann dann das gewünschte Hauptwaschprogramm gewählt werden.

HINWEISE

1. Bei stark verschmutzter Wäsche Lademenge auf höchstens 3 kg begrenzen
   2 Bei den Programmen KOCH-BUNTWÄSCHE (KOCHWÄSCHE 90° - BUNTWÄSCHE 60°) kann die Wäsche automatisch durch Zusatz von Chlor in den Einspüler △ gechlort werden.
2. Die Waschmaschine ist bei allen Waschzyklen zum automatischen Einspülen von Weichspülmittel im letzten Schleudergang eingerichtet.

Beste Waschergebnisse mit Ihrer neuen Candy-Maschine

Um sicherzustellen, daß Sie mit Ihrer neuen Candy-Maschine beste Waschergebnisse erzielen, ist es wichtig, täglich das richtige Waschmittel zu verwenden. Da es heutzutage im Handel so viele Waschmittel und Waschmittelarten gibt, ist es oft schwierig, hieraus die richtige Wahl zu treffen.

Wir bei Candy testen regelmäßig Waschmittel, um herauszufinden, welche für unsere Maschinen hervorragend geeignet sind. Wir fanden heraus, daß ARIEL unseren hohen Anforderungen gerecht wird und hervorragende Fleckenfternung über alle Fleckenarten hinweg, verbunden mit einem hohen Niveau an Waschepflege bietet. Candy hat aus diesem Grunde Ariel sein offizielles Gütesiegel verliehen.
