BEDIENUNGSANLEITUNG LBCTL105TVES CANDY

Lesen Sie bitte die in diesem Handbuch enthaltenen Informationen aufmerksam durch. Sie finden hier praktische Hinweise, um optimalen Nutzen aus Ihrer Waschmaschine ziehen können.

Diese "Gebrauchsanweisung" enthält alle erforderlichen Angaben für den täglichen Gebrauch Ihres Gerätes. Bewahren Sie das Heft für späteres Nachschlagen gut auf.

Es wird ein "Installations- und Wartungshandbuch" beigefügt, welches Sie bitte für die Installation und die Wartung Ihrer Waschmaschine zu Rate ziehen wollen. Dasselbe gilt bei eventuell auftretenden Fehlern oder Nachfragen in Bezug auf die Auswahl der Wäsche beim Waschen oder die Wäscheetiketten Ihrer Kleidungsstücke sowie geeignete Methoden zur Entfernung besonders hartnäckiger Flecken.

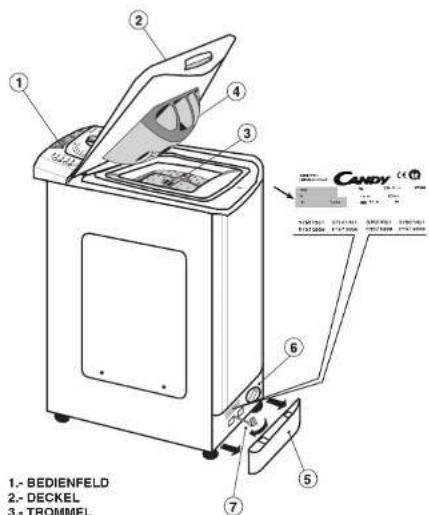

1.- BEDIENFELD

Wenn Sie sich an CANDY oder eines der Kundendlenstzentren wenden, so geben Sie bitte stets das Modell, die Nummer sowie die G-Nummer (falls vorhanden) an. Also sollten Sie nach Möglichkeit alle auf dem Typenschild befindlichen Angaben zur Hand haben.

INHALT

seite

GARANTIE 17
TECHNISCHE DATEN 18
ÖFFNEN DER TROMMEL – EINGEBEN DER WÄSCHE ..... 19
EINFÜLLEN VON WASCHMITTEL 20
FUZZY LOGIC. AUTOMATISCH ANPASSBARE TROMMELFÜLLUNG 21
ANWAHL DER WASCHPROGRAMME 21
BESCHREIBUNG DER BEDIENFELDELEMENTE 22
PROGRAMMTABELLE 25

Den mitgelieferten Aufkleber in der Landessprache auf die Halterung aufkleben, die in den hinteren Schlitz der Sichtanzeige am Bedienfeld eingeführt wird.

GARANTIE

Das Gerät wird zusammen mit einer Garantiebescheinigung ausgeliefert.

2.

Teil B bewahren Sie bitte ordnungsgemäß ausgefüllt sorgfältig auf, um ihn im Bedarfsfall dem Kundendienst in Verbindung mit der Rechnung über den Kauf des Gerätes vorweisen zu können.

3.

Vergessen Sie bitte nicht, den Teil A der Garantiebescheinigung für die entsprechende Überprüfung der Angaben innerhalb von 15 Tagen ab dem Kaufdatum an uns zurückzuschicken.

TECHNISCHE DATEN
CTL 85 TV
CTL 105 TV

Fassungsvermögen an trockener Wäsche	kg.
Spannungswert	V.
Motorleistung beim Waschen	W.
Motorleistung beim Schleudern	W.
Leistung der Elektropumpe	W.
Leistung des Heizwiderstands	W.
Maximal aufgenommene Leistung	W.
Amperezahl Netzsicherung	A.
Im Hydraulikkreislauf herrschender Druck	MPa
Schleudergeschwindigkeit	UpM
Wasserverbrauch (Waschprogramm 60°C)	liter
Energieverbrauch (Waschprogramm 60°C)/ 4,5 kg	kW/cm
Energetische Wirksamkeitsklasse

4,5

230

175

300

30

1.93

2.20

10

0,05

0,8

850

59

0,89

A

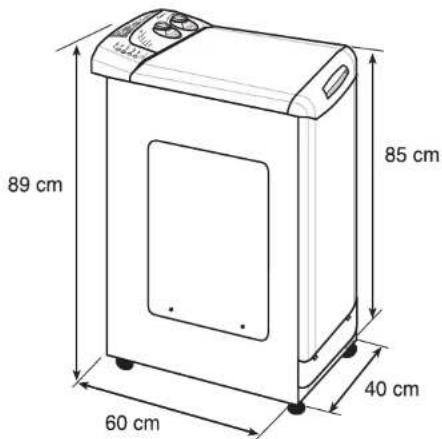

89 cm 60 cm 85 cm 40 cm

ÖFFNEN DER TROMMEL

1.

Heben der oberen Klappe A und diese vollständig öffnen. Danach die Wäschetrommel wie nachstehend angezeigt öffnen:

2.

Den Riegel B drücken und gedrückt halten. Auf die vordere Klappe C so Druck ausüben, dass sich die Klappen C und D voneinander lösen.

3.

Hintere Klappe D öffnen. Vordere Klappe C öffnen. Wäsche in die Wäschetrommel geben.

4.

Vordere Klappe C herunterlassen. Hintere Klappe D herunterlassen, sodass der Falz perfekt in den Haken der vorderen Klappe C passt. Loslassen.

5.

Sicherstellen, dass beide Klappen optimal ineinanderliegen und geschlossen sind.

ACHTUNG:

ES IST VON ENTSCHEIDENDER WICHTIGKEIT, DASS DAS SCHLIESSEN DER TROMMEL MIT ÄUSSERSTER VORSICHT GESCHIEHT, UM MÖGLICHE SCHÄDEN AN DER WÄSCHE UND DER WASCHMASCHINE ZU VERMEIDEN.

2 min.

ACHTUNG: Eine spezielle Sicherheitsvorrichtung verhindert das Öffnen des Deckel gleich im Anschluß an den Waschvorgang; nach Ablauf des Schleuderns warten Sie bitte ungefähr 2 Minuten, bevor Sie den Deckel öffnen.

EINFÜLLEN VON WASCHMITTEL

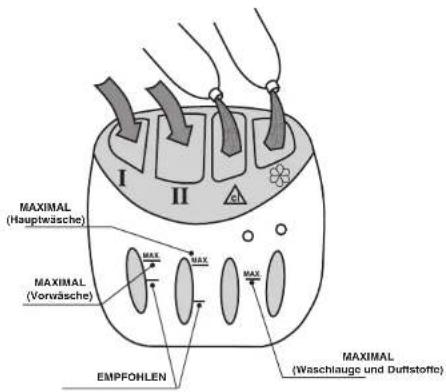

Der Waschmittelbehälter ist in 4 Fächer unterteilt :

• Das Fach I dient zur Aufnahme von Waschmittel in Pulverform für die Vorwäsche. Die empfohlene Menge beträgt 60 gr. Waschmittel (für 4,5 kg).
• Das Fach II dient zur Aufnahme von Waschmittel in Pulverform für die Hauptwäsche. Die empfohlene Menge beträgt 120 gr. Waschmittel (für 4,5 kg).
• Das Fach △dient zur Bleichmittelaufnahme. Die empfohlene Menge beträgt 7 cl.
• Das Fach ✿ ist für Welchspüler, Duftmittel und andere spezielle Zusatzmittel vorgesehen. Empfohlene Menge: 5 cl.

Am Waschmittelbehälter sind zwei Hinweislinien angebracht :

• EMPFOHLEN (untere Linie). Zeigt den empfohlenen Pegel in den Fächern für Vorwäsche und Hauptwäsche an.
• MAX. Zeigt den Höchstpegel an, der nicht überschritten werden darf.

MAXIMAL (Hauptwäsche) MAXIMAL (Vorväsche) EMPFÖHLEN MAXIMAL (Waschlauge und Duftstoffe)

Fuzzy Logic AUTOMATISCH ANPASSBARE TROMMELFÜLLUNG

Diese Waschmaschine paßt den Wasserstand automatisch an die Wäschemenge an. So ist es möglich, einen „Individuellen“ Waschgang sogar vom energetischen Standpunkt aus betrachtet durchzuführen. Dieses System ermöglicht die Senkung sowohl des Wasser- als auch des Energieverbrauchs, sowie eine Verkürzung der Waschzeit.

ANWAHL DER WASCHPROGRAMME

Bei der Auswahl wird wie folgt vorgegangen :

• Das gewünschte Waschprogramm wird mit Hilfe des entsprechenden Bedlenschalters (A) angewählt. Ziehen Sie hierzu die Programmtabelle zu Rat.
• Wählen Sie die Schleudergeschwindigkeit mit dem entsprechenden Bedlenelement aus.
• Anschließend werden die verschiedenen Optionen angewählt, die über die Tasten zur Verfügung stehen.
• Einschalt-/Pausentaster drücken, bis einer der Leuchtanzeiger der Programmphase aufleuchtet.
• Da es sich um eine Elektronikwaschmaschine handelt, kann sich der Programmbeginn bis zu einer Minute nach dem Aufleuchten der Programmphasenanzeige verzögern.

DESCRIPCION MANDOS DE PANEL

Programmphasenanzeige t

Wahlschalter Schleudern C

Taste Superschnellwaschen ...... D

Taste Bügelleicht E

Taste Superschleudern ...... F

Leuchtanzelge Türsicherung...... G

Taste Ein/Pause H

Programm-/Temperaturtabelle P

Führungspunkt p

BENUTZUNG DER WAHLSCHALTER

A PROGRAMM-/TEMPERATURWAHLSCHALTER

Mit diesem Wahlschalter können Sie das gewünschte Waschprogramm oder die gewünschte Temperatur einstellen. Drehen Sie den Schalter bis das gewünschte Programm (Nummer oder Symbol) über dem Führungspunkt steht (p). Die Wahl der Temperatur richtet sich nach dem gewählten Programm.

Richten Sie sich bei der Wahl des Programms nach der auf der Schalttafel abgebildeten Programm-/Temperaturtabelle (P).

Wenn Sie nach dem Programmstart die Position ändern oder ein anderes Programm wählen möchten, gehen Sie wie folgt vor:

• Drücken Sie auf die Ein-/Ausschalttaste, bis die Leuchtanzeige "Zyklusende der Programmphase" aufleuchtet.
• Taste loslassen. Die Leuchtanzeige erlischt kurz danach.-
• Neues Programm wählen.
• Ein-/Pausenschalter erneut drücken, bis eine der Programmphasenanzeigen aufleuchtet.
• Die Waschmaschine führt nunmehr das gewählte Programm aus.

Wenn Sie während des Programmablaufs Wäsche nachfüllen möchten, verfahren Sie wie folgt:

• Einschalt-/Pausentaster drücken, bis eine der Programmphasenanzeigen blinkt.
• Sobald die Leuchtanzeige Türsicherung erlischt, öffnen Sie die Tür und füllen Sie Wäsche nach.
• Verschließen Sie die Trommeltür und die Außentür vorschriftsmäßig.
• Drücken Sie dann die Einschalt-/Pausentaste.

T. TEMPERATURANZEIGE

Hier wird die Temperatur des gewählten Programms angezeigt.

t PROGRAMMPHASENANZEIGE

Hier wird während des Programmablaufs die jeweils ablaufende Phase des gewählten Programms angezeigt.

BENUTZUNG DER WAHLSCHALTER

C. WAHLSCHALTER SCHLEUDERN

Mit diesem Schalter können Sie die Schleudergeschwindigkeit wählen. Drehen Sie dazu den Schalter, bis die gewünschte Drehzahl über dem Führungspunkt (p) steht.

Der letzte Schleudergang für widerstandsfähige Gewebe (BAUMWOLLE) läuft mit der gewählten Geschwindigkeit ab. Bei Programmen für Synthetikgewebe (Synthetikprogramme) laufen die Zwischenschleudergänge mit 400 Umdrehungen pro Minute und der letzte Schleudergang mit 800 Umdrehungen pro Minute ab.

Das SCHONPRPOGRAMM läuft ohne Zwischenschleudern ab; die Geschwindigkeit des letzten Schleudergangs beträgt 400 Umdrehungen pro Minute.

Die WOLLWÄSCHPROGRAMME (30° kalt) laufen ohne Zwischenschleudern ab; die Geschwindigkeit des letzten Schleudergangs beträgt 800 Umdrehungen pro Minute. Spezifische Programme:

Programm 32° enthält einen Zwischenschleudergang bei 400 Umdrehungen pro Minute und den letzten Schleudergang bei 800 Umdrehungen pro Minute.

Im Programm HANDWÄSCHE findet kein Zwischenschleudern statt. Am Programmende wird mit 800 rpm geschleudert.

Wenn Sie ohne Schleudern waschen möchten, verstellen Sie das Schleudersperrsymbol bis es über dem Führungspunkt steht.

DIESER SCHALTER IST IN BEIDEN RICHTUNGEN DREHBAR.

D. TASTER SUPERSCHNELLWASCHEN

Bei Betätigung dieses Tasters wird die Programmdauer dieser Waschmaschine, in Abhängigkeit von der Programm- und Temperaturwahl, bis maximal um 50 Minuten verringert. Dieser Superschnelltaster kann für Waschgut von 1 bis 4,5 kg eingesetzt werden.

E. TASTE BÜGELLEICHT

Diese Taste ist in allen Waschprogrammen wirksam, ausgenommen im "32-Minuten-Zyklus".

Durch Drücken dieser Taste lässt sich im Ablauf der Programme die Faltenbildung der Gewebe auf ein Minimum reduzieren. Diese Wirkung lässt sich je nach Programm auf unterschiedliche Weise realisieren:

Wird die Taste in den KOCH-BUNTWASCHE gedrückt, dann setzt die Waschmaschine im letzten Spülgang aus und die Wäsche bleibt zum Einweichen in der Flotte liegen. Um das Programm zu beenden und die Wäsche zu schleudern, muss die Taste erneut gedrückt und damit die Funktion entriegelt werden.

Wird die Taste in den PFLEGELEICHT gedrückt, dann werden die Zwischenschleudergänge unterdrückt. Im Schongang wird die Wäsche bei niedriger Geschwindigkeit knitterfrei geschleudert.

Ist die Taste in den FEINWASCHE, WOLL-UND HANDWASCHPROGRAMMEN, gedrückt worden, so setzt die Waschmaschine im letzten Spulgang aus und die Wäsche bleibt zum Einweichen in der Flotte liegen.

Um das Programm zu beenden und die Wäsche zu schleudem, muss die Taste erneut gedrückt und damit die Funktion entriegelt werden.

Wird das Programm „stark schleudern“ (koch-buntwäsche) gewählt, dann darf die Taste nicht gedrückt sein.

F. TASTE SUPERSCHLEUDERN

ACLARADO SUPER Um alle Waschmittelrückstände aus dem Gewebe zu entfernen, drücken Sie diese Taste. Die Schleuder- gänge laufen dann unter Einsatz größerer Wassermengen ab.

G. LEUOFTANZEIGE TÜRSICHERUNG SEGUR

H. EINSOHAETH/PAUSENTASTER PAUSA

PROGRAMMTABELLE

PROGRAMM		T °C	PROGRAMM FÜR	MAX. Lade- menge Kg	WASCHMITTELMENGE
					I	II	△	※
	P	60°	PFLEGELEICHT MIT VORWÄSCHE	2	●	●		●
		60°	PFLEGELEICHT	2		●		●
		50°	PFLEGELEICHT	2		●		●
		40°	PFLEGELEICHT FEIN	2		●		●
		30°	PFLEGELEICHT FEIN	2		●		●
			PFLEGELEICHT FEIN	2		●		●
			NORMAL SCHLEUDERN	—
		40°	FEINWÄSCHE	1,5		●		●
		30°	WOLLE	1		●		●
			WOLLE	1		●		●
			FEINSCHLEUDERN	—
	32°	50°	32-MINUTEN KURZPROGRAMM	2		●		●
		30°	HANDWÄSCHE	2		●		●
		—	SPÜLEN	—				●
			ABPUMPEN	—

	P	60"	PFLEGELEICHT MIT VORWÄSCHE	2	●	●		●
		60"	PFLEGELEICHT	2		●		●
		50"	PFLEGELEICHT	2		●		●
		40"	PFLEGELEICHT FEIN	2		●		●
		30"	PFLEGELEICHT FEIN	2		●		●
			PFLEGELEICHT FEIN	2		●		●
	Q		NORMAL SCHLEUDERN	—

		40°	FEINWÄSCHE	1,5		●		●
		30°	WOLLE	1		●		●
			WOLLE	1		●		●
			FEINSCHLEUDERN	—

SPECIAL		50"	32-MINUTEN KURZPROGRAMM	2		●		●
		30"	HANDWÄSCHE	2		●		●
		—	SPÜLEN	—				●
			ABPUMPEN	—

Programm ✉, nach EN 60456-Norm.

Es stehen vier Programmgruppen zur Verfügung (KOCH-BUNTWÄSCHE, PFLEGELEICHT, FEINWÄSCHE und SPEZIAL PROGRAMME). Die ersten Programme jeder Gruppe dauern länger, so dass auch der Waschvorgang wirksamer ist. Bei nicht sehr stark verschmutzter oder besonders empfindlicher Wäsche wählen Sie die nächstfolgenden Programme.

HINWEISE

1. Bei stark verschmutzter Wäsche Lademenge auf höchstens 3 kg begrenzen.
2. Bei den Programmen KOCH-BUNTWÄSCHE (KOCHWÄSCHE 90° - BUNTWÄSCHE 60°) kann die Wäsche automatisch durch Zusatz von Chlor in den Einspüler △ gechlort werden.
3. Die Waschmaschine ist bei allen Waschzyklen zum automatischen Einspülen von Weichspülmittel im letzten Schleudergang eingerichtet.
4. Die angegebene Programmdauer ist ANNÄHERND. Die Länge oder Kürze der Zeit hängt von der gewählten Temperatur, dem Waschgut und den Anlagenbedingungen ab (Wassertemperatur, Raumtemperatur, Wassemetzdruck usw.)

32-MINUTEN-SCHNELLWASCHPROGRAMM

Beim 32-Minuten-Schnellwaschprogramm kann Waschgut bis höchstens 2 kg bei einer Temperatur von 50°C in einem kompletten 32-Minuten-Zyklus gewaschen werden.

Das Waschmittel wird dabei in den Vorwascheinspüler (II) gegeben.

Das 32-Minuten-Schnellwaschprogramm dient bei stark verschmutzter Wäsche auch als Vorwaschgang; anschließend kann dann das gewünschte Hauptwaschprogramm gewählt werden.

Beste Waschergebnisse mit Ihrer neuen Candy-Maschine

Um sicherzustellen, daß Sie mit Ihrer neuen Candy-Maschine beste Waschergebnisse erzielen, ist es wichtig, täglich das richtige Waschmittel zu verwenden. Da es heutzutage im Handel so viele Waschmittel und Waschmittelarten gibt, ist es oft schwierig, hieraus die richtige Wahl zu treffen.

Wir bei Candy testen regelmäßig Waschmittel, um herauszufinden, welche für unsere Maschinen hervorragend geeignet sind. Wir fanden heraus, daß ARIEL unseren hohen Anforderungen gerecht wird und hervorragende Fleckentfernung über alle Fleckenarten hinweg, verbunden mit einem hohen Niveau an Waschepflege bietet. Candy hat aus diesem Grunde Ariel sein offizielles Gütesiegel verliehen.
