BEDIENUNGSANLEITUNG CTS 100 DE CANDY

Lesen Sie bitte die in diesem Handbuch enthaltenen Informationen aufmerksam durch. Sie finden hier praktische Hinweise, um optimalen Nutzen aus Ihrer Waschmaschine ziehen können.

können. 1. 2 3 4 5 6 CANDY IPX4 H2 20 V~ 1.5 M. SOP2 10 A 37507001 57507001 97507001 37507001 0137 9998 0137 9998 0137 9998 1.- BEDIENFELD

Diese

"Gebrauchsanweisung" enthält alle erforderlichen Angaben für den täglichen Gebrauch ihres Gerätes. Bewahren Sie das Heft für späteres Nachschlagen gut auf.

Es wird ein "Installations- und Wartungshandbuch" beigefügt, welches Sie bitte für die Installation und die Wartung Ihrer Waschmaschine zu Rate ziehen wollen. Dasselbe gilt bei eventuell auftretenden Fehlern oder Nachfragen in Bezug auf die Auswahl der Wäsche beim Waschen oder die Wäscheetiketten Ihrer Kleidungsstücke sowie geeignete Methoden zur Entfernung besonders hartnäckiger Flecken.

Wenn Sie sich an CANDY oder eines der Kundendienstzentren wenden, so geben Sie bitte stets das Modell, die Nummer sowie die G-Nummer (falls vorhanden) an. Also sollten Sie nach Möglichkeit alle auf dem Typenschild befindlichen Angaben zur Hand haben.

seite

GARANTIE 5

TECHNISCHE DATEN 6

ÖFFNEN DER TROMMEL – EINFÜLLEN DER WÄSCHE...... 7

EINFÜLLEN VON WASCHMITTEL 8

AUTOMATISCH UND ELEKTRONISCH GESTEUERTE VARIABLE LEISTUNG FUZZY LOGIC 9

ANWAHL DER WASCHPROGRAMME 9

BESCHREIBUNG DER BEDIENELDELEMENTE.... 10

PROGRAMMTABELLE 13

EUROPEAN GUARANTEE CANDY A A CHICE D'DE BAND / FENOR H'EBIT / S'N,N/P / A'AGU'S / B'UKUR

1.

Das Gerät wird zusammen mit einer Garantiebescheinigung ausgeliefert.

EUROPEAN GUARANTEE CANDY SERVICE

2.

Teil A bewahren Sie bitte ordnungsgemäß ausgefüllt sorgfältig auf, um ihn im Bedarfsfall dem Kundendienst in Verbindung mit der Rechnung über den Kauf des Gerätes vorweisen zu können.

Fassungsvermögen an TROCKENER MISCHWÄSCHE ..... kg.
Spannungswert ...... V.
Motorleistung beim Waschen ....W.
Motorleistung beim Schleudern ...... W.
Leistung der Elektropumpe ......W.
Leistung des Heizwiderstands ...... W.
Maximal aufgenommene Leistung ....W.
Amperezahl Netzsicherung...... A.
Im Hydraulikkreislauf herrschender Druck ....MPa
Schleudergeschwindigkeit ...... UpM
Wasserverbrauch ....liter
Energieverbrauch (Waschprogramm 60°C)/ 5 kg ......kW/cm
Waschwirkungsklasse ....
5
230
175
340
30
1.950
2.200
10
0,05 min.
0,8 max.
1000
45
0,95
A

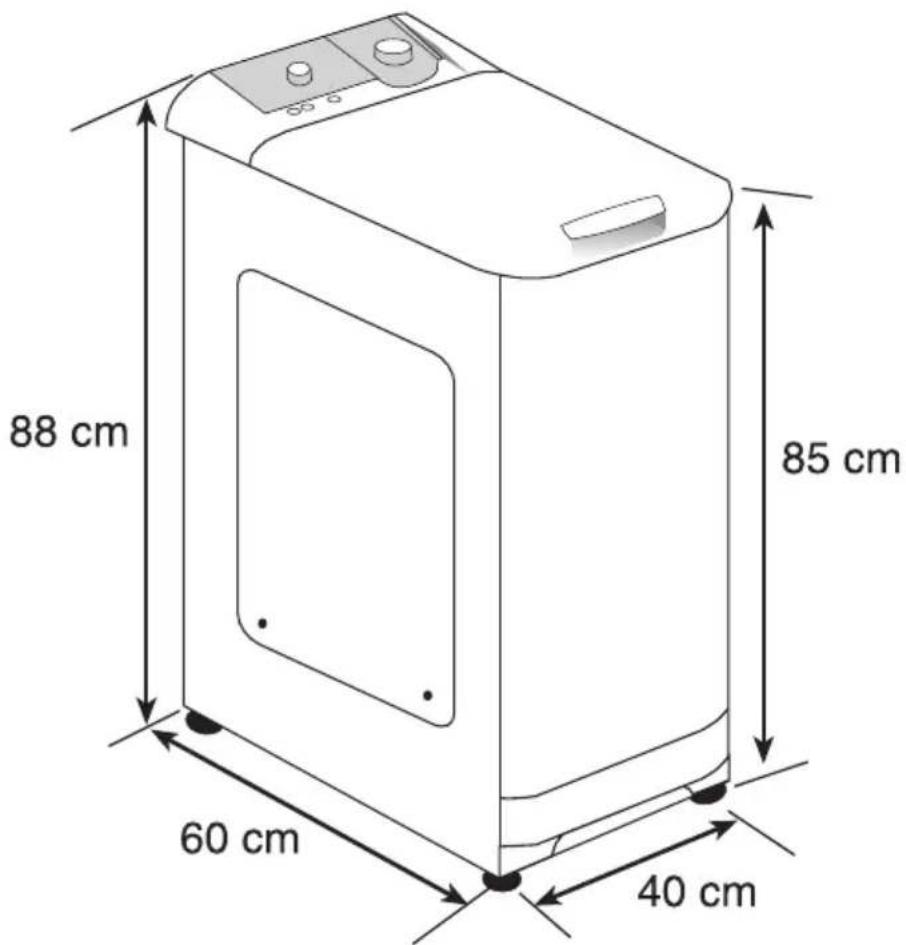

88 cm 60 cm 40 cm 85 cm

DECKEL DER WASCHMASCHINE C B FRONTSEITE DER WASCHMASCHINE

FRONTSEITE DER WASCHMASCHINE D C

FRONTSEITE DER WASCHMASCHINE D C

FRONTSEITE DER WASCHMASCHINE D C

1.

Obere Klappe A anheben und vollständig öffnen. Anschließend Wäschetrommel wie nachstehend dargestellt öffnen.

2.

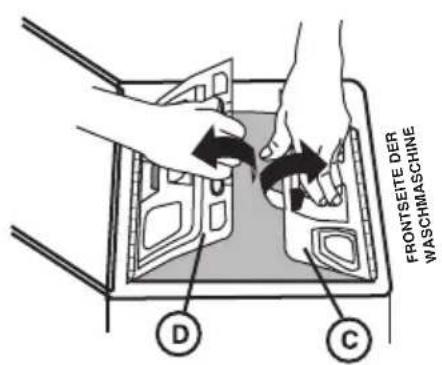

Drücken Sie von Hand auf die Klappe D. Den Riegel B drücken und gedrückt halten.

Auf vordere Klappe C so Druck ausüben, dass sich die Klappen C und D voneinander lösen.

3.

Hintere Klappe D öffnen. Vordere Klappe C öffnen. Wäsche in die Wäschetrommel geben.

4.

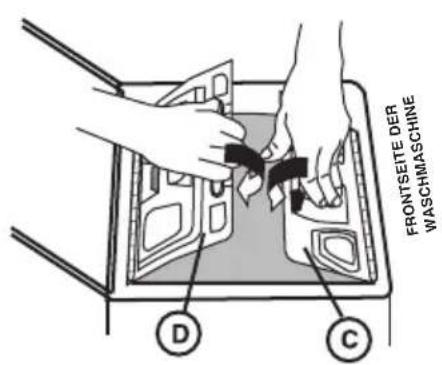

Vordere Klappe C nach unten drücken. Hintere Klappe D nach unten drücken, so dass die beiden Nute einwandfrei in den Haken der vorderen Klappe C einrasten; dann loslassen.

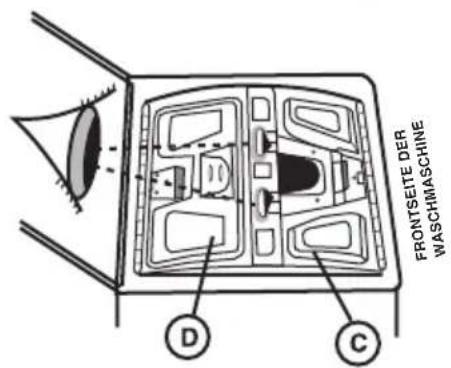

5.

Vergewissern Sie sich, dass beide Klappen optimal eingerastet und geschlossen sind.

ACHTUNG:

ES IST VON ENTSCHEIDENDER WICHTIGKEIT, DASS DAS SCHLIESSEN DER TROMMEL MIT ÄUSSERSTER VORSICHT GESCHIEHT, UM MÖGLICHE SCHÄDEN AN DER WÄSCHE UND DER WASCHMASCHINE ZU VERMEIDEN.

2 min.

ACHTUNG: Eine spezielle Sicherheitsvorrichtung verhindert das Öffnen des Deckel gleich im Anschluß an den Waschvorgang; nach Ablauf des Schleuderns warten Sie bitte ungefähr 2 Minuten, bevor Sie den Deckel öffnen.

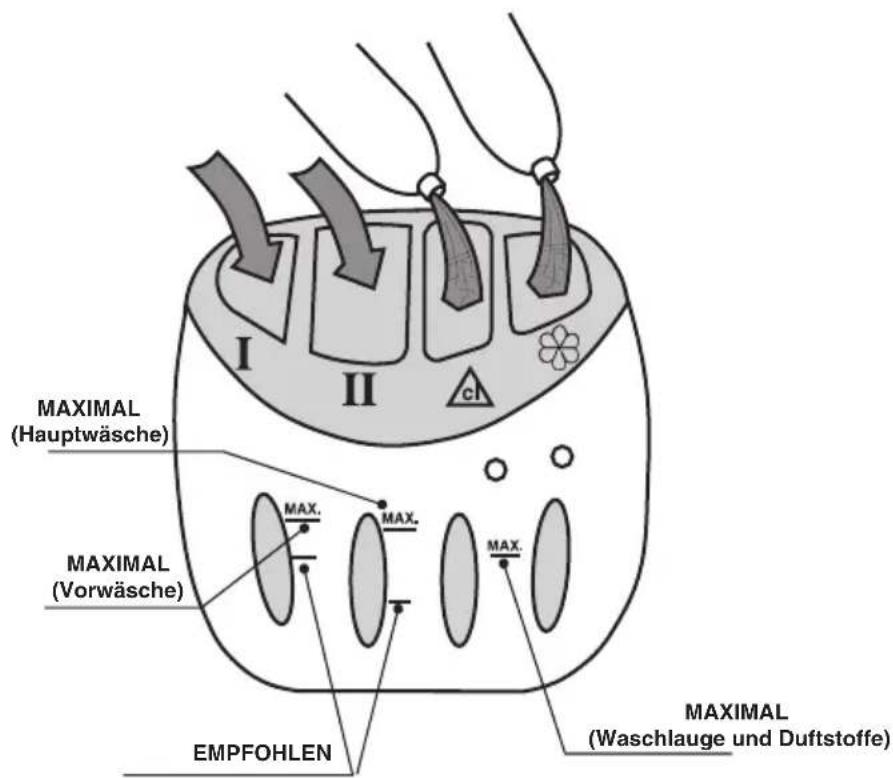

Der Waschmittelbehälter ist in 4 Fächer unterteilt :

• Das Fach I dient zur Aufnahme von Waschmittel in Pulverform für die Vorwäsche. Die empfohlene Menge beträgt 60 gr. Waschmittel (für 5 kg).
• Das Fach II dient zur Aufnahme von Waschmittel in Pulverform für die Hauptwäsche. Die empfohlene Menge beträgt 120 gr. Waschmittel (für 5 kg).
• Das Fach cl dient zur Bleichmittelaufnahme. Die empfohlene Menge beträgt 7 cl.
• Das Fach ist für Weichspüler, Duftmittel und andere spezielle Zusatzmittel vorgesehen. Empfohlene Menge: 5 cl.

Am Waschmittelbehälter sind zwei Hinweislinien angebracht :

• EMPFOHLEN (untere Linie). Zeigt den empfohlenen Pegel in den Fächern für Vorwäsche und Hauptwäsche an.
• MAX. Zeigt den Höchstpegel an, der nicht überschritten werden darf.

I II CL MAXIMAL (Hauptwäsche) MAX. MAX. MAX. MAX. MAX. MAX. MAX. MAX. (Vorwäsche) EMPFOHLEN MAXIMAL (Waschlauge und Duftstoffe)

HINWEIS: WENN DAS PROGRAMM MIT VORWASCHEN GEWÄHLT WERDEN SOLL, EMPFEHLEN WIR, NUR WASCHMITTEL IN PULVERFORM ZU VERWENDEN.

AUTOMATISCH UND ELEKTRONISCH GESTEUERTE VARIABLE LEISTUNG FUZZY LOGIC

Das elektronische System dieser Waschmaschine steuert automatisch alle Waschphasen. Dadurch werden hervorragende Waschergebnisse bei gleichzeitiger erheblicher Zeit- und Geldersparnis erzielt. Nach der Wahl des Waschprogramms optimiert die Waschmaschine die nachstehend genannten Punkte in Abhängigkeit vom Waschgutvolumen und der Gewebeart:

• Wassermenge und Energieverbrauch
• Waschdauer
  -Trommeldrehrhythmus
• g ründliche Spülungen

Außerdem:

• erfasst die Waschmaschine Schaumentwicklung und erhöht oder verringert, je nach Bedarf, die Spülwassermenge und
• regelt die Schleudergeschwindigkeit in Abhängigkeit von der Verteilung der Ladung, um mechanischem Ungleichgewicht entgegenzuwirken.

BEISPIEL FÜR DIE WAHL EINES BAUMWOLLWASCHPROGRAMMS BEI 60°

LADUNG	VOLLADUNG (5 KG)*	HALBE LADUNG KLEINE LADUNG
		VORTEIL GEGENÜBER 5 KG-ZYKLUS VORTEIL GEGENÜBER 5-KG-ZYKLUS
		CA.	CA.
ENERGIE KWH	0,95	5%	30%
ZEIT MIN.	134	20%	30%
WASSERMENGE LITER	45	20%	50%

Die Zeitangaben beziehen sich auf die UNGEFÄHRE Waschdauer.

ANWAHL DER WASCHPROGRAMME

BEI DER ANWAHL EINES WASCHPROGRAMMS VERGEWISSERN SIE SICH BITTE, DASS DIE EIN / AUS-TASTE NICHT GEDRÜCKT IST.

Bei der Auswahl wird wie folgt vorgegangen :

• Das gewünschte Waschprogramm wird mit Hilfe des entsprechenden Bedienschalters (A) angewählt. Ziehen Sie hierzu die Programmtabelle zu Rat.
• Wählen Sie die Waschtemperatur mit dem entsprechenden Bedienelement aus.
• Anschließend werden die verschiedenen Optionen angewählt, die über die Tasten zur Verfügung stehen.

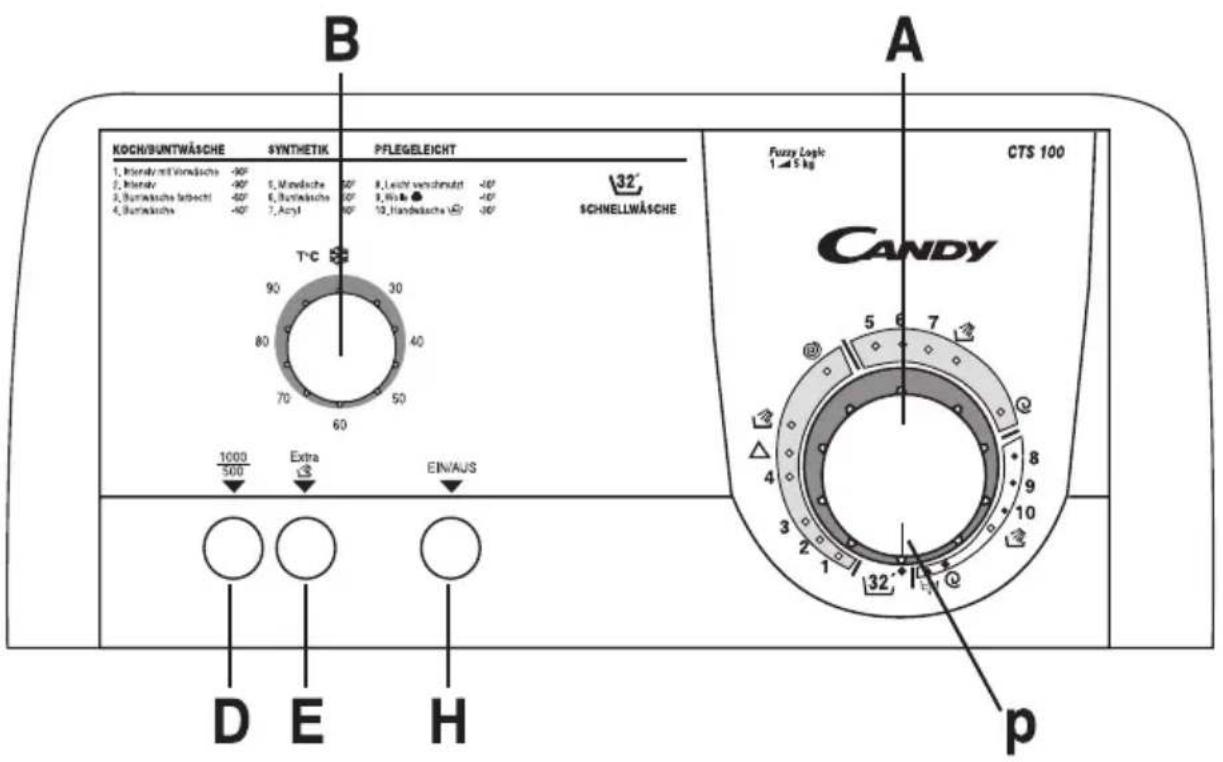

B KOCH/BUNTWÄSCHE SYNTHETIK PFLEGELEICHT 1. Interländ mit Vorrässche -90° 2. Instruktur -90° 3. Burwäsche latreicht -60° 4. Burwäsche -40° T°C 90 80 70 60 1000 500 Extra $8 EIN/AUS D E H A Fuzzy Logic 1 - 5 kg CTS 100 CANDY 32° SCHNELLWÄSCHE p

Programmwahlschalter ...... A

Temperaturwahlschalter...... B

Taste sanftes schleudern 1000/500 D

Superspültaste. E

Ein-/Ausschalttaste...... H

Bezugspunkt (programmwahl). p

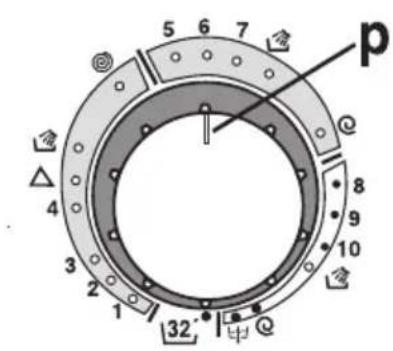

A. PROGRAMMWAHLSCHALTER

5 6 7 4 3 2 1 32 中 p 8 9 10

Mit diesem Schalter können Sie das von Ihnen gewünschte Waschprogramm auswählen. Hierzu wird der Bedienschalter gedrückt und so weit gedreht, bis das gewünschte Waschprogramm (Nummer oder Symbol) mit dem Punkt-Bindestrich übereinstimmt.

Den Bedienschalter AUF KEINEN FALL entgegen dem Uhrzeigersinn drehen und den Einschalter (H) nicht vor der Auswahl des Waschprogramms betätigen.

Sollten Sie nach Beginn eines Programms die Position des Schalters ändern oder ein anderes Programm auswählen wollen, drücken Sie die Taste «EIN/AUS-TASTE». Nachdem sie Die gewünschte Änderung vorgenommen haben, drücken Sie erneut diese Taste.

B. TEMPERATURWAHLSCHALTER

T°C 90 80 70 60 50 40 30 1 p

DER BEDIENSCHALTER KANN IN BEIDE RICHTUNGEN GEDREHT WERDEN.

Mit diesem Schalter können Sie die von Ihnen gewünschte Temperatur für den Waschvorgang einstellen. Hierzu wird der Bedienschalter gedrückt und so weit gedreht, bis die gewünschte Waschtemperatur (Nummer oder Symbol) mit dem Punkt-Bindestrich übereinstimmt.

Soll ohne Aufheizen des Wassers gewaschen werden, so muß das Symbol* für Kaltwaschen mit dem Punkt-Bindestrich übereinstimmen.

Beachten Sie bitte die in der Programmtabelle für jeden Waschgang empfohlene Höchsttemperatur.

D. TASTE SANFTES SCHLEUDERN 1000/500

Wird diese Taste betätigt, so erfolgt das Schleudern nach dem letzten Klarspülgang mit 500 Umdrehungen pro Minute anstelle von 1000 Umdrehungen pro Minute.

HINWEIS: Das Schleudern bei den Waschprogrammen für Mischgewebe, Synthetikgewebe und enpfindliche. Gewebe erfolgt immer bei 400 Umdrehungen pro Minute.

E. EXTRA-TASTE 5 SPÜLGÄNGE

Ein neues, auf diese Taste einwirkendes Elektroniksystem ermöglicht den Zugriff auf einen neuen Spezialspülgang. Durch die zusätzliche Zuführung von Wasser kombiniert mit der Wirkung der Trommeldrehbewegung während des Ein- und Auspumpens des Wasser wird die Wäsche einwandfrei gespült.

Diese Funktion ist für Personen mit empfindlicher Haut gedacht, bei denen selbst geringfügige Mengen an Waschmittelreste Reizungen oder Allergien hervorrufen können. Des weiteren empfiehlt sich diese Funktion zum Waschen von Kinderwäsche sowie von stark verschmutzter Wäsche, bei der große Mengen an Waschmittel verwendet werden müssen.

H. EIN/AUS EIN/AUSTASTE

PROGRAMM	PROGRAMM FÜR	Ladung MAX. Kg	DAUER. ca. (min.)	PROG.-WAHLSC.	TEMPERATUR WAHL °C	WASCHMITTEL-MENGE				TASTE
						I	II	△	◇	1000/500	Extra◇

KURZPROGRAMM

32-MINUTEN-SCHNELLWÄSCHE

2

32

32'

Von kalt auf... 50^

●

●

KOCH / BUNTWÄSCHE	INTENSIV MIT VORWÄSCHE	5	170	1	Von kalt auf...90°	●	●	●	●	●	●
	INTENSIV	5	140	2	Von kalt auf...90°		●	●	●	●	●
	BUNTWÄSCHE FARBECHT	5	134	3	Von kalt auf...60°		●		●	●	●
	BUNTWÄSCHE	3,5	82	4	Von kalt auf...40°		●		●	●	●
	APRETUR Flecken organischen Ursprungs	—	54	△	—			●
	SPÜLEN Intensiv-Klarspülgänge	—	30	◇	—				●
	INTENSIVSCHLEUDERN	—	7	◎	—					●

SYNTHETIK		MIXWÄSCHE	2	95	5	Von kalt auf...60°		●		●	●	●
		BUNTWÄSCHE	2	86	6	Von kalt auf...50°		●		●	●	●
		ACRYL	2	72	7	Von kalt auf...40°		●		●	●	●
		SPÜLENSanftes Schleudern	—	43		—				●
		SCHONSCHLEUDERN	—	4		—

PFLEGELEICHT	LEICHT VERSCHMUTZT	1,5	63	8	Von kalt auf...40°		●		●		●
	WOLLE-WOOLMARKZERTIFIKAT	1	54	9	Von kalt auf...40°		●		●	●
	HANDWÄSCHE	1,5	48	10	Von kalt auf...30°		●		●	●
	SPÜLENSanftes Schleudern	—	34		—				●
	SCHONSCHLEUDERN	—	4		—
	ABPUMPEN	—	—		—

Programm *, nach EN-Norm 60456.

Bei den angegebenen Waschzeiten handelt es sich um NÄHERUNGSWERTE.

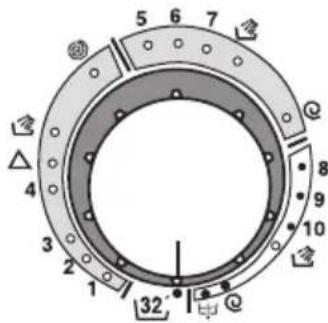

5 6 7 4 3 2 1 32 中 8 9 10

Innerhalb jeder Gruppe sind jeweils die ersten beiden Programme die längsten und waschen damit am intensivsten. Wählen Sie die folgenden Programme für nicht zu sehr verschmutzte Wäsche oder für Feinwäsche.

HINWEISE

1. Bei stark verschmutzter Wäsche wird empfohlen, die Füllmenge auf höchstens 3 kg zu reduzieren.
2. Bei den Waschprogrammen 1-2 wird automatisch Waschlauge zugeführt, wenn diese in das entsprechende Waschmittelfach eingefüllt wird △.
3. Bei allen Waschgängen kann die Waschmaschine Weichmacher im letzten Spülgang automatisch entnehmen.

32

32'-MINUTEN-SCHNELLWASCHPROGRAMM

Mit dem 32-Minuten-Schnellwaschprogramm können 2 kg Wäsche in 32 Minuten in einem kompletten Waschzyklus bei 50°C gewaschen werden.

Das Waschmittel ist in den Waschmittelbehälter (Einspüler I) zu geben. Die höchstzulässige Chlormenge entspricht etwa 1/4 der empfohlenen Produktmenge (max. 35 g).

Das 32-Minuten-Schnellwaschprogramm ist auch als Vorwaschzyklus bei stark verschmutzter Wäsche sehr geeignet, wobei anschließend das gewünschte Hauptprogramm gewählt werden kann.

Beste Waschergebnisse mit Ihrer neuen Candy-Maschine

Um sicherzustellen, daß Sie mit Ihrer neuen Candy-Maschine beste Waschergebnisse erzielen, ist es wichtig, täglich das richtige Waschmittel zu verwenden. Da es heutzutage im Handel so viele Waschmittel und Waschmittelarten gibt, ist es oft schwierig, hieraus die richtige Wahl zu treffen.

Wir bei Candy testen regelmäßig Waschmittel, um herauszufinden, welche für unsere Maschinen hervorragend geeignet sind. Wir fanden heraus, daß ARIEL unseren hohen Anforderungen gerecht wird und hervorragende Fleckentfernung über alle Fleckenarten hinweg, verbunden mit einem hohen Niveau an Waschepflege bietet. Candy hat aus diesem Grunde Ariel sein offizielles Gütesiegel verliehen.

ARIEL OFFIZIELL EMPFOHLEN VON CANDY FÜR IHRE NEUE WASCHMASCHINE

DE Der Hersteller haftet nicht für eventuelle Druckfehler in diesem Anweisungshandbuch. Weiterhin behält sich der Hersteller das Recht auf technische Änderungen vor, die keine Auswirkungen auf die wesentlichen Eigenschaften der Geräte haben.
