Produkttyp	Multimedia Autoradio
Modell	XM-VN745
Marke	Xomax
Abmessungen (ca.)	1-DIN (180 x 50 x 160 mm)
Gewicht (ca.)	1,2 kg
Stromversorgung	12 V Gleichstrom (Bordnetz)
Ausfahrbarer Bildschirm	Touchscreen, berührungsempfindlich
Radiofunktionen	FM/AM, RDS (AF/TA), manuelle/automatische Sendersuche, 30 Senderspeicher (18 FM + 12 AM)
USB-Wiedergabe	FAT32, bis 128 GB, Musik/Video/Bild
Bluetooth	Freisprechen (HFP), Musikstreaming (A2DP)
Navigationsmodus	Integrierter Navi-Modus (SD-Karte erforderlich)
Mirror Link	Bildschirmspiegelung via USB (Android, USB-Debugging)
AV-IN / AUX-IN	3,5 mm Klinke (vorne) + Cinch (hinten)
Kameraeingänge	Rückfahrkamera (R-CAM) + Frontkamera (F-CAM), optional
Equalizer	Presets (Standard, Classic, Rock, Pop, Jazz, Electric, Benutzer)
Fernbedienung	IR-Fernbedienung (CR-2025 Batterie)
Tastenbeleuchtung	7 Farben, manuell oder automatischer Farbwechsel
Installation	1-DIN Schacht, ISO-Stecker, professionelle Installation empfohlen
Sicherheitshinweise	Bedienung nur im Stand, Handbremse für Video, keine Selbstreparatur
Reinigung	Weiches, trockenes Tuch; keine chemischen Reiniger
Reparatur / Ersatzteile	Reparatur nur durch Fachpersonal; Ersatzteile über Händler
Entsorgung	Elektroaltgeräte getrennt entsorgen (WEEE DE19856609)

Häufig gestellte Fragen - XM-VN745 Xomax

Wie kann ich die Radiosender speichern?

Mein Bluetooth-Telefon verbindet sich nicht. Was tun?

Warum wird kein Video angezeigt, obwohl Ton zu hören ist?

Wie setze ich das Autoradio auf Werkseinstellungen zurück?

Welche USB-Sticks werden unterstützt?

Kann ich eine Rückfahrkamera anschließen?

Wie starte ich die Navigation?

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Wie wechsle ich die Batterie der Fernbedienung?

Kann ich das Gerät selbst reinigen?

BEDIENUNGSANLEITUNG XM-VN745 Xomax

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des XOMAX Multimedia Autoradios erwiesen haben.

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Autoradio.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de/download nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zu Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Letztes Update 19.09.2019

Inhaltsverzeichnis

Sicherheitshinweise und Vorsichtsmaßnahmen 5

Bedienung nur im Stand 5

Installation 5

Betriebslautstärke 5

Reparatur des Gerätes...... 5

Stromversorgung....5

Austausch von Sicherungen .... 5

Überhitzung....5

Betriebstemperatur....5

Reinigung des Gerätes 6

Verwendung des Bildschirmes ..... 6

Installationshinweise 7

Bedienelemente am Autoradio......9

Inbetriebnahme 12

Fernbedienung verwenden ....12

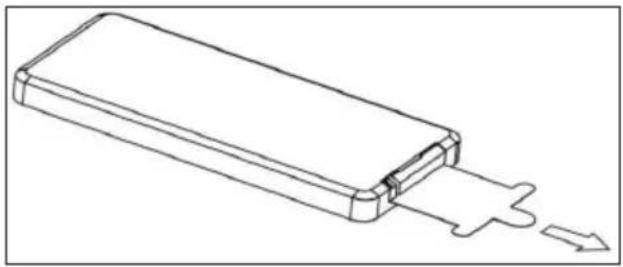

Fernbedienung Batteriewechsel .....12

Gerät einschalten/ausschalten......13

USB-Medien anschließen......13

AUX-IN anschließen 13

Werkseinstellungen....13

Grundfunktionen 14

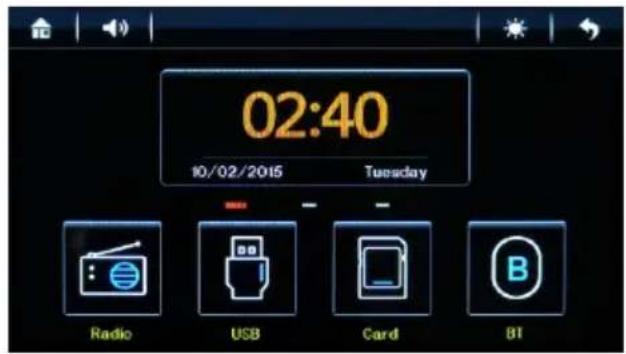

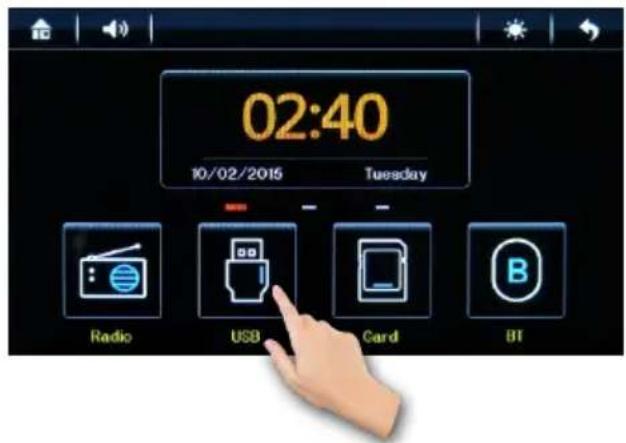

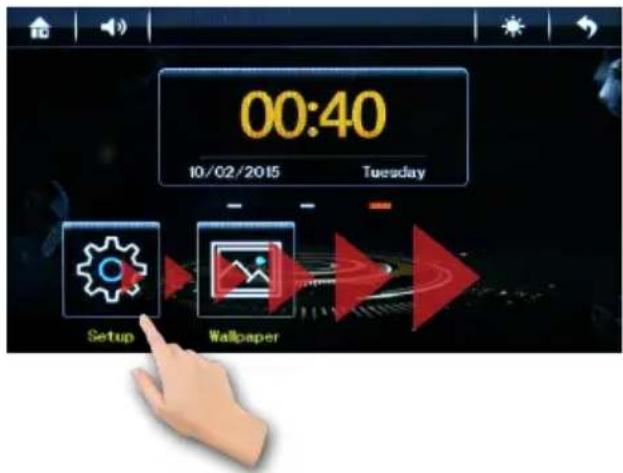

Hauptmenü aufrufen....14

Seiten blättern 14

Modus Auswahl ....14

Lautstärke regeln ....15

Stummschalten ....15

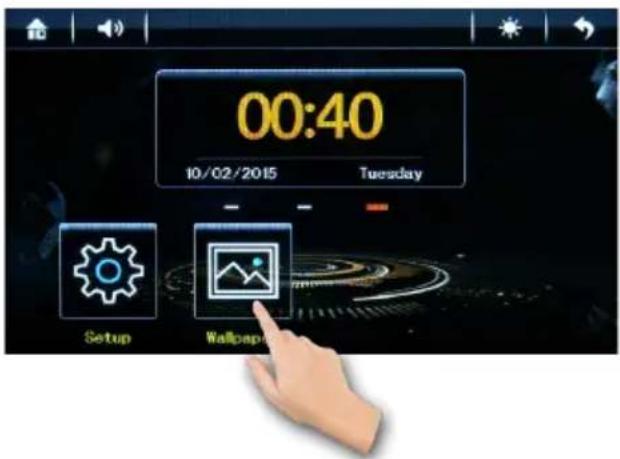

Hintergrundbild einstellen....15

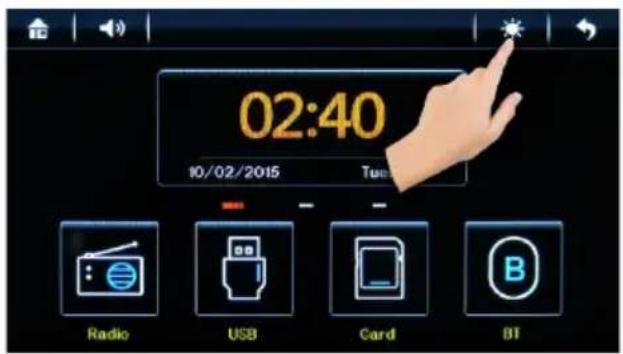

Bildschirm dimmen ....16

Listen scrollen....16

Allgemeine Einstellungen 17

Lautstärke regeln ......17

Equalizer aufrufen ......17

Loudness Funktion......17

Toneinstellungen ....17

Fader und Balance .....18

Display Einstellungen .....18

Einstellungen 19

Einstellungsmenü aufrufen......19

System Einstellungen....19

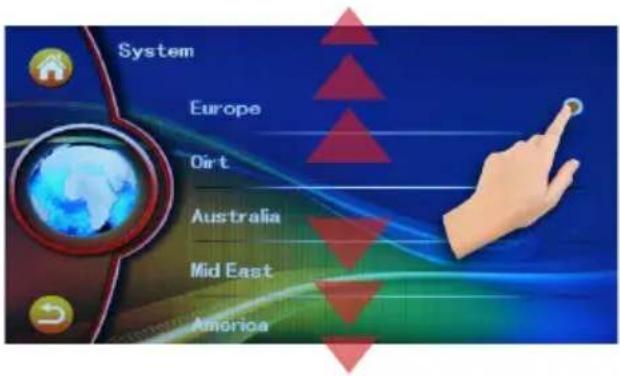

Rundfunkbereich ....19

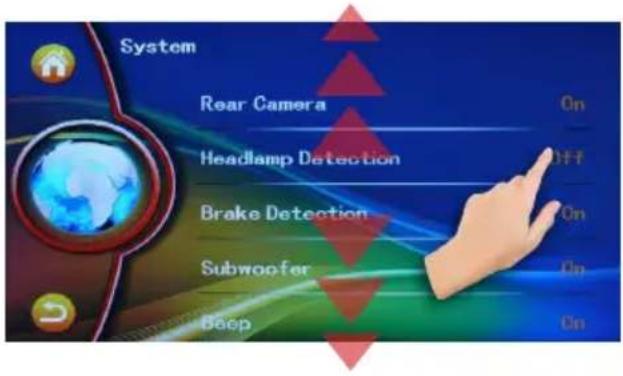

Sprache Einstellungen .....19

Audioeinstellungen 20

Equalizer einstellen....20

Fader und Balance .....21

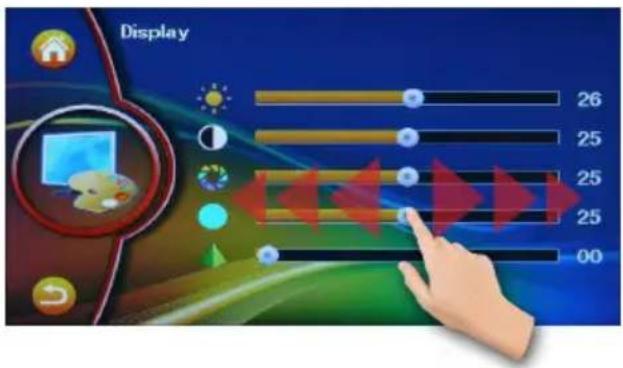

Display Einstellungen .....21

Media Einstellungen ......22

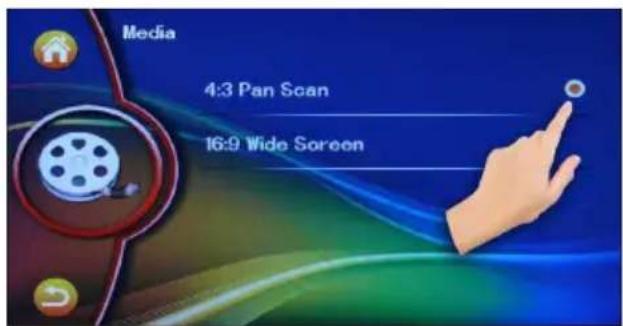

Bildschirmseitenverhältniss .....22

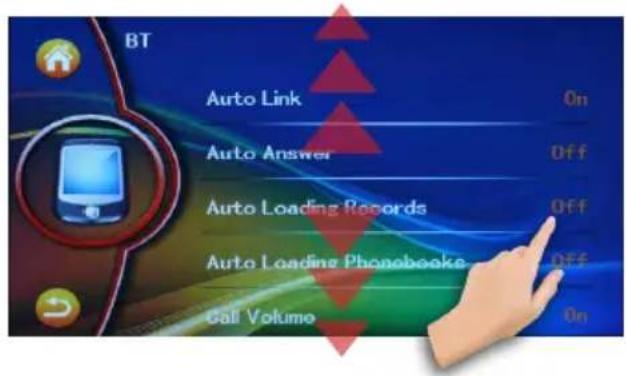

Bluetooth Einstellungen....22

Datum & Zeit Einstellungen......23

Datumsformat auswählen .....23

12/24 Stundenformat auswählen ..23

Datum & Zeit einstellen .....23

Manuelle Dimmfunktion und

Tastenbeleuchtung einstellen......24

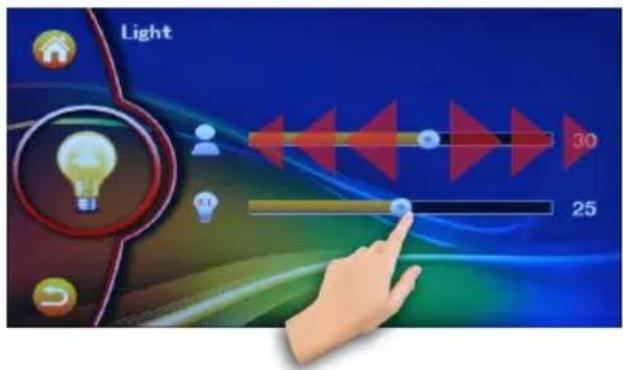

Manuelle Dimmfunktion....24

Tastenbeleuchtung....24

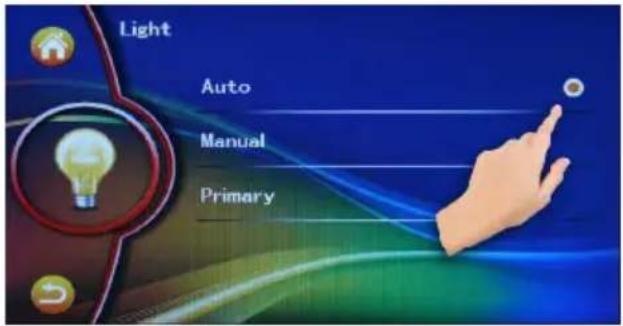

Automatischer Farbwechsel......24

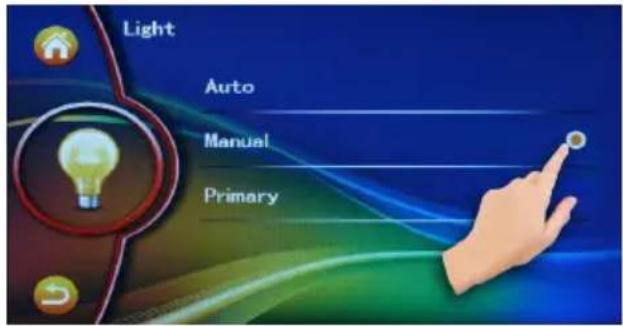

Eigene Farbe definieren .....25

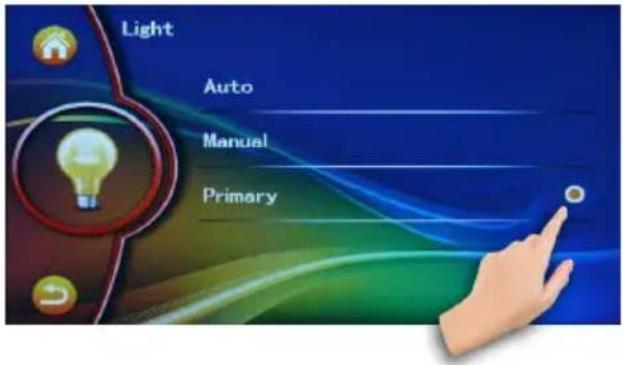

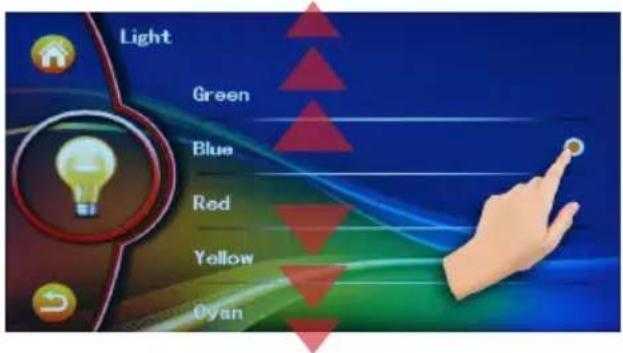

7 Farben Modus....25

Lenkradfernbedienung....26

Geräte Info....27

Radiomodus 28

Radiomodus anschalten....28

Manuelle Sendersuche....28

Automatische Sendersuche......28

Automatischer Suchlauf......28

Sender speichern....28

Frequenzband umschalten .....29

LOC Signalempfindlichkeit......29

RDS Funktionen ......29

AF Funktion (Alternative Frequency)......30

TA Funktion (Traffic Announcement)......30

USB Modus 31

Wiedergabe Modus starten......31

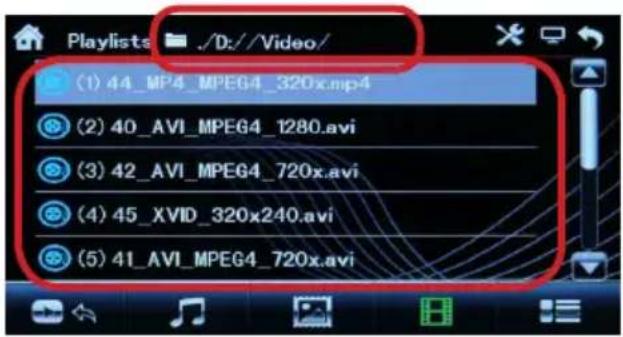

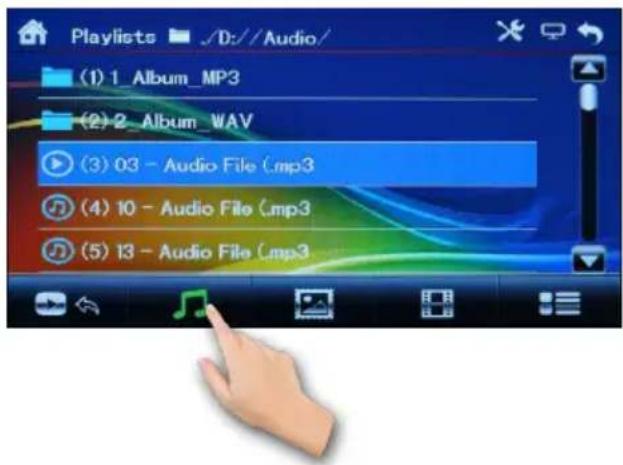

Ordner- und Dateiübersicht......31

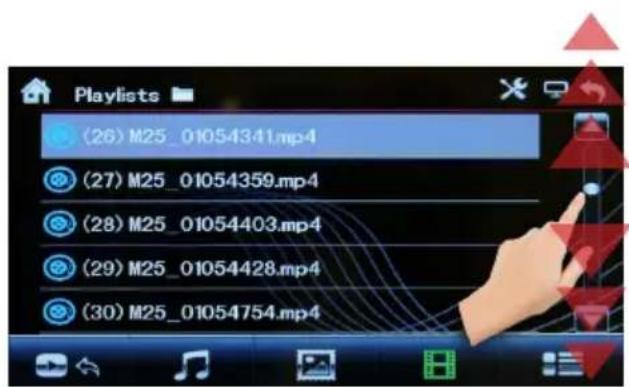

Listen scrollen....32

Wiedergabe starten ....33

ID3-Tag (Titel- und Interpret)......33

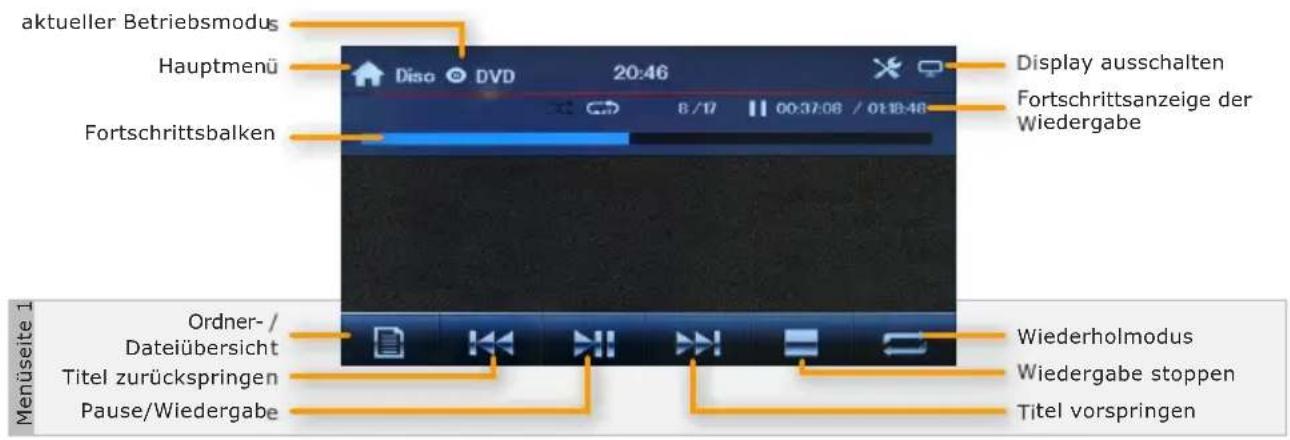

Musik-Wiedergabemodus 34

Wiedergabe/Pause....34

Titel vorwärts/Titel zurück .....34

Vor- und Zurückspulen....34

Wiedergabewiederholung......35

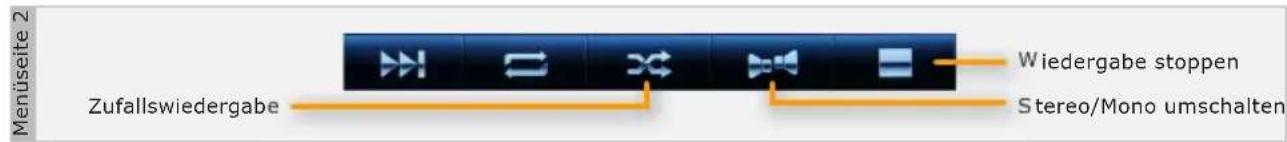

Funktionsleiste erweitern......35

Zufallswiedergabe......35

Stereo/Mono umschalten....35

Wiedergabe stoppen 35

Video-Wiedergabemodus 36

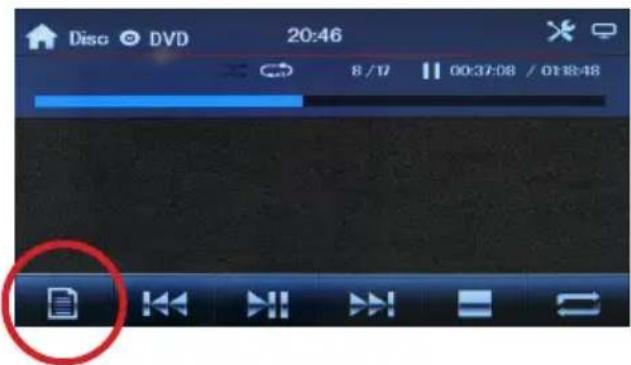

OSD Videomenü einblenden......36

Wiedergabe/Pause....36

Titel vorwärts/Titel zurück ......36

Vor- und Zurückspulen......36

Wiedergabe stoppen....37

Wiedergabewiederholung......37

Funktionsleiste erweitern......37

Zufallswiedergabe......37

Zoommodus....37

Tonspur umschalten....37

Untertitel umschalten......37

Zeitlupe Funktion (Slow motion).....37

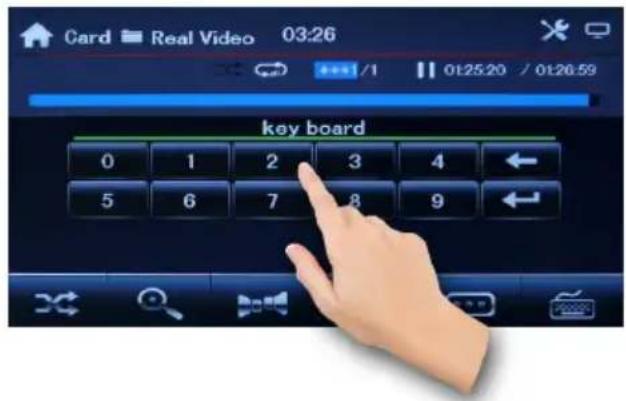

GOTO Funktion......38

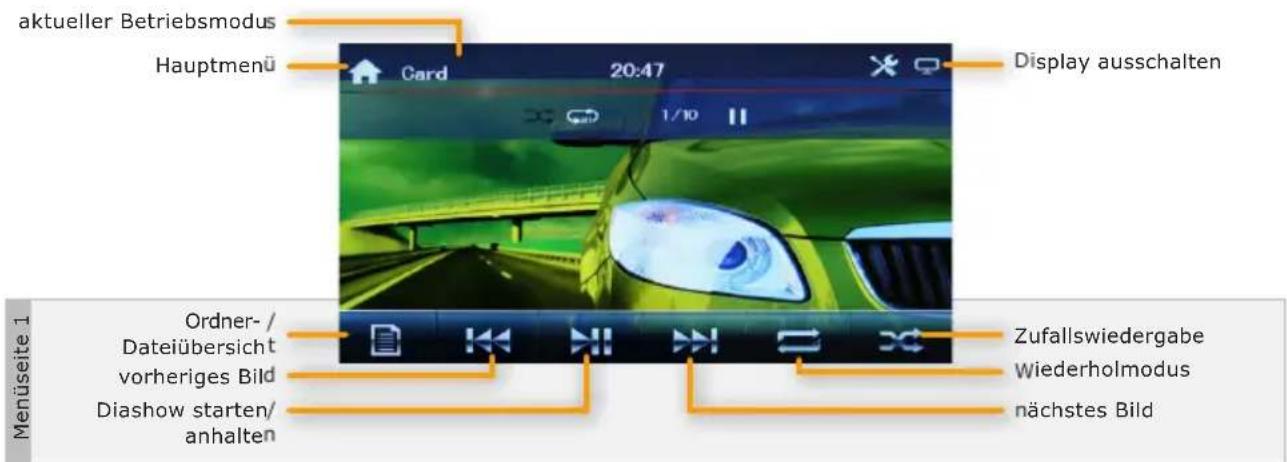

Bildbetrachter-Modus 39

Funktionsleiste einblenden......39

Diashow starten oder anhalten......39

Vorheriges oder nächstes Bild......39

Wiedergabewiederholung......39

Zufallswiedergabe......39

Funktionsleiste erweitern......40

Zoommodus....40

Bluetooth Verbindung 41

Bluetooth Modus starten......41

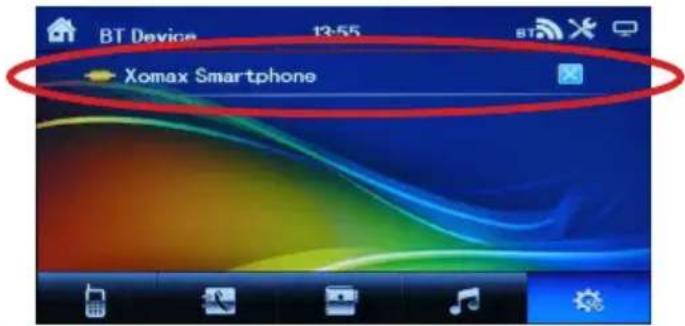

Bluetooth Verbindung aufbauen.....41

Eine Nummer wählen......42

Anruf entgegennehmen....42

Lautsprecher umschalten......42

Anruf beenden/Anruf ablehnen.....42

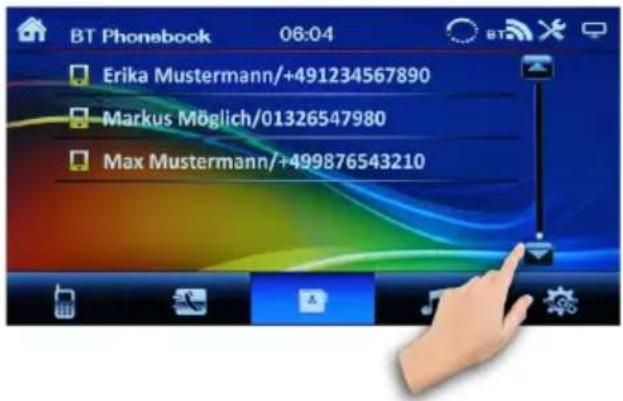

Telefonbuch....42

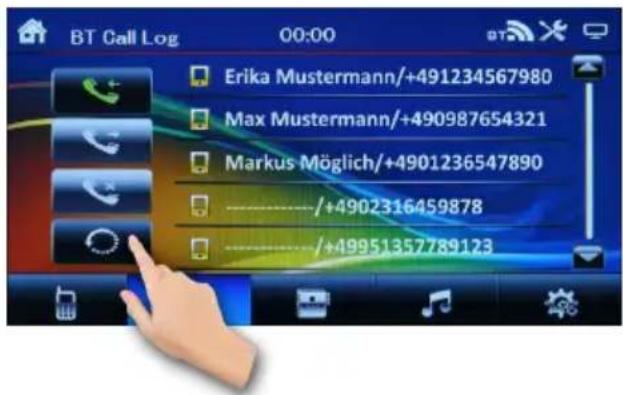

Anrufprotokoll....43

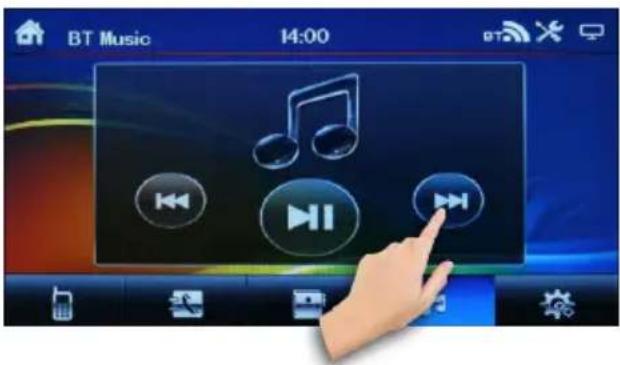

Bluetooth Musik 44

Allgemeines....44

Bluetooth Musik starten......44

AV-IN Modus 45

Allgemeine Hinweise....45

AV-IN Modus starten....45

Rückfahrkamera (optional) 45

Allgemeine Hinweise ....45

Anschluss 45

Rückfahrkamera-Modus starten .....46

Frontkamera (optional) 46

Frontkamera-Modus starten .....46

Mirror Link (Bildschirm Spiege-lung) 47

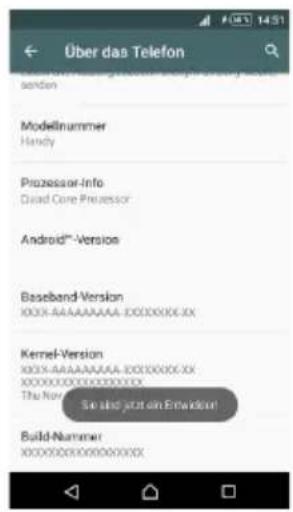

Entwickleroptionen freischalten .....47

Entwickleroptionen unter

Android 2.3 aktivieren......47

Entwickleroptionen ab

Android 4.0 aktivieren....47

Entwickleroptionen ab

Android 4.2 freischalten......47

USB-Debugging aktivieren ....48

Mirror Link - Android USB Konnektivität ....48

NAVI Modus 49

Navi Modus starten....49

Bildschirm kalibrieren....49

Navi-Hauptmenü 49

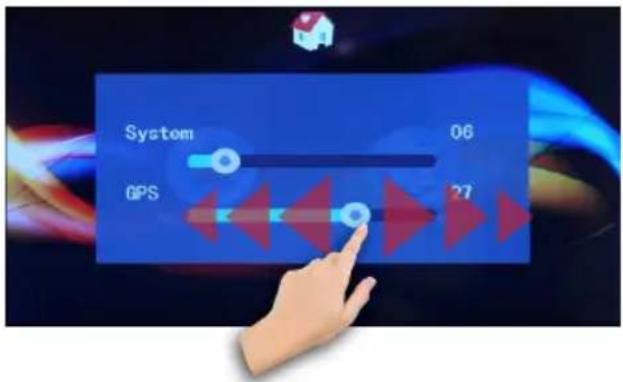

Lautstärke regeln ....50

Navi Einstellungen ....50

Navi Anwendung autostart......50

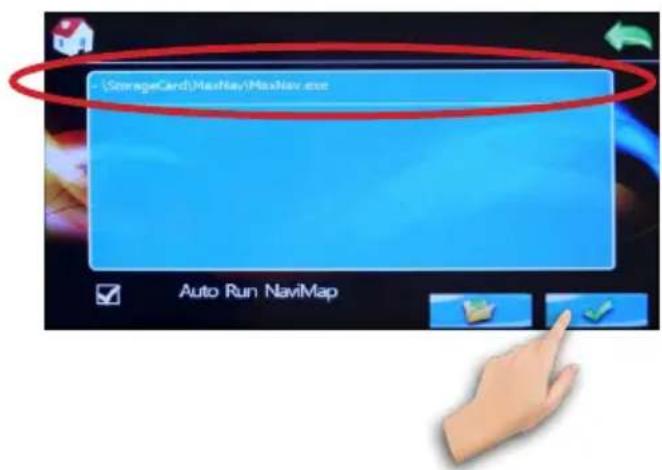

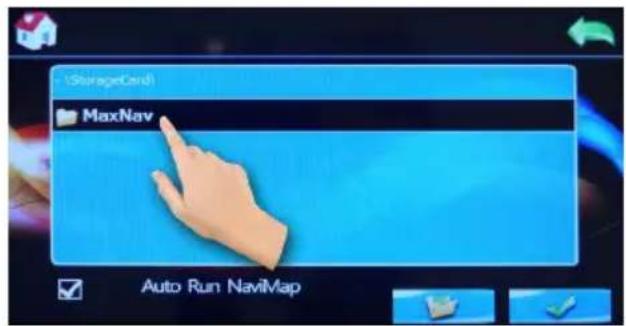

GPS Softwarepfad (Navi Path) .....50

Zeitzone einstellen....51

Bildschirm kalibrieren....51

Navi-Menü Sprache einstellen......52

Allgemeine Problemlösung 53

Rechtliches 57

Alt-Geräteentsorgung....57

Batterieentsorgung ....57

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt auftritt. Überlassen Sie alle größeren

Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Lassen Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der

Fahrzeugtemperatur der Umgebung anzupassen, bevor Sie es im Betrieb nehmen.

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Innentemperatur im Fahrzeug nicht unter 0°C oder über +40°C liegt.

Ist es zu kalt oder zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle aufgewärmt oder abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildverzerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Installationshinweise

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

WARNING!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, dann sollten Sie das Radio von einem Fachmann installieren lassen.

»Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

»Bitte beachten Sie, dass diese Einbauanleitung für ein Standard 1DIN Schacht gedacht ist.

»Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das 1DIN Gerät einzubauen.

»Es besteht die Möglichkeit, dass Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

»Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.

»Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

»Das Minus (-) muss an Masse (negativ) angeschlossen sein.

»Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

»Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

»Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

»Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

»Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte

schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige Funktion der Kabel herauszufinden.

»Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

»Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

»Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

»Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

»Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

»Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

»Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verbinden Sie niemals die Lautsprecher (-) mit der Autokarosserie.

»Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

Bedienelemente am Autoradio

① Ausfahrbarer Bildschirm

Der berührungsempfindliche Bildschirm ist der Hauptbildschirm.

Dieser zeigt alle wichtigen Informationen, Videos, Bilder und interaktive Menüs an.

② MIC Bluetooth Mikrofon

Das Mikrofon kommt bei Telefonaten über die Bluetooth-Freisprechfunktion zum Einsatz.

Das Mikrofon sollte nicht verdeck werden, um eine möglichst gute Gesprächsqualität zu gewährleisten.

③ ⏻/SRC/ Power/Modus

umschalten/Anruf beenden oder abweisen

Drücken Sie den Knopf, um das Auto-radio anzuschalten.

Um das Autoradio auszuschalten, halten Sie den Knopf ca. 3 Sekunden gedrückt.

[im Betriebsmodus]: drücken Sie auf

den Knopf, um zwischen den Modi umzuschalten: Radio, USB, Bluetooth, Phone Link und AV-IN.

[im Telefoniemodus]: drücken Sie den Knopf, um den Anruf zu beenden oder abzuweisen.

④ OPEN Bildschirm öffnen

Drücken Sie den Knopf, um den Bildschirm automatisch herauszufahren bzw. einzufahren.

Halten Sie den Knopf mehrmals gedrückt, um den Winkel des Bildschirms stufenweise zu verstellen.

⑤ Navi Modus

Drücken Sie den Knopf, um in den Navigationsmodus zu wechseln.

Ein erneuter Druck auf den Knopf wechselt zurück in den im Hintergrund aktiven Betriebsmodus.

⑥ Stummschalten

Drücken Sie den Knopf, um die

Tonausgabe stummzuschalten bzw. um die Tonausgabe danach wieder anzu- schalten.

⑦ Lautstärke/Allgemeine Einstellungen Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen.

Drehen Sie ihn entgegengesetzt, um die Lautstärke zu verringern.

Drücken Sie den Drehknopf, um die Audio- und Anzeigeeinstellungen aufzurufen.

⑧ Titel zurück/Sendersuche [im Wiedergabemodus]:

kurz drücken: Einen Titel zurückspringen. lang drücken: Schnell zurückspulen.

Drücken Sie den Knopf mehrmals (lang), um die Spulgeschwindigkeit zu erhöhen.

[im Radiomodus]:

kurz drücken: startet manuellen Suchmodus.

lang drücken: startet die automatische Sendersuche in die entsprechende Frequenzrichtung.

⑨ Zeit/Datum Einstellungen aufrufen

⑩ Titel vor/Sendersuche [im Wiedergabemodus]:

kurz drücken Zum nächsten Titel springen.

lang drücken Schnell vorspulen. Drücken Sie den Knopf mehrmals (lang), um die Spulgeschwindigkeit zu erhöhen.

[im Radiomodus]:

kurz drücken: startet manuellen Suchmodus.

lang drücken: startet die automatische Sendersuche in die entsprechende

Frequenzrichtung.

⑪ Infrarot Empfänger

Der IR-Empfänger empfängt das Infrarot Signal der Fernbedienung.

Achten Sie darauf, dass der IR-Sensor nicht verdeckt wird.

⑫ BND/ / Frequenzband umschalten /Anruf annehmen/AMS Sendersuche [im Radiomodus]:

kurz drücken: drücken Sie den Knopf, um das Frequenzband zwischen FM1, FM2, FM3 und AM1, AM2 umzuschalten.

lang drücken: startet die automatische Sendersuche und speichert die Sender.

[im Telefoniemodus]: drücken Sie den Knopf, um den Anruf entgegenzunehmen.

⑬ 1 - 6 Radio Senderspeicherplätze Radio Senderspeicherplatz von "1" bis "6" aufrufen

⑭ Subdisplay

Das Subdisplay zeigt zum Betriebsmodus relevante Informationen an.

⑮ Zurücksetzen

Mit dem innenliegenden Knopf kann das Gerät auf Werkseinstellungen zurückgesetzt werden.

⑯ BT Bluetoothmodus

Drücken Sie den Knopf, um den Bluetoothmodus aufzurufen.

⑰ microSD-Kartenslot

Der microSD-Slot ist für die Navigationssoftware und Navi-Kartenmaterial reserviert.

⑱ USB-Anschluss

Der USB-Anschluss liest USB-Sticks im FAT32-Dateisystem.

Maximal unterstützte Größe: 128GB.

Andere USB-Geräte (z.B. Festplatten) werden nicht unterstützt.

⑲ AUX AUX-Eingang

3,5 mm Klinkenbuchse für den Anschluss einer externen Audio-/Videoquelle.

An den AUX Anschluss können Sie MP3-Player, Smartphones, Tablets, Videoplayer und weitere Musik- und Videowiedergabegeräte anschließen.

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, um die Fernbedienung verwenden zu können.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder höhere Hitze aus dem Lüftungsschacht ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

1. Entfernen Sie die alte Batterie und legen Sie eine neue CR-2025 Lithium-Batterie in das Batteriefach ein.

1. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Gerät einschalten/ausschalten

Drücken Sie den ⏻/SRC/ Knopf, um das Autoradio einzuschalten.

Halten Sie den Knopf gedrückt, um das Radio auszuschalten.

USB-Medien anschließen

Öffnen Sie die Schutzlasche und stecken Sie den USB-Stick richtig herum ein.

Verwenden Sie keine zu großen oder schweren USB-Sticks, um nicht versehentlich dagegen zu stoßen. Das könnte sowohl den Datenträger als auch den USB-Slot beschädigen.

USB-Medien müssen mit dem Dateisystem FAT32 formatiert sein.

Maximal unterstützte Größe: 128GB.

AUX-IN anschließen

Der AUX-IN Modus aktiviert die Tonausgabe der am Front-AUX-IN angeschlossenen Audio-/Video-Quelle.

Das könnten z.B. ein MP4-Player, Smartphone, Handy, Tablet, Videoplayer, DVB-T Receiver uvm. sein.

Um ein Gerät an den AUX Eingang anzu-

schließen, benötigen Sie ein A/V Kabel mit einer 3,5 mm Klinke-Klinke.

Mit dem innenliegenden Knopf ⑮ (siehe Seite 9) kann das Gerät zurückgesetzt werden.

Verwenden Sie einen spitzen Gegenstand, um den Knopf vorsichtig zu drücken. Nach dem Zurücksetzen schaltet das Gerät aus.

Grundfunktionen

Hauptmenü aufrufen

Tippen Sie auf die Ee-ensortaste oben in der linken Ecke auf dem Bildschirm, um in das Hauptmenü zu gelangen.

Um in Menü zwischen den Seiten zu blättern, müssen Sie mit dem Finger über die Modi-Icons auf dem Bildschirm in die entsprechende Richtung wischen (sliden).

Ihnen stehen drei Menüseiten zur Verfügung.

und dritte Menüseite:

Sie können im Hauptmenü direkt auf das Icon des gewünschten Modus tippen.

Drücken Sie den ⏻/SRC/ Knopf auf dem Frontpanel, um zwischen den verfügbaren Modi umzuschalten.

Wenn ein Datenträger nicht eingelegt ist, wird der entsprechende Modus beim Umschalten gegebenenfalls ignoriert.

Lautstärke regeln

Variante 1: Nutzen Sie den Drehknopf am Gerät, um die Lautstärke zu regeln.

Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen und entgegengesetzt, wenn Sie die Lautstärke verringern möchten.

Variante 2: Alternativ können Sie die Lautstärke mit den Knöpfen VOL + oder VOL - auf der Fernbedienung regulieren.

Variante 3: Drücken Sie während der Wiedergabe auf die 📄 sensortaste oben auf dem Bildschirm. Es erscheint ein Lautstärkeregler auf dem Bildschirm. Ziehen Sie den Lautstärkeregler

mit dem Finger in die entsprechende Richtung.

Drücken Sie den Knopf auf dem Frontpanel, um den Ton stummzuschalten und mit dem selben Knopf bzw. mit derselben Taste können Sie ihn wieder lautschalten.

Hintergrundbild einstellen

Sliden Sie im Hauptmenü auf die dritte Menüseite und tippen Sie auf das Wallpaper-Icon, um das Hintergrundbild auszuwählen.

Sie haben die Möglichkeit aus 8 Hintergrundbildern eines auszuwählen.

Tippen Sie mehrmals auf das Icon, um das Hintergrundbild zu ändern. Das neue Hintergrundbild wird gleich angewendet und ist sofort sichtbar.

Bildschirm dimmen

Die Dimmfunktion bietet Ihnen die Möglichkeit, den Bildschirmhelligkeit zu dimmen, damit er Sie bei dunkler Umgebung nicht blendet.

Tippen Sie auf die Sensortaste oben in der Taskleiste, um die Helligkeit des Bildschirmes zu verringern, damit dieser Sie in der Nacht nicht blendet.

Wenn Sie den Bildschirm wieder einschalten möchten, tippen Sie ein Mal auf eine beliebige Stelle auf dem Bildschirm.

Listen scrollen

Um in einer Liste zu scrollen, können Sie ebenfalls mit dem Finger nach unten oder nach oben wischen, um den gewünschten Listenabschnitt in den Sichtbereich zu schieben.

Ihnen stehen 4 Stufen zur Verfügung:

• Tag Modus (Standard Modus)
• Dämmerung Modus
• Nacht Modus
• Benutzerdefiniert.

Tippen Sie auf Sensortaste noch ein Mal, um den Bildschirm ganz auszuschalten.

Allgemeine Einstellungen

Tippen Sie auf die Einsortaste oben in der Taskleiste auf dem Bildschirm, um die Allgemeine Einstellungen aufzurufen.

Hier stehen Ihnen folgende Einstellungen zur Verfügung: z.B. [Lautstärke], [Equalizer], [Loudness Funktion], [Audio Einstellungen], [Fader und Balance], [Bildschirm Einstellungen] usw.

Lautstärke regeln

Ziehen Sie den Lautstärkeregler mit dem Finger in die entsprechende Richtung.

Tippen Sie auf die - Sensor-taste, um Equalizer Einstellungen aufzurufen.

Der Preset Equalizer bietet Ihnen vorgefertigte Toneinstellungen, die auf bestimmte Genres angepasst sind.

Es stehen Ihnen folgende Equalizer Modi

zur Verfügung: [Standard], [Classic], [Rock], [Pop], [Jazz], [Electric] und [Benutzer].

Der Effekt ist sofort Hörbar und die Einstellung sofort gespeichert.

Mit der Einstellung [Benutzer], können Sie den erweiterten Equalizer manuell einstellen.

Loudness Funktion

Die Loudness Funktion schaltet die hohen und die tiefen Tonfrequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Drücken Sie auf die oder ✗ - Sensortaste, um die Funktion an- oder auszuschalten.

Toneinstellungen

Tippen Sie auf die -Sensor-taste, um die Toneinstellungen aufzu-rufen.

Verschieben Sie mit dem Finger die Einstellungsschieber nach links oder nach rechts, bis Sie die gewünschte Einstellung eingestellt haben.

Drücken Sie auf die - Sensor-taste, um Fader und Balance einzustellen.

Wählen Sie auf der Einstellungsgrafik die Position, um Fader und Balance optimal bestimmen zu können.

Display Einstellungen

Tippen Sie auf die Sensor-taste, um die Einstellungen für Helligkeit, Kontrast, Farbton, Sättigung und Schärfe aufzurufen.

Verschieben Sie mit dem Finger den Einstellungsschieber für die ausgewählte Einstellung nach links oder nach rechts, bis Sie die gewünschte Ergebnis erreicht haben.

Einstellungsmenü aufrufen

Sliden Sie im Hauptmenü auf die dritte Menüseite und tippen Sie auf das Icon, um die Einstellungen aufzurufen.

System Einstellungen

Rundfunkbereich

Tippen Sie bei Area Europe auf die > - Sensortaste in dem Einstellungsmenü, um den Rundfunkbereich Einstellungen aufzurufen.

Scrollen Sie mit dem Finger in der Liste nach oben oder nach unten, um weitere Regionen anzuzeigen.

Dabei stehen Ihnen folgende Regionen zur Verfügung: Europe, Mittel-/Osteuropa, Australien, Mittlerer Osten, Amerika, Lateinamerika, Japan und Asien.

Tippen Sie auf die entsprechende Region, um es auszuwählen.

Tippen Sie auf die - Sensortaste unten links auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Sprache Einstellungen

Tippen Sie bei Language English auf die > - Sensortaste in dem Einstellungsmenü, um die Sprachen Einstellungen aufzurufen.

Scrollen Sie mit dem Finger in der Liste nach oben oder nach unten, um weitere Sprachen anzuzeigen.

Tippen Sie auf die entsprechende Sensortaste, um die Sprache auszuwählen.

Tippen Sie auf die - Sensortaste,

um zurück in die übergeordnete Menüebene zu gelangen.

Das Menü erscheint jetzt in ausgewählte Sprache.

Scrollen Sie mit dem Finger in der Liste nach oben oder nach unten, um weitere Einstellungen anzuzeigen.

Hier können die Funktionen für z.B.

Front- oder Rückfahrkamera, Subwoofer und/oder Tastenton an- oder deaktiviert werden.

Tippen Sie auf die - Sensortaste, um zurück in dem Hauptmenü der Einstellungen zu gelangen.

Audioeinstellungen

Tippen Sie auf die Ausr- taste in der Einstellungsmenü, um die Audioeinstellungen aufzurufen.

Hier haben Sie die Möglichkeit z.B. Equalizer, Fader und Balance oder Loudness Funktion einzustellen.

Equalizer einstellen

Tippen Sie bei EQ Standard auf die

- Sensortaste, um Equalizer Einstellungen aufzurufen.

Der Preset Equalizer bietet Ihnen vorgefertigte Toneinstellungen, die auf bestimmte Genres angepasst sind.

Es stehen Ihnen folgende Equalizer Modi zur Verfügung: [Standard], [Classic], [Rock], [Pop], [Jazz], [Electric] und [Benutzer].

Tippen Sie auf die ◀ oder ▶ - Sensor-tasten, um zwischen den Equalizer-Modi zu wechseln.

Mit der Einstellung [Benutzer], können Sie den erweiterten Equalizer manuell einstellen.

Um eine Equalizer Voreinstellung zu wählen, verschieben Sie mit dem Finger den Einstellungsschieber nach links oder nach rechts, bis Sie die gewünschte Einstellung eingestellt haben.

Tippen Sie auf die - Sensortaste, um zurück in die übergeordnete Menüebene zu gelangen.

Fader und Balance

Drücken Sie auf die Field > Sensor-taste, um Fader und Balance einzustellen.

Verschieben Sie mit dem Finger den Einstellungsschieber nach oben oder nach unten, um Fader und Balance optimal bestimmen zu können.

Oder verschieben Sie den roten Punkt auf der Einstellungsgrafik links.

Display Einstellungen

Tippen Sie auf die -Einstellungstaste in der Einstellungsmenü, um die Display Einstellungen aufzurufen.

Tippen Sie bei Typ Standard auf die > - Sensortaste, um die Einstellungen für Helligkeit, Kontrast, Farbton, Sättigung und Schärfe aufzurufen.

Hier stehen Ihnen 5 Voreinstellungen zur Verfügung: Standard, Hell, Soft und Strahlend.

Tippen Sie auf die - Sensortaste, um zurück in die übergeordnete Menüebene zu gelangen.

Tippen Sie bei Adjust auf die > - Sensortaste, um die Funktionen

manuell einzustellen.

Verschieben Sie mit dem Finger den Einstellungsschieber nach links oder nach rechts, bis Sie das gewünschte Ergebnis erreicht haben.

Media Einstellungen

Tippen Sie auf die - Sensor-taste in dem Einstellungsmenü, um die Media Einstellungen aufzurufen.

Bildschirmseitenverhältniss

Tippen Sie bei Aspect Ratio 4:3

PanScan auf die > - Sensortaste, um die Seitenverhältniss einzustellen.

Hier stehen Ihne folgende Einstellungen zur Verfügung: [4:3 Pan Scan] und [16:9].

4:3 Pan&Scan Format:

Pan & Scan ist ein Verfahren, mit dem versucht wird, einen Teil eines Breitwand-Kinobildes auf einem 4:3- oder 16:9-Fernseh- oder Computerbildschirm darzustellen.

16:9 Breitbild Format:

Breitbildformate sind Formate für den

Kinofilm. Damit werden alle Bildformate bezeichnet, die breiter als das sogenannte Normalbild sind.

Bluetooth Einstellungen

Tippen Sie auf die Sensor-taste in der Einstellungsmenü, um die Bluetooth Einstellungen aufzurufen.

Hier können Sie den Bluetooth-Namen des Autoradio wechseln, Bluetooth Pin Code ändern, Auto Link oder automatische Telefonbuch Ladefunktion einschalten oder ausschalten.

Scrollen Sie mit dem Finger in der Liste nach oben oder nach unten, um weitere Bluetooth Funktionen anzuzeigen.

Tippen Sie auf die entsprechende Funktion, um sie an- oder deaktivieren.

Tippen Sie auf die - Sensortaste, um zurück in die übergeordnete Menüebene zu gelangen.

Tippen Sie auf die - Sensortasten im Hauptmenü, um weitere Einstellungen anzuzeigen

Datum & Zeit Einstellungen

Datumsformat auswählen

Tippen Sie auf die Einsor- taste in der Einstellungsmenü, um die Datum und Zeit Einstellungen aufzu- rufen.

Zuerst tippen Sie bei Display Mode Day/Month/Year auf die > - Sensor-taste, um das Datumsformat auszu-wählen.

Es stehen folgenden Datumsformate zur Verfügung: Monat/Tag/Jahr, Jahr/Monat/Tag und Tag/Monat/Jahr.

Tippen Sie mit dem Finger auf das gewünschte Datumsformat, um es auszuwählen.

12/24 Stundenformat auswählen

Tippen Sie bei Display Format 24H auf die ▷ - Sensortaste, um das Stundenformat auszuwählen.

Tippen Sie mit dem Finger auf das gewünschte Stundenformat, um es auszuwählen.

Datum & Zeit einstellen

Tippen Sie bei Adjust auf die > - Sensortaste, um das Datum und die Uhrzeit einzustellen.

Tippen Sie mit dem Finger auf die ▲ oder ▼ - Sensortasten, um das richtige Datum und die Uhrzeit einzustellen.

Tippen Sie auf die - Sensortaste, um zurück in die übergeordnete Menüebene zu gelangen und die Einstellungen zu speichern.

Manuelle Dimmfunktion und Tastenbeleuchtung einstellen

Manuelle Dimmfunktion

Tippen Sie auf die - Sienzortaste in der Einstellungsmenü, um die Bildschirmhelligkeit und Tastenbeleuchtung Einstellungen aufzurufen.

Falls Sie die Dimmfunktion des Bildschirmes auf Benutzerdefiniert gestellt haben (siehe Kapitel "Bildschirm dimmen" auf Seite 17), können Sie die Displayhelligkeit manuel einstellen.

Tippen Sie dafür bei Backlight Adjust auf die ▷ - Sensortaste, um die Einstellung aufzurufen.

Verschieben Sie mit dem Finger den Einstellungsschieber nach links oder nach rechts, bis Sie die gewünschte Helligkeit des Bildschirms erreicht haben.

Tippen Sie auf die - Sensortaste, um zurück in die übergeordnete Menüebene zu gelangen.

Tastenbeleuchtung

Tippen Sie bei Color Light Manual auf die ▷ - Sensortaste, um die Einstellung aufzurufen.

Hier stehen Ihnen 3 Modi zur Verfügung:

Auto - bei automatischen Farbwechsel wird bei dem Autoradio die Beleuchtungsfarbe der LED's in Schleife gewechselt.

Manual - eigene Farbe definieren

Primary - 7 Farbenauswahl

Automatischer Farbwechsel

Schritt 1: tippen Sie zuerst auf Auto Modus, um den automatischen Modus zu aktivieren.

Schritt 2: tippen Sie auf die

- Sensortaste, um die Einstellungen zu speichern.

Schritt 3: tippen Sie jetzt bei Auto

Cycle Time auf die > - Sensortaste, um die Zeitschleife des Farbwechsels einzustellen.

Tippen Sie auf gewünschte Zeitangabe, um die Zeitschleife auszuwählen.

Tippen Sie auf die - Sensortaste, um zurück in die übergeordnete Menüebene zu gelangen und die Einstellungen zu speichern.

Eigene Farbe definieren

Schritt 1: um eigene Farbe einstellen zu können, tippen Sie zuerst auf Manual Modus, um die Voreinstellung zu aktivieren.

Schritt 2: tippen Sie auf die

- Sensortaste, um die Einstellungen zu speichern.

Schritt 3: tippen Sie jetzt bei R.G.B. auf die > - Sensortaste, um die LED-Be-leuchtungsfarbe Menü aufzurufen.

Schritt 4: verschieben Sie die entsprechenden Farbregler, um die gewünschte Farbe aus den Lichtfarben "Rot", "Grün" und "Blau" zu mischen.

7 Farben Modus

Schritt 1: tippen Sie auf Primary, um die 7 Farben Modus zu aktivieren.

Schritt 2: tippen Sie auf die - Sensortaste, um die Einstellungen zu speichern.

Schritt 3: tippen Sie jetzt bei Color Choice auf die > - Sensortaste, um die 7 Farben-Beleuchtungsfarbe Menü aufzurufen.

Schritt 4: scrollen Sie mit dem Finger in der Liste nach oben oder nach unten, um weitere Farben anzuzeigen.

Tippen Sie auf die entsprechende Farbe, um sie zu aktivieren.

Tippen Sie auf die - Sensortaste, um zurück in die übergeordnete Menüebene zu gelangen und die Einstellungen zu speichern.

Lenkradfernbedienung

Tippen Sie auf die 100% vor- taste in dem Einstellungsmenü, um die Lenkradfernbedienung Einstellungen aufzurufen.

Bitte nehmen Sie sich die Betriebsanleitung Ihres Fahrzeuges zur Hilfe, um die Lenkradfernbedienung anzuschließen

Tipen Sie zuerst bei Steering Wheel auf die Off - Sensortaste, um die Funktion zu aktivieren.

Tippen Sie jetzt bei Study auf die > - Sensortaste, um mit der Konfiguration zu beginnen.

Drücken Sie auf eine beliebige Taste der gewünschten Funktion auf dem Bildschirm.

Anschließend drucken Sie die entsprechende Taste auf der Lenkradfernbedienung und halten Sie die gedrückt, bis die Einstellung gespeichert wird.

Wiederholen Sie die Schritte für die anderen Tasten an Ihrem Lenkrad.

Tippen Sie auf die

taste, um die Einstellungen zu speicher.

Tippen Sie auf die taste, falls Sie die Einstellungen zurücksetzen wollen.

Tippen Sie auf die um zurück in die übergeordnete Menüebene zu gelangen und die Einstellungen zu speichern.

Geräte Info

Tippen Sie auf die taste in dem Einstellungsmenü, um die Informationen für das Gerät aufzurufen.

Radiomodus

Radiomodus anschalten

Tippen Sie auf das 📄 Icon im Hauptmenü, um in den Radio-Modus zu gelangen.

Manuelle Sendersuche

Tippen Sie die über Pfei- Sensortasten mehrmals, um manuell nach der Sender in die entsprechende Frequenzrichtung zu suchen.

Automatische Sendersuche

Tippen Sie die oder Pfei- Sensortasten, um eine die automatische Sendersuche in die entsprechende Frequenzrichtung zu starten.

Automatischer Suchlauf

Tippen Sie auf die AS ensortaste, um den Automatischen Suchlauf zu

starten.

Das Radio sucht automatisch nach signalstarken Sendern und speichert sie in die je Band (FM1, FM2, FM3, AM1 und AM2) Radio-Speicherplätze.

Danach wird die Intro-Funktion automatisch aktiviert und das Radio schaltet alle 5 Sekunden zum nächsten gespeicherten Sender.

Sobald das Radio alle gespeicherten Sender durchgegangen ist, wird die Intro-Funktion automatisch angehalten.

Sender speichern

Es gibt 18 nummerierte Senderspeicherplätze für FM-Band und 12 Senderspeicherplätze für AM-Band.

Möchten Sie den aktuellen Radiosender speichern, gehen Sie folgendermassen vor:

1. Suchen Sie nach einem beliebigen

Sender wie oben beschrieben.

1. Halten Sie für ca. 1 Sekunde lang die gewünschte Speicherplatztaste gedrückt, um sie mit der aktuell eingestellten Senderfrequenz zu belegen.

Wenn der Sender erfolgreich gespeichert wurde, erscheint die aktuelle Frequenz auf dem Speicherplatz in orangene Farbe.

Frequenzband umschalten

Tippen Sie auf die BAND unsortaste auf dem Bildschirm, um den Frequenzband zwischen FM1, FM2, FM3 und AM1, AM2 umzuschalten.

LOC Signalempfindlichkeit

Tippen Sie auf die DXLOC insor- taste, um zwischen dem lokalen und entfernten Senderempfang umzu- schalten.

Ist die LOC Funktion aktiviert, werden beim automatischen Sendersuchlauf nur lokale Sender mit einem starken Signal gesucht.

Ist diese Funktion deaktiviert, werden auch entfernte Sender mit einem schwächeren Empfangssignal gesucht.

(Wenn die LOC Funktion deaktiviert ist, erscheint die DX Anzeige am Display).

Stereo/Mono umschalten

Tippen Sie auf die Transortaste und wechseln Sie von STEREO auf MONO UKW-Empfangsmodus.

(Wenn sich das Gerät im Stereo-Abstimmungsmodus befindet, erscheint die ST Anzeige am Display.)

RDS Funktionen

Es stehen die RDS Funktionen AF und TA zur Verfügung.

Verschieben Sie die untere Leiste mit dem Finger nach links, um die RDS Funktionen anzuzeigen.

Bitte beachten Sie, dass diese Funktionen sind nicht in allen Ländern ver fügbar.

sage solange in den Radiomodus bis die Durchsage beendet ist.

Danach wechselt das Radio zurück in den vorherigen Betriebsmodus.

AF Funktion (Alternative Frequency)

Drücken Sie die AF - Sensortaste, um die Funktion „Alternative Frequency“ zu aktivieren oder zu deaktivieren.

Die AF-Funktion ermöglicht es, dass die Frequenz automatisch auf eine alternative Frequenz gewechselt wird, sobald man den Empfangsbereich eines Senders verlässt.

Es wird empfohlen, diese Funktion im normalen Betrieb zu deaktivieren, um ungewünschtes Senderwechseln bei Tunneldurchfahrten zu verhindern.

TA Funktion (Traffic Announcement)

Drücken Sie die TA - Sensortaste, um die Funktion „Traffic Announcement“ zu aktivieren oder zu deaktivieren.

Ist die TA Funktion aktiviert, schaltet das Radio bei aktueller Verkehrsdurch-

USB Modus

Wiedergabe Modus starten

Wenn Sie einen validen USB Daten-träger anschließen, werden die Daten automatisch eingelesen und das Autoradio wechselt in den entsprechenden Wiedergabemodus.

Um in den USB-Modus manuell zu gelangen, müssen Sie im Hauptmenü auf das Icon tippen, um den USB-Wiedergabemodus aufzurufen.

Oder drücken Sie den 📋/SRC/ Knopf auf dem Frontpanel, um den USB-Wiedergabemodus aufzurufen.

Wenn ein Datenträger nicht eingelegt ist, wird der entsprechende Modus beim Umschalten ignoriert.

Ordner- und Dateiübersicht

Um aus dem Wiedergabebildschirm heraus während der Wiedergabe in die Ordner-/Dateiübersicht zu gelangen, tippen Sie in dem Musik-, Videowieder-

gabe oder Bilderbetrachter Modus auf die Transortaste in der unteren linken Ecke auf dem Display.

Die Dateiübersicht teilt alle Dateien in 3 Kategorien ein:

Tippen Sie auf das entsprechende Symbol, um alle Dateien dieses einen Typen anzuzeigen.

Tippen Sie auf die Se sör- taste in der unteren rechten Ecke auf dem Display, um einen erweiterten

Ansicht (Ordner- und Dateiübersicht) anzuzeigen.

Tippen Sie mehrmals auf die Sensor-taste, um zwischen verschiedenen Ansichten zu wechseln:

1. Ordner und darin enthaltene Dateien:

2. Nur die Dateien den ausgewählten Ordner:

3. Alle Dateien dieses einen Wiedergabetypen (z.B. für Videowiedergabemodus siehe Abbildung rechts oben)

Tippen Sie auf Ordnernamen, um in die einzelnen Ordner zu wechseln und die darin enthaltenen Dateien anzuzeigen. Es werden nur unterstützte Dateiformate angezeigt.

Tippen Sie auf die Ansor- tasten in der unteren linken Ecke auf dem Display, um eine Ordnerebene aufwärts zu wechseln (nur im Ordneransicht) oder zum Anfang der Dateiliste zu springen (nur im Dateiansicht).

Listen scrollen

Um in einer Liste zu scrollen, können Sie ebenfalls mit dem Finger auf die oder - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

oder verschieben Sie mit dem Finger die Bildlaufleiste (Scroll-Balken) nach oben oder nach unten, um weitere Ordner bzw. Dateien anzuzeigen.

Wiedergabe starten

Starten Sie die Wiedergabe einer gewünschten Datei durch ein einfaches Tippen auf den Dateinamen.

Der Bildschirm wechselt sofort in den entsprechenden Wiedergabemodus und startet die Wiedergabe.

ID3-Tag (Titel- und Interpret)

Die ID3-Funktion ermöglicht es, den Titelnamen, den Albumnamen und den Interpreten im Wiedergabebildschirm anzuzeigen.

Die ID3-Tag-Funktion ist nur für MP3-Dateien verfügbar.

MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

Musik-Wiedergabemodus

Wiedergabe/Pause

Tippen Sie auf die Transortaste auf dem Bildschirm, um die Wiedergabe anzuhalten oder wieder fortzusetzen.

Titel vorwärts/Titel zurück

Tippen Sie auf die - Sensortaste, um einen Titel zurück- oder vorzuspringen

Vor- und Zurückspulen

Tippen Sie einmal auf den Bildschirm, um den Wiedergabe-Fortschrittsbalken anzuzeigen.

Um einen Titel vor oder zurückzuspulen,

können Sie mit dem Finger den Greifer am Fortschrittsbalken drücken und in die gewünschte Position schieben.

Tippen Sie es wieder zwei Mal auf den Bildschirm, um die Menüleiste wieder anzuzeigen.

Wiedergabewiederholung

Mit der -ansortaste kann zwischen den Wiederholmodi umgeschaltet werden: einzelnen Titel, ganzen Ordner oder alle Titel wiederholen.

Funktionsleiste erweitern

Schieben Sie die Funktionsleiste nach links, um weitere Optionen einzublenden.

Stereo/Mono umschalten

Tippen Sie auf die Sortaste auf der Funktionsleiste, um zwischen Stereo, Mono L (linke Kanal) und Mono R (rechte Kanal) Audiokanälen umzuschalten.

Wiedergabe stoppen

Tippen Sie auf die - Sensor- taste, um die Wiedergabe zu stoppen und in die Ordner- und Dateiübersicht zurückzukehren.

Mit der -Transportaste kann die Zufallswiedergabe aktiviert oder deaktiviert werden.

Video-Wiedergabemodus

OSD Videomenü einblenden

Während der Videowiedergabe tippen Sie ein Mal auf den Bildschirm, um alle Bedienfelder, Menüs und Informationen einzublenden.

Das Videomenü wird nach ca. 10 Sekunden automatisch wieder ausgeblendet.

Tippen Sie nochmal auf die Mitte des Bildschirmes, wenn Sie die Bedienfelder sofort wieder ausblenden möchten.

Wiedergabe/Pause

Mit der Sortaste können Sie die Wiedergabe pausieren und wieder fortsetzen.

Titel vorwärts/Titel zurück

Tippen Sie auf die

- Sensortaste auf dem Bildschirm, um einen Titel vor- oder zurückzuspringen.

Vor- und Zurückspulen

Um einen Titel vor oder zurückzuspulen, können Sie mit dem Finger den Greifer am Fortschrittsbalken drücken und in die gewünschte Position schieben.

Wiedergabe stoppen

Tippen Sie auf die - Sensor-taste, um die Wiedergabe zu stoppen und in die Ordner- und Dateiübersicht zurückzukehren.

Wiedergabewiederholung

Mit der sortaste kann man zwischen den Wiederholmodi umgeschaltet werden: einzelnen Titel, ganzen Ordner oder alle Titel wiederholen.

Funktionsleiste erweitern

Schieben Sie die Funktionsleiste nach links, um weitere Optionen einzublenden.

Zufallswiedergabe

Mit der 3-Ensortaste kann die Zufallswiedergabe aktiviert oder deaktiviert werden.

Zoommodus

Tippen Sie auf die Sortaste, um das Videobild zu vergrößern oder zu verkleinern.

Tippen Sie auf die Taste mehrmals, um den Zoomfaktor zu erhöhen oder zu verkleinern: x2 ⇒ x3 ⇒ x4 ⇒ x5 ⇒ x1/2 ⇒ x1/3 ⇒ x1/4 ⇒ ZOOM OFF.

Tonspur umschalten

Tippen Sie auf die sortaste auf der Funktionsleiste, um zwischen Stereo, Mono L (linke Kanal) und Mono R (rechte Kanal) Audiokanälen umzuschalten.

Handelt es sich um eine Videodatei, die mit mehreren Tonspuren versehen ist, kann die Tonspur mit der Sensortaste umgeschaltet werden.

Untertitel umschalten

Ist eine Videodatei mit mehreren Untertiteln ausgestattet, kann die Untertitelsprache mit der Sortaste umgeschaltet werden.

Zeitlupe Funktion (Slow motion)

Tippen Sie auf die SLOW sortaste mehrmals, um die Wiedergabe im

Zeitlupe umzuschalten: x2 → x3 → x4 → x5 → SLOW OFF.

Schieben Sie die Funktionsleiste mit dem Finger noch ein Mal nach links, um weitere Optionen einzublenden.

GOTO Funktion

Die GOTO Funktion ermöglicht es, direkt zu einer bestimmten Videodatei zu springen.

Tippen Sie auf die sortaste, um das GOTO Menü aufzurufen.

Nun können Sie die gewünschte Dateinummer oder gewünschte Szenennummer eingeben und per Sensortaste bestätigen.

Bildbetrachter-Modus

Menüseite 2

Funktionsleiste einblenden

Während der Bildanzeige tippen Sie einmal auf den Bildschirm um die Funktionsleiste unten einzublenden.

Tippen Sie nochmal auf den Bildschirm, wenn Sie die Funktionsleiste wieder ausblenden möchten.

Die Funktionsleiste wird nach ca. 10 Sekunden automatisch wieder ausgeblendet.

Diashow starten oder anhalten

Mit der - Sensortaste können Sie die Diashow der Bilder pausieren und wieder fortsetzen.

Vorheriges oder nächstes Bild

Tippen Sie auf die

- Sensortaste auf dem Bildschirm, um ein vorheriges oder nächstes Bild anzuzeigen.

Wiedergabewiederholung

Mit der Sortaste kann man zwischen den Wiederholmodi umgeschaltet werden: einzelnes Bild, ganzen Ordner oder alle Bilder wiederholen.

Zufallswiedergabe

Mit der transportaste kann die Zufallswiedergabe aktiviert oder deaktiviert werden.

Funktionsleiste erweitern

Schieben Sie die Funktionsleiste mit dem Finger nach links, um die weitere Option einzublenden.

Zoommodus

Tippen Sie auf die sortaste, um das Bild zu vergrößern oder zu verkleinern.

Tippen Sie auf die Taste mehrmals, um den Zoomfaktor zu erhöhen oder zu verkleinern: x2 → x3 → x4 → x5 → x1/2 → x1/3 → x1/4 → ZOOM OFF.

Bluetooth Verbindung

Alle in dieser Bedienungsanleitung in Abbildungen sichtbaren Personeninformationen und Telefonnummern sind frei zum Zwecke der Demonstration erfunden und jede Ähnlichkeit mit real existierenden Personen und Telefonnummern ist rein zufällig und nicht beabsichtigt.

Bluetooth Modus starten

Um den Bluetooth-Modus zu starten, tippen Sie auf das Icon im Hauptmenü.

Bluetooth Verbindung aufbauen

Vor der ersten Verwendung aller Bluetooth Funktionen muss Ihr Telefon mit dem Autoradio gekoppelt werden. Gehen Sie dafür wie folgt vor:

① Aktivieren Sie in Ihrem Telefon die Bluetooth Funktion.*

* Wie Sie Bluetooth in Ihrem Telefon aktivieren und Verbindungen aufbauen, lesen Sie bitte im Handbuch Ihres Mobilgerätes nach.
② Lassen Sie es nach neuen Geräten suchen. Es sollte ein neues Gerät mit der Bezeichnung z.B. CAR BT finden**.
** Der Gerätename kann abweichen, da es Geräteabhängig ist.
③ Wählen Sie nun in Ihrem Telefon CAR BT an.

④ Gegebenenfalls verlangt Ihr Mobilgerät nach einem Kopplungspasswort. Geben Sie in dem Fall "0000" als Passwort ein und bestätigen Sie.
⑤ Nun sind beide Geräte miteinander gekoppelt. Wenn die Verbindung aufgebaut wurde, wird das Modell Ihres Mobilgerätes auf dem Bildschirm angezeigt.

Es können mehrere Geräte mit dem Autoradio gekoppelt sein. Jedoch kann nur ein Gerät zur gleichen Zeit mit dem Autoradio verbunden sein. Möchten Sie ein anderes Gerät koppeln oder verbinden, müssen Sie die Verbindung zum anderen Gerät trennen.

Freisprechfunktion

Das Autoradio verfügt über eine praktische Freisprechfunktion via Bluetooth HFP (Hands Free Profile) Profil.

Achten Sie darauf, dass Ihr Mobilgerät dieses Profil ebenfalls unterstützt, um die Freisprechfunktion verwenden zu können.

Mit der integrierten Freisprechfunktion können Sie über die Lautsprecher des Autos und das integrierte Mikrofon freihändig telefonieren.

Eine Nummer wählen

Tippen Sie auf die - Sensor-taste unten links auf der Funktions-leiste, um den Telefoniemodus aufzurufen.

Wählen Sie nun eine Nummer mit den Zifferntasten auf dem Touchscreen des Autoradios und starten Sie den Anruf mit der Insortaste.

Wenn Sie sich vertippt haben, können Sie die letzte Eingabe mit der Sensortaste löschen.

Wenn Sie ein Pluszeichen vor der Landesvorwahl eintippen möchten, halten Sie die Diversortaste lange gedrückt.

Alternativ können Sie eine Nummer

aus dem Anrufprotokoll oder aus dem Telefonbuch auswählen und einen Anruf starten.

Anruf entgegennehmen

Wenn Sie einen Anruf erhalten, wird die Telefonnummer oder der Name des Anrufers auf dem Bildschirm angezeigt.

Tippen Sie auf die

Sensortaste, um den Anruf entgegen zu nehmen.

Lautsprecher umschalten

Tippen Sie während eines Telefonates auf die 1980-1987 ste, um den Anruf über den Lautsprecher des Mobiltelefons zu hören.

Drücken Sie nochmals auf die

Anruf wieder über die Autolautsprecher zu hören.

Anruf beenden/Anruf ablehnen

Mit der 100% amte

können Sie einen aktiven Anruf beenden oder einen ankommenden Anruf ablehnen.

Telefonbuch

Die Telefonbuchfunktion erreichen Sie mit der - Sensortaste.

Tippen Sie auf die Sensortaste, um die Telefonbuchinträge aus dem Mobiltelefon in das Autoradio zu laden.

Wurde das Telefonbuch in das Radio geladen, bleiben die Telefonbuchdaten im Radio gespeichert, auch wenn das Mobiltelefon getrennt wurde.

Um in einer Liste zu scrollen, können Sie mit dem Finger auf die oder - Sensortasten tippen,

oder verschieben Sie mit dem Finger die Bildlaufleiste (Scroll-Balken) nach oben oder nach unten, um die gewünschte Telefonnummer oder Kontaktperson in einer Liste zu finden.

Anrufprotokoll

Tippen Sie auf die - Sensor- taste, um das Anrufprotokoll Modus

aufzurufen.

Tippen Sie zuerst auf die - Sensortaste, um die Telefonbuch-einträge aus dem Mobiltelefon in das Autoradio zu laden.

Im Anrufprotokoll werden Ihnen die Anruflisten, welche mit dem Mobilgerät getätigt wurden, angezeigt.

Das Anrufprotokoll ist in 3 Kategorien aufgeteilt:

- Eingehende Anrufe

- Ausgehende Anrufe

- Verpasste Anrufe

Tippen Sie auf die

oder - Konsortaste, um die Protokolliste der entsprechenden Kategorie aufzulisten.

Möchten Sie einen Kontakt aus der Protokolliste zurückrufen, tippen Sie zwei Mal auf den gewünschten Eintrag.

Bluetooth Musik

Allgemeines

Die „Bluetooth Musik“ Funktion ermöglicht es, Musik drahtlos vom Handy, Smartphone oder Tablet abzuspielen.

Das Mobilgerät muss das A2DP Profil unterstützten und dieses auch für das Autoradio zulassen.

Bluetooth Musik starten

Um den Bluetooth Musikmodus zu starten, tippen Sie im Bluetoothmenü auf die - Sensortaste auf der Funktionsleiste.

Nun öffnen Sie einen beliebigen Musik-

player in Ihrem Mobilgerät und starten die Musikwiedergabe.

Mit der Viedergabe insortaste können Sie die Wiedergabe anhalten wieder fortsetzen.

Um einen Titel zurück- oder vorzuspringen, drücken Sie die 🎨 Taste auf dem Bildschirm.

Eine Wiedergabeliste kann vorher über das Mobilgerät erstellt werden.

AV-IN Modus

Allgemeine Hinweise

AV-IN Anschluss

Der AV-IN Modus aktiviert die Ausgabe der an der Geräterückseite angeschlossenen Audio-/Video-Quelle.

Das könnten z.B. ein MP4-Player, Smartphone, Handy, Tablet, Videoplayer, DVB-T Receiver uvm. sein.

Der AV-IN Anschluss besteht aus 3 Cinch Buchsen.

AV-IN Modus starten

Bitte schließen Sie zuerst braunes Kabel (PARKING BRAKE) an Minus/Masse (siehe in der Montageanleitung: „Anschlussschema: ISO-Stecker).

Das Video wird am Radiomonitor erst dann angezeigt, wenn die Handbremse angezogen wird.

ACHTUNG: nach §23 der StVO darf sich der Fahrer während der Fahrt nicht ablenken lassen. Es ist in Deutschland nicht erlaubt, während der Fahrt Videos zu sehen.

Tippen Sie auf das Icon auf der zweite Menüseite im Hauptmenü, um den AV-IN Modus zu starten.

Wenn eine Video-Quelle angeschlossen ist, sehen Sie das Videobildsignal.

Wenn eine Audioquelle ohne Videosignal angeschlossen ist, hören Sie den Ton

und das Bild zeigt den "NO VIDEO" Modusbildschirm.

Rückfahrkamera (optional)

Allgemeine Hinweise

Eine Rückfahrkamera ist optionales Zubehör. Informieren Sie sich bitte bei Ihrem Fachhändler über aktuelle Modelle und Möglichkeiten.

Passende XOMAX Rückfahrkameras finden Sie im offiziellen Onlinekatalog unter der Webadresse: www.carmediashop.de

Es werden alle Rückfahrkameras mit einem Video-Cinch-Ausgang unterstützt.

Rückfahrkameras werden hinten am Fahrzeug angeschlossen, sie dienen als Einparkhilfe und als unterstützende Blickwinkelerweiterung beim Rückwärtsfahren.

! Bitte verlassen Sie sich beim Rückwärtsfahren nicht allein auf das Bild der Rückfahrkamera.

Eine Rückfahrkamera dient nur als zusätzliche Unterstützung, sie kann Ihre volle Achtsamkeit im Verkehr nicht ersetzen.

Anschluss

Der Rückfahrkamera Anschluss befindet sich auf der Geräterückseite.

Die gelbe Cinch-Buchse (beschriftet R-CAM) ist der Anschluss für das Video-Eingangssignal der Rückfahrkamera. Schließen Sie das Kamera-Video-kabel an diese Buchse an.

Rückfahrkamera-Modus starten

Wenn eine Rückfahrkamera ordnungsgemäß angeschlossen wurde, wechselt das Radio automatisch in den Rückfahrkamera-Betriebsmodus, sobald der Rückwärtsgang eingelegt wurde.

Schließen Sie dafür das Rückfahrkamera-Steuerungskabel (pink) an +12V

Bordnetz (siehe in der Montageanleitung: „Anschlussschema: ISO-Stecker).

Legen Sie einen anderen Gang ein, wechselt das Radio automatisch in den vorher aktiven Modus zurück.

Bei diesem Autoradio haben Sie die Möglichkeit eine Frontkamera anzuschließen

Der Frontkamera Anschluss befindet sich auf der Geräterückseite.

Die braune Cinch-Buchse (beschriftet F-CAM) ist der Anschluss für das Video-Eingangssignal der Frontkamera. Schließen Sie das Kamera-Videokabel an diese Buchse an.

Passende XOMAX Front- mit Rückfahr-kameras (z.B. Modell XM-016P) finden Sie im offiziellen Onlinekatalog unter der Webadresse:

www.carmediashop.de

Frontkamera-Modus starten

Wenn eine Frontkamera ordnungsgemäß angeschlossen wurde, tippen Sie auf das 📄 Icon auf der zweite Menüseite im Hauptmenü, um den Frontkamera-Betriebsmodus zu starten.

Tippen Sie auf die ☐Sensortaste oben links in der Leiste, um den Front-kamera-Betriebsmodus zu verlassen.

Mirror Link (Bildschirm Spiegelung)

Mit der "Bildschirm Spiegelung" Funktion können Sie die Bildschriminhalte Ihres Smartphones auf den Bildschirm des Autoradio Systems übertragen. Nach einer erfolgreichen Verbindung ist bei Android Phones oder iPhones auch die Bedienung des übertragenen Bildschirminhaltes auf dem Autoradio möglich. Der Ton wird über die Bluetooth Verbindung übertragen.

Die Mirroring Funktion wird nur von Smartphones oder Tablets mit Android Betriebssystem unterstützt, die über eine USB-Debugging Funktion verfügen. In der Regel sind es die meisten Android Smartphones oder Tablets.

Entwickleroptionen freischalten

Sie müssen zuerst die USB-Debugging Funktion aktivieren. Die Option, um die USB-Debugging Funktion auf Ihrem Android-Gerät freizuschalten wurde von den Google-Entwicklern in den Entwickleroptionen versteckt. Diese Optionen sind ab Android 4.2 ausgeblendet und müssen erst durch einen kleinen Trick wieder eingeblendet werden. In vorherigen Android Versionen waren diese Optionen in den Einstellungen standardmäßig sichtbar.

Entwickleroptionen unter Android 2.3

aktivieren

Wenn Sie ein Smartphone mit der älteren Android Version 2.3 besitzen,

können Sie die Entwickleroptionen unter:

$$ \begin{array}{l} \text {Einstellungen > Apps > Entwicklung} \ \text {finden.} \end{array} $$

Entwickleroptionen ab Android 4.0 aktivieren

Ab der Android Version 4.0 sind die Entwickleroptionen eine Ebene höher gerutscht. Sie befinden sich direkt unter Einstellungen, ganz unten in der Liste

Entwickleroptionen ab Android 4.2 freischalten

In der Android Version 4.2 wurden die Entwickleroptionen ausgeblendet. Das hat vor allem den Grund, um unerfahrene Android Nutzer vor dem versehentlichen Anschalten von unerwünschten Funktionen zu schützen. Falls Sie diese Optionen dennoch nutzen möchten, können Sie diese freischalten.

1. Tippen Sie auf Einstellungen > Über das Telefon in Ihrem Mobilgerät. Tippen Sie nun so oft hintereinander auf den Eintrag Build-Nummer, bis die Nachricht erscheint, dass die Autorisierung zum Entwickler geglückt ist.

2. Die Entwickleroptionen sind nun in den Einstellungen als vorletzter Menüpunkt sichtbar (siehe Bilder auf der nächsten Seite).

USB-Debugging aktivieren

1. Tippen Sie jetzt im Menü Einstellungen auf Entwickleroptionen.
2. Tippen Sie auf OK, um den Hinweis zu bestätigen.
3. In den Entwickleroptionen finden Sie den Menüpunkt USB-Debugging.
4. Tippen Sie den dazugehörigen Schieber rechts ein Mal an, um die USB-Debugging Funktion zu aktivieren.

Nun sollte oben in der Status-Bar ein Symbol erscheinen, welches bestätigt, dass Sie nun USB-Debugging nutzen können.

Mirror Link - Android USB Konnektivität

Verbinden Sie das Mobilgerät mit dem Autoradio über Bluetooth Verbindung (siehe Seite 41), um den Sound vom Mobilgerät über die Autolautsprecher zu aktivieren.

Verbinden Sie Ihr Mobilgerät mit dem Autoradio per USB-Kabel und bestätigen Sie die Meldung am Mobilgerät USB-Debbuging zulassen mit OK.

Nachdem die Verbindung aufgebaut wurde, können Sie das Mobilgerät über Ihr Autoradio steuern.

NAVI Modus

Navi Modus starten

Sliden Sie im Hauptmenü nach links, um auf die zweite Menüseite zu gelangen.

Im Hauptmenü tippen Sie auf das Icon, um den NAVI-Modus aufzurufen.

Nachdem die Navigation Anwendung gestartet wurde, sehen Sie aktuelle GPS-Position auf der Karte.

Tippen Sie in die Mitte des Displays, um das Hauptmenü der NAVI-Anwendung aufzurufen.

Um die NAVI- Anwendung zu beenden, tippen Sie auf die 5 Sensortaste in den linken Ecke.

Tippen Sie danach auf die - Sensortaste, um die Anwendung zu beenden.

Bildschirm kalibrieren

Falls bei dem ersten Start des Navi-Modus einen weißen Bildschirm mit dem Fadenkreuz in der Mitte erscheint,

führen Sie die Kalibrierung durch.

Tippen Sie einmal genau in die Mitte des Kreuzes. Dabei springt das Fadenkreuz zu den nächsten Rasterpunkt auf dem Bildschirm.

Hand cursor clicking a plus button on a white background (no text or symbols)

Sind alle 5 Punkte ein Mal angetippt worden und auf dem Bildschirm erscheint die Meldung OK, wurde der Bildschirm erfolgreich kalibriert.

Falls Sie sich vertippt haben oder nicht genau in die Mitte des Kreuzes getippt haben, wiederholen Sie bitte in diesem Fall den Kalibrierungsvorgang erneut.

Navi-Hauptmenü

Im Navi-Hauptmenü haben Sie die Möglichkeit entweder wieder die Navigation Anwendung zu starten oder die Navi-Einstellungen aufzurufen.

Tippen Sie auf die entsprechende Sensortaste, um die bestimmte Funktion aufzurufen.

Lautstärke regeln

Drehen Sie kurz den Drehknopf, um das Menü für die Navi-Lautstärke anzuzeigen.

Ziehen Sie den Lautstärkeregler mit dem Finger in die entsprechende Richtung, um die Lautstärke für die Navi-Anwendung einzustellen.

Navi Einstellungen

Tippen Sie auf die - Sensortaste, um das Einstellungsmenü aufzurufen.

Tippen Sie im Einstellungsmenü auf die entsprechende Sensortaste, um bestimmte Funktion aufzurufen.

Navi Anwendung autostart

Tippen Sie dafür auf die Sensor-taste, um in das Untermenü zu gelangen.

Hier können Sie entscheiden, ob die NAVI-Anwendung mit den Karteninhalt sofort starten soll, nachdem Sie auf das - Icon im Hauptmenü des Autoradios drücken oder zuerst das Hauptmenü der NAVI-Anwendung aufgerufen werden soll.

Entfernen Sie das Häkchen bei Auto Run NaviMap, wenn Sie sich für die zweite Variante entscheiden.

GPS Softwarepfad (Navi Path)

Damit das Autoradio die GPS Software von der SD-Karte starten kann, falls Sie eine andere NAVI-Anwendung verwenden möchten, muss hier der korrekte Dateipfad der Anwendung angegeben werden.

Die Anwendungsdatei hat im Regelfall die Endung *.exe.

Um den Pfad korrekt anzugeben, tippen

Sie auf den gewünschten Ordner.

Scrollen Sie mit dem Finger nach oben oder nach unten, um ein Dateipfad mit der Dateierweiterung *.exe anzuzeigen.

Wenn Sie die Anwendungsdatei gefunden haben, tippen Sie darauf um es auszuwählen.

Es wird zur Bestätigung der korrekte Pfad angezeigt.

Tippen Sie auf die - Sensor- taste, um die Auswahl zu bestätigen.

Wenn Sie in eine Ordnerstufe zurückkehren möchten, tippen Sie dafür auf die - Sensortaste.

Zeitzone einstellen

Tippen Sie dafür auf die Sensor-taste, um die Zeitzone einzustellen.

Um in einer Liste zu scrollen, können Sie mit dem Finger auf die oder - Sensortasten tippen.

Tippen Sie auf die gewünschte Zeitzone und bestätigen Sie die Auswahl mit der - Sensortaste.

Bildschirm kalibrieren

Tippen Sie auf die Sensortaste in dem Navi-Hauptmenü, um die Bildschirmkalibrierung aufzurufen.

Wenn Sie die Kalibrierung starten, erscheint ein Fadenkreuz in der Mitte des Bildschirmes.

Tippen Sie einmal genau in die Mitte des Kreuzes. Dabei springt das Faden-

kreuz zu den nächsten Rasterpunkt auf dem Bildschirm.

Sind alle 5 Punkte ein Mal angetippt worden und auf dem Bildschirm erscheint die Meldung OK, wurde der Bildschirm erfolgreich kalibriert.

Falls Sie sich vertippt haben oder nicht genau in die Mitte des Kreuzes getippt haben, wiederholen Sie bitte in diesem Fall den Kalibrierungsvorgang erneut.

Navi-Menü Sprache einstellen

Tippen Sie auf die @ Sensortaste in dem Navi-Hauptmenü, um in das Sprachenmenü zu gelangen.

Tippen Sie auf die - Sensortaste mit dem Finger, um weitere Sprachen anzuzeigen.

Tippen Sie auf das entsprechende Flagge- bzw. Sprache-Icon, um die Sprache auszuwählen und bestätigen Sie die Auswahl mit der Sensortaste.

Das Navi-Hauptmenü erscheint jetzt in ausgewählte Sprache.

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene Autoradiomodelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problembeschreibung Ursache und Lösung
Radiosender gehen verloren:Nach jedem Ausschalten des Gerätes gehen alle gespeicherten Radiosender und Benutzereinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.Achtung:Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
Keine Videoanzeige:Videos werden nicht angezeigt, es ist aber ein Ton zu hören.Stattdessen zeigt der Bildschirm eine Fehlermeldung: „Video während der Fahrt nicht ... /video while driving" oder ähnlich.	Lösung 1:Das Handbrems-Sicherungskabel wurde nicht angeschlossen oder falsch angeschlossen. Das z.B. „SAFETYGND" oder "Brake Detect" Kabel muss mit Masse (-) der Handbremse verbunden sein.Lösung 2:Das Fahrzeug befindet sich in Bewegung oder die Handbremse wurde nicht richtig angezogen.Hinweis:Ein korrekter Anschluss des Handbremskabels sorgt dafür, dass das Videobild nur bei sicherem Halt mit angezogener Handbremse angezeigt wird.
Bluetooth Mikrofon zu leise:Ihr Gesprächspartner kann Sie nicht deutlich genug hören.	Stellen Sie sicher, dass das Mikrofon nicht verdeckt ist. Es sollte möglichst eine freie Fläche zwischen dem Mikrofon und dem Benutzer sein.Es ist möglich, dass in einigen Fahrzeugen die Einbauposition für die Lage des Mikrofons ungünstig ist. In solchen Fällen sollten Sie darauf achten lauter und deutlicher zu sprechen.
Fehlermeldung „kein Video-signal“, Blauer oder Schwarzer Bildschirm mit der Meldung „Cam“, „Back“ oder ähnliches. Es ist kein Zugriff auf das Menü möglich.	Diese Meldung ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Wahrscheinlich ist die Belegung am ISO-Kabel für die Rückfahrkamera mit der Belegung an der ISO-Buchse für die Beleuchtung identisch. Überprüfen Sie die Belegung des Steckers und der Buchse und korrigieren Sie diese unter Umständen.Hinweis:Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwer-wiegenden Fehlern am Gerät und am Fahrzeug führen.
Die Fernbedienung funktioniert nicht.	Lösung 1:Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2:Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.Lösung 3:Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedien-panel nicht verdeckt wird.Hinweis:Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.
Schlechter Radioempfang:Der Tuner empfängt keine Radio-sender oder der Empfang ist schwach.	Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.Typ 3 - Aktive Antenne mit Diversity System:Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln. Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis:Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwer-wiegenden Fehlern am Gerät und am Fahrzeug führen.

Rechtliches

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

WEEE DE19856609

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekennzeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.
