BEDIENUNGSANLEITUNG ZWS7410WF ZANUSSI

DE Benutzerinformation

Waschmaschine

ZANUSSI

⚠ SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

ALLGEMEINE SICHERHEIT

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgesehen, wie z. B.

• Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern

• Für Gäste in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten.

• Gemeinschaftsbereiche in Häuserblöcken oder Appartmenthäusern oder in Waschkellern

• Überschreiten Sie nicht die maximale Beladungsmenge von 7 kg (siehe Kapitel „Programmübersicht“).

• Der Betriebswasserdruck am Wassereinlass der Wasserversorgung muss zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.
  • Die Lüftungsöffnung im Gerätesockel darf nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden.
• Das Gerät muss mit den neu gelieferten Schlauch-Sets oder anderen neuen, vom autorisierten Kundendienst gelieferten Schläuchen an die Wasserversorgung angeschlossen werden.
• Alte Schläuche dürfen nicht wiederverwendet werden.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Reinigen Sie das Gerät nicht mit einem Wasser- und/oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

MONTAGE

Die Montage muss gemäß den einschlägigen nationalen Vorschriften erfolgen.

• Entfernen Sie alle Verpackungsmaterialien, die Transportschrauben sowie die Gummibuchse und den Abstandshalter aus Kunststoff.
• Bewahren Sie die Transportschrauben an einem sicheren Ort auf. Wenn das Gerät in Zukunft umgesetzt werden soll, müssen sie wieder angebracht werden, um die Trommel zu verriegeln und dadurch interne Schäden zu vermeiden.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann oder an dem es Witterungseinflüssen frei ausgesetzt ist.
• Der Bodenbereich, auf dem das Gerät aufgestellt wird, muss eben, stabil, hitzebeständig und sauber sein.
• Stellen Sie sicher, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.
• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen entsprechend aus.
• Stellen Sie das Gerät nicht direkt über dem Bodenablauf auf.
• Sprühen Sie kein Wasser auf das Gerät und setzen Sie es nicht übermäßiger Feuchtigkeit aus.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Tür nicht vollständig geöffnet werden kann.
• Stellen Sie keinen geschlossenen Behälter zum Auffangen möglicher Wasserlecks unter das Gerät. Wenden Sie sich an den autorisierten Kundendienst, wenn Sie Fragen zur Verwendung möglicher Zubehörteile haben.

ELEKTROANSCHLUSS

WARNUNG! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

WASSERANSCHLUSS

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche, an denen Reparaturarbeiten ausgeführt wurden oder neue Geräte (Wasserzähler usw.) an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Stellen Sie sicher, dass es keine sichtbaren Wasserlecks während und nach dem ersten Gebrauch des Gerätes gibt.
• Verwenden Sie keinen Verlängerungsschlauch, falls der Zulaufschlauch zu kurz ist. Wenden Sie sich für den Austausch des Zulaufschlauchs an den autorisierten Kundendienst.
• Beim Auspacken des Geräts könnte Wasser aus dem Ablaufschlauch austreten. Dies ist auf den Gerätetest mit Wasser im Werk zurückzuführen.
• Sie können den Ablaufschlauch auf maximal 400 cm verlängern. Fragen Sie beim autorisierten Kundendienst nach einem anderen Ablaufschlauch und der Schlauchverlängerung.

- Stellen Sie sicher, dass der Wasserhahn nach der Montage noch zugänglich ist.

GEBRAUCH

WARNUNG! Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelverpackung.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät.
• Waschen Sie keine Textilien, die stark mit Öl, Fett oder anderen fetthaltigen Substanzen verschmutzt sind. Die Gummiteile der Waschmaschine könnten beschädigt werden. Waschen Sie solche Textilien mit der Hand vor, bevor Sie sie in die Waschmaschine geben.
• Berühren Sie während des Betriebs nicht die Glastür. Das Glas kann sehr heiß werden.

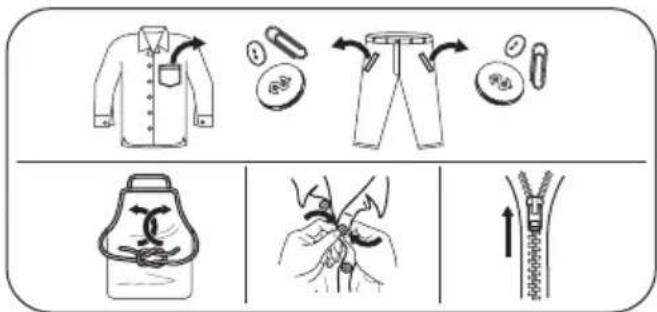

• Achten Sie darauf, dass alle Metallobjekte aus der Wäsche entfernt wurden.

WARTUNG

• Zur Reparatur des Geräts wenden Sie sich an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
• Bitte beachten Sie, dass eigene Reparaturen oder Reparaturen, die nicht von Fachkräften durchgeführt werden, die Sicherheit des Geräts beeinträchtigen und die Garantie ungültig machen können.

- Folgende Ersatzteile sind innerhalb von 10 Jahren nach Produkteinstellung des Modells erhältlich: Motor und Motorbürsten, Übertragungselement zwischen Motor und Trommel, Pumpen, Schockabsorber und Federn, Waschtrommel, Kreuzstück für Trommel und zugehörige Kugellager, Heizer und Heizelemente einschließlich Wärmepumpen, Leitungen und zugehörige Ausrüstung einschließlich Schläuche, Ventile, Filter und Aquastop, Leiterplatten, elektronische Displays, Druckschalter, Thermostate und Sensoren, Software und Firmware einschließlich Rücksetz-Software, Tür, Türscharniere und -dichtungen, andere Dichtungen, Türverriegelung, Kunststoff-Peripherieteile wie z. B. Waschmittelschubladen. Bitte beachten Sie, dass einige dieser Ersatzteile nur an Reparaturbetriebe geliefert werden können und nicht alle Ersatzteile für alle Modelle relevant sind.

ENTSORGUNG

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschließen.
• Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE).

GERÄTEÜBERSICHT

1 Arbeitsplatte
2 Waschmittelschublade
3 Bedienfeld
4 Türgriff
5 Typenschild
6 Filter der Ablaufpumpe
7 Füße für die Ausrichtung des Geräts

A B Mod. xxxxxxxxx Prod.No. 910000000 00 C 000V - 00Hz 0000 W 00A D Ser.No. 00000000

8 Ablaufschlauch
9 Anschluss des Zulaufschlauchs
10 Netzkabel
11 Transportschrauben
12 Schlauchhalter

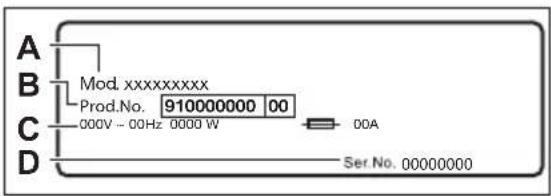

Das Typenschild enthält den Modellnamen (A), die Produktnummer (B), elektrische Daten (C) und die Seriennummer (D).

TECHNISCHE DATEN

Abmessungen Breite/Höhe/Gesamttiefe 59.5 cm /84.3 cm		/48.8 cm
Elektrischer Anschluss Spannung	Gesamtleistung	230 V
		2200 W
	Sicherung	10 A
	Frequenz	50 Hz
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt.		IPX4
Wasserversorgungsdruck	MinimumMaximal	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Wasseranschluss1) Kaltwasser
Maximale Beladung Baumwolle 7 kg
Schleuderdrehzahl Maximale Schleuderdrehzahl		1351 U/min

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4" Außengewinde an.

MONTAGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

AUSPACKEN

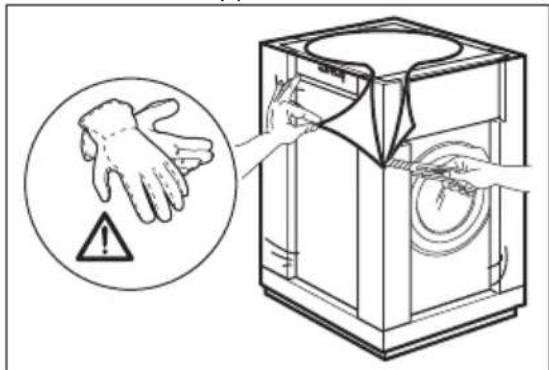

1. Entfernen Sie die äußere Folie. Benutzen Sie bei Bedarf ein Teppichmesser.

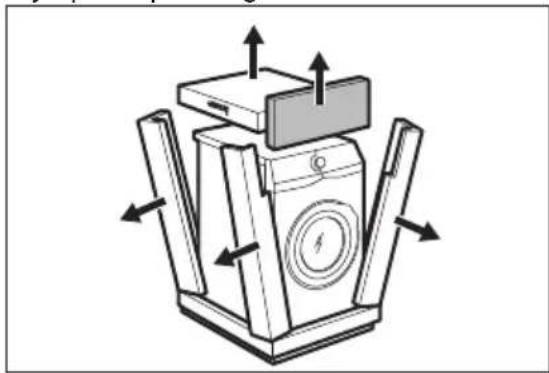

1. Entfernen Sie die Karton-Abdeckung und die Styroporverpackungen.

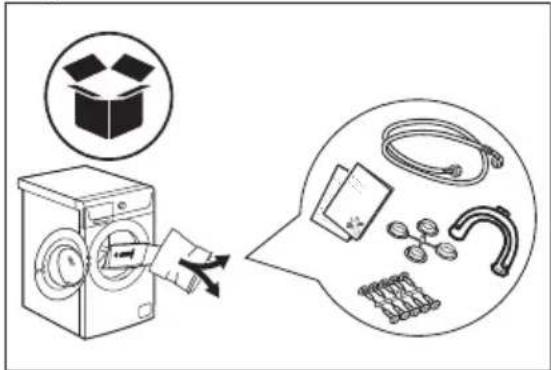

1. Öffnen Sie die Tür. Nehmen Sie alle Gegenstände aus der Trommel.

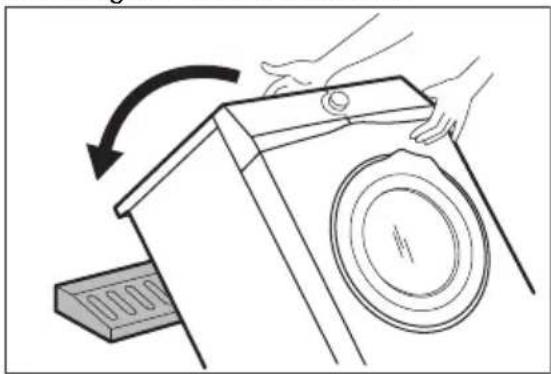

1. Legen Sie das vordere Styroporteil hinter dem Gerät auf den Boden. Legen Sie das Gerät vorsichtig auf dessen Rückseite.

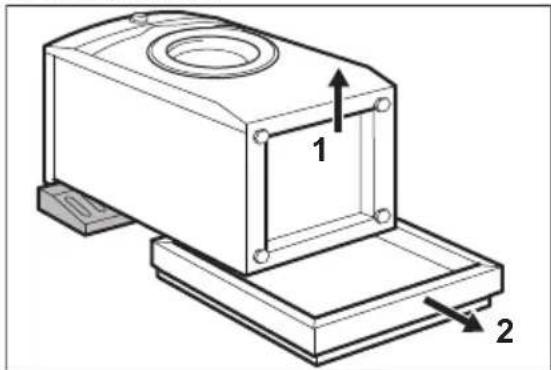

1. Entfernen Sie den Styroporschutz von der Geräteunterseite.

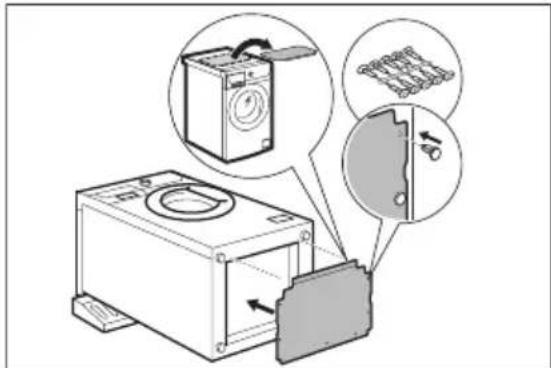

1. Entfernen Sie die untere Abdeckung von der Arbeitsplatte. Bringen Sie die Abdeckung mit den Fix-Clips, die sich im Beutel mit der Bedienungsanleitung befinden, am Geräteboden an.

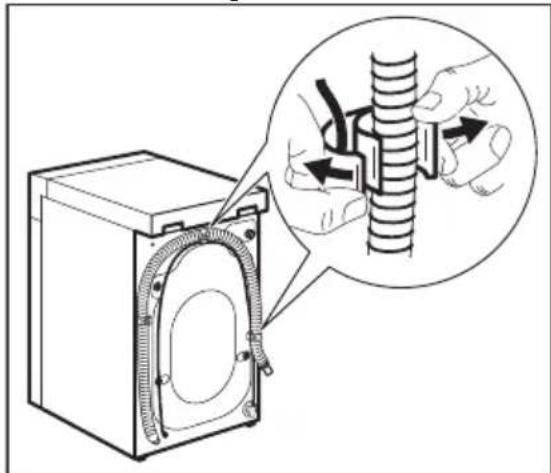

1. Richten Sie das Gerät auf. Nehmen Sie das Netzkabel und den Ablaufschlauch aus der Schlauchhalterung.

Ablaufschlauch könnte Wasser austreten. Dieses stammt aus dem im Werk durchgeführten Waschmaschinentest.

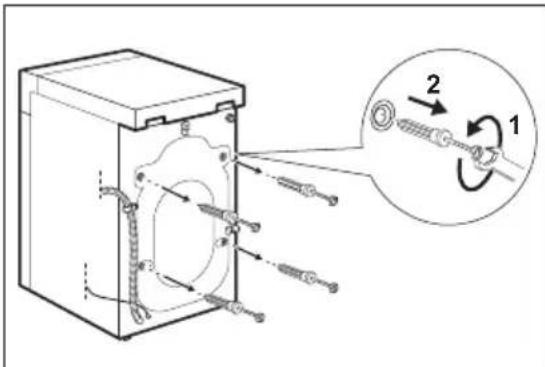

1. Entfernen Sie die vier Transportschrauben und ziehen Sie die Kunststoff-Abstandshalter

heraus.

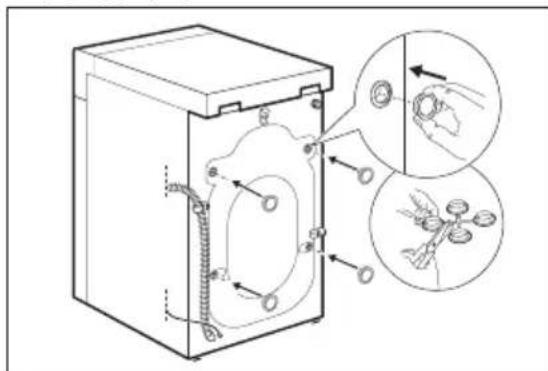

1. Setzen Sie die Kunststoffkappen, die sich im Beutel mit der Bedienungsanleitung befinden, in die Löcher ein.

Wir empfehlen, Verpackungsmaterial und Transportschrauben für spätere Transporte aufzubewahren.

INFORMATIONEN ZUR MONTAGE

Positionierung und Ausrichtung

Richten Sie das Gerät korrekt aus, um Vibrationen, Geräusche und ein Wandern des Geräts während des Betriebs zu verhindern.

1. Stellen Sie das Gerät auf einen ebenen, festen Boden. Das Gerät muss einen waagerechten und festen Stand haben. Stellen Sie sicher, dass das Gerät nicht die Wand oder andere Möbel berührt und dass die Luft unter dem Gerät zirkulieren kann.
2. Schrauben Sie die Füße zum Ausrichten des Geräts weiter heraus oder hinein. Alle Füße müssen den Boden fest berühren.

WARNUNG! Stellen Sie keine Karton-, Holz- oder ähnliche Materialien unter die Gerätefüße, um die Höhe auszugleichen.

Zulaufschlauch

VORSICHT! Achten Sie darauf, dass die Schläuche nicht beschädigt und die Anschlüsse dicht sind. Verwenden Sie keinen Verlängerungsschlauch, falls der Zulaufschlauch zu kurz ist. Wenden Sie sich wegen eines Ersatz-Zulaufschlauchs an den Kundendienst.

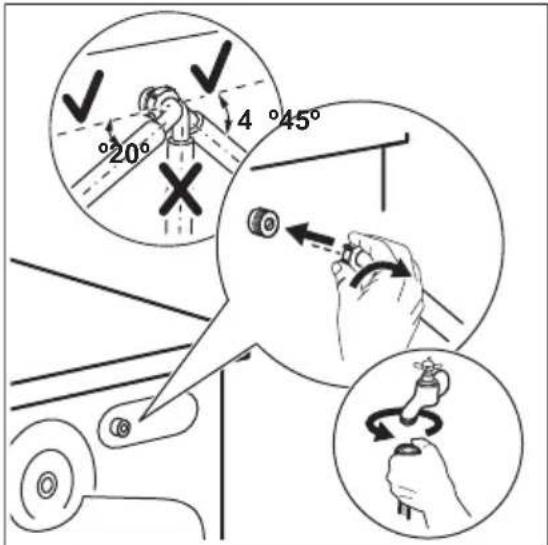

1. Schließen Sie den Wasserzulaufschlauch an der Rückseite der Maschine an.

20° 4° 45°

1. Drehen Sie ihn nach links oder rechts, je nach Position des Wasserhahns. Vergewissern Sie sich, dass sich der Zulaufschlauch nicht in einer vertikalen Position befindet.
2. Lösen Sie ggf. die Ringmutter, um ihn in die gewünschte Position zu bringen.
3. Schließen Sie den Wasserzulaufschlauch an einen Kaltwasserhahn mit einem 3/4"-Außengewinde an.

Wasserablauf

Der Ablaufschlauch muss in einer Höhe nicht unter 60 cm und nicht über 100 cm angebracht werden.

Sie können den Ablaufschlauch auf maximal 400 cm verlängern. Wenden Sie sich für den anderen Ablaufschlauch und die Verlängerung an den autorisierten Kundendienst.

Der Ablaufschlauch kann auf unterschiedliche Weise angeschlossen werden:

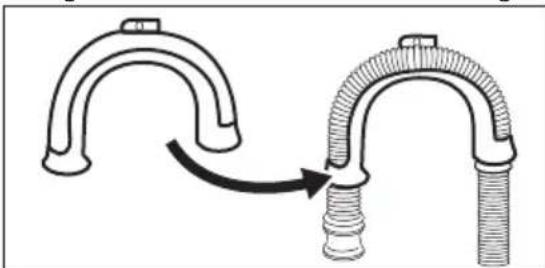

1. Formen Sie den Ablaufschlauch zu einem U und verlegen Sie ihn in der Kunststoffführung.

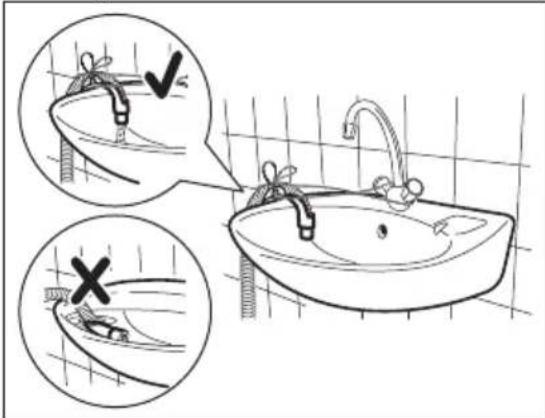

1. Am Rand eines Beckens - Befestigen Sie die Führung am Wasserhahn oder an der Wand.

Stellen Sie sicher, dass die Kunststoffführung beim Abpumpen nicht abrutschen kann und dass sich das Ende des Ablaufschlauchs nicht im Wasser befindet. Anderenfalls könnte Schmutzwasser in das Gerät zurückfließen.

1. Sieht das Ende des Ablaufschlauchs wie folgt aus (siehe Abbildung), können Sie es direkt in das Standrohr schieben.

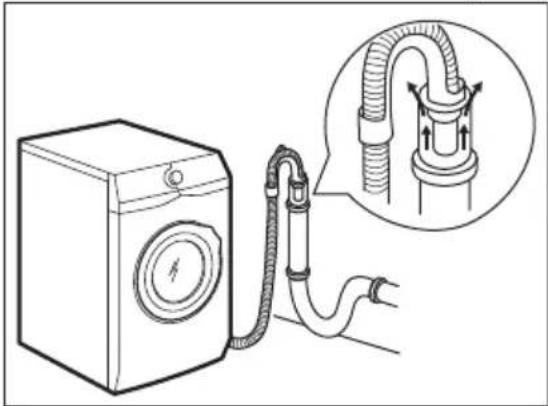

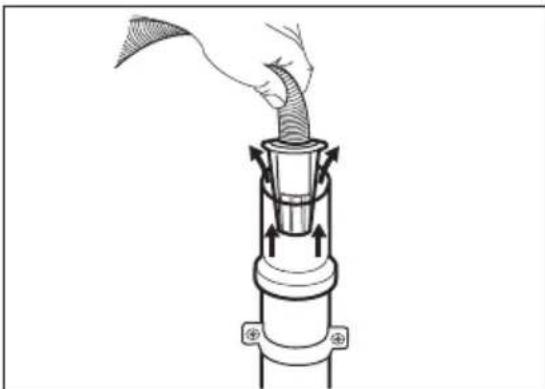

1. In ein Standrohr mit Belüftungsöffnung - Stecken Sie den Ablaufschlauch direkt in das Ablaufrohr.

Orientieren Sie sich an der Abbildung.

Das Ende des Ablaufschlauchs muss stets belüftet sein, d.h. der Innendurchmesser des Ablaufrohrs (min. 38 mm - min. 1,5") muss größer sein als der Außendurchmesser des Ablaufschlauchs.

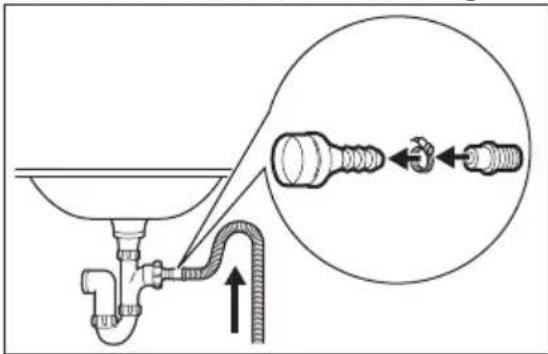

1. Ohne Kunststoffführung in einen Siphon - Stecken Sie den Ablaufschlauch in den Siphon und befestigen Sie ihn mit einer Schlauchschelle. Orientieren Sie sich an der Abbildung.

Sie sicher, dass der Ablaufschlauch einen Bogen beschreibt, damit keine Partikel aus dem Becken in das Gerät gelangen können.

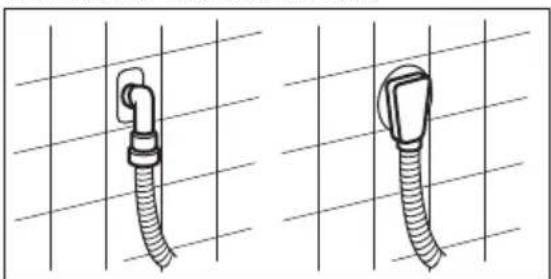

1. Stecken Sie den Schlauch direkt in ein Abflussrohr in der Zimmerwand und befestigen Sie ihn mit einer Schlauchschelle.

Nach Abschluss der Installation können Sie den Netzstecker in die Steckdose einstecken.

Die erforderlichen elektrischen Nennleistungen finden Sie auf dem Typenschild und im Kapitel „Technische Daten“. Stellen Sie sicher, dass sie mit dem Stromnetz kompatibel sind.

Vergewissern Sie sich, dass die Stromversorgung in Ihrem Haus für die erforderliche Maximallast ausgelegt ist. Berücksichtigen Sie dabei auch die anderen Elektrogeräte, die Sie verwenden.

Schließen Sie das Gerät an eine geerdete

Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein.

Für alle elektrischen Arbeiten die zur Installation dieses Geräts erforderlich sind, wenden Sie sich an unser autorisiertes Servicezentrum.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

BEDIENFELD

SONDERFUNKTIONEN

Ihre neue Waschmaschine erfüllt alle modernen Anforderungen an eine effektive und schonende Wäschepflege bei geringem Wasser-, Energie- und Waschmittelverbrauch zur optimalen Pflege der Textilien.

Die AutoAdjust System passt die Programmdauer automatisch an die Wäsche in der

BESCHREIBUNG DES BEDIENFELDS

Trommel an, um optimale Waschergebnisse in der kürzest möglichen Zeit zu erzielen. Lesen Sie den Abschnitt „Die AutoAdjust Beladungserkennung“ für weitere Einzelheiten.

Programmwahlschalter

Schleudern Reduzierungs-Touchpad

Temperatur Touchpad

Display

Vorwäsche Touchpad

Zeitvorwahl Touchpad

Extra Spülen Touchpad

Leichtbügeln Touchpad

Start/Pause Touchpad

Flexi Time

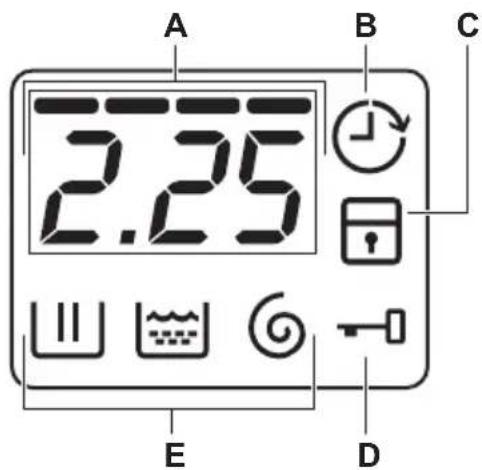

DISPLAY

A 2.25 B C E D

A. Zeitbereich:

• Programmdauer.
• Die Alarmcodes. Die Beschreibung finden Sie im Kapitel „Fehlersuche“.
  • Die Stufe des Flexi Time .

B. Anzeige Zeitvorwahl.

C. Anzeige Kindersicherung.
D. Anzeige Türverriegelung:

• Leuchtet sie, können Sie die Tür nicht öffnen.
• Leuchtet sie nicht, können Sie die Tür öffnen.
• Blinkt sie, können Sie die Tür nicht öffnen. Warten Sie einige Minuten, bis die Kontrolllampe erlischt.

E. Hauptwaschgang-Anzeigen.

■: Waschphase
: Spulgang
▪ : Schleudergang

PROGRAMME

PROGRAMMTABELLE

ProgrammStandardtemperaturTemperaturbereich	Referenz-schleuderdreh-zahlSchleuder-drehzahlbe-reich	Maximale Be-ladung	Programmbeschreibung(Beladung und Verschmutzungsgrad)
Eco 40-60 40^^1) 60^ - 30^^2)	1400 U/min(1400-400) U/min	7 kg Weiße und farbbeständige Baumwollwä-sche. Normal verschmutzte Wäsche. Der Energieverbrauch verringert sich und die Dau-er des Waschprogramms wird verlängert, um gute Waschergebnisse sicherzustellen.
Baumwolle 40^ 90^ - kalt	1400 U/min(1400-400) U/min	7 kg Weiße und bunte Baumwollwäsche. Nor-mal, stark und leicht verschmutzte Wäsche.
Pflegeleicht 40^ 60^ - kalt	1200 U/min(1200-400) U/min	3 kg Pflegeleichte Wäsche oder Mischgewe-be. Normal verschmutzte Wäsche.
Feinwäsche 30^ 40^ - kalt	1200 U/min(1200-400) U/min	1,5 kg Empfindliche Wäsche, wie z. B. aus Ac-ryl, Viskose und Mischgewebe, die scho-nend gewaschen werden muss. Normal und leicht verschmutzte Wäsche.
Programm Standardtemperatur Temperaturbereich	Referenzschleuderdrehzahl Schleuder-drehzahlbereich	Maximale Beladung	Programmbeschreibung (Beladung und Verschmutzungsgrad)
Wolle40 °C40 °C - kalt	1200) U/min(1200-400) U/min	1,5 kg Maschinenfeste Wolle, handwaschbare Wolle und andere Teile mit dem „Handwäsche“-Pflegesymbol.3)
Seide30 °C	800 U/min(800 - 400) U/min	3 kg Spezialprogramm für Wäsche aus Seide und gemischten Synthetikfasern.
Daunen40 °C60 °C - kalt	800 U/min(800 - 400) U/min	2 kg Spezialprogramm für eine Decke aus Syn-thetikfasern, Bettdecke, Tagesdecke usw.
SpülenKalt	1400 U/min(1400-400) U/min	7 kg Zum Spülen und Schleudern der Wäsche. Al-le Gewebearten, außer Wollwäsche und sehr empfindliche Feinwäsche. Verringern Sie die Schleuderdrehzahl je nach Wäscheart.
AbpumpenKalt	Kein Schleu-dern	7 kg Abpumpen des in der Trommel verbliebenen Wassers. Alle Gewebearten.
SchleudernKalt	1400 U/min(1400-400) U/min	7 kg Alle Gewebearten, außer Wollwäsche und Feinwäsche. Schleudern der Wäsche und Abpumpen des in der Trommel verbliebe-nen Wassers.
Jeans40 °C60 °C - kalt	1200 U/min(1200-400) U/min	7 kg Textilien aus Jeansstoff und Jersey. Auch für dunkle Wäsche.
Gardinen40 °C40 °C - kalt	800 U/min(800-400) U/min	1 kg Sonderprogramm für Gardinen. Der Vor-waschgang wird automatisch eingeschaltet.4)
Auffrischen30 °C	800 U/min(800-400) U/min	2 kg Pflegeleichte und Feinwäsche. Leicht ver-schmutzte oder aufzufrischende Wäsche.
ProgrammStandardtemperaturTemperaturbereich	Referenz-schleuderdreh-zahlSchleuder-drehzahlbe-reich	Maximale Beladung	Programmbeschreibung(Beladung und Verschmutzungsgrad)
Rapid30 °C	800 U/min(800-400) U/min	1 kg Pflegeleichte Wäsche und Mischgewe-be. Leicht verschmutzte und aufzufrischende Wäsche.

1) Gemäß der Kommissionsverordnung EU 2019/2023 kann dieses Programm bei 40 °C normal verschmutzte Baumwollwäsche, die als waschbar bei 40 °C oder 60 °C gekennzeichnet ist, zusammen im selben Waschgang waschen.

Die erreichte Temperatur in der Wäsche, die Programmdauer und andere Daten finden Sie im Kapitel „Verbrauchswerte“.

Die effizientesten Programme in Bezug auf den Energieverbrauch sind im Allgemeinen diejenigen, die bei niedrigeren Temperaturen und längerer Dauer arbeiten.

2) Standardprogramme für die auf dem Energielabel angegebenen Verbrauchswerte. Gemäß der EU-Verordnung 1061/2010 ist dieses Programm bei 60 °C das «Standard-Baumwollprogramm bei 60 °C» und bei 30 °C das «Standard-Baumwollprogramm bei 40 °C». Hinsichtlich des Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies die effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Programm angegebenen Temperatur abweichen.

3) Während dieses Waschgangs dreht sich die Trommel langsam, um eine sanfte Wäsche zu gewährleisten. Die Trommel scheint sich nicht oder nicht ordnungsgemäß zu drehen.

4) Füllen Sie kein Waschmittel ein, da im Vorwaschgang nur mit Wasser gespült wird.

Kompatibilität der Programmauswahlen

Programm	Schleu-dern							Flexi Time
Eco 40-60 ■ ■ ■	■ ■ ■	■
Baumwolle ■ ■ ■	■ ■ ■	■ ■
Pflegeleicht■ ■ ■	■ ■ ■	■ ■
Feinwäsche ■ ■ ■	■ ■	■
	Wolle	■	■ ■	■
	Seide	■	■ ■
Daunen	■				■
Spülen	■	■	■		■		■
Programm	Schleudern							Flexi Time
Abpumpen ■
Schleudern ■ ■
Jeans ■ ■ ■ ■ ■	■ ■
Gardinen ■ ■ ■	■ ■ ■
Auffrischen ■ ■ ■
Rapid ➕	■ ■ ■

Geeignete Waschmittel für Waschprogramme

Programm	Universal-waschmittel1)	Universal-Flüssig-waschmittel	Flüssig-waschmittel für Buntwä-sche	Empfindliche Wollwä-sche	Spezial
Eco 40-60 ▲ ▲ ▲ --	--
Baumwolle ▲ ▲ ▲ --	--
Pflegeleicht	▲	▲	▲	--	--
Feinwäsche	--	--	--	▲	▲
Wolle	--	--	-- ▲ ▲
[WAZ2] Seide	--	--	-- ▲ ▲
Daunen	--	--	--	▲	▲
Jeans	--	-- ▲ ▲ ▲
Gardinen	--	--	--	▲	▲
Auffrischen	--	▲	▲	--	▲
[XWC2]	-- ▲ ▲ --		--

1) Bei Temperaturen über 60 °C wird die Verwendung von Pulverwaschmitteln empfohlen.

▲ = Empfohlen

-- = Nicht empfohlen

OPTIONEN

TEMPERATUR

Wählen Sie diese Option zum Ändern der Standardtemperatur.

Anzeige ✗ = kaltes Wasser. Die Kontrolllampe der eingestellten Temperatur leuchtet auf.

SCHLEUDERN

Mit dieser Option können Sie die Standard-Schleuderdrehzahl ändern.

Die Kontrolllampe der eingestellten

Schleuderdrehzahl leuchtet auf.

Zusätzliche Schleuderoptionen:

Kein Schleudern

• Wählen Sie diese Option zum Ausschalten aller Schleudergänge. Nur das Abpumpprogramm ist möglich.
• Die entsprechende Anzeige leuchtet auf.
• Stellen Sie diese Option für Feinwäsche ein.
• Der Spülgang verbraucht bei einigen Waschprogrammen mehr Wasser.

Spülstopp

• Wählen Sie diese Option, um Knitterfalten zu vermeiden.
• Die entsprechende Anzeige leuchtet auf.
• Am Programmende befindet sich noch Wasser in der Trommel.
• Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
• Die Tür bleibt verriegelt. Sie müssen das Wasser abpumpen, um die Tür entriegeln zu können.

Zum Abpumpen des Wassers siehe „Am Programmende“.

VORWÄSCHE

Mit dieser Option können Sie dem

Waschprogramm einen Vorwaschgang hinzufügen.

Verwenden Sie diese Option bei stark verschmutzter Wäsche.

Wenn Sie diese Option auswählen, verlängert sich die Programmdauer.

Die entsprechende Anzeige leuchtet auf.

ZEITVORWAHL

Mit dieser Option können Sie den Start eines

Programms um 30 Minuten bis 20 Stunden verzögern.

Im Display wird die entsprechende Anzeige eingeblendet.

EXTRA SPÜLEN

Mit dieser Option können Sie dem

Waschprogramm Spülgänge hinzufügen.

Diese Option empfiehlt sich für Menschen, die unter Waschmittelallergien leiden, und in Gebieten mit weichem Wasser.

Die entsprechende Anzeige leuchtet auf.

LEICHTBÜGELN

Das Gerät wäscht und schleudert die Wäsche schonend, um Knitterfalten zu vermeiden.

Das Gerät verringert die Schleuderdrehzahl, verbraucht mehr Wasser und passt die Programmdauer der Art der Wäschestücke an. Die entsprechende Anzeige leuchtet auf.

FLEXTIME

Mit dieser Wahl können Sie die Programmdauer je nach Wäschemenge und Verschmutzungsgrad reduzieren. Diese Anpassung sollte nach der Einstellung Temperatur und Schleudern durchgeführt werden.

Wenn Sie ein Waschprogramm einstellen, werden im Display die Standarddauer und die Striche angezeigt.

Berühren Sie die Taste Flexi Time 📊, um die Programmdauer Ihren Bedürfnissen entsprechend zu reduzieren. Das Display zeigt die neue Programmdauer an und die Anzahl der Striche verringert sich entsprechend:

Geeignet für ein mit normal verschmutzten Wäschestücken voll beladenes Gerät.

--- Kurzprogramm für ein mit leicht verschmutzten Wäschestücken voll beladenes Gerät.

Sehr schnelles Programm für ein mit leicht verschmutzten Wäschestücken beladenes Gerät (es wird max. eine halbe Beladung empfohlen).

Kürzestes Programm zum Auffrischen einer kleinen Wäschemenge.

FlexiTime steht nur bei den Programmen in der Tabelle zur Verfügung.

Kontrolllampe
	-	Eco 40-60	Baumwolle	Pflegeleicht	Feinwäsche	Jeans	Gardinen
--
---

Kontrollampe	Eco 40-60	Baumwolle	Pflegeleicht	Feinwäsche	Jeans	Gardinen
- - - - 1)	■	■	■	■	■

1) Standarddauer für alle Programme.

EINSTELLUNGEN

KINDERSICHERUNG

Diese Option verhindert, dass Kinder mit dem Bedienfeld spielen.

- Drücken Sie zum Ein-/Ausschalten dieser Option Vorwäsche und Leichtbügeln gleichzeitig, bis die Anzeige aufleuchtet/erlischt.

Sie können diese Option einschalten:

- Nachdem Sie gedrückt haben: Die Optionen und der Programmwahlschalter sind gesperrt.

- Bevor Sie drücken: Das Gerät kann nicht starten.

EXTRA SPÜLEN DAUERHAFT EINSCHALTEN

Wenn Sie diese Option wählen, ist bei jeder neuen Programmauswahl die Funktion Extra Spülen eingeschaltet.

VOR DER ERSTEN INBETRIEBNAHME

Während der Installation oder vor der ersten Inbetriebnahme sehen Sie möglicherweise Wasser im Gerät. Hierbei handelt es sich um Wasser, das nach dem Funktionstest im Werk im Gerät verblieben ist und gibt keinen Anlass zur Sorge. Der Test stellt sicher, dass das Gerät in einem einwandfreien Zustand an den Kunden ausgeliefert wird.

1. Stecken Sie den Netzstecker in die Netzsteckdose.

- Drücken Sie zum Ein-/Ausschalten dieser Option Zeitvorwahl und Vorwäsche gleichzeitig, bis die Kontrolllampe aufleuchtet/erlischt.

AKUSTISCHE SIGNALE

Es ertönen akustische Signale, wenn:

• Das Programm beendet ist.
• Eine Störung des Geräts vorliegt.

Zum Ein-/Ausschalten der akustischen Signale drücken Sie Extra Spülen und Leichtbügeln 6 Sekunden lang gleichzeitig.

Sind die akustischen Signale ausgeschaltet, ertönen sie nur noch dann, wenn eine Störung vorliegt.

1. Öffnen Sie den Wasserhahn.
2. Geben Sie 2 Liter Wasser in das Waschmittelfach für die Hauptwäsche.

Dadurch wird das Abpumpsystem aktiviert.

1. Geben Sie eine kleine Waschmittelmenge in das Waschmittelfach für die Hauptwäsche.
2. Stellen Sie ein Baumwoll-Programm mit der höchsten Temperatur ein und starten Sie das Programm mit leerer Trommel.

So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfernt.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

EINFÜLLEN DER WÄSCHE

1. Öffnen Sie die Tür des Geräts.

2. Leeren Sie die Taschen und falten Sie die Wäscheteile auseinander, bevor Sie sie in das Gerät legen.

3. Geben Sie jedes Wäschestück einzeln in die Trommel.

Achten Sie darauf, nicht zu viel Wäsche einzufüllen.

1. Drücken Sie die Tür fest zu.

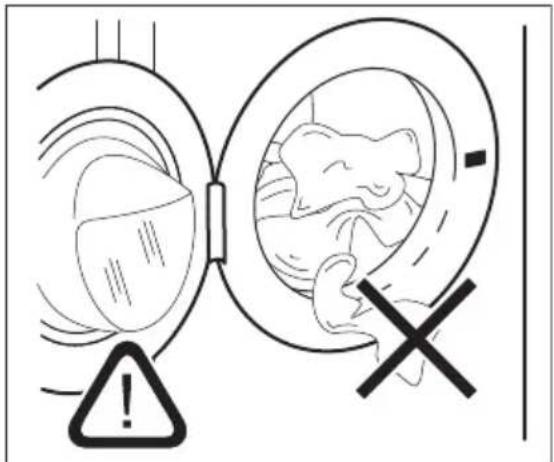

VORSICHT! Vergewissern Sie sich, dass keine Wäschestücke zwischen Dichtung und Tür eingeklemmt sind, um das Risiko eines Wasseraustritts und eine Beschädigung der Wäschestücke zu vermeiden.

Das Waschen von Wäschestücken mit stark öligen oder fettigen Flecken kann zur Beschädigung der Gummiteile der Waschmaschine führen.

GEBRAUCH VON WASCH- UND PFLEGEMITTELN

1. Messen Sie Waschmittel und Weichspüler ab.
2. Füllen Sie das Waschmittel und den Weichspüler in die entsprechenden Fächer.
3. Schließen Sie die Waschmittelschublade vorsichtig

VORSICHT! Verwenden Sie ausschließlich speziell für Waschmaschinen bestimmte Waschmittel.

Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte.

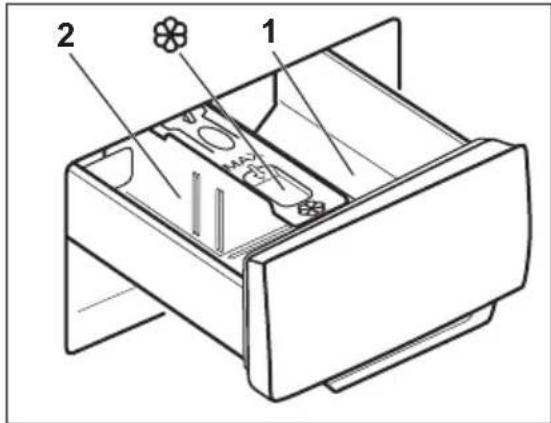

1 Waschmittelfach für die Vorwäsche oder das Einweichprogramm (falls vorhanden). Füllen Sie das Waschmittel für den Vorwaschgang und das Einweichen vor dem Start des Programms ein.
2 Waschmittelfach für die Hauptwä-sche. Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor dem Start des Programms eingefüllt werden.
	Fach für flüssige Pflegemittel (Weichspüler, Stärke). Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.

Entfernen Sie nach dem Waschgang bei Bedarf Waschmittelreste aus der Waschmittelschublade.

ÄNDERN DER POSITION DER WASCHMITTELTRENNWAND

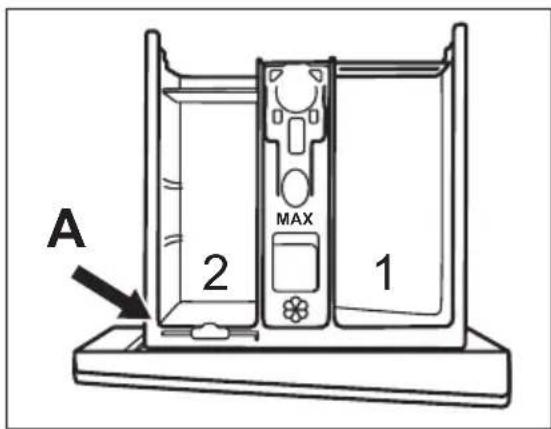

1. Ziehen Sie die Waschmittelschublade heraus. Die Position A der Waschmitteltrennwand ist für Waschpulver (Werkseinstellung).

1. Verwendung von Flüssigwaschmitteln/Pflegemitteln oder Bleiche: Entfernen Sie die Waschmitteltrennwand aus der Position A und setzen Sie sie in die Position B ein.

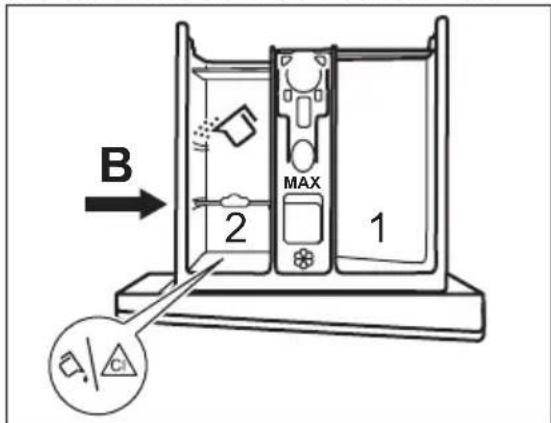

B 2 MAX 1

Die Position B der Waschmitteltrennwand ist für Waschpulver im hinteren Fach und für Flüssigwaschmittel/Pflegemittel oder Bleiche im vorderen Fach.

1. Bei ausschließlicher Verwendung von Flüssigwaschmittel: Setzen Sie die Waschmitteltrennwand in die Position C ein.

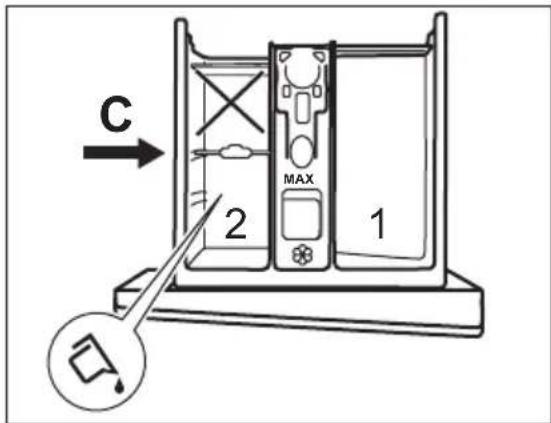

C 2 MAX 1

• Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.
• Die maximale Dosis an Flüssigwaschmittel darf nicht überschritten werden.
• Stellen Sie nicht den Vorwaschgang ein.

• Stellen Sie nicht die Zeitvorwahl ein.

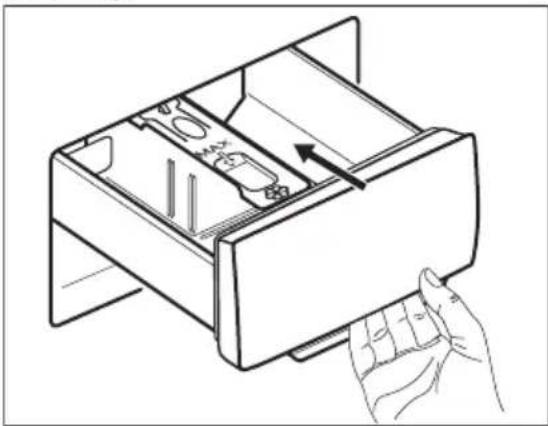

• Messen Sie Waschmittel und Weichspüler ab und schließen Sie die Waschmittelschublade vorsichtig.

Achten Sie darauf, dass die Waschmitteltrennwand richtig eingesetzt wird und beim Schließen der Waschmittelschublade nicht blockiert.

EINSTELLEN EINES PROGRAMMS

1. Stellen Sie das Programm durch Drehen des Programmwahlschalters ein:

- Die Anzeige blinkt. - Im Display werden die Ebene des Zeitmanagers, die Programmdauer und die Anzeigen der Programmphasen eingeblendet.

1. Ändern Sie ggf. die Temperatur und Schleuderdrehzahl oder fügen Sie zur Auswahl stehende Optionen hinzu. Die Kontrolllampe der gewählten Option leuchtet auf, sobald die Option eingeschaltet wird.

Wenn Sie einen Fehler machen, erscheint im Display die Meldung Err.

STARTEN EINES PROGRAMMS OHNE ZEITVORWAHL

Drücken Sie ▷||

• Die Kontrolllampe hörlauf zu blinken und leuchtet dauerhaft.
  • Die Anzeige beginnt im Display zu blinken.
• Das Programm wird gestartet, die Tür verriegelt und im Display erscheint die Anzeige :
• Die Ablaufpumpe kann sich während des Wasserzulaufs für eine kurze Zeit einschalten.

Etwa 15 Minuten nach dem Start des Programms:

- Das Gerät passt die Programmdauer automatisch an die Beladungsmenge an.

- Die neue Programmdauer wird im Display angezeigt.

STARTEN EINES PROGRAMMS MIT ZEITVORWAHL

1. Drücken Sie wiederholt, bis das Display die gewünschte Zeitvorwahl anzeigt.

Die entsprechende Anzeige leuchtet im Display auf.

1. Drücken Sie : ▷ ||

2. Das Gerät zählt die Zeit herunter.

3. Die Tür ist verriegelt, im Display erscheint
   die Anzeige :
4. Nach Ablauf der Zeitvorwahl startet das Programm automatisch.

Sie können die eingestellte

Zeitvorwahl noch vor Drücken von löschen oder ändern. Abbrechen der Zeitvorwahl:

• Drücken Sie, um das Gerät in den Pausenmodus zu schalten.
• Drücken Sie, bis im Display erscheint.
• Drücken Sie erneut, um das Programm sofort zu starten.

DIE AUTOADJUST SYSTEM BELADUNGSERKENNUNG

Nach Berühren der Taste Start/Pause ▷‖

1. AutoAdjust System beginnt mit der Messung des Wäschegewichts, um die tatsächliche Programmdauer zu berechnen. Während dieser Phase blinkt der Punkt im Display.
2. Die neue Programmdauer wird nach etwa 10-15 Minuten angezeigt. Das Gerät passt die Programmdauer automatisch an die Beladung an, um optimale Waschergebnisse in der kürzestmöglichen Zeit zu erzielen.

UNTERBRECHEN EINES PROGRAMMS UND ÄNDERN DER ZUSATZFUNKTIONEN

Einige Optionen können nur geändert werden, bevor sie durchgeführt werden.

1. Drücken Sie .D||
   Die Kontrolllampe blinkt.
2. Ändern Sie die Optionen.
3. Drücken Sie erneut.
   Das Programm wird fortgesetzt.

ABBRECHEN EINES LAUFENDEN PROGRAMMS

1. Drehen Sie den Programmwahlschalter auf Position ① um das Programm abzubrechen und das Gerät auszuschalten.
2. Drehen Sie den Programmwahlschalter nochmals, um das Gerät einzuschalten. Jetzt können Sie ein neues Waschprogramm einstellen.

Vor dem Starten des neuen Programms pumpt das Gerät das Wasser ab. Prüfen Sie in diesem Fall, ob sich noch Waschmittel im Fach befindet. Füllen Sie andernfalls erneut Waschmittel ein.

ÖFFNEN DER TÜR, WENN DIE ZEITVORWAHL IN BETRIEB IST ODER WENN DAS PROGRAMM BEGINNT

Während der Zeitvorwahl oder wenn das Programm gerade gestartet wurde, ist die Gerätetür verriegelt und die Anzeige leuchtet.

1. Drücken Sie, um das Gerät anzuhalten.

Die Kontrolllampe beginnt zu blinken.

1. Warten Sie etwa 2 Minuten, bis die Türverriegelungsanzeige aufhört zu blinken und erlischt.

2. Sie können die Tür öffnen.

3. Schließen Sie die Tür und drücken Sie erneut.

Die Zeitvorwahl oder das Programm wird fortgesetzt.

Wenn das Programm bereits gestartet ist und Sie das Gerät anhalten, aber die Anzeige – blinkt nicht und die Tür kann nicht geöffnet werden, schalten Sie das Gerät aus, um die Tür zu öffnen. Siehe „Öffnen der Tür während des laufenden Programms“.

ÖFFNEN DER TÜR WÄHREND DES LAUFENDEN PROGRAMMS

Während eines laufenden Programms ist die Gerätetür verriegelt und die Anzeige leuchtet.

VORSICHT! Wenn die Temperatur und der Wasserstand in der Trommel zu hoch sind, lässt sich die Tür nicht öffnen.

1. Drehen Sie den Programmwahlschalter auf Position, um das Gerät auszuschalten.
2. Warten Sie einige Minuten und öffnen Sie dann die Gerätetür.
3. Schließen Sie die Gerätetür.
4. Stellen Sie das Programm erneut ein.

AM PROGRAMMENDE

• Das Gerät wird automatisch angehalten.
• Falls Signaltöne aktiviert sind, ertönt ein Signalton.
• Im Display erscheint . 0
  • Die Anzeige erlscht.
• Die Türverriegelungsanzeige blinkt einige Minuten und erlischt dann.
• Die Tür lässt sich jetzt öffnen.
• Nehmen Sie die Wäsche aus dem Gerät. Vergewissern Sie sich, dass die Trommel leer ist.
• Schließen Sie den Wasserhahn.
• Drehen Sie den Programmwahlschalter auf die Position Ein/Aus., um das Gerät auszuschalten.
• Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

Das Waschprogramm ist beendet, aber es steht Wasser in der Trommel:

• Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
• Die Anzeige Türverriegelung leuchtet. Die Anzeige blinkt. Die Tür bleibt verriegelt.

TIPPS UND HINWEISE

WÄSCHEMENGE

• Sortieren Sie die Wäsche nach: Weiß, Bunt, Synthetik, Feinwäsche und Wolle.
• Halten Sie sich an die Waschhinweise auf den Pflegeetiketten.
• Waschen Sie weiße und bunte Wäsche nicht zusammen.
• Farbige Teile können beim ersten Waschen abfärben. Wir empfehlen bei den ersten

- Sie müssen das Wasser abpumpen, um die Tür öffnen zu können.

Ablassen des Wassers:

1. Drücken Sie . Das Gerät pumpt das Wasser ab und schleudert.

2. Am Programmende blinkt die

Türverriegelungsanzeige einige Minuten. Wenn sie erlischt, können Sie die Tür öffnen.

1. Drehen Sie den Programmwahlschalter auf die Position Ein/Aus., um das Gerät auszuschalten.

Nach etwa 18 Stunden pumpt das Gerät automatisch das Wasser ab und schleudert (außer beim Wollprogramm).

STANDBY

Etwa 5 Minuten nach Ende des Spülprogramms schaltet sich der Energiesparmodus ein, wenn Sie das Gerät nicht ausschalten.

Der Energiesparmodus wird auch während der Einrichtung aktiviert, wenn ca. 5 Minuten lang keine Aktion erfolgt.

Der Energiesparmodus senkt den Energieverbrauch, wenn das Gerät im Standby-Modus ist.

- Alle Kontrolllampen erlöschen.

- Die Kontrolllampe blinkt langsam.

- Drücken Sie eine der Optionen, um den Energiesparmodus auszuschalten.

Haben Sie ein Programm gewählt, das vor dem Abpumpen des Wassers aus der Trommel endet, schaltet die Energiesparfunktion das Gerät nicht aus, um Sie daran zu erinnern, dass das Wasser abgepumpt werden muss.

Waschgängen eine getrennte Wäsche dieser Teile.

- Wenden Sie mehrlagige Textilien, Wolle und bedruckte Wäschestücke vor dem Waschen.

- Waschen und behandeln Sie stark verschmutzte Flecken mit einem geeigneten Waschmittel, bevor Sie sie in die Trommel legen.

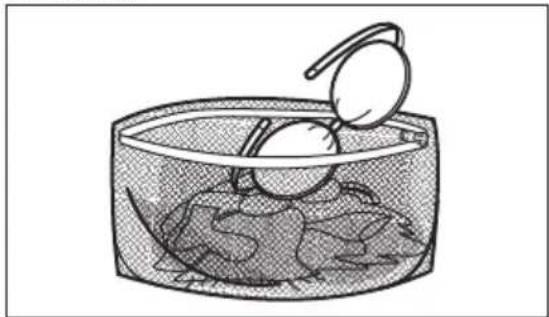

- Seien Sie vorsichtig mit Gardinen. Entfernen Sie die Haken und legen Sie die Gardinen in einen Wäschenetz oder Kopfkissenbezug.

- Waschen Sie keine ungesäumten Wäschestücke und Wäschestücke mit Schnitten im Stoff in der Maschine. Waschen Sie kleine und/oder empfindliche Wäschestücke (z. B. Bügel-BHs, Gürtel, Strumpfhosen, Schnürsenkel, Bänder usw.) in einem Wäschenetz.

- Eine sehr geringe Beladung kann in der Schleuderphase zu einer Unwucht und übermäßigen Vibrationen führen. Vorgehensweise:

- Unterbrechen Sie das Programm und öffnen Sie die Tür (siehe Abschnitt „Täglicher Gebrauch“);

- Verteilen Sie die Wäsche mit der Hand neu, so dass die Wäschestücke gleichmäßig verteilt sind;

- Drücken Sie die Taste Start/Pause. Die Schleuderphase wird fortgesetzt.

- Knöpfen Sie Kopfkissen zu, schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Binden Sie Gürtel, Schnüre, Schnürsenkel, Bänder und alle anderen losen Teile zusammen.

- Leeren Sie die Taschen und entfalten Sie die Wäscheteile.

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend.

Wir empfehlen, diese Flecken vorzubehandeln, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen Spezial-Fleckentferner, der für

den jeweiligen Fleckentyp und Gewebetyp geeignet ist.

WASCHMITTELART UND -MENGE.

Die Wahl des Waschmittels und die Verwendung der richtigen Mengen beeinflusst nicht nur die Waschleistung, sondern trägt auch zur Vermeidung von Abfall und zum Schutz der Umwelt bei:

- Verwenden Sie speziell für Waschmaschinen bestimmte Wasch- und Pflegemittel. Befolgen Sie zunächst diese allgemeinen Regeln:

- Waschpulver für alle Gewebearten, ausschließlich Feinwäsche. Verwenden Sie Waschpulver mit Bleiche für Weißwäsche und zur Desinfektion der Wäsche,

- Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen (max. 60 °C) für alle Gewebearten oder Wollwaschmittel.

- Die Wahl und Menge des Waschmittels hängt ab von: Art des Gewebes (Feinwäsche, Wollstoffe, Baumwolle usw.), Farbe der Kleidung, Größe der Ladung, Verschmutzungsgrad, Waschtemperatur und Härte des verwendeten Wassers.

- Halten Sie sich an die Anweisungen auf der Verpackung der Wasch- und Pflegemittel und überschreiten Sie nicht die Höchstmenge (MAX).

- Mischen Sie nicht verschiedene Waschmittel.

- Verwenden Sie weniger Waschmittel, wenn:

- Sie nur eine kleine Wäschemenge waschen,

- Die Wäsche nur leicht verschmutzt ist,

- Beim Waschen große Mengen Schaum entstehen,

- Wenn Sie Waschmitteltabs oder -kapseln (auch „Pods“ genannt) verwenden, legen Sie diese immer in die Trommel und nicht in die Waschmittelschublade.

Zu wenig Waschmittel kann folgende Folgen haben:

- Unbefriedigende Waschergebnisse,

- Grauschleierbildung der Wäsche,

- Fettige Kleidung,

- Schimmelbildung im Gerät.

Zu viel Waschmittel kann folgende Folgen haben:

- Schaumbildung,

- Reduzierte Waschwirkung,

- Ungenügendes Spülen,

- Höhere Belastung der Umwelt.

UMWELTTIPPS

Um Wasser und Energie zu sparen und die Umwelt nicht unnötig zu belasten, beachten Sie bitte folgende Tipps:

• Normal verschmutzte Wäsche kann ohne Vorwäsche gewaschen werden. Dies spart Waschmittel, Wasser und Energie (und die Umwelt wird weniger belastet)
• Die Beladung des Geräts mit der für die einzelnen Programme angegebene Höchstmenge hilft Energie und Wasser zu sparen.
• Mit einer entsprechenden Vorbehandlung lassen sich Flecken und gewisse Verschmutzungen entfernen, danach kann die Wäsche bei niedrigerer Temperatur gewaschen werden.
• Um die richtige Menge an Waschmittel zu verwenden, beziehen Sie sich auf die vom Waschmittelhersteller empfohlene Menge und überprüfen Sie die Wasserhärte Ihrer Hausanlage. Siehe „Wasserhärte“.

REINIGUNG UND PFLEGE

- Stellen Sie die maximal mögliche Schleuderdrehzahl für das gewählte Waschprogramm ein, bevor Sie Ihre Wäsche im Wäschetrockner trocknen. Das spart Energie beim Trocknen!

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenden mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren. Verwenden Sie die richtige Menge Wasserenthärter. Halten Sie sich an die Anweisungen auf der Verpackung des Produkts.

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

REGELMÄSSIGER REINIGUNGSPLAN

Eine regelmäßige Reinigung hilft, die Lebensdauer Ihres Geräts zu verlängern.

Lassen Sie nach jedem Waschgang Tür und Waschmittelschublade etwas geöffnet, damit die Luft zirkulieren und die Feuchtigkeit im Gerät trocknen kann: So werden Schimmel und Gerüche vermieden.

Soll das Gerät für längere Zeit außer Betrieb genommen werden: Drehen Sie den Wasserhahn zu und ziehen Sie den Stecker aus der Steckdose.

Empfohlener regelmäßiger Reinigungsplan:

Entkalkung Zweimal im Jahr
Waschgang zur Pflege der Maschine	Einmal im Monat
Türdichtung reinigen Alle zwei Monate
Trommel reinigen Alle zwei Monate
Waschmittelschubla-de reinigen	Alle zwei Monate
Ablaufpumpensieb reinigen	Zweimal im Jahr

Sieb des Zulauf- schlauchs und Ventils reinigen

Zweimal im Jahr

In den folgenden Abschnitten wird erläutert, wie Sie die einzelnen Teile reinigen sollten.

ENTFERNEN VÖN FREMDKÖRPERN

Vergewissern Sie sich, dass die Taschen leer und alle losen Elemente gebunden sind, bevor Sie ein Programm starten. Siehe Tabelle „Praktische Tipps und Hinweise“.

Entfernen Sie alle Fremdkörper (wie z. B. Klammern, Knöpfe, Münzen usw.), die sich in der Türdichtung, den Filtern und der Trommel befinden können. Siehe Abschnitte „Türdichtung mit Doppellippenverschluss“, „Reinigen der Trommel“, „Reinigen der Laugenpumpe“ und „Reinigen des Siebs des Zulaufschlauchs und Ventils“. Wenden Sie sich bei Bedarf an den autorisierten Kundendienst.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem Wasser und etwas milder Seife. Reiben Sie alle Oberflächen sorgfältig trocken. Verwenden Sie keine Scheuerschwämme oder andere kratzende Materialien.

VORSICHT! Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine Chemikalien.

VORSICHT! Reinigen Sie die Metallflächen nicht mit einem Reinigungsmittel auf Chlor-Basis.

ENTKALKUNG

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Entkalkers für Waschmaschinen.

Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel abgesetzt haben.

Verwenden Sie zur Entfernung von Rost nur Spezialprodukte für Waschmaschinen. Führen Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

Halten Sie sich immer an die Anweisungen auf der Verpackung des Produkts.

WASCHGANG ZUR PFLEGE DER MASCHINE

Bei Waschprogrammen mit niedrigen Temperaturen kann etwas Waschmittel in der Trommel zurückbleiben. Führen Sie regelmäßig einen Waschgang zur Pflege der Maschine durch. Vorgehensweise:

• Nehmen Sie die Wäsche aus der Trommel.
• Wählen Sie ein Programm für Baumwollwäsche mit der maximalen Temperatur und einer kleinen Menge Waschmittel.

TÜRMANSCHETTE MIT DOPPELLIPPE

Dieses Gerät ist mit einem selbstreinigenden Ablaufsystem ausgestattet, das es ermöglicht, leichte Flusen, die sich von der Kleidung lösen, mit dem Wasser abzulassen. Überprüfen Sie die Dichtung regelmäßig. Münzen, Knöpfe und andere kleine Gegenstände können am Programmende herausgenommen werden.

Reinigen Sie sie nach Bedarf mit einer ammoniakhaltigen Reinigungscreme ohne die Oberfläche der Dichtung zu verkratzen.

Halten Sie sich immer an die Anweisungen auf der Verpackung des Produkts.

REINIGEN DER TROMMEL

Überprüfen Sie regelmäßig, dass sich keine Rostpartikel in der Trommel abgesetzt haben. Reinigen Sie die Trommel mit einem Spezialreiniger für Edelstahl.

Halten Sie sich immer an die Anweisungen auf der Verpackung des Produkts.

Für eine gründliche Reinigung:

• Nehmen Sie die Wäsche aus der Trommel.
  ■

REINIGEN DER WASCHMITTELSCHUBLADE

Um Ablagerungen von getrocknetem Waschmittel oder verklumptem Weichspüler und/oder die Schimmelbildung in der Waschmittelschublade zu vermeiden, führen Sie das folgende Reinigungsverfahren von Zeit zu Zeit durch.

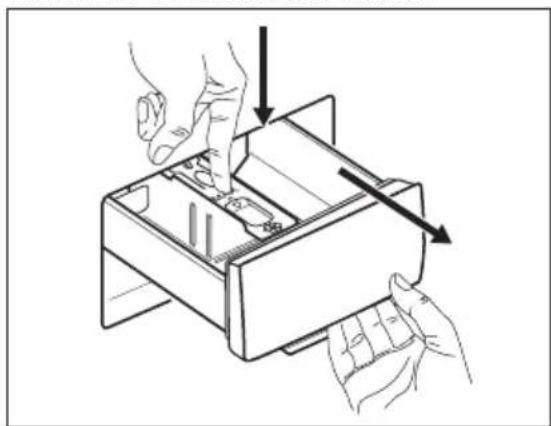

1. Öffnen Sie die Schublade. Drücken Sie die Entriegelung nach unten, siehe Abbildung, und ziehen Sie die Schublade heraus.

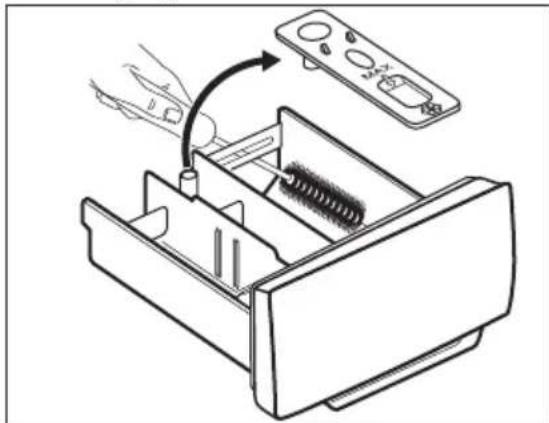

1. Entfernen Sie das Oberteil des Pflegemittelfachs, um die Reinigung zu vereinfachen, und spülen Sie es mit fließendem warmen Wasser aus, um das angesammelte Waschmittel zu beseitigen. Setzen Sie nach

der Reinigung das Oberteil wieder ein.

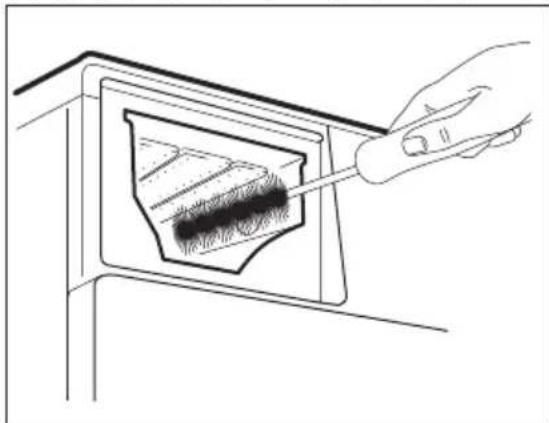

1. Stellen Sie sicher, dass alle Waschmittelreste an der Ober- und Unterseite der Aufnahme entfernt wurden. Reinigen Sie die Schubladenaufnahme mit einer kleinen Bürste.

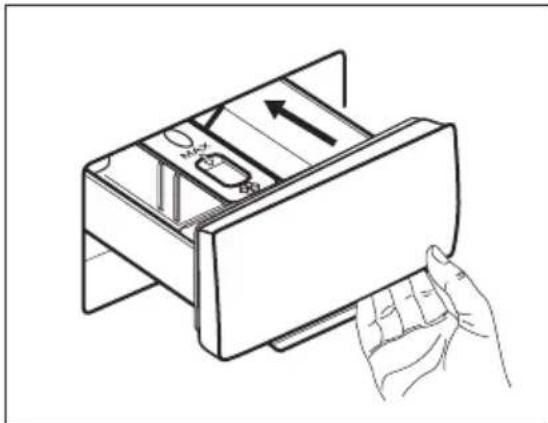

1. Setzen Sie die Waschmittelschublade in die Führungsschienen ein und schließen Sie sie. Starten Sie das Spülprogramm ohne Wäsche in der Trommel.

Kontrollieren Sie regelmäßig das Ablaufpumpensieb und sorgen Sie dafür, dass es sauber ist. Reinigen Sie die Ablaufpumpe in folgenden Fällen:

• Das Gerät pumpt das Wasser nicht ab.
  • Die Trommel dreht sich nicht.
• Das Gerät macht ein ungewöhnliches Geräusch, weil die Ablaufpumpe blockiert ist.
  • Das Display zeigt den Alarmcode E20 an.

WARNUNG!

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Entfernen Sie das Sieb nicht, während das Gerät in Betrieb ist.
• Reinigen Sie die Ablaufpumpe nicht, wenn das Wasser im Gerät heiß ist. Warten Sie, bis das Wasser abgekühlt ist.
• Wiederholen Sie Schritt 3 mehrmals durch Schließen und Öffnen des Ventils, bis kein Wasser mehr austritt.

Halten Sie beim Herausnehmen des Siebs einen Lappen bereit, um austretendes Wasser aufzuwischen.

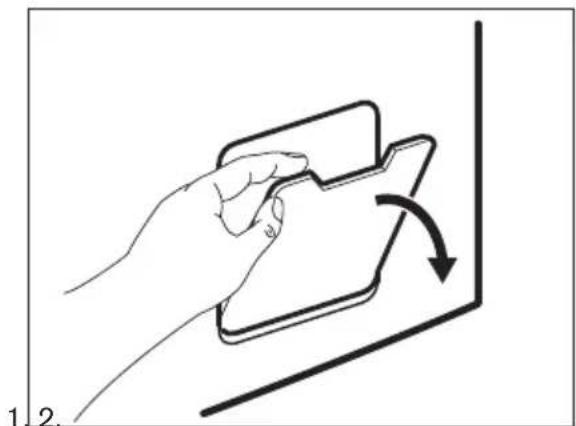

Gehen Sie zum Reinigen der Pumpe folgendermaßen vor:

WARNUNG! Prüfen Sie, ob sich das Flügelrad der Pumpe drehen lässt. Ist dies nicht möglich, wenden Sie sich an den autorisierten Kundendienst. Achten Sie auch darauf, dass Sie das Sieb richtig fest anziehen, um Wasserlecks zu vermeiden.

Wenn Sie das Wasser über die Notentleerung ablassen, müssen Sie das Abpumpsystem wieder einschalten:

1. Gießen Sie zwei Liter Wasser in das Waschmittelfach für die Hauptwäsche.
2. Starten Sie das Programm zum Abpumpen des Wassers.

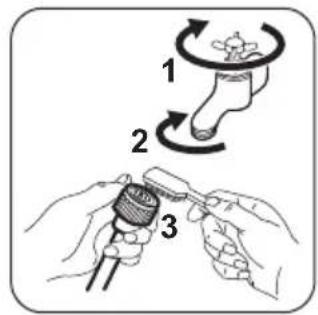

REINIGEN DES ZULAUFSCHLAUCHS UND VENTILSIEBS

Das Gerät kann aufgrund einer Funktionsstörung das Wasser nicht abpumpen.

In diesem Fall führen Sie die Schritte (1) bis (10) unter „Reinigen des Ablaufsiebs“ durch. Reinigen Sie bei Bedarf die Pumpe.

Wenn Sie das Wasser über die Notentleerung ablassen, müssen Sie das Abpumpsystem wieder einschalten:

1. Wenn Sie das Wasser über die Notentleerung ablassen, müssen Sie das Abpumpsystem wieder einschalten: Gießen Sie zwei Liter

Wasser in das Waschmittelfach für die Hauptwäsche.

1. Starten Sie das Programm, um das Wasser abzupumpen.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0 °C sinken kann, entfernen Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser.

1. Trennen Sie den Netzstecker von der Netzversorgung.
2. Schließen Sie den Wasserhahn.

3. Stecken Sie die beiden Enden des Zulaufschlauchs in einen Behälter und lassen Sie das Wasser aus dem Schlauch fließen.

4. Leeren Sie die Ablaufpumpe. Siehe Notentleerungsverfahren.

5. Befestigen Sie den Zulaufschlauch wieder, wenn die Ablaufpumpe entleert ist.

WARNUNG! Stellen Sie sicher, dass die Temperatur über 0 °C liegt, bevor Sie das Gerät wieder einschalten. Der Hersteller ist nicht für Schäden verantwortlich, die auf zu niedrige Temperaturen zurückzuführen sind.

VERBRAUCHSWERTE

EINFÜHRUNG

Diese Bedienungsanleitung enthält zwei verschiedene Tabellen, um einen schrittweisen Übergang von einer Verordnung zur anderen zu erleichtern:

• Verordnung EU 1061/2010, gültig bis zum 28. Februar 2021, betrifft die Energieeffizienzklassen von A+++ bis D,
• Verordnung EU 2019/2023, gültig ab dem 1. März 2021, betrifft die Energieeffizienzklassen von A bis G, die in der Verordnung EU 2019/2014 festgelegt sind.

Siehe Web-Link www.theenergylabel.eu bezüglich detaillierter Informationen zur Energieplakette.

Der QR-Code auf der Energieplakette des Geräts bietet einen Web-Link zu Informationen über die Geräteleistung in der EU EP-REL-Datenbank. Bewahren Sie daher die Energieplakette als Referenz zusammen mit dieser Bedienungsanleitung und allen anderen Unterlagen, die mit dem Gerät geliefert wurden, auf.

Es ist auch möglich, die gleichen Informationen in EPREL zu finden, indem Sie den Link https://eprel.ec.europa.eu sowie den Modellnamen und die Produktnummer, die Sie auf dem Typenschild des Geräts finden, verwenden. Siehe Kapitel „Produktbeschreibung“ bezüglich der Position des Typenschilds.

LEGENDE

kg Wäschebeladung. h:mm Programmdauer.
kWh Energieverbrauch. °C Temperatur der Wäsche.
Liter Wasserverbrauch. U/mi	n	Schleuderdrehzahl.

Werte und Programmdauer können je nach unterschiedlichen Bedingungen (z. B. Raumtemperatur, Wassertemperatur und -druck, Beladungsgröße und Art der Wäsche, Versorgungsspannung) und auch bei Änderung der Standardeinstellung eines Programms abweichen.

GEMÄSS VERORDNUNG DER KOMMISSION EU 2019/2023

Eco 40-60 Pro-gramm	kg kWh	Liter h:mm	% °C				U/min ^1)
Volle Beladung 7 1.1	60	55 3:20	52 45 135	1
Halbe Beladung 3,5	0.850	40 2:35	35 43 1	351
Viertelbeladung 2	0.510		35 2:35 30	32	1351

1) Maximale Schleuderdrehzahl.

Energieverbrauch in unterschiedlichen Programmen

Aus (W)	Bereitschaftsbetrieb (W)	Zeitvorwahl (W)
0.48	0.48	4.00

Die Zeit bis zum Ausschalten/Bereitschaftsbetrieb beträgt maximal 15 Minuten.

GEMÄSS VERORDNUNG 1061/2010

Standardprogramme Baumwolle.	Beladung (kg)	Energieverbrauch (kWh)	Wasserverbrauch (Li-ter)	Ungefähre Programm-dauer (in Minuten)	Restfeuchte (%)1)
Standardprogramm Baumwolle 60 °C:Stellen Sie Eco 40-60 auf 60 °C ein	7	0.93	52	220	52
Standardprogramm Baumwolle 60 °C:Stellen Sie Eco 40-60 auf 60 °C ein	3,5	0.71	42	185	52
Standardprogramme Baumwolle.	Beladung (kg)	Energieverbrauch (kWh)	Wasserverbrauch (Li-ter)	Ungefähre Programm-dauer (in Mi-nuten)	Restfeuchte (%)1)
Standardprogramm Baumwolle 40 °C:Stellen Sie Eco 40-60 auf 30 °C ein	3,5 0.60	42 180 52

1) Am Ende der Schleuderphase.

Aus-Zustand (W) Ein-Zustand (W)
0.48 0.48
Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 1015/2010 der Kommission zur Durchführung der Richtlinie 2009/125/EC.

ALLGEMEINE PROGRAMME

Diese Werte sind Richtwerte.

Programm kg kWh Liter h:mm % °C							U/min1)
Baumwolle2)90 °C	7 2.25 80 4:00 52	85 1400
Baumwolle60 °C	7 1.60 75 3:45 52	55 1400
Baumwolle 20°3)20 °C	7 0.45 75 3:00 52	20 1400
Pflegeleicht40 °C	3 0.80 65	2:10	35	40 1200
Feinwäsche4)30 °C	1,5 0.35 45 1:00 35		30 1200
Wolle30 °C	1,5 0.25 45 1:05	30	30 1200

1) Referenz für die Schleuderdrehzahl.

2) Geeignet zum Waschen stark verschmutzter Textilien.

3) Geeignet zum Waschen leicht verschmutzter Baumwolltextilien.

4) Funktioniert auch als Schnellwaschgang für leicht verschmutzte Wäsche.

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

ALARMCODES UND MÖGLICHE STÖRUNGEN

Das Gerät startet nicht oder bleibt während des Betriebs stehen. Versuchen Sie zunächst selbst eine Lösung für das Problem zu finden (siehe Tabellen).

WARNUNG! Schalten Sie das Gerät vor der Überprüfung aus.

Bei einigen Störungen zeigt das Display einen Alarmcode an und die Taste Start/Pause kann kontinuierlich blinken:

Störung Mögliche Abhilfe
E10Der Wassereinlauf in das Gerät funktioniert nicht ordnungsgemäß.	Vergewissern Sie sich, dass der Wasserzulaufhahn geöffnet ist.Vergewissern Sie sich, dass der Wasserdruck der Wasserversorgung nicht zu niedrig ist. Diese Informationen erhalten Sie von Ihrem lokalen Wasserversorger.Vergewissern Sie sich, dass der Wasserzulaufhahn nicht verstopft ist.Vergewissern Sie sich, dass der Zulaufschlauch nicht geknickt, beschädigt oder zu stark gekrümmt ist.Vergewissern Sie sich, dass der Wasserzulaufschlauch ordnungsgemäß angebracht ist.Uberzeugen Sie sich, dass das Sieb des Zulaufschlauchs und das Sieb des Ventils nicht verstopft sind. Siehe „Reinigung und Pflege“.
E20Das Gerät pumpt das Wasser nicht ab.	Stellen Sie sicher, dass der Siphon nicht verstopft ist.Vergewissern Sie sich, dass der Ablaufschlauch nicht geknickt oder zu stark gekrümmt ist.Vergewissern Sie sich, dass das Ablaufsieb nicht verstopft ist. Reinigen Sie ggf. das Sieb. Siehe „Reinigung und Pflege“.Vergewissern Sie sich, dass der Wasserablaufschlauch ordnungsgemäß angebracht ist.Haben Sie ein Programm ohne Abpumpphase gewählt, stellen Sie das Abpumpprogramm ein.Haben Sie ein Programm mit Spülstopp gewählt, stellen Sie das Abpumpprogramm ein.
E40Die Gerätetür steht offen oder ist nicht richtig geschlossen.	Vergewissern Sie sich, dass die Tür richtig geschlossen ist.
E91Interner Fehler. Keine Kommunikation zwischen den elektronischen Bauteilen des Geräts.	Das Programm wurde nicht ordnungsgemäß beendet oder der Betrieb zu früh unterbrochen. Schalten Sie das Gerät aus und wieder ein.Erscheint der Alarmcode erneut, wenden Sie sich an den autorisierten Kundendienst.

EHO

Die Netzspannung ist nicht stabil.

- Warten Sie, bis die Netzspannung wieder stabil ist.

Werden andere Alarmcodes im Display angezeigt, schalten Sie das Gerät aus und ein. Tritt das Problem weiterhin auf, wenden Sie sich an den autorisierten Kundendienst.

Falls ein anderes Problem mit der Waschmaschine auftritt, finden Sie in der folgenden Übersicht mögliche Lösungen.

Störung Mögliche Abhilfe
Das Programm startet nicht.	Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.Vergewissern Sie sich, dass die Gerätetür geschlossen ist.Vergewissern Sie sich, dass im Sicherungskasten keine Sicherung ausgelöst hat.Stellen Sie sicher, dass Start/Pause berührt wurde.Wenn die Zeitvorwahl eingestellt ist, brechen Sie die Zeitvorwahl ab oder warten Sie, bis sie abgelaufen ist.Schalten Sie die Kindersicherung aus, falls sie eingeschaltet ist.Prüfen Sie, ob sich der Knopf in der Position des gewünschten Programms befindet.
Das Wasser, das in das Gerät einläuft, wird sofort abgepumpt.	Vergewissern Sie sich, dass sich der Ablaufschlauch in der richtigen Höhe befindet. Der Schlauch ist möglicherweise zu niedrig angebracht. Siehe hierzu „Montageanleitung“.
Das Gerät schleudert nicht oder das Waschprogramm dauert länger als gewöhnlich.	Stellen Sie das Schleuderprogramm ein.Vergewissern Sie sich, dass das Ablaufsieb nicht verstopft ist. Reinigen Sie ggf. das Sieb. Siehe „Reinigung und Pflege“.Verteilen Sie die Wäschestücke mit der Hand neu und starten Sie die Schleuderphase erneut. Das Problem kann durch eine Unwucht verursacht worden sein.
Es befindet sich Wasser auf dem Boden.	Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, sodass kein Wasser austreten kann.Vergewissern Sie sich, dass der Wasserzulauf- und -ablaufschlauch nicht beschädigt sind.Verwenden Sie ein geeignetes Waschmittel in der richtigen Menge.
Die Tür des Geräts lässt sich nicht öffnen.	Prüfen Sie, dass das Waschprogramm, das mit Wasser in der Trommel endet, nicht gewählt wurde.Vergewissern Sie sich, dass das Waschprogramm beendet ist.Stellen Sie das Abpump- oder Schleuderprogramm ein, wenn sich noch Wasser in der Trommel befindet.
Das Gerät verursacht ein ungewöhnliches Geräusch und vibriert.	Stellen Sie sicher, dass das Gerät richtig ausgerichtet ist. Siehe hierzu „Montageanleitung“.Überzeugen Sie sich, dass das Verpackungsmaterial und/oder die Transportsicherungen entfernt wurden. Siehe hierzu „Montageanleitung“.Füllen Sie mehr Wäsche ein. Die Beladung ist möglicherweise zu ge-ring.
Die Programmdauer erhöht oder verringert sich während der Ausführung des Programms.	· AutoAdjust System passt die Programmdauer an die Wäscheart und - menge an. Siehe „AutoAdjust System Beladungserkennung“ im Kapitel „Täglicher Gebrauch“.
Die Waschergebnisse sind nicht zufriedenstellend.	· Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.· Entfernen Sie vor dem Waschgang hartnäckige Flecken mit einem Spezialprodukt.· Achten Sie darauf, die richtige Temperatur einzustellen.· Verringern Sie die Beladung.
Zu viel Schaum in der Trommel während des Waschprogramms.	· Reduzieren Sie die Waschmittelmenge.
Nach dem Waschgang befinden sich Waschmittelrückstände in der Waschmittelschublade.	· Stellen Sie sicher, dass sich die Klappe in der richtigen Position befindet (OBEN für Waschpulver - UNTEN für Flüssigwaschmittel).· Stellen Sie sicher, dass Sie die Waschmittelschublade gemäß den Anweisungen in dieser Bedienungsanleitung verwendet haben.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild.

WARTUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an den autorisierten Kundendienst wenden. Sie

finden die Daten auf dem Typenschild. Dazu gehören Modell, Produktnummer (PNC) und Seriennummer. (Mod., Prod. No., Ser. No.)

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP

155281731-A-432020
