Produkttyp	Waschmaschine
Modell	WAV28MU4AT
Marke	Bosch
Höhe	85,0 cm
Breite	60,0 cm
Tiefe	64,0 cm
Gewicht	ca. 73 kg
Netzspannung	220 - 240 V, 50 Hz
Nennleistung	2300 W
Maximale Beladung	9 kg
Maximale Schleuderdrehzahl	1400 U/min
Programme	Baumwolle, Eco 40-60, Pflegeleicht, Schnell/Mix, Fein/Seide, Wolle, Spülen, Schleudern/Abpumpen, Jeans/Dunkle Wäsche, Trommel reinigen, Funktionstextilien, Hemden/Blusen, Extra Kurz 15'/30'
Zusatzfunktionen	SpeedPerfect, Intensiv Plus, Flecken (Blut, Gras, Rotwein, Speisefett/Öl), Vorwäsche, Wasser Plus, Fertig in (1-24 h), Temperatur- und Schleuderdrehzahlanpassung
Kindersicherung	Ja, über Tasten aktivierbar
Home Connect	Ja, WLAN-fähig (2,4/5 GHz)
AQUA-STOP	Ja, mit Herstellergarantie
Energieeffizienzklasse	A
Wasserdruck (min/max)	100 kPa (1 bar) / 1000 kPa (10 bar)
Reinigung und Pflege	Trommel reinigen Programm, Laugenpumpe reinigen, Waschmittelschublade reinigen, Sieb im Wasserzulauf reinigen
Sicherheit	Kindersicherung, AQUA-STOP, Überhitzungsschutz, Türverriegelung bei hohem Wasserstand/Temperatur
Zubehör (optional)	Verlängerung Wasserzulaufschlauch (WMZ2381), Haltelaschen (WMZ2200), Flüssigwaschmitteleinsatz (00605740), Anschlussventil (10015611)
Konformität	EU-Richtlinie 2014/53/EU, RED-Konformitätserklärung verfügbar

Häufig gestellte Fragen - WAV28MU4AT BOSCH

Wie schalte ich das Gerät ein und starte ein Programm?

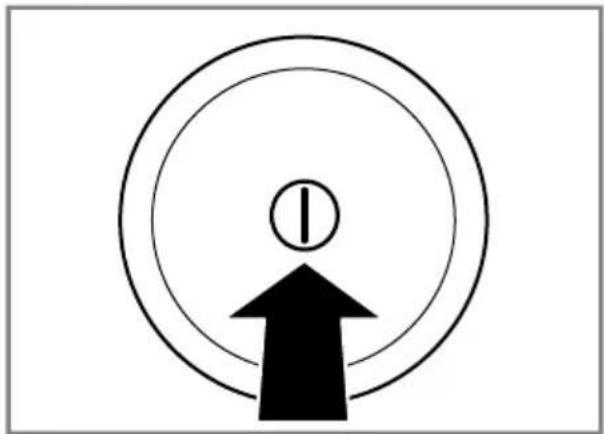

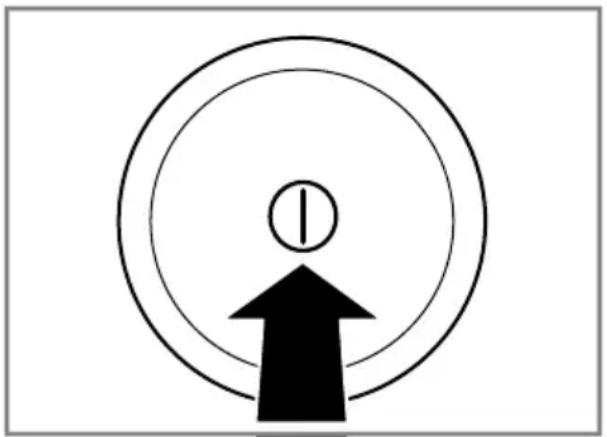

Drücken Sie die Taste ① (Netzschalter), um das Gerät einzuschalten. Stellen Sie den Programmwähler auf das gewünschte Programm (z.B. Baumwolle). Passen Sie ggf. die Temperatur, Schleuderdrehzahl oder Zusatzfunktionen an. Schließen Sie die Tür und drücken Sie Start/Nachlegen ▷, um das Programm zu starten. Nach Programmende zeigt das Display -0- an.

Was bedeutet der Fehlercode E:30 / -80 und wie behebe ich ihn?

Der Fehlercode E:30 / -80 weist auf ein Problem mit dem Wasserablauf hin. Mögliche Ursachen: verstopfter Abflussschlauch oder Abflussrohr, geknickter Schlauch, verstopfte Laugenpumpe oder zu hoher Anschluss des Wasserablaufschlauchs. Behebung: Reinigen Sie Abflussrohr und Schlauch, prüfen Sie auf Knicke, reinigen Sie die Laugenpumpe (siehe Abschnitt 'Laugenpumpe reinigen') und stellen Sie sicher, dass der Schlauch maximal 1 m hoch angeschlossen ist.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die beiden Tasten Kindersicherung 3 Sek. für etwa 3 Sekunden. Im Display erscheint das Symbol. Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts aktiv. Zum Deaktivieren drücken Sie erneut beide Tasten 3 Sekunden lang.

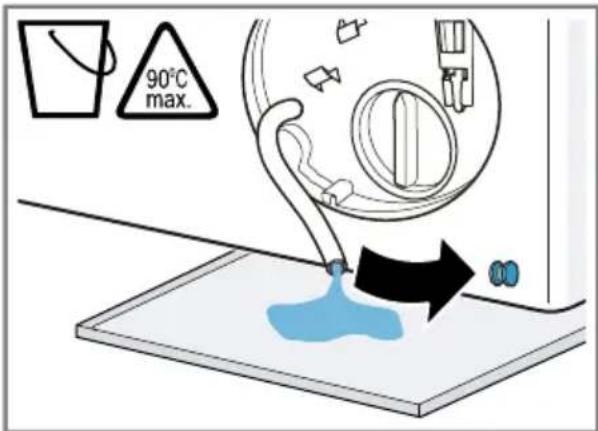

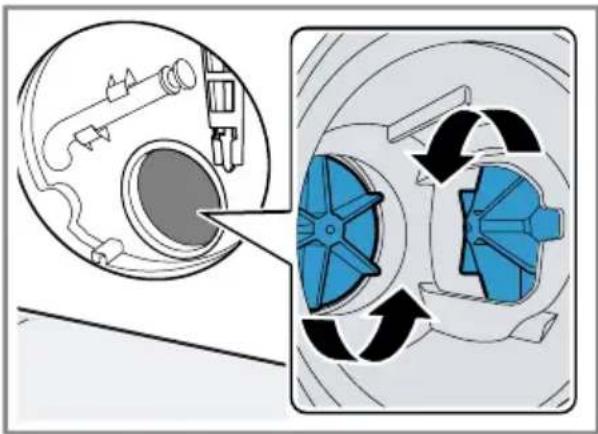

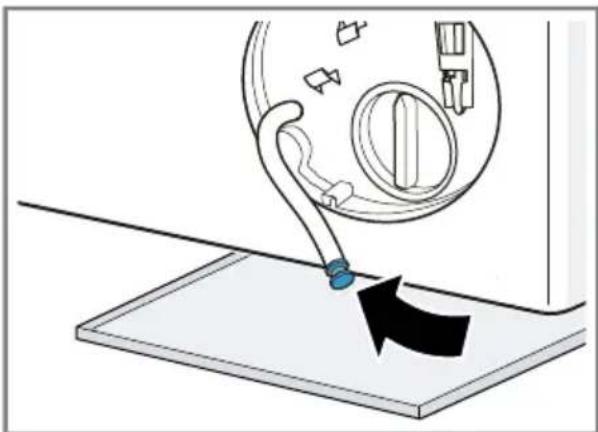

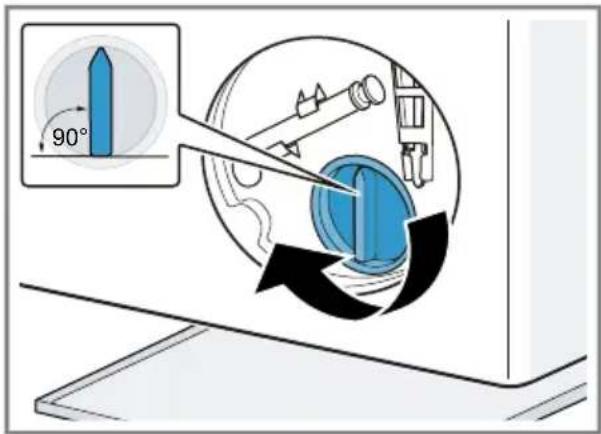

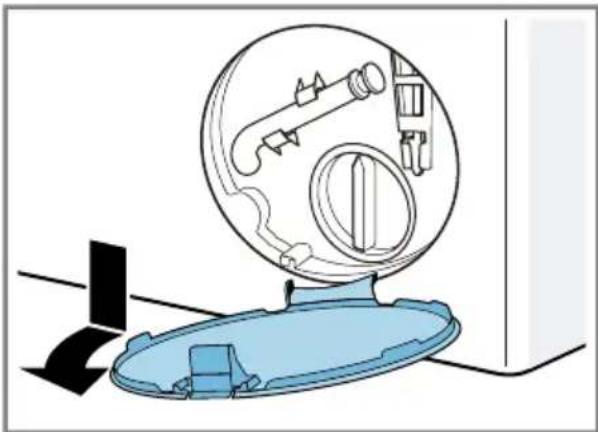

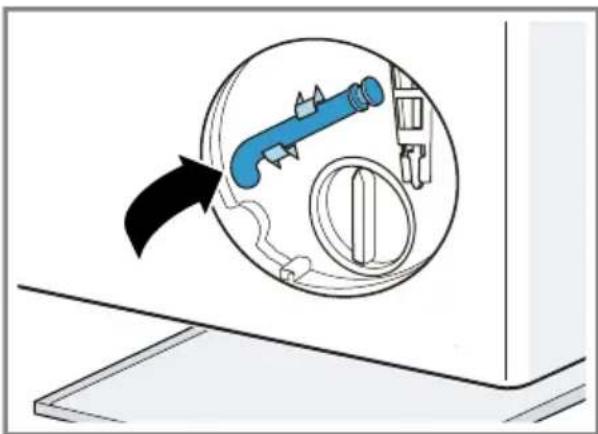

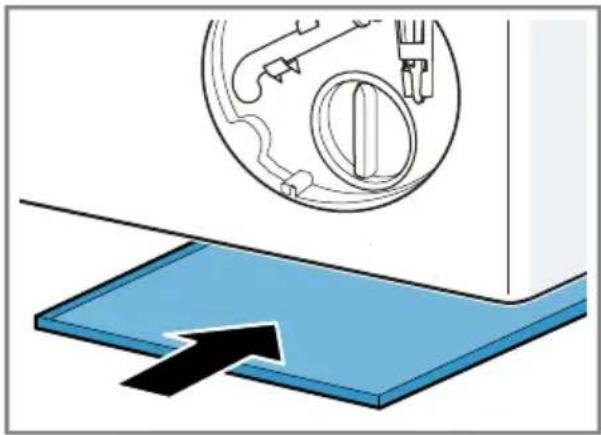

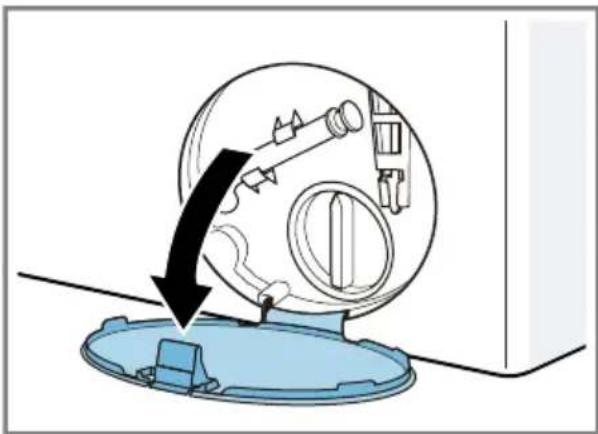

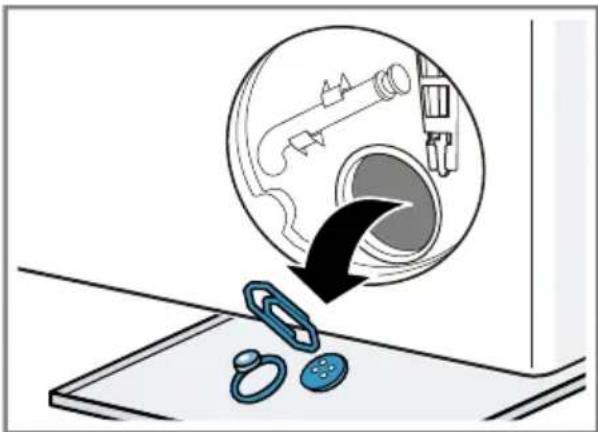

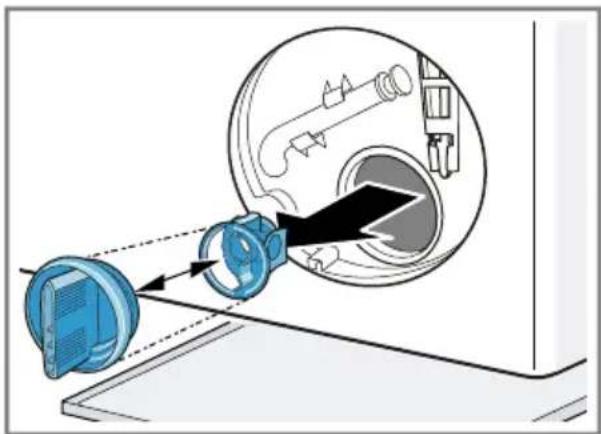

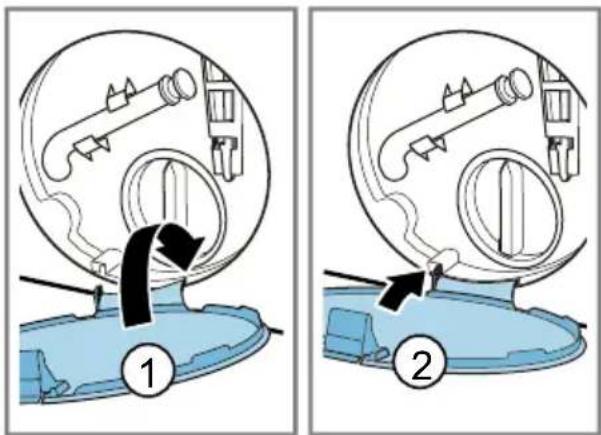

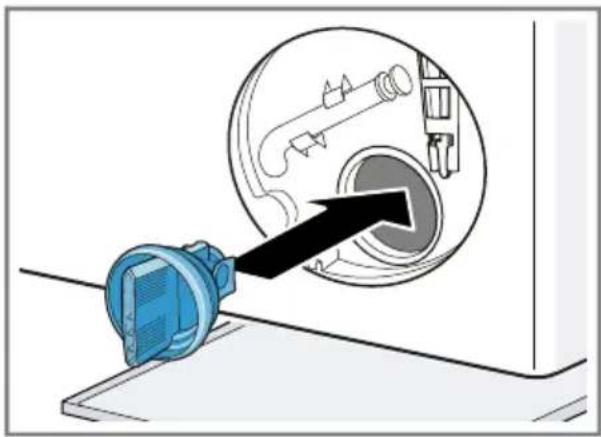

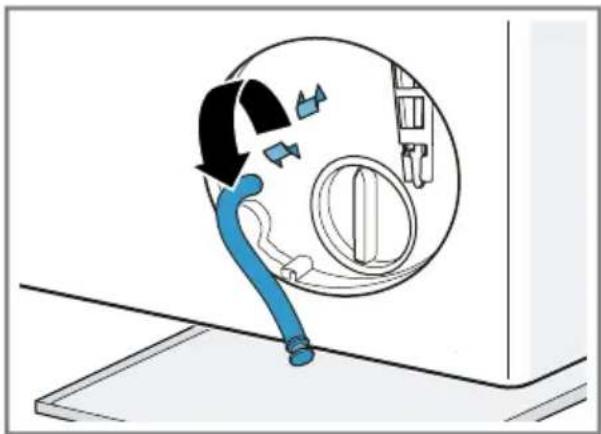

Wie reinige ich die Laugenpumpe?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Schließen Sie den Wasserhahn. Öffnen Sie die Wartungsklappe und nehmen Sie den Entleerungsschlauch heraus. Lassen Sie die Waschlauge in ein Gefäß ab (Vorsicht, heiß!). Drehen Sie den Pumpendeckel vorsichtig heraus und entfernen Sie Fremdkörper. Reinigen Sie den Innenraum und das Pumpengehäuse. Setzen Sie den Deckel wieder ein (Griff senkrecht) und schließen Sie die Klappe. Eine Schritt-für-Schritt-Anleitung finden Sie in der Bedienungsanleitung unter 'Laugenpumpe reinigen'.

Wie verbinde ich das Gerät mit Home Connect?

Laden Sie die Home Connect App herunter und melden Sie sich an. Drücken Sie die Taste Fernstart ☐ für ca. 3 Sekunden, um das Home Connect Menü zu öffnen. Stellen Sie den Programmwähler auf Position 3 (APP) und drücken Sie Start/Nachlegen ▷. Folgen Sie den Anweisungen in der App, um das Gerät mit Ihrem WLAN-Heimnetzwerk zu verbinden. Für eine detaillierte Anleitung siehe Kapitel 'Home Connect'.

Welches Programm für empfindliche Wäsche wie Seide oder Wolle?

Für empfindliche Textilien aus Seide, Viskose oder Synthetik verwenden Sie das Programm Fein/Seide (max. 40 °C, 800 U/min). Für Wolle oder Wollmischgewebe wählen Sie das Programm Wolle (max. 40 °C, 800 U/min). Verwenden Sie ein spezielles Fein- oder Wollwaschmittel und legen Sie besonders empfindliche Teile in ein Wäschenetz.

Wie dosiere ich Waschmittel richtig?

Die Dosierung richtet sich nach der Wäschemenge, dem Verschmutzungsgrad und der Wasserhärte. Die Wasserhärte können Sie beim örtlichen Wasserwerk erfragen oder mit einem Teststreifen messen. Für leichte Verschmutzung bei weichem Wasser reichen ca. 40 ml, für starke Verschmutzung bei hartem Wasser ca. 105 ml. Beachten Sie stets die Dosierangaben des Waschmittelherstellers.

Was ist der Spülstopp und wie setze ich das Programm fort?

Der Spülstopp ist eine Einstellung, bei der das Wasser nach dem Spülen nicht abgepumpt wird und die Wäsche im Wasser liegen bleibt. Dies verhindert Knitterbildung. Um das Programm fortzusetzen, wählen Sie das Programm Schleudern oder Abpumpen und drücken Sie Start/Nachlegen ▷.

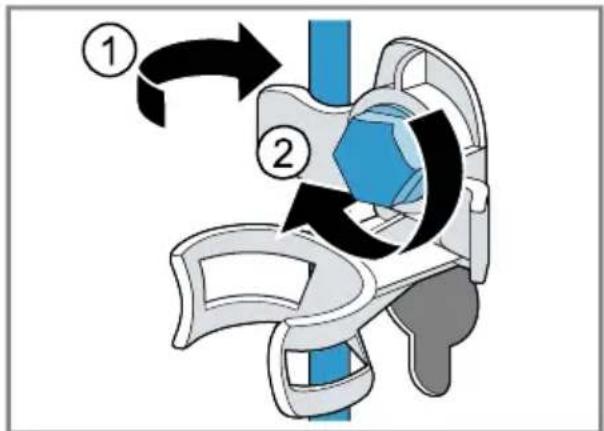

Wie bereite ich das Gerät für einen Transport vor?

Schließen Sie den Wasserhahn und entleeren Sie den Wasserzulaufschlauch. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Lassen Sie die restliche Waschlauge über die Laugenpumpe ab. Entfernen Sie die 4 Abdeckkappen auf der Rückseite, setzen Sie die Hülsen ein und ziehen Sie die Transportsicherungen mit einem Schraubenschlüssel SW13 fest. Bringen Sie die Schläuche in den Halterungen an. Bewahren Sie die Abdeckkappen auf.

Wie entsorge ich das Altgerät umweltgerecht?

Ziehen Sie den Netzstecker und durchtrennen Sie die Netzanschlussleitung. Zerstören Sie das Türschloss, sodass die Tür nicht mehr schließt (Kindersicherheit). Entsorgen Sie das Gerät gemäß der EU-Richtlinie 2012/19/EU (WEEE) über einen kommunalen Sammelpunkt oder Ihren Fachhändler. Wertvolle Rohstoffe können so wiederverwertet werden.

BEDIENUNGSANLEITUNG WAV28MU4AT BOSCH

[de] Gebrauchs- und Monta- geanleitung

de

Inhaltsverzeichnis

1 Sicherheit 4

1.1 Allgemeine Hinweise .... 4
1.2 Bestimmungsgemäßer Gebrauch 4
1.3 Einschränkung des Nutzerkreises 4
1.4 Sichere Installation 5
1.5 Sicherer Gebrauch 7
1.6 Sichere Reinigung und Wartung 10

2 Sachschäden vermeiden ..... 11

3 Umweltschutz und Sparen ..... 12

3.1 Verpackung entsorgen...... 12
3.2 Energie und Ressourcen sparen 12
3.3 Energiesparmodus 13

4 Aufstellen und Anschließen ..... 13

4.1 Gerät auspacken...... 13
4.2 Lieferumfang.... 14
4.3 Anforderungen an den Aufstellort.... 14

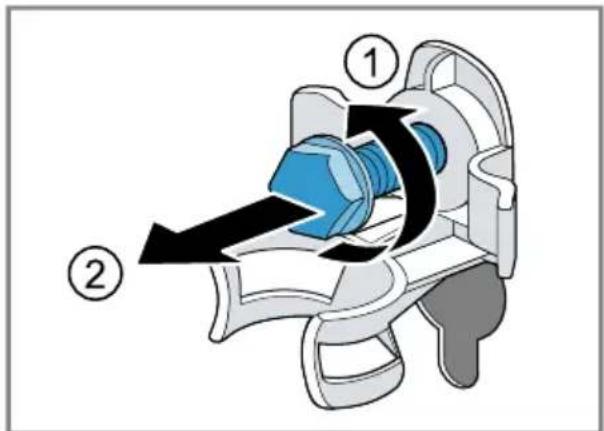

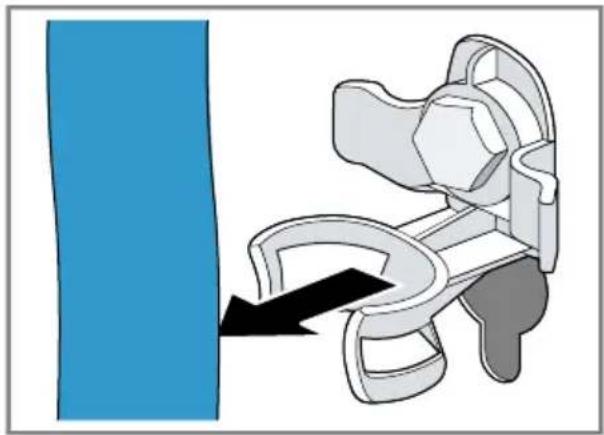

4.4 Transportsicherungen entfernen.... 15
4.5 Gerät anschließen 17
4.6 Gerät ausrichten.... 18
4.7 Gerät elektrisch anschließen.... 18

5 Kennenlernen 20

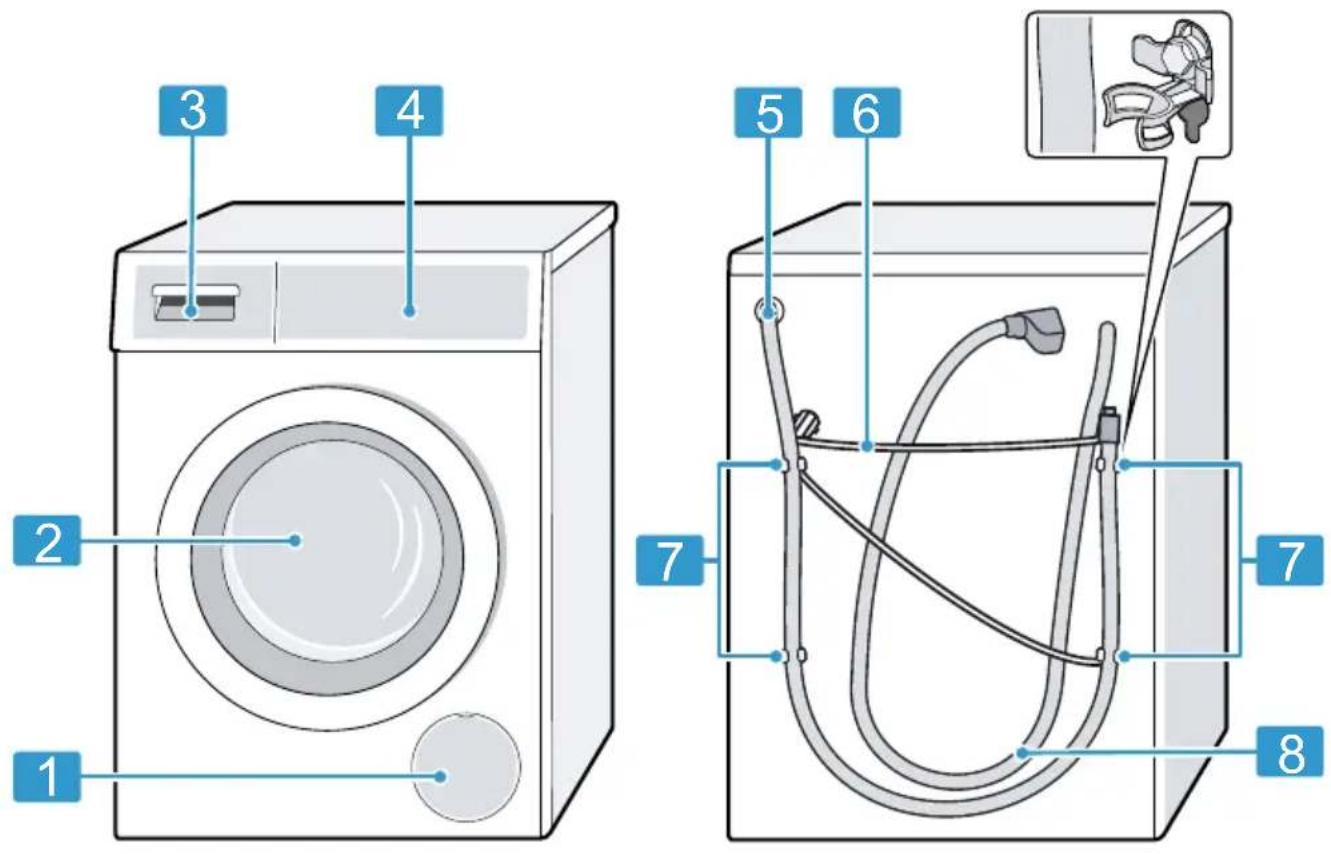

5.1 Gerät.... 20
5.2 Waschmittelschublade 21
5.3 Bedienelemente 21

6 Display 22

7 Tasten 24

8 Programme.... 26

9 Zubehör 34

10 Vor dem ersten Gebrauch ..... 34

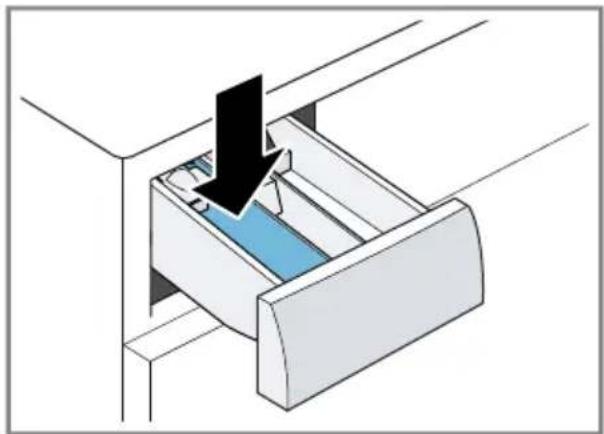

10.1 Leerwaschgang starten...... 34

11 Wäsche 35
11.1 Wäsche vorbereiten 35
11.2 Wäsche sortieren 36
11.3 Verschmutzungsgrade ..... 36
11.4 Pflegekennzeichen auf den Pflegeetiketten.... 37

12 Waschmittel und Pflegemittel 37

12.1 Waschmittelempfehlung ...... 37
12.2 Waschmitteldosierung...... 38

13 Grundlegende Bedienung ..... 39

13.1 Gerät einschalten 39
13.2 Programm einstellen 39
13.3 Programmeinstellungen an- passen.... 39
13.4 Wäsche einlegen.... 39

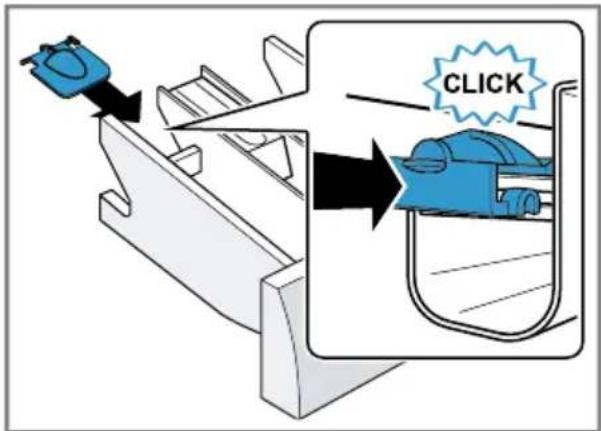

13.5 Dosierhilfe für Flüssig- waschmittel einsetzen .... 40

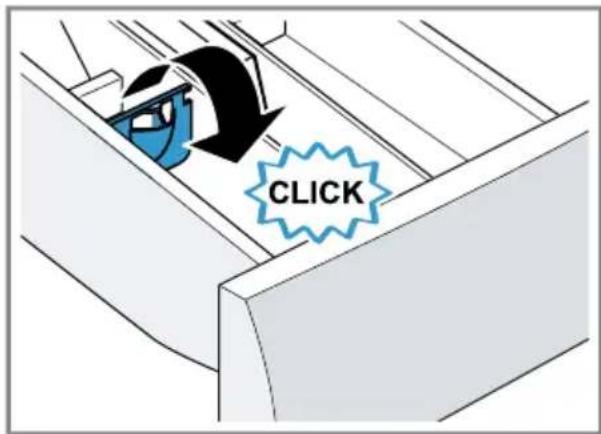

13.6 Dosierhilfe für Flüssig- waschmittel verwenden ...... 40

13.7 Waschmittel und Pflegemittel einfüllen 41

13.8 Programm starten 41

13.9 Wäsche einweichen 41

13.10 Wäsche nachlegen...... 42

13.11 Programm abbrechen ..... 42

13.12 Programm bei Spülstopp fortsetzen.... 42

13.13 Wäsche entnehmen 42

13.14 Gerät ausschalten 42

14 Kindersicherung 43

14.1 Kindersicherung aktivieren..... 43
14.2 Kindersicherung deaktiveren.... 43

15 Home Connect 43

15.1 Home Connect Einstellungen 44

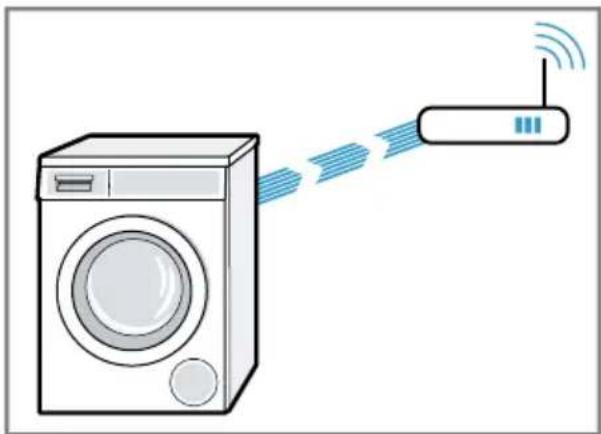

15.2 Gerät mit WLAN-Heimnetzwerk (Wi-Fi) mit WPS-Funktion verbinden...... 44

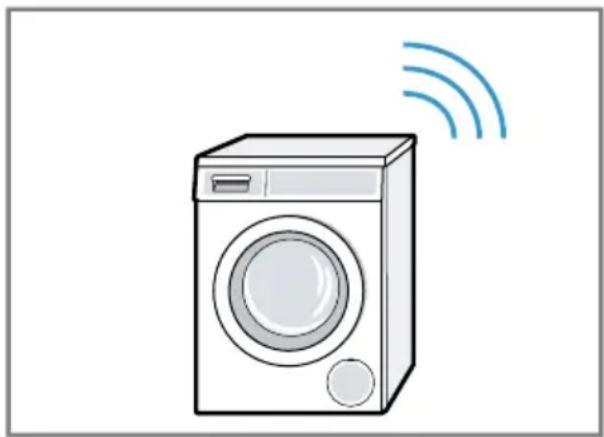

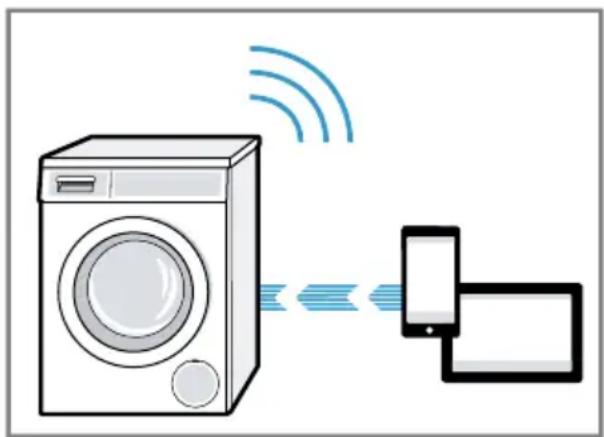

15.3 Gerät mit WLAN-Heimnetzwerk (Wi-Fi) ohne WPS-Funktion verbinden...... 44
15.4 Gerät mit der Home Connect App verbinden ..... 45
15.5 Gerät mit dem Energiemanager verbinden 46
15.6 Wi-Fi am Gerät aktivieren ..... 47
15.7 Wi-Fi am Gerät deaktivieren... 47
15.8 Software Update...... 47
15.9 Netzwerkeinstellungen des Geräts zurücksetzen...... 47
15.10 Ferndiagnose 47
15.11 Datenschutz...... 48

16 Grundeinstellungen 49

16.1 Übersicht der Grundeinstellungen 49
16.2 Grundeinstellungen ändern.... 50

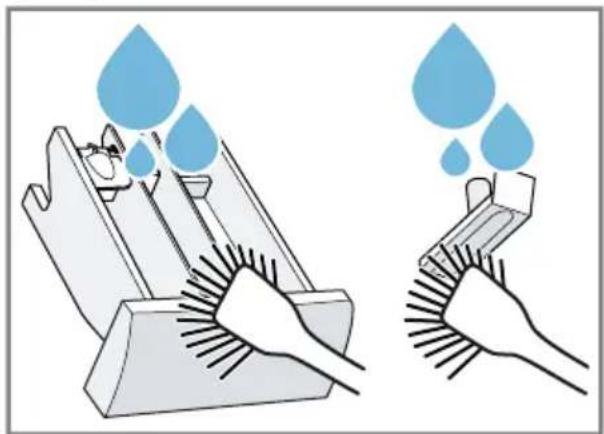

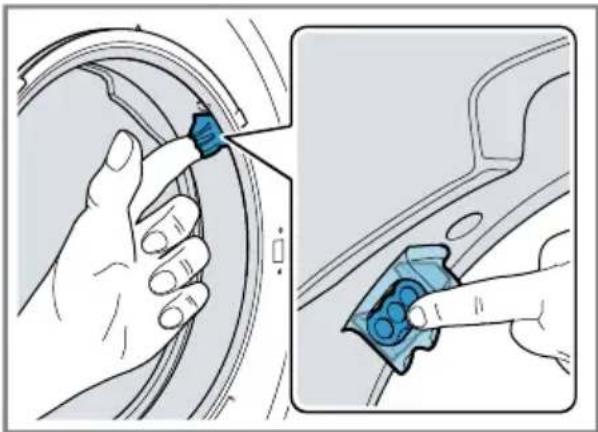

17 Reinigen und Pflegen 50
18 Störungen beheben 57
19 Transportieren, Lagern und Entsorgen 66
19.1 Gerät demontieren 66

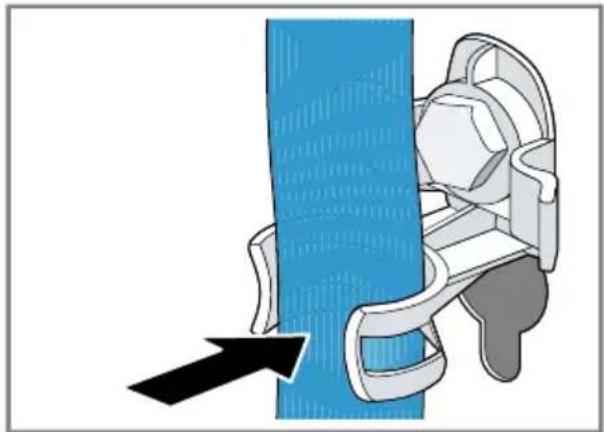

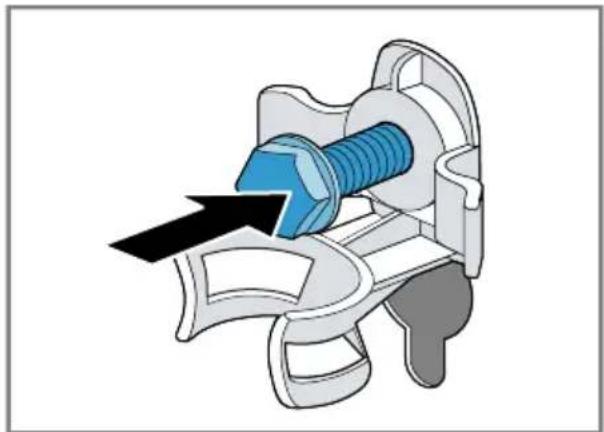

19.2 Transportsicherungen ein- setzen 66
19.3 Gerät erneut in Betrieb nehmen 67
19.4 Altgerät entsorgen...... 67

20 Kundendienst.... 68

20.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) 68
20.2 AQUA-STOP-Garantie...... 68
21 Verbrauchswerte.... 70
22 Technische Daten 71
23 Konformitätserklärung ...... 71

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.
■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät nur:

■ um maschinenwaschbare Textilien und handwaschbare Wolle nach Pflegeetikett zu waschen.
■ mit Leitungswasser und handelsüblichen, waschmaschinengeeigneten Waschmitteln und Pflegemitteln.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
- bis zu einer Höhe von 4000 m über dem Meeresspiegel.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Kinder unter 3 Jahren und Haustiere vom Gerät fernhalten.

1.4 Sichere Installation

Wenn Sie das Gerät installieren, beachten Sie die Sicherheitshinweise.

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben.
Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. Die Installation muss einen ausreichend großen Leitungsquerschnitt haben.
- Beim Verwenden eines Fehlerstrom-Schutzschalters nur einen Typ mit dem Zeichen einsetzen.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein, oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.
- Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
- Nie die Netzanschlussleitung knicken, quetschen oder verändern.

⚠️ WARNUNG – Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

• Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.
• Wenn die Netzanschlussleitung zu kurz ist, den Kundendienst kontaktieren.
  ▶ Nur vom Hersteller zugelassene Adapter verwenden.

⚠️ WARNUNG – Verletzungsgefahr!

Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.

▶ Das Gerät nicht alleine anheben.

Wenn dieses Gerät unsachgemäß in einer Wasch-Trocken-Säule aufgestellt wird, kann das aufgestellte Gerät herunterfallen.

• Den Trockner ausschließlich mit dem Verbindungssatz des Trockner-Herstellers auf eine Waschmaschine stapeln. Eine andere Aufstellmethode ist unzulässig.
• Nicht das Gerät in einer Wasch-Trocken-Säule aufstellen, wenn der Trockner-Hersteller keinen passenden Verbindungssatz anbietet.
• Keine Geräte von verschiedenen Herstellern und mit unterschiedlicher Tiefe und Breite in einer Wasch-Trocken-Säule aufstellen.
• Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Geräte können kippen.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

▶ Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.

⚠ VORSICHT – Verletzungsgefahr!

Das Gerät kann während des Betriebs vibrieren oder sich bewegen.

• Das Gerät auf einer sauberen, ebenen und festen Fläche aufstellen.

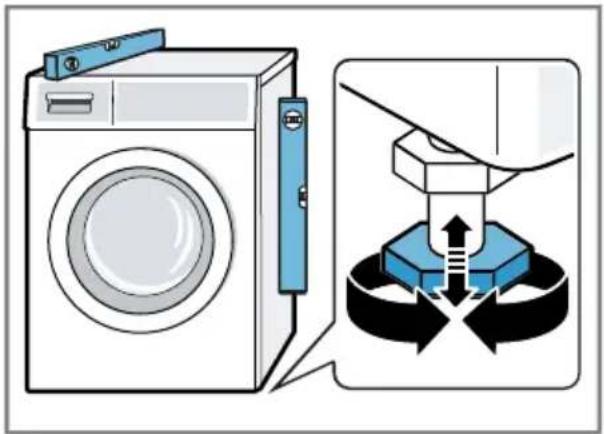

• Das Gerät mit den Gerätefüßen und einer Wasserwaage ausrichten.

Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitungen besteht Stolpergefahr.

▶ Die Schläuche und Netzanschlussleitungen so verlegen, dass keine Stolpergefahr besteht.

Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen.

- Nicht das Gerät an vorstehenden Bauteilen bewegen.

⚠ VORSICHT – Schnittgefahr!

Scharfe Kanten am Gerät können beim Berühren zu Schnittverletzungen führen.

• Nicht das Gerät an scharfen Kanten berühren.
  ▶ Schutzhandschuhe verwenden bei Installation und Transport des Geräts.

1.5 Sicherer Gebrauch

⚠️ WARNING – Stromschlaggefahr!

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

▶ Nie ein beschädigtes Gerät betreiben.
- Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten und den Wasserhahn schließen.
▶ Den Kundendienst rufen. → Seite 68
▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.

de Sicherheit

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

▶ Das Gerät nur in geschlossenen Räumen verwenden.
▶ Nie das Gerät großer Hitze und Nässe aussetzen.
- Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
▶ Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

• Kleinteile von Kindern fernhalten.
• Kinder nicht mit Kleinteilen spielen lassen.

⚠️ WARNUNG – Vergiftungsgefahr!

Waschmittel und Pflegemittel können bei Verzehr zu Vergiftungen führen.

▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

⚠️ WARNUNG – Explosionsgefahr!

Wenn Wäsche mit lösungsmittelhaltigen Reinigungsmitteln vorbehandelt wurde, kann sie im Gerät zu einer Explosion führen.

▶ Vorbehandelte Wäsche vor dem Waschen gründlich mit Wasser spülen.

⚠ VORSICHT – Verletzungsgefahr!

Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte brechen.

▶ Nicht auf das Gerät steigen oder klettern.

Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen.

• Nicht auf die Gerätetür setzen oder stützen.
  ▶ Keine Gegenstände auf der Gerätetür abstellen.

Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen.

- Vor dem Eingreifen auf den kompletten Stillstand der Trommel warten.

⚠ VORSICHT – Verbrennungsgefahr!

Das Glas der Gerätetür wird beim Waschen mit hohen Temperaturen heiß.

▶ Nicht die heiße Gerätetür berühren.
- Kinder von der heißen Gerätetür fernhalten.

⚠️ VORSICHT – Verbrühungsgefahr!

Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß.

▶ Nicht die heiße Waschlauge berühren.

⚠ VORSICHT – Verätzungsgefahr!

Beim Öffnen der Waschmittelschublade können Waschmittel und Pflegemittel aus dem Gerät spritzen. Ein Kontakt mit den Augen oder der Haut kann zu Reizungen führen.

▶ Bei Kontakt mit Waschmitteln oder Pflegemitteln gründlich die Augen oder Haut mit klarem Wasser spülen.
▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

1.6 Sichere Reinigung und Wartung

Wenn Sie das Gerät reinigen und warten, beachten Sie die Sicherheitshinweise.

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
▶ Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

- Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Verletzungsgefahr!

Das Verwenden von nicht Original-Ersatzteilen und Original-Zubehör ist gefährlich.

- Nur Original-Ersatzeile und Original-Zubehör des Herstellers verwenden.

⚠️ WARNUNG – Vergiftungsgefahr!

Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln können giftige Dämpfe entstehen.

▶ Keine lösungsmittelhaltigen Reinigungsmittel verwenden.

2 Sachschäden vermeiden

Beachten Sie diese Hinweise, um Sachschäden und Geräteschäden zu vermeiden.

ACHTUNG!

Ein Fehldosieren von Weichspülern, Waschmitteln, Pflegemitteln und Reinigungsmitteln kann die Gerätefunktion beeinträchtigen.

▶ Die Dosierempfehlungen der Hersteller beachten.

Das Überschreiten der maximalen Beladungsmenge beeinträchtigt die Gerätefunktion.

▶ Die maximale Beladungsmenge → Seite 26 für jedes Programm beachten und nicht überschreiten.

Das Gerät ist für den Transport mit Transportsicherungen gesichert.

Nicht entfernte Transportsicherungen können zu Sachschäden und Geräteschäden führen.

- Vor Inbetriebnahme alle Transportsicherungen komplett entfernen und aufbewahren.

- Vor jedem Transport alle Transportsicherungen komplett einbauen, um Transportschäden zu vermeiden.

Der unsachgemäße Anschluss des Wasserzulaufschlauchs kann zu Sachschäden führen.

▶ Die Verschraubungen am Wasserzulauf handfest anziehen.

- Den Wasserzulaufschlauch möglichst direkt ohne zusätzliche Verbindungselemente wie Adapter, Verlängerung, Ventil oder Ähnliches an den Wasserhahn anschließen.

- Darauf achten, dass das Ventilgehäuse des Wasserzulaufschlauchs berührungsfrei zur Umgebung verbaut und keiner äußeren Krafteinwirkung ausgesetzt ist.

- Darauf achten, dass der Innen-durchmesser des Wasserhahns mindestens 17 mm beträgt. - Darauf achten, dass die Länge des Gewindes am Anschluss zum Wasserhahn mindestens 10 mm beträgt.

Ein zu geringer oder zu hoher Wasserdruck kann die Gerätefunktion beeinträchtigen.

- Sicherstellen, dass der Wasserruck an der Wasserversorgungsanlage mindestens 100 kPa (1 bar) und maximal 1000 kPa (10 bar) beträgt.

- Wenn der Wasserdruck den angegebenen Höchstwert überschreitet, muss ein Druckminderungsventil zwischen Trinkwasseranschluss und Schlauchset des Geräts installiert werden.

Das Gerät nicht an die Mischbatterie eines drucklosen Heißwasseraufbereiters anschließen.

Veränderte oder beschädigte Wasserschläuche können zu Sach- und Geräteschäden führen.

- Nie Wasserschläuche knicken, quetschen, verändern oder durchschneiden.

- Nur mitgelieferte Wasserschläuche oder Original-Ersatzschläuche verwenden.

- Nie benutzte Wasserschläuche wiederverwenden.

Das Betreiben des Geräts mit verschmutztem oder zu heißem Wasser kann zu Sachschäden führen.

- Das Gerät ausschließlich mit kaltem Leitungswasser betreiben.

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

- Keine scharfen oder scheuernden Reinigungsmittel verwenden.

- Keine stark alkoholhaltigen Reinigungsmittel verwenden.

de Umweltschutz und Sparen

• Keine harten Scheuerkissen oder Putzschwämme verwenden.

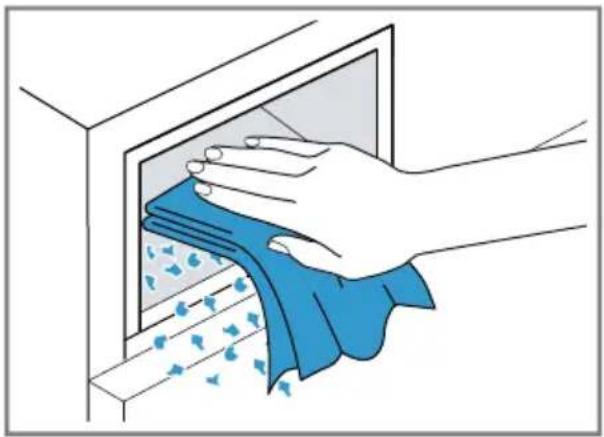

  Das Gerät nur mit Wasser und einem weichen, feuchten Tuch reinigen.
  ▶ Bei Kontakt mit dem Gerät sofort alle Waschmittelreste, Sprühnebelreste oder Rückstände entfernen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

▶ Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie und Ressourcen sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom und Wasser.

Programme mit niedrigen Temperaturen und längeren Waschzeiten verwenden sowie die maximale Beladungsmenge → Seite 26 ausnutzen.

√ Der Energieverbrauch und Wasserverbrauch ist am effizientesten.

Sparsame Programmeinstellung verwenden.

√ Wenn Sie die Programmeinstellungen für ein Programm anpassen, zeigt das Display den zu erwartenden Verbrauch.

Waschmittel entsprechend des Verschmutzungsgrads der Wäsche dosieren → Seite 38.

√ Für leichte bis normale Verschmutzung ist eine geringere Menge Waschmittel ausreichend. Beachten Sie die Dosierempfehlung des Waschmittelherstellers.

Waschtemperatur bei leicht und normal verschmutzter Wäsche reduzie-ren.

- Bei niedrigeren Temperaturen verbraucht das Gerät weniger Energie. Für leichte bis normale Verschmutzung sind auch geringere Temperaturen als auf dem Pflege-etikett angegeben ausreichend.

Maximale Schleuderdrehzahl einstellen, wenn die Wäsche anschließend im Wäschetrockner getrocknet werden soll.

√ Trockenere Wäsche verkürzt die Programmdauer beim Trocknen und senkt den Energieverbrauch. Mit höherer Schleuderdrehzahl sinkt die Restfeuchte in der Wäsche und die Lautstärke des Schleudergeräuschs steigt.

Wäsche ohne Vorwäsche waschen.

Das Waschen mit Vorwäsche verlängert die Programmdauer und erhöht den Energieverbrauch und Wasserverbrauch.

Das Gerät verfügt über eine Mengen- automatik.

√ Die Mengenautomatik passt den Wasserverbrauch und die Programmdauer optimal an die Textilart und die Beladungsmenge an.

3.3 Energiesparmodus

Wenn Sie das Gerät längere Zeit nicht bedienen, schaltet sich das Gerät automatisch in den Energiesparmodus. Alle Anzeigen erlöschen und Start/Nachlegen ▶■linkt.

Der Energiesparmodus wird beendet, indem Sie das Gerät erneut bedienen, z. B. die Tür öffnen oder schließen.

Wenn Sie das Gerät im Energiesparmodus längere Zeit nicht bedienen, schaltet sich das Gerät automatisch aus.

Hinweis: Das Gerät schaltet sich nicht automatisch aus, wenn Wi-Fi aktiviert ist.

4 Aufstellen und Anschließen

4.1 Gerät auspacken

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

ACHTUNG!

In der Trommel verbleibende Gegenstände, die nicht für den Betrieb im Gerät vorgesehen sind, können zu Sachschäden und Geräteschäden führen.

- Vor dem Betrieb diese Gegenstände und das mitgelieferte Zubehör aus der Trommel entfernen.

1. Verpackungsmaterial und Schutzhüllen komplett vom Gerät entfernen.

Für die umweltgerechte Entsorgung des Verpackungsmaterials beachten Sie die Informationen zum Thema → "Verpackung entsorgen", Seite 12.

1. Das Gerät auf sichtbare Beschädigungen prüfen.

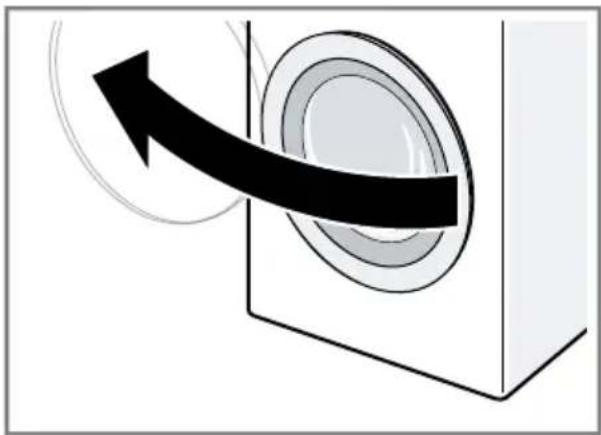

2. Die Tür öffnen. → "Grundlegende Bedienung", Seite 39

3. Das Zubehör aus der Trommel entfernen.

4. Die Tür schließen.

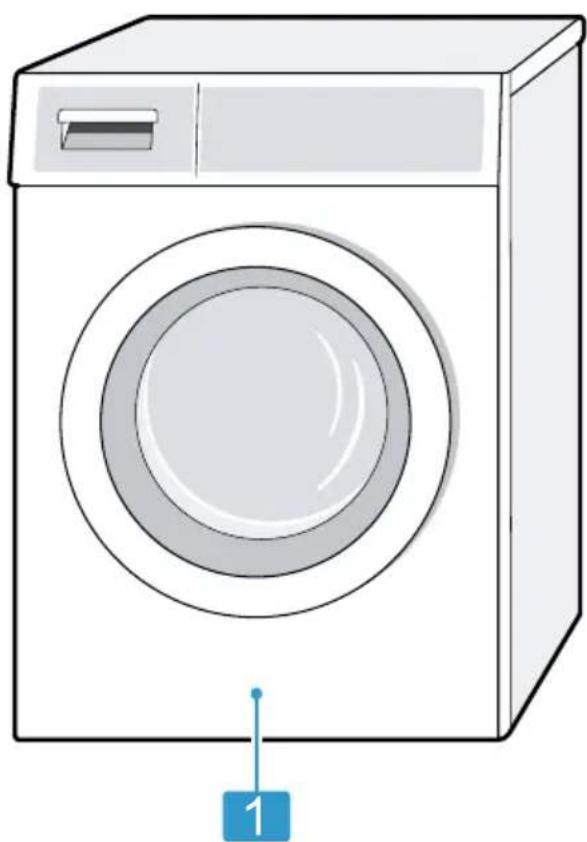

4.2 Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

1	Waschmaschine
2	Begleitunterlagen
3	Krümmer zum Fixieren des Wasserablaufschlauchs
4	Abdeckkappen

4.3 Anforderungen an den Aufstellort

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

WARNING

Stromschlaggefahr!

Das Gerät enthält spannungsführende Teile. Das Berühren von spannungsführenden Teilen ist gefährlich.

- Nicht das Gerät ohne Abdeckplatte betreiben.

WARNING

Verletzungsgefahr!

Beim Betrieb auf einem Sockel kann das Gerät kippen.

▶ Die Gerätefüße vor Inbetriebnahme auf einem Sockel unbedingt mit den Haltelaschen → Seite 34 des Herstellers befestigen.

ACHTUNG!

Wenn das Gerät in frostgefährdeten Bereichen oder im Freien aufgestellt wird, kann gefrorenes Restwasser das Gerät beschädigen und gefrorene Schläuche können reißen oder platzen.

- Nicht das Gerät in frostgefährdeten Bereichen oder im Freien aufstellen und betreiben.

Das Gerät wurde vor dem Verlassen des Werks einem Funktionstest unterzogen und kann Restwasser enthalten. Wenn das Gerät über 40° geneigt wird, kann dieses Restwasser auslaufen.

Das Gerät vorsichtig neigen.

Aufstellort Anforderungen

Auf einem So- ckel

Das Gerät mit Haltelaschen → Seite 34 befestigen.

Auf einer Holz- balkendecke

Das Gerät auf einer wasserbeständigen Holzplatte aufstellen, die fest mit dem Fußboden verschraubt ist. Die Stärke der Holzplatte sollte mindestens 30 mm betragen.

Aufstellort Anforderungen

In einer Küchen- zeile

■ Es ist eine Nischenbreite von 60 cm erforderlich.
■ Das Gerät nur unter einer durchgehenden Arbeitsplatte aufstellen, die fest mit den Nachbarschränken verbunden ist.

An einer Wand Keine Schläuche

zwischen Wand und Gerät ein- klemmen.

4.4 Transportsicherungen entfernen

Das Gerät ist für den Transport mit Transportsicherungen auf der Geräterückseite gesichert.

Hinweise

■ Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.
■ Bewahren Sie die Transportsicherungen, die Schrauben und die Hülsen für einen späteren Transport → Seite 66 auf.

de Aufstellen und Anschließen

1. Die Schläuche aus den Halterungen ziehen.

1. Alle Schrauben der 4 Transportsicherungen mit einem Schraubenschlüssel SW13 lösen ①und entfernen ②

1. Die Netzanschlussleitung aus der Halterung ziehen.

1. Die 4 Hülsen entfernen.

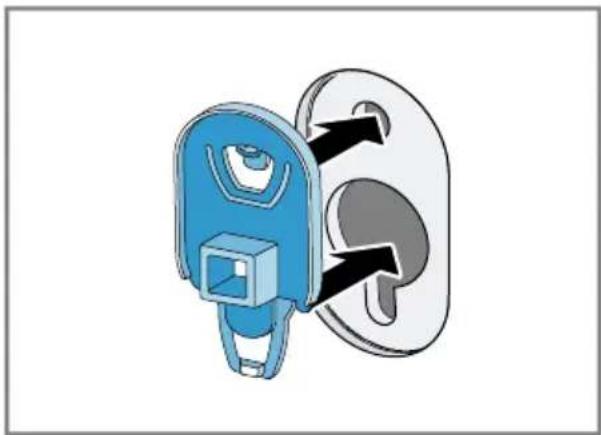

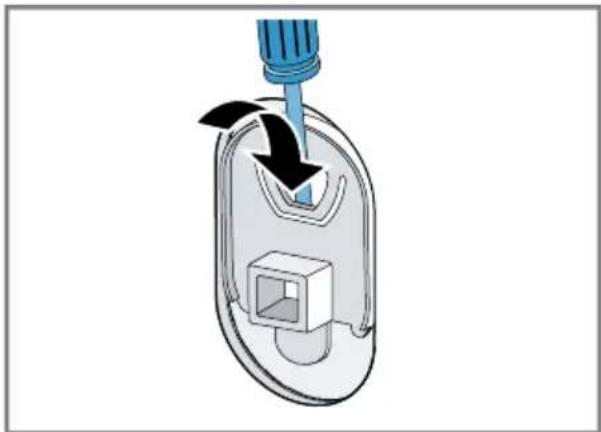

1. Die 4 Abdeckkappen einsetzen.

1. Die 4 Abdeckkappen runter drücken.

4.5 Gerät anschließen

Wasserzulaufschlauch anschließen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

⚠️ WARNING Stromschlaggefahr!

Das Gerät enthält spannungsführende Teile. Das Berühren von spannungsführenden Teilen ist gefährlich.

- Nicht das elektrische Aquastop-Ventil in Wasser tauchen.

Hinweis: Stellen Sie sicher, dass Sie das Gerät an einen Wasserzulauf mit einer Sicherheitseinrichtung gegen Trinkwasserverunreinigung durch Rückfließen (gem. DIN EN 1717) anschließen. Die hierfür vorgesehenen Anschlussventile/Wasserhähne sind bei ordnungsgemäßer Hausinstallation mit dieser Sicherheitseinrichtung ausgestattet.

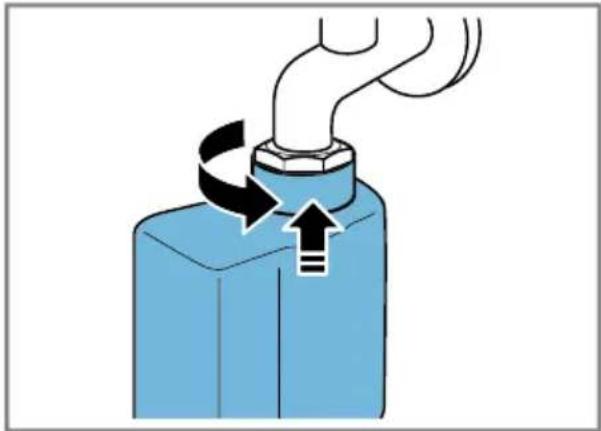

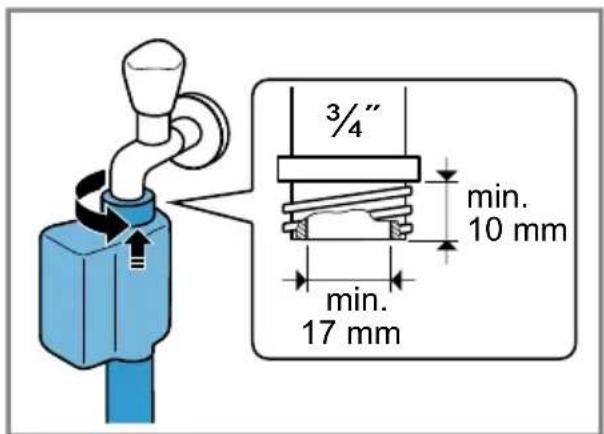

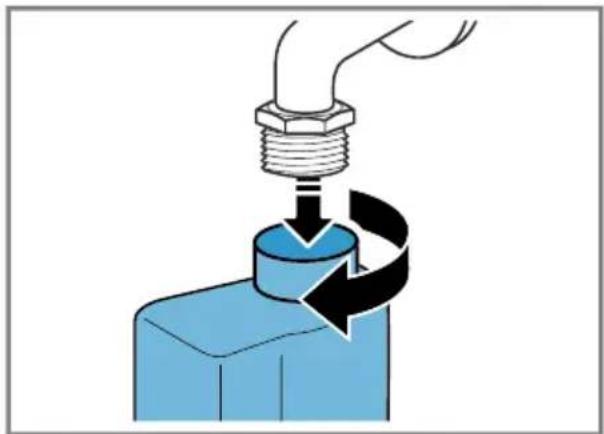

1. Den Wasserzulaufschlauch am Wasserhahn (26,4 mm = 3/4") anschließen.

3/4" min. 10 mm min. 17 mm

1. Den Wasserhahn vorsichtig öffnen und prüfen, ob die Anschlussstellen dicht sind.

Anschlussarten Wasserablauf

Die Informationen helfen Ihnen, dieses Gerät an den Wasserablauf anzuschließen.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

ACHTUNG!

Beim Abpumpen steht der Wasserablaufschlauch unter Druck und kann sich von der installierten Anschlussstelle lösen.

- Den Wasserablaufschlauch gegen unbeabsichtigtes Lösen sichern.

Hinweis: Beachten Sie die Abpump- höhen. Die maximale Abpumphöhe beträgt 100 cm.

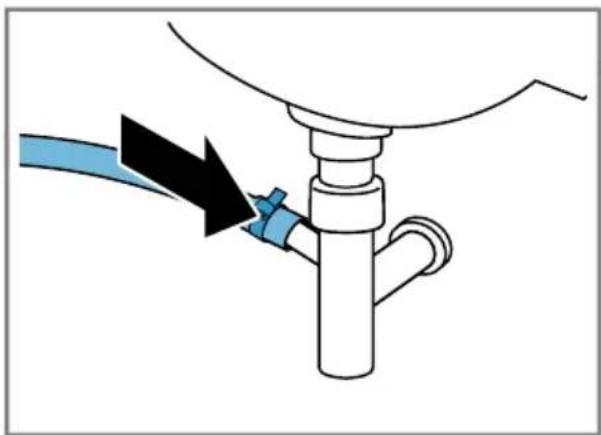

Ablauf in einen Siphon

Die Anschlussstelle mit einer Schlauchschelle (24-40 mm) sichern.

Ablauf in ein Waschbecken

Den Wasserab- laufschlauch mit einem Krümmer fixieren und si- chern.

Ablauf in ein Kunststoffrohr mit Gummimuffe oder in einen Gully.

Den Wasserab- laufschlauch mit einem Krümmer fixieren und si- chern.

4.6 Gerät ausrichten

Um Geräusche und Vibrationen zu reduzieren und ein Wandern des Geräts zu vermeiden, richten Sie das Gerät richtig aus.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

1. Die Kontermuttern im Uhrzeigersinn mit einem Schraubenschlüssel SW17 lösen.

1. Um das Gerät auszurichten, die Gerätefüße drehen. Die Ausrichtung mit einer Wasserwaage prüfen.

Alle Gerätefüße müssen fest auf dem Boden stehen.

1. Die Kontermuttern mit einem Schraubenschlüssel SW17 handfest gegen das Gehäuse festziehen.

Den Gerätefuß dabei festhalten und nicht in der Höhe verstellen.

4.7 Gerät elektrisch anschließen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

1. Den Netzstecker der Netzanschlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken.
   Die Anschlussdaten des Geräts finden Sie in den Technischen Daten → Seite 71.

2. Den Netzstecker auf festen Sitz prüfen.

5 Kennenlernen

5.1 Gerät

Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.

1 2 3 4 5 6 7 8

Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1	Wartungsklappe der Laugen-pumpe → Seite 52
2	Tür
3	Waschmittelschublade → Seite 21
4	Bedienelemente → Seite 21
5	Wasserablaufschlauch → Seite 17
6	Netzanschlussleitung → Seite 18

7	Transportsicherungen → Seite 15
8	Wasserzulaufschlauch → Seite 17

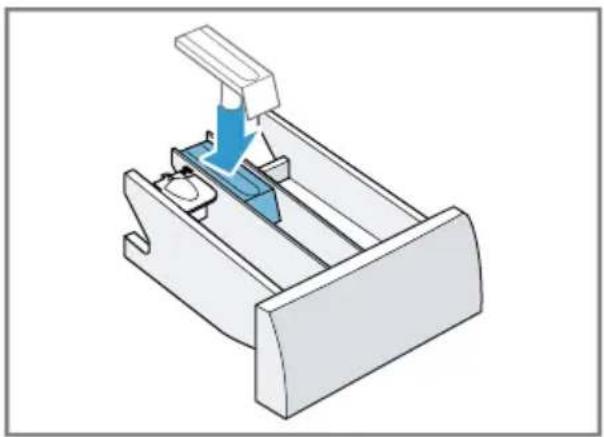

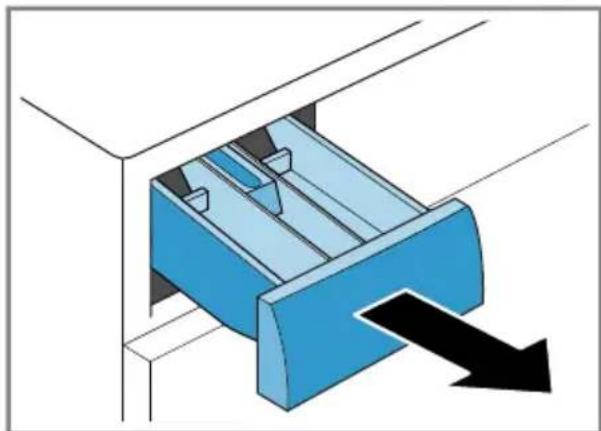

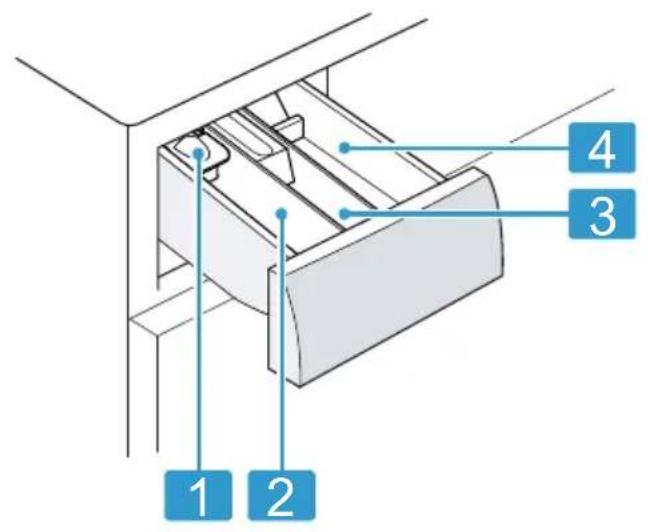

5.2 Waschmittelschublade

1 2 3 4

1	Dosierhilfe für Flüssigwaschmittel→ "Dosierhilfe für Flüssig-waschmittel einsetzen",Seite 40
2	Kammer II:■ Waschmittel für die Haupt-wäsche■ Enthärter■ Bleiche■ Fleckensalz
3	Kammer ❖■ Weichspüler■ Flüssige Stärke■ Imprägniermittel
4	Kammer I:■ Waschmittel für die Vorwä-sche■ Hygienewaschmittel

5.3 Bedienelemente

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

1 2 3 4 1 3

1 Programme → Seite 26

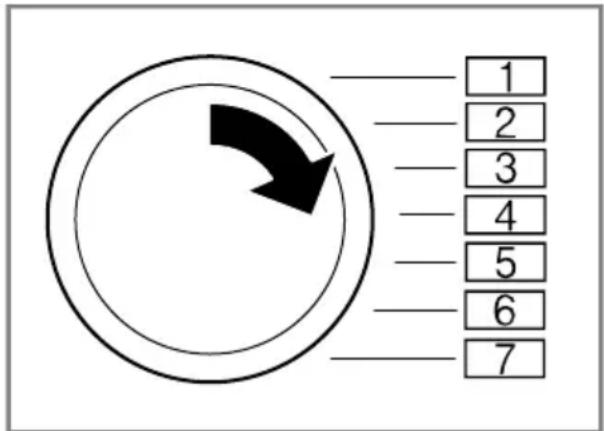

2 Programmwähler → Seite 39
3 Tasten → Seite 24

4 Display → Seite 22

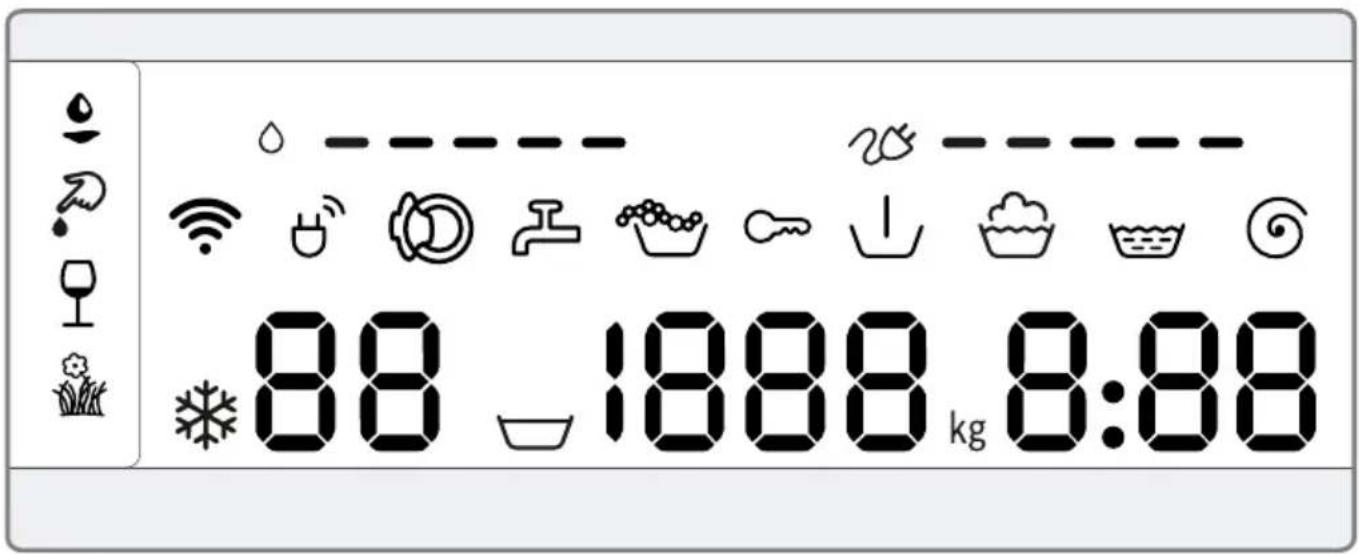

6 Display

Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte.

88 1888 kg 8:00

Anzeige	Benennung	Beschreibung
0:401	Programmdauer / Restzeit des Pro-gramms	Ungefähre voraussichtliche Programmdau-er oder Restzeit des Programms.
10h1	Fertig in - Zeit Das	Programmende wurde festgelegt und die verbleibenden Stunden werden ange-zeigt.→ "Tasten", Seite 24
9 kg1	Beladungsemp-fehlung	Maximale Beladungsmenge für das einge-stellte Programm in kg.
- 1400 Schleuderdrehzahl Eingestellte Schleuderdrehzahl in U/min.→ "Tasten", Seite 240: ohne Endschleudern, nur AbpumpenSpülstopp, ohne Abpumpen
* - 90 Temperatur Eingestellte Temperatur in °C.→ "Tasten", Seite 24*(kalt)
↓	Vorwäsche Programmstatus
↔	Waschen Programmstatus
↔	Spülen Programmstatus
1 Beispiel
Anzeige Benennung Beschreibung
◎	Schleudern Programmstatus
-P- Pause Programmstatus
-0- Programmende Programmstatus
	Kindersicherung ■ leuchtet: Die Kindersicherung ist aktiviert.■ blinkt: Die Kindersicherung ist aktiviert und der Programmwähler wurde ver-stellt.→ "Kindersicherung deaktiveren",Seite 43
∅	Blut Die Fleckenart ist aktiviert.
	Gras Die Fleckenart ist aktiviert.
	Rotwein Die Fleckenart ist aktiviert.
	Speisefett/-öl Die Fleckenart ist aktiviert.
	Energieverbrauch Energieverbrauch für das eingestellte Pro-gramm.■ —: niedriger Energieverbrauch■ —: hoher Energieverbrauch
	Wasserverbrauch Wasserverbrauch für das eingestellte Pro-gramm.■ —: niedriger Wasserverbrauch■ —: hoher Wasserverbrauch
	Wi-Fi ■ leuchtet: Das Gerät ist mit dem Heim-netzwerk verbunden.■ blinkt: Das Gerät versucht sich mit dem Heimnetzwerk zu verbinden.→ "Home Connect ", Seite 43
	Energiemanager Das Gerät ist mit dem Smart Energy Sys-tem (Energiemanager) verbunden.→ "Gerät mit dem Energiemanager verbin-den", Seite 46
	Schaumerken-nung Das Gerät hat zu viel Schaum erkannt.
	Tür Die Tür ist entriegelt und kann geöffnet werden.
	Wasserhahn ■ Kein Wasserdruck.■ Der Wasserdruck ist zu gering.
E:60 / -2B1	Fehler Fehlercode, Fehleranzeige, Signal.
1 Beispiel

7 Tasten

Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Programm. Die Auswahlmöglichkeiten für jedes Programm sehen Sie in der Übersicht für

→ "Programme", Seite 26.

Taste Auswahl Beschreibung
Start/Nachlegen ▷□□	■ starten■ abbrechen■ pausieren	Programm starten, abbrechen oder pausieren.
SpeedPerfect ■	aktivieren■ deaktivieren	Waschen mit verkürzter Zeit aktivieren oder deaktivieren.Hinweis: Der Energieverbrauch erhöht sich.Das Waschergebnis wird dadurch nicht beeinträchtigt.
Intensiv Plus 🌐	aktivieren■ deaktivieren	Waschen mit verlängerter Zeit aktivieren oder deaktivieren.Die Programmdauer wird bis zu 30 Minuten verlängert.Geeignet für besonders verschmutzte Wäsche.
Flecken Mehrfachauswahl Die Fleckenart auswählen.Die Temperatur, die Trommelbewegung und die Einweichzeit werden der Fleckenart angepasst.
- Fertig in + 1 - 24 Stunden Das Programmende festlegen.Die Programmdauer ist bereits in der eingestellten Stundenzahl enthalten.Nach Programmstart wird die Programmdauer angezeigt.
Temperatur - 90 °CDie Temperatur in °C anpassen.
Schleudern - 1400 Die Schleuderdrehzahl anpassen oder(Spülstopp) aktivieren.Mit der Auswahl wird das Wasser am Ende des Waschgangs nicht abgepumpt und das Schleudern deaktiviert. Die Wäsche bleibt im Spülwasser liegen.
1 (Netzschalter) ■	einschalten■ ausschalten	Das Gerät einschalten oder ausschalten.
Fernstart ☐ aktivieren■ deaktivieren■ Home Connect Menü öffnen		Wenn Sie die Taste kurz drücken, wird das Gerät für den Fernstart über die Home Connect App freigebenWenn Sie die Taste ca. 3 Sekunden drücken, öffnen Sie das Home Connect Menü.Hinweise■ Der Fernstart kann aus Sicherheitsgründen nicht aktiviert werden, wenn die Tür offen ist.■ Der Fernstart wird aus Sicherheitsgründen unter folgenden Bedingungen deaktiviert:– Die Tür öffnen.– Start/Nachlegen Drücken.– Fernstart drücken.– Das Gerät ausschalten.– Nach einem Stromausfall.
Kindersicherung 3 Sek.	■ aktivieren■ deaktivieren	Die Kindersicherung aktivieren oder deaktivieren.Die Blende gegen ein versehentliches Bedienen sichern.Wurde die Kindersicherung aktiviert und das Gerät ausgeschaltet, bleibt die Kindersicherung aktiviert. "Kindersicherung", Seite 43
Schleudern Grundeinstellungen		Grundeinstellungen des Geräts ändern. "Grundeinstellungen ändern",Seite 50
Vorwäsche ■ aktivieren■ deaktivieren		Vorwäsche aktivieren oder deaktivieren, z. B. zum Waschen stark verschmutzter Wäsche.
Wasser Plus ■ aktivieren■ deaktivieren		Waschen mit mehr Wasser und einem zusätzlichen Spülgang aktivieren oder deaktivieren.Empfohlen bei besonders empfindlicher Haut oder in Gebieten mit sehr weichem Wasser.

8 Programme
Hier finden Sie eine Übersicht der Programme. Sie erhalten Informationen zu der Beladung und zu den einstellbaren Programmmöglichkeiten. Tipp: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl. → "Pflegekennzeichen auf den Pflegeetiketten", Seite 37

Programm Beschreibung	max. Beladung (kg)	Programmeinstellungen
		max. Temperatur (°C)	max. Schleuderdrehzahl (U/min)1	SpeedPerfect	Flecken	Wasser Plus	Schleudern (Spül-stopp)	Vorwäsche	Intensiv Plus6
Baumwolle Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Auch geeignet als zeitverkürztes Programm für normal verschmutzte Wäsche, wenn Sie SpeedPerfect aktivieren. Ist SpeedPerfect aktiviert, reduziert sich die maximale Beladungsmenge auf 5 kg.	9 90 1400						●		●
1Programmeinstellung

Programm Beschreibung	max. Beladung (kg)	Programmeinstellungen
		max. Temperatur (°C)	max. Schleuderdreh-zahl (U/min)1	SpeedPerfect	Flecken	Wasser Plus	Schleudern (Spül-stopp)	Vorwäsche	Intensiv Plus2
Baumwolle bunt Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Energiesparendes Programm.Hinweis: Um Energie zu sparen,kann die tatsächliche Waschtemperatur von der eingestelltenWaschtemperatur abweichen.Die Waschwirkung entsprichtden gesetzlichen Vorgaben.	9 90 1400			-	●	●	●	●	-
Eco 40-60 Textilien aus Baumwolle, Leinenund Mischgewebe waschen.Hinweis: Textilien, die laut Pflegesymbol von 40 °C bis zu60 °C waschbar sind, kön-nen gemeinsam gewaschen wer-den.	9 - 1400			-	●	●	●	●	-
1Programmeinstellung

Programm Beschreibung	max. Beladung (kg)	Programmeinstellungen
		max. Temperatur (°C)	max. Schleuderdreh- zahl (U/min)1	SpeedPerfect	Flecken	Wasser Plus	Schleudern (Spül- stopp)	Vorwäsche	Intensiv Plus2
	Die Waschwirkung entspricht der bestmöglichen Waschwirkungs-klasse nach den gesetzlichen Vorgaben.Für dieses Programm wird die Waschtemperatur automatisch je nach Beladungsmenge angepasst, um eine optimale Energie-effizienz bei bestmöglicher Waschwirkung zu erreichen. Die Waschtemperatur kann nicht geändert werden.
Pflegeleicht Textilien aus Synthetik und Mischgewebe waschen.	4 60 1200			●	●	●	●	●	●
Schnell/Mix Textilien aus Baumwolle, Leinen, Synthetik und Mischgewebe waschen.Geeignet für leicht verschmutzte Wäsche.	4 60 1400			●	●	●	●	●	●
1Programmeinstellung

Programm Beschreibung	max. Beladung (kg)	Programmeinstellungen
		max. Temperatur (°C)	max. Schleuderdrehzahl (U/min) ^1	SpeedPerfect	Flecken	Wasser Plus	Schleudern (Spül-stopp)	Vorwäsche	Intensiv Plus
Fein/Seide Empfindliche, waschbare Textilien aus Seide, Viskose und Synthetik waschen.Verwenden Sie ein Waschmittel für Feinwäsche oder Seide.Hinweis: Waschen Sie besonders empfindliche Textilien oder Textilien mit Haken, Ösen oder Bügeln im Wäschenetz.	2 40 800			-	●	●	●	●	-
Wolle Hand- und maschinenwaschbareTextilien aus Wolle oder mit Wollanteil waschen.Um ein Schrumpfen der Wäsche zu vermeiden, bewegt die Trommel die Textilien besonders schonend mit langen Pausen.Verwenden Sie ein Waschmittelfür Wolle.	2 40 800			- - - - - -			●
^1 Programmeinstellung

Programm Beschreibung		max. Beladung (kg)	Programmeinstellungen
			max. Temperatur (°C)	max. Schleuderdreh-zahl (U/min) ^1	SpeedPerfect	Flecken	Wasser Plus	Schleudern (Spül-stopp)	Vorwäsche	Intensiv Plus ^2
Spülen Spülen mit anschließendem Schleudern und Wasser abpumpen.		-- 1400			-- -- --		●	●
Schleudern/Ab-pumpen	Schleudern und Wasser abpumpen.Wenn Sie nur das Wasser ab-pumpen wollen, aktivieren Sie 0.Die Wäsche wird nicht geschleudert.	-- 1400			-- -- -- --					●
Jeans/Dunkle Wäsche	Dunkle und farbintensive Textilien aus Baumwolle und pflege-leichte Textilien, z. B. Jeans waschen.Waschen Sie die Wäsche mit der Innenseite nach außen.Verwenden Sie ein Flüssig-waschmittel.	4 40 1200			●	●	●	●	●	●
^1 Programmeinstellung
Trommel reinigen	Reinigen und Pflegen der Trommel.Verwenden Sie das Programm in folgenden Fällen:■ vor dem ersten Gebrauch■ bei häufigem Waschen mit einer Waschtemperatur von 40 °C und niedriger■ nach längerer AbwesenheitVerwenden Sie Pulvervollwaschmittel oder bleichehaltiges Waschmittel.Um Schaumbildung zu vermeiden, halbieren Sie die Waschmittelmenge.Verwenden Sie keinen Weichspüler.Verwenden Sie keine Woll-, Fein-oder Flüssigwaschmittel.	--	1200
^1 Programmeinstellung

Programm Beschreibung		max. Beladung (kg)	Programmeinstellungen
			max. Temperatur (°C)	max. Schleuderdreh-zahl (U/min)1	SpeedPerfect	Flecken	Wasser Plus	Schleudern (Spül-stopp)	Vorwäsche	Intensiv Plus2
	Hinweis: Wenn Sie längere Zeit kein Programm mit 60 °C oder höheren Temperaturen benutzt haben, blinkt die Anzeige für die Trommelreinigung zur Erinnerung.
Funktionstextilien	Wettertextilien und Outdoortextilien mit Membrantechnologie und wasserabweisender Ausrüstung waschen.Verwenden Sie ein Waschmittel für Outdoortextilien.Verwenden Sie keinen Weichspüler.	2 40 800			-	●	●	●	-	●
1Programmeinstellung

Programm Beschreibung		max. Beladung (kg)	Programmeinstellungen
			max. Temperatur (°C)	max. Schleuderdrehzahl (U/min) ^1	SpeedPerfect	Flecken	Wasser Plus	Schleudern (Spül-stopp)	Vorwäsche	Intensiv Plus ^2
Hemden/Blusen	Bügelfreie Oberhemden und Blu-sen aus Baumwolle, Leinen, Syn-thetik und Mischgewebe wa-schen.Hinweis: Waschen Sie Hemdenund Blusen aus Seide oder emp-findlichen Materialien im Pro-gramm Fein/Seide.	2 60 800			-	●	●	●	●	●	●
Extra Kurz 15'/30'	Textilien aus Baumwolle, Synthe-tik und Mischgewebe waschen.Kurzprogramm für leicht ver-schmutzte kleine Wäscheposten.Die Programmdauer beträgt ca.30 Minuten.Wollen Sie die Programmdauer auf 15 Minuten verkürzen, akti-vieren Sie SpeedPerfect. Die ma-ximale Beladungsmenge redu-ziert sich auf 2 kg.	4 40 1200			●	-	●	●	-	-
^1 Programmeinstellung

9 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.

	Verwendung Bestellnummer
Verlängerung Wasserzu-laufschlauch	Kaltwasser- oder Aquas-top-Wasserzulauf-schlauch verlängern (2,50 m).	WMZ2381
Haltelaschen Standsicherheit des Geräts verbessern.		WMZ2200
Flüssigwaschmittelein-satz	Flüssigwaschmittel dosieren.	00605740
Anschlussventil Anschlussventil als Sicherheitseinrichtung gegen Rückfließen von Wasser in das Leitungs-netz.		10015611

10 Vor dem ersten Gebrauch

Bereiten Sie das Gerät für die Verwendung vor.

10.1 Leerwaschgang starten

Ihr Gerät wurde vor Verlassen des Werks eingehend geprüft. Um mögliches Restwasser zu entfernen, waschen Sie das erste Mal ohne Wäsche.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

1. Auf ①drücken.

Das Einschalten des Geräts kann einige Sekunden dauern.

1. Das Programm Trommel reinigen einstellen.

2. Die Tür schließen.

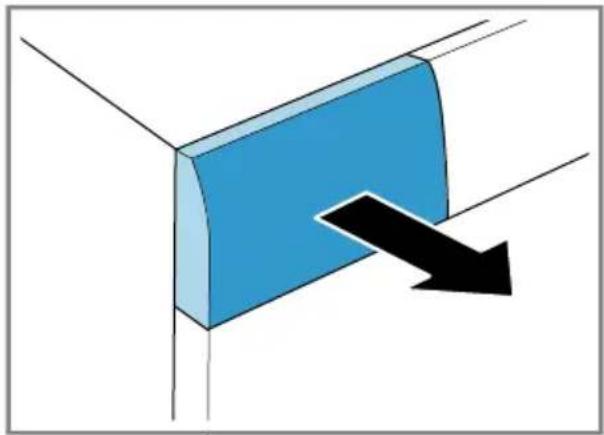

3. Die Waschmittelschublade herausziehen.

1. Das Pulvervollwaschmittel in die Kammer II einfüllen.

Um Schaumbildung zu vermeiden, verwenden Sie nur die Hälfte der vom Waschmittelhersteller empfohlenen Waschmittelmenge für leichte Verschmutzung. Verwenden Sie kein Wollwaschmittel oder Feinwaschmittel.

1. Die Waschmittelschublade einschieben.

1. Um das Programm zu starten, auf Start/Nachlegen ▷drücken.

Das Display zeigt die verbleibende Programmdauer.
Das Display zeigt nach Programmende: -0-.

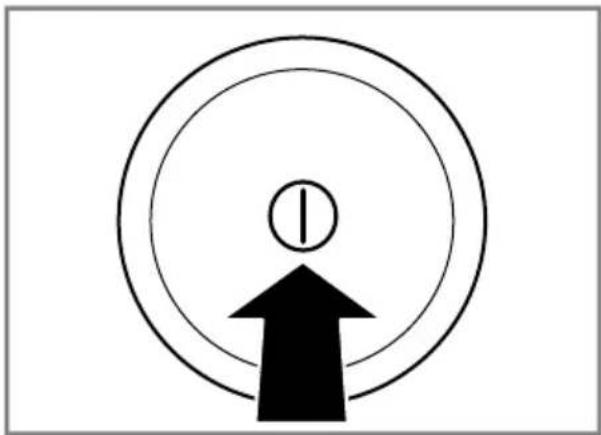

1. Den ersten Waschgang starten oder auf ①drücken, um das Gerät auszuschalten.

→ "Grundlegende Bedienung", Seite 39

11 Wäsche

11.1 Wäsche vorbereiten

ACHTUNG!

In der Wäsche verbleibende Gegenstände können die Wäsche und die Trommel beschädigen.

• Vor dem Betrieb alle Gegenstände aus den Taschen der Wäsche entfernen.
• Um Ihr Gerät und die Wäsche zu schonen, bereiten Sie die Wäsche vor.
• alle Taschen entleeren
• Sand aus allen Umschlägen und Taschen ausbürsten
• Bettbezüge und Kissenbezüge schließen

de Wäsche

• alle Reißverschlüsse, Klettverschlüsse, Haken und Ösen, schließen
• Stoffgürtel und Schürzenbänder zusammenbinden oder ein Wäschenetz verwenden
• Gardinenröllchen und Bleibänder entfernen oder ein Wäschenetz verwenden
• für kleine Wäschestücke, z. B. Kindersocken, ein Wäschenetz verwenden
• Wäsche auseinander falten und auflockern
• große und kleine Wäschestücke zusammen waschen
  – frische Flecken mit Seifenlauge abtupfen (nicht reiben)
  – einige hartnäckige, eingetrocknete Flecken lassen sich durch mehrmaliges Waschen entfernen

11.2 Wäsche sortieren

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit

→ Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

• Um das Waschergebnis zu verbessern und Verfärbungen zu vermeiden, sortieren Sie die Wäsche vor dem Waschen nach folgenden Kriterien.
• Gewebeart und Faserart
• weiße Wäsche
  – farbige Wäsche Waschen Sie neue farbige Wäsche das erste Mal getrennt von anderer Wäsche.
  – Verschmutzung → Seite 36
  – Pflegekennzeichen auf den Pflegeetiketten → Seite 37

11.3 Verschmutzungsgrade

Verschmutzungs-grad	Verschmutzung Beispiele
leicht■ keine Verschmutzungenoder Flecken sind sicht-bar■ Wäsche hat Gerüche an-genommen		leichte Sommerbekleidungoder Sportkleidung, die wenige Stunden getragen wur-de
normal Verschmutzungen oderleichte Flecken sind sicht-bar		■ T-Shirts, Hemden oderBlusen sind durchgeschwitzt oder wurdenmehrfach getragen■ Handtücher oder Bettwä-sche, die bis zu einerWoche benutzt wurden
stark Verschmutzungen oder Fle-cken sind deutlich sichtbar		Geschirrhandtücher, Baby-wäsche oder Berufsbeklei-dung

11.4 Pflegekennzeichen auf den Pflegeetiketten

Die Symbole verweisen auf das empfohlene Programm und die Zahlen in den Symbolen auf die maximal empfohlene Waschtemperatur.

Symbol Waschprozess Empfohlenes Programm
	Baumwolle
	schonend Pflegeleicht
	besonders schonend Fein / Seide für Handwä-sche
	Handwäsche Wolle
	nicht in der Waschmaschine waschbar	-

Tipp: Auf www.ginetex.ch finden Sie weitere Informationen zu Pflegesymbolen.

12 Waschmittel und Pflegemittel

Mit der richtigen Auswahl und Verwendung von Waschmitteln und Pflegemitteln schonen Sie Ihr Gerät und Ihre Wäsche. Sie können alle Waschmittel und Pflegemittel verwenden, die für Haushaltswaschmaschinen geeignet sind.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

Herstellerangaben zur Verwendung und Dosierung finden Sie auf der Verpackung.

Hinweise

■ bei Flüssigwaschmitteln nur selbstfließende Flüssigwaschmittel verwenden
■ keine unterschiedlichen Flüssig-waschmittel mischen
■ keine Waschmittel und Weichspüler mischen
■ keine überlagerten und stark verdickten Produkte verwenden
- keine lösemittelhaltigen, ätzenden oder ausgasenden Mittel, z. B. Flüssigbleiche, verwenden
■ Färbemittel sparsam verwenden, Salz kann Edelstahl angreifen
- keine Entfärbemittel im Gerät verwenden

12.1 Waschmittelempfehlung

Waschmittel Textilien Programm Temperatur
Vollwaschmittel mit optischen Aufhellern	kochfeste weiße Tex-tilien aus Leinen oder Baumwolle	Baumwolle von kalt bis 90 °C
Buntwaschmittel ohne Bleiche und optische Aufheller	bunte Textilien aus Leinen oder Baum-wolle	Baumwolle von kalt bis 60 °C
Buntwaschmittel / Feinwaschmittel ohne optische Aufheller	bunte Textilien aus pflegeleichten Fasern oder Synthetik	Pflegeleicht von kalt bis 60 °C
Feinwaschmittel empfindliche feine Textilien aus Seide oder Viskose		Fein / Seide von kalt bis 40 °C
Wollwaschmittel Wolle Wolle von kalt bis 40 °C

Tipp: Auf www.cleanright.eu finden Sie eine Vielzahl weiterer Informationen über Waschmittel, Pflegemittel und Reinigungsmittel für den privaten Gebrauch.

12.2 Waschmitteldosierung

Die Dosierung des Waschmittels richtet sich nach:

■ Wäschemenge
■ Verschmutzungsgrad

■ Wasserhärte Die Wasserhärte können Sie beim örtlichen Wasserwerk erfragen oder mit einem Wasserhärtetester selbst bestimmen.

Wasserhärte

Härtebereich Gesamthärte in mmol/l deutsche Härte in °dH
weich (I) 0 - 1,5 0 - 8,4
mittel (II) 1,5 - 2,5 8,4 - 14
hart (III) über 2,5 über 14

Beispiel für eine Herstellerangabe für Waschmittel

Diese Beispielangaben beziehen sich auf eine Standardbeladung von 4 - 5 kg.

Verschmutzung leicht	normal	stark
Wasserhärte: weich / mittel	40 ml	55 ml	80 ml
Wasserhärte: hart / sehr hart 55 ml		80 ml	105 ml

Die Dosiermengen finden Sie auf der Verpackung des Herstellers.

■ Passen Sie die Dosiermengen der tatsächlichen Beladungsmenge an.

13 Grundlegende Bedienung

13.1 Gerät einschalten

▶ Auf ①drücken.

Das Einschalten des Geräts kann einige Sekunden dauern.

Hinweis: Die Trommel wird beleuchtet nach dem Öffnen, Schließen und Starten des Programms. Die Beleuchtung erlischt automatisch.

13.2 Programm einstellen

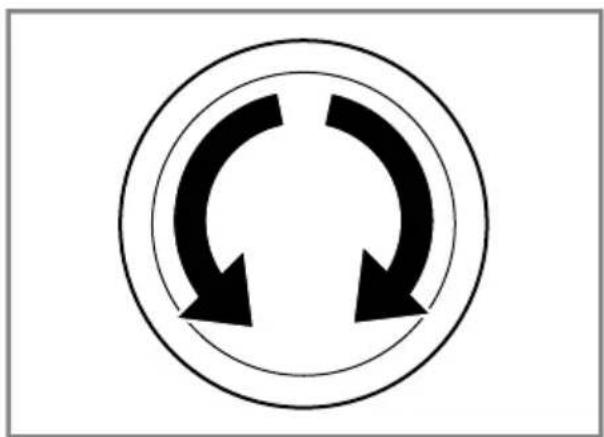

1. Den Programmwähler auf das gewünschte Programm → Seite 26 stellen.

1. Bei Bedarf, Programmeinstellungen anpassen → Seite 39.

13.3 Programmeinstellungen anpassen

Abhängig vom Programm und Programmfortschritt können Sie die Einstellungen anpassen oder aktivieren und deaktivieren.

Hinweis: Übersicht aller Programm-einstellungen:

→ "Tasten", Seite 24

Voraussetzung: Ein Programm ist eingestellt.

- Die Programmeinstellungen anpassen. Die Programmeinstellungen werden nicht dauerhaft für das Programm gespeichert.

13.4 Wäsche einlegen

Hinweise

- Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können. - Um Knitterbildung zu vermeiden, beachten Sie die maximale Beladung des Programms → Seite 26.

Voraussetzung: Die Wäsche vorbereiten und sortieren.

→ "Wäsche", Seite 35

1. Die Tür öffnen.

de Grundlegende Bedienung

1. Sicherstellen, dass die Trommel leer ist.

2. Die Wäsche auseinandergefaltet in die Trommel legen.

3. Hinweis: Stellen Sie sicher, dass keine Wäsche in der Tür eingeklemmt ist.

Die Tür schließen.

13.5 Dosierhilfe für Flüssig-waschmittel einsetzen

Wenn Sie die Dosierhilfe als Zubehör bestellen, müssen Sie die Dosierhilfe einsetzen.

1. Die Waschmittelschublade herausziehen.

1. Den Einsatz runterdrücken und die Waschmittelschublade entnehmen.

1. Die Dosierhilfe einsetzen.

CLICK

1. Die Waschmittelschublade einsetzen.

13.6 Dosierhilfe für Flüssig-waschmittel verwenden

Um Flüssigwaschmittel zu dosieren, können Sie in der Waschmittelschublade eine Dosierhilfe verwenden.

1. Die Waschmittelschublade herausziehen.

2. Die Dosierhilfe nach vorne schieben.

1. Die Dosierhilfe herunterklappen und einrasten.

CLICK

1. Die Waschmittelschublade einschieben.

13.7 Waschmittel und Pflege- mittel einfüllen

Hinweise

■ Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.
- Nutzen Sie die Dosierhilfe für Flüssigwaschmittel nicht bei gelartigen Waschmitteln, Waschpulver, aktivierter Vorwäsche oder Fertig in-Zeit.

Voraussetzung: Informieren Sie sich über die optimale Dosierung für Waschmittel und Pflegemittel.

→ Seite 37

1. Die Waschmittelschublade herausziehen.
2. Das Waschmittel einfüllen. → "Waschmittelschublade", Seite 21
3. Bei Bedarf das Pflegemittel einfüllen.
4. Die Waschmittelschublade einschieben.

13.8 Programm starten

Hinweis: Wenn Sie die Zeit bis zum Programmende ändern möchten, stellen Sie erst die Fertig in-Zeit ein.

▶ Auf Start/Nachlegen ▷drücken.
√ Die Trommel dreht sich und es erfolgt eine Beladungserkennung, die bis zu 2 Minuten dauern kann und danach läuft das Wasser ein.
√ Im Display werden entweder Programmdauer oder die Fertig in-Zeit angezeigt.
Das Display zeigt nach Programmende: -0-.

13.9 Wäsche einweichen

Sie können die Wäsche vor dem Waschen im Gerät einweichen, indem Sie das Programm pausieren.

Hinweis: Es ist kein zusätzliches Waschmittel notwendig. Die Wasch-lauge wird anschließend zum Waschen verwendet.

1. Das Programm starten.
2. Um das Programm zu pausieren, nach ca. 10 Minuten auf Start/Nachlegen ▷drücken.

de Grundlegende Bedienung

1. Um das Programm fortzusetzen, nach der gewünschten Einweichzeit auf Start/Nachlegen ▷drücken.

13.10 Wäsche nachlegen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

1. Auf Start/Nachlegen Drücken. Das Gerät pausiert und prüft, ob Sie Wäsche nachlegen oder entnehmen können. Beachten Sie den Programmstatus.
2. Die Wäsche nachlegen oder entnehmen.
3. Die Tür schließen.
4. Auf Start/Nachlegen Drücken.

13.11 Programm abbrechen

Nach Programmstart können Sie das Programm jederzeit abbrechen.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

1. Auf Start/Nachlegen Drücken.
2. Die Tür öffnen.

Bei hoher Temperatur und hohem Wasserstand bleibt die Tür aus Sicherheitsgründen verriegelt.

• Bei hoher Temperatur, starten Sie das Programm Spülen.

• Bei hohem Wasserstand, starten Sie das Programm Schleudern oder Abpumpen.

• Die Wäsche entnehmen.

13.12 Programm bei Spül- stopp fortsetzen

1. Das Programm Schleudern oder Abpumpen einstellen.
2. Auf Start/Nachlegen Drücken.

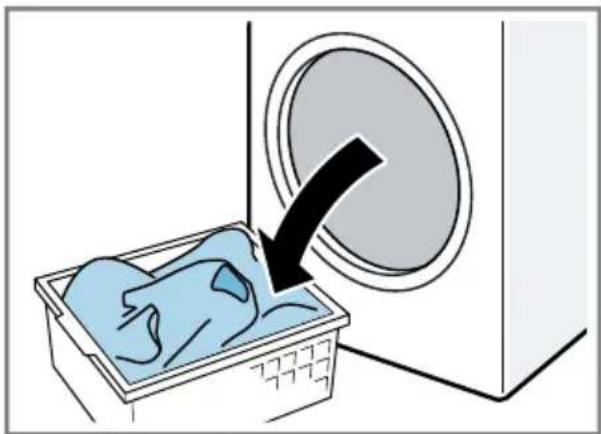

13.13 Wäsche entnehmen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

1. Die Tür öffnen.
2. Die Wäsche entnehmen.

13.14 Gerät ausschalten

1. Auf ①drücken.

1. Die Gummimanschette trocken wischen und Fremdkörper entfernen.

1. Die Tür und die Waschmittelschublade offen lassen, damit Restwasser abtrocknen kann.

14 Kindersicherung

Sichern Sie Ihr Gerät gegen ein versehentliches Bedienen an den Bedienelementen.

14.1 Kindersicherung aktivieren

• Auf beide Tasten Kindersicherung 3 Sek. ca. 3 Sekunden drücken.
  Das Display zeigt.
  √ Die Bedienelemente sind gesperrt.
  √ Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts aktiv.

14.2 Kindersicherung deakti- veren

Voraussetzung: Um die Kindersicherung zu deaktivieren, muss das Gerät eingeschaltet sein.

- Auf beide Tasten Kindersicherung 3 Sek. ca. 3 Sekunden drücken.

Um das laufende Programm nicht abzubrechen, muss der Programmwähler auf dem Ausgangsprogramm stehen.

√ Im Display erlisch.

15 Home Connect

Dieses Gerät ist netzwerkfähig. Verbinden Sie Ihr Gerät mit einem mobilen Endgerät, um Funktionen über die Home Connect App zu bedienen, Grundeinstellungen anzupassen oder den aktuellen Betriebszustand zu überwachen.

Die Home Connect Dienste sind nicht in jedem Land verfügbar. Die Verfügbarkeit der Home Connect Funktion ist abhängig von der Verfügbarkeit der Home Connect Dienste in Ihrem Land. Informationen dazu finden Sie auf: www.home-connect.com.

■ → "Gerät mit WLAN-Heimnetzwerk (Wi-Fi) mit WPS-Funktion verbinden", Seite 44
■ → "Gerät mit WLAN-Heimnetzwerk (Wi-Fi) ohne WPS-Funktion verbinden", Seite 44

Die Home Connect App leitet Sie durch den gesamten Anmeldeprozess. Folgen Sie den Anweisungen in der Home Connect App, um die Einstellungen vorzunehmen.

Tipps

■ Beachten Sie die mitgelieferten Unterlagen von Home Connect.
■ Beachten Sie auch die Hinweise in der Home Connect App.

Hinweise

■ Beachten Sie die Sicherheitshinweise dieser Gebrauchsanleitung und stellen Sie sicher, dass diese auch dann eingehalten werden, wenn Sie das Gerät über die Home Connect App bedienen.

→ "Sicherheit", Seite 4

de Home Connect

■ Die Bedienung am Gerät hat jederzeit Vorrang. In dieser Zeit ist die Bedienung über die Home Connect App nicht möglich.

15.1 Home Connect Einstellungen

Passen Sie Home Connect Ihren Bedürfnissen an. Sie finden die Home Connect Einstellungen in den Grundeinstellungen Ihres Geräts. Welche Einstellungen das Display zeigt, hängt davon ab, ob Home Connect eingerichtet ist und ob das Gerät mit dem Heimnetzwerk verbunden ist.

15.2 Gerät mit WLAN-Heimnetzwerk (Wi-Fi) mit WPS-Funktion verbinden

Verwenden Sie die WPS-Funktion Ihres Routers, um das Gerät mit dem Heimnetzwerk zu verbinden.

Voraussetzung: Wenn Ihr Router über eine WPS-Funktion verfügt, können Sie das Gerät automatisch mit dem WLAN-Heimnetzwerk (Wi-Fi) verbinden.

1. Auf Fernstart ☐ca. 3 Sekunden drücken.

Das Display zeigt Aut.

1. Auf Start/Nachlegen Drücken.

2. Die WPS-Taste am Router innerhalb von 2 Minuten drücken. Beachten Sie die Informationen in den Unterlagen Ihres Routers.

√ Im Display blinkt.
Das Gerät versucht sich mit dem WLAN-Heimnetzwerk zu verbinden.
Wenn das Display con zeigt und dauerhaft leuchtet, ist das Gerät mit dem Heimnetzwerk verbunden.

1. Wenn das Display Err zeigt, ist das Gerät nicht mit dem Heimnetzwerk verbunden.

2. Kontrollieren, ob sich das Gerät in der Reichweite des Heimnetzwerkes befindet.

3. Das Gerät mit dem WLAN-Heimnetzwerk (Wi-Fi) mit WPS-Funktion erneut verbinden.

4. Das Gerät mit der Home Connect App verbinden. → Seite 45

15.3 Gerät mit WLAN-Heimnetzwerk (Wi-Fi) ohne WPS-Funktion verbinden

Wenn Ihr Router über keine WPS-Funktion verfügt, können Sie das Gerät manuell mit dem WLAN-Heimnetzwerk (Wi-Fi) verbinden. Das Gerät baut kurzzeitig ein eigenes WLAN-Netzwerk auf. Sie können ein mobiles Endgerät mit dem WLAN-Netzwerk verbinden und die Netzwerkinformationen des WLAN-Heimnetzwerks (Wi-Fi) an Ihr Gerät übertragen.

Voraussetzung: Die Home Connect App ist geöffnet und Sie haben sich angemeldet.

1. Auf Fernstart ☐mindestens 3 Sekunden drücken.

Das Display zeigt Aut.

1. Programm auf Position 2 einstellen.

Das Display zeigt SAP.
3. Auf Start/Nachlegen Drücken.
√ Im Display blinkt.
Das Gerät richtet ein eigenes WLAN Netzwerk mit dem Netzwerknamen (SSID) HomeConnect" ein.

1. Im mobilen Endgerät WLAN-Einstellungen aufrufen.

Das mobile Endgerät mit dem WLAN-Netzwerk HomeConnect verbinden und WLAN-Passwort (Key) HomeConnect eingeben.

√ Ihr mobiles Endgerät verbindet sich mit dem Gerät. Der Verbindungsvorgang kann bis zu 60 Sekunden dauern.

1. Die Home Connect App auf dem mobilen Endgerät öffnen und den Schritten in der App folgen.

2. In der Home Connect App den Netzwerknamen (SSID) und das Passwort (Key) Ihres Heimnetzwerkes eingeben.

3. Den Schritten in der Home Connect App folgen, um das Gerät zu verbinden.

√ Wenn das Display con zeigt und dauerhaft leuchtet, ist das Gerät mit dem Heimnetzwerk verbunden.

1. Wenn das Display Err zeigt, ist das Gerät nicht mit dem Heimnetzwerk verbunden.

2. Kontrollieren, ob sich das Gerät in der Reichweite des Heimnetzwerkes befindet.

3. Das Gerät mit dem WLAN-Heimnetzwerk (Wi-Fi) mit WPS-Funktion erneut verbinden.

4. Das Gerät mit der Home Connect App verbinden → Seite 45.

15.4 Gerät mit der Home Connect App verbinden

Voraussetzungen

■ Das Gerät ist mit dem WLAN-Heimnetzwerk (Wi-Fi) verbunden.
■ Die Home Connect App ist geöffnet und Sie haben sich angemeldet.

1. Das Programm auf Position 3 einstellen.
   Das Display zeigt APP.
2. Auf Start/Nachlegen Drücken.
   Das Gerät verbindet sich mit der Home Connect App.
3. Sobald das Gerät in der Home Connect App angezeigt wird, den letzten Schritten in der Home Connect App folgen.
   √ Wenn das Display con zeigt, ist das Gerät mit der Home Connect App verbunden.

15.5 Gerät mit dem Energie-manager verbinden

Wenn Sie das Gerät mit dem Smart Energy-System (Energiemanager) verbinden, optimieren Sie den Energieverbrauch. Das Gerät startet erst, wenn Ihre hauseigene Photovoltaik-Anlage genügend Energie bereitstellt oder der Stromtarif günstig ist.

Voraussetzungen

■ Das Smart Energy-System (Energiemanager) verwendet den Kommunikationsstandard der EEBus Initiative.
■ Sie haben in der Gebrauchsanleitung des Smart Energy-System (Energiemanager) gelesen, wie sich der Smart Energy-System (Energiemanager) mit ihrem Gerät verbindet.

1. Auf Fernstart ☐ ca. 3 Sekunden drücken.

Das Display zeigt Aut.

1. Programm auf Position 7 einstellen.

Das Display zeigt EnG.

1. Auf Start/Nachlegen Drücken.

Das Gerät verbindet sich mit dem Smart Energy System (Energiemanager).

√ Wenn das Display con und zeigt, hat sich das Gerät erfolgreich mit dem Energiemanager verbunden.

1. Wenn das Gerät durch das Smart Energy System (Energiemanager) gestartet werden soll, Flexstart aktivieren.

→ "Flexstart aktivieren", Seite 46

Flexstart aktivieren

Aktivieren Sie den Flexstart, damit Ihr Smart Energy-System (Energiemanager) Ihr Gerät starten darf, wenn Ihre hauseigene Photovoltaik-Anlage genügend Energie bereitstellt oder der Stromtarif günstig ist.

Voraussetzung: Das Smart Energy-System (Energiemanager) kann Ihr Gerät nur starten, wenn Smart Energy-System (Energiemanager) und Gerät miteinander verbunden sind.

1. Das gewünschte Programm einstellen.
2. Auf - Fertig in + drücken und die gewünschte Zeitspanne einstellen.
3. Auf Start/Nachlegen Drücken.
4. Auf Start/Nachlegen Drücken.

Das Display zeigt und der Flexstart ist aktiviert. Das Gerät wartet auf den Start über das Smart Energy-System (Energiemanager).

√ Wenn im Display die Angabe der Zeit auf z. B. 8 h wechselt, hat das Smart Energy-System (Energiemanager) einen Zeitpunkt festgelegt, an dem das Gerät startet.

√ Wenn das Smart Energy-System (Energiemanager) das Gerät nicht innerhalb der eingestellten Zeit startet, startet das Gerät das Programm eigenständig vor Ablauf der eingestellten Zeitspanne. Das Programm endet mit Ablauf der Zeitspanne.

Hinweis

Der Flex Start wird aus Sicherheitsgründen unter folgenden Bedingungen deaktiviert:

■ Auf Start/Nachlegen▶drücken.
■ Die Tür öffnen.
■ Das Gerät ausschalten.
■ Stromausfall.

15.6 Wi-Fi am Gerät aktivieren

Hinweis: Der Energieverbrauch erhöht sich gegenüber den in der Verbrauchswertetabelle angegebenen Werten, wenn Wi-Fi aktiviert ist.

1. Auf Fernstart ☐ca. 3 Sekunden drücken.
2. Programm auf Postion 4 einstellen.
   √ Das Display zeigt Con.
3. Auf Start/Nachlegen Drücken, bis das Display On zeigt.
   Wi-Fi ist aktiviert.

Hinweise

■ Das Gerät schaltet sich nicht automatisch aus, wenn Wi-Fi aktiviert ist.
■ Das Gerät schaltet sich nicht automatisch aus, wenn Wi-Fi aktiviert ist.

15.7 Wi-Fi am Gerät deaktivieren

1. Auf Fernstart □mindestens 3 Sekunden drücken.
2. Programm auf Postion 4 einstellen.
   Das Display zeigt Con.
3. Auf Start/Nachlegen Drücken, bis das Display OFF zeigt.
   Wi-Fi ist deaktiviert.

Hinweis: Wurde Wi-Fi deaktiviert und Ihr Gerät war zuvor mit Ihrem Heimnetzwerk verbunden, wird die Verbindung beim Wiedereinschalten von Wi-Fi automatisch wieder hergestellt.

15.8 Software Update

Voraussetzung: Das Display zeigt UPd.

1. Auf Fernstart ☐ca. 3 Sekunden drücken.

2. Programm auf Position 6 einstellen.

√ Im Display erscheint UPd.

1. Auf Start/Nachlegen Drücken.

√ Das Software Update wird installiert.
√ Wenn das Display End zeigt, ist das Software Update installiert.

Hinweis: Das Software Update kann mehrere Minuten dauern. Schalten Sie das Gerät während des Software Updates nicht aus.

15.9 Netzwerkeinstellungen des Geräts zurücksetzen

1. Auf Fernstart □mindestens 3 Sekunden drücken.
2. Programm auf Position 5 einstellen.
   Das Display zeigt rES.
3. Auf Start/Nachlegen Darücken.
   Das Display zeigt YES.
4. Auf Start/Nachlegen Drücken.
   √ Die Netzwerkeinstellungen werden zurück gesetzt.
   √ Wenn das Display End zeigt, sind die Netzwerkeinstellungen zurück gesetzt.

Tipp: Wollen Sie Ihr Gerät wieder über die Home Connect App bedienen, müssen Sie es erneut mit dem Heimnetzwerk und der Home Connect App verbinden.

15.10 Ferndiagnose

Der Kundendienst kann über die Ferndiagnose auf Ihr Gerät zugreifen, wenn Sie sich mit dem entsprechenden Wunsch an den Kundendienst wenden, Ihr Gerät mit dem Home Connect Server verbunden ist

de Home Connect

und die Ferndiagnose in dem Land, in dem Sie das Gerät verwenden, verfügbar ist.

Tipp: Weitere Informationen sowie Hinweise zur Verfügbarkeit der Ferndiagnose in Ihrem Land finden Sie im Service/Support-Bereich der lokalen Webseite: www.home-connect.com

15.11 Datenschutz

Beachten Sie die Hinweise zum Datenschutz.

Mit der erstmaligen Verbindung Ihres Geräts mit einem an das Internet angebundenen Heimnetzwerk übermittelt Ihr Gerät nachfolgende Kategorien von Daten an den Home Connect Server (Erstregistrierung):

• Eindeutige Gerätekennung (bestehend aus Geräteschlüsseln sowie der MAC-Adresse des verbauten Wi-Fi Kommunikationsmoduls).
  ■ Sicherheitszertifikat des Wi-Fi Kommunikationsmoduls (zur informationstechnischen Absicherung der Verbindung).
  ■ Die aktuelle Softwareversion und Hardwareversion Ihres Hausgeräts.
  ■ Status eines eventuellen vorangegangenen Rücksetzens auf Werks-einstellungen.

Diese Erstregistrierung bereitet die Nutzung der Home Connect Funktionalitäten vor und ist erst zu dem Zeitpunkt erforderlich, zu dem Sie Home Connect Funktionalitäten erstmals nutzen möchten.

Hinweis: Beachten Sie, dass die Home Connect Funktionalitäten nur in Verbindung mit der Home Connect App nutzbar sind. Informationen zum Datenschutz können in der Home Connect App abgerufen werden.

16 Grundeinstellungen

Sie können Ihr Gerät auf Ihre Bedürfnisse einstellen.

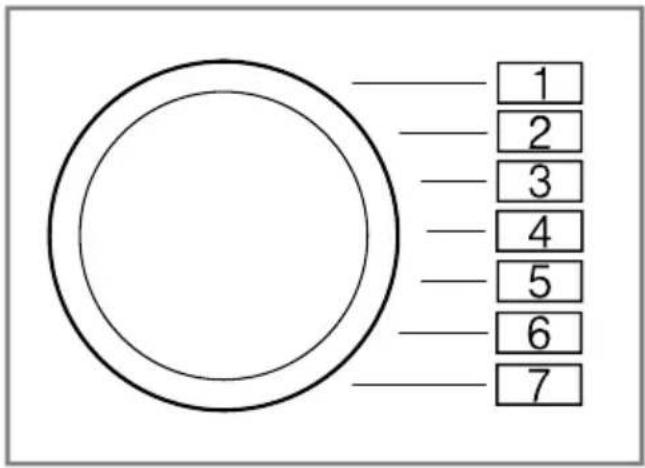

16.1 Übersicht der Grundeinstellungen

Hier finden Sie eine Übersicht der Grundeinstellungen des Geräts.

1 2 3 4 5 6 7

Grundeinstellung Programmposition	Wert Beschreibung
Endesignal 2 0 (aus)		Die Lautstärke des Signals nach Programmende einstellen.
	1 (leise)
	2 (mittel)
	3 (laut)
	4 (sehr laut)
Tastensignal 3 0 (aus)		Die Lautstärke des Signals beim Anwählen der Tas- ten einstellen.
	1 (leise)
	2 (mittel)
	3 (laut)
	4 (sehr laut)
Trommelreinigung Erinnerung	4 On (an)	Die Erinnerung für die Trommelreini-gung aktivieren oder deaktivieren.
	OFF (aus)

16.2 Grundeinstellungen ändern

1. Den Programmwähler auf Position 1 einstellen.

1 2 3 4 5 6 7

1. Auf Schleudern drücken und gleichzeitig den Programmwähler auf Position 2 einstellen.

Das Display zeigt den aktuellen Wert.
3. Den Programmwähler auf die gewünschte Position einstellen.
4. Um den Wert zu ändern, auf - / + drücken.
5. Um die Änderung zu speichern, das Gerät ausschalten.

17 Reinigen und Pflegen

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

17.1 Tipps zur Gerätepflege

Um die Funktion Ihres Geräts dauerhaft zu erhalten, beachten Sie die Tipps zur Gerätepflege.

Das Gehäuse und die Bedienblende nur mit Wasser und einem feuchten Tuch abwischen.

Die Geräteteile bleiben sauber und hygienisch.

Alle Waschmittelreste, Sprühne-belreste oder Rückstände sofort entfernen.	Frische Ablagerungen lassen sich leichter rückstandslos entfernen.
Die Gerätetür und die Waschmittelschublade nach Gebrauch offen lassen.	Restwasser kann abtrocknen, vermindert Geruchsbildung im Gerät.

17.2 Trommel reinigen

Wenn Sie oft mit einer Waschtemperatur von 40°C und niedriger waschen oder das Gerät längere Zeit nicht benutzt haben, reinigen Sie die Trommel.

VORSICHT

Verletzungsgefahr!

Das dauerhafte Waschen mit niedrigen Temperaturen und eine fehlende Belüftung des Geräts können die Trommel beschädigen und zu Verletzungen führen.

▶ Regelmäßig ein Programm zur Reinigung der Trommel ausführen oder mit Temperaturen von mindestens 60°C waschen.
Das Gerät nach jedem Betrieb bei geöffneter Tür und Waschmittelschublade trocknen lassen.
- Das Programm Trommel reinigen ohne Wäsche durchführen.
Verwenden Sie Pulvervollwaschmittel.

17.3 Waschmittelschublade reinigen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

1. Die Waschmittelschublade herausziehen.
2. Den Einsatz runterdrücken und die Waschmittelschublade entnehmen.

1. Den Einsatz von unten nach oben herausdrücken.

1. Die Waschmittelschublade und den Einsatz mit Wasser und Bürste reinigen und abtrocknen.

1. Den Einsatz einsetzen und einrasten.

1. Die Öffnung für die Waschmittelschublade reinigen.

1. Die Waschmittelschublade einschieben.

17.4 Entkalken

Wenn Sie Waschmittel richtig dosieren, müssen Sie Ihr Gerät nicht entkalken. Falls Sie dennoch Entkalkungsmittel verwenden möchten, beachten Sie die Anwendungshinweise des Herstellers.

ACHTUNG!

Das Verwenden von ungeeigneten Entkalkungsmitteln, wie z. B. für Kaffeemaschinen, kann das Gerät beschädigen.

▶ Für dieses Gerät nur Entkalkungsmittel verwenden, die über die Internetseite oder den Kundendienst des Herstellers erhältlich sind.

de Reinigen und Pflegen

17.5 Laugenpumpe reinigen

Reinigen Sie die Laugenpumpe bei Störungen, z. B. bei Verstopfungen oder Klappergeräuschen.

Laugenpumpe leeren

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

1. Den Wasserhahn schließen.
2. Das Gerät ausschalten.
3. Den Netzstecker des Geräts vom Stromnetz trennen.
4. Die Wartungsklappe öffnen.

1. Die Wartungsklappe abnehmen.

1. Ein ausreichend großes Gefäß unter die Öffnung schieben.

1. Den Entleerungsschlauch aus der Halterung nehmen.

1. VORSICHT - Verbrühungsgefahr! Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß.

- Nicht die heiße Waschlauge berühren.

Um die Waschlauge in das Gefäß abfließen zu lassen, die Verschlusskappe abziehen.

90°C max.

1. Die Verschlusskappe aufdrücken.

1. Den Entleerungsschlauch in die Halterung klemmen.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

Voraussetzung: Die Laugenpumpe ist leer. → Seite 52

1. Da sich noch Restwasser in der Laugenpumpe befinden kann, den Pumpendeckel vorsichtig rausdrehen.

- Durch grobe Verschmutzungen kann der Filtereinsatz im Pumpengehäuse festsitzen. Verschmutzungen lösen und Filtereinsatz entnehmen.

de Reinigen und Pflegen

1. Den Innenraum, das Gewinde des Pumpendeckels und das Pumpengehäuse reinigen.

Der Pumpendeckel besteht aus zwei Bauteilen die zur Reinigung auseinandergebaut werden können.

1. Sicherstellen, dass sich beide Flügelräder drehen lassen.

1. Den Pumpendeckel einsetzen.

- Sicherstellen, dass die Bauteile des Pumpendeckels korrekt montiert sind.

1. Den Pumpendeckel einsetzen und bis zum Anschlag zudrehen.

90°

Der Griff des Pumpendeckels muss senkrecht stehen.

1. Die Wartungsklappe einsetzen und einrasten.

1. Die Wartungsklappe schließen.

17.6 Einlassöffnung in der Gummimanschette reinigen

Prüfen Sie regelmäßig die Einlassöffnung in der Gummimanschette auf Verstopfungen und reinigen Sie die Einlassöffnung.

1. Tür öffnen.
2. Die Einlassöffnung auf Verstopfungen prüfen und Verstopfungen entfernen.

Hinweis: Verwenden Sie keine spitzen oder scharfen Gegenstände.

17.7 Wasserablaufschlauch am Siphon reinigen

Wenn der Wasserablaufschlauch am Siphon verschmutzt ist oder die Waschlauge nicht abgepumpt wird, müssen Sie diesen reinigen.

1. Das Gerät ausschalten.

2. Den Netzstecker des Geräts vom Stromnetz trennen.

3. Die Schlauchschelle lösen und den Wasserablaufschlauch vorsichtig abziehen.

Restwasser kann auslaufen.

1. Den Wasserablaufschlauch und den Siphonstutzen reinigen.

1. Den Wasserablaufschlauch aufstecken und die Anschlussstelle mit der Schlauchschelle sichern.

de Reinigen und Pflegen

17.8 Sieb im Wasserzulauf reinigen

Wasserzulaufschlauch leeren

Um das Sieb reinigen zu können, leeren Sie zuerst den Wasserzulaufschlauch.

1. Den Wasserhahn schließen.
2. Ein Programm einstellen, außer Spülen, Schleudern oder Abpumpen.
3. Das Programm starten und ca. 40 Sekunden laufen lassen.
4. Das Gerät ausschalten.
5. Den Netzstecker des Geräts vom Stromnetz trennen.

Sieb am Wasserhahn reinigen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4 und Sachschäden vermeiden → Seite 11, um Ihr Gerät sicher gebrauchen zu können.

Voraussetzung: Der Wasserzulauf- schlauch ist leer.

1. Den Wasserzulaufschlauch vom Wasserhahn abnehmen.

1. Das Sieb mit einer kleinen Bürste reinigen.

1. Den Wasserzulaufschlauch anschließen und auf Dichtheit prüfen.

18 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
▶ Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Störung Ursache und Störungsbehebung

Das Display ist erloschen und Start/Nachlegen ▷linkt.

Energiesparmodus ist aktiv.► Drücken Sie eine beliebige Taste.√ Das Display leuchtet wieder.

"E:30 / -80" Abflussrohr oder Wasserablaufschlauch ist verstopft.

- Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.

Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.

- Stellen Sie sicher, dass das Ablussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.

Laugenpumpe ist verstopft.

▶ → "Laugenpumpe reinigen", Seite 52

Wasserablaufschlauch ist zu hoch angeschlossen.

- Montieren Sie den Wasserablaufschlauch in maximal 1 Meter Höhe.

Pumpendeckel ist nicht korrekt zusammengesetzt.

▶ Setzen Sie den Pumpendeckel korrekt zusammen.

Waschmitteldosierung ist zu hoch.

- Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).

- Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.

Unzulässige Verlängerung am Wasserablaufschlauch montiert.

Störung Ursache und Störungsbehebung
"E:30 / -80"	► Entfernen Sie unzulässige Verlängerungen am Wasserablaufschlauch. Gerät anschließen
"E:36 / -25 / -26" Laugenpumpe ist verstopft.► → "Laugenpumpe reinigen", Seite 52
"E:38 / -25 / -26" Laugenpumpe ist verstopft.► → "Trommel reinigen", Seite 50wenn der Fehler erneut angezeigt wird,► → "Laugenpumpe reinigen", Seite 52

Störung Ursache und Störungsbehebung
leuchtet.	► Starten Sie das Programm Abpumpen.
	Wäsche ist in der Tür eingeklemmt.1. Öffnen Sie die Tür erneut.2. Entfernen Sie eingeklemmte Wäsche.3. Schließen Sie die Tür.4. Zum Starten des Programms drücken Sie Start/Nachlegen ▷□□
blinkt. Tür ist nicht geschlossen.1. Schließen Sie die Tür.2. Zum Starten des Programms drücken Sie Start/Nachlegen ▷□□
Alle anderen Fehlercodes.	Funktionsstörung► Rufen Sie den Kundendienst.→ "Kundendienst", Seite 68
Gerät funktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt.► Schließen Sie das Gerät am Stromnetz an.
	Sicherung ist defekt.► Prüfen Sie die Sicherung im Sicherungskasten.
	Stromversorgung ist ausgefallen.► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
Programm startet nicht.	Start/Nachlegen ▷□□ wurde nicht gedrückt.► Drücken Sie Start/Nachlegen ▷□□
	Tür ist nicht geschlossen.1. Schließen Sie die Tür.2. Zum Starten des Programms drücken Sie Start/Nachlegen ▷□□
	Kindersicherung ist aktiviert.► → "Kindersicherung deaktiveren", Seite 43
	- Fertig in + ist aktiviert.► Prüfen Sie, ob - Fertig in + aktiviert ist.→ "Tasten", Seite 24
	Wäsche ist in der Tür eingeklemmt.1. Öffnen Sie die Tür erneut.2. Entfernen Sie eingeklemmte Wäsche.3. Schließen Sie die Tür.4. Zum Starten des Programms drücken Sie Start/Nachlegen ▷□□
Tür lässt sich nicht öffnen.	ist aktiviert.Setzen Sie das Programm fort indem Sie Schleudern oder Abpumpen wählen und Start/Nachlegen Drücken.→ "Programm bei Spülstopp fortsetzen", Seite 42
	Temperatur ist zu hoch.Warten Sie bis die Temperatur gesunken ist.→ "Programm abbrechen", Seite 42
	Wasserstand ist zu hoch.Starten Sie das Programm Abpumpen.
	Stromausfall.Öffnen Sie die Tür mit der Notentriegelung.→ "Notentriegelung", Seite 66
Waschlauge wird nicht abgepumpt.	Abflussrohr oder Wasserablaufschlauch ist verstopft.Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.Stellen Sie sicher, dass das Ablussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
	Laugenpumpe ist verstopft.→ "Laugenpumpe reinigen", Seite 52
	ist aktiviert.Setzen Sie das Programm fort indem Sie Schleudern oder Abpumpen wählen und Start/Nachlegen Drücken.→ "Programm bei Spülstopp fortsetzen", Seite 42
	Wasserablaufschlauch ist zu hoch angeschlossen.Montieren Sie den Wasserablaufschlauch in maximal 1 Meter Höhe.
	Pumpendeckel ist nicht korrekt zusammengesetzt.Setzen Sie den Pumpendeckel korrekt zusammen.
	Waschmitteldosierung ist zu hoch.Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.
Waschlauge wird nicht abgepumpt.	Unzulässige Verlängerung am Wasserablaufschlauch montiert.► Entfernen Sie unzulässige Verlängerungen am Wasserablaufschlauch. Gerät anschließen
Wasser läuft nicht ein.Waschmittel wird nicht eingespült.	Start/Nachlegen ▷ wurde nicht gedrückt.► Drücken Sie Start/Nachlegen ▷
	Sieb im Wasserzulauf ist verstopft.► Reinigen Sie das Sieb im Wasserzulauf → Seite 56.
	Wasserhahn ist geschlossen.► Öffnen Sie den Wasserhahn.
	Wasserzulaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass der Wasserzulaufschlauch nicht geknickt oder eingeklemmt ist.
Mehrmaliges An-schleudern.	Unwuchtkontrollsystem gleicht Unwucht durch mehr-maliges Verteilen der Wäsche aus.► Kein Fehler - keine Handlung notwendig.Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
Programmdauer ändert sich während des Waschprozesses.	Programmablauf wird elektronisch optimiert. Das kann zur Änderung der Programmdauer führen.► Kein Fehler - keine Handlung notwendig.
	Unwuchtkontrollsystem gleicht Unwucht durch mehr-maliges Verteilen der Wäsche aus.► Kein Fehler - keine Handlung notwendig.Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
	Schaumkontrollsystem schaltet bei zu hoher Schaumbildung einen Spülgang zu.► Kein Fehler - keine Handlung notwendig.
Wasser ist in der Trommel nicht sicht-bar.	Wasser ist unterhalb des sichtbaren Bereichs.► Kein Fehler - keine Handlung notwendig.► Füllen Sie während des Betriebs kein zusätzliches Wasser in das Gerät ein.
Trommel ruckelt nach Programmstart.	Ursache ist ein interner Motortest.► Kein Fehler - keine Handlung notwendig.
In der Kammer befindet sich Restwasser.	Einsatz in Kammer ist verstopft.► → "Waschmittelschublade reinigen", Seite 50
Vibrationen und Bewegung des Geräts während des Schleuderns.	Gerät ist nicht korrekt ausgerichtet.► Gerät ausrichten
	Gerätefüße sind nicht fixiert.► Fixieren Sie die Gerätefüße. Gerät ausrichten
	Transportsicherungen sind nicht entfernt.► Transportsicherungen entfernen
Trommel dreht sich, Wasser läuft nicht ein.	Beladungserkennung ist aktiv.► Kein Fehler, keine Handlung notwendig.Hinweis: Die Beladungserkennung kann bis zu 2 Minuten dauern.
Starke Schaumbildung.	Waschmitteldosierung ist zu hoch.► Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).► Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.
Hohe Schleuderdrehzahl wird nicht erreicht.	Niedrige Schleuderdrehzahl ist eingestellt.► Stellen Sie beim nächsten Waschgang eine höhere Schleuderdrehzahl ein.
	Unwuchtkontrollsystem gleicht Unwucht durch reduzierte Schleuderdrehzahl aus.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern.
Programm Schleudern startet nicht.	Abflussrohr oder Wasserablaufschlauch ist verstopft.► Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass das Ablussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
Programm Schleudern startet nicht.	Unwuchtkontrollsystem hat das Schleudern aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern.
Rauschendes, zi-schendes Geräusch.	Wasser wird unter Druck in die Waschmittelschublade gespült.► Kein Fehler - normales Betriebsgeräusch.
Laute Geräusche während des Schleuderns.	Gerät ist nicht korrekt ausgerichtet.► Gerät ausrichten
	Gerätefüße sind nicht fixiert.► Fixieren Sie die Gerätefüße. Gerät ausrichten
	Transportsicherungen sind nicht entfernt.► Transportsicherungen entfernen
Klappergeräusche, Rasseln in der Laugenpumpe.	Fremdkörper ist in die Laugenpumpe gelangt.► → "Laugenpumpe reinigen", Seite 52
Schlürfendes, rhythmisches Sauggeräusch.	Laugenpumpe ist aktiv, die Waschlauge wird abge-pumpt.► Kein Fehler - normales Betriebsgeräusch.
Knitterbildung. Schleuderdrehzahl ist zu hoch.► Stellen Sie beim nächsten Waschgang eine niedrigere Schleuderdrehzahl ein.
		Beladungsmenge ist zu hoch.► Verringern Sie beim nächsten Waschgang die Beladungsmenge.
		Für die Textilart ist das falsche Programm gewählt.► Wählen Sie für die Textilart geeignete Programme aus.→ "Programme", Seite 26
Waschmittel oder Weichspüler tropft von der Manschette und sammelt sich auf der Tür oder in der Manschettenfalte.	Zu viel Waschmittel / Weichspüler in der Waschmittelschublade.► Beachten Sie beim Dosieren von Flüssigwaschmittel und Weichspüler die Markierung in der Waschmittelschublade und dosieren Sie nicht darüber.
Schleuderergebnis ist nicht zufriedenstellend. Die Wäsche ist zu nass / zu feucht.	Niedrige Schleuderdrehzahl ist eingestellt.► Stellen Sie beim nächsten Waschgang eine höhere Schleuderdrehzahl ein.► Starten Sie das Programm Schleudern.
	Abflussrohr oder Wasserablaufschlauch ist verstopft.► Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass das Ablussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
	Unwuchtkontrollsystem hat das Schleudern aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern.
	Unwuchtkontrollsystem gleicht Unwucht durch reduzierte Schleuderdrehzahl aus.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern.
Waschmittelrückstände auf der feuchten Wäsche.	Waschmittel können wasserunlösliche Stoffe enthalten, die sich auf der Wäsche ablagern.► Starten Sie das Programm Spülen.
Waschmittelrückstände auf der trockenen Wäsche.	Waschmittel können wasserunlösliche Stoffe enthalten, die sich auf der Wäsche ablagern.► Bürsten Sie die Wäsche nach dem Waschen und Trocknen aus.
Home Connect funktioniert nicht ordnungsgemäß.	Unterschiedliche Ursachen sind möglich.► Gehen Sie auf www.home-connect.com.
Keine Verbindung mit dem Heimnetzwerk.	Wi-Fi ist ausgeschaltet.► → "Wi-Fi am Gerät aktivieren", Seite 47
Keine Verbindung mit dem Heimnetzwerk.	Wi-Fi ist aktiviert, aber die Verbindung zum Heimnetzwerk kann nicht hergestellt werden.1. Stellen Sie sicher, dass das Heimnetzwerk verfügbar ist.2. Verbinden Sie das Gerät erneut mit dem Heimnetzwerk.→ "Gerät mit WLAN-Heimnetzwerk (Wi-Fi) mit WPS-Funktion verbinden", Seite 44→ "Gerät mit WLAN-Heimnetzwerk (Wi-Fi) ohne WPS-Funktion verbinden", Seite 44
Am Wasserzulauf-schlauch läuft Wasser aus.	Wasserzulaufschlauch ist nicht korrekt / fest angeschlossen.1. Schließen Sie den Wasserzulaufschlauch korrekt an. Wasserzulaufschlauch anschließen2. Ziehen Sie die Verschraubung fest.
Am Wasserablauf-schlauch läuft Wasser aus.	Wasserablaufschlauch ist beschädigt.► Tauschen Sie den beschädigten Wasserablauf-schlauch aus.
	Wasserablaufschlauch ist nicht korrekt angeschlossen.► Schließen Sie den Wasserablaufschlauch korrekt an. Anschlussarten Wasserablauf
Im Gerät haben sich Gerüche gebildet.	Feuchtigkeit und Waschmittelrückstände können die Bildung von Bakterien begünstigen.► → "Trommel reinigen", Seite 50► Wenn Sie das Gerät nicht benutzen, lassen Sie die Tür und die Waschmittelschublade offen, damit Restwasser abtrocknen kann.

de Transportieren, Lagern und Entsorgen

18.1 Notentriegelung

Tür entriegeln

Voraussetzung: Die Laugenpumpe ist leer. → Seite 52

1. ACHTUNG! Auslaufendes Wasser kann zu Sachschäden führen.

- Nicht die Tür öffnen, wenn Wasser am Glas zu sehen ist.

Die Notentriegelung mit einem Werkzeug nach unten ziehen und loslassen.

√ Der Türverschluss ist entriegelt.
2. Die Wartungsklappe einsetzen und einrasten.
3. Die Wartungsklappe schließen.

19 Transportieren, Lagern und Entsorgen

Erfahren Sie hier, wie Sie Ihr Gerät für den Transport und die Lagerung vorbereiten. Außerdem erfahren Sie, wie sie Altgeräte entsorgen.

19.1 Gerät demontieren

1. Den Wasserhahn schließen.
2. Den → "Wasserzulaufschlauch leeren", Seite 56.

3. Das Gerät ausschalten.

4. Den Netzstecker des Geräts ziehen.

5. Die restliche Waschlauge ablassen.

→ "Laugenpumpe reinigen", Seite 52

1. Die Schläuche abmontieren.

19.2 Transportsicherungen einsetzen

Sichern Sie das Gerät für den Transport mit den Transportsicherungen, um Schäden zu vermeiden.

1. Die 4 Abdeckkappen entfernen.

- Verwenden Sie bei Bedarf einen Schraubendreher für das Entfernen der Abdeckkappen.

Bewahren Sie die Abdeckkappen auf.

1. Die 4 Hülsen einsetzen.

1. Alle Schrauben der 4 Transportsicherungen einsetzen und leicht anziehen.

1. Die Netzanschlussleitung in die Halterung einsetzen ① und alle 4 Schrauben der Transportsicherungen mit einem Schraubenschlüssel SW13 festziehen ②

1. Den Schlauch in die Halterung einsetzen.

19.3 Gerät erneut in Betrieb nehmen

▶ Die Transportsicherungen entfernen.

19.4 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

WARNING

Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen.

Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste

electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

20 Kundendienst

Wenn Sie Anwendungsfragen haben, eine Störung am Gerät nicht selbst beheben können oder das Gerät repariert werden muss, wenden Sie sich an unseren Kundendienst.

Viele Probleme können Sie durch die Information zur Störungsbehebung in dieser Anleitung oder auf unserer Webseite selbst beheben. Falls dies nicht der Fall ist, wenden Sie sich an unseren Kundendienst.

Wir stellen sicher, dass Ihr Gerät mit Original-Ersatzteilen von geschultem Kundendienstpersonal im Garantiefall und nach Ablauf der Herstellergarantie repariert wird.

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodeign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kunden-diensts ist im Rahmen der Hersteller-garantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiezeit und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Webseite. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts. Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Webseite.

20.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:

■ auf der Innenseite der Tür.
■ auf der Innenseite der Wartungsklappe.
■ auf der Rückseite des Geräts.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

20.2 AQUA-STOP-Garantie

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Herstellergarantie leisten wir Ersatz zu folgenden Bedingungen.

■ Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. Um die Wassersicherheit zu gewährleisten muss das Gerät am Stromnetz angeschlossen sein.
■ Die Haftungsgarantie gilt für die Lebensdauer des Geräts.
■ Voraussetzung des Garantieanspruches ist, dass das Gerät mit Aqua-Stop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist; sie

schließt auch die fachgerecht montierte Aqua-Stop-Verlängerung (Originalzubehör) mit ein. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aqua-Stop-Anschluss am Wasserhahn.

- Geräte mit Aqua-Stop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z. B. bei einem mehrwöchigen Urlaub, ist der Wasserhahn zu schließen.

21 Verbrauchswerte

Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung gegeben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt.

Programm Bela-dung (kg)	Pro-grammdauer (h:min) ^1	Ener-giever-brauch (kWh/Zyklus) ^1	Was-server-brauch (l/Zyklus) ^1	Maxi-male Tempe-ratur (°C) 5 min ^1	Schleu-der-dreh-zahl (U/min) ^1	Rest-feuch-te (%)^1
Eco 40-60 ^2	9,0 3:40	1,010	67,0 40	1400	53
Eco 40-60 ^2	4,5 2:50	0,504	44,0	31	1400	53
Eco 40-60 ^2	2,5 2:30	0,240	34,0	24	1400	53
Baumwol-le 20 °C	9,0 3:05	0,380	90,0	22	1400	50
Baumwol-le 40 °C	9,0 3:20	1,080	90,0	42	1400	50
Baumwol-le 60 °C	9,0 3:20	1,750	100,0	42	1400	50
Baumwol-le 40 °C +Vorwäsche	9,0 3:39	1,150	100,0	42	1400	50
Pflege-leicht 40 °C	4,0 2:27	0,750	56,0	43	1200	30
Schnell/Mix 40 °C	4,0 1:00	0,600	42,0	41	1400	55
Wolle 30 °C	2,0 0:41	0,200	40,0	25	800	25

^1 Die tatsächlichen Werte können durch den Einfluss von Wasserdruck, Härte und Eintrittstemperatur, Umgebungstemperatur, Art, Menge und Verschmutzung der Wäsche, verwendetes Reinigungsmittel, Schwankungen der Stromversorgung und ausgewählte Zusatzfunktionen von den angegebenen Werten abweichen.

^2 Prüfpogramm gemäß der EU-Ökodesign-Verordnung und der EU-Energielabel-Verordnung mit Kaltwasser (15°C).

22 Technische Daten

Zahlen und Fakten zu Ihrem Gerät finden Sie hier.

Gerätehöhe 85,0 cm

Gerätebreite 60,0 cm

Gerätetiefe 64,0 cm

Gewicht 73 kg ^1

Maximale Bela- 9 kg dungsmenge

Netzspannung 220 - 240 V, 50 Hz

Minimale Installationsabsicherung 10 A

Nennleistung 2300 W

Leistungsaufnahme ■ Aus-Zustand: 0,10 W

■ Unausgeschalteter Zustand: 0,50 W

■ Zeit bis sich der vernetzte Bereitschaftsbetrieb ein- stellt (Wi-Fi): 5 Min

■ Vernetzter Bereitschaftsbetrieb (Wi-Fi): 1,50 W

Wasserdruck ■ Mindestens: 100 kPa (1 bar)

■ Maximal: 1000 kPa (10 bar)

Länge des Was- 150 cm serzulauf- schlauchs

^1 Je nach Geräteausstattung

Länge des Wasserablauf-schlauchs	150 cm
Länge der Netzanschlussleitung	160 cm

^1 Je nach Geräteausstattung

Dieses Produkt enthält Lichtquellen der Energie-Effizienzklasse F. Die Lichtquellen sind als Ersatzteil verfügbar und nur durch dafür geschultes Fachpersonal auszutauschen. Weitere Informationen zu Ihrem Modell finden Sie im Internet unter https://energylabel.bsh-group.com ^1 . Diese Webadresse verlinkt auf die offizielle EU-Produktdatenbank EPREL, deren Webadresse zum Zeitpunkt der Drucklegung noch nicht veröffentlicht war. Bitte folgen Sie dann den Anweisungen der Modelsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schrägstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.

23 Konformitätserklärung

Hiermit erklärt Robert Bosch Hausgeräte GmbH, dass sich das Gerät mit Home Connect Funktionalität in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine ausführliche RED Konformitätserklärung finden Sie im Internet unter www.bosch-home.com auf der Produktseite Ihres Geräts bei den zusätzlichen Dokumenten.

2,4-GHz-Band: 100 mW max.

5-GHz-Band: 100 mW max.

BE BG CZ DK DE EE IE EL

ES FR HR IT CY LV LT LU

HU MT NL AT PL PT RO SI

SK FI SE UK NO CH TR

5-GHz-WLAN (Wi-Fi): Nur zum Gebrauch in Innenräumen.

MyBosch

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

www.bosch-home.com

9001580569 (001111)

de
