BEDIENUNGSANLEITUNG WAG28492 BOSCH

[de] Gebrauchs- und Installationsanleitung

de

Inhaltsverzeichnis

Sicherheit 4

Allgemeine Hinweise 4

Bestimmungsgemäßer Gebrauch 4

Einschränkung des Nutzerkreises.... 5

Sichere Installation 5

Sicherer Gebrauch 8

Sichere Reinigung und Wartung .... 10

Sachschäden vermeiden 12

Umweltschutz und Sparen ...... 13

Verpackung entsorgen.... 13

Energie und Ressourcen sparen ... 13

Energiesparmodus 14

Aufstellen und Anschließen ..... 14

Gerät auspacken.... 14

Lieferumfang.... 15

Anforderungen an den Aufstell- ort 15

Transportsicherungen entfernen .... 16

Gerät anschließen 18

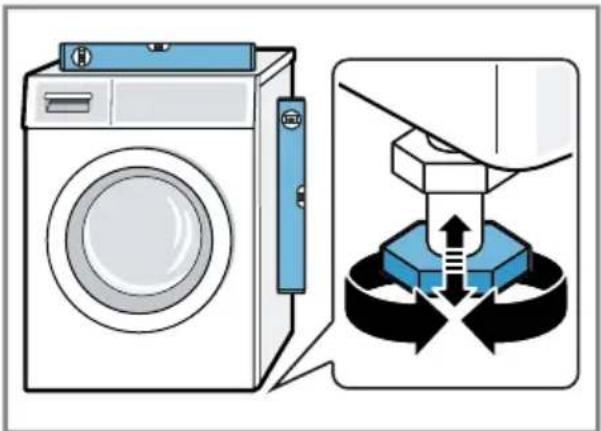

Gerät ausrichten.... 19

Kennenlernen.... 20

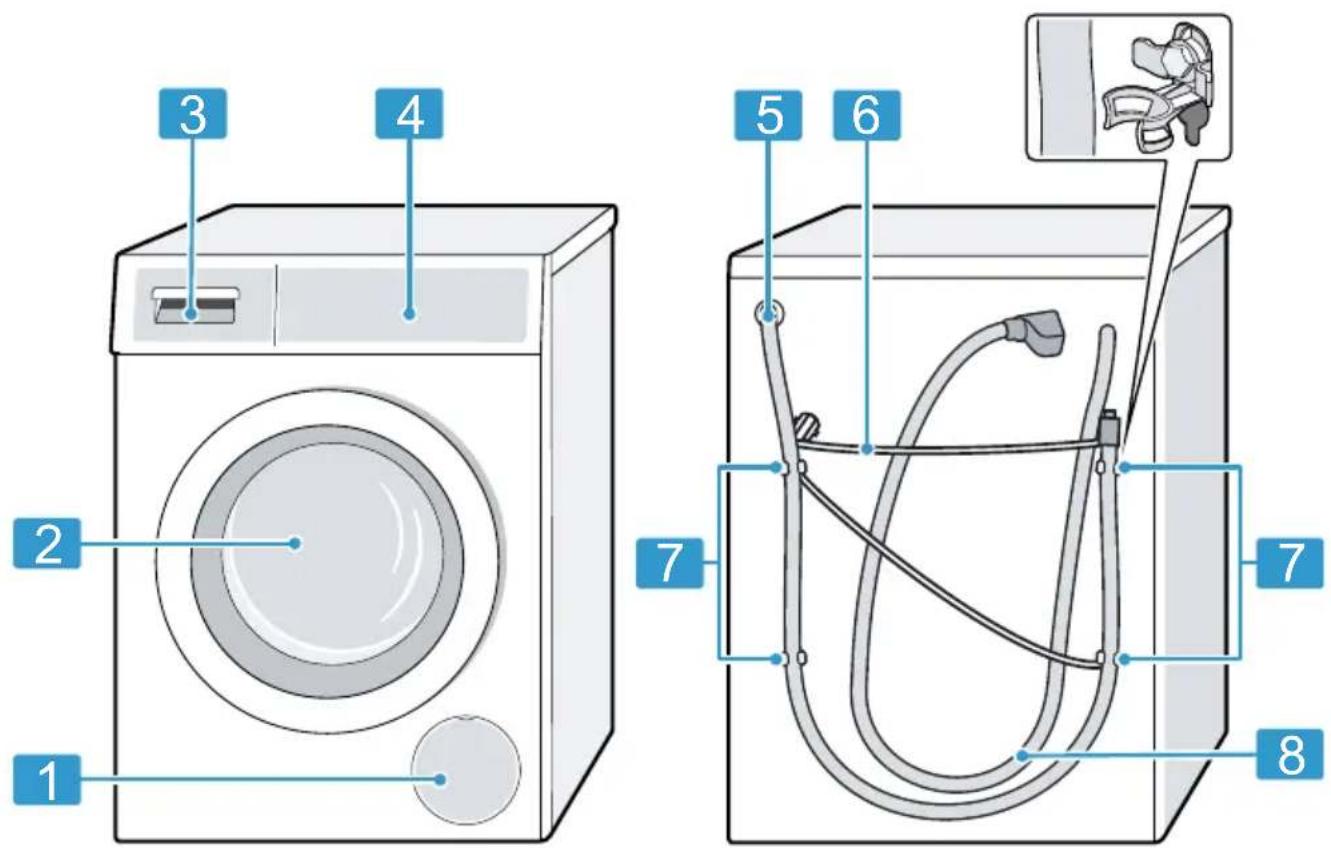

Gerät...... 20

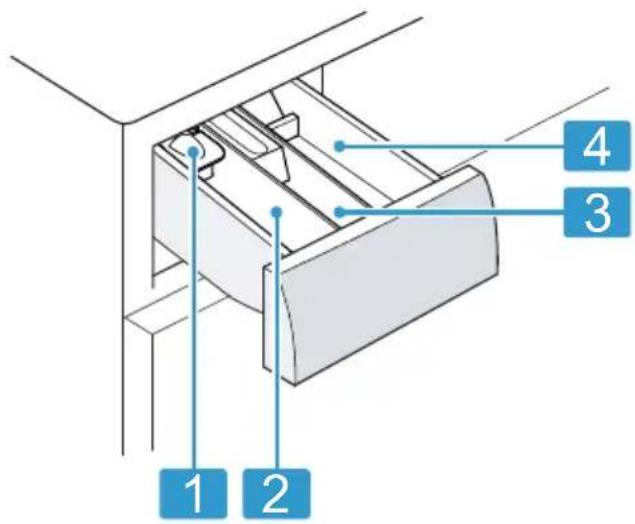

Waschmittelschublade 21

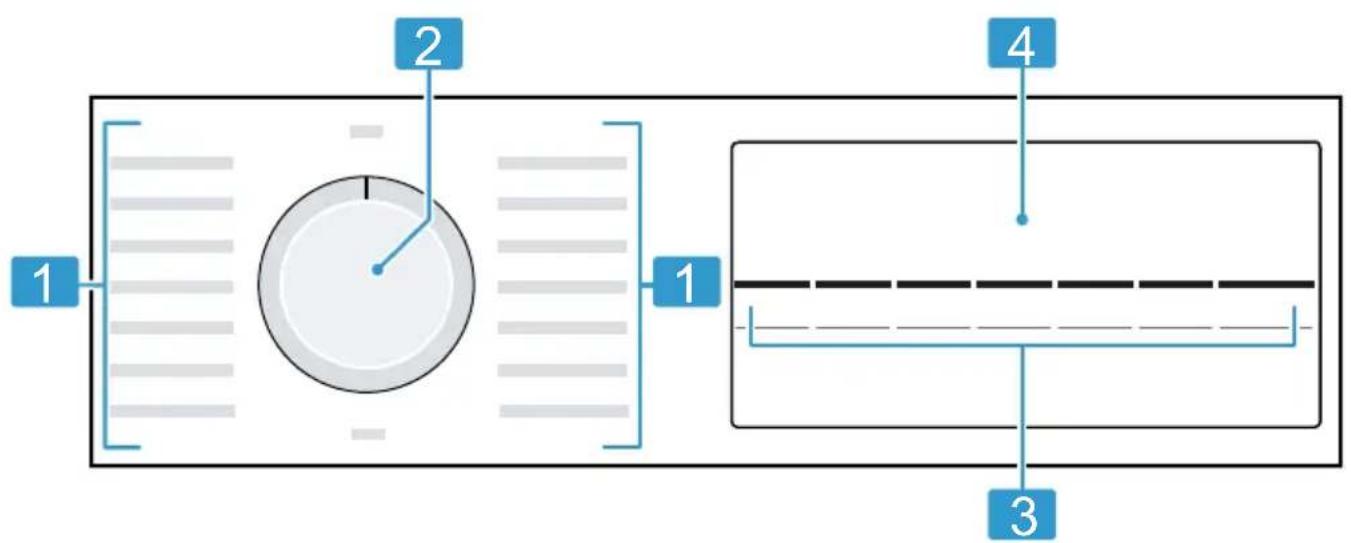

Bedienelemente 21

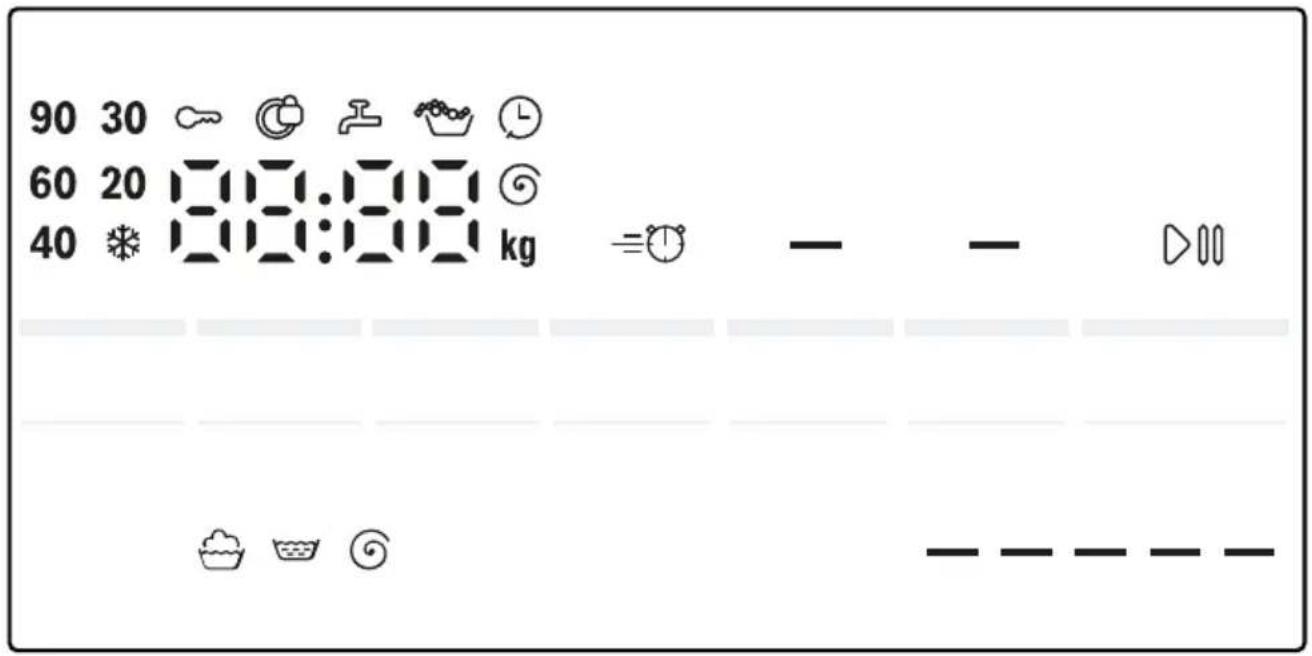

Display.... 22

Programme.... 24

Tasten.... 29

Zubehör 30

Vor dem ersten Gebrauch .... 30

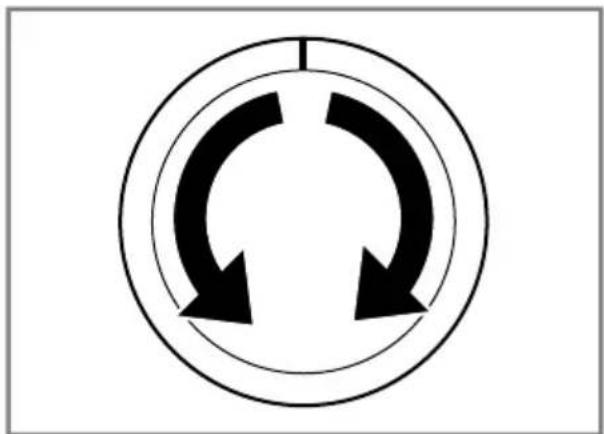

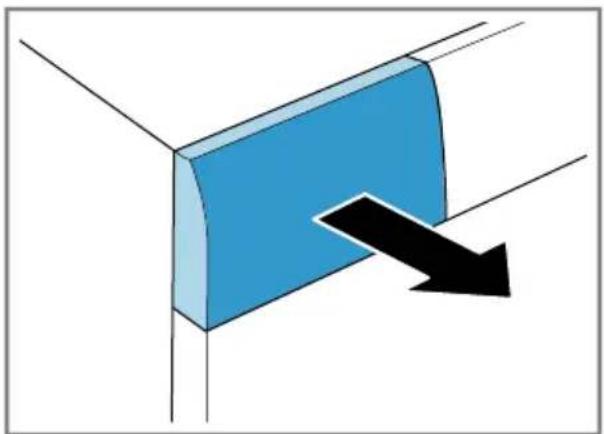

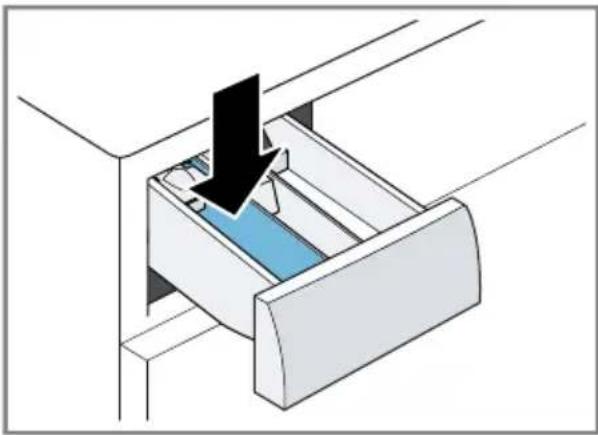

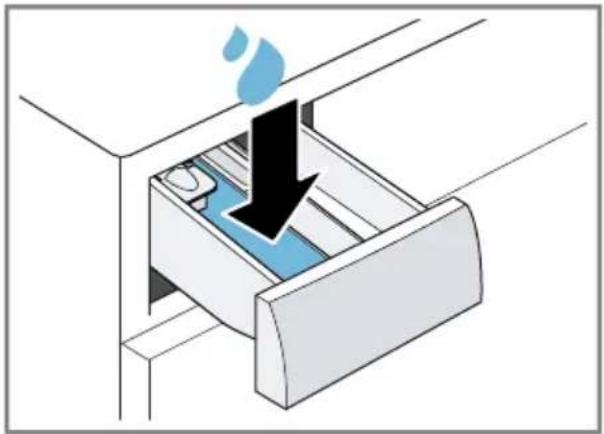

Leerwaschgang starten...... 30

Wäsche 31

Wäsche vorbereiten 31

Wäsche sortieren 32

Verschmutzungsgrade 32

Pflegekennzeichen auf den Pflegeetiketten.... 33

Waschmittel und Pflegemittel ..... 33

Waschmittelempfehlung 33

Waschmitteldosierung...... 34

Grundlegende Bedienung ...... 35

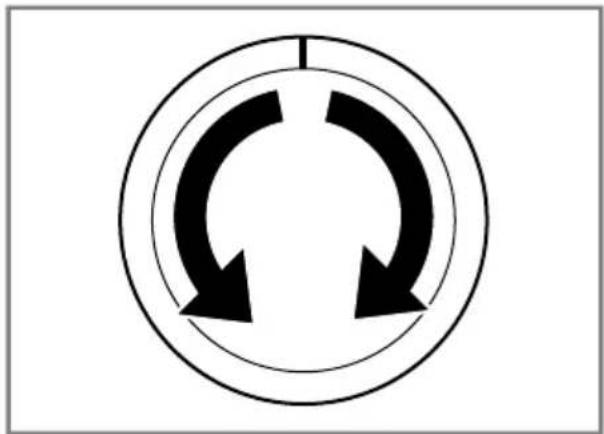

Gerät einschalten 35

Programm einstellen 35

Programmeinstellungen anpassen.... 35

Wäsche einlegen.... 35

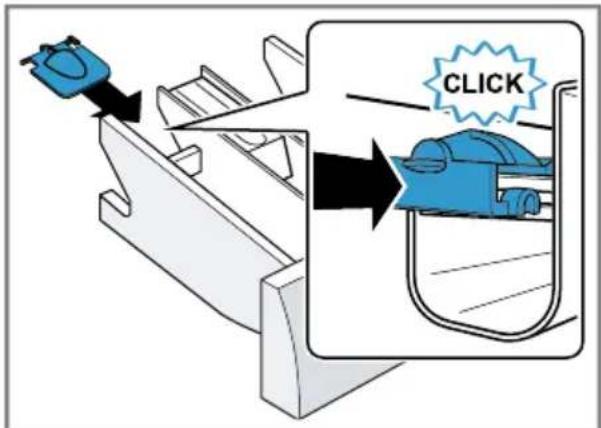

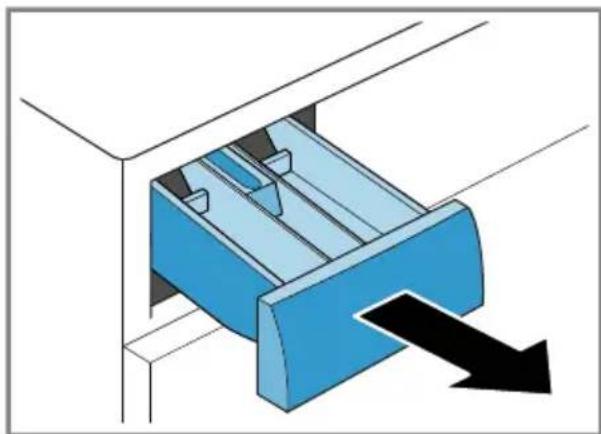

Dosierhilfe für Flüssigwaschmittel einsetzen 36

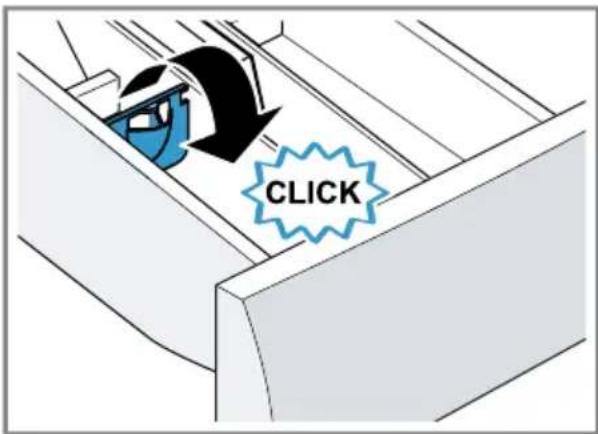

Dosierhilfe für Flüssigwaschmittel verwenden 36

Waschmittel und Pflegemittel einfüllen 37

Programm starten 37

Fertig in-Zeit vor Programmstart anpassen.... 37

Wäsche einweichen 37

Wäsche nachlegen.... 38

Programm abbrechen 38

Programm bei Spülstopp fortsetzen.... 38

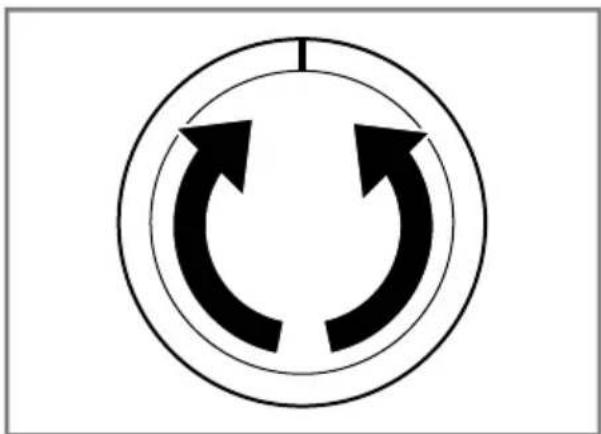

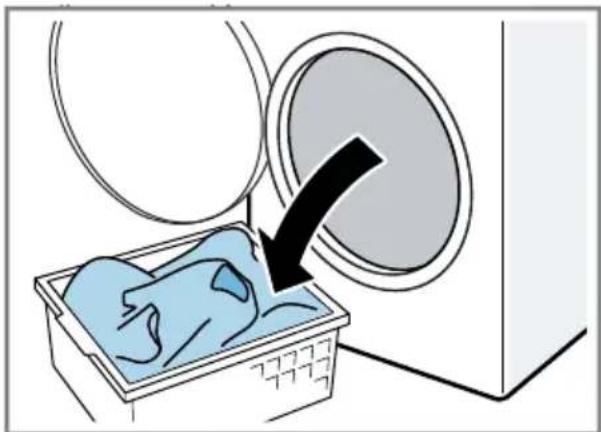

Wäsche entnehmen 38

Gerät ausschalten 38

Kindersicherung 39

Kindersicherung aktivieren...... 39

Kindersicherung deaktiveren ..... 39

Grundeinstellungen 40

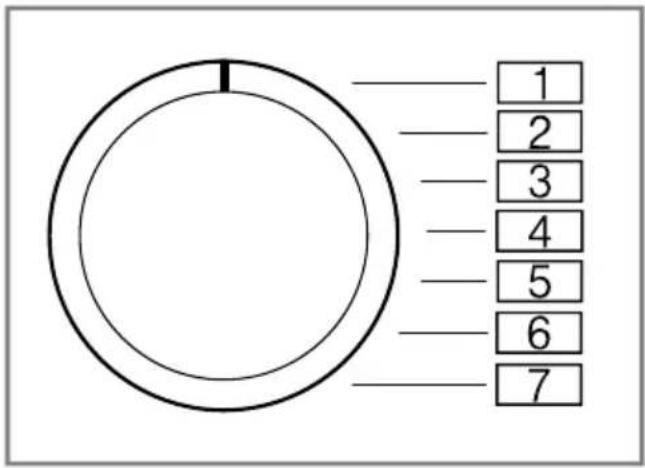

Übersicht der Grundeinstellungen 40

Grundeinstellungen ändern...... 41

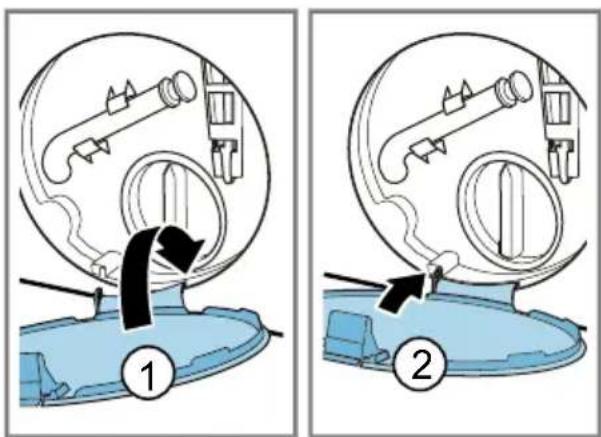

Reinigen und Pflegen 41

Tipps zur Gerätepflege...... 41

Trommel reinigen 41

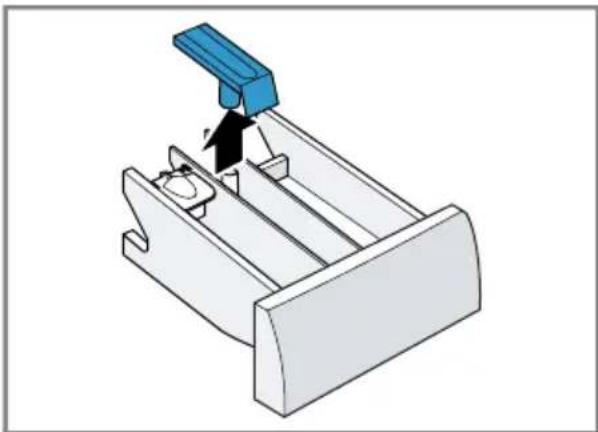

Waschmittelschublade reinigen ..... 41

Entkalken...... 42

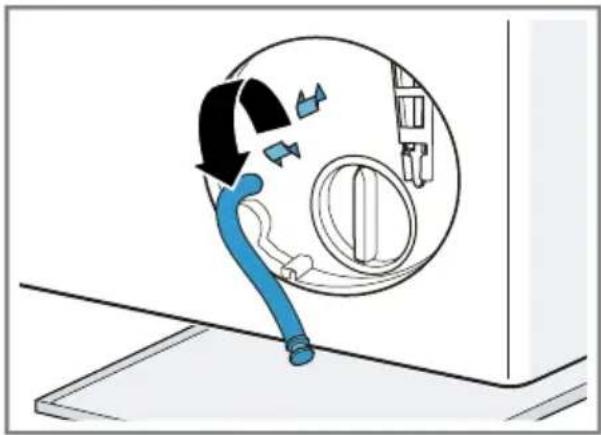

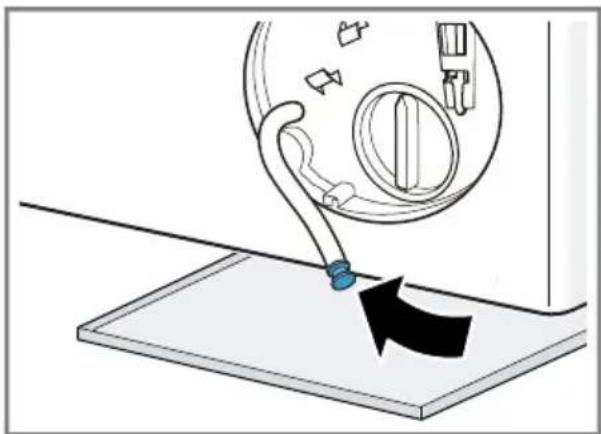

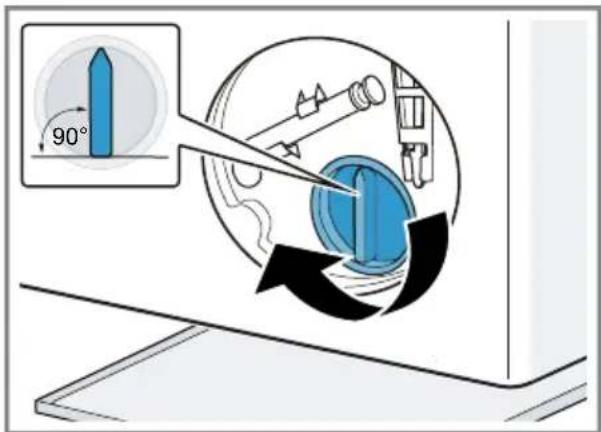

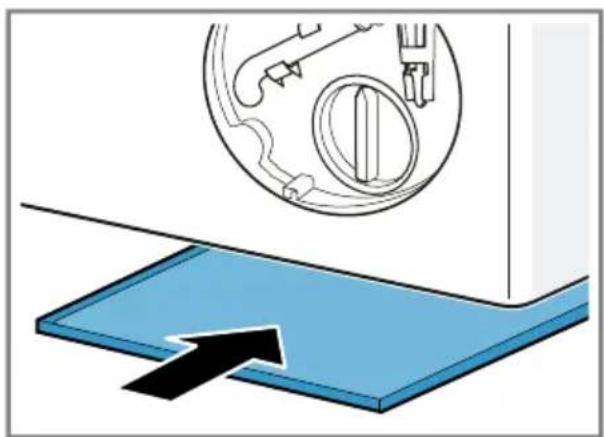

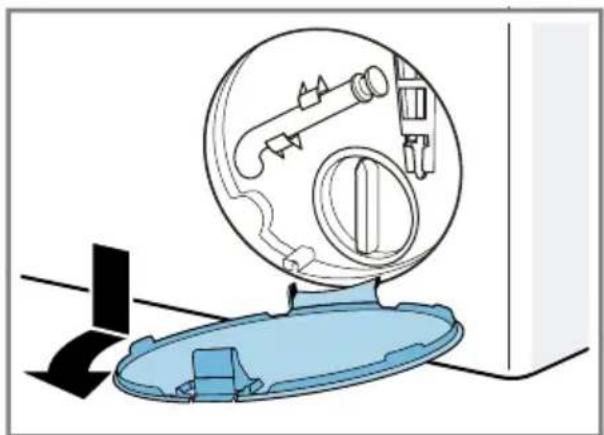

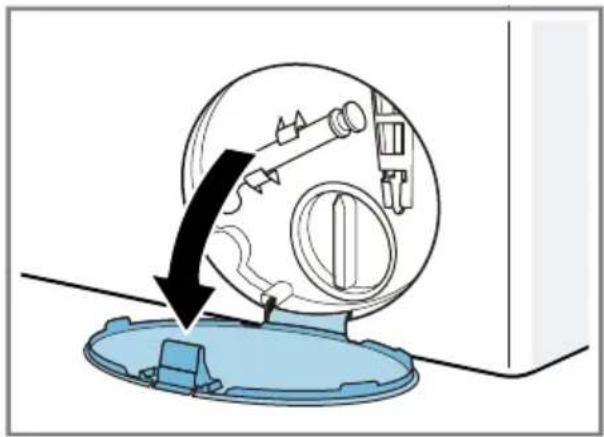

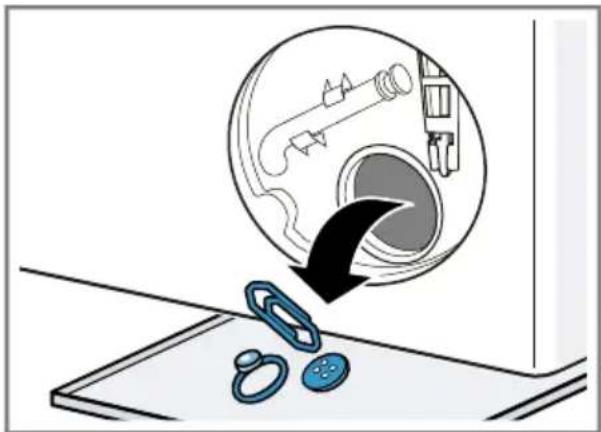

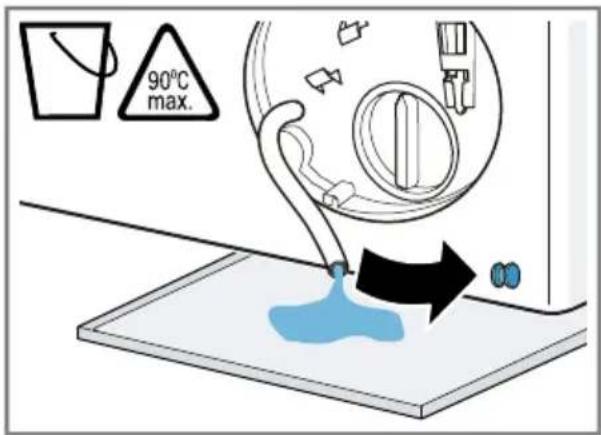

Laugenpumpe reinigen 42

Vor dem nächsten Waschen...... 45

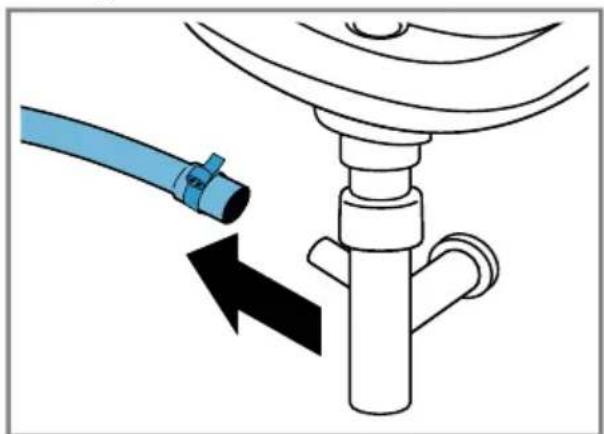

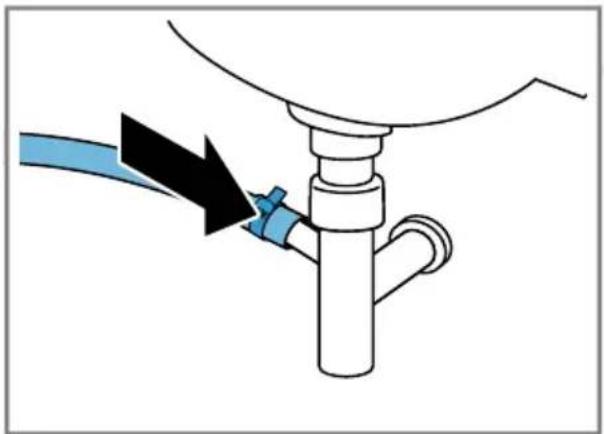

Wasserablaufschlauch am Si-phon reinigen 45

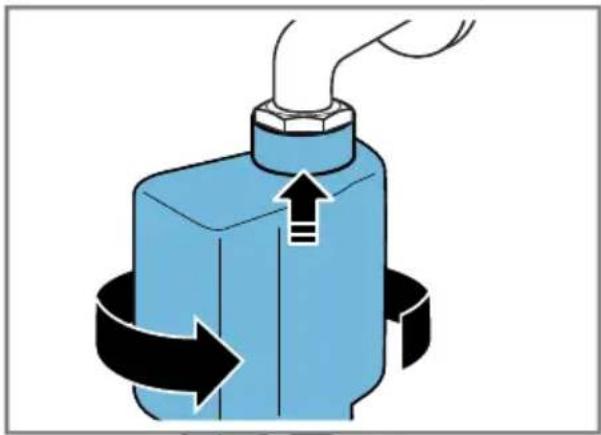

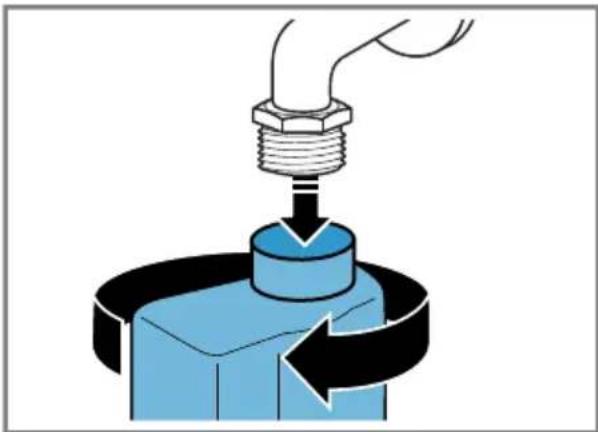

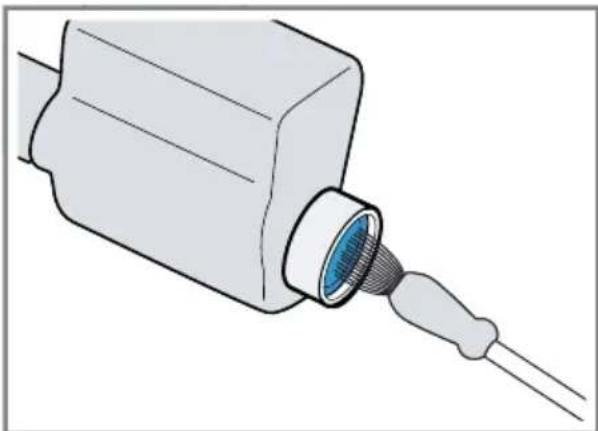

Sieb im Wasserzulauf reinigen...... 45

Störungen beheben 47

Fehlercode / Fehleranzeige /

Signal 47

Funktionsstörungen...... 48

Geräusche.... 51

Ergebnisproblem...... 52

Undichtigkeit.... 53

Gerüche.... 53

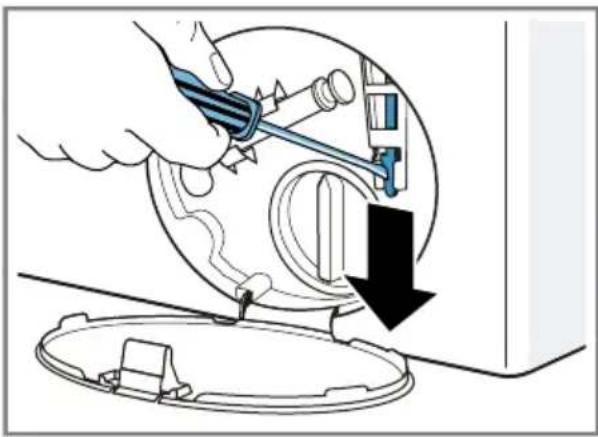

Notentriegelung.... 54

Transportieren, Lagern und

Entsorgen 54

Altgerät entsorgen.... 54

Gerät demontieren 55

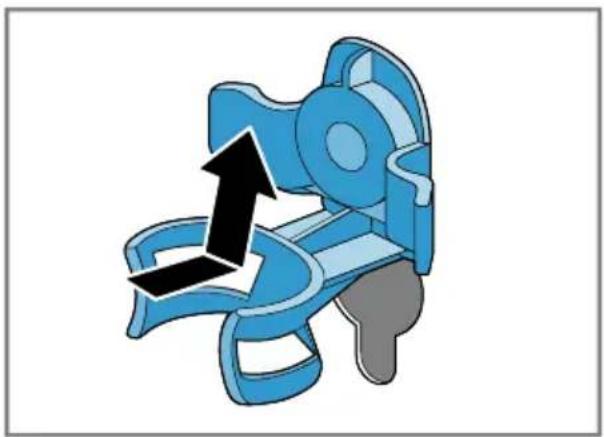

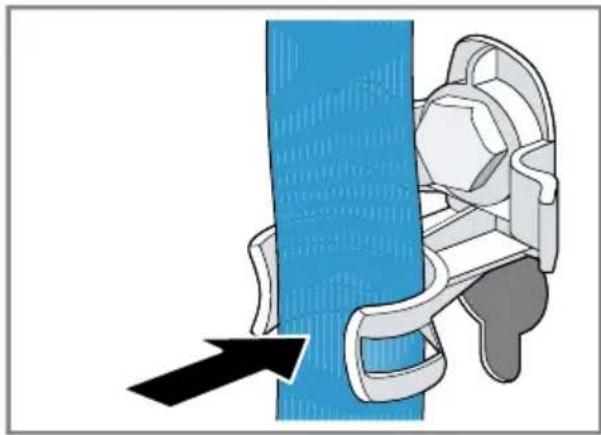

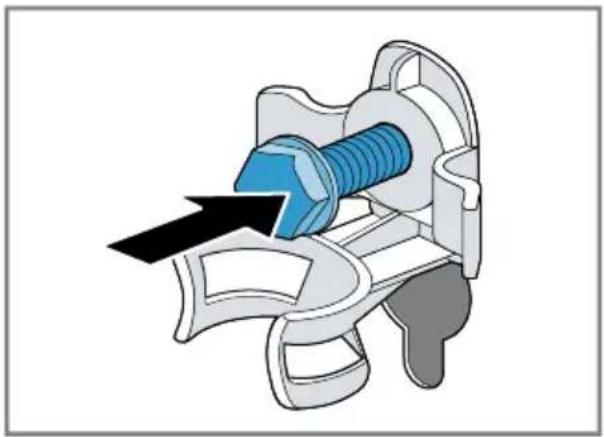

Transportsicherungen einsetzen .... 55

Gerät erneut in Betrieb nehmen..... 56

Kundendienst.... 56

Erzeugnisnummer (E-Nr.) und

Fertigungsnummer (FD) 57

AQUA-STOP-Garantie ^1 57

Verbrauchswerte.... 58

Technische Daten 59

Sicherheit

Beachten Sie die Informationen zum Thema Sicherheit, um Ihr Gerät sicher gebrauchen zu können.

Allgemeine Hinweise

Hier finden Sie allgemeine Informationen zu dieser Anleitung.

■ Lesen Sie diese Anleitung sorgfältig. Nur dann können Sie das Gerät sicher und effizient verwenden.
■ Diese Anleitung richtet sich an den Monteur und den Benutzer des Geräts.
■ Beachten Sie die Sicherheitshinweise und die Warnhinweise.
■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Prüfen Sie das Gerät nach dem Auspacken. Schließen Sie das Gerät bei einem Transportschaden nicht an.

Bestimmungsgemäßer Gebrauch

Um das Gerät sicher und richtig zu verwenden, beachten Sie die Hinweise zum bestimmungsgemäßen Gebrauch.

Verwenden Sie das Gerät nur:

■ gemäß dieser Aufstell- und Gebrauchsanleitung.
■ um maschinenwaschbare Textilien und handwaschbare Wolle nach Pflegeetikett zu waschen.
■ mit Leitungswasser und handelsüblichen, waschmaschinengeeigneten Waschmitteln und Pflegemitteln.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
- bis zu einer Höhe von maximal 4000 m über dem Meeresspiegel.

Einschränkung des Nutzerkreises

Vermeiden Sie Risiken für Kinder und gefährdete Personen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Kinder unter 3 Jahren und Haustiere vom Gerät fernhalten.

Sichere Installation

Wenn Sie das Gerät installieren, beachten Sie die Sicherheitshinweise.

⚠️ WARNING – Stromschlaggefahr!

■ Unsachgemäße Installationen sind gefährlich.

- Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben. - Das Gerät nur über eine vorschriftsmäßig installierte Steck-dose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.

Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. Die Installation muss einen ausreichend großen Leitungsquerschnitt haben.

- Beim Verwenden eines Fehlerstrom-Schutzschalters nur einen Typ mit dem Zeichen 📄insetzen.

▶ Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.

▶ Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein, oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden.

de Sicherheit

▶ Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

■ Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.

• Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.
  ▶ Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
• Nie die Netzanschlussleitung knicken, quetschen oder verändern.

⚠️ WARNUNG – Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

• Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.
• Wenn die Netzanschlussleitung zu kurz ist, den Kunden-dienst kontaktieren.
  ▶ Nur vom Hersteller zugelassene Adapter verwenden.

⚠️ WARNUNG – Verletzungsgefahr!

■ Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.

▶ Das Gerät nicht alleine anheben.

■ Wenn dieses Gerät unsachgemäß in einer Wasch-Trocken-Säule aufgestellt wird, kann das aufgestellte Gerät herunterfallen.

• Den Trockner ausschließlich mit dem Verbindungssatz des Trockner-Herstellers auf eine Waschmaschine stapeln. Eine andere Aufstellmethode ist unzulässig.
• Nicht das Gerät in einer Wasch-Trocken-Säule aufstellen, wenn der Trockner-Hersteller keinen passenden Verbindungssatz anbietet.
• Keine Geräte von verschiedenen Herstellern und mit unterschiedlicher Tiefe und Breite in einer Wasch-Trocken-Säule aufstellen.

- Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Geräte können kippen.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

▶ Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.

⚠ VORSICHT – Verletzungsgefahr!

■ Das Gerät kann während des Betriebs vibrieren oder sich bewegen.

• Das Gerät auf einer sauberen, ebenen und festen Fläche aufstellen.
  ▶ Das Gerät mit den Gerätefüßen und einer Wasserwaage ausrichten.

■ Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitungen besteht Stolpergefahr.

▶ Die Schläuche und Netzanschlussleitungen so verlegen, dass keine Stolpergefahr besteht.
■ Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen.
- Nicht das Gerät an vorstehenden Bauteilen bewegen.

⚠ VORSICHT – Schnittgefahr!

Scharfe Kanten am Gerät können beim Berühren zu Schnitt-verletzungen führen.

• Nicht das Gerät an scharfen Kanten berühren.
  ▶ Schutzhandschuhe verwenden bei Installation und Transport des Geräts.

Sicherer Gebrauch

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät verwenden.

⚠️ WARNUNG – Stromschlaggefahr!

■ Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

▶ Nie ein beschädigtes Gerät betreiben.

- Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.

- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten und den Wasserhahn schließen.

▶ Den Kundendienst rufen. → Seite 56

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.

■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

▶ Das Gerät nur in geschlossenen Räumen verwenden.

▶ Nie das Gerät großer Hitze und Nässe aussetzen.

- Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.

▶ Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

• Kleinteile von Kindern fernhalten.
• Kinder nicht mit Kleinteilen spielen lassen.

⚠️ WARNUNG – Vergiftungsgefahr!

Waschmittel und Pflegemittel können bei Verzehr zu Vergiftungen führen.

▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

⚠️ WARNUNG – Explosionsgefahr!

Wenn Wäsche mit lösungsmittelhaltigen Reinigungsmitteln vorbehandelt wurde, kann sie im Gerät zu einer Explosion führen.

▶ Vorbehandelte Wäsche vor dem Waschen gründlich mit Wasser spülen.

⚠ VORSICHT – Verletzungsgefahr!

■ Beim Steigen oder Klettern auf das Gerät kann die Arbeitsplatte brechen.
▶ Nicht auf das Gerät steigen oder klettern.
■ Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen.
▶ Nicht auf die Gerätetür setzen oder stützen.
▶ Keine Gegenstände auf der Gerätetür abstellen.
■ Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen.
▶ Vor dem Eingreifen auf den kompletten Stillstand der Trommel warten.

⚠ VORSICHT – Verbrennungsgefahr!

Das Glas der Gerätetür wird beim Waschen mit hohen Temperaturen heiß.

▶ Nicht die heiße Gerätetür berühren.
- Kinder von der heißen Gerätetür fernhalten.

⚠ VORSICHT – Verbrühungsgefahr!

Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß.

▶ Nicht die heiße Waschlauge berühren.

⚠ VORSICHT – Verätzungsgefahr!

Beim Öffnen der Waschmittelschublade können Waschmittel und Pflegemittel aus dem Gerät spritzen. Ein Kontakt mit den Augen oder der Haut kann zu Reizungen führen.

▶ Bei Kontakt mit Waschmitteln oder Pflegemitteln gründlich die Augen oder Haut mit klarem Wasser spülen.
▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

Sichere Reinigung und Wartung

Wenn Sie das Gerät reinigen und warten, beachten Sie die Sicherheitshinweise.

⚠️ WARNUNG – Stromschlaggefahr!

■ Unsachgemäße Reparaturen sind gefährlich.
▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

- Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Verletzungsgefahr!

Das Verwenden von nicht Original-Ersatzteilen und Original-Zubehör ist gefährlich.

- Nur Original-Ersatzeile und Original-Zubehör des Herstellers verwenden.

⚠️ WARNUNG – Vergiftungsgefahr!

Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln können giftige Dämpfe entstehen.

▶ Keine lösungsmittelhaltigen Reinigungsmittel verwenden.

Sachschäden vermeiden

Beachten Sie diese Hinweise, um Sachschäden und Geräteschäden zu vermeiden.

ACHTUNG!

■ Ein Fehldosieren von Weichspülern, Waschmitteln, Pflegemitteln und Reinigungsmitteln kann die Gerätefunktion beeinträchtigen.
▶ Die Dosierempfehlungen der Hersteller beachten.
■ Das Überschreiten der maximalen Beladungsmenge beeinträchtigt die Gerätefunktion.
▶ Die maximale Beladungsmenge → Seite 24 für jedes Programm beachten und nicht überschreiten.
■ Das Gerät ist für den Transport mit Transportsicherungen gesichert. Nicht entfernte Transportsicherungen können zu Sachschäden und Geräteschäden führen.
- Vor Inbetriebnahme alle Transportsicherungen komplett entfernen und aufbewahren.
- Vor jedem Transport alle Transportsicherungen komplett einbauen, um Transportschäden zu vermeiden.

■ Ein zu geringer oder zu hoher Wasserdruck kann die Gerätefunktion beeinträchtigen.

- Sicherstellen, dass der Wasserdruck an der Wasserversorgungsanlage mindestens 100 kPa (1 bar) und maximal 1000 kPa (10 bar) beträgt.

- Wenn der Wasserdruck den angegebenen Höchstwert überschreitet, muss ein Druckminderungsventil zwischen Trinkwasseranschluss und Schlauchset des Geräts installiert werden.

■ Veränderte oder beschädigte Wasserschläuche können zu Sach- und Geräteschäden führen.

- Nie Wasserschläuche knicken, quetschen, verändern oder durchschneiden.

- Nur mitgelieferte Wasserschläuche oder Original-Ersatzschläuche verwenden.

- Nie benutzte Wasserschläuche wiederverwenden.

■ Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

- Keine scharfen oder scheuernden Reinigungsmittel verwenden.

- Keine stark alkoholhaltigen Reinigungsmittel verwenden.

- Keine harten Scheuerkissen oder Putzschwämme verwenden.

Das Gerät nur mit Wasser und einem weichen, feuchten Tuch reinigen.

▶ Bei Kontakt mit dem Gerät sofort alle Waschmittelreste, Sprühnebelreste oder Rückstände entfernen.

Umweltschutz und Sparen

Schonen Sie die Umwelt, indem Sie Ihr Gerät ressourcenschonend gebrauchen und wiederverwendbare Materialien richtig entsorgen.

Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

• Die einzelnen Bestandteile getrennt nach Sorten entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Energie und Ressourcen sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom und Wasser.

Maximale Beladungsmenge
→ Seite 24 der Programme nicht überschreiten.
+ Eine höhere Beladungsmenge verlängert die Programmdauer und erhöht den Energieverbrauch.

Maximale Beladungsmenge

→ Seite 24 der Programme verwenden.

+ Der Energieverbrauch und Ressourcenverbrauch ist am effizientesten.

Sparsame Programmeinstellung verwenden.

+ Wenn Sie die Programmeinstellungen für ein Programm anpassen, zeigt das Display den zu erwartenden Verbrauch.

Waschmittel entsprechend des Verschmutzungsgrads der Wäsche dosieren → Seite 34.

+ Für leichte bis normale Verschmutzung ist eine geringere Menge Waschmittel ausreichend. Beachten Sie die Dosierempfehlung des Waschmittelherstellers.

Waschtemperatur bei leicht und normal verschmutzter Wäsche reduzieren.

+ Bei niedrigeren Temperaturen verbraucht das Gerät weniger Energie. Für leichte bis normale Verschmutzung sind auch geringere Temperaturen als auf dem Pflege-etikett angegeben ausreichend.

Maximale Schleuderdrehzahl einstellen, wenn die Wäsche anschließend im Wäschetrockner getrocknet werden soll.

+ Trockenere Wäsche verkürzt die Programmdauer beim Trocknen und senkt den Energieverbrauch.

Wäsche ohne Vorwäsche waschen.

+ Das Waschen mit Vorwäsche verlängert die Programmdauer und erhöht den Energieverbrauch und Wasserverbrauch.

Das Gerät verfügt über eine Mengen- automatik.

+ Die Mengenautomatik passt den Wasserverbrauch und die Programmdauer optimal an die Textilart und die Beladungsmenge an.

Energiesparmodus

Wenn Sie das Gerät längere Zeit nicht bedienen, schaltet sich das Gerät automatisch in den Energiesparmodus. Alle Anzeigen erlöschen und Start / Nachlegen blinkt. Der Energiesparmodus wird beendet, indem Sie das Gerät erneut bedienen, z. B. die Tür öffnen oder schließen.

Aufstellen und Anschließen

Wo und wie Sie Ihr Gerät am besten aufstellen, erfahren Sie hier. Außerdem erfahren Sie, wie Sie das Gerät an die Wasserversorgung und das Stromnetz anschließen.

Gerät auspacken

1. Verpackungsmaterial und Schutzhüllen komplett vom Gerät entfernen.

2. Das Gerät auf sichtbare Beschädigungen prüfen.

3. ACHTUNG! In der Trommel verbleibende Gegenstände, die nicht für den Betrieb im Gerät vorgesehen sind, können zu Sachschäden und Geräteschäden führen.

- Vor dem Betrieb diese Gegenstände und das mitgelieferte Zubehör aus der Trommel entfernen. Die Tür öffnen und das Zubehör aus der Trommel nehmen.

Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

1	Waschmaschine
2	Begleitunterlagen
3	Krümmer zum Fixieren des Wasserablaufschlauchs
4	Abdeckkappen
5	Befestigungsmaterial

Anforderungen an den Auf- stellort

Das Gerät kann beim Schleudern wandern. Beachten Sie die Hinweise zum Aufstellort.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

WARNUNG

Stromschlaggefahr!

Das Gerät enthält spannungsführende Teile. Das Berühren von spannungsführenden Teilen ist gefährlich.

- Nicht das Gerät ohne Abdeckplatte betreiben.

WARNUNG

Verletzungsgefahr!

Beim Betrieb auf einem Sockel kann das Gerät kippen.

▶ Die Gerätefüße vor Inbetriebnahme auf einem Sockel unbedingt mit den Haltelaschen → Seite 30 des Herstellers befestigen.

ACHTUNG!

■ Wenn das Gerät in frostgefährdeten Bereichen oder im Freien aufgestellt wird, kann gefrorenes Restwasser das Gerät beschädigen und gefrorene Schläuche können reißen oder platzen.

- Nicht das Gerät in frostgefährdeten Bereichen oder im Freien aufstellen und betreiben.

Das Gerät wurde vor dem Verlassen des Werks einem Funktionstest unterzogen und kann Restwasser enthalten. Wenn das Gerät über 40° geneigt wird, kann dieses Restwasser auslaufen.

Das Gerät vorsichtig neigen.

Aufstellort Anforderungen

Auf einem Sockel Das Gerät mit Haltelaschen → Seite 30 befestigen.

schen → Seite 30 befestigen.

Aufstellort Anforderungen

Auf einer Holzbalken- decke

Das Gerät auf einer wasserbeständigen Holzplatte aufstellen, die fest mit dem Fußboden verschraubt ist. Die Stärke der Holzplatte sollte mindestens 30 mm betragen.

In einer Küchenzeile ■

Es ist eine Ni- schenbreite von 60 cm erforder- lich.

Das Gerät nur unter einer durchgehenden Arbeitsplatte aufstellen, die fest mit den Nachbarschränken verbunden ist.

An einer Wand Keine Schläuche zwischen Wand und Gerät einklemmen.

Transportsicherungen entfernen

Das Gerät ist für den Transport mit Transportsicherungen auf der Geräterückseite gesichert.

Hinweise

■ Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

■ Bewahren Sie die Transportsicherungen, die Schrauben und die Hülsen für einen späteren Transport → Seite 54 auf.

1. Die Schläuche aus den Halterungen ziehen.

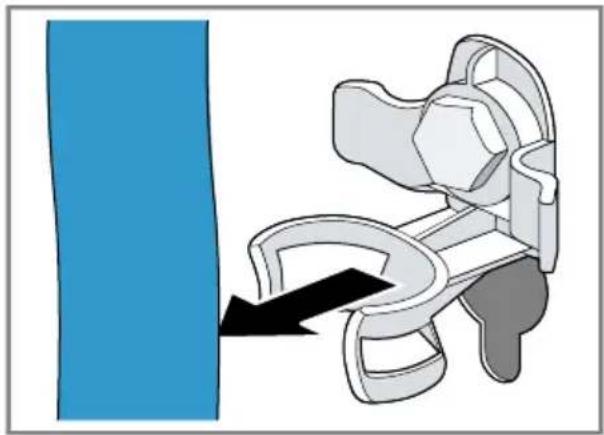

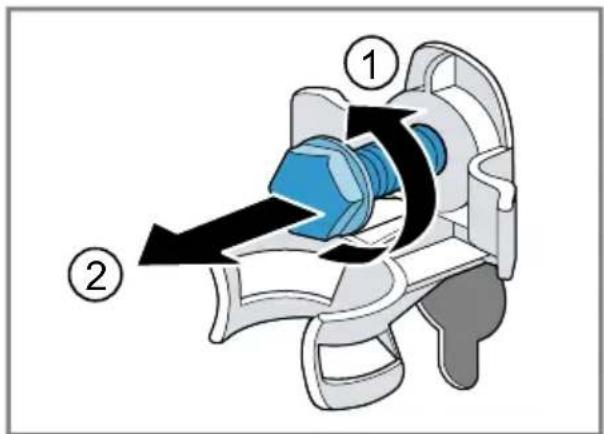

1. Alle Schrauben der 4 Transportsicherungen mit einem Schraubenschlüssel SW13 lösen ① und entfernen ②

1. Die Netzanschlussleitung aus der Halterung ziehen.

1. Die 4 Hülsen entfernen.

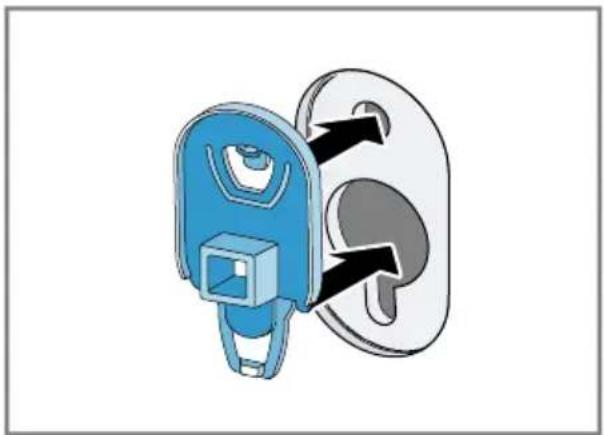

1. Die 4 Abdeckkappen einsetzen.

1. Die 4 Abdeckkappen runter drücken.

Schließen Sie Ihr Gerät an das Stromnetz, den Wasserzulauf und den Wasserablauf an.

Wasserzulaufschlauch anschließen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit

→ Seite 4, um Ihr Gerät sicher gebrauchen zu können.

WARNUNG

Stromschlaggefahr!

Das Gerät enthält spannungsführende Teile. Das Berühren von spannungsführenden Teilen ist gefährlich.

- Nicht das elektrische Aquastop-Ventil in Wasser tauchen.

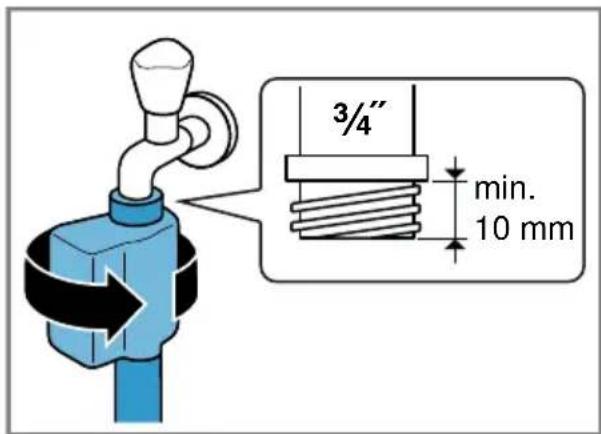

1. Den Wasserzulaufschlauch am Wasserhahn (26,4 mm = 3/4") anschließen.

3/4" min. 10 mm

1. Den Wasserhahn vorsichtig öffnen und prüfen, ob die Anschlussstellen dicht sind.

Anschlussarten Wasserablauf

Die Informationen helfen Ihnen, dieses Gerät an den Wasserablauf anzuschließen.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

ACHTUNG!

Beim Abpumpen steht der Wasserablaufschlauch unter Druck und kann sich von der installierten Anschlussstelle lösen.

- Den Wasserablaufschlauch gegen unbeabsichtigtes Lösen sichern.

Ablauf in einen Siphon. Die Anschlussstelle mit einer Schlauchschelle (24-40 mm) sichern.

Ablauf in ein Wasch- becken. Den Wasserablauf- schlauch mit einem Krümmer fixieren und sichern.

Ablauf in ein Kunststoffrohr mit Gummi-muffe oder in einen Gully. Den Wasserablauf-schlauch mit einem Krümmer fixieren und sichern.

Gerät elektrisch anschließen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

1. Den Netzstecker der Netzanschlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken.
   Die Anschlussdaten des Geräts finden Sie in den Technischen Daten → Seite 59.
2. Den Netzstecker auf festen Sitz prüfen.

Gerät ausrichten

Um Geräusche und Vibrationen zu reduzieren und ein Wandern des Geräts zu vermeiden, richten Sie das Gerät richtig aus.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

1. Die Kontermuttern im Uhrzeigersinn mit einem Schraubenschlüssel SW17 lösen.

1. Um das Gerät auszurichten, die Gerätefüße drehen. Die Ausrichtung mit einer Wasserwaage prüfen.

Alle Gerätefüße müssen fest auf dem Boden stehen.

1. Die Kontermuttern mit einem Schraubenschlüssel SW17 handfest gegen das Gehäuse festziehen.

Den Gerätefuß dabei festhalten und nicht in der Höhe verstellen.

Kennenlernen

Lernen Sie die Bestandteile Ihres Geräts kennen.

Gerät

Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.

1 2 3 4 5 6 7 8

Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1	Wartungsklappe der Laugenpumpe → Seite 42
2	Tür
3	Waschmittelschublade → Seite 21
4	Bedienelemente → Seite 21
5	Wasserablaufschlauch → Seite 18
6	Netzanschlussleitung → Seite 18

7	Transportsicherungen → Seite 16
8	Wasserzulaufschlauch → Seite 18

Waschmittelschublade

Hier finden Sie eine Übersicht über den Aufbau der Waschmittelschubla- de.

1 2 3 4

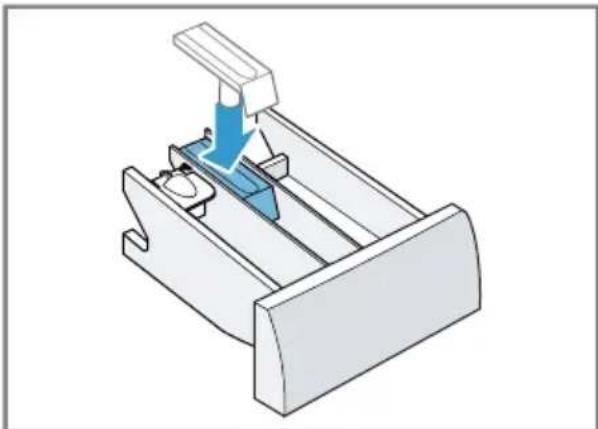

1	Dosierhilfe für Flüssigwaschmittel → "Dosierhilfe für Flüssigwaschmittel einsetzen", Seite 36
2	Kammer II:■ Waschmittel für die Hauptwäsche■ Enthärter■ Bleiche■ Fleckensalz
3	Kammer 🌿■ Weichspüler■ Flüssige Stärke■ Imprägniermittel
4	Kammer I:■ Waschmittel für die Vorwäsche■ Hygienewaschmittel

Bedienelemente

Über die Bedienelemente stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

1 2 4 1 3

1 Programme → Seite 24
2 Programmwähler → Seite 35

3 Tasten → Seite 29
4 Display → Seite 22

Display

Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte.

90 30 60 20 40 * 88:00 kg ≡ — — ▶!!

Anzeige	Benennung	Beschreibung
0:401	Programmdauer / Rest-zeit des Programms	Voraussichtliche Programmdauer oder Restzeit des Programms.
10h 1	Fertig in - Zeit Das Programmende wurde festgelegt und die verbleibenden Stunden werden angezeigt.→ "Tasten", Seite 29
8 kg1	Beladungsempfehlung Maximale Beladungsmenge für das eingestellte Programm in kg.
--- 1400 5	Schleuderdrehzahl Eingestellte Schleuderdrehzahl in U/min.→ "Tasten", Seite 290: ohne Endschleudern, nur Abpumpen--- -: Spülstopp, ohne Abpumpen
* - 90	Temperatur Eingestellte Temperatur in °C.→ "Tasten", Seite 29*(kalt)
>100	Start / Pause Starten, Abbrechen oder Pausieren■ leuchtet: Das Programm läuft und kann abgebrochen oder pausiert werden.■ blinkt: Das Programm kann gestartet oder fortgesetzt werden.
	Waschen Programmstatus
	Spülen Programmstatus
1 Beispiel
Anzeige Benennung Beschreibung
© Schleudern Programmstatus
--- Spülstopp Programmstatus
End Programmende Programmstatus
	Kindersicherung ■ leuchtet: Die Kindersicherung ist aktiviert.■ blinkt: Die Kindersicherung ist aktiviert und der Programmwähler wurde verstellt.→ "Kindersicherung deaktiveren", Seite 39
	Spülen Plus Zusätzliche Spülgänge sind aktiviert.
	Vorwäsche Die Vorwäsche ist aktiviert.→ "Tasten", Seite 29
	SpeedPerfect Waschen mit verkürzter Zeit aktiviert.→ "Tasten", Seite 29
— — —1	Energieverbrauch Energieverbrauch für das eingestellte Programm.■ —niedriger Energieverbrauch■ —hoher Energieverbrauch
	Schaumerkennung Das Gerät hat zu viel Schaum erkannt.→ "Fehlercode / Fehleranzeige / Signal", Seite 47
	Tür ■ leuchtet: Die Tür ist verriegelt und kann nicht geöffnet werden.■ blinkt: Die Tür ist nicht geschlossen.■ aus: Die Tür ist entriegelt und kann geöffnet werden.
	Wasserhahn ■ Kein Wasserdruck.→ "Fehlercode / Fehleranzeige / Signal",Seite 47■ Der Wasserdruck ist zu gering.
E:60 / -2B1	Fehler Fehlercode, Fehleranzeige, Signal.→ "Fehlercode / Fehleranzeige / Signal", Seite 47
1 Beispiel

Programme

Hier finden Sie eine Übersicht der Programme. Sie erhalten Informationen zu der Beladung und zu den Einstellmöglichkeiten.Tipp: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl.→ "Pflegekennzeichen auf den Pflegeetiketten",Seite 33
Programm Beschreibung	max. Beladung (kg)	max. Temperatur (°C)	max. Schleuderdrehzahl (U/min)1	Speed Perfect	Spülen Plus	Schleudern - -(Spülstopp)	Vorwäsche
Baumwolle Strapazierfähige Textilien aus Baumwolle, Lei- nen und Mischgewebe waschen.Auch geeignet als zeitverkürztes Programm für normal verschmutzte Wäsche, wenn Sie Speed Perfect aktivieren. Ist Speed Perfect aktiviert, reduziert sich die maximale Beladungsmenge auf 5 kg.	8 90 1400			●	●	●	●
□ Baumwolle bunt	Strapazierfähige Textilien aus Baumwolle, Lei- nen und Mischgewebe waschen.Energiesparendes Programm.Hinweis: Um Energie zu sparen, kann die tat-sächliche Waschtemperatur von der eingestell- ten Waschtemperatur abweichen. Die Waschwirkung entspricht den gesetzlichen Vor-gaben.	8 90 1400		–	●	●	●
1 Der angegebene Wert ist gerundet.

Programm Beschreibung	max. Beladung (kg)	max. Temperatur (°C)	max. Schleuderdrehzahl (U/min)1	Speed Perfect	Spülen Plus	Schleudern - - -	Vorwäsche
Eco 40 - 60 Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Hinweis: Geeignet für normal verschmutzte Textilien, die laut Pflegesymbol 40 °C oder 60 °C waschbar sind. Die Textilien können gemeinsam gewaschen werden.Zur Erreichung einer optimalen Energieeffizienz wurde seitens Hersteller eine optimale Waschtemperatur für dieses Programm hinterlegt. Diese Waschtemperatur ist unveränderbar.	8 - 1400			-	●	●	●
Pflegeleicht Textilien aus Synthetik und Mischgewebe waschen.	4 60 1200			●	●	●	●
Schnell / Mix Textilien aus Baumwolle, Leinen, Synthetik und Mischgewebe waschen.Geeignet für leicht verschmutzte Wäsche.	4 60 1400			●	●	●	●
Fein / Seide Empfindliche, waschbare Textilien aus Seide, Viskose und Synthetik waschen.Verwenden Sie ein Waschmittel für Feinwäsche oder Seide.Hinweis: Waschen Sie besonders empfindliche Textilien oder Textilien mit Haken, Ösen oder Bügeln im Wäschenetz.	2 40 800			-	●	●	●
^1 Der angegebene Wert ist gerundet.

Programm Beschreibung		max. Beladung (kg)	max. Temperatur (°C)	max. Schleuderdrehzahl (U/min)1	Speed Perfect	Spülen Plus	Schleudern - -(Spülstopp)	Vorwäsche
Wolle	Hand- und maschinenwaschbare Textilien aus Wolle oder mit Wollanteil waschen.Um ein Schrumpfen der Wäsche zu vermeiden, bewegt die Trommel die Textilien besonders schonend mit langen Pausen.Verwenden Sie ein Waschmittel für Wolle.	2 40 800			-- --		●
Spülen Spülen mit anschließendem Schleudern und Wasser abpumpen.		-- 1400			-- --		●
Schleudern / Abpumpen	Schleudern und Wasser abpumpen.Wenn Sie nur das Wasser abpumpen wollen, aktivieren Sie 0. Die Wäsche wird nicht geschleudert.	-- 1400			-- -- --
Jeans / Dunkle Wäsche	Dunkle und farbintensive Textilien aus Baumwolle und pflegeleichte Textilien, z. B. Jeans waschen.Waschen Sie die Wäsche mit der Innenseite nach außen.Verwenden Sie ein Flüssigwaschmittel.	4 40 1200			●	●	●	●
Schnell / Mix leise Textilien aus Baumwolle, Leinen, Synthetik und Mischgewebe waschen.Geeignet für leises Waschen in der Nacht.		4 60 1400			●	●	●	●
^1 Der angegebene Wert ist gerundet.

Programm Beschreibung	max. Beladung (kg)	max. Temperatur (°C)	max. Schleuderdrehzahl (U/min) ^1	Speed Perfect	Spülen Plus	Schleudern -- (Spülstopp)	Vorwäsche
Das Signal am Programmende ist deaktiviert und eine reduzierte Endschleuderdrehzahl ist voreingestellt.
AllergiePlus Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Geeignet für Allergiker und bei erhöhten hygienischen Ansprüchen.Hinweis:Wenn die eingestellte Temperatur erreicht ist, bleibt diese während des gesamten Waschprozesses konstant.	6,5 60 1400			●	●	●	●
Hemden / Blusen Bügelfreie Oberhemden und Blusen aus Baumwolle, Leinen, Synthetik und Mischgewebe waschen.Tipp:Um Knitter in der Wäsche zu vermeiden, aktivieren Sie Knitterschutz. Die Wäsche wird nur kurz angeschleudert und kann tropfnass entnommen werden. Hängen Sie die Hemden und Blusen tropfnass auf, damit sie sich aushängen.Waschen Sie Hemden und Blusen aus Seide oder empfindlichen Materialien im Programm Fein / Seide.	2 60 800			-	●	●	●
^1 Der angegebene Wert ist gerundet.

Programm Beschreibung	max. Beladung (kg)	max. Temperatur (°C)	max. Schleuderdrehzahl (U/min) ^1	Speed Perfect	Spülen Plus	Schleudern -- (Spülstopp)	Vorwäsche
Sportswear Sporttextilien und Freizeittextilien aus Synthetik, Microfaser und Fleece waschen. Verwenden Sie ein Waschmittel für Sporttextilien. Verwenden Sie keinen Weichspüler.Tipp: Waschen Sie stark verschmutzte Wäsche im Programm Pflegeleicht.	2 40 800			-	●	●	●
Extra Kurz 15' / 30' Textilien aus Baumwolle, Synthetik und Mischgewebe waschen.Kurzprogramm für leicht verschmutzte kleine Wäscheposten.Die Programmdauer beträgt ca. 30 Minuten.Wollen Sie die Programmdauer auf 15 Minuten verkürzen, aktivieren Sie Speed Perfect . Die maximale Beladungsmenge reduziert sich auf 2 kg.	4 40 1200			●	●	●	-
^1 Der angegebene Wert ist gerundet.

Tasten

Hier finden Sie eine Übersicht zu den Tasten und deren Einstellmöglichkeiten. Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Programm. Die Auswahlmöglichkeiten für jedes Programm sehen Sie in der Übersicht für

→ "Programme", Seite 24.

Taste Auswahl Beschreibung
Start / Nachlegen■ starten■ abbrechen■ pausieren		Programm starten, abbrechen oder pausieren.
Speed Perfect■ aktivieren■ deaktivieren		Waschen mit verkürzter Zeit aktivieren oder deaktivieren.Hinweis:Der Energieverbrauch erhöht sich.Das Waschergebnis wird dadurch nicht beeinträchtigt.
Fertig in 1 - 24 Stunden Das Programmende festlegen.		Die Programmdauer ist bereits in der eingestellten Stundenzahl enthalten.Nach Programmstart wird die Programmdauer angezeigt.
Temp. °C	-90 °C	Die Temperatur in °C anpassen.
Schleudern - - - - 1400 Die Schleuderdrehzahl anpassen oder - - - -(Spülstopp) aktivieren.Mit der Auswahl - - - - wird das Wasser am Ende des Waschgangs nicht abgepumpt und das Schleudern deaktiviert. Die Wäsche bleibt im Spülwasser liegen.
3 Sek.	■ aktivieren■ deaktivieren	Die Kindersicherung aktivieren oder deaktivieren.Die Blende gegen ein versehentliches Bedienen sichern.Wurde die Kindersicherung aktiviert und das Gerät ausgeschaltet, bleibt die Kindersicherung aktiviert.→ "Kindersicherung", Seite 39
Vorwäsche■ aktivieren■ deaktivieren		Vorwäsche aktivieren oder deaktivieren, z. B.zum Waschen stark verschmutzter Wäsche.
Spülen Plus■ aktivieren■ deaktivieren		Spülen aktivieren oder deaktivieren.Empfohlen bei besonders empfindlicher Haut oder in Regionen mit sehr weichem Wasser.

Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt. Hier erhalten Sie einen Überblick über das Zubehör Ihres Geräts und dessen Verwendung.

	Verwendung Bestellnummer
Verlängerung Wasserzulauf-schlauch	Kaltwasser- oder Aquastop-Was-serzulaufschlauch verlängern (2,50 m).	WMZ2381
Haltelaschen Standsicherheit des Geräts ver-bessern.		WMZ2200
Flüssigwaschmitteleinsatz Flüssigwaschmittel dosieren. 00605740

Vor dem ersten Gebrauch

Bereiten Sie das Gerät für die Verwendung vor.

Leerwaschgang starten

Ihr Gerät wurde vor Verlassen des Werks eingehend geprüft. Um mögliches Restwasser zu entfernen, waschen Sie das erste Mal ohne Wäsche.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

1. Den Programmwähler auf Baumwolle 90 °C stellen.

1. Die Tür schließen.

2. Die Waschmittelschublade herausziehen.

1. Etwa 1 Liter Leitungswasser in die Kammer II füllen.

1. Das Pulvervollwaschmittel in die Kammer II einfüllen.

Um Schaumbildung zu vermeiden, verwenden Sie nur die Hälfte der vom Waschmittelhersteller empfohlenen Waschmittelmenge für leichte Verschmutzung. Verwenden Sie kein Wollwaschmittel oder Feinwaschmittel.

1. Die Waschmittelschublade einschieben.

1. Um das Programm zu starten, auf Start / Nachlegen drücken.

Das Display zeigt die verbleibende Programmdauer.
Das Display zeigt nach Programmende: End.

1. Den ersten Waschgang starten oder den Programmwähler auf Aus stellen, um das Gerät auszuschalten.

→ "Grundlegende Bedienung", Seite 35

Wäsche

Sie können in Ihrem Gerät alle Textilien, die vom Hersteller auf dem Pflegeetikett als waschmaschinengeeignet gekennzeichnet sind, und Textilien aus handwaschbarer Wolle waschen.

Wäsche vorbereiten

ACHTUNG!

In der Wäsche verbleibende Gegenstände können die Wäsche und die Trommel beschädigen.

- Vor dem Betrieb alle Gegenstände aus den Taschen der Wäsche entfernen.

de Wäsche

- Um Ihr Gerät und die Wäsche zu schonen, bereiten Sie die Wäsche vor.

• alle Taschen entleeren
• Sand aus allen Umschlägen und Taschen ausbürsten
• Bettbezüge und Kissenbezüge schließen

- alle Reißverschlüsse, Klettverschlüsse, Haken und Ösen, schließen

- Stoffgürtel und Schürzenbänder zusammenbinden oder ein Wäschenetz verwenden

- Gardinenröllchen und Bleibänder entfernen oder ein Wäschenetz verwenden

- für kleine Wäschestücke, z. B. Kindersocken, ein Wäschenetz verwenden

- Wäsche auseinander falten und auflockern

- große und kleine Wäschestücke zusammen waschen

– frische Flecken mit Seifenlauge abtupfen (nicht reiben)

– einige hartnäckige, eingetrocknete Flecken lassen sich durch mehrmaliges Waschen entfernen

Wäsche sortieren

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit

→ Seite 4, um Ihr Gerät sicher gebrauchen zu können.

- Um das Waschergebnis zu verbessern und Verfärbungen zu vermeiden, sortieren Sie die Wäsche vor dem Waschen nach folgenden Kriterien.

- Gewebeart und Faserart

- weiße Wäsche

– farbige Wäsche Waschen Sie neue farbige Wäsche das erste Mal ge- trennt von anderer Wäsche.

- Verschmutzung → Seite 32

– Pflegekennzeichen auf den Pflegeetiketten → Seite 33

Verschmutzungsgrade

Verschmutzungsgrad Verschmutzung Beispiele
leicht■ keine Verschmutzungen oder Flecken sind sichtbar■ Wäsche hat Gerüche angenommen	leichte Sommerbekleidung oder Sportkleidung, die wenige Stunden getragen wurde
normal Verschmutzungen oder leichte Flecken sind sichtbar	■ T-Shirts, Hemden oder Blusen sind durchgeschwitzt oder wurden mehrfach getragen■ Handtücher oder Bettwäsche, die bis zu einer Woche benutzt wurden
stark Verschmutzungen oder Flecken sind deutlich sichtbar	Geschirrhandtücher, Babywäsche oder Berufsbekleidung

Pflegekennzeichen auf den Pflegeetiketten

Die Symbole verweisen auf das empfohlene Programm und die Zahlen in den Symbolen auf die maximal empfohlene Waschtemperatur.

Symbol Waschprozess Empfohlenes Programm
95 60 40 30	normal Baumwolle
60 40 30	schonend Pflegeleicht
40 30	besonders schonend Fein / Seide für Handwäsche
	Handwäsche Wolle
	nicht in der Waschmaschine waschbar -

Tipp: Auf www.ginetex.ch finden Sie weitere Informationen zu Pflegesymbolen.

Waschmittel und Pflege- mittel

Mit der richtigen Auswahl und Verwendung von Waschmitteln und Pflegemitteln schonen Sie Ihr Gerät und Ihre Wäsche. Sie können alle Waschmittel und Pflegemittel verwenden, die für Haushaltswaschmaschinen geeignet sind.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

Herstellerangaben zur Verwendung und Dosierung finden Sie auf der Verpackung.

Hinweise

■ bei Flüssigwaschmitteln nur selbstfließende Flüssigwaschmittel verwenden
■ keine unterschiedlichen Flüssig-waschmittel mischen
■ keine Waschmittel und Weichspüler mischen
■ keine überlagerten und stark verdickten Produkte verwenden
- keine lösemittelhaltigen, ätzenden oder ausgasenden Mittel, z. B. Flüssigbleiche, verwenden
■ Färbemittel sparsam verwenden, Salz kann Edelstahl angreifen
- keine Entfärbemittel im Gerät verwenden

Waschmittelempfehlung

Die Informationen helfen Ihnen, das richtige Waschmittel für die Textlien auszuwählen.

Textilien Waschmittel Programm Temperatur
kochfeste weiße Textilien aus Leinen oder Baumwolle	Vollwaschmittel mit optischen Aufhellern	Baumwolle von kalt bis 90 °C
bunte Textilien aus Leinen oder Baumwolle	Buntwaschmittel ohne Bleiche und optische Aufheller	Baumwolle von kalt bis 60 °C
bunte Textilien aus pflegeleichten Fasern oder Synthetik	Buntwaschmittel / Fein-waschmittel ohne optische Aufheller	Pflegeleicht von kalt bis 60 °C

Textilien Waschmittel Programm Temperatur

empfindliche feine Textilien aus Seide oder Viskose

Feinwaschmittel Fein / Seide von kalt bis 40 °C

Wolle Wollwaschmittel Wolle von kalt bis 40 °C

Tipp: Auf www.cleanright.eu finden Sie eine Vielzahl weiterer Informationen über Waschmittel, Pflegemittel und Reinigungsmittel für den privaten Gebrauch.

Waschmitteldosierung

Mit der richtigen Waschmitteldosierung erzielen Sie ein optimales Waschergebnis und können Ressourcen sparen.

Die Dosierung des Waschmittels richtet sich nach:

■ Wäschemenge

■ Verschmutzungsgrad
■ Wasserhärte Die Wasserhärte können Sie beim örtlichen Wasserwerk erfragen oder mit einem Wasserhärtetester selbst bestimmen.

Wasserhärte

Härtebereich Gesamthärte in mmol/l deutsche Härte in °dH
weich (I) 0 - 1,5 0 - 8,4
mittel (II) 1,5 - 2,5 8,4 - 14
hart (III) über 2,5 über 14

Beispiel für eine Herstellerangabe für Waschmittel

Diese Beispielangaben beziehen sich auf eine Standardbeladung von 4 - 5 kg.

Verschmutzung	leicht	normal	stark
Wasserhärte: weich / mittel 40 ml	55 ml	80 ml
Wasserhärte: hart / sehr hart	55 ml	80 ml	105 ml

Die Dosiermengen finden Sie auf der Verpackung des Herstellers.

■ Passen Sie die Dosiermengen der tatsächlichen Beladungsmenge an.

Grundlegende Bedienung

Hier erfahren Sie das Wesentliche zur Bedienung Ihres Geräts.

Gerät einschalten

- Den Programmwähler auf ein Programm stellen.

Hinweis: Die Trommel wird beleuchtet nach dem Öffnen, Schließen und Starten des Programms. Die Beleuchtung erlischt automatisch.

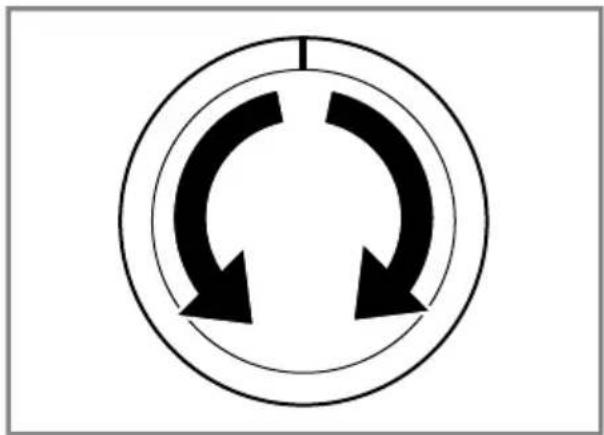

Programm einstellen

1. Den Programmwähler auf das gewünschte Programm → Seite 24 stellen.

1. Bei Bedarf, Programmeinstellungen anpassen → Seite 35.

Programmeinstellungen an- passen

Abhängig vom Programm und Programmfortschritt können Sie die Einstellungen anpassen oder aktivieren und deaktivieren.

Hinweis: Übersicht aller Programm-einstellungen:

→ "Tasten", Seite 29

Voraussetzung: Ein Programm ist eingestellt.

- Die Programmeinstellungen anpassen. Die Programmeinstellungen werden nicht dauerhaft für das Programm gespeichert.

Wäsche einlegen

Hinweise

■ Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.
■ Um Knitterbildung zu vermeiden, beachten Sie die maximale Beladung des Programms → Seite 24.

Voraussetzung: Die Wäsche vorbereiten und sortieren.

→ "Wäsche", Seite 31

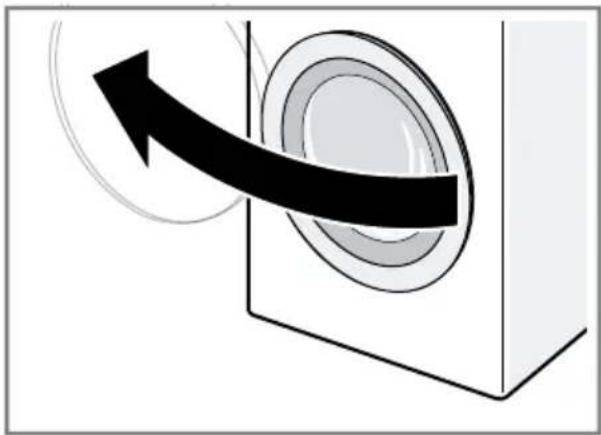

1. Die Tür öffnen.

1. Sicherstellen, dass die Trommel leer ist.

de Grundlegende Bedienung

1. Die Wäsche auseinandergefaltet in die Trommel legen.

2. Hinweis: Stellen Sie sicher, dass keine Wäsche in der Tür eingeklemmt ist.

Die Tür schließen.

Dosierhilfe für Flüssigwasch- mittel einsetzen

Wenn Sie die Dosierhilfe als Zubehör bestellen, müssen Sie die Dosierhilfe einsetzen.

1. Die Waschmittelschublade herausziehen.

1. Den Einsatz runterdrücken und die Waschmittelschublade entnehmen.

1. Die Dosierhilfe einsetzen.

CLICK

1. Die Waschmittelschublade einsetzen.

Dosierhilfe für Flüssigwaschmittel verwenden

Um Flüssigwaschmittel zu dosieren, können Sie in der Waschmittelschublade eine Dosierhilfe verwenden.

1. Die Waschmittelschublade herausziehen.

2. Die Dosierhilfe nach vorne schieben.

1. Die Dosierhilfe herunterklappen und einrasten.

CLICK

1. Die Waschmittelschublade einschieben.

Waschmittel und Pflegemittel einfüllen

Hinweise

■ Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.
- Nutzen Sie die Dosierhilfe für Flüssigwaschmittel nicht bei gelartigen Waschmitteln, Waschpulver, aktivierter Vorwäsche oder Fertig in-Zeit.

Voraussetzung: Informieren Sie sich über die optimale Dosierung für Waschmittel und Pflegemittel.

→ Seite 33

1. Die Waschmittelschublade herausziehen.
2. Das Waschmittel einfüllen. → "Waschmittelschublade", Seite 21
3. Bei Bedarf das Pflegemittel einfüllen.
4. Die Waschmittelschublade einschieben.

Programm starten

Hinweis: Wenn Sie die Zeit bis zum Programmende ändern möchten, stellen Sie erst die Fertig in-Zeit ein.

▶ Auf Start / Nachlegen drücken.
√ Im Display werden entweder Programmdauer oder die Fertig in-Zeit angezeigt.
√ Das Display zeigt nach Programmende: End.

Fertig in-Zeit vor Programmstart anpassen

Sie können die eingestellte Fertig in-Zeit vor Programmstart erneut anpassen.

1. Auf Start / Nachlegen drücken.
2. Auf Fertig in drücken, bis das Display die gewünschte Fertig-in Zeit zeigt.
3. Auf Start / Nachlegen drücken.

Wäsche einweichen

Sie können die Wäsche vor dem Waschen im Gerät einweichen, indem Sie das Programm pausieren.

Hinweis: Es ist kein zusätzliches Waschmittel notwenig. Die Einweichlauge wird anschließend zum Waschen verwendet.

1. Das Programm starten.

de Grundlegende Bedienung

1. Um das Programm zu pausieren, nach ca. 10 Minuten auf Start / Nachlegen drücken.
2. Um das Programm fortzusetzen, nach der gewünschten Einweichzeit auf Start / Nachlegen drücken.

Wäsche nachlegen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

1. Auf Start / Nachlegen drücken. Das Gerät pausiert und prüft, ob Sie Wäsche nachlegen oder entnehmen können. Beachten Sie den Programmstatus. → "Display", Seite 22
2. Die Wäsche nachlegen oder entnehmen.
3. Die Tür schließen.
4. Auf Start / Nachlegen drücken.

Programm abbrechen

Nach Programmstart können Sie das Programm jederzeit abbrechen.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

1. Auf Start / Nachlegen drücken.
2. Die Tür öffnen.

Bei hoher Temperatur und hohem Wasserstand bleibt die Tür aus Sicherheitsgründen verriegelt.

• Bei hoher Temperatur, starten Sie das Programm Spülen.

• Bei hohem Wasserstand, starten Sie das Programm Schleudern oder Abpumpen.

• Die Wäsche entnehmen.

Programm bei Spülstopp fort- setzen

1. Das Programm Schleudern oder Abpumpen einstellen.
2. Auf Start / Nachlegen drücken.

Wäsche entnehmen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

1. Die Tür öffnen.
2. Die Wäsche entnehmen.

1. Den Programmwähler auf Aus stellen.

1. Die Gummimanschette trocken wischen und Fremdkörper entfernen.

1. Die Tür und die Waschmittelschublade offen lassen, damit Restwasser abtrocknen kann.

Kindersicherung

Sichern Sie Ihr Gerät gegen ein versehentliches Bedienen an den Bedienelementen.

Kindersicherung aktivieren

▶ Auf beide Tasten 3 Sek. ca. 3 Sekunden drücken.
Das Display zeigt.
√ Die Bedienelemente sind gesperrt.
√ Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts aktiv.

Kindersicherung deaktiveren

Voraussetzung: Um die Kindersicherung zu deaktivieren, muss das Gerät eingeschaltet sein.

▶ Auf beide Tasten 3 Sek. ca. 3 Sekunden drücken.
√ Im Display erlischt

Grundeinstellungen

Sie können Ihr Gerät auf Ihre Bedürfnisse einstellen.

Übersicht der Grundeinstellungen

Hier finden Sie eine Übersicht der Grundeinstellungen des Geräts.

1 2 3 4 5 6 7

Grundeinstellung	Programmposition	Wert Beschreibung
Endesignal 20 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehr laut)	Die Lautstärke des Signals nach Programmende einstellen.
Tastensignal 30 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehr laut)	Die Lautstärke des Signals beim Anwählen der Tasten einstellen.

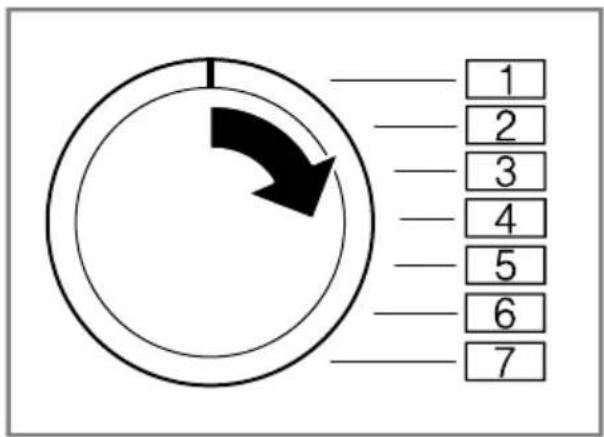

Grundeinstellungen ändern

1. Den Programmwähler auf Position 1 einstellen.

1 2 3 4 5 6 7

1. Auf Start / Nachlegen drücken und gleichzeitig den Programmwähler auf Position 2 einstellen.
   Das Display zeigt den aktuellen Wert.
2. Den Programmwähler auf die gewünschte Position einstellen.
3. Um den Wert zu ändern, auf Fertig in drücken.
4. Um die Änderung zu speichern, das Gerät ausschalten.

Reinigen und Pflegen

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

Tipps zur Gerätepflege

Um die Funktion Ihres Geräts dauerhaft zu erhalten, beachten Sie die Tipps zur Gerätepflege.

Das Gehäuse und die Bedienblende nur mit Wasser und einem feuchten Tuch abwischen.

Die Geräteteile bleiben sauber und hygienisch.

Alle Waschmittelreste, Sprühnebelreste oder Rückstände sofort entfernen.	Frische Ablagerungen lassen sich leichter rückstandslos entfernen.
Die Gerätetür und die Waschmittelschubla-de nach Gebrauch offen lassen.	Restwasser kann ab-trocknen, vermindert Geruchsbildung im Gerät.

Trommel reinigen

Wenn Sie oft mit einer Waschtemperatur von 40°C und niedriger waschen oder das Gerät längere Zeit nicht benutzt haben, reinigen Sie die Trommel.

Das Programm Baumwolle 90 °C ohne Wäsche durchführen. Verwenden Sie Pulvervollwaschmittel.

Waschmittelschublade reinigen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit

→ Seite 4, um Ihr Gerät sicher gebrauchen zu können.

1. Die Waschmittelschublade herausziehen.
2. Den Einsatz runterdrücken und die Waschmittelschublade entnehmen.

de Reinigen und Pflegen

1. Den Einsatz von unten nach oben herausdrücken.

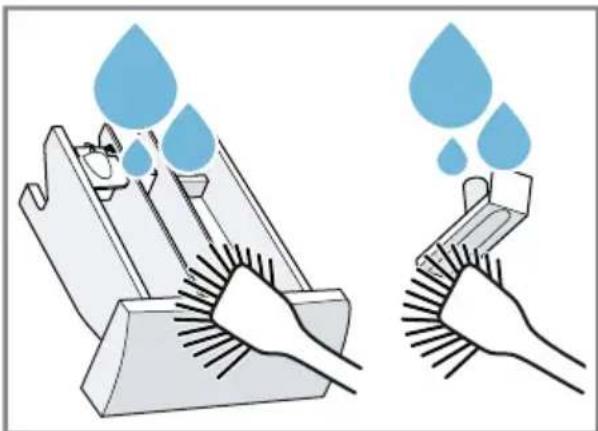

1. Die Waschmittelschublade und den Einsatz mit Wasser und Bürste reinigen und abtrocknen.

1. Den Einsatz einsetzen und einrasten.

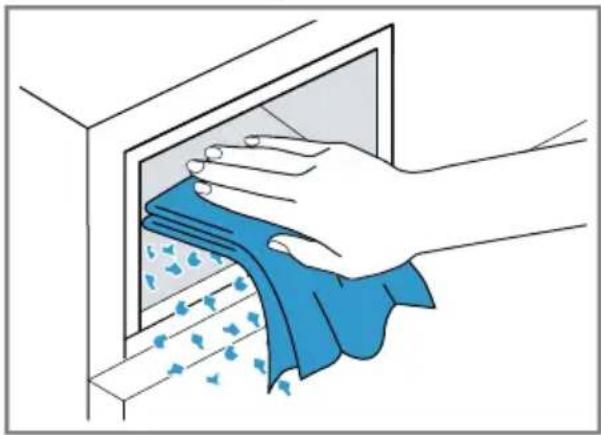

1. Die Öffnung für die Waschmittelschublade reinigen.

1. Die Waschmittelschublade einschieben.

Entkalken

Wenn Sie Waschmittel richtig dosieren, müssen Sie Ihr Gerät nicht entkalken. Falls Sie dennoch Entkalkungsmittel verwenden möchten, beachten Sie die Anwendungshinweise des Herstellers.

ACHTUNG!

Das Verwenden von ungeeigneten Entkalkungsmitteln, wie z. B. für Kaffeemaschinen, kann das Gerät beschädigen.

Für dieses Gerät nur Entkalkungsmittel verwenden, die über die Internetseite oder den Kundendienst des Herstellers erhältlich sind.

Laugenpumpe reinigen

Reinigen Sie die Laugenpumpe bei Störungen, z. B. bei Verstopfungen oder Klappergeräuschen.

Laugenpumpe leeren

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

1. Den Wasserhahn schließen.

2. Das Gerät ausschalten.

3. Den Netzstecker des Geräts vom Stromnetz trennen.
4. Die Wartungsklappe öffnen.

1. Die Wartungsklappe abnehmen.

1. Ein Gefäß unter die Öffnung schieben.

1. Den Entleerungsschlauch aus der Halterung nehmen.

1. VORSICHT - Verbrühungsgefahr! Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß.

- Nicht die heiße Waschlauge berühren.

Um die Waschlauge in das Gefäß abfließen zu lassen, die Verschlusskappe abziehen.

90°C max.

1. Die Verschlusskappe aufdrücken.

de Reinigen und Pflegen

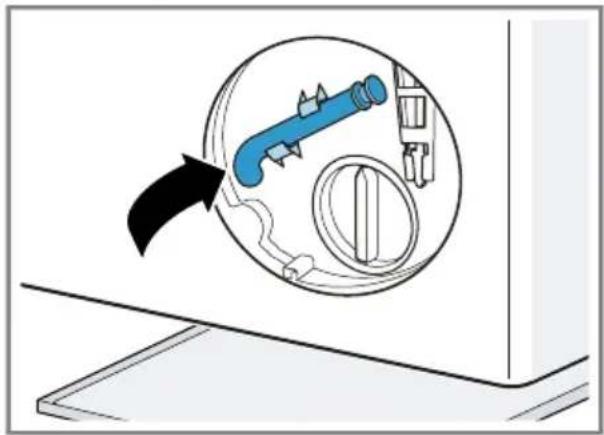

1. Den Entleerungsschlauch in die Halterung klemmen.

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

Voraussetzung: Die Laugenpumpe ist leer. → Seite 42

1. Da sich noch Restwasser in der Laugenpumpe befinden kann, den Pumpendeckel vorsichtig rausdrehen.

1. Den Innenraum, das Gewinde des Pumpendeckels und das Pumpengehäuse reinigen.

1. Sicherstellen, dass sich das Flügelrad der Laugenpumpe drehen lässt.

2. Den Pumpendeckel einsetzen und zudrehen.

90°

Der Griff des Pumpendeckels muss senkrecht stehen.

1. Die Wartungsklappe einsetzen und einrasten.

1. Die Wartungsklappe schließen.

Vor dem nächsten Waschen

Um zu verhindern, dass beim nächsten Waschen Waschmittel ungenutzt in den Ablauf fließt, führen Sie das Programm Abpumpen durch, nachdem Sie die Laugenpumpe entleert haben.

1. Den Wasserhahn öffnen.
2. Den Netzstecker einstecken.
3. Das Gerät einschalten.
4. Ein Liter Wasser in die Kammer II füllen.
5. Das Programm Abpumpen star- ten.

Wasserablaufschlauch am Siphon reinigen

Wenn der Wasserablaufschlauch am Siphon verschmutzt ist oder die Waschlauge nicht abgepumpt wird, müssen Sie diesen reinigen.

1. Das Gerät ausschalten.
2. Den Netzstecker des Geräts vom Stromnetz trennen.
3. Die Schlauchschelle lösen und den Wasserablaufschlauch vorsichtig abziehen.

Restwasser kann auslaufen.

1. Den Wasserablaufschlauch und den Siphonstutzen reinigen.

1. Den Wasserablaufschlauch aufstecken und die Anschlussstelle mit der Schlauchschelle sichern.

Sieb im Wasserzulauf reinigen

Reinigen Sie das Sieb im Wasserzulauf bei Verstopfungen oder bei zu geringem Wasserdruck.

Wasserzulaufschlauch leeren

Um das Sieb reinigen zu können, leeren Sie zuerst den Wasserzulaufschlauch.

1. Den Wasserhahn schließen.
2. Ein Programm einstellen, außer Spülen, Schleudern oder Abpumpen.
3. Das Programm starten und ca. 40 Sekunden laufen lassen.
4. Das Gerät ausschalten.

de Reinigen und Pflegen

1. Den Netzstecker des Geräts vom Stromnetz trennen.

Sieb am Wasserhahn reinigen

Hinweis: Beachten Sie die Informationen zum Thema Sicherheit → Seite 4, um Ihr Gerät sicher gebrauchen zu können.

Voraussetzung: Der Wasserzulauf- schlauch ist leer.

1. Den Wasserzulaufschlauch vom Wasserhahn abnehmen.

1. Das Sieb mit einer kleinen Bürste reinigen.

1. Den Wasserzulaufschlauch anschließen und auf Dichtheit prüfen.

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
▶ Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Fehlercode / Fehleranzeige / Signal

Störung Ursache Störungsbehebung
Das Display ist erloschen und Start / Nachlegen blinkt.	Energiesparmodus ist aktiv.	► Drücken Sie eine beliebige Taste.✓ Das Display leuchtet wieder.
"E:36 / -10" Abflussrohr oder Wasserablaufschlauch ist verstopft.		► Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.
		Abflussrohr oder Wasserablaufschlauch ist verknickt oder verklemmt.
		Laugenpumpe ist verstopft.
		Wasserablaufschlauch ist zu hoch angeschlossen.
"E:36 / -25 / -26" Laugenpumpe ist verstopft.		► → "Laugenpumpe reinigen", Seite 42
		Wasserablaufschlauch ist zu hoch angeschlossen.
		Montieren Sie den Wasserablauf- schlauch in maximal 1 Meter Höhe.→ "Technische Daten", Seite 59
		► → "Laugenpumpe reinigen", Seite 42
"E:60 / -2B" Unwuchtkontrollsystem hat das Schleudern aufgrund un-gleichmäßiger Wäschever-teilung abgebrochen.		► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.

Wasserdruck ist gering. Keine Behebung möglich.

Störung Ursache Störungsbehebung
	Sieb im Wasserzulauf ist verstopft.	► Reinigen Sie das Sieb im Wasserzulauf → Seite 45.
	Wasserhahn ist geschlossen.	► Öffnen Sie den Wasserhahn.
	Wasserzulaufschlauch ist geknickt oder eingeklemmt.	► Stellen Sie sicher, dass der Wasserzulaufschlauch nicht geknickt oder eingeklemmt ist.
"E:35 / -10" Wasser ist in der Bodenwanne.		► Schließen Sie den Wasserhahn.► Rufen Sie den Kundendienst.→ "Kundendienst", Seite 56
		Gerät ist undicht.► Schließen Sie den Wasserhahn.► Rufen Sie den Kundendienst.→ "Kundendienst", Seite 56
	Waschmitteldosierung ist zu hoch.	► Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).► Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.
© blinkt.	Tür ist nicht geschlossen.1. Schließen Sie die Tür.2. Zum Starten des Programms drücken Sie Start / Nachlegen.
Alle anderen Fehlercodes. Funktionsstörung		► Rufen Sie den Kundendienst.→ "Kundendienst", Seite 56

Funktionsstörungen

Störung Ursache Störungsbehebung
Gerät funktioniert nicht. Netzstecker der Netzan-schlussleitung ist nicht ein-gesteckt.		Schließen Sie das Gerät am Strom-netz an.
Sicherung ist defekt.		Prüfen Sie die Sicherung im Siche-rungskasten.
Stromversorgung ist ausge-fallen.		Prüfen Sie, ob die Raumbeleuch-tung oder andere Geräte im Raum funktionieren.
Programm startet nicht.Start / Nachlegen wurdenicht gedrückt.		► Drücken SieStart / Nachlegen.
		Tür ist nicht geschlossen.1. Schließen Sie die Tür.2. Zum Starten des Programmsdrücken SieStart / Nachlegen.
		Kindersicherung ist aktiviert.► → "Kindersicherung deaktiveren",Seite 39
		Fertigin ist aktiviert.► Prüfen Sie, obFertigin aktiviert ist.→ "Tasten",Seite 29
		Wäsche ist in der Tür eingeklemmt.1. Öffnen Sie die Tür erneut.2. Entfernen Sie eingeklemmte Wäsche.3. Schließen Sie die Tür.4. Zum Starten des Programmsdrücken SieStart / Nachlegen.
Tür lässt sich nicht öffnen. -- -- ist aktiviert.		► Setzen Sie das Programm fort in-dem SieSchleudern oder Abpumpen wählen undStart / Nachlegendrücken.→ "Programm bei Spülstopp fortsetzen",Seite 38
		Temperatur ist zu hoch.► Warten Sie bis die Temperatur gesunken ist.► → "Programm abbrechen",Seite 38
		Wasserstand ist zu hoch.► Starten Sie das ProgrammAbpumpen.
		Stromausfall.► Öffnen Sie die Tür mit der Notentriegelung.→ "Notentriegelung",Seite 54
Waschlauge wird nicht abge-pumpt.	Abflussrohr oder Wasserablaufschlauch ist verstopft.	► Reinigen Sie das Abflussrohr undden Wasserablaufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist verknicktoder verklemmt.	► Stellen Sie sicher, dass das Abluss-rohr und der Wasserablaufschlauchnicht geknickt oder eingeklemmt sind.
	Laugenpumpe ist verstopft.	► → "Laugenpumpe reinigen",Seite 42
Waschlauge wird nicht abgepumpt.	---ist aktiviert.	► Setzen Sie das Programm fort in-dem Sie Schleudern oder Abpumpen wählen und Start / Nachlegen drücken.→ "Programm bei Spülstopp fort-setzen", Seite 38
	Wasserablaufschlauch ist zu hoch angeschlossen.	► Montieren Sie den Wasserablauf-schlauch in maximal 1 Meter Höhe.→ "Technische Daten", Seite 59
Wasser läuft nicht ein.Waschmittel wird nicht eingespült.	Start / Nachlegen wurde nicht gedrückt.	► Drücken Sie Start / Nachlegen.
	Sieb im Wasserzulauf ist ver-stopft.	► Reinigen Sie das Sieb im Wasserzu-lauf → Seite 45.
	Wasserhahn ist geschlos-sen.	► Öffnen Sie den Wasserhahn.
	Wasserzulaufschlauch ist geknickt oder eingeklemmt.	► Stellen Sie sicher, dass der Wasser-zulaufschlauch nicht geknickt oder eingeklemmt ist.
Mehrmaliges Anschleudern.	Unwuchtkontrollsystem gleicht Unwucht durch mehr-maliges Verteilen der Wäsche aus.	► Kein Fehler - keine Handlung not-wendig.Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäsche-stücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
Programmdauer ändert sich während des Waschprozesses.	Programmablauf wird elek-tronisch optimiert. Das kann zur Änderung der Pro-grammdauer führen.	► Kein Fehler - keine Handlung not-wendig.
	Unwuchtkontrollsystem gleicht Unwucht durch mehr-maliges Verteilen der Wäsche aus.	► Kein Fehler - keine Handlung not-wendig.Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäsche-stücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
	Schaumkontrollsystem schaltet bei zu hoher Schaumbildung einen Spül-gang zu.	► Kein Fehler - keine Handlung not-wendig.
Wasser ist in der Trommel nicht sichtbar.	Wasser ist unterhalb des sichtbaren Bereichs.	► Kein Fehler - keine Handlung not-wendig.

Störung Ursache Störungsbehebung

Trommel ruckelt nach Programmstart.	Ursache ist ein interner Motortest.	► Kein Fehler - keine Handlung notwendig.
In der Kammer befindet sich Restwasser.	Einsatz in Kammer ist verstopft.	► → "Waschmittelschublade reinigen", Seite 41
Vibrationen und Bewegung des Geräts während des Schleuderns.	Gerät ist nicht korrekt ausgerichtet.	► → "Gerät ausrichten", Seite 19
	Gerätefüße sind nicht fixiert.	► Fixieren Sie die Gerätefüße.→ "Gerät ausrichten", Seite 19
	Transportsicherungen sind nicht entfernt.	► → "Transportsicherungen entfernen", Seite 16
Starke Schaumbildung. Waschmitteldosierung ist zu hoch.		► Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).► Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.

Geräusche

Störung Ursache Störungsbehebung
Rauschendes, zischendes Geräusch.	Wasser wird unter Druck in die Waschmittelschublade gespült.	► Kein Fehler - normales Betriebsgeräusch.
Laute Geräusche während des Schleuderns.	Gerät ist nicht korrekt ausge- richtet.	► → "Gerät ausrichten", Seite 19
	Gerätefüße sind nicht fixiert.	► Fixieren Sie die Gerätefüße.→ "Gerät ausrichten", Seite 19
	Transportsicherungen sind nicht entfernt.	► → "Transportsicherungen entfernen", Seite 16
Klappergeräusche, Rasseln in der Laugenpumpe.	Fremdkörper ist in die Lau-genpumpe gelangt.	► → "Laugenpumpe reinigen",Seite 42
Schlürfendes, rhythmisches Sauggeräusch.	Laugenpumpe ist aktiv, die Waschlauge wird abge-pumpt.	► Kein Fehler - normales Betriebsgeräusch.

Ergebnisproblem

Störung Ursache Störungsbehebung
Knitterbildung. Schleuderdrehzahl ist zu hoch.		Stellen Sie beim nächsten Waschgang eine niedrigere Schleuder-drehzahl ein.
		Beladungsmenge ist zu hoch.
		Für die Textilart ist das falsche Programm gewählt.
Waschmittel oder Weichspüler tropft von der Manschette und sammelt sich auf der Tür oder in der Manschettenfalte.	Zu viel Waschmittel / Weichspüler in der Waschmittel-schublade .	Beachten Sie beim Dosieren von Flüssigwaschmittel und Weichspüler die Markierung in der Waschmittelschublade und dosieren Sie nicht darüber.
Schleuderergebnis ist nicht zufriedenstellend. Die Wäsche ist zu nass / zu feucht.	Niedrige Schleuderdrehzahl ist eingestellt.	Stellen Sie beim nächsten Waschgang eine höhere Schleuderdrehzahl ein.
	Unwuchtkontrollsystem hat das Schleudern aufgrund un-gleichmäßiger Wäschever-teilung abgebrochen.	Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.Starten Sie das Programm Schleudern.
Waschmittelrückstände auf der feuchten Wäsche.	Waschmittel können wasser-unlösliche Stoffe enthalten, die sich auf der Wäsche ab-lagern.	Starten Sie das Programm Spülen.
Waschmittelrückstände auf der trockenen Wäsche.	Waschmittel können wasser-unlösliche Stoffe enthalten, die sich auf der Wäsche ab-lagern.	Bürsten Sie die Wäsche nach dem Waschen und Trocknen aus.

Undichtigkeit

Störung Ursache Störungsbehebung
Am Wasserzulaufschlauch läuft Wasser aus.	Wasserzulaufschlauch ist nicht korrekt / fest ange- schlossen.	1. Schließen Sie den Wasserzulauf- schlauch korrekt an. → "Wasserzulaufschlauch anschlie- ßen", Seite 182. Ziehen Sie die Verschraubung fest.
Am Wasserablaufschlauch läuft Wasser aus.	Wasserablaufschlauch ist beschädigt.	▸ Tauschen Sie den beschädigten Wasserablaufschlauch aus.
	Wasserablaufschlauch ist nicht korrekt angeschlos- sen.	▸ Schließen Sie den Wasserablauf- schlauch korrekt an. → "Anschlussarten Wasserablauf", Seite 18

Gerüche

Störung Ursache Störungsbehebung
Im Gerät haben sich Gerüche gebildet.	Feuchtigkeit und Waschmittelrückstände können die Bildung von Bakterien begünstigen.	→ "Trommel reinigen", Seite 41Wenn Sie das Gerät nicht benutzen, lassen Sie die Tür und die Waschmittelschublade offen, damit Restwasser abtrocknen kann.

de Transportieren, Lagern und Entsorgen

Notentriegelung

Um die Wäsche z. B. bei einem Stromausfall zu entnehmen, können Sie die Tür manuell entriegeln.

Tür entriegeln

Voraussetzung: Die Laugenpumpe ist leer. → Seite 42

1. ACHTUNG! Auslaufendes Wasser kann zu Sachschäden führen.

- Nicht die Tür öffnen, wenn Wasser am Glas zu sehen ist. Die Notentriegelung mit einem Werkzeug nach unten ziehen und loslassen.

√ Der Türverschluss ist entriegelt.

1. Die Wartungsklappe einsetzen und einrasten.

2. Die Wartungsklappe schließen.

Transportieren, Lagern und Entsorgen

Erfahren Sie hier, wie Sie Ihr Gerät für den Transport und die Lagerung vorbereiten. Außerdem erfahren Sie, wie sie Altgeräte entsorgen.

Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

WARNING

Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Gerät demontieren

1. Den Wasserhahn schließen.
2. Den

→ "Wasserzulaufschlauch leeren", Seite 45.

1. Das Gerät ausschalten.
2. Den Netzstecker des Geräts ziehen.
3. Die restliche Waschlauge ablassen.

→ "Laugenpumpe reinigen", Seite 42

1. Die Schläuche abmontieren.

Transportsicherungen einsetzen

Sichern Sie das Gerät für den Transport mit den Transportsicherungen, um Schäden zu vermeiden.

1. Die 4 Abdeckkappen entfernen.

- Verwenden Sie bei Bedarf einen Schraubendreher für das Entfernen der Abdeckkappen.

Bewahren Sie die Abdeckkappen auf.

1. Die 4 Hülsen einsetzen.

1. Alle Schrauben der 4 Transportsicherungen einsetzen und leicht anziehen.

1. Die Netzanschlussleitung in die Halterung einsetzen ① und alle 4 Schrauben der Transportsicherungen mit einem Schraubenschlüssel SW13 festziehen ②

1. Den Schlauch in die Halterung ein- setzen.

Gerät erneut in Betrieb nehmen

1. Die Transportsicherungen entfernen → Seite 16.
2. Ca. 1 Liter Wasser in die Kammer II der Waschmittelschublade füllen.
3. Das Programm Abpumpen starten.
   Das Waschmittel kann beim nächsten Waschen nicht ungenutzt in den Ablauf fließen.

Kundendienst

Wenn Sie Anwendungsfragen haben, eine Störung am Gerät nicht selbst beheben können oder das Gerät repariert werden muss, wenden Sie sich an unseren Kundendienst. Viele Probleme können Sie durch die Information zur Störungsbehebung in dieser Anleitung oder auf unserer Webseite selbst beheben. Falls dies nicht der Fall ist, wenden Sie sich an unseren Kundendienst.

Wir finden immer eine passende Lösung und versuchen unnötige Besuche der Kundendiensttechniker zu vermeiden.

Wir stellen sicher, dass Ihr Gerät mit Original-Ersatzteilen von geschulten Kundendiensttechnikern im Garantiefall und nach Ablauf der Herstellergarantie repariert wird.

Aus Sicherheitsgründen darf nur geschultes Fachpersonal Reparaturen am Gerät durchführen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kunden- diensts ist im Rahmen der Hersteller- garantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiezeit und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Webseite. Wenn Sie den Kundendienst kontaktieren, benötigen Sie Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kunden- dienstverzeichnis oder auf unserer Webseite.

Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:

■ auf der Innenseite der Tür.
■ auf der Innenseite der Wartungsklappe.
■ auf der Rückseite des Geräts.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

AQUA-STOP-Garantie ^1

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Herstellergarantie leisten wir Ersatz zu folgenden Bedingungen.

■ Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. Um die Wassersicherheit zu gewährleisten muss das Gerät am Stromnetz angeschlossen sein.
■ Die Haftungsgarantie gilt für die Lebensdauer des Geräts.
■ Voraussetzung des Garantieanspruches ist, dass das Gerät mit Aqua-Stop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist; sie schließt auch die fachgerecht montierte Aqua-Stop-Verlängerung (Originalzubehör) mit ein. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aqua-Stop-Anschluss am Wasserhahn.

- Geräte mit Aqua-Stop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z. B. bei einem mehrwöchigen Urlaub, ist der Wasserhahn zu schließen.

Verbrauchswerte

Die angegeben Verbrauchswerte sind ungefähre Angaben.

Die Werte weichen je nach Wasserdruck, Wasserhärte, Wassereinlauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge und Wäscheverschmutzung, verwendetem Waschmittel, Schwankungen in der Netzspannung und gewählten Einstellungen von den angegebenen Werten ab.

Programm Temperatur (°C)		Beladung(kg)	Energie-verbrauch (kWh)^1	Wasser-verbrauch (l)^1	Pro-grammdauer (h)^1	Rest-feuchte (%)^1,2
Baumwolle 20 8 0,45		85 3 1/2 50
Baumwolle^3		40 8 1,15 85 3 1/2 50
Baumwolle 60 8 1,45		85 3 1/4 50
Baumwollebunt4		60°C	8 1,00 55 3 3/4 53
Baumwollebunt4		60°C	4 0,92 37 3 3/4 53
Baumwollebunt4		40°C	4 0,65 37 3 3/4 53
Baumwolle 90 8 2,35		95 3 50
Pflegeleicht3		40 4 0,80 50 2 1/2 35
Schnell / Mix 40 4 0,65 45 1 50
Fein / Seide 30 2 0,20 35 3/4 60
Wolle		30 2 0,20 40 3/4 30

^1 Werte gemäß der gültigen Version von EN60456

2 Restfeuchteangaben auf Basis programmabhängiger Schleuderdrehzahlbegrenzung und maximaler Beladung.

3 Information für Prüfinstitute: Bei einer Prüfung in Anlehnung an den gültigen Standard EN60456 ist die maximale Schleuderdrehzahl zu wählen.

4 Programmeinstellung mit maximaler Drehzahl für Prüfungen und Energieetikettierung gemäß Richtlinie 2010/30/EU mit Kaltwasser (15 °C). Die Programme sind zur Reinigung normal verschmutzter Baumwoll-Textilien geeignet und in Bezug auf den kombinierten Energieverbrauch und Wasserverbrauch am effizientesten. Die Angabe der Programmtemperatur orientiert sich an der ausgewiesenen Temperatur auf dem Pflegeetikett in den Textilien. Die tatsächliche Waschtemperatur kann aus Energiespargründen von der angegebenen Programmtemperatur abweichen, die Waschwirkung entspricht den gesetzlichen Vorgaben.

Technische Daten

Zahlen und Fakten zu Ihrem Gerät finden Sie hier.
Gerätehöhe 850 mm
Gerätebreite 600 mm
Gerätetiefe 590 mm
Gewicht 80 kg	1
Maximale Beladungsmenge	8 kg
Netzspannung 220 - 240 V, 50 Hz
→ Minimale Installationsabsicherung	10 A
Nennleistung 2300 W
Leistungsaufnahme ■	Aus-Zustand:0,12 W■ Unausgeschalteter Zustand: 0,50 W
Wasserdruck ■ Mindestens:100 kPa (1 bar)■ Maximal: 10 kPa (10 bar)
Länge des Wasserzu-laufschlauchs	150 cm
Länge des Wasserab-laufschlauchs	150 cm
Länge der Netzanschlussleitung	210 cm
Maximale Abpumphö-he	100 cm
1 Je nach Geräteausstattung

MyBosch

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

www.bosch-home.com

9001455769 (990809)

de
