BEDIENUNGSANLEITUNG DA-70612 Digitus

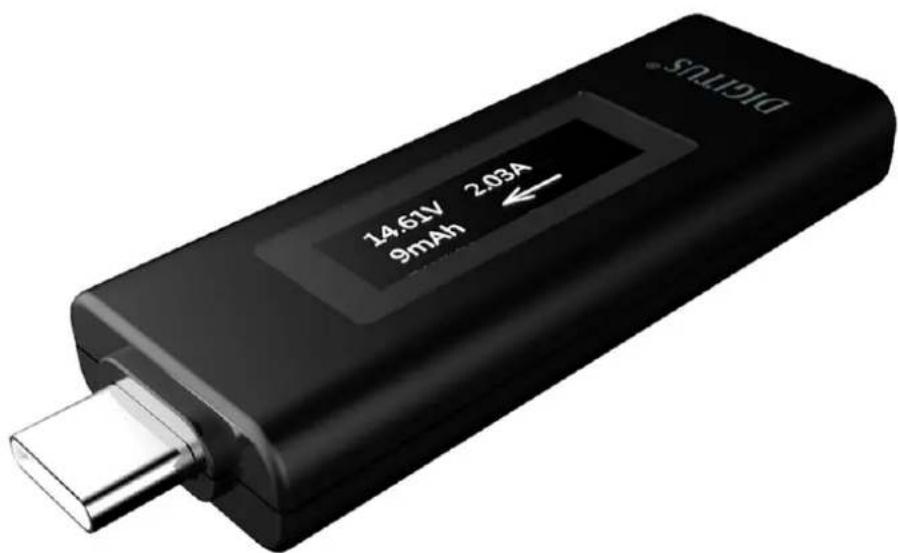

USB-C-Leistungsmonitor
DA-70612
Einleitung
Der USB-C-Leistungsmonitor wird einfach zwischen einem USB-C-Anschluss (z.B. Laptop/PC, Netzteil, USB-Ladegerät, Powerbank usw.) und dem Gerät angeschlossen, das überprüft werden soll. Das beleuchtete Display zeigt gleichzeitig Spannung, Strom und den zusätzlichen Strom in Milliamperestunden an. Mit dem vielseitigen USB-C-Leistungsmonitor kann z.B. die tatsächliche Kapazität Ihrer Powerbanks, die Funktion von USB-Steckernetzteilen gemessen und Fehlerquellen erkannt werden. Wenn mit ihm externe USB-Geräte (z.B. externe Festplattengehäuse) mit Strom versorgt werden, können USB-Kabel für Ihre Eignung als Ladekabel überprüft oder Ihre eigenen Projekte für gewünschte Funktionen überwacht werden. Die Datenleitungen sind durchgeschleift und alle angeschlossenen USB-Geräte (z.B. USB-C-Hub/Adapter) können normal betrieben werden. Die Messwerte werden unter normalen Betriebsbedingungen erfasst. Die Stromversorgung erfolgt über den USB-Anschluss ohne zusätzliche Batterien oder eine Stromquelle.
- Messen Sie den Strom des Typ C Anschlusses, wenn das Gerät verwendet oder die Quelle aufgeladen wird
- Messen Sie die Spannung des Typ C Anschlusses, wenn das Gerät verwendet oder die Quelle aufgeladen wird
• Die Richtung des elektrischen Stromes wird angezeigt - Das Messgerät kann alle USB-C Daten durchschleifen
• Maximale Spannung und Strom: 20 V/5 A
Technische Daten
Prüft Betriebsspannung und -Strom des USB-C-Geräteausgangs
• Echtzeitüberwachung des Ladezustands
- Prüft die Leerlaufspannung der Stromversorgung
- Prüft die Ausgangsleistung des USB-Geräteausgangs
- Spannungsbereich: 3-20 V, Auflösung: 0,01 V)
• Strombereich: 30 mA bis 5000 mA (Auflösung: 10mA)
- Genauigkeit: +/- 5 %
• PCBA-Leistungsaufnahme: 5 V/30 mA
- Echtzeitüberwachung des Ladezustands
- Misst die Spannung des Typ C Anschlusses, wenn das Gerät verwendet oder die Quelle aufgeladen wird.
• Die Richtung des elektrischen Stromes wird angezeigt.
- Zeigt die durchschnittliche Stromaufnahme pro Stunde an
Packungsinhalt
1x Hauptgerät (USB-TYP-C LEISTUNGSMESSGERÄT
1x Benutzerhandbuch
Installation
Anschlussdiagramm 1:


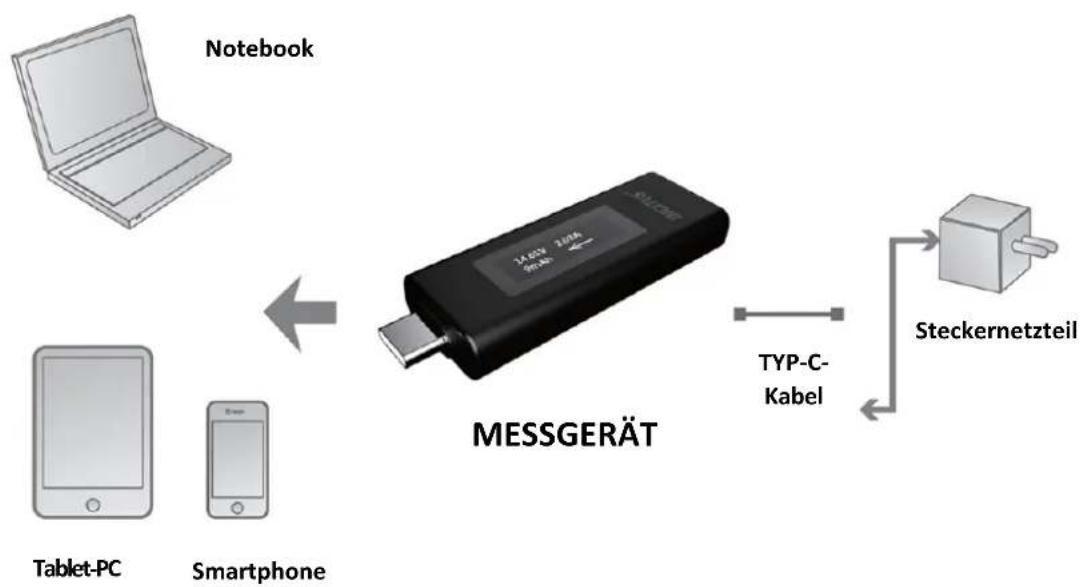

Anschlussdiagramm 2:
Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den Anforderung und Vorschriften der Richtlinien 2014/30/EU und RoHS 2011/65/EU befindet. Die vollständige Konformitätserklärung können Sie postalisch unter der unten genannten Herstelleradresse anfordern.
Warnung:
Dies ist eine Einrichtung der Klasse B. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.
