BEDIENUNGSANLEITUNG KICT90BL SMEG

INHALTSVERZEICHNIS DE

EMPFEHLUNGEN UND HINWEISE 27

CHARAKTERISTIKEN 30

MONTAGE 31

BEDIENUNG 34

WARTUNG 35

SPIS TREŚCI PL

UWAGI I SUGESTIE....38

WŁAŚCIWOŚCI TECHNICZNE 41

INSTALACJA....42

UŻYTKOWANIE 45

KONSERWACJA 46

ÍNDICE ES

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

- Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.

- Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).

- Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.

- Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Minestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).

- Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. W

Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

- Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).

- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  • Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
• Unter der eingeschalteten Haube keine offenen Flammen benutzen.
  • Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten,

oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen benutzt werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“.
  • Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

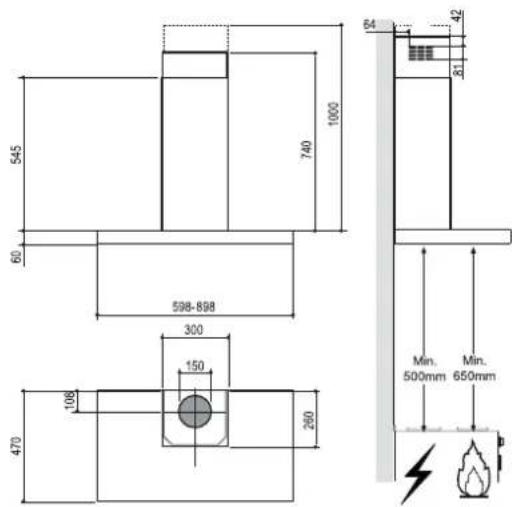

Platzbedarf

545 60 598-898 300 150 108 470 260 740 1000 64 42 21 Min. 500mm Min. 650mm

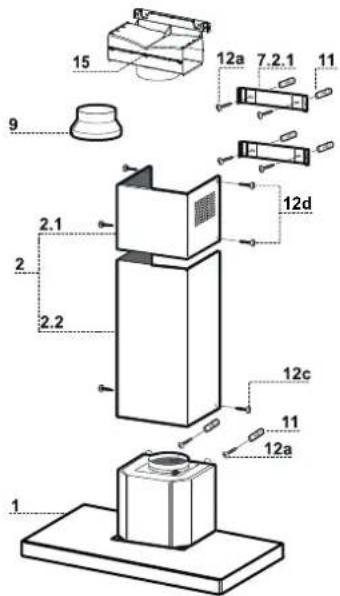

Komponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern,Beleuchtung, Gebläsegruppe,Filter
2	1	Teleskopkamin bestehend aus:
2.1	1	oberer Kaminteil
2.2	1	unterer Kaminteil
9	1	Reduzierflansch ø 150-120 mm
15	1	Luftaustritt-Anschlussstück
Pos.	St.	Montagekomponenten
7.2.1	2	Befestigungsbügel oberer Kaminteil
11	6	Bügel
12a	6	Schrauben 4,2 x 44,4
12c	2	Schrauben 2,9 x 9,5
12d	4	Schrauben 2,9 x 9,5
	St.	Dokumentation
	1	Bedienungsanleitung

15 12a 7.2.1 11 9 2.1 2.2 12d 12c 11 12a 1

MONTAGE

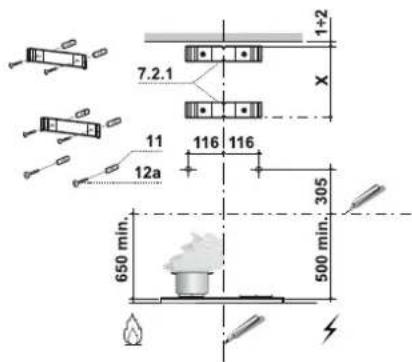

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

7.2.1 11 116 116 12a 305 650 min. 500 min.

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie mit einem minimalen Abstand von 500-650 mm zur Kochfläche.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
  • Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
  • Die Mitte der Bügellöcher an der Wand markieren.
• Wie beschrieben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 305 mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer ø 8 mm die markierten Punkte bohren.
  • Die Dübel 11 in die Bohrungen einfügen.
  • Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.

Montage des Haubenkörpers

• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben 12a einhängen.
  • Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.

Anschlüsse

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 mm) an die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren.
Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

• Die beiden Befestigungsschrauben des oberen Bügels 7.2.1. aufschrauben.
- An ihrer Stelle mit den zuvor entfernten Schrauben ein Anschlussstück an die Abzugsöffnung 15 anschrauben.
- Den Anschluss 15 mittels eines starren oder flexiblen Rohrs mit ø150 mm, das vom Installateur ausgewählt wird, an den Austritt des Haubenkörpers anschließen.
- Sicherstellen, dass der Aktivkohlefilter zur Geruchsbindung vorhanden ist.

7.2.1 15 ø 150

ELEKTROANSCHLUSS

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

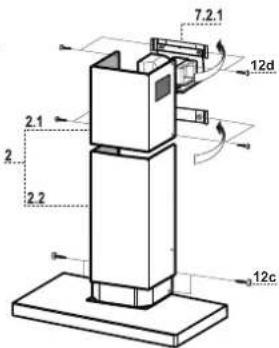

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.

- Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12d fixieren.

- Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstituten übereinstimmen.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinander biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.

- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

7.2.1 12d 2.1 2. 2.2 12c

BEDIENUNG

① 1 2 3 P F G ? A B C D E F G H

Bedienleiste

Taste	Funktion LED
A	Abschalten des Motors. Die Anzeige-LED der Motordrelzahl erlöschen.
B	Aktiviert die erste Drehzahl.	Die LED der ersten Drehzahl und Motor-Off erleuchten.
C	Aktiviert die zweite Drehzahl.	Die LED der zweiten Drehzahl und Motor-Off erleuchten.
D	Aktiviert die dritte Drehzahl.	Die LED der dritten Drehzahl und Motor-Off erleuchten.
E	Aktiviert die Intensivgeschwindigkeit; diese Drehzahl ist auf 6 Minuten beschränkt, danach kehrt das System zur zuvor eingestellten Drehzahl zurück.Sie wird abgestellt, indem die Taste erneut gedrückt oder der Motor abgeschaltet wird.	Sie blinkt einmal pro Sekunde.
F	Aktiviert die Funktion 24h, bei welcher der Motor jede Stunde 10 Minuten lang mit geeigneter Drehzahl zum Absaugen von 100 m^3/h cingeschaltet wird.Zur D'aktivierung erneut die Taste drücken.	Dic Drehzahl-LED F und Motor-Off erleuchten.
	Bei laufendern Filteralarm die Taste ca. 5 Sekunden lang drücken, um den Alarm zurückzusetzen, wobei die LED A dreimal blinkt.Diese Signale sind nur bei abgeschaltetem Motor sichtbar.	Nach Abschluss der Prozedur erlischt die zuvor angeziegte Signalisierung:F blinkendWeist darauf hin, dass der Aktivkohlfilter gewechselt und die Fettfilter aus Metall gewaschen werden müssen. Der Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube aktiviert.
G	Aktiviert Delay, d.h. automatisch um 30 Minuten verzögertes Abschalten von Motor und Beleuchtung. Die Funktion wird abgestellt, indem die Taste erneut gedrückt oder der Motor abgeschaltet wird.Dieser Modus funktioniert nicht, wennIntensiv oder 24h aktiviert worden sind.	Die LED G erleuchtet und die Taste der gewählten Drehzahl blinkt alle 0,5 Sekunden
H	Ein- und Abschalten der Belcuchtung mit maximaler Stärke.	Dic LED Belcuchtung geht an.

Beim Einschalten erkennt die Platine die Netzfrequenz.

Diese wird am Display angezeigt:

• 50Hz: LED A blinkt einmal
• 60Hz: LED A blinkt zweimal

WARTUNG

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
  • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.
  • Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Filter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
  • Die Metallfettfilter wieder montieren.

- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.

Auto-Vent

Diese innovative automatische Funktion verbindet das Kochfeld mit einer speziellen Dunstabzugshaube. Das Kochfeld und die Dunstabzugshaube kommunizieren mit Hilfe von Infrarotsignalen. Die Drehzahl des Lüfters wird automatisch eingestellt. Sie richtet sich nach dem eingestellten Modus und der Temperatur des heißesten Kochgeschirrs auf dem Kochfeld. Sie können den Lüfter auch manuell auf dem Bedienfeld des Kochfelds einstellen.

Automatikbetrieb der Funktion

Stellen Sie für den automatischen Betrieb der Funktion den Modus auf H1 – H6. Das Kochfeld ist standardmäßig auf H5 gestellt. Die Dunstabzugshaube schaltet sich ein, wenn Sie das Kochfeld bedienen. Das Kochfeld misst die Temperatur des Kochgeschirrs automatisch und passt die Geschwindigkeit des Lüfters an.

Automatikmodi

	Auto-mati-sche Ein-schal-tung der Be-leuch-tung	Ko-chen1)	Bra-ten2)
Modus H0	Off	Off	Off
Modus H1	On	Off	Off
Modus H23)	On	Lüfter-ge-schwin-digkeit 1	Lüfter-ge-schwin-digkeit 1
Modus H3	On	Off	Lüfter-ge-schwin-digkeit 1
Modus H4	On	Lüfter-ge-schwin-digkeit 1	Lüfter-ge-schwin-digkeit 1
Modus H5	On	Lüfter-ge-schwin-digkeit 1	Lüfter-ge-schwin-digkeit 2
Modus H6	On	Lüfter-ge-schwin-digkeit 2	Lüfter-ge-schwin-digkeit 3

1) Das Kochfeld erkennt, dass gekocht wird und regelt die Lüftergeschwindigkeit je nach eingesielltem Automatikbetrieb.
2) Das Kochfeld erkennt, dass gebraten wird und regelt die Lüftergeschwindigkeit je nach eingestelltem Automatikbetrieb.
3) In diesem Modus werden der Lüfter und die Beleuchtung unabhängig von der Temperatur eingeschaltet.

Ändern des Automatikbetriebs

1. Schalten Sie das Gerät aus.
2. Berühren Sie ① 3 Sekunden lang. Das Display wird ein- und ausgeschaltet.
3. Berühren Sie → 3 Sekunden lang.
4. Berühren Sie TIMER wiederholt, bis angezeigt wird.
5. Berühren Sie + des Timers, um einen automatischen Modus auszuwählen.

Schalten Sie den Automatikbetrieb aus, um die Dunstabzugshaube direkt über ihr Bedienfeld einzustellen.

Wenn Sie nach Beendigung des Kochvorgangs das Kochfeld ausschalten, kann die Dunstabzugshaube noch eine gewisse Zeit in Betrieb sein. Nach dieser Zeit schaltet das System den Lüfter automatisch aus. Während der folgenden 30 Sekunden kann der Lüfter nicht wieder eingeschaltet werden.

Manuelles Einstellen der Lüftergeschwindigkeit

Sie können den Lüfter auch manuell einstellen. Berühren Sie hierzu ^△ , wenn das Kochfeld eingeschaltet ist. Auf diese Weise wird der Automatikbetrieb ausgeschaltet und Sie können die Lüftergeschwindigkeit manuell ändern. Durch Drücken von ^△ erhöht sich die Lüftergeschwindigkeit um eine Stufe. Wenn Sie die Intensivstufe gewählt haben und ^△ erneut drücken, wird die Geschwindigkeit auf 0 gesetzt und die Dunstabzugshaube ausgeschaltet. Berühren Sie ^△ , um die Lüftergeschwindigkeit 1 wieder einzustellen.

i Zum erneuten Einschalten des Automatikbetriebs schalten Sie das Kochfeld aus und wieder ein.

Wenn Sie die Intensivstufe gewählt haben und ✉ erneut drücken, wird die Geschwindigkeit auf 0 gesetzt und die Dunstabzugshaube ausgeschaltet.

Berühren Sie ⚠, um die Lüftergeschwindigkeit 1 wieder einzustellen.

Zum erneuten Einschalten des Automatikbetriebs schalten Sie das Kochfeld aus und wieder ein.

Einschalten der Beleuchtung

Sie können das Kochfeld so einstellen, dass sich die Beleuchtung automatisch einschaltet. wenn Sie das Kochfeld bedienen. Stellen Sie hierzu den Automatikmodus auf H1 - H6.

i Die Beleuchtung der Dunstabzugshaube schaltet sich 2 Minuten nach Ausschalten des Kochfelds aus.
