BEDIENUNGSANLEITUNG C435 LMG
Kompetenz in Laminieren und Binden

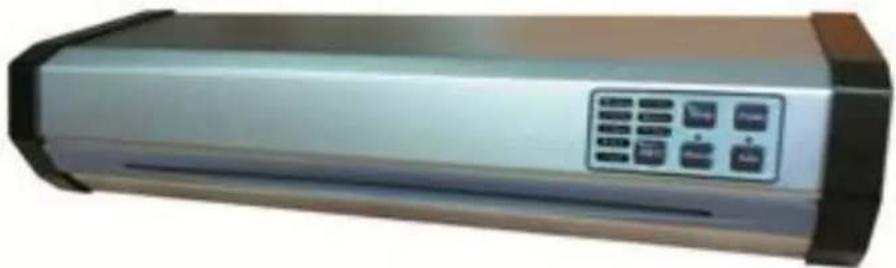

LMG Laminiergerät C435

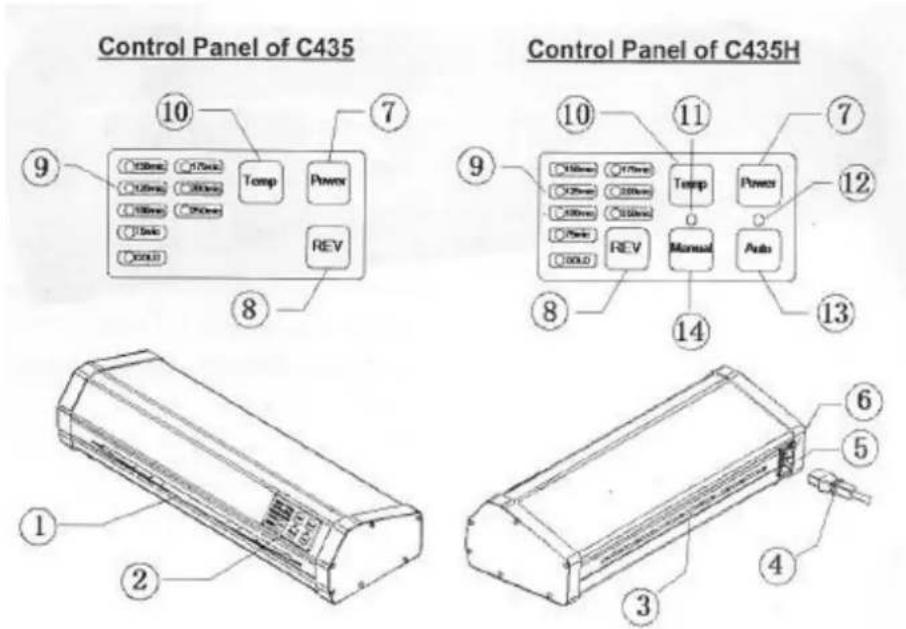

Teile des Gerätes
1 Zuführ-Vorrichtung
2 Kontroll-Panel
3 Auslass
4 Energie-Stecker
5 Steckdose für Energie-Stecker
6 Energie-Schalter
7 Energie-Knopf
8 Umkehr-Knopf
9 Temperatur LED Anzeigen
10 Temperatur Knopf
11 LED Anzeige manueller Vorgang
12 LED Anzeige automascher Vorgang
13 Auto. Vorgang Knopf
14 Manueller Vorgang Knopf
Besonderheiten & Merkmale
| Modell-Nr. | C435 |
| Max. Arbeitsbreite | A3/340 mm/ 13.5“ |
| Heizsystem | 2 Heißwalzen, 2 Kaltwalzen |
| Max. Laminierstärke | 1.0 mm |
| Laminierfolienstärke | 2x75 mic bis 2x250 mic |
| Aufwärmzeit | Ca. 50 Sekunden |
| Laminiergeschwindigkeit | Max. 1000mm/min. (variabel) |
| An-Stau | Ja, elektrischer Reverse-Knopf |
| Leistungsaufnahme | Gleichstrom 220V-240V |
| Bemessungsstrom | 3.0 A |
| Energieverbrauch | 650W (max. 1500W) |
| Auto-Aus-Funkon | Nach 30 Minuten Nichtnutzung |
| Maße (LxBxH) | 481 x 172 x 106 mm |
| Gewicht | 4.3 kg |
Bevorzugte Laminiergeschwindigkeit
| 75 mic:1000mm/min | 100 mic:800mm/min | 125 mic:650mm/min | 150 mic:550mm/min |
| 175 mic:450mm/min | 200 mic:400mm/min | 250 mic:350mm/min |
Vorbereitungen
Stecken Sie den Energie-Stecker in die vorgesehene Steckdose (siehe oben Nummer 4 in Nummer 5)
Stecken Sie das Ende des Energie-Steckers in eine Steckdose, welche die benötigen Anforderungen aufweist.
Bereiten Sie die Laminierfolien vor: Stellen Sie sicher, dass die Folientaschen den Anforderungen des Gerätes entsprechen!
Vorgang
- Schalten Sie das Gerät ein: Der Energie-Schalter bendet sich auf der linken Seite, legen Sie diesen um, um das Gerät mit Strom zu versorgen.
- Die LED-Anzeigen des Laminators werden nun aulinken und kurz piepen, um die Stromversorgung zu bestägen.
- Der Energie-Knopf (siehe oben 7) bendet sich auf der oberen rechten Seite des Kontroll-Panels, drücken Sie diesen um das Gerät einzuschalten.
Kaltlaminierung
Wenn das Gerät eingeschalten ist, ist es immer auf Kaltlaminieren eingestellt.
Legen Sie für Kaltlaminaon spezielle Folien mit der geschlossenen Seite zuerst in die Zuführ-Vorrichtung ein.
Heißlaminierung
Die Temperatur muss manuell eingestellt werden, indem Sie den Temperatur Knopf (siehe oben 10) drücken. Ist die Temperatur ausgewählt, beginnt die Maschine zu erhitzen.
Drücken Sie den Manuellen Vorgangs Knopf (siehe oben 14) und wählen Sie die Temperatur indem Sie den
Temperatur-Knopf drücken, das Gerät beginnt mit dem Aueizen.
Die LED Anzeige wird während des Aufwärmens rot blinken und wenn die korrekte Temperatur erreicht ist, wird die LED Anzeige nicht mehr blinken, sondern blau leuchten und kurz piepen.
Jedes mal wenn eine Temperatur ausgewählt wird, werden die LED Anzeigen 3 Sekunden lang aulinken und schließlich auören und piepen, um die Temperatur zu bestägen.
ACHTUNG: Immer die Folien mit der geschlossenen Seite zuerst einlegen!
Folienstau-Funkon
Wenn die Folie hängen bleibt, besteht für Sie die Möglichkeit diese wieder aus dem Gerät zu holen. Halten Sie den Reverse-Buon (Umkehrbuon, siehe oben 8) gedrückt. Der Motor wird nun umkehren und die Folie auswerfen.
ACHTUNG: Sollte das Gerät unübliche Geräusche von sich geben, ist dies ein Hinweis auf Folienstau!
Ausschalten der Maschine
Drücken Sie einmalig den Energie Knopf (7) die LED Anzeigen sowie das Heizsystem werden sich nun abschalten. Der Motor wird einige kurze Zeit weiter laufen, um ein Abkühlen der Rollen zu garaneren.
Bie ziehen Sie keinerlei Stecker in dieser Abkühl-Phase! Sollte das Gerät für mehr als 30 Minuten nicht genutzt werden, schaltet es sich automasch aus. Nachdem der Motor auört Geräusche zu machen, bedeutet dies, dass Sie jegliche Stromzufuhr vom Gerät enernen können.
Wichge Sicherheitsinformaonen
- Verwenden Sie das Gerät nur in trockenen, vor Umwelteinüssen geschützten Gebäuden auf einer geraden, sauberen Oberäche!
- Halten Sie Kinder und Tiere von dem Gerät fern.
- HEIße OBERFLÄCHE! VORSICHT!
- Legen Sie nie Dinge auf das Gerät, sie könnten Feuer enachen!
- Lassen Sie das Gerät abkühlen, bevor Sie es verstauen!
Anmerkungen
Entsorgen Sie dieses Gerät niemals in Ihrem einfachen Hausmüll. Da es sich hierbei um ein elektronisches, schwereres Gerät handelt, ist eine besondere Entsorgung nög!
